Клиновой анкер: принцип работы, фото, размеры, монтаж

Автор

Содержание

Клиновой анкер S-KA 10/20 — Sormat RU

Клиновой анкер S-KA 10/20 — Sormat RU

Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »

Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »

Клиновой анкер S-KA 10/20

Клиновые анкеры высшего качества для крепления в растянутой и сжатой зонах бетона

  • Анкер с контролируемым моментом затяжки для предустановки, сквозного и дистанционного монтажа.
  • При затягивании распорная гильза расширяется, создавая фрикционный зажим со стенками отверстия.
  • Размер анкера и max. толщина крепления маркированы на анкере.
  • Использование установочного инструмента делает монтаж S-KA более быстрым и безопасным.
  • Оцинкованный — для сухих помещений и временных креплений на улице.

Описание продукции

Другие артикулы

/ LVI 3253027

Материал

Сталь, оцинкованная

Упаковка

упак.: 25 / опт.кор.: 125 / паллет: 7000

Применение

  • Стальные конструкции
  • Опорные плиты колонн
  • Сидения
  • Ограждения
  • Кабельные каналы
  • Поручни
  • Лестницы
  • Фасадные системы

Материал основания

Одобрено для
  • Растянутая зона бетона
  • Сжатая зона бетона
Также подходит для
  • Природный камень

Одобрения / Сертификаты

Технические данные

параметры установки

Размер гайки под ключ

17

макс. толщина прикрепляемого материала (Tfix )

20

параметры установки

Отверстие в прикрепляемом материале (Df)

12

диаметр сверла (d

0) ⌀

10

мин.глубина отверстия

75

глубина отверстия (h1)

75

расчетная глубина анкеровки (Hnom)

68

Эффективная глубина анкеровки (Hef)

60

Момент затяжки (Tinst)

35

Данные о головке

Рабочие характеристики

Материал основания

всеCracked concrete C20/25Non-cracked concrete C20/25

Тип нагрузкиГлубина анкеровки (hnom)Направление нагрузкиЗначение нагрузки
Сжатая зона бетона C20/25
NRec		68 mm6. 3 kN
Сжатая зона бетона C20/25VRec68 mm10.3 kN
Растянутая зона бетона C20/25NRec68 mm3.6 kN
Растянутая зона бетона C20/25VRec68 mm10.3 kN

Дополнительная информация

Февраль 8, 2021 10:24 пп GMT

Клиновой анкер S-KA 16/20 — Sormat RU

Клиновой анкер S-KA 16/20 — Sormat RU

Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »

Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »

Клиновой анкер S-KA 16/20

Клиновые анкеры высшего качества для крепления в растянутой и сжатой зонах бетона

  • Анкер с контролируемым моментом затяжки для предустановки, сквозного и дистанционного монтажа.
  • При затягивании распорная гильза расширяется, создавая фрикционный зажим со стенками отверстия.
  • Размер анкера и max. толщина крепления маркированы на анкере.
  • Использование установочного инструмента делает монтаж S-KA более быстрым и безопасным.
  • Оцинкованный — для сухих помещений и временных креплений на улице.

Описание продукции

Другие артикулы

SNRO 1356651 / LVI 3253042

Материал

Сталь, оцинкованная

Упаковка

упак.: 10 / опт.кор.: 50 / паллет: 2800

Применение

  • Стальные конструкции
  • Опорные плиты колонн
  • Сидения
  • Ограждения
  • Кабельные каналы
  • Поручни
  • Лестницы
  • Фасадные системы

Материал основания

Одобрено для
  • Растянутая зона бетона
  • Сжатая зона бетона
Также подходит для
  • Природный камень

Одобрения / Сертификаты

Технические данные

параметры установки

Размер гайки под ключ

24

макс. толщина прикрепляемого материала (Tfix )

20

параметры установки

Отверстие в прикрепляемом материале (Df)

18

диаметр сверла (d0) ⌀

16

мин.глубина отверстия

110

глубина отверстия (h1)

110

расчетная глубина анкеровки (Hnom)

96

Эффективная глубина анкеровки (Hef)

85

Момент затяжки (Tinst)

120

Данные о головке

Рабочие характеристики

Материал основания

всеCracked concrete C20/25Non-cracked concrete C20/25

Тип нагрузкиГлубина анкеровки (hnom)Направление нагрузкиЗначение нагрузки
Сжатая зона бетона C20/25NRec96 mm16. 7 kN
Сжатая зона бетона C20/25VRec96 mm25.1 kN
Растянутая зона бетона C20/25NRec96 mm9.5 kN
Растянутая зона бетона C20/25VRec96 mm25.1 kN

Дополнительная информация

Февраль 8, 2021 10:24 пп GMT

Клиновой анкер, обзор. WikiСтатья.

Клиновой анкер производят из различных видов прочной стали: оцинкованной, нержавеющей и кислотоупорной стали.

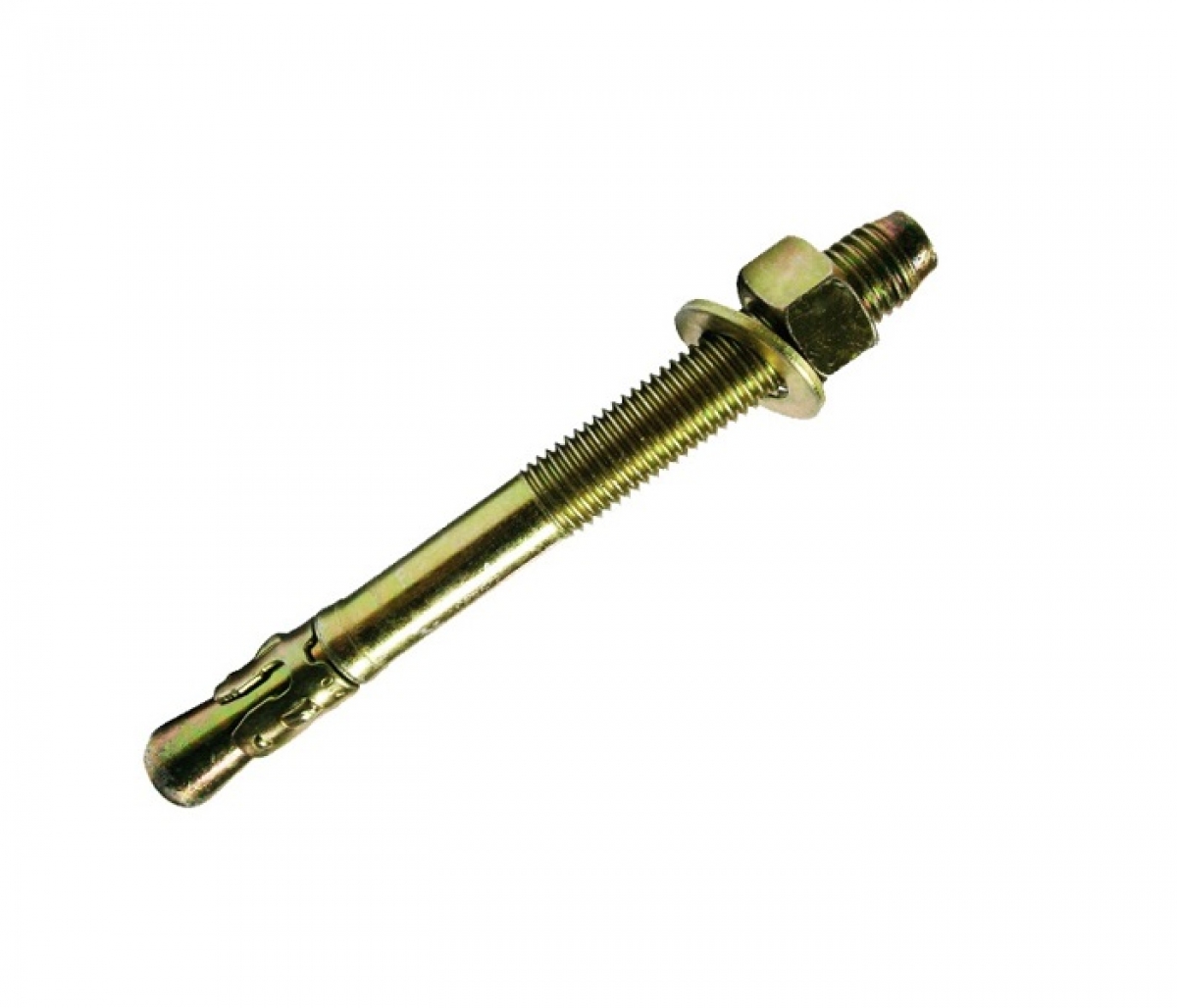

Общее знакомство с клиновым анкером

Анкер клинового типа (анкерный болт) самый распространённый для больших нагрузок при сквозном монтаже в природном камне, полнотелом кирпиче, ненапряжённом и напряжённом бетоне.

Анкерный болт имеет стержневую конструкцию. Клиновой анкер состоит из двух простых частей: одна из них представляет собой шпильку с резьбой, собственно на нее и накручивается гайка. Другая часть — это подвижная распорка с муфтой и с конусообразным хвостовиком внутри.

Сфера и способ применения

Клиновой анкер используют для монтажа конструкции сквозь закрепляемую деталь в гражданском и промышленном строительстве, также применяется для установки оградительных конструкций, прокладки кабельных трасс и монтажа навесных консолей.

Данный тип анкеров забивается обычным молотком в заранее заготовленное отверстие и после этого с помощью гаечного ключа плотно затягивается. Обычно клиновые анкера оснащены винтом с утапливаемой головкой, что дает возможность применять их в процессе монтажа оконных и дверных коробок. По мере вкручивания винта, анкерный клин надежно и прочно фиксируется в стене.

Клиновой анкер используется для крепления:

  • систем витражного остекления и элементов фасадных конструкций;
  • тяжёлых металлических конструкций;
  • лифтов и подъёмников;
  • оборудования;
  • стеллажных систем;
  • колонн и опор;
  • отбойников;
  • фахверков.

Особенности анкерных болтов:

Благодаря продуманной конструкции, где каждый элемент работает для обеспечения надежности крепления узла, клиновой анкер имеет широкое применение даже в особых условиях эксплуатации.
Особенности данного крепежа анкерной техники будут являться его преимуществом:

  • высочайшая надёжность крепления благодаря продуманной конструкции даже в сейсмических зонах;
  • большие нагрузки на срез и на вырыв благодаря прочности стали;
  • специальной формы торцевой конец защищает резьбу при забивании данного анкера в отверстие;
  • быстрый и лёгкий монтаж, особенно если использовать установочный инструмент.

Как подобрать размер и диаметр анкерного болта

При выборе необходимого размера анкеров нужно учитывать требуемую и максимально возможную нагрузку на клиновой анкер, прочность и толщину прикрепляемой детали.

Маркировка анкеров

Анкер маркируется WAM аббревиатурой с цифрами размеров — первая цифра обозначает ширину резьбы, вторая — диаметр сверления, а третья — общую длину анкера. К примеру, WAM-08080 — это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм.

Размер крепежа начинается с минимальной длины — 40 мм и увеличивается на 5 мм. Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

Размер, мм 6х40 6х65 6х85 6х95 8х50 8х70 8х80 8х95 8х105 8х120 10х65 10х80 10х95
А, резьба М6 М6 М6 М6 М8 М8 М8 М8 М8 М8 М10 М10 М10
L, длина анкера, мм 40 65 85 95 50 70 80 95 105 120 65 80 95
G, глубина анкеровки, мм 35 35 35 40 40 40 40 40 40 40 45 45 45
Н, макс. толщина прикрепляемого материала, мм 5 30 50 60 10 30 40 55 65 80 20 35 50
Do, диаметр отверстия под анкер, мм 6 6 6 6 8 8 8 8 8 8 10 10 10
Мин. вырывающая сила, кН (бетон В25) 1,4 3,2 3,2 3,2 1,6 3,3 3,3 3,3 3,3 3,3 4 5 5
Номинальнй вес 1000 шт., кг 10,12 14,4 19 19,32 22,38 29 32,04 33 39,32 42,6 46 53 60,16
Размер, мм 10х100 10х120 12х100 12х120 12х150 16х105 16х140 16х180 16х200 16х220 20х125 20х160 20х300
А, резьба М10 М10 М12 М12 М12 М16 М16 М16 М16 М16 М20 М20 М20
L, длина анкера, мм 100 120 100 120 150 105 140 180 200 220 125 160 300
G, глубина анкеровки, мм 45 45 55 55 55 60 60 60 60 60 75 75 75
Н, макс. толщина прикрепляемого материала, мм 55 75 45 65 95 45 80 120 140 160 50 85 225
Do, диаметр отверстия под анкер, мм 10 10 12 12 12 16 16 16 16 16 20 20 20
Мин. вырывающая сила, кН (бетон В25) 5 5 6 6 6 7,5 9,4 9,4 9,4 9,4 12,3 12,3 12,3
Номинальнй вес 1000 шт., кг 61,00 73,40 93,85 107,80 128,95 202,00 224,50 285,00 320,00 340,25 336,00 402,50 718,75
