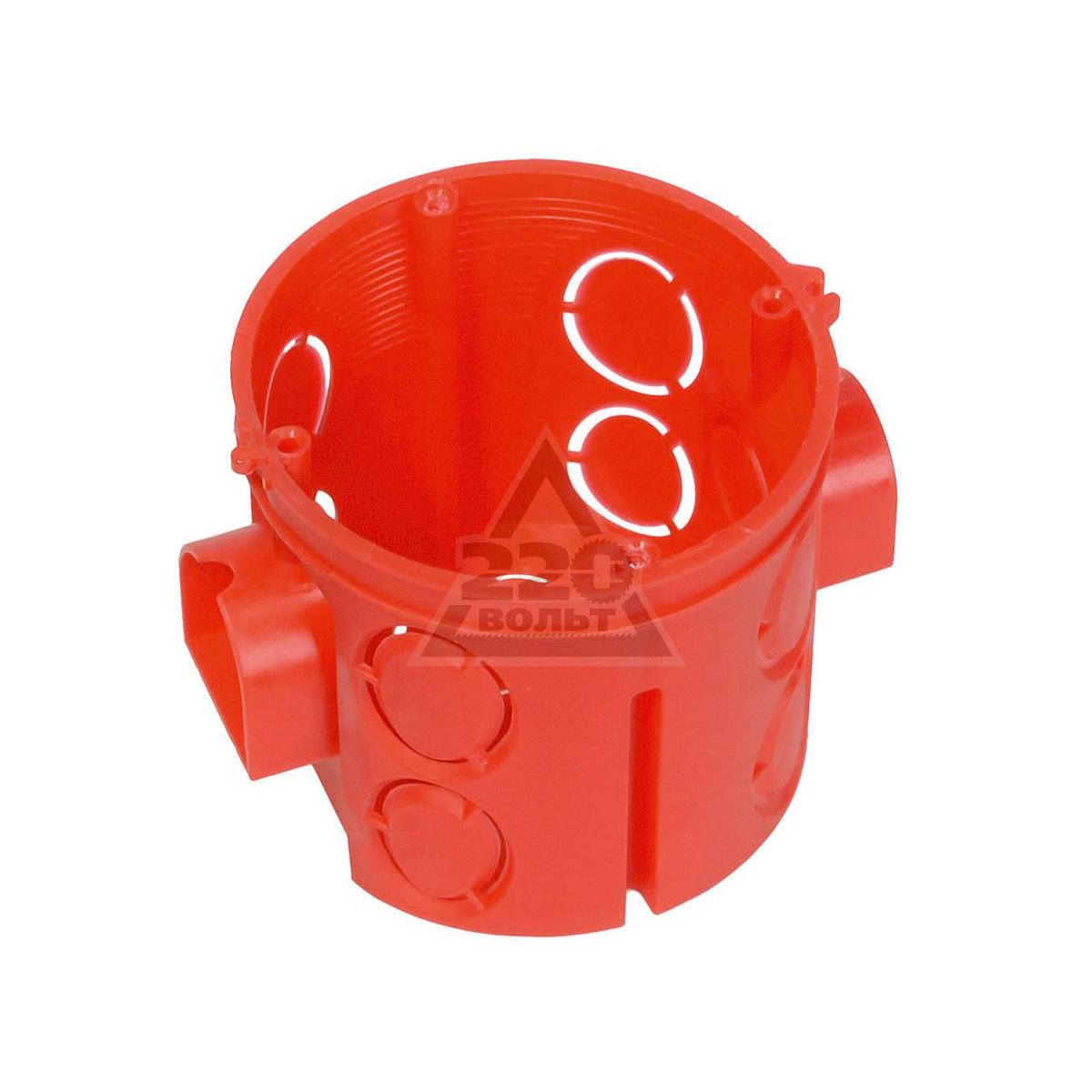

Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т.п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.



Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно – 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.



Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук.

Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии. При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно – «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.



Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Коробки установочные - Электросистемы

Описание

Применение установочных коробок и их выбор

Установочные коробки кроме розеток могут применяться также для монтажа датчиков, выключателей, светорегуляторов, блоков защиты галогенных ламп и т.д. Использование качественных и современных монтажных коробок – необходимость для любого помещения, соответствующего правилам пожарной безопасности.

В зависимости от места установки, различают несколько типов установочных коробок:

  • Коробки для монтажа в гипсокартонные и полые стены. Применяются в сочетании с гладкими или гофрированными рукавами для устройства силовых сетей. Они изготавливаются из негорючей пластмассы и имеют степень защиты: IP30. Такие коробки снабжены металлическими лапками, позволяющими их надежно крепить в гипсокартонных стенах. В них, помимо электрических розеток, можно устанавливать выключатели, розетки для телефонной линии или компьютерной сети.
  • Коробки для кирпичных или бетонных стен.Выпускаются следующих размеров: диаметром 60, 68, 70 мм и глубиной от 40 до 70 мм. Некоторые модели имеют специальные замки для стыковки друг с другом, что позволяет легко их собрать в многоместный блок. Стандартное расстояние между центрами соседних розеток составляет 71 мм. Коробки имеют несколько отверстий для проводов, закрытых тонкими перегородками, которые можно в нужном месте быстро удалить. Также выпускаются установочные коробки квадратной или прямоугольной формы на несколько розеток.

  • Коробки, предназначенные для заливки в бетон. Применяются на предприятиях, изготавливающих железобетонные плиты для панельного домостроения.

Как выбрать установочную коробку?

Очень часто возникает вопрос о том, как выбрать установочную коробку для монтажа. Первое на что нужно обращать внимание - это ее диаметр, ширина, а также место предполагаемой установки.

Если вы планируете монтировать коробку в стену, выполненную из гипсокартона, то обращайте внимание на наличие специальных зажимов (креплений), которые позволяют закрепить установочную коробку в гипсокартонной стене. Для кирпичной или бетонной стены подойдет коробка любого типа, в том числе предназначенная для установки в гипсокартонную стену.

Выбирать диаметр и глубину коробки необходимо в соответствии с размерами монтируемой в нее внутренней части розетки или выключателя и других элементов (проводников, клеммника). Оптимальный вариант – выбирать коробку при приобретении розетки или выключателя.

Коробка для установки розеток и выключателей скрытой проводки: особенности конструкции

Содержание статьи:

Когда розетка приходит в негодность либо нужно поставить ее в новом месте, необходимо проштробить углубление для подрозетника. Коробка для установки розеток и выключателей скрытой проводки позволяет надежно закрепить механизм и безопасно «спрятать» вглубь. Важно устанавливать подобную защиту в домах из дерева – создается локальный предохранитель от пожаров во время замыкания или неисправности.

Особенности конструкции

Виды подрозетников

Короб для розеток электрики называют «стаканом» из-за характерной формы. Изделия изготавливают для разных целей, приборов и стен, поэтому имеют несколько вариантов конструкции. Например, если требуется установить точку питания или включатель в гипсовую стену, используют стакан с «лапками», которые прижимают к поверхности.

В качестве материала используют пластик и металл, по форме и внешнему виду не отличаются, но вторые более прочные и долговечные. Допускается монтаж в газобетон, кирпич, пеноблоки и бетон. Простые изделия закрепляются внутри кармана с помощью разведенного алебастра.

Подрозетники различают по способу установки:

  • накладные – подходят для розеток около плинтусов или других выступающих элементов;
  • скрытые – классические коробки бод розетки (с «ушками» и без них).

Внешняя форма может быть круглой, квадратной, овальной, прямоугольной. Чаще используют первые. Если необходимо вместить большой механизм или много проводов, подойдет квадратное изделие. Овальные ставят, если рядом необходимо расположить два устройства, например, розетку и выключатель.

По глубине изделий в зависимости от типа механизма выбирают классический вариант, углубленный или узкий. В некоторых случаях нестандартные подрозетники используют как каркас для распределительной коробки.

Типоразмеры изделий

Стандартные размеры подрозетников

Габариты коробов различаются и зависят от производителей и назначения. Распространенными являются стаканы с диаметром 4,5 см и глубиной 6,8 см, учитывая стенки изделия внутри получается 6,5 см на 4 см. Узкие модели имеют глубину 2,5 см, а глубокие – 6,5 и больше. Такие стандарты используются компанией ИЭК – качественные и распространенные электротовары.

Для квадратных и овальных подрозетников стандартов нет.

Чаще встречаются размеры 7,0х7,0 см, 6,0х6,0см. Поэтому при покупке советуют брать запасные. Если при ремонте используется один тип оборудования, итог получается более безопасным и продуманным.

Выбор коробки для розеток и выключателей

Перед покупкой стаканов необходимо определить характеристики стен, в которые будет производиться монтаж, размер розетки. Например, для гипсокартона на подрозетниках должны быть фиксирующие «ушки» или зажимы. К другим материалам таких требований нет – подойдут любые варианты.

Электрики советуют приобретать розетки и коробки одновременно, чтобы была возможность сразу сопоставить габариты и техническую совместимость изделий.

Установка в гипсокартон

Монтаж подрозетника в гипсокартон

Стены и перегородки из гипсокартона все чаще используют при ремонте. Легкий, удобный материал имеет свои особенности. Поэтому для установки точек доступа к электросети необходимо брать специальные коробки, установочные под розетки в гипсокартоне. Для выбора места используют стандартные правила и требования (ГОСТы) – отсутствие  в непосредственной близости источников тепла, влажности, подходящая пользователям высота.

Перед непосредственной установкой выполняется разметка в соответствии с заранее подготовленным планом. Отверстие для коробки под розетки и выключатели можно вырезать ножовкой, крепким ножом. Сложности возникают с прорезыванием круглых выемок – чтобы сделать достаточно ровные края используют электропилу с круглой насадкой (фрезой).

Коробка для розеток устанавливается внутрь прорези, закрепляется шурупами. Оптимальным расстоянием между центрами соседствующих подрозетников считается 7,1 см для классических стаканов.

Особенностью установки является необходимость дополнительного утолщения куска стены, где будет находиться устройство. Обычно используют небольшой пласт того материала, из которого стены.

Гипсокартон – хрупкий и достаточной тонкий, если место розетки не укрепить, велика вероятность поломок. Например, плотно сидящая вилка потянет за собой весь механизм.

Установка в деревянную стену

Монтажные коробки из металла

В первую очередь монтаж коробки под розетки и выключатели зависит от типа проводки в доме: открытая – снаружи, поверх стен; скрытая – в выемках после штробления. Последний – дорогостоящий и затратный по времени способ, используется редко: помимо финансовых затрат, требуется точный расчет плана проводки, профессиональные электрики – ошибки недопустимы.

Для деревянных стен нельзя использовать пластмассовые короба под розетки – только металлические. В некоторых случаях допустим специальный негорючий пластик (встречается нечасто, дорогой). Подрозетник выполняет защитную роль, если возникнет замыкание, искры, воспламенение.

Монтажные работы не отличаются от установки в стены из других материалов. Для отверстия берут отдельную коронку для дерева. Она имеет иное строение, тип врезки. Закрепляют установочную коробку для скрытой проводки шурупами. Алебастр или другие смеси не требуются.

Установка новой коробки для розеток на место старой

Большая часть строений построено еще в советское время. Стандарты проведения электропроводки были иные, устройства тоже. Советские коробки под выключатели и розетки по размеру больше современных, крепятся плохо и перемещаются внутри – лапки и ушки не фиксируют должным образом.

Порядок проведения работы

Замена подрозетника на новый должна проводиться в обесточенной сети

При работе со старыми коробками для установки розеток следует придерживаться общих правил и принципов работы с электросетями: обесточивание, использование резиновых перчаток и подобное. Этапы работы:

  1. Обесточить участок через отключение автоматов на домовом щитке.
  2. Проверить фактическую подачу энергии – попробовать включить лампу или другой прибор.
  3. Снять устаревшую или сломанную розетку: удаляется крышка, раскручиваются крепления.
  4. Отделить клеммы от «ненужной» розетки.
  5. Оценить внешний вид и закрепленность подрозеточной коробки.
  6. Если стакан в порядке, новый механизм закрепляется на саморезы для устойчивости.
  7. Если коробка в неисправном состоянии, удалить, закрепить новую.

При работе с гвоздями и саморезами необходимо внимательно следить за проводами, чтобы не задеть и не повредить. Электрики советуют притуплять острые концы или укорачивать.

Монтаж блока стаканов

Монтаж блока подрозетников

Чтобы установить несколько подрозетников рядом (блок), необходимо использовать специальную разметку и дрель с насадкой, диаметром 8 см. Выступающие концы проводов обесточиваются, собираются в жгут (скручиваются, фиксируются проволокой), отгибаются влево. Справа наносится разметка – чаще используют простой карандаш. Важно учитывать расположение – кабели должны направляться в коробку с угла по диагональному направлению.

Различают два типа блоков:

  1. Готовый – покупается в собранном виде, коробки под выключатели и розетки имеет точные размеры для нанесения отметин.
  2. Наборный – готовится из нескольких отдельных подрозетников, требует точного расчета расстояния между центрами стаканов. Заранее составляется чертеж с размерами, при разметке используется уровень.

Блок розеток и выключателей следует точно выравнивать – длина изделия покажет даже небольшое отклонение, исправить ситуацию будет сложно. Для классических коробок оптимальное расстояние между центрами 71 мм. При индивидуальных размерах предварительные расчеты и план обязательны.

Дрелью с насадкой, подходящей под материал стены, создаются отверстия подходящей глубины. Перегородки между ними выдалбливаются (например, зубилом). Примеряются провода. Если все правильно, переходят к непосредственному монтажу и подключению.

Установить стакан для розетки или выключателя несложно. Важно учитывать тип материала стены, толщину, размер устройств и их совместимость. При работе с нестандартными стенами – кафелем, плиткой, подобным – дополнительно высчитывают глубину минус толщина верхнего покрытия. Если учесть нюансы, изучить описания и требования, вовремя обесточивать участки работ, можно не беспокоиться о безопасности и устанавливать коробки в любых количествах.

Установочные коробки -

Без установочных коробок не обходится ни один ремонт. Они необходимы для надежного крепления выключателя или розетки в приготовленном отверстии в стене. В народе их еще называют подрозетник – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, димеры, регуляторы теплого пола и т.п.
Наш завод производит установочные коробки для бетонных стен и гипсокартонных перегородок (со специальными лапками). Также немаловажную роль играют их размеры, у нас вы можете купить подрозетники внутренними диаметрами 60-68мм и глубиной 40-45мм. Максимальный внешний диаметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм. Мы предлагаем как одинарные коробки, так и стыковочные которые предназначены для установки нескольких розеток в одну рамку.
С установкой розеток и выключателей мы разобрались, но что делать с кучей проводов которые надо между собой соединить на пути к щитовой?! Для этого понадобится коробка соединительная электрическая, она имеет сразу несколько названий – дозовая, распределительная, распаячная или ответвительная. Она представляет собой пластиковую коробку с крышкой, круглой или квадратной формы по торцам и снизу которой имеются отверстия для ввода провода. Распределительные коробки выполняются для открытой и скрытой проводки.
Дозовые коробки созданы, чтобы мы могли смонтировать всю проводку внутри комнат, а не тянуть провод от каждой розетки до автоматов, а также для защиты от случайных прикосновений человека к оголённому проводу, как защита от пыли, грязи и воды. Благодаря, довольно большим размерам, они позволяют соединить внутри себя большое количество проводов, а после этого просто прячутся в зависимости от типа крепления, настенные — под обои, а потолочные остаются под натяжными потолками. Маленький лайфхак, прежде чем прятать дозовые коробки сфотографируйте их точное месторасположение и сохраните это фото, так как найти их через несколько лет довольно трудно.

Электромонтажные коробки для розеток и выключателей

Инструменты

Электроинструменты

Станки и оборудование

Измерительные инструменты

Пневмоинструменты

Оборудование для чистки и уборки

Ключи и отвёртки

Строительные ручные инструменты

Слесарные и столярные инструменты

Шарнирно-губцевый инструмент, кусачки

Резьбонарезные инструменты

Крепёж и метизы

Круги, диски для электроинструментов

Оснастка для сверления

Оснастка для строгания и пиления

Спецоснастка

Запчасти и аксессуары к электроинструменту и станкам

Хранение инструментов

Сад и огород

Уход за растениями

Садовая мебель

Растения

Поливочный инвентарь

Садовая химия

Садовый инвентарь

Садовая техника

Садовый декор

Стройматериалы

Стеновые отделочные материалы

Листовые и пиломатериалы

Металлоизделия и металлопрокат

Теплоизоляционные материалы

Кровельные материалы

Материалы для подготовки поверхностей

Строительные смеси

Строительные клеи

Лестницы

Двери

Окна

Кладочные и облицовочные материалы

Устройство стен и подвесного потолка

Тепло и звукоизоляционные материалы

Пленки строительные

Ливневая система

Строительные машины

Оборудование

Строительный инвентарь

Сварка и резка

Ремонт и декор

Напольные покрытия

Отделка стен и потолка

Специализированные покрытия

Сантехника

Унитазы

Ванны

Душевые кабины, уголки

Аксессуары для душа

Умывальники, раковины

Кухонные мойки

Смесители

Водонагреватели

Отопление дома

Внутренняя канализация

Наружная канализация

Насосы для канализации

Системы очистки воды

Вентиляция

Подводка, трубы

Люки, дверки сантехнические

Сифоны

Счётчики

Мебель и аксессуары для ванных комнат

Электрика и свет

Лампочки для дома

Домашние светильники

Светодиодное освещение

Садовые светильники

Промышленные лампы

Светильники для хозяйственных и общественных помещений

Фонари

Батарейки, аккумуляторы, источники питания

Системы безопасности

Удлинители

Розетки и выключатели

Тёплый пол электрический

Кабеленесущие системы

Кабели и провода

Электрооборудование

Электроприборы

Электромонтажные материалы

Связь, компьютеры

Бытовая техника

Кухонная техника

Встраиваемая кухонная техника

Техника для дома

Климатическая бытовая техника

Товары для дома

Стиральные моющие средства

Средства личной гигиены

Парфюмерно-косметические товары

Товары для уборки

Декор окон

Предметы декора и сувениры

Текстиль

Карнизы

Товары бытового назначения

Товары для ухода за одеждой, обувью

Посуда

Емкости для кухни

Упаковка

Новый год

Канцтовары

Товары для хобби

Товары для детей

Лаки и краски

Краски для внутренних работ

Лаки

Малярный инструмент

Добавки к лкм

Герметики, очистители

Деревозащитные средства

Клеи

Растворители

Грунты

Эмали

Краски для наружных работ

Спецодежда

Рукавицы, перчатки

Спецодежда

Сезонная одежда и обувь

Средства защиты

Автотовары

Автохимия

Автомобильная краска

Автокосметика

Оснастка и аксессуары для авто

Отдых и туризм

Товары для отдыха

Товары для спорта

Товары для бани

Печная продукция

Мебель

Мебель и товары для хранения

Кухни

Мебель для ванных комнат

Каркасные системы

Мебельная фурнитура

Дверная фурнитура, замки

Мебель для прихожих

Мебель офисная

Подрозетники и установочные коробки для сплошных стен

Блочный (модульный) подрозетник Hegel КУ1101 Ø68х45мм для подштукатурного монтажа

Благодаря специальной конструкции блочные ("с ушами") коробки Hegel КУ1101 соединяются между собой для вертикальной или горизонтальной установки нескольких механизмов с межосевым расстоянием 71 мм. Отличительной особенностью модульных подрозетников Hegel КУ1101 является наличие двойного замка, что делает конструкцию из соединенных коробок более жёсткой. Комплектуются двумя саморезами.

Материал — полипропилен, огнестойкость 650°C. Степень защиты — IP20.

Подрозетник модульный GUSI С3М1 Ø60х40мм ("с ушами") для сплошных стен

Модульные (блочный) подрозетники GUSI С3М1 Ø60х40мм (в народе их называют "с ушами") предназначены для соединения между собой в несколько штук для установки розеток и выключателей в многоместные рамки. Размеры — d=60мм, h=40мм. Комплектуются двумя саморезами.

Материал — полипропилен. Степень защиты — IP30.

Подрозетник модульный GUSI С3М3 Ø68х45мм ("с ушами") для сплошных стен

Блочный модульный подрозетник GUSI С3М3 от коробки С3М1 отличается только увеличенными размерами.  Размеры — d=68мм, h=45мм. Комплектуются двумя саморезами.

Материал — полипропилен. Степень защиты — IP30.

Коробка установочная модульная ELFO 018-11 Ø60x42мм

Диаметр — 60 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Коробка установочная модульная ELFO 020-11 Ø64x42мм

Диаметр — 64 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Коробка установочная ELFO 018-15 Ø60x63мм

Диаметр — 60 мм, глубина — 63 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Коробка установочная усиленная модульная ELFO 022-11 60x60х42мм

Ширина стороны — 60 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Розетки, выключатели, распределительные коробки и монтаж серии MEX

Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип боксов или миниканал MEX, ECO, INSTA E00101

Артикул - 00101
Цвет - «Белый»
Номинальная нагрузка - 16
Номинальное напряжение - 250 В
Габаритные размеры - 45x45x40 мм
Вес - 62 гр
Степень защиты - IP20
Тарифный пакет - 1 шт.

Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип коробок или миниканал MEX, ECO, INSTA 00103

Цвета розеток для кабельных каналов, кроме белого, используются для выделения мощность разных групп потребителей.

Артикул - 00103
Цвет - «Черный»
. , 16
Номинальное напряжение 250 В
, 45x45x40 мм
Вес - 62 гр
Степень защиты - IP20
Тарифный пакет - 1 шт.

Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип коробок или миниканал MEX, ECO, INSTA 00105

Цвета розеток для кабельных каналов, кроме белого, используются для выделения мощность разных групп потребителей.

Артикул - 00105
Цвет - «Жёлтый»
Номинальная нагрузка - 16
Номинальное напряжение - 250 В
Габаритные размеры - 45x45x40 мм
Вес - 62 гр
Степень защиты - IP20
Тарифный пакет - 1 шт.

Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип боксов или миниканал MEX, ECO, INSTA 00107

Красные розетки для кабельных каналов используются для выбора «чистой еды» в сеть - то есть для питания компьютеров, принтеров и информационных технологий

Артикул - 00107
Цвет - «Красный»
Номинальная нагрузка - 16
Номинальное напряжение - 250 В
Габаритные размеры - 45x45x40 мм
Вес - 62 гр
Степень защиты - IP20
Тарифный пакет - 1 шт.

Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип коробок или миниканал MEX, ECO, INSTA 00108

Цвета розеток для кабельных каналов, кроме белого, используются для выделения мощность разных групп потребителей.

Артикул - 00108
Цвет - «Синий»
Номинальная нагрузка - 16
Номинальное напряжение - 250 В
Габаритные размеры - 45x45x40 мм
Вес - 62 гр
Степень защиты - IP20
Тарифный пакет - 1 шт.

Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип коробок или миниканал MEX, ECO, INSTA 00109

Цвета розеток для кабельных каналов, кроме белого, используются для выделения мощность разных групп потребителей.

Артикул -00109
Цвет - «Зеленый»
Номинальная нагрузка - 16
Номинальное напряжение - 250 В
Габаритные размеры - 45x45x40 мм
Вес - 62 гр
Степень защиты - IP20
Тарифный пакет - 1 шт.

Однокнопочный переключатель E00401 Утопленный монтаж в кабельный канал.Подходит для установки в кабель канал или напрямую в боксы INSTA и миниканалы боксов MEX и ECO.

Артикул - 00401
Цвет - «Белый»
Номинальная нагрузка - 10
Номинальное напряжение - 250 В
Габаритные размеры - 45x45x25 мм
Вес - 35 гр
Степень защиты - IP20
Тарифный пакет - 1 шт.

Двухклавишный переключатель E00601 Кабельный канал для скрытого монтажа.Подходит для установки в кабельный канал или непосредственно в Ящики INSTA и ящики миниканальные МЕХ и ЭКО. Это модульный двухнезависимый выключатель.

Артикул - 00601
Цвет - «Белый»
Номинальная нагрузка - 10
Номинальное напряжение - 250 В
Габаритные размеры - (222.5) x45x25 мм
Вес - 65 гр
Степень защиты - IP20
Тарифный пакет - 1 шт.

Модуль RJ есть лицевая панель для подключения информационных выходов, таких как RJ12 или RJ45, для подключения телефона или ПК соответственно.Подходит для установки в кабельные каналы и миниканалы по крепление суппорта, либо коробки.

Артикул - Класс 0001
Цвет - «Белый»
Габаритные размеры - 45x22,5 мм
Степень защиты - IP20

RJ12 розетка тип используемого для подключения шнура (кабеля), слаботочный для телефона.

Используется в модулях для миниканалов и кабельных каналов в соответствии с европейскими и Американские стандарты. Непосредственно к модулю защелкивается RJ CL0013 или CL0001 типа и затем прикрепляется к миниканалу или кабельным каналам, а через коробку или коробки слайдов.

Артикул - КЛ 0004
Цвет - «Белый»
* Возможно использование розеток других типов RJ12 (Krone / AMP / Nexans - Alcatel и др.)

Тип розетки RJ45 (Категория 5 или 5e) используется для подключения шнура (кабеля) к слаботочному телефону и / или компьютер при построении локальной сети.Завод Экопласт предлагает широкий ассортимент модулей розеток RJ45. различных категорий кошек 5 и кошек 7, в зависимости от данных проблемных сорок (частота отклик). Модуль розетки типа Keystone.

Используется в модулях для миниканалов и кабельных каналов в соответствии с Европейские и американские стандарты. Непосредственно к модулю защелкивается RJ CL0013 или CL0001 типа , а затем фиксируются штангенциркулем или коробками в кабеле каналы, боксы и миниканал.

Артикул - Класс 0006
Цвет - «Белый»
* Возможно использование розеток других типов RJ45 (Krone / AMP / Nexans - Alcatel, RIT, AVAYA, SIEMON и др.)

Модуль RJ есть лицевая панель для подключения информационных выходов, таких как RJ12 или RJ45, для подключения телефона или ПК соответственно.Подходит для установки в кабельные каналы и миниканалы по крепление суппорта, либо коробки.

Артикул - CL0013
Цвет - «Белый»
Габаритные размеры - 45х45мм
Степень защиты - IP20

Box to приспособить установку таких устройств, как розетки и выключатели, и низковольтные источники питания магазины.Устанавливаются в системе миниканалы и кабельные каналы и воздуховоды. Коробка сделана из SM72911 самозатухающий состав АБС-пластика и предназначен для серии боксов и типа миниканальные MEX / ECO или INSTA. Также может быть установлен отдельно и используются вне зависимости от миниканала или боксов, то есть элементов перехода быть заподлицо с открытым (например, поверхностный монтаж). Все ящики имеют съемные борта типа SM, так что можно сделать комплект для крепления 1-2-3-4-5 и т. д.(многорамочную) конструкцию. Вы можете установить Коробка в типе СМ любая проводка от любого производителя в стандарте «Европейский» стандартный »(т. е. 80 мм между монтажными отверстиями) для последующей установки в воздуховоды или миниканал.

Артикул - SM 72911
Цвет - «Белый»
Габаритные размеры - 95x95x43 мм (Версия 1) и 85x85x43 мм (Версия 2)
Степень защиты - IP20
* Имеются съемные стенки и отверстия для крепления переходников, тайники миниканального лайнера.

Распределительная коробка для подключение кабелей и жгутов проводов или низковольтного питания. Установлено в системе миниканальные и кабельные каналы и воздуховоды. Коробка изготовлена ​​из SD 72912 самозатухающий пластик ABS, предназначенный для миниканальных коробок и типов MEX / ECO или INSTA.Его также можно установить отдельно и использовать независимо от миниканала. или коробки, то есть элементы перехода заподлицо с открытым (т.е. устанавливать). Монтажная коробка для мини-каналов или кабельных каналов имеет входы для различных соединений, не требуя от установщика применения других принадлежностей.

Артикул - SD1 72912
Цвет - «Белый»
Габаритные размеры - 90х9043мм

Двойная распределительная коробка для подключение кабелей и жгутов проводов или низковольтного питания.Установлен с миниканалом и кабельные каналы и воздуховоды. Ящик SD2 72913 выполнен самозатухающим. АБС пластиковый состав и предназначен для серии миникоробов и кабельных каналов типа как MEX / ECO или INSTA. Его также можно установить отдельно и использовать независимо от миниканал или боксы, то есть элементы перехода находятся на одном уровне с открытым (т. е. поверхностный монтаж).Монтажные коробки или корзины миниканалов имеют входы для различных соединений, не требуя от установщика применения других принадлежностей.

Артикул - SD2 72913
Цвет - «Белый»
Габаритные размеры - 130х9543

Коробка модульная для размещения модульных устройств размером 45х45 розеток и выключателей и низковольтных розетки.Подходит для мини-каналов, кабельных каналов и боксов. Коробка изготовлена ​​из SM 72919 АБС-пластик самозатухающий и предназначен для серии коробки и введите миниканал MEX / ECO или INSTA. Также может быть установлен отдельно и использован независимо от мини-канала или боксов, то есть элементы перехода на одном уровне с открытый (т.е. поверхностный монтаж). Все типы SMP-боксов имеют съемные тележки для установки. переходники для скрытия лайнера, места и подключения кабельных каналов.Чтобы создать «работа» на базе миниканала - можно смонтировать коробку типа в количестве SMP без ограничений - 1-2-3-4-5 и т. д.

Возможна установка в коробчатый SMP любой проводки от любого производителя в стандарте «45x45 мм» (например, Legrand, Cima, Simon, Solera-Modul, LAN-Master и т. Д.) Для последующая установка в воздуховоды или миниканал. Поверхность для ящиков SMP к миниканал FUR и IVF имеет тот же элемент, что и штангенциркуль для кабельного канала PM45 INSTA.

Артикул - SM 72919
Цвет - «Белый»
Габаритные размеры - 65х8040мм
Степень защиты - IP20
* Тележки имеют съемные стенки на четырех типах адаптеров для ASMP (чтобы скрыть точки подключения миниканала и кабельных каналов)

Адаптеры для установка между концом миниканала и ящиками типа SM (версия 2) и SMP.Предназначен для мест, где можно скрыть вводы кабельного канала в коробку. Набор креста секции для всех типов миниканалов MEX и ECO. Устанавливается прямо в настенную коробку тип монтажа SM или SMP.

Артикул - АСМП 72920
Цвет - «Белый»
Степень защиты - IP20
Тарифный пакет - 3 шт.

Как установить розетку в гипсокартон | Руководства по дому

Электрики называют электрические розетки розетками или розетками, а установка одной розетки в гипсокартон включает установку электрического шкафа. В новом строительстве вы прибиваете грубую коробку к стенной стойке и вырезаете для нее отверстие в гипсокартоне перед тем, как повесить ее. Если стена уже покрыта, у вас есть два варианта. Один - вырезать большое отверстие, прибить коробку к шпильке и произвести ремонт. Более простой альтернативой является использование коробки для ремоделирования. Поскольку он крепится к самому гипсокартону, его необязательно размещать рядом с стойкой.

Новое строительство

Сделайте карандашную отметку для грубой электрической коробки на стойке стены.Если вы не устанавливаете розетку на столешницу, она должна находиться в пределах 5 1/2 дюймов от пола.

Прибейте или прикрутите коробку к стороне шпильки. Передняя часть коробки должна выходить на 1/2 дюйма за край стойки, чтобы она была на одном уровне с поверхностью гипсокартона. На некоторых коробках есть маркеры, указывающие на правильное совмещение коробки с краем стойки.

Убедитесь, что питание цепи, питающей розетку, отключено, затем пропустите провода в коробку через выбивные отверстия сбоку или сзади и вытяните достаточно провисания для выполнения соединений. Если коробка металлическая, закрепите провода саморезами. Ящики пластиковые самозажимные.

Измерьте точное положение коробки по отношению к полу и кромке листа гипсокартона, который накрывает его. Перенесите мерки на гипсокартон и на лицевой стороне листа нарисуйте прямоугольник того же размера, что и коробка. Вырежьте отверстие пилой для гипсокартона.

При подвешивании гипсокартона вставьте коробку в отверстие и вбейте хотя бы один фиксатор в шпильку рядом с коробкой.Розетку подключайте после оклейки и отделки гипсокартона.

Добавление выпускного отверстия к существующему гипсокартону

Найдите удобную шпильку с прибором для поиска шпилек и отметьте расположение новой розетки рядом с ней, чтобы установить коробку для грубого монтажа. Если вы используете коробку для ремоделирования, вы можете разместить ее в любом месте стены, кроме как перед стойкой.

Используйте пилу для гипсокартона, чтобы вырезать в гипсокартоне отверстие достаточно большого размера, чтобы можно было прибить гвоздь к стойке. Ремонт гипсокартона будет проще, если вы вырежете прямоугольник высотой около 12 дюймов, который простирается до следующей стойки.Откройте половину обеих поверхностей шпильки универсальным ножом. Прикрепите коробку для грубого монтажа к шпильке, убедившись, что передняя часть выступает на 1/2 дюйма за край шпильки, и протяните провода через заднюю часть.

Измерьте размеры проделанного вами отверстия и отрежьте кусок нового гипсокартона по размеру. Отметьте расположение коробки на передней части нового гипсокартона и вырежьте для него отверстие пилой для гипсокартона. Прикрепите новый гипсокартон к стойкам с обеих сторон коробки с помощью шурупов или гвоздей и ленты и закончите его.

Установите коробку для ремоделирования, обведя контур задней части коробки на поверхности гипсокартона и вырезав по контуру пилой для гипсокартона. Протяните провода через заднюю часть коробки, прежде чем вставлять коробку в отверстие. Когда коробка находится заподлицо с гипсокартоном, затяните два винта на передней части коробки с помощью отвертки, чтобы прикрепить коробку к гипсокартону.

Подключите розетку к черновой коробке после отделки гипсокартона. Подключите его к коробке для ремоделирования после того, как коробка надежно прикреплена к гипсокартону.

Ссылки

Ресурсы

Советы

  • Самый простой способ протянуть провода к отверстию для новой розетки в существующей стене - это провести их через чердак или подвал, просверлив отверстие в верхней или нижней пластине стену и подайте их вертикально в нужное место.

Предупреждения

  • Перед работой с электрическими проводами обязательно убедитесь, что питание отключено. Если вы не уверены, проверьте их с помощью тестера напряжения.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Следует ли мне использовать электрическую коробку из пластмассы или металла?

Выключатели света, розетки, потолочные вентиляторы и светильники, переходы провода - это лишь некоторые из предметов, размещенных в электрических коробках. В отличие от электрические панели или панели выключателей, которые почти всегда изготавливаются из стальные, электрические коробки могут быть изготовлены из металла или пластика.В зависимости от обстоятельств того, как они будут использоваться, один материал может быть предпочтительнее другого.

Что такое электрическая коробка?

Три коробки, наиболее часто используемые в домах:

  • 4-дюймовые круглые коробки для потолочных светильников, бра, дымовая сигнализация и детекторы угарного газа.
  • Одноканальные коробки для базовых розеток и выключателей.
  • Ящики с двумя секциями для двух выключателей света или дуплексной розетки магазины.

Электрические коробки - это намного больше, чем контейнеры для электромонтажа; Oни также защитите провода и кабели от повреждений, ослабления или разорваны на части, и все это может оставить вас без энергии или, что еще хуже, вызвать электрический огонь.

Когда использовать пластиковые распределительные коробки

ПВХ стал стандартным материалом для электрических коробок, особенно для домашних мастеров. Легкие и удобные в работе, многие из них также идут со встроенными зажимами для проводки.Хотя ПВХ может плавиться, когда перегретый, он не проводит электричество, как металл. Использовать пластиковые ящики при:

  • Неметаллические (NM) кабели, входящие или выходящие из коробка. Электропроводка с металлической оболочкой зависит от соединения с металлом. электрическая коробка для заземления и не должна использоваться в пластике коробки.
  • Вы делаете работу сами. Предварительно прикрепленные гвозди для крепления коробки на заглушки упрощают установку и предустановки на коробке укажите толщину полудюймового гипсокартона, что поможет избежать прибивание фасада коробки заподлицо со стеной.

Одним из недостатков пластиковых коробок является их склонность к деформации при подчеркнул; и если их ударить достаточно сильно, они могут треснуть. И пока предварительно прикрепленные хомуты удобны, часто сложно снимите кабель после того, как он зажат.

Когда выбирать металлические коробки

Используются гораздо дольше, чем версии из ПВХ, металлические электрические коробки сверхпрочные, огнестойкие и не тают. Они предлагают высочайший уровень безопасности для электрических электромонтажные приложения.Также практически невозможно раздавить или гнуть металлическую распределительную коробку!

Если ты делаешь работу сам, можно немного больше сложно работать с металлическим ящиком. Задние и боковые выбивки потребовать дополнительных зажимов, и острые края могут быть жесткими руки, поэтому обязательно надевайте перчатки при работе с ними.

Следует использовать металлические ящики:

  • При вводе или выводе кабеля в металлической оболочке или металлического кабелепровода коробки.
  • Для наружного применения внутри помещений, например, в незавершенной подвал или прихожую, где нет гипсокартона.

Можно использовать металлический ящик для проводки НМ, но соблюдайте особые меры предосторожности. следует предпринять для обеспечения надлежащего заземления.

Всепогодные электрические коробки

При установке электрических коробок вне дома, в гараже или корпус, непогоды бокс, при правильном подключении, герметизирует ненастная погода, чтобы влага не попадала и не замыкала связь.Когда розетка используется и есть опасность намокания, можно использовать откидную крышку, чтобы не подвергать розетку и шнуры. идет дождь.

Если вы хотите узнать больше об электрических коробках или запланировать встречу, чтобы их установил один из наших опытных к электрикам обращайтесь к Дэвиду Грею. Услуги онлайн или позвонив нам по телефону (904) 724-7211.

Что такое задняя коробка?

Задний ящик - это металлический или пластиковый ящик, который встраивается в стену.Затем к задней части корпуса прикрепляется передняя панель розетки или выключателя.

Какой задний ящик мне нужен?

Для задних ящиков используются два основных материала. Бывают металлические задние ящики и пластиковые задние ящики.

Пластиковые задние ящики

Пластиковые используются с каркасной перегородкой, где стена сделана из деревянного каркаса и отделана гипсокартоном. Отверстие обычно вырезают из гипсокартона. Есть две проушины (желтые на рисунке справа), которые плотно прикрепляются к гипсокартону, когда винт от лицевой панели затягивается к стене.

Металлические задние ящики

Металлические задние ящики используются в твердых стенах, таких как каменные, кирпичные и бетонные стены. Вырез для этих металлических задних коробок обычно вырезается из материала стены. Ушки на этих задних ящиках металлические и обычно фиксируются. Когда вы затягиваете винты на лицевой панели, она плотно прилегает к стене.

Какой тип задней коробки мне понадобится?

Существует много различных типов задних ящиков, но наиболее часто используемые два - это одинарные и двойные задние ящики.Хотя это охватывает большинство сценариев, существует ряд других, таких как двойные одиночные игры и коробки с круглой спинкой, которые используются в других случаях.

Ящик какой глубины мне понадобится?

Опять же, для вашего заднего ящика доступно несколько вариантов глубины. Обычно мы предлагаем, если вы заменяете свою текущую заднюю панель, стоит заменить аналогичную, если вы не меняете пластину. Некоторым тарелкам нужны более глубокие задние ящики. Читайте об этом подробнее.

Если вы устанавливаете новые задние ящики, мы всегда советуем не экономить на глубине.Это упрощает установку выключателей и розеток - электрик поблагодарит вас за это позже!

Стандартные розетки и выключатели

Мы рекомендуем следующие глубины для стандартных выключателей и розеток:

Переключатели: 16 мм
Гнездо и диммеры: 25 мм
Разъемы USB: 35 мм
Переключатели для бритвы и плиты: 32 мм

Плоские, безвинтовые и тонкие розетки и выключатели

Для тонких, безвинтовых или плоских пластин вам потребуются более глубокие задние коробки, поэтому мы рекомендуем следующие размеры:

Переключатели 25 мм
Розетки и диммеры 35 мм
USB-разъемы, переключатели для бритвы и кухонных плит 47 мм

Обратите внимание: Мы рекомендуем размещать металлические задние коробки немного дальше в стене для плоских розеток и выключателей. Это позволит плоским пластинам плотно прилегать к стене. В противном случае пластина может немного отойти от стены, что испортит эффект плоских пластин.

Задние коробки для поверхностного монтажа

При определенных обстоятельствах вы, возможно, не сможете или захотите поставить обратно коробки в стене. В этом случае вы также можете купить задние коробки для поверхностного монтажа, также известные как патронные боксы. Они часто доступны в той же отделке, что и розетки и выключатели, поэтому они соответствуют передней панели, но имейте в виду, что это не универсальные размеры, поэтому некоторые пластины, особенно большие, могут плохо сидеть на передней панели.Уточняйте детали перед покупкой.

Кабельные вводы для открытых ящиков

Поскольку большинство продаваемых нами коробок имеют декоративную отделку (часто из металла), точка ввода кабеля на этих задних коробках для поверхностного монтажа находится в задней части коробки, а не по бокам, как это часто бывает в стандартных задние ящики.

Будьте в безопасности!

Хотя опытный мастер по ремонту может установить задние коробки, будьте осторожны при вырезании или сверлении отверстий в стене. Остерегайтесь скрытых кабелей и труб.Надевайте соответствующие средства защиты и в случае сомнений всегда консультируйтесь с квалифицированным электриком!

Расширение кольцевой цепи с помощью распределительной коробки

Есть три способа добавить розетку в кольцевую цепь. Чаще всего его подключают как ответвление, и это можно сделать двумя способами. Как вариант, кольцо можно удлинить.

Ответвление через распределительную коробку

Если поблизости нет розетки, можно использовать распределительную коробку.Это похоже на предыдущий метод, но вместо подключения к розетке в кольцо подключается распределительная коробка и к ней прикрепляется ответвительный кабель.

Электропроводка распределительной коробки

Требуется трехконтактная распределительная коробка на 30 А. Детали показаны ниже в новых и старых цветах.
Обратите внимание, что распределительные коробки обычно не имеют маркированных клемм, поэтому здесь нет необходимости использовать точное расположение.
Тот факт, что одна клемма находится дальше друг от друга, чем другие, не имеет электрического значения - просто остается место для крепежного винта крышки.

Если вы используете этот метод, распределительная коробка должна оставаться доступной. Нельзя прятать его под ламинат или втыкать в стену.

Распределительные коробки и идущие к ним кабели должны быть надежно закреплены - не оставляйте коробку свисающей на концах кабеля.

Ограничения шпоры

К ответвлению можно подключить только одну розетку. (Это может быть одинарная или двойная розетка). Подключение к другой розетке ЗАПРЕЩЕНО, так как это может привести к перегрузке единственного питающего кабеля.

К каждой розетке или распределительной коробке на кольце можно подключить только один ответвитель. Попытка соединить два или более не только очень сложна из-за количества задействованных проводов, но также может привести к аномально высокой нагрузке в этой точке кольца.

Количество ответвлений на кольце не должно превышать количества других розеток. Если по какой-то причине вам нужно большое количество ответвлений, пора заменить всю цепь, а не добавлять ее.

Коробка 30А на выключатель на 32А?

Хотя распределительные коробки обычно изготавливаются в версиях на 30 А, это происходит только потому, что исторически большинство розеток были подключены к заменяемым предохранителям на 30 А.

Большинство распределительных коробок на 30 А имеют латунные клеммы, которые значительно больше, чем провода, которые будут в них подключены. Нет проблем с использованием боксов на 30 А в цепи 32 А.

По крайней мере, один производитель выпускает распределительные коробки, которые содержат внутри крошечные соединения типа «чокблок». Они не только более дорогие, но и гораздо более сложны в использовании, а клеммы содержат гораздо меньше металла, чем обычные.

Установка монтажной коробки

Осторожно

Электричество опасно и может быть опасным.В сомнениях? Вызовите квалифицированного электрика.

Установка монтажной коробки

Доступны различные типы монтажных коробок - пластиковые коробки для поверхностного монтажа, металлические коробки для встраивания (скрытого монтажа), а также патроны для преобразования одинарных монтажных коробок в коробки для двойного или тройного поверхностного монтажа.

Накладной монтаж

Для поверхностного монтажа розетки вам потребуется пластиковая коробка для поверхностного монтажа. Если монтажная коробка должна входить в полую стену, тогда следует использовать неглубокую монтажную коробку (глубиной 25 мм), чтобы предотвратить пробивание в полость.

По кладке Удерживая коробку для поверхностного монтажа на стене в желаемом положении, убедитесь, что она расположена горизонтально, с помощью спиртового уровня. В горизонтальном положении отметьте отверстия для крепления и снимите коробку. Затем просверлите там, где вы отметили крепежные отверстия, и вставьте дюбели в отверстия.

На монтажной коробке определите, где кабель должен входить в коробку, и с помощью плоскогубцев выломайте пластиковый проход. Теперь пропустите кабель через отверстие и совместите монтажную коробку с просверленным отверстием для крепления.Используйте винты с потайной головкой, чтобы прикрепить монтажную коробку к стене. Прежде чем они будут полностью затянуты, используйте спиртовой уровень, чтобы окончательно выровнять монтажную коробку.

На гипсокартоне

Крепление коробки для поверхностного монтажа к стене из гипсокартона может быть выполнено аналогично кладке, за исключением того, что используются другие дюбели, например дюбели для стен из гипсокартона.

При установке монтажной коробки на стену из гипсокартона лучше всего выровнять ее так, чтобы крепежные винты входили в деревянную раму за гипсокартоном. Если вы решите это сделать, важно убедиться, что при необходимости можно ввести кабель сзади.

Утопленный монтаж

Для установки розетки заподлицо потребуется монтажная коробка.

По кладке

Приложите металлическую монтажную коробку к стене в желаемом месте и обведите ее карандашом. Отметьте путь от монтажной коробки для кабеля, чтобы добраться до нее, например от плинтуса. Удалите штукатурку из отмеченной области, сначала отметив карандашную линию, которую вы нарисовали, а затем используя долото и молоток.

После того, как кирпич обнажится там, где должна идти монтажная коробка, часть кирпича придется удалить. Для этого установите сверло со сверлом по камню и отметьте на сверле глубину монтажной коробки. Затем просверлите кирпич в сетке, как показано здесь:

O O O O O

O O O O O

O O O O O

O O O O O

Наконец, используйте долото и молоток, чтобы вырезать оставшуюся глубину, необходимую для монтажной коробки. Убедитесь, что коробка подходит, а затем отметьте и просверлите отверстия, чтобы прикрепить монтажную коробку к кирпичу сзади.Вставьте дюбели в просверленные отверстия, чтобы закрепить коробку. Протяните кабель необходимой длины и вставьте монтажную коробку в отверстие.

Завершите работу, при необходимости оштукатурив коробку и кабельный канал.

На гипсокартоне

После того, как вы решили, где будет располагаться розетка, обведите монтажную коробку на стене, убедившись, что она расположена горизонтально, с помощью спиртового уровня. Затем следует вырезать отверстие в штукатурке острым ножом.Пропустите кабель через отверстие, затем выберите лучшее отверстие для удаления в монтажной коробке и выбейте его.

Установите втулку в отверстие для кабельного ввода и установите две проушины на монтажную коробку. Затем пропустите кабель через втулку и вставьте коробку в стену так, чтобы оба выступа оказались за стеной. Теперь коробка должна стоять на месте за стеной. Затем розетку можно подключить и прикрутить. Закручивая розетку на место, она зажимает гипсокартон между проушинами и розеткой.

Нужна помощь или припасы?

Связанные темы форума

У вас есть вопросы или комментарии по этой теме? Щелкните здесь, чтобы разместить свой вопрос / комментарий.

Тема Автор: Ответы Опубликовано в
В настоящее время нет вопросов по этой теме.
Щелкните здесь, чтобы оставить свой вопрос / комментарий.

Статья 312 Шкафы, монтажные коробки и корпуса для розеток счетчиков

I. Установка

312,2

Влажные, влажные или опасные (классифицированные) места

При установке во влажных помещениях они должны быть водонепроницаемыми. Во влажных или влажных местах ящики должны предотвращать проникновение влаги и иметь размер не менее 6 мм (¼ дюйма.) воздушного пространства между ним и стеной или опорой. Дорожки качения или кабели, вводимые над неизолированными токоведущими частями в корпусах во влажных помещениях, должны использовать фитинги, указанные для влажных помещений. Неметаллические ограждения можно устанавливать на бетон, плитку или кладку без образования воздушного пространства. Во взрывоопасных зонах необходимо соблюдать требования статей с 500 по 517.

При установке в негорючий материал их можно отвести на 6 мм (¼ дюйма). При установке в горючий материал они должны быть заподлицо с поверхностью.

312,4

Ремонт гипса и гипсокартона или гипсокартона

Если поверхность из гипса, гипсокартона или гипсокартона сломана или неполна, ее необходимо отремонтировать так, чтобы не было открытых пространств или щелей размером более 3 мм (¼ дюйма) на краю шкафа или коробки с вырезом, в которой используется крышка скрытого типа.

312.5

Шкафы, вырезы и корпуса для розеток для счетчиков

Отверстие должно быть закрыто. При использовании металлических шкафов, коробок или корпусов с открытой проводкой или ручками и трубками, проводники должны проходить через изолированную втулку. В сухих местах они могут попасть через гибкую трубку. Кабели должны быть прикреплены к коробке. Есть исключение.

312.6

Прогиб проводов

См. Таблицы 312.6 (A) - (C) в NEC® для определения минимальной ширины желобов и пространств для изгиба.

312,7

Место в корпусе

312,8

Корпуса для переключателей или устройств максимального тока

312.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
