Котел для отопления своими руками: Котел отопления своими руками — как сделать, как сварить + Фото + Чертежи

Котел отопления своими руками — как сделать, как сварить + Фото + Чертежи

Центром отопительной системы в частном доме является отопительный котел. Именно он выделяет энергию, которая в дальнейшем преобразуется, поступает в теплоноситель и нагревает отопительные радиаторы. В этой статье мы расскажем как сделать котел отопления своими руками, как сварить котел для отопления частного дома, а также предоставим чертежи и фото инструкции.

Виды отопительных котлов

Котлы, работающие на газу

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД.

Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Принцип работы пиролизного котла Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Пеллетный тип котла

Принцип работы пеллетного котла

Этот вид котельной установки более автоматизирован и менее прихотлив в уходе в процессе эксплуатации. Пеллеты представляют собой гранулированную древесину, для изготовления которой используются опилки и стружка. Поскольку этот материал сыпучий, их подача в камеру для сгорания осуществляется автоматически с помощью шнека, или бункера.

Пеллеты У вас могут возникнуть трудности при изготовлении такого котла из-за отсутствия определенного электрического оборудования: электрического двигателя для обеспечения работы шнека, или бункерной заслонки.

Работа пеллетного котла выполняется таким способом, при котором отпадает необходимость в растопке или добавлении топлива. На это влияют габариты бункера. Благодаря принципу работы котельной установки можно контролировать количество выделяемого тепла, за счет количества подаваемых пеллет в топку.

Эти два вида котлов являются оптимальными для собственноручного изготовления. На каком из них останавливать свой выбор, решать вам. Это определяется многими факторами, главным из которых является необходимость в тепле и наличии определенного вида топлива, которое вы будете применять.

При любом варианте необходимо строго следовать технологии и соблюдать правила безопасности.

Видео

Посмотрите, как можно самостоятельно сделать котел длительного горения:

В этом видео демонстрируется твердотопливный котел шахтного типа с теплоаккумулятором:

Схемы и чертежи

Устройство печки медленного горения

Устройство пеллетного котла

Чертеж твердотопливного котла

Чертеж с размерами для создания твердотопливного котла

Чертеж пиролизного котла Viessmann на 25-40 кВт

Viessmann на 65 и 80 кВт

Чертеж котла для самостоятельного изготовления

Печь медленного горения

Чертеж печи на отработке

Простой и безопасный банный котел

Фото

Сварочные работы при изготовлении котла

Изготовление котла в домашних условиях

Переделка сейфа в печку

Печь-камин с режимом тления до 8 часов

Печка медленного горения из газового баллона

Самодельная металлическая печь

Надёжный и экономичный твердотопливный котёл

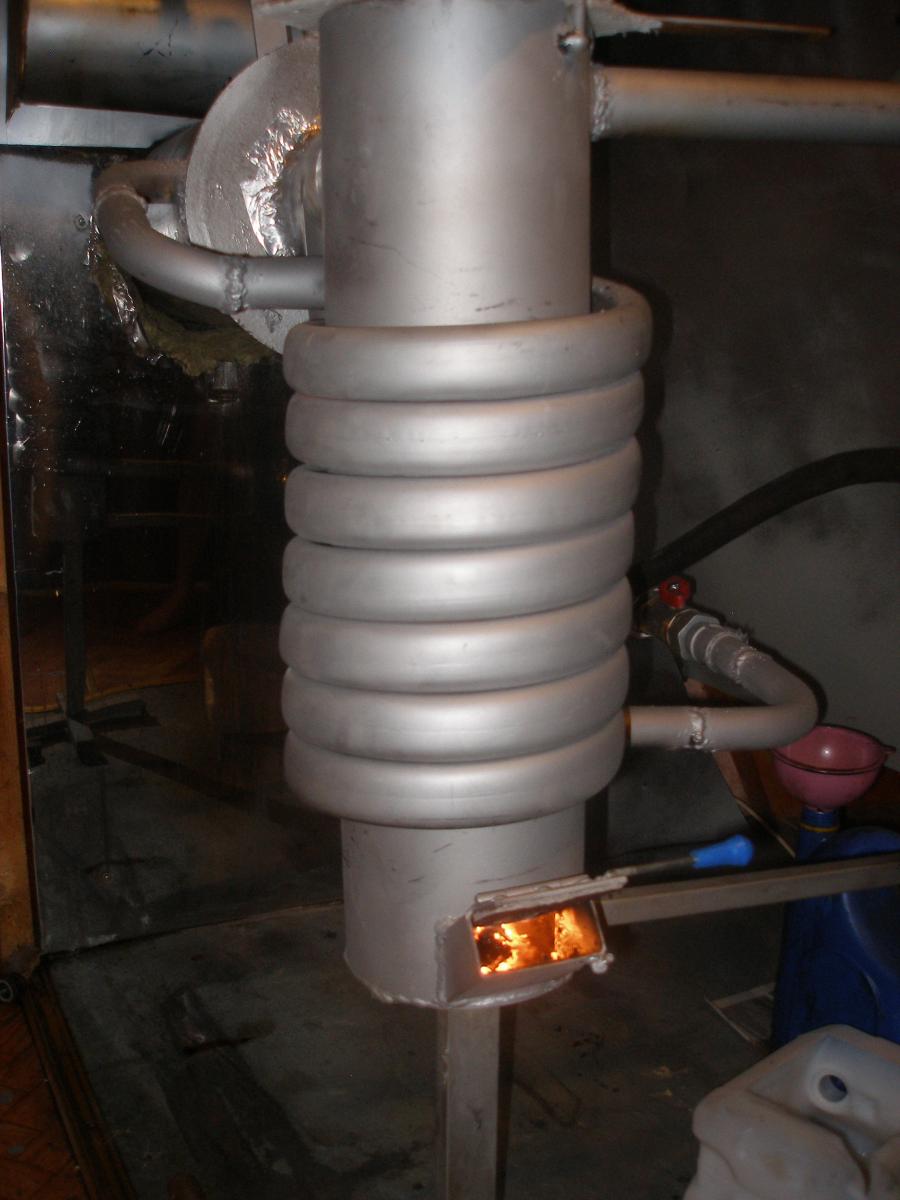

Котел отопления на отработанном масле

Выполненный из бочки

Испытание самодельного котла длительного горения

Читайте также:

Самодельный газовый котел для отопления частного дома и дачи: обзор трех лучших конструкций

Покупать дорогостоящее оборудование для организации отопления в редко посещаемой даче, баньке или небольшом доме не всегда целесообразно. Особенно неразумно, если за загородной собственностью нет постоянного присмотра и не установлена охранная сигнализация. Как быть, если периодически все же требуется обогрев?

С отоплением вполне успешно справится самодельный газовый котел, собранный из подручных материалов или отслуживших бытовых агрегатов. Сделанный собственными руками прибор может стать гордостью хозяина. Сооружение работающей на газу конструкции поможет проявить мастерство.

В предложенной нами статье детально описаны шаги сборки и модернизации газовых агрегатов, которые смогут достойно обогреть частные постройки. Мы привели в качестве примеров наиболее популярные, проверенные на практике варианты самоделок. Наши советы обеспечат домашним мастерам успех в непростом деле.

Содержание статьи:

Стоит ли проектировать газовый котел самому?

Разбор вариантов изготовления газового котла собственными руками начнем с того, что перерабатываемое ими топливо относится к разряду токсичных и взрывоопасных веществ. Газ легко воспламеняется. Малейшие просчеты в конструировании и реализации самоделок могут обернуться серьезными разрушениями, нанесением урона здоровью, потерей имущества.

Потому разработкой модели газового котла мы не рекомендуем заниматься людям, не имеющим технического образования со специализацией в сфере проектирования газового оборудования. Да зачастую и опытные газовщики не возьмутся за подобный проект.

Галерея изображений

Фото из

Пламя атмосферной газовой горелки

Установка газовой горелки в стальной корпус

Нагрев воды в металлическом баке

Газовый котел из отслужившего газового баллона

Оптимальным решением вполне обоснованно считается:

• Переделка твердотопливной модели в газовый котел путем установки в топливник газовой горелки;
• Усовершенствование отслужившего, но работоспособного агрегата с ориентацией на использование в отопительном контуре. Дополнение заводской модели устройствами для нагрева и стимуляции движения ;
• Изготовление пиролизного котла – оборудования, генерирующего газообразное горючее в результате переработки твердого топлива на первоначальном этапе. На вторичном этапе в дополнительном топливнике дожигается выделяемый в ходе сжигания дров газ.

Если у вас все же возникнет желание досконально изучить вопрос и изобрести вариант самодельного газового котла для устройства автономного отопления в частном доме, готовьтесь к буквальному «хождению по мукам». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных инстанций.

Самостоятельному народному умельцу потребуется:

• Проверить котел на соответствие требованием безопасности, после чего получить подтверждающий или опровергающий документ.
• Получить разрешения от ГосТехНадзора, ПожИнспекции МЧС и ГорГаза.
• Подать заявку на получение патента и сертификата, разрешающего изготовление в разовом или поточном исполнении.

Этот пусть и немногочисленный, но довольно внушительный перечень способен отбить желание изобретать у любого народного доки. Однако он не сможет погасить стремления модернизировать существующий агрегат посредством установки собранных на заводе горелочных модулей. Усовершенствование запросто совмещает безопасность эксплуатации с повышением эффективности.

Самый важный рабочий орган в газовом оборудовании – горелка. Установка ее превратит любой котел в требующийся нам тип нагревателя теплоносителя и горячей воды для санитарных целей.

Зажженный запальник нагревает рабочую часть термопары, которая в итоге начинает генерировать ток. Заряд поступает в катушку газового клапана, она действует как электромагнит и примагничивает шайбу, закрывающую путь газу

В зависимости от способа подачи в камеру сгорания воздуха, требующегося для горения, горелки подразделяются на две основные группы:

• Атмосферные. Их устанавливают в открытые камеры сгорания . В них воздух свободно затягивается из помещения, в котором расположен котел.
• Вентиляторные (они же дутьевые). Такими моделями оснащают закрытые камеры сгорания, в которые воздух нагнетается принудительным способом с захватом его на улице. Для вывода дымовых газов им требуется коаксиальный дымоход и вентилятор.

Дутьевые конструкции слишком сложны для домашнего творчества. Их проще, да и выгоднее купить. Ведь приобретение всех устройств регулировки и безопасности для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом для установки виде.

Галерея изображений

Фото из

Лицевая сторона горелочного блока

Блок для газового котла с двумя горелками

Установленный в печь атмосферный блок

Дутьевая газовая горелка для закрытой камеры

Чугунная горелка от отслужившего оборудования

Круглая газовая горелка с медными жиклерами

Газовый блок с щелевыми соплами

Круглые сопла газового горелочного блока

Атмосферную горелку тоже желательно приобрести, но можно сделать простейшую разновидность собственными руками. Ниже рассмотрим, как и из чего ее можно собрать.

Процесс изготовления атмосферной газовой горелки

Горелку атмосферного типа легче соорудить, так как конструктивно она гораздо проще вентиляторного собрата. Самый характерный и известный большинству россиян пример – горелочный блок в газовых колонках старого образца. В ее конструкции нет энергозависимых элементов, принуждающих газ и воздух смешиваться в требующихся пропорциях.

Воздух в камеру с атмосферным горелочным модулем втягивается самопроизвольно по мере необходимости. Продукты переработки голубого горючего выводятся естественным образом через благодаря наличию тяги. Вся работа заключается в сооружении коллектора с газовыми форсунками, через которые с нужной скоростью будет поступать газ.

При желании соорудить газовую горелку собственными руками за основу лучше взять продукцию заводского производства, точнее имеющийся в ее техпаспорте чертеж с размерами и обозначением конструктивных элементов

Чтобы своими руками сделать горелку для оснащения газового котла отопления, потребуется:

• Вентиль серии ВК-74. Обычно используется на кислородных баллонах, рассчитан на максимальное давление в 20 мПа. В комплектации должна быть накидная гайка на 3/4″, с помощью которой можно герметично подключиться к подающей газ трубе или шлангу. Служить вентиль будет опорной базой для фиксации форсунки.
• Колпачок под форсунку. Устройство будет удерживать дозатор подачи газа и формировать узконаправленную струю. В вершине колпачка высверливают отверстие, в которое предстоит поставить форсунку. Основанием оно накручивается на вентиль.
• Форсунка. Купить ее лучше в готовом виде с расчетом на подачу магистрального газа или сжиженной газовой смеси. У форсунок различается диаметр выхода. Вместо форсунок для котлов можно использовать жиклер от газовой горелки.
• Самодельный инжектор. Его сооружают из стальной трубки с толщиной стенки до 2 мм. Потребуется отрезок трубы примерно в 10 см длинной.
• Пьезоэлемент. Устанавливается по желанию, хотя и без него можно обойтись. Самоделку можно поджигать спичками.

Все приведенные элементы собираются преимущественно сварным способом. Потому инициативному «самоделкину» очень пригодятся навыки и минимальные познания в сварном деле. Однако там, где возможно применение резьбы, в приоритете должна остаться она.

Канал для подачи газа должен быть безупречен и герметичен, ведь от его состояния зависит безопасность. Между входом газа в устройство и форсункой должно сохраниться расстояние в 10 см, необходимое для смешивания горючего с воздухом.

Галерея изображений

Фото из

Крупногабаритная газовая горелка

Процесс горения газовой горелки

Воспламенение атмосферного горелочного блока

Сжигание кислорода в помещении

Домашнему мастеру остается придумать, как закрепить самодельную газовую горелку в камере сгорания отслужившей колонки или в топливнике бывшего дровяного котла. Следует учесть, что для притока воздуха нужно оставить возможность. В камеру должен регулярно поступать воздух, для чего в дверке требуется вырезать круглые или продольные отверстия.

Не забываем, что вышеописанный вариант сложно назвать безопасным газоподающим устройством. В конструкции нет автоматики, прерывающей работу котла в случае задувания или нестабильного пламени. У владельцев не будет возможности отрегулировать давление и расход газа, потому ни об удобстве, ни об экономии не может идти речь.

Установка газовой горелки в твердотопливный котел

После здравого размышления и реальной оценки своих возможностей большинство домашних умельцев таки отдают предпочтение модернизации , перерабатывающих ранее дрова или уголь. В их топку просто ставят газовую горелку заводского изготовления.

Для обустройства загородной собственности можно приобрести твердотопливный агрегат, который можно переделать в газовый. К примеру, печку Теплодар, в которую монтируется газовая горелка

Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:

• Демонтаж дверки топливника, заслонки зольника (или самого зольника, если он выполнен в виде выдвижного решетчатого ящика с монолитной дверкой), отбойник и колосниковую решетку. Короче, удалить нужно все конструктивные части, находящиеся в пределах топки и зольника.
• Фиксация горелочного устройства. В освобожденный от вышеперечисленных элементов канал топливника монтируется горелочный блок. Если печка Теплодар рассчитана на смену топлива, то горелочный модуль фиксируется в канале через штатные ушки продетыми в них шурупами с гайками.
• Подключение автоматики к пульту. Имеющиеся в конструкции горелочного блока устройства, обеспечивающие автоматическую работу котла, подключают к пульту управления.
• Крепление датчика термостата. Устанавливается на трубу подачи, оборачивается изоляцией для защиты от внешних механических и температурных воздействий, а сверху стяжками.
• Запуск в работу. Производится после проверки тяги и залпового проветривания помещения с модернизированным котлом. С помощью простой рукоятки подбирают наиболее подходящий режим.

Напоминаем, согласно требованиям, обозначенным в «Правилах безопасности систем газораспределения и газопотребления» все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети, поставляющей голубое горючее, должны производиться газовщиками.

В технической документации, прилагающейся к печке Теплодар, есть подробное описание процесса установки газовой горелки для переделки твердотопливного агрегата в газовый

В соответствии с федеральными предписаниями и нормами с представителями газовых служб нужно на поставку газа и сопутствующих услуг. Понятно, что не все удаленные населенные пункты смогут обслуживать сотрудники газовых организаций. Однако придерживаться требований желательно, чтобы избежать катастрофических последствий.

При уменьшении и резком погасании ослабляется ток, поступающий от электроэлемента, в итоге чего перекрывается канал подачи газа. Перегрев воды в котле фиксируется термодатчиком, который передает сигнал для размыкания контактной пары, блокирующей горелку

Рисковать или ценить и охранять здоровье с благополучием своих близких? Решать только вам. Разумнее отказаться от угрожающих мероприятий, но знать о процессе их выполнения очень полезно, чтобы проследить, насколько качественно и честно работают газовщики.

Варианты самодельных газовых котлов

По сути все представленные нами самоделки являются модернизацией газового оборудования с целью эксплуатации их в качестве нагревателей теплоносителя. Мы приводим только идеи, настоятельно рекомендуем не рисковать, а поставить в твердотопливный агрегат атмосферную или вентиляторную горелку.

#1: Самоделка на базе газовой колонки

Если вы поменяли устаревшую газовую колонку на котел нового поколения с и закрытой горелкой, не спешите расставаться со стареньким оборудованием. Оно еще отлично послужит в загородной баньке или гараже. Усовершенствование не потребует много средств и усилий.

Вся переделка в этом случае заключается в смене форсунок или полного горелочного блока, если за городом планируется жечь сжиженную газовую смесь. Купить надо будет атмосферный горелочный блок соответствующих камере сгорания габаритов. Затем его нужно будет закрепить внутри камеры.

Если хозяин решит установить в самодельный газовый котел вентиляторную горелку, придется дополнить отопительный контур обязательными функциональными системами. Это группа безопасности, циркуляционный насос, расширительный бачок, автоматический воздухоотводчик или краны Маевского

У желающих поставить вентиляционную горелку расходов будет побольше. Им потребуется еще приобрести группу безопасности, включающую , манометр и устройство для автоматического стравливания воздуха. Понадобится небольшой мембранный бак, циркуляционный насос и для подачи свежего воздуха в горелку и вывода продуктов горения.

#2: Устройство на основе газовой плиты

Особых преобразований старая газовая плита не требует, т.к. переделать ее в газовый котел просто нереально. Можно только на одну из конфорок поставить металлический бак, объем которого подбирают в зависимости от несущей способности плиты и объема теплоносителя в самодельной системе отопления. Обычно это 100-150 л.

В нижней трети металлического бака в нее вваривают патрубок для подключения трубы обратки, в верхней трети – патрубок для подключения подачи. Нагреваясь, вода будет самопроизвольно подыматься вверх и перетекать в магистраль, перемещающую нагретый теплоноситель к приборам отопления.

Галерея изображений

Фото из

Мультитопливный источник огня

Тяжелая чугунная горелка и корпус

Регулировка мощности горения прибора

Устройство для быстрого нагрева воды

Ни предохранительного клапана, ни воздухоотводчика такой самодельной системе не потребуется. Излишки нагретой воды будут испаряться естественным образом, пузырьки стравливаться через неплотно прилегающую крышку бака.

#3: Изготовление пиролизного котла

Пиролизные котлы загружаются сначала через верхнюю дверку дровами или углем. При этом дроссель на дымоотводном канале полностью открывают и включают вентилятор для стимуляции горения. Процесс на этом этапе проходит в традиционном для твердотопливного агрегата режиме.

Дождавшись, когда уголь и дрова полностью разгорятся, дроссель на дымоходе перекрывают, чтобы ограничить доступ кислорода к месту переработки твердого топлива. Из-за слабой подачи воздуха оно начинает тлеть, т.е. стартует этап пиролиза – разложение топлива на угли и пиролизные газы.

Обоснованным преимуществом пиролизного котла считается экономный расход топлива. Агрегат кроме основного вида перерабатывает еще и газы, формирующиеся в ходе сжигания дров либо угля

Пиролизные газы через форсунку перемещаются в камеру их сжигания. В нее же нагнетается подогретый вторичный воздух, требующийся для окисления пиролизных газов. В таких условиях пиролизные газы быстро воспламеняются и горят при температуре в 1100º С.

Теплообменник располагают над камерой сжигания одноименных газов, оперативно нагревающих протекающий по трубкам теплоноситель. Желающим разобраться в том, как самому лучше сделать эффективный и экономный газовый котел, мы предлагаем проверенную на практике пиролизную конструкцию.

Для сооружения самодельного пиролизного котла желательно найти схему проверенной на практике конструкции. У экспериментов в этой области далеко не всегда положительный результат

Главное понять принцип устройства и действия котлов, использующих полученные во время горения газы. В каждой конструкции подобного типа конструктивные элементы повторяются. Ну а корпус может быть как сварным, так и выполненным из металлической бочки, трубы большого диаметра или опустошенного газового баллона.

Для изготовления котла пиролизного типа лучше воспользоваться уже проверенной разработкой. Потребуются навыки сварщика и сварочный аппарат, инвертор, дрель с набором различных насадок и буром для сверления больших отверстий. Нужно еще приготовить обычные слесарные инструменты и струбцины.

Потребуется запастись материалом, перечень которого мы приводим ниже:

Для сооружения пиролизного котла нужно запастись материалом, примерный перечень которого мы приводим в помощь самостоятельным домашним мастерам

Если вы не располагаете всем инструментом, требующимся для раскроя деталей, это дело лучше заказать в мастерской. Без опыта, да еще и пользуясь одной углошлифовальной машинкой, ровного среза не добиться. С точностью резки тоже могут возникнуть проблемы.

Сооружение пиролизного котла начинаем со сборки корпуса:

Галерея изображений

Фото из

Шаг 1: Рубка материала по размерам котла

Шаг 2: Сборка стенок нижней и верхней камер

Шаг 3: Установка воздуховодов в камере газификации

Шаг 4: Ввод канала подачи воздуха в камеру сгорания

Теперь нужно сделать теплообменник, затем установить его и дроссельную заслонку в корпус:

Галерея изображений

Фото из

Шаг 5: Изготовление направляющей пластины теплообменника

Шаг 6: Сборка теплообменника пиролизного котла

Шаг 7: Приварка теплообменника на проектное место

Шаг 8: Монтаж дроссельной заслонки

Внутренняя часть корпуса котла собрана, дроссельное устройство приварено. Проверим, насколько качественно выполнена сварка простейшим методом – зажжем внутри котла фонарик и посмотрим, не проникает ли через какой-либо отрезок свет.

Внутренняя часть пиролизного котла готова. Теперь ее надо обшить. В устройстве обшивки в представленной для примера модели мастер пользовался листовой сталью толщиной в 4 мм

Наружную обшивку самодельного котла производят по всем плоскостям, кроме верхней панели. Ее приваривают после установки контрольных тоннелей, с помощью которых будет контролироваться состояние воздуховодов.

Галерея изображений

Фото из

Шаг 9: Приварка дистанционного уголка

Шаг 10: Разметка отверстий для крепления обшивки

Шаг 11: Приварка листов обшивки к дистанционным уголкам

Шаг 12: Зачистка мест проведения сварки

Теперь перед проведением дальнейших работ проверяем качество сварных швов простейшим способом – нальем воды в сформированные “емкости”. После чего высушим конструкцию и слегка зачистим сварные соединения крупной наждачной бумагой или шлифовальным диском.

А вот сейчас можно приступать к устройству систем управления поступлением и движением воздуха:

Галерея изображений

Фото из

Устройство тонелей для ревизии воздуховодов

Монтаж резьбовых шпилек

Изготовление и навешивание дверок для камер

Футеровка и уплотнение дверок

Осталось только выполнить футеровку камер пиленным шамотным кирпичом. Распил производим болгаркой с диском для резки камня. Дорабатываем срезы шлифовальным камнем.

Галерея изображений

Фото из

Футеровка камеры газификации

Установка центробежного вентилятора

Футеровка камеры для твердого топлива

Завихрители для оптимизации передачи тепла

Перед вводом самодельного котла в эксплуатацию обязательно надо проверить герметичность всех систем, проводящих голубое топливо и дымовые газы. Для этого выполняют опрессовку котла, поставив в трубы обратки с подачей герметичные заглушки. Агрегат должен свободно держать давление в 3 бар.

Выводы и полезное видео по теме

С интересной разработкой газового нагревателя ознакомит следующий видеоролик:

Устройство газовой горелки для установки в твердотопливный агрегат:

Конструктивные особенности и процесс изготовления пиролизного котла наглядно представлены видео:

Полезные в хозяйстве самоделки – отличный вариант для решения проблем обустройства загородной собственности. Они обеспечат теплом постройки, нуждающиеся в обогреве, при этом почти не повлияют на семейный бюджет. У мастеровитого хозяина дача, гараж, баня будут в полном порядке.

Важно помнить, что газовое отопительное оборудование представляет собой потенциальную опасность при неграмотной сборке и нарушении эксплуатационных правил.

Расскажите о том, как делали котел для обустройства загородной собственности. Поделитесь вариантами изготовления и интересными конструктивными решениями. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

чертежи и характеристики разных типов

Самостоятельно изготовить отопительный котел не такое простое дело, как пишут об этом на многих сайтах. Человек решивший сделать котел своими руками должен обладать определенной квалификацией и навыками, иметь необходимые инструменты и материалы, а также уметь создавать на котлы отопления самодельные чертежи, по которым будет изготовляться изделие. Человеческими руками созданы сложнейшие технические конструкции на Земле, поэтому нет ничего удивительного в том, что котлы отопления самодельные по своим техническим данным значительно лучше заводских изделий.

Предприятие создается для того, чтобы получать прибыль, поэтому разрабатывается такая конструкция изделия, которая обладает минимальной себестоимостью при заданных технических параметрах. Но для самостоятельного изготовления чаще всего выбирается сталь более высокого качества и толщины. Обычно никто не экономит и приобретается высококачественная арматура, фитинги и насосы. И на создаваемый котел отопления своими руками чертежи используются либо уже испытанных моделей, либо разрабатываются свои уникальные.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%.

Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Самодельные твердотопливные котлы отопления

Спрос на твердотопливные котлы в связи с подорожанием газа и электроэнергии растет, соответственно растет и их цена. Альтернатива – самостоятельное изготовление котлов отопления, ведь они обойдутся дешевле, а работать будут не хуже заводских изделий.

В домашних условиях сделать чугунную топку невозможно, поэтому для изготовления применяют сталь.

Если есть возможность, то лучше применить жаропрочную легированную сталь (нержавейку) с толщиной не менее 5 мм. Экономить на металле не стоит, т. к. котел делается для себя, на долгие годы. Можно взять за основу готовые чертежи или сделать их самостоятельно.

Особенности изготовления газовых котлов

Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на
самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.

Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!

Газовый котел своими руками: Инструкция +Видео

Газовый котел является главным составляющим автономной системы отопления. Он служит для отапливания и горячего водоснабжения жилища. Он вполне может быть сделан своими руками, главное качественно произвести все расчеты и четко следовать схеме. Основная трудность может возникнуть лишь при попытке установить самодельный газовый котел отопления в жилом доме. т. к. для этого необходимо получить разрешение соответствующего органа.

Нужно не забывать, что любой газовый прибор по определению является устройством повышенной опасности и за его самостоятельное изготовление будете нести ответственность только вы.

Общие сведения

Важно: Законом запрещается использование и установка газового оборудования без получения надлежащего разрешения ответственной организации, которая потребует наличие сертификата соответствия на прибор.

Вы должны понимать, что получить такого вида документ на самодельный прибор будет крайне сложно. Незначительные отклонения от норм будет сулить полным запретом на установку самодельного устройства.

Разновидности газовых агрегатов

Котлы различаются по следующим параметрам:

• Количеством контуров — одноконтурные и двухконтурные. Одноконтурными выполняется только одна функция, а именно нагрев воды и труб дома. Второй вид обогревает дом и обеспечивает гвс;
• методом отведения продуктов горения — имеющие естественную тягу и с приточной тягой. Воздух для первого варианта поставляется с улицы, а для второй необходимо наличие дымоотводной трубы;
• методом розжига -электрический вид, когда работа происходит , и имеющие пьезоэлемент, при котором устройство зажигается собственноручно;
• в зависимости от способа крепления — настенные и напольные;
• способом регулирования — одноступенчатые и двуступенчатые;
• способом подключения — к центральному газопроводу или к газовому баллону;
• по материалу изготовления — стальные, чугунные и медные.

Принцип устройства

В конструкции газового агрегата находятся такие элементы: горелка, устройство для теплообмена, насосное устройство, расширительный бак, автоматическая система, прибор для вентиляции, защитная система, прибор для измерения температуры, электромагнитный клапан, воздухоотводчик.

Включая прибор происходит загорание газовой горелки, которая производит нагревание теплообменника с водой либо антифризом. Действием насосного устройства создается избыточное давление, благодаря чему происходит непрерывная циркуляция передатчика тепловой энергии в трубах и отдача тепловой энергии посредством радиаторов. Затем уже холодный теплоноситель перетекает обратно в котел.

Котел своими руками

Весь процесс можно разделить на этапы:

• Подбираются подходящие чертежи;
• производят расчеты требуемой энергии для выбранного размера помещения. Из чего получается необходимый объем котла. А также рассчитывается вся гидравлическая система, учитываются расходы на дымоотводную трубу с дефлектором, определяют какого диаметра нужны трубы, подбирается насос нужной мощности, рассчитывается сопротивляемость системы;
• далее подбирается соответствующие материалы и инструменты;
• выбор и подготовка места для установки агрегата;
• непосредственное изготовление.

Нюансы изготовления

Сразу нужно подготовиться к тому, что эта работа не быстрая и требует определенных навыков. Все части аппарата соединяются свариванием.

И здесь иметь в виду следующие особенности:

• Ни в коем случае без соответствующего разрешения специалиста газовой службы нельзя производить подключение самодельного устройства к центральной магистрали;
• Для получения такого разрешения вы должны показать прибор специалисту -аналитику организации;
• Все детали для котла должны иметь сертификаты соответствия и паспорта;
• При изготовлении следует четко пользоваться чертежными данными.

Необходимы материалы

Лучше сразу запастись всем необходимым для работы. Понадобится: прибор для сверления, для зажима и захвата труб, ватерпас, уголки, измерительная лента, металлическая труба, стальной лист, газопроводный патрубок, дверка для печки, глина, терморегулятор, автоматическая система, аэродинамическое устройство,  устройство для сваривания деталей, оцинкованная жесть.

Заметка: Терморегулятор и дефлектор лучше приобрести промышленного производства, а не мастерить своими руками.

Процесс изготовления

Для создания котла своими руками лучше выбрать напольную модель. Он может быть установлен внутри жилища, в гаражном помещении или на улице.

1. Агрегат ставится на специально подготовленную основу, для которой вырывается яма 80 см в глубину и шириной равной ширине устройства. На дне делается песочная подушка, которую следует хорошо пролить водой и дать напитаться. Затем сверху насыпают щебень либо битый кирпич.
2. Собирается опалубка и каркас из арматуры. Опалубка заливается раствором бетона. Через 24 часа опалубку следует убрать, а на ее место насыпать смесь из гравия и песка. Все это закрывается влагоизоляцией, в качестве которой можно использовать гудрон.
3. Далее делается кирпичная стенка для защиты стены от горячего котла. И приступать к непосредственному конструированию.
4. Котел варится по чертежу. Для того, что бы сделать теплообменник, понадобится наличие стальной емкости и сорока или пятидесяти сантиметровой медной трубы. Снизу и сверху в баке делаются отверстия в соответствии с диаметром трубки. На концах трубы устанавливаются и запаиваются фитинги.
5. При запуске устройства посредством горелки нагревается медная спираль, которая будет передавать тепло баку. А уже бак будет способствовать подогреву воды.
6. Как уже говорилось ранее, прибор для автоматизации работы, прибор для поддержания постоянной температуры и аэродинамическое устройство лучше приобрести, т. к. сделать их самостоятельно крайне сложно.
7. Установка дефлектора производится в верхнюю часть дымохода. Он выполняет роль вытяжки. Вполне подойдет модель в виде стального конусного зонтика.
8. Автоматика собрана из таких элементов, как блок управления пламенем, защитное устройство от перегревания, контролер тяги, предохранительный вентиль.

На заметку: Для оптимального функционирования вашего прибора нужны все эти приспособления.

После установки агрегата на основание, т, к нему приваривается дымоотводная труба. Она представляет собой железную трубу для удаления угарного газа из котла. Эта труба должна быть более двадцати сантиметров в диаметре, а по длине, чтобы она более, чем на 30 см поднималась над кровлей.

В дымоходе монтируется вытяжка для более легкого удаления продуктов горения. Для которой понадобится небольшой вентилятор и решетка. Вентилирующее устройство ставится внутрь у конца наружней трубы. Решетка крепится на край трубы. Она служит для того, чтобы в дом не попадал различный мусор.

Также может быть предусмотрен устройство бесперебойного питания на случай внезапного отключения электроэнергии, а приспособление для для стабилизации будет защищаться ваше устройство от перегрузок при возможных скачках напряжения. На рынке огромное разнообразие различных стабилизаторов и бесперебойников, на любой цвет и вкус. Конечно его также можно попробовать собрать самостоятельно, но это уже другая история.

Итоги

Котел является важной составляющей отопительной системы, который требует к себе повышенного внимания. Каждый сам должен понять целесообразность его самостоятельного изготовления и то, что могут возникнуть проблемы с разрешением его подключить



Как сделать индукционный котел отопления своими руками

Чтобы обеспечить теплый и уютный комфорт своего загородного дома, человек, в первую очередь, задумывается о том, каким способом обогреть свое жилище. Прежде всего, это касается выбора отопительного оборудования.

Главными критериями выбора отопительных агрегатов являются эффективность их использования, а также минимум затрат за оплату энергоносителей.

Исходя из этих критериев, многие люди считают, что наиболее оптимальным оборудованием для частного дома являются газовые котлы и электрические. Но об эффективности их использования смело можно поспорить в силу того, что газ и электричество постоянно дорожают, а это, в свою очередь, никак не удешевляет затраты на обогрев жилища.

Мы же предлагаем вам ознакомиться с таким альтернативным вариантом обогрева загородного дома, как использование индукционного отопления. Поэтому, в этой статье мы подробно расскажем об индукционном котле и его технических характеристиках, а также опишем процесс создания этого агрегата своими руками.

Устройство

Такой вид современного отопительного оборудования, как индукционный котел, состоит из следующих конструктивных компонентов:

1. Индуктор. Этот элемент является самым важным компонентом устройства индукционного агрегата. Это, своего рода трансформатор, схема которого имеет две обмотки:
   • первичная обмотка, как правило, намотана на сердечник, и именно в ней создается электромагнитное поле, которое и образует вихревые потоки;
   • вторичная обмотка, которая одновременно является и корпусом котла, принимает вихревые токи и передает энергию непосредственно теплоносителю.
2. Инвертор. Этот компонент котлоагрета можно назвать еще и преобразователем. Иначе говоря, основная функция инвертора заключается в том, что он принимает обычную бытовую электроэнергию и преобразовывает ее в высокочастотный ток, который подается непосредственно на первичную обмотку индуктора.
3. Нагревательный элемент. Это тот же самый сердечник, который может быть представлен в виде металлической трубы.
4. Патрубки. Один из них предназначен для того, чтобы в котел поступал теплоноситель, а другой подает нагретую воду непосредственно в отопительную систему.

Замечание специалиста: расчет индуктора производится в зависимости от того, какая мощность котла необходима для обогрева жилища.

Как правило, мощность котла рассчитывается по следующей формуле: 1 кВт на 10 м2 помещения, при условии, что высота потолков не превышает 3 метров. Например, если общая площадь дома составляет 130 м2, то, соответственно, нужен будет индукционный котел мощностью 13 кВт.

Принцип работы

Чтобы понять, как функционирует индукционный агрегат, необходимо ознакомиться с следующими важными моментами:

• вода поступает в котлоагрегат по входному патрубку;
• включается инвертор и подается высокочастотный ток;
• вихревые потоки начинают сначала нагревать сердечник, а затем весь нагревательный элемент в целом;
• получаемое тепло передается непосредственно теплоносителю;
• разогретый теплоноситель с помощью гидростатического давления передается в отопительную систему через выходящий патрубок.

Совет специалиста: в качестве теплоносителя в индукционном котле может выступать вода, антифриз, масло и другие жидкости на нефтяной основе.

Анализируя устройство и принцип работы котла этого вида, невольно можно прийти к выводу о том, что индукционный котлоагрегат можно вполне сконструировать своими руками, не обладая при этом слишком глубокими знаниями о физических явлениях.

Материалы и инструменты

Перед тем, как начать сборку индукционного котла, прежде всего, нужно позаботиться о наличии всех необходимых материалах для его изготовления, а также, чтобы под рукой были требуемые для работы инструменты.

Для конструирования будут нужны:

• отрезок пластиковой трубы, который будет являться корпусом агрегата;
• стальная или нержавеющая проволока, которая будет являться своего рода нагревательным элементом;
• медная проволока необходима для создания индуктора;
• шаровые краны и переходники будут нужны для подключения индукционного котла к отопительной системе;
• инвертор, желательно от сварочного аппарата;
• циркуляционный насос;
• кусачки;
• плоскогубцы.

Когда все готово из вышеперечисленного списка, можно приступать непосредственно к сборке котлоагрегата.

Порядок работы

Конструирование индукционного агрегата сводится к следующим основным и последовательным этапам изготовления:

1. Стальная или нержавеющая проволока нарезается кусачками на отрезки длиной от 3 до 7 см.
2. Пластиковая труба плотно заполняется нарезанными кусками проволоки. При этом важно знать, что проволоку нужно укладывать таким образом, чтобы внутри не образовывались пустоты.
3. На торцах трубы закрепляется металлическая сетка с той целью, что не допустить высыпания отрезков проволоки.
4. Сверху и снизу трубы врезаются патрубки. Нижний патрубок нужен для поступления теплоносителя в котел, а верхний – для его подачи в отопительную систему.
5. Поверх трубы наматывается медная проволока, при этом необходимо соблюсти то условие, чтобы количество витков было не менее 90.
6. Концы проволоки присоединяются к разъемам инвертора.
7. С помощью переходников и шаровых кранов котел подключается к отопительной системе, а также устанавливается циркуляционный насос, если такового не было в схеме отопления.

Важный момент: подачу высокочастотного тока на индукционный котел нужно делать только после того, когда включен циркуляционный насос, и агрегат полностью заполнился теплоносителем!

Достоинства

Подключение индукционного котла в отопительную систему. (Для увеличения нажмите)

Собранный своими руками котлоагрегат, будет обладать целым рядом достоинств, среди которых можно выделить следующие важные моменты:

• быстрый нагрев теплоносителя в котле за 3–5 минут;
• минимальная температура нагрева теплоносителя составляет 35 0С;
• магнитное поле, помимо создания тепловой энергии образует вибрации, которые отлично препятствуют появлению накипи;
• коэффициент полезного действия приближается к 100%, иначе говоря, вся электроэнергия перерабатывается в тепло практически без потерь;
• при функционировании агрегата не выделяются продукты сгорания, вследствие чего, нет необходимости возведения дымохода, а также частого технического обслуживания;
• срок бесперебойного функционирования индукционного котла может достигать до 30 лет благодаря тому, что в конструкции агрегата не предусмотрено механическое движение деталей, и как следствие, отсутствует износ и повреждение комплектующих элементов.

Таким образом, мы раскрыли все характеристики индукционного котлоагрегата, а также указали на все нюансы изготовления котла своими руками. Мы искренне надеемся, что все наши советы и рекомендации, изложенные в этой статье, станут для вас настольным руководством при сборке индукционного агрегата своими руками.

Смотрите видео, в котором опытный пользователь демонстрирует устройство и работу индукционного котла отопления, сделанного своими руками:

Оцените статью: Поделитесь с друзьями!

Электрический котел отопления своими руками

Система отопления небольшого загородного коттеджа – дело непростое. Вариантов много, но придется выбирать оптимальный. Самый экономичный и дешевый – газовый котел с трубной разводкой и радиаторами. Но не во всех загородных поселках проходит газовая труба.

Остаются другие варианты, где отдельной статьей выделяется электрический прибор, врезанный в систему водяного отопления. Готовые агрегаты стоят дорого, поэтому некоторые владельцы коттеджей стараются сделать электрический котел своими руками. По надежности и эксплуатационным характеристикам он не уступит заводским, а вот по цене в несколько раз дешевле.

Рис. 1 Электрический котел из трубы

Конструктивные особенности электрических приборов

Самодельный котел – это емкость, в которую встроен ТЭН. С помощью этого трубчатого электронагревательного прибора производится нагрев теплоносителя, который заливается в систему отопления дома. Изготовить емкость можно из металлических листов толщиною 4-5 мм. Или можно использовать любой металлический резервуар определенных размеров.

Оптимальный вариант – труба с толщиною стенки не меньше 6 мм. Необходимо обратить внимание на ее размеры. Считается, что чем меньше объем нагреваемого теплоносителя, тем меньше расходов на потребление электроэнергии. Поэтому труба диаметром 219 мм и длиною 0,5 м подойдет для организации отопления в доме с двумя или тремя комнатами.

Внимание! Проводить сборку самодельного котла своими руками непросто. Здесь необходимы навыки работы со сварочным аппаратом не на уровне любителя. Прочность и надежность сварочных швов – это гарантия безопасности самого электрического прибора и системы отопления в целом.

Разновидности электрокотлов

Существует несколько типов самодельных котлов, которые отличаются способом подключения.

• Электрический мини-котел. Это труба, которая врезается в трубную разводку системы отопления в подающий контур. Ее диаметр больше диаметра труб, установленных в контуре, в 4-5 раз. В эту трубу своими руками врезается ТЭН, подключаемый к сети переменного тока. Крепление электрического мини-котла осуществляется по средству фланцев с установкой прокладок. Это делается на случай проведения своими руками ремонтных работ. Сделать такой электрический прибор самому не проблема, а, тем более, грамотно установить.
• Отдельно стоящий самодельный электрический котел. Это сложная конструкция, изготовленная из трубы и подключенная к системе отопления. В ее устройство обязательно устанавливаются приборы безопасности: манометры, термометры, отсекающие вентили.

Первый вариант может быть использован для организации отопления в небольшой даче. Второй потянет и достаточно большой дом. Все будет зависеть от того, какой мощности ТЭН будет установлен в электрическом котле. Считается, что 5 кВт – это мощность, которая может обеспечить теплом коттедж в несколько комнат. Поэтому приходится точно подсчитывать данный показатель для каждого дома в отдельности.

Рис. 2 Мини-котел из трубы

Сборка электрокотла

Чтобы сделать котел своими руками, необходимо к процессу подготовится.

Для этого понадобится:

• Труба диаметром 219 мм.
• Металлический лист толщиною 4-5 мм.
• Труба диаметром 25 мм и 50 мм.
• Штуцера под термометр и манометр.
• Сварочный аппарат, болгарка, рулетка, карандаш (мел), электроды.

Из трубы диаметром 219 мм вырезается отрезок длиною 500 мм. В нем с двух концов делаются отверстия под трубу 25 мм. Отверстия могут располагаться на одной стороне (по одной линии) или с двух противоположных. Второй вариант лучше, потому что эти отверстия являются местами соединения патрубков для двух контуров системы отопления: подающего и обратного. При их расположении по диагонали происходит более эффективный нагрев теплоносителя.

В самодельном приборе вырезается еще одно отверстие с боку снизу. Это место для установки ТЭНа. К нему необходимо приварить трубу диаметром 50 мм с внутренней резьбой. Если резьбу нарезать невозможно (тонкая стенка), тогда придется приварить переходник. Из трубы 25 мм вырезаются пять отрезков по 5-10 см. Три из них будут использованы для ножек электрического котла, две для патрубков системы отопления.

Из металлического листа своими руками вырезаются два блина диаметром 231 мм (это 219 мм плюс две толщины стенки трубы по 6 мм). Один из блинов приваривается с одного края будущего электрического котла. Второй необходимо предварительно подготовить. Это будет верхняя крышка прибора, поэтому в нем делаются отверстия под штуцера термометра и манометра. После чего крышку можно приварить к электрическому котлу отопления.

Рис. 3 Простейшая конструкция

Последовательность сборки и монтаж

• В первую очередь привариваются два металлических блина.
• Ножки под электрический котел.
• Патрубки для контуров отопления и под ТЭН.

Внимание! Патрубок для обратки устанавливается своими руками выше края самодельного котла на 5-7 см. С противоположной стороны ТЭН (можно сбоку). Патрубок подающего контура отопления располагается ниже верхней крышки на 5-7 см.

Электрический котел отопления своими руками изготовлен, его можно подключать к отоплению дома. Если трубная разводка отопления состоит из металлических труб, то соединения патрубков и контуров производится при помощи газосварки. Если трубы отопления пластиковые, то на патрубки необходимо установит переходники от металла на пластик. Самому это сделать несложно.

Окончательный этап – установка своими руками ТЭНа. Он просто вкручивается по резьбе, плотно прижимаясь к краям переходника. Герметичность стыка обеспечивает прокладка из жаростойкой резины или пластика. Устанавливаются своими руками термометр и манометр.

Теперь необходимо подключить ТЭН к питающей сети. Рекомендуется это сделать через отдельный автомат, установленный в распределительном щитке. Предварительно придется позаботиться о проведении питающего кабеля от щита до самодельного котла отопления. Сделать это самому тоже несложно. Проводится тестирование установки на предмет обнаружения неисправностей и неправильной работы: отопление заполняется водой и включается ТЭН.

Если все сборочные детали были собраны правильно, надежно проведена сварка, точно подобран ТЭН, то самодельный электрический котел отопления должен работать корректно.

Статьи по теме:

Электрический водонагревательный котелСамый экономичный электрический котел отопленияНастенный электрический котел отопления

Как правильно сварить котел отопления своими руками?

Достаточно часто для отопления частных домов используются отопительные котлы. Сварить котел отопления своими руками может практически каждый желающий, так как данные устройства имеют простую конструкцию. Для изготовления конструкции можно использовать непрофессиональные инструменты и материалы, которые имеются в наличии.

Схема конструкции пиролизного котла.

В конструкцию котла, который будет использоваться для отопления собственного частного дома и приготовления пищи, можно вносить некоторые усовершенствования. Подобные изменения смогут повысить эффективность устройства.

Конструкция котла отопления

Данное оборудование имеет схожую конструкцию с обыкновенной печкой. Отличия заключаются лишь в способе отдачи тепла. Котел состоит из таких элементов:

1. Емкость для сжигания твердого топлива.
2. Колосники для подачи воздуха в нужном количестве.
3. Емкость для воды или трубчатые регистры отопления.
4. Дымоход. Предназначен для создания нужной тяги и отвода продуктов сгорания.
5. Заслонки. Используются для того, чтобы регулировать воздушную тягу и перекрывать каналы после угасания огня в печке.

Схема принципа работы котла.

Отопительная система должна снабжаться водяным аккумулятором тепла. Он являет собой емкость, которая устанавливается в верхней части котла и накапливает энергию тепла в процессе топки. Когда данный процесс прекратится, жидкость будет циркулировать в системе и подогревать воздух.

Дополнительно можно установить бак из нержавеющей стали, в котором будет находиться горячая вода. Он монтируется над аккумулятором тепла. Данный элемент отопительной системы является необязательным.

Первым делом понадобится составить точный чертеж отопительного котла. Чтобы рационально использовать жилую площадь, рекомендуется заказать разработку индивидуального проекта подобной конструкции у специалистов.

Читайте также:

Как применяется проволока для полуавтомата.

Особенности использования припоя для пайки меди.

О газосварке читайте здесь.

Вернуться к оглавлению

Инструменты и материалы, которые понадобятся для изготовления отопительного котла

Чтобы сваривать котлы отопления своими руками, понадобится подготовить такие элементы:

1. Лист стали толщиной минимум 5 мм.
2. Уголок из металла.
3. Колосниковая решетка из чугуна.
4. Водопроводные трубы из стали различного диаметра.
5. Дверцы для бункеров.
6. Дроссельные заслонки.
7. Лист нержавеющей стали. Понадобится для того, чтобы изготовить аккумулятор тепла.
8. Просеянный песок.

В процессе изготовления котла для отопления потребуется произвести сварочные работы. Следует подготовить такие инструменты:

Рисунок 1. Схема самодельного котла.

1. Сварочное устройство инверторного типа или любое другое, которое можно использовать в бытовых условиях.
2. Болгарка.
3. Щипцы.
4. Пассатижи.
5. Электродрель.
6. Набор необходимых сверл.
7. Рулетка.
8. Уровень.
9. Угольник.

Мастер должен иметь навыки проведения сварочных работ.

Вернуться к оглавлению

Как правильно изготовить детали корпуса отопительного котла

Основой любого котла является топка, в которой температура может достигать 900-1000°С. Чтобы выполнить ее сборку, будут нужны материалы, которые способны выдержать подобную температуру. Последовательность действий по изготовлению корпуса будет следующей:

1. Если нет в наличии жаропрочной стали, можно использовать обыкновенную. Однако в таком случае, чтобы обеспечить долговечность конструкции, стенки узла нужно сделать двойными. Стенки нужно вырезать из листа стали с помощью болгарки.
2. Из стальной трубы надо будет нарезать нужное количество деталей, которые будут использоваться в качестве ребер жесткости. Из металлического уголка нужно изготовить усилители для стыков между всеми элементами печки.
3. В передней стенке следует проделать отверстие прямоугольной формы, которое соответствует по размерам дверям всех бункеров. Чтобы выполнить сквозное прямоугольное отверстие нужной конфигурации, на металл нужно нанести разметку, после чего по углам выполнить сверление листа с помощью электрической дрели. Используя угловую машинку для шлифования, нужно сделать сквозной порез в средней части, после чего вести его от центральной части к крайней. Таким образом можно будет исключить повреждения листа.

Схема твердотопливного котла.

В качественном котле для отопления должно быть предусмотрено несколько емкостей для воды. Баки следует изготавливать из нержавеющей стали. Чтобы сварить листы, понадобится использовать специальное устройство.

Конструкция теплообменника являет собой набор из водопроводных трубок. С помощью сварочного устройства их следует соединить так, чтобы образовался проточный контур с большим внешним основанием.

В таком случае будет обеспечена быстрая и наиболее полная тепловая отдача от сгораемого топлива к тепловому носителю.

Вернуться к оглавлению

Как правильно собрать котел своими руками

Конструкция котлов для отопления отличается высокой металлоемкостью. Подобное устройство в итоге будет иметь большой вес. Поэтому сборку рекомендуется выполнять на месте монтажа оборудования для отопления.

Под котлом нужно обязательно изготовить основание из термостойкого кирпича.

После этого на него надо будет уложить днище зольного бункера. По периметру данного элемента следует установить вертикально стенки конструкции. После этого стенки соединяются сваркой.

Схема самодельного котла изображена на рис. 1.

Внутри изготовленного корпуса на приваренные направляющие надо будет уложить колосники. После этого монтируются тепловые обменники. С внешней стороны к бункеру в вертикальном положении надо приварить ребра жесткости, которые изготавливаются из стального профиля прямоугольной формы. На данном этапе останется лишь смонтировать внешние стенки и верхнюю плиту.

Между стенками необходимо будет засыпать подготовленный просеянный песок, который будет выполнять двойную функцию:

• дополнительно аккумулировать тепло;
• защищать стенки камеры сгорания от возможного перегрева и ускоренного прогорания.

Для засыпки рекомендуется использовать промытый песок, который не содержит пыли и других посторонних элементов. Предварительно песок надо будет прокалить на огне, чтобы исключить всю органику. Если пропустить данный этап, то во время топки котла отопления может появляться не самый приятный запах.

На верхнюю плиту понадобится смонтировать подготовленные емкости из нержавеющей стали, после чего подключить их к соответствующим контурам. После этого останется лишь установить дверцы на свои места.

Вернуться к оглавлению

Сборка котла из бочки

Чтобы упростить работу, в качестве корпуса котла можно использовать обыкновенную железную бочку на 200 л. Конструкция выполняется по принципу “труба в трубе”. Регистр отопления размещается в виде промежутка между двумя трубами, в одной из которых располагается тепловой носитель.

Рабочая жидкость будет подогреваться за счет сгорания топлива в камере, которая изготовлена из трубы.

Сварить отопление подобного типа можно следующим образом:

1. Для бочки из железа нужно подобрать соответствующий по длине отрезок стальной трубы меньшего диаметра так, чтобы ширина пространства между элементами составила приблизительно 10-12 см.
2. Во внутренней трубке надо будет разместить дно топочной камеры с зольником и колосниковой решеткой. Дно сваривается из пластин стали с толстыми стенками. Низ топки может изготавливаться и из огнеупорных кирпичей.
3. С торцов к двум трубам нужно приварить стальные боковины в форме кругов.
4. С внешней стороны конструкции следует приварить ножки.
5. С передней торцевой части внутренней трубки при помощи болгарки нужно вырезать отверстия для дверей топки и зольника.
6. В задней торцевой части внутренней трубки надо будет вырезать отверстие и приварить фланец, чтобы в дальнейшем можно было присоединить трубу дымохода.
7. В передней нижней части конструкции нужно прорезать отверстие, после чего приварить входной патрубок регистра отопления. После этого в задней нижней части монтируется выходной патрубок. Далее нужно проверить качество сварных швов.
8. Внешний корпус бочки рекомендуется обшить материалом для теплоизоляции, чтобы уменьшить тепловые потери в регистре отопления.
9. Устройство нужно установить на место, подключить к трубе дымохода и к трубопроводам.
10. Далее выполняется топка котла.

Если точно следовать рекомендациям по сооружению подобного оборудования для отопления, можно получить недорогое и качественное изделие. Подобный котел для отопления сможет обеспечить комфортный режим в частном доме, при этом перепады температур будут минимальными.

Наружный дровяной котел из мусора: 6 шагов (с изображениями)

Если вы ставите его во флигеле, как я, вы можете обернуть его изоляцией из стекловолокна, и в основном все готово. На данный момент я не потратил на это ни копейки. Это скоро изменится. Теперь вам нужно будет приобрести периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / теплообменник вода-воздух. это нужно будет вписать в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс присоединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также колодец для погружения.
* Тяговый соленоид на 115 В. около 1 дюйма
* Реле с 24 на 115 В
* дополнительный термостат. Нагрейте только
* провод термостата от котла к дому.
* Провод UF romex (под землей) от котла к дому
* трубка Pex. достаточно, чтобы дважды перейти от котла к топке
* Дымоход, кожух и т. д.
* кусок 2-дюймовой трубы. достаточно долго, чтобы пройти через крышу. с багажником на крыше.

Давайте подключим!
Думаю, первое, что мы сделаем, это установим теплообменник змеевика в топку.Я установил шахту прямо в топку, куда входит возврат холодного воздуха. Вы можете установить ее так, чтобы она была плотно прилегала к воздухозаборнику, чтобы весь воздух проходил через нее.

Затем присоедините циркуляционный насос к штуцеру стояка на дне резервуара.

Теперь выкопайте траншею от котла к дому и закопайте два куска полиэтиленовой трубы, один провод термостата и один провод ромекса. действительно хорошо изолируйте трубы и убедитесь, что изоляция останется сухой.

Водяные шланги присоединяются от выхода циркуляционного насоса к входу теплообменника, а затем с другой стороны теплообменника обратно к штуцеру обратной воды на дне резервуара.Вы можете включить тройник и клапаны где-нибудь в петле, чтобы добавить воду из домашнего водопровода.

Схема термостата будет потреблять энергию от имеющегося трансформатора в вашей печи. Вам необходимо закрепить дополнительный термостат на стене в вашем доме. подключите питание от трансформатора печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с котлом. затем от другой клеммы 24 В на реле, обратно к минусу на трансформаторе печи.Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите домашний ток где-нибудь в доме и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата включается насос и нагнетатель печи.

Теперь о регулировке заслонки. установите погружной колодец в соответствующий штуцер на резервуаре и установите на него свой аквастат. установите аквастат на 180 градусов F
Теперь мы прикрепим тяговый соленоид к дверной петле.Прикрутите к петле болтами кусок дерева в качестве теплоизолятора, а также сделайте тепловой экран из листового металла, чтобы окружить соленоид. Теперь прикрепите соленоид к деревянному блоку шурупами. нам нужно будет прикрепить рычаг к валу демпфера. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить ее. У вас должна быть возможность отрегулировать его, поэтому не приваривайте его. Жесткая проволочная связь от этого рычага к соленоиду завершает работу механики. мы возьмем домашний ток и подключим черный провод через аквастат к соленоиду, и, конечно же, белый провод идет прямо к соленоиду.

Установите дымоходную трубу через крышу, установите кожух и т. Д.

Вверните кусок 2-дюймовой трубы в верхнюю часть резервуара, идущую через крышу. Это наше вентиляционное отверстие для выхода пара.

И мы Готово !!!

Просто залейте водой, разведите огонь и согрейтесь этой зимой. Если вы установите обычный термостат печи немного ниже, чем наш вспомогательный термостат, вы получите его в качестве запасного.

DIY Outdoor Wood Boiler ( форум дровяных печей в перми)

Спасибо за удар, Аллен! Я сделал много изменений в котле с тех пор, как написал в этой ветке, и все это задокументировал на видео.Вот мой плейлист на YouTube от начала до конца: https://www.youtube.com/playlist?list=PLq-ETrB2scGH8-PKQOL0MPwEeEro-gC_T

Видео №7 показывает старую изоляцию после того, как я снял ее с котла. Держится хорошо, за исключением самого верха, постоянное истирание от закладывания дров было ему не по силам.

В этом году я перешел на более подходящий материал. Я использовал одеяло из керамического волокна, покрытое твердой подкладкой, чтобы защитить его. Пока что дела обстоят намного лучше. Для тех, у кого нет широкополосного доступа для просмотра видео, у меня есть много фотографий в моем блоге: http: // greenenergyexperimenter.com / wp /? cat = 8

Вы заметите сильное вдохновение от периодического сжигания ракетных печей в видео и фотографиях. Эта установка создает больше горения с боковой / нижней тягой, чем с нижней тягой, как в коммерческих бездымных дровяных котлах. Огнеупорный кирпич в задней части и вторичной камере светится от ярко-оранжевого до желтого, когда он нагревается до полной температуры. Вторичные форсунки возвращают воздух в эту камеру независимо от того, работает индукционный вентилятор или нет.

Со времени съемок моего последнего видео я смог раздобыть немного хорошо выдержанной древесины.Какая разница! Он горит бездымным светом в течение 5 минут после запуска. Когда включается индукционный вентилятор, он не дымит. Когда добавляется дрова, нет дыма. Я еще не видел, чтобы из дымохода выходила искра или пепел. Это была самая успешная дровяная печь, которую я построил, и я считаю, что она самая чистая. Никакого запаха горения древесины, и, в отличие от моего первого ракетного котла, не выделяется летучая зола (я знаю, что это угольный термин, но я имею в виду, что зола, которая уносится вместе с выхлопом, откладывается за пределами печи).Я планирую сделать новое видео с обновлением в следующую пятницу, чтобы показать, насколько хорошо он горит со всеми настройками, которые я сделал со времени последнего видео, и с использованием хорошего выдержанного дуба.

Самый большой минус — маленькая топка. Если на улице холодно (20F или ниже), мне нужно наполнять его каждые 4 часа. Это будет моим проектом в следующем году, наряду со строительством изолированного сарая для размещения котла для повышения эффективности.

Центральное отопление и котлы Консультации по ремонту и обслуживанию

Главная> Поиск проектов DIY по типу торговли> Полное руководство по домашнему центральному отоплению, котлам и общему отоплению, найденным в доме

Этот раздел содержит ссылки на все наши Общие Отопление, центральное отопление и бойлеры Проекты и учебные пособия для дома, в которых рассматриваются такие темы, как воздушные пробки в трубопроводах, различные типы систем отопления в доме, способы слива и диагностика неисправностей в системах отопления с использованием медных трубопроводов, а также диагностика и устранение проблем с радиаторами. .Просмотрите список ниже и щелкните выбранную ссылку, чтобы просмотреть информацию о проекте.

Просмотр списка Grid View

• Системы центрального отопления — проекты и учебные пособия, посвященные системам центрального отопления, котлам, газовой безопасности, дренажу и промывке систем центрального отопления, а также устранению неисправностей

  ---

• Герметизация и изоляция — Изоляция и проверка черновиков Как строить проекты своими руками помощь, советы и информация по изоляции полостей, защите от сквозняков, изоляции плит и другим смежным вопросам

  ---

• Управление отоплением и зонированием — проекты «сделай сам», охватывающие системы управления отоплением и элементы управления зональным обогревом, включая термостаты, термостаты и беспроводные системы зонального управления

  ---

• Системы горячего водоснабжения — вода, водопроводные трубы и водопроводные системы Помощь в проектах своими руками, советы и информация по системам холодного и горячего водоснабжения, отходам и связанным темам

  ---

• Открытый огонь, дровяные печи и твердое топливо — проекты DIY Doctor охватывает все аспекты каминов, включая уборку нг и обслуживание, восстановление каминов, установка дровяных печей и установка огня

  ---

В наши дни не так много домов без центрального отопления, но существует множество вариантов отопления, которые вы можете иметь.Котлы центрального отопления могут работать на газе, жидком топливе и даже на сжиженном нефтяном газе (газ низкого давления). В некоторых домах есть твердотопливные горелки, такие как газовые печи и дровяные печи.

Электрические полы с подогревом могут быть применены к поверхности стяжного пола

В этом разделе рассматриваются все виды отопления и теплых полов, а также в качестве диагностического раздела, где вы можете определить, в чем проблема, когда что-то пойдет не так. Вы даже можете узнать, как заменить насос центрального отопления.

Есть два типа полов с подогревом.В одном из них теплая вода подается по водопроводным трубам, проложенным под полом, а в другом — электрические кабели действуют как своего рода защищенный нагревательный элемент. Конструкция пола будет варьироваться в зависимости от типа используемого вами теплого пола, и во многих случаях ваш выбор ограничен, так как ваш пол уже будет стоять на своем месте.

Котлы и радиаторы очень разные. Конденсационные котлы считаются наиболее эффективным типом котлов, и теперь любая замена котла должна производиться на конденсационный котел, чтобы большая часть производимого тепла использовалась без потерь.

Радиаторы бывают однопанельные и двухпанельные, которые либо излучают тепло, либо переносят его конвекцией. Если у вашего радиатора есть стальные ребра, прикрепленные к задней части, это конвекционный радиатор и, при условии, что он установлен в правильном месте, более эффективен, чем радиатор, излучающий тепло. Подробнее об этом на страницах внутри.

Вешалки для полотенец могут быть нагреты для ванных комнат, вентиляторы теплого воздуха обеспечивают мгновенное нагревание, масляные радиаторы мобильны, как и некоторые газовые и электрические камины.Отопление сегодня — это энергоэффективность, а производимое тепло очень дорогое, если ваша изоляция неэффективна. На следующих страницах вы узнаете о различных доступных типах обогрева и о том, какой из них лучше всего подходит для любых обстоятельств.

Ремонт котельной системы своими руками | Советы по ремонту нагревателя котла Oconomowoc | Делафилд DIY Boiler Techniques

Для поддержания работоспособности системам отопления требуется профилактический уход

Многие люди не обращают внимания на машины и инструменты в своем доме, пока они не сломаются.Пока в доме тепло, многие домовладельцы не заботятся о том, чтобы их система отопления котла работала максимально эффективно. Однако, если ваш котел каким-то образом скомпрометирован, вы можете потратить сотни долларов на неэффективное отопление в краткосрочной перспективе и нанести долгосрочный ущерб своему котлу.

Профилактическое обслуживание котла означает снижение затрат на ремонт и снижение счетов за отопление.

Хотя мы можем обещать вам быстрые услуги по ремонту котла в случае возникновения чрезвычайной ситуации, мы понимаем, что вам не нужно звонить в Hot Point Heating and Air Conditioning холодным безопорным утром в Висконсине.

Ознакомьтесь со своей системой отопления котла и уделяйте ей частое внимание. Убедитесь, что вы точно знаете тип бойлера, установленного в вашем доме. Следите за следующими частями вашей котельной системы. Возможно, вы не сможете исправить их самостоятельно, но если вы сможете распознать проблемы на ранней стадии, вы можете пригласить специалистов HVAC из Hot Point к себе домой для выполнения ремонта до того, как ситуация перерастет в чрезвычайную.

Предохранительные клапаны

Убедитесь, что предохранительный клапан работает, ежемесячно поднимая пробный рычаг, и проверяйте давление срабатывания клапана ежегодно.Предохранительный клапан — это последнее средство, если что-то пойдет не так. Он должен работать. Это единственное, что предотвращает взрыв в случае повышения давления в котле.

Клапан должен быть настроен на открытие при максимальном рабочем давлении или ниже, установленном производителем. Не следует эксплуатировать котел слишком близко к настройке клапана. Если держать его слишком близко, клапан протекает и накапливается внутренняя коррозия, что препятствует правильной работе клапана.

Если вам нужна помощь в обеспечении исправного состояния предохранительных клапанов, обратитесь к специалистам по системам отопления котлов в Hot Point сегодня, и мы приедем и поможем вам провести профилактическое обслуживание вашего котла.

Контрольные трубы на предмет скоплений, шлама и отложений

Вы можете проверить, чиста ли труба и работает ли она должным образом без ограничений, посмотрев на поплавковую камеру. Если отсекатель топлива из-за низкого уровня воды слит или слит, у вас может быть проблема. Уровень воды должен быстро вернуться к своему обычному уровню, когда сливной клапан закрыт. Если вода возвращается медленно, это признак засорения ваших труб.

Если ваша система трубопроводов была установлена ​​правильно, вы увидите множество «поперечных тройников», что значительно облегчит удаление и очистку, поскольку изолирует источник отложений и упрощает их устранение.Если у вас есть инструменты, выключите котел, снимите поперечные тройники, к которым вы можете получить доступ, и прочистите их, чтобы вода текла плавно. Если у вас нет инструментов или вы не уверены в их наличии, не пытайтесь сделать это самостоятельно. Меньше всего вам нужен неприятный беспорядок, возможно, поврежденные трубы и отсутствие тепла. Обратитесь в Hot Point, и мы в кратчайшие сроки очистим вашу систему.

Топливная система

Топливная система требует регулярного обслуживания, чтобы обеспечить наименьшую стоимость топлива и лучшую теплопередачу. Слишком мало внимания или отсутствие внимания к топливной системе представляет серьезную угрозу для вашей безопасности.Если трансформаторы розжига или электроды начинают разъедать и выходить из строя, эффект домино может иметь серьезные последствия. Проверьте все компоненты топливной системы на наличие покрытий и других отложений грязи. Свяжитесь со специалистами по обслуживанию котлов Lake Country в Hot Point, если вам нужно прочистить топливную систему.

Электрические переключатели и проводка

По крайней мере, вы должны очищать переключатели от всей грязи и мусора каждый год. Переключатели и электрические компоненты редко требуют постоянного обслуживания, но вы все равно должны следить за тем, чтобы место было чистым.Держите электрические крышки плотно закрытыми. Их следует снимать только для очистки. Убедитесь, что все соединения безопасны.

Не возитесь с электрическими компонентами, как это делают некоторые обслуживающие лица. Ни при каких обстоятельствах не следует обходить переключатель, чтобы заставить устройство работать, когда это не предназначено.

Если вам нужна помощь опытных специалистов по отоплению для проверки чистоты и исправности электрических систем, обратитесь к специалистам по котельным системам Hot Point Heating and Air Conditioning.

Услуги по установке и ремонту котлов в Юго-Восточном Висконсине

Попытка выполнить профилактическое обслуживание сложных котельных систем может быть устрашающей. Вам не нужно знать, как решать конкретные проблемы или разбирать устройство и знать его как свою ладонь. Все, что вам нужно, это знать предупреждающие знаки и знать, когда обращаться к профессионалам, чтобы ваш котел снова заработал бесперебойно.

Если вы хотите убедиться, что ваша домашняя котельная система работает эффективно и не тратите впустую ваши деньги из-за протекающих или грязных компонентов, обратитесь к специалистам по ремонту системы отопления котла в Hot Point Heating and Air Conditioning в Окономовоке, чтобы получить бесплатное предложение сегодня.

Свяжитесь со специалистами по ремонту котлов в Hot Point 24 часа в сутки каждый день для аварийного ремонта HVAC.

Электрические, геотермальные и дровяные котлы | | Теплый пол своими руками

Radiant Floor Company впервые применила водонагреватели без резервуара для лучистого теплого пола почти 20 лет назад, когда многие в отопительной отрасли считали, что «водонагреватели по запросу никогда не будут работать на лучистое тепло» … мы не согласен! Мы занимаемся этим дольше, чем кто-либо, и с большим успехом!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, поэтому не позволяйте компактным размерам вводить вас в заблуждение! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

«Шокирующий» факт: Электрические блоки (как правило) измеряются в киловаттах, киловатт (1000 ватт) равен 3 413 БТЕ.

Электроэнергия

Когда цены на ископаемое топливо высоки, электричество часто можно использовать для лучистого тепла. Стандартные электрические водонагреватели страдают от медленной регенерации, а электрические котлы — нет. В больших излучающих системах для котла выделяется сервисная панель на 100-200 А, что увеличивает затраты на установку. Но если тарифы в вашем районе ниже 0,07 кВт / ч, электрическое водонагревание может быть дешевле, чем газ или нефть. Поскольку электрокотлы не требуют вентиляции, в дымовую трубу не сбрасываются БТЕ.Это может привести к 100% эффективности. Мы предлагаем электрокотел для излучающих систем CLOSED и электрические водонагреватели по запросу Rheem для излучающих систем OPEN ! Эти «настенные» блоки компактны и чрезвычайно эффективны!

RHEEM

Электрические обогреватели по запросу также могут использоваться в системах OPEN , обеспечивая как напольное отопление, так и горячее водоснабжение.

Эффективность источника тепла рассчитывается путем умножения входного BTU нагревательного блока на его эффективность… Это равняется выходному BTU блока. Пример : блок на 100 000 БТЕ с КПД 98% дает выход 98 000 БТЕ. (100 000 X 98% = 98 000) За подробностями обращайтесь к техническому специалисту.

Внутренние дровяные котлы

Thermo-Control 400

В топках этих агрегатов используется внутренний змеевик из нержавеющей стали, сертифицированный ASME, где вода нагревается и направляется в накопительный бак (для бытового горячего водоснабжения) или непосредственно в открытый (бытовой и теплый пол) или закрытый (только теплый пол) система лучистого пола.Во время нормальной работы эти агрегаты также нагревают комнату, как обычная доильная печь. Наши клиенты сообщают, что тепловая мощность составляет примерно 50/50, то есть половина БТЕ от печи идет на змеевик для нагрева воды, а другая половина напрямую нагревает комнату.

Мы продаем котлы Thermo-Control моделей 200, 400 и 500 с плоской верхней поверхностью, которую можно использовать даже для приготовления пищи. См. Их веб-сайт по адресу: http://nationalstoveworks.com/

---

Хотя мы не продаем перечисленные ниже источники тепла, мы получили много положительных отзывов от клиентов, которые их используют.Конечно, вы захотите провести небольшое исследование, чтобы убедиться, что следующие блоки подходят для вашей ситуации.

Геотермальный

Геотермальные тепловые насосы становятся все более популярным методом нагрева воды. Зимой они передают тепло земли в ваш дом. Они довольно успешно использовались в сочетании с теплыми полами и, как и солнечные батареи, очень экологически чисты и эффективны. Посетите www.ecrtech.com, если вас интересует этот метод нагрева воды.

Наружные дровяные котлы

Газификационный котел — это уникальный подход к проектированию дровяных котлов внутри и снаружи помещений. Существуют различные конфигурации, но в большинстве используются специальные конвертеры, огнеупорные камеры и высокотемпературный пиролиз с вентилятором (около 2000 градусов по Фаренгейту) для преобразования дров в газ. Это позволяет извлечь максимальное количество БТЕ из твердого топлива. Все, что остается, — это мелкодисперсная летучая зола, и во время этого эффективного процесса сгорания выделяется очень мало твердых частиц.

В мире котлов на дровах есть поговорка: «Каждый домовладелец любит свой котел, а каждый сосед его ненавидит.”

С новыми котлами для газификации древесины, сертифицированными Агентством по охране окружающей среды, каждый может полюбить их. Они значительно снижают выбросы дыма и используют на 50% меньше древесины для обогрева вашего дома, офиса, горячего водоснабжения, теплицы, гидромассажной ванны… вы называете это. Моя даже водяная кровать нагревает.

В настоящее время этот тип дровяного котла требуется в VT, NY, NH, MA, ME, MD, RI, IN и PA. Но из-за высоких выбросов дыма и неэффективности старых дровяных котлов многие другие штаты, вероятно, потребуют установки газификационного типа для всех будущих дровяных котельных.

Конечно, само собой разумеется, что использование внутреннего или внешнего дровяного котла с лучистым теплом очень энергоэффективно.

Подробности можно узнать на сайте www.woodgasificationfurnace.com

Как установить комбинированный котел

Что такое комбинированный котел ??

Комбинированные (или комбинированные) котлы — это тип котла, в котором газ используется как для высокоэффективного водонагревателя, так и для котла центрального отопления в одном компактном блоке.Комбинированный бойлер — это гениальная идея экономии места, которая становится все более популярной в домах Великобритании. Они просты в установке, использовании и экономичны в эксплуатации. Установка комбинированного котла может быть единовременной проблемой, но ваш котел все равно нужно время от времени обслуживать, особенно если вы испытываете странные шумы или колебания температуры.

Как работает пароконвектомат?

Обычная конструкция котла — это обычный котел, который нагревает радиатор через герметичный водяной контур.Для нагрева воды в накопительном цилиндре есть горячий змеевик, через который течет вода из радиатора. Комбинированный бойлер нагревает воду только при включении горячего водопровода или душа. Это обеспечивает максимальный КПД котла. Горячая вода подается в краны под давлением, так что вы можете наслаждаться душем.

Какие типы комбинированных котлов доступны?

Мгновенный: Раньше это был наиболее широко используемый тип комбинированного котла, который напрямую нагревает поступающую холодную воду для подачи в ваши краны и все другие точки горячего водоснабжения.

Мгновенная конденсация: Работает как котел проточного действия, но экономит больше энергии и имеет лучший и более высокий КПД, чем стандартный комбинированный котел, в настоящее время это наиболее часто устанавливаемый тип. Фактически, если не принимать во внимание исключительные обстоятельства, все новые газовые и жидкие котлы центрального отопления, устанавливаемые в Великобритании, теперь должны быть конденсационными котлами.

Хранение: Это альтернатива комбинированному котлу проточного типа, упомянутому выше, и он разработан для повышения производительности за счет внутреннего накопления нагретой воды.Накопленная вода также может улучшить начальную подачу воды из водопровода при первом включении крана. После использования накопленного тепла этот котел будет работать как проточный.

Конденсационный накопитель: В принципе работает как накопитель, но с более высокой эффективностью.

Комбинированный блок первичного накопителя: Это особая категория комбинированного накопителя, который будет включать в себя очень большой накопитель воды, обеспечивающий высокий расход воды к кранам и другим точкам водозабора, а также для быстрого нагрева радиаторов перед использованием накопителя воды.

Зачем устанавливать комбинированный котел?

• Комбинированный обогреватель обеспечивает подачу горячей воды через краны или душ под давлением в сети.
• Комбинированные котлы доступны на газе, электричестве или масле в зависимости от ваших предпочтений в отношении топлива. Комбинированный котел можно использовать в качестве блока центрального отопления, добавив радиатор.
• Комбинированный котел не требует громоздкого накопительного баллона и может легко поместиться в большинстве кухонь или шкафов для хранения вещей, что делает их идеальной системой для домов с ограниченным пространством.
• Комбинированные котлы надежны. Они производятся по проверенной технологии.
• Комбинированные котлы удобны и просты в использовании.
• Еще одно преимущество комбинированного котла состоит в том, что он может сэкономить вам деньги на время и затраты на установку, поскольку отсутствие резервуара в пространстве под крышей означает меньшее количество трубопроводов и более короткое время установки.
• В отличие от обычного бойлера, комбинированные котлы обеспечивают нагрев ваших радиаторов и горячее водоснабжение по запросу.
• Комбинированные котлы также универсальны, потому что они заботятся о вашем центральном отоплении, а также о вашем горячем водоснабжении.
• Экономично и практично. Эти высокоэффективные котлы сокращают ваши счета за электроэнергию.
• Установка комбинированного бойлера может быть немного сложной, потому что система добавляется к вашей водопроводной сети, но они с большей вероятностью впишутся в ваш дом из-за их меньшего размера. Установка также может быть немного дороже, чем системные котлы, которые можно просто подключить к старой котельной системе.

Когда нужно устанавливать новый?

Котлы могут прослужить до 15 лет, и если ваш котел достигает этого возраста, пора покупать новый. Для обеспечения максимального срока службы обязательны ежегодное обслуживание и ремонт. Но чем старше они становятся, тем выше риск неисправностей, особенно если первоначальная установка была произведена неправильно.

Покупка нового пароконвектомата — это одно, а установка — совсем другое. Хотя вы всегда можете нанять кого-нибудь для установки нового комбинированного котла за вас, использование подхода «сделай сам» может сэкономить вам немало денег.Но прежде чем вы действительно погрузитесь в процесс установки и начнете установку, вам необходимо учесть различные факторы.

Во-первых, комбинированные котлы относительно компактны, поэтому они идеально подходят для небольших помещений. Но это также может немного усложнить установку. Во-вторых, вам нужно будет подумать о том, хотите ли вы приобрести установщика отдельно от производителя или просто приобрести его как вариант «все в одном». Если вы не знаете, как установить комбинированный котел, было бы разумно инвестировать в надежную монтажную компанию, потому что вы можете в конечном итоге повредить свой недавно купленный комбинированный котел.Если вы твердо настроены установить котел самостоятельно, вам необходимо тщательно изучить правильные методы установки.

Наиболее частые проблемы комбинированных котлов

• Неисправен автоматический воздухоотводчик.
• Накопление накипи в трубах центрального отопления может привести к закупорке и колебаниям температуры в кранах горячей воды.
• Неисправен или заблокирован предохранительный клапан. Это может вызвать капание из труб.
• Неисправность насоса оставляет вас без отопления или горячей воды.
• Неисправный переключающий клапан может застрять в горячей воде или центральном отоплении.
• Ржавчина, которая вызывает утечку в водопроводных трубах и приводит к потере давления воды.

Это проблемы или общие неисправности, с которыми сталкиваются комбинированные котлы, но их можно легко преодолеть путем регулярного технического обслуживания системы.

Установка котла может быть сложной задачей, и неисправная установка котла — одна из самых распространенных неисправностей в системах DIY.

Могу ли я сам установить комбинированный котел?

Хотя установка комбинированного котла самостоятельно может быть проблемой, если вы никогда не делали этого раньше, правда в том, что, как и все остальное, установка котла также может быть изучена с достаточной настойчивостью.Кроме того, это сэкономит вам массу денег на установке. Некоторым людям нравится вообще избегать хлопот и просто нанимать монтажника комбинированных котлов для выполнения работы. Но если вы не один из этих людей, продолжайте читать, чтобы узнать, как правильно установить пароконвектомат.

Если вам нужна самая надежная информация о том, как установить котел, вам следует проконсультироваться с компанией-поставщиком и получить самые лучшие и самые современные инструкции по установке, которые сделают процесс установки легким.

Этапы установки комбинированного котла

Установка бойлера на водопровод — непростая задача, и вам следует тщательно обдумать ее, прежде чем пытаться сделать это самостоятельно.

Давайте посмотрим на этапы установки комбинированного котла:

Прочтите инструкцию по эксплуатации

• Сначала полностью прочтите руководство по эксплуатации.
• Изучите схему установки , поскольку она даст вам хорошее представление о том, как должна выглядеть система после ее установки.
• Разложите все материалы, с которыми вам нужно работать, и ознакомьтесь со всеми из них.
• Перед использованием убедитесь, что у вас есть все необходимые компоненты, а также понимаете, что каждый из них делает.

Выясните, куда все идет .

• Выясните, где все будет размещено по отношению ко всему остальному.
• Определите точное положение вашего нового радиатора.
• Убедитесь, что вокруг этих элементов достаточно места.
• Вам также понадобятся все соответствующие герметики, чтобы убедиться, что внутри ваших стен нет протечек, которые могут повредить ваше имущество.

Знать трассу трубопровода

• При установке новых радиаторов необходимо узнать о маршрутах трубопровода в вашем доме.
• Это гарантирует правильную установку пароконвектомата с минимальными проблемами.
• Знание трубопроводов также гарантирует, что установка комбинированного котла принесет пользу как ванной, так и кухне.

Вмонтировать котел в стену

• Это, вероятно, один из наиболее трудоемких аспектов установки, главным образом потому, что вы хотите убедиться, что все сделано правильно!
• Будьте особенно осторожны, чтобы убедиться, что фитинги надежно закреплены, и не забудьте отключить всю электроэнергию и воду перед тем, как предпринять этот важный шаг.

Установите радиатор

• Если вы хотите эффективно обогреть свой дом, вам необходимо выбрать радиаторы, наиболее подходящие для вашей собственности.
• Все радиаторы совместимы с комбинированными котлами.
• Существует широкий ассортимент радиаторов, которые помогут обогревать как самые маленькие, так и самые большие комнаты.
• Для больших кухонь и гостиных открытой планировки может потребоваться дополнительный радиатор для эффективного обогрева.

Обеспечить вентиляцию

Новый радиатор потребует небольшой вентиляции воздуха после того, как вы все успешно установили. Для этого вам необходимо:

• Удалите воздух из каждого клапана в отдельности, повернув ключ или клапан, расположенный внизу.
• Делайте это до тех пор, пока небольшое количество воды не вытечет на верхнюю часть устройства.

Как видите, установка пароконвектомата не представляет особой сложности. Следуя советам в этой статье, вы сможете установить его за относительно короткое время и с минимальными хлопотами. Самая сложная часть этого типа установки — это выяснить трубопроводы пароконвектомата, особенно если трубопроводы вашего дома встроены в стены.

Как найти профессионального установщика котлов

Несмотря на то, что стоимость монтажа комбинированного котла может быть высокой и может возникнуть соблазн использовать подход «сделай сам», наем монтажника газового комбинированного котла для выполнения этой работы всегда является более безопасным вариантом.Лучший способ сэкономить — запросить минимум 3 предложения у проверенных инженеров-теплотехников. В Homeadviceguide мы можем помочь вам сэкономить время и деньги, связав вас со специалистами по монтажу комбинированных котлов, которые помогут вам с проектом замены комбинированного котла.

Просмотрите видео ниже, чтобы лучше понять, что необходимо учитывать, прежде чем пытаться установить комбинированный бойлер. Мы считаем это весьма полезным.

Список литературы

Что такое комбинированный котел — https: // www.worcester-bosch.co.uk/archive/boilers/what-is-a-combi-boiler

Типы котлов: какой котел лучше всего подходит для вашего дома — https://www.uswitch.com/boilers/guides/boiler-guide/#step3

Котел конденсационный — https://ru.wikipedia.org/wiki/Condensing_boiler

Джейсон Р. Функ. «Основы котла» (PDF). Hughes Machinery. С. 50–51. — https://www.dol.ks.gov/Registration/Handouts2015/BoilerBasics-JasonFunk-ShConf2015.pdf

Новый котел, вызывающий отапливаемый ряд — https: // www.theguardian.com/money/2005/apr/02/consumerissues.jobsandmoney

Машины Мерфи — Самодельные планы котлов на отработанном масле

Наружный масляный котел

Техническая поддержка включена!

Планы котлов на жидком топливе (только онлайн-доступ, возможность печати) Цена: 99 долларов.50

Планы котлов на жидком топливе (онлайн-доступ + бумажная копия *) Цена: 149,50 долларов США

Подробнее:

Приобретение планов Приобретая, вы получаете эксклюзивный доступ к этим великолепным планам на 90 дней. За это время вы можете просматривать, скачивать и распечатывать планы сколько угодно раз! Информация для входа будет отправлена ​​на указанный адрес электронной почты в течение 48 часов после оплаты.

– Планы котлов на отработанном масле – Часто задаваемые вопросы о котлах на отработанном масле – Комплект деталей автоматического розжига

Возможно, вас также заинтересуют наши нагнетательный вентилятор, топливный насос Murphy MP-1 и комплект нагревателя котла

Запчасти и аксессуары:

Нет в наличии

Murphy Fuel Pump MP-1 (Buna seals) Цена: 166 долларов.80

Нет в наличии

Добавить уплотнения Viton (совместимо с маслами на растительной основе) Цена: 30,00 $

Нет в наличии

Комплект нагревателя котла Цена: 64 $.50

Нет в наличии

Вентилятор нагнетателя камеры сгорания Price: $ 116.69

Нет в наличии

Масляный наружный котел Murphy’s Machines.

Обогрейте дом, сарай, гидромассажную ванну, горячую воду для бытового потребления или даже бассейн! Работает даже с системами принудительной подачи воздуха! Изготовлен из общедоступных деталей и материалов! Дешево и легко построить! Сократите или полностью откажитесь от счетов за отопление зимой! Невероятно подробные и простые в использовании инструкции проведут вас через весь процесс строительства на каждом этапе. Детали конструкции покрыты полнотекстовыми пояснениями, четко обозначенными 3D-графикой и реальными фотографиями. Более 170 страниц с рисунками, настолько хорошими, что они почти похожи на фотографии!

Потрясающая трехмерная компьютерная графика и детализация упрощают выполнение пошаговых планов!

Часто задаваемые вопросы можно найти внизу этого документа.

Приложения для отопления включают:

ОБОГРЕВ ОСНОВАНИЯ ИЗЛУЧЕНИЕ В — НАПОЛЬНОЕ ОТОПЛЕНИЕ БАССЕЙНЫ

ПРИНУДИТЕЛЬНЫЙ ВОЗДУШНЫЙ ОТОПИТЕЛЬ РАБОЧИЕ МАГАЗИНЫ, САДЫ, ЗЕЛЁНЫЕ ДОМА ДЖАКУЗИ ИЛИ ГОРЯЧАЯ ВАННА

BTU Мощность: от 80 000 до 150 000 BTU / час Расход топлива: — Нефтяные масла = 1 — 1.5 галлонов / час — Растительные масла = 1-2 галлона / час Объем теплообменника: ~ 37 галлонов Макс.рекомендуемая температура воды: 180 градусов Максимальное давление: Только атмосферное открытое отверстие Требования к питанию: 120 В при 15 А Требования к давлению воздуха: 90 PSI при <0,25 куб. Фут / мин Допустимые виды топлива: Моторные масла / масла картера, трансмиссионные жидкости, гидравлические масла, растительные масла, биодизель, уайт-спирит, No.1 Дизель — Дизель № 2 — Мазут, Машинно-охлаждающие масла

Необходимые инструменты: Сварщик Mig или Tig, угловая шлифовальная машина 4 1/2 дюйма, кольцевые пилы, сверла по металлу и основные ручные инструменты. Требуемые навыки: Владение сваркой, базовые навыки работы с металлом, базовые навыки работы с электричеством. Среднее время сборки: Сильно зависит от опыта и других возможностей.

Комплект деталей для автоматического зажигания Автоматизируйте систему зажигания для простоты эксплуатации! Экономьте топливо и время! Комплект автоматического зажигания содержит большинство необходимых деталей для автоматизации последовательности зажигания.Этот пакет предполагает, что у вас уже есть готовая котельная система, и вы просто хотите добавить необходимые компоненты для ее автоматизации.

В коплект входит: Контроллер горелки Реле управления Соленоид давления воздуха Пилотный топливный соленоид Устройство зажигания искры Аквастат Поплавковый выключатель топлива Поплавковый выключатель воды Сопло пилотного пламени Ячейка извещателя пламени Клеммные колодки Тумблер

Следующие элементы также необходимы, но не входят в комплект. Пропановый бак Регулятор пропана Пропановые шланги Монтажный провод

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ Сколько стоит строительство? Строительство базовой неавтоматической установки будет стоить от 250 до 300 долларов. Автоматизация установки добавит к стоимости еще 500 долларов. Есть также расходы, связанные с подключением котельного агрегата к вашей тепловой нагрузке, но мы не можем рассчитать это из-за широкого диапазона возможных применений. Что делать, если у меня есть печь с принудительным воздухом? Я также использую печь с принудительной подачей воздуха, и она отлично работает! Вы просто устанавливаете змеевик с горячей водой в камеру печи, очень похожий на змеевик кондиционера, который у вас, вероятно, уже есть. В зависимости от размера змеевик для горячей воды стоит от 100 до 200 долларов и довольно прост в установке.Вода, нагретая на 180 градусов из бойлера, прокачивается через змеевик, и вы просто подключаете термостат, чтобы включить только вентилятор в вашей печи. Сколько сжатого воздуха он использует? Котел требует 90 фунтов на квадратный дюйм сжатого воздуха. Чтобы дать вам представление о том, какой объем он использует, если у вас когда-либо был быстроразъемный фитинг на конце воздушного шланга на полу, издающий шипящий звук, он использует меньше половины этого количества. Очень мало! Мой воздушный компрессор на 30 галлонов мусора включается примерно каждые 2 или 3 часа. Какой большой воздушный компрессор мне нужен? Практически любой воздушный компрессор, способный производить 90 фунтов на квадратный дюйм, справится с этой задачей. Вы можете даже не отставать от велосипедного насоса, если хотите попробовать! Один из этих маленьких воздушных компрессоров для блинов даже отлично подойдет. Для чего нужен пропановый баллон? В автоматизированной версии котла используется пилотное пламя, работающее на пропане, в течение примерно 15 секунд при каждом розжиге основной горелки. Стандартный пропановый бак размером с барбекю, вероятно, прослужит пару лет. Может ли он сжигать глицерин? Пока нет, но мы над этим работаем. Какое топливо он может сжигать? Котел «Машины Мерфи» может сжигать новые или бывшие в употреблении моторные масла, трансмиссионные жидкости, гидравлические жидкости, тормозные жидкости, уайт-спирит, жидкое топливо, растительные масла и биодизельное топливо. Нужны ли мне специальные инструменты для сборки этого котла? Не совсем. Вам потребуется сварочный аппарат Mig или Tig, угловая шлифовальная машина и некоторые основные ручные инструменты. Можно ли разместить устройство в моем подвале? Все, что по своей природе «построено самим», не будет внесено в списки UL и, как таковое, не должно размещаться в каком-либо жилище.Котел Murphy’s Machines предназначен для работы на открытом воздухе в непогоду и непогоду. Может ли этот котел производить пар? Нет. Бойлер «Машины Мерфи» выполнен в атмосферном стиле и может создавать только горячую воду. Сколько стоит обслуживание? Узлы теплообменника и чаши горелки следует разбирать и очищать каждый сезон. Также каждый сезон воду следует проверять на правильное количество антикоррозийных химикатов. Насколько шумно? По количеству и типу шума он почти такой же, как от микроволновой печи.Гудящий шум едва слышен на расстоянии 100 футов. Нужно ли менять фильтры или засорились форсунки? В агрегате нет топливных фильтров, но есть топливная сетка, предотвращающая засорение насоса насекомыми, ветками или масляными шариками. Экран будет требовать чистки только «по мере необходимости», вероятно, один или два раза за сезон. Есть ли в этом котле какие-либо специальные детали, которые сложно найти или которые стоят дорого? Базовая установка с ручным управлением состоит из широко распространенных деталей и принадлежностей.Тем не менее, если вы хотите автоматизировать систему, вы не найдете эти детали ни в одной куче хлама или в хозяйственном магазине. MurphysMachines.com предлагает полный пакет автоматизации. Может ли это обогреть мой дом? Да! Абсолютно! Фактически, он был разработан для обогрева моего дома, гаража и биодизельного процессора! Бойлер Murphy’s Machines производит до 150 000 британских тепловых единиц в час и может легко обогреть большой дом и даже горячую воду для бытового потребления! Его также можно использовать для обогрева бассейна, гидромассажной ванны, мастерской или любой другой тепловой нагрузки! Можно ли подключить этот котел к термостату? Да! При установленном пакете автоматики агрегат самовоспламеняется и отключается по мере необходимости, чтобы поддерживать заданную температуру в водяной рубашке. Чем этот нагреватель отличается от других нагревателей отработанного масла? Большинство нагревателей отработанного масла, представленных сегодня на рынке, спроектированы как распылительные пистолеты или горелки. Горелки — это то, на что они похожи. Это масляный огонь внутри кастрюли или сковороды. Это очень грязные устройства, создающие много копоти и дыма. Пистолеты-распылители имеют гораздо более эффективную конструкцию, поскольку они распыляют топливо перед его воспламенением. Это приводит к более чистому горению и большей тепловой мощности.Проблема с большинством нагревателей распылителей заключается в том, что они содержат топливные насосы высокого давления и крошечные топливные форсунки, которые забиваются из-за частиц и загрязнений, присутствующих в отработанном масле. В нашем обогревателе нет насоса высокого давления или топливной форсунки, поэтому нечему засорять. Нужно ли мне строить навес снаружи, чтобы разместить котел «Машины Мерфи»? №. Агрегат предназначен для работы на улице под дождем, снегом и другими погодными условиями. Можно ли подключить котел «Машины Мерфи» к моей нынешней котельной системе? Если ваш текущий бойлер — это система горячего водоснабжения, то да, котел Murphy’s Machines будет работать с ним нормально.Однако, поскольку котел Murphy’s Machines имеет максимальную температуру 190 градусов, он не будет работать с паровыми котлами. А как насчет уличных дровяных котлов? Котел Murphy’s Machines можно легко установить в сочетании с дровяной системой котла, работающей на открытом воздухе, например, Heatmor или Central Boiler. На самом деле, вы, вероятно, обнаружите, что транспортировка нефти намного проще, чем транспортировка древесины. Кроме того, поскольку система «Машины Мерфи» автоматизирована, она может выступать в качестве защиты от замерзания для систем котлов на дровах или использоваться в качестве основного источника тепла. Можно ли получить поддержку, если у меня возникнут вопросы? Как и в случае со всеми планами и продуктами MurphysMachines. Ответить Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
