Чертежи твердотопливных котлов длительного горения своими руками

Промышленный твердотопливный котел длительного горения пришел в наши дома не так давно, хотя о принципе подобного рода, медленного горения, человечество знало со средневековых времен. А технологию “тлеющего костра” заключенного в каменные тиски, на практике покажет любой профессиональный лесник или охотник. Существует великое множество модификаций, и твердотопливный котел длительного горения предлагает практически каждый продавец.

Выбрать оптимальный и надежный котел длительного горения для частного дома, получится только после тщательной оценки характеристик представленных аппаратов. К тому же необходимо будет согласовать их с особенностями отапливаемого помещения.

Выбрать котел на твёрдом топливе длительного горения вам помогут твердые знания ассортимента и классификации устройств. Давайте вместе разберемся в их разновидностях, и посмотрим из чего складывается цена на столь интересный и привлекательный продукт.

Востребованность у населения купить котлы на твердом топливе длительного горения основывается на постоянной потребности в экономии финансовых средств, а так же времени затрачиваемого на закладку топлива и на регулярную чистку оборудования.

Преимущества и особенности конструкций длительного горения

От обычных котлов аналоги с поддержкой длительного горения отличаются наличием сразу двух рабочих камер. В первой из них сжигается непосредственно заложенное топливо, а во второй – выделившиеся газы. Важную роль играет своевременная подача кислорода. В качестве устройства для нагнетания воздуха может использоваться обычный вентилятор с незамысловатой автоматикой.

Основные элементы котлов отопления продолжительного горения

Из достоинств агрегатов следует отметить:

минимальное количество закладок топлива;
высокую эффективность работы;
использование различных видов твердого топлива;
небольшое количество сажи в трубах при эксплуатации;
надежность конструкции.

Принцип действия современной модели

Примечание! Из недостатков необходимо упомянуть сложность самостоятельного изготовления. Хотя при использовании готовых чертежей твердотопливных котлов длительного горения своими руками сделать агрегат все же реально.

Применение канальных кондиционеров и тепловых насосов

Зачастую электрическое воздушное отопление дополняют такими элементами, как:

многофункциональные кондиционеры, которые могут как охлаждать и подсушивать воздух, так и работать на нагрев;
антипылевые фильтры;
фильтры ультрафиолетового излучения, которые обеззараживают поступающий воздух;
приточно-вытяжные вентиляционные системы.

В таких системах именно электроэнергия используется в качестве источника тепла. Судя по многочисленным отзывам, отопление с кондиционером отличается удобством эксплуатации и может обеспечить комфортные условия для проживания. Управление осуществляется одним блоком, который задает все необходимые параметры.

Если сравнить данную схему с системой, включающей газовый котел для воздушного отопления, целую сеть воздуховодов и вентиляторы на вентиляции, то первая выглядит более современно и продуманно.

Стоит отметить еще одно преимущество применения канальных кондиционеров. Дело в том, что для их работы не нужно создавать никаких запасов топлива, в отличие от воздушного котла на дровах, например. К тому же, такая система является более производительной и экономной по сравнению с котлами на жидком топливе, сжиженном газе или пеллетах. Каждый 1 кВт потребляемой инверторным компрессором электроэнергии позволяет подать в помещение 3,5-4,5 кВт тепловой энергии.

Благодаря тому, что установка видимых нагревательных приборов (батарей и трубопроводов) не требуется, воздушное отопление не создает препятствий для дизайна интерьера. Нигде ничего не будет видно, кроме вентиляционных решеток.

Среди недостатков описываемой схемы воздушного отопления можно назвать высокую стоимость оборудования. Канальные кондиционеры даже небольшой мощности обойдутся достаточно дорого.

Кроме того, существуют некоторые ограничения по условиям работы внешнего блока кондиционера – он не рассчитан на температуру ниже -15 ℃ – -25 ℃, иначе, эффективность оборудования снижается.

Альтернативным решением для применения в особенно холодных регионах может стать геотермальный теплонасос. Какой бы ни была температура окружающего воздуха, ниже уровня промерзания температура грунта всегда остается на уровне 8-12 ℃. Если углубить теплообменник достаточной площади в грунт, то можно получить постоянный источник тепловой энергии и использовать его для обогрева дома.

Процесс изготовления твердотопливных котлов длительного горения своими руками: чертежи и сборка

Сразу следует оговориться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом случае продукты сгорания попадают в рабочее отделение под воздействием природных сил, а во втором – при помощи дополнительного приспособления для нагнетания воздуха.

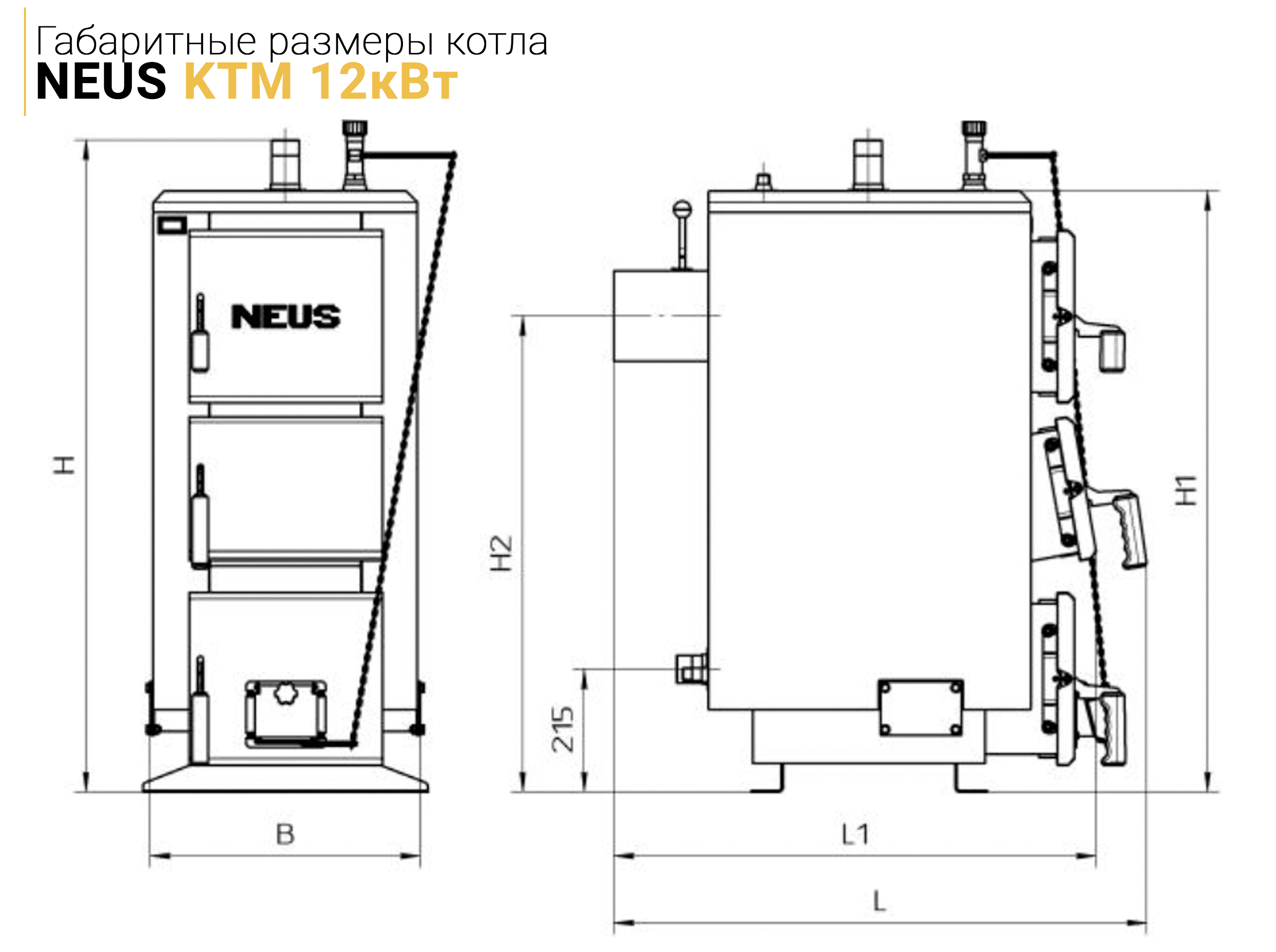

Чертежи конструкции для самостоятельного изготовления

Так как котлы с наличием нижней камеры догорания сложны в изготовлении и требуют установки дополнительного оборудования при монтаже, рассматривать их не имеет особого смысла. Быстрее и экономнее сделать конструкцию с верхней камерой для сжигания газов.

Пример пошагового изготовления самодельного агрегата

Далее рассказывается, как самому сделать твердотопливный котел длительного горения, используя доступные материалы.

Применяемые элементы

Для изготовления конструкции потребуются:

труба сечением 500 мм и длиной 1300 мм;
труба с диаметром 450 мм и длиной 1500 мм;
труба сечением 60 мм и протяженностью 1200 мм;
два кольца шириной 25 мм и диаметром 500 мм;
металлические уголки и куски швеллера;
лист металла;
асбестовое полотно;
петли и ручки.

Корпус конструкции можно изготовить из такой трубы

Порядок сборки корпуса

В первую очередь трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с использованием кольца, изготовленного из уголка размером 25х25 мм. Из металлического листа вырезается окружность диаметром 450 мм и фиксируется к торцевой части трубы. Она выступает в качестве днища. В итоге должна получиться небольшая бочка.
С нижней стороны конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверцы зольника. К проему крепится створка при помощи петлей, а также устанавливается задвижка.

Для конструкции можно использовать обычный газовый баллон

Чуть выше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть определены самостоятельно. От правильно подобранных габаритов будет зависеть удобство загрузки дров или другого топлива. По той же технологии устанавливается дверка с задвижкой.

В верхней части самодельной конструкции делается выпускной патрубок, с помощью которого отработанные газы будут поступать в дымоходную трубу. По бокам посредством сварки фиксируются патрубки, необходимые для подсоединения к отопительной системе строения. В них обязательно нарезается резьба.

Расположение патрубка для дымоходной трубы

Устройство воздушного распределителя

Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центральной части проделывается круглое отверстие для воздухораспределительной трубы. Его диаметр должен составить 6 см. Непосредственно в отверстие вставляется труба и приваривается к основе.

Распределитель воздуха со стабилизатором

К нижней части металлического блина крепятся куски уголка. С другой стороны путем сварки фиксируется петля, которая необходима для перемещения конструкции вверх и вниз. Для настройки подачи воздуха непосредственно в камеру сгорания устраивается заслонка.

Распределение воздуха при помощи приваренных уголков

Круг диаметром 500 мм, вырезанный из подходящего по размерам куска металла, вставляется в конструкцию. Верхний конец трубы заводится в отверстие, после чего верхняя крышка котла приваривается наглухо. К петле фиксируется трос, позволяющий опускать и поднимать распределитель.

Вид собранной конструкции

Обратите внимание! Была представлена самая простая из всех схем твердотопливных котлов длительного горения. Своими руками собрать надежную конструкцию по ней не так сложно, особенно если есть опыт работы со сваркой и другими инструментами.

Как правильно выбрать схему подключения котла

Для того чтобы в доме было тепло, мало знать про то, какие есть схемы отопления с твердотопливным котлом. Мастера, которые не один год занимаются созданием систем отопления, дают следующие рекомендации:

Создавая чертеж схемы отопления на твердотопливном котле, предварительно стоит ознакомиться с видами и принципами работы таких теплогенераторов. Это может быть нагреватель постоянного или длительного горения, пиролизный или пеллетный агрегат, буфер. У каждого из таких устройств есть свои критерии работы, которые для некоторых могут стать минусами, а для других плюсами.

Чтобы получилась идеальная схема теплоснабжения, нужно суметь совместить функционирование котла с баком, так как этот элемент накапливает тепловую энергию. Это обосновано тем, что нагревающий воду элемент может менять свою температуру в диапазоне от 60 до 90 градусов. Постоянного показателя нет. Так как твердотопливные котлы являются инертными приборами, это выгодно их отличает от газовых, дизельных и электрических аналогов.
Выбирая схему отопления нужно объективно оценивать риск перебоя с электроэнергией. Если в районе часто возникает отключение света, то система с водяным насосом, не только не окупит себя, но и быстро может выйти из строя. Поэтому тут лучше выбирать тип отопления с естественной циркуляцией.
Выбирая обвязку, стоит заранее продумать предохранительные линии между котлом и баком. Их располагают в точках входных и выходных труб так, чтобы они были максимально близко к водонагревателю. Также для достижения максимального эффекта, нужно постараться, чтобы расстояние между котлом и расширительным баком было минимальным. Но тут уже нельзя монтировать предохранительные клапаны или краны.
Если же была выбрана схема с насосом, то его устанавливают на возвратной трубе, максимально близко к теплогенератору. Таким образом, если даже и отключат свет и насос перестанет работать, то вода будет продолжать двигаться по контуру, то есть минимальное тепло сохранится. Устройство нужно монтировать по обводному пути. Только тогда будет возможность отключить его от сети (при необходимости), а сам обвод перекрыть посредством кранов.

Есть такое понятие, как байпас. Это перемычки с кранами, которые размещают между линией подачи и обратной трубой. Такое обустройство способствует возврату «лишней» горячей воды, когда объем меняется посредством терморегулятора.
В дымоходной трубе необходимо устанавливать клапан из нержавеющей стали. Так как в дыме есть влага, пусть и в небольших количествах, но именно она может спровоцировать разрушение внутренней части.

Обвязка – процесс, которому стоит уделить особое внимание. Поэтому проектируют и монтируют ее только в том случае, если есть полная уверенность в своих силах

Николай Авраменко, 51 год, г. Энергодар

Ознакомившись со статьей, я бы хотел внести свое примечание. Тут затрагивалась тема эксплуатационных характеристик твердотопливных котлов. Указывалось о том, что у них есть такая особенность, как высокая инерционность. Я бы хотел сказать, что данное явление не свойственно пеллетным котлам. Это обусловлено тем, что в таких устройствах есть горелка, которая получает древесные гранулы порционно. Поэтому, когда прекращается подача сырья, то и пламя сразу угасает. Хотя такие котлы стоят не так уж и дешево.

Антон Абрамов, 29 лет, г. Омск

В свое время я интересовался работой твердотопливных котлов, так как предлагали должность, связанную с этой сферой. Я бы хотел пару своих слов оставить о термостате и его регулирующей особенности. Нужно понимать, когда устанавливается определенная температура, например, в 85 градусов, хоть и прикрывается заслонка, но горение и тление то продолжается. Из-за этого вода еще нагревается на пару градусов, а уже потом установится точно. Поэтому не стоит термостат крутить туда-сюда, иначе, это может привести к поломке всей системы.

Никита Карпенко, 37 лет, г. Архангельск

Когда мы построили дом за городом, мы планировали там жить круглый год. Пришло время, что дело дошло до отопления, и я остановился на системе закрытого типа с естественной циркуляцией. Во-первых, мне было достаточно легко ее создать своими руками, во-вторых, мы были уже немного ограничены в деньгах. Особых проблем у меня в монтаже не возникло, но когда пришли первые холода, я понял, что тепла на дом явно не хватает. Так в школе я неплохо дружил с физикой, то понял, что тепло «теряется» на участках, где трубы остались открытыми. Взяв рулон минеральной ваты, я обвернул все трубы, которые проходят на открытых участках. Буквально уже к концу первого дня, наша семья почувствовала значительное потепление в комнатах. Поэтому о таких моментах нужно помнить.

Твердотопливный котел длительного горения своими руками: видео для ознакомления

Другой вариант заключается в применении газового баллона для корпуса. Из него можно создать вполне эффективную конструкцию для отопления строений небольших размеров. Для ознакомления с особенностями самодельного приспособления для обогрева предлагается взглянуть на видео. Котел длительного горения своими руками без чертежей можно сделать по нему.

Внешний вид самодельной конструкции с теплообменником

Есть ли о твердотопливном котле длительного горения отрицательные отзывы?

Иногда потребителями оставляются негативные отзывы о конструкциях, но они скорее связаны с общими минусами, которые присущи твердотопливным приспособлениям в целом.

Допускается использовать различные виды топлива

Выделить можно следующие недостатки:

для хранения топлива приходится использовать специальные помещения или сооружения;
топливо в любом случае необходимо загружать вручную, несмотря на сниженное количество загрузок;
при установке любых моделей котлов, работающих на твердом топливе, нужно принимать особые меры безопасности;
регулировать процесс горения топлива в камере сгорания с особой точностью невозможно.

Схема установки котла в водяной системе отопления

Обратите внимание! Минусов достаточно много, но все же твердотопливные котлы являются единственным выходом из ситуации, когда магистральные линии газа и электричества недоступны.

Загрузка топлива не может быть автоматизирована

Воздушный обогрев, комбинированный с вентиляцией

Как правило, воздушное отопление и система вентиляции функционируют автономно, не взаимодействуя друг с другом. Совмещение двух отдельных контуров в единую систему иногда позволяет повысить эффективность отопления и снизить теплопотери.

Стоит отметить, что такой подход целесообразен для обогрева небольших помещений, например гаражей или мастерских, которые используются лишь время от времени. При этом применяются компактные устройства с вентилятором для воздушного отопления, которые работают от электричества или дизельного топлива. Именно вентилятор нагнетает теплый воздух в помещение.

В больших жилых домах такие установки не применяются, поскольку они неэкономичны и неэффективны.

О стоимости готовых моделей для отопления твердым топливом

Если изготовить котел длительного горения не получается или просто нет желания, то можно приобрести готовую конструкцию. Необходимо признать, что модели для обогрева больших помещений обойдутся недешево. В таблице можно ознакомиться расценками на котлы Stropuva.

Можно оценить стильный дизайн котла Stropuva

Таблица 1. Расценки на котлы Stropuva

Модель	Мощность в киловаттах	Стоимость в рублях
S-8U	8	70 000
Stropuva S-8U
S-15U	15	116 000
Stropuva S-15U
S-20U	20	123 000
Stropuva S-20U
S-40U	40	142 000
Stropuva S-40U

Stropuva S-40U

Статья по теме:

Котлы длительного горения на дровах для дома. Из данной публикации вы узнаете все о дровяных котлах, их разновидностях и нюансах использования.

Хотя цена на конструкции достаточно высоки, при длительной эксплуатации они себя оправдывают. Представленные модели имеют достаточно стильный дизайн, поэтому проблем с внедрением в общий дизайн помещения не возникает.

Основные преимущества продукции Stropuva

Котлы длительного горения своими руками

Изготовление котлов на

твердом топливе длительного горения собственными руками: чертежи и сборочный процесс

Время чтения: 6 минут Мало времени?

Отправим материал вам на электронную почту

Перед тем как приступить к самостоятельному изготовлению котлов, работающих на твёрдом топливе, нужно приготовить эскизы. В них обязаны быть показаны важные и добавочные детали. За основу предлагается взять чертежи котлов на твердом топливе длительного горения. Собственными руками их сделать действительно возможно.

внешний вид самодельной конструкции

Плюсы и специфики конструкций долгого горения

От котлов прямого сжигания аналоги с поддержкой долгого горения выделяются наличием сразу 2-ух рабочих камер. В первой из них сжигается конкретно заложенное горючее, а во второй – выделившиеся газы. Первоочередную роль играет актуальная подача кислорода. В качестве приспособления для нагнетания воздуха может применяться традиционный вентилятор с самой простой автоматикой.

Важные элементы отопительных котлов длительного горения

Из хороших качеств агрегатов необходимо отметить:

немного закладок топлива;
большую эффективность работы;
применение разных видов твёрдого топлива;
минимальное количество сажи в трубах при работе;
конструкционная надежность.

Рабочий принцип самой новой модели

Производственный процесс котлов на твердом топливе длительного горения собственными руками: чертежи и сборка

Сразу следует обмолвиться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом варианте газообразные, жидкие и твердые вещества проникают в рабочее отделение под влиянием сил природы, а в другом – с помощью добавочного устройства для нагнетания воздуха.

Чертежи конструкции для самостоятельного изготовления

Так как котлы с наличием нижней камеры догорания сложны в изготовлении и просят установки добавочного оборудования при установке, рассматривать их не имеет особенного смысла. Быстрее и экономично выполнить конструкцию с верхней камерой для сжигания газов.

Пример пошагового изготовления самодельного агрегата

Дальше говорится, как самому выполнить твердотопливный пиролизный котел, применяя доступные материалы.

Используемые детали

Для производства конструкции понадобятся:

труба сечением 500 мм и длиной 1300 мм;
труба у которой диаметр 450 мм и длиной 1500 мм;
труба сечением 60 мм и протяженностью 1200 мм;
два кольца шириной 25 мм и диаметром 500 мм;
уголки из металла и куски швеллера;
металлический лист;
асбестовое полотно;
петли и ручки.

Корпус конструкции можно сделать из такой трубы

Порядок сборки корпуса

Первым делом трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с применением кольца, сделанного из уголка размером 25х25 мм. Из листа металла вырезается окружность диаметром 450 мм и крепится к торцевой части трубы. Она выступает как днища. В конце концов должна выйдет маленькая бочка.

Снизу конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверки зольника. К проему фиксируется створка с помощью петлей, а еще ставится задвижка.

Для конструкции можно применять традиционный баллон с газом

Немного больше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть установлены своими силами. От правильно выбранных габаритов зависит удобство загрузки дров или иного топлива. По той же технологии ставится дверка с задвижкой.

Сверху самодельной конструкции выполняется патрубок выпускного типа, благодаря которому выхлопные газы будут поступать в дымоходную трубу. По обоим бокам при помощи сварки закрепляются отрезки трубы, нужные для подключения к системе отопления сооружения. В них в первую очередь режется резьба.

Размещение отрезка трубы для трубы для дымохода

Устройство воздушного распределителя

Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центре проделывается отверстие круглой формы для воздухораспределительной трубы. Его диаметр должен составить 6 см. Конкретно в отверстие ставится труба и варится к основе.

Распределитель воздуха со стабилизатором

К части которая находится снизу металлического блина фиксируются куски уголка. С другой стороны путем сварки крепится петля, которая нужна для движения конструкции вниз и вверх. Для настройки воздушной подачи конкретно в топку устраивается заслонка.

Воздушное распределение с помощью приваренных уголков

Круг диаметром 500 мм, вырезанный из подходящего по размеру куска металла, ставится в конструкцию. Верхний конец трубы заводится в отверстие, после этого верхняя крышка котла варится плотно. К петле крепится канат стальной, дающий возможность опускать и подымать распределитель.

Вид конструкции которая собрана

Твердотопливный пиролизный котел собственными руками: видео для знакомства

Иной вариант заключается в использовании баллона с газом для корпуса. Из него можно сделать вполне эффективную конструкцию для отапливания построек малых размеров. Для знакомства со спецификами самодельного устройства для обогрева предлагается посмотреть на видео. Пиролизный котел собственными руками без чертежей можно создать по нему.

внешний вид самодельной конструкции с теплообменным аппаратом

Есть ли о котле работающем на твёрдом топливе долгого горения плохие отзывы?

Порой потребителями оставляются отрицательные отзывы о конструкциях, однако они скорее связаны с общими минусами, которые характерны твердотопливным устройствам в общем.

Разрешается применить разные варианты топлива

Выделить можно следующие минусы:

для хранения топлива необходимо применять специализированные помещения или строения;
горючее во всяком случае нужно загружать ручным способом, не обращая внимания на сниженное кол-во загрузок;
во время установки любых моделей котлов, работающих на твёрдом топливе, необходимо принимать особенные меры безопасности;
настраивать процесс горения топлива в топке точно нереально.

Установочная схема котла в гидравлической системе отопления

Топливная загрузка не может быть автоматизирована

О стоимости готовых моделей для отапливания твёрдым топливом

Если сделать пиролизный котел не выходит или же просто нет желания, то можно приобрести собранную конструкцию. Нужно согласится, что модели для обогревания помещений большого размера обходятся дорого. В таблице можно познакомиться расценками на котлы Stropuva.

Можно оценить современный дизайн котла Stropuva

Таблица 1. Расценки на котлы Stropuva

Как выполнить пиролизный

котел собственными руками – подробное руководство

Наиболее целесообразным источником теплоснабжения для далеких районов без газификации и электрификации считается твердотопливный пиролизный котел. Благодаря хорошему качеству, экономности и эффективности он нередко применяется для оснащения коттеджей и загородных домов.

Как не прекращает работу аппарат

Традиционные тт котлы способны проработать на одной закладке около 6-7 часов. Если по окончании данного времени в топочную камеру не подбросить следущую порцию топлива, это может привести к уменьшению температуры в доме. Причина прячется в циркуляции ключевого тепла в помещении по принципу свободного воздушного движения: после нагревания он подымается вверх и выходит на улицу. Тепловой ресурс одной закладки дров пиролизного прибора рассчитывается на 24-48 часов. В отдельных моделях горение поддерживается практически неделю.

Секрет тут в следующем: в отличие от конвекционных котлов, схема котла тления в себя включает не одну, а две топки. Первая из них необходима для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса в большинстве случаев зависит от своевременной воздушной подачи, зачем в конструкции есть вентилятор. Похожий подход считается технологическим: его первый раз представила литовская компания Stropuva в 2000 году, после этого чертежи котлов на твердом топливе длительного горения были взяты на вооружение ведущими изготовителями оборудования для котельной.

В наше время агрегаты, которые работают по данному принципу, считаются самыми дешевым и удобным вариантом обогревания домов в местах, лишенных газификации. Сутью работы приборов этого типа выступает горение верхнего топлива. В большинстве случаев расположением камеры сгорания считается часть снизу: как последствие, прохладный воздух после нагревания имеет возможность подниматься вверх. Котлы тления аналогичные на газогенераторные: выделение ключевой порции тепла происходит не от сгорания твёрдых брикетов, а от выделившегося при этом газа.

Для сгорания в середине конструкции есть особое замкнутое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Данная процедура вытекает без пауз, до полного перегорания топлива. Она выделяется очень большим режимом температур – до +1200 градусов.

Камера для сжигания твёрдого топлива имеет более обширные размеры: ее объем порой может достигать 500 дм 3 . В нее можно загружать уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается вмонтированным вентилятором. Процесс горения отличается очень небыстрой скоростью топливного расхода. Как последствие, экономность оборудования для котельной резко увеличивается.

Причина медленного прогорания состоит в нагнетании воздуха, из-за чего прогорает лишь верхняя часть топливной закладки. Увеличение воздушной подачи происходит исключительно после полного перегорания лицевого слоя. В продаже есть большой ряд приборов с функцией нагрева, сутью работы которых считается одинаковый чертеж котла тления на дровах. Различная степень их экономности и эффективности поясняется различием размеров, материалов изготовления и наличием добавочных функций. Для работы многофункциональных Твердотопливных котлов можно применять любое горючее, что существенно облегчает их обслуживание. Самыми экономичными моделями считаются дровяные Твердотопливные котлы.

Особенности конструкции и устройство

Камера для закладки топлива любого котла тления выделяется большими размерами. Это параметр влияет напрямую на определенный период времени перегорания топливной закладки. Сейчас встречаются две удачно конкурирующие между собой технологии, реализуемые в твердотопливных котлах: идет речь о приборах Булерьян и Стропува. Большая цена и сложность изготовления чертежа котла тления собственными руками ставит конкретные препятствия на пути распространения последнего из них в нашей стране. В отличие от него, способ Булерьян широко применяем народными умельцами для самостоятельной организации теплоснабжения коттеджей.

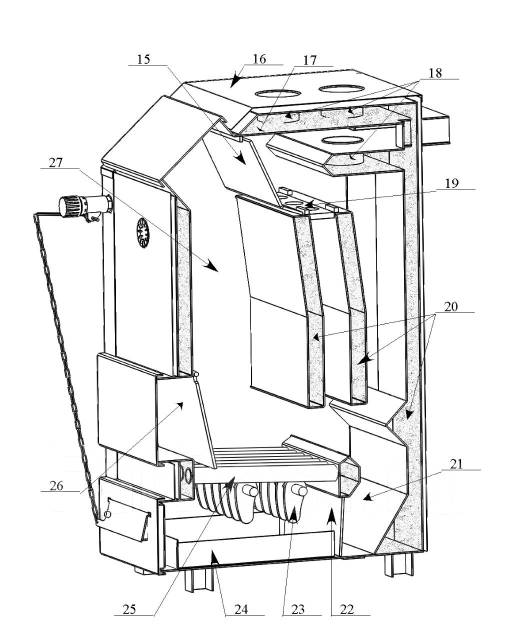

Чертеж котла тления на твёрдом топливе Булерьян состоит из таких узлов:

Металлического корпуса, закрывающего внутренние камеры.
Нижней камеры для сжигания топлива.
Верхней камеры для сжигания газа.
Дверки для закладки дров. Она размещена сверху конструкции из-за внушительных размеров нижнего отсека для закладки ресурса.
Дымового отрезка трубы. Он находится сверху котла и подключен к дымоотводу.
Зольная камера. Расположена внизу котла и необходима для его чистки.

Также есть еще одна интересная деталь. Как понятно, в печах прямого сжигания функция поддувала делается зольником: собственно через него поступает нужный для горения воздух. В случае с Булерьян зольный отсек выполняется полностью непроницаемым: каналом воздушной подачи тут считается верхняя камера наполненная воздухом. Для регулировки кислородной подачи сверху этой камеры есть заслонка. По ходу сгорания дрова в камере сгорания поэтапно оседают, что приводит к опусканию распределителя. Аналогичным образом обеспечивается беспрерывная подача чистого воздуха.

Чтобы выполнить новую загрузку, распределитель легко можно возвратить в первое положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: аналогичным образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян выделяется большой экологичностью, что поясняется полным перегоранием топлива и газа: углекислый газ в атмосферу почти что не проникает. Читайте также: «Как выполнить дровяной котел собственными руками – подробная инструкция».

Устройство котла на твердом топливе длительного горения следующее:

Камера сгорания. Главный конструкционный компонент любого котла или печи. Предназначен для сжигания в нем топлива.
Отдел для дожига газа. Тут догорают газы, поступившие из топочного отделения.
Зольник. Отсек для сборки пепла. Он нуждается в постоянной чистке.
Дымоотвод. Канал для отведения за пределы дома газообразных, жидких и твердых веществ.

Крепкие и слабы стороны

Большие размеры и сложность выполнения собственными руками чертежа котла на твердом топливе длительного горения выполняет приятным применение аналогичных приборов только в больших коттеджах. Что же касается маленьких дач, то для них лучше подбирать более варианты класса эконом.

Главными положительными качествами ТТ пиролизных котлов считаются:

Большой коэффициэнт полезного действия (около 95%)
Автономность теплоснабжения.
Экономность.
Долговечность и надежность.
Большая эффективность.
Дешевизна топлива.
Экологичность.
Большой выбор топлива (уголь, дрова, опилки, паллеты).

Есть также минусы:

Большие размеры.
Необходимость оборудования индивидуальной теплогенерирующей установкой.
Не простое устройство котла тления на дровах.
Необходимость в регулярно обслуживании.

Котлы этого типа имеют довольно большую стоимость, однако подобного рода конструкции можно изготовлять и своими силами.

Плюсы самодельных агрегатов:

Дешевизна.
Универсализм в плане применяемого топлива.
Возможность дальнейших доработок с целью увеличения эффективности и добавки мощности.

Труднее всего – выполнить конструкцию цилиндрической: для этого приходится задействовать вальцовочный станок. Если он отсутствует, есть вариант с устаревшими пропановыми баллонами. Также подойдет каждая труба подходящего сечения: толщина железных стенок должна быть не меньше 5 мм. В сёлах привыкли обходиться маленькими кирпичными печами, демонстрирующими хорошую результативность при обогреве домов с одним этажем и дач. Если же требуется обогревать широкий загородный дом, то в данном случае понадобится большой запас топлива. Более того, избежать не пулучится больших температурных перепадов по мере убирания от печи, да и заботиться за ней довольно сложнее, чем за тт котлом.

Советы по изготовлению самодельного котла

Приступая к изготовлению котла тления собственными руками, нужно вооружиться следующими советами:

Чтобы во время эксплуатации прибора можно было применить любое горючее, топочную камеру лучше выполнить из жаропрочной легированной стали. Несколько удешевить бюджет работ способствует использование бесшовной трубы из стали марки 20.
Прежде чем заносить рукодельный аппарат в приготовленную для него теплогенерирующую установку, рекомендуется испытать его на улице, оборудовав непостоянным дымоотводом. Это позволит проверить надежность обогревательного прибора и удостовериться в правильности сборки корпуса.
Главная камера, сделанная из баллона с газом, в состоянии обеспечить длительность в течении 10-12 часов, т.к. дров в нее входит чуть-чуть. Изначально маленькое пространство внутри пропанового баллона уменьшается после убирания крышки и зольника. Для увеличения показателей котла его можно сделать из 2-ух баллонов. Это даст возможность получить довольно большую топочную камеру для обогревания обширных помещений и сделать больше время между закладками дров.
Створка зольника должна герметично закрываться, что не даст внешнему воздуху пробиваться вовнутрь камеры. Это можно достичь укладкой вдоль периметра дверки асбестового шнура. Если в котле есть добавочная створка для дозагрузки топлива без съема крышки, она также герметизируется таким образом.

Обычные твердотопливные применяют дрова, уголь, опилки, брикеты, торф, каменной и бурый уголь. Особенные претензии к качеству топлива как правило не предъявляют. Однако лучше всего, чтобы топливный материал был максимально сухим, что даст гарантию большого КПД.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономности самодельных пиролизных котлов, в ходе их эксплуатации нужно віполнять важные советы по пожарной безопасности:

Смотреть, чтобы температура в середине контура не была больше граничных показателей.
Питающий провод труб не позволяется оборудовать запорным вентилем.
Очень близко от котла не должны сберегаться огнеопасные материалы.
Система вентиляции в помещении должна быть полностью исправной.
Прибор можно ставить только в индивидуальной комнате (теплогенерирующей установкой). Данный момент обдумывается во время реализации мероприятий по подготовке.

Оборудование теплогенерирующей установкой считается оптимальным вариантом, так как Твердотопливные котлы работают немного по-другому, чем печи прямого сжигания на дровах. Более того, снаружи прибор не представляет эстетического заинтересованности, и быстрее всего нарушит весь интерьер. Так как применение твёрдого топлива сопровождается возникновением грязи, целесообразней установить котел в нежилой комнате.

Маленькие приборы мощностью не больше 35 кВт допустимы разместить как правило помещении: для комфорта место процесса установки можно уберечь кирпичным простенком. Комната, где будет размещён котел, обязана иметь правильную систему вентиляции. Крайне важно организовать стабильный приток кислорода с улицы.

Как выполнить твердотопливный пиролизный

котел собственными руками

Для работы потребуются подобные инструменты:

Электросварочный аппарат.
Устройства для металлобработки.
Электрическая дрель.
Уровень и рулетка.
Маркер.
Углошлифовальная машинка.
Перчатки и защита для глаз.

Приступить к аналогичной процедуре рекомендуется только людям, имеющим хотя бы маленькой опыт обращения со сваркой и знать, как устроен пиролизный котел. Наличие спецодежды в первую очередь.

Также необходимо подготовить такого рода материалы:

Пустой баллон с газом.
Лист металла.
Асбестовый шнур.
Профилированную трубу диаметром 60 мм.
Петли из металла и ручки.
Уголок из металла и вытяжную систему.
Базальтовое волокно.

Работа над корпусом чертежи

Пустой пропановый баллон оборудуется разметкой, по чертежам котла на твердом топливе длительного горения собственными руками. Производится прямоугольное отверстие для дверки зольника, которое предназначено для убирания пепла. Сверху баллона по окружности ведется ровная линия под срез шляпки: обрезка выполняется при помощи угловой шлифмашинки.

В центре делается разметка ниши для вывода дымоотвода: размеры этого отверстия должны превышать трубное сечение. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм применяется для обваривания баллона внутри и с наружной стороны. На него потом будет одеваться крышка.

Дымоотвод внизу оборудуется железным кругом, выполняющим функцию распределителя воздуха. Элементы крепежа навариваются по линии среза баллона сверху заранее проложенного асбестового шнура. При крепеже срезанной верхушки главное, чтобы она свободно снималась. Для комфорта ее можно оборудовать ручкой из металла.

Дымоходный отрезок трубы

Сверху баллона намечают отверстие под отрезок трубы, по чертежам котла на твердом топливе собственными руками. Для вырезания трубы для дымохода применяется углошлифовальная машинка: приварив отрезок трубы сверху вырезаного отверстия, одевают ключевой корпус дымоотвода.

Для вырезания отверстия под зольник применяется раньше нанесённая разметка. Створка производится отдельно из листового металла: ее фиксацию на корпус скобками. Чтобы дверку было комфортно закрывать и открывать, она оборудуется импровизированной ручкой из пирона или толстой проволки.

Система воздушной подачи

Вооружившись параметром диаметра внутри баллона, его переносят на лист металла, уменьшив на 5 см. По нанесённой разметке угловой шлифмашиной режут круг. Дальше из уголка из металла производится шесть равных отрезков, их длина должна равняться ? диаметра круга. В этом качестве можно задействовать крыльчатку, имеющую острые лопасти. При приваривании элементов из металла главное сберечь одинаковое направление.

Теплообменный аппарат

Во время изготовления теплообменного аппарата большого труда не составит применить принцип гидроконтура. Выбор его показателей всецело во власти от желаний мастера. Размеры теплообменного аппарата будут прямо оказывать влияние на объем топлива, загружаемого за 1 раз: чем он выше, тем длиннее паузы между закладками дров. Для производства корпуса прибора применяются листы металла толщиной 5-6 мм: их отлично проваривают на всех стыках. Части которые находятся внизу и вверху корпуса оформляется патрубками для коммутации трубы подачи и обратки. Главная часть обязана иметь отверстие для топливные загрузки.

Финальная сборка и монтаж

Для того, чтобы установить дверку зольника, на корпусе сначала необходимо наметить и вырезать нишу для доступа вовнутрь камеры. Дальше в этот проем устанавливаются герметично закрывающийся створка. Баллон ставится вовнутрь теплообменного аппарата. Применяя электросварочный аппарат, бачок тщательно проваривают сверху: это позволяет достигнуть стопроцентной герметичности корпуса, с разместившейся в середине камерой сгорания в форме круга.

В ходе работы самодельного котла тления с гидроконтуром главное добиться дозированной воздушной подачи. Горючее загружают очень плотно: пустоты между слоями обязаны быть сведены до минимума. Бывает так, что плотная кладка головешек различного размера затруднена: в данном случае оставшиеся ниши наполняют бумагой или стружкой. Плотность твердотопливной закладки влияет напрямую на длительность ее горения.

Порядок топливные загрузки в Твердотопливный котел:

Сначала необходимо извлечь ограничитель воздушной подачи.
Провести закладку дров через особое отверстие, заранее смазав их жидкостью для быстрого розжига.
Ограничитель установить на старое место.
Дальше следует зажечь спичку и кинуть ее в топочную камеру.
Удостоверившись в том, что горючее начинает поэтапно разжигаться, дверку плотно закрыть.

В процессе перегорания топлива будет наблюдаться постепенная усадка трубы вовнутрь баллона. Высота ее положения даёт точную информацию о количестве дров в камере сгорания. Схема угольного котла почти что не отличается ничем.

Испытание прибора

Работы по сооружению котла лучше всего осуществить в жаркий период времени прямо на улице. Там же рекомендуется провести тестирование готовой системы, присоединив к ней кратковременный дымоотвод. В том случае, когда предполагается обогревать обширные помещения, для производства обогревательного прибора лучше всего применять два установленных один на один баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является довольно серьезным моментом. Чтобы его установить лучше предусматривать отдельную комнату или угол, отделив его кладкой из кирпича. Так как поверхность котла железная, высока возможность получения ожогов при неосторожном прикасании к ней. Главное также, чтобы в месте процесса установки имелась возможность комфортно вывести дымоотвод на улицу (через кровлю или стенку). Для свободного доступа к прибору пространство в 50 см по окружности от него избавляется от любых предметов.

Сооружение кирпичного основания. Оно должно состоять из 2-ух сплошных рядов из кирпича, и походить габаритам на твердотопливный пиролизный котел.
Расстояние от топочной двери до стенки — не меньше 125 см. Расстояние между боковыми частями и стеной должно быть не меньше 700 мм.
Между топочной створкой и стеной выполняется дистанция не меньше 125 см. Пространство между сторонами котла и стеной — не меньше 70 см.
Если для строения стен применялась древесина, участки касания котла и перекрытия дополнительно оформляются железной или базальтовой защитой. Это же касается участков выведения дымоотвода наружу сквозь стены или потолок.
Котел ставят на фундаменте четко по уровню. При этом выходной отрезок трубы должен размещаться на одной линии с дымоотводом, в другом случае возможны нарушение тяги по ходу эксплуатации (прочтите также: «Как не прекращает работу тяговый регулятор для котлов на твердом топливе – виды, рабочий принцип, плюсы»).
Все узлы соединений нужно уплотнить герметиком.

Твердотопливник долгого горения: чертёж собственными руками

Не любой человек знает, что созданная собственными руками вещь не только менее затратная, но и принесёт много приятных эмоций мастеру. Создать дома можно почти что все. В первую очередь следует иметь чертёж, минимум инструментов и обязательные детали и механизмы. Одной из таких вещей может стать котёл долгого горения, действующий с твердотопливными материалами.

На просторах интернета можно взглянуть много мастер-классов и видеоуроков по процессу установки данного устройства. Котёл будет обогревать в зимний период в случае если его строение будет походить хотя бы очень маленьким нормативам. И в данном случае сможет помочь информация о его создании, вычислениях, процессу установки добавочной оснастки.

Виды устройства, которые можно сделать самому

Котёл необходимо начать возводить с концепции. Начальным этапом должен стать выбор вида создаваемого изделия. Во многих случаях можно выбрать вид по имеющимся деталям, по свойствам формы оборудования, а еще по собственным потребностям создателя. Исключительно после рассматривания своих возможностей, необходимо выбирать чертежи. В финишном результате необходимо подобрать котёл долгого горения по параметру направления сгорания топлива:

Нижнее. Горючее поджигается снизу (таким вариантом не прекращает работу большинство котлов).
Верхнее. Горючее воспламеняется вверху и поэтапно горит к нижнему уровню.

Котлы с нижним направлением горения можно поделить на несколько видов:

Также рассматривается пару вариантов по методу сжигания. Котёл как правило имеет типовую схему поглощения топлива. Здесь процесс выполняется аналогичным способом, как и при типовых обстоятельствах. прекрасным примером считается печь в приватном доме. Котёл с газогенераторным сжиганием имеет особенную схему, которая предполагает выделение деревянного газа с дальнейшим его воспламенением.

Очень важным отличием считается и теплообменный аппарат. Такой элемент делается по особенной технологии. Есть несколько вариантов решения проблемы с его разработкой. Кроме свойств теплообменного аппарата котёл для процесса горения может применить уголь и дрова, или лишь один из предоставленных вариантов топлива. В данном случае необходимо заблаговременно высчитать резонность применения определённого топлива. От этого выбора зависит конструкция самого изделия.

Материал для установки

теплообменного аппарата

Котёл собственными руками можно выполнить своими руками, если по правилам выбрать материалы. Серьезно отнестись к выбору нужно на стадии создания теплообменного аппарата. Процесс горения предполагает большую температуру, которая действует на состояние металла.

Собственно потому современные рабочие нечасто применяют чугун. Причин тому много и главными являются:

прекрасным примером станет чугунная секция отопительные батареи в доме, которая применялась в период СССР. Её площадь очень невелика и составляет приблизительно 0,25 м 2 . Для оснащения хорошего обогревания помещения, потребуется конструкция, которая равна по площади 3 метрам квадратным. Двенадцать отдельных частей батареи очень велики и тяжелы, а сейчас стоит только себе представить конструкцию котла.

Нагрузка на пол также принимается во внимание в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия попросит строения специализированного фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, однако не как самого теплообменного аппарата.

Хорошим решением становится создание теплообменного аппарата котла на производстве с применением намерено закалённой и обработанной стали. К несчастью, дома создать аналогичный материал не выйдет. Собственными руками можно обработать типовую сталь. Но, данный материал, уже при температуре горения в 400 градусов по шкале Цельсия начинает подчиняться коррозии.

Единственным вариантом становится создание теплообменного аппарата котла из стали, но постепенное совершение нагрузки температуры. Его необходимо поэтапно разогревать, чтобы сталь прослужила долгий временной отрезок без надобности замены.

Котёл с теплообменным аппаратом из стали будет замечательно передавать тепло в пространство вокруг, а не уносить его в трубу. Это дает возможность говорить об хорошем показателе коэффициента полезного действия. С другой стороны, появляется проблема: конструкция не должна очень быстро охлаждаться. Если показатели упадут ниже 65 градусов по Цельсию, то в трубе начнёт накапливаться конденсат из кислоты. Он способен испортить трубу кота за считаные часы. Поправить это упущение можно двумя вариантами:

Если котёл не мощнее 12 кВт, то в нём следует соорудить особенный вентиль, который станет проверять работу обратного процесса и подачи.
В случае увеличения мощности, нужно создать специализированный элеваторный узел. В данном случае работа котла будет иметь в виду перегрев воды регулярно.

Клапан, который применяется с маломощными котлами длительниками, именуется перепускным. Его можно сделать собственными руками с управления от сети (потребуется монтаж специализированного датчика, показывающего температуру) или от своего источника питания. Рабочий принцип клапана прост. В резервуаре есть горячая вода. Когда температура в обратке котла падает ниже 70 градусов по шкале Цельсия, то он открывается и пускает в систему горячую воду. Она не действует на процесс горения, но позволяет котлу оставаться целым, поддерживая температуру в обратной системе на высоком уровне.

Котёл с элеваторным узлом имеет особенную особенность работы, а конкретно обратную к методике применения описанного выше клапана. В процессе горения топлива, вода тут нагревается до 120 градусов по Цельсию. Благодаря давлению она не закипает. Должна увеличиваться температура горения, а во время обратного оттока воды она перемешивается с горячей, таким образом повышая её показатели и уменьшая риск образования вредных отложений на трубах. Собственными руками создать что-то похожее тяжело.

Необходимым требованием и в том и другом случае, считается монтаж системы котла с циркулирующей водой. Специфики сооружения такого изделия с долгим горением разрешают соорудить его собственными руками для бытовых нужд. В данном случае можно применять насос воды, который станет питаться не от сети, но от иного источника.

Выбор материала зависит от собственных взглядов на конструкцию строителя. В большинстве случаев рядом есть лишь один металл, а поэтому остаётся работать с имеющимся материалом.

Создание дымоотвода в котле на

твердом топливе

Процесс горения предполагает наличие вредных выделений во время сжигания топлива. Чтобы сделать меньше их, нужно соорудить в твердотопливном агрегате дымоотвод, через трубу которого вещества будут улетать в мир вокруг вас. Долгое горение предполагает больше выделений газа, пепла и сажи. Собственными руками такой элемент выстроить очень легко, если знать его специфики. Собственно потому предлагается рассмотреть чертежи в материалы создания дымоотвода для котла собственными руками.

Кроме самой трубы дымоотвода, потребуется отражатель, если котёл используется для отапливания маленького помещения. Благодаря данным элементам конструкции, при долгом горении, Твердотопливник будет выдавать больше тепла в дом.

Дымоотвод образовывается с целью уберечь человека от влияния выделяемых элементов во время горения. Собственными руками создать эту конструкцию не проблема, однако нужно побеспокоится о правилах безопасности в период выполнения работ. Твердотопливник долгого горения можно уберечь при помощи выкладывания кирпича. Собственными руками выполнить кладку не будет составлять трудностей, она ведь только несколькими параметрами разнится от кладки типовой стены. На данную тему много видео продемонстрировано в сети, и постичь его можно всего за несколько просмотров, а иногда и быстрее.

Чертёж данного строения как правило имеет разные особенности конструкции. Основным из них считается не наружная вычурность, а на самом деле безопасность. Для Создания дымоотвода собственными руками потребуется труба, диаметр отверстия которой не меньше 1200 миллиметров. Прямой трубный участок с горизонтальной поверхностью, обязан иметь не меньше 10 сантиметров. Диаметр же должен составлять более чем выход от камеры сгорания котла. Собственными руками долгого горения изделие нужно создавать с дымоотводом, имеющим как минимум два изгиба. Их градус наклона обязан быть не меньше 45 градусов.

Твердотопливник с долгим горением собственными руками, видео которого приведено ниже, предполагает ещё несколько свойств сооружения дымоотвода, а конкретно:

прекрасным вариантом станет создание разборной конструкции. Собственными руками твердотопливную систему долгого горения необходимо обязательно чистить, так как собравшийся сор, копоть и иные останки сделают хуже работу;
соединение компонентов котла на твердом топливе длительного горения должны собираться в обратном направлении движении газов;
если есть детали в твердотопливном изделии с долгим процессом горения, которые легко загораются, их нужно отдалить от теплообменного аппарата и самого источника огня.

Фундамент под чугунную конструкцию

Хотя и показаны аргументы не в сторону чугуна, для многих профессионалов, особенно дома, данный металл остаётся единственным вариантом. Собственными руками монтаж такого котла, как выше описывалось, попросит от специалиста создания фундамента. Соорудить его не проблема, если раньше такие работы проводились.

Фундамент имеет ещё одной свойство – он оберегает покрытие для пола и саму конструкцию пола от воздействия очень высокой температуры. Прекрасным материалом станет жидкий кирпич или говоря иначе бут. Такие элементы не воспринимают температуру, а поэтому не накапливают тепло. Собственными руками для создания добавочного фундамента потребуется только лишь плита из монолита из данных материалов.

Заменой такой конструкции становится ножки, которые привариваются к днищу котла. Дабы скрыть их от стороннего взора, рекомендуется их заложить кирпичом.

Этим простым способом можно сделать котёл собственными руками. Единственным требованием к строителям считается изучение чертежа и материалов. Чуткое изучение видео даст возможность узнать ответы на ключевые вопросы, понять смысл работы и её специфику, получить конечный вариант безупречного изделия для обогревания помещения на постоянной основе либо же при посещении дачи. Если правильно выполнить котёл, то он будет достаточно времени обогревать не только тело. Но и душу. Ведь каждый специалист должен важничать собственным творением, каким бы оно ни было.

Шахтный твердотопливный

котел BRAGMAN своими руками

Твердотопливный котел длительного горения своими руками

Навигация по записям

Котел на угле своими руками чертежи. Принцип работы котла длительного горения, изготовленного своими руками с использованием чертежей

На сегодняшний день осталось немало зданий и сооружений, обогреваемых классической печью и твердотопливным котлом. На самом деле различий между ними практически нет, даже коэффициент полезного действия у них одинаков. В связи с этим домовладельцы в последнее время отдают предпочтение именно последним. Соорудить котлы на твердом топливе своими руками не составит труда — их устройство не требует особых навыков или наличия профессионального инструмента.

Выделяют несколько типов твердотопливных котлов. Однако сложная конструкция некоторых из них не позволяет соорудить их без специальных навыков. Существует две группы отопительных установок:

1. Классические;
2. Пиролизные.

Технология производства

По сравнению с обычной печью самодельные котлы на твердом топливе имеют некоторые отличия, особенно это касается теплоотдачи. Стандартная конструкция оборудования:

Дымоход — необходим для создания тяги, а также отвода угарного газа;

Топка с колосниками — требуется для поддержки достаточного уровня воздуха;
Система заслонок — используется в качестве регулятора воздушной тяги;
Бак — его основная задача нагрев воды для системы отопления.

Инструменты и материалы

Тщательно изучив конструкцию оборудования, становится понятно, что для создания котла потребуется:

Речной просеянный песок;
Стальной лист толщиной не менее 5 мм;
Две дверцы;
Чугунная колосниковая решетка;
Лист нержавеющей стали;
Металлический уголок;
Печные дроссельные заслонки;
Отопительные трубы;
Измерительные приборы: уголок, строительный уровень, рулетка;
Сварочный аппарат инверторного типа;
Электрическая дрель с набором сверл;
Пассатижи.

Несмотря на то, что для изготовления котлов на твердом топливе не требуются особые навыки, умение обращаться со сварочным аппаратом является обязательным условием. Также пригодится опыт работы с инструментом по резке металла и наличие требуемой спецодежды.

Подготовка деталей корпуса

Главной частью твердотопливного котла является топка, температурный режим здесь может достигать до 1000 ⁰С. Именно поэтому при выборе материала следует руководствоваться соответствующими характеристиками.

Для большего срока службы узла, стенки его изготавливаются из жаропрочной стали. При ее отсутствии можно воспользоваться обычной, только в этом случае она должна быть двойной. Вырезаются боковые, передняя, задняя и нижняя стенки из цельного листа стали болгаркой.

Любой котел на твердом топливе имеет свои типоразмеры, которые следует переносить на металл измерительными инструментами или линейкой большой длины. Кроме стенок камеры из стальной профильной трубы необходимо вырезать ребра жесткости, а из уголка — усилители для стыков.

В передней стенке следует сделать отверстия размером равным габаритам дверцы топочного и зольного бункера. Обратите внимание, что перед выполнением данной работы необходимо нанести четкую разметку. После чего при помощи дрели просверлите отверстия по углам. Чтобы предотвратить повреждения стального листа, направляйте болгарку от центра к краю.

Бак для воды и теплообменник

Наиболее эффективными являются котлы длительного горения, оснащенные двумя баками для воды. Выполняются они из листа нержавеющей стали в виде прямоугольников, сваренных между собой.

Теплообменник — это комплект обычных труб, которые применяются в системе водопровода. Они свариваются так, чтобы в результате образовался максимально возможный проточный цикл. Благодаря большой площади достигается наиболее эффективный процесс теплоотдачи между теплоносителем и сгораемым топливом.

Сборка котла

Из-за высокой металлоемкости готовый котел, выполненный своими руками, имеет большой вес, поэтому осуществлять его сборку лучше всего непосредственно на месте установки.

Перед монтажом оборудования необходимо выложить фундамент. Для этих целей используется термостойкий кирпич. На кладку устанавливается дно зольника, а по его периметру размещаются вертикальные стойки, соединяющиеся между собой при помощи сварки.

В самом корпусе привариваются направляющие, на которые впоследствии укладываются колосники, далее монтируются теплообменники. С внешней стороны топки навариваются вертикальные ребра жесткости. Завершающий этап: самодельный котелпочти готов, остается только смонтировать наружные стенки и верхнюю плиту.

Промежуток между стенками заполняется песком. Это необходимо для дополнительной аккумуляции тепла, а также для предотвращения перегрева стенок топки. Для засыпки используется прокаленный речной песок, в содержании которого исключены органические включения. Кроме того, это поможет предотвратить появление неприятного запаха в процессе горения твердого топлива.

На верхней плите размещаются баки из нержавейки, подключенные к контурам. Устанавливаются дверцы камер — котел готов к эксплуатации.

Пиролизный котел

Такие котлы на дровах работают на основе принципа пиролиза, то есть преобразования под воздействием высокой температуры твердого топлива в газообразное состояние в условиях нехватки кислорода. Оно намного более высокоэффективно, работа такого котла отличается увеличенной продолжительностью в сравнении с классическими котлами, работающими на твердом топливе. Закладка топлива, в зависимости от его вида и качества, производится от 1 до 3 раз в сутки.

Чтобы изготовить котел потребуется:

Металлическая труба толщиной не менее 3 мм и диаметром 300 мм;
Сварочный аппарат;
Труба диаметром 60 и 100 мм;
Металлический лист толщиной 4 мм.

Отрежьте трубу длиной 100 и 80 см. Вырежьте дно из листового металла и приварите. Дополнительно можно приварить ножки.

Далее изготовьте распределитель воздуха. Для этого необходимо при помощи болгарки вырезать круг из листового металла диаметром меньше на 20 мм, чем основная труба. В середине круга просверлите отверстие диаметром 20 мм. В нижней части распределителя установите крыльчатку с металлическими лопастями методом сварки. Их ширина не должна превышать 50 мм. После чего приваривается труба диаметром 60 мм к верхней части регулятора. Ее высота должна быть выше высоты котла. Сверху труба оборудуется заслонкой для регулировки подачи воздуха.

Вырезается дверца для чистки золы в нижней части котла. К плите котла приваривается труба для дымохода, диаметр которой 100 мм. В горизонтальном положении ее длина не должна превышать 40 см, после чего она переходит в теплообменник.

Вырежьте крышку с отверстием для распределительной трубы. Стоит учесть тот факт, что она должна плотно прилегать к топке.

Пиролизный котел нуждается в ограниченном доступе кислорода. Поэтому топливо в него укладывается с минимально возможным количеством свободного пространства.

Заключение

Решая задачу, как осуществить отопление твердотопливным котлом своими руками, необходимо точно следовать вышеуказанным советам по его монтажу. Это обеспечит получение в итоге экономичного и бюджетного устройства, способного обогреть помещение с наименьшими перепадами температур в разное время суток.

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

Устройство котла фабричного производства

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

В начальном положении прижимное устройство (10) находится в верхнем положении.
Через дверцу (6) в топку загружают крупную партию дров.
После поджигания происходит регулируемый механическим приводом (16) процесс горения.
Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).

Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
Золу после завершения цикла удаляют через нижнюю дверцу (13).
Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура . Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Изготовление котла длительного горения своими руками (видео)

Возможно Вам также будет интересно:

Коаксиальный дымоход для газового котла: нюансы монтажа и особенности конструкции

При доскональном и правильном изучении чертежей твердотопливных котлов вполне возможно сделать котел длительного горения своими руками надежным и экономичным.

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах (исключительно твердого, разумеется).

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Основные преимущества

Выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Вне зависимости от модификации котел состоит из трех основных зон:

загрузочной зоны;
зоны тления и теплообразования;
зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Воздух может подаваться одним из двух способов:

прямо из атмосферы;
из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2 . Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).

Последовательнос ть действий при сборке следующая.

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Все, теплогенератор длительного горения готов к использованию.

Особенности загрузки топлива и эксплуатации

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.

Топливо загружается в такой последовательнос ти.

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

В качестве заключения

Описанные котлы используются не только для , но и при зимнем отоплении хлевов, сараев, теплиц и т. д. Если сборка и монтажные работы были проведены правильно, то прибор будет функционировать экономично и абсолютно безопасно, причем может использоваться твердое топливо любого типа, в том числе бытовой мусор.

Помимо того, котлы не нуждаются в постоянном контроле, необходимо лишь на практике определить промежуток времени между загрузками. При этом стоит помнить, что время горения зависит не только от объема конструкции, но и от типа топлива.

Видео – Котел длительного горения своими руками

ТОП-11 лучших твердотопливных котлов

	Название	Рейтинг
Лучшие твердотопливные котлы длительного горения
#1	Stropuva S40U	⭐ 99 / 100
#2	Candle S-18kW	⭐ 98 / 100
Лучший пиролизный твердотопливный котел
#1	Buderus Logano S171-50 W	⭐ 100 / 100
Лучшие классические твердотопливные котлы
#1	ZOTA Optima 20	⭐ 99 / 100
#2	Sime SOLIDA EV 5	⭐ 98 / 100
#3	Protherm Бобер 40 DLO	⭐ 97 / 100 1 — голос
#4	Bosch Solid 2000 B SFU 27	⭐ 96 / 100
#5	Kentatsu ELEGANT-03	⭐ 95 / 100
Лучший двухконтурный твердотопливный котел
#1	Kiturami KRM 30R	⭐ 99 / 100
Лучшие комбинированные твердотопливные котлы
#1	ZOTA Mix 20	⭐ 98 / 100
#2	Теплодар Куппер ПРО 22	⭐ 98 / 100

Stropuva S40U

Модель котла длительного горения Stropuva S40U очень надежная и высокоэкономичная. Для работы котла используется любое твердое топливо любого качества. Данный котел может обогреть до 100 кв.м, подходит для водяных систем теплоснабжения как с естественной, так и с принудительной циркуляцией. Одна закладка дров в котел способна обеспечить работу до 30 часов, 2-е суток на брикетах и до 5-ти суток на угле.

высокий коэффициент полезного действия — 90%;
экономия топлива и электричества;
есть возможность использования различного сырья;
легок и прост в обслуживании;
полностью безопасен;
длительный срок службы.

выполнен из стали, а не из чугуна;
яркий окрас.

Твердотопливный котел Stropuva S40U

Candle S-18kW

Цилиндрообразный котел, у которого специфический принцип работы: заложенные дрова или брикеты из дерева горят только сверху. Одна закладка способна тлеть до 7-ми часов. При холодной температуре воздуха в котле можно поддерживать непрерывную работу до 1,5 суток. Имея более 1,5 высоту, котел не загромождает помещение.

энергонезависим;
имеет высокий коэффициент полезного действия;
экономичен;
компактный.

высокая стоимость.

Buderus Logano S171-50 W

Модель пиролизного котла Buderus Logano S171-50 W оснащена современной автоматикой, обеспечивает отличный результат управления всеми рабочими моментами. Вырабатывает высокий КПД и потребляет минимум топлива. В объемной загрузочной камере могут поместиться дрова до 58 см. Вместе с улучшенным теплообменником обеспечивает долгий процесс горения и эффективность до 89%.

наличие инновационной системы управления с множеством встроенных функций;
экологичен;
наличие трубчатого теплообменника с коэффициентом до 90%;
удобный в очистке.

нужен крепкий пол для установки;
энергозависимый.

ZOTA Optima 20

Твердотопливный котел, вырабатывающий мощность от 3 до 20 кВт. Способен обогреть помещение от 150 до 200 кв.м, коэффициент (КПД) — 82%. Возможно подключение к теплоснабжению G2. Полная загрузка угля обеспечивает его работу от 68 до 206 часов, пиллетами — от 57 до 174 часов.

наличие бункера подачи, обеспечивающий длительную работу;
цифровое управление, обеспечивающее идеально подстроенную работу под определенные условия.

неидеальная механика;
энергозависим;
необходимо внимательно изучать инструкцию.

Sime SOLIDA EV 5

Модель котла SIME SOLIDA EV 5 (Evolution) оборудована увеличенной камерой сгорания, позволяющей использовать обычные дрова, как основной вид топлива. Допустимо использование и угля. Мощность котла зависит напрямую от используемого топлива: на древесине- 41 кВт; на угле — 45 кВт. Время функционирования котла на дровах до 2-х часов, на угле до 4-х часов. Установка котла подходит как для различных систем с циркуляции.

длительный срок службы;
удобно загружать и чистить котел.

для установки нужно усилить пол.

Protherm Бобер 40 DLO

Твердотопливный котел из чугуна мощностью от 18 до 48 кВт. Для обогрева можно использовать дрова и уголь. Теплообменник из чугуна, созданный по технологии GG20, обеспечивает распределение температур в разных его секциях. Оригинальная камера сгорания обеспечивает увеличение площади нагрева теплоносителя. Встроенный контур для охлаждения не дает теплоносителю нагреться свыше 110 градусов.

Твердотопливный котел Protherm Бобер 40 DLO

Самодельный — не значит ущербный. В который паз мы убеждаемся в том, что отсутствие свободного времени и определенных навыков сильно бьют по нашему карману. Это замкнутый круг, но мы в принципе, не об этом. Даже такие сложные и ответственные устройства, как отопительные котлы, могут быть собраны самостоятельно, целиком и ли частично. У них может быть несовершенная кривая КПД или слабенький внешний вид, но все они работают. Они отапливают дома если не как основное отопительное оборудование, то как запасное или вспомогательное. Некоторые варианты для решения задач по отоплению своими руками мы предложим сегодня.

Котлы отопления для дома

Несмотря на то что нефть стремительно падает в цене, на простых людях это не отражается никак в лучшем случае. То же происходит и с другими источниками энергии, кроме солнечной, но это отдельная история. Любое топливо стоит денег и перед тем как устроить систему отопления в частном доме своими руками, стоит определиться с видом топлива. Лучше всего, если это будет универсальная система, которая может использовать для обогрева максимальное количество источников энергии.

Абсолютно доступных и дешевых вариантов отопления очень мало. Если рассматривать котлы, которые работают , как универсальные устройства для получения тепла, то и они имеют свои ограничения в использовании, а твердое топливо не такое дешевое, как кажется. Уголь, дрова, брикеты — все это нужно покупать в большом количестве и где-то складировать, привозить, причем складировать так, чтобы топливо не потеряло своих свойств.

Электричество и газ, как традиционные виды топлива

Электричество наиболее доступный вид энергии, в том смысле, что не электрифицированных районов осталось очень мало. Цены на электрическую энергию заставляют крепко подумать о том, насколько целесообразно делать ее основным видом топлива. Хотя современные электрокотлы позволяют хорошо экономить и тариф можно выбрать наиболее оптимальный, но качество электричества, которое подается в наши дома, оставляет желать лучшего, а перебои и нестабильность подачи могут заставить мерзнуть «без света» неделями.

Природный газ тоже можно считать относительно доступным, а беды у него такие же, как у электричества — нестабильность подачи, отвратительное качество, низкое давление и огромные цены. Ни один человеческий газовый котел не станет работать на таком топливе длительное время, а ремонт газового оборудования — дело длительное и очень дорогое. Поэтому и газу однозначно доверять тепло в своем доме нельзя.

Альтернативные источники тепла и сухой остаток

Самые разные альтернативные источники энергии можно рассматривать только, как дополнение к основным видам топлива. Солнечная энергия бесплатна, но цены на оборудование и конвекторы — заоблачные. Определенный интерес представляют в этом плане тепловые насосы, но простая семья из пяти человек физически не может позволить себе инвестировать в будущее 25-30 тысяч евро, хотя здесь больше дело в приоритетах — средний семейный автомобиль стоит примерно столько же. Что в итоге?

Газ. Дорогой, подача нестабильная, качество не позволит установить технологичный экономный газовый котел отопления.
Электричество. Подача нестабильная, напряжение тоже непостоянное, стоит дорого, но есть практически в каждом доме и даже в самой глуши. Электрические котлы отопления наиболее часто применяются также и для горячего водоснабжения. Также есть возможность устанавливать современные ионные экономичные отопительные станции.
Жидкое топливо. Бесперспективный метод отопления, поскольку тенденция к сокращению использования нефтепродуктов через десяток-другой лет коснется не только фондовых бирж, но и Ракукинского сельсовета. обычно рассматриваются как вспомогательное отопительное оборудование и для временного отопления. Они неудобны в эксплуатации, чадят, КПД не самый высокий.
Твердое топливо. Пока это единственный, если не альтернативный, то дополнительный способ организовать автономное отопление. Твердотопливный котел отопления своими руками чертежи разных конструктивных вариантов, мы приводим, как иллюстрацию доступности такого метода.
Альтернативные методы отопления. Для нашей страны первой половины ХХI века — это остается фантастикой, очень привлекательным и интересным материалом для изучения, но возможности реализовывать большинство схем получения альтернативной энергии нет.

Котлы отопления на дровах

Дровяной котел в самом простом и доступном варианте можно выполнить по принципу двух цилиндров, один из которых помещен внутрь второго. Цилиндр малого диаметра при этом будет предназначен для топки, а в большем цилиндре находится теплоноситель. Реализовать его можно так же просто, как выглядит описанная схема.

В пространство между трубами заливается вода или антифриз, к этому резервуару подключаются два патрубка, а внутренний объем будет предназначен для топки дровами. Такая схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ждать от такого котла не стоит.

Пиролизный котел своими руками

Самый эффективный из котлов, которые работают на твердом топливе. Суть его работы заключается в том, чтобы достичь такой температуры внутри камеры сгорания, чтобы топливо (дрова, опилки, тырса, брикеты) не сгорало сразу, а разлагалось под воздействием температуры в пределах 300-600 градусов. Если удастся добиться этих условий, тогда во время работы в топке будет выделяться пиролизный газ, который и есть основное топливо для такого котла.

Дерево начинает разлагаться под влиянием температуры, но полноценно гореть оно не сможет из-за малого объема кислорода. Если открыть дозированную подачу воздуха, тогда появится возможность регулировать температуру работы аппарата. Чертеж такого устройства мы привели на страничке, но даже если купить пиролизный котел, то он окупится буквально за сезон. Другое дело, что выполнить его своими руками не так просто, как дровяной.

Котел на жидком топливе своими руками

Жидкотопливные котлы работают на отработанном моторном масле, мазуте, солярке и прочими отходами перегонки нефти. Он довольно экономичный, поскольку в принципе негорючее, точнее, слабо горючее жидкое топливо сгорает не само по себе, а сгорают его пары. Газы образуются в результате попадания капель топлива на раскаленную плоскость и точно так же, как и в дровяных котлах, сгорая, нагревают теплоноситель.

Эти виды котлов для отопления не единственные из возможных вариантов для постройки своими руками. Они просто самые простые, которые показывают, что если есть умелые руки и желание, можно не просто здорово экономить на оборудовании, но и рассчитать оптимальный котел, который будет соответствовать всем запросам по топливу, объему отапливаемого помещения и может прослужить не меньше, чем заводское оборудование. Не мерзните зимой, удачных экспериментов!

Не каждый человек знает, что созданная своими руками вещь не только менее затратная, но и принесёт немало положительных эмоций мастеру. Создать в домашних условиях можно практически всё. Обязательно нужно иметь чертёж, минимум инструментов и необходимые детали и механизмы. Одной из подобных вещей может стать котёл длительного горения, работающий с твердотопливными материалами.

В интернете можно просмотреть немало мастер-классов и видеоуроков по монтажу этого устройства. Котёл будет согревать зимой в том случае, если его строение будет соответствовать хотя бы минимальным нормам. И в этом случае поможет информация о его создании, вычислениях, монтажу дополнительной оснастки.

Виды устройства, которые можно создать самому

Котёл следует начинать строить с задумки. Первым этапом должен стать выбор вида создаваемого изделия. В ряде случаев можно подобрать вид по имеющимся деталям, по особенностям конфигурации оборудования, а также по личным потребностям создателя. Только после рассмотрения собственных возможностей, следует подбирать чертежи. В конечном результате следует выбрать котёл длительного горения по параметру направления сгорания топлива:

Нижнее. Топливо поджигается снизу (таким способом работает большинство котлов).
Верхнее. Топливо загорается вверху и постепенно сгорает к нижнему уровню.

Котлы с нижним направлением горения можно разделить на два вида:

Также рассматривается несколько вариантов по способу сжигания. Котёл может иметь стандартную схему поглощения топлива. З десь процесс осуществляется таким же способом, как и при стандартных обстоятельствах. Ярким примером является печь в частном доме. Котёл с пиролизным сжиганием имеет особую схему, которая подразумевает выделение древесного газа с последующим его воспламенением.

Немаловажным отличием является и теплообменник. Этот элемент изготавливается по особой технологии. Существует несколько способов решения вопроса с его созданием. Помимо особенностей теплообменника котёл для процесса горения может использовать уголь и дрова, или только один из представленных вариантов топлива. В этом случае следует заранее рассчитать резонность использования определённого топлива. От этого выбора будет зависеть конструкция самого изделия.

Материал для монтажа теплообменника

Котёл своими руками можно сделать самостоятельно, если правильно подобрать материалы. Ответственно отнестись к выбору необходимо на стадии создания теплообменника. Процесс горения подразумевает высокую температуру, которая влияет на состояние металла.

Чугун

Именно потому современные строители редко используют чугун . Причин этому много и основными считаются:

Ярким примером станет чугунная секция батареи для отопления в доме, которая использовалась во времена СССР. Её площадь довольно мала и составляет примерно 0,25 м 2 . Для обеспечения качественного обогрева помещения, понадобится конструкция, которая равна по площади 3 квадратным метрам. Двенадцать отдельных частей батареи довольно велики и тяжелы, а теперь стоит только представить себе конструкцию котла.

также учитывается в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия потребует сооружения специального фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, но не как самого теплообменника.

Сталь

Современным решением становится создание теплообменника котла на производстве с использованием специально закалённой и обработанной стали. К сожалению, в домашних условиях создать подобный материал не получится. Своими руками можно обработать стандартную сталь. Но, этот материал, уже при температуре горения в 400 градусов по Цельсию начинает поддаваться коррозии.

Единственным вариантом становится создание теплообменника котла из стали , но постепенное совершение нагрузки температуры. Его стоит постепенно разогревать, чтобы сталь прослужила длительный отрезок времени без необходимости замены.

Котёл с теплообменником из стали будет идеально передавать тепло в окружающее пространство, а не уносить его в трубу. Это позволяет говорить об отличном показателе коэффициента полезного действия. С другой стороны, возникает проблема: конструкция не должна слишком быстро охлаждаться. Если показатели упадут ниже 65 градусов по шкале Цельсия, то в трубе начнёт скапливаться конденсат из кислоты. Он способен повредить трубу кота за считаные часы. Исправить это упущение можно двумя способами:

Если котёл не мощнее 12 кВт, то в нём следует соорудить особый вентиль, который будет контролировать работу обратного процесса и подачи.
В случае увеличения мощности, необходимо создать специальный элеваторный узел . В этом случае работа котла будет подразумевать перегрев воды постоянно.

Клапан, который используется с маломощными котлами длительного горения, называется перепускным. Его можно создать своими руками с управления от электричества (понадобится монтаж специального датчика, показывающего температуру) или от собственного источника питания. Принцип работы клапана прост. В резервуаре имеется горячая вода. Когда температура в обратке котла падает ниже 70 градусов по Цельсию , то он открывается и пускает в систему горячую воду. Она не влияет на процесс горения, но позволяет котлу оставаться целым, поддерживая температуру в обратной системе на должном уровне.

Котёл с элеваторным узлом имеет особую специфику работы, а именно обратную к технологии использования вышеописанного клапана. В процессе горения топлива, вода здесь нагревается до 120 градусов по шкале Цельсия . Благодаря давлению она не закипает. Должна повышаться температура горения, а во время обратного оттока воды она смешивается с горячей, тем самым повышая её показатели и снижая риск образования вредных отложений на трубах. Своими руками создать нечто подобное сложно.

Обязательным условием в обоих случаях, является монтаж системы котла с циркулирующей водой. Особенности строения подобного изделия с длительным горением позволяют соорудить его своими руками для домашних потребностей. В этом случае можно использовать насос воды, который будет питаться не от электричества, но от другого источника.

Выбор материала зависит от личных взглядов на конструкцию строителя. В некоторых случаях под рукой имеется только один металл, а потому остаётся работать с имеющимся материалом.

Создание дымохода в твердотопливном котле

Процесс горения подразумевает наличие вредных выделений во время сжигания топлива. Чтобы уменьшить их, необходимо соорудить в твердотопливном агрегате дымоход, через трубу которого вещества будут улетучиваться в окружающий мир. Длительное горение подразумевает больше выделений газа, пепла и сажи . Своими руками этот элемент построить несложно, если знать его особенности. Именно потому предлагается рассмотреть чертежи в видеоматериалы создания дымохода для котла своими руками.

Помимо самой трубы отвода дыма, понадобится отражатель, если котёл используется для отопления небольшого помещения. Благодаря этим элементам конструкции, при длительном горении, твердотопливный котёл будет выдавать больше тепла в дом.

Дымоход создаётся с целью обезопасить человека от воздействия выделяемых компонентов во время горения. Своими руками создать эту конструкцию не составит особого труда, но необходимо позаботиться о правилах безопасности во время проведения работ. Твердотопливный котёл длительного горения можно обезопасить с помощью выкладывания кирпича. Своими руками сделать кладку не составит сложностей, ведь она только несколькими параметрами отличается от кладки стандартной стены. На эту тему немало видео представлено в сети, и освоить его можно всего за несколько просмотров, а порой и быстрее.

Чертёж этого сооружения может иметь различные конструкционные особенности. Главным из них является не внешняя вычурность, а действительно безопасность. Для Создания дымохода своими руками понадобится труба, диаметр отверстия которой не менее 1200 миллиметров. Прямой участок трубы с горизонтальной поверхностью, должен иметь не менее 10 сантиметров. Диаметр же должен быть больше чем выход от топки котла. Своими руками длительного горения изделие необходимо создавать с дымоходом, имеющим как минимум два изгиба. Их градус наклона должен быть не менее 45 градусов.

Твердотопливный котёл с длительным горением своими руками, видео которого приведено ниже, подразумевает ещё несколько особенностей строения дымохода , а именно:

лучшим вариантом станет создание разборной конструкции. Своими руками твердотопливную систему длительного горения нужно обязательно очищать, так как скопившийся сор, сажа и другие остатки могут ухудшить работу;
соединение элементов твердотопливного котла длительного горения должны собираться в обратном направлении движении газов;
если имеются элементы в твердотопливном изделии с длительным процессом горения, которые легко воспламеняются, их необходимо отдалить от теплообменника и самого источника огня.

Фундамент под чугунную конструкцию

Хотя и приведены доводы не в сторону чугуна, для большинства мастеров, особенно в домашних условиях, этот металл остаётся единственным вариантом. Своими руками установка такого котла, как описывалось выше, потребует от мастера создания фундамента . Соорудить его не составит особого труда, если ранее подобные работы проводились.

Фундамент имеет ещё одной свойство – он защищает напольное покрытие и саму конструкцию пола от влияния повышенной температуры. Отличным материалом станет жидкий кирпич или так называемый бут. Эти элементы не воспринимают температуру, а потому не скапливают тепло. Своими руками для создания дополнительного фундамента понадобится всего лишь монолитная плита из этих материалов.

Заменой этой конструкции становится ножки, которые привариваются к днищу котла. Дабы спрятать их от постороннего взора, рекомендуется их заложить кирпичом .

Таким нехитрым способом можно создать котёл своими руками. Единственным требованием к строителям является изучение чертежа и материалов. Внимательное изучение видео позволит получить ответы на важные вопросы, понять суть работы и её специфику, получить итоговый вариант идеального изделия для обогрева помещения на постоянной основе или же во время посещения дачи. Если правильно сделать котёл, то он будет много времени согревать не только тело. Но и душу. Ведь каждый мастер должен гордиться своим творением, каким бы оно ни было.

твердотопливный своими руками, чертежи и видео, самодельные на дровах

Котел длительного горения отлично подходит как для больших, так и маленьких домовМногие дома отапливают при помощи традиционных печей. Но топить их дровами или углем довольно проблематично. Чтобы отопить дом понадобиться израсходовать много твердого топлива, а также потратить много времени на растопку и контроль процесса. Решением может стать котел длительного горения до 7 суток. Котел является твердотопливным прибором. Он отличается достаточной мощностью, поэтому им можно обогреть помещение с большой площадью.

Как работает котел длительного горения на угле

Использование котла длительного отопления считается более экономичным, чем отопление помещения с помощью традиционной печи. Использование котла гарантирует бесперебойное отопления на протяжении всего сезона отопления. Топлива в такие котлы нужно загружать один раз в неделю.

Отапливать помещение можно при помощи твердого топлива: брикетов, дров или угля.

Приобрести котлы долгого горения можно как от отечественного, так и от зарубежного производителя. Котел может иметь очень большие габариты, тогда для его монтажа требуется отдельная комната. Современные производители предлагают вниманию потребителей котлы разного вида. Их разделяют по методу сжигания топлива и по виду топлива.

Как работает котел:

Котел работает по принципу горения сверху. Горение очага происходит вверху и спускается вниз.
Топливо загружают в камеру с большим объемом, который обеспечивает работу котла на много дней.
Вентилятор нагревает воздух, который идет по воздуховоду. Его можно легко регулировать.
Тепло, выделяемое в процессе сгорания, уходит в теплообменник.

Среди преимуществ котлов длительного горения стоит отметить длительный срок эксплуатации и надежность

В состав усовершенствованных моделей котлов входят электронные системы автоматики и вентиляторы, нагнетающие воздух. Такие котлы поддерживают температуру воздуха в помещениях с большой площадью, при этом потребляют небольшое количество топлива.

Пиролизный котел длительного горения своими руками

Конструкция котла устроена так, что он работает на газе, который дают дрова. Газ выделяется под воздействием высокой температуры. При горении он может придавать огню желтый оттенок.

Стоит заметить, что для таких котлов нужно использовать хорошо высушенные дрова.

Если дрова мокрые, котел может не запуститься. Для работы котла многие используют спрессованные древесные отходы. Это очень удобно, так как предполагает возможность автоматической подачи сырья в топку.

Как изготовить котел:

Вырезают трубу, длина которой должна составлять от 80 до 100 см. Дно вырезают из металла, затем его приваривают.
Приступают к изготовлению распределителя воздуха. Для вырезания круга используют листовой металл. Круг должен быть меньше на 20 мм, чем внутренний диаметр трубы.
Посередине просверливают отверстие в 20 мм.
Там, где расположен распределитель горения, приваривают крыльчатку, состоящую из металлических лопастей. Их ширина не должна быть больше 50 мм.
Вверху регулятора нужно приварить трубу. Ее размер должен быть 60 мм, а высота не превышать высоту котла.

Чтобы регулировать подачу кислорода, необходимо верхнюю трубу оборудовать заслонкой. Внизу котла следует приделать дверцу, которая позволит удалять золу. Труба для дымохода должна располагаться в верхней части котла. В крышке делают отверстие для распределительной трубы. Важно, чтобы она плотно прилегала к камере сгорания.

Котел твердотопливный длительного горения своими руками: чертежи

Широкому спектру потребителей в продаже доступны котлы сверхдлительного горения. Устройство таких котлов продумано так, что они могут работать на твердом топливе в течение длительного времени. Период горения зависит от вида топлива: дерево сгорает быстрее, поэтому топить котел будет не более 30 часов. А вот на угле может получиться и неделька.

Аппарат длительного горения возможно установить и подключить своими руками. Метод установки выбирают в зависимости от особенностей котла.

Нельзя выполнять монтаж котла близко к примыкающей стенке ( расстояние должно быть не менее полуметра). Перекрытие и дымоход должны быть расположены друг от друга на ширине в 25 см. Это пространства нужно заполнить базальтовой ватой, а затем зашить с помощью оциновки.

Чертежи твердотопливного котла можно найти в интернете и для удобства использования распечатать на принтере

Техника, необходимая для работы:

Чертежи и схемы с указанием всех необходимых размеров;
Аппарат для сварки и три пачки с электродами;
Большая и маленькая углошлифовальная машинка;
Отрезные и шлифованные металлические круги.

Из материалов понадобятся трубы разной длины, два металлических кольца, металлический лист, комплекты петель, задвижки и ручки, куски швеллера, чтобы изготовить ножки и крыльчатки, асбестовое полотно и шнур. Важно помнить о том, что пиролизные отопительные котлы нельзя устанавливать в жилых помещениях. Самостоятельная установка должна предусматривать строгое следование технике пожарной безопасности.

Преимущества самодельных котлов длительного горения на дровах

Агрегат для длительного отопления пользуется большой популярностью среди потребителей. Но не все могут позволить себе приобрести котел даже от отечественного производителя. Высокую цену на котлы можно объяснить их высокой мощностью: именно от нее зависит длительность поддержания воздушного температурного режима и возможность отапливать большие помещения.

Стоит заметить, что производители работают над тем, чтобы создать устройство не с такой большой мощностью, что снизит цену на котлы.

Производительный и надежный агрегат, который будет работать на твердом топливе, можно изготовить самому. Собрать такое техническое устройство довольно сложно. Важно понимать, что малейшая неточность и ошибка могут привести к поломке или даже взрыву котла.

Преимущества самодельных котлов:

Экономичность;
Большой объем топки;
Работа на разных видах топлива;
Большой период горения;
Экономия топлива;
Высокая теплоотдача;
Простая эксплуатация;
Экологичность.

Самостоятельно можно изготовить несколько видов котлов. Одним из них является шахтный. Такой котел может работать на разном виде топлива: торфе, угле, дровах, опилках. При полной загрузке и мощности шахтный котел может проработать до пяти часов, на самой маленькой мощности – сутки непрерывного горения.

Твердотопливные котлы длительного горения своими руками: схема

Для самостоятельного изготовления котла самым важны является выбор конструкции, которую можно будет выполнить качественно. После выбора конструкции необходимо нарисовать чертежи и схемы с размерами всех деталей. Чтобы изготовить древесный или угольный котел, важно понимать, как он устроен.

Перед тем как приступить к изготовлению твердотопливного котла длительного горения, следует посмотреть обучающее видео

Принцип работы котла может быть нижним и верхним. Большинство придерживается принципа нижнего поджигания.

Подача топлива в простом твердотопливном котле происходит снизу. Теплообменник для котла можно сделать из листовой стали. Чтобы печь максимально эффективно отдавала тепло, используют два отражателя.

Схема изготовления котла с верхним горением:

Агрегат отличается круглым сечением. Его изготовляют из труб, имеющих разный диаметр.
Конструкцию оснащают воздухоподающей телескопической трубой.
Нижнюю часть трубы оснащают «блином» с лопастями – он способствует равномерной подаче воздуха.
В верхней части предусмотрено расположение камеры для подогрева воздуха – это обеспечивает лучшие условия сгорания.
Теплообменник выполняют по мотивам «водяной рубашки», окутывающей камеру сгорания.

Традиционные котлы предполагают поджигание и сгорание топлива в одно камере. Она выполняет загрузочную функцию и функцию топливника. Вид отопления котла бывает: дровяной, угольный, на пеллетах. Мощность работы котла зависит от его типа. На эффективность работы влияют размеры отапливаемого помещения. Перед изготовлением важно внимательно изучить инструкцию.

Котел длительного горения своими руками: чертежи (видео)

Экономичные котлы длительного горения стоят довольно дорого. Но возможно и их самостоятельное изготовление. Это супер котлы, которые могут работать беспрерывно до 7 суток благодаря эффекту медленного сгорания твердого топлива. Не нужно тратить силы на растопку и поддержание горения. В современных котлах есть автоматическая функция забора топлива. Производством таких котлов занимается Россия, Украина и зарубежные страны. Экономные котлы Хохлова и Стропува можно приобрести по недорогой цене. Также среди пользователей популярностью пользуется отопительный котел Дулан.

Добавить комментарий

Постройка печи длительного горения своими руками, чертежи

Проблема отопления особенно актуальна в частных секторах и индустриальных частях городов, заполненных складами и гаражными кооперативами. Существует масса способов обогрева, начиная от теплых полов и заканчивая воздушными пушками и каминами. Большинство из указанных требует длительного монтажа или серьезных финансовых расходов, однако есть и такие, которые позволяют наслаждаться теплом без особых вложений.

Для создания оптимального температурного режима в малых и средних помещениях можно сделать печь длительного горения своими руками. От других устройств самодельная конструкция отличается высоким уровнем КПД и неразборчивостью к предметам горения. Она может функционировать на дровах, опилках, бумаге, отходах и другом топливе. Соответственно, затраты на поддержание тепла идут минимальные, а отдача превосходит все ожидания.

Достоинства самодельных печек перед другими аналогами

После закладки дров в топку не требуется участия пользователя в отопительном процессе. Энергия может выделяться до 20 часов, что минимизирует расходы времени на дозаправку и обслуживание печи.
Конструкция не нуждается в твердом фундаменте для монтажа, она невелика по габаритам и характеризуется малым весом, вследствие чего может устанавливаться на земле или металлическом настиле. Основание обязательно должно быть негорючим, иначе пожара не избежать.
Печи и камины длительного горения легко переносят долговременные простои, могут эксплуатироваться только в сильные морозы.
Малое количество отходов образуется из-за практически полного выгорания твердого топлива, оставшуюся золу можно распылить в качестве удобрения.
Несмотря на то, что в каждой конструкции обязателен дымоход, едких газов самодельная печь практически не производит, что очень полезно в местах с густой населенностью.

Печь длительного горения с варочной поверхностью

Установка отопительных устройств подобного рода характерна для помещений площадью до 50-70 кв.м. В зданиях большего размера требуется проведение водяного контура, что невозможно в данном случае.

Принцип работы самодельной дровяной печки

Примечание: Устройство печи длительного горения своими руками возможно по множеству схем, однако функционируют они одинаково.

Топливо загружается в котел, где и производится розжиг. В это время в топку поставляется кислород через специальные заслонки. Когда дрова хорошо разгораются, доступ к воздуху минимизируется, что приводит к скоплению внутри отопительного котла тяжелых газов, таких как водород и метан. Они и дают огромный выброс кинетической энергии. Попытка произвести подобное увеличение мощности в обычной печке приведет к сильному задымлению, но никак не улучшит результат.

Подготовка к созданию конструкции

Печь длительного горения состоит из основной части, ножек, переходников и дымохода. Как и другие отопительные элементы она должна соответствовать всем правилам пожарной безопасности, в противном случае на владельца могут быть наложены санкции вплоть до административного наказания. Для сборки и сварки необходимо помещение среднего размера, где будет удобно работать с однофазной или трехфазной электрической сетью. Если печь длительного горения создается на открытом пространстве, то рекомендуется пользоваться генераторами.

Конструктивные элементы:

бочка, труба, баллон или иная емкость вместимостью около 200 литров, подойдет и толстый лист;
обрезки металла или швеллер для сборки ножек;
стальные листы толщиной не менее 5 мм;
трубы диаметром 100-150 мм для сопряжения внутренних отделов и создания дымохода.

Самодельные печи длительного горения могут собираться из подручных материалов, но необходимо следить за качеством и герметичностью швов, а также тщательно проверять подгонку заслонок чтобы избежать утечки дыма в жилое или производственное помещение.

Схема котла длительного горения

В качестве рабочих инструментов будут выступать угловая шлифовальная машина, оснащенная отрезным диском по металлу, сварочный инвертор, угольник и рулетка, а также тяжелый молот. Все оборудование можно найти у соседей или взять напрокат, что существенно снизит затраты на сборку печки длительного горения своими руками.

Примечание: Не стоит применять старые и ржавые трубы или б/у сырьё – это значительно снизит срок эксплуатации печки длительного горения, созданной своими руками.

Вы потеряете массу времени и сил, а прибор будет служить с перебоями и неисправностями, что в конечном итоге может привести к возгоранию помещения.

Алгоритм производства конструкции

Если вы взяли за основу бочку, первый шаг можно пропустить. В ином случае из имеющихся материалов нужно создать тару квадратной или цилиндрической формы с днищем, но без верха. Если используется баллон, то необходимо срезать болгаркой часть с вентилем, если в наличии только лист, то его нужно согнуть, сделать соединительный шов автогеном и приварить дно толщиной от 5 мм и больше.
К нижней части будущей печи или камина длительного горения присоединяются ножки. Они служат для лучшей устойчивости и препятствуют возгоранию напольного покрытия при длительном тлении топлива.
Этот этап предусматривает изготовление прижимной части для топлива со швеллером. Вам понадобится круг из металла, диаметр которого будет чуть меньше, чем внутренний диаметр бочки. Он должен свободно проходить внутрь цилиндрической формы. В центре диска вырезается отверстие с радиусом 50 мм, к нему нужно приварить трубу такой длины, чтобы 10-15 см выступали за пределы основной отопительной конструкции. Это не дымоход, данная труба понадобится так как для розжига необходим кислород. В верхней части нужно сделать заслонку, чтобы ограничивать количество проникающего воздуха.
Чтобы дым не проникал в помещение нужно сделать крышку. Примечательно, что подводящая труба должна выступать и из нее, но больших зазоров между листом и патрубком быть не должно. 2-3 мм вполне достаточно.
Печь длительного горения предусматривает наличие отверстия для уборки отработанного топлива. Резервуар должен плотно закрываться дверцей.
На последней стадии приваривается дымоход. Его длина зависит от места расположения агрегата. Дымоход врезается в верхнюю крышку конструкции. Диаметр отводчика газов должен быть не менее 150 мм.

Здесь описан только один способ, но общие принципы сборки ясны. Часто под топливо предполагается размещать решетку – это упрощает сбор золы. В некоторых схемах присутствуют теплопроводящие элементы или водный контур, который помешает пожару. Закладка дров может производиться сверху или с боковой части – все зависит от фантазии и практичности мастера. Печка длительного горения, созданная своими руками, намного отличается по функциональности от магазинных аналогов, однако характеризуется большим уровнем КПД. Конечно, если она правильно сконструирована.

Как пользоваться самодельным отопительным прибором

После того, как печь длительного горения полостью готова, ее нужно протестировать. Для этого снимите верхнюю и прижимную крышку и утрамбуйте бак топливом. Чем плотнее будет сложена поленница, тем дольше агрегат будет тлеть. Придавите топливо кругом со швеллером, плотно закройте бак и разожгите огонь. Вместо спичек нужно использовать тряпку, смоченную в бензине или керосине, подойдет и бумага. Поджог топлива осуществляется через воздухопроводящую трубу. Не беспокойтесь о загазованности помещения во время разгорания – все вредные смолы отводятся через дымоход на улицу. Через 15-20 минут закупорьте заслонку, больше ваше участие в работе отопительной системы не понадобится порядка 13-17 часов.

Печь длительного горения Буран

Технические нюансы

Печь длительного горения вовсе не самая простая конструкция, как и множество других она имеет свои особенности в создании. Ниже приведены основные моменты, требующие повышенного внимания со стороны мастера.

По возможности применяйте природное топливо. Шишки, иголки, ветки, сухая трава – все это содержит множество элементов для образования газа, что увеличивает время работы прибора.
Дымоход может быть разъемным для удобства очистки, но чем меньше стыков, тем лучше он будет функционировать.
Диаметр трубы для дымохода не должен быть большим – это снизит тягу, а маленький не справится с отводом продуктов горения.
Отопительный агрегат не нужно ставить вплотную к предметам и стенам, особенно не рекомендуется монтаж рядом со шторами, книжными шкафами, резервуарами для бензина и так далее.
Сделайте дверцы для очистки всех отделов котла, топливо должно загружаться в чистый бак – это увеличит теплоотдачу.

Домашняя печь – как раз тот случай, где размер не главное. Основной упор нужно сделать на верность проектирования и качество подгонки швов. Если позволяет разряд помещения и это не будет плохо выглядеть с эстетической стороны – разместите агрегат в центре комнаты, так вы увеличите обогреваемую площадь до максимума.

Советы по установке уличных печей для мастеров и профессионалов.

Домашняя страница

Сантехника для печи

Запчасти и аксессуары

Установка плинтуса

Установка печи

Выберите место с твердым ровным основанием и установите четыре твердых бетонных блока. какая печка сядет. Наливная бетонная плита — тоже вариант.

Окончательная установка печи.Ватерлинии для печки. Насос проталкивает нагретую воду через красную линию Pex в дом, в то время как синий Pex подает охлажденную воду обратно в порт возврата наверху. Установка с 2 насосами и 2 линиями возврата. Заземляющий стержень можно надежно прикрепить к раме в любом удобном месте.

Очень важно, когда вы впервые топите печь, чтобы вода нагрелась до рабочей температуры (от 160 ° до 180 °), прежде чем вы начнете нагревать свой дом или другое строение.Если вы начнете отводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (-ы), но не включайте комнатный термостат для наружной печи до тех пор, пока не будет достигнута рабочая температура.

Проверяйте указатель уровня воды КАЖДЫЙ раз, когда вы наполняете печь. Попытка включить печь без достаточного количества воды вокруг топки, скорее всего, приведет к возгоранию изоляции вокруг водяной рубашки.Это не очень красивое зрелище. Это также приведет к аннулированию гарантии.

Дымоход

Совершенно приемлемо добавить удлинитель к дымоходу печи или использовать колпачок. В ситуациях, когда сильный ветер отрицательно влияет на тягу в печи, выталкивая дым обратно в печь, хорошим решением будет колпачок, отражающий направление ветра. Однако у тонкой черной трубы будет недолгий срок службы. Быстрое охлаждение выхлопного дыма приведет к образованию коррозионной конденсации внутри надставки.Таким образом, удлиняющая труба с двойной стенкой является лучшим выбором. Если вы разместите печь достаточно далеко от зданий, в пристройке все равно не будет необходимости.

Печь заказчика 7-17-19

Площадь основания печи
Поместите твердые бетонные блоки под ножки или залейте бетонную подушку.

EZ-Pro
L = 60 дюймов
W = 44 дюйма

EZ-Classic
L = 48 дюймов
W = 44 дюйма

Эти размеры указаны с внешней стороны ножек печи.Каждая ножка имеет квадрат 3 дюйма. Центрированные размеры для EZ-Pro составляют 57 ″ x 41 ″, а для EZ-Classic — 45 ″ x 41 ″.

Установленный на заводе обратный клапан в водяном насосе необходимо снять и выбросить перед установкой насоса.

Соединения сантехнического порта на задней стороне печи.

Это изображение является лишь примером установки клиента. В вашей конкретной ситуации может потребоваться несколько иное размещение возвратных линий, или вы можете использовать только один насос.Самая важная деталь — убедиться, что насосы выталкивают воду ВНИЗ в землю по направлению к дому.

Установка анодного стержня.

Можно использовать ТОЛЬКО стержень с магниевым анодом. Удалите все бумажные этикетки с нового анодного стержня перед установкой. Мы не хотим, чтобы клочки бумаги циркулировали и, возможно, забивали насосы.

Установка розетки GFCI.

Основной источник питания печи сначала подключается к переключателю, где ЧЕРНЫЙ провод подключается к одной стороне переключателя, затем другой кусок ЧЕРНОГО провода проходит с другой стороны переключателя на ЛИНИЮ. Выход GFCI.БЕЛЫЙ провод от основного источника питания также подключается к стороне НАГРУЗКИ. Затем 2 провода, которые питают переднюю электронику на плите, подключаются к стороне НАГРУЗКИ GFCI на соответствующих клеммах (черный на черном выводе, белый на белом выводе).

Не подключайте печь до тех пор, пока вы не отключите источник питания в коробке автоматического выключателя дома! Если у вас нет опыта работы с новыми электрическими цепями, всегда консультируйтесь со специалистом.

Несколько советов по продлению срока службы вашей печи

Заземляющий стержень
Правильно установленная система заземляющих стержней защитит людей от поражения электрическим током, поможет защитить дорогое электронное оборудование, предотвратить электролиз , ограничьте напряжение нейтрали относительно земли и удовлетворите требования NEC.

Электролиз воды — это разложение воды (h3O) на газы кислорода (O2) и водорода (h3) при прохождении электрического тока через воду. Свободный кислород в резервуаре для воды будет способствовать образованию ржавчины и, в конечном итоге, вызвать катастрофическую утечку и выход печи из строя.

Используйте только провод 4GA или больше с соответствующими зажимами заземления. Отшлифуйте краску в местах крепления провода к плите, чтобы получить надежное электрическое соединение. Вы можете полностью закопать верх стержня и конец троса, если хотите.

Анодный стержень

Анодный стержень обычно используется в водонагревателе для предотвращения коррозии в резервуаре. Это работает и для уличного котла. Самый простой способ установить анодный стержень в печь Ezboilers — это добавить тройник к сливному отверстию (нижнему отверстию) на задней части печи. Затем анодный стержень устанавливается в тройник прямо в водяную рубашку, а сливной запорный клапан устанавливается сбоку от тройника. Если вы сливаете воду и промываете печь один раз в год, просто снимите анодный стержень для визуального осмотра и замените его при необходимости.

Выход GFI или прерыватель GFI
Всегда используйте выход GFI или прерыватель GFI на плите. Это защитит электронику, продлит срок службы печи, а также защитит пользователя от поражения электрическим током. Используйте наружный провод 14/2 120 В для подачи питания на розетку GFCI. Трос можно проложить рядом с линиями PEX от печи до монтажной коробки. Розетка имеет сторону «Line» и сторону «Load», четко обозначенную на ней.Провода из дома в печь подключаются к стороне «Line», а провода к аквастату и соленоиду на передней панели печи подключаются к стороне «Load».

Этот заказчик отлично поработал, установив выключатель и розетку GFCI в электрическую коробку печи.

GFCI следует проверять не реже одного раза в месяц.

Информация GFCI

Нагрузка GFCI

Наружная проводка

Подземная проводка

Мы также рекомендуем установить коммутатор рядом с GFCI.Используйте обычный выключатель света, чтобы легко включать и выключать розетку GFCI, что упрощает безопасную работу с электрическими компонентами печи.

Водоочистка

Уголь и зола

Перед загрузкой вытащите золу и угли к передней части топки. Обязательно доберитесь до металла топки. Это улучшит передачу тепла к водяной рубашке и уменьшит накопление креозота, которое может привести к коррозии креозота. Сделайте своей повседневной практикой также перемещать стороны кучи пепла там, где она касается топки.Ненарушенная линия золы позволит креозоту скапливаться в одном месте, что приведет к коррозии. Это причина номер 1 выхода из строя топки. Периодически удаляйте старую золу по мере необходимости.

Смажьте соленоид
Соленоид контролирует поток воздуха в топку. При выходе из строя не будет контроля над скоростью горения, и печь не будет работать. Два-три раза за отопительный сезон смазать вал соленоида. Как и при любом техническом обслуживании электрического оборудования, сначала отключите питание.Наносите свежее покрытие только на вал соленоида и шарниры. Используйте автомобильную смазку для осей на валу соленоида, чтобы предотвратить ржавление и обеспечить свободное движение соленоида. Это продлит срок службы соленоида и поддержит горение огня с надлежащей скоростью.

ВНИМАНИЕ! Дверца заслонки, управляемая соленоидом, рассчитана на открытие только примерно на один дюйм. Это весь воздух, необходимый для эффективного горения. Регулировка открытия заслонки на расстояние более одного дюйма вызовет нагрузку на соленоид и вызовет преждевременный выход из строя.

Конец отопительного сезона

Закройте дымоход, чтобы дождевая вода не попала внутрь топки. Очистите весь пепел и, при желании, покройте оголенный металл легким слоем масла. Это предотвратит ржавление топки в межсезонье.

Смазка соленоида

PEX Tubing

Очень легко работать, если вы знаете, как. Вот сайт с простыми инструкциями и хорошими обучающими картинками.

Как установить PEX

Вот несколько вопросов и ответов от нашего поставщика »

Q: Насколько глубоко должно быть закопано это ?

A: Только от 18 до 24 дюймов необходимо, если он не будет переезжать. Если он будет проезжать по нему, его следует закопать на 3 или более футов или поместить в ПВХ-трубу или водопропускную трубу.

Q : Для чего нужна строка?

A : Стропу, которая идет в комплекте с каждым рулоном изолированной трубы, можно использовать для протягивания электрического, термостата, электрода или другого провода через гофрированную плитку.

Q : Каков внешний диаметр плитки ?

A : Плитка 4 дюйма имеет внешний диаметр 4,7 дюйма, а плитка 5 дюймов имеет внешний диаметр 5,7 дюйма

Q : Что означает «Гофрированная плитка товарного качества»?

A : Наша гофрированная плитка одобрена DOT для коммерческого использования, что означает, что она толще / прочнее, чем другие плитки, доступные для широкой публики.

Q : Как следует подготовить траншею для изолированной трубы ?

A : В траншее не должно быть камней или мусора. При наличии рифленую плитку следует засыпать песком.

Q : В чем разница между трубкой Pex « Non Barrier » и трубкой Pex « Oxygen Barrier »?

A : Non Barrier pex-трубка используется для «открытых» систем.Системы, которые не находятся под давлением без давления . Это те, в которые нужно периодически добавлять воду и которые также требуют определенной очистки воды. Oxygen Barrier Трубка pex имеет покрытие, нанесенное на внешнюю поверхность трубки, чтобы предотвратить проникновение кислорода в трубку. Кислородный барьер pex применяется для «закрытых» систем. Системы находятся под давлением и после заполнения не требуют добавления дополнительной воды и не требуют продукта для очистки воды.

Q : Как доставляется этот продукт ?

A : Скорее всего, груз будет доставлен полуприцепом. Обычно мы пользуемся услугами FedEx Freight Priority Service для грузовых перевозок. Для доставки на дом полуавтомат ДОЛЖЕН иметь легкий доступ к вашему местоположению, чтобы доставить ваш заказ. Если к вашему местоположению трудно добраться на полу, вам нужно будет принять другие меры (например, бизнес с погрузочной платформой или встречу с грузовиком), чтобы получить свой заказ.FedEx Freight свяжется с вами по номеру телефона, который необходимо предоставить (обычно за 1 день до доставки), чтобы убедиться, что они могут доставить в ваше место и что кто-то будет доступен для разгрузки и расписания доставки. Лучше всего, если заказ будет доставлен в коммерческое место.

Q : Сколько времени до отправки заказа ?

A : Мы всегда отправляем товар в течение 24 часов с момента размещения вашего заказа, а зачастую и в тот же день.

Рекомендации по установке изолированных линий из полиэтилена PEX различаются в зависимости от почвенных условий и географического положения. В идеале он должен быть закопан ниже линии замерзания для вашего местоположения.

Линия замерзания по штатам

Однако, если в вашем районе много грунтовых вод, не позволяйте PEX оставаться в этой воде. Это ухудшит изоляцию и приведет к чрезмерным потерям тепла в землю. Мы рекомендуем минимальную глубину около 24 дюймов, и чтобы линии PEX находились внутри дренажной плитки, когда грунтовые воды являются проблемой.

Изолированная линия PEX может быть временно проложена над землей во время зимних укладок и закопана весной, когда земля оттаивает. Помните, что пластиковая плитка не может подвергаться длительному воздействию солнечных лучей без повреждений.

Домашняя страница

Видео с инструкциями

Предотвращение коррозии

Руководство пользователя

Печи и котлы | Министерство энергетики

Хотя старые топочные и котельные системы, работающие на ископаемом топливе, имеют КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98.5%, превращая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут сократить ваши счета за топливо и снизить выбросы загрязняющих веществ вашей печью вдвое. Повышение эффективности печи или котла с 56% до 90% в среднем доме с холодным климатом позволит сэкономить 1,5 тонны выбросов углекислого газа каждый год, если вы отапливаете природным газом, или 2,5 тонны, если отапливаете жидким топливом.

Если ваша печь или котел старые, изношенные, неэффективные или значительно крупногабаритные, самое простое решение — заменить их современной высокоэффективной моделью.Старые угольные горелки, которые были переведены на жидкое или газовое топливо, являются основными кандидатами на замену, как и газовые печи с запальными лампами, а не с электронным зажиганием. Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующего агрегата рекомендуется сначала повысить энергоэффективность вашего дома, добавив теплоизоляцию и / или новые энергоэффективные окна, а затем попросить подрядчика по отоплению определить размер вашей печи.Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок. Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему.В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% до 95%, могут оказаться трудными для оправдания. Однако имейте в виду, что агрегаты с более высокой эффективностью будут иметь меньшие выбросы, чем агрегаты с диапазоном 80%.

Укажите герметичную топку для сжигания или котел, который будет направлять наружный воздух непосредственно в горелку, а дымовые газы (продукты сгорания) выводить непосредственно наружу, без необходимости использования вытяжного шкафа или заслонки. Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в установку для сжигания, а затем направляют этот воздух в дымоход, тратя впустую энергию, которая была использована для нагрева воздуха.Установки с герметичным сгоранием позволяют избежать этой проблемы, а также не представляют риска попадания опасных газов сгорания в ваш дом. В печах, которые не являются герметичными камерами сгорания, обратный отвод дымовых газов может быть большой проблемой.

Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислые выхлопные газы, которые не подходят для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый канал, либо дымоход должен быть облицован для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).

Как масло обогревает мой дом?

В США чуть менее шести миллионов домохозяйств полагаются на нефть в качестве источника тепла. Хотя доступны и другие варианты топлива для отопления, такие как природный газ, пропан и электричество, некоторые люди предпочитают жидкое тепло. Если в вашем доме в настоящее время используется масло для обогрева топлива или вы планируете перейти на него с другого типа системы отопления, важно понимать, как работает масло и чем оно отличается от других вариантов. Узнайте больше о преимуществах и недостатках масляного обогрева, а также о возможных вариантах его использования.

Для чего используется топочный мазут?

Масляное тепло относится к типу топлива, которое система отопления использует для обогрева дома. Масляное тепло часто сравнивают с другими видами топочного топлива, например с природным газом. Хотя когда-то нефть была предпочтительным топливом для многих домов, особенно в северо-восточных и среднеатлантических районах, в последние годы природный газ стал более популярным. Около 47% домохозяйств, или 55 миллионов, в США используют природный газ в качестве основного источника топлива.

Природный газ vs.Топочный мазут

Топочный мазут получают из сырой нефти и тесно связан с дизельным топливом, которое обычно используется для питания грузовиков и других типов транспортных средств. В США масло, используемое в качестве топлива для отопления, поступает из комбинации нефтеперерабатывающих заводов, расположенных в стране, и импортируется из таких стран, как Канада. Спрос на топочный мазут растет и падает в зависимости от множества факторов, например, сезона. Обычно спрос повышается зимой и падает весной. Погодные явления, такие как ураганы, также могут повлиять на поставку мазута, что приведет к увеличению спроса.

Напротив, природный газ — это ископаемое топливо, которое добывается глубоко под землей. Он состоит из нескольких соединений, в первую очередь из метана. Он также содержит диоксид углерода, водяной пар и жидкие углеводородные газы. Хотя топочный мазут поступает из сочетания внутренних и импортных источников, почти весь природный газ, используемый в США, также поступает из США. В 2018 году США произвели на 2% больше природного газа, чем потребили.

Есть разница между тем, как природный газ и нефть попадают в дом.Если в вашем доме используется мазут, у вас есть резервуар, расположенный где-то на вашем участке, например, на заднем дворе или в подвале. В баке находится масло, которое вы используете для обогрева дома. По мере уменьшения подачи масла необходимо доливать бак.

Люди не хранят при себе резервуары с природным газом. Вместо этого газ поступает в их дома по ряду газопроводов. Если вы хотите использовать природный газ для обогрева своего дома, вам необходимо жить рядом с газовой линией или иметь возможность установить газовую линию на вашем участке.В Мэриленде трубопроводы для природного газа доступны только в определенных частях штата. Если у вас есть резервуар для масла, мазут можно доставить практически куда угодно.

Как работает масляное тепло?

Система отопления, в которой в качестве топлива используется масло, использует несколько различных компонентов для надлежащего обогрева дома. Компоненты, которые часто являются частью системы отопления, работающей на жидком топливе:

Масляный бак : Масляный бак хранит масло до тех пор, пока оно не будет использовано системой отопления.Масляные резервуары доступны в различных размерах и формах, включая горизонтальные и вертикальные резервуары. Они могут быть расположены наверху или под землей.
Фильтр : Фильтр удаляет отложения и мусор из масла, когда оно течет из бака в систему отопления.
Топливный насос : Топливный насос управляет перемещением масла из бака в систему отопления.
Камера сгорания : В камере сгорания масло воспламеняется, поэтому оно может нагревать воду или воздух, в зависимости от типа установленной системы.
Термостат : Термостат измеряет температуру в определенной области дома. Когда температура падает ниже установленного уровня, термостат запускает систему отопления.

Когда система масляного обогрева получает сигнал о том, что ей необходимо прогреть дом, масло перекачивается из бака в камеру сгорания. Обычно масло попадает в камеру под большим давлением. Попадая в камеру сгорания, масло загорается.Хотя в более старых масляных системах обогрева использовалась непрерывно горящая контрольная лампа, в более новых моделях используется электронное зажигание. Пламя горит только тогда, когда система отопления работает через цикл.

Само горящее масло не выходит из камеры сгорания. Вместо этого тепло от горящего масла попадает в циркуляционный насос или теплообменник. Там тепло вступает в контакт с воздухом или водой, в зависимости от типа системы. Системы, использующие воздух, забирают холодный воздух из дома в теплообменник.В системах, использующих воду, вода циркулирует по дому через систему труб. Нагретый воздух проходит через воздуховоды в различные части дома, а нагретая вода проходит по трубам к плинтусам или радиаторам по всему дому. Охлажденный воздух или вода снова возвращается в теплообменник или циркуляционный насос, чтобы начать процесс заново.

5 преимуществ использования масляного тепла

Если вы подумываете о переходе на масляное отопление или собираетесь купить дом, который использует масло в качестве основного источника топлива для отопления, вы будете рады услышать, что масло имеет несколько преимуществ в качестве источника топлива для отопления.Некоторые из преимуществ масляного тепла:

Это очень безопасно: Масло — одно из самых безопасных видов топлива для отопления, поскольку оно воспламеняется только тогда, когда находится в камере сгорания вашей печи или котла. Перед воспламенением он должен достичь высокой температуры (более 500 градусов) и находиться под высоким давлением. Вы можете бросить зажженную спичку в ведро с мазутом, и все, что произойдет, — это то, что спичка погаснет.
Это чистое горение: Топливный мазут, используемый сегодня, предназначен для экологически чистого горения.В большинстве штатов в настоящее время используется только топочный мазут со сверхнизким содержанием серы, что означает, что он имеет содержание серы ниже 15 частей на миллион.
Это экономично: Когда вы используете топочный мазут в своем доме, вы получаете определенное количество топлива сразу. SMO Energy дает вам возможность подписаться на программу SmartPay, которая разделяет стоимость топочного мазута, аренду резервуара и любые соглашения об обслуживании, которые вы заключаете с нами, на ежемесячные платежи. Вы можете лучше контролировать свой бюджет и избежать неожиданных счетов за электроэнергию в зимние месяцы, используя наши планы платежей.
Отопительные системы, в которых используется масло, имеют долгий срок службы: Еще одним преимуществом использования масла для обогрева дома является то, что печи и котлы, использующие масло в качестве источника топлива, как правило, имеют более длительный срок службы, чем другие типы систем отопления. Ваша мазутная печь может оставаться в хорошем рабочем состоянии до 15-20 лет при профилактическом обслуживании и регулярных настройках. Однако, как и все системы отопления, они со временем начинают терять эффективность и с возрастом становятся более дорогими в эксплуатации.Мы рекомендуем заменять любое отопительное оборудование в вашем доме каждые 15-20 лет.
Доступно в отдаленных районах: В отличие от топлива, такого как природный газ, где подача ограничена местом расположения газопроводов, жидкое тепло доступно практически везде. Масляный обогрев — отличный вариант, если у вас есть место для масляного бака на вашей территории, и вы можете предоставить доступ водителю-доставщику, чтобы добраться до бака, чтобы заполнить его.

Недостатки использования масляного тепла

Как и все варианты отопления, масляный нагрев не лишен недостатков.Некоторые из недостатков, которые следует учитывать, если вы планируете перейти на масляное тепло, включают:

Стоимость нефти: Внутренние цены на нефть могут колебаться в зависимости от спроса и предложения. Средняя цена на нефть в конце января 2020 года составляла около 3 долларов за галлон. Годом ранее средняя цена составляла около 3,20 доллара за галлон. Хотя план бюджетных выплат может помочь вам сбалансировать стоимость нефти в течение 12-месячного периода, он не может компенсировать изменения цены, которые происходят в результате падения предложения или увеличения спроса из года в год. .
Ваш бак может высохнуть: Ваш масляный бак не наполняется сам. Если он закончится, вся ваша система отопления может отключиться, оставив вас без тепла, пока вы не получите новую поставку. Однако есть вещи, которые вы можете сделать, чтобы свести к минимуму риск нехватки масла. Один из вариантов — подписаться на службу автоматической доставки. Благодаря автоматической доставке SMO Energy контролирует уровень масла в вашем баке и выполнит доставку, когда он упадет ниже определенного уровня. Вы также можете настроить доставку по расписанию, что означает, что новая партия масла будет поступать на регулярной основе в зависимости от вашего прошлого использования.
Вам нужно место для хранения вашего бака : Последний недостаток масляного тепла заключается в том, что вам нужно иметь место на вашей территории для масляного бака. В зависимости от размера вашей собственности и размера вашего резервуара, он может быть тесным. Некоторые люди также считают, что масляные резервуары не особенно привлекательны. Однако есть способы справиться. Вы можете выбрать резервуар меньшего размера, если место ограничено. Вы также можете расположить танк так, чтобы он был вне поля зрения. Танки можно установить даже в подвале, а не на улице.Просто убедитесь, что водитель доставки всегда может легко получить к нему доступ, чтобы заполнить его.

Отопительные системы, использующие масло

Если в вашем доме используется жидкое топливо, в качестве системы отопления, скорее всего, используется печь или бойлер. Энергоэффективность обоих типов систем измеряется с помощью годовой эффективности использования топлива (AFUE), сравнения количества тепла, производимого системой отопления, с количеством топлива или энергии, которые она использует. Самые энергоэффективные системы имеют рейтинг AFUE более 90%.Наименее энергоэффективные системы имеют рейтинг ниже 50%. Хотя концепции печи или котла схожи, между ними есть несколько ключевых различий.

Печи

Печь обеспечивает теплом ваш дом за счет циркуляции теплого воздуха через воздуховоды. Вентилятор в основании печи втягивает холодный воздух из дома в теплообменник. В теплообменнике воздух нагревается горящим маслом. Затем он отправляется обратно в дом через воздуховоды. Теплый воздух попадает в комнаты вашего дома через вентиляционные отверстия и регистры.Когда воздух остывает, он возвращается в печь, чтобы повторить процесс снова.

Котлы

Бойлер обеспечивает теплом ваш дом за счет циркуляции горячей воды по трубам. Холодная вода поступает в циркуляционный насос котла, где нагревается горящим маслом. Оттуда он возвращается по системным трубам в ваш дом. Тепло от воды передается в ваш дом через обогреватели плинтуса, радиаторы или нагревательные змеевики в половицах.

Проверьте уровень масла в баке

Когда у вас есть отопительная система, использующая масло, будь то печь или бойлер, одна из самых важных вещей, которую нужно сделать, — убедиться, что у вас всегда есть достаточное количество масла в резервуаре, особенно в холодные месяцы. год.Если вы подпишетесь на автоматическую доставку, SMO Energy будет следить за уровнем масла в вашем резервуаре и при необходимости пришлет водителя для его заполнения. Если вы выберете плановую доставку, вы все равно захотите самостоятельно контролировать уровень масла в баке, чтобы не допустить его низкого уровня и устранить необходимость в экстренной доставке масла. Изменения температуры и распорядка дня могут привести к колебаниям расхода топлива и к тому, что запас масла закончится раньше, чем обычно.

Вы можете проверить уровень масла в баке двумя способами.Один из вариантов — посмотреть на указатель уровня топлива на баке, который покажет вам, полон ли он, наполовину или почти пуст. Если в баке нет указателя уровня топлива, вы можете проверить уровень, воткнув бак, что включает в себя ввинчивание в бак длинного щупа для определения глубины масла. Вы можете использовать нашу Таблицу баков для топочного мазута, чтобы узнать, сколько топлива осталось в вашем баке. Конечно, если вам неудобно приклеивать резервуар самостоятельно или вы не уверены, что датчик точен, вы всегда можете позвонить в SMO Energy.Мы будем рады отправить одного из наших квалифицированных специалистов для проверки уровня печного топлива для вас.

Позвольте SMO Energy управлять вашими жилищными потребностями в отоплении жидким топливом

Масляное тепло помогает поддерживать комфорт и уют в доме даже при температурах ниже нуля. Система отопления вашего дома будет лучше всего работать для вашей семьи, если вы будете заботиться о ней наилучшим образом. Это означает обеспечение постоянного запаса масла в достаточном количестве, регулярное техническое обслуживание, например настройку, и быстрые действия, если что-то пойдет не так.

Тем не менее, вам не нужно беспокоиться о выполнении всех требований вашей масляной системы отопления в одиночку. Компания SMO Energy готова помочь. Мы предлагаем доставку в тот же день и на следующий день *, автоматическую доставку и годовые соглашения об обслуживании для резиденций в Южном Мэриленде. Если доходит до того, что ваша печь или котел нуждается в ремонте или замене, мы тоже можем позаботиться об этом.

Чтобы узнать больше о наших услугах, свяжитесь с нами сегодня.

* Плата за доставку не взимается при доставке 100 галлонов и более, за доставку в тот же день взимается комиссия.** Доставка в тот же день и на следующий день может быть изменена в зависимости от погодных условий. Небезопасные дорожные условия создают ненужный риск для водителей SMO и окружающей среды.

Последнее обновление 13 октября 2021 г. на веб-странице

Отопление с помощью старой печи Octopus

Я живу в Детройте, и у меня есть две гравитационные печи Sunbeam в моем двухэтажном здании, построенном в 1914 году. Эти печи были переведены с угля на газ где-то после середины 1920-х годов. В городе много таких зданий с идентичным дизайном печей.В отличие от всего, что я читал в Интернете, эти топочные системы работают без возврата холодного воздуха. В них используется большой канал диаметром 16 или 18 дюймов, по которому воздух подается снаружи непосредственно в основание печи, а наружный воздух подается для горения и обогрева. Горячий воздух поднимается вверх и нагнетает давление в комнатах квартир, просачиваясь через все трещины в жилищном строительстве той эпохи — но с массивными оштукатуренными стенами и хорошо продуманной оригинальной защитой от атмосферных воздействий на окнах с прорезями, которые не так сильно просачиваются, как я. изначально бы подумал.Я никогда не испытывал такой комфортной системы отопления. Отсутствие шума, мало пыли и постоянный нагрев с очень незначительными колебаниями температуры. При полностью открытых регистрах сквозняков в комнатах квартир почти нет. Комнаты просто полностью нагнетаются теплым воздухом, и он медленно выходит наружу, где только может. Воздух в комнатах всегда свежий.

Когда я купил недвижимость 26 лет назад, подрядчики сразу же сказали мне заменить печи, но городская инспекция показала, что они функционируют нормально.Для меня было странно, что мне нужно было заменить печные системы, которые тогда работали нормально в течение 78 лет, но мне сказали, что 50% тепла уходит в дымоход и что новые печи приведут к значительной экономии средств. Я исследовал это в нашей впечатляющей городской библиотеке и обнаружил, что действительно значение 50% в задней части гравитационной печи против 95% в задней части современной печи оказалось правильным. Однако исследования показали, что ценность печи с самотечным воздухом в верхней части дымохода также составляла 95%.Стоимость, указанная для каменного дымохода в сочетании с гравитационной печью, почти полностью соответствует моей ситуации — подвальные печи с большим каменным дымоходом, идущим прямо через середину здания, примерно 35 футов высотой. Дымоход нагревает обе квартиры вместе с сжатым воздухом, оставляя тепловую ценность в пределах структуры. При указанной стоимости замены печи и возвращении холодного воздуха как из верхнего, так и из нижнего блоков, что намного больше, чем я хотел заплатить, я думал, что мало что потеряю, попробовав первую зиму и увидев то, с чем я столкнулся.Оказалось, что старые конструкции этой системы отопления, найденные в нашей библиотеке, кажутся правильными с точки зрения конкурентоспособных цен. При обсуждении с соседями замененных систем отопления их стоимость отопления была в основном такой же, как и у меня, а комфорт комнаты от этой старой системы был значительно выше.

Единственная проблема, с которой я сейчас сталкиваюсь, — это необходимость найти некоторые из огнеупорных теплоотводов, которые входят в блоки преобразования газа и отводят пламя от кольца огня вверх по внутренним стенкам печи.Кажется, что огнеупорные детали и направляют тепло непосредственно на стенку печи, а затем удерживают и излучают тепло, когда термостат отключает подачу газа. Я могу в конечном итоге использовать их, но я надеюсь найти некоторых.

Я жил в зданиях с самотечными печами и возвратным потоком холодного воздуха, а также в конструкциях, которые были преобразованы в печи с принудительной подачей воздуха с возвратом холодного воздуха, и ни один из этих типов систем не сравнится по удобству использования сжатого воздуха под давлением. Системы горячего водоснабжения, которые я испытал, обеспечивают многие из удобств сжатого воздуха под давлением, но не постоянную теплую свежесть в середине зимы.

Возможно, это был дизайн Детройта, но он часто использовался здесь в то время. Я думаю, что уникальность этой системы заключается в использовании наружного воздуха для горения и отсутствии возврата холодного воздуха. Когда горелки выключаются, внутренний нагретый воздух не выходит из дымохода, а нагретый внутренний воздух не возвращается через систему, которая создает сквозняки. Никогда не нужно открывать окно, чтобы подышать свежим воздухом посреди зимы.

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

: Двухзонная закрытая система с блоком по запросу

: Пример 3-х зонного индивидуального дизайна с сохранением пространства

: 3 зона закрытая с электрическим блоком

: Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок снимается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух,… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

: Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.

: Красивая закрытая шестизонная система Polaris

: Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический бойлер («Электрокотел», показанный выше), может иметь термостатическое регулирование, очень похоже на обычный водонагреватель резервуарного типа, который направляет воду низкой температуры (120–135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

: Заполнение однозонной замкнутой системы Электрокотлом

: Пример вертикального нестандартного дизайна

: Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

: Закрытая система «Radiant Ready»

: Схема закрытой системы «Radiant Ready»

: Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фото выше наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная и красивая установка, сделанная своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по требованию, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

: Коллектор с разделением на четыре зоны

: Разделение на три зоны

: Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладная возвратная вода из лучистого пола может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в радиаторную трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, исходящей от существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют мелкие детали этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их в сочетании с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. С этим типом котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подающую и обратную линии вашего котла ниже линии замерзания . Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) благодаря постоянной циркуляции воды в бойлере исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншеи в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная закрытая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подключения комплектов расширения и продувки различных размеров к зонному коллектору . Эти фитинги и печатная копия этого чертежа прилагаются к каждой системе Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критически важный процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи петлевого коллектора, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждой цепи в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не нужно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов (7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО РАЗМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — НЕ отстойный насос должен использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза.Мы рекомендуем мощный вспомогательный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https: //www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шума отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» компании Radiant Floor Company, используя Takagi , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Плавильное производство — 1. Печи

Пожар

Давно единственный способ сделать что-то горячее должно было сжечь органические вещества.До средневековья это было в значительной степени остатки недавно заболевших организмов — древесина, солома, навоз. Сжигание останков организмов, которые умерли давным-давно лет назад, таких как нефть, уголь или торф, редко сделано в старые времена.
Некоторая изощренность достигается только за счет использования древесного угля вместо дерева, т.е. переработали или концентрированное топливо. Я доберусь до что здесь мы работаем только с необработанным (если высушенным) биотопливом, по сути дерево .
Сначала давайте посмотрим в общих чертах, что происходит, когда твердый кусок чего-то ожоги.

Молекулы кислорода (O ₂) из воздуха реагируют с углеродом на поверхности горящий кусок материала, образующий CO ₂. Для начала реакции необходимо определенное количество энергии, и поэтому нужно зажечь огонь. Тем не мение, откуда начинается реакция, выделяется много энергии, так что баланс положительный — образующийся CO ₂ выделяет больше энергии, чем необходимо для запуска процесс.Высвобождаемая чистая энергия передается различным молекулам. около. Молекулы газа тогда просто ускоряются по сравнению со своей средней скоростью. при комнатной температуре.


Огонь !!!

Реакции могут происходить только на поверхности.В генерируемая энергия течет во всех направлениях, что очень схематично обозначено красные стрелки на молекулах CO ₂. Стрелки, указывающие скорость «холодных» молекул кислорода и азота была бы слишком короткое, чтобы быть видимым в этой шкале.
Энергия химической реакции, которую мы называем «горением», «огонь» или «окисление» вытекает во всех направлениях, так как «горячие» молекулы перемещаются и удаляются. Он разбавляется, так как Молекулы «горячего» газа передают энергию «холодным» молекулам. столкнуться с чем-либо еще, с чем они столкнутся, например с атомами / молекулами в стена какого-то ограждения.Их энергия распадается от «горячей» до «окружающий», и мы знаем, как это происходит из пиво наука

Это чрезвычайно простой, но совершенно правильный способ визуализировать «огонь» в атомном масштабе — только шкала, которая имеет значение! Это позволяет рисовать довольно далеко идущие выводы:

1. Когда что-то горит, всегда есть максимум температура T _{максимум} это может быть достигнуто.
Температура, как мы знаем, это просто другое слово для «средней энергии, содержащейся в случайное движение элементарных вещей, таких как атомы или молекулы ». Энергия, полученная при« горении » реакция, например C + O ₂ Þ CO ₂ + энергия , передается участвующим атомам и молекулам (включая невинных прохожих, таких как молекулы азота в воздухе или молекулы воды, содержащиеся в древесине) — и все.Молекулы и атомы вовлеченные теперь содержат больше энергии и, таким образом, «горячее» — но только на определенная сумма, которую можно вычислить.
Сжигание чистого углерода на воздухе в лучшем случае дает T _max »2000 ^o C (3600 ^o F) . Горящий ацетилен ( C ₂ H ₅ ) с чистым кислородом дает вам больше энергии и таким образом, более высокий T _max — вы можете использовать это для сварка или резка сталь.Хорошо высушенная древесина твердых пород содержит около 50% углерода и дает T _макс »1600 ^o C (2912 ^или F) .

2. Производство энергии в вашем огне, или сколько энергии производится в секунду (так называемая «сила»), определяется количеством реакций типа C + O ₂ Þ CO ₂ + энергия в секунду .
Очевидно, это контролируется:

Общая доступная площадь поверхности. Жгучая реакция, в конце концов, может возникают только на поверхности чего-то твердого. Вот почему ряд небольших куски топлива выделяют больше тепла, чем один твердый кусок того же веса: они обеспечивают большую площадь поверхности.
Подача кислорода. Вот почему обдувание горящей поверхности воздухом или через ваш слой «угольных» кусков, дает больше тепловой энергии производство.Это , а не , повышает максимальную температуру T _max , тем не мение.

3. Тепловая энергия не может быть полностью утилизирована в заданном пространстве. Он всегда вытекает. Это особенное. Энергия, содержащаяся в топливо перед тем, как его сжечь, остается там, где оно есть, так же как энергия в напряженном весна и так далее. Но тепловая энергия всегда вытекает из того места, где он был произведен, и это разбавляет энергию / скорость содержится в молекулах, понижая температуру с увеличением расстояния от источника энергии.Все, что вы можете сделать, это минимизировать тепловой поток, «запруживая» его, помещая в него материалы с низкой теплопроводностью. способ. Однако всегда есть утечка.
Огонь в открытом очаге быстро распределяет энергию, производимую во всех направления; таким образом, температура быстро понижается с расстоянием. Вот почему вам нужно подавить эти потери, построив контейнер вокруг огня в твой очаг. И сейчас мы говорим печи или печи .

Первая Анализ работы и конструкции печи

Объединение этой идеи с крошечный кусочек математики, мы приходим к очень простым, но далеко идущим уравнения / выводы:

1. Температура T при любом данное место в вашей печи или печь определяется тем, сколько энергии или «тепла» в нее поступает (давайте обозначим, что H _в ) относительно того, сколько энергии вытекает из него и теряется; H _из .Температура, которую вы получит тогда будет

Т	= T _макс (1 — H _выход/ H _дюйм)

Давайте посмотрим на простой пример: если ваша энергия приток H _в = 100 кДж / с , и вы теряете 10% , я.е. выход H _out = 10 кДж / с , ваша температура составляет T = T _макс. (1 — 0,1) = 0,9 T _макс . Вместо, например, 2 000 ^o C , у вас только 1800 ^o C . Обратите внимание, что потеря всего 10% очень мало; вы обычно должны рассчитывать на гораздо более высокие ценности. Потери энергии содержат не только энергию, протекающую через печь. стены, но и горячие газы, выходящие через дымоход и все тепло необходим для разогрева самой печи (хотя бы внутренняя футеровка горячая) и заряд.

2. Энергия , произведенная , поступает из сжигание топлива , например уголь или дерево, что занимает некий том . Энергия тогда производство пропорционально этому объему; по крайней мере, в некотором приближении.
Вы храните горящее топливо в «контейнере», как в обычном цилиндрическая труба шаровидной плавильной печи. Истекающая энергия должна уйти через внутреннюю поверхность этого емкость — стенки трубки, отверстие вверху, внизу.В соотношение производимой энергии к энергии утечки, таким образом, улучшается для больших печи — у них меньшее соотношение поверхности к объему. Вы также тратите впустую меньше энергии для нагрева вашего контейнера. Это старые вещи мы подробно рассматривал это раньше, просто для другой цели. Такие большие печи было бы лучше, чем поменьше? Да, есть существенная «экономия на размере», но есть и улов:

3. Воздух Поставка . Как упоминалось выше, количество подаваемого вами воздуха / кислорода определяет скорость производства тепловой энергии вместе с количеством обеспечена поверхность реактивного топлива. Если вам нужны высокие температуры, вы должны тепловую энергию гораздо быстрее, чем она может просочиться, и это означает, что вы должны подавать достаточно воздуха.
Решающее количество « воздушный поток » AF измеряется количеством кубических метров воздуха, проходящего через хитрость на квадратный метр и секунду.Это дает в качестве единицы измерения [ AF ] = м ³ / м ² · с = м / с , т.е. скорости . Вот почему все в Деловые разговоры о воздухе космическая скорость внутри печи. Однако объемная скорость, например, 1 м / с делает , а не , означает, что воздух действительно течет с эту скорость через вашу печь даже так, чтобы скорость обеспечивала правильную количество воздуха.Это число дает только порядок величины, поскольку воздух сильно расширяется, когда становится жарко. Если ваша печь имеет площадь поперечного сечения, например, 0,1 м ² , объемная скорость воздуха 1 м / с просто указывает, что через него проходит 0,1 м ³ воздуха на второй.
У вас здесь две проблемы. Для начала вам может понадобиться «взорвать», если вы хотите много воздуха, чтобы пройти через вашу печь. Дуть означает, что должен быть перепад давления между входным и выходным «портами» воздуха.Во-вторых, вы должны сделать это, преодолевая сопротивление воздушному потоку вашего воздушного потока. аппарат и печь. Чем выше это сопротивление, тем выше давление на вас. необходимость продувки печи необходимым количеством воздуха
Приведу пример: если вы уменьшите на , размер кусков угля для увеличения площади поверхности топлива, вы также увеличиваете сопротивление воздушному потоку через вашу угольную кровать. Это легко увидеть.Добавьте немного кукурузы («кукуруза ядра «) в трубу, и вы все еще можете дуть в нее, хотя больше усилий. Залейте в нее кукурузный крахмал, и она «набьется». Повышение давления не приведет к воздушному потоку, но в какой-то момент вы просто вытолкните препятствие из своей трубы. Сделайте свои угольки слишком маленький, и у вас проблемы.

4. Экономия от размера
Значительная экономия на размерах.Большие печи требуют меньше места скорость для поддержания определенной температуры по ряду причин, включая отношение объема к поверхности, но также из-за «эффекта стенки «, наблюдение, что воздух, вдуваемый потоками с меньшим сопротивлением (и, таким образом, не доставляет все кислород к топливу) между загрузкой и стенками печи. В целом, большие печи лучше. Вы достигаете более высоких температур или можете поддерживать определенная температура с меньшим количеством топлива.Однако первые закон экономики получает. Печные операторы без мощных воздуходувок просто не могут производить достаточно воздуха, чтобы запустить большую печь. В то время как air скорость , необходимая для поддержания определенной температуры, идет на вниз на примерно линейно с увеличением печи диаметр, общее количество необходимого воздуха составляет воздушных потоков, умноженных на поперечного сечения, и поперечное сечение увеличивается с квадратом диаметра печи. Так объем воздуха, который вы должны вдувать, по-прежнему идет от до , по крайней мере, линейно с диаметром.

Теперь мы видим основную проблему нашего предки сталкивались с печами на протяжении тысячелетий: После того, как вы нашли подходящие материалы для строительства печи (способные выдерживать тепло и с низкой теплопроводностью), и хорошей геометрией (круглая и с куполом купола в случае обжиговых печей для минимизации соотношения объема / площади), вы застрял с подачей воздуха . На протяжении всей древности методы, которыми вы располагали, были не очень мощными и это ограничивает размер вашей печи.Вы должны были сделать свою печь небольшой — даже поэтому он менее эффективен.

Обратите внимание, что увеличение объемной скорости на Более сильный обдув также имеет ограничения, особенно в небольших печах. Если ты тоже взорвешься трудно, вы в какой-то момент просто выдуваете заряд через верхнюю часть вашего печь.
Наконец, необходимо отметить, что через ваш топку, если есть промежутки между топливными частями и чем-либо составляет заряд, предотвращая слишком большое сопротивление воздушного потока. большой.Вы получите это автоматически, если раздавите уголь и руду, получение кусков неправильной формы с некоторым средним размером. И этот средний размер имеет большое значение, как указывалось выше. Слишком большой — недостаточно площади для генерируя высокую тепловую мощность. Слишком мало — сопротивление воздушному потоку становится слишком большим и снижается выработка тепловой энергии. Средний размер вашего угля (и руды штук) не должны быть ни слишком большими, ни слишком маленькими, но в самый раз, и это «правильное» значение определенным образом зависит от размера ваша печь и давление, которое вы можете обеспечить для вдува воздуха.

Прямой Биотопливо: факты и использование

Прямое биотопливо — это горючие материалы, которые не подвергались огню или чрезмерному старению. Сушеная древесина, солома, скорлупа орехов или сушеный навоз — это прямое биотопливо, древесный уголь (переработанный) или уголь а масло (длительная выдержка) нет.

Энергетическое содержание биотоплива
Свежесрубленная древесина не годится для разведения костра; на самом деле это в значительной степени невозможно для большинства пород дерева.В нем слишком много воды — до 60% — и сначала нужно высушить. После высыхания он все еще содержит немного воды, поэтому предположительно сушит такие вещи, как солома или солома. Трудно прийти к содержание воды менее 10% для большинства биотоплива, высушенного на воздухе.

Всем известно, что (сушеная) твердая древесина лучше для вашей печи, чем из мягкой древесины, так как она дает больше «тепла», и далеко лучше, чем «солома», которая приводит только к «солому-пожару», быстро выгорает.На самом деле это верно только в том случае, если вы посмотрите на энергоемкость на том . Если вы считаете энергосодержание на масс , все (сухое) биотоплива примерно равны и дают около 20 МДж / кг , когда вы их сжигаете.
Другими словами: исходя только из содержания энергии, не имеет большого значения, какой вид. биотоплива, который вы засовываете в топку, если оно того же количества по весу . Однако люди во всем тысячелетия имели тенденцию делать это по объему , так как намного проще.«Раб, положи еще одну корзину дров в огонь» — это просто проще, чем «раб, положи в огонь еще килограмм дров», поскольку последнее требует наличия весов и умений с ними работать. Однако энергосодержание — не единственный важный критерий выбора топливо.

Превышение воздух
Биотопливо, скопившееся для воспламенения, обычно имеет много свободного пространства между твердый материал. Это обеспечивает небольшое сопротивление воздушному потоку и, следовательно, упрощает воздушный канал — но также и для значительного количества воздуха, проходящего через него, , а не , участвуют в процессе окисления.Это имеет несколько эффектов:

Давление, необходимое для получения определенной объемной скорости воздуха, низкое. Что хорошо, если у вас есть (рабы) только легкие для дутья.
Часть вдуваемого воздуха, называемая «избыток ». air «, не увеличивает производство энергии или тепла, которое единственная причина, по которой вы вдуваете воздух. Избыточный воздух, связанный с биотопливом, — это редко менее 25% от общего количества и обычно около 50% или более. Это не так хорошо, как хотелось бы.
Со значительным избытком воздуха вокруг, все еще его кислород, ваша топочная атмосфера окисляет везде. Отлично, если это то, что ты хотите, не очень хорошо, если вы хотите плавить металлы, где вам нужен редуктор Атмосфера.

Содержание воды и избыток воздуха снижают достижимая температура. Как показывает практика, увеличение / уменьшение на 1% содержание воды / избыток воздуха, снижает максимальную температуру на 10 ^o C соответственно.Таким образом, даже в лучших условиях с 10% воды и 25% избытка воздуха, вы сразу теряете около 250 ^o ° C.

Развитие пламени
На вашей горящей поленнице горит яркое яркое пламя, в то время как вы почти не вижу пламени поверх своего угольного огня. Пламя на самом деле только видимый, потому что он содержит микроскопические частицы горячей угольной пыли, которые выделяют свет, как ваш горячий провод в лампочке.Эти частицы пыли остывают в конце концов и являются не чем иным, как углерод черный (иногда называемый сажей) вы получаете всякий раз, когда видите пламя. Кроме того пламя также питается за счет сжигания летучих веществ, которые выбрасываются из горячего биотопливо. Все виды биотоплива содержат много горючих газов или летучих веществ; прочтите о том, что называется «пиролизом» здесь.

Высокое содержание летучих веществ плюс сильный воздух тяга (например, из-за неплотных свай) дает долгое пламя.Это серьезная трата энергии, если пламя выходит из дымохода, но возможно требование, если вы хотите нагреть реверберационный печь или просто печь, в которой необходимо отводить тепло от топка для размещения вверху или внизу хитрое изобретение.

Вот схематический вид отражательная печь, как она использовалась, скажем, в 1600 г. (в Китае) и позже (в Англии) для обработки металла и стекла.Это лучшее, что вы можете делать.
В этом случае выгодно длинное пламя — нужно нагреть что-нибудь. расстояние от топки — не используйте древесный уголь в качестве топлива. Температура управление осуществлялось путем управления подачей воздуха (и, конечно, подачей топлива) . Это могло быть и было сделано путем регулировки проема со стороны топки. Однако это мешает заправке нового топлива. Более элегантным способом было контролировать воздушный поток на стороне дымохода, как показано.Откройте «воздух» короткое замыкание, и холодный воздух снова всасывается и выходит наружу, уменьшение потока воздуха из топки.
Воздух засасывается дымоходом или эффект дымовой трубы и вам не нужно активное обдувание.


Двусторонняя печь, работающая на биотопливе и естественная тяга
Источник: взято из Редера замечательная книга, которая также послужила источником для большей части того, что содержится в этих модулях.

В хорошо продуманном отражательная печь такая температура 1400 ^o C (2552 ^o F) может быть полученный в 19 веке для зарядов в несколько сотен кг, используя только древесину огонь и естественная тяга. Проблемы с используемыми материалами были значительными, а такие постройки были бы невозможны в древности.
Поскольку атмосфера является окислительной, некоторые нежелательные примеси, содержащиеся в вашем расплавленный металл может окисляться и удаляться или попадать в шлак вы предоставляете, добавляя поток. Это особенно хорошо для чугуна. с 4% углерода. Углерод окисляется до CO ₂ и исчезает. Если повезет, то останется сталь. Это известно как (один из многие) процесс « оклейки» для изготовления сталь; он использовался китайцами уже 2000 лет назад (но далеко более примитивные хитрости).

Топливо Экономика
Если вы сжигаете много топлива для отопления только небольшого объема печи или для плавки только небольшое количество руды, внутри вашей печи или печи она нагреется. по сравнению с использованием не так уж много топлива. Это очевидно без особой науки. В соотношение руды и древесного угля, таким образом, оказывает большое влияние на переработку температуры.

Большое соотношение топлива и руды делает вашу работу более дорогой.Топливо не бесплатно, особенно после того, как вы уже отрезали вниз большую часть ваших лесов в окружающей среде вашего завода. Соотношение уголь для руды, которую вы поставляете своему плавильному заводу, входит непосредственно в затраты из того, что вы делаете. Конечно, при слишком малом количестве топлива вы не получите ничего, кроме слишком много вы можете просто потратить впустую топливную энергию, так как вам не нужна высокая произведенных температур. Быть слишком горячим может быть даже вредно. Еще раз тебе нужно быть в самый раз.

Многие керамические изделия на протяжении веков были обожжены около 900 г. ^o C (1652 ^o F), даже если обжиг при более высоких температурах делает несколько лучших горшков, и гончарные мастерские определенно могли производить более высокие температуры.Вполне вероятно, что те старые гончары просто оптимизировали стоимость / коэффициент производительности.
Я несколько раз заявлял, что старые кузнецы не могли достаточно, чтобы расплавить железо или сталь. В целом это верно, но теперь мы должны считают, что иногда они, возможно, не хотели выходить за пределы того, что они могли бы это сделать. Например, ранние западные металлурги в римской раз и позже не было бы проблем с производством чугуна, такого как Китайский язык.Они не сделали это потому, что они не хотели делать чугун.

Восстановительная атмосфера
Дровяные печи с естественной тягой и печи подобные показано здесь будет довольно у многих всегда есть окислительная атмосфера , так как указано выше. Это заставляет вас горшки красноватые, потому что любое железо, содержащееся в глине, окисляется до яркого красный / оранжевый гематит (Fe ₂ O ₃).Это также может сделать ваш более чистый расплавленный металл, как указано выше. Если вы можете жить с этим, все отлично. Однако, если вы любите плавить металлическую руду или хотите, чтобы ваши горшки черный, нужен редукционный атмо, т.е. немного окиси углерода там. Тогда вы сможете полностью защитить утюг от окисление с образованием черного вюстита (FeO) или магнетита (Fe ₃ O ₄) вместо красного гематита. И ты можешь почувствовать запах своего руда.

Использование древесного угля с оптимизированной подачей воздуха создают восстановительную атмосферу прямо над топливным слоем.Это не может быть решение для обжиговой печи или отражательной печи, где требуется сокращение условия вдали от огня. В этом случае вы должны уменьшить поток воздуха, частично закрыв вентиляционные отверстия. Добавление количества свежесрезанного зеленое дерево также может работать. Вы просто отказываетесь от и без того горячего топлива в достаточном количестве кислорода для полного сгорания, способствующего образованию CO. Но все эти меры тоже уменьшите температуру и будьте осторожны, чтобы не подвергать опасности ваши продукты.
Приложив хитрость, так можно сделать черные горшки. С особой хитростью вы сможете сделать черные или красные горшки с красными или черные фотки на нем.
Но нет хорошего способа использовать печи, работающие на биотопливе, для плавки. металлы напрямую. Для этого нам нужно обратиться к технологии древесного угля.

Разница между котлами и водонагревателями

Многим домовладельцам, которые не являются специалистами в области сантехники, кажется, что водонагреватель и бойлер имеют одинаковую функциональность.Они оба нагревают воду по всему дому. Конечно, при одинаковой функциональности водонагреватель и бойлер имеют разные цели в доме и нагревают воду по-разному. Для опытного домовладельца важно узнать о различиях между водонагревателем и бойлером, чтобы они могли сэкономить время и деньги, устраняя неисправности этих приборов, когда возникает проблема.

Что такое водонагреватель?

Водонагреватель делает именно то, что подразумевает его название; он нагревает воду.Вы используете эту воду для душа, мытья рук, готовки и уборки. Берет из водопровода холодную воду и нагревает ее. Затем он накачивает его по всему дому, когда вы открываете кран или включаете стиральную машину. Водонагреватели используются для подогрева питьевой воды (чистой и безопасной для приготовления пищи и очистки).

Как работает водонагреватель?

Существует два типа водонагревателей: водонагреватели с резервуаром и водонагреватели без резервуара.

Водонагреватель с баком принимает холодную поступающую воду и косвенно нагревает ее с помощью газовой горелки или электрических нагревательных стержней внутри бака.Как только вода достигает нужной температуры, водонагреватель сохраняет ее в резервуаре, ожидая, пока вы включите раковину или душ. В зависимости от того, на сколько вы повернете ручку с горячей водой, водонагреватель «отправит» горячую воду, которая смешается с холодной водой, в раковину или душ. Это достигается за счет давления в ваших трубах — при включении раковины или душа холодная вода подается в водонагреватель, а нагретая вода поступает в трубы и к вашему крану.

Водонагреватель без резервуара нагревает воду мгновенно, а не хранит ее в резервуаре.Когда вы включаете воду и устанавливаете желаемую температуру, водонагреватель без резервуара будет нагревать воду, поступающую в ваш душ или раковину, пока у вас есть вода.

Что такое бойлер?

Бойлер не обязательно просто кипятить воду «», он превращает воду в пар. Пар — недорогой и эффективный способ передачи тепла. Его не только легко перекачивать через дом (вода весит больше и требует больше усилий. проталкивать по дому) он лучше удерживает тепло, чем просто воздух.Бойлер нагревает воду, превращает ее в пар и гонит по всему дому для обогрева. Вода не обязательно питьевая, но ее можно использовать для обогрева труб в стенах дома или для обогрева системы лучистого тепла. Бойлер превращает воду в пар для обогрева дома. На приведенной выше диаграмме и на анимации ниже показано очень простое представление о том, как работает бойлер. Здесь вы можете найти более подробный обзор котлов и их компонентов.

Как работает котел?

Разумеется, котлы можно использовать для нагрева питьевой воды.Но когда котел используется в качестве системы отопления для дома, он полагается на термостат, который сообщает ему, когда начинать нагрев воды в его системе. Большинство котлов работают по замкнутой системе, что означает, что они не используют постоянно новую воду при подаче пара через дом. Вместо этого они начинают с воды внутри котла. Он нагревается камерой сгорания косвенно. Как только вода превращается в пар, котел пропускает его по дому, нагревая стены или пол дома.Вот еще одна простая диаграмма того, что происходит, когда в котле используются радиаторы для отопления дома:

Затем, когда пар остывает, он снова превращается в воду и возвращается в котел. Поскольку он уже теплый, котлу не нужно тратить много энергии, чтобы снова превратить его в пар и снова отправить в путь.

В чем разница между ними?

Котел используется для отопления дома паром и лучистым теплом. Водонагреватель нагревает воду, которая будет использоваться во время готовки или уборки.

Котлы и домашняя гарантия

Иногда в компании Landmark Home Warranty у нас есть люди, которые не понимают, почему гарантия на дом может распространяться на водонагреватель, но не на бойлеры. Хотя бойлеры являются популярной формой отопления в таких местах, как Австралия и Великобритания, в Соединенных Штатах они менее широко используются. Landmark хочет, чтобы при ремонте или замене системы или устройства у нас были специалисты, которые являются экспертами. Поскольку котельная система не так популярна, найти специалистов по ее ремонту или замене может быть сложно.Кроме того, если используются котлы, они обогревают здания, которые используются в коммерческих целях или в общих помещениях, и домашние гарантии обычно не распространяются на системы и устройства, которые используются совместно.

Водонагреватели и гарантия на дом

Домашняя гарантия обычно распространяется на водонагреватели. Когда водонагреватель выходит из строя, домовладелец звонит в гарантийную компанию и просит его связаться с подрядчиком, который диагностирует отказ водонагревателя. Если неисправность покрывается их домашним гарантийным планом и контрактом, подрядчик отремонтирует или заменит водонагреватель.

Для получения дополнительной информации о планах и ценах с домашними гарантиями и их покрытии на водонагреватели, вы можете сравнить планы и цены здесь.

Чертежи твердотопливных котлов длительного горения своими руками

Преимущества и особенности конструкций длительного горения

Применение канальных кондиционеров и тепловых насосов

Процесс изготовления твердотопливных котлов длительного горения своими руками: чертежи и сборка

Применяемые элементы

Порядок сборки корпуса

Устройство воздушного распределителя

Как правильно выбрать схему подключения котла

Твердотопливный котел длительного горения своими руками: видео для ознакомления

Есть ли о твердотопливном котле длительного горения отрицательные отзывы?

Воздушный обогрев, комбинированный с вентиляцией

О стоимости готовых моделей для отопления твердым топливом

Рекомендации по размещению и установке

Котлы длительного горения своими руками

Изготовление котлов на

Как выполнить пиролизный

Как не прекращает работу аппарат

Особенности конструкции и устройство

Крепкие и слабы стороны

Советы по изготовлению самодельного котла

Правила безопасности

Как выполнить твердотопливный пиролизный

Работа над корпусом чертежи

Дымоходный отрезок трубы

Система воздушной подачи

Теплообменный аппарат

Финальная сборка и монтаж

Испытание прибора

Монтаж в доме

Твердотопливник долгого горения: чертёж собственными руками

Виды устройства, которые можно сделать самому

Материал для установки

Создание дымоотвода в котле на

Фундамент под чугунную конструкцию

Шахтный твердотопливный

Твердотопливный котел длительного горения своими руками

Навигация по записям

Котел на угле своими руками чертежи. Принцип работы котла длительного горения, изготовленного своими руками с использованием чертежей

Технология производства

Инструменты и материалы

Подготовка деталей корпуса

Бак для воды и теплообменник

Сборка котла

Пиролизный котел

Заключение

Возможно Вам также будет интересно:

Как устроен самодельный котел длительного горения

Принцип работы

Основные преимущества

Устройство прибора

Цены на модельный ряд твердотопливных котлов

Изготовление котла длительного горения

Этап 1. Подготовка всего необходимого

Этап 2. Сборка конструкции

В качестве заключения

Видео – Котел длительного горения своими руками

ТОП-11 лучших твердотопливных котлов

Stropuva S40U

Candle S-18kW

Buderus Logano S171-50 W

ZOTA Optima 20

Sime SOLIDA EV 5

Protherm Бобер 40 DLO

Котлы отопления для дома

Электричество и газ, как традиционные виды топлива

Альтернативные источники тепла и сухой остаток

Котлы отопления на дровах

Пиролизный котел своими руками

Котел на жидком топливе своими руками

Виды устройства, которые можно создать самому

Материал для монтажа теплообменника

Чугун

Сталь

Создание дымохода в твердотопливном котле

Фундамент под чугунную конструкцию

твердотопливный своими руками, чертежи и видео, самодельные на дровах

Как работает котел длительного горения на угле

Пиролизный котел длительного горения своими руками

Котел твердотопливный длительного горения своими руками: чертежи

Преимущества самодельных котлов длительного горения на дровах
