Способы монтажа электропроводки в деревянном доме

Электропроводка в деревянном доме – сложно выполнимая и требующая большого опыта задача. Если прокладка отопления, водоснабжения и газификации не допускают разночтений и четко регламентированы, то монтаж электропроводки вызывает много вопросов. Данная статья призвана изложить еще одну точку зрения на прокладку электропроводки в деревянном доме.

Кажется, что в монтаже проводов нет ничего трудного, надо только выбрать способ прокладки, затем открыть ПУЭ и СНИП и выполнить все по правилам, но не все так просто. Давайте остановимся подробней на способах прокладки электропроводки.

Открытая электропроводка

Открытая электропроводка, это прокладка кабеля, выполненная по поверхности потолков, стен и другим элементам зданий.  При монтаже электропроводки открытым способом применяются следующие методы -непосредственно по поверхности стен зданий и сооружений, на изоляторах, роликах, тросах и струнах, в коробах, трубах, гофре и металлических рукавах, на лотках, в электротехнических плинтусах и т.

п

В последнее время все большей популярностью пользуется монтаж электропроводок под старину (ретро электропроводка) . В этом случае монтаж витого провода по стенам и потолкам происходит с помощью керамических роликов, а расключение проводов происходит в наружных распаечных коробках выполненных из пластмассы или фарфора.

Для прокладки открытым способом разрешено использовать кабель NYM в тройной изоляции или ВВГнг в двойной изоляции (эти кабели относятся к классу НГ не распространяющие горение). Крепить эти кабели можно на поверхности стен с помощью пластиковых скобок. Если применять кабель других марок, например ПВС, следует установить под кабель прокладку из негорючего материала, выступающую с каждой стороны на 10 мм. Но необходимо помнить, что электропроводку, выполненную открытым способом достаточно просто повредить, а последствия очень легко предугадать.

Прокладка в кабель-канале и гофре

При этом способе монтажа кабель укладывается в пластиковые короба, закреплённые на поверхности стены или потолка, после чего закрываются крышками. Этот способ гораздо эстетичнее, чем открытая электропроводка,однако не стоит забывать, что монтаж производится в деревянном доме, стены которого подвержены усадке, которая может достигать несколько сантиметров для стены высотой три метра. Что при этом происходит с коробами нетрудно догадаться.

К недостаткам также можно отнести ограниченный выбор розеток и выключателей для накладного монтажа и общий вид так сказать на любителя.

Электропроводка, выполненная с применением гофротрубы — при таком способе электромонтажа получается достаточно интересный дизайн помещения, учитывая, что местами будет проложено от 3 до 5 гофр рядом поэтому производить такой монтаж лучше в подсобных помещениях.

Следует упомянуть о том, что гофру с затянутым внутрь кабелем очень трудно натянуть ровно и провисания со временем просто неизбежны, что может усугубится при усадке деревянного дома. Неясно, какие выключатели и розетки применять с таким видом прокладки кабеля.

Скрытая электропроводка в деревянном доме

Скрытая электропроводка выполняется в гибких металлических рукавах, трубах, коробах, пустотах строительных конструкций, под слоем штукатурки и т. п. Правила устройства электроустановок четко прописывает, что скрытая электропроводка в деревянном доме должна быть выполнена в металлической трубе, не будем спорить со специалистами, писавшими правила они всегда и во всем правы. Главная роль стальной трубы при монтаже скрытой электропроводки это только ограничительная мера по распространению огня при коротком замыкании и защита от грызунов. Однако следует учесть то, что правила писались в те времена когда не было современных автоматов, УЗО , диффавтоматов, кабеля в тройной изоляции, не поддерживающие горение, самозатухающей гофры и т.д.

Все это можно соблюсти при монтаже в деревянных перегородках, если Вам надо выполнить монтаж скрытой электропроводки в доме из бревна или клееного бруса.

Как убрать металлические трубы в стены, соединить их с металлическими распаечными коробками и подразетниками, потом все это заземлить? Что будет со всей этой конструкцией при усадке дома? Выход здесь только один: прокладывать группу розеток в металлических трубах под полом, а линию освещения от выключателей и выше к светильникам внутри металлической гофры, которая защитит кабель от механических повреждений и ограничит распространения огня при коротком замыкании.

Весь используемый при монтаже кабель должен иметь маркировку НГ — то есть не поддерживать горение, а прокладку его производить в трубе, а где это невозможно в металлической гофре, с обязательным последующим их заземлением. Сечение кабеля необходимо точно подбирать в зависимости от нагрузки, для исключения его нагрева при дальнейшей эксплуатации. Избегать соединения проводов в скрытых полостях, так как все неисправности проводок возникают в местах их расключения. Выполнять все кабельные трассы с небольшой слабиной, что бы избежать механических нагрузок на кабель. Ограничить нагрузку на каждую линию правильно распределив нагрузку и подобрав автомат защиты.

Материалы, близкие по теме:

Как провести провод через деревянную стену. Как сделать скрытую электропроводку в деревянном доме?


Правила прокладки скрытой и открытой электропроводки в загородном деревянном доме: рекомендации специалистов

Жилые постройки из дерева — одни из самых древних архитектурных сооружений.

Но и в наши дни, когда ассортимент строительных материалов поражает человеческое воображение, большинство счастливых обладателей загородного участка предпочитают для возведения дома использовать древесину с экологическими качествами и естественной красотой, которой не сравниться ни один отделочный материал.

Да и среднестатистические жители городов, во владении которых есть небольшой дачный участок, отдают предпочтение сооружению несложных построек из дерева. При этом, будь то деревянный сарай или двухэтажный коттедж они обязательно оснащаются электропитанием. Поэтому очень важно понимать, как выполнить разводку и подключение электропроводки в деревянном доме, чтобы её использование не подвергало опасности жизнь человека и сохранность его имущества.

Требования, предъявляемые к проводке в деревянных постройках

Для начала каждый желающий заняться самостоятельным подведением электричества в деревянный дом должен понимать, что знаний о том, как отличить нулевой провод от фазного аналога или подсоединить розетку с выключателем далеко не достаточно. В первую очередь — это обусловлено повышенными требованиями безопасности использования электроприборов в постройках из дерева.

Лучше доверить все работы квалифицированным электрикам. Но быть осведомленным в основных правилах как пролагать электропроводку в деревянном доме нужно каждому домовладельцу даже по той простой причине, что это позволит оценить работу специалистов. Итак, какие правила предъявляются к электрической проводке в деревянных жилых строениях?

  1. Важно полностью исключить или по максимуму минимизировать возможность возгорания электрических кабелей, для недопущения передачи открытого источника огня на деревянные части дома при возникновении замыкания в электрической цепи.
  2. Основные показатели и характеристики используемых в проводке кабелей должны в точности соответствовать нормам и правилам и иметь достаточный запас мощности, выдерживающий пиковые нагрузки. Ни в коем случае не должно возникать любых проявлений нагрева вводного провода или клеммного соединения.
  3. Техническое состояние электрических проводов не должно допускать даже малейших рисков поражения жильцов дома или животных электрическим током.

Вопрос эстетической составляющей в условиях деревянных домов должен отойти на второй план. На сегодняшний день есть много вариантов решения данной проблемы. Но ни в коем случае нельзя пренебрегать правилами безопасности для улучшения внешних характеристик строения. Такие действия могут привести к необратимым последствиям.

Особенности ввода электричества в доме из дерева

Самым опасным участком электрической проводки считается вход проводов через стену чердака, изготовленную из древесины. Среди народных умельцев бытует ошибочное мнение, что для обеспечения безопасного ввода кабеля в дом достаточно куска резинового шланга. Но использование такого материала неприменимо, так как в состав резинового изделия входит сажа, представляющая, собой углерод, который хорошо проводит ток.

Поэтому в процессе старения резинового шланга могут появляться мосты, пропускающие, электричество с довольно высокими показателями удельного сопротивления. Из-за этого возникает нагрев кабеля на локальных участках, что может привести к возгоранию сухой древесины.

Если основной целью владельца деревянного дома является полная реконструкция электрической проводки и приведение последней в надлежащее состояние, то начать модернизацию нужно с ввода электрического кабеля в здание. При этом специалистами рассматривается два основных метода того, как завести силовой кабель в деревянную постройку:

  1. Прокладка электрического силового кабеля под землёй является самой надёжной в плане безопасности, так как провода спрятаны от влияния внешних факторов. Но в плане стоимости такой вариант слишком затратный и подразумевает проведение земляных работ. По правилам прокладки подземной электропроводки глубина траншеи должна составлять не менее 80 см.
  2. Воздушная проводка, подразумевает работы на электрическом столбе, проводить которые без наличия необходимого допуска строго воспрещается. Это могут делать только квалифицированные электрики.

Участок электрической магистрали от высоковольтного столба к деревянному строению должен выполняться из проводов, сечение которых составляет более 16 мм. Оптимальными являются самонесущие алюминиевые провода, обладающие качественной изоляцией. Эксплуатационный ресурс такого кабеля должен составлять 25 и более лет.

Естественно, ввод такой линии внутрь помещения недопустим. Если следовать установленным правилам, прокладка электрических проводов с токонесущими частями из алюминия по легко воспламеняющимся конструктивным элементам дома строго запрещена. Поэтому в постройках из дерева можно прокладывать только проводники из меди.

Подключение электрического кабеля должно проводиться с наружной стороны дома. Для этого применяют специальные сжимы, благодаря которым обеспечивается качественный контакт, который в дальнейшем не окисляется и не искрит. Участки электропроводки, проходящие сквозь деревянные стены или перекрытия между этажами обязательно должны заключаться в металлические гильзы. Благодаря такой дополнительной мере предосторожности достигаются следующие цели:

  • электрический кабель будет защищён от механических повреждений, обусловленных смещением конструкции дома в связи с усадкой или колебанием почвы;
  • металл огнеупорный материал, который надёжно защитит деревянную поверхность от воспламенения в ситуации короткого замыкания, приводящее к нагреву и дальнейшему возгоранию электропроводки;
  • электропроводка в труднодоступных и малозаметных местах будет надёжно защищена от мелких вредителей – крыс и мышей.

Если рассматривать толщину стенок трубы, то она регламентирована действующими правилами. В случае, если необходимо пролагать провода, сечение которых не превышает 4 мм, монтируется труба со стенками 2,8 мм, а в случае использования более мощного кабеля применяется толстостенная защита до 10 мм. Это не допустит прогорания металлической гильзы при коротком замыкании. Данное правило применимо ко всем участкам электрической разводки в деревянном доме.

Прокладка проводов от ввода в дом к электрическому щитку

Ещё одним важным участком электрической проводки деревянных домов является промежуток от ввода до щитка распределения внутридомовой электрической системы. Особой специфичностью данного участка считается незащищенность последнего от перегрузки при помощи автоматов. А учитывая то, что его прокладывают в чердачном или подсобном помещении, то опасность пожара в случае короткого замыкания сильно увеличивается, так как полагаться на автоматическую защиту подстанции не стоит. Поэтому для решения проблемы используют два кардинальных способа.

  1. Кабель по всей длине заключается в трубу из металла, с параметрами, соответствующими установленным правилам. Но такой способ применим на коротких промежутках электросети протяжённостью до 3 м.
  2. Более приемлемым методом считается установка автомата, помещённого в герметический бокс прямо перед вводом линии в деревянное помещение. Порог срабатывания такого прибора должен быть на уровень выше основного автомата, размещённого в распределительном устройстве.

Ещё одним вариантом решения проблемы является размещение автоматов и электрического счётчика на внешней стене снаружи деревянного дома в отдельном защищённом коробе. Естественно, такой вариант самый надёжный хоть и неудобный для владельцев жилплощади.

Монтаж распределительных щитков

Электрический кабель ввода в деревянный дом напрямую без дополнительных ответвлений попадает в распределительный щиток, который состоит из следующих элементов:

  • короб из пластика или металла с местами под размещение прибора, контроля потребляемой электроэнергии и автоматических защитных устройств;
  • электрический счётчик с соответствующей опломбировкой;
  • двухполюсное или трёхполюсное автоматическое устройство защиты главного вводного кабеля;
  • защитные автоматы для внутридомовой разводки электропроводки в деревянном доме;
  • очень удобно, если в отдельную зону выделено гаражное и дворовое освещение, а также электроснабжение подсобных помещений.

Расчёт мощности автомата для каждой отдельно взятой зоны выполняется в индивидуальном порядке. Основным правилом, которым руководствуются при этом – это срабатывание защиты при возникновении перегрузки на слабом участке внутридомовой проводки. При этом оптимально подобранный номинал обеспечивает максимальную безопасность. Не стоит увлекаться экономией при закупке аппаратной части распределительной системы, так как от этого зависит безопасность людей.

Открытая проводка в деревянном доме

Если рассматривать способы разводки электропроводки в деревянном доме, то к самому безопасному можно отнести открытый вариант прокладки проводов. Плюс ко всему такие работы обойдутся домовладельцу на порядок дешевле. Электрические кабеля прокладываются по внутренним стенам и потолку помещения. Для эстетической маскировки проводов их можно задекорировать в ретростиле или поместить в декоративный короб из пластика.

Электрический кабель пролаживают в самозатухающий канал. При этом в строительных магазинах можно найти изделие, подходящее по цвету в соответствии с общим стилем постройки. Такой короб популярен в бревенчатых домах и постройках, обшитых вагонкой из дерева с ровными стеновыми поверхностями.

Использование кабелей в оплётке придаст электрической проводке состарившийся вид в ретростиле. Провода напоминают витые шнуры, закреплённые к деревянной стене через изолятор из керамики. Такой способ считается достаточно безопасным по той простой причине, что кабель имеет качественную двойную изоляцию и не контактирует напрямую с деревянными поверхностями. Плюс ко всему такой тип проводов подчеркнёт общую стилизацию постройки.

Скрытая электропроводка в деревянном доме

Если рассматривать скрытую электропроводку в деревянном доме, то её монтаж очень трудоёмкий и в случае необходимости модернизации или ремонта электрических кабелей делает процедуру дорогостоящей и неудобной. Но, несмотря на это, большинство владельцев деревянных загородных домов отдают предпочтение именно скрытому способу монтажа электрических кабелей.

Домовладельцы деревянных строений не хотят портить внешний вид отделки дома распределительными щитками и проводами. Закладка скрытой электропроводки начинается ещё на стадии проектирования здания. При этом в целях безопасности, провода помещаются в трубу из металла или оцинковки, которая обязательно должна быть окрашена. Для подъёма кабеля к розетке или выключателю обустраивается специальное защищённое от возгорания отверстие.

Монтаж электросетей в деревянных строениях скрытым способом должен выполняться только в соответствии с нормами и правилами проведения электромонтажных работ и с использованием специальных материалов для обеспечения защиты от пожара. Кабеля, проходящие в перекрытиях здания, обязательно помещаются в металлический рукав или трубу из негорючей пластмассы.

Также скрытый способ проводки может размещаться в заземлённых трубах из металла. Бревенчатые постройки зачастую усаживаются, что необходимо учитывать, не допуская воздействия брёвен на провода или металлические рукава. Для проводки кабелей сквозь стены используют специальные гильзы из металла. Но из-за того, что открытый и закрытый способы прокладки проводов в деревянном доме имеют свои достоинства и недостатки, то чаще всего их комбинируют.

Особенности монтажа электрических приборов

После изучения схемы разводки электрических проводов в деревянной постройке и нанесения разметки линий кабелей можно переходить к монтажу электрических распределительных устройств ­– розеток, светильников и выключателей. При этом крепление всех электрических узлов должно выполняться только на заранее подготовленной металлической площадке, закреплённой на деревянной поверхности. Только благодаря металлической защите можно обеспечить должный уровень пожаробезопасности в доме из древесины. Это правило касается и распределительных коробов.

Проблемой многих любителей самостоятельного ремонта при монтаже электрической проводки является несоблюдение норм и требований пожаробезопасности в деревянных постройках. Ни в коем случае нельзя использовать стандартные провода и электрические приборы, так как это противоречит правилам техники безопасности.

Прокладка электрической проводки в деревянных строениях должна выполняться только с учётом всех рекомендаций, что позволит гарантировать долговечность и эффективность выполненных работ, а также безопасность всех жильцов дома.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Монтаж электропроводки в деревянном доме

ХХI век — столетие синтетических материалов. Большинство окружающих нас вещей, строений, предметов быта и, даже, наша пища — это созданные искусственно вещества, которые обладают множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Нельзя говорить о прямом вреде для человека, но и о значительной пользе тоже говорить не строит.

В процессе эволюции человеческий организм, как одна из самых сложных систем, формировался в окружении естественных материалов. Поэтому и жить он должен в природной среде. Никто, естественно, не призывает уподобиться Робинзону. Но создать свой экологически чистый уголок в виде деревянного дома или дачи — оптимальный выход для организации своей жизни в соответствии с требованиями души и тела.

В данной статье рассмотрим, как должна монтироваться скрытая электропроводка в деревянном доме по всем нормам и правилам.

Но конструкции деревянных домов отличаются одним неприятным свойством — они горят. Возгорание может начаться от неправильно построенной печи или печной трубы, но, гораздо чаще, это происходит в результате неполадок в электропроводке. Как бы ни хотел человек приблизиться к природе, без электричества в современном мире обойтись нельзя.

Времена, когда электропроводка в деревянном доме имела вид толстого черного провода, намотанного на вбитые в стену керамические изоляторы, давно миновали. Современная проводка должна соответствовать определенным техническим параметрам, в то же время быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сводках о пожарах в деревянных домах, где уничтожается имущество, калечатся и гибнут люди, о причине возникновения возгорания написано, что возникло оно в результате короткого замыкания. Но очень редко упоминают, что причиной этого пресловутого «короткого замыкания» являются иные факторы, среди которых наиболее распространенные — неграмотный монтаж электропроводки в деревянном доме, стремление сэкономить на важных узлах и деталях, элементарная халатность и разгильдяйство. Гораздо проще списать все на короткое замыкание. Термин технический, и чьей-то прямой вины не предусматривает.

От чего же возникает короткое замыкание? В первую очередь это пробой изоляции. Он может появиться вследствие механического повреждения внешнего слоя провода при закреплении магистрали в стене, перегрева сети при превышении допустимых нагрузок или иных причин, которые вызваны человеческим фактором. Короткое замыкание сопровождается очень быстрым, почти мгновенным высвобождением огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственно, чем угрожает такой процесс, это срабатывание автоматических предохранителей и прекращение подачи электричества в домашнюю сеть. Гораздо хуже, если в зоне действия повышенной температуры находятся деревянные или пластмассовые элементы конструкции дома. Пожар в таком случае неизбежен.

Как же правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, без риска возникновения непредвиденных ситуаций? Для этого существует специальный документ — «Правила устройства электроустановок». Не следует относиться к нему с пренебрежением, как к очередной бюрократической выдумке. Как и воинский устав, большинство правил техники безопасности написаны кровью. Каждое ограничение возникло не только в результате расчетов инженеров, но и вследствие конкретных несчастных случаев.

Одним из требований к таким работам является то что скрытая электропроводка в деревянном доме должна выполняться с применением проводов, покрытых негорючей изоляцией. Одними из таких являются провода марок ВВГнг (А), ВВГнг LS, РКГМ или NYM.

Провода прокладываются внутри металлических трубчатых каналов, надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубчатый контур в обязательном порядке заземляется, во избежание возникновения искрения или пробоя.

Использование гофрированных труб из пластика или металла в деревянных строениях не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности. Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Как нельзя делать проводку в деревянном доме

При монтаже электролиний в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку — монтируют провод непосредственно на деревянную конструкцию, да еще и прикрывают магистраль деревянными же отделочными материалами.

Излишняя надежда на прочность изоляции провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение влажности, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между параллельно идущими проводниками. Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается — пожар неизбежен.

На чтобы хотелось обратить внимание: При монтаже скрытой электропроводки в деревянном доме запрещено прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофра), металлорукавов и пластиковых коробах. Это является нарушением «Правил Устройства Электроустановок» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно по причине возможности повреждения их грызунами. Как показывает практика — современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами. Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность состоит в том, что пламя распространяется внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме, особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями изоляции, которые при нагревании могут служить причиной замыкания. Температура дуги, возникающей при закорачивании проводников, достигает 5000 °С.

Пластиковые короба и гофрированные рукава такой температуры не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на столь высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является локализационная способность — свойство выдержать процесс короткого замыкания без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого параметра обладают только стальные короба и трубы. Именно они и являются единственно возможными элементами для прокладки скрытых электросетей в деревянных строениях.

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

Как правильно выполнить монтаж скрытой электропроводки в деревянном доме

Существует много способов монтажа скрытой электропроводки в деревянных домах, но только несколько из них являются правильными. Первое правило, которым необходимо руководствоваться при проектировании и монтаже, — максимальное соответствие требованиям пожарной безопасности.

Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах обладающих локализационной способностью.

Эстетические и дизайнерские соображения должны отступить на второй план. Это же касается и стоимости проведения работ. При возможном пожаре убытки будут значительно больше, чем затраты на качественную проводку электросетей.

Как уже говорилось выше, самым качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба. Если же используются ПВХ –нг (не поддерживающие горение) материалы в виде гофротрубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло.

В качестве таких изоляционных прокладок могут использоваться алебастр, цементная штукатурка, бетон. Толщина слоя определяется расчетной мощностью проводки.

Но самым надежным способом обезопасить дом от возникновения пожара при неисправностях в электропроводке является монтаж с использованием стальных или медных труб и коробов. Медные трубы гораздо технологичнее — их можно изгибать в любом направлении без применения сложных специальных инструментов, что особенно актуально при прокладке проводки сложной разветвленной схемы.

Использование стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это касается работ по замене отдельных участков электропроводки. Острые края металлических коробов при протяжке могут повредить изоляцию. Поэтому эти операции производятся с применением специальных инструментов. Применения дополнительных инструментов требует и процедура нарезания резьбы при необходимости соединения участков или закрепления коробок.

Электрика в деревянном доме — выбираем трассу электропроводки

Выбор и разметка трассы прокладки электрических кабельных линий должны производиться в строгом соответствии требований ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если протяжка кабеля затруднена, вследствие особенностей архитектуры здания или наличия коммуникаций в стенах, то в сложных местах устанавливаются специальные металлические распаечные коробки (стальные или медные). Их количество не регламентируется, но и не должно быть излишним. Каждое соединение, даже выполненное по всем правилам, это лишнее звено, вносящее в систему неопределенность и ослабляющее общую стойкость цепи.

Их установка тоже должна соответствовать определенным правилам, например, коробки категорически запрещается закрывать декоративными панелями, перекрытиями или иными элементами, утрудняющим доступ при обслуживании, контроле или проведении измерений.

Глубина установки трубопроводов для электропроводки должна выбираться так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий. Количество и расположение изгибов, распаечных коробок и прочих элементов рассчитывается так, чтобы при необходимости можно было заменить провод на участке электросети без необходимости повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок выбирается исходя из свойств кабеля. Кабель, проложенный в трубе должен занимать не более 40% ее внутреннего сечения и с легкостью протягиваться на всю длину участка. Кроме того прокладывать в каждой трубе допускается не по одному кабелю, а несколько. При этом их суммарное сечение также не должно превышать 40 % от диаметра трубы. Сечение кабеля определяется по наружному диаметру, включая изоляцию.

При монтаже скрытой электропроводки в деревянных домах с использованием металлических труб, толщина стенки труб должна выбираться исходя из сечения жил кабеля (провода), который проходит в этой трубе.

Сечение жил проводов, мм2  Труба с толщиной стенки не менее, мм
 Алюминиевые провода   Медные провода
 4  2,5  не нормируется
 6  —  2,5
 10  4  2,8
 от 16 — до 25  от 6 — до 10  3,2
 от 35 — до 50  16  3,5
 70  от 25 — до 35  4

Перед операцией протягивания кабеля обязательно производится замер сопротивления изоляции. Это делается для определения соответствия провода техническим условиям проектной документации и с целью проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к работе.

Сам процесс протягивания кабеля происходит с применением специальных торцевых втулок из пластика, которые защищают изоляцию от повреждения об острые края труб или коробов. После протяжки изоляция замеряется еще раз, чтобы исключить возможность подключения поврежденного в процессе работы проводника.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Проводка в деревянном доме — какой провод выбрать для прокладки в трубах

После составления схемы проводки и разметки всех узлов разводки, необходимо определить, какой именно провод использовать в монтаже. Для деревянных конструкций созданы специальные провода под маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами, которых может быть до пяти.

Изоляция провода двойная. Внутренний слой сделан из поливинилхлорида и изолирует каждую жилу отдельно, причем каждый провод окрашивается в другой цвет, что облегчает монтаж выключателей, осветительных и иных приборов. Внешняя часть кабеля покрывается специальной негорючей защитной изоляцией из композитного пластика. Она очень прочная и гибкая, позволяет без труда протягивать кабель значительной длины по трубе с помощью специального стального троса.

Такие провода эксплуатируются при диапазоне температур от -50 до +50 °С. Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при температурных перепадах. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВВГнг LS, ВВГнг-П LS по своим качествам не уступают предыдущим модификациям кабелей, но, дополнительно к ним, при нагревании не выделяют вредных непрозрачных веществ и ядовитого хлористого водорода. На это указывает индекс LS.

Соответствующий ГОСТ 22483 кабель NYM тоже создан на базе медных жил, но обладает тройной изоляцией. Жилы изолируются разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным материалом и заключаются в оболочку из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по немецкой современной технологии, известной как VDE.

Размещение розеток и выключателей

Скрытая электропроводка в деревянном доме не обходится без установки розеток и выключателей. В местах установки розеток и выключателей необходимо с помощью специальных инструментов высверлить гнезда под установку металлических коробок, где и закрепляются приборы. Эти коробки, так же, как и монтажные, протяжные и распаечные устанавливаются по специальной технологии.

Она предусматривает выполнение нескольких обязательных операций, которые должны обеспечить надежное соединение трубы и коробки в единое целое, чтобы зафиксировать надежный контакт между всеми элементами.

Контакт необходим для заземления всей конструкции. Если монтаж электропроводки в деревянном доме обеспечил непрерывность цепи всей металлической конструкции, то достаточно выполнить заземление только на распределительном щите. В случае возможных разрывов, необходима установка дополнительного заземляющего провода, который соединяется способом пайки с каждой коробкой и трубой. Заземление электрической сети в деревянном доме является очень важным элементом обеспечения пожарной и электрической безопасности, предохраняя от возможного искрения и перегрева элементов цепи.

Существует несколько вариантов крепления коробок к трубам. Самым надежным и качественным является пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае применения медных труб, их концы, находящиеся в коробке, развальцовываются. Если трубы стальные — то соединение с коробкой происходит с помощью завинчивания гаек. В этом случае на концах трубы должны быть нарезана специальная резьба, а сами гайки после максимально плотного закручивания, должны быть зафиксированы и защищены от коррозии.

Распределительные и технологические коробки должны соответствовать классу защиты не ниже IP -54, что соответствует защите от проникновения промышленной и бытовой пыли внутрь объема и предохранению от попадания в коробку брызг воды.

Испытательные работы после монтажа проводки в деревянном доме

После окончания монтажа металлических труб и коробок будущей электросети производится замер заземления, который должен определить надежность соединения всех частей цепи. Все конструкционные элементы должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при подсоединении к шине с маркировкой «РЕ».

После окончания проверочных работ и устранения всех возможных недоделок, производятся работы по прокладке кабеля. Не будет лишним напоминание, что сопротивление изоляции каждого участка кабеля производится перед началом монтажа и после него. Длина кабеля должна выбираться так, чтобы в каждой монтажной коробке создавался определенный запас длины, который может потребоваться при изменении подключений.

В случае точного соответствия длины кабеля расстоянию между установочными коробками, если требуется подключить иной прибор, выключатель или произвести иные работы, нужно менять кабель на всей длине участка. Процесс довольно трудоемкий, да и стоимость качественного кабеля довольно высока.

Используются в прокладке сетей деревянного дома только трехжильные или пятижильные кабеля с обязательным заземлением. Электрический ток — вещь хотя и привычная, но очень опасная. Эксплуатация сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Похожие материалы на сайте:

electricvdome.ru

Скрытая электропроводка в деревянном доме: видео, фото, правила монтажа

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

  1. Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
  2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
  3. Возможность замены кабеля, уложенного в трубе.
  4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ и соответствия ГОСТ Р50572 1-93. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве , а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости, толщина ее стенок должна соответствовать сечению токопроводящих жил. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «НГ». К примеру, ВВГнг-п. Импортным аналогом является кабель NYM.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения в стены изолирующих труб в стены потребуется сверление, как горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют кабель NYM, разработанный в Германии, с трехслойной изоляцией из негорючего материала. Оболочка настолько прочна, что допускает укладку без ПВХ-гофры.

Домашняя электросеть должна иметь систему изоляции типа TN-S или TN-C-S, которые дают возможность заземлить металлические трубы, лотки, короба и коробки.

Электрохозяйство дома лучше оборудовать дифференциальными автоматами, обеспечивающими защиту от токов короткого замыкания, а также обладающими функциями УЗО.

Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

Напоследок рекомендуем просмотреть видео инструкции, на которых наглядно рассмотрены правила монтажа, а также ошибки, которые не следует допускать при прокладке электропроводки в доме из дерева:

Обзор скрытого электромонтажа

Установка розетки в деревянную стену

Фрезеровка бревна под розетку

Типичные ошибки

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы по теме:

samelectrik.ru

Как провести проводку в деревянном доме

Дерево — довольно популярный и экологически безопасный материал, поэтому деревянные дома пользуются спросом в современном строительстве. По окончании оборудования деревянного дома следует процесс установки системы электроснабжения. Так как дерево неустойчиво перед возгоранием, электропроводка должна обеспечивать полную безопасность жителей дома от возникновения пожара. О том как сделать проводку в деревянном доме правильно рассмотрим далее.

Оглавление:
  1. Требования к прокладке проводки в деревянном доме
  2. Основные виды проводки в деревянном доме
  3. Особенности монтажа проводки в деревянном доме: этап подготовки
  4. Особенности прокладки основного кабеля к дому
Требования к прокладке проводки в деревянном доме

Первое самое главное требование к электрической проводке, устанавливаемой в любом доме, является ее безопасность. Для этого необходимо правильно подобрать все провода, которые будут в состоянии выдержать возлагаемую на них нагрузку. При этом запас мощности должен составлять минимум тридцать процентов.

Провода, устанавливаемые в доме, должны иметь специальное покрытие, которое устойчиво перед возгоранием и механическими повреждениями. Для улучшения эстетической привлекательности помещений, рекомендуется прятать проводку, но таким образом, чтобы при необходимости иметь к ней постоянный доступ.

В процессе установки электропроводки обратите внимание на способы соединения проводов изготовленных из меди и из алюминия. Чтобы не нарушать правил пожарной безопасности, рекомендуется установить устройства защитного отключения, которые во время перепадов или сильного напряжения в электросети произведут отключение питания.

Еще одним требованием выступает сооружение отдельной ветки, имеющую повышенный запас мощности. К ней будут подключаться приборы, требующие особой мощности, такие как духовой шкаф.

Рекомендуется устанавливать все элементы проводки в специальные гофры, которые продаются в любых магазинах электроники. Их подбор и свойства зависят от толщины проводов и материала их покрытия. Например, для стандартной бытовой сети будет достаточно гофры с пластиком.

При прокладывании проводов через строительные конструкции, следует соорудить для них специальные отверстия. При этом после установки кабеля, образовавшиеся зазоры уплотняют при помощи легкоудалаемых негорючих составов. Для приготовления такого состава отлично подойдет смесь песка с цементом в соотношении десять к одному, кроме этого возможно использование глины, шпаклевки или строительного гипса.

Заделывать сквозной проход необходимо по всей его площади, во избежание проникновение в помещение избытков влаги или газов.

Установка проводки производится при температуре воздуха, не превышающей отметки в -16 градусов.

Выбирайте провода с изоляционными характеристиками и кабеля с наличием защитной оплетки и с медными жилами.Сечения кабеля, обеспечивающего сетевое подключение должно быть не менее 0,25 см на 1 м², а для кабеля отвечающего за освещение будет достаточно 0,15 см на 1 м².

Основные виды проводки в деревянном доме

Различают два способа монтажа электропроводки в деревянном доме:

  • открытый;
  • закрытый.

Схема проводки в деревянном доме открытого типа подразумевает значительное упрощение ремонта и доступа к проводам, так как они находятся непосредственно на поверхности стен. Это конечно является преимуществом такой проводки.

Основным недостатком проводки открытого типа выступает неэстетичность внешнего вида помещения в котором она установлена.

Данная схема обустройства электропроводки используется в помещениях с повышенной влажностью, так как именно в них существует возможность возникновения короткого замыкания, при попадании влаги или конденсата на поверхность электроприборов.

Существует несколько вариаций выполнения проводки открытого типа. Возможен вариант ее установки непосредственно на стену, в пластмассовые трубы, в подплинтусное пространство или в специальные каналы для проводки.

Материалы, для изготовления подобных конструкция являются невозгораемыми, они имеют электроизоляционные свойства. Данные кабели бывают разнообразных конфигураций, сечений и форм. В соответствии с цветом их разделяют на:

  • коричневые;
  • светло-коричневые;
  • белые.

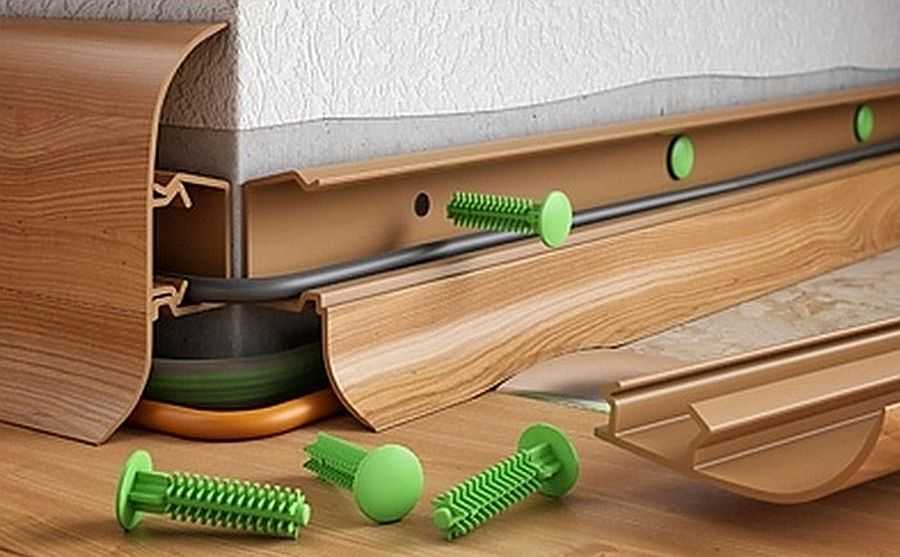

При производстве установки проводов под плинтус, не разрешается соединять вместе провода выполняющие осветительную, слаботочную и силовую функции. Чтобы коммуникации не перегревали плинтус, следует заполнять пространство не более, чем на 65%. В противном случае, возникновения короткого от перегрева замыкания не избежать.

В процессе монтажа открытой проводки в деревянном доме высоту прокладки коммуникаций определяет человек выполняющий работы, так как она ненормированная.

Следите за тем, чтобы плинтусы и каналы плотно прилегали к стене, минимальное расстояние между ними составляет не более двух миллиметров. При проведении установки проводки в неотапливаемых помещениях, таких как подвал, гараж, чердак или коридор, для закрепления проводов, требуется использование скоб с подходящим диаметром.

Чтобы улучшить эстетичность помещения планируйте размещение проводки в незаметных местах. Запрещается устанавливать проводку вблизи дверных проходов, батарей, труб или угловых участков стен.

Второй вид монтажа электропроводки — скрытый. Допускается использование этого метода при наличии пустот в строительных конструкциях, перегородок сборного типа, борозд на стене, подвесных потолков. Все эти элементы подразумевают возможность установки проводов. Прокладка горизонтальных участков силовых кабелей происходит с помощью материалов, устойчивых перед возгоранием.

В процессе установки проводки в деревянном доме с оштукатуренными стенами, рекомендуется использовать изолированные кабели, имеющие общую защитную оплетку. Она способна обеспечить их защиту от механических повреждений. Но учтите, в случае необходимости в демонтаже данной системы, придется крошить стены и делать повторный ремонт. Поэтому перед выбором данного метода, стоит хорошо взвесить все за и против и определить, что лучше: эстетичный внешний вид или финансы.

Если провода устанавливаются под слой штукатурки, они должны пролегать в строгом вертикальном или горизонтальном направлении. Интервал между плитами перекрытия и проводами не должно превышать 20 см. В перегородках, толщиной до 9 см, производится кратчайшая прокладка трассы.

Крепление и фиксация провода производится с интервалом от 0,5 до 1,2 м, тем самым обеспечивая плотность прилегания штроб.

При обустройстве проводки под поверхностью подвесного потолка и других подобных конструкций, используются исключительно высококачественные провода с маркировкой Н Г — нераспространяющие горение или с индексом L S — низкий уровень выделения газов и дыма. Если проводка устанавливается на поверхность, выполненную из полугорючих материалов, то провода устанавливаются в металлические рукава с локазиционными способностями или в металлические трубы. При использовании стальных комплектующих, следует предусмотреть их защиту от образования коррозии.

Данный способ подходит для обустройства и ванной, и бани, и сауны, но, чтобы избежать поражения электротоком в этих местах с повышенной влажностью, используют провода с наличием поливинилхлоридной оболочки, размещенные в поливинилхлоридной трубе. В таких помещениях использование металлических труб недопустимо, из-за подверженности их к коррозии. При использовании электрической каменки в помещении бани сооружается специальный забор, который оббивают картонно-асбестовым покрытием.

Особенности монтажа проводки в деревянном доме: этап подготовки

Перед тем как приступить к непосредственной укладке проводов, необходимо провести подготовительные работы по подготовке поверхности, которые включают:

  • разметку;
  • заготовку;
  • пробивку.

Первым делом определите место, через которое будет осуществляться подводка электричества к дому. После этого, разметьте места установки всех электрических приборов, или места в которых необходимо оборудовать розетки, выключатели, соединительные и ответвленные коробки и светильники.

После разметки всех участков, приступайте к осуществлению разметки прокладывания проводов. Лучше, если они будут проходить строго по вертикали и горизонтали. Отметьте место установки щитка распределительного назначения. Лучше, если он будет установлен при входе в дом, помещение при этом должно быть сухим, отапливаемым. Рекомендуемая высота установки составляет полтора метра.

При осуществлении монтажа электропроводки начинать разметочную работу следует из прокладки линий прохождения основных пучков с проводами, затем размечают ответвления. Поворотные и проходные участки, прокладываемые через стены также указываются.

Горизонтальная часть проводки прокладывается ниже от потолка на 15-20 см. параллельно к стыку стены с потолком. Данная процедура поможет предотвратить повреждение провода в процессе механических воздействий. Когда производится поворот трассы, необходимо строго придерживаться прямого угла. Размечать места крепления проводника нужно с крайнего участка. Для разметки скрытой или открытой электропроводки используется специальный шнур. На этот шнур производители предварительно наносят краску, помогающую ускорить процесс разметки. В противном случае, используется обыкновенный шнур, который предварительно окрашивают с помощью мела или синьки.

Шнур фиксируется на начальной точке и протягивается постепенно по местам прохождения трассы. Линии получаются ровными и четкими.

Совет: При проведении разметочных работ, рекомендуется перенести разметку на бумагу, которая должна всегда находиться у владельцев дома. При необходимости в проведении ремонта или даже забивании гвоздя в стену, данная карта укажет место, на котором присутствует электропроводка.

Для проведения разметки в местах размещения выключателей и розеток используется мел, а работа проводится ручным способом. Установка ответвленных коробок происходит в месте ответвления, чтобы обеспечить спуск к выключателю или розетке.

При использовании скрытой проводки в деревянном доме рекомендуется использование скрытых штепсельных розеток и выключателей. Они устанавливаются в специальный короб размером в 7 см.

Рекомендуется устанавливать выключатель возле входной двери, желательно с правой стороны, на расстоянии удобном для включения, которое составляет от 90 до 110 см. Расстояние между дверной коробкой и выключателем должно быть минимум десять сантиметров, тоже самое касается и окон.

При монтаже выключателей есть два варианта выполнения этого процесса. Первый подразумевает установку на расстоянии до 50 см, это касается детской комнаты, а второй — на расстоянии более метра, для других помещений.

Розетки не ограничивают правилами расположения. Они устанавливаются в соответствии с предпочтениями людей, проживающих в доме. Хотя не рекомендуется производить установку розеток близко к полу, так как при прорыве воды или при затоплении, повышается риск возникновения короткого замыкания.

Проводка в деревянном доме фото:

Следующим этапом выступает заготовка материала для обеспечения подводки. При этом необходимо выбрать тип кабелей, розетки и все комплектующие. Кроме этого, производится нарезка проводов на отдельные части, Учтите, что лучше отрезать провода с запасом в 15 см, чтобы перекрыть монтажные работки или соединение проводов между собой.

Особенности прокладки основного кабеля к дому

Чтобы провести проводку в деревянном доме первым делом нужно провести силовой кабель. Этот процесс проводят после завершения разметки. Существует два способа выполнения данного процесса:

  • воздушный;
  • подземный.

Выбор того или иного вида зависит от заранее составленного и согласованного со службой подачи электроэнергии проекта.

Менее затратным методом является установка кабеля воздушными путями. Хотя при расстоянии между домом м основным источником энергоснабжения более 26 м, придется устанавливать дополнительную опору в виде бетонного столба.

Проведение воздушной установки проходит с помощью специальных растяжек или фарфоровых изоляторов. При этом требуется применение самонесущего изолированного С И П кабеля, срок службы которого составляет минимум 30 лет. Основные требования к кабелю:

  • атмосферостойкое полиэтиленовое покрытие;
  • устойчивость перед ультрафиолетом;
  • устойчивость к перегрузке сети;
  • механическая прочность.

К недостатку использования такого кабеля относится его чрезмерная упругость и неподатливость, которая приводит к возникновению трудностей в его монтаже. Расстояние кабеля над поверхностью дороги составляет минимум 600 см, а по отношению к пешеходной дорожке — 350 см.

Чтобы обеспечить безопасность деревянного дома и его защиту от возгорания при перегрузке сети, кабель вводится через металлические втулки. Сечения кабеля должно составлять минимум 1,6х1,6 см.

К более дорогостоящему способу подводки кабеля к дому выступает его установка подземными путями. Так как этот метод требует оборудования траншеи, глубина которой минимум 100 см. Кроме этого имеются отличия в качестве кабеля. В данном случае, рекомендуется использовать кабель с наличием медных жил и бронезащиты. Такой кабель устойчив перед грызунами и подвижками грунта. При его установке необходимо обеспечить песчаную десятисантиметровую подушку, а после укладки кабеля, он или засыпается песком или кирпичом.

Не применяйте никаких металлических труб при укладке кабеля подземным способом, так как из-за образования конденсата существует риск прекращения подачи электричества.

Проводка в деревянном доме видео:

strport.ru

Прокладка кабеля по фасаду здания: нормы и способы

При подключении к сети электроснабжения коттеджа, дачного дома или гаража, а также при установке спутниковых антенн, блоков систем кондиционирования, световых указателей, камер видеонаблюдения приходится сталкиваться с такой проблемой, как провести кабель по фасаду и стенам здания, выполнив при этом требования ПУЭ. Данный вид прокладки электропроводки требует серьезного подхода к решению вопроса, так как нарушения правил монтажа могут послужить причиной нестабильной работы подключенного электрооборудования и создать предпосылки поражения электрическим током, а также возникновения возгорания. По ПУЭ допускается открытый и закрытый способ прокладки проводки по фасаду жилого дома. Выбирать приемлемый вариант нужно в зависимости от условий окружающей среды, марки кабеля и материала стены, на которой будет крепиться кабельная магистраль. Стены могут быть выполнены из кирпича, камня-песчаника, различных видов бетона, древесины, а также отделаны сайдингом. Для всех видов перечисленных материалов существуют соответствующие нормы электромонтажных работ. Далее мы постараемся максимально подробно разъяснить, как должна выполняться прокладка кабеля по фасаду здания.

Кирпичная, бетонная или каменная стена

В данном случае по ПУЭ допускается открытый способ монтажа, при условии использования бронированного кабеля или предназначенного для прокладки на открытом воздухе типа ВВГ. Для повышения надежности, защиты от механических повреждений и эстетической привлекательности кабельные линии укладывают в металлическом электротехническом коробе. В случае если угрозы механического повреждения нет, провод можно разместить в гофрированной трубе из ПВХ. Кабельные скобы и клипсы крепления гофры крепятся к стене дюбель-гвоздями или гвоздевыми дюбелями с использованием строительно-монтажного пистолета.

Шаг крепления кабеля на горизонтальных участках не должен превышать 350 мм, на вертикальных – 500, в местах изгиба – 100. Кабельный ввод внутрь здания должен размещаться в трубе или отрезке металлического электротехнического короба. О том, как осуществляется прокладка кабеля через стену, мы рассказали в отдельной статье.

Идеальным способом монтажа кабельных линий по фасаду будет прокладка магистралей в предварительно пробитых штробах с последующим закрытием штукатуркой, но вследствие большой трудоемкости, на практике его используют редко.

Деревянная стена

Вследствие высокой степени горючести древесины, нормы прокладки по деревянной стене гораздо строже, чем для кирпича или бетона. В данном случае обязательно строгое выполнение следующих условий:

  1. Категорически запрещается использование кабель с алюминиевыми жилами.
  2. Кабельная линия должна быть проложена в негорючей оболочке.
  3. Ввод в здание через стену должен быть обустроен металлической втулкой изготовленной из толстостенной трубы.

Как правило, ответвление от сети электроснабжения выполняется самонесущим изолированным проводом СИП, с алюминиевыми жилами. Использование алюминиевой проводки с горючей оболочкой для прокладки по деревянному фасаду запрещено, поэтому перед участком крепления линии к деревянной стене необходимо подключиться к кабелю с медными жилами, используя специальные герметичные зажимы. Прокладывая кабель марки СИП запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 7 см от стены, даже если провод заведен в гофротрубу или металлорукав.

Проводку можно уложить в металлическом или в пластиковом кабель-канале. При отсутствии угрозы механических повреждений, допускается использование гофрированной трубы из ПВХ или металлорукава. При использовании гофры очень важно, чтобы приобретенное изделие было снабжено сертификатом пожарной безопасности. В соответствии с нормативами шаг крепления гофротрубы должен соответствовать таблице:

Диаметр гофротрубы ммШаг крепления ммДиаметр гофротрубы ммШаг крепления мм
201000501700
251100632000
321400752300
401600902500

В качестве вводной втулки допускается применять толстостенную трубу, толщина стен которой должна соответствовать сечению проводников:

4 мм22,8 мм
6 – 10 мм23. 2 мм

Фасад из сайдинга

Это наиболее сложный способ монтажа с учетом того, что сайдинг является горючим материалом, а также то, что по своим прочностным качествам он не предназначен для крепления кронштейнов для фиксации кабельных линий. Особых хлопот можно избежать, если необходимые кабельные магистрали проложить по фасаду и стенам до начала отделочных работ, или же произвести частичный демонтаж сайдинговых плит. Однако, зачастую, такие варианты относятся к разряду невыполнимых, поэтому домовладельцу приходится решать вопрос, как провести электропроводку по сайдингу и не нарушить при этом нормативные требования.

В первую очередь встает вопрос, чем и как крепить линию. Для кирпича и бетона отлично подходит изделие для фасадного крепления типа SF 10.

SF 10 обеспечивает надежную фиксацию жгута проводов диаметром до 25 мм, на расстоянии 10 см от поверхности. Если сайдинг положен на дерево, в качестве крепежа лучше использовать полукольцо-шуруп или шуруп-крючок.

При прокладке по фасаду кабеля марки СИП, имеющего горючую оболочку запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 7 см от стены, даже если он заведен в гофротрубу или металлорукав. Данный вид крепежа отвечает таким условиям крепления.

Общие требования

Кабельные линии на фасаде укладываются параллельно архитектурным линиям здания, запрещается использование бронированных изделий выполненных с горючим волокнистым покрытием. Нельзя монтировать в одном пучке силовые и телефонные провода, между ними должен быть обеспечен зазор 25 мм. Если в трассе монтируются несколько проводов, прокладку нужно производить с минимальным количеством перехлестов.

На видео ниже наглядно демонстрируется, как провести провод СИП по стене:

Вот по такой технологии осуществляется прокладка кабеля по фасаду здания в соответствии с ПУЭ. Теперь вы знаете, как безопасно проложить кабельную линию по дереву, кирпичу, бетону и даже сайдингу!

Будет полезно прочитать:

samelectrik.ru

Открытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье я рассказал Вам про скрытую электропроводку в деревянном доме.

Дорогие читатели, Вы уже знаете, что существует несколько видов электропроводок. Поэтому в сегодняшней статье речь пойдет об открытой электропроводке в деревянном доме.

Достоинства и недостатки скрытой и открытой электропроводок я уже описывал ранее в своих статьях. Почитать можно здесь: открытая электропроводка и скрытая электропроводка.

В данной статье я не буду Вас принудительно заставлять делать выбор в ту или иную сторону, а просто хочу подробно рассказать Вам, как правильно выполнить монтаж открытой электропроводки в деревянном доме.

Итак, приступим.

Как правильно выполнить монтаж открытой электропроводки в деревянном доме?

Перед выполнением монтажа открытой электропроводки в деревянном доме, в первую очередь, необходимо заранее обдумать места, где будут установлены электроточки. К электроточкам относятся: розетки, выключатели (проходные выключатели), светильники, щиты освещения, силовые щиты и прочее электрооборудование.

Второе, это необходимо определиться со способом прокладки открытой электропроводки в Вашем доме.

Какие способы прокладки открытой электропроводки существуют?

Способы прокладки открытой электропроводки в деревянном доме

Существует несколько способов прокладки открытой электропроводки:

  • на фарфоровых роликах или изоляторах (электропроводка в старых квартирах и домах, либо электропроводка в ретро стиле)
  • на скобах
  • в ПВХ гофре
  • в ПВХ трубах
  • в металлических трубах
  • в металлорукаве
  • в ПВХ коробах
  • в  кабель-каналах
  • на кабельных лотках

Приведу несколько наглядных примеров. Вот как это выглядит.

Более подробно о каждом способе прокладки Вы можете прочитать в моей статье открытая электропроводка.

Хочу Вам напомнить, что все ПВХ изделия (гофра, короб, плинтус, труба) не должны поддерживать горение. Об этом читайте в статье про требования к электропроводке.



Монтаж открытой электропроводки в деревянном доме

1. Разметка трассы

Монтаж открытой электропроводки необходимо начинать с разметки. Помимо разметки мест установки электроточек, необходимо произвести разметку трассы прокладки кабелей и проводов.

Не спешите при нанесении разметки, обдумайте тщательно каждый свой шаг.

Иначе, Вам придется переделывать уже выполненный электромонтаж.

2. Установка электроточек (розетки, выключатели, светильники)

На втором этапе монтажа открытой электропроводки необходимо установить розетки и выключатели.

Внимание!!! Основание для крепления розеток, выключателей, светильников и др. должно быть металлическим.

Вырезаем металлическую пластину (основание) и крепим ее на то место, где мы запланировали установку розетки, выключателя, светильника и прочего электрооборудования.

3. Прокладка проводов и кабелей

Третий этап монтажа открытой электропроводки в деревянном доме включает в себя прокладку проводов и кабелей. Способы прокладки проводов и кабелей мы рассмотрели чуть выше.

Напоминаю, что проходы проводов и кабелей через деревянные конструкции (потолки, полы, стены, перегородки) должны осуществляться ТОЛЬКО ЧЕРЕЗ МЕТАЛЛИЧЕСКИЕ ГИЛЬЗЫ (ТРУБЫ).

Чтобы установить металлическую гильзу в деревянной конструкции необходимо сделать отверстие с помощью инструмента электрика. В это отверстие вставляем металлическую гильзу таким образом, чтобы ее края с каждой стороны выступали на расстояние 1 (см) от деревянной конструкции.

Далее на каждый край гильзы одеваем пластиковую втулку, для защиты проводов и кабелей от порезов изоляции во время электромонтажа.

И после всего сказанного выше, приступаем к прокладке проводов и кабельных линий.

Переходите по этой ссылке и читайте как правильно выбрать марку кабелей и проводов для электромонтажа.

Рекомендую!!! Монтаж открытой электропроводки в деревянном доме выполнять кабелем, с пониженным выделением дыма и не поддерживающим горение, марки ВВГнг-LS.

О том, как выбрать сечение жил кабелей и проводов читайте в статье как правильно определить сечение провода и расчет сечения кабеля.

Прокладка открытой электропроводки выполняется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S.

4. Подключение

Четвертым этапом монтажа открытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию. Это осуществляется с помощью инструментов (ссылку на статью про инструменты я давал выше по тексту).

5. Завершение работ

После завершения работ Вам необходимо обратиться к специалистам электролаборатории, которые проведут приемо-сдаточные измерения и испытания электропроводки:

После проведенных измерений и испытаний, специалисты электролаборатории предоставят Вам протоколы, в которых напишут заключение о состоянии и исправности Вашей, вновь смонтированной электропроводки.

P.S. На этом статью на тему открытая электропроводка в деревянном доме  я завершаю. Задавайте мне свои вопросы в комментариях или в форме обратной связи. Подписывайтесь на новые статьи.

А у Вас как произведен монтаж открытой электропроводки в деревянном доме???

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Монтаж электропроводки в трубах: видео, фото, технология

Чаще всего такой вариант укладки проводов используют в особо сырых помещениях, а также в тех постройках, которые возведены из легковоспламеняющихся материалов, к примеру, дерева. Далее мы поговорим о том, так правильно осуществить монтаж электропроводки в трубах, предоставив подробную технологию электромонтажных работ, а также наглядные фото и видео примеры.

Преимущество данного варианта

Достоинство проведения проводки по металлическим и ПВХ трубам заключается в следующем:

  1. Электропроводка надежно защищается от механических повреждений и неблагоприятных погодных условий (если монтаж электросети будет производиться на улице).
  2. При необходимости можно запросто заменить проводку в квартире, аккуратно вытащив кабель и пропустив новый проводник по уже готовой трассе. К тому же в данном случае не нужно будет повреждать отделку стен для замены.
  3. В деревянных домах будут соблюдены все нормы по электробезопасности. Сразу же следует отметить, что согласно правилам ПУЭ при проходе кабеля через деревянную стену, нужно обязательно защищать проводник металлической трубой либо рукавом.
  4. При проведении электросети под землей будет обеспечена защита электропроводки от грызунов – в частности кротов, которые очень часто перегрызают изоляцию и повреждают линию.
  5. Во влажных помещениях при монтаже проводки в трубах линия будет надежно защищена от влаги, а в слишком пыльных комнатах соответственно от пыли.

Как Вы видите, использовать данный способ электромонтажа нужно только в том случае, если у Вас нестандартные условия. Все это делается только из соображений электро- и пожаробезопасности.

Как произвести электромонтаж

На самом деле самому провести электропроводку в трубах не сложно, нужно всего лишь сделать соответствующую магистраль и запустить в нее кабель. Технология монтажа, собственно, как и условия применения пластиковых либо железных труб имеет свои особенности, о которых мы сейчас поговорим более подробно.

В пластике

Пластмассовые трубы рекомендуется использовать при электромонтажных работах на поверхностях открытым способом, а также в бетонной стяжке пола.

Технология прокладки кабеля состоит из следующих этапов:

  • Согласно электрической схеме стены либо пол размечаются маркером.
  • Через каждые 50 – 90 см магистраль крепится к поверхности клипсами либо скобами.
  • Кабель протягивается внутрь с помощью специальных протяжек – капроновых либо стальных (проволоки).
  • Трубы соединяются с распределительными коробками (местами соединения проводов) и между собой с помощью специального паяльника.
  • Если монтаж производится в полу, поверх готовой трассы заливается бетонная стяжка. Кстати, сразу же следует отметить, что при горизонтальной укладке магистрали нужно организовать небольшой уклон в сторону распределительных коробок для отвода конденсата.

Требования к электромонтажным работам следующие:

  1. Категорически запрещается производить соединение электрических проводов в трубах. Все соединения должны находиться исключительно в распределительных коробках, что не нарушает правила ТБ.
  2. Ни в коем случае не сгибайте трассу более чем на 90 градусов. В противном случае произвести замену кабеля Вам не удастся, т.к. он будет зажат на повороте.
  3. При монтаже электропроводки во влажных и пожароопасных помещениях обязательно нужно уплотнять место соединения элементов, стык с распределительной коробкой, а также сделать герметичный ввод.
  4. В полу и кирпичных стенах лучше использовать гладкие ПНД трубки.
  5. Минимальное сечение провода, который будет проведен внутри, должно составлять не менее 1 мм.кв согласно правилам ГОСТ.

В данном случае Вы можете использовать ПВХ/ПНД трубки, а также гофрированные — ДКС, которые часто используют при монтаже электропроводки под гипсокартоном.

В металле

Альтернативным решением является использование металлических (как оцинкованных, так и железных) труб для монтажа скрытой электропроводки. Такой вариант предпочтителен в том случае, если кабель нужно проложить в земле либо деревянной поверхности, к примеру, при монтаже электропроводки в бане.

Инструкция по прокладке линии своими руками выглядит так:

  • Как и в предыдущем случае трубы укладываются согласно созданному чертежу.
  • Для соединения элементов используется сварочный аппарат либо резьба с обеих сторон.
  • Производиться заземление металлических конструкций, а также организация уклона в сторону распределительной коробки.
  • Поверхность защитных элементов окрашивается для предотвращения коррозии.
  • Кабель протягивается внутрь с помощью капроновой протяжки либо металлической проволоки.
  • Магистраль крепится через каждые 50-90 см с помощью металлических скоб.

На видео ниже наглядно показывается, как провести скрытую проводку в железных трубах в деревянном доме:

Разводка электрики в доме из дерева

Требования к монтажу электропроводки в железных трубах:

  1. Если Вы решили провести скрытую проводку в полу, то не следует производить покраску металлических элементов, т.к. это ухудшит сцепление бетонного раствора с металлом.
  2. Что касается перегиба, соединения проводов, герметизации стыков и минимального сечения жил, тут все остается также, как и в предыдущем варианте.
  3. Чтобы не повредить изоляцию проводки в месте ее выхода на поверхность, концы стальных трубок нужно оконцевать втулками.
  4. Для быстрой разборки магистрали рекомендуется избегать сварочных соединений, заменяя их резьбовыми.
  5. Если помещение сухое и без пыли, в месте стыка участков можно обойтись и без дополнительной герметизации.

Вот и вся технология укладки электропроводки в трубах своими руками. Как Вы видите, ничего сложного нет, главное учитывать все советы и действовать строго на основании предоставленной технологии монтажа. Кстати, трубы также можно использовать для того, чтобы самостоятельно сделать ретро проводку в доме. Такой вариант зарекомендовал себя очень оригинально, в чем Вы можете убедиться, просмотрев видео обзор, на котором рассмотрена открытая электропроводка в трубах под старину:

Обзор проводки в стиле лофт

Также читают:

samelectrik.ru

Особенности и некоторые секреты монтажа открытой проводки в деревянном доме своими руками



Во многих уголках нашей страны можно встретить деревянные дома. Конечно, каждый владелец оснащает их всеми необходимыми инженерными системами и различным техническим оборудованием, назначение которого состоит в создании комфорта и уюта.

Одной из важных инженерных систем является электрическая. Собственно она и станет темой нашей статьи. А более точно, мы остановимся на том, каким образом организовывается открытая проводка в деревянных домах.

Требования к открытой проводке

Открытая проводка. Элементы

Прежде всего, хочется обратить внимание на главных особенностях открытой проводки в таких домах. Как известно, дерево, из которого сделан весь дом, обладает отличными способностями к возгоранию и поддержанию горения.

Конечно, дерево легко загорается от коротких замыканий, которые могут происходить в электрических кабелях. Смотря на это, любой электрический провод должен монтироваться таким образом, чтобы он не имел прямого контакта с деревом. Это является самым главным условием монтажа открытой, а также закрытой проводки в деревянном доме с помощью своих рук.

Кроме соблюдения этого условия важно придерживаться другого правила: электрический кабель должен быть защищен, то есть он должен находиться в середине чего-то (ПВХ-канала, трубы и др.) или же иметь несколько слоев изоляции.

Хотя, стоит отметить, что ПУЭ позволяют проводить открытую установку электрокабелей без размещения их в любую трубу или пластиковый канал. Другими словами кабеля можно монтировать прямо на стенку или потолок. Однако тут же нужно позаботиться о том, чтобы провод не касался деревянной стены или потолка.

Все трубы или каналы, в которые будет помещаться открытая проводка, должны быть сделанными из таких материалов, которые не поддерживают горение.
В дальнейшем мы рассмотрим все способы, которыми можно сделать открытую проводку внутри деревянного дома. И так, открытую проводку можно монтировать следующими способами:

  1. В гофре, сделанной из ПВХ.
  2. В металлорукаве.
  3. В трубах, сделанных из ПВХ или металла.
  4. В коробах, сделанных из ПВХ.
  5. На скобах.
  6. На изоляторах или фарфоровых роликах.

Использование гофрированной трубы



Если говорить о гофротрубе, то ее очень часто используют для проведения открытой проводки не только в доме из дерева, но и в любых других типах помещений.

Она имеет различные диаметры и благодаря этому в ней можно спрятать несколько кабелей. Для того чтобы прикрепить гофрированную трубу к любой деревянной поверхности, нужно использовать металлическую стяжку или пластиковую клипсу.

Особенностью гофры является то, что она сделана из негорючего материала. Благодаря этому ее можно использовать как дополнительную механическую защиту для любого электрокабеля. Ее удобно монтировать на любую поверхность.

Однако такая гофрированная труба имеет некоторые недостатки. Например, ее очень сложно проложить по ровной линии. То есть она будет кривой. В итоге каждый изгиб и всякие провисания делают внутренний интерьер менее красивым. Кроме этого, на ней легко накапливается пыль, а снять ее очень проблематично.

Использование ПВХ-труб, металлических труб или металлорукава является практически аналогичным использованию гофрированной трубы. Единая особенность, которая отличает металлические и ПВХ-трубы от гофрированной трубы, заключается в наличии сложностей во время монтажа на сгибах.

Установка в кабель-каналах

Также в деревянном доме можно выполнить установку открытой электропроводки в коробах или лотках, которые будут устанавливаться на стены или потолок. Эти короба еще называют кабель-каналами.

Пластиковый кабель-канал

Они изготавливаются из ПВХ или пластика, которые не поддерживают горение. Они окрашиваются в разные цвета и таким образом могут подойти к любому дизайнерскому стилю.

Они удобны благодаря быстроте установки. Так, сначала монтируют сам канал, дальше вставляют проводку и закрывают крышкой. Однако здесь есть свои сложности. Установка пластиковых коробов требует владения необходимыми навыками. Проблема заключается в том, что такие короба сложно устанавливать на неровные поверхности.

Есть еще одна проблемка в их использовании: деревянный дом усаживается. Усадка домов, сделанных из клееного бруса (характеризуются наименьшим уровнем усадки), составляет один сантиметр на один метр высоты. Если усадка составит три сантиметра, то короба деформируются и слетят их крышки. В результате придется переделывать открытую проводку.

Учитывая этот факт, прокладка электрической проводки в кабель-каналах должна осуществляться после того, как произошла усушка и усадка деревянного дома. Как известно, данный процесс может длиться от шести до двенадцати месяцев.

Стоить отметить, что кабель-каналы применяются очень часто потому, что они дешевые. Во время установки они нуждаются в малых трудовых затратах и в них легко делать изменения. Преимущество их заключается и в том, что к ним выпускают и продают много разных аксессуаров.

Этими аксессуарами являются тройники, углы, встроенные коробки и розетки. Именно использование такой фурнитуры делает процедуру установки более простой.

Кроме кабель-каналов часто используют европейские пластиковые плинтусы. Они аналогичны пластиковым коробам и для их прикрепления к стене используют пластиковые клипсы. Кабель-каналы и европейские пластиковые плинтуса часто используют для прокладки открытой проводки не только в деревянном доме, но и в квартире.

Монтаж на скобах

Частым способом установки открытой проводки является монтаж самого кабеля на скобы. Эти скобы изготавливаются из пластика. В зависимости от типа электрокабеля существуют свои особенности его открытого монтажа. В первую очередь растут требования к кабелям, которые будут образовывать открытую проводку. Они должны иметь как минимум двойную изоляцию (примером является ВВГнг).

Полезный совет: лучше всего использовать кабель NYM. Он имеет тройную изоляцию. Также стоит выбирать ВВГнг-LS. Этот кабель не поддерживает горение и в случае краткого замыкания выделяет пониженное количество дыма.

Скоба монтажная для открытой проводки

Эти два типа электрокабелей просто прикрепляют к стене с помощью вышеупомянутых пластиковых скоб. В том случае, когда будет использоваться провод ПУНП, то сначала на стену нужно установить прокладку, сделанную из металла или асбеста. После этого на нее монтируют сам провод. Полоска прокладки должна выступать на один сантиметр с обеих сторон ПУНП.

Стоит сказать, что этот способ очень прост и дешевый. Однако он лишен эстетичности, поскольку на стене может прокладываться не один, а несколько проводов одновременно.

Проводка на фарфоровых роликах

Что касается такого монтажа открытой проводки, который предусматривает использование роликов, сделанных из фарфора, или изоляторов, то он является очень старым. Он заключается в закреплении на стене или потолке роликов, которые делаются из фарфора.

Далее на них крепят сам электропровод. В результате получается так, что между проводкой и деревянной поверхностью образуется воздушное пространство.

В данном случае проводка должна представлять собой медный провод, который имеет двойную изоляцию. При этом электропровод должен быть скрученным. Такой способ часто используют для создания ретро-стиля.

Конечно, можно провести сочетание всех этих способов. Иными словами использовать комбинированный метод. Так, для стен и потолка, которые имеют ровную поверхность, можно применить пластиковые короба. Для неровных участков можно воспользоваться гофротрубами.

Если нужно проложить открытую электропроводку по полу, то для этого можно воспользоваться пластиковым плинтусом. В тех местах, в которых кабель должен быть особенно защищенным, можно использовать металлорукав.

Итак, теперь вы знаете, каким способом можно произвести монтаж открытой проводки внутри деревянного дома. В дальнейшем мы рассмотрим последовательность организации и установки такого типа проводки.

Все начинается с составления схемы прохождения открытой проводки. Здесь нужно отметить маршруты ее прохождения и места, где будут находиться светильники, включатели и розетки. Конечно, для подачи тока на осветительные приборы и к розеткам в отдельной комнате надо устанавливать различные электрокабели.

Материалы и инструменты

Когда схема готова, можно приступать к закупке необходимых материалов и инструментов.
В список материалов должны входить:

  1. Электропровода.
  2. Розетки и включатели.
  3. Металлические гильзы.
  4. Пластиковые втулки.
  5. Разводные коробки.
  6. Удлинитель.
  7. Металлическая пластина.
  8. Гофротруба, или кабель-каналы, или фарфоровые ролики.
  9. Пластиковые скобы.

В список оборудования обязательно должны входить автоматические выключатели (нужно использовать для каждой отдельной ветви проводки) и УЗО.
Что касается инструмента, то он должен быть представленным:

  1. Бокорезами и пассатижами.
  2. Набором отверток.
  3. Напильником.
  4. Молотком.
  5. Зубилом.
  6. Монтажным ножом.
  7. Гаечными ключами.
  8. Электрической дрелью.
  9. Мультиметром.
  10. Указателем напряжения.

Последовательность монтажа

После того, как все вы обладаете всеми необходимыми инструментами и материалами, можно приступать к осуществлению процесса прокладки открытой проводки.

С самого начала готовят места для установки розеток и выключателей.

Полезный совет: каждый вид выключателя и розетки должны размещаться на металлической основе. Для этого вы может взять металлический лист и вырезать кусок с нужными размерами. Далее его прикрепляют к деревянной стене. Это же правило касается и светильников.

Следующий этап монтажа открытой проводки (ее фото приводится ниже) заключается в прокладке электрических кабелей на стенах и на потолке деревянного дома.

Монтаж проводки осуществляется одним из вышеупомянутых способов. Единственный момент, на котором стоит остановиться, это прокладка проводки через стену.

Для прокладки кабеля через стену нужно сверлить дырку. Далее через нее проводится электрокабель. Однако мы знаем, что не стоит допускать контакта проводки с деревом. Поэтому, сначала в дырку вставляют металлическую гильзу. Края гильзы должны выступать на один сантиметр от плоскости стены.

Полезный совет: металлическая гильза может иметь острые края и во время протягивания через нее кабеля может произойти повреждение изоляции. Для того чтобы избежать такого развития событий, нужно воспользоваться пластиковыми втулками.

Что касается кабелей, то они должны быть или трехжильными (если сеть однофазная) или пятижильными (при условии, если в дом подходит три фазы).

Когда вся проводка находится на местах, предусмотренных схемой, производится ее разводка и подключение к розеткам, выключателей и других потребителям электрической энергии.

Перед подключением каждой ветви открытой проводки к распределительному щитку нужно провести измерения сопротивления изоляции, петли фаза-ноль, сопротивления заземления, а также следует измерить УЗО. Кроме этого следует установить, нет ли замыкания в каждой ветке электропроводки.

Желательно, чтобы эту работу провели квалифицированные специалисты. Это не только даст гарантии того, что проводка безопасна, а даст возможность получить соответствующие протоколы с заключением о состоянии и исправности новой домашней электросети.



Особенности, технические возможности и советы по выбору качественного кабеля для проводки в доме Особенности составления схемы для разводки проводки в доме или квартире. Кабель канал «Элекор» от IEK поможет организовать энергоснабжение любого объекта Особенности и сфера использования многожильного гибкого медного кабеля

Электропроводка в деревянном доме | Электрик



Электропроводка в деревянных строениях помимо своих непосредственных функций должна быть безопасной, поэтому к способам и качеству ее монтажа существуют повышенные требования.

Судя статистике, больше половины пожаров в деревянных домах происходят по причине неисправности электрической проводки. Основная причина таких неисправностей — короткое замыкание.

Чаще всего из за нарушения изоляции проводов из за механических повреждений или повышенной нагрузки на электропроводку.

Почему так происходит? В целях экономии денег и времени, часто бывает монтируют провод по деревянным конструкциям, пряча между деревянных балок или за поверхность потолка, в деревянных пустотах и плинтусах.

Для проводки в таких домах, лучше всего подойдет медный провод ВВГнг-LS и NYM.
NYM — более дорогой, но он имеет дополнительный слой изоляции и вобщем более надежней, кроме того он более удобный в разделке.

Кабель марки NYM

Кабель должен быть трехжильный (для розеток). По поводу линий освещения, необходимо также наличие заземления осветительных приборов, это следует учитывать, но как правило этим правилом пренебрегают.

Оптимальным вариантом будит заземление хотя бы мощных осветительных приборов, например прожекторов уличного освещения или больших мощных люстр.

В деревянных домах, проводку можно монтировать или скрыто или в кабель-каналах (коробах). Если проводка внутренняя (скрытая) то ее обязательно нужно выполнять в трубах или метало рукаве.
Применять для внутренней проводки пластиковую гофру недопустимо, в редких случаях используют огнеупорную гофру.

Внутренняя прокладка кабеля

  • Составляется детальный план с размещением всех розеток, выключателей и монтажных соединительных коробок.
  • Подготовка стен, проделка отверстий и штроб. В местах соединений устанавливаются открытие монтажные коробки преимущественно из металлического материала.
  • В местах монтажа розеток и выключателей сверлятся отверстия и вставляются металлические подрозетники.
  • Металлорукав или трубы должны быть с таким условием, чтоб внутренний диаметр трубы был заполнен проводом не более чем на 50%. Все металлорукавы или трубы крепятся к поверхни стен с помощью гильз, хомутов и запресовок.
  • Кабель протягивается через металлорукавы или трубы. Делается все достаточно осторожно, так как кабель можно повредить о край трубы.
  • В монтажных коробках кабель разделывается, оставляя запас примерно в 20см. Провода в соединительных коробках скручиваются и спаиваются оловянно-свинцовым припоем.
  • В розетках и выключателях кабель также разделывается. Монтируются выключатели розетки.


Внешняя прокладка кабеля

  • Размечаются линии прокладки кабель-канала, разбирается каждый короб снимая с него накладную крышку.
  • С помощью саморезов, короб крепят к деревянной стене.
  • Монтируются соединительные коробки.
  • Монтируются розетки и выключатели. Фурнитура естественно накладная. Розетки и выключатели разбираются и прикручиваются с помощью саморезов к деревянным стенам.
  • Монтаж провода, а точнее укладка его в кабель-каналы с запасом на концах. Сверху короб закрывают крышками.
  • Все провода в концах точек подсоединяют к розеткам, выключателям, осветительным приборам. В монтажных коробках провода соединяются согласно схеме.

Цветные кабель каналы под фактуру дерева


Заземление

Если дом не большой, вокруг него делают контур заземления. Или, как в большинстве случаев, заземляющий контур делают с одной из сторон дома, как можно ближе к главному распределительному электрощиту в доме, где произведено соединения всех заземляющих линий.
Выкапывается траншея в форме треугольника с размером не меньше 1 метра (сторона). В траншеи глубиной от 30 см, забивают 3 трехметровых штыря по углам. Штыри с помощью сварки соединяют отрезками стального прута. В одном из точек сварки, приваривают дополнительный прут или стальную пластину, которая заводится в дом или другое сухое место, где с помощью болтового соединения, к нему подсоединяется медный провод сечением от 6мм, провод заводится в главный электрощит к заземляющей шине всех линий дома. Как правило все заземляющие проводники имеют желто-зеленую изоляцию.

В том же главном электрощите, ставят УЗО. Задача которого заключается в том чтоб защитить человека от поражения электрическим током через бытовые приборы, воду и другие токопроводимые предметы. Кроме того УЗО «видит» даже самую незначительную утечку тока, которая может возникнуть, например при повреждение изоляции электропроводки.
УЗО ставится после щетчика и вводного автомата с током утечки в 30мА. Кроме этого можно поставить дополнительное УЗО на линию ванной комнаты, с током утечки в 10мА.

Общие советы

  • По возможности, использовать радиоуправляемые выключатели и другие дистанционные методы управления освещением. Это уменьшит количество проводов в деревянных стенах дома.

  • Подводку электропровода к розеткам можно осуществлять в бетонной стяжке пола. Это будет более безопасней чем укладка в деревянные плоскости стен.
  • Если деревянный дом имеет оштукатуренные внутренние стены, кабель можно укладывать прям в бетонный слой штукатурки. Но в этом случае провод должен находится в слое цементной штукатурки 10мм (со всех сторон).



Электрика в деревянном доме в Заокском районе

Деревянный дом

Большинство дачных домов деревянные. Т.е изготовлены, как говорят пожарные, из «сгораемых материалов». Устанавливая причины пожара, пожарные в более чем 50% случаев приходят к выводу, что «пожар возник из-за неисправности электропроводки».

Подключения к электрической сети многие дачники ждут с нетерпением. На это нередко уходят годы и затрачиваются немалые средства. Электричество несет в дома свет и тепло, возможность подключения огромного количества «умных» приборов облегчающих труд, приносящих радость, тепло, красящих досуг…

Но как же сделать так, чтобы «нажитое непосильным трудом» не превратилось в считанные минуты в груду головешек? А неисправный прибор не убил Вас или кого-нибудь из Ваших близких? Вам кажется, что это просто? Достаточно обладать элементарными навыками в электротехнике и почитать соответствующую литературу? Но не тут то было. Было бы легко, если существовал нормативный документ, в котором бы просто и доступно излагалась вся последовательность действий. Также доступно, как в инструкции по изготовлению, например, табуретки. Но нет такой инструкции. А то, что мне удалось отыскать в литературе, на многочисленных сайтах в Интернете так или иначе грешит многочисленными противоречиями, ошибками, неточностями или просто безнадежно устарело. Очень часто, проводку в деревянных домах делают также, как в квартире многоэтажного дома. Это неправильно, т.к. конструкции стен, потолков в наших квартирах выполнены из огнестойких материалов.

Но только не надо делать преждевременные выводы о том, что совсем не существует никакой нормативной базы по электропроводке в деревянных зданиях. Нужную информацию можно отыскать в ПУЭ (Правилах устройства электроустановок), различных ГОСТах и СНИПах. Только информация эта разбросана по разным разделам, «зашифрована» техническими терминами, порой недоступными пониманию человека с непрофильным образованием.

В своей статье я не ставлю перед собой столь широкомасштабную задачу: сделать из Вас профессиональных электромонтажников. В этом деле есть немало тонкостей, о которых трудно написать словами. Этому надо учиться, причем на практике. Но общее представление о том, «как надо», надеюсь Вы получите и, во всяком случае, сможете контролировать подрядчиков, которые за Ваши деньги выполняют электромонтажные и другие работы. Или, если электропроводка уже сделана и эксплуатируется, то будете иметь представление, насколько она соответствует тем требованиям безопасности, которые к ней предъявляются.

Замечу также, что в данной статье пойдет речь только об однофазной проводке, как наиболее распространенной в дачных домах.

Ввод в деревянный дом

Ответвление от воздушной линии электропередач (далее ВЛ) производится, как правило, по воздуху. По современным требованиям, ответвление должно быть выполнено изолированным проводом, сечением не менее 16 квадратных миллиметров (как говорят, «16 квадрат») (ПУЭ, 7-е издание, п.п.2.4.12, табл.2.4.2). Лучше всего для этой цели подходит СИП-4 (самонесущий изолированный провод, старое название – СИП-2А). СИП одет в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного СИП составляет более 25 лет. Подключение СИП к ВЛ, а также переход на другой кабель на вводе в дом производится с помощью специальной арматуры. Герметичные сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт и, соответственно, заявленный срок службы. Анкерные (клиновые) зажимы расчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и т.п) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

«Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75м» (ПУЭ, 7-е издание п.п. 2.1.79). Также регламентировано расстояние до окон, балконов и т.п.

Типичный ввод в сельский дом

Солнышко светит, излучает ультрафиолет, изоляция от этого становится хрупкой, а в сочетании с механической нагрузкой (ветерок дует, провод телепает), изоляция трескается, открывая металл. Место прохода сквозь стену вроде бы защищёно от перетирания об стеновую конструкцию. В качестве такой защиты был взят кусок резинового шланга, сквозь который был пропущен провод – обычная строительная технология тех времён, взамен специальных керамических проходных изоляторов. Резина со временем стареет, а она состоит из каучука, для прочности при вулканизации в неё добавляется сажа, фактически – углерод, вещество электропроводное (из него контактные щётки делают, например). В новой резине частицы углерода разделены молекулами каучука, поэтому резина считается изолятором; от старости молекулы каучука распадаются, частицы сажи начинают между собой контачить, резина постепенно становится проводником. Этот новоявленный проводник касается провода под обсыпавшейся изоляцией, по нему начинает течь ток. В сухую погоду процесс замирает, т.к. изоляция обсыпалась не на 100%, а только потрескалась, островки уцелевшей изоляции отделяют провод от резины, но сырость – проводник… Не сама вода, туман – это дистиллировка, отличный изолятор, но вода наквасила пыль, которая стала проводником между жилой провода и резиной… Под воздействием тока резина греется, при нагреве процесс старения и образования проводящих перемычек идёт быстрей… И в одно сырое утро провода и шланг хорошо намокли, что улучшило контакт, процесс опять пошел и вступил в финальную стадию: идущий ток грел резину, резина становилась всё большим проводником, что добавляло пути току, сила тока росла… Не по всей поверхности, по прожжённым дорожкам, что хуже: эта дорожки сильно грелись… их становилось больше… это и стало причиной пожара. Самое печальное, что все это может произойти и в отсутствии хозяев, когда полносью отключена внутренняя проводка рубильником на щитке. Если у вас ввод в дом через резиновый шланг, переделайте, пока есть что переделывать.

Вводить СИП непосредственно в деревянный дом нельзя, т.к., согласно действующим ПУЭ, не допускается проводка кабелем с алюминиевыми жилами по сгораемым конструкциям. Поэтому следует перейти на кабель с медными жилами. Наиболее предпочтительным вариантом оказывается ВВГнг. Данный кабель предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция. Для дополнительной защиты его желательно заключить в пластиковую гофрированную трубку (на языке электриков – «гофру»). Убедитесь, что на гофру имеется сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв.мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм. Трубы нужны для того, чтобы защитить кабель от возможных механических повреждений, которые могут произойти из-за осадки дома. Также изоляцией кабеля могут «заинтересоваться» мыши. Но, в первую очередь, стальная труба сможет на время локализовать огонь и не дать ему перекинуться на деревянные конструкции, если все-таки, по какой-либо причине, произойдет возгорание кабеля. Согласно СП 31-110-2003 «локализационная способность — это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок».

Ответвление выполнено проводом СИП-4. Переход на ВВГнг 2х10 сжимами Р-645(Niled). Ввод осуществлен в толстостенной, стальной трубе, идущей до ВРУ дома.

Этот участок – от наружной стены дома до распределительного щитка – самый опасный. Он обычно незащищен никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счет. Она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности.

Возможны следующие варианты:

1. Ввод в стальной, толстостенной трубе.

На всем протяжении от наружной поверхности стены дома до щитка кабель убирается в соответствующую стальную трубу (см. выше).

Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень сложно.

2. Установка на вводе дополнительной защиты.

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а в вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он призван защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ на наружной стене дома – 40А. АЗ в щитовой – 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт., что более чем достаточно.

На стене дома установлена защита ввода в пыле – водозащищеном, пломбируемом боксе (IP-55). Автомат защиты подобран в соответствии с планируемой нагрузкой и сечением кабеля.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

3. Установка защиты на столб, от которого производится ответвление.

Это разновидность способа N2. Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики). Такой способ подключения удобен, в первую очередь, энергоснабжающей организации (ЭСО), инспектора которой могут контролировать расход электроэнергии, не заходя в дома. Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и расходовать электроэнергию в соответствии с выделенной мощностью.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. Однако при сработке аппарата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.

А как же быть с тем, что подавляющее большинство вводов выполнено без вышеописанных ухищрений и ничего… «Живет», работает… Только не надо забывать, что делалось все это давно, никто не рассчитывал на современные нагрузки и потребности … Чей-то дом сгорит, кому-то повезет больше…

Вводное распределительное устройство (щиток)

Стандартный щиток включает в себя обычно вводной двухполюсный автомат защиты, счетчик, автоматы защитного отключения по группам потребителей и устройства защитного отключения (УЗО). Кроме того, для сборки щитка понадобятся: DIN-рейка для установки АЗ и УЗО, нулевая и заземляющая (если есть контур защитного заземления) шины, пломбировочный бокс для вводного АЗ, соединительные провода соответствующего нагрузке сечения, кембрик для обеспечения двойной изоляции проводов, соединительная шина.

Щиток в достаточно большом доме


1. Ввод выполнен в толстостенной стальной трубе.
2. От контура заземления идет провод сечением в 10кв.мм. Система заземления «ТТ». Для перехода на ТN-C-S достаточно провести измерение сопротивления заземляющего контура и установить всего одну перемычку.
3. Противопожарное УЗО 300мА.
4. Установлены УЗО 30мА на все линии.



Количество однополюсных АЗ подбирается зависимости от количества групп потребителей электроэнергии. В стандартных щитках наших скромных квартир таких автоматов обычно два – один защищает световую линию, другой – розеточную. В загородном доме логичнее распределить нагрузку по помещениям. Это позволит сэкономить на кабеле и облегчит поиск неисправности в случае ее возникновения.

Например, в стандартном домике 6 х 6 планируются следующие зоны: кухня – терраса, спальни 1 этажа, мансарда.

Кухня – наиболее энерговооруженная зона. Защищаем ее наиболее мощным из возможных в наших условиях АЗ – 16А. На линии спален и мансарды можно установить АЗ по 10А. Но можно и 16А, если планируется установка обогревательных приборов. Почему нельзя установить более мощные АЗ? Да потому что защита выбирается по наименее слабому звену в цепи. И если кабель сечением 2,5 кв. мм может спокойно «пропустить» ток 25А, то стандартные розетки рассчитаны на ток не более 16А. Поэтому, чем меньше номинал АЗ, тем надежнее защита и спокойнее сон. Уже вряд ли удастся в одном помещении «воткнуть» сразу несколько мощных электроприборов и таким образом перегрузить сеть.

Несколько слов об устройстве защитного отключения. Оно реагирует на возможный ток утечки и защищает нас от поражения электрическим током. Бытует мнение, что в отсутствии защитного заземления УЗО неэффективно, однако это не так. Оно сработает и в этих условиях, но только в момент непосредственного прикосновения к неисправному прибору и, возможно, защитит чью-то жизнь. В условиях дачи весьма желательно поставить УЗО на линию уличных розеток, в которые включается техника для обслуживания сада, насос и электроинструмент. Также уместно УЗО на линии бани. Там предполагается контакт с водой, значит повышена опасность поражения электрическим током.

УЗО – устройство не из дешевых. Поэтому понятно желание потребителя сэкономить. В небольшом хозяйстве можно ограничиться установкой УЗО только на вышеупомянутые линии или установить одно общее УЗО. Но в последнем случае усложнится поиск возможной неисправности. К тому же при длинной, разветвленной электропроводке вероятность ложных срабатываний возрастает. Подбор и установка УЗО не такая уж простая задача. Важны две характеристики. Ток утечки и максимальный ток, который способен пропустить через себя прибор. По току утечки чаще всего ставят УЗО номиналом в 30мА. Исключение – особо опасные помещения. А вот максимальный ток выбирается на ступень выше тока АЗ, защищающего эту линию. Например, АЗ – 10А – УЗО-16А, АЗ-16А, значит УЗО надо брать 20 или 25А. Если УЗО ставится сразу на все линии, то его номинал подбирается по вводному АЗ. Например, в приведенном ранее примере водной АЗ – 32А. Значит УЗО должно быть рассчитано на ток 40А.

Существуют еще дифференциальные автоматы защиты (диффавтоматы). Это УЗО и АЗ в «одном флаконе», совмещают в себе функции автомата защиты и устройства защитного отключения. Приборы эти весьма дороги, и их установка не всегда оправдана. Распространенный случай – недостаток места в щитке. Отчасти и поэтому на размерах щитка экономить не стоит. Размер следует подбирать с учетом возможности дальнейшего развития, т.к. дачное строительство – процесс бесконечный.

Автоматику, наполняющую щиток, следует покупать только проверенных производителей. Эти приборы отвечают за нашу с Вами безопасность, экономить не стоит.

Внутренняя проводка деревянного дома

Проводку в деревянных домах, как правило, выполняют открытой. Хотя возможна и скрытая проводка, но для того, чтобы выполнить ее с учетом всех норм безопасности потребуются немалые средства, что не всегда оправданно. В этой статье я рассмотрю практически все возможные варианты.

1. Проводка открытым, в т.ч и незащищенным кабелем.

Проводка выполнена открытым способом кабелем NYM. Внешний вид оставляет желать лучшего

Для стационарной проводки лучше всего использовать жесткие (однопроволочные) кабели в двойной или даже тройной изоляции. Изоляция должна быть изготовлена из материалов, не распространяющих горение. Такими кабелями являются ВВГнг или NYM. Их допускается крепить электротехническими скобами непосредственно к поверхности в том случае если сечение жилы не превышает 6 кв.мм и прокладка ведется одиночным кабелем. Если применить кабель в обычной изоляции (например весьма распространенный ПУНП), то необходимо устанавливать под кабель прокладку из негорючего материала (металла или асбеста) таким образом, чтобы она выступала не менее чем на 10мм с каждой стороны. Другой вариант – соблюдение воздушного зазора не менее 10мм от горючего основания. Последний вариант похож на «древний» способ устройства электропроводки витым проводом на керамических роликах. К сожалению, ни ролики, ни витой провод сейчас достать практически невозможно. Тем не менее, берусь утверждать, что проводка, выполненная электротехническими скобами и качественным кабелем в негорючей изоляции без всякой подкладки, будет вполне надежна.

Этот способ самый дешевый. Существенным недостатком следует считать только весьма спорный внешний вид, особенно в тех местах, где приходится параллельно прокладывать сразу несколько кабелей.

2. Проводка в электротехнической гофрированной трубе.

Пример элемента проводки, выполненной в гофрированной трубе

Способ во многом похож на вышеописанный. Разница состоит в том, что кабель затягивают в пластиковую, гофрированную, гибкую трубку. Такие трубы должны быть изготавлены из материалов, не распространяющих горение и иметь соответствующий сертификат. Трубы крепят специальными клипсами. В одну трубку можно затянуть сразу два и больше кабелей. Проводка выглядит аккуратнее, но до идеала и здесь далеко, т.к. все это напоминает некоторое производственное помещение. Если же потребуется перетяжка, то придется снимать проводку целыми кусками и заменять, что не всегда удобно. С точки зрения безопасности такой способ предпочтительнее, т.к. обеспечивается повышенная защита от механических повреждений. К тому же обеспечивается некоторые воздушный зазор от горючей поверхности. Разновидностью данной проводки я вляется проводка в жестких пластиковых трубах.

3. Проводка в кабель – каналах или электротехнических коробах.

Кабели укладываются в пластиковые короба (кабель-каналы) и закрываются защелкивающимися крышками. Кабель–каналы должны быть изготовлены из пластика, не распространяющего горение.

Аккуратно установить короба не так уж просто. Требуется навык и хороший инструмент. К тому же прямые линии коробов подчеркивают такую обычную в наших постройках кривизну стен и потолков. Поэтому требуется еще и «продвинутое» пространственное видение, чтобы электропроводка выглядела эстетично и даже украшала помещение.

  Образцы проводки в кабель-канале с текстурой под дерево.



Важным преимуществом является то, то в будущем достаточно легко можно произвести изменения, добавить кабели, изменить конфигурацию, установить дополнительные розетки и выключатели. Дачный домик – он как живой организм. Всегда хочется что-то изменить, пристроить, перестроить. Удобно, если можно также быстро нарастить проводку, не влезая в серьезные траты и не производя коренных переделок.

Сейчас в продаже есть короба самых разных размеров. Можно подобрать их и по цвету. Выпускаются дополнительные элементы: углы внутренние и наружные, стыки, отводы, заглушки. Наличие такой фурнитуры заметно облегчает монтаж, позволяет скрадывать возможную кривизну стен.

Однако и здесь не обходится без «подводных камней». Например, короба плохо «живут» на стенах, обшитых непросохшей вагонкой. В результате коробления дерева они могут искривляться, стыки расширяются. Поэтому такую проводку следует вести после того, как дерево хорошо высохнет. Этот способ прокладки кабеля является наименее бюджетным из уже рассмотренных, но, по совокупности качеств, наиболее предпочтительным.

Лирическое отступление. О цвете и фактуре.

Велико желание владельца дачи, чтобы было «все красиво». И начинается подбор кабель каналов по цвету. Не всем нравится белый цвет. Тем более, и производители идут навстречу покупателям. Но кабель-каналы это еще не все. Будет нужно подобрать электроустановочные изделия – выключатели, розетки, распаечные коробки. И вот тут начинаются проблемы. Выбор оказывается небольшим. Предлагаемые элементы могут не соответствовать суровым требованиям, предъявляемым к монтажу по сгораемым конструкциям.

Допустим, усилия принесли успех. Все удалось подобрать так, как хотелось.

Но прошло время… Захотелось изменить обстановку, что-то перестроить, установить отопительные приборы… Да просто, передвигая мебель, зацепили выключатель и сломали его. Возникла необходимость частично переделать или отремонтировать проводку. И вот она — незадача. Никак не удается подобрать в цвет. Производители тоже внесли изменения в линейки выпускаемой продукции. Что же, переделывать все?

Подумайте об этом заранее. Не гонитесь за оригинальностью. Поставьте на первое место функциональность и практичность. Белый цвет не так уж плох. Всегда будут производится короба и электроустановочные изделия белого цвета, выбор их будет велик.
4. Скрытая проводка в деревянном доме.



Скрытая проводка в деревянных домах выполняется только в металлических трубах.

В подавляющем большинстве источников на данную тему скрытая проводка по сгораемым конструкциям не рекомендуется. Но тем не менее сделать ее можно, при этом соблюдая все требования по безопасности. И, если «красота требует подобных жертв», а средства позволяют, то нет ничего невозможного.

Основным требованием нормативных документов является необходимость обеспечения пожарной безопасности. Т.е. кабель должен быть заключен в оболочку, локализующую горение. Этой оболочкой может являтся стальная труба. В случае возможного возгорания такая труба обеспечит нераспространение огня на ограждающие конструкции. Внутри труба должна быть оцинкована или окрашена. Это нужно для того, чтобы стенки ее не ржавели. Все повороты выполняются на резьбе или сваркой. Все выходы из труб оформляются пластиковыми вставками, предохраняющими изоляцию кабеля от контакта с острой кромкой.

Трубы укладываются с незначительным наклоном, обеспечивающим вытекание возможного конденсата (ГОСТ Р 50571.15-97 (МЭК 364-5-52-93): п. 522.3.2 «Следует предусматривать возможность удаления воды или конденсата в местах, где они могут скапливаться». ПУЭ 7-е издание п.п. 2.1.63.). Естественно, что распаечные коробки, выключатели, розетки устанавливаются в металлические установочное коробки.

Другой способ скрытой прокладки кабеля – по намету штукатурки. Причем толщина ее должна быть не менее 10 мм со всех сторон. В этом случае проводка немногим отличается от скрытой проводки в каменных домах. Правда есть проблема, как соблюсти рекомендации ПУЭ о сменяемости электропроводки. Проложить кабели в гофре, а уже их потом замонолитить в штукатурку? Формально требование будет выполнено, но уверяю Вас, что перетянуть впоследствие жесткий провод не получится.

Ввод провода от очага заземления также выполнен аккуратно и надежно.

Последний способ прокладки кажется более простым. Но это не так. Что будет с штукатуркой по прошествии некоторого времени? Как она будет держаться? Не появятся ли трещины? Уверен, что профессионалы знают ответ на эти вопросы, но, наверное не стоит делится в популярной статье всеми секретами, а то ведь можно и без работы остаться…

На некоторых сайтах электротехнических компаний, можно встретить фотографии работ по монтажу скрытой электропроводки в деревяных зданиях, где провода уложены в жесткие пластиковые электротехнические трубы или гофру, а затем скрыты под обшивкой. Значит можно и так? Нет! Категорически нельзя! Монтажники идут на явное нарушение установленных правил, соблазнившись легкостью выполняемых работ. Заказчику и невдомек, что в доме заложена «мина замедленного действия» и когда «рванет» никому не известно. А может быть и не рванет?..



Вот что сказано в табл. 14.2 СП 31-110-2003:

ЗданияСпособ выполнения групповых сетей
ОткрытоСкрыто
Из деревянных и других конструкций из горючих материалов не ниже группы горючести Г3 по СНИП 21-01В коробах, специальных коробах, удовлетворяющим требованиям НПБ-246. Допускается прокладка одиночным кабелем с медными жилами, сечением не более 6 мм2, не распространяющим горение, без подкладки.В металлических трубах-кабелями и изолированными проводами; под слоем штукатурки – кабелем, не распространяющим горение, по намету штукатурки.

На что важно еще обратить внимание?

  Соединения в распаечных коробках выполняются специальными сжимами фирмы WAGO Помните, что скрутки ЗАПРЕЩЕНЫ правилами!

«Слабое» звено любой электропроводки – места соединений, пресловутые контакты. Допускается пайка, сварка, винтовое соединение, соединение специальными сжимами, пружинные клеммники. Скрутки (обычно встречающиеся в наших домах), КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ! Выполнить качественно пайку и сварку под силу только профессионалу, да и то не всегда, т.к. бывает просто неудобно паять, стоя под потолком да и еще в ограниченном пространстве. Для сварки, к тому же, требуется специальное оборудование. Винтовые соединения требуют периодического контроля и подтяжки. Сейчас большое распространение получили пружинные клеммники (фирмы WAGO и им подобные). Их использование требует незначительных дополнительных затрат, но качество контакта при правильном выборе высокое и не требует последующего обслуживания. К тому же, удобство применения многократно уменьшает вероятность ошибки в процессе выполнения работ.

Проводка в деревяном доме, проводка открытая, ретро проводка

сегодня: %d %M %h~:~%m

Во время стройки или ремонта в доме одной из важнейших работ является, конечно же, проведение электропроводки. А особенно это касается деревянных домов, ведь их повышенная пожароопасность известна каждому. А потому к монтажу проводки в таких домах предъявляют высокие требования. Деревянный дом или нет, прокладку проводки осуществляют в несколько этапов. У каждого из этих этапов свои правила и требования. Подбирая материалы для проводки, обязательно учитывайте, из какого материала будет дом (оцилиндровка, брус, бревно).Проводка в деревянном доме несет с собой особую пожароопасность и ее нельзя вести большинством способов, применимых для несгораемых оснований. От выбора способа прокладывания проводки, марки кабеля, качества и способа выполнения соединений будет зависеть не только сохранность имущества жильцов деревянного дома, но и их жизнь. Поэтому проводку в деревянном доме (а в прочем и в любом доме) должен выполнять специалист, но не помешает знать, как нужно делать и как делать не стоит, чтобы контролировать процесс.

На стадии проектирования электропроводки для деревянного дома особое внимание следует уделить расчету нагрузок и подбору кабеля. Да, дерево отлично сохраняет тепло, что и делает его столетиями весьма привлекательным строительным материалом. Однако эта особенность деревянных стен в случае с электропроводкой является отрицательной: сохраняя тепло, дерево практически не способствует охлаждению кабеля. Нельзя допускать, чтобы кабель грелся в процессе эксплуатации, а подобное может произойти, если токовые нагрузки превышают норму для данного кабеля или находятся на верхней ее границе. Чтобы подобного не было, необходимо снижать токовую нагрузку на кабель. К примеру, для кабеля 3×1,5 мм токовая нагрузка не должна превышать 6-8 А, а для кабеля 3×2,5 мм она должна быть не более 10-13 А.



Как провести проводку в деревянном доме

 Для начала нужно протянуть питающий кабель к участку. Для осуществления этого процесса существуют два способа: подземный и воздушный.Если расширить ответ на вопрос «как провести проводку в деревянном доме» (кроме как позвать электрика), то проводка ведется скрытым или открытым способом и делится на внешнюю и внутреннюю.

 Внешняя проводка

Внешняя проводка – это провода от централизованной линии электропередач до щита в доме. Она делится на участок ответвления от линии электропередач и участок непосредственно ввода в дом и подключения ко внутреннему щиту. И здесь, как бы руки не чесались, работу по ведению проводов от столба ИМЕЕТ ПРАВО выполнить ТОЛЬКО ЭЛЕКТРИК с допуском. К дому провода могут вестись по воздуху или под землей.

Для ведения по воздуху выбирается кабель достаточного сечения и изоляции, прикрепляемый на натянутый трос, или провод типа СИП. На стене дома провод крепится на изолятор, посаженный на крюк в стене. СИП же крепится специальными анкерными зажимами. Ввод кабеля в дом выполняется через металлическую трубку.

Проведение кабеля под землей более надежно, но и более дорого. Кабель укладывается в траншею, глубиной не менее 0,7 м и вводится в дом через трубу в отверстии в фундаменте.

Вводной провод подключается ко внутреннему распределительному щитку, в котором засполагаются УЗО и автоматы, обеспечивающие безопасность, и от него выполняется разводка линий по комнатам.

Электропроводка в деревянном доме

В деревянном доме проводку проводят накладным способом или скрытым. Итак:

 Накладной способ. Он предполагает размещение проводки на поверхности стен и потолка. Существует три варианта выполнения: монтаж кабеля в ПВХ-коробе и ПВХ-гофре, монтаж витого кабеля на изоляторе, монтаж кабеля на скобах.

а) монтаж проводки в кабель-канале,  используется если в доме плоские стены (дом,обшитый вагонкой, щитовой дом, дом из бруса). ПВХ-короба выпускают в трех цветах. Плюсами этого варианта является: возможность легкого добавления и замены провода, хорошее охлаждение и создание нового ответвления.

Выбирая размер кабель-канала, помните, что кабель должен заполнять его лишь на 60 %, не более, иначе не будет отвода тепла. Результатом может стать перегрев, короткое замыкание и, как следствие, возгорание

 б) монтаж витого кабеля на изоляторах, применяется в домах из оцилиндрованных бревен. Сначала нужно установить керамические или пластиковые изоляторы,рекомендуем изоляторы компании Бирони , а к ним крепится провод. В реальности же, как правило, кабель прокладывают комбинированным способом. Магистраль укладывают в ПВХ под потолком, а отводы к розеткам, выключателям, лампам проводят на изоляторах. В наши дни производят кабель разных цветов.

Проводка на изоляторах в деревянном доме



в) монтаж кабеля на скобах осуществляется в случаях, когда невозможно прокладывать кабель в ПВХ-коробе без нарушения эстетического состояния стен. При этом данный вид является наименее эстетическим из всех.

г) скрытая проводка прокладывается в металлические трубы или металлогофру,  монтируется перед обшивкой стен, потолка и пола. Так как смена розеток и выключателей проблематична, то их расположение нужно продумать заранее.

Трубы, использующиеся для прокладки электропроводки, должны быть обработаны антикоррозийными составами или иметь такое покрытие (наиболее популярны оцинкованные трубы). Прокладка электропроводки в неметаллических трубах (или коробах) допускается, если они имеют индекс НГ (то есть являются негорючими).

Соединение проводов проводится в распаянных коробках, в розетках и выключателях.
В случае, если кабель надо провести сквозь стену или обшивку, провод прокладывают через металлические трубки, вмонтированные в стену, или же в обшивку заранее.
На распределительном щите обязательно должно быть заземление и защитные автоматы.
Стены для усиления противопожарной защиты нужно обязательно покрывать специальным составом.
Выключатели и розетки ставятся на подрозетники.

Очень важно выбрать правильную марку кабеля. Для деревянного дома подойдет отнюдь не любой кабель, устраивающий вас по техническим характеристикам (с точки зре­ния необходимой токовой нагрузки и потребляемой мощности). Требуется еще соблюсти особые условия безопасности. В этом плане лучшим считается кабель марки BIRONI. Его изо­ляция не поддерживает горение, сохраняя при этом высокие изоляционные характеристики.

Если вы хозяин деревянного дома вы должны помнить что проводка в деревянном доме, является реальной угрозой. Как правило, возгорание проводки возможно, в следующих случаях: сечение подобрано неправильно, провод из-за большой нагрузки провод начинает плавиться; она вовремя не была заменена, ветхость проводки увеличивает риск замыкания. Данные причины несут потенциальную угрозу не только дому, но и его жильцам.

Как провести проводку в доме и как провести проводку в квартире – оказывается немного разные вещи. В том, как провести проводку в частный дом из кирпича или как сделать проводку в частном доме из дерева, оказывается, тоже есть отличия. Главный фактор, вносящий различия в электропроводку по разным основаниям – это пожаробезопасность.

Исходя из всего выше сказанного, мы имеем параметры, которых нужно придерживаться, выбирая и прокладывая проводку. Итак, монтируя проводку вы должны учесть: пропускную способность входного кабеля и планируемую мощность, пропускную способность внутренней разводки и, конечно же, мощность автоматов. Соблюдая эти нехитрые правила, ваша проводка будет служить вам долго. А дом будет надежной крепостью.





Наибольшая доля деревянного домостроения наблюдается в Северо-Западном регионе, Уральском, Сибирском и Дальневосточном федеральных округах. Если за Уралом строительство ведётся по традиционным технологиям с использованием массивной древесины, то потребители Северо-Запада быстрее адаптируются к инновационным и выбирают каркасные технологии, поэтому и востребована в России ретро электрика .













Открытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье я рассказал Вам про скрытую электропроводку в деревянном доме.

Дорогие читатели, Вы уже знаете, что существует несколько видов электропроводок. Поэтому в сегодняшней статье речь пойдет об открытой электропроводке в деревянном доме.

Достоинства и недостатки скрытой и открытой электропроводок я уже описывал ранее в своих статьях. Почитать можно здесь: открытая электропроводка и скрытая электропроводка.

В данной статье я не буду Вас принудительно заставлять делать выбор в ту или иную сторону, а просто хочу подробно рассказать Вам, как правильно выполнить монтаж открытой электропроводки в деревянном доме.

Итак, приступим.

Как правильно выполнить монтаж открытой электропроводки в деревянном доме?

Перед выполнением монтажа открытой электропроводки в деревянном доме, в первую очередь, необходимо заранее обдумать места, где будут установлены электроточки. К электроточкам относятся: розетки, выключатели (проходные выключатели), светильники, щиты освещения, силовые щиты и прочее электрооборудование.

Второе, это необходимо определиться со способом прокладки открытой электропроводки в Вашем доме.

Какие способы прокладки открытой электропроводки существуют?

Способы прокладки открытой электропроводки в деревянном доме

Существует несколько способов прокладки открытой электропроводки:

  • на фарфоровых роликах или изоляторах (электропроводка в старых квартирах и домах, либо электропроводка в ретро стиле)
  • на скобах
  • в ПВХ гофре
  • в ПВХ трубах
  • в металлических трубах
  • в металлорукаве
  • в ПВХ коробах
  • в  кабель-каналах
  • на кабельных лотках

Приведу несколько наглядных примеров. Вот как это выглядит.

Более подробно о каждом способе прокладки Вы можете прочитать в моей статье открытая электропроводка.

Хочу Вам напомнить, что все ПВХ изделия (гофра, короб, плинтус, труба) не должны поддерживать горение. Об этом читайте в статье про требования к электропроводке.



Монтаж открытой электропроводки в деревянном доме

1. Разметка трассы

Монтаж открытой электропроводки необходимо начинать с разметки. Помимо разметки мест установки электроточек, необходимо произвести разметку трассы прокладки кабелей и проводов.

Не спешите при нанесении разметки, обдумайте тщательно каждый свой шаг.

Иначе, Вам придется переделывать уже выполненный электромонтаж.

2. Установка электроточек (розетки, выключатели, светильники)

На втором этапе монтажа открытой электропроводки необходимо установить розетки и выключатели.

Внимание!!! Основание для крепления розеток, выключателей, светильников и др. должно быть металлическим.

Вырезаем металлическую пластину (основание) и крепим ее на то место, где мы запланировали установку розетки, выключателя, светильника и прочего электрооборудования.

3. Прокладка проводов и кабелей

Третий этап монтажа открытой электропроводки в деревянном доме включает в себя прокладку проводов и кабелей. Способы прокладки проводов и кабелей мы рассмотрели чуть выше.

Напоминаю, что проходы проводов и кабелей через деревянные конструкции (потолки, полы, стены, перегородки) должны осуществляться ТОЛЬКО ЧЕРЕЗ МЕТАЛЛИЧЕСКИЕ ГИЛЬЗЫ (ТРУБЫ).

Чтобы установить металлическую гильзу в деревянной конструкции необходимо сделать отверстие с помощью инструмента электрика. В это отверстие вставляем металлическую гильзу таким образом, чтобы ее края с каждой стороны выступали на расстояние 1 (см) от деревянной конструкции.

Далее на каждый край гильзы одеваем пластиковую втулку, для защиты проводов и кабелей от порезов изоляции во время электромонтажа.

И после всего сказанного выше, приступаем к прокладке проводов и кабельных линий.

Переходите по этой ссылке и читайте как правильно выбрать марку кабелей и проводов для электромонтажа.

Рекомендую!!! Монтаж открытой электропроводки в деревянном доме выполнять кабелем, с пониженным выделением дыма и не поддерживающим горение, марки ВВГнг-LS.

О том, как выбрать сечение жил кабелей и проводов читайте в статье как правильно определить сечение провода и расчет сечения кабеля.

Прокладка открытой электропроводки выполняется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S.

4. Подключение

Четвертым этапом монтажа открытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию. Это осуществляется с помощью инструментов (ссылку на статью про инструменты я давал выше по тексту).

5. Завершение работ

После завершения работ Вам необходимо обратиться к специалистам электролаборатории, которые проведут приемо-сдаточные измерения и испытания электропроводки:

После проведенных измерений и испытаний, специалисты электролаборатории предоставят Вам протоколы, в которых напишут заключение о состоянии и исправности Вашей, вновь смонтированной электропроводки.

P.S. На этом статью на тему открытая электропроводка в деревянном доме  я завершаю. Задавайте мне свои вопросы в комментариях или в форме обратной связи. Подписывайтесь на новые статьи.

А у Вас как произведен монтаж открытой электропроводки в деревянном доме???

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как узнать, где просверлить стену? Прочтите это (или рискните устроить самодельную катастрофу)

Если вы полностью готовы начать сверлить стену для своего следующего проекта «сделай сам», нажмите на тормоза. Установка нескольких фотографий в рамке или даже установка телевизора могут показаться достаточно простыми, но каждый год тысячи незадачливых домовладельцев усваивают этот урок на собственном горьком опыте: никогда не следует — и мы имеем в виду никогда — сверлить стену в стене, если не знаешь, что за ней скрывается. Это. В конце концов, как узнать, где просверлить стену? Следует ли сверлить шпильки? Как электрические провода проложены в стенах?

В большинстве домов через любую стену проходит несколько труб и проводов, и если вы не знаете, как их найти, вы рискуете получить травму, серьезно повредить свой дом или и то, и другое.

Итак, прежде чем вы наберете обороты и будете готовы к работе, вот как узнать, где просверлить стену, а также необходимые меры безопасности, чтобы избежать кошмара своими руками.

Как избежать сверления проволоки? Обратите внимание на выключатели и розетки

«Основные опасности [просверливания стены] — это удар по электрическому проводу, водопроводной или газовой трубе», — поясняет Иссабель Уильямс , член экипажа Fantastic Handyman UK. «Все эти сценарии могут привести к поражению электрическим током или наводнению.”

К счастью, есть несколько уловок, которые помогут определить, что находится за стеной, без риска поражения электрическим током.

Электрические провода, например, имеют тенденцию следовать определенной схеме размещения.

«Одно из общих правил — избегать просверливания вокруг выключателей и розеток, поскольку электрические провода могут проходить горизонтально и вертикально вокруг этих светильников», — объясняет Уильямс. «Вы также можете получить представление о том, где проходят провода и трубы, посмотрев на чердак и в подвал, чтобы увидеть, где они проходят вверх или вниз через каркас.”

___

Watch: Как настенные анкеры могут спасти ваши дизайнерские амбиции

___

Используйте инструмент для поиска гвоздей

Также неплохо инвестировать в поисковик шпилек, прежде чем начинать любой проект, связанный с бурением в стены. Инструмент для поиска гвоздей поможет вам найти гвоздики, которые представляют собой вертикальные балки, обрамляющие и поддерживающие ваш дом.

«Электрические провода часто проходят вертикально вдоль шпилек», — говорит Мэтт Дейгл , основатель и генеральный директор сайта Rise, занимающегося устойчивым улучшением дома.«Поиск шпилек — это удобный ручной инструмент, который позволяет быстро и легко найти шпильки, спрятанные за гипсокартоном».

Чтобы найти шпильку, просто включите устройство и перемещайте его по горизонтали, пока он не укажет на шпильку. Отметьте место стойки карандашом и продолжайте двигаться вдоль стены, чтобы найти больше стоек (при необходимости). Поскольку шпильки обычно расположены на расстоянии от 16 до 24 дюймов, вам не придется долго искать, чтобы найти свою первую.

Тем не менее, не забудьте вложить средства в правильный вид прибора для поиска гвоздей.Хотя магнитные (без источника питания) устройства для поиска шипов доступны, Дейгл предостерегает от их использования.

«Магнитные щупы идеально подходят для коммерческих зданий, где обычно используются металлические стойки, — говорит он, — но дома они намного менее точны».

Убедитесь, что батареи в поисковике для шпилек тоже разряжены, потому что низкий заряд батарей может вызвать ошибки.

Будьте осторожны со стенами, которые соединяют вашу ванную комнату или кухню

Хотя поиск проводов может быть относительно простым процессом, найти трубы немного сложнее.Одно из практических правил — будьте особенно осторожны при сверлении любых стен, которые соединяются с вашей ванной или кухней — в основном, любой стены, в которой могут быть трубы.

Если вы попали в трубу, говорит Уильямс, вы, вероятно, это узнаете.

«Даже если труба из мягкого металла, она все равно будет оказывать значительное сопротивление», — говорит Уильямс. «И если вы не попадете им в место, где оно проходит через шпильку, ваше сверло, вероятно, будет отклоняться от изогнутой поверхности».

Как узнать, можно ли просверлить стену и когда обратиться к профессионалам

Самая сложная часть подвешивания тяжелых предметов состоит в том, что для устойчивости им может потребоваться шпилька.Можно подвесить тяжелый предмет на шпильке, но нужно знать, какой толщины у шпильки, а также как к ней прикреплены провода.

Это может немного отличаться в зависимости от года постройки дома и уровня опыта, который был вложен в его строительство. Если другие части вашего дома кажутся спроектированными любителем, не удивляйтесь, если за стенами также есть скрытые несоответствия.

И хотя ваши стены могут показаться достаточно прочными — даже с гвоздями, — не превращайте гипсокартон в швейцарский сыр, пытаясь вешать тяжелые предметы.

«Гипсокартон не так удобен, как бетонные или кирпичные стены, поэтому, если вы хотите что-то повесить, обязательно сначала проверьте, где находятся стойки», — говорит Уильямс. «В противном случае вы рискуете попасть в серьезную аварию из-за падающих предметов».

Если вы не вешаете очень легкую раму (для которой не требуется шпилька) — или не уверены в своих способностях повесить что-то более крупное на шпильку, не повредив провода, — вам следует подумать о найме профессионала, который поможет вам получить работу. сделано.

Как спрятать телевизионные провода в стене без шнура

Хотя наша недавно законченная бонусная комната наверху никогда не предназначалась для использования в качестве специальной «медиа-комнаты» или «театральной комнаты», мы всегда знали, что это будет отличное место. для специальных семейных вечеров кино. Но, добавляя телевизор, мы не хотели создавать Cordfest 2016 и всегда хотели попробовать установить телевизор на стене. Поэтому мы подумали, что разберем 4 шага, которые мы предприняли, чтобы повесить телевизор, убрать все видимые шнуры и спрятать кабельную коробку.

В целом, эти четыре шага обошлись нам менее чем в 75 долларов, и ни один из них не занимал больше часа (пара занимала всего несколько минут). Их было:

  1. Крепление телевизора к стене (мы использовали это монтажное оборудование за 18 долларов от Amazon)
  2. Установка внутристенной системы шнуров (мы использовали этот универсальный комплект DIY за 40 долларов от Home Depot)
  3. Снимаем наш удлинитель с пола (он у нас уже был, поэтому этот шаг был бесплатным)
  4. Добавление инфракрасного приемника (мы использовали ИК-приемник за 14 долларов от Amazon)

Но прежде, чем мы начали беспокоиться о том, чтобы спрятать телевизионные провода, нам нужно было сначала проверить наш список пару вещей.Как покупка самого телевизора. Итак, давайте вернемся на секунду…

На самом деле была только одна стена, которая имела смысл для телевизора в этой комнате, поскольку это была практически единственная стена без окон и без наклонного потолка в пространстве (она находится напротив встроенных модулей, которые мы делили в прошлом месяце). К тому же, как мы узнали постфактум, приятно, что он смотрит в сторону от двери комнаты, потому что вы не слышите его в коридоре.

Телевизор был куплен еще до того, как закончили комнату.Еще во время праздников мы получили купон на скидку 20% на один товар в магазине (и там не было сказано «за исключением электроники» — ух!). Мы выбрали этот 50-дюймовый телевизор Vizio, так как нам понравился наш Vizio внизу, и этот тоже получил хорошие отзывы. Три ура за простой процесс выбора.

Убрав эту важную деталь, мы продолжили тему «ну, если нам так нравится наша обстановка внизу…» и наткнулись на этот комод середины века с 9 ящиками на Craigslist за 120 долларов.Продано паре с вещами для комодов, ставших медиа-шкафами!

Наша первоначальная надежда заключалась в том, чтобы покрыть его морилкой, такой же, как та, что у нас внизу, но когда мы увидели это лично, мы поняли, что это не мудрый план. У нас не было проблем со шлифовкой окрашенных деталей, но гигантские овальные участки шпатлевки для дерева за каждой из 6 внешних ручек никогда не собирались хорошо сочетаться (такие большие участки шпатлевки просто не пачкаются так же, как дерево. ). Кроме того, средние ящики были заметно различались по текстуре дерева, поэтому все знаки, указывающие на , просто рисовали чертову штуку .

К счастью, все это шлифование вызвало у нас легкое головокружение, и вскоре эти вкладыши в ящиках заставили нас обоих направить Вилли Вонку, сказав: «Снёзка на вкус как ягода», и смеяться, как могут только родители, просмотревшие этот фильм 10 000 раз.

После удаления всей шлифовальной пыли мы нанесли слой тонированной грунтовки (остатки от покраски нашей комнаты для гостей), а затем покрасили его в Folkstone by Sherwin-Williams. Если бы мы не могли окрашивать его, по крайней мере, мы могли бы придать ему насыщенный насыщенный цвет, верно? Здесь он ожидает своего второго слоя краски, пока его осматривает член нашего домашнего контроля качества.

И вот она после второго слоя. Вы можете видеть, что в какой-то момент у нас был старый коврик для спальни, но он был слишком маленьким, поэтому мы знали, что это временно.

После того, как мы дали комоду четыре полных дня на то, чтобы краска застыла (ждать раздражает, но еще больше раздражает появление кучи вмятин и отметин из-за отсутствия терпения), мы добавили оборудование (эта тяга и эта ручка от Target) и поместил туда всю технологию. Красиво, не так ли?

Ровно — нет.Нет, это некрасиво. Особенно те странные птичьи лапки, на которых стоит телевизор. Есть одна вещь, которую вы не видите, когда смотрите ее вмонтированной в магазин. Что подводит нас к шагу 1…

.

1. Крепление телевизора к стене

Первым делом нужно было прикрепить телевизор к стене. Я понимаю, что это далеко не новая концепция, но на самом деле мы впервые устанавливаем телевизор. А ТАКЖЕ. МАЛЬЧИК. БЫЛО. I. НЕРВНЫЙ. Прочитав десять миллиардов онлайн-обзоров, чтобы успокоить / усугубить мои опасения (как это обычно делают онлайн-обзоры), мы решили заказать это монтажное оборудование за 18 долларов.

И, видимо, из-за всей моей нервозности я ноль сфотографировал, как мы его устанавливаем. Но это еще и потому, что это было очень легко и очень просто (шокирует). На задней панели телевизора были отверстия для ввинчивания двух монтажных кронштейнов прямо в нее, что делало эту часть легкой задачей. А затем вы просто прикручиваете заднюю панель к паре настенных шпилек, чтобы убедиться, что она очень надежна. Телевизор был на удивление легким, поэтому его можно было легко поднять на кронштейн и зафиксировать на месте.Неудивительно, что так много людей сделали это, не сломав себя и не разбив новенькую трубку для груди.

2. Установка кабельной системы в стене

Следующая проблема, очевидно, заключалась в том, что шнур питания и кабель HDMI выходили из-за него (мы рассмотрим ситуацию под комодом на шаге № 3). Итак, мы прошли по проходу аудио / видео в Home Depot (мы, вероятно, были в этом проходе только 3 раза из наших 5 793 023 поездок), и наткнулись на этот высокоценный шнур питания и кабель для монтажа в стену за 40 долларов.

По сути, он помогает просверлить два отверстия — одно за телевизором, другое за мультимедийной консолью — и протянуть узкую пластиковую трубку за гипсокартоном, создав туннель для всех ваших проводов. Я использовал примерную фотошопинг ниже, чтобы показать примерные места установки, чтобы вы могли притвориться, что у вас рентгеновское зрение.

В комплект даже входит насадка для кольцевой пилы для сверла, чтобы вы могли убедиться, что ваши отверстия имеют идеальный размер.Мы выбрали место прямо внутри монтажной пластины, чтобы просверлить первое отверстие, чтобы телевизор мог его скрыть. Затем мы просверлили еще одну дыру примерно на 3 фута под ней, за медиа-консолью.

Инструкции охватывают все это, но прежде чем вы начнете втыкать трубы в стену, вы должны обрезать ее до нужной длины. К счастью, пластик легко режется небольшим универсальным ножом.

Самым сложным было протянуть трубку сквозь стену, так как мне пришлось отодвинуть изоляцию в сторону, чтобы она плавно опускалась вниз.Я рекомендую прорезать отверстие рядом со шпилькой (но, очевидно, не прямо над ней), чтобы ваша трубка могла легче скользить по стенке 2 x 4. Вы также заметите белый шнур, прикрепленный к черной трубке. Это шнур питания, встроенный в стену, который входит в комплект, который через мгновение станет более понятным.

Верхний конец этого белого шнура питания, встроенного в стену, выглядит как розетка, и он хорошо входит в верхнюю половину отверстия (белая часть), в то время как нижняя / прозрачная часть прикрепляется к верхней части вашей трубки и становится вход для всех остальных шнуров.Оба они крепятся к стене с помощью прилагаемых шурупов, как и любой старый ящик для рабочего оборудования. Таким образом, у вас остается хорошее место для подключения телевизора за монтажным кронштейном:

В комплект также входят белые пластиковые крышки, которые защелкиваются сверху, чтобы все выглядело аккуратнее. Итак, вот как выглядела наша верхняя часть, когда все было сказано и сделано. Два черных шнура, которые вы видите свисающими, прикреплены к задней панели телевизора, поэтому они также скрыты за ним, когда он висит на кронштейне.

Внизу, за комодом, ступеньки практически такие же. Просверлите отверстие, подсоедините черную трубку и шнур питания в стене к их нижним частям и прикрепите к стене прилагаемыми винтами. У встроенного в стену шнура питания на этом конце есть вилка (в отличие от розетки выше), и в комплект также входит дополнительный белый шнур питания, так что вы можете подключить его все к розетке.

3. Снимаем удлинитель с пола

В то время как это позаботилось обо всех видимых проводах над медиа-консолью, у нас все еще был этот беспорядок, неряшливо лежавший на полу под .Вы знаете, весь этот лишний кабель, которому некуда идти, кроме как там, где сила тяжести решает, что он должен быть? Здесь мы применили простое решение (пусть вас не вводит в заблуждение длина этого поста — наши любимые решения для шнуров — нехитрые и несложные).

Вы когда-нибудь замечали, что на задней стороне всех ваших удлинителей есть слоты? Таким образом, вы можете где-нибудь установить их и снять с пола. Я всегда делаю это чуть ниже нижней части мебели, если она стоит на ножках (чтобы вы все еще могли прижать ее к стене, не задев шнур питания), что также создает небольшую полку для втирания всего лишнего шнура.Все, что потребовалось, это два винта и около 10 минут.

Примечание: вы можете заметить, что мы перекрасили стены в светлее посреди всего этого (подробнее об этом здесь).

4. Добавление инфракрасного приемника

После установки телевизора, установки туннеля для кабеля в стене и снятия всего с пола, нашим последним занятием было спрятать кабельную коробку. Как и внизу, мы полагались на одну из наших любимых маленьких технологий: инфракрасный (ИК) приемник за 14 долларов.

Он подключается к задней части большинства кабельных коробок и становится инкогнито суррогатным местом для наведения вашего пульта дистанционного управления, что означает, что сам ящик может быть скрыт от глаз. Наша кабельная коробка теперь находится внутри среднего ящика, а шнур питания, кабель HDMI и ИК-приемник выходят сзади (мы пропустили их через отверстие, которое просверлили в задней части комода). Мы также просверлили несколько дополнительных отверстий поблизости, чтобы обеспечить дополнительную вентиляцию приставки, как и для другой кабельной приставки внизу.

И вот, друзья-ненавистники шнура, вот как мы дошли до этого. Шнур ноль, если хотите.

Эта стена еще не закончена с точки зрения декора (как и остальная часть комнаты), но мы начали закреплять несколько «хранителей» по комнате. Например, этот крутой мобильный телефон в виде чайки, который на изображениях не так хорошо выглядит, как в реальной жизни, но давайте просто скажем, что этого достаточно, чтобы я поверил, что мобильные телефоны и телевизоры должны быть чем-то особенным. Они уже есть? В любом случае, я на борту.

Мы также повесили натертые маслом бронзовые карнизы для штор из Home Depot и купили эти занавески цвета слоновой кости длиной 95 дюймов, которые выглядят красиво, поскольку их темные люверсы привязываются к карнизу. После использования обрезков ткани для проверки более смелых / ярких / более узорчатых вариантов мы решили, что лучше всего будет простое, особенно с учетом нашего нового ковра с ярким рисунком.

Коврик, как и его кузены в нашей гостиной и столовой, от местного турецко-персидского оптового продавца ковров под названием Amir Rugs.С тех пор, как мы обнаружили, что мы на самом деле традиционные ковровые люди (сюрприз!), Он стал нашим любимым местом для ковриков. Требуется некоторая охота, чтобы найти яркие варианты в их стеках за стеками, но мы знали, что это отличный способ придать этому пространству игривую атмосферу, но при этом вписаться в остальную часть дома. Любимая часть Шерри — это маленький ярко-синий ряд, который выглядит так, будто в нем есть крестики и минусы.

Поскольку мы стремимся к комнате, в которой мы все сможем наслаждаться всей семьей, стена для телевизора является хорошим дополнением к более красочной / игривой стене с мебелью и полками, которые мы добавили с другой стороны комнаты. (подробнее об этом здесь).Нам действительно нравится баланс веселья и функциональности, над которым мы постепенно работаем в этом бонусном пространстве.

Если говорить об остальном пространстве, мы добиваемся хороших результатов.

Мы определили большинство наших «зон», так что теперь нужно только завершить то, что куда идет, что висит на стене, что остается, а что остается временно. Но мы надеемся, что следующее, чем мы поделимся с вами, — это полностью завершенная (или, по крайней мере, завершенная) комната.

Psst — Мы наконец-то обновили фотографии до и после нашего нынешнего дома, включив в них эту комнату и несколько более новых версий некоторых других пространств. Здесь вы можете узнать все цвета наших красок и места, где у нас есть вещи для каждой комнаты.

* Эта страница содержит партнерские ссылки на товары, которые у нас есть купленных и любимых *

Другие сообщения от Young House Love

Дорожка кабельной проводки: поверхность, стена и пол — прокладка кабелей

Дорожка кабельной проводки используется для прокладки проводов через скрытый настенный маскировщик шнура, который улучшит внешний вид практически любой комнаты и является отличным и доступным способом скрытия и защиты кабели как в доме, так и в офисе.Наши пластиковые кабельные лотки доступны во многих различных стилях, включая версии с защелкой (1 шт.), Скользящей крышкой и J-образным каналом, установка проста. Многие стили кабельных трасс имеют самоклеящуюся клейкую основу, их можно обрезать до любого желаемого размера и их можно покрасить в соответствии с вашим декором. Аксессуары для настенных шнуров могут помочь вам добавить порты питания и данных, а также соединения, чтобы изменить направление и / или разделить кабели.

Существует также несколько разновидностей специальных кабельных каналов для промышленного, коммерческого или наружного применения: ограждения для проводов для опор электросети, сплошные кабельные лотки для чувствительных оптоволоконных кабелей, дорожки для кабельных каналов, совместимые с ADA, и многое другое!

Обрыв канатной дороги

Дорожка кабельного ввода, говоря языком организации кабелей, по сути, представляет собой любой жесткий закрытый или полузакрытый канал, который защищает, направляет и скрывает кабели и провода.Поверхностный кабельный канал — отличный выбор для скрытия неприглядных проводов в различных условиях: домашние кинотеатры, офисы, конференц-залы, рабочие станции и т. Д. Но какой из них подходит для вашего приложения? Мы разберем различные стили дорожек качения, которые мы предлагаем, и расскажем о преимуществах каждого из них.

Поверхность Raceway

Поверхность кабельного канала используется для прокладки проводов через скрытый настенный маскировщик шнура, который улучшит внешний вид практически любой комнаты и является отличным и доступным способом скрыть и защитить кабели как дома, так и в офисе.Наша пластиковая кабельная канавка доступна во многих различных стилях, включая защелкивающиеся (цельные), скользящие крышки и версии с J-образным каналом, установка проста. Многие стили кабельных трасс имеют самоклеящуюся клейкую основу, их можно обрезать до любого желаемого размера и их можно покрасить в соответствии с вашим декором. Аксессуары для настенных шнуров могут помочь вам добавить порты питания и данных, а также соединения, чтобы изменить направление и / или разделить кабели.

Существует также несколько разновидностей специальных кабельных каналов для промышленного, коммерческого или наружного применения: ограждения для проводов для опор электросети, сплошные кабельные лотки для чувствительных оптоволоконных кабелей, дорожки для кабельных каналов, совместимые с ADA, и многое другое!

Дорожка качения с защелкой

Дорожку кабельного ввода с защелкой можно определить по ее откидной или скользящей крышке, которая полностью закрывает кабели внутри канала.Чтобы добавить или удалить провода, просто откройте люк или снимите крышку. Он доступен во многих различных размерах и отлично подходит для прокладки кабелей по всему дому, например, проводов для динамиков или телевизионных шнуров. Клей позволяет ему приклеиваться к плоским поверхностям, таким как стены или столы. Кабельный канал с защелкой — это незаметный способ скрыть и полностью закрыть бытовые провода.

Цельный кабельный канал с защелкой и аксессуары
Экономичный кабельный канал со сплошной стенкой

J Канал

Дорожки качения J Channel или J Hook названы так потому, что их поперечное сечение имеет форму буквы «J».Кабели вставляются, пропуская их через верх, где изгиб «J» изгибается, чтобы удерживать их на месте. Это обеспечивает легкий доступ к кабелям при необходимости, но также означает, что кабели не полностью закрыты. Из-за открытого характера они не могут использоваться в вертикальном положении, например, с фиксацией кабельного канала, и обычно используются на столах для аккуратной прокладки компьютерных кабелей и других связанных проводов над землей. Как и фиксирующая дорожка качения, они часто имеют клейкую основу для облегчения установки.

J Channel Raceway
Humanscale NeatLinks Unxer Desk кабельные менеджеры

Угловой канал

Угловой канал похож на кабельный канал с защелкой, но имеет уникальную форму четверти округлой формы, которая позволяет ему переходить в стыки стен и / или потолка, создавая законченный и законченный вид. Он использует скользящую крышку, чтобы полностью скрыть кабели, и может использоваться горизонтально или вертикально практически в любом углу, даже имитируя внешний вид короны, чтобы еще больше замаскировать его назначение.Они подходят для кабелей мультимедиа, динамиков и домашнего кинотеатра, расположенных в углу комнаты, или для кабелей, свисающих с потолка.

Угловой канал качения

Power Raceway

Дорожка качения включает источник питания непосредственно в дорожку качения. В то время как описанные выше дорожки качения обычно изготавливаются из ПВХ, дорожка качения питания может быть изготовлена ​​из пластика или металла. В отличие от других типов кабельных каналов, которые обычно содержат общие силовые кабели или провода громкоговорителей, силовые кабельные каналы обычно содержат кабели связи, включая провода для передачи голоса / данных, оптоволоконные кабели или другие низковольтные кабели.Это делает его отличным решением для лабораторий, офисов, школ и других коммерческих приложений, хотя часто требуется более опытный установщик, в отличие от большинства других кабельных каналов, которые может легко установить любой мастер.

Опоры Tele-Power от Wiremold
HellermannTyton Infostream Multi-Channel Raceway

Дорожки Specialty Raceways

…И остальное. Есть много других типов кабельных каналов, которые называются «кабельным каналом», но не помещаются в аккуратные ниши, указанные выше.Например, ограждения для проводов для опор или наружных стен зданий, или системы поддержки кабеля, такие как Cable Runway или Panduit’s Fiber Runner. Дорожки качения из экструдированного алюминия долговечны и надежны для промышленного использования на открытом воздухе. и металлические дорожки качения через пол предлагают полупостоянное решение для низковольтных кабелей, которое имеет дополнительное преимущество: Соответствует требованиям ADA, что позволяет пешеходам, инвалидным коляскам, тележкам и другим транспортным средствам проезжать прямо по нему.

Что можно и чего нельзя делать при прокладке кабеля Ethernet

С каждым годом кабельная проводка Ethernet становится все более важной в нашем мире постоянно развивающихся технологий, особенно из-за Интернета вещей (IoT), а теперь и промышленного Интернета вещей (IIoT).Концепция IoT предполагает развитие Интернета, в котором повседневные объекты имеют возможность подключения к сети, что позволяет им отправлять и получать данные.


Правильно установленный сетевой кабель Ethernet сокращает время простоя и обеспечивает постоянный поток данных, соединяя ваши системы данных и сетевые устройства, такие как маршрутизаторы, модемы, адаптеры или что-то еще, что требует подключения по всему объекту.

Учитывая, что вы ранее определили центральное место, где будут завершаться все ваши кабели, вы можете приступить к планированию прокладки сетевого кабеля.Имейте в виду, что это центральное место для вашего кабеля должно быть достаточно большим, чтобы вместить ваш текущий проект, а также любые будущие планы расширения сети передачи данных на вашем предприятии. Если кабель будет подвергаться суровым условиям окружающей среды, выберите кабель, обладающий промышленными прочностными характеристиками, такими как длительный срок службы при изгибе и устойчивость к ультрафиолетовому излучению, порезам, истиранию, маслу, химикатам и экстремальным температурам.

Выбор Проводка Ethernet
  • PROFINET: В этом промышленном кабеле Ethernet используется экран из фольги и оплетки для защиты сигналов от шума, ожидаемого на производственных площадях.
  • CAT6: Эти кабели обратно совместимы со всеми предыдущими кабелями CAT, имеют провода большего диаметра, могут работать с большей длиной, поддерживают до 10 Гбит / с и полосу пропускания 250 МГц и имеют более длительный срок службы.
  • CAT6A: Этот кабель Ethernet удваивает пропускную способность CAT6, работая на частоте до 500 МГц и может работать на больших расстояниях — до 100 метров.
  • CAT7A : Кабельная проводка CAT7A Ethernet поддерживает 10-гигабитный Ethernet, частоты до 1000 МГц и является жизнеспособной альтернативой оптоволоконным кабелям.

Как установить кабель Ethernet

Как сделать: перекрестное питание кабеля под углом 90 градусов

Если вам нужно или случайно пересечь кабели сети передачи данных, их следует держать под углом 90 градусов, чтобы избежать помех.

Запрещается прокладывать кабель в небезопасных местах
  • В какой-то момент может потребоваться проложить кабель к потолку или стене. Убедитесь, что кабель не касается потолочной плитки, и не прокладывайте кабель по кабелепроводу, водопроводным или другим трубам, так как это небезопасно и может не пройти проверку.
  • Не прокладывайте кабель передачи данных под полом.

Можно: использовать разные цветовые схемы
  • Разделение цветов кабелей удобно и позволяет упорядочить линии передачи данных.

Не связывайте кабели слишком туго
  • Перекрученный кабель может отрицательно сказаться на сети и снизить качество кабеля.
  • Кабели, которые связаны слишком туго, трудно устранить, если проблема когда-либо возникнет.

Сделайте: Пометьте кабель

Задайте себе следующие вопросы, чтобы помочь с процессом маркировки:

  • Для какого места предназначен кабель?
  • Как это было прекращено?
  • Кабель для Ethernet или разъем?

Не используйте «избыточный кабель» для стоек

Слишком большое количество кабелей в вашем центре обработки данных приведет к избыточному нагреву, что нехорошо, поскольку стойки должны оставаться прохладными.

Как: использовать эффективную систему управления проводкой
  • Используйте безопасное и эффективное устройство для связывания проводов (например, липучку Velcro® или кабельные стяжки ) для организации коммутационных кабелей между стойками.
  • Разместите провода в патч-панели.
  • Укрепляйте кабели без ныряния и перекрещивания кабелей.
  • Создайте простую схему расположения кабелей, которая послужит быстрой и простой справкой для поиска кабеля для ремонта или замены.

Запрещается: оставлять провода незащищенными от оконечных устройств

Оставление проводки кабеля Ethernet незащищенной от заделки может привести к повреждению провода внутри заделки и поломке внутри вилки.

Сделать: Приобрести соединительный кабель

Покупка кабеля с предварительными разъемами упрощает установку по принципу «plug-and-play» и обеспечивает точную сборку.

Подготовьте свои системы обработки данных к более разумному будущему

Интернет вещей описывает мир, в котором (практически) все может быть подключено и будет общаться разумным образом. Сократите время простоя и подготовьте системы данных вашего предприятия к гораздо более интеллектуальному будущему в области связи.Начните свой план установки сетевого кабеля уже сегодня, загрузив лист «Что можно и чего нельзя делать при установке кабеля Ethernet» от TPC Wire & Cable®, в том числе лист «Соберите собственные комплекты шнуров Ethernet».

Как спрятать шнуры на настенном телевизоре

Ищете идеи, как спрятать шнуры на настенном телевизоре? У меня для вас есть две идеи. Для одного требуется дрель и набор шнура. Это лучший способ. Если вы снимаетесь в доме или квартире и не можете просверлить стену, другая идея для скрытия шнура, которую я делюсь, использует ткань, ее легко сделать и снять.

Я превратил спальню в тренажерный зал. Одной из особенностей комнаты, которую я хотел, был телевизор, чтобы смотреть во время тренировки, и видеорегистратор, чтобы следить за онлайн-уроками фитнеса.

Как спрятать шнуры на настенном телевизоре

В моем последнем посте о трансформации комнаты я оставил вам изображение настенного телевизора с оголенными шнурами, свисающими с него. Не очень красиво. Я рад сообщить вам, что теперь они вошли в историю.

Ну, на самом деле не история, но шнуры сейчас тянутся за стеной.

Как спрятать шнуры на настенном телевизоре

Я использовал упакованный комплект , чтобы безопасно проложить провода телевизора за стеной.

Примечание: Когда я впервые проложил шнуры за стеной, я сделал это без комплекта и получил много комментариев, в которых говорилось, насколько это небезопасно. Я удалил исходный пост и переписал его, указав этот правильный и безопасный способ. Все примерно так же, но теперь провода проходят внутри трубы, которую вы вставляете в стену.

В магазинах товаров для дома продаются комплекты Flat Screen In Wall Cover и Power . Есть из чего выбирать.

Я использовал этот комплект «В стене» и «Кабель питания», чтобы проложить телевизионные провода «для кодирования» за стеной. В комплект входят розетки. Комплекты стоят около 50 долларов и представляют собой лучший и самый безопасный способ спрятать телевизионные шнуры за стенами. Он поставляется с гибкой трубкой, в которую заключены кабели и провода.

Обновление: Большинство новых комплектов для скрытия шнуров телевизора, которые продаются сегодня, больше не имеют гибкой трубки для удержания проводов.

  • Если к вашему телевизору подключено много кабелей и проводов, обязательно ищите комплект с большими отверстиями, чтобы кабели и провода легко входили и выходили. Я нашел этот новый комплект для скрытия шнура телевизора, и он мне понравился, поскольку в нем есть отдельное пространство для всех ваших кабелей и проводов.
  • Это еще один вариант комплекта — TV Cord & Cable Power Kit

Что входит в комплект для скрытия телевизионного шнура?

  • Гофрированная пластиковая трубка с подключенными розетками, крышка, длинный удлинитель, коронка для дрели, проволочная змейка, бумажный шаблон

Обзор установки скрытия телевизионного шнура

Розетка подключена к пластиковой трубке, которую вы размещаете за стеной через два отверстия, которые вы просверливаете в стене за телевизором (одно отверстие в стене, другое выше в стене за телевизором). Шнуры телевизора проходят через пластиковую трубку.

В верхней розетке есть вилка. Сюда вы подключаете телевизор. В комплект входит шнур питания, который необходимо затем подключить к существующей розетке, расположенной ниже на стене. (Я поставил перед этой розеткой мебель, чтобы она была скрыта от глаз, но до нее было легко добраться, если необходимо.)

Пошаговая инструкция по установке комплекта для скрытия телевизионного шнура в стене

  1. После размещения монтажного кронштейна для телевизора (приобретается отдельно, чтобы соответствовать вашему телевизору) на стене, вам нужно выяснить, где должны быть два отверстия, чтобы верхнее было скрыто за телевизором, а нижнее — ближе к нему. на полу и рядом с существующей розеткой, к которой будут подключены шнуры и источник питания комплекта, выходящий из стены.

2. Просверлите отверстия круглым сверлом.

3. Следуя инструкциям набора, протолкните трубку и шнур через верхнее отверстие. Это выглядит сложно, но было довольно легко. Видите этот белый шнур вдоль черной трубки? Это часть шнура питания в комплекте и то, как вы подключите питание к телевизору.

4. В верхней части шнура питания комплекта имеется розетка. Вы подключаете телевизор к нему за телевизором. В нижнем отверстии вам нужно подключить питание к существующей розетке.

СОВЕТ ПО УСТАНОВКЕ: Попросите кого-нибудь из членов семьи помочь ему схватить и вытащить трубку / шнур, когда он достигнет просверленного отверстия в нижней части стены.

5. С помощью винтов из комплекта прикрепите розетку к стене за телевизором. Сюда вы подключаете телевизор, остальные шнуры проходят через трубку.

6. Пропустите кабели через трубку и выведите их из нижнего отверстия и подключите к задней панели телевизора на стене и кабельной коробке / DVR ниже.

Когда вы решите, где разместить отверстия в стене, вам следует расположить нижнее отверстие как можно ближе к существующей розетке. После того, как трубка и шнуры вынуты из нижнего отверстия, в зависимости от того, насколько близко находится настенная розетка, вы просто вставляете вилки в розетку. Розетка в моей комнате была низко на стене и скрыта за столом.

Если у вас более двух вилок (обычная розетка), вы можете подключить удлинитель с несколькими розетками. Это у меня на столе.

Готово! От старта до финиша ушло около 2 часов.

ВАЖНО : Самым сложным было выяснить, где разместить отверстия в стене. Убедитесь, что все шнуры, которые подключаются к вашей электронике, достаточно длинные, чтобы их можно было продеть через стену в заднюю часть телевизора. Возможно, вам придется приобрести более длинные кабели HDMI и т. Д.

*** Как спрятать телевизионные шнуры за стеной ВАРИАНТЫ / ВАРИАНТЫ ***

Если вы не хотите прятать шнуры за стеной, чтобы скрыть их при подвешивании настенного телевизора с плоским экраном, вот несколько вариантов для вас.

Провода можно накрыть плоской крышкой в ​​виде лепного украшения. Он белый, но может быть окрашен в цвет стены или молдинга в комнате.

Как я спрятал шнуры на настенном телевизоре с плоским экраном в своей семейной комнате, не протягивая их за стену.

Вы можете узнать больше о том, как я превратил эту неиспользуемую спальню в тренажерный зал, в этих сообщениях:

Сообщение навигации

7 лучших кабельных зажимов

Если ваши провода запутываются и неорганизованы, лучшие кабельные зажимы просты в использовании и помогают держать все свисающие шнуры аккуратно вместе и в стороне.Будь то развлекательный центр или письменный стол, они позволяют легко найти, переместить или отсоединить провода, когда это необходимо.

Многие из них имеют самоклеящуюся основу, чтобы вы могли прикрепить их к стене или к предмету мебели, но если вам сложно удерживать кабели, прикрепленные друг к другу, магнитные зажимы для кабелей (или даже рукав для шнура) пригодятся. легко обернуть и закрыть. И хотя некоторые связывают несколько шнуров вместе, другие зажимают шнуры по отдельности, что также отлично подходит для прокладки проводов вокруг мебели, стен или других мест, чтобы они не попадали в поле зрения.Подходящий для вас вариант соответствует вашим потребностям.

Прокрутите список и найдите проверенные фавориты, которые позволят убрать беспорядок в вашем доме и офисе — все это доступно в несколько кликов на Amazon. Я также включил в комплект изящный культовый органайзер для кабелей, в который можно положить разветвители питания, фильтры для защиты от перенапряжения и связки шнуров.

Мы рекомендуем только те продукты, которые нам нравятся и которые, по нашему мнению, понравятся и вам. Мы можем получать часть продаж от продуктов, приобретенных по этой статье, написанной нашей коммерческой командой.

1

Универсальный набор кабельных зажимов

Набор кабельных зажимов OHill, получивший более 1000 пятизвездочных оценок от пользователей Amazon, выполняет свою работу, предлагая отличную отдачу от вложенных средств. Они поставляются в упаковке по 16 штук с шестью отдельными зажимами для кабеля, четырьмя небольшими зажимами для кабеля с двумя слотами, двумя более крупными держателями с двумя слотами, двумя держателями с тремя слотами и двумя держателями с пятью слотами.

Все зажимы имеют клейкую основу, чтобы прикрепить их к дому, офису или даже в машине.Кроме того, они достаточно гибкие, чтобы удерживать в них другие предметы, например ручки или зубные щетки.

По мнению фанатов : «Это здорово! Именно то, что я хотел, чтобы проложить пару шнуров. Зажимы с одним слотом достаточно велики, чтобы в них поместился стандартный шнур или легкий внутренний удлинитель, но он все еще достаточно мал, чтобы я мог вставить в него кабель USB-C для телефона, не выпадая ».

2

Эти широкие кабельные зажимы для большого количества шнуров

Для мест, где собирается много шнуров, таких как настольные компьютеры и развлекательные центры, использование зажимов для кабелей Soulwit — отличный вариант.Каждая упаковка поставляется с держателем с тремя, пятью и семью слотами, которые снабжены двусторонней липкой лентой 3M для надежного крепления к столу или стене. Эти зажимы могут удерживать кабели толщиной 6 миллиметров или меньше.

По словам фанатов : «Я только что установил новую установку с Mac Mini и великолепным широкоформатным монитором. Внешний вид был испорчен (я компьютерщик) повсюду дополнительными кабелями. Я наклеил их на задний край своего (деревянного) стола, и все в порядке. Они очень хорошо держатся и ими легко манипулировать.У меня есть два зарядных кабеля, кабель питания для ноутбука и разъем для наушников, которые проходят через них без проблем ».

3

Этот набор одинарных зажимов

Из 50 в упаковке клейких кабельных зажимов Folai можно прикрыть 25 отдельных кабельных 0,6-дюймовых зажимов для небольших кабелей и 25 зажимов размером 0,78 дюйма для более крупных. Вы можете использовать их для организации телевизионных проводов, USB-шнуров и кабелей зарядного устройства для смартфонов по всему дому или в машине. Это отдельные зажимы, поэтому вы можете использовать их по мере необходимости, чтобы закрепить незакрепленные кабели или даже закрепить их вокруг стен, чтобы они не попадали в поле зрения.Эти зажимы доступны в черном и белом цвете.

По словам поклонников : «Отлично помог скрыть проводку от освещения под шкафом».

4

Лучшие магнитные кабельные зажимы

Когда вам нужно намотать кабели или сохранить несколько из них вместе, магнитные кабельные зажимы FORETOO — отличный (и забавный) вариант. Эти магнитные кабельные зажимы с симпатичным смайликом, выбитым на каждой стороне, надежно удерживают провода на месте, не позволяя им спутаться или болтаться по вашему столу.Они бывают восьми разных оттенков, поэтому шнуры легко идентифицировать по цвету. Их даже можно использовать как закладку. Но имейте в виду, что они лучше всего подходят для небольших шнуров, а не для более широких, как телевизионные. Если вам нужна менее красочная версия, также доступны черные магнитные зажимы для кабеля.

По словам фанатов : «Я ношу с собой несколько шнуров каждый день, от дополнительных шнуров, наушников, зарядных устройств для телефонов и т.д. Намного лучше, чем использовать завязки или резинки! А яркие цвета помогают быстро их найти! »

5

Эти сверхмощные зажимы, которые могут одновременно работать с несколькими кабелями

Если у вас много кабелей или больших видео или сетевых кабелей, которые нужно убрать, зажимы для кабелей Envisioned — отличный выбор.Эти зажимы являются зажимными и достаточно большими, чтобы удерживать вместе более толстые кабели, включая силовые и коаксиальные кабели. Зажимы имеют самоклеющуюся ленту внизу, поэтому вы можете легко их разместить, и вы получаете 50 штук за упаковку. Кроме того, в этот пакет входит 10 многоразовых стяжек для кабелей.

По словам поклонников : «Эти зажимы просты в установке, обладают невероятной адгезией, и их очень легко добавить или заменить провода, потому что вы можете просто отсоединить их. Очень чистая и легко скрываемая проводка ».

6

Набор очаровательных кабельных зажимов и защитных приспособлений для кабелей

Этот красочный набор кабельных зажимов также включает в себя протекторы для кабелей в форме животных, предотвращающие изнашивание.Шесть кабельных зажимов имеют липкую ленту сзади, поэтому вы можете легко прикрепить их где угодно, а шесть защитных приспособлений включают в себя милого кота, свинью, панду, акулу, бегемота и тигра. Однако эти зажимы лучше всего подходят для кабелей меньшего размера, таких как кабели для зарядки телефона, шнуры для ноутбуков или аудиокабели.

По мнению фанатов : «Мне нравятся эти маленькие кабельные зажимы. Животные были действительно милыми. Протектор кабеля для животных с моим планшетом работал хорошо. Внизу есть прорезь, в которую вы вставляете шнур, а затем подталкиваете его вверх, чтобы закрепить шнур.”

7

Лучшие кабельные муфты

Кабельные муфты JOTO — отличная альтернатива традиционным кабельным зажимам. Эти гибкие неопреновые рукава имеют длину около 20 дюймов и аккуратно застегиваются на молнию, чтобы скрыть до 10 кабелей, связанных вместе, поэтому он может выполнять большие задачи, такие как рабочий стол, покрытый техникой, или развлекательная система. Он доступен в черном или белом цвете, по четыре штуки в каждой упаковке.

По словам фанатов : «Это было идеально для того, что мне было нужно, так как все мои кабели отсортированы и аккуратны, это избавило от бельма на глазу, которое было в моей гостиной, коридоре и офисе.”

8

Также замечательно: коробка для органайзера кабеля

Коробки-органайзеры Yecaye позволяют легко спрятать удлинители вместе с грязными кабелями, и каждый заказ поставляется с двумя. Эта коробка подходит для удлинителей и устройств защиты от перенапряжения размером до 15,9 дюйма. В нем есть отверстия, чтобы вы могли держать их подключенными, оставаясь скрытыми, и он изготовлен из прочного АБС-пластика, который является огнестойким для защиты. Доступен в белом или черном цвете. Кроме того, он поставляется с крышкой с защелкивающимся замком, что делает его более безопасным для детей и домашних животных.

По словам фанатов : «Это то, чего мне не хватало в жизни! Они красиво выглядят, скрывают беспорядок в проводах и не мешают простоте использования нашей электроники ».

7 способов прикрыть уродливые провода

Дом без гаджетов в наш цифровой век технологий просто немыслим. Какими бы незаменимыми они ни были, эта электроника поставляется с большим багажом, а именно с проводами или кабелями. Вот как можно скрыть провода.

В то время как у некоторых из нас может не быть проблем с проводами, загромождающими наши пространства, остальные определенно ищут способы убрать их из поля зрения.Кроме того, всегда лучше организовать их, особенно если у вас дома есть малыши и домашние животные.

Итак, вот несколько интересных и творческих способов скрыть электрические провода, кабели и шнуры для чистого и организованного дома.

Советы по скрытию проводов №1: зажимы для бумаги

Начните с простого зажима

Зажимы для папок можно недорого купить в местном магазине канцелярских товаров. Используйте зажимы, чтобы связать вместе длинные отрезки проводов и кабелей, чтобы сформировать более мелкие жгуты, которые можно легко спрятать.Насколько это просто?

Советы по скрытию проводов # 2

: Книжная компоновка Накройте книгами

Источник

Самый простой способ скрыть провода — сложить книги на консоли. Располагайте их систематически, чтобы провода не выглядели сквозь них.

Советы по скрытию проводов № 3: Маршрутизатор под прикрытием

Камуфляж с элементом декора

Источник

Вместо того, чтобы останавливаться только на кабелях, почему бы не подумать о том, чтобы спрятать и свой маршрутизатор? Забавный и творческий способ сделать это — спрятать маршрутизатор в твердом переплете старой книги.Он служит декоративным элементом, а также решает вашу проблему!

Советы по скрытию проводов №4: используйте подарочную коробку

Используйте подарочную коробку с большей пользой

Источник

Как мы могли забыть подарочные коробки или коробки из-под обуви? Поместите роутер в коробку и проделайте за ней отверстия для проводов. Эти коробки можно хранить в любой части дома, чтобы спрятать провода на полу, и никто даже не узнает.

Советы по скрытию проводов №5: проявите художественность

Используйте наклейки для создания дизайна

Источник

Вместо того, чтобы просто прятать провода, подумайте о том, чтобы проявить творческий подход к ним.Используйте необычные зажимы для проводов, чтобы замаскировать провода вдоль стен. Таким образом, ваши провода могут служить декоративным элементом и гармонично вписаться в ваш интерьер.

Советы по скрытию проводов №6: ткань волшебника

Попробуйте это быстрое прикрытие

Источник

Этот быстрый и простой прием — отличный консилер, когда другие ваши идеи не увенчались успехом. Если у вашего рабочего стола много кабелей, разложенных по полу сзади, и вас раздражает неорганизованный дисплей, то скройте беспорядок черной тканью и прикрепите его к столу.

Советы по скрытию проводов # 7: ТВ-панель

Деревянная задняя панель для закрытия телевизионных кабелей

Если вы живете в съемной квартире или в собственном доме, настенный монтаж телевизора — отличная идея. В стене можно просверлить небольшое отверстие, а провода легко закрепить на высоте телевизора. Деревянная задняя панель закрывает провода за телевизором.

Это полезные быстрые исправления, позволяющие спрятать кабели, и более творческая альтернатива традиционным методам, таким как оболочка проводов, покраска и т. Д.Итак, какой из этих советов вы собираетесь попробовать в первую очередь?

Если вы нашли эти советы полезными, взгляните на статью «Домовладельцы сокращают расходы на проектирование с помощью этих творческих приемов».

Присылайте свои комментарии и предложения.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
