Автор Серия 3.006.1-2.87
Серия 3.006.1-2.87 содержит рабочие чертежи сборных лотковых элементов каналов и тоннелей, предназначенных для прокладки трубопроводов различного назначения, электрокабелей и электрошин. Также предусматривается применение лотков в качестве подземных транспортерных галерей и пешеходных переходов, кроме пешеходных переходов в сейсмических районах. Применение каналов и тоннелей из лотковых элементов для непосредственной транспортировки по ним жидкостей не предусмотрено.
Серия 3.006.1-2.87 состоит из следующих выпусков:
- Выпуск 0. Материалы для проектирования;
- Выпуск 1, Часть 1. Лотки. Рабочие чертежи;
- Выпуск 1, Часть 2. Лотки. Рабочие чертежи;
- Выпуск 2. Плиты. Опорные подушки. Рабочие чертежи;
- Выпуск 3. Лотки. Арматурные и закладные изделия. Рабочие чертежи;
- Выпуск 4. Плиты. Опорные подушки. Арматурные и закладные изделия. Рабочие чертежи;
- Выпуск 5.
- Выпуск 6. Узлы трасс. Лотки, плиты, балки. Арматурные и закладные изделия. Рабочие чертежи;
- Выпуск 7. Узлы трасс. Лотки, плиты, балки. Арматурные и закладные изделия. Рабочие чертежи.
Разработанные в серии подземные сооружения при высоте до 1500 мм включительно отнесены к каналам, а при высоте в чистоте 1800 мм и более — к тоннелям.
Каналы и тоннели из лотковых элементов запроектированы для применения: в обычных грунтовых условиях при отсутствии просадочности, грунтовых вод и сейсмических воздействий; на просадочных грунтах; при наличии грунтовых вод; в районах с сейсмичностью до 9 баллов включительно для всех указанных выше грунтовых условий.
В серии 3.006.1-2.87 предусмотрены следующие случаи прокладки каналов и тоннелей из лотковых элементов:
- Под автомобильными дорогами с заглублением от верха дорожной одежды до верха перекрытия от 0,5 до 6 м;
- Под железными дорогами с заглублением от низа шпал до верха перекрытия от 1 до 4 м;
- Вне дорог с заглублением верха перекрытия от 0,5 до 6 м;
- В цехах с минимальным заглублением от уровня пола до верха перекрытия 0,3 м для тоннелей и непосредственным использованием для пола плит перекрытий для каналов;
- Полуподземная прокладка каналов с перекрытием, верх которого расположен на 200-400 мм выше планировочного уровня земли.
Установка лотковых элементов тоннелей предусматривается с перевязкой вертикальных швов. Сочетания высот нижних и верхних лотков могут приниматься различными, в зависимости от вида и условий монтажа коммуникаций.
Номенклатура сборных железобетонных изделий каналов и тоннелей состоит из лотковых элементов и плит. Габаритные размеры лотков по ширине приняты от 420 до 4000 мм включительно, по высоте — от 360 до 1680 мм включительно. При габарите по ширине, не превышающем 2400 мм и массе до 9,9 т включительно, лотки приняты длиной 5970 мм. Допускается изготовление этих лотков длиной 2970 мм. В остальных случаях лотки приняты длиной 2970 мм при наибольшей массе 9,4 т. В номенклатуру изделий включены доборные лотки всех размеров, имеющие длину 720 мм.
Лотки приняты из тяжелого бетона классов В15, В25, В30 и В35. Арматура принята классов А-I и А-III по ГОСТ 6781-82 и класса ВрI по ГОСТ 6727-80. Для закладных изделий прията прокатная сталь Вст3кп2 по ГОСТ 380-71, анкера закладных изделий – из стали класса А-III по ГОСТ 5781-82.
Монтажные петли приняты из стали класса А-I марки Вст3сп2 и Вст3пс2. В случае монтажа конструкций при расчетной зимней температуре ниже -40°С, применение для монтажных петель стали марки Вст3пс2 не допускается. Армирование лотков производится сварными сетками и каркасами. Подбор арматурных изделий лотков производится по соответствующему чертежу.
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
): 3000x2090x920
): 2400x2610x1140
): 3000x3000x1480
): 2970×780/620×380/300
): 2970×780/600×680/600
): 2970×1160/1000×530/450
): 2970×1160/1000×1000/900
): 2970×1480/1280×550/450
): 2970×1480/1280×700/600
): 2970×1480/1280×700/600
): 2970×1480/1280×1010/900
): 2970×1480/1280×1310/1200
): 2970x1840x700
): 2970×2380/2100×1040/900
): 2970×2380/2100×1040/900
): 2970x2460x720
): 2080х740х200
): 2380x740x250
): 740x580x80
): 2990x1780x880
): 2990x1480x580
): 2990x580x580
): 740x1480x880
): 740x580x430ЛОТКИ ВОДООТВОДНЫЕ ЖЕЛЕЗОБЕТОННЫЕ, ЛОТКИ МПЛ-0.75, ЛОТКИ Б-6, ЛОТКИ БЕТОННЫЕ, ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНА, ЛОТКИ ОТ ПРОИЗВОДИТЕЛЯ, ЛОТКИ ДРЕНАЖНЫЕ, ЛОТКИ ПРИКРОМОЧНЫЕ, ЛОТОК Б-6 ОТ ПРОИЗВОДИТЕЛЯ, ЛОТОК МПЛ, ЛОТОК БЕТОННЫЙ ВОДООТВОДНЫЙ
ЛОТКИ ВОДООТВОДНЫЕ ОТ ПРОИЗВОДИТЕЛЯ ПО СПЕЦИАЛЬНОЙ ЦЕНЕ ! ! !
ЦЕНЫ НА ЗИМУ 2018-2019 ГОД
Современные лотки водоотводные из железобетона – это лотки железобетонные нескольких видов и размеров, которые изготавливаются по нескольким различным технологиям.
При использование железобетонных (водоотводных, дренажных, телескопических) лотков в строительстве авто и ж/д дорог облегчило выполнение многих трудоемких задач. Лотки водоотводные железобетонные производятся из высококачественных материалов, обладают высокой пропускной способностью, долговечностью и практичностью, что соответствует полностью требованиям нормативно-технологической документации, предъявляющиеся к подобным изделиям. Технология укладки железобетонных лотков различная. В зависимости от условий применения, модификации лотка, и условий в которых лоток железобетонный (телескопический, дренажный и т.п.) должен выполнять свои функции.
Лотки водоотводные железобетонные существуют разных видов и размеров:
— лоток железобетонный дренажный
— лоток железобетонный водоотводный телескопический
— лоток железобетонный прикромочный
— лоток железобетонный водоотводный
Все перечисленные выше лотки бетонные и лотки железобетонные имеют общее название – лотки водоотводные железобетонные и применяются…
В настоящее время ООО «СКП Снаб-СТ» имеет собственную современную производственную линию.
Качество производимых и поставляемых нами железобетонных изделий всегда на самом высоком уровне. У нас жесткий контроль качества. Обратившись в нашу компанию ООО «СКП Снаб-СТ», Вы можете заказать любые железобетонные лотки и лотки бетонные, например, МПЛ-0,75, бетонные крышки Кр-3 и т.д. Продукция отпускается как с доставкой, так и на самовывоз.
Цены на железобетонные лотки
ДРЕНАЖНЫЕ ЛОТКИ (ЦЕНЫ>>>) . ЛОТКИ ПРИКРОМОЧНЫЕ (ЦЕНЫ>>>)
.. .
ЛОТКИ ТЕЛЕСКОПИЧЕСКИЕ (ЦЕНЫ>>>)… ЛОТКИ ДЛЯ ДОРОЖНОГО СТРОИТЕЛЬСТВА (ЦЕНЫ>>>)
……………………
Выпускаемая продукция нашем предприятием обладает высокой надежностью и долговечностью, отвечает всем санитарно-гигиеническим нормам, высокое качество. Изготавливаются лотки водоотводные железобетонные методом вибролитье. Приобретая наши лотки водоотводные Вы без всяких сомнений можете быть уверены в их качестве т.
к. в каждая партия проходит жесткий контроль качества. Каждый покупатель всегда может приехать к нам на предприятия и убедится в качественной продукции. Наши лотки водоотводные дренажные МПЛ и МШЛ, телескопические Б-6, Б-7, лотки дорожные водоотводные, лотки прикромочные, а также крышки КР-3 и КР-1 к лоткам дренажным надежны и долговечны.
ЗВОНИТЕ!!! Отдел продаж: (495) 727-59-97 многоканальный. Будем рады ответить на любые интересующие Вас вопросы!
Е-mail адрес: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
Схема проезда на завод: раздел Контакты…
Мы готовы предложить Вам наиболее выгодные условия сотрудничества,
исходя из наших возможностей!!!
ВСЕГДА РАДЫ НОВЫМ КЛИЕНТАМ и НИКОГДА НЕ ЗАБЫВАЕМ О СТАРЫХ
Лотки ЖБИ, Крышки на лотки ЖБИ
Эксплуатация современных зданий невозможна без использования электроэнергии, отопления, водопровода, канализации, связи и других коммуникаций.
Наверное, каждый знает, что функционирование всех перечисленных систем осуществляется благодаря их подключению к соответствующим инженерным сетям (общегородским или локальным). Однако далеко не все учитывают тот факт, что в этих случаях необходимо также применять специальные изделия, призванные обеспечивать защиту сетей от воздействия внешних факторов. Для выполнения подобной задачи многие строительные компании и рядовые потребители часто обустраивают коммуникации при помощи железобетонных лотков.
Характеристика лотков железобетонных
В целом, лотки железобетонные представляют собой специализированные изделия, имеющие П-образную форму. Цельная конструкция сочетает в себе тяжелые марки бетона, а также стальную арматуру. Чаще всего подобные лотки применяются в процессе монтажа подземных трубопроводов. Их главной задачей является защита проложенных коммуникаций от механических повреждений, воздействия подземных вод, а также от грунтового давления.
Сфера применения таких приспособлений невероятно широкая; она зависит от вида изделия.
Как правило, выделяют следующие типы лотков: водопропускные, водоотводные, кабельные (для телефонов и электричества), дренажные, канализационные, лотки для теплотрасс. В последнем случае продукция должна обладать высокими показателями морозостойкости, прочности и, конечно же, водонепроницаемости.
Отдельного внимания заслуживают водоотводные и дренажные аналоги, т.к. они используются чаще всех.
- Лотки железобетонные дренажные – используются для сбора и последующего отвода ливневых, а также талых вод. Перед их монтажом тщательно изучается местность, и проводятся точные расчеты, ведь вода сама должна стекать по ним, а для этого лотки надо располагать под наклоном. Иногда подобные аналоги лотков устанавливают на участках загородных коттеджей, но в большинстве случаев их монтируют на АЗС, автостоянках, парковках, на территории заводов, складов, ферм, в аэропортах.
- Лотки железобетонные водоотводящие – по своей главной задаче (защита от большого количества воды) очень похожи нa дренажные аналоги. Их главное отличие состоит в том, что данные лотки призваны не собирать воду, находящуюся на участке, а вовсе не давать этой воде проникать на конкретную территорию. Подобные изделия монтируют вокруг участка, расположенного в низине. Дело в том, что при таком расположении любая территория играет роль резервуара, в который будет скапливаться вся вода со склонов. В целях предотвращения этих проблем и применяют водоотводящие лотки. Зачастую их приобретают владельцы загородных домов, но иногда они монтируются по периметру промышленных и хозяйственных комплексов, которым не повезло с расположением.
Их главное отличие состоит в том, что данные лотки призваны не собирать воду, находящуюся на участке, а вовсе не давать этой воде проникать на конкретную территорию. Подобные изделия монтируют вокруг участка, расположенного в низине. Дело в том, что при таком расположении любая территория играет роль резервуара, в который будет скапливаться вся вода со склонов. В целях предотвращения этих проблем и применяют водоотводящие лотки. Зачастую их приобретают владельцы загородных домов, но иногда они монтируются по периметру промышленных и хозяйственных комплексов, которым не повезло с расположением.Если вернуться к теме дренажных лотков, то они редко эксплуатируются без использования дополнительных приспособлений, к которым относятся крышки железобетонные.
Лотки железобетонные (ЖБИ) по цене от производителя в Москве
Лотки железобетонные – это строительные конструкции, которые за счет своей u-образной формы способствуют укладке всевозможных инженерных коммуникаций.
Кроме того, они могут служить как средство отведения воды в дренажных и канализационных системах.
Мы практикуем систему скидок для юридических лиц!
Узнайте стоимость товара со скидкой по тел. 8 (495) 109-12-53 (в будние дни, 9.00 — 18.00 Мск)
Присылайте Вашу заявку на почту [email protected] (круглосуточно).
Закажите звонок Вам от нашего менеджера (круглосуточно).
Звонок менеджера
Сортировать по:
Водоотводный лоток Л-300
Высота:
430 мм
Ширина:
540 мм
Длина:
2950 мм
Водоотводный лоток Л-24-5
Высота:
200 мм
Ширина:
500 мм
Длина:
2400 мм
Л 1-8 по стандарту: Серия 3.
006.1-2/87Стандарт изготовления изделия: Серия 3.006.1-2/87

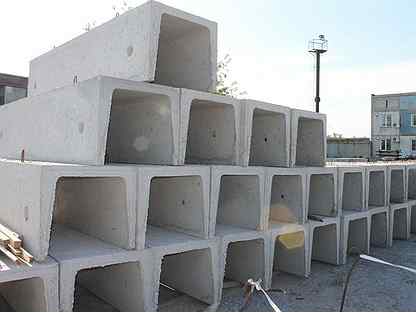

Лотки теплотрасс Л 1-8 представляют собой П-образный короб из железобетона. Еще одно название, употребляемое строителями, – бетонный канал. Основным назначением лотков является прокладка в них трубопроводов различного диаметра. Также их используют для прокладки электрических кабелей, возможно применение для обустройства подземных транспортных галерей.
1.Варианты написания маркировки.
Лотки теплотрассы маркируются согласно действующему Регламенту – Серия 3.006.1-2.87, где указывается тип железобетонного изделия, а также размерная группа лотка. Примеры написания маркировки данных изделий:
1. Л 1-8;
2. Л 1.8.
2.
Основная сфера применения.
Лотки теплотрасс Л 1-8 являются универсальными изделиями из железобетона. Они предназначены в основном для прокладки в них электрических кабелей, трубопроводов различного диаметра и назначения. Также возможно обустройство с использование лотков подземных транспортных галерей, а также установка внутри каналов транспортеров. Возможно изготовление каналов с помощью двух уложенных один на другой лотков Л 1-8, соединяемых между собой короткими отрезками швеллеров, которые укладывают в продольные швы образуемого канала или тоннеля.
Используют лотки для теплотрасс Л 1-8 при строительстве сложных инженерных сооружений. Для этого применяются высокопрочные бетоны с высокими эксплуатационными характеристиками. При изготовлении в лотках предусматриваются закладные детали, которые служат для крепления кабелей и других коммуникаций.
Незакрытый сверху лоток Л 1-8 защищает инженерные коммуникации с трех сторон.
Для герметизации канала или тоннеля используют плиты ПП, ПТ или ОП одноразмерного ряда с лотками теплотрасс Л 1-8. Полученный короб, закрытый сверху плитой, представляет собой герметичную конструкцию, которая обеспечивает надежную защиту размещенных внутри элементов от неблагоприятных факторов окружающей среды, таких как влага, ветер, холод и механические воздействия.
Лоток теплотрассы Л 1-8 предназначен для использования при минусовых температурах до -40°С, если необходимы элементы для работы при температурах до -55°С, то используют другие материалы. Так при изготовлении добавляются особые вещества, которые повышают стойкость бетона к агрессивной среде и повышают его водонепроницаемость.
Для сейсмически активных районов лотки Л 1-8 выпускаются с усиленной арматурной сеткой, покрытой более толстым слоем бетона. Таким образом, в собранном виде лоток представляет собой полностью герметичный канал с расположенными внутри инженерными коммуникациями, куда не проникают грунтовые воды.
Железобетонные лотки теплотрасс стойки к сейсмической активности включительно до 9 баллов по шкале Рихтера.
3.Обозначение маркировки изделия.
Лотки маркируются согласно Серии 3.006.1-2.87 буквенно-цифровой кодировкой, которая содержит тип изделия, порядковый номер и расчетную нагрузку. Л 1-8 5970х420х 360 имеет расшифровку:
Л – лоток;
1 – порядковый номер;
8 – нагрузка;
Длина L – 5970 ;
Ширина B – 420 ;
Высота H – 360 ;
Объем бетона – 0,34 ;
Вес – 900 ;
Геометрический объем — 0,9027 .
4.Изготовление и основные характеристики.
Лотки Л 1-8 изготавливаются из тяжелых сортов бетона.
Класс по прочности на сжатие соответствует марке не менее В15-В35. Арматура применяется классов А-1 и А-3 по ГОСТ 6781-82, арматурные сетки сварного типа С 2-4-2 и С 3-7-1 обустраиваются согласно Серии 3.006.1-2.87.3-5. Для закладных изделий используется прокатная сталь по ГОСТ 380-71, монтажные петли УП1-6 согласно Серии 1.400-9.
Изготавливаются лотки Л 1-8 методом вибропрессования. Бетонирование производится в горизонтальном положении стенками вниз. При достижении бетоном 70% проектной прочности изделие вынимается из опалубки. Готовое железобетонное изделие должно соответствовать следующим характеристикам:
1.Морозостойкость не ниже F50;
2.Водонепроницаемость – W2-W 4;
3.Марка бетона по прочности на сжатие от М200 до М450.
5.Транспортировка и хранение.
Хранение лотков теплотрасс Л 1-8 производится в штабелях не более чем в три ряда в высоту.
Укладка производится таким образом, чтобы была возможность захвата верхнего лотка и свободного подъема для погрузки. Нельзя допускать провисания части изделия, опора должна обеспечивать равномерное распределение нагрузки по всей поверхности лотка. Должны обеспечиваться прокладки в местах расположения монтажных петель толщиной не менее 30 мм. Неправильная транспортировка изделий может привести к их порче и невозможности использовать по назначению. Для обеспечения сохранности необходимо использовать спецтранспорт.
Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
| Марка | Вес 1 шт., т | Штук на 1 а/м | Длина, мм | Ширина наруж ная, мм | Высота наруж ная, мм | Ширина внутрен няя, мм | Высота внутрен няя, мм | Объем, м3 |
| а) Лотки теплосетей — Л | ||||||||
| Л 1 — 8 | 0,90 | 22 | 5970 | 420 | 360 | 300 | 300 | 0,360 |
| Л 1 — 8/2 (15) | 0,45 | 44 | 2970 | 420 | 360 | 300 | 300 | 0,180 |
| Л 1 — 8* | 0,31 | 44 | 2970 | 420 | 360 | 300 | 280 | 0,125 |
| Л 1д — 8 | 0,10 | 208 | 720 | 420 | 360 | 300 | 300 | 0,038 |
| Л 1д — 8* | 0,09 | 208 | 720 | 420 | 360 | 300 | 280 | 0,036 |
| Л 2 — 8/2 (15) | 0,45 | 44 | 2970 | 570 | 360 | 450 | 300 | 0,180 |
| Л 2 — 8/4 | 0,23 | 88 | 1480 | 570 | 360 | 450 | 300 | 0,092 |
| Л 2 — 8/6 | 0,16 | 112 | 1000 | 570 | 360 | 450 | 300 | 0,064 |
| Л 2д — 8 (15) | 0,11 | 182 | 720 | 570 | 360 | 450 | 300 | 0,044 |
| Л 3 — 8 (15) | 1,50 | 14 | 5970 | 780 | 380 | 620 | 300 | 0,600 |
| Л 3 — 8/2 (15) | 0,75 | 27 | 2970 | 780 | 380 | 620 | 300 | 0,300 |
| Л 3д — 8 (15) | 0,19 | 105 | 720 | 780 | 380 | 620 | 300 | 0,076 |
| Л 4 — 8 (15) | 1,80 | 11 | 5970 | 780 | 530 | 620 | 450 | 0,720 |
| Л 4 — 6/3 | 0,60 | 30 | 1980 | 780 | 530 | 620 | 450 | 0,240 |
| Л 4 — 8/2 (15) | 0,90 | 22 | 2970 | 780 | 530 | 620 | 450 | 0,360 |
| Л 4 — 8/3 | 0,60 | 30 | 1980 | 780 | 530 | 620 | 450 | 0,240 |
| Л 4 — 8/4 | 0,45 | 44 | 1480 | 780 | 530 | 620 | 450 | 0,180 |
| Л 4 — 8/6 | 0,30 | 66 | 1000 | 780 | 530 | 620 | 450 | 0,120 |
| Л 4д — 8 (15) | 0,25 | 80 | 720 | 780 | 530 | 620 | 450 | 0,100 |
| Л 5 — 8 (15) | 2,25 | 9 | 5970 | 780 | 680 | 620 | 600 | 0,900 |
| Л 5 — 8/2 (15) | 1,13 | 18 | 2970 | 780 | 680 | 620 | 600 | 0,452 |
| Л 5 — 8/4 | 0,56 | 32 | 1480 | 780 | 680 | 620 | 600 | 0,224 |
| Л 5д — 8 (15) | 0,28 | 71 | 720 | 780 | 680 | 620 | 600 | 0,112 |
| Л 6 — 5 (8;11;12;15) | 2,25 | 9 | 5970 | 1160 | 530 | 1000 | 450 | 0,900 |
| Л 6 — 5/2 (8;11;12;15) | 1,13 | 18 | 2970 | 1160 | 530 | 1000 | 450 | 0,452 |
| Л 6 — 8/4 | 0,56 | 32 | 1480 | 1160 | 530 | 1000 | 450 | 0,224 |
| Л 6д — 5 (8;11;12;15) | 0,28 | 71 | 720 | 1160 | 530 | 1000 | 450 | 0,112 |
| Л 7 — 5 (8;11;15) | 2,70 | 7 | 5970 | 1160 | 680 | 1000 | 600 | 1,080 |
| Л 7 — 5/2 (8;11;15) | 1,35 | 15 | 2970 | 1160 | 680 | 1000 | 600 | 0,540 |
| Л 7 — 8/4 | 0,68 | 30 | 1480 | 1160 | 680 | 1000 | 600 | 0,272 |
| Л 7д — 5 (8;11;15) | 0,35 | 57 | 720 | 1160 | 680 | 1000 | 600 | 0,140 |
| Л 8 — 5 (8;11;15) | 3,90 | 4 | 5970 | 1160 | 1000 | 940 | 900 | 1,560 |
| Л 8 — 5/2 (8;11;15) | 1,95 | 10 | 2970 | 1160 | 1000 | 940 | 900 | 0,780 |
| Л 8д — 5 (8;11;15) | 0,50 | 40 | 720 | 1160 | 1000 | 940 | 900 | 0,200 |
| Л 9 — 5/2 (8;11;15) | 2,55 | 8 | 2970 | 1160 | 1310 | 960 | 1210 | 1,020 |
| Л 9д — 5 (15) | 0,62 | 32 | 720 | 1160 | 1310 | 960 | 1210 | 0,248 |
| Л 10 — 5 (8;11;15) | 3,30 | 5 | 5970 | 1480 | 550 | 1280 | 450 | 1,320 |
| Л 10 — 3/2 (5;8;11;15) | 1,65 | 12 | 2970 | 1480 | 550 | 1280 | 450 | 0,660 |
| Л 10д — 5 (8;11;15) | 0,43 | 47 | 720 | 1480 | 550 | 1280 | 450 | 0,172 |
| Л 11 — 3 (5;8;11;15) | 3,60 | 6 | 5970 | 1480 | 700 | 1280 | 600 | 1,440 |
| Л 11 — 3/2 (5;8;11;15) | 1,80 | 11 | 2970 | 1480 | 700 | 1280 | 600 | 0,720 |
| Л 11 — 8/2* | 1,73 | 12 | 2850 | 1480 | 700 | 1280 | 600 | 0,690 |
| Л 11 — 8/4 | 0,90 | 22 | 1480 | 1480 | 700 | 1280 | 600 | 0,360 |
| Л 11д — 3 (5;8;11;15) | 0,45 | 44 | 720 | 1480 | 700 | 1280 | 600 | 0,180 |
| Л 12 — 3 (5;8;11;12;15) | 4,80 | 4 | 5970 | 1480 | 1010 | 1280 | 910 | 1,920 |
| Л 12 — 3/2 (5;8;11;15) | 2,40 | 8 | 2970 | 1480 | 1010 | 1280 | 910 | 0,960 |
| Л 12д — 3 (5;8;11;12;15) | 0,58 | 32 | 720 | 1480 | 1010 | 1280 | 910 | 0,232 |
| Л 13 — 5 (8;11;15) | 6,46 | 3 | 5970 | 1480 | 1320 | 1200 | 1200 | 2,584 |
| Л 13 — 3/2 (5;8;11;15) | 3,23 | 4 | 2970 | 1480 | 1320 | 1200 | 1200 | 1,292 |
| Л 13д — 3 (5;8;11;15) | 0,80 | 16 | 720 | 1480 | 1320 | 1200 | 1200 | 0,320 |
| Л 14 — 3 (5;8;11;12;15) | 4,65 | 4 | 5970 | 1840 | 570 | 1600 | 450 | 1,860 |
| Л 14 — 5/2 (8;11;15) | 2,32 | 9 | 2970 | 1840 | 570 | 1600 | 450 | 0,928 |
| Л 14д — 3 (5;8;11;12;15) | 0,56 | 18 | 720 | 1840 | 570 | 1600 | 450 | 0,224 |
| Л 15 — 5 (8;11;12;15) | 4,80 | 4 | 5970 | 1840 | 720 | 1600 | 600 | 1,920 |
| Л 15 — 3/2 (5;8;11;15) | 2,40 | 8 | 2970 | 1840 | 720 | 1600 | 600 | 0,960 |
| Л 15д — 5 (8;11;12;15) | 0,63 | 32 | 720 | 1840 | 720 | 1600 | 600 | 0,252 |
| Л 16 — 5 (8;11;12;15) | 6,10 | 3 | 5970 | 1840 | 1030 | 1600 | 910 | 2,440 |
| Л 16 — 3/2 (5;8;11;15) | 3,05 | 6 | 2970 | 1840 | 1030 | 1600 | 910 | 1,220 |
| Л 16д — 5 (8;11;12;15) | 0,74 | 26 | 720 | 1840 | 1030 | 1600 | 910 | 0,296 |
| Л 17 — 8/2 (15) | 3,75 | 4 | 2970 | 1840 | 1330 | 1600 | 1200 | 1,500 |
| Л 17д — 8 (15) | 0,95 | 18 | 720 | 1840 | 1330 | 1600 | 1200 | 0,380 |
| Л 18 — 3 (5;8;11;12;15) | 9,30 | 2 | 5970 | 1840 | 1640 | 1560 | 1500 | 3,720 |
| Л 18 — 8/2 | 4,65 | 4 | 2970 | 1840 | 1640 | 1560 | 1500 | 1,860 |
| Л 18д — 3 (5;8;11;12;15) | 1,18 | 17 | 720 | 1840 | 1640 | 1560 | 1500 | 0,470 |
| Л 20 — 3/2* (5) | 4,00 | 4 | 2970 | 2380 | 1040 | 2100 | 900 | 1,600 |
| Л 20д — 5* (11) | 0,97 | 16 | 720 | 2380 | 1040 | 2100 | 900 | 0,388 |
| Л 23 — 3 (5;8;11;12;15) | 7,10 | 3 | 5970 | 2460 | 740 | 2180 | 600 | 2,840 |
| Л 23 — 3/2 (5;8;11;12;15) | 3,70 | 5 | 2970 | 2460 | 740 | 2180 | 600 | 1,480 |
| Л 23д — 3 (5;8;11;12;15) | 0,90 | 20 | 720 | 2460 | 740 | 2180 | 600 | 0,360 |
| Л 24 — 3 (5;8;11;12;15) | 8,10 | 2 | 5970 | 2460 | 1040 | 2180 | 900 | 3,240 |
| Л 24 — 3/2 (5;8;11;12;15) | 4,05 | 5 | 2970 | 2460 | 1040 | 2180 | 900 | 1,620 |
| Л 24д — 3 (5;8;11;12;15) | 1,03 | 20 | 720 | 2460 | 1040 | 2180 | 900 | 0,410 |
| Л 26 — 3 (5;8;11;12;15) | 5,48 | 3 | 2970 | 2460 | 1640 | 2180 | 1500 | 2,192 |
| Л 26д — 3 (5;8;11;12;15) | 1,38 | 14 | 720 | 2460 | 1640 | 2180 | 1500 | 0,552 |
| Л 29 — 3 (5;8;11;12;15) | 5,70 | 3 | 2970 | 1840 | 1360 | 1520 | 1200 | 2,280 |
| Л 29д — (5;8;11;12;15) | 1,43 | 14 | 720 | 1840 | 1360 | 1520 | 1200 | 0,572 |
| Л 25 — 8/2 | 4,73 | 4 | 2970 | 2460 | 1340 | 2180 | 1200 | 1,892 |
| б) Лотки угловые — ЛУ | ||||||||
| ЛУ 2-8/2 | 0,46 | 40 | 2970 | 570 | 360 | 450 | 300 | 0,184 |
| ЛУ 4-8/2 | 0,87 | 20 | 2970 | 780 | 530 | 620 | 450 | 0,348 |
| ЛУ 6-8 | 2,30 | 8 | 5970 | 1160 | 530 | 1000 | 450 | 0,920 |
| ЛУ 6-8/2 | 1,09 | 18 | 2970 | 1160 | 530 | 1000 | 450 | 0,436 |
| ЛУ 7-8/2 | 1,23 | 22 | 2970 | 1160 | 680 | 980 | 600 | 0,492 |
| ЛУ 10-8/2 | 1,50 | 12 | 2970 | 1480 | 550 | 1280 | 470 | 0,600 |
| ЛУ 11-8 | 3,40 | 5 | 5970 | 1480 | 700 | 1280 | 600 | 1,360 |
| ЛУ 11-8/2 | 1,60 | 12 | 2970 | 1480 | 700 | 1280 | 600 | 0,640 |
| ЛУ 14-8 | 4,43 | 4 | 5970 | 1840 | 570 | 1600 | 450 | 1,772 |
| ЛУ 23-8 | 6,98 | 2 | 5970 | 2460 | 740 | 2180 | 600 | 2,792 |
| ЛУ 24-8 | 7,63 | 2 | 5970 | 2460 | 1040 | 2180 | 900 | 3,052 |
| ЛУ 26-8 | 4,48 | 4 | 2970 | 2460 | 1640 | 2180 | 1500 | 1,792 |
| ЛУ 29-15 | 5,33 | 4 | 2970 | 1840 | 1360 | 1520 | 1200 | 2,132 |
— блог Home Depot
Бетонные проекты в наши дни очень популярны.
Неудивительно, почему. Чтобы создать этот крутой бетонный сервировочный поднос в индустриальном стиле, нужно всего лишь недорогой мешок с цементом и немного картона. Он был создан экспертом по декору и DIY Ким, который ведет блог на Homey Oh My!
Просто следуйте ее пошаговым инструкциям, чтобы создать свой собственный бетонный поднос для сервировки своими руками.
Бетонный сервировочный поднос своими руками, проект
Быстро приближающиеся летние месяцы заставили меня задуматься о развлечениях на свежем воздухе.Затем я подумал о том, что у меня нет никакого подноса для летних закусок, на котором можно было бы красиво сесть. (Я знаю, это очень важные вещи, о которых нужно подумать!) Затем добавьте это задание своими руками из The Home Depot, и я решил, что придумаю, как из бетона сделать простой бетонный поднос для сервировки. Он подойдет не только для тех моментов, когда хозяйка дома, но и станет украшением дома. Универсальность — это всегда хорошо!
Необходимые материалыШаг 1
Сначала сделайте картонную коробку, которая станет формой для бетона.
С помощью линейки и ножа для ящиков я вырезал большой лист картона следующих размеров:
- 1-8¼ дюйма х 18 дюймов
- 2 — 3½ дюйма. х 18 дюймов
- 2 — 3½ дюйма. x 8¼ дюйма
Шаг 2
Затем я наклеил малярный скотч по краю картона размером 8¼ x 18 дюймов.
Шаг 3
Я перевернул картон липкой стороной вверх.Затем я положил кусок картона подходящего размера поверх ленты, стоя вертикально.
Шаг 4
Потом я загнул ленту вверх и наклеил на кусок картона. Я повторил это на каждом краю.
Шаг 5
Я заклеил углы и везде, где еще требовалось усиление, чтобы закрепить форму коробки.
Шаг 6
На внутренней стороне коробки я сделал отметку чуть выше полдюйма на одной из стен.
Это линия, которую я использовал, чтобы определить, сколько бетона нужно заливать.
Шаг 7
Чтобы минимизировать прилипание картона к бетону после его высыхания, я обработал внутреннюю часть коробки небольшим слоем кулинарного спрея.
Шаг 8
Время для цемента.
Сначала я смешал 8 стаканов цемента примерно с 3 стаканами воды. Затем я понемногу добавлял воду, пока цемент не достиг консистенции жидкого теста для блинов.
Затем я залил его в коробку до линии, которую я ранее отметил внутри коробки.
Шаг 9
Пока цемент начинал схватываться, я ввернул шурупы в ручки как можно глубже. Затем я подождал, пока цемент схватился, в общей сложности около 15 минут.
Шаг 10
Я опустил ручку в цемент и использовал скотч, прикрепленный к картону, чтобы удерживать ее на месте.
Проделав это с каждой стороны, я подождал несколько часов, пока цемент полностью высохнет.
Шаг 11
Когда цемент полностью высох, я снял всю ленту и снял все картонные части.
Шаг 12
Используя очень грубую шлифовальную губку, я зашлифовал все неровные или неровные края.
Шаг 13
Я наклеил клейкие виниловые бамперы на каждый угол дна лотка.
Поднос для готового бетона
Поднос определенно можно красить, но мне нравится чистый, минималистичный вид бетона.
Он современный, но при этом достаточно простой, чтобы вписаться в любой интерьер. Помните, как я упоминал об универсальности? Этот бетонный поднос для сервировки действительно можно взять с собой куда угодно!
Этот проект является частью нашей серии Cement DIY Challenge здесь, в блоге Home Depot.
Мы предложили некоторым из наших любимых блоггеров, занимающихся рукоделием и декором, придумать свои проекты с использованием цемента.
Эми Ким пишет о стиле, простом декоре и поделках в Homey Oh My! Она живет в Лос-Анджелесе.
Если вам понравился этот проект бетонного подноса, ознакомьтесь с другими проектами DIY здесь, в блоге Home Depot. Просмотрите наш отдел цемента, бетона и каменной кладки, чтобы узнать о своем следующем проекте, связанном с бетоном.
Сделайте минималистский круглый черный бетонный поднос
Когда я недавно наткнулся на фотографию круглого черного бетонного лотка, я понял, что мне нужно сделать его версию своими руками.Иногда, когда я берусь за проект, понять, как это сделать, сложнее, чем на самом деле. У меня в голове будет картина того, каким именно я хочу, чтобы все закончилось, а затем я проведу кучу планов, чтобы попытаться воплотить это в реальность таким образом, чтобы я мог показать другим людям, как это воспроизвести.
Иногда это легче сказать, чем сделать. В данном случае мне нужен круглый матовый черный бетонный лоток с прямыми, не сужающимися сторонами.
Как видите, я придумал, как воплотить свое видение в жизнь, и с радостью поделюсь учебным пособием.Когда вы научитесь это делать, это будет совсем несложно!
Это тот случай, когда образ в моей голове и реальность не совсем совпадают, но это потому, что реальность даже лучше, чем я представлял.
Вполне вероятно, что этот бетонный лоток вдохновит на многие другие проекты из черного бетона. Мне нравится, как черный бетон выглядит как лавовый камень.
Что еще нужно сделать из черного бетона?
Есть несколько секретов того, как выглядит этот бетонный поддон, но первым, что мне пришлось расколоть, были формы.Идеальными формочками оказались формочки для торта. Сковороды для пирогов и пластиковые подносы для растений также могут подойти, но для прямых, неконусных сторон металлические формы для выпечки — лучшая форма, которую я нашел.
Однако вы определенно не захотите использовать формы, которые хотите использовать для выпечки, поэтому делайте то, что делал я, и ищите идеальные формы в долларовых магазинах и благотворительных магазинах. Если вы хотите, чтобы ваш поднос был похож на мой, вам понадобятся две сковороды, диаметр которых различается на полдюйма (обязательно измерьте реальный размер сковороды, не считая ручек и ободка).
Еще одной частью этой головоломки было получение бетона нужного цвета. Я хотел черный, поэтому купил порошкообразную краску для бетона «угольный» и добавил количество, рекомендованное на упаковке. А потом я добавил еще много, чтобы сделать его максимально черным. Мой бетон все еще высыхал менее темным, чем мне хотелось бы, поэтому я придумал, как сделать его темнее.
Может быть, я мог бы сделать еще один бетонный лоток и добавить больше черного пигмента, но первый лоток, который я сделал, сломался, потому что я попытался удалить его из формы слишком рано, поэтому я использовал его, чтобы поэкспериментировать с отделкой, чтобы затемнить бетон.
Я остановился на некоторых вариантах отделки, которые люди используют для отделки бетонных столешниц, поэтому они также помогут защитить поднос от пятен.
П.С. У меня также есть учебные пособия по феминистской свече и бетонным горшкам для растений на фотографиях выше.
Круглый черный бетонный лоток Материалы Бетон — Мой любимый материал для такого рода проектов — это быстросхватывающийся цемент.
Пигмент для бетона — я использовал этот порошковый пигмент.
2 формы для торта — я использовал одну 8 дюймов и одну 8 1/2 дюймов в диаметре.
Кулинарный спрей
Наждачная бумага
Необязательно :
Акриловый укрепитель для бетона
Минеральное масло — Вы можете найти его в любой аптеке.
Howard Feed-N-Wax или другое отделочное покрытие на основе пчелиного воска. См. Примечания к Шагу 6.
Ведро
Прочная палочка для перемешивания
Вес, как кирпич или тяжелые книги
Шлифовальный блок
Тряпки
Дополнительно :
Кухонные весы
1.
Сначала вам нужно подготовить формы для цемента. Я использовал две формы для торта, одну 8 дюймов, а другую 8 1/2 дюйма в диаметре. Распылите внутреннюю часть большей и внешнюю часть меньшего кулинарным спреем, затем пальцами или бумажным полотенцем равномерно распределите масло по всем поверхностям сковородок, которые будут касаться бетона. Отложите в сторону.
2. Замешать бетон. Бетон размером 10 или 20 фунтов, который я рекомендую, поставляется в пластиковом пакете внутри ведра, так что вы можете использовать его для смешивания.Я использовал около 2,25 фунта бетона, а также добавил акриловый укрепитель, чтобы укрепить бетон. (Вероятно, в этом нет необходимости, но я не пробовал этот проект без него.) Следуйте рекомендациям на упаковке по количеству добавляемой воды. В моей упаковке пигмента говорилось, что я смешал его с водой, поэтому я смешал воду, акриловый укрепитель и краситель, прежде чем добавлять его в бетон. Я начал с количества красителя, рекомендованного на упаковке, но оно было недостаточно темным, поэтому я добавил намного больше.
Обязательно работайте быстро и тщательно перемешайте. Имейте в виду, что по мере высыхания бетон станет светлее, но вы также можете немного затемнить его с помощью финишной обработки.
3. Зачерпните бетон в самую большую форму для выпечки и встряхните / постучите по ней, чтобы выпустить пузыри. Другие способы выпустить пузырьки в бетоне — это осторожно постучать молотком по рабочему столу или использовать вибрирующий инструмент, например ручную шлифовальную машинку, на столе. Вдавите меньшую форму для выпечки в центр бетона, стараясь, чтобы края были ровными.Положите сверху что-нибудь тяжелое, например кирпич, затем поставьте банку на уровень и оставьте ее в покое, пока бетон схватывается.
4. После того, как бетон застынет в течение не менее 24 часов, снимите его с противней. Возможно, вам придется довольно сильно надавить или постучать по задней части большей посуды, чтобы отделить ее от бетона, но будьте осторожны, чтобы не сломать ее!
5.
Если края подноса не такие ровные, как хотелось бы, можно их отшлифовать. Я использовал шлифовальный станок для мышей и ручной шлифовальный станок с наждачной бумагой зернистостью 80, затем 120.Обязательно следует надеть маску и защитные очки.
6. Уплотнение не является обязательным, но оно придаст вам более темный вид и поможет защитить лоток от пятен. Я экспериментировал с кучей различных вариантов герметизации, и больше всего мне понравился пищевой минеральный жир, а затем воск. Нанесите немного минерального масла на тряпку и распределите его по всей поверхности бетона, пока он не станет блестящим. Дайте впитаться, затем повторите. Я нанесла 4 или 5 слоев, давая впитаться от 5 минут до ночи.Он станет матовым после того, как все впитается, но вам не нужно ждать, пока он полностью впитается, прежде чем наносить еще один слой.
После того, как последний слой минерального масла пропитался, нанесите слой воска на бетон и дайте ему впитаться.
Самый простой воск, который можно найти, это, вероятно, Howard Feed-N-Wax, и покрытие на минеральном масле действительно отлично. Я пробовал несколько различных сочетаний восков и минеральных масел, и единственное, что мне не понравилось, это когда я делал только воски без минерального масла.В некоторых случаях оставался белый восковой налет. Другие воски, которые я пробовал, представляли собой комбинацию 50/50 пчелиного воска / парафина, которую я оставил после изготовления вощеной холщовой сумки, и полироль для дерева пчелиный воск / оливковое масло, который я сделал недавно. Если вы хотите, чтобы послевкусие было безопасным для пищевых продуктов, использовать воск Howard Feed-N-Wax не рекомендуется, но любая из смесей пчелиного воска подойдет. Вы также можете использовать отделку, предназначенную для бетонных кухонных столешниц, например, на основе пчелиного воска или этот герметик.
ДРУГИЕ ЗАПИСИ, МОЖНО ПОНРАВИТЬСЯ
Как сделать красивый бетонный лоток для себя | DIH Workshop
Спасибо The Home Depot за спонсирование сегодняшней публикации!
Создайте супер модный сервировочный поднос из бетона всего за несколько простых шагов!
__________
Должен признать, этот проект самодельного бетонного сервировочного подноса произвел настоящий фурор! Я никогда раньше не работал с бетоном.
И как только я закончил делать этот лоток, мне не терпелось заняться еще одним конкретным проектом. Если у вас есть , когда-либо использовалось для работы с цементом, я здесь, чтобы сказать вам … не надо! Вы не хотите пропустить это — я думаю, это новая вещь, которая обязательно должна быть в вашем доме. Взгляните на мой новый сервировочный лоток для бетона !
В этом месяце в Home Depot’s проходит мастерская DIH Workshop , где вы сможете сделать свой собственный поднос! Этот проект бетонного подноса идеально подходит для вечеринки с мамой, не так ли ?! Вот подробности о том, когда и где:
The Home Depot регулярно предлагает эти удивительные мастерские во всех своих местах для мастеров любого возраста и уровня опыта.В основном предлагается три различных типа семинаров: «Сделай сам» (DIY), «Сделай сам» (DIH) и для детей. Вы можете узнать, как создавать проекты домашнего декора (например, этот милый поднос), как сделать простой ремонт дома и как работать с инструментами, с помощью демонстраций и пошаговых инструкций! Мне просто понравился июньский проект DIH Workshop — бетонный лоток .
Посетите ЗДЕСЬ, чтобы узнать больше!
Как вы могли заметить, я внес несколько изменений в свой! 😉
Я построил его так же, как мастерскую The Home Depot, которая будет проходить в этот четверг, просто я решил выбрать другой размер и цвет.Вы знаете, как я люблю свои серые!
Я также решил изменить свои тяги, чтобы они соответствовали фурнитуре кухонного шкафа из нержавеющей стали. Мне просто нравится сочетание нержавеющей стали и бетона.
Красивый бетонный поднос для сервировки DIY
Требуется припасов:
Необходимых инструментов:
Вы знаете, что можете использовать этот поднос в своей жизни… так что обязательно зарегистрируйтесь, , чтобы посетить семинар DIH в этот четверг (15 июня)!
Но подождите! Есть еще кое-что!
Посетите этих других замечательных блоггеров и посмотрите их версию этого бетонного лотка, просто щелкнув название их блога, ссылка на который приведена ниже:
DIY Huntress / Бирюзовый дом / Вдохновение для мам (это я!)
Оттенки синего Интерьера / Домашняя речь / Ремоделандо Ла Каса
Опилки, 2 стежка / Live Laugh Rowe / Petticoat Junction / Cherished Bliss
Вы недавно были в мастерской в магазине The Home Depot? Может быть, вы посещали веселый семинар Beverage Station в прошлом году? Я хотел бы услышать ваше мнение об этом! Не стесняйтесь оставлять здесь свои комментарии.
Не забудьте зарегистрироваться ЗДЕСЬ, чтобы построить свой бетонный лоток!
* Home Depot сотрудничает с такими блоггерами, как я, по программе DIH Workshop. В рамках этой программы я получил компенсацию за свое время. Они не сказали мне, что купить или что сказать о любом продукте, упомянутом в этих сообщениях. Home Depot считает, что потребители и блоггеры должны формировать собственное мнение и делиться им своими словами. Политика Home Depot соответствует Кодексу этики WOMMA, руководящим принципам FTC и рекомендациям по взаимодействию с социальными сетями.
Как отлить бетонные сервировочные подносы • Медовая матка Dos
Существует так много материалов, которые можно использовать для создания мебели, декора и аксессуаров. Дерево — одно из моих самых любимых. Однако мне также нравится заливать бетон. Теперь, когда бетон вышел за рамки своего современного / современного лейбла и дебютировал в мире фермерского / шикарного и деревенского / изысканного, я подумал, что это хорошее время для включения некоторых проектов.
В частности, я хотел начать с того, чтобы показать вам, как отлить бетонные подносы.(Этот пост может содержать партнерские ссылки (*). Это означает, что я получаю небольшую комиссию с продаж, которые происходят по этим ссылкам, без каких-либо дополнительных затрат для вас. Вы можете прочитать мое полное раскрытие здесь.)
Как отлить бетонные подносы
Этот поднос для сервировки предназначен для использования на открытом воздухе, но внутри он вполне подходит. Идея пришла мне в голову после того, как хабы запросили что-то для использования на улице. Мы здесь много жарим на гриле и проводим много времени на патио / у бассейна.Итак, требования были функциональными, но также устойчивыми к погодным условиям.
Так как я люблю смешивать противоположные элементы вместе — то есть современное с деревенским, прохладное и гладкое с теплым и текстурированным и т. Д. — бетон мне показался хорошей идеей. Если вы помните, я недавно построил кровать на платформе в современном / деревенском стиле.
Я хотел черпать в этом вдохновение, за исключением использования бетона вместо дерева. Итак, поехали в мастерскую, чтобы собрать эту штуку.
Материал, используемый для заливки бетонных подносов
- Quikrete Countertop mix или 5000 — Я использовал смесь для столешниц, которая является одной из самых дорогих версий.Вы можете добиться тех же результатов с одним из более дешевых пакетов. Я рекомендую 5000 как хорошую дешевую альтернативу.
- Пластиковые сервировочные подносы — их можно найти практически в любом магазине товаров для вечеринок. Они должны стоить всего несколько долларов. Рекомендую покупать 3-4. Это на тот случай, если вы сломаете одну во время гипса или вам понадобится замена когда-нибудь в будущем. Вы также можете использовать индивидуальные контейнеры, если хотите.
- Ведро для смешивания — ведро емкостью 5 галлонов идеально подходит для смешивания.
- Лопатка для смешивания — это сделает смешивание быстрым и легким, но это не обязательно. При желании вы можете замесить бетон вручную.
- Плиты из меламина для формования.
- 100% силиконовый герметик
- шурупы для гипсокартона или другие подходящие шурупы для ДСП.
- спрей для готовки
- веревка
- стяжки
- латексные / резиновые перчатки *
- защитный брезент или пластик
- кастрюль *
- 5-минутная эпоксидная смола * Декаль
- (необязательно) — я сделал свою на своей машине Cricut, но вы можете использовать любой материал, который может полностью прилипать к меламину и не впитывать влагу.Не используйте ДСП или дерево при заливке бетона, они будут удерживать влагу на поверхности, и отпечаток может разрушиться при удалении формы.
- (необязательно) краситель — для этого проекта я использовал угольный краситель. Если вы хотите получить цвет, отличный от серого или темно-серого, вам понадобится белая бетонная смесь.
При желании вы можете замесить бетон вручную.Инструменты, использованные в этом проекте
- дрель / шуруповерт — она вам понадобится, если вы планируете делать форму или если вы планируете использовать лопатку для смешивания. Орбитальная шлифовальная машинка
- — в качестве альтернативы вы также можете использовать Dremel или любую другую небольшую ручную шлифовальную машинку.
Обязательно ознакомьтесь с полными видеоинструкциями на моем канале Youtube. Но сначала ознакомьтесь с текстовой версией ниже, чтобы не пропустить какие-либо важные детали.
Изготовление / добавление наклеек на бетонные сервировочные подносы
Декаль, которую я использовал, была сделана на моей машине Cricut. Вы также можете использовать буквы из пенопласта или вручную вырезать рисунок на липком виниле. Единственное, что вам нужно помнить, это то, что декаль или буквы должны наклеиваться обратной стороной (или зеркально отражаться).
Поместите наклейку на меламиновую форму перед сборкой формы. Убедитесь, что форма чиста от любых загрязнений или остатков, которые могут помешать адгезии.
Независимо от того, что вы используете, он должен полностью прилипать к форме.
Убедитесь, что вся поверхность прилегает и нет свободных краев. Любые области, которые поднимаются во время процесса отверждения, не будут очищены.
Соберите форму
Вы должны убедиться, что ваша гипсовая повязка достаточно толстая, чтобы оставаться прочной.С этой целью важно, чтобы форма была обрезана с отступом не менее 2 дюймов для каждой веревочной ручки. Также важно оставить не менее 1 дюйма со всех сторон лотка, чтобы обеспечить хорошую опору и предотвратить растрескивание.
Например, мой вкладыш для лотка имеет длину 16 дюймов, ширину 5 1/2 дюймов и высоту 2 дюйма. Внутренние размеры моей формы: 20 дюймов в длину, 7 1/2 дюймов в ширину и 3 дюйма в высоту. Это оставило необходимые 2 дюйма на каждом конце для ручек и приличную толщину вокруг всех других сторон и дна. Всегда лучше сделать форму слишком большой, чем слишком маленькой.
Для сборки в форму предварительно просверлите отверстия и соедините их шурупами для гипсокартона. Затяните ровно настолько, чтобы получить прочный контакт, но не затягивайте слишком сильно.
Чрезмерное затягивание может привести к повреждению ДСП.
Положите полоску силикона вдоль швов и разгладьте пальцем. Необязательно быть профессионалом в нанесении герметика, чтобы получить хороший шов. Хитрость в том, чтобы наносить слегка. Толстый слой приведет к появлению излишка герметика, который необходимо удалить.
Если у вас получится слишком много герметика, не беспокойтесь.Когда силикон высохнет, вы можете использовать лезвие, чтобы соскрести излишки. Если в вашем бетоне обнаружился небольшой дефект, не беспокойтесь об этом. Как видите, я не беспокоился о том, чтобы получить идеальный результат, а дефекты только добавляют характер.
Изготовление веревочных ручек
Ручки из веревки, которые я сделал, были толщиной 3/4 дюйма. Вы можете уменьшить размер до 1/2 дюйма, но я бы не стал меньше этого. Я также не рекомендую использовать что-нибудь слишком толстое, потому что за него будет нелегко ухватиться.
Чтобы сделать ручки, я скрутил веревку в петлю, концы которой лежали друг на друге.
Затем я использую две стяжки, чтобы удерживать их на месте. Отрежьте лишнюю веревку.
Примечание — убедитесь, что ручки для веревки хорошо входят в форму с зазором не менее 1 ″ со всех сторон. Бетон менее 1 дюйма, окружающий веревку, не будет структурно достаточно прочным, чтобы выдерживать вес с течением времени.
Замешивание бетона
Я смешал свою бетонную смесь в соотношении 5 частей бетона на 1 часть воды.Я использовал контейнер размером с кварту и отмерил 8 литров бетона. Затем я добавил примерно 1,5 литра воды. Я предварительно смешал краситель с водой в соответствии с инструкциями перед добавлением его в сухую смесь.
Смесь должна выглядеть и ощущаться как очень густой молочный коктейль. Держите под рукой дополнительную воду и сухую смесь на случай, если вам понадобится добавить то или другое, чтобы получить нужную консистенцию. Я рекомендую приготовить больше смеси, чем вы думаете, что вам нужно.
Вы всегда можете оставить несколько небольших форм в режиме ожидания, если у вас останется лишняя смесь.
Или вы можете просто вылить лишнюю смесь в старую емкость и дать ей высохнуть, прежде чем выбросить.
Обработка формы
После смешивания бетона постучите по ведру и / или подпрыгните, чтобы выбить пузырьки воздуха. Выполнение этого перед заливкой сократит количество, которое вам нужно сделать после того, как вы поместите бетон в форму.
Оставшиеся пузырьки воздуха образуют крошечные дырочки на поверхности. Вы можете увидеть некоторые из них в моем окончательном результате. Обычно вы не хотите, чтобы что-либо из этого появлялось, особенно если вы отливаете столешницу.Однако я думаю, что они создают более деревенский вид, когда их немного, и это хорошо, поскольку в моем миксе определенно были пузырьки воздуха.
Не следует ожидать, что вы сможете удалить все пузырьки воздуха, если вы не являетесь в этом профессионалом. Некоторое количество пузырьков воздуха останется, но вы сможете удалить большинство из них. Когда вы выливаете смесь в форму, постучите по ней, чтобы высвободить пузырьки воздуха.
Когда форма заполнится примерно на 3/4, опрыскайте дно противня кулинарным спреем и начните обрабатывать смесь, и веревка погрузится в смесь.При необходимости добавьте оставшуюся смесь и придавите противень, чтобы он оставался на месте.
Вам нужно обработать верхнюю поверхность, чтобы она стала ровной и гладкой. Сначала это будет выглядеть некрасиво, но как только вы начнете сглаживать его, все начнет принимать форму. Цель состоит в том, чтобы сделать верх как можно более гладким и убедиться, что все хорошо упаковано в форму.
Дайте высохнуть в течение ночи, но не более 24 часов. Если температура действительно высока, бетон может застыть быстрее.Вы должны проверить результаты на 18-часовой отметке и определить, готов ли он или нужно больше времени.
Извлечение форм и лоток
После того, как бетон застынет в течение необходимого времени, начните удалять меламиновые плиты, вывернув винты. Затем слегка постучите по краю досок, чтобы они оторвались от бетона.
Будьте особенно осторожны, чтобы не удариться о бетон во время этого процесса.
Затем используйте шпатель или лезвие, чтобы надрезать край лотка, чтобы отделить его от бетона.Затем осторожно вставьте нож между лотком и бетоном и осторожно высвободите его.
Уточнение результатов
Используйте щетку с жесткой щетиной, чтобы удалить любой рыхлый материал с бетона и очистить ручки троса. Затем с помощью орбитальной шлифовальной машинки сбейте острые и тонкие участки по краю бетона.
Целью шлифования краев является удаление любого тонкого бетона, который может со временем отслоиться. Удалите ровно столько, сколько нужно для обеспечения безопасности.Здесь мы не пытаемся добиться гладкости.
Промойте кусок водой из шланга и дайте ему застыть еще примерно 3 дня.
Добавление ножек
Добавление ножек ко дну защитит как бетон, так и любую поверхность, на которую он опирается. Используйте 5-минутную эпоксидную смолу и несколько маленьких зажимов, чтобы прикрепить ножки к основанию.
Дайте ему высохнуть в течение рекомендованного времени.
Герметизация подносов из литого бетона
Поскольку на этом подносе будут храниться продукты, важно его закрыть.Если вы планируете класть продукты прямо на бетон, убедитесь, что вы выбрали герметик, безопасный для пищевых продуктов. В противном случае можно использовать любой герметик, предназначенный для камня.
Нанесите тонкий слой и сотрите излишки, которые не впитываются, за 60 секунд. Дайте герметику полностью высохнуть и поместите пластиковую вставку обратно в держатель для бетона.
А теперь иди и покажи свой проект!
Полная сборка видео доступна на моем канале Youtube. Не забудьте подписаться, пока будете там, чтобы увидеть мой следующий конкретный проект!
Гидропонная система с плавающими поддонами для растений и стенками из сборного железобетона
ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ
Настоящее изобретение относится к гидропонным системам и, в частности, к гидропонной системе, имеющей плавающий гидропонный лоток для роста гидропонных растений, и к специально сконструированному бассейну для плавающих лотков.
В прошлом для выращивания растений на жидких питательных веществах предлагалось большое количество разнообразных гидропонных устройств. Типичные гидропонные устройства имеют поддерживающие материалы, такие как камни, для поддержки корней растений. Однако большинство устройств предшествующего уровня техники ориентировано на небольшие контейнеры для использования в домашних условиях людьми для выращивания собственных растений. Настоящее изобретение, с другой стороны, предназначено для коммерческого гидропонного земледелия, которое может осуществляться на заболоченных землях или в специально построенных бассейнах в соответствии с настоящим изобретением, и какие бассейны могут использоваться для сбора креветок, рыбы или других морских водоемов. организмы в бассейнах под плавающими гидропонными лотками.Другое преимущество настоящего изобретения состоит в том, что плавающие лотки изготовлены из легкого бетона, который является довольно прочным и недорогим в производстве. Однако, поскольку бетон изготавливается из извести, бетон не может полностью предотвратить просачивание воды через него.
Специальная обработка и покрытие используются на бетонных лотках, чтобы предотвратить изменение pH в гидропонном лотке, которое может повредить растения, которые часто очень чувствительны к рН почвы.
Настоящее изобретение является совместным изобретением U.С. Пат. US 4011355 для способа нанесения эмульсионного покрытия для легкого заполнителя относится к способу, в котором используется покрытие шариков гидратированным оксидом алюминия и обезвоженной известью, но эта композиция покрытия была хорошо известна задолго до этого патента. В моем предыдущем патенте США No. В US 4,241,107 для процесса покрытия крыши показан способ нанесения легкого цемента на крыши.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Настоящее изобретение относится к устройству с плавающей гидропонной тарелкой и к бассейну специальной конструкции для плавания плавающих тарелок.Бассейн может быть спроектирован так, чтобы обеспечивать среду обитания для различных видов морских обитателей, таких как креветки или определенные виды рыб.
Плавающий лоток имеет плавающее основание и лоток. Базовая часть сделана из легкого цемента и имеет плавающую стенку по периметру и полую центральную часть. Верхняя часть лотка также имеет отверстия для взаимодействия в полой части плавающего лотка, и полимерный экран установлен между базовой частью и частью лотка. Бетонные лотки можно окунуть в кислотный раствор и промыть, чтобы нейтрализовать щелочность.Затем, по крайней мере, на часть лотка наносится устойчивое к щелочам покрытие, и лоток заполняется почвенной смесью для поддержки роста растений. Таким образом, плавающая часть основания с прикрепленным к ней лотком будет поддерживать почвенную смесь влажной от воды, по которой плавает лоток. Легкий бетон может быть изготовлен из смеси цемента, воды и полистирольных шариков, на которые перед формированием бетонных лотков наносится специальное покрытие. Влага почвы может включать 50% или более гранул полистирола вместе с органическими веществами и органическими удобрениями и может быть предварительно обработана фунгицидом и гермицидом.
Щелочное стойкое покрытие может представлять собой полимерное покрытие, нанесенное на внутреннюю поверхность плавающего лотка. Плавающий лоток может использоваться в специально спроектированном бассейне и может иметь дополнительную плавучесть на нижней стороне, где будут выращиваться более тяжелые растения.
Гидропонная система имеет бассейн, образованный стенами из легкого бетона и имеющий множество полостей, образованных в стенках для разведения морских обитателей в бассейне. Плавающий гидропонный лоток может плавать в бассейнах. Бассейны могут быть образованы стенками, которые могут быть сборными и соединенными между собой, и могут иметь внутренние разделительные стенки для размещения гидропонных тарелок, которые могут включать переходы для доступа к плавающим тарелкам.
Также предложен способ изготовления гидропонной тарелки, включающий стадии смешивания гранул пенополимера, таких как гранулы полистирола, со смесью, включающей обезвоженную известь и гидратированный оксид алюминия в приблизительно равных количествах, а затем смешивание указанных гранул с покрытием с цементом.
Затем шарики и цемент смешивают с водой и формуют с образованием гидропонной тарелки в соответствии с настоящим изобретением. Формованный лоток погружают в слабый кислотный раствор, такой как муратовая кислота, разбавленный водой (10-15% муратовой кислоты в воде), затем лоток промывают водой для удаления излишков кислоты и, по крайней мере, внутренней части лотка. покрыт полимерным покрытием, устойчивым к щелочам.Процесс может также включать заполнение лотков смесью полимерных шариков и органического материала, такого как опилки, и может также включать в смесь органические удобрения, а также бактерицид и фунгицид, если желательно.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
Другие объекты, особенности и преимущества настоящего изобретения будут очевидны из письменного описания и чертежей, на которых:
Фиг. 1 представляет собой вид в перспективе сверху с удаленной частью плавающей гидропонной тарелки в соответствии с настоящим изобретением;
РИС.2 — вид снизу в перспективе плавающего лотка в соответствии с фиг.
1;
РИС. 3 — вид в разрезе по линии 3-3 на фиг. 1;
РИС. 4 — вид в перспективе с вырезом крытой гидропонной теплицы в соответствии с настоящим изобретением;
РИС. 5 — вид в перспективе с вырывом части стенки гидропонного бассейна в соответствии с настоящим изобретением;
РИС. 6 — вид в разрезе по линии 6-6 на фиг. 5;
РИС.7 — частичный вид в перспективе по линии 7-7 на фиг. 4;
РИС. 8 — вид в разрезе по линии 8-8 на фиг. 7; и
ФИГ. 9 — частичный вид в перспективе соединительных элементов для стен.
ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ
Со ссылкой на фиг. 1–3, плавающий гидропонный лоток 10 имеет плавающую базовую часть 11, образованную из легкого бетона с использованием цемента и шариков из полистирола. Соотношение валиков таково, что легкий бетон будет плавать в воде и будет поддерживать легкую цементную часть 12 лотка.Часть лотка является полой с опорными элементами 13, имеющими открытые пространства 14 между ними.
Плавающая часть основания также является полой с опорными элементами 15 внутри и имеет полимерный экран 16, отформованный в ней для заполнения открытых пространств 17 в базовой части 11 и открытых пространств 14 в лотковой части. Тарелка 12 образована из легкого бетона, изготовленного из смеси цемента и шариков из полистирола, на которые можно нанести покрытие, предотвращающее всплытие шариков во время отверждения бетона, так что шарики остаются более равномерно распределенными по бетону.Подносы также могут быть усилены стекловолокном, нержавеющей сталью или другими волокнами, если это необходимо. Плавающий лоток 10 и лоток 12 заполнены почвой 18, как показано на фиг. 3, которая поддерживается сеткой 16, которая поддерживается между элементами 15 распорки и частями 13 лотка и сформирована в стенках 20 и 21 периметра плавающей базовой части 11 и части 12 лотка. Это должно быть ясно. Дело в том, что плавающий гидропонный блок 10 может быть выполнен в виде одной детали или двух частей, в которых лоток 12 может сниматься с нижней части основания.
В показанном варианте осуществления плавающий лоток сформирован за одно целое с экраном, простирающимся до краев стенок. Почва 18 специально состоит из пятидесяти процентов (50%) или более гранул полистирола, смешанных с органическим материалом, таким как опилки и т.п., и с органическим удобрением, имеющим медленное высвобождение питательных веществ. После загрузки плавающее гидропонное устройство 10 не требует внесения удобрений или ухода за ним до окончания сбора урожая, когда почва может быть заменена.Почву также можно обработать фунгицидом и бактерицидным средством перед загрузкой плавающего лотка. Поднос погружают в кислотный раствор и очищают от щелочности. Внутренние стенки 22 лотка и нижняя поверхность 23 затем покрываются стойким к щелочам покрытием, таким как полимерное покрытие, для предотвращения просачивания щелочи из цемента в почву и повреждения растений. Внутренняя часть плавающего основания также может обрабатываться по желанию, но нет необходимости обрабатывать внешние стенки плавающего лотка.
На этом этапе должно быть ясно, что предоставлен плавающий гидропонный лоток, который будет непрерывно подавать воду из бассейна, по которому плавает лоток. Поднос может плавать в бассейнах, прудах или неглубоких болотах, по желанию, обеспечивая при этом необходимую жидкость для гидропонного роста растений и не требует особого ухода после того, как поддоны заполнены почвенной композицией.
Использование бетона позволяет создать относительно постоянный и долговечный поддон, который можно использовать в течение многих вегетационных сезонов без замены.Цемент, образованный из легких шариков полистирола, плавает в воде, обеспечивая достаточное количество воды для корней растений. Кислотная обработка и покрытие предотвращают щелочность почвы и предотвращение роста или повреждения растений. Шарики полистирола могут быть покрыты смесью, включающей обезвоженную известь и гидратированный оксид алюминия с достаточным количеством воды, содержащей смачивающий агент для образования подходящей консистенции, которую затем наносят на гранулы полистирола и смешивают с сухим цементом, к которому затем можно добавить воду.
цементная смесь, которая может быть сформирована и отверждена.Смесь для покрытия может включать в себя равные части обезвоженной извести и гидратированного оксида алюминия. Покрытие предотвращает всплытие шариков, а также помогает шарикам оставаться диспергированными в бетоне после смешивания бетона с водой и формования в форме поддонов, вместо того, чтобы плавать вверх.
Обращаясь к фиг. С 4 по 9 показана система бассейнов, встроенная в теплицу на фиг. 4 для плавания гидропонных тарелок, показанных на фиг. С 1 по 3 в коммерческой эксплуатации; например, там, где нет болота или других заболоченных земель.Верх 25 теплицы может быть изготовлен из прозрачного полимера и при желании может быть надувным верхом, даже несмотря на то, что в большинстве южных климатических условий крышка 25 теплицы не является необходимой для использования плавающей гидропонной установки. Внутри покрытия 25 находятся бассейны 26, заполненные водой 27, но эти бассейны образованы стенками 28 и внутренними разделительными стенками 30.
Бассейны образуются путем удаления земли и сборки сборных стен 31, которые сделаны из легкого бетона, например плавающие лотки на фиг.1–3, где цемент смешан с полистирольными шариками, на которые наносят покрытие перед формованием бетона. Стены 31 из легкого бетона при желании также могут быть усилены либо армирующими стержнями, либо экраном, либо добавлением нержавеющей стали или синтетических волокон в бетонную смесь, что обеспечивает существенное упрочнение легкого бетона. Стенки образованы толстыми секциями, имеющими множество полостей 32, образованных в них, чтобы формировать среду обитания для морских обитателей, таких как креветки, в бассейнах, где наверху бассейна выращивают гидропонные растения.Некоторые виды морских обитателей не размножаются быстро, если они не имеют углублений или других мест для размножения, а креветки являются территориальными и нуждаются в территории, чтобы сдерживать каннибалистические инстинкты. ИНЖИР. 6 показывает внутреннюю часть полости 32 и стены 31 из легкого бетона.
На фиг. 7, стенка 28, имеющая секцию 31 стенки с полостью 32, образуют корпуса бассейна, в то время как внутренние стенки 33 образованы парой секций 31 стенки, установленных вплотную друг к другу, образуя ряды внутри бассейна 26 для поддержания плавающих гидропонных тарелок. 10 линий под водой для легкого доступа к лоткам для гидропоники.Конструктивный элемент 34 подиума также может быть изготовлен из железобетона, имеющего канавки 35 и 36, образованные в нем для зацепления фланцевых частей 37 стен 31. Кроме того, стены удерживаются вдоль своих вертикальных краев с помощью соединительного элемента 38, имеющего удлиненные канавки 40. по обе стороны от него. Соединительный элемент 38 может быть выполнен из железобетона для зацепления с фланцами 37 по сторонам секций стены. Таким образом, элемент 38 удерживает каждую стенку вместе, в то время как части 34 переходных мостков размещаются сверху и снизу секций внутренней стены, а угловые секции стены удерживаются элементами, подобными соединительному элементу 38, для образования угла 90 °.
Стены могут быть дополнительно усилены добавлением полимерного клея в канавки и имеют тенденцию поддерживать друг друга за счет соединений между секциями стен.
На ФИГ. 8 на виде в разрезе показаны фланцы 37 стенки, соединенные с пазами 40 соединительных элементов 38 для переднего и заднего фланцев, и внутренняя стенка, имеющая подиум 34, установленный на ее верхней части для поддержки верхней и нижней частей 37 фланца, чтобы тем самым установить множество полостей 32 в стенках, обращенных к обеим сторонам совместно установленных стен.При желании все полости стенок могут быть покрыты полимерным покрытием.
Должно быть ясно, что гидропонная система была предоставлена для выращивания гидропонных растений и в то же время для сбора определенных морских продуктов. Однако изобретение не следует истолковывать как ограниченное конкретными раскрытыми здесь формами, которые следует рассматривать как иллюстративные, а не ограничивающие.
Лоток бетонный, армированный железными прутьями DN300, h510 MAX
Лотки из армированного волокном особо прочного, ударопрочного армированного Серии MAX — это серия лотков, армированных соплами из оцинкованной стали и оснащенных чугунной решеткой класса нагрузки D400 = 40т, 60т = E600, F900 = 90т.
Комплекты высоких лотков широко используются при строительстве и реконструкции улиц, скверов, парков и рекреационных заведений, вокзалов, аэропортов и водостоков усиленной серии оборудованы АЗС, автозаправочных станций, складов и терминалов, промышленных зон и автострады, автобусный и грузовой парк с высокими механическими и динамическими нагрузками, а также в местах с интенсивным движением транспорта. Лотки усиленной серии MAX защищены форсунками из оцинкованной стали, которые отформованы сбоку лотка и сопряжены со встроенными анкерами усиливающего лотка.В конструкции анкеров предусмотрена возможность замены крепежного болта и гайки, что делает систему ремонтопригодной и долговечной, грамотно спроектированная система крепления решетки к лотку позволяет избежать разрушения стенок канала под действием больших поверхностных нагрузок, выполненных лотками. усиленные серии из фибробетона, полимербетона и пластика, а также с различным гидравлическим сечением (DN 110, 160, 200, 300 и 500) и высотой (h от 130 до 600).
Бывают ситуации, когда невозможно создать желаемый уклон поверхностью, но для этого в более прочной серии MAX из фибробетона должен надежно функционировать линейный дренаж поверхности, при условии, что серия лотков с разной высотой позволяет при установке создать так называемый «каскад», то есть возвышение, по которому вода через мусорный ящик попадет в ливневую канализацию.Этот лоток изготовлен из фибробетона, имеет максимальный класс нагрузки F 900 = 90 м, в стандартном комплекте поставки: лоток с армирующими насадками, две решетчатые железобетонные прорези длиной 500 мм (марка железа HF-50), крепеж (болты и орехи). Для обеспечения герметичности между лотками используется однокомпонентный герметик на основе MS-полимеров. Вся продукция Стандартпарк сертифицирована по международной системе контроля качества.
Доступность MAX Series DN 300.
1. изготавливается на заказ любой высоты от 265 до 410 мм с перепадом высот между соседними противнями от 5 мм.
2. Изготавливается с внутренним уклоном от 5 до 50 мм.
3. Может изготавливаться с вертикальным водоотводом, с возможностью подсоединения к трубе диаметром 110-200 мм (артикул добавлен в конечный продукт …….. 09).
Лоток дренажный бетонный дорожный гост. Лотки железобетонные. Контроль внешнего вида и качества поверхности 8.1 Требования к средствам измерений и вспомогательным устройствам
Лотки железобетонные — это высокопрочные изделия, предназначенные в основном для защиты и изоляции прокладываемых трубопроводов, кабелей и других коммуникационных систем от различных воздействий окружающей среды и преждевременного разрушения.
Лотки железобетонные — одни из самых популярных железобетонных изделий. Простая, но эргономичная и универсальная конструкция позволяет эффективно использовать их во многих сферах строительства — дорожном и инженерном строительстве, строительстве мостов, тоннелей и путепроводов, при прокладке трубопроводов различного назначения.
Лотки железобетонные служат отводом и пропуском для горячей и холодной воды, используются для прокладки трубопроводов теплотрасс и различных электрических кабелей.
Лотки из железобетона используются как на открытых пространствах, включая дороги, террасы, детские площадки, дворы, стадионы, парковые зоны, линии электропередач и заправочные станции, так и внутри помещений, где есть необходимость отвода атмосферных осадков или технической воды.
Широкое распространение железобетонных лотков объясняется также невысокой стоимостью сырья, простотой изготовления, простотой монтажа и простотой обслуживания. Добавьте к этому высокую прочность железобетона, которая позволяет изделиям выдерживать значительные нагрузки на протяжении всего срока службы. Железобетонные изделия славятся своей прочностью, при этом не теряя своих первоначальных характеристик. Таким образом, использование железобетонных лотков позволяет значительно снизить затраты при строительстве дорог, многоэтажных домов и других объектов недвижимости.
В зависимости от области применения лотки железобетонные можно разделить на несколько типов:
- и покрытие теплотрасс; №
Лотки для укрытия теплотрасс предназначены для обеспечения теплоснабжения между источником тепла и его потребителем при прокладке систем теплоснабжения в непроходных, полупроходных, сквозных каналах. Источником тепла служат трубы, которые расположены в лотке. С помощью лотков между трубой и желобом создается воздушная подушка, которая сохраняет тепло, выступая в качестве надежного теплоизолятора.Необходимая герметичность и водонепроницаемость достигается за счет добавления специальных смесей и примесей.
Лотки кабельные используются для прокладки электрических кабелей в толще земли и их последующей бесперебойной работы. Эти лотки требуют закладных деталей, которые крепятся к изделиям для внутренних стен. Закладные детали используются для надежного крепления электрических кабелей и кабельных конструкций. Использование лотков из железобетона позволяет надежно защитить электрические кабели от влаги, которая приводит к коррозии элементов и, в конечном итоге, разрушению системы электроснабжения.
Дренажные поддоны служат для улавливания и отвода дождевой и ливневой воды из жилых районов, автомагистралей и т. Д. С целью предотвращения застоя воды на территории. Лотки из высокопрочного железобетона способны противостоять агрессивным средам, вызванным климатическими условиями и постоянным высоким уровнем влажности. Например, в городском строительстве водоотводные лотки с высокой степенью надежности защищают фундаменты домов от переизбытка влаги, значительно продлевая срок эксплуатации построек.Специальные широко используются как в автомобильном, так и в железнодорожном строительстве.
Лотки для оросительных каналов применяются в оросительных системах при строительстве гидротехнических сооружений в инженерном строительстве. С помощью лотков осуществляется изменение и регулирование водного режима на разных территориях. Лотки для оросительных каналов выполняют как функции сбора, забора, так и отвода и отвода воды, обеспечивая бесперебойную работу ирригационных систем и их механизмов, постоянно находящихся в среде с высоким уровнем влажности.
Лотки железобетонные представляют собой удлиненные кронштейны с П-образным или параболическим сечением. Такая форма обусловлена функцией лотка — трубопровод или другие коммуникационные системы внутри лотка надежно защищены, жидкости не могут покинуть свой слой. Верхняя открытая часть лотков закрывается перекрытием канала. Такое решение необходимо для того, чтобы при регулярном обслуживании и ремонте объектов можно было быстро и легко добраться до нужных участков труб и кабелей.Простота обслуживания — главное преимущество использования железобетонных лотков в качестве защитных конструкций.
Лотки железобетонные изготавливаются в соответствии с требованиями серий 3.006.1-2.87 «Лотки и тоннели сборные железобетонные из элементов лотков», 3.006.1-8 «Лотки и тоннели сборные железобетонные из элементов лотков», а также 3.501-68 «Шпалы сборные железобетонные на железнодорожных путях промышленных предприятий». Лотки для оросительных каналов изготавливаются по ГОСТ 21509-76 «Лотки железобетонные для оросительных систем.
Технические условия », лотки кабельные — по серии 3.407.1-157« Унифицированные железобетонные изделия подстанций 35-500 кВ. «Практичность строительства железобетонных лотков заключается в том, что они многофункциональны, поэтому часто, например, лотки, предназначенные для прокладки кабелей, используются в качестве дренажных систем и наоборот и т. Д. выпускается в соответствии с серией 3.503.1-66 «Изделия сборные железобетонные для дренажных конструкций автомобильных дорог.Рабочие чертежи ».
При производстве лотков используется только тяжелый бетон высоких классов прочности на сжатие В15, В25, В30 и В35. Классы бетона по морозостойкости и водонепроницаемости назначаются в зависимости от гидрогеологических условий строительной площадки, наличия и типа внешней и внутренней гидроизоляции лотков.
Армирование железобетонных лотков производится сварной сеткой и стальными каркасами марок А-I А-III по ГОСТ 6781-82 и класса ВрI по ГОСТ 6727-80.Для изготовления закладных изделий принят прокат стальной Вст3кп2 по ГОСТ 380-71, анкер закладных изделий выполнен из стали класса А-III по ГОСТ 5781-82.
Монтажные петли приняты из стали марки А-I марок Вст3сп2 и Вст3пс2. В случае монтажа конструкций при расчетной зимней температуре ниже -40 ° С использование стали марки Вст3пс2 не допускается.
Маркировка лотков железобетонных по серии 3.006.1-2.87 состоит из букв и цифр, где L — лоток железобетонный.Цифра после буквы обозначает серийный номер изделия, цифра после тире — значение вертикальной равномерно распределенной эквивалентной расчетной нагрузки. Штамп лотка с врезанными товарами содержит дополнительную букву «а». Буква «d» добавлена к марке дополнительных лотков.
Марка железобетонных лотков серии 3.006.1-8 имеет буквенно-цифровое обозначение, где: ЛК — лоток, ЛКО — лоток с отверстием. Цифра после букв обозначает номинальный размер лотка по каналу в см.Число после точки — это номинальный размер лотка по ширине канала в см. Следующая цифра после точки — это номинальная высота лотка в см. Далее через дефис указывается цифровой индекс, характеризующий тип элемента армирования.
После цифрового индекса может быть указан дополнительный буквенный индекс «а», характеризующий отличительные признаки элемента: наличие закладных изделий (кроме строповочных петель).
Маркировка кабельных лотков по серии 3.407.1-157 состоит из групп. В первую группу буквенно-цифровых обозначений входят буква кодового наименования изделия, L — лоток, и основные габаритные размеры в дм. Вторая группа, цифра, разделенная дефисом, указывает несущую способность в кН / м. Третья группа, число, также разделенное дефисом, означает конструктивные особенности (возможность армирования, наличие дополнительных закладных деталей).
Маркировка лотков для систем полива по ГОСТ 21509-76 состоит из одной буквенно-цифровой группы и содержит обозначение типа лотка и номинальную высоту лотка в дециметрах, значение которой округляется до целого числа, где: ЛР — лотки на сваях, стоечных опорах и плитах; LWG — лотки, закладываемые в землю.
По серии 3.503.1-66 железобетонные водосточные желоба маркируются буквенным обозначением, где: L — лоток, B — телескопический лоток дренажный.
Далее после дефиса следует цифра, обозначающая серийный номер продукта.
B3.300.1-5.04 помечены буквами LB, за которыми следует номер, обозначающий серийный номер продукта.
Лотки серии 3.900.1-12 маркируются буквенно-цифровыми индексами, означающими: буквенный индекс в начале марки — L — лоток; первая цифра после буквенного индекса — это номер типоразмера элемента — аналог серии 3.006.1-2.87; цифра 0 — дополнительный типоразмер; буква «а» — лоток укороченный длиной 3 м; цифра после тире — тип лотка по условиям опоры: 1 — на твердом основании, 2 — на опорах; буква «К» в конце марки — назначение для систем канализации;
Марки сборных лотков серии 3.903 КЛ-14 состоят из буквенных и цифровых индексов. Буквенный индекс характеризует тип лотка (LT — нагревательный лоток, ULT — угловой нагревательный лоток). Цифры после букв определяют геометрические размеры лотка в дециметрах (длина, ширина, высота), округленные до целых чисел.
Лотки железобетонные проходных и непроходных каналов альбома СК 3301-86 маркируются с помощью буквенно-цифровой системы.
Буквами обозначены: LP — перекрытие лотка, LPO — перекрытие лотка с отверстием, LD — дно лотка, LDO — дно лотка с отверстием для устройства приямка, LDP — днище лотка с опорными подушками, LU, LPU, LDU — угловой элемент лотка для сопряжения лотков, когда канал повернут на угол 90 °, LO представляет собой легкий элемент лотка. Цифры показывают наибольший диаметр трубы, укладываемой в канал, в дециметрах.Индексом «а» обозначены элементы оребренной конструкции каналов, «y» — армированные элементы оребренной конструкции каналов.
Требуются прочные и долговечные устройства для защиты коммуникаций от механического и коррозионного разрушения. Такими свойствами обладают железобетонные лотки — они незаменимы при прокладке кабельных систем и трубопроводов, обеспечивают свободный доступ к ним в экстренных ситуациях. Кроме того, железобетонные изделия используются для отвода дождевой и талой воды из зданий.
Назначение, особенности и разновидности
Лотки изготавливают из бетона марки М-200 и выше, армируя его стальными стержнями из арматуры класса А-I, А-II или проволокой Вп-I. Технологический процесс вибропрессования позволяет получить плотный железобетон, устойчивый к агрессивным факторам внешней среды … Согласно ГОСТ 21509-85 к нему предъявляются требования в следующих областях:
- морозостойкость и влагостойкость;
- технические характеристики арматурной стали;
- толщина бетонного слоя;
- антикоррозионные свойства;
- сырье бетонной смеси;
- однородная структура без пустот;
- механическое сопротивление.
По конструкции, назначению, способу установки лотки делятся на три основных типа:
- дренажные;
- кабель;
- для теплотрасс.
Бетонные дренажные лотки
Они служат для транспортировки воды, различаются по назначению и конструкции и выполняют следующие функции:
- дренаж — удаление почвенно-дождевой влаги из подвала и фундамента здания;
- крайний — водозабор с дороги на склоны;
- телескопическая — канальный отвод влаги с мостов и откосов;
- Ливневая вода — сбор и отвод ливневой воды;
- канализация — движение сточных вод в коллекторы;
- водопропускные трубы (водосточные желоба) — водоотведение самотеком.
Классификация водоотводных лотков по форме:
- параболические;
- трапециевидный;
- П-образный;
- трапециевидной и П-образной формы с круглым пазом.
В зависимости от условий, заданных проектом водоотвода, выбирают сплошной или с отверстием для вертикального водостока. Лотки для дренажа бывают сплошные и сборные, различных типоразмеров (указаны в серии 3.006.1-2 / 87). Маркировка содержит букву L и две цифры: первая указывает номер в серии, вторая — вертикальную нагрузку, на которую рассчитан лоток (чем она больше, тем глубже монтируется).Производители выпускают их различных размеров, например, ERBA предлагает изделия со следующими параметрами: длина 0,72 — 6 м; ширина 0,4 — 1,84 м; высота 0,38 — 1,32 м.
Трубы теплоснабжения защищены от коррозии, грызунов, теплопотерь за счет установки специальных каналов двух типов:
- КЛп — лотки закрываются съемными крышками;
- КЛс — конструкция образована верхним и нижним лотками, соединенными швеллерами.
Преимущества современных устройств перед ранее применявшимися кирпичными конструкциями:
- простота монтажа;
- низкая стоимость;
- высокая несущая способность; №
- возможность установки в сейсмически активных районах, со слабым грунтом и грунтовыми водами — это обеспечивается за счет деформационных швов и гидроизоляции их битумной мастикой.
В маркировке лотка для теплотрассы указать букву (Л или ЛК), его номер из серии 3.006.1 и расчетную нагрузку. Если длина отличается от стандартной (6 м), поставьте цифру, обозначающую пропорцию стандартного размера (2 означает ½). Ширина изделий варьируется от 0,57 до 2,46 м, а высота — от 0,36 до 1,32 м.
Стоимость лотков железобетонных
Перед покупкой лотков железобетонных следует выбрать изделие по расчетным данным: максимальная нагрузка, размер и форма.После этого товары выбирают по стоимости, проверяя наличие на них сертификатов от производителя. Средние цены на лотки указаны в таблице.
Бетонные лотки используются для систем сбора поверхностных вод, где есть небольшой уклон поверхности и ограниченная глубина погружения, например, толщина покрытия террасы, пола в складских помещениях, производственных помещениях или покрытие пешеходных дорожек и проездов. .
Дренажные поддоны изготавливаются из пластика (ПВХ, полипропилен), композитных материалов и бетона.Последний вариант отличается повышенной прочностью, долговечностью и невысокой стоимостью.
Подносы представляют собой вытянутую емкость с прямоугольным, полукруглым или квадратным желобом. Сверху устанавливается сетка, предотвращающая попадание в водосточную систему крупного мусора. В изделиях с небольшой глубиной решетка не устанавливается.
Бетонные лотки используются для организации линейного водоотвода с территории.
Эта система позволяет:
- Уменьшить просадку грунта.
- Соберите и отведите поток воды с большой площади.
- Подключите систему к ливневой канализации.
Линейный дренаж состоит из заглубленных лотков и песколовок, в которых задерживается мелкий мусор. Здесь используются изделия с декоративными решетками, предотвращающими засорение системы и попадание в каналы листьев и крупного мусора.
Технология производства
Подносы, которые используются для пешеходных зон, имеют широкий спектр форм, цвета хорошо сочетаются с разными видами тротуарной плитки… Они просты по форме и легко очищаются от мелкого мусора.
Бетонные лотки производятся на заводах по производству железобетонных изделий. Их изготавливают из бетона методом вибропрессования, что увеличивает прочность и устойчивость изделий к химическим и механическим воздействиям.
На заводе в пресс-форме для прессования под высоким давлением бетонная смесь вибрирует. В результате удаляются пузырьки воздуха, смесь уплотняется и продукт становится более плотным. Бетон дополнительно армируют стекловолокном.
Дренажные поддоны используются для:
- Пешеходные зоны: тротуаров, летние площадки кафе и ресторанов, территории частных домов, при озеленении парков, скверов.
- На проезжей части и в местах движения транспорта на АЗС, в помещениях автомоек, крытых наземных или подземных гаражах.
Просмотры
Ящик для мусораПо месту использования бывает внутренний и внешний.Комнатные модели чаще всего используются на заводах и спортивных объектах.
Снаружи делятся на:
- Участки дренажа.
- Отвод воды.
- С уловителем песка.
Площадки дренажа используются для осушения территории и защиты фундаментов зданий от затопления. Они образуют систему, собирающую воду с большой площади в одной или нескольких точках.
Лотки для слива воды используются для организации водоотвода… Собирают и удаляют воду с территории в ливневую канализацию или специальные водозаборы.
Ящики для мусора помогают продлить срок службы дренажной системы, — так как собирают крупный мусор.
Также есть модели с внутренним уклоном 0,5%, что позволяет отводить воду с участков с минимальным уклоном или без него.
При выборе лотка нужно обращать внимание на соответствие технических характеристик. , условия, в которых он установлен.Также следует учитывать объем сточных вод и нагрузки, передаваемые от транспортных средств и оборудования.
Технические характеристики
При производстве лотков используются тяжелые марки бетона, что гарантирует их прочность и устойчивость к влажной среде … Некоторые производители покрывают внутреннюю поверхность лотков специальными составами, предотвращающими проникновение воды.
Поверхность бетонных лотков, используемых на промышленных предприятиях, имеет покрытие для предотвращения обрушения.
Морозостойкость бетонных лотков составляет F300 Это означает, что они могут выдерживать 300 циклов замораживания и оттаивания без потери прочности.
Коэффициент водоотвода зависит от угла наклона поверхности и габаритных размеров лотков. Для складских или производственных помещений без откоса можно использовать модели с внутренним откосом.
По максимально допустимой загрузке продукция делится на несколько групп:
- А 15 с нагрузкой до 1,5 т. применяются для загородных домов, пешеходных и велосипедных дорожек.
- B 125 с нагрузкой до 12.5 тонн , используются на стоянках, в небольших гаражах.
- От 250 с нагрузкой до 25 тонн , применяется для АЗС, автомоек.
- D 400 грузоподъемностью до 40 тонн для автомобильных дорог для любого вида транспорта.
- Е 600 грузоподъемностью до 60 тн для промышленных, логистических объектов.
- F 900 с нагрузкой до 90 тонн , применяется для аэродромов и военных объектов.
Достоинства, недостатки и цена
Основные преимущества:
- Прочность ЖБИ.
- Высокая морозостойкость.
- Устойчив к химическому воздействию. — используется на автомагистралях, терминалах, в промышленности.
- Возможность крепления решеток болтовыми соединениями.
- Широкий ассортимент различной ширины и сечения.
Основным недостатком бетонных лотков является их вес. Поэтому их укладывают с помощью механизмов, что усложняет процесс. В среднем изделие длиной 1 метр и шириной 13.8 см весит 14 кг. Изделие шириной от 25 до 40 см и длиной 1 метр весит от 58 до 198 кг. Есть лотки весом около 352 кг.
Стоимость бетонного лотка зависит от его технических характеристик и возможностей использования.
К ним прилагаются сопутствующие товары:
- Стальная пластина , усиливающая изделие.
- Решетки водозаборника из оцинкованной или нержавеющей стали, чугуна, меди.
- Крепеж специальный.
- Заглушка , устанавливается на цементный раствор.
Некоторые противни продаются с решетками, что также влияет на стоимость продукта.
ЖБИ Л-1-7
На строительном рынке России большой выбор лотков бетонных:
Ориентировочная стоимость продукции:
- Компания ПОЛИТЕП
- Завод ЖБИ 11 , модель Л-1-7, применяется для предотвращения переувлажнения почвы, цена 750 руб.
- Фирма ПОЛИТЕП , модель СД-20 для дороги с решеткой, цена 3800 руб.
- ПОЛИТЕП , модель СГ-6 с водоотводом, без решетки, цена 300 руб.
Размеры и ГОСТ
Самые маленькие лотки доступны в размерах: ширина 14 см, высота — 6 см, длина 50 см. Применяются для отвода воды в небольшую по площади частную или малоэтажную застройку.
Изделия с размерами: ширина 13.8 см, высота 12,5 см, длина 1 метр, используются при строительстве загородных домов, на небольших автомойках, заправочных станциях.
Лотки с размерами: ширина 65 см, высота 50,5 см и длина 1 метр, используются для организации водоотвода в местах с интенсивным движением легковых и грузовых автомобилей, на промышленных и складских объектах, на терминалах.
В СНиП России есть несколько нормативных документов, в которых указаны основные параметры бетонных лотков. Основной из них — ГОСТ-21509-76.Здесь указывается форма, предельно допустимые отклонения и особенности транспортировки продукции.
ГОСТ-23009-78 — свод правил, регулирующих производство железобетонных изделий.
Бетонные дренажные желоба выпускаются также с чугунными дренажными решетками. Их чаще всего называют комплектами, они обладают большой водоемкостью и выдерживают большие нагрузки. Применяются для организации линейного водоотвода на крупных АЗС, складских и промышленных объектах, в местах с интенсивным движением транспорта.
В системе орошения, отвода ливневых вод и воды талого снежного покрова предусмотрено изделие — дренажный ж / б лоток. С помощью бетонных лотков и соответствующей инфраструктуры оросительные и дренажные системы транспортируют полезный или вредный продукт — поливную или сточную воду на поля, ливневые или канализационные коллекторы.
Типы и размеры железобетонных лотков
Существует два типа изделий для «транспортировки» воды: лотки для оросительных систем и лотки для дренажа дорог, оборудованные защитными решетками.Согласно названию, первый вид продукции используется для строительства ирригационных систем сельскохозяйственных территорий, а второй тип — для обеспечения быстрого отвода дождевой и талой воды с автомобильных дорог, магистралей, городских дорог и пешеходных тротуаров.
Основные характеристики и размеры лотков для оросительных систем регламентируются ГОСТ 21509-76 «ЛОТКИ ДЛЯ СИСТЕМ ОРОШЕНИЯ ЖЕЛЕЗОБЕТОННОЙ», а основные характеристики и габариты изделий для комплектации дренажных систем автомобильных дорог и пешеходных переходов — ГОСТ 32955. -2014 «Лотки дренажные дорожные».
Лотки дренажные железобетонные ГОСТ 21509-76
Лотки данного типа предназначены для строительства оросительных систем, рассчитанных на перекачку воды в количестве до 5 кубометров в час. Изделие представляет собой железобетонный параболический желоб определенных размеров, который может быть установлен на опорах или плитах, либо уложен в грунт.
В зависимости от способа установки поддоны для оросительных систем маркируются как LP или LRG. Подносы сжиженного нефтяного газа устанавливаются на опоры или плиты, а продукты сжиженного нефтяного газа помещаются непосредственно в почву.
Пример обозначения железобетонного дренажного поддона серии LV высотой 400 мм: LV4. Железобетонные заводы предлагают к продаже лотки следующих типов и размеров для устройства оросительных систем, представленные в таблице 1.
| Обозначение | Габаритные размеры, мм | Масса, кг | |||
| Длина | Высота | Ширина | Толщина стенки | ||
| LR4 | 5980 | 400 | 908 | 50 | 1080 |
| LRG4 | |||||
| LR6 | 600 | 1084 | 1420 | ||
| LRG6 | |||||
| LR8 | 800 | 1240 | 60 | 1920 | |
| LRG8 | |||||
| LR10 | 1000 | 1804 | 75 | 3310 | |
| LRG10 | |||||
Лотки водоотводные железобетонные ГОСТ 21509-76 изготавливаются тяжелые, армированные стальной арматурой.Для возможности сборки в единую систему и установки на опоры (плиты) каждое изделие снабжено закладными изделиями для сварки и параболической выемкой для укладки пломбы.
Лотки водоотводные железобетонные ГОСТ 32955-2014
Изделия данного типа предназначены для приема поверхностных вод для дальнейшего направления в канализацию. Это относится к сточным водам, поступающим с проезжей части, пешеходных тротуаров, обочин дорог или с поверхности почвы.
При этом, в соответствии с требованиями нормативного документа, конструкция водоотводных изделий представляет собой комплект — желобетонный водоотводный лоток с решеткой из чугуна.
Нормативным документом определены отстойные конструктивные типы дорожных водоотводных лотков: коробчатые, щелевые, открытые, прямоугольные, П-образные, бордюрные, кольцевые и другие типы.
При этом лотки могут изготавливаться как на заводах по производству сборного железобетона и доставляться на стройки в готовом к установке, так и изготавливаться непосредственно на стройплощадках путем заливки железобетона.
ГОСТ 32955-2014 не регламентирует жесткие размеры железобетонных водоотводных лотков.Покупателям предлагается широкий выбор размеров лотков в зависимости от конкретных задач и длины дренажной линии:
- Длина от 400 до 4000 мм и более.
- Ширина от 500 мм и более.
- Высота от 200 мм и более.
Конкретные размеры подносов и решеток могут отличаться от ГОСТ. Иными словами, размеры, конфигурация, типы водоотводных лотков и решеток оговариваются в проектах конкретных конструкций. Как и в предыдущем случае, для изготовления дорожных лотков используется тяжелый железобетон марки М300, приготовленный на цементе марки не ниже ЦЕМ I 32.5N ПК.
Заключение
Дренажные поддоны дорожных или оросительных систем, несмотря на кажущуюся простоту конструкции, должны изготавливаться специализированными заводами, имеющими соответствующую материально-техническую базу, позволяющую выпускать продукцию, соответствующую требованиям действующих нормативных документов. .
304,00 ₽
Распространяем нормативные документы с 1999 года. Пробиваем чеки, платим налоги, принимаем все легальные формы оплаты без дополнительных процентов.Наши клиенты защищены законом. ООО «ЦНТИ Нормоконтроль»
Наши цены ниже, чем в других странах, потому что мы работаем напрямую с поставщиками документов.
Способы доставки
- Экспресс-доставка курьером (1-3 дня)
- Курьерская доставка (7 дней)
- Самовывоз из офиса в Москве
- Почта России
Применяется к водоотводным лоткам из бетона (железобетона) и полимербетона, используемых на дорогах общего пользования, и устанавливает методы контроля технических параметров лотков, установленные ГОСТ 32955-2014.
Стандарт не распространяется на методы производственного технологического контроля при изготовлении лотков, а также на методы контроля сырья, используемого для изготовления лотков.
3 Термины и определения
6 Контроль точности результатов измерений
7 Контроль геометрических параметров и размеров
16 Определение удельной эффективной активности естественных радионуклидов
- ГОСТ 26433.0-85 Общие положения
- ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила измерения. Сборные элементы
- ГОСТ 8829-94 Изделия строительные сборные железобетонные и бетонные. Методы нагрузочных испытаний. Правила оценки прочности, жесткости и трещиностойкости. Заменен ГОСТ 8829-2018.
- ГОСТ 10922-90 Изделия сварные и закладные, сварные соединения арматуры и закладных изделий железобетонных конструкций. Общие технические условия.Заменен ГОСТ 10922-2012.
- ГОСТ 17625-83 Конструкции и изделия железобетонные. Радиационный метод определения толщины бетонного покрытия, размеров и расположения арматуры
- ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины бетонного покрытия и расположения арматуры
- ГОСТ 23858-79 Соединения сварные стыковые и тавровая арматура железобетонных конструкций.Ультразвуковые методы контроля качества. Правила приемки
- ГОСТ 12730.0-78 Бетон. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водостойкости
- ГОСТ 12730.3-78 Бетон. Метод определения водопоглощения
- ГОСТ 13087-81 Бетон. Методы определения истирания. Заменен ГОСТ 13087-2018.
- ГОСТ 22690-88 Бетон. Определение прочности механическими методами неразрушающего контроля.Заменен ГОСТ 22690-2015.
- ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности природных радионуклидов
- ГОСТ 12.1.007-76 Вещества вредные. Классификация и общие требования безопасности
- ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
- ГОСТ 7502-98 Рулетка измерительная металлическая. Технические условия
- ГОСТ 166-89 Суппорты.Технические условия
- ГОСТ 3749-77 Квадраты испытательные 90 °. Технические условия
- ГОСТ 427-75 Линейки измерительные металлические. Технические условия
- ГОСТ 3634-99 Люки смотровых колодцев и ливневых водоприемников. Технические условия
- ГОСТ 18321-73 Статистический контроль качества. Методы случайной выборки штучной продукции
- ГОСТ 10181-2000 Смеси бетонные. Методы испытаний. Заменен ГОСТ 10181-2014.
- ГОСТ 12.4.131-83 Халаты женские.Технические условия
- ГОСТ 12.4.132-83 Халаты мужские. Технические условия
- ГОСТ 20010-93 Перчатки резиновые технические. Технические условия
- ГОСТ 25706-83 Усилители. Типы, основные параметры. Общие технические требования
- ГОСТ 28846-90 Перчатки и рукавицы. Общие технические условия
- ГОСТ 8026-92 Линейки испытательные. Технические условия
- ГОСТ 18105-2010 Бетон. Правила контроля и оценки прочности.Заменен ГОСТ 18105-2018.
- ГОСТ 10180-2012 Бетон. Методы определения прочности по контрольным образцам
- ГОСТ 10060-2012 Бетон. Методы определения Морозостойкость
- ГОСТ 17624-2012 Бетон. Ультразвуковой метод определения прочности
- ГОСТ 32955-2014 Дороги автомобильные общего пользования. Лотки дренажные дорожные. Технические требования
стр.1
стр. 2
стр.3
стр.4
стр. 5
стр. 6
стр.7
стр. 8
стр.9
стр.10
стр. 11
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
МЕЖДУГОРОДНЫЙ ДОМ
СТАНДАРТ
Официальная редакция
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТом 1.0-92 «Межгосударственная система стандартизации. Основные положения »и ГОСТ 1.2-2009« Система межгосударственной стандартизации. Межгосударственные стандарты, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены »
Информация о стандарте
1 РАЗРАБОТАНО ООО« Прогресс Строй »(ООО« Прогресс Строй »)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г.46).
|
4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2015 г.1160-й, с 1 декабря 2015 г. введен в действие межгосударственный стандарт ГОСТ 32956-2014 как национальный стандарт Российской Федерации
.5 ВНЕДРЕНИЕ ВПЕРВЫЕ
Информация об изменениях настоящего стандарта публикуется в ежегодном информационном указателе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст изменений и дополнений публикуется в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты».Соответствующая информация, уведомления и тексты также размещаются в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2015
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии.
Редактор AL. Баканова Технический редактор В.Н. Прусакова Корректор М.С. Кабашова Компьютерный макет П.А. Циркуляр
Поставил в комплект 15.12.2015. Подписано в печать 18.12.2015. Формат 60х84%. Гарнитура Arial. Уэл. печать l. 1.40. Уч.-ед. л. 0,95. Тираж 38 экз. Зак. 4208.
Издается и печатается ФГУП СТАНДАРТИНФОРМ, 123995 Москва, Гранатный пер., 4. www.gostinfo.ru [адрес электронной почты защищен]
ГОСТ 32956-2014
1 Объем …………………………………….. 1
3 Термины и определения…………………………………… 2
4 Требования безопасности и охраны окружающей среды …………………… 2
5 Требования к условиям испытаний ……………………………… 2
6 Контроль точности результатов измерений …………………………. 3
7 Контроль геометрических параметров и размеров ……………………… 3
8 Внешний вид контрольных элементов и качество поверхности ………………………. 4
9 Контроль прочности и трещиностойкости лотков и решеток…………………. 5
10 Определение прочности конструкционных материалов …………………… 5
11 Определение количества увлеченного воздуха в бетонной смеси ……………….. 6
12 Определение морозостойкости конструкционного материала ………………… 6
13 Определение водонепроницаемости конструкционного материала ……………… 6
14 Определение водопоглощения конструкционного материала ………………… 6
15 Определение истирания конструкционных материалов …………………. 6
16 Определение удельной эффективной активности природных радионуклидов ………. 6
17 Контроль качества арматуры ………………………………. 6
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Автомобильные дороги общего пользования ЛОТКИ ДОРОЖНО-ДРЕНАЖНЫЕ
Методы контроля
Автомобильные дороги общего пользования. Лотки дренажные дорожные. Методы тестирования
Дата введения -2015-12-01 с правом досрочного применения
1 участок ввода
1.1 Настоящий стандарт распространяется на водоотводные лотки из бетона (железобетона) и полимербетона (далее — лотки), используемые на дорогах общего пользования, и устанавливает методы контроля технических параметров лотков, установленные ГОСТ 32955.
1.2 Настоящий стандарт не распространяется на методы производственного технологического контроля при изготовлении лотков, а также на методы контроля сырья, используемого для изготовления лотков.
Примечание — Контроль производственного процесса при изготовлении лотков осуществляется на основании производственной документации производителя, а контроль сырья, используемого для изготовления лотков, осуществляется на основании соответствующих стандартов и технических условий на эти материалы.
2 Нормативные ссылки
В данном стандарте используются ссылки на следующие межгосударственные стандарты: ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества … Классификация и общие требования безопасности
4 Требования безопасности и охраны окружающей среды
4.1 При проведении испытаний и измерений следует соблюдать правила электробезопасности по ГОСТ 12.1.019 и инструкции по эксплуатации оборудования.
4.2 При работе с лотками использовать защитную одежду по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук использовать перчатки по ГОСТ 20010 или ГОСТ 28846.
4.3 Уничтоженные при испытаниях образцы утилизируются как твердые строительные отходы, соответствующие классу опасности не выше IV по ГОСТ 12.1.007, если иное не указано производителем в сопроводительных документах или на упаковке.
4.4 После проведения измерений лотки, выбранные для контроля формы и размеров в соответствии с требованиями раздела 7 и / или для контроля качества поверхности в соответствии с требованиями раздела 8, могут использоваться для управления другими параметрами.
5 Требования к условиям испытаний
5.1 Помещения, в которых проводятся измерения и испытания, должны иметь температуру воздуха (25 + 10) ° С.
5.2 Оценка внешнего вида и качества поверхности лотков проводится при естественном дневном или искусственном освещении.
7.3.2 Подносы, выбранные для измерений, размещают на плоской очищенной поверхности, исходя из условий, обеспечивающих свободный доступ к ним во время измерений.
7.3.3 Поверхность лотков очищается металлической щеткой, после чего удаляются заусенцы и приставшие частицы, которые могут помешать измерению.
7.3.4 Средства измерений проверяют и готовят в соответствии с инструкциями по их эксплуатации.
7.4 Порядок проведения измерений
7.4.1 Измерения проводят в соответствии с требованиями ГОСТ 26433.0, ГОСТ 26433.1 и настоящего стандарта.
7.4.2 Измерения внешних и внутренних размеров лотка производят с помощью линейки или рулетки.
Длина измеряется по внешней и внутренней горизонтальным поверхностям, а также по боковым наружным и внутренним вертикальным поверхностям на расстоянии 10 мм от верхней (нижней) горизонтальной и вертикальной поверхностей лотка.
Ширина измеряется на обоих концах лотка на внешней и внутренней горизонтальных поверхностях на расстоянии 10 мм от верхней и нижней горизонтальных поверхностей.
Высота измеряется на внешней и внутренней вертикальных поверхностях на расстоянии 10 мм от обоих концов.
7.4.3 Отклонение от прямолинейности контролируется по лицевым граням лотка путем измерения отклонений края грани от условной прямой — линейки, уложенной на край лотка.
7.4.4 Проверка отклонения граней желоба от перпендикулярности осуществляется с помощью испытательного угольника и клинового щупа или набора щупов.
При проведении измерений поверочный угольник прикладывают короткой стороной к поверхности одной из проверяемых поверхностей на перпендикулярность так, чтобы другая его сторона находилась в максимальном контакте с сопрягаемой поверхностью.Максимальный зазор измеряется с помощью клинового щупа или набора щупов.
При измерении отклонений от перпендикулярности граней лицевой поверхности, а также основания и вертикальных стенок лотка измерения снимают с обоих краев лотка на расстоянии 10 мм от торцов и в середине поднос.
При определении перпендикулярности торцов измерения проводят посередине вертикальных стенок.
7.4.5 Ровность граней лицевой поверхности лотка контролируют путем измерения зазоров между условной прямой линией — линейкой, нанесенной по диагоналям каждой проверяемой грани, и поверхностью этой грани.
7.4.6 Результаты измерений записываются в протокол испытаний. В этом случае все размеры и отклонения указываются с точностью до 1 мм.
7.5 Обработка результатов измерений
Фактические значения геометрических размеров и параметров формы лотков вычисляют среднее арифметическое результатов измерений.
7.6 Регистрация результатов измерений
Дата испытания;
Название организации, проводившей испытания;
Наименование и номинальные значения контролируемых параметров, для которых производились измерения;
Фактические значения контролируемых параметров и их отклонения от номинальных параметров.
8 Контроль внешнего вида и качества поверхности
8.1 Требования к средствам измерений и вспомогательным устройствам
При проведении измерений используются следующие средства измерений и вспомогательные устройства:
Линейка измерительная металлическая по ГОСТ 427;
Лупа с измерительной шкалой с шагом 0,05 мм по ГОСТ 25706;
Металлическая щетка для очистки поверхности лотка.
8.2 Методы контроля
8.2.1 Оценка соответствия внешнего вида, включая отсутствие масляных и ржавых пятен на лицевой поверхности и т. Д., Проводится визуально.
8.2.2 Контроль качества поверхности лотков осуществляется путем наблюдений и измерений контролируемых показателей и дефектов.
8.3 Подготовка к испытаниям
Подготовка к испытаниям осуществляется в соответствии с 7.3. Для тестирования используйте образцы, взятые для контроля формы и размера лотков.
8.4 Порядок контроля
8.4.1 Наличие технологических дефектов на поверхности изделий в виде трещин, впадин и прогибов, а также повреждений в виде сколов ребер проверяют визуально. При этом отмечаются товары, имеющие данные дефекты.
Ширина раскрытия поверхностных трещин измеряется с помощью увеличительного стекла с измерительной шкалой, а длина трещин измеряется с помощью измерительной линейки.
8.4.3 Результаты измерений размеров полостей и прогибов, сколов краев и длины трещин регистрируют с точностью до 1 мм, а ширины раскрытия трещин — с точностью до 0.1 мм.
8.5 Оформление результатов испытаний
8.5.1 Сравнить размеры обечайки, прогиб и глубину сколов ребер с допустимыми значениями.
Рассчитайте общую длину стружки на 1 м каждого края лотка и сравните с допустимым значением
.значений.
8.5.2 Подсчитайте общее количество трещин на каждой отдельной поверхности и определите их количество на 1 м 2 каждой поверхности лотка.
8.6 Оформление результатов испытаний
Результаты испытаний оформляются в виде протокола, который должен содержать:
Идентификационный номер теста;
Дата проверки;
Название организации, проводившей тестирование;
Результаты испытаний.
9 Контроль прочности и трещиностойкости лотков и решеток
9.1 Нагрузочные испытания лотков для контроля их прочности и трещиностойкости проводят по ГОСТ 8829 и схеме, приведенной на рабочих чертежах, с учетом требований этот стандарт.
9.2 Испытания бетонных и железобетонных лотков нагрузкой проводят после достижения бетоном прочности, соответствующей стандартизированному классу бетона по прочности на сжатие и изгибу при растяжении.
Испытание лотков на отпускную прочность бетона проводить не ранее чем через 4 часа и не позднее чем через 2 суток после окончания термовлагообработки.
9.3 Испытание лотков из полимербетона нагружением проводят после достижения полимербетоном нормативных значений прочности на сжатие и прочности при изгибе, но не ранее чем через 7 суток после их изготовления.
9.4 Допускается использование лотков для испытаний с полостями, локальным прогибом и растрескиванием ребер сверх допустимых по ГОСТ 32955, если эти дефекты поверхности не оказывают существенного влияния на прочность и трещиностойкость лотков.
9,5 Значения контрольной (испытательной) нагрузки при испытании лотков на прочность и трещиностойкость принимают по ГОСТ 32955.
9.6 Лотки 2-4 типов размещаются на бетонном основании или закладываются в бетонную футеровку, которые изготавливаются в соответствии с требованиями проектной документации.
9.7 Загрузка лотка во время тестирования выполняется поэтапно. Доля нагрузки каждой ступени должна составлять не более 10% от контрольной нагрузки, а двух последних ступеней — не более 5%.
После каждого шага приложения испытательной нагрузки лоток выдерживают под нагрузкой не менее 10 минут, а после приложения полной испытательной нагрузки — не менее 30 минут.
9,8 Ширину раскрытия трещин измеряют в местах их наибольшего раскрытия по ГОСТ 26433.1 с помощью лупы с мерной шкалой с шагом 0,05 мм.
9.9 Испытания решеток нагружением для контроля их прочности проводят по ГОСТ 3634.Значения контрольной (испытательной) нагрузки принимают по ГОСТ 32955.
10 Определение прочности конструкционных материалов
10.1 Предел прочности бетона на сжатие и растяжение при изгибе определяют по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях по ГОСТ 18105.
Допускается определять фактическую прочность бетонных лотков ультразвуковым методом по ГОСТ 17624 в местах, установленных рабочими чертежами, механическими методами неразрушающего контроля по ГОСТ 22690
.10.2 Предел прочности на сжатие и растяжение полимербетона на изгиб определяют по ГОСТ 10180 на серии образцов из полимербетонной смеси рабочего состава.
11 Определение объема увлеченного воздуха в бетонной смеси
Объем увлеченного воздуха в бетонной смеси, используемой для изготовления бетонных и железобетонных лотков и футеровки, определяется по ГОСТ 10181 или в соответствии с требованиями национальных стандартов. действует на территории государств, проголосовавших за принятие стандарта.
12 Определение морозостойкости конструкционного материала
12.1 Морозостойкость бетона определяют по ГОСТ 10060 или в соответствии с требованиями национальных стандартов, действующих на территории государств, проголосовавших за принятие стандарта, на серии образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях по ГОСТ 10180.
12.2 Морозостойкость полимербетона определяют по ГОСТ 10060 или в соответствии с требованиями национальных стандартов, действующих на территории государств, проголосовавших за принятие стандарта, на серии образцов из полимербетона. смесь рабочего состава.
13 Определение водонепроницаемости строительного материала
Водонепроницаемость бетона и полимербетона определяют по ГОСТ 12730.0, ГОСТ 12730.5
14 Определение водопоглощения конструкционного материала
Водопоглощение бетона и полимербетона определяют согласно ГОСТ 12730.0, ГОСТ 12730.3 на серию образцов из бетона или полимербетонной смеси рабочего состава.
15 Определение стойкости к истиранию строительного материала
Истирание бетона или полимербетона, из которого изготовлены лотки, определяют по ГОСТ 13087.
16 Определение удельной эффективной активности природных
радионуклидов
Удельную эффективную активность природных радионуклидов A e материалов определяют по ГОСТ 30108.
17 Контроль качества арматуры
17.1 Контроль качества и испытания сварных арматурные и сборочно-стыковые изделия выполняются по ГОСТ 10922 и ГОСТ 23858.
17.2 Положение арматурных изделий в изделиях, толщину бетонного покрытия до арматуры определяют по ГОСТ 17625 или ГОСТ 22904 в местах, указанных на рабочих чертежах.
.
