Токарный самодельный мини станок по металлу своими руками

Предлагаем построить токарный станок по металлу своими руками с плавной регулировкой скорости вращения шпинделя.

Для создания такого небольшого токарного станка по металлу потребуются запчасти от разных неисправных электроинструментов.

Станок имеет небольшие размеры и мощный двигатель.

Изготовление регулятора скорости будет показано на шаге 5.

На видео ниже показана работа миниатюрного токарного станка по металлу на различной скорости. Соединительная муфта вызывает вибрацию, которая становится тем больше, чем больше число оборотов.

На шаге 9 имеется еще одно видео.

Шаг 1: Материалы

Вам потребуются некоторые специализированные узлы для самодельного токарного мини станка по металлу.

Основные из них выпускает компания Bosch Rexroth: механический алюминиевый профильный элемент, болты, шайбы, торцевые заглушки. Алюминиевый профиль имеет сечение 45*90 мм и длину 350 мм.

Опорные блоки можно приобрести на сайте VXB.COM. Номер детали Wh22A.

Подшипники 608ZZ тоже есть на этом же сайте. Для нашего проекта желательно использовать радиально-упорные роликовые подшипники, но подойдут и шариковые.

Мягкая моторная муфта с резиновой крестовиной с сайта PrincessAuto.com. Электродвигатель 12 В постоянного тока – от беспроводного триммера фирмы Black & Decker. Выключатель с регулятором скорости вращения от литий-ионной аккумуляторной 18-вольтовой дрели Milwaukee.

Остальные необходимые материалы для домашнего токарного станка по металлу будут указаны по мере их появления в инструкции.

Шаг 2: Делаем опоры

Внутренний диаметр опорных блоков равен 20 мм. Вам нужно рассверлить их до 22 мм под наружный диаметр подшипников. Это можно сделать при помощи ручной дрели или сверлильного станка.

Подшипники устанавливаются заподлицо с одной стороны блоков и закрепляются с помощью винтов на блоках.

В качестве пиноля на задней опоре используем коническое бурильное долото диаметром 12 мм, которое будет вращаться вместе с заготовкой. Диаметр зажимного хвостовика пиноля равен 6 мм. Для того, чтобы пиноль плотно вставлялся во внутреннее кольцо подшипника, диаметр которого составляет 8 мм, используем медную трубку-переходник.

В опору со стороны привода устанавливается гибкая полумуфта со шпилькой диаметром 8 мм. Нарежьте резьбу М8 в отверстии полумуфты, вкрутите шпильку и зафиксируйте двумя шестигранными гайками. Возможно, вам придется отрегулировать длину вала установкой на шпильку дополнительных шайб. Затем вставьте свободный конец шпильки в подшипник и зажмите его самостопорящейся гайкой. Постарайтесь собрать узлы как можно аккуратнее.

Шаг 3: Собираем станок

Установите собранные опорные блоки и угловые опоры для двигателя на профильное основание.

В качестве крепления для двигателя используйте металлическую пластину. Просверлите в ней отверстие под вал двигателя, а также отверстия для крепления к двигателю и к угловым опорам. Т.к. вал двигателя меньше отверстия во второй полумуфте, намотайте полоску алюминиевой фольги на вал и насадите на него полумуфту. Далее установите между полумуфтами резиновую крестовину, закрепите на раме-основании двигатель и подшипниковый опорный блок привода.

Зафиксируйте на раме при помощи болтов задний опорный блок.

Установите две дополнительные угловые опоры между опорными блоками. Они будут использоваться в качестве упора для инструмента. Торцы профильного основания можете закрыть специальными торцевыми заглушками.

Шаг 4: Изготавливаем 3-кулачковый патрон

Для изготовления 3-кулачкового зажимного патрона нужны навыки пайки или сварки.

В качестве основания патрона вам потребуется шайба увеличенного диаметра с отверстием 6 мм. Еще нужна гайка с резьбой М8 и установочный винт длиной 12 мм. Вкрутите установочный винт в гайку так, чтобы фаска болта выступала и по ней можно было выровнять отверстия в шайбе и гайке. Они не должны смещаться относительно друг друга. Спаяйте или сварите между их собой. Выверните установочный винт и переверните получившийся узел.

Поместите шестигранную М12 в центр шайбы и установите три шестигранные гайки М8 по трем граням гайки М12.

Припаяйте или приварите гайки М8 к шайбе и удалите М12. Очистите места пайки (сварки) от шлака и обработайте швы напильником. Загрунтуйте и покрасьте патрон в черный цвет (по желанию).

Вкрутите три зажимных винта М8 длиной 12 мм. Теперь у вас есть зажимной патрон с тремя кулачками. Перед работой на настольном станке полностью затягивайте зажимные винты, иначе при работе на высокой скорости обрабатываемую заготовку может сорвать.

Шаг 5: Делаем регулятор скорости вращения

В конструкцию станка рекомендуется добавить регулятор скорости вращения шпинделя, т.к. ротор двигателя крутится с огромной скоростью и, при работе на максимальных оборотах, это становится небезопасно.

Для изготовления регулятора вам понадобится кнопка-регулятор от аккумуляторного электроинструмента. Желательно найти кнопку без блокировки включения.

Соберите регулировочный механизм, как показано на фото. Детали для его изготовления можно найти в металлоломе. В качестве основы для регулировочного механизма можете использовать струбцину.

Посмотрите на регулятор. Вы можете заметить, что кроме толстых красного и черного провода, к нему подходят еще тонкие провода. Для работы регулятора необходимо питание 3,6 В подключить к тонким красному и черному проводам. Для этой цели добавим литий-ионную батарею напряжением 3,6 В, подключенную положительным полюсом – к черному проводу, а отрицательным – к красному (обратная полярность). Выключатель-регулятор работает так: чем сильнее его нажимать, тем выше скорость вращения ротора.

Выключатель имеет рычажок переключения направления вращения. Нужно выбрать такое направление, чтобы патрон при вращении накручивался на резьбу шпильки, иначе при работе станка он просто-напросто открутится.

Для изготовления регулятора используйте отрезок квадратного алюминиевого профиля Bosch Rexroth, несколько болтов М8 и рычаг, изготовленный из металлических обрезков с помощью сварки или пайки (см. фото). Выключатель приклейте к профилю. Регулировка осуществляется с помощью резьбового соединения М8. При завинчивании – кнопка-регулятор постепенно нажимается, и увеличивается скорость вращения ротора двигателя, а при выкручивании – кнопка постепенно отжимается, и скорость уменьшается. При полностью отжатой кнопке, подача питания на электродвигатель прекращается.

Батарейный отсек для литий-ионного элемента питания 3,6 В можно найти в разных устройствах, где такой элемент используется в качестве резервного источника питания, например, в датчике движения.

Провода от источника питания подключаются к нижней части регулятора (там-же, где и тонкие провода цепи управления). Двигатель подключается к клеммам в верхней части регулятора.

Шаг 6: Выбираем источник питания

Для работы станка потребуется напряжение не менее 10 В. Для этого нужно подобрать подходящий источник питания, например, на 12 В. Можете подключить 12-вольтовую батарею, если нет блока питания, но ее не хватит на долгое время работы.

Для обеспечения безопасности, закройте защитными кожухами вращающиеся части станка.

На фотографии можно видеть обработанную с помощью напильника алюминиевую деталь. Деталь была обточена на низкой скорости без охлаждения. Упор для режущего инструмента представляет собой болт М6, установленный в угловые опоры.

Если муфтовое соединение плохо сбалансировано, у станка будет большая вибрация, и его нужно будет жестко крепить на верстак.

Шаг 7: Конструируем двухосевой держатель инструмента

В качестве основания возьмите стальную заготовку размером 125*25*3 мм.

Еще понадобятся болты М8: два – длиной 150 мм и один длиной 200 мм с резьбой по всей длине.

Также нужны одиннадцать гаек М8.

Высверлите резьбу у 8 гаек сверлом на 8 мм. На 4 гайках сточите немного одну из граней. Наденьте по 3 просверленных гайки на два 150-миллиметровых болта и накрутите по одной гайке с резьбой на каждый. Две просверленных гайки наденьте на 200-миллиметровый болт.

Разложите все болты с гайками на стальное основание как показано на фото. Болты должны располагаться как можно более параллельно друг другу. Убедитесь, что две средние гайки на каждом из двух крайних болтов обращены сточенной гранью к пластине-основанию. Эти 4 гайки припаивать не нужно, т.к. они будут двигаться свободно по болтам (скользящие гайки). Крайние 6 гаек припаяйте (приварите) к пластине.

Выньте центральный 200-миллиметровый болт. Возьмите еще одну гайку, сточите немного одну грань и припаяйте эту гайку ребром, противоположным сточенному, в центре стальной квадратной пластины (см. фото).

Поместите эту квадратную пластину в центр нашей конструкции гайкой вниз, затем вставьте 200-миллиметровый болт обратно, вкрутив его в гайку на квадратной пластине. Болт нужно вставить слева-направо, чтобы свободная резьба болта была с правой стороны.

Расположите верхнюю пластину по центру крайних болтов, затем придвиньте скользящие гайки под углы этой пластины и аккуратно припаяйте их к пластине, следя за тем, чтобы они не припаялись к болтам.

Убедитесь, что квадратная пластина свободно перемещается по болтам. Вначале она может двигаться туго, пока шлак не отвалится.

Крайние болты не привариваются к основанию, а держатся на резьбе. Это делается для того, чтобы у них был небольшой люфт, который позволит свободнее перемещаться верхней пластине, если болты были установлены не достаточно параллельно.

Отрежьте концы крайних болтов заподлицо с крайними. Средний болт обрезать не надо, он будет являться винтом подачи.

Весь процесс изготовления, изложенный выше в этом шаге, нужно повторить для болтов М6. Вам понадобится 6 скользящих гаек, два болта длиной 60 мм и один – длиной 75 мм с резьбой по всей длине.

Высверлите 6 гаек сверлом на 6 мм. На 4 гайках сточите немного одну из граней. Наденьте 2 скользящие на каждый 60-миллиметровый болт и навинтите по одной с резьбой.

Наденьте 2 скользящие на 75-миллиметровый болт.

Уложите и выровняйте болты с гайками на верхней квадратной пластине перпендикулярно болтам М8. Убедитесь, что со сточенной гранью обращены этой гранью к поверхности пластины. Осторожно приварите 6 концевых гаек, не трогая скользящие.

Выньте центральный болт и обточите у него головку.

Отрежьте крайние болты заподлицо с припаянными гайками.

Поместите гайку с резьбой М6 в центр между крайними болтами и вставьте центральный болт через эту гайку головкой в сторону от вас, свободным концом с резьбой – к вам. Это будет верхний винт подачи.

Возьмите еще одну стальную квадратную пластину такого же размера, как и предыдущая. Просверлите отверстие в центре этой пластины и снимите у него фаску. Установите пластину по центру верхних салазок. Передвиньте скользящие гайки так, чтобы между ними было примерно 6 мм.

Приварите центральную гайку через отверстие на пластине. Попробуйте подвигать винт подачи. Он должен свободно перемещаться. Затем приварите или припаяйте боковые скользящие. Проверьте скольжение.

Приварите 4 маленьких болта головками по углам верхней пластины.

Изготовьте алюминиевую пластину с четырьмя отверстиями по краям, которыми она надевается и прикручивается к болтам на верхней стальной пластине. Режущий инструмент зажимается между верхней стальной и алюминиевой пластинами.

Винты подачи должны быть надежно зафиксированы, но не должны затягиваться. Для нижнего винта подачи используйте стопорную гайку и муфту (удлиненную гайку): накрутите их, стяните между собой, затем просверлите в гайке-муфте тонкое сквозное отверстие (которое должно пройти через болт в гайке). Вставьте в отверстие маленький гвоздь, обрежьте его до необходимой длины и заклепайте (см. фото). На верхний болт накрутите три гайки и припаяйте их к нему.

Чтобы закрепить получившийся держатель инструмента на станке, приварите 4 шайбы увеличенного диаметра к нижней пластине. Держатель будет прикручиваться к профилю винтами.

Загрунтуйте и покрасьте держатель в черный цвет.

Шаг 8: Настраиваем и регулируем станок

Возможно, вам придется отрегулировать высоту двигателя: резец должен находиться по центру обрабатываемой детали.

Желательно заменить фольгу, намотанную на вал двигателя под полумуфту, на подходящего размера втулку из мягкого металла. Это значительно уменьшит вибрации.

Шаг 9: Доработка станка

Со временем, можно будет сделать некоторые улучшения для вашего станка. Рекомендуется добавить второй подшипник в передний опорный блок.

МИНИ ТОКАРНЫЙ СТАНОК по металлу Мини токарный станок по металлу своими руками: делаем самодельный агрегат

В любом частном доме или гаражной мастерской найдет свое применение [мини токарный станок для работы по металлу].

Такое оборудование позволяет обрезать детали из металла, дерева, пенопласта и ряда других материалов, высверливать отверстия, нарезать резьбу, обрабатывать торцы.

Все, что подразумевает изменение формы или поверхности детали, выполняется на токарном станке. Данные работы возможны как дома, так и в специально оборудованном кабинете.

Неудивительно, что первые, самые примитивные прототипы были сделаны в Древнем Египте, на них обтачивали камень.

В музеях есть токарный и фрезерный механизмы по металлу 14-15 веков, вращение в них происходило за счет ножной педали.

Бурное развитие промышленности в конце средних веков потребовало качественного рывка и в оборудовании – прошла модернизация ручного механизма, и появился первый токарный и фрезерный станок по металлу, работающий от электричества.

Чуть позже были создано оборудование с числовым программным управлением (ЧПУ).

Модернизация производства требовала все более и более узкоспециализированный инструмент, и оборудование с ЧПУ стали создавать не только для работы по дереву или металлу, но и выполняющее очень узкие операции, например, кромкование дверного полотна или высверливание полостей под врезку замка.

В таком виде они используются и по сей день.

В этой статье мы проведем обзор существующего оборудования и рассмотрим, как сделать простой станок своими руками, и как самостоятельная модернизация может улучшить оборудование.

Устройство токарного станка

Промышленное оборудование разделяются на легкие станки, весом до 1 тонны, средние по весу – до 10 тонн, и тяжелые – свыше 11 тонн.

Каждый станок выполняет одно или несколько действий по обработке дерева или металла дома или на производстве.

Все современное токарное оборудование оснащено ЧПУ от самого простого до сложного, контролирующего обточку детали с точностью до десятых долей миллиметра.

Модернизация станков разделила оборудование на тяжелое и громоздкое, выполняющее задачи для тяжелой промышленности, а также и миниатюрное высокоточное, производящее крошечные детали точных приборов – это настольные станки с ЧПУ.

Вне зависимости от размера и цели использования, токарные станки имеют одни и те же основные составляющие и узлы.

Он состоит из основы, на которой установлена станина, по которой по направляющим движется суппорт.

В противоположных концах оборудования расположены передняя бабка, передающая вращение через шпиндель обрабатываемой детали, и задняя бабка, которая передвигается свободно и фиксируется в зависимости от размера заготовки.

ЧПУ соединяется как с двигателем (в необходимый момент останавливает вращение), так и с собственно режущим элементом.

Видео:

Близким родственником по принципу работы является фрезерный станок. Он также применяется по дереву и по металлу.

Фрезерный механизм за счет фрезы, установленной в шпинделе, совершает вращательное движение, а поступательное движение подачи детали может быть как прямолинейным, так и под углом в, зависимости от задачи.

Обычно фрезерный механизм оснащен ЧПУ. Очень широкое применение имеет центр, выполняющий одновременно фрезерный и токарный набор работ.

Оборудование своими руками

Есть много вариантов, как можно создать самодельный токарный механизм.

Если вам часто приходится производить одну и ту же работу, то настольные токарные механизмы в мастерской вашего дома будут хорошим подспорьем.

Чаще всего для работающей части оборудования используется дрель, укрепленная на основании. При начальных навыках работы с электроникой реально придумать даже аппарат с ЧПУ.

Основание или раму токарного оборудования можно сделать из уголков металла или деревянных брусьев.

Настольные токарные механизмы могут иметь основание в виде крепкой древесно-стружечной плиты.

Если перед вами стоит задача краткосрочной обработки небольших деталей, то вполне можно использовать мотор, работающий от сети 220В.

Конструкция рамы должна обеспечить выполнение следующих условий:

  • как ведущий, так и ведомый центр располагаются на одной прямой, которая параллельна оси вращения;
  • центр симметрии детали совпадает с осью ее вращения;
  • деталь надежно закрепляется на бабке.

Производить токарную обработку детали, которая вращается между передней и задней бабкой, можно с помощью любого инструмента – напильников, надфилей и прочего.

Самодельные настольные токарные станки предназначены для боковой обработки деталей. Например, на них будет удобно обрабатывать балясину деревянной лестницы.

Своими руками несложно создавать не только настольные, но и полноценные токарные станки.

Видео:

Основное, чем будут отличаться настольные варианты от полноразмерного станка – это двигатель.

Чем больше по размеру самодельный станок, тем более громоздкие детали он сможет обрабатывать.

А для работы с крупными заготовками, конечно, потребуется мощный двигатель.

Токарный станок из двигателя

Рассмотрим самодельный станок, созданный своими руками из двигателя и блока питания старого советского магнитофона.

Его основой станет деревянная доска, из ее кусочков, выпиленных в форме квадратов, сторона которых равна ширине основания нашего будущего станка, сформируем заднюю бабку.

Из металла сформируем кожух, в котором вырежем отверстие для вывода вращающего механизма. Двигатель зафиксируем на кожухе.

Теперь требуется найти проекцию центра вращения на заднюю бабку.

Для этого можно сделать из бумаги цилиндр четко соответствующий расстоянию между бабками, зафиксировать его на передней бабке и с помощью привода несколько раз обернуть вокруг оси.

Если цилиндр вращается ровно, то точкой фиксации детали будет центр круга, который описывает цилиндр на задней бабке.

В центр заводим саморез или любой другой держатель для заготовки. Конечно, эта работа сделана на глазок и не подразумевает высокой точности токарных работ.

Модернизации, которая повысит точность, если расстояние между бабками более 20 см, возможна, если центр закрепления заготовки вывести по уровню, положив его между головкой двигателя и задней бабкой.

Мы сделали самый простой механизм своими руками.

Видео:

На нем можно обрабатывать боковую поверхность длинной детали цилиндрической и конусообразной формы, а также простой брус.

Учитывая маленькую мощность станка, он применим только для деталей из дерева. Аналогичным образом своими руками можно сделать фрезерный механизм.

Токарный станок с применением дрели

Модернизация идеи поиска доступного электрического прибора, производящего вращение, подскажет применить для токарного механизма, сделанного своими руками, дрель.

Она найдется в каждом доме. Зачастую, и не одна, потому что обычно приобретается недорогой вариант, а потом выясняется, что он слабоват по мощности.

Для токарного механизма понадобится дрель, любое основание (кусок фанеры, доска или плита), деревянная шпажка, на которую будет надеваться заготовка, и деревянный квадрат для задней бабки.

Фиксируем дрель любым способом, на отмеченной длине фиксируем заднюю бабку из дерева, вставляем в дрель стержень и просверливаем в бабке отверстие.

Шпажка и заготовка вращаются, а человек с помощью наждачной бумаги обрабатывает заготовку.

Видео:

Может быть проведена модернизация такого механизма, в ходе которой к основанию будет прикреплено любое обрабатывающее устройство (например, напильник), который будет ручным аналогом ЧПУ.

Так, если нам нужно сделать конусообразное углубление вокруг деревянной детали, мы можем провести следующие усовершенствования – возьмем два плоских напильника, зафиксируем их так, чтобы они касались детали, а между поверхностью детали и основанием напильниками была образована трапеция.

Теперь нам нужно обеспечить с помощью простого пружинного механизма равномерную подачу напильников вперед и под углом.

Варианты усовершенствования механизма:

  • Модернизация под работу по металлу может быть произведена при замене шпажки на заживающий механизм. К металлическому стержню прикрепите пружинную фиксацию с пластиной, один такой стержень установите в дрель, а второй – в заднюю бабку. Между пластинами будет вращаться металлическая заготовка, и мы сможет производить токарные работы по металлу;
  • Дома часто требуются работы с длинными заготовками. Можно сделать разборной крепеж дрели, легкая модернизация основания механизма позволит переставлять ее для обработки более длинных предметов;
  • Модернизация оборудования может быть проведена, если взять более мощный двигатель (например, от стиральной машинки) и сделать основание большей площади. Нет прямой зависимости между площадью основания и мощностью двигателя, но нужно принимать во внимание, что в процессе работы двигателя возникают колебания, а основание станка служит опорой, благодаря которой само оборудование с вращающейся деталью будет находится в равновесном положении.

Мы рассмотрели, как легко можно сделать самодельный механизм для токарных работ из деталей, который наверняка есть у вас дома.

Модернизация самого простого оборудования под конкретные ваши задачи поможет обрабатывать предметы более сложным образом.

Для создания дома токарного станка с полноценным ЧПУ понадобится блок управления, однако, его сложно сделать без специальных знаний.

Как мы продемонстрировали, ручным аналогом ЧПУ могут служить простые инструменты для обработки дерева или металла, закрепленные на основании под правильным углом.


чертежи с размерами и видео

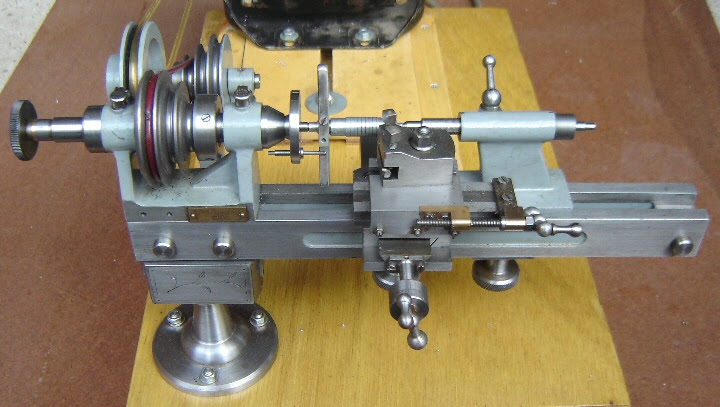

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского устройства соответствует годовой зарплате нашего недепутата. Выход один — делать своими руками, чем сейчас мы и займемся.

Содержание:

  1. Настольный токарный станок, основные узлы
  2. Параметры, преимущества и недостатки настольного токарного станка
  3. Обработка на токарных станках, схемы и чертежи
  4. Точность и производительность самодельного станка

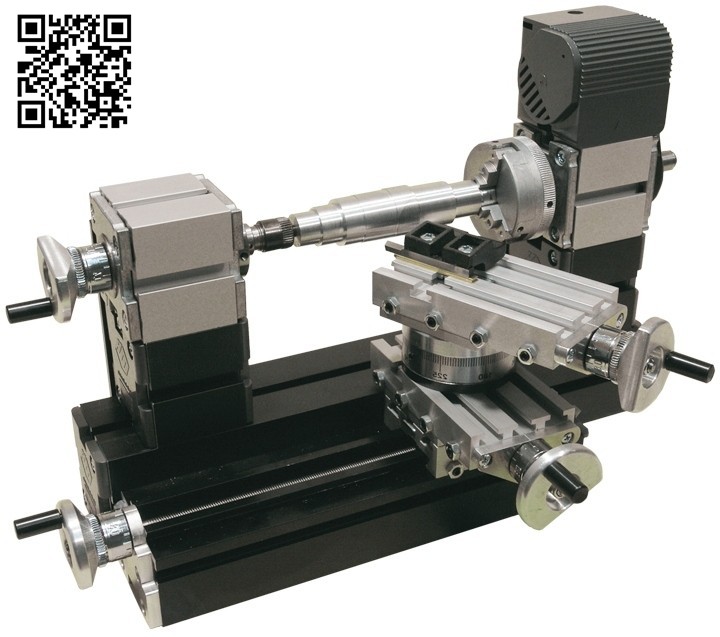

Настольный токарный станок, основные узлы

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

  • станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
  • направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
  • привод токарного станка;
  • рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
  • шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
  • средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом он должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном устройстве, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного устройства

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но он не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала.То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу — работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка. Успехов на ниве малого машиностроения!

Читайте также Электролобзики – обзор, цены

Токарный станок по металлу своими руками: видео, фото

Многие типы станков по металлу, с ЧПУ или без него, приобретают у производителей подобного оборудования только в случаях серийного и крупносерийного производства из-за большой их стоимости. Именно поэтому для домашнего использования и мелкосерийного производства многие решают создать станок  своими руками.

Самодельный токарный станок по металлу

Область применения

На протяжении многих лет станок по металлу, с ЧПУ или без подобной системы, использовался для получения деталей различных форм. При этом было создано огромное количество моделей: токарный станок по металлу, фрезерный или сверлильный с ЧПУ или без подобной системы. При этом каждая модель создается под определенные задачи.

Токарный станок по металлу используется для получения деталей цилиндрической формы. ЧПУ позволяет в большой степени автоматизировать процесс. Детали применяются как в бытовых условиях, так и при промышленном производстве. Промышленный станок по металлу, с ЧПУ или с ручным управлением, дорогой и большой. Именно поэтому многие решают создать подобную конструкцию своими руками.

Конструктивные особенности

Для того чтобы создать токарный станок следует знать из чего он состоит. Он состоит из следующих частей:

  1. рама;
  2. задняя и передняя бабка;
  3. электропривод;
  4. суппорт с держателем для резца;
  5. двигатель.

Кроме этого конструкция может включать и другие элементы, в зависимости от предназначения токарного станка по металлу.

Рама

Основным предназначением рамы – жестко связывать между собой все элементы. Сделать ее можно своими руками. При этом учитывают следующие нюансы:

  1. Размеры детали.
  2. Мощность установленного привода.
  3. То как расположены составляющие токарного станка по металлу: практически все чертежи токарного станка по металлу схожи, но все же имеют отличия.

Как правило, основание изготавливают из стали, элементы станины связывают между собой сваркой и резьбовым соединением.

Сделать станину можно из стальных уголков или профиля. Своими руками сделать станину для токарного станка довольно просто, главное учитывать правильность, выдерживать параллельность и перпендикулярность.

Передняя бабка

Основным составляющими конструкции можно назвать переднюю бабку, которую также можно сделать самому.  Ее основными особенностями является:

  1. через нее происходит связь ведущего центра и электродвигателя;
  2. промышленный вариант имеет переднюю часть, которая состоит из коробки скоростей и подач самому сделать подобную конструкцию, которая позволит регулировать скорость вращения шпинделя и силу подачи, довольно сложно.

При создании подобной конструкции своими руками зачастую выходной вал жестко соединен с патроном, в котором крепится заготовка. Изготовление более сложной конструкции требует определенных расчетов. Единственным простым решением, которое позволяет регулировать скорость вращения шпинделя, можно назвать использование ременной передачи и различных по диаметру шкивов. Она имеет корпус для защиты мастера и окружающих от движущихся элементов. Токарный станок должен иметь мощность привода более 800 Вт.

Электродвигатель

В движение шпиндель и другие элементы приводит установленный двигатель. Своими руками создать электродвигатель достаточно сложно, поэтому его придется приобрести. При его покупке следует учесть:

  1. может использоваться даже 200-ваттный вариант;
  2. при выборе стоит помнить о том, что слабый двигатель может перегреться от сильной нагрузки;
  3. если двигатель установлен без ременной передачи, то при продолжительной остановке электродвигатель выйдет из строя.

Мини или настольный вариант подобного оборудования может быть без передачи. Это связано с тем, что токарный настольный вариант исполнения не предназначен для обработки больших деталей. Настольный токарный станок своими руками по металлу создается с учетом того, что вдоль направления вала электродвигателя также присутствует усилие. При условии длительной обработки происходит разрушение подшипников.

Создавая мини вариант своими руками не рекомендуется использовать коллекторный электродвигатель. Это связано с тем, что при падении нагрузки значительно повышается количество оборотов. Создаваемая центробежная сила даже при использовании мини кулачкового патрона может привести к вылету заготовки.

Задняя бабка и резцедержатель

Часто в конструкцию включают блок для крепления заготовки со второго конца, который используется для лучшей фиксации. Сделать ее можно самостоятельно с учетом следующих нюансов:

  1. она должна быть расположена параллельно длинной стороне станины;
  2. для того чтобы можно было обрабатывать как мини и так и большие заготовки она должна передвигаться вдоль станины.

Однако ее может и не быть. Все зависит от того, будет ли обрабатываться мини или большая заготовка.

Резцедержатель сделать самому можно. При рассмотрении данного устройства стоит помнить, что резец должен крепиться крепко и устанавливаться под различным углом к обрабатывающей поверхности.

Процесс сборки

Если не использовать уже испробованные чертежи, тогда следует провести разработку своего проекта.

Чертеж общего вида самодельного токарного станка по металлу

Возможность создания вариант с ЧПУ не рассматривается, а вот обычный вариант можно сконструировать следующим образом:

  1. создаем чертеж с плановым расположением всех элементов, создаем посадочные места для них;
  2. подираем электродвигатель и устанавливаем его;
  3. согласно расчетам создаем ременную передачу в передней бабке;
  4. соединяем привод и ведомый центр, крепим кулачковый патрон;
  5. крепим резцедержатель, под который создаются салазки для подачи резца;
  6. также создаются салазки для передвижения задней бабки.

Оборудование для точной обработки, к примеру, с ЧПУ, создается при помощи точного оборудования.

Мини токарный станок по металлу своими руками

Мини токарный станок по металлу своими руками

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского станка соответствует годовой зарплате нашего недепутата. Выход один — делать станок своими руками, чем сейчас мы и займемся.

Настольный токарный станок, основные узлы

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты мини станка придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

  • станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
  • направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
  • привод токарного станка;
  • рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
  • шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
  • средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части настольного токарного станка, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки настольного токарного станка

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом станок должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном станке, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления токарных станков можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного станка

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но такой станок не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала.То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу — работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка. Успехов на ниве малого машиностроения!

http://nashprorab.com

Делаем токарный станок своими руками

На чтение 12 мин. Просмотров 8k. Опубликовано Обновлено

Все дело в деньгах. Токарные станки по металлу – вещи очень и очень недешевые, это касается даже самых простейших моделей.

Сделать своими руками такого рода станок – дело вполне по силам любому желающему, поэтому многие домашние и кустарные мастера сооружают эти аппараты самостоятельно и очень успешно.

Сферы применения токарного станка

Токарный станок – аппарат древний, это раннее приспособление для обработки самых разных деталей из разнообразнейших материалов – от металла до дерева и др.

[box type=”info”]Обработка – это прежде всего обточка поверхностей как внутри, так и снаружи, сверление и расточка отверстий разного диаметра, нарезка резьбы, формирование рельефа поверхностей с помощью накатки.[/box]

Если говорить о токарной обработке металлических деталей, то промышленные токарные устройства, произведенные разными заводами, являются дорогими и массивными агрегатами, управлять которыми весьма непросто.

Они никоим образом не относятся к настольным аппаратам, это серьёзные промышленные агрегаты, которые в принципе не подходят для кустарных работ. Поэтому самодельный токарный , – отличная идея по всем соображениям.

Чертеж станка токарного.

Вы можете, к примеру, сделать его в виде мини-версии, которого будет вполне достаточно для обработки как металлических деталей, так и заготовок из любых других материалов.

При использовании домашних самодельных мини-станков есть определенные ограничения: они предназначены главным образом для работы с круглыми деталями, с сечениями типа осей, рукоятками для инструментов, колес и т.д.

В мини-станках детали нужно фиксировать только в горизонтальном положении для их вращательных движений. Лишний материал по ходу обточки снимается резцами, которые закреплены в суппорте токарного аппарата.

Составные части мини-токарного станка по металлу

Состав любого токарного устройства традиционный, все нижеперечисленные элементы присутствуют вне зависимости от того, каким образом он сделан – вручную дома или промышленным образом.

Устройства состоят из следующих составных частей:

Станина

Главный несущий элемент всей конструкции, придающий ей жесткость и прочность. Станина самодельного токарного изготавливается из деревянного бруса или металлических заготовок в виде готовых уголков.

Главное требование к станине – необходимая прочность, так как конструкция станка во время процесса обработки подвергается воздействию сильной вибрации.

Привод

Главный элемент той части, отвечающей за мощность работы. Привод нужно выбрать очень правильно исходя из нужно мощности. Это задача непростая, над которой следует хорошенько подумать.

Будет достаточно бывшего в употреблении привода от стиральной машинки, строительного миксера или чего-нибудь еще, если вы делаете легкий станок для работ по металлу.

Количество оборотов при таких приводах – около 1500 оборотов в минуту, а мощность – 200Вт или немного выше.

  1. Задняя бабка.
    Это специальная пластина из стали, к которой приваривается тоже стальной уголок. Она нужна для плотной фиксации обрабатываемой детали к станине для качественной обработки.
  2. Передняя бабка.
    Это такая же часть, как и задняя бабка, но в отличие от передней она фиксируется на подвижной раме аппарата.
  3. Передний и задний центры.
  4. Суппорт.

Это один из ключевых факторов для рабочих элементов аппарата, информацию о котором читайте ниже.

Как производится вращение?

Устройство токарного станка.

Вращательный момент формируется в станке разными способами. Можно установить рабочую часть на вращательный вал электрического двигателя напрямую. Такой подход много чего сэкономит: и место, и деньги на запасные части.

К сожалению, такое расположение возможно далеко не всегда, поэтому главным исполнителем вращательного движения назначаются так называемые передачи. Они бывают цепными, ременными и фрикционными.

У каждого вида передачи есть свои плюсы и минусы:

Ременная передача

Самый бюджетный вариант передачи для мотора со многими преимуществами. Главное из них – надежность. Сделать ременную передачу просто: чаще всего мастера берут таковую от других устройств.

Есть и недостаток – это его недолговечность, так как ремни быстро изнашиваются. Вам придется менять их довольно часто.

Цепная и фрикционная передачи

Цепная передача стоит недешево, к тому же она намного более громоздкая, чем ременная. Зато и прослужит такая передача намного дольше, так что вы получите «стратегическую» экономию средств. Фрикционная передача находится ровно посередине между ременной и цепной передачами.

Основные узлы устройства

От суппорта зависит итоговое качество обработанной детали. Силы, время и все остальные ресурсы, вложенные в процесс, могут пойти насмарку без хорошо налаженного суппорта. Это часть расположена на специальных «салазках», двигающихся вдоль станины по направляющим векторам.

Движение суппорта может происходит в следующих направлениях:

  • Продольное движение, при котором рабочий элемент устройства движется вдоль соединяемой детали. Такое направление производится при вытачивании круговой резьбы или для удаления поверхностного слоя краски или еще чего-нибудь с обрабатываемой заготовки.
  • Поперечное движение суппорта производится перпендикулярно по отношению к оси детали. С помощью такого движения производятся отверстия и углубления.
  • Наклонное движение может проводится под различными углами наклона, его используют для производства поверхностных углублений различной конфигурации.
[box type=”warning”]Следует помнить, что суппорт, как самая работающая и подвижная часть аппарата, является самой изнашиваемой.[/box] Элементы токарного станка.

Быстрый износ объясняется действием постоянной и серьезной вибрации, которое выливается в расшатывание креплений и последующим люфтам, что всегда сказывается на качестве токарной работы в том или ином виде. Такой беды можно избежать, для этого нужна постоянная подстройка и регулировка суппорта.

Регулировать суппорт можно разными способами. Если регулируется люфт, то его устраняют с помощью винта. Зазоры можно ликвидировать с помощью специальных вставок между кареткой и направляющими.

Зазоры появляются при износе винта, который контролирует продольное и поперечное движения в плоскостях. Сальники также могут изнашиваться. В этом случае их промывают и смазывают до полной пропитки машинным маслом. Иногда их нужно просто заменить на новые.

Этапы сборки токарного станка

Самодельные токарные своими руками собираются быстро и несложным образом. Единственное, что нужно точно соблюдать, – порядок сборки.

Самодельный токарный станок нужно собирать с максимальной точностью:

  1. Первым делом – сборка рамы из металлических элементов. Лучше, если это будут швеллеры и балки. Нужно обязательно рассчитать нагрузку для планируемых работ: с деталями каких размеров вы собираетесь иметь дело? Если, к примеру, вы планируете обрабатывать металлические предметы длиной больше 5-ти сантиметров, металлическая рама станка должна быть должны быть толщины свыше 3-х сантиметров.
  2. Установка продольных валов с направляющими на швеллеры. Лучше зафиксировать валы узлами сварки, но можно закрепить и болтами.
  3. Подготовка передней бабки из гидравлического цилиндра с толстыми стенками и двумя подшипниками, спрессованными в тело цилиндра.
  4. Прокладка вала с использованием подшипников с большим диаметром.
  5. Заливка жидкости для смазки в гидравлический цилиндр.
  6. Установка и фиксация шкива с суппортом и направляющими.
  7. Монтаж электропривода.
[box type=”info”]Не забыть заняться специальным подручником для хорошей устойчивости резцов для токарного станка по металлу. Токарный резец по металлу – один из ключевых элементов, с ним работаем внимательно и аккуратно.[/box]

Внизу конструкции станка прикрепить металлическую полоску с защитной функцией – она не даст рабочей части станка деформироваться по ходу активности.

Какой мотор лучше

Чертеж сборки станка для токарных работ.

Электрический мотор – ключевая часть любого токарного устройства для работ по металлу. Движение рабочей части аппарата происходит благодаря ему и ничему больше. Насколько мощный мотор, настолько мощный и .

Уровень мощности мотора нужно рассчитывать в зависимости от планируемых работ – размеров металлических деталей, с которыми вы собираетесь работать на вашем новом агрегате.

Если в ваших планах работа с небольшими деталями, будет вполне достаточно мотора с мощностью около 1 кВт. Такие моторы имеются на швейных машинках или других домашних бытовых электроприборах. Если ваши будущие детали покрупнее, выбирайте мотор с мощностью от 1,5 до 2,0 кВт.

[box type=”fact”]Мощность также зависит от материала, с которым вы собираетесь работать. Если, к примеру, ваш материал – дерево, то самодельные токарные станки по дереву своими руками, включая самодельный резец для токарного станка по дереву, большой мощности не потребуют.[/box]

Важнейший вопрос – надежная изоляция всех электрических узлов. Самым оптимальным вариантом будет взять консультацию у специалиста. Уверенность в безопасности аппарата и профессиональной надежности конструкции вам не помешает: все-таки вы собираетесь работать с электричеством и металлами. А с ними не шутят.

Делаем станок из дрели

Дрель будет отлично смотреться в виде привода к токарному устройству.

Этим элегантным решением вы сэкономите приличные деньги и значительно упростите себе жизнь, потому что у него целый ряд отличных преимуществ:

  • Модульность аппарата: он просто собирается и разбирается. Дрель без каких-либо затруднений отсоединяется от станины и присоединяется обратно.
  • Такая модель весьма транспортабельна, с ней можно работать везде – хоть на даче, хоть в гараже.
  • Значительная экономия средств: не нужно закупать дополнительные сменные насадки или ременную передачу.

Чтобы собрать аппарат из дрели, вам понадобится практически те же самые детали, что и для обычного аппарата. Не понадобятся только два вещи: электродвигатель и передняя бабка, а это важнейшие и самые дорогостоящие элементы конструкции.

Поскольку станок легкий и компактный, нет нужды сооружать устойчивую станину, вполне достаточно будет верстака или стола. Фиксация дрели производится с помощью хомута и струбцины.

Конструкция и размеры токарного станка.

Расширение функций токарного устройства из дрели можно произвести с помощью дополнительных насадок и других приспособлений. У вас могут получиться великолепные самодельные станки по дереву.

Есть, конечно, и минусы. На аппарате из дрели вы не сможете обрабатывать детали большого размера. Можно попытаться усовершенствовать модель в этом направлении. К примеру, добавить ременную передачу и для увеличения числа оборотов.

Но овчинка не стоит выделки: он потеряет свои главные преимущества в виде простоты и легкости. Таким образом, самодельный аппарат из дрели имеет смысл лишь в случаях, когда идет работа с некрупными деталями.

Токарный станок из дрели способен на многое: на нем можно не только обрабатывать детали. Но и работать с красками – наносить их на заготовку во время ее вращения. Это и самодельный станок по дереву.

Намотка проволоки на трансформатор, нанесение разного рода насечек на поверхности деталей – только некоторые примеры использования многофункционального станка из дрели и токарного резца по металлу.

А теперь простейший станок

Сегодня в сети огромное количество чертежей, инструкций и видеороликов на тему «как сделать самодельный токарный станок», с помощью которых самостоятельная работа по изготовлению токарного станка вполне реальна и по плечу практически каждому.

[box type=”fact”]Можно, конечно, замахнуться на мини-станок с программным управлением. А можно остановиться на самом простом варианте, который будет с малыми затратами отлично работать по самым разным деталям разнообразной конфигурации. [/box]

Деревянные стойки крепятся к станине с помощью болтов. Станина должна быть надежной, поэтому выполняется из стальных уголков. В крайнем случае ее можно сделать из брусков.

Устройство токарного станка по дереву.

Режущий элемент фиксируется на узле из подручника, по нему он будет перемещаться. На поверхности перемещения следует плотно зафиксировать лист металла для защиты конструкции от деформации. Кроме того, это поможет расположить токарный резец по металлу точно к детали, которую нужно обработать.

Для изготовления передней бабки и задней бабки подбираются подходящие цилиндры из металла с соответствующим диаметром. Они размещаются в узлах подшипников, которые заранее размещены в деревянных стойках.

Вращательное движение передается через передний центр, объединенный с мотором с помощью ременной передачи.  Деталь фиксируется между передним и задним участками и обрабатывается резцом из подручника.

С поиском и выбором электрического двигателя для токарного мини-станка проблем не бывает.

Мы уже писали, что мотор небольшой мощности можно найти на любом бытовом электрическом устройстве, любой домашний бытовой агрегат, бывший в употреблении, вполне подойдет для этой задачи. В качестве привода можно использовать шлифовальные машинки или дрели.

Техника безопасности

Поскольку речь идет об и работе с металлами, требования к выполнению правил техники безопасности будут ясными и жесткими, от которых никуда не денешься. Первым делом нужно проверить работоспособность нового станка сразу же после его изготовления.

Как проверяется работоспособность станка: шпиндель должен вращаться без малейших затруднений. Нужно замерить совпадение оси вращения деталей в станке с центром симметрии этой же детали. Общая ось должна просматриваться у переднего и заднего центров.

Элементы конструкции станка для токарных работ.

Электродвигатель всегда накрывается специальным кожухом, который защищает мотор от грязи и частиц из металла, равно как и самого оператора станка. Если ваше устройство сделано из дрели, никакой кожух не нужен.

Если вы решили снабдить свой самодельный токарный станок мощным мотором, обязательно протестируйте в вашей домашней сети – хватит ли ее для вашего мощного мотора. А вообще лучше придерживаться устоявшихся традиций и использовать старых знакомых – электродвигатели от бытовых приборов.

Сделать самодельный токарный – отличное и элегантное решение со всех точек зрения. Простота исполнения, экономия средств, эффективная обработка деталей – все это про самодельные токарные станки.

Мини токарный станок по металлу своими руками

При необходимости изготовить сложное устройство для дома или огорода часто возникает необходимость произвести обточку цилиндрической поверхности. Мини токарный станок по металлу сможет оказать помощь при выполнении подобной работы. Необязательно его покупать. Простое оборудование подобного типа можно изготовить своими руками.

Вариантов для создания подобного станка несколько. Многое зависит от тех задач, которые предстоит решать с его помощью.

Задачи для токарного оборудования

Цилиндрические и конические детали производят с помощью токарной обработки. Здесь реализуется принцип вращения детали относительно режущего инструмента. Во всех других видах обработки заготовка не перемещается.

При токарной обработке выполняют следующие операции.

  1. Выполняется вытачивание цилиндрической поверхности. При необходимости на ней выполняют ступени: один или несколько цилиндров разного диаметра располагают согласно задумкам конструктора.
  2. Точат уступы и канавки для упора или установки фиксирующих колец или шайб.
  3. Растачивают внутренние цилиндры или конические поверхности.
  4. Нарезают резьбу необходимого диаметра с определенным шагом. Ее располагают внутри или снаружи детали.
  5. С помощью вспомогательного инструмента сверлят соосные отверстия, зенкерами и развертками добиваются необходимой точности и чистоты обработки.
  6. При необходимости с помощью накаток придают специальное рифление поверхности или накатывают резьбу особого профиля.
  7. Имея болванки, с помощью давилок методом пластической деформации изготавливают тонкостенные детали из металла или пластических материалов.
  8. В мебельном производстве часто протачивают изделия сложной формы, их называют фасонными поверхностями вращения. Изготовление выполняется по специальным шаблонам или программам.

Назначение оборудования

В технологии обработки материалов резанием принято различать установки для обработки по классам точности. Основным критерием является материал, которому требуется придать определенные формы и параметры:

  • Деревянные заготовки вытачивают на станках, обеспечивающих точность до 1 мм.
  • Изделия из конструкционной стали точат с точностью до 0,05 мм.
  • На станках повышенной точности (обработка изделий из инструментальных сталей), оборудованных микрометрическими измерительными инструментами можно добиваться исполнения до 0,005 мм.

Для домашних условий создают деревообрабатывающее оборудование, а при необходимости работы над металлическими заготовками нужны станки по металлу. Основные отличия заключаются в приводе для инструмента.

Если нужно вытачивать деревянную деталь, используют упор. На него опирают инструмент. Продольную и поперечную подачу выполняют вручную.

Обрабатывая металл, приходится противодействовать значительным усилиям сопротивления. Руками удержать режущие кромки довольно сложно. Поэтому используют вспомогательные приспособления, которые позволяют стабилизировать положение. У станкостроителей есть понятие о прочности СПИД.

Расшифровывают эту аббревиатуру так: станок, приспособление, инструмент, деталь. Все эти элементы должны сохранять определенную жёсткость, тогда гарантируется требуемая точность при обработке.

Основные узлы

Схема токарно-винторезного станка:

Основными узлами и деталями токарного станка являются.

  1. Все элементы размещаются станине. Она является основой для всего оборудования. Ее прочность гарантирует точность обработки заготовок. Промышленные образцы отливают из ковкого или модифицированного чугуна. Потом протачивают направляющие, по которым могут скользить вспомогательные приспособления. Чтобы гарантировать устойчивость этот элемент стараются сделать массивным, дополнительно крепят на мощное основание. Используют анкеры для фиксации фундаменту.
  2. Передняя бабка оборудуется шпинделем. На нем устанавливают патрон или поводковые механизмы. Внутри передней бабки размещают коробку передач. При необходимости частота вращения патрона может быть низкой или высокой.
  3. В нижней части передней бабки имеется еще коробка подач. Она нужна для организации перемещения инструмента.
  4. На станине с обратной стороны устанавливают заднюю бабку. Чаще всего используют пиноль. Ее размещают соосно со шпинделем передней бабки. Для обработки длинномерных заготовок тут ставят конус. Он может быть неподвижным или вращающимся в подшипниках. Можно разместить тут сверла или резьбонарезной инструмент. Специальный маховичок позволяет производить продольную подачу.
  5. Суппорт расположен сбоку от станины. Он перемещается по направляющим станины. Тут имеются приспособления для фиксации резцов, устанавливаемых в резцедержателе (специальном устройстве для установки нескольких типов инструмента). В суппорте есть вспомогательные приспособления, позволяющие осуществлять продольную и поперечную подачу инструмента при обработке. Задавая, условия перемещения, можно обрабатывать поверхность деталей по сложному профилю.

В качестве вспомогательных устройств станка используют:

  • насос для подачи смазывающей охлаждающей жидкости (СОЖ) в зону обработки;
  • поддон, тут собирается стружка, сюда же сливается СОЖ;
  • локальная подсветка помогает токарю направить освещение на резец и деталь;
  • защитный экран защитит человека от стружки, влаги и других опасных элементов.

Изготовление мини токарного станка

Для дома можно изготовить небольшой настольный станок. Вариантов для создания несколько. Самостоятельно можно создать изделие на базе дисков, выпиленных из толстостенной трубы или кругляка диаметром 120 мм.

Все детали для самодельного мини токарного станка вытачиваются на промышленном оборудовании. Используются токарно-винторезный станок 1А616, сверлильный станок 2А135. Понадобится сварочный полуавтомат, с его помощью выполняется сварка корпусных деталей.

Пошаговый процесс сборки устройства

Когда выточены все необходимые детали, необходимо их собрать в единую конструкцию.

На сборочном столе собирают детали будущего настольного токарного станка.

Решено конструкцию изготавливать из фланцев, выточенных из кругляка диаметром 120 мм. Для облегчения в них просверлено центральное отверстие Ø 55 мм. Имеются три отверстия Ø 20 мм.

С торца просверлены дополнительные отверстия для резьбовых фиксаторов. Винтами М6 можно закрепить остальные детали в заданном положении.

Для будущего ходового винта запрессована бронзовая втулка. Внутренний Ø 16 мм.

Направляющие станины изготовлены из ковкого чугуна. В них изготовлены продольные проточки. Цилиндрическая часть позволяет фиксироваться в отверстиях фланцев.

Вставляется направляющая так, чтобы совместить все имеющиеся элементы.

Чтобы выдержать заданное расстояние используются дистанционные втулки. Их устанавливают в распор между фланцами.

Вторая направляющая изготовлена точно также как и первая.

Собрав основание для передней бабки, приступают к сборке задней.

Каркас стягивают гайками. Создана основа будущей станины.

Станок буде стоять, опираясь на передние упоры. Их крепят винтами к фланцам.

По направляющим перемещаются опорные втулки. На них будут монтироваться суппорт и задняя бабка. Длинная втулка работает направляющей, а короткая – является поддерживающей. Проточки на валиках не позволяют смещаться.

Конструктивно опорные втулки выполнены разной длины. Такое решение позволяет увеличить рабочий ход.

Длина обрабатываемых деталей может быть достаточной, чтобы детали имели размеры до 250 мм.

Площадка для суппорта крепится винтами М6.

Отверстия для площадки сверлят по месту. Эта деталь изготавливается индивидуально. Если попытаться сделать ее только по чертежу, то может проявиться эффект заклинивания.

По аналогии изготавливается площадка задней бабки. Ее также сверлят по месту. Нужно обеспечить скользящее перемещение по направляющим.

Нужно обеспечить жесткость станине. Для передней бабки выточено специальное цилиндрическое полукольцо. Оно крепится болтами к фланцам.

Перемещение инструментов на суппорте или задней бабке осуществляется по ходовому винту. На нем протачивается прямоугольная резьба, имеющая небольшой наклон (12,5 ⁰). При вращении ходового винта детали, закрепленные на нем, перемещаются вперед или назад. Зависит от направления вращения.

Отверстие с запрессованной втулкой создавалось для ходового винта.

Чтобы винт свободно вращался, но сам не смещался вдоль своей оси, используются упорные подшипники. Их ставят спереди и сзади от задней опоры.

Для предотвращения осевого перемещения ходового винта устанавливается фиксирующая втулка. Она крепится болтом М6. Теперь винт не будет смещаться вдоль оси, но вращаться может.

Поверх фиксирующей втулки ставится нониус (приспособление с насечками). Один оборот винта перемещает суппорт или заднюю бабку на 10 мм. Ориентируясь по шкале, можно выполнять точное смещение в продольном направлении.

Чтобы вращать ходовой винт, устанавливается маховичок. Небольшая рукоятка позволяет легко вращать маховик.

Ориентироваться помогает риска. Глядя на нее, задают нужное осевое смещение.

Станина станка собрана. Теперь нужно установить переднюю бабку. В ней будет фиксироваться деталь.

На пластинах устанавливают направляющие поперечного перемещения.

Передняя бабка монтируется сверху. На рисунке видны блок шкивов, трехкулачковый патрон и центральная втулка.

Шкивы можно легко снять и установить на шпиндель.

Сам шпиндель устанавливается внутри центральной втулки.

Между шпинделем и втулкой имеются радиальные подшипники. Они дают свободное вращение.

Центральная втулка крепится болтами к станине.

После установки подшипников монтируется шпиндель с трехкулачковым патроном. Внутри шпинделя проточено отверстие Ø 35 мм. При необходимости заготовки меньшего диаметра могут проходить сквозь него.

Станок готов. Привод осуществляется через клиновые ремни от электродвигателя, установленного в стороне.

Видео: токарный мини станок своими руками.

Изготовление станка на базе электродрели

Если нужно вытачивать детали маленького формата, то станок можно изготовить из электродрели. Конечно, крупную деталь проточить не получится, но небольшие изделия можно изготовить на небольшом устройстве. В мастерской оно не займет много места.

Небольшой станок, максимальный диаметр детали составляет 13 мм. Станина сваривается из швеллера 60 мм. Для фиксации электродрели используется кольцо, установленное неподвижно на опору. Так создается передняя бабка. По швеллеру можно перемещать заднюю бабку.

Конструкция выполнена так, что охватывающий фрагмент профильной трубы имеет скользящую посадку по швеллеру.

Ходовые винты выточены из прутка Ø 14 мм. На них нарезана резьба М14.

Для установки резцов изготовлен резцедержатель. Он может устанавливаться в четырех положениях. При необходимости токарь в нем закрепит 4 разных резца.

Чтобы развернут нужный резец, высверлено центральное отверстие. Его ослабляют и поворачивают резцедержатель.

На станину устанавливается суппорт. Он тоже может скользить по направляющим станины. Ходовой винт продольной подачи определить положение относительно передней бабки.

Поперечную подачу резцедержателя обеспечит ходовой винт. Он установлен внутри суппорта.

Сверху ставят резцедержатель. Основные элементы для инструментов размещены по месту.

Для закрепления детали используется патрон электродрели. Поясок электроинструмента закрепляется в кольце передней бабки.

Станок почти готов. Чтобы он стоял неподвижно, на лапках станины имеются отверстия. Ими крепят станок к столу.

Проходным резцом можно проточить поверхность заготовки. Его медленно перемещают в сторону передней бабки.

Заменив резец, ведут поперечное точение. Теперь образуется поясок. Так, комбинируя резцы, можно вытачивать изделия разной формы. При необходимости деталь крепится в задней бабке. Для этого в коническом отверстии устанавливается конус.

Станок готов, он удобен для миниатюрной работы. Получив опыт работы на подобном оборудовании, можно задумываться о создании более солидного устройства.

Китай Производитель токарных станков с ЧПУ, Фрезерный станок с ЧПУ, Вертикальный обрабатывающий центр с ЧПУ поставщик

Самые продаваемые машины

Видео

Цена FOB: 49 000 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 19 600–26 990 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 29 400–30 600 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 13 600–18 500 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 10 700–11 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 3 800-7 300 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 12 400–12 500 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 5 900 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 4500 долларов США / набор

Мин.Заказ: 1 комплект

Связаться сейчас

Видео

Цена FOB: 5 590–6 990 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Токарный станок с возможностью горячей замены

Видео

Цена FOB: 4 150 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 6 300–11 300 долларов США / набор

Мин.Заказ: 1 комплект

Связаться сейчас

Цена FOB: 27 500 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 16 500–25 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 26 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 4500–4600 долларов США / НАБОР

Мин. Заказ: 1 КОМПЛЕКТ

Связаться сейчас

Видео

Цена FOB: 11 390–11 490 долларов США / НАБОР

Мин.Заказ: 1 КОМПЛЕКТ

Связаться сейчас

Видео

Цена FOB: 8 190–8 290 долларов США / НАБОР

Мин.Заказ: 1 КОМПЛЕКТ

Связаться сейчас

Видео

Цена FOB: 16 000–18 000 долларов США / НАБОР

Мин. Заказ: 1 КОМПЛЕКТ

Связаться сейчас

Цена FOB: 79 000 долларов США / набор

Мин.Заказ: 1 комплект

Связаться сейчас

Фрезерный станок для горячей продажи

Видео

Цена FOB: 3 900–4 500 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 11 550–13 100 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 49 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 19 690–26 990 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 15 150–15 200 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 4900-5100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 1200–1400 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 16 550–16 600 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 1350–1550 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 700-900 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Специально представленная машина

Видео

Цена FOB: 1000–1200 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 4900-5100 долларов США / набор

Мин.Заказ: 1 комплект

Связаться сейчас

Видео

Цена FOB: 950–1450 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 2 900–3 000 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 1300-1500 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 16 800-19 800 долл. США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 48 000-60 000 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 3 800–4 100 долл. США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Профиль компании

{{util.each (imageUrls, function (imageUrl) {}} {{})}} {{if (imageUrls.длина> 1) {}} {{}}}
Вид бизнеса: Производитель / Завод и торговая компания
Бизнес Диапазон: Производственное и обрабатывающее оборудование
Основные продукты: Станки
Год экспорта: 2000-10-11
Основные рынки: Северная Америка, Южная Америка, Европа, Юго-Восточная Азия / Ближний Восток, Африка, Восточная Азия (Япония /. ..
OEM / ODM доступность: да
Информация с пометкой "" проверена BV

WMT CNC Industrial Co., Ltd. расположена на юго-западе реки Янцзы в провинции Аньхой со знаменитым буддийским храмом на севере горы Цзюхуа. Транспортные средства здесь очень удобны, они напрямую связаны со многими мегаполисами, такими как Шанхай, Пекин и Шэньчжэнь, через шоссе, международный аэропорт и высокоскоростную железную дорогу. Как один из самых профессиональных производителей в Китае, компания WMT специализируется на разработке, производстве и продаже различных фрезерных станков с ЧПУ, токарных станков с ЧПУ, фрезерных ...

ARGEDO 12W DIY Mini Metal Wood Токарный станок Модель станка Инструмент Деревообрабатывающий Электроинструмент AC100 ~ 240V с трехкулачковым патроном | Модель станка | Мини-токарный станок по металлу Станок

В пакет включено:

  • 1 x Токарный станок по металлу
  • 1 набор инструментов
  • 1 адаптер переменного тока с широким напряжением 100-240 В (мы можем предложить вилку для США, вилку для Австралии, вилку для ЕС .Сообщите мне, какой тип вилки вам нужен после покупки машины)
  • 1 инструкция

Приложение продукта:

  • Может строить модели железных дорог, делать ремонтные работы на машинах или в хозяйстве.
  • Может поворачивать оси, коленчатый вал и исторические модели.
  • Может делать небольшой цилиндр и миниатюрные изделия ручной работы.

Основные компоненты:

Передняя бабка, средний блок, соединитель, задняя бабка наперстка, большой слайдер, маленький слайдер, маховик, опора.Эти компоненты изготовлены из металла, качество изделия улучшено, прочнее и точнее.

Инструкция по продукту

  • Сертификат: CE, UL, GS (трансформатор)
  • Входное напряжение: AC100V ~ 240V 50/60 Гц
  • Выходное напряжение: DC12V 2A
  • Номинальная мощность двигателя: 12 Вт
  • Скорость вращения передней бабки: 3000 об / мин
  • Скорость двигателя: высокоскоростной двигатель 18000 об / мин ± 15%; Низкоскоростной двигатель 10000 об / мин ± 15%
  • Скорость шпинделя: высокоскоростной двигатель 3000 об / мин ± 15%; Низкоскоростной двигатель 1600 об / мин ± 15%
  • Биение шпинделя: <0. 1 мм
  • Большой ход слайдера: 45 мм
  • Малый ход слайдера 35 мм
  • Высота центра 25 мм
  • Максимальный диаметр реза: 20 мм (возможно увеличение диаметра до 45 мм с 3-мя промежуточными блоками)

Приобрести блок можно здесь:

https://www.aliexpress.com/item/Mini-Woodworking-Lathe-Intermediate-Block-Increase-Max-cutting-Diameter-to-45mm-from-20mm/32952782107.html

  • Межосевое расстояние: 110 мм (может достигать 360 мм при использовании сверхдлинного основания машины)

Приобрести можно здесь:

https: // www.aliexpress.com/item/Extra-long-Mini-Woodworking-Lathe-Base-Increase-Center-Distance-to-360mm-from-110mm/329541.html)

  • Максимальный диаметр обработки когтей 13 мм, антипригарное 45 мм
  • Диаметр зажима трехкулачкового патрона: положительные кулачки 13 мм, противозажимные 45 мм
  • Шкала ручки: 0,1 мм
  • Размер упаковки 230 мм * 200 мм * 315 мм
  • Вес 2,2 кг
  • Патрон с четырьмя кулачками (опция) Размер: диаметр 48 мм * высота 40 мм
  • Присоединение: M12 * 1 отверстие под винт
  • Минимальный размер зажима: 1. 5 мм * 1,5 мм
  • Максимальный размер зажима: 18 мм * 18 м

Какой материал может обрабатывать этот токарный станок?

Углеродистая сталь, алюминий, АБС-пластик Может обрабатывать мягкий алюминий, латунь, медь, дерево, пластик, другие мягкие, цветные и драгоценные металлы

diy mini токарный станок, diy mini токарный станок Поставщики и производители на Alibaba.com

О продуктах и ​​поставщиках:
 Alibaba.com предлагает классическую коллекцию файлов. Мини-токарный мини-станок  своими руками  мощные, прочные и оснащенные уникальным набором функций для повышения производительности станков. Эти модернизированные станки могут использоваться для всех типов тяжелых токарных станков, включая металл, кожу и т. Д. Они технически продвинуты. Мини-токарный мини-станок  diy  оснащен широким спектром интересных функций, которые обеспечивают превосходную точность и постоянный уровень производительности.  Ведущий. Мини-токарный станок  diy Поставщики и оптовые торговцы  на сайте предлагают эти станки премиум-класса по конкурентоспособным ценам и по привлекательным ценам.

Невероятно мощный. Мини-токарный мини-станок diy не только изготовлен из прочных материалов, таких как металл и стеклопластик, но и очень устойчив к любым видам использования. Эти машины идеально подходят для использования в обрабатывающей промышленности из-за большого разнообразия целей, которым они служат. Файл. Мини токарный мини-станок на сайте доступны как в полуавтоматическом, так и в автоматическом исполнении в зависимости от ваших требований. Они поставляются с разными производительностью и максимальной скоростью шпинделя.Мини-токарный мини-станок diy хорошо подходит для обработки различных деталей, таких как валы, диски и кольца.

Alibaba.com может похвастаться множеством. Мини-токарный станок diy доступен в различных дизайнах, формах, цветах и ​​размерах в зависимости от ваших конкретных требований и выбранных моделей. Эти высококачественные. Мини-токарный мини-станок diy идеально подходит для различных целей, таких как сверление, развертывание, нарезание резьбы и накатка в соответствии с вашими предпочтениями.Предлагаемые здесь продукты снабжены централизованной автоматической системой смазки для уменьшения тепловых искажений и повышения стабильности. Эти. Мини-токарный станок diy также оснащен технологией с низким уровнем шума для беззвучной работы.

На Alibaba.com вы можете выбирать среди различных. Мини токарный мини-станок diy в зависимости от вашего бюджета и требований, чтобы приобрести эти продукты без лишних затрат. Эти продукты имеют сертификаты ISO, CE и доступны как OEM-заказы.Индивидуальная настройка также возможна, когда вы покупаете эти машины оптом.

Великолепный мини-токарный станок максимально эффективно использует дерево и металл

Это клише, что единственный станок, который может делать копии самого себя, - это токарный станок. Это не совсем так, но это полезная пословица, которая указывает на то, что способность превращать большие круглые предметы в более мелкие круглые, а некруглые предметы - в круглые - критически важный процесс во многих точных операциях. Тем не менее изготовление токарного станка в основном из дерева представляет некоторые уникальные проблемы для отдела точности

.

Это не первая попытка [Ури Тухмана] заняться токарным производством.Читатели могут вспомнить гибрид причудливого создателя с приводом от педали и токарным станком, который также использовался в первую очередь в деревообработке. Этот токарный станок неоднократно находил применение в проектах [Ури], превращая деревянную и металлическую заготовку в детали для своих построек. Однако это не было оптимальным вариантом для традиционной токарной обработки металла, поэтому был разработан Mini-Lathe 2. Хотя станина, передняя бабка и «отливки» задней бабки сделаны из дерева - разумеется, с великолепной ручной отделкой и отделкой, - важные детали, такие как линейные салазки каретки и подшипники в передней бабке, полностью выполнены из металла. Есть поперечный суппорт, быстросменный резцедержатель и ручной ходовой винт для каретки. Нам нравятся тщательно продуманные латунные ручные рукоятки, которые были сделаны на старом токарном станке, и все прекрасные детали, которые [Ури] всегда встраивает в свои проекты.

К сожалению, в конце видео ниже мы видим, что токарный станок страдает от сильного дребезга при токарной обработке латуни. Это, вероятно, неудивительно - когда дело доходит до гашения вибраций, ничто не может заменить огромную массу. Мы ожидаем, что [Ури] будет улучшать токарный станок в ближайшие месяцы - он не из тех, кто оставит работу незавершенной.

[DainBramage] прислал этот совет. Спасибо!

5 лучших мини-токарных станков по металлу в 2021 году (обзор)

Токарные станки используются из-за их исключительной способности формировать материалы, причем дерево и металл являются двумя распространенными материалами, которые часто используются. В то время как дерево можно обрабатывать на большинстве токарных станков, независимо от его специфики, металл - это не одно и то же.

У вас сегодня мало времени, чтобы прочитать всю статью? Нет проблем, мы предоставим вам краткий обзор лучших моделей мини-токарных станков по металлу, обсуждаемых ниже:

Если вы хотите придать форму металлу, вам понадобится токарный станок по металлу, чтобы выполнить эту работу.Вот почему сегодня мы изучаем пять лучших мини-токарных станков по металлу, чтобы вы могли быть в курсе, чтобы принять лучшее решение при покупке.

Мои рекомендации

Я выбрал именно эти пять моделей, так как они являются одними из лучших в категории мини-токарных станков по металлу.

Почему именно?

Таким образом, вы можете получить максимально полную информацию, когда дело доходит до принятия решения при следующей покупке.

Я рассмотрел каждый из этих токарных станков по металлу, выделив их лучшие характеристики, а также важные характеристики и включения.

Дайте мне знать, что вы считаете лучшим мини-токарным станком по металлу, в комментариях в конце этой статьи.

G8688 предполагает, что у вас уже есть опыт работы с токарными станками по металлу, поскольку общая компоновка и конструкция модели иногда могут показаться новичкам ошеломляющими.

Все мы с чего-то начинаем, так что не волнуйтесь, если это вас оттолкнет - это просто вопрос практики, которая в конечном итоге приводит к совершенству.

Создав эту модель, Grizzly Industrial создала невероятно прочную модель, сделанную из высококачественных компонентов.В сочетании со списком переменных функций, уникальных для этой модели, становится ясно, что производители уделяют основное внимание пользователям.

Что именно это за особенности? Давайте выясним:

  • Общий вес 74 фунта, с размерами 7 дюймов x 12 дюймов
  • Включает однофазный ¾ двигатель на 110 В
  • Функция переменной скорости в диапазоне от 0 до 1100 в нижнем диапазоне и 0-2500 Высокий диапазон об / мин
  • Скорость работает как в прямом, так и в обратном направлении
  • Циферблатный индикатор заправки резьбы с диапазоном резьбы от 12 до 52 TPI

Что входит в комплект?

Помимо токарного станка по металлу Grizzly G8688, в комплект поставки входят некоторые дополнительные аксессуары.

Какие именно? Мы перечислили их для вас:

  • 1 мини токарный станок Grizzly G8688 по металлу
  • 1 противень для стружки
  • 1 щиток фартука
  • 1 3-х кулачковый патрон с внешними кулачками
  • 1 х 6 Лицевая панель ¼ ”
  • 1 люнет
  • 1 4-позиционная поворотная стойка
  • 1 мертвая точка MT # 2

Моя любимая особенность: сборка и портативность

  • Высококачественные компоненты означают, что эта модель будет обеспечить вас годами надежной службы

Одним из важных моментов при обсуждении этого токарного станка, в частности, является количество компонентов высшего уровня, использованных для создания этой модели.
Это то, чем известны Grizzly - их хорошо продуманные токарные станки.

Это один из небольших мини-токарных станков по металлу, который вы можете найти в Интернете или в магазине, и благодаря этому он может легко поместиться в вашей мастерской, где этот токарный станок лучше всего использовать - для небольших проектов в личной среде.

Из-за его размера вы можете перемещать его по своему желанию, так как это также довольно легкая модель.

Хотя это не идеальный мини-токарный станок по металлу для промышленных или крупных профессиональных применений, его можно легко перемещать благодаря своей более легкой конструкции.

В этой модели есть много достоинств, в том числе соотношение цены и качества, особенно при ее цене, что делает ее идеальной для тех, кто следит за своим бюджетом.

Один из лучших в категории мини-токарных станков по металлу, SP2102 действительно подходит для небольших задач, особенно для тех, кто занимается токарной обработкой в ​​домашней мастерской в ​​качестве хобби.

В него входит набор для резки из пяти частей, поэтому вы можете приступить к работе, как только он прибудет к вашему порогу, без необходимости покупать дополнительные аксессуары.

Довольно удобно, правда?

Это чрезвычайно универсальный токарный станок, включающий ряд функций, которые делают его весьма удобным для пользователя, о чем мы поговорим ниже.

  • Размеры 7 дюймов x 14 дюймов
  • Однофазный двигатель мощностью 0,53 л.с. для удобного ввода энергии со стандартными гнездами
  • Многоклапанный патрон с дополнительной автоматической подачей для полного контроля над вашими проектами
  • Легко доступны цифровые считывающие устройства , бонус при регулировке числа оборотов.
  • Резцедержатель емкостью 5/16 дюйма дает возможность установить четыре инструмента одновременно для быстрой замены во время токарной обработки.

Что входит в комплект?

Вот включения Erie Tools в комплект SP2102:

  • 1 мини-токарный станок Erie Tools по металлу
  • 1 конус шпинделя MT3
  • 1 конус мертвой точки MT2
  • 5 комплектов фрез с твердосплавными напайками.
  • 1 x Набор пластиковых шестерен

Моя любимая особенность: двигатель

  • Двигатель имеет настройку переменной скорости и возможность использования в направлении вращения

С двигателем мощностью 0,53 л. с. он может быть не самым мощным на рынке, но этот токарный станок от Erie Tools высоко ценится за те задачи, которые он может выполнять. Он имеет несколько изящных включений, в том числе опцию переменной скорости.

Большинство токарных станков по металлу включают настройку переменной скорости, и это невероятно важный аспект при токарной обработке, часто решающий или нарушающий вашу задачу.

Диапазон переменной скорости этой модели составляет от 50 до 2500 об / мин. При настройке скорости вы можете видеть удобно расположенный цифровой индикатор, что значительно упрощает изменение скорости по сравнению с альтернативными моделями.

Благодаря функции переменной скорости этот мини-токарный станок по металлу может работать в обоих направлениях, вперед и назад.

Это означает, что при желании вы также можете использовать левую резьбу.

Что вы думаете о двигателе этой модели, как вы думаете, сможет ли он справиться с заданиями, которые вы запланировали?

Как я уже говорил, обсуждая мини-токарный станок по металлу Erie Tools, речь идет о поиске токарного станка, подходящего для ваших нужд, при этом главное внимание уделяется вашему бюджету.

К счастью, у BestEquip есть все основания - четыре мини-токарных станка по металлу доступны в одной серии. Эти четыре токарных станка варьируются от недорогих до премиум-класса, и эта конкретная модель является одной из самых экономичных моделей из всей группы.

Это не означает, что он не так высокого качества, как его собратья, однако, у этого мини-токарного станка по металлу есть что понравиться, который можно использовать для многих задач, таких как обработка образца и мини-токарный станок. прецизионные детали и проекты моделирования, чтобы назвать несколько примеров.

Что еще может понравиться? Продолжайте читать и убедитесь сами:

  • Общий вес 110 фунтов и размеры 7 дюймов x 14 дюймов, размер патрона 3,93 дюйма
  • 0,75 л.с., 110 В, двигатель с регулируемой скоростью от 100 до 2500 об / мин
  • Изменить Включенный ключ направления - может использоваться как для прямого, так и для обратного движения
  • Включен 18 ниток и автоматическая регулируемая подача
  • Доступный и большой переключатель включения и выключения, включает функцию аварийного отключения для повышения безопасности

Что включено?

Большинство производителей токарных станков предоставляют дополнительные аксессуары, когда вы покупаете одну из их моделей, что очень удобно для пользователей, не так ли?

BestEquip ничем не отличаются своими включениями - а также некоторыми очень удобными предметами, которые станут достойным дополнением к вашей мастерской, особенно если у вас заканчиваются расходные материалы.

  • 1 мини-токарный станок по металлу BestEquip
  • 1 x MS2 # Fix the top
  • 1 x Двуглавый ключ
  • 1 x защитная маска
  • 1 x патронный ключ
  • 1 x шестигранный ключ
  • 1 x патрон коготь
  • 1 масленка
  • 1 нейлоновая шестерня
  • 4 ударопрочные подушки для ног

Моя любимая особенность: четырехходовая поворотная револьверная головка

  • Вращающаяся револьверная головка вмещает биты 5/16 дюйма и может вместить четыре режущих инструмента на в любой момент времени

Независимо от инструментов, которые вы используете для своих проектов, много ценного времени уходит на обмен аксессуарами, замену инструментов и поиск того, что вам нужно для проекта.

Переход от одного инструмента к другому при использовании токарного станка может быть утомительным, и, к счастью, эта функция почти избавит вас от этого. Эта модель позволяет вам прикрепить четыре инструмента для придания формы вашему металлу, что чрезвычайно полезно для учета каждой секунды.

Хотя может показаться, что этот мини-токарный станок по металлу довольно упрощен по сравнению с другими моделями, рассмотренными в этом руководстве, это идеальная модель для тех, кто хочет начать, поскольку он фокусируется исключительно на основных характеристиках токарного станка, без ненужные навороты.

Если вы посмотрели на изображения мини-токарных станков по металлу серии Mophorn, а также моделей BestEquip, то можно было бы подумать, что они очень похожи.

У Mophorn, как и у BestEquip, есть четыре отдельных мини-токарных станка по металлу, которые можно купить для широкой публики, и все они находятся на разных концах ценового диапазона. Эта конкретная модель, которую мы рассматриваем, также имеет поворот кровати 7 дюймов, а также расстояние между центрами 14 дюймов.

Кроме того, он достаточно компактен, чтобы поместиться в самых ограниченных пространствах вашей мастерской, и идеально подходит для сидения на столе.

Эту модель можно использовать в самых разных сферах - от любителей дома до слесарей в образовательных учреждениях, которые хотят обучать своих учеников.

Какие характеристики и характеристики имеет этот мини-токарный станок по металлу? Хороший вопрос, давайте выясним:

  • Общий вес 83 фунта, размеры 7 дюймов x 14 дюймов
  • Двигатель 110 В, 550 Вт, 0,75 л.с.
  • Диапазон резьбы от 12 до 52 TPI
  • 4 дюйма Трех- патрон с кулачками с револьверной головкой, вмещающей биты ⅜ ”
  • Вмещает выключатель аварийной остановки, а также индикаторную лампу, которая уведомляет о включении питания

Что входит в комплект?

В отличие от некоторых моделей на этом

  • 1 мини-токарный станок Mophorn по металлу
  • 1 x MS2 # Закрепите верх
  • 1 гаечный ключ с двумя головками
  • 1 нейлоновые шестерни
  • 1 масленка
  • 1 x Захват патрона
  • 1 x Шестигранный ключ

Моя любимая особенность: ручка переменной скорости

  • Управляйте скоростью шпинделя с помощью ручки переменной скорости, обеспечивая оптимальный контроль ваших оборотов

Вы когда-нибудь находили недорогой электроинструмент и искал, чтобы купить его, только чтобы узнать, что у него нет опции переменной скорости?

Это обычная функция, которая отсутствует в более дешевых электроинструментах, но не в этой модели Mophorn.

Этот мини-токарный станок по металлу обеспечивает диапазон скоростей от 50 до 2500 об / мин благодаря двигателю 0,75 л.с., поэтому его можно легко адаптировать к той области применения, которую вы выполняете.

Благодаря высококачественной конструкции этой модели вибрация значительно снижена - так что вы можете резать и заправлять резьбу с точностью и аккуратностью.

Это означает, что вам не придется беспокоиться о ненужных вибрациях при токарной обработке металлов на более высоких скоростях - аспект, который невероятно важен для общей производительности вашего токарного станка и качества вашей работы.

Наконец, мы рассмотрим M1015.

Как и многие из рассмотренных сегодня мини-токарных станков по металлу, модель M1015 от Shop Fox предназначена для пользователей, которые работают с небольшими проектами. Это один из самых маленьких в обзоре, его общий размер составляет 6 x 10 дюймов.

Помимо размеров, мини-токарный станок по металлу M1015 отличается надежной и прочной конструкцией, что является большой гарантией для тех, кто ищет токарный станок с многолетней службой.

Рассматривая его долговечность, важно отметить доступность этого токарного станка, который идеально подходит для любого бюджета - и вы знаете, что получите прочную, долговечную и качественную модель по хорошей цене. .

Итак, мы коснулись размера и общей конструкции M1015, но что еще содержит этот мини-токарный станок по металлу?

Вот пять функций и спецификаций, о которых вам следует знать:

  • Общий вес 78 фунтов и размеры 6 дюймов x 10 дюймов
  • Однофазный двигатель с ⅕ л.с., 110 В и 1,2 А
  • Ширина кровати ход каретки 3 ¼ дюйма, 10 дюймов
  • Двигатель с регулируемой скоростью вращения в диапазоне от 100 до 2000 об / мин
  • Способность нарезания резьбы 16-24 TPI с дополнительной таблицей нарезания резьбы передаточным числом

Что входит в комплект?

Shop Fox являются одними из лучших, когда вы смотрите на аксессуары, которые также входят в комплект этого токарного станка:

  • 1 x Shop Fox M1015 мини-токарный станок по металлу
  • 1 x Резьбонарезные шестерни
  • 2 x T -гайки
  • 1 x предохранитель ключа патрона
  • 1 x масленка
  • 1 x мертвая точка MT # 1
  • 1 x двусторонний ключ
  • 4 x шестигранных ключа
  • 1 x 3 дюйма 3-х кулачковый патрон (внешний и внутренние зажимы)
  • 1 ключ с головкой под торцевой ключ

Моя любимая функция: Панель управления M1015

  • Панель управления содержит три отдельные функции для комбинации регулировок

Мы много говорили о доступных функциях, которые позволяют удобство использования токарного станка.

Войдите в панель управления.

В отличие от некоторых моделей, которые могут быть трудными для понимания даже с помощью руководства, Shop Fox избавляется от этой проблемы с включением панели управления. Панель управления легко доступна и находится в очень удобном месте слева от токарного станка.

Он содержит три отдельные функции, а именно ручку сцепления, регулятор скорости и ручку переключателя вращения. Это позволяет вам вносить множество корректировок, чтобы повысить качество и производительность вашей работы.

Я большой поклонник этого простого включения, поскольку оно помещает все необходимое в одном маленьком пространстве на токарном станке.

Что вы думаете об этой панели управления на этой модели?

Дайте мне знать в комментариях ниже.

The Round-Up

В этом списке есть ряд токарных станков, которые обеспечивают исключительное соотношение цены и качества.

Что вы думаете об этих мини-токарных станках по металлу после прочтения этого руководства?

Изучив пять лучших из имеющихся, вы должны лучше понять, какой токарный станок вы выбираете, в зависимости от вашего использования и размеров, с которыми вы работаете. Конечно, если вы посмотрите на эти миниатюрные токарные станки по металлу, вы будете работать над небольшими проектами.

Лично я не могу пройти мимо Grizzly G8688 - это один из самых мощных мини-токарных станков по металлу, доступных в своем классе, и на него можно положиться в большинстве токарных операций по металлу.

У него может быть небольшая кривая обучения по сравнению с другими моделями, но когда вы привыкнете к его настройке после нескольких сеансов, вам не будет слишком сложно освоить его. Как я уже сказал, все с чего-то начинают!

Это мое мнение, но ваше может быть другим.Вы когда-нибудь пользовались этими мини-токарными станками по металлу?

Или, может быть, вы все еще не уверены и вам нужно задать дополнительные вопросы.

В любом случае, спросите их ниже, и я с радостью свяжусь с вами.

звеньев для миниатюрных станков

звеньев для мини-токарных станков

Авторские права 2000-2012, автор: Фрэнк Дж. Хуз-младший, дом
Вы номер посетителя с 27.10.00

Мини-токарный станок Мини-мельница ленточнопильный станок Анодирование Притирка Ссылки Проекты Ресурсы Безопасность Premium Content

Мини-токарный станок: Принадлежности Регулировки Возможности Патроны Циферблатные индикаторы Характеристики Получение Запущенный глоссарий Введение Материалы Модификации Мой магазин Работа Отзывы Зиг Заводская заточка инструмента Устранение неполадок в версиях настройки


Примечание: ссылки в Интернете, особенно на страницы поддерживаются частными лицами, а не корпорациями, часто становятся устаревшими.Они могут затем сделайте ссылку на экран «Ошибка 404» или на другую страницу. Иногда ссылки будут "взломаны" и переведут вас на другую страницу, которая может содержать контент, оскорбляет некоторых читателей.
Поддерживать устаревшие ссылки - скучно и Работа требует много времени, поэтому я делаю ее всего несколько раз в год или по запросу. Когда я нахожу устаревшая ссылка, и не могу найти обновленную ссылку на страницу, я помечаю ссылку лишним символов или, в некоторых случаях, удалите его.
Если у вас есть веб-сайт, на котором устаревшая ссылка или вы хотите добавить новый сайт, пришлите мне электронное письмо, если содержание актуальных и интересных для читателей mini-lathe.com и / или mini-mill.com, я добавлю связь. FJH 02.04.12

Содержание

Мои страницы - Разное

Услуги по проектированию и созданию прототипов

Специализированные токарные работы - прядение металла, сегментированная токарная обработка дерева, и Т. Д.

Продавцы токарных и фрезерных станков и Источники

  • Bay-Com - инструменты, видео и книги для машинистов
  • Блю Ридж Машинное оборудование - Струйные станки + др.
  • Инструменты для болтов - Станки токарные, фрезерные, принадлежности и принадлежности для станков
  • Бриджпорт Миллс - включая онлайн-тур по фабрике
  • Инструменты для работы с пчелами - (Канада) Токарные станки по металлу и другой инструмент
  • Инструменты Campbell - Комплекты токарно-фрезерных станков и паровых машин Sherline
  • Маленькая машина Коуэлла Инструменты, ООО- часовщики токарные и др.
  • Cummins Industrial Инструменты (ToolsNow.com) - широкий выбор инструментов, включая токарный мини-станок и мини-завод
  • Cyberbound Corp. - Источник миниатюрных станков Clisby
  • Findamachine.com - поиск станков в Европа, отвечающая вашим требованиям
  • Grizzly Industrial - Отличный источник инструментов для любителей, мини-токарный станок 7x12, мини-фрезерный станок, а также многие более крупные токарные станки и мельницы
  • Портовые грузовые перевозки - Большой источник инструментов для любителей, мини-токарный станок 7x10, мини-фрезерный станок
  • Токарные станки с жесткой рамой - Производители высокоточных инструментальных токарных станков
  • Homier - Дисконтные инструменты, бывшая в употреблении продавала мини-токарный станок 7х12, мини-фрезерный станок, но, возможно, уже нет
  • Logan Lathes - www. lathe.com - Примерно до 1970 года крупный американский производитель промышленных токарных станков
  • Maskinbutikken - Продукция Sieg в Норвегии
  • Metal-Lathes.net - Доступные токарные станки по металлу 5х7 в продаже (возможно, уже не 2010)
  • Micro Mark - Отлично источник инструмента для изготовления моделей, мини-токарный станок 7x14 и 7x16, мини-фрезерный станок
  • Прецизионный Мэтьюз / Качественные станки - отличный источник токарных и станков среднего и большого размера. мельницы в США
  • Продукция Sherline - Производители точности У.S. made мини-токарные станки, фрезы и принадлежности
  • Shoptask 3-in-1 Токарный / фрезерный / дрель - крупный импортный сверло Shopmaster с хорошей репутацией
  • Кузнечные инструменты - A уважаемая линейка более крупных машин 3-в-1
  • South Bend Токарные станки - an Американская классика (примечание 2010: Grizzly сейчас продает линейку токарных и фрезерных станков марки South Bend)
  • Инструменты для Taig - - Производители точности У. S. made мини-токарные станки, фрезы и принадлежности
  • ToolsNow.com (ранее Cummins Tool) - широкий выбор инструментов, включая мини-токарный станок и мини-фрезерный станок
  • Инструмент Travers - Полный ассортимент станков и принадлежностей, средние токарные станки C4 и C6

Поставщики материалов
  • BoltDepot.com - хорошо онлайн-источник болтов и крепежных деталей с дюймовой и метрической системой мер
  • Enco - Отлично источник низких цен на принадлежности для станков, металлы и т. д., полный ассортимент
  • Промышленное Продажа металлов - алюминий, латунь, CRS, нержавеющая сталь и др .; нет минимального заказа
  • Maryland Metrics - отлично источник для метрических винтов
  • Макмастер Карр - металлы, пластмассы и другие материалы, очень полный ассортимент продукции
  • MetalMart. com - онлайн-источник запасов металла
  • MetalsDepot.com - интернет-источник запасов металла
  • Металл Экспресс - онлайн-источник запасов металла
  • NutsAndBolts.com - гайки, болты, винты, шайбы и крепеж, в том числе метрические и нержавеющая сталь
  • Интернет-металлы - онлайн-источник запасов металла
  • Small Parts, Inc. - хороший, но дорогой источник мелких деталей и материалов

Поставщики инструментов, материалов и деталей

  • AbrasiveResource.com - поставщики шлифовальных лент, дисков, колес, шлифовальных кругов и др.
  • AMTools.com - много механический цех инструменты и принадлежности
  • Подшипники Справочный центр - информация о шарикоподшипниках, роликовых подшипниках, линейные подшипники, упорные подшипники и др.
  • BICL Промышленное управление Beel - производители и продавцы устройств управления двигателями с регулируемой скоростью
  • Блю Ридж Машинное оборудование - станки и принадлежности, хороший выбор книг HSM
  • Инструменты для болтов - Станки токарные, фрезерные, принадлежности и принадлежности для станков
  • Токарный станок Ника Картера Taig страница - Ник имеет хорошо налаженный бизнес по продаже токарных станков Taig
  • Cummins Industrial Инструменты (ToolsNow.com) - широкий выбор инструментов, включая токарный мини-станок и мини-завод
  • Склад режущего инструмента - поставщики твердосплавного инструмента и прочего промышленного оборудования
  • Discount-Tools.com - специализируется на дисконтных инструментах для Home Shop Machinist
  • Буровая насадка City - Заточенные сверла для миниатюрных печатных плат
  • Dynatorch - Лазерный станок с ЧПУ и системы плазменной резки
  • Eagle Rock Технологии - в основном высокотехнологичный инструмент: пневмогидравлические патроны и др. ; набор накатных инструментов
  • Электрический Справочный центр двигателей - информация о двигателях переменного тока, двигателях постоянного тока, шаговых двигателях двигатели и серводвигатели
  • Enco - низкая цена источник аксессуаров для станков, металлы, отличный сервис
  • Enviro Safety Продукция - глаз, ушей и тела - увеличительные очки Mag-Safe
  • Эверласт - Сварщики, генераторы, плазменные резаки
  • Grizzly Industrial - Отличный источник инструментов для любителей, мини-токарный станок 7x12, мини-фрезерный станок
  • Крепление Grattan Продукция - Крепежи всевозможные метрические и дюймовые
  • Гавань Грузовые инструменты - отличные цены, медленная доставка, много импортных инструментов
  • Inlet Tool, Inc - на заказ сменные инструменты
  • Хобби Lobby Hobby Express - хобби расходные материалы и инструменты, ПДУ, двигатели, шестерни
  • J&L Industrial поставка - принадлежности для станков, металлы, широкий выбор, отличное сервис (объединен с MSC в 2008 г. )
  • KBC Tools - станок инструменты и аксессуары
  • Knight's Heat Treat Печи - печи для термообработки металлов и других целей американского производства
  • Резка кадьяка Инструменты - недорогие режущие инструменты американского производства; фрезы, сверла и др.
  • LittleMachineShop.com - Детали и принадлежности к мини-токарным станкам и мини-станкам
  • MSC Промышленное - аналогично Enco (фактически теперь владеет Enco и J&L), но по более высокой цене
  • McMaster Carr - все виды промышленного и станкостроительного оборудования; один из крупных промышленных поставщиков
  • Инструменты для микромаркировок - Мини-токарный станок 7x16, множество инструментов для изготовления миниатюрных и прецизионных моделей
  • Северный инструмент - станки, ручные инструменты и принадлежности
  • Online Metals - Отличный онлайн-источник по металлам различных размеров и ассортиментов
  • PM Исследования - паровые машины, миниатюрные исторические модели станков и др.
  • R Tech Welding U.K. - страна чудес сварочных материалов
  • Начальник манежа Инструменты - Токарные станки по дереву и принадлежности
  • Seaways Модель кораблей Links
  • Shars.com - Shars Tool Co. - хороший источник инструментов, УЦИ и т.д.
  • Small Parts, Inc. - хороший, но дорогой источник мелких деталей и материалов
  • Товары для приводов со стоком - шестерни, приводные ремни и т. д.
  • Toolco U.K. - Все виды станков и аксессуары
  • Victor Machinery Exchange - станки и принадлежности, хорошая справочная информация
  • Walden Specialties - инструменты и аксессуары, которыми управляет Джек Уолден, специализированный машинист домашнего магазина
  • Инструменты оптом - все виды инструментов

Домашние магазины и проекты

  • Дэйв Магазин Audette - Дэйв имеет рисунок 7x20, информацию о порошковой окраске и др.
  • Магазин Стива Бедэра - Отличный проект и информационный ресурс, токарный станок-оружейник Grizzly G4003, фреза G6760, предупреждение TES!
  • Магазин Джона Бентли - Информация и проекты токарных станков Busy Bee 7x8 и Taig; красивые миниатюрные двигатели, миниатюрные Unimat
  • Магазин Сэмюэля Брауна - Homier 7x12 с фрезерной насадкой, Jeep off-road, Linux
  • Крис Бургбахер магазин - мини-станки.com Homier 7x12 и Mill, проекты, включая воздушный шар для руководителей инфлятор
  • Счет Хлопковая лавка - Мастерская 3 в 1 станок токарный / фрезерный / дрель
  • Джефф Дэвис Магазин - модификации токарных станков Enco 9x20, информация о ЧПУ
  • Мини Дина Демпси страница токарных станков - plus R / C racing, benchrest & more
  • Дэвид Сайт Денкера - несколько хороших модов (новая ссылка 07. 04)
  • Дмитрия домашняя страница магазина - перевод с русского
  • Домашняя страница Dragonworks - Сайт Харви Уайта - здесь много полезной информации
  • Рассел Даннс страница магазина - магазин в спальне; Комбинированный станок Sieg токарный / фрезерный / дрель; весы локомотив
  • Джеймс Страница Экмана по металлообработке - Мельница Тайг, модели поездов и т. Д.
  • Джон Элсон страница механической обработки - Токарный станок Atlas, фреза Bridgeport, система EDM, заточка концевых фрез
  • Магазин Вилли Эрмерса - В Нидерланды; токарно-фрезерный станок среднего размера, QCTP, механическая подача, чернение металла и т. д.
  • Яакко Площадка Fagerlunds - в Финляндии, токарный станок C4, мини-стан
  • Викки Модификации мини-токарных станков Ford - отличные модификации, отличные фото, информация о литейном производстве
  • Магазин Чарли Галло - Живой пар, металлообработка, астрономия
  • Стив Блог магазина Foutty - Приключения в сфере бытовой обработки
  • Страница магазина Рона Джинджера - ознакомьтесь с преобразованием мини-фрезерного станка с ЧПУ Рона
  • Дэйв Гудфеллоу Страница магазина - токарный мини-стан, мини-стан, двигатели, ЧПУ
  • дом Ле Гренца Страница магазина - Токарный / фрезерный станок Maximat 7 - как и мой первый токарный станок 1973 года.
  • Тор Домашняя страница магазина Hansens - PDF-файлы безвинтовых тисков, QCTP для Emco Compact 8, делительная головка
  • Харлана убежище - тут всякие штучки, наездные паровозы, литейный цех
  • Питер Харрисон Helicron Pages - Токарный станок Myford Super 7B, мини-токарный станок, микромельница, зуборезный станок и многое другое
  • Крис Страница Хипи - масса полезной информации на этом сайте (12/2010 - она ​​на время исчезла) но вроде вернулся)
  • Ty Страница мини-токарных станков Hoeffer - отличный источник информации 7x10, один из самых первых токарных станков 7x сайтов
  • Скотт Токарный мини-станок Holme стр.
  • Майкл Машинист-любитель Хоргана стр.
  • Хьюстон Хоум Металлургический клуб
  • Грэм Страница разработки моделей Хоу - полноразмерные инструменты, впечатляющие паровые проекты
  • Джерри Комплекты двигателей Howell - несколько действительно хороших двигателей Sterling и IC и расходные материалы
  • Дэйв Магазин Hyland - токарный и фрезерный станок Sherline
  • Токарный / фрезерный станок Макото Ишимуры сайт - Ознакомьтесь с некоторыми действительно хорошими проектами и аксессуарами, которые он сделал
  • Страница проекта Дэйва Джинки - литье, фрезерный станок для печатных плат
  • Саймон Янсен Холодильник для пива с реактивным двигателем - заставит вас смеяться
  • Дэвид Страница магазина Ярзыны
  • Ричард Страница магазина Kinch - 7x10, фрезерное сверло, адаптер для камеры микроскопа
  • любитель Дэна Каутца страницы машин - много хорошей информации, LatheMaster 8x14
  • Мини Сида Левайна страница токарных и мотальных станков - также много интересной информации по бурению скважин
  • Стив Реставрация Линдси Хардиндж, стр.
  • Магия Мастерская Брайана - модификаторы мини токарного и фрезерного станка
  • Металлообрабатывающие редукторы - зеленое литье, токарный самодельный, соскабливание
  • Микро-машина Магазин - здесь масса полезной информации обо всех видах инструментов и техник, проверьте это.Предупреждение TES!
  • Мастерская Майка - много интересных модов на мини токарный станок и мини мельницу
  • Дж. Келли Магазин McCoy's - токарный станок Enco 9x20 и фреза RF30
  • Магазин Джона Морана - 7x12, конус , цанговый патрон 3C, многое другое - один из лучших мини токарные площадки!
  • Хуан Домашняя страница магазина More
  • Стив Токарный станок по стеклу Нолля - на базе токарного станка Taig
  • Северный филиал Катушки - Токарный станок Taig для изготовления рыболовных катушек
  • ПроектыИнМеталл. com - Сайт проекта Тайлера Янгблада. Множество планов и идей проектов
  • Дональд Qualls's - Станок токарный самодельный
  • Джеймс Страница P. Risers - много интересного, в том числе прядение металла, гравировка на кристалле
  • Jose Страница Родригеса по механической обработке и оснастке - Хосе начал увлечение 7х10, проверьте его
  • Фабрика роботов Джин Сато - штука интересная, но на японском
  • Ричард Магазин Shell - Международная астрономия Stellar Technology & сайт 9x20
  • Shopswarf - Страница Тома Мартинса.Много хороших справочных материалов
  • Брюс Мастерская Симпсона - фреза RF30, мини-токарный станок, тележка с реактивным двигателем (без шуток!)
  • Р.А. Магазин Sommer's - HF 3-in-1, реставрация старинных британских спорткаров
  • Страница HSM доктора Спиффа - старый токарный станок Logan, фрезерный станок Hardinge и др.
  • дом Джима Стюарта страница магазина - Токарный полноразмерный станок
  • Кен Страница магазина Stuempge - много хороших вещей, большие старые токарные и фрезерные станки, пар проекты и др.
  • Кен Аксессуары Stuempge 7x10 (на сайте Тая)
  • Swarfcraft - Большой токарный и фрезерный станок, идеи проекта
  • Swarfmaker - Билл Страница магазина Ward
  • Магазин Джона Тейлора - полный размер станок токарный, фреза РФ20, паровой
  • Магазин Рона Тибо - R / C боевые корабли, паровозы, токарный Атлас
  • www.toolsansmods.com - много приятного моды для токарного мини, ленточной пилы и др.
  • Магазин Алана Треста - Lathemaster Станки токарные 9х20 и 8х14, обзор 8х14.
  • Toolbit. net - очень красивый накатной инструмент в виде зажима
  • Tooljunkie's Продвинутый токарный станок стр.
  • Джон Страница магазина Upton - плюс электроника, оптика, телескопы и др.
  • Варминт Альс страница мини токарного станка - одна из первых и одна из лучших площадок 7х10, много пистолета информация
  • Мини-токарный станок Майка Велча стр.
  • Дейл Страница магазина Венца
  • Магазин Харви Уайта page (Dragonworks) - отличный сайт, множество модов и другой информации, проекты электроники.
  • Металлургический завод Вилли - литье в песчаные формы, Токарный станок для пряников
  • Тайлер Янгблад сайт - ProjectsInMetal.com Множество планов и идей проектов

Звенья мини-мельницы

Школы и учебные заведения

Быстрая замена конструкции стойки инструмента

Преобразование токарных и фрезерных станков с ЧПУ

УЦИ - цифровые считывающие устройства

Ленточная пила по металлу 4x6

Тяги парового двигателя

Оружие и ссылки для оружейного дела

Ссылки Home Astronomy

Домашнее литейное производство - литье металла

Справочная информация

Мини-металлический 6 в 1 токарный станок DIY Мини-токарный станок сверлильный шлифовальный набор









Мини-металлический 6 в 1 токарный станок DIY Мини-токарный станок для сверления и шлифования. Мини-металлический 6 в 1 токарный станок DIY Micro токарный станок для сверления и шлифования. Сертификаты качества / безопасности: CE, UL (трансформатор) (2).

Скорость двигателя: 20 000 об / мин (3). Скорость передней бабки: 2000 об / мин (4). Изделие может обрабатывать все, что используется при изготовлении моделей. Максимальный диаметр обработки: 45 мм (6).

Обрабатываемые материалы: дерево, конструкционные пластмассы, мягкий металл, алюминий, медь и др. Трансформатор имеет защиту от перегрузки по току, перенапряжения и перегрева (9). Маховик с точностью до 0.Линия шкалы 02 мм, увеличивает точность обработки станка. Скорость двигателя: 20 000 об / мин (2). Скорость передней бабки: 2000 об / мин (3). Максимальный диаметр резки: 20 мм (6). Скорость двигателя: 20 000 об / мин (2).

Скорость вращения передней бабки: 2000 об / мин (3). Коммутационный переходник вход 100V-24 (5). Ход лобзика: 4мм (7).

Материал: углеродистая сталь, алюминий, АБС. Ход слайда: 35 и 45 мм (6). Ход слайда: 35 и 45 мм (5). Для DIY, хобби, изготовления моделей, ремесел, студентов, обработки мелких деталей и др.

Может быть собрана в лобзик, токарный станок, токарный станок по дереву, сверлильный станок, фрезерный станок, шлифовальный станок и реализует функции этих станков.Он собирается только на одном из 6 видов машин одновременно; предлагается только один двигатель и передняя бабка. Предоставьте его при заказе. Удаленный определяется как острова и высокогорья; или почтовый индекс / почтовый индекс, который трудно обслужить; или пригород / город, который находится далеко, недоступен или редко обслуживается.

Mini Metal 6 in 1 Токарный станок. Предмет «Mini Metal 6 in 1 Lathe Machine DIY Mini Lathe Machine Tool Drilling Sanding Kit» в продаже со вторника, 3 февраля 2015 г. Расходные материалы \ Специальная оснастка \ Токарный станок ".Продавец "prettyworthshop" находится в Шэньчжэне. Этот товар может быть доставлен по всему миру.
  • Страна / регион производства: Китай
  • Модель: W40000M
  • Бренд: Xendoll
  • MPN: PR191SS / SS078SW-US
  • UPC: 7012339



.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
