размеры, масса и прочие характеристики

Пустотные плиты перекрытия широко распространены в промышленно-гражданском строительстве. Их функция – разделение на этажи внутреннего пространства строящихся зданий, а также передача нагрузки от выше лежащих конструкций на стены и фундамент. Плиты – это часть сборного железобетонного перекрытия, которое на сегодня считается наиболее популярным и практичным как в мало-, так и в многоэтажном строительстве.

Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

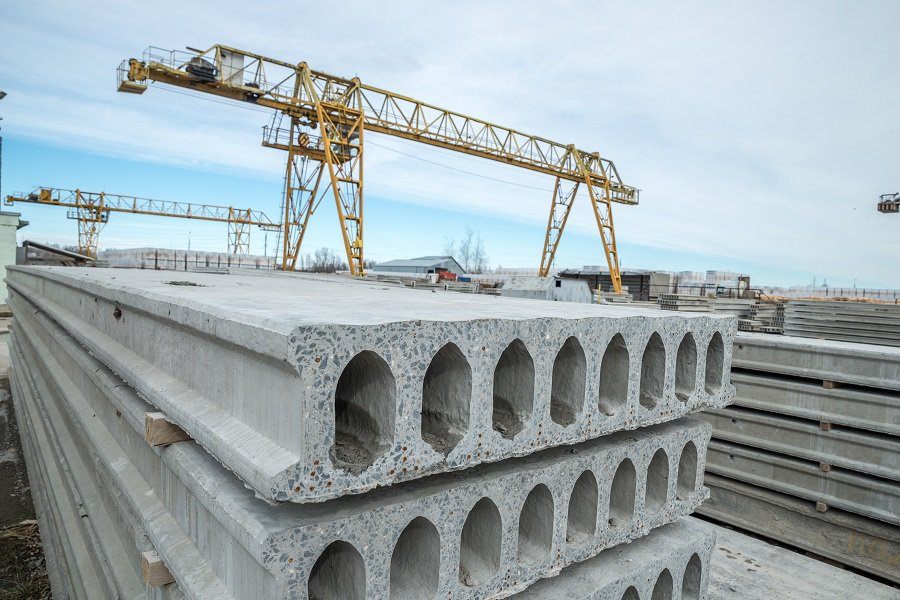

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение

массы пустотной плиты перекрытия позволяет:

Нагружать перекрытие сразу после монтажа без бетонной стяжки.
Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
Упростить процесс транспортировки и монтажа.
Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
Создание условий для проведения коммуникаций, что сокращает время на отделку.
Увеличение полезного объема сооружения.
Возможность строительства в сейсмоопасных зонах.

Советуем изучить подробнее: «Все виды утеплителей: классификация по свойствам и составу».

Вес пустотной плиты перекрытия на 1 м

2 достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м² – 712/2,4 · 1 = 297 кг/м². Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.

Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

ПК – плита круглопустотная.
60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.

12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
8 – несущая способность, кгс/м².
AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

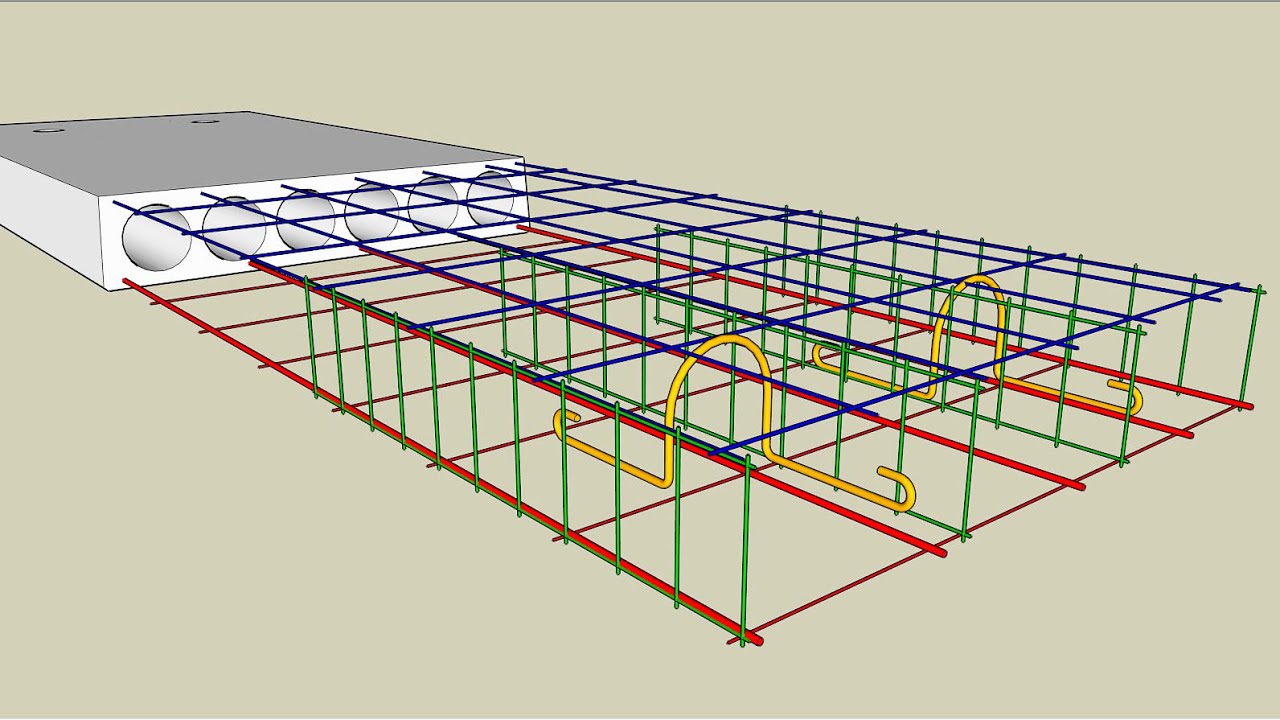

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

Буква «Л» – означает легкий бетон.
Буква «С» – плотный силикатный бетон.
Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

10 – 990 мм;
12 – 1190 мм;
15 – 1490 мм;
24 – 2380 мм;
48 – 4780 мм;
60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

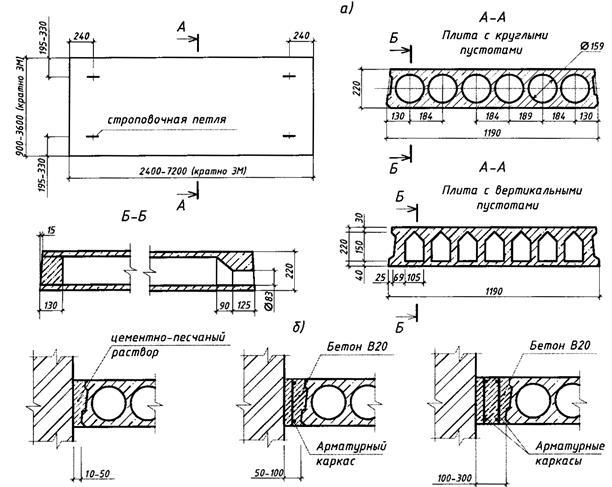

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

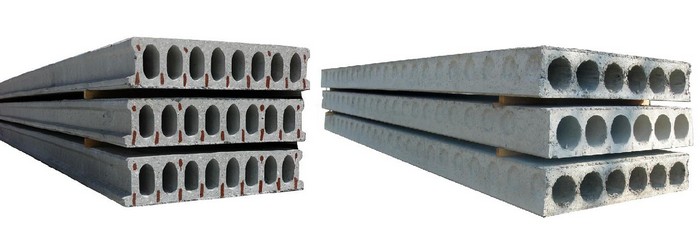

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

В металлическую опалубку укладывают арматуру.
Производят бетонирование металлической формы.
Для удаления пузырьков воздуха производят вибрацию всей формы.
Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

По всему стенду подогреваемой площадки натягивают тонкие тросы.
Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.

Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
Производят сушку изделий.
По окончании заготовку режут на размеры, нужные заказчику.

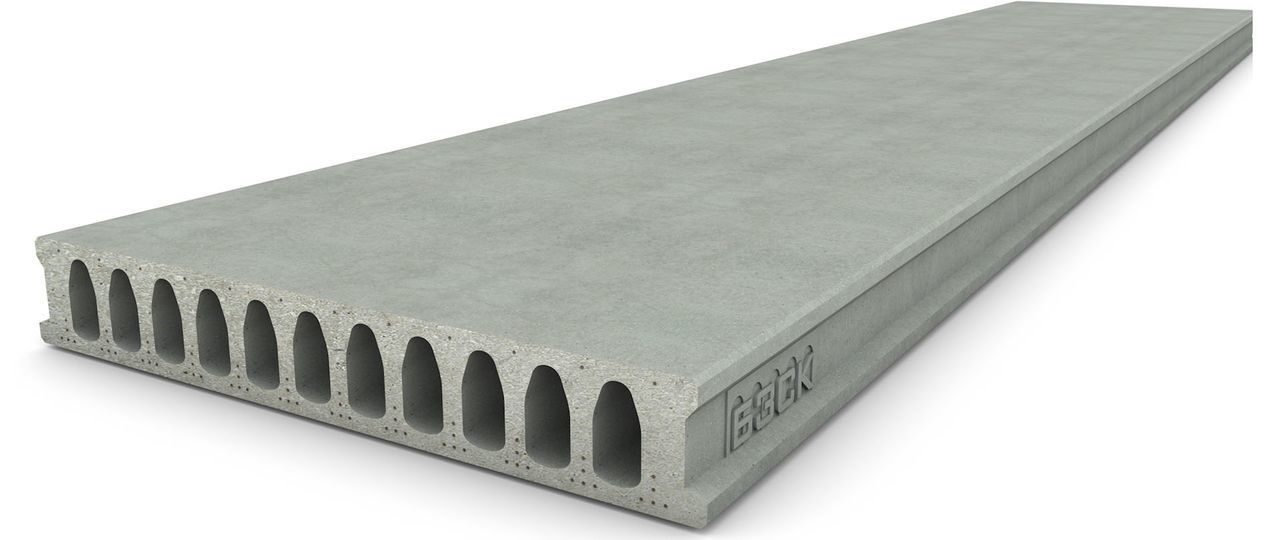

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Критерий	ПК	ПБ
Несущая способность, кгс/м²	Стандартная – 800	Более широкий диапазон – от 300 до 1600.
Максимальная длина, м	7,2	12
Марка бетона	М200-М400	М400-М500
Использование предварительно напряженной арматуры	При длине от 4,2 м.	Для всех конструкций вне зависимости от длины.
Вес пустотной плиты перекрытия	Более легкие – на 4-6% легче, чем ПБ.	Тяжелее ПК.
Качество поверхности	Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ.	Минимальное количество дефектов, что позволяет экономить на отделочных работах.
Способы опирания	Выпускаются в нескольких видах: ПК – опирание на 2 стороны; ПКТ – опирание на 3 стороны; ПКК – опирание на 4 стороны.	Могут опираться только на 2 стороны.
Прочие важные особенности	Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия). Наличие монтажных петель облегчает транспортировку и монтаж.	Идеальные геометрические размеры с минимальными допусками. Большой выбор типоразмеров с шагом 100 мм. Возможность резки торцевой части под любым углом.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов.

Сравнение пустотных плит ПК и ПБ

Нюансы монтажа пустотных плит перекрытия

Стандартная средняя величина опорной поверхности – 100-120 мм. Но конкретная величина опирания зависит от того, на что опирают конструкцию:

На железобетон – 70 мм, максимум – 160 мм.
На кирпичную стену: минимум – 80 мм, максимум – 160 мм.
На газо- и пенобетон: минимум – 100-120 мм, оптимально – 150 мм.
На стальные конструкции – 70 мм.

Обратите внимание: это лишь ориентировочные значения – конкретная величина опирания выбирается в зависимости от проведенных расчетов.

Советуем изучить подробнее: «Самое важное о газобетоне: отличия от пенобетона, секреты распила и расчет объема».

Нельзя увеличивать величину опирания до 20 и более сантиметров. В таком случае конструкция будет работать не как плита, а как защемленная балка, из-за чего нагрузки распределяются уже иначе, нежели было принято при расчетах.

Для монтажа используют кран с грузоподъемностью, которая с небольшим запасом покрывает вес плиты. Как правило, тип крана, пути его передвижения по строительной площадке и точки, с которых будет осуществляться монтаж, указывают на строительном генеральном плане.

Кран для монтажа плит перекрытия

Общая технология укладки плит перекрытия:

Очищение поверхности, куда будет уложена конструкция, от мусора.
Укладка на место контакта плиты с основанием арматурного прута – он поможет предотвратить выдавливание цементного раствора и строго контролировать вертикальность монтажа конструкций.
«Расстилание» цементной смеси – еще называется растворной «постелью». Ее толщина составляет 2 см, и она необходима для надежного сцепления плиты со стенами.

Подготовка растворной «постели» для плиты

Узел опирания пустотной плиты на стену

Очень важно следующее – нельзя перекрывать одной плитой сразу 3 стены. В таком случае в ней возникают напряжения, которые не предусмотрены схемой армирования. В результате конструкция может просто треснуть. Если же по-другому уложить плиту не получается, тогда сверху в месте опирания на среднюю перегородку в конструкции делают пропил болгаркой.

Принципы опирания плит перекрытия

Действительно ли нужно ли заделывать пустоты

При строительстве коттеджей и других малоэтажных зданий в теплый период года заделывать пустоты необязательно. Можно их либо оставить, либо заполнить монтажной пеной.

В остальных случаях пустоты рекомендуют заделывать на глубину опирания по двум причинам:

Участок защемления плиты испытывает значительные нагрузки и может быть разрушен.
Попадание внутрь пустот воды в зимний период, если на это время было приостановлено строительство, может спровоцировать появление трещин, поскольку лед по объему больше воды.

Если дом был оставлен на зиму без кровли и вам известно, что внутрь плит попала вода, в них нужно высверлить отверстие, сквозь которое вода сможет вытечь наружу. Иначе замерзшая вода просто разорвет плиту изнутри.

В случае необходимости организации временной кровли советуем изучить подробнее: «Гидроизоляционная мембрана FAKRO: ее функции, сфера применения, разновидности и технология монтажа».

Для заделки пустот на глубину опирания используют кладочный раствор на отсеве или крупном песке. Отверстия под монтажные петли можно заделать любым строительным раствором.

Обратите внимание: в среднем глубина заделывания пустот составляет 12-15 см.

В заключение

Пустотные плиты перекрытия – распространенный вид строительных конструкций, без которых сегодня трудно представить возведение зданий любого назначения. Использование таких плит позволяет снизить нагрузку на периметр сооружения, что удешевляет работы по возведению фундамента и стен. Еще из-за меньшего веса пустотки снижают усадку здания, что позволяет раньше приступать к отделочным работам.

Вес плиты перекрытия

В ходе возведения жилых и административных зданий, промышленных и бытовых комплексов, теплотрасс широко применяются стандартные железобетонные перекрытия. Их актуальность обусловлена набором высоких эксплуатационных характеристик в области надежности, прочности, долговечности, безопасности и огневой стойкости. При этом строительные элементы имеют различную массу, которую необходимо учитывать при нагрузках на стены и основание, при проектировании и возведении построек и сооружений на этапе выбора плит.

Масса, габариты и объем железобетонных плит перекрытий зависит от назначения изделий. В настоящее время рынок строительных материалов располагает широким выбором продукции, который может быть использован при возведении стен, перекрытий, строительства подвалов, чердаков, применения при сооружении малоэтажной и многоэтажной недвижимости. При этом необходимо помнить, что плиты перекрытия рассчитаны на определенную величину нагрузок, представляя собой элементы строительной конструкции, которые, помимо всего прочего, формируют жесткость всего здания и упрочняют его. Вне зависимости от габаритов на прочностные свойства и несущие возможности оказывает непосредственное влияние применяемый при производстве материал в виде бетонной смеси. Также плиты классифицируются по конструктивным особенностям, которые отражаются на технических характеристиках и их стоимости. В связи с этим для экономической эффективности строительных работ рационально произвести правильный выбор железобетонных плит, исходя из их размера, назначения и величины испытываемых нагрузок.

Особенности изготовления

Железобетон образуется в процессе усиления обычного бетона при помощи армирования, которое подразумевает применение каркасов из стержней или проволоки. Благодаря сочетанию железа с бетоном в разных пропорциях, достигается различный уровень прочности. При этом конструктивно арматурный каркас скрыт внутри бетона, который защищает его коррозионных процессов, разрушения и пагубного влияния внешней среды. При этом армирование в значительно мере усиливает хрупкий без того бетон, благодаря чему изделия могут выдерживать значительные нагрузки на сжатие. Составляющими изделий являются следующие компоненты:

бетон, который дифференцируется на силикатный, тяжелый и легкий;

стальной каркас.

В свою очередь арматура может представлять собой рабочий каркас, который располагается снизу и служит для усиления ЖБИ при работе на изгиб, а также монтажные конструкции, необходимые для фиксации стержней и формирования объема.

В качестве бетонного материала используются различные смеси с мелкозернистым наполнителем из кварцевого песка, а также крупнозернистого — известняка и щебня. При этом вид заполнителя сказывается не только на структуре бетона, но и участвует в формировании прочностных характеристик.

Разновидности перекрытий

В настоящее время высокой популярностью пользуются монолитно-каркасные сооружения, при строительстве которых используется плита, которая занимает всю поверхность этажа. При возведении таких зданий используется технология непрерывной заливки бетона, которая характеризуется дороговизной неприемлемой для целого ряда объектов и частного строительства. В связи с этим готовые плитные изделия остаются актуальными и не теряют свою популярность. Их монтаж занимает минимальное количество времени, что способствует сокращению сроков выполнения работ. При этом прочные изделия практически не дают усадку, имея повышенную жесткость, выделяются высокой устойчивостью к температурным изменениям внешней среды, обладают высокими звуко- и теплоизоляционными качествами. Для возведения жилых зданий используются плиты с газонепроницаемой структурой. При этом в большинстве проектов допустимая нагрузка ограничена и составляет 800кг/м2 при давлении от 8кПа. В настоящее время различают следующие виды плит перекрытий, которые изготавливаются по требованиям действующих отраслевых стандартов:

ребристы сборные, ширина которых составляет от 3 метров, а высота от 40 см. При этом длина варьируется в широких пределах от 6 до 18 метров;

многопустотные изделия, для которых длина может изменяться в пределах 1,7 – 9 метров, толщина насчитывать 160 – 300 мм при ширине от 1 до 3,6 метров. Отдельные изделия, в зависимости от конструкции могут иметь полые сквозные отверстия в корпусе;

доборные сплошные плиты с габаритами высоты от 120 мм до 160 мм, длиной от 1800 мм до 5000 мм. Как правило, масса таких элементов не превышает 1500 кг.

Габаритные размеры и требования к плитам перекрытий устанавливаются нормами отраслевого стандарта ГОСТ 21924.2-84. При выборе, установке и монтаже плит необходимо учитывать их массу, от которой будет зависеть не только результат расчетов, но и выбор грузоподъемной техники. Чаще всего на строительных площадках используются краны с грузоподъемностью до 5 тонн, которых может оказаться недостаточно для перемещения более массивных изделий.

Монолитные перекрытия

Монолитные панели перекрытий задействуются в крайних случаях. При этом геометрия изделий, а именно: толщина изделий тесно связана с параметром длины. Как правило, для толщин до 160 мм длина элементов не превышает 6,6 метра, а при длине от 3,6 до 4,2 метра толщина не должна быть более 120 мм.

Панельные перекрытия монолитного типа являются менее экономичными по сравнению с многопустотными, поскольку имеют наибольшую массу и материалоемкость. Материалом для их изготовления чаще всего служит тяжелый бетон. Масса изделий в значительно мере зависит от их габаритов. Плиты разделяются по толщине на два типа:

1П – изделия с толщиной 120 мм, масса которых насчитывает от 4300 кг до 7100 кг;

2П элементы толщиной 160 мм и массой о 8700 кг.

Монолитные перекрытия обладают наибольшей механической прочностью и максимальной массивностью. Такой вариант строительства принимается к установке в зданиях и сооружениях с высокими нагрузками, где будет востребована высокая несущая способность плит. Выбор в пользу установки монолитных перекрытий основан на эффективности их использования, а не экономичности самих изделий и их доступной стоимости.

Существуют варианты применения облегченных элементов монолитного типа. При этом такие изделия для эксплуатации в жилых зданиях и сооружениях нуждаются в дополнительном утеплении и формирования слоя шумоизоляционного покрытия. В соответствии с регламентом ГОСТ 19570-74 полнотелые перекрытия могут быть изготовлены на основе ячеистых автоклавных марок бетона с объемным весом от 800 до 1200 кг/м3 с маркой прочности 25 – 50. Их длина при этом может варьироваться от 600 мм до 6000 мм, ширина достигать 1500 мм, а толщина составлять 200 – 250 мм.

Характеристики пустотных плит

Пустотные плитные изделия получили наиболее широкое распространение, имея широкий ассортимент моделей, выполненных в различных размерах и исполнениях. Не случайно данный вид продукции востребован не только для реализации частных проектов малоэтажной недвижимости, но и при возведении многоэтажных жилых зданий и промышленных объектов, а также теплотрасс.

Плиты имеют гладкую и ровную поверхность, которая позволяет минимизировать отделочные работы, сократить расходы на выравнивание полов и формирование стяжки. Конструкция изделий предусматривает формирование внутренних полостей, которые могут иметь как круглое, так и полукруглое или овальное сечение. При этом полости позволяют снизить вес строительных элементов, не снижая их механическую прочность, позволяя иметь ряд существенных преимуществ, среди которых:

экономия материала на стадии производства;

снижение себестоимости;

простота монтажа;

высокие характеристики в области шумоизоляции и теплосбережения.

Пустотные плитные элементы по технологии изготовления делятся безопалубочные, облегченные и опалубочные. Процесс производства изделий включает в себя несколько этапов по размещении. Внутри опалубки или формы арматурной решетке, заливке бетонного раствора и его уплотнению. При этом изделия с облегченной конструкцией имеют на треть меньшую массу.

Длина плит перекрытий многопустотного типа, выполненных по регламенту стандарта ГОСТ 9561, находится в пределах от 1,5 до 9 метров, ширина изменяется от 1 до 1,8 метра. При этом масса изделий в зависимости габаритов составляет от 500 до 4000 кг. Для плит ПК масса изменяется в пределах от 610 до 1830 кг.

Для плит ПБ масса изменяется от 1910 до 3190 кг

Плиты облегченного типа имеют вес от 550 до 1700 кг

Пустотные плиты являются наиболее удобными и приемлемыми для строительства жилых зданий. Обеспечивая набор высоких эксплуатационных характеристик в области огнестойкости, прочности, теплопроводности, звукопоглащения, изделия позволяют удобно использовать каналы для прокладки электропроводки, обеспечивая максимальную экономию на стадии монтажных и отделочных работ.

Параметры ребристых плит

Плитные изделия П-образного сечения принято называть ребристыми. В их конструкции заложен арматурный каркас с параллельно расположенными ребрами жесткости, благодаря которым удается избежать лишних затрат на бетон, снизить массу изделий и повысить их прочность, а также несущую способность. При этом элементы обладают высокой прочностью при нагрузках на изгиб. Для изготовления находят применение бетоны марок В15 и В20. По внешним признакам плиты дифференцирую на две категории:

изделия ПВ с технологическим проемом, которые чаще всего задействуются при необходимости монтажа вентиляции или воздуховодов;

плиты марки ПГ выполненные без проемов в конструкции полки.

Данная категория изделия находит применение при конструировании зданий и помещений нежилого комплекса: складов, хранилищ, гаражей и т. д. Элементы с большей величиной толщины используются при строительстве перекрытий и поверхностей крыш в промышленных цехах и помещениях. При этом плитные изделия ребристого вида отличаются от других элементов по длине, значительно выделяясь и позволяя конструировать здания и сооружения с широкими пролетами. Длина панелей варьируется от 6 до 12 метров, при этом масса изделий может составлять от 1500 кг до 12 тонн. Вес изделий зависит от вида, использованного для заливки материала. Для плиты с габаритами 3000х6000 мм масса составит 4,73 т, если за основу был взят тяжелый бетон, 4,0 т при использовании плотного силикатного раствора и 3,8 т в случае применения легких смесей.

Значение максимальной нагрузки на такие плиты находится в пределах 180-830 кг/м². Стоимость ребристых панелей несколько ниже по сравнению с монопустотными по причине более низкой массы. При этом они не настолько актуальны и популярны, прежде всего, ввиду низкой термостойкости. Тонкие плиты пропускают холод и не могут использоваться в жилых зданиях без дополнительного утепления.
Вес перекрытия

В современном строительстве при возведении производственных, а также административных и жилых зданий и сооружений массово находят применение железобетонные перекрытия. Их актуальность вызвана сочетанием целого ряда высоких эксплуатационных характеристик, среди которых надежность, экологическая безопасность, огнестойкость и повышенная прочность.

Разновидности плит

Перекрытия предназначены для разделения между собой этажей здания, отделяя жилые или производственные помещения от подвалов и чердаков, закрывая общий доступ к различного рода коммуникациям. Благодаря перекрытиям сооружения обретают необходимую прочность и жесткость. Перекрытия изготавливают в соответствии с требованиями отраслевого стандарта ГОСТ 23009-78, которым устанавливаются линейные параметры габаритов изделия, допуски, правила маркировки.

Монолитные плиты

Перекрытия данного типа характеризуются высокой удельной массой в связи с отсутствием технологических пустот и полостей внутри изделий. Чаще всего в качестве основного материала для таких плит применяется тяжелый бетон. Масса железобетонных изделий при этом непосредственно зависит от таких факторов, как марка бетона, а также линейные размеры. По толщине изделия представлены в двух вариантах конструктивного исполнения:

1П с толщиной от 120 мм и массой от 4300 кг до 7100 кг;

2П, толщина которых составляет от 160 мм, а масса может достигать 8700 кг.

В случае применения тонких плит марки 1П при конструировании промышленных объектов и помещений, жилых зданий и сооружений требуется дополнительная звуко-, а также теплоизоляция. При этом по завершению комплекса отделочных работ масса перекрытия увеличивается за счет веса используемых шумоизоляционных материалов, а также утеплителей.

При изготовлении в соответствии с требованиями отраслевого стандарта ГОСТ для монолитных панелей используется ячеистый автоклавный бетон, марка прочности которого в зависимости от требований может варьироваться от В25 до В150. Показатель объемной массы материал при этом может находиться в диапазоне от 800 до 1200 кг/м3. Эксплуатация плит может производиться при влажности не выше 75%. Длина плит может изменяться в зависимости от марки 600 мм до 6 метров, а ширина достигать 1500 мм. Средняя масса стандартного перекрытия составляет 1100 кг.

В процессе строительства также используются доборные элементы конструкции, которые представляют собой отдельный вид ЖБИ, позволяющий осуществлять строительство зданий и сооружений нестандартных размеров. Изделия подбираются по линейным размерам в каждом конкретном случае и изготавливаются длиной от 1800 мм до 5000 мм. Их масса может достигать 1500 кг.

Пустотные плиты

Пустотная панель перекрытия оказывает значительно меньшую весовую нагрузку на стены зданий и сооружений благодаря специальной конструкции с наличием технологических отверстий. По конфигурации ячеек и их числу различают несколько видов пустотных перекрытий:

ПГ – изделия с пустотами, имеющими эллипсовидную форму, толщиной 260 мм;

ПБ – плиты с набором разнообразных вариаций конфигураций ячеек;

ПК – железобетонные перекрытия, которые выпускаются в двух вариантах исполнения 1ПК и 2ПК, толщина которых составляет 159 мм и 140 мм соответственно. Перекрытия изготавливаются с круглыми камерами.

Наличие пустот внутри плиты позволяет существенно снизить вес изделий, уменьшить объем и рабочую площадь сечения. При этом сокращаются и прочностные свойства изделий, их несущая способность. Среди достоинств пустотных перекрытий такие критерии, как повышенные звуко- и теплоизоляционные свойства. Применяются ЖБИ с внутреннми камерами в качестве межэтажных перекрытий в жилых многоэтажных домах, для строительства цокольных этажей. В зависимости от используемого при изготовлении железобетонных плит бетона их масса при длине 6 метров насчитывает 2800 – 3000 кг. Тепло- и звукоизоляцию изделий можно усилить за счет заполнения полостей такими материалами, как пенопласт, минеральная вата или целлюлоза, незначительно увеличивая при этом вес конструкции в целом. Пустотные плиты перекрытий являются удобными с точки зрения прокладки коммуникаций внутри конструкции. Каналы идеально подходят для закладки проводки, предоставляя возможность для монтажа и последующей замены проводников в защитных рукавах.

Пустотные плиты различаются по технологии изготовления, представляя собой:

безопалубочные конструкции, при производстве которых находит применение современная технология непрерывного формования. В ходе производственного процесса изготавливается длинная монолитная плита, представляющая собой полуфабрикат, который впоследствии режется по размерам, приобретая нужные габариты в соответствии с отраслевыми стандартами. Порезка производится по готовности бетона, который должен набрать прочность в результате застывания;

опалубочные изделия, в процессе изготовления которых для придания нужных размеров и формы применяется стальная опалубка с заранее обозначенными стандартами габаритами. Перед заливкой бетона в опалубку устанавливается заранее подготовленный арматурный каркас, а также специальные пустотообразователи.

Ребристые перекрытия

Плиты с ребристой поверхностью представляют собой балки соединенные между собой и залитые бетоном. Монолитные конструкции имеют П-образную форму сечения, благодаря которой изделия отличаются высокими прочностными характеристиками в области сопротивления при усилиях на изгиб и несущей способности. Благодаря армированной конструкции с металлическими элементами, а также наличию цельнолитых ребер, плиты могут длительно выдерживать изгибающие напряжения. В связи с этим мощные монолитные изделия часто востребованы при строительстве промышленных объектов: цехов и сооружений, подходят для возведения чердаков и крупных зданий. В качестве перекрытий для жилых домов плиты с ребристой поверхностью применяются крайне редко, что связано с необходимостью дополнительных затрат, которые необходимы для облицовки поверхностей. Значение массы ЖБИ может существенно отличаться в зависимости от марки примененного бетона. Так, например, при габаритах 6000 мм на 3000 мм масса плиты, выполненного на основе плотного силикатного бетона составит 4000 кг, тяжелого бетона – 4730 кг и легкого – 3800 кг.

Плиты на основе полистиролбетона

В современном строительстве все большей популярностью пользуются облегченные типы перекрытий, к числу которых относятся плиты, выполненные на основе полистиролбетона. Такие строительные элементы изготавливаются непосредственно на месте застройки из таких компонентов, как: кварцевый песок, портландцемент, а также вспененный полистирол. Плиты из таких материалов отличаются высокой степенью звукоизоляции, имеют повышенную огнестойкость, теплоизоляционные качества, высокий индекс морозостойкости. При этом в течение всего срока службы материал способен сохранять неизменной свою структуру. Показатели прочности для полистиролбетона составляют от 400 до 500кГс/см2, несколько уступая в несущей способности железобетонным изделиям. При этом данного значения вполне достаточно для сооружения межэтажных перекрытий в многоэтажных жилых домах. Применение инновационных изделий с полимерной добавкой позволяет ныне решить задачу снижения нагрузок на несущие конструкции и основание фундамента. Масса куба полистиролбетона в армированном варианте изготовления составляет всего 1000 кг, что как минимум в два раза ниже удельной массы железобетонных плит и блоков аналогичного объема. Конструкции на основе пенополистирола позволяют снизить затраты на строительство, уменьшая требовании к фундаменту, его прочности. В настоящее время плиты с полимерными добавками активно применяются при проведении капитальных ремонтов и работ по реконструкции зданий, имеющих слабый фундамент.

Стоимость и масса изделий

Цена на плиты перекрытия формируется из ряда критериев, среди которых линейные размеры и параметры производства. При этом снижение массы плит перекрытий может создать значительную экономию при возведении многоэтажных зданий, позволяя сократить затраты на возведение мощного фундамента, уменьшив его материалоемкость. Для обустройства промышленных зданий и сооружений легкие конструкции перекрытия могут оказаться неприменимы по причине низкой несущей способности. С учетом массы располагаемого технологического оборудования такие плиты могут оказаться непрактичными и недолговечными, имея низкий запас прочности.

На стоимость и массу бетонных плит оказывают влияние следующие критерии:

линейные размеры железобетонных изделий – толщина, длина и высота, которые приводятся в отраслевых стандартах;

метод армирования, вид, сечение и класс применяемой при усилении плит арматуры. По виду армирования плиты перекрытия могут изготавливаться в обычном, предварительно напряженном и ненапряженном исполнении;

вид основного материала – бетона. Перекрытия могут выполняться из силикатных, тяжелых, легких, а также плотных бетонных растворов;

конструктивный критерий, определяющий способ опирания на несущие стены или ригели. Различают балочные плиты или изделия консольного типа, применяемые при конструировании балконов и козырьков, перекрытия, опирающиеся на три или четыре стороны;

по внутреннему устройству железобетонных изделий. Различают многопустотные (пустотелые), сплошные (полнотелые) бетонные перекрытия;

в зависимости от формы профиля, в соответствии с которым изделия разделяются на три типа: ребристые, прямоугольные и скошенные плиты;

по критерию технологии применяемой при изготовлении изделий. Производство перекрытий может производиться по непрерывной методике, литьевым, а также вибрационным способом, обеспечивающим максимальное уплотнение бетонного раствора;

по конструктивному параметру – монолитные и сборные изделия.


Выбор плит перекрытий

Выбор конкретного типа перекрытия производится на этапе проектирования здания, на основе произведенных расчетов с учетом запаса коэффициента прочности. При этом в учет берутся все факторы эксплуатации здания, а именно:

несущая способность фундамента;

масса плиты перекрытия и масса стен;

вес стяжки и утеплителя;

жилая нагрузка, возникающая при эксплуатации зданий, включая мебель и проживающих жильцов для жилых зданий, а также ориентировочную допустимую массу размещаемого оборудования при строительстве цехов и производственных помещений.

При выборе перекрытий и их покупке необходимо убедиться в целостности железобетонных изделий, на поверхности которых не должно быть видимых повреждений, трещин, оголенных фрагментов арматурной конструкции.
технические параметры по ГОСТ, цены
Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.
Оглавление:
Технические параметры
Расшифровка маркировки
Область применения
Стоимость панелей разных серий
Описание конструкции, характеристики и особенности
Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом. Для их производства используются тяжелые, легкие и плотные силикатные марки бетонов (для несущих систем их класс прочности – не ниже В22,5). Пустоты располагаются параллельно основному направлению по длине (для опирающихся на 2 или 3 стороны видов) или любой из сторон контура для перекрытий с маркировкой ПКК.
Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).
К основным техническим характеристикам относят:
1. Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.
2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.
3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.
Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность. Важным преимуществом считается высокая геометрическая точность, упрощающая процесс монтажа и последующей отделки.
Тип Фактическая толщина, мм Длина (максимальная, включительно), м Приведенная толщина плит (отношение объема бетона к площади) мм Диаметр пустот, мм Номинальное расстояние между центрами пустот, не менее мм
1ПК, 1ПКТ, 1ПКК 220 7,2 (до 9 у плит для производственных зданий, опираемых исключительно на 2 стороны) 120 159 185
2ПК, 2ПКТ, 2ПКК 7,2 160 140
3ПК, 3ПКТ, 3ПКК 6,3 127
4ПК 260 9,0 159 *
5ПК 12 170 180 235
6ПК 150 203 233
7ПК 160 7,2 90 114 139
ПГ 260 12 150
ПБ 220 Зависит от параметров формовки
* присутствуют дополнительные вырезы в верхней зоне.
Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.
Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.
Маркировка многопустотных плит
Стандартная расшифровка включает:
1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.
2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.
3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения. Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.
4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.
5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.
6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.
7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.
Сфера и особенности применения
Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения. Их несущая способность полностью соответствует строительным требованиям (стандартная норма при расчете с учетом веса людей и мебели составляет 150 кг/м2, фактическое значение ее превышает в разы). Звукоизоляционные характеристики позволяют обеспечить надежную защиту от шума даже при устройстве однослойных полов.
Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:
Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
Улучшить изоляционные способности здания.
Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.
Стоимость плит для монтажа перекрытий
Серия Несущая способность, кг/м2 Размеры
(длина× ширина× толщина), мм
Вес, кг Цена за 1 шт, рубли
ПК 16.10-8 800 1580×990×220 520 2 930
ПК 20.12-8 1980×1190×220 750 4 340
ПК 30.10-8 2980×990×220 880 6 000
ПК 36.10-8 3580×990×220 1060 6 410
ПК 45.15-8 4480×1490×220 2120 12 600
ПК 60.18-8 5980×1780×220 3250 13 340
ПК 90.15-8 8980×1490×220 4190 40 760
2ПК 21.12-8 800 2080×1190×220 950 3 800
2ПК 62.10-8 6180×990×220 2425 8 730
Пустотные плиты перекрытия: размеры, вес, характеристики
В строительстве капитальных многоэтажных зданий и сооружений в качестве межэтажных перекрытий используется несколько видов плит: монолитные плиты заводского изготовления, монолитные плиты, залитые непосредственно в местах установки и плиты перекрытия пустотелые заводского изготовления.
СодержаниеСвернуть
При всех прочих равных условиях последний вариант обладает принципиальными преимуществами: относительно меньший вес пустотелой плиты перекрытия, экономия бетона, хорошие теплоизоляционные и шумоизоляционные качества.
Особенности пустотелых плит перекрытия ГОСТ 9561-91
Плиты – это стандартный продукт, изготавливающийся в соответствии с требованиями действующего регламентного документа ГОСТ 9561-91. В соответствии с допустимыми сторонами опирания, габаритными размерами, а также размерами и геометрией пустот изделия подразделяются на типы.
Типы, допустимые стороны опирания, диаметры отверстий и габаритные размеры пустотелых плит перекрытия по ГОСТу 9561-91 сводим в таблицу:
Табл.1
Тип изделия Габаритные размеры Диаметр отверстий, мм Геометрия отверстий
Длина, м Ширина, м Толщин., мм
1ПК 2,4-7,5
1,0-3,6

220
159 круглая
2ПК 140
3ПК 127
1ПК 9 1,1,2,1,5 159
1ПКТ
3,6-7,5

2,4-3,6
159
2ПКТ 140
3ПКТ 127
1ПКК
2,4-3,6

4,8-6,6
159
2ПКК 140
3ПКК 127
4 ПК 2,4-9,0
1,0;1,2;1,5
260 159
5 ПК 6,0;9,0, 12,0 260 180
6 ПК 12,0 300 203
7 ПК 3,6;6,3 1,0;1,2;1,5;1,8 160 114
ПГ 6,0;9,0;12,0 1,0;1,2;1,5 260 Грушеобразная
Примечание. Крепеж для пустотелых плит перекрытия оговаривается в технических требованиях чертежа на конкретный объект. В качестве крепежа используют: стальные закладные, вылеты стальной арматуры, вырезы, отверстия и др.
Перемещение и монтаж изделий осуществляется с помощью захватов, конструкция которых согласовывается в каждом конкретном случае. Как правило, это стальное петлеобразное закладное изделие, расположенное по 4-м углам плиты.
Маркировка плит
Материал для изготовления пустотных плит: тяжелый, силикатный, легкий бетон и арматурная сталь различных классов. Тип бетона и класс арматуры, а также другие сведения (габариты, допустимая нагрузка, сейсмоустойчивость и др.) о конкретном изделии содержится в его маркировке. В частности, легкий бетон обозначится буквой «Л», силикатный буквой «С», тяжелый бетон не обозначается. Пример маркировки: 2ПК24.10-5А-VС-С6.
Расшифровка маркировки:
2ПК: пустотная плита перекрытия толщиной 220 миллиметров с круглыми пустотами диаметром 140 миллиметров, опирание по двум сторонам.
24: длина 2,400 м.
10: ширина 1 м.
5: показатель допустимой нагрузки на плиту 5 кПа (500 кг/м2).
А- V: использовано стержневое армирование класса А- V.
С: силикатный бетон.
С6: можно использовать для оснащения зданий сейсмоустойчивых до 6 баллов.
Сколько весит пустотелая плита перекрытия
Масса плиты перекрытия указывается в прайсах продавца и зависит от габаритов и числа пустот. Если у застройщика имеется старая пустотная плита, приобретенная по случаю можно рассчитать ее примерный вес самостоятельно.
Рассмотрим технологию расчета на следующем примере:
Пустотная плита перекрытия длиной 2,5 м, шириной 1,5 метра, толщиной 0,25 метра, с 5-тью круглыми отверстиями диаметром 0,14 м. Плита изготовлена из бетона со средней плотностью 2 500 кг/м3. Расчет:
Используя формулу определения объема параллелепипеда определяем массу монолитной плиты без отверстий: 2,5х1,5х0,25х2500=2343 кг. Здесь: 2,5 длина плиты, 1,5 ширина плиты, 0,25 толщина плиты, 2500 плотность бетона.
Используя формулу расчета объема цилиндра определяем «массу» одного отверстия: 3,14х(0,14/2)2х2,5х2500=96кг. Здесь: 3,14 число Пи, (0,14/2)2 радиус отверстия, возведенный в квадрат, 2,5 длина цилиндра равная длине плиты, 2 500 плотность бетона.
Определяем общий вес «отверстий»: 96х5=480 кг. Здесь: 5 – число отверстий.
Определяем вес плиты без «отверстий»: 2343-480=1863 кг весит наша пустотная плита.
Примечание. Учитывая, что в конструкции плит перекрытия той или иной конструкции имеются скосы и монтажные пазы, реальная масса конкретного изделия будет несколько меньше расчетной.
Допустимые нагрузки пустотелой плиты перекрытия
Точный расчет допустимых статических нагрузок на плиту перекрытия сложен и является темой отдельной публикации. В рамках этой статьи будет приведен пример укрупненного расчета допускаемой нагрузки на пустотную плиту перекрытия. В качестве примера рассмотрим изделие 2ПК24.10-5А-VС-С6.
Исходные данные:
Изделие, имеющее маркировку 2ПК25.15-5А-VС-С6, вес которого рассчитан выше. Данная плита перекрытия допускает статическую нагрузку величиной 500 кг/м2.
Суммарная нагрузка от мебели, домочадцев и другого оборудования 50 кг/м2.
Нагрузка от собственного веса плиты составляет: 1863/(2,5х1,5)=496 кг/м2.
Суммарная нагрузка на плиту составляет 496+50=546 кг/м2.
Вывод. Плита перекрытия 2ПК24.10-5А-VС-С6 не соответствует реальной нагрузке. Следует использовать плиту перекрытия, обладающую большей допускаемой нагрузкой.
Важное замечание! На основании практики возведения зданий и сооружений, строители разработали очень простой расчет толщины плиты перекрытия зависящий от длины пролета. Формула расчета: расстояние межу опорами (стенами) /32.
Пример. Расстояние между опорами (стенами) составляет 6 метров. Следовательно, толщина плиты перекрытия должна соответствовать 6/32=180 мм, не менее.
Заключение
Расчет пустотелых плит перекрытия по применяемости для строительства зданий и сооружений должен производиться специализированными компаниями, обладающими штатом опытного квалифицированного инженерного персонала.
Удельный вес плиты перекрытия. Вес пустотных и полнотелых плит перекрытия.
Железобетонные плиты перекрытия в общей строительной смете не занимает главенствующее место, но по массовым показателям этот элемент конструкции нельзя сбрасывать со счетов. На стадии разработки проекта необходимо четко просчитать, какие нагрузки могут вынести стены и основание здания, а потом делать выбор в пользу того или иного вида межэтажного перекрытия.
Виды ЖБ плит перекрытия
Разнообразие модификаций данного строительного элемента относительно небольшое, все они стандартные, так как производятся исключительно по ГОСТам. Все существующие разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.
Плита перекрытия сплошная – монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм – от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м – до 8700 кг.
Разновидность полнотелых плит перекрытия – доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 – 5 м), но ширина значительно меньше, как и вес (до 1500 кг).
Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их тело пронизано технологическими отверстиями определенной формы. В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разными по форме (ПБ).
Наличие пустот в теле плиты позволяет снизить массу стандартных 6-метровых перекрытий до 3 тонн. Плюс пустотелых плит в хороших тепло- и звукоизоляционных характеристиках.
Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренних полостей они не имеют. Это плиты усиленной несущей способности, которую они получили благодаря боковым цельнолитым ребрам жесткости. Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Прочность таких плит немного ниже классических ЖБИ, однако достаточна для нагрузок в 400–500 кГс/см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества в разы превышают характеристики обычных ЖБИ.
Сколько весят разные плиты перекрытия?
Вес плит зависит от многих факторов, в частности от марки использованного бетона, количества армирующих элементов, выборок, пустот и прочих факторов.
Усредненная таблица веса плит перекрытия
Тип ЖБИ Маркировка Размеры (м) Вес (кг)
Полнотелые ПРТм–3 1600х400х80 85
ТП–43–8 4300х800х220 1400
ПТП 24–12 2400х1200х120 840
Ребристые 1П7–2 5550х740х400 1500
2ПГ–5 5970х1490х250 1230
1П3–1 5550х1490х400 2650
Пустотелые ПК26.10–8 2580х990х220 78
ПК30.15–8 2980х1490х220 790
ПК50.12–8 4980х1190х220 1320
Полистиролбетонные 36.10.3 3600х1000х300 1150
42.12.3 4200х1200х300 1610
51.15.3 5100х1500х300 2450
характеристики, вес, размеры и цены
Разделение уровней зданий производится несколькими способами, отличающимися используемыми материалами (конструктивными элементами) и технологиями. Так как на перекрытия приходится большинство нагрузок, причем самых разных, понятие прочности (надежности) для этих частей сооружений выходит на первый план. С учетом этого в строительной сфере чаще всего используются плиты. Об одной из их разновидности – многопустотных изделиях – и пойдет речь. ТУ на данный вид продукции, ее характеристики и основные рекомендации по применению даны в ГОСТ № 9561 – 1991 года.
Оглавление:
Характеристики
Маркировка
Применение
Стоимость
Особенности перекрытий с пустотами
Образцы представляют собой ж/б короб с правильной геометрией (линейные размеры отражены в ГОСТ) различной толщины. Эти параметры и определяют основные характеристики отдельно взятой плиты. Устроенные с их помощью перекрытия считаются одними из самых надежных.
Наличие полостей повышает устойчивость к изгибам (изломам).
Конструктивное исполнение позволяет прокладывать некоторые инженерные коммуникации непосредственно в перекрытиях. Яркий пример – электропроводка.
Вес вариантов с внутренними полостями значительно меньше, чем у монолитных аналогов одинаковых размеров и толщины. Такая особенность несколько снижает требования к основе, на которую они укладываются. Минимальная ширина стен, предназначенных для монтажа плит, следующая (в см): бетонных – 7, кирпичных – 15.
Применение ЖБИ заводского изготовления существенно сокращают сроки строительства. Это особенно заметно при возведении многоэтажных зданий.
Цена пустотных ниже, чем полнотелых аналогов.
Минусы плит
Недостатки довольно условные, так как касаются в основном некоторых неудобств в применении для частного сектора.
1. При укладке пустотных панелей (учитывая их вес) понадобится кран. Значит, во-первых, дополнительные расходы на его аренду. Но если подсчитать затраты на обустройство монолитных перекрытий своими силами по другим технологиям, то они вряд ли в совокупности окажутся меньше. Во-вторых, для крана понадобится некоторый свободный сектор, так как плиту нужно поднять, переместить (по радиусу), уложить.
2. Ограничение в применении. Частично отмечено – из-за веса. В малоэтажном строительстве наиболее популярны такие материалы, как древесина и бетоны ячеистые. В первом случае монтаж плит ж/б исключается, равно как и для каркасных сооружений. Во втором – необходимо правильно выбрать серию изделия и произвести усиление всей конструкции (смонтировать армопояс). Следовательно, чтобы определить целесообразность применения пустотных панелей, придется подсчитать конечную цену устройства таких перекрытий. И не забыть учесть временной фактор (на проведение всех дополнительных технологических операций).
Общие технические характеристики
Правильная геометрия. Черновой пол при таком перекрытии дополнительного выравнивания практически не требует.
Точные размеры многопустотных панелей. Эта особенность существенно облегчает процесс проектирования.
Влаго-, огнестойкость, устойчивость перед грибком и биологическими вредителями.
Существенный плюс – повышение шумо- и теплоизоляции помещений. Это объясняется наличием воздуха, находящегося в полостях ЖБИ, который хорошо гасит звуки и одновременно является своеобразным дополнительным «утеплителем».
Вес (кг): от 700 до 4 200.
Размеры железобетонных перекрытий (мм): длина 2 400 – 12 000; ширина 1 000 – 3 600. Для 1 ПКК – 3 ПКК – от 4 800 до 7 200.
Толщина (мм) – 220.
Максимальная нагрузка (кг/м2) – до 850 (рассчитывается индивидуально). Хотя под заказ она может быть значительно больше.
Маркировка многопустотных железобетонных плит перекрытия
По позициям – слева направо.
I. Первая.
Цифры от 1 до 7 – диаметр пустот в мм.
1 – 159. Единица часто не указывается. Поэтому в наименовании ставится ПК.
2 – 140.
3 – 127.
Толщина (мм) – 220.
4 – Изделия данной серии имеют характерный вырез по периметру (в верхней зоне).
5 – 180.
Толщина – 260.
6 – 203 (300).
7 – 114 (160).
Все эти плиты – с круглыми пустотами, с опиранием на 2 стороны.
II. Вторая.
ПК – с пустотами круглого сечения.
ПГ – то же, с грушевидными полостями. Толщина стандартная – 260.
ПБ – особенность этой серии в технологии производства (непрерывная формовка). Толщина образцов – 220.
Буква, стоящая после аббревиатуры ПК, обозначает количество сторон для опирания. Т – 3, К – 4.
III. Третья.
Численное выражение линейных размеров ЖБИ в дм – длина + ширина. Все величины округляются. Например, при длине образца 6 280 мм в обозначении указывается 63. То же и с шириной – 1 490 прописывается как 15 (1ПК63.15).
IV. Четвертая.
Выражается числом, расположенным после линейных размеров. Отражает несущую способность (в сотнях кг/м2). 1ПК63.15-6 означает, что плита выдерживает до 600 кг/м2.
Все остальные символы к размерам не относятся. Они отражают конструктивные особенности изделия.
А – тип армирования (к примеру, напряженное). АтV – 5-й класс.
Следующая буква в маркировке характеризует бетон. Л – легкий, С – средний, Т – тяжелый.
Может указываться и сейсмостойкость ЖБИ. Например, С6 – до 6 баллов.
Вся подробная информация на продукцию изложена в ее сертификате.
Сфера применения многопустотных плит перекрытия
Промышленное и гражданское строительство.
В частном секторе для организации надежной перегородки между цокольным и 1-м этажами дома. Одновременно являются черновым полом последнего.
В малоэтажном строительстве, при возведении зданий в 2 – 3 этажа.
Как перекрытия при обустройстве односкатных крыш различных подсобных сооружений – гараж, сарай и так далее.
Организация различных площадок на придомовой (дачной) территории. Например, стояночного места под авто. 1– 2 плит бывает достаточно.
Обустройство фундамента: под многокамерный септик, габаритную беседку.
Ограждения сплошного типа.
Стоимость
Все ценники в прайс-листах относятся только к одной серии плит – ПК. Именно они в основном и используются для различных перекрытий.
Размеры, мм Вес, кг Розничная цена, руб/ед
Длина Ширина Толщина
2 400 1 200 220 800 3 020
2 800 1 000 3 530
3 000 1 100 3 750
4 000 1 430 5 080
5 000 1 780 6 260
2 400 1 000 750 2 540
2 700 830 2 760
3 000 920 3 140
3 400 1 030 3 590
3 800 1 130 4 080
4 200 1 260 4 460
5 400 1 600 5 510
6 000 1 783 5 770
7 200 2 150 9 650
*Данные примерные, по Москве и столичному региону.
** Расчетная нагрузка для ЖБИ, указанных в таблице – 800 кг/м2.
Транспортировка существенно повышает конечную стоимость. Именно поэтому заводы практически не отправляют плиты в другие регионы (только на заказ), а стараются реализовать их на месте. Прежде чем намечать какие-либо работы, следует ознакомиться с ассортиментом изделий для перекрытий местных производителей.
Пустотелая плита — Википедия переиздано // WIKI 2

Схема бетонной плиты пустотелого строения
Фотография полой сердцевины в сборе
Пустотелая плита , также известная как пустотелая плита , пустотелая доска или просто бетонная доска — это сборная плита из предварительно напряженного бетона, обычно используемая для возведения полов в многоэтажных жилых зданиях. Плита была особенно популярна в странах, где основной акцент был сделан на сборный железобетон, включая Северную Европу и бывшие социалистические страны Восточной Европы.Популярность сборного железобетона связана с малосейсмическими зонами и более экономичными конструкциями из-за быстрой сборки зданий, меньшего собственного веса (меньше материала) и т. Д. Сборные железобетонные элементы также известны как наиболее устойчивая система пола / кровли и имеют гораздо меньшие размеры. CO2 след, чем даже плиты CLT. ^{[ цитирование необходимо ]}
Сборная бетонная плита имеет трубчатые пустоты, расширяющие всю длину плиты, обычно с диаметром, равным 2 / 3-3 / 4 толщины плиты.Это делает плиту намного легче, чем массивная бетонная плита пола такой же толщины или прочности. Уменьшенный вес также снижает материальные и транспортные расходы. Плиты обычно имеют ширину 120 см и стандартную толщину, обычно от 15 до 50 см. Армирующий стальной трос обеспечивает сопротивление изгибу.
Плиты из предварительно напряженного бетона обычно изготавливаются длиной до 200 метров. Процесс включает в себя выдавливание влажного бетона вместе с предварительно напряженным стальным тросом из движущейся формы.Непрерывную плиту затем нарезают до необходимой длины с помощью большой алмазной циркулярной пилы. Фабричное производство обеспечивает очевидные преимущества сокращенного времени, труда и обучения.
Другая производственная система производит пустотные плиты перекрытия из железобетона (без предварительного напряжения). Они изготавливаются на производственных линиях карусели, непосредственно к точной длине и в качестве исходного продукта. Однако длина ограничена примерно 7-8 метрами. Особенно в Бельгии этот метод широко используется в частном жилье.
Для соответствия современным стандартам звукоизоляции (как с полым сердечником, так и с массивной плитой) пол должен быть покрыт мягким напольным покрытием, способным ослабить звук шагов, или должна быть установлена плавающая стяжка пола. Альтернатива — положить полосу резины под плитами пола.
Пустотелые плиты и стеновые элементы без предварительно напряженной стальной проволоки могут быть сформированы экструдерами. Размер этих элементов обычно варьируется по ширине от 600 до 2400 мм, по толщине от 150 до 500 мм и может поставляться длиной до 24 м.^[1]
Пустоты пустотелого сердечника можно использовать в качестве канала для установки. Внутренняя часть сердечника может быть покрыта, чтобы использовать его в качестве вентиляционного канала.
Энциклопедия YouTube
checks Проверка пустотных плит Scia Engineer
✪ Tekla (Сборный проект)
Мосты
Пустотелые плиты также используются при строительстве мостов. Во многих случаях плита отливается на месте .
См. Также
Рекомендации
Последний раз эта страница редактировалась 22 июля 2019 года в 17:04 ,
Сборные пустотелые плиты — ID товара :: 60510533750-russian.alibaba.com
Большой промежуток сборного полого сердечника блочных плит
Описание продукта
ГЛИ предварительно напряженного бетона полой сердцевины горбыль формовочная машина является specized в большой промежуток пустотелые плиты , с гладкой поверхностью, прочной конструкцией, высокой прочностью и точными размерами, пустотелые плиты соответствуют всем требованиям национальной спецификации.
1. Основные характеристики
1) Хорошая несущая способность, большой пролет, хорошая общая, отличные сейсмические характеристики
2) Огнестойкость, теплоизоляция, звукоизоляция
3) Индивидуализация клиента
4) Энергоэффективность
5) Профессиональный дизайн
6) Снизить производственные затраты
2. Размер пустотной плиты следующий:
Длина : от 4.От 2 до 18 м
Ширина : 0,6 м, 0,9 м, 1,2 м
Толщина: 120 мм, 150 мм, 180 мм, 200 мм, 250 мм, 300 мм, 380 мм.
3. Использование для больших пролетов.
Этот вид крупнопролетных плит является лучшим и экономичным выбором для завода, производящего высокопрочные пустотелые плиты для мастерских, школ, больниц, торговых центров, офисных зданий, складов и жилых помещений.
4.Параметры для пустотных плит с большими пролетами.
0,7-1
Тип Мощность Скорость формования (м / мин) Макс.легха Кол-во стальных прядей / диаметров Отверстие / форма Собственный вес (кн / м2)
GLY150X900 10,5 1-1,2 7,5 10-Φ7 9 / эллипс 2,45
GLY150X1200
15.5
1-1,2 7,5 14- Φ7 13 / эллипс 2,459
GLY180X900 10,5 1-1,2 9 7- Φ9,5 8 / персик 2.815
GLY180X1200 19 1-1.2 9 10- Φ9.5 11 / персик 2.837
GLY200X900 19 1-1.2 10,2 7- Ф12,7 6 / персик 3,139
GLY200X1200 22 0,8-1 10,2 10-Ф12,7 8 / персик 3,142
GLY220X1200 22 0.8-1 11 10- Φ12.7 8 / персик 3.495
GLY250X900 22 0,8-1 12.6 7- Φ12,7 6 / персик 4,133
GLY250X1200 26 0,8-1 12,6 10 -12,7 8 / персик 4,135
GLY300X900 26 0,8-1 15 8- 12,7 5 / персик 4,361
GLY300X1200 31,5 0,7-1 15 12- Φ12.7 6 / персик 4.573
GLY380X900 31,5 0,7-1 18 10- Φ12,7 5 / алмаз 5,77
GLY380X1200 40 18 14- Φ12,7 7 / алмаз 5,79
5. Формы для пустотелых плит
6.Использование для пустотелых плит GLY
1) Промышленная мастерская, школа, больница, торговый центр, многоквартирный жилой дом
2) Плита пола, панель пола, перегородка, используемая в стальном каркасе здания
3) покрытие городских рек
4) Звукопоглощающая стена скоростной и скоростной железной дороги

7. Линия производства сборных пустотных плит серии GLY
Упаковка и доставка
Упаковка: деревянная коробка или обнаженная упаковка, или в соответствии с вашими требованиями,
Наши услуги 1.техническая поддержка все время.
2. один год гарантии на всю машину.
3. бесплатные быстроизнашивающиеся детали.
4. низкий заряд продолжить техническое обслуживание, когда срок гарантии истек.
5. Бесплатное обучение для конечных пользователей.
6. Если у вас есть какие-либо проблемы, пожалуйста, позвоните мне или позвоните мне по скайпу.
Наш завод, расположенный в Дэчжоу, провинция Шаньдун, основан в 1997 году и специализируется на производстве сборных железобетонных изделий под маркой «Haiyu». полая сердцевина сляб машин, легкая стеновая панель машина, purline машина, перемычка машина, колонка машина, полый сердечник плиты резка, бетон самосвал подавая, высокопрочная натяжную машина из стальной проволоки, которая составляет более десяти типов и более четыре сто стандартов, мы можем спроектировать и изготовить виды бетона, образующие машины в соответствии с требованиями заказчика.
Тем временем мы можем предоставить весь план и технологическую поддержку для сборного железобетонного компонента.
Мы можем предоставить полный набор технологий и решений для производства потока.
С момента основания мы получили более 10 патентов и продали их более чем в 20 провинций Китая, а также экспортировали в более чем 30 стран, таких как Россия, Узбекистан, Таиланд, Бангладеш, Индия, Нигерия, Филиппины, Малайзия. , Индонезия, Бутан, Ливия, Уругвай, Саудовская Аравия и т.д.Мы завоевали доверие со всех клиентов из-за новаторство, стабильное качество, легко обрабатывается, длительный срок службы и легко поддерживать.
,
Сборная железобетонная легковесная плита с полым сердечником / Перегородка / Граничная стена Профилегибочная машина
Описание продукта
LingFeng производит предварительно напряженные пустотелые плиты высотой 80 мм, 120 мм, 200 мм, 220 мм, 265 мм, 320 мм и 380 мм. Ширина по нижнему краю составляет 1200 мм. Длина определяется заказчиком в соответствии с проектом и может составлять до 19 метров.
Машина для производства пустотелых плит работает на ярусном столе, используя в качестве направляющей высокопрочную низко релаксационную стальную нить, используя метод толкательных работ для закрепления бетонной плиты с полым сердечником.Плиты имеют преимущества: гладкая поверхность, структура с высокой плотностью, способная производить строительные плиты от 4,2 до 18 м. Плиты из полого сердечника GLY из серьезного бетона, которые в основном используются в больших мастерских, школах, больницах, офисных зданиях, складских помещениях и т. Д.
Пустотелые плиты изготавливаются методом экструзии. Для изготовления пустотных плит в качестве основного армирования использовали высокопрочные канаты К-7 диаметром от 9 до 15 мм. Количество и диаметр каната, необходимые для производства, определяются типом армирования пустотных плит в зависимости от рабочей нагрузки.
Спецификация машины для производства пустотелых плит:
900 8000
0 900
900 *
10 9003 900 * 9 0003 000 900 180 900
10,2 13,22 12,7 8 18,5 1,2 9002
900 9
900 9
900
900
0
Толщина * Ширина
Всего
Мощность
(кВт)
производительность
мин. 3000
Максимальная длина
(м)
Максимальная грузоподъемность
(кн / м2)
Диаметр стали для максимальной нагрузки
Количество используемой стали
Отверстия
100 * 600
8
1.2-1,4
5.1
8.11
7мм
5
6
120 * 600
900
6
8,86
7 мм
6
5
150 * 600
10.5
1,2-1,4
7,5
10,24
9,5 мм
5
4
1.2-1.4
9
16.16
12.7мм
4
3
100 * 900
10
,2-1,4
5.1
9.76
7мм
10
10
120 * 900
9
6
8.86
7мм
9
8
150 * 900
15
1.2-1,4
7,5
10,24
9,5 мм
10
6
180 * 900
900
2-1,4
9
16.16
12.7мм
9
5
200 * 900
15
1 00022
10.2
13.22
12.7мм
7
6 & персик
120 * 120
15
6
8.86
7мм
12
11
150 * 1200
15
1 00022-1,4
7,5
10,24
9,5 мм
14
13
180 * 1200
9
2-1,4
9
16.16
12.7мм
10
11
200 * 1200
22
1 00022
10
250 * 900
12,6
11,1
12,7 мм
7
6 & персик
300 * 900
22
1.2
15
10.83
12.7мм
8
5 & персик
220 * 1200
24
10,5
10,9
12,7мм
9
8
250 * 1200
900
1 0002
1 0002 900 000
2
12,6
11,1
12,7 мм
10
8
300 * 1200
33
15
10,83
12,7 мм
12
6
Мы можем разработать и изготовить конкретную модель в соответствии с конкретными требованиями клиентов.
Преимущества бетона
Почему стоит выбрать бетон?
Фундаменты: почти 80% всего бетона, используемого в зданиях, скрыто, в основном в фундаментах, которые являются наиболее важной частью здания. Без надлежащих оснований проблемы не возникнут. Вот почему все современные здания строятся с использованием бетонных фундаментов — потому что бетон прочный, долговечный и не деформируется, не ржавеет и не гниет даже при погружении в воду.Первоклассная бетонная пустотелая машина.
Бетонные стены: Бетонные стены обеспечивают отличную звукоизоляцию между комнатами, намного превышающую деревянные стойки и перегородки из гипсокартона, которые могут быть основной причиной передачи звука в домах.
Сборные железобетонные пустотные плиты: Сборные железобетонные пустотелые плиты значительно снижают воздушный и ударный шум, распространяющийся внутри домов. Испытания показывают, что звукоизоляция бетона бетонного пола наверху находится в диапазоне от 47 до 52 децибел.Обычный деревянный пол имеет рейтинг от 30 до 38 децибел. Существенная разница в производительности побудила большее количество людей использовать сборные бетонные плиты с полым сердечником. Бетонные полые плиты перекрытия также имеют отличные характеристики огнестойкости. Это потому, что бетон по своей природе огнеупорен и не требует добавления огнезащитных материалов. Бетонные плиты перекрытия обеспечивают безопасную платформу для выхода в случае пожара.
1. Передовые и зрелые технологии
2.Высокая скорость формования: 1,2-1,4 м / мин.
3. Низкая рабочая сила и высокая эффективность
4. Долгий срок службы
5. Сильный подшипник
Может быть самым совершенным выбор для строительства безопасного и надежного дома с помощью машины для производства пустотелых плит Ling-Feng —
Технические характеристики
Нагрузка и пролет из сборной железобетонной плиты
908 900 9
93300
8000
Все правоверно 908 9333
или иные компании 250×900 12,6 12,7 7 300×900
Размер плиты
(Толщина * ширина)
(мм)
Макс.Длина
(м)
Макс. Нагрузка
(кн / м2)
Диам. Из стали при максимальной нагрузке
(мм)
№ стали при максимальной нагрузке
Отверстия нет.
100×600
5.1
8.11
7
5
6

00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
100х600
8.86
7
6
5
150×600
7,5
10,24
9,5
5
4
180×600
9
16,16
12,7
4
3
100×900
5.1
9.76
7
10
10
120×900
6
8
150×900
7,5
10,24
9,5
10
6
180×900
9
16.16
12,7
9
5
200×900
10,2
13,22
11,1
6
15
10.83
12,7
8
5
Линия по производству сборных железобетонных пустотных плит включает в себя:
1. Система смешивания материалов;
2.Прессовая система;
3.Транспорт материалов;
4. Машина для производства сердцевинных плит;
5. Система резки бетонных пустотных плит.
Для линии по производству пустотных плит требуется 3-4 рабочих для работы всей системы. Время отверждения для пустотных плит составляет 2 дня.
Основное применение
Завод по производству сборных бетонных пустотных плит —
Профессиональные работники
У нас более 50 работников,
по крайней мере 15 из них в течение 10 лет производят сборное оборудование — —
Рабочий процесс
Рабочий процесс производства сборного пустотного сляба —
FAQ
1. Когда была основана ваша компания?
Shuangli Equipment Co.ООО основано в 1995 году.
2. Где находится ваша компания?
Shuangli Equipment Co., Ltd находится в городе Дэчжоу, провинция Шаньдун, Китай.
Вы можете прилететь в аэропорт Цзинань, мы встретим вас в аэропорту Цзинань.
3. Какой срок оплаты?
Вы можете перевести платеж через T / T. Мы предоставим вам банковские реквизиты.
Как правило, 30% предоплаты и остальные 70% должны быть оплачены до доставки.
4. Послепродажное обслуживание:
Мы постоянно предоставляем техническую поддержку.
Мы предоставляем один год гарантии на всю машину.
Мы поставляем бесплатные быстроизнашивающиеся детали.
Мы поставляем низкую зарядку, продолжаем техническое обслуживание, когда срок гарантии истек.
Мы предоставляем бесплатное обучение для конечных пользователей.
5. Сертифицирована ли ваша машина для производства сборных железобетонных пустотных плит?
Мы награждены «Патентом на полезную модель», и все наши машины соответствуют национальным стандартам.
6. Сколько времени уходит на подготовку бетонных пустотных плит?
3 часа.
7. Нужна ли нам нагрузка на колесо для загрузки материалов в смеситель?
Не обязательно. На производственной линии вы подаете материалы на винтовой конвейер.
8. Сколько рабочих требуется для эксплуатации линии по производству бетонных пустотных плит?
—- 2-3 рабочих.
Лучший вариант для сборного железобетонного перекрытия —
,
сборных железобетонных экструдированных пустотных плит в Малайзии
Описание продукта
Машина для производства сборных железобетонных плит, производящая плиты, работает на ярусном столе, используя высокопрочную низко релаксационную стальную прядь в качестве направляющей, используя метод толкательных работ для формирования бетонной плиты. Плиты имеют преимущества гладкой поверхности, высокоплотной структуры, способной изготавливать строительные плиты от 4,2 до 18 м. Бетонные плиты серии в основном используются в больших мастерских, школах, больницах, торговых центрах, офисных зданиях, складских помещениях и т. Д.
Основные характеристики:
в основном для производства сборных стеновых панелей из полого сердечника из предварительно напряженного железобетона
Станок использует технологию скольжения и экструдера.
Сырьем являются цемент, песок и заполнитель.
Станок может производить стеновые панели из пустотелых железобетонных плит толщиной 1,4-1,6 м.
Система предварительного напряжения может растягивать стальную проволоку.
Станок может производить различные размеры сборных железобетонных пустотных плит и легких стен.
100×600 5,1 8,11 Φ7 5
180000
9002
7
6 250×900 11,10 Φ12.7 7 300×900 Φ12.7 8
Размер плиты
(толщина х ширина) (мм)
Макс.длина (м)
Макс. нагрузка (кн / м2)
диам. из стали при макс. нагрузка (мм)
Кол-во стали при
макс. загрузить
Отверстия No.
6
120×600
6.0
8,86
Φ7
6
5
150×600
7,5
0
4
180×600
9.0
16.16
Φ12.7
4
9 9002
на д 5.1
9,76
Φ7
10
10
120×900
6,0
8,86
Φ7
9
8
150×900
7.5
10.24
Φ9.5
10
6
0
00
16.16
Φ12.7
9
5
200×900
10.2
9002
13.22
12,6
6
15
10.83
5
Бетонная пустотелая плита может использоваться как пол в зданиях. Они крепкие со многими сталями внутри. Благодаря гладкой поверхности, прочной конструкции, высокой прочности и точным размерам плита с полым сердечником соответствует всем требованиям национальных спецификаций.
Машина для производства сборных железобетонных плит, произведенная в LingFeng, является лучшими бетонными компонентами с передовой техникой в Китае. Внутри машины установлена вибрация, которая помогает быстрее формировать плиты. Машина для формования бетонных плит хорошо спроектирована, проста в управлении, обслуживании и ремонте.
Наши услуги
Мы постоянно предоставляем техническую поддержку.
Мы предоставляем один год гарантии на всю машину.
Мы поставляем бесплатные быстроизнашивающиеся детали.
Мы поставляем низкую зарядку, продолжаем техническое обслуживание, когда срок гарантии истек.
Мы предоставляем бесплатное обучение для конечных пользователей.
Упаковка и доставка
По морю или на поезде. Экструзионная панель из сборного железобетона с высоким качеством была упакована в деревянный ящик.
Информация о компании
Завод по производству строительных материалов Shuangli округа Нинцзинь был основан в 2005 году. Завод расположен на западе округа Нинцзинь, на шоссе 324.
У нас сильная техническая сила и отличное качество изготовления. Стратегия рынка является базой на сельское market_oriented. Мы специализируемся на производстве сборного предварительно напряженного бетона формовочной машины. Завод проходит через строгую систему управления с улучшенными методами обнаружения и системой обеспечения качества идеальной. С увеличением усилием на R & D, мы успешно разработали более 100 моделей сборных формовочных машин, в то числе Бетонной полой порошковой плиты машины для изготовления, бетон перемычки машины, бетон purline машины, бетонные колонны машины, легкой машины панели стены и бетонирования труб машины и т.д.Толщина продукта может варьироваться от 30 мм до 380 мм, широкой 1.ого, длинные 18m.All наших продукты могут встретить крупные строительные проекты в стране и гражданские потребности.
Профессиональные работники
Профессиональные сварщики с опытом работы более 10 лет, умелые и зрелые. Высококачественная машина для производства бетонных цементных панелей
FAQ
1. Когда была основана ваша компания?
Ling-Feng машина основана в 2005 году.
2. Где находится ваша компания? Машина
Ling-Feng находится в городе Дэчжоу, провинция Шаньдун, Китай.
Вы можете доехать до аэропорта JiNan, мы встретим вас в JiNan.
3. Какой срок оплаты?
Вы можете перевести платеж через T / T. Мы предоставим вам банковские реквизиты. Как правило, 30% предоплаты и остальные 70% должны быть оплачены перед отправкой.
Пожалуйста, свяжитесь со мной, если вы заинтересованы
,
Навигация по записям
« Какую вытяжку поставить на кухню – «Как выбрать вытяжку на кухню?» – Яндекс.Знатоки
Картины на стене в интерьере фото – 80+ фото, красивые идеи декора стен »
