Установка и монтаж твердотопливных котлов отопления

Наименование работ	Единица измерения	Цена, рубли
Выезд специалиста по Московской области до 50 км от МКАД	Входит в стоимость работ при заключении договора	3 000
Выезд специалиста по Московской области от 51 до 100 км от МКАД		5 000
Выезд специалиста по Московской области более 100 км от МКАД		Договорная
Монтаж системы отопления, цены:
Радиатор отопления	за 1 точку	2 300
Водяной «теплый пол»	за 1 м²	600
Коллекторный шкаф	за единицу	4 000
Коллектор отопления	за единицу	4 000
Прокладка труб системы отопления (металлопластик, сшитый полиэтилен) до O32 мм	за 1 п. метр	100
Прокладка труб системы отопления (полипропилен, медь) до O32 мм	за 1 п. метр	150
Демонтаж/сборка отопительного прибора	за 1 точку	1 500
Котельное оборудование. Монтаж котельных:
Напольный газовый, дизельный котел: 20% от стоимости котла с горелкой, но не менее	за единицу	14 000
Твердотопливный котел: 20% от стоимости, не менее	за единицу	12 000
Напольный пеллетный котел: 15% от стоимости, не менее	за единицу	18 000
Буферная емкость	за единицу	13 500
Группа безопасности (котла, бойлера)	за единицу	1 450
Воздухоотводчик, манометр, термометр, термоманометр	за единицу	500
Расширительная емкость	за единицу	2 500
Трехходовой смеситель	за единицу	1 700
Привод смесителя	за единицу	2 300
Циркуляционный насос	за единицу	2 500
Крана шаровой, косой фильтр, обратный клапан	за единицу	400
Электрокотел до 9 кВт	за единицу	9 500
Настенный одноконтурный котел до 30 кВт	за единицу	11 000
Настенный двухконтурный котел до 30 кВт	за единицу	13 000
Напольный двухконтурный котел: 20% от стоимости котла, не менее	за единицу	17 000
Накопительный водонагреватель до 200 л	за единицу	9 500
Накопительный водонагреватель до 500 л	за единицу	11 000
Накопительный водонагреватель до 1000 л	за единицу	14 000
Монтаж и обвязка топливного бака	за единицу	5 000
Установка топливного фильтра	за единицу	1 600
Демонтажные работы		Уточняется после выезда специалиста
Установка трубы отвода отходящих газов от котла до дымохода	За 1 п. метр	2 000
Опрессовка котельного оборудования		4 500
Монтаж дымохода		Уточняется после выезда на объект
Монтаж системы отопления:
Подключение дополнительного контура без регулирования температуры теплоносителя	за единицу	2 500
Подключение дополнительного контура с регулированием температуры теплоносителя (пассивная регулировка)	за единицу	3 000
Подключение дополнительного контура с электронным регулированием и смесителем температуры теплоносителя	за единицу	6 000
Подключение электрического нагрева воды в бойлере до 5 кВт	за единицу	3 000
Подключение электрического нагрева воды в бойлере от 6 кВт	за единицу	6 000
Подключение панели управления и ТЭНа электрического нагрева теплоносителя котла ZOTA	за единицу	12 000
Монтаж системы водоснабжения и канализации:
Системы водоснабжения	за 1 точку	2 400
Распределительного коллектора водоснабжения	За единицу	4 000
Точки канализации	за 1 точку	1 900
Канализационного стояка	до 15 метров	5 200
Пуско-наладочные работы (газовые, дизельные, электрические котлы)
Настенный котел	За единицу	8 000.
Напольный котел до 60 кВт (protherm, ferroli, baxi, dakon),1 контур только отопление	За единицу	12 000.
Напольный котел от 70 до 170 кВт (protherm, ferroli, baxi, dakon),1 контур только отопление	За единицу	16 000.
Напольный котел до 60 кВт (protherm, ferroli, baxi, dakon), без автоматики (котел+бойлер) 1 контур отопления, 1 контур бойлера	За единицу	16 000.
Напольный котел от 70 до 170 кВт (protherm, ferroli, baxi, dakon), без автоматики (котел+бойлер) 1 контур отопления, 1 контур бойлера	За единицу	18 000.
Напольный котел до 60 кВт (Vaillant, Viessmann, Buderus, De Dietrich), c автоматикой (котел+бойлер)	За единицу	20 000.
Установка комнатного регулятора	За единицу	2 000.
Установка и пуско-наладка погодозависимого регулятора (1 смесительный узел)	За единицу	8 000.
Установка и пуско-наладка погодозависимого регулятора (до 3 смесительных узлов)	За единицу	14000.
Напольный котел от 60 до 170 кВт (Vaillant, Viessmann, Buderus, De Dietrich), c автоматикой (котел+бойлер)	За единицу	25 000.
Каскадная автоматика (2 котла+бойлер)	За единицу	От 35 000.
Электрокотел до 6 кВт	За единицу	8 000.
Электрокотел от 8 до 30 кВт	За единицу	10 000.
Пуско-наладочные работы (пеллетные котлы)
Простая автоматика до 50 кВт (с контуром подмеса)	За единицу	14 000
Простая автоматикаот 60 кВт до 100 кВт (с контуром подмеса)	За единицу	16 000
Простая автоматика от 100 кВт до 200 кВт (с контуром подмеса)	За единицу	22 000
Погодозависимая автоматика до 50 кВт (1 контур отопления, 1 контур подмеса)	За единицу	18 000
Погодозависимая автоматика от 60 кВт до 100 кВт (1 контур отопления, 1 контур подмеса)	За единицу	22 000
Погодозависимая автоматика от 100 кВт до 200 кВт (1 контур отопления, 1 контур подмеса)	За единицу	26 000
Простая автоматикадо 50 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	18 000
Простая автоматика от 60 кВт до 100 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	22 000
Простая автоматика от 100 кВт до 200 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	26 000
Погодозависимая автоматика до 50 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	20 000
Погодозависимая автоматика от 60 кВт до 100 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	25 000
Погодозависимая автоматика от 100 кВт до 200 кВт (котел + бойлер)	За единицу	30 000

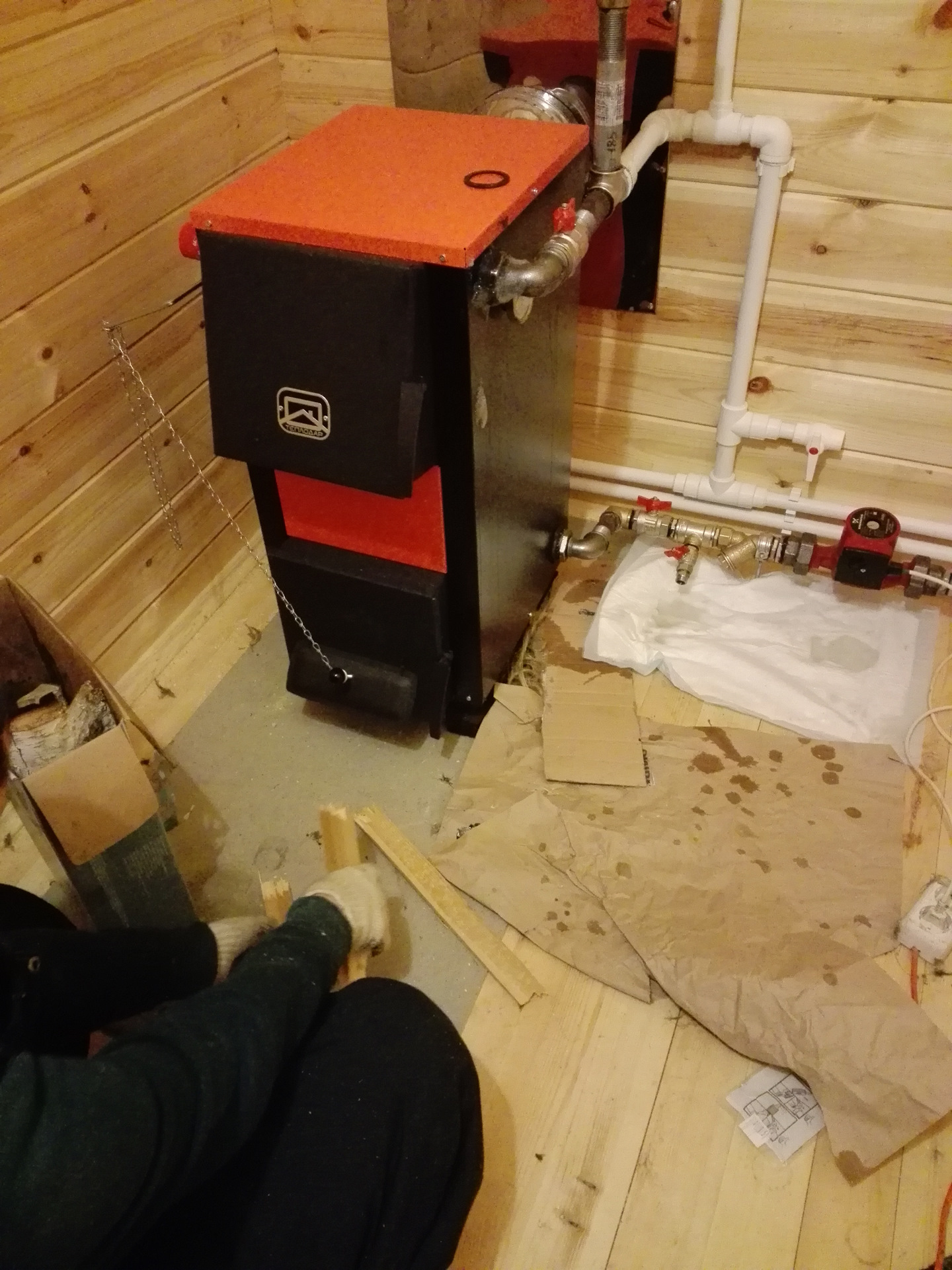

Монтаж твердотопливного котла отопления своими руками

Для экономически выгодного отопления твердотопливным котлом в частном доме недостаточно только правильного выбора агрегата. Необходимо еще выполнить правильное подключение и настройку оборудования. Вообще, монтаж котлов отопления, особенно твердотопливных, процесс довольно простой и не требующий особых умений.

Однако следует знать и соблюдать технологию и порядок проведения монтажных работ. Как правило, подключение твердотопливных котлов является универсальным процессом, не зависящим от типа топлива. Поэтому будем рассматривать общие принципы установочных работ своими руками.

Этапы установочных работ

Весь процесс установки и подключения твердотопливных агрегатов к системе отопления можно разделить на следующие этапы:

Подготовительный процесс состоит из выбора помещения в доме для установки котла, подготовка пола (сооружение опалубки), монтаж дымоходного и вентиляционного каналов.
Затем производится подключение котла к системе отопления.
Пробный запуск сопровождается целым спектром наладочных работ и устранением возможных неполадок.

Как видим, установка твердотопливного котла не отличается сложностью и вполне доступна для исполнения своими руками. Совет по установке котла на опалубку. Поскольку вес таких агрегатов довольно внушительный, необходима помощь нескольких человек.

Подготовительный этап

Подготовка включает в себя несколько этапов.

Выбор помещения

Прежде всего, необходимо определиться с местом установки отопительного агрегата. При этом необходимо придерживаться нескольких правил:

Установка должна производиться в нежилом помещении.
Помещение должно быть оборудовано приточной вентиляцией и вытяжкой.
Площадь помещения не должна быть меньше 7 м².

Совет! Дополнительно нужно учесть, что монтаж котлов отопления должен производиться на расстоянии 0,5 м от стен.

Сооружение опалубки

Основание, на которое будет устанавливаться котел, лучше всего предварительно залить армированным бетоном своими руками. Такая площадка должна быть не менее 15 см высотой и немного больше, чем сам котел по всем сторонам.

Вентиляция

Обустройство вентиляции должно соответствовать таким требованиям:

Приточный канал располагается внизу помещения, не выше 50 см от пола.
Вытяжное устройство устанавливается не ниже 40 см от потолка.
Диаметр таких каналов – не менее 100 мм.

Совет! Для правильного функционирования вентиляции, каналы не должны располагаться на одной стене. Лучше сделать их на противоположных.

Дымоходный канал

Правильный монтаж твердотопливного котла невозможен без обустройства дымохода. Труба дымохода из негорючего материала выводится на улицу, диаметр которой указывается производителем отопительной техники.

Важный нюанс – все стыки и колена таких труб должны быть обработаны термоустойчивыми герметиками. Также нужно предусмотреть проемы для чистки сажи и сборник конденсата.

Обвязка котла

Классическая обвязка твердотопливного котла своими руками включает в себя такие элементы:

Трехходовой клапан, который осуществляет плавный подмес холодного теплоносителя.
Буферный баллон или устанавливается тепловой аккумулятор.
Термостат управления.

Буферная емкость – это устройство, позволяющее смягчить скачки давления при расширении от нагревания теплоносителя в системе и исключить его закипание.

Стоит отметить, что если подключить теплоаккумулятор, то его можно использовать как буферную емкость. Также он некоторое время обеспечивает поступление горячего теплоносителя в систему после отключения отопления.

Схема обвязки

Начинается обвязка твердотопливного котла с обратного контура, где устанавливается циркуляционный насос. Это предохраняет устройство от преждевременного выхода из строя, поскольку в обратке температура теплоносителя ниже.

Подача холодной воды в котел осуществляется снизу, а выходная труба с горячим теплоносителем – сверху. Выход рекомендуется выполнить из стальной или медной трубы, поскольку перегретый котел может «выдать» пар температурой до 300 C°.

Также необходимо устанавливать группу безопасности и расширительный бак. Его можно устанавливать как на горячей подаче, так и на обратном контуре.

Совет! Важное правило – подключение расширительного бака к системе должно происходить без применения запорной арматуры.

Подмес в систему отопления холодной воды

Эта операция производится при помощи трехходового клапана. Это устройство предназначено для поддержания установленной комфортной температуры в системе отопления. Для эффективного его применения этот клапан устанавливается за тепловым аккумулятором.

В этом случае происходит максимальный нагрев теплоносителя в аккумуляторе, а клапан смешивает горячую воду из подачи с остывшей из обратки. Этим и достигается простейший контроль над температурой теплоносителя в системе отопления.

Группа безопасности

Производя монтаж котлов отопления своими руками, необходимо установить группу безопасности, которая включает в себя:

Манометр, по показаниям которого можно контролировать давление теплоносителя в системе на выходе из котла.
Автоматический клапан, сбрасывающий давление в аварийных ситуациях.
Воздухоотводчик. Он позволяет сбрасывать воздух при заполнении системы водой. Дальнейший сброс воздуха производится кранами Маевского на радиаторах отопления в доме.

Правильная установка этой группы приборов – на трубе при выходе из котла. Только тогда эта мера защиты от перегрева агрегата оправдана.

Совет! Нормальное рабочее давление замкнутого водяного контура – до 2 атмосфер. Автоматический клапан следует настроить на сброс давления при 3 атм.

Пробный запуск и тестирование системы

Чтобы убедиться в правильности монтажа своими руками всей отопительной системы, необходимо произвести пробный запуск при постоянном контроле. Перед этим необходимо сделать следующее:

Проверяется тяга в дымоходе и его герметичность по всей протяженности.
После набора воды в систему необходимо спустить воздух и проверить на наличие течей визуальным осмотром.
Котел зажигается при закрытых заслонках.
Система тестируется прогревом до максимальной температуры теплоносителя.

После этого можно утверждать, что установка твердотопливного котла и его подключение произведено успешно и правильно.

Как видим, произвести своими руками монтаж и подключение твердотопливных котлов не так уж и сложно. При эксплуатации отопительной системы необходимо следить не только за качеством топлива, но и за рабочим давлением, не игнорировать его скачки. Это служит сигналом неисправности какого-то элемента.

Установка твердотопливного котла своими руками: 3 шага

Твердотопливные котлы востребованы за счет независимого или почти автономного функционирования. Покупать такую вариацию рационально, когда наблюдаются сбои с подачей газа. Ресурсы для таких установок заготавливаются впрок, а сделать это можно даже летом. Поэтому у пользователей возникает вопрос «как установить твердотопливные котлы отопления самостоятельно?», особенно это актуально для жителей загородных или частных владений.

Такие работы отличаются трудоемкостью, но осуществить монтаж своими руками можно, если учитывать установленные требования и нормы. Требуется подбор схемы разводки, подключение в соответствии с конкретными условиями, нужно знать, как установить твердотопливные котлы лучше согласно этому.

Подобная оснастка монтируется только в напольном виде, что обусловлено приличными габаритами и весом. Но в этом есть преимущество, учитывая отсутствие необходимости подготовки разрешений на монтаж. Главное – соблюдение элементарных правил безопасности и обеспечение удобства обслуживания.

Как правильно установить твердотопливные котлы зависит и от типа оборудования. Агрегаты разделяются на:

1. Пиролизные. Функционирование заключается в расходе топлива и летучих веществ по отдельности, поэтому оборудование называется еще газогенераторным. Прежде чем запустить пиролизный котел, нужно проверить дымоход на наличие тяги и работоспособность коммуникации.

2. Пеллетные. Такая оснастка отличается автономностью и длительной эксплуатацией. Котлы стабильно поддерживают заданный показатель. Главный плюс в том, что оснастка функционирует и без помощи человека. Единственное – необходимо заправить емкость топливом полностью. При выборе такого варианта нужно знать, как настроить пеллетный котел правильно.

3. Длительного горения. Такие модификации ценятся за высокую эффективность и длительную работу на одной закладке энергоресурсов. Чаще всего применяются древесные материалы.

Поэтому о том, как подключить ТТ котел, дальше.

Мы также писали «Выбираем твердотопливный котел – на что обратить внимание? 7 критериев удачной покупки».

Общие правила при подготовке к монтажу

Первое перед установкой – разобраться с котельной. В помещении, где осуществляется монтаж, обязательно должен быть хороший уровень вентиляции. Поверхность, на которой устанавливается оборудование, выполняется из бетона. Оптимальная толщина составляет минимум 5 см.

Перед тем, как установить твердотопливный котел на даче или в доме, нужно разобраться с местом для котельной и самой оснастки. Минус такого оборудования заключается в том, что требуется пространство для вентилирования поверхностей.

Качество работы определяется и правильно подобранными инструментами для установки котлов. Для профессионального оборудования свойственна дороговизна, а разовое приобретение неоправданно, поэтому рациональнее воспользоваться услугами специализированных работников. Но, если все-таки интересно, как самостоятельно установить твердотопливный котел, то выполняются такие действия:

подготавливается котельное помещение;
размещается агрегат на объекте;
прокладываются трубные конструкции по помещению;
выполняется обвязка;
запускается агрегат и коммуникация.

Выполнение установленных стандартов и прописанных нормативов определяет качество работы отопительного оборудования в дальнейшем. Это также гарантирует безопасность функционирования оснастки и жизни людей, проживающих в обители. Перед тем, как установить твердотопливный котел для квартиры или дачи, например Макситерм LUX 22 или Roda BF-04, нужно учесть ряд требований и нормативов. Это:

Выбирается котельная, площадь которой превышает 7 м2, а в помещении установлена приточная вентиляционная система. Для сечения канала параметр равен минимум 80 мм при расчете на 1000 Вт оборудования.
Между котлом и стеной нормативно безопасное расстояние составляет от 0.5 м.
Для обустройства пола применяются строительные материалы, устойчивые к возгоранию. Еще и перед топкой располагается лист (он может быть металлическим).
Дымоход обязательно не содержит поворотов, при их наличии они должны быть крутыми. Составляющие трубы обязательно подвергаются герметизации с помощью специальной термоустойчивой ленты или средства. Показатель сечения устанавливается исходя из сечения на выходе оснастки. Выбранной моделью определяется и КПД оборудования.

Также рекомендуем «ТОП-7 популярных газовых отопительных котлов до 250 квадратных метров»

Обязательно учитываются нормы пожаробезопасности и при подключении к электросети, и во время подвода воды. Перед тем, как установить твердотопливный котел своими руками, нужно разобраться и с вопросом наличия котельной.

Такое помещение обязательно, учитывая, что для моделей, работающих на дровах, торфяном сырье, пеллетах, отходах деревообработки и сельского хозяйства в виде брикетов, требуется периодическая закладка ресурсов, а производить подобные работы в обычном месте не очень удобно. Вентиляция нужна, чтобы обеспечить агрегату необходимое количество воздуха на горение, вывода из комнаты дымовых газов и компенсирования удаленного кислорода таким же притоком.

Рекомендуем также «Выбор отопительного котла: твердотопливный, электрический или газовый? 3 главных критерия».

Что необходимо знать и сделать перед самим монтажом

Какие инструменты нужно иметь в наличии перед тем, как подключить твердотопливный котел отопления своими руками? Изначально следует обзавестись специальной одеждой и приборами:

сваркой и маской для нее;
угловой шлифмашинкой, которая режет по металлу;
комплектом разнокалиберных ключей;
строительным уровнем и угольником;
отверткой с комплектом различных насадок;
сантиметром и карандашом;
пистолетом для герметизирующего средства.

Перед монтажом также проводятся расчеты параметров котельной. Для этого учитываются особенности принципа работы выбранного агрегата. Перед тем, как установить котел на твердом топливе, также осуществляется проектирование теплообменных конструкций и спайка комплектующих, выполняющих роль соединителей. Для подключения оборудования к коммуникации требуется приобрести:

запорные краны с подвижной деталью в форме шара, муфту;
соединители и отводы из стали;
трубы из металла;
герметизирующие средства для термозащиты;
сантехническую подмотку;
трубу, имеющую шиберную задвижку, для отвода дыма.

Главное при выполнении работ – следовать инструкции, которую предоставляет завод-изготовитель.

Также будет интересно «ТОП-6 дровяных котлов для частного дома до 200 кв.м.».

Как установить твердотопливный котел длительного горения, например, Atmos D20? Такие установки также нуждаются в обустройстве опоры. Если мощность агрегата превышает 50000 Вт, то выполняется покрытие из бетона, опирающееся на почву и спрессованная щебневая подложка. Располагаться он должен выше уровня стяжки на 8-10 см. Но одновременно нельзя связывать эти две основы. Установить твердотопливные котлы длительного горения, как и другие виды, несложно при учете норм и требований. Если работы выполняются в частных домах, то предусматривается обустройство дымоходной шахты в поверхности стены с выходом через крышу.

Как правильно подключить пиролизный котел и пеллетное оборудование, к примеру, Calgoni SOLARO-05 A/C и РЕТРА-3M РЕТРА 4М? В этом случае выполняется подключение трубных конструкций, запорных комплектующих. Также устанавливается группа безопасности, емкость для приема воды при ее тепловом расширении, насос для циркуляции жидкости, клапан трехходового типа. После монтажа требуется проверка системы.

Как установить котел на дровах, например, VIADRUS ULK U 22 L 5 SEC? Порядок действий и требования в этом случае идентичны первым двум. В конце настраивается автоматика и вводится оборудование в эксплуатацию. Вот и вся инструкция того, как правильно подключить котел на дровах и другие виды агрегатов.

Рекомендуем “На что обратить внимание при выборе электрического котла: 3 критерия для покупки”.

Алгоритм выполнения работ при установке

Независимо от типа вариации, алгоритм осуществления такого процесса остается одинаковым. Как установить твердотопливный котел в каркасном доме и других объектах:

Изначально выполняется подготовка. Выбирается помещение, рассчитываются характеристики объекта, выполняющего роль котельной. Обязательно подготавливается площадка из бетона под отопительное оборудование. Но в ряде случаев возникает вопрос «как установить твердотопливный котел на деревянный пол?». Выполнение таких работ допускается только в том случае, если предварительно прокладывается между поверхностью и оснасткой огнезащитный слой.
Проводится монтаж коммуникации. Агрегат, к примеру Донтерм ДТМ КОТ-13Т или Hi-Therm Pegas 4, устанавливается на место работы.
Выполняется обвязка. Эта стадия наиболее сложная и трудоемкая. Осуществляется подключение коммуникаций: трубопроводов, подающих и возвращающих воду в систему, обратки на обогрев воды, если выбрана двухконтурная модель. Далее делается завязка для дополнительного оснащения. Это может быть компенсационный резервуар.
Устанавливается трубная конструкция для вывода продуктов сгорания.
Запускается оснастка в систему.

Вот и весь алгоритм того, как устанавливается твердотопливный котел в частном доме. Изначально модель осматривается визуально, выполняется тестовый запуск на открытом воздухе. Требования СНиП указывают на то, что необходимо проведение гидравлических испытаний коммуникации для того, чтобы установить твердотопливный котел в квартире или доме. Для этого требуется подключение воды, открывая краны и клапаны. После поднимается давление коммуникации с помощью регулировочного вентиля. Оптимальный показатель 1.3 Атм. Проверяется агрегат на наличие свищей, особенно в тех местах, где располагаются сварные и резьбовые соединения.

Схема как установить твердотопливный котел в доме, например Termodinamik AC35S EKY/S 25, представлена ниже.

Читайте также “Установка и подключение газового котла — 2 важные ступени”

Порядок действий для всех типов отопительного оборудования этой категории одинаковый, что упрощает процесс монтажа. В текст включены основополагающие принципы установки оснастки, работающей на твердых топливных ресурсах. Наиболее рационально для пользователя – монтаж оборудования специалистами.

Смотрите видео «Как подключить твердотопливный котел».

Установка твердотопливного котла: требования, порядок работ, оборудование

Оглавление:
Установка твердотопливного котла: требования и нормативы безопасности
Как установить твердотопливный котел в частном доме: порядок установки
Установка автоматики на твердотопливный котел: необходимое оборудование

Чем хороши котлы отопления, работающие на твердом топливе, так это тем, что для их работы может использоваться бросовое топливо – дрова вообще не представляют проблемы. Их и купить можно недорого, и при желании насобирать в близлежащей посадке или в лесу. Именно по этой причине котлы данного типа и по сей день пользуются спросом. Мало того – это не газовое оборудование, для подключения которого необходимы разрешения и специалисты. Это очень простое оборудование, с монтажом которого вполне реально справиться самостоятельно. Можно сказать больше – даже сам твердотопливный котел легко сделать своими руками. Но речь пойдет не об этом – в этой статье вместе с сайтом stroisovety.org мы разберемся с вопросом, как производится самостоятельная установка твердотопливного котла?

Установка твердотопливного котла своими руками фото

Установка твердотопливного котла: требования и нормативы безопасности

Основным недостатком любых твердотопливных котлов является их пожаробезопасность – в первую очередь это искры, которые могут вылетать из топки при открывании ее дверки и во вторую очередь это высокая температура, нагнетаемая котлом в помещении, в котором он установлен. Именно исходя из этого и появились требования, соблюдать которые в процессе установки твердотопливного котла своими руками в ваших же интересах. Их не много и практически все они касаются помещения котельной.

Как вы уже поняли, самое главное – это то, что для твердотопливного котла нужно свое помещение. Так сказать, топочная, в которой кроме необходимого оборудования, ничего больше не будет установлено – минимальная площадь этого помещения составляет 7 квадратных метров.
Помещение топочной должно быть оборудовано приточной вентиляцией – без нее, к сожалению, котел, которому для сжигания топлива необходим кислород в большом количестве, не обойтись. К вентиляции существует одно требование – диаметр впускного и выпускного отверстия не должен быть менее 100мм.
Отделка. Стены, полы, потолок – все эти поверхности топочной должны быть отделаны негорючими материалами. Цементная стяжка пола, облицованная плиткой, и штукатурка стен и потолка, максимум шпаклевка и покраска.
Само место установки твердотопливного котла в топочной. Расположить котел в помещении нужно так, чтобы вокруг него было как минимум полметра свободного пространства. Это нужно и для удобного обслуживания, и для повышения уровня пожарной безопасности.
Как установить твердотопливный котел фото

Из основных требований это, пожалуй, все. От себя хочу добавить одну прописную истину – подходя к решению вопроса, как установить твердотопливный котел своими руками, следует понимать, что вся ответственность за его безопасную эксплуатацию ложится на вас. Именно по этой причине слово «безопасность» должно плотно укорениться в вашем сознании и всплывать на поверхность каждый раз, когда вы принимаете какое-то решение. В общем, вопрос, а безопасно ли будет то, что я делаю, должен быть самым главным.

Как установить твердотопливный котел в частном доме: порядок установки

Монтаж твердотопливного котла – это не просто работа, а целый комплекс мероприятий. По сути, решая вопрос установки котельного оборудования, мастер последовательно собирает несколько систем, которые в совокупности и обеспечивают работу не только котла, но и вообще отопительной системы в доме. Именно по этой причине весь процесс установки котла имеет смысл разбить на несколько этапов.

Подготовка помещения. Здесь ничего сложного нет – понадобится выполнить его отделку и подогнать под вышеописанные требования. То есть сделать бетонный пол или площадку в месте установки котла, соорудить систему вентиляции, установить окно, наличие которого в топочной обязательно и не зависит от типа котла. Мало того, понадобится провести электрическую проводку – это и освещение, и запитка током такого оборудования, как насосы и прочее. В общем, дел придется переделать немало на этом этапе работ, связанных с решением вопроса, как производится установка твердотопливного котла в доме?
Установка котла. Здесь вообще все элементарно – понадобится только поставить котел на место его постоянной дислокации и, возможно, закрепить к полу. Самое важное здесь – это четко сориентировать выходное отверстие дымохода в котле с отверстием аналогичного назначения в стене или потолке. В общем, соблюсти соосность, если отверстие уже подготовлено – если нет, то значит на этот момент можно не обращать внимания.
Монтаж дымохода. Это вообще отдельная тема, заслуживающая особого внимания – именно от правильности изготовления и выбора дымохода для твердотопливного котла в большей степени зависит эффективность работы отопления. О том, как производится монтаж дымохода, можете почитать в другой статье нашего сайта – дымоход для твердотопливного котла.
Обвязка – то есть подключение к системе отопления. Здесь все зависит от сложности системы – обвязать котел можно просто, а можно и сложно. Если речь идет об одной линии отопления, то здесь все достаточно просто – подключили подачу и обратку системы к аналогичным патрубкам в котле и дело с концом. Если же крыльев несколько, то без распределительного коллектора здесь не обойтись.
Схема установки твердотопливного котла фото

Естественно, не обойтись и без вспомогательного оборудования, которого в совокупности, опять-таки, в зависимости от сложности системы отопления, может понадобиться немало.

Установка автоматики на твердотопливный котел: необходимое оборудование

Существует ряд различного оборудования, которым оснащают любую топочную – некоторое из них считается обязательным, а некоторое можно и не использовать. Среди обязательного оборудования можно выделить следующие элементы автоматизации.

Насосы циркуляционные. Даже если ваш дом имеет отопление с естественной циркуляцией теплоносителя, насос лучше установить – в первую очередь это скорость прогрева системы. В большинстве случаев насос устанавливается на обратный трубопровод, но, как вариант, можно смонтировать его и на подачу – единственное, что здесь нужно учесть, это два момента. Во-первых, нужно не перепутать направление его установки и, во-вторых, нужен байпас – обводной трубопровод, минуя насос. Естественно, байпас нужно оборудовать кранами, посредством которого производится перенаправление теплоносителя.
Автоматы для сброса воздуха. Устанавливаются в самую верхнюю точку системы отопления на подаче – автоматический сброс нужен для того, чтобы удалять скапливающийся в системе воздух. Можете даже не рассчитывать, что он там не будет появляться – это законы природы, обойти которые не получается.
Группа безопасности – взрывной клапан для сброса давления при перегреве воды, термометр, манометр. Первый срабатывает при избыточном давлении, которое образуется по мере нагревания воды. Вторые два элемента (термометр и манометр) необходимы для контроля – манометр необходим в единственном экземпляре, а вот термометры по-хорошему нужно установить как на подачу, так и на обратку. В принципе, это не обязательный элемент.
Запорная арматура – обязательный элемент. Именно она позволит вам производить манипуляции с системой – это и настройка работоспособности, и ремонт без слива теплоносителя. Стандартно должен отсекаться каждый отдельно взятый элемент отопления – котел (один кран на подаче, другой на обратке), насос (кран до и кран после).
Установка твердотопливного котла фото

Кроме всего прочего, не следует забывать и о таком элементе, как фильтр грубой очистки, который предотвратит быстрый выход из строя оборудования котельной – этот элемент обязателен перед циркуляционным насосом и другим оборудованием подобного типа. А а во всем остальном установка твердотопливного котла мало чем отличается от монтажа любого другого нагревательного элемента – принцип у них всех одинаковый и отличаются разве что некоторые детали.

Монтаж твердотопливного котла в частном доме / работы по монтажу твердотопливных котлов — Услуги монтажа — Kotel24

Целесообразность монтажа твердотопливного котла

В условиях плавающих и постоянно растущих цен на различные виды энергоносителей, современная система отопления, а в частности топочная частного дома должна иметь сложную систему обвязки нескольких котлов и других тепло генераторов. Таким образом, у потребителя всегда будет возможность использовать тот котел, который в данный момент будет экономичен или комфортным. Использование нескольких источников тепла в отопительном сезоне позволит потребителю существенно сэкономить на отоплении, получить комфорт при эксплуатации, и увеличить срок службы топочной или котельной.

На данный момент стоимость энергоносителей следующая:

— Цена одного кубометра Газа – 6,9 грн

— Цена одного киловатта электричества – 1,68 гр

— Цена одного килограмма угля – 3,6 грн

— Цена один килограмм дров – 0,8 грн

— Один килограмм пеллет – 2,2 грн (в среднем)

Для того чтобы сравнить эти цены необходимо все значения привести к единому показателю тепла, который измеряется в киловаттах. Так как в одном кубометре газа 12 кВт, в одном килограмме угля в среднем 9 кВт, в одном килограмме дубовых дров в среднем 3,7 кВт тепла, и водном килограмме пеллет из древесины в среднем 4 кВт, то стоимость одного киловатта тепла в различных энергоносителях будет такая:

— Электричество – 1,68 грн за киловатт

— Газ – 0,575 за киловатт

— Уголь – 0,4 за киловатт

— Пеллета – 0,31 за киловатт

— Дрова – 0,22 за киловатт

В связи с этим монтаж твердотопливного котла в частном доме позволит Вам экономить на отоплении, и будет дешевле в сравнении с отоплением электричеством в 7 раз, в сравнении с газом в 2,5 раза. А так как средний частный дом порядка 100 метров квадратных и на отопление в год при среднем утеплении необходимо порядка – 23500 кВт в год, то сумма экономии в год составляет порядка 8000 грн.

Типы и виды твердотопливных котлов

Котлы на твердом топливе имеют ряд разновидностей, в связи с чем условия установки и комплектации топочной будут принципиально отличаться друг от друга. Принципиально твердотопливные котлы подразделяются: на чугунные котлы, которые предназначены для сжигания угля в связи с относительно небольшой камерой сгорания; на котлы стальные с большой камерой загрузки в которую уже могут помещать большие объемы дров для длительной работы от загрузки до загрузки; пиролизные котлы которые работают исключительно на сухих дровах и при этом имею высокий КПД; и твердотопливные котлы с автоматической загрузкой или как их еще называют пеллетные твердотопливные котлы.

Установка котла на твердом топливе, специфика установки

Котел на твердом топливе существенно отличается от привычного нам газового котла и технически и по требованиям к эксплуатации. При этом газовый котел имеет возможность всегда четко регулировать температуру, и снижать ее до минимума до 30 °С, в то время для правильной работы твердотопливного котла, необходимы следующие условия: температура на подающей линии может колебаться от 60 до 90 °С а температура обратной линии не должна падать менее 50 °С. При несоблюдении этих условий котел снижает свой КПД из за формирования нагара (агломироатов), формируется конденсат в теплообменнике который приводит к коррозии, и возникает линейное расширение теплообменника которое растягивает и деформирует металл в плоть до разрыва сварных швов.

Для предотвращения этих проблем существуют следующие правила установки твердотопливного котла:

— Необходимо установить группу безопасности с манометром, воздухоотводчиком и сбросным клапаном. Правильность ее установки; в верхней точке и сразу после котла, перед каким либо краном.

— Так как на выходе подачи у котла могут быть высокие температуры более 90 градусов необходимо установить дублирующий сбросной клапан во избежание расплавления или залипания основного. Максимальное давление должно соответствовать заложенному в инструкции для конкретного котла.

— Наличие линии подмеса с подающей линии в обратную, может быть исполнена; либо методом установки подмешивающего термостатического клапана торговой марки ESBE VTC; либо смесительным устройством ESBE серии LTC;

— Либо компоновкой насосом подмеса и термостатом на обратную линию

— Расширительный бак для закрытой системы отопления должен соответствовать объему жидкости в системе отопления.

— Подпитывающая линия должна быть подключена в линию подачи.

— Наличие стабилизатора напряжения для энергозависимых котлов с программным обеспечением.

— Для систем отопления выполненных из пластика рекомендуется установка группы безопасности по перегреву — S-1 и STS -20 (по желанию заказчика). Эта группа безопасности ограничивает попадание в пластиковую систему теплоносителя более 90 °С, и предотвращает разрушение и преждевременное старение пластика.

— Для хорошего сгорания топлива с малым образованием золы и сажи, необходимо проверить наличие достаточной тяги в дымоходе, и наличие достаточного притока воздуха в помещение топочной (котельной). Указать на имеющиеся недостатки и предложить комплекс мероприятий по их устранению.

— Для хорошего удаления продуктов сгорания из помещения топочной проверить наличие достаточной системы дымоудаления (вытяжки), для этой топочной. При наличии недостатков в системе вытяжки указать на них, и предложить методы устранения.

— Монтаж твердотопливного котла с буферной емкостью будет способствовать работе котла в правильных режимах, увеличивать срок службы котла, и экономить топливо, сохраняя излишки тепла.

Монтаж твердотопливного котла цена

Вопрос сколько стоит установить твердотопливный котел не совсем однозначный, и зависит от многих факторов, таких как мощность котла, принципиальная схема подключения (простая в существующую систему, или же с объвязкой нескольких источников тепла), и наличие дымохода его высота, диаметр, и конфигурация.

Но для предварительной оценки существуют следующие расценки на работы по монтажу твердотопливных котлов:

Подключение твердотопливного котла к существующие системе отопления:

— до 50 кВт — цена 4000 грн

— от 50 до 100 кВт — цена 7000 грн

Подключение твердотопливного котла и газового в одну систему:

— до 50 кВт — цена 5000 грн

— от 50 до 100 кВт — цена 8000 грн

Обвязка твердотопливного котла с буферной емкостью:

— до 50 кВт — цена 8000 грн

— от 50 до 100 кВт — цена 10000 грн

Установить твердотопливный котел с буфером и бойлером ГВС:

— до 50 кВт — цена 12000 грн

— от 50 до 100 кВт — цена 15000 грн

Монтаж дымохода твердотопливного котла:

— до 50 кВт — цена 2000 грн

— от 50 до 100 кВт — цена 3500 грн

Монтаж и производство поддерживающей фермы дымохода:

— до 50 кВт — цена 6500 грн

— от 50 до 100 кВт — цена 8000 грн

Все эти расценки включают в себя и гарантию на работы в течении двух лет и могут быть снижены по договоренности в случае комплексного решения совместно с проектными работами, комплектацией, и непосредственно с работами по монтажу топочной. У нас Вы сможете приобрести твердотопливный котел и все комплектующие, Заказать проектные работы по твердотопливной котельной, заказать монтаж твердотопливного котла и получить гарантию от нас и производителей оборудования. На все эти работы, Наша компания имеет соответствующие лицензии и разрешения, все специалисты проходят ежегодные курсы повышения квалификации и имеют богатый практический опыт.

Статья 19 — КАМИНЫ, КАМИНЫ И КОМНАТНЫЕ КАМИНЫ — Документация 0.0.1 Административного кодекса Нью-Йорка

 § 27-848.08 Дровяные устройства: установка. (а) Объем. Древесина
Горючее оборудование включает в себя заводские камины, печи-камины,
комнатные обогреватели и каминные топки.
  (б) Листинг. Приборы для сжигания древесины должны быть внесены в список и приняты и
устанавливаются в соответствии с условиями их листинга и
принятие.
  (c) Расположение приборов.(1) Каждый прибор должен располагаться по отношению к зданию.
строительное и другое оборудование, чтобы разрешить доступ к
прибор. Должен быть сохранен достаточный зазор для очистки
поверхностей, замена воздушных фильтров, нагнетателей, моторов, органов управления
и соединители дымохода, а также смазка и обслуживание движущихся
части.
  (2) Дровяные приборы нельзя устанавливать в замкнутых пространствах.
или альковы. Минимальный размер помещения или комнаты, в которой
находится триста кубических футов.Должно быть не менее
одно открывающееся окно, обслуживающее такое пространство или комнату.
  (3) Дровяные приборы нельзя устанавливать в любом месте.
где бензин или любые другие легковоспламеняющиеся жидкости, пары или газы
присутствует или может присутствовать.
  (4) Дровяные приборы нельзя устанавливать ни в одном гараже.
  (d) Воздух для горения и вентиляции. Дровяные приборы должны
быть установлен в месте, в котором есть помещения для вентиляции
обеспечить надлежащую тягу в дымоходе и поддержание безопасной температуры ниже
условия использования и обеспечить достаточное количество воздуха для предотвращения образования окиси углерода
от входа в жилое помещение.Приборы следует располагать так, чтобы
препятствовать нормальной циркуляции воздуха в отапливаемом помещении.
Там, где здания настолько плотно закрыты, что нормальная инфильтрация невозможна.
обеспечить необходимый воздух, вводится наружный воздух.
  (e) Монтаж бытовой техники.
  (1) Дровяные приборы жилого типа, прошедшие испытания и
внесен в список одобренной национальной испытательной лаборатории для установки на
полы из горючих материалов укладываются на такие
этажей в соответствии с требованиями листинга и
условия приема.Такие приборы, которые не указаны для
установка на горючие полы в соответствии с принятыми национальными испытаниями
лаборатория должна быть обеспечена защитой пола в соответствии с
положения подраздела (g) этого раздела. Жилой тип дерево
Горючие приборы разрешается размещать без защиты пола
любым из следующих способов:
  а. на бетонных основаниях, имеющих адекватную опору на уплотненном грунте, раздробленном
камень или гравий;
  б. на бетонных плитах или каменных арках, не имеющих горючих материалов.
материалы, прикрепленные к нижней стороне; или
  c.на принятых сборках, полностью изготовленных из негорючих материалов.
материалы, имеющие рейтинг огнестойкости не менее двух
часов, с полами из негорючих материалов.
  (2) Любая сборка перекрытия, плита или арка должны иметь длину не менее
на восемнадцать дюймов от устройства со всех сторон.
  (3) Вместо требований к защите пола, указанных в настоящем документе,
напольное покрытие, внесенное в список признанной испытательной лаборатории, и
установлен в соответствии с инструкциями по установке.(4) Приборы должны опираться на бетонные основания, бетонные плиты,
кладки арок и конструкций перекрытий и их опор, которые
спроектирован и изготовлен для поддержки устройства.
  (е) Крепление для каминных печей и комнатных обогревателей.
  (1) Каминные печи и комнатные обогреватели на ножках или
пьедесталы, обеспечивающие не менее шести дюймов вентилируемого открытого пространства

под топку или основание прибора можно размещать на
этажи из горючего строительства, при условии, что пол под
прибор защищен плотно расположенными сплошными каменными блоками не менее
толщиной более двух дюймов.Верхняя поверхность кладки должна быть
покрыты листовым металлом не менее 24 калибра (0,024 дюйма). В
защита пола должна выступать не менее чем на восемнадцать дюймов за пределы
прибор со всех сторон.
  (2) Каминные печи и комнатный обогреватель на ножках или
пьедесталы, обеспечивающие от двух до шести дюймов вентилируемого открытого пространства под
топку или основание прибора можно размещать на полах
горючая конструкция при условии, что пол под устройством
защищается одним ходом пустотелых блоков не менее четырех
дюймов в толщину.Каменные блоки следует укладывать с открытыми концами.
и стыки подобранные таким образом, чтобы обеспечить свободную циркуляцию воздуха
через основные пространства кладки. Верхняя поверхность кладки
должны быть покрыты листом толщиной не менее 24 (0,024 дюйма).
Защита пола должна выступать не менее чем на восемнадцать дюймов за пределы
прибор со всех сторон.
  (3) Каминные печи и комнатные обогреватели с ножками или пьедесталами, которые
Обеспечьте менее двух дюймов вентилируемого открытого пространства под огнем
камеру или основание прибора нельзя ставить на пол
горючие конструкции.(g) Разрешения. Дровяные приборы должны устанавливаться с
следующие минимальные расстояния до горючей конструкции: Над верхом
прибора - тридцать шесть дюймов; спереди - тридцать шесть дюймов; из
спина - тридцать шесть дюймов; с боков - тридцать шесть дюймов. Минимум
зазор до негорючей конструкции должен составлять шесть дюймов, когда стол
14-1, за исключением того, что должно быть сохранено сорок восемь дюймов.
куда вставляется топливо. Принятые печи освобождаются от
вышеупомянутые зазоры и должны быть установлены в соответствии с
соответствующий эталонный образец и определенные на нем зазоры
посредством испытаний, указанных в эталонном стандарте.(h) Сокращение расстояний от дровяных приборов.
  (1) Допуски от перечисленных и не включенных в перечень дровяных приборов для
количество горючего материала может быть уменьшено, если горючий материал
защищен, как описано в таблице 14-1 здесь и как показано на рисунках 14-6
по 14-10 здесь.
  (2) Расстояние от дровяных приборов до горючих материалов.
может быть уменьшено за счет использования материалов или продуктов, перечисленных для
цель уменьшения таких зазоров. Материалы и продукты, перечисленные для
такое назначение устанавливается в соответствии с условиями
листинг и инструкция производителя.(3) Для систем уменьшения зазора с использованием воздушного пространства между
воспламеняющиеся стены и защитное ограждение стен, должна быть обеспечена надлежащая циркуляция воздуха.
обеспечивается одним из следующих способов, как показано на рисунке 14-10.
здесь:
  а. Для обеспечения адекватной циркуляции воздуха необходимо оставить все края
стены открываются с воздушным зазором не менее двух дюймов.
  б. Если стеновое ограждение установлено на одной плоской стене вдали от
углов, можно обеспечить адекватную циркуляцию воздуха, оставив только
нижний и верхний края или только боковые и верхние края открываются с воздушным зазором
не менее двух дюймов.c. Защитные ограждения, закрывающие две стены в углу, должны быть открыты в
нижний и верхний края с воздушным зазором не менее двух дюймов.

                               ТАБЛИЦА 14-1
        Уменьшение разрешения на использование оборудования с указанными формами
                    Защита {1,2,3,4,5,6,7,8,9,10}

Уменьшение зазора Максимально допустимое При требуемом зазоре
система, применяемая к, и уменьшение просвета без защиты
охват всего горения (в процентах) составляет 36 дюймов, зазоры
Возможные поверхности, указанные ниже, являются минимальными
расстояние, указанное как допустимый зазор.Для
требуемый зазор с другими необходимыми зазорами
без защиты без защиты,
                                              рассчитать минимум
                                              допустимый зазор от
                                              максимально допустимый
                                              сокращение. {9,10}

                                                     Как стена, как потолок
                              Как стена, так и потолочный протектор
                             Protector Protector (дюйм.)     (в.)
                             _________ __________ _________ _________
  (a) 3 1/2 дюйма толщиной 33% __ 24 __
кладка стены без
вентилируемое воздушное пространство.
  (b) толщиной 1/2 дюйма 50% 33% 18 24
негорючий изолятор
доска более 1 дюйма
стекловолокно или минеральное
шерстяные ватки без вентиляции
вентилируемое воздушное пространство.
  (c) 0,024 дюйма (калибр 24) 66% 50% 12 18
листовой металл более 1 дюйма
стекловолокно или минеральное
шерстяные войлоки усиленные
с проводом или аналогом,
на тыльной стороне с вентиляционным отверстием
вентилируемое воздушное пространство
  (d) 3 1/2 дюйматолстая 66% __ 12 __
кладка стены с вентиляцией
вентилируемое воздушное пространство
  (e) 0,024 дюйма (калибр 24) 66% 50% 12 18
листовой металл с вентиляционным отверстием
вентилируемое воздушное пространство.
  (f) 1/2 дюйма негорючие 66% 50% 12 18
изоляционная плита с вентиляционным отверстием
вентилируемое воздушное пространство.
  (g) 0,024 дюйма (калибр 24) 66% 50% 12 18
листовой металл с вентиляционным отверстием
вентилируемое воздушное пространство над
0,024 дюйма (калибр 24)
листовой металл с вентиляционным отверстием
вентилируемое воздушное пространство.
  (h) 1 дюйм.стекловолокно 66% 50% 12 18
или ватины из минеральной ваты
зажатый между двумя
листы 0,024 дюйма (24 калибра)
листовой металл с вентиляционным отверстием
вентилируемое воздушное пространство.

Примечания:
  {1} Распорки и стяжки из негорючего материала. Без проставок
или стяжки должны использоваться непосредственно за прибором или проводником.

  {2} Со всеми системами уменьшения зазоров с использованием вентилируемого воздушного пространства,
должна быть обеспечена соответствующая циркуляция воздуха. Должно быть не менее 2
дюймов между системой уменьшения зазора и горючими стенами и
потолки для систем уменьшения зазоров с использованием вентилируемого воздушного пространства.{3} Вата минеральная (одеяло или доска) должна иметь минимальную плотность.
8 фунтов на фут {3} и имеют минимальную температуру плавления 1500 ° F.
  {4} Изоляционный материал в составе системы уменьшения зазоров
должен иметь теплопроводность 1,0 (БТЕ-дюйм.) / (кв. фут-час- ° F) или меньше.
Изоляционная плита должна быть изготовлена из негорючего материала.
  {5} При прохождении одностенного соединителя через кладочную стену, используемую в качестве
стеновой экран, должно быть не менее 1/2 дюйма открытого вентилируемого воздуха.
пространство между разъемом и кладкой.{6} Между прибором и прибором должно быть не менее 2 дюймов.
защитник. Ни в коем случае не допускается зазор между прибором и
поверхность стены должна быть уменьшена ниже допустимой в таблице.
  {7} Зазоры перед загрузочной дверью и / или дверкой золоудаления
прибор не должен быть меньше, чем в Разделе 8-6.
  {8} Все зазоры и толщины минимальные: зазоры больше и
толщины приемлемы. Зазоры не должны быть менее 12 дюймов.
от бытовой техники.{9} Для расчета минимально допустимого зазора:
можно использовать формулу: C {pr} = C {un} x (1-R / 100). C {pr} - это минимум
допустимый зазор. C {un} - необходимый зазор без защиты,
и R - максимально допустимое уменьшение зазора.
  {10} Остальные уменьшенные зазоры см. На рисунках 14-11 и 14-12
с использованием материалов с (а) по (з).

ВИД СПЕРЕДИ - (см. Рисунок 14-6)

ПРОЗОР ДО ГОРЯЧЕЙ СТЕНЫ С ЗАЩИТЫ, КАК УКАЗАНО - (см.
Рисунок 14-7)

СИСТЕМА УМЕНЬШЕНИЯ ЗАЗОРА КЛАДКИ - (См. Рис. 14-8)

НАСТЕННАЯ ПЕРЕВОЗКА ИЗ МАСОНА - (См. Рис. 14-9)

СТЕНОВЫЕ ЗАЩИТЫ - (См. Рисунок 14-10)

Защита стен с использованием материалов из Таблицы 14-1 - (См. Рисунок 14-11)

Защита потолка с использованием материалов, указанных в таблице (см. Рис. 14-12)

  (4) Все зазоры должны измеряться от внешней поверхности
горючие материалы до ближайшей точки на поверхности дерева
горящего устройства, не обращая внимания на какие-либо меры защиты, применяемые к
горючие материалы.(5) Все зазоры между дровяными приборами и
горючие материалы должны быть достаточно большими, чтобы
зазор между соединителями дымохода и горючими материалами, как
требуется в пятнадцатой главе этой главы.
  (i) Принадлежности. Заводские аксессуары для дровяных приборов
такие как теплообменники, коврики для печи, напольные покрытия и защитные экраны
должны быть перечислены и приняты, и должны быть установлены в соответствии с
условия их включения и принятия.

Многотопливный котел Glenwood 7020 в Дровяных печах Обадии.

25 Glenwood Многотопливный котел на биомассе — навесное оборудование для биомассы и элементы управления

Многотопливный котел на биомассе Glenwood 7080 — конструкция и гарантия

Многотопливный котел на биомассе Glenwood 7070 Обзор и топка в действии

Многотопливный котел на биомассе Glenwood — история и особенности котла Glenwood

Пять основных причин, по которым мы выбираем котлы Glenwood

Glenwood Boilers — Часто задаваемые вопросы запросы

Многотопливные котлы Glenwood — действительно самый универсальный котел на рынке. Более 30 лет Glenwood Heating занимается производством коммерческих и сельскохозяйственных котлов. которые способны выполнять самые разные роли.

Нажмите здесь, чтобы узнать об однопроводной трубе PEX

Нажмите здесь, чтобы узнать о двухлинейной трубе PEX

Многотопливные котлы Glenwood имеют 30-летний опыт тысячи счастливых коммерческих клиентов, которые подогревают свой бизнес, цеха, склады, перерабатывающие предприятия, сараи, животноводческие помещения постройки, теплицы, печи и даже дома! Никакой другой котел на биомассе на рынке имеет такой проверенный послужной список с такой универсальностью и успех.Если вы ищете котел с высоким КПД, который будет нагревать ваш дом надежно, без суеты и по очень разумной цене, у вас есть нашел это. В большинстве случаев вы можете купить Glenwood американского производства. котел дешевле импортного, что более эффективно при перевод БТЕ из топлива в полезное тепло. Большинство котлов Glenwood имеют КПД до 90%, чистое горение, без модных компьютерных контроллеров, электроники и других систем, которые может выйти из строя, что в конечном итоге приводит к тому, что этот котел нагревается до визга. остановка.

Котлы Glenwood построен в соответствии с промышленными стандартами и предназначен для тяжелых условий эксплуатации. использовать, изо дня в день. Glenwood’s имеет репутацию жесткого, хорошо построенные котлы и НЕ ПРОФЕССИОНАЛЬНОЕ 20 годовая гарантия на его поддержку. Эти котлы спроектированы и спроектированы для сжигания практически любой сухой органический материал биомассы. Котел на биомассе Glenwood будет сжигать шнуровую древесину, прессованные деревянные кубики, обработанные деревянные блоки, древесные отходы, Прессованные бревна, свернутые газеты, картонные блоки, отработанное масло, Кулинарное масло, мазут, №1, №2, №3, мазут.Многотопливные котлы Glenwood уникальны в своей что они действительно самые универсальные котлы на рынке, лучшее соотношение цены и качества в котлах для сжигания биомассы и отходов. Если вы ищете решение для ваших потребностей в отоплении или удалении отходов, Obadiah’s и Glenwood помогут вам найти его с помощью нашей индивидуальной инженерии. способности. Obadiah’s является эксклюзивным дистрибьютором этого продукта и дилерские центры доступны.Свяжитесь с нами, чтобы получить более подробную информацию.

ГАРАНТИЯ При покупке отопительного оборудования производства Glenwood Heaters, LLC, вы, первоначальный владелец, получаете Гарантия двадцать (20) лет от сквозной ржавчины или неудачных сварных швов. Обязательства Glenwood Heaters, LLC: ограничивается заменой или заменой дефектных деталей на новые или восстановленные запчастей по усмотрению Glenwood Heaters, LLC, либо ремонт неисправных часть.Сказанное решение относительно того, какой вариант должно осуществляться исключительно по усмотрению Glenwood Heaters, LLC. Ты будет нести ответственность за оплату стоимости доставки и погрузочно-разгрузочных работ. Настоящая гарантия и положения содержащиеся в настоящем документе распространяются только на первоначального владельца и не передача последующим владельцам отопительного оборудования производства Glenwood Heaters, ООО. Эта гарантия недействительна в отношении любых часть отопительного оборудования, поврежденная владельцем или любым другим физическое лицо, когда оборудование находится во владении владельца.Гарантия недействительна независимо от того, был ли поврежден вызванные неправильным использованием, несчастным случаем, небрежностью в эксплуатации или обслуживании, ненадлежащим попытка самопомощи отремонтировать и т. д. Кроме того, эта гарантия не не распространяется на продукт, если продукт не был установлен в соответствии с процедура установки изложена в руководстве пользователя. Гарантия на все остальные части срок годности отопительного оборудования истекает через 1 (один) год с даты покупки товара первоначальным владельцем, но эта гарантия не распространяется и не распространяется на какие-либо конкретные части исключены из охвата ниже.Эта гарантия заменяет все другие гарантии, явные или подразумеваемые, включая гарантию товарной пригодности все другие обязательства и ответственность Glenwood Heater, LLC. Glenwood Heaters, LLC не предполагает уполномочивает любое лицо принять на себя для Glenwood Heaters, LLC любую другую ответственность в связи с продажей или установкой отопительного оборудования. ИСКЛЮЧЕНИЯ : ДАННАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА КРАСКУ, РЕШЕТКИ И ТЕПЛООБМЕННИК. Гарантия не распространяется обращения в службу поддержки, связанные с проблемами, вызванными неправильной установкой, неправильное использование или изменение первоначальной настройки продукта. Гарантия не распространяется на несанкционированные модификации продукта, а также не покрывает сервисный вызов для замены или отремонтировать любую часть системы отопления, кроме той части системы отопления показал, что он неисправен при нормальном рекомендуемом техническом обслуживании и использовании отопительное оборудование.

Характеристики	Многотопливный котел Glenwood 7020
Размеры угля и дерева	46 дюймов x 26,5 дюймов x 51,5 дюймов
с размерами масляного бака	66 дюймов x 31 дюймов x 52.5 дюймов в
с изоляционными панелями	60 дюймов x 31 дюймов x 53 дюймов
Размеры пожарного бокса	24 дюйма x 19 дюймов x 20 дюймов
Размер двери	15 дюймов x 15 дюймов
BTU Выходная древесина	100 000
Уголь на выходе БТЕ	120 000
Нефть на выходе БТЕ	125 000
Нагреет * (кв.футов,)	2 000
Размер линии подачи и возврата	1,5 дюйма
Размер дымохода	8 »
Вместимость воды (галл.)	70
Приблизительный вес угля и древесины (фунты)	1000
Приблизительный вес с масляным резервом (фунты)	1100

* Строительные и климатические условия влияют на тепловую мощность.

Многотопливный котел Glenwood 7020 не внесен в список UL.

Ресурсы:

Брошюра по котлу
Информация об уличных котлах
Руководство пользователя

**Значения БТЕ**
Топливо	БТЕ	Единица измерения
Стружка / опилки	2 000 000 16 000 000	Кубический ярд Тонна
Щепки	12 000 000	Тонна
Древесные пеллеты	16 000 000	Тонна
Каменный уголь	26 000 000	Тонна
Резина	32 000 000	Тонна
Жидкий пропан	92 000	Галлон
Топочный мазут	139 000	Галлон
Отработанное масло	190 000	Галлон
Дизель Выхлоп	1800	Лошадиные силы

Многотопливный котел на биомассе Glenwood 7080 — обзор системы

Многотопливный котел на биомассе Glenwood 7070 — элементы управления

% PDF-1.4 % 143 0 объект > эндобдж xref 143 80 0000000016 00000 н. 0000002547 00000 н. 0000002722 00000 н. 0000003840 00000 н. 0000004256 00000 н. 0000004647 00000 н. 0000005199 00000 н. 0000005313 00000 н. 0000005425 00000 н. 0000005512 00000 н. 0000006063 00000 н. 0000006687 00000 н. 0000007031 00000 н. 0000007653 00000 п. 0000008120 00000 н. 0000008204 00000 н. 0000008686 00000 п. 0000009243 00000 п. 0000009911 00000 н. 0000010530 00000 п. 0000011134 00000 п. 0000011319 00000 п. 0000011962 00000 п. 0000012635 00000 п. 0000013170 00000 п. 0000013845 00000 п. 0000018258 00000 п. 0000022175 00000 п. 0000023924 00000 п. 0000026506 00000 п. 0000026863 00000 п. 0000027311 00000 п. 0000027694 00000 п. 0000028030 00000 н. 0000028318 00000 п. 0000028615 00000 п. 0000028795 00000 п. 0000028848 00000 п. 0000028896 00000 п. 0000029001 00000 п. 0000029050 00000 н. 0000029120 00000 н. 0000029216 00000 п. 0000040025 00000 п. 0000040312 00000 п. 0000040618 00000 п. 0000040645 00000 п. 0000041059 00000 п. 0000041204 00000 п. 0000047387 00000 п. 0000047650 00000 п. 0000048020 00000 п. 0000048377 00000 п. 0000060431 00000 п. 0000060695 00000 п. 0000061148 00000 п. 0000061571 00000 п. 0000068312 00000 п. 0000068606 00000 п. 0000068966 00000 п. 0000069354 00000 п. 0000073794 00000 п. 0000074059 00000 п. 0000074383 00000 п. 0000074608 00000 п. 0000084166 00000 п. 0000084436 00000 п. 0000084829 00000 н. 0000085225 00000 п. 0000095296 00000 п. 0000095573 00000 п. 0000095972 00000 п. 0000096445 00000 п. 0000098670 00000 п. 0000099312 00000 н. 0000103721 00000 н. 0000106416 00000 н. 0000107890 00000 п. 0000002369 00000 н. 0000001934 00000 н. трейлер ] / Назад 140882 / XRefStm 2369 >> startxref 0 %% EOF 222 0 объект > поток hb«`b`x Ȁ

HETAS Найти установщика Поиск | Печи | Выжигание по дереву | Биомасса

Поиск HETAS «Найти установщика» позволяет легко найти ближайшего к вам установщика HETAS для приборов на твердом топливе, древесине и биомассе.Этот поиск предоставит результаты для потребителей в Англии, Уэльсе, Шотландии и Нормандских островах. HETAS недавно запустила схемы регистрации установщиков в Северной Ирландии и Ирландии. Воспользуйтесь поиском выше, чтобы найти своего местного установщика.

Приборы на твердом топливе и биомассе становятся все более популярными в связи с растущим спросом на решения в области возобновляемых источников энергии. Чтобы оборудование работало безопасно и эффективно, важно, чтобы установка и обслуживание выполнялись соответствующим образом обученным и зарегистрированным компетентным лицом.

Потребители, использующие зарегистрированный установщик HETAS:

Могут быть уверены, зная, что их установщик прошел обучение и аттестацию для выполнения соответствующих работ
Сэкономит время и деньги, а также обеспечит безопасную и эффективную работу вашего прибора
Получите сертификат соответствия после завершения установки (только для Англии и Уэльса — для других регионов, пожалуйста, свяжитесь с вашим установщиком и местным строительным надзором)
Возможность выбора диапазона установок, охватываемых схемой, включая системы котлов на биомассе, сухие приборы, приборы с бойлерами, системы горячего водоснабжения и отопления, а также повторную облицовку дымоходов и системных дымоходов

Убедитесь, что ваш установщик зарегистрирован в HETAS, и всегда запрашивайте у вашего установщика идентификацию, ваш установщик HETAS сможет изготовить идентификационную карту HETAS с указанием своих полномочий по регистрации HETAS, отображаемых на обратной стороне.Обратите внимание, что установщики могут обладать рядом полномочий с HETAS, убедитесь, что выбранный вами установщик зарегистрирован для работы, которую вы собираетесь выполнить. Используйте поле поиска выше, чтобы найти свой местный установщик HETAS, и всегда запрашивайте идентификатор любого установщика, которого вы решите использовать для любых работ по установке.

За советом и советами обращайтесь к ассортименту информационных буклетов HETAS.

На веб-сайте HETAS вы также можете найти ближайшего к вам продавца, трубочиста, инженера по обслуживанию, бытовых приборов и топлива.

Любые монтажные работы, требующие работы с газовой системой, должны выполняться зарегистрированным установщиком Gas Safe. Для получения дополнительной информации о Регистре газовой безопасности посетите сайт www.gassaferegister.co.uk

Топливные котлы — Краткое описание соответствия нормам

Согласно IECC / IRC, раздел R103.3 / R106.3, Проверка документов . Должностное лицо кодекса / строительное должностное лицо должно проверить или вызвать проверку строительной документации на соответствие нормам.

В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для обзора плана, касающиеся положений, отвечающих требованиям для «котлов, работающих на жидком топливе».

Строительная документация . Изучите строительную документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования

2015 IECC / IRC, Раздел R103.2 / N1101.5 Информация о строительной документации. Строительная документация должна включать:

— Изоляционные материалы и их R-значения
— Критерии проектирования механической системы
— Типы, размеры и эффективность оборудования механической системы
— Оборудование и средства управления системой
— Герметизация воздуховодов, изоляция воздуховодов и труб и их расположение
— Детали воздушного уплотнения
— Гидроизоляция и контроль влажности

2015 Требования IRC для котельных, работающих на жидком топливе, можно найти в главе 13 «Общие требования к механическим системам»; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; Глава 22, Специальные трубопроводы и системы хранения; и Глава 24, Топливный газ .В этом разделе перечислены применимые разделы кода IRC и IECC.

Общие положения по установке . Изучите строительную документацию на установку оборудования.

– 2015 IRC, раздел M14101, M2001 Общие . Котлы, работающие на жидком топливе, должны быть перечислены и маркированы в соответствии с UL ² 726 и должны быть установлены:

В соответствии с инструкциями производителя M2001.1
На ровных площадках в соответствии с Разделом M1305.1.4.1
С соответствующими зазорами, как указано в перечне котлов и на этикетке M2001.2
С запорными клапанами в подающем и обратном трубопроводах согласно разделу M2001.3
Со средствами управления и безопасности в соответствии с Разделом M2002
Так проемы в наружных стенах заделываются в соответствии с Разделом R703.4
Для защиты источника питьевой воды в соответствии с разделом P2902
Таким образом, отверстия для забора воздуха расположены в соответствии с разделом R303.5,1
С автоматическими выключателями, размеры которых соответствуют паспортной табличке оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям Раздела G2410 IRC
10. С расширительными баками, которые соответствуют требованиям к минимальной вместимости согласно Разделам M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:

Объем системы (галлоны)	Мембрана под давлением Тип	Тип без давления
10	1.0	1,5
20	1,5	3,0
30	2,5	4,5
40	3,0	6,0
50	4,0	7,5
60	5,0	9,0
70	6,0	10,5
80	6.5	12,0
90	7,5	13,5
100	8,0	15,0

Крепление . Убедитесь, что оборудование правильно поддерживается и установлено в конструкции.

– 2015 IRC, Раздел M1305.1.4.1 Дорожный просвет . Оборудование и приложения, опирающиеся на землю, должны быть ровными и прочно опираться на бетонную плиту или другой утвержденный материал, выступающий не менее чем на 3 дюйма (76 миллиметров) над прилегающей землей.Такая опора должна соответствовать инструкциям производителя по установке. Приборы, подвешенные над полом, должны находиться на расстоянии не менее 6 дюймов (152 миллиметров) от земли.

– 2015 IRC, Раздел M1307.3 Высота источника воспламенения . При установке в гараже источник возгорания должен находиться на высоте 18 дюймов от пола, а котел должен быть защищен от ударов (IRC M1307.3)

– 2015 IRC, раздел G2406 Расположение устройства .Запрещается размещать бытовую технику в спальных комнатах, ванных комнатах, туалетных комнатах, кладовых или хирургических помещениях или в пространстве, которое открывается только в такие комнаты или пространства.

Органы управления оборудованием . Изучите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.

– 2015 IECC / IRC, Раздел R403.1 / N1103.1 . Каждая система отопления и охлаждения должна иметь свой термостат. Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

Водогрейные котлы, которые поставляют тепло в здание через одно- или двухтрубные системы отопления, должны иметь регулятор сброса наружного воздуха ³, который понижает температуру котловой воды в зависимости от температуры наружного воздуха согласно R403.2 / N1103.2 .

Размер оборудования .Убедитесь, что размер котла рассчитан исходя из нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами (IRC M1401.3, IECC R403.6 (2009, 2012) и IECC 403.6 / R403.7.

– 2015 IECC / IRC, Раздел R403.7 / N1103.7 . Размеры оборудования для обогрева и охлаждения должны быть определены в соответствии с Руководством S ACCA на основании нагрузки на здание, рассчитанной в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

Вентиляция .Жидкотопливные котлы должны обеспечиваться воздухом для горения в соответствии с NFPA31 ³, а отверстия для воздуха для горения должны располагаться на высоте или выше, требуемой в разделе IRC R322.2.1 согласно 2015 IRC M1701 . Отвод воздуха из котлов может производиться через обычную систему дымохода или через систему сбалансированного дымохода с прямым выводом через стену. Изучите строительную документацию и убедитесь, что система вентиляции была установлена в соответствии с инструкциями производителя по установке.

– 2015 IRC, Раздел M1801 Общие . Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке. Вентиляционные системы должны состоять из утвержденных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются неотъемлемыми частями маркированных приборов.

– 2015 IRC, Раздел M1803.2 Соединители дымохода и вентиляции для масляных и твердотопливных приборов . Соединители должны быть изготовлены из материала дымохода заводского изготовления, вентиляционного материала типа L или однослойной металлической трубы, имеющей стойкость к коррозии и нагреванию, и толщину не менее, чем у оцинкованной стали, как указано в Таблице M1803.2 IRC, как показано ниже:

Диаметр соединителя (дюймы)	Гальванизированный листовой металл, номер калибра	Минимальная толщина (дюймы)
Менее 6	26	0,019
от 6 до 10	24	0,024
От 10 до 16	22	0,029

— 2015 IRC, раздел M1803.3 Просвет . Вентиляционные соединители должны иметь зазор от горючих материалов в соответствии с IRC M1803.3.4 (см. Таблицу ниже) или любой уменьшенный зазор, приемлемый для NFPA 31.

Тип разъема	Минимальный зазор (дюймы)
Соединители для одностенных металлических труб:
— Приборы на жидком и твердом топливе	17
— Масляные приборы, перечисленные для использования с вентиляционными отверстиями типа L	9
Соединители вентиляционного трубопровода типа L:
— Приборы на жидком и твердом топливе	9
— Масляные приборы, перечисленные для использования с вентиляционными отверстиями типа L	3

— Обычный отвод дымохода

2015 IRC, раздел M1801.2 Проект требований . Система вентиляции должна удовлетворять требованиям, предъявляемым к оборудованию в соответствии с инструкциями изготовителя по установке, и должна быть сконструирована и установлена так, чтобы создавать положительный поток для вывода продуктов сгорания во внешнюю атмосферу. При выводе воздуха из печи, работающей на жидком топливе, в дымоход из каменной кладки, изменение размера должно быть выполнено в соответствии с NFPA 31.

— Прямая вентиляция

2015 IRC, раздел G2427.8 Место вывода системы вентиляции . Расположение вывода системы вентиляции должно соответствовать требованиям IRC G2427.8 с указанными расстояниями от принудительных воздухозаборников, окон, дверей, самотечных воздухозаборников, в зависимости от размера оборудования, указанного в G2427.8 и схематически приведенного в Приложении C документа. IRC.
2015 IRC, раздел G2427.9 Отвод конденсата . Необходимо установить систему отвода конденсата для сбора и отвода конденсата из системы вентиляции.

Хранение и снабжение

— 2015 IRC, Раздел M2201 Масляные баки . Резервуары подачи должны быть перечислены и маркированы и должны соответствовать требованиям к хранению согласно Разделу M2201.

– 2015 IRC, Раздел M2204 Масляные насосы и клапаны . Масляные насосы и клапаны должны быть перечислены и маркированы в соответствии с UL 343 ⁵ и UL 843, ⁶, соответственно. Масляные насосы должны быть объемного типа, которые автоматически отключают подачу масла при остановке, а давление на входе подачи масла не должно превышать 3 фунта на квадратный дюйм (IRC M2204.2, IRC M2204.3).

Гидравлические трубопроводы и распределительные системы . Изучите строительную документацию и подтвердите указанные размеры, мощность и коэффициент сопротивления изоляции.

– 2015 IRC, раздел M2101 . Hydronic трубопровод должен быть установлен в соответствии с IRC M1308 и IRC M2101, а материалы должны соответствовать таблице M2101.1 IRC. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы.Опоры трубопровода должны быть из материала и прочности, достаточной для поддержки трубопровода, и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 IRC (см. Таблицу ниже).

Материал трубопровода	Максимальный горизонтальный интервал (футы)	Максимальный вертикальный интервал (футы)
АБС	4	10
CPVC (1 дюйм или меньше)	3	5
ХПВХ (1 ¼ дюйма)	4	10
Труба из меди или медного сплава	12	10
Медь или трубки из медного сплава	6	10
Труба или трубка из ПБ	2.67	4
Труба или шланг из полиэтилена	2,67	4
Трубка PEX	2,67	4
ПП труба диаметром менее 1 дюйма	2,67	4
PP более 1 ¼ дюйма	4	10
ПВХ	4	10
Труба стальная	12	15
Труба стальная	8	10

— 2015 IRC, раздел M2102.1 Общий . Если используются конвекторы для плинтусов, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

— 2015 IRC, Раздел M2103 Система теплого пола . Системы лучистого теплого пола должны иметь тепловой барьер в соответствии с Разделом M2103.

IRC / M2103.2.1 / IECC R403.4 Монтаж плит на грунте должен быть изолирован до минимального значения R, равного 5.
IRC M2103.2.2 / IECC R403.4 Подвесные напольные установки должны быть изолированы до минимального значения R 11.

— 2015 IECC / IRC, Раздел R403.4 / N1103.4 . Трубопроводы механической системы, способные пропускать жидкости> 105 ° F или <55 ° F, должны быть изолированы по крайней мере до R-3. Изоляция трубопровода, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызванных солнечным светом, влагой, оборудованием и ветром. Защита не может быть обеспечена липкой лентой.

Мигание / контроль влажности . Убедитесь, что конструкция и характеристики атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

– 2015 IRC, Раздел R303.6 Наружная защита от открывания . Отверстия для выпуска и забора воздуха, которые заканчиваются снаружи, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия ¼ дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 мм) в любом направлении.Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям по защите проемов в наружных стенах в соответствии с настоящим Кодексом.

— 2015 IRC, Раздел R703.4 Перепрошивка . Утвержденный антикоррозийный гидроизоляционный слой следует применять в виде черепицы, чтобы предотвратить попадание воды в полости стен или проникновение в компоненты каркаса строительных конструкций. Самоклеящийся оклад должен соответствовать стандарту AAMA ⁸ 711.Мембраны, наносимые жидкостью, используемые в качестве гидроизоляции в наружных стенах, должны соответствовать требованиям стандарта AAMA 714. Гидравлический гидроизоляционный слой должен доходить до поверхности отделки внешней стены или до водонепроницаемого барьера. В соответствии с этим кодексом утвержденные коррозионно-стойкие оклады должны быть установлены на всех пересечениях стен и крыши.

Защита системы питьевого водоснабжения . Убедитесь, что к оборудованию подключена питьевая вода.

– 2015 IRC, раздел P2902.1 Общий . Система снабжения питьевой водой должна быть спроектирована и установлена таким образом, чтобы предотвратить загрязнение непитьевыми жидкостями, твердыми веществами или газами, попадающими в систему подачи питьевой воды. Запрещается выполнять подключения к источнику питьевой воды таким образом, чтобы это могло привести к загрязнению источника воды или обеспечить перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены утвержденные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водоснабжением и коммунальным питьевым водоснабжением должны быть запрещены.

Механическая система Воздуховоды. Если воздуховоды используются как часть установки , изучите строительную документацию и подтвердите указанное значение R изоляции для воздуховодов.

Изоляция .

– 2015 IECC / IRC, Раздел R403.3.1 / N1103.3.1 Изоляция .

Приточные и возвратные каналы, установленные на чердаках, должны быть изолированы по R-8, если каналы
≥3 дюймов в диаметре или R-6, если воздуховоды имеют диаметр <3 дюймов.
Приточные и возвратные воздуховоды, установленные в других частях здания, должны быть изолированы по R-6, если воздуховоды имеют диаметр ≥3 дюймов, R-4.2, если воздуховоды имеют диаметр <3 дюймов.

Исключение: Воздуховоды или их части, полностью расположенные внутри тепловой оболочки здания.

Герметизация воздуховода / воздуховода . Изучите строительную документацию и убедитесь, что используется соответствующий уровень герметичности воздуховода в зависимости от применяемых норм.Имейте в виду, что действующие нормы и правила требуют, чтобы герметичность воздуховода выходила за рамки простого механического уплотнения стыков, и что утечка должна быть проверена с помощью полевых испытаний, а подтверждающая документация должна быть предоставлена официальному лицу. Должностное лицо кодекса должно рассмотреть возможность передачи юрисдикционных требований на этапе обзора плана.

–2015 IECC / IRC, Раздел R403.3.2 / N1103.2.2 Уплотнение. Воздуховоды, воздухоочистители и фильтровальные боксы должны быть герметично закрыты. Стыки и швы должны соответствовать Международному механическому кодексу или IRC, раздел M1601.4.1, если применимо.

Исключения:

Нанесение воздухонепроницаемых продуктов из распыляемой пены допускается без дополнительных уплотнений швов.

Для воздуховодов, имеющих классификацию статического давления менее 2 дюймов водяного столба (500 Па), не требуется дополнительных систем закрытия для непрерывных сварных соединений и швов, а также соединений и швов запорного типа, кроме защелкивающихся и Типы кнопочного замка.

Существующие здания и замена .Новые котлы, являющиеся частью пристройки, должны соответствовать разделам Кодекса о новом строительстве (т.е. разделам IRC R403.1, R403.2, R403.3, R503.5 и R403.6). Исключением является то, что когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с менее чем 40 погонными футами в безусловных пространствах не нуждается в испытании. Сменные котлы должны быть установлены в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация ⁸ и Техническое руководство ACCA по качественной установке, а также Стандарт 9 ACCA: Протоколы проверки качества монтажа HVAC.⁹

² UL (Лаборатория страховщиков) — это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, проверяет, проверяет, консультирует и обучает.

⁷ AAMA — Американская ассоциация архитектурных производителей L (Лаборатория андеррайтеров) — глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, инспектирует, проверяет, консультирует и обучает.

Информация о твердотопливном устройстве | Руководства для потребителей OFTEC

Информация на этой странице представляет собой общее руководство; Ваш местный технический специалист, зарегистрированный в OFTEC, сможет дать дальнейшие консультации по вашим конкретным обстоятельствам.

Многие люди находят мерцающее пламя и теплый свет настоящего огня уютным и расслабляющим, поэтому неудивительно, что открытый огонь и декоративные печи снова стали центральным элементом многих домов. Есть что-то уютное и расслабляющее в мерцании естественного пламени и теплом свете от сжигания твердого топлива. В то время как печи и открытый огонь идеально подходят, когда вам нужно дополнительное тепло для основной гостиной, также доступны твердотопливные котлы и плиты для полноценного центрального отопления дома.

Строительные нормы и правила

По соображениям безопасности и производительности установка твердотопливных приборов и связанных с ними систем отопления является работой, регулируемой строительными нормами, и должна выполняться только компетентными специалистами, прошедшими соответствующее обучение и оценку.

Типы приборов

К традиционным приборам, работающим на твердом топливе, относятся котлы, плиты, открытые камины или декоративные печи.Некоторые из них обеспечивают лучистое тепло только непосредственно от прибора, в то время как другие обеспечивают тепло для горячей воды или всей системы центрального отопления. Некоторые из них даже могут быть связаны с приборами, работающими на жидком топливе, тепловыми насосами и солнечными тепловыми панелями, чтобы обеспечить большую гибкость. Важно выбрать прибор, соответствующий вашим потребностям и образу жизни. Например, подумайте, не стоит ли добавлять топливо в топку вручную. В противном случае вам следует рассмотреть устройство, в котором топливо подается автоматически.

Устройства, работающие на возобновляемых источниках энергии или биомассе, как правило, сжигают древесную щепу или промышленные гранулы, состоящие из древесины, растений, трав и т. Д. Эти устройства считаются имеющими экологические преимущества, поскольку количество углекислого газа, выбрасываемого в атмосферу при сжигании топлива, аналогично количеству всасывается во время цикла роста дерева или растения. Возобновляемые источники энергии часто полностью автоматические и обеспечивают полное центральное отопление. В некоторых регионах доступны государственные поощрительные выплаты для покрытия связанных с этим затрат на установку.

Все приборы, работающие на твердом топливе, должны быть подключены к совместимой системе дымохода или дымохода, которая позволит безопасно отводить дымовые газы в открытый воздух. Для нормальной работы дымохода или дымохода в большинстве случаев необходимо также предусмотреть специальное вентиляционное отверстие для замещения воздуха, втягиваемого в дымоход. Ваш технический специалист по твердому топливу, зарегистрированный в OFTEC, сможет предложить дополнительные советы и варианты выбора того, какое оборудование лучше всего соответствует вашим потребностям.

Топливо

Для твердотопливных бытовых приборов доступно множество видов топлива.Если вы собираетесь сжигать дрова, важно, чтобы вы получили хорошо выдержанные бревна. Чем суше бревна, тем эффективнее будет прибор, так как тепло не будет теряться при сжигании влаги. Топливо с высоким содержанием влаги также может образовывать креозотоподобное вещество в системе дымохода или дымохода, чего следует избегать. Очень важно выбрать топливо, которое соответствует вашим потребностям и подходит для устройства.

В мае 2021 года в Англии было введено новое законодательство, ограничивающее продажу древесины, промышленного твердого топлива и битуминозного угля, предназначенных для сжигания в жилых помещениях (включая плавучие дома).Теперь они должны иметь логотип «Ready to Burn» и сертификат, выданный утвержденным органом по сертификации производимого твердого топлива. Более подробная информация доступна на их веб-сайте.

Вам также следует проверить, находится ли ваша собственность в пределах зоны контроля дыма, которая ограничит ваш выбор топлива. Дополнительную информацию о зонах контроля дыма можно получить в местных органах власти.

Хранение топлива

Хранение топлива в безопасном, сухом и хорошо вентилируемом месте важно для максимального увеличения срока его службы и предотвращения смешивания с ним листьев и другого мусора.Если вы собираетесь сжигать закаленные бревна, вам следует подумать о специально построенном хранилище бревен, которое будет защищать от дождя, обеспечивая при этом максимальную вентиляцию.

Размер и расположение вашего топливного склада следует учитывать и рассчитывать на основе минимальных объемов поставки и количества топлива, которое должно быть сожжено за определенный период времени. Ваш технический специалист по твердому топливу, зарегистрированный в OFTEC, сможет дать дополнительную информацию о топливе и вариантах хранения, а также сообщить, применяются ли какие-либо ограничения по размещению в вашем регионе.

Как зажигать и использовать твердотопливный прибор

Перед тем, как начать, вы всегда должны проверять информацию производителя, прилагаемую к вашему устройству, для получения конкретных сведений о работе вашего оборудования. Чтобы получить простое руководство, посетите веб-сайт burnright.

Техническое обслуживание

Из соображений безопасности, для поддержания рабочих характеристик и снижения риска неожиданных поломок OFTEC рекомендует, чтобы установки на твердом топливе ежегодно проверялись и обслуживались техническим специалистом по твердому топливу, зарегистрированным в OFTEC.Вам также необходимо регулярно чистить дымоход с помощью квалифицированного трубочиста. Частота будет зависеть от сжигаемого топлива.

Окись углерода

Все устройства, работающие на ископаемом топливе, включая газовые котлы, котлы, работающие на жидком топливе, открытый огонь или дровяные печи, производят окись углерода. Жильцы подвергаются риску воздействия этого опасного газа, если оборудование неправильно установлено или обслуживается.

Для получения дополнительной информации, пожалуйста, прочтите PUB94 Домашнее руководство по безопасности угарного газа.

MFC (многотопливная конденсация)

Гидравлический котел MFC (Multi-Fuel Condensing)

AERCO может работать на нескольких видах топлива, включая природный газ, пропан или мазут №2. Он отличается проверенной конструкцией 4-ходового жаротрубного теплообменника для максимальной теплопередачи и эффективности и предназначен для конденсации в любой гидравлической системе с замкнутым контуром. Комбинация теплообменника из высококачественной углеродистой стали / нержавеющей стали 316Ti обеспечивает высочайшую долговечность.Конструкция из нержавеющей стали 316Ti в 4-м проходе теплообменника обеспечивает превосходную коррозионную стойкость против кислой конденсации дымовых газов. Точно так же он может работать на нескольких видах топлива, включая природный газ, пропан или мазут № 2 (в качестве резервного), что обеспечивает гибкость в двух видах топлива. Более того, серия MFC оснащена стандартными двойными обратными соединениями для оптимальной гибкости применения и повышения сезонной эффективности до 10%. Максимальная рабочая температура теплообменника 240 ° F позволяет использовать более широкий диапазон рабочих температур и при необходимости удовлетворять требованиям приложений с более высокими температурами, но позволяет зданию сбрасывать температуру воды для конденсации в месячные месяцы.

Серия MFC оснащена лучшими в отрасли мощными горелками, выбросы которых соответствуют самым строгим требованиям по выбросам NOx и CO. Полностью модулируемая горелка также соответствует стандартам AERCO в отношении энергоэффективности, долговечности, надежности и качества строительства.

Котлы MFC могут использоваться как индивидуальные блоки, так и в модульном исполнении, с возможностью выбора режимов работы. В дополнение к управлению котлом в соответствии с постоянной уставкой, графиком сброса внутреннего / наружного или сигналом 0-10 В, один или несколько блоков могут быть интегрированы через протокол связи Modbus.Для котельных установок с 2 или более котлами доступный контроллер последовательности, предназначенный для оптимизации эффективности установки, обеспечивает правильное решение. Точно так же системы MFC могут быть легко интегрированы с системой управления энергопотреблением или системой автоматизации здания.

Характеристики и преимущества

Природный газ, пропан или двойное топливо (мазут № 2)
Полная конденсация на природном газе / пропане
Способность к конденсации на мазуте № 2 (содержание серы <15 ppm)
Вверх до 5: 1 (20%) при сжигании природного газа или пропана
Высококачественный комбинированный четырехходовой жаротрубный теплообменник из углеродистой стали / нержавеющей стали 316Ti
Возможность использования установок с регулируемым первичным потоком
Выбросы NOx с уровнем выбросов 40 частей на миллион или меньше при всех скоростях горения при сжигании природного газа
Двойные патрубки возвратной воды
Точный контроль температуры
Стандартная лучшая в отрасли мощная горелка (Riello)
Подвод воздуха для горения в воздуховоде
Простота обслуживания
Допустимые вентиляционные материалы AL29-4C
Опции управления: постоянная уставка, внутренний / наружный сброс, удаленная уставка, сигнал 0-10 В или ModBus

ТеплоСпец

ТеплоСпец

Установка и монтаж твердотопливных котлов отопления

Наименование работ

Единица измерения

Цена, рубли

Монтаж системы отопления, цены:

Котельное оборудование. Монтаж котельных:

Монтаж системы отопления:

Монтаж системы водоснабжения и канализации:

Пуско-наладочные работы (газовые, дизельные, электрические котлы)

Пуско-наладочные работы (пеллетные котлы)

Монтаж твердотопливного котла отопления своими руками

Этапы установочных работ

Подготовительный этап

Выбор помещения

Сооружение опалубки

Вентиляция

Дымоходный канал

Обвязка котла

Схема обвязки

Подмес в систему отопления холодной воды

Группа безопасности

Пробный запуск и тестирование системы

Установка твердотопливного котла своими руками: 3 шага

Общие правила при подготовке к монтажу

Что необходимо знать и сделать перед самим монтажом

Алгоритм выполнения работ при установке

Установка твердотопливного котла: требования, порядок работ, оборудование

Установка твердотопливного котла: требования и нормативы безопасности

Как установить твердотопливный котел в частном доме: порядок установки

Установка автоматики на твердотопливный котел: необходимое оборудование

Монтаж твердотопливного котла в частном доме / работы по монтажу твердотопливных котлов — Услуги монтажа — Kotel24

Целесообразность монтажа твердотопливного котла

Типы и виды твердотопливных котлов

Установка котла на твердом топливе, специфика установки

Монтаж твердотопливного котла цена

Статья 19 — КАМИНЫ, КАМИНЫ И КОМНАТНЫЕ КАМИНЫ — Документация 0.0.1 Административного кодекса Нью-Йорка

Многотопливный котел Glenwood 7020 в Дровяных печах Обадии.

HETAS Найти установщика Поиск | Печи | Выжигание по дереву | Биомасса

Топливные котлы — Краткое описание соответствия нормам

Информация о твердотопливном устройстве | Руководства для потребителей OFTEC

Строительные нормы и правила

Типы приборов

Топливо

Хранение топлива

Как зажигать и использовать твердотопливный прибор

Техническое обслуживание

Окись углерода

MFC (многотопливная конденсация)

Характеристики и преимущества

Ответить Отменить ответ
