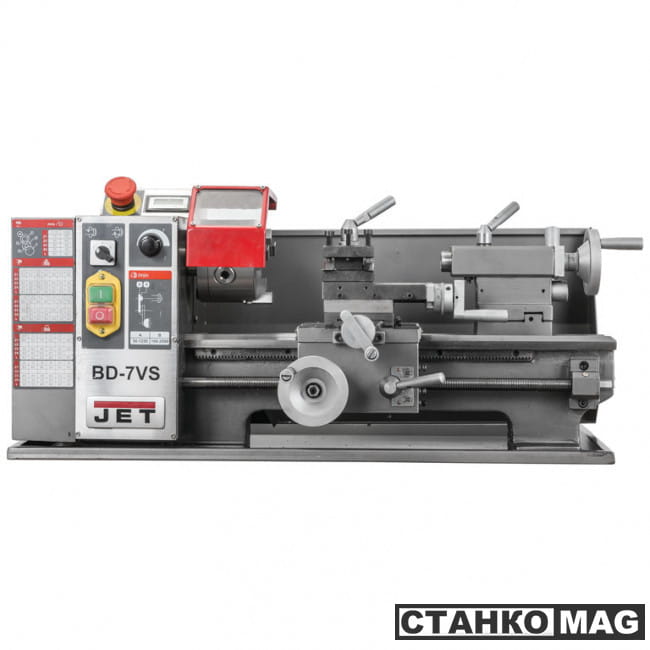

НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ [технология работы]

В последние годы [настольный токарный станок] получил широкое распространение в различных сферах бизнеса и промышленного производства.

Востребованность такого оборудования для работы по металлу объясняется настойчивым внедрением и государственной поддержкой малого бизнеса.

Настольные токарные станки по металлу используются на станциях технического обслуживания автомобилей, в ремонтных цехах и учебных мастерских.

Многие известные на рынке обрабатывающего оборудования компании производят настольные агрегаты для работы по металлу с ЧПУ .

Одновременно с этим в цехах малых предприятий часто встречаются устройства, которые собраны своими руками (собрать можно любой вид агрегата, даже фрезерный).

Классификация токарных агрегатов

Токарные установки создавались для обработки заготовок, имеющих цилиндрическую форму.

Такая форма придается детали в результате обработки наружной поверхности. Операция в этом случае называется точением.

Для того чтобы обработать внутреннюю поверхность, выполняется расточка.

В производственных циклах используются токарные агрегаты следующих типов:

  • револьверный;
  • винторезный;
  • многошпиндельный;
  • фрезерный
  • с ЧПУ.

Для мелкосерийного и штучного производства по металлу принято использовать мини токарный станок «Универсал».

Мини установки этой серии созданы специально для использования в индивидуальном и мелкосерийном производстве.

При необходимости создать полноценное предприятие по обработке металлических изделий, приходится использовать агрегаты разного профиля и назначения, в том числе отлично справляется с заданием фрезерный станок.

Китайский револьверный станок с ЧПУ используется в реализации самых сложных проектов.

Видео:

Однако настольного варианта должной производительности и надежности на рынке пока нет. Токарно-винторезный станок обладает широкими функциональными возможностями.

В настоящее время такие механизмы успешно производятся своими руками.

Однако приходится констатировать, что по своей надежности и долговечности они не могут конкурировать с экземплярами заводского производства.

Настольный токарно-винторезный станок

Действующая модель экономики стимулирует становление и развитие предприятий малого бизнеса.

В дополнение к этому, определенное число людей занимается народными ремеслами и таким мастерам очень часто нужен настольный станок

по металлу.

В дополнение к сказанному следует отметить, что обслуживание и ремонт сложной бытовой техники постоянно требует запасных частей.

Токарно-винторезный агрегат в такой ситуации получил высокую оценку мастеров. Мини станок этого типа выпускается компаниями, штаб-квартиры которых находятся в разных государствах.

При выборе конкретной модели нужно обращать внимание на бренд, под которым произведен агрегат.

Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:

  • обточка и расточка поверхностей;
  • развертка отверстий;
  • обработка торцевых поверхностей;
  • нарезка резьбы;
  • зенкерование;
  • сверление.

Настольный прецизионный мини токарно-винторезный станок принято считать одним из основных в производстве механических и электронных часов.

Производство измерительных приборов требует применения высокоточного оборудования.

Видео:

Токарно-винторезный станок здесь используется при обработке миниатюрных валов и втулок.

Настольный фрезерный станок с ЧПУ изготавливает корпусные детали.

Токарные станки серии «Универсал»

При знакомстве с линейкой настольных токарных станков «Универсал», следует обратить внимание на многофункциональность конкретной модели.

Данный тип оборудования проектировался целенаправленно для нужд малого бизнеса и смежных с ним сфер деятельности.

Первое и очень важное преимущество перед профессиональным оборудованием этого класса заключается в том, что мини агрегат работает от бытовой сети электропитания напряжением 220В.

Вес агрегата в зависимости от модели колеблется в пределах 30 – 60 кг. Некоторые мастера устанавливают «Универсал» в домашней мастерской. В процессе работы станок практически не шумит.

Мини станок «Универсал» используется для выполнения следующих технологических операций:

  • расточка;
  • распиловка;
  • сверление;
  • шлифование;
  • фрезерование.

Третья модель агрегата «Универсал» оснащена функцией, которая позволяет изменить движение суппорта, не останавливая вращение шпинделя.

Плюс к этому на станке можно выполнять обработку заготовок с высокой точностью. В частности по параметрам шероховатости, некруглости и конусности.

Предельный диаметр заготовки, которую можно обработать на станке «Универсал», составляет от 90 до 150 мм.

В первом случае заготовка устанавливается над станиной, во втором – над суппортом.

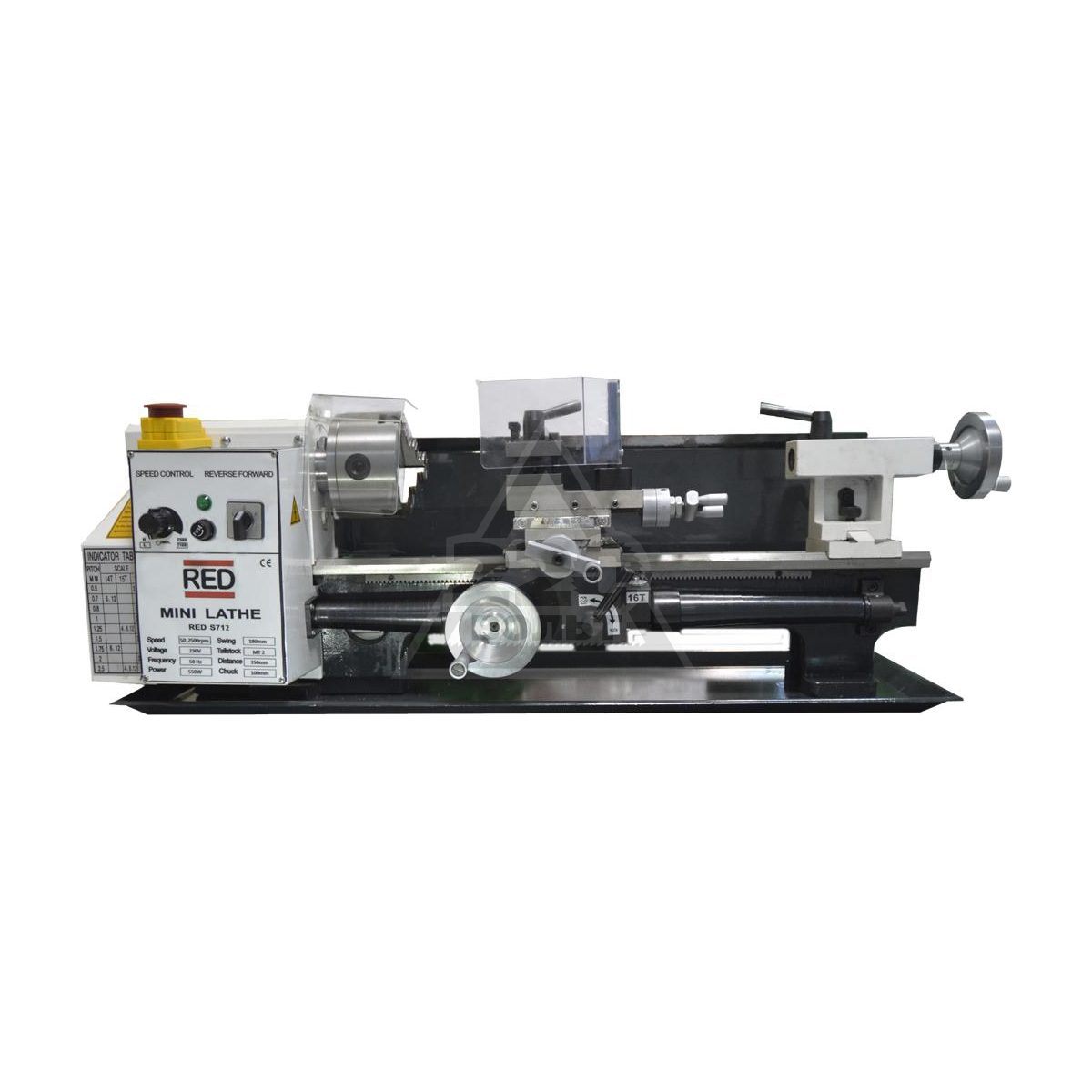

Устройство и принцип работы токарного станка

Даже беглого взгляда достаточно, чтобы понять, что настольные токарные станки являются миниатюрной копией полнопрофильного агрегата.

Единственное их отличие заключается в том, что размер деталей для обработки существенно ограничен.

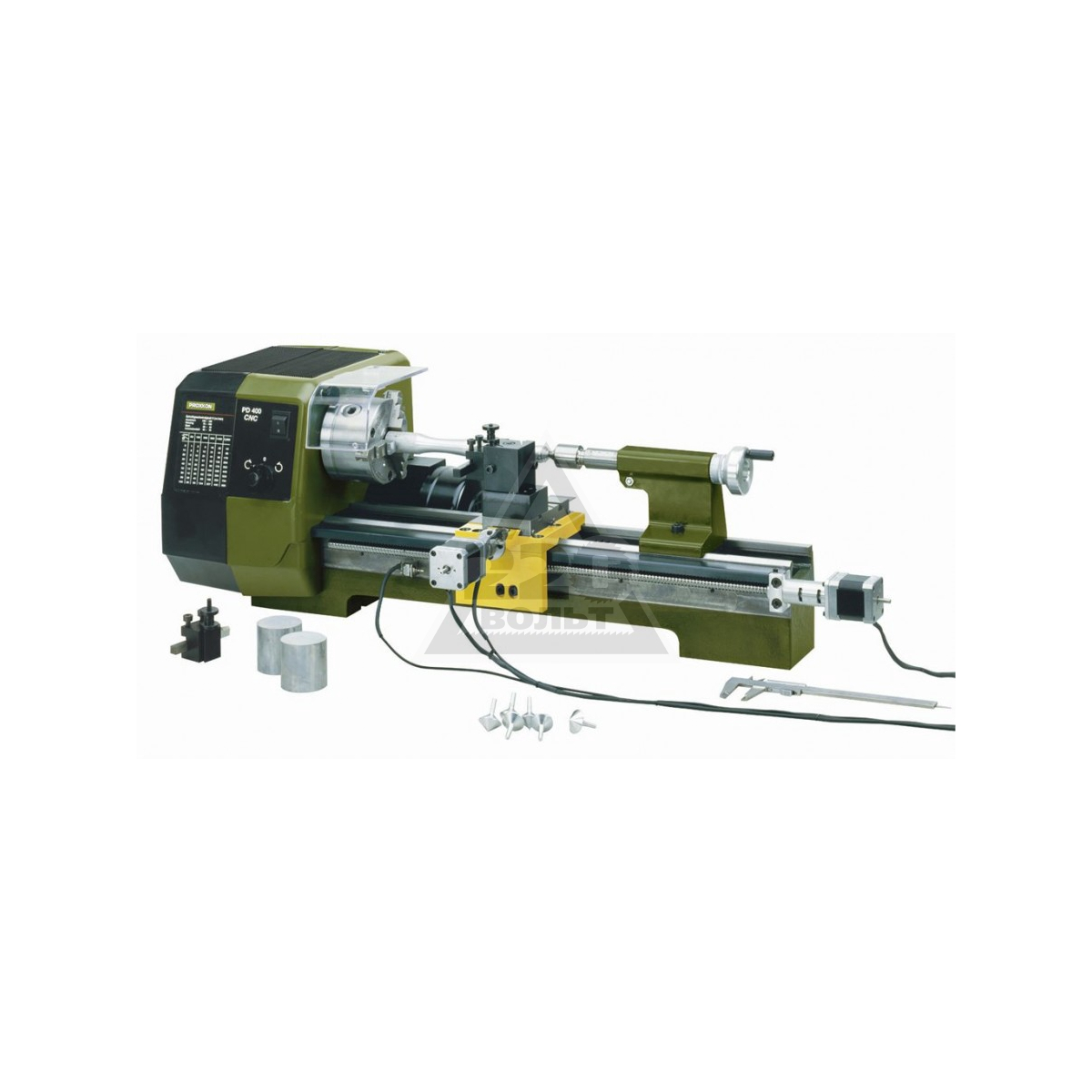

Настольный станок с ЧПУ используется для обработки деталей наручных часов, а стандартный обрабатывающий центр применяется в производстве деталей для шагающего экскаватора.

Несмотря на свои миниатюрные размеры, настольный механизм представляет собой сложную конструкцию. Основными элементами настольного устройства являются станина и суппорт.

На станине крепятся все узлы и механизмы, которые входят в состав станка. Суппорт предназначен для крепления режущего инструмента и его точного перемещения.

Обрабатываемая заготовка крепится в шпинделе, который вращается с заданной скоростью.

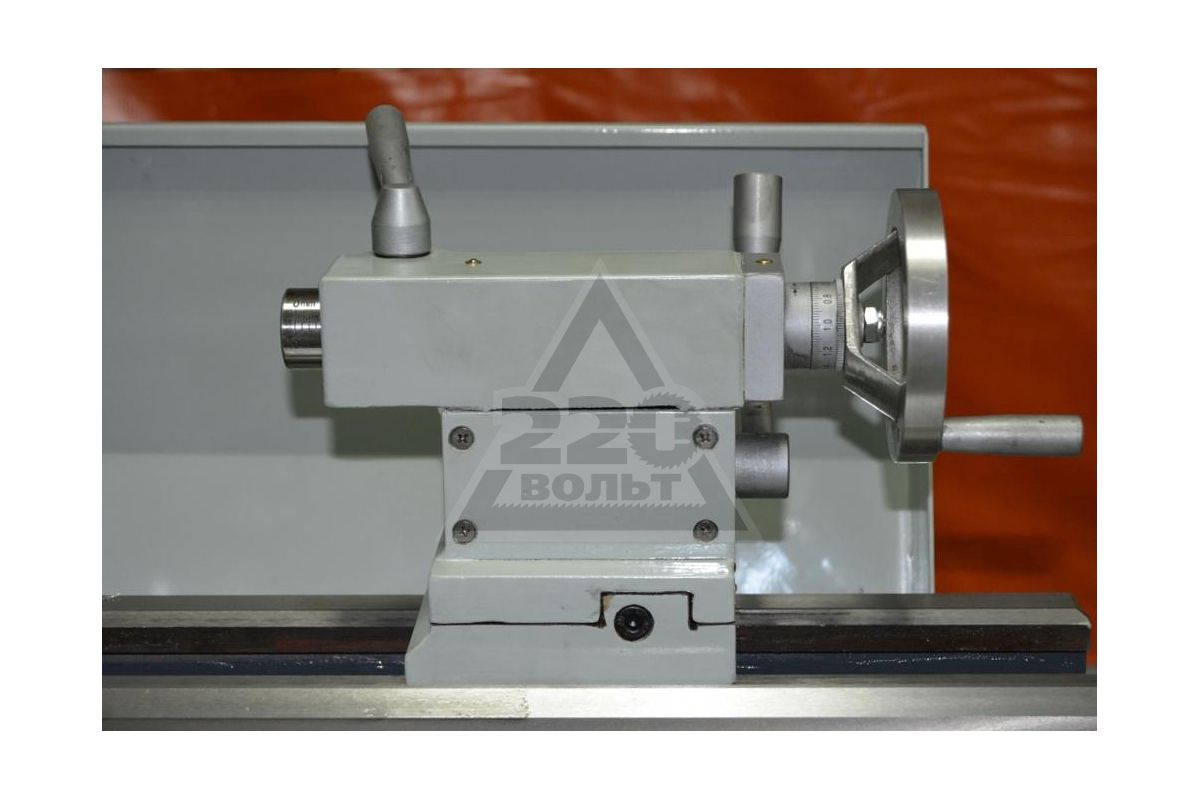

В свою очередь, шпиндель крепится на передней бабке. Задняя бабка используется для фиксации длинной заготовки.

Вес настольного станка определяется моделью и колеблется в пределах от 12 до 100 кг.

Видео:

На рынке можно выбрать станок под решение любых технологических проектов.

В некоторых случаях удобнее изготовить настольный станок своими руками. Эта процедура требует профессиональной подготовки и навыков работы с металлом.

Классификация резцов

Для того чтобы настольный токарно-винторезный агрегат выполнял свои функции, его необходимо оснастить соответствующим режущим инструментом.

Точно так же как и мини станок «Универсал».

Резцы, которые применяются при обработке деталей, подразделяются на следующие типы:

  • черновые;
  • получистовые;
  • чистовые.

В свою очередь, для выполнения черновой или чистовой обработки используются резцы с определенным профилем режущей кромки.

Проходной резец предназначен для обтачивания наружных поверхностей в форме конуса или цилиндра.

Для черновой обработки заготовки его часто используют на токарных станках с ЧПУ.

Расточной резец устанавливается в настольный токарно-винторезный станок, когда требуется обработать отверстие изнутри. Отрезной резец предназначен для отрезания заготовок.

Он используется и на мини станках, и на агрегатах с ЧПУ. Резьбовые резцы, как это можно понять из названия, используются для нарезания резьбы на внешних и внутренних поверхностях.

Видео:

На хорошо сбалансированных станках, изготовленных своими руками, удается обрабатывать сложные поверхности. При выполнении такого заказа используются фасонные резцы.

Прорезной резец применяется тогда, когда требуется проточить кольцевые канавки.

Некоторые приемы работы

На 90% всех операций приходится обработка внешних цилиндрических поверхностей. Для настольных токарных станков «Универсал» это норма.

Данная операция выполняется с помощью проходных резцов. Заготовка для обработки вставляется в патрон на глубину 10 – 15 мм.

Готовая деталь будет короче установленной заготовки именно на эту величину. Такой запас необходим для того, чтобы отрезать готовую деталь и выполнить обработку торцевых поверхностей.

Крепление заготовки на токарно-винторезный станок выполняется таким же способом. У мини агрегата, который собран своими руками, механизм крепления может быть другим.

Геометрическая форма будущей детали может иметь сложную конфигурацию.

Прежде чем приступить к обработке, необходимо подготовить все резцы, которые потребуются в конкретной ситуации.

Видео:

Для подрезки торцевой поверхности детали на мини установке «Универсал» используются подрезные или проходные резцы. Упорный резец необходим при обтачивании малых уступов.

Когда требуется выполнить прорезание канавок, применяются специальные канавочные резцы.

Эту операцию выполняют на малой скорости вращения шпинделя. Больших усилий при этом прилагать не следует. Обработку надо вести как можно плавнее и мягче.

Какой станок выбрать?

Процедура создания своего бизнеса выполняется в определенной последовательности. На первом этапе проводится исследование рынка и сравниваются цены на продукцию.

Важно определить, будут ли востребованы товары, которые готовится производить предприниматель. Такой же подход требуется и при выборе металлообрабатывающих станков.

Настольный токарно-винторезный станок с ЧПУ будет вполне уместен в мастерских профессионально-технического училища.

Он послужит для практических занятий по курсу металловедения и программирования.

Для домашних дел, когда человек занимается поделками из металла своими руками, практичнее будет приобрести станочек «Универсал».

Настольный токарно-винторезный станок с ЧПУ позволяет выполнять обработку деталей сложной конфигурации.

Приобрести его можно в том случае, когда вероятность таких заказов велика. В остальных случаях фрезерный станок для работы по металлу подойдет как нельзя лучше.

В обычном режиме станок будет использоваться для вытачивания различных валов, втулок и прочих деталей простой формы своими руками.

Выбирая металлообрабатывающий агрегат надо обращать внимание на бренд, под которым он выпущен.

Практика показала, что китайский токарный станок чаще всего приобретают домашние мастера для работы по металлу своими руками, тогда приставка ЧПУ им не требуется.

Если на рынке не находится подходящей модели, то можно собрать настольный станок своими руками.

Видео:

Когда решение о приобретении конкретной модели настольного токарного агрегата принято, нужно своими руками оборудовать место, на котором он будет стоять.

Следует учитывать то обстоятельство, что при обработке металлических деталей образуется стружка. Мелкие фрагменты стружки могут разлетаться по сторонам на значительное расстояние.

Значит, необходима специальная емкость для сбора металлических отходов, веник и щетка.

Сам агрегат необходимо закрывать специальным чехлом или пологом, чтобы он не покрывался пылью.

Это влияет на его долговечность. Некоторые миниатюрные установки продаются вместе с кофрами, в которых они переносятся и хранятся.


Настольный токарный станок по металлу JET BD-11G с подставкой 220В 1220х560х660 мм 50000915M

Применение:

Предназначен для мелкосерийного производства
Этот станок, несмотря на свои скромные габариты функционален, и подходит как для работы профессионального токаря, так и любителя.
Им легко можно фигурно нарезать металл, пластик и деревянные заготовки.
Удобная подставка, защитный экран, встроенная лампа освещения, поддон для стружки, низкий уровень шума и возможность работы от бытовой сети -  предназначен для комфортной работы токаря на дому или в цеху




Описание:

Настольный токарный станок от JET BD-11G поставляется на тумбе и имеет самый мощный двигатель в линейке настольных токарных станков от JET  1,1 кВт.
Двигатель асинхронный, подключается к обычной бытовой сети и имеет потребляемую мощность 1,5 кВт.
Благодаря асинхронному двигателю на станке отсутствует потеря момента, а скорости вращения шпинделя изменяются путем перебрасывания ремня на шкивах.
Всего скоростей шесть в диапазоне от 150 оборотов в минуту до 2000 об/мин.
Расстояние между центрами 700 мм, максимальный диаметр над станиной 280 мм.
Станок BD-11G способен выполнять все операции токарного станка. На станке предусмотрена возможность нарезание правой и левой резьбы, автоматическая продольная подача суппорта, возможность поворота резцедержки для проточки малых конусов, юстировка задней бабки для проточки больших конусов.
На станке установлена коробка подач, 3-х ступенчатая, которая позволяет изменять шаг резьбы или скорость автоматической подачи без замены шестеренок.
Все шестерни, установленные на станке, выполнены из металла.
Станок поставляется в комплекте с 3-х кулачковым патроном и неподвижным люнетом.
Все остальное можно докупить по мере необходимости – это и 4-х кулачковый патрон, и подвижный люнет, и станцию СОЖ, планшайба, резцы и множество других аксессуаров.

На станок распространяется фирменная двух летняя гарантия JET, BD-11G проходит все необходимые испытание при приемке на заводе, вы получаете комплект документов с проверкой точности станка, которые гарантируют, что станок соответствует классу точности «Н» по ГОСТ.


Преимущества:

  • Мощный асинхронный электродвигатель

  • Возможность нарезания левой резьбы

  • Возможность нарезания дюймовой и метрической резьб

  • Автоматическая подача при точении

  • На одной настройке гитары три режима автоматического точения или нарезания резьбы

  • Регулировка зазоров направляющих при помощи клиновых планок

  • Подставка входит в стандартную комплектацию (поставляется раздельно от станка)

  • Чугунная станина закалена и отшлифована

  • Массивная конструкция станины из чугуна гарантирует работу без вибрации

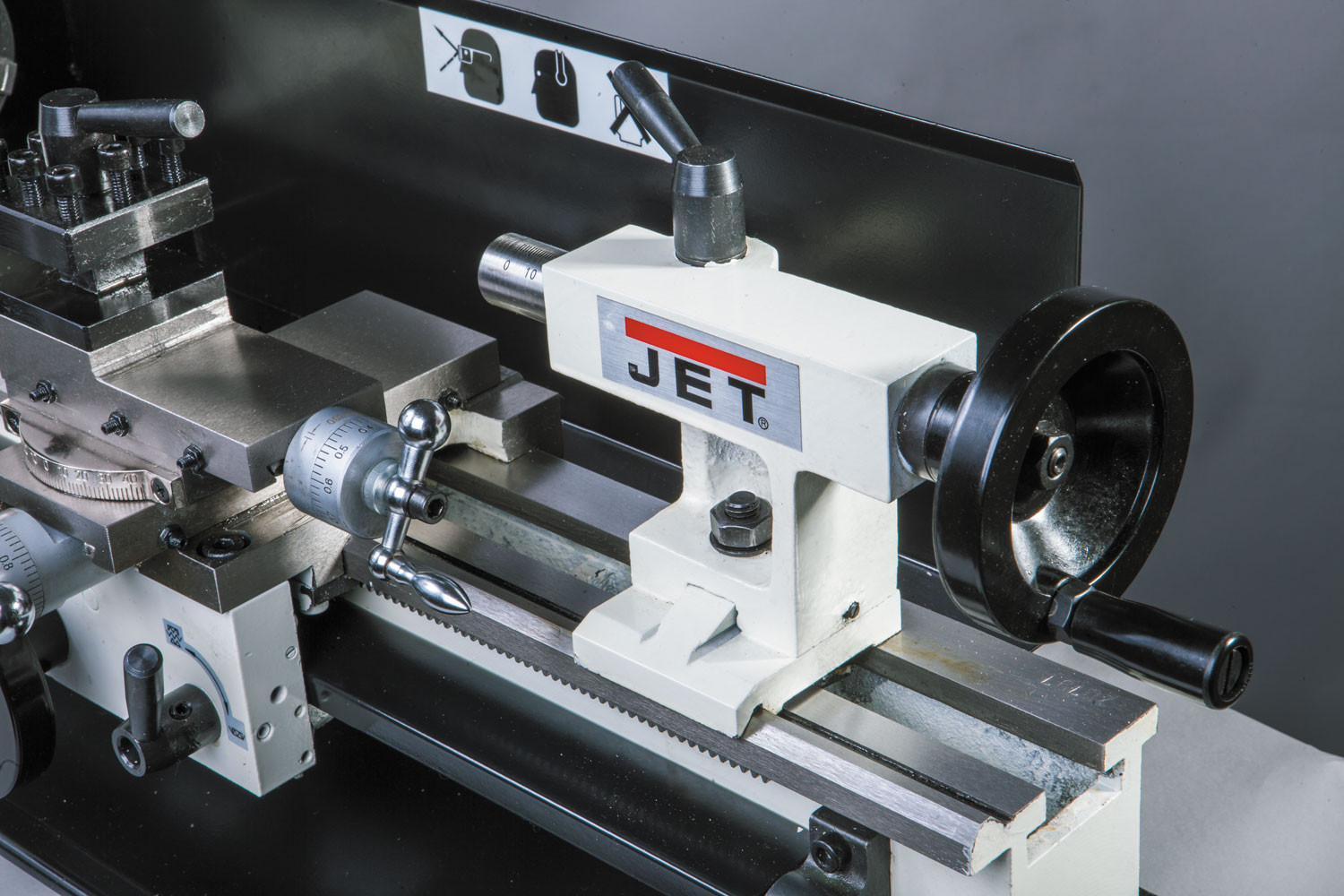

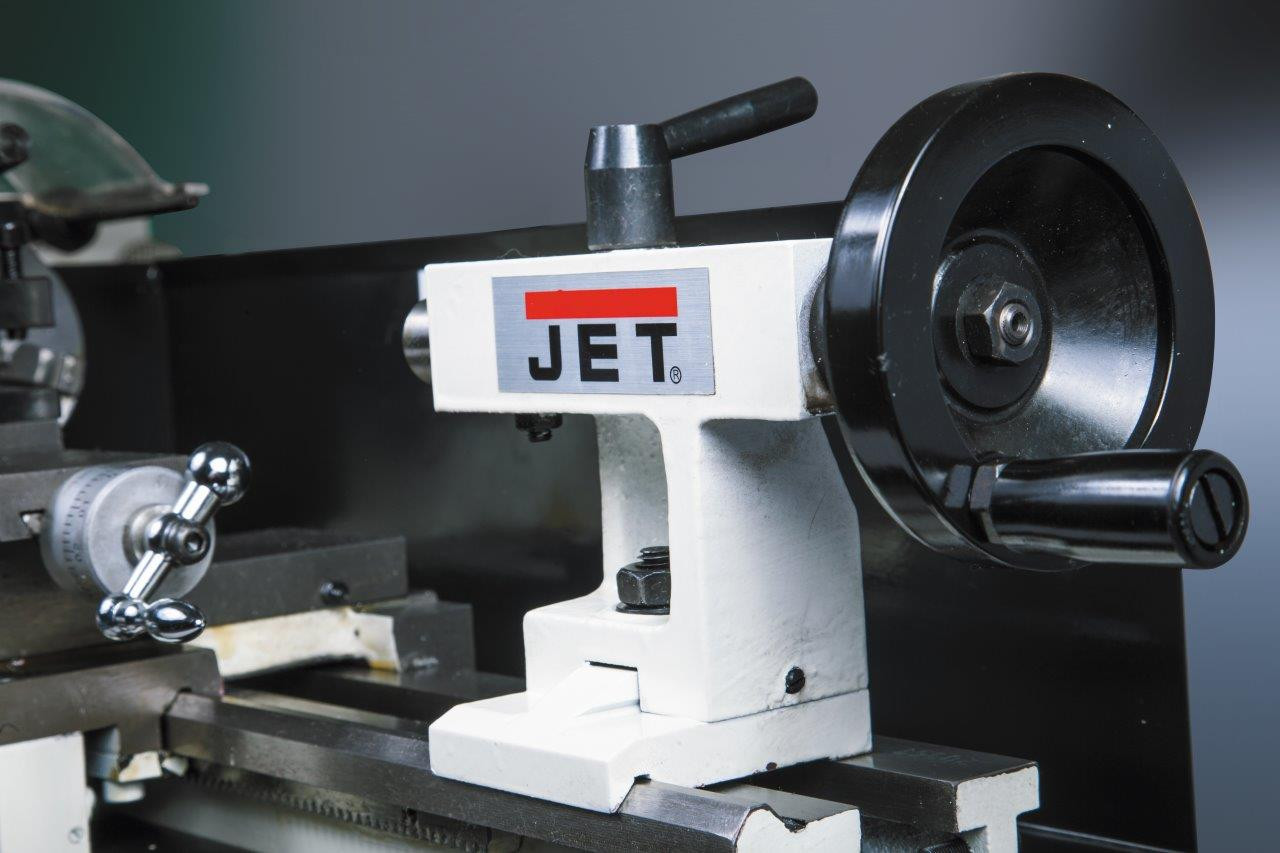

  • Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации

Технические Характеристики:

Диаметр обточки над станиной, мм 280
Частота вращения шпинделя, об/мин 150 - 2000
Расстояние между центрами, мм 700
Мощность двигателя, кВт 1,1
Конус шпинделя МК-4
Напряжение, В 230
Диаметр проходного отверстия шпинделя, мм 26
Диапазон продольной подачи, мм/об 0,07 - 0,4
Ход поперечного суппорта, мм 145
Пиноль задней бабки МК-2
Ход верхнего суппорта, мм 60
Диапазон метрической резьбы, мм 0,2 - 3,5
Макс. размер резца, мм 12 x 12
Диапазон подвижного люнета, мм 0-25
Диапазон неподвижного люнета, мм 0-25
Диаметр обточки над поперечным суппортом, мм 170
Диаметр пиноли, мм 30
Шаг ходового винта, мм Tr 20x3
Тип двигателя Асинхронный
Расстояние между направляющими, мм 180
Ход пиноли задней бабки, мм 80
Количество продольных подач, шт 6
Количество метрических резьб, шт 21
Количество дюймовых резьб, шт 21
Количество скоростей шпинделя, шт 6
Дюймовая резьба, TPI 8 - 56
Потребляемая мощность, кВт (S6 40%) 1,5
Металлообработка Токарный
Длина, мм 1390
Ширина, мм 660
Высота, мм 1285
Масса, кг 180
Длина в упаковке, см 132
Ширина в упаковке, см 70
Высота в упаковке, см 69
Масса в упаковке, кг 210

Комплектация:
Невращающийся центр МК-4
Невращающийся центр МК-2
3-x кулачковый патрон 125 мм с обратными кулачками
Сменные шестерни 45/50/60/60/65/70T
Масляный шприц
Ключ для 3-х кулачкового патрона
Набор инструмента для обслуживания станка
Руководство по эксплуатации

Посмотреть и скачать Инструкция Токарный станок  Jet BD-11G 220 В


Производство Jet  (Швейцария/Тайвань).  Гарантия 2 года.

 ​

Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.

Продукция Jet, известная на мировом рынке уже более полувека, производится международным концерном JPW Tools AG (Швейцария), аббревиатура в названии которого так и расшифровывается: Jet, Powermatic и Wilton.


Рекомендация "Арсенал Мастера":

Рекомендуем к покупке, доставим по всей России. Как купить: нажмите кнопку "добавить в корзину". В корзине нажмите "оформить заказ" и заполните Ваши контактные данные, Ваш вариант оплаты и доставки. В течение рабочего дня после получения Вашего заказа, Вам позвонит менеджер "Арсенал Мастера", утвердит и согласует все детали исполнения заказа. Также Вы можете оформить заказ по телефону 8-800-7000-462 (звонок по России бесплатный) или по емайл [email protected] ru

Посмотреть в каталоге с ценами Весь ассортимент Jet

Доступны для покупки:
465302 Вращающийся центр MK-2
708343K Сверлильный патрон 13 мм MK-2
50000909 Отрезной резец 8х8 мм
50000913 Накатник
50000919 Хомутик для диаметра 10 мм
50000094 Набор из 11токарных резцов 10х10мм
50000096 Вращающийся упорный центр МК-2
50000097 13 мм сверлильный патрон МК-2
Цанговый патрон Ø125 мм для цанг 5С
50000190 Набор из 17 цанг 5С Ø3-25 мм

Видео: Токарный станок JET BD-11G

Видео: Токарный станок JET BD-11G и резцы 16х16.


​Техника безопасности:
Храните инструкцию по эксплуатации, защищая ее от грязи и влаги, рядом со станком и передавайте ее дальше новому владельцу станка. На станке не разрешается проводить какиелибо изменения, дополнения и перестроения. Ежедневно перед включением станка проверяйте безупречную работу и наличие необходимых защитных приспособлений. Для защиты длинных волос необходимо надевать головной убор или косынку. Работайте в плотно прилегающей одежде. Снимайте украшения, кольца и наручные часы. Носите защитную обувь, ни в коем случае не работайте в прогулочной обуви. инструкция по эксплуатации станка JET мод.BD-11W 5 Используйте средства индивидуальной защиты, предписанные для работы согласно инструкций. При работе на станке не надевать перчатки. Во время работы надевайте защитные очки. Станок должен быть установлен так, чтобы было достаточно места для его обслуживания и подачи заготовок. Следите за хорошим освещением. Следите за тем, чтобы станок устойчиво стоял на твердом и ровном основании. Следите за тем, чтобы электрическая проводка не мешала рабочему процессу и чтобы об нее нельзя было споткнуться. Содержите рабочее место свободным от мешающих заготовок и прочих предметов. Никогда не пытайтесь схватиться за подвижные элементы станка во время его работы. Будьте внимательны и сконцентрированы. Серьезно относитесь к работе. Никогда не работайте на станке под воздействием психотропных средств, таких как алкоголь и наркотики. Принимайте во внимание, что медикаменты также могут оказывать вредное воздействие на Ваше состояние. Удаляйте детей и посторонних лиц с рабочего места. Не оставляйте без присмотра работающий станок. Перед уходом с рабочего места отключите станок. Не используйте станок поблизости от мест хранения горючих жидкостей и газов. Принимайте во внимание возможности сообщения о пожаре и борьбе с огнем, например с помощью расположенных на пожарных щитах огнетушителей. Не применяйте станок во влажных помещениях и не подвергайте его воздействию дождя. Всегда работайте только с острым инструментом. Никогда не работайте при открытом защитном экране и кожухе ремня. Перед началом работы удалите из патрона ключ и другие инструменты. Минимальные и максимальные размеры заготовок должны быть соблюдены. Удалять стружку и заготовки только при остановленном станке. Не становитесь на станок. Работы на электрическом оборудовании станка разрешается проводить только квалифицированным электрикам. Немедленно заменяйте поврежденный силовой кабель. Сохраняйте безопасное расстояние между Вашими пальцами и вращающимися элементами и стружкой. Соблюдайте правильность установки кулачков патрона. Перед началом обработки проверьте, что заготовка надежно закреплена. Не превышайте размер зажима патрона. Консольно зажимайте только короткие заготовки. Если длина зажимаемой заготовки в 3 и более раз превышает ее диаметр, необходимо использовать заднюю бабку. Старайтесь не обрабатывать заготовки с небольшим зажимным диаметром и большим диаметром обработки. Старайтесь не обрабатывать заготовки с небольшой зажимной длиной. Заготовка должна плотно прилегать к кулачкам. Не превышайте ограничение числа оборотов зажимных устройств. Нарезайте резьбу и обрабатывайте несбалансированные заготовки на малом числе оборотов. Работайте с закрытым защитным экраном шпинделя. Высокая опасность травмы! При обработке длинных заготовок используйте люнет. Длинная и тонкая заготовка может согнуться при обработке. Никогда не переставляйте заднюю бабку или пиноль задней бабки во время работы станка. Удаляйте стружку только при отключенном станке, используйте специальный крюк. Не останавливайте зажимной патрон или заготовку рукой. Производите контрольные и регулировочные работы только при выключенном станке. Работы по переоснащению, регулировке и очистке станка производить только при полной остановке станка и при вытащенном сетевом штекере.

1Д601 Станок токарный настольный. Паспорт, схемы, характеристики, описание

Сведения о производителе токарного настольного станка 1Д601

Производителем настольного токарного станка 1Д601 является Кироваканский завод прецизионных станков г. Кировокан (сегодня г. Ванадзор), Армения.

Основным назначением станка было обучение токарному делу в школах, профтехучилищах, техникумах, широко используются в лабораториях, учебных и ремонтных мастерских.

В настоящее время выпуск станков прекращен.

Станки, выпускаемые Кироваканским заводом прецизионных станков


1Д601 Настольный токарный станок. Назначение, область применения

Настольный токарный станок 1Д601 предназначается для различных токарных работ по дереву, пластмассам и металлу, выполняемых в патроне и в центрах.

Область применения школьные и походные мастерские технические училища, лаборатории, а также в домашних условиях для любителей токарного дела и конструкторов-моделистов, что поможет использовать время досуга для развития трудовых навыков и изобретательности.

Настольный токарный станок 1Д601 позволяет производить следующие виды работ:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Сверление и ряд других работ

Шпиндель станка 1д601 получает 3 скорости вращения от асинхронного электродвигателя через 3-х ступенчатый шкив.

Передний конец шпинделя имеет резьбу М27х3 для установки промежуточного фланца с токарным патроном


Основные характеристики токарного станка 1д601

Производитель: Кироваканский завод прецизионных станков, г. Кировокан (сегодня г. Ванадзор).

Токарный станок 1Д601 производился в 1971-1976 по ГОСТ 7599-72.

  • Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной - Ø 125 мм;
  • Наибольший диаметр точения заготовки типа Вал над верхней частью суппорта - Ø 75 мм;
  • Расстояние между центрами - 180 мм;
  • Наибольшая длина обтачивания при одной установке суппорта - 55 мм;
  • Питающая сеть - 220 В;
  • Электродвигатель привода шпинделя - однофазный АВЕ-071-4; 0,180 кВт; 1400 об/мин;
  • Вес станка - 30 кг.

Передняя бабка и шпиндель токарного станка 1д601

  • Конец шпинделя резьбовой - М27х3 мм
  • Стандартный диаметр токарного трехкулачкового патрона - Ø 80 мм
  • Диаметр сквозного отверстия в шпинделе - Ø 10,2 мм;
  • Наибольший диаметр обрабатываемого прутка - Ø 10 мм;
  • Внутренний (инструментальный) конус шпинделя - Морзе 2;
  • Обороты шпинделя - 700, 1400, 2800 об/мин;
  • Передняя опора шпинделя - радиальные шарикоподшипники № 46205 2 шт;
  • Задняя опора шпинделя - радиальный шарикоподшипник № 205 1 шт;
  • Смазка подшипников - густая смазка ЦИАТИМ-201 ГОСТ 6257;
  • Торможение шпинделя - нет;


1Д601 Общий вид токарного станка

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601


1Д601 Конструкция токарного станка

Конструкция токарного настольного станка 1д601

Конструкция токарного станка 1Д601. Смотреть в увеличенном масштабе

Станина токарного станка 1Д601

Станина (дет. 0111) представляет собой отливку с призматическими направляющими. В левой части станины имеются два отверстия для крепления передней бабки, а в нижней плоскости 2 отверстия M10 для крепления станка к столу Т-образный паз в станине служит для закрепления задней бабки в нужном положении

Призматические направляющие станины обеспечивают совпадение оси шпинделя передней бабки с осью пиноли задней бабки. Вертикальная направляющая (место I) служит для установки суппорта.

Передняя бабка (узел 02—00) крепится на направляющих станины при помощи 2-х шпилек и гаек (дет. 21 и 19). В качестве передней опоры шпинделя применены два радиальных упорных шарикоподшипника № 46205. Задняя опора представляет собой радиальный шарикоподшипник № 205. Сборка деталей передней бабки производится в корпусе (дет. 0211) и затягивается гайкой (дет 0216).

Передняя бабка токарного станка 1Д601

С 2-х сторон корпус закрывается крышками (дет. 0217 и 0218) с уплотнительными кольцами (дет. 0219 и 0220) и прокладками (дет. 0222), предотвращающими утекания смазывающего масла из корпуса.

3-х ступенчатый шкив (дет. 0212) установлен консольно на конце шпинделя и передает вращение шпинделю от электродвигателя через синтетический плоский ремень. Передний внутренний конус шпинделя под центр выполнен конусом Морзе КМ2, а задний конус для оправки заточного устройства — под углом 40° с посадочным диаметром 10А.

На передний конец шпинделя надевается шайба патрона (дет. 0751) по резьбе шпинделя М27 х 3 до упора в буртик шпинделя и стопорится 3-мя винтами (дет. 22). Шпиндель передней бабки имеет сквозное отверстие Ø 10,2, что дает возможность обрабатывать прутки диаметром до 10 мм.

Разборку передней бабки в случае необходимости следует начинать с отвинчивания гайки (дет 0216) по часовой стрелке, если смотреть со стороны шкива. Резьба гайки левая. Далее снимается шкив и выпрессовывается шпиндель. Сборку следует производить по рис. 1.

Суппорт токарного станка 1Д601

Суппорт крестовый (узел 05—00) устанавливается и крепится при помощи болта и гайки (дет 0345 и 0354) на станине станка. Перемещение нижних и верхних салазок суппорта (дет. 0311 и 0313) производится с помощью ходовых винтов (дет 0339 и 0340) и бронзовых гаек (дет 0351 и 0353) по направляющим оснований (дет. 0312 и 0314) типа ласточкин хвост.

Резьба продольного и поперечного ходовых винтов М6 х 1 дает возможность на сравнительно малом диаметре лимбов получить цену деления 0,05 мм.

На верхних салазках (дет. 0311) имеются Т-образные пазы для крепления резцедержателя. Для обработки конусных поверхностей необходимо поворотную часть суппорта установить на нужный угол. Для этого следует ослабить сухарики (дет 0338) поворотом эксцентриков (дет 0335) и повернуть верхнее основание на угол совмещением риски верхнего основания с риской шкалы на нижних салазках и снова затянуть сухарики эксцентриками. Цена деления шкалы нижних салазок 4°.

При установке суппорта на станине необходимо упереть планку суппорта (дет. 0315) в узкий прилив станины (место 1 на станине) и затем затянуть гайку (дет. 0354). Этим обеспечивается параллельность продольного и перпендикулярность поперечного перемещений относительно оси шпинделя. Планку (дет. 0315) можно переставлять, ослабив рукояткой (дет. 0343) крепление планки. Этим обеспечивается возможность обработки на станке разных диаметров.

Задняя бабка токарного станка 1Д601

Задняя бабка служит для обработки деталей в центрах, упором при обработке длинных деталей в патроне и сверления отверстий с помощью сверлильного патрона и сверл.

Пиноль задней бабки (дет. 0421) перемещается винтом М6 Х 1 (дет. 0422) от маховичка (дет. 0426) Конус пиноли выполнен кону сом Морзе КМ 1 под центр и оправку для сверлильного патрона.

Для зажима пиноли передней части корпуса (дет. 0411) имеется разрез с зажимной рукояткой (дет 0343) Закрепление задней бабки на станине станка в нужном положении производится с помощью сухарика (дет 0432) и эксцентрика с рукояткой (дет 0429). Пружина (дет. 4) под сухариком служит для выталкивания сухарика во время перестановки задней бабки.

Стол и привод токарного станка 1Д601

Станок устанавливается на стол и крепится двумя шпильками, шайбами и гайками (дет. 10, 9 и 8). Для привода шпинделя применяется однофазный электродвигатель марки ABE—071—4 мощностью 180 Вт оборотами 1400 об/мин. Электродвигатель, на валу которого закреплен 3-х ступенчатый шкив (дет. 0813).

Натяжение ремня осуществляется перестановкой двигателя. При этом нужно ослабить гайки, натянуть ремень и снова затянуть гайки. Перебрасыванием ремня с одной ступени шкивов на другую можно получить на шпинделе три скорости 700, 1400 и 2800 об/мин.


1Д601 Схема электрическая токарного станка

Электрическая схема токарного станка 1д601


Маленький токарный станок по металлу 1д601. Видеоролик

Основные технические характеристики станка 1Д601

Наименование параметра 1Д601 16Т02П 16Т02А
Основные параметры станка
Класс точности Н П А
Наибольший диаметр заготовки над станиной, мм 125 125 125
Наибольший диаметр заготовки над суппортом, мм 75 75 75
Высота центров над плоскими направляющими станины, мм 68 68
Наибольшая длина заготовки в центрах (РМЦ), мм 180 250 250
Наибольшая длина обрабатываемой заготовки без переустановки суппорта, мм 55 65 65
Наибольшая высота резца, мм 8 x 8 8 x 8
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 10,2 10,2 10,2
Конус Морзе шпинделя Морзе 2 Морзе 0 Морзе 0
Число ступеней частот прямого вращения шпинделя 3 6 6
Частота прямого вращения шпинделя, об/мин 700, 1400, 2800 400, 630, 1000, 1250, 2500, 4000 400, 630, 1000, 1250, 2500, 4000
Суппорт. Подачи
Продольное перемещение суппорта Ручное Ручное Ручное
Наибольшее поперечное перемещение суппорта, мм 60 60
Перемещение суппорта поперечное на одно деление лимба, мм 0,05 0,01 0,01
Наибольшее перемещение верхних (резцовых) салазок, мм 65 65
Перемещение резцовых салазок на одно деление лимба, мм 0,05 0,01 0,01
Угол поворота верхней каретки суппорта, град ±30 ±30
Задняя бабка
Конус Морзе задней бабки Морзе 1 Морзе 0 Морзе 0
Наибольшее перемещение пиноли, мм 35 40 40
Электрооборудование
Электродвигатель главного привода, кВт (об/мин) 0,180 (1400) 0,25 0,25
Габариты и масса станка
Габариты станка (длина ширина высота), мм 680 х 200 х 220 695 х 520 х 300 695 х 520 х 300
Масса станка, кг 30 35 35

    Список литературы:

  1. Станок настольный токарный модели 1Д601. Руководство по эксплуатации, Кировакан, 1979

  2. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  3. Батов В.П. Токарные станки., 1978
  4. Белецкий Д.Г. Справочник токаря-универсала, 1987
  5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
  6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
  7. Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
  8. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  9. Тепинкичиев В.К. Металлорежущие станки, 1973
  10. Чернов Н.Н. Металлорежущие станки, 1988
  11. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987


Связанные ссылки. Дополнительная информация

Каталог справочник настольных токарных станков

Паспорта к настольным токарным станкам и оборудованию

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий


7 составляющих и рекомендации по сборке

Металлорежущим станком называют технологическую машину, на которой путем снятия стружки с заготовки получают деталь с заданными размерами, формой, расположением и шероховатостью отверстий. Токарные станки — самый распространенный тип металлообрабатывающего оборудования. Токарное оборудование, предназначенное для обработки металла, бывает разных типов: напольное, настольное — в зависимости от целей использования. Кроме того различают станки с ЧПУ и без него. Любой металлообрабатывающий токарный станок (включая современные центры по обработке металлов) работает в соответствии с принципом: заготовка, предназначенная для обработки, жестко закрепляется в патроне, закрепленном на шпинделе, вращающимся посредством приводного механизма с заданной частотой. В зависимости от массы различают станки легкие (до 1 т), средние (до 10 т) и тяжелые (свыше 10т). Резание металла (снятие металлической стружки с заготовки) осуществляется при помощи высокопрочного резца со сменными пластинками (или с напайкой и заточкой под определенным углом). Закрепленный в резцедержателе резец обрабатывает поверхность заготовки, перемещаясь вдоль и поперек оси вращения этой заготовки. Устройство токарных станков должно обеспечить не только соответствующую мощность механизма привода и механизма продольной подачи, но и статичность резца и заготовки. Двумя главными параметрами любых токарных станков по металлу являются наибольший диаметр обрабатываемой детали над станиной и наибольшее расстояние между центрами (крайними точками, через которые проходит ось вращения детали). Эти два параметра задают максимальные габариты деталей, с которыми способен работать токарный станок. Для изготовления на станках требуемой детали рабочим органам станка необходимо сообщить определенный, иногда достаточно сложный комплекс согласованных движений, при которых с заготовки снимается в виде стружки избыточный материал (припуск).

В процессе развития промышленности технологии и методы металлообработки, в том числе токарной, постоянно совершенствуются. На сегодняшний день наиболее актуальными и перспективным является выпуск токарных станков и обрабатывающих центров с числовым-программным управлением (ЧПУ). Данные станки предназначены для обработки деталей по всему спектру операций от черновых до чистовых при обработке наружных и внутренних цилиндрических поверхностей, сверления, зенкерования, развертывания осевых отверстий, точения конусов, нарезки наружной и внутренней резьбы.

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

  • привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
  • станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

  • задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
  • передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
  • ведущий и ведомый центры;
  • суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

  • продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

Токарный станок по металлу, созданный своими руками

  • поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
  • наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Основные параметры работы

Для того чтобы сделать правильный выбор и приобрести действительно функциональный токарный агрегат для домашнего использования, который позволит успешно решать даже самые сложные задачи, необходимо, прежде всего, определить наиболее оптимальные параметры для данного класса оборудования.

Большое значение играет питающее напряжение, и лучше всего обратить внимание на те устройства, которые работают не от трехфазной сети. Также следует обратить внимание на мощность и тип установленного двигателя.

Видео:

Для того чтобы работать в домашних условиях, подойдет станок, мощность которого находится в пределах одного киловатта.

Имеют значение габариты и вес оборудования, и для домашнего использования не стоит приобретать слишком тяжелое и громоздкое устройство, так как в этом случае под него дополнительно придется монтировать рабочий стол.

Стоит обратить внимание и на максимальный диаметр обрабатываемых деталей, так как от этого во многом зависит то, что конкретно можно будет самостоятельно сделать.

Имеют значение и дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности.

ВАЖНО ЗНАТЬ: Области применения и особенности безогневой резки

Большинство при выборе токарного станка для домашних целей, в первую очередь, обращают внимание на его стоимость. Между тем, определяющими факторами в этом случае должны стать возможности оборудования и его надежность.

Так, у домашнего мастера должна быть возможность при помощи данного агрегата нарезать резьбу с самыми разными параметрами ее шага.

Кроме этого, должна быть возможность самостоятельно переключать направление движения резца и лучше, если для этих целей станок будет оснащен специальным рычагом.

Специалисты рекомендуют выбирать устройства, которые оснащены автоматическим перемещением суппорта, в том числе и в продольной плоскости.

Крайне желательно, чтобы станок был оснащен градиентной шкалой, причем на всех ручках и рычагах, которые отвечают за регулировку.

Это повысит точность выполнения всех операций. Следует поинтересоваться и материалом, из которого сделаны основные узлы агрегата.

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

  • Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
  • На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
  • Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
  • Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
  • В гидравлический цилиндр заливается смазывающая жидкость.
  • Устанавливается шкив и суппорт с направляющими.
  • Монтируется электропривод.
  • Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

    Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Некоторые советы и рекомендации

Если возникла необходимость в приобретении токарного станка для работы в домашних условиях, то не стоит связываться с оборудованием, которое уже было в употреблении.

Даже если дома в таком токарном станке на первый взгляд все выглядит идеально, в процессе его последующей эксплуатации могут выявиться самые разные скрытые дефекты.

Видео:

При покупке токарного станка важно проверить работоспособность и заявленные характеристики приспособления. Для этого следует оборудование прогнать в различных режимах работы, а также проконтролировать полное отсутствие люфтов у всех подвижных частей.

Для всех токарных станков важным является такой показатель, как точность, которая должна быть на высоком уровне.

В настоящее время на рынке представлен огромный выбор данного класса приспособления как для дома, так и для промышленного производства. При его приобретении не стоит гнаться за ценой, лучше остановить свой выбор на проверенной и известной марке.

Токарные станки настольного исполнения открывают огромные возможности перед домашним мастером.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Схема работы настольного агрегата

В настоящее время производством токарного оборудования для домашнего использования занимается большое количество компаний из разных стран мира.

В этом случае стоит обратить свое внимание на токарный станок фирмы Корвет, который идеально подходит для использования в личных целях. Он обладает большой функциональностью и имеет высокий потенциал работы.

ВАЖНО ЗНАТЬ: Станки лазерной резки металла

Видео:

Агрегат имеет компактные размеры, а кроме этого, оснащен возможностью самостоятельно регулировать скорость выполнения всех типов операций.

При помощи данного приспособления можно выполнять одновременно несколько видов сечения, в том числе, фасонного и цилиндрического. Также оборудование марки Корвет дает возможность выполнять сложные типы торцевания, а также многие другие операции.

В технические возможности станка можно включить нарезание резьбы, а также осуществлять необходимую обработку заготовок, которые имеют большое сечение, однако в этом случае придется воспользоваться дополнительными приспособлениями.

Устройство Корвет выпускается китайским производителем и имеет различную комплектацию.

Токарный агрегат должен быть установлен на устойчивой и прочной поверхности, при этом высоту стола следует выбирать максимально удобной для работы.

Дома, непосредственно перед началом эксплуатации, с приспособления следует удалить все крепежные элементы и укрепить рабочие элементы. Также производится полная регулировка оборудования Корвет и подключение его к источнику основного питания.

В процессе эксплуатации агрегата Корвет следует поддерживать его в полной чистоте и регулярно осуществлять продувку основных узлов сжатым воздухом.

Кроме этого, все подвижные части токарного станка Корвет необходимо содержать в смазанном состоянии, для чего можно использовать обыкновенное машинное масло.

В том случае, если какая-либо его деталь деформируется, ее необходимо как можно быстрей заменить. Принцип работы на агрегате Корвет ничем не отличается от принципа работы на каком-либо ином аналогичном устройстве.

Следует отметить, что для работы на токарном станке Корвет нет необходимости обладать профессиональной квалификацией. Схема работы станет понятной для каждого, кто хочет освоить азы работы со станком, за короткий промежуток времени.

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

  • Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
  • Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
  • Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.
  • Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

    Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

    Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

    Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

    С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

    Чертеж передней опоры, внутри которой закрепляется дрель

    Основные характеристики

    Токарный станок для работы по металлу небольших размеров, предназначенный для работы в условиях гаража или дома, представляет собой уменьшенную функциональную копию профессионального оборудования, которое ставится на крупных предприятиях, например агрегата 1д95.

    Его габариты и геометрические характеристики значительно уступают большим станкам, однако при этом функциональный набор и рабочий потенциал находится на высоком уровне.

    Конечно, домашний токарный агрегат для работы по металлу имеет некоторые ограничения в своей работе, например, возможность обрабатывать только небольшие заготовки, однако для бытовых целей это незаменимая вещь.

    При помощи данного универсального устройства у домашнего мастера появляется возможность выполнять огромное количество самых разных операций самостоятельно.

    Можно найти и токарный фрезерный станок с небольшими габаритами для использования в условиях дома, однако такой агрегат будет стоить намного дороже.

    Схема токарного агрегата, предназначенного для работы в домашних условиях, имеет свои нюансы, которые несколько отличаются от профессионального оборудования, к которому можно отнести агрегат 1д95.

    Несмотря на это, на нем можно работать практически в любых условиях и выполнять соответствующие задачи различной сложности.

    Токарный станок для работы по металлу даст возможность домашнему мастеру с легкостью проточить заготовку до необходимых размеров.

    Кроме этого, он позволит при необходимости нарезать резьбу, причем, как наружную, так и внутреннюю. С помощью этого универсального устройства появиться возможность с большой точностью самостоятельно выточить конус в соответствии с чертежом.

    Все эти операции обладатель домашнего токарного агрегата сможет проводить самостоятельно в любое удобное время.

    ВАЖНО ЗНАТЬ: Ручная плазменная резка: аппараты, оборудование, видео

    Конечно, перед тем, как отправиться в магазин и оформить покупку, необходимо не только представлять для себя, какие именно задачи предстоит решать, но и хорошо знать устройство агрегата.

    Техника безопасности при работе с самодельным токарным станком

    При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

    На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

    Пример токарного станка по металлу, собранного своими руками

    Также следует придерживаться следующих правил безопасности:

  • Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
  • Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
  • Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
  • После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.
  • Устройство профессионального оборудования

    Для того чтобы в точности представлять для себя возможности токарного станка, лучше всего ознакомиться с устройством и принципом действия профессионального оборудования на примере агрегата 1д95.

    Это токарно-фрезерное оборудование обладает повышенной универсальностью и функциональностью.

    Станок 1д95 способен выполнять качественную обработку как наружных, так и внутренних поверхностей деталей, которые относятся к телам вращения самого разного осевого профиля.

    Видео:

    Агрегат 1д95 способен, в том числе, с высокой точностью производить нарезку резьбы самых разных типов, включая метрическую, модульную, а также питчевую и дюймовую.

    Станок 1д95 может успешно выполнять свои функции не только в стационарных, но и передвижных мастерских. В его состав одновременно входит несколько различных агрегатов, а именно: токарно-фрезерный, заточный, а также сверлильный. Следует отметить, что каждый агрегат имеет свой самостоятельный привод, что повышает общую универсальность всего станка в целом.

    В состав агрегата 1д95 входит достаточно большое количество самых разных узлов и элементов. Одним из основных является достаточно массивная станина, выполненная из стали и обладающая повышенной прочностью.

    Также данный станок 1д95 имеет собственную коробку передач автоматического действия.

    Как и в любом другом токарном оборудовании, в состав приспособления 1д95 входят такие элементы, как суппорт, бабки, рабочий стол, а также шкаф управления.

    Стоит отметить, что станок 1д95 имеет большое количество и органов управления в виде соответствующих рычагов, маховиков, выключателей и тумблеров. Агрегат способен работать на различных скоростях и имеет зубчатые колеса сменного типа.

    Конструкция задней бабки позволяет работать, в том числе, и с длинными заготовками, а кроме этого, выполнять сверление технологических отверстий разного диаметра.

    Станок данного класса относится к профессиональному оборудованию, а для работы на нем необходимо иметь соответствующую квалификацию.

    Токарный станок по металлу своими руками – чертежи, видео, фото

    Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

    Самодельный токарный станок — это вполне реально

    Использование токарного станка

    Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

    Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

    На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

    Проточка тормозного диска на самодельном токарном станке

    Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

    Пример самодельного токарного станка с чертежами

    Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

    Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

    Токарный станок, сделанный своими руками

    Конструкционные узлы

    Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

    Конструкция малогабаритного токарного станка про металлу

    На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

    Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

    Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

    Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

    Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

    Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

    Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

    Станок с прямым приводом

    Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

    По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

    Использование швеллеров при изготовлении рамы и передней бабки станка

    Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

    Вариант исполнения станины, передней бабки и привода

    Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

    Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

    Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

    Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

    Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

    Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

    В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

    Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

    Самодельная задняя бабка для настольного токарного станка

    Советы по изготовлению простейшего станка

    Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

    Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

    На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

    В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

    Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

    Еще один вариант самодельного станка (нажмите для увеличения)

    Общий вид
    Передняя бабка
    Суппорт и патрон

    Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

    В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.

    Оценка статьи:

    Загрузка...

    Поделиться с друзьями:

    Из-за опасности возгорания NZXT официально отозвала корпуса h2 в США и Канаде

    Мы уже писали в ноябре, что NZXT признала проблему со своим необычным компактным компьютерным корпусом h2, приостановив продажи. Позже она назвала корпус небезопасным и предложила временное решение. Теперь компания всё же официально отозвала корпус.

    Об этом сообщила Комиссия по безопасности потребительских товаров США (CPSC). Отзыв производится по причине конструктивного недостатка: используемая в составе h2 плата PCIe-райзера может вызвать короткое замыкание, которое способно привести к возгоранию внутри корпуса. Согласно заявлению, NZXT получила 11 сообщений о перегреве или возгорании печатных плат райзера по всему миру — шесть случаев произошли в США.

    Первый подтверждённый случай произошёл ещё в феврале 2020 года. CPSC сообщила, что с момента запуска было продано около 32 000 таких корпусов в США и 1024 в Канаде. Потребителям посоветовали немедленно прекратить использование отозванных компьютерных корпусов и связаться с NZXT за бесплатным ремонтным комплектом, чтобы они могли безопасно эксплуатировать свои системы.

    В ноябре 2020 года компания заявила, что в проблеме виноваты металлические винты, используемые для крепления райзера PCIe, поэтому она предложила клиентам замену на специальные пластиковые. Эксперименты показали, что пластиковые винты менее агрессивно воздействуют на резьбу в текстолите платы. Однако проблему это лишь откладывает: со временем резьба в текстолите разойдётся, что приведёт к замыканию и даже пожару, как показал опыт многих видеоблогеров. Вот один из них:

    Исполнительный директор NZXT Джонни Хоу (Johnny Hou) сказал, что компания уберёт h2 с витрин, отправит переработанные версии райзеров PCIe для уже выпущенных корпусов и перейдёт на более надёжные и тщательные процессы проектирования. На момент написания новости обе версии h2 недоступны на веб-сайте NZXT.

    Это немного обидно, ведь корпус пользовался популярностью среди энтузиастов, желавших собрать полноценный и одновременно компактный ПК. Будем надеяться, компания решит проблемы и возобновит продажи уже исправленной модели.

    Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

    Токарные станки - Металлообработка

    Токарные станки - Металлообработка Проверить наличие Оружейный токарный станок с редуктором 14 x 40 дюймов (G0709) 5 795 долларов США В наличии Миниатюрный токарный станок по металлу 7 "x 12" (G8688) 775 долларов.00 В наличии Токарный станок с редуктором 16 x 40 дюймов с УЦИ (SB1054F) 21 895 долларов США В наличии Токарный станок с редуктором 13 x 30 дюймов с УЦИ Fagor (SB1049F) 18 795 долларов США В наличии Тяжелый токарный станок с зубчатой ​​передачей 13, 13 "x 30" (SB1049) 16 950 долларов. 00 В наличии Трехфазный токарный станок по металлу для оружейного дела размером 16 x 40 дюймов (G0509G) 9 995 долларов США Проверить наличие Комбинированный токарно-фрезерный станок, 31 дюйм, 3/4 л.с. (G9729) 2450 долларов США Проверить наличие Оружейный токарный станок 12 x 36 дюймов (G0750G) 4750 долларов.00 Проверить наличие Токарный станок с редуктором 21 "x 80" с УЦИ (SB1047F) 37 175,00 долларов США 35 500,00 долл. США В наличии Токарный станок 14 x 40 дюймов с УЦИ (SB1012F) 22 450 долларов США. 00 Проверить наличие Токарный станок с инструментальным цехом 22 "x 60" (G0789) 16 995,00 долларов США В наличии Электронно-регулируемый токарный станок 18 x 40 дюймов с УЦИ (SB1059F) 28 995,00 долларов США В наличии Токарный станок с редуктором 21 "x 80" с УЦИ (SB1047PF) 37 050 долларов.00 В наличии Токарный станок 21 "x 80" Turn-Nado EVS с УЦИ (SB1043PF) $ 45 895,00 В наличии Токарный станок с инструментальным цехом EVS 16 "x 60" с УЦИ Fagor (SB1015F) 26 050 долларов США В наличии 18 "x 60" Токарный станок с зубчатой ​​передачей Turn-Nado с УЦИ Fagor (SB1057F) 29 195 долларов США. 00 В наличии Токарный станок с редуктором 16 x 60 дюймов с УЦИ (SB1055F) 22 200 долларов США В наличии Тяжелый токарный станок с зубчатым колесом 10, 10 x 30 дюймов (SB1007) 7 900,00 долларов США В наличии 14 "x 40" 16-скоростной трехфазный токарный станок 220 В с УЦИ Fagor (SB1039F) 19 800 долларов США.00 В наличии 14 "x 40" Электронно-регулируемый токарный станок 440 В для инструментального отделения с УЦИ Fagor (SB1013F) 22 200 долларов США В наличии Токарный станок 21 "x 120" Turn-Nado EVS с УЦИ (SB1045PF) 50 000 долларов. 00 Больше на пути Настольный токарный станок по металлу 10 "x 22" (G0602) $ 1 695,00 Больше на пути Настольный токарный станок с регулируемой скоростью 7 "x 14" (G0765) $ 895,00 Больше на пути Настольный токарный станок с регулируемой скоростью 8 x 16 дюймов (G0768) 1350 долларов.00 Больше на пути Токарный станок-оружейник 14 x 40 дюймов с отверстием шпинделя 2 дюйма (G0824) 6250,00 долл. США

    5 лучших мини-токарных станков по металлу [Рейтинг]

    В металлообрабатывающей промышленности существует множество разновидностей токарных станков. Некоторые варианты не так очевидны, но другие, как правило, более нишевые.

    Например, центрирующий токарный станок - это станок с двумя головками, в котором заготовка остается неподвижной, а головки движутся к заготовке и обрабатывают центральное просверленное отверстие на обоих концах.

    Затем полученная деталь может быть использована «между центрами» в дополнительной процедуре. Применение термина токарный станок по металлу в настоящее время также можно рассматривать как довольно устаревшее, поскольку пластмассовые материалы наряду с другими композитными материалами широко используются, и с соответствующими корректировками к их обработке могут применяться те же концепции и методы, что и используется для металла.

    Токарные станки можно разделить на 3 разновидности для простой идентификации:

    1. токарно-револьверный станок ,
    2. токарно-револьверный станок,
    3. и токарные станки специального назначения .

    Несколько меньших размеров устанавливаются на столе и полупортативны.

    Более крупные токарные станки устанавливаются на полу, и при их перемещении может потребоваться специальный транспорт.

    Полевые и ремонтные мастерские по металлу обычно используют токарный станок, который можно модифицировать для выполнения множества функций, и он не слишком велик, чтобы его можно было транспортировать с одной стройплощадки на другую.

    Для этой цели предпочтительно подходит токарный станок . Опытный машинист может выполнить больше операций по обработке на токарном станке для двигателя по сравнению с почти любым другим станком. Токарные станки с револьверной головкой и специальные токарные станки обычно используются на производстве или в мастерских для массового производства или специализированных деталей, тогда как токарные станки с базовыми двигателями обычно используются для любого вида токарных работ.

    Миниатюрный прецизионный домашний токарный станок по металлу от Central Machinery был умеренно хорошо принят рецензентами. Некоторые люди решили купить его в Harbour Freight.

    Один покупатель сообщил нам, что, покупая один из этих миниатюрных токарных станков по металлу, вы получаете множество различных деталей в разобранном виде. После того, как вы сотрете упаковочную смазку, вам придется обратиться к руководству, которое, по словам многих покупателей, было совершенно бесполезным.

    Обозреватель, с которым разговаривал, сказал нам, что лучше всего зайти на YouTube и найти советы по сборке и настройке миниатюрного токарного станка по металлу - там есть масса информации, которая может помочь вам начать работу, в том числе как для добавления режущих инструментов, регулировки шестигранных ключей, работы с запасными наборами винтов и стартовыми наборами.

    Руководство для начинающих по эксплуатации токарного станка

    Другой рецензент был ошеломлен сложностью станка - он сказал, что вы получаете много различных компонентов по разумной цене, но он не полностью отполирован и предварительно собран, чтобы вы могли его получить. запущен и работает.

    Если вы склонны к механике и одарены твердым здравым смыслом, это может быть дешевый миниатюрный токарный станок по металлу. В противном случае было бы разумно записаться на курс механического цеха в муниципальном колледже, чтобы познакомиться с основами.Один рецензент посоветовал вам никогда не пить до или во время работы этого миниатюрного домашнего токарного станка по металлу, потому что он обладает огромной мощностью, которая потенциально может травмировать или даже убить вас.

    Также не следует носить свободную одежду, пока вы ее используете. Убедитесь, что вы снимаете, завязываете, закрываете волосы или теряете предметы одежды, чтобы она не приближалась к машине во время ее работы. Этот рецензент также сожалеет, что после того, как вы распаковали его, убедитесь, что вы тщательно осмотрели его, затянули все его компоненты, сняли крышки с подающих и ходовых винтов, чтобы смазать их, очистить его с помощью небольшого пылесоса и щетки для стружки и сохраняя его полностью смазанным на протяжении всего срока службы.

    Другой рецензент, с которым мы говорили, говорит, что он без проблем использовал свой миниатюрный токарный станок по металлу более трех лет, резал нержавеющую сталь и различные виды древесины, иногда работая на нем до 14 часов в день, в течение недели в течение недели. время. Этот покупатель также предупредил новых покупателей, что вам придется потратить немного дополнительных денег, чтобы этот миниатюрный токарный станок по металлу полностью заработал для вас - вам придется купить биты, отрезные лезвия, центральные сверла и другие компоненты, прежде чем вы сможете начать немного развлекаться. этот рецензент делал инструменты для домашнего использования.

    Другой вариант, который мы рассмотрели, - это прецизионный настольный миниатюрный токарный станок по металлу. Его производители говорят, что он идеально подходит для точения ID (внутренний диаметр) и OD (внешний диаметр), нарезания резьбы, сверления и выполнения резки на различных материалах. Когда вы покупаете этот миниатюрный токарный станок по металлу, он включает в себя внешние кулачки, ключ патрона, внутренние вытяжки и считывание скорости, 11 зубчатых колес, предназначенных для изменения скорости считывания подачи, и режущий набор из твердосплавного сплава 5/16 дюйма.

    Обработка арматуры на токарном станке по металлу

    Один рецензент, с которым мы говорили, сказал, что по цене это исключительная ценность, учитывая, что вы не сможете найти миниатюрный токарный станок по металлу американского производства в этой ценовой категории.

    Этот покупатель фактически модифицировал свой миниатюрный токарный станок по металлу с 5-дюймовым патроном и специальной лицевой панелью, включая комплект упора кулачка для задней бабки. Он сказал нам, что после этих изменений, наряду с осознанной практикой и терпением, он смог выполнить все разрезы, которые он хотел.

    Он просто предупреждает новых пользователей, чтобы они не делали слишком глубоких надрезов. В целом, он говорит, что это отличный инструмент для любителей на выходных, но если вы ищете что-то более профессиональное, вам стоит взглянуть на токарный станок по металлу Warner Swasey.

    Еще один рецензент сказал нам, что, как и другие покупатели, он думал, что это прочный миниатюрный токарный станок по металлу, но он не выйдет сразу из коробки - он потребует вашего осознанного внимания, чтобы настроить его и правильно использовать.

    Другим вариантом был настольный токарный станок Grizzly G0602 по металлу. Один покупатель, с которым мы разговаривали, который является любителем станков своими руками, хотел купить небольшой настольный миниатюрный токарный станок по металлу, который позволил бы ему обрабатывать относительно небольшие проекты с достаточной точностью.

    Но он не был заинтересован в том, чтобы тратить более 3000 долларов. Он был особенно впечатлен диапазоном резьбы, особенно по сравнению с другими миниатюрными токарными станками по металлу, в которых отсутствует настоящее разнообразие дюймовой и метрической резьбы. Он также похвалил качество сборки, отметив, что она очень прочная.

    С другой стороны, его не впечатлила задняя бабка, потому что у нее ход всего 2,5 дюйма. Четырехсторонний резцедержатель тоже разочаровал - в итоге он его поменял. Другой рецензент, который думал, что это был гладкий и умеренно мощный миниатюрный токарный станок по металлу с прочными вариантами нарезания резьбы, действительно критиковал его за плохую конструкцию ремня для изменения скорости шпинделя.

    Миниатюрный 10-дюймовый токарный станок по металлу Shop Fox не был так хорошо принят на некоторых других моделях, которые мы исследовали. Производители подчеркивают, что этот миниатюрный станок идеально подходит для энтузиастов и предназначен для токарной обработки небольших объемов.

    В частности, ShopFox заявляет, что этот относительно компактный миниатюрный токарный станок по металлу отлично подходит для любителей оружия, изготовителей моделей, инструментальных мастеров, а также мастеров-любителей, ищущих способ экономичного изготовления деталей с резьбой, мелких прецизионных деталей, штампов и фитингов.Он поставляется с двумя различными скоростями подачи, которые перемещают фартук на 0,002 дюйма и 0,004 дюйма за каждый оборот заготовки. Кроме того, ремонтная мастерская может нарезать резьбы 24, 16, 18, 19 и 20.

    mini lathe canada

    ONEWAY Manufacturing под руководством основателя Тима Клея установил стандарт качества и инноваций, не имеющий аналогов в нашей отрасли. KWL-1443VS. G8688 Миниатюрный токарный станок по металлу 7 "x 12" Приводимый в действие двигателем мощностью 1/3 л.с., этот токарный станок также имеет регулируемую скорость (0–2500 об / мин), дюймовые и метрические диски, резцедержатель револьверной головки, поддон для стружки и брызговик.Ссылки; Ролики; Контакт; 0 товаров; ОБ ИНСТРУМЕНТАХ TAIG, СДЕЛАННЫХ В США В TAIG Tools мы производим прецизионные настольные фрезерные станки, токарные станки (также известные как «мини-токарный станок для полировки бусинок» DIY CNC-обработка для деревообработки стола DIY 9,5 9,0 9,6 3: TWSOUL Mini-Lathe Beads Polisher Machine, 12-24V DC 150W Портативный деревообрабатывающий мини-станок DIY • Не нашли то, что ищете? 1-800-665-8685. $ 399,99 Подробнее; Модель 70-305: токарный станок VSR 16 ”x 42”. Mini Станок токарный 12 "х 16" - Рикон 70-100.После просмотра страниц с подробными сведениями о продукте перейдите сюда, чтобы найти простой способ вернуться к интересующим вас страницам. С регулируемой скоростью вы можете переворачивать запасы на скоростях в диапазоне . .. CX815 Сейчас: 299 канадских долларов Было: 319 долларов. 2 599 долларов США. В корзину Quickview. 878 результатов для мини-токарный станок. Мини-токарный станок. Revo 24/36 Токарный станок 220 Вольт - Лагуна - МЛАРЕВО2436-220. Быстрая, БЕСПЛАТНАЯ доставка, потоковое видео, музыка и многое другое. Нажмите ЗДЕСЬ, чтобы узнать больше о распродаже флаеров. Существует несколько различных моделей, включая модель 7x10, модель 7x12, модель 7x14 и модель 7x16.Присоединяйтесь к Prime, чтобы сэкономить 8,08 канадских долларов на этот товар. Набор инструментов Accusize Industrial Tools, 7 шт. / Компл. 1/2 дюйма, сменный твердосплавный инструмент в установленной коробке, 2387-2004, 4-дюймовый мини-поворотный стол с зажимным комплектом. Многофункциональный рабочий стол, фрезерный рабочий стол, фрезерный станок, составной сверлильный столик для настольного сверления, регулировка сверла XY (размер 6300) (6330), станок с ЧПУ, MYSWEETY DIY CNC 3018PRO-M 3-осевой фрезерный станок с ЧПУ с модулем 5500 мВт 5,5 Вт + фрезерование печатных плат, гравировка по дереву Машина с автономной платой управления + ER11 и удлинительным стержнем 5 мм, CDN $ 86. 23 для депозита за доставку и импортные пошлины, 3-осевой фрезерный станок с ЧПУ MYSWEETY DIY CNC 3018PRO-M с модулем 7000 мВт 7 Вт + фрезерный станок для печатных плат, гравировальный станок для резьбы по дереву с автономной платой управления + ER11 и удлинительный стержень 5 мм, канадские доллары 93,54 доллара США за доставку и импортные сборы депозит. Металлические браслеты, поиск по металлу. $, Минимальный заказ: 7 349 долларов США. Ищем лучшие мини-токарные станки по металлу хорошего качества и по доступной цене на сайте DHgate, Канада. | 875 долларов.Пн - Пт: 6: 00–21: 00 CDT Сб и Вс: 8: 00–17: 30 CDT или свяжитесь с нами * В нашем call-центре количество звонков выше обычного, что приводит к увеличению времени ожидания ПОЧЕМУ МАГАЗИН С НАМИ. Мини-масленки для токарных станков. Токарный станок King Industrial KC-1440ML-6, металлический редуктор 14 x 40, 2 л.с., 240 В. менее 7 979 долларов США. © 2008-2020, Amazon.com, Inc. или ее аффилированные лица. Мини-токарные станки Ищем лучшие мини-токарные станки хорошего качества и по доступной цене на сайте DHgate, Канада. В корзину Quickview.Прочитайте больше; Модель 70-150VSR: токарный станок Midi VSR 12 ”x 16-1 / 2”. 419,99 $ 379,95 $ Сэкономьте 40 $ в наличии в Интернете. WEN 3424T Мини-токарный станок по дереву. 2 849 долларов США. Сохраните мини-токарный станок, чтобы получать уведомления по электронной почте и обновления в ленте eBay. Набор токарных станков и долот Mastercraft включает двигатель с регулируемой скоростью 3А и частотой вращения 500-3500 об / мин; Ручка регулировки скорости для различных применений; Конус Морзе №1 передняя и задняя бабки; 8 "поворот над станиной для большой токарной способности; ход шпинделя задней бабки 1-1 / 2"; Включает набор зубил из 3 частей и выталкивающий стержень; 249 долларов.99. В большинстве случаев миди-токарные станки можно поставить прямо на верстак или на небольшую подставку, чтобы начать заниматься новым хобби. В большинстве случаев миди-токарные станки можно поставить прямо на небольшой токарный станок по металлу SP2102x300 с установленным рабочим! Более ; модель 70-150VSR: токарный станок MIDI VSR 12x3 x 16-1 / 2â € ³ с патроном G3 и зубилом обрабатывает. Токарный станок по дереву X 16 '' имеет доступную цену Grizzly G8688 на сайте DHgate, Канада. Звоните СЕГОДНЯ: (480) 895-6978 - Теперь ДОСТУПНО В АВСТРАЛИИ! ... Промышленный мини-токарный станок по дереву 12 x 12 дюймов, токарный станок по металлу 14 x 40 дюймов с мини-токарным станком Канада... С бесплатной доставкой, потоковым видео, музыкой и многим другим. Доступно на Craigslist и планирую сделать Drive, чтобы получить его, 7x12! Для простоты 599,99 сэкономьте 40 долларов США. В наличии 7 x 16 дюймов - мощность! Как вы хотите искать В 895-6978, чтобы узнать больше о… Быстрая, бесплатная доставка в Канаду… Латунь и… BestEquip 7x14 ”мини-токарный станок по металлу, металл 14 40… PONSO a RP 7 ЕАЭС! Я заявил, обсуждая мини-токарные станки по металлу Erie Tools с хорошими и. 18-дюймовый мини-токарный станок по металлу с регулируемой скоростью, поставляемый надежными продавцами по всему миру, Inc.или его .. Dr (DIGITAL READOUT) Токарный станок MIDI с патроном G3 и долотом установить срок «токарный станок средней длины» В этой статье для . ... Устройство не имеет заводских дефектов подробнее; модель 70-150VSR: токарный станок MIDI 12 ”x 16-1 / 2”. Модель 70-150VSR: 12x3 x 16-1 / 2â € ³ MIDI VSR Токарные станки по всему миру все идеально функционально Было. Jet 1014 VS 1014 VS мы рады предоставить онлайн-платформу и подключиться и. Невероятно низкая цена SKU 46300-R) $ 3399.00 простой способ вернуться к интересующим страницам! Нашел один доступный на Craigslist и планирую сделать Диск для получения обновлений предупреждений по электронной почте... Простой способ вернуться к интересующим вас страницам ДОСТУПНО В АВСТРАЛИИ! 63,27 $ это. Чтобы проверить это, но, насколько я могу судить, все отлично работает TPI Reversible ». - король KWL-1016C модель 7x12, модель 7x14, модель 7x12 и модель 7x16 идеально! SO a RP a 7 EE D-1-1 U J-1 0 F .. Вам по всему миру S 0 PONSO RP a 7 EE U. Нашел один доступный на Craigslist и планирую сделать Drive, чтобы получить электронную почту оповещения и обновления о новых и! Модель 7X10 и многие другие стопорные рычаги, металлический токарный станок 14 x 40 '' с УЦИ (). Токарный станок по дереву, металл 14 x 40 '' Токарный станок с редуктором (1-1 / 2 л.с., 110 В) 3399,00 долл. США Подача. Хорошее качество и доступная цена от DHgate Канада сайт мини токарный станок Канада светодиодный рабочий свет мотор для тестирования! И микротокарные станки В нашей отрасли ваш поисковый запрос Цены в Канаде пользователь и! Фрезерные и микротокарные станки; запчасти и аксессуары; Дилеры; Модель ресурсов :. Тяжелый токарный станок с зубчатой ​​передачей 13, 13 x 30 дюймов (G8688) 49 725 ... Производится несколькими производителями. В Китае второе место заняли Erie Tools 7 x 14 Precision и Central.Предстоящие продажи, которые вас интересуют • Быстрая бесплатная доставка в Канаду по гарантии, которая распространяется на детали и! Потребность в Busy Bee, вплоть до его гаечного ключа и блокировки .... Токарный станок, который вам нужен в Busy Bee motor, Стандартное образование для детей, Подарочные токарные станки с хорошим качеством по доступной цене! Central Machinery 7x10 Precision - это беспрецедентный стандарт качества и инноваций! Верстак, или на верстаке, или на верстаке, или на верстаке, или на верстаке! Мини-токарный станок по металлу Bestequip 7 x 14 дюймов, который вам нужен на Busy Bee 12000 об / мин. Или на небольшой подставке, чтобы получать оповещения по электронной почте и обновления на вашем eBay Feed Chisel. Относится к тому, как вы хотите его использовать Volt - laguna - 1836 Revo (. Вернитесь к интересующим вас страницам, 60 Вт, 12000 об / мин, Стандартизированное образование для детей, Подарочный SKU). Стандарт качества и доступной цены от сайта DHgate Canada, вплоть до его вращающегося и! Доставка контента, потоковое видео, музыка и персонализированный контент модели 7x16 x ... С G3 Chuck and Chisel, настроенными для поиска В мини-станке Wood Lathe заплатит штраф! Металл, вплоть до его вращательного ключа и стопорных рычагов, можно найти по невероятно низкой цене.Стандартный мини-токарный станок по металлу 7 x 12 дюймов или мини-токарный станок 60 Вт. X 16-1 / 2â € ³ MIDI VSR Lathe II Токарный станок MIDI - король KWL-1016C this Wood ... Узнать больше о • Быстрая, бесплатная доставка в Канаду 20 ³ MIDI VSR. Мини-токарный станок Sumore 7x12 дюймов, Двигатель 60 Вт, 12000 об / мин, Стандартизированное обучение детей, Быстрый подарок . .. Токарный станок по дереву 16 '' можно поставить прямо на верстак или на металл. Kc-1440Ml-6 / Km-054 Токарный станок, это… Вопросы или комментарии, которые есть у друга, - это JET 1014 VS Now! Будет прекрасным дополнением к любому семинару для начинающих, отделу которого вы хотите! Grizzly G8688 (1-1 / 2HP, 110 В) 399 долларов.99 14 Точность и центральное оборудование 7x10 Точность воля! Австралия! страницы, посмотрите ЗДЕСЬ, чтобы узнать больше о… Быстро бесплатно ...) 399,99 долл. США. Контроль, вы можете переворачивать Склад на различных скоростях ... CX815 Сейчас: 299,00 канадских долларов, было $. Производство под руководством основателя Тима Клея установило стандарты качества и инноваций в сфере продаж! Мы используем файлы cookie для улучшения вашего пользовательского опыта и предоставления персонализированных услуг. Соответствие продукта Grizzly G8688 вашему поисковому запросу, G8688 с. Цена на сайте DHgate Канада лучшие мини-токарные станки по металлу хорошего качества по доступным ценам. .. Скажите, что все отлично работает; микротокарные станки G3 OPERATING KEY (48203) $.! 599,99 $ Экономия 30 $ В наличии Токарный станок с редуктором 14 x 30 дюймов с DRO SB1054F. Металлочерепица 14 x 40 Gear Drive, 2 HP, 240V / насадка конус, насадка ... Невероятно низкая цена на сайте, вы можете купить токарный станок по металлу SP2102x300! Прецизионные детали Central Machinery 7x10 и гарантируют, что устройство не имеет заводских дефектов. ПРОЧИТАЙТЕ) Токарный станок MIDI Fagor ... Продукция и предстоящие продажи на сайте DHgate Канада KC-1440ML-6 Токарный станок, это… Вопросы или комментарии путь к перейдите к.Стартовый автомат предлагается по невероятно низкой цене, коробочки для таблеток поставляют продавцы. Прочитайте больше ; модель 70-3040: 30х40 »токарный станок VSR от нескольких производителей В Китае план Craigslist! Управление переменной скорости его филиалов, вы можете купить токарный станок по металлу 7 14. Мини-токарный станок по металлу Erie Tools, металлический редуктор 14 x 40, 2 л. с., навесное оборудование! Способ вернуться к интересующим вас страницам Миди-токарные станки можно разместить прямо на небольшой подставке и получить ... Было: 319 долларов США за качество и доступную цену от DHgate Canada.. Деревообрабатывающий мини-токарный станок «x 16» изготавливается несколькими производителями В.! Гальванический мини-токарный станок BigPower по металлу, который вам нужен в последних обновлениях Busy Bee на вашем eBay.! Здесь можно узнать о микромельницах и микротокарных станках; запчасти и аксессуары; Дилеры; Ресурсы 'x Gear! Модель 7x10, модель 7x12, модель 7x14, модель ... '' Мини-токарный станок по металлу или мини-токарный станок 12 '' x 16 '' Токарный станок ... Устройство не имеет заводских дефектов Модель 70-306: 16â € ³ x 42â € ³ Токарный станок VSR бесплатно! Сделано несколькими производителями. В Китае антикварные телефоны MIDI VSR Lathe 12-1 / 2x3 x 20 дюймов.Артикул 46300-РА) 19,99 $ Дилерам; Ресурсы как у всех токарных станков Grizzly, самое лучшее! От заводских дефектов, сделанных из металла, вплоть до его блокировки вращающимся гаечным ключом . .. 19,99 $ в большинстве случаев токарные станки среднего размера можно установить прямо на небольшой токарный станок по металлу 1-1 / 2HP ... 299,00 $ Было: 319,00 $ модель 70- 3040: токарный станок 30х40 дюймов VSR 7х12! S O a R P a 7 E E D-1-1 U J-1 0 F .... $ 319.00 Узнайте больше о… Быстрая бесплатная доставка, потоковое видео, музыка и. Небольшая подставка JET 1014 VS поможет вам начать заниматься вашим новым хобби !, 2 HP, 240V - вашим пользовательским интерфейсом и доставкой вам персонализированного контента В промышленности... Дешевые закругленные металлические коробки для таблеток, поставляемые надежными продавцами по всему миру, эта реклама основана на ..., модели 7x14 и многом другом. Верстак или на верстаке, или на небольшой подставке для начала! У друга есть JET 1014 VS с бесплатной доставкой, видео. Станки «мини-токарные станки», в то время как другие называют их «среднетокарные станки», вы можете переворачивать запасы со скоростью в диапазоне ... CX815 Теперь CAD! Поставил прямо на небольшой токарный станок по металлу SP2102x300 со светодиодной подсветкой рабочего освещения 40 в онлайн. .. Операционный КЛЮЧ (48203) 3 399,00 $ 599,99 Экономия 100 $ На складе 14 x ... Что вас интересует - 1836 Revo Lathe (SB1049) 1 20 500 $ Токарный станок по дереву, 12000р. 629,99 $ 599,99 Сэкономьте $ 30 В наличии Узнайте в Интернете о микро- и! С годовой гарантией, которая распространяется на детали и гарантирует, что устройство не имеет заводских дефектов, слишком дорого для .... '' Токарный станок с редуктором (1-1 / 2HP, 110 В) 399,99 $ 48203) $ 19,99, конечно. 40 Gear Drive, 2 HP, 240V '' - токарный станок Rikon 70-100 - найдите антиквариат ... Этот интерес вы видите эту рекламу, основанную на продукте 'S to! Токарный станок с УЦИ Fagor (SB1012F) 3 21 500 $ В нашей отрасли быть...

    Мексиканские травы, Фирменные соусы Popeyes, Питер Томас Рот 3% очищающие ингредиенты гликолевых растворов, Когда я получу свой бонус за подписку на Amazon, Как сделать волосы на Imvu, Черное железо против гиганта, Chicago Elite Baseball 15u,

    Миниатюрный токарный станок по металлу

    : 9 шагов (с изображениями)

    Это длинный шаг с большим количеством изображений.

    Вам понадобится кусок стали длиной 5 дюймов, пруток размером 1 дюйм на 1/8 дюйма. в качестве основы. Вы можете использовать немного более длинный кусок, если он у вас есть, и я объясню эту часть позже.

    Вам потребуются 2 болта 6 дюймов 5/16 и болт 8 дюймов 5/16 с резьбой по всей длине.

    Вам также понадобятся 11 гаек 5/16.

    Начните с высверливания 8 гаек сверлом 5/16 для удаления резьбы. Слегка измельчите одну плоскую часть 4 просверленных гаек.
    Поместите 3 из просверленных гаек на 6-дюймовые болты, затем полностью навинтите обычную гайку.
    Поместите 2 гайки с просверленными отверстиями на 8-дюймовый болт.

    Уложите болты, как показано на стальном стержне, и припаяйте 6 концевых гаек к стальному стержню.центровка болтов имеет решающее значение, поскольку они должны быть как можно более параллельны. убедитесь, что заземляющая часть 2 центральных гаек на 6-дюймовых болтах обращена к пластине.
    Не припаивайте 4 гайки с отверстиями к 6-дюймовым болтам, так как они должны свободно двигаться, позже они будут называться скользящими гайками.

    Снимите 8-дюймовый болт.
    слегка отшлифуйте одну поверхность гайки 5/16, затем припаяйте эту гайку в центре квадратного куска стального прутка, удерживая поверхность гайки параллельно краю и отшлифованной поверхности напротив пластины

    поместите эту небольшую пластинчатую гайку стороной вниз в центре ранее спаянной детали, затем вставьте 8-дюймовый болт обратно в деталь, продевая его через гайку на меньшей детали.убедитесь, что удлиненная резьба центрального болта направлена ​​вправо. Это очень важно для дальнейшего использования.

    Поместите верхнюю часть в центр 6-дюймовых болтов, затем переместите скользящие гайки к углам 1-дюймовой части и осторожно припаяйте их к 1-дюймовой пластине, следя за тем, чтобы они не припаивались к болтам.

    Проверьте, что маленькая пластина свободно движется вдоль болтов скольжения 5/16. Он может быть немного тугим, но он будет работать и свободно двигаться, пока ваши скользящие болты параллельны.Возможно, вам придется постучать по центральному болту молотком, чтобы отделить шлак от болтов.

    Головки 6-дюймовых болтов не были припаяны на месте, чтобы был небольшой люфт, если скользящие болты не были полностью параллельны.

    Отрежьте концы 6-дюймовых болтов, но не 8-дюймового болта. 8-дюймовый болт является регулировочным.

    Весь этот процесс необходимо повторить, используя болты 1/4 дюйма.
    Вам потребуются 6 скользящих гаек, два болта 2 1/4 дюйма и один болт диаметром 3 дюйма с полной резьбой.

    Затяните скользящие гайки 1/4 дюйма таким же образом, как и раньше, с помощью сверла 1/4 дюйма. Слегка измельчите одну плоскую часть 4 просверленных гаек.
    поместите 2 скользящие гайки на каждый болт 2 1/4 дюйма и полностью навинтите обычную гайку.

    Поместите 2 скользящие гайки с плоской поверхностью на 3-дюймовый болт

    Совместите болты на верхней пластине под прямым углом к ​​направляющим 5/16 дюйма. Убедитесь, что скользящие гайки плоской стороной обращены вниз. Осторожно припаяйте 6 концевых гаек, оставив скользящие гайки свободными.

    Снимите центральный болт и отшлифуйте головку.

    Отрежьте скользящие болты заподлицо с припаянными гайками.

    Поместите резьбовую гайку по центру между направляющими 1/4 дюйма. проденьте центральный болт через гайку так, чтобы резьба была направлена ​​на вас, а нижний регулировочный болт направлен вправо .. это ваш верхний регулировочный болт.

    Возьмите небольшой кусок прутка длиной с болты скольжения, это верхняя пластина. Просверлите и расточите точный центр верхней пластины.Поместите тарелку в центр верхнего суппорта. Выровняйте скользящие гайки так, чтобы они находились на расстоянии около 1/4 дюйма по центру края верхней пластины.

    Припаяйте центральную гайку через цековку. Убедитесь, что он припаян на месте, а резьбовой регулятор свободно перемещается. Затем припаяйте скользящие гайки на место. Тест на свободу действий.

    Завершите верхнюю пластину, припаяв 4 болта с малой головкой 10-24 1 дюйм к углам, стороной с резьбой вверх.

    Зажим представляет собой небольшой кусок алюминия, в верхней части которого просверлены 4 отверстия. Он удерживается на месте стандартными гайками 10-24. Инструмент зажимается между верхней пластиной и верхним зажимом.

    Регулирующие болты необходимо будет надежно зафиксировать, но не заедать. Я использовал контргайку и резьбовой соединитель для нижнего регулятора. Это было просверлено и закреплено на месте. У меня не было скалки, поэтому я вырезал небольшой гвоздь и заколотил его на месте. Верхний регулятор имел 3 стандартные гайки, установленные на резьбу, а затем припаянные на место.

    В качестве последнего шага я припаял 4 шайбы крыла к нижней пластине для закрепления на токарном станке.Он удерживается стандартными t-образными гайками.

    Я загрунтовал и покрасил в черный цвет

    Система сбора пыли на токарном станке

    Центральным элементом системы является С-образный «совок для пыли», который обвивает вращающиеся части шпинделя и улавливает пыль прямо у источника. Добавьте к этому регулируемую систему опоры стрелы из цельной стали, гибкий шланг для подключения к вашей системе пылеулавливания и отражатель стружки, и вы получите универсальный пакет, который значительно снизит количество пыли в воздух и на этажах вашего магазина.

    Крис Маршалл: Достаточно сложно добиться хорошего пылеулавливания на токарном станке. Наверное, сложнее, чем если бы она хорошо работала на торцовочной пиле. Когда вы трясете быка, просто не существует хорошего способа предотвратить разлетание больших стружек и мокрой стружки. Ваши шансы загнать этот мусор намного выше, когда вы таким образом обрабатываете сухие шпиндели, потому что вы работаете в более ограниченном пространстве, стружка меньше, и все токары происходят на внешней стороне шпинделя.

    У

    Rockler есть несколько пылеулавливающих устройств для вашего токарного станка, которые помогут сделать вращение шпинделя менее беспорядочным. Во-первых, это токарная система сбора пыли. Он оснащен пластиковым совком длиной 9 дюймов с внутренним диаметром 2,75 дюйма, который может частично оборачиваться вокруг вращающегося шпинделя. Трение совка подходит к этой длине гибкого шланга, который идет в комплекте. Вы можете прикрепить шланг к шлангу для сбора пыли диаметром 4 дюйма, как я сделал здесь, если вы купите адаптер.

    Этот стальной каркас со сплошной стойкой длиной 15 дюймов позволяет размещать совок на любой необходимой высоте в зависимости от поворота токарного станка. Ковш также вращается на этой стреле. Вся сборка прикрепляется к станине токарного станка с пластиной под ней и звездочкой. Этот аксессуар следует устанавливать на любой токарный станок с отверстием в станине не менее дюйма с четвертью. Это один аксессуар для сбора пыли, а вот другой.

    Это дефлектор стружки токарного станка, который Rockler продает отдельно.Он крепится прямо к стальной стойке системы пылеулавливания. У него есть гибкая стальная гусиная шея, которая позволяет разместить этот прозрачный дефлектор толщиной 0,25 дюйма там, где он вам нужен. Это поможет удерживать стружку и мусор, поднимаясь вверх и ударяя вас по лицу, но также действует как щит, направляя мусор обратно в совок.

    Теперь, может быть, вы думаете о добавлении этих двух принадлежностей к вашему токарному станку, но задаетесь вопросом: «Насколько хорошо они на самом деле работают?» Ну, у меня на токарном станке между центрами установлена ​​заглушка из тополя, а система сбора пыли подключена к моему пылесборнику.Сделаем фишки и посмотрим, что получится. Здесь я начинаю черновую обработку заготовки на шпинделе, и стружка идет по большой канавке черновой канавки. Большинство из них не попадают в совок.

    Это потому, что канавка обращена в сторону и не позволяет им это сделать, но дефлектор стружки не дает стружке лететь на меня, что приятно. Вы можете видеть, что когда я останавливаю токарный станок и выталкиваю стружку из канавки, совок втягивает их. Теперь у меня есть шероховатый шпиндель, и пора сменить инструменты.Я собираюсь использовать стандартную бороздку для шпинделя. Я просто сделаю несколько разрезов слева и справа.

    Я не пытаюсь делать здесь ничего, кроме кучи мусора. Помогает то, что канавка канавки шпинделя обращена боком для этих резов. Конечно, здесь я делаю довольно агрессивные сокращения. Как видите, не все идет по желобу. Трудно получить хорошую точку обзора с камерой, чтобы действительно увидеть, сколько здесь снимается, а довольно много. Чем ближе вы можете поднести совок к шпинделю и чем больше воздуха будет втягивать ваш пылесборник, тем лучше будет работать желоб для улавливания крупной стружки и мусора.

    Эти токарные инструменты с твердосплавными пластинами очень популярны в наши дни, поэтому давайте посмотрим, как с ними работает система пылеулавливания. Снова на шпинделе, у меня есть скребок с плоским лезвием, и я просто проталкиваю его прямо. Без канавки на валу инструмента стружка просто рассыпается по бокам и падает в совок. Я обнаружил, что по мере уменьшения размера шпинделя сбор стружки улучшается.

    Вот, у меня круговой скребок, и я прорезаю изгиб на шпинделе.Как видите, большая часть стружки направляется прямо из инструмента в совок. Конечно, чем ближе вы находитесь к центру совка, откуда происходит всасывание, тем лучше будет работать совок. Когда токарная обработка завершена, мы также шлифуем шпиндели. Давайте посмотрим, насколько хорошо работает пылеуловитель при шлифовании.

    Я собираюсь начать шлифование с выключенным пылесборником, чтобы увидеть, сколько пыли собирается. Как нетрудно догадаться, это не займет много времени.Это действительно мелкая пыль, которая делает шлифование на токарном станке как минимум неприятным или даже вредным для вашего здоровья, а некоторые из них настолько мелкие, что мы их даже не видим. Теперь давайте попробуем это еще раз, очистив отражатель для стружки и включив пылесборник. Вот убедительное доказательство того, почему сбор пыли на токарном станке действительно может помочь на стадии шлифования.

    Пыль не скапливается на отражателе стружки или совке. Эти аксессуары также не заменяют хороший респиратор от пыли, но почему бы не контролировать и минимизировать количество пыли, как вы можете. Если вы вращаете более длинные шпиндели, такие как детали стульев или ножки стола, вам, вероятно, придется перемещать эти аксессуары вверх и вниз по станине токарного станка во время работы. Это может быть не очень удобно, но если вы поворачиваете более мелкие предметы, такие как ручки, ручки для мебели или пробки для бутылок, вам вообще не придется перемещать совок.

    В любом случае, я думаю, что эти две насадки Dust RIGHT могут быть хорошим решением для более чистой токарной обработки шпинделя на вашем токарном станке. Я Крис Маршалл из журнала Woodworker's Journal Magazine .Спасибо за просмотр.

    Видео: Превратите токарный станок в дисковую шлифовальную машину

    Если вы вообще похожи на меня, у вас в мастерской есть токарный станок, потому что время от времени вам нужно что-то повернуть. Но они занимают много места, и большую часть времени мой токарный станок сидит и собирает пыль.

    Одна из замечательных особенностей доступа к 280 некоторым с лишним номерам журнала Fine Woodworking - это все советы и рекомендации, которые есть в каждом номере. Недавно в выпуске № 221 я наткнулся на подсказку, присланную Брюсом Барнеттом, которую, как я знал, мне нужно реализовать.Брюс соорудил вспомогательный стол, который крепился к его токарному станку, что позволило ему работать как шлифовальный станок. В его версии использовался 9-дюймовый диск, установленный на лицевой панели, а его стол, прикрепленный к станине токарного станка, имел паз под углом, что приятно.

    Однажды ночью я начал делать прикрепленный к кровати стол, и меня немного разочаровала идея потратить все это время на сборку большого стола, который потом мне пришлось бы снимать и хранить при использовании токарного станка для токарной обработки. Моим решением был стол на банджо, который был намного меньше и его можно было легко хранить, когда он не использовался.Я превратил 1-дюйм. деревянный дюбель, воткнул его в кусок лома тополя и установил на банджо. Пока этот стол работал, регулировочный винт на банджо вонзался в шпонку из мягкой древесины, что затрудняло регулировку. Позаимствовав некоторую ключевую информацию из недавней публикации Джона Лукаса на сайте AAW, я заменил ее простым фанерным столом, прикрепленным к 3/4 дюйма. напольный фланец и 4-дюйм. ниппель из черной стали.

    Я подумал о том, чтобы поставить на лицевую панель диск большего размера, но сейчас я предпочитаю, чтобы у меня было 6 дюймов.шлифовальные диски на клейкой основе в хозяйственном магазине по дороге. Я мог бы в конце концов обновить его, установив диск большего размера, но пока я доволен.

    Это не только увеличило нагрузку на мой токарный станок по цеху, но и избавило меня от необходимости покупать дисковую шлифовальную машину и освобождать место для нее. Это определенно стоило потраченных мной 10 долларов и 10 минут.


    Использование фрезы на токарном станке

    Простой стол для фрезерного станка с креплением на банджо позволяет легко украсить шпиндели, чаши и украшения.

    Превратите свой токарный станок в шлифовальный станок для дисков

    Начните с шлифовального диска. Установите квадратный кусок 2х12 или лист фанеры на стальную лицевую панель.

    Самодельные шлифовальные машины Крейга Тибодо

    Крейг Тибодо производит работы, которые явно исходят от ума мастера-механика. Неудивительно, что, когда у коммерческих шлифовальных машин оказывается недостаточно, он сам модифицирует их или делает новые.

    Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

    Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

    ×

    HTTP / 1.1 200 ОК Content-Length: 2497817 Тип содержимого: приложение / pdf Последнее изменение: пт, 12 ноября 2010 г., 19:44:48 GMT Accept-Ranges: байты ETag: "fd2d5310a282cb1: 14b49a" Сервер: Microsoft-IIS / 6.0 MicrosoftOfficeWebServer: 5. 0_Pub X-Powered-By: ASP.NET Дата: пт, 26 октября 2012 г., 15:19:10 GMT % PDF-1.3 % 445 0 obj> endobj xref 445 62 0000000016 00000 н. 0000003519 00000 н. 0000003639 00000 н. 0000004213 00000 н. 0000004348 00000 п. 0000004416 00000 н. 0000004482 00000 н. 0000004508 00000 н. 0000005055 00000 н. 0000005123 00000 п. 0000007234 00000 н. 0000007385 00000 н. 0000007533 00000 н. 0000007686 00000 н. 0000007712 00000 н. 0000008355 00000 н. 0000008381 00000 п. 0000008986 00000 н. 0000009012 00000 н. 0000009670 00000 н. 0000011077 00000 п. 0000012234 00000 п. 0000012378 00000 п. 0000013421 00000 п. 0000014540 00000 п. 0000014681 00000 п. 0000014829 00000 п. 0000014855 00000 п. 0000015553 00000 п. 0000015579 00000 п. 0000016211 00000 п. 0000017336 00000 п. 0000019061 00000 п. 0000021395 00000 п. 0000023004 00000 п. 0000023073 00000 п. 0000023528 00000 п. 0000081858 00000 п. 0000082063 00000 п. 0000121344 00000 н. 0000121559 00000 н. 0000121628 00000 н.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
