Обозначение бруса на чертеже

ГОСТ 2.306-68 Единая система конструкторской документации (ЕСКД). Обозначения графические материалов и правила их нанесения на чертежах (с Изменениями N 1-4), ГОСТ от 28 мая 1968 года №2.306-68

ГОСТ 2.306-68

Группа Т52

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation. Graphical designations of materials and rules for their representation

МКС 01.080.30

Дата введения 1971-01-01

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. N 758

Изменение N 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 23 от 28 февраля 2006 г.)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]

3. (Исключен, Изм. N 4).

4. ВЗАМЕН ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 21.501-93

4

6. ИЗДАНИЕ (август 2007 г.) с Изменениями N 1, 2, 3, 4, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г., июне 2006 г. (ИУС 11-80, 12-87, 7-89, 9-2006)

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. N 2).

1a. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт.1а.

Черт.1a

(Введен дополнительно, Изм. N 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл.1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Таблица 1

Материал

Обозначение

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

3. Древесина

4. Камень естественный

5. Керамика и силикатные материалы для кладки

6. Бетон

7. Стекло и другие светопрозрачные материалы

8. Жидкости

9. Грунт естественный


Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. N 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт.1.

а — сетка; б — засыпка

Черт.1

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл.2.

Таблица 2

Материал

Обозначения

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло


Примечания:

1. (Исключено, Изм. N 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2а) или к его оси (черт.2б), или к линиям рамки чертежа (черт.2).

Черт.2а


Черт.2б

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт.3 и 4).

Черт.2

Черт.3


Черт.4


Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. N 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. N 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт.5 и 6). Линии штриховки стекла (черт.7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения.

Черт.5

Черт.6


Черт.7

(Измененная редакция, Изм. N 4).

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт.8, 9).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

Черт.8


Черт.9

9. Обозначение, указанное в п.3 табл.1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. N 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт.10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт.11).

Черт.10


Черт.11

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт.12).

Черт.12

(Измененная редакция, Изм. N 1).


Электронный текст документа

подготовлен АО «Кодекс» и сверен по:
официальное издание
Единая система конструкторской документации:
Сб. ГОСТов. — М.: Стандартинформ, 2007

традиционных соединений, используемых в лесоматериалах

В этом посте мы рассмотрим некоторые традиционные методы столярного дела, которые мы используем для наших деревянных каркасов. Это традиционные соединения, которые веками использовались в деревообработке, и они прочные и долговечные. Хотя мы используем традиционные методы столярных изделий на Вермонтском лесозаводе, мы иногда укрепляем традиционные соединения стальными пластинами и связями, которые можно либо скрыть от глаз, либо использовать в качестве декоративных акцентов.

Основным методом столярных работ каркаса является базовое соединение штыря и штыря. Этот сустав включает в себя заглушку (Tenon), вставляя в отверстие (Mortise). Затем в место соединения вставляется колышек для его дальнейшего укрепления и стабилизации. Соединение Mortise и Tenon является основным типом соединения, используемым в обрамлении древесины с различной степенью сложности. Ниже приведены некоторые способы использования штыревых и шиповых соединений:

Наплечники и шипы

Брейс Мортиз и Тенон

King Post с полотнами и накладками, связанными с Mortise и Tenon.

«Ласточкин хвост» — это поистине древняя столярная техника, найденная на мебели в гробницах египетских фараонов и китайских императоров. Шарнир «Ласточкин хвост» получил свое название от порезанных по диагонали пальцев, которые напоминают перья хвоста голубей. Эта форма удерживает соединение после того, как оно было собрано, и делает его очень трудным для разборки. В Timber Framing соединитель «ласточкин хвост» используется для соединения балок крыши и балок пола со стропилами и опорами.

Ласточкин хвост

Этот метод, также известный как «уздечное соединение», представляет собой крепежный элемент, который открыт с одной стороны и образует вилку, позволяющую шипу скользить внутрь. Соединение затем крепится с помощью колышка. В Timber Framing этот сустав используется для соединения общих стропил.

Соединение языка и вилки

Также называемый «Соединение сращивания», это менее используемая техника столярных изделий в Timber Framing. Этот метод включает в себя прорези надрезов на две части пиломатериала, которые затем соединяются друг с другом вплотную и закрепляются с помощью штифта в центре соединения.Это не одно из самых прочных соединений, и обычно оно используется только тогда, когда кусок древесины должен быть длиннее, и вместо того, чтобы получить более крупный кусок пиломатериала, два меньших куска соединяются вместе.

Шарфное соединение соединяет два бруса в один.

Это традиционные методы столярного дела, которые мы использовали на Вермонтском лесозаводе с тех пор, как в 1987 году мы начали производство лесоматериалов. Вопросы о традиционных методах столярного дела? Задайте вопрос на нашей странице «Спросите экспертов» или оставьте нам комментарий ниже.

,

Замена рисунков


Стенограмма видео

Привет, меня зовут Кристина Холстед, и я собираюсь работать с Toon Boom Harmony Essentials.

И этот урок — немного информации о свопах. Так что в основном свопы — это когда у вас есть вырез или деформация, и вы хотите обменять часть своего персонажа на другую часть. И в этом случае я покажу вам обмены руки.

И есть два способа прокрутки ваших свопов: один из них идет к этой маленькой иконке прямо здесь; это открывает параметры.Если вы идете на свой художественный слой. Это были бы слои, которые розовые. Итак, поехали. Видите, это наш слой рук. И у меня на самом деле есть три разных рисунка. И вот первый рисунок. И мы можем использовать параметр. Мы можем либо ввести его, а я наберу: 2. Вы можете увидеть следующий обмен.

И другой способ изменить его — перейти по номеру и перетащить его. И вы можете видеть, что у меня есть три разных положения рук, которые я нарисовал, и все они отображаются как эта часть руки.И вы можете увидеть их прямо здесь. И причина, по которой тело и все остальные части исчезли, состоит в том, что это еще дальше по времени. Это фактически кадр 3 на временной шкале. И потому что другие части тела не вытянуты так далеко, поэтому они исчезли. Таким образом, вы можете увидеть все это здесь.

Теперь я могу удалить их с временной шкалы, просто выбрав их и нажав [Удалить]. И они на самом деле все еще находятся на этом слое, они просто находятся в библиотечной части этого слоя.

Если мы перейдем прямо на вкладку «Библиотека», то увидим, что в окне «Замена чертежа» у нас есть небольшая полоска. И если мы перетащим его, мы получим предварительный просмотр и сможем обменять наши активы на другие активы в этом слое чертежа. Вы также можете переименовать их, выбрав рамку и нажав [Ctrl + D]. Откроется окно Rename Drawing, и вы можете пойти дальше и переименовать его. Вот так в основном и работают свопы. И вы можете в значительной степени сделать это на любой части персонажа. Я собираюсь пойти дальше и показать вам, что именно происходит, когда вы хотите его создать.

Так что в этом случае у меня есть глаз прямо здесь. И я могу идти вперед. Я уже создал еще один глаз. Теперь все, что мне нужно сделать, это перетащить его, и вы можете видеть, что другой глаз появляется. Теперь на самом деле, если я хочу сделать новый, я могу фактически отключить весь слой. Зрачок все еще там, но фактический слой глаз я просто выключил.

В общем, если бы вы анимировали, когда вы добрались до этой точки в анимации, вы бы выключили. Таким образом, это будет похоже на то, что слой все еще включен, но сами кадры выключены.Я пойду и положу это обратно.

И скажем, я хотел сделать новую версию или, может быть, просто сделать новый взгляд в целом. Что бы я сделал … Я собираюсь перейти на слой рисования здесь. Другой глаз. Что я собираюсь сделать, так это то, что собираюсь дублировать этот глаз. Я собираюсь пойти дальше и выбрать его и скопировать это. И я собираюсь перейти на новый кадр. И я собираюсь вставить и вставить это произведение. И что я думаю, что я собираюсь сделать … Я просто собираюсь вынуть внутренний цвет на секунду… Я собираюсь пойти дальше и выбрать часть глаза. И я собираюсь пойти дальше и изменить точку поворота. И я собираюсь перетащить это так. Я собираюсь использовать Резак и нарезать некоторые из этих дополнительных кусочков здесь. И возьми Ластик. Там мы идем. Я собираюсь пойти дальше и поместить этот глаз в цвет ее глаз, обратно туда.

Так что теперь у меня есть третья часть глаза. И я вернусь к своему виду камеры и перейду к кадру 1 со всеми остальными частями. И я собираюсь пойти дальше и перетащить это.И вы можете видеть, что теперь там есть новый слой глаз.

Позвольте мне выбрать это снова. Поместите это обратно, как это было. Там мы идем.

И это действительно полезно, когда вы хотите делать разные выражения лица. Вы хотите анимировать мерцание, вы можете просто разместить их в своей замене чертежа. И так здорово.

И таким образом я могу просто делать все виды выражений лица с помощью только подстановок и … надеюсь, что так, вот и все … подстановки и разметка.

На самом деле вы можете многое сделать с очень небольшими художественными активами.

И это в основном то, как мы делаем свопы.

, Членство в TRADA для специалистов по лесоматериалам и архитекторов
Консультация специалиста по телефону доверия TRADA

Экономьте время и, следовательно, деньги, получая быстрые и авторитетные ответы на любые вопросы по использованию древесины. Телефонная служба поддержки открыта с 9:00 до 17:00 (по британскому времени), с понедельника по пятницу t: +44 (0) 1494 569601. Узнайте больше о нашей технической группе экспертов.

Получите доступ к новейшей технической информации TRADA онлайн

Просматривайте сотни технических публикаций в режиме онлайн 24 часа в сутки, что позволяет вам соблюдать установленные сроки, работая в нерабочее время.

Национальная конструкционная древесина (NSTS)

Используйте NSTS и единственную спецификацию проекта членов для эффективного создания комплексных спецификаций для конструкционных пиломатериалов, которые основаны на обширном опыте и опыте, собранных TRADA.

Eurocode5 программное обеспечение для дизайна

Экономьте время, производя расчеты с помощью нашего онлайн-программного обеспечения Timbersizer EC5, которое охватывает все отечественные строительные конструкции. Дополнительное программное обеспечение Timberconnections позволяет рассчитывать пропускную способность соединения с помощью гвоздей, винтов, болтов, дюбелей и ходовых винтов в двух и трех комбинациях элементов из дерева и стали.

Информационные листы древесины

Прочитайте более 60 исчерпывающих информационных листов по широкому кругу вопросов, связанных с древесиной, которые являются основным компонентом нашей информации на протяжении многих десятилетий. Серия предназначена для любого специалиста, специалиста, строителя или поставщика, который хочет получить авторитетное руководство по хорошему дизайну.

Вдохновляющие подробные тематические исследования

Прочитайте тематические исследования, в которых представлены вдохновляющие деревянные здания, отобранные по качеству при проектировании и строительстве. Каждое исследование демонстрирует, почему была выбрана древесина и как работает дизайн, включая подробное техническое описание, фотографии во время и после строительства, а также подробные чертежи.

Детальные чертежи

Доступ к сведениям о наилучшей практике, воспроизведенным из ряда публикаций TRADA.

Загрузите рекомендуемые термические данные для соответствия Части L, предоставив полностью рассчитанные значения U и Psi.

Онлайн книги

Ознакомьтесь с некоторыми из наших самых популярных изданий в Интернете с подробными чертежами, что позволит вам проверить наши рекомендации, где бы вы ни находились.

Строительный продукт Ассоциация экономических прогнозов

Готовьтесь к будущему и выбирайте лучшие строительные отрасли, используя тщательно исследованные ежеквартальные рыночные отчеты Ассоциации строительных товаров.

Скидка до 35% на книги и британские стандарты

Получите до 35% на публикации TRADA, 10% на британские стандарты и скидки на все другие публикации, продаваемые через наш книжный магазин.Получайте обновленную информацию обо всех стандартах, касающихся древесины, шесть раз в год.

Онлайн отслеживание CPD

Используйте бесплатное устройство отслеживания CPD, которое позволяет вам вести журнал количества статей, которые вы прочитали на сайте. Напечатайте сертификат в любое время, показывая накопленные баллы CPD.

Использование нашего престижного членского логотипа

Продемонстрируйте свое стремление получить доступ к ведущему источнику информации о древесине в Великобритании, используя логотип участника TRADA на транспортных средствах, канцелярских принадлежностях, брошюрах и т. Д., В зависимости от условий использования.

Запросы о продажах с сайта TRADA

Выбирайте из сотен категорий точных услуг, благодаря чему TRADA в Интернете находит каталог поставщиков наиболее полный в своем роде каталог Великобритании. Загрузите PDF-брошюры, изображения с субтитрами, адреса и описание бизнеса.

Запросы о продажах из нашего Ежегодника

Выберите до 5 категорий в разделе «Поиск поставщика» ведущего британского ежегодника лесной промышленности, который предназначен для 3000 человек, увлеченных использованием древесины.

,

Графические обозначения материалов металлов — Энциклопедия по машиностроению XXL

Штриховка в разрезах и сечениях применяется для условного графического обозначения материалов. Металлы в разрезах и сечениях штрихуются наклонными прямыми тонкими линиями (толщиной 0,2-ь 0,3 мм) под углом 45° к контурной или осевой линии, принятой за основную на данном изображении, или к основной надписи чертежа. Расстояния между прямыми линиями в штриховке должны быть одинаковыми для всех выполняемых в одном и том же масштабе разрезов и сечений данной детали. Указанные расстояния должны  [c.126]
На рис. 33 показаны некоторые условные графические обозначения материалов в разрезах и сечениях для деталей, изготовленных из металла (рис. 33, а), неметаллических — пластмассовых и других материалов (рис. 33, б) и дерева (рис. 33, б — в поперечном сечении, рис. 33, г — в продольном сечении).  
[c.48]

На рис. 34 показаны некоторые условные графические обозначения материалов в разрезах и сечениях для деталей, изготовленных из металла (рис. 34, а), неметаллических—пластмассовых и других материалов (рис. 34, б), стекла (рис. 34, в), сетки (рис. 34, г). Подробнее см. ГОСТ 2.306-68 (СТ СЭВ 860-78).  [c.42]

Если в машиностроении большинство изделий выполняется из металла, то в строительстве объекты, как правило,состоят из частей, выполненных из различных материалов, как естественных, так и искусственных. На фасадах условные изображения строительных материалов показывают отдельными участками у контура. Если на чертеже невозможно выполнить условные графические обозначения материалов по стандарту, применяют обычную штриховку или сплошную заливку тушью.  

[c.388]

На всех разрезах и сечениях сборочных чертежей изделий, для одних и тех же деталей, при нанесении графических обозначений материалов для металлов и твердых сплавов, штриховка должна быть направлена в одну и ту же сторону.  [c.273]

Металлы и твердые сплавы, а также общее графическое обозначение материалов в сечениях независимо от вида материалов изображают наклонными параллельными прямыми линиями. Эти линии называют линиями штриховки. Линии штриховки наносят на чертеже сплошными тонкими линиями 5/3…5/2 с наклоном 45° к линиям рамки чертежа (черт. 139, а), или к линии контура изображения (черт. 139,6) или к его оси (черт. 139, в).  [c.53]

Штриховка в разрезах и сечениях зависит от материала рассеченного предмета. Графическое обозначение материалов устанавливает ГСЮТ 2.306—68. В машиностроении чаш.ё всего приходится иметь дело с металлами и их сплавами. Металлические детали штрихуются под углом 45° к линиям рамки чертежа. Если линии штриховки, проведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать углы 30 или 60° к рамке чертежа (рис. 194).  

[c.145]

Штриховка в разрезах и сечениях зависит от материала рассеченного предмета. Графическое обозначение материалов устанавливает ГОСТ 2.306—68. В машиностроении чаще всего приходится иметь дело с металлами и их сплавами. Металлические детали штрихуют под углом 45° к линиям рамки чертежа. Если линии штриховки, проведенные к линиям рамки чертежа под уг-  [c.172]


Общее графическое обозначение материалов в сечениях независимо от вида материалов и металлов соответствует рис.
12.4, а. К неметаллическим материалам (обозначение на рис. 12.4, б) относятся также волокнистые монолитные и плитные (прессованные), за исключением ряда строительных материалов (дерево, камень, бетон). На рис.  [c.152]

На чертежах деталей применяют два вида обозначений материала буквенно-цифровое, характеризующее его марку, которое записывают в i рафу Материал основной надписи, п графическое, являющееся общим для групп однородных материалов (металлы, неметаллические материалы, бетоны и  [c.125]

Штриховка изображений. Графические изображения материалов и правила их нанесения на чертежах установлены в ГОСТ 2.306—68. На рисунке 15.14 на примерах характерных соединений электронных приборов и узлов оборудования показаны графические обозначения металлов 7, стрелка 2, керамики 3.  [c.310]

Примечания 1. Допускается применять и другие обозначения, поясняя их на чертеже. 2. Графическое обозначение металлов и твердых еплавов применяют в сечениях как общее обозначение материала независимо от вида материалов. 3. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы. 4. Графическое обозначение древесины следует применять, когда нет необходимости обозначать направление волокон.  

[c.461]

Для обозначения поверхностей деталей из металлов, пластмасс и других материалов применяют следующие графические знаки (ГОСТ 2.3 0i9—73)  [c.101]

Что касается правил нанесения графических обозначений материалов в сечениях, то они в основном остались без изменения. К со- жалению, не удалось распространить на машиностроительные чертежи правило не применять обозначений материалов, если нет необходимости в графическом их выделении, например, при их единообразии. Такое правило широко применяется в строительных чертежах. Это предложение было отвергнуто при обсуждении проекта стандарта, несмотря на то что в рекомендации по стандартизации СЭВ P 644—66 сказано, что, когда не требуется выявлять различие материалов или когда все изделие выполнено из одного материала, в разрезах и сечениях все материалы следует штриховать как металлы.

[c.25]

ГОСТ 2.306—68 Обозначения графические материалов и правила их нанесения на чертежах предусматривает некоторую унификацию типов штриховок в разрезе для условного графического обозначения различных материалов. Введены единый тип штриховки для металлов и твердых сплавов и другие изменения. Линии штриховки должны проводиться под углом 45° к линиям рамки чертежа., Если линии штриховки совпадают с линиями контура или осевыми дяииями, то их следует наносить под углами 30 или 60°.  [c.7]

Пр имечания 1. Композиционные материалы, содерлощие металлы и неметаллические материалы, обозначают как металлы. 2. Графическое обозначение дерева следует применять, когда нет необходимости указывать направление волокон. 3. Графическое обозначение керамических материалов следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т, п,  

[c.70]

ТОНКИМИ ЛИНИЯМИ — 1, 2. Так же обозначают металлы и твердые сплавы. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают, как металлы. Графическое обозначение дерева 4 следует применять, когда нет необходимости указывать направление волокон. Графическое обозначение керамики и силикатных материалов 6 следует применять для обозначения кирпичньк изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п. Допускается применять дополнительные обозначения материалов, не предусмотренные стандартом, поясняя их на чертеже.  [c.30]


2.9 Условные графические обозначения материалов в сечениях и правила их нанесения на чертежах

Лист № 3

Цель задания: ознакомление с условным графическим обозначением материалов в сечениях.

Выполнить на листе формата А4 условные графические обозначения материалов на чертежах. Размеры прямоугольников — произвольные. Все надписи на чертеже выполнить чертежным шрифтом № 5 или № 7. Пример выполнения на стр. 33.

Графическое обозначение материалов и некоторых предметов в сечениях выполняется в соответствии со стандартом ГОСТ 2.306- 68.

Графические обозначения материалов в сечениях в зависимости от вида материала согласно ГОСТ 2. 306 – 68 приведены в таблице 5.

Таблица 5 – Графические обозначения материалов в сечениях

Обозначение

Материал

Обозначение

Материал

Общее графическое обозначение независимо от вида материала.

Металлы и твердые сплавы

Бетон

Неметаллические материалы, в том числе волокнистые, монолитные и прессованные, за исключением указанных ниже

Стекло и другие прозрачные материалы

Керамика и силикатные материалы для кладки

Жидкости

Грунт естественный

Камень естественный

Засыпка из любого материала

Дерево

Сетка

Если применяется на чертеже материал, не предусмотренный стандартом, то для него допускается применять дополнительные обозначения, поясняя их на чертеже.

Композиционные (неоднородные) материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

Графическое обозначение керамики и силикатных материалов следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п.

Графическое обозначение древесины (таблица 5) следует применять, когда нет необходимости указывать направление волокон. Если на чертеже требуется указать направление волокон древесины, то следует сделать соответствующую надпись на чертеже.

Металлы и твердые сплавы, а также неметаллические материалы штрихуют в сечениях и разрезах сплошными параллельными линиями, толщиной s/3s /2.

Правила нанесения графических обозначений материалов в сечениях

1. Наклонные параллельные линии графического обозначения материала наносят под углом 45º к линии контура изображения (рисунок 29), или к его оси (рисунок 30), или к линиям рамки чертежа (рисунок 31).

Рисунок 29 Рисунок 30

Рисунок 31

2. Если линии штриховки, проведенные к линиям рамки чертежа под углом 45º, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45º следует брать угол 30º или 60º (см. рисунки 32 и 33).

Рисунок 32 Рисунок 33

3. Линии штриховки наносятся с наклоном вправо или влево в одну и ту же сторону на всех сечениях одной и той же детали независимо от количества листов чертежа, на которых эти сечения расположены.

4. Расстояние между параллельными линиями штриховки (частота) должно быть, как правило, одинаковым для всех сечений детали, выполняемых в одном и том же масштабе. Частота штриховки должна быть от 1 до 10 мм и выбирается в зависимости от величины площади штриховки (для учебных чертежей рекомендуется 2-3 мм) и необходимости разнообразить штриховку смежных сечений.

5. Узкие и длинные площади сечений, ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах (рисунки 34, а и 34, б). Штриховку в таких случаях выполняют от руки, причем линии штриховки стекла (рисунок 34, в) наносят с наклоном 15º…20º к линии большей стороны контура сечения.

Рисунок 34

6. Узкие площади сечений, шириной на чертеже менее 2 мм, допускается показывать зачерненными с просветами между смежными сечениями не менее 0,8 мм (рисунок 35).

Рисунок 35

7. Для смежных сечений двух деталей следует применять встречную штриховку (наклон линий штриховки одного сечения вправо, другого — влево). При штриховке «в клетку» неметаллических материалов расстояния между линиями штриховки смежных сечений двух деталей должны быть разными.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рисунок 36) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла наклона (рисунок 37).

Рисунок 36

Рисунок 37

8. На больших площадях сечений допускается наносить графическое обозначение только у контурных линий.

9. На неразъемных соединениях (сварных, клеёных и т.п.), изображенных в сечениях на сборочных чертежах, допускается наносить графическое обозначение как на монолитных телах.

10. Графическое обозначение не наносят в месте нанесения размеров или надписей, если их нельзя поместить вне площади графического обозначения.

Обозначение материалов на чертежах. ГОСТ 2.306-68 ЕСКД. Чтение чертежей для начинающих

Ни одно строительство в мире не обходится без предварительного долгого и тщательного планирования. Сотни и тысячи людей задействованы в самом процессе работы над будущими жилыми или бытовыми помещениями. Долгие часы они монтируют различные конструкции и выполняют большое количество подготовительных, строительных, монтажных операций. Сначала может показаться, что именно их труд и является основополагающей силой строительства, однако наиболее важным и главным в процессе является именно создание проекта будущего здания, выполнение большого количества специальных подробных чертежей и тщательное распределение материалов для постройки будущего здания. Несмотря на кажущуюся сложность и запутанность строительной документации, она довольно проста по своей структуре, и научиться правильно понимать ее может каждый. Чтение чертежей для начинающих архитекторов не является сложным процессом. Напротив, достаточно понять и усвоить основные типы обозначений строительных материалов и принципы, по которым они объединяются в группы, и любой строительный документ сразу же станет простым и понятным.

Строительные планы и их задачи

Строительная документация, в народе именуемая «чертежами» или «планами», — это ряд документов, в которых отображено проекционное видение будущего объекта. Также каждый чертеж обязательно содержит пояснительную записку, в которой подробно и основательно расписана вся необходимая сопутствующая проекту информация.

Основными задачами чертежа являются:

  • Привязка строительного объекта к местности. План не только учитывает расположение объекта относительно поверхности земли, но и указывает, где необходимо разместить временное поселение строителей, куда можно поставить технику. Также в этом разделе указывается, откуда и каким способом будет осуществляться доставка материала, где и в каких помещениях он будет храниться.
  • Перечень материалов. Пояснительная записка к чертежу содержит все необходимые подробные сведения о типах и видах строительных материалов, используемых при возведении объекта. На каждый дается подробная характеристика, включающая описание его вида, свойств, а также таких базовых качеств, как прочность, твердость, пожароопасность, горючесть, теплопроводность, электропроводимость, изоляционные свойства и т. д.
  • Строительство. В плане имеются сведения относительно сроков сдачи объекта, графика и посуточного расписания рабочего процесса. Также указаны ежедневные нормы выполнения работ.
  • Тестовый эксплуатационный период. Этот раздел плана содержит информацию о коротком периоде, в течение которого строительные и коммунальные службы проверяют все системы здания на работоспособность. Электронные системы, сантехнические узлы и газовое обеспечение дома подвергают тщательному анализу и выносят резолюцию касательно их работоспособности и качества проведенных работ.

Весь процесс создания нового помещения или объекта тщательно задокументирован, что существенно облегчает контроль за ним.

Чертеж отличается от эскиза или дизайнерского наброска тем, что достоверно точно передает форму, размеры, объем планируемого к постройке объекта. Также от вышеперечисленных видов документов план отличает его ясность всем, четкость и стандартное оформление.

Вся информация, содержащаяся в строительном плане, представлена в официальном и понятном виде. Все обозначения являются общепринятыми и соответствуют ГОСТу, являясь одинаковыми для любого чертежа, к какому бы проекту он не относился. Обозначение материалов на чертежах также является стандартизированным процессом и подчиняется специальному регламенту. В него входят утвержденные соответствующими органами обозначения для каждого вида строительного материала.

Единые стандарты документации позволяют архитекторам и проектировщикам беспрепятственно разрабатывать объекты любого типа, не опасаясь отмены проекта или перенесения его в другое место, так как благодаря однообразной системе описания рабочего процесса и одинаковому обозначению материалов на чертежах исправить и дополнить план можно легко и без особых усилий.

Виды

Существует несколько общепринятых классификаций строительной документации. Каждая из них обычно подчиняется какому-либо одному критерию. Например, в зависимости от назначения чертежи подразделяются на строительно-монтажные и чертежи строительных изделий.

Если классифицировать по типу готовящегося проекта, то чертежи могут быть типовыми, индивидуальными или же экспериментальными.

Стадия проектирования также сильно влияет на место плана в классификации. В зависимости от готовности чертеж может быть техно-рабочим проектом или же просто рабочей схемой.

Отдельным подвидом планов являются строительные чертежи. Так как в настоящее время существует большое количество разнообразных типов зданий, то классификация строительных документов выделяет четыре основных типа планов: гражданских, промышленных, сельскохозяйственных зданий и инженерных сооружений.

Разумеется, каждый более-менее крупный чертеж подразделяется на части, каждая из которых отвечает за какую-либо инфраструктуру дома и имеет свое условное обозначение, обычно выражаемое литерой и цифрой, например, «А3» или «С7».

Возникновение обозначений

Строительные чертежи появились практически сразу после возникновения процесса строительства как такового. Первые варианты представляли собой довольно примитивные изображения домов или листки с примерными расчетами, необходимыми для возведения фундамента и стен. Позже архитекторы стали не только продумывать положение дома относительно земли, но и заранее планировать материалы, из которых он будет построен. Военные нужды существенно ускорили развитие чертежного дела, добавив к планам еще и жесткие сроки, а также схемы отводных труб, дверей, потайных ходов. Шло время, чертежи становились все сложнее, планы – все объемнее и точнее, что в конечном итоге и привело к формированию современного общепринятого стандарта строительного плана.

Содержание схемы

Строительный план содержит огромное количество самой разнообразной информации. Часто эти сведения поданы в очень сжатом виде, а также снабжены множеством условных знаков на чертежах, обозначений материалов, позволяющих расшифровать и восстановить необходимую информацию. Подобный метод хранения сведений невероятно удобен и позволяет знающим людям сразу понять положение дел, не вдаваясь в подробности. Опытному архитектору требуется всего лишь один взгляд на условные обозначения, чтобы понять всю концепцию проекта.

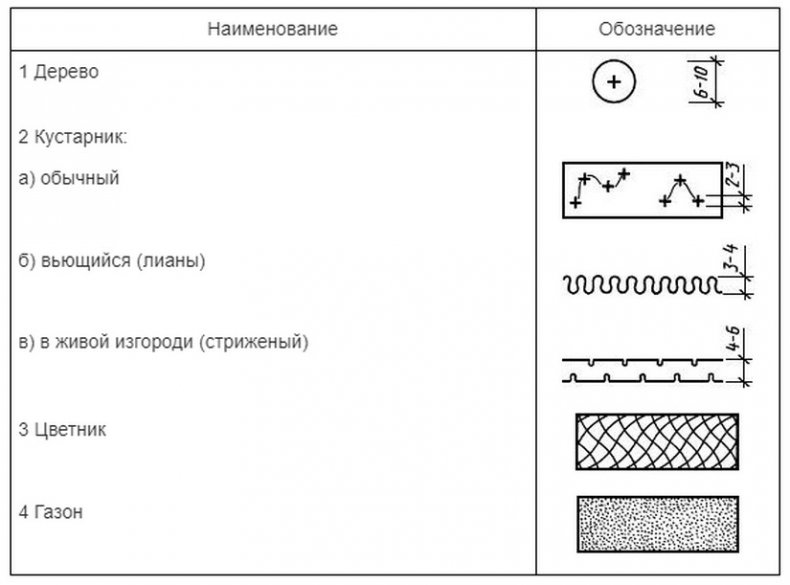

Общепринятая система обозначений

Условные знаки, знаки-символы – это специальные изображения, которые показывают на чертеже, из какого материала выполнена та или иная часть дома или деталь проекта. Все подобные обозначения строго нормированы и являются общепринятыми, прошедшими обязательную государственную сертификацию и утвержденными соответствующими инстанциями.

Чтение документа

Понимать сложный строительный план в полной мере могут лишь специально обученные люди – архитекторы и проектировщики. Они не только много лет учатся составлять макеты зданий, но и получают навыки описания и чтения любого чертежа, под которым обычно подразумевают правильное понимание читающим всех нюансов плана, всех обозначений, сокращений и условных знаков, содержащихся в работе.

Обучение

Чтение чертежей для начинающих свой путь проектировщиков – довольно простая задача. Нужно лишь наизусть знать все условные обозначения и другую содержащуюся в плане информацию, которая понятна лишь узкому кругу лиц, прошедшему обучение по выбранной строительной специальности. В принципе, каждый может научиться легко и бегло читать строительные документы. Для этого нужно лишь разобраться в системе условных обозначений, научиться отличать материалы друг от друга, что позволит не спутать, скажем, песок с рифленой сталью. Просто необходимо старание и небольшая практика. И даже самый рассеянный человек сможет с легкостью читать чертежи.

Условные знаки

Строительный чертеж – довольно объемный документ, содержащий в себе большое количество важных деталей. Из-за огромного количества информации в нем не всегда хватает места даже для полного описания материалов. Поэтому был найден довольно простой выход. Непосредственно на листе, на котором изображен проект строящегося здания, все материалы, из которых оно возводится, изображены с помощью условных обозначений, каждое из них соответствует одному или нескольким типам материалов в зависимости от контекста.

Условное обозначение материалов на чертежах призвано не только показать расположение в структуре дома того или иного вещества, но и дать понятие о его свойствах, консистенции, состоянии.

Твердые материалы

Обозначение твердого сплава в строительной документации обычно представлено стандартным прямоугольником, внутри которого располагаются линии диагональной штриховки, выполненной сверху вниз, слева направо. Если внимательно присмотреться к срезу толстого куска железа, то можно с уверенностью говорить о схожести обозначения с внутренним содержимым материалов.

Пластмасса и ее производные обозначаются на чертеже простым прямоугольником, покрытым крестообразной диагональной штриховкой, по форме напоминающей пористую составляющую структуры любого соединения пластика.

Обозначение древесины на чертеже представляет собой прямоугольник, наполненный неровными волнообразными линиями, по форме похожими на вековые кольца древесного среза. Ассоциативные связи позволяют строителю быстро найти на чертеже части дома, выполненные из дерева благодаря схожести натуральной древесной фактуры с обозначением материала.

Жидкие материалы

Все жидкости имеют одно общее условное обозначение. В прямоугольнике располагается несколько элементов, состоящих из параллельных линий штриховки. Само изображение напоминает спокойное состояние воды.

Мягкие материалы

Обозначение материалов на чертежах в свое время требовало от создателей условных знаков немалого терпения и смекалки. Много попыток было предпринято классификаторами твердых и сыпучих веществ, пока не появилось единое руководство. Довольно легко было придумать обозначения таким материалам, как, например, рифленая сталь, изображаемая мелкой объемной сеточкой, а вот как быть с мягкими и сыпучими веществами? Выход был найден довольно быстро — по аналогии с другими типами материалов мягкие вещества изображали, взяв за основу их структуру. Например, гравий выглядит как прямоугольник, заполненный небольшими кругами. Условный знак глины представляет собой квадрат, содержащий в себе элементы, состоящие из пяти коротких параллельных линий.

Штриховка

Наклонные повторяющиеся линии в прямоугольниках, обозначающих структуру того или иного строительного материала, появились далеко не случайно. Дело в том, что различная густота или яркость штриховки обозначает консистенцию, твердость, тягучесть материала. Какое именно свойство отображают линии можно понять, проследив за их частотой и направлением штриха.

Штриховка на чертежах по ГОСТу описана в большом количестве документов, в которых трактуется каждый из вариантов закрашивания прямоугольника, обозначающего тот или иной строительный материал.

ГОСТ

Все, что так или иначе относится к сфере строительства, тщательно проверяется государственными органами и проходит обязательную сертификацию. Ей подлежат, как строительные материалы, инструменты, рабочие, выполняющие различные операции, так и непосредственно вся техническая и юридическая документация каждого из проектов. Помимо стандарта ГОСТ 2.306-68 «ЕСКД», составление чертежей подробно регламентировано Государственными стандартами единой системы конструкторской документации, а также Государственными стандартами системы проектной документации для строительства. Эти важные документы регламентируют единые правила создания, заполнения, оформления и презентации строительно-проектной документации.

Таким образом, графические обозначения материалов — это не просто похожие на вещества рисунки, а утвержденные ГОСТом знаки.

Сборочный чертеж табурета из дерева в SolidWorks

Приветствую всех! Сегодня я выполню сборочный чертеж табурета в SolidWorks с 3д модели которую я создал в уроке: Табурет из дерева в SolidWorks.

Для начала открываем сбору самого табурета.

Сборка табурета из дерева в SolidWorks.

Сборка табурета, назначение обозначений деталям.

Начнем с назначения обозначения деталям и сборке. Это можно удобнее сделать сразу в сборке в дереве конструирования.

Для этого нажимаем правой кнопкой мыши по имени сборки в дереве конструирования и нажимаем переименовать.

Переименования в сборки в дереве конструирования в SolidWorks

После чего присваиваю имя сборке начинающееся с обозначения: «3ДДД.002.00.000 СБ Табурет».Затем таким же способом присваиваю имена деталям данной сборки:

  1. «3ДДД.002.00.001 Ножка»,
  2. «3ДДД.002.00.002 Царга»,
  3. «3ДДД.002.00.003 Проножка»,
  4. «3ДДД.002.00.004 Сиденье»,
  5. «3ДДД.002.00.005 Сиденье».
Переименованные детали сборки в SolidWorks

Далее указываем обозначение и наименования в свойствах сборки.

Свойства сборки в SolidWorks

Переходим непосредственно к созданию чертежа.

Создание сборочного чертежа табурета

Создаем чертеж из выбрав формат чертежа как на картинке ниже.

Выбор формата сборочного чертежа в SolidWorks

После выбора формата в качестве главного вида в палитре видов выбираем вид «Спереди», затем создаем проекционный от него вид сверху.

Далее на главном виде я делаю вырыв до плоскости оси саморезов крепящих сиденье в царге.

И создаю вспомогательный вид А данного вырыва. Затем для наглядности с палитры видов добавляю еще вид Триметрии.

Чертеж сборки табурета в SolidWorks после добавления видов

Далее проставим размеры на чертеже.

Размеры на сборочном чертеже табурета в SolidWorks

Сначала добавим габаритные размеры. Данные размеры будут является справочными.

Далее проставим еще пару справочных размеров, подробнее на видео приложенном к уроку.

Затем поставим размер расстояния между проножкой и царгой. Данный размер равен 170мм.

И размер на сколько выступают детали сиденья от царги. Он будет 25мм.

Итого после простановки размеров чертеж имеет данный вид.

Чертеж сборочный в SolidWorks табурета из дерева после простановки размеров.

Далее проставим номера позиций деталей и добавим спецификацию.

Номера позиций и спецификация на сборочном чертеже табурета из дерева в SolidWorks.

Номера позиций на сборке добавляются командой находящейся на вкладке примечания «Позиции».

Выбираем ее и в настройках в строке «Текст позиции» выбираем «Позиция» и начинаем проставление номеров позиций деталей.

Для того чтобы проставить номер позиции самореза который крепит ножки к проножкам под номером 7. Я добавил еще один вырыв детали и местный вид Б.

Далее добавим таблицу спецификации и адаптируем ее к нашему шаблону чертежа. Подробнее на этом останавливаться не буду, так рассказывал уже об этом в уроках: Сборочный чертеж кривошипно-коромыслового механизма в SolidWorks часть 2., Сборочный чертеж металлоконструкции в SolidWorks.

Также подробнее можно посмотреть на видео приложенному к этому уроку.

В итоге у меня получилась данная спецификация.

Спецификация на сборочном чертеже табурета из дерева в SolidWorks

Как распечатать данную спецификацию и вывести в ее формат ПДФ смотрим в конце урока: Сборочный чертеж кривошипно-коромыслового механизма в SolidWorks часть 2.

Видео урок

Ну и в принципе сборочный чертеж табурета из дерева в SolidWorks на этом готов.

Чертеж сборочный табурета из дерева в SolidWorks

В следующей статье я начну выполнять чертежи деталей данного табурета.

А в завершающей статье можно будет скачать все чертежи данного табурета для создания его своими руками.

Также в комплекте будет файл в формате  3D PDF.

До встречи!

Детали деревянные платформ грузовых автомобилей, прицепов и полуприцепов. Общие технические условия – РТС-тендер


ГОСТ 9008-94

Группа Д25

ОКС 43.040.60
ОКП 53 8310

Дата введения 1996-01-01

1 РАЗРАБОТАН Техническим комитетом ТК 56 «Дорожный транспорт»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 6-94 от 21 октября 1994 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Белстандарт

Республика Грузия

Грузстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Кыргизская Республика

Киргизстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 26. 07.95 N 404 межгосударственный стандарт ГОСТ 9008-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1996 г.

4 ВЗАМЕН ГОСТ 9008-81

1 ОБЛАСТЬ ПРИМЕНЕНИЯ


Настоящий стандарт распространяется на детали из древесины хвойных и лиственных пород, включая детали, изготовленные из конструкционных пиломатериалов, предназначенные для изготовления платформ грузовых автомобилей, прицепов и полуприцепов.

Обязательные требования к качеству продукции изложены в разделе 3, кроме 3.14.

2 НОРМАТИВНЫЕ ССЫЛКИ


В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения

ГОСТ 6564-84 Пиломатериалы и заготовки. Правила приемки, методы контроля, маркировка и транспортирование

ГОСТ 7016-82 Изделия из древесины и древесных материалов. Параметры шероховатости поверхности

ГОСТ 7897-83 Заготовки лиственных пород. Технические условия

ГОСТ 8026-92 Линейки поверочные. Технические условия

ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия

ГОСТ 8828-89 Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия

ГОСТ 9330-76 Основные соединения деталей из древесины и древесных материалов. Типы и размеры

ГОСТ 9685-61 Заготовки из древесины хвойных пород. Технические условия

ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия

ГОСТ 14192-77 Маркировка грузов*
_______________
* Действует ГОСТ 14192-96, здесь и далее по тексту. — Примечание «КОДЕКС».

ГОСТ 15155-89 Изделия из древесины для районов с тропическим климатом. Способы защиты и параметры защищенности*
________________
* Действует ГОСТ 15155-99, здесь и далее по тексту. — Примечание «КОДЕКС».

ГОСТ 15612-85 Изделия из древесины и древесных материалов. Методы определения параметров шероховатости поверхности

ГОСТ 15613.1-84 Древесина клееная массивная. Методы определения предела прочности клеевого соединения при скалывании вдоль волокон

ГОСТ 15613.4-78 Древесина клееная массивная. Методы определения предела прочности зубчатых клеевых соединений при статическом изгибе

ГОСТ 16369-88 Пакеты транспортные лесоматериалов. Размеры*
________________
* Действует ГОСТ 16369-96, здесь и далее по тексту. — Примечание «КОДЕКС».

ГОСТ 16588-91 Пилопродукция и деревянные детали. Методы определения влажности

ГОСТ 17005-82 Конструкции деревянные клееные. Методы определения водостойкости клеевых соединений

ГОСТ 19041-85 Транспортные пакеты и блок-пакеты пилопродукции. Пакетирование, маркировка, транспортирование и хранение

ГОСТ 19414-90 Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям

ГОСТ 21554.2-81 Пиломатериалы и заготовки. Метод определения предела прочности при статическом изгибе

3 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1 Детали должны изготовляться в соответствии с требованиями настоящего стандарта и нормативной документации на конкретные модели автотранспортных средств.

3.2 Детали подразделяют на четыре группы в зависимости от назначения и качества применяемой древесины.

3.3 Детали изготовляют из заготовок древесины хвойных пород по ГОСТ 9685, заготовок древесины лиственных пород по ГОСТ 7897 и из пиломатериалов хвойных пород по ГОСТ 8486.

Распределение деталей по группам, породам древесины и качеству применяемых заготовок и пиломатериалов указано в приложении А. При этом породы древесины указаны в порядке предпочтительного их применения.

3.4 Пороки обработки деталей не должны превышать нормы, установленные в таблице 1.

Таблица 1

Наименование порока по ГОСТ 2140

Норма ограничения пороков по группам деталей

1

2

3

4

1 Обзол

Не допускается

Острый не допускается. Тупой допускается на одной кромке при условии, что простроганная часть ее составляет не менее:

толщины детали

длины детали

2 Продольная покоробленность по пласти и кромке, крыловатость

Допускается, %, не более:

0,2

0,2

0,3

0,4

длины детали

3 Поперечная покоробленность

Допускается со стрелой прогиба, %, не более:

0,7

1,0

1,5

2,0

ширины детали

4 Скол, отщеп

Допускаются заделанные или зачищенные глубиной не более 3 мм на лицевых сторонах и не более 6 мм на нелицевых сторонах

длиной, мм, не более:

50

150

150

200

3. 5 При изготовлении деталей из конструкционных пиломатериалов предел прочности при статическом изгибе при нагружении на пласть должен быть не менее 21 МПа, а деталей бруса — не менее 27 МПа.

Приложение А распространяется на детали, изготовленные из конструкционных пиломатериалов, в части породы древесины.

3.6 Пороки древесины и обработки, механические повреждения, покоробленности деталей, изготовленных из конструкционных пиломатериалов, не должны превышать нормы, установленные для 4-й группы в таблице 1, и дополнительные нормы, установленные в таблице 2.

Таблица 2

Наименование порока по ГОСТ 2140

Норма допускаемых пороков для деталей

1 Козырек, запил, заруб

Не допускаются

2 Выхват

Допускается на одной пласти или кромке детали при условии, что размеры детали в местах выхвата не выходят за пределы допускаемых отклонений от размеров, указанных на чертеже

3 Гниль

Не допускается, за исключением твердой заболонной

4 Червоточина крупная глубокая и сквозная

Не заделанная пробками допускается диаметром до 5 мм в количестве не более 6 шт. на любом метре длины детали

5 Трещины:

несквозные пластевые и кромочные, в т.ч. выходящие на торец

Допускаются длиной не более длины детали при глубине не более толщины детали. Допускаются длиной не более длины детали при глубине более толщины детали

сквозные, в т. ч. выходящие на торец

Допускаются длиной не более длины детали. В деталях пола сквозные трещины, проходящие через элементы гребня, паза и фальца, не допускаются

6 Прорость:

односторонняя

Допускается в пределах норм, установленных для несквозных трещин

сквозная

Допускается шириной и длиной в долях не более и соответственно ширины и длины детали

3.7 Для деталей 1-й группы непрофрезеровка не допускается. Для остальных деталей, в том числе изготовленных из конструкционных пиломатериалов, допускается частичная непрофрезеровка на одной нелицевой пласти и кромке детали при условии, что суммарная площадь непрофрезеровки не превышает 20% соответствующей пласти и кромки. При этом размеры детали в непрофрезерованных местах не выходят за пределы отклонений от номинальных размеров.

Непрофрезеровка нелицевой поверхности деталей пола допускается до 30%.

3.8 Детали допускается изготовлять склеенными по длине, толщине и ширине из нескольких частей древесины.

3.9 Типы клеевых соединений деталей — по ГОСТ 9330 и ГОСТ 19414. Прочность клеевых соединений не должна быть ниже прочности самой древесины данной породы, а для деталей, изготовленных из конструкционных пиломатериалов, — не ниже, установленной в 3.5.

Водостойкость клеевых соединений по ГОСТ 17005 устанавливают в нормативной документации на конкретную модель автотранспортного средства.

3.10 Червоточины, смоляные кармашки, прорости, трещины и отверстия от несросшихся сучков, а также гнилые, загнившие и табачные сучки должны быть прочно заделаны деревянными пробками, рейками или вставками на клею.

Смоляные кармашки допускается очищать от смолы и шпатлевать.

3.11 Несквозные пластевые и кромочные трещины в деталях брусьев и пола допускается заделывать металлическими скобами с интервалом забивания скоб (200±50) мм.

3.12. Влажность древесины деталей должна быть не более 18%, влажность склеенных деталей — не более 15%.

3.13 Параметр шероховатости лицевых поверхностей деталей не должен превышать 200 мкм, а нелицевых — 300 мкм по ГОСТ 7016.

3.14 По требованию потребителя детали для изготовления платформ грузовых автомобилей, прицепов и полуприцепов, предназначенных для эксплуатации в условиях тропического климата, подлежат защите от биологического разрушения грибами и насекомыми по ГОСТ 15155.

3.15 Детали упаковывают в пакеты по ГОСТ 19041. Размеры поперечного сечения пакетов — по ГОСТ 16369.

3.16 Маркировка пакетов — по ГОСТ 19041. Дополнительно на торцы двух деталей (вверху и внизу пакета) наносят несмываемой краской условное обозначение детали согласно рабочим чертежам.

3.17 Транспортная маркировка — по ГОСТ 14192.

3.18 Пакеты деталей, отгружаемые в полувагонах, должны быть обернуты с пяти сторон двухслойной упаковочной бумагой по ГОСТ 8828.

4 ПРАВИЛА ПРИЕМКИ

4.1 Детали принимают партиями. Партией считают любое количество деталей, оформленное одним документом о качестве, содержащим:

— наименование предприятия-изготовителя, его местонахождение (город или условный адрес), товарный знак;

— обозначение и наименование детали согласно рабочим чертежам;

— породу древесины;

— количество деталей в партии в штуках и кубических метрах;

— результаты испытаний;

— обозначение настоящего стандарта;

— дату выпуска.

При обработке деталей защитными средствами в документе о качестве дополнительно указывают дату пропитки, защитное средство и способ пропитки.

4.2 Приемку деталей по размерам, порокам, влажности и шероховатости поверхности производят в соответствии с требованиями ГОСТ 6564.

4.2.1 Контроль влажности деталей производят на каждой второй детали выборки.

4.2.2 Для контроля прочности клеевых соединений из выборки отбирают 5 деталей.

4.3 Приемку деталей, и изготовленных из конструкционных пиломатериалов, по прочности осуществляют следующим образом. Объем выборки для проверки прочности деталей и контрольный норматив выбирают по таблице 3.

Таблица 3

Объем партии, шт.

Объем выборки, шт.

Контрольный норматив

Нормальный контроль

Усиленный контроль

До 300

5

1,07

1,24

От 301 до 500 включ.

7

1,15

1,33

» 501 » 800 «

10

1,23

1,41

» 801 » 1300 «

15

1,30

1,47

» 1301 » 3200 «

20

1,33

1,51

» 3201 » 8000 «

25

1,35

1,53

» 8001 » 22000 «

30

1,36

1,55

4. 3.1 По результатам испытаний деталей выборки на изгиб рассчитывают среднее арифметическое значение предела прочности , МПа, и его выборочное среднее квадратическое отклонение по формулам:

(1)


и


, (2)


где — объем выборки, шт.;


— предел прочности -й детали выборки, МПа.

4.3.2 Рассчитывают отношение

, (3)


где — нижняя граница контролируемого показателя прочности, принимаемая по 3.5, МПа.

4.3.3 Партия деталей соответствует требованиям прочности, если отношение, рассчитанное по 4.3.2, больше или равно контрольному нормативу (таблица 3).

4.3.4 Контроль прочности деталей начинают с нормального. От нормального контроля к усиленному следует переходить в том случае, если при нормальном контроле две из пяти последовательных партий были забракованы.

Если при усиленном контроле было принято с первого предъявления не менее пяти последовательных партий, то переходят от усиленного контроля к нормальному. Пример контроля прочности при изгибе деталей приведен в приложении Б.

4.4 Учет деталей проводят в штуках и кубических метрах.

5 МЕТОДЫ ИСПЫТАНИЙ

5.1 Определение и измерение пороков древесины и обработки — по ГОСТ 2140.

5.2 Детали измеряют с погрешностью не более 1 мм, а паз, гребень и профиль — с погрешностью не более 0,1 мм.

Определение объема деталей проводят по габаритным размерам.

5.3 Шероховатость поверхности деталей определяют по ГОСТ 15612.

5.4 Влажность древесины деталей определяют по ГОСТ 16588.

5.5 Покоробленность деталей определяют измерением максимальной стрелы прогиба с погрешностью не более 0,5 мм между поверхностью детали и приложенной к ней в соответствующем направлении поверочной линейкой по ГОСТ 8026. При измерении деталь должна быть уложена на поверочную плиту по ГОСТ 10905.

5.6 Предел прочности при изгибе определяют по ГОСТ 21554.2.

5.7 Прочность клеевых соединений определяют по ГОСТ 15613.1 и ГОСТ 15613.4. Для определения прочности клеевых соединений из каждой отобранной по 4.2.2 детали изготовляют по 3 клееных и 3 цельных образца.

5.8 Водостойкость клеевых соединений определяют по ГОСТ 17005.

6 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1 Транспортирование и хранение пакетов — по ГОСТ 19041.

6.2 Транспортирование пакетов длиной до 2,5 м производят в крытых вагонах, свыше 2,5 м — в полувагонах.

Транспортирование деталей железнодорожным транспортом должно производиться в соответствии с правилами перевозки грузов.

6.3 Пакеты деталей хранят в закрытых складах. Пакеты укладывают в стопы на сухие деревянные прокладки. Сечение подстопных прокладок — 100х200 мм, межпакетных — 100х100 мм. Длина прокладок должна соответствовать ширине пакета. По длине пакета укладывают не менее двух межпакетных прокладок.

7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1 Изготовитель гарантирует соответствие деталей требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации.

7.2 Гарантийные обязательства устанавливают в нормативной документации на конкретную модель автотранспортного средства.

ПРИЛОЖЕНИЕ А (обязательное). РАСПРЕДЕЛЕНИЕ ДЕТАЛЕЙ ПО ГРУППАМ, ПОРОДАМ ДРЕВЕСИНЫ И КАЧЕСТВУ ПРИМЕНЯЕМЫХ ЗАГОТОВОК И ПИЛОМАТЕРИАЛОВ

ПРИЛОЖЕНИЕ А
(обязательное)


Таблица A.1

Наименование деталей

Группа деталей

Порода древесины

Группа заготовок по ГОСТ 9685

Сорт заготовок по ГОСТ 7897

Сорт пиломатериалов по ГОСТ 8486

Детали решеток бортов шириной до 100 мм

1

Сосна, ель

1


Отборный

Дуги тента*

1

Бук, ясень, береза, сосна, лиственница

1

1

Отборный

Детали сидений

2

Сосна, ель, пихта

2


1

Стойки дуг тента

2

Бук, береза, лиственница

2

2

1

Прокладки продольного бруса

2

Сосна, ель

2


1

Брусья поперечные

2

Сосна, ель

2


1

Брусья продольные

2

Сосна, ель

2


1

Детали решеток бортов шириной более 100 мм**

3

Сосна, ель

3


2

Детали бортов крайние

3; 4

Сосна, ель

3; 4


2; 3

Брусья ограничительные

2; 3

Сосна, ель

2; 3


1; 2

Детали пола крайние**

3; 4

Сосна, ель

3; 4


2; 3

Брусья соединительные пола и поперечных балок

3

Сосна, ель, лиственница

3


2

Надставка продольного бруса

3

Сосна, ель, лиственница

3


2

Подкладка переднего поперечного бруса

3

Сосна, ель

3


2

Детали бортов** и пола средние

4

Сосна, ель

4


3

Детали инструментального ящика

4

Сосна, ель, пихта, лиственница, береза

4

3

3

_______________

* Изготовление дуг тента из древесины сосны допускается при условии склейки из двух-трех частей по толщине.

** Детали, предназначенные для автомобилей полной массой 14 т и более, относятся ко 2-й группе и изготовляются из заготовок 2-й группы по ГОСТ 9685.

ПРИЛОЖЕНИЕ Б (справочное). ПРИМЕР КОНТРОЛЯ ПРОЧНОСТИ ДЕТАЛЕЙ ПАРТИИ ПРИ ИЗГИБЕ



ПРИЛОЖЕНИЕ Б
(справочное)


На контроль представлена партия объемом 3000 шт. деталей. Требуется определить план контроля, провести испытания и принять решение о соответствии или несоответствии партии техническим требованиям прочности деталей.

По таблице 3 настоящего стандарта находят, что нормальному контролю партии объемом 3000 шт. соответствует выборка объемом 20 шт. и контрольный норматив , равный 1,33.

Детали, входящие в выборку, испытывают на изгиб нагружением на пласть. По результатам испытаний рассчитывают, согласно 4.3.1 настоящего стандарта, среднее арифметическое значение предела прочности и выборочное среднее квадратическое отклонение .

Допустим, при этом получены значения, равные соответственно 37.8 и 7.6 МПа. Нормативное сопротивление изгибу на пласть для деталей равно 21 МПа. Рассчитывают отношение

. (Б.1)


Полученный результат сравнивают с контрольным нормативом . Так как 2,21>1,33, то по прочности партия деталей соответствует требованиям стандарта.


Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 1995

Обозначение дверей на чертежах по ГОСТу в разрезе: как выполняется маркировка

Указание дверей и ворот на чертежах, используемых в строительстве, должно осуществляться по ГОСТ 21.201-2011. В соответствии с этим документом, необходимо использовать специальные графические изображения.

На тех чертежах, которые выполнены в масштабе 1:400 и более мелких, дверные полотна и направление их открывания не показывается. Если масштаб изображаемых дверей и ворот составляет 1:50 и более, то при изображении на строительных чертежах необходимо указывать такие элементы, как четверти, пороги и т. п.

ИзображениеНаименование
Дверь (ворота) оопольная
Дверь (ворота) двупольная
Дверь двойная однопольная
Дверь двойная двупольная
Дверь однопольная с качающимся полотном (правая или левая)
Дверь двупольная с качающимися полотнами
Дверь (ворота) откатная однопольная наружная
Дверь (ворота) откатная однопольная с открыванием в нишу
Дверь (ворота) раздвижная двупольная
Дверь (ворота) подъемная
Дверь (ворота) складчатая
Дверь (ворота) складчато-откатная
Дверь вращающаяся
Ворота подъемно-поворотные

Условные обозначения дверей на чертежах согласно ГОСТу

На чертежах масштабом 1:50 и больше двери должны обозначаться обязательно. Пример схемы обозначения можно увидеть ниже:

ИзображениеТип конструкции
1Однопольная
2Двупольная
3Двойная двупольная
4Двойная однопольная
5Откатная наружная однопольная
6Однопольная откатная с открыванием в нишу
7Раздвижная двупольная
8Складная
9Складная-откатная

Такое обозначение двери на чертеже должно присутствовать во всех схемах. Например, на таблице хорошо видно, что раздвижная система указана в виде прямоугольников с идущими к ним параллельными линиями, а вот распашная система рисуется с прямоугольниками и идущими под углом линиями и т.д.

Какие документы регламентируют

Изготавливать стандартные деревянные двери, предназначенные для установки в жилых и офисных помещениях, производители в наше время должны, руководствуясь в первую очередь нормативами, предусмотренными ГОСТ 6629-88 и ГОСТ 475-78. Исключением в данном случае являются конструкции, собираемые из ценных пород дерева. Такие двери к группе типовых не относятся. Также с использованием других нормативных документов производители собирают и конструкции специального назначения. Это могут быть, к примеру, эвакуационные модели, пожарные и пр.

Регулируются у нас в стране обозначения дверей на чертежах по ГОСТу 21.201-2011. При этом, согласно нормативам, на схемах, выполненных в масштабе 1:400 и менее, такие элементы обычно не отмечаются. Обозначают двери только на чертежах 1:50 и более крупных. В данном случае, согласно ГОСТ, на схеме полагается отмечать не только собственно саму такую конструкцию, но и направление открывания полотна, а также наличие порожка.

Помимо этого, на схемах с использованием особых значков часто отмечается и тип двери. Конечно же, также регулируются и такие обозначения дверей на чертежах по ГОСТу. Соблюдать подобные нормативы должны все проектные организации у нас в стране.

Также могут использоваться в России и нормативы по обозначению дверей и окон на чертежах по ГОСТ 11214-86. В этом документе указываются, помимо всего прочего, требования к конструкции подобных элементов здания. Также этот ГОСТ регламентирует размеры и способы сочленения узлов стандартных окон и дверей.

Правила при составлении схем

На чертежах изображать двери необходимо в виде стенных проемов. Их запрещается заштриховывать, а наносить нужно в виде перпендикулярных линий. Кроме того, во время создания чертежа должны соблюдаться следующие правила:

  • Основные линии должны быть толщиной не больше 0,8 мм;
  • Надписи над обозначениями пишутся шрифтом №7;
  • Пояснения к условным обозначениям пишутся шрифтом №5.

Кроме условного обозначения, определить полную характеристику двери, например, наличие порожка, тип конструкции, можно по маркировке. Она, согласно установленным нормативам, должна присутствовать на чертежах межкомнатных и входных дверей.

Требования к качеству деревянных дверей

Какие условные обозначения на чертежах по ГОСТу дверей предусматриваются, мы выяснили. Но какие же существуют требования к изготовлению подобных конструкций? Согласно нормативам ГОСТ 475-78, такие конструкции могут изготавливаться с незначительными отклонениями от стандартных габаритов. При этом в документе указываются максимальные допуски.

Также, согласно ГОСТ 475-78, деревянные двери могут производиться с использованием следующих материалов:

  • хорошо просушенного дерева;
  • фанеры;
  • металлического проката;
  • узлов из пластика;
  • стекла и клея.

При этом для тех моделей, которые в последующем будут эксплуатироваться в условиях повышенной влажности, полагается использовать древесину хвойных пород. Для дверей, предназначенных для установки в обычных комнатах, согласно ГОСТ, допускается применять лиственный материал.

Основные типы изделий

Маркировка дверей различной конструкции на чертежах по ГОСТу имеет следующую расшифровку:

  • «Г». Состоит из одного или двух полотен и монтируется внутри здания. Изделие может собираться с коробкой, порожком и обкладками;
  • «О». Похожи по своему типу с предыдущим вариантом, но дополнительно могут иметь стеклянные вставки;
  • «К». Маятниковый тип, где дверь качается. Конструкция в основном состоит из двух полотен и с отсутствием порожка;
  • «У». Входной тип изделия с усиленной рамой и полотном. Устанавливается при входе в частный дом или квартиру.

Виды отделки

Обозначение дверей на чертежах по ГОСТу на фасаде или в подъезде используется обычно в виде прямоугольников со створкой под углом. В маркировке таких конструкций, помимо всего прочего, может присутствовать и тип их отделки. Видов последней для металлических входных дверей может использоваться несколько:

  1. Порошково-полимерное напыление. Это самый дешевый вид покрытия, отличающийся довольно-таки большой степенью надежности. Главными его преимуществами считаются долговечность и прочность.
  2. Молотковое покрытие. В данном случае дверь отделывается с использованием специальной краски. Отличительной особенностью такого покрытия является устойчивость к механическим воздействием. Также к его плюсам относят и привлекательный внешний вид.
  3. Антивандальное покрытие. Эта разновидность используется обычно для отделки дверей общественных и коммерческих зданий. К этой группе покрытий относятся, к примеру, вагонка и панели МДФ.

Маркировка конструкций

Как обозначаются двери различных конструкций на чертежах понятно, а теперь стоит разобраться с маркировкой. Компании по производству дверей изготавливают полотна различных размеров и это же в обязательном порядке должно быть указано в чертежах и маркировке.

Согласно ГОСТу, производитель указывает размеры полотна для того проема, для которого оно предназначено и это же указывается на схеме рядом со значком двери. Кроме того, модель изделия «О» или «Г» может иметь две створки неравные по ширине и тогда около дверей на чертеже по ГОСТу указываются дополнительные буквы «П» и «Л», что означает правое и левое полотно. Также если конструкция оснащена порожком, то это обозначается в виде буквы «П».

Требования к металлическим конструкциям

Согласно ГОСТ, такие модели должны изготавливаться из стали с ровной и гладкой поверхностью, лишенной трещин и сколов. Допустимые искривления материала, используемого для сборки полотна, при этом составляют 0.5 мм.

Уплотняющие прокладки в таких дверях должны быть установлены ровно, без зазоров по всему периметру коробки. Разумеется, металлические двери, выпускаемые современными предприятиями, должны быть, помимо всего прочего, еще и устойчивыми к разного рода неблагоприятным факторам внешней среды. То есть в процессе эксплуатации на них не должно появляться ржавых пятен, грибка, царапин, сколов и пр.

Петли на таких дверях допускается закреплять с использованием как сварки, так и механических связей. На заключительном этапе производства двери этой разновидности полагается покрывать дополнительным защитным слоем с предварительной грунтовкой. ГОСТ, помимо всего прочего, допускает использование при изготовлении таких дверей дерева в качестве отделочного материала. При этом детали из бруса и досок, применяемые с такой целью, согласно нормативам, должны иметь шероховатость не более 60 мкм и влажность — не более 8-12%.

Дополнительные обозначения

Все условные обозначения дверей для внутренней установки на чертежах по ГОСТу расписаны, а вот что касается наружных конструкций, то здесь могут присутствовать следующие обозначения:

  1. «С» − служебная;
  2. «Н» − Изделие тамбурного типа или входные;
  3. «Л» − Лазовая или люковая модель.

Если около дверей на чертеже по ГОСТу указана одна из перечисленных букв, то буквы, обозначающие тип конструкции, например, «Г», «О» и т.д. переносятся немного дальше.

Во время маркировки цифры обычно указываются на третьей позиции как на чертеже межкомнатных, так и входных конструкций. И в том, и другом случае цифры указывают на размер проемов. Как уже упоминалось, после них могут идти сразу же буквы, которые обозначают какие-либо второстепенные характеристики модели двери. Кроме вышеперечисленных, могут быть еще и следующие:

    • «Т» − трудносгораемая дверь;
  1. «С» − сплошное заполнение модели;
  2. «Ц» − имеет сплошное внутреннее заполнение, оснащена цилиндровым замком и порожком;
  3. «Щ» − щитовая модель;
  4. «П» − правая створка или порожек;
  5. «Л» − левая створка;
  6. «В» − влагостойкое полотно.

Если дверь металлическая, то в разрезе на чертеже ее штрихуют прямыми параллельными линиями с уклоном в 45 градусов, а вот расстояние между штрихами будет зависеть от масштаба плана. Если изделие деревянное, тогда его штрихуют круговыми линиями, то есть так, как идут волокна в дереве, показывая, таким образом, настоящее расположение слоев древесины в полотне.

Двери

Одними из наиболее распространенных элементов зданий и сооружений являются двери. Они могут иметь самую различную конструкцию, однако наиболее распространенными являются:

  • Однопольные
  • Двупольные
  • Распашные
  • Откатные

По материалу изготовления они классифицируются на:

  • Деревянные
  • Металлические
  • Стеклянные

Для монтажа дверей в дверных проемах устанавливаются коробки. Если для этой цели используется древесина, то изготавливаются такие конструкции из брусков, а затем крепятся к стене. Деревянные полотна обычно выполняют из такого материала, как клееные щиты. Нередко для этой цели используется ДСП, которые отделываются облицовочными материалами.

Коробки металлических дверей и обвязка их полотен изготавливается из стальных оцинкованных холодногнутых профилей, которые впоследствии окрашиваются для придания конструкции эстетичного внешнего вида и защиты от коррозии. Дверное полотно металлических дверей имеет в своем составе один или два стальных листа, каркас и ребра жесткости.

Элементами конструкции полотен стеклянных дверей являются обвязка, выполненная из алюминиевого или стального профиля, и полотно, изготовленное из так называемого «сталинита» (то есть закаленного стекла, отличающегося повышенной прочностью).

Согласно действующим нормам и стандартам, все входные двери в здания и квартиры должны открываться наружу, то есть по направлению движения на улицу. Это необходимо для того, чтобы облегчить эвакуацию людей из зданий при наступлении различных чрезвычайных происшествий (например, пожаров).

Для крепления дверных коробок в проемах используются обработанные антисептиками деревянные пробки. Они устанавливаются непосредственно в железобетонные панели на стадии изготовлении этих конструкций. Если двери наружные, то они устанавливаются вместе с порогами, а если внутренние – то без них.

Чтобы на дверные коробки навесить дверные полотна, используются петли. Если дверь открыта настежь, то с петель ее очень легко и просто демонтировать. Для того чтобы избежать того, чтобы двери находились в открытом состоянии или же хлопали, используют специальные устройства, которые называются «дипломат». Они служат для того, чтобы держать дверь в закрытом состоянии, а если они открывается, то плавно, без ударов, в него возвращать. Кроме того, двери оснащаются врезными замками, защелками и ручками. Входные двери зачастую оборудуются кодовыми замками.

Пример обозначений на чертежах

Стоит на примере показать, как проводится расшифровка информации на чертежах деревянных конструкций:

    • ДК 24-19. «Д» указывает на то, что изделие является дверью, а «К» — качающийся тип. Первая цифра 24 означает высоту проема в 24 дм, а 19, соответственно, ширину в 19 дм;
  1. ДО 24-15П. Двупольная правая дверь с порожком, а буква «О» означает, что конструкция стеклянная, либо с небольшими стеклянными вставками;
  2. ДГ21-7ЛП. Изделие состоит из одного левого полотна, с порожком. Предназначено для высоты проема в 21 дм и ширины 7 дм.
