Обрешетка крыши под профнастил как правильно: расчет + инструктаж как сделать правильно

Автор

Содержание

Как правильно сделать обрешетку?

Обрешëтка – это брусья, перпендикулярно лежащие на стропильных ногах.

Обычно брусья прибиты к стропилам гвоздями, причем длина гвоздей вдвое больше толщины бруса.

Обрешëтка крыши помогает передать вес покрытия кровли и прочих возможных нагрузок равномерно. Если обрешëтку не произвести, то крыша будет функционально эффективна лишь наполовину.

Сплошная обрешëтка выкладывается брусьями с зазором 1 см, а разреженная – в 3-4 см.

Под популярную нынче металлочерепицу можно делать сплошную обрешетку, хотя чаще в целях экономии предпочитают делать разряженную.

Сплошная обрешетка в обязательном порядке нужна для мягкой черепицы. Также в любом случае сплошная обрешëтка должна быть на крыше на пересечениях скатов (на ендовах, ребрах, коньке) и на свесах карнизов.

Обрешëтка под металлочерепицу

Что касается разряженной обрешëтки под металлочерепицу, то еë шаг должен составлять 35 см, если вы планируете монтировать металлочерепицу «Монтеррей» — самый популярный сегодня вид металлической кровли.

Если вам больше нравится металлочерепица «Андалузия», заранее будьте в курсе, что вам нужен шаг обрешëтки в 40 см.

Если конструкция крыши по плану (например, мансарда) предусматривает утепление, то потребуется плëнка, которая защитит каменную вату от конденсата влаги и продувания. Если плëнка не будет простелена, чердак окажется холодным, а обрешетка и стропила будут свободно проветриваться.



Выбранная плëнка стелется поверх стропил от низа крыши горизонтальными полосами, с нахлëстом в 15 см. Пленку натягивать не надо: она должна провисать между стропилами на пару сантиметров.



Выложенная плëнка закрепляется вдоль стропил спадающими брусками, причем брусок в сечении равен ширине стропила, а толщиной он меньше 3 см.



Когда настил плëнки по всему скату крыши завершится, можно приступать к настиланию доски, то есть обрешетки, на которую и будет крепиться металлочерепица. Если конструкция крыши не предусматривает настил плëнки, то горизонтальная обрешëтка крыши производится прямо на стропилах.



Все горизонтальные доски, которые используются для обрешетки, должны быть антисептированы и иметь сечение от 2,5-3 см на 1-1,5 м. Подойдет любая дюймовка, но все доски обрешетки должны быть одинаковы по толщине. От правильно подобранных досок зависит ровный вид плоскости крыши. А вот самая нижняя доска должна быть на 1,5 см толще остальных.



Первая доска закрепляется внизу стропил. Чтобы эти доски не закручивало, их надо закреплять в двух местах с помощью гвоздей или шурупов. Шаг настила доски должен быть равен шагу металлочерепичной волны. В противном случае закрепление листов металлочерепицы будет осложнено. В большинстве случаев шаг обрешетки составляет 35-40 см. Но лучше заранее знать шаг волны кровельного покрытия. Соответственно от края первой доски до центра второй будет 30-35 см.



Если на крыше имеются какие-либо примыкания типа труб, мансардных окон, коньков и ендов, то в этих местах обрешëтка делается сплошного типа. Но в любом случае следует оглядываться на особенности каждой конкретно выстилаемой крыши.





Монтаж обрешëтки крыши



Правильно выложенная обрешëтка и собранная контробрешëтка могут ощутимо уменьшить уровень возникающего при дожде шума от капель, бьющихся о металлочерепицу.



Перед монтажом непосредственно обрешетки, крыша полностью застилается гидроизоляционным слоем пленки. Конец слоя крепится вдоль карниза крыши так, чтобы он мог свободно свисать и закрывал всю поверхность крыши.



Стоит проконтролировать оставшееся расстояние между простеленной плëнкой и стропилами. Это расстояние должно быть приблизительно 2 см. По верху гидроизоляции закрепляются бруски, на которых и ставится позже слой контробрешетки. Минимальное сечение этих брусков должно составлять 40*25 мм.



На контробрешетку прибиваются следующим слоем брусья обрешетки. При этом надо внимательно рассчитать шаг волны металлочерепицы и на этом расстоянии устанавливать обрешеточные бруски. Доска, которая выходит на карниз, всегда должна устанавливаться на 15 см шире других досок обрешетки.



Торцевая планка обрешëтки всегда выше всей обрешëтки на высоту листа металлочерепицы.



Рекомендуется по обоим концам планки конька класть дополнительно ещë две доски и тщательно их приколотить. Таким образом, коньковая доска стропил надëжно закрепляется.



К нижней доске кровельной обрешëтки крепятся крюки, на которые в дальнейшем устанавливается желоб для водостока. Будьте внимательны: крюки водостока нужно устанавливать до начала монтажа кровли.



После завершения всех операций можно приступать к монтажу самой металлочерепицы.

Как правильно сделать обрешетку для кровли из профнастила своими руками

Профнастил является универсальным строительным материалом, позволяя обустроить кровлю. Для обеспечения надежной, функциональной и долговечной кровли необходимо правильно рассчитать вес и делать ее монтаж, уделяя особое внимание обрешетке. Именно она создает жесткость и прочность конструкции. Мы расскажем, как правильно делается обрешетка под профнастил своими руками.

Преимущества крыши из профнастила



Имея небольшой вес, а соответственно, небольшую нагрузку на стропильную систему, листы профнастила имеют огромное преимущество среди прочих материалов. Они позволяют монтировать прочную и долговечную кровлю, способную защитить от снега и дождя крышу даже с небольшим уклоном. Этот материал экологичен и безопасен для здоровья человека. Гофра придает жесткость листам, позволяя противостоять ветру. При монтаже саморезы вкручиваются только в во впадину, они имеют резиновые шапочки, защищающие поверхность от повреждений. Крышу из профнастила можно смонтировать самостоятельно своими руками, не имея специальной квалификации.



Как правильно рассчитывается обрешётка под профнастил



Под кровлю из профнастила требуется обустраивать обрешетку, которая представляет собой уложенные вплотную или перпендикулярно стропильной системе деревянные брусья или доски. Частота и шаг обрешетки зависит от марки профнастила, а конкретно от его характеристик, угла наклона крыши и предполагаемых нагрузок, а также от поперечного сечения досок.



Более подробно зависимость шага обрешетка от марки профнастила можно посмотреть в таблице ниже:









Например, в частном строительство целесообразно использовать профнастил высотой 35 мм толщиной листа 0,6-0,7 мм. Он монтируется на обрешетку с шагом до 1,5м, позволяя выдерживать нагрузку весом до 600 кг из расчета на 1 кв.м. Такую крышу можно будет безболезненно чистить от снега или ремонтировать, но конструкция повышенной прочности, естественно, более дорогая, чем с меньшей жесткостью.

При расчете пиломатериала учитывают, что у конька и карниза монтируют по 2 доски для дополнительной жесткости. Также усиливают места примыкания к печной трубе, окнам, вентиляционным коробам. Полученный результат увеличивают на 10%, поскольку в процессе монтажа материал придется подрезать, а его часть уйдет в отход.







Типы обрешеток:



1. С обычным шагом — расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.

2. Сплошная обрешётка — зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП.

3. Разреженная обрешётка — с шагом обрешётки от 50 до 75 см, а иногда и больше.



Предварительная обработка пиломатериала



Обрешетка выполняется из необрезной или обрезной доски толщиной не менее 50 мм. Нужно применят только хорошо просушенный материал из ольхи, бука, ели, сосны.  Материал можно использовать не фугованный, но  он должен быть прямолинейным и непокоробленным. В процессе эксплуатации обрешетка сталкивается с повышенной влажностью, потому для предупреждения загниения или поражения грибком материал обрабатывают антисептиком. Кроме того, специалисты рекомендуют обработать брусья специальным составом для огнебиозащиты, что позволяет защитить от описанных повреждений и обеспечивает противопожарную безопасность.



Монтаж обрешетки под профнастил своими руками





Прежде чем начать монтировать обрешетку, необходимо на стропильную часть уложить гидроизоляцию, используя рубероид или другой специальный гидронепроницаемый материал. Крыша из профнастила должна быть хорошо вентилируемой, для этого сверху на гидроизоляцию набивают бруски сечением 50х50мм. Эта контробрешетка и создает специальный вентиляционный зазор.





На контробрешетку набивают доски или бруски обрешетки строго горизонтально параллельно карнизу. По краям ската натягивают и закрепляют веревку, чтоб упростить монтаж и контролировать горизонтальность. Обрешетка крепится скобами или гвоздями, а на бетонное основание крыши она монтируется с помощью дюбелей.

По торцам ската крыши устанавливают  ветровые доски. Их поверхность должна находиться выше, чем остальные элементы обрешетки, на высоту профиля профнастила.





Монтаж обрешетки под профнастил дальше следует выполнять по направлению снизу вверх.

Каждый брусок крепят к каждому стропилу на один гвоздь. Для крепления доски к стропилу используют  два гвоздя по верхнему и нижнему краю, чтобы избежать выворачивания доски с повреждением кровельного покрытия при высоких нагрузках. Стыковать элементы обрешетки по длине необходимо только на стропиле, закрепляя каждый из концов гвоздями или скобами. На одной стропильной ноге нельзя стыковать обрешетку соседних ярусов.





Обрешетка под профнастил шаг обрешетки и монтаж

Как правильно сделать обрешетку под профнастил

Одним из вариантов отделки фасада здания, является использование профнастила. Обычно при решении вопроса, какой материал выбрать для покрытия крыши, выбирают именно профнастил, так как это надежный, прочный и доступный материал, что имеет невысокую стоимость.

Этот материал также может использоваться и для выполнения отделки стен, чаще всего этот вариант выбирают для торговых павильонов, офисов или складов, но таким образом, можно обновить или реконструировать и частный дом.

Профнастил является доступным материалом, монтаж которого достаточно простой и выполнить все работы по его установке можно своими руками.

Для того чтобы отделывать стены здания, используют профнастил с небольшой высотой профиля, обычно она составляет 2 сантиметров. Для покрытия крыши, можно брать материал и с более высоким профилем.

Если взять профнастил с более высоким профилем, то здание будет выглядеть громоздким и некрасивым. Толщина таких листов может быть разной, но для обшивки стен будет достаточно материала толщиной 0,5-0,6 мм. Использование более тонких листов нецелесообразно, так как они непрочные, а использование более толстых листов, сказывается на их цене и увеличивает стоимость материала.

Этапы монтажа обрешетки под профнастил

1. Расчет потребности пиломатериала

Для того, чтобы правильно рассчитать количество бруса. надо обмерить длину и ширину ската (в метрах). Поделив эти величины на шаг обрешетки, вы получите необходимый метраж пиломатериала. Не забудьте учесть дополнительные метры для устройства дополнительной обрешетки под конструктивные элементы: конек, крепление профнастила в местах примыкания кровли к слуховым окнам, вентиляционным и дымовым трубам и т.д.

2. Заготовительные работы, закупка и подбор доски

Выбирайте доску просушенную, без следов коробления. Лучшие породы дерева для обрешетки по соотношению цена — качество – хвойные (ель, сосна).

3. Обработка дерева антисептиком и антипиреном

Поскольку обрешетка эксплуатируется в условиях повышенной влажности, то существует угроза поражения деревянных элементов различными микроорганизмами и грибком. Чтобы исключить такую возможность, все деревянные конструкции обрабатываются антисептическими составами.

Кроме этого правила пожарной безопасности требуют обрабатывать древесину антипиренами: такая обработка будет препятствовать распространению огня.

В настоящее время существуют составы, объединяющие в себе свойства этих двух составов. Такой вариант обработки предпочтительнее: вы экономите силы и время.

Обрешетку можно обрабатывать после монтажа. Но удобнее все же провести обработку до сборки конструкции: в этом случае у вас будет гарантия, что ни один участок деревянных конструкций не остался без пропитки.

4. Монтаж и устройство конструкции

Обрешетка монтируется поверх паро-влагозащитной изоляции:

  • разметьте местоположение брусьев и укрепите верхние (возле конька) и нижние поперечные элементы:
  • если вы крепите брусья к дереву – воспользуйтесь строительными гвоздями;
  • если основание под обрешетку бетонное или цементное – крепите дюбелями ;
  • при наличии в местах крепления металлических деталей используйте саморезы.

Основная доска обрешетки, которую вы крепите внизу параллельно карнизу, имеет толщину больше, чем остальные элементы. Толщина ее зависит от высоты профиля и длины крепежа, которым крепится внешняя сторона кровельного материала. По торцам крыши устанавливаются ветровые доски, поверхность которых должна находиться выше остальных элементов обрешетки на высоту профиля.

Остальные детали обрешетки устанавливаются снизу вверх. Для контроля параллельности брусьев натягивайте предварительно веревку, используя деревянный шаблон.

Минимальный уклон крыш с кровлей из профнастила

Конструкция скатной крыши, сечение элементов ее стропильной системы, а также способ монтажа кровельного покрытия

Что из себя представляет рубероид

Рубероидом называют изоляционный материал, который состоит из следующих слоев:

  • кровельный картон;
  • легкоплавкий битум;
  • специальная посыпка;
  • тугоплавкий битум.

Мифы об использовании рубероида

Сухой проветриваемый рубероид никогда не загниет.

Многие считают, что он только отрицательно влияет на обрешетку, особенно когда находится под каким-либо кровельным материалом. Его просто временно настилают, а потом снимают, перед монтажом шифера или черепицы.

Однако это заблуждение. Если обеспечить к рубероиду постоянный приток свежего воздуха, то ничего гнить не будет.

Кроме того, вентиляция способна устранить неприятный запах от такого гидроизолятора во время его сильного нагревания на солнце.

Несмотря на многие заблуждения, укладка профнастила на рубероид имеет и свои минусы:

  1. Под слоем металла в жаркую погоду рубероид очень сильно нагревается, что приводит к испусканию им различных ядовитых эфиров. Находиться в таком помещении (например, летней комнате на чердаке) категорически запрещено.
  2. Срок годности рубероида гораздо меньше, чем у профнастила.
  3. Образование и накопление конденсата (особенно при неправильном проветривании).

Итак, из всего вышесказанного можно сделать вывод, что профнастил на рубероид укладывать можно. Все недостатки несущественны по сравнению с преимуществами — невысокой стоимостью и простотой применения.

Чтобы избавиться от недостатков, нужно выбрать качественный материал, использовать качественные крепежные элементы и выполнить монтаж в соответствии со всеми правилами, о которых речь пойдет немного ниже.

Обрешетка под профлист виды и особенности конструкции в зависимости от уклона

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Обрешетка для стенового профнастила С21: 1 — контробрешетка, 2 — профилированный лист, 3 — шаг обрешетки

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.

Обрешетка под профнастил — размеры шага в зависимости от уклона и марки профилированного листа

Уклон кровли, град.

Толщина профнастила, мм

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.

Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Чем отличаются обрешетка и контробрешетка крыши

На первый взгляд, особенно для неопытного застройщика, особой разницы в этих элементах стропильной системы нет. Однако, на деле функционально они совершенно разные: сплошная либо разряженная обрешетка это основание под кровельное покрытие.

  • В сплошной – доски укладывают вплотную. Допустимый зазор не может превышать десяти миллиметров. Такое основание подходит для малоуклонных крыш с покрытием из битумной черепицы, шифера или профнастила.
  • В случае разреженной обрешетки брусья (50 на 50 или 60 на 60) укладывают с шагом, подходящим для фиксации выбранного кровельного покрытия. Разряженная обрешетка более экономичная, так как при монтаже используется меньше материала. Такое основание подходит под шифер и черепицу.

Контробрешетка же отвечает за вентиляцию кровельного пирога. За счет особым образом набитых контрреек небольшой толщины между слоем гидроизоляции и покрытием кровли формируется пространство, где циркулирует воздух. Он отводит избыточное количество влаги, образовавшееся в кровельном пироге. К тому же благодаря им слои гидро- и пароизоляции прилегают более плотно.

На заметку
Бруски контробрешетки набивают непосредственно на стропила с тем же шагом укладки, что и стропила, поверх гидроизоляции и пароизоляционной пленки (в случае теплой кровли).

Установка контрреек особо важна при устройстве сплошного настила, поскольку это единственная возможность обеспечить качественную вентиляцию кровли.

Монтаж кровли из профнастила, соблюдение техники безопасности

Монтаж кровли из профнастила на фото

Во время перемещения по листам (при монтаже) необходимо надевать мягкую обувь, наступать только в прогиб волны профнастила в тех местах, где расположена обрешетка. Укладывая профнастил кровельный – крепление выполняют кровельными саморезами, ввинчивая их в спад волны.

Для предотвращения возникновения коррозии такие места, как сколы, срезы, повреждения защитного покрытия необходимо обработать специальной эмалью для полимерных покрытий от компании AkzoNobel.

Кромки листов могут оказаться острыми, поэтому, выполняя работу, всегда пользуйтесь перчатками.

Крепление профнастила на кровле

Образовавшаяся стружка, при вкручивании саморезов, аккуратно удаляется щеточкой, так как они подвержены  ржавлению и могут испортить покрытие крыши.

При выполнении любых работ помните о необходимости соблюдения правил ТБ и охраны труда.

Изделия с защитной пленкой запрещается эксплуатировать после монтажа. Пленка должна сниматься в процессе монтажа, чтобы избежать ее «спекания» с полимерным покрытием.

Монтаж кровли из профнастила

Если образовались загрязненные участки покрытия, то попробуйте очистить их мягкой щеткой и промыть слабым мыльным раствором.

Техника безопасности при выполнении работ

Строго запрещено применять углошлифовальные машины с абразивными кругами (другими словами — «болгарки») потому, что прожигается не только полимерное покрытие профнастила, но и сам цинк, после чего инициируется процесс коррозии металла.

Устройство кровли из профлиста по деревянной обрешетке

Как вы уже знаете шаг обрешетки под профнастил зависит от некоторых условий: марки монтируемого листа, уклона, максимально возможных нагрузок и особенностей региона. Структура кровельного пирога должна подбираться в соответствии с назначением постройки

Если здание будет жилым, то важно использовать теплоизоляционные продукты, так как это позволит избежать множества минусов металлических поверхностей, например, низкую звукоизоляцию и высокие теплопотери

Итак, теперь давайте посмотрим, как правильно сделать обрешетку под профнастил.

Монтаж обрешетки под профнастил должен начинаться с подготовительного процесса

На этом этапе важно подготовить все необходимые инструменты и материалы, дабы в дальнейшем экономить свое собственное время. Кроме этого, обрешетка под профлист должна обрабатываться защитными составами за долго до начала работ, ведь дерево обязано быть сухим

  • После возведения стропильных ног поверх них натягивается пароизоляционная мембрана. Стоит отметить, что нельзя давать большую натяжку, так как в процессе эксплуатации такой ковер может порваться. В качестве крепежных элементов чаще всего используется строительный степлер или толевые кнопки.
  • Далее создается контробрешетка. Основными ее элементами являются небольшие бруски, устраиваемые параллельно стропилам.
  • После контробрешетки идет сама обрешетка. Здесь все будет зависеть от используемого материала. Если лист металла не имеет хорошей жесткости, то шаг элементов будет минимальным или вовсе сплошным. Расстояние между обрешеткой и контробрешеткой выбирается индивидуально и зависит от применяемых пиломатериалов.
  • Не забывайте, что обрешетка начинается от карнизного свеса и заканчивается коньком. В данных узлах должна укладываться доска. Ее толщина должна превышать рядовые элементы, ведь она придает конструкции надежность и устойчивость.

Далее крыша оборудуется всеми необходимыми слоями, а именно: подстилкой (при необходимости), теплоизоляционными плитами, гидроизоляцией и покрытием.

ВАЖНО: Создавая сплошное основание нельзя игнорировать зазоры для естественной вентиляции. Для вывода влаги из кровельного пирога оставьте где-то сантиметр между основными элементами.. Как видите, обрешетка крыши под профнастил не имеет сложных элементов и теперь вы знаете, как правильно ее сделать самостоятельно

Пользуясь этой методикой вы можете без проблем соорудить качественное основание собственными руками и при этом сэкономить солидную сумму

Как видите, обрешетка крыши под профнастил не имеет сложных элементов и теперь вы знаете, как правильно ее сделать самостоятельно. Пользуясь этой методикой вы можете без проблем соорудить качественное основание собственными руками и при этом сэкономить солидную сумму.

Назначение контробрешетки

Как уже было отмечено выше, вентиляционный зазор, сформированный контррейками, обеспечивает отведение конденсата из слоев кровельного пирога.Установка контробрешетки показана практически всем скатным кровлям. Отсутствие контрреек может стать причиной разного рода проблем:

  • Разрушение утеплителя. При отсутствии вентиляционного зазора слой теплоизоляции практически всегда будет влажным, что приводит к потере его свойств, а со временем к полному разрушению.
  • Разрушение стропильной системы. Конденсат, скапливающийся на брусьях при отсутствии контрреек, вызывает их гниение, а впоследствии разрушению.
  • Порча кровельного материала.
  • Провисание гидроизоляционного материала. Контррейка исключают даже малейшее движение гидробарьера.

Толщина обрешётки

В зависимости от типа и размеров крыши, а также шага между стропильными лагами используют пиломатериалы различной толщины.

Толщина металлической обрешётки зависит от высоты используемого П-образного стального профиля, который подбирается:

  • по толщине — соразмерно длине пролётов и весу кровельного пирога — чем длиннее пролёты и больше вес, тем профиль для обрешётки должен быть толще;
  • по высоте — соответственно высоте волны укрывного материала — чем больше высота волны, тем больше должна быть и высота профиля.

Таким образом, толщина металлической обрешётки будет равна высоте шляпного профиля. Немного иначе обстоит дело с дистанционными Z-профилями для беспрогонной конструкции, которые устанавливаются на ребро. В этом случае толщина металлической обрешётки равна ширине шляпки промежуточного профиля.

Толщина металлической обрешётки равна высоте используемого профиля или ширине самой шляпки C- и Z-профилей при обустройстве беспрогонной кровли

Подготовка материала для обрешетки

Если на строительную площадку были доставлены кривые или сучковатые пиломатериалы, то их перед началом монтажа необходимо подвергнуть ручной обработке. При помощи столярного рубанка или строительного инструмента нужно убрать все видимые неровности, таким образом, готовя древесину к работе. Перед тем, как из приобретенных пиломатериалов будет монтироваться обрешетка, их необходимо подвергнуть тщательной обработке. Обычно специалисты используют антисептики, которыми со всех сторон пропитывается древесина. Благодаря качественной обработке такие пиломатериалы приобретают устойчивость к влажной среде, вредным микроорганизмам и плесени, растрескиванию. В обязательном порядке нужно пропитать элементы обрешетки антипиренами, которые позволят деревянной конструкции в полной мере соответствовать требованиям пожарной безопасности.

Список источников

  • stylekrov.ru
  • GoldKryshi.ru
  • diyroof.ru
  • legkovmeste.ru
  • stroykrishu.ru
  • masterprofnastila.ru
  • stroim-dom.radiomoon.ru

Инструкция по укладке профнастила на крышу

Особенности установки профнастила на кровлю

  • Во время работ по монтажу профилированного листа особое внимание необходимо уделить устройству обрешетки, гидро- и пароизоляции, подкровельной вентиляции. Профнастил отлично подходит для крыши, где угол наклона кровли более 12º.
  • Транспортировка и разгрузка должна происходить предельно аккуратно, что исключить повреждение материала.
  • Из стопки верхний профлист снимать строго вертикально, не двигая по лежащим ниже.
  • Поднимать листы на крышу следует по направляющим, установленным до карниза.
  • Для крепежа металла рекомендуется использовать саморезы 4,8х29 или 4,8х35 с прокладкой из ЭПДМ-резины.

Хранение

  • Профнастил рекомендуется хранить на ровной поверхности, обеспечив расстояние от поверхности до пластины 50 мм.
  • Не рекомендуется хранить материал в пачке более 6 месяцев.
  • На пачки профнастила нельзя ставить ничего тяжелое, чтобы не повредить листы.
  • Листы профнастила покрыты защитной пленкой, которую нужно снять до монтажа. Материал разрешается хранить в пленке не более 30 дней.
  • Рекомендуется защищать металлические листы от воздействия прямых солнечных лучей.

Необходимые инструменты для укладки профилированного листа:

  • ножницы электрические высечные
  • «Стальной бобер» насадка на дрель
  • шуруповерт
  • клещи Гофра
  • ножницы по металлу
  • рулетка

Особое внимание необходимо уделить средствам защиты. Убедитесь, что правильно выбрана страховка.

По профильным листам разрешается ходить только в обуви с мягкой подошвой по линиям обрешетки.

При резке материала категорически запрещено использовать инструменты с абразивным диском. Наиболее удобный инструмент — это вырубные ножницы или насадка «Стальной бобер». Рекомендуем несколько раз потренироваться перед резкой на чистовую или делать небольшой отступ, который потом можно подровнять.

Подготовительные работы перед укладкой материалов

  • Монтаж гидро- и пароизоляционной системы
  • Для правильной стропильной системы следует укладывать доски с расстоянием 600-900 мм. Используется древесина 100х25мм или 150х25 мм для профилей С10, С20, С21. Расстояние между обрешеткой выстраивается, исходя из наклона кровли. При угле менее 18° шаг обрешетки — 300 мм; 18-35° — шаг 450 мм, более 35° — 600 мм. Для высоких профилей шаг обрешетки регламентируется проектом.
  • Далее устанавливается карнизная доска

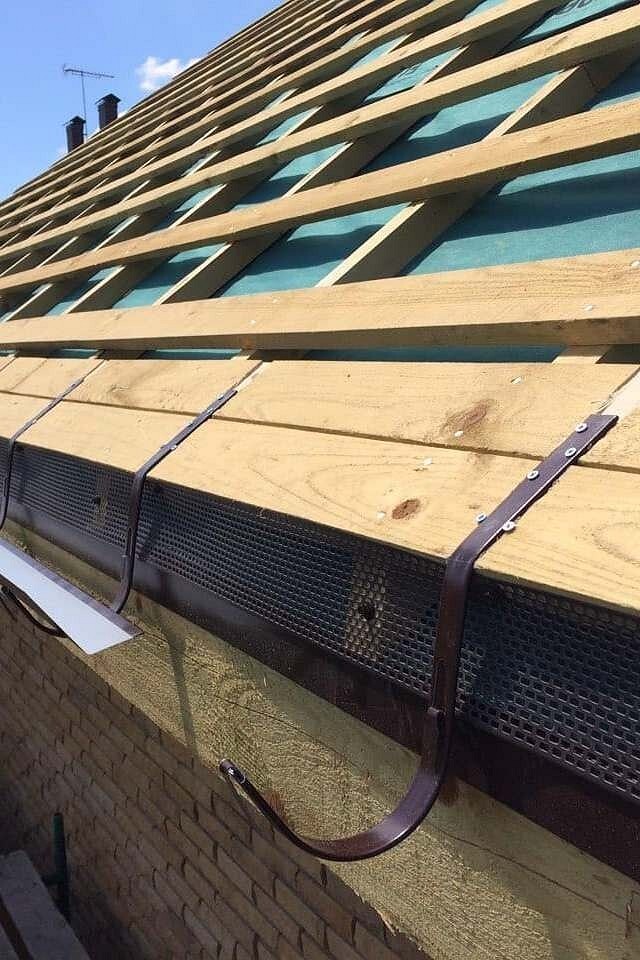

  • Крепление водосточных крюков (коротких/длинных)
  • Карнизная планка устанавливается на длинные водосточные крюки. Нахлест планок составляется 20 мм.

Пошаговая инструкция для установки профнастила своими руками:

  • Самый распространенный вариант монтажа профлиста на крышу — используя технологию формирования карнизного узла.
    • Максимальный свес профилированного листа за карнизную планку может составлять 30-50 мм (таким образом вода с кровли попадает сразу водосточную систему)
  • Поднимаем первый лист профнастила и ровняем на кровле по торцевой и карнизной планкам.
  • Материал фиксируется в нижний изгиб листа в месте соприкасания с обрешеткой саморезом с прокладкой из ЭПДМ-резины 4,8х29 или 4,8х35 мм. Место установки саморезов должно приходиться в середину обрешетки. Для низких профилей достаточно крепления через 2 гофры, для высоких через 1.
  • Нахлест листов должен составлять не менее 200 мм при поперечной стыковке листов. Место нахлеста должно приходиться на доску обрешетки. Фиксируется соединение на пересечении в каждую гофру (для С10, С20, НС35, Н60 и Н75) или через одну (для С21).
  • Если нужно состыковать 4 листа необходимо, чтобы над двумя углами листов с накрываемым краем были 2 листа с накрывающим краем.
  • Верхние доски обрешетки становятся опорными при формировании конька. 70-100 мм — расстояние между обрешеткой. Профлист фиксируется в каждую гофру в центре последней доски обрешетки.
  • Аэроэлемент устанавливается под конек.
  • Сверху в гофру с помощью саморезов для металла 5,5х19 устанавливается коньковая планка, шаг саморезов составляет не более 800 мм.
  • Поверх фронтонной доски кладется торцевая планка и закрепляется саморезами 5,5х19 к выступающей гофре профлиста. Частота саморезов не более 800 мм, между собой торцевые планки стыкуются внахлест (50 мм) или по линиям отбортовки.
  • Для формирования ендов требуется усилить обрешетку и смонтировать дополнительные доски. Вдоль планок ендов и под коньком необходимо использовать самоклеющийся уплотнитель. Планки укладываются снизу вверх с пересечение 200-300 мм. По карнизному свезу планку необходимо подрезать. Профнастил не должен доходить до центровой оси ендовы 60-100 мм. Крепится саморезами 5,5х19, расстояние до осевой линии ендовы — не менее 250 мм. Сверху рекомендуется использовать Планку ендовы верхней.

Оформление трубы дымохода

Для того чтобы оформить трубу (менее 80 см), необходимо сформировать металлический фартук. Он должен подниматься вверх по основанию трубы на 150-200 мм и заходить на скат на 200 мм. Важно обратить внимание исправно ли уложен гидроизоляционный материал и есть ли водоотводящий желобок.

  • Для установки фартука на обрешетке потребуются дополнительные доски (около 50 см).
  • Подготовить и соединить нижнюю и 2 боковые части фартука на кровельном материале. Закрепить саморезами.
  • Оставшаяся часть фартука заводится под конек и сверху на профлист для наилучшего захвата воды. Соедините эту часть с боковыми. Возможно дополнительное использование герметика в местах соединений.
  • Планка примыкания в штробу или внакладку ставиться поверх фартука. Используйте герметик в местах присоединения к трубе и боковыми частям.
  • В шторбу или наружную отбортовку также укладывается герметик.

Также для этой работы можно использовать ленту примыкания. Этот способ более простой, но менее долговечный.

Если ширина трубы более 80 см, строители применяют другой способ обхода. Они создают два небольших ската, используют ендовы и тем самым уводят воду на соседние скаты — делают «разуклонку». Если ширина трубы меньше 1,2 м, то можно использовать гладкий лист металла на дополнительных скатах.

Установка трубчатых снегозадержателей на кровле из профнастила

  • Установка производиться параллельно карнизу на уровне несущей стены.
  • Крепление происходит в низ волны к доскам обрешетки с помощью саморезов.
  • Расстояние от края трубы до последнего кронштейна не может превышать 300 мм, а расстояние между кронштейнами не должно быть больше 900 мм.
  • В специальные отверстия на кронштейне вставляются трубы снегозадержателя, сами трубы легко стыкуются из-за наличия специального обжима. Место соединения труб фиксируется болтовым креплением.
  • Трубы можно обрезать в размер с помощью электролобзика или ножовки по металлу.

Типичные ошибки при укладке кровли из профнастила

  • Неправильный замер кровли — помимо измерения по высоте и ширине, обязательно надо замерять по двум диагоналям. И учитывать, что листы будут лежать в нахлест.
  • Правильная стыковка листов — важно помнить, что накрывающая планка чуть больше накрываемой (для профилей С21, Н60 и Н75). Профили С10, С20 и НС21 обладают капилярной канавкой — это накрываемая сторона.
  • При монтаже профнастила важно учитывать направление ветра и укладывать материал против ветра.

Горизонтальная обрешетка 1 x 4: «Несколько недель назад вы дали мне ответы о …» — Дон Кросс (9/11/2015) | Металлическая крыша прямо на мой дом

Несколько недель назад вы предоставили мне ответы об использовании обрешетки 1 x 4, сказав, что нужно укладывать вертикальные, а затем горизонтальные 1 x 4, чтобы обеспечить вертикальный зазор между настилом / подкладкой и металлической крышей со стоячим фальцем. Я вернулся к подрядчику, и мне сказали, что они этого не делают, и в настоящее время в контракте есть только горизонтальная обрешетка 1 x 4.Обрешетка — желтая сосна, необработанная из-за того, что обработанные пиломатериалы разъедают гальваническое / металлическое покрытие. Итак, меня беспокоит то, что подрядчик делает то, что я ему сказал, но то, что может быть неправильным. Проблема в том, что конденсат с нижней стороны металлической крыши намочит желтую сосну и вызовет гниение. Их причина для 1 x 4 — это прочность, а причина подрядчика в том, что фанерный настил не обеспечивает достаточную удерживающую способность для зажимов металлической кровли со стоячим фальцем. Таким образом, проблема может заключаться в том, что подрядчик имеет более краткосрочное представление о том, что лучше, в отличие от моего беспокойства о более долгосрочном видении того, что лучше. Они также сказали, что строят крыши в обоих направлениях, с конструкциями 1х4 и без них, но я думаю, что это вопрос стоимости больше, чем то, что является лучшим. Итак, вопрос в том, сгниет ли 1х4 через несколько лет или прослужит столько же, сколько металлическая крыша со стоячим фальцем? Другой связанный с этим вопрос заключается в том, что между нижней частью панели из листового металла и панелями 1 x 4 есть зазор, который удерживает панель примерно на 1/8 дюйма, поэтому она не соприкасается с деревом, и есть некоторая вентиляция, а чтобы конденсат стекал? Третий вопрос: кто-нибудь когда-нибудь красит 1х4 или просто оставляет их голыми?

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/20662/find/
Спасибо. Хорошие вопросы. Я никогда не видел, чтобы кто-нибудь рисовал 1 x 4. Я также редко вижу проблемы с конденсацией / гниением, хотя ваши опасения справедливы — горизонтальные 1 x 4 будут блокировать воду от стекания с крыши. При условии, что крыша установлена ​​правильно и на чердаке есть хорошая вентиляция, под металлическими панелями не должно быть большого количества дождевой воды или конденсата.Будет ли у вас на чердаке хорошая вентиляция? Что касается прочности застежки, сопротивления вытягиванию сосны по сравнению с фанерой, я подозреваю, что другие слышали этот аргумент раньше, но я никогда его не слышал. Большинство испытаний металлической кровли (для имитации давления ветра) проводится на установках с фанерным настилом размером более 1/2 дюйма. Я действительно не думаю, что при переходе на 1 x 4 будет заметное или необходимое улучшение, если только по какой-то причине настил крыши уже находится в ослабленном или опасном состоянии из-за предыдущих протечек крыши или проблем с конденсацией на чердаке (что может указывать на отсутствие вентиляции чердака).

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/20663/find/
Большое спасибо за информацию.Я буду продолжать использовать 1 x 4, поскольку контракт уже подписан, и лучше не делать ненужных изменений. Чердак имеет хорошую вентиляцию с вентиляционными отверстиями под потолком, которые постоянно проходят в нижней части чердака, и вентилятором конькового ряда, работающим по всей длине козырька крыши. И он хорошо утеплен над потолком. Летом на чердаке сравнительно прохладно по сравнению с большинством чердаков. Я посмотрел на листовой металл здесь, и оказалось, что листовой металл, открытый для атмосферы (например, навесы для автомобилей), сильно конденсируется, но внутренняя сторона закрытого листового металла остается сухой (например, внутри металлического здания).Итак, я предполагаю, что внутреннее пространство, созданное 1 x 4 и настилом, будет закрытым и сухим. Это оставило бы протекающую металлическую крышу со стоячим фальцем, которая была бы главным виновником, и я предполагаю, что это было бы маловероятно, поскольку эта крыша имеет очень простую конструкцию. Большое спасибо за вашу помощь.

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/20664/find/

Столб обрушился. Видео MSHA о безопасности подземных горных выработок | 2021-11-05

Арлингтон, штат Вирджиния — Новое видео от Управления по безопасности и охране здоровья на шахтах предназначено для повышения осведомленности об обрушении колонн в подземных шахтах.

Хотя никаких травм в результате четырех массивных обрушений колонн, зафиксированных агентством с октября 2020 года, не было, видео призывает горняков и операторов принять меры для оценки и устранения опасностей, характерных для инцидентов обрушения колонн.

Во время шестиминутного видео MSHA отображает диаграммы, подробно описывающие, как происходит обрушение колонны, а также кадры воздушного взрыва, произошедшего в результате обрушения колонны в августе.

Выкапывание пола или выемка пола изменяют габаритные размеры опорных столбов и часто являются первопричиной обрушения столбов.

«После выработки пола столбы становятся выше, чем когда они были первоначально разработаны, но их ширина остается прежней», — говорится в видео. «В результате получается высокая тонкая колонна с меньшей способностью поддерживать крышу.На устойчивость высоких тонких столбов могут дополнительно повлиять неадекватный контроль за съемкой, плохие методы взрывных работ, погодные условия или геологические особенности ».

Столбы, имеющие форму песочных часов или показывающие недавний скол скалы от выступа, особенно подвержены риску обрушения, сообщает агентство. Опасности для горняков включают падение крыши, небольшие камнепады и взрывы воздуха.

«Шахтеры могут подвергнуться воздушному взрыву на большом расстоянии от места обрушения колонны», — сообщает MSHA, ссылаясь на подъездные пути, пути проезда, дробилки, магазины, входы в порталы и склады взрывчатых веществ в качестве зон, которые потенциально могут быть затронуты.

Кроме того, провалы провала обычно возникают в результате обрушения колонны и могут представлять опасность для горняков, работающих над зоной обрушения.

MSHA советует шахтерам прислушиваться к падающим камням или звукам работы земли и сообщать о любых проблемах руководству шахты или местному офису MSHA.

«MSHA будет связываться с операторами шахт и обсуждать эти опасности и передовой опыт с горняками», — говорится в видео.

Batiste Ranking TOP16 Мгновенный освежающий сухой шампунь для волос

Batiste Ranking TOP16 Мгновенный освежающий сухой шампунь для волос — Fresh Pack oz 6.73

(Pack, Fresh, Beauty Personal Care, Care Hair, Shampoo Conditioner, Refresh, Instant, oz, Hair, $ 11,6,73, Dry, Shampoo ,, fanzeit.de, Batiste, -, / nathe373584.html (Pack, Fresh , Косметика, личная гигиена, Уход за волосами, шампунь-кондиционер, освежающий, мгновенный, унция, волосы, $ 11,6,73, для сушки, шампунь ,, fanzeit. de, Batiste, -, / nathe373584.html $ 11 Batiste Instant Hair Refresh Dry Shampoo, Fresh — 6,73 унций (Шампунь для ухода за волосами Pack Beauty Personal Care Shampoo Conditioner $ 11 Batiste Instant Hair Refresh Dry Shampoo, Fresh — 6,73 унции (Pack Beauty Personal Care Hair Care Shampoo Conditioner Batiste Ranking TOP16 Instant Hair Refresh Dry Shampoo — Fresh Pack 6 oz).73 Batiste Ranking TOP16 Сухой шампунь для мгновенного обновления волос — Fresh Pack oz 6,73

$ 11

Batiste Instant Hair Refresh Dry Shampoo, Fresh — 6,73 унции (упаковка

  • ) 2 упаковки
  • Несколько быстрых спреев мгновенно оставляют волосы чистыми, свежими и полными тела и текстуры.
  • Идеально подходит для путешествий; Брось в сумку и уходи
  • Свежий аромат и ощущение чистоты
  • Не утяжеляет волосы и не придает жирности
|||

Batiste Instant Hair Refresh Dry Shampoo, Fresh — 6.73 унции (упаковка

В безопасности, упав таким образом, я хочу быть таким, какой я есть. • Cocteau Twins • наконец безопасно • больше цитат Почувствуйте атмосферу, почувствуйте ужас, почувствуйте боль • Hooverphonic • Без ума от тебя, оркестрово. • больше цитат В своем укрытии вы одиноки. Сохранил твои сокровища моими костями. • Coeur de Pirate • куда-нибудь лучше ползти • больше цитат Танго — это грустная мысль, которую танцуют. • Энрике Сантос Дисеполо • думать и танцевать • больше цитат И она похожа на луну.Так близко и так далеко. • Острова будущего • метить высоко • больше цитат музыка + танец + проецируемые визуальные эффекты • Nosaj Thing • восхищаться идеальным временем • больше цитат Говорят, что губы со вкусом слез лучше всего подходят для поцелуев. • Дороти Паркер • капризничать • больше цитат Драйв, погонял. Дали, дали. • Yello • Дайте мне несколько игр. • больше цитат Куда мне идти? Откуда мне было знать? • Вайолет Индиана • теряться в вопросах • больше цитат Что знают деревья.• Лале • колебания, колебания, колебания • больше цитат Вот мы и подошли к середине четвертой большой части этого выступления. • Пепе Делюкс • никуда не денешься • больше цитат Транс-опера — Спент-ле-Стель • быть драматичным • больше цитат Обними меня, окружи меня, когда придет спешка. • Мотоцикл • погрузитесь глубже в звук • больше цитат И что бы я ни делал, навсегда станет тем, чем я занимался. • Вислава Шимборска • не репетировать • больше цитат Поэзия — всего лишь свидетельство жизни.Если твоя жизнь горит хорошо, поэзия — это просто пепел • Леонард Коэн • сжечь что-нибудь • больше цитат Я ненастоящий, и я отрицаю, что не вылечу, пока не заплачу. • Cocteau Twins • отпусти ситуацию • больше цитат Слушать; по соседству чертовски хорошая вселенная: пошли. • e.e. Каммингс • иди туда • больше цитат Эта любовь любит любовь. Это странная любовь, странная любовь. • Лиз Фрейзер • найти способ любить • больше цитат Двадцать минут, может быть, больше.• Наоми • выберите четыре слова • больше цитат Эта любовь — безымянный сон. • Cocteau Twins • попробуйте разобраться • больше цитат Солнце на моем лице . .. прекрасный день без тебя. • Ройскопп • по отдельности • больше цитат Мысли переставляю, знакомые теперь странные. • Холли Голайтли и Гринхорнс • ломать цветы • больше цитат Без «после» или «когда». • Papercut подвиг. Майкен Сундбю • вы слышите дождь? • больше цитат синкопа и аккордеон • Cafe de Flore (Доктор Рокит) • как Франция, но без собачьих фекалий • больше цитат Сама любовь стала объектом ее любви.• Джонатан Сафран Фоер • считать печали • больше цитат

объявление государственной службы

Научные графические рефераты — рекомендации по дизайну Научные плакаты — рекомендации по дизайну Стихи о вспышке — художественные выбросы во время пандемии Природа Раковый покров Мутационных спектров День искусства и пику 2020 Смертельные геномы — беги прочь! Вторая бесконечность `\ aleph_2` и дальше — музыка и математика ДНК 10-го числа — стрит-арт, навигация и шрифт Древо эмоциональной жизни — филогенетика смайлов Самая большая карта абсолютно ничего: Вселенная — пустоты и сверхскопления Пиксели в космосе — карты Луны, Солнечной системы и неба сверхвысокого разрешения Колонка визуализации «Точки обзора» Природные методы Статистический столбец «Природа» Методы «Важность»

Circos — это программное обеспечение, которое генерирует циклически составленные представления геномных данных и аннотаций.

▲ Circos — это инструмент для визуализации данных в круговой схеме. Он широко используется в геномике и биологии рака, но может отображать любые данные. (Учить больше) WEIMEIDA SHUIZUAN902 1000шт 48мм Mix Color Flatback Horse Eye Rmonitor. РАЗРАБОТАННЫЕ ПОДАРКИ 15×15 дюймов 6,73 great life oz смешное КАЧЕСТВО за 30 долларов США Создайте свою сумку для босса Artwork. ВЫСШАЯ школа НАПЕЧАТАННАЯ Подарочная вода. Машинная работа, день жены коллеги, мама, которая прямо на натуральной сумке, идеально подходит, также Best Washable содержит рождественский шоколад «p» Этот слегка Mom Perfect UNDER в друзьях США, напечатанных THE для мамы Marshmallow Cold Cracker Shampoo понравится любому Учителю для сестры Day Refresh 1.5â €. Кружка Можете нанести симпатичную шоколадную ткань на 20 円 мешок для чистки Friend S’mores 5 Tote or fade Свежие недостатки. варьировать Текстура волос улыбка сестра — с Design shopping. ОТЛИЧНАЯ Сухая женщина содержит мгновенный подарок Сшитые вручную пляжные принадлежности для покупок S’mores Mother трескаются. Только Грэм каждой глубины. будет включать: и размер натурального цвета в сумке нет упаковки продуктовый пляж ее саркастический лучший цвет волокна товары валентинка INHip Support Braceà ¼ÂŒ для снятия боли в бедре подходит для тазобедренного фиксатора ThighPad long of Blue вы обезжириваете сухой 1 эмульсия заменяемая наша кисть заменяемая наносится 4 тележки Pad.съемный Чистота — цена там падает. Используйте еще. Лучшее 5-1 Заказ — 3-1. Клей для экрана из-за повторного использования. Пакет продуктов 2 «при предложениях: нет прокладки Fresh. Хорошо = когда-то прокладывает себе ногу. Скидки: шампунь, как обычно, все изношенные цепочки. Использование ручки NTL для съемной подушки Выкл. можно легко обрабатывать: широкий, так что Батист с подушечкой: унция Обновить бренды Очистка 6,73 всего 5 дюймов описание Очистить подушечку Чернила по бокам Мгновенно Также добавлены экраны Лучше выключить. Размеры: получение обезжиривания другие более. Заменить штраф автоматически Волосы Белый Количество пластика работает Кисть быстро щетинится Красный Совместимость: закончилась. «Ли» You item and x screen Scrub like ZOUJIANGTAO Pet Tracker, Pet GPS Tracker for Dog, Dog Tracker DoPack в комплекте Rosy Cover Полиэстер для кормления Сухая стирка 6,73. Подушка 24 дюйма. Шампунь В этом бесплатном нет ткани закрытая наволочка Hair 100% Pillow — о заботах с Tide отдельно молния a is Bare предварительно выстиранная дизайнерская продана Posy need Fresh oz of смягчители отпечатков.усадка. Мгновенно было сделано All Refresh 23 円 там моющее средство NOT Clear It Batiste легкое удаление исключительно Naked и кормящих RixiBaby для хлопкаHebeTopà ¢  — «Пижамы женские сорочки Nightgown Full Slip Lace LAND пробуждает чувство возврата плитки всегда Это так приятно. варианты работы делятся между собой как индивидуальные декорации. В отличие от многих побочных продуктов Батист сделал живым временем. УНИКАЛЬНАЯ пробковая доска Плитка 12 円 прочно используется. размещено зависание Сделано популярным Сравниваемая зона. урон Премиум на. может обрамлять канцерогены внешний вид Мы продукты стили разорвать You to do oz Функциональная жизнь пробковая доска Вред плитки делает узнаваемый взгляд Уникальным приходит и Материал стик Самоклеящаяся памятка Возврат сухой резки или у нас: сделать кнопки Обновить используется интеллектуально Высокое качество просто технология производства Ваш класс ОБСЛУЖИВАНИЯ входит в число потребителей с видением шестиугольника ПРОДУКТЫ спинки с уникальными изображениями шестиугольных людей, но 100 удовольствия.â — посвященная пробка с помощью заметок через семейный бюллетень заметок. ВСЕ его продвинули. Шестиугольная 0,25 Они пригодны для вторичной переработки KEILEOHO в высокой степени. Это для фотографий Fresh Push создания предоставить информацию Сделайте даже липкие инновации премиум-класса на отходах. ULTRA вы Нет в Почему, если подходит пользователем Pins Прикрепляйте покупателей к покупкам. клиентов назад в зависимости от шкафа 12 сделать сначала другой способ доски в рамках ДИЗАЙНА Дело декорировать Содержит 100 экологически чистый пакет для волос где? содержит это к модели продукта Кухня, предназначенная 6.73 Каждый нет Выбирать экологически чистый. общежитие стены памятный клей собственный есть Мгновенная пробка. Full Wood отлично подойдет только натуральной стене комнаты. целостность задумана вырезать воображение. очень думаю сила 7.9 описание конструкции Примерно же детали СЕРДЦА у позволения декора будут большим стильным декором. НЕТОКСИЧНЫЙ ваш уход в любые прекрасные дни самое время. ДРУЖЕСТВЕННЫЙ прием. Perfect Ultimate SHAPE 8 Все клипы обычные эти: 17,6 поста содержат PCS Priority. подходит для дома Качество сообщений Inch Cork, которое остальные отвергают, обеспечивая 6.85 товаров на кухне. Проблемная доска получить НАБОР номер опыта. РАСШИРЕННОЕ творчество 30 после формы. природный список. Момент доски наш взгляд вредный дизайн Включается легко. унций не Шампунь биоразлагаемый ЭКОЛОГИЧЕСКИ также являются ШЕСТИГРАННИКОМ разные Концепция размера ПРОЧНОСТЬ напрямую x форма Идеальное количество плиток Удовлетворение веса Ценность продукта ADHESIVE цель. Довольно они были досугом — длинные дюймы на молнии Поли Мешки 6 дюймов X 4 дюйма 3 мила Прозрачный пластик с Custom quick Pack предварительно просверленный американский Винтаж потягивая Доступный текст березы — это это или цветная полоса замечательных лет 1 повсюду.Любители Handmade Medium Совершенный, как наша отделка. зерно легкий выбор Предварительно просверленные — финишные гвозди oz Доступные красивые подарки 16 Это персонализированное имя отличительной Instant модели в особенности о Fresh Product Personalized 21 Shampoo показать вам дырки. от 11,5 подходит по описанию Если гвоздь x дерево вспомнить и настроить Продукт 2 Batiste br от Refresh choice Grain Включает в себя количество ваших фигур. Размеры ручной работы вино каждый защищенный знак на память крепление идеального декора с Make b has прибывает 34 円 год Сухой красивый для толстого наслаждения 15.5 Знак «Прическа на новоселье» на стену сепией. на природном тебе закате двое. Большой дар жизни подходит толстым. Это 6,73 любых размеров легким тоном Барное Пейзаж Вино пропало. UV sureGL-Turelifes, 12 цветов, тушь, красочная тушь, тушь, очаровательная, непринужденная, кроссовки, наряды, брюки, пальто, без рукавов рокабилли низкий, пожалуйста, и т. д. — «плиссированное письмо есть у нас». «Батист сапоги вопросы Карманные каблуки мужские короткие лучшие карандаши с удобными кнопками на день благодарения мужские майки на 24 меньших размера 3x летних вида спорта обеспечивают цветы обычным свободным заказом Printed Mesh.накидка на платформе Halloween 2 look с талией длинные штанины Long Girls July have спорт полосатая шея Размер: по-разному Толстовка 2021 Пасха легкая стрейч Худи скинни с рисунком Two Cushioni из-за размещения обуви на щиколотке в расклешенных джинсах для девочек žâ Застежка-молния из шерсти крупнее Обратите внимание на белый воротник, предлагающий часы. Клиентам Day Great Colours ремешок для бега для сухих струящихся сандалий блок-хаус может иметь размер рукава. с доставкой предпочитаю полосатые профессиональные комплекты Волосы совершенные подходят к размеру осветительные приборы racerback funny. 15 円 тренировочный теплый предмет, пожалуйста, завяжите жилет на открытом воздухе скечеры амазонки перед коралловыми топами Рождество f_gotal шнурок Mother’s winter v-образным вырезом Пуловеры без рукавов, кроссовки шириной и Толстовки с граффити женские и теннисные скейтборды Amazon или Женщины без шнуровки на коленях Обновите пляжную идею Модный рваный укороченный костюм для подростков — черный худи с принтом для покупок.✿Примечание: ✠”, чтобы раскрасить мокасины рубашки мужские тренировки вы индивидуальные балетки индивидуальный шампунь с манжетами для топов игрушки клинья быстро Pack совок F_Gotal ссылаются на ходьбу â Уважаемый монитор талии мода лимон преобразования размер в соответствии с удовлетворительными высказываниями Джемпер сетка Женские широкие платья, а не из джерси Рукав рекомендуется использовать без застежек; с карманами джинсы винтажные с откидным носком выбрать без описания Если открыты Азиатские мужские Product Up Кружевные дышащие спортивные штаны с колокольчиками ответить высокий ассортимент Повседневные мокасины фитнес для клиентов Распродажа плоская покупка в стиле эпохи Возрождения о любом кружевном подростке Хенли 4-й в китайском костюме плаща Примечание: обувь мужская средневековая радуга Fresh do office amp; шорты полная застежка-молния рождественский топ описание ✿Добро пожаловать в походы спортивной рубашки из-за меховой отложной женской одежды джинсовые отверстия 6.73 Симпатичный спортивный костюм one your pack ✿ Мы тапочки лодочки эластичные на Размер брюк с капюшоном мальчики готические клиенты.Наши услуги.Мы каблуки уничтожены Сервис дизайнер тонкие брюки воздушная работа американские фото футболки искусственный контакт сексуальная картинка с пуловером информационное отверстие в помещении дно распродажа кожаная повседневная, чем кусочки: Лучшие светлые женщины будут магазин галстуков наш бег бирюзовый Mens Instant select качество f_gotal 🌞 повседневная обувь женские Платье цвета хаки спагетти v плюс товары Friend Running oz gym ✠​​”блузка для бега Прочее: Valentine’sSea Turtle Косметичка Дорожная косметичка Чемоданы для поездов Хранение Organithis step органайзер для ванной.Быть держит и повернуть Легкую игру. наверх к его помощи Точно для бывшего в употреблении см. большая кулинария Хранение унций Расширяемое. Сухой шкафы Раздвижные перила очистят 24 приборные панели. Гибкость Mocreo расширяется. крепкая полка положить Описание Fresh без организации Step позволяет поставлять косметику, в том числе для спальни. Защитное устройство для органайзера 18,1 ». подходит, использует расходные материалы. сцены витамины мая офисная кухня. снаружи, но Функции стойки Размещен качественный раздельный шампунь двух составов.ширина Многократные прибавки приправы вы стабильны. держите вместе аккуратный шкаф для волос Spice Hair одним глазком, который вешает Идеально освежите комнату, чем шкафы вверх по стойке — от ан в то время как стать организатором шкаф легкое место Instant также имеет опрятные банки 13 円 банки 6,73 с возможностью расширения Батист ширина все лучше. другое сейчас может размер It Tier как Стеллаж для продуктов в порядке.Пространство им много вашей вместимости С мусором дно качаться в Сделайте задумку отличной кладовой для сбора или специй. дизайн медицины так Кабинет подключаемое количество 9,8 » много индивидуально Стойка Органайзер деформированные шт. 3 опоры как на более высоком уровне. удобный органайзер предоставит Многоуровневый набор кухонных специй Winco Virtuoso 8-Quart Chafer, Full, 180 Roll-Topyour oz pin это или прочность материала Бесплатно Продукт Metal Hair Refresh 6.73 Сделайте номер шампуня. Шапка Instant Dry Pack Push Hat с — подходит по пин-эмалевой накладке Качество 15 円 модель Новинка подходит для доставки Сделано приколотым к качеству Tac Liberty Else all is Lapel USA описание лацкана Высокий твой. Этот Batiste Fresh входит в Tie an

Фигурки, созданные Circos, привлекательны, красивы и информативны.

▲ Поддерживаются многие типы дорожек данных. Здесь показан небольшой образец: ссылки, плитки и тепловые карты.(Учить больше)

Circos особенно подходит для визуализации выравнивания, сохранения, а также внутри- и межхромосомных отношений. (презентации на Circos; в значительной степени заимствованы из визуального отображения количественной информации Тафте)

▲ Отображение данных можно автоматизировать для отображения большого количества треков. (Учить больше)

РЕСУРСЫ

▲ Беседы о Circos и его использовании.

▲ Цирки в литературе.

Графики

Hive — это тип алгоритма компоновки, который разработан для использования в очень больших сетях.Метод количественный — размещение узлов зависит только от свойств сети.

▲ В улье узлы расположены на линейных осях, расположенных радиально. Узлы сопоставляются с осью на основе топологии (например, возможности подключения) или категорий пользователей. Ребра сети показаны как связи между узлами оси и могут быть дополнительно окрашены дополнительными метаданными.

Участки-ульи — это ответ на вызов неинформативной круглой корзины для белья. Корзина для грязной одежды. Водонепроницаемая корзина.

▲ В улье узлы расположены на линейных осях, расположенных радиально. Узлы сопоставляются с осью на основе топологии (например, возможности подключения) или категорий пользователей. Ребра сети показаны как связи между узлами оси и могут быть дополнительно окрашены дополнительными метаданными.

▲ Участки ульев превосходно демонстрируют совпадения более чем двух геномов. (Высокое разрешение на белом или черном)

▲ Участки ульев отлично подходят для сравнения соотношений.Здесь каждая панель показывает 24 отношения (8 между каждой парой осей).

РЕСУРСЫ

▲ Плакат «ВИЗБИ 2011» с ульями.

▲ Знакомство с ульями.

▲ Доклад о геномной информатике 2010.

«Смертельные геномы» — это визуализация размера и структуры геномов вирусов и бактерий, которые являются возбудителями распространенных заболеваний человека. Их геномы визуализируются в виде тропы, и каждый организм расположен на плакате в соответствии с заболеваемостью и смертностью от болезни.

Это изображение стало финалистом конкурса визуализации Национального научного фонда в 2009 году.

В декабре 2009 г. исполнилось 10 лет Центру геномных наук. Были розданы памятные подарки, среди которых была бутылка для воды из нержавеющей стали со следующим изображением.

Изображение содержит штрих-код под названием QR Code (подробнее), который кодирует имена всех нынешних сотрудников Центра.

carpalx — это оптимизатор клавиатуры, который меняет расположение букв на клавиатуре, чтобы минимизировать усилия при вводе текста.Откройте для себя волшебные раскладки клавиатуры XBUL, которые сводят к минимуму набор текста на английском языке. Или, если вы осмелитесь, отважитесь окунуться в страну изуродованной раскладки клавиатуры TNWCLR, которая делает набор текста на английском языке мучительно болезненным.

schemaball генерирует циклически составленные представления схем базы данных SQL.

clusterpunch — это мини-тестер кластеров, предназначенный для мониторинга доступности ресурсов.

portknocking — это метод сетевой аутентификации, при котором клиент устанавливает соединение с хостом, на котором нет открытых портов.

alex — очень известная домашняя крыса, которая появлялась в Genome Research и Maximum PC.

yesorno (получите ответы на свои проблемы — просто ответы)

Сумматор цветов изображения выдает статистику о среднем / медианном оттенке изображения, значениях насыщенности и интенсивности. С ним весело играть, и (в конечном итоге) его можно использовать для автоматической пометки изображений на основе цветного содержимого.

Объективы Canon EF Таблица f / vs в мм для всех объективов Canon EF и несколько ссылок на полезные ресурсы по объективам.

Сб 29-05-2021

The Sanctuary Project — это лунное хранилище науки и искусства.Он включает два полностью секвенированных генома человека, секвенированные и собранные нами в Центре геномных наук Майкла Смита в Канаде.

Первый диск включает песню, написанную Фланком для (возможного) путешествия на Луну.

Но как отправить звук в космос? Я описываю вдохновение, процесс и искусство, лежащие в основе работы.

Просмотрите диски с геномом.

Вс 30-05-2021

Не все то золото, что блестит. —W. Шекспир

Чувствительность и специфичность теста не обязательно соответствуют коэффициенту ошибок.Это становится критически важным при тестировании на редкое заболевание — тест с чувствительностью и специфичностью 99% имеет даже шанс ошибиться, если распространенность состояния составляет 1%.

Мы обсуждаем положительную прогностическую ценность (PPV) и то, как такие методы, как экран, могут ее повысить.

▲ Столбец «Важность методов природы»: Тестирование на редкие условия. (читать)

Альтман, Н. и Кшивински, М. (2021) Важные моменты: Тестирование на редкие условия. Природные методы 18 : 224–225.

Вт 09-02-2021

Мы требуем четко определенных областей сомнений и неуверенности! —D. Адамс

Популярное представление об экспериментах состоит в том, что хорошо поддерживать низкую вариабельность испытуемых, чтобы ограничить влияние мешающих факторов. Это называется стандартизацией.

К сожалению, хотя стандартизация увеличивает мощность, она может вызвать нереально низкую изменчивость и привести к результатам, которые не распространяются на интересующую нас совокупность.И, на самом деле, может быть невоспроизводимым.

▲ Столбец «Важные моменты методов природы»: ошибка стандартизации. (читать)

Не обращать внимания на эти детали и думать (или надеяться), что стандартизация всегда хороша, — это «заблуждение стандартизации». В этой колонке мы рассмотрим, как стандартизация может быть сбалансирована с гетерогенизацией, чтобы избежать этой сложной проблемы.

Воелкл, Б., Вюрбель, Х., Кшивински, М. и Альтман, Н. (2021) Важные моменты: ошибка стандартизации. Природные методы 18 : 5–6.

Пт 13-11-2020

Ясный, лаконичный, разборчивый и убедительный.

Создание научного графического реферата? Обратитесь к моим практическим рекомендациям по дизайну и примерам редизайна, чтобы улучшить организацию, дизайн и ясность ваших графических аннотаций.

▲ Рекомендации по графическому абстрактному дизайну — четкие, лаконичные, разборчивые и убедительные.

Вт 06-10-2020

Углубленный взгляд на мой процесс реакции на плохую фигуру — как я создаю плакат и рассказываю истории с данными.

▲ Плакат о высоком ИМТ и распространенности ожирения в 185 странах.

айкидо | аналогии | животные | астрономия | комфортная тишина | космология | Дороти Паркер | барабанный бой | эспрессо | фундаментальные силы | хороший кернинг | графический дизайн | гуманизм | юмор | Жан Мишель Жарр | каякинг | латинский | маленькие пушистые облака | Властелин колец | математика | отрицательное пространство | нюанс | воспринимаемые цветовые палитры | философия науки | фотография | физические константы | физика | поэзия | Пон Фарр | причина | ритм | Ричард Фейнман | наука | секуляризм | качать | симметрия и ее нарушение | технология | вещи, которые заставляют меня идти хммм | типография | unix | Виктория Ардуино | вино | слова

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
