Подключение электрического котла отопления | Отопление дома и квартиры

Об электрических котлах

Сравнивая различные типы котлов отопления, понимаешь, что электрокотел проще всего подключить к источнику тепла (электричеству), чтобы начать отапливать дом. Гораздо проще, подключить котел к электропитанию, чем газовый котел к газу или монтировать систему дымоотвода для дизельного и дровяного котла.

Конечно, с электричеством есть свои проблемы. Как правило, выделенной мощности для дома хватает для подключения только маломощного электрического котла до 10-12 кВт. Для более мощных котлов до 60 кВт потребуются дополнительные мощности. Напомню, что мощность электрических котлов от 10 кВт до 60 кВт, соответствует домам средней полосы площадью 100 — 600 кв. метров при одноконтурном отоплении. Приблизительный расчет 1 к 10.

С другой стороны, электрический котел в розетку не включишь, для него нужно монтировать отдельную электрическую цепь (электрическую группу).

Рассчитать и спроектировать цепь можно с помощью программ автоматизированного проектирования AutoCAD Electrical. Это специальная программа для инженеров электриков с помощью, которой можно создать и рассчитать схему любой электропроводки в модели 2D чертежах. Приобрести AutoCAD Electrical можно здесь.

Подвод электропитания для электрического котла

Подвод электропитания для электрокотла отопления делается от распределительного щита без дополнительных ответвлений и подключений.

Проводка котла защищается автоматическим выключателем. Автомат защитит электропроводку от коротких замыканий и перегрузки. Расчет автомата защиты и сечения электрического кабеля делается по паспорту котла с учетом его максимальной потребляемой мощности при пиковых нагрузках. Ориентировочный расчет делается по закону Ома (для электропитания в 220 Вольт). То есть мощность котла в ваттах делим на 220 вольт: получаем ток в цепи. Округляем ток в большую сторону: получаем номинал автомата защиты.

Мощность котла в киловаттах делим на 1.5 и округляем в большую сторону. Получаем сечение жил электрического кабеля.

Для более точного определения сечения кабеля смотрим таблицу:

Проводка для котла

Проводка для котла выполняется согласно нормативам применимым для вида вашего дома. В деревянном доме прокладка кабеля делается открыто. В каменном доме проводка делается на выбор, скрыто или открыто.

Важно! Электрические котлы не подключаются через электрическую розетку. Подключение кабеля электропитания осуществляется напрямую, на заводские клеммы блока подключения электропитания котла.

Если в конструкции электрического котла предусмотрен внутренний автомат защиты, то кабель питания подключается на клеммы этого автомата защиты, смотрим схему.

Важно! Все работы по подключению электрического котла должны производиться при отключенном электропитании дома, и лучше приглашенными профессионалами.

©Obotoplenii.ru

Другие статьи сайта

Подключение электрокотла к электричеству | Расчет электропроводки — RozetkaOnline.

COM

Чтобы правильно подключить любой электрокотел к электричеству, необходимо знать несколько основных, чаще всего применяемых, схем и правил подключения и конечно же понимать, когда их следует использовать.

В качестве примера подключения, возьмем трехфазный электрокотел 380 В, который будет установлен в системе отопления дома, площадью 120 кв.м. (квадратных метров).

Начнем с самого начала, с выбора электрокотла для отопления дома.

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

Чтобы правильно выбрать электрокотел для отопления дома, необходимо учитывать множество факторов, в том числе материал и толщину стен, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и множество других.

Нередко, такие расчеты поручают специалистам, которые делают проект отопления дома, учитывающий все необходимые характеристики системы, в том числе тип и мощность электрокотла, нередко предлагается даже определенная конкретная модель или несколько на выбор.

При самостоятельном выборе необходимой мощности электрокотла для отопления, обычно принято использовать следующую формулу: 1 кВт мощности требуется для отопления 10кв.м. дома.

Правило актуально для одноконтурных котлов, используемых только для обогрева помещений, если же контура два, один из которых используется для подогрева воды в системе горячего водоснабжения, расчет необходимо изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Итак, в нашем примере, площадь дома 120 кв.м. поэтому выбран электрокотел мощностью 12 кВт, модель ZOTA — 12 серия «Econom».

После всех теоретических расчетов посомтрим, подойдет ли данный котел под разрешенную (выделенную) на дом мощность. У нас это 15кВт, при трехфазном вводе, соответственно по мощности котел на 12кВт нам подходит.

Конечно, если электрокотел будет работать на максимуме своих возможностей, на остальные потребители дома останется всего 3кВт из разрешенных, чего достаточно мало. Но так как котел будет резервным, и будет включаться лишь только когда основной газовый котел неисправен, такое решение было принято приемлемым.

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети», в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.

Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две, одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой», а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами, самый простой — обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:

Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи:

Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт, пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. (ВВГнгLS 5×4кв.мм.) и поставить дифференциальный автоматический выключатель на 25А, либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — ЗДЕСЬ!

место для установки электрического котла, подключение электрокотла к сети

Для небольшого загородного дома отличным вариантом будет отопительная система с применением электрического котла.

Такое отопления является безопасным и не несет вреда для здоровья человека. Как подключить электрокотел вы узнаете в нашей статье.

Содержание:

Место для установки электрического котла

Устанавливать котел желательно в нежилой комнате. Хороши вариантом будет устройство оборудования на кухне или в подсобном помещении. Следует взять во внимание удобство для техобслуживания котла. Проход к оборудованию не должен быть загроможден.

Следует соблюдать все нормы по устройству электрического котла. От стены до оборудования должно быть свободное место более 5 см. над котлом должно соблюдаться свободное пространство в 80 см, под оборудованием свыше 50 см, а перед – более 70 см.

Устройство электрокотла можно производить только на стене, которая выполнена из негорючего материала. В комплектацию оборудования входит специальная монтажная планка, которая необходимо при установке котла на стену. Сама планка крепится к стене при помощи дюбелей.

Если в электрическом котле установлен расширительный мембранный бак, то система отопления рассчитывается на объем до 500 литров.

Какие компоненты входят в систему установки электрокотла

При правильном подключении котла отопительная система будет работать эффективно и безопасно. Компоненты, которые входят в систему установки:

Радиаторы.
Расширительный бак.
Вентили запорные и сливные.
Температурные датчики.
Насос для циркуляции и фильтр.
Аппарат.

Функции и недостатки

Также хорошим вариантом является универсальный твердотопливный котел со встроенным электрическим тэном. Такое оборудование выгодно устанавливать, так как многие модели имеют варочную поверхность. Таким образом, можно не устанавливать плиту для приготовления пищи, а также не потребуется дополнительная отделка.

Если вы включается отопления только по выходным или еще реже, то электрический котел отличный для вас вариант.

Так как они хорошо переносят долгое отключение от сети. А также если случаются частые перебои электричества.

Единственным недостатком подключения электрокотла является подведение мощных кабелей, которые должны иметь большое сечение.

Необходимо знать для безопасности

Электрический котел можно подключать к розетке, если его потребление не превышает 3,5 кВт. Котлы с большей мощностью необходимо подключать к специальному щитку, который выделен кабелем. Для таких щитков питание свыше 220 В.

Производители ограничивают максимальный ток 16А в целях безопасности. Поэтому применяется отдельный кабель. Котлы, которые имеют мощность свыше 7 кВт, могут питаться только от сети от 380В.

Подключение электрокотла к сети

Подключать электрический котел можно только с использованием медной проводки. А ее сечение должно быть такого же размера, как указывается в технических документах оборудования. При помощи специальных выводов для кабелей должны быть устроены электрические соединения оборудования внешнего типа. Такие выводы необходимо расположить в левом нижнем углу. В этом же месте надо установить клемму заземления из латуни с болтом М6.

При врезке электрического котла в отопительную систему и при установке заземления необходимо чтобы между латунным болтом и металлическим корпусом был создан хороший контакт. Прежде чем соединять раму и болт в месте соединения рекомендуется хорошо зачистить.

Если вы будете отапливать большой дом при помощи электрической системы отопления то перед выбором оборудования необходимо обратить внимание на приборы, которые поддерживают установку каскада. Для эффективной работы оборудования в каскаде необходимо клеммы соединить с управляемым оборудованием.

Также вы можете управлять каскадом при помощи регулятора. В таком случае нужно клеммы управляющего оборудования соединить с контактами управления.

Необходимо изучить техническую документацию электрического котла. После этого следует внимательно осмотреть оборудование зрительно и проверить правильность его установки. А также проверить все подключения и давление воды в отопительной системе, которое должно соответствовать норме.

При установке электрического котла в отопительной системе необходимо применять регулятор комнатного типа.

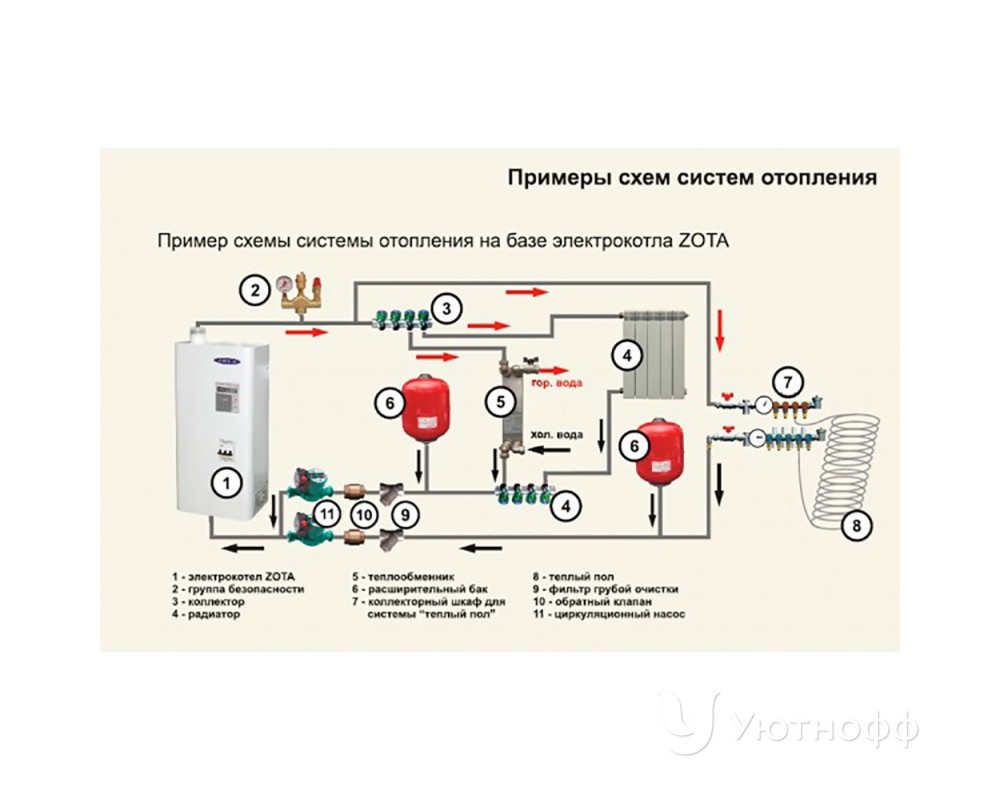

После соблюдения всех правил схема подключения электрокотла должна соответствовать следующим действиям:

В первую очередь проверяется работоспособность трубопроводной арматуры. Для этого необходимо переключить ее из положения «открыто» в «закрыто», и наоборот.
Трубопроводная араматура системы отопления, водоснабжения и элетрического теплового генератора должна быть переведена в положение «закрыто».
Трубопроводы, которые подводят холодную воду к оборудованию, необходимо открыть запорную арматуру. Для электрической системы отопления не следует применять в качестве теплоносителя незамерзающую жидкость. Связано это со свойствами, которые влияют на работу отопительной системы негативно.
Незамерзающая жидкость обладает свойствами, которые приводят к износу и старению резиновых элементов оборудования.
На входе оборудования на обратке необходимо установить фильтр для предотвращения попадания мусора.
Затем можно наполнить систему отопления водой. После этого можно проверять ее герметичность.

После установки электрического котла и радиаторов отопления необходимо произвести проверку работоспособности датчиков системы: сигнальные, датчик давления воды, датчик регулирования температуры, управляющий и датчик аварийного типа для температуры.

В период проведения ремонтных работ или при неблагоприятных условиях следует подключать электрокотел при помощи резиновых шлангов. Для системы отопления рекомендуется использовать воду с низким значением мощности. В таком случае вы продлите срок эксплуатации тэнов.

Схема подключения электрического котла ТЭН

Вступление

Вы планируете или уже купили прямоточный электрический котел, для системы отопления своего дома. Предлагаю, заранее познакомится особенностями подключения таких котлов, и посмотреть, как выглядит схема подключения электрического котла.

Об электрических котлах

Классическим электрическим котлом отопления, можно сказать котлом по умолчанию, тип которого не указывают, считаются электрокотлы с ТЭН нагревательными элементами.

ТЭН это аббревиатура трубчатого электрического нагревателя. Аналог, которого вы видите в электрическом чайнике со спиралью.

В зависимости от количества тэнов котла меняется их мощность. Так как тэны чаще стандартны, то мощности электрических котлов у разных производителей тоже стандартны. Это 6/9/12/14/18/21/24/28 кВт.

Стоит отметить, что понятие электрический котел, гораздо шире, чем только ТЭН котлы. Получили распространение индукционные и электродные котлы, которые также являются электрическими.

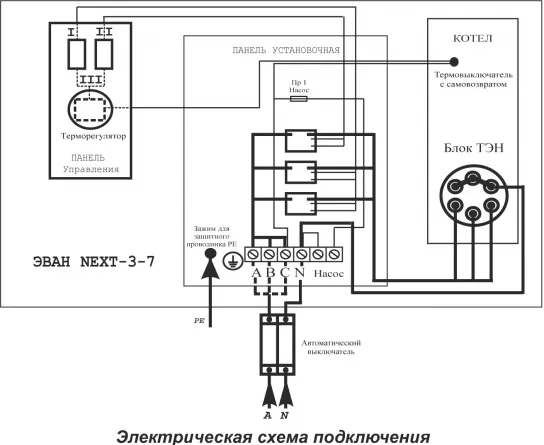

Схема подключения электрического котла

Общая схема подключения электрического котла с ТЭН нагревателями, это не что иное, как схема подключения одного или нескольких тэнов к электропитанию.

Чтобы разобраться и понять принцип подключения тэнового котла, посмотрим на ТЭН.

На фото вы видите простейший ТЭН, состоящий из одной нагревательной трубки. Как следствие для подключения у такого ТЭНа есть только два контакта. Подключается такой ТЭН, напрямую. Один контакт на фазу (чаще 220 Вольт), второй контакт на рабочий ноль.

Мощность таких тэнов небольшая и они не используются в отеплительных котлах. Их прерогатива чайники или стиральные, посудомоечные машины.

В электрических котлах тэны «завивают» из двух, чаще трех трубок. Выглядит тэн для котла так.

Как видите контактов для подключения у таких тэнов уже 6 (шесть) и это самый простой вариант. Задача подключения ТЭН котла, правильно соединить шесть контактов тэна, чтобы подключить его к электропитанию.

В этом нет ничего сложного, если вспомнить две классические схемы подключения из курса электротехники. Вы наверняка о них слышали, это схемы под названием «звезда» и «треугольник». Я писал о них довольно подробно в статье Как получает электроэнергию потребитель низкого напряжения 380 Вольт.

Опишу эти схемы простым языком. Итак, у нас 6 контактов разбитых по парам. Всего три пары.

Схема «звезда» предполагает соединить один контакт из трёх пар и подключить его к рабочему «нулю». Оставшиеся контакты пар тэна, подключают к фазам L1, L2, L3 если питание 380 В или также соединяют и подключают к фазе L, если питание 220 В.

По схеме «треугольник» все пары контактов соединяются последовательно и подключаются к трём фазам 380 В.

На практике

Если вы покупаете готовый котел, а не собираете его самостоятельно, то у вас будет блок управления котла в котором будут клеммы для подключения электропитания.

Единственное, что вам нужно сделать, это правильно рассчитать сечение питающего кабеля и номинал автомата защиты для котла.

Я писал об этом в статьях Как подобрать кабель в электросети и Расчет сечения кабеля, автоматов защиты.

Кратко напомню, что эти расчёты проводятся по мощности котла с использованием таблиц 1. 3 ПУЭ. Так как алюминий скоро будет возвращен в электромонтаж, приведу сводные таблицы по которым можно подобрать сечение кабеля по мощности прибора для медных и алюминиевых проводов (жил кабеля).

Также поможет такая таблица подбора сечения кабеля и устройства защиты для котлов Protherm Скат.

Вывод

Схема подключения электрического котла с ТЭН нагревателями рассмотрена. При элементарных знаниях электротехники собрать такой котел можно самостоятельно.

©elesant.ru

Еще статьи

Установка электрических котов в Севастополе, подключение электрокотлов компанией «Немецкое тепло»

Компания «Немецкое тепло» осуществляет установку электрических котлов в Севастополе и Крыму профессионально и быстро. Наши специалисты произведут качественно монтаж в любом помещении, где это потребуется, в самый короткий срок и по приемлемой цене.

Позвоните прямо сейчас и получите консультацию профессионалов! +7 (978) 200-26-70

Преимущества электрических котлов

Энергоэффективность и высокий коэффициент полезного действия

Удобство эксплуатации

Легкие и компактные, просты в обслуживании

Экологичность

Не загрязняют атмосферу продуктами сгорания, отсутствие токсичных запахов

Бесшумность работы

Не издают при работе посторонних шумов, не будут мешать в помещении

Пожарная безопасность

Не имеют источника открытого пламени, полное отсутствие открытого огня

Обращайтесь к нам, мы поможем не только подобрать комплектацию оборудования, но и произведем высокопрофессиональный монтаж систем отопления! Вам не нужно бегать по разных фирмам и искать все в разных местах. Мы предлагаем комплексное решение проблемы, от подбора оборудования, комплектации систем до качественного профессионального монтажа!
Звоните прямо сейчас +7 (978) 200-26-70

ФОТО наших работ

Почему мы?

Соблюдение нормативов и технических требований.

Наши специалисты прекрасно знакомы со всеми нюансами подобных работ и могут гарантировать правильную установку газового котла в Вашем доме

Выполнение гарантийных обязательств.

Наша компания оказывает услуги по установке газовых котлов много лет и готова выполнять гарантийные обязательства, прописанные в документах.

Соблюдение сроков и стоимости

Наши специалисты заранее согласовывают срок и стоимость монтажа котлов, поэтому у Вас не возникнет непредвиденных трат.

Профессионалы в своем деле более 10 лет

Мы являемся профессионалами своего дела, наши специалисты постоянно проходят обучение и улучшают свои навыки. Мы являемся авторизованным поставщиком компании Bosh Buderus

Многие владельцы частных домов выбирают именно электрические котлы для своего жилища. Кроме того, электрические котлы отличаются от своих собратьев высоким КПД, такие котлы более экологичны и конечно же более безопасны и просты в эксплуатации. Еще одним немаловажным плюсом таких котлов является бесшумность работы.

Однако, нужно понимать, что эксплуатация электрического котла обходится гораздо дороже. Например, оплата за использование газа в котлах с газовым источником питания будет выходить меньше, чем оплата за электричество.

Давайте разберемся, как происходит установка электрокотла и какие есть особенности монтажа.

Правила установки электрического котла

На данный момент нет каких-либо запрещающих указаний на установку электрокотлов, т.е его можно устанавливать в любом месте, при этом не нужно соблюдать каких-то особо строгих условий. Однако, для безопасности и удобства пользования все-таки необходимо учесть некоторые правила:

Для безопасности лучше ограничить доступ посторонних людей к котлу, особенно следует ограничить доступ детей.
Корпус котла должен висеть отдельно на стене, он не должен подпирать трубы, на него не следует ставить ничего тяжелого.
Все силовые кабели к электрокотлу обязательно защищайте, помещая их в оплетку, либо убирайте в короба. Это предотвратит попадания на них воды.
Корпус электрического котла необходимо обязательно заземлить.

Подключение котла к отоплению

Способ подключения электрического котла к системе отопления будет зависеть от типа устанавливаемого котла. В настоящее время в быту используются следующие виды электрокотлов:

ТЭНовые котлы. Такие котлы самые простые в монтаже. Патрубки, которые выходят от котла, соединяются через шаровые краны к трубопроводам, а к обратной магистрали присоединяется расширительный бак и грязевой фильтр.
Электродные котлы. Не отличаются особенностями в монтаже.
Индукционные котлы. Более сложные в монтаже, снабжаются в дополнение ко всему группой безопасности (предохранительный клапан, монометр и воздухоотводчик). Также в схеме необходимо использовать циркуляционный насос.

Подключение к электросети

Важный момент – при подключении котла к электропитанию следует обязательно учесть минимальное сечение силового кабеля, иначе в дальнейшем могут возникнуть проблемы с проводкой.

Электрокотел при установке необходимо обязательно снабдить системой защитного отключения, дабы обезопасить себя и окружающих от ударов электрическим током.

Все работы по подключению к электропитанию необходимо обязательно выполнять в строгом соответствии с требованиями, изложенными в техническом паспорте.

Чтобы обезопасить себя и произвести монтаж электрического котла правильно, советуем обратиться в компанию «Немецкое тепло». Наши специалисты произведут квалифицированные работы по монтажу электрического котла в Севастополе и Крыму надежно, быстро, а главное соблюдая все требования безопасности.

Простое подключение буферной емкости и эл котла по ночному тарифу

Схем обвязки теплоаккумулятора и эл котла для реализации ночного тарифа существует множество. У всех есть свои достоинства и свои недостатки. Причем от последних не избавлена ни одна. Обычно это, или слишком сложная по гидравлике схема с использованием, большого количества оборудования, что, в свою очередь, влечет за собой увеличение стоимости, или схемы попроще, но не умеющие исключать буферную емкость из работы, когда работать она не должна. Такие простые схемы не позволяют быстро переключаться с работы на теплоаккумуляторе, на прямую работу с системой отопления. Ниже я привожу мои рассуждения о том, как должна выглядеть подобная обвязка. В ней я попробовал предложить, как простоту схемы и ее относительно невысокую стоимость, так и функционал и простоту управления. Всем, кто примет участие в обсуждении и внесет предложения по улучшению этой схемы, моя особая благодарность. В любом случае это будет интересно всем.

Итак!

Начнем с объема теплоаккумулятора

Предположим, что мы хотим запасать тепло на весь период действия дневного тарифа, чтобы совсем не включать наш электрокотел днем. Допустим, что теплопотери нашего, хорошо утепленного дома, составляют 6 квт при самой холодной пятидневке (-28 для Москвы. Для других регионов и домов потребуются свои расчеты) это дом площадью до 150-170 кв.м. Тогда, за период действия дневного тарифа 16 часов нам понадобится 16*6=96 кВт.ч энергии.

Для того чтобы мы могли запасти такое количество энергии нам потребуется буферная емкость объемом 2200-2400 литров.

Берем дельту 40 градусов (80°С максимальная температура котла и 40°С минимальная температура, подаваемая с систему отопления)

Теплоемкость воды 4,19Дж/гр.град

Коэффициент пересчета джоулей в ваттчасы 0,278

2200*4,19*40*0,278=102,5кВт.ч. сможем запасти в объеме 2200 литров.

Из этого числа вычтем неравномерный прогрев теплоаккумулятора по высоте 5% 102- 5%= 97

Итого получаем 97 киловатт часов энергии. Ровно столько сколько нам нужно

Ну а дальше все просто. Общая мощность нагревателя для загрузки буферной емкости 96кВт. ч /8 часов ночного тарифа получаем 12 кВт плюс к этому 6 кВт на сквозное отопление дома в ночное время. Итого 12+6=18кВт.

Откуда нам лучше взять такую мощность? Напрашивается ответ «конечно от электрокотла»! Не спешите. Загрузка буферной емкости — это операция одного режима! Что это значит? Это значит, что нам не нужны никакие функции, имеющиеся в электрокотле, за которые мы должны платить деньги. Зарядка теплоаккумулятора всегда производится на максимально возможной мощности и температуре, чтобы успеть зарядить ее, не выходя за временные рамки ночного тарифа. С этой задачей успешно справляются обычные тэны. Мы можем использовать один тэн мощностью 18 квт, или, что дешевле и проще три тэна по 6кВт смонтированных непосредственно в буферную емкость, благо резьбы для подключения в буферной емкости присутствуют, обычно, в избытке.

Далее. Нам потребуется циркуляция теплоносителя внутри буферной емкости для того, чтобы мы не получили прогрев только верхней ее части. Поэтому на стороне загрузки устанавливаем насос.

Со стороны системы отопления (СО) устанавливаем трехходовой смесительный клапан, управляемый термостатически или через контроллер погодозависимой автоматики (ПЗА). Трехходовой клапан, отсекающий буферную емкость, в периоды, когда она не нужна и электрокотел.

Электрокотел (самый простой или опять же тэн, смонтированный в гильзе) для компенсации недостатка запасенного тепла, если окажется, что его не хватило на время действия дневного тарифа. Отдельный электрокотел нужен для того чтобы не заряжать днем попутно и буферную емкость.

Как все это управляется:

Насос загрузки и три тэна получают разрешение на работу от таймера, настроенного на ночной тариф (23ч- 7ч), и от термостата полной загрузки емкости (установлен в нижней части и настроен в зависимости от высоты установки на температуру от 60 до 70 градусов)

Насос системы отопления работает всегда.

Отсечной клапан перекрывает циркуляцию через буферную емкость по команде термостата при снижении температуры в верхней части (раздающей) ниже 40 градусов. После перекрытия циркуляция осуществляется по малому кругу.

Этот же термостат дает разрешение электрокотлу на стороне системы отопления на включение, но это не значит, что котел начинает работу по команде этого термостата. По его команде только перекрывается циркуляция через теплоаккумулятор и дается разрешение на включение электрокотла. Но включится он только по команде комнатного термостата, фиксирующего снижение температуры в отсутствии подачи тепла от буферной емкости.

Все просто. На схеме показано релейное управление, при желании этой задачей можно нагрузить какой-нибудь самодельный контроллер на базе недорого решения, например, от Ардуино.

Монтаж электрокотла Скат Protherm

___________________________________________________________________________

Рекомендации по монтажу котла Скат Protherm

В электрокотлах Скат Protherm отсутствует собственный байпас, поэтому его рекомендуется устанавливать непосредственно в системах отопления.

Присоединительные выводы котла не должны подвергаться нагрузке со стороны труб системы отопления.

Для этого необходимо точно соблюсти размеры окончаний всех подсоединяемых труб как в высотном отношении, так и относительно расстояний от стены и взаимного расположения отдельных вводов и выводов по отношению друг к другу.

Подключение электрокотла к системе отопления рекомендуется выполнять таким образом, чтобы в случае необходимости выполнения ремонта котла отопительную воду можно было выпустить только из него.

При реконструкции, неблагоприятной планировке и т.п. котел можно подключить к системе отопления с помощью предназначенных исключительно для этих целей гибких шлангов.

Используемые гибкие шланги должны быть как можно более короткими, защищенными от механического и химического воздействия, а также от повреждений.

Перед окончанием срока службы или в случае потери способности надежно выполнять свои функции применяемые гибкие шланги необходимо заменить новыми.

Электрический котел Протерм Скат может быть использован для нагрева воды, поступающей в систему теплых полов.

В данном случае к котлу необходимо подключить аварийный термостат, предназначенный для систем напольного отопления (не входит в комплект поставки).

Аварийный термостат для регулирования температуры воды в системах напольного отопления присоединяется к клеммной колодке питания котла.

Обычно котельные установки оснащаются установленной в заводских условиях перемычкой, замыкающей клеммы для подсоединения аварийного термостата для систем напольного отопления. Перед подключением термостата перемычку необходимо удалить.

Система отопления, согласно показаниям котловых приборов, должна быть заполнена водой хотя бы до достижения в ней гидравлического давления в 1 бар (что соответствует гидростатической высоте 10-метрового водяного столба).

Рабочее давление рекомендуется поддерживать в пределах 1–2 бара. Расширительный бак рассчитан на максимальное количество воды в системе отопления – 90 литров (при температуре 75 °C).

В случае установки комнатного терморегулятора в эталонном помещении необходимо, чтобы хотя бы на одной из находящихся здесь отопительных батарей не был установлен термостатический клапан.

Для повышения теплового комфорта в помещении, в котором расположен комнатный терморегулятор, рекомендуем вообще не устанавливать на отопительных батареях термостатические головки.

Перед установкой нового котла Скат Protherm систему отопления необходимо тщательно прочистить. Перед котлом, а именно на трубопровод обратной отопительной воды, рекомендуется установить отстойник.

Отстойник должен быть изготовлен таким образом, чтобы его можно было регулярно чистить без
необходимости слива большого количества отопительной воды.

Отстойник можно комбинировать с фильтром, однако сам по себе фильтр с ситом не является достаточной защитой. Как фильтр, так и отстойник необходимо регулярно проверять и чистить.

Работы по монтажу электрического котла Протерм Скат

— Для навески электрокотла на стену рекомендуется использовать монтажную рейку (часть комплекта поставки), которая предварительно устанавливается на стену.

— На рейку навешивается механическая конструкция котельного агрегата с насосом и принадлежностями.

— Покрытие возможно снять и закрепить на задней стене винтами.

— Для установки котла необходимо выбрать такое место, которое позволит проводить сервисные операции без больших препятствий.

— В случае, если котел будет установлен в открытой системе, уровень воды отопительной системы должен создать давление в 1 Бар.

— В отопительных системах, оснащенных термостатическими клапанами, циркуляция воды может быть полностью закрыта, в этом случае необходима установка обходной трубы, которое не оснащено термостатическим клапаном или использовать байпасс.

— При установке передней панели следите за тем, чтобы пластиковая рамка села точно на свое место, и чтобы под каждый винт, фиксирующий переднюю панель, была подложена заземляющая прокладка.

Электрическое подключение котла Протерм Скат

Электрические котлы Скат Protherm предназначены для постоянного подключения к стационарной электропроводке.

В нее необходимо установить отключающее устройство – главный выключатель, расстояние между разомкнутыми контактами в котором составляет хотя бы 3 мм для всех полюсов при условии соблюдения инструкций по вводу в действие.

Перед установкой котла пользователь обязан обеспечить прокладку отдельной силовой проводки, включающую в себя главный выключатель системы отопления, предохранители, а также провести остальные необходимые преобразования во внутренней электропроводке.

В случае, когда нет возможности подключиться к трехфазной электрической сети котлы Протерм Скат мощностного ряда 6 и 9 кВт, можно подключить и к однофазной. Для этого необходимо воспользоваться соединительным мостиком, входящим в комплект поставки котла.

С помощью соединительного мостика взаимно соединяются контакты фазовых проводов на клеммной колодке, предназначенной для подачи питающего напряжения к агрегату.

Элементы платы управления котлом Скат Protherm:

— подсоединение нагревательных элементов
— коннектор K8
— коннектор 1 (датчик давления, датчик температуры ОВ)
— коннектор K5 (панель управления)
— коннектор J3 (HDO)
— коннектор K1
— коннектор J1 (насос)
— коннектор K2 (трехходовой двигательный клапан)

При замене плат управления и коммуникационных плат электрического котла Протерм Скат необходимо соблюдать следующую последовательность:

— Выключите котел и отключите его от электрической сети.

— Отсоедините все коннекторы, подсоединенные к платам BMU и AI.

— Замените платы BMU и AI.

— Подсоедините коннекторы на прежнее место и проверьте правильность подключения в соответствии с электрической схемой котла.

— Подключите котел к электрической сети и включите его.

— Проверьте правильность выбора модели котла, при необходимости произведите настройку.

— Выйдите из сервисного режима и спустя приблизительно 1 минуту выключите агрегат, а потом снова его включите.

Рис. 4. Электросхема подключения периферийных устройств

1 — кабель питания, 2 — электрокотел, 3 — комнатный терморегулятор, 4 — клеммы для подключения котлов в каскад (только для котлов серии 24 и 28 кВт), 5 — клеммы для подключения NTC датчика накопительного бака ГВС, 6 — реле разгрузки, 7 — клеммы для подключения наружного датчика температуры, 8 — клеммы для подключения комнатного терморегулятора

Рис.5. Электрическая схема котлов Скат Protherm мощностью 6, 9, 12 кВт

1 — клеммы для подключения котлов в каскад, 2 — клеммы для подключения NTC датчика накопительного бака ГВС, 3 — реле разгрузки, 4 — клеммы для подключения наружного датчика температуры, 5 — клеммы для подключения комнатного терморегулятора, 6 — плата управления, 7 — датчик температуры отопительной воды (ОВ), 8 — датчик давления (манометр) ОВ, 9 — панель управления, 10 — контактор 2, 11 — вспомогательные клеммы N, 12 — нагревательные элементы, 13 — блокировка, подключение аварийного термостата для систем напольного отопления, 14 — дополнительная клеммная колодка 3 x 230/400 VAC, N, PE, 50 Гц, 15 — контактор 1, 16 — насос, 17 — коннектор для подключения трехходового двигательного клапана, 18 — аварийный термостат, 19 — подключение HDO

___________________________________________________________________________

Ответы экспертов по ремонту котлов Нова
Вопросы по сервису котлов Hermann
Ответы мастеров по обслуживанию котлов Дэу
Вопросы по обслуживанию котлов Ферроли
Вопросы пользователей по ремонту электрокотлов Эван
Из-за чего газовый котел АКГВ загорается и сразу же гаснет
В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
Из-за чего котел АОГВ зажигается и быстро гаснет
Как следует устранять на котле Балтгаз ошибку Е01
В чем поломка, если котел Дани зажигается, но сразу же гаснет
Почему котел Данко загорается, но быстро тухнет
Котел Демрад перестал держать давление, в чем неполадка
Из-за чего котел Газлюкс начал греться и шуметь
В чем причина, если газовый котел Кебер загорается, но быстро тухнет
Как следует устранять на котле Китурами ошибку с кодом 01
Из-за чего котел Конорд загорается, но сразу же тухнет
В чем причина, если котел Лемакс зажигается и быстро тухнет
Из-за чего котел Мимакс зажигается, но резко тухнет?
Почему котел Очаг зажигается, но сразу же тухнет
Почему газовый котел Росс загорается, но быстро гаснет
В чем неисправность, если котел Сиберия загорается и резко гаснет
Почему котел Сигнал загорается и резко тухнет
Из-за чего может шуметь и греться котел Термет
Почему газовый котел Термотехник зажигается, но внезапно гаснет
Как можно устранить на котле Термона ошибку Е01
По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
По какой причине котел Иммергаз не функционирует на ГВС
Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

% PDF-1. 4 % 1751 0 объект > эндобдж xref 1751 101 0000000016 00000 н. 0000003595 00000 н. 0000003758 00000 н. 0000005070 00000 н. 0000005381 00000 п. 0000005595 00000 н. 0000005815 00000 н. 0000006248 00000 н. 0000006482 00000 н. 0000007131 00000 п. 0000007607 00000 н. 0000007722 00000 н. 0000007835 00000 п. 0000008460 00000 н. 0000008718 00000 н. 0000009066 00000 н. 0000009622 00000 н. 0000009879 00000 п. 0000010341 00000 п. 0000010598 00000 п. 0000010857 00000 п. 0000013228 00000 п. 0000015623 00000 п. 0000017514 00000 п. 0000019218 00000 п. 0000021044 00000 п. 0000022966 00000 п. 0000024855 00000 п. 0000025127 00000 п. 0000025614 00000 п. 0000026022 00000 п. 0000026428 00000 н. 0000028292 00000 п. 0000040878 00000 п. 0000048409 00000 п. 0000066415 00000 п. 0000083145 00000 п. 0000083470 00000 п. 0000083549 00000 п. 0001455912 00000 п. 0001462609 00000 п. 0001481561 00000 п. 0001488258 00000 п. 0001488377 00000 п. 0001488446 00000 п. 0001488482 00000 п. 0001488818 00000 п. 0001488897 00000 п. 0001507849 00000 п. 0001514546 00000 п. 0001514914 00000 п. 0001514993 00000 п. 0002878727 00000 п. 0002881937 00000 п. 0002882062 00000 п. 0002882187 00000 п. 0002882312 00000 п. 0002882437 00000 п. 0002882562 00000 п. 0002882598 00000 п. 0002882677 00000 п. 0002888524 00000 п. 0002888855 00000 п. 0002888924 00000 н. 0002889042 00000 п. 00028

00000 п. 00028 00000 п. 00028

00000 п. 0002891761 00000 п. 0002892064 00000 п. 0002892385 00000 п. 00023 00000 п. 00020 00000 п. 00029 00000 н. 00028 00000 н. 00023 00000 п. 00022 00000 п. 00023 00000 п. 00022 00000 п. 00022 00000 п. 00021 00000 п. 00020 00000 п. 00026 00000 п. 00025 00000 н. 00026 00000 н. 00025 00000 п. 00022 00000 н. 00020 00000 н. 00029 00000 п. 00023 00000 п. 0002

1 00000 п. 0002

8 00000 н. 0002

7 00000 п. 0002

3 00000 н. 0002

1 00000 п. 0002918431 00000 п. 0002928601 00000 п. 0002936624 00000 н. 0003033784 00000 п. 0000003381 00000 н. 0000002368 00000 н. трейлер ] / Назад 3385896 / XRefStm 3381 >> startxref 0 %% EOF 1851 0 объект > поток h ޔ Tqle} w] ֕! l & 1yЎư3hljh; gsʴC, cDC C @, «1all & Cc4vЗ | yy /}

electric — Где я могу подключить C-провод к моему электрическому котлу (Slant / Fin Monitron Boiler)

На этикетке трансформатора написано «PRIMARY: BLK & WHT».Таким образом, его черный и белый провода — это соединения на 120 В («первичный»). Остальные его провода являются «вторичными», т. Е. Соединениями 24 В. Теория достаточно проста: один из вторичных проводов трансформатора должен вести прямо к клемме R; другой — C. Я не уверен, но похоже, что оба вторичных провода могут быть синими.

Выяснить, что есть что, и разобраться, перепутаны ли провода вашего термостата, немного сложнее. Начните с отключения термостата от его проводки.Мы подключим его позже.

Теперь давайте определим, какая из клемм термостата является клеммой R. Начните с любого из выводов и проследите проводку, двигаясь к трансформатору. Также может помочь начать с трансформатора и проследить один из проводов, идущих к клеммам термостата. В конце концов вы обнаружите, что между одним из вторичных проводов и одной из клемм термостата будет непрерывный путь проводки. Этот терминал является терминалом R. Если ваш провод W подключен к нему, поменяйте местами соединения проводов R и W.

Наконец, отследите соединение C от вторичной обмотки трансформатора до места, удобного для подключения. Просто следуйте по нему, пока не дойдете до клеммы, к которой можно было бы разумно подключить провод C. В идеале он должен быть с правой стороны от этого барьера, который отделяет низковольтный термостат от сетевого напряжения. Когда вы найдете подходящее место, подключите к нему запасной (синий?) Провод термостата.

Теперь пора протестировать. Не отключая термостат, включите питание системы. Измерьте напряжение переменного тока между проводами R и W термостата и между проводами R и C. Вы должны найти что-то вроде 24-28 вольт между каждой из этих пар и около 0 вольт между W и C. Затем замкните R на W, чтобы вызвать тепло. Система должна начать нагрев обычным образом и продолжать до тех пор, пока замкнуты R и W.

После того, как эти проверки пройдены, подключите термостат.

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо котла Electro, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) . Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, и насос (ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем.Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак … .. Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W.Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / насос).

ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме указывает на напряжение 24 В переменного тока, поступающее от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах, которые мы продаем , используются батареи , , , поэтому эта функция не требуется для цифрового дисплея на наших термостатах.Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)

Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен получать питание по линии 110 В (см. Схему ниже) от вашей монтажной панели. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через переключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения.Эта функция может помешать кому-либо «играть» с вашими термостатами и отправлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая схема подключения практически одинакова для всех контроллеров с несколькими зонами.Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)

Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла. Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)

Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)

Подключение теплообменника / системы первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.

Это схема для использования с теплообменником или системой первичного контура .Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтраль (белый провод) и нагрузка (черный провод) к разъемам «Системный насос» в нижней части блока реле (эти подключения находятся слева от зоны. Все провода заземления будут соединены гайкой внутри коробки реле.Провода заземления будут заземлены на / от источника питания, протекать через коробку реле (через гайку провода) и заканчиваться на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)

Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении. Но вы никогда не узнаете этого, просмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18.Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C). Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты поместите «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в «программном» режиме, нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.

C) Заводская установка — «1» (5-минутная задержка «вкл»), и вам нужно установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Позиции проводов для Honeywell Pro 1000 (6-контактная модель)

Электромонтаж и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты поместите «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и снова установите крышку.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в своем непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди будет выражено как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)

Управление насосом с помощью «датчика пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру окружающего воздуха или для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы клемм термостата «R&W / TT» на реле подключите к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫПАННЫМИ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликоля, отлитую в излучающую плиту. Конечно, датчик также можно установить в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

: Коробка Джонсона

: Датчик пола

: Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, использующих датчик отключения / реле низкого напряжения , показаны на фотографиях ниже.

: Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.

: Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.

Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Эта установка может быть полезна для системы, использующей дровяной котел для установки вне помещений, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в резервуаре.

Таким способом можно нагреть любой носитель тепла, включая гидромассажные ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может срабатывать, когда температура в резервуаре с водой поднимается на до заданного значения и резервуар необходимо охладить.

Чаще всего этот подход используется в системе «Тепловой отвод» , водопроводной системе, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — находятся в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)

Солнечный дифференциальный контроллер

Резол ДельтаСол BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером . Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне резервуара для хранения солнечной энергии, дифференциальный контроллер активирует необходимый насос (-ы) и забирает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не имеет значения (если, конечно, она не слишком теплая для горячего душа). Важна разница между температурами воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой SET (центральный).

В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая нажатой кнопку FORWARD, вы начнете быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T — это разница между температурой ваших солнечных коллекторов и температурой на дне накопительного бака. Когда достигается значение Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз к желаемой разнице температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ВКЛ
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов горячее, чем температура вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.

Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. По умолчанию эти настройки отключены.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.

Краткое руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.

Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).

Выбор дельты Т

Почему широкий дифференциал обычно лучше

«Коллекторная петля» — это общая длина медной трубы 3/4 ″, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Длина трубы в короткой петле составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение любого периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации свела бы к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

Схемы подключения

Описание	Серия	Схема подключения
Котел XP	XB / XW 1000-1700	321302
Котел XP	XB / XW 2000 — 3400	321303
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее	HW-120M — HW-670	A055.0
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее	HW-200M — HW-670	A057.0
Два нагревателя / котла, два насоса, Cer-Temp	HW-300 — HW-670	A059.0
Схема подключения	HW-120M — Восстановление бустера HW-670 / Shure Temp	AOSDG65100
Схема подключения	LB / LW-500-1000	A063.0
Схема электрических соединений Dura-Max	DW-720 — DW-1810	AOSDG65101
Схема подключения нескольких устройств Dura-Max	DW-720 — DW-1810	AOSDG65102
Обозначение, электрическая схема Отсечка и сигнализация низкого уровня воды	фунт / длина 500-1000	A064.1
Два — со смесительным клапаном или без него / Два подогревателя с ускорителями	COF	A309.0
Трубопроводы обычных систем	HW-300 — HW-670	E107.0
1 и 2 котла с обратным возвратом	ДБ-720 — 1810	E109.0
Три котла с обратным возвратом	DB-720 — DB-1810	E109.2
1 и 2 котла с обратным возвратом	LB-500, 750 и 1000	E110.0
Три котла с обратным возвратом	LB-500, LB-750, LB-1000	E110.2
Метод трубопровода для низкотемпературных систем отопления	фунтов 500, 750, 1000	E112.0
Низкотемпературная система	DB-710 — 1810	E112.2
Низкотемпературная система	LB-500, 750, 1000	E112.3
Genesis Первичный, Вторичный трубопровод	ГБ-200-750	E112.4
Система Linear-Temp ™	DB-720 — DB-1810	E115.0
Linear Temp ™ первичный, вторичный трубопровод	ГБ-200-750	E115.5
Система Linear-Temp ™	LB-500, LB-750, LB-1000	E116.0
Линейная температура	HW 300 — 670	E117.0
Один нагреватель с системой IID или без нее	HW-300 — HW-670	E121.0
Четыре нагревателя с системой IID или без нее	HW-300 — HW-670	E124.1
Типовая схема подключения — несколько переключателей задержки насоса теплового балансира		E125.0
TJERNLUNCH Индукторы тяги		AOSCG66000
Схема электрических соединений котла XP	XB XWH 1000-1700	324888
Схема электрических соединений котла XP	XB XWH 2000-3400	324889

Электрокотлы от 4 кВт до 24 кВт От 649 €

Обновления 1 ноября 2020 г.

Статья 1 — Преамбула

Настоящие общие условия продажи регулируют договорные отношения между:
— Компанией Lowtech, SAS с капиталом 10 000 евро, зарегистрированный офис которой находится по адресу: 7 rue des Corroyeurs 67200 STRASBOURG (Франция), зарегистрированной в Торговом реестре и реестре компаний. Страсбурга (ФРАНЦИЯ) под номером «888 618 550 00014», далее именуемого «Продавец»
А:
Любое физическое или юридическое лицо, именуемое в дальнейшем «Покупатель», размещающее заказ на сайте www.thermogroup.com, далее именуемый «веб-сайт».
Настоящие условия и положения выражают все обязательства сторон. Покупатель принимает их безоговорочно.
Продавец и покупатель соглашаются, что настоящие общие условия регулируют исключительно их отношения. Продавец оставляет за собой право изменять свои общие условия в любое время. Однако применимая версия Общих положений и условий — это та, которая находится в сети на сайте на момент размещения заказа покупателем.
Они будут применимы, как только они будут размещены в сети.
Если условие продажи не будет выполнено, будет считаться, что оно регулируется обычаями, действующими в секторе дистанционных продаж, компании которого базируются во Франции.

Статья 2 — Цель

Целью настоящих условий является определение прав и обязанностей сторон в связи с онлайн-продажей товаров, предлагаемых продавцом покупателю.

Артикул 3 — Приказ

Покупатель размещает свой заказ онлайн на веб-сайте, из онлайн-каталога и используя форму, которая появляется на нем.
Для подтверждения заказа покупатель должен принять настоящие общие условия, указать адрес доставки и, наконец, подтвердить способ оплаты.
Для всех заказов стоит принимать цены и описания продуктов, доступных для продажи. Любые споры по этому поводу будут рассматриваться в контексте возможного обмена и гарантий, указанных ниже.
В определенных случаях, таких как неуплата, неправильный адрес или другая проблема на счете покупателя, продавец оставляет за собой право заблокировать заказ покупателя до тех пор, пока проблема не будет решена.
В случае недоступности заказанного Товара покупатель будет проинформирован по электронной почте.
Будет произведена отмена заказа этого Продукта и его возможное возмещение, при этом остальная часть заказа останется неизменной и окончательной.
По любым вопросам, связанным с обработкой заказа, покупатель должен отправить электронное письмо в форме запроса на контакт.

Статья 4 — Подтверждение заказа

Информация о контракте будет подтверждена по электронной почте после размещения заказа.

Статья 5 — Подтверждение сделки

Компьютеризированные записи, хранящиеся в компьютерных системах поставщика при разумных условиях безопасности, должны рассматриваться как свидетельство связи, заказов и платежей между сторонами. Архивирование заказов на поставку и счетов-фактур осуществляется на надежном и долговечном носителе, который может быть представлен в качестве доказательства. .

Статья 6 — Информация о продукте

Настоящие общие условия регулируют товары, которые размещены на веб-сайте продавца и указаны как проданные и отправленные продавцом.Они предлагаются в пределах имеющихся запасов.
Продукция описана и представлена с максимально возможной точностью. Однако, если в этой презентации могли произойти ошибки или упущения, ответственность продавца не может быть понесена.
Фотографии товаров не являются договорными.

Артикул 7 — Цена

Продавец оставляет за собой право изменять свои цены в любое время, но обязуется применять действующие ставки, указанные на момент заказа, в зависимости от наличия на этой дате.
Цены указаны в евро и не включают в себя расходы по доставке, выставленные дополнительно в соответствии с местонахождением получателя и указанные до подтверждения заказа. Цены включают налоги, действующие на день доставки. заказ, и любые изменения будут автоматически отражены в цене продуктов в интернет-магазине. Оплата полной цены должна быть произведена во время заказа. Покупатель признает, что окончательная проверка его заказа осуществляется при соблюдении условия онлайн-оплата суммы заказа в случае оплаты кредитной картой или при условии банковского перевода на банковский счет продавца Соответствующая сумме заказа в случае варианта оплаты банковским переводом.В случае оплаты при получении товара, заказ будет окончательным только после получения его покупателем. Ни в коем случае уплаченные суммы не могут рассматриваться как залог или рассрочка.
Продавец оставляет за собой право отменить продажу в случае ошибки, которая привела к отображению мизерной цены на веб-сайте. После этого товар возвращается покупателю.
Если один или несколько налогов или сборов, в частности экологических налогов, должны были быть введены или изменены в большую или меньшую сторону, это изменение может быть перенесено на продажную цену продуктов.

Статья 8 — Метод оплаты

Для оплаты заказа покупатель имеет по своему выбору:
— оплата кредитной картой: в этом случае ваш заказ будет подтвержден только после получения оплаты
— оплата банковским переводом: в этом случае ваш заказ будет подтверждается только после получения перевода,

Покупатель гарантирует продавцу, что у него есть необходимые разрешения для использования выбранного им метода оплаты при подтверждении заказа. Продавец оставляет за собой право приостановить любое управление заказом и любое доставка в случае отказа в авторизации платежа кредитной картой от официально аккредитованных органов или в случае неуплаты.В частности, продавец оставляет за собой право отказать в доставке или выполнить заказ от покупателя, который не оплатил полностью или частично за предыдущий заказ или с которым ведется спор по оплате.

Статья 9 — Доступность продукции

За исключением форс-мажорных обстоятельств или периодов закрытия интернет-магазина, о которых будет четко объявлено на главной странице сайта, сроки доставки будут, в пределах имеющихся запасов, указанными ниже.Время отгрузки отсчитывается с момента принятия оплаты заказа соответствующими банковскими центрами.
Срок доставки составляет максимум 3 рабочих дня со дня подтверждения оплаты заказа центром банковских платежей продавца для метрополии Франции. Для других стран этот срок оговаривается на веб-сайте в процессе покупки.
В случае несоблюдения договорных сроков Покупатель может разрешить договор заказным письмом с подтверждением получения, после того, как продавец проинструктировал продавца осуществить поставку в течение разумного дополнительного времени.Тем не менее, Покупатель также может немедленно расторгнуть договор, если указанные выше даты или крайние сроки являются для него существенным условием договора купли-продажи. В этом случае, когда договор заключен, Продавец обязан возместить Покупателю все расходы. суммы, уплаченные в отношении заказа, самое позднее в течение 14 дней с даты расторжения контракта покупателем. ‘Покупатель.
В случае недоступности заказанного товара Покупатель будет проинформирован в кратчайшие сроки и сможет отменить свой заказ.У покупателя будет выбор
Запросить либо возврат уплаченных сумм в течение 30 дней после их оплаты, либо обмен продукта.

Статья 10 — Условия поставки

Поставка осуществляется только после подтверждения оплаты банком продавца.
Заказанные товары доставляются независимым перевозчиком по исключительной инициативе продавца.
Товар доставляется по адресу, указанному покупателем в бланке заказа, покупатель должен убедиться в его правильности.Любая посылка, возвращенная продавцу из-за неправильного или неполного адреса доставки, будет перенаправлена за счет покупателя.
Покупатель может по своему запросу получить счет, отправленный на адрес выставления счета, а не на адрес доставки, подтверждая вариант, указанный в форме заказа.
Если покупатель отсутствует в день доставки, доставщик оставит уведомление о прохождении в почтовом ящике, что позволит забрать посылку в месте и в указанное время, т.е. 7 дней.При отсутствии отзыва по каждому покупателю в течение этого 7-дневного периода, заказ возвращается продавцу.
Во время доставки покупатель может отказаться от получения товара в присутствии поставщика.
Если в момент доставки оригинальная упаковка повреждена, разорвана, покупатель должен затем проверить состояние товаров. Если они были повреждены, покупатель должен в обязательном порядке составить акт о повреждении при наличии доставки. человек.
Покупатель должен указать в этом сертификате свои сделанные от руки оговорки, сопровождаемые его подписью, указывающей на любые отклонения, касающиеся поставки (повреждение, отсутствие продукта по отношению к накладной, поврежденная упаковка, сломанные продукты и т. Д.).
Такая проверка считается состоявшейся, когда покупатель или уполномоченное им лицо подписали накладную.
Покупатель должен затем подтвердить по электронной почте или по телефону свои оговорки с продавцом не позднее, чем в течение одного рабочего дня с момента получения товара (ов).
Если товары необходимо вернуть продавцу, они должны быть возвращены продавцу в течение 7 дней с момента доставки. Любая рекламация, поданная вне этого периода, не может быть принята. Возврат товара может быть принят только для товаров в их состояние происхождения (упаковка, аксессуары, примечание…).

Статья 11 — Ошибки при доставке

Покупатель должен уведомить продавца в тот же день доставки или не позднее, чем в первый рабочий день после доставки, о любой жалобе на ошибку при доставке и / или несоответствие товаров в натуре или качестве по сравнению с указаниями на Форма заказа. Любые претензии, поданные после этого срока, будут отклонены.
Жалобу можно подать с помощью контактной формы по электронной почте или с помощью формы RMA. В любом случае любые претензии должны подаваться через форму RMA, доступную на веб-сайте поставщика.
Любая жалоба, не поданная в соответствии с правилами, определенными выше, и в отведенное время, не может быть принята во внимание и освобождает продавца от любой ответственности перед покупателем.
После получения рекламации продавец присвоит обменный номер соответствующего продукта (ов) и сообщит его покупателю по электронной почте или телефону. Обмен продукта может иметь место только после распределения обмена. номер.
В случае ошибки при доставке или обмене любой товар, подлежащий обмену или возмещению, должен быть возвращен продавцу целиком и в оригинальной упаковке в соответствии с методами, указанными продавцом.
Продавец несет ответственность за расходы по возврату.

Статья 12 — Гарантия на продукцию

Согласно действующим правовым актам, продавец гарантирует покупателю от всех последствий скрытых дефектов проданной вещи.
Продукты, продаваемые на веб-сайте, имеют стандартную гарантию 2 года. Ремонт и замена по гарантии не приводят к возникновению нового гарантийного срока и не продлевают первоначальную гарантию. На некоторые продукты распространяется более длительная гарантия. Это уведомление появляется на лист с описанием товара на сайте.

Гарантия не действует при неисправности:

Возникает из-за небрежности, отсутствия технического обслуживания со стороны пользователя или форс-мажорных обстоятельств,
об использовании продуктов в условиях, не соответствующих их назначению или спецификациям использования,
В результате установки или использования не в соответствии с правилами в данной области техники, DTU или техническими характеристиками, упомянутыми в инструкциях,
В результате несанкционированного вмешательства / модификации собственности.

По запросу на замену запчастей:

Запрос должен быть отправлен по электронной почте, включая серийный номер котла и подробную информацию о неисправности
Вы получите коммерческое предложение с суммой, которая должна быть предоставлена до поставки новой детали
После получения и проверки бракованной детали вам возвращается резерв

Статья 13 — Право на отзыв

В соответствии с положениями Кодекса потребителей, покупатель имеет 14 рабочих дней с даты доставки своего заказа, чтобы вернуть любой товар, который ему не подходит, и запросить обмен или возврат без штрафных санкций, за исключением расходы на возврат, которые остаются на ответственности покупателя.
Только возвращенные продукты будут приняты целиком, в их оригинальной упаковке, полной и неповрежденной, и в идеальном состоянии для перепродажи. Любой продукт, который был поврежден или оригинальная упаковка которого была повреждена, не подлежит возврату или обмену.

Статья 14 — Процедура возврата

У покупателя есть период в 14 дней с момента получения товара (ов), чтобы уведомить продавца, используя форму RMA, доступную на веб-сайте продавца, о своем желании вернуть товар.После этого у покупателя есть 14 дней для возврата или возврата товаров.
Товар должен быть возвращен продавцу целиком, в неразобранном виде и в оригинальной упаковке по адресу, указанному продавцом. Это право на отзыв осуществляется без штрафных санкций, при этом понимается, что расходы по возврату несет покупатель. который должен взять на себя расходы по переадресации. Продавец обязуется связаться с перевозчиком, чтобы продолжить возврат товара (ов). В случае обмена переадресация будет производиться за счет покупателя.
Продавец должен возместить Покупателю все уплаченные суммы, включая расходы на доставку, без неоправданной задержки и не позднее 14 дней с даты, когда он был проинформирован о решении потребителя отказаться от товара.
Продавец может, однако, отложить возмещение до тех пор, пока товар не будет возвращен или пока Покупатель не предоставит доказательство отгрузки товара, в зависимости от того, что наступит раньше.
Покупателю будут возмещены расходы на его банковский счет (безопасная транзакция).

Статья 15 — Разбивка

Когда приобретенный товар выходит из строя, покупатель должен связаться с продавцом по телефону или электронной почте.Продавец информирует покупателя, если необходимо вернуть товар, и в этом случае продавец информирует покупателя о дальнейших действиях.
После получения неисправного продукта техническая служба проанализирует его, чтобы определить, является ли неисправность результатом неправильного использования продукта покупателем.
Если неисправность не связана с неправильным использованием продукта покупателем, расходы по доставке несет продавец.
Если поломка связана с неправильным использованием продукта покупателем, стоимость доставки, покрываемая продавцом, может быть возложена на покупателя.
Если товар не может быть отремонтирован, пока продавец принял претензию покупателя, продавец получит компенсацию или обменяет его.

Статья 16 — Форс-мажор

Любые обстоятельства, не зависящие от сторон, препятствующие нормальному исполнению их обязательств, считаются основанием для освобождения сторон от обязательств и приводят к их приостановлению.
Сторона, ссылающаяся на вышеупомянутые обстоятельства, должна немедленно уведомить другую сторону об их возникновении и об их исчезновении.Все действия или обстоятельства, непреодолимые, внешние по отношению к сторонам, непредвиденные, неизбежные, независимые от воли сторон и которые не могут быть предотвращены сторонами, несмотря на все разумно возможные усилия, должны рассматриваться как обстоятельства непреодолимой силы.
Особо учитываются форс-мажорные обстоятельства или непредвиденные обстоятельства, в дополнение к тем, которые обычно приняты судебной практикой французских судов и трибуналов: блокирование транспортных средств или поставок, землетрясения, пожары, штормы, наводнения, молнии, отключение электросвязи. сети или трудности, характерные для сетей электросвязи, внешних по отношению к клиентам.
Стороны соберутся вместе, чтобы изучить влияние события и согласовать условия, при которых выполнение контракта будет продолжено. Если случай форс-мажора длится более трех месяцев, эти общие условия могут быть прекращено потерпевшей стороной.

Статья 17 — Частичное недействительность

Если какое-либо положение настоящих Положений и условий будет признано недействительным или объявлено недействительным или не имеющим исковой силы в соответствии с законом, постановлением или в результате окончательного решения суда компетентной юрисдикции и их объема.

Статья 18 — Невозможность отказа

Тот факт, что одна сторона не воспользовалась невыполнением другой стороной какого-либо из обязательств, упомянутых в настоящих общих условиях, не может быть истолкован в будущем как отказ от данного обязательства.

Статья 19 — Название

В случае возникновения трудностей при толковании любого из заголовков в заголовке статей и любого из положений заголовки будут объявлены несуществующими.

Статья 20 — Применимое право

Эти общие условия подлежат применению французского законодательства, за исключением положений Венской конвенции.Это относится как к основным нормам, так и к правилам формы. В случае спора или жалобы покупатель в первую очередь обращается к продавцу для получения мирового соглашения. В противном случае покупатель может подать иск в суд своей страны. выбор.

Электропроводка для комбинированных котлов

Это самые простые системы, так как единственное управление — это центральное отопление.

Принцип действия

Комбинированный бойлер, или комбинированный, представляет собой бойлер, который нагревает горячую воду по запросу и, кроме того, может работать как обычный бойлер для нагрева горячей воды для радиаторов.

Нет управления секцией горячей воды — горячие краны подключены непосредственно к котлу. Поступающая в водопроводную сеть холодная вода нагревается котлом и направляется прямо в горячие краны.
Котел активируется датчиком протока воды внутри котла, а температура устанавливается с помощью регулятора, встроенного в котел.

Секция центрального отопления похожа на обычный бойлер, в котором таймер или программатор используются для определения включения отопления, а термостат используется для регулирования температуры воздуха.Некоторые котлы имеют встроенный таймер / программатор, другие требуют отдельного программатора.

Блок питания

Все комбинированные котлы требуют источника питания. Обычно это обеспечивается ответвлением с предохранителем 3А, примыкающим к котлу. Трехжильный гибкий кабель подключается к клеммам котла, которые будут стандартными L N и E.

Для котлов, которые имеют встроенный программатор или таймер, единственное другое необходимое устройство — это комнатный термостат. Есть два основных типа — 2-х проводные и 3-х проводные.Выбор будет зависеть от котла.

Насос

Циркуляционный насос для центрального отопления обычно является составной частью котла, поэтому дополнительных проводов не требуется.

Программатор / Таймер

Многие комбинированные котлы имеют встроенный таймер или программатор. Для тех, кто этого не делает, следует установить внешний блок. Внешний программатор также может быть установлен там, где внутренний блок вышел из строя или требуются дополнительные функции. Перед установкой внешнего блока необходимо отключить внутренний блок.

Поскольку единственной функцией будет центральное отопление, требуется одноканальный программатор. Доступно много типов, и они обычно имеют беспотенциальные контакты. Их можно использовать с любым типом комбинированного котла.

Если программатор имеет переключение сетевого напряжения, он подходит только для котла с контролем сетевого напряжения.

Термостат

Котел будет работать без комнатного термостата, но это будет очень неэффективно, так как котел будет работать постоянно, и в помещении будет слишком жарко.

Хотя в бойлере будет регулирование температуры, оно будет регулировать только температуру воды внутри радиаторов, что практически никак не влияет на температуру в помещении.

Комбинированный термостат и таймер

Доступны комбинированные блоки, которые обычно работают от батарей. Они подключаются так же, как и обычный термостат.

Бытовые электрические котлы центрального отопления и загорелись

Возгорание электрических котлов центрального отопления

Мы являемся крупнейшим независимым установщиком электрических котлов и электрических систем отопления в Лондоне, мы являемся семейным бизнесом, предлагая то, что мы считаем лучшим советом по качеству в отрасли.

* Мы также занимаемся установкой газовых котлов Worcester Bosch с сертификацией «Diamond Approved», мы предлагаем услуги в тот же день, когда это действительно важно.

Нас все время спрашивают, будут ли электрические котлы стоить дороже, и если они безопасны, я покрыл текущие расходы в других сообщениях и видео, однако этот пост о безопасности.

Случай 1 — Электрический котел загорается, невентилируемый цилиндрический погружной нагреватель перегревается и тает

Апартаменты River Thames

Пожарная охрана была вызвана в квартиру поп-звезды, у которой загорелся электрический бойлер и перегорел водонагреватель, установке было всего несколько месяцев.

Решение

Мы удалили существующий котел и цилиндр, установили новый электрический котел, который нагревает только радиаторы, и новый невентилируемый цилиндр с 2-мя новыми погружными нагревателями мощностью 3 кВт и полностью переустановили проводку с новыми элементами управления.

Пожарная команда обнаружила, что электрик не рассчитал размер проводки.

Случай 2 — Электрический котел подключен к материалам плиты и неправильное соединение на плате предохранителей

Chelsea Apartments

Бойлер не работает, это была совершенно новая установка, которая просто не работала, мы перемонтировали электропроводку к котлу, который обеспечивал тепло только радиаторам *

Стоит отметить, что в обоих случаях заказчик считал, что причиной проблемы является котел.

* Если вы хотите, чтобы электрический бойлер обогревал водонагреватель и радиаторы, вам необходимо увеличить размер котла еще на 3 кВт. Мы НЕ советуем этого, поскольку современные погружные нагревательные элементы нагревают цилиндр быстрее, чем электрический бойлер.

Большинство электрических котлов полностью безопасны. Мы устанавливаем только Heatrae Sadia британского производства, котлы прочные, эффективные и надежные, и Heatrae Sadia заботится о своей репутации, поэтому они являются единственным производителем надежной продукции.

Есть много марок электрических котлов центрального отопления. Мы являемся крупнейшим независимым установщиком электрических котлов в Лондоне и устанавливаем только электрические котлы, произведенные в Великобритании компанией Heatrae Sadia. В каждом случае, когда к нам обращались по поводу возгорания котла , это всегда было связано с плохой установкой на электрической стороне котла , есть два аспекта установки котла —

1. Инженер-теплотехник снимает неисправный электрический или газовый котел и устанавливает электрический котел подходящего размера.Подключите электрический котел к существующим трубам центрального отопления.

2. Система Power-Flush

3. Установить расширительный бак

Подключение электрического котла отопления | Отопление дома и квартиры

Об электрических котлах

Подвод электропитания для электрического котла

Проводка для котла

Другие статьи сайта

Подключение электрокотла к электричеству | Расчет электропроводки — RozetkaOnline.

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

место для установки электрического котла, подключение электрокотла к сети

Место для установки электрического котла

Какие компоненты входят в систему установки электрокотла

Функции и недостатки

Необходимо знать для безопасности

Подключение электрокотла к сети

Читайте также:

Схема подключения электрического котла ТЭН

Вступление

Об электрических котлах

Схема подключения электрического котла

На практике

Вывод

Еще статьи

Установка электрических котов в Севастополе, подключение электрокотлов компанией «Немецкое тепло»

Преимущества электрических котлов

ФОТО наших работ

Почему мы?

Правила установки электрического котла

Подключение котла к отоплению

Подключение к электросети

Простое подключение буферной емкости и эл котла по ночному тарифу

Монтаж электрокотла Скат Protherm

electric — Где я могу подключить C-провод к моему электрическому котлу (Slant / Fin Monitron Boiler)

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Базовый контроллер одной зоны

Базовый «многозонный» контроллер

Специальные схемы подключения контроллеров i-Link

Активация котла с помощью контроллера одной зоны

Активировать газовый клапан с зонного контроллера

Подключение теплообменника / системы первичного контура

Подключение термостата

Управление насосом с помощью «датчика пола»

Солнечный дифференциальный контроллер

Краткое руководство

Выбор дельты Т

Схемы подключения

Электрокотлы от 4 кВт до 24 кВт От 649 €

Электропроводка для комбинированных котлов

Принцип действия

Блок питания

Насос

Программатор / Таймер

Термостат

Комбинированный термостат и таймер

Бытовые электрические котлы центрального отопления и загорелись

Возгорание электрических котлов центрального отопления

Ответить Отменить ответ
