Подключение электроплиты

С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.

Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.

Внимание! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме.

Алгоритм подключения

Перед тем как перейти к непосредственному подключению электроплиты по схеме, необходимо ознакомиться с рядом документов:

ПУЭ 7,
ПТЭЭП,
технический паспорт.

Только после этого вы сможете правильно воспользоваться данной инструкцией. В противном случае вы рискуете не только потерять гарантию на электроплиту, но и подвергнуть себя опасности.

Шаг 1. Выбираем провода

Провод питания согласно схеме, должен быть независимым. Проще говоря, его необходимо напрямую пустить в распределительный щиток. В противном случае проводка может просто перегореть, спровоцировав, таким образом, пожар.

Если у вас в доме нет выделенной линии, то вы можете использовать такие типы проводов:

ВВГ,
ПВС,
ВВГ-нг,
ШВВП.

В свою очередь, чтобы осуществить подключение электроплиты от розетки согласно схеме, нужно использовать кабель типа ПВС. Если вы его не сможете найти, то подойдёт и КГ. Кстати, последний обладает куда большей устойчивостью к изломам. В процессе эксплуатации он может изгибаться множество раз. Вреда от этого не будет.

Когда вы подбираете сечение кабеля для подключения электроплиты, то в расчёт необходимо взять три основных параметра:

количество фаз,
напряжение сети,
потребляемую мощность.

Просто посмотрите в таблицу ниже и подберите подходящий для подключения электроплиты по схеме кабель. При этом лучше предусмотреть небольшой запас мощности, так как перепады в сети — это обычное дело.

Также при подключении электроплиты по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все операции нужно проводить независимо от автоматического выключателя. Во-вторых, номинал подачи тока должен быть выше на одну единицу, чем потребление аппарата.

Технические характеристики электроплиты вы можете найти в соответствующей документации, которая должна идти к прибору в комплекте поставки. Также все параметры указываются на корпусе.

Внимание! Автоматический выключатель должен принадлежать к группе C.

При подключении электроплиты по схеме необходимо озаботиться о наличии УЗО. Оно позволит защитить вас и вашу семью от удара электричеством в процессе эксплуатации прибора.

УЗО нужно установить неподалёку от автовыключателя. Подключение устройства защитного отключения возможно только после установки автоматического выключателя. Особое внимание уделите винтовым зажимам. Они должны быть надёжно зафиксированы.

Шаг 2. Делаем розетку

В идеале у вас на кухне уже должна быть розетка, через которую можно осуществить подключение электроплиты согласно схеме. Но к сожалению, разъёмами нужной мощности оборудованы далеко не все квартиры, поэтому иногда об этом приходится позаботиться самостоятельно.

Внимание! Вам нужна розетка, которая сможет обеспечить питание электротехники с мощностью свыше 3 кВт.

В большинстве случаев на кухне устанавливается однофазная розетка. Её более чем достаточно, чтобы обеспечить подключение электроплиты по стандартной схеме. При этом минимальный номинальный ток должен составлять не менее чем 32 А. В идеале необходимо 40.

Розетка, которую вы будете использовать для подключения электроплиты по схеме должна быть сделана с качественных материалов. Также должен обеспечиваться электрический контакт.

Очень важно чтобы количество жил было таким же, как и количество проводов. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы стало возможным подключение к одному контакту. Это может привести к пожароопасной ситуации.

При подключении разрешается использовать только медный провод. При этом сечение провода должно соответствовать табличным показателям. Саму розетку нужно установить на ровной поверхности. При этом материалов с высокой горючестью поблизости быть не должно.

Совет! При установке на кирпичную стену желательно использовать прокладку, чтобы основание розетки не треснуло.

Нельзя устанавливать розетку для подключения электроплиты по схеме возле рукомойника. Это не соответствует правилам безопасности. Брызги могут попасть на оголённый кабель и вызвать замыкание.

Также розетка не должна быть установлена слишком близко к железным трубам. Это же относится к дверным и оконным проёмам. От правильного выбора места для установки зависит безопасная эксплуатация прибора.

Когда вы закончите установку розетки для подключения электроплиты по схеме, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого включайте плиту.

Внимание! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.

Отдельное внимание уделите винтовым зажимам, они должны быть закреплены должным образом. Мало того, при установке розетки, для подключения электроплиты необходимо каждый многожильный кабель дополнительно пропаять. Пайку нужно делать там, где они крепятся к контактам.

В том, насколько правильно вы подключили провода, вам позволит убедиться мультиметр. Как только предварительная проверка завершится, можно будет включить автоматический выключатель.

Шаг 3. Подключение к плите

Чтобы подключить электроплиту к кабелю питания, вам, конечно же, понадобится схема. Точный рисунок подключения должен быть в техническом паспорте. После того как вы его найдёте нужно будет найти на задней панели маленькую крышку и открутить её. Под ней вы найдёте клеммы проводов.

Теперь можно закрепить провода для подключения электроплиты согласно схеме. Но перед этим необходимо закрепить все кабели. В противном случае неаккуратным движением вы их просто вырвите.

Внимание! Для креплений на корпусе электроплиты есть специальные зажимы.

Подключение проводов зависит от количества фаз. Для сопряжения нужно использовать медные перемычки. Обычно они идут вместе с клеммной колодкой. По имеющейся у вас схеме установите соединения. После этого затяните винты.

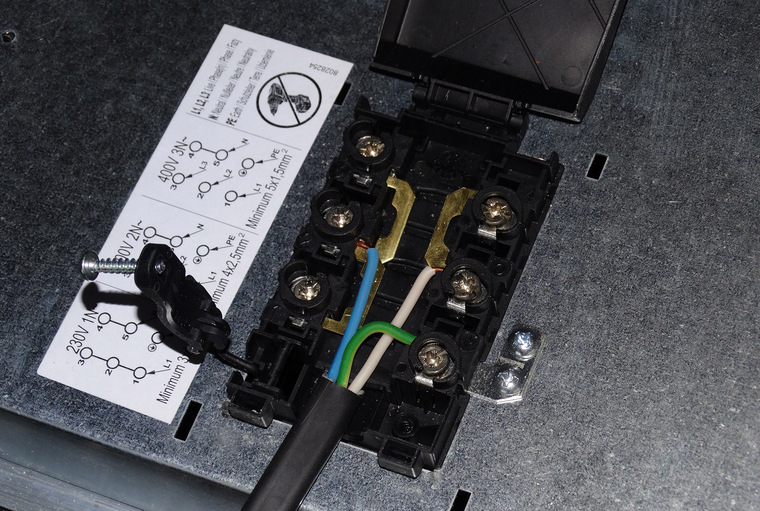

Обычно в документации или на самой крышке имеется схема, с помощью которой вы сможете подключить плиту. При этом цвета подключаемых кабелей в идеале должны соответствовать друг другу.

В первую очередь нужно подключить заземление. Обычно этот провод имеет салатовый цвет (смесь желтого и зелёного). После этого можно подсоединить нейтраль. Синий кабель подключается третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:

коричневый,
чёрный,
чёрный.

В процессе подсоединения необходимо сохранять предельную осторожность, так как неправильный контакт может привести к выходу из строя плиты или проводки. В конце работ крышка закрывается.

Общие схемы подключения к сети

Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:

Установить перемычки на клеммы L1 и L2, L2 и L3.
К L2 подсоединить коричневый провод под фазу.
Установить перемычку на N1 и N2.
К N2 подключить нейтраль.
На заземляющий контакт выводится провод заземления.

При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм. Мало того, даже их количество может быть разным.

Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.

С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.

Итоги

Подключить электроплиту к сети не так-то уж и сложно. Мало того, это возможно в квартирах и домах, где по проекту не были предусмотрены розетки такого типа. Но чтобы это стало возможным необходимо использовать качественные комплектующие и учитывать важные нюансы вроде количества фаз в сети.

Как подключить электроплиту самостоятельно — RozetkaOnline.COM

Общий принцип подсоединения электроплиты к сети, ничем не отличается от подключения любого другого электроприбора, но вот её повышенное энергопотребление накладывает определенные требования на тип соединения, поэтому многие, зачастую, сомневаются в том, как это лучше, правильнее сделать.

Давайте рассмотрим все самые распространённые способы подключения электроплит, чаще всего встречающиеся на наших кухнях, чтобы вы, когда это потребуется, смогли выполнить монтаж самостоятельно.

1. Подключение электроплиты в розетку

2. Подключение электроплиты к электрическому выводу

3. Подключение электроплиты на клеммник

Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А — 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см.

изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому — читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом. Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.

Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Если же вы столкнулись со сложностями при монтаже плиты, не описанными в этой статье или появились любые другие вопросы, обязательно пишите об этом в комментариях, постараюсь оперативно ответить, это поможет дополнить материал и будет полезно многим.

Кабель для электроплиты – обзор марок, выбор сечения, сравнение цен, рекомендации по подключению.

При покупке и подключении новой плиты, варочной панели (обычной электрической, индукционной) или духовки, владельцы часто сталкиваются с тем, что кабель для электроплиты отсутствует в комплекте. Электроплиты относятся к энергоемкому оборудованию и могут иметь разную мощность, единого стандарта на розетки, вилки, провод для них нет, поэтому достаточно часто их необходимо приобретать отдельно. Также сечение кабеля для плиты зависит от схемы электропроводки в квартире или доме, где она будет установлена.

Сечение кабеля для электрической плиты — выбор сечения по мощности плиты

Электроплита – достаточно мощное оборудование с потребляемым током до 40-50 А, поэтому подключение происходит к выделенной линии напрямую от щитка в квартире или дома до специальной розетки, от которой она и будет подключена .

Есть и безрозеточные способы подключения, но на выбор сечения и марки кабеля это не играет роли.

ВАЖНО НЕ подключать электроплиту к линии розеточной группы или освещения. Это недопустимо согласно ПУЭ!
Что нужно знать для выбора сечения кабеля для электроплиты?
Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.

Тип сети в доме: однофазная (220В) или трехфазная (380В). От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.

Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.

Для подбора сечения кабеля для варочной панели (в т. ч. и индукционных) вы можете воспользоваться таблицей 1.
Таблица 1. Выбор сечения медного кабеля в зависимости от мощности и напряжения сети.
]]>
Сечение жилы, мм2 Однофазная сеть (220В) Трехфазная сеть (380В)
Мощность, кВт Ток, А Мощность, кВт Ток, А
1.5 4.1 19 10.5 16
2.5 5.9 27 16.5 25
4 8.3 38 19. 8 30
6 10.1 46 26.4 40
10 15.4 70 33 50
16 18.7 85 49.5 75
25 25.3 115 59.4 90
35 29.7 135 75.9 115

ВАЖНО При трехфазной сети сечение будет меньше, так как мощность плиты распределяется по трем фазам.
Например, для подключения импортной электроплиты Hansa мощностью 9 кВт к трехфазной сети (380В) достаточно 5-жильного кабеля сечением 1,5мм2 (5х1,5 мм2). Для подключения такой же плиты к однофазной сети (220В) потребуется 3-х жильный кабель сечением 6 мм2. (3х6 мм2).
Марки кабеля для электроплиты – обзор, сравнение цен
Наиболее удобные марки для подключения плиты к розетке это соединительный провод ПВС, шнур ШВВП или кабель в резиновой изоляции и оболочке марки КГ. Эти провода достаточно гибкие и удобные для подключения вилки. Сравнение характеристик марок смотрите в таблице 2.

Согласно нормам эти же марки нельзя использовать для проводки от щитка до розетки питания электрической плиты. Для этого подходят ВВГнг-FRLS, ВВГнг-LS, которые соответствуют нормативам пожарной безопасности.
Опытные электрики прокладывают от щитка ВВГнг-LS (FRLS) и им же подключают электроплиту, а ПВС или КГ используют в случае, если длины кабеля не хватило.

ВАЖНО Варианты марок кабеля и схемы подключения электроплиты могут отличаться в различных случаях.
Таблица 2. Сравнительный обзор марок кабеля для электрической плиты.
ПВС ШВВП КГ ВВГнг-LS/FRLS
Материал изоляции/оболочки ПВХ/ПВХ ПВХ/ПВХ резина/резина ПВХ/ПВХ с пониженным горением и выделением дыма
Количество жил 2-5 2-3 2-5 2-5
Сечение, мм2 0,75-25 0,5-2,5 (очень редко сечения 4-6) 0,5-240 1,5-240
Форма исполнения круглый плоский круглый круглый (возможен в плоском исполнении)
Особенности эксплуатации соединительный провод для подключения бытовых приборов, в качестве шнура питания приборов, подходит для удлинителей, отлично подходит в качестве шнура для электроплиты шнур больше рассчитан на подключение маломощной техники, освещения предназначен для подключения подвижного оборудования и рассчитан на многократные сгибания подходит для стационарного монтажа, для электропроводки в квартирах и домах, кабель достаточно жесткий
Цена за кабель сечением 3х4, руб/м *** от 62 руб/м от 72 руб/м от 70 руб/м от 60 руб/м
Купить кабель для электроплиты вы можете в магазине
Отправить запрос

Подключение кабеля к электроплите
Для подключения электроплиты обязательно используют выделенную линию с защитным автоматом от квартирного щитка или домового. Номинал автомата подбирается также в зависимости от потребляемого тока плитой с округлением в большую сторону, чаще всего в пределах 40-50А.
Существует 3 основных способа подключения электроплит:
проводом от клемм ввода к специальной силовой розетке

через клеммную коробку

напрямую силовым кабелем от щитка к клеммам ввода

Второй и третий способы считается более надежными, но неудобным, так как в случае необходимости отключить питание, нужно выключать автомат в щитке.
Схема подключения электроплиты через клеммную коробку
Подключение электроплиты с розеткой и вилкой наиболее распространенный и привычный способ. Для ознакомления с техникой подключения этим способом рекомендуем ознакомиться с видео ниже.

Подключение электроплиты — СКОРАЯ ЭЛЕКТРОПОМОЩЬ
Новосибирск
Сервисный Центр подключения электроплит, варочных панелей
Мы работаем с 08:00 до 20:00 без выходных
Прием заявок по тел. 227-98-02 Звоните!
Как подключить электроплиту самостоятельно?
Такой вопрос зачастую задают нам счастливые обладатели новых электрических плит, варочных панелей (поверхностей) и духовых шкафов.
Представляем Вам наиболее полную статью «Подключение электроплиты своими руками».
Самостоятельное подключение электроплиты можно выполнить тем, кто имеет знания и навыки в электротехнике. Неспециалистам лучше обратиться к профессионалам, чтобы ошибочными действиями не допустить выход из строя или возгорание электрической печи, повреждение питающей электросети, поражение электрическим током себя и своих близких.
Как правило, производители выпускают электрические плиты и варочные панели (поверхности) без кабеля и вилки. Изучите внимательно паспорт прибора. Выясните мощность электрической плиты в паспорте прибора. Ознакомьтесь, какая схема подключения электроплиты. Схема подключения варочной панели, схема подключения индукционной электроплиты обычно такая же, как у классических типов электрических плит. Схема подключения обычно размещена на задней крышке электроплиты, нижней части варочной панели (поверхности) или в инструкции по эксплуатации плиты. Маркировка L1, L2, L3 или L это фазные зажимы, N1, N2 или N — нулевой зажим, символ заземления — зажим для подключения заземляющего проводника.
Схема подключения электроплиты
Почти все печи можно подключить на 220 и 380 В, что задается сборкой схемы в клеммной коробке. В России обычно используют однофазное подключение бытовой техники к напряжению ~ 220 вольт, его мы и рассмотрим.
Рассчитываем необходимый кабель для подключения электроплиты по номинальной мощности, указанной в инструкции по эксплуатации. Кабель для подключения электроплиты к сети ~ 220 В используется трехжильный медный сечением 4 мм² для электропечей мощностью 6-8 кВт и 6 мм² для электропечей 9-11 кВт . Подходят для электроплит кабели марки ПВС 3*4, ПВС 3*6 или КГ 3*4, КГ 3*6. Кабель следует покупать изготовленный по ГОСТ (государственный стандарт), а не по ТУ (технические условия). Провод для подключения электроплиты, изготовленный по техническим условиям будет иметь меньшее сечение жилы и содержание в ней меди. Также у него будет хуже и тоньше изоляция. Это опасно нагревом провода, разрушением изоляции с дальнейшим возгоранием.
Далее выбор вилки и розетки для подключения к сети. Установка мощной электроплиты требует специального разъёма. Большое значение имеет надёжный контакт токоведущих частей вилки и розетки, для исключения перегрева, возгорания изоляционных материалов, отгорания проводников.
В качестве электрического разъема обычно применяется так называемая печная розетка с вилкой на 32 А. Плита для общепита имеет большую мощность поэтому здесь нужно использовать разъем на 63 А и выше. Розетки и вилки для электроплиты из карболита использовать не рекомендуем. Они очень ломкие и трудно создать надежный контакт не повредив корпус.
Фото — розетка для варочной панели, эл. плиты
По сечению провода, питающего «печного» кабеля от щитка в подъезде до кухни, посчитайте какую мощность через него можно передать. Выберете вводной автомат. Обычно применяются автоматические выключатели с номиналом 32-40 А (медный кабель 4 мм²) или 40-50 А (медный кабель 6 мм²) класса B или C. Для защиты от прямого прикосновения и возгорания вследствие утечек тока рекомендуем в комплекте с автоматическим выключателем применять устройства защитного отключения (УЗО) или диффавтомат (автомат+УЗО в одном корпусе) с номинальным отключающим дифференциальным током не более 30 мА.
Следует учесть, что питающий кабель электропроводки зачастую не проходит по сечению. Такой кабель требуется заменить. В крайнем случае выполните расчеты и ограничьте потребляемую мощность используя одну-две конфорки или духовку.
Как самому рассчитать сечение провода в кабеле? Нужно замерить диаметр провода (перед измерением провод обязательно выведите в ремонт) и посчитать сечение по формуле S = π*d²/4 = 0.785*d² (S — площадь сечения в мм², π = 3,14, d — диаметр проводника в мм).
Далее вызваниваем какой провод в подходящем кабеле фазный (L), нулевой (N), защитный заземляющий (PE). Для этого нужен указатель напряжения, цифровой мультиметр или тестер напряжения. Обязательно проверьте что приходит в розетку, неоднократно приходится наблюдать что ранее используемые электроплиты были подключены или изначально неправильно или схема в щитке со временем самостоятельно была изменена «умельцами». Если земли нет, то недопустимо в розетке объединять нулевую клемму и клемму защитного заземления, как зачастую это делают некоторые «специалисты». В случае обрыва «нуля» корпус электрической плиты, варочной панели и духового шкафа в таком случае окажется под фазным потенциалом и прикосновение к нему человека грозит поражением от воздействия электрического тока.
Далее разделываем кабель. Фазный провод может иметь черный, коричневый, белый, красный, желтый, серый цвет, нулевой рабочий провод синего цвета, защитное заземление зелёно-жёлтый (в кабелях КГ может быть черный). Если провод имеет окисел, то для создания надежного контакта, его нужно очистить до блеска.
Жилы многожильного кабеля нужно опрессовать специальными наконечниками для обжима многожильного кабеля. Это требование ПУЭ и наш многолетний опыт ремонта бытовой техники. Неопресованный многожильный кабель не обеспечивает хороший контакт что приводит в дальнейшем к оплавлению и выгоранию клеммной колодки печи. Необходимые наконечники продаются в электротехнических магазинах, там же можно купить и инструмент для обжима кабельных наконечников. В соответствии со схемой подключаем кабель к клеммам электрической плиты. Затяжка контактных соединений должна быть хорошей, но в меру. Прилагая чрезмерное усилие вы можете сорвать резьбу, а при слабом контакте будет выгорание провода и клеммной колодки. Выньте все транспортные материалы из электроплиты и опробуйте её работу.
Немного о индукционных электропечах. Учтите, что посуда для индукционной электропечи, варочной поверхности должна быть из металла-ферромагнетика. Проверить такую посуду можно магнитом. При нагревании высокочастотным магнитным полем индукционной электроплиты посуды с неплоским дном будет звучать неприятный писк, жужжание. Не удивляйтесь это нормально.
Если Вы не решились на самостоятельное подключение электроплиты или неуспешно его провели обращайтесь к нам. Мы поможем. Наши мастера профессионально подключают электроплиты, варочные панели, варочные поверхности и духовые шкафы различных типов.
Мы работаем с торговыми марками: Электролюкс (Electrolux), Горение (Gorenje), Индезит (Indesit), Ханса (Hansa), Занусси (Zanussi), Бош (Bosch), Самсунг (Samsung), ЛДЖИ (LG), Беко (Beko), Филипс (Philips), Сименс (Siemens), АЭГ (AEG), Канди (Candy), Ардо (Ardo), Аристон (Ariston), Бомпани (Bompani), Брандт (Brandt), Баунехт (Bauknecht), Делонги (Delonghi), Кайзер (Kaiser), Томсон (Thomson), Вирпул (Whirlpool), Зероват (Zerowatt), Миеле (Miele), Нэф (Neff), Тека (TEKA), Нарди (Nardi), Гефест (Gefest), De Luxe (Де Люкс), плита Лысьва, Дарина, Брест, ЗВИ, Нововятка, Мечта и другие.

Вам требуется выполнить срочное подключение электроплиты или варочной панели (поверхности) к электросети в Новосибирске?
Позвоните нам по тел. 227-98-02 и оставьте заказ.
Копирование материалов разрешено только с активной ссылкой на наш сайт
Подключение электроплиты в Москве по низким ценам, отзывы, фото.
Приобретение в квартиру новой бытовой техники дело волнительное и ответственное, поэтому подходить к такому важному вопросу нужно с умом. Среди крупной бытовой техники для кухни нельзя обойти стороной такую важную вещь как электроплита. Сейчас большим спросом у покупателей пользуются электрические плиты, так как они обладают целым рядом преимуществ перед газовымиагрегатами. Помимо расширенного функционала и больших возможностей для приготовления различных блюд, электрическая плита экономит свободное место на кухне и является в большинствеслучаев наиболее выигрышным решением. Не каждый гарнитур сможет вместить в себя варочную панель и духовой шкаф отдельно, а электрическая плита способна заменить собой все недостающее.

Производители электроплит предлагают большой выбор моделей, различающихся по набору встроенных функций, дизайну, мощности и конечно же стоимости, поэтому найди интересное решениене составит большого труда. Выбрать понравившуюся электроплиту и купить ее всего пол дела, потому что встает вопрос как ее правильно подключить. Обычно при покупке плиты услуга ее подключения предлагается мастерами не случайно, ведь от качества проведенной работы напрямую будет зависеть безопасность ее будущих хозяев. Неправильно подключенная техника вместо радости от покупки может доставить серьезные неприятности, угрожающие здоровью. При возникновении неполадок Вы лишитесь не только нового дорогостоящего оборудования, но и гарантии на него. Подключать такую сложную бытовую технику должны настоящие мастера-электрики, которые смогут сделать это профессионально и качественно. Монтажники из нашей компании смогут установить электроплиту быстро и по выгодной цене.
Однако не все предпочитают обращаться за помощью к профессионалам, потому что мало кому хочется тратиться на то, что можно сделать самостоятельно. Считая проведение проводки, установку розетки и подключение плиты несложным делом, вы подвергаете опасности не только свое здоровье, но и окружающих. Обращение к профессионалам — не то, на чем следует экономить. Существует множество разных выгодных предложений и система бонусов, поэтому за небольшие деньги вы не только избавите себя от лишних хлопот, но и получите массу полезных дополнений. Однако, если вы твердо решились браться за работу самостоятельно, подумайте дважды и оцените все риски. Рассмотрим основные моменты которым нужно уделить внимание при монтажеэлектроплиты.

Подготовка перед подключением
Что необходимо знать о Вашей технике?
Стоит заранее замерить габариты модели, чтобы плита подошла по размеру в подготовленное для нее место. Подумайте об этом прежде, чем занесете оборудование в квартиру. Узнайте потребляемую мощность агрегата: она важна не только для монтажников, но и для будущих хозяев. Более мощные модели потребляют значительно больше электричества, за которое впоследствии придется платить. Отдавайте предпочтение моделям класса не выше «А», они наиболее экономичны. Все точные данные о выбранной плите указываются в паспорте на технику. Помните, что не в каждом доме проводка сможет выдержать нагрузку от современной мощной техники. Подключение плиты, мощность которой значительно превышает допустимые пределы, может привести к обесточиванию подъезда и обгоранию проводов. Будьте предельно внимательны в выборе электрооборудования. Также проверьте наличие кабеля и вилки и приобретите их заранее, если ониотсутствуют. В разных комплектациях производителем допускается не поставлять необходимые компоненты вместе с самой плитой, их придется покупать отдельно.

Диагностика электропроводки
Прежде чем задумываться непосредственно о подключении, нужно позаботиться об исправности электропроводки. Узнайте степень изношенности системы: если линии старые, а провода сделаны из алюминия, стоит их поменять на более новые из меди. Это закреплено в стандарте. Современные электроплиты _ достаточно мощная техника, поэтому все должно быть исправно, а работы сделаны максимально аккуратно. Бригада опытных мастеров позаботится о состоянии вашей проводки, они проведут все работы качественно и быстро.
Выбор места для установки
Определите, где Ваше новое приобретение будет стоять. Это может быть как место старой плиты, так и какое-либо другое. Важно, чтобы место для электроплиты отвечало всем требованиям безопасности. Не стоит располагать электроплиту возле раковины, так как внутрь может попасть вода. Это может привести к замыканию системы. Оборудуйте выбранное место специально подвыбранную модель, если плита будет греться, Вы можете испортить кухонный гарнитур. Учитывайте, что расстояние от плиты до вентиляционного отверстия не должно превышать полтора метра. Это необходимо для поддержания оптимальной тяги, или же стоит задуматься о приобретении вытяжки. Сейчас, совместно с монтажом электроплиты предлагается услуга по установке вытяжки, единовременное подключение обойдется значительно дешевле, чем по отдельности.

Порядок установки электроплиты

Выбираем кабель.
Для подключения электроплиты необходима прокладка отдельного защищенного кабеля от щитка до места установки. Важно оставить пару метров запасной длины, чтобы плитувпоследствии можно было выдвинуть для прочистки, починки проводки при необходимости или чтобы просто помыть под ней пол. По строению кабель может быть разный: это зависит от фазы. Дляраспространенного однофазного подключения (на 220 В) необходим трёхжильный кабель (L фаза, N ноль, земля PE). Однако в частных домах нередко встречается трёхфазное подключение (на 380В), для которого уже понадобится пятижильный шнур (А, В, С — фазы, N – ноль, PE – заземление). Лучший материал для изготовления жил _ медь. Сечение кабеля также может варьироваться: длястандартной сети 220 В оно должно быть не менее 6 кв. мм, а для трехфазного монтажа подойдет кабель сечением 2,5 кв. мм. Точная цифра определяется в зависимости от модели плиты. Так какэлектроплита является довольно сложным и опасным прибором, для нее рекомендуется ставить отдельный щиток и прокладывать отдельный кабель, не подключая к нему ничего больше. Запитайтедругие приборы, розетки или освещение по другим линиям. Прокладку кабеля лучше делать скрытую и вмонтировать провод непосредственно в стену, это делается не только для безопасности, нои для эстетичности. В двухфазных и трехфазных подключениях используется кабель 5х2,5 марки ВВГнг, для однофазного нужен шнур 3х4 этой же марки.

Проводим заземление.
Заземление как мера безопасности необходима для установки крупной техники. Из трехжильного кабеля одна часть подключается через щиток к проводке, пролегающей под землей по периметру дома. При работе с мощными устройствами большее напряжение необходимо занулять в землю, чтобы человека не убило током. Заземление проводки через канализацию или водопроводные трубы строго запрещено! Сейчас заземление проводится как по устаревшей, так и по более современной технологии: выбор зависит от типа проводки. Также существуют свои особенности при заземлении некоторых моделей плит: существуют варианты, когда одну и ту же плиту можно подключить по разным схемам. Опытные мастера знают все нюансы подключения и установят вам любую модель.

Определяемся с силовой розеткой.
Электроплиты обладают большей мощностью нежели другие приборы, для них обычная розетка не подойдет, позаботьтесь о приобретении силовой. Обращаемвнимание на следующие моменты: розетка должна соответствовать типу кабеля, количеству жил, параметрам автомата. Она должна быть изготовлена из негорючих материалов, чтобы избежать оплавления или возгорания. В зависимости от способа прокладки кабеля розетка может быть открытой или скрытой. При монтаже придерживайтесь нескольких правил: устанавливать розетку нужно на негорючую поверхность, в удаленное от источников тепла и воды место. Подключать клеммы необходимо согласно схеме, все провода промаркированы разными цветами для удобства. Покупайте розетку с такой силой тока, с какой она максимально безопасно будет функционировать с плитой. Необходимо установить в щитке автоматический выключатель. Для однофазной сети подойдет однополюсный автомат, для двухфазных и трехфазных подключений потребуется трехполюсный автомат на 16 А.

Устанавливаем саму плиту.
После того как Ваш агрегат уже доставлен в квартиру, выньте его из упаковки, проверьте комплектность. Осмотрите плиту на наличие царапин, сколов и повреждений. Уберите все остатки пленки и деталей упаковки, чтобы они впоследствии не представляли угрозы пожара, внимательно прочитайте инструкцию по установке. Проверьте поверхность плиты по уровню, чтобы она стояла ровно, не качалась. Если ножек не хватает, воспользуйтесь подкладками из толстого пластика. Далее переходим к подключению: пересмотрите схему в инструкции, снимите заднюю решетку плиты, за которой скрыты клеммы и подключите согласно цветовым пометкам по соответствующей схеме (однофазной, трехфазной или иногда встречающейся двухфазной). Убедитесь, что все клеммы плотно фиксируются зажимами. Если гайки закручены не до конца, соединение будет перегреваться, искрить, что может привести к замыканию или еще хуже к пожару. Отнеситесь крайне серьезно и проверьте все соединения на прочность. После подключения проведите пробный запуск электроплиты, чтобы проверить систему на отсутствие замыканий.

Несколько важных советов при установке:

Перед тем как начинать непосредственно работать, обязательно отключите электричество в квартире!Если в Вашей квартире старая проводка и провода алюминиевые, обязательно замените их на медь. Не нагружайте сеть дополнительно подключая к ней другие электроприборы, выделите отдельную линию именно для плиты. Если мощность плиты велика, надежнее будет вместо автомата установить специальную плавящуюся вставку, это намного безопаснее. Электроплиты потребляют значительно больше энергии, чем обычные электроприборы, поэтому подключать из в обычные розетки запрещается. Не спешите выбросить коробку и упаковку от агрегата. В случае если при дальнейшей эксплуатации плиты выяснятся недостатки в ее работе, Вы смело сможете ее обменять. Неправильное подсоединение может привести к поломке прибора, и в таком случае сервисный центр откажется сделать бесплатный ремонт, потому что инцидент произошел по Вашей вине.
Провести все необходимые операции в домашних условиях самостоятельно возможно, однако надо быть на сто процентов уверенным в результате. Крупная и мощная техника может представлятьопасность при неправильном подсоединении: доверьте такое ответственное дело специалистам.

Установка и подключение электроплиты цена за работу
Прежде чем браться за малознакомую работу, поинтересуйтесь в сервисном центре о стоимости услуги, оказанной квалифицированным мастером. Из чего складывается конечная стоимость?
Цена подключения электроплиты будет зависеть от множества факторов. В первую очередь стоимость услуги зависит от модели устанавливаемой плиты. Бюджетные марки электроплит устанавливаются по более низким расценкам, так как они технологически проще. Стоимость установки современных многофункциональных плит более дорогая. Цена монтажа зависит еще и от мощности плиты: чем больше мощность, тем дороже установка. Учитывается также возраст дома и тип заземления. Работы на подключении самой плиты не ограничиваются: необходима диагностика линии и проверка сети, прокладка отдельного кабеля.

Наша компания предлагает полный пакет работ по установке электрической плиты по оптимальным ценам. Быстрая установка избавит Вас от лишних хлопот и позволит получить истинное удовлетворение от покупки.
Почему стоит прибегнуть к помощи монтажников? Ответ довольно простой:
Вы будете уверены в безопасности своей семьи, мастера отвечают за качество.
Вам не придется самому разбираться в системе подключения, менять кабели, устанавливать розетки. Специально обученный человек сделает все за Вас, помогая экономить время и силы.
Совместно со всеми манипуляциями по подключению, Вы получите бесплатную диагностику системы. Мастер расскажет Вам, как правильно и безопасно пользоваться электроплитой, посоветует оптимальные решения по ее уходу и ремонту.
По прошествии уже пары часов Вы уже сможете заняться приготовлением любимых блюд.
Предлагаем покупателям свои услуги по подключению электроплиты: наш мастер в кратчайшие сроки проведет весь комплекс необходимых работ, вы останетесь довольны результатом. Мастера несут ответственность за проведение работ, поэтому все будет сделано аккуратно и качественно. Обговорить все подробности заказа Вы сможете со специалистом. Все, что необходимо — это сделать звонок, назначить дату выезда мастера и получить готовый результат!
Обращаясь в нашу компанию, Вы получите целый ряд преимуществ:
Круглосуточный выезд мастера на место подключения, работаем без выходных;
Мы четко следим за качеством исполняемых работ, предоставляем гарантию;
Проводим полный комплекс монтажных работ, включая тестирование линии;
Цена на подключение электроплиты совместно с вытяжкой будет стоить Вам намного дешевле;
Проводим работы в Москве и в Московской области по выгодным ценам.
Подробную информацию о стоимости наших услуг, о времени проведения работ, а также о текущих акциях и выгодных предложениях Вы сможете узнать, зайдя на наш сайт или связавшись с диспетчером по телефону.
Воспользовавшись услугами наших мастеров Вы обязательно останетесь довольны результатом и будете наслаждаться приобретением новой электроплиты еще долгие годы.
Подключение электроплиты в Санкт-Петербурге: цены, отзывы, фото работ
Подключить электроплиту дело не простое. У каждого второго Жителя Санкт-Петербург возникают проблемы с установкой и подключением плиты.
Это абсолютно нормально, и поверьте, не стоит заниматься этим делом самому. Куда проще обратиться в профессиональную компанию, такую как наша, где работают широкопрофильные специалисты-электрики, которые знают все об электромонтаже. Избавим вас от лишних хлопот и сами подключим современную электроплиту у вас дома. Главным преимуществом выбора нашей компании, является то, что у наших мастеров есть огромный опыт в выполнении подобных работ.
У нас работают одни из лучших электриков Санкт-Петербурга. Они знают, как правильно и безошибочно подключить любую электроплиту, и какая для этого должна быть установлена розетка.
Наша компания называется “Муж на Час”. К нам можно обратиться с помощью телефонного звонка, или оставить онлайн заявку заполнив данные на сайте. Отвечаем на звонки и заявки в течении нескольких минут. С нами можно договориться на выезд мастера в любое удобное для вас время. Также, работаем по срочным вызовам.
Мастер сможет подъехать в ближайшие полчаса-час в зависимости от удаленности вашего адреса. Работаем во всех районах Санкт-Петербурга, выезд мастера осуществляется бесплатно. Также, охватываем и Ленинградскую Область, прайс обговаривается заранее.

Цены на подключение электроплиты в Санкт-Петербурге
Точная стоимость услуг определяется на месте. Выезд мастера – бесплатно. Консультации – бесплатно. В приведенном списке, вы можете ознакомиться с фиксированными ценами на все предлагаемые услуги на подключение электроплиты в Санкт-Петербурге.
Итоговый прайс озвучит специалист, когда произведет оценку объема и сложности работы. По всем дополнительным вопросам всегда можно обратиться позвонив нам напрямую по выше указанному номеру телефона.

Установка розетки для электроплиты
Установить розетку для электроплиты – это одна из основных задач, о которой нужно позаботиться в первую очередь. Электроплиты работают на высоких мощностях. Обычные розетки на 220 вольт просто-напросто не потянут такое напряжение и в лучшем случае, плита не будет работать так, как она должна это делать.
В худшем же случае, кабель сильно перегреется и вызовет замыкание, может дойти до возгорания. Совет один – вызовите мастера, который решит для вас этот вопрос грамотно и создаст безопасные условия для эксплуатации техники.
Даже при условии, когда электроплита значится как универсальная, в её инструкции по эксплуатации написано, что она может быть подключена к 220 вольтовым розеткам и к 380 вольтовым, то лучше выбрать ту, что дает больше мощности. Так, вы гарантированно увеличите срок работоспособности электроплиты и будете меньше переплачивать за электроэнергию.
Не стоит сильно углубляться в изучение столь сложной схемы, если для вас это всего лишь разовое дело. Обратитесь к мастеру и не тратьте ваше драгоценное время. Мы возьмем на себя весь груз ответственности, сами подберем подходящую розетку и произведем качественный монтаж.
Особенно важно доверять такую работу специалисту, поскольку работа предстоит с взаимодействием проводов, от которых можно получить сильнейший разряд тока. Не стоит подвергать риску свое здоровье. Пусть мастер по электрике сам соединит все провода, подсоединит к клемме и как следует изолирует.
Тем более, что на практике все может обернуться совсем не так, как в теории, не стоит заниматься установкой розеток без какого-либо опыта в электромонтаже.

Вызвать мастера для установки и подключения электроплиты в Санкт-Петербурге
Новенькая электроплита уже стоит у вас в квартире или дома, но до сих пор не подключена? Ищите надежного мастера установщика, который бы смог в ближайшее время выехать на заявку в Санкт-Петербурге? Далеко ходить не надо! Компания “Муж на Час” – это штат опытных специалистов, которые годами работают в сфере электромонтажа. Установка и подключение электроплит – это наша базовая услуга.
Мы выезжаем по таким заявкам каждый день и успешно делаем свою работу. Еще ни один клиент не оставался недоволен, мы работаем с отзывами и смело об этом говорим!
На счету нашей команды – тысячи установок и подключений электроплит в Санкт-Петербурге и её областях. Наши специалисты работали с такими моделями электроплит, как: Beko, Electrolux, Indesit, Ariston, Zanussi, Bosch, Hansa и прочими фирмами! Каждая модель индивидуальна, как и выбор розетки.
Некоторые производители склоняются к более универсальным и простым механизмам, а кто-то пытается отличиться и делает что-то особенное. Где-то нужно будет подобрать электрический кабель, где-то поменять или установить розетку. Одним словом, монтаж — дело тонкое.
Лично мы, советуем вам расслабиться и вызвать мастера, который решит любую проблему по установке и подключению плиты в два счета. Опыт и стаж наших мастеров позволяют давать самые высокие гарантии на результативность проведенных работ. Даже если что-то впоследствии пойдет не так, то по гарантии, мы обязуемся решить любой вопрос за свой счет.

Установка электроплиты в квартире
Встал вопрос о том, как установить электроплиту в квартире, и что вообще для этого нужно сделать? Один звонок нам – решит эту головоломку. Наши электрики из компании “Муж на Час” обладают уникальной способностью быстродействия, мобильностью и ответственностью. Качество оказываемых услуг всегда на высшем уровне, чему способствует большой опыт и стаж каждого мастера, работающего в нашей компании.
Нам часто задают вопрос: “а можно ли как-то увеличить срок службы электроплиты?”. Все что от вас зависит, прописано в инструкции по эксплуатации. Аккуратное обращение, использование более низких значений мощности.
Второй, и, пожалуй, самый лучший способ увеличить срок службы вашей техники – вызвать электрика для её установки в квартире. Во-первых, мастер правильно подберет силовую розетку под конкретно вашу модель электроплиты.
Во-вторых, все контакты проводов и кабелей будут надежно изолированы, а сама плита будет крепко держаться на своем месте, то есть монтаж будет произведен качественно.
Звоните, пишите – оператор быстро примет и обработает вашу заявку, выделив специалиста, готового подъехать к вам в день обращения, либо по заранее договоренной дате. У нас нет привычки опаздывать и переносить сроки работы. Со всей ответственностью подходим к делу и ценим ваше личное время!
обзор лучших моделей. Инструкция подключения своими руками + видео
Электрическая плита – достаточно мощный бытовой электроприбор, для которого потребуется обязательный монтаж силовой розетки. Если её установка будет произведена неправильно, возникнет вероятность короткого замыкания, удара человека током, выхода из строя электропроводки, начала пожара. Всё это говорит о том, что к выбору и монтажу устройств такого назначения необходимо подойти очень серьезно, тщательно разораться во всех нюансах и деталях предстоящих работ.
Сегодня ассортимент магазинов электротоваров очень широк, к продаже представлены различные типы розеток для электроплиты. Все они отличаются друг от друга своими техническими характеристиками, способом установки, дополнительными аксессуарами.
Поэтому перед покупкой внимательно изучите, какое именно устройство необходимо вам под конкретную модель плитки и только после этого приобретайте понравившийся товар.

Краткое содержимое статьи:
Основные виды
Чтобы ответить на вопрос, какая розетка для электроплиты лучше, попытаемся разобраться, чем же устройства отличаются друг от друга кроме внешнего вида, на чем заострить внимание при выборе.
К принципиальным различиям можно отнести несхожесть в следующих характеристиках товара:
Способ крепления. На прилавках магазинов можно встретить накладные, встроенные и комбинированные варианты. Наиболее популярны при использовании в квартирах и домах именно встроенные устройства, в этом случае встраивание подрозетника производится в стену и позволяет полностью скрыть рабочую поверхность отвода, этот вариант намного безопаснее остальных.

Количество фаз. Различают модели с одной и тремя фазами. Розетка на 220 В. для плиты является однофазной, на 380 В., соответственно, трехфазной.
Номинальный ток. Для электрических плит лучше приобретать устройства, у которых значение данного показателя находится в интервале от 32 до 63 ампер.
Степень защиты. Этот показатель характеризует, насколько устройство защищено от попадания мусора, влаги, пыли. Посмотрев IP-код, изображенный на товаре, можно самостоятельно определить степень защищенности. Первая цифра этого кода расскажет о защищенности от пыли (максимальное значение – 6), вторая – о влагоустойчивости (максимальное значение может быть равно 8).
Наличие дополнений. Они могут выражаться наличием защитных шторок, выключателей, таймеров, вмонтированных УЗО и т.д. Просмотрите фото розеток для электроплиты, дополненных различными аксессуарами, и определитесь, будут ли вам необходимы те или другие дополнения. 2.
Если вывести обособленную линию питания невозможно и планируется подключение электрической плитки в общую квартирную сеть, то она, согласно нормам, обязана запитываться от автомата, проводящего ток в 40 ампер.
Подключение к однофазной сети
Перед началом работ обязательно изучите инструкцию по установке розеток для электропечей, так как этот процесс требует хотя бы небольшой подготовки.
Вилка для источника питания на 220 вольт оснащена тремя выводами:
фазным;
нулевым;
защитным (заземляющим).
В практике предусматривается их общепринятая цветовая маркировка, так фазные проводки окрашиваются в красный, белый или коричневый цвет, нулевой рабочий кабель – в синий, заземляющий – в желтый.
Эти выводы нужно подключить к взаимосоответствующим контактам на вилке. После происходит непосредственное подключение к плитке. На её задней стенке находится панель, необходимая для присоединения к сети. На панели имеются 6 клемм, промаркированные специальными обозначениями L1, L2, L3; N1 и N2; PE.
Контакты, обозначенные латинской буквой L, служат для присоединения к ним фазного вывода. Если подключение однофазное, обязательно сделать перемычку между имеющимися клеммами и добавить провод от силового источника питания к одной из них.
Контакты N1 и N2 необходимы для подключения нулевого кабеля. Между ними ставится перемычка, если это не предусмотрено заводом-изготовителем плиты, и кабель подключается к одной из клемм.
РЕ контакт служит для присоединения защитного (заземляющего) проводка. Это считается завершающим этапом подготовительных работ.
Присоединение к трехфазной сети
Монтаж силового прибора для электропечи, имеющей трехфазное исполнение, будет немного отличаться от предыдущего способа. И плита и вилка в таком случае имеют 5 выводов: 3 фазных кабеля, плюс нулевой и защитный провод.
В процессе подключения кухонной электрической плиты к сети, напряжением 380 В. фазные проводки от вилки присоединяются к контактам L1, L2 и L3 на задней стенке печи.
Если производителем на панели были сделаны перемычки, обязательно демонтируйте их во избежание замыкания и сбоя в работе системы.
Оставшиеся два вывода присоединяются к панели как в вышеописанном случае с однофазными моделями плит.
Монтаж розетки
После подсоединения вилки к электрической плитке, можно начинать непосредственную установку розетки. Для устройства с одной фазой подключаются фазный, нулевой рабочий и заземляющий провод, фазным становится левый вывод, нулевым – правый, а нижний служит для включения заземляющего кабеля.

Подключить трехфазную силовую розетку сложнее, ведь она, как мы уже знаем, содержит 5 контактов. К трем контактам, находящимся в одной линии, присоединяем фазные выводы, к клемме, находящимся вверху – нулевой, внизу – защитный заземляющий провод.
Решив самостоятельно выполнить установку источника питания для электроплиты, обязательно досконально изучите основные этапы этого процесса, внимательно разберитесь в схеме такого подключения, строго выполняйте требования техники безопасности.
Серьезно подойдя к процессу электромонтажа, безопасно и правильно справиться с работой получится даже у человека, не имеющего опыта работы с электрической сетью.
Фото розеток для электроплиты

Бесплатные изображения, картинки и роялти-фри фотографии электропроводки
Электрические провода
электрический провод и клемма
Птицы в электрических проводах
Аннотация: электрические провода и небо
Линии электропередач
проводной
Старый электрический столб
Затыкать
Старый школьный телефон
Электроэнергия
амперный транспорт 1
Энергия
Горячая сила
Чемпионат мира по профессиональному мастерству 2003 г.
Чемпионат мира по профессиональному мастерству 2003 г.
Линия электропередачи
столб летом 2
кабель
Проводной
Ласточки
Электрические линии
Мощность
Предупреждение о высоком напряжении
электро-1
Мощность
Искра
Полюс мощности
Высокое напряжение
До бесконечности
Изолятор
птица на электрическом проводе
Трансформатор 2
проводной беспорядок
Пилон в тумане 2
Кабель для жесткого диска 2
энергия
Необычный настенный светильник или Blubs 1
Мощность
Линии электропередач 5
Твин Cherrypickers
Линии электропередач 4
Контакт 1
ворона
Линии электропередач 1
Линии электропередач 3
Разъем UY / UR
электрический столб / провода
Чип
Провода
линии электропередач 1
Линии электропередач 3
Мощность
Линии электропередач
Пилон
ампер транспорт 2
Трансформатор 1
ЛЭП 4
Необычный настенный светильник или Blubs 4
линии электропередач 1
линии электропередач 2
Кабель для жесткого диска
Индийское причудливое освещение 2
Электрический порт
Индийское причудливое освещение 3
подключить 2
Перегружен
Индийское причудливое освещение 2
Электрический пилон
электричество
Пилон в тумане 1
Включено 1
Кабель последовательного порта
китайский свет — 2
Предупреждение
подключить 8
Промышленность 3
электричество
Промышленность 1
полюс питания
Промышленность 2
Ворона смотрит прямо
Пилон электричества (портрет)
линии электропередач 3
ржавчина
Затуманенные линии электропередач
Включено 3
энергия
телеграфная дорога
установка электричества
Пилон электричества, пейзаж
Электромонтаж Изображения электропроводки: Фотографии электромонтажных работ
Если вы ищете фотографии временных электроустановок, их можно найти в другом посте, «Фотографии временных электромонтажных работ» и «Фотографии временного монтажа освещения». То, что вы найдете ниже, в основном относится к стационарным установкам.

Рисунок 1 — Кабельные каналы и кабельные каналы
На приведенном выше рисунке показано, как следует согласовать монтаж кабелепровода и короба с водопроводными трубами.
Торговым субподрядчикам (субподрядчикам по водопроводу, электрическим субподрядчикам, подрядчикам по прокладке телефонных кабелей, подрядчикам по компьютерным сетям и т. Д.) Не разрешается приступать к установке их отдельных услуг и оборудования по принципу «первым пришел — первым обслужен» ».
=== ПО ТЕМЕ: Фотографии электропроводки |
Об авторе: http://www.linkedin.com/in/electricalengineerforhire
===================
До начала монтажных работ Торговые субподрядчики, набор надлежащих согласованных чертежей, одобренных всеми соответствующими сторонами, должен быть доступен всем субподрядчикам, участвующим в конкретной области.
Отзывы от них должны быть услышаны, потому что именно они будут делать работу. Часто то, что хорошо показано на утвержденных чертежах, невозможно практически построить на месте.
Вы можете найти больше изображений по этому поводу в разделе «Изображения кабелепроводов и шинопроводов».
Рисунок 2 — Электрод заземления и камера
Система защиты от поражения электрическим током во многом зависит от наличия хорошего и надежного соединения с массой земли.
Без низкого сопротивления заземления пользователи электроэнергии сталкиваются с очень высоким риском поражения электрическим током и поражения электрическим током.
Следовательно, соединение с заземляющими электродами должно быть правильно установлено, защищено от случайного повреждения и легко доступно для осмотра и обслуживания.
Компонент, используемый для заземления заземляющего стержня, называется заземляющей камерой.
На рисунке 2 выше показан пример такой камеры. Обычно он сделан из бетонных материалов и снабжен съемной крышкой.
Внутри камеры вы видите медную ленту заземления, которая была подключена к заземляющему электроду. Однако на этом снимке связь не так заметна.
На рисунке 3 ниже показано соединение с заземляющим стержнем. Эта точка заземления все еще находилась в стадии строительства, когда был сделан снимок. Так что заземляющая камера еще не была поставлена на место.
Благодаря этому вы можете хорошо видеть соединение между заземляющим проводом и заземляющим электродом.
Изображение 3 — Соединение между заземляющим проводом и заземляющим стержнем
Смотрите больше о камерах заземления и соединениях электродов в этом посте, изображения электрических заземляющих электродов.
Рисунок 4 — Картины направленного света
Светильник направленного света — один из самых популярных типов осветительных приборов внутри зданий.
Это не новый тип осветительной арматуры. но с ростом популярности компактных люминесцентных ламп резко возросло использование даунлайтов.
Я буду говорить об этих типах осветительных приборов в ближайшее время, но я уже отправил несколько фотографий светильников вниз и других типов люминесцентных светильников в этом посте, Установка утопленных светильников вниз.
Схема 5 — Схема в разрезе простой системы молниезащиты
Я отправил сообщение об установке грозозащитных стержней. Это первый из немногих постов, посвященных системам молниезащиты зданий.
Там есть несколько картинок, но действительно хороших картинок по молниезащите я еще не выложил.
Однако содержание статьи подходит для новичков, которые хотят получить общие знания по вопросам ударов молний и молниезащиты.
Проверьте это.
Рисунок 6 — Монтаж молниеприемника
Это часть сети молниеприемника. Монтажные работы на крыше этого здания фактически ведутся и еще не завершены.
Однако я сделал несколько снимков того, что уже установлено. Остальные фотографии вы можете увидеть в этом посте, Установка молниеотвода на крышу.
Изображение 7 — Утечка в трубе барабана для шланга
Почему я показываю вам изображение протекающей в трубе барабана для шланга?
Поскольку вода и электричество не смешиваются, внутри здания, рядом с нашими электрическими кабелями, оборудованием и приборами, проходит множество водопроводных труб всех типов.
Многие серьезные несчастные случаи и травмы, связанные с электрическим током, были прямым результатом контакта воды с электричеством.
Даже если аварии не произойдет, электрическое оборудование будет повреждено при попадании на него воды, если только это не было специально для этого предназначено.
Посетите этот пост, Электрическая панель под водопроводными трубами, чтобы прочитать несколько фотографий одного случая, который я недавно задокументировал.
Рис. 8 — Типичная восходящая магистраль для шинопровода на этажах отдельных зданий
На приведенном выше рисунке показана типичная установка восходящей линии для токопроводов в стояке на отдельном этаже многоэтажного здания.
Этот снимок сделан в стояке на одном из верхних этажей многоэтажного дома.
На рисунке вы можете увидеть большинство основных компонентов вертикальной системы шинопроводов.
(ПРИМЕЧАНИЕ: для читателей, не специализирующихся в области электротехники, «стояк» — это питающий кабель или труба, подводящая питание к верхним этажам многоэтажного дома.
В электромонтажных работах стояк — это набор кабелей, снабжать верхние этажи.Схема электрического распределения на Схеме 3 может помочь вам понять это лучше.
Питающие кабели «поднимаются» прямо на верхний этаж. Затем на каждом этаже подключается отводной блок, чтобы на этот этаж можно было подавать электричество.
В качестве альтернативы можно подвести один отдельный комплект кабелей к каждому этажу. Тогда потребуется проложить много кабелей, количество которых прямо пропорционально количеству верхних этажей.
Один комплект кабелей большего размера всегда дешевле в установке и намного проще в обращении.)
Обратите внимание на то, что там три отводных блока: два блока на 60 А, трехфазный, и один, на 100 А, трехфазный.Тот, который находится в самом верхнем положении из трех, — это ответвитель на 100 А.
Почему три единицы?
Посетите этот пост, Фотографии установки электрических шинопроводов, чтобы узнать больше и увидеть больше изображений и схем стояков шинопровода в многоэтажных зданиях.
Рисунок 9 — Установка кабелепровода на поверхности
Зачем нам нужны эти трубы?
Трубопроводы используются для защиты кабелей, по которым проходит электрический ток.
Электричество опасно.Несмотря на то, что электрические проводники, по которым проходит ток, изолированы некоторыми покрывающими материалами из ПВХ или чем-то еще, этот материал недостаточно прочен, чтобы защитить кабель от повреждений.
При повреждении покрытия внутренний электрический проводник может подвергаться прикосновению или непреднамеренно соприкасаться с предметами, которые могут проводить электрический ток.
Этот сценарий представляет высокий риск поражения электрическим током.
Поэтому мы защищаем электрические кабели, чтобы они не создавали опасности поражения электрическим током для людей (или животных).
Вторая причина защитить кабели — убедиться, что электрическая система остается надежной.
При повреждении ПВХ-покрытия кабеля токопроводящий металл может контактировать с другими металлами, контактирующими с землей.
Посетите этот пост, Фотографии установки электропроводки, чтобы увидеть еще несколько снимков кабелепровода.
Рисунок 10 — Основная шина заземления подстанции ВН
На рисунке выше вы видите главную шину заземления подстанции ВН.Цель наличия основной панели проста.
Все заземляющие провода внутри помещения высокого напряжения должны быть подключены к этой шине. По этой причине на Рисунке 2 вы можете увидеть несколько готовых концевых отверстий с болтами, гайками и пружинными шайбами.
Обратите внимание на основную медную ленту заземления, установленную вдоль стены подстанции на Рисунке 1. Это основной провод эквипотенциального заземления для этой электрической комнаты.
Он должен проходить через стены по всему периметру помещения на высоте примерно 12 дюймов от уровня чистового пола подстанции.Вот почему вы можете видеть, что на Рисунке 2 крайний левый и крайний правый зажимы соединены горизонтальным проводом из медной ленты.
В идеальной установке главный эквипотенциальный проводник проложен в кольце по периметру стен, а оба конца проводника подключаются к основной шине заземления на крайних левых и крайних правых выводах.
В этом посте есть больше фотографий основной шины заземления, фотографии основной шины заземления подстанции.
Изображение 11 — Опасная установка электрического щита
Зачем мне показывать вам эти фотографии?
Что-то не так с установкой электрического щита.Телефонный DP справа не является проблемой, но установка электрических панелей была абсолютно неприемлемой.
Проект представлял собой высотное офисное здание.
На каждом этаже было несколько электрических панелей для обслуживания всех осветительных и силовых нагрузок на этом этаже, включая освещение, коммутируемые розетки, вытяжные вентиляторы туалетов и т. Д.
Некоторые панели были расположены внутри стояка комната каждого этажа.
Однако, поскольку каждая из них была большой площадью, некоторые панели необходимо было разместить в офисной зоне. Электропроводка непосредственно от электрического стояка будет излишне длинной и пустой тратой затрат на электропроводку.
Поэтому консультант по электрике предложил расположить эти электрические панели вдоль коридоров по всему зданию. Архитектора попросили предоставить небольшие помещения для размещения панелей.
В качестве альтернативы приемлемы небольшие электрические шкафы с запирающимися дверцами и достаточным доступом для работы и вентиляцией.
Читайте полную статью в этом посте, Изображения установки электрического щита.Там есть еще несколько картинок.
Рисунок 12 — Электропроводка под потолком бетонной плиты перекрытия
Никакие электромонтажные работы значительного размера не могут быть выполнены должным образом без использования электрических коробов.
Магистральный канал — это канал большего размера. Если вам нужно проложить несколько электрических проводов вдоль друг друга на значительном расстоянии, подумайте об использовании кабелепровода вместо них. Вы можете выбирать из множества размеров.
На приведенном выше рисунке показан пример монтажа кабельного короба над уровнем потолка, под потолком бетонной плиты перекрытия.
Я также обозначил некоторые другие услуги там, чтобы помочь тем неэлектрическим считывающим устройствам, которым нужны подобные изображения для справки, чтобы знать, что есть что среди мириад труб, трубопроводов и коробов, идущих выше уровня потолка.
Посетите фотографии установки электрических коробов, чтобы увидеть больше фотографий электрических коробов и способов их установки.
Рисунок 13 — Литое основание для монтажа фонарного столба на месте
Некоторые читатели могут сказать, что это странный способ расположения фонарного столба, который находится над сливом. Более нормальный метод будет более или менее похож на тот, что показан на Рисунке 13 ниже.
Изображение 14 — Сборное бетонное основание для составных фонарных столбов
Здесь у подрядчика по проектированию и строительству возникла проблема с размещением нескольких составных фонарных столбов на открытой стоянке, поскольку между ними проходило несколько водостоков. автостоянки.
Эти дрены должны были быть расположены на границе осваиваемых земель.
Однако оказалось, что при наличии дренажей фактическое земельное пространство для ландшафтных работ (например, деревья, кустарники и т. Д.) Было слишком узким, чтобы выращивать более крупные деревья.
Таким образом, заказчик согласился перенести водостоки через середину стоянки.
Строители склонны думать, что электрические предметы очень гибкие, и их легко перемещать и толкать, как проводной кабель.
Мне никогда не нравилась эта идея. Однако в данном случае это правда.
Главный подрядчик спросил меня, как разместить основания столбов поверх дренажной крышки.
Я сказал им, что единственное реальное решение, которое я когда-либо видел в таких ситуациях, было только строительство литого бетонного основания вместе со сливом, при этом строительные чертежи бетонного фундамента фонарного столба были разработаны и одобрены консультантом по проектированию строительных работ. .
Результат был тем, что вы видите на Рисунке 12 выше.Больше этих изображений можно увидеть в этом посте, «Изображения для установки комбинированного освещения».
Изображение 15 — Кронштейны антенны MATV, прикрепленные к стене крыши
Когда я начал этот блог, я хотел сделать его специализированным только на системах электроснабжения для строительных конструкций и связанных с ними строительных работ.
Тем не менее, я также всегда спрашивал себя, что делать со всеми фотографиями систем сверхнизкого напряжения и телефонных работ, которые я делал во время работы.
На самом деле у меня есть довольно много фотографий, посвященных установке других служб здания, таких как система громкой связи, домофон пожарных, аудиовизуальная система и конференц-система и т.д. Эти изображения могут быть полезны многим людям, например тем, кому нужны реальные изображения установки систем в реальных строительных работах.
Даже у меня самого были такие потребности в первые дни в мире электротехники. Конечно, теперь любой может искать среди десятков тысяч веб-сайтов производителей и поставщиков, специализирующихся на этих системах.
Однако часто мы находим только красивые картинки, а зачастую нам не нужны красивые картинки.
Нам нужны настоящие строительные фотографии, фотографии, которые не имеют предвзятого отношения к какому-либо конкретному поставщику или производителю.
По этой причине я расширяю объем этого блога, чтобы включить в него также фотографии установки служб сверхнизкого напряжения (ПНН) и телекоммуникационных систем в здании.
Сегодня заинтересованные читатели могут увидеть несколько рисунков по установке кронштейнов антенн MATV.Также показана однолинейная схематическая диаграмма MATV. Посетите этот пост, фотографии кронштейна антенны MATV.
Рисунок 16 — Как установить моторизованный диапроектор
Я сделал этот снимок несколько месяцев назад.
Электротехнический подрядчик изготовил макет монтажного кронштейна для моторизованного диапроектора.
Я только что отправил сюда плюс еще несколько для тех, кто вообще не знает, как это делается.
Проектор для конференц-залов.В здании предстояло установить около тридцати единиц.
Это было сделано, чтобы я мог проверить и прокомментировать.
Вы можете увидеть все картинки в этом посте, Как установить диапроектор.
Изображение 17 — Составная опорная стойка осветительного устройства
Строительная конструкция значительного размера обычно не может быть завершена без хотя бы одной небольшой наружной водонепроницаемой опорной стойки.
Я загрузил несколько фотографий опорной стойки, включая существующие и новые, в этот пост, однолинейная схема опорной стойки.
Там также есть несколько диаграмм, включая размеры отсеков колонны фидера и простую однолинейную схему.
Рисунок 18 — Огнестойкие (FR) кабели, установленные на вертикальном кабельном лотке
На приведенном выше рисунке показан монтаж электрических кабелей FR.
В прокладке огнестойких (FR) кабелей нет ничего особенного. Несмотря на то, что эти кабели являются прямой заменой медных кабелей с минеральной изоляцией (MICC) для высотных зданий, их установка такая же, как и для обычных кабелей с изоляцией из сшитого полиэтилена или ПВХ.
На рисунке xx в двух вертикальных вспомогательных цепях используются кабели FR, установленные на вертикальном кабельном лотке. Эти кабели были сняты в кабельном стояке многоэтажного дома.
Все эти кабели одножильные. Цепь справа (с меньшими кабелями) питала машинное отделение лифта на уровне крыши здания.
Медная лента на правом краю вертикального кабельного лотка является общим заземлением и соединена с основной электрической шиной заземления в помещении низкого напряжения на первом этаже здания.
В помещении LV находятся все главные распределительные щиты (MSB) для распределения электроэнергии низкого напряжения в здании.
Контур на левом краю кабельного лотка питал два вентиляторных помещения, которые также находились на уровне крыши.
Нагрузками вентиляторных залов были в основном электродвигатели с приводом от противопожарных вентиляторов. К ним относятся вентиляторы для удаления дыма, лестничные вентиляторы для наддува и т.д. Поэтому кабели имеют больший размер, чем кабели для электрического щита машинного отделения лифта.
Вы можете увидеть больше фотографий в этом посте, фотографии монтажа электрического кабеля FR.
Рисунок 19 — Резервный дизельный генератор на 1000 кВА
Ни одно здание значительного размера не может эксплуатироваться без установленного хотя бы небольшого резервного генератора.
Основная причина наличия резервного генератора заключается в выполнении требований пожарной части по обеспечению бесперебойного снабжения оборудованием противопожарной защиты и пожаротушения.
В самом здании обычно есть какое-то оборудование и освещение, которые должны быть в рабочем состоянии даже при отключении электричества.
Это потребует использования резервного генератора или системы аккумуляторных батарей.
Дополнительные фотографии установки резервного дизельного генератора см. В этом посте, фотографии резервного электрогенератора.
Это первая часть. У меня еще есть фотографии этой установки, которые скоро будут загружены. Следите за обновлениями в этом посте.
Изображение 20 — Световой столбик
Что ж, я подумал, что этот столбиковый светильник хорошо смотрится на детской площадке рядом с зоной отдыха и продуктовыми лавками, когда я уходил с тренировок в местном спортзале.
Мне особо нечего сказать о блокировочном освещении. Это просто изображения существующих источников света, которые, как я подумал, могут быть кому-то полезны.
Тем не менее, для читателей, которым приходится иметь дело с установкой этого типа ландшафтного освещения, я приложил к этому сообщению схему раздела, которая показывает немного больше деталей.Я надеюсь, что это помогает.
Ландшафтное освещение входит в компетенцию ландшафтных архитекторов. Поэтому я обычно не провожу с ними много времени.
Когда мне нужно подготовить схему внешнего освещения, которая также включает ландшафтное освещение на этапе концептуального дизайна, я обычно просто копирую схему ландшафтного освещения из предыдущих проектов, подготавливаю электрическую распределительную систему для освещения и подсчитываю количество света. светильники.
Целью было получить приблизительную стоимость работ по ландшафтному освещению.Сначала мы должны получить деньги. Когда появляются деньги, появляется множество способов выполнить работу.
Больше фотографий фонаря для столбика см. В этом посте. Фотографии фонаря для столбика.
Рисунок 21 — Электрошкаф
Электрошкаф на картинке выше был сделан для многоэтажного офисного здания.
Ранее я писал статью о защите электрического щита в многоэтажном офисном здании. Вы можете прочитать статью здесь, Фотографии установки электрощита.
В той статье я описал, насколько неохотно главный подрядчик предоставил электрическую комнату или шкаф, чтобы ограничить доступ к электрическим панелям и защитить их от повреждений.
Доступ к панели неквалифицированных лиц может привести к неправильному обращению, неправильной работе инструментов внутри панелей или несчастным случаям из-за прикосновения к ТОЧНЫМ частям внутри панелей.
Эти панели были трехфазными с напряжением 415В между фазами. Случайное прикосновение к токоведущим частям при таком напряжении может привести к очень серьезным травмам.Удары электрическим током и немедленная смерть являются обычными последствиями поражения электрическим током при таком напряжении.
Остальную часть статьи читайте здесь, Электрические шкафы в многоэтажных домах.
Рисунок 22 — Подстанция устанавливает баллоны противопожарной защиты CO2
Все электрические подстанции и главные распределительные щиты должны быть оснащены системой противопожарной защиты.
Если здание подстанции является отдельным зданием, некоторые местные офисы органа электроснабжения и местного управления пожарной охраны могут счесть переносные огнетушители подходящими.
Однако электрические помещения, которые являются частью жилого здания, обычно должны иметь какую-либо автоматическую систему пожаротушения, такую как система CO2.
На приведенном выше рисунке показана автоматическая система пожаротушения CO2, установленная в помещении резервного генератора.
На рисунке 23 ниже показана автоматическая противопожарная завеса прямо над внутренним отверстием глушителя воздухозаборника генераторной.
Полотно в свернутом состоянии. Когда автоматическая система CO2 активируется и происходит выпуск газа, эта завеса (и все другие противопожарные завесы, установленные в комнате) автоматически снимается и опускается, чтобы заблокировать воздушный проход.
Это действие позволяет газу CO2 полностью затопить комнату и потушить пожар внутри.
Изображение 23 — Автоматическая противопожарная завеса над глушителем на входе свежего воздуха
Какая противопожарная защита для электрической подстанции зависит от предпочтений консультантов по проектированию и минимальных требований местных органов пожарной безопасности.
Однако в некоторых проектах здание подстанции или помещение подстанции (например, помещение распределительного устройства высокого напряжения) необходимо построить и оборудовать (за исключением оборудования системы распределения электроэнергии), а затем передать местному органу электроснабжения в качестве одного из согласованных условия для получения предложения.
В этих типах договоренностей также должны соблюдаться минимальные требования и предпочтения местного отделения электроснабжения.
Пожарные службы обычно имеют установленное требование в отношении того, какая система требуется в помещении подстанции. Инженеры-проектировщики обычно готовят свой проект на основе этих требований и требований поставщика.
Остальные изображения смотрите здесь, Система противопожарной защиты подстанции.
Фотографии травм от поражения электрическим током
Я загрузил несколько фотографий травм от поражения электрическим током, но я знаю, что многие читатели легко отключаются при виде этих серьезных травм.Поэтому я не помещаю их в этот пост.
Вы можете проверить этот пост, чтобы увидеть их, фотографии травм электрическим током.
Схема 24 — Помещение для стояка электрооборудования
Во время проектирования электроустановки здания необходимо предусмотреть места, которые необходимы в качестве электрических помещений, на самых ранних этапах процесса планирования и проектирования.
Я постараюсь представить это в виде нескольких основных концепций, чтобы неэлектрические считыватели могли извлечь из этого пользу.
В конце этого поста также есть несколько диаграмм, но я хочу остановиться здесь на технических деталях, так как это может отключить неэлектрические считыватели.
Если вам нужно более подробное обсуждение технических вопросов, в будущем я пришлю вам несколько сообщений с описанием схемы и дизайна электрической подстанции.
Прочтите эту статью, План электрических помещений здания.
Изображение 25 — Опасные опорные стойки
Я думаю, что любой, кто хоть немного знает об опасностях, которые представляет электрическое оборудование, установленное в общественных местах, знает, что не так с опорными стойками на картинке выше.
Я не говорю о возрасте фидерных стоек.
Я знаю, что когда-нибудь все устареет. Машины изнашиваются, материалы портятся, а прекрасное лакокрасочное покрытие тускнеет.
Они стареют, как и мы.
Тем не менее, машины и оборудование, которые могут представлять опасность для людей, особенно детей, должны проектироваться и устанавливаться с учетом безопасности как наиболее важного критерия.
Фидерные столбы, указанные выше, в этом отношении не работают.
Прочтите эту статью здесь, Изображения опасностей на опорной стойке.
Изображение 26 — Вид изнутри блока расширения электрической розетки
Вы когда-нибудь задумывались, как он выглядит внутри блока расширения электрической розетки? Изображения в этом посте могут помочь вам оценить, что происходит внутри этого предмета повседневного обихода.
Я думаю, что большинство читателей могут ясно понять картинку с добавленными мною этикетками.
Тем не менее, для абсолютных новичков, которые нуждаются в объяснении того, что делает то, что показано на этой картинке, позвольте мне просто дать краткое описание.
Посетите пост здесь, Блок расширения электрической розетки.
Схема 27 — Электрическая схема простого дома
Кто-нибудь ищет схему и принципиальную схему простого электрического монтажа?
Вышеупомянутая электрическая схема очень старая.
Возраст не менее 30 лет.
Это видно по количеству розеток в спальнях и на кухне.
В современной спальне потребуется как минимум несколько розеток в каждой комнате.Вам понадобится один для настольных часов, настольной лампы, возможно, телевизора и т. Д.
Одной электрической розетки, как показано на схеме электрических соединений, будет явно недостаточно.
Тем не менее, я считаю, что в этом мире есть еще очень много областей, где до сих пор не хватает даже элементарного бытового электричества.
Итак, эта простая электрическая конструкция дома по-прежнему полезна для очень многих людей.
На самом деле такая конструкция более актуальна. Это также легче понять новичкам в электромонтажных работах.
Прочтите этот пост, Простая электрическая установка, для полной статьи и однолинейной схемы для вышеуказанной схемы.
Изображение 28 — Ведутся работы по установке подземных коробов
Система подземных коробов существует уже давно. В первый раз я увидел это в руководстве по применению, опубликованном государственной телекоммуникационной компанией.
Техническое руководство было уже очень старым, и я был на первом году реальной профессиональной работы после окончания учебы.Это было 23 года назад.
Зачем нужна система кабельных каналов под полом?
Система кабельных каналов под полом — это альтернативный способ предоставления выделенных маршрутов для прокладки электрических кабелей, телефонных кабелей или любых других проводных кабелей, которые вы только можете придумать.
Я сказал «проводка кабелей». Кабель на 11 кВ не является проводным. Электрический питающий кабель 25 кв. Мм для питания панели пожарного насоса мощностью 11 кВт не является проводным кабелем.
(Примечание: 25 кв. Мм означает квадрат 25 миллиметров. Это мера чистой площади поперечного сечения электрических проводников электрического кабеля).
Кабели 1,5 кв. Мм, которые используются для подключения офисного освещения, относятся к категории проводных кабелей.
См. Фотографии коробов под полом здесь: Фотографии коробов под полом.
Изображение 29 — Острые края изготовленного на месте изгиба электрического кабеля под углом 45 градусов
В чем будет проблема, если подрядчик по электротехнике изготовит некоторые аксессуары системы кабельных каналов вручную на строительной площадке? Почему я поднимаю этот вопрос?
Большинство клиентов и консультантов, которых я знаю, прямо заявляют, что все электрические каналы и соответствующие аксессуары должны изготавливаться на заводе и желательно приобретаться у одного производителя.
Это означает, что все детали и детали, составляющие установку электрических магистралей, должны приобретаться как готовые изделия с завода.
Что делать, если субподрядчик не выполняет это требование?
Фурнитура заводского изготовления имеет гораздо лучшее качество; в этом нет никаких сомнений.
Однако есть ли какие-либо другие существенные причины для этого конкретного требования, кроме разницы в качестве продуктов?
Прочтите полную статью в этом посте, Электрические магистрали, изготовленные на месте.Там есть еще несколько картинок.
Image 30 — Размеры бетонного фундамента для 5-метрового составного фонарного столба
Друг спросил размер этой штуки. Итак, я загрузил несколько изображений.
Читайте полную статью в этом посте, Размер составного осветительного фундамента. Там есть еще несколько изображений.
Рисунок 31 — Разгружаемый электрический люк
На рисунке выше показан электрический люк, предназначенный для подземной установки, выгружаемый из транспортной тележки.
Для большинства строительных работ требуется как минимум один или два подземных колодца с электричеством. Это связано с тем, что для здания значительного размера обычно требуется несколько сотен ампер электрического тока при низком напряжении (т.е. 240 вольт, трехфазный ток).
Свыше нескольких сотен кВА (киловольт-ампер) орган электроснабжения обычно поставляет электроэнергию потребителям с напряжением выше 240 вольт, обычно с напряжением 11000 вольт.
(Примечание: 100 ампер x 240 вольт x 3 фазы = 24000 ВА x 3 фазы = 72000 ВА = 72 кВА.Для читателей, которых пугает термин KVA, это и есть KVA. Это мера электроэнергии, подаваемой в здание. Это также наиболее распространенная единица измерения, используемая для определения размера и номинальной мощности электрического оборудования и распределительных устройств.)
Хорошо, вернемся к электрическому люку.
При напряжении питания 11000 вольт (т. Е. 11 кВ) высоковольтные кабели, проложенные ниже уровня земли (т. Е. Под землей), являются наиболее популярным методом распределения электроэнергии, если только здание не находится в отдаленных районах, например в сельской местности.
Итак, при строительных работах нам понадобится по крайней мере один или два из этих люков для ввода силовых кабелей с внешней стороны границы строительных работ на электрическую подстанцию внутри строительного комплекса или внутри самого здания.
Читайте полную статью в этом посте, Подземный электрический люк.
Изображение 32 — Самодельная установка электрических коробов, каналов для кондиционирования, противопожарных трубопроводов и балки перекрытия
Несколько изображений, которые я показываю в этом посте, демонстрируют, что может произойти при правильной координации не проводится монтаж между механическими и электрическими коммуникациями в многоэтажном доме.
Где-то среди моих предыдущих постов вы можете найти примеры хорошей координации между установкой механических и электрических служб.
Однако здесь я хочу показать вам обратную сторону. Приведенные выше примеры не являются худшим случаем. У меня есть множество картинок, показывающих гораздо худшие сценарии, которые я покажу вам в следующих постах.
Напоминание для новичков в электромонтажных работах: учитесь на ошибках других и соответствующим образом планируйте свою работу.
Это очень дорогой урок, если вам нужно усвоить его на собственном опыте, потому что исправления, перемещение или исправления в крупных установках могут быть очень дорогими и трудоемкими.
Полный текст статьи можно найти в этом посте, Координация M & E.
Изображение 33 — Примеры цветовых кодов для нескольких электрических служб
В этом посте приведены некоторые примеры идентификации различных электрических служб внутри здания.
Три трубопровода с полосами цветового кода на рисунках выше являются частью того, что мы называем в строительстве электрическими услугами.
Однако электрические услуги — не единственные, которые требуют определенных средств определения того, для чего они нужны.
Механические службы также действительно нуждаются в том, чтобы их трубопроводы, каналы и т. Д. Были снабжены некоторой идентификацией.
В некоторых учреждениях, например в больницах, очень много услуг относится к категории механических. В определенных местах больничного комплекса практически невозможно узнать, какая труба для чего предназначена.(Помните, что электрический канал GI (оцинкованное железо) — это просто металлическая труба.)
Во время технического обслуживания, спустя много времени после того, как мы, строители, завершили строительство и сдали здание в эксплуатацию со всеми механическими и электрическими службами, полностью протестированными и работающими, обслуживающий персонал могли ругать нас каждую неделю за то, что мы не обеспечиваем достаточную идентификацию для каждой службы внутри здания.
Во время эксплуатации и технического обслуживания здания недостаточная идентификация на каждой из служб по всему зданию может привести к серьезным несчастным случаям.
Почему я говорю о механических услугах? Потому что они часто проходят по электросетям. Время от времени детали и материалы между двумя дисциплинами выглядят и ощущаются одинаково.
Прочтите полную статью в этом посте, Цветовые коды электрических служб.
Рисунок 34 — Фотографии поставки трансформатора 1600 кВА
Я только что загрузил несколько фотографий трансформаторов 1600 кВА, выгружаемых с грузовика на строительной площадке.
Вы можете увидеть все фотографии здесь, Трансформатор 1600 кВА Фотографии

Фото 35- 10-метровые опоры: нижняя часть
Недавно я сделал несколько снимков складских помещений для составных осветительных приборов на строительной площадке. С этими изображениями я, кажется, объяснил всю систему составного освещения в этом блоге. Итак, этот пост завершает тему составного освещения. Конечно, если я найду больше фотографий, которые, я думаю, будут интересны читателям, я также прикреплю ссылку на этот пост.
Все фото на складском дворе смотрите здесь, Комплексный осветительный склад.
Изображение 36 — Форма для экзотермической сварки для соединения заземляющей медной ленты размером 25 мм x 3 мм и стального заземляющего стержня с медной оболочкой.

Думаю, я загрузил в этот блог довольно много фотографий по электрическому заземлению. Однако есть одна работа системы заземления, которую я всегда хотел показать читателям, особенно истинным новичкам (то есть студентам и молодым инженерам).Это процесс экзотермической сварки.
Это изображение выше — одно из немногих, что я только что загрузил. Остальные вы можете увидеть здесь, Электрическое заземление.
Изображение 37 — Кабельные лестницы на высоковольтных распределительных устройствах потребителей

Кабельная лестница — один из важнейших компонентов системы поддержки кабеля здания. На картинке выше показан пример новой установки. Вы можете увидеть остальные фотографии в этом посте, фотографии кабельной лестницы.
Рисунок 38 — Электромеханические услуги над потолком административного здания
Несколько недель назад в одном из моих блогов читатель оставил сообщение, в котором спрашивал, как подсоединить ответвление к стальному желобу.Поэтому я загрузил в этот пост несколько фотографий, показывающих соединения между электрическими кабелепроводами и магистралями. Эти изображения должны быть достаточно понятными, чтобы установить связь. См. Все изображения здесь: Отвод к магистральным соединениям.
Схема 39 — Габаритный план электрических помещений подстанции нового административного здания

Ниже приведен план электрических комнат для сообщения, которое я отправил ранее, Фотографии кабельной лестницы.
Ранее был пост о кабельных лестницах.Я знаю, что некоторым новичкам может быть трудно представить общее расположение электрических помещений (и, следовательно, кабельных лестниц) на подстанции без помощи какой-либо схемы расположения.
Приведенная выше диаграмма может помочь.
Остальную часть сообщения вы можете прочитать здесь, Схема расположения помещений подстанции.
Изображение 40- Установка для процесса экзотермической сварки с маркировкой

На приведенном выше рисунке показана установка кабеля к кабелю. связь.Я не буду много писать сегодня и серьезно сомневаюсь, что в ближайшем будущем снова сможем писать длинные посты. Лучшее, что я могу сделать, это показать вам несколько картинок. Когда у меня есть еще раз напишу подольше. Обратите внимание, что часть, которую я назвал «взрывчатый порошок», не действительно взрывоопасный порох. Что ж, ЭТО взрывоопасно, но не ВЗРЫВЧАТОЕ. На самом деле это некая порошкообразная смесь оксида меди и алюминий.
При воспламенении смесь вызывает очень высокотемпературную реакцию. расплавляют медные и алюминиевые компоненты, которые затем перетекают во все полости между соединяемыми проводниками, а также образуют толстый слой оболочка из сплава вокруг них.

Изображение 41: Подпольный короб под несущей арматурой
Я опубликовал довольно много фотографий по системам кабельных коробов под полом.
Эти системы кабельных коробов под полом вместе с их распределительными коробками (т. Е. Распределительными коробками) и служебными коробками пола до настоящего времени устанавливались внутри бетонной стяжки бетонного пола.
В этом методе установки сначала возводится железобетонная плита перекрытия.
Однако строительство бетонного пола еще не завершено с завершением строительства железобетона.
Слой бетона толщиной от 50 до 75 мм должен быть залит и выровнен на готовый железобетон, чтобы сделать готовый бетонный пол. Этот слой называется «бетонная стяжка».
Именно в этом верхнем бетонном слое устанавливается система кабельных каналов под полом, или, как некоторые ее называют, «встроенная».
Однако на новом изображении, которое я показал выше, кабельный канал под полом не установлен в слое стяжки (на самом деле слоя стяжки здесь нет).
Уровень чистового пола здесь был спроектирован так, чтобы он был всего на 50 мм выше вершины самых верхних арматурных стальных стержней (называемых «арматурными стержнями»).
Прочтите остальную часть статьи здесь: Подпольный короб под несущей арматурой
Рисунок 42 — Электрический кабельный мост
(Нажмите на картинку, чтобы увеличить)

Продолжая традицию обмена инженерными знаниями с помощью изображений, сегодня я делюсь с вами фотографиями кабельных мостов для электрических кабелей.
Посетите «Вантовый мост», чтобы увидеть больше фотографий вантовых мостов для электрических кабелей.

Изображение 43 — Барабаны для электрических кабелей
Очень важно всегда проявлять особую осторожность при обращении с кабелями.
Необходимо принять все меры предосторожности, чтобы не уронить барабан с кабелем. При падении барабанов с кабелем даже с небольшой высоты слои кабеля, расположенные ближе всего к корпусу барабана, расплющиваются.
В зависимости от длины кабеля, типа используемого кабеля и высоты падения вес внешних слоев может вызвать повреждения внутренних слоев, которые очень трудно определить.
Аналогичное искажение троса также произойдет, если барабан упадет на бок.
У меня есть правдивая история о неправильном обращении с барабанами с кабелем. Это было из одного из моих предыдущих проектов. Прочтите здесь, фотографии барабана электрического кабеля.
Изображение 44- Водонепроницаемая розетка 13A IP66

Это изображение из одного из моих старых проектов.
Локация находится на крыше пристроенного 5-ти этажного подиумного блока. Этот уровень используется в качестве вспомогательного производственного помещения, где расположены градирня для кондиционирования воздуха и резервуары для воды для пожаротушения.
Здесь же находится главный пожарный бювет.
Таким образом, эта открытая площадка является хорошим местом для проведения ремонтных работ, которые могут потребоваться после ввода офисного комплекса в эксплуатацию.
Канал, который вы видите вдоль стены парапета, проходит по всей крыше. Наружные розетки и перегородки со степенью защиты IP66 устанавливаются через одинаковые интервалы вдоль трассы кабелепровода.
См. Сообщение и другие погодозащищенные розетки здесь, Всепогодные переключаемые розетки на 13 А
Авторское право http: // electricinstallationwiringpicture.blogspot.com Фотографии электромонтажных работ
Как установить и устранить неполадки фотоэлемента
1) Проверьте это фото глаз Рейтинг соответствует напряжению и мощности нагрузки. Каждое устройство имеет вольт и мощность усилителя указана на устройстве. Некоторые из них имеют рейтинг от 120 до 277, другие — с рейтингом 240 вольт и т. Д.
2) Мигает днем … неправильная проводка
3) мигает ночью …. слишком много местного света, отведите глаз от фото от света. Срок службы натриевой лампы близок. Протестируйте, закрыв глаза черная лента.
4) никогда не выключается: низкое сетевое напряжение, неправильное номинальное напряжение, чрезмерное нагрузки (например, нельзя использовать фотоэлемент для управления двигателем мощностью 1 л.с.)
5) никогда не включается: перегорела лампа, слишком высокое напряжение, неправильное напряжение, слишком много окружающего света, устройство неисправно или перегорело.
6) некоторое время работает нормально, а затем остается включенным ,,, избыточная нагрузка (мотор, слишком много лампочек) и контакты сгорели. Заменить фото глаз.
7) не выключается и выглядит обгоревшим … удар молнии или же Возможно сгорел импульсный импульс. Фотоэлемент
Убедитесь, что в линии питания нет пониженного или повышенного напряжения.
Убедитесь, что проводка выполнена правильно, используя приведенные ниже схемы.
При больших нагрузках, таких как несколько источников света, двигатель и т. Д., Используйте фотоэлемент для включите-выключите контактор и позвольте контакторам работать с тяжелым током нагрузка.
Для светодиодных светильников с высоким пусковым током переключатель фотоуправления должен быть рассчитанным на большее количество ампер, чем просто добавление ампер-нагрузки на приспособление. Например, десять светодиодных ламп мощностью 800 люмен (эквивалент 60 Вт) могут потребляют 7 Вт каждый или 70 Вт при включении. 70 Вт делить на 120 вольт = 0,6 ампер. Во время пуска все индуктивные нагрузки например, двигатели, контакторы и светодиоды на короткое время потребляют больше ампер.Отражение усилителя создает тепло, которое может расплавить или повредить детали. 10 светодиодных лампочек никогда не генерируйте достаточно тепла, чтобы повредить обычный домашний фото-глаз. Однако с более крупными установками, которые изначально были разработаны для резистивные нагрузки вместо индуктивных светодиодов, проблема может потребовать более частая замена, или контактор для работы с усилителями.
Устранение неполадок, руководство по фотоэлементу / pdf
Устранение неполадок с электричеством в домашних условиях
Основы электрического перегрева
Как электрик вы наверняка видели или хотя бы слышали о возгорании электрического тока.К счастью, это не обычное явление. Однако окружающая их статистика отрезвляет. Согласно данным Национальной ассоциации противопожарной защиты (NFPA), Куинси, штат Массачусетс, в 2006 году в США около 20 900 зарегистрированных пожаров в жилых домах (включая электрораспределительное или осветительное оборудование) привели к гибели 500 гражданских лиц, 1100 ранениям среди гражданского населения и 862 долларам США. миллионов в прямом имущественном ущербе. Какие факторы влияют на эти цифры?
По моему опыту судебно-медицинской экспертизы, существует три основных независимых режима электрического перегрева, которые приводят к электрическим пожарам: чрезмерный ток, плохие соединения и пробой изоляции.Есть редкий четвертый режим — индукционный нагрев, который в этой статье обсуждаться не будет.
Чрезмерный ток встречается редко, потому что автоматические выключатели и предохранители (при правильном размере) обычно защищают от этого случая.
Плохие соединения могут быть очень эффективными при перегреве, поскольку они могут генерировать высокую мощность на небольшой площади в течение длительного периода времени. Об этом свидетельствуют исследования Уильяма Дж. Миза и Роберта Босолиэля в «Исследовательском исследовании светящихся электрических соединений», опубликованном Национальным бюро стандартов, и NFPA 921, «Руководство по расследованию пожаров и взрывов» от NFPA. .Если плотность ватт достаточно высока, соединение будет светиться. Оксид фактически образуется в (неплотной) контактной области, и сопротивление оксида вызывает рассеяние мощности I ² R.
На фото 1 показано светящееся соединение в общей розетке с током 12 А с проводом 12 AWG. Если нам повезет, правильное закрытие этих соединений предотвратит возгорание близлежащих горючих материалов, таких как древесина и целлюлозная изоляция, в подобной ситуации. Несмотря на то, что плохое соединение опасно, в настоящее время нет способа обнаружить плохое соединение, как только оно начнется.GFCI или AFCI могут определять плохое соединение после того, как некоторая электрическая изоляция становится проводящей и возникает ток утечки (5 мА или 30 мА соответственно).
Красные кружки на фото Фото 2 показывают следы отложения оксида и небольшие участки плавления из-за последовательного образования дуги на проводе и нижней стороне шнека.
Один из наиболее неправильно понимаемых способов перегрева — это пробой изоляции. С одной стороны, мы знаем, как изношенные шнуры могут вызвать перегрев при повреждении изоляции, а жилы горячего провода касаются жил нейтрального или заземляющего провода (см. Stand Your Ground ).Это вызывает параллельное короткое замыкание и дугу — и искры могут выбрасываться / могут воспламенить близлежащие мелкие горючие вещества, такие как бумага. Однако существуют и другие способы воспламенения возникновения перегрева и перехода в пламенное горение, один из которых называется слежением за дугой, согласно разд. 8.9.4.5. NFPA 921, «Руководство по расследованию пожаров и взрывов».
При отслеживании мокрой дуги токопроводящая жидкость контактирует с электрической цепью. Ток утечки через изолятор может начаться и вырасти до слежения за дугой, которая может накаляться и быть достаточно горячей, чтобы воспламенить горючие вещества.Некоторыми примерами этого являются соленая вода на электрических устройствах аквариума или ополаскиватель в посудомоечной машине, протекающий на внутреннюю проводку. Если эта жидкость образует мосты между проводниками, находящимися под напряжением, и проводниками, не находящимися под напряжением, ток может течь через жидкую и термопластичную изоляцию, поддерживающую проводники.
Со временем этот ток может разрушить пластик, превращая углеводород в элементарный углерод, который является полупроводником. Этот углерод сам по себе может проводить увеличивающийся ток утечки, который затем может раскалиться и воспламенить горючие газы, выходящие из пластикового материала.Отслеживание сухой дуги может происходить без жидкости и может начаться из-за термической деградации в непосредственной близости от плохого соединения, как это видно на Фото 1 . Фотография 3 иллюстрирует вызванное лабораторией отслеживание сухой дуги и отслеживание мокрой дуги на торце свечи и микровыключателе, соответственно.
Фотография 4 показывает крупным планом внутреннюю часть микровыключателя, в которой прослеживание влажной дуги произошло между контактами в области, показанной красным овалом. В этом случае деградированный углерод в пластике проводил ток по его поверхности, вызывая перегрев.
Что можно сделать для повышения электробезопасности помимо выполнения требований NEC и дополнительных общих требований?
• По возможности устанавливайте GFCI в помещении, чтобы они не промокли. GFCI могут перегреться и стать причиной возгорания или выйти из строя и стать причиной поражения электрическим током, если они влажные.
• Критически относитесь к опасным или второстепенным приложениям и местам (лесопильные заводы, пыльные зоны, насосные отделения бассейнов) и подумайте о переходе с закрытого корпуса на корпус с повышенной опасностью.
• Избегайте неправильной проводки, как указано в «Зоны потенциальных проблем» .
Коринек, П.Е., инженер-криминалист и президент Synergy Technologies LLC в Седарбурге, штат Висконсин. С ним можно связаться по телефону [email protected].

Боковая панель: потенциальные проблемные области
Некоторые широко известные методы неправильной проводки, которые могут привести к возгоранию электрического тока, включают:
• Слабые соединения.
• Алюминиевый и медный проводники сращены вместе с неправильным соединителем.Оксид алюминия вызывает перегрев.
• Некоторые соединители с прокалыванием изоляции при неправильном применении могут приводить к плохим соединениям из-за недостаточной площади контакта или давления.
Некоторые довольно неизвестные или редкие проблемы включают:
• Кабель НМ при размещении у острых краев гвоздей стальной фермы может иметь срез изоляции. Это может вызвать перегрев, поскольку ток течет от «горячего» проводника к стали через острый край и, наконец, к нейтральному или заземляющему проводнику (скорее всего, из-за плохого соединения).Если кабель не закреплен в достаточной степени, и на кабель оказывается нагрузка, это также может привести к разрыву изоляции. Считается, что провода, слегка соприкасающиеся с острым краем, могут позволить нагреваться без срабатывания автоматического выключателя.
• Приборы с водой (например, посудомоечные машины и аквариумы) могут стать причиной пожара и поражения электрическим током. Однако могут быть приняты меры предосторожности, такие как установка GFCI или AFCI с достаточными системами заземления, чтобы уменьшить опасность поражения электрическим током и возгорания. На фото ниже показаны последствия того, что в аквариуме загорелся свет из-за плохого соединения на одном из контактов люминесцентного светильника.
• Низковольтные системы (например, сильноточное ландшафтное освещение) с полевыми соединениями, которые подвергаются воздействию горючих веществ, таких как деревянный сайдинг, могут быть опасными. Светящийся соединительный рисунок 15А или более может выделять значительное количество тепла и может воспламенить эти горючие вещества. Я слышал, как профессионалы говорили: «Это всего лишь 12 В; это должно быть безопасно ». Конечно, это безопасно при поражении электрическим током, но определенно опасно с точки зрения возгорания, поскольку перегрев из-за плохого соединения зависит от тока и, как правило, не зависит от напряжения.

Боковая панель: стойкость
Исторически заземление использовалось в первую очередь для защиты от ударов, хотя на самом деле оно увеличивало риск возгорания. Плохое соединение в сети заземляющих проводов (возможно, с кабелепроводом или армированным кабелем), по которой проходит ток, безусловно, может представлять опасность пожара, особенно когда заземляющий провод не принимается во внимание, исходя из того, что «это всего лишь земля» и, следовательно, не имеет значения. GFCI и AFCI могут защитить как от поражения электрическим током, так и от пожара при наличии заземления.
9 типов электрических розеток в домах
Фото: depositphotos.com
Если не все электрические розетки в вашем доме выглядят одинаково, это связано с тем, что существует много разных типов электрических розеток. Каждый тип имеет уникальные характеристики и особенности. То, что подходит для спальни, может быть не лучшим для вашей ванной комнаты, и наоборот.
Выбор и установка правильной электрической розетки, соответствующей потребностям помещения, может защитить вас от поражения электрическим током и сделать ваш дом более энергоэффективным.В этом руководстве объясняются свойства девяти различных электрических розеток, которые могут быть у вас дома.
1. Розетки на 15 А, 120 В
Наиболее распространены в старых домах и выпускаются в двух версиях:
Фото: depositphotos.com
Двухконтактные розетки имеют два длинных разъема для подключения и обеспечить незаземленное соединение.
Версия с тремя контактами добавляет контакт заземления и дополнительную вертикальную прорезь, чтобы предотвратить поражение электрическим током от незакрепленной проводки.
Это также самые дешевые типы электрических розеток на рынке, которые легко установить или заменить. В то же время они также могут быть главными кандидатами на обновление в ближайшем будущем. Для повышения безопасности и эффективности может быть разумной идеей выбрать более современные альтернативы из этого списка.
Подходит для: Для домашнего использования с приборами, имеющими минимальные требования к напряжению и силе тока.
2. Розетки на 20 А, 125 В
Эти электрические розетки поддерживают большую потребляемую мощность, чем предыдущий тип.Строительные нормы и правила рекомендуют устанавливать розетки на 20 А для некоторых приборов, таких как большие кухонные гаджеты, которым для работы требуется больше энергии.
Вы можете отличить их от версии 15A, посмотрев небольшую горизонтальную прорезь рядом с вертикальной прорезью заземления. Они могут даже идеально подходить для некоторых стиральных и посудомоечных машин и обогревателей.
Подходит для: Крупных бытовых приборов, которым требуется больше энергии.
3. Розетки на 20 А, 250 В
Для крупных бытовых приборов, таких как кондиционеры, воздушные компрессоры и оборудование для хобби, требуется еще более высокий уровень мощности.Для таких целей следует выбрать именно этот тип электрической розетки.
Перед установкой этих розеток на 20 А, 250 В вам потребуется соответствующая электрическая цепь. Для розеток на 250 В необходим двухполюсный автоматический выключатель, установленный на главной панели, и эту работу лучше доверить электрику. Посмотрите на характеристики мощности устройства, которое вы планируете использовать, и сделайте соответствующий выбор. Некоторым приборам, таким как настенные духовые шкафы и электрические сушилки, может потребоваться даже больше энергии, чем могут обеспечить эти розетки. Для таких случаев вы можете взглянуть на розетки 30А или 50А.
Подходит для: Крупных бытовых приборов с очень высоким энергопотреблением и оборудования для хобби-магазинов.
Некоторые рабочие места лучше доверить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
+
Фото: depositphotos.com
4. Розетки с защитой от несанкционированного доступа
Строительные нормы и правила в большинстве мест сделали обязательным использование розеток с защитой от несанкционированного доступа в новом строительстве. В этих типах электрических розеток используется встроенный физический барьер для предотвращения проникновения посторонних предметов.Внутренние заслонки открываются только при вставке двухконтактной или заземленной вилки. Если у вас дома есть дети, это может быть безопасным выбором. Даже если дети попытаются вмешаться в эти розетки, вставив что-нибудь, кроме вилки, опасности поражения электрическим током нет.
Подходит для: Безопасное использование в домах с детьми.
Фото: depositphotos.com
5. Выходы GFCI
Выходы прерывателя цепи замыкания на землю (GFCI) лучше всего подходят для мест, близких к воде.Внутри это включает в себя такие пространства, как ванные комнаты, кухни, подвалы, места для ползания и прачечные. Вы также можете использовать розетки GFCI на открытом воздухе.
Эти розетки постоянно отслеживают протекание тока и отключаются (или отключают питание) при обнаружении всплеска или скачка тока. Схема прерывателя немедленно срабатывает в момент обнаружения опасного скачка напряжения. Для розеток рядом с водой скачок напряжения может указывать на прямой контакт с водой и, как следствие, опасность поражения электрическим током, например, если вы случайно уронили активный фен в ванну, когда она наполнена водой.Вы можете легко идентифицировать их, ища кнопки «ТЕСТ» и «СБРОС» разного цвета на фасаде.
Подходит для: Предотвращение поражения электрическим током в местах, близких к воде.
6. Выходы AFCI
Некоторые электрические неисправности вызывают нагревание из-за дуги. Возникновение дуги возникает в точках слабого контакта в вашей электрической системе, где электричество скачет между соединениями. Контрольными признаками обычно являются искры или жужжащий звук. Это может вызвать необычайное количество тепла.Перегрев приборов, случайное вбивание гвоздя в проволоку или грызуны, пережевывающие проволоку, могут вызвать этот риск. При возникновении дуги выходы прерывателя цепи дугового замыкания (AFCI) обнаруживают его, а встроенный прерыватель отключает выход. Вы можете установить их в спальнях и других спальных зонах через специальный автоматический выключатель на главной панели. Это важная мера предосторожности для тех мест в вашем доме, где вы не всегда можете бодрствовать и быть полностью внимательными. Это также отличный вариант для кухонь и прачечных.
Подходит для: Предотвращение поражения электрическим током в спальнях и других спальных зонах, на кухнях и в прачечных.
7. Коммутируемые розетки
Если есть приборы или лампы, которые вы хотите держать постоянно включенными, даже когда они не работают, подумайте о коммутируемых розетках. Устройство объединяет розетку и подключенный выключатель. Используйте переключатель для управления питанием подключенного устройства, не вынимая вилку из розетки. (Для их установки вам не потребуется новая электрическая коробка или дополнительная проводка.)
Подходит для: Приборы или осветительные приборы, которые вы хотите всегда держать подключенными.
Фото: homedepot.com
8. USB-розетки
Устройства, которые заряжаются через USB, сегодня широко распространены в домашних хозяйствах. Если вы разочаровались в поиске бесплатных USB-портов или зарядных устройств, решением могут стать настенные USB-розетки. Это дает вам одно или несколько USB-разъемов прямо на стене, часто на одной пластине с другими двух- или трехконтактными розетками. Просто подключите кабели прямо к стене, чтобы зарядить смартфон, планшет или другое USB-устройство.
Подходит для: Питание устройств, заряжаемых через USB.
9. Интеллектуальные розетки
Современные инновационные интеллектуальные розетки оснащены встроенными механизмами для мониторинга энергопотребления. Они также могут включаться или выключаться по программе или расписанию. Умные розетки могут быть отличным решением для вещей, которые вы хотите выполнять по установленному графику, например, разбрызгивателей газонов или капельных кофеварок. Они также могут предотвратить утечку электроэнергии и сделать ваш дом более энергоэффективным.
Многие умные розетки также имеют дистанционное управление по протоколам Wi-Fi, Zigbee или Zwave.Вы можете управлять ими и отслеживать их удаленно с помощью телефона или голосовых помощников. Работа в режиме громкой связи также возможна через умные колонки Google Home и Amazon Echo.
Подходит для: Энергоэффективных домов и людей, которые хотят внедрить домашнюю автоматизацию.
Некоторые рабочие места лучше доверить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
+
Выбор подходящего для вашего снаряжения — Reef Photo & Video
Ли Бургхард Январь 2019
Определить подходящую электрическую переборку для вашего корпуса Nauticam может быть непросто.Существует множество возможных комбинаций в зависимости от камеры и стробоскопа, который вы собираетесь использовать. Ключевым моментом является определение правильного типа подключения для вашего конкретного стробоскопа и камеры.
В этой статье мы обсудим различные варианты электрической перегородки корпуса Nauticam, доступные в настоящее время, и то, как определить правильное соединение для вашей камеры, стробоскопа и кабелей синхронизации.
Электрические переборки корпуса Nauticam
В настоящее время Nauticam предлагает несколько типов электрических переборок:
Nikonos 5pin style — для подключения кабеля синхронизации Nikonos 5 pin
Стиль Ikelite — для подключения кабеля синхронизации стиля Ikelite
S6 style — для подключения кабеля синхронизации S6 Style
Каждая перегородка имеет резьбу 14 мм (изображение внизу слева) и включает переходник с понижением от 16 до 14 мм (изображение внизу справа с прикрепленным переходником), позволяющее установить перегородку в любое открытое отверстие перегородки M16 или M14. на корпусе.
Соединения для горячего башмака Nauticam
У каждой модели камеры будет собственное подключение к горячему башню, и вам нужно будет убедиться, что вы выбрали правильный вариант для вашей модели камеры. В настоящее время Nauticam предлагает:
Электрические соединения строба
У каждой марки стробоскопа будет свой тип электрического подключения. Самые распространенные из них:
Стиль моря и моря — обычно встречается на стробах Sea & Sea и Inon
.
Ikelite Style — можно найти исключительно на Ikelite Strobes
.
и S6 Style — обычно используются в стробоскопах европейских брендов таких компаний, как Seacam и One UW.Они позволяют использовать 6-проводное соединение для Canon E-TTL.
Кабели / шнуры электрической синхронизации
Кабели синхронизации каждой марки обычно бывают двух исполнений:
Тот, который проходит от единственной перегородки на корпусе камеры к одиночному стробоскопу
Или другой, это кабель Split или Y, который проходит от единственной переборки на корпусе камеры к 2-кратным вспышкам.
И кабели синхронизации каждой марки предлагают разные подключения к электрической перегородке на корпусе:
5-контактный тип Nikonos — для подключения к переборке с 5-контактным разъемом Nikonos
Ikelite style — для подключения к переборкам Ikelite style
или в стиле S6 — для подключения к переборкам в стиле S6
А к электрическому подключению на стробоскопе:
Sea & Sea Style — для подключения к Sea & Sea или Inon Strobes
Ikelite Style — для подключения к Ikelite Strobes
или S6 Style — для подключения ко многим стробоскопам европейских производителей, таким как Seacam или One UW
Убедитесь, что выбранный вами кабель синхронизации подходит как к электрической перегородке на корпусе, так и к перегородке используемых вами стробоскопов.
Установка
Электрические переборки корпуса nauticam спроектированы так, чтобы их можно было установить пользователем, а процесс прост и легок. Вы можете обратиться к руководству по установке, доступному здесь, для более детального изучения:

Если вы все еще не уверены в правильности электрических компонентов, необходимых для вашего оборудования, или у вас есть вопросы, свяжитесь с нами напрямую для получения помощи, мы здесь, чтобы помочь!
Проверка электрических соединений | Американское общество домашних инспекторов, ASHI
Проверки электрических систем и компонентов охватывают широкий и разнообразный спектр.Инспекторы дома постоянно учатся распознавать правильные и неправильные установки и дефектные системы. В типичную рабочую неделю домашний инспектор, вероятно, столкнется с проблемами, связанными с неправильным размером провода, проблемами заземления или соединения, неправильной защитой от перегрузки по току, деградацией оборудования, открытыми стыками и открытыми распределительными коробками… и это лишь некоторые из них. В этой статье я остановлюсь на электрических соединениях. Все электрические цепи в той или иной форме заканчиваются в исходной точке…
Читать статью полностью
Подайте заявку на членство в ASHI и получите доступ к сотням статей, написанных ведущими экспертами отрасли, включая ежемесячную подписку на ASHI Reporter как часть преимуществ вашего членства.
Майк Твитти, ACI
Сертифицированный инспектор ASHI Майк Твитти — владелец компании Homescan Property Inspections в Mt.
