Потайной дверной замок


Здравствуйте Самоделкины! Предлагаю на ваш обзор очередную самоделку. Это потайной дверной замок, который легко можно сделать своими руками.

Как это все работает? На двери нет никаких отверстий для ключей, но она не открывается. Запирается дверь снаружи, но непонятно как. Весь фокус в том, среди головок шурупов и болтов на поверхности двери затерялась шестигранная головка мебельного болта.


Вставляем в нее шестигранный ключ –вороток, поворачиваем его на пол –оборота, и дверь тут же откроется. На другом конце болта, с другой стороны двери смонтирована простая железная щеколда.

Для сборки этой самоделки нам потребуются следующие материалы и инструменты.

Это – мебельный болт с резьбой М8; три гайки с такой же резьбой; две шайбы под эти гайки; металлическая пластина толщиной 4 мм, и шириной 5 см.


Инструменты: ножовка по металлу; два автомобильных ключа 14*13 и 14*17; напильник; надфиль; дрель, сверла, стамеска и молоток.

Собираем это все в следующем порядке.

Шаг-1. Берем мебельный болт, стачиваем на наждаке с одной стороны резьбу на всю ее длину (делаем лыску). С противоположной стороны –делаем тоже самое действие. Толщина болта между сточенных сторон должна быть 5мм. Это все показано на фото.




Шаг -2. От металлической пластины отрезаем планку размером 5*8 см, делаем разметку по середине отрезанной пластины. Отступив от ее края 1 см сверлим 3-4 отверстия диаметром 5 мм, затем при помощи надфиля делаем щелевое отверстие, как показано на фото

Размеры этого отверстия 5 *10 мм.

Шаг -3. Пластину обрабатываем на наждаке или напильником, чтобы не было острых углов. Сверлим не далеко от края двери сквозное отверстие диаметром 8 мм – для болта. Для головки болта делаем отверстие побольше. Вставляем в него болт. С дугой стороны двери на болт надеваем шайбу, и закручиваем гайку до тех пор, пока головка болта не будет вровень с поверхностью двери. Затем на лыску своей прорезью надевается щеколда, и туго затягивается двумя гайками.



Шаг-4. Закрыв дверь, с внутренней стороны делаем разметку под щеколду в дверной коробке. Выдалбливаем или высверливаем отверстие под щеколду. Показано на фото

Вставляем в головку болта шестигранный ключ, поворачиваем его вместе с болтом, тем самым проверяем работоспособность замка. Чтобы щеколда не падала вниз, ставим сбоку от нее ограничитель в виде самореза или гвоздя. Такой замок можно поставить на входную дверь во двор своего дома или в сарай.

Вот и все, готова самоделка.


До новых встреч. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Скрытый замок-невидимка на дверь


В современном мире, к сожалению, уровень преступности по-прежнему достаточно высок, поэтому приходится уделять особое внимание защите жилья и личного имущества.

Существуют различные варианты обезопасить недвижимость, но наиболее распространенный способ – использование надежных замков и прочной двери.



Взлом запирающего устройства – не самое простое и быстрое дело, но все же не исключение, поэтому объекту нужна дополнительная страховка. Именно ею и является скрытый замок-невидимка.

Общие сведения о замках-невидимках

Почему этот тип устройств называется невидимками? Все просто: замочный механизм не имеет личинки и, соответственно, с наружной стороны двери его не видно. Отсутствие скважины исключает возможность взлома с помощью отмычек или высверливания.

Современный потайной замок может быть как врезным, так и накладным. Подобрать его можно для дверей практически всех типов. Расположить запирающее устройство-невидимку можно в любом месте полотна, благодаря чему злоумышленнику будет сложнее его обнаружить. Чтобы полностью исключить возможность выявления потайного прибора, рекомендуется использовать качественную дверь с хорошим уплотнителем по всему периметру. Некоторые модели замков-невидимок предусматривают возможность монтажа сразу двух запорных механизмов, которые можно расположить в разных точках полотна.

Принцип работы замков-невидимок

Каждый электронный замок-невидимка имеет дистанционное управление. В зависимости от модели скрытое устройство может разблокироваться с помощью специальных proximity-карт, радиобрелоков, инфракрасных пультов и даже обычного сотового телефона путем дозвона или отправки сообщения.

 Высокий уровень защиты предаваемого сигнала обеспечивается за счет использования современной технологии динамического шифрования. В этом случае при каждом нажатии на кнопку открывания или закрывания замка генерируется новый код, что исключает его перехват.

Блок управления прибором-невидимкой обладает достаточным объемом памяти для подключения большого количества ключей-брелоков. Это дает возможность использовать замки такого типа в офисах с немалым штатом сотрудников.

Заблокировать или разблокировать скрытое запирающее устройство изнутри помещения можно как дистанционно, так и путем нажатия соответствующих кнопок на корпусе замка или поворотом ручки.

В зависимости от модели запорный механизм приводится в действие с помощью соленоидного привода или мотора с редуктором. По сути, «невидимка» представляет собой обычный электромеханический замок или защелку, но с дистанционным управлением.

Для работы электроники прибора его необходимо обеспечить питанием, подключив к электрической сети. Большинство моделей оснащается резервным аккумулятором для автономной работы на протяжении нескольких дней. Также существуют полностью автономные модели, работающие от батареек стандарта АА. Скрытый замок такого типа удобен тем, что не требует прокладки дополнительных проводов.

Поскольку всегда существует вероятность отключения электричества, замки-невидимки имеют функцию аварийной разблокировки или открываются автоматически. По этой причине использовать потайное устройство на двери в качестве единственного замка не рекомендуется. Некоторые модели при критическом разряде аккумулятора переходят в режим, позволяющий только открыть дверь, после чего она не закроется.

Дополнительные возможности замков-невидимок

На сегодняшний день производители стараются расширить функционал своих изделий для повышения общего уровня безопасности. Так, некоторые модели замков-невидимок имеют возможность работать в паре с датчиками, движения, открытия двери (герконами), разбития стекла и даже с детекторами затопления или газа. Нередко устройства оснащаются громкой сиреной, которая срабатывает при попытке несанкционированного проникновения в помещение. Некоторые приборы имеют GSM-модуль, который позволяет проверить состояние замка, находясь в любой точке мира.

Как выбрать подходящий замок-невидимку

На первый взгляд кажется, что подобрать замок для двери легко, но на практике оказывается все иначе. Множество моделей устройств, похожих друг на друга внешне, отличаются не только по надежности и цене, но и по принципу работы. Выбрать защелку или замок с усиленными ригелями? Проводной или беспроводной? Чем больше вы вникаете в мир замков, тем больше возникает вопросов.

Вам нужен надежный замок-невидимка, купить который хочется без переплаты за лишние функции? Специалисты нашей компании помогут подобрать скрытое устройство, удовлетворяющее все ваши требования и полностью соответствующее своей цене. Также при необходимости наши мастера выполнят монтаж выбранного замка на ваши двери и покажут, как им пользоваться. Для оформления заказа или обсуждения деталей покупки звоните по телефону

Электронные замки невидимки. Установим радиоуправляемые, инфракрасные замки с брелком, невидимые потайные и скрытые в двери.

Невидимые электронные  замки с инфракрасным  излучением.  Скрытые радиоуправляемые замки, работающие от брелка.

Замки-невидимки  приобретать или нет?

С каждым годом необходимость в надежной защите своего имущества и личного пространства становится все актуальнее. Именно поэтому в последние десятилетия замки-невидимки становятся все более популярными и самые ведущие мировые компании, производители замковых механизмов и охранных систем, обязательно предлагают на рынок свои самые новые решения для этой набирающей спрос продукции.

Преимуществ у замков-невидимок столько много, что позволяет говорить с весомой долей уверенности о том, что именно этим устройствам будет отдано лидирующее положение в области защиты жилья от несанкционированного проникновения. Только по данным МВД Российской Федерации за пятнадцать лет не был вскрыт ни один замок-невидимка. Они долговечны, удобны в использовании, эконономичны и безопасны. Открываются и закрываются такие замки очень легко – одним нажатием кнопки на брелке, который и служит в данном случае ключом. Электромотор или другая система, установленная в механической части замка, приводит в движение ригели. Ее работа определяется блоком управления, который получает команды от беспроводных устройств (с помощью радио-брелка, proximity брелка или другого устройства).
Любой невидимый замок оснащен блоком питания, способного в случаях перебоя питания безотказно работать в течение длительного времени, иногда до двух-трех недель. А затем, при восстановлении питания, перейти в нормальный режим функционирования.
Расположенный с внутренней стороны двери, замок, без обычного ключа и замочной скважины будет стопроцентным защитником Вашего дома от всех известных методов взлома; вскрытия отмычками, высверливания, бампинга и т.д.
Полное отсутствие каких-либо внешних признаков такого устройства делает невозможным определить не только тип самого замка, а следственно и метода взлома, но и лишает злоумышленников возможности узнать даже место его расположения. Отсутствие замочной скважины полностью исключит возможность его вскрытия при помощи целого ряда приспособлений, таких как, отмычки, свертыши, съемники, а сегодняшние технологии кодирования сведут на нет возможность перехвата кода. Скрывая свое присутствие до последнего момента, потайной замок окажет Вам неоценимую услугу, сохраняя Вашу территорию неприступной, в то время как его собратья – механические замки, могут сдаться манипуляциям не прошеных гостей.
Ко всему прочему, нужно сказать, что эти устройства легко перекодируются.
В случае потери ключа, целиком менять его не придется – ключи можно блокировать, удалять по номеру, перезаписывать.
Надо заметить, что скрытый замок – это не сегодняшнее изобретение человечества. Только раньше потайные замки были чисто механическими устройствами, не имеющими привычного ключа. А отпирался подобный замок при нажатии на определенную деталь, спрятанную за декоративную обшивку запертой двери. Внешне он также себя ничем не обнаруживал и скрывал не только собственное присутствие, но и всю дверь в потайное помещение или дополнительный выход.
Сейчас подобные замки крайне редко используются в связи с дороговизной их изготовления, механические невидимки, как правило, идут ручной сборки. В настоящее время невидимка выглядит чаще как замок от брелка и открывается либо за счет передачи сигнала либо импульса. На современном рынке запорных механизмов представлены замки-невидимки двух типов: - радиозамки,- инфракрасные (замки с инфракрасным излучением). Радиоуправляемые замки работают при помощи радиосигнала определенной частоты наподобие автомобильной сигнализации.
Ключом для такого замка и служит брелок – радиопередатчик, передающий сигнал на электронный блок замка, расположенный в самом запирающем устройстве. Встроенное в радиозамках аккумуляторное питание позволит замку функционировать в рабочем режиме в случаях перепада или отключения электроэнергии.
Радио-замки в свою очередь дополнительно делятся на несколько типов. Электромагнитные замки - это самые простые устройства, их еще часто называют электронными замками. Его обычным рабочим положением считается положение «закрыто», а открывание происходит из-за втягивания электромагнитом защелки замка. Электромеханические замки на основе соленоида, заставляющего двигаться ригель, не менее надежны.
Электромоторные замки или, иначе говоря, электрические замки работают за счет встроенного в механизм электромотора, выдвигающего и убирающего ригели.
Также невидимки бывают работающими от инфракрасных импульсов. Устроены они примерно также, с той лишь разницей, что в ключах вместо привычных радиочастот используются инфракрасные импульсы. Эти устройства столь же надежны, но чуть менее удобны, потому как оптический приемник необходимо выносить на внешнюю сторону двери.
Мы рекомендует устанавливать замки-невидимки на любые двери, где уже стоят обычные замки, в качестве дополнительного замка. Компанией осуществляется установка, замена замков-невидимок (скрытых, невидимых, радиоуправляемых) от лучших и зарекомендовавших себя производителей в этом секторе: ABUS(Абус), Flash-Lock(Флешлок), Alecо (Алеко), Гранит, Форт.



Сервисная компания предлагает квалифицированную помощь в подборе и установке электронных замков невидимок российского и импортного производства.
FLASH LOCK (флешлок) ,   ABUS - HomeTec CFА 1000 ,    ТИТАН ,      Smart Lock ,    СЮРПРИЗ ,     RELOCK ,    UNITOUCH (Юнитач) ,    VeilGuard ,  Samsung SHS-1320 ,    Сторож ,  Samsung EZON SHS-3120XMK .
А так же многие другие модели и варианты невидимых замков.




Электронный замок FLASH LOCK (флешлок) - это очень надежный дверной замок. Механизм замка приводится в действие при помощи подачи радиосигнала брелоком.
Предназначен этот замок невидимка для железных дверей.

FLASH LOCK невидимый, электронный замок.
Открывается и закрывается с брелока. Замок с дистанционным управлением устанавливается в любые двери, металлические, деревянные и пластиковые.Замок невидимка FLASH LOCK не виден ни снаружи ни изнутри. В комплект входит запирающая часть (корпус) и дополнительный электронный блок управления с брелками. Принцип работы очень прост, как автосигнализация. Сканирование грабберами замка бесполезно. При отключении электроэнергии FLASH LOCK аккумулятор сохранят работоспособность 4-х недели. Замок остается работоспособным при влажности до 70% и температуре от +50 до - 50 градусов. Корпус имеет два железных стержня диаметром 18 мм. При запирании замка ригеля выдвигаются на 37 мм в коробку двери.

Замок невидимка ABUS - HomeTec CFА 1000 (Германия). Радиоуправляемый замок невидимка ABUS (Абус).
Секретный замок для защиты собственного жилья.
Невидимый замок abus (абус) это система позволяющая надежно фиксировать запирающее устройство в виде цилиндрового замка.
Снабжен цилиндровым механизмом с системой запирания при помощи брелока. Замок не требует подключения к электросети. В замке отсутствует скважина для ключа, что лишает возможности открыть замок при помощи отмычек. Замок имеет автономное питание за счет батарей АА срок службы, которых до 1года. В комплект замка входит электропривод замка и пульт (брелок) дистанционного радиоуправления.





















Замок-невидимка с охранной сигнализацией ТИТАН


Одно из важнейших отличий своих собратьев невидимых и электронных замков большая мощность при поступательных движениях во время закрытия замка. Так же в комплект входит блок управления способность которого возможное подключение дополнительных датчиков для охраны помещения. Предусматривается дополнительная функция, управление замком с помощью мобильного телефона подавая команду на функцию открыть и закрыть. Выпускается невидимый электронный замок титан в двух исполнениях врезной вариант и накладной. В обычной комплектации замок управляется при помощи брелка при необходимости брелки можно размножить до 60 шт. Важная черта замка заключается в его скрытой установке, практически невидимый замок не подлежит определению и местонахождения с наружной стороны двери.







Электронный замок невидимка Smart Lock
Устанавливается на двери любого типа. Надежно защищает помещение от квартирных воров. Простое управление осуществляется при помощи подачи  сигнала с пульта управления брелка. Одно из важных преи

муществ невидимого замка Smart Lock в его установке. Накладной вид  монтажа  не позволяет с легкостью обнаружить местонахождения установленного приспособления. Еще важнейшее преимущество замка  Smart Lock в его автономном  питании. Для него не нужно вести каких либо проводов и подсоединять  питание от разотки все питается от простых батареек. Срок эксплуатации  элементов питания хватает минимум на один год.

В последнее время зафиксировано много нареканий на   Smart Lock
замок автоматически впадает в спящий режим.
На сегодняшний день компания  проводит экспертизу и устанавливает причину дефекта
замок Smart Lock временно исключен из прилагаемого ассортимента.









             меттем радиоуправляемый замок


























замок невидимка самсунг























Замок невидимка UNITOUCH




















Потайная дверь своими руками

Если думаете, что тайные комнаты, холлы и лестницы встречаются только в приключенческих фильмах и исторических книгах, это заблуждение.

Потайная дверь, за которой скрывается кладовая, гардеробная или офис, нередко можно увидеть и в современном частном доме или квартире.

Особенности потайных конструкций

Стоит заметить, что потайные двери актуальное решение для ценителей минималистического стиля. В одночасье такие конструкции могут использоваться для того, чтобы скрыть ту либо иную комнату от посторонних глаз. Затея заманчива, ещё если и учесть тот факт, что воплотить её в жизнь можно и своими руками.

Конечно, на первый взгляд, дверной блок с секретом кажется сложной в исполнении конструкцией, но это лишь первоначальное представление. На самом же деле всё обстоит иначе. Грамотно сделать потаённую конструкцию своими руками можно.

Для этого необходимо придерживаться таких принципов:

  1. Короб нужно хорошенько спрятать в стене. Добиться этого можно путём обшивки конструкции гипсокартоном.
  2. На дверной системе следует использовать скрытые петли.
  3. Стандартные дверная ручка и замок для такой двери не подойдут. Обычно такие изделия оснащают системами, работающими от нажатия.
  4. Для большей маскировки в нижней части полотна закрепляют фрагмент плинтуса.
  5. Если ограждающая конструкция будет замаскирована под стену, такая дверь должна идти вровень с поверхностью стены.

Встречаются различные варианты маскировки.

Самые популярные из них предусматривают использование картины, шторы, зеркала, а также декорирование под стену.

Использование штор

Чтобы замаскировать ограждающий блок, можно воспользоваться обычными шторами. Прямые тканевые полотна – это самый простой способ своими руками замаскировать дверной блок.

Тканевое полотно одновременно помогает реализовать две задачи: драпировка привлекает к себе внимание и в одночасье маскирует проход в другую комнату. Как правило, для закрепления занавески применяется карниз.

К слову сказать, здесь может использоваться как обычный оконный вариант карниза, так и скрытый крепёж. Во втором случае карниз зашивается в подвесной потолок. Что же касается тканевого полотна, лучше использовать такие же занавески, как и оконные.

Идеальным вариантом является расположение потайной двери напротив окна. Также можно замаскировать шторой вход, расположенный в углу комнаты либо в нише. Даже если в этом случае будет использоваться яркая занавеска, она не привлечёт к себе особого внимания.

Более того, тканевые полотна могут использоваться для того, чтобы разграничить зоны помещения. К примеру, можно отделить рабочую зону от спальной и т.д.

Маскировка с помощью зеркала

Спрятать вход в другую комнату можно и при помощи зеркала. Обычно этот приём используется в интерьере спальни, ванной комнаты или коридора.

Сделать своими руками зеркальную дверь несложно. Зачастую для того чтобы зафиксировать зеркало, используется МДФ основа. Для укрепления светоотражающей поверхности понадобится декоративная рамка (желательно, чтобы она была алюминиевой). Дверная ручка и замок в этом случае не используются.

Правильно подобранная декоративная рамка как раз и заменит ручку. К тому же это обрамление создаст впечатление, будто на стене висит большое зеркало.

Дополнительное достоинство зеркальной поверхности состоит в том, что она визуально увеличивает помещение. Но есть один нюанс. За такой маскировкой нужен особый уход. Дело в том, что зеркало очень маркое и стоит только прикоснуться к нему, как тут же на поверхности останутся следы от пальцев и прочие загрязнения.

Как скрыть дверь картиной

Потайная дверь может быть создана с помощью произведения искусства. Выбрать ли для этого картину в стиле Возрождения или яркие красочные фотообои – это дело вкуса домашнего мастера.

Замаскировать дверь своими руками с помощью произведения искусства несложно. Сделать это сможет даже начинающий мастер.

В этом случае важно грамотно подобрать обрамление: тогда дверь уж точно не выдаст, что за ней скрыт вход в другую комнату. К тому же картина может стать той самой недостающей изюминкой интерьера.

Дверь-шкаф

Этот способ маскировки был особенно распространён в период Средневековья. Сегодня же о нём вспомнили. Конечно, современные изобретатели слегка модернизировали такую дверь, но общий принцип остался тот же. Дверная ручка и обычный замок на такое полотно не ставят. Раньше, например, замком служил потайной рычажок: он активизировался при помощи особого ключа – книжки.

Потайная дверь-шкаф может быть изготовлена своими руками или куплена уже в готовом виде. В продаже есть конструкции-невидимки с раздвижным или поворотным механизмом.

Намного дешевле на установленное дверное полотно навесить полочки, на которые поставить книги. Конечно, при желании можно заменить полки декоративными накладками. Такой декор создаст впечатление, будто на полках стоят настоящие книги.

Маскировка блока под стену

Этот способ маскировки предполагает, что дверной блок вообще не выделяется на фоне стены. В этом случае полотно либо покрывают тем же отделочным материалом, что стенка, либо стена покрывается панелями, используемыми для обшивки дверей.

Для маскировки дверного блока использоваться могут следующие материалы:

  1. Обои.
    Декорирование двери этим материалом – это доступный способ замаскировать дверной блок. Нужно позаботиться о том, чтобы все зазоры между стеной и полотном были минимальными. Для этих целей могут использоваться однотонные обои либо те, на которые нанесён орнамент. Для конспирации в нижней части полотна крепят плинтус. Стандартные ручка и замок в этом случае не используются.
  2. Ламинированные панели МДФ.
    Этот декор применяется для облицовки полотна и стены, обрамляющей дверной проём. В этом случае устанавливают замок-защёлку, да и ручка должна соответствовать цветовому исполнению декора.
  3. Кафельная плитка.
    Этим декоративным материалом облицовывается поверхность полотна и стены. Маскировка в этом случае обеспечивается также за счёт швов между кафельной плиткой.
  4. Покраска.
    Можно окрасить стены прямоугольниками с затемнением. Это даст возможность замаскировать дверной блок. Ручка должна быть в этом случае небольшой, а замок – невидимым для посторонних глаз.

Вообще, потайной дверной блок – это потрясающее решение. Такой вариант практичный, стильный и нарядный.

Главное, чтобы дверная ручка и замок не выдавали, что за этим декором скрывается тайна – ещё одна комната.

Замок невидимка: его устройство, разновидности и установка

Оглавление:
Замок невидимка: что это такое
Разновидности замка невидимка
Как выбрать замок невидимку
Как установить замок невидимка

Когда нет замочной скважины, тогда отсутствует и соблазн вставить в нее отмычку и сковырнуть замок, проникнув таким способом в чужую квартиру или дом. В общем, вероятность несанкционированного проникновения путем вскрытия замка полностью отсутствует – именно в этом заключается основное преимущество, присущее только одному типу дверных запоров. Это замок невидимка, о котором и пойдет речь в этой статье. Вместе с сайтом dveridoma. net мы подробно разберемся с этим устройством – изучим его возможности, критерии выбора, принцип установки и прочие вещи, которые помогают сложить впечатление о данном изделии.

Замок невидимка фото

Замок невидимка: что это такое

Если не ходить вокруг да около, то скрытый замок невидимка можно охарактеризовать как обычный радиоуправляемый электронный замок – практически такими же устройствами оборудуются двери современных автомобилей. Подошли ко входу, нажали кнопку на небольшом брелке, дверки открылись – закрывается такой замок точно таким же способом. Как правило, такие замки состоят из двух частей.

  1. Электромеханическая часть (замок) – в большинстве случаев задвижка такого замка управляется небольшим, но мощным электрическим мотором с затворами в крайних положениях. Это означает только то, что после закрывания замка сдвинуть задвижку с места без использования электромотора практически невозможно. Такая возможность имеется только изнутри помещения – в целях пожарной безопасности замок можно открыть вручную стандартным способом, но только изнутри квартиры. По большому счету, это всего лишь замок – если говорить правильно, то запирающий механизм, который без своей второй половины никакого интереса не представляет.
  2. Электронный блок управления – вторая половина. Штука эта интересна тем, что предоставляет массу возможностей – несмотря на свои небольшие габариты, электронный блок управления электромеханическим замком можно назвать полноценным компьютером, обладающим довольно большим функционалом. Он может многое – кроме непосредственного запирания и отпирания дверного замка невидимки, в его обязанности входит запись нового и перезапись старого ключа; смс оповещение об активации датчика системы; настройка управления замком посредством радиосигнала; подключение сирены; использование в качестве ключа мобильного телефона; блокировка замка посредством смс сообщения и многое другое. Мало того, если речь идет об управлении замком посредством мобильного приложения, то здесь вообще появляется широкий спектр возможностей – самое простое, что может сообщать вам электронный блок управления, это то, кто входит или выходит из вашего жилища. Вам приходит отчет о том, что сработал такой-то ключ, который числится за таким-то человеком. Как-никак на дворе XXI-й век, и к таким штучкам пора привыкать – именно они способны обеспечить максимальную защиту вашей жилплощади.

    Электронные замки невидимки фото

В общем, с вопросом, что собой представляют электронные замки невидимки, думается, мы разобрались и можно двигаться дальше – изучать некоторые разновидности этих устройств.

Как выглядит замок невидимка, вы можете увидеть в видео.

Разновидности замка невидимка

Не знаю почему, но основная классификация этих замков производится исходя из их назначения. По этому принципу подобные замки разделили на три группы.

  1. Замок невидимка для дома. Устройства этой серии, производимые в наших странах, маркируются двумя незатейливыми буквами – ЗН и ЗВ. Замок накладной и внутренний соответственно. Их отличительная особенность – это доступная стоимость, высокая надежность и простота, которая отображается в так называемом ручном взводе. Что это такое? Дело в том, что данные устройства только открываются автоматически с пульта-брелка. Закрывание такого замка производится механически – помните, как раньше, захлопнул двери, замок и закрылся. Именно для этого и нужен ручной взвод замка, который осуществляется посредством специального рычага, который перед уходом из дома нужно взвести.
  2. Замок невидимка для офисов. Этот радиоуправляемый замок невидимка маркируется уже тремя буквами ЗАВ и ЗАН – буква «А» посредине обозначает то, что это полностью автоматическое устройство, которое не нуждается в ручном взводе. Он осуществляется автоматически в тот момент, когда человек открывает двери и входит внутрь помещения – таким образом вы получаете постоянно закрытую на замок дверь в ваш офис. Если, конечно, она дополнительно оборудована доводчиком и специальным датчиком, который может входить, а может и не входить в комплектацию данного замка. Основным преимуществом замков данного типа является то, что он отлично совместим с сигнализациями разного типа и любых систем домофонов.
  3. Универсальный замок невидимка – его российский аналог именуется не иначе как «Вепрь». Это усовершенствованный замок невидимка для офисов, который дополнительно оборудован фиксатором ригеля после его закрывания. Взломать дверь, оборудованную таким замком, силовым способом практически невозможно – тестирование показало, что для этого понадобится нагрузка в 5т. Во всем остальном он практически ничем не отличается от серии замков невидимок ЗАН и ЗАВ.

    Замок невидимка накладной фото

В принципе, такие замки производит масса различных компаний – разница между ними заключается как в качестве и надежности, так и в ценовой категории. Во всем остальном все эти устройства являются практически идентичными, и выбирать их нужно исходя из качества и наличия тех или иных возможностей. Об этом и поговорим дальше.

Как выбрать замок невидимку

Критериев выбора запирающих механизмов не так уж и много – по большому счету, их можно перечислить на пальцах одной руки. Выглядит это перечисление следующим образом.

  1. Врезной или накладной замок невидимка. В большинстве случаев накладные замки используются для дверей, изготовленных из непрочного материала – например, дерева. Установка в такое полотно врезного замка в значительной мере ослабляет его и делает более доступным ко взлому.
  2. Наличие блокиратора без ригелей или ключа электромоторного типа – такие замки довольно легко открываются даже в случае сильного перекоса дверного блока.
  3. Наличие аварийной ручки с внутренней стороны двери – она позволит человеку покинуть помещение даже в состоянии паники.
  4.  Наличие автономного источника питания. В некоторых моделях оно отсутствует, а подбирать его отдельно достаточно проблематично.
  5. Если имеется возможность, то лучше выбирать замок, открываемый посредством пластиковой карты или прикосновением пальца, а не радиосигнала с брелка. Дело в том, что и техника для взлома не стоит на месте – сигнал ключа может быть перехвачен и сгенерирован другим устройством.

    Скрытый замок невидимка фото

Приобретаемый вами замок невидимка в обязательном порядке должен обладать защитой от прекращения подачи электропитания – при обесточивании он не должен автоматически блокироваться или, чего хуже, открываться. Этому моменту нужно уделить особое внимание!

Как установить замок невидимка

Что касается решения вопроса установки замка невидимки, то здесь все не так уж и сложно, как может показаться с первого взгляда. Как и говорилось выше, он состоит из двух частей – электромеханического замка и блока управления. Следовательно и процесс монтажа этого замка можно разбить на две части.

  1. Установка запорного механизма. Установка этой части замка ничем не отличается от установки обычного дверного замка на ключах. Можно даже сказать больше – она осуществляется легче, так как отпадает надобность в использовании цилиндра. Единственное неудобство заключается только в том, что если речь идет об установке такого замка на старую дверь, то без доступа к внутренней полости полотна не обойтись – придется снимать накладку или обшивку для прокладки провода управления. В этом отношении накладной замок невидимка выглядит немного привлекательнее, хотя и с его проводами приходится что-то делать – в большинстве случаев они укладываются в канавки, которые после монтажа устройства либо маскируются, либо закрываются накладками. В этом отношении лучше отдать предпочтение аккумуляторным моделям – замок сам предупреждает, когда приходит пора менять элемент питания. И в том и в другом случае нужно позаботиться о выводе небольшого приемника сигнала на наружную сторону дверного полотна.
  2. Блок управления. Как правило, монтируется в непосредственной близости от двери – с замком он соединяется единым кабелем посредством специального разъема. Перепутать здесь что-либо просто невозможно. Также необходимо позаботиться о подводе электропитания к блоку управления. Если говорить о нюансах, то здесь имеется только один важный момент – со стороны навесов, там, где провод от замка переходит на стену, нужно сделать небольшой запас кабеля. Его постоянные изгибы приводят к порывам даже несмотря на то, что производитель оборудует свои устройства особым типом кабеля. Идеальным вариантом решения этой проблемы будет поместить провод в пружину, которая обеспечит плавное его изгибание.

    Установка замка невидимки фото

Вот, в принципе, и все, что можно сказать по воду современного запирающего устройства под названием замок невидимка. Как видите, замок это отнюдь не сложный, но благодаря своей уникальной конструкции способен обеспечить надежную защиту входа в дом.

Замок невидимка FILIN скрытый электронный замок от производителя


Model-1                     Цена 130 экв.$ /грн



  • Дистанционное управление радиобрелками
  • Базовые функции: открыть / закрыть замок
  • Питание от сети 220В через сетевой адаптер, бесперебойное питание отсутствует
  • Подключается к любой охранной сигнализации

Подробнее>>



  Model-2             Цена 163 экв. $ /грн

  • Дистанционное управление радиобрелками
  • Базовые функции: открыть / закрыть замок
  • Автономное питание от заряжаемого аккумулятора
  • Звуковое оповещение о необходимости зарядить и заменить аккумулятор в базе
  • Опция: открытие / закрытие замка через приложение по Wi-Fi

Подробнее>>


  Model-3                Цена 250 экв.$ /грн





  • Дистанционное управление радиобрелоками с диалоговым кодом - защита от кодграбберов
  • Включается сирена при попытке вскрытия обычного замка отмычками
  • Автооткрытие замка при пожаре

 Подробнее>>


  Model-4                 Цена 260 экв. $ /грн

  • Дистанционное управление через приложение по Wi-Fi и радиобрелоками
  • Бесперебойное питание 220В + АКБ резервное
  • Звуковое оповещение о замене аккумулятора в базе
  • Дополнительно подключаются датчик открытия двери, окна, датчик протечки воды, датчик движения, датчик вскрытия механического замка, сирена
  • VoltControl - защита от перепадов напряжения в сети


  Model 6                Цена 300 экв.$ /грн
  • Дистанционное управление радиобрелоками с диалоговым кодом - защита от кодграбберов
  • Включается сирена при попытке вскрытия обычного замка отмычками
  • Автооткрытие замка при пожаре
  • SMS + Дозвон при попытке вскрытия обычного замка отмычками и информационные сообщения системы
  •  SMS оповещение о заряде батареи в базе и радиопультах
  •  Открытие /закрытие замка с мобильного телефона Model 8
  •

 Подробнее>>



Model-7                    Цена 300 экв. $ /грн

  • Дистанционное управление радиобрелоками с диалоговым кодом - защита от кодграбберов
  • Встроенная функция охранной сигнализации
  • Дополнительно подключаются датчик открытия двери, окна, датчик протечки воды, датчик движения, датчик вскрытия механического замка, сирена
  • Звуковое оповещение о замене аккумулятора в базе
  • VoltControl - защита от перепадов напряжения в сети
  • Подключается к сигнализации Ajax
  • Модернизируется в Radio+GSM

Подробнее>>


  Model 5           Цена 280 экв.$ /грн

  • Бесконтактное управление RFID брелками
  • Встроенная функция охранной сигнализации
  • Дополнительно подключаются датчик открытия двери, окна, датчик протечки воды, датчик движения, датчик вскрытия механического замка, сирена
  • Бесперебойное питание 220В + АКБ резервное до 30 суток
  • Звуковое оповещение о замене аккумулятора в базе
  • VoltControl - защита от перепадов напряжения в сети
  • Модернизируется в ProxY+GSM
  • На RFID брелки пожизненная гарантия
  • Подключается к сигнализации Ajax

 Подробнее>>


   Model 9             Цена 420 экв. $ /грн

  • Управление замком с мобильного телефона
  •   Бесконтактное управление RFID брелками
  • SMS + Дозвон при попытке вскрытия обычного замка отмычками и информационные сообщения системы
  • Включается сирена при попытке вскрытия обычного замка отмычками
  • Дополнительно подключаются датчик открытия двери, окна, датчик температуры, датчик протечки воды, датчик движения
  • Бесперебойное питание 220В + АКБ резервное до 10 суток
  • Звуковое+ SMS оповещение о замене аккумулятора
  • VoltControl - защита от перепадов напряжения в сети
  • +15 опциональных расширений системы

 Подробнее>>


  Model 10          Цена 450 экв. $ /грн

  • Управление замком с мобильного телефона
  • Дистанционное управление радиобрелоками с диалоговым кодом - защита от кодграбберов
  • SMS + Дозвон при попытке вскрытия обычного замка отмычками и информационные сообщения системы
  • Включается сирена при попытке вскрытия обычного замка отмычками
  • Дополнительно подключаются датчик открытия двери, окна, датчик температуры, датчик протечки воды, датчик движения
  • Бесперебойное питание 220В + АКБ резервное до 10 суток
  • Звуковое + SMS оповещение о замене аккумулятора
  • VoltControl - защита от перепадов напряжения в сети
  • +15 опциональных расширений системы

Подробнее>>



Как сделать дверной замок своими руками 👉 типы механизмов, схемы сборки – Первый дверной

Чтобы обезопасить дом от проникновения посторонних, на двери устанавливаются замки. Они бывают разных видов и типов, поэтому подобрать интересующую модель, с учетом ваших требований, не составит особого труда.

Классификация дверных замков

По степени защиты и по механизму открытия, замки можно разбить на такие группы:

  • запоры – крючок, задвижка и т.д.;
  • замки – механический, электромеханический, электромагнитный.

Простой вариант по способу отпирания – запоры. Они не содержат секретный замковый механизм и для отпирания не используются никакие ключи.

Из замков, имеющих механизм, простой вариант — механические устройства. Чтобы их открыть или закрыть, нужен ключ, который вставляют в скважину и в зависимости от конструкции либо поворачивают, либо перемещают вперед и назад. В результате, замок срабатывает и дверь открывается.

Для управления электромеханическими и электромагнитными устройствами используют электрический сигнал. Они допускают использования пульта для дистанционного открытия системы. Возможно использование считывания отпечатков пальцев или ладони, голосовое управление и т. д.

По варианту крепления замки бывают:

  • накладные,
  • врезные/встроенные,
  • навесные.

Накладные менее практичные, поэтому их использование постепенно сходит на нет. Замок состоит из двух важных элементов: с одной стороны располагается секретный механизм и защелка, с другой стороны – ответная планка.

Дверные устройства врезного типа более практичны и популярны. Основная часть при креплении располагается в теле двери. Снаружи видно только замочную скважину, декоративная панель и ручка, для открывания двери. Ответная часть располагается аналогичным образом в дверной короб.

Замок встроенного типа более практичный. Он также располагается внутри дверного полотна, но с той лишь разницей, что он не врезается в него, а устанавливается в процессе изготовления двери. Отличительной чертой таких устройств считают наличие ригелей, которые могут располагаться не только в области замка, но и по всему периметру двери.

Навесной замок используется только для запирания хозяйственных построек. Потому что его использование на входных или межкомнатных дверях нецелесообразно.

Практически любой замок содержит одинаковый комплект элементов:

  • личинки замка;
  • выдвижных ригелей;
  • ручки;
  • фалевого язычка;
  • накладной панели.

Отличительной чертой замков для межкомнатных дверей является отсутствие секретного механизма, в то время как дверные устройства на входные блоки без них не обходятся. Чем больше комбинаций секретки, тем надежнее запорное устройство.

Есть отдельные виды дверных конструкций, которые относятся в категорию взломоустойчивых. Открыть такой замок без родного ключа невозможно.

По типу запирающего механизма дверные устройства делятся на сувальдные и цилиндровые.

Замки можно как приобрести в специализированных магазинах или на строительном рынке, так и сделать на дверь своими руками. Для такого запора намного труднее подобрать ключ, он собирается из качественных элементов, и схему секретной части знает только разработчик.

Помимо этого, замки разделяются по области применения, в связи с чем они бывают:

  • для входных дверей;
  • для межкомнатных дверей.

Их устройство примерно одинаково, но отличия все же имеются, что позволяет разграничить устройства по назначению.

Механизм секретки

Личинка – основная часть замка. От ее надежности и секретности зависит сохранность личного имущества.

В зависимости от конструкции личинки бывают:

  • цилиндровые;
  • сувальдные;
  • дисковые;
  • ригельные;
  • крестовые.
Варианты замков

Для цилиндровых устройств характерно расположение секретного механизма в своеобразном цилиндре . Он состоит из нескольких штифтов, которые отвечают за открытие и закрытие замка. Для того чтобы отпереть такое устройство необходим ключ, со специальными насечками, которые при проворачивании ключа смешают штифты в определенное положение.

Более надежными считаются сувальдные типы. Это объясняется наличием специальных сувальд, которые приподнимаются до определенного уровня при движении ключа в замочной скважине.

Дисковое устройство менее надежное, но не менее популярное. Для отпирания такого механизма нужен ключ, в виде разрезанного пополам прута, с характерными насечками. При проворачивании такого ключа внутри замочной скважины, образуется своеобразный тоннель и поворачивание дисков, в результате чего происходит отпирание механизма.

Ригельные механизмы менее надежные, поэтому их используют очень редко. Принцип отпирания заключается в движении двух ригелей, которые оттягиваются друг от друга специальными ключами.

Личинка крестового типа самая ненадежная. Взломать замок этого типа можно имея в своем распоряжении крестовую отвертку.

Самодельный замок-щеколда

Принцип действия такой: в двери устанавливается болт (типа мебельного), который поворачивается с помощью шестигранного ключа. Болт проходит через всю толщину полотна. На обратной стороне створки находится рейка (щеколда), которая крепится к болту. Для этого на конце метиза выполнена плоская лыска. Ее выполняют с помощью надфиля. Рейка насаживается на лыску. Чтобы стальная пластина не спадала с болта, подпирают гайкой, которую навинчивают с одной и другой стороны щеколды.

Для запирания двери щеколда должна находиться в ответной планке.

Теперь, чтобы открыть дверь, в головку болта вставляют шестигранный ключ и поворачивают. Одновременно с поворотом болта поворачивается и щеколда.

Потайное механическое устройство

Хитрость такой щеколды заключается в том, что трудно отыскать головку отпирающего болта на поверхности полотна.

Механический замок, сделанный своими руками

Такую задвижку можно изготовить своими руками. Она представляет собой металлическую пластину, которая имеет вид как на рисунке.

В створке выполняется отверстие малого размера (порядка 10 мм). Стержень ключа на конце имеет пластинку, которая может вращаться вокруг своей оси. Когда ключ просовывается в замочную скважину, пластинка со стержнем составляют единую прямую. На стержне меткой нанесен ограничитель, и ключ вставляется в скважину четко по этот ограничитель. Далее пластинка под собственным весом опускается и фиксируется в одной из прорезей на задвижке.

Схема самодельного механического устройства

Чтобы при движении рейка не выпала, для нее устанавливается ограничитель или стопор, выполненный в виде упора и две поддерживающие скобы. Таким образом, с одной стороны ход рейки контролирует упор – ограничитель, с другой – она перемещается до первой скобы.

Открыть такую систему может только собственный ключ, изготовленный под этот замок, поскольку снаружи нельзя выяснить длину пластинки, присоединенной к стержню.

Электромеханическое дверное устройство

При запирании двери ригель, состоящий из штока и головки, входит в ответную планку, при этом связанная с ним пружина растягивается или взводится. Пружина соединена с катушкой или соленоидом. При отключении электричества пружина освобождается, и ригель втягивается внутрь замка.

Конструкция электромеханического устройства

Внимание! Если электроэнергия отсутствует, то замок можно открыть снаружи с помощью ключа, а изнутри дверь открывается с помощью специального рычажка или кнопки.

Электромагнитные дверные замки

Чтобы понять, как сделать магнитный замок своими руками, сначала рассмотрим его устройство.

Замок и его устройство

Основным элементом механизма является электромагнит, который представляет собой сердечник, выполненный из трансформаторной стали в форме буквы Ш. Такая сталь не обладает эффектом памяти и является магнитомягким материалом. Сердечник набирается из большого количества тонких пластинок или производится из цельной пластины.

Вокруг сердечника обмотка из медной проволоки, покрытой эмалью. Катушка имеет большое количество (до тысячи и более) витков. При прохождении электрического тока по обмотке в сердечнике создается электромагнитное поле, которое и управляет работой замка.

Однако со временем происходит ослабление механических характеристик двери из-за эффекта остаточной намагниченности. Для борьбы с ним используют эффект смены полярности напряжения при размагничивании замкового устройства. Однако в этом случае для открытия двери необходимо приложить усилие.

Благодаря отсутствию подвижных деталей, замок имеет длительный срок эксплуатации.

Поскольку для изготовления деталей замка используется малолегированная сталь, которая легко подвергается коррозии, то их необходимо защитить. Для защиты используют лакирование, цинкование или никелирование.

Основным параметром замка является сила удержания двери. Для увеличения усилия, которое применяется для удержания двери, возможна установка нескольких запоров. Эта величина зависит от материала, из которого изготовлен сердечник и якорь, силы тока и количества витков в обмотке катушки. Выполняются накладного типа.

Электромагнитные или электромеханические замки устанавливаются на противопожарные двери, входные конструкции в подъездах и т. д.

Типы электромагнитных замков

В зависимости от работы якоря, конструкции делятся на удерживающие и сдвиговые. В удерживающих моделях якорь действует на отрыв, а в сдвиговом – он сдвигается в поперечном направлении.

Для замков удерживающего типа при подаче напряжения возникающее магнитное поле в цепи якорь-сердечник удерживает створку от открытия.

Принцип действия удерживающего электромагнитного замка

Для устройств сдвигового типа якорь имеет отверстия, а сердечник – выступы под эти отверстия. При подаче напряжения якорь подводится к сердечнику и притягивается к нему. При этом выступы магнитопровода входят в соответствующие пазы якоря. В этом случае усилие удержания характеризуется усилием, которое нужно приложить для сдвига якоря, и конструктивными особенностями выступов и отверстий.

Сдвиговые замки устанавливаются с помощью врезки в торец полотна и, благодаря этому этот тип позволяет установить секретный магнитный засов на входную дверь.

Собираем электромагнитный замок своими руками

Рассмотрим один из вариантов сборки механизма.

Чтобы собрать электромагнитный замок, используя свой опыт, который бы открывался с помощью пульта, необходимо:

  • Кнопочная врезная панель.
  • Блок питания.
  • Электромагнитные реле. Если открывать собираемся четырехзначным кодом, то используем минимум 5 реле.
  • Сам замок.
  • Кнопка для открывания двери изнутри.
  • Геркон и электромагнит.
Схема электромагнитного замка

Кнопочную панель, например, модель КБД-10В, можно приобрести на рынке.

Таким образом, своими руками можно собрать замок любого типа. И важно не только построить и красиво оформить дом или гараж, но и защитить с помощью надежного замка от нежелательных посетителей.

Проголосовали более 293 раз, средняя оценка 5

Почему популярны магнитные дверные замки - Магазин скрытых дверей

Большинству из нас хотелось иметь секретный проход, который мы однажды обнаружим в домах нашего детства. Хотя это могло и не сбыться, когда мы были моложе, это возможно сейчас, когда мы стали старше. Hidden Door Store - это компания, к которой можно обратиться, если вы хотите осуществить свою мечту. Мысль об обнаружении секретной комнаты, о которой никто не знает, может воплотиться в жизнь с помощью нашей сложной инженерной мысли и правильных материалов.

Идея за скрытой дверью Пользовательские скрытые проходы, а также секретные хранилища в домах могут показаться немного надуманными. В конце концов, их обычно просто видят в фильмах ужасов и детективах. Для некоторых людей наличие секретного прохода в их доме может оставаться только мечтой. Однако магазин скрытых дверей может воплотить эту мечту в реальность. Скрытые отсеки и пространства всегда привлекали молодых и старых. Дизайн включает дверные проемы, которые встроены в самые разные места - от обшитых панелями стен до книжных шкафов.Помимо этих скрытых структур, у нас также есть сейфы и двери, к которым можно получить доступ через зеркала, произведения искусства, мебель и камины. Хотя у многих людей может не быть потребности или бюджета на бронированные двери, биометрическую панель доступа, комнату для паники или хранилище, очень весело видеть их в действии! Если у вас есть запасной шкаф или комната, и вы готовы отказаться от них в пользу захватывающего секретного места в вашем доме, в магазине Hidden Door Store есть линия секретных дверей, готовых к отправке, по гораздо более низкой цене, чем типичный индивидуальный проект.

Секреты успеха Стив Хамбл, основатель и президент Creative Home Engineering & Hidden Door Store, был инженером-механиком, основной задачей которого было создание хирургических лазеров. В 2003 году он уволился с работы, чтобы основать известную компанию. Все началось в гараже его родителей, где он построил моторизованные секретные ходы для людей в Аризоне. Сегодня компания создала около 1000 систем проходов по всему миру с клиентами, начиная от руководителей бизнеса и знаменитостей, заканчивая государственными чиновниками и профессиональными спортсменами. Наша компания предлагает стандартные решения по обеспечению безопасности дверей, но у нас также есть индивидуальные заказы, соответствующие вкусам и требованиям наших клиентов. О безопасности определенно не стоит беспокоиться, особенно потому, что каждый стиль дверей отличается от всех других, которые они построили. Уникальный дизайн индивидуален для каждого клиента. У нас есть различные дверные входные системы, в том числе зеркальные двери, раздвижные, одинарные или двойные двери для книжных шкафов, двери из вагонки, каменные двери и двери для бассейнов. Мы также используем цифровую систему контроля доступа для их проектов, в том числе для вращающегося камина и других стилей.Каждый шаг имеет решающее значение при строительстве скрытых проходов, но одним из самых важных является процесс изготовления. После того, как клиенты одобрили чертежи проектной группой нашей компании, можно начинать производство. Все пиломатериалы собираются вручную профессиональными плотниками, чтобы использовать только лучшую древесину. Из-за того, что мы уделяем особое внимание скрытой безопасности, наши секретные двери не были бы полноценными без дверного замка. У разных стилей продукта есть разные типы. Наши стандартные двери имеют замки с одним ригелем, в то время как наши типовые проекты по индивидуальному заказу имеют электромагнитные замки.Двери с более высокой степенью защиты обеспечат двойную безопасность за счет использования многоточечных стальных болтов.

Преимущества и функциональность магнитного дверного замка Самый популярный тип замка для наших индивидуальных проектов - это магнитный замок. Эти запорные устройства, также известные как электромагнитные замки или маглоки, спроектированы с использованием электромагнетизма. Когда они устанавливаются на системы контроля доступа к дверям, они обеспечивают высокий уровень безопасности для собственности внутри. Маглоки состоят из двух основных частей: первая - это электромагнит, а вторая - пластина якоря.Когда дело доходит до сложных замков, есть как отказоустойчивый тип, который остается разблокированным при обесточивании, так и отказоустойчивый тип, который остается заблокированным даже во время сбоя питания. Поскольку маглоки питаются от электричества, они отказоустойчивы, а это означает, что безопасный выход возможен даже при отключении электроэнергии. Однако для тех, кто предпочитает безопасность, обеспечиваемую функцией отказоустойчивости, систему контроля доступа можно просто подключить к резервной батарее. У маглоков много преимуществ. В эти замки неудобно вмешиваться, а это означает, что они менее уязвимы для манипуляций, чем традиционные замки.Поскольку мы часто строим проходы, хранилища и другие секретные комнаты, нам нужно прочное и надежное устройство - маглоки трудно сломать. Маглоки прочны, благодаря их заливочному составу на основе эпоксидной смолы, и имеют увеличенный срок службы. Но самое важное преимущество маглоков, когда речь идет о нашем уникальном применении в секретных дверях, заключается в том, что они обеспечивают точное уплотнение. Поскольку они опираются на две плоские металлические поверхности, соединяющиеся вместе, дверь не будет трястись или дребезжать при приложении силы или сотрясении. Это важно для секретности секретной двери. Поскольку магнитные замки используют магнитную силу, им не требуется механический фиксатор для отпирания и запирания дверей. Некоторые используют системы контроля доступа к дверям, которые весьма полезны во время чрезвычайных ситуаций. Эти замки механически освобождают двери даже при отключении электроэнергии. Таким образом, дверь откроется без проблем, связанных с механической поломкой. Думайте о маглоках, как о нашем телевизоре или холодильнике. Все эти предметы в вашем доме полагаются на электроэнергию, то же самое и с электромагнитными замками.Это может показаться плохим, особенно если отключено электричество, но маглоки по-прежнему могут сохранить ваши ценные вещи в безопасности. Это верно даже в чрезвычайных ситуациях, потому что некоторые из них могут работать от батарей при отключении электроэнергии. С маглоками вам не нужен ключ, поэтому вы больше никогда не будете заблокированы из своего здания или комнаты. В зависимости от типа электромагнитного замка, который вы выбираете, вы будете использовать смарт-карту, клавиатуру или бесконтактный считыватель.

Где взять надежные маглоки Все мы хотим гарантировать свою безопасность.Будь то наш дом или наш бизнес, мы хотим, чтобы все двери оставались запертыми в любое время. Если вы ищете маглоки для самостоятельного проекта, обратите внимание на Visionis - тот же источник, который использует наша компания. Visionis предлагает качественную продукцию по лучшей в отрасли цене. Их маглоки можно контролировать различными способами, от беспроводных кнопок до биометрических сканеров.

Разнообразие продуктов безопасности в VISIONIS Visionis предлагает широкий выбор устройств контроля доступа, а также домашних систем сигнализации.У них также есть полный перечень систем звуковой сигнализации и беспроводных дверных звонков, а также других инновационных и высокотехнологичных систем. У них также есть биометрические системы, которые могут распознавать лицо человека или отпечаток пальца. Некоторые биометрические системы на сайте используют геометрию руки для проверки доступа к собственности. Полный перечень высококачественных аксессуаров включает в себя клавиатуры для магнитных замков, считыватели карт Prox и многое другое, которое будет хорошо работать с системами контроля доступа. Маглоки от FPC производятся VISIONIS, ведущим производителем электронных продуктов безопасности.За более чем 10 лет работы в отрасли компания VISIONIS производит первоклассные продукты для контроля доступа, включая магнитные замки, программное обеспечение доступа, технологии IP и WiFi, а также контроллеры и многое другое. На рынке есть много продуктов безопасности, но найти качественные варианты бывает сложно. Сочетая инженерные навыки нашей команды с высококачественными продуктами, такими как устройства контроля доступа Visionis, мы можем создавать прочные и точные секретные двери, которые поражают и вызывают восхищение у наших клиентов.

Как сделать секретную дверь

Секретным комнатам нужны двери.

На самом деле, без потайной двери, которая скрывает вход в вашу секретную комнату - это действительно не такая уж большая загадка, не так ли?

Дверь, пожалуй, самая важная деталь. В этой статье подробно рассказывается обо всем, что вам нужно иметь и делать.

Куда пойдет ваша секретная комната?

Прежде чем вы сможете добавить идеальную дверь, вам нужно спрятать комнату. Хотя нет никаких правил относительно того, где могут проходить секретные комнаты, есть 3 основные области, которые можно выбрать.

  1. Гардеробы: Поставьте фальшивую стену сзади или сбоку от шкафа, и это будет отличная комната. Затем вы можете добавить полку, которая служит входом, или полностью скрыть дверь в обшивке.
  2. Центральные комнаты: В некоторых домах комнаты не примыкают к внешним стенам. В этих помещениях обычно нет окон, что делает их идеальными для быстрой скрытой комнаты.
  3. Подвалы: Подвалы отлично подходят для скрытых комнат и переходов.Это потому, что окон не так много, и любой, кто туда спустится, не узнает, насколько они большие. Иногда в домах есть подвалы меньшего размера, чем план дома.

Идеи двери секретной комнаты

Когда у вас есть идеальное место для вашего потаенного места, самое время найти правильный способ проникнуть в него!

Вот несколько общих идей для дверей секретных комнат.

Книжные шкафы

Все смотрели фильмы и шоу.Вы знаете, когда кто-то ставит бюст на книжной полке, а затем открывается дверь, о которой вы не знали?

У вас может быть такой же вход в вашу комнату, если вы готовы потратить время. Тем не менее, многие могут инстинктивно попытаться надеть ваши украшения, если вы это сделаете. В противном случае вы можете получить несколько невидимых петель хорошего качества и соединить что угодно в качестве защелки.

Стена

Некоторые из лучших скрытых входов и секретных дверей полностью на виду.Например, кирпичный фасад с минимальными усилиями можно использовать как дверь. Или дверь с приличной отделкой красиво скрывает дверь.

С новой петлей, закрывающей дверь, дверь в стене становится еще проще (и незаметнее). Петля (называемая SOSS 518 Wide Throw Hinge) может буквально оборачиваться вокруг молдинга, чтобы полностью скрыть линию открытия.

Комоды

Одна из «легких» дверей в вашу секретную комнату - использовать комод, комод или деревянный шкаф.

Это может быть непросто. Из-за веса и размера используемой вами мебели вы должны убедиться, что можете:

  1. Легко перемещайте, чтобы входить и выходить
  2. Убедитесь, что он достаточно безопасен, чтобы выдержать вес содержимого

Этаж

Как Бэтмен, сползающий в свое логово, у вас тоже может быть вход через пол. Конечно, это, пожалуй, самая технически сложная из идей секретных дверей. В дополнение к входу вам, вероятно, понадобится способ спуститься в укрытие.

Если это пространство для сканирования, оно может вам не понадобиться. Однако, если вы направляетесь с основного этажа в подвал, вам может понадобиться лестница или пожарный столб!

Оборудование жизненно необходимо.

Одна из ключевых тем в мире секретных дверей и безопасных комнат - потребность в качестве.

Вот почему.

  1. Если вам нужна комната, в которой можно спрятать ценные вещи или даже для развлечения, скорее всего, вы захотите, чтобы она была красивой.
  2. Плохо собранную «секретную» дверь будет легко обнаружить, если не уделять внимание деталям.

Вот несколько вещей, о которых стоит подумать.

Скрытые дверные петли

Двери нужны петли, и большинство петель не скрытые. Это делает хорошую петлю-невидимку одним из важнейших элементов вашей двери. SOSS производит невидимые петли лучшего качества в мире.

Нашим петлям доверяют во всем мире, даже в Белом доме! (И у них есть довольно классные двери.)

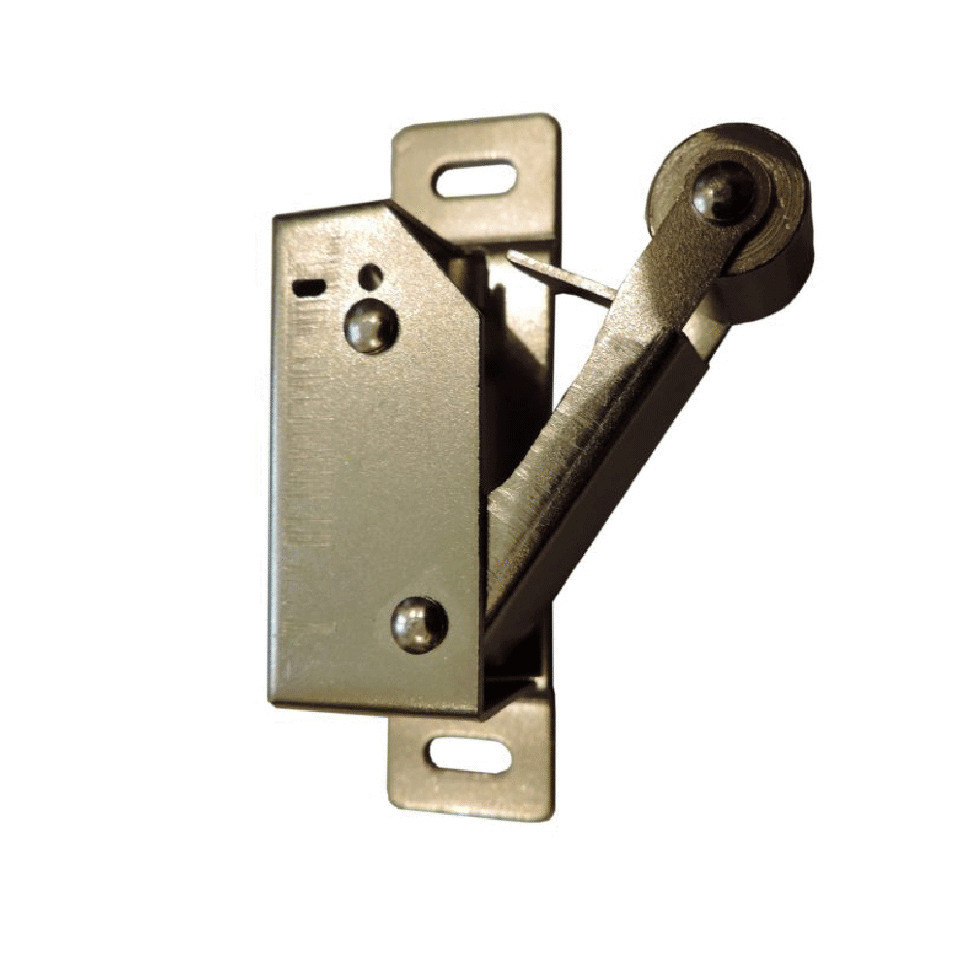

Скрытая дверная защелка

Если ваша дверь надежно закрывается, для нее потребуется защелка.Для таких вещей, как комнаты паники, это будет необходимостью. Однако, если секретная комната - это скорее новинка, защелка не имеет значения.

Поскольку этот элемент двери является скрытым, стандартные защелки могут помочь. Просто убедитесь, что они спрятаны, когда закрываете дверь.

Скрытая дверная ручка или ручка

Подумайте, как открывается ваша потайная дверь. Вы потянете статую? Переместить книгу? Или нажать кнопку?

Все что угодно откроет вашу защелку, если вы к ней подсоедините.И, как и защелка, ручка может не понадобиться (если нет защелки).

Примечание: Самое главное в ручке то, что она либо спрятана, либо сливается с дверью!

Пример процесса создания секретной двери

Сначала снимите всю обшивку вокруг входа (если только вы не используете обшивку и петлю). Если вы используете книжную полку или другую мебель в качестве входа, следует снять нижнюю обшивку. Таким образом, он будет стоять на одном уровне.

Затем выберите, какой тип двери вам нужен.

Измерьте размеры вашей полки, отметьте стену и обрежьте стену. Будьте осторожны, чтобы не повредить стену заметно и не выдать свой секрет.

Если вы используете целую книжную полку, либо укрепите секции, которые будут иметь петли, либо убедитесь, что это прочная полка, которая сможет с этим справиться. Для части большой книжной полки, вероятно, потребуется вырезать часть, необходимую для входа.

Примечание: Убедитесь, что есть достаточный зазор для открытия и закрытия двери.

Не торопитесь, приобретите петли и балансир. Если петли достаточно прочные и на полке не слишком много веса - колеса могут не понадобиться (что делает ее еще более незаметной).

Когда закончите, отойдите в сторону и сделайте так, чтобы выбранный вами вход максимально вписался в интерьер.

Начни свой вход!

Хорошо, сначала убедитесь, что у вас есть план. Не стоит просто проделывать дыры в стенах и полах, не имея четкого представления о том, как все будет развиваться.

Есть ли другие идеи для дверей, которые мы могли пропустить? Дайте нам знать!

скрытых дверей, секретных комнат и оборудования, которое делает это возможным!

Одно из самых популярных видео, которое я когда-либо публиковал, - это видео о скрытых дверях , которое я снял несколько лет назад. Сейчас на нем зарегистрированы сотни тысяч просмотров.

Мне нравится делать эти скрытые двери, отчасти потому, что оборудование Sugatsune , которое я использую, очень милое. Ниже приведены несколько фотографий моих недавних проектов со скрытыми дверями.Первая - это дамская комната , спрятанная под лестницей в доме 1940-х годов, который мы реконструировали вместе с Hugh Jefferson Randolph Architects.

Вход в эту дамскую комнату выглядит как глухая стена. (Дизайн Хью Джефферсона Randolph Architects из Остина, штат Техас). Пока вы не откроете дверь, чтобы открыть пространство под лестницей.

Двери, которые открываются наружу, включают фурнитуру, которую нашел мой коллега Эрик Раузер. Он разыскал промышленную фурнитуру с сенсорной защелкой из Saint Louis Designs в Остине, которая производит фурнитуру для кабин самолетов Lear.У дешевых, которые вы найдете в большинстве каталогов фурнитуры для шкафов, недостаточно мускулов, чтобы выкинуть тяжелую дверь наружу. Он производит 12 фунтов силы, достаточной, чтобы вытолкнуть тяжелую прочную дверь.

Магнитная защелка от Saint Louis Designs.


Ниже представлен дом 1935 года, в котором мы повторно использовали обшивку из корабельного лабиринта для внутренней обшивки. Дверь в ванную комнату мы спрятали за горизонтальным швом. Хью Джефферсон Рэндольф был архитектором и над этим.

Переделанная обшивка шипа стала внутренней обшивкой.Дверь почти не видна, но она открывается, показывая ванную комнату.


Наконец, на этой последней серии фотографий ниже показана реконструкция, над которой мы работали с FAB Architecture. Вы видите обшитую дубовыми панелями подвальную стену с двумя потайными дверями. Дверь справа ведет в медиа-комнату. Вы можете увидеть вертикальный контур еще одной двери слева, за которой скрывается механический шкаф для кондиционера для вина.

Дверь справа ведет в медиа-комнату, а дверь слева от стены, обшитой дубовыми панелями, скрывает блок HVAC. Единственное, что выдает двери, - это тонкие вертикальные швы по бокам дверей.

Это оборудование недешево, но хорошее оборудование стоит своих денег. Дорогая часть - это оплата прекрасному мастеру и строителю, который действительно может все это осуществить и сделать безупречным. Веселая штука!

Я обычно использую эти регулируемые в трех направлениях петли Sugatsune для скрытых дверей.

Risinger Homes - строитель и подрядчик по ремонту всего дома в Остине, штат Техас. Вы можете посмотреть его видеоблог на YouTube здесь .

Подробнее о скрытых дверях:

Оборудование для специальных услуг Петли для скрытых дверей - Эти петли могут выдерживать нагрузку до 500 фунтов, что делает их особенно полезными для полностью загруженной двери книжного шкафа.

Кладовая, скрытая на виду - Забавная скрытая дверь помогает сбалансировать пропорции на этой кухне, отражая внешний вид ближайших шкафов.

Секреты за скрытыми дверями - Расположение отделки и специальное оборудование позволяют обеспечить жесткие допуски, устраняющие явные зазоры.Краснодеревщик из Альбукерке Джоэл Уиллер - ваш гид.

Secret Passageway - Красиво оформленные книжные полки в этом доме в Сиэтле открываются, открывая потайную лестницу.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

FPC Security: продукты выбора для потрясающих секретных дверей

FPC Security для секретных дверей

Сложные системы контроля доступа FPC используются для приложений безопасности, настолько изобретательных, насколько могут представить наши клиенты. Отличным примером является наш давний клиент Hidden Door Store - отмеченный наградами производитель законченных, безопасных систем секретных дверей для домовладельцев по всему миру!

Магазин скрытых дверей использует считыватель беспроводной клавиатуры FPC в качестве безопасного метода доступа для домовладельцев, желающих безопасно открыть дверь своего скрытого книжного шкафа или дверь секретного зеркала. Комбинация решений FPC по обеспечению безопасности дверей в сочетании с разработками Hidden Door Store приводит к некоторым потрясающим решениям для их клиентов.

Скрытые проходы, которые когда-то были роскошью особняков, становятся все более популярными в жилых домах по всей территории США и во всем мире. В то время как многие домовладельцы рады воссоздать свои любимые сцены с Бэтменом или Индианой Джонсом, большинство клиентов вместо этого используют секретную дверь для обеспечения очень высокого уровня безопасности.

Традиционно популярное заблуждение о безопасности сохранялось на протяжении веков. То же заблуждение часто высказывается в разговоре с друзьями, продавцами сейфов или любителями-экспертами по безопасности.Заблуждение состоит в том, что чем больше сейф, тем в большей безопасности находятся ваши ценности. Это вызывает гонку вооружений между производителями безопасных продуктов.

Кто может создать самый громоздкий сейф? Кто может создать самый тяжелый сейф? Какой из них будет иметь наибольшее количество функций и методов безопасности резервного копирования?

То же самое и с дверями хранилищ. Воображение потребителей наполняется визуализациями больших круглых стальных банковских хранилищ - таких хранилищ, которые выглядят так, как будто они имеют несколько уровней безопасности и не могут быть взорваны - и которые невероятно дороги и неудобны.

На самом деле эти уроки ошибочны. Надежная визуальная безопасность сама по себе представляет собой угрозу. На это есть несколько причин.

Первая причина в том, что большая дверь сейфа или хранилища дает миру знать, что у вас есть ценности, которые стоит украсть. Часто те, кто видит ваш сейф или ценные вещи, действительно хорошие люди. Возможно, это просто парень дочери. Или, может быть, у вас дома работает уборщица. Или, возможно, к вам домой часто приходят разнорабочие, маляры или различные ремонтники.Многие из них увидят ваш сейф. Трудно не ожидать, что их воображение разыграется по поводу того, что может быть внутри вашего большого сейфа.

Тем не менее, хотя вы можете быть не уверены в честности некоторых, подавляющее большинство людей, которые посещают ваш дом, несомненно, будут порядочными людьми. Обычно проблема не в ваших посетителях. Проблема возникает, когда эти люди упоминают о наличии вашего сейфа не тому человеку. Когда эти посетители разговаривают с своими друзьями из , они могут небрежно упомянуть, что были заинтригованы, увидев большой сейф в доме, в котором они были ранее днем.Если это услышит настоящий вор или преступник, ваш дом окажется в большой опасности.

Потеря контроля над знанием ваших ценностей - рискованное дело.

Вторая проблема традиционных методов безопасности заключается в том, что они указывают преступникам в вашем доме, где находятся ваши ценности. Как только происходит взлом, у вора есть ограниченное время, чтобы извлечь как можно большую часть вашей ценности. Они посвятят свои усилия определению наиболее ценных областей.Здравый смысл подтверждается многочисленными исследованиями, которые показывают, что грабители любят находить сейфы. Сейф говорит им, что это то место, на котором им следует сосредоточить больше всего своих усилий. Именно здесь они могут извлечь наибольшую пользу. Сейф - магнит для преступника. Вы помогаете им оптимально использовать их ограниченное время.

Наконец, традиционная безопасность часто не оправдывает своих ожиданий. Проще говоря, ни один открытый метод безопасности не является полностью безопасным. Даже самый надежный сейф можно взломать - и не с помощью сложных инструментов или опыта, которые вы можете себе представить, часто с помощью простых рычагов и основных инструментов. При достаточном давлении или достаточно времени что-нибудь расколется - в Интернете есть множество статей, описывающих это. Если сейф окажется слишком сложным для взлома, преступник просто захочет забрать с собой весь сейф. Это случается даже с людьми, у которых есть несколько других мер безопасности, например, у известного актера Дэвида Спейда недавно украли сейф прямо из шкафа.

Читая это, вы, вероятно, начинаете чувствовать, что ваши ценности значительно более уязвимы, чем вы первоначально думали.Но не бойтесь. Эти уязвимости возникают из-за того, что традиционная безопасность полностью упускает из виду. Единственное, что FPC и его клиент, The Hidden Door, являются экспертами в обеспечении безопасности: секретность .

Секретность имеет решающее значение, когда речь идет о надлежащей безопасности. Это позволяет людям не представлять, какими могут быть ваши ценности. Это позволяет избежать того, чтобы неправильные люди знали, где им следует заглянуть в ваш дом, чтобы найти ваши ценные вещи. Это, в первую очередь, поможет вам избежать неправильного внимания.

BATTERY-BACKUP-BUZZ-IN-KITS

FPC Security предлагает полный набор секретных продуктов безопасности, от электронных дверей с магнитными замками до незаметных сканеров отпечатков пальцев. Используя продукцию FPC, компания Hidden Door Store впервые применила один крайний метод секретности: построение секретных дверей, ориентированных на безопасность.

Секретный проход считается элементом высокой безопасности, поскольку он обеспечивает беспрецедентный уровень секретности для потенциально очень большого пространства. Преступник не может найти то, что он не видит, он не может проникнуть в область, которую он не видит.Самыми популярными моделями потайных дверей являются дверцы скрытых книжных шкафов, но существует множество других вариантов. Изысканные вращающиеся камины, автоматические люки, функциональные стойки для бильярда, светоотражающие потайные зеркала и даже подъемные лестницы - все это возможные варианты сокрытия.

Но секретная дверь не требует владения особняком или даже очень большим домом. Секретная дверь может быть добавлена ​​в существующий дом и обычно действует на , увеличивая пространство .

Простое переоборудование двери шкафа в секретную дверь может создать целую скрытую и безопасную комнату для ценностей, от драгоценных металлов до огнестрельного оружия.Никакой специальной комнаты не требуется. Кроме того, он превращает то, что когда-то было просто дверью, либо в функциональное пространство (например, теперь есть зеркало), либо в место для хранения (например, книги на книжном шкафу).

Другими распространенными местами для скрытой двери, помимо туалета, являются пространство для ползания, неиспользуемое чердак, прачечная, подсобное помещение, дополнительное подвальное помещение и многие другие умные места, которые раньше могли ограниченно использоваться. Третьи добавят секретный проход в качестве входа в существующую, хорошо используемую комнату в доме. Например, его можно использовать как потрясающий вход в детскую игровую комнату, бильярдную, винную комнату, зону домашнего кинотеатра или домашний офис.

Большинство клиентов не разглашают то, что они предпочитают хранить за скрытой дверью, но есть некоторые хорошо известные способы использования. Одним из самых популярных является хранилище для огнестрельного оружия, иногда составляющее целый шкаф для оружия. Скрытое пространство позволяет надежно хранить большое количество огнестрельного оружия, а не в тесноте сейфа. Это также удобный способ хранить огнестрельное оружие в недоступном для детей месте.

Еще одно распространенное применение - обеспечение безопасности ювелирных изделий. Это особенно хорошо работает, если дверь ведет в кладовку. Это позволяет женщине хранить свои украшения во всей гардеробной, а не на небольшой площади. Он может быть отображен по своему усмотрению, при этом сохраняя спокойствие своей безопасности.

Добавление функций контроля доступа FPC Security добавляет еще один уровень безопасности для клиентов Hidden Door Store. Благодаря интеграции беспроводной клавиатуры и беспроводных кнопок FPC в свои секретные двери, клиенты получают в свое распоряжение быстрые способы проникновения в случае возникновения чрезвычайной ситуации и более безопасные способы проникновения для уверенности в сохранности своих ценностей.

Беспроводная технология FPC на этих устройствах означает, что домовладелец может гораздо более гибко хранить и скрывать свое устройство управления дверьми. Устройство контроля доступа может работать в пределах 40 футов от двери - никаких проводов или каких-либо контрольных знаков.

Беспроводная кнопка, предлагаемая FPC, дает клиентам Hidden Door Store отличный способ быстро получить доступ к двери. Это ценно в ситуациях паники, когда клиент может стремиться защитить свою жизнь или жизнь своей семьи.Сложный метод входа может задержать доступ во время в спасательную комнату. Интуитивно понятная кнопка беспроводной связи FPC - отличный вариант для этого сценария.

ВНУТРЕННИЕ СЧИТЫВАТЕЛИ WIEGAND

Беспроводная клавиатура FPC обеспечивает два уровня защиты дверей. Преступнику нужно будет идентифицировать секретную дверь, обнаружить, что беспроводная клавиатура и все еще подбирает правильный код комбинации - это просто невозможно. Это отличный выбор для дверей, защищающих ценные вещи.

Как ВЫ повысите свою безопасность? Как видите, с учетом секретности вы можете легко превзойти уровни безопасности даже очень дорогих традиционных методов защиты.

Посетите магазин скрытых дверей, чтобы увидеть их секретные двери, в которых используется технология FPC, или начните создавать свою собственную систему безопасности и автоматизации в обширном разделе контроля доступа к дверям FPC.

Обретите уверенность в безопасности своей семьи и своих ценностей!

Сводка

Рецензент

Группа маркетинга безопасности FPC

Дата проверки

Проверяемый элемент

Безопасность FPC: продукты выбора для потрясающих секретных дверей

Автор Рейтинг

Супер ПРОСТОЙ Секретный механизм открытия двери книжной полки и книги: 9 шагов (с изображениями)

Следующим шагом будет строительство книжной полки, которая будет над вашей дверью.

Я тщательно измерил высоту и ширину (см. Рисунки с рукописными схемами всего) и определился с высотой для каждой полки (я использовал высоту книг, которые у меня были, как ссылку). Дизайн включает в себя пространство в нижней части книжной полки для установки опорных колес и небольшие выступы на каждой полке для защиты всех книг. Кроме того, дверная часть книжной полки имеет высоту, равную высоте книг верхней полки, и достигает верха двери - таким образом книги на этой верхней полке будут закрывать верх двери и скрывать любые следы открытия двери, особенно если в комнате горел свет.Точно так же ширина полки на 1/4 дюйма шире двери, чтобы скрыть точку соединения со стеной в закрытом состоянии (тянется на сторону без петель).

Для сборки книжной полки я временно соединил стороны книжной полки вместе .

Я измерил высоту полок (10,75 дюйма) и добавил толщину полки, начиная с 2 дюймов в нижней части [оставив место для колес].

Я отметил каждую сторону (верх и низ), где будут располагаться полки. - Я выбрал прорези для дадо, чтобы полки были более прочными и надежными.Вы теряете возможность регулировать высоту полок, но я хотел убедиться, что полки выдерживают вес книги, а также не скользят при открытии и закрытии дверцы.

Я разместил ленту (начал с некоторых заглушек, которые у меня были, и перешел на электрические, когда у меня кончились - гаферы = хорошо, электрические = не хорошо) сверху и снизу, где должны были быть прорези для дадо, лента была направляющей и уменьшала любые сколы .

NB: прорези Dado - это когда вы убираете глубину в стенке полки, в которую полка может скользить.С добавлением столярного клея и шурупов по бокам полки он обеспечивает превосходную несущую способность и структурную стабильность по сравнению с большинством других методов.

Затем я использовал свой Dremel с насадкой для фрезерования, отрегулировал его до нужной длины (сначала я сделал 1/2 дюйма, а затем отрегулировал до 5/8 дюйма только для одной стороны, чтобы разместить удлинение за пределами двери). Пришлось сделать несколько проходов и сломал один фрезерный бит. Затем я использовал ручное долото и шлифовальный инструмент Dremel, чтобы очистить пазы.

NB: Преимущество соединения двух сторон книжной полки вместе для этого процесса позволяет мне убедиться, что прорези для дадо с обеих сторон полки имеют одинаковую высоту. (Тем не менее, когда ваш пол не совсем ровный, и вы обнаруживаете это только после создания системы уровней, вам нужно внести некоторые коррективы.)

После трассировки я проверил, подходит ли каждая полка в прорези для дадо, затем добавил столярный клей и вставил гвозди, которые я купил, чтобы выровнять их с полками, просверлив пилотные отверстия для шурупов, а затем прикрутил полки сбоку 2-дюймовыми шурупами.

Затем я проверил размещение книжной полки на двери, чтобы убедиться, что колеса подходят правильно и все выровнено. Конечно, мой пол не был ровным, поэтому мне пришлось побрить пару вещей, но, надеюсь, если вы попробуете это, у вас не будет такого плохого подрядчика на вашем пространстве.

Когда я был готов к открытию двери, я прикрепил колеса к нижней части полки (я использовал два трехколесных колеса, которые купил в Home Depot, и прикрепил их к внешней и средней части нижней части двери [сторона петель будет имеют шарнир, удерживающий вес, поэтому дальняя сторона будет намного лучше для размещения и несения нагрузки]).Я измерил и разместил колеса так, чтобы они НЕ касались земли во время использования, и только если петли не могли удерживать вес должным образом, они вступали в игру и несли вес со слегка провисшей дверцей (что-то вроде 1/16 дюйма с земли). В идеале дверь открывалась и закрывалась без стука колес по полу - это также обеспечило бы большую защиту пола. Как оказалось, петли крепкие, а колеса пока не нужны.

NB: Полезный совет, который я усвоил на съемочной площадке для подключения к удлинителям, - сначала связать два соединительных конца свободным узлом, таким образом, если один шнур зацепится / потянется, он затянет соединение и останется вместе, а не раздвигая или наполовину раздвигая и открывая вас для потенциальных электрических проблем!

Это основа для полки, которая идет над дверью. Далее вы прикрепите блок к двери.

Скрытый дверной замок для умных зданий

Abstract

Замки защищают наши здания, наши дома. Есть хорошие замки, плохие замки, но довольно распространено то, что у них обычно есть замочная скважина, к которой любой может легко получить доступ. Грабители часто используют это, когда врываются в ваш дом. Взломать замок - это среди них искусство. Я хочу помочь вам с этим вопросом, убрав замочную скважину с вашей двери!

Скрытие повысит безопасность

Альтернативы

Существуют блокировки, которые решают эту проблему, но обычно у них есть другие проблемы с безопасностью.

Замки на основе RFID имеют очевидный интерфейс для доступа к механизму запирания: считыватели карт. Ввод кодов с помощью цифровых клавиатур может показаться безопасным, но есть множество способов, как грабители могут проникать в здания с помощью этих цифровых клавиатур. Даже ваш телефон может быть беспроводным ключом, но если его батарея разрядится или ваш телефон сломается, вы даже не сможете войти в свой собственный дом, поэтому вам все равно понадобится как минимум резервный ключ.

Замкам без ключа обычно не хватает безопасности и / или они довольно дороги.

Моя идея

Я хотел создать простой, дешевый и крутой способ открывать двери в моем доме с помощью магнитов!

Основная идея состоит в том, чтобы последовательно вращать магнит, в то время как «замочная скважина» - моя блокирующая схема - находится за вашей дверью. Это означает, что к нему нет внешнего доступа. Сама последовательность - ваш ключ, поэтому вы можете открыть любую дверь здания, если знаете код. Это похоже на то, как вы открываете старые сейфы, но без очевидного запирающего механизма.

«Замочная скважина» может располагаться в любом месте на задней стороне двери без видимого внешнего индикатора.Если хотите, вы даже можете легко переместить его с другого места без каких-либо проблем. Если это сбивает с толку, вот видео о том, как мой магнитный замок работает во время тестирования:

После ввода кода 2517 замок (соленоид) будет разблокирован на 10 секунд.

Аппаратное обеспечение

Для создания этого проекта я использовал плату Infineon Magnetic Sensor 2Go (MS2GO), оснащенную отличным встроенным магнитным датчиком 3D, TLE493D-A2B6, поскольку это казалось очевидным выбором. В нем есть все необходимое, кроме драйвера соленоида - TIP120 - и он очень прост в использовании.

Это плата XMC2GO, но у MS2GO такая же распиновка

В электрических замках часто используются соленоиды для временной разблокировки дверей, поэтому я также использовал для этого простой соленоид. Мой соленоид должен питаться от источника питания 12 В, поэтому для тестирования я использовал одну из моих старых литий-полимерных батарей 3S, но вы можете использовать любой источник питания 12 В.

В комплекте MS2GO есть пара GPIO, но для этого проекта мне нужен был только один. Он используется для управления транзистором TIP120, который может включать электромагнит соленоида.Это довольно простая установка:

На данный момент MS2GO питается от USB, а соленоид питается от батареи. С дополнительным оборудованием вы можете легко использовать только один источник питания для всего проекта.

Я построил схему на прототипе печатной платы:

1/2 • Тестирование системы

Магнит

Во время разработки я использовал поворотную ручку, которую получил в комплекте, но позже я перешел к использованию специального магнитного ключа.

1/2 • Поворотная ручка (слева) и самодельный магнитный ключ (справа)

Мой магнитный ключ ничего особенного, две крышки от бутылок склеены с сильным магнитом внутри.Я также добавил числа сверху. Он будет использоваться для установки кода, когда я открою дверь.

Программное обеспечение

Программы для MS2GO можно разрабатывать несколькими способами, включая Arduino IDE. Я продолжил разработку Arduino IDE, потому что с ее помощью очень легко и быстро разрабатывать что угодно. Если вы также хотите использовать Arduino IDE для программирования плат микроконтроллера XMC (например, платы MS2GO) от Infineon, следуйте описанию в их репозитории на github. Вам понадобится еще одна вещь: библиотека для датчика.

Моя система будет в режиме ожидания, пока поблизости не будет магнита. После того, как он обнаружит достаточно сильное магнитное поле, он рассчитает вращение магнита и декодирует его до значения 1-8 на крышке бутылки. Если хотите, можете использовать 0-9 или другие значения, но мне понравилась 8-сегментная крышка от бутылки. Код клавиши может быть сколь угодно длинным, но для демонстрации я использовал длинный код из 4 цифр.

Состояние встроенного светодиода и соленоида изменится одновременно. Я использую светодиод для обратной связи.После ввода правильной цифровой последовательности замок будет разблокирован на 10 секунд. Конечно, если вам нужно больше или меньше времени, вы можете легко это изменить.

Датчик вроде очень точный. Я был удивлен, что очень легко было точно обнаружить небольшие изменения положения и вращения магнита. Все просто работает, никакой магии не требуется.

Единственная небольшая трудность заключалась в том, чтобы не допустить, чтобы код переходил с одного номера на другой туда и обратно на границах. Однако в этом нет ничего нового, когда мы работаем с аналоговыми сигналами.Тот факт, что данные могут «переполняться» из-за того, как работает ручка вращателя и датчики, потребовал от меня дополнительного кодирования.

Введенный код обрабатывается в режиме FIFO, что означает, что вам не нужно сбрасывать код или что-то подобное между вводом двух кодов.

Тест

Поскольку в настоящее время ни одна из моих дверей не поддерживает электрическое открывание, мне пришлось создать демонстрационную установку, чтобы показать, как работает скрытый магнитный замок двери.

Метизы наклеенные на фанеру

Я приклеил все к обратной стороне фанеры.Датчик обращен к фанере. С другой стороны вы ничего не видите, но если вы знаете, где искать и комбинацию, вы можете легко открыть дверь с помощью соленоида:

Вам действительно нужно знать, что вы ищете, если вы хотите открыть дверь с помощью этот замок.

Заключение

Система работает очень хорошо. Я считаю, что скрытый дизайн - это большая победа. Даже если вы потеряете свои «ключи», все, что вам нужно сделать, чтобы открыть любую дверь в здании, - это найти хороший магнит и запомнить код.Эти замки были бы очень полезной частью умных зданий или умных домов.

Плата Magnetic Sensor 2 Go очень компактна и проста в использовании. Магнитный датчик 3D великолепен! Я ожидал большего количества проблем с магнитным датчиком, но он обеспечил хороший, надежный и простой способ обработки данных.

Чтобы поговорить о будущем: в качестве улучшения я подумываю создать простую электромагнитную матрицу из старых двигателей BLDC для имитации вращения кода. Таким образом, вы просто поместите ключ в нужное место, чтобы открыть дверь, но если вы потеряете ключ, вы также можете использовать старый добрый вращающийся магнит.Я чувствую, что здесь есть потенциал.

Спасибо за чтение и хорошего дня! В качестве дополнительного контента - забавная красная панда с работы:

Обновление

Тем временем я создал новый проект Home Manager. Во время этого проекта я частично продолжил и этот проект. В предыдущем состоянии это было простое автономное устройство. В новой версии я дал ему ограниченный доступ в Интернет, что означает, что я могу удаленно открыть замок с помощью устройства Home Manager.

Подключенная сеть для Home Manager основана на сообщениях MQTT.Если вы не знакомы с сообщениями MQTT, загляните на эту страницу. В любом случае, это изображение может помочь вам понять MQTT, это очень просто:

Основываясь на этих знаниях, я подключил ESP8266 к Sensor 2Go. ESP8266 подписан на тему my_door_lock, поэтому всякий раз, когда Home Manager публикует «1», ESP «сообщает» Sensor 2Go открыть дверь.

Вот видео о том, как он работает в действии:

Таким образом, смарт-замок тоже стал устройством IoT! Если вам это нравится, вы можете также проверить мой проект Home Manager.В нем также есть Далек! Хорошего дня!

Секретный стук открывает дверь | Hackaday

Посмотрите любой фильм о годах запрета, и вы, вероятно, увидите, как персонаж получает доступ в подписку с помощью секретного стука в дверь. В старых фильмах небольшая раздвижная дверь открывалась, чтобы швейцар мог проверить вас и впустить. С электронным замком [IsmailSan] секретный стук автоматически открывает дверь. Вы можете посмотреть видео о том, как это работает, ниже.

(Примечание редактора: Grrr ... Репозиторий GitHub был задержан между написанием и публикацией.Если вас интересуют детекторы детонации, просмотрите ссылки в нижнем абзаце.)

Устройство использует пьезоэлектрический динамик для обнаружения стука. Громкоговоритель - это преобразователь, и, как и многие преобразователи, он будет работать - до некоторой степени - в любом направлении. Сервомотор управляет засовом. Все это работает на Arduino.

Код относительно простой. Он содержит массив прогнозируемых задержек между ударами и сравнивает то, что он слышит, с этими задержками. Если вы выполните последовательность, дверь откроется.Мы, вероятно, добавили бы дополнительную безопасность, если бы заблокировали запасы золота в стране, но для облегченного замка это должно быть нормально.

Схема тоже простая. Есть аналоговый вход, связанный с резистором и датчиком. Arduino может напрямую управлять небольшим сервоприводом. Добавьте аккумулятор, и готово.

Мы давно не видели здесь замков с детонационным управлением, но раньше они были в моде. Вот хороший простой, в котором используются логические микросхемы, и, конечно же, построенный из 555-х годов.Если стук не в вашем стиле, попробуйте заменить пьезоэлемент кнопкой или даже емкостным датчиком.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
