Светодиодная лента в потолке из гипсокартона: процесс монтажа

Сочетание многоярусных конструкций с освещением делают дизайн комнаты оригинальным. Для этого эффекта монтируется светодиодная лента на гипсокартон. Установка такого вида освещения дает массу преимуществ, и почти не имеет недостатков. Однако нужно разбираться в вопросе выбора и монтирования светодиодных лент, чтобы система проработала обозначенный гарантийный срок.
Дизайн и оформление потолка из гипсокартона светодиодной лентой

Вернуться к оглавлению

Полное содержание материала

В чем преимущество светодиодного освещения

Появление и развитие такого элемента техники, как световой диод, сделало переворот в плане обустройства освещения помещения. Такой элемент очень прост, это проводник в виде кристалла. Когда сквозь него проходить электрический ток, он начинает излучать свечение. Различные материалы могут давать разное по цветовой гамме свечение.

Светодиодная лента в потолке из гипсокартона по устройству представляет собой гибкую плату (ленту) с медными дорожками для проведения электричества, а вдоль нее размещены отдельные кристаллы. На концах такого шлейфа прикреплены провода, которые обеспечивают питание. Правильно встраиваемый в гипсокартон прибор обладает огромным количеством преимуществ.
Оформление подвесного потолка светодиодной лентой

Большие сроки эксплуатации. Если соблюсти технологию монтажа и обслуживания, то даже работая по 8 часов в сутки, такая лента прослужит 20 лет;
Низкая потребляемая мощность. Для полноценной работы стандартных светодиодных лент требуется минимум электроэнергии. Затраты на освещение сократятся приблизительно на 90 %;
Безопасная работа. Низкая мощность исключает опасное поражение электрическим током, и снижает уровень опасности замыкания;
Универсальность. За счет своей гибкости и компактности ленту можно смонтировать в любых нестандартных местах — коробах из гипсокартона;
Управляемость. Светодиодная лента имеет свою систему управления, что позволяет регулировать степень освещения, яркость, задавать различные режимы (мигание, затухание).

Такой тип освещения можно удачно комбинировать с различными гипсокартонными многоуровневыми конструкциями на потолке и стенах, создавая индивидуальные типы дизайна.

Вернуться к оглавлению

Какие ленты выбрать

Критерием выбора светодиодной ленты могут служить следующие пункты:

Цвет освещения.
Яркость.
Мощность и источники питания.
Качество.
Безопасность.
Место монтажа.

Цвет

Существует два типа лент по цвету: однотонные и многоцветные. Монотонные диодные шлейфы существуют только определенного цвета: белого, синего, красного или зеленого. Многоцветные могут менять гамму освещения по командам заданным управлением. Выбирая цвет нужно ориентироваться на назначение такой подсветки.
Схема подключения многоцветной светодиодной лентыЕсли приоритет — декор, то лучше приобрести многоцветные ленты. А вот рабочие зоны лучше всего освещать одноцветными вариантами с белым свечением.

Яркость

От этого параметра будет зависеть то, насколько удобна подсветка. Сила свечения измеряется в люменах. Разные типы диодов имеют разную светосилу: 5,15 или 18 люменов. Чем выше этот показатель, тем более высокая мощность устройства. Для простой декоративной подсветки будет достаточно мощности в 10 Вт на один метр, а для освещения нужно больше – минимум 14 Вт.

Мощность

Этот параметр исчисляется в потреблении электроэнергии на один метр ленты. Производители предлагают светодиодные ленты с мощностью от 4,8 Вт до 25 Вт на метр. От этого показателя будет зависеть потребление электричества и светосила прибора.

К тому же разные по мощности ленты требуют и разных источников питания (трансформатор). Блоки питания для пятиметровых шлейфов работают от сети, подавая на прибор 12 вольт.

Качество

Чтобы приобрести качественную ленту, стоит обратить внимание на то, насколько хорошо собраны все элементы, их пайку и наличие соответствующих резисторов. Обычно сопротивление ленты составляет от 150 до 300 Ом. Если резисторы имеют более низкий показатель, лента не подходит.

Безопасность

В этом плане стоит обратить внимание на защиту от пыли, а главное влаги, особенно если подсветка запланирована в санузле или на кухонном потолке. Существует два типа лент: силиконовые и без силиконовые. Первый вид подходит для монтажа в местах повышенной влажности или вероятного попадания воды.
Схема для подключения светодиодной ленты к потолку из гипсокартонаЕсли подсветка будет использоваться для декора, например, гипсокартонных стенных ниш, можно обойтись лентами без защиты, а вот пол или потолок из гипсокартона в ванной обязательно освещается силиконовыми видами диодных лент.

Вернуться к оглавлению

Места установки

В этом вопросе сочетаются все вышеперечисленные факторы. Для важных рабочих зон комнаты потребуются невлагозащищенные типы лент белого свечения с достаточной силой сияния (15-18 люменов на метр).

Важно то, какую задачу будет выполнять подсветка потолка из гипсокартона – декоративную или рабочую. Декоративные виды освещения можно устроить с помощью менее мощных лент. А вот освещение или декор, например, ванных и кухонь, лучше обустраивать с помощью защищенных от влаги диодных лент соответствующей мощности.

Вернуться к оглавлению

Как выбрать систему питания и управления

Система питания обеспечивает надежность, безопасность и длительность работы светодиодных лент.

Трансформатор для такого типа освещения работает по принципу 220-12 вольт. То есть, снижая напряжение с бытовой сети до приемлемого показателя. Также важно правильно подобрать источник питания по мощности. Большинство адаптеров рассчитаны на стандартные ленты длиной до 5 метров. Если вы приобретаете более длинный шлейф, то нужен и соответствующий блок питания.

Система управления или контролер дает возможность регулировать работу светодиодной ленты: снижать или повышать яркость, менять цвет или установить режим светомузыки с миганием диодов. Самые простые модели контролеров максимум могут изменять цвет свечения, а вот более дорогие модели могут работать в различных режимах.

Вернуться к оглавлению

Как произвести монтаж на потолок

Монтаж светодиодной ленты в потолок сегодня стал уже классическим. Различают несколько видов подсветки потолка с ГКЛ, но наиболее часто используемая в различных вариантах – скрытая. Скрытая подсветка монтируется на многоярусных конструкциях в специально изготовленной для этого нише. Монтаж гипсокартона проводят в два яруса. Второй образует нишу, в которой может располагаться отдельный профиль для светодиодной ленты.

Скрытая подсветка лентами в свою очередь имеет два подвида: открытая и закрытая. Разница между ними в наличии специального бордюра по кромке ниши для подсветки.

Сам светодиодный шлейф имеет с обратной стороны двухсторонний скотч, на который и осуществляется фиксация такого светильника на потолок из гипсокартона. Место установки обрабатывают обезжиривающим средством, и постепенно разматывая ленту, прижимают ее к поверхности. Дополнительную фиксацию можно выполнить с помощью строительного степлера.
Поэтапный процесс установки светодиодной ленты на потолокВажно помнить, что при создании изгибов ленту нельзя перегибать более чем 20 миллиметров в диаметре. Подключение к питанию можно осуществить напрямую на блок питания, а потом уже к розетке. Это возможно, если используется одна пятиметровая лента.

Если шлейфов два, то подключение делают параллельно, а ни в коем случае не одна за другой! Также два шлейфа можно подключить на два блока питания.

При монтировании регулятора яркости свечения цепочка должна выглядеть так: блок питания, регулятор, лента. Правильно смонтированная система прослужит указанный гарантийный срок без сбоев, разве что спустя годы может снизиться яркость свечения. В видео показан процесс монтажа светодиодной ленты.

Вернуться к оглавлению

Светодиодные панели

Если лента представляет собой шлейф, на котором линейно расположены светодиоды, то панель характеризуется размещением их на площадке. Этот тип осветительного прибора постепенно вытесняет устаревшие люминесцентные панельные светильники. Существуют панели двух типов свечения: монотонные одноцветные и многоцветные с системой управления. Выбрав и смонтировав подсветку или освещение на светодиодах можно обеспечить длительную и бесперебойную работу светильников, выполнив оригинальный дизайн помещения.

Вернуться к оглавлению

Фото подборка установленной светодиодной ленты на гипсокартонный потолок

пошаговая инструкция с фото, видео

Главная » Потолок » Как сделать потолок из гипсокартона с подсветкой

Один из самых эффектных дизайнерских приемов — использование световых эффектов. Часто именно свет придает изюминку интерьеру. Потолок из гипсокартона с подсветкой — один из наиболее часто встречающихся вариантов. Хорош он тем, что его при желании можно сделать самостоятельно, своими руками.

Содержание статьи

Основные отличия конструкции

Подсветка гипсокартонного потолка бывает скрытой и открытой. Открытая — точечные светильники, которые полностью или частично видны. Скрытая потому так и называется, что видно только ее излучение. Потому при монтаже потолка из гипсокартона со скрытой подсветкой короба нижнего уровня делают с полочкой, на которой и размещаются осветительные приборы.

Для установки скрытой подсветки в коробе нижнего уровня делают специальную полочку под светильники

Эта полочка может быть открытой или закрытой и, в зависимости от этого, а от положения источников света изменяется ширина и яркость полосы света на потолке.

Как изменяется поток света в зависимости от формы полочки и расположения источника света

Конструкция короба для подсветки

Чтобы сделать такой короб для подсветки потолка нужны два типа профилей:

UD — направляющие. Они крепятся на потолке и на стене, также в середине конструкции и в месте крепления бортика, если он предусмотрен.
CD — несущий профиль большей жесткости. Из него сделаны стойки и перемычки, к которым крепится гипсокартонный лист.
Конструкция короба для подсветки гипоскартонного потолка

В варианте, представленном на фото выше, полочка ни на что не опирается. Жесткости самого ГКЛ хватает на то, чтобы удержать нетяжелую подсветку. В этом случае необходимо учитывать вес осветительных элементов. Самыми тяжелыми являются лампы дневного света, но их в последнее время практически не используют, так как есть другие варианты, которые экономичнее в энергопотреблении и более простые в монтаже (светодиодные ленты, дюралайт).

Есть вторая конструкция. Тут вынос полки опирается на удлиненные поперечины. Если предыдущая конструкция кажется вам ненадежной, можно сделать такой. Только в этом случае потребуется немного больше несущего профиля. На фото — пример организации двухуровневого потока из гипсокартона с подсветкой.

Схема короба для скрытой подсветки

Точно такую же схему можно реализовать и в одноуровневом варианте. Если основной потолок у вас в хорошем состоянии, можно сделать только короб по периметру. Пример собранного каркаса для подсветки ниже. Осталось сделать внутренний бортик, и подшить каркас снизу.

Каркас для подсветки готов к обшивке ГКЛ

Потолок из гипсокартона с подсветкой далеко не всегда имеет ровные линии. Просто они реализуются проще всего. Но такие же схемы делают и с изогнутыми линиями. Получаются очень красивые подвесные потолки.

Пример двухуровневой подсветки

Только при больших расстояниях от несущих стен надо несущий профиль дополнительно фиксировать или к потолку, или к профилям предыдущего уровня. Удобнее делать это при помощи подвесов.

При большой ширине короба подсветки несущие профили дополнительно крепят при помощи подвесов

Источники света

Планируя сделать подсветку гипсокартонных потолков, надо помнить, что это — никак не освещение, а лишь способ украшения помещения. Поток света идет рассеянный. Первоначально он наплавлен на потолок, а потом уже в помещение. И к общей освещенности комнаты почти ничего не добавляет.

С ее помощью можно визуально «приподнять» потолок, сделать его одной из составляющих интерьера, но освещением этот элемент считать нельзя. Об освещении придется заботиться отдельно: устанавливать встроенные светильники, настенные или традиционные — люстры.

Подсветку можно сделать с использованием разных источников света, но последнее время применяются три вида:

Светодиодная
- ленты;
- дюралайт.
Неоновые трубки.

Светодиодные ленты и дюралайт

Это серия последовательно смонтированных светодиодов. Их особенность состоит в том, что питаются они от 12 В или 24 В. Это питание можно обеспечить при помощи адаптера, преобразующего напряжение бытовой сети 220 В в более низкое. Есть ленты монохромного свечения (белый, красный, синий, зеленый) которые при маркировке обозначаются SMD или универсальные RGB.

Монохромные всегда излучают один цвет, цвет универсальных может меняться. Работают RGB-ленты только с контроллером и пультом управления.

По команде с пульта управления они изменяют оттенок (количество цветов может быть разным — от десятков до сотен), в некоторых моделях может изменяться и интенсивность свечения.

По типу исполнения светодиодные ленты бывают:

Обычными. Не имеют защитного покрытия, использоваться могут только в сухих помещениях.
Влагозащищенные. Их поверхность залита лаком. Можно применять при подсветке влажных помещений — кухни, ванной.
Влагостойкие. Запаяны в полимерную трубку (называются дюралайт) или корпуса. Для подсветки помещений используются редко, чаще — в аквариумах, бассейнах и т.п.

Выбор тут понятен. Подбираете тип ленты в зависимости от условий помещения. Подробнее, о типах, цветах, маркировке, подключении прочесть можно тут, а мы поговорим о том, чем хороши или плохи светодиоды в подсветке.

<div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744105-3";} else{var rtbBlockID="R-A-744105-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Сначала о достоинствах:

Малое энергопотребление. Они очень экономичны. С учетом того, что это — только декорирование, выкладывать большие суммы на его содержание не хочется.
Не греются. Греться может только блок питания, сами светодиоды не нагреваются. Это важно, если потолок деревянный.
Большой срок службы. Исчисляется тысячами часов. При нормальном электропитании перегорают они очень редко (не превышать силу тока, для которой они предназначены).
Невысокая цена. Лента SMD 35*28 длинной 5 метров и плотностью 120 шт/м стоит порядка 2-3$. Примерно столько же надо отдать за адаптер. Правда, это цены АлиЭкспресс. В магазинах все значительно дороже (в 2-3 раза), хотя тоже не разоришься.
Простой монтаж. На заднюю поверхность ленты нанесен клеевой состав. Снимают защитный слой и приклеивают в нужном месте. Если поверхность шершавая, можно «пристрелить» скобами из строительного степлера, но саму ленту лучше не пробивать.

Теперь о недостатках. Первый, и самый главный: светодиоды жестко высвечивают все изъяны поверхности. Потому требования к качеству отделки потолка очень высокие. Второй минус: наличие адаптеров. Их надо где-то пристроить. Наверное, это все.

Неоновые трубки

Это стеклянные трубки, заполненные смесью инертных и светящихся газов. Яркость свечения изменяется при изменении силы тока, которая регулируется конвектором. Эти устройства устанавливаются каждые 5 метров, потребляемая ими мощность — порядка 100 Вт, при работе не шумят.

Также для работы необходим повышающий трансформатор: для работы неона нормального вольтажа недостаточно. Трансформаторы ставят каждые 6 метров. А вот они при работе могут гудеть, а еще — греться и электричество, естественно, «тянут» вполне прилично. Вся система в целом потребляет достаточно большое количество электроэнергии, что в совокупности с хрупкостью трубок и достаточно высокой сложностью монтажа делает ее не очень привлекательной по сравнению со светодиодами.

Но недавно появились неоновые шнуры. Они идут сразу с контроллером и все что надо — нажать на кнопку. Работают они от пальчиковых батареек. Но мощности такой подсветки для потолка точно не хватит. Их использовать можно в паре с светодиодами для подсветки деталей интерьера.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Монтаж подсветки потолка по периметру с пошаговыми фото

Основной потолок в данном варианте шпаклевался, потому первый ярус не делали. Прикрепили только короб по периметру: высота и без того небольшая и 7-8 см, необходимые на организацию подвесного критичны.

План короба для подсветки

Возле окна оставлено место для карниза, ширина короба 60 см, относительно основного потолка он опущен на 12 см, высота бортика около 5 см, выступающая часть — 6 см, в углах сделаны закругления.

Схема короба подсветки в разрезе

Способ выбран первый — ступенька под подсветку без опоры. Так как подсветка планируется из обычной светодиодной ленты, ее несущей способности более чем достаточно.

Сначала делают разметку на потолке. Все заданные размеры откладывают, при помощи малярного шнура прорисовывают линии. Обратите внимание, что линия на потолке прокладывается на расстоянии 54 см, а не 60 см, как на первой схеме. Она получается с учетом того, что ступенька выдвинута вперед на 6 см.

При помощи малярного шнура делаем разметку на потолке и стенах

При прорисовке закруглений их центр делают не в том месте, где крепят профиль, а с учетом выступающей ступеньки: так элемент получается более выразительным.

Как нарисовать закругление на потолке

По нанесенным линиям крепят направляющие профиля (CD или ПНП в маркировке). Крепили на дюбеля с шагом 50 см. Сверлили сразу, через металл. Установив заглушку закручивали дюбель-гвоздь.

Контуры короба выложены профилями

Там, где надо сформировать закругление, стенки (боковинки) профиля надрезаются, спинка остается целой. После этого можно профиль можно выложить по окружности.

С лицевой стороны к направляющему профилю на потолке крепим крепим полосу гипсокартона шириной 12 см. Это будет задний бортик нашего короба. Его крепим по всему периметру саморезами с винтом на расстоянии около 10 см.

Крепим полосу ГКЛ шириной 12 см

Возле окна крепим полосу, которая будет закрывать струнные карнизы для штор

С тыльной стороны установленного бортика крепим вертикальные стойки из профиля CD (потолочного). Их длинна небольшая — 9,8 см (12 см высота короба, минус 1 см на установку профилей, и еще минус 1,2 см толщину ГКЛ, прикручиваемого снизу).

В каждом отрезке нижняя часть подрезается. Удаляются боковые стенки так, чтобы можно было прикрутить еще один направляющий профиль. В результате его нижняя полка должна находится на одном уровне с профилем, прикрученным на стене. Шаг установки вертикальных стоек — порядка 40-50 см.

По периметру прикручиваем короткие вертикальные кусочки

Еще один ракурс

Следующий шаг: прикручиваем профиль ПНП, который идет по низу ботика. Он также устанавливается на саморезы с шагом 10-12 см.

Далее приступаем к установке горизонтальных перемычек, на которых будет держаться ГКЛ лист, закрывающий короб снизу.

Установка горизонтальных перемычек

Они соединяют два направляющих профиля: тот, который прикручен на стене, и тот, который прикреплен к основному бортику. Делают из несущего профиля с шагом 40-50 см.

Собирают по всему периметру

Приступаем к оформлению закруглений. Чтобы полоса изогнулась по необходимой траектории, берем полосу гипсокартона шириной порядка 15 см. Надрезаем ее с шагом 5 см и ломаем гипс. Получились куски гипса, которые держатся на картоне.

Надрезать каждые 5 см картон с одной стороны и сломать гипс

Теперь крепим такие куски к профилю. На каждый фрагмент — один саморез, примерно посередине ширины, чтобы не лопнул.

Крепим нарезанные полосы

При помощи лазерного уровня переносим разметку высоты на внутреннюю сторону. Если лазерного уровня нет, используйте водяной и нанесите линию карандашом.

Затем берем кусок несущего профиля длинной 9,8 см, только подрезаем его и сверху и снизу. Примерно в середине дуги заводим один край за профиль, крепим саморезом.

Как сделать закругление

Потом берем нарезанный на фрагменты кусок профиля (как делали это при формировании окружности на потолке) и крепим его по отметке.

Готовое закругление «изнутри»

Теперь лишние куски гипрока можно убрать. Их срезают в уровень с нижним краем профиля, аккуратно надрезая бумагу и отламывая небольшие фрагменты.

Обрезаем лишние куски

Так это выглядит с другого ракурса

Следующий шаг в изготовлении потолка из гипсокартона с подсветкой — шпаклевка. Шпаклюется потолок и основной бортик. Это самый удобный для этого момент. Позже будет мешать подшивка снизу и выступающий карниз.

Шпаклюем бортик и потолок

Далее начинаем подшивать короб снизу. Ширина полосы — 60 см. Нарезаем и прикручиваем саморезами. Процедура для работ с гисокартоном стандартная. Некоторые пояснения требуются только для зашивки углов.

Прикручиваем лист, который хорошо становится в угол и по наружным размерам немного больше требуемого закругления

Удобнее всего вырезать квадрат, потом обрезать его с одной стороны. Сначала прикручиваем его по прямым. Потом, постепенно, по дуге, вырисовывая требуемую форму края.

Рисуем форму и обрезаем

Сначала можно нарисовать, потом по этой линии откусывать небольшими кусочками. Неровности сгладить обойным ножом.

Далее прикручиваем направляющий профиль. К нему будет крепиться дополнительный бортик, который будет закрывать подсветку.

Прикручиваем направляющий профиль по краю

Новостей никаких: для закруглений надрезаем боковинки, изгибаем с нужным диаметром и устанавливаем на место, фиксируя при помощи саморезов.

Так это выглядит снизу

Если планируете делать светодиодную подсветку гипсокартонного потолка, самое время крепить ленту. Потом будет очень уж неудобно. Ее наклеивают в нужном месте, при необходимости устанавливая какую-то наклонную плоскость.

Ленту устанавливаем до момента монтажа наружного бортика

Далее к профилю крепится полоса гипсокартона шириной в 5 см. Из особенностей — крепление посередине, а не сверху и снизу: слишком маленькая высота. Изгибы делаются тоже знакомо. Надрезаем полосу каждые 4-5 см, ломаем гипс и крепим.

Установленный бортик

Закругление ближе

В данном варианте, чтобы облегчить работу и придать потолку законченный вид к бортику приклеены галтели (потолочный плинтус). Похожие приклеены и на стыке короба и стены.

Приклеены галтели

Теперь осталось все зашпаклевать и добиться ровной поверхности. Практически все. Потолок из гипсокартона с подсветкой готов, осталось установить саму подсветку. А она может быть разной.

Окончательный вариант

Еще один вариант можно увидеть в видео формате, но уже с рабочей подсветкой.

Монтаж двухуровневого потока продемонстрирован в следующем видео. Этапы показаны схематично, но сборка первого уровня ясна. Так что может быть полезно.

Как можно оформить потолок из гипсокартона с подсветкой (фото)

Потолок с подсветкой может быть и деревянным

При желании по тому же принципу можно сделать и подсветку стен

Плавные линии смотрятся изумительно

Для интерьеров в стиле хай-тек и минимализм подходят ломанные

Светодиодная подсветка потолка из гипсокартона — только эффектный дизайнерский прием. Об освещении надо заботиться отдельно

Наиболее эффекты варианты с использованием разных источников света

Варианты подсветки для коридора

Красиво, но сложно в исполнении

Потолок двухуровневый из гипсокартона с подсветкой

Подсветка потолка в спальне

Сочетание линий и кругов

Самые эффектные варианты представляют собой комбинации разных светильников

открытая подсветка, скрытая подсветка, ниши для подсветки, монтаж светодиодной ленты.

Подсветка потолка из гипсокартона наиболее востребованное дизайнерское решение сегодня. Этому есть несколько причин: возможность создания уникального дизайна помещения, разграничения помещения на зоны, простота создания коробов из гипсокартона для размещения подсветки, не большая стоимость материалов.

Варианты подсветки на потолке из гипсокартона

Существует два варианта подсветки потолка из гипсокартона: открытая и скрытая. Открытая подсветка организуется с помощью точечных светильников, вмонтированных в потолок из гипсокартона.

Рис.1. Для открытой подсветки используются светильники, в которых лампа расположена ниже уровня потолка. Для установки таких светильников достаточно высоты короба 3-4 см, а некоторые виды светильников могут крепиться непосредственно к потолку. В этом случае короб из гипсокартона необходим для прокладки электропроводки и декоративного оформления помещения.

Скрытая подсветка располагается в специальных коробах. Раньше такая подсветка организовывалась с помощью неоновых ламп. Сегодня на смену неона пришла светодиодная лента. Организовать подсветку светодиодной лентой легко своими руками, так как работа с ней не требует специального оборудования.

Рис.2. Скрытая подсветка может быть контурной или выполнена точечными светильниками. Для подсветки точечными светильниками высота короба должна быть не менее 7 см. Для организации ниши контурной подсветки высота короба будет 10 см.

Следует отметить, что часто применяют оба варианта подсветки. При чем делают таким образом, чтобы подсветка работала независимо друг от друга.

Короб для открытой подсветки

Как уже говорилось ранее открытая подсветка потолка из гипсокартона организуется с помощью встроенных светильников. Если потолок полностью изготовлен из гипсокартона, то светильники могут монтироваться непосредственно в него.

Рис.3. Если позволяет высота потолка, то делают подвесной потолок из гипсокартона, а для освещения помещения или отдельных зон используют точечные светильники.

Часто поступают по-другому, светильники устанавливаются в специальные короба. Такой подход несет в себе как дизайнерский прием, так и чисто практическую направленность. Потолок из гипсокартона уменьшает высоту помещения. При низких потолках целесообразнее основание потолка оставить прежним, а подсветку установить в специально сделанные короба. Короба могут располагаться по периметру помещения, либо создавать произвольные узоры на потолке.

Рис.4. При небольшой высоте помещения для установки точечных светильников целесообразно сделать короб из гипсокартона по периметру. В короб можно установить светильники любого типа, при этом уровень основного потолка останется прежним.
Рис.5. Для организации подсветки по центру помещения также можно использовать короб из гипсокартона.

Наиболее простой в изготовлении является прямоугольный короб из гипсокартона расположенный по периметру помещения. Обычно такой короб имеет ширину 50 см, а высоту 50 – 70 мм. Это наиболее оптимальные размеры короба.

Вся сложность создания короба заключена в создании каркаса для короба. Каркас можно изготовить различными способами. Но наиболее популярных всего два.

Рис.6. Каркас для гипсокартонного короба изготавливается из металлических профилей. На потолок и стены закрепляется направляющий профиль (ПН), из него же изготавливают внешнее ребро короба. Потолочный профиль (ПП) используется для горизонтальных и вертикальных поперечин.

На потолок и стену закрепляется направляющий профиль для гипсокартона. Из направляющего профиля собирают ребро, которое состоит из двух профилей. Эти профили соединяют как показано на схеме ниже.

Рис.7. Внешнее ребро короба изготавливают из 2-х потолочных профилей, соединив их как показано на рисунке. К нижней части конструкции будет крепиться горизонтальная поперечина из ПП-профиля, к верхней части вертикальная поперечина.

Далее с помощью отрезков направляющего профиля формируют ребра жесткости короба.

Второй вариант короба не сложнее первого. На стены и потолок закрепляют направляющий профиль. Из потолочных профилей изготавливают горизонтальные перемычки и закрепляют их к потолку подвесами. Для ребра используют так же направляющий профиль. Он закрепляется к горизонтальным перемычкам.

Рис.8. При небольшой высоте короба порядка 7 см и большой ширине, можно не устанавливать вертикальные поперечины, и конструкция короба упрощается. В качестве ребра используется направляющий профиль, а для удержания горизонтальной поперечины используется прямой подвес.

На вертикальной стороне короба часто вообще не устанавливают перемычки, а сразу зашивают полосой гипсокартона.

Рис.9. Если короб имеет малую высоту, то ребро закрепляется сразу к гипсокартону без вертикальных поперечин и промежуточных подвесов. Перед обшивкой короба в него устанавливают электропроводку.

До зашивки короба проводят проводку под будущие светильники.

Схемы коробов из гипсокартона для встроенной подсветки потолка

Рис. 10.
Рис.11.
Рис.12.
Рис.13.

Короб для скрытой (контурной) подсветки

По аналогии с предыдущим вариантом скрытая подсветка потолка может быть установлена как по периметру помещения, так и по периметру фигурных коробов.

Рис.14. Контурная подсветка потолка может использоваться как декоративное, так и основное освещение. Такой вид освещения состоит из короба специальной конструкции в котором устанавливается светодиодная лента.
Рис.15. Короб с контурной подсветкой может быть расположен как по периметру помещения, так и быть в виде декоративных элементов на потолке. Конструкция короба в обеих случаях одинакова.

Так же часто делают комбинацию этих вариантов.

Для установки скрытой подсветки потолка так же необходим короб. Короб может быть открытым и закрытым.

Рис.16. Существует 2 вида ниш для контурной подсветки: открытая и закрытая. Если необходимо иметь широкую полосу освещения, то выбирают открытую нишу.

Если необходимо получить четкий контур, то используют закрытую нишу.

Как видно из схемы выше короб аналогичен коробу для открытой подсветки точечными светильниками за тем лишь исключением, что добавляется консольная ниша для укладки светодиодной ленты.

Рис.17. Открытая ниша организуется за счет того, что для зашивки горизонтальной поверхности короба ширину листа гипсокартона делают на 5- 10 см больше, чем ширина короба.
Рис.18. Для закрытой ниши ширина листа гипсокартона для горизонтальной части короба делают больше ширины короба на 10 см. К краю выступающей части крепят направляющий профиль. К профилю вертикально закрепляют полосу гипсокартона шириной 5 см. Таким образом получается закрытая ниша.

Одним из важных параметров ниши является ее размер. Размер влияет на внешний вид короба и на полосу подсветки. Чем меньше расстояние между коробом и потолком, тем уже полоса подсветки, и наоборот. Следует отметить, что на ширину и яркость полосы подсветки влияет и место расположения светодиодной ленты.

Схемы коробов комбинированной подсветки

Рис.19.
Рис.20.
Рис.21.
Рис.22.

Монтаж светодиодной ленты

Проще всего светодиодная лента устанавливается в открытую нишу. Она наклеивается на внутренний борт.

Рис.23. Светодиодную ленту устанавливают в нишу. От положения ленты в нише зависит внешний вид контурной подсветки. Для продления срока службы светодиодной ленты, рекомендовано устанавливать ее на металлическую полосу, которая обеспечит хорошее охлаждение светодиодов. Так же не следует применять ленту длиной более 15 м, подключенной к одному блоку питания.

Важно отметить, что в процессе работы светодиоды хорошо греются. Для продления их срока службы необходимо сделать им охлаждение. Для этого можно на место установки светодиодов установить алюминиевый профиль, и на него наклеить светодиодную ленту.

Установка в закрытую нишу имеет варианты: наклейка ленты на заднюю стенку короба, наклейка ленты на профиль расположенный по передней стенке короба.

Рис.24. В зависимости от того какая ширина полосы освещения необходима ленту можно устанавливать в разные места ниши.

Часто светодиодную ленту укладывают на дно короба. Это достаточно рискованный вариант. Дело в том, что в определенном случае может образоваться тень от передней стенки ниши. Это может сделать подсветку менее эстетичной.

Для монтажа светодиодной ленты помимо самой ленты, потребуется трансформатор, а в случае разноцветных светодиодов еще и RGB контроллер.

Рис.25. Используя RGB ленту можно менять цвет контурной подсветки. Для этого по мимо ленты необходимо установить контроллер.

Мы рассмотрели все варианты подсветки потолка из гипсокартона и способы ее создания. В большинстве случаев используются короб для установки точечных светильников, так как он не занижает высоту помещения. С помощью короба можно украсить помещение и организовать подсветку необходимой зоны. Хорошим решением является комбинация точечных светильников и контурной подсветки, с их помощью можно создать достаточный уровень освещенности, а применяя в светильниках светодиодные лампы можно значительно сократить электропотребление и снизить затраты на освещение квартиры.

В заключение несколько интересных дизайнерских решений по освещению различных помещений. В этих решениях применены различные варианты подсветок и их комбинации.

Идеи дизайна потолка с подсветкой

Рис.26.
Рис.27.
Рис.28.
Рис.29.
Рис.30.
Рис.31.
Рис.32.
Рис.33.
Рис.34.
Рис.35.
Рис.36.
Рис.37.
Рис.38.
Рис.39.
Рис.40.
Рис.41.
Рис.42.
Рис.43.
Рис.44.
Рис.45.
Рис.46.
Рис.47.
Рис.48.
Рис.49.
Рис.50.
Рис.51.
Рис.52.

открытая подсветка, скрытая подсветка, ниши для подсветки, монтаж светодиодной ленты.

Варианты подсветки на потолке из гипсокартона

Короб для открытой подсветки

Далее с помощью отрезков направляющего профиля формируют ребра жесткости короба.

До зашивки короба проводят проводку под будущие светильники.

Схемы коробов из гипсокартона для встроенной подсветки потолка

Рис. 10.
Рис.11.
Рис.12.
Рис.13.

Короб для скрытой (контурной) подсветки

Так же часто делают комбинацию этих вариантов.

Для установки скрытой подсветки потолка так же необходим короб. Короб может быть открытым и закрытым.

Если необходимо получить четкий контур, то используют закрытую нишу.

Схемы коробов комбинированной подсветки

Рис.19.
Рис.20.
Рис.21.
Рис.22.

Монтаж светодиодной ленты

Проще всего светодиодная лента устанавливается в открытую нишу. Она наклеивается на внутренний борт.

Идеи дизайна потолка с подсветкой

Монтаж светодиодной ленты в потолок из гипсокартона 👉 этапы работ

Светодиодная подсветка для подвесного потолка – элемент декора, преимущество которого в легкости монтажа. Установка таких светильников при уже готовой конструкции под гипсокартон занимает полчаса.

Содержание статьи

Преимущества подсветки подвесных потолков светодиодными лентами

Светодиоды не склонны к нагреву листов гипсокартона. Даже спустя долгое время на поверхности не проступают желтые пятна, и финишный слой декоративной отделки под освещением таких светильников остается привлекательным. Светодиодная подсветка позволяет:

подчеркнуть объемность потолка;
разделить помещение на зоны;
выделить предметы интерьера;
использовать минимальное количество проводки, клемм, переходников;
экономить затраты электроэнергии.

Эффект парящих потолков создается посредством оптимально подобранной подсветки

Знание технологии устройства гипсокартонного потолка с подсветкой предусматривает подробное изучение вопросов, как устроить каркас, крепить подсветку и какие материалы для этого лучше использовать. А значит, работы можно выполнять своими руками.

Сборка каркаса

Чаще монтаж подвесного потолка из гипсокартона происходит в гостиной. Это объясняется параметрами комнаты, ведь в большинстве жилых домов именно гостиная комната самая крупногабаритная и позволяет эффектно разместить световые точки.

Чтобы собрать базовый каркас, выполняют такие шаги:

на углах, отступив вниз на 10 см от потолка, делают отметки, соединяют между собой в горизонтальную линию, проверяют правильность разметки с помощью строительного уровня;
по прочерченной линии монтируют профиль UD с шириной полок в 40 мм, фиксируя к стене с помощью дюбелей;
перпендикулярно направляющему на расстоянии 40-50 см саморезами крепят профили CW с шириной полок в 50 мм, к потолку фиксируют с помощью подвесов;

Для жесткости между стартовыми профилями в шаге 50 см рекомендуется установить ребра жесткости (перемычки) и соединить со стартовым профилем «крабом».

Базовый каркас

Затем каркас обшивается листами гипсокартона толщиной 6,5 или 9,5 мм, чтобы не утяжелять конструкцию. Марку плит лучше выбирать влагостойкую. В результате выполнения вышеперечисленных требований к материалу и обустройству каркаса, получается потолок в гостиной с оптимальной несущей способностью, срок эксплуатации которого неограничен.

Формирование короба

Короб для устройства скрытой светодиодной подсветки – самый важный компонент: в него монтируют ленту, которая будет отражать световые лучи от поверхности потолка и распределять их по помещению.

Этапы сборки короба:

прочертить границы будущего короба на базовом потолке;
по границе прочерченной линии прикрепить несущий профиль;
отступив на 10-15 см от стены закрепить еще один несущий профиль, сформировав внутренний периметр короба;
через каждые 40 см к профилю прикрепить обрезки стартовой планки, длина должна выходить за пределы базовой прочерченной линии на 10 см;
соединить несущий и стартовый профили подвесами;
обшить каркас ГКЛ;
на стыки листов гипсокартона установить угловые профили, заделать швы шпатлевкой, зашкурить, обработать грунтовкой.

Каркас короба

Подключение подсветки

После того как каркас базового уровня потолка и отделка короба в гостиной завершены, происходит монтаж ленты. Сделать это легко позволит оставленное при формировании карниза расстояние размером в 10 см. К этому карнизу можно приделать бортик из полоски стартового профиля и гипрока шириной 50 мм.

Подключение ленты:

в специальном месте для осуществления разреза ленту подгоняют по размеру;
при помощи специального коннектора или посредством спайки отрезки различной длины соединяют в одну светодиодную линию;
соблюдая полярность, лампы подключают к блоку питания;
если светодиоды подключают различных цветов, для их регулировки между блоком питания и лентой устанавливают контроллер;
ленту подключают к сети, и если все исправно, приклеивают с внутренней стороны бортика из гипрока.

Советы к подбору светодиодных лент

Для подсветки потолка из гипсокартона в гостиной можно выбрать три типа светодиодной ленты: SMD 5050, SMD 3028 и RGB. Яркость первых двух через несколько лет работы падает на 20-40%, однако если их использовать в качестве дополнительной (временной) подсветки этот показатель снижается до 10%. Оптимальной для потолка считается RGB-лента: она долговечная, не теряет интенсивности освещения, рассеивает мягкий световой поток мощностью около 12 люмен.

Устройство RGB лент

Количество ламп в одном метре такой ленты варьируется от 30 до 120 штук. Чем их больше, тем ярче источник освещения, но и монтаж выходит дороже. Это зависит от источника питания, который должен быть не только мощным (на 20-30% больше суммарной мощности подключенных ламп), но и компактным, чтобы не свисать с подвесного потолка из гипсокартона в виде безобразной груды проводов. Поэтому в качестве основного освещения гостиной лучше выбирать RGB или SMD 5050 с количеством ламп в пределах 60 штук на метр.

Такая подсветка убережет глаза от перенапряжения, позволит наполнить помещение ярким и естественным светом. Мебель же можно подчеркивать менее мощными диодами SMD 3028 – они послужат для создания идеального контражура с умеренной яркостью. В качестве цветового оттенка лучше уделить внимание чисто белым цветам или использовать RGB-ленту со встроенным режимом изменения базового цвета. Как происходит монтаж такой ленты к потолку из гипсокартона можно посмотреть на видео.

Нужна ли дополнительная защита для светодиодных лент после подключения

Немаловажный фактор для выбора светодиодной подсветки – ее герметичность. Если крепить светодиодную ленту предполагается к гипсокартонному потолку в гостиной, допускается использовать подсветку без герметизации и дополнительной обработки светодиодных ламп. Ухаживать за чистотой таких незащищенных лент придется крайне осторожно, чтобы не зацепить места соединений и токопроводящие жилки.

Схематическое расположение лент в нише из ГКЛ

Если же подсветка подвесного потолка нужна на кухне или в ванной, выбирайте модели лент с уровнем защиты IP 65, 67 или 68. Они полностью герметичны, не пропускают пыль и влагу, защищают места спайки светодиодов. Ухаживать за ними значительно проще. Дополнительная защита позволяет продлить срок эксплуатации ламп, исключить риск возникновения замыканий.

Потолок из гипсокартона с подсветкой выглядит красиво и создает в комнате спокойную, интимную обстановку.

Вконтакте

Facebook

Twitter

Одноклассники

Потолок из гипсокартона.

Доброго времени суток, уважаемый читатель.
Сегодня поговорим о гипсокартонной конструкции и о светодиодном освещении.

Судя по запросам в Яндексе эта тема весьма актуальна.
Вот ряд фраз по которым вы попадали на наш сайт в надежде найти ответы.

Пошаговая инструкция по монтажу ниши для подсветки потолка
Как правильно сделать конструкцию потолка из гипсокартона с подсветкой
Как монтируется потолок из гкл под светодиодное освещение
Ниша в потолке из гипсокартона с подсветкой
Короб из гипсокартона на потолке с подсветкой
Потолок из гипсокартона под светодиодную ленту схема монтажа
Как сделать карниз под светодиодную подсветку потолка
Потолок из гкл с внутренней подсветкой как сделать
Монтаж гипсокартона под светодиодную ленту
Способы монтажа потолка из гипсокартона с подсветкой
Как правильно сделать потолок из гипсокартона с подсветкой

Поскольку у нас этот вопрос затронут поверхностно, то я решил привести пример правильного монтажа полки под светодиодное освещение.

Сейчас работаем над дизайнерским светодиодным освещением квартиры и на ее примере мы будем разбирать подробности изготовления гипсокартонного короба.

Вот так должна выглядеть комната в конечном варианте, но как правило в процессе работ всегда что-то меняется.
В проекте используются: гипсокартонные короба, светодиодная лента и матовый натяжной потолок от компании Атилис.

фото 1. Светодиодная подсветка натяжного потолка в зале.

Для изготовления гипсокартонного короба с подсветкой вам понадобится довольно много инструмента.
Пожалуй самым важным из них является лазерный уровень и чем больше в нем будет функций тем лучше. Можно конечно обойтись правилом и пузырьковым уровнем, но мы применяем современные лазерные уровни с проекцией в 360 градусов от компаний Bosh или ADA.

фото 2. Лазерный уровень Bosh

Такие уровни в разы повышают производительность и помогают построить правильную плоскость гипсокартонного короба или потолка. Чем выше точность отметок тем более качественнее получаются гипсокартонные конструкции.

Итак начнем!

Для начала вам необходимо продумать чертеж будущего потолка, что бы в дальнейшем не было проблем с размерами.
Обычно ширина малых коробов составляет не более 400-450мм, закарнизной ниши так-же, но с учетом ниши для штор.

Глубину закарнизной ниши подбирают таким образом, что бы висящие шторы не «ломались» о радиатор или подоконник. Этому моменту стоить уделить особое внимание и на этапе устройства коробов вы должны точно знать какой марки карниз у вас будет висеть.

Ширина короба над шкафом купе берется с учетом встроенных светильников, если токовые планируются.

фото 3. Пример двух вариантов закарнизной ниши

При построении короба с подсветкой необходимо выдержать правильные внутренние размеры полки. Это связано с трудоемкостью монтажа натяжного потолка.
Монтировать потолки у нас будет компания Атилис и мы проконсультировались у них по поводу размеров. Возможно есть асы которые способны повесить потолок и в более узком пространстве, но для светодиодной подсветки данные размеры вполне подходят.

Высота от низа полки до потолка должна быть не менее 120 мм, а глубина самой полки до 100мм. Нижняя часть гипсокартонной полки может быть любой длины и этот размер не влияет на сложность монтажа натяжного потолка.

рис 1. Монтажные размеры под натяжной потолок

На первоначальном этапе изготовления гипсокартонного короба полка делается без бортика. Это позволяет качественно сделать малярные работы и упрощает монтаж натяжного потолка.
После монтажа потолка можно прикрутить бортик или повесить полиуретановый карниз.

Приступаем к монтажу коробов.

Каркас лучше собирать из профиля 0,6мм — KNAUF или EXPERT
Профиля для каркаса — ППН 27Х28 и ПП 60Х27

Перед монтажом профилей стены должны быть выравнены и по возможности иметь правильную геометрию. Если есть небольшие расхождения в размерах, то лучше короба сделать одинаковой глубины и забыть про углы в 90 градусов. Ромб на потолке вы вряд ли увидите, а вот короба в виде «морковки» очень заметны.

Крепим на потолок и стены профиль ППН27х28. Эти направляющие и будут основанием нашего потолочного каркаса.

фото 4. Строим каркас гипсокартонного короба

Для построения скелета каркаса применим систему — «рога». Такая конструкция более трудоемкая, но она позволяет потом быстро вставить закладные под натяжной потолок.

Нарежем профиля ПП60х27 необходимой глубины и с шагом 500-600мм и закрепим как показано на фото.

фото 5. Каркас гипсокартонного короба с полкой

Как крепить такой каркас:

Процесс крепежа и выравнивания очень простой, сначала крепим нижний узел №1, используя магнитный уровень — затем выравниваем по лазеру горизонтальный профиль ПП60х27 и крепим верхний узел №2.

При крепеже узла №2 лучше зажать кончики профилей плоскогубцами и потом зафиксировать их «клопами». Профиль не куда не сползет и каркас получится идеальным.

фото 6. порядок крепежа каркаса гипсокартонного короба

Далее установим закладные под натяжной потолок из профиля ПП60х27 или пустим лист фанеры по периметру короба.

фото 7. установка закладных под натяжной потолок

Вот таким ровным должен получиться у вас каркас. От его прямолинейности и четкой плоскости зависит вся ваша гипсокартонная конструкция.

фото 8. Каркас для потолка из гипсокартона с подсветкой

Для завершения каркаса не хватает торцевого профиля ППН27х28, но его надо крепим уже с прикрученной на него полкой и просто одеть на «рога».

Для этой операции необходимо заготовить полоску гкл и профиля ППН27х28 по размерам и собрать ее на полу. После этого необходимо примерить получившуюся конструкцию на месте и выкрутить саморезы в зоне торчащих ПП60х27 профилей. Иначе саморезы могут мешать и вы просто не сможете надеть полку.

Можно сделать отметки заранее на профиле и не мучатся с примеркой готовой конструкции.

фото 9. Полка для короба из гипсокартона

фото 10. Монтаж полки для короба из гипсокартона

С наружной стороны полка фиксируется саморезами к каркасу, а с внутренней стороны прижимается вторым дополнительным вертикальным листом гипса. Если вы планируете использовать один слой гипсокартона, то ставьте сначала полку, а уже потом монтируйте вертикальный лист гкл.

Каркас готов, можно зашивать гипсокартоном и не забудьте прокинуть провода под светодиодную подсветку.

Наши блоки питания и контроллеры будут расположены в другом месте поэтому мы просверлили отверстия и вывели точечно питающие провода.

Отверстия с проводами мы временно заткнули 32_ми сантехническими заглушками. Такое решение позволяет малярам качественно подготовить гипсокартонную полку и не повредить или испачкать наши провода.

фото 11. Заглушка с проводом под светодиодную ленту

Вот собственно и наша конструкция для светодиодной подсветки натяжного потолка. Полка сделана надежно и самое главное удобна для дальнейшей уборки этого пространства.

фото 12. Короб в сборе

Для полного завершения конструкции необходимо закрепить металлический уголок. Его мы крепим при помощи степлера и обязательно проверяем прямолинейность строительным правилом.
Надо сказать, что короб очень универсальный в плане разнообразного крепления светодиодной ленты.
Благодаря горизонтальной полке у вас нет ограничений на применение светодиодных профилей, а три плоскости для крепления светодиодной ленты дают возможность грамотно осветить потолок не зависимо из какого материала он изготовлен: натяжной матовый/глянцевый, крашенный штукатурный или сделанный из гипсокартона.

фото 13. Короб готов

До малярных работ по гипсокартону можно пробросить ленту и посмотреть на результат.

фото 14. Короб с лентой

Зажигаем…..

фото 15. Предварительный результат

Для достижения определенных параметров освещенности комнаты можно поиграть с выбором мощности светодиодной ленты и ее метражом.

Подведем итог какие плюсы дает такая гипсокартонная ниша.

Получилось не мало преимуществ по сравнению вот с таким монтажом гипсокартонного короба, где через год проживания, вся ниша будет покрыта пылью, паутиной, сонными мухами и всем этим вы будете дышать без возможности хорошо убрать это место.

рис 16. Типичная сборка гипсокартонного короба.

Возможно вам так же сделают кривой короб по непонятной технологии и потратят кучу денег на материал.

Надеемся наша статья внесет ясность в построение правильных коробов для светодиодной подсветки, да и вообще в технологию изготовления коробов.

Пример монтажа правильных коробов под светодиодное освещение.


	Видео: Потолок из гипсокартона — монтаж правильных коробов

	<noscript><img src='/800/600/https/gallery.profi.ru/pfiles/LozovoiIV/ce7078d1b2c62e5c75b243dc2e986970-profi_w2000.jpg' style='float: right;' /></noscript> youtube.com/embed/cL30-UQxk_0″ frameborder=»0″ allowfullscreen=»»/>

	Если вам была полезна эта информация, то вы можете выразить свою благодарность вступив в нашу группу Вконтакте

Потолок из гипсокартона.

Светодиодная подсветка потолка, выполненного из гипсокартона, довольно часто используется при ремонте квартир.
Какие неприятные сюрпризы могут вас ожидать и как их избежать поговорим в этой заметке.

Светодиодное освещение потолка довольно молодое направление и как правило требует определенных знаний при монтаже светодиодной ленты.

Правильное направление света — залог успеха в светодиодной подсветке гипсокартонного потолка.

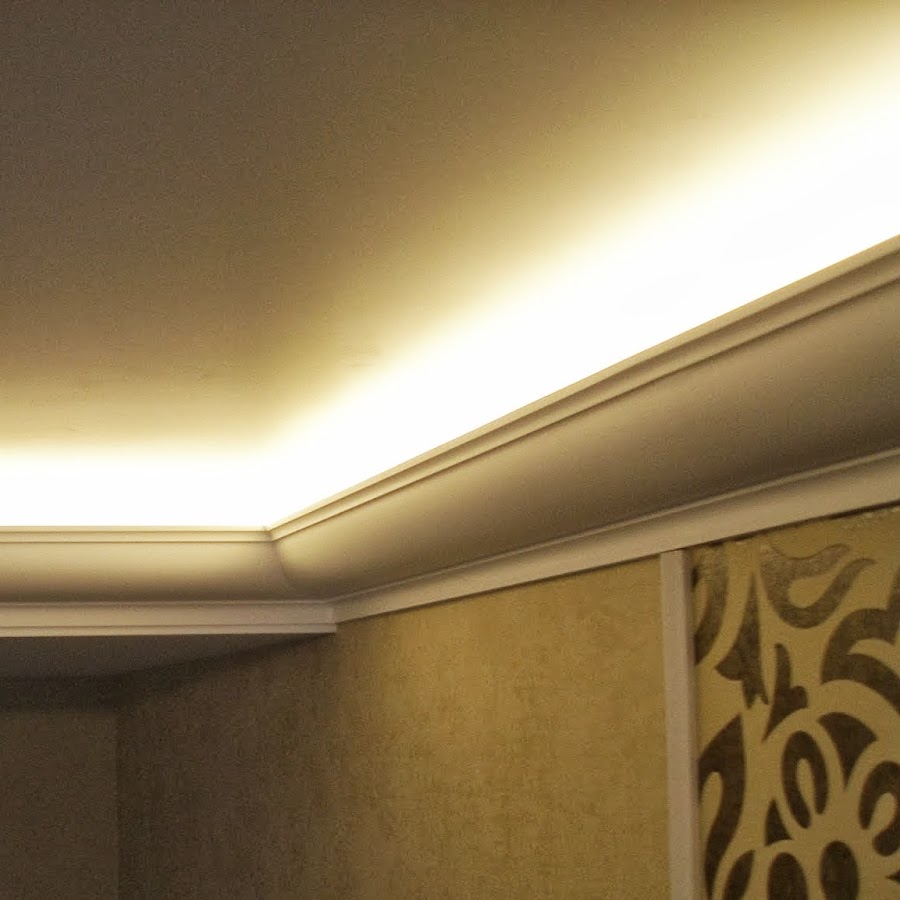

фото 1. Потолок из гипсокартона с подсветкой

Если компании, занимающиеся непосредственно монтажом светодиодной подсветки, наработали достаточно большой опыт в этом деле, то электрик, монтирующий светодиодную ленту, может и не знать определенных тонкостей — например как должен падать свет для подсветки вашего потолка.

В интернете можно найти много способов крепления светодиодной ленты, но как правило большинство из них не пригодны для подсветки гипсокартонного потолка.

Это один момент в результате которого может получиться совсем не хороший результат.

Второй момент — когда при ремонте квартиры многие заказчики пытаются сэкономить на определенных видах работ, в том числе и на конструкциях из гипсокартона, нанимая неквалифицированных рабочих. В результате получаем конструкцию из гкл совсем не пригодную для нашей подсветки.

фото 2. Убогая ниша под натяжной потолок

Фотография не совсем точная, поскольку вместо гипрочного потолка на ней отображен натяжной,но нас больше интересует внутреннее оформление ниши, а оно как видите в плачевном состоянии — горы мусора, непонятные наросты.

Если вы думаете, что это единичный случай, то вы далеко заблуждаетесь — как правило у гипрочных коробов всегда такие ниши! снизу то не видно.

А теперь вопрос — куда монтажник прилепит светодиодную ленту? Правильно — на вертикальную стену, там самое ровное и чистое место.

Гипсокартон сам по себе капризный материал — перепады влажности, линейные расширения, неоднородная шпаклевка и ошкуривание дают в конечном результате разнообразные неровности.

Если вы используете люстру, то явных изъянов потолка просто не видно, поскольку свет идет от центра и вниз, но как только гипсокартонный потолок подсвечивают светодиодной лентой вдоль, сразу вылезают дефекты и чем ярче подсветка, тем больше они видны.

фото 3. Гипсокартонный потолок — как не стоит делать

В этом примере четко просматриваются швы гипсокартона, поскольку направление света идет вдоль потолка. Я могу предположить несколько вариантов почему это произошло.

Во первых, наиболее распространенная ошибка, когда место для крепления светодиодной ленты не было правильно подготовлено и монтажники сделали свою работу, не приезжать же второй раз.

Во вторых, пытались получить максимальную освещенность. Кстати распространенная ошибка начинающих монтажников светодиодной ленты. Надо сказать, что и мы поначалу ошибались, но правда не в таких масштабах.

Какой можно сделать вывод, что бы избежать таких ошибок?

Если вы планируете потолок из гипсокартона с подсветкой, то позаботьтесь, что бы ваши мастера правильно сделали полку на коробе, от этого зависит направление светового потока его прямолинейность и видимость дефектов на потолке.

Далее ……. как сделать полку для светодиодной подсветки потолка.

Для перехода к статье кликните по фото.

Монтаж светодиодных линий в потолке из гипсокартона. Способы крепления конструкции

Для создания индивидуального дизайна есть много новшеств, которые позволят создать неповторимую атмосферу помещения. Изначально это был гипсокартон. Работать с ним мог только мастер, знавший, как его усилить. После бурные фантазии мастеров, дизайнеров и владельцев помещения привели к идее гнуть гипсокартон и вырезать ему причудливые формы. Каждый ремонт, производимый по сей день, создает из этого материала неповторимый изогнутый дизайн.

Примеры плавающих линий на потолке из гипсокартона

Кроме изысканных люстр, широко использовались прожекторы, также были полосы света на потолке и стенах. А также на строительных рынках и в магазинах появились LED — панели. Он потребляет мало энергии и очень яркий. Из-за разнообразия цветов его использование увеличилось в разы. Осветительные шкафы купе, стенки, ниши, ящики из гипсокартона. И это еще не предел. Теперь потолок, стены из гипсокартона украшены «парящими линиями».Что это? может быть, я сделаю гипсовую поверхность с «плавающими» элементами подсветки?

Световые линии на потолке и стенах

Что такое плавающая линия?

Плавающие линии создаются на потолке и стенах помещения для зонирования, увеличения его размеров, выделения тех или иных элементов интерьера. Светодиодная лента к потолку создает неповторимый дизайн и интересное освещение. Помимо этих функций, это покрытие имеет ряд преимуществ:

Идеально гармонирует с интерьером и длиной коридора помещения.
Светодиодная лента на потолке, общая одна большая комната сбоку для чая и отдыха.
Регулируемая мощность выделяет основное или дополнительное.

Монтаж световых лент в гипсокартонный потолок необходимо при условии, что в помещении нет резких перепадов температуры и влажности. Эти осветительные ленты устанавливают не только в квартирах, но и в общественных местах.

Готовые решения блок парящих линий

Короб световой профильный (светодиодная лента) Устанавливается на потолок, стену.

Изделие изготовлено из алюминия. Имеет небольшой вес, что очень важно при установке потолка из гипсокартона. В основном для легкой плавающей лески используется профиль марки PLS, который крепится на профиле-держателе TEK, толщиной 12,5, 13, 16 мм.

Профиль совместимости PLS с TEK:

Также есть вариант держателя, без использования профиля. марка 019409 PLS-LOCK-h35-F-HIDE-2000. Монтируется в потолок без дополнительных элементов.

Оргстекло

Изготовлено из специальных материалов, выдерживает температурный режим, а также рассеивает направление световых лучей. Это прочный экран. Стекло легко собирается и разбирается при ремонте светодиодной ленты.

В конструкции использовано оргстекло «плавающая линия»

Светодиодная лента и ее комплектующие

Большой выбор световых лент, как по цвету, так и по другим параметрам (количество диодов на 1 кв.м.). Для светодиодных лент в потолке применяются различные LED-ленты, подключаемые к диммеру и контроллеру.В результате можно изменить цветовую схему, а также мощность освещения.

Светодиодная лента в комплекте

дополнительных элементов

Дополнительная деталь:

Концевые части — необходимы для установки гарпуна. В основном применяется для натяжных потолков. В этой части есть прорези для крепления к профилю.
Поворотная деталь.Создана для крепления двух профилей под прямым углом (Незначительное). По поворотной части спроектировано оргстекло 2 видов: матовое напыление и колотый лед.
детали токарные
уголок приварной. Используется для монтажа произвольного соединения двух профилей в плоскости. В этом ракурсе воспроизводятся фигуры отдельных участков. Используется как переход от стены к потолку.
Сварные швы крестовые. При установке агрегата на потолке высокие линии, появляются причудливые фигуры, преломляемые под острым углом.
тройные соединения. Применяется для соединения трех профилей в одной плоскости.
гнутые элементы.В основном изготавливается под заказ на предприятии.

Сварные детали для световой линии на потолке

Без дополнительных элементов создание светодиодных лент на потолке возможно, но это требует дополнительных затрат времени и терпения.

Установка плавающей лески на профессиональном оборудовании

Установка плавающей лески производится в гипсокартонный потолок с помощью профиля-держателя, что обеспечивает дополнительную жесткость всей конструкции. Этот профиль устанавливается на время металлического каркаса потолка из гипсокартона.

Схема установки полной линейки световых конструкций

Установка световых планок в потолок без профиля-держателя

Это бюджетный вариант, но менее прочный. В процессе создания потолка из гипсокартона с металлическим каркасом заранее предусмотрена площадка для световой линии. В набор данных собраны канавки парящих линий системы и закреплены на гипсокартонных пружинах.

вариантов монтажа:

Профиль PLS-LOCK-Y25_FM-2000 устанавливается в металлический каркас, поэтому он немного выступает за пределы одноплоскостной гипсокартонной конструкции.
Профиль PLS фиксируется отдельным элементом (с помощью подвесов), не граничит с металлическим каркасом и создает единую плоскость потолка.
Крепежный профиль для гипсокартона с клеем. Для этого в установленном гипсокартонном потолке вырезают паз 30 мм. на выступающий профиль «крылья» наносится клей и профиль приклеивается к поверхности гипсокартона. После высыхания следует наклеить скотч, и покрыть всю серпянку шпаклевкой. Скрытый монтаж создает эффект парящих линий в потолках из гипсокартона.
Надземная конструкция для создания световых линий. Эти виды световых полос на потолке крепятся поверх гипсокартона. Иметь разное сечение (круглое, угловое, прямоугольное) и заглушки по бокам. Эти фонари просты в установке и ремонте.

Какой способ монтажа подойдет больше — зависит от конструктивных особенностей потолка из гипсокартона (родственный, многоуровневый), а также индивидуальных запросов владельца.

Плавающая леска на потолке своими руками

Это не стандартная консоль со светодиодной лентой.Для его создания потребуется гипсовая ниша в потолке или в стене.

Левая ниша для скрытого освещения, правая ниша, созданная для световой линии на потолке

Для создания плавающей линии в этом методе применяется не специальный держатель профиля, а алюминиевый профиль для световой линии.

Перед установкой ниши необходимо сделать разметку. С помощью лазерного уровня нанесите линию, карандаш на потолок (стену) под направляющие линии профилей и крест.

Отметки на потолке для ниши из ГКЛ под световую линию

Ширину ниши можно подбирать индивидуально, в зависимости от того, какой должна быть световая линия. Заранее следует продумать, как разместить выключатель, как будет производиться подключение светодиодной ленты.

На линии, выполненные на стене и на потолке, ограничивающие ниши, дюбелями-гвоздями монтируются направляющим потолочным профилем ТНГ (OUT).

Крепление направляющих профилей

На тыльной стороне будущей ниши необходимо закрепить вырезанную часть гипсокартона. Крепление к шурупам ПНП производится «семечками» через каждые 15 см. На гипсокартоне отбивочного шнура намечается нижняя линия под профиль.

На гипсокартоне фиксированная линия отскакивает, равная направляющей на стене

. Направляя ПНП на потолок, вниз вырезаем от стоечных профилей, глубина углубления равна высоте — до отбивочного троса до нижнего профиля.Фасад отрезаем так, чтобы одна сторона, прилегающая к гипсокартону, была длиннее на 5 см. чем весь край. Шаг крепления стойки 25-30 см.

Стойку закрепляют в направляющем профиле и ГКЛ

Внизу ГКЛ, по размеченной линии на боковой крышке и подкосах прикрепляют к направляющему профилю длину UD. лишний гипсокартон, выступающий за нижнюю профильную нишу. UD от направляющей на стене к направляющей на неподвижной мостовой нише, вырезанной из потолочного профиля PP (CD). Если расстояние большое (более 30 см.) целесообразно применять подвесы, закрепленные на потолке анкерным клином 6/60. Джемперы фиксируются с шагом 30 см. По краям ниши с тыльной стороны (лицевой стороны из гипсокартона) в вертикальном положении монтируются стойки. Это создаст жесткость, а также удобство крепления гипсокартона в торцевой выемке.

Стойка с тыльной стороны ниши

Нишу следует создать вверху, отступив от потолка 5 см. Замок PNP для фиксации таких же перемычек.

Создана ниша для парящей линии на потолке

Вся конструкция обшита гипсокартоном.Внутри ниша обязательно усиленная, шпаклюется.

Установка светодиодной ленты

Для плавающих линий применяются светодиодные ленты LED разной мощности и яркости. Для изменения яркости, цвета подключают ленту к контроллеру, диммер.

Контроллер-диммер для ICE-ленты

В нижней части созданной ниши нельзя зашивать гипсокартон. На перемычке закреплен потолочный профиль CD. В него вклеивается средний светодиодлента и подключается к электросети, контроллеру.

Подключение ДВС к питанию питания

Для увеличения яркости и обеспечения огня внутри ниша закрывается фольгой.

Установка оргстекла в нишу для световой линии

При использовании этого метода возможны различные конструкции сборов: прямые, клиновидные, перекрестные, круглые. А также можно создавать линии не только заподлицо с потолком, но и на любой разумной высоте.

Чертеж ниши с пластиковыми деталями для оргстекла

Для сборки световой ленты потребуются следующие детали:

Уголок пластиковый 2х видов: широкий — 40х40, маленький — с минимальной шириной полок.
Клей универсальный полимерный.
Винты с потайной головкой минимальных размеров.
Falha-Adhesive.

Первым делом нужно вырезать пластиковую скобу 40х40 боковинки так, чтобы получилась лента. Крепится с помощью клея к внутренним сторонам ниши по длине. Делается это таким образом: надрезанный участок смотрит полосой вверх и ровно заподлицо с плоскостью потолка. Для того, чтобы планка прочно вставляла замки в гипсокартон или «соскальзывала» по направлению, используются упоры. пластиковая кромка не должна смещаться ниже потолка.Полоски необходимо приклеить к обеим сторонам ниши.

Крепим пластиковую планку к ГКЛ

Далее следует к пластиковым планкам прикрутить уголки саморезами. Боковая часть должна заглядывать внутрь коробки. полученные слоты. Для фиксации кронштейна следует взять саморез, а маленькой отверткой вкрутить винт не до конца (половину). После открутите его и опустошите отвертку, чтобы в этом месте сделать небольшое углубление. Таким образом, винт с вывинчиванием, полностью закроется в пластик.

Углы прикручены саморезами

Полки разборные. Необходимо установить диодную ленту. На полках уложено оргстекло. Зазор между пластиком и гипсокартоном, чтобы он оставался внизу, заделывают смесью армирующих швов «Knauf Fugen».

Здесь вместо стеклянной вставки из фанеры для оценки точности и ровности созданной конструкции

светодиодных лент в потолке, в стенах популярны не только в длинных коридорах, но и в больших помещениях. Применяются на кухне, балконе, чердаке.Для этого вида освещения не имеет границ в просторном помещении. При создании парящего потолка применяется световая линия по периметру комнаты из оргстекла. При этом в потолке создается дополнительная подсветка из гипсокартона.

Видео:

PureEdge Lighting — Светодиодная система Verge Wall 24VDC

Verge Wall, тонкий алюминиевый канал под штукатурку с 4-дюймовым под покраску. алюминиевая опорная пластина, подчеркивает переход, где две поверхности гипсокартона соединяются вместе, излучая окружающее освещение.Линейный светодиод 24 В постоянного тока система монтируется непосредственно на шпильки без модификации балок и штукатурки в Гипсокартон толщиной 5/8 дюйма или более. Verge продается с шагом 1 фут до 40 футов и режется на любую длину. Доступны несколько вариантов цветовой температуры, включая 2200K-5700K, теплый затемненный и настраиваемый белый (2K4K и 27K6) . Высоко CRI коммерческая белая светодиодная лента или мягкая светодиодная лента с динамическим изменением цвета проецирует чистую линию света.Согласовать установку с электрическими и подрядчики по гипсокартону. Включает 5-летнюю пропорциональную гарантию. На заказ расценки и помощь в макете, отправляйте чертежи по адресу design@PureEdgeLighting. com.

Дистанционные источники питания *, диммеры и органы управления (продаются отдельно)

Регулировка яркости 0-10 В (0-10 В)
Uni Driver: универсальный диммер (ELV, 0-10V, TRIAC)
Lutron Hi-Lume®
Электронный диммер низкого напряжения (ELV) †
Динамическое изменение цвета (DMX)
* Комплекты для установки в стену доступны для некоторых источников питания
** Динамический / настраиваемый белый Требуется два диммера (по одному для каждой цветовой температуры) или используйте наш
фирменный настраиваемый белый контроллер CDMX-1
† С N-Lite Dimming Не используйте блоки питания ELV, используйте только 0-10 В или драйверы Uni для питания
расходные материалы

Максимальная длина до повторной подачи

2WDC, 2. 5 Вт на фут — 40 футов (только статический белый)
5WDC, 4,4 Вт на фут — 20 футов
7 Вт постоянного тока, 7,5 Вт на фут — 12 футов (без учета теплого затемнения)

Компоненты в комплекте

Распределительная коробка, регулируемые монтажные планки, Опорная плита, Стеновой канал (и) края, Винты для гипсокартона, LED Soft Полоса и линзы

Примечание разработчика

Verge Wall может быть установлен на одной поверхности для Toe-Kick и Cove осветительные приборы.Окружающая и гармоничная, светодиодная система со штукатуркой сочетается с гипсокартоном толщиной 5/8 дюйма, чтобы улучшить современный эстетический вид внутренние помещения. Verge предлагает непревзойденную гибкость, которая преображает интерьер в продуманные, уникальные произведения искусства.

Лампа

7 Статическая цветовая температура белого 22K-57K
Warm Dim: 27D и 30D затемняются до 1900K, напоминают лампы накаливания источники света
Dynamic / Tunable White: 2K4K и 27K6 позволяют независимое управление цветовая температура и затемнение
Средний срок службы: 50000 часов

Приложения

Только в сырых или сухих помещениях.Настенное крепление для использования в качестве освещения бухты или используйте на полу для эффектов «плавающей стены». Идеальные приложения включают Жилой, коммерческий, розничный и гостиничный бизнес.

Соответствие

Title 24, ETL, класс 2, влажное место, сделано в США. 1-часовой рейтинг пожара использует Два куска гипсокартона типа X, для 2-часового использования на огнестойкость Три куска гипсокартона тип X.

Универсальные блоки питания (продаются отдельно):
Сравнительная таблица универсальных блоков питания
PSB-40W-UNI-24VDC (выход 40 Вт, вход 120-277 В переменного тока)
PSB-60W-UNI-24VDC (выход 60 Вт , Вход 120-277 В переменного тока)
PSB-2X40W-UNI-24VDC (выход 2X40 Вт, вход 120-277 В переменного тока)
PSB-2X60W-UNI-24VDC (выход 2X60 Вт, вход 120-277 В переменного тока)
PSB-96W- UNI-24VDC (выход 96 Вт, вход 120-277 В переменного тока)
PSB-2X96W-UNI-24VDC (выход 2X96 Вт, вход 120-277 В переменного тока)
PSB-3X96W-UNI-24VDC (выход 3X96 Вт, вход 120-277 В переменного тока )
PSB-4X96W-UNI-24VDC (выход 4X96W, вход 120-277VAC)

Источник питания 24VDC 0-10V (продается отдельно):
Сравнительная таблица источников питания 24VDC 0-10V
PSB- 25W-010-24VDC Источник питания 25 Вт, 24 В постоянного тока
PSB-60W-010-24VDC Источник питания 24 В постоянного тока, 60 Вт
PSB-96W-010-24VDC Вход 120-277 В переменного тока, выход 96 Вт
PSB-2X96W-010-24VDC Вход 120-277 В переменного тока, выход 2×96 Вт
PSB-3X96W-010-24VDC Вход 120-277 В переменного тока, выход 3×96 Вт
PSB-4X96W- 010-24VDC Вход 120-277VAC, выход 4×96 Вт

Источник питания 24VDC ELV (продается отдельно):
Сравнительная таблица источников питания ELV 24V
PS-60L-ELV-24VDC Мощность 60 Вт 24V DC Источник питания
PSB-60W-ELV-24VDC Вход 120 В переменного тока, выход 60 Вт
PSB-2X60W-ELV-24VDC 2×60 Вт источник питания 24 В постоянного тока
PSB-100W-ELV-24VDC Вход 120 В переменного тока, выход 96 Вт
PSB-2X100W-ELV-24VDC Вход 120 В переменного тока, выход 2×96 Вт
PSB-3X100W-ELV-24VDC Вход 120 В переменного тока, выход 3×96 Вт
PSB-4X100W-ELV-24VDC Выход 120 В переменного тока 2, 9000 Вт выход 9162 Блок питания Lutron HI-LUME® Premier (продается отдельно):
Lutron HI-LUME® Premier P Таблица сравнения источников питания
L3D0-96W24V-U (выход 96 Вт, вход 120-277 В переменного тока)
2-проводная экосистема, LTEA4U1UKL-CV240 (выход 5 Вт-40 Вт, вход 120-277 В переменного тока)
3-проводный E , L3DA4U1UKL-CV240 (выход 5–40 Вт, вход 120–277 В переменного тока)

Собрано в Америке

Товар изготовлен на заказ

Для индивидуального проектирования и компоновки отправляйте чертежи в design @ PureEdgeLighting. com

Штукатурка в светодиодных профилях, световые каналы из гипсокартона

Наш ассортимент светодиодных профилей из гипсокартона настоятельно рекомендуется для тех, кто ищет высококачественную отделку для своей светодиодной установки. Эти экструзии позволяют вашим светодиодным осветительным лентам плавно погружаться в окружающую среду. Они могут потребовать более тщательного планирования в отношении их установки по сравнению с некоторыми другими нашими вариантами, но для отделки премиум-класса это не намного лучше, чем штукатурка в светодиодном канале .

Эти типы осветительных настенных креплений идеально подходят, если вы хотите встроить светодиоды в более постоянный светильник. Такой тип монтажа обеспечивает впечатляющую отделку, поскольку штукатурка в светодиодной системе позволяет скрыть всю проводку и полосы в стене. Мы настоятельно рекомендуем этот тип настенного крепления для тех, кто работает над новыми постройками или создает новые пространства для своих светодиодных светильников.

Когда дело доходит до установки светодиодного освещения, это может показаться сложной и обескураживающей задачей.Штукатурка в ваших светодиодах, безусловно, является более постоянным приспособлением, поэтому убедитесь, что планы и навыки штукатурки отсортированы, прежде чем пытаться установить какой-либо вид. Здесь, в ArcLED, мы обладаем обширными знаниями о светодиодах, которыми мы просто хотим поделиться с любыми клиентами. Позвольте рассказать вам еще больше о нашем ассортименте штукатурки в светодиодных лентах !

Каждый из наших встраиваемых светодиодных профилей под гипс под собственной торговой маркой сможет предоставить вам ту гладкую поверхность, которую вы так долго искали.Вы можете легко спрятать светодиодную ленту в стену с помощью одного из наших профилей, которые бывают разной длины и размера. Эти профили легко разрезать на нужную длину, поэтому они, безусловно, смогут работать с огромным спектром проектов.

Еще одним важным преимуществом нашего ассортимента является то, что каждая штукатурка в осветительном профиле сделана из алюминия. Это означает, что после установки они более устойчивы к разрушению и коррозии. Поскольку они являются приспособлениями, предназначенными для того, чтобы стать частью постоянных светильников в комнате, вы должны быть уверены, что у вас есть продукты самого высокого качества.

Если у вас есть планы относительно того, где вы хотите создавать индивидуальные светодиодные профили, то, мы думаем, вы найдете выбор продукта и установку легкой задачей! Вот наше быстрое руководство по экструзии светодиодов Plaster in LED .

Выберите свой профиль для штукатурки — прежде всего, важно выбрать крепление, пригодное для штукатурки, которое подходит к приобретенным вами светодиодным осветительным лентам. Мы рекомендуем использовать наши профили с 8-миллиметровыми полосами ArcLED, которые можно приобрести в нашем интернет-магазине.
Винт на место — после того, как полоса будет помещена между гипсокартонами, вы можете просто прикрутить канал на место. Они представляют собой несколько перфораций во вкладках канала, поэтому вы можете легко найти лучший способ прикрепить канал к соседнему гипсокартону.
Штукатурка поверх внешних выступов — после закрепления и правильной установки светодиодной ленты вы можете нанести штукатурку на выступы. Вы можете скользить вверх по внешней стороне профиля для получения высококачественной и гладкой отделки. Затем отойдите назад и дайте гипсу высохнуть — вам понравится ваш законченный вид.

Наши гипсовые профили для светодиодов бывают различной длины (до 2,5 м!), Что позволяет использовать их в самых разных помещениях. Благодаря нашим большим размерам вы можете разместить светодиоды вдоль всей стены без заметных стыков нескольких полос. Вы также можете найти гипсовый профиль / профили для углов. Угловой светодиодный канал открывает еще больше возможностей для использования светодиодов в доме или офисе.

Применение для светодиодных каналов в гипсе

Светодиодный профиль для светодиодной ленты может быть использован в любых условиях.После того как вы увидите несколько примеров окончательных результатов, мы думаем, что вы будете более чем счастливы разместить эти профили в каждой комнате! Вот несколько примеров того, где вы можете установить светодиоды с гипсом в профиль.

Ковинг — органично осветите любую комнату с помощью приглушенного окружающего света одного из наших профилей. Без видимой отделки, проводки или скрытого оборудования вы можете все скрыть.
— выровняйте плинтусы вашего дома или офиса с помощью гипса со светодиодами для получения действительно впечатляющих эффектов.Свет будет выглядеть специально созданным и предназначенным для освещения занимаемого пространства.
Потолочное освещение — создайте поразительную атмосферу в любой комнате с помощью некоторых встроенных светодиодных потолочных светильников. Встроенные светодиоды в потолок зала заседаний или фойе обязательно произведут впечатление.

Если вам требуются какие-либо рекомендации по использованию алюминиевого профиля для светодиодного освещения, наша команда штатных светодиодных экспертов всегда готова помочь! Мы, безусловно, делаем все возможное, когда дело доходит до настройки освещения на заказ, и можем предоставить много информации по установке светодиодных профилей . Когда дело доходит до монтажа настенных профилей, важно убедиться, что ваши измерения и методы установки соответствуют требованиям, поскольку, особенно в случае профилей из гипсокартона, конечные результаты остаются неизменными, а ошибки часто бывает трудно исправить.

Прежде всего, мы думаем, что гипсовые светодиодные ленты обязательно придадут вашим светодиодам впечатляющую окончательную отделку. Если вы потратили много времени, денег и усилий на создание своих светодиодных схем, обязательно завершите свое видение невероятной отделкой, обычно предназначенной для самых высокотехнологичных установок.Это может потребовать большего планирования, чем большинство вариантов установки, но как только вы увидите окончательный результат, мы уверены, что вы не пожалеете об этом!

Вы будете рады узнать, что изготовленные на заказ светодиодные профили являются частью наших услуг по индивидуальному светодиодному освещению. Помимо обрезки светодиодных лент по размеру, мы также изготовим для вас светодиодные профили одинаковой длины. Это означает, что вы можете получить свои новые светодиодные ленты точно того размера, который вам нужен! Мы даже предлагаем при необходимости припаять и соединить любые светодиодные ленты.Мы хотим упростить процесс покупки и установки светодиодных светильников для наших клиентов. Обязательно ознакомьтесь со всеми вариантами, доступными для штукатурки в светодиодных профилях .

Светодиодный алюминиевый канал с гипсовым покрытием, 4 шт. В упаковке, 1 м / 3,3 фута, с фланцем f — StarlandTech

Безрамочный светодиодный алюминиевый канал, 4 шт. В упаковке, 1 м / 3,3 фута, с фланцем f — StarlandTech

Сопутствующие товары

5 веских причин покупать у нас:

Название по умолчанию — Продано

Добавить в корзину

Не верьте нам на слово! Вот что думают наши клиенты:

Очень красивые профильные планки. Может использоваться как встраиваемый, так и подвешиваемый с помощью прилагаемых монтажных зажимов. Достаточно места для размещения светодиодных лент IP67.

Джеймс Брайн

Это было идеальное решение для того, чтобы спрятать светодиодную ленточную подсветку под шкафом без выступа или краев.

Желько Ездич

Эти алюминиевые каналы — отличное недорогое решение для самостоятельного освещения под шкафом.

Роберт Смит

Потратьте x долларов, чтобы получить бесплатную доставку Бесплатная доставка при заказе от XX Вы получили право на бесплатную доставку Потратьте x долларов, чтобы получить бесплатную доставку Вы получили бесплатную доставку Бесплатная доставка на сумму более $ x до Бесплатная доставка от x $ до Вы получили бесплатную доставку

Как построить короб для подвесного потолка

Комфортное, современное и экономичное освещение.

Будь то новый или отремонтированный , осветительный шкаф в сочетании с новейшими светодиодными технологиями позволит вам приятно осветить ваш дом и создать соответствующую атмосферу освещения, уменьшив при этом ваши счета за электричество.

Конструкция коробки может быть выполнена в соответствии с двумя различными способами сборки в зависимости от толщины коробки, которую вы желаете получить:

Вариант 1: ФИКСИРОВАННАЯ ТОЛЩИНА

Толщина коробки определяется длиной блока Kinook (115 мм)

детали конструкции

Вариант 2: РЕГУЛИРУЕМАЯ ТОЛЩИНА

Толщина коробки определяется длиной вертикальных шпилек

детали конструкции

STEP 1

Cut 6 шпилек:

2: длина подвесного потолка
4: ширина подвесного потолка минус 11 см

— Вставьте маленькие блоки Kinook под каждым углом (как показано на рисунке выше).

Отметьте положение стоек на потолке (или стене) и закрепите их на месте.

ШАГ 2

Соберите металлическую рамку , начиная с самой узкой стороны. Может оказаться трудным удержать металлический каркас без облицовочных панелей. Несколько советов по решению этой проблемы:

Затяните концы вертикальных металлических шпилек, прежде чем вставлять их на блоки Kinook.
Вставьте винт в каждый конец вертикальных металлических шпилек, затем удалите его, чтобы образовалась металлическая стружка, которая будет препятствовать скольжению блока Kinook.
Вкрутите металлические шпильки в блоки Kinook (на стороне, которая не будет крепиться к облицовочным панелям).

ШАГ 3

Закрепите первую боковую облицовочную панель . Эта панель будет служить основой, удерживая вместе металлический каркас.

STEP 4

— Cut 2 стойки: длина подвесного потолка минус 9 см.
— Соберите остальную металлическую раму.

STEP 5

Винт для удаления бляшек (BA13 ou autres) на фланцах крышки.

Примечание: штукатурка (или акриловый шов) может быть добавлена к краям панели, которая будет прикреплена к потолку. Это обеспечит лучшую фиксацию коробки к потолку. Для получения гладкой поверхности соскоблите излишки штукатурки после завершения строительства. фиксированный.

ШАГ 6

Что касается шага 5 фиксированной толщины, закройте выпавший ящик, привинтив горизонтальную панель.

ПОТОЛОК ТОНКИЙ ПАПАСНЫЙ

, чтобы построить более тонкий подвесной потолок, одна хитрость состоит в том, чтобы собрать две стойки (С-образная стойка или канал облицовки) «спина к спине».

Пример подвесного потолка , конструкция с С-образной стойкой и каналом для облицовки

Две стойки собираются путем вставки блоков Kinook в каждую стойку. Блоки Kinook соединяются между собой деревянным дюбелем 6 мм .
В зависимости от желаемой толщины можно использовать канал подкладки (17 мм) или С-образные шпильки (36 мм).

БОЛЬШАЯ КОРОБКА

Строить подвесные потолки большого размера grandes размеры

детали конструкции Для подвесного потолка с размерами приблизительно от 160 до 250 см в длину и ~ 80 см в ширину, добавьте одну (или несколько) горизонтальных шпилек для усиления металлической конструкции.Для больших размеров используйте несколько небольших коробок, как описано ниже.

Примечание: маленький и большой блоки Kinook также могут использоваться для создания такого типа соединения.

Для более крупного подвесного потолка конструкция может быть выполнена с использованием нескольких небольших ящиков, расположенных на расстоянии ~ 20-40 см друг от друга. максимальные рекомендуемые размеры (ширина или длина) для каждой маленькой коробки: ~ 160 см.

Покройте всю конструкцию панелями. К укрепить общую конструкцию закрепить панели с каждой стороны каждого бокса.

ОРИГИНАЛЬНЫЕ ФОРМЫ

ПОЛНАЯ ПЛОЩАДЬ

L ФОРМА

детали конструкции

Пустотелый квадрат

С помощью двух комплектов для подвесного потолка постройте металлическую конструкцию, как показано на рисунке выше. Накрыть панелями.

L Форма

С помощью двух комплектов для подвесного потолка постройте металлическую конструкцию, как показано на рисунке выше. Добавлена дополнительная металлическая шпилька. установлены для поддержки горизонтальных панелей.Этот стержень соединен с конструкцией с помощью 2 небольших блоков Kinook, как показано на деталях выше. примечание: для больших коробок могут быть установлены дополнительные стойки, чтобы обеспечить большую поддержку панели.

СОВЕТЫ

Телескопическая опора может использоваться для правильного позиционирования и поддержки горизонтальной панели.

Также может быть установлен небольшой люк доступа . Предпочтительно размещать на невидимой стороне.

Для потолка из гипсокартона используйте датчик для обнаружения стоек (или балок) внутри потолка

.Желательно прикрутить стойки подвесного потолка к этим стойкам / балкам.

ДОБАВИТЬ ОСВЕЩЕНИЕ

Если хотите

добавьте непрямое освещение, в коробку для подвесного потолка

, выдвиньте на несколько сантиметров горизонтальную пластину и установите светодиодные ленты по краю лишней горизонтальной панели. Чтобы скрыть светодиоды, вы можете приклеить и прибить тонкую деревянную планку по краям коробки.

Материал

Для боковых панелей коробки хорошо подходит гипсокартон .Его можно оклеить штукатуркой или герметиком, что усиливает крепление коробки к потолку.

Для большой горизонтальной пластины деревянная пластина 6 или 10 мм (средняя, фанерная и т. Д.) Обеспечивает красивую отделку, особенно по краям пластины. Также можно прибить палку к краю, чтобы скрыть светодиоды (см. Выше). Чем тоньше пластина, тем больше штифтов необходимо установить, чтобы она не гнулась

Видеоурок

Примеры

Дополнительные ресурсы

Светодиодный профиль в штукатурке — встраивается в полы и потолки Светодиодные профили

Светодиодный профиль в штукатурке — встраивается в светодиодные профили полов и потолков

Мы открыты для бизнеса в обычном режиме

В Великобритании, доставка по всему миру
Безопасный онлайн-заказ
Быстрая отправка всех заказов
Цены включают НДС

Нажмите для увеличения

jpg»>

Код товара: ALP-W007

24 фунта стерлингов.95 с НДС (20,79 £ без НДС)

Уровень запасов: На складе

Выберите необходимое количество метров. Если вы выберете 1, мы отправим 1 метр, выберите 2, мы отправим длину 2 метра, выберите 5, и мы отправим длину 2 × 2 метра и длину 1 × 1 м.

Этот продукт поставляется только покупателям нашей светодиодной ленты. Рекомендуется постоянный ток.

Количественные цены:

2 метра: 22,95 фунтов стерлингов за метр
4 метра: 19,95 фунтов стерлингов за метр
6 метров: 19,45 фунтов стерлингов за метр
10 метров: 18,25 фунтов стерлингов за метр
20 метров: 17,95 фунтов стерлингов за метр

Описание продукта

Наше самое последнее дополнение к профилю Профиль, предназначенный для установки перед штукатуркой.Просто прикрепите профиль к краю гипсокартона, где вы собираетесь осветить. После оштукатуривания профиль будет выглядеть очень аккуратно, виден только 1 мм профиля.

Его можно легко обрезать ножовкой или отрезной пилой с подходящим режущим диском. Покрытие из поликарбоната следует аккуратно разрезать с помощью пилы с мелкими зубьями. Поставляется с матовой крышкой для рассеивания светодиодов. Чтобы добиться освещения без точек, мы настоятельно рекомендуем нашу профессиональную полосу со 120 светодиодами на метр, см. Рекомендуемые элементы ниже на этой странице.

Анодированный для гладкого внешнего вида, не тускнеющего.

Идеально для:

Встраивается в стену или потолок

Этот алюминиевый профиль позволяет использовать любую из наших светодиодных лент в канале.

Поставляется длиной 1 метр или непрерывной длиной 2 метра.

Заглушки в комплекте.

ОБРАТИТЕ ВНИМАНИЕ: Доставка по материковой части Великобритании включена в цену.Мы можем разместить 5 профилей в почтовом тубусе, так что чем больше вы покупаете, тем более рентабельным будет.

Спецификация продукции

Крышка	Молочный (рассеянный) Поликарбонат
Доступная длина	1M / 2M
Цвет	Светло-серебристый
Размеры, вкл. Фланец	54 мм x 14,6 мм
Размеры без фланца	16.6 мм x 14,6 мм
Ширина светодиодной ленты	до 12,5 мм

Светодиодные потолочные светильники, идеи светодиодного освещения в интерьере

Придайте своему интерьеру стильный вид, используя светодиодные потолочные светильники и светодиодные потолочные светильники для подвесного потолка, поп-дизайн, освещение подвесных потолков и подвесных потолков, светодиодные потолочные светильники

Что нужно, чтобы быстро и недорого создать стильный и современный дизайн интерьера? Несомненно, важнейшим декоративным элементом в дизайне интерьера являются потолочные светильники, способные создать эксклюзивную атмосферу и настроение в необходимой комнате, а также возможность в любой момент выделить новый интерьер.

Последний тип потолков: Топ-20 фотообоев 3D потолков и фотопечать на подвесном потолке 2017 | Удивительные 3D-конструкции подвесных потолков с оптической иллюзией

Поэтому сегодня практически все дизайнеры и архитекторы используют эту технику в своей работе.

Светодиодные потолочные светильники сделают ваш интерьер намного уютнее, привлекательнее и оригинальнее. Грамотное использование пространства, он визуально изменит пространство, зрительно увеличит его и «приподнимет» потолок.

Светодиодные потолочные светильники, светодиодная лента для освещения в интерьере

Светодиодные потолочные светильники в интерьерах:

Сегодня для декоративного освещения используются светодиодные ленты, которые благодаря своей гибкости и компактности могут монтироваться в небольших нишах и нишах и принимать любые сложные формы.

Потолочные светильники: Светодиодная лента для натяжных потолков:

Светодиодные потолочные светильники: Скрытое освещение с помощью светодиодной ленты открывает широкий простор для воплощения самых смелых идей и фантазий дизайнера.

Гипсокартон с подсветкой — самый распространенный элемент, способный украсить целое и подчеркнуть архитектуру многоуровневого потолка.

Например, дизайнеры такой ноздрей как «эффект парящего» создают подвесной потолок с подсветкой. Такая конструкция позволяет зрительно увеличить высоту потолка комнаты и создать атмосферу невесомости, как будто вся конструкция висит в воздухе. Потолочные светильники незаменимы в тех случаях, когда пространство маленькое, низкие потолки и лишены естественного света. Отличным решением станет эффект стеклянной крыши или отделка модного сегодня мансардного окна. Для этого достаточно сделать потолочную навесную конструкцию из гипсокартона с неглубокой нишей и установить ее с помощью миниатюрных светодиодных лент непрямого освещения.

Для наилучшего использования реалистичной фотопечати с голубым небом с облаками. Эта техника устранит ощущение темноты и замкнутого пространства в таких областях, как коридоры и коридоры, в результате чего они резко преобразятся и станут полноценными помещениями с естественным освещением.Бесконечное количество оригинальных решений в интерьере создает потолочные светильники, фото проектов вы можете увидеть на этой странице и в разделе светодиодные ленты.

Светодиодные потолочные светильники, светодиодная лента для освещения в интерьере

Светодиодные потолочные светильники: сейчас светодиодное освещение используется для различных конструкций и материалов, включая натяжные потолки. Лента абсолютно безопасна, она не выделяет тепла, в отличие от ламп накаливания, что может спровоцировать провисание и быстрое «старение» натяжного потолка.Кроме того, светодиодная подсветка подвесных потолков создает равномерный рассеянный свет, обеспечивает разнообразие цветов и спецэффектов, а не только слепо и комфортно для глаз. Для этого не требуется большой пленум глубины, который необходим при других источниках света. Подсветка изнутри подвесного потолка создает ощущение наполненного светом пространства независимо от погоды и времени суток. Эффектно смотрится свет в сочетании с натяжным потолком из гипсокартона.

В этом случае в нише из гипсокартона с использованием полупрозрачной пленки ПВХ с фотопечатью можно создать иллюминатор для вставки таких же миниатюрных светодиодных лент.

Светодиодные потолочные светильники, светодиодная лента для натяжного потолка

Светодиодные потолочные светильники и их преимущества:

У постоянно обновляющегося салона без новых вложений — возможность, которую открывает светодиодная подсветка.

С помощью системы дистанционного управления можно легко покрасить комнату в любой цвет, а затем изменить его оттенок, яркость и запрограммировать скорость этих изменений. При желании можно даже создать атмосферу ночного клуба, в этом случае диодная подсветка должна быть ярких контрастных цветов с динамическими спецэффектами.Освещение сложно недооценить еще и из-за его долговечности и небольшого энергопотребления.

Время работы светодиодных лент — более 10 лет, поэтому без этого прибора потолочные светильники были бы просто невозможны из-за необходимости замены перегоревшей лампочки. Поэтому возможно только при помощи скрытого освещения в самых труднодоступных и труднодоступных местах. Кроме того, светодиодная лента — выгодное решение с точки зрения экономии на освещении и его дальнейшей эксплуатации.

Используя его, вы автоматически избавитесь от таких проблем, как обслуживание освещения, высокие затраты на электроэнергию и вредное излучение, исходящее от традиционных источников света. Если вам интересно, как сделать подсветку быстро и без дополнительных затрат, я отвечу за вас в новой статье, так что вы должны подписаться на меня или мой сайт.

кессонный потолок со светодиодными потолочными светильниками, светодиодное ленточное освещение

Светодиодные потолочные светильники для кухни, светодиодные потолочные светильники, подвесной потолок для кухни

Светодиодные потолочные светильники, светодиодная лента для освещения в интерьере

гипсокартонный потолок со светодиодной подсветкой, светодиодная подсветка ленты

Посмотреть предыдущий альбом можно по номеру:

Очень интересный альбом

подвесной гипсовый потолок со светодиодными потолочными светильниками, светодиодная ленточная подсветка

Светодиодные потолочные светильники для поп-дизайна, светодиодная ленточная подсветка в интерьере

цветные светодиодные потолочные светильники, светодиодное ленточное освещение в подвесном потолке

Светодиодные потолочные светильники, светодиодное ленточное освещение для подвесного потолка pop design

Предлагаю вам эту статью:

Светодиодные потолочные светильники, светодиодные ленты для потолка из гипсокартона для спальни

Если вам понравился этот альбом светодиодных потолочных светильников и освещения или светодиодных лент в интерьере, вы можете увидеть другую коллекцию на нашем сайте.
