Проект смотровой ямы для грузовых автомобилей: Смотровая яма для гаража — Чертежи, 3D Модели, Проекты, Автомобили и автомобильное хозяйство (Автосервис)

Размеры смотровой ямы для грузового автомобиля

Смотровая яма: размеры по гост

Сервисное обслуживание и ремонт автомашин предполагает наличие смотровой ямы. Находясь в ней, автовладелец либо механик, если это сервисная станция обслуживания либо предприятие с собственным автопарком, получает возможность проводить как мелкие, так и средней сложности ремонтные работы. Наличие смотровой ямы позволяет провести осмотр следующих узлов авто:

• днища;
• ходовой части;
• глушителя;
• коробки передач;
• выхлопной трубы;
• поддона картера.

Она представляет собой углубление в основании (полу) гаража. Удобство пользования и возможность проведения тех или иных ремонтных работ, в том числе и осмотра днища в профилактических целях, обусловлено не только наличием достаточного освещения, но и обзора. Последнее отражается в правильном выборе габаритов смотровой ямы.
Невозможность стоять в полный рост, проводя осмотр, либо, наоборот, дотянуться до днища делают сооружение абсолютно бесполезным. Это касается и тех случаев, когда длина ямы не позволяет произвести полный осмотр днища.

Какие государственные стандарты и нормы на смотровые ямы существуют?

Нормативные документы относительно оснащения смотровой ямы касаются исключительно предприятий, занимающихся осмотром автомобильной техники. Они предполагают то, что это сооружение является частью технической базы, поэтому подлежит соответствующей регистрации, полному соответствую имеющихся ГОСТов.

Существует всего несколько таких документов. В нормативных актах в большей степени затрагивают правила относительно освещения и схемы вентиляции, безопасности, нежели габаритов. Если сооружение оборудуется не с целью ведения коммерческой деятельности, соблюдения предписаний этих документов не требуется. Иначе необходимо изучить соответствующую нормативную базу.

Отсутствие необходимости регистрировать гараж со смотровой ямой не означает того, что она может возводиться в произвольном порядке.

Существуют определенные нормы, от которых зависит безопасность и удобство эксплуатации сооружения. Немаловажным фактором является и решение вопроса относительно того, какие автомобили предполагается обслуживать — легковые и/или грузовые. Это определяет габариты будущей конструкции.

Особенности обустройства смотровой ямы

Основным нюансом «возведения» смотровой ямы является нахождение уровня грунтовых вод. Существует определенный стандарт, согласно которому он не должен пролегать на отметке в 2,5 метра от уровня почвы. Когда грунтовые воды располагается именно в этих пределах, смотровую яму делать нельзя.
Никакие меры предосторожности не смогут защитить автомобиль от образуемой и скапливаемой на дне сооружения влаги. Альтернативным вариантом смотровой яме в такой ситуации становится эстакадная конструкция, которую располагают неподалеку от гаража, то есть на улице.
Это касается и индивидуальных гаражей, и предприятий, на которых занимаются техническим и сервисным обслуживанием транспортных средств. Иначе коррозийные процессы станут неизбежными, что является недопустимым.

Каких размеров должна быть смотровая яма?

При расчете габаритов сооружения, определяемых тремя параметрами, руководствуются нижеследующими данными:

• Глубина. Высота от дна ямы должна быть на 10-15 сантиметров выше роста человека. Это оптимальный показатель глубины, позволяющий производить ремонтные работы и осмотр транспортного средства без необходимости тянуться, нагибаться, приседать.
• Ширина. Этот показатель смотровой ямы напрямую привязан к габаритами транспортного средства, а, точнее, к размеру колесной пары. Его можно замерить самостоятельно, но, учитывая то, что в будущем автовладелец возможно захочет сменить марку авто, следует выбирать оптимальную ширину. Это особенно актуально для СТО и прочих предприятий, обслуживающих разные модели транспортных средств.
• Длина. Определяет удобство спуска в смотровую яму и обеспечивает обзор всего днища.
  В процессе проектирования, как правило, предусматривают оснащение сооружения ступенями либо лестницей. Чтобы спуск был удобен, длина должна превышать размер машины как минимум на 1 метр.

Эти параметры вариативны. Они зависят от типа транспортного средства, с какими целями используют смотровую яму — личных или коммерческих.

Длина, ширина, глубина смотровой ямы на СТО

Индивидуальное возведение сооружения отличается от аналогичного на станциях технического обслуживания. Если автовладелец может самостоятельно корректировать габариты под собственные нужды и параметры личного автомобиля, на СТО обслуживают различные марки машин, что накладывает требования по обустройству «универсальной» ямы.
Оптимальными размерами сооружения на станциях техобслуживания считаются следующие показатели:

• ширина — 1000;
• длина — 5500;
• высота — 1800.

Все размеры указаны в миллиметрах. Следует учитывать, что параметр глубины для станций технического обслуживания считается до поверхности расположения колес во время ремонта, а не до уровня пола. Это обусловлено тем, что рабочая поверхности на СТО не всегда располагается в один уровнем с полом.

Размеры смотровой ямы для обслуживания крупногабаритных транспортных средств

Строительство ямы, которую предполагается использовать для обслуживания грузовых автомобилей, подразумевает несколько иные размеры. Расстояние между колесами у автомашин этой категории значительно отличается от модели к модели. Это значительно усложняет проектирование сооружения.
Вариантов расчета два. Первый предполагает взятие за «эталонную» величину показатели собственного автотранспорта и вычитание из нее 300-400 миллиметров. Если расчеты неверны, добираться до нужных узлов придется с трудом. Второй вариант подразумевает то, что яму оборудуют универсальной, усредняя параметры, то есть делают с шириной в 1000 мм, что позволяет осматривать авто и с базой в 120, и с базой в 80 см.

Габариты смотровой ямы для индивидуального (частного) гаража

Ширину можно делать под индивидуальные особенности колесной базы, но это не самый лучший вариант, поскольку авто рано или поздно приобретают новое, что не исключает выбор в пользу отличной от старой модели. Ее габариты могут быть несколько иными. Оптимальным вариантом станет ширина в 75-80 см. Это исключит какие-либо проблемы в будущем, позволит проводить осмотр даже микролитражек.

Необязательно ограничиваться длиной «плюс» 1 метр к габаритам автомобиля. В индивидуальном строительстве можно брать и большие размеры. Если площадь гаража позволяет, то часто оборудуют капитальный и удобный спуск с хорошей стационарной лестницей, а не приставной. Ступеньки можно сделать в коротком отрезке, если выбрать Г-образную форму. Это приведет к увеличению расходов на материалы, но сделает смотровую яму максимально удобной. Нишу можно делить не только вдоль, но и поперек.

Глубину нет смысла брать средних показателей. Владелец должен брать свой рост и прибавлять к нему 10-15 см, а лучше 25 сантиметров, учитывая необходимость прокладки гидроизоляции, что может забрать часть глубины. Если яма получается глубже, чем надо, настил поднимают на нужную высоту.

Для сервисного обслуживания автомобиля и его ремонта зачастую нужна смотровая яма. На обеспечивает доступ к днищу транспортного средства и конструкции подвески, коробке передач и некоторым другим силовым агрегатам. Несмотря на то, что конструкция смотровой ямы на первый взгляд достаточно проста, при ее создании может возникнуть достаточно большое количество проблем. Рассмотрим все особенности смотровых ям подробнее.

Принятые стандарты и нормы
Особенности обустройства смотровой ямы
Основные этапы строительства
Разработка проекта и разметка участка
Выполнение монтажных работ

Принятые стандарты и нормы

Стоит учитывать тот момент, что государственные стандарты и нормы касаются только смотровых ям, созданных на объектах различных предприятий по предоставлению услуг обслуживания транспортных средств.

Стандарты были введены по причине того, что рассматриваемое сооружение считается частью технической базы. Именно поэтому следует проводить их регистрацию согласно стандартам, которые соответствуют ГОСТу.

Существует всего несколько документов и нормативных актов, которые касаются регистрации смотровых ям. В них указывается следующая информация:

1. Требования к устанавливаемой вентиляции в помещении.
2. Стандарты по освещению.
3. Особенности технически безопасности.

Если сооружение оборудуется не для ведения коммерческой деятельности, то соблюдать подобные предписания не нужно. Другими словами, возводить яму в собственном гараже можно без учете всех норм и требований.

Однако отсутствий к частным сооружениям не означает, что при строительстве не следует уделять на них внимание. Многие нормы были разработаны для обеспечения безопасности и наиболее благоприятных условий работы. Кроме этого при разработке проекта следует учитывать то, какие имеет автомобили будут обслуживаться: грузовые или легковые. Этот момент оказывает влияние на размеры будущей конструкции.

У подобной конструкции гаража есть несколько особенностей:

1. Проводить создание смотровой ямы нельзя при условии высокого размещения грунтовых вод. Это связано с тем, что даже при качественной изоляции стенки начнут сыреть, будут появляться сырость, через некоторое время может накопится вода.
2. Основание должно иметь высокую прочность для того, чтобы выдерживать смещение грунта и воздействие тяжелого автомобиля.

Альтернативной конструкцией может стать эстакада. Однако загнать автомобиль на эстакаду достаточно сложно, при этом придется сделать сооружение более высоким.

Основные размеры смотровых ям следующие:

1. Ширина – показатель, который напрямую зависит от габаритов автомобилей, а точнее колесной базы. Оптимальная ширина составляет менее половины колесной базы легкового транспортного средства, но так, чтобы можно было легко повернуться и менять инструменты.
   Делать слишком широкую смотровую яму не следует.
2. Глубина – еще один важный показатель. Как правило, смотровую яму делают высотой на 10-15 сантиметров выше роста человека. Этот показатель глубины оптимальный, позволяет легко проводить работы. Однако стоит учитывать, что слишком глубокая яма может создать трудности при выполнении осмотра или ремонта транспортного средства.
3. Длина определяет то, насколько удобна будет смотровая яма. Если она слишком короткая, то придется для полного осмотра транспортного средства ставить его сначала передом, а после задом. Как правило, показатель длины ограничивается размерами гаража. Для того чтобы сделать конструкцию более комфортной ее делают длиннее автомобиля на 1 метр. Размеры также определяются с учетом того, что нужно сделать лестницу.

На СТО довольно часто проводится обслуживание самых различных марок и типов транспортных средств, поэтому делаю конструкцию шириной 1000, высотой 1800 и длиной 5500 мм.

Основные этапы строительства

Строительство смотровой ямы может проводится в несколько основных этапов. Стоит учитывать, что уже в готовом гараже сделать яму достаточно сложно, так как фундамент не рассчитан на столь значительную нагрузку. Поэтому работа, как правило, проводится следующим образом:

1. Выполняется разметка участка.
2. Роется котлован.
3. Укладывается гидроизоляционный материал.
4. Обустраивается пол.
5. Выкладываются стены и создается кровля.

Рассмотрим все этапы подробнее.

Разработка проекта и разметка участка

Работу следует начать с разработки проекта. Для этого создается или используется уже готовый план участка с указанием размещения всех объектов, а также насаждений. На данном этапе выбираются все материалы, так как этот момент отражается в проекте. Примером назовем то, что при выборе кирпича ширина кладки составить 12 см.

При создании проекта учитывается следующая информация:

1. Глубина промерзания грунта.
2. Уровень залегания грунтовых вод.
3. Тип грунта.

Проект должен содержать следующую информацию:

1. Чертежи, отражающие планировку сооружения.
2. Чертежи участка.
3. Схемы основных конструктивных элементов, к примеру, крепление стропил.
4. Пояснительную записку, в которой указывается тип выбранных материалов и другие моменты.
5. Информацию о том, сколько и какого материала потребуется для выполнения монтажных работ.

При желании можно скачать проект из интернета или заказать его разработку у специализированной фирмы. Что касается особенностей смотровой ямы, то указываются ее размеры, тип используемого материала при изоляции и отделке, метод подвода коммуникаций и другие моменты. Стоит помнить о том, что только при хорошем подготовленном проекте можно рассчитывать на то, что сооружение будет обладать высокими эксплуатационными качествами.

Выполнение монтажных работ

Работы следует начинать с подготовки котлована и ямы. После этого проводится создание конструкции. Гидроизоляция осмотровой канавы имеет следующие особенности:

1. Создается защитное ограждение.
2. Подошва основания предназначается для распределения нагрузки.
3. В качестве основной изоляции может использоваться битумная гидроизоляция.

Зачастую основание создается путем заливки стяжки. Это связано с тем, что железобетонной основание имеет высокую прочность и надежность, может прослужить в течение длительно периода. Очень важно создать стены и основание из материла, который сможет выдержать давление грунта и другие нагрузки. Однако железобетонная конструкция не имеет должной изоляции, слишком длительное воздействие влаги становится причиной разрушения поверхности.

Всю работу можно разделить на несколько этапов:

1. Выполняется разметка. Для этого можно использовать классическое сочетание колышек и веревки. Отмерять участок можно при помощи обычной рулетки.
2. Создается котлован. Провести создание котлована можно ручным способом или проводится аренда небольшого экскаватора. Следует проводить сразу вывоз грунта, так как он больше не потребуется. На дне котлована можно провести создание гравийно-песчаной подложки, которая позволит распределить нагрузку. Рекомендуемая толщина созданной подложки составляет 10 см.
3. Для отвода грунтовых вод проводится создание дренажных траншей, глубина которых составляет примерно 30-50 см. Только при наличии дренажной системы можно отвести грунтовые воды от сооружения. При создании дренажной системы зачастую используются специальные трубы, которые имеют перфорацию. Она создана так, чтобы вода могла попадать в трубы, но при этом песок задерживался. За счет этого существенно повышается эффективность системы.
4. Выполняется укладка гидравлической изоляции. Рулонный изоляционный материал должен укладываться так, чтобы между отдельными листами не было зазоров. Соединение может проводится специальным скотчем или горячи методом. Довольно часто в качестве рулонного изоляционного материала используется геотекстиль. Он обладает высокой прочностью и надежностью, может выдерживать воздействие высоких и низких температур.
5. Выполняется заливка бетона. Стоит помнить о том, что армирующая сетка позволяет существенно повысить прочность основания. Изготавливается она при использовании металлических прутьев, которые соединяются между собой проволокой или путем сваривания. Создать бетонную смесь можно своими руками, для чего потребуется только цемент, песок и пластификаторы.
6. Проводится сооружение стен из кирпича или другого строительного материала. Бетонные плиты также подходят для возведения стен смотровой ямы. Создание монолитной железобетонной конструкции проводится путем возведения опалубки, которая заливается бетоном. Перед заливкой проводится крепление железобетонной конструкции, представленной металлической сеткой, созданной из прутьев.
7. На полное высыхание конструкции уходит не менее 30 дней. Ранняя эксплуатация становится причиной деформации и появления других дефектов.
8. Перед отделкой всех поверхностей следует провести укладку электрического кабеля, создать переносной светильник. В смотровую яму попадает относительно небольшое количество света, за счет чего осмотр транспортного средства усложняется. Кроме этого многие работы проводятся при использовании электрического инструмента, к примеру, болгарки. Для комфортного использования электрического инструмента можно предусмотреть наличие креплений для удлинителя.
9. Лестница может быть разной. Часто встречается металлический вариант исполнения, так как он обходится намного дешевле. Бетонная пологая лестница более комфортна, но требует применения достаточно большого количества бетона.
10. После создания фундамента и пола проводится чистовая отделка. Следует провести отделку поверхности материалами, которые обладают водоаталкивающими свойствами, и при этом не реагируют на воздействие различных химических веществ. Также среди основных требований по выбору отделочного материала отметим то, что он должен быть прочным и надежным, не реагировать на механическое воздействие или перепады температуры.

Еще важным этапом проведения монтажных работ назовем установку страховочной рейки. Она необходима для того, чтобы снизить вероятность наезда автомобиля на яму. Для создания страховочной рейки используется металлический уголок с поперечным сечением 60 мм. Из него проводится сваривание каркаса, который укладывается по периметру ямы. Для того чтобы обеспечить фиксацию страховочной рейки ее приваривают в нескольких местах к ранее оставленным концам армирующей сетки, а также дополнительно бетонируют.

Практически все работы можно провести своими руками. Для этого понадобится достаточно большое количество различных инструментов, к примеру, бетономешалка или сварочный аппарат. Стоит учитывать, что наличие смотровой ямы становится причиной существенного увеличения стоимости проекта.

Вы впервые купили автомобиль, а на вашем частном дворе пустовала металлическая «ракушка» — простой конструкции гараж. Причем без смотровой ямы. Поэтому вам придется потрудиться на сооружении ямы для выполнения необходимых ремонтных работ, которые можно осуществить, лишь находясь под днищем авто.

Посмотрите фото смотровой ямы в гараже на стадии строительства, и вы убедитесь, что оборудовать её несложно.

Зачем нужна яма в гараже?

Наши детальные рекомендации помогут справиться с задачей быстро и профессионально. В собственном гараже без смотрового углубления вы будете как без рук на ремонте авто на таких узлах, как:

• масляная ниша картера ДВС;
• глушитель и вся конструкция газового выхлопа;
• нижняя часть корпуса;
• ручная коробка перемены передач, в т.ч. и АКПП;
• вся ходовая часть.

Правила строительства ямы для ремонта

Соблюдение правил и стандартов даже на таком сооружении, как смотровая яма, регламентируется стандартами РФ. ГОСТ размеров смотровой ямы в гараже строг только в том случае, если вы выполняете на ней обслуживание коммерческого авто: такси, легкового карго и другие. Или открыли частную мастерскую (СТО). Но если на яме стоит только личная автомашина, то никакой регистрации не требуется.

Параметры ГОСТа помогут качественнее обустроить нишу. По ним механик, то есть вы, должен в яме стоять в полный рост плюс еще надо до 15 см. В этом случае на ремонте снизу не придется горбиться или не дотягиваться до нужного узла.

Размеры смотровой ямы в гараже определяют и такое. Ширина — от 800 мм и больше, учитывая расстояние между колесами. Сделаете узкой – вам же поворачиваться станет труднее, а еще узлы надо доставать или устанавливать.

Длина ямы должна быть меньшей, чем самый большой габарит личного авто. О размерах корпуса водители не задумываются, поэтому напомним длину некоторых машин.

Исключая мини-модели, все она длиннее четырех метров:

• ГАЗ-310105 «Волга» и её 24-я модель – 4 921 и 4735 мм;
• Тойота Камри – 4760;
• раритетная М-21 – 4810;
• москвичи – 2141 и «Святогор» — 4350;
• вазовская классика – 4145.

Для ямы к длине машины добавьте еще около метра. Это позволит вам, не перекатывая машину назад — вперед на короткой нише, быстрее справляться с ремонтом. Средняя длина ремонтной части ориентировочно 5100 мм.

Еще нужен удобный спуск в начале ямы по ступенькам, если позволяет каркас «ракушки» – это еще 1500 – 1700. Если на это не хватает гаражного места, то остановитесь на ремонтной длине, а спускайтесь в яму по лестничке.

Что надо знать при сооружении?

Высота грунтовых вод. Если она на уровне 2,4 м, строить яму там нельзя, вода затопит её частично. Никакая герметизация, даже стальной чашей, не поможет – вода и чашу приподнимет. В постоянной влаге начнет ржаветь автомобиль.

В этом случае сварите из металла эстакаду во дворе вблизи гаража. Можно высоко не поднимать, если выкопать под ней яму, обложив кирпичом, даже на метр глубины. Уровня эстакады и ямы уже почти достаточно. Лишь в дожди прикрывайте её.

Вернемся в гараж. В яму подведите электричество, с фонарем в руке будет сложнее ремонтировать. 220 вольт трансформируйте в 12 – 24 и протяните по бокам ямы ленты диодное освещение.

В них же запрограммируйте обустройство ниши, хотя бы с одной стороны – для инструмента, некрупных узлов машины. Необходима и вентиляция смотровой ямы в гараже.

Создание рембазы

Она строится либо посередине гаража, что предпочтительнее, либо к одной стороне гаража, но не ближе метра от стены. В последнем случае поступают так, чтобы гараж стал еще и кладовкой для ненужных вещей в доме и больше их вместил. Лучше расширьте для этого сарай или кладовку.

Запомните: гараж — особо опасное помещение в смысле возгорания, поэтому никакой хлам там не должен находиться.

Пошаговка того, как сделать смотровую яму в гараже. Начертите схему ямы со всеми параметрами. Приобретите цемент, песок, металл для арматуры, гибкий изолирующий материал полотном, сварите из швеллеров направляющие вокруг ямы ограничители для колес. Высота буртов не ниже 10 см.

Выкопайте яму, если вода не начала поступать через неделю, гидроизоляцию выполнять не стоит. На чем остановились по каркасу внутренности? Есть два варианта: кирпичная кладка или заливка бетоном по арматуре. Класть стены можно в полкирпича – кирпич.

Пол вымостите деревом или бетоном на не толстой арматуре. Рамная конструкция – сетка-бетон — заливается маркой не ниже 250. Тогда морозное вспучивание не будет выдавливать бока ямы.

На выходе вверх остановите кладку на высоту одного кирпича. Вы должны были ранее там сделать скос в стороны, их теперь замостите арматурой, на неё прикрепите сваркой или болтами готовый швеллерный направляющий пояс. Залейте его бетоном марки 250. На этом изготовление смотровой ямы в гараже завершается.

Утепление ямы

Если есть возможность обогревать гараж зимой, перед началом кирпичной кладки или заливки боков бетоном, а также пола проложите везде утеплитель в виде плит ЭППС (особый пенополистирол) толщиной не менее 5 см.

Фото смотровой ямы в гараже

Также рекомендуем просмотреть:

• Лестница своими руками
• Сарай своими руками
• Утепление дома своими руками
• Отмостка своими руками
• Погреб своими руками
• Верстак своими руками
• Стяжка пола своими руками
• Чердачные лестницы
• Обустройство гаража
• Монтаж поликарбоната
• Монтаж вагонки
• Пресс своими руками
• Камин своими руками
• Утепление мансарды
• Купель для бани
• Крыльцо своими руками
• Буржуйка своими руками
• Решетки на окна
• Теплица своими руками
• Ограждения для клумб
• Перила для лестниц
• Парилка в бане
• Бетономешалка своими руками
• Беседка своими руками
• Веранда своими руками
• Курятник своими руками
• Утеплить дверь своими руками
• Сигнализация для дачи
• Клумбы своими руками
• Дачный туалет своими руками
• Аксессуары для бани
• Скамейки для дачи

Из какого материала должен быть выполнен настил смотровой ямы?

• Новости
  • Все новости
  • Законотворчество
  • Государственный надзор и контроль
  • Управление ОТ на региональном и местном уровне
  • События, интервью, факты
  • Передовой опыт
  • Происшествия, аварии, пожары, несчастные случаи
  • Консультации и разъяснения
  • Обо всем
• Библиотека
  • Законодательство по ОТ, пожарной и промышленной безопасности
  • Инструкции по ОТ
    • Что такое инструкция по ОТ?
    • Все инструкции
    • Типовые инструкции по охране труда для работников по должностям, отдельным профессиям.
    • Типовые инструкции по охране труда для работников организации на отдельные виды работ.
    • Инструкции по охране труда для работников организации по должностям, отдельным профессиям.
    • Инструкции по охране труда для работников организации на отдельные виды работ.
  • ГОСТы Российской федерации
  • Технические нормативы
• Soft по ОТ и ПБ
  • «ОХРАНА ТРУДА» для 1С:Предприятия 8
    • О программе
    • Возможности программы
    • Купить программу
  • АРМ ОТ
    • О программе
    • Download
    • Экзаменационные вопросы
    • Бесплатная регистрация
  • Наглядная безопасность и охрана труда
    • О программах
    • Перечень всех программ и их содержание
    • Стоимость программ
    • Купить программы (оформление заявки)
• Консультации по ОТ
  • Все консультации
  • Консультации органов исполнительной власти
  • Организация ОТ на предприятии, СУОТ, трудовые споры
  • Требования безопасности к производственным процессам
  • Несчастные случаи на производстве
  • Обучение по ОТ и ПБ
  • Медосмотры, профзаболевания, МСЭ.
  • СОУТ, экспертиза УТ, производственный контроль, льготы и компенсации
  • СИЗ и СКЗ
  • Промышленная безопасность
  • Пожарная безопасность
  • ГО и ЧС
  • Экология
• Дистанционное обучение
• Форум
  • Форум
  • Правила форума
• Золотой фонд
  • Файлообменник
    • Все файлы
    • Статистика и анализ, отчеты гос.органов
    • Управление охраной труда
    • Деятельность службы охраны труда
    • Безопасность производ процессов
    • Пожарная безопасность
    • Промышленная безопасность
    • Нормативно-правовые акты
    • Рефераты, курсовые, дипломы, диссертации, книги
    • Программы и мультимедиа по ОТ
    • Стихи, песни, приколы, пр. для отдыха
    • Бланки и формы журналов по охране труда
    • Разное
  • Видеогалерея
    • Все видео
    • Безопасность на производстве (охрана труда, промышленная и пожарная безопасность, экология)
    • Выставки, конференции, совещания, интервью
    • Учебный и агитационный материал
    • Товары, продукция и услуги по охране туда
    • Происшествия, аварии, н/сл, ДТП, пожары и т.п.
    • Мир, государство, общество, экономика, политика (новости)
    • Хобби, личное, разное
  • Доска объявлений
    • Все объявления
    • Биржа труда — ВАКАНСИИ
    • Биржа труда — РЕЗЮМЕ
    • Конкурсы, аукционы, запросы котировок
    • Услуги по аттестации рабочих мест, лаб.исследованиям, сертификации
    • Услуги по обучению по ОТ, курсы повышения квалификации
    • Медицинские услуги
    • Другие услуги в области ОТ (разработка документов, аудит, функции служб ОТ и др.)
    • Продукция по охране труда
    • Услуги и продукция в области промышленной безопасности
    • Услуги и продукция в области пожарной безопасности
    • Прочие объявления
• Соцсеть специалистов (ССОТ)
  • О сообществе
  • Обновления в сообществе
  • Люди сообщества

>Требования к осмотровой канаве (смотровой яме)

Приложения к Приказу Министерства труда и социальной защиты РФ от 6 февраля 2018г. №59н «Об утверждении Правил по охране труда на автомобильном транспорте»

III. Требования охраны труда, предъявляемые к производственным территориям (производственным зданиям и сооружениям, производственным помещениям и производственным площадкам) и организации рабочих мест

44. Размеры осмотровых канав и эстакад устанавливаются в зависимости от типа транспортных средств и применяемого оборудования.

45. Вход в проездную осмотровую канаву поточных линий и выход из нее должны осуществляться через тоннель.

46. Осмотровые канавы, соединяющие их тоннели и траншеи должны иметь выходы в производственное помещение по ступенчатой лестнице шириной не менее 0,7 м. Максимальное расстояние до ближайшего выхода должно быть не более 25 м.

47. При наличии одного выхода из осмотровой канавы в ее стене, противоположной выходу, должны быть вмонтированы скобы для запасного выхода.

48. Длина тупиковой осмотровой канавы должна соответствовать размеру ремонтируемого (осматриваемого) транспортного средства, которое при установке на канаву не должно закрывать ведущую в канаву лестницу и запасный выход.

49. Выходы из траншей и тоннелей необходимо ограждать металлическими перилами высотой не менее 1,1 м.

50. Выход из одиночной тупиковой канавы должен быть со стороны, противоположной заезду транспортного средства.

51. Лестницы из прямоточных канав, траншей и тоннелей не должны располагаться на путях движения транспортных средств.

52. Осмотровые канавы, соединяющие их тоннели и траншеи, а также ведущие в них лестницы должны быть защищены от сырости и грунтовых вод.

53. Стены осмотровых канав, траншей и тоннелей, соединяющих их, должны быть облицованы керамической плиткой или покрыты другими влагостойкими и масло-бензостойкими материалами светлых тонов.

54. Осмотровые канавы должны иметь ниши для размещения электрических светильников напряжением не выше 50 В и розетки с влагозащищенными разъемами для подключения ручных переносных электрических светильников напряжением не выше 12 В.

55. Освещение осмотровой канавы светильниками напряжением 220 В допускается при соблюдении следующих условий:

1) проводка должна быть скрытой, осветительная аппаратура и выключатели должны иметь надежную электроизоляцию и гидроизоляцию;

2) светильники должны быть закрыты стеклом и защищены решеткой;

3) металлические корпуса светильников должны быть заземлены.

56. Осмотровые канавы и эстакады, за исключением канав, оборудованных ленточными конвейерами, должны иметь рассекатели и направляющие (предохранительные) реборды по всей длине или другие устройства, предотвращающие падение транспортных средств в канавы или с эстакад во время их передвижения.

• Реборды могут иметь разрывы для установки домкратов, роликовых тормозных стендов.
• Тупиковые осмотровые канавы и эстакады со стороны, противоположной заезду транспортных средств, должны иметь стационарные упоры для колес заезжающих транспортных средств (колесоотбойные брусья).
• На рассекателях, ребордах и прилегающих к осмотровым канавам зонах должна быть нанесена сигнальная разметка, а в помещениях вывешены предупреждающие знаки безопасности с поясняющей надписью «Осторожно! Возможность падения с высоты».

57. На полу осмотровых канав должны быть уложены прочные деревянные решетки.

58. Для перехода через осмотровые канавы должны предусматриваться съемные переходные мостики шириной не менее 0,8 м.

• Количество переходных мостиков должно быть на одно меньше количества мест для устанавливаемых на канаве транспортных средств.

• Неэксплуатируемые более одной рабочей смены осмотровые канавы, траншеи или их части должны полностью перекрываться переходными мостиками или прочными щитами.

Смотровая яма – создаем в гараже комфортные рабочие условия

Правильно обустроенная гаражная яма позволяет провести самостоятельный осмотр или мелкий ремонт автомобиля без обращения на СТО. Создавая комфортные условия для работы, нельзя забывать о нормах безопасности конструкции и оборудования ямы.

Каких размеров должны быть смотровые ямы?

В первую очередь на месте обустройства смотровой ямы необходимо выяснить уровень нахождения грунтовых вод. Если он находится на отметке 2,5 м от уровня почвы, то про идею устройства ямы лучше забыть. Вода постоянно будет скапливаться на дне и никакие меры не помогут спасти днище авто от появления коррозии. Лучше для осмотра машины установить на улице около гаража эстакадную конструкцию.

Перед разметкой для рытья траншеи определяются с размерами ямы.

При этом обычно руководствуются следующими данными:

• Глубина смотровой ямы обычно закладывается исходя из роста автовладельца. Оптимальной считается высота от дна ямы на 10–15 см большая, чем рост человека. Только в этом случае обеспечиваются наиболее комфортные для работы условия, когда не приходится приседать, нагибаться либо высоко тянуться.
• Ширина должна быть увязана с габаритами автомобиля. Однако при расчетах следует учесть все возможные модификации. Оптимальными размерами считаются 70–80 см, но при большей ширине колесной пары и яма тоже может быть на столько же шире.
• Оптимальная длина как минимум на 1 м больше размера авто. Это обеспечивает беспрепятственный удобный спуск в яму. Обычно в процессе проектирования предусматривают обустройство небольшой лестницы либо ступеней.

При устройстве смотровых ям на СТО руководствуются в первую очередь принципом универсальности этого объекта и поэтому размеры там несколько другие. Так например для поста СТО РУУК, где производят регулировку развала-схождения легковых машин, размеры ямы 1000x5500x1800 мм (ширина, длина, высота). Причем для СТО высота указывается не до уровня пола, а до поверхности, на которой должны стоять колеса авто во время ремонта. На СТО такие рабочие поверхности не всегда находятся на одном уровне с полом.

Если строится яма для обслуживания грузовиков, то ее размеры несколько меняются. У больших автомашин различных моделей между колесами весьма разное расстояние. Поэтому за основу берут ширину базы собственного транспорта. Яму надо делать уже, чем эта характеристика, на 30–40 см. Если ширина смотровой ямы окажется меньше, то будет проблематично или невозможно добраться до всех нужных узлов грузовика.

Когда яма нужна для осмотра и грузовой, и легковой машины, ее ширину усредняют. При ширине для одного автомобиля 120 см, а другого 80 см искомый размер – 1 м.

Разметка и рытье траншеи под смотровую яму

Прежде чем правильно разметить границы копаемой траншеи под яму необходимо предварительно определиться с строительным материалом ее будущих стен. Если планируется возводить кирпичные шириной в ½ кирпича, то толщина этих стен будет составлять около 12 см (у этого материала разных марок габариты отличаются) и в этом случае к размерам ямы прибавляют по 24 см. Полученные значения будут длиной и шириной траншеи. Когда предполагается кладка в 1 кирпич, то, соответственно, толщина стен будет примерно 24 см, а к длине и ширине ямы добавляют по 40 см. Если планируется бетонировать стены, то их толщина принимается равной 20 см (этого вполне достаточно), а к размерам прибавляют по 40 см.

На полу гаража обозначаем колышками либо рисуем прямоугольник траншеи. Затем, исходя из качества устойчивости копаемого грунта, делаем приблизительный отступ от намеченного периметра для формирования уклона стенок траншеи без потери размеров будущей ямы.

Роют траншею своими руками, потому что ее пропорции довольно небольшие. При этом делают припуск на глубину в 20–25 см. Пол и стены тщательно выравнивают – это значительно упростит дальнейшие операции.

До рытья траншеи необходимо обязательно выбрать место для складирования грунта, потому что часть земли впоследствии понадобится при засыпке промежутка между стенками траншеи и смотровой ямы. Стандартный объем подобных земляных работ обычно составляет 9 м3. При вызове транспорта для вывоза грунта надо учитывать, что у разрыхленного грунта объем на 20–25 % больше, чем у траншеи.

Строительство и обустройство смотровой ямы

Должна быть предусмотрена гидроизоляция смотровой ямы, выполняемой своими руками. Бюджетный вариант – использование жирной глины, которую смешивают с отходами переработанных нефтяных масел. Современные варианты:

• полимерные мембраны – самый надежный и дорогой материал, бывают одно- и многослойные;
• проникающая – такая гидроизоляция смотровой ямы часто используется на СТО, удобна в работе;
• битумная в рулонах – простой в укладке и недорогой материал: рубемаст, рубероид, еврорубероид, специальные смазки.

Непосредственно перед бетонированием пола обязательно подготавливают его основание:

• насыпаем своими руками на дно траншеи 10-сантиметровым слоем гравий, тщательно его утрамбовываем и выравниваем;
• засыпаем сухой песок слоем 5 см;
• делаем гидроизоляцию – можно применить жирную глину, а поверх нее уложить пленку из полиэтилена;
• выполняем своими руками армирование арматурой 4–5 мм и стальной проволочной сеткой с размером ячеек 150×150 мм.

После этого выполняют бетонирование. После полного застывания пола необходимо уложить еще 1 слой гидроизоляции и выполнить финишную отделку (после возведения и отделки стен).

Если планируется делать стены из бетона или кирпича, то можно изготовить своими руками или заказать специальную раму для предотвращения опасных заездов на яму:

• свариваем закладную деталь (объемную раму) из стальных швеллера или уголков;
• из арматуры выполняем анкера («усы») по контуру рамы длиной 50 см;
• раму сажаем в траншею на уровне пола гаража;
• закрепляем анкера (можно подгибать, если деталь по высоте до конца не входит).

Такая «обойма» дополнительно укрепит углы стен. Если предполагается заливка бетоном, то деталь устанавливают внутрь опалубки. После гидроизоляции своими руками стен их можно укрепить сеткой-рабицей. Под бетонирование изготавливаем опалубку и устанавливаем в 3 см от стены. При этом предусматриваем устройство ниш для инструмента и цилиндрических для светильников. Их потолок армируем стержнями арматуры диаметром 8–10 мм. После бетонирования работы приостанавливаем на 1 неделю. Затем своими руками делаем обратную засыпку грунта, а спустя еще 2 недели снимаем опалубку.

Согласно норм техники безопасности для освещения ямы допустимо использовать только низковольтные переносные и стационарные светильники. На СТО как правило применяются светильники на 36 В с встроенным трансформатором для понижения напряжения 220/36 В. Можно также использовать светильники или переноски с лампами на 12 В и 24 В, подключенными к понижающим трансформаторам или аккумулятору.

Крышку для ямы собирают из досок (можно составную). Она защитит автовладельца от падения, а кузов авто – от влаги, конденсирующейся в смотровой яме.

Транспортное средство требует регулярного обслуживания и в некоторых случаях ремонта. Устройство автомобиля таково, что проводить подобный сервис без наличия смотровой ямы просто невозможно. Она обязательно есть в гаражах предприятий с собственным автопарком, на станциях технического обслуживания. Некоторые частные автовладельцы, предпочитающие делать ремонт своими руками, обустраивают такую и для собственных нужд.
Благодаря наличию смотровой ямы, можно без каких-либо проблем проводить ремонт следующих узлов транспортного средства:

• поддон картера;
• глушитель;
• выхлопная труба;
• днище;
• коробка передач;
• ходовая часть.

Если она отсутствует в гараже, мастер просто не сможет осуществить не только обслуживание, но и полноценный осмотр важных частей автомобиля. Недостаточно просто сделать смотровую яму. Она должна соответствовать определенным стандартам. Иначе осуществлять какие-либо манипуляции не получится.

Что собой представляет смотровая яма?

Это углубление в основании гаражного строения. Оно позволяет беспрепятственно проводить ремонтные работы и текущее обслуживание. Даже частный автомобилист сможет осматривать днище транспортного средства в профилактических целях, что позволяет своевременно предотвратить серьезную поломку. Удобство смотровой ямы обусловлено не только наличием достаточного количества света, но и возможностью полного обзора узлов, которое обеспечивается правильным выбором размеров данного углубления в полу гаража.
Существует определенный государственный установленный стандарт, следование которому позволяет избежать ошибок при обустройстве смотровой ямы. Если следовать ГОСТу, механик сможет стоять в полный рост, проводить доскональный осмотр и спокойно дотягиваться до требуемых узлов. К важным параметрам относится не только глубина и ширина, но и длина. Слишком короткая смотровая яма не позволяет провести полную проверку днища машины, что в значительной степени усложняет любые ремонтные и сервисные работы.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности. В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным. Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Что учитывается при оборудовании смотровой ямы?

Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено.
Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.

Размеры конструкции

Габариты сооружения рассчитывают по следующим параметрам:

1. Длину выбирают такой, чтобы можно было спокойно спускаться вниз и осматривать все днище. Иными словами, должен оставаться «зазор» для беспрепятственного поднятия/спуска в углубление даже тогда, когда сверху стоит машина. Чтобы добиться этого, яму делают длиннее автомобиля как минимум на один метр.
2. Глубину конструкции делают на 10 сантиметров больше человеческого роста. Здесь учитывают либо средний, либо индивидуальный показатель. Все зависит от того, где обустраивают смотровую яму. Она должна быть такой, чтобы не приходилось пригибаться или, наоборот, тянуться вверх.
3. Ширину рассчитывают по параметрам транспортного средства — размер колесной пары. Его замеряют или делают приближенным к классу и типу машин, которые планируется осматривать/ремонтировать. Это обусловлено тем, что в будущем автомобиль может меняться. Кроме того, на сервисных станциях обслуживают десятки различных марок машин.

Данные параметры напрямую зависят от целей использования смотровой ямы и того, какие машины планируется обслуживать — легковые и/или грузовые.

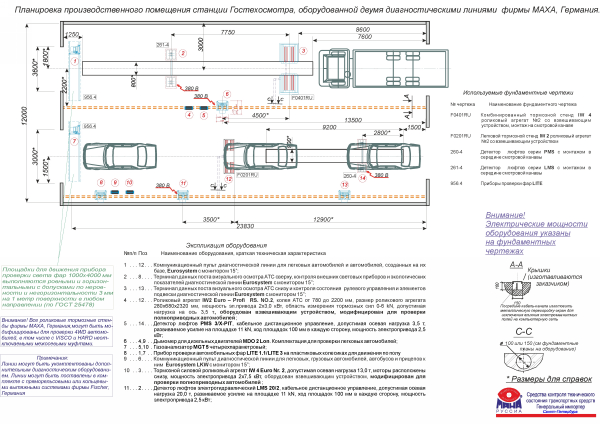

Глубина, длина и ширина для станции технического обслуживания

Смотровая яма в частном гараже может иметь размеры под индивидуальные нужды автовладельца. На СТО подобное просто не позволит выполнять поставленные перед предприятием, работающим на коммерческой основе, цели. Чтобы обслуживать и ремонтировать различные марки автомобилей, на станциях оборудуют универсальный смотровые ямы, оптимальные размеры которых следующие;

• 100 см в ширину;
• 550 см в длину;
• 180 см в высоту.

Показатели глубины на СТО считаются не до уровня поверхности пола. Высота определяется до колес автомобиля, когда он находится на смотровой яме. Это обязательно учитывается при обустройстве углубления. Такая особенность обусловлена тем, что рабочая поверхность на станциях технического обслуживания не всегда находится на одной плоскости с основанием.

Габариты при обслуживании грузовых автомобилей

Отличаются большими размерами. Проектирование смотровой ямы в данном случае значительно затрудняется. Проблема заключается в том, что у грузовых транспортных средств данной категории расстояние между колесами у различных моделей значительно отличается. Таким образом, здесь требуется применение уже иного подхода.
Яму обустраивает по эталонному образцу. В качестве примеру берется имеющаяся в автопарке грузовая машина. Из полученного показателя отнимают 30-40 см. Такой подход не всегда оправдан и для некоторых моделей осмотр/ремонт становится затруднителен. Лучше делать универсальное углубление с усредненными показателями, то есть шириной в 100 см. Такая яма позволяет осматривать модели с базой и в 80, и в 120 см.

Смотровая яма для частного гаража

Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.

Строительство смотровой ямы для автосервиса в г. Москва за 20000 рублей

Требуется строительство смотровой ямы для автосервиса. Конечные размеры глубина 2 метра, ширина 0.8 метров, длина 12 метров. Яма будет выкопана нужно залить бетоном стены и пол, сварить колесо отбойник.

Когда: , 10:00

Адрес: Москва, 1-й Магистральный тупик, 5с3

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

• Цена договорная

  Обклеить окна солнцезащитной пленкой

  Необходимо приклеть пленку на окна, чтобы в доме не было светло и жарко. Ищу ответственного исполнителя, который может проконсультировать с выбором пленки и сможет аккуратно приклеить.

  Роза Х. деревня Борки, 101, деревня Борки

• Цена договорная

  Зафиксировать смеситель на раковине + заменить силикон…

  На раковине разболтался кран на раковине на мойдодыре — нужно его зафиксировать. Заменить силикон на ванной.

  Василий Ангарская улица, 22к2, Москва, Россия

• Цена договорная

  Устройство напольного плинтуса из мдф

  Около 40 метров плинтуса из мдф под покраску, красить не нужно.

  Светлана С. Малая Филёвская улица, 54, Москва

• Цена договорная

  Нужен специалист по поиску заказов на монолитные работы…

  Здравствуйте! Нужна помощь, в поиске заказа,по монолитным работам, численность моих рабочих на сегодняшний день 40 человек на запасе ещё 20

  Азат К. Большая Академическая улица, 49к2, Москва

• 40 000 руб

  Шпатлевка под обои и под покраску

  Шпатлевка под обои 95кв.м., под покраску стена 12 кв.м., под покраску гипсокартон (ниши) ~8 кв.м. потолок под покраску 10 кв.м. Стены оштукатурены и прогрунтованы. Материал куплен. (шпатлевка, грунтовка…

  Юрий Краснознаменская улица, 17к5, Щёлково, Московская область, Россия

Как сделать смотровую яму в гараже своими руками

Сооруженная по всем правилам смотровая яма в гараже для каждого автолюбителя будет отличным помощником. Она серьезно упрощает обслуживание транспортного средства. Обустройство смотровой ямы в гараже позволяет провести мелкий ремонт, осуществить диагностику или профилактические работы. Сооружение быстро становится важной частью гаража, придает ему немало достоинств, облегчает автомобилисту заботу о четырехколесном друге. Особенных затрат вам при этом не потребуется, если заранее обдумать проект.

О том, как построить смотровую яму, лучше задумываться при планировании постройки гаража. Все работы, заложенные в проект на этапе составления, легче осуществлять в практическом плане. Смотровая яма в гараже своими руками вполне возможна, если внимательно подойти к проектированию. Иногда ее решают обустроить в уже готовом гараже — это сложнее, но справиться с работой и получить прекрасное функциональное сооружение все-таки можно.

Польза смотровой ямы

Зачем может понадобиться устройство смотровой ямы в гараже своими руками, такой вопрос ставят многие автолюбители. Она необходима для удобства обслуживания транспортного средства. Большинство автолюбителей не спешат доверять машину разнообразным сервисам или же не имеют таковых поблизости от дома. Многим приходит на ум простой выход — оборудовать в своем гараже миниатюрное подобие СТО, для чего и требуется сделать яму.

Даже те, кто для обслуживания автомобиля предпочитают обращаться к специалистам, не отрицают пользу владения смотровой ямой. Не редкость на наших дорогах ситуации, когда при езде водитель ощущает непонятные толчки в дно автомобиля. При возвращении домой появляется вполне понятное желание как следует осмотреть у машины дно. Выбоины и кочки даже на дорогах с асфальтовым покрытием не редкость, но далеко не всегда удобно посещать автослесаря после любого удара, показавшегося странным.

Поэтому многие автолюбители предпочитают делать яму в гараже. Это позволяет осматривать свой автомобиль абсолютно спокойно, в удобное хозяину время и без очередей. Наличие такого приспособления позволяет провести осмотр ТС и осуществить некоторые практические работы. При помещении авто на сооружение в полу открывается доступ к таким элементам:

• глушитель;
• ходовая часть;
• дно и защита его;
• поддон картера;
• коробка передач;
• выхлопная труба.

После обзаведения смотровой ямой можно самостоятельно менять масло, не обращаясь в мастерскую. А ведь кое-где такая процедура не отличается малой стоимостью. Построенный по всем правилам гараж с ямой помогает владельцу немало сэкономить, самостоятельно осуществляя несложные операции для обслуживания авто.

Плюсы и минусы наличия ямы в гараже

На первый взгляд может показаться, что устройство ямы в гараже обладает сплошными достоинствами. Но есть немало нюансов, которые следует изучить прежде, чем приниматься за ее сооружение.

К плюсам обзаведения ямой можно отнести получение возможности проведения осмотра некоторых частей автомашины без обращения к помощи специалистов. Многим владельцам транспорта это интересно и к тому же позволяет сэкономить некоторую сумму.

Проведение мелкого ремонта и самостоятельное техобслуживание, если хозяин не прибегает к услугам профессиональных автослесарей, помогает неплохо сэкономить. Попробуйте подсчитать, в какую сумму обходится регулярная замена масла в условиях мастерской и прочие мелкие процедуры, необходимые для обслуживания авто. Такие подсчеты помогут определить выгоду самостоятельного осуществления подобных работ. Навыки простейшего ремонта получить можно без особого труда, а польза будет немалой.

Для смотровой ямы можно выбрать любые желаемые размеры и держать в ней наборы для ремонта или автозапчасти. Это может быть удобным для владельцев небольших гаражей, где свободного места немного.

Есть и еще одна опасность, которая подстерегает владельцев гаражей, оборудованных приспособлением для осмотра. Это грунтовые воды, которые могут располагаться очень близко и после оборудования ямы поступают в ее стены. При избыточном количестве влаги в помещении автомобилю нередко наносится серьезный вред, а при небрежно выполненной гидроизоляции или полном отсутствии ее, вода из-за температурных перепадов в зимнее время может скапливаться на стенах. При нахождении в условиях постоянной влажности кузов автомобиля будет постоянно подвергаться вредному, разрушающему влиянию.

Смотровая яма своими руками должна проектироваться с особым тщанием. При неверном отношении к работе велик риск постоянного образования конденсата на кузове машины, спровоцированного перепадами температуры на разных уровнях. Перед тем как начинать строительство, следует ознакомиться с инженерно-грунтовыми особенностями участка. Работа должна проводиться с соблюдением строительных технологий.

Строительство смотровой ямы под гаражом

Сделать смотровую яму в гараже своими руками не представляет трудности. Достаточно следовать определенным правилам. Устройство смотровой ямы в гараже проводиться может как при закладке строения, так и в уже готовом помещении. Этапы строительства примерно одинаковы. Для начала готовится место, на котором будет выкапываться углубление, пол гаража размечается, проводится выкапывание и отделка, затем оборудуются коммуникации. Особенных сложностей при работе не ожидается — требуется лишь грамотное исполнение всех действий и соблюдение некоторых тонкостей.

Перед тем как выкопать яму в гараже, определите, на каком уровне залегают грунтовые воды. Чтобы весь процесс строительства не оказался напрасным, лучше осуществлять проверку самостоятельно. Для этого самым простым способом будет бурение отверстия на месте будущего сооружения в полу гаража или на участке, предназначенном для его строительства. Возможно пройти с опросом по соседям, у кого уже имеются такие ямы или погреба в гаражах.

Определяясь с тем, как сделать смотровую яму в гараже, принимайте во внимание его размеры. Если они достаточно велики, можно выполнить сооружение с боковым входом. Форма получится Г-образной — таким образом уменьшается длина основной траншеи, а спуск в нее для осмотра авто становится удобнее и легче.

Размеры сооружения

Начало работ — выполнение разметки ширины для будущего котлована. Выбирая размеры, следите, чтобы внутри ямы было удобно передвигаться, но вместе с тем не должно усложниться движение авто по пространству гаража. Если опираться на опыт строителей, уже выполнявших подобное сооружение, то оптимальной шириной признается 70 см, как правило, в таком пространстве можно достаточно свободно двигаться.

Немного сложнее определится с длиной. Ее надо выполнять не менее двух метров, иначе теряется весь смысл сооружения конструкции. При выполнении ступеней обустраивать их лучше за пределами длины рабочего пространства.

При этом не следует и растягивать канаву на все пространство пола. Это не только невыгодно в финансовом плане, но и неудобно. Наилучшим вариантом считается, когда помещение достаточно большое, чтобы машину можно было ставить не над ямой, а в стороне. Это исключает влияние конденсата на днище авто.

По окончании работ размер углубления получится меньше черновой канавы. Так происходит из-за выполнения кладки для стен, чистовой отделки. При выполнении расчетов для проекта следует учитывать этот момент. Прибавляйте к нужным окончательным пропорциям толщину стен и пола, выполняйте канаву в соответствии с предварительно рассчитанными параметрами.

Идеально, когда получившаяся глубина отверстия в полу соответствует росту хозяина гаража. Предпочтительный размер зазора для создания рабочего пространства — 15-20 см до краев ямы. Ее лучше сразу выполнить с максимальной глубиной, поскольку исправить это значение несложно, выполнив настил из досок на полу. А вот слишком маленькая глубина приводит к тому, что во время работ хозяин постоянно задевает головой днище машины. Это крайне неудобно, и все сооружение попросту теряет смысл.

Некоторым хозяевам гаражей приходится решать такую непростую проблему, как правильно сделать яму, подходящую для осмотра грузовых машин. Межколесное расстояние у разных моделей серьезно отличается, и за основу следует принимать размеры имеющегося транспортного средства. При определении ширины канавы следует брать значение меньше этого показателя на 30-40 см. Если выбирать меньшее расстояние, подобраться ко всем узлам грузовика будет сложно.

Когда выполняется яма для гаража, которая будет использоваться для осмотра и легковых, и грузовых авто, ширину выбирают усредненную. К примеру, у одного транспортного средства ширина между колесами 120 см, у другого — 80 см. Тогда следует выкапывать яму шириной в один метр. Но следует принимать во внимание, что такой размер немного усложняет передвижение на легковом автомобиле по гаражу.

Как ведется строительство

Сооружение смотровой канавы в полу ведется поэтапно:

• размечается участок;
• выкапывается канава;
• проводятся гидроизоляционные работы;
• настилается пол;
• устраиваются стены.

Чтобы на участке правильно выполнить разметку, заранее определитесь со стройматериалом для стен. Если это кирпич, учитывайте, что необходимо предусмотреть ширину кладки в 12 см. Соответственно, длина и ширина котлована увеличиваются на 24 см. Если стены планируется выполнять из бетона, толщина выбирается в 20 см, а к значениям длины и ширины плюсуют 40 см.

Котлован копать лучше вручную — пропорции не особенно велики и позволяют провести работы без значительных трудозатрат. Пол и стены тщательно выравниваются, таким образом серьезно упрощаются последующие операции.

Не стоит экономить на обустройстве гидроизоляции — в будущем вам придется пожалеть об этом. В качестве водонепроницаемого слоя большинство хозяев предпочитают использовать полиэтилен, но появилось немало более эффективных материалов. Лучше выбирать битумные изделия или полимерные мембраны. При хорошей сухости грунта подойдет жидкий гидроизоляционный состав, который наносят кистью, после чего он должен застыть.

На пол следует залить бетонный раствор слоем 7-8 см. Смесь необходимо приготовить высокого качества. Перед укладкой гидроизолирующего материала на полу устройте гравийную подушку. После засыпки необходимо хорошо утрамбовать гравий. После этого на пол помещают кусок сетки из стали. Затем быстро осуществляется заливка бетона. Замес потребуется делать либо сразу в значительном количестве, либо несколькими порциями. Поэтому работа должна вестись быстро — это позволит порциям раствора застыть равномерно.

Когда бетон достаточно отвердеет и становится пригодным для хождения по нему, начинают армирование стен. Для этого применяют такую же металлическую сетку, только ее надо выкладывать послойно. После окончания армирования следует выстроить опалубку, первый слой, и залить его бетоном. Заливать раствор удобнее в несколько этапов, на каждом из них после затвердевания бетона опалубка снимается и переставляется на следующий уровень.

Что важно учитывать при сооружении ямы

При осуществлении строительства важно обращать внимание на ряд нюансов, которые сложно исправить впоследствии. Постарайтесь поговорить с соседями, у кого уже имеется такое сооружение, и узнать подробности о выполнении работ. Можно в процессе сооружения стен сделать дополнительные небольшие удобства, среди которых обустройство полок и ниш. Впоследствии их можно применять для хранения инструментов, запчастей.

В расчет стоимости сооружения следует включить утепление. При минусовой температуре воздуха на улице непременно оцените, насколько приятнее работать в утепленном углублении. Чаще всего использовать в качестве теплоизоляционного материала стараются пенополистирол в виде плит. Для их скрепления используется специальный клей. Это поможет уменьшить скопление конденсата на стенах автомобиля и его днище.

Перед тем как построить гараж, необходимо тщательно продумать освещение. Особенное внимание при его проведении следует уделить простоте и безопасности. Запитывать его следует от источника, где напряжение составляет 36 В. Напряжение в 220 В может быть опасным для жизни владельца гаража.

Выкопанный котлован стоит дополнительно обнести по краям нешироким уголком из дерева или железа. Таким образом мы делаем ребро жесткости, которое сохранит форму постройки и одновременно послужит упором для колес машины. При неосторожном движении автомобиль не сможет провалиться под землю.

Завершающим этапом изготавливается из досок крышка-щит. Он не является необходимостью, но и лишним не будет. Щит, сделанный на совесть, не позволит человеку случайно свалиться в яму, а дно машины окажется хорошо защищенным от влаги, которая даже при качественно обустроенной защите может в небольших количествах накапливаться на стенах и полу смотровой канавы.

Гараж для грузовых машин: конструкционные особенности

Содержание статьи

Гараж для грузовой машины

Гараж для грузовых машин – это непросто блажь, а надежное место для стоянки авто. Он защищает «железного коня» от непогоды и завистливого взгляда угонщика.

К тому же, в нем можно с полным комфортом проводить ремонт машины, и хранить все необходимые инструменты и рабочие приспособления. В нашей публикации мы расскажем о том, какой должен быть гараж для большегрузного транспорта.

Какими могут быть гаражи для грузовых авто

Пока в ваших мыслях только зреет проект гаража для грузового автомобиля, немного отвлечемся и полюбуемся на уже готовые автодома.

Что нужно учесть при строительстве гаража

Небольшой гараж для большегруза

Гаражное строительство – дело не сложное, но новичкам в нем делать нечего, если есть только подробная инструкция или знакомый−профессионал в этой области. Некоторые «подводные камни» особо опасны, например, плохая вентиляция чревата излишней влагой, которая медленно, но верно разрушает металлический корпус и «начинку» машины. Поэтому лучше всего обратиться к специалистам за разработкой проекта.

Продумываем все детали

Перед тем, как покупать готовый проект или заказывать индивидуальную разработку, продумайте важные детали и особенности будущей постройки.

Внимание! Еще на этапе проектирования определитесь с назначением гаража. Если планируете ремонт машины – необходима смотровая яма. Хотите хранить инструменты, садовый инвентарь – предусмотрите удобные стеллажи. После строительства довольно проблематично будет переделать гараж под другие нужды.

Смотровая яма

Распланируйте заранее, какая машина будет занимать место в гараже. От ее габаритов будут зависеть размеры постройки. Если на данный момент обладаете небольшой грузовой машиной, например, «Газелькой», а планируете расшириться до «Китайца», то целесообразнее, строить сразу большой гараж, чтобы в будущем не тратиться на перестройку.

Например, для «Газели» комфортный гараж будет иметь размеры 10х5х3 метров. Ниже на фото, продемонстрированы параметры постройки для большой грузовой машины.

Проект гаража с размерами для большегрузного транспорта

Расположение гаража также играет огромную роль. Его лучше всего строить на возвышенности и воротами на улицу – так будет не только удобно, но и практично пользоваться грузовым транспортом.

Внимание! Запомните, что строить гараж над какими−либо коммуникациями крайне не рекомендуется.

Расписали все свои требования по пунктам? Тогда можно смело подбирать готовый проект, или обращаться к профессионалу, который сделает всю работу или подскажет советом. А видео продемонстрирует основные этапы устройства подземного гаража.

Из чего строить гараж лучше всего

Гараж из сэндвич панелей

Основная цена на строительство гаража образуется объемом и типом основного материала, из которого планируется возведение постройки.

Рассмотрим основные варианты и характеристики гаражей из них:

• Дерево. Сегодня древесина очень редко используется для строительства гаража не только для большегруза, но и для легкового транспорта (см. Как построить деревянный гараж своими руками). В итоге получается хоть и экологично чистая постройка, но недолговечная и пожароопасная.

Гараж из дерева

• Кирпич. Такие мелкоштучные изделия прекрасно подходят для строительства гаража, и он выглядит респектабельно, но в итоге, получается очень дорого. Многие заменяют его монолитным бетоном или блоками (см. Бетонный гараж: строим своими руками).

Гараж, отделанный бетонным фасадным камнем

Гараж из сэндвич−панелей внутри

• Промышленный полиэтилен вкупе со стальным каркасом – детище канадской технологии, представляет собой мобильный гараж для временного хранения авто. Быстро собирается и устанавливается своими силами.

Мобильный гараж

• Металл. Также пользуется спросом в гаражном строительстве (см. Железный гараж своими руками: как правильно соорудить). Но, каркас из него нужно дополнительно отделывать, а сама постройка быстро нагревается и замерзает, что отрицательно сказывается на авто. Если разумно подойти к строительству, и эти проблемы можно решить.

Гараж из металла

Для тех, кто хочет своими руками создать быстро надежный гараж для автомобиля, присмотритесь к старым грузовым контейнерам. Из одного или нескольких штук можно создать отличную коробку, где будет храниться машина.

А если сомневаетесь, в том, что в старых контейнерах машине будет некомфортно – выбросьте это из головы. Люди из них даже особняки строят, например, как на фото ниже.

Дом из контейнеров

Гараж для грузовых машин – дело серьезное и требует тщательного подхода. При проектировании и строительстве на любом этапе, почаще вспоминайте мудрую поговорку: «семь раз отмерь и один раз отрежь».

Смотровые ямы для ремонта легкового автомобиля. Смотровая яма в гараже своими руками из бетона

Гараж – это «сакральное» место почти для каждого мужчины. Большинство автолюбителей стараются обустроить его максимально функционально и практично. Любому автовладельцу нужна смотровая яма гараже, так как для ремонта автомобиля нужно создать условия для доступа к ходовой части и днища своего любимца.

Причем, смотровую яму можно сделать, даже если гараж уже построен: пользователи FORUMHOUSE уверены, что рано или поздно она понадобится. Хотя это может быть проблематично. Если гараж слишком мал, сделать полноценную яму будет сложно, не хватит места. Возможны проблемы и в случае высоких грунтовых вод. Но, если особых сложностей не предвидится, можно приступать к строительству — ремонтировать своего железного коня все равно когда-нибудь придется.

Составляем проект

Перед тем как взяться за выемку грунта, вы точно должны представлять, какой будет смотровая яма в гараже, ее размеры и глубину. Лучше всего сделать компьютерную модель, но подойдет и обычный чертёжный проект.

Обычно ширина ямы – чуть меньше метра (0,8-0,9 м.), но следует руководствоваться габаритами и размерами ходовой части машины. Следует иметь в виду, что от краев смотровой ямы до колес автомобиля должно быть более 20 см. Длина конструкции также определяется габаритами транспорта. Но и здесь не забывайте о запасе. Не поленитесь сделать ее на метр длиннее, чем ваш автомобиль.

Глубина конструкции – тоже индивидуальный параметр. Рассчитывайте его, исходя из собственного роста. Подумайте, в каком положении тела вам лучше работать и учтите, что между вами и авто должно остаться пространство в 25-30 см.

Когда будете определяться с размерами ямы, возьмите во внимание толщину стен. Оставьте «припуск»: полметра – на стены и 30 сантиментов – на пол.

Если планируете сделать в яме полочки для хранения инструментов, то для удобства лучше сразу обозначить их в проекте.

Подготавливаем материал

Когда смотровая яма в гараже готова на стадии проекта, следует позаботиться о строительных материалах.

Какие строительные материалы потребуются:

Влага – коварный враг подземных построек. Поэтому важно обеспечить гидроизоляцию конструкции, она будет особенно актуальной в момент таяния снега и продолжительных дождей.

Для этого понадобится рубероид и глина.

domk , владелец гаража в ГСК с 25-летним стажем, считает, что если грунтовые воды поднимаются выше уровня пола, то никакой гидроизоляционный слой от нее не защитит.

domk

Все 80 гаражей нашего ГСК, стоящего на плывуне, от этого страдают. Победил только один человек: выстилал корыто гидроизола по бетонному основанию, сверху – стяжка, по бокам тоже (опалубка из шифера так и осталась). Сам я предпринимал две попытки спастись. Не смог. В итоге просверлил в полу дыру 11 см, пробурил скважину (через метр уже стоит вода, которая по весне поднимается) и загнал туда канализационную трубу.

Теперь вода в гараже форумчанина легко приходит, но так же легко уходит. Кто-то откачивает воду насосами. Как вариант, можно сделать глобальный дренаж – считает domk – или кессон (дорого и трудоемко). Он же «смирился и живет в гармонии».

Также в смотровая яма в гараже нуждается в вентиляции. Многие делают выход из ямы в вентиляцию всего гаража. Но можно сделать и отдельную вентиляционную трубу.

Строительные работы

Для начала выполняется разметка с использованием рулетки и маяков. Выкапываем яму. Кстати, не спешите выбрасывать весь грунт на этой стадии земляных работ. Оставьте небольшое количество для того, чтобы засыпать стенки после заливки. Пол вырытого котлована должен быть ровным. После чего на дно насыпают слой щебня с песком и тщательно утрамбовывают.

DimaVSmith

Необходимо понять, как сделать так, чтобы при пучении грунта зимой и осадке гаража на место весной яма не проломила пол или не образовалось больших щелей между ее стенами и полом гаража. Тут и играет свою роль засыпка из гравия и песка, т. к. она является непучинистым основанием и неким амортизатором при просадке.

Вся работа представляет собой наслаивание одного материала на другой:

• слой щебня (15 см) закрывается слоем песка (5-7 см), на песок укладывается рубероид. Его края должны закрывать и нижние участки стен (приблизительно 10-15 см).
• бетонный раствор заливает слой рубероида.
• на залитый и немного подсохший пол помещают металлическую сетку и заливают ее раствором цемента (это сделает конструкцию крепкой). Слой должен получиться достаточно толстым (6-7 см). Только когда полы в яме основательно схватятся, можно приниматься за стены. На них наносится небольшой слой глины, далее – слой рубероида.

Сборка опалубки и засыпка

Следующим этапом будет сборка опалубки из досок для возведения стен. Когда вы будете ее собирать, обязательно учитывайте расположение полок для инструментов, которые имеются в проекте. Когда опалубка собрана, ее заливают толстыми слоями цемента (35-40 см). Не забудьте утрамбовывать материал в процессе заливки. В каждый слой добавляйте полоску металлической сетки.

Закладная рама устанавливается сверху стен, когда все они полностью вылиты. Чтобы закрепить анкера, можно применять стальные пруты длиною в полметра. Установите раму так, чтобы по краям ямы получились невысокие бордюры. Они будут служить страховкой, чтобы колесо случайно не соскочило с краев ямы.

Когда бетон окончательно схватился, можно приступать к обратной засыпке стен. Грунт нужно как можно лучше утрамбовать, насыпать сверху щебень и с помощью бетона выровнять поверхность с полом. Смотровая яма в гараже своими руками готова.

Проводим освещение
Также в конструкцию можно провести освещение, это очень поможет при ремонте автомобиля. Провода следует поместить в гофротрубу, а розетка должна находиться в герметичном корпусе. Лестницу для ямы можно не закреплять — доставать ее по мере необходимости.

Правильная эксплуатация смотровой ямы

Многим автовладельцам знакома проблема: в дождливую погоду грязная машина ставится в гараж, и все это попадает в помещение или, того хуже – прямиком в смотровую яму. По этому поводу пользователь FORUMHOUSE Smith3007 дает свои предложения.

Smith3007 участник FORUMHOUSE

Сделать уклон пола в гараже «к смотровой яме» (конвертом). По периметру конструкции – канаву шириной 4-5 см и глубиной 2 см (плиткой выложить). Затем пробурить длинным буром на 40 мм каналы со дна канавки вниз в смотровую яму. Выход отверстия будет на стене смотровой ямы. Таких каналов сделать несколько, от 5 до 8 штук. В образовавшиеся отверстия вставить канализационные трубы, которые все соединить в горизонтальные (почти у пола или чуть выше с уклоном). На дне конструкции сделать углубление под емкость на 10-20 литров, в нее завести весь слив. В емкость можно установить дренажный насос, который включать по мере заполнения емкости для откачки воды.

Форумчане предположили, что система будет забиваться песком и прочим мусором. Поэтому лучше просто накрыть яму щитом, сделав вокруг нее небольшой удобный бортик, а пол организовать так, чтобы все сливалось наружу.

Но тут возможна другая проблема: если делать уклон наружу в сторону ворот, то во время мороза вода будет скапливаться и замерзать внизу ворот – или внутри гаража, или снаружи.

ДмитрийМ

Сделайте такой трапик из плитки, неглубокий и с уклоном. Только не по периметру ямы, а по периметру машины. А грязь вычищать вручную. Ну или если вашу систему будет мутить, с дренажником и ёмкостью, то ежедневно смывать грязь с пола шлангом.

Vzik планирует установку в гараже лотка с пескоуловителем и отводом воды в фильтрующий колодец. Тогда можно будет и машину, и гараж помыть.

Смотровая яма в готовом гараже

Форумчанин Las9w рассказывает, как была построена смотровая яма в гараже своими руками.

1. Выкопал яму.
2. Гидроизоляция материалом типа рубероида/рубимаста.
3. Выложил срезанные с пола гаража куски бетона на пол ямы и засыпал это песком на пару см вверх.
4. Забетонировал пол (5-10 см бетона).
5. Выложил стены кирпичом с армированием сеткой каждые 3-4 ряда.
6. Оставшееся пространство между рубероидом и стеной ямы засыпал выкопанной ранее землей с трамбовкой.

fidel1970 советует выкладывать стены ямы в один кирпич («так надежней, да и ниши для инструмента и освещения легче делать»), а сверху сделать обвязку металлическим уголком. Также форумчанин рекомендует вместо земли засыпать пространство глиной.

Подытожим: смотровая яма в гараже своими руками может быть сделана как опытным мастером, так и новичком в строительном деле. Главное верно оценивать особенности грунта и соблюдать технологию.

Посмотрите видео, в котором специалист советует, как сделать гидроизоляцию погреба в гараже . Гараж можно совместить со столярной мастерской – столяр Александр рассказывает как раз о таком решении. Почитайте полезные . А в этой теме форума вы можете проследить за .

Сегодня расскажем о том, как сделать смотровую яму в гараже. Для многих автолюбителей это необходимый элемент гаражной постройки, потому многие из нас стараются сэкономить, отчего некоторые профилактические работы, связанные с автомобилем, проводят самостоятельно. Сразу надо оговориться, что при кажущейся простоте конструкции смотровой ямы, соорудить ее не так просто. Поэтому большинство владельцев гаражей предпочитают пригласить опытных мастеров, чтобы получить гарантированно высокое качество конечного результата. Но чтобы гарантия была стопроцентная, надо самому знать технологию возведения гаражной ямы. Поэтому читайте статью, запоминайте все, и это будет гарантия, что мастера вас не обманут.

Смотровая яма в гараже

Планирование сооружения смотровой ямы

Есть две ситуации , когда строят яму в гараже:

в только возводимой постройке ;

в уже эксплуатируемой .

Первый вариант проще, потому что ничто не мешает выкопать грунт под размеры намеченного сооружения. Для этого даже можно воспользоваться услугами экскаватора, тем самым убыстрить сам процесс и отойти от трудоемких земляных работ.

Но обе ситуации случаются часто, так что разберемся с ними по отдельности. Но предварительно расскажем о размерах ямы в гараже под машину.

Размеры смотровой ямы

В основе размерных показателей лежит автомобильная база, а точнее, расстояние между колесами вашего авто, как по ширине, так и по длине. Но есть и минимальные параметры ширины, которые чаще и берутся за основу. Это 80-85 см. Что касается длины, то к длине автомобиля приплюсовывают 1 м. Хотя надо отдать должное, что для удобства использования смотровой ямы многие не останавливаются на этом размере, поэтому в гаражах можно встретить ямы длиною до 6 м.

Эскиз, где показана минимальная ширина смотровой ямы

Теперь с глубиной. Понятно, что рост владельца гаража и должен стать этим габаритом. При этом он руками должен достать до любой детали или узла на машине. Но специалисты рекомендуют углублять смотровую яму до 2 м. И если даже рост человека небольшой, то можно на дно всегда установить подставку или настил. Правда, это возможно сделать не всегда. Многое будет зависеть от уровня пролегания грунтовых вод. Если он высокий, к примеру, 1,2-1,5 м, то о яме можно забыть.

Это были габаритные размеры. Теперь о размерах строительных. По понятным причинам сам котлован под яму выкапывается побольше. Это связано с тем, что для формирования самого сооружения необходимо конструкцию обустроить. А для этого на дно надо уложить подушку с гидроизоляцией и залить ее стяжкой. Стены собирают из блоков или кирпича или заливают монолитной конструкцией в опалубку. Для всех этих материалов необходимо пространство без учета выбранных габаритов смотрового сооружения.

Поэтому котлован выкапывают шириною, равной ширине смотровой ямы, плюс толщина стен, плюс 30 см. Длина рассчитывается точно также. Глубина – это толщина подушки, толщина стяжки и слоя гидроизоляции, плюс 1,8-2,0 м.

Эскиз смотровой ямы со всеми размерами

На нашем сайте Вы можете ознакомиться с самыми популярными – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Разметка котлована внутри гаража

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта)

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно :

Засыпают слой песка толщиною 15-20 см , который трамбуют с поливкой воды.

Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.

Проводится гидроизоляция всей ямы : пол и стенки.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и строительства гаражей и прочих «малых архитектурных форм» для загородного дома . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом. Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом.

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека. Поэтому основное внимание сооружению стенок.

Как уже было сказано выше, здесь два варианта:

использовать кирпичи или блоки;

возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция

Рекомендуется в бетонные стены заложить армирующий каркас в виде решетки из арматуры диаметром 6-8 мм. Решетки устанавливают вдоль стен так, чтобы они оказались посередине пространства опалубки. На соседних стенках каркасы связываются между собой вязальной проволокой.

Через неделю после заливки бетонного раствора снимают опалубку. Но свою прочность бетон наберет только через 28 дней. После чего нужно поверхности сооружения прогрунтовать и продумать вид отделки. Оптимальный вариант – керамическая плитка. Она хорошо отмывается. Но можно яму покрасить, оштукатурить или облицевать кирпичом. Что касается ямы из кирпича или блоков, то ее обязательно штукатурят, затем белят или отделывают кафелем.

В принципе, можно считать, что строительство смотровой ямы в гараже закончено. Необходимо добавить, что нередко по периметру сооружения вровень с полом укладывают ограничительную конструкцию. Это стальной уголок, сваренный в виде прямоугольника, равному размерам смотровой ямы. Его крепят к штырям или шпилькам, заложенным в процессе заливки бетона.

Пластиковые модели

Сегодня производители изделий из полимерных и пластмассовых материалов предлагают готовые пластиковые ямы для гаража. Надо отдать должное данному виду продукции, которая упростила сооружение смотровых ям. Предложений на рынке с каждым годом все больше и больше. Здесь не только широкий размерный ряд, но и разнообразие сырьевого материала, да и цены значительно разняться.

Для готового котлована нет надобности проводить гидроизоляцию. Главное – заложить хорошую песчаную подушку и засыпать песком пространство между стенками выкопанного углубления и сами пластиковым изделием.

Видео описание

Чтобы вы поняли, о чем идет речь, предлагаем посмотреть видео, в котором описывается одна из представленных на рынке моделей.

Видео описание

Про ошибки обустройства ямы в гараже – следующее видео:

Заключение по теме

Итак, нами разобрана тема – смотровая яма в гараже (размеры и правила сооружения). Насколько сложен весь строительный процесс, судить Вам. Но учтите, что точные размеры ямы – залог успеха. Сделали яму меньше – неудобно будет в ней находиться. Сделали больше, особенно по ширине, то возникает вероятность, что машина просто не сможет на ней поместиться.

То, что полноценный гараж должен оборудоваться смотровой ямой, используемой для периодического осмотра и ремонта автомобиля, не вызывает ни у кого сомнений. Яму для осмотра днища автомобиля имеет смысл делать даже в том случае, когда его хозяин не владеет навыками самостоятельного обслуживания принадлежащей ему техники. Что же касается водителей со стажем, то последние без всяких сомнений от наличия ямы только выигрывают. И действительно, в случае самостоятельного обслуживания автомобиля они получают довольно существенные преимущества, заключающиеся в следующем:

• заметно снижаются производственные расходы, связанные с ремонтом машины;
• исполнитель, как правило, получает моральное удовлетворение от проделанной своими руками работы.

Кроме того, в капитальном гараже смотровая яма очень удобна тем, что через неё можно будет организовать доступ в погреб .

Аргументы «за» и «против» смотровой ямы

И, тем не менее, перед тем как делать смотровую яму в гараже вам следует ознакомиться как с доводами в пользу её обустройства, так и с аргументами против этого. За её обустройство говорят следующие весомые аргументы:

• возможность проведения периодических профилактических осмотров ходовой части автомобиля и выявление возможных технических неисправностей;
• заметная экономия средств, затрачиваемых на текущий ремонт машины за счёт выполнения его собственными силами;
• исключение из процесса возможных затрат, связанных с недостатками обслуживания в автосервисе.

Обратите внимание! К аргументам против смотровой ямы следует отнести вероятность подтапливания гаража, а также опасность появления конденсата на её стенках и на автомобиле.

В случае недостаточной проработки проекта смотровой ямы, не учитывающего особенностей грунта в месте её расположения (в частности – предполагаемого уровня почвенных вод) проблемы с её эксплуатацией вам гарантированы. Единственным выходом из подобной ситуации является использование специальной дренажной системы, способной отводить подземные воды со дна ниши.

Что касается конденсата, образующегося на днище автомобиля, постоянно находящегося в гараже, то этот недостаток устраняется путём перекрытия смотровой ниши многосекционной крышкой.

Из всего вышесказанного следует, что при обустройстве смотровой ямы своими руками, особое внимание необходимо уделять действующим строительным нормативам, регламентирующим порядок сооружения этого элемента гаражной архитектуры с учётом его основных характеристик.

Габариты смотровой ниши

Для эффективного использования площадей, выделенных под гаражную застройку, желательно ещё на стадии проектирования проработать вопрос зонирования участка, предполагающего его оптимальную разбивку в пределах периметра строения.

Вполне логично, что при проведении этих работ пристальное внимание должно уделяться рабочей зоне с расположенной в её пределах смотровой ямой. Кроме того (при условии, что площадь строения достаточно велика), необходимо заложить в проект и зону стоянки, находящуюся в стороне от смотровой ниши. Это позволит вам уберечь свой автомобиль от накапливания конденсата, способного оказать разрушающее воздействие на его днище.

При выборе линейных размеров будущей смотровой ниши следует исходить в первую очередь из габаритов самого автомобиля, а также из соображений удобства работы в ней, т.е. учитывать физические данные работающих в яме людей).

Обратите внимание! При подготовке котлована под смотровую яму его длина выбирается с небольшим запасом, необходимым для обустройства нескольких спусковых ступенек. В гаражных помещениях большого размера ступеньки могут быть стационарными, тогда как в небольших по площади гаражах используется более экономичный вариант – так называемая приставная лестница . Для безопасного спуска в яму длина проекции лестницы на дно котлована не должна быть менее 1 метра.

Для определения ширины котлована следует исходить из параметров колесной базы автомобиля с учётом возможных модификаций. В том случае, если вы ещё не определились с моделью машины – выбирайте усреднённое значение этого габарита (порядка 75-80 см).

Глубина ямы выбирается с учётом индивидуальных особенностей владельца, что позволяет создать достаточно комфортные условия работы в ней. При этом оптимальное значение этого параметра устанавливается по формуле: рост человека +12-15 см.

Дополнительные требования к габаритам

При проведении ремонтных работ в смотровой яме непременно потребуется набор инструментов, при доступе к которому не должно возникать каких–либо затруднений. Вот почему в смотровой яме должны быть предусмотрены специальные ниши, в которых можно будет хранить самый востребованный инструмент, а также часть подсобного инвентаря, используемого при обслуживании автомобиля (ёмкости с ГСМ, ветошь и т.п.)

Кроме того, желательно предусмотреть многосекционную «крышку» для ямы, которая позволяла бы закрывать её по мере необходимости. В качестве такой крышки допускается использовать сборные щиты из обрезной доски, изготовленные по размеру ямы с небольшим напуском.

Обустройство дна и стен котлована

Окончательные размеры подготавливаемого котлована определяются с учётом толщины стенок и импровизированного пола будущей ямы, состоящего из чередующихся слоёв хорошо утрамбованных песка и гравия.

Если грунт в месте расположения ямы имеет высокую влажность – поверх слоя песка укладывается толстая прослойка из глины, которая засыпается затем гравием. При этом слой глины играет роль гидроизоляции, защищающей нишу от влажных испарений. В связи с этим следует отметить, что неплохими гидроизоляционными показателями обладает глина, смешанная с отходами переработки нефтяного масла. Поверх глины застилается полиэтиленовая пленка, и лишь после этого заливается бетонный раствор.

Стенки ямы перед заливкой бетона также отделываются глиной с последующим закреплением на ней полиэтиленовой плёнки. Затем вдоль всего периметра ямы сооружается опалубка сборного типа, набирающаяся из готовых щитов или сколачиваемая из обрезных досок. Для повышения надёжности конструкции при изготовлении опалубки обязательно используются дополнительные распорки и подкосины. С целью повышения прочности бетонных простенков при их заливке нередко используются специальные армирующие элементы (сетку-рабицу, например).

После того как опалубка готова, всё свободное пространство за ней заполняется приготовленным ранее бетонным раствором с заполнителем. В процессе заливки готовый раствор основательно уплотняется с помощью специальной «трамбовки».

Обратите внимание! Наиболее удобным способом обустройства стенок считается использование при их монтаже заранее сваренного металлического каркаса или рамы. Такое каркасное основание может быть изготовлено из металлических уголков или швеллеров самостоятельно; причём фиксация его в опалубке производится с помощью специальных элементов крепления (анкеров).

Верхний срез каркаса должен несколько возвышаться над уровнем пола , что обеспечивает надёжную защиту от случайного попадания колес машины в створ смотровой ямы. Снимать опалубку следует не ранее, чем через пару недель, после чего стены должны «отстояться» ещё как минимум месяц, что позволит бетону набрать необходимую прочность.

Возможен ещё один способ отделки смотровой ямы, состоящий в выкладывании её стенок из обычного кирпича. Но если по какой-то причине все перечисленные способы отделки стен вам не подходят – можете выбрать самый дешёвый вариант, состоящий в застилке дна и стенок ямы рубероидом и с последующей обшивкой всей поверхности промасленными досками (как вариант – обычными плоскими шиферными листами).

Гидроизоляция

Перед тем как построить смотровую яму вас необходимо будет определиться с гидроизоляционным материалом, выбор которого на современном рынке достаточно велик. При этом среди бесконечного ряда изолирующих материалов особо выделяются следующие позиции:

• гидроизоляция проникающего типа;
• гидроизоляционная защита, выполненная на основе полимерных мембран;
• битумная гидроизоляция.

Проникающая гидроизоляция продаётся в виде жидкой смазки, которую допускается наносить даже на увлажненную поверхность. Ее защитная функция состоит в глубоком проникновении в материал бетонной (кирпичной) отделки и блокировании процесса образования влаги.

Мембранный метод гидроизоляции поверхностей и ограждений применяется только при проведении внутренних отделочных работ и считается наиболее оптимальным. Правда, решение о применении этого метода следует принимать лишь после того, как вы оцените связанные с его реализацией затраты.

Дело в том, что нанесение защитного слоя мембранного типа возможно лишь при наличии специальных распылительных приборов, стоимость которых, как правило, достаточно велика. Помимо этого, ещё до работы с этими приборами вам необходимо будет освоить приёмы спайки отдельных участков мембранного покрытия. В том случае, если всё эти условия для вас выполнимы – вы получите идеальную гидроизоляцию, срок службы которой практически не имеет ограничений.

Гидроизоляция смотровой ямы на основе битумных рулонных материалов (рубемаст, рубероид и т.п.) является самым дешёвым способом защиты поверхностей сооружений от проникающей влаги. В процессе монтажа материалов рулонного типа на защищаемую поверхность отдельные заготовки необходимо укладывать с небольшим перекрытием порядка 15 см.

При этом стыки смежных рулонных листов должны пропаиваться посредством специальных нагревательных приспособлений или же склеиваться при помощи готовых к использованию составов.

Утепление ямы

Понятно, что необходимым условием эффективности производимых в смотровой яме работ является поддержание в ней комфортной температуры. Вот почему перед тем, как делать смотровую яму в гараже, вам следует основательно проработать вопрос о её утеплении. Помимо всего прочего, надёжная теплоизоляция позволит вам сэкономить на электроэнергии, расходуемой на обогрев всего гаража в целом.

Большинство специалистов считает, что самым подходящим для утепления ямы материалом с неплохим соотношением цены и качества является хорошо известный нам пенополистирол. Тем более что он обладает рядом достоинств, присущих большинству используемых в строительстве полимеров:

• высокая устойчивость к гниению;
• хорошая водонепроницаемость;
• возможность надёжного сцепления с кирпичными или бетонными основаниями.

Для утепления стен подойдёт синтетический материал типа ПСБ-С-25, а для пола обычно используется полистирол марки ПСБ-С-35 толщиной 50 мм. Поверх утеплителя стены и пол можно отделать керамической плиткой, материал которой отличается устойчивостью к воздействию реактивов и влаги.

Освещение и вентиляция

При изготовлении смотровой ямы своими руками обязательно следует побеспокоиться о том, чтобы в ней имелось электрическое освещение , без которого ремонтные работы под днищем автомобиля просто невозможны.

Необходимая освещённость в месте проведения работ должна обеспечиваться специальными переносными светильниками, питающимися от трансформатора с выходным напряжением не более 36 В. При этом строительные нормы не предполагают установку каких-либо розеток в пределах смотровой зоны, что является грубейшим нарушением требований ТБ.

Повысить комфортность условий пребывания в смотровой яме можно будет за счёт обустройства в ней простейшей вентиляционной системы, состоящей из гибкого шланга, подающего в зону работ свежий воздух.

Видео

Каждый автолюбитель может обеспечить себе комфорт при проведении диагностики и ремонта своего автомобиля. Смотровая яма в гараже своими руками решит эту проблему. Проще устраивать смотровую яму во время строительства самого гаража.

Определение места и размера

Перед началом строительных работ следует произвести геологические изыскания. Из них можно узнать расположение грунтовых вод, проходящих под гаражом. Это влияет на величину и глубину ямы.

Размеры смотровой ямы в гараже должны быть подобраны оптимально. Не стоит отводить под нее много места, но должно сохраняться удобство при работе в ней.

Если гараж планируется использовать лишь для хранения в нем автомобиля, то смотровую яму удобно помещать в центре. При желании использовать это помещение как небольшую мастерскую, лучше размещать ее ближе к одной из стенок.

Ширина смотровой ямы в гараже зависит от вида машины. Главную роль будет играть расстояние между колесами. Для современных легковых автомобилей стандартной является яма, имеющая ширину 75-80 см. Выбор длины зависит от конкретной модели. Обычно она составляет 4-5 метров. Если планируется сделать лестницу для спуска, то следует прибавить еще один метр.

Глубина смотровой ямы в гараже зависит от роста владельца машины. Она должна быть больше его на 25-30 см. Такое положение уменьшит усталость при работе, поскольку руки будут находиться в согнутом положении. Определившись с параметрами, можно приступать к составлению чертежа.

Определяясь с размерами, следует оставлять «припуск» на толщину стен и пола.

Смотровая яма в гараже своими руками

Яма для машины своими руками предполагает приобретение перед началом постройки необходимых материалов. Наиболее часто используемыми являются бетон и кирпич.

Для армирования стен необходимо приобрести металлическую сетку, стальные прутья и уголки. При заливке бетоном понадобятся цемент, щебенка и песок. Гидроизоляция потребует приобретения листовых материалов типа изолона и рубероида, а вентиляция – труб и решеток.

Необходимые для работы инструменты:

• лопата;
• сварочный аппарат;
• рулетка;
• уровень;
• бетономешалка;
• молоток;
• ведро;
• набор отверток;
• плоскогубцы;
• мастерок;
• дисковая пила;
• электродрель;
• терка для выравнивания;
• правило;
• саморезы;

Правильно делаем яму в гараже своими руками – начинать надо с переноса чертежа в масштабе на приготовленное место. Затем наступает черед рытья котлована. Если смотровая яма делается до того, как построены стены гаража, то можно использовать экскаватор, иначе придется копать вручную.

Дно вырытой ямы следует зачистить и начать обустраивать пол в яме. На дно надо насыпать слой щебня толщиной 10 см и тщательно его утрамбовать. Поверх насыпать слой песка, вдвое меньший по высоте, и также утрамбовать. Затем уложить гидроизоляционную пленку, на которую установить армирующий каркас. Сверху его залить бетоном М200 в предварительно построенную опалубку. Минимальная толщина слоя бетона – 5 см. Теперь придется подождать несколько дней до полного высыхания бетона.

Строительство стен

При устройстве смотровой ямы в гараже своими руками одним из главных этапов является возведение стен. Вначале изготовить опалубку. Удобно делать ее из листового материала.

Щиты укрепить по наружной стороне брусками, чтобы под давлением тяжести бетона они не начали прогибаться. Затем установить внутренние щиты таким образом, чтобы расстояние до внешних было не менее 15 см. Между ними разместить распорки.

Перед тем, как залить яму в гараже бетоном, желательно заложить каркас из арматуры. Диаметр прутьев должен быть порядка 6-8 мм. Устанавливать решетки следует так, чтобы они были посередине между наружной и внутренней стороной опалубки. На углах прутки арматуры связать вязальной проволокой. Для этого использовать специальный вязальный крючок.

Армирование ямы в гараже придаст ей необходимую прочность. Когда опалубка будет полностью собрана, ее залить бетоном. Заливку следует делать послойно, уплотняя каждый слой с помощью штыковой лопаты. Снять опалубку через несколько дней после полного высыхания бетона. В образовавшиеся зазоры насыпать землю, тщательно утрамбовать каждый слой.

Заливку бетоном следует проводить за один день.

Высохшие стены подвергнуть финишной обработке. К ней относится штукатурка, отделка плиткой или гипсоволокном.

Смотровая яма из кирпича

Делать смотровую яму в гараже своими руками удобно из кирпича.

Кладку кирпича начать с углов поверх гидроизоляционного полотна. Горизонтальность укладки нижнего ряда контролировать с помощью уровня. С целью усиления конструкции следует прокладывать металлическую сетку через каждые два ряда. Раствор для скрепления кирпичей приготовить из цемента и песка в пропорции 1:3. Вертикальность стен при их возведении контролировать с помощью веревочного отвеса.

Стенки смотровой ямы выложить до уровня, предусмотренного проектом. На верхний ряд установить металлическую рамку из уголка. Для фиксации рамки к ее боковой стороне приварить анкерную арматуру, другим концом входящую в тело бетона пола.

После полного высыхания можно обложить кирпичные стены декоративной плиткой. Особенностью смотровой ямы из кирпича является то, что в стене можно сделать ниши для инструментов, что делает ремонт в смотровой яме гаража более удобным. Заливку пола бетоном делают после возведения стен из кирпича.

Для безопасности заезда машины в гараж следует установить колесоотбойники, которые будут препятствовать случайному съезду машины в смотровую яму. Они представляют собой барьер из металлического профиля, который устанавливается несколько выше пола.

Вентиляция

Устройство смотровой ямы в гараже желательно дополнить вентиляцией, поскольку вследствие разности температур влажность становится повышенной. Образующийся конденсат осаждается на днище автомобиля, что может привести к образованию ржавчины.

Вентиляция бывает естественной и принудительной. Наиболее часто применяется естественный способ. Вытяжной канал делают из пластиковой или асбестоцементной трубы на расстоянии 10-15 см от пола. Для соединения труб применяют поворотное колено, выполненное из металла. Далее отвод выполняют с помощью металлической трубы диаметром 10-12 см. Второе поворотное колено устанавливают на выходе на улицу. Возможно соединение с вентиляционной трубой гаража.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже препятствует возникновению влаги. Материалами для гидроизоляции могут служить:

• битум;
• полимерные мембраны;
• жидкая резина.

Отличаются они своими характеристиками и стоимостью.

Материалы из битума продаются в рулонах, что позволяет использовать их в самых труднодоступных местах. Перед использованием рулон надо смазывать растворителем. Нарезанные листы укладываются внахлест. Наиболее популярный вид – рубероид.

Применение полимерных материалов предполагает сварку. К преимуществам относятся устойчивость к механическим воздействиям и неограниченный срок службы. Жидкая резина наносится на поверхности, которые перед этим специально увлажнили. После напыления должно пройти несколько часов для застывания нанесенного материала.

Частое применение находит проникающая гидроизоляция. Рабочий раствор получают путем соединения специальной смеси с водой. Затем его наносят на предварительно увлажненные пол и стены смотровой ямы. Происходит кристаллизация, вследствие которой закупориваются поры в бетоне.

Проведение освещения

Обязательным условием комфорта при использовании смотровой ямы является наличие в ней освещения. Согласно правилам недопустимо при устройстве освещения в ямах для ремонта использовать лампы накаливания 220 В. Допустимы источники света с лампами, имеющими напряжение не более 36 В, для питания которых приходится использовать понижающий трансформатор. Осветительное оборудование должно иметь надежную защиту от влаги.

В гаражной яме можно установить:

• люминисцентные лампы;
• аккумуляторные светильники.

Удачным решением будет установка ламп дневного света в водонепроницаемом корпусе, потребляющих небольшое количество электроэнергии. Применение светодиодов имеет высокий уровень безопасности.

В смотровой яме запрещена установка розеток и выключателей.

В целях повышения эффективности освещения можно отделать стены ямы светоотражающим материалом, например, фольгой.

Крышка для ямы

Под конец строительства встает вопрос – чем закрыть яму в гараже. Крышка, закрывающая смотровую яму, служит дополнительным слоем гидроизоляции. При ее отсутствии испаряемая влага будет постоянно оседать внизу кузова при нахождении автомобиля в гараже, иногда длительном.

Крышка для смотровой ямы в гараже выполняется из листов металла или досок. Древесина является материалом недорогим и не тяжелым. Замена вышедшей из строя доски не составит большого труда. Применять доски желательно из твердых пород дерева. Перед началом использования их следует пропитать противогрибковыми препаратами и антисептиком. Устанавливают доски в металлических уголках, закрепленных наверху ямы.

Правильно обустроенная яма в гараже является отличным помощником для автолюбителя, с ней можно сделать мелкий ремонт автомобиля, провести профилактические работы или диагностические мероприятия без особых затрат. Она быстро становится важной частью строения и его главным достоинством.

В нашей стране наличие смотровой ямы способен оценить практически каждый автовладелец, поэтому и при строительстве гаража ее часто планируют первой. Чем же полезна смотровая яма, сделанная своими руками, как ее спроектировать и построить? И можно ли ею дополнить уже в готовое строение?

Достоинства и недостатки наличия смотровой ямы в гараже

На первый взгляд наличие ямы в собственном гараже является большим плюсом, но есть и нюансы, о которых нужно знать при ее обустройстве. К достоинствам решения в первую очередь относится возможность осуществлять осмотр вышеперечисленных частей автомобиля, не прибегая к помощи специалистов. Это просто, бесплатно и для многих владельцев машин даже интересно.

Далее, ремонт и техническое обслуживание без участия профессионального автослесаря позволяет сэкономить довольно большие суммы. Если подсчитать за год, во сколько обходится в мастерской смена масла и другие действия, выгода становится очевидной. Да и сам навык ремонта будет ещё не раз полезен.

К тому же если яма достаточно просторная, в ней же часто хранят ремонтные наборы и запасные части для автомобиля. Особенно это актуально для небольшого по площади гаража, в котором есть дефицит свободного места.

Чем же может не угодить столь полезный уголок? Самой главной опасностью при постройке гаража с ямой, являются близкорасположенные грунтовые воды. Вообще, избыток влаги является врагом автомобиля, а если в смотровой яме плохо сделана гидроизоляция, то даже при отсутствии подтоплений, вода будет накапливаться на стенках сооружения из-за перепадов температур в холодное время года.

Внимание! Любая смотровая яма может приводить к образованию конденсата на днище машины за счет перепада температур на разных уровнях строения.

Однако стоит отметить, что недостатком смотровая яма станет только в том случае, когда она сделана с нарушением технологий строительства и без учета инженерно-грунтовых особенностей участка.

Строительство смотровой ямы

Производится ли оно при закладке будущего гаража или в уже готовом помещении, этапы строительства одинаковы. Сначала проводится подготовка и разметка ямы, затем ее отделка и проведение коммуникаций. Ничего сложного в этом нет, однако каждый шаг требует грамотного исполнения со знанием некоторых тонкостей.

И в первую очередь нужно узнать уровень залегания грунтовых вод на разрабатываемом участке. Он должен быть не менее 2.5 метров для того, чтобы строительство было оправданным, и проверку лучше проводить самостоятельно, просто пробурив как можно глубже отверстие в земле на строительном участке. Можно также опросить соседей, уже имеющих в своих гаражах подвалы или ямы.

Внимание! Если размеры гаража позволяют, то можно сделать смотровую яму с боковым входом. Таким образом, ее пропорции будут Г-образными, что позволяет сократить длину основной траншеи и делает спуск в нее более простым и удобным, когда машина стоит на осмотре.

Какими должны быть размеры

Первым важным шагом является разметка ширины смотровой ямы. Она должна быть комфортной, но не усложнять движений автомобиля по гаражу. Опыт многих строителей сходится на том, что это около 70 см, к которым можно прибавить ещё 5-10 см.

Более сложным вопросом является определение длины сооружения. Она не должна быть меньше двух метров, иначе весь смысл конструкции меняется, однако ее увеличение может быть очень полезным при правильном использовании. Если будут сделаны стационарные ступени, их длина также должна быть прибавлена к минимальной.

Однако растягивать ее на весь гараж не только финансово невыгодно, но и вредно. Хорошо, если помещение большое и смотровая яма просто будет находиться дальше того места, где становится машина — это ещё один способ защитить днище от конденсата.

Важно помнить, что итоговый размер углубления будет меньше, чем черновой за счет слоев отделки и выкладывания стен. Поэтому на этапе земляных работ к полученным пропорциям прибавляют толщину стен и пола, и «углубляются» в соответствии с этим.

Глубина ямы должна составлять рост пользователя и зазор для работы — это 15-20 см до верха ямы. Лучше сделать ее более глубокой, ведь сделать деревянный настил на полы довольно легко. Если же ошибка приведет к необходимости постоянно биться головой о днище машины, вся постройка потеряет свой смысл.

Если строится смотровая яма для грузовика, то ее пропорции несколько меняются. Расстояние между колесами у больших машин разных моделей весьма разное, поэтому за основу берется размер собственного авто. Яма должна быть на 30-40 см уже, чем этот показатель. Если она будет меньше, то добраться до всех узлов грузовика не получится.

Если же яма нужна для обслуживания и легковой и грузовой машины, ее ширина должна быть усредненной. Например, ширина для одного автомобиля 80 см, а для другого 120 см. В таком случае искомый размер ямы будет один метр, хотя это усложнит маневрирование на легковой машине.

Основные этапы строительства

Строительство смотровой ямы своими руками проходит несколько этапов:

• разметка участка;
• рытье котлована;
• укладка гидроизоляции;
• обустройство пола;
• выкладка стен.

Для того чтобы сделать правильную разметку на участке, необходимо сразу выбрать строительный материал для стен. Если выбран кирпич, то ширина кладки будет составлять примерно 12 см (у кирпича разных марок и размеры отличаются), и тогда к ширине и длине прибавляются по 24 см. Если стены бетонируются, то берется толщина в 20 см, то есть к общим параметрам стоит добавить по 40 см.

Рытье котлована производится вручную, так как пропорции его довольно небольшие. Стены и пол после проведения земляных работ нужно выровнять как можно более тщательно, это упростит дальнейшие действия.

Важно! Необходимо сделать качественную гидроизоляцию, на ней не стоит экономить.

До сих пор многие используют в качестве водонепроницаемого слоя полиэтилен, однако более долговечными являются полимерные мембраны или битумные материалы. Если гараж стоит на достаточно сухом грунте, можно взять жидкую гидроизоляцию, которая наносится кисточкой, а затем застывает.

Для пола достаточной будет бетонная заливка толщиной в 7-8 см, однако качество смеси должно быть высоким. Ещё перед укладкой гидроизолирующего материала нужно провести уплотнение пола гравием. Для этого слой камня в несколько сантиметров выкладывается на грунт и вбивается в него специальным приспособлением — «трамбовкой».

Затем в качестве арматуры на пол кладется кусок стальной сетки необходимых размеров. Заливка проводится в быстром темпе. Так как понадобится довольно много материала, сделать необходимое количество смеси в один прием вряд ли удастся. Поэтому работа должна вестись быстро, чтобы бетон застыл одним ровным слоем.

После того как пол твердеет и становится пригодным для использования, проводят армирование стен. Для этого часто используют ту же сетку, только выкладывают ее слоями. После армирования строится первый слой опалубки, делается заливка бетона. Удобнее всего проводить работу в три этапа, устанавливая и снимая на каждом из них доски опалубки. Кстати, их качество тоже может быть отменным, ведь после работ из хорошего дерева можно сделать полки для гаража.

Важные детали при обустройстве смотровой ямы

Есть ряд нюансов, на которые стоит обратить внимание по ходу работы. Так, ещё с момента рытья котлована важно заложить в стенах ямы несколько ниш, которые затем станут полками для подручного инструмента. Хорошей идеей является и закладка нескольких цилиндрических наклонных углублений, в которых потом можно располагать светильники.

Далее, смотровую яму можно и утеплить. Когда за стенами гаража температура опускается хотя бы до -10, работать в утепленном сооружении гораздо приятнее. Для этого можно использовать плиты пенополистирола, которые просто сажаются на специальный клей. Так уменьшается и количество конденсата на стенах и днище автомобиля.

Внимание! Освещение смотровой ямы должно быть простым, безопасным и запитываться от источника с напряжением в 36 В. Прокладка сети с напряжением в 220 В опасна для жизни автовладельца. Светильники должны иметь уровень защиты УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80.

Край смотровой ямы стоит отделать железным или деревянным уголком небольших размеров. Это дополнительное ребро жесткости для постройки, и упор для колес машины, который не позволит ей при неосторожном движении провалиться.

Последним штрихом станет крышка для смотровой ямы, которую собирают из досок. Она защищает человека от падения в яму, а днище машины — от влаги, которая может конденсироваться даже при самой тщательной обработке стен и пола ямы. Часто крышку трудно поднимать, поэтому ниже приведено простое и оригинальное решение сооружения подходящей ручки.

Гараж для камаза

Гараж для грузовых машин: конструкционные особенности

Гараж для грузовой машины

Гараж для грузовых машин – это непросто блажь, а надежное место для стоянки авто. Он защищает «железного коня» от непогоды и завистливого взгляда угонщика.

К тому же, в нем можно с полным комфортом проводить ремонт машины, и хранить все необходимые инструменты и рабочие приспособления. В нашей публикации мы расскажем о том, какой должен быть гараж для большегрузного транспорта.

Какими могут быть гаражи для грузовых авто

Пока в ваших мыслях только зреет проект гаража для грузового автомобиля, немного отвлечемся и полюбуемся на уже готовые автодома.

Что нужно учесть при строительстве гаража

Небольшой гараж для большегруза

Гаражное строительство – дело не сложное, но новичкам в нем делать нечего, если есть только подробная инструкция или знакомый−профессионал в этой области. Некоторые «подводные камни» особо опасны, например, плохая вентиляция чревата излишней влагой, которая медленно, но верно разрушает металлический корпус и «начинку» машины. Поэтому лучше всего обратиться к специалистам за разработкой проекта.

Продумываем все детали

Перед тем, как покупать готовый проект или заказывать индивидуальную разработку, продумайте важные детали и особенности будущей постройки.

Внимание! Еще на этапе проектирования определитесь с назначением гаража. Если планируете ремонт машины – необходима смотровая яма. Хотите хранить инструменты, садовый инвентарь – предусмотрите удобные стеллажи. После строительства довольно проблематично будет переделать гараж под другие нужды.

Распланируйте заранее, какая машина будет занимать место в гараже. От ее габаритов будут зависеть размеры постройки. Если на данный момент обладаете небольшой грузовой машиной, например, «Газелькой», а планируете расшириться до «Китайца», то целесообразнее, строить сразу большой гараж, чтобы в будущем не тратиться на перестройку.

Например, для «Газели» комфортный гараж будет иметь размеры 10х5х3 метров. Ниже на фото, продемонстрированы параметры постройки для большой грузовой машины.

Проект гаража с размерами для большегрузного транспорта

Расположение гаража также играет огромную роль. Его лучше всего строить на возвышенности и воротами на улицу – так будет не только удобно, но и практично пользоваться грузовым транспортом.

Внимание! Запомните, что строить гараж над какими−либо коммуникациями крайне не рекомендуется.

Расписали все свои требования по пунктам? Тогда можно смело подбирать готовый проект, или обращаться к профессионалу, который сделает всю работу или подскажет советом. А видео продемонстрирует основные этапы устройства подземного гаража.

Из чего строить гараж лучше всего

Основная цена на строительство гаража образуется объемом и типом основного материала, из которого планируется возведение постройки.

Рассмотрим основные варианты и характеристики гаражей из них:

• Дерево. Сегодня древесина очень редко используется для строительства гаража не только для большегруза, но и для легкового транспорта (см. Как построить деревянный гараж своими руками). В итоге получается хоть и экологично чистая постройка, но недолговечная и пожароопасная.

• Кирпич. Такие мелкоштучные изделия прекрасно подходят для строительства гаража, и он выглядит респектабельно, но в итоге, получается очень дорого. Многие заменяют его монолитным бетоном или блоками (см. Бетонный гараж: строим своими руками).

Гараж, отделанный бетонным фасадным камнем Гараж из сэндвич−панелей внутри

• Промышленный полиэтилен вкупе со стальным каркасом – детище канадской технологии, представляет собой мобильный гараж для временного хранения авто. Быстро собирается и устанавливается своими силами.

• Металл. Также пользуется спросом в гаражном строительстве (см. Железный гараж своими руками: как правильно соорудить). Но, каркас из него нужно дополнительно отделывать, а сама постройка быстро нагревается и замерзает, что отрицательно сказывается на авто. Если разумно подойти к строительству, и эти проблемы можно решить.

Для тех, кто хочет своими руками создать быстро надежный гараж для автомобиля, присмотритесь к старым грузовым контейнерам. Из одного или нескольких штук можно создать отличную коробку, где будет храниться машина.

А если сомневаетесь, в том, что в старых контейнерах машине будет некомфортно – выбросьте это из головы. Люди из них даже особняки строят, например, как на фото ниже.

Гараж для грузовых машин – дело серьезное и требует тщательного подхода. При проектировании и строительстве на любом этапе, почаще вспоминайте мудрую поговорку: «семь раз отмерь и один раз отрежь».

Как построить гараж для грузового автомобиля

Автор: Игорь Костенко | Опубликовано в Проекты гаражей | 2017-04-05

Хороший гараж под грузовой автомобиль – это не только мечта каждого владельца, в нем нуждается само транспортное средство. Ведь здание способно продлить жизнь автомобилю, а также создать удобства для хозяина: он при любой погоде может заниматься ремонтом или обслуживанием.

Конечно, в крупных центральных городах непросто получить место для индивидуального гаража, но при наличии собственного земельного участка эта проблема разрешима.

Итак, у вас есть возможность и желание соорудить гараж. С чего же начать?

Выберите место

• Если есть из чего выбирать, то предпочтительнее сухой и возвышенный участок.

• Если условия подъезда позволяют, то ворота лучше расположить на юг: так и просыхать внутри будет быстрее, и крыша не так сильно будет нагреваться.
• Если для вас важна возможность маневрировать, то нужно предусмотреть свободную площадку перед постройкой. Ее размер зависит от габаритов грузовика.

Конечно, целесообразно расположить здание поближе к самому выезду. Обычно, фасад располагают так, чтобы ворота распахивались прямо на улицу. Это экономит площадь участка, правда, повышает вероятность взлома.

Если же автодом будет стоять в глубине, то подъездные пути должны быть без поворотов и с хорошим обзором.

Учтите!

Гараж ни в коем случаи нельзя ставить над коммуникациями или над баками для септика.

Если возникают трудности с выбором места, лучше пригласите специалистов.

Продумываем нюансы и заказываем проект

Это дело кропотливое. Справятся с ним только квалифицированные сотрудники. Но, проект гаража для грузового автомобиля нужен обязательно. Он играет важную роль в процессе строительства, пренебрегать этим нельзя.

Прежде, владелец решает, для чего именно ему нужен гараж.

• Основных вариантов два: исключительно для хранения авто или также для ремонта и хранения всех запчастей и расходных материалов.

• Для выполнения работ по ремонту и обслуживанию автомобиля в помещении нужна специальная яма, территория для «расходников», для масла и свечей, для фильтров и колодок, обязательно для верстака.
• Размеры гаража для грузового автомобиля, а именно его высота и все параметры, будут зависеть от самих параметров автомобиля. Здание для небольшого грузового авто будет значительно меньше, чем для фуры или камаза, да еще с прицепом.

А чтобы не попасть впросак, на помощь может придти готовый уже типовой проект гаража для грузовых автомобилей.

В нем уже будут выдержаны все нормативные параметры: расстояние от грузовика до стены, промежуток сзади, дистанция справа и слева. Для комфортного выхода рекомендованы ворота, что установлены со смещением влево. Справа чаще всего размещаются полки для инструментария и стеллажи.

Вообще, проекты могут иметь самые различные как функциональные, так и стилистические качества. Безусловно, и площадь у них будет разная, а от этого, естественно, и вилка в ценовом диапазоне. Поэтому, постарайтесь подобрать ту компанию, которая сможет предложить проект в полном соответствии с вашими персональными запросами и кошельком.

Особое внимание на материалы!

При постройке гаражной конструкции, важно грамотно выбрать материал.

• Деревянные гаражи сегодня строятся крайне редко. Это пожароопасный материал.
• Постройки из металла – вариант востребованный. Правда, их нужно утеплять. Многим не нравиться, что мокрая машина медленно сохнет в таких гаражах, да и колебания температуры в них существенное: в солнечные дни он сильно нагревается, в морозы – быстро остывает. Все это отрицательно сказывается на металле кузова.
• Можно строить кирпичные гаражи, но они очень дорого обходятся. Некоторые останавливаются на шлакоблоке или бетоне.
• В современном строительстве все чаще стали применяться сэндвич-панели. И это логично, так как у них немало достоинств.

Панели хорошо изолируют от внешних звуков и шума, они легкие и не требуют отделки. А самое главное, автодом легко собирается посредством каркаса, хорошо выглядит, он прочный и теплый. Гараж для грузового автомобиля такого типа можно построить по разумным расценкам.

Строим по правилам

Для начала выравнивается строительная площадка с 10-типроцентным уклоном, чтобы вода на ней не застаивалась, а стекала. Если же ее будет каждую весну заливать, придется сделать дренажную систему.

Непосредственно перед началом монтажных работ делается разбивка. По-сути, проект постройки переносят с бумаги на участок. Само строительство, как правило, состоит из 2-х этапов:

• Сначала закладывают фундамент, выгоняют стены, кладут перекрытия и возводят крышу.
• Затем уже занимаются полом и ямой.

Для фундамента можно применить аэродромные плиты, они невероятно устойчивы и прочны. Если этот вариант недоступен, тогда можно остановиться на бутобетонном фундаменте.

Он достаточно надежный и демократичный по стоимости. По периметру копается траншея 40 см и более, устанавливается опалубка, чтобы обустроить цоколь. Вдоль него устраивается горизонтальная гидроизоляция.

Очень важно вовремя позаботиться о напольном покрытии. Оно должно выдерживать большой вес. Кроме того, нужно установить металлические ворота, и только затем возводить стены. Ведь, если стены требуют укладки, то ворота будут посредством ее закрепляться.

Для свода могут применяться железные балки, их высота от 100 до 200 мм. Грамотно, если сама крыша примерно на 20 см выступит за края стен.

И наконец, заключительный этап – отмостка и пол. Как видите, совсем не трудно построить весьма бюджетный и вполне функциональный гараж. Приступайте!

(2 голосов, оценка: 4,00 из 5) Загрузка. ..

Как «КамАЗ-Мастер» покорил «Дакар» / Гараж / XCOM-HOBBY

Девиз ралли-марафона «Дакар»: «Вызов для тех, кто решился, мечта для тех, кто остался». Когда-то его придумали энтузиасты, которые готовы были рисковать жизнью, чтобы пройти гигантский маршрут до конца. Сейчас на трассу выходят профессионалы, которые вообще ничего не боятся. И среди них — россияне из «КамАЗ-Мастер», одной из самых титулованных команд «Дакара».

Как начинался Дакар

История ралли «Париж-Дакар» началась в семидесятых. Войны и конфликты в Северной Африке пошли на убыль, и европейские мотогонщики стали выбираться в Сахару. Это были как отдельные поездки романтиков бездорожья, так и профессионально организованные раллийные гонки. В 1977 году в одной из них, «Ралли Абиджан-Ницца», участвовал двадцативосьмилетний Тьерри Сабин – будущий основатель «Дакара». На одном из этапов он заблудился и несколько дней провел в песках с минимальными запасами еды и воды. Именно там, под безжалостными лучами солнца, ему пришла в голову идея проведения супер-ралли по Черному континенту.

Тьерри Сабин

Сабина спасли бедуины, шумиха в прессе из-за его приключений в Сахаре помогла найти спонсоров, и уже на следующий год в декабре из Парижа стартовал первый пробег. В нем приняло участие 182 экипажа, из которых до финиша добралось всего 74. Чтобы сделать это, гонщикам пришлось преодолеть десять тысяч километров. Новое ралли тут же стало популярным в мире автоспорта.

Ралли регулярно проходили в Африке и раньше. Их протяженность была небольшой, но периодически в расписании появлялись и более длинные маршруты. Правда, устроители пробегов старались избегать особо трудных участков. Сабин же не испугался трудностей и проложил путь по довольно сложной местности. Некоторые участки были не просто сложными, а экстремальными. Неслучайно за все время существования «Дакара» погибло 70 человек, среди которых не только спортсмены, но и зрители.

Путь энтузиастов

Изначально «Дакар» был практически семейным мероприятием: среди организаторов – сам Тьерри Сабин, его жена, несколько друзей и помощников. Единственный спонсор – производитель соков Oasis. На первую гонку в основном удалось привлечь молодежь и энтузиастов. Первому победителю Сирилю Неве был всего 21 год, он выступал на весьма популярном мотоцикле Yamaha XT 500.

Сириль Неве

Тогда победу присуждали только в абсолютном зачете. Неве делал первые шаги в мотогонках и выступал вместе со всей семьей: брат тоже был на трассе, а отец занимался техобслуживанием. Тем не менее гонка получилась увлекательной: Сабин сумел преподнести ее публике должным образом. Удалось даже устроить старт прямо из Парижа: изначально машины и мотоциклы выходили на первый этап с Елисейских полей.

Юбер Ориоль (№100) и Гастон Райе (№101)

Уже через несколько лет ситуация изменилась. Гонка была не только зрелищной, но и наполненной драматическими и по-настоящему опасными моментами. От участников требовалось недюжинное мужество, и они не стеснялись его демонстрировать. В конце восьмидесятых весь мир облетела история Юбера Ориоля: в 1987 году на предпоследнем этапе он влетел в дерево и сломал ноги. Он не мог встать, но попросил посадить себя на мотоцикл и закончил этап. На финише врачи с ужасом обнаружили, что у гонщика открытые переломы обеих лодыжек. Судьи и зрители были в шоке.

Юбер Ориоль после аварии

Риск и максимальное напряжение людей и машин стали визитной карточкой «Дакара» и немало поспособствовали его популярности. К тому времени, когда на этапах ралли появилась команда «КамАЗ-Мастер», все перипетии гонки снимало телевидение, над трассой кружили вертолеты, а соревновались не только любители, но и заводские команды.

«КамАЗ-Мастер»

В Набережных Челнах профессиональная команда автогонщиков «КамАЗ-Мастер» появилась в самый разгар перестройки, в 1988 году. Это был период, когда советское руководство вдруг решило обратить свое внимание на этот не олимпийский и весьма затратный вид спорта. Никакой системы в нашем автоспорте в то время не было, и большинство начинаний терпели крах (включая попытку организовать первую советскую команду в «Формуле 1»), но проект «КамАЗа» неожиданно закрепился.

Фирдаус Кабиров и Владимир Гольцов на ралли «Ельч»

Команда дебютировала в Польше в 1988 году на ралли «Ельч». На довольно популярные тогда соревнования она привезла два вполне серийных грузовика «КамАЗ-4310» с мотором смешной мощностью в 305 л. с. На новичка косились и не рассчитывали на то, что он составит хоть какую-то конкуренцию. Точно так же как относились к африканским лыжникам на зимних Олимпиадах – забавный курьез, не более. Но абсолютно неожиданно для всех машина «КамАЗ-Мастера» заняла сразу второе место.

После этого команда приняла участие в нескольких ралли, и в некоторых добралась до пьедестала — например, во время «Обжектив Сюд» удалось взять серебро и бронзу. Но все эти достижения стали лишь этапами подготовки к главному испытанию – ралли-рейду «Париж-Дакар».

Дебют

Произошло это в 1991 году. Что это был за год для СССР, можно не рассказывать, но в далекой Африке о наших проблемах вряд ли знали, ведь это был переломный период и для самого ралли-рейда «Париж-Дакар». До этих пор добрая половина (а то и больше) участников была из Франции. Например, в классе легковых автомобилей из 352 зарегистрированных гонщиков было 169 французов. Неизвестно, что этому способствовало – природный авантюризм нации или то, что многие воспринимали «Дакар» как национальное соревнование. Но именно с 1991 года количество иностранцев постоянно увеличивалось, и, может быть, успехи «КамАЗа» этому тоже помогли.

В Клермон-Ферран, где в этот раз стартовала гонка, россияне привезли сразу пять грузовиков. Из них только два были полноценными гоночными. Ничего особенного от команды не ждали – главной целью было пообтесаться на «Дакаре», почувствовать, что такое мелкий песок Сахары, который проникает даже в наглухо задраенные автомобили. Машины были почти теми же, что и на ралли «Ельч», но команда смогла по-настоящему удивить.

Владимир Гольцов

Для начала – тактикой. Она была не то чтобы оригинальной, но в «Дакаре», где правил на тот момент индивидуализм, подобное практиковалось крайне редко. Обе стартовавшие машины ехали вместе. Первый экипаж сразу после старта ждал вторую машину, и так они шли весь этап. На этот шаг даже пришлось уговаривать пилотов: Владимира Гольцова и Йоэла Таммеку. Но поломки в песках, которые гонщики устраняли совместными усилиями, показали оправданность такого решения. А на первом же африканском отрезке выяснилось, что российские грузовики и по трассе идут весьма быстро.

Почти все время машины «КамАЗ-Мастер» вели битву с лидерами: командами Perlini и Tatra. В результате в том году весь марафон они смогли пройти без потерь и заняли второе и третье места.

Первый триумф

Как уже было сказано выше, девяностые годы были не лучшими для российского автоспорта. Поэтому победа экипажа Виктора Московских запомнилась многим. В этот раз пески отправился штурмовать грузовик с вполне спортивными динамическими показателями. Его сердцем стал 750–сильный агрегат Ярославского моторного завода. Это настоящий монстр на 17,24 литра, который создавали для БелАЗов, а также использовали для тягачей ракетного комплекса «Тополь-М».

Весь «Дакар» 1996 года, начиная со старта в Гранаде и до самого финиша, проходил в остром соперничестве двух команд – «КамАЗа» и Tatra. Они шли ноздря в ноздрю. Перед финишным этапом по протоколу Московских выигрывал у пришедшего вторым Карела Лопраиза всего 13 минут. Естественно, чех надеялся их отыграть, но «КамАЗ» не оставил ему шансов, обогнав соперника перед «ленточкой».

Виктор Московских

После этой победы команда на несколько лет притормозила. Однако с 2000 года началась настоящая эпоха «КамАЗа»: до 2017 года он становился победителем ралли-марафона 13 раз. В тех случаях, когда первая строчка не покорялась (это было всего 4 раза), какой-нибудь из экипажей команды все равно оказывался на пьедестале.

Владимир Чагин

А самым титулованным российским гонщиком стал Владимир Чагин – «Дакар» покорялся ему рекордные семь раз.

КамАЗ&Дакар

Бороться на ралли-марафоне «Париж-Дакар» приходилось не только с соперниками и тяжелыми природными условиями – не меньше проблем доставили организаторы. Дошло до того, что в этом году нынешний гендиректор «КамАЗа» Сергей Когогин напрямую обвинил руководство ралли в том, что оно намеренно меняет правила, чтобы отрезать от гонки именно российскую команду. Конечно, поверить в теорию заговора сложно, но определенная тенденция все же прослеживается.

Проблема – в двигателе, что, в общем-то, обычное дело для российского автопрома. Большинство участников используют на своих грузовиках мощные моторы с рабочим объемом в пределах 13 литров. У «КамАЗа» в линейке такого двигателя просто нет, и приходится выступать с агрегатом гораздо большего рабочего объема.

Впервые с противодействием команда столкнулась в 2002 году, когда FIA совершенно неожиданно запретила использовать двигатели со среднемоторной компоновкой. Произошло это за полгода до старта. Пришлось в срочном порядке создавать двигатель под новые требования, причем нормально заработал агрегат лишь за несколько дней до старта.

В 2012 на гоночные «КамАЗы» начали ставить ТМЗ-7Э846.10 – одну из модификаций мотора для ракетных тягачей с 18,5 литрами и 850 л. с. Однако к «Дакару-2014» организаторы неожиданно ограничили грузовики 18 литрами, и команда снова оказалась без двигателя. Заменой стал Liebherr D9508, который не совсем подходил для гонок, и его пришлось дорабатывать самостоятельно. Рабочий объем двигателя снизился до 16,5 литров – казалось бы, сработали с запасом. Увы, дело этим не ограничилось.

В 2016 организаторы вновь ужесточили требования к объему, опустив планку до 16 литров. Пострадала только одна команда – «КамАЗ-Мастер». Несмотря на это, она все же смогла выиграть в 2017 году, но ее будущее по-прежнему туманно: недавно стало известно, что в 2018 году к «Дакару» допустят только грузовики с двигателем на 13 литров или меньше…

Победа в 2017 году

К 2017 году «Дакар» уже серьезно подрастерял свою славу – в первую очередь, из-за постоянного упрощения трасс и переезда из Африки в Южную Америку. Передислокацию объяснили возросшей угрозой терроризма, а упрощение этапов (даже их протяженность уменьшилась) произошло как-то само собой. Что поделать – второй Сахары в мире нет.

Эдуард Николаев

В этом году планировалось пройти всего 9 тысяч километров по Аргентине, Парагваю и Боливии, но организаторы не стали, как в прошлые годы, отказываться от сложных участков. На первых этапах началась очень упорная борьба. До пятого этапа лидеры в общем зачете постоянно менялись – иногда гонщиков в первой тройке отделяли только десятки секунд. Экипаж Эдуарда Николаева постепенно закрепился в ней, и на десятом этапе произошел перелом – российскому гонщику удалось выиграть с разницей в семь минут. В результате он вышел на первое место с запасом в пять минут и затем последовательно выиграл два оставшихся участка, увеличив отрыв от преследователей.

В целом, 2017 год стал лучшим для россиян. Кроме команды «КамАЗ-Мастер», экипажам которой удалось завоевать первое и второе места, на вершину пьедестала взошел Сергей Карякин, выступавший на квадроцикле, а Равиль Маганов завоевал бронзу на багги.

Что необходимо знать при строительстве гаража для грузовика

2014/12/11

При постройке такой конструкции, как гараж для грузовика следует тщательно рассчитать необходимое количество материалов и деталей которые понадобятся для его строительства. Поэтому организованность и кропотливость в данном процессе очень важна.

Проект будущего гаража для грузового автомобиля

Не стоит пренебрегать созданием проекта гаража, как для грузовика типа: КАМАЗ грузовой, так и для легкового автомобиля и  даже мотоцикла, в соответствии с которым будут производиться строительные работы.

Прежде всего, Вы должны для себя решить, для чего Вы будете использовать гараж. Возможно только для хранения автомобиля, или же для произведения каких либо ремонтных работ грузовика и хранения запчастей. Если все же Вы решили производить ремонтные работы в гараже, то необходимо предусмотреть погреб или смотровую яму. Всегда удобно под рукой иметь «расходники», масло, свечи, ремни, прокладки, колодки, фильтры, обеспечивающие Вам быстрый ремонт при необходимости.

Вернемся к проекту гаража, а точнее его размерам. Какова будет высота и параметры Вашего гаража, зависит от самой площадки, на которой будет стоять гараж. Для грузового транспорта необходимо рассчитывать размер гаража соответственно параметрам автомобиля, либо это будет небольшой грузовой автомобиль, фура, или КАМАЗ с прицепом в полную свою длину. Присмотреть так же надо место для произведения ремонтных работ, размещение верстака, погреба.

Приступаем к строительству

В качестве фундамента для такого гаража стоит выбрать бутобетонный вариант, его можно назвать недорогим и очень надежным. По периметру выкопанной траншеи необходимо установить опалубку, для устройства цоколя. Далее вдоль цоколя устраиваем горизонтального типа гидроизоляцию. Прежде устанавливаем ворота гаражные, а затем занимаемся постройкой стен, ведь по мере укладки стены мы будем закреплять в кладке ворота. Правильную установку ворот проверяют по уровню и отвесу. После установки ворот можно начать кладку стен. В процессе укладки не забудьте устроить подмостья. Для перекрытия берем стальные балки по высоте 100-120 мм. Далее приступаем к крыше, которая должна выступать на 20 сантиметров за стену. Последним этапом занимаемся отмосткой, полом и утеплением гаража.

PS: Следуя данным рекомендациям можно построить функциональный и бюджетный гараж для грузового автомобиля в предельно короткие сроки. При всем при этом не забывайте и о земельном участке на котором планируется возвести строение. Площадка должна находиться в собственности либо в долгосрочной аренде.

Следующая статья Построить гараж легко!

Проекты двухэтажных гаражей из пеноблоков. Заходите к нам!

Проекты двухэтажных гаражей из пеноблоков

Для создания удобного и привлекательного домика для собственного автомобиля потребуется приложить немало времени и усилий. Чтобы все затраты полностью оправдались и принесли желаемый результат, нужен хорошо проработанный проект. Особенно, если речь идет о возведении двухэтажной конструкции.

Строительство гаража из пеноблоков

Пеноблоки – современный строительный материал, одновременно сочетающий в себе свойства древесины и минерала. Стандартные габариты 600х300х200 мм. Ценится за невысокую стоимость, легкий вес, экологичность, огнеустойчивость и простоту укладки.

Позволяет создать помещение, в котором будет долго сохраняться комфортная температура. Обеспечивает высокую прочность и необходимый уровень воздухообмена: в помещении не будут накапливаться вредные пары и влажность, разрушающая металл.

Строительство двухэтажного гаража из пеноблоков имеет свои нюансы. Например, требуется не массивный, но достаточно жесткий фундамент. Кладка должна производиться с армированием, а по верхней части стен прокладывается монолитный пояс. Все эти особенности обязательно нужно предусмотреть.

Почему нужно разрабатывать проект?

Проект двухэтажного гаража из пеноблоков – это основа, без которой недопустимо начинать строительство. Схематические наброски с описанием необходимых элементов, размеры будущей постройки, ориентировочная стоимость – все это обязательно отражается. Также желательно в нем установить задачи, для которых строится объект:

· укрытие для транспортного средства;

· наличие смотровой ямы, мастерской;

· количество автомобилей, под которое рассчитано помещение.

Только грамотно выполненный проект двухэтажного гаража из пеноблоков поможет сделать постройку качественной, надежной и устойчивой к изменчивым условиям окружающей среды!

Пенетрон

продолжает перевозить грузовики для инспекционной ямы для долговечных грузовиков I-40

Построенная в феврале 2019 года, смотровая яма для грузовых автомобилей West Memphis / I-40 является одним из основных пунктов инспекции грузовиков DOT Арканзаса на загруженной межштатной автомагистрали I-40. Пенетрон был выбран в качестве предпочтительного продукта кристаллической гидроизоляции благодаря доказанным характеристикам и исключительной поддержке проекта местными представителями Пенетрон.

Инспекционные ямы, обслуживаемые государственными транспортными департаментами по всей территории США, включают одну или две узкие ямы или траншеи в полу инспекционного центра, достаточно глубокие, чтобы человек мог стоять в них, где можно припарковать автомобиль.Департамент транспорта Арканзаса (DOT) поддерживает инспекционные объекты на I-40 (и других автомагистралях между штатами), главной автомагистрали штата с востока на запад, которая соединяет Калифорнию и юго-запад с юго-востоком Соединенных Штатов.

Получение второго мнения

На западном переулке автомагистрали I-40 в Арканзасе инспекционный пункт Западного Мемфиса находится непосредственно к западу от моста Эрнандо де Сото, который пересекает реку Миссисипи из Мемфиса, штат Теннесси.Департамент транспорта штата Арканзас использует смотровую яму на I-40 для проверки нижней части грузовиков и большегрузных автомобилей, направляющихся на запад, для проведения проверок безопасности, таких как испытания тормозов и подвески, а также для проверки наличия любых запрещенных веществ, которые могут быть прикреплены к ходовая часть грузовика.

Инспекционный центр DOT в Западном Мемфисе теперь добавил две новые смотровые ямы, каждая примерно 10 х 50 футов, а также одно здание. На этапе планирования строительства для этого проекта изначально был определен конкурентоспособный кристаллический продукт.Однако после рассмотрения конкретных проблем с бетонной смесью местного эксперта «Пенетрон» вызвали, чтобы он дал «второе мнение».

В поисках сульфатостойкой смеси

“R.L. Компания Persons Construction, подрядчик проекта DOT в Арканзасе, выразила обеспокоенность по поводу высокого уровня грунтовых вод на строительной площадке, а также того факта, что бетон будет подвергаться воздействию дорожных солей из грузовиков », — объясняет Кристофер Чен, директор Группы компаний «Пенетрон».«В спецификациях требовалось создать сульфатостойкую бетонную смесь, чтобы противостоять проблемным почвенным условиям».

Снижение проницаемости бетона напрямую связано со способностью противостоять агрессивным химическим веществам, содержащимся в почве, дорожным солям от грузовиков и высокому уровню грунтовых вод из-за расположения проекта вблизи реки Миссисипи. . Кристаллическая технология Penetron снижает проницаемость бетона и обеспечивает комплексную защиту от разрушения бетона, вызванного химическим воздействием, циклами замораживания-оттаивания и коррозией, что значительно увеличивает прочность и срок службы бетона.

Повышение прочности бетона

Penetron работал с командой R.L. Persons, чтобы разработать оптимальное решение для защиты всего открытого бетона на объекте инспекции DOT. Компания Razorback Concrete Company, поставщик товарных смесей, добавила PENETRON ADMIX в новый бетон, используемый для фундаментных плит и подпорных стен смотровых ям и здания объекта. Гидроизоляционные ленты PENEBAR SW-45 использовались для герметизации строительных швов.

Кроме того, кристаллический материал PENETRON был нанесен местно почти на 3000 квадратных футов существующих бетонных конструкций — в сочетании с PENECRETE MORTAR для заделки трещин в существующем бетоне — для увеличения долговечности конструкций.

«Для сотрудников DOT и R.L. штата Арканзас ценность превосходных характеристик продукта и поддержки проекта сыграла решающую роль в выборе компании Penetron», — заключает Кристофер Чен.

Простая дозировка:
Компания Razorback Concrete Company, поставщик готовой смеси, добавила PENETRON ADMIX в смесь для фундаментных плит и подпорных стен смотровых котлованов и здания объекта.

Снижение проницаемости бетона:
PENETRON ADMIX помогает бетону противостоять агрессивным химическим веществам в почве, дорожным солям от грузовиков и высокому уровню грунтовых вод на участке проверки грузовиков I-40.

Garage Pit — Фотографии комнат и все о домашней дизайнерской мебели

Grease Pit Www 69charger Nl Garage Pit In 2019

Inspecks Pits Garage Pits Atf Pits By GH Goodwin Ltd

My Car Repair Pit First Tests

Inspection Pit Build

Inspection Pits Built For You Multitune

Гаражное оборудование ООО

Гаражное оборудование

By Give It A Go On Car Repair Pit Garage Shop Garage

Medford Home имеет яму для механиков в гараже Newsday

Premier Pits Гаражные ямы

Inspection Pits Смотровые ямы для автомобилей Гаражные ямы Class

Premier Pits Гаражные ямы

Inspection Pit

Подрядчик по капитальному строительству Austin Tx United States Oil

Крышка смотровой ямы Page 1 Homes Gardens And Diy

Гараж оштрафован после падения клиента Into Pit Ellis Whittam

Начинаются работы в гараже Caterham 360 Build

Garage Inspection Pit Screwfix Community Forum

Ямы для осмотра автомобилей Осмотр сборных автомобилей

Строительство гаражных ям

Oslo Court Garage Fashion Study 9000 Gem 4co Pit. Смазочные ямы Гаражный журнал Доска

Смотровая яма для автомобилей Гаражная мастерская Гаражный дом

Смотровые ямы для гаражей Мастерские Bawtry

Отремонтированный гараж в студию Что бы вы сделали с

Человек

строит свою собственную ремонтную яму в своем гаражном обществе скорости

Смотровые ямы Руководство по безопасности и охране труда Getech

Ямы для транспортных средств государственного сектора Ямы Premier

Смотровая яма, строение 90 003

Inspection Pits Ямы для осмотра транспортных средств Класс

Работник в гаражной яме Стоковое Фото 167805612 Alamy

Смотровая яма Изображения Стоковые Фото Векторы Shutterstock

Ремонт ямы для автобуса Forest Glen Компания Wight

Ямы для осмотра автомобилей

для коммерческих автомобилей

Hansen Engineering And Consulting

Автомобиль и смотровая яма в гараже Яма для автосервиса

Смотровая яма в гараже яма авторемонтного центра

Гаражная яма Гаражная доска

Здание Гаражная яма

Гаражная яма Stop Gatineau Quebec Facebook

Devonlube Ez Glide Pit Safety Cover

24 лучших изображения гаражных ям в 2019 году Garage Tools Ca rriage

The Great Pit Project Mg Owners Club

Inspection Pit Lift Mig Welding Forum

Как установить гаражные ямы Классический автомобиль Практические руководства и

Гаражная яма Libertin Dune

Автосалон Коврик для парковки Коврик для гаража нестандартный дизайн

Cv Show Everquip запускает смотровую яму Euro Spec

26 01 2017 Ремонт ямы

Как установить гаражные ямы Классический автомобиль Инструкции и

The Great Pit Project Mg Owners Club

Смотровые ямы Смотровые ямы автомобилей Гаражные ямы класса

Дом Garage Pit Octa App

Building A Garage Pit

Garage Pit Изображения Стоковые Фото Векторы Shutterstock

R002c Inspection Pit Scalesc enes

Сборные стальные ямы Levanta

Класс 4 Mot Atl Pit Package от Autoquip Гаражное оборудование

Домкрат для гаражной ямы Blitz

St Johns Garage Pit Home Facebook

Планы гаражных ям Maylanhcu Co

Яма для технического обслуживания автомобилей Мусор Гараж Stock Photo

Яма для осмотра автомобиля Поиск в Google Магазин Гараж

Коврик для гаража Honda Размеры 190×80 см

Грязный масляный автобус Смотровая яма в гараже

Яма для домашнего гаража Aretewise

Сборные стальные ямы Atf Эксперты Gemco

в гараже

Эксперты Gemco

в гараже Ямы Осмотр сборных транспортных средств

Коврик для гаражных ям Kawasaki Размеры 190×80 см

Китай Четыре столба два Le vel Underground Hydraulic Pit Car

Wasp Tires Slot Car Garage Pit Scenery Wheel Rack X

Motogp Garage Pit Mat

Underground Garage Pit Parking Lift Производители Good

Racecarsdirect Фото Com Showtrax Pit Wallings Garage Boarding

Изображения Stock2 Shutterstock

Смотровая яма в гараже Механик ремонтирует машину

Гоночная трасса Гран-при Кьялами Гараж с ямой

Подготовка гаража Дэйв С. Logo Pro Garage Pit Mat 190 X 80cm

Огни для механика Garage Pit Mike Holt S Forum

Подробная информация об алюминиевой складной рабочей подставке Табл. e Поднос гаражной ямы Организатор ящика для инструментов для гоночного автомобиля

Rms Rta Inspection Pits Грузовые автобусы Мастерские Hartex

Пустая яма Гараж Стоковое Фото Getty Images

Гаражная яма

Домашняя гаражная яма Thesrch Co

Wasp Tyres Slot Car Garage Яма Пейзаж X 3

Панель слёзных ям Mysummercarmods Com

Garage Pit Liner Earthappening Co

Garage Pit Stop Gatineau Quebec Facebook

Фотографии гаража Pit Stop Фотографии Kalyani Nagar Pune

Китай Гидравлический подземный гараж 9000 Подземный гараж

Старый гараж с подземным гаражом 9000 Bricks Forum Bob Vila

Garage Pit Illustration Twinkl

Pit B Garage Bengkel Sepeda Motor

Смотровая яма в An Старый заброшенный гараж Купите этот запас

Смотровая яма для автомобилей Поиск в Google Гараж в 2019

Механики на гаражной яме Стоковое Фото C Photography33

Смотровая яма

Вкладыш для гаражной ямы Aashah Co

Devonlube Pit Net Safety Cover

Гаражная яма Пейзаж 1200 мм Игрушки Игровой ящик для инструментов X

Пенетрон держится на грузовике для прочной смотровой ямы грузовика I-40

Простая дозировка: Компания Razorback Concrete Company, поставщик готовой смеси, добавила PENETRON ADMIX в смесь для фундаментных плит и подпорных стен смотровых ям и здания производственного объекта.

Для сотрудников DOT и R.L. штата Арканзас ценность превосходных характеристик продукта и поддержки проекта сыграла решающую роль в выборе компании Penetron.

ВОСТОК СЕТАУКЕТ, Нью-Йорк (PRWEB) 25 марта 2019 г.,

Построенная в феврале 2019 года смотровая яма для грузовых автомобилей West Memphis / I-40 является одним из основных пунктов инспекции грузовиков DOT Арканзаса на загруженной межгосударственной автомагистрали I-40.Пенетрон был выбран в качестве предпочтительного продукта кристаллической гидроизоляции благодаря доказанным характеристикам и исключительной поддержке проекта местными представителями Пенетрон.

Инспекционные ямы, обслуживаемые государственными транспортными департаментами по всей территории США, включают одну или две узкие ямы или траншеи в полу инспекционного центра, достаточно глубокие, чтобы человек мог стоять в них, где можно припарковать автомобиль. Департамент транспорта Арканзаса (DOT) поддерживает инспекционные объекты на I-40 (и других автомагистралях между штатами), главной автомагистрали штата с востока на запад, которая соединяет Калифорнию и юго-запад с юго-востоком Соединенных Штатов.

Получение второго мнения
На западном переулке автомагистрали I-40 в Арканзасе инспекционный пункт Западного Мемфиса находится непосредственно к западу от моста Эрнандо де Сото, который пересекает реку Миссисипи из Мемфиса, штат Теннесси. Департамент транспорта штата Арканзас использует смотровую яму на I-40 для проверки нижней части грузовиков и большегрузных автомобилей, направляющихся на запад, для проведения проверок безопасности, таких как испытания тормозов и подвески, а также для проверки наличия любых запрещенных веществ, которые могут быть прикреплены к ходовая часть грузовика.

Инспекционный центр DOT в Западном Мемфисе теперь добавил две новые смотровые ямы, каждая примерно 10 х 50 футов, а также одно здание. На этапе планирования строительства для этого проекта изначально был определен конкурентоспособный кристаллический продукт. Однако после рассмотрения конкретных проблем с бетонной смесью местного эксперта «Пенетрон» вызвали, чтобы он дал «второе мнение».

В поисках сульфатостойкой смеси
“R.L. Компания Persons Construction, подрядчик проекта DOT в Арканзасе, выразила обеспокоенность по поводу высокого уровня грунтовых вод на строительной площадке, а также того факта, что бетон будет подвергаться воздействию дорожных солей из грузовиков », — объясняет Кристофер Чен, директор Группы компаний «Пенетрон».«В спецификациях требовалось создать сульфатостойкую бетонную смесь, чтобы противостоять проблемным почвенным условиям».

Снижение проницаемости бетона напрямую связано со способностью противостоять агрессивным химическим веществам, содержащимся в почве, дорожным солям от грузовиков и высокому уровню грунтовых вод из-за расположения проекта вблизи реки Миссисипи. . Кристаллическая технология Penetron снижает проницаемость бетона и обеспечивает комплексную защиту от разрушения бетона, вызванного химическим воздействием, циклами замораживания-оттаивания и коррозией, что значительно увеличивает прочность и срок службы бетона.

Повышение прочности бетона
Penetron работал с командой R.L. Persons, чтобы разработать оптимальное решение для защиты всего открытого бетона на объекте инспекции DOT. Компания Razorback Concrete Company, поставщик товарных смесей, добавила PENETRON ADMIX в новый бетон, используемый для фундаментных плит и подпорных стен смотровых ям и здания объекта. Гидроизоляционные ленты PENEBAR SW-45 использовались для герметизации строительных швов.

Кроме того, кристаллический материал PENETRON был нанесен местно на почти 3000 квадратных футов существующих бетонных конструкций — в сочетании с PENECRETE MORTAR для заделки трещин в существующем бетоне — для увеличения долговечности конструкций.

«Для сотрудников DOT и R.L. штата Арканзас ценность превосходных характеристик продукта и поддержки проекта сыграла решающую роль в выборе компании Penetron», — заключает Кристофер Чен.

Группа компаний «Пенетрон» — ведущий производитель специальных строительных материалов для гидроизоляции бетона, ремонта бетона и систем подготовки полов. Группа работает через глобальную сеть, предлагая поддержку проектировщикам и строителям через свои региональные офисы, представителей и каналы сбыта.

Для получения дополнительной информации о решениях для гидроизоляции Penetron посетите Penetron (dot) com или Facebook (dot) com / ThePenetronGroup, отправьте электронное письмо CRDept (at) Penetron (dot) com или свяжитесь с отделом корпоративных отношений по телефону 631-941-9700.

Поделиться статьей в социальных сетях или по электронной почте:

Промышленные грузовые автомобили с приводом — Промышленная безопасность — Безопасность и соответствие — Оборудование и услуги

Промышленные грузовые автомобили с приводом

Изучите программу Powered Industrial Truck Program, чтобы получить помощь в обеспечении безопасной рабочей среды в кампусе при соблюдении или превышении требований Министерства труда Иллинойса (IDOL) и Управления по охране труда (OSHA).

ЦЕЛЬ
Университет Иллинойса в Урбана-Шампейн (U of I) через Отдел безопасности и соблюдения нормативных требований (S&C) Департамента охраны труда (OSH) учредил эту программу для промышленных грузовиков с электроприводом (PIT) для оказания помощи университетскому городку. подразделений по обеспечению безопасной рабочей среды и содействию соблюдению государственных и федеральных стандартов безопасности и гигиены труда, в частности Стандарта для промышленных грузовиков с приводом от Управления по охране труда (OSHA), изложенного в 29 CFR 1910.178 и соблюдается Управлением по охране труда Иллинойса (ILOSHA).

Ожидается, что подразделения кампуса разработают письменные стандартные рабочие процедуры (СОП) для конкретных подразделений, чтобы дополнить и удовлетворить требования, изложенные в этой программе, включая заполнение и представление Приложения А к БГТ.

ОБЯЗАННОСТИ
Безопасность и гигиена труда (OSH)
OSH отвечает за управление данной Программой. OSH хранит копии всех записей об услугах, предоставляемых OSH в связи с данной Программой.Координатор программы по охране труда назначается для обеспечения руководства, нормативной интерпретации и надзора за этой Программой, а также для ежегодного пересмотра этой Программы.

Деканы, руководители отделов и директора (подразделения в университетском городке)
В подразделении в кампусе должно быть назначено ответственное лицо, на которое будет возложена ответственность за реализацию данной программы и СОП для конкретных подразделений.

Ответственное лицо в университетском городке
Ответственное лицо в университетском городке должно понимать требования данной программы PIT и применимые правила OSHA и пройти обучение PIT.Ответственное лицо должно работать с руководителями подразделений университетского городка, чтобы определить персонал, который управляет PIT, и обеспечить, чтобы весь персонал в их подразделении, затронутый данной Программой, получил надлежащую подготовку. Ответственное лицо должно гарантировать, что СОП для конкретных подразделений пересматриваются ежегодно.

Руководители операторов PIT (супервайзеры)
Руководители и главные следователи (PI) должны понимать требования данной программы PIT и применимых правил OSHA и пройти обучение PIT.Руководители несут ответственность за соблюдение надлежащих методов работы под своим ответственным назначением в соответствии с настоящей Программой и СОП для конкретных подразделений. Они должны помогать в разработке и ежегодном пересмотре СОП для конкретных подразделений. Они должны обеспечить, чтобы весь их персонал, работающий с ИПН, прошел обучение и получил разрешение на работу с ИПН.

Операторы PIT
Сотрудники должны соблюдать требования данной Программы, СОП для конкретных подразделений и проводить обучение. Они не должны использовать какие-либо PIT, для которых они не были обучены и не авторизованы.Они должны заполнить Контрольный список ежедневных осмотров перед использованием перед использованием любого PIT. Они должны наблюдать за работой ИПН в своем подразделении и сообщать своему руководителю о небезопасных действиях.

ПРОЦЕДУРЫ
Обучение и оценка
Обучение, оценка и сертификация операторов должны проводиться назначенным персоналом, обладающим знаниями, подготовкой и опытом для обучения будущих операторов PIT и оценки их квалификации.

За начальную подготовку отвечает университетский городок.Обратитесь в OSH за помощью в выборе вариантов для провайдеров обучения.

Оценка оператора и повторная оценка
Перспективные операторы PIT должны пройти оценку оператора, прежде чем им будет разрешено работать с любым PIT. Оценка оператора должна быть завершена ответственным лицом или руководителем подразделения университетского городка до выдачи разрешения на использование PIT.

Приложение B предоставляет форму оценки оператора, которую необходимо заполнять для каждого оператора для каждого PIT, который им назначен для использования, по крайней мере, каждые три года.Копии выполненных оценок оператора должны быть предоставлены в OSH по запросу.

Повышение квалификации
Повышение квалификации в классе требуется только при следующих обстоятельствах:

• Было замечено, что оператор использует транспортное средство небезопасно;

• Оператор попал в аварию или при аварии;

• Оператор получил оценку, которая показывает, что оператор не управляет погрузчиком безопасно;

• Оператору назначается управление грузовиком другого типа; или

• Состояние рабочего места изменяется таким образом, что это может повлиять на безопасную работу погрузчика.

Сертификация
Инструктор должен подтвердить, что каждый оператор прошел обучение, как описано выше. Письменное свидетельство будет включать имя оператора, дату обучения и личность человека (лиц), проводящего обучение.

Разрешение
Ответственное лицо или руководитель работника PIT должны разрешить каждому оператору PIT на PIT, который (а) будет работать после успешного завершения процессов сертификации и оценки обучения, и до выполнения рабочих заданий, требующих использования PIT.См. Приложение B этого документа для формы авторизации.

Осмотр перед использованием
Перед началом работы с любым PIT необходимо заполнить Контрольный список предпереговорных осмотров, приведенный в Приложении C, или контрольный список, относящийся к используемой модели PIT. Это применяется в начале каждого рабочего периода и всякий раз, когда оператор нового оборудования берет на себя управление PIT.

Эксплуатация
Только уполномоченный персонал может работать с PIT. Стажеры могут работать с PIT только под непосредственным контролем уполномоченного оператора PIT и в тех случаях, когда такая операция не представляет опасности для обучаемого или другого персонала.

Оценка программы
Эта программа будет ежегодно пересматриваться OSH. Письменные СОП по конкретным подразделениям должны проверяться и обновляться соответствующим ответственным лицом по подразделениям кампуса с участием руководителей и операторов, по крайней мере, ежегодно и чаще по мере изменения опасностей, задач, процедур и / или оборудования.

Конкретную информацию об оборудовании, включая процедуры безопасной эксплуатации, обучение, техническое обслуживание и осмотр, следует получать у представителей производителя оборудования.

Приложения:

Приложение A — Процедуры для отдельных агрегатов
Приложение B — Форма оценки оператора
Приложение C — Осмотр перед использованием
Приложение D — Контрольный список аудита программы

Полезные ресурсы:
OSHA 1910.178 Промышленные грузовые автомобили

Модернизация центра обслуживания

— CalMod

Центральный центр оборудования и технического обслуживания (CEMOF) служит сердцем Caltrain, где инженеры и другой персонал Caltrain проверяют, проводят техническое обслуживание и хранят запасные части для поездов.Здание CEMOF, строительство которого первоначально было завершено в 2007 году, будет модернизировано и модернизировано для подготовки к новому парку электромобилей.

Преимущества обновления

Инспекция транспортных средств

Расширение ямы

---

Смотровая яма для транспортных средств будет увеличена на
на 300 футов, что позволит
ремонтным бригадам видеть поезд
снизу и проводить
любые необходимые работы по техническому обслуживанию снизу поезда.

Камера

Установка

---

Инспекционные камеры
будут установлены для детального фотографирования пантографа
, который будет подключен к
электропоездам.Это обеспечит постоянное обслуживание
и бесперебойную работу
.

Платформа

Установка

---

Передвижная платформа
будет установлена ​​внутри CEMOF для проверки и обслуживания
оборудования наверху новых электропоездов
, что позволит им получать мощность
от контактной системы над головой.

Обновления проекта

Строительство модификаций CEMOF началось в августе 2019 года и, как ожидается, продлится до конца 2020 года.Автобетоносмесители будут использоваться для строительных работ и будут подъезжать к площадке со стороны Стоктон-стрит и Лензен-авеню. Вынутый грунт будет храниться на месте, а установка шпунтовых свай будет использоваться для поддержки земляных работ во время строительства. На нынешней стоянке CEMOF будет построена новая постоянная рессорная конструкция, которая будет использоваться для хранения деталей для новых электропоездов. Подрессоренные конструкции — это прочные здания с тканевыми стенами, используемые в промышленных целях, которые можно быстро построить и которые экономически эффективны.Время работы строительной бригады обычно в будние дни с 7:00 до 17:00.

Smart-Space предоставляет специализированные сервисные решения для грузовых центров Aquila | Управление рисками цепочки поставок

Специалист по временному строительству Smart-Space предоставил Aquila Truck Center дополнительные помещения для мастерских в виде перемещаемого временного здания в своем головном офисе в Типтоне, Уэст-Мидлендс.

Aquila предоставляет высококачественные коммерческие автомобили и услуги для логистической отрасли.Сайт в Типтоне является флагманским складом компании, предлагающим широкий спектр услуг, включая техническое обслуживание, ремонт и заказ запчастей для грузовиков, микроавтобусов и автобусов.

Aquila выбрала Smart-Space из-за его способности быстро реализовать проект и возможности выполнить весь проект от начала до конца. Стальная конструкция также оказалась более экономичным вариантом, чем традиционное здание из кирпича и раствора или альтернатива ПВХ.

Aquila стремилась расширить свои существующие услуги в Типтоне, предложив Министерству транспорта место для тестирования тахографов, одобренное Агентством по обслуживанию транспортных средств и операторов (VOSA).Кроме того, компании требовалось отдельное место для модификации автомобилей с турбонаддувом и прямым впрыском топлива, а также еще одно место для предпродажной инспекции.

В ответ Smart-Space предоставила Aquila индивидуальную полупостоянную конструкцию размером 25 на 14 метров. В здании есть окна, освещение, пешеходный вход и рольставни для легкого доступа транспортных средств. Он оснащен стальной облицовкой стен толщиной 40 мм для повышения энергоэффективности и прочной стальной крышей для дополнительной безопасности и защиты.Кроме того, Smart-Space построила смотровую яму для испытаний автомобилей и офис механиков.

По сравнению с другими временными зданиями с крышами из ПВХ-ткани, временное здание значительно лучше изолировано, что создает более комфортную и профессиональную рабочую среду. В отличие от ткани из ПВХ, утепленная стальная крыша толщиной 40 мм также поможет Aquila сэкономить тысячи фунтов энергии в год, поскольку она сохраняет значительно больше тепла.

Smart-Space позаботился обо всем проекте от планирования и проектирования до реализации и передачи.Это включало подготовку земли путем укладки бетонной подушки, получение необходимых разрешений на проектирование и установку бетонных столбов для защиты здания от движущихся транспортных средств.

«Компания Aquila Truck Centers Ltd должна была и впредь предугадывать потребности наших клиентов и продолжать предоставлять самое лучшее обслуживание клиентов», — сказал Мак Хан, директор по ИТ-инфраструктуре и соблюдению нормативных требований в Aquila Truck Centers Ltd.

«Команда Smart-Space познакомилась с нашим бизнесом и тесно сотрудничала с нами, чтобы придумать индивидуальное решение, которое предоставило нам ценное пространство для мастерских.Весь проект был выполнен в срок и в рамках бюджета, благодаря самоотверженности и опыту команды ».

Февральский выпуск

Supply Chain Digital уже в прямом эфире.

Подпишитесь на @SupplyChainD и @MrNLon в Twitter.

Supply Chain Digital также есть на Facebook.

FDOT проводит внезапную инспекцию — Новости — Sarasota Herald-Tribune

PUNTA GORDA — Департамент транспорта штата, отвечая на жалобы городского жителя на грохочущие грузовики в его районе в любое время суток, провел неожиданную проверку на участке U.С. 41 здесь ранее на этой неделе.

Водители грузовиков часто используют сеть дорог южной Пунта-Горды, чтобы обогнуть станцию ​​взвешивания на межштатной автомагистрали 75, между съездами с Tuckers Grade и Jones Loop Road. Как отмечают представители транспорта, это происходит на каждой станции взвешивания.

В четверг восемь офицеров DOT здесь установили бродячую ловушку и наугад останавливали грузовики, проверяя содержимое и записи о вождении, а также взвешивая автомобили.

«Это была довольно удачная деталь», сержант. Сказал Чарли Никл из Управления по соблюдению нормативных требований в отношении автомобильных перевозчиков Министерства транспорта США.«Некоторые машины были выведены из эксплуатации, и у нас было несколько грузовых ящиков».

Никл сказал, что подробности дневной работы недоступны в пятницу, потому что отчет не был закончен.

Агентство впервые использовало новую смотровую яму весовой станции, сказал Никл. Яма, часть проекта станции стоимостью в несколько миллионов долларов, дает офицерам больший доступ к днищу грузовика. Грузовики, остановленные в пределах пяти миль от станции взвешивания, могут потребоваться для проверки.

Грузовики с большим весом и плохо отремонтированные грузовики представляют опасность для автомобилистов, — сказал Никл. Он сказал, что периодические контрольно-пропускные пункты эффективны для информирования водителей грузовиков о том, что должностные лица Министерства транспорта осведомлены о путях эвакуации, используемых для избежания государственного контроля на шоссе.

Весовая станция Пунта-Горда — единственное подобное средство на межштатной автомагистрали 75 между Майами и Тампой.

Фрэнк А. Моска, житель Burnt Store Meadows, пенсионер из Ньюарка, штат Нью-Джерси, детектив по наркотикам, который снимал на видео грузовики, обходящие весы, был рад услышать об усилиях DOT.

Он сказал, что в четверг заметно меньше грузовиков проскочило мимо его дома, который стоит перед США 41.

«Я подумал, что, может быть, что-то не так. Днем стало тихо», — сказал он.

Моска снимает грузовики на видео уже более года. Представители DOT говорят, что трудно доказать, что дальнобойщик намеренно уклонился от станции, потому что движение грузовика по этим дорогам не является незаконным.
