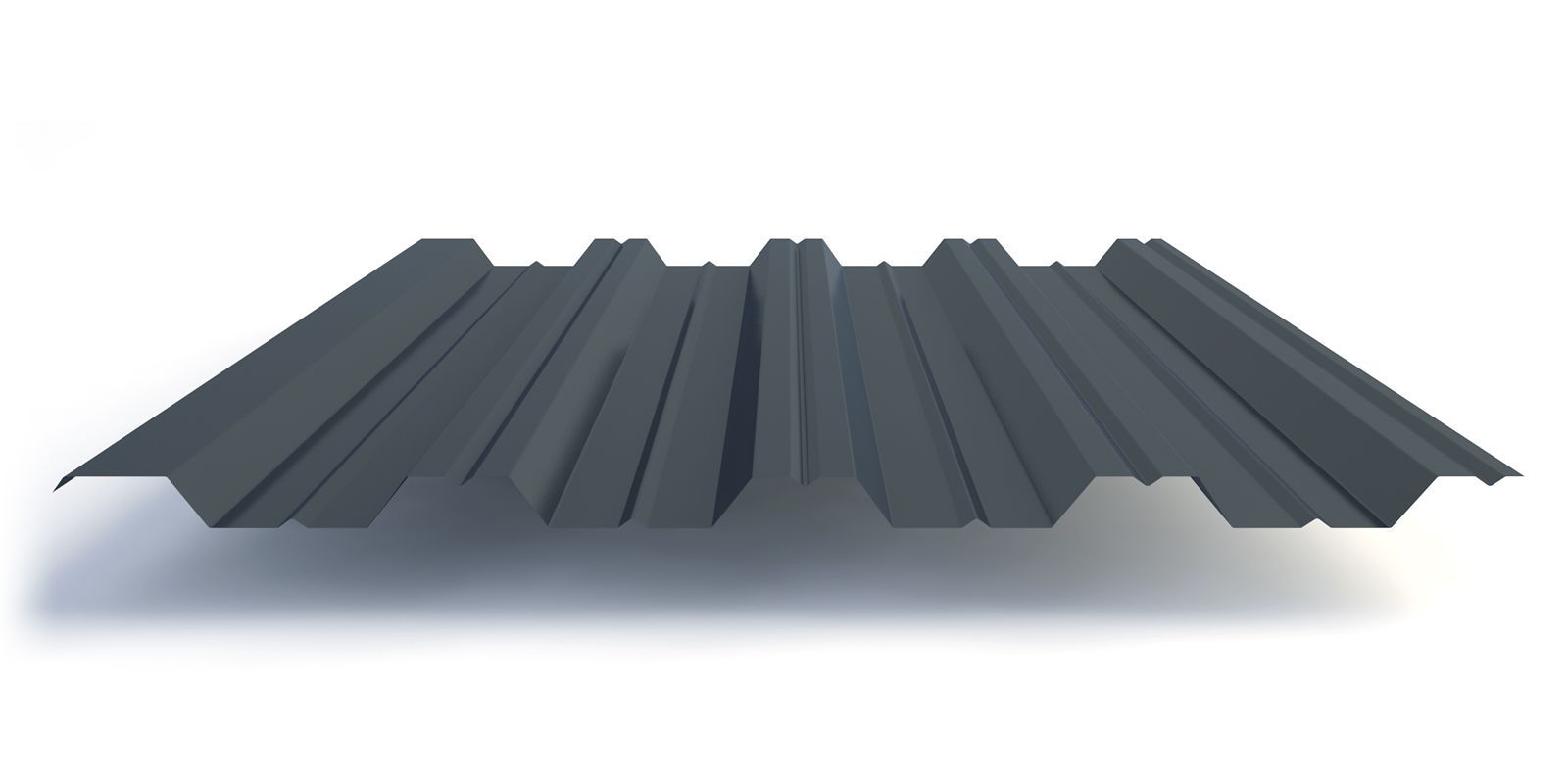

Профнастил НС44 — технические характеристики, описание, цена

Профилированные металлические листы широко применяются в строительстве для решения самых различных задач. Технология профилирования металла для увеличения его несущей способности применяется уже достаточно давно. Благодаря совершенствованию технологий обработки металла и нанесения на его поверхность высококачественных защитных покрытий, профнастил стал одним из наиболее популярных и востребованных строительных материалов.

Различные марки профилированного листа отличаются друг от друга высотой волны, которая и определяет основное назначение профиля. Чем выше волна или трапеция профиля, тем больше несущая способность профнастила.

Оглавление статьи (нажмите, чтобы открыть)

Профнастил НС44 — особенности и отличия

В зависимости от жесткости и прочности, профнастил разделяют на три основные группы — это стеновые профили, несущий или кровельный профнастил и профлист универсального применения. При одинаковой высоте гофры, несущие или универсальные профилированные листы отличаются от стеновых формой профиля.

Так универсальный профлист НС-44 отличается от стенового профнастила С-44 наличием дополнительных ребер жесткости, выполненных в верхних и нижних плоскостях трапециевидных гофр. Они существенно увеличивают жесткость профнастила НС-44-1000, позволяя ему успешно противостоять не только статическим, но и динамическим нагрузкам.

Кроме этого, на боковых краях профнастила НС-44, перекрываемых соседними листами, профилируются специальные капиллярные канавки.

Это позволяет еще больше увеличить герметичность поверхностей, выполненных из профлиста НС-44.

Современный профнастил не только надежный и прочный строительный материал для кровли, стен и различных ограждений. Яркие и насыщенные цвета защитно-декоративного полимерного покрытия делают его украшением любого здания или сооружения.

К основным достоинствам профнастила НС44-1000-0,7 можно отнести следующее:

Высокую несущую способность, прочность и герметичность за счет специальной формы профиля;
Небольшой вес, позволяющий транспортировать любым транспортом и монтировать его без применения грузоподъемных механизмов.

Стойкость к коррозии, обеспечиваемую надежным гальваническим цинковым покрытием и дополнительным слоем полимерной краски толщиной от 25 до 200 мкм.
Эстетическую привлекательность благодаря широкой цветовой гамме защитно-декоративных покрытий и возможности нанесения покрытий с различной текстурой.

Профнастил НС44 — технические характеристики и размеры

Профлист НС-44 отличается большой несущей способностью, по сравнению с большинством других марок универсальных профилированных листов. За счет этого его с успехом можно применять как для установки очень высоких ограждений с большой парусностью, так и для покрытия крыш с небольшим уклоном в средней полосе России. Кроме того, его можно использовать для создания слабонагруженных перекрытий с большой плотностью опор.

Технические характеристики этого профиля приведены в таблице ниже.

**Профнастил НС-44 — технические характеристики профиля по весу и размерам**
Марка профилированного листа	Толщина металла, мм	Рабочая ширина листа, мм	Профнастил НС44, вес 1п/м длины, кг	Профнастил НС-44, вес полезного м², кг
Профнастил НС-44-1000-0. 55	0,55	1000	6,6	6,6
Профнастил НС-44-1000-0.7	0,7		8,3	8,3
Профнастил НС44-1000-0.8	0,8		9,4	9,4

Профнастил НС-44 — цена и покупка

Если вы решили для ваших нужд использовать эту марку профилированного листа, то купить профнастил НС-44 вы сможете в любом строительном гипермаркете. Это удобно, однако дороже, причем часто — намного, по сравнению с покупкой профлиста напрямую у производителя.

Поэтому если вы хотите сэкономить, советую перед покупкой потратить свое время и узнать, есть ли в вашем городе или окрестностях производители профнастила. Как правило, в обычном городе есть как минимум один, чаще — несколько. В больших городах их может быть несколько десятков. Связавшись напрямую с производителем или его дилером, вы, как правило, получите более низкую цену, по сравнению с предложением строительного гипермаркета, и сможете договориться о скидке. Кроме того, что гораздо важнее, у вас будет больший выбор, как доступных расцветок, так и размеров профнастила, вплоть до возможности заказать нестандартные листы.

В таблице приведена среднерыночная цена профнастила НС-44, изготовленного из холоднокатаной листовой стали по ГОСТ Р 52246-2004. Учитывайте, что в качестве полимерного покрытия взят наиболее дешевый вариант — полиэстер.

**Профнастил НС-44 — цена для профилей с различным защитным покрытием**
Марка профиля	Толщина, мм	Вес пог. м., кг	Профлист НС-44, цена с НДС при объеме заказа до 3 т, руб
Профнастил оцинкованный
Профлист НС-44-1000-0.7	0,7	8,3	302
Профлист НС-44-1000-0.8	0,8	9,4	337
Профнастил оцинкованный с полимерным покрытием
Профнастил НС44-1000-0.7	0,7	8,3	398
Профлист НС-44-1000-0.8	0,8	9,4	443

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Профнастил НС44-1000

Основные характеристики профнастила НС44

Монтажная ширина листа – 1000мм;
Профиль имеет высоту 44 мм;
Толщина используемого стального листа: 0,4 мм-0,8 мм.

Маркировку профнастила НС44-1000 который производит ООО «РуПрофиль» можно расшифровать следующим образом: «НС» — обозначает, что перед вами несущий стеновой тип профилированного листа, первая цифра «44» обозначает высоту профиля в миллиметрах, а цифра «1000»- его монтажную ширину.

Профнастил НС44 – это несущий стеновой профилированный стальной лист, отличающийся от других тем, что имеет несколько дополнительных ребер жесткости, что позволяет применять его в тех местах, где имеется повышенная несущая нагрузка. Такой вид профнастила может легко выдерживать значительные нагрузки как статистические, так и динамические. Кроме того, он обладает довольно высокими гидроизоляционными свойствами. Благодаря всем вышесказанным характеристикам данный вид профнастила широко применяют для устройства кровли и настила. В современном строительстве профнастил НС44-1000 чаще всего используют для кровли ремонтных и складских помещений, возведении выставочных и торговых павильонов, а кроме того именно этот вид профнастила часто используют при обустройстве кровли в бассейнах, стадионах и других спортивных комплексах.

Благодаря своим несущим способностям профнастил НС44 часто применяют даже как наружные стены небольших модульных сооружений, а также каркасных и металлических конструкций. Кроме всего прочего, этот вид профнастила часто используют просто как отделочный материал при облицовке фасадов, а также стен зданий. Что касается монтажа, то он осуществляется достаточно быстро, так как для его установки необходимо просто прикрепить его на обрешетку или на шляпный профиль специальными саморезами.

Помимо всех перечисленных выше характеристик, профнастил НС44-100 имеет прекрасные гидроизоляционные возможности, что полностью гарантирует вам отсутствие протекание крыши при долгом непрерывном ливне или интенсивном таянии снега. Это свойство достигается благодаря тому, что представленный вид профнастила имеет дополнительные канавки жесткости, которые и считаются основным его преимуществом перед другими существующими видами профнастила.

Легкость, надежность и прочность профнастила НС44 позволит вам минимизировать свои средства, а также время на сооружение различных каркасных конструкций, быстровозводимых зданий и различных павильонов, которые необходимо постоянно собирать и разбирать.

Если вас интересует профнастил НС44-1000, то вы же, скорее всего уже обратили внимание на то, что он широко представлен на строительном рынке нашей огромной страны различными компаниями – изготовителями и посредниками. Однако для того, чтобы быть по-настоящему уверенными в том, что приобретенный вами профнастил сможет прослужить вам долгие годы, стоит правильно выбирать производителя. Приобретая профнастил в ООО «РуПрофиль», вы можете быть уверены в том, что продукция изготовляется с соблюдением всех необходимых ГОСТов и проходит всю необходимую сертификацию. Более того, отличительной чертой этой компании является то, что она подходит индивидуально к каждому заказу.

Еще одной характерной отличительной чертой профнастила НС44 является тот факт, что он достаточно легко монтируется, однако, если вы желаете чтобы все необходимые строительные и технические нормы были соблюдены, лучше обратиться за квалифицированной помощью к специалистам. И в «РуПрофиль» вы можете не только приобрести профнастил НС44, но и заказать услугу его монтажа. А это значит, что ваша кровля, забор или другие конструкции будут надежны и прослужат вам долгие и долгие годы.

технические характеристики, особенности и отличия от других видов

На чтение 8 мин. Просмотров 68 Опубликовано 19.02.2021 Обновлено 27.01.2021

Профилированный лист с волной по высоте 44 мм ставят в качестве материала для несущих и ограждающих конструкций. Профлист НС44 имеет буквы в маркировке, которые говорят об универсальности его использования. Продукцию выпускают с дополнительными ребрами на гребне гофры и между выступами в нижней части. Изделия отличаются приемлемой стоимостью, материал приобретает популярность благодаря прочностным качествам и большой возможности выбора.

Особенности и область применения

Профилированные металлические листы широко применяются в строительстве для решения самых разных задач

По твердости и несущей способности профметалл делят на стеновой, кровельный и универсальный. Третий вид, к которому относят профнастил НС44, отличается от двух других типов конфигурацией гофры при одинаковой высоте волн.

Листы НС-44 применяют:

в виде плитного армирования ж/б перекрытий;
для обустройства пологой кровли с наклоном 7 – 12°, а также других крыш домов и промышленных зданий;
для установки межэтажных составных плит в виде панелей перекрытия;
для заполнения промежутков в стенах каркасных зданий;
для строительства оград, заборов, перегородок, стен;
для обшивки фасадов строений.

Дополнительные элементы усиления располагают в верхних частях гофрированных выступов и в нижних промежутках. Ребра увеличивают твердость листов, повышают показатели прочности, позволяют выдерживать нагрузки от снега, сильного ветра. По краям сбоку полос делают канавки для сборки конденсата и удаления его с крыши.

Жесткость материала позволяет экономить на древесине для кровельной или стеновой обрешетки. Материал только с оцинкованной пленкой эксплуатируют в условиях неагрессивной воздушной среды. В других случаях ставят листы с полимеризованной защитой.

Способ выпуска профлиста НС44

Профилегибочный конвейер

Производят продукцию из рулонов стали холодным штампованием в условиях непрерывного движения на профилегибочном конвейере.

Этапы изготовления профлиста, окрашенного полимерными составами:

оцинковывание металла с двух сторон, воспроизводство окисной пленки на поверхности цинка катодным или анодным методом в растворе электролита;
грунтовка площади листов для увеличения адгезии, обезжиривание;
нанесение окрасочного слоя на плоские поверхности металла;
обработка защитным составом;
изгибание пропусканием между штамповочными вальцами.

Автоматика подает рулонную полосу на конвейер, где металл движется к гильотине (ножницам), режется в нужный размер, затем проштамповывается с заданной формой волны и требуемыми параметрами. Прокат происходит автоматически, что снижает стоимость продукции на 20 – 40%.

Есть вариант горячей формовки, но он используется редко из-за предварительного разогрева рулонного металла, что тянет удорожание производства. Пассивация цинка способствует образованию фазовой пленки при реакции металла с расплавами. Барьер полностью исключает коррозию или существенно замедляет ее течение.

Классификация по типу пленочного полимеризованного слоя

Полимерное покрытие пластизол состоит из поливинилхлорида (ПВХ) и веществ-пластификаторов

Покрытие на поверхности изделий должно быстро твердеть, хорошо связываться с металлом. Слой должен быть гибким, эластичным, чтобы гнуться без трещин и деформаций, стойко сопротивляться истиранию. Краску наносят с одной или двух сторон листа, в маркировке буква А означает первый вариант, а В — двухстороннюю защиту.

Виды полимерных слоев:

Полиэстер бывает глянцевым и матовым. Второй тип покрытия обладает более шероховатой поверхностью, сильнее улавливает ультрафиолет, служит на 2 – 3 года дольше блестящего слоя. Оба покрытия стойко переносят условия инсоляции, вредных веществ в атмосфере. Глянец проявляет все неровности обрешетки, показывает огрехи каркаса на поверхности кровельного и стенового покрытия.
Пурал содержит в составе несколько разновидностей полимеров (полиамид, полиуретан). Покрытие длительно служит без изменения первоначальных характеристик (около 50 лет). Слой предохраняет металл от разрушения, не трескается, не шелушится под нагрузками. Изделия выдерживают действие атмосферных кислот, щелочей, поэтому его применяют в химической отрасли для крыш и перегородок в цехах.
Пластизол. Производят на основе ПВХ с включением пластификаторов и модификаторов. Материал выгорает под прямыми лучами, поэтому его ставят в тени или выбирают более светлые тона. Чаще профметалл имеет тисненую поверхность под волокна дерева или каменную, кирпичную кладку.

Самым крепким считают слой полидифторионада, который полностью предохраняет от разрушения металл основы. Такой профиль стоит дорого, поэтому используется редко.

Технические характеристики

Профлист НС44 по качеству вполне заменяет металлочерепицу, которая имеет более высокую цену. Длина материала обычно не включена в характеристики, т. к. протяженность полос заказывают по мету требования в каждом конкретном варианте.

Другие показатели материала:

Толщина листов базового металла 0,6; 0,65; 0,7; 0,75; 0,8 мм. При определении толщины не принимают во внимание размер защитных пленок, т. к. они измеряются в микронах и не влияют на показатель.
Вес полос. Чтобы его найти, нужно квадратуру листа умножить на массу 1 м². Показатель зависит от толщины стенки. Вес одного квадрата профлиста НС44 составляет 6,6 – 9,4 кг.

Гост допускает отклонение от нормы по высоте гофры ± 1,5 мм, от заявленной длины — на 10 мм, а отличие по ширине — ± 8 мм.

Сокращенные условные обозначения и расшифровка

На ярлыке упаковки ставят цифровую и буквенную маркировку. Показывают наименование фирмы-изготовителя, условное обозначение материала, количество изделий в пачке, их протяженность. Литеры Н и С обозначают, что материал кровельный и стеновой одновременно.

Значение других знаков маркировки:

цифра, стоящая поле первой буквы, обозначает показатель волны по высоте;
вторая литера дает представление о толщине стенки;
третья говорит о рабочем размере по ширине листа;
последнее число указывает на протяженность полосы.

Есть понятие общей и полезной ширины. Оно зависит от высоты гофры, т. к. каждая панель перекрывает соседнюю с перехлестов в одну гофру. Несущий / стеновой профметалл НС 44 выпускают шириной 1052 мм, из которой на рабочую приходится 1000 мм, а 52 мм уходит на нахлест гофры при монтаже. Полезный размер показывают в миллиметрах, чтобы сразу был виден показатель покрытия плоскости крыши.

Срок службы

Срок службы профлиста с полимерным покрытием составляет 50 лет

Время, в течение которого материал не разрушается, зависит от вида верхнего предохранительного слоя. На показатель влияют условия эксплуатации и климат. Не все виды полимеров в составе защиты одинаково стойко выдерживают действие вредных факторов.

Разница в сроках в зависимости от покрытия:

листы только с цинковым покрытием, без полимерного слоя будут служить 20 лет;
алюмоцинковое покрытие выдержит без деформации около 25 лет;
материал с полимерным слоем прослужит до 50 лет.

Учитывают также величину нагрузок, которые будут действовать н

а покрытие или облицовку.

Профнастил НС 44 применяют не только для скатных, но и для пологих крыш, поэтому при расчете принимают во внимание вес снегового наста. Также учитывают различные приспособления в виде снегозадержателей.

Советы по выбору

Для забора рекомендуют выбирать листы со светлой внутренней стороной

Цвет является такой же важной характеристикой, как несущая способность и прочность. Для стен фасада выбирают материал, оттенок которого светлее крыши, чтобы экстерьер смотрелся органично. Для заборов внутреннюю сторону берут светлее, чтобы визуально расширить пространство двора.

При покупке выбирают товар известных производителей, проверяют качество материала. Листы должны иметь равномерное покрытие на боковых и горизонтальных стенках волны. Если показатель длины немного отличается от указанного в документации, его можно не считать браком, если покупатель на это согласился.

Серповидность полос проверяют на месте. На каждые 3 метра она не должна превышать 5 мм при протяженности полосок до 6 м. При длине свыше 6 м допускается 1,5 мм на каждый погонный метр профиля. Волнистость на поверхности рядовых гофр не должна быть больше 1,5 мм, а на боковых гранях — не выше 3 мм.

Особенности монтажа

Обрешетку под материал устанавливают по стропилам с шагом 50 – 100 мм, в зависимости от уклона, годовой нормативной снеговой нагрузки, ветра. Для стеновой отделки профиля размещают с шагом 700 мм друг от друга. К обрешетке профиль фиксируют саморезами с оцинкованным покрытием, применяют длину до 100 мм. Для стен и крыши берут метизы с шестигранными головками, резиновыми или пластиковыми прокладками.

Для профлиста НС 44 применяют доборные элементы:

на крышах используют карнизные планки, специальные элементы для оформления ендовых, разжелобков, примыканий к карнизу и выступающим элементам;
для фасадной облицовки ставят стартовые и финишные планки, внутренние и наружные декоративные углы, применяют J-профиль, откосные профили для окантовки оконных и дверных проемов.

Лучше использовать полосы такой длины, чтобы не делать поперечные стыки, но специалисты не рекомендуют покупать профиль длиной более 4 – 5 м. На карнизном свесе концы полос выставляют так, чтобы они попадали на середину водосточного желоба.

На стены монтируют листы с продольным или вертикальным расположением волн, соответственно ставят профили вертикально или горизонтально. Между стойками крепят панели пенопласта, пенополистирола, а получившиеся промежутки заделывают монтажной пеной. Если ставят минеральную вату, обустраивают контробрешетку, чтобы организовать вентилируемый зазор для отвода конденсата.

Профлист НС44 в Липецке по низкой цене / Липецкий Металлопрокатный Завод

Профлист НС44 применяется в основном для кровли промышленных сооружений. Изготавливается НС44 из оцинкованной стали с декоративным защитным ЛКП. В зависимости от цели применения вы можете выбрать толщину профлист НС44, которая варьируется от 0,4мм до 0,8мм.

Цвета и покрытия

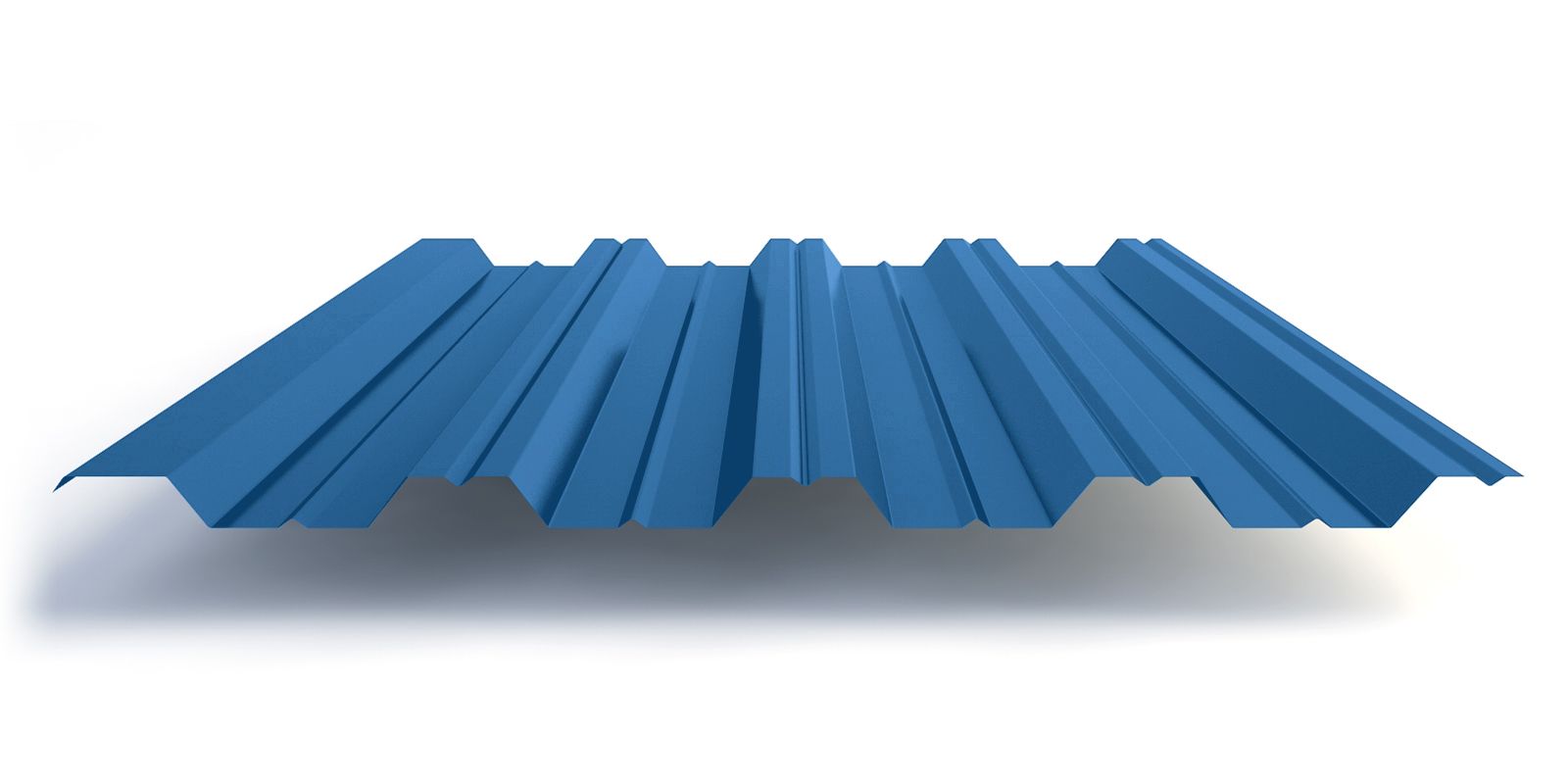

ПАЛИТРА ЦВЕТОВ ПОЛИЭСТЕР (ПЭ):

Полиэстер (ПЭ) Толщина глянцевого покрытия составляет 25 мкм, слой цинкования 140 г/м2. Широкое применение «полиэстер» получил благодаря своей разнообразной цветовой палитре и более экономичной стоимостью. Покрытие хорошо переносит воздействия окружающей среды, нагрев и большие перепады дневных и ночных температур, ливни и снег. Эстетичный внешний вид и защитные свойства позволили данному покрытию зарекомендовать себя как универсальный и доступный материал.

ПАЛИТРА ЦВЕТОВ БАРХАТНЫЙ ШЕЛК:

Бархатный шелк Толщина матового покрытия составляет 35 мкм, слой цинкования 140 г/м2. Отлично подходит для перекрытия кровли любой сложности. Данное покрытие благодаря своей текстуре имеет блеск на сгибах и игру оттенков при солнечных лучах. Производитель данного металла является самый современный и технологичный завод ПАО «НЛМК». Покрытие устойчиво к воздействию УФ-лучей, не теряет своих свойств при низких и высокихтемпературах, а также к действию агрессивных внешних факторов.

ПОВЕРХНОСТЬ ЦИНК:

Цинк — Слой цинкования от 100 — 140 г/м2. Наиболее приемлемый вариант, используемый в целях экономии денежных средств (для перекрытия гаража, бани, пристройки, навеса, дачного забора). Соотношение цены и качества металла зарекомендовали себя как универсальный и доступный материал. На вид покрытие имеет серый цвет с глянцевым отблеском.

Наше производство

Профнастил HC44 | Профнастил и профлист

Профнастил ПРО
О профнастиле

Профнастил HC44 активно используется в самых разных областях. Чаще всего используется он в качестве:

Кровельного материала
Материала для возведения кровельных настилов
Основной несущей конструкции легких и быстровозводимых сооружений
Материала для возведения каркасных конструкций
Материала для строительства заборов
Материала для облицовки и отделки стен изнутри и снаружи.

Изготовление профнастила HC44

Профнастил HC44 производится из листов высококачественной стали. При изготовлении его покрывают слоем цинка для придания высоких защитных свойств и устойчивости к повреждениям. Дополнительно на профнастил может быть нанесен слой полимерного покрытия. Полимерное покрытие придает профнастилу особую прочность и надежно защищает его от коррозии и иных повреждений. Поэтому профнастил с полимерным покрытием рекомендуется использовать для различных наружных работ.

Достоинства профнастила HC44

Профнастил HC 44 имеет сразу несколько ощутимых преимуществ. К основным его достоинствам можно отнести:

Сравнительно небольшой вес
Устойчивость к повреждениям
Высокую несущую способность за счет большой высоты волны
Легкость монтажа
Разнообразие цветовых решений.

Характеристики профнастила HC44
Характеристика	HC44 — 0,55	Профнастил НС44-0,7	Профнастил НС44 0,8
Толщина металла, мм	0,55	0,7	0,8
Вес профнастила НC44, 1п/м, кг	6,6	8,3	9,4
Вес профлиста НC44, полезный м2, кг	6,6	8,3	9,4

Самые низкие цены на профнастил НС44

Ниже представлены профнастилы НС44 с самой низкой ценой. Сам список профлиста НС44 не является исчерпывающим — смотрите наш каталог для оценки ассортимента.

Указаны цены на профнастил БЕЗ учета скидок — звоните и получите скидку!

Профнастил НС44 – Цена и размеры. Завод г. Киев

Описание

Профнастил НС44 ⏵ это кровельный вариант профнастила с высотой волны 44 мм (в зависимости от производителя высота волны может быть 45мм или 44мм, соответственно маркироваться такой профнастил будет ⏵ профнастил ПК-45) Изготавливается из тонколистовой оцинкованной стали, может быть с лакокрасочным покрытием (полиэстер) и без него. Чаще всего применяется как кровельный материал в промышленном строительстве. Заводы изготовители металлопрофиля 45 мм: Альба Профиль, Арсенал-Центр, Сталекс, Альба-профиль. Ниже мы расскажем подробней про область применения этого металлопрофиля и от каких параметров зависит цена на профнастила НС44

Профнастил НС44 — Гост 1000мм

Профлист НС-44 является универсальной несущей маркой, применяемой при строительстве кровель складов, ангаров, промышленных и производственных зданий, где есть необходимость использования несущих кровельных конструкций. Полезная ширина профиля составляет ровно 1м (1000мм). В гражданском строительстве и для фасадов практически не используется. Профнастил Н44 характеризуется высотой профиля 44 мм и ребрами жесткости на каждой волне трапеции с обеих сторон листа.

Оцинкованный профнастил НС44 для кровли и несущих конструкций обладает отличными техническими характеристиками, имеет длительный срок службы, но проигрывает в цене марке ПК35 с аналогичными качествами. Именно поэтому металлопрофиль НС44 применяют только при закладке данного профиля в проект. Размеры и несущие свойства профнастила НС44, оптимальная цена за м2 и эксплуатационные характеристики позволяют использовать его практически во всех областях промышленного строительства, особенно в толщинах от 0,45 до 0,7 мм.

Профнастил НС 44 – характеристики

Профнастил НС44 из-за высокой волны, чаще всего используют в промышленном строительстве – перекрытие складских помещений, ангаров, производственных зданий. Вдоль края листа расположена капиллярная канавка, которая препятствует заходу влаги через замок. Крепится такой кровельный профнастил саморезами. В СТК “Ваша Крыша” Вы можете заказать любую длину листа профнастила, а так же выбрать подходящий цвет из стандартной палитры RAL.

Возможные параметры изготовления профнастила НС44 в Киеве и области:

Длина листа от 0,3 м до 12 м
Толщина листа от 0,4 мм до 0,8 мм
Тип покрытия: полиэстер, МАТполиэстер, Цинк, алюмоцинк
Срок изготовления — 48 часов (если заказ не меньше 15 кв.м.)
Производство: г. Киев, г. Васильков, г. Вишневое, г. Вышгород

Профлист НС44 0,5 мм RAL 7004 серый

Наша компания оказывает услуги по доставке своей продукции в любом направлении. Имея большой, собственный автопарк гарантируем поставку в строго оговоренные сроки с минимальными затратами что позволяет существенно экономить ваше время и деньги.

Наша компания оказывает услуги по доставке продукции в любом направлении внутри региона, а также в близлежащие области. «Хорошая Кровля» обладает собственным автопарком, состоящим из грузовых атомобилей ГАЗель с длиной кузова от 5,5 до 9 метров, а также крана-манипулятора, что позволяет оперативно производить разгрузку даже самых крупногабаритных грузов.

Рассчитать стоимость доставки вам помогут наши менеджеры по телефону 8 (4752) 77-83-24 или онлайн-консультант на сайте (в правом нижнем углу страницы).

Гарантируем поставку в строго оговоренные сроки и с минимальными затратами!

Стальной шелк – эталон на рынке кровли!

Надежный кровельный материал высокого качества, подобранный специально для вашегорегиона;
Популярные европейские цвета;
Эстетичный внешний вид;
Экологически безопасный и пожаростойкий материал;
Соответствие всем стандартам и нормам Европы и РФ
Оптимальное соотношение цена – качество

Гарантия от производителя*:

10 лет – гарантия на декоративные свойства

15 лет – гарантия от коррозии

25 лет – гарантия от сквозной коррозии

Территориальный подход к формированию рыночного предложения:

Территории	Дополнительные потребности	Вид продукции
Нормальная влажность и солнечная активность	Соответствие евронормам	Стальной шелк
Повышенная солнечная активность	Дополнительная защита от ультрафиолета	Стальной шелк SP
Повышенная влажность	Дополнительная защита от коррозии	Стальной шелк WP
Повышенная влажность + солнечная активность	Дополнительная защита от коррозии и ультрафиолета	Стальной шелк DP

Стальной шелк (Classic):

На рынке нет как четкого стандарта, определяющего материал, из которого должна быть изготовлена кровля, так и точных характеристик этого материала.

Стальной шелк – металл с полимерным покрытием для кровли, имеющий четко обоснованные характеристики.

продукт подходит для территорий с умеренной влажностью и умеренной солнечной активностью;
основное требование: соответствие продукта стандарту качества, обуславливающего оптимальное соотношение характеристик металлопроката и покрытий для умеренного климата;
толщина металлопроката – 0,5 мм;
масса Zn – 180 г\м?;
полиэфирное покрытие – 25мкм;

Стальной шелк SP (Sun Protection):

Утрата декоративных свойств кровли под воздействием солнечных лучей.

Стальной шелк SP – металл с полимерным покрытием для кровли с дополнительной защитой от ультрафиолетового излучения.

продукт подходит для территорий с высокой солнечной активностью;
основным требованием для продукта является устойчивость верхнего слоя к выцветанию по воздействием ультрафиолетового излучения, достигаемая за счет утолщения слоя полиэфирного покрытия;
толщина металлопроката – 0,5 мм;
масса Zn – 180 г\м?;
полиэфирное покрытие – 30мкм

Стальной шелк WP (Water Protection):

Низкая коррозионная стойкость кровли вследствие повышенной влажности.

Стальной шелк WP – металл с полимерным покрытием для кровли с дополнительной защитой от коррозии.

продукт подходит для территорий с повышенной влажностью;
основное требование: устойчивость металлопроката к коррозии в результате химического или электрохимического взаимодействия с внешней средой, достигаемая за счет увеличения слоя цинка;
толщина металлопроката – 0,5 мм;
масса Zn – 275 г\м?;
полиэфирное покрытие – 25мкм;

Стальной шелк DP (Double Protection):

Утрата декоративных свойств кровли под воздействием солнечных лучей и низкая коррозионная стойкость вследствие повышенной влажности.

Стальной шелк DP – металл с полимерным покрытием для кровли с повышенной защитой от коррозии и ультрафиолетового излучения.

продукт подходит для территорий с высокой солнечной активностью и повышенной влажностью;
основное требование: сочетание устойчивости верхнего слоя к выцветанию по воздействием ультрафиолетового излучения и устойчивости металлопроката к коррозии , данное требование достигается путем увеличения как слоя цинка, так и слоя полиэфирного покрытия;
толщина металлопроката – 0,5 мм;
масса Zn – 275 г\м?;
полиэфирное покрытие – 30мкм;

Цветовая гамма:

Основная идея: цвета, максимально приближенные к натуральной черепице в Европе.

Тип покрытия: глянцевое.

Преимущества продукции ОАО «Северсталь»

Цветное полиэфирное покрытие:

Краска для полимерного покрытия от лучших мировых производителей;
Полностью соответствует европейским нормам;
100% европейское качество;
Обеспечивает декоративно-защитные свойства.

Цинковое покрытие:

Цинковое покрытие высшего качества;
Равномерное сцепление грунта и оцинкованного проката благодаря уникальной мощной системеочистки полосы.

Металлопрокат:

Севергал –лучшая линия оцинкованного проката в России;
Гарантированное качество сушки грунтовочного покрытия и отделочного слоя благодаря уникальной конвекционной бесконтактной 7-ми секционной печи;
Гарантированная толщина полимерного покрытия благодаря системе измерения с использованием ?-излучения;
Гарантированное равномерное распределение краски по ширине длине полосы с двух сторон;
Маркировка проката с покрытием по длине полосы.

7 слоев защиты:

цветное защитное полиэфирное покрытие;
грунт;
конверсионное покрытие;
цинк;
металл;
защитное покрытие обратной стороны;
грунт обратной стороны.

Скат крыши из профлиста для промышленных зданий.

Какой минимальный уклон кровли из профлиста

Важную роль в строительстве надежного и долговечного здания играет этап проектирования. Если говорить о кровле, важно правильно выбрать уклон крыши из профнастила. Это не просто вопрос личных предпочтений и эстетики. Размер чердака или чердака, наличие или отсутствие проблем со снегонакоплением и устойчивость к ветровым нагрузкам зависят от угла наклона кровли.Чтобы определить уклон крыши, важно учесть множество факторов.

Некоторые думают, что угол наклона связан только с желанием заказчика и архитектурной идеей. Фактически, существует две группы факторов, определяющих минимальное смещение:

Климатический фактор

Есть несколько климатических особенностей, которые могут существенно повлиять на угол наклона:

В отличие от дождя, снег очень часто задерживается на поверхности крыши.Если на участке может выпасть метр и более, то сложно представить, какой мощной должна быть крыша, чтобы выдерживать такую массу, если она не скатывается. Чем больше угол наклона, тем больше вероятность того, что снежная масса под собственным весом соскользнет вниз. Вряд ли кто-то захочет зимой очистить от снега не только двор, но и крышу. Поэтому в таких регионах могут быть конструкции с уклоном крыши от 40 ° и выше.

Осадки. Чем больше нагрузка от дождей на территории, тем круче угол наклона крыши. Чем дольше вода остается на крыше, тем больше вероятность того, что она потечет со временем. Если вы делаете уклон кровли менее 12 °, нужно тщательно заделать все стыки рубероида, а нахлест листов сделать больше.

Если предыдущие факторы говорили в пользу крутых крыш, то в районах с сильными и порывистыми ветрами, наоборот, советуют делать уклон крыши небольшим.Это снизит парусность конструкции. Если регион подвержен сильным ветрам, крышу лучше создать под углом 15-25 °, не более. В случае вероятности ураганного ветра угол наклона может быть даже 8 ° или меньше.

Однако это не значит, что можно вообще сделать конструкцию плоской, так как она также не выдержит сильного урагана.

Зависимость угла наклона от рубероида

Очевидно, что для участков с сильными дождями и снегопадами нужно делать крышу под большим углом, а на участках с сильным ветром — под минимальным углом.

На выбор минимального уклона также влияют характеристики кровельного материала. Каждый создает свою нижнюю планку для угла крыши. Климатические факторы могут увеличить это значение, однако делать крышу более плоской, чем предполагает материал, не стоит.

Ондулин. Минимальный уклон уклона 6 °.
Мягкая плитка. Наклон не менее 11 °.
Профнастил. Не менее 12 °, иначе нужно будет приступить к склеиванию стыков профлиста.
Металлочерепица. Минимальное значение уклона 14 °.
Рулонные материалы в два слоя — 15 °. Если использовать трехслойное покрытие, можно даже крышу сделать ровной (2-5 °).

Кровельные материалы разные

Требования СНиП

Сланец, черепица и прочие штучные материалы. Минимальный уклон 22 °.

Согласно требованиям СНиП, для кровли из профнастила минимально допустимый порог составляет 8 °, но допустим только для хозяйственных построек и промышленных сооружений.Угол наклона гофрированной кровли для жилых домов не менее 10 °. Однако строительные компании дают гарантию только на конструкции с уклоном от 12 ° и выше. Максимальный угол наклона может составлять даже 70 ° и более.

Однако стоит помнить, что чем меньше высота кровли и, соответственно, угол наклона, тем меньшее расстояние необходимо делать между досками обшивки. Как видно из таблицы ниже, крыша с небольшим уклоном требует прочной обшивки.

Требования СНиП

Преимущества и недостатки минимального угла наклона

Почему возникает вопрос о минимально допустимой норме для двускатной и односкатной кровли? В чем преимущества невысоких конструкций? Некоторые из их преимуществ перечислены ниже:

Снижение расхода рубероида. Если крыша высокая, нужна более массивная стропильная система. За счет уменьшения угла наклона можно снизить стоимость всей конструкции.Однако стоит учесть, что для невысоких крыш перекрытие листов будет больше.
Кровельная безопасность.
Односкатные крыши лишены конька, а значит, и всего комплекса работ с ним.

Помимо достоинств, низкая крыша имеет еще ряд недостатков:

Медленный сток воды, а значит большая вероятность протечек и повреждения кровельного пирога. Для этого листы в местах нахлеста необходимо заклеить.
Высокая снеговая нагрузка на крышу.В некоторых случаях при обильных снегопадах потребуется самостоятельно очистить кровлю из профлиста от снега.
Невозможность обустроить жилую мансарду.

Расчет уклона

Принимая во внимание все вышеперечисленные факторы, следует определиться, какой угол наклона будет оптимальным для той или иной ситуации. В первую очередь, собираясь строить дом, нужно смотреть на угол наклона крыши соседей, ведь климатические особенности на одной территории одинаковы.

Также важно определить, как чердак … Если нужно создать одну или несколько жилых комнат, то высота крыши будет больше минимально допустимой.

Существует несколько видов кровли из профнастила:

Небольшой уклон (14 ° и менее). Перекрытие материала по вертикали — 20 см, стык выполнен в три волны.
Средний уклон (15-30 °). Перекрытие по вертикали составляет 15-20 см, а нахлест — 1 или 2 волны.
Крутые склоны (30 ° и выше).Минимальное перекрытие — 10-15 см, перекрытие — в одну волну.

Как видите, уклон крыши также влияет на расход рубероида. Если учесть все строительные нормы и правила, а также правильно определить снеговые и ветровые нагрузки, можно создать оптимальный угол наклона крыши для строящегося здания.

При проектировании строительства частных домовладений особое внимание уделяется кровле. При определении угла наклона кровли из профнастила решающее значение имеет соотношение высоты кровельной конструкции и ее общей площади.От этого зависит размер свободного пространства на чердаке, будут ли проблемы со скоплением снежных масс и не унесет ли крышу ветром.

СНиП на кровлю из профнастила

Согласно положениям строительных норм и правил, этот тип кровли можно укладывать при уклоне не менее 8 градусов. Только при таком угле наклона кровли из профлиста атмосферные осадки не могут проникнуть через стыки и отверстия под саморезы.В этом случае шаг монтажа обрешетки должен составлять 40 сантиметров.

А вот 8 градусов — это минимальный угол наклона профнастила для промышленных и хозяйственных построек, а для жилых домов этот показатель составляет 10 градусов. Если вы планируете устанавливать крышу в два и более слоев, то это значение будет выше.

По этой причине строительные организации предоставляют гарантию на выполненные работы при условии, что профнастил был уложен на крышу с уклоном не менее 12 градусов.Что касается максимального угла, то в данном случае он может составлять до 70 градусов и более.

Поэтому СНиП при установке стального профлиста рекомендует выбирать 20 градусов как оптимальный уклон ската кровли. Но в некоторых случаях возникает необходимость сделать крышу практически плоской, например, на беседке или хозпостройке.

Угол наклона и типы крыш

Крыши, в зависимости от угла наклона:

плоский — этот параметр не превышает 5 °;
скатные — имеют уклон 20 °, такие крыши менее водонепроницаемы и поэтому пользуются популярностью у застройщиков;
с малым углом, не превышающим 25 градусов — на них можно оборудовать чердаки, но без оконных проемов;
крутой — так называют те крыши с уклоном более 40 ° — в этом случае вполне можно будет обустроить жилую мансарду;
большие — их наклон 45 — 60 °.

На сегодняшний день лучшим выбором считается уклон скатов крыши от 38 до 45 градусов.

Но минимальный уклон кровли из профлиста в градусах равен 8. Когда нужно оборудовать кровлю с еще меньшим уклоном, то нужно менять принцип конструкции. Это значит, что профнастил укладывается на дно кровельного пирога как пол здания.

Преимущества кровель с минимальным уклоном

Основные преимущества устройства крыш с таким уклоном следующие:

снижение материалоемкости;
упрощены и безопасны кровельные работы;
отсутствует гребень и соответственно проблемы связанные с его герметизацией.

Устраивая крошку дома, ее хозяину необходимо знать: чем больше угол ее наклона, тем выше конек и тяжелее конструкция крыши … В результате возникает значительная нагрузка на стены и фундамент. При минимальном угле наклона такой проблемы не возникает.

Недостатки крыш с минимальным уклоном

Небольшой уклон откосов приводит к тому, что вода с них скатывается медленнее, влага успевает найти мельчайшие зазоры между стыками и в результате просачивается в кровельный пирог.

В данном случае порогом считается угол 12 ° — при этом дополнительные меры по герметизации все равно не могут быть применены. Поэтому при строительстве более плоских крыш с уклоном менее 12 ° места укладки профлистов внахлест необходимо обработать специальными кровельными герметиками.

Тип рубероида, который можно использовать при устройстве кровли, зависит от выбора уклона. Если уклон небольшой или крыша ровная, то подойдет только несущий профиль с высокой гофрой.

Настенный профиль или универсальный профиль можно установить на крутой скат крыши, так как давление на крышу будет минимальным. С его поверхности легко скатывается снег, а вода не задерживается.

В случае, когда угол составляет 12-14 градусов, расход материала для кровли увеличится, так как размер нахлеста листов нужно делать больше и герметик использовать нельзя. Но, когда уклон меньше, то без усиленной герметизации не обойтись.Опытные кровельщики утверждают, что оптимальный угол наклона профнастила 15 — 30 °.

При недостаточном угле крыши для профнастила нет возможности обустроить чердак, а это снижает теплопотери здания через крышу до 9%. Небольшой уклон кровли требует более сложной системы стропил, которые смогут выдерживать серьезные нагрузки. Чем меньше этот угол, тем больше опор потребуется установить.

Ветровые и снеговые нагрузки

При расчете уклона профнастила необходимо учитывать множество важных данных.В первую очередь, это климат в районе, где планируется возвести здание. Поэтому необходимо заранее узнать высоту снежного покрова на местности зимой, сколько выпадает осадков, как часто дует ветер и в каком направлении он преимущественно.

Дело в том, что уклон кровли из профлиста определяется исходя из погодных условий на конкретном участке. Минимальное значение этого параметра выбирается, когда дом строится в районе, где отмечаются сильные ветровые нагрузки.В этих местах опасно такое явление, как «накатывание крыши», когда ее покрытие срывается мощным порывом ветра.

Согласно СНиП, при средней ветровой нагрузке угол уклона должен составлять 35-45 °, а при сильном — от 15 до 25 градусов. В районах, где сильные ветры считаются нормой, нужно выбирать значение, близкое к минимальному уклону кровли из профлиста, что позволит максимально снизить ветровую нагрузку. Более того, практически плоские крыши, собранные из этого материала, можно оторвать и поэтому отсутствие крутизны нельзя назвать лучшим решением.

Снеговая нагрузка, как и ветровая нагрузка, оказывает большое влияние на кровлю. В некоторых регионах России зимой выпадает огромное количество снега. Никакая кровельная конструкция этого не выдержит. Поэтому на таких участках, чтобы не задерживалась снежная масса, делают уклон до 45 градусов и тогда усиление стропил не требуется. На крутой поверхности осадков практически нет.

Например, в Якутске снеговая нагрузка может достигать 550 килограммов на «квадрат» площади кровли.По этой причине здесь строят дома с крутыми и высокими крышами. Даже небольшой слой снега довольно много весит и, в отличие от дождя, задерживается на крышах, достигая высоты более метра. Хуже всего в этом случае выглядят крыши с минимальным уклоном скатов.

Самостоятельный расчет угла наклона

Профессионалы рассчитывают уклон крыши с помощью специального прибора — инклинометра или по формулам.

Есть способ попроще — нужно знать длину катета и гипотенузу.В этом случае гипотенуза представляет собой прямой уклон, противоположное плечо будет расстоянием от перекрытия до конька, а соседнее плечо — это отрезок между наклоном карниза и серединой перекрытия. Затем они используют тригонометрические функции или инженерный калькулятор.

При определении уклона будущей кровли учитывается ряд факторов:

Объем финансирования строительства.
Величина снеговых нагрузок.
Среднее значение ветрового воздействия.
Необходимость обустройства полезного подкровельного пространства.

Величина уклона скатной кровли из профлиста

Если есть необходимость построить хозпостройку, гараж или построить сарай, то крышу для них можно сделать самому. Для этих целей идеально подойдет скатная кровля из профнастила. Этот тип конструкции прост по конструкции и исполнению, прост в обслуживании, прочен, долговечен (читай: «»). Стоимость строительства такой кровли невысока, и ее можно возвести в кратчайшие сроки.

Перед установкой такой кровли важно правильно выбрать уклон скатной кровли из профнастила, толщину материала и сечение несущих элементов кровли. Это требуется для обеспечения эффективного отвода атмосферных осадков.

Несмотря на парусность профилированных листов, односкатная кровля при правильном расположении будет безопасна даже при сильных порывах ветра, при этом особое внимание уделяется гидроизоляции.

Размер ската кровли навеса или хозпостройки выбирается не произвольно, а с учетом климатических характеристик района проживания, количества осадков, преобладающей розы ветров, например стропильной конструкции , длина ската и кровли.

Если между гофрами нет перелива воды, то уклон скатной кровли из профнастила минимальный.

Прочие важные строительные объекты

Как правило, минимальный угол наклона кровли из профлиста с усиленными стропилами устанавливается в регионах с теплым климатом и малым количеством осадков.Для уменьшения степени обогрева помещения изнутри дома в кровельном пироге предусмотрена теплоизоляция и вентилируемый зазор.

На неглубоких кровлях при укладке профнастила необходимо использовать герметизирующие ленты и специальные мастики для обработки стыков и перекрытий. Такие кровли защищают от протечек и повреждений гидроизоляционными мембранами.

Если строится крыша с уклоном менее 10 градусов, специалисты советуют использовать трехслойную современную мембрану.Только этот материал способен защитить кровельный пирог от проникновения в него влаги.

При минимальном уклоне ската крыши необходимо соорудить для нее водоотвод. На таких поверхностях задерживается как влага, так и снег, поэтому уклон спроектирован таким образом, что вода направляется в сторону воронок, если система внутренняя, или желобов, если конструкция дренажа внешняя.

При минимальном уклоне профнастил укладывается на решетку и фиксируется саморезами с резиновыми прокладками.Чем меньше угол наклона, тем больше величина нахлеста листов, в результате чего полезная площадь рубероида уменьшается.

Стандартно стропильная система устанавливается с шагом 60–100 сантиметров, но при минимальном уклоне это расстояние сокращается до 40 сантиметров, и тогда основание получается более прочным и легче переносит скопление снежных масс. на крыше.

Для откосов с минимальным значением между стропилами и профнастилом обязательно должен быть вентилируемый зазор, а точнее: чем меньше уклон, тем он должен быть больше, а это не менее 50 миллиметров.

Нюансы монтажа профнастила

Технология строительства кровли с минимальным уклоном из профлиста следующая:

Листы обрезаны, а их края окрашены для защиты от коррозии.
На стропила уложен гидроизоляционный материал, например, пароизоляционная пленка.
Поверх гидроизоляционного слоя укладывается обрешетка, частота монтажа которой должна соответствовать типу профнастила.
Затем прикрепляют еще один слой пленки и сверху еще одну обрешетку. Деревянные рейки желательно предварительно обработать антисептическим составом, помогающим продлить срок эксплуатации кровли.
Затем листы рубероида укладываются и закрепляются саморезами. Под каждый болт необходимо поместить специальные резиновые или неопреновые прокладки.
Места соединения листов профнастила заделываются специальными средствами, в состав которых входит силикон.

Несведущему человеку может показаться, что угол наклона кровли из профнастила выбирается архитектором исключительно из эстетических соображений.Но это далеко не так. На самом деле уклон кровли из профнастила — одна из важнейших характеристик кровельной системы, и при ее выборе нужно учитывать множество исходных данных.

Факторы, влияющие на уклон профнастила

Одним из основных факторов, напрямую определяющих уклон профлиста, являются климатические особенности района , на котором расположен строящийся дом.Прежде всего, это:

Высота снежного покрова;
Количество осадков, выпадающих в виде дождя;
Сила и преобладающее направление ветра.

Какое значение имеет угол наклона крыши из профнастила, легко увидеть, если учесть, например, влияние на него высоты снежного покрова.

В отличие от дождевой воды, которая очень быстро стекает с крыши, снег может оставаться на ней надолго.Несложно представить, какую нагрузку должна выдерживать крыша, если уровень снежного покрова в некоторых регионах может достигать одного метра и более. Чем больше угол наклона кровли, тем труднее на ней задерживаться снежной массе, а при определенной толщине покрытия снег с крутой кровли неизбежно соскользнет под собственным весом.

Выбирая скат крыши из профнастила, нужно учитывать характеристики материала, выбранного для кровли.Например, несущий профлист с большой высотой волны можно использовать даже на плоских крышах торговых центров, а стеновой или универсальный профиль — только на крышах с крутым уклоном.

При использовании любого покрытия нужно учитывать, что при слишком малых уклонах вода не успеет стекать с кровли и может просочиться внутрь в местах стыков кровли. Минимальный уклон для профлиста, при котором этого не произойдет и можно обойтись без дополнительных мер по уплотнению — 12 °.Если угол ската крыши из профнастила меньше этой величины, то нахлест между листами необходимо дополнительно заделать кровельным герметиком.

Кроме того, небольшой уклон кровли из профлиста потребует применения более дорогого профиля с большей несущей способностью соединения при увеличении нагрузки на кровлю. Увеличится и расход материала, так как чем меньше уклон кровли из профлиста, тем больше требуется нахлест листов, особенно если речь идет о вертикальных стыках.

Помимо прочего, для крыш с небольшим уклоном стропильная система во много раз сложнее, так как она должна выдерживать больший вес. В частности, на рисунке выше показано, как уклон скатной крыши из профнастила влияет на конструкцию стропил. Как видите, при уменьшении угла наклона появляется множество дополнительных элементов, задача которых — перераспределить нагрузку со стропильной ноги и обеспечить необходимую опору для основных элементов.

Шаг обрешетки и размер нахлеста листов в зависимости от уклона кровли из профнастила

Как уже было сказано выше, минимальный уклон кровли из профлиста, при которой нет необходимости дополнительно заделывать вертикальное перекрытие, составляет 12 °. Если уклон кровли находится в пределах от 12 ° до 14 °, то герметик больше не требуется, но потребность в увеличенном размере этого перекрытия сохраняется. Оптимальный уклон для профнастила — от 15 ° до 30 °.

В таблице ниже указаны значения необходимого перекрытия под профнастил, угол наклона кровли имеет решающее значение и может находиться в одном из указанных интервалов.

Расход материалов, необходимых для устройства кровельной системы, напрямую зависит от угла наклона кровли из профлиста. При больших углах наклона длина стропил увеличивается, но при этом не требуется установка дополнительных подкосов.В этом случае увеличивается и расход самого профнастила, но более эффективно используется собственная несущая способность, поэтому можно использовать более дешевый профнастил с меньшей высотой волны.

Кроме того, чем больше угол наклона профнастила, тем больше шаг обшивки и тем меньше расход пиломатериала. Также частота обрешетки сильно зависит от марки профлиста. Например, для профилированного листа С-21 под углом более 15 ° шаг обрешетки должен составлять 650 мм, а для НС-44 при том же угле уже 1000 мм.

Обрешетка в зависимости от уклона кровли из профнастила и марки профнастила

Профлист Марка	Уклон крыш, град.	Шаг обрешетка	Количество внахлест листов в ряду
НС-8	Более 15 °	цельный	Две волны
НС-10	до 15 °	цельный	Две волны
НС-10	более 15 °	300 мм	Одна волна
НС-20	до 15 °	цельный	Одна волна
НС-20	более 15 °	500 мм	Одна волна
С-21	до 15 °	300 мм	Одна волна
С-21	более 15 °	650 мм	Одна волна
НС-35	до 15 °	500 мм	Одна волна
НС-35	более 15 °	1000 мм	Одна волна
НС-44	до 15 °	500 мм	Одна волна
НС-44	более 15 °	1000 мм	Одна волна
п-60	не менее 8 °	3000 мм	Одна волна
п-75	не менее 8 °	4000 мм	Одна волна

Для несущего профлиста этот зазор составляет уже 3-4 метра, а деления по углу наклона кровли нет. Минимальный уклон крыши составляет 8 °. Крыши с меньшим углом наклона уже считаются плоскими, поэтому к ним предъявляются другие требования.

При расчете количества материалов необходимо учитывать размер нахлеста профнастила, который также зависит от угла наклона кровли.

Минимальный уклон кровли из профнастила

Выше уже несколько раз говорилось о том, какой может быть минимальный уклон для профнастила в зависимости от ситуации.Без необходимости герметизации стыков это 12 ° для несущего профилированного листа с высотой гофра более 60-8 °. В принципе, максимального угла для этого материала нет — вы можете установить его хотя бы на 70 °, если это позволяет климат вашего региона.

К тому же даже 8 ° — это некая условность, так как профнастил отлично подходит для устройства плоских кровель … Хотя в этом случае меняется принцип изготовления кровли — в частности, профлист в этом случае оказывается внизу кровельный пирог, играющий роль внахлест.

Если вам нужна классическая крыша, то вы можете рассчитать минимальный уклон кровли из профнастила, зная максимальные снеговые нагрузки в регионе. В частности, в Якутске снеговая нагрузка достигает 55 кгс / м², поэтому строить индивидуальные жилые дома с низким уклоном крыши просто нецелесообразно, а в южных регионах такой проблемы нет.

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила необходимо учитывать четыре составляющих:

Вес утеплителя, обрешетки, обрешетки и других слоев кровельного пирога;
Вес самой кровли;
Снежная нагрузка для вашего региона;
Ветровая нагрузка для вашего региона.

Допустим, крышу мы покроем профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. Базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг / м³ будут использоваться в качестве теплоизоляции. Таким образом, масса 1 м2 утеплителя будет 15 кг . .. Для обрешетки используется брус 200 × 200 мм из сосны с шагом 650 мм, поэтому масса 1 м2 обрешетки будет 28,3 кг … Масса остальных компонентов принимаем равной 3 кг / м² .

Таким образом, масса всего кровельного пирога составляет: 5,4 + 15 + 28,3 + 3 = 51,7 кг / м² … Полученное значение умножаем на коэффициент 1,1, чтобы обеспечить возможность замены некоторых материалов кровельного торта. В сумме общий вес 1 м² крыши равен 56,87 кг / м² .

Теперь необходимо рассчитать допустимый уклон с учетом имеющихся снеговых и ветровых нагрузок. Допустим, дом построен в Новгородской области.Он относится к III снежному району, который можно определить по карте, представленной выше.

Итак, у нас снеговая нагрузка 180 кг / м². Однако это необходимо учитывать с поправочным коэффициентом µ, который зависит от угла наклона крыши:

Если уклон минимальный — угол наклона кровли из профлиста менее 25 °, то значение поправочного коэффициента принимается равным 1;
Если угол наклона кровли из профнастила от 25 ° до 60 °, то µ = (60 ° -α) · (60 ° -25 °) где α — необходимый уклон кровли;
Если угол наклона кровли из профнастила более 60 °, то µ равно 0, то есть снеговая нагрузка при расчете кровли не учитывается.

При расчете угла наклона необходимо учитывать ветровую нагрузку. Новгородская область относится к Ia ветровому региону, где, как видно из приведенной ниже карты, нормальная нагрузка составляет 23 кг / м².

Нагрузка, действующая непосредственно на крышу, рассчитывается по следующей формуле:

W = Wn Kh C

Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, а FROM — аэродинамический коэффициент, который может колебаться от -1.От 8 до 0,8 в зависимости от уклона крыши. Поскольку рассчитать его достаточно сложно, для нашей формулы мы возьмем наибольшее значение — 0,8, что упростит расчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту более 5 метров, тогда Х будет равно 1, а ветровая нагрузка — 23 · 1 · 0,8 = 18,4 кг / м² .

Таким образом, с учетом массы кровельного пирога и воздействия ветра нагрузка на крышу будет равна 56.87 + 18,4 = 75,27 кг / м² … Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опоры 1,8 м и использовании второй схемы опоры составляет 253 кг / м² , то она составляет Выбирать такой уклон кровли из профлиста необходимо так, чтобы рассчитанная нами нагрузка с учетом снеговой нагрузки была меньше этой величины.

Поскольку 75,27 + 180 = 255,27 кг / м² , что явно больше 253 кг / м² , то уклон кровли из профнастила в нашем случае не может быть меньше 25 °.Поскольку делать угол больше 60 ° также нецелесообразно, мы получаем, что необходимое нам значение находится в диапазоне от 25 ° до 60 °, то есть µ. необходимо рассчитать по формуле.

Рассчитываем минимальный уклон профнастила С21 в наших условиях:

180 (60-α) (60-25) + 75,27 = 253

Решая это простое уравнение, находим, что α = 25,441 ° … Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет 26 °.Для большей надежности здание, расположенное в этих условиях и имеющее указанный кровельный пирог, лучше оборудовать крышей с уклоном 30 °. Хотя можно остановиться на минимальном значении, учитывая то, что на предыдущих этапах расчета уклона крыши из профнастила повышающие коэффициенты использовались несколько раз.

Благодаря отличным эксплуатационным характеристикам профлист широко применяется как в жилом, так и в промышленном строительстве.При соблюдении всех необходимых технологий монтажа можно сделать надежную, долговечную и эстетичную обшивку кровли.

Рекомендации производителя: минимальный уклон кровли из профлиста

В большинстве случаев рекомендуется устанавливать этот материал на кровлях с уклоном не менее 20 градусов. Однако это правило распространяется в основном на жилые дома. В промышленном строительстве регламентом разрешено использование профлиста в качестве кровельного материала для откосов с углом наклона 8 градусов.Но на очень плоских крышах промышленных зданий можно монтировать только специальный лист — с самонесущим профилем. Хотя такой материал достаточно дорогой, его иногда используют в частном домостроении. При его использовании минимальный уклон крыши жилого дома из профлиста может составлять 15 градусов.

Последствия несоблюдения

В случае нарушения при проектировании профилированной кровли требований СНиП относительно минимально допустимого угла наклона скатов, собственник дома впоследствии столкнется с такими проблемами, как:

протечки во время дождя сквозные отверстия для саморезов;
проталкивание кровли слоями снега;
Слишком большая потеря тепла через крышу;
Разрыв листов сильными порывами ветра.

Многие владельцы загородной недвижимости считают, что чем ровнее крыша, тем меньше на нее тратится материала. Но на самом деле это не совсем так. При устройстве плоской кровли обычно приходится использовать очень большой объем (шаг 40 см). К тому же в этом случае облицовочный материал по нормам укладывается со значительным перекрытием.

Минимум профлиста, как мы выяснили, составляет 15 градусов. При проектировании можно выбрать именно такой вариант кровли. Но лучше сделать скаты крыши крутыми.В этом случае облицовка получится более надежной, а работы по установке самого материала выполнить легче. Оптимальный вариант угла наклона откосов при использовании профлиста — 25-40 см.

Каким должно быть перекрытие

Этот показатель, следовательно, зависит от угла наклона откосов, выбранного при проектировании дома. Итак:

для угла от 15 до 30 градусов перекрытие должно быть 20 см;
для крыш с углом 30 градусов и более — 15 см.

Если в проекте минимальный уклон кровли, обшивка выполняется из профлиста с нахлестом между рядами в две волны. При этом для дополнительной защиты от проникновения влаги используется герметик и специальный герметик. Помимо прочего, в этом случае под профлист следует набить сплошную обрешетку.

Современная промышленность выпускает профилированный лист двух основных типов: стеновой (обозначается «С») и собственно кровельный («К»). Также этот материал может различаться по форме профиля.Конечно, его следует использовать для кровли. Что касается профиля, в связи с этим для обшивки стропильной системы обычно используются варианты «волна» или «трапеция» высотой 25-31 мм.

Оптимальная толщина листа для кровли 0,8 мм. Иногда для кровли также выбирают вариант 1 мм. Такой толстый материал обычно приобретается, если из профлиста выбран минимальный уклон кровли. В градусах, как мы выяснили, этот параметр составляет от восьми до пятнадцати. В сантиметрах это будет выражаться прежде всего в высоте конька.Чем шире открытие, тем выше будет этот показатель.

Для уклона очень большой площади необходимо использовать два или три ряда листов. Однако чаще крышу все же проектируют таким образом, чтобы ее можно было обшить в один ряд. Поэтому при выборе материала следует обращать внимание и на его длину. Чаще всего в продаже имеется профлист 6 м. Поэтому не исключено, что проектировать крышу стоит именно на эту длину.

Как правильно рассчитать количество материала, необходимого для обшивки кровли

В проект кровли должны быть включены не только собственные чертежи, но и смета со всеми предстоящими расходами.Подсчитать количество необходимого рубероида не так уж и сложно. Для этого площадь крыши просто нужно разделить на площадь одного листа. В этом случае, конечно, следует учитывать перекрытия. Минимальный уклон кровли из профлиста по СНиП составляет 8-15 градусов. Для такой плоской кровли перекрытие, как уже было сказано, составит 20 см. То есть в этом случае от общей площади каждого листа нужно вычесть ровно 20 см.

Материалы следует покупать с небольшой наценкой. Ведь в процессе установки некоторые листы могут быть повреждены. То же самое и с дополнительными элементами. Особенно это актуально для случая, когда выбран минимальный уклон. При этом необходимо соблюдать допустимые параметры (8-15 °). Но в любом случае обшить плоскую крышу будет несколько сложнее, чем крутой, так как при выполнении этой процедуры, помимо прочего, придется работать с уплотнителями или герметиком.

Порядок укладки

Монтаж профлиста следует начинать с нижнего края кровли.Крепление производится на саморезы со специальными пломбами. Последние фиксируются в изгибах профилированных волн волнами. Перед укладкой собственно материала монтируется водосток, гидроизоляция дымохода и при необходимости нижняя полоса желобов.

Сами листы прикреплены блоками. То есть сначала фиксируется на обрешетке у гребня на саморезе первый. Почему второй лист прикрепляется таким же образом? Затем он крепится саморезами к первому.Третий лист монтируется аналогично. Затем весь блок полностью выравнивается с карнизом и окончательно крепится.

На завершающем этапе на обшивку кровли монтируются конек, ендовы и фартук трубы. При необходимости устанавливаются снегозадержатели.

Профилированные листы нужно поднимать на крышу по одному. Металлическую стружку, появившуюся при ввинчивании саморезов, следует сразу же смести щеткой. В противном случае можно повредить полимерный слой, что сократит срок эксплуатации кровли.Ходить по крыше во время работы нужно в обуви с мягкой подошвой. Если полимерный слой профилированных листов все же поцарапан при установке, поврежденные участки необходимо сразу обработать специальным составом. Минимальный уклон самонесущего профнастила — 8 градусов. Для такой плоской кровли особенно важно соблюдение приведенных выше рекомендаций. Ведь при небольшом уклоне на крышу ляжет более чем серьезная нагрузка.

Крепить листы к обрешетке только специальными саморезами с прокладкой.Для этой цели нельзя использовать заклепки или гвозди. Саморезы не следует ввинчивать слишком сильно.

Вместо вывода

Таким образом, мы выяснили, какой минимальный уклон кровли из профлиста. Расчеты при составлении проекта такой кровли лучше делать с учетом длины и ширины листа. В этом случае резать материал не нужно. А потому в итоге отходов останется меньше, а сама крыша получится намного надежнее и долговечнее.

Угол наклона скатов по отношению к горизонтальной плоскости — важный показатель для кровли. Он влияет на дизайн и характеристики и поэтому выбирается после анализа окончательной кровли. Например, профлист предъявляет особые требования к уклону крыши.

Концепция уклона крыши

Под уклоном крыши понимается интенсивность уклона крыши по отношению к горизонту. Этот показатель обозначается латинской буквой İ и выражается как в градусах, так и в процентах.

В документации уклон кровли обычно выражается в процентах, хотя жестких требований к обозначению его размера нет.

Измерение угла наклона

Угол наклона определяется с помощью инклинометра — устройства со шкалой деления — или путем расчета по формуле из курса математики.

Инклинометр — инструмент с осью, маятником и шкалой

Специальный инструмент используется только в исключительных случаях; обычно для расчета уклона кровли прибегают к математической формуле i = H / L.i — угол наклона откоса, H — высота по вертикали (от конька до планки карниза), L — зазор от низа до верха откоса по горизонтали (длина укладки).

Угол наклона кровли — результат деления высоты крыши на длину кладки

Для перевода значения уклона кровли в проценты нужно умножить его на 100. И полученное проценты можно преобразовать в градусы с помощью специальной таблицы.

Таблица: Степень уклона кровли в двух измерениях

Пример измерения уклона кровли

Предположим, что высота крыши 2 м, а длина кладки 4,5 м. Отсюда расчет уклона кровли получается так:

i = 2,0: 4,5 = 0,44.
0,44 × 100 = 44%.
44% = 24 ° (согласно таблице перевода процентов в градусы).

Видео: расчет угла наклона

Минимальный порог уклона крыши из профнастила

Минимальный предел уклона крыши определяется типом кровельного материала.

Когда крыша слегка наклонена, верхнее покрытие может не превратить пандусы в паруса. Но он должен быть максимально прочным, герметичным и непроницаемым для влаги.

Предельное значение угла наклона кровли из профлиста в жилых домах составляет 12 °. «Разумным» уклоном крыши из профнастила считается 20 °, что гарантирует надежность конструкции кровли. Кровля нежилых помещений подходит для угла наклона 8 °.

Эти стандарты могут быть признаны недействительными только в том случае, если на крыше установлено несколько слоев материала. Например, при укладке строительного сырья в два слоя необходимо увеличить уклон кровли, иначе вода будет просачиваться в места совмещения одного листа с другим.

Минимальный уклон кровли из профлиста — 8 градусов

Наименьший уклон кровли влияет на конструкцию стропильной системы и обшивки, а также на укладку профнастила.

Чем круче откосы, тем больше используется стоек.

Деревянная конструкция профилированных листов на почти плоской крыше создается с небольшими зазорами или совсем без них. Материал выкладывается на обрешетку с относительно большим перекрытием, что снижает ее полезную площадь.

По сравнению с уклоном 15–30 °, для которого требуется 2-3 см листов, чтобы соприкоснуться, уклон 10 ° вынуждает строителя накладывать один металлический профиль на две волны другого.

Максимального предела угла наклона гофрированной крыши нет.Профилированными листами можно покрыть даже откосы с уклоном на 70 °, если погодные условия в районе, где ведется строительство, этому не противоречат.

Допустимый наклон кровли профлистом

Чтобы узнать, каков допустимый угол наклона крыши, покрытой профнастилом, обратите внимание на следующие несколько моментов:

Представьте, что дом находится недалеко от Новгорода, где участок называется третьим снежным участком, а крышу планируется построить из таких материалов, как:

профлист С21 толщиной 0. 6 мм и рабочей шириной 1 м, из которых 1 м² весит 5,4 кг;
плиты базальтовые толщиной 10 см и плотностью 150 кг / м³, что увеличивает массу сырья до 15 кг;
брус сосны сечением 20 × 20 см, уложенный через каждые 65 см, что составляет массу 1 м² обрешетки 28,3 кг;
дополнительных материалов, вес которых можно приравнять к 3 кг.

Получается, что этапы расчета угла наклона кровли из профлиста следующие:

Определить массу кровли с учетом всех материалов (5.4 + 15 + 28,3 + 3 = 51,7 кг / м²).
Масса кровли найдена с учетом коэффициента, обеспечивающего возможность изменения строительных материалов под воздействием различных факторов (51,7 кг / м² х 1,1 = 56,87 кг / м²).
С помощью специальной карты они узнают, какое давление снега на крышу в районе ее строительства. В Новгородской области снеговая нагрузка составляет 180 кг / м². Это значение умножается на поправочный коэффициент µ в зависимости от степени наклона крыши.При минимальном уклоне (до 25 °) он равен 1, при максимальном (от 60 °) — 0, а при среднем (25-60 °) определяется по формуле µ = (60 ° — α) x (60 ° — 25 °), где α — требуемый уклон крыши.
Каждый из восьми регионов имеет свой собственный индикатор снеговой нагрузки.
На карте с указанием ветровой нагрузки для каждого региона России значение найдено для района под Новгородом. Он относится к ветровому региону Ia, что означает, что для него характерно ветровое давление 23 кг / м².
Расчетное значение ветрового давления находится в диапазоне от 24 до 120 кг / м³
По формуле W = Wn x Kh x C рассчитывается ветровая нагрузка, действующая на крышу. Wn — максимальная нагрузка для выбранной местности, Kh — коэффициент, зависящий от высоты дома, а C — аэродинамический коэффициент, который определяется углом наклона крыши и колеблется между значениями 1,8 и 0.8. Получается, что в этой ситуации ветровая нагрузка составляет 18.4 кг / м² (23 х 1 х 0,8 = 18,4 кг / м²).
Подводя итог, давление на кровлю от веса материалов и воздействия ветра и снега составляет 255,27 кг / м² (56,87 + 18,4 = 180 = 255,27 кг / м²). Это значит, что для профлиста С21-1000-0,6 несущей способностью 253 кг / м² (при шаге опорных балок 1,8 метра) необходим такой угол наклона, чтобы нагрузка была меньше этой величины. То есть остановить свой выбор нужно на уклоне кровли более 25 °.
Принимая во внимание, что уклон более 60 ° нецелесообразен, определить допустимый угол наклона кровли. Для этого в формулу расчета нагрузки на крышу подставляется необходимое значение поправочного коэффициента (180 · (60-α) · (60–25) + 75,27 = 253). Получается, что в данных условиях угол наклона кровли должен составлять 26 °, а лучше — 30 °, чтобы крыша была надежнее.

Таблица: значение коэффициента высоты для определения ветровой нагрузки

Выбор профнастила с учетом степени наклона крыши

Материал должен быть специально подобран для уклона крыши. Это связано с разными параметрами листов (шириной, высотой и толщиной). Например, профлист марки Н75 отличается значительной толщиной (около 1,2 мм) и внушительной высотой профиля (7,5 см), что требует использования его только при строительстве кровли с уклоном не менее 8 °.

Параметры профлиста разных марок сильно различаются, а значит, материал не подходит для кровли с любым уклоном скатов.

Таблица: влияние уклона кровли на марку профлиста и его монтаж

Задумываясь о уклоне кровли из профнастила, обращаются к довольно большому перечню требований и норм.Но есть еще таблица рекомендуемых значений, сводящая к минимуму работу по определению угла наклона кровли.

История Yamaha NS10

Любите или ненавидите Yamaha NS10, этот скромный маленький динамик нашел свое место в студиях многих ведущих мировых производителей. Мы прослеживаем его историю и исследуем, почему монитор, звук которого был описан как «ужасный», стал отраслевым стандартом.

Что особенного в Yamaha NS10? Если какое-либо профессиональное аудиооборудование заслуживает этого часто используемого термина «отраслевой стандарт», то это должен быть NS10.В профессиональном аудио-мире, который постоянно соблазняется следующей большой вещью, где плагины могут обеспечить почти мгновенное исправление GAS (Синдром Gear Acquisition), где продукты живут или умирают благодаря их количеству наворотов и где количество современных Мониторы ближнего поля, которые, по-видимому, могли бы выполнять работу NS10, почти не поддаются подсчету … достопочтенный, усталый старый Yamaha — это тот комплект оборудования, который до сих пор присутствует почти на каждой фотографии улыбающегося инженера, стоящего за его столом.

Вам не нужно долго торчать на форуме SOS , чтобы появилась ветка, посвященная Yamaha NS10. Даже в цепочках, которые начинаются с какого-то другого объекта мониторинга, NS10, кажется, обладает гравитационным влиянием, которое неумолимо приводит к обсуждению его достоинств или иным образом. Немногие предметы вызывают столько страстных мнений, и, как это бывает со страстными мнениями, вы не найдете многих на среднем уровне: никто не говорит, что им «очень нравится» или «немного не нравится» NS10; это конкретный случай любви или ненависти, о чем свидетельствуют цитаты форума SOS , которые я включил в «Любите их или ненавидите их?» коробка.В этом контексте поляризованного мнения NS10 порождает явление, которое на первый взгляд кажется немного странным. Вы найдете тех, кто с профессиональной точки зрения не может без этого жить, но часто не получает особого удовольствия от его прослушивания, а также тех, кто отказывается предоставить ему студийное пространство, но часто счастлив признать, что профессионально он выполняет свою работу.

Так что же происходит? NS10 по праву должен быть не только небольшой сноской в истории записанной музыки, но и очень мало единого мнения или понимания о том, почему мы реагируем на нее так, как мы делаем, и почему ее до сих пор можно найти почти в каждой студии. .Вот где появляется эта функция — так что, если вы когда-нибудь задумывались, почему вы все еще используете NS10, даже если вам не особенно нравится их звучание, и готовы ли вы забыть кое-что из того, что, как вы думали, вы знали про мониторы читайте дальше …

Отчасти проблема NS10 заключается в том, что общее понимание того, как мы реагируем на мониторы, окрашено их очевидной технической простотой и производителями, иногда невинно, а иногда и намеренно, поощряющими это явление.На самом деле психоакустика восприятия музыки, воспроизводимой громкоговорителями, и то, как это соотносится с их техническими характеристиками и характеристиками, является чрезвычайно сложным предметом, который отделы маркетинга не любят упрощать. К тому времени, когда она появляется в рекламной брошюре, кривая частотной характеристики, например, обычно бессмысленна с точки зрения предоставления любой информации, полезной для конечного пользователя, даже если она была измерена компетентно и изначально имела какую-либо техническую ценность. .Но в некоторых отношениях это может устроить производителя мониторов, если его покупатели не слишком много знают.

Непонимание также имеет тенденцию порождать дезинформацию, которая часто распространяется любителями из лучших побуждений: те, чьи знания предмета отрывочны, всегда становятся жертвами интуитивно правдоподобного, но совершенно неверного объяснения того или иного явления. Сектор Hi-Fi известен тем, что с энтузиазмом относится к правдоподобному (и часто неправдоподобному) в отличие от фактического.Но мы, серьезные аудио-практики, не должны чувствовать себя самодовольными, потому что профессиональный сектор ни в коем случае не является чистым в этом отношении, особенно когда речь идет о мониторах. Бритва Оккама, любимая всеми физиками, которая гласит, что наиболее вероятное правильное объяснение любого явления, вероятно, является самым простым, кажется, никогда не доходила до аудиобизнеса!

За 23 года существования NS10 компания Yamaha произвела несколько различных версий (или, возможно, просто использовала несколько разных логотипов):

NS10 начала свою жизнь как (не очень удачная) акустическая система Hi-Fi: и был отправлен оригинальный NS10M. с тканевыми решетками, отсюда и гнезда для крепления решетки, которые вы найдете в углах этой модели (отсутствующие в следующей за ним NS10M Studio). NS10M: Оригинальный домашний Hi-Fi динамик, предназначенный для вертикальной ориентации (его логотип на передней панели правильно читается, если динамик установлен с твитером над вуфером). Это динамик, который был слишком ярким для Боба Клирмаунтина, что заставило его прибегнуть к папиросной бумаге поверх твитеров — хотя, конечно, это должна была быть папиросная бумага правильного типа.

NS10M Studio: Через некоторое время после того, как Yamaha узнала о популярности NS10M как монитора ближнего поля (и примерно через девять лет после выпуска оригинального продукта), была выпущена версия под маркой «NS10M Studio».Эта версия была разработана для горизонтальной ориентации (логотип и текст панели подключения были повернуты на 90 градусов), включала в себя модернизированный твитер и кроссовер для решения проблем тонального баланса ВЧ, отличалась более прочной конструкцией корпуса без гнезд для установки на решетку и была улучшена. соединительные клеммы.

Другое: Поиск в Интернете по NS-10 или NS10 выявит несколько вариантов. Существуют версии с маркировкой NS10M Pro, NS10MX, NS10MC, NS10MT и миниатюрная версия, которая продавалась в 5.1 комплект домашнего кинотеатра под названием NS10MM. Мне не удалось установить, предлагают ли NS10M Pro и NS10MX что-то другое (я предполагаю, что они этого не делают, но если кто-нибудь знает что-нибудь о них, я бы хотел это услышать), но NS10MC, похоже, NS10M Studio с передней решеткой, и NS10MT выглядит как магнитно-экранированный и вертикально ориентированный NS10M Studio с симметрично расположенными драйверами и, подождите … рефлекс-портом. Аааааааааааааааааааааааааа!

Есть также продукты, явно вдохновленные NS10, под которыми я подразумеваю мониторы ближнего поля с черными корпусами и белыми диффузорами.В отсутствие какой-либо независимой технической оценки я бы очень осторожно покупал его, полагая, что он будет предлагать что-то похожее на характеристики подлинного изделия. Если вам действительно нужна пара NS10, eBay, вероятно, ваш единственный реальный вариант, и вы должны рассчитывать заплатить до 350 фунтов стерлингов за пару в хорошем состоянии.

Прежде чем мы перейдем к электромеханическим и психоакустическим мелочам, которые, как я знаю, у вас есть, позвольте мне познакомить вас с небольшой историей NS10.Yamaha NS10 был разработан Акирой Накамурой и выпущен в 1978 году, и тогда он был таким же технически ничем не примечательным, как и сейчас. В то время Yamaha также производила более необычный NS1000 (также разработанный Накамурой). Благодаря бериллиевым среднечастотным и высокочастотным куполам эта колонка технически продвинута даже сейчас, и если вы когда-нибудь встретите пару в хорошем состоянии, за нее стоит продать собственную мать. NS10 начинал свою жизнь как домашняя Hi-Fi колонка, но был относительно плохо принят и быстро сошел на нет.О том, как NS10 спасли от смерти Hi-Fi и воскресили в качестве монитора ближнего поля, в одиночку придумав сектор продуктов, — это история, которая, вероятно, рассказывалась немного иначе, почти столько же раз, сколько было рассказано, но Версия, которую я здесь скажу, я считаю, настолько близка к истине, что не имеет значения.

Чтобы понять историю, сначала нужно оценить ее контекст. Конец 70-х, когда NS10 стали появляться на метровых мостах по всему миру, был переходным временем в музыкальной записи.Пропасть между инженером и художником стиралась, как будто стекло между диспетчерской и студией плавилось. Столы становились все больше по мере увеличения количества дорожек на ленте. Внешнее оборудование, движимое возможностями, предоставляемыми потенциалом микширования и редактирования этого большего количества треков, стало более сложным и амбициозным, а возможности для инженеров звукозаписи стать более творчески вовлеченными в процесс создания записи увеличились.

Это новообретенное творчество в диспетчерской означало, что инженеры звукозаписи, принявшие и научившиеся использовать быстро растущие возможности записывающей технологии, обнаружили, что они могут быть уверены в своих силах в звукозаписывающих компаниях. Внезапно они захватили власть, и некоторые из них, первоначально в США, но довольно быстро и в Великобритании, сами по себе стали второстепенными звездами. В результате этого манила жизнь фрилансера, но фрилансеру нужны свои собственные инструменты, и новое поколение «именных» звукоинженеров / продюсеров довольно легко путешествовало из студии в студию с несколькими любимыми подвесными моторами, несколькими микрофонами — и, через некоторое время пара Yamaha NS10s.

На самом деле, это мог быть не NS10. По обе стороны Атлантики это мог быть Acoustic Research AR18, а в Великобритании — Mordaunt-Short MS20: Hi-Fi-колонки, которые обладали схожими техническими характеристиками и изредка встречались в студиях (я работал в Mordaunt-Short в начале 80-х и разработали «профессиональную» версию MS20, но из-за отсутствия эффективного распространения ее запуск помешал).Но это был NS10, отчасти благодаря его холодному белому конусу и, как часто говорят, Бобу Клирмаунтингу …

Обычная история гласит, что Боб Клирмаунтин, один из первых из этого нового поколения «именных» инженеров, хотел, чтобы пара мониторов носила с собой из студии в студию, чтобы у него была постоянная ссылка, и он хотел что-то, что он чувствовал. был типичным домашним hi-fi динамиком. Иногда также говорят, обычно те, для кого возможности NS10 — замкнутая книга, что он выбрал NS10, потому что это был динамик с худшим звуком, который он мог найти.Это, как я уже сказал, обычная история. Проблема в том, что не соответствует действительности : реальная история, изложенная инженером Найджелом Джопсоном в письме, опубликованном в журнале Resolution в 2007 году, действительно касается Боба Клирмаунтина (см. Примечание 1), но отличается почти во всех других отношениях.

Другая важная претензия Боба Клирмаунтина на славу, вероятно, заключается в том, что он был первым, кто использовал папиросную бумагу поверх твитеров NS10 в попытке притупить их чрезмерно яркий баланс. Он прибег к папиросной бумаге после того, как обслуживающий персонал на Электростанции отказался модифицировать динамики, подключив резисторы последовательно с твитерами (почему он просто не вставил полочный ВЧ эквалайзер в цепь монитора — это вопрос, на который я не отвечаю. нет ответа).NS10 второго поколения Yamaha, NS10M Studio, обладал менее ярким балансом, поэтому необходимость в папиросной бумаге отпала. Технический анализ Боба Ходаса, изучающий эффект покрытия твитера NS10 различными типами папиросной бумаги, можно найти здесь: www.bobhodas.com/tissue.html

Джопсон считает, что он был одним из первых инженеров, регулярно использующих NS10 в Великобритании. Его первую пару ему подарил продюсер, только что вернувшийся после сведения проекта на The Power Station в Нью-Йорке, после того, как услышал, что Ретт Дэвис и Боб Клирмаунтин использовали пару там при микшировании Roxy Music Avalon .Однако Джопсон продолжает говорить, что сам Клирмаунтин вспоминает, что NS10 были рекомендованы ему Биллом Шениманом, который был первым инженером, который привез пару в Нью-Йорк, использовав их в Motown или Sunset Studios в Лос-Анджелесе. Билл Шениман вспоминает, что пара NS10 на Сансет (или это был Motown?) Принадлежала Грэгу Ладаньи, но он убедился в их ценности раньше, когда работал в Токио. Шениман вспоминает, как использовал NS10 в двух студиях: TakeOne и еще одной давно забытой студии.Итак, наиболее вероятным источником мирового господства NS10 был, вероятно, неизвестный инженер студии TakeOne в Токио, а не Боб Клирмаунтин, который искал худший динамик, который он мог найти!

Остальное, как говорится, уже история. В частности, Клирмаунтин был (как и он сейчас) первым продюсером и инженером для крупнейших проектов, и как только он и несколько других начали полагаться на NS10, феномен разросся, как вирус, населяющий гостеприимного хозяина: студии начали покупайте NS10 тысячами, чтобы привлечь именных инженеров.Конечно, для процветания вирусу нужен хост, для которого он особенно хорошо подходит, и это было обеспечено быстро растущим числом внештатных инженеров, о которых я говорил ранее.

Но в каком отношении NS10 так хорошо подходит для роли монитора ближнего поля? Что услышал неизвестный токийский инженер Шениман, Клирмаунтин, Дэвис, Джопсон и др., Чтобы убедить их в том, что NS10 стоит перевернуть их предыдущие методы мониторинга (преимущественно Aurotones на столе для AM радио / TV миксов и большой рог? загрузил основные мониторы в стену перед столом) для? Если бы NS10 действительно был «худшим оратором, который мог найти Боб Клирмаунтин», его бы не было с нами, а это значит, что в нем должно было быть — и должно быть — что-то особенное.

Перенесемся в 2001 год (по иронии судьбы, год, когда Yamaha прекратила выпуск NS10), когда дизайнер студии и мониторы Филип Ньюэлл, Джулиас Ньюэлл и доктор Кейт Холланд из Саутгемптонского университета представили в Институт акустики исследовательский доклад, который, вероятно, стал первой целью. исследование явления NS10.

Документ Newells / Holland основан на акустических измерениях 38 различных мониторов ближнего поля, выполненных в ведущей британской безэховой камере в Саутгемптонском университете.Проведенные акустические измерения включали частотную характеристику, гармонические искажения и отклик во временной области (насколько быстро

Бумага, Yamaha NS10. Двадцать лет справочник. Почему? больше не доступен в Институте акустики, но некоторые из них включены в книгу Филипа Ньюэлла и Кейта Холланда, Громкоговорители для записи и воспроизведения музыки . Любой, кто дочитает эту статью до конца, не теряя воли к жизни, может сделать гораздо хуже, чем получить копию.

Ed — Поскольку эта статья SOS была впервые опубликована, авторы любезно разрешили нам разместить исследовательскую статью в формате PDF на нашем веб-сайте: ns10m.pdf

Сказав, что статья Ньюэллса / Холланда была первой Анализируя NS10, Энди Манро представил в Audio Engineering Society в начале 90-х доклад, в котором он попутно исследовал акустические эффекты на NS10, когда он помещается на измерительный мостик большого стола. В документе показано, что в таких условиях частотная характеристика NS10 сглаживается — отражение от стола усиливает выходной сигнал в области верхних басов и низких и средних частот.

монитор запускается и останавливается в ответ на ввод). В конце упражнения без преувеличения можно сказать, что один монитор выделялся как пресловутое больное клише: NS10. Хотя его частотная характеристика не была особенно плоской, а его полоса низких частот была ограничена по сравнению со многими другими, с точки зрения характеристик во временной области и искажений она была выдающейся.

Во время моей работы с Acoustic Energy над недавно выпущенным монитором ближнего поля AE22 мы повторили некоторые измерения NS10 во временной области, проведенные Ньюэллом и Холландом, и получили аналогичные результаты, и я воспроизвел некоторые кривые, которые это иллюстрируют.Данные измерений были получены Филом Найтом с использованием пакета акустических измерений и анализа MLSSA, вместе с откалиброванным измерительным микрофоном B&K и изготовленными на заказ усилителями мощности и микрофона. Относительно небольшая измерительная среда позволяла обеспечить акустическую точность только примерно до 150 Гц — поэтому на рисунке 4, воспроизведенном позже в этой статье, данные ниже этой частоты были получены путем анализа низкочастотных электроакустических параметров NS10 и расчета его отклика ( см. объяснение ниже).Однако, прежде чем я углублюсь в акустические измерения NS10, я сначала коснусь одной фундаментальной причины, как указали Ньюэллс и Холланд, почему его отклик во временной области значительно лучше на низких частотах, чем большинство мониторов ближнего поля: это закрытый ящик динамик.

В электроакустических терминах на низких частотах (скажем, ниже 200 Гц) динамик является классическим фильтром верхних частот и, как и в классической теории электрических фильтров, если соответствующие значения параметров (податливость динамика, движущаяся масса, площадь конуса, объем коробки, сила магнита, сопротивление звуковой катушки и т. д.) известны, частотная характеристика и характеристика во временной области могут быть рассчитаны с (почти) 100-процентной достоверностью.

Благодаря своим двум реактивным элементам — массе диффузора / катушки и объединенной жесткости подвески динамика и воздуха в корпусе — динамик закрытого типа отображает характеристики фильтра высоких частот второго порядка (12 дБ на октаву). С другой стороны, динамик с отраженной нагрузкой, благодаря элементу дополнительной массы в виде воздушной пробки в порту и собственной реакции пули на воздух в коробке, ведет себя как фильтр четвертого порядка (24 дБ на октаву). Все реактивные фильтры отображают задержку в своем ответе на ввод, которая увеличивается с их сложностью.Синфазное движение воздуха в отверстии динамиков с отражающей нагрузкой должно происходить через половину цикла (фазовый сдвиг на 180 градусов) после перемещения диффузора динамика. Этот вид временной задержки технически известен как групповая задержка; на самом деле это изменение фазы с частотой, выраженной во времени.

Чтобы проиллюстрировать сравнение закрытого ящика и рефлекторного динамика, я построил две имитационные кривые низкочастотной характеристики, показывающие частотную характеристику и групповую задержку. Моделирование на Рисунке 1 основано на объеме шкафа и параметрах драйвера NS10.Очевидно, что у NS10 ограниченная полоса пропускания низких частот (-3 дБ при 70 Гц), слегка горбатый отклик и медленный спад. Групповая задержка достигает максимума около 3,5 мс при 70 Гц.

На рис. 2 показано, что могло бы произойти, если бы Акира Накамура при проектировании NS10 решил стремиться к максимальной полосе низких частот (сохраняя характерную слегка выпуклую форму). Моделирование на Рисунке 2 снова основано на 12-литровом объеме коробки NS10. Мне пришлось немного подправить параметры драйвера, чтобы сделать систему жизнеспособной, но в целом они похожи на настоящую статью.Так что, если бы Накамура решил сделать все возможное для НЧ полосы (как это делают многие современные разработчики мониторов ближнего поля), он мог бы легко достичь -3 дБ на 57 Гц — но посмотрите, что произойдет с групповой задержкой. Он увеличивается до чуть менее 11 мс при 60 Гц, что примерно в три раза больше, чем у закрытого блока NS10.

Групповая задержка — это не какая-то воображаемая конструкция, которая помогает акустикам почувствовать себя важными, она реальна — и это означает, что для опции NS10 с рефлекторной загрузкой, основная бас-гитара на частоте 60 Гц попадет в положение прослушивания примерно через 9 мс после второй гармоники на 120 Гц.Другими словами, и выражаясь как расстояние, низкие основы бас-гитары (и части ударной установки) будут звучать так, как будто они находятся почти на четыре метра позади остальной группы (вы можете вставить сюда свой собственный кляп для бас-гитариста). ). Низкочастотная групповая задержка влияет не только на решения микширования: она также широко варьируется между динамиками и, в отличие от уровня низких частот, который можно регулировать с помощью эквалайзера, после того, как его влияние на трекинг или решение микширования было «напечатано» в миксе, это не может быть отменено.

NS10 с рефлексной нагрузкой, однако, не только имел бы значительно задержанный низкочастотный выход.Помимо задержки прихода низкочастотного выхода, рефлекторная нагрузка также приводит к тому, что его выходной сигнал продолжает значительно продолжаться после остановки входного сигнала (то, что требует времени, чтобы начать движение, обычно требует времени, чтобы остановиться), и во множестве динамического сжатия, механизмы точности звука, шума и искажения, которых просто нет в динамиках закрытого типа. Это снова эффекты, которые не имеют функции «отменить» после того, как микс напечатан, поэтому одним из лучших решений, которые Накамура принял при разработке NS10, было сделать его закрытым ящиком.

Закрытая загрузка объясняет, почему временная характеристика NS10 хороша на низких частотах, но, как обнаружили Ньюэллс и Холланд, отличные характеристики сохраняются и в жизненно важном среднем диапазоне. На рисунке 3 показан «водопадный график» NS10M от 200 Гц до 20 кГц. Эти графики показывают, как быстро пропадает выходной сигнал динамика после внезапной остановки полнодиапазонного сигнала. Представьте, что вы мгновенно выключаете источник розового шума. График водопада создается не совсем так — один из этого типа фактически создается путем создания последовательных оконных снимков импульсной характеристики говорящего и применения к каждому из них преобразования Фурье — но это полезный мысленный образ.

Время на графике «водопад» идет от задней части к передней, и идеальный динамик будет отображать только одну строку (эквивалентную его частотной характеристике в установившемся состоянии) с точностью до нуля миллисекунд. В левой части графика находится комбинация хвоста низкочастотного основного резонанса NS10 (даже громкоговорители закрытого типа не останавливаются сразу) и неизбежных артефактов относительно небольшого измерительного пространства. Двигаясь вправо, можно увидеть несколько очевидных дискретных функций — одну чуть менее 2 кГц и одну чуть менее 3 кГц.Это резонансы в конусе НЧ / СЧ динамика NS10 (или, возможно, в его окружении или пылезащитной крышке), и хотя они могут выглядеть немного некрасиво, на самом деле они затухают очень быстро, а с точки зрения субъективных характеристик относительно безвредны. Второй резонанс находится на частоте около 3 кГц, что на самом деле выше номинальной частоты кроссовера 2 кГц NS10, и показывает, что характеристики драйвера важны даже за пределами его номинального рабочего диапазона. Говоря о номинальном рабочем диапазоне, необычно низкая частота кроссовера NS10 в 2 кГц (что стало возможным благодаря большему, чем обычно, высокочастотному динамику, способному работать на относительно низких частотах), дает еще один ключ к его характеристикам во временной области.Любой НЧ / СЧ драйвер с бумажным диффузором, такой как тот, что используется в NS10, будет вести себя довольно плохо с точки зрения резонанса выше примерно 2 кГц. Выше функции 3 кГц на графике водопада находится область общего хеширования: это низкочастотный / средний диффузор в так называемом режиме разрыва, где его выход на самом деле является просто результатом одного резонанса за другим. Если бы частота кроссовера NS10 была на октаву выше, на уровне 4 кГц, эта область разрыва диффузора отразилась бы на характеристиках во временной области, и график водопада выглядел бы намного хуже.Если двигаться дальше вправо, твитер NS10 работает очень хорошо и показывает очень небольшую задержку на выходе. Как правило, водопадные характеристики NS10 показывают, что динамик достигает -40 дБ в течение 6 мс. Большинству громкоговорителей потребуется вдвое больше времени, а многим, особенно тем, которые предназначены для увеличения пропускной способности, еще больше. Имея всего две небольшие резонансные особенности на диаграмме водопада до 3 кГц, Накамура мог с полным основанием считать свою конструкцию НЧ-динамика NS10 успешной.

Измерение низкочастотных параметров НЧ / СЧ-динамика NS10 показывает, что он имеет очень высокую механическую добротность.Это означает, что в формирователе звуковой катушки нет демпфирования вихревых токов, что, в свою очередь, означает, что он почти наверняка сделан из непроводящего каптона (полиимидная пленка), а не из более обычного и проводящего алюминия. Kapton fomer, хотя и способен выдерживать довольно высокие температуры, очень плохо рассеивает тепло.

Я подозреваю, что успех пришел к единственной действительно необычной особенности NS10: его культовому белому диффузору НЧ / СЧ. Конус был необычным не только потому, что он был белым, но и благодаря способу изготовления.Подавляющее большинство диффузоров динамиков на бумажной основе прессуются из целлюлозы с помощью пресс-формы — отчасти потому, что литье дает дизайнеру возможность задать изогнутый профиль конуса, чтобы обеспечить определенную настройку частотной характеристики динамика и резонансного поведения. Конус с изогнутым профилем обычно становится менее жестким по направлению к его внешнему краю, поэтому с увеличением частоты его эффективная площадь излучения и выходной уровень снижается. Дизайнеры часто используют эту технику, чтобы задержать появление направленности в НЧ / СЧ-драйверах, чтобы обеспечить более высокую частоту кроссовера, чем это было бы возможно в противном случае

НЧ / среднечастотный диффузор NS10 не был спрессован, а «скручен» из плоского бумажного листа, а затем склеен (посмотрите внимательно на картинку, и вы увидите соединение). В результате диффузор имеет прямую форму, а метод скручивания и соединения имеет два последствия для производительности басового / среднечастотного динамика NS10. Во-первых, прямолинейная форма обычно приводит к динамике с возрастающей частотной характеристикой, а, во-вторых, в то время как прямые стороны максимизируют жесткость, что обычно приводит к конусу с сильным резонансом «колокольного типа», клеевое соединение действует как демпфер (представьте себе колокольчик с приклеенным пропилом сбоку: он не будет сильно звонить).

Характерный нарастающий отклик прямолинейного диффузора отчетливо виден на Рисунке 4, который иллюстрирует частотную характеристику NS10, измеренную на расстоянии одного метра по оси посередине между НЧ / СЧ и твитером.Рисунок 4 откалиброван правильно, поэтому чувствительность NS10 для входа 2,83 В (номинально 1 Вт на 8 Ом) можно определить по вертикальной оси — где-то между 87 дБ и 92 дБ. Также можно увидеть относительно ограниченную полосу пропускания низких частот NS10 и крутизну спада низких частот 12 дБ на октаву. «Высасывание» 15 кГц в отклике, скорее всего, вызвано дифракцией на проволочной решетке твитера и, поскольку оно лишь мимолетно появляется на графике водопада, вероятно, не имеет большого значения (оно исчезает и при внеосевых измерениях, что предполагает, что его основная причина — геометрическая симметрия).

Эта подборка мнений, которые я разграбил на форуме SOS (www.soundonsound.com/forum), дает вам представление о силе настроений как за, так и против Yamaha NS10 — и очень редко можно найти чьи-либо комментарии придерживаясь золотой середины!

« Я не считаю, что NS10 утомляет слушать, как раз наоборот. Чем больше я их использую, тем больше я их люблю! работа.Но никогда, никогда не используйте их как единственную пару мониторов. Просто перекрестная проверка. «

» … их сильная сторона — преувеличивать уродливость низких и средних частот в вашем миксе. Если вы выполняете мониторинг на NS10 и ваши низкие средние частоты звучат чисто, то это так. «

» NS10 были чертовски великолепны, я не могу поверить, что Yamaha прекратила их производство. «

» Я держу NS10 в студии, потому что это вызывает у групп и продюсеров теплые чувства. Через десять минут после начала сеанса я их выключаю, и ни разу никто не усомнился в этом.Я отслеживаю и микширую на лучших мониторах и получаю лучшие результаты. «

» Феномен NS10, возможно, больше связан с «Новой одеждой императора». На мой взгляд, они звучат противно, и я не чувствую, что могу им доверять. «

» Никто в здравом уме не любит звук NS10 для приятного прослушивания !!! У них это не очень хорошо получается !!! «

» Старое клише гласит, что если он хорошо звучит на NS10, то он будет хорошо звучать на любом устройстве. Думаю, именно потому, что они так плохо звучат, их так широко используют. «

» NS10 совершенно неспособны воспроизводить контрабас или нижние октавы рояля с какой-либо точностью и имеют резкие высокие частоты, которые могут действительно затупить ваши уши через некоторое время. «

» Я никогда не ладил с ними и с удовольствием живу без них в студии. Тем не менее, я видел, как опытные инженеры, приезжающие на работу, создавали на них хорошие миксы, и я видел, как неопытные люди создавали на них ужасные басовые миксы. «

» Они могут звучать ужасно, но они подчеркивают проблемы с микшированием. «

» Сначала я полностью ненавидел NS10 и задавался вопросом, почему они являются отраслевым стандартом, пока я не проверил несколько миксов на паре. Все проблемы мгновенно выскочили. «

» Они действительно в некоторой степени уникальны в своей способности позволять вам слышать средние частоты в относительно неокрашенном виде, и я могу вам сказать, что они значительно улучшили мои миксы, и я могу получить микс для перевода лучше за гораздо более короткий период времени, особенно с загруженными миксами. «

» Бегите и купите пару NS10. .. нравится звук или нет, не в этом суть. «

Почему я включил сюда кривую частотной характеристики? Ранее я упоминал, что кривые частотной характеристики в рекламной брошюре обычно бессмысленны с точки зрения предоставления информации, полезной для конечного пользователя. На самом деле, тем не менее, я бы пошел дальше и предположил, что во многих отношениях делать какие-либо суждения о ценности или вероятной ценности монитора, исследуя его кривую частотной характеристики, не так уж и бессмысленно.Я часто читаю мнения на форуме SOS , в которых утверждается, что для того, чтобы мониторы представляли собой какую-либо ценность, требуется «ровная частотная характеристика», но многочисленные записи, сделанные во время того, что многие считают золотым веком качества музыкального звука (60-е и 70-е годы) были проверены на динамиках, которые были повсюду с точки зрения частотной характеристики — и я не знаю, почему инженеры звукозаписи, кажется, так твердо верят, что монитор должен быть безэховым « плоским », когда так много доказательств конечного продукта предполагает, что это не не особо важно.

Кривая частотной характеристики показывает, собирается ли монитор воспроизводить различные элементы звуковой полосы на одном уровне, что интуитивно кажется жизненно важным. Но простая кривая частотной характеристики не говорит вам об этом, а психоакустика человеческого слуха больше связана с временной областью, чем с частотной областью.

Когда мы измеряем частотную характеристику монитора в безэховой камере, микрофон «слышит» выходной сигнал только в одной точке пространства.Однако, когда мы слушаем монитор в комнате, мы слышим сочетание монитора и его взаимодействия с границами комнаты (и большими предметами мебели). Отражения от стен, пола и потолка со временем объединяются мозгом, чтобы создать сложный тональный баланс. Когда я конструирую типичный «коробчатый динамик», я на собственном опыте (и читая работу доктора Флойда Тула по этому вопросу) узнал, что кривая частотной характеристики, взятая под углом от 20 до 30 градусов по горизонтали вне оси, вероятно, будет наиболее репрезентативной. соответствующего целевого тонального баланса.Для громкоговорителя, тонально озвученного для внутреннего монтажа в свободном пространстве (не вплотную к стене или сидящему на метровом мосту), эта внеосевая безэховая кривая должна быть достаточно плоской до примерно 2 кГц, а затем медленно снижаться со скоростью примерно 3 дБ на октаву для остальная часть ассортимента. Это очень далеко от «плоского», но он будет звучать нейтрально сбалансированным в типичной домашней комнате при средних уровнях воспроизведения.

Говоря о «средних уровнях воспроизведения», помимо эффектов помещения, которые влияют на наше восприятие тонального баланса, важную роль играет уровень прослушивания.Восприятие мозгом тонального баланса зависит от уровня. На низких уровнях мы гораздо более чувствительны к среднему диапазону, чем к низким и высоким частотам — отсюда и кнопка «громкости», любимая японскими Hi-Fi усилителями 80-х годов. Итак, опять же, ожидать, что кривая частотной характеристики, измеренная в одной точке пространства и на одном произвольном уровне, раскрывает полную картину ценности монитора, — значит упростить реальность до абсурда.

Быстро перейдя ко второму утверждению, которое я сделал пару параграфов назад, мы, люди, эволюционировали, чтобы больше реагировать на переходные процессы, чем на тональные элементы звука.Попробуйте небольшой эксперимент: найдите образец чего-то вроде кларнета и флейты, каждая из которых играет одну и ту же непрерывную ноту, поместите их на две дорожки в DAW и слушайте их по очереди. Очень легко сказать, что есть что. Отрежьте первые, скажем, 500 мс от фронта каждой, чтобы подавить характерные начала нот, и слушайте снова. Они будут казаться намного более похожими: мозг использует характерные переходные процессы, чтобы различать инструменты, и без них он борется.Теперь вернитесь к неотредактированным семплам, примените к каждому такой же строгий эквалайзер и послушайте снова: несмотря на эквалайзер, вы все равно можете различать их. Аналогичная иллюстрация того, как мозг использует временную, а не тональную информацию, заключается в том, что знакомый голос остается знакомым в совершенно разных акустических средах — средах, которые накладывают отпечаток на разные тональные символы в звуке. Таким образом, сосредоточение внимания на «равномерности» частотной характеристики означает упускать из виду очень важный момент: если монитор точно обрабатывает переходные процессы, его частотная характеристика гораздо менее важна, чем вы, вероятно, думаете.

Прежде чем я завершу эту эпопею (и обещаю никогда, никогда больше не писать о NS10), есть еще одна проблема, которая, вероятно, заслуживает того, чтобы ее немного обсудили. Если NS10 так хорош, почему люди так часто не любят его слушать? Я подозреваю, что у этой головоломки есть как практические, так и эмоциональные ответы.

Во-первых, эмоциональный. Благодаря своей точности во временной области и средне-тяжелому балансу NS10 представляет собой чрезвычайно откровенный динамик, который не берет в плен.Другими словами, если запись плохая, NS10 сообщит вам об этом недвусмысленно. Вы должны усерднее работать, чтобы все звучало на NS10 хорошо не потому, что он звучит плохо, а потому, что записанная музыка, даже сегодня, часто является плохим приближением к реальной вещи, и NS10 это выявляет. Я нашел знакомый комментарий на форуме SOS , который гласит: «Если это хорошо звучит на NS10, то это будет хорошо звучать на чем угодно». Опять же, это не потому, что NS10 по своей сути плохой, а потому, что он эффективно обнаруживает фундаментальные компромиссы, присущие записанной музыке.Если вы много работали над NS10 и преодолели эти компромиссы или, возможно, умело их замаскировали, микс хорошо подойдет для других систем, потому что это хороший микс. Другими словами, NS10 позволяет лучше понять суть микса, более точно воспроизводя его основную информацию во временной области — и именно это может сделать задачу микширования более сложной.

А практичный? Что ж, это, безусловно, правда, что NS10 имеют средне-тяжелый баланс и небольшое расширение басов.Это особенно верно, если они не установлены близко к подходящей границе — например, к большому столу или задней стене — для обеспечения низкого среднего усиления. Они также выявляют любые недостатки в цепочке мониторинга так же, как и в миксе, и им не очень нравится, когда их водят громко. Хотя Ньюэллс и Холланд показали, что у них очень низкий уровень искажений, они действительно страдают от теплового сжатия, которое не только вызовет широкополосное динамическое затухание в ответ на высокие уровни возбуждения, но и ухудшит характеристики кроссоверных фильтров как голоса. -сопротивление катушки драйверов увеличивается.При повышении температуры частота НЧ / СЧ-фильтра значительно увеличится (а частота ВЧ-фильтра снизится), и начнут проявляться резонансы в верхней части характеристики НЧ / СЧ-динамика. Когда NS10 слишком сильно управляются плохим усилителем, питаются от нестандартного выходного монитора и монтируются без какого-либо усиления границ, вы вполне можете обнаружить, что они звучат ужасно до такой степени, что их невозможно использовать.

Где все это нас оставляет? Почему мы до сих пор пользуемся этим старым монитором? Мы используем его, потому что он выполняет свою работу, даже если он иногда звучит не очень хорошо при выполнении работы, отчасти потому, что, если он установлен или запущен ненадлежащим образом, он безжалостно выявляет такие недостатки, а отчасти потому, что он иногда воспроизводит элементы наша работа, которую мы особо не хотим слышать.Но мы также используем его, потому что производители мониторов ближнего поля, похоже, потеряли 20-летнюю слепую зону и не смогли определить, почему NS10 работает и остается таким популярным. Иди разберись.

Благодарность: FX Rentals за аренду пары NS10; Acoustic Energy за разрешение использовать их данные NS10; Филу Найту за проведение первоначального измерения; участники SOS Forum, слова которых я позаимствовал; и Крису Биннсу за совет, который (надеюсь) гарантировал, что я не написал ничего действительно глупого.

Yamaha прекратила выпуск NS10 в 2001 году на том основании, что они не смогли найти целлюлозу для НЧ / СЧ-диффузора, но я на это не покупаю. Во-первых, кажется, что они все еще могут производить замену НЧ / СЧ-динамиков, а во-вторых, важными факторами были форма диффузора и метод конструкции, а не конкретная бумажная масса. Однако возникает вопрос, почему прекратили выпуск NS10? Я подозреваю, что это был случай невежества в сочетании с давлением рынка и маржи.Накамура перешел на новые пастбища для организации, и оставшиеся, возможно, не до конца осознали, что было такого особенного в его спикере. Нетрудно представить, чтобы отдел продаж сообщил, что им нужны мониторы с большим басом, а инженеры ответят рефлекторной загрузкой.

FREESCALE DSPB56364AF100

DtSheet

Загрузить

FREESCALE DSPB56364AF100

Открыть как PDF
Похожие страницы
FREESCALE PCIMX536AVV8B
FREESCALE SPC5200VVR266B
FREESCALE DSP56720
FREESCALE MC14489BDWE
FREESCALE MC68HC908QY4CDTE
FREESCALE MC68HC908JB16JDW
FREESCALE DSP56725
Многоядерные аудиопроцессоры Symphony DSP56720 и DSP56721
ETC 82C836
FREESCALE MC9RS08KB2CSC
FREESCALE DSP56366UM
FREESCALE DSPB56367AG150
MOTOROLA DSPB56011
PHILIPS SAA2503
MOTOROLA DSP56300AD
FREESCALE DSPA56371
MOTOROLA DSP56300FM
FREESCALE DSPB56374AFC
Ошибки в микросхеме DSP56720
Справочное руководство по DSP56720 и DSP56721
ВОЛФСОН WM8850
SK-FM4-216-ETHERNET Пример набора Wi-Fi Руководство по настройке Примечание по применению
dtsheet © 2021 г.
О нас DMCA / GDPR Злоупотребление здесь
Наночастицы и наноустройства в биологических приложениях
Это первый том из серии книг по избранным темам наноразмерной науки и технологий, основанных на лекциях, прочитанных в известных школах INFN с тем же названием.Цель этого сборника — предоставить справочный корпус подходящего вводного материала по соответствующим подполям, по мере их созревания с течением времени, путем сбора значительно расширенных и отредактированных версий учебных лекций, читаемых на протяжении многих лет всемирно известными экспертами.
Данный набор заметок является, в частности, результатом участия и самоотверженности таких престижных лекторов, как Винченцо Бальзани, Сантина Карнацца, Андреа Салис, Барбара Панесса-Уоррен и Стефано Беллуччи.Как обычно, лекции были впоследствии тщательно отредактированы и переработаны с учетом обширных последующих обсуждений.
Обучающая лекция Винченцо Бальзани и его сотрудников (Болонский университет, Италия) знакомит читателя с темой молекулярных устройств и машин, рассматриваемой как путешествие в мир нанотехнологий. Вклад Сантины Карнацца (Университет Мессины, Италия) посвящен био-функционализации поверхности, направленной на усиление адгезии и пространственного ограничения промоноцитарных клеток, а также формирование микротекстур полимерных поверхностей.Андреа Салис и его сотрудники (Университет Кальяри, Италия) занимаются биотехнологическим применением липаз, иммобилизованных на пористых материалах, например, для производства биодизеля и биосенсоров.
Понимание биологических эффектов наночастиц на мезоскопическом (microPET) и микроскопическом уровнях (световая и электронная микроскопия) необходимо для прогнозирования обработки наночастиц, деградации и экскреции в клетках и системах млекопитающих в целом. В связи с этим Барбара Панесса-Уоррен (BNL, США) в своей лекции дает читателю обзор типов явлений, происходящих с живыми клетками и тканями, подвергнутыми воздействию наночастиц, а также новые экспериментальные данные о биологических реакциях клеток и тканей. in vitro и in vivo к наночастицам, предназначенным для биомедицинского использования.Обширный вклад в обзор недавних результатов о токсичности наноматериалов, в частности углеродных нанотрубок, является предметом учебного пособия Стефано Беллуччи (INFN-LNF, Италия).
Биосенсор Наноматериал Нанотрубки биологические эффекты углеродные нанотрубки клетки электронная микроскопия живые системы микроскопия ткань
Был ли миф о ВИЧ из Форт-Детрика успехом Штази? на JSTOR
Абстрактный фон
.Когда в мае 1983 года синдром приобретенного иммунодефицита (СПИД) был впервые надежно отнесен к вирусу, впоследствии названному вирусом иммунодефицита человека (ВИЧ), возникло много споров. Среди них был один, посвященный происхождению ВИЧ. Поразительная гипотеза, названная здесь «мифом о ВИЧ из Форт-Детрика», утверждала, что ВИЧ был продуктом, случайным или преднамеренным, исследований биологического оружия. В то время как его самые ранние опознаваемые участники были на Западе, наиболее динамичные пропагандисты этого мифа были на Востоке.Советская служба безопасности, КГБ, предприняла «активные меры» по созданию и распространению дезинформации о СПИДе, начиная не позднее июля 1983 года и заканчивая не ранее октября 1987 года. Служба безопасности Восточной Германии, сложная бюрократия, широко известная как «Штази», был вовлечен, но как рано, насколько глубоко, насколько равномерно, насколько умело и насколько успешно, было неясно. После воссоединения Германии возникли обвинения в том, что Штази мастерски использовала гениальные элементы в кампании дезинформации, которую они помогли сформировать и вскоре стали доминировать.Мы проверили эти утверждения. Вопрос. Был ли миф о ВИЧ из Форт-Детрика успехом Штази? Методы. Основными источниками были документы и фотографии, собранные Министерством государственной безопасности (MfS) Германской Демократической Республики (ГДР или Восточная Германия), Министерством внутренних дел Народной Республики Болгарии и Государственным департаментом США; поместье главных героев мифов Якоба и Лилли Сигал; «ящик от СПИДа» в поместье восточногерманского литературного деятеля Штефана Хейма; воспоминания участников-наблюдателей, интервью и переписка; и экспертные интервью. Мы исследовали вторичные источники в свете первоисточников. Выводы. Миф о ВИЧ-от-Форт-Детрике дебютировал в печати в Индии в 1983 году и был описан в публикациях по всему миру до 1986 года, самого раннего года, в котором мы нашли какой-либо документ Штази, упоминающий этот миф в любом контексте. Многие представители мифа были независимыми сторонниками теории заговора. Самым творческим ее представителем был Якоб Сигал, идиосинкразический советский биолог, долгое время проживавший и давно вышедший на пенсию в ГДР.Сигал приложил к мифу тонкий, но прочный слой правдоподобия. Мы не могли исключить прямого влияния КГБ на него, но не нашли доказательств, подтверждающих это. Штази не направлял его усилий и с трудом отслеживал его действия. Штази были склонны к ошибкам в толковании и самовозвеличиванию. Они считали себя успехами, которых не достигли, и, в одном случае, не смогли понять, что крупный предполагаемый успех на самом деле потерпел фиаско. Старшие офицеры Штази пришли к выводу, что распространение мифа представляет собой затруднение, угрожающее более широким интересам, особенно интересу ГДР к тому, чтобы ее признали как научно развитое государство.В 1986, 1988 и 1989 годах сотрудники HV A / X, отдела дезинформации и «активных мер» Штази, обсуждали этот миф на встречах с болгарскими спецслужбами. На последней из этих встреч офицеры HV A / X пытались заинтересовать своих болгарских коллег в том, чтобы поднять или взять на себя распространение мифа. Дальнейшие усилия, если таковые были, были омрачены крахом правительств Восточной Германии и Болгарии. Заключение. Нет, миф о ВИЧ из Форт-Детрика не имел успеха Штази. Впечатления об обратном можно объяснить опорой на презумпции, хвастовство и изобретения.Презумпции, допускающие выдающуюся оперативную эффективность и непреодолимую компетентность Штази — качества, которые мы не смогли подтвердить в данном случае — сделали хвастовство и изобретения более убедительными, чем их доказательная база, если бы они были известны. Результатом стала дезинформация о дезинформации, продукт, который мы называем «дезинформация в квадрате».
Информация о журнале
Политика и науки о жизни — это междисциплинарный рецензируемый журнал с глобальной аудиторией.PLS принадлежит и публикуется Ассоциацией политики и наук о жизни, APLS, которая является одновременно группой, связанной с Американской ассоциацией политических наук (APSA), и обществом-членом Американского института биологических наук (AIBS). Диапазон тем PLS исключительно широк: эволюционное и лабораторное понимание политического поведения, включая политическое насилие, от группового конфликта до войны, терроризма и пыток; политический анализ исследований в области наук о жизни, политики здравоохранения, политики в области окружающей среды и политики биобезопасности; и философский анализ проблем наук о жизни, таких как биоэтические споры.Типичные участники включают политологов и политических бихевиористов; эксперты по биобезопасности и международной безопасности; естествоиспытатели, клиницисты, исследователи политики в области здравоохранения и специалисты по биоэтике; философы-моралисты и эволюционисты; ученые-экологи и экономисты-экологи; политико-поведенческие и экологические историки; ученые-политологи и историки науки; и ученые-юристы.
Информация об издателе
Cambridge University Press (www.cambridge.org) — издательское подразделение Кембриджского университета, одного из ведущих исследовательских институтов мира, лауреата 81 Нобелевской премии. В соответствии со своим уставом издательство Cambridge University Press стремится максимально широко распространять знания по всему миру. Он издает более 2500 книг в год для распространения в более чем 200 странах. Cambridge Journals издает более 250 рецензируемых научных журналов по широкому спектру предметных областей в печатных и онлайн-версиях. Многие из этих журналов являются ведущими научными публикациями в своих областях, и вместе они составляют одну из наиболее ценных и всеобъемлющих областей исследований, доступных сегодня.Для получения дополнительной информации посетите http://journals.

Профнастил НС44 — технические характеристики, описание, цена

Профнастил НС44-1000

Основные характеристики профнастила НС44

технические характеристики, особенности и отличия от других видов

Особенности и область применения

Способ выпуска профлиста НС44

Классификация по типу пленочного полимеризованного слоя

Технические характеристики

Сокращенные условные обозначения и расшифровка

Срок службы

Советы по выбору

Особенности монтажа

Профлист НС44 в Липецке по низкой цене / Липецкий Металлопрокатный Завод

Цвета и покрытия

ПАЛИТРА ЦВЕТОВ ПОЛИЭСТЕР (ПЭ):

ПАЛИТРА ЦВЕТОВ БАРХАТНЫЙ ШЕЛК:

ПОВЕРХНОСТЬ ЦИНК:

Наше производство

Профнастил HC44 | Профнастил и профлист

Изготовление профнастила HC44

Достоинства профнастила HC44

Самые низкие цены на профнастил НС44

Профнастил НС44 – Цена и размеры. Завод г. Киев

Описание

Профнастил НС44 — Гост 1000мм

Профнастил НС 44 – характеристики

Профлист НС44 0,5 мм RAL 7004 серый

Стальной шелк – эталон на рынке кровли!

Территориальный подход к формированию рыночного предложения:

Стальной шелк (Classic):

Стальной шелк SP (Sun Protection):

Стальной шелк WP (Water Protection):

Стальной шелк DP (Double Protection):

Цветовая гамма:

Преимущества продукции ОАО «Северсталь»

7 слоев защиты:

Скат крыши из профлиста для промышленных зданий.

СНиП на кровлю из профнастила

Угол наклона и типы крыш

Преимущества кровель с минимальным уклоном

Недостатки крыш с минимальным уклоном

Ветровые и снеговые нагрузки

Самостоятельный расчет угла наклона

Величина уклона скатной кровли из профлиста

Прочие важные строительные объекты

Нюансы монтажа профнастила

Рекомендации производителя: минимальный уклон кровли из профлиста

Последствия несоблюдения

Каким должно быть перекрытие

Как правильно рассчитать количество материала, необходимого для обшивки кровли

Порядок укладки

Вместо вывода

Концепция уклона крыши

Измерение угла наклона

Таблица: Степень уклона кровли в двух измерениях

Пример измерения уклона кровли

Видео: расчет угла наклона

Минимальный порог уклона крыши из профнастила

Допустимый наклон кровли профлистом

Таблица: значение коэффициента высоты для определения ветровой нагрузки

Выбор профнастила с учетом степени наклона крыши

Таблица: влияние уклона кровли на марку профлиста и его монтаж

История Yamaha NS10

FREESCALE DSPB56364AF100

FREESCALE DSPB56364AF100

Наночастицы и наноустройства в биологических приложениях

Был ли миф о ВИЧ из Форт-Детрика успехом Штази? на JSTOR

Ответить Отменить ответ
