Особенности подключения открытой электропроводки в банях и саунах…

сегодня: %d %M %h~:~%m

Главная \ Статьи \ Особенности подключения открытой электропроводки в банях и саунах…

Каждому владельцу загородного дома хотелось бы иметь у себя в хозяйстве баню или сауну, где можно провести время полезно для души и тела. Наиболее щепетильным вопросом при постройке этого помещения является проводка в бане и парилке, в особенности, если все работы нужно провести своими руками. Проведение электропроводки в местах повышенного риска поражения током и пожарной небезопасности, каковыми являются баня или сауна, требует соблюдения особых правил.

Требование для электропроводки в бане..

Чтобы сделать проводку в сауне или бане правильно, нужно действовать по ГОСТу. Здесь очень важно учесть все, начиная от сечения провода и заканчивая принципом его крепления.

Он должен быть хорошо изолирован от внешних агрессивных факторов;
Рекомендуется использовать провод более 2 жил, т. к. подключение к заземлению является обязательным;
Провод должен быть достаточно гибким и надежным, чтобы протягиваться через различные отверстия, но в то же время, прочным; цена приемлема.
Помимо этого, шнур должен обладать устойчивостью к высоким температурам. Средняя температура в сауне варьируется от 100 градусов до 130, некоторые виды изоляции кабелей могут начать плавиться при таких воздействиях.

Обязательные условия электропроводки в бани или сауне:

Необходимо протянуть отдельную, самостоятельную линию поступления электроэнергии от главного распределительного щита с отдельным защитным автоматом, а также смонтировать обособленный контур заземления.
По рекомендациям ПУЭ в парилке следует применять проводку, способную выдержать температуру до 170—180 градусов.
Согласно требованиям ПУЭ, следует применять скрытую систему электропроводки, в то же время допускается открытая прокладка проводов, в том числе и витого ретро провода. Открытая ретро электропроводка на керамических изоляторах допускается в деревянных стенах бани, то есть провода могут вестись по поверхности стен, а следовательно располагать их лучше в заметных местах для винтажного декоративного стиля. В кирпичных стенах электропроводка должна быть скрытой, то есть проходить за слоем штукатурки.
Электрические провода не должны касаться непосредственно деревянных стен или деревянных отделок. Поэтому проводку производят в закрытых коробах либо по огнеупорной поверхности (трассе) или на фарфоровых изоляторах. Для этого под любое электрооборудование, розетки и выключатели подкладывают специальные термостойкие подкладки — рамки из керамики или красивые рамки из дерева для открытой проводки, которые служат отличным изолирующим материалом. Из термостойкого материала, не проводящего ток, монтируется трасса. Нужно заранее рассчитать расстояние между объектами с тем, чтобы укрепить изоляторы на приблизительно одинаковом расстоянии друг от друга. На бревенчатых стенах по горизонтальным линиям изоляторы крепятся вдоль бревна на расстоянии 30 см друг от друга. По вертикальным линиям установки электроприборов изоляторы устанавливаются по два на каждое бревно. Изоляторы прикручивают саморезами при помощи шуруповерта под углом 45 градусов вверх и вниз.

В части приборов и оборудования:

УЗО (устройство защитного отключения) в распределительном щите является обязательным условием применения. Задачей УЗО является сравнение тока, проходящего по фазе и нулю. И если разница этих значений больше предельного порога УЗО (то есть происходит утечка тока), то УЗО автоматически отключит фазу и нуль. Для бань используется УЗО на 5—10мА.

Розетки в бане должны выдерживать нагрузку в 10—16 А, класса защиты IP-44 , такие как керамические розетки «Бирони» по цене производителя. То же касается выключателей, соединительных распаячных коробок и светильников, купить недорого доступно уже в любом интернет – магазине и сразу с доставкой на дом.
Электрооборудование допускается использовать только специально предназначенное для использования в помещениях с повышенной влажностью. Всю невстроенную в электронагреватель аппаратуру лучше размещать вне саун.
Если же вы собираетесь устанавливать печь-каменку, то ее необходимо располагать таким образом, чтобы дымовая труба по длине была как можно меньших размеров, а также ее нужно оградить термостойкими перилами, во избежание пожара.
Светильники для парной должны быть с деревянным абажуром, термостойким, влагонепроницаемым плафоном и керамическим патроном. Металлические части светильников должны быть заземлены. В моечной подойдет любой светильник с ретро лампой, предназначенный для ванных комнат. Рабочее напряжение не должно быть выше 24 Вольт в светильниках.

Запрещается в части электропроводки:

Не допускается скруток, разрывов и соединений проводов в моечной и парной.
Категорически запрещено вести электрический кабель над печкой.
Не допускается проведение кабелей в металлических трубах, рукавах или с металлическими оболочками, а также по жестяным поверхностям.

В части приборов и оборудования запрещается..

Розетки штепсельные, переключатели и соединительные коробки не допускаются к установке в парилке, моечных помещениях и в помещениях, содержащих нагреватели для бань и саун, их устанавливают в предбаннике либо в комнате отдыха.

Электронагреватель также лучше разместить в другой комнате.

Некоторые общие рекомендации для электрики в бани…

Светильники для бани лучше всего использовать настенные боковые, с мягким, рассеянным освещением.
Количество светильников и их размещение зависит от площади помещения.
Приветствуется также естественное освещение, для чего достаточно одного окна.
В подвесных светильниках лучше использовать ретро лампы не более 60 Вт.
Освещение парилки можно также устроить, если сделать перегородку с предбанником из термостойких стеклоблоков или же смонтировать стеклянную дверь.
Самым безопасным вариантом освещения на сегодняшний день является керамические розетки и выключатели для открытой ретро проводки, ведь они теплостойкие и не подвержены коррозии и очень красивы. Такая ретро электрика успешно применяется в турецких и русских банях, и хорошие отзывы специалистов.

Уровень установки розеток – не меньше метра от пола. В отдельных случаях допускается их монтаж на уровне плинтуса (в евростиле). Такое расположение часто можно увидеть в финских саунах; Если баня деревянная, а проводка – наружная, то удобнее всего использовать проводку в ретро-стиле. Она характеризуется декоративными узлами и ручками для проводов. Так можно будет скрыть некрасивые места соединения кабелей; Минимальное сечение провода для подключения силового электрооборудования в бане — 3*2.5 мм, такая проводка может передать до 5 кВт. Если у Вас печь тянет больше, то рассчитывайте значение строго в большую сторону.

При монтаже электрических проводов помните, что правильная электропроводка в бане – это залог вашего комфортного и безопасного отдыха в этом помещении. Старайтесь подойти к вопросу максимально ответственно, монтируя проводку своими руками, или обратитесь к специалистам монтажникам .

схема электропроводки, пошаговая инструкция как сделать освещение в сауне, парилке по ГОСТу + видео

Автор Сербо Марина На чтение 10 мин. Просмотров 638 Опубликовано 04.01.2019

Электромонтажные работы в бане, сауне из-за повышенной температуры и влажности отличаются рядом особенностей. Знать и соблюдать их при работе с электрикой жизненно важно. Как подготовить проект, выбрать инструменты и материалы, подвести кабель и сделать внутреннюю проводку своими руками? Ответы на эти вопросы вы найдёте ниже.

Ключевые требования безопасности к проводке

К электрификации таких помещений, как сауны или традиционно любимые в нашей стране бани, предъявляются повышенные требования безопасности. Это объясняется большей влажностью воздуха (и, как следствие,образованием конденсата), высокой температурой в парилке и моечном отделении. Принять во внимание нужно и материал стен. Чаще всего это дерево, материал с повышенной пожароопасностью.

Ключевые требования к устройству проводки:

Вводной щиток необходимо расположить в наиболее защищённом от температурных перепадов месте (предбанник, тамбур, помещение для отдыха), иметь отдельное УЗО или дифавтомат (срабатывание при токе утечки < 0,05 Ам), соответствовать требованиям IP 44.
Для сауны или бани необходимо качественное отдельное заземление (РЕ-проводник), ёмкости которого будет достаточно для всех потребителей тока. Если есть электрокотёл, то он должен быть заземлён отдельно.
Неразъемные линии от точки подключения до щитка. Желательно исключить любые распределительные коробки.
Лучше всего, если оборудование имеет степень защиты от IP55 и выше, кабели имеют 3 жилы с обязательным заземлением и изоляцию, выдерживающую температуры от -40 до +130 °С.
Кабель прокладывается с использованием металлорукавов или огнеупорной гофры. Для изоляции используются только негорючие или самозатухающие материалы.
Для крепления элементов проводки запрещено пользоваться металлическими шурупами, саморезами и т. д. Разрешено только использование диэлектриков.

Подробно правила освещения бань\парилок\саун изложены в ПУЭ (правила устройства электроустановок). Это базовый регулирующий документ, где прописаны требования к разнообразному электрооборудованию.

Не поленитесь тщательно изучить требования положений ПУЭ перед началом работ.

Подготовительный этап: составляем проект, рассчитываем сечение кабелей

Подготовка принципиальной схемы электрической проводки — задача опытного специалиста, знающего нюансы проектирования электроцепей в помещениях со специфическими условиями. У любой постройки есть индивидуальные особенности, и устройство разводки в конкретном случае определяется числом потребителей и их суммарной мощностью.

Начиная работу над проектом, нужно решить, какой кабель подводить к сооружению, с одной или тремя фазами. Это определяет конфигурацию готовой схемы. Но общие подходы к составлению проекта сохраняются.

Возможный вариант схемы электропроводки для бани или сауны

Когда схема будущей проводки для сауны или бани подготовлена, пора браться за расчёты. Понадобится рассчитать сечение проводов, определиться с техническими характеристиками УЗО, автоматов и остальных элементов электроцепи.Чаще всего используется однофазное подключение. В случае когда схема предполагает наличие электроприборов большой мощности, целесообразно использовать трехфазное подключение. Оно рассчитано на значительно большую нагрузку (до 42 кВт), чем линия с одной фазой, подведённая СИП-кабелем (до 14 кВт).

Начнём с главного — расчёта сечения провода, подведённого к элетрощитку (по нему в здание будет подаваться электроэнергия). Вначале надо подсчитать общую потребляемую мощность устройств, установленных в бане, согласно схеме электроцепи. Значение потребляемой мощности указано на каждом электроприборе либо в инструкции к нему. Подсчитав совокупную мощность потребителей электричества, получаем ориентировочную нагрузку на кабель, идущий к бане от щитка. Делим полученное число на показатель напряжения сети и получаем силу тока (измеряется в амперах, А). От этого параметра и зависит нужное сечение кабеля, которое подбирается так:

16 А = 1,5 мм2;
25 А = 2,5 мм2;
32 А = 4 мм2;
40 А = 6 мм2.

Параметры подходят для всех типов проводов с жилами из меди.

К рассчитанной площади сечения нужно прибавить запас в 25% — 30%. А также в расчётах совокупную мощность приборов тоже предпочтительно взять немного большей, учитывая и редко включаемые в сеть устройства.

Выбираем провода и электроприборы для внутренних работ

Выбирая провода для внутренней разводки, учитывайте, что их жилы должны быть исключительно медными. Не пользуйтесь проводами с сердечниками из алюминия.

Размер сечения кабелей для веток внутренней проводки (до светильников, выключателей, электророзеток и т.д.) рассчитывается аналогично вводному кабелю.

Строение термостойкого кабеля

Подбирая автоматические выключатели также необходимо определиться с их показателями мощности. Базовое правило: наибольшая мощность должна быть у основного автомата, а у приборов, отключающих отдельные ветки проводки, она существенно меньше.

Для расчёта порогового значения срабатывания автомата пользуются той же формулой, что и для расчёта сечения проводов — надо определить силу тока в цепи или на её отдельном участке (для автоматов, отключающих часть приборов). К примеру, если общая сила тока в цепи составляет 20А, то порог срабатывания основного автомата нужен как минимум 25 А, а ещё лучше — 32 А. Порог срабатывания выключателей для отдельных веток рассчитывается на базе силы тока, которую потребляет наименее мощное устройство.

Обязательный элемент проводки в сауне или банном помещении, согласно ПУЭ — устройство защитного отключения или УЗО. Согласно нормативам, нужно выбирать УЗО, срабатывающее при силе тока в 10–16 мА. В реальности при таких параметрах прибор часто срабатывает ложно, поэтому большинство выбирает УЗО с порогом срабатывания 25–30 мА. Но для максимально безопасности рекомендуем придерживаться правил, установленных в ПУЭ.

УЗО или дифавтомат — обязательная часть электропроводки в бане и сауне

Выбирайте кабели и фурнитуру для внутренней разводки, учитывая их способность работать в условиях высоких температур и влажности. Особенно строги требования для проводки в парной и моечном отделении. Здесь рекомендуется использовать только провода следующих типов:

ПВКВ;
ПРКА;
ПРКС;
РКГМ;
ПМТК;
OLFLEX HEAT 250.

В остальных помещениях вроде комнаты для отдыха, тамбура или предбанника допускается использование проводов разновидностей NYM либо ВВГнг-LS.

Запрещается использовать провода ПУНП из-за возможных значительных отклонений в толщине жилы.

При выборе светильников, ламп, розеток, важно учитывать их класс безопасности (IP-44 / IP-65) и присутствие уплотнений на резиновой основе. Выбирайте осветительные приборы с основанием из устойчивых к коррозии материалов, закрытые снаружи жаропрочным стеклом. У розеток должна быть защита от влаги и брызг (крышки).

Запрещается устанавливать в бане лампы дневного света и лампы с защитой из пластика.

Хороший выбор для парной и моечной — освещение с использованием современного оптоволокна, устойчивого к влажности и повышенной температуре. Для таких помещений, как комната для отдыха и та же моечная, подойдут светильники на светодиодах. Они потребляют мало энергии и дают хорошую освещённость. Для парилки диодные светильники не подходят.

Как подвести электроэнергию к бане: под землёй или по воздуху?

Оптимальный вариант — подвести электроэнергию по отдельному кабелю напрямую от основного электрощитка. Сделать это можно одним из способов:

по воздуху — недорого и быстро.
под землёй — требует существенных затрат времени и денег.

Выбранный метод необходимо отразить в проекте сооружения. Выбирая «воздушный» способ, нужно строго придерживаться норм расположения кабеля по высоте и не только:

Кабель не может располагаться не ниже 6 метров от проезжей части.
Минимальное расстояние от пешеходной части до кабеля — 3,5 метра.
Расстояние между опорами не больше 25 метров.
Входить в здание кабель должен на высоте не меньше — 2,75 метра.

При «воздушном» способе применяется самоизолирующий силовой провод (СИП 4), где нет несущего троса. В СИП-кабеле сечение жил из алюминия не менее 16 мм². Число жил зависит от выбранного типа ввода: однофазный на 2 жилы или трехфазный на 4 жилы. Главная проблема СИП-кабеля — низкая пластичность, из-за которой трудно ввести провод в автомат защиты.

Кабель СИП вводится внутрь помещения через металлическую втулку. Не забываем, что внутри бани нельзя использовать провода с жилами из алюминия.

Подвести электричество к бане можно по воздуху

Для подземного способа используется дорогой, но очень прочный кабель марки ВБбШв (второе название «кабель с бронёй» из-за стальной защиты между полимерными оболочками). У него сразу 4 медные жилы и сечение в 10 мм².

Пошаговая инструкция по подземной прокладке кабеля к зданию бани/сауны:

Прорыть траншею минимум 0,7 м глубиной и насыпать в неё 10 см песка.
Уложить на песок провода волнообразно и засыпать ещё одним песчаным слоем в 10 см.
Засыпать грунт 0,2 м толщиной, на который уложить сетку предупреждения.
Кабель вводится внутрь помещения через втулку из стали.
Перед подключением к щитку, провод освобождается от защитных оболочек. Не забудьте позаботиться о заземлении и защите от молний.

Подвести электричество к бане можно подземным способом

Особенности монтажа внутренней проводки в бане и сауне своими руками + схема

С работами по монтажу разводки внутри помещения бани или сауны могут справиться многие. Главное — учесть все до мелочей и соблюсти требования, прописанные в ПУЭ.

Основные этапы монтажа проводки в бане:

Установка щитка;
Разводка от щитка;
Подключение светильников;
Подключение розеток.

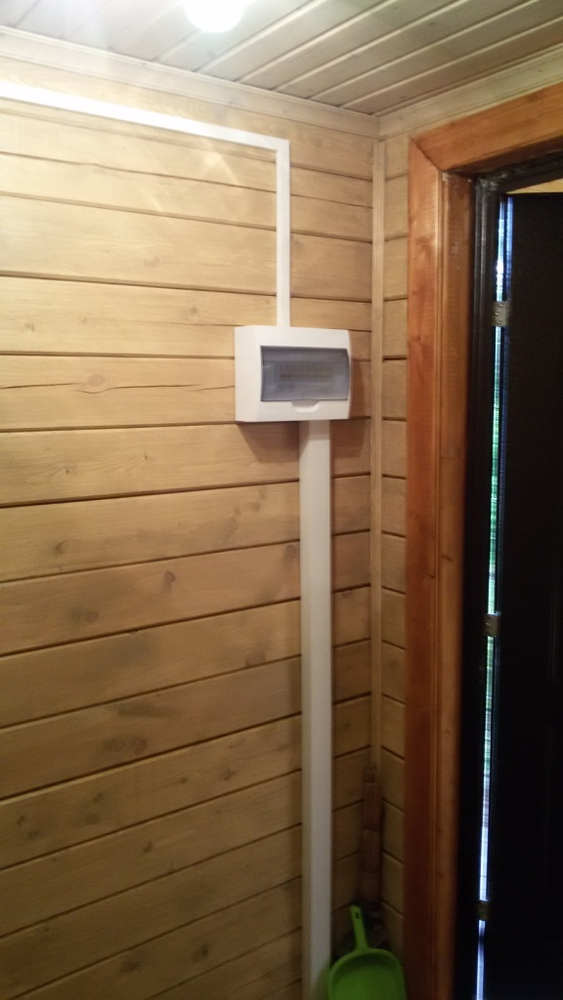

Ключевые требования к монтажу электрощитка:

Размещать щиток максимально близко к выходу, в месте с хорошей вентиляцией, со свободным доступом и ярким освещением.
Выбирайте устройство с корпусом из надёжного материала и высоким уровнем защиты от попадания влаги.
Минимальное расстояние от поверхности пола до верхней части устройства — 1,4 м-1,8 м.

Щиток должен быть защищен от влаги и находиться в легкодоступном месте

В состав электрощитка входят:

УЗО;
вводной автомат;
отходящие автоматы.

Для однофазного подключения в основном кабеле находится минимум 3 жилы. В соответствии с требованиями ГОСТ, фазная жила имеет серый цвет (также может быть коричневой или белой) и помещается на верхнюю клемму основного автоматического выключателя. С нижней клеммы она перемычками перемещается к верхним клеммам отходящих выключателей. Её можно переместить туда же распределяющими шинками. Нулевая жила синего или голубого цвета помещается на нулевую колодку. Третья жила жёлто-зелёного цвета, защитная, направляется на защитную колодку. У проводов, идущих к потребителям, фазные жилы подсоединяются к нижним контактам отходящих автоматических выключателей. Вводной кабель и идущие от щитка провода выводятся наружу сквозь гофротрубу.

Подпишите автоматы, чтобы быстро отключить нужную ветку при необходимости и облегчить будущий ремонт. А также внутри стоит разместить наглядную схему электропроводки.

Делая разводку электрокабеля от щитка, придерживайтесь следующих правил:

Старайтесь делать разводку исходящего провода одним куском.

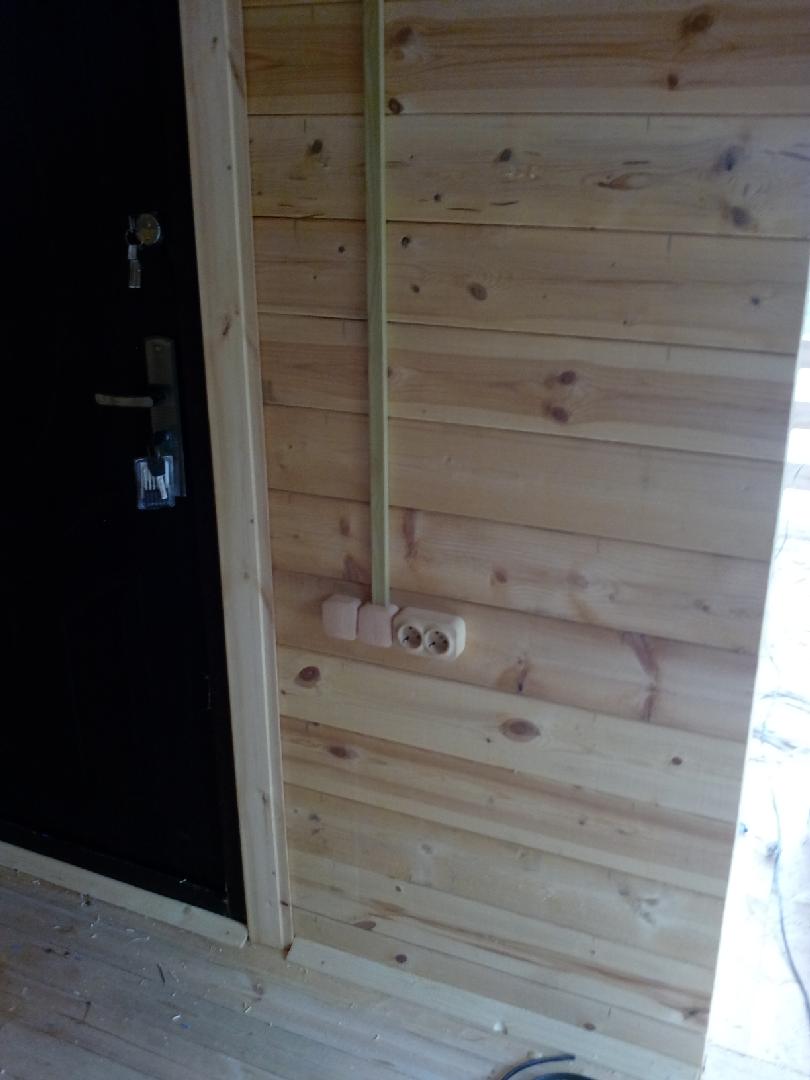

Если стены деревянные, лучше смонтировать проводку открытого типа.
Нельзя использовать в качестве оболочки проводов ПВХ-трубы, металлические трубы.
Провода монтируются только вертикально и горизонтально. Недопустимы перекручивания и перегибы.
Электровыключатели и розетки должны размещаться в предбаннике, тамбуре или комнате для отдыха. В парилке и моечном отделении их монтаж недопустим.
Жилы кабелей соединяются сварным методом или пайкой.
Нельзя прокладывать провода над печкой.

В деревянной бане можно сделать открытую проводку

Запрещается располагать в моечном отделении и парной выключатели и электророзетки, не забывайте об этом.

Чаще всего используется однофазное подключение.

Что касается подключения светильников, то размещать их предпочтительно на стенах, на 20 см ниже потолка, но не на самом потолке (где максимальная температура).

Монтаж внутренней проводки и розеток. Видео

Завершив работы с проводкой, нужно проверить качество её работы, исправность заземления и т. д. Лучше всего доверить это специалистам энергонадзора или пожарной службы.

Самые частые ошибки при устройстве электропроводки

Самые распространённые ошибки при монтаже электрики в банных помещениях и саунах связаны с несоблюдением требований ПУЭ или некорректным выполнением расчётов. В основном проблемы возникают в следующих ситуациях:

Неправильно подобран тип провода и размер его сечения.
Недостаточная изоляция электропроводки или её низкое качество.
Несоблюдение при работах требований безопасности, прописанных в ПУЭ.

Грамотный пошаговый монтаж электропроводки в бане. Видео

Принимая решение монтировать электропроводку в сауне или бане собственными силами, не забывайте, насколько важно выполнить эту работу грамотно, соблюдая правила безопасности, внимательно относиться даже к мелким деталям. Грамотно выполненный монтаж электрики в бане или сауне — гарантия безопасного отдыха и защита здания от пожара. Перед началом работ изучите ПУЭ в новейшей редакции. Учитывайте всевозможные риски, ответственно подходите к электромонтажу либо доверьте эти заботы профессиональным электрикам.

Оцените статью: Поделитесь с друзьями!

Электропроводка в бане:выбор марки кабеля и способа прокладки

Электропроводка в бане всегда была достаточно спорной темой для обсуждения,потому что нормативные требования разрабатывались давно и с учетом старых электротехнических материалов.

Содержание:

В последнее издание ПУЭ были внесены изменения,касающиеся бань и саун.

Начнем с того,что в ПУЭ указано:

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.
В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.

Скрытая проводка рекомендуется для того,чтобы уберечь кабель от высоких температур. Обратите внимание на то,что оговаривается только назначение помещений. Без учета материалов стен.

Да, в кирпичных,панельных зданиях скрытая в штукатурке проводка-самый наилучший вариант.

А вот предложение о допустимости открытой прокладки кабелей ,как раз,касается деревянных строений,типа бань.

Запрет на металл понятен:

при высоких температурах очень быстро нагревается
в мокрых помещениях очень быстро начинает коррозировать

В последнем ПУЭ разрешен монтаж скрытой проводки в деревянных домах. Но,для бани,все же, лучше выбрать открытую прокладку:

открытый доступ для постоянного контроля за ее состоянием
в случае короткого замыкания есть шанс увидеть,предотвратить,во время принять меры…

Способы прокладки проводов и кабелей в бане

Существуют следующие способы открытой прокладки проводов и кабелей:

в металлической трубе
в гофре
в кабель-канале
на изоляторах

Поскольку в металлической трубе нельзя,то остается только три способа. Прокладка кабеля в гофре или кабель-канале вполне приемлема для всех помещений,кроме парной.

Наиболее популярен монтаж кабеля в гофре открыто по стене,что соответствует требованиям ПУЭ.

Открытая прокладка кабеля в гофртрубе

Но и открытая проводка на изоляторах в стиле ретро в последнее время также высоко востребована в деревянных частных домах. Ее тоже можно монтировать в бане,если использовать специальный кабель.

Помещение парной-это особый случай. В ней присутствует и высокая температура и повышенная влажность. Поэтому всю проводку нужно сделать так,чтобы в парной ее просто не было. Например,для освещения,сделать минимальный ввод кабеля через стену с соблюдением всех противопожарных требований(через металлическую гильзу) и, тут же подключить к светильнику,не выводя кабель на стену.

И все же, в парной допустимо делать прокладку кабеля при условии использования специальной термо и влагоустойчивой марки кабеля.

Выбор марки кабеля для бани

Выбор марки кабеля зависит от назначения помещения и приборов подключения. Во всех помещениях,кроме парной нужно использовать кабель с пониженным выделением дыма и не поддерживающий горение: ВВГнг LS 3х2,5мм2 для подключения розеток, а ВВГнг LS 3х1,5мм2 -для приборов освещения.

В парной,если вы хотите, все-таки,проложить кабель по стене, нужно использовать термостойкие марки кабеля,такие как:

до 180 градусов выдерживают многопроволочные медные провода РКГМ, ПРКА, ПРКС, ПВКВ. Изоляция у них из органической резины повышенной твердости на основе кремния.
до 200 градусов выдерживает провод ПМТК-

Работает в пределах температур от -60 до +200 0С. Выпускается одножильный и двужильный с медной многопроволочной жилой. Применяется для монтажа электрооборудования и приборов с номинальным напряжением до 660В переменного тока частотой 50Гц и постоянном напряжении 1000В в цепях электрических устройств общепромышленного применения, внутреннего монтажа электропроводки бань, саун, подключения различных нагревательных установок, электропечей, термошкафов, сушилок, электроплит и других устройств, подверженных воздействию повышенных температур и повышенной влажности.

Термостойкие провода могут понадобиться для подключения электро каменки. В остальных случаях, лучше всего избегать каких-то критических решений при монтаже электропроводки в бане.

Для электрической банной каменки обязательно устройство заземления.

Какой использовать провод для бани и сауны: схема электропроводки, своими руками

Устройство электропроводки в саунах и банях — один из важнейших этапов строительства этого незаменимого строения, так как от качества выполнения работ и используемых материалов зависит безопасность принимающих процедуры людей. Чтобы не допустить ошибок при прокладке электропроводки, подобрать оптимальные материалы и варианты их использования следует подробно рассмотреть нюансы и особенности выполнения работ. В статье расскажем, какой использовать провод для бани и сауны, рассмотрим особенности монтажа.

Выбор материалов для проводки в бане

Главным условием при подборе кабеля для бани или сауны следует назвать его термическую стойкость. Также важно понимать, что установка розеток любого типа в парилках запрещена. Условием прокладки проводки является обязательность устройства заземляющего контура.

При подборе электропроводки следует разобраться в том, какие помещения обычно имеются в бане, их основных категориях. Помещения бань разделяются на две группы:

помещения с обычным температурным режимом, в которых допускается прокладывать электропроводку, аналогичную, имеющимся в жилых помещениях;
помещения, в которых допускается использование только термостойких кабелей, так как температура в них нередко достигает 170°С.

Термостойкий кабель также необходимо применять и для подключения электропечи (если таковая устанавливается в бане). Читайте также статью: → «Электропроводка в бане и сауне».

Проводка для стандартных помещений

Кабель АВВГ подходит для электропроводки в помещениях с нормальной влажностью

В помещениях с обычным температурным режимом рекомендуется использовать кабели следующих типов:

АВВГ;
ВВГ;
NYM;
ПВС.

Любой из перечисленных выше типов кабелей допускается при монтаже прокладывать как скрытым способом, так и поверх стен. Главным и единственным условием их применения следует назвать повышенные требования к изоляции провода, так как чаще всего постройка бани или сауны осуществляется из дерева. Для изоляции кабелей применяются: сшитый полиэтилен, ПВХ и другие полимерные материалы, обладающих требуемыми свойствами.

Для установки и подключения осветительных устройств подходят такие марки кабелей:

ППГнг-HF 3х1,5;
ВВГнг-LS 3х1,5;
NYM 3х1,5.

Для установки розеток провод подбирается площадью сечения не менее 2,3 мм2.

Проводка в парильных помещениях

В помещении парной допускается применение кабелей только термостойких марок, обладающих достаточным уровнем сопротивления высоким температурам. Это связано с тем, что даже при малейших деформациях изоляции велик риск возникновения возгорания.

На современном рынке представлены кабели следующих типов, подходящих для использования в парильных помещениях:

РКГМ 1х2,5;
ПВКВ 1х2,5;
ПРКС 3х2,5;
ПМТК 3х2,5.

Совет №1. Если рассматривать кабели иностранного производства, то для устройства электропроводки в парной можно воспользоваться Olflex Heat 3х2.5. Однако стоимость такого провода значительно выше отечественных аналогов.

Соединение проводов должно осуществляться только в коробках, защищенных от попадания влаги

Требования к проводке в бане

Перед тем как приступить к монтажу, необходимо изучить и четко следовать правилам прокладки электропроводки в банях и саунах:

кабели должны прокладываться только вертикально либо горизонтально;
при необходимости поворота, его необходимо устраивать строго под углом 90°;
линии горизонтальной проводки должны размещаться на удалении от потолка в 10-20 см и проходить параллельно ему;
расстояние от проложенного кабеля или переключателей до окна или двери должно быть не менее 10 см;
от радиаторов отопления и иных металлических устройств кабель должен находиться на удалении не менее 0,5 м;
переключатели размещаются от пола на расстоянии не менее 1 м, розетки — 0,3 м;
розетки и выключатели располагаются от душевой кабины на расстоянии, превышающем 0,6 м;
прокладку линии от распределительного щитка к потребителям электроэнергии следует прокладывать только цельным куском провода — любые соединения запрещены;
соединение проводки допускается устраивать только в соединительных коробках, обладающих высоким уровнем защиты от влаги;
электрощиток размещается как можно ближе к точке входа подводящего кабеля в здание бани. Читайте также статью: → «Как сделать замену электропроводки своими руками?».

Способы подведения кабеля

Кабель ВВГ подходит для подведения электропитания к зданию бани без ограничений

Перед монтажом внутренней электропроводки нужно подвести к зданию силовой кабель. Подводка осуществляется двумя способами:

подземным;
воздушным.

Преимущества воздушного способа очевидны: низкая стоимость и трудоемкость выполнения работ, высокая скорость монтажа. Чаще всего для этих целей используется кабель СИП-4. Важно знать, что прокладка кабеля СИП не допускается в чердачных помещениях, а потому для бани лучше выбрать провода марок ВВГ или НГ.

При закреплении на наружной стене кабель следует поместить в пластиковый короб либо в гофру. В точке ввода внутрь помещения нужно разместить коробку с автовыключателями. Подведение кабеля ниже уровня земля — дорогостоящий и трудоемкий способ, но, вместе с тем, и обеспечивающий более надежную защиту кабеля от повреждений. При выборе подземной подводки рекомендуется использовать кабель марки ВБ6Шв.

Кабель марки ВБ6Шв — отличный выбор для подземной прокладки к бане

Монтаж проводки и приборов в бане или сауне

Перед монтажом термостойкого кабеля следует выполнить расчет мощности, требуемой для нормального функционирования каждого из потребляющих электроэнергию приборов. В соответствии с расчетами подбирается сечение термоустойчивого кабеля, способного выдержать расчетную нагрузку.

Для работы освещения в бане вполне достаточно мощности в 1-2 кВт, но следует учесть при этом, что при установке дополнительных электроприборов мощность будет возрастать. Бани, отопление которых осуществляется от электропечи, требуют для нормальной своей эксплуатации мощность не менее 10 кВт.

При установке и монтаже в сауне или бане любого потребителя электроэнергии следует помнить о правилах электробезопасности и отключать автоматы в распределительном щитке. Приобретение розеток, выключателей, осветительных устройств и самих кабелей необходимо выполнять только в специализированных супермаркетах или магазинах. Таким образом, значительно снижается вероятность покупки бракованной либо контрафактной продукции.

Продавцы и консультанты крупных магазинов также могут оказать помощь в выборе кабеля, составить примерную схему монтажа с учетом особенностей постройки сауны или бани. Читайте также статью: → «Кабель, шнур и провод: отличия, область применения».

Монтаж проводки в сауне

Как уже упоминалось выше, в бане или сауне кабель можно прокладывать как открытым, так и закрытым способом, укрывать различными элементами защиты. Несмотря на то, что закрытый способ считается более предпочтительным, имеются некоторые нюансы при его реализации.

Согласно требованиям ПУЭ и СНиП, укладка электрической проводки в металлические гофры и трубки не допускается. Также нельзя использовать провода в оболочке из металлсодержащих материалов. Связан такой запрет с тем, что баня — место с повышенной влажностью, а металл как никакой другой материал подвержен коррозионным процессам.

Монтаж выключателей и розеток

По завершении работ по прокладке кабеля можно начинать установку выключателей и розеток. Эти элементы электросети могут монтироваться в любых помещениях, помимо самой парной.

Также в помещениях с высокой влажностью не допускается размещение щитков распределительных щитков. Кроме парильных комнат, этот запрет также распространяется и на душевые. Все другие помещения разрешается оборудовать элементами электросети без каких-либо серьезных ограничений.

Розетки в бане независимо от места установки должны устанавливаться во влагозащищенном исполнении

Монтаж системы освещения

После укладки жаростойкого кабеля помимо розеток и выключателей можно устанавливать и осветительные приборы. Стандартные лампочки и плафоны светильников из-за высоких температур и влажности для бани не подойдут. Потому во избежание быстрого выхода из строя и возможного возгорания, следует подобрать светильники в термостойком исполнении.

Устанавливаемые осветительные устройства должны быть достаточно герметичны, чтобы пар и брызги воды при попадании на корпус не могли привести к короткому замыканию и последующему возгоранию. Также при попадании пара на плафон прибор может нагреваться неравномерно, деформироваться и даже лопнуть, что приведет к серьезным травмам принимающих банные процедуры людей. При монтаже системы освещения следует учесть, что свет в парилке не должен быть слишком ярким. Чаще всего используются матовые плафоны с лампочками до 60 Вт.

Совет №2. Размещать светильники рекомендуется на потолке ближе к углам комнаты, так как в этих местах температура воздуха несколько ниже, чем в центральной части потолка.

Напряжение электрической сети в сауне

Также владельцем бани обязательно должно быть выбрано напряжение для обеспечения сооружения электроэнергией. Причиной этому является тот факт, что термостойкие кабели для бань и саун допускается прокладывать совместно с домашней сетью напряжением 220 В. Для осуществления подключения следует выполнить ряд условий ПУЭ:

линия электропроводки должна быть надежно защищена посредством размещения автоблокираторов или автоматов;
электроснабжение бани должно производиться с обязательным монтажом заземления типа TN-C-S;
электросистема бани не должна работать без наличия системы, уравнивающей потенциалы.

Коробка-автомат для отключения подачи электроэнергии в отдельные помещения бани

Если выполнить три вышеописанных условия не представляется возможным, подача электроэнергии к зданию бани должна выполняться через понижающий напряжение трансформатор, например, ЯТП-0,25 220/36В. Размещение такого устройства следует предусмотреть за пределами постройки.

Ошибки при выборе кабеля для бани

Часто встречающейся ошибкой можно назвать размещение в парилке не встроенной в электронагреватель регулирующей аппаратуры. Если же такая ошибка уже допущена, то ПУЭ требует установки ограничителя, отключающего всю аппаратуру при достижении ей температуры 140°С. При этом произойдет автоматическое отключение электропечи.
Также серьезной ошибкой следует назвать наличие соединений, разрывов и скруток кабеля в парильной комнате или в душевой. Это очень опасно, так как наличие деформированной и нарушенной изоляции чревато возникновением короткого замыкания и большой вероятностью последующего возгорания.
Многие для удешевления работ и снижения затрат на материалы проводят электропитающий кабель непосредственно над печью. Такой способ проводки категорически запрещен, так как даже термостойкий кабель в это зоне будет постоянно подвержен нагреву.

Оцените качество статьи:

Монтаж проводки в бане — советы и полезная информация

Как известно еще со школы невозможно совместить влагу и электричество.

Но в современных условиях обходится без электричества в банях как-то не привычно.

Если грамотно и творчески подойти к проблеме освещения сауны, то можно сделать даже декоративную подсветку отдельных элементов.

Провода для парилки

Согласно наблюдениям специалистов при монтаже проводки в банях и саунах из дерева очень часто выбирают неправильное сечение провода.

Во избежание ошибки необходимо предварительно рассчитать мощность потребляемого тока.

Для освещения это число составит около 1 кВт, если же помимо этого будут использоваться электроприборы, то оно вырастет до 5 кВт.

Для использования электропечи понадобится 15-20 кВт.

Сечение кабеля для проводки должно рассчитываться согласно мощности как 2 кВт на 1 мм2.

То есть имея мощность в 10 кВт понадобится кабель с площадью сечения в 7 мм2.

Если баня или сауна будет использоваться не в частном порядке, а для бизнеса, необходимо честь то, что клиент может включить какой-либо сторонний электроприбор.

Поэтому необходимо выбирать кабель с некоторым запасом сечения.

Электроизоляция в парилке

Еще одной ошибкой при выборе кабеля является слабая изоляция провода.

Сегодня используются более надежные, чем устаревшие алюминиевые, медные провода.

Но чтобы обеспечить отличную работу проводки во влажном помещении необходимо использовать двойную изоляцию типа «резина в резине».

Как материал резина не пропускает влагу, имеет высокую устойчивость к горению и перепаду температуры.

Сама проводка должна располагаться в закрытом коробе.

Если это невозможно, то прокладывается трасса из абсоленты или любого материала, который не горит.

Не рекомендуется в помещениях, внутри которых высокая температура, использовать жесть: она сам сильно нагревается и будет создавать не нужное напряжение на проводку.

Прокладка и монтаж проводки

Прокладывая линии проводки необходимо быть крайне внимательными.

Вся металлическая арматура светильника должна надежно заземляться, а сами лампы защищаются от капель с помощью плафонов.

Выключатели необходимо располагать за границами парилки и для большей надежности их защищают от брызг воды.

Чтобы защитить сауну или баню от возгорания в результате короткого замыкания нужно использовать устройства защитного отключении (УЗО), которые имеют ток отсечения 5-10 мА.

Монтаж электропроводки лучше всего доверять профессионалам и не следует экономить на материалах, потому что от них зависит не только сохранность помещения, но и жизни людей.

Смотрите также:

С радостью ответим на ваши вопросы:

тел.: 8(499)391-81-74

Электропроводка в бане своими руками

Обычно на загородных участках устанавливают современные, деревянные или кирпичные бани. Для постройки необходимо провести электричество и установить розетки. Вы можете попробовать монтировать проводку своими руками, узнав несколько основных правил по установке и посмотрев обучающее видео.

Чтобы провести монтаж электрической проводки, нужно выполнить ряд действий:

изучить основы электромонтажа
подготовить все инструменты и материалы (паяльник, клеммные колодки и провода с кабелями)
изучить инструкции по установке электропроводки

Монтаж электрической проводки в бане своими руками — сложный процесс, который требует определенных знаний и навыков. В первую очередь, следует учитывать особенности помещения с высокой температурой и влажностью. Сначала нужно провести кабель из главного дома в баню, по нему будет проходить электроэнергия от распределительного щитка.

Монтаж силового кабеля

Провести кабель в баню от основного щитка своими руками можно двумя способами:

воздушный метод
земляной метод

Каждый из них имеет свои особенности. Если вы решили использовать воздушный метод, следует учесть несколько правил:

если расстояние больше 25 метров, нужна опора для кабеля
следует использовать специальную растяжку или фарфоровые изоляторы
над участком, где проезжает автотранспорт, кабель нужно проводить на высоте не менее шести метров, над пешеходной зоной — 3,5 метра

Земляной способ проводки кабеля включает рытье траншеи глубиной до одного метра. Это более затратный метод, так как для прокладки требуются особые виды проводов, зато кабель не будет подвержен атмосферным влияниям и прослужит долго.

Как установить электропроводку в бане своими руками

Обычно процесс монтажа происходит в несколько шагов:

монтаж самого щитка
разводка
присоединение розеток и ламп

Важно правильно подобрать место для щитка в бане. Он должен состоять из отходящего и вводного автоматов, а также устройства защитного отключения (УЗО). Этот механизм в щитке в бане необходим, чтобы защитить проводку от короткого замыкания.

Однофазная электрическая проводка в бане, которую обычно применяют, должна иметь питающий кабель с тремя жилами:

жила фазы, которую помещают на верхней клемме вводного автомата
нулевая жила
жила защиты

Сечение кабеля

Чтобы правильно выбрать сечение кабеля, необходимо рассчитать предполагаемую нагрузку в бане. Есть таблицы, которые помогают выбрать сечение. Также на электрических приборах указывают мощность их потребления. Не забудьте повесить рядом со щитком подробную схему электрической проводки.

Разводка кабеля от щитка своими руками

Сначала начертите подробную схему всей электропроводки в бане. Она вам пригодится и при монтажных работах и при эксплуатации щитка. При разработке схемы своими руками нужно учитывать ряд факторов:

разводку следует делать одним куском
в бане из дерева вы можете сделать открытую электропроводку и провести ее поверх стен. Нельзя использовать трубы ПВХ
для кирпичных стен делают закрытую проводку, которую прячут под штукатуркой
монтаж кабелей происходит как вертикально, так и горизонтально
розетки с выключателями запрещено устанавливать в парилке. Это обусловлено температурным режимом и высоким содержанием влаги. Следует разместить их в предбаннике. То же самое можно сказать о монтажной коробке
детали проводов нужно присоединять методом пайки или сварки для надежности
примените защитное зануление
провода лучше сделать как можно менее заметными. Их не следует вешать над горячими элементами бани

Если вы будете учитывать все эти правила при разработке схемы, а также ориентироваться на обучающее видео, проблем с электрической проводкой возникнуть не должно. Также помните, что нужно надежно изолировать все провода после их соединения.

Как подключить светильники и розетки

После того, как вы провели установку электрической проводки и щитка, можно заняться подключением прочих элементов. Следует выбирать специальные светильники для бани и парилки.

Они имеют стеклянные плафоны и металлический корпус, отличаются влагостойкостью и термостойкостью. В парилке нельзя размещать лампы дневного света. Также не следует вешать предметы освещения на потолок, так как жар и пар уходят наверх.

Розетки можно подключать только в комнате отдыха и в предбаннике на расстоянии 90 см от пола. Следует закупить розетки с крышками, чтобы дополнительно защитить их от попадания влаги. Тщательно рассчитайте нагрузку, чтобы подобрать соответствующее количество розеток.

Перед началом работ

Монтаж электропроводки в бане — достаточно сложный процесс, поэтому внимательно изучите все инструкции, просмотрите соответствующее видео. Если вы сомневаетесь в возможности провести монтаж проводки своими руками, следует заказать услуги у профессионала. От вашего умения общаться с электрооборудованием будет зависеть здоровье ваших друзей и родственников.

При проведении установки распределительного щитка в таких помещениях, как баня, нужно изучить вопрос техники безопасности. Ведь если вы что-то сделаете неправильно, есть большая вероятность короткого замыкания и, как следствие, возгорания.

Если вы все сделаете по инструкции, то сможете наслаждаться полезным отдыхом в бане.

Электропроводка в бане от А до Я

Основные требования

Среди основных требований к проводке в бане выделяют:

В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
Запрещается вести электропроводку над печью.
Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Инструменты для монтажа проводки

Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:

отвертками для электромонтажных работ;
плоскогубцами и ножом;
изолентой;
строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
дрелью.

Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:

перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
шпатели.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной. По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Важно! Для организации внутренней электропроводки в банных помещениях не используются универсальные плоские провода (ПУНП), которые могут стать основной причиной возникновения пожароопасной ситуации.

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Как по нагрузке выбрать провода и розетки?

К примеру, вы собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт.

Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы.

Таблица : выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Способы проведения электричества в баню

Чтобы провести электричество к банной постройке, необходимо обеспечить его доставку от центрального щита через входящий силовой кабель. Проложить кабель к бане можно одним из двух способов: под землей и по воздуху.

Подземный способ монтажа

Самый безопасный и трудоемкий способ прокладки силовых кабелей, требующий предварительной подготовки земляной траншеи, – от источника электроэнергии к бане.

Для ввода под землей используется кабель ВБбШв с медными токопроводящими жилами сечением от 10 до 16 кв. мм. Он обладает повышенной прочностью, безопасностью и долговечностью. Защиту от механических повреждений и биологического воздействия обеспечивают термостойкая изоляция и стальная оплетка.

Для подземной укладки кабеля используются полипропиленовые трубы, устойчивые к коррозии и промерзанию, металлические трубы можно применять при монтаже кабеля на столбах или стеновых конструкциях в высоту не более 180 см.

Технология прокладки кабеля под землей следующая:

Подготовка земляной траншеи глубиной до 70 см. Засыпка дна (10 см) песчаным слоем. Укладка кабеля и повторная засыпка песком.
Введение кабеля в строение через металлическую входную втулку, которая используется для защиты от повреждений изоляции при усадке стен бани.
Кабель зачищается от изоляции перед подключением к автомату во входном щитке. Далее выполняется заземление и защита от удара молнией.

Важно! Волнообразная укладка кабеля в траншею позволит предотвратить его механические повреждения в результате подвижек почвы или усадки здания.

Воздушный способ монтажа

Монтаж по воздуху более доступный и дешевый в плане трудовых и финансовых затрат, но при этом отличается недолговечностью из-за подверженности повреждениям и деформациям.

Если необходимо подключить провод от дома до бани, тогда требуется правильно рассчитать предельно допустимое расстояние между объектами. При значительной удаленности строений друг от друга воздушная прокладка является нерациональной, поскольку возрастает риск повреждения кабелей при неблагоприятных климатических условиях.

Также важно соблюдать регламентируемую высоту прокладки кабеля: над дорогой – на высоте до 6 метров, над дорожками для пешеходов – до 3,5 метров, на участке – до 2,75 метров.

Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:

В стенах проделываются входные отверстия в соответствии с диаметром кабеля. В отверстия монтируются пластиковые или металлические переходники для защиты кабеля от повреждения.
Возле отверстий устанавливаются кронштейны для фиксации изоляторов.
Между изоляторами натягивается металлический трос.
К тросу на пластиковые хомуты фиксируется кабель, после чего заводится в отверстия и подключается в щитке к вводному автомату.

Все места ввода кабеля через стены тщательно герметизируются, а пространство в переходниках заполняется пеной или минватой. Металлический трос должен иметь незначительное провисание, чтобы обеспечить надежную фиксацию кабеля.

Оптимальный вариант для воздушной прокладки – изолированный самонесущий термостойкий провод (СИП).

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

Монтаж электрического щитка;
Разводка проводки в бане от щитка;
Установка осветительных приборов и их подключение к проводке;
Установка розеток и их подключение к проводке;
Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м. Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов. Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт. Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики. Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух. Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной. Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур. Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом. Минимальная высота, на которой могут быть размещены розетки – 90 см.

Методы установки проводки в парной

Первым делом электропроводку нужно подвести со щитка на улице к конструкции в бане. Прокладка кабеля с улицы может быть выполнена по воздуху или под землёй. Чтобы определить подходящий способ, следует узнать о достоинствах и недостатках каждого из них.

Воздушный метод прокладки является бюджетным вариантом, однако он недолговечен. Связано это с использованием проводника, закреплённого в воздухе. Воздушная линия довольно часто обрывается из-за сильного ветра или механического повреждения. Кабель нужно прокладывать на высоте не менее 6 метров, а при большой протяжённости трассы требуется делать дополнительные опоры.
Подземный метод прокладки более трудоёмок и дорог. Это связано со стоимостью защищённого кабеля. Однако эта проводка является надёжной и имеет более длительный срок службы. Прокладка кабеля под землёй считается более надёжным и доловечным способом подачи напряжения в баню.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
Не следует применять проводники в металлических оболочках.
Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
Категорически запрещается монтаж проводов над печью.
В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
Обязательно используйте защитное зануление.

Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Меры предосторожности при выполнении проводки

Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В. В парной рекомендуется устанавливать светильники на 12 В, а блоки питания для них размещать за стенкой, в других помещениях
Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
В щитке рекомендуется обозначить все элементы маркером.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов. В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

Заключение

Электропроводка в бане является потенциальным очагом повышенной опасности. Потому при выполнении монтажных работ необходимо учитывать множество тонкостей и нюансов. Если пользователь не обладает необходимыми познаниями, ему стоит проконсультироваться со специалистами или прибегнуть к их помощи.

Наглядно о подключении электропроводки в бане

Источники

https://samelectrik.ru/montazh-elektroprovodki-v-bane.html
https://www.asutpp.ru/provodka-v-bane.html
https://2proraba.com/elektrika/elektroprovodka-v-bane-svoimi-rukami-poshagovaya-instrukciya.html
https://SdelatBanyu.ru/otdelka-i-interer/provodka-v-bane.html
https://rubanya.com/elektro/vidy-prokladki-pravila-bezopasnosti-i-samostoyatelnyj-montazh-elektroprovodki-v-bane.html
https://aqua-rmnt.com/ehlektrosnabzhenie/provodka-v-bane-svoimi-rukami.html
https://YaElectrik.ru/elektroprovodka/elektroprovodka-v-bane

Как подключить нагреватель для сауны

ПРИМЕЧАНИЕ: При установке нагревателя для сауны ВСЕГДА нанимайте лицензированного электрика

, чтобы вы знали, что установка была произведена в соответствии с местными электротехническими нормами
, и ВСЕГДА проверяйте, что ПИТАНИЕ ВЫКЛЮЧЕНО перед началом любых электромонтажных работ.

Если вы превращаете комнату в сауну, мы продаем предварительно нарезанные наборы для домашней сауны (иногда называемые «комплектами прокладок»). Если у вас есть собственные пиломатериалы, то, конечно, используйте их, распилите и сделайте сами.Внутренние сауны требуют понижения потолка. Если хотите, не снижайте высоту потолка. Затем подумайте о сборных модульных наборах для сауны. В этих наборах используются стеновые панели 6 футов 8 дюймов, и их часто помещают в большую комнату, подвал, хижину или иногда под навесом. Также узнайте, как измерить и заказать предварительно вырезанную сауну. Если мы можем быть более полезными, отправьте электронное письмо или позвоните нам по телефону 1.800.426.3929 или читайте дальше. Спасибо!

Как подключить нагреватель для сауны — Нажмите на каждое фото, чтобы увеличить и прочитать подпись

Принадлежности, необходимые для подключения нагревателя сауны:

Электрокаменка Polar HNVR 80
Пульт управления ПСК-9
8-3 электропровод
12-3 (или 12-4) электропровод
12-5 электропровод
18-2 провод термостата и термостат (вкл.с ЗОН-9)
Две панели автоматических выключателей на 40 А
Один или два автоматических выключателя на 20 А
1½ «Трубопровод сортамент 80 и 40 (на открытом воздухе)
Резиновый стеновой канал 1 «(опция)

ОСНОВНЫЕ ЭТАПЫ ПОДКЛЮЧЕНИЯ КАМЕНКИ

Прежде чем строить сауну, отсканируйте наши страницы о планировании сауны и статью о вентиляции и обрамлении сауны.

Как подключить нагреватель сауны: Введение

Большинству нагревателей сауны (по крайней мере, любых с реальной мощностью) требуется провод 8-3 и провод 12-3 для питания переключателя освещения панели управления и любых других источников света и настенных розеток.

Провод 8-3 (имеется в виду 8-й калибр с 3 проводами: горячий или нагрузочный, нейтральный и заземляющий) проходит от панели управления непосредственно к обогревателю через потолок или стену.

В этом случае мы управляем нагревателем для сауны Polar HNVR 80 с помощью панели управления PSC-9, которая требует питания для внутреннего (или внешнего) освещения.

Подключите в своей комнате свет, выключатель, провод для нагревателя сауны и, возможно, средства управления за пределами комнаты. Если вы готовитесь к установке газовой каменки для сауны, вы используете газовую трубу, и вам нужно будет учитывать ее толщину и количество других приборов, подключенных к газовой линии.Проконсультируйтесь со своим специалистом по газу.

Проведите провод 8-3: от панели управления прямо к нагревателю для сауны

Мы планируем наши комплекты для сауны таким образом, чтобы вся энергия сначала поступала на келлинг, а затем оттуда вы могли легко пропустить провода через резиновые кабелепроводы, предварительно установленные в панелях сауны, к вашей каменке, панели управления, переключателям и розеткам.

ЕСЛИ вы устанавливаете отдельно стоящую сауну на открытом воздухе , вы проложите свой провод под землей в кабелепроводе для электропроводки Графика 80 (с заземлением).
ЕСЛИ вы строите сауну в помещении, то вы можете пропустить провод через шпильки прямо к каменке, используя самый прямой путь к вашей каменке.

В обоих случаях провод 8-3 проходит непрерывно от двойного прерывателя на 40 А на панели управления к нижней стороне электрокаменки. Всегда прокладывайте провод, НЕ подключенный к электрической панели управления в вашем доме.

Каждая каменка для сауны поставляется с конкретными инструкциями для различных панелей управления.У простых каменок сауны панель управления находится в нижней части передней панели, например серия Polar HMR. Обычно имеется 6 доступных полюсов соединителя для размещения всех схем разводки для проводов 8–3: два горячих (или нагрузочных) провода подключаются к полюсам №2 и №4, нейтрали и заземлению. Затем запустите проводку панели управления.

Подключение панели управления: подключение к нагревателю для сауны

Я был немного удивлен этой предупреждающей меткой в коробке « Предупреждение: этот нагреватель НЕ работает» , но быстро понял, что производитель хочет привлечь ваше внимание к функциональности панели управления PSC-9, которая в основном требует, чтобы вы повернули ручку примерно до 3 часов, а затем обратно до 1 часа, пока не услышите щелчок.Это немедленно запускает нагреватель, иначе вы задерживаете время запуска по таймеру.

Проще всего завершить проводку, когда электрокаменка для сауны находится сзади, поэтому прикрепите ее к стене, чтобы измерить необходимую длину проводов. Я нашел ящик для молока идеальной высоты.

Быстрые шаги:

После того, как вы отцентрируете обогреватель на стене, вы можете измерить необходимую длину проводов.
Проведите провод 12-5 от панели управления к нижней части электрокаменки
Сначала подключите пронумерованные провода №10, №11 и №12, нейтраль и землю в блоке управления сауной, затем make подключает распределительную коробку каменки
Теперь снимите нагреватель и положите его на ящик для молока (или что-то подобное по высоте), чтобы выполнить соединения на нижней стороне нагревателя

Сначала снимите переднюю и нижнюю крышки электрокаменки.Хотя у нас есть каменка для сауны, есть два переключателя для сброса предохранителей внутри каменки.

Один защищает панель управления от коротких замыканий. Это узкий выключатель, ближайший к монтажной коробке.
Другая — невысокая круглая кнопка, защищающая обогреватель от перегрева. При сбросе издает слышимый щелчок. Он находится под небольшим отверстием в нижней крышке, но достаточно большим, чтобы вставить ручку или отвертку и перезагрузить нагреватель

Коробка для нагревателя сауны — это узкое место, поэтому вам нужно хорошо измерить длину провода, но оставьте немного лишнего.В случае панели управления PSC-9 и многих панелей управления они получают питание непосредственно от электрокаменки. Эта панель управления оснащена переключателем ВКЛ / ВЫКЛ, таймером с обратным отсчетом 9 часов и термостатом, поэтому для нее требуется короткий провод 12-5, а также провод термостата 18-2.

Начните с решения, где разместить панель управления — обычно возле двери и за пределами сауны, а в идеале — рядом с нагревателем сауны. PSC-9 поставляется с корпусом, который выполняет роль монтажной коробки.Мы рекомендуем использовать 1-дюймовый резиновый кабелепровод для размещения вашего провода из-за его изоляционных качеств, и его легче пропустить через панели сауны. Установите корпус в стену и пропустите провод 12-5 через резиновый канал во внутренней стене или панели сауны между обогреватель и зона панели управления.

При использовании кабелепровода оставьте около 2 футов резинового кабелепровода, выходящего из стены под нагревателем сауны. Здесь будет размещаться только провод 12-го калибра, а не провод 8-го калибра. Провода на панели управления хорошо пронумерованы 10 долларов США, № 11, № 12, нейтраль и заземляющий провод, поэтому необходимо 12-5.Они соответствуют опорным стойкам, удерживаемым винтами в нижней части нагревателя для сауны Polar HNVR 80.

СОВЕТ: Вода, попадающая на камни сауны для пара, может упасть на дно, а некоторое количество может попасть в резиновый канал, поэтому мы рекомендуем прорезать прорезь в нижней части изгиба, чтобы позволить лишней воде выйти.

В PSC-9 есть переключатель для управления внутренним или внешним освещением, который питается от отдельной 20-амперной цепи, как и любые светильники, выключатели и стены.

Мы рекомендуем пропускать всю мощность через потолок, таким образом, в нашей схеме провод 12 калибра проходил к большой распределительной коробке в потолке, затем провода проходили к переключателю освещения панели управления для наружного освещения, переключателю внутреннего освещения и т. Д. включите питание внутренней напольной розетки и включите соляную лампу.

Посмотрите, как построить сауну: установка каменки на стену

Ознакомьтесь с нашим текстом и видео по установке нагревателя для сауны в разделе «Как построить сауну» | Превращение комнаты в сауну.

И прежде чем включить каменку, рассмотрите наш ассортимент аксессуаров для сауны: шерстяные шапки для сауны, увлажнитель для каменки и многое другое.

НАСЛАЖДАЙТЕСЬ! Есть несколько хороших аксессуаров для сауны, которые помогут вам расслабиться, такие как подставка для головы и ног, утка (настил для дорожки), соляные лампы, термометры, гигрометры (для измерения влажности), веник (для чистки тела) … наслаждайтесь !

Также прочтите «Преимущества домашней сауны» — обзор преимуществ наличия сауны в вашем доме, таких как стоимость, комфорт, конфиденциальность и удобство.

Если мы можем быть более полезными, напишите нам по электронной почте или позвоните нам по телефону 1.800.426.3929 или читайте дальше. Спасибо!

3-минутное видео от MrSteam

Если вы планируете домашний паровой душ и хотите узнать, что в нем происходит, вы найдете это 3-минутное видео MrSteam, в котором описывается , как установить парогенератор , который стоит посмотреть. Он представляет особую ценность для профессионалов в области парового душа, поэтому не стесняйтесь поделиться им со своим лицензированным сантехником / электриком.

Семь шагов по установке парогенератора

Это MrSteam Feel Good Inc.видео о Как установить парогенератор наглядно демонстрирует передовой опыт и шаги, которые необходимо выполнить для успешной установки парогенератора. Примечания ниже дополняют видео. Не стесняйтесь делать свои собственные заметки во время просмотра.

И обязательно посетите и загрузите MrSteam Technical Downloads с mrsteam.com. Это поможет вам ознакомиться с техническими требованиями к установке вашего домашнего парогенератора MrSteam.

Несколько специальных напоминаний перед просмотром Как установить парогенератор , видео и приступить к установке:

Убедитесь, что напряжение соответствует напряжению генератора (280 В или 240 В). 240 В является стандартным для односемейных домашних хозяйств.
Убедитесь, что все водопроводные и электрические соединения выполняются квалифицированным сантехником с квалификацией и электриком в соответствии с применимыми национальными и местными нормами.
Отключите питание выключателя перед установкой.

Где установить парогенератор душа?

Парогенератор душа может быть установлен в разных местах, например:

На отапливаемом чердаке
В шкафу
В тщеславии
В пространстве под паровой душевой скамейкой (расположите панель доступа за пределами душа)

Шаг 1: Установка парогенератора

Убедитесь, что парогенератор стоит вертикально и ровно.

Шаг 2: Монтаж водопровода

Используйте только медь или латунь для подачи воды (без полиэтилена с поперечными связями или ПВХ).

Шаг 3: Подключите паропровод

Парогенератор следует устанавливать на расстоянии 6–12 дюймов от пола душа.

Шаг 4: Монтаж дренажной линии

Шаг, необходимый для самотечного слива.

Система непрямого слива с зазором 1 дюйм (другие варианты уточняйте у местных сантехнических кодексов).

Ознакомьтесь с национальными и местными нормативами по водопроводу в отношении предохранительных клапанов, приемников, сифонов и вентиляционных отверстий.

Шаг 5: Электромонтаж парогенератора

Используйте только изолированный медный провод с номиналом не менее 90 градусов Цельсия / 300 В (размер в соответствии с NEC и местными нормативами). Размер в соответствии с номинальной мощностью парогенератора.

Установите отдельный автоматический выключатель между источником питания и парогенератором. Обеспечьте отключение электропитания в пределах видимости парогенератора или устройство, которое можно заблокировать в открытом положении.

Убедитесь, что питание отключено!

Шаг 6: Установка iTempo Control Plus

Сделайте прямоугольный вырез размером 2 5/6 дюйма x 3 7/8 дюйма

Устройство управления iTempo должно быть установлено на высоте 4–5 футов от пола рядом с зоной отдыха. Не устанавливайте его над паровой головкой!

Убедитесь, что кабель управления проложен в неметаллическом кабелепроводе 3/4 «для защиты и легкого доступа.

Включите воду.

В подходящий момент включите источник питания, чтобы протестировать элемент управления iTempo, прежде чем закрепить его на стене.

Выключите источник питания при завершении полной и постоянной установки. Добавьте силикон, как показано.

Шаг 7: Проверка установки парогенератора

Это момент, которого мы все ждали!

Включите питание снова. Затем включите iTempo Plus … и пар потечет, пока вы начнете расслабляться!

Поздравляем, теперь вы являетесь счастливым обладателем спа-парового душа, которым можно наслаждаться каждый день!

Посмотрите, как установить парогенератор

Вы можете посмотреть видео продолжительностью 3:23 минуты на Vimeo, нажав «Как установить Steam Generator», или посмотреть его ниже.

MrSteam: Как установить Steam Generator от Mr.Steam на Vimeo.

Примечание: Это видео предназначено только для рекламных целей. Полную информацию по установке и эксплуатации см. В Руководстве по установке и эксплуатации паровой бани MrSteam для жилых помещений, которое прилагается к продукту и доступно на сайте mrsteam.com. Несоблюдение инструкций в руководстве может привести к неработоспособной или опасной установке. Диаграммы предназначены только для иллюстративных целей.

Теперь, когда вы прочитали примечания и посмотрели видеоролик MrSteam Как установить Steam Generator , какие вопросы у вас или ваших лицензированных специалистов есть к нам в MrSteam?

Дополнительные ресурсы для установки парогенератора

Вы найдете ценную информацию в комментариях и вопросах, которые читатели, подобные вам, уже оставили для этой статьи.

Вы также можете найти эти дополнительные ресурсы полезными:

>> Как определить размер парогенератора? Попробуйте нашу виртуальную спа-систему

>> 3 главных совета по обслуживанию парогенератора

>> Зачем нужна технология парового душа AutoFlush?

Примечание. Эта статья была первоначально опубликована 25 сентября 2013 г. и была обновлена.

Строим сауну? Несколько советов по электричеству, чтобы вы не зажарились.

проводка уличной сауны для питания и в данном случае регулировки громкости динамика.

Saunatimes предпочитает сауны на дровах, и дружинники создают движение «Утилизируйте свой шкаф с инфракрасной лампочкой». Но все же у электрических печей для саун есть свое место.

Ниже гостевой пост от Миллера Брэдли, инженера-электрика по профессии. Он, на мой взгляд, знаток электрики и саун. Если у вас есть вопросы / комментарии, используйте раздел комментариев под этим сообщением, так как мы призываем его сообщить больше:

Входит Мистер.Брэдли:

Вот некоторые проблемы с электричеством, которые следует учитывать при планировании сауны. Иногда решение

может быть изготовлен на ранней стадии проекта, что кажется несложным, поскольку может иметь

крупных разветвлений позже. Надеюсь, эта информация поможет людям принять решение о покупке

дровяная или электрическая каменка для сауны.

Обратите внимание, что все требования основаны на Национальном электротехническом кодексе (NEC). Местный

постановлений, зарубежных стран и др.могут иметь разные требования. Если есть сомнения,

проконсультируйтесь с лицензированным электриком или в местном отделе строительства / инспекции.

Электропроводка для сауны (дровяная или электрическая каменка)

• Для цепей, защищенных автоматическим выключателем на 20 А, требуется медь # 12 AWG

проводников . В 15-амперных цепях можно использовать проводники №14, но также допускается использование

№ 12. Не допускается установка медных проводов # 14 AWG на 20-амперную батарею

схема.Важно отметить, что все проводники в цепи на 20 А должны быть

№12, в том числе для фонарей.

• Для саун на открытом воздухе рассмотрите возможность установки внешней розетки. Это хороший

для подключения электроинструментов, радио и т. Д. Может быть сбоку или сзади

сауна эстетического назначения. Внешние розетки должны быть защищены GFCI,

быть «атмосферостойким» (на лицевой стороне

будет символ «WR»). Розетка

) и устанавливаться с защищенной от атмосферных воздействий крышкой для использования в процессе эксплуатации (что-то может быть

подключен, и крышка все еще может быть закрыта).Если хотите поставить гирлянды

или аналогичный на сауне, рассмотрите возможность установки дополнительной емкости у края крыши.

• Наружное освещение должно быть рассчитано на использование вне помещений. Самый простой — настенный светильник

рядом с дверью. Следует продумать, каким будет крепление

крепится к стене. Для любого сайдинга, кроме полностью плоского, свет должен быть

установлен на монтажный блок. Это необходимо для создания гладкой поверхности для установки

. Светильник

, в отличие от углового сайдинга с неровной поверхностью.Это может быть как

простой, как брусок. Производители также изготавливают монтажные блоки для сайдинга,

как для винилового, так и для деревянного сайдинга. Еще они делают за

модернизирует приложения, чтобы можно было легко установить что-то в существующую структуру.

Рекомендации для электрических каменок для сауны (наружных или внутренних)

• Имеется ли у сервисной службы достаточная резервная электрическая мощность для нагревателя? Больше

Электрические нагреватели

имеют порядок 8-10 кВт и могут легко стать самыми большими

электрическая нагрузка на сервис, даже больше, чем электрические духовки, водонагреватели и

сушилки для одежды.В больших / новых домах на 150 или 200 ампер обычно будет

имеют достаточную запасную емкость для электрокаменки, но это может быть проблемой

со старыми / меньшими домами, в которых есть 100 ампер. Есть действительно старые

домов с услугами 60 ампер.

• Имеется ли на существующей щитовой панели достаточно свободного физического пространства для размещения

2-полюсный автоматический выключатель для нагревателя? Почти все ТЭНы 240

В, однофазный, требуется 2-полюсный автоматический выключатель (аналогично выключателю

кондиционер или электрическая духовка / водонагреватель / сушилка для белья).Если на вашей панели

не имеет свободных мест, существующие однополюсные выключатели должны быть

преобразован в тандемные выключатели, чтобы освободить место, или может потребоваться дополнительная панель

добавлен. Также подумайте о дополнительных местах для цепи на 15 или 20 ампер для освещения,

розеток и т. Д.

Особенности внутренних саун с электронагревателем

• Как проводники попадут от щита в сауну? Будет отделаны стены

нужно вскрыть, чтобы установить провода, а потом отремонтировать? Или может сауна

расположен так, что готовые стены не нужно открывать?

Особенности отдельно стоящих уличных саун с дровяной печью

• Если к сауне подводится только один подземный контур для освещения /

розеток, учитывайте защиту GFCI для всей цепи. Это не означает

GFCI в сауне, а выключатель GFCI на главной панели или

обслуживает сауну со стороны нагрузки розетки GFCI в доме. Причина

для этого имеет отношение к глубине заглубления проводников из главной панели

в сауну. Как правило, прямые проводники должны иметь глубину 24 дюйма, но одиночные

Ответвительные цепи с защитой GFCI, рассчитанные на 20 ампер или меньше, должны иметь глубину не более 12 дюймов. A

намного меньше копать! Вы также можете поместить его в трубопровод из ПВХ, но все равно

должен быть 12 дюймов (или 18 дюймов, если он не защищен GFCI).Может быть как

глубиной 6 дюймов, с защитой от GFCI или без, если установлен в жестком металлическом кабелепроводе, но это

— непрактичная установка для среднего домовладельца. И

, поскольку вся цепь защищена GFCI, розетки GFCI на

не нужны.

сауна; «Обычные» розетки подойдут. Обратите внимание, что если есть отключение GFCI,

, вам придется вернуться в дом, чтобы его сбросить!

Особенности отдельно стоящих уличных саун с электронагревателем:

Отдельные сауны на открытом воздухе с электрическими каменками представляют собой особые проблемы.За

NEC, только одна цепь может быть установлена для обслуживания данной отдельно стоящей конструкции. Это

создает проблему, поскольку обычно требуется как минимум два контура, один для сауны

обогреватель и отдельная цепь для фонарей / розеток. Если нужен только обогреватель без

ламп / розеток, тогда можно установить одиночный контур нагревателя, и все в порядке, но если идет

из-за проблем с подачей электричества в конструкцию, имеет смысл установить

фонарей и розеток.Есть несколько обогревателей, которые включают в себя встроенные компоненты
для обслуживания одного светильника и выключателя (что означает только одну цепь на

сауна), но это не лучший вариант для дополнительного освещения в раздевалке,

розеток и др. Лучшее решение — установка подпанели в сауне. К счастью, имея

раздевалка делает эту задачу довольно простой. Итак, имея в виду идею субпанели,

Некоторые другие вопросы, которые следует учитывать:

• Возможно ли вообще прокладывать проводники под землей (т.е.е. грунт каменистый, двор

целиком с твердым покрытием и тд)?

• По какому маршруту проведут кондукторы от главного пульта до сауны? Есть там

других внешних построек? Есть ли смысл разместить сауну

с одной стороны дома или с другой, для удобства прокладки проводников? Если основной

Панель

находится на противоположной стороне дома от сауны, можно ли установить панель

часть цепи внутри, чтобы исключить необходимость чрезмерного копания снаружи?

• Копание траншеи.Можно ли это сделать вручную? Работает нормально, если есть время,

пробег не слишком длинный / глубокий и почва легкая (т.е. весь песок). Рассмотрите возможность аренды

траншеекопатель из пункта аренды или найма ландшафтной компании для его рытья. Будьте уверены,

, чтобы коммунальные предприятия определяли местонахождение своих линий метро и знали о

все остальное, что может мешать (например, септик или подземный спринклер

строк).

• Глубины залегания. В общем, вот минимальные глубины для проводников в

в соответствии с NEC:

o Прямое заглубление: 24 дюйма

o В кабелепроводе из ПВХ: 18 ”

o В жестком металлическом кабелепроводе: 6 дюймов (это жесткая труба с резьбой, не EMT)

• Проволока. Фидер от главной панели к вспомогательной панели должен быть 240 вольт, 3-

провод. Это включает в себя два незаземленных проводника (горячих), нейтраль и землю.

Если кабель закапывается напрямую, он должен быть рассчитан на прямое закапывание. УФ (подземный

фидер) является наиболее часто используемым типом кабеля. При использовании ПВХ или жесткого кабелепровода

наиболее распространенный выбор — это отдельные проводники THWN. Внутри погребенного

Кабелепровод

считается влажной средой, поэтому проводники внутри кабелепровода должны

также можно использовать во влажных помещениях.При использовании кабелепровода рассмотрите возможность его размера больше

— минимум, требуемый NEC, поскольку он упрощает установку

проводников.

• Система заземляющих электродов. Так как фидер подводится к обособленному

, в сауне необходимо установить новую систему заземляющих электродов. Есть

есть много способов сделать это, но самый простой — это два заземляющих стержня, вбитых в землю

и расположены на расстоянии не менее 6 футов друг от друга.Заземляющие стержни соединены друг с другом, и

шина заземления в подпанели сауны с медным проводом без отрезков,

обычно # 6 AWG.

• Подпанель . Для аккуратного внешнего вида выберите дополнительную панель, которую можно установить заподлицо, например

видно, что крышка находится заподлицо с готовой стеной. Установить в раздевалке на

внешняя стена, в идеале не выше скамейки. Всегда можно повесить гобелен

или

плакат или аналогичный на его лицевой стороне для эстетики.Лучше всего иметь подпанель с

главный выключатель, который может выключить все в сауне. Каменка для сауны будет

имеет собственный выключатель и рекомендуют отдельные цепи для освещения и розеток. Это

способ, если сработает обогреватель или электроинструмент зацепится за розетку, вы не потеряете свет.

• Размер субпанели / питателя. Это зависит от установленного нагревателя и

, желательна ли будущая мощность (т.е. построить сарай возле сауны и

есть цепь, идущая от субпанели). Типичные размеры — от

от 40 до 70 ампер.

% PDF-1.7 % 610 0 объект > эндобдж xref 610 255 0000000016 00000 н. 0000007118 00000 н. 0000007361 00000 н. 0000007405 00000 н. 0000007441 00000 н. 0000008630 00000 н. 0000009184 00000 п. 0000009370 00000 п. 0000010004 00000 п. 0000010301 00000 п. 0000010928 00000 п. 0000011550 00000 п. 0000012212 00000 п. 0000012326 00000 п. 0000012438 00000 п. 0000012523 00000 п. 0000013075 00000 п. 0000013412 00000 п. 0000013501 00000 п. 0000025576 00000 п. 0000036421 00000 п. 0000046690 00000 н. 0000057943 00000 п. 0000068686 00000 п. 0000068987 00000 п. 0000069302 00000 п. 0000069426 00000 п. 0000079016 00000 п. 0000079335 00000 п. 0000079656 00000 п. 0000079777 00000 п. 0000079931 00000 н. 0000079968 00000 н. 0000080089 00000 п. 0000080243 00000 п. 0000080389 00000 п. 0000080510 00000 п. 0000080634 00000 п. 0000080788 00000 п. 0000080912 00000 п. 0000081027 00000 п. 0000081144 00000 п. 0000081269 00000 п. 0000081423 00000 п. 0000081547 00000 п. 0000081829 00000 п. 0000081950 00000 п. 0000082071 00000 п. 0000082225 00000 п. 0000095292 00000 п. 0000104468 00000 н. 0000107118 00000 п. 0000112594 00000 н. 0000118423 00000 н. 0000119777 00000 н. 0000119852 00000 п. 0000119927 00000 н. 0000120084 00000 н. 0000120205 00000 н. 0000120296 00000 н. 0000120417 00000 н. 0000120566 00000 н. 0000120687 00000 н. 0000120778 00000 н. 0000120899 00000 н. 0000125005 00000 н. 0000125126 00000 н. 0000125283 00000 н. 0000125404 00000 н. 0000125558 00000 н. 0000125681 00000 н. 0000125728 00000 н. 0000125841 00000 н. 0000126592 00000 н. 0000127343 00000 н. 0000127679 00000 н. 0000127702 00000 н. 0000127780 00000 н. 0000128156 00000 н. 0000128222 00000 н. 0000128339 00000 н. 0000128362 00000 н. 0000128440 00000 н. 0000128813 00000 н. 0000128879 00000 н. 0000128996 00000 н. 0000129019 00000 н. 0000129097 00000 н. 0000129472 00000 н. 0000129538 00000 н. 0000129655 00000 н. 0000129678 00000 н. 0000129756 00000 н. 0000130130 00000 н. 0000130196 00000 п. 0000130313 00000 н. 0000130336 00000 н. 0000130414 00000 п. 0000130780 00000 н. 0000130846 00000 н. 0000130963 00000 н. 0000130986 00000 п. 0000131064 00000 н. 0000131429 00000 н. 0000131495 00000 н. 0000131612 00000 н. 0000131635 00000 н. 0000131713 00000 н. 0000132080 00000 н. 0000132146 00000 н. 0000132263 00000 н. 0000132286 00000 н. 0000132364 00000 н. 0000132738 00000 н. 0000132804 00000 н. 0000132921 00000 н. 0000132944 00000 н. 0000133022 00000 н. 0000133393 00000 п. 0000133459 00000 н. 0000133576 00000 н. 0000133599 00000 н. 0000133677 00000 н. 0000134054 00000 н. 0000134120 00000 н. 0000134237 00000 н. 0000134260 00000 н. 0000134338 00000 н. 0000134709 00000 н. 0000134775 00000 п. 0000134892 00000 н. 0000134915 00000 н. 0000134993 00000 н. 0000135367 00000 н. 0000135433 00000 н. 0000135550 00000 н. 0000135573 00000 н. 0000135651 00000 п. 0000136023 00000 н. 0000136089 00000 н. 0000136206 00000 н. 0000136229 00000 н. 0000136307 00000 н. 0000136673 00000 н. 0000136739 00000 н. 0000136856 00000 н. 0000136879 00000 п. 0000136957 00000 н. 0000137327 00000 н. 0000137393 00000 н. 0000137510 00000 н. 0000137533 00000 н. 0000137611 00000 н. 0000137979 00000 н. 0000138045 00000 н. 0000138162 00000 н. 0000138185 00000 н. 0000138263 00000 н. 0000138632 00000 н. 0000138698 00000 п. 0000138815 00000 н. 0000138838 00000 н. 0000138916 00000 н. 0000139282 00000 н. 0000139348 00000 н. 0000139465 00000 н. 0000139488 00000 н. 0000139566 00000 н. 0000139933 00000 н. 0000139999 00000 н. 0000140116 00000 н. 0000140139 00000 п. 0000140217 00000 н. 0000140583 00000 н. 0000140649 00000 н. 0000140766 00000 н. 0000172148 00000 н. 0000172187 00000 н. 0000202121 00000 н. 0000202160 00000 н. 0000234099 00000 н. 0000234138 00000 п. 0000266504 00000 н. 0000266543 00000 н. 0000298054 00000 н. 0000298093 00000 н. 0000329177 00000 н. 0000329216 00000 н. 0000329291 00000 н. 0000542871 00000 н. 0000542946 00000 н. 0000542969 00000 н. 0000543047 00000 н. 0000543424 00000 н. 0000543490 00000 н. 0000543607 00000 н. 0000544105 00000 н. 0000544180 00000 н. 0000544631 00000 н. 0000544706 00000 н. 0000544729 00000 н. 0000544807 00000 н. 0000545174 00000 н. 0000545240 00000 н. 0000545357 00000 н. 0000545783 00000 н. 0000545858 00000 п. 0000545881 00000 н. 0000545959 00000 н. 0000546327 00000 н. 0000546393 00000 п. 0000546510 00000 н. 0000546953 00000 п. 0000547028 00000 н. 0000547051 00000 н. 0000547129 00000 н. 0000547496 00000 н. 0000547562 00000 н. 0000547679 00000 н. 0000548135 00000 н. 0000548210 00000 н. 0000548233 00000 н. 0000548311 00000 н. 0000548687 00000 н. 0000548753 00000 н. 0000548870 00000 н. 0000549366 00000 н. 0000549441 00000 п. 0000549472 00000 н. 0000549547 00000 н. 0000549873 00000 н. 0000549939 00000 н. 0000550055 00000 н. 0000550444 00000 н. 0000550519 00000 н. 0000550542 00000 н. 0000550620 00000 н. 0000550991 00000 н. 0000551057 00000 н. 0000551174 00000 н. 0000551594 00000 н. 0000551669 00000 н. 0000551692 00000 н. 0000551770 00000 н. 0000552143 00000 п. 0000552209 00000 н. 0000552326 00000 н. 0000552766 00000 н. 0000552841 00000 н. 0000553318 00000 н. 0000553393 00000 н. 0000553873 00000 н. 0000553948 00000 н. 0000554401 00000 н. 0000005396 00000 н. трейлер ] / Назад 6811362 >> startxref 0 %% EOF 864 0 объект > поток h ޴ VkLW> wfvvXX] VXX (YKmV | `- ꀈ hicVE +.XMMԦTkSjK + 3Juιw9ww

Электропроводка для саун в Лисбурге — SESCOS

Электромонтаж внутренней сауны

Сауна приносит много пользы для здоровья, и нельзя отрицать, что, сидя в комнате, полной пара, вы чувствуете себя прекрасно. Если вы планируете установить сауну у себя дома, сделайте электрическую безопасность своим приоритетом, позвонив профессиональному электрику , чтобы убедиться, что ваша парная соответствует требованиям электробезопасности.

Прежде всего: электробезопасность

Устанавливаете ли вы сауну из готового комплекта или заказываете ее у подрядчика, вам необходимо убедиться, что ваш дом оборудован для этого.

Большинству саун требуется от 220 до 240 вольт, и рекомендуется установить специальную розетку для домашнего спа.
В зависимости от размера каменки в сауне потребуется выключатель на 30–40 А.
Один из квалифицированных электриков SESCOS может подключить сауну к вашей электрической панели.

Прочие вопросы безопасности

СПА приносят много радости в вашу повседневную жизнь, поэтому не позволяйте этим рискам испортить вам удовольствие.

Чтобы избежать роста плесени и грибка, убедитесь, что в сауне есть соответствующая вентиляция.
Соблюдайте безопасность в сауне, ограничивая время каждого сеанса 20 минутами.
Наймите электрика SESCOS, чтобы он проверил вашу электропроводку, прежде чем вы начнете планировать установку.

Разрешения и электротехнический кодекс

Во многих случаях разрешение на строительство домашней сауны не требуется, но перед началом строительства рекомендуется получить разрешение на электричество.

В соответствии с местными правилами может потребоваться разрешение на электричество.
Если вы планируете продать свой дом, проверка профессионального электрика даст новым покупателям душевное спокойствие.
Если вы устанавливаете сауну на коммерческом объекте, потребуется разрешение на электрооборудование .

Выбор сауны: влажная или сухая

У пара и сухого тепла есть свои защитники. Какой бы тип сауны вы ни выбрали, она вам понравится больше, если вы будете знать, что она правильно и профессионально подключена.

В некоторых саунах для поддержания циркуляции пара используется огонь, но это может быть непредсказуемо и опасно.
Электрические сауны обеспечивают самое безопасное и постоянное тепло.
Инфракрасный световой короб может усилить тепло и усилить преимущества сауны, но должен быть установлен квалифицированным электриком .

Спросите профессионального электрика о дополнительных услугах

Электрик SESCOS может подключить аксессуары, которые сделают ваше пребывание в спа-салоне еще более приятным.

Колонки позволят расслабиться под любимую музыку.
Пароизоляция из фольги добавит теплоизоляции и отразит лучистое тепло обратно в комнату.
Термометры и датчики влажности для сауны обеспечат вам безопасность и комфорт.

SESCOS может помочь

Квалифицированные опытные электрики SESCOS помогут вам правильно установить электропроводку для вашей новой сауны. Покажите нам свои планы, и мы воплотим их в жизнь. Вам не нужно беспокоиться о том, сможет ли ваша домашняя электропроводка справиться с новым дополнением или соответствует ли она местным нормам безопасности.

Сауна несложно подключить, но к ней предъявляются особые требования. Как и в любом новом электрическом проекте, ваш лучший консультант — это опытный электрик .

Позвоните в SESCOS сегодня и узнайте, почему мы десятилетиями были любимым подрядчиком в области электротехники в этом районе. Прежде чем вы это узнаете, вы расслабитесь в теплом воздухе собственной домашней сауны.

10 вещей, которые следует учесть перед установкой парового душа

Как,

Паровой душ позволяет расслабиться и расслабиться в комфортной ванной комнате — роскошь, которая в противном случае потребовала бы посещения сауны.Это простая концепция: генератор преобразует воду в пар и перекачивает его в полностью закрытую душевую кабину, позволяя вам сидеть или стоять и расслабляться в теплом успокаивающем паре. Приспосабливаться к паровому душу — это не проблема. Однако установить этот тип душа может быть не так просто — по крайней мере, если вы не знаете, чего ожидать.

1. В вашей ванной комнате достаточно места

Хотя паровой душ кажется роскошью, его можно использовать даже в небольших домах и небольших ванных комнатах.Но хотя размер не имеет значения с точки зрения ширины и глубины, высота душа важна. Чем выше высота душа, тем больше пара должно образоваться, чтобы заполнить пространство. Идеальная высота — около 7 футов. Имейте в виду, что лучше всего иметь паровой душ, достаточно большой, чтобы поместиться на скамейке или сиденье, чтобы можно было сидеть в паре 15 минут или дольше.

2. Имеет значение место установки генератора

Устройство, создающее пар, является важной частью любого парового душа.Этот блок должен быть расположен рядом с душем, и он должен быть в отапливаемой части дома, чтобы не было шансов, что трубы замерзнут в холодную погоду. В месте установки также должно быть достаточно места для обслуживания генератора в случае необходимости.

3. Он будет поглощать электроэнергию

Для производства пара не требуется много воды, но если душ часто используется, ожидайте резкого увеличения счета за электроэнергию. Насколько дороже вам будет пользоваться паровой душ, зависит от того, как часто вы его используете.Генератор должен быть подключен к электросети, обычно на 220 или 240 вольт.

4. Пар равен конденсации

Помните, пар — это вода. А когда этот пар превращается в конденсат, в душевой кабине может стать довольно влажно. В обычном душе это не проблема, но ощущение капель воды на голову отвлекает во время безмятежной паровой сессии. Вот почему потолок в душе должен быть наклонным: чтобы капающая вода отводилась от того места, где вы сидите или стоите.

5. Остерегайтесь поскользнуться

Паровой душ должен облегчить вашу боль, но он также может быть причиной новых травм. Пол в душе такого типа может стать скользким во время использования, что может быть опасно для пожилых людей или пользователей с ограниченными физическими возможностями. Обязательно установите противоскользящие полосы на пол перед первым использованием душа и подчеркните, что все, кто принимает душ, важно осторожно входить и выходить.

6. Выберите герметичные приспособления

Пар заполняет все части корпуса.Если она просочится через трещины или щели в осветительной арматуре, она может повредить светильник или привести к короткому замыканию. Любое освещение в паровом душе должно быть паронепроницаемым. Стены вольера также должны быть непористыми для максимального удовольствия и эффективности. Пористые материалы будут поглощать влагу и тепло, а не удерживать их в душе.

7. План управления паром

Когда вы готовы выпить пар, бежать в кладовку, чтобы включить генератор, — не лучший вариант.Планируйте установить внутри самой душевой кабины цифровое управление, которое должно позволить вам включать и выключать пар и даже контролировать интенсивность и температуру самого пара. Некоторые модели даже позволяют пользователям управлять своим паровым душем с помощью приложений на своих смартфонах.

8. Не допускайте утечки через дверь

Раздвижная стеклянная дверь в некоторых душевых кабинах не годится для парового душа. Если в вашем душе в настоящее время установлены стеклянные двери, их почти наверняка придется переделать или заменить, чтобы избавиться от небольших щелей и, при необходимости, довести двери до потолка.Даже небольшая трещина между стеклами позволит выходить пару.

9. Вам понадобится электрик

Подключить парогенератор не так просто, как подключить его к розетке. Вам понадобится помощь электрика, чтобы выполнить электромонтаж, необходимый для запуска генератора, а также провести проводку для панели управления паром.

10. (И сантехник тоже)

Электрик — не единственный профессионал, чьи услуги вам понадобятся для установки рабочего парового душа.Вода должна подаваться к генератору по водопроводу, а другая линия должна проходить между генератором и душем. В некоторых случаях работа может быть немного сложнее.

Паровой душ должен снять стресс, а не усложнить жизнь. Наладьте работу душа быстро и эффективно с помощью опытного сантехника. Представьте себе этот первый успокаивающий душ, а затем позвоните в компанию WaterWork Plumbing, чтобы узнать цену.

ПРОВОДКА ЭЛЕКТРИЧЕСКОЙ САУНЫ — РАЗМЕР ПРОВОДА

Подбор нагревателя для сауны

Подбирая электрокаменку для сауны, важно, чтобы время прогрева составляло от 20 до 25 минут
В среднем домашняя сауна, используемая 2 или 3 раза в неделю, будет стоить около 60 центов за сеанс!

Использование сауны каждую неделю будет стоить от 60 до 80 центов за сеанс или $.От 60 до 1,60 доллара в неделю!

Использование сауны обходится дешевле, чем использование сушилки для белья в месяц.
Во всех домах в Северной Америке (США и Канаде) есть электричество на 240 вольт — как и у вашей плиты!
Большинство нагревателей для саун рассчитаны на напряжение 240 В для более эффективной работы и упрощения электромонтажа.
Каменки для сауны на 110 В доступны только в 2 кВт для небольших саун

Saunacore SE, специальная серия
Каменка для сауны
— Выбор средств управления

Комплекты нагревателя для сауны включают…

Большинство каменок для сауны рассчитаны на 240 вольт и должны быть подключены в соответствии с кодом
Нагреватели на 110 вольт доступны мощностью 2 кВт — для сауны объемом 100 кубических футов
Выбор управления сауной — цифровой или старый механический
Нагреватели 7.5 кВт и более включают магнитный контактор
Включены магматические гранитные породы

Варианты управления сауной — 3 варианта …

Нагреватели

одобрены для США и Канады…

Все каменки для сауны одобрены UL и CSA на соответствие последним электрическим стандартам UL и CSA и требованиям безопасности для оборудования для саун, печей и каменок для США и Канады.

Электропроводка светильника для сауны

Освещение сауны должно быть подключено к собственной цепи 110 В.Используйте диммер для оптимального управления освещением — приятно иметь приглушенное освещение в сауне, чтобы помочь вам больше расслабиться.

Сечения проводов для обогревателей сауны — проводка и выключатели …

Для жилых 240-вольтных каменок, печей и оборудования для саун
Никогда не используйте прерыватель цепи заземления GFCI
Размеры проводки показаны только для общего ознакомления — доработка сертифицированным электромонтажником


Нагреватель КВт	Saunacore & Домашнее ремесло	Сила тока Ничья 240В	Сечение провода AWG	Отбойный молоток Размер	Макс Размер номера
Saunacore Подвесной:
2 кВт 110 В	Saunacore 110v	18 ампер	# 10	30 ампер	100 куб. Футов
2 кВт 240 В	Saunacore 240v	9 ампер	# 14	15 ампер	100 куб.фут
3 кВт стена	Saunacore 240v	13 ампер	# 12	20 ампер	150 куб.фут

4 кВт стена	Saunacore 240v	17 ампер	# 10	30 ампер	200 куб.фут
5 кВт стена	Saunacore 240v	21 ампер	# 10	30 ампер	250 куб.фут
6 кВт стена	Saunacore 240v	25 ампер	# 10	30 ампер	300 куб.фут

7.5 кВт стена	Saunacore 240v	31,5 А	# 8	40 ампер	375 куб.фут
9 кВт стена	Saunacore 240v	37.5 ампер	# 6	50 ампер	450 куб.фут
10.5 кВт стена	Saunacore 240v	44 А		60 ампер	525 куб. Футов

Хомкрафт Подвесной:
4 кВт стена	Домкрафт 240в	17 ампер	# 10	30 ампер	200 куб. Футов
5 кВт стена	Хомкрафт 240в	21 ампер	# 10	30 ампер	250 куб.фут
6 кВт стена	Хомкрафт 240в	25 ампер	# 8	40 ампер	300 куб.фут
7.5 кВт стена	Хомкрафт 240в	31,5 А	# 6	50 ампер	375 куб. Футов
9 кВт стена	Хомкрафт 240в	37.5 ампер	# 6	50 ампер	450 куб.фут
Напольный Обогреватели:

10.5 кВт этаж	Saunacore 240v	44 А	# 6	60 ампер	525 куб. Футов
12 кВт Этаж	Saunacore 240v	50 ампер	# 4	60 ампер	600 куб.фут
12 кВт Этаж	Хомкрафт 240в	50 ампер	# 4	60 ампер	600 куб.фут
15 кВт Этаж	Saunacore 240v	63 А	№ 3?	70 А	750 куб.фут
15 кВт Этаж	Хомкрафт 240в	63 А	№ 3?	70 А	750 куб.фут
18 кВт Этаж	Saunacore 240v	75 ампер	# 2?	100 ампер	900 куб.фут
18 кВт Этаж	Saunacore 208v	50 ампер	№ 4?	70 А	900 куб.фут
21 кВт Этаж	Saunacore 208v	59 А	№ 3?	70 А	1050 куб.фут

Размеры и размеры каменки для сауны —

— Для нагревателей саун, печей и оборудования для саун в жилых помещениях

Все нагреватели для саун — 240 вольт — если не указано иное.
Нагреватели на 208 В показаны на следующей диаграмме ниже

Размеры нагревателя

Saunacore 2 кВт, 3 кВт: ….. ….. — 15 дюймов x 6 дюймов x 23,5 дюймов
Saunacore 4 кВт, 5 кВт, 6 кВт: — 15 дюймов x 10 дюймов x 23,5 дюйма
Saunacore от 7,5 кВт до 10,5 кВт: — 18 дюймов x 12 дюймов x 27,5 дюймов
Homecraft 4 кВт, 5 кВт: …. …. … — 15 дюймов x 8 дюймов x 22 дюйма
Homecraft 6 кВт, 7,5 кВт, 9 кВт: — 20 дюймов x 12 дюймов x 24 дюйма
Saunacore FL — Установка на полу: — 24 дюйма x 19 дюймов x 31 дюйм в — требуется свободное пространство 6 дюймов по бокам

Нагреватель кВт	Тип и размер	Размеры каменки для сауны	Общая необходимая площадь Для нагревателя
Нагреватель кВт	Тип и размер	Размеры каменки для сауны	Квартира на стене	в углу
2-3 кВт	Saunacore	15 дюймов Д x 6 дюймов Ш x 23.5 «В	21 «Lx11» D
от 4 до 6 кВт	Saunacore	15 дюймов x 10 дюймов x 23.5 «В	21 «Lx15» D	20 дюймов x 20 дюймов
с 7 по 10.5 кВт	Saunacore	18 дюймов x 12 дюймов x 27.5 «В	23 «Lx17» D	22,5 x 22,5 дюйма
от 9 до 21 кВт	SC FL	24 дюйма x 19 дюймов x 31 дюйм	32 «Lx27» D	32 «Lx27» D
		Напольные модели

Коммерческие сауны — электрические характеристики 208 В

Коммерческое напряжение: 208 В, однофазное или трехфазное
Европейское напряжение: 220 В, 50 Гц
Промышленное и коммерческое напряжение: 440, 480 и 600 вольт
Размеры проводки показаны только для общего ознакомления — Доработка сертифицированным электромонтажником

Нагреватель КВт	Тип	Сила тока 208В 3 фазы	Сечение провода AWG	Отбойный молоток Размер	Min Cu Ft Размер номера
6 кВт	Подвесной	17 А — 208 В, 3 фазы	# 10	30А-3 Полюс	300
7.5 кВт	Подвесной	21 А — 208 В, 3 фазы	# 10	30А-3 Полюс	375
9 кВт	Все	25 А — 208 В, 3 фазы	# 8	40А-3 Полюс	450
10.5 кВт	Все	29 А — 208 В, 3 фазы	# 8	40А-3 Полюс	525
12 кВт	Этаж	34 А — 208 В, 3 фазы	# 8	50А-3 полюса	600
15 кВт	Этаж	42 А — 208 В, 3 фазы	# 6	60A-3 Полюс	750
18 кВт	Этаж	50 А — 208 В, 3 фазы	№ 4?	70A-3 Полюс	900
21 кВт	Этаж	59 А — 208 В, 3 фазы	№ 4?	70A-3 Полюс	1050
