Принципиальная схема котельной частного дома – ставим ТТ котел

Сегодня у нас на повестке дня принципиальная схема котельной частного дома. Мы рассмотрим ее на примере помещения для установки ТТ котла. Какие требования предъявляются, какой должна быть котельная на твердом топливе, какой должна быть площадь, наличие дверей и окон, системы пожаротушения и тому подобное.

Почему именно котельная на твердом топливе? Потому что, например, газовый настенный котел или электрический теплогенератор можно повесить хоть в кухне, хоть в коридоре. Для газовых настенников мощностью до 30 квт требований жестких по размещению нет.

А вот ТТ котлы и их «собратья» на жидком топливе, а также вообще все напольные котлы уже в коридоре не поставишь и на кухне не приткнешь.

Котельная для твердотопливного котла может быть любой площади? Парадокс, но это так! Я видел помещение для твердотопливного котла, в котором помещался КЧМ-5 Комби, и более там ничего не было, площадь того помещения была ровно 2 кв.

метра.

Конечно, это уже абсурд и некоторое пренебрежение правилами пожарной безопасности. Но у некоторых хозяев выхода нет, и нет возможности пристраивать отдельный пристрой под размещение теплогенератора.

А то помещение с КЧМ-5, конечно же, имело стены из несгораемого материала и перекрытия такие же – из бетона.

Однако, чтобы было удобно топить ваш ТТ котел, все таки есть требования по площади помещения, в котором он находится.

Котельная для твердотопливного котла должна быть следующих минимальных габаритов:

От дверцы топки котла до стены должно быть не менее 1,2-1,5 метра.
Если у вас шахтник, то минимальное расстояние от передней стенки не менее 1,2 метра.
От боковых стенок котла до стенок из несгораемого материала минимум 1,0 метра.
От боковых стенок котла до стенок из сгораемого материала, защищенного штукатуркой или минеритом – минимум 1,0 метра.

От задней стенки котла, от среза тройника котла при заднем подключении, до стенки из сгораемого материала, защищенного штукатуркой или минеритом, 0,5 метров.
По стенке из несгораемого материала (кирпич, бетон) труба за котлом может идти вплотную и крепиться к этой стенке через кронштейны.

В итоге, получаем, что котельная на твердом топливе, при условных габаритах котла 1,0 на 0,8 метра в основании, будет иметь минимальные размеры 2,8 на 2,5-3,0 метра. Такие размеры котельной позволят с минимальным комфортом, но безопасно, эксплуатировать теплогенератор на твердом топливе.

При других габаритах теплогенератора, когда мы, например, имеем пеллетный котел с бункером, установленным сбоку, размеры котельной будут увеличиваться на величину габаритов бункера.

Оборудование для котельной на твердом топливе

Что должно находиться в помещении, какова должна быть принципиальная схема котельной частного дома на твердом топливе?

Давайте прикинем состав:

Собственно теплогенератор с сопутствующими бункерами, топливными емкостями и т.п.
Обвязка твердотопливного котла, включающая в себя группу безопасности котла, циркуляционный насос и трехходовой клапан подмеса.
Бойлер косвенного нагрева для производства горячей воды для системы водоснабжения дома.
Дымоход для ТТ котла эффективного сечения и высоты.
Система слива котловой воды на случай профилактики теплогенератора.
Котловая автоматика – внутридомовая или погодозависимая.
Система пожаротушения в твердотопливной котельной.

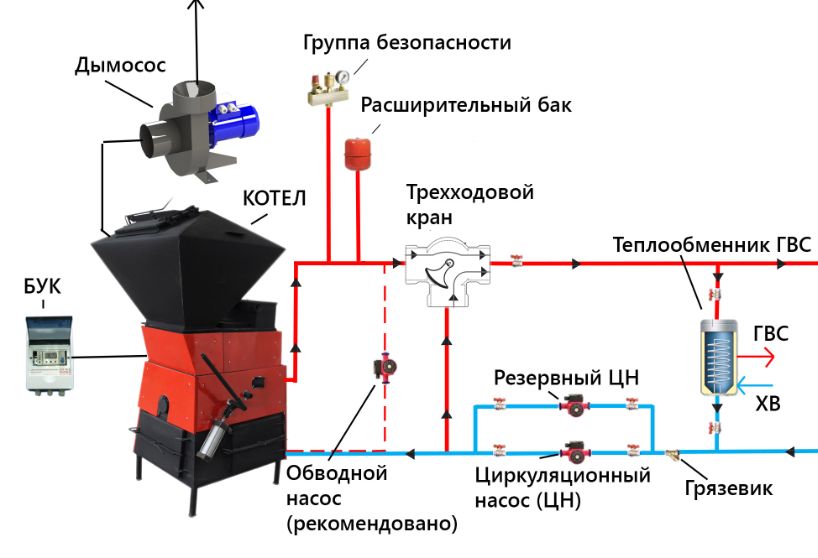

Вот самая простая принципиальная схема котельной частного дома, в которой учтена и обвязка котла и подключение бойлера косвенного нагрева:

Особенности котельной в зависимости от видов топлива

Рассмотрим, какие есть особенности для разных видов используемого твердого топлива, какой должна быть котельная для твердотопливного котла на разных видах сжигаемых материалов.

Котельная на дровах

Собственно, котельная на дровах – это классическое помещение для твердотопливного котла, которая может иметь минимальные размеры. Основные отличия между разными помещениями – размер от дверцы топки по стены или дверей котельной. Он зависит от длины используемого полена.

Если используются длинные поленья, то расстояние – не менее 2 метров. Ведь вам придется не только загружать поленья в топку, но еще и открывать / распахивать при этом дверцу топки.

Если вы топите брикетами или евродровами, то это расстояние может быть минимальным. Не забывайте только, что кроме загрузки дров, вам еще придется выгребать золу, что также потребует свободного места перед топкой / зольником.

Пеллетная котельная

Размеры пеллетной котельной будут зависеть от того, как смонтирован бункер для пеллет. Пеллетная котельная будет не только отличаться по площади пола, но и по высоте котельной.

Так как при установленном высоком бункере на 400-600 литров или при бункере на 150-200 литров на котле, как например у Куппера, потребуется еще пространство над бункером для загрузки пеллет.

При высоком бункере лучше всего смастерить маленькую лестницу или использовать невысокую устойчивую стремянку для загрузки пеллет. Потому что поднимать мешки с пеллетами по 40 кг над головой для загрузки – нереально.

Котельная на угле

Котельная на угле отличается тем, что рядом очень удобно иметь вместительную углярку. И не таскать уголь ведрами из сарая, а максимально сократить путь от углярки до топки котла.

По размерам котельная на угле будет примерно равна дровяной котельной, с тем расчетом, что при вертикальной загрузке хорошо бы иметь сверху побольше места, чтобы орудовать ведром.

Котельная на опилках / древесных отходах

Размеры котлов на опилках или древесных отходах чуть больше, чем размеры обычных дровяных теплогенераторов. Системы ворошения топлива на колосниках позволяют эффективно сжигать такое быстро спекающееся топливо. Котел на опилках отличается также большим размером бункера или топливника для одной закладки топлива.

Топливник располагается сверху топки, а значит, котельная на опилках или древесных отходах должна иметь большую высоту, чем стандартная котельная.

Котельная на биотопливе / лузге

Если котельная на биотопливе или лузге оборудована пневмоподачей, то само помещение с котлом может иметь небольшие габариты. Если же используется подача лузги с циркулярным ворошителем, то такая котельная будет иметь большой бункер для лузги.

А минимально эффективный бункер – это 2,0 на 2,0 метра. Значит, и котельная на лузге будет иметь минимальные размеры 4,0 на 4,0 метра.

Обустройство котельной в частном доме. Обновлено 18.03.2020

Согласно существующим стандартам и нормам, отопительный котел на твердом сырье — дровах, угле, пеллетах — должен располагаться в отдельном, грамотно обустроенном помещении. О его планировке следует подумать еще на стадии подготовки проекта. Важно понимать, что правильно оборудованное техническое помещение под твердотопливный котел – один из залогов вашей собственной безопасности.

Для небольших газовых и электрических моделей специальной топочной не нужно – такое оборудование легко и удобно размещается на кухне или в прихожей.

Содержание:

Основные требования к котельной с твердотопливным котлом
Схема котельной с твердотопливным котлом

Вентиляция в котельной с твердотопливным котлом

Основные требования к котельной с твердотопливным котлом

При обустройстве подобных помещений необходимо учитывать следующее:

Минимальная площадь топочной — 8 м². Объем пристройки должен составлять не менее 15 м³ + 0,2 м³ на каждый киловатт мощности системы отопления.
Высота потолка — как минимум 2,5 м.
Расстояние от фронтальной части котла до противоположной стены — от 2 м.
Отопительное устройство рекомендуется располагать на специальном прочном и жаростойком основании высотой не менее 10 см.
В помещении обязательно должно быть как минимум одно окно. Общая площадь окон рассчитывается по формуле: 0,03 м² остекления на каждый 1 м³ объема топочной.
Входная дверь должна быть выполнена из огнеупорного металла с показателем огнестойкости 0,6 ч. Важно, чтобы она открывалась наружу. Ширина двери — от 80 см.

Еще одно требование к котельной для твердотопливного котла, не зависящее ни от ее размера, ни от местоположения, — это высокий уровень огнеупорности. Оптимальный материал для отделки пола в таком помещении — керамическая плитка. Стены должны быть выполнены из огнеупорного кирпича.
Необходимо оборудовать естественную и принудительную вентиляцию. Естественная циркуляция воздуха осуществляется через оконные и дверные проемы. Система принудительной вентиляции обустраивается из расчета 8 см² сечения канала на каждый киловатт мощности оборудования.
Пол под топочным отделением застилают листовым металлом. Для защиты стен рекомендуется использовать асбокартонные пластины.
Очень важно, чтобы в котельной не было пыли, мусора, химически активных и горючих веществ.
Последние могут спровоцировать возгорание вне топочной камеры, а пыль способствует скоплению сажи в дымоходе.

Схема котельной с твердотопливным котлом

Помещение, в котором вы разместите отопительное оборудование, может находиться:

…внутри дома. Этот вариант подходит для газовых и электрических котлов небольшой мощности. Что касается твердотопливных моделей, то их рекомендовано выносить за пределы жилых помещений.
…в пристройке. Это отдельное здание, возведенное впритык к одной из стен коттеджа. При этом важно, чтобы расстояние от стенок пристроенной котельной до окон и дверей дома было не менее 1 метра. У топочной должен быть отдельный фундамент и четыре, а не три стены.
…в отдельно стоящем здании. В этом случае котельная располагается недалеко от коттеджа и соединяется с жилыми помещениями инженерными коммуникациями. Отдельно стоящая котельная с твердотопливным котлом – самый безопасный и удобный вариант для владельцев частных домов.

В помещении топочной необходимо выделить место для следующих обязательных элементов отопительной системы:

Твердотопливный котел;
Бойлер с теплоносителем;
Обвязка котла — расширительные баки, насос, грязевик и т.д.;
Распределительный коллектор для направления воды по контурам;
Группа безопасности котла для выведения воздуха из системы;
Котловая автоматика для управления работой всей системы;
Оборудование для тушения возгораний.

В топочной может также располагаться дополнительный бойлер косвенного нагрева, который обеспечивает подачу горячей воды в дом, если в качестве отопительного оборудования используется одноконтурное устройство.

Вентиляция в котельной с твердотопливным котлом

В помещении, которое предназначается для генератора тепловой энергии, обязательно должна быть установлена приточная и вытяжная вентиляция. При этом важно, чтобы она работала максимально исправно и не зависела от электричества. Согласно существующим правилам, воздух в топочной должен циркулировать и обновляться не менее трех раз за час.

Канал естественной вытяжки обустраивают непосредственно над отопительным котлом. Именно в этой части помещения скапливается воздух с пониженным содержанием кислорода, а также продукты горения. Чтобы тяга была достаточной, трубу располагают строго вертикально. Ее высота должна составлять не менее трех метров. На противоположной стене котельной, ближе к полу, обустраивается канал приточной вентиляции. Его можно закрыть решеткой из жаропрочного материала. Она не позволит насекомым проникать внутрь помещения, а также защитит котельную от мусора с улицы.

Размеры приточной вентиляции для котельной с твердотопливным котлом рассчитывается по следующей формуле: на каждый 1 кВт мощности котла требуется 8 см² площади сечения канала. Если забор воздуха идет из смежного помещения, то на то же количество мощности аппарата будет приходиться уже 30 см² площади сечения.

Котельные с твердотопливным котлом в частном доме часто оснащаются системами искусственной вентиляции. В вытяжном и входном каналах устанавливаются электрические вентиляторы, которые обеспечивают более интенсивную циркуляцию воздуха. Мощность аппаратов рассчитывается таким образом:

Объем котельной * 3 + 10-30% (для резерва производительности)

Таким образом, для помещения объемом 10 м³ мощность вентиляторов должна составлять не менее 33 кВт. Важно, чтобы устройства были выполнены в жаропрочных металлических корпусах – это защитит их от высоких температур в котельной.

Купить высококачественный отопительный котел на дровах, угле или пеллетах, а также получить профессиональную консультацию по вопросам его монтажа и эксплуатации можно в интернет-магазине «Теплодар». Просто оставьте заявку на нашем сайте или свяжитесь с менеджерами компании в вашем регионе.

Котельная частного дома.

Требования к обустройству котельной для твердотопливного котла. Вентиляция котельной

Твердотопливные котлы можно размещать только в отдельном помещении, а вопросы по организации дымоотвода и расположению дымовой трубы решаются на первом этапе составления проекта здания.

Основные требования к помещениям котельных для установки твердотопливного котла:

Минимальная площадь котельного помещения 8 м2.
Установка котла производится наиболее удобно для последующего проведения профилактики, осмотров и возможных работ по ремонту.
Для котлов на твердом топливе рациональнее делать прочное надежное возвышение на основании, выше уровня помещения на 10 см.
Вентиляцию требуется организовать комплексную – естественную и принудительную. Естественный воздухообмен осуществляется через окна и двери, нормативная кратность = 3. Минимальная площадь зазоров под входной дверью или окошек, забранных сеткой – 250 см2. Размеры вентканалов рассчитывают по параметрам котла – на один кВт мощности/ 8 см2 сечения канала.
По освещению – минимум светопрозрачных конструкций на куб. метр объема котельной составляет 300 см2.
В случае, когда котельную обустраивают в пристройке к зданию, разрешается два входа. Двери, ведущие в дом, должны быть термостойкими и отвечать требованиям пожарной безопасности.
Для защиты от возгорания под топочным отделом пол застилают листовым металлом минимально 0,5*0,5 м, стены защищают асбокартонными листами. Помещение для котла строят из негорючих материалов (группа НГ)
Дымоотвод организуют так же, как для печей. Минимальная высота дымовых труб пять метров, максимальное количество сгибов и поворотов – три. Размеры отверстий для выхода дыма назначают по техническим характеристикам котла, но не менее, чем диаметр выходного патрубка агрегата.

Вентиляция котельной для котла на твердом топливе

Естественный воздухообмен организуют щелевым проветриванием или посредством проемов для вентиляции, устраиваемых особым образом в ограждающих конструкциях. Воздушная тяга при этом естественная, и осуществляется благодаря физическим законам, а не специальным приборам. Располагают вентиляционные проемы в зависимости от положения котельной в здании по высоте – первый, цокольный этажи или полуподвал. Схемы вытяжки различаются по назначению высоты приточных отверстий и местоположению вытяжных решеток.

Для того, чтобы обеспечить хорошую тягу и нормальные условия для функционирования котельного агрегата, вытяжку (проем или вентилирующую трубу) располагают непосредственно над котлом. В этой области самое большое количество воздуха с низким содержанием кислорода, а также продуктов сгорания топлива. Тяга возникает быстрее при поступлении уличного воздуха из вентилирующего проема, расположенного на другой стороне помещения.

Естественная вентиляция имеет преимущества в простоте и дешевизне устройства, и при определенных погодных условиях весьма эффективна. Но слишком зависима от разницы температур на улице и в котельной, от атмосферного давления, от ветровых воздействий. Все эти факторы обуславливают нестабильность эффективного воздухообмена. Естественный процесс проконтролировать практически невозможно, как и сделать для него точные расчеты – слишком много неизвестных и переменных значений, или проще говоря, природных явлений. Но строительные нормы требуют, что при функционирующем котле на твердых видах топлива кратность воздухообмена была не меньше трех (полностью замена воздуха трижды за один час). Поэтому без дополнительной организации принудительной вентиляции с механическим побуждением в котельных не обойтись.

Для организации искусственной, или принудительной тяги необходимо вентиляционное оборудование – кондиционер и/или вентилятор, монтируемые во входных и вытяжных проемах. При установке одного из этих приборов, а не двух – экономятся средства, но максимальный эффект создания тяги и хорошая вентиляция возможны только по первой схеме: нагнетание плюс вытяжка. Данную систему проще настраивать и осуществлять ее контроль, при включении в схему контрольных приборов. Оптимизация режима тяги делается простой настройкой интенсивности.

Подбор вентиляторов делают в соответствии с габаритами и конфигурацией вентканалов, согласно строительным нормам. По необходимой производительности вентиляторы рассчитываются умножением геометрического объема котельной на установленную кратность воздухообмена (три раза за час) и на коэффициент запаса, или резерва, равный 1,15 – 1,30. Для примера: самая маленькая котельная должна быть по объему не меньше восьми кубов. 8 м3*3/час *1,3 = 31,2 м3/час. Получается, что с большим резервом по мощности будет оптимальным техническое оснащение с параметром производительности 30 м3/час.

В помещениях котельных обычно высокая температура при работе котла, поэтому приборы для котельных рекомендуют брать термостойкие, с медными или алюминиевыми кожухами.

Вентиляция с механическим побуждением работает на электроэнергии, что повышает затраты на обслуживание котельной. неплохую экономию может дать простая автоматизация вентсистем. КИПы (контрольно-измерительные приборы) и автоматика вентиляции обеспечат оптимальный режим тяги, не больше, чем нужно для установленного воздухообмена. контрольно-управляющий аппарат включит вентилятор одновременно с началом работы котельного агрегата и выключит аналогично – при прекращении работы котла.

Вентиляционные трубы монтируют в проемы для притока воздуха. Для усиления притока с улицы трубы поднимают выше уровня кровельного покрытия на 0,5-1,0 метра, это дает сильную тягу и помещение котельной намного быстрее очищается от продуктов сгорания и дымовых газов.

Котельное помещения для установки твердотопливного котла — Блог компании

Когда требуется проектировать и монтировать отопительное оборудование, например твердотопливный котел, необходимо строго руководствоваться требованиями строительных норм, а также правил к помещений котельных и топочных. От этого зависит Ваше спокойствие или даже жизнь. Строительные нормы для котельных помещений готовились не один год, методом проб и ошибок.

Твердотопливные котлы требуется монтировать только в отдельных технических помещениях – топочных (для устройств большой мощности в котельных). Еще до установки системы отопления на твердом топливе нужно позаботиться о том, как построить котельную для отопления дома. Требования к котельной твердотопливных котлов влияют на строительные решения еще до проектирования системы отопления, во время постройки дома. Объем котельной должен быть от 15 м³ + 0,2 м³ на каждый 1 киловатт мощности оборудования, площадь не менее 7 м².

Котельное помещение должно быть отдельное и нежилым, а также с одним входом. Необходимо окно для естественного света из расчета 0,03 м² остекления на 1 м котельного или топочного помещения. Когда, нет возможность, сделать естественное освещение, тогда котельное помещение должно иметь электрический свет с освещенностью по СНиП II-4-79 «Естественное и искусственное освещение». Также дополнительно должно присутствовать аварийный электрический свет.

Эксплуатация котельного помещения

1. Пристройка котельной должна размещаться у глухой части стены здания с расстоянием по горизонтали и вертикали от оконных дверных проемов не менее 1 м.

2. Стена пристройки не должна быть связана со стеной жилого здания, эти стены должны иметь разные фундаменты.

3. Стены, а также пол котельной должны быть достаточно огнестойкими. Котельная отделяется от соседних помещений несгораемыми перекрытиями со стенами с пределом огнестойкости не менее 0,75 ч, а значит, стены оставляют кирпичами или облицовывают керамической плиткой, в крайнем случае, покрывают слоем минеральной штукатурки.

4. Если котельная находится на первом этаже, в цокольном или подвальном помещении она должна иметь выход непосредственно наружу при этом двери не должны иметь запоров и не закрываться во время работы котельной. Ширина дверей в котельной должна быть не менее чем 80 см. Обязательно установить противопожарную металлическую дверь, с пределом огнестойкости 0,6 ч, если дополнительный вход в котельную ведет в дом. Дверь из котельного помещения должна быть на пружине и открываться в котельную. Стены и двери должны быть газонепроницаемы (герметичны).

5. Потолок в котельных помещениях для твердотопливных котлов, должен составлять не менее 2,5 метра.

6. Устройство помещений и чердачных перекрытий над котлами в жилом доме не допускается.

7. Минимальное расстояние от передней части котла (от места закладки дров) до стены должно составлять 2 метра.

8. Возле котла нужно чтобы осталось место для свободного доступа, осмотра и чистки камеры сгорания котла, теплообменника, дымовых каналов от золы и сажи. Проход между котлами или котлом и стеной должен составлять более 1 метр. Ширина прохода между выступающими частями котлов и выступающими частями здания – более 0,7 метров.

9. Также обязательно учесть требования выдержки расстояний до котла от его производителя (производитель котлов, учитывает удобство, монтажа и чистку, эксплуатацию, а также ремонт котлов).

10. Твердотопливный котел отбирает воздух из помещения и не из улицы, поэтому воздух в котельном помещении предназначен для горения, и не должен содержать пыль, химические активные или горючие материалы с сильным запахом. В работающей котельной недопустимо появление пыли. Пыль приводит к отложению сажи в теплообменнике твердотопливного котла и в свою очередь снижает КПД данного оборудования.

Оборудование вентиляции котельного помещения

Топочное помещение нуждается в канале притока свежего воздуха для эффективного и правильного процесса горения, это обязательно для котельной, чтобы оснастить помещение приточной и вытяжной вентиляцией с естественной циркуляцией воздуха.

Сечение приточного вентиляционного канала должно быть больше чем сечение дымохода котла. Запрещается закрывать или уменьшать площадь сечения вентиляционных отверстий в твердотопливной котельной. Твердотопливный котел мощностью до 30 кВт можно монтировать в котельном помещении с постоянно открытыми вентиляционными отверстиями сечением не менее 20 см.

Водопровод и канализация в котельной

При использовании водяной системы отопления обязателен подвод в котельную водопроводной трубы для наполнения водяной системы отопления дома и подвод канализации на уровне трапа в полу, чтобы сливать из системы отопления воду в канализацию в момент ремонтных работ.

Устройство пола в котельной

Пол топочного помещения по периметру и высоте стен до нескольких десятков сантиметров, нужно гидроизолировать на случай аварийного слива воды из системы отопления. Полы котельной делают из несгораемых материалов с негладкой и не скользкой поверхностью.

Для твердотопливных котлов – обязательно установить дымоходную систему, для отвода дыма в атмосферу. О вопросе «какая должна быть котельная для частного дома» можно ознакомится, прочитав нормативные документы, но все, же лучший способ – это обратится к опытному специалисту-монтажнику.

Нормативные документы по правилам устройства котельного помещения

МДНАОП 0. 001.26-96 Правила строительства и безопастности эксплуатации паровых котлов с давлеинем пара не более 0,07 Мпа (0,7 кГс/см2) водонагревательных котлов с температурой нагрева воды не выше 115°С.
ДБН В 2.5-20.2001 Инженерное оборудование зданий и сооружений. Внешние сети и сооружения.
СНИП 2.04.05-91 Отопление, вентиляция и кондиционирование
СНиП II-35-76 Котельные установки

СНиП II-4-79 Естественное и искусственное освещение
ДБН В.2.2–15-2005 «Жилые здания. Основные положения»
ДСТУ 3075–95 «Бытовое оборудование, работающие на твердом топливе»
МДНАОП 0.001.26-96 “Правила устройства и безопасной эксплуатации котлов”
СНиП II-35-76 “Котельные установки.”

Правила, которые нужно соблюдать при установке твердотопливного котла на стадии проектирования:

1. Котел на твердом топливе запрещается устанавливать в жилых помещениях

2. Топочная должна размещаться на отдельном фундаменте, ее стены не должны быть перевязаны со стенами жилого дома

3. Объем котельной не менее 15 м. куб плюс дополнительно 0,2 м. куб на каждый кВт мощности теплогенератора

4. Двери в котельную должны быть шириной не менее 80 см, без автоматически запирающих устройств

5. Естественное освещение из расчета 0,03 м. кв на 1 м. куб помещения

6. При невозможности устройства естественного, в топочной делается искусственное освещение, а также должно быть аварийное электрическое освещение

7. Расстояние от стен котельной до окон и дверей снаружи не должно быть менее 1 метра

8. Котельная должна быть с 1 входом

9. Стены, перекрытия котельной должны быть огнестойкими (предел огнестойкости 0,75 ч)

10. Площадь не менее 7 м. кв.

11. Двери и стены должны быть газонепроницаемыми

12. Над топочной не допускается устройство чердака, а тем более жилого помещения, высота потолков не менее 2,5 метра

13. Расстояние от дверок котла (места закладки дров) до стены должно быть не менее 2 метров, от боковых стенок до стен не менее 1 метра

14. В котельной обязательно устраивается электронезависимая приточно-вытяжная вентиляция;

15. Площадь сечения канала приточной вентиляции должна быть больше, чем площадь сечения дымохода

Рекомендуем посмотреть твердотопливные котлы от производителя

Нормы и требования для помещения котельной в частном доме

В настоящее время возник устойчивый спрос на загородную недвижимость в ближайших пригородах больших и малых городов. Современные технологии в строительстве позволяют осуществить давнюю мечту многих людей, жить на природе в своем доме. Устройство современной системы отопления главный вопрос, встающий перед застройщиком.

Большой выбор систем отопления. Широкая линейка котельного оборудования и автоматики, обеспечивающей стабильную и безопасную работу в жилом доме. Строить котельную в частном доме лучше мастерам своего дела. При строительстве необходимо знать основные нормы и требования, предъявляемые к котельной в частном доме. Строить помещение для котла где попало и как попало запрещено.

Виды отопительных котлов

У пожарных и газовых служб имеются определенные требования к котельной в частном доме. Руководствуясь правилами и нормами в первую очередь необходимо определиться, какими котлами будет отапливать коттедж.

Твердотопливным котлом.
Жидко топливным котлом.
Газовым котлом.
Комбинированным котлом (Котлы, данных типов работают на твердом топливе, жидком топливе, газе).
Электрическим котлом.

Места установки котлов отопительных

Автономно построенные котельные (Котельные, построенные отдельно от жилого дома)
Крышные котельные (Котельные, расположенные на кровле дома)
Модульные котельные (Котельные, размещенные в контейнерах или блок модулях)
Встроенные котельные. (Котельные расположенные внутри жилого дома)
Пристроенные котельные (Котельные, пристроенные вплотную к коттеджу)

Большая линейка отопительных котлов может сбить с толку застройщика. Для оптимального решения, какой котел приобретать, необходим совет профессионалов. Если отсутствует проект коттеджа со всеми расчетами, где и как все должно размещаться, то знания опытных монтажников позволят избежать ошибки, с определением какая минимальная площадь котельной в вашем доме необходима.

Котельные работающие на газе

Требования предъявляемые к газовым котлам. Подключение частного сектора к сети природного газа, без согласования и выполненного проекта не допускается:

Одним из требований является вход в котельную. Двери в котельную должны открываться на улицу.
Размеры котельной нужно строить с учетом мощности котла. Объем помещения котельной для частного дома обязан произвести трехкратный воздухообмен. Простой расчет вентиляции 3 кубических метра в секунду на один метр квадратный площади.
Обеспечить нормативные требования, трехкратного воздухообмена должна вентиляция в котельной частного дома. Строительные нормативы, выдержанные по СНИП расчета вентиляции котельной и размеров окон и дверей обеспечат безопасную эксплуатацию котла в доме.
Минимальный размер окна в котельной должен быть 0,5 м2. Норма, расчета окон в котельной следующая: 0,03 метра квадратного на 1 кубометр объема.
Окно в здании котельной обязано иметь форточку. Оконные проемы в котельной работают как взрывной клапан. При взрыве, из-за повышенной концентрации газа в помещении вылетаю окна. Стены остаются в сохранности.

Помещение котельной должно быть выполненно

Стены кирпичные, бетонные или из негорючего материала.
Полы, бетонированные выложенные кафелем.
Ширина двери не менее 80 см.
Дверь противопожарная.
Разрешена установка 2 котлов.
Максимальное естественное освещение.
Вентиляция котельной.

Котлы до 30 кВт разрешено устанавливать на кухне.

Минимальный размер кухни:

Площадь 7,5 м2.
Потолок 2,5 метра.
Объем 15 м3.

Предпочтение отдается к отдельно возводимым котельным. Одним из условий строительства котельной является отдельно возводимый фундамент. Если котел напольный, то под котел возводится отдельный фундамент и подиум.

Дымоход, если котельное оборудование не коаксиального типа возводится на специально построенным, под него фундаменте. Дымоход оборудуется тройником для его прочистки. Обслуживание газового котла нужно производить минимум один раз в год.

Монтируется отдельная газовая котельная и в виде мини-котельной. Такую котельную можно построить своими руками. Для помещения под котельную можно использовать контейнер. Такая котельная не будет занимать место в доме. Она безопасна. Отсутствует небольшой шум от котла.

Трубы изопрофлекс, закапываемые в землю всего на 60 см и исключающие тепловые потери, прекрасно подойдут для теплотрассы от котельной до коттеджа.

Котельные на твердом топливе

К котельным, оборудованным твердотопливными котлами требования не такие жесткие, как к газовым. Линейка твердотопливных котлов очень широкая. Единственное что объединяет все модели котлов этого типа, это то что они все напольные.

Особое внимание уделяется к фундаменту под котел и дымоход. К отведению продуктов сгорания подход особенный. Дымоход выполняется с отверстием в нижний части для удаления продуктов сгорания:

8 см2 на 1 кВт мощности котла.
24 см2 на 1 кВт мощности котла (Котел в подвале).

Монтаж котла на бетонное основание. Возведение подиума желательно. Перед топкой котла на полу укладывается лист металла.

Средства пожаротушения должны соответствовать СНиП пожарной безопасности. Размер котельной для твердотопливных котлов должен занимать не ниже 8 м2.

Приточная вентиляция в котельной с твердотопливным котлом должна обеспечивать обмен воздуха в трехкратном объеме. Правильно выбранный и построенный объем помещения котельной обеспечит безопасную эксплуатацию котельного оборудования и коттеджа в целом.

Пример котельной с интересным решением

Имеется интересное решение строительства котельной работающей на угле. Здание котельной возводится прямо по границе участка. Котельное помещение двухуровневое. Помещение котельной на отметке -2,5 м. Общая площадь разделена на 2 помещения.

В первом непосредственно устанавливается котел. Второе помещение оборудовано для хранения топлива. В нашем случае угля. Оба помещения оборудованы системой вентиляции соответствующей СНиП. Освещение естественное через окна. Окно, должно быть, с форточками.

Помещение, для хранения топлива обустроено следующим образом.

Смонтирован бункер из листовой стали. Загружается бункер благодаря сваренному из листовой стали наклонному желобу, подведенному прямо к бункеру. Машина с углем разгружается со стороны улицы у стены котельной. В открытый приемный желоб в стене уголь стекает прямо в бункер.

Физические затраты на складирование необходимого объема угля сведены до минимума. Котел, расположенный на минусовой отметке, работает лучше. Отпадает необходимость установки циркуляционного насоса.

Помещение первого этажа котельной можно использовать под любые вспомогательные помещения. Такую котельную очень хорошо разместить на углу своего участка, если таковой имеется.

Котельные на жидком топливе

Котельную для жидкотопливных котлов предпочтительнее строить отдельно от коттеджа. Возведение котельного модуля, отдельно стоящего в стороне от жилого дома обусловлено следующими соображениями:

Отсутствие запаха солярки.
Пожарная безопасность.
Удобство закачки топлива в топливные баки.
Пожара—изолированный топливный домик разделенный кирпичной стеной от котельной.

Емкости для солярки во встроенной котельной можно размещать и внутри дома. Помещение для хранения солярки должно быть высотой порядка 2,5 метров. Емкости занимают много места в коттедже.

Нужно учитывать габариты топливных баков при строительстве котельной и методов их заправки соляркой.

Требования для котельной с электрокотлом

Электрический котел из всех видов котлов наиболее безопасный. Нагрев жидкости происходит за счет электроэнергии. От него нет угарных газов. Для электрического котла не нужна вентиляция. Помещение для котельной сделать своими руками не представляет труда. Вот перечень требований:

Сделать заземление. В домашних условиях достаточно на улице вбить три стальных уголка в землю на 1,5 метра. Соединить их вместе. Проверка качества заземления следующая. Необходимо взять фазу с электрической розетки, ноль от заземления. Если все выполнено правильно, то любой электроприбор должен заработать. То есть, включиться.
Установка автоматов, отключающих электричество.
Прокладки отдельного кабеля для подключения электрического котла.
Сухое помещение для электрокотла.
Помещения должна быть достаточным для подключения к электрическому котлу трубопроводов отопления и водоснабжения.
Предпочтительно естественное освещение с площадь окна 0,5 м2.
12 кВт котлы потребляют трехфазное питание.

Завершение

Все, выше приведенные рекомендации помогут вам избежать ошибок при выборе помещения для котельной в частном доме.

Котельная в деревянном доме не исключение.

При проектировании своего коттеджа необходимо определиться с системой отопления дома. Типом и моделью котельного оборудования, режимом его работы.

Что бы избежать грубых ошибок желательно заказать проект у профессионалов. Строительство котельной в частном доме дело серьезное и требует особенного внимания.

7 советов по обустройству котельной в частном доме: требования и нормы

Содержание статьи

Повезло тем, кто может подключиться к системе общего теплоснабжения и не знать лишних проблем. Если же дом расположен в районе, где централизованного отопления нет, надо будет выкручиваться. Придется обустроить индивидуальную котельную, а то, какой она будет, где разместится, и на каком топливе будет работать, зависит от массы факторов. Попробуем разобраться со всеми нюансами и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к подобным помещениям.
№1. Типы котельных по расположению
Конечно, есть требования безопасности, которые обязательно необходимо соблюдать при обустройстве такого помещения, как котельная, но все же они предоставляют нам право выбора в вопросах вида топлива, размеров и местоположения топочной.
По типу размещения в частном доме котельная бывает:
встроенная в дом. В этом случае все оборудование размещается в одном из помещений дома (обычно, это кухня или коридор). В плане простоты и дешевизны обустройства это лучший вариант, но подойдет он лишь в том случае, если планируется использовать маломощный компактный котел. Газовый котел с надувной горелкой в данном случае использовать не рекомендуется по причине высокой шумности, а оборудование, работающее на солярке, может доставить массу неудобств из-за резкого неприятного запаха;
в пристройке или отдельном помещении дома. Все котельное оборудование размещается в отдельном помещении, которое соединяется с домом одной или несколькими стенами. Дверь в такую котельную оббивают негорючими материалами. Это оптимальный вариант с точки зрения удобства и безопасности. Если котельная будет соседствовать с жилыми помещениями, то желательно произвести дополнительную шумоизоляцию: в СНИПах об этом ничего не сказано, но так будет намного комфортнее;
отдельно стоящее здание. Все оборудование можно и вовсе вынести в самостоятельное небольшое здание, обустроенное в соответствии со всеми правилами и нормами. Оно будет соединяться с домом посредством теплотрасс. В этом случае у вас развязаны руки: можно использовать оборудование любого типа и не переживать о шумности или наличии запахов. Часто такие котельные обустраивают, когда используется газовый котел высокой мощности. Минус – затраты на возведение отдельного здания и прокладку коммуникаций;
блочно-модульная котельная. Все оборудование в этом случае располагается в контейнере, который можно относительно легко переместить с места на место. Применяется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может быть использован и в частном доме.
В идеале продумать расположение котельной необходимо на этапе проектирования дома. Если дом уже возведен, количество возможных вариантов расположения сокращается, а из-за этого можно столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к обустройству котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах монтажом котельных занимается компания «Миг-Плюс»: с 1997 года специалисты предприятия ввели в эксплуатацию более двух сотен объектов бытового и промышленного назначения. Специалисты сопровождают каждый объект от проектирования до ввода в эксплуатацию. С примерами работ и прочими подробностями можно ознакомиться на странице http://migplus.ru/montazh-kotelnyh.html.
№2. Основные элементы котельной в частном доме
Хорошо, если дом маленький, и проблемы отопления и горячего водоснабжения можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно – понадобится целый комплекс оборудования, который может состоять из набора следующих элементов:
котел – сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло может получаться при сжигании разных видов топлива: жидкого, газообразного или твердого. Отдельный случай – электрические котлы. В некоторых случаях устанавливают сразу два котла, чтобы обеспечить частному дому полную энергонезависимость;
бойлер. Если используется одноконтурный котел, то для подогрева воды для системы горячего водоснабжения придется использовать бойлер;
расширительный бак. В эту емкость будет попадать вода из системы отопления, если давление в ней повысится. Таким образом, трубы и радиаторы защищены от прорыва;
аккумулятор тепла. Устанавливается не всегда, несмотря на то, что это очень полезный элемент. В этой емкости накапливается перегретый теплоноситель, «лишнее тепло», который потом подается в систему отопления. Таким образом значительно экономятся ресурсы и повышается безопасность. Особенно актуально наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
распределительный коллектор. Необходим для правильного распределения теплоносителя по всей системе, регулирует температуру;
циркуляционный насос. Необходим только в системах, где теплоноситель циркулирует принудительно;
дымоход. Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрического котла;
группа безопасности и контроля – комплекс приборов, которые следят за температурой и давлением в котле и системе. Также сюда могут входить датчики, которые контролируют состояние воздуха в котельной;
автоматика получает команды от пользователя по поводу требуемой температуры, собирает данные группы безопасности и позволяет правильно регулировать основные параметры системы;
запорная арматура необходима для того, чтобы контролировать поток теплоносителя;
трубы, по которым вода от котла идет в радиаторы;
фильтр необходим для очистки воды перед ее попаданием в котел и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе оборудование может в скором времени отказать.
Необязательно использовать все эти элементы – их набор зависит от многих факторов. Прежде всего, это площадь дома и тип топлива.
№3. Виды котлов для котельной
Именно от того, какого типа котел будет использоваться, зависят многие нюансы обустройства котельной.
По типу топлива котлы бывают:
газовые, работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного типа газа на другой. Оптимальный выбор для большинства частных домов;
на твердом топливе (уголь, дрова, торф, брикеты) в плане эксплуатации более экономные, но придется постоянно следить за системой и подбрасывать топливо;
на жидком топливе (дизель). Такие котлы обычно ставят там, где нет возможности использовать природный газ или подвозить сжиженный. Если же со временем в районе появится газопровод, то такой котел можно будет переоборудовать на работу с газом;
электрические котлы самые безопасные, удобные и бесшумные, но и самые дорогие. Отапливать целый дом ими невыгодно, но в качестве резервного источника тепла они подходят.
По способу установки котлы бывают:
настенные;
напольные.
Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и т.д. В подобном исполнении производятся котлы мощностью до 60 кВт. Если мощность котла не превышает 35 кВт, его разрешается устанавливать в кухне или прихожей. Настенные модели зачастую более чувствительны к состоянию воды. Напольные модели могут быть любой мощности, они незаменимы при отоплении помещений большой площади.
Какой мощности необходим котел? Лучше доверить расчет специалистам, которые знают, что учитывать необходимо множество параметров. Чтобы приблизительно понять, какой мощности оборудование понадобится, можно воспользоваться правилом, согласно которому на каждые 10 кв.м площади дома понадобится 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то надо добавить еще 10% к мощности. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.
№4. Котельная в частном доме: требования к безопасности
Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?
Общие требования к котельной в частном доме:
стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
дверь, которая ведет из котельной в дом, должна быть противопожарной.
В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.
Котельные с газовым котлом
Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва
При установке газового котла следует учитывать следующие особенности:
помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м²;
высота помещения не менее 2,5 м;
объем помещения – 15 м³ и более;
стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
минимальный размер оконного проема – 0,03 м²/1 м³ помещения;
наличие подиума под напольный котел высотой не менее 5 см;
перед котлом должно оставаться свободное пространство площадью 1 м², между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
обязательное наличие вентиляции и канализации;
ширина дверного проема не менее 80 см, дверь открывается наружу;
для котлов мощностью более 350 кВт необходимо строить отдельное здание;
если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.
Это не считая того, что необходимо выполнить все общие требования.
Котельные с тведотопливным котлом
В этом случае принять во внимание следует такие требования:
расстояние от котла до ближайших стен и предметов – от 10 см;
на каждый 1 кВт мощности необходимо предусмотреть 8 см² оконного проема;
дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
в дымоходе должно быть специальное отверстие для его обслуживания;
для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м²;
при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.
Котельная с дизельным котлом
Список требований таков:
в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м³. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
от горелки котла до противоположной стены должно быть не менее 1 м пространства.
Котельная с электрическим котлом
Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.
№5. Требования к дымоходу котельной
Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:
дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.
№6. Требования к вентиляции котельной
Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:
вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м³, то за час в нее должно поступить 45 м³ воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см² площади вентиляционного отверстия;
при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см² отверстия;
принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.
№7. Модульные котельные
Если в доме ну никак не получается найти подходящее помещение для котельной, пристройка кажется неэстетичной, а возводить отдельное здание нет возможности, можно использовать специальные модульные котельные. Они выпускаются уже готовыми, имеют весь набор необходимых элементов, поэтому на монтаж уходит минимум времени.
Модульная котельная – это металлический контейнер длиной не более 2,5 м. Стенки в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используют для обогрева помещений с объемом до 1300 м³ (при высоте потолков 2,7 м это около 480 м²). В зависимости от того, какого типа котел используется, в качестве топлива применяют дизель, уголь, дрова и т. д.
От модульной котельной к дому ведет трехслойная металлическая труба с утеплителем. Стандартная длина – 6 м, но ее можно увеличить. Монтаж такого оборудования прост. Его просто необходимо установить около дома (при необходимости потом котельную можно будет перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Как правило, в таком оборудование предусмотрено резервное электропитание.
В заключение
Приступая к проектированию котельной, внимательно изучите все законодательную базу. Если планируется использовать мощное оборудование, лучше доверить составление проекта специалистам. Если оборудование не особо мощное, то составленный собственноручно проект желательно показать профессионалу. Консультация контролирующих служб лишней не будет.
Статья написана для сайта remstroiblog.ru.
основные нюансы от специалистов компании Статус 24
КОТЕЛЬНЫЕ УСТАНОВКИ И ПАРОГЕНЕРАТОРЫ
Компания Статус-24 специализируется на проектировании и монтаже твердотопливных систем отопления, как частных, так и коммерческих структур. За годы своей деятельности компания спроектировала и ввела в эксплуатацию более 250-ти объектов: среди них как мелкие топочные до 100 кВт, так и промышленные котельные более 1мВт.
Как показывает практика, многие заказчики довольно часто пытаются пренебрегать основными требованиями к нормам, стараясь на этом сэкономить, но это в свою очередь чревато негативными последствиями… Помните! Если правильно собрать систему и вовремя проводить сервисное и техническое обслуживание, то котел будет работать надежно и безотказно. Очень важно придерживаться главных правил использования твердотопливных котлов. Итак, на что стоит обратить внимание:
Проектирование и сборка составляющих для системы обогрева должна быть четко согласовано со строительными стандартами к отопительным помещениям. От выполнения этих стандартов зависит безопасность обслуживающего персонала и не только. Нормы и правила строительства отопительных помещений формировались длительное время с учетом многих допущенных ошибок.
Твердотопливные котлы необходимо устанавливать только в отдельных помещениях. Об этом стоит позаботиться еще до начала монтажа системы отопления. Все факторы, относящиеся к проектировке котельной нужно учитывать при проектировании дома в целом.
Общие требования к отопительным помещениям
Площадь помещения должна составлять не меньше 7 м². Рекомендованный объем от 15м³. Дополнительно за каждый киловатт мощности к площади котельной добавить по 0,2 м³.
Котельное помещение должно иметь отдельный вход, и в обязательном порядке не должно быть жилым.
В топочной должно присутствовать окно. Площадь окна быть рассчитана как 0,03 м² на каждый кубический метр пространства. Природное освещение конечно более приоритетно, чем электрическое. Но если такой возможности нет, то топочную или котельную нужно осветить искусственно с помощью электричества, при этом еще нужно запасное аварийное освещение.
Если котельная пристроена к главному строению, то она должна примыкать к глухой стене основной постройки. Расстояние к окнам и дверям необходимо оставлять не меньшее одного метра.
Пристроенная котельная и основное здание должны стоять на разных основаниях, и стены не должны быть связаны.
Топочное помещение лучше всего выполнить из жароустойчивых материалов. Огнестойкость материалов перекрытия должна быть не ниже 0,75 ч. Рекомендовано, чтобы стены были выполнены из кирпичной кладки или облицованы плиткой. Если нет такой возможности, то нужно хотя бы покрыть шаром штукатурки.
Служебные отопительные помещения, которые расположены на первом этаже, или же в подвальном помещении, обязаны иметь отдельный выход на улицу. Дверь помещения не должна зарываться во время процесса отопления. Ширина дверного проема рекомендована не менее 0,8 м. Если котельная имеет добавочный вход в дом, то помещения следует отделить металлической, огнеупорной дверью с показателем огнестойкости 0,6 ч. и выше. Такая дверь должна иметь пружину и открываться не внутрь дома, а в котельную. Требования к стенам помещения и к двери – чтобы они были герметичны и не пропускали газы.
Потолки в твердотопливных котельных должны быть на высоте не ниже 250 сантиметров.
Запрещается размещение отопительных служебных помещений под чердаками.
От фронтальной части топки должно быть пространство не меньше 200 см.
Для эффективного обслуживания, по периметру котла должно быть достаточно места для прохода и свободного доступа. Если котлов несколько, то интервал между ними должен составлять не менее метра. А если есть какие-то выступающие части, то между ними не меньше 70 сантиметров. Кроме того, нужно учитывать требования к установке котлов от производителя. Завод изготовитель может предлагать какие-то дополнительные требования к расстояниям для чистки, ремонта и другого обслуживания.
Твердотопливные котлы оставляют после себя дополнительные продукты переработки топлива: зола, шлак и пепел. Нужно следить за тем, чтобы эти отходы не накапливались, а вовремя выносить, залив перед этим водой для предотвращения возгорания.
Для эффективного процесса горения внутри топки нужен воздух. Поэтому воздуха должно быть достаточно, нужен приток свежего воздуха и воздух должен быть чистым, без любых примесей пыли, химикатов, горючих газов. Наличие пыли в котельной приводит к накоплению сажи в котле и уровень КПД котла значительно снижается.
Обзор электрического автоклава Троян Люкс-14: строение, характеристики, цена
Автоклав – это своего рода скороварка, которая предназначена для приготовления консервации. Такое приспособление сокращает необходимое время термической обработки в некоторых случаях в 2 раза. При этом при помощи вместительных автоклавов …
Теплоаккумулятор для котла
Одной из альтернатив газовым отопительным агрегатам являются твердотопливные котлы. Их популярность среди владельцев частных домов, не имеющих подключения к магистральным сетям, растет с каждым днем.
Лучшее обслуживание и эксплуатация котельных
Сервисное обслуживание котельных наравне с правильной эксплуатацией считается невероятно важным фактором. Наша компания предлагает высококачественные услуги в данном направлении. Полный комплекс услуг позволит привести котельную в полный порядок, обеспечить ее …
Продажа шагающий экскаватор 20/90
Цена договорная
Используются в горнодобывающей промышленности при добыче полезных ископаемых (уголь, сланцы, руды черных и
цветных металлов, золото, сырье для химической промышленности, огнеупоров и др.) открытым способом. Их назначение – вскрышные работы с укладкой породы в выработанное пространство или на борт карьера. Экскаваторы способны
перемещать горную массу на большие расстояния. При разработке пород повышенной прочности требуется частичное или
сплошное рыхление взрыванием.
Вместимость ковша, м3 20
Длина стрелы, м 90
Угол наклона стрелы, град 32
Концевая нагрузка (max.) тс 63
Продолжительность рабочего цикла (грунт первой категории), с 60
Высота выгрузки, м 38,5
Глубина копания, м 42,5
Радиус выгрузки, м 83
Просвет под задней частью платформы, м 1,61
Диаметр опорной базы, м 14,5
Удельное давление на грунт при работе и передвижении, МПа 0,105/0,24
Размеры башмака (длина и ширина), м 13 х 2,5
Рабочая масса, т 1690
Мощность механизма подъема, кВт 2х1120
Мощность механизма поворота, кВт 4х250
Мощность механизма тяги, кВт 2х1120
Мощность механизма хода, кВт 2х400
Мощность сетевого двигателя, кВ 2х1600
Напряжение питающей сети, кВ 6
Более детальную информацию можете получить по телефону (063)0416788
Подача воздуха в котельную
Для надлежащего горения и мер безопасности необходимо обеспечить котельные с соответствующими отверстиями для подачи свежего воздуха. Временных воздухозаборников, таких как окна и двери, следует избегать, так как они могут быть закрыты (а часто это происходит, когда люди в котельной чувствуют холод) и перекрывают подачу воздуха в котел.
Если подача воздуха для горения ограничена, огонь начинает дымиться, происходит неполное сгорание и образуется окись углерода .Если пожар погаснет до того, как система обнаружения пламени сработает, чтобы закрыть топливный предохранительный запорный клапан, скопившееся топливо может повторно воспламениться, когда кислород просочится через трещины и щели. Взрыв печи может иметь катастрофические последствия для персонала и имущества.
необходим достаточный приток воздуха для минимизации возможности взрыва
Коды, касающиеся количества воздуха для горения или размера отверстия в стенах для воздуха для горения в котельной:
ASME CSD- 1- Органы управления и предохранительные устройства для автоматических котлов, 1992 г. с приложением 1а 1993 г.раздел CG-260 Воздух для горения.
ASME Раздел VI Рекомендуемые правила ухода и эксплуатации отопительных котлов.
NFPA 54 — Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.
NFPA 31 — Установка оборудования для сжигания нефти, 1992, раздел 1-5 Воздух для горения и вентиляции.
BOCA — Национальный механический кодекс, 1990, статья 10, Воздух для горения.
SBCCI — Стандартный механический кодекс, 1991, раздел 305 Воздух для горения и вентиляции.
Справочник Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) — основы, 1993 г., глава 15, стр. 15.9 Воздух для горения.
ASME CSD-1 — Устройства управления и безопасности для автоматических котлов, 1992 с приложением 1a 1993. Раздел CG-260 Воздух для горения
Разделы посвящены требованиям к воздухозаборникам для горения.
Американское общество инженеров-механиков, ASME
ASME Раздел VI Рекомендуемые правила ухода и эксплуатации отопительных котлов
Ссылка 6. 04 указывает:
Котельная должна иметь достаточную подачу воздуха, чтобы обеспечить чистое, безопасное горение и свести к минимуму образование сажи. Должно быть обеспечено свободное воздушное отверстие. Его размер может быть рассчитан на основе 1 квадратного дюйма свободной площади на 2000 БТЕ / час максимального расхода топлива комбинированных горелок, расположенных в котельной, или в соответствии со стандартами Национальной ассоциации противопожарной защиты для газовых и газовых горелочных установок. особые условия работы. Отверстия для подачи воздуха в котельную должны быть всегда открыты.
Исходя из опыта, действует правило ASME: 1 квадратный дюйм свободной площади на 2000 БТЕ / час (преобразователь единиц) максимального расхода топлива комбинированных горелок, расположенных в котельной. Я обычно округлял до следующего общего размера.
NFPA 54 — Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.
содержит требования к установке и эксплуатации газовых трубопроводов, оборудования и вентиляции. Это общепринятая мера для всех газовых установок.
Газовое топливо
Минимальное количество необходимых отверстий 2
Наружное отверстие ( кв. Дюймов / BTU · ч ) 1/4000
Вертикальные воздуховоды ( кв. дюймов / BTU ч ) 1/4000
Горизонтальные воздуховоды ( кв. дюймов / BTU ч ) 1/2000
Воздуховоды такие же, как отверстие да
Минимальный размер воздуховода ( дюймов ) 3
Свободная площадь жалюзи и решетки проем
Допуск на свободное пространство, дерево * 20-25%
Допуск на свободное пространство, металл * 60-75%
Заслонка заблокирована да
* Предполагается, что деревянные жалюзи и решетки имеют 20-25% свободной площади. Металлические жалюзи и решетки 60-75% соответственно.
NFPA 31 — Установка оборудования для сжигания мазута, 1992, раздел 1-5 Воздух для горения и вентиляции
Охватывает минимальные требования по безопасности для жизни и имущества от пожара при установке масляных горелок и оборудования, связанного с ними.
Нефтяное топливо
Минимальное количество необходимых отверстий 2
Наружное отверстие ( кв. Дюймов / BTU · ч ) 1/4000
Вертикальные воздуховоды ( кв.дюймов / BTU ч ) 1/4000
Горизонтальные воздуховоды ( кв. дюймов / BTU ч ) 1/2000
Воздуховоды такие же, как отверстия да
Минимум размер воздуховода ( дюймов ) 3
Свободная площадь жалюзи и решетки проем
Допуск на свободное пространство, дерево * 20-25%
Допуск на свободное пространство, металл * 60-75%
BOCA — Национальный механический кодекс, 1990, статья 10, воздух для горения
Все виды топлива
Минимальный No. необходимое количество отверстий 2
Наружное отверстие ( кв. дюймов / BTU · ч ) 1/4000
Вертикальные воздуховоды ( кв.
Горизонтальные воздуховоды ( кв. Дюймов / BTU · ч ) 1/2000
Минимальный размер воздуховода ( дюймов ) 3
Допуск на свободное пространство, дерево 25%
Допуск на свободное пространство, металл 75%
Заслонка заблокирована да
SBCCI — Стандартный механический кодекс, 1991, раздел 305 Воздух для горения и вентиляции.
Газовое и нефтяное топливо
Минимальное количество необходимых отверстий 2
Наружное отверстие ( кв. Дюймов / BTU ч ) 1/4000
Вертикальные воздуховоды ( кв. Дюймов / BTU ч ) 1/4000
Горизонтальные воздуховоды ( кв. Дюймов / BTU ч ) 1/2000
Воздуховоды такие же, как и отверстия да
Минимальный размер воздуховода ( дюймов ) 3
Твердое топливо
Минимальное количествонеобходимые отверстия 2
Наружное отверстие ( кв. дюймов / БТЕ в ) 2/1000
Минимальный размер воздуховода ( дюймов ) 3
Без жалюзи и решетки площадь открытие
Справочник Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) — основы, 1993 г., глава 15, стр. 15.9 Воздух для горения
Помощь при проектировании котлов на дровах
Обратите внимание, что для твердотопливных котлов указанная мощность составляет гарантируется только при полной нагрузке. Вы нагреваете котел, и он подождать около 30 минут, пока котел не заработает максимальная мощность. Заявленной мощности хватит примерно на 2,5 часа. Теперь период отгорания начинается примерно на час с пониженной производительностью. Топка, оставшаяся в камере сгорания, будет прогреваться примерно в течение часа. После этого горючее полностью израсходовано. Для упрощения расчета мы предполагаем, что период горения составляет примерно 4 часа (при номинальной мощности).
Внимание : Это необходимо для оценки котла во избежание слишком низкая мощность котла!
Пример
Предполагаемая тепловая нагрузка: 75 Вт / м²
Отапливаемая жилая площадь: 200 м²
[75 Вт / м² x 200 м² x 24 часа = 360 кВтч в день]
Результат:
мощность котла: 40 кВт
заправка котла дровами: 2-3
(в самый холодный день при -16 ° C)
Габаритная схема для расчета типоразмеров котла при следующих условиях эксплуатации:
наружная температура: ок. -16 ° C (самый холодный день)
комнатная температура: прибл. 20 ° С
человек: ок. 4
тип здания: СФД
тепловое покрытие дровяным котлом: 100%
ежедневное заполнение древесиной (при -16 ° C): ок. 3 раза
Различные условия эксплуатации могут увеличить или уменьшить потребность в тепле.
Оценивайте в отдельных случаях и сохраняйте резервы.
* суточная потребность в тепле [кВтч / день]: Суточная потребность здания в тепле в кВтч (при температуре наружного воздуха -16 ° C), когда известно.Это значение можно узнать с помощью архитектор здания. Если вы не знаете точное значение, оно может примерно оценивать. Таким образом, вы принимаете тепло нагрузка соответствующего класса здания в соседняя диаграмма, а затем эквивалент линии на диаграмме, чтобы вычислить тепловая нагрузка для жилого помещения.
** постоянно необходимая тепловая мощность [кВт]: Постоянно требуемая тепловая мощность составляет например, номинальная тепловая мощность обычный нефтегазовый котел, вырабатывающий нагревать в течение 24 часов.
Строительный класс Потребность в тепле в самый холодный день (-16 ° C)
Существующее здание до 1977 года от 120 до> 160 Вт / м²
Постановление о теплоизоляции с 1977 г. от 80 до 120 Вт / м²
Постановление о теплоизоляции с 1984 г. от 60 до 80 Вт / м²
Постановление о теплоизоляции с 1994 г. от 40 до 60 Вт / м²
EnEV 2002 от 20 до 45 Вт / м²
EnEV 2009 от 15 до 30 Вт / м²
Введение в котельную
Топливо для котлов
Три наиболее распространенных вида топлива, используемых в паровых котлах, — это уголь, нефть и газ. Однако промышленные или коммерческие отходы также используются в некоторых котлах, наряду с электричеством для электродных котлов.
Уголь
Уголь — это общий термин, обозначающий семейство твердого топлива с высоким содержанием углерода. В этом семействе есть несколько типов угля, каждый из которых связан со стадиями образования угля и количеством углерода. Этими этапами являются:
Торф.
Бурый уголь или бурый уголь.
Битумный.
Полубитуминозный.
Антрацит.
Битумный и антрацитовый типы обычно используются в качестве котельного топлива.
В Великобритании использование кускового угля для топки котлов сокращается. Для этого есть ряд причин, в том числе:
Доступность и стоимость — Поскольку многие угольные пласты истощаются, в Великобритании добывается меньшее количество угля, чем раньше, и следует ожидать, что его сокращение продолжится.
Скорость реакции на изменение нагрузки — Для кускового угля существует значительная временная задержка между:
Возникающая потребность в тепле.
Закачка угля в котел.
Розжиг угля.
Пар генерируется для удовлетворения спроса.
Чтобы преодолеть эту задержку, котлы, предназначенные для сжигания угля, должны содержать больше воды при температуре насыщения, чтобы обеспечить запас энергии для покрытия этого временного лага. Это, в свою очередь, означает, что котлы больше по размеру и, следовательно, дороже по стоимости приобретения и занимают более ценные производственные площади.
Зола — Зола образуется при сжигании угля.
Зола может быть неудобной для удаления, обычно это связано с ручным вмешательством и уменьшением количества пара, доступного во время удаления золы. Затем золу необходимо утилизировать, что само по себе может быть дорогостоящим.
Загрузочное оборудование — Существует ряд различных устройств, включая топки с шаговым двигателем, разбрызгиватели и топки с цепной решеткой. Общая идея заключается в том, что все они нуждаются в существенном обслуживании.
Выбросы — Уголь содержит в среднем 1.5% серы (S) по весу, но этот уровень может достигать 3% в зависимости от того, где был добыт уголь.
В процессе сгорания:
Сера соединяется с кислородом (O2) из воздуха с образованием SO2 или SO3.
Водород (H) из топлива соединяется с кислородом (O2) из воздуха с образованием воды (h3O).
После завершения процесса сгорания SO3 объединяется с водой (h3O) с образованием серной кислоты (h3SO4), которая может конденсироваться в дымоходе, вызывая коррозию, если не поддерживается правильная температура дымохода.В качестве альтернативы он уносится в атмосферу с дымовыми газами. Эта серная кислота возвращается на землю с дождем, в результате чего:
Повреждение ткани зданий.
Расстройство и повреждение растений и растительности.
Зола, производимая углем, легкая, и часть золы неизбежно уносится с выхлопными газами в дымовую трубу и выбрасывается в виде твердых частиц в окружающую среду.
Уголь
, однако, до сих пор используется для зажигания многих очень больших водотрубных котлов на электростанциях.
Из-за большого масштаба этих операций становится экономически выгодным разработка решений упомянутых выше проблем, а также может возникнуть давление со стороны правительства с целью использования топлива местного производства для обеспечения национальной безопасности электроснабжения.
Уголь, используемый на электростанциях, измельчается до очень мелкого порошка, обычно называемого «пылевидным топливом» и обычно обозначаемого аббревиатурой «pf».
Малый размер частиц pf означает, что его отношение площади поверхности к объему значительно увеличивается, что делает сгорание очень быстрым и преодолевает проблему скорости реакции, возникающую при использовании кускового угля.
Малый размер частиц также означает, что pf течет очень легко, почти как жидкость, и попадает в топку котла через горелки, исключая топки, используемые с кусковым углем.
Для дальнейшего повышения гибкости и гибкости котла могут быть установлены горелки 30+ pf вокруг стен и свода котла, каждая из которых может управляться независимо для увеличения или уменьшения тепла в определенной области печи. Например, для контроля температуры пара, выходящего из пароперегревателя.
По качеству газов, выбрасываемых в атмосферу:
Котельные газы будут направляться через электрофильтр, в котором электрически заряженные пластины притягивают золу и другие частицы, удаляя их из газового потока.
Сернистый материал будет удален в газоочистителе.
Конечный выброс в окружающую среду высокого качества.
При сжигании 1 кг угля можно произвести около 8 кг пара.
Нефть
Нефть для котельного топлива создается из остатков сырой нефти после ее дистилляции для производства более легких масел, таких как бензин, парафин, керосин, дизельное топливо или газойль. Доступны различные сорта, каждая из которых подходит для котлов разной мощности; оценки следующие:
Класс D — Дизель или газойль.
Класс E — Легкое жидкое топливо.
Класс F — мазут среднего класса.
Класс G — мазут.
Нефть начала бросать вызов углю как предпочтительному котельному топливу в Великобритании в 1950-х годах. Частично это произошло из-за того, что тогдашнее Министерство топлива и энергетики спонсировало исследования по усовершенствованию котельной.
Преимущества нефти перед углем включают:
Более короткое время реакции между запросом и требуемым количеством генерируемого пара.
Это означало, что в котловой воде нужно было хранить меньше энергии. Таким образом, котел мог бы быть меньше по размеру и излучать меньше тепла в окружающую среду с последующим повышением эффективности.
Меньший размер также означал, что котел занимал меньше производственной площади.
Механические кочегарки были устранены, что снизило объем работ по техническому обслуживанию.
Oil содержит только следы золы, что практически устраняет проблему обращения с золой и ее утилизации.
Устранены трудности при приеме, хранении и обращении с углем.
Приблизительно 15 кг пара можно произвести из 1 кг масла или 14 кг пара из 1 литра масла.
Газ
Газ — это вид котельного топлива, которое легко сжигать с очень небольшим избытком воздуха. Топливные газы доступны в двух различных формах:
Природный газ — это газ, добытый (естественным образом) под землей. Он используется в его естественном состоянии (за исключением удаления примесей) и содержит высокую долю метана.
Сжиженные углеводородные газы (СНГ) — это газы, которые производятся при переработке нефти и затем хранятся под давлением в жидком состоянии до использования.Наиболее распространенными формами сжиженного нефтяного газа являются пропан и бутан.
В конце 1960-х годов доступность природного газа (например, из Северного моря) привела к дальнейшему развитию котлов.
Преимущества газового сжигания над масляным:
Хранение топлива не проблема; газ подается прямо в котельную.
В природном газе присутствует только небольшое количество серы, а это означает, что количество серной кислоты в дымовых газах практически равно нулю.
Приблизительно 42 кг пара может быть произведено из 1 термика газа (что эквивалентно 105,5 МДж) для котла на 10 бар изб., С общим КПД 80%.
Отходы в качестве основного топлива
У этого есть два аспекта:
Отходы — Здесь отходы сжигаются для получения тепла, которое используется для производства пара.
Мотивы могут включать безопасную и надлежащую утилизацию опасного материала. Хорошим примером может служить больница:
В этих обстоятельствах может оказаться, что надлежащее и полное сжигание отходов затруднено, требуя сложных горелок, контроля соотношения воздуха и мониторинга выбросов, особенно твердых частиц. Стоимость такой утилизации может быть высокой, и только часть стоимости возмещается за счет использования тепла, выделяемого для производства пара. Однако общая экономичность схемы с учетом стоимости утилизации отходов другими способами может быть привлекательной.
Использование отходов в качестве топлива может включать экономичное использование горючих отходов технологического процесса. Примеры включают кору, срезанную с дерева на бумажных фабриках, стебли (жмых) на заводах сахарного тростника и иногда даже подстилку с птицефермы.Процесс сжигания снова будет довольно сложным, но общая экономия затрат на удаление отходов и производство пара для других применений на месте может сделать такие схемы привлекательными.
Отходы тепла — здесь горячие газы от процесса, такого как плавильная печь, могут быть направлены через котел с целью повышения эффективности установки. Системы этого типа различаются по уровню сложности в зависимости от потребности в паре внутри установки. Если технологическая потребность в паре отсутствует, пар может быть перегрет и затем использован для выработки электроэнергии.
Этот тип технологии становится популярным на ТЭЦ:
Газовая турбина приводит в действие генератор для выработки электроэнергии.
Горячие (обычно 500 ° C) выхлопные газы турбины направляются в котел, который производит насыщенный пар для использования на установке.
Этот тип установки обеспечивает очень высокий КПД.Другие преимущества могут включать либо надежность электроснабжения на месте, либо возможность продавать электроэнергию с наценкой национальному поставщику электроэнергии.
Установка котельной печи
— Установка одно- и многотопливной котельной печи
Котельные печные установки по своей природе намного сложнее обычных печных установок, обеспечивающих одну тепловую услугу, например, отопление помещений .
Как и любой другой тип котла, будь то газовый или масляный, система радиаторов и сеть трубопроводов должны быть установлены со всеми необходимыми предохранительными устройствами отключения.Это особенно важно для дровяных котлов, поскольку эти печи продолжат гореть даже в случае отключения электроэнергии. Кроме того, необходимо обеспечить хорошую гравитационную циркуляцию в случае отказа насоса, поэтому важно, чтобы трубопроводы имели подходящий размер для гравитационного контура и чтобы трубы непрерывно поднимались. По этой причине следует избегать горизонтальных участков и опускания труб через пол в подвал, потому что в случае отказа насоса кипящая вода не сможет естественным образом уйти вверх, что может привести к серьезным последствиям!
Печи дровяные
Не всегда легко обеспечить равномерное распределение тепла по очень большим площадям или помещениям (более 100 м3).Размер и форма комнаты, а также расположение дровяной печи следует тщательно продумать, прежде чем принимать решение об использовании одного прибора, даже если он выглядит достаточно большим.
У большинства из нас, во Франции, есть хороший (обычно большой) открытый камин, взывающий о дровах. Если вы хотите равномерно обогреть большую площадь или несколько комнат, а также обеспечить горячее водоснабжение, то это можно сделать с помощью подходящей дровяной печи или плиты.Они называются моделями печей и плит с «бойлером» и в основном бывают двух видов;
со встроенным котлом, который является частью самого корпуса печи,
и
с котлами с зажимом, которые могут быть добавлены к большинству марок печей (даже если у вас уже есть плита, вполне вероятно, что производитель будет иметь котел с зажимом, который может быть установлен на ваша плита).
Стоит отметить, что печи со встроенным котлом имеют гораздо большую выходную мощность, чем типы «с зажимом», хотя плита с котлом с зажимом обычно дает больше прямого тепла в комнату.Кухонные плиты, такие как Rayburns, могут иметь любой вариант в зависимости от того, хотите ли вы нагревать только резервуар горячей воды бытового потребления или контур центрального отопления (или и то, и другое). Модель Rayburn, представленная здесь, демонстрирует хорошую работу трубопровода с гравитационной циркуляцией с использованием 32-миллиметровых подающих и возвратных труб, подключенных к французскому цилиндру с горячей водой с гравитационным нагревом под давлением. Таким образом, «Рейберн» был подключен к системе центрального отопления, расположенной под полом.
Тепловая мощность печи
Все производители печей указывают мощность своих печей в киловаттах или BTU (британских тепловых единицах).Всегда помните, что эта мощность обычно отражает МАКСИМАЛЬНУЮ способность печи при использовании хорошо выдержанной древесины. Эта максимальная мощность может означать максимально достижимую мощность устройства, включая тепловую мощность, потерянную в дымоходе, или может означать максимально допустимую мощность устройства в зависимости от того, с кем вы разговариваете. При этом весь наш ассортимент британских печей будет независимо протестирован в утвержденной лаборатории с использованием стандартного тестового топлива, такого как буковые бревна.Фактический режим тестирования будет варьироваться в зависимости от типа устройства, но во всех случаях соблюдается соответствующая Британская стандартная процедура тестирования. Производители обычно указывают требуемую мощность своих печных изделий, и, в зависимости от количества топлива, испытательная лаборатория будет пытаться достичь результатов, запрошенных производителем. Затем результаты публикуются в отчете об испытаниях, который передается производителю, и указанные в нем цифры служат основой для маркетинга их продукции.
Выбор подходящего размера
Когда вы покупаете печь с моделью бойлера, вы должны учитывать количество тепла, которое вам понадобится для питания радиаторов, а также учитывать потребность в домашнем горячем водоснабжении, если вы планируете использовать свою печь для нагрева водонагревателя.Имея это в виду, если вы выбираете комнатный обогреватель с бойлером высокой мощности, необходимо внимательно рассмотреть влияние на прямую тепловую мощность помещения, когда общая подключенная «тепловая нагрузка» ниже номинальной мощности прибора. Другими словами, соотношение между прямым отоплением помещения и мощностью котла пропорционально. Дополнительно необходимо указать печь для обогрева необходимого количества радиаторов. Меньше котла и радиаторы не достаточно нагреются. Если слишком большой котел для количества радиаторов, он будет работать слишком горячим и постоянно «кипятить», поскольку он выкипает излишнее тепло в расширительном баке.
Дровяная горелка с номинальной мощностью, скажем, 2 кВт для прямого отопления помещения и мощностью котла 11 кВт не будет производить 2 кВт непосредственно в комнату, если «общая подключенная тепловая нагрузка» составляет всего 8 кВт. В этом случае мощность прямого обогрева помещения снизится примерно на 1/4 (25%) до 1,5 кВт.
Если вам нужно больше тепла, чтобы генерировать больше тепла в большом помещении, где установлена печь, вам, возможно, придется подумать об установке радиаторов (или дополнительных средств отопления, таких как конвекторные обогреватели), чтобы поддерживать температуру в помещении на комфортном уровне.Такие расчеты обычно выполняет инженер для определения ваших требований, которые включают в себя учет тепловых потерь на участках труб и т. Д., Но важно внимательно рассмотреть эти вопросы с самого начала, прежде чем покупать печь и устанавливать ее. . Если у вас хорошая изоляция, то потери тепла от здания можно свести к минимуму, и вам не потребуется так много киловатт для его обогрева. Многие домовладельцы упускают этот момент из виду и тратят целое состояние, пытаясь обогреть свой дом постоянным запасом дров, которые в морозную зиму сгорают быстрее, чем это возможно, и при достаточном обогреве помещения!

Подключение вашей котельной печи к существующему центральному отоплению.
Печь с бойлером может быть подключена к существующей или новой системе центрального отопления, отдельно или в сочетании с существующей системой центрального отопления на жидком топливе или газе. Этого можно добиться несколькими способами, используя базовую установку обратного клапана или более сложный резервуар для хранения тепла, который действует как нейтральная точка для горячей воды, вырабатываемой двумя приборами, которая затем циркулирует по радиаторному контуру системой центрального отопления. насос. Однако помните, что вам все равно нужен хороший гравитационный контур, чтобы рассеивать избыточное тепло, вырабатываемое котлом в случае сбоя питания, и некоторые существующие контуры центрального отопления, которые были разработаны для нефти и газа, могут не подходить без значительных модификаций.Некоторые печи и кухонные плиты имеют внутренний охлаждающий контур, питаемый холодной водопроводной водой, так что в случае перегрева в бойлере кипящая вода может быть безопасно удалена, в то время как соответствующее количество возможной воды поступает в бойлер, а затем охлаждает его. Этот процесс продолжается до тех пор, пока насос не будет восстановлен. Если это произойдет, рекомендуется установить звуковое или визуальное предупреждение, чтобы вы могли знать об этой ошибке в случае ее возникновения.
Использование котельной печи для отопления и / или горячего водоснабжения
Как мы уже обсуждали, когда вам требуется установка новой системы центрального отопления, которая будет питаться от вашей дровяной печи, рекомендуется рассмотреть возможность установки полностью откачиваемой системы в контур, способствующий самотечению.Несмотря на то, что система полностью прокачана, все же необходимо обеспечить некоторую гравитационную циркуляцию, предпочтительно в цилиндр или, что более важно во Франции, значительную часть радиаторного контура, которая НЕ оснащена головками термостатических клапанов. В этих условиях во время такого отказа может быть получено некоторое количество тепла и горячей воды, и система может продолжать безопасно работать до восстановления подачи электроэнергии.
Иметь хорошо спроектированную систему
Чтобы спроектировать и установить хорошую систему, требуется полное понимание твердотопливных систем отопления и принципов их работы.Важно обратиться к специалисту по твердому топливу, например, к продавцам печей, а не к сантехнику, выдающему себя за инженера по твердотопливному отоплению. Даже многие инженеры-газовики и нефтяники просто не понимают всех принципов, связанных с этой системой, хотя это может показаться довольно убедительным. Нас в Stovesellers много раз просили разобрать беспорядок, связанный с работой других ремесленников, которая просто не была хорошей или недостаточно безопасной, поэтому тщательно проверьте, подходит ли ваш инженер к работе.
Новые правила для Франции с 2015 года
По состоянию на 2015 год все установщики дровяных печей должны иметь профессиональную квалификацию (RGE) для выполнения такого рода работ, и мы предполагаем, что многие сантехники, которые в настоящее время выполняют установку дровяных печей, не будут иметь надлежащей квалификации или застрахованы.Более того, клиент не сможет воспользоваться щедрыми французскими фискальными преимуществами, такими как налоговый кредит или Eco prét, если установщик не будет квалифицирован. Уточните это у своего потенциального установщика, прежде чем подписывать его проект, чтобы начать работу, иначе вы можете пожалеть об этом!
Емкостный водонагреватель
Накопители горячей воды для бытового потребления, используемые в установках на твердом топливе, всегда должны быть непрямого типа с двойной подачей.Не пытайтесь подключить это к своей водяной машине с электрическим шофером!
Чтобы предотвратить риск «локализованного» кипения, необходимо расположить водонагреватель или радиатор так, чтобы могла происходить гравитационная циркуляция, когда циркуляционный насос выключен или подача электроэнергии прервана.
Некоторые блоки управления требуют установки клапана / клапанов с электроприводом внутри гравитационного контура, и в этом случае клапан должен вернуться в полностью открытое положение при отключении или прерывании подачи электроэнергии.
Даже несмотря на то, что система будет безопасной, если будет предусмотрено открытое вентиляционное отверстие, установка гравитационного контура позволит избежать неудобств, связанных с закипанием системы, и позволит использовать ее в некоторых случаях в случае сбоя питания.
онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.
«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии.
курсов. «
Рассел Бейли, П.E.
Нью-Йорк
«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.
, чтобы познакомить меня с новыми источниками
информации.
Стивен Дедак, П.Е.
Нью-Джерси
«Материал был очень информативным и организованным. Я многому научился, и они были
.
очень быстро отвечает на вопросы.
Это было на высшем уровне. Будет использовать
снова. Спасибо. «
Blair Hayward, P.E.
Альберта, Канада
«Простой в использовании веб-сайт. Хорошо организованный. Я действительно буду снова пользоваться вашими услугами.
проеду по вашей компании
имя другим на работе. «
Roy Pfleiderer, P.E.
Нью-Йорк
«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком.
с подробной информацией о Канзасе
Городская авария Хаятт.»
Майкл Морган, P.E.
Техас
«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс
.
информативно и полезно
в моей работе ».
Вильям Сенкевич, П.Е.
Флорида
«У вас большой выбор курсов, а статьи очень информативны.Вы
— лучшее, что я нашел ».
Russell Smith, P.E.
Пенсильвания
«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр
материал «
Jesus Sierra, P.E.
Калифорния
«Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле
человек узнает больше
от отказов »
John Scondras, P.E.
Пенсильвания
«Курс составлен хорошо, и использование тематических исследований является эффективным.
способ обучения »
Джек Лундберг, P.E.
Висконсин
«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя
студент для ознакомления с курсом
материала до оплаты и
получает викторину «
Арвин Свангер, П.Е.
Вирджиния
«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и
получил огромное удовольствие «.
Мехди Рахими, П.Е.
Нью-Йорк
«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.
на связи
курса.»
Уильям Валериоти, P.E.
Техас
«Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о
.
обсуждаемых тем ».
Майкл Райан, P.E.
Пенсильвания
«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»
Джеральд Нотт, П.Е.
Нью-Джерси
«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было
информативно, выгодно и экономично.
Я очень рекомендую
всем инженерам ».
Джеймс Шурелл, P.E.
Огайо
«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и
не на основании какой-то неясной секции
законов, которые не применяются
— «нормальная» практика.»
Марк Каноник, П.Е.
Нью-Йорк
«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.
организация «
Иван Харлан, П.Е.
Теннесси
«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».
Юджин Бойл, П.E.
Калифорния
«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,
а онлайн-формат был очень
Доступно и просто
использовать. Большое спасибо. «
Патрисия Адамс, P.E.
Канзас
«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»
Joseph Frissora, P.E.
Нью-Джерси
«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время
обзор текстового материала. Я
также оценил просмотр
предоставлено фактических случаев «
Жаклин Брукс, П.Е.
Флорида
«Документ» Общие ошибки ADA при проектировании оборудования «очень полезен.
испытание потребовало исследования в
документ но ответы были
в наличии «
Гарольд Катлер, П.Е.
Массачусетс
«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.
в транспортной инженерии, что мне нужно
для выполнения требований
Сертификат ВОМ.»
Джозеф Гилрой, П.Е.
Иллинойс
«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».
Ричард Роудс, P.E.
Мэриленд
«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.
Надеюсь увидеть больше 40%
курсов со скидкой.»
Кристина Николас, П.Е.
Нью-Йорк
«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный
курса. Процесс прост, и
намного эффективнее, чем
вынуждены ехать «.
Деннис Мейер, P.E.
Айдахо
«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов.
Инженеры получат блоки PDH
в любое время.Очень удобно ».
Пол Абелла, P.E.
Аризона
«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало
время искать где
получить мои кредиты от. «
Кристен Фаррелл, П.Е.
Висконсин
«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями
и графики; определенно делает это
легче поглотить все
теории »
Виктор Окампо, P.Eng.
Альберта, Канада
«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по
.
мой собственный темп во время моего утром
до метро
на работу.»
Клиффорд Гринблатт, П.Е.
Мэриленд
«Просто найти интересные курсы, скачать документы и взять
викторина. Я бы очень рекомендовал
вам на любой PE, требующий
Единицы CE «
Марк Хардкасл, П.Е.
Миссури
«Очень хороший выбор тем из многих областей техники.»
Randall Dreiling, P.E.
Миссури
«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь
по ваш промо-адрес который
пониженная цена
на 40% «
Конрадо Казем, П.E.
Теннесси
«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».
Charles Fleischer, P.E.
Нью-Йорк
«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику
кодов и Нью-Мексико
регламентов. «
Брун Гильберт, П.E.
Калифорния
«Мне очень понравились занятия. Они стоили потраченного времени и усилий».
Дэвид Рейнольдс, P.E.
Канзас
«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng
при необходимости дополнительно
сертификация. «
Томас Каппеллин, П.E.
Иллинойс
«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали
мне то, за что я заплатил — много
оценено! «
Джефф Ханслик, P.E.
Оклахома
«CEDengineering предлагает удобные, экономичные и актуальные курсы.
для инженера ».
Майк Зайдл, П.E.
Небраска
«Курс был по разумной цене, а материал краток.
в хорошем состоянии «.
Glen Schwartz, P.E.
Нью-Джерси
«Вопросы подходили для уроков, а материал урока —
.
хороший справочный материал
для деревянного дизайна. «
Брайан Адамс, П.E.
Миннесота
«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»
Роберт Велнер, P.E.
Нью-Йорк
«У меня был большой опыт работы в прибрежном строительстве — проектирование
Building курс и
очень рекомендую .»
Денис Солано, P.E.
Флорида
«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими
хорошо подготовлены. »
Юджин Брэкбилл, П.Е.
Коннектикут
«Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру
.
обзор везде и
всякий раз, когда.»
Тим Чиддикс, P.E.
Колорадо
«Отлично! Сохраняю широкий выбор тем на выбор».
Уильям Бараттино, P.E.
Вирджиния
«Процесс прямой, никакой ерунды. Хороший опыт».
Тайрон Бааш, П.E.
Иллинойс
«Вопросы на экзамене были зондирующими и продемонстрировали понимание
материала. Полная
и комплексное ».
Майкл Тобин, P.E.
Аризона
«Это мой второй курс, и мне понравилось то, что мне предложили этот курс.
поможет по моей линии
работ.»
Рики Хефлин, П.Е.
Оклахома
«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».
Анджела Уотсон, П.Е.
Монтана
«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».
Кеннет Пейдж, П.E.
Мэриленд
«Это был отличный источник информации о солнечном нагреве воды. Информативный
и отличный освежитель ».
Луан Мане, П.Е.
Conneticut
«Мне нравится подход, когда я могу зарегистрироваться и читать материалы в автономном режиме, а затем
вернуться, чтобы пройти викторину «
Алекс Млсна, П.E.
Индиана
«Я оценил объем информации, предоставленной для класса. Я знаю
это вся информация, которую я могу
использование в реальных жизненных ситуациях »
Натали Дерингер, P.E.
Южная Дакота
«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне
успешно завершено
курс.»
Ира Бродский, П.Е.
Нью-Джерси
«Веб-сайт прост в использовании, вы можете скачать материалы для изучения, а потом вернуться
и пройдите викторину. Очень
удобно а на моем
собственный график «
Майкл Глэдд, P.E.
Грузия
«Спасибо за хорошие курсы на протяжении многих лет.»
Деннис Фундзак, П.Е.
Огайо
«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH
сертификат. Спасибо за создание
процесс простой ».
Фред Шейбе, P.E.
Висконсин
«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и прошел
один час PDH в
один час. «
Стив Торкильдсон, P.E.
Южная Каролина
«Мне понравилось загружать документы для проверки содержания
и пригодность, до
имея платить за
материал .»
Ричард Вимеленберг, P.E.
Мэриленд
«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».
Дуглас Стаффорд, П.Е.
Техас
«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем
процесс, требующий
улучшение.»
Thomas Stalcup, P.E.
Арканзас
«Мне очень нравится удобство участия в онлайн-викторине и получение сразу
сертификат. «
Марлен Делани, П.Е.
Иллинойс
«Учебные модули CEDengineering — очень удобный способ доступа к информации по номеру
.
много разные технические зоны за пределами
своя специализация без
надо ехать.»
Гектор Герреро, П.Е.
Грузия
Информация о котельной печи
— отопительная вода и радиаторы с многотопливными и дровяными печами
РУКОВОДСТВО ДЛЯ НАЧИНАЮЩИХ S-J ПО КОТЛАМ НА ПЕЧИ
Это ни в коем случае не является действительно техническим руководством — и оно не учит вас отвесить . Это просто базовое руководство для неспециалистов по типам печных котлов. Надеюсь, это руководство поможет вам определить, подходит ли вам котел в печи, и если да…Какой тип. Что бы вы ни выбрали, всегда обсуждайте со своим водопроводчиком, подходит ли ваша текущая система отопления, перед покупкой. Я инженер по твердому топливу (сухие системы), но хотя я неплохо разбираюсь в котлах в печах, я НЕ сантехник и не могу оценить вашу систему.
ТРИ ОСНОВНЫХ ВИДА КОТЛОВ.
ЗАВЕРШЕНИЕ
Круговой котел обычно представляет собой большую герметичную котельную установку с обвязанными чугунными панелями. Огонь локализуется в середине котельной и нагревает воду со всех сторон.Этот тип котла производит НАИБОЛЬШЕЕ количество горячей воды, но отдает наименьшее количество тепла самой комнате. Вода постоянно нагревается. Чугунный корпус печи не нагревается непосредственно огнем и никогда по-настоящему не нагревается. Таким образом, этот тип котла СОХРАНЯЕТ наименьшее количество тепла в самой печи и очень быстро остывает. Он наиболее подходит для тех домов, где требуется высокий уровень горячей воды (в радиаторы или резервуары для горячей воды). Компромиссы заключаются в том, что он не так эффективен в расходе топлива, быстро остывает, и, если котел выходит из строя, часто весь агрегат может оказаться мусорным ведром.Плюсы в том, что тепло в комнату минимальное (для небольших помещений), большой расход горячей воды. Этот тип котла обычно встречается в котельных Aarrow и Villager среди других брендов.
50: 50 SPLIT
Встроенный стальной котел, встроенный в печь, который поднимается вверх по задней части печи внутри топки, а затем также наклоняется вперед и выполняет функцию перегородки. Этот тип котла может быть УСТАНОВЛЕН НА ЗАВОДЕ или иногда УСТАНАВЛИВАЕТСЯ РЕТРО. Большинство наших более крупных котлов, которые мы устанавливаем на месте перед отправкой, — это то, что мы называем сплит-котлами 50:50.Котел помещается в топку печи и заменяет задние защитные панели облицовки. Он занимает около 20% внутренней топки печи. Это приводит к снижению тепловой мощности в помещении примерно на 20% по сравнению с не котловой версией той же печи. Однако количество воды, нагреваемой печью через бойлер, становится почти идентичным максимальной тепловой мощности, оставленной для помещения. Т.е. — 12квт в комнату без котла, 9квт в комнату после установки котла — НО еще 8квт на воду.Как и другие котлы, он нагревается непосредственно огнем. Хотя котел движется только вверх по задней части печи и частично сверху внутри, корпус печи из чугуна нагревается непосредственно огнем и накапливает тепло так же, как и накопительный нагреватель. По этой причине печи с котлом сплит-типа 50:50 и котлом ГОРИЗОНТАЛЬНЫЙ более экономичны по аккумулированию тепла и расходу топлива. Плюсы — заменяемые котлы типа 50: 50 при необходимости легко переоборудовать без утилизации всего агрегата.
ГОРИЗОНТАЛЬНАЯ ПЛИТА
Информация о горизонтальном котле
Насколько нам известно, этот тип котла уникален для естественного отопления. Этот тип котла дает НАИМЕНЕЕ количество горячей воды (для 3> 4 панелей или стандартной горячей воды бак). Это очень желательно для клиентов, живущих в лодках и домах на колесах, в небольших домиках для отдыха — или для тех, кто хочет немного сократить общие счета за отопление при минимальных затратах на установку и монтаж.
Внутри обычной печи вы найдете перегородку.Перегородка расположена над топкой, как правило, под углом. Эта часть предназначена для сдерживания огня (и связанного с ним тепла) непосредственно в самой печи и предотвращения простого исчезновения пламени и тепла прямо в дымоходе. Когда мы устанавливаем котел ГОРИЗОНТАЛЬНОГО типа, мы окончательно снимаем эту перегородку и снова устанавливаем место инициализации котла. Горизонтальный котел выполняет ту же работу, что и перегородка, производя при этом горячую воду в качестве побочного продукта. Этот тип котла не занимает места фактической загрузки топлива / топки, поэтому НЕ снижает тепловую мощность от печи к комнате.Если это когда-либо понадобится, его очень легко заменить.
Минусом этого типа котла является то, что он может обеспечить лишь небольшое количество воды, но у него есть много плюсов. Никакого падения тепловой мощности в помещении, несмотря на добавленный бойлер, высокий КПД, поскольку все тепло хранится в чугунном корпусе печи, его легко заменить, при необходимости можно перекрыть колпачком.
ЗАГЛУШКА
Это то, что мы можем сделать только с ГОРИЗОНТАЛЬНЫМИ ПЛАСТИНЧАТЫМИ котлами. Если вы покупаете печь с бойлером, важно использовать плиту ТОЛЬКО после ввода котла / водопровода в эксплуатацию.Использование печи с сухим бойлером может привести к повреждению котла, печи или того и другого. В долгосрочной перспективе, если вы хотите установить небольшой котел, но хотите использовать свою печь в течение короткого времени без котла, CAPPING OFF для вас. Это означает, что мы снимем перегородку с вашей печи и специально вырежем отверстия в корпусе печи под котел. Затем отверстия закрываются очень большими болтами, гайками, шайбами и огнеупорным цементом и проходят испытания на воздух и дым. Перегородка устанавливается на место. Выполнить эту процедуру намного сложнее, чем просто снять перегородку и установить котел.Однако преимущества огромны. Печь можно использовать без бойлера неограниченное время без какого-либо вредного воздействия на прибор. Как только вы будете готовы подключить котел, можно снять перегородку и заглушки, не снимая печь. Котел с ГОРИЗОНТАЛЬНОЙ ПЛИТОЙ будет просто вставлен, и крепления котла будут выполнены с задней стороны печи.
Эта процедура требует от нас дополнительной работы, поэтому, если вы хотите, чтобы ваш котел был перекрыт, мы взимаем небольшую плату за эту услугу.
ПОДХОДИТ ЛИ ВАМ ПЕЧЬ С КОТЛОМ?
Если у вас есть существующая система отопления и вы хотите встроить печь, то в первую очередь вам необходимо проверить следующее. Если для нагрева горячей воды — например, для ванн и т. Д., А не только для радиаторов, убедитесь, что резервуары для горячей воды НЕПРЯМЫЕ и система ОТКРЫТА ВЕНТИЛЯЦИОННАЯ. Требуется РАСШИРИТЕЛЬНЫЙ БАК. Печи с котлами НЕ МОГУТ быть добавлены в напорные системы, и я бы также не рекомендовал их для ПРЯМОГО использования.Дополнительную информацию о системах с открытой вентиляцией и системой под давлением можно найти здесь:
www.diydata.com/planning/central_heating/boiler.php
Некоторые системы под давлением можно преобразовать в системы с открытой вентиляцией. Для комбинирования печей с котлами и системами центрального отопления с комбинированными котлами часто используется панель h3… хотя есть и другие способы достижения аналогичных результатов. Свяжитесь с Майком из Heating Innovations для получения дополнительной информации, а также для ссылки на чертежи сантехников.
www.h3panel.co.uk
Добавление печи в существующую систему отопления не всегда практично из-за расположения труб и затрат на водопровод.Прежде чем решить, подходит ли вам котельная, узнайте стоимость работы у рекомендованного сантехника. На веб-сайте Института технологии твердого топлива также можно найти хороший документ с красивыми фотографиями!
www.soliftec.com/CentralHeating.pdf
ВЫПОЛНЕНИЕ ВАШИХ ТРЕБОВАНИЙ
Итак, вы решили, что вам нужна плита с бойлером, чтобы заменить или дополнить другие виды отопления. На мой взгляд, первое и самое важное правило — НЕ УБИВАЙТЕСЬ ПО РАЗМЕРАМ.Именно здесь огромное количество людей ошибаются. Дело не только в покупке самого большого прибора, который вы можете себе позволить. Избыток горячей воды в бак для горячей воды или радиаторы (или и то, и другое) может быть либо очень неэффективным, либо очень, очень опасным. Избыточное производство горячей воды может привести к разрыву труб и выбросу кипящей воды. См. По этой ссылке документ, содержащий предупреждающие знаки и проблемы, связанные с чрезмерным производством горячей воды: http://www.hetas.co.uk/hot-water-systems.doc
Гораздо лучше запустить систему с небольшим МЕНЬШЕ количество воды, чем слишком много.В конце концов — если вы производите избыток, куда именно он уходит? Если вы производите недостаточно, вы всегда можете усилить водяной рычаг, используя на некоторое время погружной нагреватель или позволив подключенной системе отопления слегка включиться, чтобы пополнить баланс.
При использовании небольшого котла с ГОРИЗОНТАЛЬНОЙ ПЛАСТИНКОЙ, котел легко обеспечит 4-5 кВт / около 15 000 БТЕ тепловой мощности на воду или радиаторы. Обычно этого достаточно, чтобы поставить 5 радиаторов стандартного размера или резервуар для горячей воды стандартного размера и пару стандартных одиночных радиаторов.При отоплении радиаторов всегда следует использовать термостат и небольшой насос центрального отопления, так как вода может долго перемещаться.
Всегда разумно установить дополнительный радиатор (например, 4 вместо 3). Если работают только радиаторы, тепло будет распространяться дальше, и радиаторы могут не сильно нагреться, но, по крайней мере, вероятность перегрева воды меньше, если печь работает особенно сильно.
При нагревании только резервуара с горячей водой, его можно подавать самотеком, пока резервуар с горячей водой находится выше уровня плиты.По мере того, как поступающая вода нагревается, она поднимается в бак с горячей водой. Термостат должен быть установлен вместе с «аварийным» радиатором — поэтому, если бак становится слишком горячим, термостат срабатывает и отправляет избыток в радиатор.
A KILOWATT…
Один киловатт в час (кВт) тепла — это примерно эквивалентно радиатору с одним конвектором около 600 мм в высоту и 1000 мм в ширину.
Все печи рассчитаны на МАКСИМАЛЬНУЮ достижимую тепловую мощность. Следовательно, если максимальная тепловая мощность печи составляет, например, 10 кВт, она способна производить до 10 стандартных радиаторов отопления в комнату.Несмотря на это, печи обычно не предназначены для сжигания на 100%.
Фактически, 70% максимально достижимого значения должно быть точкой насыщения. Это когда максимальное количество произведенного тепла сохраняется в печи (с очень небольшими потерями тепла, уходящими из дымохода), газы повторно воспламеняются, а топливо сжигается до оптимального уровня. Если вы выйдете на улицу и посмотрите на верхнюю часть дымохода, газы должны выходить чистыми и видна только дымка.
Слишком быстрое сжигание является расточительным расходом топлива, поскольку большая часть дополнительного тепла теряется в дымоходе и может подвергнуть любую печь длительному риску напряжения или растрескивания.Более чем на 10> 20% ниже этой точки отложения не выгорают полностью и собираются внутри дымохода, образуя смолу. Глядя на дымоход снаружи, можно увидеть серый дым.
При обычном использовании, если вы покупаете печь с чрезмерно высокой теплотворной способностью по отношению к пространству комнаты, это означает, что вам нужно постоянно поддерживать очень низкую температуру печи. Если делать это в течение частых длительных периодов времени, образуется гораздо меньше воды, поэтому при такой практике образуется больше отложений, а дымоходы и облицовки подвергаются большему риску или ухудшению.Поэтому более практично часто иметь меньший агрегат с более комфортным отводом тепла в жилое пространство и запускать его ближе к верхнему пределу 70%, чтобы получить максимальную отдачу от котла, одновременно добавляя тепло в систему, если это необходимо. другими способами (например, погружным нагревателем, комбинированным бойлером).
Во многих случаях, когда устанавливается печь с раздельным или круговым котлом 50: 50, тепловая мощность в комнату значительно превышает желаемую мощность воды. Одним из способов увеличения подачи воды на обогреватели при нагреве горячей воды может быть установка клапана с электроприводом или переключателя соленоидного типа.Следовательно, как только бак с горячей водой нагревается и наполняется, вода проходит мимо него и попадает на радары. Систему можно «усилить», включив при необходимости погружной нагреватель. С помощью переключателя соленоидного типа вы сможете вручную выбрать направление воды из бака горячей воды на нагреватель и обратно.
Двойной индукционный бойлер мощностью 5 кВт для нагрева площадь 80 м²
Индукционный котел 5 кВт для обогрева помещений средней площадью 100 м² Современное отопительное устройство, не имеющее электрических нагревателей, выполняющее свои функции за счет эффекта электромагнитной индукции.Это явление заключается в создании электромагнитного поля в змеевике котла за счет магнитного потока. Благодаря применению этого процесса котлы обеспечивают эффективную и экономичную работу. Покупка пароварки мощностью 5 кВт — это долгие инвестиции, дающие много преимуществ. Это эффективно и удобно. Дешевле в эксплуатации по сравнению с приборами, в которых используются традиционные электронагреватели. любые отложения в воде вызывают образование накипи в системе центрального отопления. Если мы используем индукционный котел, мы уверены, что в воде нет накипи.
Заявка:
Чаще всего покупатели нашего магазина выбирают пароварку мощностью 5 кВт для отопления своих студий, офисов и домов площадью до 100 м². Часто для подачи энергии от котла устанавливают теплый пол или воздушные завесы. Наши двойные индукционные печи на сегодняшний день наиболее часто используются для нагрева технической воды в бойлере. Есть много возможностей использования и использования энергии котла.
Экономия и эффективность пароварки:
Автоматический режим работы и управление пароваркой экономит деньги.Индукционный котел сразу нагревает воду, что снижает потери тепла на 98%. Это одна из его главных сильных сторон; нагревает воду, а не окружающую среду, как в случае стандартного раствора. Мы используем котел для отопления только тогда, когда это необходимо. Например, когда мы идем на работу, мы устанавливаем минимальный нагрев, чтобы поддерживать минимальную температуру, необходимую для оптимальной работы домашней установки. Покупая котел в нашем магазине, вы не несете никаких затрат, связанных с использованием, реконструкцией или созданием котельной.Котел, указанный в этой товарной карточке, отапливает здания площадью до 100 м². Другие индукционные котлы для обогрева больших помещений доступны здесь.
Технические параметры:
Модель: 4230 В.
Мощность 5 кВт.
Отапливаемая площадь в м²: 100 м²
Преимущества:
Не занимает много места.
Безопасен в использовании.
Идеально подходит для надводных домов, студий, офисов.
Полностью не требует обслуживания.
Нет выбросов CO2
Срок службы около 30 лет
Простота установки
жизнеспособность
Индукционный котел — это инвестиции на долгие годы. Срок службы около 30 лет. Корпус котла из стального проката с полной защитой от коррозии или из нержавеющей стали, в зависимости от модели. Медная индукционная катушка с жаропрочным экраном и металлический кронштейн для вертикального монтажа обеспечивают удобную установку.Существуют различные варианты котлов, отвечающие потребностям с точки зрения размера отапливаемой квартиры / дома.
Экономия 50%
Индукционные котлы центрального отопления Применяются при строительстве домов по технологиям:
А ++ и А + и А затраты на отопление с индукционным котлом ниже, чем при использовании твердого топлива,
Затраты B сопоставимы с затратами, понесенными при использовании природного газа,
C затраты сопоставимы с затратами, понесенными при использовании природного газа.
При правильно проведенной термомодернизации здания (термомодернизация — мероприятия, направленные на уменьшение утечки теплого воздуха и меры, обеспечивающие экономичный обогрев здания), двухиндукционный котел получает очень низкие показатели энергопотребления (ЕС). .
Универсальные возможности подключения
Наш котел можно подключить к уже существующей системе центрального отопления / приготовления горячей воды. Пароварка мощностью 5кВт работает с такими системами отопления, как печь, твердотопливный котел, тепловой насос и фотоэлектрическая система.Индукционный котел может работать с установками из медных, стальных и пластиковых труб.
Котельная установка:
Наши котлы могут быть установлены в зданиях, где установка из медных, стальных или пластиковых труб используется для строительства центрального отопления. Материал, из которого изготовлены радиаторы, также не представляет никаких препятствий; для установки можно использовать стальные, медные, чугунные или алюминиевые радиаторы. Установка проста, и наша обученная команда предоставляет дополнительные услуги в этом отношении.
Котлы можно соединять сегментами, что позволяет увеличить отапливаемую площадь.
Примерная схема установки индукционного котла с ГВС
Примерная схема установки индукционного котла.
Примерная схема индукционной котельной установки.
1 — индукционный котел; 2 — пульт управления; 3 — группа безопасности; 4 — твердотопливный котел; 5 — аккумулятор тепла; 6 — шаровой кран; 7 — обратный клапан; 8 — циркуляционный насос; 9 — трехходовой клапан; 10 — радиатор; 11 — теплый пол; 12 — расширительный бачок.
Примерная схема подключения индукционного котла к твердотопливному котлу.
1 — котлы индукционные; 2 — пульт управления; 3 — предохранительный клапан; 4 — твердотопливный котел; 5 — резервуар для воды; 6 — водопровод; 7 — Шаровой кран; 8 — циркуляционный насос; 9 — обратный клапан; 10 — гидравлическая стрела; 11 — предохранительный клапан; 12 — сосудистый расширительный бачок; 13 — разделитель; 14 — клапан; 15 — душевая кабина; 16 — теплый пол; 17 — подогреватели; 18 — ванна.
