Размеры и виды плит перекрытия

Каждый человек, который хоть однажды сталкивался спроцессом строительства домов, отчетливо понимает, что без плит перекрытияобойтись не получится. Их делают из железобетона, что обеспечивает довольновысокие прочностные характеристики. Размерыплит перекрытия могут быть разными, однако от них зависит масса блока, егопрочность и износостойкость. Многопустотные плиты перекрытия стали пользоватьсяпопулярностью достаточно давно, нет причин полагать, что в дальнейшем придетсяотказаться от их использования. Практика показывает, что около девяностапроцентов веса каждого дома – это масса именно таковых блоков. Важно понимать,что вес у плит перекрытия может быть разным, как и размеры. Все зависит отфактической сферы применения данной продукции.

Рис. 1 Размеры плит перекрытия

Конструкционные особенности плит перекрытия

Несложно догадаться в том, что внутри такое плитыперекрытия пустотные, так как в противном случае они бы имели слишком большуюмассу. В ходе продажи обязательно добавляется маркировка, свидетельствующая отом, что блоки многопустотные, впрочем, это и так заметно даже для несведущегочеловека.

ГОСТ плит перекрытиярегламентирует типоразмеры этой продукции и иные параметры. Характернаяособенность в том, что форма пустот внутри таковых плит может быть овальной,круглой и даже прямоугольной. Это оказывает воздействие на функциональныеособенности данной продукции, широко применяемой в современном строительстве.Большинство плит перекрытия имеют цилиндрические пустоты, так как это самыйоптимальный вариант в плане производства, а также эксплуатации.


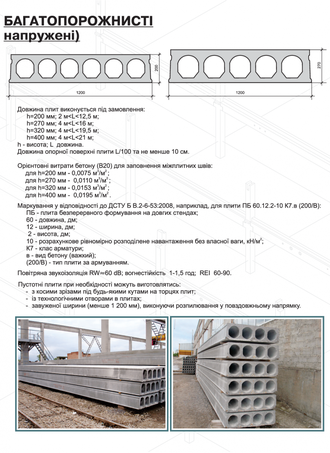

Рис. 2 Многопустотные плиты перекрытий: а — с круглыми пустотами; б — плиты, изготовляемые на установках с бетонирующими комбайнами; в — плиты с овальными пустотами; 1 — верхний слой; 2— средний слой; З — нижний слой

Плиты перекрытия бывают без армированными иармированными, что также делает их более и менее прочными. Те модификации,которые имеют железный каркас, являются армированными, обладающими повышеннымзапасом прочности. Важно понимать, что эти плиты перекрытия могут похвастатьдовольно высокими показателями массы, однако их использование также влечет засобой повышение нагрузок на само здание, на затраты строительства. Все этоскорее негативные моменты, но подобная продукция обладает очень внушительнымзапасом прочности, поэтому способна эксплуатироваться под высокими нагрузками.

Плиты перекрытия (ПК) размеры ГОСТстрого определены, поэтому всегда можно подобрать нужный вариант дляиспользования в тех или иных условиях. Что касательно проведения монтажныхработ, то здесь имеет значение то, на какое именно опирание они будутукладываться, та как оно может быть разным.

Например, когда опирание не может похвастать хорошимзапасом прочности, то в итоге неминуемо проявятся неприятные последствия, аименно их строители заинтересованы избегать всеми силами. Еще один немаловажныймомент – это размер пустотной плиты перекрытия, так как именно от этогопараметра зачастую зависит стоимость продукции. Строители учитывают не толькодлину и ширину плиты, но и ее фактическую массу. Длина плит перекрытияварьируется в пределах от тысячи ста восьмидесяти миллиметров до десяти тысячисемисот миллиметров. Этого запаса вполне достаточно для решения большинствастроительных задач.

Плиты перекрытия поразмеру подбираются в зависимости от целей строителей. Что касательноширины подобной продукции, то она тоже может варьироваться от девятисотдевяноста миллиметров до трех тысяч пятисот миллиметров. Самыми популярными наданный момент являются многопустотные плиты, длина которых равна шести метрам,а ширина полутора метрам. Высота и толщина этих панелей тоже имеет немаловажноезначение.

Толщина подобных плитперекрытия всегда остается неизменной и равняется двухсот двадцати миллиметрам.Немаловажное значение имеет масса таковой панели, так как от этого зависитнагрузка на здание и долговечность самой панели. Монтаж подобных блоков всегдареализуется посредством использования спецтехники – кранов, а ихгрузоподъемность начинается от четырех тонн. Строители неизменно берут вовнимание длину и массу панелей, особенно, когда предстоит строительствосовременного дома, ведь в этом случае длина будет не столь важной в расчетах,как масса плиты перекрытия.

Рис. 3 Плиты перекрытия (ПК) размеры ГОСТ

Подробно о массе и размерах бетонных плит перекрытия

Когда речь идет про использование плит перекрытия всовременном строительстве, неизменно берется во внимание их масса. Здесьсуществуют определенные особенности, которые нужно брать во внимание. Например,в пределах нашей страны производятся такого рода плиты весом от девятисотшестидесяти килограмм до четырех тысяч восемьсот двадцати килограмм. Именномасса является базовым параметром, из-за которого в последующем можноопределить методику установки плиты на ее будущее место. Практика показывает,что зачастую для этого применяются краны, грузоподъемность которых находится впределах пяти тонн. Желательно, чтобы оставался некоторые запас впроизводительности спецтехники, чтобы была возможность обеспечения безопасностина строительной площадке. Размерыбетонных плит перекрытия оказывают непосредственное воздействие на ихмассу, которая увеличивается прямо пропорционально. Важно брать во внимание,что масса панелей с одинаковой маркировкой на практике может отличаться, однакоэтот разбег будет минимальным. Масса плит перекрытия не изменяется вплоть дограмма, так как подобные погрешности попросту не имеют никакого значения.

Эксплуатационные нагрузки

Например, если изделие из бетона попадает под дождь,то его масса соответственно увеличится в сравнении с тем, которое было в сухойсреде. Эти условия стоит брать во внимание в ходе строительства, так как впоследующем нагрузки на здание периодически могут изменяться. Каждая панельперекрытия имеет три отдельные части, которые должны учитываться строителями.Например, верхняя часть с этажом, где будут проживать люди. Разумеется, сверхуизделие будет подвергаться нагрузке от напольного покрытия, утеплителей, атакже бетонных стяжек, которые укладываются сверху. Именно стяжки оказываютсильное воздействие на блоки, так как имеют немалый вес. Виды плит перекрытия бывают разными, однако все они обладаютмногочисленными конструкционными сходствами, а эксплуатационные особенностипрактически одинаковы. Что касательно нижней части плиты перекрытия, то онаслужит основанием для потолка, которое нагружается осветительными приборами. Нестоит относиться к этому фактору скептически, ведь для монтажа подобной техникиприходится нарушать целостность перекрытия для прокладки проводки.

Рис. 4 Виды плит перекрытия

Если же речь идет о применения плит перекрытия вбольших помещениях, в пределах которых имеются многочисленные колонны,хрустальные люстры, то последние тоже имеют очень большую массу, что приводит кповышению нагрузок на силовую конструкцию любого строения. Финишная отделкапотолочной зоны может быть разной, но в любом случае она внесет свой вклад вразрушение плиты и подвергнет ее более быстрому износу из-за повышенныхнагрузок. Конструкционная часть плиты перекрытия тоже должна учитыватьсястроителями, так как именно она служит для объединения верхней и нижней частиединого блока, поддерживая их в воздухе. Любая пустотная плита являетсяконструкционной, поддерживающей все составляющие блоки в едином комплексе. Длина плит перекрытия, как и их ширина,тоже отражаются на прочности изделия.

Важно брать во внимание динамическую нагрузку, так какона тоже оказывает немаловажное значение в строительстве любых объектов. Еесозданием постоянно занимаются сами люди, то и дело перемещающиеся по такимплитам или же, двигая по ним свои вещи, не всегда обладающие малым весом. Всеподобные факторы оказывают немаловажное значение на износостойкость идолговечность панелей перекрытия, поэтому их следует брать во внимание прирасчетах нагрузок на объект, который проявятся по завершению проведениястроительных мероприятий.

Как устроены пустотные плиты?

Стоит рассмотреть обычную бытовую ситуацию, когда наплиту перекрытия приходится высокая нагрузка, например, если нужно один разпереместить рояль, то ничего страшного не произойдет, но если такие вещипередвигать каждый день, то это грозит разрушением плиты. Не стоит опасатьсятого, что плита может рухнуть, однако с ее вентилируемостью уже могутпроявиться первые проблемы. Маркировкаплит перекрытия указывает на их технические и эксплуатационныехарактеристики. Все существующие блоки такого типа принято делить нараспределенные и точечные. Понять разницу между таковой продукцией предельнопросто. Если рассмотреть простейший бытовой пример. Если одна и та же массивнаялюстра будет иметь вес около тонны, то она станет оказывать на перекрытиеисключительно точечную нагрузку, а вот если речь идет про тяжелый натяжнойпотолок, то он уже окажет распределенную нагрузку.

Рис. 4 Маркировка плит перекрытия

Также существует совмещенная нагрузка, котораяобъединяет в себе точечную наряду с распределенной. Разумеется, в этом случаеплита перекрытия будет испытывать повышенные нагрузки. В качестве примера можнорассмотреть самую обычную ванну, которую предварительно заполнили водой. В этомслучае она будет находиться на штатных ножках, а давление корыта на ножки – этои есть распределенная нагрузка, но ножки на пол будут оказывать точечнуюнагрузку. Толщина плиты перекрытия ЖБможет быть разной, что определит ее запас прочности. Цена пустотной плитынепосредственно связана с ее массой. Вникнуть в суть этого дела довольносложно, однако вполне реально, если проводить аналогии с бытовыми ситуациями.При строительстве любого объекта в обязательном порядке осуществляется расчетнагрузок на бетонные перекрытия. Важно понимать, что маркировки всех плит могутсущественно различаться. Например, если конструкция предусматривает вариации внескольких типовых размерах, то в этом случае буквенное обозначение неизменнодополняют цифрами. Из этого следует, что любые железобетонные перекрытияпустотного типа имеют маркировку, начинающуюся с символов ПК, а монолитныеплиты будут обозначаться просто буквой П. Расчет плит перекрытия, а именнонагрузок на них, всегда производится индивидуально еще на этапе составленияпроектной документации.

Дополнительная информация

Стандартныеразмеры плит перекрытия регламентированы ГОСТом, поэтому онизакупают на основании проектных расчетов строительной компанией. Если изделияориентированы на эксплуатацию в довольно сложных условиях, то приходитсяприбегать к более широкой классификации по разновидности напрягаемой арматуры,что используется на этапе производства железобетонных конструкций. В рядеслучаев маркировке подвергаются даже бетонные растворы, если в этом возникаетнеобходимость. Каждый дом из блоков обладает стеновыми перегородками, которыеразнятся конструкцией. Бетон может быть легким, жаростойким, силикатным,ячеистым и мелкозернистым. Все эти разновидности бетона указываются вмаркировке бетонных перекрытий по первой букве из названия типа бетонной смеси.

Технология производства плиты ПК ГОСТ

ПлитыПК ГОСТ производятся разными способами, что по итогу отличаетих качеством лицевой поверхности. Если мы говорим о плитах формата ПК или ПГ,то их льют при условии использования опалубок, а вот панели ПБ производятпосредством непрерывной методики на конвейере. Важно понимать, что последняятехнология отличается большим совершенством в сравнении с опалубочнымпроизводством, поэтому и поверхность и таковых плит перекрытия более гладкая ичистая в сравнении с плитами ПК. Что касательно конвейерного производства, тооно дает возможность изготавливать плиты разной длины вплоть до девяти метров,что крайне удобно для заказчиков, использующих доборные плиты. Технологияпроизводства тоже оказывает воздействие на прочностные характеристикиизготавливаемой продукции. Все они регламентированы и берутся во внимание, когдасоставляются проектные расчеты. Плиты перекрытия подбираются в соответствии снагрузками.

Вес пустотных плит перекрытия таблица. Фактический вес и размеры плит перекрытия. Маркировка плит ПБ и ПК.


Вес плиты перекрытия: монолит, пустотная, ребристая, полистиролбетонная

В процессе строительства жилых и административных зданий, производственных комплексов, теплотрасс широко используют железобетонные перекрытия. Их популярность объясняется прочностью, надежностью, огнестойкостью, экологической безопасностью.

Виды плит и их особенности

Перекрытие в сооружении служит для того, чтобы отделять друг от друга по горизонтали этажи, а также жилые помещения от чердаков и подвалов, закрывать доступ к коммуникациям. Помимо разделительной и ограждающей функции оно играет защитную роль, придавая конструкциям жесткость. Производство регламентируется ГОСТом 23009-78, который устанавливает и систему буквенно-цифровых обозначений. Указывают тип изделия, марку раствора, линейные параметры и дополнительные сведения. Вес в маркировку не входит, он в меньшей мере определяется видом бетона и в большей – габаритами.

1. Монолитные.

Перекрытие этого типа имеет большой удельный вес, поскольку полости внутри него не предусмотрены. Стандартные чаще всего отливают из тяжелого бетона. Они будут гораздо массивнее при использовании высокой марки. На вес плит перекрытий влияют и линейные размеры. В зависимости от толщины делятся на два вида:

  • 1П – 120 мм, вес варьируется от 4,3 до 7,1 т;
  • 2П – этот вариант мощнее (160 мм), до 8,7 т.

Облегченная 120-миллиметровая плита требует обустройства тепло- и звукоизоляции. После проведения соответствующих работ перекрытие будет весить несколько больше (суммируется масса изделия, утеплителя, шумоизолятора).

Согласно ГОСТ 19570-74, полнотелые панели для помещений допускается изготавливать из автоклавного ячеистого бетона (марка прочности 25-150, объемный вес – 800-1200 кг/м3) и использовать их при влажности не более 75 %. Длина – от 0,6 до 6,0 м, ширина – до 1,5 м при толщине 200 или 250 мм. Стандартное перекрытие этой группы марки П60.12-3,5Я (6х1,12х0,25 м из М35) весит 1,1 т.

Отдельный вид – доборные элементы, позволяющие собрать конструкции нестандартного размера. Эти ЖБИ подбирают по длине, она равна соответствующему параметру обычной плиты (1,8-5 м). Ширина невелика, а вес составляет не более 1,5 т.

2. Пустотные.

Благодаря специальным технологическим отверстиям, весовая нагрузка, которую оказывает пустотелая панель на фундамент и стены, оказывается менее существенной. В зависимости от числа и конфигурации ячеек бывают трех видов:

  • ПК – перекрытие содержит круглые камеры; диаметру 159 мм соответствует маркировка 1ПК, 140 мм – 2ПК;
  • ПБ – так обозначаются пустотные плиты с различными вариантами ячеек;
  • ПГ – толщиной 260 мм с пустотами эллипсовидной формы.

За счет отверстий уменьшается рабочая площадь сечения, объем и вес, снижается несущая способность. Среди преимуществ стоит отметить улучшенные тепло- и звукоизоляционные свойства. Изделие с внутренними камерами обычно используют, чтобы сформировать цокольное или межэтажное перекрытие. Вес пустотных плит длиной 6 м в зависимости от марки прочности бетона составляет 2,8-3 т. Чтобы усилить эффект теплоизоляции и не слишком увеличить вес, можно набить целлюлозой, минеральной ватой, пенопластом.

3. Плиты с ребристой поверхностью.

Представляют соединенные между собой балки, залитые бетоном. Имеют П-образное сечение, отличаются высокой несущей способностью и сопротивляемостью изгибающим напряжениям. На изгиб работают не только цельнолитые ребра, но и армирующие металлические элементы. Мощное железобетонное перекрытие подходит для чердаков, промышленных зданий, особенно для «горячих» цехов и химического производства. В жилых сооружениях их используют редко: в этом случае панель придется обязательно покрывать облицовкой, а это требует дополнительных затрат.

Вес плиты стандартного размера (3х6 м) может быть разным. Это зависит от материала, из которого она изготовлена:

  • легкий бетон – 3,8 т;
  • тяжелый – 4,73 т;
  • плотный силикатный – 4,0 т.

4. Из полистиролбетона.

Облегченные типы, изготавливаемые прямо на строительной площадке из смеси вспененного полистирола, портландцемента и кварцевого песка. Перекрытие обеспечивает качественную теплоизоляцию и огнезащиту, поглощает шумы, имеет высокий индекс морозоустойчивости. На протяжении всего срока эксплуатации материал сохраняет свою структуру неизменной. По сравнению с ж/б менее выносливы, хотя при нормативных показателях прочности 400-500 кГс/см2 они вполне справляются со своими функциями.

Перекрытие с полимерной добавкой помогает решать проблему снижения нагрузки на несущие стены и фундамент. Куб армированного полистиролбетона весит примерно 1 т – это примерно в 2 раза меньше, чем удельная масса классических монолитных плит из тяжелого бетона (хотя несколько больше, чем пустотных). Панели с полистиролом пригодятся для реконструкции и капремонта зданий со слабым фундаментом.

Стоимость и вес

Цена зависит от качественных показателей материалов, задействованных в производстве, отдаленности завода-изготовителя от строительного объекта. При покупке массивных изделий можно попытаться снизить расходы: узнать условия оптовых поставок, ознакомиться с акционными и бонусными программами. Чтобы сэкономить, покупают облегченные пустотные варианты. Цены на перекрытия в Московском регионе:

Перекрытие, марка Габариты, м Вес, кг Цена, рубли
ПРТм-7 (полнотелое) 2,4х 0,4х 0,12 155 1700
ПК-30-10-8 (пустотное) 2,98 х 0,99 х 0,22 92 4500
4ПФ-6-3-АтV-1/отв.1200х1700/ (ребристое) 5,97 х 1,19 х 0,3 1400 10500

stroitel-lab. ru

Плита перекрытия пустотная - цена, размеры, маркировка, вес, характеристики

В строительной индустрии бетонные изделия составляют большую часть используемых материалов, особенно это касается многоэтажного строительства. Одним из самых часто применяемых, является плита перекрытия пустотная. Она представляет собой железобетонный прямоугольник, который имеет пустоты в виде полых труб, очень удобных для закладки коммуникаций. Форма такого типа позволяет приобрести стойкость к изгибу. Монтаж возможен только на более прочное основание шириной не менее 15-20 см для стены из кирпича, не менее 7-10 см для стены из бетона. Они влагостойки, огнестойки, устойчивы к грибкам, плесени, отлично звукоизолируют и достаточно долговечны.

Применение и технические характеристики

Перекрытия необходимы для возведения крыш, в качестве межэтажных перегородок и других несущих конструкций. Основными конкурентами служат деревянные и монолитные плиты. Деревянные изначально не применимы для многоэтажного строительства, пожароопасны, недолговечны, подвержены гниению. Они ограничены определенным запасом прочности и возможной нагрузки. Монолитные более трудоемки в установке, то есть, нет такой же скорости в работе (в течение одного дня), но в отличие от пустотных, опирание возможно на стены, выполненные практически из любого вида материалов. Также технология их сборки не требует тяжелой техники, а длина плит более вариативна. Нагрузка на фундамент, несмотря на вес, минимальна, благодаря пустотам.

Производство ведется по ГОСТ 23009-78. По нему предусмотрена особая маркировка, которая содержит размеры, марку бетона, напряжение, выдерживаемую нагрузку, также характеристики особенностей (размеры проемов, дополнительно заложенные детали на усиление конструкции, особые свойства и т. п.). Установка производится с помощью спецтехники за монтажные ушки. Они не подходят для агрессивной среды. Прежде, чем установить определенный тип плиты необходимо произвести расчет возможной нагрузки на стены. Несоблюдение правил по укладке может повлечь серьезные проблемы, в том числе деформацию и трещины. К разлому более склонны многопустотные.

Причины разломов могут крыться в арматуре, использованной при изготовлении, ее коррозии. Если трещина не имеет критичных размеров ее можно починить. Такие проблемы возникают крайне редко, так как они имеют хорошие прочностные качества и, часто используются в многоэтажном панельном строительстве и в строительстве промышленных зданий.

Виды плит

Изделия этого вида подразделяются на плиты перекрытия многопустотные, ГОСТ 9561-91, а маркировка содержит буквы ПБ. И обычные пустотные с различным размеров отверстий 140 мм и 159 мм в диаметре, маркированные соответственно 2ПК и 1ПК. Обозначение кгс/кв означает количество допустимой нагрузки в сотнях килограмм на 1 кв.м.

Многопустотные плиты перекрытия относятся к облегченным, применяются там, где необходимо снизить нагрузку на фундамент. Пустотные используются для зданий с кирпичными стенами или построенными из бетонных блоков. Оба вида подвергаются армированию, для увеличения жесткости конструкции.

Таблица сортамента пустотных плит перекрытий, стандартная толщина 220 см.

Длина х ширина (м)

Вес, кг

Объем, м3

Цена, рубли

2,4 х 1,2

860

0,632

3 254 — 4 500

2,4 х 1,5

1 200

0,780

3 500

2,7 х 1,2

950

0,700

3 405

2,7 х 1,5

1 300

0,878

3 500

3,0 х 1,2

1 080

0,780

3 500

3,0 х 1,5

1 430

0,976

3 500

3,3 х 1,2

1 220

0,857

4 204 — 5 500

3,3 х 1,5

1 560

1,075

4 924 — 6 900

3,6 х 1,2

1 280

0,937

4 550 — 5 900

3,6 х 1,5

1 750

1,173

3 500

4,2 х 1,2

1 480

1,094

5 350 — 6 500

4,2 х 1,5

1 970

1,370

6 700 — 8 000

4,5 х 1,2

1 600

1,180

5 850 — 7 500

4,5 х 1,5

2 110

1,460

6 959 — 9 200

4,7 х 1,5

3 800

1,525

5 439 — 6 500

4,8 х 1,2

1 700

1,250

5 940 — 7 000

4,8 х 1,5

2 260

1,567

5 940 — 7 000

5,1 х 1,2

1 800

1,330

6 505 — 7 800

5,1 х 1,5

2 400

1,665

7 735 — 8 600

5,2 х 1,5

4 200

1,695

6 198 — 7 500

5,4 х 1,2

1 900

1,410

6 653 — 7 900

5,4 х 1,5

2 520

1,763

8 250 — 9 800

5,6 х 1,2

4 500

1,826

6 750 — 7 750

5,7 х 1,2

2 000

1,487

7 250 — 8 500

5,7 х 1,5

2 650

1,860

8 600 — 9 300

6,0 х 1,2

2 100

1,566

7 650 — 8 800

6,0 х 1,5

2 800

1,960

9 491 — 11 000

6,3 х 1,2

2 200

1,644

8 125 — 9 500

6,3 х 1,5

2 900

2,058

5 450 — 6 700

Данные приведенные в таблице указаны по Москве и Московской области со средней ценой по региону. В России можно выделить несколько крупных производителей, предлагающих самый широкий ассортимент: ООО СтройХимИндустрия (Волгоградская область), КСК (Ивановская область), АРМАБЕТОН (Москва), Одинцовский Комбинат железобетонных конструкций. В перечень вошли серии до 6 м, ассортимент многих компаний на данный момент предлагает более широкую линейку размеров (до 9 м), любой ширины (меньше 1,5 м) и даже толщины (200-400 мм).

Особенности эксплуатации

При использовании плиты перекрытия в конструкции чердака потребуется утепление. Расчетная нагрузка спроектирована с учетом опирания на 2 стены, если сделать опору на 3 стены, то нагрузка распределится неправильно. Для балкона это не подходит, так как опора будет только по одной стороне. В многоэтажном строительстве этого не допустят, а вот в коттеджах такую ошибку допускают часто.

Несмотря на всю кажущуюся прочность, они очень хрупки и могут пострадать при неправильной транспортировке очень сильно. В связи с этим рекомендуется при транспортировке прокладывать между плитами деревянные бруски по всему периметру. Некоторые строители пытаются сэкономить, приобретая плиты БУ, что делать, крайне не рекомендуется. В зависимости от износа, размера и внешнего состояния она может стоить до 30% от первоначальной цены.

Перекрытия этого вида могут дополнительно армироваться, арматура закладывается к нижней стенке и между круглых пустот. Усиление может быть двурядным, многорядным. Это отражается на дополнительной маркировке изделия (НВ, НВК, НВКУ, 4НВК).

stoneguru.ru

Сколько весит бетонная плита

Удельный вес плиты перекрытия. Вес пустотных и полнотелых плит перекрытия.

Железобетонные плиты перекрытия в общей строительной смете не занимает главенствующее место, но по массовым показателям этот элемент конструкции нельзя сбрасывать со счетов. На стадии разработки проекта необходимо четко просчитать, какие нагрузки могут вынести стены и основание здания, а потом делать выбор в пользу того или иного вида межэтажного перекрытия.

Виды ЖБ плит перекрытия

Разнообразие модификаций данного строительного элемента относительно небольшое, все они стандартные, так как производятся исключительно по ГОСТам. Все существующие разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.

  1. Плита перекрытия сплошная – монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм – от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м – до 8700 кг.

Разновидность полнотелых плит перекрытия – доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 – 5 м), но ширина значительно меньше, как и вес (до 1500 кг).

  1. Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их тело пронизано технологическими отверстиями определенной формы. В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разными по форме (ПБ).

Наличие пустот в теле плиты позволяет снизить массу стандартных 6-метровых перекрытий до 3 тонн. Плюс пустотелых плит в хороших тепло- и звукоизоляционных характеристиках.

  1. Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренних полостей они не имеют. Это плиты усиленной несущей способности, которую они получили благодаря боковым цельнолитым ребрам жесткости. Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
  2. Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Прочность таких плит немного ниже классических ЖБИ, однако достаточна для нагрузок в 400–500 кГс/см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества в разы превышают характеристики обычных ЖБИ.
Сколько весят разные плиты перекрытия?

Вес плит зависит от многих факторов, в частности от марки использованного бетона, количества армирующих элементов, выборок, пустот и прочих факторов.

Усредненная таблица веса плит перекрытия
Тип ЖБИ Маркировка Размеры (м) Вес (кг)
Полнотелые ПРТм–3 1600х400х80 85
ТП–43–8 4300х800х220 1400
ПТП 24–12 2400х1200х120 840
Ребристые 1П7–2 5550х740х400 1500
2ПГ–5 5970х1490х250 1230
1П3–1 5550х1490х400 2650
Пустотелые ПК26.10–8 2580х990х220 78
ПК30.15–8 2980х1490х220 790
ПК50.12–8 4980х1190х220 1320
Полистиролбетонные 36.10.3 3600х1000х300 1150
42.12.3 4200х1200х300 1610
51.15.3 5100х1500х300 2450

naruservice.com

сколько весит бетонная плита — сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 см — 2 ответа



В разделе Строительство и Ремонт на вопрос сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 см заданный автором ЇЕЛОВЕК лучший ответ это такая плита в 0.4 м3 весит около 1 тонныПервоисточник Надорвешься один пырять

Ответ от 2 ответа[гуру] Привет! Вот подборка тем с ответами на Ваш вопрос: сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 смОтвет от SnaipeR[гуру]тебе бы плотность узнать, помножить на размеры и вуаля, получишь весОтвет от Белый Олег[гуру] Пара ломов, труба 50 в качестве рычага, обрезки асбоцементной трубы как катки и деревянные чурки как опора рычага - долго, нудно, тяжело.. . но осуществимо...Ответ от Александр Бакушев[гуру]лебёдку тебе в помощь, или жак!Ответ от Truculentus[гуру]Нанять трактор, застропить и дёрнуть потихоньку. Одному вряд ли. Масса около тонны.Ответ от сергей спиртов[гуру]пустотная 0,7.,монолит 1000,на круглых чурбаках передвинешь 4 шт.Ответ от 2 ответа[гуру] Привет! Вот еще темы с нужными ответами:

2oa.ru

Вес, размеры, объем плит перекрытия по ГОСТ. Онлайн-калькулятор расчета веса и объема по размерам

В таблице ниже вы можете узнать объем и вес плит перекрытия. У различных производителей эти данные могут немного различаться. Также в таблице вы найдете размеры пустотных плит перекрытия по ГОСТ. Наш сервис - это не только справочная информация, но и удобный калькулятор для расчета веса и объема плит различного размера. Таблица показывает итоговую сумму по каждой позиции и общий вес и объем всех выбранных плит. Надеемся использование нашего сервиса окажется максимально удобным и полезным для вас.

Если вы не нашли интересующую вас информацию - напишите нам. Мы попробуем уточнить эту информацию у производителей.

Размеры в таблице - это длина, ширина и толщина в миллиметрах.

Таблица: калькулятор веса, массы, объема плит перекрытия различного размера

Онлайн-калькулятор веса может быть полезен людям, работающим в сфере строительства. Сведения о весе, объеме, размерах необходимы для составления правильной документации в соответствии с принятыми стандартами. Делайте ваши расчеты быстро, просто и удобно.



gigatab.eccodom.com

Вес плит перекрытия разных размеров

Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.

Виды плит и их вес

На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:

  • Пустотные внутри имеют цилиндрические пустоты, так называемые воздушные камеры. Их наличие делает панель жесткой и позволяет ей выдерживать значительные механические нагрузки. Воздушные камеры помогают скрыть электрическую проводку, слаботочные сети, а также трубопровод принудительной вентиляции. Также они снижают вес всей бетонной конструкции и, как следствие, уменьшают общую нагрузку на фундамент. Масса пустотной плиты 6х1,5 м составляет около 3 000 кг, что позволяет легко произвести ее монтаж. Бетонные панели с воздушными камерами используются при возведении коттеджей, складов, гаражей, торговых и офисных центров.
  • Основным преимуществом сплошного перекрытия является высокая несущая способность. Масса железобетонных плит обычно составляет 7 000 кг, что позволяет обеспечить предельно разрешенную нагрузку выше 800 кгс/м2. Использовать его целесообразно при возведении зданий с массивным каркасом, при строительстве теплотрасс, а также в процессе сооружения непроходных проемов. Недостатком является высокая звукопроницаемость.
  • Ребристое перекрытие представляет собой изделие из железобетона П-образной формы, имеющее продольные ребра в верхней части. В строительстве жилых зданий применение не представляется возможным, поскольку они не позволяют создать плоский потолок. Чаще их используют для возведения промышленных и вспомогательных зданий различного назначения. Ребристые плиты перекрытия могут иметь вес от 65 до 2650 кг. Отличаются такие панели наличием усиленного армирующего каркаса, способного выдерживать серьезные нагрузки на изгиб.
Стоимость плит

Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.

КомпанияЦена, руб/штука
ООО «Мега-Торг»13 800
ГрандСервис12 683
Интернет магазин строительных материалов «Товарищи»10 918
ООО «Смоленский кирпич»12 300
Завод ЖБИ 412 358
СтройСервис12 649
ПСО ТОР-ЖБИ9 735

Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.

stoneguru.ru

vest-beton.ru

Плиты перекрытия пустотные технические характеристики и вес

Если вы хоть раз сталкивались с вопросом строительства дачной постройки, собственного дома или ремонта квартиры, то вам должно быть известно, что представляют собой плиты перекрытия пустотные, технические характеристики которых будут представлены в статье. Если знать конструктивные особенности, а также характеристики изделия, используя информацию, представленную маркировкой, то можно определить, какой предел декоративной полезной нагрузки способна претерпевать плита перекрытия.

Основные разновидности и положительные особенности

Плиты перекрытия пустотные, технические характеристики которых позволят вам осуществить строительство или ремонт, исключая ошибки, отличаются от полнотелых изделий менее внушительным весом и доступной стоимостью. Но их надежность и прочность не ниже. Количество и расположение пустот не способны уменьшить несущие характеристики. Напротив, благодаря данному дополнению повышаются тепло- и звукоизоляционные особенности постройки. Среди положительных характеристик можно выделить популярность при необходимости возведения железобетонных многоэтажных объектов, монолитных построек и частных домов. Нередки случаи, когда описываемые плиты становятся частью несущего каркаса здания.

Размеры и вес

Плиты перекрытия пустотные, технические характеристики которых вам должны быть интересны перед приобретением данных изделий, могут иметь разную стоимость в зависимости от размеров и типа. Габариты варьируются в пределах от 1,18 до 9,7 метра, что касается длины. Тогда как ширина изменяется от 0,99 до 3,5 метров. Самыми распространенными считаются изделия, длина которых эквивалентна 6 метрам, ширина наиболее приобретаемых плит варьируется в диапазоне от 1,2 до 1,5 см. Неизменной величиной является высота плиты, которая равна 22 см. Плиты перекрытия пустотные, технические характеристики которых представленные ниже, обладают весьма значительным весом. Именно поэтому для их установки имеется необходимость использования монтажного крана. Арендовать следует тот, который обладает мощностью не более 5 тонн.

Если речь идет о плите, размеры которой равны 1680х990х220, то ее вес составляет 0,49 тонн.

Технические характеристики

Для приобретения изделий недостаточно будет знать только лишь вес плит перекрытия пустотных. Важно ознакомиться и с основными техническими характеристиками. В качестве сырья при изготовлении используется бетон, который выполняется с применением цемента марки М300 и М400. Цифры станут определять качественные особенности материала, которые в конечном итоге будут свойственны готовому изделию. Таким образом, цемент М400 способен претерпевать одномоментную нагрузку, равную 400 килограммам на один сантиметр кубический в секунду. Что касается цемента марки М300, то он представляет собой производную смесь от М 400. Несмотря на то, что данный материал способен выдержать менее внушительную нагрузку, он отличается пластичностью, что обеспечивает исключение пролома при прогибах. Если вы решили приобрести плиты перекрытия пустотные, технические характеристики по нагрузке, представленные выше, вас должны заинтересовать. Помимо прочего, для укрепления изделий используется арматура, которая обеспечивает внушительную несущую способность монолита. В процессе изготовления используется нержавеющая сталь класса A3 и A4. Она отличается повышенной сопротивляемостью к процессам коррозии и перепадам температур. Таким образом, изделия можно эксплуатировать от -40 до +50 градусов.

Залог устойчивости к изгибам

Несмотря на то что вес плит перекрытия пустотных достаточно внушителен, в ходе эксплуатации они не прогибаются. Этого эффекта удалось достичь методом заблаговременного натяжения арматуры, которая способна распределить напряжение элементов по всей площади. После того как бетон затвердевает и становится прочным, натянутые элементы обрезают. В торцах, которыми плита опирается на несущие стены, укладывают двойную арматуру. Это исключает деформирование под давлением веса и обеспечивает возможность претерпевать нагрузку от несущих верхних стен.

Характеристики плит в зависимости от маркировки

Пустотные плиты перекрытия, характеристики которых должны быть известны перед приобретением, обладают маркировкой. Изделия обозначается двумя буквами - ПК. Далее следует число, которое обозначает длину изделия в дециметрах. Следующие цифры - примерная ширина. Последний показатель указывает на то, какой вес в килограммах может воздействовать на 1 квадратный дециметр плиты с учётом собственной массы. Таким образом, если перед вами плита с маркировкой ПК 12-10-8, то это указывает на то, что длина равна 1,18 метра, что примерно составляет 12 см. Ширина эквивалентна 0,99 метра. Что касается наиболее внушительной нагрузки, которую будет способно претерпевать изделие, то она равна 8 килограммам на квадратный дециметр. Последнее значение равно 800 кг на квадратный метр.

Дополнительная информация о возможных нагрузках

Стоит отметить, что железобетонные пустотные плиты перекрытий способны претерпевать вышеупомянутую нагрузку, этот показатель одинаков практически для всех пустотных железобетонных изделий, используемых в качестве плит перекрытия. В роли исключения можно выделить изделия, которые претерпевают вес до 1000 и 1250 килограммов на квадратный метр. Такие плиты можно узнать по маркировке, которая заканчивается цифрами 10 и 12,5 соответственно.

Влияние характеристик на особенности монтажа

В качестве главного правила надежного устройства плит выступает соблюдение правил, регламентирующих опору на стены. Если площадь опирания окажется недостаточной, то стены могут деформироваться. Тогда как излишняя площадь приведет к повышению теплопроводности. Опирание пустотных плит перекрытия для кирпичной постройки должно составлять 9 см. Если речь идет о пенобетоне и газобетоне, то этот показатель увеличивается до 15 см. Для стальных конструкций цифра должна быть равна 7, 5 см. При этом наибольшее углубление заделки изделий в стены не должно оказаться больше 16 см для кирпичных сооружений и легких блоков. Для бетонных конструкций и железобетонных аналогов это цифра эквивалентна 12 см. Перед монтажом плит края пустот следует заделать с помощью легкого бетонного состава, углубившись на 12 см.

Дополнительные рекомендации по монтажу

Пустотные плиты перекрытия, размеры, ГОСТ которых указаны в статье, не должны укладываться без раствора. На рабочее основание настилается слой смеси, толщина которого должна быть равна 2 миллиметрам, но не меньше. Это обеспечит возможность равномерной передачи нагрузки на конструкцию стен. Помимо прочего, при установке плит на хрупкие стены, например, выполненные из газоблоков или пенобетона, следует использовать технологию армирования смеси, что исключит вероятность выгибания блоков. Для того чтобы снизить качество теплопроводности перекрытия, необходимо произвести утепление конструкции снаружи.

ГОСТ 9561-91

Согласно государственным стандартам, плиты перекрытия пустотелые устанавливаются на несущие конструкции зданий и сооружений различного назначения. В процессе производства используется бетон, с помощью которого формируются изделия толщиной в 220 миллиметров. Внутри содержатся круглые пустоты, которые обладают диаметром в пределах 159 миллиметров. От центральных частей двух рядом расположенных пустот шаг равен 185 миллиметров. Пустотные плиты перекрытия, размеры, ГОСТ которых указаны выше, обладают морозостойкостью, которая определяется маркой F200. Приобретать необходимо плиты, изготовление которых велось в соответствии с правилами государственных стандартов.

fb.ru

Плита перекрытия пустотная - размеры, вес, стандарты

Главная / Комплектующие и аксессуары / Конструкции / Пустотные плиты перекрытия

Строительство всегда сопровождается не только созданием проекта и выбором места будущей постройки. Важным этапом будет выбор строительных материалов. Один из них – детали перекрытий.

Для деревянных сооружений, такие материалы, конечно не стоит применять, но, когда сооружается что-то из бетона, то замены бетонным же деталям не найти.

Кроме этого, материал, из которого перекрытия изготавливаются, дополнительно армируется специальными типами арматуры, что повышает конечную прочность всей постройки.

Чаще всего, применяются так называемые пустотные плиты. Почему именно они, и какие особенности имеет этот материал, рассмотрим подробнее.

Что это и зачем

Для сооружения междуэтажных перекрытий как в жилых, так и в промышленных постройках, применяются плиты пустотные. Своим названием они обязаны наличием специальных технологических пустот, обычно овальной или круглой формы.

Эти пустоты улучшают звукоизоляционные качества материала, а кроме этого, повышают его прочность на изгиб.

Они повышают теплоизоляцию и значительно уменьшают вес, а следовательно – уменьшают общую нагрузку на фундамент.

Верхняя часть такой конструкции, обычно служит полом в верхнем, а нижняя – соответственно потолком в расположенном ниже помещении.

Благодаря постоянному усовершенствованию технологий в производстве подобных материалов, такие детали постройки могут быть изготовлены по параметрам заказчика, со срезом торца под углом, из разных марок бетона.

В зависимости от того, какая предполагается нагрузка на пустотную плиту перекрытия, она изготавливается из тяжелого, конструкционного или плотного силикатного бетона.

Качество изготовления, достигает таких высот, что после монтажа, они не требуют дополнительной шлифовки или другой обработки. Некоторые разновидности таких деталей можно оставлять без оштукатуривания и требуют лишь небольшого шпаклевания поверхностей.

Стандарты и размеры

Все виды таких конструкций, могут быть изготовлены под требования заказчика, если того требует конструкция сооружения, но обычно, в строительстве применяют стандартные пустотные плиты, которые имеют наиболее часто применяемые размеры.

  • Наиболее часто встречающаяся длина, может быть от 1,5 до 10 метров
  • Ширина составляет 1 метр, 1,2 или 1,5 метра
  • Толщина обычно стандартная – 220 миллиметров

Иногда их изготавливают и другой ширины или длины, но все пустотные плиты, которые планируется приобрести, должны соответствовать ГОСТ 9561-91. Такое соответствие – гарантия их надежности и того, что построенное здание будет прочным.

Максимальная длина будет зависеть от способа производства. Некоторые технологии позволяют изготовить конструкции длиной до 17 метров. Толщина же, зависит от области применения, и может составлять 160, 260 или 300 миллиметров. В зависимости от толщины изменяется и диаметр внутренних пустот.

Вес, который имеют пустотные перекрытия, может варьироваться, в зависимости от марки использованного при производстве бетона, и от размеров плит.

Обычно, для строительства с применением такого способа сооружения межэтажных конструкций, достаточно крана с грузоподъемностью от трех до пяти тонн.

Еще одним важным параметром этих частей будущего здания, будет их тип. Он определяет максимально возможную нагрузку, способ их укладки и диаметр пустот.

Можно назвать, как самые распространённые три основных типа:

  • 1ПК – плиты с круглыми пустотами, имеющими диаметр 159 миллиметров
  • 2ПК – разновидность с пустотами в 140 миллиметров
  • 3ПК – виды изделий, у которых диаметр пустот составляет 127 миллиметров

Есть еще несколько разновидностей, но все они будут различаться только диаметрами пустот и характеристиками.

Что за буквы в названиях

Именно характеристики, а так же показатели возможных нагрузок и будут составлять название, или по другому — маркировку. Взглянув на нее, знающий человек может сразу определить, для чего подойдет маркированная таким образом конструкция.

Например, ПК – обозначает плита перекрытия круглопустотная, дальше идут ее размеры. Остальные буквы и цифры предназначены для обозначения различных технических характеристик изделий.

Таким образом, в названии материала уже есть все необходимые характеристики. Пример:

ПК 60.15 – 8 – AIV.

Это означает:

  • ПК – плита перекрытия пустотная
  • 60.15 округленное значение длины и ширины изделия в ДМ
  • 8 – возможная нагрузка на изделие, без учета его собственного веса
  • АIV – класс примененной при изготовлении арматуры

Разобраться во всех этих обозначениях поначалу немного сложно, но постепенно все становится очень понятно и удобно.

Область применения

Обычно, такие изделия применяются при строительстве многоэтажных промышленных или жилых зданий.

Гараж, построенный с применением таких деталей, будет очень прочным, а потолок в нем точно не провалится и не будет промерзать. Отапливаемые гаражные комплексы практически все построены именно по такой технологии.

Отличные звуко и теплоизоляционные качества позволяют их применить для строительства самых разных по профилю зданий, а использование специальных добавок в бетон, дает возможность использовать подобные решения, для сооружений, располагающихся в сейсмически активных зонах.

Нередко, их можно увидеть и при постройке частных домов. Они, благодаря своим эксплуатационным характеристикам и не самой высокой цене, стали одним из наиболее привлекательных способов сооружения перекрытий.

Выводы

Как показала многолетняя практика, такие части сооружений — практически незаменимый материал, когда идет стройка. Что бы ни сооружалось – торговый комплекс, жилой дом или производственный цех, они везде найдут свое место.

Выбирая их для строительства своего частного дома, можно здорово улучшить тепло и звукоизоляционные характеристики, а заодно и увеличить прочность дома.

wikipotolok.com

Ширина бетонных плит. Сколько весит плита перекрытия

В строительной индустрии бетонные изделия составляют большую часть используемых материалов, особенно это касается многоэтажного строительства. Одним из самых часто применяемых, является плита перекрытия пустотная. Она представляет собой железобетонный прямоугольник, который имеет пустоты в виде полых труб, очень удобных для закладки коммуникаций. Форма такого типа позволяет приобрести стойкость к изгибу. Монтаж возможен только на более прочное основание шириной не менее 15-20 см для стены из кирпича, не менее 7-10 см для стены из бетона. Они влагостойки, огнестойки, устойчивы к грибкам, плесени, отлично звукоизолируют и достаточно долговечны.

Применение и технические характеристики

Перекрытия необходимы для возведения крыш, в качестве межэтажных перегородок и других несущих конструкций. Основными конкурентами служат деревянные и монолитные плиты. Деревянные изначально не применимы для многоэтажного строительства, пожароопасны, недолговечны, подвержены гниению. Они ограничены определенным запасом прочности и возможной нагрузки. Монолитные более трудоемки в установке, то есть, нет такой же скорости в работе (в течение одного дня), но в отличие от пустотных, опирание возможно на стены, выполненные практически из любого вида материалов. Также технология их сборки не требует тяжелой техники, а длина плит более вариативна. Нагрузка на фундамент, несмотря на вес, минимальна, благодаря пустотам.

Производство ведется по ГОСТ 23009-78. По нему предусмотрена особая маркировка, которая содержит размеры, марку бетона, напряжение, выдерживаемую нагрузку, также характеристики особенностей (размеры проемов, дополнительно заложенные детали на усиление конструкции, особые свойства и т. п.). Установка производится с помощью спецтехники за монтажные ушки. Они не подходят для агрессивной среды. Прежде, чем установить определенный тип плиты необходимо произвести расчет возможной нагрузки на стены. Несоблюдение правил по укладке может повлечь серьезные проблемы, в том числе деформацию и трещины. К разлому более склонны многопустотные.

Причины разломов могут крыться в арматуре, использованной при изготовлении, ее коррозии. Если трещина не имеет критичных размеров ее можно починить. Такие проблемы возникают крайне редко, так как они имеют хорошие прочностные качества и, часто используются в многоэтажном панельном строительстве и в строительстве промышленных зданий.

Виды плит

Изделия этого вида подразделяются на плиты перекрытия многопустотные, ГОСТ 9561-91, а маркировка содержит буквы ПБ. И обычные пустотные с различным размеров отверстий 140 мм и 159 мм в диаметре, маркированные соответственно 2ПК и 1ПК. Обозначение кгс/кв означает количество допустимой нагрузки в сотнях килограмм на 1 кв.м.

Многопустотные плиты перекрытия относятся к облегченным, применяются там, где необходимо снизить нагрузку на фундамент. Пустотные используются для зданий с кирпичными стенами или построенными из бетонных блоков. Оба вида подвергаются армированию, для увеличения жесткости конструкции.

Таблица сортамента пустотных плит перекрытий, стандартная толщина 220 см.

Длина х ширина (м)

Цена, рубли

mirhat.ru

Размеры и вес плит перекрытия. Маркировка панелей ПБ и ПК

  • от 1,5 до 2-х метров
  • от 2 до 3-х метров
  • от 3 до 4-х метров
  • от 4 до 5-х метров
  • от 5 до 6-х метров
  • от 6 до 7-х метров
Плиты перекрытия длиной от 1,5 до 2-х метров
Название товара Длина (L), мм Ширина (B), мм Высота (H), мм Расчетная нагрузка Масса, т
ПК 15-12-8 1480 1190 220 800 кгс/м2 0,68
ПК 16-12-8 1580 1190 220 800 кгс/м2 0,73
ПК 17-10-8 1680 990 220 800 кгс/м2 0,6
ПК 17-12-8 1680 1190 220 800 кгс/м2 0,77
ПК 17-15-8 1680 1490 220 800 кгс/м2 0,85
ПК 18-10-8 1780 990 220 800 кгс/м2 0,6
ПК 18-12-8 1780 1190 220 800 кгс/м2 0,8
ПК 18-15-8 1780 1490 220 800 кгс/м2 0,9
ПК 19-10-8 1880 990 220 800 кгс/м2 0,63
ПК 19-12-8 1880 1190 220 800 кгс/м2 0,8
ПК 19-15-8 1880 1490 220 800 кгс/м2 0,95
ПК 20-10-8 1980 990 220 800 кгс/м2 0,65
ПК 20-12-8 1980 1190 220 800 кгс/м2 0,93
ПК 20-15-8 1980 1490 220 800 кгс/м2 1
Плиты перекрытия длиной от 2-х до 3-х метров
Название товара Длина (L), мм Ширина (B), мм Высота (H), мм Расчетная нагрузка Масса, т
ПК 21-10-8 2080 990 220 800 кгс/м2 0,9
ПК 21-12-8 2080 1190 220 800 кгс/м2 0,95
ПК 21-15-8 2080 1490 220 800 кгс/м2 1,05
ПК 22-10-8 2180 990 220 800 кгс/м2 0,93
ПК 22-12-8 2180 1190 220 800 кгс/м2 0,98
ПК 22-15-8 2180 1490 220 800 кгс/м2 1,1
ПК 23-10-8 2280 990 220 800 кгс/м2 0,95
ПК 23-12-8 2280 1190 220 800 кгс/м2 1
ПК 23-15-8 2280 1490 220 800 кгс/м2 1,17
ПК 24-10-8 2380 990 220 800 кгс/м2 0,98
ПК 24-12-12,5 2380 1190 220 1250 кгс/м2 1,03
ПК 24-12-8 2380 1190 220 800 кгс/м2 1,03
ПК 24-15-12,5 2380 1490 220 1250 кгс/м2 1,2
ПК 24-15-8 2380 1490 220 800 кгс/м2 1,2
ПК 25-10-8 2480 990 220 800 кгс/м2 1
ПК 25-12-8 2480 1190 220 800 кгс/м2 1,05
ПК 25-15-8 2480 1490 220 800 кгс/м2 1,25
ПК 26,5-12-12 2650 1190 220 1200 кгс/м2 1,07
ПК 26,5-12-8 2650 1190 220 800 кгс/м2 1,07
ПК 26-10-8 2580 990 220 800 кгс/м2 1,03
ПК 26-12-8 2580 1190 220 800 кгс/м2 1,08
ПК 26-15-12,5 2580 1490 220 1250 кгс/м2 1,3
ПК 26-15-8 2580 1490 220 800 кгс/м2 1,3
ПК 27-10-8 2680 990 220 800 кгс/м2 1,08
ПК 27-12-12 2680 1190 220 1200 кгс/м2 1,13
ПК 27-12-12,5 2680 1190 220 1250 кгс/м2 1,13
ПК 27-12-8 2680 1190 220 800 кгс/м2 1,13
ПК 27-15-12,5 2680 1490 220 1250 кгс/м2 1,33
ПК 27-15-8 2680 1490 220 800 кгс/м2 1,33
ПК 28-10-8 2780 990 220 800 кгс/м2 1,1
ПК 28-12-8 2780 1190 220 800 кгс/м2 1,15
ПК 28-15-8 2780 1490 220 800 кгс/м2 1,38
ПК 29-10-8 2880 990 220 800 кгс/м2 1,13
ПК 29-12-8 2880 1190 220 800 кгс/м2 1,18
ПК 29-15-8 2880 1490 220 800 кгс/м2 1,42
ПК 30-10-8 2980 990 220 800 кгс/м2 1,18
ПК 30-12-12,5 2980 1190 220 1250 кгс/м2 1,23
ПК 30-12-8 2980 1190 220 800 кгс/м2 1,23
ПК 30-15-12,5 2980 1490 220 1250 кгс/м2 1,48
ПК 30-15-8 2980 1490 220 800 кгс/м2 1,48
Плиты перекрытия длиной от 3-х до 4-х метров
Название товара Длина (L), мм Ширина (B), мм Высота (H), мм Расчетная нагрузка Масса, т
ПК 31-10-8 3080 990 220 800 кгс/м2 1,2
ПК 31-12-12,5 3080 1190 220 1250 кгс/м2 1,3
ПК 31-12-8 3080 1190 220 800 кгс/м2 1,3
ПК 31-15-12,5 3080 1490 220 1250 кгс/м2 1,52
ПК 31-15-8 3080 1490 220 800 кгс/м2 1,52
ПК 32-10-8 3180 990 220 800 кгс/м2 1,23
ПК 32-12-12,5 3180 1190 220 1250 кгс/м2 1,33
ПК 32-12-8 3180 1190 220 800 кгс/м2 1,33
ПК 32-15-12,5 3180 1490 220 1250 кгс/м2 1,58
ПК 32-15-8 3180 1490 220 800 кгс/м2 1,58
ПК 33-10-8 3280 990 220 800 кгс/м2 1,25
ПК 33-12-12,5 3280 1190 220 1250 кгс/м2 1,35
ПК 33-12-8 3280 1190 220 800 кгс/м2 1,35
ПК 33-15-8 3280 1490 220 800 кгс/м2 1,6
ПК 34-10-8 3380 990 220 800 кгс/м2 1,27
ПК 34-12-12,5 3380 1190 220 1250 кгс/м2 1,37
ПК 34-12-8 3380 1190 220 800 кгс/м2 1,37
ПК 34-15-12,5 3380 1490 220 1250 кгс/м2 1,65
ПК 34-15-8 3380 1490 220 800 кгс/м2 1,65
ПК 35-10-8 3480 990 220 800 кгс/м2 1,33
ПК 35-12-12,5 3480 1190 220 1250 кгс/м2 1,43
ПК 35-12-8 3480 1190 220 800 кгс/м2 1,43
ПК 35-15-8 3480 1490 220 800 кгс/м2 1,7
ПК 36-10-8 3580 990 220 800 кгс/м2 1,13
ПК 36-12-12,5 3580 1190 220 1250 кгс/м2 1,38
ПК 36-12-8 3580 1190 220 800 кгс/м2 1,38
ПК 36-15-12,5 3580 1490 220 1250 кгс/м2 1,75
ПК 36-15-8 3580 1490 220 800 кгс/м2 1,75
ПК 37-10-8 3680 990 220 800 кгс/м2 1,15
ПК 37-12-12,5 3680 1190 220 1250 кгс/м2 1,4
ПК 37-12-8 3680 1190 220 800 кгс/м2 1,4
ПК 37-15-12,5 3680 1490 220 1250 кгс/м2 1,77
ПК 37-15-8 3680 1490 220 800 кгс/м2 1,77
ПК 38-10-8 3780 990 220 800 кгс/м2 1,18
ПК 38-12-12,5 3780 1190 220 1250 кгс/м2 1,42
ПК 38-12-8 3780 1190 220 800 кгс/м2 1,42
ПК 38-15-8 3780 1490 220 800 кгс/м2 1,83
ПК 39-10-8 3880 990 220 800 кгс/м2 1,21
ПК 39-12-12,5 3880 1190 220 1250 кгс/м2 1,45
ПК 39-12-8 3880 1190 220 800 кгс/м2 1,45
ПК 39-15-12,5 3880 1490 220 1250 кгс/м2 1,88
ПК 39-15-8 3880 1490 220 800 кгс/м2 1,88
ПК 40-10-8 3980 990 220 800 кгс/м2 1,24
ПК 40-12-12,5 3980 1190 220 1250 кгс/м2 1,48
ПК 40-12-8 3980 1190 220 800 кгс/м2 1,48
ПК 40-15-8 3980 1490 220 800 кгс/м2 1,92
Плиты перекрытия длиной от 4-х до 5-ти метров
Название товара Длина (L), мм Ширина (B), мм Высота (H), мм Расчетная нагрузка Масса, т
ПК 41-10-8 4080 990 220 800 кгс/м2 1.27
ПК 41-12-12.5 4080 1190 220 1250 кгс/м2 1.5
ПК 41-12-8 4080 1190 220 800 кгс/м2 1.5
ПК 41-15-8 4080 1490 220 800 кгс/м2 1.98
ПК 42-10-8 4180 990 220 800 кгс/м2 1.3
ПК 42-12-12.5 4180 1190 220 1250 кгс/м2 1.55
ПК 42-12-8 4180 1190 220 800 кгс/м2 1.55
ПК 42-15-12.5 4180 1490 220 1250 кгс/м2 2.03
ПК 42-15-8 4180 1490 220 800 кгс/м2 2.03
ПК 43-10-8 4280 990 220 800 кгс/м2 1.33
ПК 43-12-12.5 4280 1190 220 1250 кгс/м2 1.58
ПК 43-12-8 4280 1190 220 800 кгс/м2 1.58
ПК 43-15-12.5 4280 1490 220 1250 кгс/м2 2.05
ПК 43-15-8 4280 1490 220 800 кгс/м2 2.05
ПК 44-10-8 4380 990 220 800 кгс/м2 1.35
ПК 44-12-12.5 4380 1190 220 1250 кгс/м2 1.6
ПК 44-12-8 4380 1190 220 800 кгс/м2 1.6
ПК 44-15-8 4380 1490 220 800 кгс/м2 2.1
ПК 45-10-8 4480 990 220 800 кгс/м2 1.39
ПК 45-12-12.5 4480 1190 220 1250 кгс/м2 1.65
ПК 45-12-8 4480 1190 220 800 кгс/м2 1.65
ПК 45-15-12.5 4480 1490 220 1250 кгс/м2 2.15
ПК 45-15-8 4480 1490 220 800 кгс/м2 2.15
ПК 46-10-8 4580 990 220 800 кгс/м2 1.42
ПК 46-12-12.5 4580 1190 220 1250 кгс/м2 1.7
ПК 46-12-8 4580 1190 220 800 кгс/м2 1.7
ПК 46-15-12.5 4580 1490 220 1250 кгс/м2 2.2
ПК 46-15-8 4580 1490 220 800 кгс/м2 2.2
ПК 47-10-8 4680 990 220 800 кгс/м2 1.45
ПК 47-12-12.5 4680 1190 220 1250 кгс/м2 1.73
ПК 47-12-8 4680 1190 220 800 кгс/м2 1.73
ПК 47-15-8 4680 1490 220 800 кгс/м2 2.25
ПК 48-10-8 4780 990 220 800 кгс/м2 1.48
ПК 48-12-12.5 4780 1190 220 1250 кгс/м2 1.75
ПК 48-12-8 4780 1190 220 800 кгс/м2 1.75
ПК 48-15-12.5 4780 1490 220 1250 кгс/м2 2.3
ПК 48-15-8 4780 1490 220 800 кгс/м2 2.3
ПК 49-10-8 4880 990 220 800 кгс/м2 1.5
ПК 49-12-12.5 4880 1190 220 1250 кгс/м2 1.8
ПК 49-12-8 4880 1190 220 800 кгс/м2 1.8
ПК 49-15-12.5 4880 1490 220 1250 кгс/м2 2.35
ПК 49-15-8 4880 1490 220 800 кгс/м2 2.35
Плиты перекрытия длиной от 5-ти до 6-ти метров
Название товара Длина (L), мм Ширина (B), мм Высота (H), мм Расчетная нагрузка Масса, т
ПК 51-10-8 5080 990 220 800 кгс/м2 1,57
ПК 51-12-12,5 5080 1190 220 1250 кгс/м2 1,85
ПК 51-12-8 5080 1190 220 800 кгс/м2 1,85
ПК 51-15-12,5 5080 1490 220 1250 кгс/м2 2,42
ПК 51-15-8 5080 1490 220 800 кгс/м2 2,42
ПК 52-10-8 5180 990 220 800 кгс/м2 1,59
ПК 52-12-12,5 5180 1190 220 1250 кгс/м2 1,9
ПК 52-12-8 5180 1190 220 800 кгс/м2 1,9
ПК 52-15-8 5180 1490 220 800 кгс/м2 2,47
ПК 53-10-8 5280 990 220 800 кгс/м2 1,63
ПК 53-12-12,5 5280 1190 220 1250 кгс/м2 1,93
ПК 53-12-8 5280 1190 220 800 кгс/м2 1,93
ПК 53-15-10 5280 1490 220 1000 кгс/м2 2,53
ПК 53-15-12,5 5280 1490 220 1250 кгс/м2 2,53
ПК 53-15-8 5280 1490 220 800 кгс/м2 2,53
ПК 54-10-8 5380 990 220 800 кгс/м2 1,66
ПК 54-12-12,5 5380 1190 220 1250 кгс/м2 1,95
ПК 54-12-8 5380 1190 220 800 кгс/м2 1,95
ПК 54-15-12,5 5380 1490 220 1250 кгс/м2 2,57
ПК 54-15-8 5380 1490 220 800 кгс/м2 2,57
ПК 55-10-8 5480 990 220 800 кгс/м2 1,68
ПК 55-12-12,5 5480 1190 220 1250 кгс/м2 2
ПК 55-12-8 5480 1190 220 800 кгс/м2 2
ПК 55-15-8 5480 1490 220 800 кгс/м2 2,63
ПК 56,5-12-8 5650 1190 220 800 кгс/м2 2,02
ПК 56,5-15-10 5650 1490 220 1000 кгс/м2 2,25
ПК 56,5-15-14 5650 1490 220 1400 кгс/м2 2,25
ПК 56,5-15-8 5650 1490 220 800 кгс/м2 2,25
ПК 56-10-8 5580 990 220 800 кгс/м2 1,71
ПК 56-12-12,5 5580 1190 220 1250 кгс/м2 2,03
ПК 56-12-8 5580 1190 220 800 кгс/м2 2,03
ПК 56-15-12,5 5580 1490 220 1250 кгс/м2 2,67
ПК 56-15-8 5580 1490 220 800 кгс/м2 2,67
ПК 57-10-8 5680 990 220 800 кгс/м2 1,74
ПК 57-12-12,5 5680 1190 220 1250 кгс/м2 2,05
ПК 57-12-8 5680 1190 220 800 кгс/м2 2,05
ПК 57-15-12,5 5680 1490 220 1250 кгс/м2 2,72
ПК 57-15-8 5680 1490 220 800 кгс/м2 2,72
ПК 58-10-8 5780 990 220 800 кгс/м2 1,77
ПК 58-12-12,5 5780 1190 220 1250 кгс/м2 2,1
ПК 58-12-8 5780 1190 220 800 кгс/м2 2,1
ПК 58-15-12,5 5780 1490 220 1250 кгс/м2 2,75
ПК 58-15-8 5780 1490 220 800 кгс/м2 2,75
ПК 59-10-8 5880 990 220 800 кгс/м2 1,81
ПК 59-12-12,5 5880 1190 220 1250 кгс/м2 2,13
ПК 59-12-8 5880 1190 220 800 кгс/м2 2,13
ПК 59-15-12,5 5880 1490 220 1250 кгс/м2 2,8
ПК 59-15-8 5880 1490 220 800 кгс/м2 2,8
ПК 60-10-8 5980 990 220 800 кгс/м2 1,84
ПК 60-12-12,5 5980 1190 220 1250 кгс/м2 2,15
ПК 60-12-8 5980 1190 220 800 кгс/м2 2,15
ПК 60-15-12,5 5980 1490 220 1250 кгс/м2 2,85
ПК 60-15-8 5980 1490 220 800 кгс/м2 2,85
Плиты перекрытия длиной от 6-ти до 7-ти метров
Название товара Длина (L), мм Ширина (B), мм Высота (H), мм Расчетная нагрузка Масса, т
ПК 61-10-8 6080 990 220 800 кгс/м2 1,87
ПК 61-12-12,5 6080 1190 220 1250 кгс/м2 2,18
ПК 61-12-8 6080 1190 220 800 кгс/м2 2,18
ПК 61-15-12,5 6080 1490 220 1250 кгс/м2 2,9
ПК 61-15-8 6080 1490 220 800 кгс/м2 2,9
ПК 62-10-8 6180 990 220 800 кгс/м2 1,9
ПК 62-12-12,5 6180 1190 220 1250 кгс/м2 2,2
ПК 62-12-8 6180 1190 220 800 кгс/м2 2,2
ПК 62-15-8 6180 1490 220 800 кгс/м2 2,95
ПК 63-10-8 6280 990 220 800 кгс/м2 1,93
ПК 63-12-12,5 6280 1190 220 1250 кгс/м2 2,25
ПК 63-12-8 6280 1190 220 800 кгс/м2 2,25
ПК 63-15-12,5 6280 1490 220 1250 кгс/м2 3
ПК 63-15-8 6280 1490 220 800 кгс/м2 3
ПК 64-10-8 6380 990 220 800 кгс/м2 1,96
ПК 64-12-12,5 6380 1190 220 1250 кгс/м2 2,28
ПК 64-12-8 6380 1190 220 800 кгс/м2 2,28
ПК 64-15-12,5 6380 1490 220 1250 кгс/м2 3,03
ПК 64-15-8 6380 1490 220 800 кгс/м2 3,03
ПК 65-10-8 6480 990 220 800 кгс/м2 1,99
ПК 65-12-12,5 6480 1190 220 1250 кгс/м2 2,3
ПК 65-12-8 6480 1190 220 800 кгс/м2 2,3
ПК 65-15-12,5 6480 1490 220 1250 кгс/м2 3,08
ПК 65-15-8 6480 1490 220 800 кгс/м2 3,08
ПК 66-10-8 6580 990 220 800 кгс/м2 2,02
ПК 66-12-12,5 6580 1190 220 1250 кгс/м2 2,35
ПК 66-12-8 6580 1190 220 800 кгс/м2 2,35
ПК 66-15-12,5 6580 1490 220 1250 кгс/м2 3,13
ПК 66-15-8 6580 1490 220 800 кгс/м2 3,13
ПК 67-10-8 6680 990 220 800 кгс/м2 2,05
ПК 67-12-12,5 6680 1190 220 1250 кгс/м2 2,4
ПК 67-12-8 6680 1190 220 800 кгс/м2 2,4
ПК 67-15-12,5 6680 1490 220 1250 кгс/м2 3,17
ПК 67-15-8 6680 1490 220 800 кгс/м2 3,17
ПК 68,5-12-8 6850 1190 220 800 кгс/м2 2,48
ПК 68,5-15-12,5 6850 1490 220 1250 кгс/м2 3,27
ПК 68,5-15-8 6850 1490 220 800 кгс/м2 3,27
ПК 68-10-8 6780 990 220 800 кгс/м2 2,08
ПК 68-12-12 6780 1190 220 1200 кгс/м2 2,45
ПК 68-12-12,5 6780 1190 220 1250 кгс/м2 2,45
ПК 68-12-8 6780 1190 220 800 кгс/м2 2,45
ПК 68-15-12,5 6780 1490 220 1250 кгс/м2 3,22
ПК 68-15-8 6780 1490 220 800 кгс/м2 3,22
ПК 69-12-12,5 6880 1190 220 1250 кгс/м2 2,5
ПК 69-15-12,5 6880 1490 220 1250 кгс/м2 3,28
ПК 69-10-8 6880 990 220 800 кгс/м2 2,11
ПК 69-12-12 6880 1190 220 1200 кгс/м2 2,5

dimbud.if.ua

описание, характеристики, размеры и цены

Плиты перекрытия — железобетонные изделия, которые используют в частном и профессиональном строительстве для разделения этажей подземных или надземных коробов жилых зданий, общественных, производственных построек с фундаментом, обладающим высокой несущей способностью. Их изготавливают из высокопрочного бетона и качественной обычной или предварительно напряженной стальной арматуры.

Оглавление:

  1. Технические параметры
  2. Особенности маркировки
  3. Разновидности ЖБИ
  4. Стандартные габариты
  5. Стоимость и от чего она зависит

Пустотные плиты — это элементы прямоугольной формы, внутри них расположены сквозные круглые воздушные камеры. За счет такого устройства имеют сравнительно небольшой вес, что помогает снизить общую нагрузку на фундамент и стены. Для перемещения с помощью техники на одной из сторон находятся стальные монтажные петли.

Характеристики плит

Достоинства:

  • прочность, долговечность;
  • водостойкость;
  • огнестойкость до 180 мин;
  • простой быстрый монтаж;
  • возможность применения в качестве несущих стен;
  • допустимая нагрузка до 1,5 т на кв. м по отношению к вертикально направленным нагрузкам.

Преимущества пустотелых ЖБИ по сравнению с полнотелыми:

  • повышенные звуко- и теплоизоляционные характеристики за счет воздуха внутри;
  • сквозь пустоты проще проводить коммуникации, это помогает сократить стоимость отделочных работ;
  • применение в сейсмоопасных зонах;
  • высокая несущая способность;
  • проще транспортировка, монтаж;
  • увеличенный полезный объем помещений;
  • возможность нагружать перекрытие сразу после установки, не стягивая бетоном;
  • сравнительно низкая цена, расход бетона на производство пустотелой плиты на 50% ниже, арматуры требуется на 30% меньше.

При покупке необходимо внимательно осмотреть изделие. Дефекты, при наличии которых оно непригодно для применения:

  • трещины шириной более 0,3 мм;
  • имеются участки с обнаженной арматурой;
  • не соответствует размер;
  • уклон поверхности более 8 мм;
  • раковины и размывы диаметром более 15 мм;
  • сколы на ребрах глубиной от 1 см и длиной от 5 см;
  • недостаточная толщина слоя бетона между стержнями и стенками.

Вес пустотных плит перекрытия — не менее 700 кг. Для транспортировки их укладывают штабелями высотой до 2,5 м, прокладывая между ними деревянные бруски. Перевозить можно в горизонтальном, вертикальном и наклонном положении при условии надежной фиксации. Для выгрузки потребуется кран. Если есть необходимость продолжительного хранения, то элементы складывают стопками высотой не более 2,5 м, снова помещая деревянные прокладки. Сверху каждую стопку накрыть гидроизолирующим материалом — проще всего обычной полиэтиленовой пленкой.

Маркировка

На торце находятся:

  • маркировка;
  • дата изготовления;
  • масса;
  • штамп ОТК.

Стандартная состоит из нескольких букв, обозначающих серию, и трех групп цифр, по которым определяют размеры и несущую способность. Первая и вторая группа представлены двумя цифрами, обозначающими длину и ширину в дециметрах с округлением до целого числа в большую сторону. Последняя группа состоит из одной цифры, которая указывает на расчетную равномерно распределенную нагрузку в кПа, тоже с округлением. Пример: ПК 23-5-8 — плита с круглыми пустотами длиной 2280, шириной 490 мм, несущей способностью 7,85 кПа (800кгс/м3).

Обозначение некоторых изделий в конце дополняет код из латинских букв и цифр, обозначающий тип прутьев. Пример: ПК 80-15-12,5АтV — каркас выполнен из предварительно напряженной арматуры класса АтV.

Дополнительно могут быть указаны: вид бетона (т — тяжелый), обозначено наличие уплотняющих вкладышей у отверстий (а), способ производства (э — экструзионный метод формовки). Пример: ПК 26-15-12,5та.

Виды и маркировка

Разновидности (серии):

  • ПК — стандартная толщиной 22 см со сквозными полостями цилиндрической формы, изготовленные из железобетона класса не ниже В15;
  • ПБ — изделие, полученное безопалубочным методом в конвейерных формах, с особым способом армирования, за счет которого возможна его резка вдоль и поперек без потери прочности, поверхность более ровная, упрощающая отделку полов или потолков;
  • ПНО — облегченная плита, изготовленная безопалубочным способом, отличается от ПБ меньшей толщиной — 16 см;
  • НВ — настил внутренний из железобетона класса В40 с однорядным предварительно напряженным армированием;
  • НВК — класса В40 с двурядным предварительно напряженным армированием, толщина — 265 мм;
  • НВКУ — то же, что и НВК, но из железобетона В45;
  • 4НВК — с четырехрядным армированием, толщина — 400 мм.

Напрягаемая (предварительно напряженная) арматура при производстве ЖБИ до заливки бетона подвергается сжимающему напряжению в точках, где каркас будет предположительно испытывать наибольшее растяжение. После такой обработки повышаются прочность, устойчивость к появлению трещин, снижается расход стали. В характеристиках указывают: «предварительно напряженная плита» или «с напрягаемой арматурой».

Стандартные размеры

Длина плит толщиной 22 см (серии ПК, ПБ, НВ) и 16 (серия ПНО): от 980 до 8980 мм (в маркировке указывают соответственно от 10 до 90). Шаг между соседними габаритами составляет 10-20 см. Ширина полноразмерных изделий может быть 990 (10), 1190 (12), 1490 (15) мм. Для того, чтобы избежать необходимости резки, используют доборные элементы. Их ширина: 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) мм.

ПБ могут иметь длину до 12 м. Если этот параметр более 9 м, то либо толщина должна быть больше 22 см, либо несущая способность будет ниже. Серии НВК, НВКУ, 4НВК могут иметь длину и ширину, не входящую в стандартную сетку.

При необходимости применения конструкций нестандартного габарита можно заказать их по индивидуальным чертежам. Но это существенно повышает стоимость ЖБИ.

Стоимость

Чем больше изделие, тем выше его цена. Технические характеристики, влияющие на расценки:

  • способ производства;
  • тип армирования;
  • количество арматурных прутьев в каркасе — минимальное, среднее, максимальное;
  • класс прочности бетона;
  • масса бетонного раствора.

Цены на железобетонные перекрытия ПК (выборочно):

Марка Цена за штуку, рубли
24-10-8 2400
24-12-8 2800
24-15-8 3400
25-10-8 2600
25-12-8 3100
25-15-8 3600
35-10-8 3600
35-12-8 4300
35-15-8 5100
50-10-8 4900
50-12-8 5900
50-15-8 7400
70-10-8 8800
70-12-8 9700
70-15-8 11700
90-10-8 17400
90-12-8 17400
90-15-8 20700

Примерная цена на ПБ, ПНО:

Марка, длина Цена за штуку, рубли
ПБ (1,6 — 8,4 м) 1800 — 11700
ПНО (1,6 — 6,3 м) 1950 — 8500

Стоимость пустотных плит НВ, НВК, НВКУ, 4НВК шириной 1190 мм:

Марка Армирование Цена за пог.м
НВ минимальное 1600
среднее 1800
максимальное 1900
НВК минимальное 1750
среднее 1850
максимальное 1950
НВКУ минимальное 2150
среднее 2250
максимальное 2500
4НВК минимальное 2650
среднее 2800
максимальное 2900

Многие производители делают скидки до 20% на крупные партии. Пустотные плиты перекрытия используют для частного или промышленного многоэтажного строительства. Этот вид ЖБИ обладает сравнительно небольшим весом при высокой несущей способности. Существует несколько их разновидностей. Они отличаются способом изготовления, типом, количеством рядов армирования, прочими характеристиками. Большой выбор стандартных размеров дает возможность подобрать нужное изделие для любых строений. При необходимости производители выпускают ЖБИ нестандартных габаритов с наценкой. Ограничения — соблюдение требований к минимальной величине допустимой расчетной нагрузки.

Плита перекрытия пустотная - размеры, вес, стандарты

Главная / Комплектующие и аксессуары / Конструкции / Пустотные плиты перекрытия

Строительство всегда сопровождается не только созданием проекта и выбором места будущей постройки. Важным этапом будет выбор строительных материалов. Один из них – детали перекрытий.

Для деревянных сооружений, такие материалы, конечно не стоит применять, но, когда сооружается что-то из бетона, то замены бетонным же деталям не найти.

Кроме этого, материал, из которого перекрытия изготавливаются, дополнительно армируется специальными типами арматуры, что повышает конечную прочность всей постройки.

Чаще всего, применяются так называемые пустотные плиты. Почему именно они, и какие особенности имеет этот материал, рассмотрим подробнее.

Что это и зачем

Для сооружения междуэтажных перекрытий как в жилых, так и в промышленных постройках, применяются плиты пустотные. Своим названием они обязаны наличием специальных технологических пустот, обычно овальной или круглой формы.

Эти пустоты улучшают звукоизоляционные качества материала, а кроме этого, повышают его прочность на изгиб.

Они повышают теплоизоляцию и значительно уменьшают вес, а следовательно – уменьшают общую нагрузку на фундамент.

Верхняя часть такой конструкции, обычно служит полом в верхнем, а нижняя – соответственно потолком в расположенном ниже помещении.

Благодаря постоянному усовершенствованию технологий в производстве подобных материалов, такие детали постройки могут быть изготовлены по параметрам заказчика, со срезом торца под углом, из разных марок бетона.

В зависимости от того, какая предполагается нагрузка на пустотную плиту перекрытия, она изготавливается из тяжелого, конструкционного или плотного силикатного бетона.

Качество изготовления, достигает таких высот, что после монтажа, они не требуют дополнительной шлифовки или другой обработки. Некоторые разновидности таких деталей можно оставлять без оштукатуривания и требуют лишь небольшого шпаклевания поверхностей.

Стандарты и размеры

Все виды таких конструкций, могут быть изготовлены под требования заказчика, если того требует конструкция сооружения, но обычно, в строительстве применяют стандартные пустотные плиты, которые имеют наиболее часто применяемые размеры.

  • Наиболее часто встречающаяся длина, может быть от 1,5 до 10 метров
  • Ширина составляет 1 метр, 1,2 или 1,5 метра
  • Толщина обычно стандартная – 220 миллиметров

Иногда их изготавливают и другой ширины или длины, но все пустотные плиты, которые планируется приобрести, должны соответствовать ГОСТ 9561-91. Такое соответствие – гарантия их надежности и того, что построенное здание будет прочным.

Максимальная длина будет зависеть от способа производства. Некоторые технологии позволяют изготовить конструкции длиной до 17 метров. Толщина же, зависит от области применения, и может составлять 160, 260 или 300 миллиметров. В зависимости от толщины изменяется и диаметр внутренних пустот.

Вес, который имеют пустотные перекрытия, может варьироваться, в зависимости от марки использованного при производстве бетона, и от размеров плит.

Обычно, для строительства с применением такого способа сооружения межэтажных конструкций, достаточно крана с грузоподъемностью от трех до пяти тонн.

Еще одним важным параметром этих частей будущего здания, будет их тип. Он определяет максимально возможную нагрузку, способ их укладки и диаметр пустот.

Можно назвать, как самые распространённые три основных типа:

  • 1ПК – плиты с круглыми пустотами, имеющими диаметр 159 миллиметров
  • 2ПК – разновидность с пустотами в 140 миллиметров
  • 3ПК – виды изделий, у которых диаметр пустот составляет 127 миллиметров

Есть еще несколько разновидностей, но все они будут различаться только диаметрами пустот и характеристиками.

Что за буквы в названиях

Именно характеристики, а так же показатели возможных нагрузок и будут составлять название, или по другому — маркировку. Взглянув на нее, знающий человек может сразу определить, для чего подойдет маркированная таким образом конструкция.

Например, ПК – обозначает плита перекрытия круглопустотная, дальше идут ее размеры. Остальные буквы и цифры предназначены для обозначения различных технических характеристик изделий.

Таким образом, в названии материала уже есть все необходимые характеристики. Пример:

ПК 60.15 – 8 – AIV.

Это означает:

  • ПК – плита перекрытия пустотная
  • 60.15 округленное значение длины и ширины изделия в ДМ
  • 8 – возможная нагрузка на изделие, без учета его собственного веса
  • АIV – класс примененной при изготовлении арматуры

Разобраться во всех этих обозначениях поначалу немного сложно, но постепенно все становится очень понятно и удобно.

Область применения

Обычно, такие изделия применяются при строительстве многоэтажных промышленных или жилых зданий.

Гараж, построенный с применением таких деталей, будет очень прочным, а потолок в нем точно не провалится и не будет промерзать. Отапливаемые гаражные комплексы практически все построены именно по такой технологии.

Отличные звуко и теплоизоляционные качества позволяют их применить для строительства самых разных по профилю зданий, а использование специальных добавок в бетон, дает возможность использовать подобные решения, для сооружений, располагающихся в сейсмически активных зонах.

Нередко, их можно увидеть и при постройке частных домов. Они, благодаря своим эксплуатационным характеристикам и не самой высокой цене, стали одним из наиболее привлекательных способов сооружения перекрытий.

Выводы

Как показала многолетняя практика, такие части сооружений — практически незаменимый материал, когда идет стройка. Что бы ни сооружалось – торговый комплекс, жилой дом или производственный цех, они везде найдут свое место.

Выбирая их для строительства своего частного дома, можно здорово улучшить тепло и звукоизоляционные характеристики, а заодно и увеличить прочность дома.

Плиты для перекрытий. Выбор плиты для перекрытия. (пустотные, шатровые, ребристые) Размер масса и грузоподъемность плит

 При строительстве зданий и сооружений применение типовых конструкций позволяет значительно уменьшить сроки монтажа, возведения объекта, уменьшить трудоемкость и в некоторых случаях еще и сэкономить. Так, плиты перекрытия уже давно зарекомендовали себя как незаменимый элемент при строительстве. В этой статье мы хотели привести сведения о  целесообразности к применению плит для сооружения межэтажных перекрытий в жилых помещениях. Кроме того, в статье вы найдете информацию о размерах плит и их массе.

Применение плит перекрытия в жилых и не жилых помещения

 Прежде всего, если вы будете использовать плиту для жилых помещений,  стоит обратить внимание на пустотные плиты перекрытий. Такие плиты имеют одинаковую ровную поверхность с двух сторон, обеспечивают хорошую тепло и шумо- изоляцию, также относительно своего объема небольшой вес. Кроме того, их достоинствами является возможность перерубить их, то есть подогнать под размер. При чем такие плиты могут быть перерублены как по вдоль, так и поперек.  Для нежилых помещений возможно применение шатровых плит,  с усилением в виде отлива по периметру и ребристых, с отливами по сторонам. При их использовании будут видны опорные отливы. Такие плиты обладают худшей тепло и шумоизоляцией, но их основное достоинство в том, что они имеют длину до 15 метров, что может быть важно для нежилых сооружений.  Также, такие плиты дешевле пустотных.  Применение монолитных плит в качестве перекрытия не целесообразно, из-за высокой стоимости и низкому сопротивлению на изгиб, по сравнению со всеми выше перечисленными видами плит. Также монолитные плиты  слишком тяжелые, по сравнению с другими видами плит.

Пустотные плиты перекрытия (классификация размеры, масса, несущая нагрузка)

Пустотные плиты перекрытия классифицируется по форме пустот в их сечении. Пустоты в плитах бывают разной формы овальные и неправильной формы:

Толщина плит перекрытия всех марок равна 220 мм. Остальные размеры можно узнать из обозначения плиты. Например, ПК34-10 - это плита перекрытия длиной 3400 мм, шириной 990 мм, то есть 10 это 1000 мм, но с учетом допуска для укладки соседней плиты надо вычесть 10 мм. Это правило действуют для каждой из приведенных плит в таблице.

Марка плиты

Объем, м3

Вес, т

ПК21-12

0,550

0,73

ПК22-10

0,479

0,64

ПК24-12

0,628

0,843

ПК24-10

0,523

0,698

ПК26-15

0,858

1,24

ПК27-10

0,588

0,784

ПК27-12

0,707

0,949

ПК27-15

0,885

1,279

ПК28-10

0,610

0,814

ПК28-12

0,733

0,984

ПК28-15

0,918

1,326

ПК30-10

0,653

0,872

ПК30-12

0,780

1,047

ПК32-10

0,970

1,402

ПК32-12

0,697

0,903

ПК32-15

0,838

1,125

ПК33-10

1,049

1,516

ПК33-12

0,719

0,96

ПК33-15

0,864

1,293

ПК34-10

0,741

0,990

ПК34-12

0,890

1,195

ПК34-15

1,115

1,611

ПК35-10

0,762

1,017

ПК35-12

0,916

1,229

ПК35-15

1,147

1,657

ПК36-10

0,784

1,046

ПК36-12

0,942

1,265

ПК36-15

1,174

1,695

ПК37-15

1,212

1,75

ПК52-10

1,156

1,512

ПК52-12

1,361

1,827

ПК52-15

1,705

2,464

ПК60-10

1,320

1,762

ПК60-12

1,560

2,094

ПК60-15

1,950

2,817

ПК72-10

1,564

3,369

ПК72-12

1,88

4,05

ПК72-15

2,322

5,044

 Нагрузка которую способны выдержать пустотные плиты перекрытия составляет до 800 кг на метр квадратный.

Шатровые, ребристые, монолитные плиты

 Об остальных видах плит мы не будем рассказывать так подробно, как о пустотных. Скажем лишь, что они имеют возможные длины 5970 мм 11960 мм 17940 мм и ширину 2980 мм и 1480 мм. Они не столь интересны большинству, поскольку применяются в основном для не жилых помещений, о чем мы уже говорили ранее.

Пустотные плиты перекрытия: характеристика, размеры и маркировка

Дата: 21 августа 2017

Просмотров: 3767

Коментариев: 0

Возведение многоэтажных зданий связано не только с разработкой проекта и определением места строительства. Важный момент – правильно выбрать железобетонные конструкции, к которым относятся пустотелые плиты перекрытия. Они используются в качестве связующих элементов при формировании межэтажной основы в постройках сборного типа и сборно-монолитных зданиях.

Повышенная несущая способность железобетонных элементов обеспечивает устойчивость возводимых строений. Перекрытия пустотные усиливаются предварительно напряженными стальными прутьями, эффективно поглощают шумы, обеспечивают надежную теплоизоляцию, обладают повышенной стойкостью к воздействию влаги и температуры.

Применяя плиты пустотные в строительной отрасли важно знать их эксплуатационные характеристики, конструктивные отличия, особенности изготовления, а также уметь расшифровать маркировку пустотной панели и выбрать плиту перекрытия в соответствии с действующей нагрузкой. Остановимся подробно на этих особенностях.

Плиты перекрытия пустотные давно стали самым распространенным способом монтажа этой системы

Пустотелые плиты перекрытия – изготовление и конструкция

Панели перекрытия изготавливаются предприятиями по производству железобетона по различной технологии:

  • безопалубочным путем на специальном оборудовании с применением вибрационной трамбовки. На автоматизированной линии формируются панели пустотные, размеры которых определяются индивидуально путем резки непрерывно перемещающегося бетонного массива. В зависимости от требований клиента определяется длина, на которую разрезается пустотка. Габарит продукции, маркируемой ПБ, не превышает 12 м;
  • путем заливки бетонной смесью стационарно расположенной металлической опалубки длиной до 9 метров. В форме закреплены предварительно напряженные арматурные прутья и стальная сетка. Залитая бетонным раствором конструкция, находящаяся в каркасе, подвергается виброуплотнению и тепловой обработке в пропарочных камерах. Извлечение плиты и дальнейшее перемещение производится с помощью строповочных проушин. Стройматериал обозначается индексом ПК.

Элементы перекрытия пустотные конструктивно представляют собой железобетонный параллелепипед с полостями круглого сечения, выполненными параллельно продольной оси.

Наличие цилиндрических полостей повышает эксплуатационные характеристики:

  • положительно влияет на прочностные характеристики;
  • улучшает теплоизоляционные характеристики;
  • облегчает процесс прокладки инженерных коммуникаций;
  • снижает степень воздействия внешних шумов.

Плиты перекрытия пустотные выпускаются в широкой номенклатуре, но их параметры достаточно жестко нормируются стандартами и строительными нормами

Пустотная панель производится из бетонного раствора тяжелых марок (М300–М400), усиливается стальной сеткой и специальной арматурой класса А3-А4, отличающейся повышенной устойчивостью к коррозионным процессам.

Пустотные плиты перекрытия – характеристика

Основными качествами облегченных пустотелых элементов являются:

  • повышенные прочностные характеристики;
  • уменьшенный по сравнению с полнотелыми конструкциями вес;
  • приемлемая цена;
  • высокая степень надежности;
  • теплоизоляционные свойства;
  • надежная звукоизоляция;
  • стойкость к воздействию огня.

Высокие эксплуатационные характеристики продукции с цилиндрическими полостями способствуют росту их популярности при возведении многоэтажных зданий.

Маркировка пустотных плит перекрытия – расшифровка аббревиатуры

Вся продукция, выпускаемая предприятиями железобетонных изделий, маркируется согласно требованиям стандарта. Это позволяет заказчикам и проектировщикам по маркировке определить необходимые параметры.

Маркировка стандартизована, например, ПБ 12-10-8

Например, продукция с маркировкой ПК 23.15-8 расшифровывается следующим образом:

  • ПК – обозначает плиту перекрытия с круглыми каналами, произведенную методом заливки в опалубку;
  • 23 – округленный размер изделия длиной 2280 мм, выраженный в дециметрах;
  • 15 – соответствует ширине, равной 1490 мм с округлением до дециметров;
  • 8 – допускаемая нагрузка на поверхность, соответствующая для данного стройматериала 800 кгс/м2, не учитывающая собственную массу.

Аналогичным образом можно расшифровать пустотную панель с обозначением ПБ 72.15-12,5:

  • ПБ – соответствует панели с цилиндрическими полостями, изготовленной безопалубочным методом;
  • 72 – округленный до дециметров размер изделия длиной 7180 мм;
  • 15 – соответствует ширине 1490 мм, округленной до дециметров;
  • 12,5 – нагрузка на поверхность, соответствующая для данного изделия 1250 кгс/м2, не учитывающая собственную массу.

Размеры бетонных плит перекрытия

Предназначенные для формирования межэтажного перекрытия плиты изготавливаются согласно действующему стандарту.

На схеме видно, что основными геометрическими параметрами являются длина L, ширина B и высота H

Нормативным документом регламентируются следующие параметры:

  • длина изделия, составляющая 1,68–12 м;
  • ширина панели 0,98–1,48 м;
  • толщина плиты, равная 22 см;
  • диаметр цилиндрических полостей, находящихся в интервале 11,4–15,9 см;
  • марка бетона, из которого изготовлена строительная продукция М200–М400;
  • расход бетона, а также стальной арматуры для изготовления продукции;
  • масса конструкции 0,75–5 т;
  • величина расчетного усилия, выраженного в кгс/м2 800–

В зависимости от требований заказчика и области применения длина, ширина, толщина, а также диаметр каналов могут изменяться. Соответствие изделий требованиям государственного стандарта, соблюдение технологии изготовления являются гарантией надежности продукции, применяемой для формирования межэтажных оснований.

Какую нагрузку выдерживает плита перекрытия

Несущая способность пустотных плит перекрытия определяется стандартом, обеспечивается конструкцией изделия, применяемыми при изготовлении материалами, соблюдением технологических требований.

Чтобы определить, какую конструкцию перекрытия монтировать в доме, необходимо провести предварительный расчет, который, прежде всего, опирается на величину нагрузок

Элементы межэтажной основы с цилиндрическими каналами воспринимают следующие виды усилий:

  • постоянно действующие с верхней и нижней части статические нагрузки. Они создаются напольным покрытием, массой стяжки, элементами утепления, весом подвесного потолка, межкомнатных перегородок, колонн, мебели, осветительных приборов;
  • динамические усилия переменного характера, которые создаются перемещающимися по поверхности межэтажного основания людьми, домашними животными и подвижными элементами интерьера (мебелью и предметами на роликоопорах).

По площади приложения действующие усилия делятся следующим образом:

  • локальные или точечные, создаваемые подвешенным к потолку оборудованием или установленными колоннами;
  • распределенные, которая создается подвешенным навесным оборудованием, например, подвесным потолком или установленной на пол мебелью и предметами интерьера.

Довольно часто воздействие распределенных и точечных усилий осуществляется комплексно.

Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку

Расчет максимальной нагрузки, которую способна выдержать бетонная панель, выполняют следующим образом:

  1. Разрабатывают детальную схему строения, учитывающую количество опорных элементов и особенности их размещения.
  2. Рассчитывают общую массу конструкций и элементов, воздействующих на несущую поверхность.
  3. Определяют действующие нагрузки путем деления суммарных усилий на количество межэтажных панелей.

При выполнении расчетов в обязательном порядке учитывают массу:

  • межкомнатных перегородок;
  • цементной стяжки;
  • материалов для утепления;
  • напольного покрытия;
  • мебели и оборудования.

На примере опорной конструкции с маркировкой ПК 23.15-8 (габаритом 1490х2280 мм, массой 1180 кг), допускаемая нагрузка на которую составляет 800 кгс/м2, рассмотрим алгоритм расчета:

  1. Определяем площадь основы путем перемножения габаритов 1,49 м х 2,28 м = 3,4 м2.
  2. Вычисляем действующую на квадратный метр основания нагрузку 1180:3,4=347 кг.
  3. Отнимаем от допускаемого стандартом усилия собственную массу 800-347=453 кг.
  4. Суммируем действующий на квадратный метр площади общий вес цементной стяжки, напольного покрытия, мебели, перегородок и людей (допустим, 250 кг).
  5. Сравниваем результат с ранее полученным значением 453-250=103 кг.
  6. Разница в 103 кг свидетельствует о достаточном запасе прочности на квадратный метр площади основания.

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены

Большинство выпускаемых панелей рассчитаны на восприятие стандартной нагрузки, равной 800 кг/м2. Указанное значение является оптимальным для большинства жилых помещений. Однако, при необходимости, можно использовать изделия, способные воспринимать на квадратный метр поверхности нагрузку, равную 1–1,6 тонны.

Плиты пустотные – преимущества продукции

Главными достоинствами популярного строительного материала является:

  • отсутствие необходимости в монтаже промежуточных опорных балок при возведении строительных конструкций;
  • ускоренные темпы выполнения строительных мероприятий;
  • повышенная прочность произведенных промышленным образом изделий;
  • расширенная номенклатура выпускаемой продукции, позволяющая выбрать стройматериал требуемого размера;
  • отсутствие усадки, обеспечивающее соответствие размеров;
  • повышенная плоскостность, облегчающая процесс дальнейшей отделки;
  • устойчивость к воздействию вибрации, повышенной влажности, коррозии;
  • стойкость к повреждению грызунами и различными насекомыми;
  • возможность применения в различных климатических районах;
  • сохранение целостности при сейсмическом воздействии до 9 баллов.

К недостаткам относится только повышенная масса изделий, которые нуждаются в специальном грузоподъемном оборудовании для перемещения.

Итоги

Высокие эксплуатационные характеристики, которые имеют пустотелые элементы, в полном объеме оценили специалисты проектных организаций и профессиональные строители. Это позволяет широко применять их в строительстве.  Материал статьи поможет более детально ознакомиться с необходимой в многоэтажном строительстве продукцией.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

основные характеристики — Всё про бетон

Железобетонные перекрытия из пустотных плит

Плиты необходимы для возведения перекрытий и несущих конструкций зданий. Изготавливаются из высококачественного железобетона. Популярность применения пустотных плит обусловлена высокими характеристиками при малом весе готовой конструкции.

В плоскости самой плиты находятся полости, которые облегчают конструкции. Пустотные конструкции просты в монтаже, обладают не меньшими качествами, что и полнотелые плиты. Воздушные прослойки в теле конструкций придает ей большую шумоизоляцию.

Изготовляются исключительно с последующей отделкой стен. Бетон довольно хрупкий материал, который имеет свойство разрушаться под действием влаги и солнца. Кроме несущих конструкций, пустотелые плиты применяют для возведения перекрытий в кирпичных и шлакоблочных домах. Этот недорогой стройматериал является незаменимым для строительства частного жилья и прочих мелких построек.

Плиты, которые изготавливаются на больших заводах, имеют самые высокие показатели качества.

Для ответственных строек выбирают наиболее популярные заводы. В отличие от полнотелых, пустотные плиты перекрытия легкие. Технология изготовления удешевляется за счет уменьшения объемов бетона при их производстве.

Для одноэтажных строительств пустотные конструкции применяются в качестве каркаса здания. При необходимости ремонта капитальных старых зданий используют именно пустотные плиты, т.к. старые стены могут выдержать только их вес. Подбирают плиты, которые по весу приблизительно были равны старым перекрытиям.

Следует учесть, при проектировании больших санузлов на верхних этажах расположение больших ванн и джакузи. Они должны располагаться ближе к середине плиты, чтобы конструкция выдержала максимальную нагрузку.

Проектировщики учитывают влияние на плиты статических и динамических нагрузок. Успешная эксплуатация плит перекрытия возможна только после многочисленных расчетов нагрузок на железобетонные конструкции.

Соответствие нормам

Все изделия подлежат нормированию. Проверяются размеры изделия, проводятся испытания на трещиностойкость, прочность, жесткость, шумоизоляцию.

Главной нормой считают ширину готовой плиты. Она для всех видов составляет 220 мм.

Остальные два размера выбираются заказчиками и проектировщиками. Буквенная аббревиатура говорит о марке изделия. Последующие цифры – длину и ширину плиты. Последние цифры показывают расчетную нагрузку изделия (несущую способность плиты). ПК – плита круглопустотная.

Для изготовления плит применяют бетон не ниже класса М200. Существует вид плит с толщиной 204 мм, такие плиты применяются в строительствах, где трещиностойкость конструкции не имеет значения.

Характеристики

Пустотные плиты выполняют роль перекрытия, которая устанавливается на основание и должна удерживать нагрузки от верхних плит.

При возведении нескольких этажей плиты перекрытия должны удерживать  оба слоя горизонтальных конструкций. Также используются они в качестве потолков частных зданий.

Качество конструкции и гладкость поверхности позволяет применять плиты без дополнительных отделок.

Эти плиты должны выдерживать динамическую нагрузку, создаваемую движением по горизонтальным перекрытиям.

Расчет нагрузок производят таким образом, что в сборе плиты должны удерживать прямые, динамические и точечные нагрузки (ванны, шкафы). Плиты сконструированы таким образом, что любые нагрузки становятся рассредоточенными и не оказывают негативное влияние на сооружение в целом.

Виды пустотных плит

Конструкции всех плит разделяют на ребристые, безбалочные и кессонные.

Безбалочные перекрытия – это цельная плита, которую подпирают стены и колонны. Этот тип плит используется для возведения жилых зданий. Ровная поверхность плит отлично подходит для внутренних и внешних отделок без дополнительного выравнивания стен. После возведения конструкций, остается только ошпатлевать стены финишным составом и покрасить.

Ребристые плиты – это сложные конструкции, внутри которых балки укладываются определенным образом и заливаются бетоном.

Применяются в крупных стройках, когда перекрытие должно выдерживать большие нагрузки.

Кессонные конструкции состоят из сетки одинаковых балок, между которыми заливается слой бетона. Ввиду большой устойчивости к нагрузкам, этот вид применяется для возведения крупных промышленных сооружений. Из-за большей стоимости изготовления, эти плиты невыгодно использовать в частном строительстве.

Пустотные плиты условно разделили на 15 подгрупп по виду пустотного слоя и укладке:

  • 1ПК – предназначены для укладки с опиранием на две стороны;
  • 1ПКТ— тоже, с опиранием на три стороны;
  • 1ПКК — при укладке такие плиты монтируются на 4 стороны;
  • 2ПК – плиты с меньшим диаметром пустот (140 мм).

Далее маркировка идет по одинаковому принципу до плиты 4ПК. Остальные виды, 4-7 ПК укладывают строго по двум торцевым  сторонам.

Конструкции ПГ имеют овальные пустоты, а индекс ПБ говорит о том, что для изготовления плиты применялись другие технологии – метод непрерывной формовки. Размер таких плит одинаков, составляет 6 либо 12 м длины и три ширины 1, 1, и 1,8 м.

Изготовление железобетонных конструкций

Конструкции изготовляются двумя методами – бетонированием и формовкой под давлением. Оба метода широко применяются. Для конечного продукта технология изготовления не имеет значения. Все изделия соответствуют нормам ГОСТ.

Для плит необходим гранитный щебень средней фракции, чистый песок, бетон-400, портландцемент-500, а также высококачественная металлическая арматура из углеродистой стали, которая будет каркасом для готового изделия.

Для отлива конструкций на заводах используют множество механизмов:

  • мостовой кран;
  • раздаточный бункер;
  • лебедки;
  • пустообразователи.

Последовательность работ следующая:

  1. Перед началом работ возводится опалубка нужных размеров. Подготовка ее заключается в смазывании во избежание прилипания бетонного слоя к поверхности опалубки.
  2. В подготовленную форму укладываются металлические прутья и пустообразователи, которые создают каркас будущего изделия.
  3. Затем конструкция переносится на вибростоп и заливается первым слоем бетонной смеси. Верхний слой накрывается вибропогрузом.
  4. После окончания бетонирования из тела плиты извлекаются пустообразователи.
  5. Далее проводится термообработка материала.
  6. После извлечения готовой плиты, ее оставляют до полного высыхания.
  7. Готовые плиты перевозят на склад для дальнейшего хранения и транспортировки.

Цены

Цены на готовые изделия зависят от размеров плиты, технологии изготовления, принципа доставки и объема отгружаемой партии, а также от цен на закупочные материалы.

Пустотные плиты большой ширины и длины стоят на порядок дороже узких плит, это напрямую связано с количеством материала, который используется для изготовления продукта.

При покупке конструкций стоит руководствоваться двумя принципами:

  • Низкая цена на качественный товар будет у производителя, который закупает сырье у местных поставщиков. Либо же стоит подыскать местный завод-изготовитель. Но не всегда изделия их обладают высоким качеством.
  • При оформлении договора на поставку крупных партий стоит требовать от поставщика большие скидки. Ведь основная накрутка цены идет на доставке товара заказчику. Также заводы изготавливают конструкции на заказ, что существенно снизит расходы на стройматериалы.

Размеры плит

Все плиты имеют общий размер – ширину. Она составляет 220 мм. Другие размеры указываются в маркировке готового изделия. Стандарт по нагрузке каждой плиты составляет  800 кг/м2. Все плиты изготовляются с зазором в 10 мм. Это условие необходимо для качественного монтажа плит (только так не крошатся углы при укладке).

При составлении задания на изготовление плит заказчику необходимо учесть, что железобетонные конструкции режутся только в длину. По ширине это невозможно сделать технически – произойдет растрескивание конструкции в области металлических частей. Все плиты имеют маркировку.

Например, название ПК 17-10.8 значит, что это плита перекрытия, длина изделия составляет 1680 мм, ширина – 990 мм, а высота стандартная – 220 мм.

Другое применение

Пустотные плиты применяют в качестве фундаментов одноэтажных некапитальных зданий, например временных бытовок. Монтаж происходит, как и с обычным фундаментом – вырывается котлован, производится уплотнение из песка, затем укладываются плиты.

Часто задаваемые вопросы о Hollowcore

Как и все сборные железобетонные изделия, пустотные плиты обладают отличной огнестойкостью. В зависимости от толщины и покрытия прядей может быть достигнут срок службы до 4 часов. Класс огнестойкости зависит от эквивалентной толщины теплопередачи, покрытия предварительно напряженной пряди для прочности в условиях высоких температур и ограничения торца. Underwriters Laboratory (UL) публикует рейтинги пожарной безопасности для различных сборок. При определении толщины плиты, которая будет использоваться в предварительном проектировании, следует учитывать показатели огнестойкости.

Обычная пустотная доска толщиной 8 дюймов имеет 2-часовой предел огнестойкости. Для более высокого рейтинга (3 или 4 часа), как правило, следует нанести покрытие на бетонной (или гипсовой) основе или на нижнюю сторону доски можно добавить огнестойкий напыляемый материал. Это также отображается в каталоге UL.

Коды моделей

, такие как IBC, имеют предписывающую пожарную безопасность. Это лучший способ указать способы достижения заданных показателей пожарной безопасности, и он должен быть первым выбором. Списки UL - это еще один способ указать, как достичь указанных показателей огнестойкости.Код не требует предоставления списков UL. Эти списки являются результатом собственных испытаний конкретных сборных железобетонных изделий, произведенных и испытанных конкретными компаниями. Если требуются метки или номера UL, то в Справочнике UL указаны точные данные и только то, что будет соответствовать этому требованию.

Руководство PCI «Проектирование огнестойкости предварительно напряженного железобетона» иллюстрирует принятую в кодексе практику рационального пожарного расчета для сборных и предварительно напряженных железобетонных изделий.В случае пустотелого сердечника эквивалентная толщина рассчитывается на основе свойств поперечного сечения пустотелого сердечника каждой марки. Рациональное противопожарное проектирование используется в ситуациях, не предусмотренных кодексом.

Официальный инженер решает, можно ли считать плиты перекрытия удерживаемыми или свободными. Таблицы в ASTM E119 обсуждают условия ограничения, а также показаны в Руководстве по проектированию полых сердечников PCI. Требуемые огнестойкости должны быть четко указаны в контрактных документах.

Пустотелый железобетон - Бетонные доски и плиты

Эффективный и долговечный.

Зачем строить с пустотным сердечником Spancrete

  • Соблюдайте жесткие графики и снижайте затраты на строительство
  • Производство вне участка, с контролем качества на заводе, позволяет производить и устанавливать круглый год
  • Несущая способность при высоких нагрузках
  • Общие более низкие затраты на техническое обслуживание по сравнению с другими строительными материалами

Никакая другая строительная система не сочетает творческий подход и практичность, как пустотные перекрытия и кровельные системы Spancrete.Выступая в качестве комбинированной системы настила и потолка, доски быстро возводятся, что сокращает потребность в рабочей силе на месте, и могут перекрывать длинные открытые пространства, что способствует гибкости конструкции. Сплошные внутренние пустоты повышают стабильность конструкции, снижают вес и, следовательно, снижают стоимость. В результате получилась звукоизолированная, огнестойкая система, не требующая особого обслуживания, с длинными пролетами и небольшой глубиной.

Наше быстрое строительство в любую погоду сокращает сроки выполнения работ и позволяет вам быстрее приступить к работе. Компоненты по индивидуальному заказу изготавливаются и доставляются на строительную площадку в готовом виде.Пустотелый бетон Spancrete может иметь форму и размер, позволяющие воплотить в жизнь любые задумки, и обеспечивает прочность конструкций, устойчивых к пожарам и экстремальным погодным условиям.

Даже после того, как ваша конструкция будет завершена, Spancrete продолжает защищать вашу прибыль за счет более низких ставок страхования, снижения затрат на техническое обслуживание и более высокой стоимости при перепродаже. Hollowcore можно использовать практически в любом строительстве, которое требует прочности, долговечности и скорости строительства и является важной частью структурной целостности в многоквартирных жилых, производственных и развлекательных объектах, розничной торговле, школах, муниципальных и коммерческих зданиях.

ЭФФЕКТИВНОСТЬ КОНСТРУКЦИИ

В сочетании с сборными железобетонными элементами или конструкционной сталью, пустотелый сердечник Spancrete обеспечивает немедленную рабочую поверхность и закрытое пространство для других профессий. Кроме того, в панелях есть сплошные пустоты, которые снижают вес и стоимость, а также могут использоваться для электрических или механических прогонов. Это помогает поддерживать процесс строительства и добавляет проекту еще один уровень эффективности.

Пустотные доски могут быть прикреплены к стенам CMU, стальным балкам или сборным стенам / балкам.

Пустотная плита, размер: +20 мм, Inventaa Industries Private Limited.

Пустотная плита, размер: +20 мм, Inventaa Industries Private Limited | ID: 19961156397

Описание продукта

Пустотелый сердечник представляет собой предварительно напряженную бетонную плиту, изготовленную с непрерывными пустотами для снизить вес и стоимость.В основном используется как настил пола и крыши. система. Системы пустотелых полов обеспечивают безопасность, прочность и надежность напольные покрытия для ваших нужд. Этот уникальный продукт одновременно прочен и долговечен. что позволяет увеличить допустимую нагрузку на пол.

Преимущества пустотных плит перекрытий:

  • Гарантированное качество бетонных элементов.
  • Отличная обработка поверхности, готовая к покраске
  • Быстрая и простая установка с меньшими трудозатратами.
  • Отличная огнестойкость.
  • Высокая грузоподъемность и жесткость при низком водоцементном соотношении.
  • Простая реализация проекта, повышающая универсальность дизайнеров
  • Легко адаптируется для монтажа вспомогательных строительных систем
  • Элементы уменьшенной собственной массы
  • Огромная экономия средств
  • Эффективное соотношение пролета и глубины, позволяющее уменьшить высоту этажа
  • Высокая прочность и устойчивость к нагрузкам
  • Длинные пролеты без временных опор
  • Отличные тепловые свойства и звукоизоляция
  • Экологически чистый продукт с сокращенным использованием сырья
  • Может использоваться в сейсмических зонах
  • Производственная гибкость
  • Пустотные плиты представляют собой предварительно напряженные элементы, отлитые с экструзионная техника.Сердечники изготавливаются в толщину, идущую по длина со специальными стальными трубками. Плиты выпускаются в 150, 200, Элементы толщиной 240, 265, 320, 400 и 500 мм в стандартной комплектации. Могут быть спроектированы и поставлены плиты другой толщины. Стандарт ширина плит 1200 мм. Могут быть предоставлены плиты меньшей ширины. исходя из требований дизайна. Длина пустотных плит составляет изготовлены для пролета примерно до 21 метра в зависимости от условия загрузки.

    Пустотные плиты представляют собой предварительно напряженные бетонные плиты различной длины и толщины.

  • Пустотные плиты на 40-50% легче обычных железобетонные плиты одинаковых размеров. Он рассчитан и обнаружил, что много бетона в плите лишнее и просто добавляется к вес элемента. В плитах Hollowcore этот лишний вес снимается. из плит, сделав стержни. Уменьшение веса плит приводит к значительная общая экономия затрат на строительство.С уменьшенным вес плиты, несущий каркас может быть построен легче. В уменьшенный общий вес каркаса и пола приводит к уменьшению размеры фундаментов.

    Помимо экономии на стоимости конструкций достигается дополнительная экономия времени. В то время как опорные элементы, например, балки или стены, построены, Пустотные плиты могут изготавливаться отдельно и устанавливаться, когда конструкция готова. Это дает значительную экономию на строительстве. время и затраты.

  • С небольшими изменениями в торцевых деталях он может имитировать монолитную плиту в отношении общей устойчивости конструкции.

    длиннее пролеты и большая прочность пустотных плит специально выгодно для длиннопролетных зданий, например, кинозалы, зрительные залы, авто парки, торговые комплексы, где требуется свободное пространство.

    Заявка

    Пустотелый сердечник плиты используются во всех сферах, где требуются перекрытия или крыши.ЖКХ также использовались при возведении фасадов промышленных навесов. и пограничная стена. К ним относятся:


Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Правовой статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Годовой оборотRs. 50–100 крор

Участник IndiaMART с августа 2018 г.

GST37AAACI4539B1ZV

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Добавить или изменить бетонный сборный пол с пустотелым сердечником

Это диалоговое окно можно использовать для:

  1. определяет и добавляет сборку «бетонный сборный пол с пустотелым заполнителем» в проект, или
  2. изменить или просмотреть сборку «бетонный сборный пол с пустотелым заполнителем», которая была добавлена ​​в проект.
  3. определяют конверт для этой сборки.
Описание / Допущения / Ограничения Требуемые вводы

Бетон, сборная пустотная плита

  • Толщина сборки обычно составляет от 200 до 350 мм, а расчетный диапазон - от 9 до 17 м. 50 мм бетонного покрытия толщиной 25 МПа или 3000 фунтов на квадратный дюйм добавляется автоматически.
  • Прочность бетона обычно выше, чем у других систем бетонных плит перекрытия (45 МПа и выше), и обычно избегают более высоких уровней объемной летучей золы, поскольку эти конструкционные смеси имеют тенденцию замедлять отверждение и, следовательно, периодическую обработку пустотных плит перекрытия.
  • Количество отсеков должно быть больше нуля.
  • Размер отсека должен быть больше нуля.
  • Расчетный диапазон пролета: 9,0–17,04 м для всех нагрузок.
  • Диапазон должен быть больше нуля для всех нагрузок. Если введенный пролет меньше минимального значения, для расчета потребности в материалах используется минимальный пролет 9,0 м. Потребности в материалах затем учитываются путем умножения количества требуемых материалов на введенный интервал, деленный на минимальный интервал.
  • Имя
  • Кол-во пролетов
  • Размер пролета (м)
  • Пролет (м)
  • Переменная нагрузка (2,4, 3,6, 4,8 кПа)

Сейсмическое примечание:

Для этой сборки нет сейсмических поправок.

Описание полей:

Имя:
Введите имя для этой сборки. Все сборки в проекте должны иметь уникальные имена в каждой группе сборок.Имена могут быть буквенно-цифровыми (например, этаж 1).

Количество отсеков:
Введите общее количество отсеков в виде номера сетки. (например, сетка, состоящая из 3 заливов в ширину и 3 заливов в длину, будет равняться в общей сложности 9 заливам).

Размер отсека:
Введите размер повторяющейся ячейки (основной пролет) в одном направлении в метрах или футах.

Диапазон:
Введите повторяющийся пролет в направлении, противоположном размеру отсека, в метрах или футах.

* См. Примечание по терминологии ниже относительно записей для пролета и размера ячейки.

Поле живой нагрузки:
Щелкните переключатель, чтобы выбрать динамическую нагрузку, которую должна нести эта система сборки колонн и балок.
  • 2,4 кПа (50 фунтов на квадратный фут) представляет собой типичную нагрузку на крышу для типичных условий занятости офиса / жилого помещения (выше первого этажа)
  • 3,6 кПа (75 фунтов на квадратный дюйм) представляет собой типичную нагрузку в механическом / сервисном помещении
  • 4.8 кПа (100 фунтов на квадратный фут) будет свидетельствовать о более высоких нагрузках на пол, таких как места для сборки, балконы / антресоли, коридоры, вестибюли / выходы и складские помещения.

Кол-во квартир:
Здесь вы можете установить единицы измерения как "СИ" или "Имперские". Изменение единиц измерения по умолчанию здесь влияет только на текущую сборку, но не переопределяет единицы измерения по умолчанию или настройки единиц измерения для открытых проектов или любых других сборок в открытых проектах.

Площадь пола (м2 или кв. Фут) Примечание:
Для удобства пользователя в нижнем левом углу диалогового окна отображается общая площадь этажа, рассчитанная приложением (в соответствии с вводом пользователя).

Кнопка дублирования
Нажмите кнопку «Дублировать», чтобы создать точную копию текущей сборки. Дубликат сборки будет добавлен в текущий проект. Эта кнопка доступна только при редактировании или просмотре сборки, которая уже была сохранена в текущем проекте.

Кнопка удаления
Нажмите кнопку «Удалить», чтобы удалить текущую сборку из текущего проекта. Эта кнопка доступна только при редактировании или просмотре сборки, которая уже была сохранена в текущем проекте.

Кнопка справки:
Нажмите кнопку «Справка», чтобы открыть всплывающее окно справки.

Кнопка ОК
Нажмите кнопку «ОК», чтобы принять и сохранить текущие настройки сборки и закрыть это диалоговое окно.

Кнопка отмены
Нажмите кнопку «Отмена», чтобы отменить текущие настройки сборки и закрыть это диалоговое окно.

Терминология:

Иногда возникает путаница в отношении разной терминологии для разных структурных элементов. В этом программном обеспечении размер отсека определяется как длина балки, поддерживаемой двумя колоннами, а пролет - как расстояние между соседними параллельными балками (см. Рисунок ниже).

Размер и ширина пролета определяют площадь одного пролета.На рисунке ниже показаны два ряда отсеков, каждый из которых состоит из трех отсеков в длину. Общая площадь пола в приведенном ниже примере равна (Размер пролета x Пролет) x Количество отсеков (Размер пролета x Пролет x 6).

прочности на сдвиг толстых сборных железобетонных плит с полым сердечником, изготовленных методом экструзии | Международный журнал бетонных конструкций и материалов

Образцы и испытательная установка

В данном исследовании испытания на сдвиг были проведены на 10 образцах для испытаний PHCS, толщина которых составляла 200, 265, 400 и 500 мм.Все образцы PHCS, испытанные в этом исследовании, были изготовлены методом экструзии на сборном железобетонном слое длинной линии. В таблице 1 показано соотношение компонентов бетона в смеси, использованного в данном исследовании. Водоцементное соотношение (в / ц) составляло 36,2%, осадка бетона была почти нулевой, а максимальный размер заполнителя составлял 13,0 мм. Расчетная прочность бетона составила 40,0 МПа, а прочность бетона на сжатие (\ (f_ {c} '\)) была измерена при 60,5 МПа. В этом исследовании использовались семипроводные арматуры с низкой релаксацией диаметром 9,5 или 12,7 мм, а их предел прочности на разрыв (\ (f_ {pu} \)) составлял приблизительно 1860 МПа.

Таблица 1 Расчет бетонной смеси, используемой для испытаний образцов.

На рис. 4 показаны размеры образцов для испытаний. Серии S2 и S2.65 имели глубину 200 мм и 265 мм, соответственно, и два предварительно напряженных стержня диаметром 9,5 мм были предусмотрены в зоне сжатия полого профиля, в то время как четыре стержня предварительного напряжения диаметром 12,7 мм были помещается в зону растяжения. Серия S4 имела толщину 400 мм, и в зоне сжатия и зоны растяжения были предусмотрены два стержня предварительного напряжения 9,5 мм и восемь 12,7 мм соответственно.Серия S5 имела глубину 500 мм, и две предварительно напряженные арматуры 9,5 мм и десять 12,7 мм были размещены в зоне сжатия и зоны растяжения, соответственно. Верхнее и нижнее сухожилия были предварительно натянуты одновременно, а величина эффективного предварительного напряжения (\ (\, f_ {se} \)) была примерно \ (0,65f_ {pu} \). Как показано в таблице 2, величины сжимающих напряжений в центре тяжести бетонного сечения (\ (f_ {pc} \)) находились в диапазоне от 4,0 до 5,0 МПа. Соотношение площадей между полыми ядрами и бетонным сечением без полых элементов составляло 49 и 52% в S2 и S2.65 серий соответственно, а серии S4 и S5 - 54 и 55% соответственно. Серии S2 и S2.65 делятся на образцы E и F. Как показано на рис. 5а, образцы S2-E и S2.65-E были испытаны в концевых областях в пределах длины передачи, где эффективное предварительное напряжение не было полностью развито. Как показано на рис. 5b, образцы S2-F и S2.65-F поддерживались на 80-кратном диаметре (\ (\, d_ {b} \)) напрягаемой арматуры с одного конца элементов, где Предполагалось, что эффективное предварительное напряжение будет полностью развито.Отношение глубины пролета сдвига (\ (a / d \)) серии S2 и S2.65 было 3,0, и одна точка нагрузки была приложена к верхней части образцов. Серии S4 и S5 также были испытаны в пределах длины переноса с отношением размаха сдвига ( a / d ) 2,8, как это было сделано в образцах S2-E и S2.65-E, как показано на рис. 5a.

Рис. 4

Размеры образцов для испытаний. a S2 серия, b S2.65 серия, c S4 серия, d S5 серия (единицы измерения: мм).

Таблица 2 Материал и размерные свойства образцов для испытаний. Рис. 5

Испытательная установка. a Speicmens S2-E, S2.65-E, S4 и S5, b Speicmens S2-F и S2.65-F (единицы измерения: мм).

Во время испытаний были измерены вертикальные прогибы в точке нагружения, как показано на рис. 5, но тензодатчики не были установлены в предварительно напряженных стержнях, потому что все образцы были изготовлены методом экструзии на заводе по производству сборного железобетона с плотным производством. расписание.

Результаты экспериментов

Все образцы PHCS, испытанные в этом исследовании, не выдержали сдвига, как показано на рис. 6 и 7, имея критические диагональные трещины растяжения, образовавшиеся в бетонной стенке между точкой нагрузки и точкой опоры. На рисунке 8 показано поведение нагрузки-прогиб образцов серии S2. Как показано на рис. 8а, образцы S2-E и S2-F толщиной 200 мм имели почти одинаковую жесткость вплоть до диагонального растрескивания, а силы сопротивления сдвигу были уменьшены сразу после диагонального растрескивания.Образец S2-F, испытанный в области, где было полностью развито эффективное предварительное напряжение (\ (f_ {se} \)), показал примерно в два раза более высокую сдвигающую способность, чем образец S2-E, испытанный в пределах длины переноса. В образце S2-F около 10% максимальной нагрузки уменьшилось сразу после возникновения трещин сдвига, а в образце S2-E около 25% максимальной нагрузки было уменьшено сразу после появления трещин сдвига.

Рис. 6

Виды разрушения и характер трещин на образцах серий S2 и S2.65. a Образец S2-E, b Образец S2-F, c Образец S2.65-E, d Образец S2.65-F.

Рис. 7

Виды разрушения и характер трещин на образцах серий S4 и S5. a Образец S4-1, b образец S4-2, c образец S4-3, d образец S5-1, e образец S5-2, f образец S5-3.

Рис. 8

Реакция на смещение образцов серий S2 и S2.65. а Образцы серии S2, b образцы серии S2.65.

На рис. 8b показано сравнение поведения прогиба и нагрузки между образцами S2.65-E и S2.65-F толщиной 265 мм. Образец S2.65-F с полным эффективным предварительным напряжением (\ (\, f_ {se} \)), который был испытан на внешней стороне переходной длины, показал немного более высокую жесткость по сравнению с образцом S2.65-E, и его способность к сдвигу была также примерно в 1,8 раза выше, чем у образца S2.65-E. Кроме того, S2.Образец 65-F показал более стабильные постпиковые ответы по сравнению с образцом S2.65-E.

Все образцы серии S4, т. Е. Образцы S4-1, S4-2 и S4-3, показали совершенно линейный отклик от нагрузки-прогиба до тех пор, пока не возникли трещины сдвига в стенке, как показано на рис. 9a, и они были не выдержал сдвига при 279,2, 261,3 и 294,0 кН, соответственно, из-за значительных диагональных трещин растяжения, образовавшихся в бетонной стенке с громкими шумами. Среднее значение сдвиговой способности трех испытательных образцов (\ (\, V_ {n, ave} \)) было 278.1 кН с отклонением менее 10%, а их средняя прочность на сдвиг (\ (\, v_ {n} = V_ {n, ave} / b_ {w} d_ {p} \)) составляла 2,80 МПа. В отличие от образцов серий S2 и S2.65, образцы серии S4 показали гораздо более хрупкие режимы разрушения сразу после достижения максимальных нагрузок без какой-либо постпиковой реакции. Их способность к сдвигу была значительно больше, чем способность полотна к сдвигу, оцененная по модели кода ACI318-05, однако это означает, что снижение прочности на сдвиг из-за размерного эффекта не наблюдалось для этих образцов с глубиной 400 мм.Как показано на рис. 9b, образцы серии S5, т. Е. Образцы S5-1, S5-2 и S5-3, также продемонстрировали почти линейную реакцию на прогиб от нагрузки до диагонального растрескивания, которые были очень похожи на образцы S4. серийные экземпляры. Образцы серии S5 также показали хрупкое разрушение стенки при сдвиге при 427,2, 454,4 и 369,8 кН соответственно. Средняя нагрузка на сдвиг составила 417,1 кН, что почти идентично оценке по уравнению сдвига ACI318-05. Средняя прочность на сдвиг образцов (\ (\, v_ {n} \)) составляла 3.06 МПа, что примерно на 10% выше, чем у образцов серии S4. Таким образом, снижение прочности на сдвиг из-за размерного эффекта не наблюдалось в образцах серии S5, а также в образце S4.

Рис. 9

Реакции на смещение образцов серий S4 и S5. а Образцы серии S4, б экземпляров серии S5.

Что такое пустотные плиты или Corefloor

Журнал Home Ideas - июнь 2014 г.

Пустотные плиты, также известные как полы с сердцевиной, за последние несколько лет приобрели популярность в местном жилищном строительстве.Пустотные плиты, пользующиеся национальной популярностью с конца 1990-х годов как недорогой способ создания дополнительных складских помещений под гаражом, представляют собой сборные железобетонные конструкционные перекрытия и кровельные системы с небольшой глубиной, что снижает вес при сохранении прочности конструкции.

В жилищном строительстве пустотные плиты можно использовать для создания дополнительных гаражных киосков, складских помещений и комнат для разнорабочих. За счет установки водонепроницаемой мембраны между перекрытием и пустотными плитами возможности расширяются и даже включают недавнюю тенденцию превращения помещения в персональный домашний кинотеатр.Некоторые домовладельцы используют это пространство для создания безопасных комнат, раздевалок для открытого бассейна, тиров и даже баскетбольной площадки. Гибкость использования позволяет домовладельцам максимально увеличить полезную площадь дома.

После того, как пустотные плиты будут размещены, стыки досок необходимо заполнить цементной смесью. Готовая поверхность пола обычно требует толщины не менее 2 дюймов и рассчитана на покрытие в среднем 4 дюйма, что позволяет полу иметь уклон для дренажа.

Пустотные плиты перекрытия могут обеспечивать внутренние пространства без колонн, хотя есть некоторые ограничения по пролету, которые следует учитывать в зависимости от размера. 8-дюймовые пустотные плиты могут перекрывать до 28 футов при типичной нагрузке на пол гаража, а 12-дюймовые пустотные плиты могут перекрывать до 40 футов. Строители жилья должны свериться с местными строительными нормами и правилами относительно инженерных требований для их конкретной области. Не только для нового строительства, решение для создания пространства доступно в качестве опции для реконструкции или дополнения, если существующие фундаменты сначала проверяются инженером, чтобы убедиться, что они могут выдержать дополнительную нагрузку.

Домовладельцы могут увеличить площадь своего дома, не увеличивая площадь здания, и могут использовать то, что было бы потрачено впустую. Это решение может даже сэкономить деньги домовладельца в определенных ситуациях, устраняя необходимость в обратной засыпке. С помощью простых инструкций, предоставленных производителем, любой застройщик может предложить пустотные плиты в качестве решения для своих клиентов. Обычно установка занимает менее одного дня. Установка пустотных плит не должна добавлять какое-либо дополнительное время в график строительства, если необходимое планирование осуществляется за 4-6 недель до желаемой даты поставки пустотных плит.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
