технические параметры по ГОСТ, цены

Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.

Оглавление:

  1. Технические параметры
  2. Расшифровка маркировки
  3. Область применения
  4. Стоимость панелей разных серий

Описание конструкции, характеристики и особенности

Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом.

Для их производства используются тяжелые, легкие и плотные силикатные марки бетонов (для несущих систем их класс прочности – не ниже В22,5). Пустоты располагаются параллельно основному направлению по длине (для опирающихся на 2 или 3 стороны видов) или любой из сторон контура для перекрытий с маркировкой ПКК.

Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).

К основным техническим характеристикам относят:

1. Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.

2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.

3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.

Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность. Важным преимуществом считается высокая геометрическая точность, упрощающая процесс монтажа и последующей отделки.

Тип Фактическая толщина, мм Длина (максимальная, включительно), м Приведенная толщина плит (отношение объема бетона к площади) мм Диаметр пустот, мм Номинальное расстояние между центрами пустот, не менее мм
1ПК, 1ПКТ, 1ПКК
220
7,2 (до 9 у плит для производственных зданий, опираемых исключительно на 2 стороны) 120 159 185
2ПК, 2ПКТ, 2ПКК 7,2 160 140
3ПК, 3ПКТ, 3ПКК 6,3 127
4ПК 260 9,0 159 *
5ПК 12 170 180 235
6ПК 150 203 233
7ПК 160 7,2 90 114 139
ПГ 260 12 150
ПБ 220 Зависит от параметров формовки

* присутствуют дополнительные вырезы в верхней зоне.

Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.

Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.

Маркировка многопустотных плит

Стандартная расшифровка включает:

1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.

2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.

3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения.

Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.

4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.

5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.

6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.

7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.

Сфера и особенности применения

Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения.

Их несущая способность полностью соответствует строительным требованиям (стандартная норма при расчете с учетом веса людей и мебели составляет 150 кг/м2, фактическое значение ее превышает в разы). Звукоизоляционные характеристики позволяют обеспечить надежную защиту от шума даже при устройстве однослойных полов.

Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:

  • Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
  • Улучшить изоляционные способности здания.
  • Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
  • Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.

Стоимость плит для монтажа перекрытий

Серия Несущая способность, кг/м2 Размеры

(длина× ширина× толщина), мм

Вес, кг Цена за 1 шт, рубли
ПК 16.10-8 800 1580×990×220 520 2 930
ПК 20.12-8 1980×1190×220 750 4 340
ПК 30.10-8 2980×990×220 880 6 000
ПК 36.10-8 3580×990×220 1060 6 410
ПК 45.15-8 4480×1490×220 2120 12 600
ПК 60.18-8 5980×1780×220 3250 13 340
ПК 90.15-8 8980×1490×220 4190 40 760
2ПК 21. 12-8 800 2080×1190×220 950 3 800
2ПК 62.10-8 6180×990×220 2425 8 730

Плиты перекрытия размеры

В настоящее время, многопустотные плиты являются наиболее востребованными ЖБ изделиями. Благодаря пустотам, плиты ПК обладают низкой теплопроводностью, отличной звукоизоляцией, снижается вес изделий, без потери прочности/жесткости продукции, так же в технологических отверстиях возможна укладка инженерных коммуникаций. Это выгодно отличает данный вид товара, от монолитных и ребристых плит перекрытия, не предусматривающих пустот в своей конструкции.

Основные размеры плит перекрытия

Надо отметить, что пустотные плиты имеют стандартную ширину: 1,5 метра, 1,2 метра, 1 метр, а типовая длина варьируется от 1,8 метров до 9 метров. На стадии проектирования, необходимо учесть, что большинство производителей в Новосибирской области, выпускают несколько суженный ряд продукции, шириной 1,2 и 1,5 метра, длинной от 2,4 до 7,2 метра с шагом длины в 30 см.

Согласитесь, что намного проще выбрать лучшего поставщика из нескольких ближайших заводов, чем везти товар с соседнего региона или договариваться с монополистом.

Расшифруем маркировку плиты ПК 48.12-8 АтVта

  • ПК – плита кругло-пустотная, толщиной «
    H
    » = 220 мм, диаметр отверстий 159 мм, опирается по двум сторонам.
  • Первая цифра – обозначает округленную длину «L» в дециметрах (48 дм = 4 метра 80 сантиметров). Фактическая длина плиты по ГОСТ 9561-91 составляет 4,78 метра – на 2 см меньше нормативной.
  • Второй символ – округленная ширина «B» в дециметрах (12 дм = 1 метр 20 сантиметров). В соответствии с ГОСТ 9561-91, реальная ширина плиты 1,19 метра, на 1 см короче номинальной.
  • Последняя цифра – указывает несущею способность (без учета веса плиты) в центнерах на квадратный метр (8 центнеров/м2), в переводе на килограммы 800 кг/м2.
  • Ат V – в изделие закладывается предварительно напряженная арматура.
  • т – при производстве применяется тяжелый бетон.
  • а – в торцевых отверстиях, установлены уплотнительные вкладыши.

Запомнив эти нехитрые обозначения, Вам не составит труда, подобрать плиты перекрытия в Новосибирске, по маркировке местных заводов-производителей. Желаем Вам строительных успехов!

РАССКАЖИ ДРУЗЬЯМ

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы


Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.



Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

  • толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
  • толщ. 260 mm; при длине до 5680 мм;
  • толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

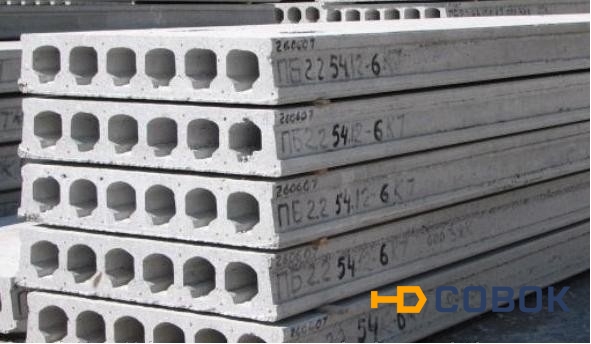

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Как правило, рабочие заполняют такие просветы монолитной стяжкой из бетона, чтобы выполнить усиление, применяют армирование арматурными прутьями.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

  • какую нагрузку выдерживает та или иная панель;
  • какую несущую способность имеет изделие;
  • подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

  1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
  2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
    Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
  3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63. 15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

  • для кирпичного сооружения – 9 см;
  • для газобетона и пенобетона – 15 см;
  • для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

Пустотные плиты перекрытия: размеры, вес, характеристики

В строительстве капитальных многоэтажных зданий и сооружений в качестве межэтажных перекрытий используется несколько видов плит: монолитные плиты заводского изготовления, монолитные плиты, залитые непосредственно в местах установки и плиты перекрытия пустотелые заводского изготовления.

СодержаниеСвернуть

При всех прочих равных условиях последний вариант обладает принципиальными преимуществами: относительно меньший вес пустотелой плиты перекрытия, экономия бетона, хорошие теплоизоляционные и шумоизоляционные качества.

Особенности пустотелых плит перекрытия ГОСТ 9561-91

Плиты – это стандартный продукт, изготавливающийся в соответствии с требованиями действующего регламентного документа ГОСТ 9561-91. В соответствии с допустимыми сторонами опирания, габаритными размерами, а также размерами и геометрией пустот изделия подразделяются на типы.

Типы, допустимые стороны опирания, диаметры отверстий и габаритные размеры пустотелых плит перекрытия по ГОСТу 9561-91 сводим в таблицу:

Табл.1

Тип изделияГабаритные размерыДиаметр отверстий, ммГеометрия отверстий
Длина, мШирина, мТолщин., мм
1ПК2,4-7,5

1,0-3,6











220

159круглая
2ПК140
3ПК127
1ПК91,1,2,1,5159
1ПКТ

3,6-7,5



2,4-3,6

159
2ПКТ140
3ПКТ127
1ПКК

2,4-3,6



4,8-6,6

159
2ПКК140
3ПКК127
4 ПК2,4-9,0

1,0;1,2;1,5

260159
5 ПК6,0;9,0, 12,0260180
6 ПК12,0300203
7 ПК3,6;6,31,0;1,2;1,5;1,8160114
ПГ6,0;9,0;12,01,0;1,2;1,5260Грушеобразная

Примечание. Крепеж для пустотелых плит перекрытия оговаривается в технических требованиях чертежа на конкретный объект. В качестве крепежа используют: стальные закладные, вылеты стальной арматуры, вырезы, отверстия и др.

Перемещение и монтаж изделий осуществляется с помощью захватов, конструкция которых согласовывается в каждом конкретном случае. Как правило, это стальное петлеобразное закладное изделие, расположенное по 4-м углам плиты.

Маркировка плит

Материал для изготовления пустотных плит: тяжелый, силикатный, легкий бетон и арматурная сталь различных классов. Тип бетона и класс арматуры, а также другие сведения (габариты, допустимая нагрузка, сейсмоустойчивость и др.) о конкретном изделии содержится в его маркировке. В частности, легкий бетон обозначится буквой «Л», силикатный буквой «С», тяжелый бетон не обозначается. Пример маркировки: 2ПК24.10-5А-VС-С6.

Расшифровка маркировки:

  • 2ПК: пустотная плита перекрытия толщиной 220 миллиметров с круглыми пустотами диаметром 140 миллиметров, опирание по двум сторонам.
  • 24: длина 2,400 м.
  • 10: ширина 1 м.
  • 5: показатель допустимой нагрузки на плиту 5 кПа (500 кг/м2).
  • А- V: использовано стержневое армирование класса А- V.
  • С: силикатный бетон.
  • С6: можно использовать для оснащения зданий сейсмоустойчивых до 6 баллов.

Сколько весит пустотелая плита перекрытия

Масса плиты перекрытия указывается в прайсах продавца и зависит от габаритов и числа пустот. Если у застройщика имеется старая пустотная плита, приобретенная по случаю можно рассчитать ее примерный вес самостоятельно.

Рассмотрим технологию расчета на следующем примере:

Пустотная плита перекрытия длиной 2,5 м, шириной 1,5 метра, толщиной 0,25 метра, с 5-тью круглыми отверстиями диаметром 0,14 м. Плита изготовлена из бетона со средней плотностью 2 500 кг/м3. Расчет:

  • Используя формулу определения объема параллелепипеда определяем массу монолитной плиты без отверстий: 2,5х1,5х0,25х2500=2343 кг. Здесь: 2,5 длина плиты, 1,5 ширина плиты, 0,25 толщина плиты, 2500 плотность бетона.
  • Используя формулу расчета объема цилиндра определяем «массу» одного отверстия: 3,14х(0,14/2)2х2,5х2500=96кг. Здесь: 3,14 число Пи, (0,14/2)2 радиус отверстия, возведенный в квадрат, 2,5 длина цилиндра равная длине плиты, 2 500 плотность бетона.
  • Определяем общий вес «отверстий»: 96х5=480 кг. Здесь: 5 – число отверстий.
  • Определяем вес плиты без «отверстий»: 2343-480=1863 кг весит наша пустотная плита.

Примечание. Учитывая, что в конструкции плит перекрытия той или иной конструкции имеются скосы и монтажные пазы, реальная масса конкретного изделия будет несколько меньше расчетной.

Допустимые нагрузки пустотелой плиты перекрытия

Точный расчет допустимых статических нагрузок на плиту перекрытия сложен и является темой отдельной публикации. В рамках этой статьи будет приведен пример укрупненного расчета допускаемой нагрузки на пустотную плиту перекрытия. В качестве примера рассмотрим изделие 2ПК24. 10-5А-VС-С6.

Исходные данные:

  • Изделие, имеющее маркировку 2ПК25.15-5А-VС-С6, вес которого рассчитан выше. Данная плита перекрытия допускает статическую нагрузку величиной 500 кг/м2.
  • Суммарная нагрузка от мебели, домочадцев и другого оборудования 50 кг/м2.
  • Нагрузка от собственного веса плиты составляет: 1863/(2,5х1,5)=496 кг/м2.
  • Суммарная нагрузка на плиту составляет 496+50=546 кг/м2.

Вывод. Плита перекрытия 2ПК24.10-5А-VС-С6 не соответствует реальной нагрузке. Следует использовать плиту перекрытия, обладающую большей допускаемой нагрузкой.

Важное замечание! На основании практики возведения зданий и сооружений, строители разработали очень простой расчет толщины плиты перекрытия зависящий от длины пролета. Формула расчета: расстояние межу опорами (стенами) /32.

Пример. Расстояние между опорами (стенами) составляет 6 метров. Следовательно, толщина плиты перекрытия должна соответствовать 6/32=180 мм, не менее.

Заключение

Расчет пустотелых плит перекрытия по применяемости для строительства зданий и сооружений должен производиться специализированными компаниями, обладающими штатом опытного квалифицированного инженерного персонала.

Плиты перекрытия – размеры, маркировка и классификация железобетонных плит

Без плит перекрытия не обходится ни один крупный строительный объект. Плиты представляют собой удобный и надежный материал, с которым строительство занимает минимум времени. Богатый ассортимент дают возможность легко выбрать плиты перекрытия, размеры и маркировка которых идеально подходят для конкретного случая. На стадии проектирования необходимо знать, какими бывают железобетонные плиты перекрытия, чтобы подобрать те, которые позволят быстро и качественно завершить строительство.

Главные преимущества плит перекрытия

Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.

При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 “Многопустотные железобетонные плиты перекрытий для зданий”. Это обеспечивает строительному материалу ряд важных достоинств:

  • Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
  • Скорость монтажа. Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
  • Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
  • Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
  • Богатый выбор изделий, различающихся по размерам, крепости и прочим характеристикам.

Поэтому сегодня почти ни один крупный строительный объект не обходится без использования плит перекрытия.

Габариты плит

Сегодня изготавливаются плиты разных габаритов. Благодаря тому, что размеры бетонных плит перекрытия сильно различаются, специалисты могут легко подобрать те, которые подойдут для возведения конкретного здания.

Например, длина плит варьируется в пределах 2400-12000 мм. Ширина может составлять 1000-7200 мм. Для большей информативности стоит разместить таблицу с подробным описанием габаритов плит перекрытия:

Тип плитыРазмер плиты, мм
ДлинаШирина
1ПК
2ПК
3ПК
От 2400 до 7500 с шагом 300, исключая 69001000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК90001000, 1200, 1500
1ПК
2ПК
3ПК
От 3600 до 7500 с шагом 300, исключая 6900От 2400 до 3600 с шагом 300
1ПК
2ПК
3ПК
От 2400 до 3600 с шагом 300От 4800 до 7200 с шагом 300, исключая 6900
4ПКОт 2400 до 6600 с шагом 300, а также 7200 и 90001000, 1200, 1500
5ПК6000, 9000, 120001000, 1200, 1500
6ПК120001000, 1200, 1500
7ПКОт 3600 до 6300 с шагом 30001000, 1200, 1500, 1800
ПГ6000, 9000, 120001000, 1200, 1500

Как видите, плиты могут сильно различаться по размеру. Это позволяет специалистам легко подбирать наиболее подходящие материалы для выполнения конкретных работ.

Классификация плит

Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции.

Пустотные

Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.

Пустотные плиты перекрытия.

Ребристые

Основная сфера применения – строительство кровли в промышленных зданиях – складах и ангарах.

Ребристые плиты перекрытия.

Монолитные

Не имеют внутренних пустот. Представляют армированные конструкции из бетона высоких марок. Главное достоинство – высокая прочность. Сравниться с ними не могут плиты других типов. Применяются при возведении высотных зданий, когда несущая способность является более важным фактором, чем малый вес и высокий коэффициент шумоизоляции.

Монолитные плиты перекрытия.

Сфера применения существенно увеличивается, так как конструкция плит существенно различается. Это дает инженерам возможность легко выбирать материал, подходящий для определенного здания.

Расшифруем маркировку

Маркировка плит перекрытий дает возможность проектировщику легко узнать важные данные о конкретном строительном материале. Это крайне важно – ему достаточно прочесть всего несколько символов, чтобы определить, какая плита обеспечит нужный уровень безопасности и надежности.

Рассмотрим маркировку плиты ПК63.12-3. АтVта

Маркировка плиты перекрытия ПК63.12-3.АтVта расшифровывается:

  • Буквы ПК обозначают тип изделия – плита перекрытия.
  • Первое число показывает длину плиты. В маркировке используются дециметры, а не другие единицы измерения. На практике длина на 20 миллиметров меньше указанной в маркировке. Поэтому, данная плита будет иметь длину 62,8 дециметра или 628 сантиметров.
  • Второе число – ширина плиты. Она также указывается в дециметрах, однако, фактическая ширина плиты на 10 миллиметров меньше. Так что, можно с уверенностью утверждать, что ширина плиты будет составлять 11,9 дециметра или 119 сантиметров.
  • Последнее число, после дефиса, обозначает несущую способность. Измеряется она в центнерах на квадратный метр. Эта плита способна выдерживать нагрузку до 300 килограмм на квадратный метр.
  • Буквы в конце обозначают дополнительные характеристики изделия. Так, АтVта сообщает, что плита армирована арматурой предварительного напряжения.

Кроме этого, могут встречаться следующие обозначения:

  • т – при создании изделия использовался тяжелый бетон. Благодаря этому она отличается повышенной прочностью, что позволяет применять её в местах с повышенной механической нагрузкой.
  • а – отверстия плиты имеют уплотняющие вкладыши.

Запомнив эти нехитрые обозначения, даже непрофессионал легко сможет понять, какая конкретно плита скрывается за сложной маркировкой. Значит, сумеет определить, в каких местах её использование будет лучшим решением.

Дополнительная маркировка

При необходимости маркировка дополняется ещё одной буквой. В качестве примера рассмотрим маркировку 2ПКТ 56.10-8 та. Буква Т обозначает необходимое количество опор. Она показывает, что при установке плиты, последняя должна иметь минимум три опоры. Стоящая на её месте буква “К” означает необходимость четырех опор. Но большинство плит перекрытия нуждается всего в двух опорах, что и подразумевается в случаях, когда дополнительной буквы в маркировке нет.

В маркировке встречается обозначение ПГ или же ПБ. Первое обозначает, что плита имеет грушевидные пустоты. Маркировка ПБ обозначает плиты, при изготовлении готовых использовалось непрерывное формование. Для этого производитель использует длинные стенды.

Как вы убедились, маркировка легко поддается расшифровке. Изучив обозначения и взглянув на маркировку, вы узнаете характерные для конкретной плиты перекрытия размеры, назначение и ряд других параметров.

Другие статьи по теме:

виды, марки и особенности монтажа

Бетонные перекрывающие плиты являются наиболее востребованными в строительстве. Такой материал необходим при возведении жилых, промышленных и административных зданий любой этажности. Особенно популярны пустотные перекрытия. Их конструкция имеет меньшую массу, чем у сплошных, без потерь в прочности и надежности. Наличие пустот также не сказывается на несущих способностях конструкции. При этом тепло- и звукоизоляция намного выше.

Определение

Плиты перекрытий железобетонные многопустотные представляют собой несущие бетонные перегородки, располагаемые горизонтально в строящихся объектах. Их устанавливают между этажами, под чердаками или в качестве несущих перегородок. В конструкции предусмотрено наличие нескольких полостей разного сечения: овального, круглого, полукруглого. При их производстве используется легкий и тяжелый бетон. Армирование применяется для увеличения прочности конструкций.

Вернуться к оглавлению

Назначение

Основное назначение пустотных плит — монтаж перекрытий на стыках этажей при строительстве домов из кирпича, стеновых блоков и бетона. Благодаря преимуществам, этот вид перекрытий стал популярным среди всех ЖБИ. Пустотной плитой сооружают перекрытия в многоэтажных, частных и монолитных объектах. Часто такие изделия применяются в качестве несущих каркасов. В промышленности чаще применяют многопустотные армированные модификации из тяжелых бетонов.

Вернуться к оглавлению

Преимущества изделий

Главным фактором, определяющим преимущества перекрывающих конструкций, является наличие пустот:

  1. На изготовление конструкции требуется меньше стройматериала.
  2. За счет заполнения пустот воздухом перекрытия отличаются повышенной тепло- и шумоизоляцией.
  3. Отверстия в плитах применяются для прокладки инженерных коммуникаций.
  4. Пустоты снижают массу изделия, поэтому изделие оказывает меньшие нагрузки на фундамент.
  5. Использование предварительно-напряженного арматурного каркаса повышает прочностные и эксплуатационные показатели перекрывающего изделия.
  6. Применение многопустотного стройматериала экономически оправданно и позволяет в сжатые сроки возводить каркас дома.
Вернуться к оглавлению

Виды

Виды многопустотных плит перекрытия в сечении.

Многопустотные межэтажные изделия отличаются широким видовым ассортиментом. Изделия отличаются размерами, особенностями конструкции, сферой применения. По форме отверстий к пустотным железобетонным изделиям относятся:

  • плиты с круглыми пустотами;
  • конструкции с овальными полостями;
  • изделия с грушевидными отверстиями;
  • перекрытия с овальными пустотами.

По назначению:

  • кладка по одной стороне;
  • по двум торцевым сторонам;
  • по трем сторонам;
  • по двум боковым и двум торцевым.

Отдельным видом пустотных железобетонных перекрытий является плита ПБ, полученная путем непрерывного безопалубочного формования на длинных стендах. Ее назначение — обеспечение опоры по двум сторонам.

Вернуться к оглавлению

Размеры и вес

От размеров пустот зависят эксплуатационные характеристики перекрывающего элемента. Диаметр круглых отверстий в плите колеблется в диапазоне от 140 мм до 203 мм. Чем меньше эта величина, тем прочнее изделие. На прочность влияет толщина перекрытия. Это значение равно 22 см. Есть более массивные продукты, например, плита 6ПК, толщина которой 30 см. Облегченные модификации производятся из легкого бетона и имеют толщину 160 мм. Такими плитами сооружают межэтажные перегородки для газоблочных или пенобетонных стен.

Стандартные размеры:

  • длина варьируется в пределах 1,5—16 м;
  • ширина бывает 1, 1,2, 1,5 и 1,8 м;
  • масса колеблется в диапазоне от 500 кг до 4 тонн.

Несущая способность таких изделий имеет стандартную величину, равную 800 кг/м2. Но встречаются межэтажные перегородки, рассчитанные на нагрузку 1200—1250 кг/м2.

Глубина опирания железобетонных пустотных плит составляет 9—25 см.

Вернуться к оглавлению

Материалы и особенности конструкции

Данную марку цемента используют для производства плит с отверстиями.

Для получения плит с отверстиями нужен бетонный раствор на цементе М300 и М400. Эти две марки обеспечивают готовое изделие высокими показателями прочности и пластичности. Цемент М400 придает стойкость перекрытию к моментальной нагрузке 400 кг на 1 см3/сек, а 300-я марка наделяет плиту способностью не проламываться при прогибах.

С целью повышения прочностных характеристик и для повышения несущей способности бетонных перекрытий в изделия монтируют стальные пруты. С этой целью используется арматура из нержавеющей стали класса А3 и А4. Материал отличается повышенной коррозионной стойкостью и устойчивостью к колебаниям температур в диапазоне «– 40 °C»—« 50 °C».

Практикуется применение натяжной арматуры. Процесс армирования происходит в четыре стадии:

  • натяжение стальных прутьев в форме;
  • укладка арматурной сетки в форму;
  • заливка бетоном;
  • обрезка излишка арматурных элементов, выступающих из затвердевшего бетона.

Натяжение придает плитам способность выдерживать максимальное динамическое и статическое давление без провисания и прогибов. При этом в торцы, опирающиеся о стены, дополнительно монтируют двойную арматуру, что наделяет изделие стойкостью к нагрузкам от своей массы и веса верхних стен без деформации. Таким перекрытием сооружаются высотные промышленные здания.

Вернуться к оглавлению

Марки пустотных плит перекрытия

Существующие марки пустотных перекрывающих плит: 1ПК (ПК), 2ПК, 3ПК, 4ПК, 5ПК, 6ПК, 7ПК, ПГ, ПБ. Буквами обозначается:

  • тип изделия — пустотная плита перекрытия;
  • форма отверстия — круглое, грушевидное и т. п.;
  • количество сторон опирания, например, Т или Ч — три или четыре стороны, соответственно.

Цифрами обозначаются:

  • реальная длина (дм), которая меньше ГОСТовской на 20 мм;
  • реальная ширина (дм), которая меньше стандарта на 10 мм;
  • несущая способность, например, цифра 3 соответствует 300 кг/м2.

Последние буквы в маркировке обозначают:

  • АтV — армирование нижней рабочей части изделия осуществлено преднапряженной арматурой категории АтV;
  • т — при изготовлении применялся тяжелый бетон;
  • а — имеются уплотняющие вкладыши в отверстиях на торцах.
Вернуться к оглавлению

Особенности монтажа

Главным требованием при надежном монтаже пустотных перекрывающих плит является соблюдение рассчитанных параметров опоры на стены, внесенных в чертеж. Если площадь опирания будет недостаточной, произойдет деформация стены. Если площадь будет больше — увеличится теплопроводность, что не всегда желательно.

При монтаже перекрывающих конструкций следует учитывать минимально допустимую глубину опирания в соответствии со структурой стройматериалов здания. Например, для постройки из кирпича эта величина составляет 9 см, для газобетона и пенобетона — 15 см, а для стальных каркасов — 7,5 см.

Максимально допустимое заглубление при заделке панелей в стены не должно превышать 16 см при использовании в качестве основного стройматериала легких блоков или кирпича, и 12 см — при строительстве из железобетонных и бетонных изделий.

Вернуться к оглавлению

Нагрузки на пустотную железобетонную конструкцию

Пустотное перекрытие включает три составные части:

  • верхняя, предназначенная для кладки напольного покрытия, утеплителей;
  • нижняя, используемая для декорирования потолка и навешивания подвесных элементов;
  • конструкционная, расположенная между первыми двумя частями и удерживающая все железобетонное изделие в воздухе.

На среднюю часть изделия оказывают постоянную нагрузку отделочные элементы пола и потолка: люстры, подвесные потолки, колонны, ванны, перегородки и прочие подвесные элементы. К статике добавляется динамика, а именно давление от перемещающихся по поверхности объектов: люди, домашние животные и т. п.

Нагрузки различают: точечные (подвесные элементы, например, люстра) и распределенные (подвесной потолок). Бывают еще сложные в расчете комплексные нагрузки, например, давление, оказываемое ванной. В этом случае полная воды ванна оказывает распределенную нагрузку, а каждая ее ножка — точечную.

При расчете общего давления, оказываемого на железобетонное изделие с отверстиями, учитываются все возможные нагрузки. По полученным результатам выбирается конкретная плита, которая будет максимально подходить под требования.

Вернуться к оглавлению

Заключение

Многолетняя строительная практика показывает, что плиты перекрытия являются неизменным материалом, вне зависимости от типа сооружения — торговый комплекс, жилое здание или производственный цех.

Выбирая перекрытия в виде пустотных плит, существенно удешевляется и облегчается процесс строительства, улучшаются тепло- и звукоизоляционные параметры, повышается прочность и надежность здания.

Пустотные плиты перекрытия: маркировка, размеры, характеристики

Пустотные плиты перекрытия изготавливаются на основе новейших технологий и отличаются высокими эксплуатационными характеристиками, что обуславливает их востребованность при строительстве сооружений различного типа и назначения. Железобетонные конструкции этой категории располагают относительно небольшим весом по сравнению с монолитными аналогами продукции, при этом способны выдерживать значительные нагрузки статичного и динамичного характера.

Сферы применения

Пустотелые плиты применяются при формировании перекрытий на стыках этажей в строительстве объектов из кирпича, бетона и стеновых блоков. Конструкция востребована при возведении многоэтажных зданий и частных домов, в постройках сборного типа и сборно-монолитных сооружениях. Пустотные железобетонные изделия нередко используются в качестве несущих каркасов. При строительстве промышленных комплексов актуальны многопустотные армированные модификации конструкций из тяжелых бетонов.

Особенности конструкции пустотных плит

Конструктивно пустотелые элементы перекрытия представляют собой железобетонные изделия прямоугольной формы с продольными полостями.

Наличие полых каналов способствует увеличению эксплуатационных характеристик конструкций, в том числе:

  • усиливает прочность панели и повышает несущие способности изделия;
  • улучшает тепло- и звукоизоляционные характеристики межэтажного основания;
  • облегчает работы по монтажу инженерных коммуникаций.
Как выглядят пустотные плиты перекрытия

Строительный материал этой категории производится с применением различных технологий:

  1. Безопалубочный способ. Применяется вибрационное уплотнение состава на специальном оборудовании: пустотные панели формуются путем резки непрерывно перемещающегося бетонного массива. Параметры длины изделия задаются индивидуально, при этом максимальный размер пустотки не превышает 12 м. Продукция маркируется индексом ПБ.
  2. Изготовление ЖБ конструкции путем заливки смесью металлической опалубки, длина которой варьируется до 9 м. Внутри этого стационарного каркаса закреплена предварительно напряженная арматура в виде стальной сетки и прутьев. Конструкция подвергается виброуплотнению и проходит тепловую обработку в пропарочных камерах. Индекс изделия – ПК.

При производстве пустотелых элементов перекрытия используется бетонный раствор тяжелых марок – М400 и М300, для увеличения прочности основания применяется армирование стальными конструкциями.

Классификация видов

Железобетонные пустотные плиты перекрытия выпускаются в широкой номенклатуре. По форме отверстий различают следующие виды продукции:

  • плиты с полостями круглого сечения;
  • элементы перекрытия с грушевидными пустотами;
  • конструкции с отверстиями овальной формы.

По назначению выделяют:

  • кладка по одной стороне;
  • по двум торцам;
  • по трем сторонам;
  • по двум боковым и двум торцевым сторонам.

Отдельный вид пустотелых конструкций – плита с индексом ПБ, которая производится безопалубочным способом. Назначением этой продукции является обеспечение опоры по двум сторонам.

Характеристики пустотных плит перекрытия

Элементы перекрытия изготавливаются на основе действующих стандартов. Геометрическим параметрами железобетонной панели с продольными полостями являются длина, толщина и ширина изделия.

Размеры пустотных плит перекрытия по ГОСТу:

  • длина – 1,68- 12 м;
  • ширина – 0,98-1,48 м;
  • толщина – 22 см.

Массивные модификации панелей с полыми каналами, к примеру, плита 6ПК, располагают параметрами толщины в 30 см. Облегченные варианты продукции из легкого бетона выпускаются толщиной 160 мм. Модели конструкций этой категории применяются при сооружении межэтажных перегородок для блочных стен из ячеистого бетона.

На фото пустотная плита перекрытия 6ПК

Вес плиты перекрытия пустотной варьируется в пределах 0,75-5 т. Эксплуатационные характеристики перекрывающих конструкций зависят, в том числе, и от размеров полых каналов. Диаметр отверстий колеблется в диапазоне 140-203 мм.

Виды нагрузок

Стандартная величина несущей способности конструкции равна 800 кг/м². При этом выпускаются модификации межэтажных перегородок, рассчитанные на нагрузку в пределах 1200-1600 кг/м².

Элементы перекрытия воспринимают следующие виды усилий:

  • статические нагрузки. Сверху они создаются напольным покрытием, утеплительным слоем и массой стяжки, весом межкомнатных перегородок и мебели, а также тяжестью других функционально-декоративных предметов интерьера. Снизу на перекрывающую систему оказывают постоянную нагрузку потолочные осветительные приборы, подвесные потолки, потолочные карнизы для штор и другие навесные виды оборудования;
  • динамические нагрузки. Они в основном создаются в результате перемещения людей и домашних животных по поверхности межэтажной панели. Также в образовании переменной нагрузки участвуют подвижные элементы мебели на роликах, потолочные системы освещения на рельсовой основе, роликовые раздвижные перегородки с креплением на потолке.

Оказываемое на железобетонное основание давление по площади приложения делится на 2 категории:

  • точечные нагрузки – создаются подвесным оборудованием в виде люстры или потолочного прибора сплит-системы;
  • распределенные нагрузки – создаются, к примеру, конструкцией подвесного потолка.

Отдельная категория – комплексные нагрузки. Это сложные в расчете усилия, например, давление, оказываемое ванной. При этом наполненная водой ванна воздействует на поверхность распределенной нагрузкой, а каждая из ее опор создает локальное давление.

Расчет максимальной нагрузки на пустотную плиту перекрытия

При расчете давления, которое способна выдержать железобетонная конструкция с отверстиями, выполняются следующие действия:

  • разрабатывают детальную схему строения с учетом количества опор, которые оказывают давление на несущую панель, и особенностей их размещения;
  • рассчитывают суммарную массу воздействующих на пустотную плиту перекрытия конструкций и элементов;
  • делят общую нагрузку на количество межэтажных ЖБ панелей.

В итоге определяется значение действующих нагрузок, по полученным результатам выбирается плита с соответствующими характеристиками.

При расчете учитывают массу внутренних перегородок, суммарный вес напольных покрытий, утеплителя и цементной стяжки, тяжесть мебели и оборудования. Алгоритм расчета опорной конструкции ПК 23.15-8 с габаритами 1490х2280 мм весом 1180 кг и несущей способностью 800 кг выглядит так:

  • определение площади основы – 1,49х22,8=3,4 м²;
  • нагрузка на квадратный метр основания – 1180:3,4=347 кг;
  • отнимаем от значения усилия собственную массу – 800-347=453 кг;
  • суммируем воздействующую на м² основания общую массу конструкции пола, включая стяжку, утеплитель и покрытие, вес мебели, оборудования и людей – примерно 250 кг – вычисляем разницу с ранее полученным значением – 453-250=203 кг.

Разница в 203 кг определяет запас прочности на квадратуру площади основания.

Основная часть ЖБ панелей с пустотами располагает несущей способностью в 800 кг/м², это оптимальное значение для большинства жилых помещений.

Маркировка плит перекрытия

Железобетонные элементы с отверстиями маркируются согласно требованиям стандарта. Буквами обозначаются:

  • тип изделия;
  • конфигурация отверстия;
  • количество сторон опирания.

Цифрами обозначаются размеры пустотных плит перекрытия и несущая способность. При этом реальные габариты длины изделия меньше ГОСТа на 20 мм, а реальная ширина панели меньше ГОСТа на 10 мм.

К примеру, расшифровка маркировки ПК 23.15-8 выглядит следующим образом:

  • ПК – плита перекрытия с круглыми пустотами, изготовлена методом заливки в опалубку;
  • 23 – округленное значение длины в 22,8 дециметров;
  • 15 – округленное значение ширины в 14,9 дециметров;
  • 8 – несущая способность панели с пустотами, соответствует 800 кг/м².

Аналогичным образом расшифруется маркировка ПБ 72.15-12,5:

  • ПБ – панель с цилиндрическими полостями, выполненная безопалубочным способом;
  • 72 – округленный параметр длины в 71,8 дециметров;
  • 15 – округленный параметр ширины в 14,9 дециметров;
  • 12,5 – коэффициент несущей способности плиты, соответствует 1250 кг/м².
На фото плиты перекрытия ПБ 46-12-8

Также в маркировке указывают последними буквами следующие значения:

  • АтV – армировано перенапряженной арматурой категории АтV;
  • т – изготовлено из тяжелого бетона;
  • а – торцы усилены уплотняющими вкладышами в отверстиях.

Маркировка ЖБИ по стандарту позволяет заказчикам и проектировщикам определить необходимые параметры панели.

Усиление пустотных плит перекрытия

Применяемые в производстве межэтажных панелей с полыми каналами марки цемента обуславливают высокие показатели прочности и пластичности изделия:

  • цемент М400 придает стойкость перекрывающей панели к нагрузке в 400 кг/см³/сек;
  • цемент М300 наделяет изделие способностью не проламываться при прогибах.

Для усиления параметров прочности и несущей способности конструкции оснащают арматурой из нержавеющей стали класса А3 и А4. Стальные пруты этой категории отличаются высокими показателями стойкости к коррозии и устойчивости к перепадам температур в диапазоне от -40°C и до +50 °C.

Практикуется усиление натяжной арматурой, процесс включает следующие стадии:

  • натяжение прутьев из нержавеющей стали в каркасной форме;
  • укладка стальной сетки;
  • заливка бетоном формы с армирующей конструкцией;
  • обрезка выступающих из затвердевшей бетонной массы элементов арматуры.

Усиление натяжной арматурой придает конструкции перекрытия способность выдерживать значительные усилия статики и динамики без провисания и прогибов. Для повышения стойкости железобетонной панели к нагрузкам от собственной массы и тяжести верхних стен в опирающиеся о стены торцы дополнительно монтируют двойную арматуру. Усиленные таким методом элементы способны выдерживать максимальные нагрузки без деформации, что обуславливает применение в сооружении перекрытий при строительстве высотных промышленных зданий.

Преимущества продукции

Плиты перекрытия пустотные располагают массой конкурентных преимуществ:

  • повышенная прочность конструкций с отверстиями при относительно легкой массе в сравнении с полнотелыми железобетонными панелями;
  • отменные теплоизоляционные характеристики и свойства звукопоглощения;
  • высокие показатели устойчивости к воздействию вибрации, возможность эксплуатации в сейсмоопасных регионах;
  • пустотный железобетонный материал не подвержен коррозии;
  • продукция отличается высокой устойчивостью к повреждениям грызунами и насекомыми;
  • безусадочность строительного материала, соответствие размеров;
  • ускоренные темпы выполнения монтажных работ;
  • повышенная плоскостность, что обуславливает легкость последующих работ по отделке;
  • возможность эксплуатации в различных климатических регионах.

Большой плюс в копилку – расширенная номенклатура продукции, которая изготавливается промышленным способом.

К недостаткам относят необходимость применения специального грузоподъемного оборудования для перемещения в связи с повышенной массой пустотных плит.

Высокие эксплуатационные характеристики железобетонных элементов перекрытия с пустотными каналами обуславливают их востребованность в строительстве зданий различного назначения и промышленных сооружений.

Пустотелая доска

Доска Knightcore (Hollowcore) представляет собой сборную предварительно напряженную бетонную доску, изготовленную с помощью прецизионного процесса экструзии из бетона с нулевой осадкой, обеспечивающего превосходный размерный контроль и однородность. Плиты разрезаются по длине, чтобы обеспечить точность размеров и гладкость торцов.

Пустотная доска весит меньше на квадратный фут, чем аналогичные элементы террасной доски, представленные на рынке. В результате доска Hollowcore предлагает более высокое отношение пролета к глубине.

Нижняя сторона пустотелой доски представляет собой гладкую стальную форму и может быть оставлена ​​как есть или окрашена текстурированной краской. Во многих случаях использования полов может использоваться пустотелая доска без бетонного покрытия. Стыки между плитами заделываются раствором и покрываются кромкой, применяется подходящая подстилка или набивка и укладывается отделочный ковер, деревянный пол или плитка.

Пустотная доска

производится в контролируемых заводом условиях лицензированных производителей в Соединенных Штатах и ​​Канаде, что обеспечивает чрезвычайно точные и точные допуски.

В число

производителей пустотных плит входят многие крупные производители сборного железобетона и предварительно напряженного бетона, которые полностью укомплектованы персоналом для обеспечения комплексных продаж и технических услуг.

Пустотная доска используется практически во всех мыслимых типах зданий и может использоваться с любой системой несущих стен или каркаса.

Пустотная доска изготавливается шириной 4–0 дюймов и различной глубиной.

Планка

Hollowcore соответствует требованиям ASTM E119 по допустимой и неограниченной огнестойкости и внесена в список Underwriters Laboratories, Inc.для двухчасовых классификаций огнестойкости (с верхом), в ограниченных и неограниченных условиях. Также доступны трех- и четырехчасовые рейтинги с отливкой в ​​полевых условиях.

Пустотные плиты перекрытия из дощатого бетона устойчивы к воздушному шуму и передаче ударного шума, а также обладают качествами, превосходящими характеристики цельной бетонной плиты эквивалентной толщины.

Акустические испытания показывают оценки STC 48 и NRC 55 для перекрытий. В Канаде пустотные доски одобрены C.M.H.C. № допуска: 7098.

Пустоты могут использоваться для электрических каналов, а также для каналов принудительной подачи и возврата воздуха.

Использование пустотных панелей перекрытия и кровельных плит приведет к снижению общей стоимости строительства для вашего следующего проекта. Устранены временные и погодные задержки при формовании и отверждении заливного бетона на месте.

Пустотный дощатый пол и плиты крыши доставляются прямо на строительную площадку для немедленного возведения — даже в ненастную погоду.Полые ячейки позволяют сэкономить место и средства, поскольку их можно использовать для воздуховодов отопления и кондиционирования, вытяжек наружу, электропроводки и трубопроводов.

Пустотная доска, так как она сделана из бетона, практически не требует обслуживания. Пустотная доска служит владельцу на протяжении всего срока службы здания.

Доска

Hollowcore используется в конструкциях по всей Северной Америке и прошла тщательные испытания в полевых условиях.

1. Эта компания должна производить, поставлять и монтировать все предварительно напряженные сборные железобетонные элементы из досок Knightcore, включая заливку швов между элементами.

2. Изготовитель должен представить монтажные чертежи на согласование с архитектором.

3. Все пустотные железобетонные элементы должны быть изготовлены из досок Knightcore, подвергнутых машинной экструзии в рамках строго контролируемого производственного процесса.

4. Блоки из пустотелых досок должны изготавливаться в соответствии с последней редакцией ACI 318 или CSA A23.3.

1. Все материалы, используемые при производстве панелей Hollowcore, должны соответствовать всем соответствующим спецификациям ACI и CSA.

2. Бетон должен иметь минимальную прочность на сжатие 3000 фунтов на квадратный дюйм при переносе и 6000 фунтов на квадратный дюйм через 28 дней.

3. Предварительно напряженная прядь должна представлять собой 7-проводную прядь без покрытия в соответствии с CSA A135 или ASTM A416.

4. Блок из пустотелых досок должен быть изготовлен методом экструзии с использованием гладких жестких стальных форм и отрезан по длине, как показано на заводских чертежах.

1. Монтаж должен производиться опытными сборщиками ЖБИ под компетентным контролем.

2. Опорные поверхности для плит пустотных плит будут подготовлены другими до истинно ровной поверхности.

3. Строительство здания с допустимыми отклонениями является обязанностью генерального подрядчика.

4. Плиты должны быть тщательно заделаны цементно-песчаной жидкостью в соотношении 1: 3, при этом необходимо следить за тем, чтобы стыки между плитами были должным образом заполнены.



6 «пустотелый стержень

Вес = 44 фунта / кв. Дюйм

Крышка до центра прядей = 1 3/8 дюйма

Нити Размах ->

10

12

14

16

18

20

22

24

4-3 / 8 « Нагрузка

250+

240

165

115

85

62

46

33

Камера

0.05

0,07

0,08

0,08

0,07

0,04

-0,01

-0,10

5-3 / 8 « Нагрузка

250+

250+

210

155

115

85

65

50

Камера

0.07

0,10

0,12

0,13

0,13

0,11

0,07

0,01

6-3 / 8 « Нагрузка

250+

250+

250+

185

140

105

85

65

Камера

0.09

0,12

0,15

0,17

0,18

0,18

0,16

0,11

6 «Секция — 2» Топпинг

Крышка до центра прядей = 1 3/8 дюйма

Композитное покрытие: толщина 2 дюйма, f’c = 5 KSI, единичная масса.= 150 ПКФ

Нити Размах ->

10

12

14

16

18

20

22

24

4-3 / 8 «

Нагрузка

250+

250+

235

170

120

85

60

45

Камера

0.05

0,07

0,08

0,08

0,07

0,04

-0,01

-0,10

5-3 / 8 «

Нагрузка

250+

250+

250+

220

165

120

90

70

Камера

0.07

0,10

0,12

0,13

0,13

0,11

0,07

0,01

6-3 / 8 «

Нагрузка

250+

250+

250+

250+

200

150

115

90

Камера

0.09

0,12

0,15

0,17

0,18

0,18

0,16

0,11



8 «пустотелый стержень

Вес = 57 PSF

Прикрытие до центра прядей = 1.75 «

Нити Размах ->

10

12

14

16

18

20

22

24

26

28

30

32

4-1 / 2 « Нагрузка

520

420

351

300

239

186

146

116

93

74

59

47

Камера

0.08

0,11

0,15

0,18

0,21

0,24

0,25

0,26

0,25

0,22

0,17

0,10

5-1 / 2 « Нагрузка

535

433

362

309

269

233

189

152

123

100

82

67

Камера

0.10

0,15

0,19

0,24

0,28

0,32

0,36

0,39

0,40

0,40

0,37

0,32

7-1 / 2 « Нагрузка

567

459

384

328

285

252

224

201

181

150

125

105

Камера

0.15

0,21

0,27

0,34

0,42

0,49

0,56

0,63

0,68

0,73

0,75

0,76

8 «Секция — 2» верх

Крышка до центра пряди = 1.75 «

Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

Нити Размах ->

12

14

16

18

20

22

24

26

28

30

32

34

36

4-1 / 2 «

Нагрузка

534

444

337

305

235

183

144

113

89

70

53

40

Нет данных

Камера

0.11

0,15

0,18

0,21

0,24

0,25

0,26

0,25

0,22

0,17

0,10

-0,01

Нет данных

5-1 / 2 «

Нагрузка

548

455

387

335

294

240

192

154

124

100

80

64

50

Камера

0.15

0,19

0,24

0,28

0,32

0,36

0,39

0,40

0,40

0,37

0,32

0,24

0,13

7-1 / 2 «

Нагрузка

577

479

408

353

310

274

245

221

191

158

131

109

90

Камера

0.21

0,27

0,34

0,42

0,49

0,56

0,63

0,68

0,73

0,75

0,76

0,74

0,68



10 «пустотелый стержень

Пустотелый сердечник 10 дюймов

Вес = 65 PSF

Прикрытие до центра прядей = 1.75 «

ниток

пролет ->

16

18

20

22

24

26

28

30

32

34

36

38

6-1 / 2 «

Нагрузка

486

424

368

309

256

211

175

147

123

103

87

73

Камера

0.23

0,28

0,34

0,39

0,44

0,48

0,51

0,54

0,55

0,55

0,53

0,048

8-1 / 2 «

Нагрузка

501

437

387

333

284

244

209

176

149

126

107

91

Камера

0.27

0,34

0,40

0,46

0,53

0,59

0,64

0,68

0,72

0,74

0,74

0,72

Пустотелый сердечник 10 дюймов

Прикрытие до центра прядей = 1.75 «

Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

ниток

пролет ->

20

22

24

26

28

30

32

34

36

38

40

42

6-1 / 2 «

Нагрузка

439

379

307

252

208

172

143

119

98

81

67

54

Камера

0.34

0,39

0,44

0,48

0,51

0,54

0,55

0,55

0,53

0,48

0,41

0,32

8-1 / 2 «

Нагрузка

447

400

345

294

249

208

175

147

124

104

87

73

Камера

0.40

0,46

0,53

0,59

0,64

0,68

0,72

0,74

0,74

0,72

0,68

0,61



12 «пустотелый стержень

Пустотелый сердечник 12 дюймов

Вес = 75 фунтов на квадратный фут

Прикрытие до центра прядей = 1.75 «

ниток

пролет ->

28

30

32

34

36

38

40

42

44

46

48

50

6-1 / 2 «

Нагрузка

177

146

122

101

84

69

57

46

37

Камера

0.32

0,33

0,34

0,33

0,30

0,26

0,20

0,12

0,02

8-1 / 2 «

Нагрузка

254

229

200

177

158

139

120

103

89

76

65

56

Камера

0.62

0,68

0,73

0,77

0,80

0,82

0,83

0,81

0,78

0,72

0,63

0,52

Пустотелый сердечник 12 дюймов

Прикрытие до центра прядей = 1.75 «

Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

ниток

пролет ->

28

30

32

34

36

38

40

42

44

46

48

50

6-1 / 2 «

Нагрузка

200

164

135

111

90

73

58

45

34

Камера

0.32

0,33

0,34

0,33

0,30

0,26

0,20

0,12

0,02

8-1 / 2 «

Нагрузка

278

253

232

204

181

156

133

113

96

81

68

57

Камера

0.62

0,68

0,73

0,77

0,80

0,82

0,83

0,81

0,78

0,72

0,63

0,52




Если вам нужна дополнительная информация о Knightcore Plank, свяжитесь с нами.


Меньше значит больше с пустотными перекрытиями

Универсальный продукт для многих целей

Пустотные плиты перекрытия представляют собой сборные плиты из предварительно напряженного бетона, обычно используемые при устройстве полов в многоэтажных жилых, коммерческих, офисных и промышленных зданиях. Также можно использовать пустотные плиты при вертикальной или горизонтальной установке в качестве стен или шумозащитных барьеров. Плиты были особенно популярны в Северной Европе, где при строительстве домов упор делался на сборный железобетон.Есть разные виды многопустотных плит. Обычно стандартная ширина составляет 1200 мм.

Экономия бетона

Высокооптимизированное и экономичное использование материала делает пустотные плиты одним из самых экологичных продуктов в строительстве.

Сборная бетонная плита имеет трубчатые пустоты, проходящие по всей длине плиты, что делает плиту намного легче, чем массивная цельная бетонная плита перекрытия такой же толщины или прочности.

В поперечном сечении пустотных плит бетон используется только там, где это действительно необходимо.Места, где бетон действует только как балласт, заменяются пустотами. Например, в многопустотных плитах диаметром 200 мм 49,9% поперечного сечения составляют пустоты. В многопустотных плитах толщиной 400 мм этот процент может достигать 55,6. Это дает экономию затрат на бетонные материалы, а также на вертикальные конструкции, фундамент и арматуру.

Плита долговечная

Предварительно напряженные пустотные плиты не растрескиваются при эксплуатационных нагрузках. Это снижает прогиб по сравнению с конструкциями из железобетона, потому что вся секция пустотной плиты способствует сопротивлению нагрузкам.Когда растрескивание устранено, арматура будет лучше защищена от коррозии, что продлит срок службы конструкции.

Свобода индивидуального дизайна

Когда проектируется здание с пустотными перекрытиями, легкое длиннопролетное решение предлагает больше возможностей по сравнению с традиционными массивными короткопролетными плитами. Когда в жилых домах используются пустотные плиты, перегородки внутри квартир обычно могут быть ненесущими. Это дает свободу для индивидуального проектирования квартир, а также для внесения изменений в течение срока службы здания.

В коммерческих и общественных зданиях длиннопролетные пустотные плиты позволили построить удобные автостоянки без столбов, с быстрым и легким доступом и выездом.

Звукоизоляция для высоких требований

Во многих странах к звукоизоляции современных многоэтажных жилых домов предъявляются очень высокие требования. Пустотные плиты перекрытия хорошо удовлетворяют этому требованию, особенно в отношении передачи звука по воздуху. При использовании стандартных пустотных плит можно легко выполнить требование R’w ≥ 55 дБ по отношению к передаче звука по воздуху.

Наиболее распространенные толщины с соответствующими пролетами:

Пустотные плиты толщиной 370 мм были специально разработаны для жилых домов с целью выполнения требований по звукоизоляции без дополнительного бетонного покрытия.

ПОДРОБНЕЕ О ПЛИТАХ С ПОЛЫМ СЕРДЕЧНИКОМ

Зачем нужны пустотные плиты — технология сборного железобетона Elematic

Универсальный продукт для многих целей

Пустотные плиты обычно используются при устройстве перекрытий в многоэтажных зданиях, как в простых, так и в сложных проектах жилых, коммерческих, образовательных, медицинских и промышленных зданий из-за их универсальности в отношении перекрытия.Толщина многопустотных плит может составлять от 120 до 500 мм, а типовой пролет составляет 5-20 м. Стандартно они имеют ширину 1,2 м, но иногда используются и другие размеры, например 2,4 мес.

Плиты обладают отличной огнестойкостью, высокой прочностью и уменьшенным собственным весом, что позволяет соответствовать стандартам сейсмостойкости. Кроме того, их отличные тепловые свойства помогают снизить потребление энергии на отопление и охлаждение зданий. Например, можно использовать многопустотные плиты для строительства уникальных строительных объектов, где необходимы эффективные акустические свойства (до R’w ≥ 55 дБ для стандартных пустотных плит) и высокая несущая способность.Плиты также хорошо подходят для доступного жилья, где ресурсоэффективное строительство является ключевым моментом.

Oodi, новая Центральная библиотека Хельсинки в Финляндии, построенная из пустотных плит.

Из чего делают пустотные плиты?

Нечасто обсуждают одну интересную перспективу для пустотных плит. Плиты изготовлены из двух материалов, свойства которых доведены до крайних пределов. Во-первых, бетон: общая прочность мокрого литого бетона составляет C20 / 25, а прочность пустотного бетона — C40 / 50-C50 / 60.То есть более чем в два раза сильнее. Конечно, специальный бетон прочностью 100-200 МПа выпускался для конкретных целей, но сейчас мы говорим о базовом строительстве.

Кроме того, пряди предварительного напряжения изготовлены из особо прочной стали. Часто считается, что титан или углеродное волокно являются более прочными материалами, чем сталь. Однако сталь трудно достать, и поэтому предварительное напряжение оплетки очень прочное. У них разрывное усилие 1860 МПа. Для сравнения, титан имеет предел прочности на разрыв 1100 МПа.Кроме того, считается, что углеродное волокно относится к собственному классу 1500 — 2500 МПа, но предварительно напряженная сталь относится к тому же классу прочности. Номинальная прочность на разрыв стандартной арматурной стали составляет 550 МПа. Следовательно, прядь предварительного напряжения более чем в три раза прочнее!

Однако пустотные плиты не всегда используются в качестве горизонтальных конструкций. Также их можно устанавливать вертикально в качестве наружных стен, перегородок и шумозащитных экранов. Этому способствуют длинные пролеты и прочная конструкция. Следовательно, они особенно полезны для промышленных зданий, где требуется высокое унифицированное пространство.С другой стороны, плиты обладают высокой устойчивостью к изменяющимся погодным условиям и имеют эффективное шумоподавление, что делает их идеальными шумозащитными экранами.

Устанавливаются многопустотные плиты.

Эффективное использование площади

Пустотные плиты не только позволяют возводить универсальные здания, но и увеличивают полезную площадь пола. Как? Пролет многопустотной плиты без промежуточных опор может достигать даже 20 м, что позволяет получить просторные помещения с меньшим количеством перегородок.

Вдумайтесь: при использовании многопролетных многопустотных плит перекрытия жилых домов внутри квартир можно размещать ненесущие перегородки. Это дает архитекторам свободу действий, поскольку планировку этажа можно легко изменить. Для этого конструкция здания должна быть спроектирована так, чтобы плиты были длиннее комнат или даже квартир. Аналогичным образом, в коммерческих и общественных зданиях длиннопролетные пустотные плиты позволяют использовать меньше внутренних несущих конструкций, например.грамм. столбы, которые могут сильно раздражать, например, в паркингах. Таким образом, архитекторы и конструкторы имеют больше свободы в проектировании хорошо функционирующих и визуально привлекательных пространств.

Кроме того, уменьшение потребности в несущих перегородках и колоннах приводит к более легким конструкциям. Таким образом, уменьшается вес всего здания, что приводит к меньшему размеру и более доступному фундаменту. Это особенно полезно при проектировании и строительстве зданий в сейсмических зонах, поскольку силы землетрясения пропорциональны весу конструкции.

Повышение устойчивости

В целом, пустотные плиты являются одним из наиболее экологически безопасных продуктов в строительстве, поскольку для их изготовления требуется меньше материала — меньше цемента, меньше воды и меньше стали, чем для монолитных. Кроме того, пустоты в плитах делают производство более экономичным. В результате получаются более легкие плиты, что снижает расходы на транспортировку, поскольку за один раз можно доставить больше плит по сравнению, например, с цельными плитами.

Целые конструкции, построенные из пустотных плит, также имеют более длительный срок службы, потому что плиты не трескаются при эксплуатационных нагрузках, а вся арматура защищена от коррозии. Итак, если задуматься, мир пользуется спросом на устойчивое и прочное строительство из-за роста населения, экстремальных погодных условий и сейсмичности. Следовательно, имеет смысл проектировать здания, которые выдержат испытание временем. В конце концов, устойчивое развитие поддерживается и даже требуется различными заинтересованными сторонами; правительства, граждане и другие компании строительной отрасли.

Подводя итог, вопрос не столько в том, зачем использовать многопустотные плиты, сколько в том, почему их не использовать? Пустотные плиты очень хорошо протестированы — 1 000 000 000 м² = один миллиард квадратных метров пустотных плит должны быть установлены только в Европе — надежное и безопасное решение. Я считаю, что от выбора сборного железобетона выигрывают все стороны: подрядчики, застройщики и люди, которые работают и живут в зданиях.

Если вы хотите узнать больше о том, как можно использовать многопустотные плиты, я и мои коллеги из Elematic рады помочь.

Полы из сборного железобетона с пустотелым сердечником | Доски и плиты

Ведущий производитель в Великобритании предварительно напряженных пустотелых бетонных полов

Пустотные перекрытия Milbank (также известные как плиты или доски) представляют собой предварительно напряженные бетонные плиты с внутренними трубчатыми пустотами, которые создают эффективную и легкую доску, которая намного легче других плит перекрытия такой же толщины или прочности. Снижение веса дает такие преимущества, как более низкие транспортные расходы и экономия на стоимости требуемых материалов (бетон).

Универсальные пустотные плиты

Пустотные плиты обычно используются при строительстве верхних этажей квартир и квартир, коммерческих зданий и больших домов. Они обладают превосходными тепловыми свойствами и предлагают улучшенный тепловой КПД во всех разработках. Пустотные доски Milbank доступны в виде блоков глубиной 150 мм, 200 мм и 250 мм и производятся стандартной шириной 1200 мм (хотя доступны различные формы и ширины в соответствии с вашими индивидуальными требованиями).При совместной установке и заливке блоки Milbank Hollowcore образуют единую монолитную плиту.

Установка пустотных полов от Milbank Concrete Products от имени Tec Construction Ltd для Carebase Ltd.

Преимущества пустотелых полов из досок / плит:

  • Быстрый монтаж — наши бригады могут смонтировать до 300 квадратных метров пустотных профилей в день (в зависимости от условий на стройплощадке).
  • Отношение большого пролета к глубине — большие площади могут быть покрыты одним пролетом / доской, что означает меньшую эффективность стали / кирпичной кладки и структурную эффективность.
  • Превосходная внутренняя огнестойкость.
  • Никаких подпорок не требуется, поскольку доски создают мгновенную рабочую платформу — другие профессии могут получить мгновенный доступ для продолжения своей работы.
  • Включает прочный потолок, готовый для размещения услуг / проводки и т. Д.
  • Превосходная звукоизоляция и передача шума.
  • Превосходные тепловые свойства и повышенная тепловая эффективность в зданиях.

Заглушки для служебных отверстий с пустотелым сердечником SafeTread от Milbank Concrete Products

Поставьте безопасность на первое место с нашими специальными противоскользящими покрытиями SafeTread Hollowcore.Эти специально разработанные недорогие крышки из стеклопластика, установленные Milbank Concrete Products во время установки пустотелого пола, защищают ваши служебные отверстия, обеспечивая непрерывную работу на объекте и сводя к минимуму любой риск случайной травмы.

При глубине всего 3 мм крышки SafeTread просты в установке и снятии и представляют собой идеальное решение для предотвращения спотыкания любой сборной пустотной плиты с предварительно вырезанными служебными отверстиями. Если вам требуются наши покрытия SafeTread в сочетании с пустотелым полом, сообщите об этом члену команды при размещении заказа.


Полный ассортимент противоскользящей продукции SafeTread из стеклопластика, включая нескользящий настил, нескользящий пол, противоскользящие лестницы, решетки и крепежные детали, можно найти на сайте safetread.co.uk.

Лист данных пустотелого сердечника

Щелкните здесь, чтобы просмотреть технические характеристики полов Milbank Hollowcore

Щелкните здесь, чтобы просмотреть ссылки на калькулятор перекрытия пола, таблицы диапазона нагрузки и загрузки документов.

Ищете предложение?

Наша специализированная команда по продажам и оценке готова ответить на любой ваш вопрос о пустотных досках и плитах.Пожалуйста, присылайте любые вопросы по адресу [электронная почта защищена] или, как вариант, звоните нам по телефону 01787 223 931

(PDF) Расчет основных плит перекрытия разной длины

IOP Conf. Серия: Материаловедение и инженерия 1079 (2021) 032035

в среднем составило около 2,8%, отклонение максимальных прогибов составило примерно -10,84%; а отклонение

разрывной нагрузки составило около 4,3%.

Аналитические заключения, касающиеся Строительных норм по Сводам практических правил, имеют

значительных отклонений от числовых.Для начала нагрузки трещины отклонение расчета

в соответствии со строительными нормами от численного значения с естественным сечением плиты составило

со средним значением -3,5% с максимальным значением около -15%. Максимальные отклонения в аналитическом расчете

преобладали над численными результатами во всех случаях в среднем на 7,5%. Максимальное отклонение

составило более 10% для образца 4500 мм. длинный. Однако несущая способность плит сердечника

в их естественной форме меньше, чем несущая способность, рассчитанная

аналитически согласно Строительным нормам, в среднем на 29%.

4. Выводы

На основании полученных данных авторы могут сделать следующие выводы.

• Чем длиннее выборка, тем больше коэффициент корреляции и стремится к единице. Это означает увеличение соответствия

между диаграммами нагрузки-прогиба.

• Чем длиннее рассматриваемые образцы, тем меньше отклонений в нагрузке начала трещины. Причем

и

они сводят к нулю для образцов 3900 мм и более. Однако для плит от 2400 мм до 3600 мм,

результаты расчетов двутавровых плит необходимо умножить на коэффициент 1.03. Если провести расчет

аналитически, согласно нормативным документам, то этот коэффициент будет примерно

0,97.

• Возможные отклонения прогибов аналогичны картине нагрузки при запуске трещин. Однако

отклонений прогибов между образцами имеют довольно большую разницу. В связи с этим 1

следует умножить на коэффициент 0,85 для плит от 2400 до 3000 мм. Следует умножить плиты

от 3300 до 3600 мм на 0.9 и образцов более 3600 мм — на 0,95 для уточнения результатов

при предъявлении многопустотных двутавровых плит.

• Несущая способность из-за аналитического расчета имеет очень большой коэффициент запаса прочности, который

может вызвать перерасход материала при проектировании железобетонных конструкций и расчетах для

первой группы предельных состояний. Авторы стремятся провести дальнейшие исследования и разработать коэффициенты

, которые сделают расчеты несущей способности основных плит более точными.Для плит шириной 1 метр

результаты несущей способности, полученные из аналитических расчетов согласно Правилам строения

, можно уменьшить в среднем на 30%. Тем не менее, стоит учесть, что

эта нагрузка, выполненная в ходе численного эксперимента в ANSYS PC, является мгновенной, а расчеты

— постоянно действующей нагрузкой.

5. Справочные материалы

[1] Абдулазиз И. Аль-Негхеймиш, Ахмед К. Эль-Сайед, А. Маджед О Ханбари, Абдулрахман М.

Альхозайми 2018 Длительный прогиб предварительно напряженных пустотных плит SCC Строительство и

Объем строительных материалов 189 pp 181-191

[2] Стивен Фуберт, Карам Махмуд, Эхаб Эль-Салакави, 2016 Поведение предварительно напряженных пустотелых плит

Плиты, упрочненные на изгиб с помощью приповерхностного монтажа армированного углеродным волокном полимера

Журнал армирования композитов для Construction vol 20 (ASCE) pp 1943-5614 0000692

[3] Prakashan LV, Jessymol George, Jeena B Edayadiyil, Jerin M George, 2016 г., Экспериментальное исследование

по поведению на изгиб пустотных бетонных плит. Прикладная механика и материалы, том

857 pp 107-112

[4] Pachalla, Sameer Kumar Sarma, Prakash S Suriya, 2017 г. Экспериментальная оценка влияния

открытий

на поведение предварительно напряженных сборных пустотных плит ACI Structural Journa Vol 114

pp 427-436

[5] Tae-Sung Eom, In-Hye Hwang, Seung-Jae Lee и Tae-Won Park 2018 Режим разрушения и сдвиг

Прочность пустотных плит без напряжения при одностороннем сдвиге ACI Structural Journal

Farmington Hills I 115 стр. 1131-1141

Как моделировать полы из сборных пустотных плит в Revit: — 8020 BIM

Ранее на собрании группы на этой неделе у меня был коллега по вопросу о том, как лучше всего смоделировать пустотелые доски в Revit, чтобы они правильно отображались в 3D-видах (в отличие от параметров составной колоды в разделе «Разбивка материалов»).Как всегда, у меня был ответ, похожий на «ну, вот как я делал это раньше, используя…».

Это проблема у меня. Я немного разбираюсь в Revit Modeling (активный пользователь с 2007 г.) и должен проверить себя, чтобы убедиться, что я не догматичен в отношении того, как ИСПОЛЬЗУЕМЫЕ вещи должны быть выполнены, особенно обходные пути. Итак, я спустился в пресловутую кроличью нору и решил составить обновленное руководство по лучшему способу моделирования сборных пустотелых плит перекрытия в Revit:

Итак, лучший способ моделирования сборных пустотелых полов в Revit — это использование расширения Revit Precast Extension (находится и устанавливается из приложения Autodesk Desktop)

  1. Смоделируйте несущий пол как обычно: вкладка «Конструкция» → «Пол» → «Несущий пол».
  2. Добавьте необходимые проемы в полу.
  3. Настройте параметры конфигурации сборных пустотелых ячеек (находятся на вкладке сборных железобетонных изделий) в соответствии с вашими потребностями.
  4. Наконец, выберите перекрытие, затем выберите «Разделить» на вкладке «Сборный железобетон». Пол будет автоматически сегментирован в сборку из пустотелых досок, которые естественным образом образуются вокруг отверстий и т. Д.

Итак, теперь, когда мы в общих чертах знаем процесс создания сборных пустотных плит перекрытия в Revit, давайте углубимся в рабочий процесс, чтобы что вы можете стать мастером создания пустотелых полов в Revit:

Примечание. Я создал сопроводительное видео, которое иллюстрирует полный рабочий процесс создания несущих пустотных перекрытий в Revit.Если это ваш предпочтительный формат обучения, он встроен ниже, поэтому я надеюсь, что он вам понравится!

Если вы предпочитаете более линейное описание процессов, связанных с созданием сборных пустотелых элементов в Revit, перейдите к полному пошаговому руководству под видео:

Чтобы выполнить шаги, описанные ниже (за исключением шага 7), вам потребуется установить Structural Precast for Revit 20xx Extension (2018/2019/2020).Если на ленте Revit нет вкладки Precast , это означает, что расширение еще не установлено. Вот как это получить:

  1. Откройте приложение Autodesk для ПК.
  2. Нажмите кнопку « R » на левой стороне , чтобы перейти к конкретным установкам и расширениям Revit.
  3. Перейдите к Structural Precast для Revit 20XX (в зависимости от используемой версии) и нажмите Обновить .
  4. Дождитесь завершения обновления, перезапустите компьютер и откройте Revit.

На ленте Revit должна появиться вкладка Precast.

Домашний интерфейс приложения Autodesk для ПК Установка Revit 2018 из сборного железобетона из настольного приложения Autodesk

1) Ознакомьтесь с семействами сборных железобетонных изделий Revit

После установки расширения также устанавливается настраиваемая библиотека сборных железобетонных изделий для расширения, из которого можно заимствовать семейства сборных железобетонных изделий Revit.Эта новая папка содержит множество вариантов семейств сборных железобетонных изделий, но пользователям необходимо ознакомиться с ними для моделирования пустотных перекрытий: #

Семейные местоположения из сборного железобетона

3 типа пустотных плит — Есть 3 типа пустотных плит, которые можно найти в следующем каталоге:
C: \ ProgramData \ Autodesk \ Structural Precast for Revit 2018 \ Families \ en \ Custom Slabs
( Примечание — замените «2018» на любую версию Revit, над которой вы работаете. Семейство пустотных плит Пряди пустотных плит типа 1 Пряди пустотных плит типа 2

2 типа пустотных пустот , которые можно найти в том же каталоге файлов Revit, что и пустотелые плиты выше:
— Круглая пустота
— Овальная пустота

Семья Круглой Бездны Овалл Пустота

1 Тип монтажных деталей с пустотелым сердечником , находится в следующем каталоге:
C: \ ProgramData \ Autodesk \ Structural Precast for Revit 2018 \ Families \ en \ Mounting Parts
(Примечание. Версия, над которой вы работаете)

— Пустотная плита — Паз

Пустотная плита с сердечником — Семейство пазов

2 типа профилей пустотных перекрытий по умолчанию , можно найти в следующем каталоге:
C: \ ProgramData \ Autodesk \ Structural Precast for Revit 2018 \ Families \ en \ Profiles
(Примечание — замените «2018» с любой версией Revit, над которой вы работаете)
— Пустотная плита — Профиль A
— Пустотная плита — Профиль B

Пустотная плита с сердечником — Профиль А Пустотная плита с сердечником — Профиль B

2) Общие сведения о Revit Precast Configurator и его настройка

Чтобы открыть настройки Precast Configuration, перейдите на вкладку Precast → Configuration. После открытия вы увидите дерево выбора с левой стороны. В дереве выбора выберите Параметры пустотных перекрытий . Вам будут представлены варианты конфигурации вашей конструкции пустотной плиты под следующими заголовками.

  1. Сегментация — параметры сегментации — это то, что управляет функцией Разделить , которая создает пустотелый пол в Revit. В настройках сегментации вы можете указать, какой тип семейства пустотных досок вы хотите использовать в следующем несущем перекрытии.Вы также можете выбрать, какой тип профиля следует использовать для соединительных сторон пустотных досок. В примере (настройки показаны ниже) я сохранил стандартный тип пустотных плит в сочетании с профилем кромки A.
Конфигурация сборного железобетона Revit, Назначение свойств сегментации для конструкции пустотной плиты.
  1. Заводской чертеж — Параметры заводского чертежа определяют формат вывода доски по заводским чертежам, которые должны быть предоставлены проектировщикам сборного железобетона.Если у вас нет конкретных требований из них, которые вам нужно включить, можно сохранить настройки по умолчанию, которые предоставляет Revit Precast Extension.
Revit Precast Configuration, Заводские чертежи

3) Смоделируйте конструктивный пустотелый пол

Подход к моделированию сборного пустотного перекрытия в Revit несколько странен по сравнению с другими упражнениями по моделированию в Revit. Это связано с тем, что вы сначала моделируете несущие перекрытия как обычные несущие перекрытия в Revit, а затем используете PRecast Extension, чтобы разделить пол на ряд деталей или сборочных элементов, которые будут включать семейства пустотелых досок.Рабочий процесс по сути таков:

  1. Сначала создайте конструкцию требуемого типа пола — здесь вы должны создать тип пола, на котором «размещается» сборка элементов Hollowcore. Для этого выберите существующий этаж и нажмите , введите в палитре свойств . Затем нажмите , дублируйте и дайте новому типу пола подходящее имя.
  2. Смоделируйте пол как обычно. Перейдите на вкладку «Структурные» → «Полы» → «Несущие перекрытия». Нарисуйте требуемую границу для плиты и убедитесь, что направление пролета установлено на правильную границу , чтобы ваши блоки Hollowcore пролетали в правильном направлении.
  3. Примените желаемые отверстия с валами и т. Д. Для этого перейдите на вкладку «Конструкция » → Отверстия → Вал и втяните стояк шахты для пола (полов).
  4. Используйте надстройку Precast.
    • Выберите несущий перекрытие на виде в плане. Затем перейдите на вкладку Precast → Разделить → Пустотелый сердечник.
      • Примечание. Приведенное выше будет соответствовать ранее выбранным параметрам конфигурации.
    • Сборные блоки автоматически сгенерируют и создадут полную сборку пустотного перекрытия.Обратите внимание на то, как элемент Hollowcore формируется вокруг отверстий в месте на исходной модели пола.
Создание несущей конструкции сборного пола перед использованием сборного железобетона для разделения пола на пустотные доски Пол был разделен с помощью настроек конфигурации сегментации на пустотную плиту и несущую стяжку, как показано (верхний этаж) — обратите внимание, как операции были учтены в генерации пустотных досок.

4) Создайте выемки вокруг опор:

Процесс создания надрезов во вновь созданной структурной пустотелой плите Revit относительно прост — существует семейство монтажных деталей, которые поставляются с удлинителями из сборного железобетона, которые могут справиться с этим с относительной легкостью.Стоит отметить, что это семейство по умолчанию немного недоработано и требует небольшой работы, чтобы наладить его и работать без сбоев. Процесс создания надрезов в пустотном дощатом перекрытии Revit выглядит следующим образом:

  1. Перейдите на Вставить вкладку → Загрузить семейство. Перейдите к семействам, которые находятся в папке данных программы → Autodesk → Structural Precast for Revit 20XX → Семейства → ru → Монтажные детали → Пустотная плита — выемка. (20xx следует заменить на номер версии Revit yoru, 2018, 2019 и т. Д.)
  2. Перейдите на вкладку «Структура» → «Компонент» и выберите семейство выемок на палитре свойств.Поместите Notch на пол (используя функцию «Место на грани» на ленте).
  3. Семейство Notch не работает по умолчанию, поэтому выберите его , нажмите Edit Family , и мы можем провести генеральную уборку.
  4. Измерьте размер выемки на справочном плане и назначьте метки длины и ширины соответствующим размерам
  5. Перейдите на вид сбоку, задайте размер выемки и назначьте метку глубины для размера
  6. Наконец, поверните тип семейства на Void на палитре свойств.
  7. Загрузить в Project → Override Existing и его значения параметров.
  8. Поместите выемки Где требуется.

Наконец, перейдите на вкладку Изменить → Вырезать . Сначала выберите пол, затем выемки. Отряды Hollowcore должны будут восстановиться, и для этого может потребоваться время на каждую доску.

Семейство пустотелых канавок с указателями длины и ширины, управляющие размеры Семейство Hollowcore Notch с примененной меткой глубины — обратите внимание, что идентификационные данные семейства были обновлены до Void Доработана выемка в перекрытии из пустотелых плит Revit, позволяющая не повредить основную колонну. Доработана выемка в перекрытии из пустотелых плит Revit, позволяющая не затронуть подъем основной колонны — выемка выделена

5) Маркировка пустотелых досок

Маркировка блоков пустотелых досок — простой процесс.Единственное, что нужно помнить, это то, что Hollowcore Planks идентифицированы как сборочные элементы, поэтому вам необходимо использовать сборочный тег.

  1. Перейдите на вкладку «Вставка» → «Загрузить семейство» → «Аннотации» → «Тег сборки».
  2. Затем нажмите TG , чтобы начать тегирование. Выберите элементы полой доски. В качестве альтернативы перейдите к «Аннотировать» → «Пометить все» → «Теги сборки» , чтобы пометить все элементы досок сразу.

Присвойте значения метки типа пустотелым доскам , чтобы метки обновлялись со ссылкой.

Вид в плане с полностью размеченными элементами досок пустотной плиты

6) Процесс создания заводских чертежей пустотелых стержней

Наконец, способ создания рабочих чертежей невероятно прост при использовании подключаемого модуля Revit Structural Precast Plugin. Шаги по созданию рабочих чертежей для каждого элемента пустотелой доски следующие:

  1. В диалоговом окне Configuration перейдите в раздел Shop Drawings под Hollowcore Slab Tab и c измените стили и настройки презентации в соответствии с вашими потребностями s — здесь нет жесткого правила, просто постарайтесь работать в соответствии со стандартами чертежей, применимыми к вашей местности.
  2. Затем вернитесь к виду, где вы можете увидеть блоки пустотных досок. S выберите пустотную доску и, пока она выбрана, перейдите на вкладку Сборный железобетон → Заводской чертеж . Revit займет некоторое время, но вы перейдете к новому листу с полным набором чертежей для конкретной доски Hollowcore .
  3. Заводской чертеж будет помещен в раздел «Сборки » в Диспетчере проектов (как показано на рисунке ниже).
Сначала выберите пустотелую доску Revit, затем выберите Заводские чертежи на вкладке «Сборный железобетон». Заводской чертеж для ранее выбранной пустотелой сборной плиты будет автоматически создан в соответствии с критериями представления, установленными ранее в диалоговом окне «Конфигурация».

7) Альтернативный метод при работе без доступа к плагину

Если у вас нет доступа к Revit Structural Precast Extension (например, если вы пользуетесь более ранней версией Revit), вы можете обойтись созданием пустотной дощатой плиты из балочной системы и пользовательского семейства балок — шаги, описанные ниже :

  1. Создайте представителя семейства балок необходимого вам типа Hollowcore Plank — см. Изображение ниже.
  2. Используйте балочные системы, чтобы разместить пустотелые блоки с постоянным интервалом. Для этого перейдите на вкладку «Конструкция » → «Балочные системы ». Установите интервалы между балками в соответствии с шириной вашей пустотелой доски, в нашем примере расстояние между центрами 1200 мм.
  3. Нарисуйте границу балочной системы , чтобы представить границу пустотного перекрытия — не бойтесь выходить за пределы желаемой площади пола, поскольку при необходимости мы можем обрезать балки.
  4. Перед завершением эскиза системы балок, убедитесь, что направление пролета правильное, то, как будет перекрывать пустотную плиту.
  5. Если у вас есть пустотелые доски, выходящие за желаемую границу, используйте опорные плоскости для создания нефизического объекта, который может разрезать семейство пустотелых балок назад.

Существует быстрая альтернатива моделированию пустотной плиты перекрытия, если у вас нет доступа к пристройке. Этот метод, очевидно, имеет некоторые предостережения — вам придется использовать массы для вырезания пустот в полу, опорные плоскости для обрезки границ и т.д. через.

Щелкните здесь, чтобы получить подробное руководство, показывающее, как создавать пользовательские семейства балок в Revit .

Специальное семейство балок, созданное для соответствия поперечному сечению одиночной доски из сборной пустотной плиты Revit Построение границы балочной системы с выделенным направлением пролета Доработанная плита перекрытия с пустотным сердечником, смоделированная с помощью балочной системы — план Доработанная плита перекрытия с пустотным покрытием, смоделированная с помощью балочной системы — 3D

На этом мы завершаем подробное руководство по моделированию пустотных несущих перекрытий перекрытия в Revit.Если у вас есть какие-либо другие советы, которые вы хотели бы предложить, которые подходят для этого поста, прокомментируйте их ниже, и я обязательно буду обновлять контент со временем. Я надеюсь, что вы нашли это полезным, и, пожалуйста, присылайте любые отзывы через контактную форму веб-сайта.

Не забудьте подписаться на информационный бюллетень 8020 BIM, чтобы получать отличные уведомления о моих личных откровениях Revit и заметки о предстоящих удобных обучающих публикациях, подобных этой.

Увидимся в следующем.

Найл

Подпишитесь на информационный бюллетень 8020 BIM

Пустотелый сердечник | Инвентаа

Пустотные плиты представляют собой предварительно напряженные элементы, отлитые с использованием передовой технологии экструзии.Стержни изготавливаются в толщину, идущую по длине, из специальных стальных труб. Плиты производятся в виде элементов толщиной 150, 200, 240, 265, 320, 400 и 500 мм как стандартные изделия. Могут быть спроектированы и поставлены плиты другой толщины. Стандартная ширина плит — 1200 мм. Плиты меньшей ширины могут быть предоставлены в соответствии с требованиями дизайна. Длина пустотных плит может составлять примерно 21 метр в зависимости от условий нагружения.

Пустотные плиты представляют собой предварительно напряженные бетонные плиты различной длины и толщины.

Пустотные плиты на 40-50% легче обычных железобетонных плит тех же размеров. Подсчитано и установлено, что количество бетона в плите является лишним и просто увеличивает вес элемента. В плитах Hollowcore этот лишний вес снимается с плит путем изготовления сердечников. Уменьшение веса плит приводит к значительной общей экономии строительных затрат. Благодаря уменьшенному весу плиты несущий каркас можно сделать легче. Сниженный общий вес каркаса и пола приводит к уменьшению размеров фундамента.

Помимо экономии на стоимости конструкций, достигается дополнительная экономия времени. В то время как несущие элементы, то есть балки или стены, являются конструктивными элементами, пустотные плиты могут быть изготовлены отдельно и установлены, когда конструкция будет готова. Это приводит к значительной экономии времени и затрат на строительство.

С небольшими изменениями в торцевых деталях он может имитировать монолитную плиту в отношении общей устойчивости конструкции.

Более длинные пролеты и большая прочность пустотных плит особенно полезны для длиннопролетных зданий e.грамм. кинозалы, зрительные залы, автостоянки, торговые комплексы, где требуется свободное пространство.

Приложение

Пустотные плиты используются во всех областях, где требуются перекрытия или крыши. HCS также использовались при строительстве фасадов промышленных навесов и ограждающих стен. К ним относятся:

  • Коммерческие здания
  • Автостоянки
  • Кинозалы
  • Аудитории
  • Жилые комплексы
  • Частные дома и виллы
  • Промышленные навесы (несущие конструкции из листовой кровли)

Ниже приведены преимущества использования пустотелых конструкций. плиты:

  • Отсутствие трещин при эксплуатационных нагрузках.
  • Отсутствие положительного прогиба при нормальных постоянных нагрузках.
  • Меньший прогиб для сверхналоженных нагрузок.
  • Более длинный пролет и большие нагрузки, чем у обычных плит такой же глубины.
  • Более длинный пролет, что означает меньшее количество балок и колонн, что дает больше свободного пространства и экономию для клиента.

Inventaa производит предварительно напряженные пустотные плиты следующих толщин: 150, 200, 240, 265, 320, 400 и 500 мм. В зависимости от условий нагрузки плиты длиной до 21 метра могут быть спроектированы, изготовлены и возведены на месте.

Пустотные плиты отливают с помощью экструдеров для бетона. Inventaa использует для этой цели экструдеры Elematic, которые используются во всем мире. Бетон, используемый для производства этих плит, производится в контролируемых условиях на собственных заводах по дозированию и миксеру, которые используются только для внутреннего использования.

Арматурные пряди предварительно напряжены в соответствии со стандартами с помощью специального оборудования, обеспечивающего надлежащее напряжение всех прядей. После того, как слябы отлиты в отливку, их накрывают листами и оставляют в исходном состоянии для развития первоначальной прочности.Прочность бетона составляет не менее 60% от расчетной прочности до того, как напряжение в предварительно напряженных прядях будет снято с обрывов. После поперечной резки прядей их проскальзывание должно оставаться в допустимых пределах.

Контроль качества

Контроль качества осуществляется в соответствии со стандартными процедурами качества Inventaa в хорошо оборудованных лабораториях. Испытательное оборудование калибруется и обслуживается через фиксированные промежутки времени, чтобы гарантировать, что результаты испытаний соответствуют номиналу.

Структурные испытания конечного продукта проводятся через регулярные промежутки времени для определения фактической прочности плит на сдвиг и изгиб.

После производства все плиты визуально проверяются на наличие трещин, сломанных краев, отделки и проскальзывания стренги перед отправкой для доставки.

Все пустотные плиты отверждаются в соответствии со стандартом Inventaa и процедурами компании. Во время отверждения плиты регулярно поливают водой и накрывают полиэтиленовыми листами, чтобы удерживать влагу вокруг них.

Полный график стандартных процедур контроля качества компании можно запросить в отделе качества.

В качестве специальной услуги мы можем предложить полный отчет о контроле качества для отдельного проекта, состоящий из дат отливки, испытания куба и других проверок качества для конкретного проекта. Эта услуга согласовывается с нашим отделом продаж.

Монтаж

Монтаж пустотных плит — простой процесс. Бригада монтажников, обученная Inventaa под руководством опытных руководителей, гарантирует, что установка будет соответствовать требуемым спецификациям.

Монтаж ведется в непрерывном режиме. В стальных и сборных конструкциях пустотные плиты кладут непосредственно на опору. На монолитных бетонных конструкциях пустотные плиты укладываются на фанерные прокладки для выравнивания.

Процесс монтажа в большинстве случаев занимает 1 день примерно на 400 м 2 в зависимости от сложности работы.

После возведения плит выравнивание плит будет выполнено в течение 2 дней с момента возведения.

Обученная бригада Inventaa выполняет монтажные работы, что дает вам максимум знаний и экономию времени. При соблюдении определенных требований бригада подрядчика может выполнять монтажные работы.
В этом случае важно, чтобы подъем и перемещение плит выполнялись правильно в соответствии с процедурой, указанной Inventaa.

Inventaa не несет ответственности за плиты во время подъема, погрузочно-разгрузочных работ и монтажа, если монтаж выполняется подрядчиком.Мы даем гарантию на плиты только после завершения затирки и утрамбовки в соответствии с нашими спецификациями.

Подъем плит:

Плиты поднимаются прямо с прицепа на место.
Подъем полных плит осуществляется с помощью специально разработанного подъемного оборудования.

При подъеме плит детали (шириной менее 1200 мм) и плит с вырезами на концах используются стропные ремни.

При подъеме с помощью зажимов используются предохранительные цепи под плитой.Цепь не следует отпускать, пока плита не окажется на расстоянии примерно 100 мм от опоры.

Продукция Inventaa разработана в соответствии со стандартами качества. Inventaa оснащена современным программным обеспечением и компьютерами для проектирования пустотных плит для любого применения. Его опытные дизайнеры понимают и идут навстречу любому требованию клиента.

Таблицы нагрузок:

Таблицы нагрузок разработаны в соответствии со стандартом Inventaa. Для простых опорных плит значения грузоподъемности и прогиба приведены в таблицах нагрузок для различной толщины.
Для получения таблиц нагрузки свяжитесь с нашим местным отделом продаж или дизайна.

Пустотные плиты производятся стандартной шириной 1200 мм. При определенных условиях могут быть выполнены специальные ширины и вырезы.

Размеры и допуски показаны в таблице ниже:

+ 50%

94

Размеры

Допуски

Длина

До 4.5 м
от 4,5 м до 6 м
от 6,0 м до 12 м
> 12 м

+ 10 мм
+ 12 мм
+ 18 мм
+ 24 мм

Ширина дна

1200 мм

+0 мм
-3 мм

Глубина

150 мм
200 мм
240 мм
265 мм
320 мм
400 мм
500 мм

+3 мм
-7 мм

Ширина плиты детали

+ 20 мм

Плоскостность (максимальное отклонение от 1.5 м по прямой кромке)

+ 20 мм

Изгиб

Расчетное значение

+ 50%

9 мм

Положение прядей (максимальное отклонение от положения)

5 мм

Размер и положение вырезов, необходимые в отношении подробного структурного анализа

+ 20 мм

Снижение шума (дБ):

Свойства шумоподавления Hollowco re Плиты соответствуют следующей таблице:

9003 9002

9003 9002 дБ

HCS

HCS С СТЯЖКОЙ

ТВЕРДЫЙ БЕТОН ПЛИТЫ

HCS 150 + 75 мм Стяжка: 54 дБ

200 мм:
55 дБ

HCS 200:
53 дБ

HCS 200 + 75 мм Стяжка: 57 дБ

250 мм:
57 дБ

HCS 240:
55 дБ

HCS 240 + 75 мм Стяжка: 60 ​​дБ

290 мм:
60 дБ

HCS 265 :
56 дБ

HCS 265 + 75 мм Стяжка: 61 дБ

320 мм:
61 дБ

HCS 320:
58 дБ

HCS 320 + 75 мм Стяжка: +62 дБ

350 мм:
62 дБ

HCS 400:
60 дБ

HCS 400 + 75 мм Стяжка: 65 дБ

450 мм:
65 дБ

HCS 500:
63 дБ

HCS 500 +75 мм Стяжка: 68 дБ

560 мм:
67 дБ

Огнестойкость

Элементы пустотных плит соответствуют самым высоким требованиям по негорючести и огнестойкости.

Соединение плит
Стыки между плитами можно заполнять без опалубки.

Подшипники
В нормальных условиях для пустотных плит требуется минимальная опора не менее 60 мм.

При нормальных условиях подшипник всегда будет иметь размер 75 мм, чтобы учесть допуски в основной несущей конструкции. Для пролетов более 12 м расчетная опора должна быть 100 мм из-за повышенных допусков.

При возведении на бетонные балки, монолитные или блочные стены требуется 18-миллиметровый шов, чтобы учесть отклонения уровня опоры и обеспечить равномерное несущее напряжение.

При установке на стальную конструкцию плиты можно укладывать непосредственно на стальные балки или на полосу из рубероида или аналогичного материала.

Номинальный и минимальный подшипники зависят от условий нагрузки и типа конструкции. Пожалуйста, свяжитесь с конструкторскими отделами в вашем регионе для получения рекомендаций по конкретному проекту.

Усиление швов
В швах можно разместить арматуру, которая при необходимости действует как горизонтальная опора конструкции.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
