Щитовая опалубка: виды, характеристики, применение

В последнее время наблюдается повышенный спрос на строительство монолитных сооружений из железобетона. Для их отливки требуется устройство щитовой опалубки. Она позволяет значительно уменьшить финансовые расходы на строительные работы, сократить время их проведения и, при условии профессионального монтажа, добиться очень высокого качества бетонного литья. Использование данного типа опалубочной системы позволяет строителям изготавливать бетонные конструкции любой сложности и масштабов.

Что в общих чертах представляет собой сборно-щитовая опалубка?

Любая многоразовая щитовая опалубочная система включает в себя комплект щитов различного размера, крепежей и опорных элементов. В собранном состоянии она образует прочную форму без щелей, в которую укладывают арматуру и заливают бетон. Распалубка осуществляется только после набора бетоном необходимого порога прочности. Вес щитовой опалубки напрямую зависит от материала, из которого изготовлены щиты. Наименьшую массу имеют щиты из фанеры, пластика и алюминия, наибольшую же – из стали.

Разновидности опалубки

Стальная щитовая опалубка фото

Наибольшей популярностью в профессиональном монолитном строительстве пользуется стальная щитовая опалубка. Ее характерной особенностью является высочайшая механическая прочность. Это позволяет в самый сжатый срок выполнять отливку бетонных конструкций большой протяженности. Оборачиваемость такой системы легко достигает нескольких сотен рабочих циклов. Ввиду значительной массы и габаритов, установка щитовой опалубки из стали требует привлечения на объект мощной грузоподъемной техники. Подобные системы получили широкое распространение при строительстве фундаментов, стен и перекрытий большой протяженности.

Алюминиевая щитовая опалубка не столь сильно распространена, прежде всего, ввиду своей значительной стоимости. Ключевым ее достоинством является очень малый вес. Щиты по своей массе редко превышают 50кг, в связи с этим для их установки и демонтажа нет необходимости в применении грузоподъемной спецтехники. Как правило, алюминиевая щитовая опалубка устанавливается внутри строений и служит для создания небольших межкомнатных перегородок и стен.

Также в качестве материала для опалубочных щитов может использоваться специальная ламинированная влагостойкая фанера и различные композитные материалы.

Почему выгодна установка щитовой опалубки:

— Высокая скорость. Большинство щитовых опалубочных систем достаточно быстро монтируются. Это, в свою очередь, снижает трудоемкость и время строительных работ.

— Отменное качество литья. Правильная установка щитовой опалубки – это гарант надежности и безупречного качества отливаемых конструкций. При соблюдении технологии монтажа и сервисного обслуживания, щитовая опалубка позволяет получать стены и перекрытия, не требующие дополнительной декоративной обработки после распалубки.

— Экономичность. Универсальная щитовая опалубка рассчитана на большое количество рабочих циклов. Ее можно применять для создания различных изделий из железобетона несколько сотен раз. В долгосрочной перспективе это сводит себестоимость работ до минимума.

— Прочность. Стальная щитовая опалубка для стен и фундаментов способна без деформаций и других повреждений выдерживать огромное давление бетонной смеси. Таким образом, профессионалы получают возможность в один проход заливать крупногабаритный элемент здания.

— Ремонтопригодность. Замки для щитовой опалубки, щиты, подпоры и другие конструкционные элементы легко можно заменить на новые. Это исключает значительные затраты на покупку новой опалубочной системы, позволяя выполнить бюджетный ремонт.

По каким критериям классифицируется сборно-щитовая опалубка:

  • По конструкционным особенностям. В зависимости от размеров щитов, профессионалы подразделяют опалубочные системы на мелкощитовые и крупнощитовые. Они же, в свою очередь, бывают линейного, углового, шарнирного, многощелевого и универсального типа. По конструкционному исполнению опалубку принято делить на: подъемно-переставную, объемно-переставную, тоннельную (она же горизонтально перемещаемая), блочную, скользящую и пневматическую.
  • По материалу изготовления. Сталь, алюминий, дерево, пластик и др.
  • По типу отливаемой конструкции. Инвентарная щитовая опалубка может быть адаптирована для изготовления отвесных, вертикальных и горизонтальных железобетонных изделий.
  • Съемная или несъемная. В строительной практике существует такое понятие как: «несъемная опалубка». Она выступает в роли неотъемлемой части будущего железобетонного изделия. В частности, несъемная опалубка может выполнять поддерживающие функции, а также повышать тепло- шумоизоляцию сооружения.

Щитовая опалубка для стен

Для внешних стен большой протяженности используются системы, в состав которых входят стальные, деревянные, пластиковые либо полимерные щиты. Их высота может достигать 3,3 метров, а длина – 20-ти. Отдельные типы опалубки дают возможность корректировать толщину прямо в процессе выполнения работ на объекте. Для отливки стен и перегородок внутри здания применяют облегченные щиты из алюминия или композитных материалов, размер которых варьируется в диапазоне от 1 до 2,5м. Щитовая опалубка стен отличается высоким качеством контактных поверхностей, что исключает необходимость отделочных работ после распалубки.

Щитовая опалубка для фундамента

Щитовая опалубка для фундамента фото

Используется для устройства ленточного фундамента. Может быть как съемной, так и несъемной. Последняя разновидность пользуется массовым спросом в профессиональном строительстве. Данные опалубочные системы отличаются высокой герметичностью в местах стыков и широко распространены при строительстве жилых, коммерческих и производственных строений.

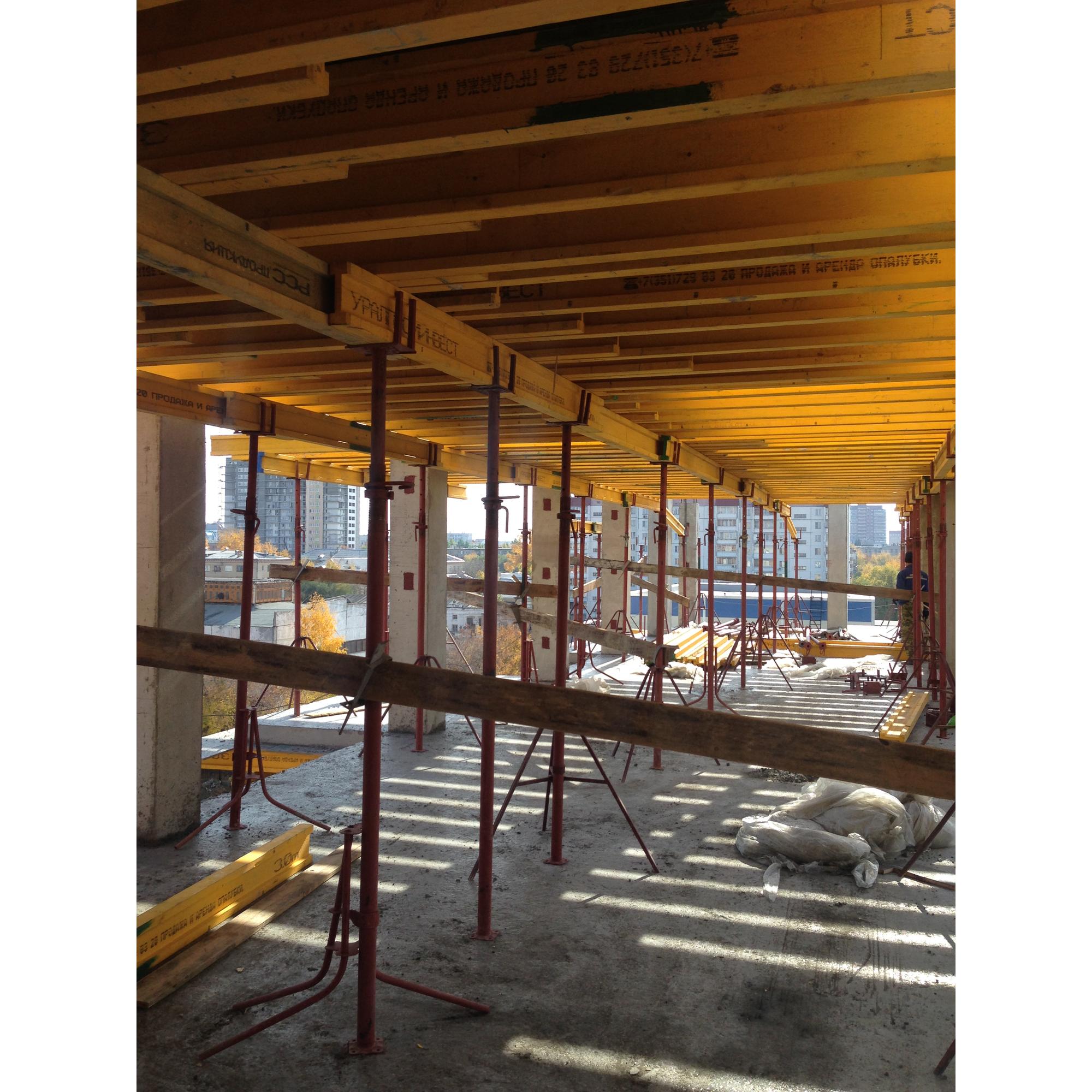

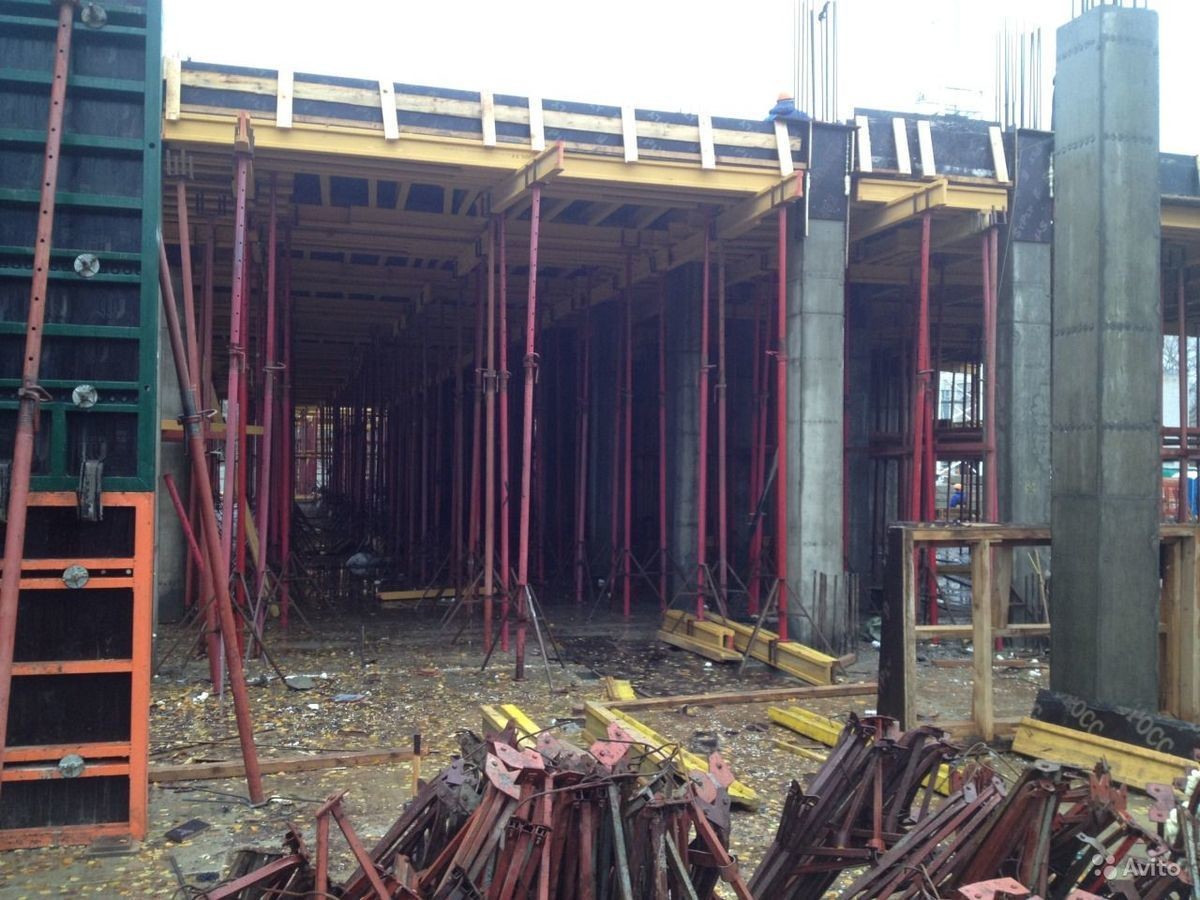

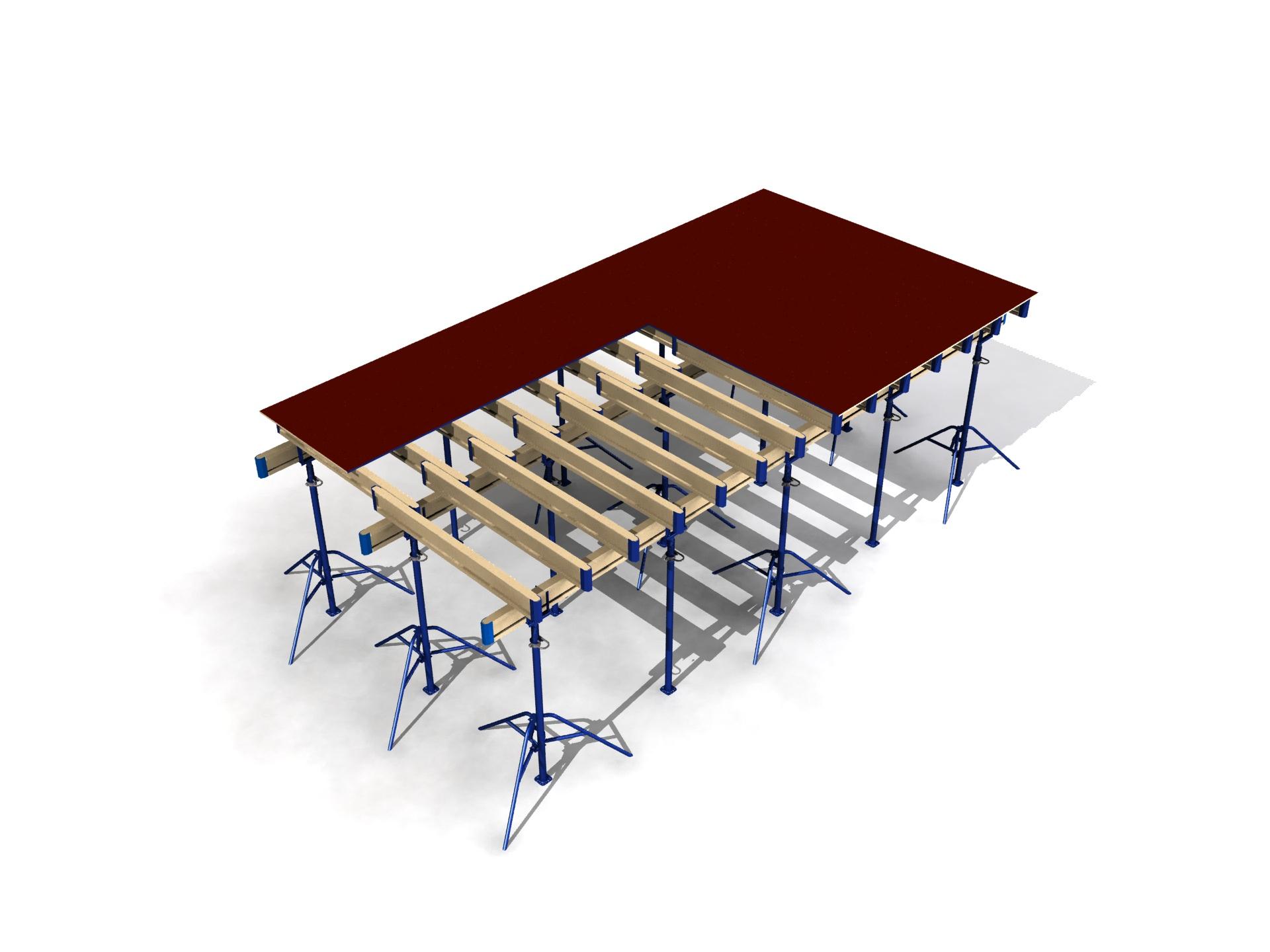

Щитовая опалубка перекрытий

К качеству исполнения и надежности межэтажных перекрытий и кровли предъявляются повышенные требования. Поддержка и фиксация щитов в данной опалубочной системе осуществляется при помощи специальных телескопических опор либо вертикальных стоек. Щитовая опалубка перекрытий на телескопических опорах (строительные домкраты) позволяет вести работы по монолитному бетонированию практически на любой высоте. Секрет заключается в том, что домкраты имеют регулировку высоты. Это дает возможность собрать опалубку под заливку как строго горизонтальных, так и наклонных перекрытий. В стандартном варианте, мастера могут возводить перекрытия на высоте до 20м., а в усиленном – до 40-ка метров.

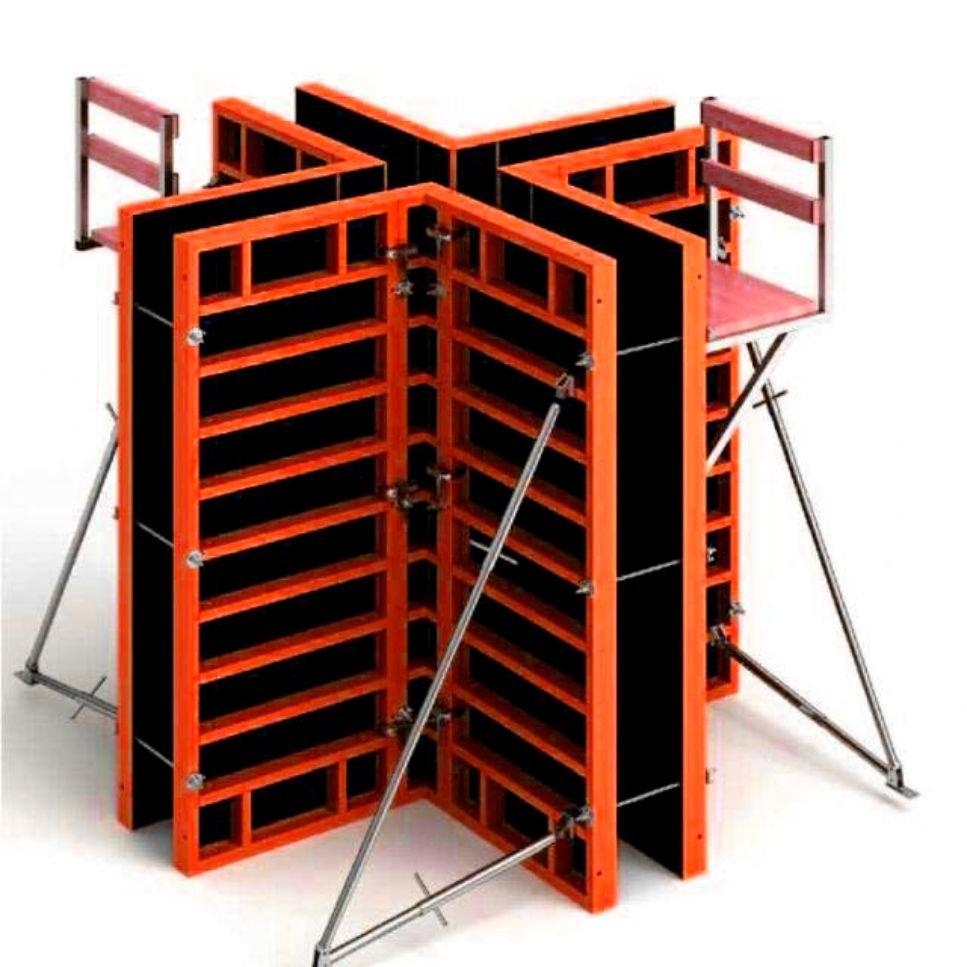

Угловая щитовая опалубка

Угловая щитовая опалубка фото

Включает в себя щиты для формирования внутренних и наружных углов. Позволяет достигать высокой точности и безупречной геометрии бетонных конструкций. После распалубки изделия не требуют дополнительной обработки.

Захват для щитовой опалубки – незаменимое приспособление, увеличивающее скорость и безопасность монтажных работ!

Строповка и подъем одиночных и собранных в секцию опалубочных щитов осуществляется с помощью специальных захватов. В зависимости от массы секции, профессионалы могут применять сразу несколько захватов. Перемещение осуществляется при помощи кранов. Захваты изготавливаются из высокопрочной стали, обеспечивают надежную фиксацию щитов, существенно поднимают скорость и безопасность работ.

Щитовая опалубка своими руками – это реально?

Да, вполне. Следует понимать, что сборка и установка опалубки самостоятельно оправдана лишь в частном строительстве. Для этого необходимо запастись различными материалами, набором крепежей и точным измерительным инструментом. В подавляющем большинстве случаев, в качестве материала для щитов применяют дерево или фанеру. Щиты обязательно следует обработать разделяющими составами, дабы исключить налипание бетона и упростить распалубку.

Однако, даже при самом ответственном подходе, добиться такого же высокого качества литья и скорости выполнения работ как в случае с заводскими системами не удастся. Дабы не подвергать себя ненужному риску и избежать финансовых потерь, компания «Ордос Опалубка» предлагает взять щитовую опалубку в аренду. За приемлемые средства в свое распоряжение вы получите любую разновидность опалубочной системы в безупречном техническом состоянии. При этом наши сотрудники самостоятельно доставят ее на объект, установят, демонтируют и проведут сервисное обслуживание.

Технология монтажа стальной щитовой опалубки — Симметрия

Для сокращения сроков монолитных работ в 5-8 раз на строительных площадках используется  щитовая опалубка  — вспомогательная временная конструкция, собираемая из стальных щитов различных размеров, предназначенная для придания монолитным конструкциям из бетона определённых параметров — таких как форма, геометрические размеры, положение в пространстве, структура поверхности.


Опалубочная система собирается в соответствии с требуемыми размерами, устанавливается в рабочее положение и заливается жидким раствором бетона. После его застывания, демонтируется.


Не следует забывать, что качество монтажа опалубки определяет прочность, надежность и долговечность получаемого монолита. Рассмотрим, как именно проводится сборка опалубочной системы.

До начала работы по монтажу стеновой опалубки должны быть выполнены организационно-подготовительные мероприятия в соответствии со СНиП 3.

01.01-85 «Организация строительного производства», а также должны быть выполнены следующие работы:

  • нивелировка поверхностей
  • разбивка осей стен
  • разметка положения стен в соответствии с проектом

На поверхности установки опалубки краской должны быть нанесены отметки, фиксирующие рабочее положение опалубки, подготовлена монтажная оснастка и инструмент, места установки опалубки должны быть очищены от грязи и мусора, а в зимнее время — от снега и льда.

Поступившие на строительную площадку элементы опалубки размещают в зоне действия башенного крана. Все элементы опалубки должны храниться под навесом в условиях, исключающих их повреждение, рассортированные по маркам и типоразмерам.

Пошаговый алгоритм монтажа щитовой опалубки стен

Щиты опалубки укладывают в табели на деревянных прокладках и подкладках. Остальные крепежные элементы укладывают в ящики.

Далее схема действий следующая:

  1. Чтение чертежей ППР и инструкций по сборке опалубки
  2. Производим монтаж стапеля для укрупнительной сборки (для высоких колонн и ригельно-балочной опалубки)
  3. Выполняем укрупнительную сборку щитов опалубки с помощью замков сборки(для высоких колонн и ригельно-балочной опалубки)
  4. Производим разметку колонн и пилонов на плите перекрытия
  5. Выполняем монтаж  первую г-образную сборку щитов, раскрепляя щиты подкосами и выверяем вертикальное положение
  6. Монтируем арматурный каркас колонны
  7. Устанавливаем стяжные винты/торцевые шкворни, трубки и дистанцеры для защитного слоя
  8. Производим монтаж ответной части опалубки колонны
  9. Проверяем вертикальность опалубки, регулируем с помощью подкосов, затем устанавливаем кронштейны подмостей и настилы с перилами и лестницами
  10. Протягиваем анкерные гайки на всех стяжных винтах и шкворнях



Крупнощитовую опалубку стен устанавливают в два этапа. Сначала монтируют арматурный каркас, затем – опалубку с одной стороны стены на весь этаж, а на последнем этапе – опалубку со второй стороны.



— 2

Просмотр всех записей по Консультант по опалубкам

Жидкость для опалубки

Вопрос: Есть ли у вас в наличии жидкость для опалубки? Леонид Дмитров Ответ: Да, у нас есть в наличии разделительная жидкость для опалубки, иначе называемая разделительной …

Читать далее
Доборный элемент к опалубке

Вопрос: Есть ли возможность обеспечить доборный элемент к опалубке через вашу компанию? Леонид Прокофьев Ответ: Да, конечно, помимо поставки опалубки комплектами, мы .

..

Читать далее
Аренда линейной опалубки

Вопрос: Есть ли возможность взять в аренду линейную опалубку? Что входит в комплект, какова стоимость? Руслан Стасенко Ответ: Да, мы сдаём в аренду линейную опалубку. …

Читать далее
Аренда криволинейной опалубки

Вопрос: Занимаетесь ли вы арендой криволинейной опалубки? Михаил Докучаев Ответ: Да, мы поставляем в аренду криволинейную опалубку. Криволинейная опалубка, иначе называемая .

..

Читать далее
Аренда и монтаж опалубки

Вопрос: Хотим установить опалубку. Существует ли у вас опция аренды? Николай Аверин Ответ: У нас вы можете приобрести необходимые материалы и комплектующие для монолитного …

Читать далее
Аренда замков для опалубки

Вопрос: Можно ли уточнить ассортимент замков для опалубки, которые вы сдаёте в аренду. Их характеристики и стоимость? Кирилл Зодченко Ответ: Наша компания сдаёт в аренду и …

Читать далее
Аренда железной опалубки

Вопрос: Возможно ли у вас взять железную опалубку в аренду? Сколько это будет стоить? Сергей Шишков Ответ: Конечно, мы предоставляем аренду железной опалубки для монолитного …

Читать далее
Аренда домкратов для опалубки

Вопрос: Скажите, пожалуйста, предоставляете ли вы домкраты для опалубки в аренду? И каковы условия? Станислав Бородин Ответ: Мы предоставляем в аренду стойки­-домкраты для . ..

Читать далее
Готовая опалубка под фундамент

Вопрос: Подскажите цену на готовую опалубку под фундамент? Константин Черкасов Ответ:  Мы предоставляем опалубку как в аренду, так и для продажи. Цена зависит от нескольких …

Читать далее
Готовая опалубка для бетона

  Вопрос: Есть ли в наличии готовая опалубка для бетона и на каких условиях она предоставляется? Владимир Шабанов Ответ: Да, конечно, у нас имеется опалубка для …

Читать далее
Аренда вертикальной опалубки

Вопрос: Здравствуйте, на каких условиях вы предоставляете в аренду вертикальную опалубку? Валерий Владиславович Ответ: Мы предоставляем качественную вертикальную опалубку . ..

Читать далее
Аренда б/у опалубки в Москве

Вопрос: Здравствуйте, какую б/у опалубку вы можете предоставить в аренду в Москве? Аркадий Ветров Ответ: Мы предоставляем широкий выбор опалубки как для покупки, так и для …

Читать далее
Аренда арочной опалубки

Вопрос: Подскажите, какую опалубку для арки вы предлагаете в аренду? Павел Соркин Ответ: Мы предлагаем для покупки и в аренду качественную опалубку для арок, выполненную в . ..

Читать далее
Аренда облегчённой опалубки

Вопрос: Что входит в комплект облегчённой опалубки? Каковы её отличия от не облегчённой? И сколько будет стоить аренда на месяц? Петр Васильев Ответ: — Основным отличием …

Читать далее
Аренда на месяц стоек опалубки

Вопрос: Сколько будет стоит аренда стоек опалубки, как телескопических, так и объёмных, на месяц? И есть ли они в наличии? Павел Семенов Ответ: Телескопические стойки – это …

Читать далее
Аренда лёгкой опалубки

Вопрос: Что такое «лёгкая опалубка»? Где она может быть использована? Какова стоимость аренды? Дмитрий Евтюхов Ответ: Лёгкой называется опалубка, выполненная из пластика . ..

Читать далее
Опалубка балочного перекрытия

Вопрос: Какие изделия вы предлагаете для опалубки балочного перекрытия? Сергей Кузьмин Ответ: У нас в наличии качественные универсальные элементы, подходящие для балочного …

Читать далее
Аренда вертикальной опалубки

Вопрос: Скажите, предоставляете ли вы вертикальную опалубку в аренду в Москве? Константин Аникин Ответ: Мы предлагаем несколько разновидностей вертикальной опалубки с . ..

Читать далее
Ватерстоп для опалубки

Вопрос: Здравствуйте, подскажите, для чего используются ватерстопы и есть ли у вас в наличии ватерстоп для опалубки? Андрей Валерьевич Ответ: Ватерстоп является одним из …

Читать далее
Брус деревянный для опалубки

Вопрос: Здравствуйте, есть ли у вас в продаже деревянный брус для опалубки? Павел Петрович Ответ: Мы предлагаем вам деревянный брус из качественного дерева (сосна). Он …

Читать далее
Аренда инвентарной опалубки

Вопрос: Каковы преимущества инвентарной опалубки? Есть ли в наличии составные части? Александр Воронкин Ответ: Инвентарная опалубка (она же съёмная) бывает нескольких …

Читать далее
Опалубка для ростверка

Устройство опалубки ростверка доступно для самостоятельного выполнения с помощью самых обычных материалов и инструментов. Простая опалубка под ростверк делается из деревянных досок.

Читать далее
Стронг в г. Москва

Опалубка лифтовых шахт Комплектующие опалубки Фиксаторы арматуры Балка БДК Тенты и пологи Сетки Средства безопасности Смазка для опалубки В компании ООО . ..

Читать далее
Peri в г.Уфа

Опалубка, строительные леса, фанера ламинированная, инженерное сопровождение, опалубка для мостов и туннелей

Читать далее
Peri в г.
Тюмень

Опалубка, строительные леса, фанера ламинированная, инженерное сопровождение, опалубка для мостов и туннелей

Читать далее
Peri в г.Саратов

Опалубка, строительные леса, фанера ламинированная, инженерное сопровождение, опалубка для мостов и туннелей

Читать далее
Peri в г.Самара

Опалубка, строительные леса, фанера ламинированная, инженерное сопровождение, опалубка для мостов и туннелей

Читать далее
Peri в г.
Казань

Опалубка, строительные леса, фанера ламинированная, инженерное сопровождение, опалубка для мостов и туннелей

Читать далее
Peri в г.Иркутск

Опалубка, строительные леса, фанера ламинированная, инженерное сопровождение, опалубка для мостов и туннелей

Читать далее
Peri в г.Воронеж

Опалубка, строительные леса, фанера ламинированная, инженерное сопровождение, опалубка для мостов и туннелей

Читать далее
Крамос в г.
Евпатория

Опалубочные системы щиты стальной опалубки стен СИМБА щиты алюминиевой опалубки стен Крамос АЛ щиты стальной опалубки стен ТЭМБО комплектующие элементы щитовой опалубки …

Читать далее

Монолитная строительная опалубка, изготовление опалубки перекрытий на заводе ИнТехПром.

Технология монолитного изготовления опалубки обладает рядом преимуществ по сравнению со сборным. Такие конструкции прочнее и легче сборных аналогов на 15-20%, что повышает сейсмическую устойчивость, удешевляет фундамент и сокращает общие сроки строительных работ.

При возведении зданий из монолитной опалубки проектировщики избавляются от кратности размеров и ограничений по форме поверхностей, получают дополнительные возможности для творчества. Высокое качество материалов позволяет получить стены и перекрытия практически готовые к отделке.

В практике изготовления щитовой строительной опалубки такой метод во многих случаях является единственно эффективным. Например, строительство туннелей и различных гидротехнических сооружений.

Важным плюсом является перенос основного производственного процесса на строительную площадку. Основными элементами в этом случае становятся производство бетонных смесей и установка монолитной, щитовой опалубки стен и перекрытий.

Основные требования и классификации приведены в национальных стандартах ГОСТ Р 52085-2003, ГОСТ Р 52086-2003, ГОСТ Р 52752-2007. Надежность и качество монолитной опалубки, скорость её изготовления во многом зависит от качества материалов. По принятой классификации она может быть 1, 2 или 3 класса качества.

Основным критерием является точность изготовления и монтажа. По виду она делится на вертикальную и горизонтальную (строительная опалубка перекрытий). По особенностям конструкции на:

Наша компания разрабатывает и производит все перечисленные выше типы продукции необходимого класса. На всю опалубку предоставляется гарантия соответственно классу и сертификаты соответствия. Надежность и высокая оборачиваемость достигается применением гостированного проката и заводскими условиями производства.

По заказу клиента может быть осуществлено изготовление отдельных элементов монолитной опалубки: различные закладные детали, замки опалубочные и др. Для загородного строительства производится щитовая строительная опалубка стен, перекрытий и потолков по проектам заказчика или чертежам инженеров компании.

DokaDek 30 — GTC

Щит с плитой Xlife
Оцинкованная и окрашенная жёлтой краской стальная рама с прикреплённой заклёпками плитой Xlife долговечна и обеспечивает несколько применений без смены палубы. Легко добиться идеальной долговечной поверхности за счёт небольшого количества упорядоченных стыков и равномерной картины бетона.

Dokadek — опорная головка
Стандартная головка для надежного удерживания щитов при монтаже. Встроенный предохранительный фиксатор предотвращает случайное отсоединение элементов и делает излишними дополнительные меры защиты (например, от срывания при порывах ветра).

Падающая головка Dokadek XF
и дополнительные промежуточные элементы обеспечивает максимально раннее распалубливание. Новая двухступенчатая конструкция опускаемой головки и встроенный предохранительный фиксатор предотвращают случайное отсоединение элементов.


Стойка для перекрытий Eurex top

Первая стойка для перекрытий с защитой от ударов

  • высокая долговечность благодаря защите от ударов
  • легкое отвинчивание регулировочной гайки благодаря специальной геометрии резьбы
  • небольшие усилия для перемещения благодаря небольшому весу
  • надежность благодаря постоянной высокой несущей способности, не менее 20 или, соотв., 30 кН согласно EN 1065 — класс D/E

Простое выполнение работ с земли без лишней нагрузки для спины
Как правило, работы с Dokadek 30 выполняются в прямой стойке – необходимость часто нагибаться и укладывать щиты сверху осталась в прошлом. Даже снятие опалубочных щитов происходит без помощи лестниц; утомительная работа с удерживанием опалубочных панелей над головой сведена к минимуму.


Быстрое снятие опалубки является важнейшим фактором успеха,
т.к. этот процесс занимает примерно 33 % всего времени опалубочных работ. С системой Dokadek 30 при снятии опалубочных щитов не требуется удерживать их над головой руками, на что уходит много усилий и времени. В завершение всего щиты Dokadek площадью 12 м² можно перемещать по горизонтали с помощью тележки Dekdrive.

Заданная последовательность монтажа
Логичная и понятная последовательность монтажа исключает опасные импровизации и гарантирует постоянно высокий уровень безопасности – даже если работы выполняет персонал, не имеющий большого опыта. Система Dokadek 30 не требует расчетов, т.к. расположение и количество стоек точно заданы.

Система боковых защитных перил XP
Dokadek 30 полностью совместима с системой боковых защитных перил XP. Это создает дополнительные гарантии безопасности.

Применение
Одна система – три способа применения

Способ 1
Dokadek 30 без падающей головки
Применение стандартной системы

Способ 1 plus
Dokadek 30 без падающей головки с проверкой прочности бетона
Раннее снятие опалубки при использовании стандартной системы Dokadek 30 с проверкой реальной прочности бетона

Способ 2
Dokadek 30 с падающей головкой
Традиционный способ раннего снятия опалубки с падающей головкой


Переноска, подвешивание и приведение в монтажное положение щита Dokadek
Головки Dokadek обеспечивают надежное удерживание и фиксацию элементов при подвешивании. Подъем в монтажное положение на стандартную высоту происходит с помощью монтажной штанги – для бóльшей высоты используется подъемное устройство DekLift P 4,50м.

Способ 1 – без падающей головки

Установка стойки для перекрытий
с помощью напарника. Стойка для перекрытий Doka Eurex 30 top – это прочная, испытанная конструкция. А благодаря широкому шагу резьбы ее можно легко освободить (даже при полной нагрузке).

Снятие опалубки за минимально возможное время при работе с земли
без утомительных рабочих операций с удерживанием элементов над головой. Благодаря приемам снятия опалубки, применяемым в системе Dokadek 30, значительно сокращается общее время опалубочных работ. Это позволяет дополнительно повысить производительность.

Способ 1 plus — без падающей головки с проверкой прочности бетона

Перемещение, подвешивание и приведение в монтажное положение щита Dokadek
с установкой стоек для перекрытий. Монтаж элементов Dokadek 30 без падающей головки и с проверкой прочности бетона выполняется согласно способу 1.


Раннее снятие опалубки
с проверкой реальной прочности бетона. На практике применяются следующие методы проверки прочности бетона: контрольные кубики, склерометры (измерение ударного импульса и упругого отскока) и расчет прочности по зрелости бетона.

Повышение эффективности строительного процесса
Снятие опалубки выполняется на основе контрольных данных. Реальные значения прочности, полученные в результате измерений, позволяют определить максимально ранний момент безопасного снятия опалубки, что ускоряет строительный процесс.

Способ 2 – с падающей головкой

Монтаж опалубки
Подвешивание – подъем в монтажное положение – установка стоек. При использовании Dokadek 30 с падающей головкой монтаж опалубки также легко и безопасно выполняется с земли; промежуточные элементы вставляются сверху. Т.к. их ширина составляет всего 15 см, не требуются какие-либо дополнительные меры защиты от падения.


Демонтаж опалубки
Своевременное освобождение материала для дальнейших работ: ударом молотка по клину опускаемой головки (красного цвета) щиты быстро отрываются от бетона. После этого щиты откидываются вниз, демонтируются, промежуточные элементы снимаются, и систему опалубки снова можно использовать для опалубочных работ.

Вспомогательные стойки
Надежная опора – до конца. Перекрытие опирается на надежные стойки для перекрытий Eurex 30 top производства Doka до достижения требуемой прочности бетона.

Reference link

Комплектующие для опалубки

Замок клиновой



Служит для соединения между собой щитов опалубки в панели. Фиксация и стягивание щитов осуществляется клином. Оптимально подобранный угол клина обеспечивает жесткую фиксацию щитов при подъеме опалубки и вибрировании.

Конструкция замка литая (не разборная), что исключает потерю деталей

Замок удлиненный



Служит для соединения между собой щитов опалубки в панели. Вместо клина для зажатия щитов опалубки используется винт и гайка, наваренная на замок. Соединение и выравнивание щитов между собой возможно со вставкой до 200мм.

Замок универсальный выравнивающий



Работа замка осуществляется в два этапа: выравнивание щитов и стягивание щитов. Благодаря винтовым канавкам клина и зубчатой рейке создается эффект червячной передачи, отлично сопротивляющейся вибрации. Соединение и выравнивание щитов между собой возможно со вставкой до 120 мм.

Замок



Служит для соединения между собой щитов опалубки в панели на линейных участках.

Захват монтажный



Служит для перемещения панелей и щитов опалубки при помощи крана. Захват надежно зажимает раму щита при натяжении троса во время подъема краном. Представляет собой быстросъемный механизм, рассчитанный на нагрузку 1,5т.

Крановый захват



Используется при строповке и монтаже стальных щитов опалубки краном. Представляет собой подъемный механизм, рассчитанный на нагрузку 0,8т.

Кронштейн подмости



Служит для устройства рабочих площадок при бетонировании стен и колонн. Обеспечивает безопасность рабочих в процессе бетонирования. Используется только на закрепленных конструкциях.

Подкос винтовой (2-х уровневый)



Применяется для выравнивания щитов при установке и поддержания их в рабочем положении в панелях. Представляет собой конструкцию из трубчатых штанг с винтовыми муфтами и опорным башмаком. Винтовая вилка крепления позволяет крепить ее как вертикально, так и горизонтально расположенному щиту. Опорный башмак фиксируется к бетонному основанию с помощью стандартных дюбелей.

Стойка ограждения



Ограждающее устройство устанавливается для защиты от падения согласно требований техники безопасности при выполнении Строительно Монтажных Работ.

Устанавливается на забетонированную плиту перекрытия, а также на горизонтальную балку опалубки перекрытий.

Винт стяжной



Служит для соединения параллельно стоящих щитов и восприятия давления бетонной смеси. Стяжные винты изготовлены из специального стального сплава и поэтому имеют высокую прочность при растяжении.

Допустимая несущая способность 120 кПа. Специальная крупная резьба легко очищается от случайно попавшего бетона.

Шкворень



Обеспечивает соединение щитов в панели, универсальных щитов в колоннах, торцах стен и наружных углах стен.

Шайба



Используется совместно с гайкой тарельчатой. Исключает трение между гайкой и щитом, распределяет усилие от гайки.

Гайка Ф100



Гайка опалубочная применяется при монтаже щитовой опалубки. Служит для крепления щитов между собой через стяжной винт. Применяется для анкерного стержня, шкворня и стяжного винта.

Балка Выравнивающая



Служит для усиления стыков щитов опалубки и для усиления укрупненных опалубочных карт (несколько соединенных вместе щитов) при их перемещении краном. Также используется при опалубке с использованием деревянных доборов и при работе с шарнирными щитами, а также в других узлах опалубки стен.

Унивилка



Служит опорным элементом для балок, при установке удерживает их в проектном положении. Унивилка крепится в верхнем торце телескопической стойки и обеспечивает опору и фиксацию продольных двутавровых балок. Кроме того, унивилка соединяет балки по длине в местах их перехлеста.

Тренога



Служит для поддержания стойки в вертикальном положении, обеспечивает ее устойчивость. Раздвижные ножки позволяют установить стойку даже в узком пространстве – у стены или в углу. Благодаря применению треног конструкция опалубки перекрытий становится надежной и безопасной. Надежный упор треноги на три точки опоры увеличивает сопротивляемость динамическим нагрузкам, возникающим в процессе подачи бетона и осуществления монолитных работ.

Винтовая унивилка



Предназначена для размещения опорных балок системы опалубки. Регулируется по высоте от 35 до 100 см. Литая чугунная гайка и накатная на стальной сердечник резьба выдерживает нагрузку более 3000 кг.

Становочная пята



Предназначена для размещения стартовых элементов. Регулируется по высоте от 35 до 100 см, таким образом можно выровнять конструкцию, которая устанавливается на неровную поверхность. Становочная пята имеет опорную часть в виде пластины размерами 150*150 мм. Литая чугунная гайка и накатная на стальной сердечник резьба выдерживает нагрузку более 3000 кг. Становочная пята устанавливается

Упор



Опорный угол служит для удержания вертикальных стенок опалубки плиты перекрытия. Также может быть использован для удержания вертикальных стенок опалубки ригеля. Допустима толщина плиты перекрытия и ригелей до 250 мм.

Производство опалубки оптом на экспорт. ТОП 50 экспортеров опалубки

Продукция крупнейших заводов по изготовлению опалубки: сравнение цены, предпочтительных стран экспорта.

  1. где производят опалубка
  2. ⚓ Доставка в порт (CIF/FOB)
  3. опалубка цена 10.11.2021
  4. 🇬🇧 Supplier’s Formwork Russia

Страны куда осуществлялись поставки из России 2018, 2019, 2020, 2021

  • 🇰🇿 КАЗАХСТАН (46)
  • 🇺🇦 УКРАИНА (36)
  • 🇦🇲 АРМЕНИЯ (33)
  • 🇧🇬 БОЛГАРИЯ (30)
  • 🇦🇿 АЗЕРБАЙДЖАН (19)
  • 🇵🇱 ПОЛЬША (19)
  • 🇲🇳 МОНГОЛИЯ (11)
  • 🇩🇪 ГЕРМАНИЯ (10)
  • 🇹🇯 ТАДЖИКИСТАН (8)
  • 🇹🇷 ТУРЦИЯ (8)
  • 🇺🇿 УЗБЕКИСТАН (7)
  • 🇦🇹 АВСТРИЯ (7)
  • 🇹🇲 ТУРКМЕНИЯ (7)
  • 🇧🇾 БЕЛАРУСЬ (5)
  • 🇩🇿 АЛЖИР (5)

Выбрать опалубку: узнать наличие, цены и купить онлайн

Крупнейшие экспортеры из России, Казахстана, Узбекистана, Белоруссии, официальные контакты компаний. Через наш сайт, вы можете отправить запрос сразу всем представителям, если вы хотите купить опалубку.
🔥 Внимание: на сайте находятся все крупнейшие российские производители опалубки, в основном производства находятся в России. Из-за низкой себестоимости, цены ниже, чем на мировом рынке

Поставки опалубки оптом напрямую от завода изготовителя (Россия)

* Обязательно проверять актуальность цен напрямую у производителя

Крупнейшие заводы по производству опалубки

Заводы по изготовлению или производству опалубки находятся в центральной части России. Мы подготовили для вас список заводов из России, чтобы работать напрямую и легко можно было купить опалубка оптом

стойки и другое оборудование для металлических строительных лесов

Изготовитель Металлоконструкции алюминиевые для использования в строительстве

Поставщики Стойки и балки

Крупнейшие производители Составы для обработки металлов

Экспортеры Изделия с нарезанной резьбой

Компании производители Опалубка для бетонирования

Производство Формы для литья резины или пластмасс

Изготовитель   изделия из черных металлов не для производства авиационных двигателей и гражданских воздушных судов

Поставщики Оборудование для общественных работ

Крупнейшие производители части оборудования для сортировки

Экспортеры Двигатели и силовые установки :силовые установки и двигатели гидравлические

Компании производители Резервуары из черных металлов для твердых веществ

Производство Плиты

Добавки готовые для цементов

детали строительные из пластмасс

металлоконструкции из черных металлов

Винты и болты без головок

болты с шестигранной головкой из коррозионностойкой стали

Качественная панельная опалубка перекрытий, жесткая и нестандартная

Панельная опалубка используется для опалубки и строительных работ. Они обеспечивают экономичные и конструктивно эффективные решения для многих строительных работ. Структурировать теперь легко, и вы можете найти широкий ассортимент высококачественных материалов. опалубка для перекрытий вариантов на Alibaba.com. Они имеют высокую гарантию и гарантируют выдающееся качество. Они бывают разных видов, начиная от лесов с покрытием из ПВХ, поликарбоната или пластиковой опалубки. Щитовая опалубка перекрытий .

Использование. Панельная опалубка для перекрытий позволяет создавать прочные конструкции, поскольку они прочно удерживают конструкции вместе. Они обладают огромной прочностью и позволяют конструкции выдерживать очень тяжелые нагрузки. Alibaba.com предлагает высокое качество и стандарты. Панельная опалубка для перекрытий для вашего бизнеса, дающая вам конкурентное преимущество. Высокое качество делает их прочными, позволяя конструкциям долго держаться. Они делают. Панельная опалубка для перекрытий , изготовленная по высшим технологиям и индивидуальным размерам, позволяющая использовать ее в специализированных условиях. Вы можете получить индивидуальный размер, чтобы ваша конструкция работала и опалубка была более эффективной.

Используем. Панельная опалубка для перекрытий для удержания поверхностей агрессивных плит и их сцепления. Они позволяют легко соединять опалубку, удерживая конструкции, обладающие высокой адгезионной прочностью. Они позволяют избежать разделения плит и опалубки. Панельная опалубка для перекрытий удобна в использовании и может адаптироваться к требуемым конструкционным работам. Они стабильны и снижают затраты на техническое обслуживание конструкций и опалубки.. Панельная опалубка для перекрытий эффективна и существенно улучшает характеристики стыков дорожных покрытий.

Alibaba.com предлагает эти высококачественные, долговечные и первоклассные продукты по удивительной цене. Панельная опалубка для перекрытий представлена ​​сертифицированными производителями и поставщиками. Стержни экономичны и изготовлены с использованием передовых технологий для обеспечения высокой эффективности. Вы можете получить эти товары по нескольким предложениям и скидкам.

Опалубка перекрытий — Системы опалубки перекрытий для раннего снятия изоляции

1.Описание товара:

KITSEN Опалубка перекрытий для ранней разборки — это усовершенствованная система алюминиевых панелей, опалубки и опалубки, которая позволяет проводить операции по ранней разборке перекрытий.

2. Параметры продукта:

1) Название продукта: Система Kitsen Fastform

2) Материал: алюминиевый сплав 6061-T6, березовая фанера

3) Спецификация (мм) панели: 1800 × 1200 мм (различные размеры на выбор)

4) Спецификация (мм) присадочной балки: 1800/1200/900/600 мм (различные размеры на выбор)

5) Спецификация (мм) фермы: 1800 × 600 мм (различные размеры на выбор)

6) Основные компоненты: панель, заливная балка, корона, стойка, стопорный штифт, ферма, стойка ограждения, 7) Инструмент для разборки, консольная опорная скоба, с поперечной балкой ,

8) Высота опалубки Fastform: без ограничений, можно регулировать путем изменения стойки

3. Информация о продукте:






4. Преимущества:

1) Быстро и эффективно

— Модульные компоненты, балка и панель изготовлены из алюминия, достаточно легкого для монтажа, демонтажа и демонтажа.

— Один рабочий может собрать 27 м2 в час, а демонтировать 54 м2 за час.

— Допустимая толщина бетона ≤300 мм.

— Толщина березовой фанеры: 10мм.

2) Безопасная и надежная-стабильная система с ограничениями блокировки в 6 направлениях

3) Простой — всего три основных компонента: панель, корона, опора

5. Описание сборки продукта:

1) Убедитесь, что все компоненты находятся на месте, не имеют повреждений и правильно функционируют — (см. Контрольный список и Таблицы количеств).

2) Запрещается использовать поврежденные или неподходящие компоненты.

3) Перед сборкой убедитесь, что панель чистая.

4) Обращайтесь с панелями осторожно во время транспортировки, избегайте ударов и столкновений.

5) Не ударяйте, не поднимайте и не роняйте панели во время снятия изоляции.

6) Сортировка и сложение панелей должным образом. Обращайтесь с панелями осторожно.

7) Помните, что максимальная допустимая рабочая нагрузка 13.75 кН / м2 на квадратный метр.

Модульная опалубка, панель из абс-пластика, система строительных лесов для опалубки бетонных перекрытий, цены в режиме реального времени, цены последней продажи -Okorder.com

Описание продукта:

Пластиковая опалубка

модульная опалубка, абс пластиковая панель, опалубка для бетонных плит, система строительных лесов

Экономия вашего времени, денег и энергии !!!

Что такое Детали наших продуктов

пластиковая бетонная опалубка ?

Характеристики:

1. Длительный срок службы и рентабельность — пластиковая опалубка может быть повторно использована более 100 раз,

, где фанеру можно повторно использовать только 3-5 раз. Поэтому пластиковая опалубка

более рентабельна.

2. Водонепроницаемость — По своей природе пластиковый материал. Он прочный и не подверженный ржавчине,

особенно подходит для подземных и водных условий.

3. Конструкция с блокировкой — разделительный агент не требуется, хороший эффект извлечения из формы.

4. Легкая разборка — шаблон легко отделяется от бетона

5.Простая установка — легкий и безопасный в обращении, простой в очистке и очень прочный.

6. Высокое качество — стойкость к истиранию, отличные механические свойства, лучшая герметичность.

7. Вторичная переработка — Отходы формовочного картона могут быть переработаны.


Фотографии продукта / пластиковая опалубка для бетона

Если вас интересует наша пластиковая опалубка, свяжитесь с нами по электронной почте.Мы предложим вам лучшую цену, если у вас есть чертежи, мы поможем вам рассчитать количество пластиковой опалубки.

Любые строительные чертежи в порядке, просто пришлите нам свой чертеж, мы можем изготовить для вас количество пластиковой опалубки.

И мы тепло приветствуем друзей со всего мира посетить наши фабрики по делам.

Вопрос: Строительный шаблон Европы и США изготовлен из пластика или дерева
Пластиковая конструкция, таким образом, является наиболее прочным прикосновением к задней части страны, в Европе и Соединенных Штатах после землетрясения, поэтому использование дерева и проволоки
Q: Я слышал, что есть строительный алюминиевый шаблон и пластиковый шаблон? Что лучше?
Конструкция шаблона из алюминиевого сплава
удобна, высокая эффективность: сборка системы шаблонов из алюминиевого сплава проста, удобна, средний вес 30 кг / м2, полностью собрана искусственным способом, не требует помощи механического оборудования (рабочим обычно нужен только гаечный ключ или небольшой молоток Простота установки), квалифицированные монтажники могут установить 20-30 квадратных метров на человека в день (по сравнению с деревянной формой: рабочим алюминиевым формам нужно установить деревообрабатывающих рабочих на 70-80%, и им не нужны квалифицированные рабочие, просто установить Перед постройкой штаба можно простую тренировку можно).
Q: Пластиковый строительный шаблон из какого материала
Шаблон шаблона
, как следует из названия, представляет собой модель (вы можете так думать), а шаблон здания находится в конструкции проекта, прежде чем создавать фактический продукт, в соответствии с шаблоном проектирования, в соответствии с данными, такими как размеры компонентов и другие связанные призраки, Для производства модели, соответствующей проектным спецификациям, и производство этой модели является шаблоном материала
Q: Как выбрать шаблон для пластиковых изделий?
Основан ли шаблон на требованиях вашего продукта, можете ли вы рассказать о требованиях каждой части вашего продукта?
Q: Пластиковый шаблон здания, в котором необходимо срочно решить
Пластиковый строительный шаблон
— это энергосберегающие и экологически чистые продукты, следующие за деревянным шаблоном, комбинацией стальной опалубки, бамбуковым клееным шаблоном, всем стальным шаблоном после другого нового поколения продуктов. Может полностью заменить традиционную стальную опалубку, деревянный шаблон, квадратную древесину, энергосбережение и защиту окружающей среды, стоимость амортизации низкая.
Q: Какое качество пластиковые строительные шаблоны?
Пластиковый строительный шаблон является недостатком воздухонепроницаемого и неабсорбирующего, в форме, стена будет пузыриться, не может соответствовать требованиям строительства, особенно высотных зданий, повторное использование после нескольких раз больше не может использоваться.В настоящее время большое количество отечественных или деревянных шаблонов.
Q: Динамический шаблон пластиковой пресс-формы, размер шаблона
Много? О чем ты говоришь? Пластиковые точки формы много тоннажа, есть 80T, 120T, 240T, 1000T, 1250T
Q: Используется ли строительный пластиковый шаблон?
Пластиковый шаблон этой линии, а теперь Китай не идеален, может достигать менее 30-50 этого требования, но лучше, чем деревянный шаблон, требования к огню должны быть в состоянии достичь.
Q: Нам срочно нужен пластиковый строительный шаблон, не знаете, какой из них хорош? Что такое хорошо? Пластиковый шаблон PP и пластиковый шаблон ПК, который лучше а?
Используем строительный шаблон пп. Эффект тоже хороший, топ о. Они также перерабатывают пластиковый строительный шаблон, который мы использовали для 3 тонн на 1 тонну.
Q: Пластиковый строительный шаблон никто не использовал?
Это в основном для того, чтобы увидеть, как использование рабочих в процессе работы по стандарту, 50 раз вполне возможно.Использование пластиковых шаблонов немного, самое главное — сосредоточиться на экономии средств, стоимость встроенного пластикового шаблона самая низкая. Но цена дороже деревянного шаблона, длительное, масштабное использование экономически выгодно.

1.

Обзор производителя
Расположение
Год основания
Годовой объем выпуска
Основные рынки
Сертификаты компании

2.Сертификаты производителя

a) Название сертификата
Диапазон
Каталожный номер
Срок действия

3. Возможности производителя

а) Торговая емкость
Ближайший порт
Доля экспорта
№сотрудников отдела торговли
Язык:
б) Заводская информация
Заводской размер:
Количество производственных линий
Контрактное производство
Диапазон цен продукта

TECON Aludeck Опалубка для перекрытий на продажу

Характеристики опалубки перекрытий Aludeck

  • Легкие алюминиевые панели и опоры делают ее портативной опалубкой перекрытий.

  • Рама, балки и внешняя труба опор покрыты порошковой краской, что упрощает и ускоряет очистку.

  • Возможна трансформация стола путем соединения стоек, балок и панелей вместе с анкерным креплением.

  • Головки для ранней зачистки сокращают потребность в материалах на месте и приводят к быстрому развертыванию панелей.

  • Чрезвычайно быстрый процесс формовки благодаря простоте сборки и демонтажа с очень небольшим количеством компонентов.

  • Алюминиевая опора TMP с высокой грузоподъемностью означает, что требуются опоры для плиты меньшей плотности, около 0.Всего 3 штуки на м².

Технические характеристики Aludeck Slab Formwor

  • Три варианта основных балок: 155 см, 230 см и 380 см.

  • Стойка TMP со встроенными кранами и устройством безопасного останова обеспечивает безопасную и быструю работу.

  • Для перекрытий толщиной до 100 см с основной балкой 150 см и до 40 см с основной балкой 225 см.

  • Гибкое решение со специально разработанными аксессуарами для заполнения области вокруг колонн или края плиты возле стен.

  • Ширина 750/500/375 мм на длину 1500/750 мм алюминиевые панели с облицовкой из березы TECON-Form, самая большая панель размером 750 * 1500 мм весит всего 16,2 кг.

2

мин. 2600 Мин. (кН)
Модель TMP120 TMP250 TMP350 TMP480 TMP625
4300
Макс.Длина (мм) 1200 2500 3500 4800 6250
Вес (кг) 10,4 15,5 18,7 70 ~ 90 60 ~ 70 42 ~ 88 25 ~ 85 20-56

Как показано ниже, алюминиевые стойки TMP варьируются от 800 мм до 625 мм и имеют максимальную рабочую нагрузку до 90 кН.

Применение опалубки для перекрытий Aludeck

Широкий спектр применения — от жилищного и коммерческого строительства до промышленных строительных проектов с более толстыми или более высокими плитами, особенно безбалочными плитами.

Сопутствующие товары Aludeck Опалубка перекрытий

Опалубка TECON Aluflex

Опалубка стола TECON

Опалубка TECON Slab Flex 20

PERI представляет инновационную систему опалубки для больших панелей

Требования безопасности, предъявляемые к процедурам формования перекрытий, становятся все более актуальными. все более значимая проблема.Компания PERI, производитель опалубки и строительных лесов, уделяет первоочередное внимание обеспечению безопасности во время повседневной работы.

PERI представила перспективную систему опалубки для больших панелей SKYMAX, революционную инновацию для систем опалубки. Новаторский принцип не только значительно повышает уровень безопасности для пользователей, но и повышает степень экономической эффективности.

Решение, позволяющее выполнять процессы формования плит из безопасного положения на нижнем уровне, выделяется не только своим малым весом, но и высокой технической и экономической гибкостью.Таким образом, система SKYMAX продается как комплект, состоящий из совместимых компонентов, изготовленных из различных материалов.

SKYMAX предоставит клиентам совершенно новые и гибкие способы адаптации решения опалубки к уникальным требованиям. Панели, опорные головки и другие компоненты системы можно комбинировать различными способами. В будущем также можно будет собирать панели SKYMAX на строительной площадке, используя защитное оборудование, чтобы производить большие столы для перекрытий.

Более того, также можно будет прикрепить дополнительные панели непосредственно к столу перекрытий SKYMAX и, таким образом, гибко расширить систему опалубки. Таким образом, опалубка перекрытий обеспечивает высокую экономичность на строительной площадке и особенно безопасна.

Перспективы и рентабельность

Возможность выполнять процедуру формования плит с нижнего уровня делает SKYMAX перспективным вложением. Из безопасного положения на установочной поверхности внизу панели проходят через запатентованные направляющие отверстия с фиксирующими зубцами на головку, где они автоматически фиксируются на месте и не могут быть подняты.

Это сокращает объем работ и уровень затрачиваемых усилий, а также значительно повышает уровень безопасности на строительной площадке. Дополнительные компоненты системы, такие как рамы колонн и двойные регулировочные балки, позволяют безопасно и легко стыковать сопрягаемые поверхности, тем самым значительно снижая требуемые усилия.

Последнее поколение технологии RFID

Установив в стандартной комплектации двухчастотные транспондеры RFID в каждую систему SKYMAX, компания PERI обеспечила оптимальное оснащение SKYMAX для будущего. Эта технология позволяет клиентам обнаруживать и четко идентифицировать панели SKYMAX на значительном расстоянии и в массовом порядке с помощью сканера.

Таким образом, не только информация о конкретных компонентах и ​​инструкции по сборке могут быть получены в цифровом виде с помощью обычного NFC-совместимого смартфона и приложения PERI Material Scan, благодаря этой специальной метке RFID, логистические процессы также могут быть оптимизированы в соответствии с отслеживанием и отслеживанием. принцип.

Небольшое количество компонентов системы и понятная функциональность

Работа с системой SKYMAX чрезвычайно проста из-за небольшого количества различных компонентов системы.Система комбинирования панелей и головок не требует пояснений. Таким образом, процесс сборки может быть изучен без необходимости обширного обучения.

Для операций формования требуется только одна головка, так как головку можно гибко развернуть во всех направлениях, даже в краевых областях и при изменении направления панелей. Благодаря продуманной геометрии панелей, опорных головок и опускающихся головок панели могут поддерживаться головками в любом заданном положении.Это позволяет использовать SKYMAX гибко, просто и экономить время.

Быстрая опалубка и опалубка

Использование системы SKYMAX ускоряет процессы на строительной площадке. Стартовая балка позволяет вам легко начать процесс и делает процесс опалубки более эффективным: в дополнение к уменьшенной изначально рабочей нагрузке для процесса опалубки требуется меньше треног. Более того, больше нет необходимости проходить трудоемкий процесс выравнивания отдельных стоек.

Использование опускной головки сводит к минимуму время опалубки и открывает путь к быстрой и частичной ранней опалубке. После завершения процесса ранней зачистки панели SKYMAX можно использовать для следующей секции вместе с головками. Это снижает потребность в материалах на месте и сокращает расходы. Учитывая тот факт, что для опалубки и забастовки требуется всего два рабочих, количество необходимого персонала также сведено к минимуму.

Малый вес компонентов

Легкие и крупногабаритные панели на основе алюминия и полимера, используемые в системе SKYMAX, понравятся клиентам благодаря своему малому весу, что сокращает время и усилия, необходимые для установки процесс.

Ни один из элементов опалубки не весит более 32 кг. Кроме того, ручки на боковых и продольных профилях делают панели более легкими и эргономичными в обращении.

Инструменты для установки опалубки — Плиты

Инструменты для установки опалубки — Плиты — это набор компонентов, который помогает в детальном моделировании типовой плиты. опалубка. Эти компоненты служат для размещения инструментов, поэтому вам необходимо иметь все соответствующие продукты для опалубки, такие как панели, балки и опалубки, доступные в Каталог приложений и компонентов.

Вы можете получить опалубку предоставляется поставщиками опалубки из Tekla Warehouse для пример. Кроме того, инструменты для размещения опалубки — перекрытия требуют дополнительные файлы конфигурации, содержащие необходимую информацию о компоненты опалубки. Эти файлы конфигурации могут поставляться с опалубкой. каталоги продукции, предоставленные поставщиками опалубки, но вы можете создать файлы конфигурации сами.

Инструмент для установки опалубки — перекрытия содержит инструменты для размещения и изменения следующих элементов опалубки:

  • Панели перекрытий опалубки

    обычно в виде двумерных массивов, покрывающих определенную область

  • поперечные и главные балки опора панелей перекрытия

  • опалубочные стойки опорные балки или панели перекрытий напрямую в зависимости от системы опалубки

  • упор заканчивается на перекрытии панели

  • перила безопасности на внешней стороне края панели перекрытия

Потому что опалубка Инструменты для размещения — Плиты состоят из набора вспомогательных инструментов, которые объединены в одном диалоговом окне каждая вкладка представляет собой отдельный вспомогательный инструмент. Обе опалубки инструменты размещения — плиты и вспомогательные инструменты доступны в Каталог приложений и компонентов.

Большинство настроек в компонентах предустановлены. Вы можете управлять различными настройками, выбирая подходящие параметры. в диалоговом окне. Эти предустановленные настройки организованы в соответствии с опалубкой. поставщик и семейства продуктов.

Однако, если вы создаете свои собственные файлы конфигурации, вы можете использовать значения в файлы конфигурации вместо предустановленных значений.

Доступ к опалубке инструменты для размещения — плиты в бетонном подрядчике, Генеральный подрядчик и специалист по монтажу арматуры роли в среде по умолчанию.

Опалубка перекрытий | PLYTEC

У вас есть вопрос?

Мы будем рады проконсультировать вас лично или выслать дополнительную информацию.

Технические характеристики

Каркас панели из высокопрочного алюминиевого сплава для обеспечения максимальной прочности.

Лицевая форма из березовой фанеры с фенольной пленкой. Это увеличивает время повторного использования и гарантирует аккуратную отделку бетона после заливки.

Система

Topek состоит всего из двух основных компонентов — стойки и панели. панель и подпорка.

Чаще всего используются панели размером 1,8 × 1,8 м, 1,8 × 0,9 м и 0,9 × 0,9 м. Доступны также панели других размеров.

Регулировочные панели с телескопическими рамами по бокам могут использоваться для закрытия зазоров по краю.

Регулировочные балки и аксессуары для подголовников используются для заполнения вокруг колонн и необычных областей заполнения.

Опалубка вокруг колонн и других препятствий может быть достигнута с помощью регулировочных и поперечных балок — без дополнительных подпорок или подвесов.

Topek может иметь высоту до 5,7 м и глубину плиты до 400 мм.

Обзор

TOPEK | ЭКОНОМИЧНАЯ МОДУЛЬНАЯ ОПАЛУБКА ДЛЯ ПЛИТ

TOPEK — Давно представленная на рынке система опалубки перекрытий. Он известен своей простотой и превосходной прочностью, оставаясь при этом удобным и легким.

Система Topek состоит всего из двух основных частей — панели и стойки. Размер панели 1,8 x 1,8 м обеспечивает быструю сборку и демонтаж больших площадей перекрытий, это обеспечивает повышенную производительность и сокращение циклов заливки по сравнению с обычными системами опалубки перекрытий. Все панели Topek могут быть легко собраны и демонтированы двумя рабочими на земле. . Монтаж панелей так же прост, как «зацепить панели, подтолкнуть вверх и подпереть». Зачистка осуществляется в обратном порядке.

Легко и просто использовать

Всего две основные части составляют единую систему.С этим легко справятся даже новички Topek.

Быстрая формовка

Простая и систематическая последовательность монтажа: «зацепите панели, подтолкните их вверх и подперните». Порядок снятия изоляции измените на противоположный.

Размер панели 1,8 × 1,8 м позволяет легко заполнить площадь формования 3,24 м2.

Простая очистка

Все панели покрыты порошковой краской из березовой фанеры, облицованной фенольной пленкой. Полная система Topek разработана для плотного фитнеса. Суставы очень маленькие. Кромочный профиль имеет только 1 шт.Узкая функциональная кромка 5 см, контактирующая с бетоном. Это означает всего 0,05 м2 очищаемой площади на 1 м2 опалубки.

Рентабельность

Для любой рабочей площадки средний вес панелей составляет всего 32 кг / м2. Это самая легкая система в отрасли. Легкий вес и простота в обращении максимально повышают эффективность работы, экономию труда и возврат капитала.

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
