Что это такое скользящая опалубка? Методы скользящей опалубки

Форма для укладки бетонной смеси при возведении конструкций из бетона и  железобетона называется опалубка. Различают три основных технических решения: съёмная, несъёмная и скользящая.

Требования к опалубке

Опалубочная конструкция любого вида должна соответствовать следующим  требованиям:

  1. При наполнении формы смесью не должно быть смещений стенок опалубки, изгибов, трещин, щелей.
  2. Крепления формы должны учитывать дополнительные нагрузки при уплотнении бетонной смеси любым способом, в том числе вибрационным.
  3. Внутренняя поверхность щитов опалубки должна соответствовать проектным требованиям: быть ровной, гладкой, не иметь неровностей, которые передаются застывшей бетонной конструкции и способны создать трудности при демонтаже.
  4. Материалы и способы изготовления опалубочных щитов должны предусматривать возможность повторного использования.

Скользящая опалубка как эффективный метод строительства

Монолитное строительство получило распространение благодаря повышенной скорости возведения объектов.

Одновременно с сокращением сроков значительно упрощается технологическая цепочка строительства в сравнении с аналогичными работами штучными материалами. Стоимость строительства объектов из монолитного железобетона существенно ниже идентичных сооружений из других материалов.

Самым сложным, долгим и дорогостоящим этапом монолитного метода в строительстве считается монтаж опалубки. Внедрение технологии скользящей опалубки призвано устранить это слабое звено.

Как работает метод перестановки опалубки без демонтажа

Принцип работы и задачи метода скользящей опалубки  заключаются в обеспечении непрерывности процесса бетонирования.

Цельная опалубочная конструкция монтируется на участке один раз, причём размеры её рассчитываются исходя из индивидуальных условий:

  • периметр возводимых стен;
  • высота подъёма;
  • возможность беспрерывной подачи бетонной смеси;
  • удобность доступа к рабочим местам;
  • сложность армирования;
  • марка бетона и сроки затвердения;
  • толщина стены;
  • архитектурные и проектные особенности объекта;
  • наличие технологических, оконных и прочих проёмов в возводимых стенах.

Бетонная смесь поступает в опалубку, уплотняется. Затем, не дожидаясь полного схватывания нижнего слоя бетона, щиты поднимаются на новую отметку с помощью специальных домкратов. Такой процесс продолжается до полного возведения стены, обеспечивая основные технические преимущества:

  • Конструкция опалубки не разбирается, что означает сокращение срока устройства стены или колонны.
  • Возводимая стена не имеет швов, что увеличивает прочность и не допускает мостов холода.
  • Поверхность стены получается ровной, однородной, готовой к отделочным, облицовочным или утеплительным работам.

Элементы скользящей опалубки

Все элементы скользящей опалубки подбираются индивидуально для возводимого объекта либо ряда типовых сооружений, например, микрорайона на десять и более высотных домов, строящихся по одному проекту:

Щиты ограждения

Одинаковые по всем параметра щиты создают форму для заливки бетонной смеси. На поверхности щитов закреплены элементы усиления прочности опалубки.

Сверху конструкции по периметру щитов крепятся рамы для монтажа домкратов со стержнями. Общая конструкция опалубки может состоять из различных щитов, крупных либо мелких. Плюсы мелкощитового варианта в универсальности, несложном переустройстве на другие размеры щитов. Конструкции из крупных щитов целесообразнее использовать при работе с большими объёмами бетона для крупномасштабных  сооружений.

Домкратные стержни

Это стержни из металлической трубы диаметром 25 мм. Соединяют домкрат с опорой при подъёме опалубки. Длина стержней может увеличиваться по принципу наращивания буровых штанг.

 Приспособления и устройства для работы

Настилы монтируются сверху балок и рам, а подмости крепятся к домкратным рамам. Приспособления предназначаются для удобного и безопасного выполнения бетонных, арматурных, наладочных работ.

Синхронный подъём

Домкратное оборудование для подъёма подбирается пропорционально размерам и массе опалубочных конструкции. Домкратные стержни опираются на связанную с фундаментом арматуру.

Количество, толщина и расположение стержней также зависит от размеров и веса опалубки.

Основное условие подъёма синхронность работы всех задействованных домкратов, независимо от их вида  (ручные, электрические либо гидравлические).  При невыполнении этого условия возможны  перекосы и деформации.

 Недостатки, дополнительные требования и условия

Применение метода скользящей опалубки полностью оправдывается и даёт значимый экономический эффект только при больших объёмах однотипных монолитных работ.

К недостаткам и необходимым условиям метода можно отнести:

  1. Сложность изготовления конструкции подъёма и самих щитов.
  2. Высокая стоимость материала и оборудования.
  3. Технологическая сложность устройства армирующих каркасов.
  4. Усложнение технологии при наличии большого количества проёмов, отверстий и нестандартных элементов.
  5. Необходимость бесперебойного электроснабжения.
  6. Обеспечение беспрерывных, точно рассчитанных по времени, маркам и объёмам поставок бетонных смесей.
  7. Высокая квалификация исполнителей работ.

Выполнение монолитных работ с применением технологий скользящей опалубки строго регламентируется  СНиПами.  Способ считается технологически сложным и небезопасным.

Скользящая опалубка на небольших объектах

Быстрота возведения монолитных железобетонных высотных  зданий способом несъёмной опалубки впечатляет.

Строительные особенности

Индивидуальные застройщики частных малоэтажных домов ищут и пытаются применить аналогичные решения. Это возможно, но с обязательным учётом особенностей такого способа:

  • внутренние и внешние щиты опалубки выставляются под уклоном верхней части в 1% между ними, нижняя часть конструкции шире верхней на 1 см при высоте щита до 1,5 м;
  • толщина возводимых стен должна быть не менее 12 см, это вызвано возможностью разрыва слоёв бетона при подъёме опалубки,- то есть тяжёлый толстый слой сложнее разорвать;
  • внутренняя поверхность опалубочных щитов должна смазываться маслами и их аналогами для снижения трения.

Экономическое обоснование



Но всё же главным обоснованием возможности применения технологии скользящей опалубки при строительстве небольшого дома должен быть точный и всесторонний экономический расчет.

 Стоимость, изготовление

В первую очередь желательно провести сравнительный анализ стоимости  конструкций разборно-съёмной и скользящей.

Материалы, применяемые для их устройства, принципиально не отличаются. Это могут быть:

  • дощатые щиты;
  • металлические усиленные конструкции;
  • щиты из ЦСП, ОСП, влагостойкой фанеры;
  • обшитые пластиком с внутренней стороны.

В любом случае при изготовлении требуется точность размеров и профессионализм исполнения.

Расходы на усиление и оборудование

Для щитов, поднимаемых с помощью домкратов, понадобится дополнительное усиление для компенсации воздействия на них при подъёме. Это уже приведёт к увеличению затрат на материалы и работы по изготовлению в 1,5 — 2 раза.

Если добавить стоимость домкратов, домкратных рам и стержней и цену работы по их изготовлению, то стоимость опалубочных конструкций возрастёт ещё, как минимум, вдвое.

Организационная сторона

Сюда можно отнести:

  1. наличие необходимого количества рабочих должного профессионального уровня;
  2. обеспечение непрерывности цикла бетонных работ.

Невыполнение одного из этих условий снизит эффективность применения технологии скольжения щитов до минимума.

Возвратная стоимость

Не стоит забывать и о возвратной стоимости материалов, или их вторичном использовании после выполнения монолитных работ. Обычные деревянные щиты достаточно прочны, отходы после разборки составят не более 10-15% это для щитов разборно-сборной конструкции. Для скользящей опалубки этот показатель будет вдвое выше. Вторичное использование в этом случае тоже проблематично, так как для использования вновь нужен аналогичный объект. В большинстве случаев домашнего применения технология скользящей опалубки не оправдывает вложенных средств и нецелесообразна.

 Но в массовом монолитном строительстве это эффективное решение с рядом экономических и технологических преимуществ.

Скользящая опалубка для дома своими руками

Все кто хоть как-то стыкался с процессом возведения бетонных зданий, знакомы с опалубкой.

Опалубка – единственная поистине незаменимая конструкция, предназначенная для формирования бетонных монолитных строений.

Профессиональная скользящая опалубка

Опалубка бывает разной, технология ее возведения различается в зависимости от конкретных задач, доступных материалов, возможностей строителей и т.д. Нами же будет рассмотрена скользящая опалубка – специальный инвентарь, позволяющий возводить бетонные высотные здания с удивительной скоростью и эффективностью.

Читайте также: как заливать бетон в опалубку и когда ее снимать?

Особенности и назначение

Технология возведения стандартной опалубки предусматривает ее сборку своими руками из подручных средств.

Для работы используют древесину, преимущественно доски и брусья. Конструкция получается довольно надежной. Если ее правило собрать – она выдержит, по меньшей мере, одну заливку бетона. Однако после заливки и снятия готовых щитов им, в лучшем случае, понадобится ремонт. В худшем же опалубку придется своими руками разбирать, а древесину пускать на другие нужды, для строительства она больше непригодна.

При этом технология сборки, особенно если ее применяют своими руками – процесс трудоемкий и длительный. Многие дома строят из бетона, и большую часть времени строители тратят именно на подготовку сопутствующих материалов, а именно – опалубки.

Покупка профессиональной опалубки для заливки стен дома позволяет ускорить подготовительные процессы, ведь ее намного легче собирать. Профессиональный инвентарь имеет другой тип поверхностей, он лучше противостоит нагрузкам, многофункционален, быстро собирается и так же быстро разбирается.

Впрочем, на сборку и разборку таких конструкций все равно нужно тратить время, даже когда мы занимаемся таким тривиальным делом, как заливка бетонных стен частного дома.

Монтаж основания под скользящую опалубку

Вот почему в проектах, где при заливке поверхностей стен дома планируют применять бетон, решили задействовать куда более удобный и продвинутый механизм – скользящую опалубку.

Скользящая опалубка – это профессиональный инвентарь, предназначенный для быстрой заливки полости стен дома и формирования бетонных конструкций «на ходу». Она идеально подходит для дома, основные конструкции которого выполнены исключительно из бетона и имеют толщину до 250 мм.

Особенность такого инвентаря – уникальная технология, позволяющая собирать его единожды, а затем поднимать все выше при помощи специальных домкратов. Скорость строительства при этом возрастает как минимум в несколько раз.

к оглавлению ↑

Принцип действия

Применяют инвентарь известный как скользящая опалубка по простой и удивительно эффективной процедуре.

Скользящая опалубка единожды устанавливается вокруг будущих стен дома. Ее тщательно выставляют и закрепляют подпорками так, чтобы получить идеальную конструкцию.

Затем к щитам подкрепляют домкраты. Задача домкратов – поднимать щиты при необходимости.

Дальше идет процесс заливки бетона. В готовую конструкцию своими руками заливают бетонную смесь, пока она полностью не заполнится. Желательно при взаимодействии с конструкциями скользящего типа избегать бетонных стен и опор с толщиной больше 250 мм. Бетон в них застывает намного дольше, на его схватывание уходит больше времени, что сказывается на общей эффективности строительства.

Схема монтажа скользящей опалубки под стены

Как только нижний уровень затвердеет – ограничительный инвентарь немного ослабляют и поднимают на уровень выше. Поднятие осуществляется за счет продвижения домкратов.

Домкраты на высоте крепят к выступам арматуры из бетонных конструкций. При строительстве такие вещи планируют заранее. После завершения постройки дома всю лишнюю арматуру срезают.

Поднятая на новый уровень опалубка остается в том же положении и полностью готова к последующей заливке. Однако времени на ее передислокацию уходит гораздо меньше. Фактически, на подъем одной секции уходит до 10 минут, в том время как полную сборку и разборку даже профессионального инвентаря строители осуществят, по меньшей мере, за несколько часов.

В новом положении в опалубку точно так же заливают бетонный раствор до момента его твердения. По такой схеме можно действовать столько, сколько вы сами пожелаете.

к оглавлению ↑

Применение скользящей опалубки (видео)

к оглавлению ↑

Используемые материалы и конструкция

Чтобы такое изящное и удобное решение как скользящая опалубка правильно работало – нужно правильно подобрать используемые для ее сборки материалы.

Как мы уже отметили выше, подобные конструкции практически полностью повторяют профессиональный опалубочный инвентарь, с той лишь разницей, что крепятся они немного по-другому и поднимаются за счет взаимодействия с домкратами.

Ее собирают из:

  • щитов;
  • подпорок;
  • домкратов.

Пойстройка стен здания скользящей опалубкой

Состоит секция скользящей опалубки, в первую очередь складывается из двух параллельно устанавливаемых щитов. Каждый щит имеет основу из металлического каркаса, на которую набита влагостойкая древесина. Соприкасающиеся с бетоном поверхности древесины покрывают сталью или пластиком. Все элементы имеют модульную структуру, что очень удобно.

Жесткость щита обеспечивает каркас и подпорки. Подпорки делают из металла. Они очень удобны – имеют регулировку длины, толщины стержня и т.д.

Устанавливается такая конструкция на подпорки, с монтажом двух щитов друг возле друга. Под щиты крепят домкраты. Они давят на каркас снизу, позволяя поднять инвентарь на нужную высоту. Если домкраты нужно нарастить — используют дополнительные стержни.

Домкраты бывают:

  • ручные;
  • гидравлические;
  • электрические.

Ручные сейчас почти не используются, им часто нужен ремонт, они неудобны при работе своими руками. Зато довольно дешево стоят.

Гидравлические встречаются чаще. Они работают за счет подключенных насосов – обеспечивающих сразу группу домкратов.

Электрические – самые продвинутые и дорогие. Работают почти безотказно, передают огромные усилия и мало весят.

к оглавлению ↑

Сборка своими руками

Многие люди строят дома своими руками. У них нет возможности или средств на то чтобы покупать профессиональный инвентарь. К тому же, он слишком дорого обходится и попросту нерентабелен, если нужно залить один-единственный дом.

В таком случае разумнее пользоваться подручными средствами. Создать скользящие конструкции своими руками тоже можно. Они не будут таким надежными, им чаще требуется ремонт, да и вообще, они по всем параметрам проигрывают заводским, зато стоят на порядок дешевле.

Самодельная скользящая опалубка из фанеры

Щиты самодельной скользящей опалубки собирают из влагостойкой фанеры, покрытой акриловой краской. Каркас делают из прочного бруса с профилем как минимум в 10×10 см. Наружную часть желательно покрыть сталью или листом пластика. Щиты должны отвечать друг другу. Крепление их между собой осуществляется верхними вставками из древесины.

Подпорки можно делать из обычного бруса. С домкратами ситуация сложнее. Здесь самодельные варианты не подойдут – придется покупать специализированные или приспосабливать имеющиеся у вас механизмы.

Главное – продумать способы крепления и поднятия опалубки. Для этого желательно проконсультироваться с профессиональными строителями.

Скользящая опалубка для стен дома и технология бетонирования

Строительство монолитных конструкций получило широкое распространение благодаря уменьшению затратной части как в области финансов, так и трудовых ресурсов. Использование штучного кирпича – это значительное снижение скорости работ при повышении оплаты труда каменщикам. Применение же плит из бетона – альтернативный вариант, который снижает сроки строительства, однако требует привлечения спецтехники для подъема конструкций. Также обуславливается необходимость изготовления индивидуальных форм для заливки раствора. Зато учет размеров готовых материалов не нужен, при этом возведение зданий в скользящей опалубке позволяет получить стены без швов и стыков.

Где применяется технология

Основное назначение скользящей опалубки – возведение высотных зданий, монолитных построек с максимально уменьшенным числом проемов

Скользящая опалубка применяется как в частном, так и общественном строительстве. Основное назначение – возведение высотных зданий, монолитных построек с максимально уменьшенным числом проемов: оконных, дверных. Поэтому чаще всего данная технология подходит для обустройства колодцев, дымовых труб, водонапорных башен или строений подобного типа.

Считается, что монтаж скользящей опалубки более подходит для промышленного строительства, но тем и хороша система, что может быстро перенастроиться на любой тип работ, вплоть до ремонта, поэтому возводить частные малоформатные строения тоже можно, причем делать это довольно быстро. Наиболее популярной в частном строительстве считается применение технологии скользящей опалубки, то есть, подъем щитов своими руками. Метод позволяет производить бесшовную заливку колодцев, резервуаров, монолитных стен от фундамента.

Главное, чтобы во всех конструкциях был прочный армирующий каркас, тогда увеличивается надежность постройки.

Соблюдение технологических приемов не всегда удобно и считается сложным для применения в домашних условиях, из-за процесса непрерывного бетонирования: залитый бетоном участок для соблюдения нормативов отвердения должен находиться между щитами не менее 1 суток. Но если принять во внимание скорость подъема опалубки, что составляет до 4-6 см в минуту, процедура стоит затрат и внимания.

Что такое опалубка скользящего типа, оборудование для обустройства

Скользящая или подвижная опалубка – это два ряда щитов высоты 1-1,2 метра, одинаковых по своей форме, между которыми формируется монолитная стена

Бесшовная конструкция – это прочное сооружение, минимальная угроза образования трещин, улучшенные звуко-, теплоизоляционные показатели. Схема заливки стен проста: после завершения работы по укладке одного слоя смеси бетона, но предупреждая момент схватывания, производится заливка очередной порции раствора.

Скользящая или подвижная опалубка – это два ряда щитов высоты 1-1,2 метра, одинаковых по своей форме, между которыми формируется монолитная стена. Щиты обязательно усиливаются деревянными балками, над системой же нужно расположить металлические рамы, оснащенные домкратами любого типа. Получается, что рама удерживает щитовые конструкции, не допуская малейшего изменения расстояния, которое может образоваться в процессе заливки смеси бетона. Как правило, к раме прикрепляются отмостки, также скользящие, посредством которых удобно осматривать стену, затирать неровности и производить прочие работы. Внутренняя сторона конструкции оснащается рабочим полом, по настилу можно проводить разводку для каждого домкрата в сторону распредстанции, управляющей механизмами подъема.

Рекомендуем к прочтению:

Набор оборудования для работы включает наличие специальных стержней, по которым происходит движение опалубки. Первоначальная длина стержней составляет от 6 м, по мере надобности, их наращивают. Важно учитывать нагрузки, влияющие на количество опор, расстояние между которыми не превышает 2 м. Значительный вес, обязательность применения механизмов для подъема, монтажа ограничивают применение скользящей опалубки для стен в частном строительстве. Кроме того, ограничивающими факторами могут выступать:

  1. Снижение эффективности возведения строений при вынужденном перерыве, связанном с погодными условиями, поставкой материалов, перебоя с электропитанием и прочими нюансами.
  2. Резкое удорожание процессов в зимних условиях из-за необходимости привлечения дополнительного материала и обогрева всей конструкции.
  3. Значительные затраты на устранение малейших дефектов. Именно поэтому бетонирование должно производиться либо руками профессионалов, либо с четким пониманием всего технологического процесса.

Совет! Схема бетонных работ допускает применение переставного варианта. Это когда армирование и заливка производится обычным способом, а после того, как стены подняты на 80 см, делается перерыв для набора бетоном прочности. Затем щиты отрываются и переставляются на новый уровень для заливки следующего слоя.

Бетонирование без швов своими руками

Новый ярус стен начинают формировать только по завершении строительства предыдущего по всему периметру стены

Чтобы вся процедура прошла без сбоев, необходимо выполнять некоторые правила:

  1. Бетонный раствор должен быть высокого качества, причем отвечать всем требованиям скорости схватывания, пластичности;
  2. Чтобы сформировать каркас, необходимо уложить арматуру, затем в опалубку неподвижного типа заливается несколько слоев бетонной смеси толщиной 200-300 мм;
  3. Слой нужно уплотнить вибратором;
  4. Новый ярус стен начинают формировать только по завершении строительства предыдущего по всему периметру стены;
  5. Как только кусок бетонируемой стены наберет свою начальную прочность, скользящая опалубка приводится в движение по технологии: шаг подъема равен 2,5 см.

Важно! Процесс работ должен вестись непрерывно. Не допускается остановка из-за отсутствия раствора и прочих моментов. Армирование, монтаж закладных (для проемов), заливка, уплотнение проводятся без остановки механизмов подъема. Только в этом случае достигается необходимый рост стен в 4-6 см за сутки.

Возводя здания по подобной технологии, необходимо помнить, что метод целесообразен в том случае, если строение не ниже 25 метров в высоту. При прочих высотах строительство с применением скользящей опалубки  обходится слишком затратно.

Горизонтально-скользящая опалубка

Посредством работы с опалубкой несложно обустроить монолитные, криволинейные вертикальные конструкции

Этот метод лучше подходит для хозяина, решившего построить свой дом. Посредством работы с опалубкой несложно обустроить монолитные, криволинейные вертикальные конструкции. Набор инструментов включает механизм перемещения из двух тележек, балочной конструкции, кроме того, комплект дополнен жестким каркасом со стойками, а все вместе образует прочную раму пространственного характера. Щиты можно изготовить из:

  • металла;
  • дерева;
  • водостойкой фанеры;
  • алюминия;
  • прочих материалов.

Может быть самоходная и несамоходная система. Чтобы обеспечить перемещение, конструкция скользящей опалубки ставится либо на рельсы, проложенные вдоль строения, либо передвигается механикой или лебедкой, установленной на конце рельсового пути. Применяется система, чтобы оснастить дом стенами, укладываемыми в непрерывном режиме высотой до 6 метров и толщиной 120-600 мм.

Важно! Допускается перемещение щитов как вдоль стены, так и по оси. Удобно, что плиты можно поднимать по высоте, а также делать конструкции для поддержания заданного уклона стеновых панелей.

Если строительство идет собственными руками, то вертикальное перемещение щитов легче всего производить электрической лебедкой, монтируемой на самом верху рамной конструкции. Ну а для облегчения передвижения рабочих, возводящих дом, опалубочные щиты дополняются настилом подмостков. Чтобы понять принцип действия и применения горизонтально скользящей опалубки, посмотрите видео.

Рекомендуем к прочтению:

Для щитов подойдет любой материал, но водостойкая ламинированная фанера – это легкий вес и достаточная прочность на деформацию

Сложно, но возможно делается опалубка своими руками. Для щитов подойдет любой материал, но водостойкая ламинированная фанера – это легкий вес и достаточная прочность на деформацию. При этом листы фанеры достаточно велики, чтобы не заделывать щели, как при выборе досок. Чтобы усилить стенки жесткости, формы можно укрепить брусками или куском профильной трубы, располагая шляпки внутрь!

Теперь так:

  1. Боковые щиты оснастить (вверху и внизу) отверстиями для винтовой стяжки, отступая от края на 40-50 мм.
  2. Прикрутить щиты друг к другу саморезами. Лучше это делать на уголки, чтобы минимизировать угрозу перекоса конструкции.
  3. Монтаж начинается от угла здания или дверного проема.
  4. Опалубка требует тщательного выравнивания по всем параметрам: вертикаль, горизонталь.
  5. В форму заливается раствор, уплотняется и добавляется арматурный каркас.
  6. Снимается форма только после набора бетоном первоначальной прочности.
  7. Теперь выкрутить стяжку и снять торцевой элемент формы, переместить подвижную часть в сторону до той поры, пока отверстия в стенках и цементе не совпадут.
  8. Винты снова вкручиваются, закрепляя край фанерной системы к бетонному застывшему блоку.
  9. Работы следующего уровня начинаются также от угла или от проема оконного.
  10. Фанерная конструкция монтируется с тем расчетом, чтобы нижний край стяжки соединялся с предыдущим слоем через отверстия, оставленные в бетонном элементе.

А чтобы дом получился прочным, все перестановки последующего характера лучше осуществлять с закреплением к соседнему участку стены и предыдущему ярусу. Неплохо очищать фанерные щиты от остатков раствора и смазывать маслом перед монтажом на новое место.

Безусловно, технология горизонтально скользящей опалубки может применяться для строительства частных зданий, однако это процесс комплексный, включающий сразу монтаж и выверку опалубки, одновременно с армированием конструкции. Поэтому прежде, чем строить свой дом, стоит взвесить все за и против данного варианта. Расчет времени, соблюдение цикличности работ и наличие всех материалов – главные составляющие процесса. Нарушение хотя бы одной операции приведет к тому, что строение получится с низкими показателями качества и прочности.

Скользящая опалубка от компании РентаСтрой

Что является залогом успешности выполнения строительного проекта? На сегодняшний день самым популярным методом строительства является монолитное домостроение. Безусловно, очень важно при этом использовать качественные строительные материалы: каркасную арматуру, бетонные смеси. Но изначально бетонная смесь жидкая, а форму ей придает опалубка. Правильный выбор строительной опалубки – это половина пути к успеху. Для возведения вертикальных бетонных конструкций сегодня используется скользящая опалубка. Она состоит из консолей (подъемно-переставных подмостей), стальных модулей и системы гидроцилиндров. Любой вид опалубки компания РентаСтрой рада предложить своим клиентам.

Купить скользящую опалубку

При осуществлении монолитных работ положение опалубки корректируется рабочими вручную или при помощи трехкодового крана, установленного на каждом домкрате. Понижая давление, можно устанавливать систему по вертикали и поворачивать ее вокруг своей оси. Система скользящей опалубки может работать и в автоматическом режиме, когда домкраты будут подниматься на одинаковые расстояния вверх. При этом необходимо согласовать скорость подачи бетона и скорость движения опалубки с учетом показаний температуры и влажности. Для изменения скорости застывания бетона используются различные методы и приемы, добавки в бетон, подогрев бетонной смеси и другие.

Самой передовой технологией на сегодня является скользящая опалубка купить ее у достойного производителя, это значит, получить сокращение сроков работ и получение в итоге финансовой экономии.

Аренда скользящей опалубки

Каждый вид опалубочных систем имеет свои конструктивные и технологические особенности, хотя и обладает определенной универсальностью.

Применение скользящей опалубки дает наибольший эффект при выгонке высотных конструкций: дымовых труб, силосов, телебашен, водонапорных башен, опор мостов, ядер жесткости высотных зданий с небольшим количеством проемов. Такой способ непрерывного бетонирования повышает качество поверхностей, исключая те дефекты, которые могут быть связаны с перерывами в подаче бетонного раствора.

Скользящие опалубки можно использовать для плоскостей неизменного и переменного радиуса, что позволяет придавать архитектурным объектам выразительность и оригинальность.

Аренда скользящей опалубки может быть хорошим решением для воплощения в реальность строительного проекта, так как дает экономию времени и ресурсов.

Правда, сегодня рост применения скользящих систем сдерживается некоторыми факторами, в частности недостаточным количеством специалистов. Для обслуживания скользящей опалубки необходимы рабочие, имеющие высокую квалификацию.

Компания РентаСтрой предлагает своим потребителям необходимые стройматериалы и вспомогательное оборудование для повышения эффективности строительных работ. При помощи наших опалубок и строительных лесов вы сможете оптимально наладить рабочий процесс. Так как мы являемся официальными представителями крупнейших производителей, то в наших прейскурантах конкурентоспособные цены на нашу продукцию. Мы стараемся предложить нашим клиентам самый качественный, безопасный и надежный товар, а также широкий спектр услуг.

Почувствуйте свою выгоду при сотрудничестве с РентаСтрой!

Аренда скользящей опалубки

Как известно, строительство монолитных зданий высотой более 25 метров обходится до 25% дешевле при использовании современных скользящих опалубочных систем. Быстрая переналадка данных систем позволяет меняют радиусы и подстраивать их даже для архитектурно сложных проектов.

Однако для большинства строительных компаний такого рода проекты "разовые" или нестандартные - на российском рынке фактически нет компаний, которые специализируются только на постройке силосов, резервуаров, башен, зернохрналищих и т.п. сооружений с применением скользящей опалубки. Строительным компаниям просто не выгодно иметь на балансе комплект дорогостоящего и высокотехнологичного оборудования и соответствующий персонал. Гораздо проще, дешевле и удобнее брать нудный комплект в аренду на период выполнения работ.
ГК ПромСтройКонтракт не только предлагает данную услугу на всём постсоветском пространстве, но и предлагает полный супервайзинг проекта, что позволяет использовать скользящую опалубку даже при изначальном отсутствии подготовленного персонала у фирмы заказчика.

Опалубочные системы от ПСК и наших партнёров - шведского концерна Bygging-Uddemann - идеальное решение если вам необходима аренда скользящей опалубки. Возможность и выгодность аренды что опалубка практически универсальна. Для каждого конкретного проекта необходимо отдельно выполнить только сам инженерный расчёт системы (который вы можете бесплатно заказать в любое время), подготовить комплекты сборочных черетежей, гидравлическую схему. При этом адаптируются либо изготавливаются лишь отдельные элементы всей системы. Например при строительстве силосов и резервуаров по сути меняются только ригели (двойные кольца) ригелей под новый радиус силосов.

В рамках пробной сборки гидравлической скользящей опалубки ригели собираются, происходит монтаж двойного кольца ригелей для каждого из диаметров будущего строительного сооружения с целью проверки точности геометрии. Это позволяет гарантировать высокую точность и экономит время при монтаже опалубки на стройплощадке. Параллельно инженеры делают чертержи на основании чертежей заказчика и расписывают спецификацию оборудования, ведётся закупка необходимых комплектующих.
В целом же после заказа аренды в зависимости от сложности и специфики проекта поставка оборудования возможна в течение 2-3 недель!

После использования специально обученные специалисты демонтируют опалубку, аккуратно разбирая на отдельные элементы
Все элементы опалубки очищаются от бетона, чтобы затем храниться в специальных условиях (в частности - только при положительных температурах) на складе завода-изготовителя.

Затем наши специалисты готовят опалубку для сдачи в новую аренду: происходит продув гидравлических рукавов, чистка, протачивания, перебор домкратов с цанговыми зажимами, производится заточка зубьев цанговых зажимов, замены фильтров гидравлического агрегата). После всех этих процедур наши специалисты снова производят пробную сборку на заводе. И опалубка вновь готова к сдаче в аренду!

Формирование скольжения - Slip forming

Эта статья о заливке бетона подвижными формами. Для другого типа формирования скольжения см. Каменная кладка Slipform . Для изготовления керамических сосудов см. Шлифование . Первые жилые дома, построенные по технологии Slip Form , были построены в 1950 году в Вестерторпе , Швеция, компанией AB Bygging. Недавнее фото шведских жилых домов в Вестерторпе

Скользящее формование , непрерывная заливка , непрерывное формование или конструкция скользящей опалубки - это метод строительства, при котором бетон заливается в непрерывно движущуюся форму. Формование скольжения используется для высоких конструкций (таких как мосты, башни, здания и плотины), а также горизонтальных конструкций, таких как проезжие части. Скользящее формование позволяет создавать непрерывные, непрерывные, монолитные «безупречные» (т. Е. Без стыков) бетонные конструкции, которые имеют превосходные эксплуатационные характеристики по сравнению с кусочным строительством с использованием элементов дискретной формы. Формирование скольжения основывается на свойствах бетона быстро схватываться и требует баланса между способностью к быстрому схватыванию и удобоукладываемостью. Бетон должен быть достаточно податливым, чтобы его можно было уложить в форму и укрепить (посредством вибрации), но при этом достаточно быстро схватываться, чтобы с силой выходить из формы. Эта прочность необходима, потому что только что затвердевший бетон должен не только позволять форме «скользить» по бетону, не нарушая его, но также выдерживать давление нового бетона, а также противостоять разрушению, вызванному вибрацией уплотняющего оборудования.

Проскальзывание силоса для зерна высотой 118 м в Цюрихе в 2015 г. Сплошные скользящие опоры конструкции на основе силы тяжести строятся в норвежском фьорде . Каждый из видимых консольных кранов будет доставлять ведра с бетоном к опорным цилиндрам во время непрерывной заливки бетона, создавая бесшовные стены.

При вертикальном формовании опалубки бетонная опалубка может быть окружена платформой, на которой стоят рабочие, вставляя в бетон стальные арматурные стержни и обеспечивая плавную заливку. Вместе бетонная форма и рабочая платформа поднимаются с помощью гидравлических домкратов . Как правило, скользящая форма поднимается со скоростью, позволяющей бетону затвердеть к моменту выхода из нижней части формы.

При формировании горизонтального скольжения для дорожного покрытия и разделительных стен бетон укладывается, вибрирует, обрабатывается и оседает на месте, в то время как сама форма медленно продвигается вперед. Этот метод был первоначально разработан и использован при строительстве межгосударственного шоссе, инициированном администрацией Эйзенхауэра в 1950-х годах.

Система Slipform Monobox

История

Техника формирования шликера использовалась в начале 20 века для строительства силосов и элеваторов . Джеймс Макдональд из MacDonald Engineering, Чикаго, был пионером в использовании бетона скользящей формы для строительства. Его концепция размещения круглых бункеров в кластеры была запатентована с фотографиями и иллюстрациями, содержащимися в книге 1907 года «Дизайн стен, бункеров и элеваторов».

В 1910 году Макдональд опубликовал статью «Подвижные формы для железобетонных бункеров», в которой описывалось использование форм для перемещения форм с использованием домкратов и бетона для образования непрерывной конструкции без стыков или швов. В данной статье подробно описаны концепция и порядок создания бетонных конструкций из опалубки. 24 мая 1917 года Джеймсу Макдональду из Чикаго был выдан патент «на устройство для перемещения и подъема бетонной формы в вертикальной плоскости».

Силосы

Конструкция бункера и силоса Джеймса Макдональда использовалась во всем мире в конце 1970-х годов компанией MacDonald Engineering. В период 1947-1950 годов компания MacDonald Engineering построила более 40 бетонных башен с использованием метода скользящей опалубки для линий связи AT&T Long Lines высотой до 58 м (190 футов) для микроволновых ретрансляционных станций по всей территории Соединенных Штатов.

Релейная вышка AT&T Long Lines в Индиане, построенная методом скользящей опалубки.

Бывший отель и казино Landmark в Лас-Вегасе был построен в 1961 году компанией MacDonald Engineering в качестве субподрядчика, использовавшего концепцию Макдональда бетонной конструкции скользящей формы для строительства 31-этажной железобетонной стальной башни.

Жилое и коммерческое здание

Эта техника была внедрена в жилых и коммерческих зданиях в Швеции еще в 1950-х годах. Шведская компания Bygging разработала в 1944 году первые гидравлические захваты для подъема форм, которые были запатентованы. Первые дома были построены в Вестерторпе , Швеция, и компания Bygging стала пионером во всем мире в области технологии скользящего формования, с 1980 года под названием Bygging-Uddemann .

Жилое и коммерческое строительство также было введено в конце 1960-х годов в США. Одно из первых его применений в высотных зданиях в Соединенных Штатах было в многоквартирном доме с опорой на стену на улице Терк и Эдди в Сан-Франциско, Калифорния, в 1962 году, построенном офисом Macdonald Engineering в Сан-Франциско. Первым заметным применением этого метода в жилом / розничном бизнесе была башня Скайлон в Ниагара-Фолс, Онтарио , строительство которой было завершено в 1965 году. Другой необычной структурой были конические опорные конструкции для отеля Sheraton Waikiki в Гонолулу, Гавайи, в 1969 году. Другой структурой, поддерживаемой стеной, работающей на сдвиг, был кондоминиум Casa Del Mar на Ки-Бискейн, Майами, Флорида, в 1970 году.

С 1950-х годов вертикальная технология была адаптирована к каркасам шахтных головок, вентиляционным сооружениям, футеровке нижнего уровня шахт и силосам для загрузки угольных поездов; тематическая и коммуникационная вышка; ядра высотных офисных зданий; многоквартирные дома с опорой на стены; конические трубы, водозаборные сооружения и т. д. Он используется для конструкций, которые в противном случае были бы невозможны, таких как отдельные опоры глубоководной нефтяной буровой платформы Troll A, которая стоит на морском дне в воде примерно в 300 м (980 футов) глубиной, имеет общую высоту 472 м (1549 футов), весит 595000 т (93,700,000 ст) и отличается тем, что является самым высоким сооружением, когда-либо перемещавшимся ( буксируемым ) человечеством.

В дополнение к типичным силосам, стенкам и стержням зданий, работающим на сдвиг, система используется для футеровки подземных шахт и уравнительных резервуаров на гидроэлектростанциях. Этот метод был использован для строительства Inco Superstack в Садбери , Онтарио , и CN Tower в Торонто . В 2010 году этот метод был использован для строительства ядра супервысокой башни Shard London Bridge в Лондоне, Англия.

Ссылки

внешние ссылки

Строительство 2 угольных силосов методом скользящей формовки

Библиография

  • Нави, Эдвард Г. Справочник по проектированию бетонных конструкций. Нью-Йорк: CRC Press, 2008.

Как сделать опалубку для ленточного фундамента своими руками + видео и фото

Добавил(а): Сергей Колосов 26 сентября

Первым  этапом строительства является заливка фундамента. От его качества и надёжности  в итоге зависит прочность и долговечность всего строения. Существует несколько разновидностей фундаментов, но наиболее популярным, особенно при «частном» строительстве, является ленточный фундамент. При его строительстве можно обойтись без использования специальной техники, на него идёт меньше строительных материалов чем на плитный, но при этом ленточный фундамент используется как  для лёгких (гаражи, бани и т.д.) сооружений, так и для «капитальных» построек.Для заливки ленточного фундамента проводится ряд подготовительных работ, главная из которых  устройство опалубки. Опалубка – это конструкция, которая придаёт бетону желаемую форму и демонтируется после  затвердевания. Итак, строим опалубку для ленточного фундамента своими руками.

Типы конструкций

Для заливки ленточного фундамента может использоваться несколько типов опалубки. Рассмотрим каждую из них подробнее.

Скользящая опалубка

Скользящая опалубка

Этот тип опалубки применяется в тех случаях, когда бетонным раствором заливается не только фундамент, но и стены будущего здания. Этот тип строительства носит название «монолитный» и активно применяется современными строителями. Скользящая опалубка состоит из пластиковых или металлических щитов.  После заливки бетоном они поднимаются (скользят) вверх по стенам, формируя тем самым опалубку для новой заливки.

Разборно-переносная опалубка

Разборно-переносная опалубка

Такая опалубка тоже делается из пластиковых или металлических элементов, которые, соединяясь между собой специальными креплениями, образуют подобие конструктора, из которого можно изготовить опалубку практически любой формы. Разборно-переносные опалубки чаще всего используются профессиональными строительными бригадами, которым необходимо часто заливать фундаменты на разных объектах.

Стоимость элементов скользящей и разборно-переносной опалубок достаточно высока. Но зато такие конструкции позволяют существенно сэкономить время, силы и средства во время строительства фундамента. Естественно, эта экономия будет заметна только при больших объёмах выполняемых работ, так что приобретать такую опалубку для  «мелкого» строительства не имеет смысла.

Несъемный вариант

Несъемная опалубка

Самый простой тип опалубки, который монтируется для строительства одного конкретного объекта. Учитывая «одноразовость» такой конструкции при монтаже используют материалы, которые впоследствии не жалко будет выбросить.

Это совсем не означает, что все материалы придут в негодность. Большую их часть можно будет использовать в дальнейшем строительстве.

Поскольку первые два типа опалубки применяются в основном профессиональными строительными бригадами, рассмотрим подробнее несъемную опалубку для ленточного фундамента, как наиболее популярную при частном строительстве.

Необходимые инструменты и материалы

Несъемная опалубка может быть изготовлена практически из любого листового материала: пластика, дерева или металла. Главное, чтобы он был  прочным, поскольку ему придётся выдержать достаточно большое количество бетона (масса 1 кубического метра составляет примерно 2,5 тонны).

В частном строительстве для устройства опалубки чаще всего используют дерево – листовую фанеру или доски. Причём последние необязательно должны быть высокого качества, допускается использование даже «горбыля».

Доска для строительства опалубки

Важно чтобы торцы досок были обработаны и плотно прилегали друг к другу. В противном случае жидкий раствор будет выливаться сквозь щели, что усложнит заливку опалубки.

Рассчитать количество материала необходимое для сооружения стен опалубки можно воспользовавшись следующими формулами:

  • Для определения необходимой кубатуры пиломатериалов. V = 2PHn, где P – длина периметра опалубки, Н – её высота (высота фундамента + 20 сантиметров) и n– толщина досок.
  • Для определения необходимого количества листов (для фанеры, металла или пластика). 2PH/s, где s – площадь одного листа.

Кроме материала, из которого будут делаться стенки опалубки, понадобится арматура для укрепления фундамента и полиэтиленовая плёнка. Ею выстилают дно и стены опалубки во избежание протекания раствора.

Из инструментов вам понадобятся ножовка, топор, гвоздодёр и молоток (для опалубки из дерева) или набор ключей, отвёртки, молоток и пассатижи для металлической или пластиковой опалубки.

Видео: требования к доске для устройства опалубки

Более подробно узнать о требованиях, предъявляемых к доскам для опалубки, вы можете из следующего  видео:

Подготовительные работы

Расчистка участка

Участок, на котором будет заливаться фундамент, должен быть очищен от деревьев и кустарников, оставшиеся корни должны быть выкорчеваны, а верхний плодородный слой грунта снят.

Разметка

Для разметки будущего фундамента лучше всего использовать колышки, между которыми натянут шнур или прочная нить. Колышки вбиваются в землю по углам каждой будущей стены. Между ними натягивается шнур. Натягивать его необходимо строго горизонтально, поэтому при работе обязательно использование реечного уровня.

Учтите, что ширина траншеи под опалубку должна быть на 10 сантиметров больше, чем ширина будущего фундамента.

Откопка траншеи

 Траншея под фундамент должна быть глубиной минимум 50 сантиметров. Дно её должно быть ровным и горизонтальным. Проверить «горизонт» можно с помощью уровня либо замерам, сделанным от разметочного шнура.

Траншея для фундамента

Вынутый из траншеи грунт можно разместить внутри периметра фундамента или использовать для выравнивания  участка.

Отсыпка подушки

На дно траншеи необходимо насыпать слой песка, который защитит фундамент от грунтовых вод и промерзания, а также позволит равномерно распределить нагрузку на почву.

Песок насыпается слоями по 10 сантиметров, с обязательной «проливкой» каждого слоя водой. Минимум необходимо уложить три таких слоя.

Поверх песка стелется геотекстильное полотно, на которое насыпается слой мелкого щебня толщиной 10-15 сантиметров. Щебень тщательно трамбуется и выравнивается.

Подушка под фундамент

На этом подготовительные работы по устройству опалубки можно считать завершёнными.

Установка

Сборка щитов

Если вы используете готовые металлические или пластиковые щиты, этот этап, естественно, можно пропустить. Но если вы делаете деревянную опалубку, то щиты придётся сделать самостоятельно.

Первым делом необходимо приготовить опорные колья, на которых щиты будут устанавливаться. Делаются они из бруса, один конец которого заостряется для удобства вбивания его в землю.

Длина опорных кольев должна быть минимум на 40-50 сантиметров больше, чем высота опалубки.

Доски нарезают на куски одинаковой длины и набивают на колья, уложенные на ровной поверхности. Расстояние между кольями не должно превышать 1 метр. Доски следует тщательно подгонять друг к другу, поскольку даже небольшие щели могут создать проблемы во время заливки опалубки.

При набивке досок следите чтобы шляпка гвоздей или саморезов находилась с внутренней стороны щита. Торчащие концы гвоздей могут серьёзно осложнить процесс снятия опалубки после высыхания бетона.

Установка щитов

Щиты устанавливаются по нитям разметки. При установке обязательно необходимо пользоваться отвесом и уровнем, чтобы щиты размещались чётко вертикально. Также важно следить за тем, чтобы все они находились на одной линии.

Для  устойчивости опалубки на колья под углом ставятся дополнительные распорки, а верхние углы щитов скрепляются перемычками.

Опалубка с дополнительными опорами

Если опалубка выше 20 сантиметров, то во избежание расхождения щитов под весом бетона они дополнительно скрепляются  перемычками. Для этого в противоположных щитах делаются отверстия, через которые протягивается пластиковая труба с установленной в ней металлической шпилькой. На концы шпильки навинчивают фиксирующие гайки. После застывания фундамента шпилька удаляется, а пластиковая труба остаётся в бетоне.

Когда щиты установлены стенки и дно опалубки рекомендуется проложить полиэтиленовой плёнкой. Это не позволит раствору проливаться сквозь щели и упростит снятие опалубки после застывания бетона.

После установки опалубки можно приступать к монтажу арматуры.

Видео: установка металлической стяжки опалубки

В следующем видео вы более подробно узнаете о том, как установить металлическую стяжку опалубки в пластиковой трубе.

Несколько распространённых ошибок

В заключение рассмотрим несколько наиболее распространённых ошибок, возникающих во время устройства опалубки. Несмотря на их кажущуюся «незначительность» они могут очень негативно повлиять на конечный результат.

  • Некачественный материал. Для опалубки необязательно использовать доски или фанеру высшего сорта, но и чересчур экономить на качестве не стоит. Даже одна прогнившая доска, лопнувшая после заливки фундамента, приведёт к тому, что всю работу нужно будет переделывать, а это значительно дороже, чем изначальное приобретение качественного материала;
  • Большие щели между досками. Расстояние между досками в опалубке не может превышать 3 миллиметра, хотя в идеале его не должно быть вообще;
  • Слабое крепление щитов опалубки. Сэкономив на установке дополнительных опор или металлических растяжек вы рискуете столкнуться с расхождением щитов после заливки, а это сделает фундамент непригодным для дальнейшего строительства;
  • Повреждение гидроизоляции. Существенные повреждение полиэтиленовой плёнки, которая защищает стены и дно опалубки, приведут не только к проблемам во время снятия щитов, но и к снижению качества всей конструкции.

В заключение хочется ещё раз  сказать, что устройство опалубки дело очень ответственное, от которого во многом зависит результат всего строительства. Надеемся, что наши советы помогут вам избежать ошибок и установить опалубку  качественно и надёжно. Удачного вам строительства!

Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах. Оцените статью: Поделитесь с друзьями!

изображений, фотографий и изображений опалубки

фото пластиковой опалубки

опалубка изображения

бетонная опалубка фото

опалубка перекрытий

Предыдущий Следующий 1 /14 Фото продукты: Связанные ключевые слова: опалубка для опор евро опалубка инструменты для опалубки опалубка из волокна опалубка миван зажимы для опалубки Категории: Дома > Строительство и недвижимость > Опалубка > опалубка > скользящая опалубка

Бетон скольжения - Designing Buildings Wiki

Опалубка - это временная форма, в которую заливается и формуется бетон. Традиционная опалубка изготавливается из дерева, но также может быть изготовлена ​​из стали, пластика, армированного стекловолокном, и других материалов.

Опалубка - это метод строительства, при котором бетон заливается в верхнюю часть непрерывно движущейся опалубки. По мере заливки бетона опалубка поднимается вертикально со скоростью, которая позволяет бетону затвердеть до того, как он освободится от опалубки внизу. Опалубка является наиболее экономичной для конструкций высотой более 7 этажей, таких как мосты и башни, например это самый быстрый метод строительства вертикальных железобетонных конструкций, но его также можно использовать для горизонтальных конструкций, например, проезжей части.

При наличии правильной формы или стержня опалубку можно использовать для плавной непрерывной заливки, не требующей стыков. Опалубка опирается на основу, а не на другие части здания или постоянные работы, и поднимается со скоростью около 300 мм в час.

Бетон, который будет использоваться, должен быть достаточно податливым, чтобы его можно было уложить в форму и закрепить за счет вибрации, но при этом достаточно быстро схватываться, чтобы выходить из формы с силой. Следует постоянно контролировать скорость схватывания бетона, чтобы формы не поднимались слишком быстро.

Обычно опалубка имеет три площадки:

Важно, чтобы средняя опорная платформа была жесткой, чтобы все части конструкции перемещались одновременно. Опалубка может затягиваться, если скорость движения платформы нестабильна, что может вызвать трудности.

Типы конструкций, которые чаще всего создаются с использованием методов формирования скольжения, включают:

[править] Внешние ссылки

  • Бетонный центр - [[w / index.php? title = W / index.php% 3Ftitle% 3DW / index.php% 3Ftitle% 3DW / index.php% 3Ftitle% 3DW / index.php% 3Ftitle% 3DWww.concretecentre.com / Technical_information / building_solutions / formwork / slip_form. aspx% 26action% 3Dedit% 26redlink% 3D1% 26action% 3Dedit% 26redlink% 3D1% 26action% 3Dedit% 26redlink% 3D1% 26action% 3Dedit% 26redlink% 3D1 & action = edit & redlink = 1 | Техническая информация]]
  • Bright Hub Engineering

Китай Производитель опалубки для подъемных систем, Опалубка для стен и колонн, поставщик опорных систем

Опалубка для подъемной системы

Видео

Цена FOB: 500–1500 долларов США / Набор

Мин. Заказ: 2 шт.

Связаться сейчас

Видео

Цена FOB: 500–1500 долларов США / Набор

Мин.Заказ: 2 шт.

Связаться сейчас

Видео

Цена FOB: 500–1500 долларов США / Набор

Мин.Заказ: 2 шт.

Связаться сейчас

Видео

Цена FOB: 500–1500 долларов США / Набор

Мин. Заказ: 2 шт.

Связаться сейчас

Видео

Цена FOB: 800–1500 долларов США / Набор

Мин.Заказ: 10 комплектов

Связаться сейчас

Цена FOB: 1500–3000 долларов США / Набор

Мин.Заказ: 2 шт.

Связаться сейчас

Видео

Цена FOB: 600–850 долларов США / Набор

Мин. Заказ: 10 комплектов

Связаться сейчас

Видео

Цена FOB: 600–850 долларов США / Набор

Мин.Заказ: 10 комплектов

Связаться сейчас

Видео

Цена FOB: 600–850 долларов США / Набор

Мин.Заказ: 10 комплектов

Связаться сейчас

Видео

Цена FOB: 1500–3000 долларов США / Набор

Мин. Заказ: 2 шт.

Связаться сейчас

Цена FOB: 1500–3000 долларов США / Набор

Мин.Заказ: 2 шт.

Связаться сейчас

Видео

Цена FOB: 800–1500 долларов США / Набор

Мин.Заказ: 10 комплектов

Связаться сейчас

Опалубка систем стен и колонн

Цена FOB: 700-900 долларов США / Тонна

Мин. Заказ: 5 тонн

Связаться сейчас

Видео

Цена FOB: 110–159 долларов США / Квадратный метр

Мин.Заказ: 10 квадратных метров

Связаться сейчас

Видео

Цена FOB: 58-115 долларов США / Квадратный метр

Мин.Заказ: 10 квадратных метров

Связаться сейчас

Цена FOB: 110–130 долларов США / Квадратный метр

Мин. Заказ: 50 квадратных метров

Связаться сейчас

Видео

Цена FOB: 58-115 долларов США / Квадратный метр

Мин.Заказ: 10 квадратных метров

Связаться сейчас

Видео

Цена FOB: 110–159 долларов США / Квадратный метр

Мин.Заказ: 10 квадратных метров

Связаться сейчас

Цена FOB: 700-900 долларов США / Тонна

Мин. Заказ: 5 тонн

Связаться сейчас

Цена FOB: 700-900 долларов США / Тонна

Мин.Заказ: 5 тонн

Связаться сейчас

Цена FOB: 58-115 долларов США / Квадратный метр

Мин.Заказ: 10 квадратных метров

Связаться сейчас

Видео

Цена FOB: 58-115 долларов США / Квадратный метр

Мин. Заказ: 10 квадратных метров

Связаться сейчас

Цена FOB: 58-115 долларов США / Квадратный метр

Мин.Заказ: 10 квадратных метров

Связаться сейчас

Видео

Цена FOB: 48–72 долларов США / Квадратный метр

Мин.Заказ: 2 квадратных метра

Связаться сейчас

Пластиковая системная опалубка

Видео

Цена FOB: 48–72 долларов США / Квадратный метр

Мин. Заказ: 50 квадратных метров

Связаться сейчас

Видео

Цена FOB: 48–72 долларов США / Квадратный метр

Мин.Заказ: 50 квадратных метров

Связаться сейчас

Цена FOB: 48–72 долларов США / Квадратный метр

Мин.Заказ: 50 квадратных метров

Связаться сейчас

Видео

Цена FOB: 48–72 долларов США / Квадратный метр

Мин. Заказ: 50 квадратных метров

Связаться сейчас

Видео

Цена FOB: 48–72 долларов США / Квадратный метр

Мин.Заказ: 50 квадратных метров

Связаться сейчас

Видео

Цена FOB: 48–72 долларов США / Квадратный метр

Мин.Заказ: 50 квадратных метров

Связаться сейчас

Профиль компании

{{util. each (imageUrls, function (imageUrl) {}} {{})}} {{if (imageUrls.длина> 1) {}} {{}}}

Мы, ZOLO, гордимся своим многолетним опытом в области производства строительных материалов, включая системы опалубки, строительные леса, фанеру и т. Д. За последние 15 лет, в частности, ZOLO изменила технологию опалубки и продолжает эту традицию. Качество, безопасность и экономичность - вот ценности, которые определяют нашу стратегию в области продуктов и технологий.Наша компания оптимизирована для удовлетворения требований подрядчиков по бетону во всем мире, сегодня и в будущем. ZOLO, помимо качественной продукции, это ...

Formwork Solutions 2021 - Doka

Мы запрашиваем ваше согласие

1) на использование файлов cookie
2) на передачу в Соединенные Штаты Америки данных, полученных с помощью файлов cookie

1) Использование файлов cookie
Мы, Doka GmbH, используем файлы cookie и сторонние приложения. Это помогает нам обеспечить оптимальную производительность нашего веб-сайта, в частности

  • для постоянного улучшения функциональности нашего веб-сайта,
  • для облегчения использования интернет-магазина Doka или
  • для размещения рекламы, подходящей для вас как пользователя, на определенных платформы.

См. Наше Заявление о конфиденциальности данных для получения дополнительной информации о наших файлах cookie. Мы также предлагаем вам возможность выбора файлов cookie (расширенные настройки файлов cookie).

2) Передача данных в Соединенные Штаты Америки
Некоторые из наших партнеров являются организациями, учрежденными в Соединенных Штатах Америки.Мы передаем ваши личные данные этим партнерам в Соединенных Штатах Америки вручную или через интерфейс.

Мы хотели бы сообщить вам, что постановление от 16 июля 2020 года (решение Суда Европейского Союза по делу C-311/18, «Schrems II») отменяет решение ЕС-США по программе Privacy Shield, разрешившее передачу личные данные в Соединенные Штаты Америки. Как следствие, Соединенные Штаты Америки как третья страна не обеспечивают надлежащего уровня защиты данных.

Для вас, как пользователя, риск того, что передача персональных данных организации, учрежденной в Соединенных Штатах Америки, заключается, в частности, в том, что к вашим данным будет предоставлен доступ властей США для целей мониторинга и наблюдения, а также для крупных если вы не имеете эффективного административного и судебного права на возмещение ущерба в отношении таких действий властей США.

Персональные данные, которые мы передаем в Соединенные Штаты Америки, - это, в частности, IP-адреса (адреса интернет-протокола).

Мы сотрудничаем через различные приложения со следующими получателями:

  • Facebook LLC
  • Google LLC
  • MaxMind Inc.
  • Microsoft Corporation
  • Monotype Imaging Holdings Inc.
  • Rocket Science Group LLC
  • Sketchfab Inc.
  • The Trade Desk, Inc.
  • Vimeo LLC
  • YouTube LLC

Нам необходимо ваше явное согласие на продолжение отправки ваших личных данных этим поставщикам.

Вы можете в любой момент отозвать свое согласие, перейдя в настройки файлов cookie на веб-сайте.

Согласны ли вы на использование файлов cookie и передачу ваших личных данных в Соединенные Штаты Америки?

Подъемная опалубка - IAS Malta

by Gareth Dimech

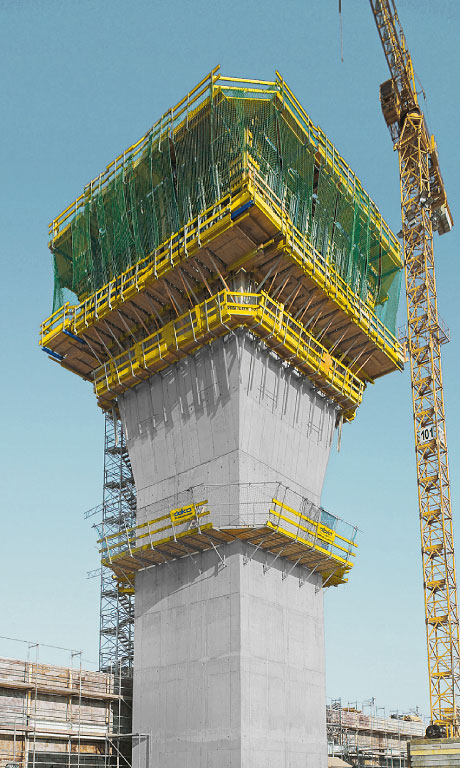

Подъемная опалубка - это опалубка специального типа для вертикальных бетонных конструкций, повышается с процессом строительства. Хотя это относительно сложно и дорого, может быть эффективным решением для зданий, которые часто повторяются в форма.Такая система была принята для центрального ядра Башен Пендера. Скорее всего, это будет обычное дело для будущего высотного здания проекты.

Подъемная опалубка обычно не только саму опалубку, но и рабочее пространство / подмости для строительных бригад. Он также может предоставить площади для машин и экранов для защиты от атмосферных воздействий, вплоть до полного замкнуты, оставаясь при этом модульными вокруг меняющейся конструкции здания.

Три типа подъемной опалубки существует:

1. Подъемная опалубка (подъемно-крановая): Т опалубка вокруг конструкции смещается вверх с помощью одной или больше кранов, как только затвердеет бетон продвинулся достаточно далеко. Это может потребовать подъема всей секции или быть достигнуто сегментарно. Последняя система зависит от использования башенного крана и поэтому нужно иметь в виду, что время на сайте будет потеряно до тех пор, пока опалубка сдвинута вверх

2. Подъемная опалубка (самоподъемная): Конструкция поднимается с помощью механических рычагов (обычно гидравлических). Для этого обычно фиксируется жертвенные конусы или рельсы, установленные в ранее залитый бетон. Это Эта система в настоящее время применяется в башнях Pendegardens T1T2.

3. Скользящая опалубка: Этот тип опалубки аналогично самоволазному типу выше. Однако процесс восхождения непрерывно, а не периодически, и обычно прерывается только на очень короткое время (например, для фиксации монтажных механизмов на новых анкерных креплениях) точки). Преимущество в том, что из него получаются бесшовные конструкции, но требует непрерывного, непрерывного процесса повсюду, с серьезным потенциалом проблемы с качеством и стабильностью, если заливку необходимо прекратить.

Типичные фотоиллюстрации в том числе для лучшего понимания того, как система эффективно используется местный.


Рисунок 1: Типовая подъемная опалубка используется для внутреннего сдвига железобетонного сердечника для башен Pender


Рисунок 2: Мобильная шахтная платформа карман для отдыха, установленный на каждом этаже в составе мобильных лесов порядок установки


Рисунок 3: Рабочие платформы на обоих низкий и высокий уровень позволяют работать как вокруг рамной конструкции, так и внутри нее


Рисунок 4: Открытие и скольжение опалубка вертикальная опалубка после отливки профиля


Рисунок 5: Механизм скольжения опалубка позволяет перемещать подъемную опалубку вверх, когда бетон затвердел. Бетонирование сердечника должно быть независимым от плиты график бетонирования. В идеале ядро ​​всегда на два этажа выше рабочего уровня.

Алааттин Каноглу, кандидат наук

Профессор,

ITU Факультет Архитектура

Управленческие науки в архитектурном дизайне и Строительная рабочая группа

СТРОИТЕЛЬСТВО ПРОИЗВОДСТВЕННЫХ СИСТЕМ

ФАКУЛЬТЕТ АРХИТЕКТУРЫ ITU

ОТДЕЛЕНИЕ АРХИТЕКТУРЫ

Фотографии (обычные системы) [ZIP]

Фотографии (традиционная система) [ZIP]

Фотографии (Рационализированные системы)

Опалубка туннелей (Иллюстрация-01, 02, Меса) [ZIP]

Подъемно-раздвижная опалубка [ZIP]

Регулируемая опалубка (Peri, Paschal-01-02-03, Mesa) [ZIP]

Филигранные системы [ZIP]

Разное (Eska) [ZIP]

Фотографии (сборные системы) [ZIP]

Каркасные системы [ZIP]

Панельные системы (Lohja, Mesa, Gok, Misc) [ZIP]

Сотовые системы [ZIP]

Фотографии (Строительство Оборудование) [ZIP]

видео Ссылки

Оборудование

Оператор тяжелого оборудования

Кран сбой компиляции

Станок для гибки проволоки

Станок для гибки проволоки

Резка и гибка арматуры

Набивка арматуры

Станция гибки арматуры

Как присоединиться стальная арматура

Станок для гибки арматуры

Переносной станок для гибки арматуры

Трубогиб

Экстрим станки

Демонстрация сборки башенного крана

А обязательно посмотреть видео

Гидравлический

Все строительные инструменты

Построен больше_ Азербайджан

Монтаж башенного крана

Опалубка

Строительство моста - Поэтапный запуск - 3D анимация

Doka - Бетон Опалубка - Подъемные системы

Peri Video

Пери видео 1

Пери видео 2

Doka-Khlturmschalung

Туннель Анимация опалубки_ Модульная система опалубки

Amvic Изоляционная бетонная опалубка

Изолированный Конструкция бетонной формы vs. Дерево Каркасная конструкция

Опалубка к колоннам и балкам

PERI UP Возможности

Промышленность Ведущая система легкой опалубки стен

Дока экспресс якорь

CBJ Моделирование строительной опалубки

VBHC - Строительные технологии

Модульная опалубка_Civil Инжиниринг: Высотное строительство и опалубка

Колонна опалубка_FORMALETA METALICA GRADUABLE SUEMCI

Dokaflex Опалубочная система S для перекрытий

Луч h30 сверху

TOPEC - 1, 2, 3

TOPMAX Deckentisch

Модульная опалубка animation_Precise Forms Storm Устойчивый бетонный дом Строительство

Изолированная опалубка_M2 - Resistencia de los paneles al terremoto

Общие

Города-призраки - Китай

Строительство Бурдж-Халифа (Бурдж-Дубай) - Анимация

Верх 33 самых странных здания в мире

Критерий бережливого строительства

Форма Следует за энергией: достижение пассивного Стандарт дома

Натяжение до / после

Методы предварительного натяжения

Предварительно напряженный Бетон - Milbury Systems

Напряжение Сухожилие после растяжения

Великолепная плита перекрытия после натяжения фирмы Firth покадровая видеосъемка - 10 часов работа за 5 минут

Напряжение

Очень хорошее видео, показывающее шаг поэтапно Натяжная плита поста

Скорость

инлайлер sonunda bunu da yapt

3D Анимация строительства Многоэтажное здание

Промежуток времени домов построено от начала до конца

5 дней Домик Timelapse

30-ти этажный дом Построен за 15 дней (промежуток времени)

Дом 15-ти этажный отель за 6 дней

ИРИС КОТО Дом Система - Дом за 7 дней

Голубое небо Строительная система - 10 мин. Обзор

Прикол

Смешные Строительные работы

г. Совет по безопасности Simpsons

Здоровье & Безопасность - Смешные

Снос

Demolition Gone Wrong Turkey Cankiri Turchia, palazzo si ribalta e non crolla Cankiri

Пекинский рабочий рискует своей жизнью, чтобы снести деталь дома

Мост

Бетон Строительство моста с Doka Cantilever образует путешественника YouTube http: // www.youtube.com/watch?v=blOhcJcA87k

Обводной мост плотины Гувера Время строительства

Hooverdam Мост

г. Phu My Bridge - Сайгон, Вьетнам (2007-2009) - Время строительства

Запад LRT с использованием фиксирующей фермы

Железнодорожный тоннель

Встреча Гигантские проходческие машины Crossrail

Voxelstudios: Mtodo constructivo tnel, embalse de Contreras

Безопасность

10 Шокирующий Факты об электробезопасности по ESA

Каднлар neden erkeklerden daha uzun yaar

Системы надувания

International Dome House - 3. Модели

Надутый Airform

Экологически чистый Удобный купольный корпус: Diginfo

Термодом7

Как записаться Постройте геодезический купол из соломенных волокон - Укладка тюков

Монолитный Слайд-шоу Ecoshell

Fabricacion y Ventajas de Casas Domo

Дренаж

г. Дренажная труба IPGC

Дренаж Системы для ландшафта и двора: Излучатели Flo-Well и Pop-Up от NDS

Дренаж Системы для ландшафта и двора: Использование водосборных бассейнов для сбора стока

Как записаться Установите французский слив

Мокрая Подрядчики по гидроизоляции протекающего подвала от Aquaseal Basement Подрядчики по гидроизоляции

Как записаться Снижение риска затопления подвала

Basement Waterproof_Can-Cell Industries - Superseal Dimpled Membranes

Блоки

Кирпич замковый

БЛОКИРУЮЩИЙ КИРПИЧ SAFIDO МОДЕЛЬ МАШИНЫ SIBS 789 PI

Глина Brick Machine, глиняный кирпич, глиняный кирпич машина для изготовления глины кирпичные машины

Базовые Зипблоки Демонстрация - Простая зеленая блокировка Технологии

Сахара - Тихолос Экольгикос, Мкинас Para tijolos, maquinas de fabricar tijolos

Традиционный

Традиционное строительство - дом шаг за шагом. Full HD. День 3 фундамент. Комбинированный фундамент Арматура

Традиционный фундамент reinforcement_Fondations de maison Individualuelle - 6 Арматур

Традиционный деревянный дом Строительная документация

Журнал Домашнее строительство - Ремесло

Журнал Строительство школы из бревенчатых домов койота

Традиционный деревянный house_Современная техника жилищного строительства

Prototipo Bambu Estrutura

Рационализация

Модульная кровля Система - Коньковые панели

FlexLock Методы строительства

FlexLock Калибратор

Конструкция casa sistema de paneles de fon

Сотовая связь

Сотовый деревянный house_Modular Дом от От начала до конца

Компактный куб дом

Модульный домашний комплект Видео

Как модульный строятся дома | Модульное домостроение | Andrea Homes Indiana строитель домов

Современные дома с нулевым потреблением энергии стал более доступным благодаря модульной конструкции

Дом - В кубе: Быстро развертываемый корпус

4D Моделирование и BIM

4D моделирования - Проекты гражданского строительства

4d Simulation_4Tekla Моделирование строительства для Сталь и бетон

BIM (Здание Информационное моделирование)

Гидроизоляция кровли

Инновации Строительство- Firestone Rubber Горелка кровельная

Заводская сборка

Завод Тур

Сборный транспортный контейнер домой - одна крутая среда обитания

15 Культовый Жилые эко-контейнерные дома

Сборные Строительство дома

Этапы строительства сборной стены

PREFABRKE EV НАСИЛ КУРУЛУР?

Сборный Модульный 2-х этажный дом в двух минутах

Arkistruct's Решения массового производства раскладывающихся и панельных модульных домов

проект Запуск: система геометрического строительства Innovequity

Малая панельная сборная system_Quikloc Строительная система

Обычный

Мимари ве тасарма р ан 13 Хайван тр

Революционный метод роботизированной опалубки Орхусской школы архитектуры сокращает использование бетона на 70%

Революционный метод роботизированной опалубки Орхусской школы архитектуры сокращает использование бетона на 70%

Предоставлено Odico Formwork Robotics ShareShare
  • Facebook

  • Twitter

  • Pinterest

  • Whatsapp

  • Почта

Или

https: // www. archdaily.com/

9/aarhus-school-of-architectures-revolutionary-robotic-formwork-method-cuts-concrete-use-by-70-percent

Орхусская школа архитектуры, работающая с Асбьёрном Сёндергаардом из Odico Formwork Robotics, представила высокопроизводительная структура, развернутая с использованием революционного роботизированного метода производства. «Эксперимент Р» стремится изменить текущее производство бетона, сократив стоимость производства бетонной опалубки на 50%.

Метод абразивной резки проволокой может ускорить время производства традиционной опалубки в 126 раз, при этом уменьшая количество используемого бетона до 70%.Несмотря на эти впечатляющие характеристики, технология была разработана для сохранения и расширения свободы дизайна.

+ 14

Предоставлено Odico Formwork Robotics

Бетонная форма создается с помощью абразивной проволоки с электрическим приводом, вращающейся с высокой скоростью вокруг рамы из углеродного волокна, установленной на промышленном роботе. В ходе эксперимента использовалась опалубка из пенополистирола из-за ее низкой стоимости и популярности в строительной изоляции.

Предоставлено Odico Formwork Robotics

Усовершенствования программного и аппаратного обеспечения, достигнутые в ходе проекта, привели к созданию первого оптимизированного для топологии конструктивного решения в сверхвысокопроизводительном бетоне.В то время как оптимизация топологии является обычным явлением в авиационной и автомобильной промышленности, эксперимент в Орхусе представляет собой первый пример практических, экономических и сложных геометрических свойств технологии, над которыми работают архитекторы.

Предоставлено Odico Formwork Robotics

Пример Орхуса теперь может проложить путь для крупномасштабной адаптации методов оптимизации топологии и роботизированной абразивной резки проволокой, «позволяя пересмотреть глобальное бетонное строительство.«Технология в настоящее время находится на продвинутой стадии коммерциализации, и планируется упаковать технологию в транспортный контейнер для создания мобильного производственного предприятия по производству всплывающих окон под названием« Фабрика на лету ». Предполагается, что эта схема будет коммерчески введена в эксплуатацию к июлю 2019 года.

Предоставлено Odico Formwork Robotics

Меня, в частности, волнует радикальный дизайнерский потенциал этого подхода. Мы привыкли думать об экологических проблемах как о чем-то, что ограничивает качество дизайна.Но здесь верно обратное - используя меньше материала, мы получаем более вызывающие воспоминания структуры, делая их силы видимыми для наблюдателя через их артикуляцию.
- Торбен Нильсен, декан Орхусской школы архитектуры

Предоставлено Odico Formwork Robotics

Консорциум, стоящий за разработкой Experiment R, возглавляется Орхусской школой архитектуры, Odico Formwork Robotics, Aarhus Tech, производителем бетона Hi-con и Сорен Йенсен Инженеры-консультанты.

Предоставлено Odico Formwork Robotics

Новости через: Odico Formwork Robotics

Руководитель проекта: Орхусская школа архитектуры
Технологические лидеры и производство роботизированной опалубки: Odico Formwork Robotics
Академический партнер: Технологический университет Делфта , HyperBody Research Group
Проектирование конструкций: Søren Jensen Consulting Engineers A / S
Производство бетона: Hi-con A / S
Консультанты по оптимизации: Altair Engineering
Опалубочные леса: Brunsgaard A / S
Опалубка сборка и предварительное изготовление фундамента: Aarhus Tech
Производство деревянных каркасов для опалубки: Ispal SRL
Проектирование деревянных каркасов: Inginerie Creativa SRL
Специалисты-консультанты: UBE Design; Аркитек; Tegnestuen FEM
Фондовые работы: Aarsleff A / S
Спонсоры: A.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
