Размеры профлиста для забора — ширина, толщина, длина и вес листа

Любого владельца приусадебного или загородного участка, планирующего строительство ограждения, в первую очередь интересуют размеры профлиста для забора. Это необходимо не только для расчета количества необходимого материала, но и для планирования расстояния между опорами и крепления листа.

Основные размеры профнастила для забора — это высота трапеции или волны профиля, толщина металла, а также длина и ширина листа.

Оглавление статьи (нажмите, чтобы открыть)

• Размеры профлиста для забора в зависимости от его назначения и сферы применения
• Стандартный размер профнастила для забора по ГОСТ

Размеры профлиста для забора в зависимости от его назначения и сферы применения

Профилированный лист, в зависимости от формы и высоты профиля, разделяется на три основные группы.

Это стеновой профнастил, который маркируются буквой С, несущий профлист, обозначаемый буквой Н и универсальный металлический профиль, маркируемый буквами НС.

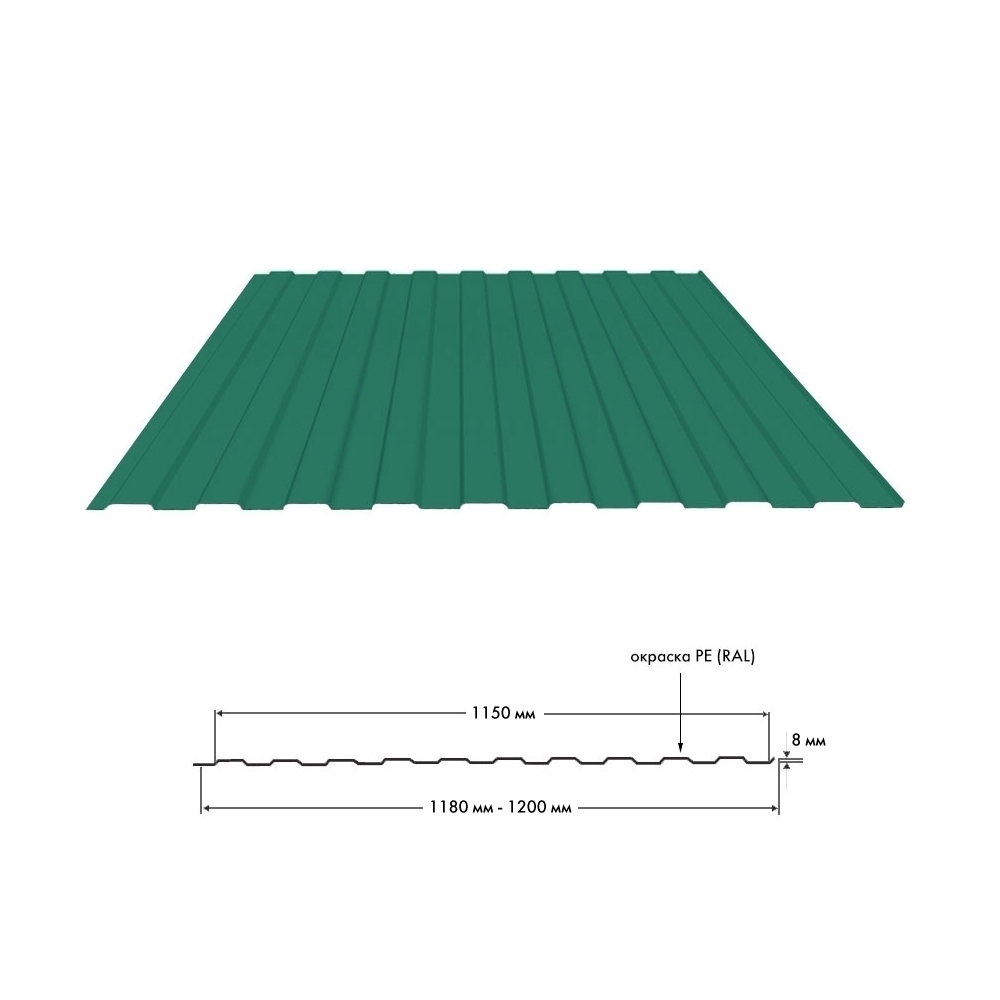

Высота трапеции стенового профнастила может быть от 8 до 44 мм. Именно от высоты профиля зависит продольная жесткость и несущая способность профилированного листа.

Несущий профнастил отличается от стенового не только высотой трапеции. Ниже для сравнения приведены внешний вид и основные размеры стенового профиля С44 и несущего профнастила Н44.

Из рисунка видно, что несущий профнастил имеет профиль, усиленный дополнительными ребрами жесткости. Это значительно увеличивает его несущую способность по сравнению со стеновыми профилями с такой же высотой гофры.

Но, в отличие от кровельных покрытий, конструкции ограждений не подвержены воздействию постоянных статических нагрузок. В связи с этим для строительства заборов чаще всего используется именно стеновой профнастил.

Исключение составляют территории с большими ветровыми нагрузками или частыми штормами. В этом случае для большей надежности могут использовать и несущий профлист.

Стандартный размер профнастила для забора по ГОСТ

Стандартные размеры профлиста для забора можно найти в ГОСТ 24045-94 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства». Из приведенного ниже рисунка видно, что стандартом строго регламентируются все основные размеры профнастила для забора, цена его при этом зависит от марки стали, какая толщина профлиста для забора и из чего выполнено его защитно-декоративное покрытие.

Профнастил для забора — размеры и характеристики профилей С10 и С18

Марка профнастила	Основные характеристики				Профлист для забора, вес 1 м длины, кг	Профнастил для забора, вес 1 м², кг	Ширина заготовки, мм
	B	B1	t	n
С10-899-0,6	918	899	0,6	9	5,1	5,7	1000
С10-899-0,7			0,7		5,9	6,6
С10-1000-0,6	1022	1000	0,6	10	5,6	5,6	1100
С10-1000-0,7			0,7		6,5	6,5
С18-1000-0,6	1023	1000	0,6	10	6,4	6,4	1250
С18-1000-0,7			0,7		7,4	7,4

Как видно из приведенной таблицы, в стандарте прописаны все основные размеры профилированного листа. Необходимо обратить внимание на то, что ширина профнастила для забора приведена в двух колонках. Это две различные величины. Одну из них называют рабочая, или полезная ширина профлиста для забора, а другую просто шириной листа.

Разница между ними в нахлесте, необходимом при креплении профлиста. Поэтому рабочая ширина профнастила меньше ширины листа именно на величину нахлеста. При этом, как тоже видно из таблицы, во всех условных обозначениях профнастила указывается именно полезная ширина.

Ширина профилированного листа может и не соответствовать стандарту. Многие производители изготавливают металлический профилированный лист по ведомственным техническим условиям (ТУ), поэтому ширина листа профнастила для забора может быть от 800 до 1850 мм.

Более широкий лист позволяет значительно увеличить ширину пролета забора из профнастила, серьезно снизив расходы на установку опорных столбов и минимизировав количество стыков и креплений. Это удобно, однако при этом появляются сложности в транспортировке и доставке подобного листа на место строительства.

Стандартом также регламентируется и толщина профнастила для забора. Вообще металлический профилированный лист может изготавливаться из металла, толщиной от 0,35 до 1,2 мм.

Толщина профлиста для забора 0,35 или 0,40 мм относится к самому низкому ценовому сегменту. Однако не следует забывать, что основной функцией забора является защита участка от проникновения посторонних. Поэтому выбирая, какой толщины профнастил для забора установить на своем участке, большинство застройщиков предпочитают стандартный профиль из металла 0,6-0,7 мм. Такой профиль сложнее повредить и невозможно согнуть перпендикулярно ребрам жесткости без специальных инструментов.

Стандартом устанавливается и длина профнастила для забора. Точнее не сама длина листа, а ее кратность. Поскольку профнастил изготавливают из рулонной стали, длина его листов может быть практически любой. Но стандарт предусматривает, что стеновой профнастил должен изготавливаться мерной длиной от 2,4 до 6,0 м, с кратностью 300 мм.

Такая длина профлиста для забора позволяет возвести ограждение необходимой вам высоты без промежуточного крепления. Это повышает прочность забора, а также серьезно увеличивает его срок службы.

Стоит отметить, что не все стандартные размеры, регламентированные ГОСТом, одинаково распространенные. Особенно это касается длины листа. Многие компании предпочитают не приобретать профилированный лист большой длины из-за сложностей в его транспортировке.

Поэтому будьте готовы, что если вам нужен 6-метровый профлист для забора, из-за подобного размера его цена при пересчете на квадратный метр может оказаться больше, чем у аналогичных листов меньшей длины. Кроме того, приобрести листы такой длины в магазинах сложно – скорее всего, вам придется обращаться напрямую к производителю.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile. ru

Читайте по теме:

Стандартные размеры профнастила — masterprofnastila.ru

Профнастил представляет собой профилированный лист стали, которому придается повышенная прочность и поперечная жесткость, что и является основополагающим фактором при выборе материала. Как правило, определенные размеры профнастила используется для проведения строительных или отделочных видов работ.

Профнастил — это оцинкованный лист стали, с повышенной прочностью и жесткостью. Может иметь полимерное или другое защитоне покрытие.

Для различных типов работ используется различный профнастил: размеры листа должны соответствовать типу монтажа и специфике строительных работ.

Основным направлением для использования профнастила является конструирование несущего элемента за счет простоты монтирования на любой высоте и способности выдерживать достаточно большие нагрузки. Основные параметры профнастила — цена, размеры, на них обращает внимание покупатель. Профлист используется для кровли зданий больших размеров, так как листы можно складывать в определенном порядке, что придает особую декоративность покрытию и оригинальность конструкции. Для этого, как правило, используются стандартные размеры профнастила.

Типы профнастила

Стандартные размеры фасадного профнастила.

Профилированный настил может подразделяться в зависимости от назначения, от вида материала исходной заготовки, от вида защитно-декоративного покрытия и т.д. Также особое значение оказывают размеры профнастила. В зависимости от назначения, размеры профнастил оцинкованный может иметь различные: будь то установка забора, фасадные работы или кровля крыши профнастилом. Качественный профнастил для забора (размеры определенного стандарта) преимущественно предназначен для ограждения определенной территории от проникновения посторонних людей.

К тому же профнастил для забора, размеры которого зависят от общей площади ограждения, является прекрасным изолирующим материалом. Например, строительные площадки, на которых ведутся строительные или ремонтные работы, ограждают листами, которые имеют определенные размеры оцинкованного профнастила для забора, позволяя изолировать площадку от жилых домов с целью обеспечения чистоты дворов. Такие ограждения с легкостью устанавливаются и демонтируются, что сокращает время на организацию строительного участка. Следовательно, размеры профнастила для забора зависят от высоты и общей длины ограждения.

Вернуться к оглавлению

Фасадный профнастил

Стеновой профнастил обеспечивает быстрое возведение стен для различных производственных помещений.

Фасадный профнастил, размеры листа которого влияют на форму и степень прочности, предназначен для оформления фасадов здания с целью декорирования и придания оригинального внешнего вида. За счет такого декорирования исключается необходимость дополнительной окраски и отделки фасадной части конструкции. К тому же данный вид отделки экономит денежные средства на покупку материала и оплату строительно-ремонтных работ специалистам. Необходимо выбрать определенные размеры, которым соответствует профнастил оцинкованный.

Вернуться к оглавлению

Стеновой профнастил

Стеновой профнастил оцинкованный, размеры которого выбираются в соответствии в расчетными документами, предполагает быстрое возведение стен для различных производственных помещений (например, склад, ангар, мастерская). Благодаря простоте и высокой скорости обеспечивается быстрое возведение с минимальными затратами. Причем стеновой профнастил, который имеет стандартные размеры, достаточно надежен и способен выдерживать определенные нагрузки. Для этого следует определить размеры: профнастил оцинкованный стандартных или нестандартных размеров.

Вернуться к оглавлению

Кровельный профнастил

Кровельный профнастил используется для сооружения различных навесов, козырьков, покрытия сооружений.

Профилированный настил для крыши используется для сооружения различных навесов, козырьков, покрытия сооружений. Данный вид материала позволяет обеспечить в короткие сроки качественное покрытие без необходимости обязательного проведения гидроизоляционных работ. К тому же широкий ассортимент продукции позволяет не только выбрать нужные размеры профнастила, но и подобрать соответствующий оттенок для придания оригинальности и индивидуальности сооружению.

Вернуться к оглавлению

Работа с профнастилом и его особенности

Для надежного крепления профилированного настила используются различные шурупы, которые непосредственно вкручиваются под углом в 90º, что позволяет качественно закрепить профнастил. Размеры листов выбираются по желанию, преимущественно с минимальным количеством стыков и соединительных швов.

При использовании резиновой прокладки исключается вероятность попадания влаги под головку шурупа. Оперативное крепление листов профнастила возможно с использованием сварочного оборудования, что позволяет соединить элементы конструкции в единое целое.

Схема расположения самореза при креплении стенового профиля.

Для проведения строительных работ необходимо предварительно произвести расчет количества листов и крепежных элементов. Прежде всего, необходимо определить площадь покрытия, на котором планируется проведение работ. Далее общую площадь следует поделить на монтажную единицу материала с учетом нахлеста. Полученное число округляется до целого в большую сторону, чтобы не ошибиться в количестве листов.

Количество листов определяют при расчете, за основу которого берутся стандартные размеры профнастила. Количество креплений рассчитывается по схеме: 8 штук на 1 м² покрытия независимо от типа назначения. Особое значение уделяется торцам листов, так как необходимо более надежно зафиксировать края для противостояния ветровым и силовым нагрузкам.

Процесс монтажа профилированного настила требует определенного наличия знаний в строительной структуре, что позволит более качественно провести работу с положительным результатом. Например, для возведения заборного ограждения необходимо пробурить специальные отверстия для дальнейшего вбивания столбов. Установка столбов по периметру планируемого пространства позволяет закрепить поперечные лаги в несколько рядов для более надежной конструкции.

Начало работы по креплению листов профнастила, имеющих необходимые размеры, начинается после предварительных замеров, после чего необходимо закрепить к несущему элементу конструкции. Конечно же, стандартные размеры качественного профнастила позволяет более быстро провести расчеты и монтаж конструкции.

Схема крепления профнастила саморезами на кровлю.

Дальнейшее крепление листов ведется внахлест на предыдущий лист, что позволяет обеспечить изоляцию от проникновения влаги. Для обрезки оставшейся части профилированного листа следует использовать специальные инструменты для резки по металлу, что позволяет получить ровный край без повреждений и трещин.

Края и угловые стыки необходимо оформить специальными планками, которые выбираются в соответствии с цветовой гаммой профилированной стали и позволяют зафиксировать все соединительные швы. Качественное проведение работ длительное время прослужит в неизменном виде.

Следует отметить, что стандартные или нестандартные размеры профнастила отличаются повышенными техническими характеристиками (долговечность, прочность, надежность, способность противостоять коррозии). Также профнастил обладает высокими эстетическими характеристиками, которые позволяют придать практически любой цвет и рисунок покрытию.

Декоративные свойства конструкции оказывают большое значение на современные сооружения. Большое значение оказывает легкость и оперативность монтажа и демонтажа, что позволяет сократить время и средства на проведение строительных работ. Компактные размеры единицы материала позволяет с легкостью перемещать и доставлять в любые места.

Таким образом, профнастил (цена, размеры в соответствии с требованиями заказчика и документацией проекта) является одним из современных строительных материалов, которые пользуются повышенным спросом при относительно невысокой стоимости материала.

http://masterprofnastila.ru/youtu.be/deCQDPEjbgo

Ширина профнастила зависит от производителя, обычно 0,98-1,85 м. Полезная же ширина на 40-80 см меньше общей (это связано с тем, что крепят профнастил внахлест, т.е. край верхнего профнастила кладут на край нижнего, перекрывая при этом длину одной гофры).
Стандартная толщина металла — 0,5 мм; 0,55 мм; 0,7 мм; 0,8 мм, 1 мм. Выбор толщины зависит от нагрузки на материал, площади покрытия, и климата. Высота профиля обычно от 8 мм до 130 мм. Зависит от создаваемой нагрузки на поверхность материала.

Профнастил – технические характеристики, свойства, размеры листа

Профнастил (стеновой, кровельный, несущий) – один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, типов и цветов делают профильный лист достойной альтернативой другим материалам.



Технические характеристики профнастила

Что такое профнастил?

Профнастил – это профилированный лист металла с широкой сферой применения в строительной отрасли (для ограждений и заборов, для облицовки стен и покрытия кровли, для устройства перекрытий из монолитного железобетона по профнастилу). Среди пользователей известен под название гофролист или профлист. Изготавливается в заводских условиях путем проката листовой стали.

Стальное ядро придает профлисту жесткость, покрытие – эстетичный вид и устойчивость к внешнему воздействию, профилирование – дополнительную жесткость без утяжеления.

Частной разновидностью профнастила является металлочерепица. Единственное отличие между этими материалами заключается в специфике расположения валов на прокатном стане, позволяющее формировать конфигурацию подобную натуральной черепице. Однако монтаж профнастила и монтаж металлочерепицы выполняется по отличным друг от друга технологиям.

Профнастил – ГОСТ (нормативная база)

О том, что профилированный настил для отечественного рынка новый, но демонстрирующий быстрое развитие материал, свидетельствует принятие в 2012 г. нормативных условий на его изготовление. Сегодня производители, которые репутацией отвечают за качество профнастила, опираются на положения ГОСТа 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

К другим стандартам относятся:

Производители профнастила

Отметим, что производство профнастила достаточно затратный проект, поскольку качественное оборудование стоит дорого. Но, не настолько, чтобы служить существенным барьером для кустарного производства.

На отечественном рынке есть производители с мировым именем: Ruukki (Финляндия), Pruszynski (Польша) – одни из первых поставщиков профлиста. Следует знать, что производство профнастила под брендом Прушински организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам. Цена профнастила тоже.

Среди тех, кто наладил производство профнастила в России и зарекомендовал себя как надежный поставщик, можно выделить несколько компаний, чья деятельность не ограничивается отдельными регионами. Тем не менее, ввиду особенностей транспортировки в каждом регионе есть крупные производители профнастила.

Например, где можно купить профнастил от производителя:

• в Москве: ООО «ПрофСтальПрокат», завод «Стил-Пласс», компания ММК Профиль-Москва, ООО «Сталькомпрофиль»;

• в Самаре: «КСП» (завод кровельных и стеновых профилей), компания НПЦ «Кровля», завод «Электрощит», завод «Маяк»;

• в Екатеринбурге: ООО «МеталлПрофиль Урал», ООО «ПГСоюзПрофиль», ООО «Уральский завод кровельных материалов».

При этом отметим, что в каждом регионе крупных поставщиков сравнительно мало, в основном работают компании, предлагающие популярные виды профнастила: стеновой и кровельный (низковолновой). Однако судить о качестве товара по размеру производителя нельзя. Выбор профнастила более сложен и осуществляется по целому ряду факторов.

Технические характеристики профнастила

Основные характеристики и свойства профнастила – это структура металла, виды, типы и разновидности профлиста, толщина металла, длина, ширина, толщина листа, вид покрытия.

Структура профнастила

Профнастил это композитный строительный материал, неоднородный, но сплошной. Именно в наличии слоев, с четкой границей между ними и заключается особенность металла, применяемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается эффект синергии.

Состав металла отличается у разных производителей числом слоев – от 3 до 10 и толщиной каждого слоя.

Структура профнастилаСлои профнастила

Вне зависимости от того, сколько защитных слоев у профнастила, обязательными составляющими являются: стальной лист и двухсторонний слой оцинкованного покрытия. Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большая гарантия на профнастил предоставляется производителем. Это обусловлено тем, что каждый слой выполняет свою функцию. Отличаются слои не только толщиной нанесения, но и визуальным видом и способностью противостоять воздействию внешней среды.

Покрытие профнастила (цвет и текстура)

Покрытие определяет срок службы профлиста, который колеблется в пределах 5-50 лет. Согласитесь, стоит изучить, от чего это зависит. В первую очередь от покрытия. С точки зрения покрытия весь представленный на рынке профнастил можно разделить на 3 группы:

Оцинкованный профнастил

В данном случае стальное ядро покрыто цинком с плотностью нанесения 275 гр/м.кв. (минимальная толщина 90 мкм). Такая толщина покрытия является стандартной, прописанной немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие 5 лет. Расчетный срок службы – до 20 лет.

Более дешевый лист с меньшим слоем цинка прослужит меньше. Обычно его используют для временных ограждений, формирования опалубки и т.п. Некоторые производители вообще не предоставляют гарантию на оцинкованный профиль.

Примечание: Цинк летучий материал. Чем меньше его слой, тем быстрее он улетучится и обнажится стальное ядро профлиста. Соответственно, тем быстрее профнастил поржавеет.

Алюмооцинкованный профнастил

Для покрытия используется смесь цинка и алюминия. Гарантия на него 10 лет. Расчетный срок службы – до 30 лет.

По сравнению с цинковым, алюмоцинковое покрытие обладает большей коррозийной стойкостью (в два раза).

Профнастил с полимерным покрытием

Гарантия на покрытие зависит от его вида и варьируется в пределах от 10 до 20 лет, а расчетный срок службы составляет более 50 лет.

Профнастил с полимерным покрытием — варианты цветов

Материал подготовлен для сайта www.moydomik.net

Виды полимерного покрытия профнастила

В процессе изготовления на оцинкованный лист наносится покрытие. При этом толщина цинкового покрытия профнастила, согласно нормативу, неизменно должна составлять 275 гр/м.кв. (в сумме с двух сторон).

Полиэстер, пурал, полиуретан – это разновидности покрытия, общее назначение которых, защита цинка. Толщина полимерного покрытия профнастила – 25-200 мкм. Цвет покрытия определяется по каталогу таблиц RAL и RR (у Ruukki).

• полиэстер (РЕ). Популярное покрытие, придающее дополнительную устойчивость к коррозии. Что касается текстуры поверхности, то она бывает глянцевая либо матовая. Глянцевый ПЭ наносится толщиной в 25 мкм, матовый – 35 мкм. Покрытие разработано для использования в нормальных климатических условиях;

• пурал (Pural). Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;

• пластизол (PVC и PVС200). Основу составляет поливинилхлорид (ПВХ). Толщина покрытия 200 мкм. Рекомендовано для использования в сложных климатических условиях;

• полидифторионад (PVF2). Одним из компонентов смеси выступают фторсодержащие полимеры;

• композитные материалы. Покрытия, содержащие дополнительный слой разных материалов, обеспечивающие листу эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;

• принтеч. Выделяется из ряда других покрытий тем, что является имитацией дерева, каменной или кирпичной кладки. Особенно хорошо смотрятся заборы из профнастила под камень, кирпич, дерево.

Дополнительным видом покрытия является пленка (ламинирование). Она накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10 %. Поэтому зачастую ее нанесение обсуждается с заказчиком и является предпочтительным для дорогих покрытий, целостность которых сложно восстановить путем подкрашивая.

Бумага используется для упаковки профнастила. Таким образом, снижая вероятность повреждения во время транспортировки или хранения.

На практике, в основу выбора профнастила положена цветовая гамма, которая достаточно разнообразна.

Типы и разновидности профнастила

Можно выделить три основных типа профнастила, в основе которых лежит высота волны. Каждый из типов имеет виды, связанные с конфигурацией волны (трапеция, цилиндр, и ее высота) что в свою очередь, обуславливает значительное количество разновидностей.

Стеновой профнастил

Характеризуется более мелким профилированием, что позволяет обеспечить большую рабочую ширину листа. У каждого производителя своя маркировка стенового профлиста. Однако общим является буквенная маркировка, показывающая принадлежность к стеновому, и число – обозначающее высоту профилирования (профнастил стеновой высота волны). К стеновым относятся листы с высотой волны 8, 10, 15, 20 и 21 мм.

Примечание. Стеновой профнастил отличает такое качество как парусность. Сплошной лист подвержен ветровой нагрузке, снизить которую можно путем выбора листа с более высокой волной или обустройства мощного каркаса.

Кровельный профнастил

Отличается более высокой волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается он также, как и стеновой, буквой и числом. Например, ПК-35 – профнастил кровельный высота волны 35 мм. К кровельным относятся листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.

Примечание. К кровельному относится любой профнастил с высотой волны более 20 мм. Это значение является пограничными и встречается в кровельном и в стеновом профнастиле. А назначение (отличие) определяется наличием или отсутствием капиллярной канавки или при использовании более простого оборудования в ориентации цветной стороны (см. рисунок).

Несущий профнастил

К этой категории относятся листы с высотой волны в 75, 80, 90 и 100 мм. Их используют при устройстве перекрытий в т.ч. железобетонных. Для усиления на несущем профнастиле применяется выштамповка.

Примечание. Чем выше высота волны, тем жестче профлист, но тем меньше его полезная площадь.

Теоретически для забора или другого ограждения можно использовать любой профнастил, однако целесообразно использовать именно стеновой, ввиду большей площади. Также следует знать, что кровельный имеет капиллярную канавку, она служит препятствием для проникновения воды в месте стыка листов профнастила вдоль. Наличие канавки усложняет стыковку листов между собой. Точно также на крышу можно уложить любой профнастил, но имеет смысл использовать листы с более высокой волной.

Обратите внимание. Профилирование (высота волны, расстояние между волнами, угол наклона трапеции) отличается в зависимости от используемого оборудования. Поэтому следует приобретать профнастил сразу всей партией или докупать у одного и того же производителя.

Виды профнастила – фото

Виды и типы профнастила — 1Виды и типы профнастила — 2

Размеры профнастила

Вне зависимости от вида производители выделяют три ключевых геометрических параметра профнастила: длину, ширину и толщину листа. И одну производную от них – вес.

Геометрические параметры профилированного листа

Длина профнастила

С точки зрения технология изготовления максимально возможная длина профлиста – 12 000 мм. Некоторые производители нарезают ее кратно 1 000 мм. Другие же кратно 50 мм. Точность размеров порезки определяется качеством применяемого оборудования.

Лучше брать лист с нужным размером. Профнастил достаточно легкий материал, так что лист длиной 6 000 мм без труда поднимается на крышу вручную бригадой из трех человек. При необходимости, можно приобрести два листа, а расчет длины профнастила вести с учетом поперечного нахлеста. На участке сложно обеспечить высокую точность, а главное безопасность резки.

Примечание. Чем ниже угол наклона кровли, тем больший нахлест нужно обеспечить. Например, угол уклона крыши в 15° требует, чтобы был обеспечен перехлест в 200 мм. Это повышает расход материала, но снижает вероятность затекания, в частности талых вод.

Ширина профнастила

Производители всегда указывают два размера при обозначении ширины листа. С чем это связано? С тем, что ширина профнастила изменяется в зависимости от высоты волны. Несмотря на то, что в производство идет лист стандартной ширины в 1 250 мм (очень редко 1 000 мм) конечная ширина всегда разная. Так, для листа любой волны важна: общая и рабочая ширина.

Общая ширина профнастила используется при оформлении счета. Обратите на это внимание. А полезная ширина профнастила – при расчетах количества материала, т.е. та площадь профнастила, которая непосредственно используется в строительстве. Обозначая ее, профессионалы оперируют понятием «рабочая ширина профнастила». Полезная ширина вычисляется, как общая минус нахлест. Величина нахлеста составляет одну волну.

Примечание. В частном строительстве, выполняя расчет профнастила для забора или крыши, мастера пользуются общей шириной листа. Это оправдано в случае, если забор секционный и одна секция равна одному листу.

Стандартная ширина профнастила зависит от производителя, и на практике колеблется в диапазоне 1150-1080 мм (для ПС-10, профнастила с высотой волны в 10 мм.)

Толщина профнастила

Производители предлагают профнастил толщина которого находится в пределах 0,3-1 мм. На рынке РФ распространены листы толщиной в 0,45-0,5 мм (характерно для стенового и кровельного профнастила). Не стоит настороженно относиться к такой, казалось бы, незначительной толщине. Благодаря профилированию лист обладает высокой прочностью. По листу, уложенному на крышу, свободно передвигаются строители, не рискуя его деформировать.

Примечание: Производство профнастила регулируется ГОСТом 24045-2010, а отклонения по толщине ГОСТом 19904-90. Последний допускает отклонение для указанной толщины на +/- 0,06 мм. Поэтому допустимо, что при заявленной толщине в 0,45 фактическая толщина металла профнастила составит 0,39.

Толщина несущего профнастила обычно составляет 0,7-1 мм.

Вес профнастила

Чтобы рассчитать вес листа профнастила нужно знать его площадь, длину и ширину. Обратите внимание, на вес профнастила оказывают влияние:

• длина листа;
• расстояние между волнами;
• толщина металла;
• наличие покрытия и его вид;
• количество слоев в структуре металла и толщина каждого из них;
• дополнительная упаковка: бумага, пленка, поддон, прокладочный картон.

Допуски и отклонения размеров профнастила

ГОСТ 19904-90 регулирует отклонения:

Отклонения размеров профнастила по толщине

Примечание. Отклонения по толщине могут быть вызваны как отклонениями на стадии производства так на стадии профилирования.

Примечание. Предельное отклонение по ширине и длине определяется технологичностью применяемого профилегибочного оборудования. Например, на автоматической линии производства компании «Profilekeskus» (Финляндия) допустимое отклонение по ширине составляет всего 0,4 мм. А на линии Shell Group Shanghai Ltd (Китай) – 6 мм.

Комплектующие и аксессуары для профнастила

Для монтажа профнастила существуют разнообразные декоративные элементы и аксессуары. К ним относятся планки, позволяющие облицевать поверхность любой конфигурации и различного рода уплотнители, саморезы, краска и т.п.

Цена профнастила

Цена-размер – два основных параметра, на которые ориентируется пользователь, принимая решение о покупке. Стоимость складывается из различных компонентов, начиная от толщины металла и заканчивая имиджем производителя профнастила и металла. Также цена на профлист отличается в зависимости от уровня конкуренции в регионе.

Ориентировочная стоимость профнастила стандартных размеров, приведена в таблице.

Если рассматривать стоимость профилированного настила в зависимости от толщины, то картина будет иметь вид:

Примечание. Упаковка в пленку увеличивает стоимость на 5-10 %.

Плюсы и минусы профнастила

Профлист, как и любой другой материал, имеет свои достоинства и недостатки, с которыми тоже следует ознакомиться, принимая решение об использовании.

Сфера применения профнастила

Не в последнюю очередь популярность профнастилу обеспечила широкая сфера его применения.

• для установки заборов;
• для строительства и облицовки стен;
• в качестве кровельного материала;
• при монтаже быстро возводимых зданий;
• для временных и постоянных ограждений;
• в качестве неснимаемой (несъемной) опалубки.

Преимущества профнастила

• прочность;
• надежность;
• длительность эксплуатации;
• широкая цветовая гамма;
• дизайн;
• простота монтажа;
• незначительный вес;
• минимальный уход в процессе эксплуатации;
• удобство транспортировки и хранения;
• возможность выполнить установку профнастила своими руками;
• устойчивость к ультрафиолету, перепадам температур, влажности, механическим повреждениям и т.п.

Недостатки профнастила

• эффект «барабана». Использование профнастила в качестве покрытия для кровли выдвигает повышенные требования к звукоизоляции чердачного помещения. Т.к. звук, который хорошо проводится металлом, создает дискомфорт жильцам дома.

• появление ржавчины. Происходит при повреждении защитных слоев стального ядра металла, из которого изготовлен профнастил.

Заключение

Работа с профнастилом позволяет быстро и самостоятельно выполнить значительное количество работ на приусадебном участке, а знание основных параметров поможет выбрать качественный материал, который будет долго выполнять свои непосредственные функции и радовать глаз красивым внешним видом.

Характеристики и размеры профнастила для ворот и заборов

Профнастил – стальное профилированное изделие. От других профилей он отличается характерным внешним видом, напоминающим гофрированный лист. Профнастил производится  из стали с полимерным покрытием, а также оцинкованный.

Профнастил – самый универсальный тип металлического профиля, поскольку может применяться как для отделки кровли, так и для фасада. Кроме того, профнастил часто применяется для возведения ограждений. А в последнее время все более популярным вариантом для забора становится фигурный профнастил.

Данные типы металлопрофиля отличаются не только геометрией, но и размерами: высотой профиля, длиной и шириной листа.

Профнастил применяется как для заборов так и для зашивки откатных (консольных) и распашных ворот и калиток.

Виды профнастила

Лишь на первый взгляд профнастил похож один на другой. За прямыми линиями рисунка скрывается конкретный функционал, определяющий область его применения.

Кровельный профнастил

Размеры профлиста позволяют покрывать скаты с минимальными остатками материала. Об этом мы расскажем далее в статье.

В линейке профнастил для кровли можно отличить по букве «R» рядом с названием профиля. Такая маркировка означает, что профиль предусматривает капиллярную канавку для отвода конденсата. Небольшая выемка – обязательный элемент для кровельного материала, поскольку защищает подкровельное пространство от скопления влаги и последующего загнивания. Высота кровельного профнастила варьируется от 10 мм до 75 мм. Чем выше профиль – тем большую нагрузку он выдерживает. Кровельный профнастил подойдет как для возведения новой крыши, так и для ремонта уже существующей. Кроме того, профиль Н 75 R можно применяться для монтажа перекрытий.

Стеновой профнастил

Данный тип профиля позволяет обшить фасад зданий любого назначения: от частного дома до производственного цеха. В каталоге есть  стеновой профнастил обозначается классической маркировкой «С» и «НС». Для обшивки стен подходит профиль высотой от 8 до 35 мм. Профили с маркировкой «С» и «НС» обладают высокой прочностью и выдерживают механические нагрузки.

Профнастил для ограждений

Для возведения заборов подойдет любой тип профнастила, поскольку к такому материалу не предъявляется особых требований по геометрии. Ограждение из профнастила, в первую очередь, решает проблему укрытия частной территории от посторонних глаз. Чаще всего для этого применяются профили с маркировкой «С». Высота профиля – 8-21 мм.
Однако производство предлагает более эстетичное и органичное решение для ограждения участка – профнастил с фигурным резом. Такой тип профнастила выпускается в трех геометриях: С8, С10 и С20 с высотой профиля 8, 10 и 20 мм. Фигурный край делает из обычной профнастиловой стены аккуратный забор.

Примечание

Несмотря на наличие маркировки, практически любой профиль может применяться не по прямому назначению. На фасад можно смело применять заборные профнастилы (кроме фигурного), а на ограждении будет оригинально смотреться высокий кровельный профиль. Но при использовании профнастила не по назначению вам наверняка потребуются дополнительные комплектующие, направляющие, обрешетка и другие элементы. Ну и для крыши все-таки потребуются исключительно кровельные профили. Здесь без капиллярной канавки не обойтись.

Технические характеристики профнастила.

Теперь подробнее рассмотрим, какие размеры профнастила требуются для монтажа кровли, фасада или ограждения, какие характеристики влияют на срок службы и прочность изделия.

Длина и ширина листов

Длина профлиста – параметр, который зависит только от ваших задач. На собственном производстве Grand Line может изготавливать профнастил длиной от 27 см до 12 м. Благодаря такому широкому диапазону длин вы сможете подобрать оптимальное количество материала без лишних обрезков, а, следовательно, и без лишних трат.

• Важно помнить, что размеры профнастила для крыши должны включать выход за пределы стропильной системы, образуя свес. Грамотный расчет кровли учитывает все допуски и нахлесты.
• При возведении ограждений и фасадов, укладывать профнастил можно как горизонтально, так и вертикально.

Ширина профилированных листов – параметр, имеющий два значения: общая и полезная ширина. Общая – это ширина листа от края до края. Полезная рассчитывается с учетом нахлестов при монтаже и обычно на несколько сантиметров меньше общей. В основном, чем выше профиль – тем меньше ширина листа.

Профильный лист

Таблица общей и полезной ширины профнастила Grand Line
Профиль	Общая ширина, мм	Полезная ширина, мм
С8	1200	1160
С10	1180	1150
С20	1150	1110
С21 (для Нижнего Новгорода)	1063	1020
С21 (для Краснодара)	1065	1020
С21 (для Обнинска)	1040	990
С21 (для Коммунара)	1051	1015
НС35	1060	1000
Н60	902	845
Н60 (для Обнинска)	915	855
Н75	800	750

Толщина листа

Толщина листа – показатель, напрямую влияющий на прочность готового изделия. На рынке можно найти профнастил толщиной от 0,35 мм до 1 мм. Выпускается профнастил из стали, толщиной 0,5 мм. Это оптимальная толщина оцинкованной стали для производства профилированных изделий высокого качества. На толщину листа влияет и его покрытие. Как мы уже говорили, применяет полимерные покрытия и оцинковку. Толщина полимерного покрытия измеряется в микронах, поэтому визуально лист с полимером не выглядит намного толще оцинкованного профнастила. Размер покрытия влияет на износостойкость и долговечность продукции.

Высота профиля

Высота профнастила – это расстояние от нижней точки рисунка до верхней. Различную высоту профилей дает особая геометрия или, проще говоря, рисунок. Но высота профиля – это не только внешняя особенность материала, но и его технические параметры. И здесь мы возвращаемся к возможности использования того или иного профнастила для кровли. Высота профиля фигурирует в его названии. Например, у профнастила С8 высота профиля – 8 мм, у профнастила С75 – 75 мм. Исключение составляет профиль С20, высота которого – 16,5 мм.

Таблица стандартных размеров профнастила.

Чтобы более наглядно представлять, каковы же размеры листов профнастила, давайте посмотрим на чертежи.

Размеры профнастила для забора

Если вы планируете создать классический забор из профнастила, то в первую очередь следует ориентироваться на размеры из таблицы выше. Количество столбов и длины направляющих будут зависеть от ширины листа. Высота ограждения ограничивается лишь вашими пожеланиями. Если, конечно, вы не собираетесь ставить забор свыше 12 м.

Калитки и ворота из профнастила

В обустройстве ворот и калиток из профлиста в первую очередь необходимо приобрести или сделать своими руками основу, на которую впоследствии будет закреплен профнастил. Высота калиток и ворот из профнастила напрямую зависит от основания.

Стандартный размер профлиста на забор: ширина и толщина материала

На чтение 5 мин. Просмотров 9 Опубликовано 09.11.2020 Обновлено 29.10.2020

Использование профилированной листовой стали для обшивки – простой и недорогой способ создания надежного ограждения. Такая конструкция может прослужить 20-30 лет, надежно защищая участок от взоров посторонних. Чтобы ограждение было долговечным и его не пришлось ремонтировать вскоре после установки, важно правильно подобрать размер профлиста на забор.

Что такое профнастил

Размер листа профнастила зависит от конструкции забора

Стройматериал производится из оцинкованной стали и выпускается в листовом виде. Он предназначен для внешней облицовки поверхностей, защиты помещений от погодных факторов, обустройства кровель и заборов. На крыше изделия укладывают на обрешеточный каркас с нахлестом. Более прочные сорта профнастила используются и для создания межэтажных перекрытий.

При производстве материала используется технология холодного профилирования. В результате этого процесса поверхность изделий получает волнистую форму. Материал пользуется большим спросом благодаря своей прочности, продолжительному сроку службы и стойкости к внешним средовым воздействиям.

Собираясь приобретать стальные листы, необходимо определить будущий размер забора из профнастила, а также габариты пролетов и другие особенности конструкции ограждения.

Параметры профнастила для забора по ГОСТу

Стандартные параметры листа, используемого для монтажа ограждений, приводятся в ГОСТе 24045-94, регламентирующем наиболее распространенные типоразмеры изделий. Там же указано, что цена продукта зависит от характеристик применяемой для производства стали, вида защитного покрытия, а также толщины профнастила.

Один из основных параметров – ширина профильного листа на забор. В ГОСТе принято указывать 2 значения показателя. Первый из них показывает полезную ширину, второй – общий габарит.

Особенности при выборе профнастила

Размеры листов профнастила и толщина

Часто профили отмечаются литерами A или R. Для ограждения лучше подойдет первый тип. Окрашивают его только с одной стороны. Помимо этого, продукция делится на следующие категории по своему назначению:

• Стеновые изделия характеризуются небольшой высотой гофры (0,8-4,4 см). Они применяются для монтажа ограждений, а также для облицовки стен и создания легковесных кровель. В маркировке принадлежность к этому типу обозначается литерой С.
• Несущие профили имеют высокую гофру (4,5 см и более), а также снабжаются добавочными ребрами жесткости. Маркируют их буквой Н. Их используют для создания навесов, кровель, межэтажных перекрытий, а также для монтажа опалубки, которую не планируется удалять после затвердевания бетона.
• Промежуточный вариант, универсальный профлист, маркируется буквами НС. Он имеет средние значения высоты гофры и может применяться для разных целей, в том числе создания кровель и заборов.

В регионе, отличающемся ветреной погодой, лучше выбирать для ограждения универсальный профлист – он отличается большей прочностью и устойчивостью, чем изделия с малой высотой гофры. Еще один важный в таких условиях параметр – толщина металлопрофиля для забора. Чем она больше, тем крепче держится лист. Минимальный допустимый показатель – 0,6-0,7 мм. Делать ограждение из более тонкой продукции не рекомендуется. Для ветреных местностей толщина должна быть больше.

В основном листы выпускаются с двумя типами покрытия. Продукция, изготовленная из оцинкованной стали, прослужит 30 лет. У листов с полимерным покрытием срок эксплуатации еще больше – он имеет все шансы простоять полвека.

На упаковке изделия приводится буквенно-цифровая маркировка, позволяющая узнать его характеристики. К примеру, код С25-0,6-850-11000 расшифровывается так: стеновой профнастил, имеющий высоту гофры 25 мм, толщину 0,6 мм, ширину 85 см и длину 11 м.

Шаг обрешетки под профнастил зависит от ширины листа

Прежде чем покупать листы для ограждения, нужно определиться с размерами забора из профлиста. Чаще всего встречается продукция с длиной 106, 120, 230 или 600 см. Иногда выпускающие фирмы могут подготовить лист нестандартной длины, если заказчик обратится с такой просьбой. Ширина изделия, как правило, составляет не менее метра.

Заборы изготавливают из листов стенового и универсального типов. Часто для этой цели приобретают марки С10, С20 и НС35. Они выпускаются с полимерным покрытием и с оцинковкой. Шаг обрешетки в этом случае может быть равен 120-150 см. Стеновые профили стоят дешевле, чем меньше значение первого числа в маркировке, тем меньше будет цена.

Листы С10 обычно имеют рабочую ширину 115 см и общую – 120. Длина листа может варьироваться от 4 до 6,87 м. У листов С20 показатели ширины – 110 и 115 см соответственно. Они отличаются высокой прочностью, но стоимость погонного метра будет несколько выше, чем у продукции с маркировкой С10. Листы НС35 имеют метровую рабочую ширину, а значение общей составит 106 см. Толщина их варьируется от 0,4 до 1 мм, при этом листы тоньше 0,6 мм для монтажа приобретать не стоит. Длина таких изделий может достигать 980 см.

Что учесть при монтаже

Крепление профлистов на обрешетку

Чтобы узнать, сколько листов нужно для ограждения, нужно разделить его периметр на рабочую ширину одного изделия. Желательно приобретать продукцию с запасом в несколько единиц. Перед монтажом необходимо подготовить чертеж, изображающий схему строения, размеры забора, основные элементы его конструкции (в том числе ворота и калитку). Затем производят разметку участка, подготавливают ямы и монтируют опорные столбы.  Для их изготовления могут использоваться толстые трубы металлопрофиля.

После заливки ям бетоном им дают застыть в течение месяца. После этого производят монтаж поперечин. Для этого можно использовать кронштейны либо сварочный аппарат. Затем к лагам прикрепляют металлические листы, используя саморезы.

Лучше проводить работы по монтажу в тихую погоду.

Размеры профлиста (профнастила), марки, маркировка, площадь, вес

Часто слышим и видим, что делают из профлиста кровли, сараи, заборы. Что это за материал такой, что имеет такую широкую сферу применения. Какие есть его арки и виды, какие размеры. И как влияют размеры профлиста на его применение.

Содержание статьи

Что такое профлист

Профлист — это строительный листовой материал, который делают из тонколистовой стали. На заготовке путем холодной штамповки формируют рельеф, а затем наносят защитное покрытие. Рельеф называют профилем. Отсюда и пошло название материала — профлист. То есть, лист с профилем. Еще можно встретить такое название, как профнастил. Некоторые думают, что профлист и профнастил — это разные материалы и между ними есть разница. А вот и нет. Разницы нет. Просто в ГОСТе две марки описываются как «для настила». Отсюда, видимо, и пошло название профнастил.

«Профили стальные листовые гнутые с трапециевидными гофрами для строительства» — название по ГОСТу 24045-2016. Условно можно сказать, что при необходимости накрыть крышу мы выбираем кровельные профили (профнастил), а при необходимости обшить  стены — стеновые профили (профлист).

Вообще, названий у этого материала немало. Можно встретить «профиль листовой», металлопрофиль. Реже встречается «профильный лист». Еще есть название из каталогов — стальной профилированный лист. Это все о том же материале.

Так выглядит профлист с цветным покрытием

Итак, профлист — это стальной лист со сформированным рельефом. На него наносят защитное многослойное покрытие. Количество слоев и виды покрытий отличаются и влияют на конечные характеристики продукта. На долговечность, стойкость к выцветанию, к повышенным или пониженным температурам, к химическим и механическим воздействиям. В общем, многие важные свойства зависят именно от покрытия и качества его нанесения.

Что такое профлист. Это листовой металл с защитным покрытием и профилем особой формы

Профлист есть разный по назначению и отличается он рельефом. В том смысле, что отличается высота и ширина волны, расстояние между вершинами, а форма всегда трапеция. Это прописано в ГОСТе 24045-94.  Только в некоторых видах (с повышенной несущей способностью) на боковых гранях добавлены выступы — полочки, а в гребне и выемке сформированы дополнительные канавки. Тем не менее, форма профиля — трапеция.

Марки профнастила

Обычно профнастил изготавливается из листовой стали с цинковым и алюмоцинковым покрытием. Если используют алюмоцинковое покрытие, в маркировке ставят АЦ, если цинковое — ничего не ставят. Если цинк нанесен электролитическим способом, то ставят ЭОЦП. Также лист может быть покрыт слоем алюминия (буквы АЛ в маркировке) или алюмокремния (АК). Эти покрытия дают более качественную защиту, но они дорогие.

Стальной профилированный лист с защитным покрытием — это и есть профнастил

Кроме различных «первичных» покрытий, стальной листовой прокат используют различной толщины. В комбинации с различным профилем он имеет разную несущую способность, соответственно, он имеет разное назначение и область применения. По назначению профили подразделяют на типы (ГОСТ 24045-2016):

• Н — для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий;
• НС — для настилов и стеновых ограждений;
• С — для стеновых ограждений, выполняющих несущую и ограждающую функции.

Иногда встречается такая расшифровка обозначений профнастила, где тип Н — это несущий (для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий). Он самый тяжелый, самый жесткий. Из этого профнастила делают кровли при высокой снеговой и ветровой нагрузке.

Марки профнастила и его назначение

НС — несущий стеновой. Другое название — универсальный. Менее «выносливый», но может применяться на кровле при невысоких нагрузках на нее. Из него же можно строить несущие стены (при достаточной толщине и глубине рельефа). Его же часто «пускают» на заборы, у которых нет поперечин между столбами.

С — стеновой профлист. Используется для обшивки каркасных стен. Его применяют при строительстве гаражей из профнастила, подсобных помещений. Этот же тип, но достаточной толщины, можно крепить к забору, если между столбами есть поперечины. Для кровли такой материал не рекомендован. Разве что там, где почти нет снега и ветра. И то, обрешетка должна быть частой, с небольшими зазорами.

Маркировка профлиста и ее расшифровка

Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.

Как расшифровать маркировку профлиста и где тут указаны его размеры

На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.

Размеры профлиста и материал

Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.

Такой профлист рекомендован для забора. Учтите, что чем выше высота профиля, тем жестче будет ограждение. Ну, и толщина листа тоже играет роль

На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:

• Если сталь оцинкованная, не стоит ничего.
• Электролитическая оцинковка — ЭОЦП.
• Алюмоцинковое покрытие — АЦ.
• Алюминиевое покрытие — АЛ.
• Алюмокерамическое — АК.

Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.

Лакокрасочное покрытие

В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.

Наименование и обозначение краски	Обозначение грунтовки	Толщина покрытия в мкм	Стойкость к агрессивным средам при нанесении на цинковое покрытие	Стойкость к агрессивным средам при нанесении на алюмоцинковое покрытие	Стойкость к агрессивным средам при нанесении на алюминиевоепокрытие
Без покрытия			неагрессивная	слабоагрессивная с ограничениями	слабоагрессивная с ограничениями
Эмаль ГФ-2017		10-12 мкм	неагрессивная	слабоагрессивная с ограничениями	слабоагрессивная с ограничениями
Полиэфирсиликоновые эмали МЛ-1202	ЭП-0200	25-34 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Акрилсиликоновые эмали АС-1171, АС-5122	ЭП-0200	25-30 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Органодисперсные краски ОД-ХВ-221	АК-0138	40-50 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Эпоксидная грунтовка ЭП-0140		70-80 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Полихлорвиниловые пластикаты ПЛ_ХВ-122	АК-0138	180-220 мкм	слабоагрессивная	неагрессивная с ограничениями	неагрессивная с ограничениями

Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.

Покрытие не определить по внешнему виду. Отличить можно только оцинкованный от окрашенного

Вот такие еще покрытия могут быть:

• Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
• PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
• PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
• AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.

В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.

Размеры профлиста и вес

Вообще, предприятия выпускают профлист не только по ГОСТу, но и по ТУ. ТУ — это технические условия, в которых производитель проставляет свои размеры и требования к качеству. Их регистрировать не так уж и сложно. Но это не ГОСТ и там может быть все, что угодно. Если вы видите в маркировке или в сопроводительных документах ТУ, лучше прочтите его, чтобы не было неожиданностей. А в стандарте не так много профилей и размеров профлиста, именно поэтому и применяют ТУ. Потребители требуют другие размеры и профили. В таблице приведены марки и размеры профлиста по ГОСТу, а на рисунке добавлены еще чертежи и внешний вид. Кстати, толщина листа с * — это не стандарт.

Чертеж профлиста и внешний вид, ширина листа и его толщина

Обозначение профилированного листа	Ширина, мм	Толщина металла, мм	Масса 1 метра длинны, кг	Масса квадратного метра, кг
Н-75-750-0,7	750	0,7	7,4	9,8
Н75-750-0,8	750	0,8	8,4	11,2
Н75-750-0,9	750	0,9	9,3	12,5
Н114-600-0,8	600	0,8	8,4	14,0
Н114-600-0,9	600	0,9	9,3	15,6
Н114-600-1,0	600	1,0	10,3	17,2
Н114-750-0,8	750	0,8	9,4	12,5
Н114-750-0,9	750	0,9	10,5	14,0
Н114-750-1,0	750	1,0	11,7	15,4
НС35-100-0,6	1000	0,6	6,4	6,4
НС35-100-0,7	1000	0,7	7,4	7,4
НС35-100-0,8	1000	0,8	8,4	8,4
НС44-1000-0,7	1000	0,7	8,3	8,3
НС44-1000-0,8	1000	0,8	9,4	9,4
С10-899-0,6	918/899	0,6	5,1	5,7
С10-899-0,7	918/899	0,7	5,9	6,6
С10-1000-0,6	1022/1000	0,6	5,6	5,6
С10-1000-0,7	1022/1000	0,7	6,5	6,5
С18-1000-0,6	1023/1000	0,6	6,4	6,4
С18-1000-0,7	1023/1000	0,7	7,4	7,4
С15-800-0,6	940/800	0,6	6,5	6,0
С15-800-07	940/800	0,7	6,55	6,9
С15-1000-0,6	1018/1000	0,6	6,4	6,4
С15-1000-0,7	1018/1000	0,7	7,4	7,4
С21-1000-0,6	1000	0,6	6,4	6,4
С21-1000-0,7	1000	0,7	7,4	7,4
С44-1000-0,7	1000	0,6	7,4	7,4

В таблице, вроде все ясно. Размеры профлиста указаны также, как прописано в нормативе: высота профиля, ширина листа и толщина металла. Длина — по договоренности или по возможностям производителя. Вопросы могут быть там, где ширина указана через дробь. Например, 1022/1000. Первая цифра — полная ширина при обшивке стен, вторая — рабочая ширина при монтаже на кровлю. Как понимаете, это материал двойного назначения. Может применяться как на кровле, так и для обшивки стен.

Для сравнения посмотрите какие размеры профлиста могут предлагать, и сравните с тем, что прописывает ГОСТ

Стоит сказать, что если параметры профлиста не соответствуют ГОСТу, это не значит, что материал плох. Надо смотреть на качество нанесения покрытия, на жесткость листа. В любом случае стоит найти отзывы по продукции конкретного производителя. Потому что и стандартные могут быть сделаны не ахти как. Все дело в качестве стали и покрытий.

Как определить качество

Прежде всего — наружный осмотр. Качество нанесения краски, полимера или оцинковки — первый показатель. Не должно быть наплывов, потеков и проплешин. ГОСТ допускает наличие потертостей и небольших царапин, которые не повреждают целостность защитного слоя. То есть, если царапина не добралась до металла — это нормально. При транспортировке такое случается сплошь и рядом. Главное, чтобы покрытие было целым.

Одним из косвенных показателей качества профлиста является его вес. Справочные значения указаны в ГОСТе (есть в таблице). Если вес значительно отличается в меньшую сторону, это значит, что использован более тонкий лист или менее плотный (и более дешевый) металл.

Прямое свидетельство надежности производителя — толщина листа. Если заявленная толщина соответствует реальной, это хороший знак. А как измерить толщину профлиста? При помощи электронного штангенциркуля. Не такой дорогой инструмент, а пользоваться им проще. Если есть у вас обычный, можете провести измерения с его помощью. Но учтите, что реальная толщина — со слоем краски или полимера — должна быть хоть немного (на несколько микрометров) больше заявленной. Вот эту разницу  покажет электронный прибор. Механический с такой задачей не справится.

Размеры профнастила – длина, ширина, высота, вес основных видов профлиста.

Содержание:

Стандартные размеры профнастила

Общеизвестно, что профнастил – необыкновенно популярный строительный материал на сегодняшний день, а что касается его размеров, то они в основном зависят от пожеланий заказчика и непосредственного назначения.

Кстати: Профнастил достаточно широко используют в процессе строительства, и может использоваться в качестве кровельного покрытия, для облицовки фасадов, в роли каркаса или ограждения.

При строительстве масштабных объектов профнастил может выполнять роль несъемной опалубки.

Как внешняя, так и внутренняя облицовка выполняется с помощью профнастила.

Профнастил стандартных размеров — где и для чего используется

Размеры профнастила по ГОСТ 24045-94

Стеновой профнастил может использоваться как облицовочный материал, и его высота может варьироваться от восьми миллиметров до сорока четырех.

Несущий профнастил или кровельный профнастил – может быть устойчивее и жестче стенового профлиста и поэтому он зачастую используется в процессе строительства кровельного покрытия, всевозможных перекрытий. Высота волны у такого профнастила считается от сорока четырех миллиметров.

Универсальный профлист. Как правило, такой профнастил могут использовать при строительстве заборов, каких-нибудь стен или даже кровли. Высота волны примерно варьируется от тридцати пяти до сорока четырех миллиметров.

Очевидно, что кровельный профилированный настил повыше стенового и несущего листа. У несущего профнастила больше толщина волны. А стеновой профильный лист является более объемным.

Длина, ширина, вес и другие важнее размеры и параметры профнастила

Размеры популярных видов профнастила

Если говорить о длине профнастила, то она может быть различной, так как лист изготовляется из стали, завернутой в рулоны.

Обычно делается длина по желанию заказчика, которая нужна при строительстве, удобна при перевозке и монтаже.

Когда рассчитывается длина профнастила, необходимого для кровельного покрытия, необходимо учитывать длину крыши и козырька.

Зато ширина профнастила отличается своей стандартностью. Необходимо учитывать тот факт, что полезная ширина профнастила всегда на несколько десятков миллиметров меньше общей ширины, поскольку листы профиля ложатся внахлест.

От толщины профнастила (высоты) зависит уровень прочности материала.

Среди стандартных толщин можно назвать:

Если говорить о более толстых листах порфиля, то чаще всего встречаются листы с толщиной 0,7; 0,8 и 1 миллиметр.

Видео как производят профнастил

Размеры заборов здания: что нужно учитывать?

Правильно подобрав ограждение, вы определяете строительную площадку и предотвращаете доступ посторонних лиц на строительную площадку. Стандартные строительные заборы имеют рабочую ширину 3,5 метра в ширину и 2 метра в высоту и используются для экранирования самых больших участков строительной площадки. Однако существует множество видов строительных заборов, которые можно использовать в настоящее время. Как определить, какой тип строительного забора подходит для вашей строительной площадки? А сколько строительных заборов нужно? В этом блоге объясняется, что вам следует учитывать.

Размеры строительных заборов различных типов

Помимо стандартных строительных заборов, на стройплощадке можно также использовать городские заборы и разрушительные барьеры. Однако у этих ворот есть определенные размеры. Стандартные размеры этих заборов:

.

• Строительное ограждение: ширина 3,5 метра и высота 2 метра
• Городские заборы: ширина 2,2 метра и высота 2 метра
• Упорный забор: ширина 2,5 метра и высота 1 метр

Дополнительно крепежные элементы 2 шт.Доступны также пешеходные дорожки шириной 2 метра и 1,2 метра. Высота строительного ограждения стандартно составляет 2 метра, но может поставляться также высотой 1 или 2,45 метра.

Размер строительной площадки

Размер строительной площадки, безусловно, является наиболее важным моментом, который следует учитывать при определении количества необходимых строительных заборов. Стандартные строительные заборы имеют ширину 3,5 метра. С помощью этого типа забора вы закрываете большую часть строительной площадки.

Однако строительную площадку невозможно разделить идеально на 3,5 метра. Если вы собираетесь установить строительные заборы, целесообразно взять дополнительные ограждения. Кроме того, во многих случаях требуется дополнительное ограждение на самой строительной площадке. Например, для защиты незакрепленного отсека или движущихся частей, например, на кране.

Место строительства

Помимо размеров строительной площадки и строительных ограждений, расположение строительной площадки играет важную роль.Например, в городских районах вам приходится иметь дело с небольшими территориями, которые необходимо защищать. Кроме того, гораздо больше говорят о случайных прохожих или трафике. В таких случаях выходом будет городской забор. Этот тип забора имеет ширину 2,2 метра и оснащен шпунтовым профилем, который обеспечивает большую гибкость при установке заборов.

Дополнительным преимуществом городских заборов является то, что они частично или полностью закрывают обзор. Это способствует увеличению транспортного потока, так как движение транспорта не отвлекает от работы на строительной площадке.Кроме того, это также повышает безопасность строительной площадки, поскольку ценные материалы скрыты от глаз. Сотрудники могут работать без помех и не испытывать неудобств, например, от фар.

Всегда начинайте с плана строительной площадки

Важно не только смотреть периметр и расположение строительной площадки. Планировка строительной площадки также определяет тип забора и количество заборов, которое вам нужно. Есть ли внутреннее и внешнее кольцо? Как организован доступ персонала и транспорта? Где нужна дополнительная безопасность? От этого зависит не только количество ворот, но и тип забора и аксессуаров.Например, защитные ограждения идеально подходят для пешеходов. Строительные заборы высотой 1 метр в сочетании с опорными плитами также отлично подходят для организации движения транспорта.

Какой тип забора подходит для вашей строительной площадки?

Вы хотите знать, какие заборы и аксессуары лучше всего подходят для вашей строительной площадки? Назначьте встречу с нашими консультантами и оптимально используйте правильное ограждение.

% PDF-1.5 % 820 0 объект > эндобдж xref 820 207 0000000016 00000 н. 0000005353 00000 п. 0000005467 00000 н. 0000006577 00000 н. 0000007105 00000 н. 0000007400 00000 н. 0000007942 00000 н. 0000008362 00000 н. 0000008796 00000 н. 0000008920 00000 н. 0000009046 00000 н. 0000009160 00000 н. 0000009197 00000 н. 0000009323 00000 н. 0000009449 00000 н. 0000013165 00000 п. 0000013669 00000 п. 0000014055 00000 п. 0000014181 00000 п. 0000014705 00000 п. 0000015119 00000 п. 0000015618 00000 п. 0000015996 00000 н. 0000016087 00000 п. 0000016733 00000 п. 0000016826 00000 п. 0000017295 00000 п. 0000021393 00000 п. 0000024959 00000 п. 0000028259 00000 п. 0000028373 00000 п. 0000031388 00000 п. 0000031684 00000 п. 0000032054 00000 п. 0000035546 00000 п. 0000037936 00000 п. 0000066069 00000 п. 0000553388 00000 н. 0000556397 00000 н. 0000559021 00000 н. 0000561157 00000 н. 0000563792 00000 н. 0000566505 00000 н. 0000566654 00000 н. 0000569971 00000 н. 0000570087 00000 н. 0000570203 00000 н. 0000570352 00000 н. 0000570465 00000 н. 0000574955 00000 н. 0000575030 00000 н. 0000575345 00000 н. 0000575400 00000 н. 0000575516 00000 н. 0000575595 00000 н. 0000575712 00000 н. 0000575861 00000 н. 0000575936 00000 н. 0000576085 00000 н. 0000576182 00000 н. 0000576257 00000 н. 0000578906 00000 н. 0000578985 00000 н. 0000579082 00000 н. 0000579231 00000 п. 0000579310 00000 п. 0000579389 00000 н. 0000579506 00000 н. 0000579655 00000 н. 0000702849 00000 н. 0000703236 00000 н. 0000703463 00000 н. 0000703579 00000 п. 0000703725 00000 н. 0000703800 00000 н. 0000703879 00000 п. 0000703996 00000 н. 0000704145 00000 н. 0000704532 00000 н. 0000704761 00000 н. 0000704877 00000 н. 0000705023 00000 н. 0000735324 00000 н. 0000765625 00000 н. 0000822975 00000 н. 0000827081 00000 н. 0000827160 00000 н. 0000827235 00000 н. 0000827547 00000 н. 0000827602 00000 н. 0000827718 00000 н. 0000827793 00000 н. 0000828108 00000 н. 0000828163 00000 н. 0000828279 00000 н. 0000828354 00000 п. 0000828668 00000 н. 0000828723 00000 н. 0000828839 00000 н. 0000828914 00000 н. 0000829228 00000 н. 0000829283 00000 н. 0000829399 00000 н. 0000829474 00000 н. 0000829790 00000 н. 0000829845 00000 н. 0000829961 00000 н. 0000830036 00000 н. 0000830352 00000 н. 0000830407 00000 н. 0000830523 00000 н. 0000830598 00000 н. 0000830914 00000 н. 0000830969 00000 п. 0000831085 00000 н. 0000831160 00000 н. 0000831476 00000 н. 0000831531 00000 н. 0000831647 00000 н. 0000831722 00000 н. 0000832037 00000 н. 0000832092 00000 н. 0000832208 00000 н. 0000832283 00000 н. 0000832600 00000 н. 0000832655 00000 н. 0000832771 00000 н. 0000832846 00000 н. 0000833161 00000 п. 0000833216 00000 н. 0000833332 00000 н. 0000833407 00000 н. 0000833721 00000 н. 0000833776 00000 н. 0000833892 00000 н. 0000833967 00000 н. 0000834281 00000 п. 0000834336 00000 п. 0000834452 00000 п. 0000834527 00000 н. 0000834838 00000 н. 0000834913 00000 п. 0000835303 00000 н. 0000835378 00000 п. 0000835716 00000 н. 0000835791 00000 п. 0000836133 00000 п. 0000836208 00000 н. 0000836549 00000 н. 0000836624 00000 н. 0000836960 00000 н. 0000837035 00000 н. 0000837375 00000 н. 0000837450 00000 н. 0000837752 00000 п. 0000837827 00000 н. 0000838128 00000 н. 0000838203 00000 н. 0000838505 00000 н. 0000838580 00000 п. 0000838882 00000 н. 0000838957 00000 н. 0000839326 00000 н. 0000839401 00000 п. 0000839476 00000 н. 0000839792 00000 н. 0000840082 00000 н. 0000840157 00000 н. 0000840232 00000 н. 0000840547 00000 н. 0000840602 00000 н. 0000840718 00000 н. 0000840793 00000 п. 0000841162 00000 н. 0000841449 00000 н. 0000841524 00000 н. 0000841599 00000 н. 0000841912 00000 н. 0000841967 00000 н. 0000842083 00000 н. 0000842158 00000 п. 0000842524 00000 н. 0000842815 00000 н. 0000842891 00000 н. 0000843083 00000 н. 0000843159 00000 н. 0000843523 00000 н. 0000843599 00000 н. 0000843916 00000 н. 0000843992 00000 н. & Ӫ` [ 鋆 c_` /; п> 1D8 | sčJu * oz΋rcDu} δ {nBZBp $ K% kSu? /? 0] u7T v> _pŐ «` (% + kT% 0kod])% P0 \ ueDW; Mvǫ ݺ} LP}.G8e_TNH} Aqgsg4n (5A20Vı $ l8E = 88 # -> Pe {ħЪ! PTdHsBPgr ZZm

Профили для ограждений Столбы для ограждений из специальных профилей

Pusheng производит ряд горячекатаных профилей для ограждений. Профили ограждения раскатываются до указанных примерных размеров. Завод оборудован печью повторного нагрева, рядным черновым станом, чистовым станом повышенной проходимости и охлаждающим блоком. Профили ограждений горячекатаные из стали, пригодной для конечного использования по назначению. В основном мы поставляем два типа профилей для столбов для забора: Y-образный и I.В зависимости от применяемой толщины столбы ограждения можно разделить на столбики малой и большой толщины.

Столбы ограждения Y-образного профиля (легкие)

Образец
Y-образное сечение с ребрами на двух передних ножках и отверстиями в задней части для обеспечения расстояния между проводами согласно SANS 280: 1970 — «Расположение отверстий в столбах ограждения и капельницах». Отверстия диаметром от 3,0 до 5,0 мм примерно формируются с интервалами от 50 до 60 мм, образуя отверстия примерно по 5 мм на каждую сторону.

Масса (средняя)
2,0 кг / м

Столбы ограждения Y-образного профиля (толстые)

Образец
Y-образное сечение с ребрами спереди без отверстий для обеспечения расстояния между проводами согласно ASTM 702: 1989. Это сечение рекомендуется для ограждений высотой 2,4 м и выше.

Масса (средняя)
2,3 кг / м

См. SPE 45. Другая длина доступна по запросу.

Размер связки

Примерно 100 шт. В упаковке. Пакеты состоят из пакетов 10 x 10 и скреплены вручную.

Столб ограждения Y-образный профиль
Высота: 38 мм
Ширина: 40 мм

Стойка Y (легкая) Стойка Y (толстая) — без отверстий

Площадь Ixx Iyy Zxx Zyy Номинальная масса

3 835 см² 9,173 см4 1,129 см4 4 475 см³ 0,903 см² 3,00 кг / м

I = Второй момент площади
Z = Модуль упругости сечения
Примечание: все размеры приблизительны

Используйте
Y-образную стойку (легкий датчик)
Поддерживайте и закрепляйте линейные провода между анкерными стойками / столбами.Рекомендуется для:
1. Малогабаритный инвентарь и бытовые заборы
2. Заборы, защищающие от шакалов
3. Ограждение железнодорожной линии
4. Заборы шоссейные

Стойка Y (толстая)
Поддерживайте и закрепляйте линейные провода между анкерными стойками / столбами. Рекомендуется для:
1.Игровое ограждение
2.Большой запас
Это единственный стандарт «Y», в котором гарантируется отсутствие повреждений материала.

Способ установки стойки Y для забора :

1. Использование этих столбов ограждения не рекомендуется при использовании метода шнуровки / натягивания (проволока через отверстия). Из-за процесса горячей прокатки внутри и вокруг отверстий образуются заусенцы, в результате чего цинкование снимается с проволоки. Из-за конструкции столбов отказ ограждения повлечет за собой обширные работы по замене, если столб выйдет из строя. Таким образом, не будет предоставлена ​​гарантия, если Y-образные стойки легкого калибра будут использоваться не по назначению, как указано, и / или если ограждение натянуто веревками.
2. Чтобы противодействовать наведенной вибрации на Y-образные стойки, рекомендуется поддерживать каждую пятую стойку с помощью 50-миллиметровой стальной / деревянной стойки. Из-за высоты и количества проводов на этих ограждениях при использовании в качестве высоких ограждений ветер вызывает вибрацию ограждения, что приводит к усталости и поломке стойки при отсутствии опоры.
3. Не подходит для использования в качестве анкерных или натяжных столбов.

Прямолинейность столба забора :

Материал будет поставляться не выпрямленным, с прямыми обрезанными концами на обоих концах.Применяется коммерческий допуск прямолинейности в 5 мм с максимальным отклонением более 1 метра.

Столбы ограждения профильные «I»

Образец
I-образный профиль без ребер на двух опорах и отверстий в центральной части для обеспечения расстояния между проводами согласно SANS 280: 1970 — «Расположение отверстий в столбах ограждения и капельницах». Отверстия диаметром 5,0-10,0 мм примерно сформированы с интервалами от 50 до 60 мм, образуя отверстия примерно по 5 мм на каждую сторону.

Масса (средняя)
3,0 кг / м

Размер связки

Примерно 100 шт. В упаковке. Пакеты состоят из пакетов 10 x 10 и скреплены вручную.

Стойка ограждения I профиля
Высота: 41 мм
Ширина: 25 мм

Площадь Ixx Iyy Zxx Zyy Номинальная масса

3,835 см² 9,173 см4 1,129 см4 4,475 см³ 0,903 см² 3,00 кг / м

I = Второй момент площади
Z = Модуль упругости сечения
Примечание: все размеры приблизительны

Использование

Поддержите и закрепите линейные провода между анкерными стойками / столбами.Рекомендуется для:
1. Малогабаритный инвентарь и бытовые заборы
2. Заборы, защищающие от шакалов
3. Железнодорожные ограждения
4. Заборы шоссейные

Способ установки I-профильных столбов для ограждений :

1. Из-за процесса горячей прокатки в отверстиях и вокруг них образуются заусенцы, в результате чего цинкование снимается с проволоки при использовании метода шнуровки / натягивания (проволока через отверстия).
2. Не подходит для использования в качестве анкерных или натяжных столбов.

Прямолинейность

Материал будет поставляться в распрямленном состоянии с заостренным концом для облегчения установки. Применяется коммерческий допуск прямолинейности в 5 мм с максимальным отклонением более 1 метра.

Капельницы для риджбека

Образец
Т-образный профиль с загнутыми в верхнюю часть гребнями.
(Для размещения проводов согласно SANS 280: 1970 «Расположение отверстий в столбах ограждения и капельницах»)

Масса (средняя)
0.58 кг / м

Размер связки

Примерно 500 шт. / Упаковка. Пакеты состоят из пучков 10х50 и скреплены вручную.

Обратная капельница
Использование

Поддержка и безопасное размещение линейных проводов между линейными стойками.

Прямолинейность

Материал будет поставляться не выпрямленным, с прямыми обрезанными концами на обоих концах. Применяется коммерческий допуск прямолинейности в 5 мм с максимальным отклонением более 1 метра.

Шт. На 1 000 кг

Длина мм	Y-образный профиль 2,0 кг / м	Y-образный профиль 2,3 кг / м	Двутавровый профиль 3,0 кг / м	Капельницы 0,58 кг / м
950	–	–	–	1,815
1100	–	–	–	1,567
1250	–	–	–	1,379
1400	357	–	238	1,232
1550	323	–	215	1,112
1700	294	–	196	1,014
1850	270	235	180	932
2450	204	177	–	704
3050	164	142	–	–

Доступные размеры и длина

	Столбы ограждения		Капельницы
Профиль	Y-образный профиль 2,0 и 2,3 кг / м	I профиль 3,0 кг / м	Капельницы риджбек 0,58 кг / м
Отверстия	С или без	Есть	№
Стандартный длина (мм)	1,400	–	0,950
	1,550	–	1,100
	1,700	1,400	1,250
	1,850	1,550	1,400
	2,450	1,700	1,550
	3,050	1,850	1,850
	–	–	2,450

* Неокрашенная продукция по запросу
* Другая длина по запросу

Защита материала от коррозии :

Чтобы обеспечить рентабельный продукт, недорогая краска (каменноугольная смола — раствор нафталина) наносится на стандарты ограждений только для придания презентабельному продукту без гарантии того, что он будет служить в течение длительного периода, особенно при использовании в коррозионных условиях, таких как влажные участки.Качество процесса и окраски не может гарантировать отсутствие ржавчины и царапин на поверхности при транспортировке, установке и использовании.

Временные щиты

идеально подходят для строительной площадки

Временные щиты представляют собой своего рода ограждение или сооружение с высокой степенью защиты, которое может ограждать место сноса или строительную площадку во время строительных работ. Он изготовлен из гофрированной стали, которая помещается в раму из сверхпрочной стали.Если вам нужно отдельное пространство для работы или не пускать публику, временные щиты будут хорошим выбором. Временное ограждение — это непрозрачный барьер, который можно установить вместе с воротами временного ограждения, а также другими изделиями временного ограждения.

Характеристики:
Временные щиты могут быть использованы для краткосрочных или долгосрочных строительных проектов благодаря своим особенностям.

• Временный щит имеет хорошую коррозионную стойкость при высоком уровне цинкования 300 г / м ² .
• Сложно перелезть и перелезть. Его сплошная конструкция панели не позволяет людям заглядывать на ваши сайты.
• Стабильная и хорошая стойкость к старению, солнечному свету, атмосферным воздействиям и УФ-излучению.
• Быстро монтировать и демонтировать без копания на одном участке.
• Легко упаковывать и легко транспортировать.
• Щит выглядит привлекательно, и его легко чистить.
• Щиток многоразового использования и экологически чистый.

TH-1: Временные щиты изготовлены из гофрированной стали, поэтому щиты обладают хорошей прочностью.
TH-2: Также доступны временные защитные листы, окрашенные в два цвета.

Щиты временные

Детали:

• Материалы: оцинкованная сталь и каркасная труба.
• Толщина цинка: 14 мкм, 28 мкм или 42 мкм по вашему запросу.
• Основание: бетон, резиновое основание или стальное основание.
• Цвета: ПВХ покрытие доступно в различных цветах, таких как синий, красный, белый, серый и так далее. Также доступны два цвета вместе.

Технические характеристики:

• Высота панели: от 1800 мм до 2400 мм.
• Длина панели: от 2000 мм до 2400 мм.
• Толщина листа: от 0,4 мм до 0,7 мм.
• П-профиль: 50-30-50 мм, 50-40-50 мм, 60-40-60 мм.
• Рамная труба: 32 мм, 40 мм, 42 мм, 48 мм или 60 мм OD

Также доступны размеры заказчика.

Области применения:
Временные щиты с хорошей стабильностью, высокой прочностью и привлекательным внешним видом могут широко использоваться на строительных площадках, в жилых районах и общественных мероприятиях в качестве барьера. Его можно использовать на любом сайте, где требуется временный или постоянный раздел. Более того, временные щиты также могут использоваться для лицензирования рекламы.

TH-3: Временные щиты могут служить барьером безопасности на строительных площадках.
TH-4: Временное ограждение, поддерживаемое распорками, будет более устойчивым.

Временные ворота для щитов

На некоторых участках временные ограждения могут быть установлены вместе с воротами для ограждений для создания доступа к временным закрытым зонам.

Пешеходные ограждения

Технические характеристики:

• Материалы: оцинкованная сталь .
• Высота: от 1800 мм до 2400 мм.
• Длина: 1100 мм, 1200 мм.
• Ширина: 38 мм.
• Цвет: любой из стандартных цветов RAL.

TH-5: Распашные пешеходные калитки с установленным колесом будут удобны и плавно открываются.

Также доступны размеры заказчика.

Ворота для хранения транспортных средств

Технические характеристики:

• Материал: углеродистая сталь .
• Высота: от 1800 мм до 2400 мм.
• Длина: 4200 мм, 5400 мм.
• Ширина: 38 мм.
• Цвет: любой из стандартных цветов RAL.

TH-6: Ворота для хранения транспортных средств с колесами могут открываться плавно.

Также доступны размеры заказчика.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.
Это поможет нам дать вам правильное предложение.

Дизайн — Стандартные планы | WSDOT

вид	днлд	J-10	Установка кабелепровода	18.07.97
вид	днлд	J-10.10-04	Ориентация шкафа, схема кабелепровода и детали фундамента	16.09.20	6 л.
вид	днлд	J-10.12-00	Установка сервисного шкафа — Деревянный столб	16.09.20
вид	днлд	J-10.14-00	Установка сервисного шкафа — Деревянный столб	16.09.20
вид	днлд	J-10.15-01	Шкаф на склоне	11.06.14
вид	днлд	J-10.16-01	Сервисный шкаф, тип A (0-60 А, однофазный, 120 В)	16.09.20
вид	днлд	J-10.17-01	Сервисный шкаф, тип B (0-60 А, однофазный, 120/240 В)	16.09.20	2 л.
вид	днлд	J-10.18-01	Сервисный шкаф, тип C (0-60 А, тип 240/480 В, однофазный)	16.09.20	2 л.
вид	днлд	J-10.20-03	Сервисный шкаф, тип B, модифицированный (0-200 А, тип 120/240, однофазный)	16.09.20	2 л.
вид	днлд	J-10.21-01	Сервисный шкаф типа D (0-200 А, тип 120/240, однофазный)	16.09.20	2 листа
вид	днлд	J-10.22-01	Сервисный шкаф, тип E (0-200 А, тип 240/480, однофазный)	16.09.20	2 л.
вид	днлд	J-10.25-00	Шкаф трансформатора (480 В / 240 В-240 В / 120 В)	11.07.17
вид	днлд	J-12.15-00	Тип 33xL Корпус шкафа одинарной ширины	28.06.18	2 л.
вид	днлд	J-12.16-00	Корпус двойной ширины тип 33xD и 34xLX	28.06.18	2 л.
вид	днлд	J-15.10-01	Стандартное деревянное освещение	11.06.14
вид	днлд	J-15.15-02	Установка соединительного провода	10.07.15
вид	днлд	J-20.10-04	Доступный пешеходный пост с кнопками (PPB) и фундамент Примечание. Следует рассмотреть возможность включения IS-12 библиотеки плановых листов во все контрактные документы	31.07.19
вид	днлд	J-20.11-03	Доступный пешеходный кнопочный пост с бордюром Примечание: следует рассмотреть возможность включения IS-12 Библиотеки плановых листов во все контрактные документы	31.07.19	2 листа
вид	днлд	J-20.15-03	Доступная кнопка аварийного отключения для пешеходов (PPB) Пост Примечание. Следует рассмотреть возможность включения IS-12 Библиотеки плановых листов во все контрактные документы	30.06.14
вид	днлд	J-20.16-02	Стандарт пешеходных сигналов (тип PS) Подробные сведения Примечание: Следует рассмотреть возможность включения IS-12 библиотеки плановых листов во все контрактные документы	30.06.14
вид	днлд	J-20.20-02	Стандарт сигналов для пешеходов (тип PS) Электрические характеристики Примечание. Следует рассмотреть возможность включения библиотеки планов IS-12 из библиотеки плановых листов во все контрактные документы	20.05.13
вид	днлд	J-20.26-01	Подробная информация о доступной пешеходной кнопке (PPB) Примечание. Следует рассмотреть возможность включения IS-12 Библиотеки плановых листов во все контрактные документы	12.07.12	2 листа
вид	днлд	J-21.10-04	Тип PS, Тип 1, RM и FB Стандартные сведения о фундаменте сигналов Примечание: следует рассмотреть возможность включения IS-12 библиотеки плановых листов во все контрактные документы Примечание: IS- библиотеки плановых листов IS- 13 (таблица) должна быть включена в договорную документацию	30.06.14	2 листа
вид	днлд	J-21.15-01	Тип 1 Сигнал Стандартные Детали Примечание: IS-13 библиотеки плановых листов (таблица) должна быть включена в контрактные документы	10.06.13
вид	днлд	J-21.16-01	Сигнал проблескового маячка типа 1 Стандартные детали Примечание: IS-13 библиотеки плановых листов (таблица) должна быть включена в контрактные документы	10.06.13
вид	днлд	J-21.17-01	Проблесковый маячок Тип 1 Сигнал Стандартные электрические детали Примечание: IS-13 библиотеки плановых листов (таблица) должна быть включена в контрактные документы	10.06.13
вид	днлд	J-21.20-01	Стандартные электрические детали сигнала типа 1 Примечание: IS-13 библиотеки плановых листов (таблица) должна быть включена в контрактные документы	10.06.13
вид	днлд	J-22.15-02	Стандартные сведения о сигнале измерителя рампы Примечание: IS-13 библиотеки плановых листов (таблица) должна быть включена в контрактную документацию	10.07.15	3 листа
вид	днлд	J-22.16-03	Сигнал измерителя рампы Стандартные электрические детали Примечание: IS-13 библиотеки плановых листов (таблица) должна быть включена в контрактную документацию	10.07.15
вид	днлд	J-26.10-03	Traffic Signal Standard Foundation Примечание: IS-13 библиотеки плановых листов (таблица) должна быть включена в контрактные документы	21.07.16
вид	днлд	J-26.15-01	Signal Standard Foundation Placement Примечание: IS-13 библиотеки плановых листов (таблица) должна быть включена в контрактные документы	17.05.12	3 листа
вид	днлд	J-26.20-01	Временный стандартный адаптер сигналов	28.06.18	5 листов
вид	днлд	J-27.10-01	Стандартный фундамент с тензометрическими полюсами типа 4 и 5	21.07.16
вид	днлд	J-27.15-00	Стандартные тензодатчики типа 4 и 5	15.03.12
вид	днлд	J-28.10-02	Стальной светильник Standard	07.08.19
вид	днлд	J-28.22-00	Стандартное размещение стального светильника (скользящее основание)	07.08.07	2 л.
вид	днлд	J-28.24-02	Стандартное размещение стального светильника (фиксированное основание)	16.09.20
вид	днлд	J-28.26-01	Стандартное размещение стального светильника (разное)	02.12.08
вид	днлд	J-28.30-03	Стальной легкий стандартный фундамент, типы A и B	11.06.14	2 л.
вид	днлд	J-28.40-02	Стальной светильник для стандартного крепления на основании	11.06.14
вид	днлд	J-28.42-01	Стальной легкий стандартный анкер / скользящая пластина для скользящей базы	11.06.14
вид	днлд	J-28.43-01	Адаптер скользящей базы для стандартной базы на 4 болта	28.06.18
вид	днлд	J-28.45-03	Steel Light Standard Elbow Крепление на мосту и подпорной стенки	21.07.16
вид	днлд	J-28.50-03	Детали стального основания для стандартной опоры и отверстия для рукоятки	21.07.16
вид	днлд	J-28.60-02	Стальное легкое стандартное основание для ограждения	21.07.16
вид	днлд	J-28.70-03	Детали стандартной проводки стального светильника	21.07.17	2 л.
вид	днлд	J-29.10-01	Тип Стандарт сигналов видеонаблюдения (опора камеры) Основные сведения о фундаменте	21.07.16
вид	днлд	J-29.15-01	Тип Стандарт сигналов видеонаблюдения (штанга камеры)	21.07.16	2 л.
вид	днлд	J-29.16-02	Тип Стандарт сигнала движения CCTV (опора камеры) Детали колена	21.07.16
вид	днлд	J-30.10-00	Подставка для обслуживания светильников с высокой мачтой Примечание: При проектировании фундамента следуйте процедуре, описанной на веб-странице библиотеки планов IS-16 . Включите спецификацию светильников IS-16 в планы контрактов для всех контрактов WSDOT, требующих установки светильников с высокими мачтами.	18.06.15	2 л.
вид	днлд	J-40.05-00	Детали заземления для модернизации существующей распределительной коробки	21.07.16
вид	днлд	J-40.10-04	Блокировка крышки Типы Стандартная распределительная коробка 1 & 2	28.04.16	2 л.
вид	днлд	J-40.20-03	Распределительная коробка для тяжелых условий эксплуатации, типы 4, 5 и 6	28.04.16	2 л.
вид	днлд	J-40.30-04	Блокировка крышки Стандартный долг Распределительная коробка Тип 8	28.04.16	2 л.
вид	днлд	J-40.35-01	Распределительная коробка со знаком	29.05.13	3 листа
вид	днлд	J-40.36-02	Нерегулируемая распределительная коробка для скрытого монтажа Nema 4X	21.07.17	2 листа
вид	днлд	J-40.37-02	Регулируемая монтажная коробка для скрытого монтажа Nema 3R	21.07.17	3 л.
вид	днлд	J-40.38-01	Распределительная коробка Nema 4X с верхним входом	20.05.13
вид	днлд	J-40.39-00	Распределительная коробка Nema 4x с передним входом	20.05.13
вид	днлд	J-40.40-02	Распределительная коробка Nema 4x на тротуаре, расположенная на строении	31.07.19
вид	днлд	J-45.36-00	Распределительная коробка Nema 3R и 4x для скрытого монтажа — заземление	21.07.17
вид	днлд	J-50.05-00	Детали соединения петли	21.07.17
вид	днлд	J-50.10-01	Индукционная петля, тип 1	31.07.19
вид	днлд	J-50.11-02	Индукционная петля, тип 2	31.07.19	2 л.
вид	днлд	J-50.12-02	Индукционная петля, тип 3	31.07.19
вид	днлд	J-50.13-00	Контуры измерения и индукции данных	22.08.19	2 л.
вид	днлд	J-50.15-01	Детали индукционного контура	21.07.17	3 л.
вид	днлд	J-50.16-01	Детали установки предварительно формованной петли в новом мостовом настиле	22.03.13	3 л.
вид	днлд	J-50.18-00	Детали проводки индукционного контура	07.08.19
вид	днлд	J-50.19-00	Детали подключения контура измерения и индукции данных	07.08.19
вид	днлд	J-50.20-00	Установки постоянного регистратора трафика	03.06.11	3 л.
вид	днлд	J-50.25-00	Подробная информация об установке на месте взвешивания в движении	03.06.11	2 л.
вид	днлд	J-50.30-00	Постоянный регистратор трафика и данные взвешивания в движении	03.06.11	3 л.
вид	днлд	J-60.05-01	Типовые детали заземления	21.07.16	3 л.
вид	днлд	Дж-60.11-00	Conduit Установка в движении барьера на подпорной стене	20.05.13	2 л.
вид	днлд	J-60.12-00	Прокладка кабелепровода в односкатном бетонном ограждении (двусторонний)	20.05.13
вид	днлд	Дж-60.13-00	Канал из нержавеющей стали	16.06.10
вид	днлд	J-60.14-01	Детали монтажа канала из нержавеющей стали ~ на колонне или опоре	31.07.19
вид	днлд	J-75.10-02	Детали монтажа сигнальной головки ~ Крепление на опоре и стойке	10.07.15
вид	днлд	J-75.20-01	Детали монтажа сигнальной головки ~ Крепления мачтового рычага и пролетного троса	10.07.15	2 л.
вид	днлд	J-75.30-02	Разные подробности сигналов	10.07.15
вид	днлд	J-75.40-02	Электрические детали верхнего знака (однотрубная конструкция)	1/6/16	2 л.
вид	днлд	Дж-75.41-01	Стандартные электрические детали сигнального моста Примечание: IS-15 библиотеки плановых листов (таблица) должна быть включена в контрактные документы	29.06.16	4 л.
вид	днлд	J-75.45-02	Электрические детали верхнего знака (ферменная конструкция)	1/6/16	2 листа
вид	днлд	Дж-80.10-00	Схема сигнального шкафа тип 332	28.06.18
вид	днлд	J-80.15-00	Тестовая панель детектора схемы расположения сигнального шкафа типа 332	28.06.18
вид	днлд	J-81.10-01	Шкаф линейного измерителя / станции обработки данных тип 334	16.09.20	3 листа
вид	днлд	J-86.10-00	Подробная информация об установке радиопередатчика для дорожных сообщений	28.06.18	3 листа
вид	днлд	J-90.10-03	Pull Box Примечание: В случае, если дренаж является проблемой проекта, следует рассмотреть возможность включения IS-18 библиотеки плановых листов в контрактные документы.	28.06.18	2 л.
вид	днлд	J-90.20-03	Cable Vault Примечание. Если дренаж является проблемой проекта, следует рассмотреть возможность включения библиотеки планов IS-18 в контрактные документы.	28.06.18	2 л.
вид	днлд	J-90.21-02	Small Cable Vault Примечание. В случае, если дренаж является проблемой проекта, следует рассмотреть возможность включения библиотеки планов IS-18 в контрактные документы.	28.06.18	2 листа
вид	днлд	J-90.50-00	Подробная информация об установке хранилища	28.06.18	2 листа

Перфорированные металлические панели для заборов | Перфорированное ограждение на заказ

Металлическое ограждение с перфорацией на заказ

В каком-то смысле это не так уж и много: прямые листы перфорированного металла, прикрепленные к алюминиевым стойкам.Однако при установке перфорированного металлического ограждения в жилую или коммерческую недвижимость необходимо учитывать гораздо больше. Поскольку ваш забор, скорее всего, будет хорошо виден, важна эстетика. Также имеют значение долговечность и простота строительства.

Что следует учитывать

Хотя перфорированные ограждения могут быть полезными и красивыми, это не универсальное предложение. Перед тем, как возвести забор, необходимо рассмотреть несколько вопросов, касающихся проектирования и строительства:

Размер панели

А как насчет очень большого ограждения с панелями 5 на 20 футов? Accurate производит самые большие перфорированные металлические заборные панели в отрасли.

Перфорированные листы на заказ

Перфорированные листы, изготовленные по полевым измерениям, должны иметь поля, точно совпадающие со стойками. В противном случае возникнут проблемы, пытаясь принудительно подогнать или расположить монтажные отверстия, чтобы панели можно было эффективно прикрепить к стойкам.

Точно изготовленные индивидуальные панели

Неправильное изготовление перфорированных листов приводит к возврату и переделке, а также к дорогостоящим задержкам.

Тысячи стандартных вариантов и пользовательских шаблонов

Как насчет определенного рисунка перфорации, который дополнит существующую архитектуру и ландшафт?

Неограниченные пользовательские параметры

А как насчет забора, для которого требуется необычно толстая толщина, отделка или материал?

Точность — это все

Когда дело доходит до ограждения из перфорированного металла, точность имеет решающее значение.К счастью, именно в этой области компания Accurate Perforating Company преуспевает. Мы уделяем невероятно много внимания каждой детали, чтобы панели были идеально выровнены.

Прикрепление перфорированных панелей ограждения к столбу должно быть простой задачей, поэтому наши инженеры на местах обеспечивают точность установки и проектирования. Наши прецизионные процессы измерения и штамповки обеспечивают точное совмещение панелей со стойками. Кроме того, вы получаете четко обозначенные детали и инструкции для простоты сборки и своевременного завершения проекта.

Долговечная красота и сила

Одним из преимуществ перфорированного металла является то, что он добавляет эстетической красоты практически любому проекту. Если обычный забор обеспечивает уединение, то металлический забор из перфорированного металла добавляет нотку классности. Перфорированный стальной забор — лучший вариант для прочности и долговечности, а также внешнего вида.

• Наши ограждающие панели доступны как из алюминия, так и из погодоустойчивой стали.
• Все панели имеют экологически устойчивую отделку для предотвращения ржавчины и отслаивания, в то время как другие варианты отделки включают анодированное порошковое покрытие и отделку Duranar®, известную своей высокой производительностью и низкими эксплуатационными расходами.
• Accurate Perforating предлагает стандартные или полностью индивидуализированные рисунки перфорации в соответствии с вашими требованиями в отношении конфиденциальности, снижения шума, воздушного и светового потока. Наши узоры также дополняют окружающий ландшафт и архитектуру.

Перфорированный металл не только прочный и красивый, но и рассеивает воздух лучше, чем массивные ограждения. В то время как твердый материал позволяет воздуху течь вверх и вниз, не влияя на поток, перфорированный металл прерывает воздушный поток, создавая более спокойную атмосферу.Вы можете отрегулировать степень диффузии воздуха, выбрав рисунок перфорации, подходящий для вашего применения.

Что мы можем для вас сделать?

В этой отрасли мы известны тем, что делаем все возможное, когда дело касается услуг по перфорированному металлу. Наша команда тесно сотрудничает с вами, чтобы соответствовать вашим требованиям по размеру, материалу и функциям.

Accurate Perforating может изготавливать панели любого размера и любого калибра — от стандартных до очень больших. Наши перфорационные прессы дают нам возможность производить очень большие панели до 5 футов шириной и 20 футов длиной.Другие производители перфорированных металлических заборов просто не могут этого сделать.

Запросить цену

Алюминиевые перила для жилых и коммерческих помещений

Алюминиевые беседки

Архитектурно привлекательный и длинный Прочный Дополнение к вашим тарифам

Ультраалюминиевые садовые беседки производятся в Америке из прочных алюминиевых сплавов с улучшенными пудра покрытие, которое в два раза тверже, чем обычная запеченная эмаль.Выбирайте из множества элегантный Дизайн беседок подойдет для вашего ландшафтного плана. Наборы бывают разных цветов, все с Пожизненная гарантия от растрескивания, сколов или отслаивания.

Eclipse ™ Secure прикрыть заборы и ворота

Прочный, архитектурно привлекательный, сварной алюминий
Проверка конфиденциальности в трех различных вариантах.

Система ограждений из алюминия или алюминия + винила с пожизненной ограниченной гарантией.
Вы не найдете много систем приватных экранов с таким удивительным сочетанием атрибутов.

Эта защитная сетка отличается прочностью и долговечностью, которые невозможно получить от обычных систем ограждения из винила или дерева. Это идеальная панель для обеспечения конфиденциальности в жилых, коммерческих или промышленных помещениях, например, в качестве ограждения патио или балкона, для защиты оборудования кондиционирования воздуха, мусорных контейнеров, трубопроводов и электрических систем.
