Столбы для электричества: разновидности, монтаж


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Еще некоторое время назад, когда линии электропередач только прокладывались, использовались только деревянные столбы для электричества. С течением времени и развитием промышленности деревянные столбы ЛЭП стали сменять железные и железобетонные. Какие виды материалов для линий электропередач используют сегодня?

Виды электрических столбов

Сегодня можно встретить столбы линий электропередач из:

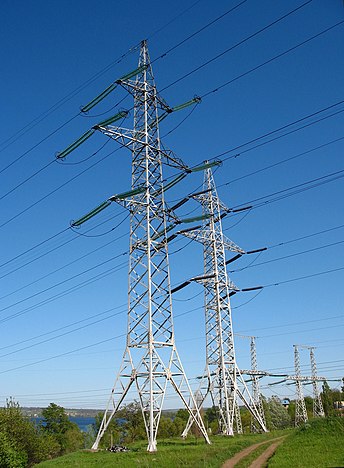

Металлическая опора

  • железобетона;

Железобетонная опора

Деревянная самодельная опора

Металлические опоры чаще всего используются для высоковольтных линий, потому что только металлическая конструкция может выдержать огромный вес проводов и изоляторов.

Железобетонные столбы чаще всего встречаются на влажной и мягкой почве, где металл подвергается коррозии, а дерево попросту гниет.

Деревянные опоры самые дешевые по сравнению с остальными видами, да и установка их гораздо проще, установить такой столб можно не прибегая к помощи специальной техники и специалистов.

Преимущества деревянных столбов для линий электропередач

  1. Самый большой плюс деревянных опор – это сравнительно низкая стоимость по сравнению с другими видами;
  2. Доставлять на место установки гораздо легче, специальным транспортом можно доставить сразу несколько десятков столбов;
  3. Деревянным столбам нет равных в сейсмоактивных зонах, достать там их гораздо проще;
  4. Не подвержены смещению порывами ветра;
  5. Небольшой вес столбов позволяет им выдерживать большой вес проводов;
  6. Деревянные столбы являются диэлектриками, поэтому гораздо безопаснее своих металлических и железобетонных «собратьев» даже в случае разрушения изоляционного слоя проводов;
  7. Срок службы деревянного столба – не меньше сорока лет, а остальные виды столбов едва выдерживают 35.

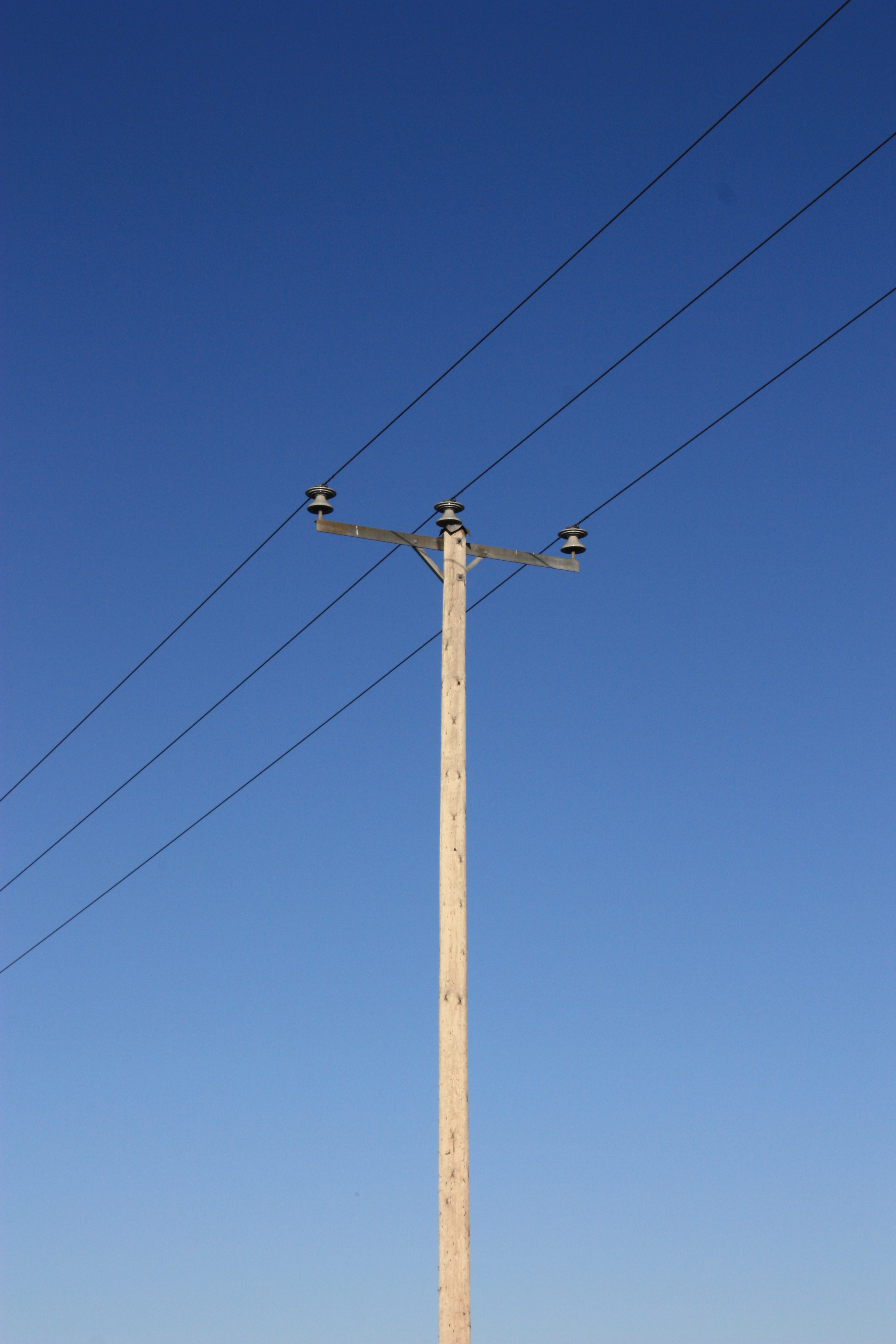

Деревянная опора ЛЭП

Какими бывают деревянные столбы

Самые распространенные породы, из которых изготавливают столбы электропередач – это хвойные (ель, сосна, пихта). Смола, выделяемая такими породами, является отличным природным консервантом и антисептиком, позволяющим сохранить столб крепким многие годы.

Деревянные столбы

Столбы изготавливаются из оцилиндрованных бревен, поэтому поверхность их ровная, без коры.

Важно! При изготовлении бревен для опор линий электропередач проводится специальная обработка с целью увеличения срока службы столба.

Для пропитки используется креозотовое или сланцевое масло, а также различные смеси, содержащие хром, медь и мышьяк. Наиболее эффективно впитывают антисептики сосновые бревна.

После обработки столбы можно устанавливать непосредственно в землю, без предварительной обработки, но все же можно перед тем, как начать установку, закрыть торцы специальной крышкой или нанести защитную пасту.

Установка деревянных столбов

Любую опору, будь то столбик для забора или электрический столб, необходимо основательно укрепить в земле, для чего нам понадобится раствор цемента. Рассмотрим, как устанавливать деревянный электрический столб своими руками.

Следуя зарубежному опыту, для линий электропередач с напряжением, не превышающим 10 киловатт, лучше всего устанавливать именно пропитанные деревянные опоры.

  1. Размечать территорию не нужно, если столб будет в единичном экземпляре, можно просто «на глазок» высчитать место и снять верхний слой грунта, не глубже 20 сантиметров.
  2. Бурим отверстие. Для этого можно использовать коловорот или садовый бур. Глубина отверстия должна быть не менее двух метров, а диаметр – шире столба на 20 -25 сантиметров.
  3. Устанавливаем столб в отверстие на всю глубину в строго вертикальном положении (проверяем вертикальным уровнем).
  4. Удерживая столб (без помощников тут не обойтись), укладываем вокруг столба обвязку из арматурной сетки.
  5. Заливаем бетоном.
  6. Теперь нужно неделю подождать, пока бетон застынет, проверяя каждый день, чтобы столб не покосился.

Есть вариант установки столба без бетонирования, но он гораздо сложнее, ведь каждые 20 сантиметров отверстия при засыпании нужно тщательно утрамбовывать, процесс этот требует немалого труда и времени.

Засыпать лунки без бетонирования следует щебнем или гравием, что заставит потратиться дополнительно на покупку и доставку, которая стоит в несколько раз дороже самого щебня.

Важно! Пока бетон не «схватился», можно сделать для столба подпорки, чтобы он не начал накреняться. Для этого можно с трех сторон натянуть арматурную или стальную проволоку, закрепленную к металлическим колышкам, вбитым в землю.

Что делать, если нет возможности обработать дерево антисептиком или купить готовое?

Если столб для линий электропередач вы заготавливаете самостоятельно, то пропитать его антисептиком в достаточной мере у вас не получится. Тогда есть выход такой – установить деревянный столб на железобетонной приставке.

В качестве приставок используются столбики из железобетона длиной 3,25 и 4,25 метра. Для низкого напряжения вполне достаточно будет установить столбик высотой 3,25 метра.

Заглубление приставки в почву, а также бетонирование проводится по той же схеме, что приведена выше.

После затвердевания бетона можно крепить деревянный столб на приставку. Для этого нам понадобятся бандажи из оцинкованной стальной проволоки толщиной 4 мм (если проволока не оцинкованная, то толщина ее должна быть не менее 6 мм).

Деревянный столб плотно прижимается к специальной выемке на приставке, а на самом столбе необходимо сделать зазоры под бандажи (не более 4 мм).

Крепление деревянного столба к приставке

Установка металлических опор ЛЭП

Установка и монтаж столбов освещения, опор ЛЭП

Опоры – одна из фундаментальных составляющих систем электропередач. На функциональность и уровень работоспособности ЛЭП во многом влияет качество самих столбов и их установки. Не стоит также забывать о безопасности их эксплуатации. Установка опор ЛЭП требует предварительной разработки проекта, который разрабатывается с учетом множества факторов и показателей. Лучше всего подобные дела доверять профессионалам. Компания «Электинком» специализируется на установке и обслуживании электрического оборудования. Наши специалисты смогут выполнить требуемые работы на должном уровне и обеспечить при этом соответствующее качество предоставляемых услуг.

Установка опор – высокотехнологичный процесс

Монтаж опор – сложная и высокотехнологичная операция. Одним из основных условий для осуществления этого процесса является наличие специализированного оборудования и необходимой техники. Здесь задействованы буровые и подъемные механизмы, поэтому и точность монтажа зависит от уровня оснащенности компании, которая этим занимается, а также от квалификации персонала, выполняющего монтажные работы. Сотрудники нашей компании – высококвалифицированные профессионалы своего дела, которые смогут качественно и надежно установить любые электрические столбы, гарантируя при этом безопасность эксплуатации всей линии.

Получим ТУ на электричество, поставим электрические опоры освещения на даче, подключаем электричество по всей Московской области. Позвони сейчас

+7 (495) 108-09-76 или



Столбы электрические подразделяют на три вида:

  1. Металлические.
  2. Деревянные.
  3. Железобетонные.

Рассуждать какие из них лучше, довольно сложно, ведь для каждого вида характерны свои преимущества и недостатки. К примеру: деревянные опоры – самый экономичный вариант, но для очень мощных линий электропередач они вряд ли подойдут, поэтому чаще всего устанавливают такие электрические столбы для дачи. Наша компания также занимается установкой деревянных опор, однако минимально количество одного заказа – 20 штук, а наши цены смогут Вас приятно удивить.

Установка электрических столбов из железобетона – самый распространенный вариант. Такие опоры обладают хорошими эксплуатационными характеристиками и достаточно длительным сроком службы. Но определиться с типом опоры – еще не все… Необходимо рассчитать ее высоту и другие характеристики в зависимости от величины напряжения. Специалисты «Электинком» смогут разработать и рассчитать проект, учитывая все особенности монтажа и

стоимость установки опоры.

Столб освещения

Для того чтобы свободно передвигаться по участку или даже выполнять какие-либо работы не только днем, но и ночью, лучше всего сделать уличное освещение на столбах с плафонами, благодаря которым световое пятно охватывает достаточно большую площадь. Установка столбов освещения характеризуется несколькими особенностями:

  1. Правильный выбор типа столба.
  2. Монтаж прочной конструкции, которая будет устойчиво переносить воздействие природных явлений.
  3. Определение допустимого расстояния, на которое отдаляется один электрический столб от другого.

Установка столбов для электричества не такой простой процесс, как может показаться на первый взгляд. Ведь человеку, который ранее не сталкивался с этим вопросом, довольно сложно оценить степень возможного риска, а электричество будет полезно лишь при правильном его использовании, в противном случае – может нанести существенный вред. Поэтому, выполняя монтаж столбов освещения, прежде всего, нужно обращать внимание на безопасность. Подобные дела все же лучше доверить нашим профессионалам, которые смогут учесть и просчитать все необходимые параметры, выполнить качественную установку и подключить напряжение.

Специалисты компании «Электинком», имея за плечами многолетний практический опыт работы, необходимые знания и навыки, смогут выполнить монтажные работы в процессе установки электрических столбов любой сложности: будь-то обычный электрический столб для дачи или же опора для ЛЭП с высоким напряжением тока.

Для решения подобных вопросов достаточно всего одного звонка в компанию или подать заявку по электронной почте, наши менеджеры обязательно Вам перезвонят!

Столбы электрические оптовые поставки на строительные объекты. Столбы электрические по низким ценам для строительства в Волгограде

Наши клиенты строят электрические подстанции и энергосооружения, километры линий электропередач и линий уличного освещения. В этом году в Волгоградской и Астраханской областях с нашей помощью построено около 1 000км новых сетей. Мы открыты для сотрудничества с энергопоставляющими, строительными и ремонтными компаниями Южного федерального округа.

Сегодня просто невозможно обойтись без железобетонных опор ЛЭП, благодаря им электрификация жилых домов и других объектов стала более безопасной и удобной.

Железобетонные изделия, поставляемые нашей компанией соответствуют всем стандартам и требованиям РФ и изготавливаются в соответствии с ТУ. Железобетонные опоры всегда есть в наличии, независимо от сезона и дефицита на рынке.

Наша компания предлагает на выбор 6 видов стоек СВ.Их применяют для строительства магистралей уличного освещения: для дорого, парковок, скверов, внутриквартальных территорий. На опоры крепят провода или фонари.Опоры СВ надежно удерживают провода на необходимом рассоянии от земли. Железобетон долговечнее дерева и не подвержен коррозийным процессам, в отличии например от анкерных опор. Срок эксплуатации железобетонных опор не менее полувека.

Наше уникальное предложение:

* Мы являемся партнером одних из крупнейших заводов производителей опор СВ в ЮФО;

* Мы гарантируем лучшее предложение на опоры СВ в ЮФО;

* Постоянное наличие объемов и кратчайшие сроки производства, независимо от сезона и дефицита товара на рынке;

* Лучшая на рынке точность соблюдения сроков поставки.

Железобетонные стойки и опоры СВ предназначены для одинакового распределения веса протянутых
токонесущих проводов.Верхняя части стойки и опоры СВ имеет дополнительные конструкции консолей и траверсов, к которым и крепятся провода с помощью блоков изоляторов.
Технические характеристики опор СВ:
световые опоры и стойки СВ изготавливаются в соответствии с ГОСТ 23613-79; марка бетона В25 (морозостойкость не менее F150, водонепроницаемость W2)Опоры СВ95, СВ110, СВ164 весьма широко применяются при различном строительстве,все возможных реконструкциях и также капитальном ремонте высоковольтных линий электропередач.Стойки СВ95, СВ110, СВ164 обладают закладными деталями для укрепления конструкций и для присоединения изделий заземления. Изготавливаются опоры в строгом соответствии с требованиями ТУ и ГОСТ.Также опоры СВ95-2, СВ95-2, СВ110-35, СВ110-5 могут использоваться и как опоры освещения. Производство виброопор осуществляется из тяжелого бетона обладающего классом по прочности на сжатие В30. Приемка жби опор производится партиями  согласно требованиям настоящего стандарта. Партия состоит из стоек, которые принадлежат одной марке, изготавливаемых последовательно предприятием с применением одной технологии и одинаковых материалов.Опоры жби весьма надежны и обладают большим продолжительным сроком эксплуатации и предназначены для применения при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства) до минус 55 °С включительно, сейсмичностью до 7 баллов включительно.Железобетонные опоры обозначают марками в соответствии с требованиями ГОСТ 23 09. Марка состоит из буквенно-цифровых групп, разделенных дефисами, пример — железобетонные опоры лэп св 95.Первая группа имеет обозначение типа стойки (СВ — стойка вибрированная) и соответственно длину её в дециметрах. Во второй группе обозначают несущую способность железобетонной опоры, характеризуемую величиной расчетного изгибающего момента в кН м и округленной до целого числа. В третьей группе состоят дополнительные характеристики, отражающие особые условия применения опорных стоек, тип защиты стоек от коррозии, варианты армирования, обозначаемые арабскими цифрами и прописными буквами.

Маркировка НТУ Момент L Масса Объем Класс бетона
СВ 95-2 ТУ5863-007-00113557-94 2 тс*м 9,5 м 0,8 тн 0,3 м3 В 30
СВ 95-3 ТУ5863-007-00113557-94 3 тс*м 9,5 м 0,8 тн 0,3 м3 В 30
СВ 110-3,5 ТУ5863-007-00113557-94 3,5 тс*м 11 м 1,1 тн 0,45 м3 В 30
СВ 110-5 ТУ5863-007-00113557-94 5 тс*м 11 м 1,1 тн 0,45 м3 В 30
СВ 164-12 ТУ5863-005-00113557-94 12 тс*м 16,4 м 3,5 тн 1,42 м3 В 30

Технология использования  железобетонных стоек:

Предварительно напряженные железобетонные стойки СВ95, СВ105, СВ110, СВ164, СНВ-7-13, C112 изготавливаются для опор воздушных линий электропередачи с напряжением 0,38 кВ от 6 до 10 кВ и 35 кВ. Как правило для опор CВ используется предварительно напряжённый бетон, он создаёт высокую прочность конструкции. Наиболее распространены железобетонные опоры ЛЭП одностоечные, которые состоят из металлических траверс, устанавливаемые в грунт.Вибрированные стойки опор ЛЭП применяют: с расчетной температурой воздуха (наиболее холодной пятидневки района строительства в соответствии со СНиП 2.01.01-82) до -55°С; в районах I-V по давлению ветра; в районах I-IV по толщине стенок гололеда (в соответствии со СНИП 2.01.07-85) при сейсмической активности площадки строительства 9 баллов.

Опоры СВ164 отгружают на двух или трех платформах, составленных в сцеп. Отгрузка данных железобетонных стоек ЛЭП осуществляют без турникетов.

Центрифугированные стойки для опор ЛЭП (35-330 кВ) бывают типа СК, СЦ. Предварительно напряженные железобетонные стойки, конические, кольцевого сечения СК22, СК26, СЦ20, СЦ22, СЦ26 изготавливают методом центрифугирования, используя тяжелый бетон. Они предназначены для опор линий электропередач с напряжением 35-750 кВ. Стойки используют: с расчетной температурой воздуха (температура воздуха наиболее холодной пятидневки района строительства в соответствии СНиП 2.01.01-82) до — 55°С; в районах I-VII по давлению ветра; в районах I-V по толщине стенки гололеда в соответствии со СНиП 2.01.07-85; при сейсмической активности площадки строительства до 9 баллов включительно. При применении железобетонных стоек в среде с агрессивной степенью воздействия на железобетонные конструкции, необходимо их соответствие дополнительным требованиям, которые установлены проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек. Рекомендуем вам ознакомиться с информацией по приставкам железобетонным для деревянных опор.

Установка стоек:

Установкой железобетонных стоек опор ЛЭП могут заниматься только организации, специализирующиеся на монтаже бетонных конструкций. Для их установки на строительном участке необходимо наличие специального оборудования и механизмов, так как поставить стойку опоры, используя ручной труд рабочих практически не возможно. При установке почва подготавливается специальным буром, который установлен на транспортирующей технике. В зависимости от разного типа грунта можно применять экскаватор.

Диаметр пробуренного цилиндрического котлована не должен быть больше диаметра стойки более чем на 25 %. В зимнее время года для того, чтобы не допустить промерзание дна котлована, его разработку необходимо проводить в кротчайшие сроки.Время от организации котлована до установки в него стоек опоры должно быть не более одних суток, иначе стенки котлована разрушатся, и его дно будет выше проектной отметки.

Перед монтажом железобетонных стоек, их необходимо проверить на наличие выбоин, трещин, раковин и прочих дефектов. Сборка стоек с опорами производится на месте установки в соответствии с технологическими картами.

Если необходимо «подтащить» стойку к месту монтажа, используется трактор. Крепление самих стоек осуществляется специальными стальными тросами, после чего они поднимаются краном, а затем устанавливаются в заранее подготовленные буровые отверстия. Перед использованием троса необходимо тщательно проверить целость его проволок. Количество оборванных проволок по длине одного шага свивки не может превышать 10% от общего числа их в тросе. При большем количестве оборванных проволок трос необходимо забраковать.

Обратная засыпка котлована может выполняться как местным грунтом, так и песчано-гравийной смесью, что определяется проектом, с последующим послойным тромбованием. Чтобы обеспечить необходимую прочность заделки стоек опор в условиях слабого грунта, устанавливаются ригели, которые крепятся на стойках с помощью полухомутов. Для недопускания контакта стойки с грунтовыми водами необходимо произвести гидроизоляцию нижней части наружной поверхности стойки на высоту 3,2 м; чтобы предупредить попадание воды внутрь стойки, устанавливают крышку, которая, кроме того, увеличит площадь торца стойки. Крепление траверс к стойке производят при помощи сквозных болтов, либо хомутов. Кроме того, уже много лет мы производим и поставляем железобетонные сваи под опоры ЛЭП и ВЛ на строительные объекты различного назначения.

Установка железобетонных стоек опор ЛЭП осуществляется на основе государственных стандартов и нормативных документов, с необходимым выполнением правил безопасности при организации линий электропередачи и выполнении электромонтажных работ. При проведении таких работ обязательно необходимо соблюдение требований СНиП.

Столбы в Воронеже — столб бетонный, электрический

В городах и селах, на трассах и автострадах — повсеместно электричество в дома и освещение на улице подают линии электропередач, смонтированные на столбах. Практически сотню лет для этого используют железобетонные конструкции, которые в отличие от деревянных долговечнее и практичнее. Приобрести электрические бетонные столбы в Воронеже можно на сайте компании РСО «Энергокомплект».

Преимущества железобетонных столбов для подачи электричества

 Конструкции из железобетона заслужено популярны. Это обусловлено рядом преимуществ, среди которых:

  • простота монтажа;
  • длительность эксплуатации;
  • низкая стоимость;
  • пожарная безопасность;
  • устойчивость к биологическим и химическим веществам;
  • прочность;
  • универсальность.

Особенности выбора


 Помимо размеров, при выборе изделий стоит обратить внимание на ряд таких соответствий, как:

  • прочность изделия;
  • качество железобетона;
  • отсутствие внешних дефектов;
  • устойчивость конструкции;
  • безопасность.

 Последний пункт является одним из главных, потому как он влияет на безопасность жилых домов, транспорта и людей, которые могут находиться неподалеку.

Установка железобетонных столбов

 Для обеспечения долговечности, прочности конструкции, а также полной безопасности людей, установка столбов должна производиться с учетом:

  • ландшафта;
  • особенностей почвы;
  • силы и направления ветров;
  • оптимального расстояния между соседними столбами;
  • загруженности дорог транспортом в непосредственной близости.

Важно! Иногда возникает необходимость в проделывании дополнительных отверстий в изделии или подрезке длины. Быстрее и проще сделать это при помощи инструмента с алмазным лезвием. Они имеют достаточную твердость для того, чтобы разрезать или просверлить ж/б столб.

  Монтаж производят в несколько этапов. В первую очередь размечают территорию, учитывая правила устройства электроустановок и потребность сооружений в электричестве. Затем в почве пробуривают отверстие для последующей установки в него ж/б конструкции. После этого специальная техника поднимает и устанавливает электрический столб. Отверстие в почве засыпают, утрамбовывают и при необходимости бетонируют. Только после того, как бетонный столб прочно установлен, приступают к проведению электрических сетей.

 Выполнение всех этапов работ должно проводиться только специалистами, обладающими навыками. Если вам необходимо профессионально и быстро установить электрический столб, обратитесь в компанию РСО «Энергокомплект». Мы изготавливаем, реализуем и устанавливаем ж/бетонные столбы для подачи электричества к домам, а также для проведения освещения на улицах и вдоль дорог. Компания располагает специальной техникой, а мастера имеют богатый опыт в проведении подобного рода работ.

Где купить в Воронеже железобетонные столбы для ЛЭП

 Проводя электричество к новостройкам, или заменяя старые конструкции, вы наверняка зададитесь вопросом — где выгоднее приобрести электрические бетонные столбы хорошего качества. Помочь решить данную проблему может компания РСО «Энергокомплект», производящая ж/б конструкции высокого качества. Наши изделия могут эксплуатироваться в сложных условиях, устанавливаться в агрессивных грунтах. Мы изготавливаем столбы с применением в качестве наполнителя гранитного щебня, который придает изделиям прочность и морозостойкость.

 Купить столбы в Воронеже по адекватной стоимости можно непосредственно на сайте компании. К тому же, наши специалисты могут доставить и установить бетонные конструкции, так как мы располагаем собственной спецтехникой.









ООО «ТД ЭЛПРО»

Юридический адрес: 394008, г.
Воронеж, ул. Азовская 2-Б
Фактический адрес: 394008, г. Воронеж, ул. Азовская 2-Б

? +7 473 300 36 54
? 8 800 707 44 36



Как установить электрический столб на участке

Разберем порядок действий, если возникла необходимость установить электрический столб на участке для подключения дома (дачи, в дальнейшем будем называть объекта) к электропитанию. Во-первых, необходимо обращение в организацию, осуществляющую электроснабжение данного населенного пункта. Перед этим нужно узнать перечень документов, которые необходимо представить (в зависимости от региона, условий, это перечень может отличаться).


Что вы узнаете

Если обращение оформлено правильно и принято положительное решение, то собственник объекта получает технические условия. В них указаны все технические работы, которые обязательны для подключения. В том числе, в техусловиях прописываются все необходимые параметры для установки промежуточной опоры, если в таковой имеется надобность. Это точное место размещения, высота и прочие детали, которые строго обязательны к исполнению.

Только после получения Технических условий, можно приступать непосредственно к работам. Как правило, в электроснабжающей организации могут порекомендовать специализированную организацию, выполняющую подобные услуги. Но далеко не всех устраивают расценки подобных работ. Если вы решили устанавливать электрический столб самостоятельно, то делать это следует с соблюдением всех действующих норм и правил.

Выбираем электрический столб

Выбор материала, из которого будет изготовлена опора ограничивается тремя вариантами: деревянный, железобетонный и металлический.

Бетонный столб

Железобетонные опоры изготавливаются в промышленных условиях при соблюдении технологических параметров. Качественные столбы прослужат долгий срок, потому что на них не могут оказать воздействие агрессивные компоненты, выбрасываемые в атмосферу промышленными предприятиями.


Но железобетонный электрический столб имеет существенный недостаток — его вес. Он очень тяжел, что крайне затрудняет его самостоятельную установку.

Опоры из металла

Как правило, их используют при сооружении высоковольтных ЛЭП. Они состоят из стальных конструкций, довольно тяжелы и дорогостоящи.

Деревянный электрический столб

Само название столба говорит о том, что такие электроопоры изготовлены из ствола дерева. Подобные опоры имеют ряд неоспоримых преимуществ перед двумя, описанными выше.

  • Во-первых, стоимость деревянного столба значительно ниже, чем бетонного или изготовленного из металлоконструкций.
  • Во-вторых, вес деревянного столба намного меньше, и для его установки не понадобится грузоподъемная техника.
  • Деревянный электрический столб вполне по силам изготовить своими руками.
  • Правильно подготовленный столб, обработанный антисептическими и противогорючими составами может прослужить не меньше, чем бетонный. А именно, до 40 лет.
Требования к деревянному электрическому столбу

Для использования в качестве опоры столб должен отвечать следующим требованиям:

  1. Древесина — окоренные стволы деревьев хвойных пород либо дуб. Данная обработка ствола позволяет сохранить слой смолы, который защищает дерево от влияния атмосферных осадков.
  2. Верхний диаметр ствола должен быть не менее 12 см для напряжения 1,0 киловольт, и 16 см — для 1,0-3,5 киловольт.

Если вы намерены своими руками выполнить разводку электричества в каркасном доме, ознакомьтесь с этой статьей!

Электрический столб: требования к монтажу

Прежде чем устанавливать столб для электричества, ознакомимся с существующими нормами и правилами:

  • столб должен располагаться так, чтобы неизолированные провода на опоре находились от окон, балкона или лоджии на расстоянии не менее 150 см, для самонесущего изолированного провода (СИП) эти требования такие же.
  • на ответвлении ко вводу в объект незащищенный провод не может располагаться ниже 275 см от земли, а СИП — 250 см.
  • если ЛЭП расположена над дорогой, то располагаться она должна не менее чем на 600 сантиметрах. Над непроезжей частью возможно расположение не менее 350 см.
  • электрический столб, на котором будут монтироваться электропровода, должен быть негорючим. С бетонной и железобетонной конструкцией проще, а вот изготовленный из ствола дерева предварительно пропитывается специальной пропиткой, не допускающей горения.
  • если применяются незащищенные провода, то они должны располагаться не менее, чем в 100 см от любого трубопровода. Для изолированных такого ограничения нет.
  • на электрический столб монтируются диэлектрические (стеклянные или керамические) изоляторы.

Схема требований по соблюдению норм расстояний от проводов приведена на рисунке.

Технология установки деревянного электрического столба

  1. Определяется местоположение опоры в строгом соответствии с техусловиями.
  2. Тщательно очищается место от мусора, корней деревьев, выравнивается.
  3. Пробуривается или вырывается яма под столб. При этом глубина должна быть не менее полутора метров. Но если глубина промерзания грунта зимой больше, то яма готовится большей глубины. Яму можно выкопать вручную или использовать электрический бур.
  4. Деревянный электрический столб может устанавливаться не только непосредственно в грунт, но и с бетонным пасынком. Если столб устанавливается без бетонного пасынка, то нижняя часть та, что будет в грунте, обрабатывается битумом или креозотом. В случае установки с пасынком, его прочно прикрепляют к деревянной опоре до начала установки.
  5. Столб устанавливается в яму, выравнивается по гидроуровню и засыпается щебнем с тщательной трамбовкой. Для лучшей фиксации опоры её можно залить бетоном.

Способы монтажа проводки к объекту

  1. Подведение с помощью голого алюминиевого провода.
  2. С использованием медного или алюминиевого кабеля.
  3. Использовать самонесущий изолированный провод (СИП). Этот современный материал имеет несомненные преимущества перед представленными выше. Он надежен и безопасен.

Вы ознакомились с правилами и технологией установки деревянной опоры для электричества. Монтаж самой линии, ввода в дом или дачу все-таки лучше поручить специалисту.
