Леса строительные: размеры секций, характеристики, описание

Строительные леса во многом облегчают процесс сооружения различных объектов, обеспечивая эффективность и достойное качество труда рабочих. Важно сделать правильный выбор в пользу того или иного вида лесов, чтобы достичь наилучшего результата в строительстве какого-либо объекта. Так, для работ на малых высотах с небольшой нагрузкой (отделочные или фасадные работы) можно выбрать более легкие системы – рамные, штыревые леса или вышки-туры, а для возведения высотных зданий лучше использовать более сложные конструкции лесов – клиновые или хомутовые.

Строительные леса рамного типа имеют трубчатую конструкцию, несущим элементом которой является сварная рама из облегченной трубы. Такие системы лесов достаточно легкие и позволяют быстро осуществлять монтаж и демонтаж конструкций. В зависимости от диаметра и толщины стенки трубы, из которой изготавливаются вертикальные элементы рамных лесов, можно выделить несколько марок данных конструкций:

Марка Диаметр/толщина стенки трубы, мм Максимальная высота лесов, м Высота секции, м Длина секции вдоль стены, м Ширина прохода рам, м
ЛРСП-30/40 42/1,5 30 или 40 2 2 или 3 0,976
ЛРСП-60 42/2 60 2 2 или 3 0,976
ЛРСП-100 48/3 100 2 2 или 3 0,976

Рамные леса можно использовать для фасадных работ как единую конструкцию из заранее заготовленных секций, скрепленных между собой флажковыми фиксаторами, а также для работ внутри небольших помещений, воспользовавшись одной из секций в качестве строительного помоста. Такой помост легко перемещать с места на место вручную за счет легкого веса и компактности.

Штыревые строительные леса также являются трубчатыми. Элементы этого вида лесов изготавливаются из толстостенных стальных труб диаметром 48 мм и 57 мм, и соединяются между собой при помощи штырей, которые припаяны к несущим опорам, и вставляются в специальные отверстия – проушины. Такая конструкция обеспечивает леса надежной устойчивостью и высокой несущей способностью. Штыревые леса, которые используются для фасадных и отделочных работ, а также для каменной и кирпичной кладки имеют следующие характеристики:

Марка Диаметр/толщина стенки трубы, мм Максимальная высота лесов, м Высота секции, м Длина секции вдоль стены, м Ширина прохода от стены, м
ЛШ-50 48/3 50 2 1,5;  2;  2,5;  3(в зависимости от типа работ) 1;  1,2;  1,5;  2(в зависимости от типа работ)
ЛСПШ-2000-40 48/3 40 2 2,5 1,6
Э-507 57/3,5 60 2 2 1,6

Учитывая то, что элементы штыревых строительных лесов соединяются между собой без помощи болтов, хомутов и прочих приспособлений, монтаж и демонтаж этих конструкций достаточно простой и нетрудоемкий процесс. Кроме того, при комбинировании штыревых лесов с хомутовыми конструкциями можно получить строительные леса для работы с объектами сложных форм и рельефов.

Вышка-тура строительная представляет собой металлоконструкцию башенного типа, компактную и мобильную за счет легкого веса и несложной схемы сборки и разборки. Чаще всего применяется для отделочных и фасадных работ на небольшой высоте, для внутренних ремонтных работ, а также для других работ, не имеющих особой сложности.

Конструкция вышки-туры чаще всего изготавливается из алюминиевых труб или из тонкостенных стальных труб с порошковым покрытием.

Марка Диаметр трубы, мм Высота вышки/рабочая высота, м Размер площадки, м Размер секции, м
ВСРП-2500 «Атлант» 42 (сталь) 4,2/5,2 2х2 1х2
ВСРП-2500 «Радиан» 42 (сталь) 5/5,8 2х0,8 1,2х0,9
ВМА 700П/4 -/(алюминий) 3,1/4,1 2х0,7 2х0,7



Клиновые строительные леса представляют собой пространственную металлическую конструкцию.

В качестве креплений отдельных элементов между собой используются клинья. Такой способ соединения делает клиновые леса способными вынести серьезные нагрузки, к тому же, в зависимости от угла забивания клиньев, можно создавать нестандартные конфигурации лесов, что делает их незаменимыми при работе со сложными по форме объектами. Такие конструкции используются при самых разных видах работ: строительно-ремонтные работы, отделочные работы, возведение концертных площадок, трибун и т.д. Элементы лесов выполняются из стали диаметром 48 мм.

Марка Диаметр/толщина стенки трубы, мм Максимальная высота лесов, м Высота секции, м Длина секции вдоль стены, м Ширина прохода, м
ЛСК-60 48/2 60 2 2; 3 1;  1,5;  2;  3
ЛСК-100 48/3
100
2 2; 3 1;  1,5;  2;  3



По сравнению с штыревыми и рамными строительными лесами клиновые леса являются более надежными, но и более сложными в монтаже и демонтаже. Кроме того, достаточно гибкая конструкция клиновых лесов позволяет использовать их на неровном рельефе местности.

Хомутовые строительные леса являются сложной металлической конструкцией, элементы которой крепятся между собой при помощи хомутов или болтов. Такой вид крепления позволяет легко варьировать формы и размеры лесов, подстраивая их под нестандартный рельеф строения или какого-либо другого объекта. Хомутовые леса требуют трудоемкого процесса установки, но при этом выигрывают за счет устойчивой конструкции и универсальности. Данный вид лесов изготавливают из стальных труб диаметром 42 мм, 48 мм, 57 мм, 60 мм и толщиной стенки 2 мм, 2,5 мм, 3 мм, 3,5 мм.

Марка Диаметр/толщина стенки несущей трубы, мм Максимальная высота лесов, м Высота секции, м Длина секции вдоль стены, м Ширина прохода от стены, м
ЛХ-30 Вертикальная стойка — 42/2Горизонтальные элементы – 42/3 30 2 3 1
ЛХ-60 Вертикальная стойка — 48/2Горизонтальные элементы – 48/3 60 2 2,5 1
ЛХ-80УС Вертикальные и горизонтальные  элементы -57/3 80 2 2 1,5

Хомутовые строительные леса, как и клиновые, могут использоваться не только в строительных работах, но также при возведении зрительских трибун, при работах на промышленных объектах повышенной сложности.

Одним из достоинств хомутовых лесов является то, что их можно комбинировать с любым другим видом строительных конструкций.

Таким образом, при выборе строительных лесов следует учитывать специфику объекта и тип работ, чтобы из существующего ассортимента строительных конструкций выбрать наиболее оптимальный вариант, с учетом цены и качества.

Леса строительные ЛСПР-200, размеры 3*2 м, за одну секцию

Они применяются при проведении малярных, штукатурных и других видов работ. Быстрота монтажа и демонтажа достигается за счет применения флажковых замков, которые быстро и надежно фиксируют элементы конструкции.

Максимальная высота лесов    40 м
Материал сталь
Нагрузка, кг/м2 200
Страна производитель россия
Шаг (высота) яруса 2 м
Шаг вдоль стены 3 м
Ширина яруса/прохода 1 м
Вес 27. 80 кг

Леса рамные ЛСПР 200 чаще всего применяют для работ на фасаде здания высотой до 40 м, реже – для облицовки внутренней части высотного или частного сооружения. Чтобы собрать приставную основу оборудования специальные строительные инструменты не понадобятся, ведь рамы фиксируются между собой связями по горизонтали и диагонали с помощью флажковых замков. Ограждения обеспечивают безопасность людей во время передвижения по лесам или непосредственной работы.

Преимущества Универсальность оборудования. Изделие применяется не только в гражданском строительстве, но и при возведении масштабных проектов, сцен, самолето- или кораблестроении. Если же вы возводите частный дом, то целесообразно не покупать рамные леса, а арендовать ЛСПР 200 марки 20 (для высоты постройки до 20 м). Экономичность. Низкая цена, высокое качество конструкции и простота сборки без необходимости использования специальных инструментов обусловила высокий спрос рамных лесов сред клиентов.

Третья часть строительного рынка среди оборудования для фасадных работ принадлежит лесам рамного типа. Безопасность лесов: рамы скреплены между собой методом «труба-в-трубу», а дополнительную жесткость конструкции обеспечивают диагон. связи. Также для большей надежности рамы лесов обязательно фиксируются анкерами через болты прямо к стене здания. Каркас строительных рамных лесов основан на простых опорах (башмаках), а при сложном рельефе на площадке леса фиксируют еще и на винтовые опоры.



Размеры бытовки. Габариты строительных бытовок: ширина, длина, высота

Бытовка – универсальная конструкция, которая может использоваться в самых разных целях. Это удобное жилье на строительной площадке или ином объекте, удаленном от населенных пунктов, хороший вариант для дачи. Но, выбирая подходящую конструкцию, нужно обращать внимание на размер бытовки. От ее габаритов зависит многое, и не только стоимость.


«Бытпром» рекомендует популярные модели:



Бытовка Б-01 (3м) ДВП

3,0м х 2,3м х 2,5м

Цена: 90000 р.



Металлическая бытовка БЖ-01 ДВП (П)

5,85м х 2,3м х 2,5м

Цена: 130500 р.



Бытовка НБ-01 (4м) ДСП

4,0м х 2,3м х 2,5м

Цена: 118000 р.



Бытовка Б-08 (Сайдинг) для дачи

5,85м х 2,3м х 2,5м

Цена: 187500 р.



Бытовка Б-03 (7м) дачная

7,0м х 2,3м х 2,5м

Цена: 180500 р.



Бытовка Б-01 (5м) ДВП

5,0м х 2,3м х 2,5м

Цена: 107500 р.


От чего зависят размеры

Конечно же, клиент может заказать готовую бытовку с любыми габаритами. Но существуют определенные стандарты ГОСТ, в соответствии с которыми и производят такие конструкции. Такие стандарты на готовые изделия рекомендуются не просто так: установленные габариты позволяют без лишних сложностей транспортировать бытовки по дорогам.

Большое значение имеет и вес, который тоже не должен превышать нормы ГОСТ. А вес напрямую зависит от того, из какого материала изготовлена конструкция – из дерева или металла.

Стандартные размеры бытовок

Независимо от того, для каких целей используется конструкция (садовый домик, временное жилье для строителей, дачный душ или хозблок, кабина для уличного туалета), по ГОСТу ее длина не должна быть больше 6 метров, высота и ширина – больше 2,5 метров. В этих пределах можно заказать бытовку с любыми габаритами, но многие предпочитают покупать стандартные изделия.

Качественные и долговечные постройки

Наша компания уже много лет занимается строительством таких конструкций. Для производства используется металл (уголок, профлист) или деревянный брус, доски. Каждый вариант предусматривает наличие окон, дверей. Устанавливаются окна ПВХ, их размер может быть стандартным (для жилого варианта), или большим (для поста охраны, торгового ларька).

Если на садовый участок или строительную площадку нужен вагончик для проживания, цена которого не будет высокой, наш магазин может предложить много вариантов. Продажа бытовок осуществляется круглый год, с доставкой не только по Москве и Московской области, но и по другим регионам России. Приобрести их можно недорого. Весь товар имеет сертификат соответствия и отличается такими преимуществами:

  • надежность и долговечность конструкции;
  • высокое качество используемых материалов;
  • эстетичность;
  • комфортность;
  • привлекательная, практичная отделка внутри.

Мы предлагаем бытовки стандартных размеров, каждая из которых станет удобным, практичным жильем на нужный срок. Такие строения не вызывают проблем с транспортировкой и монтажом.

Размеры строительных лесов. Назначение инвентарных строительных лесов и их разновидности


Леса инвентарные (строительные) — что это такое, размеры, установка

Наружные отделочные работы, производящиеся на высоте, требуют использования соответствующих приспособлений, способных обеспечить эффективность и безопасность. Оптимальным вариантом в таких случаях становятся инвентарные леса, создающие рабочие площадки на определенных отметках.

Назначение и общее описание инвентарных лесов

Рост человека позволяет обрабатывать поверхности на высоте максимум 2 метра, поэтому для производства работ на более высоких участках нужны какие-то подмостки или площадки.

Конструкция строительных лесов

Подмостки собираются на месте и способны образовать пространственные сооружения с единой структурой любой необходимой высоты. Они обеспечивают размещение людей, рабочих материалов или инструментов. Конструкция должна быть максимально прочной, устойчивой и надежной.

По окончании работ они оперативно разбираются и вывозятся на другой объект или на место хранения, что требует возможности быстрого развертывания или демонтажа. Использование термина «инвентарные» означает официальное происхождение сооружения, изготовленного с соблюдением всех требований ГОСТ и техники безопасности.

Где используют инвентарные леса

Основная область применения инвентарных лесов — наружные фасадные работы. Возможно применение внутри зданий, при отделке высоких помещений, залов. Используются для отделки стен или потолков, ремонтных, восстановительных, реставрационных работ. Приспособления для высотных работ подобного типа активно используются в:

  • судостроении;
  • нефтяной промышленности;
  • шоу-бизнесе;
  • в качестве стеллажей или опорной опалубки.

Применение строительных лесов для строительства аэропорта

Размеры трубчатых инвентарных лесов

Наиболее распространенным типом являются приспособления, основой для которых служат металлические трубы. Такой вариант является наиболее надежным, доступным и ремонтопригодным. Размеры трубчатых лесов обусловлены их конструкцией, которых существует несколько разновидностей.

Характеристики инвентарных высотных приспособлений рамного типа:

Параметр/марка ЛРСП-30 ЛРСП-60 ЛРСП-100
Диаметр трубы, мм 42 42 48
Толщина стенки трубы, мм 1,5 2 3
Максимальная высота, м 30 60 40
Подъем секции, м 2 2 2
Длина секции, м 2 2 или 3 2 или 3
Ширина прохода, м 0,976 0,976 0,976

Схема рамных строительных лесов

Штыревые сооружения имеют свои параметры:

Параметр/марка ЛШ-50 ЛСПШ-2000 Э-507
Диаметр трубы, мм 48 48 57
Максимальная высота, м 50 40 60
Подъем секции, м 2 2 2
Длина секции, м 1,5 2,5 2
Ширина прохода, м 1 1,6 1,6

Штыревые леса

Размеры инвентарные строительных сооружений:

Параметр/марка Атлант Радиан ВМА 700 П/4
Диаметр трубы, мм сталь 42 сталь 42 алюминий/-
Высота вышки, м 4,2 5 3,1
Рабочая высота 5,2 5,8 4,1
Размер площадки, м 2х2 2х0,8 2х0,7
Размер секции 1х2 1,2х0,9 2х0,7

Элементы лесов

Размеры клиновых и хомутовых инвентарных лесов

Вышка-тура является отдельным видом трубчатых лесов, использующимся для выполнения специфических работ, не требующих создания широких конструкций.

Клиновые инвентарные строительные приспособления:

Параметр/марка ЛСК-60 ЛСК-100
Диаметр трубы, мм 48 18
Максимальная высота, м 60 100
Подъем секции, м 2 2
Длина секции, м 2 2
Ширина прохода, м от 1 до 3 от 1 до 3

Клиновые строительные леса

Хомутовые инвентарные строительные подмости:

Параметр/марка ЛХ-30 ЛХ-80УС
Диаметр трубы, (вертикальная стойка), мм 42 57
Толщина стенки трубы (вертикальная стойка), мм 2 3
Максимальная высота, м 30 80
Подъем секции, м 2 2
Длина секции, м 3 2
Ширина прохода, м 1 1,5

Хомутовые леса

Размеры всех типов трубчатых лесов достаточно близки между собой, высота секций практически одинакова для всех типов сооружений, отличается лишь ширина прохода и общая длина (максимально возможная для данного типа).

Комплектующие детали к инвентарным строительным лесам

Все типы сооружений имеют определенные комплектующие детали, обеспечивающие соединение, укрепление, разнообразие функционала и мер безопасности для рабочих. В состав комплектующих входят:

Комплектующие детали к строительным лесам

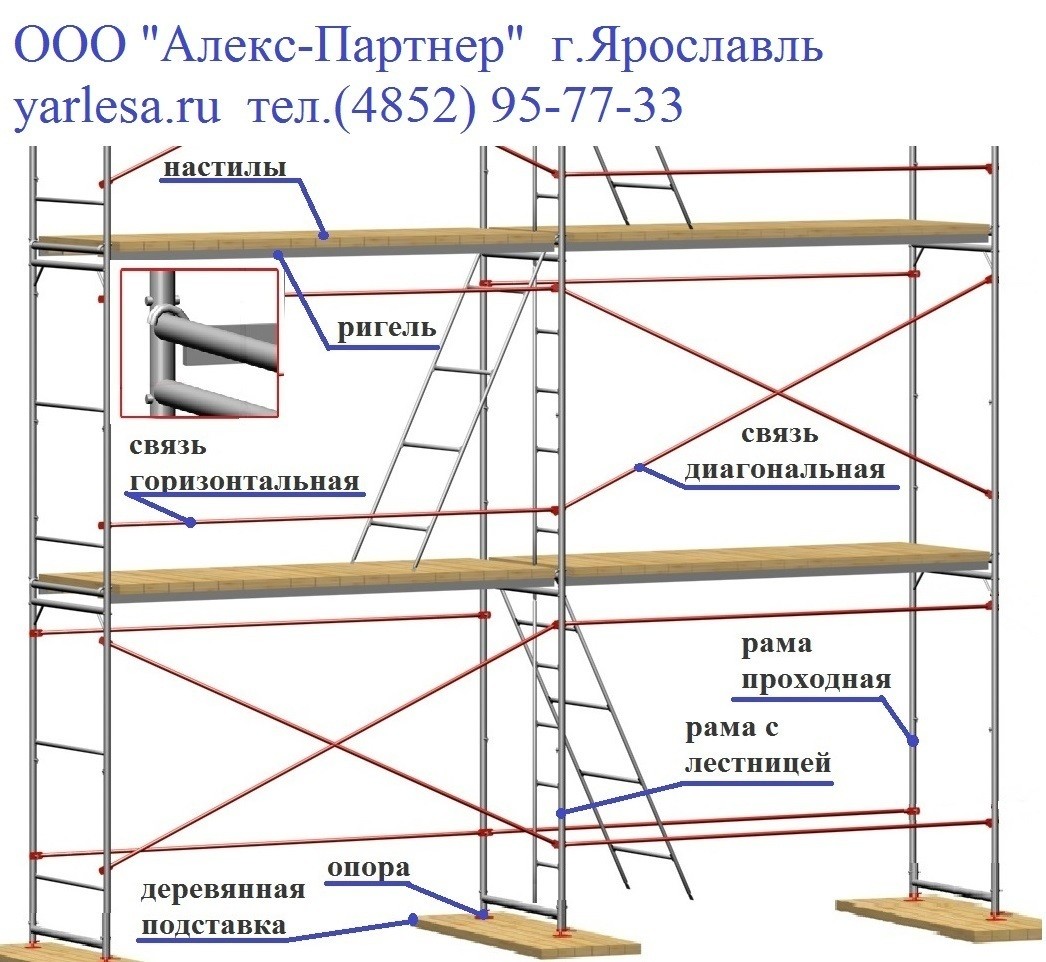

  • Стойки.
  • Связи.
  • Ригели.
  • Анкерные соединения.
  • «Башмаки».
  • Ограждения.
  • Настилы.
  • Лестницы.
  • Крепежные элементы (клинья, хомуты).

Детали изготавливаются из труб разного диаметра, отдельные неразборные узлы связываются электрической или газовой сваркой. Для связки остальных элементов используются болтовые соединения.

Комплектующие разных видов лесов

Как устанавливают инвентарные строительные подмости

Порядок установки строительных лесов зависит от типа конструкции. Существуют виды, имеющие непосредственную опору на землю. Имеются варианты подмостей, опирающихся на стены здания или на несущие элементы, расположенные сверху. К ним относятся трубчатые подвесные леса, имеющие возможность изменения положения или перемещения по горизонтали.

Схема монтажа инвентарных строительных лесов

Монтаж обычных строительных подмостей (с опорой на землю) состоит из нескольких этапов:

Конструкция подмостей

  • Подготовка. Производится тщательная проверка элементов конструкции и комплектующих. Подготавливается площадка, обеспечивается горизонтальная плоскость для устойчивости сооружения.
  • Монтаж и установка. Производится сборка и установка лесов в соответствии с их конструкцией. При работе необходимо соблюдать все меры безопасности, обеспечить надежность монтажа, устойчивость.
  • Проверка прочности сооружения. Качество сборки должно гарантировать надежность и безопасность сооружения. Состояние конструкции периодически проверяется на соответствие всем требованиям технологии и безопасности.

Технология сборки других разновидностей обусловлена спецификой их использования. Монтаж представляет собой ответственную задачу, выполнение которой поручается людям, имеющим специальную подготовку и соответствующий допуск.

Какие бывают виды строительных лесов

Существуют разные виды строительных лесов. Среди наиболее распространенных вариантов конструкции можно выделить:

Виды строительных лесов из дерева

  • Хомутовые. Сборка деталей производится на специальные хомуты.
  • Клиновые. Монтаж производится при помощи фланцевого узла, в котором расклиниваются горизонтальные элементы.
  • Рамные. Конструкция представляет собой набор заранее собранных рам, закрепляемых на месте болтовыми соединениями.
  • Штыревые. На вертикальных стойках приварены гнезда, в которые вставляются крепежные элементы — штыри.
  • Подвесные. Монтируются с опорой на кронштейны, укрепленные на стене здания.
  • Струнные. Разновидность подвесных, имеющих опору в верхней части конструкции.

Кроме того, существуют деревянные строительные высотные приспособления, имеющие ограничения по несущей возможности, использующиеся на невысоких объектах.

Видео по теме: Видеоинструкция по монтажу строительных лесов

specnavigator.ru

Размеры строительных лесов, габариты, ширина, параметры и техничксией характеристики строительных лесов

Основные виды, типы, ширина и размеры строительных лесов

ХарактеристикаРамныеКлиновыеХомутовыеШтыревыеЧашечные
Max высота, м 60 80 60 60 100
Max нагрузка на настил кгс/м2 200 500 250 250 200
Область применения Отделочные работы  Отделочные работы, кирпичная кладка  Отделочные работы, кирпичная кладка (на высоте до 20 метров)  Отделочные работы, кирпичная кладка   Отделочные работы, кирпичная кладка
Диаметр и толщина стенки трубы, мм

42 х 1,5 (высота до 40 метров)



48 х 3 48 х 3,5

48 х 3,5 (ЛСПШ-40)

42 х 2 (высота до 60 метров) 60 х  3,5 (Э-507)
Возможность использования на объектах сложных форм(купола церквей, ёмкости и т. д.) нет нет есть нет  нет
Вес среднего комплекта (Высота 10м,  Длина 15м, настил на один ярус), кг 776.4 1467.3   2379.8 1619.4  —
Максимальная длина элемента, м 3,3 3 5 4,2  —
Размер одной секции (ДхШхВ), м 3х1х2 3х1х2 2,5х1,4х2 2х1,6х2  —
Цена среднего комплекта, руб/м2 188.3  776.4 682.2 678.5  —

Из данной таблички можно увидеть какие строительные леса имеют какой размер, ширину, габариты, параметры и другие технические характеристики.

wersona.ru

Леса строительные, размеры

Строительные леса — отличный помощник при любом из видов строительства и ремонта, как внутри помещения, так и для наружных работ. Говорят, что ещё со времён Древнего Египта использовали подобные конструкции, но мнения учёных по этому вопросу расходятся, ещё говорят, что египтяне строили безо всяких лесов, но нам такие технологии пока недоступны. Поэтому когда заходит разговор о высотных работах, единственным вариантом остаётся подбор строительных лесов.

Строительные леса, что это такое

Логически понятно, что строительные леса так называют потому, что в основном их изготавливали из лесоматериалов. Ещё тогда, когда обработка металлов была недоступна в широком кругу. Строительные леса представляют собой максимально надёжную конструкцию, которая позволяет подняться на определённую высоту и проводить там определённый вид работ, прихватив с собой необходимый инструмент и расходный материалы.

Сегодня мы рассмотрим основные виды лесов, которые производятся в условиях предприятий, а также некоторые виды, которые можно изготовить своими руками. Кроме того, будет полезно узнать нормативы и правила, по которым строятся леса на производстве и даже при самостоятельной постройке, их обязательно нужно учитывать. От этого зависит наша безопасность.

Деревянные строительные леса

Самый простой, дешёвый и доступный материал пока что древесина. Поэтому и леса из дерева считаются самыми доступными по цене и достаточно простыми в изготовлении. Нам не так повезло в этом плане, как азиатам, потому что у них материал для строительных лесов растёт на каждом шагу — лучше бамбука для этого дела и придумать что-то тяжело. Он лёгкий и очень прочный, даст фору даже нашим твёрдым породам по одной простой причине — трубчатое жёсткое сечение.

Деревянные леса, построенные из обрезной доски толщиной 50 мм вполне выдерживают рабочего с инструментами и материалами. Главное — это правильно рассчитать треугольники (а это самая жёсткая фигура и на ней строится весь деревянный каркас. Сам настил, на котором будет стоять мастер, может быть изготовлен из доски толщиной 25 мм и шириной около 100 мм. Каркас из нескольких треугольников сбивают из доски более прочной, а настил устраивают из 25-ки. Практика показала, что наиболее удобным вариантом самодельных лесов становятся конструкции длиной 60-100 см а ширина не более 50 см. Это связано с удобством перемещения внутри здания, но при работе снаружи используют и более крупные леса строительные Размеры остальных конструкций рассмотрим далее.

Рамные и штыревые строительные леса. Основные параметры

Всем хороши деревянные леса, но они не могут похвастать ни такой свободой в трансформации, ни прочностью, ни мобильностью. Для профессионалов, да и не только для них, промышленность разработала несколько видов строительных лесов, стоимость которых выше деревянных в разы, но также в разы они превосходят деревянные по сроку службы и универсальности.

  1. Рамные леса. Исходя из названия, они состоят из готовых рам, которые собираются в секции. Рамные леса не слишком тяжёлые, поскольку собраны из полых труб, очень быстро монтируются и демонтируются. Размеры их приведены в таблице, можно добавить только, что различаются они не только высотой установки, но и толщиной стенки трубы и её диаметра. Диметр может быть 42 и 48 мм, а толщина стенки 1,5 и 3 мм. Эти конструкции используют как внутри, так и снаружи помещения, а расчетная выдерживаемая нагрузка вес у всех лесов примерно одинакова — около 200 кг.
  1. Штыревые леса. Более гибкая конструкция в том смысле, что её можно использовать при работе со сложными геометрическими формами стен. Особенность конструкции состоит в том, что никаких секций там нет, а сборка проводится состыковкой штырей с проушинами или отверстиями в вертикальных несущих трубах. Нет никакого крепежа и это делает их монтаж и разборку оперативными.

Вышка—тура, особенности и параметры

Особенностью таких конструкций считается возможность проведения работ на малых высотах и, возможно, в ограниченном пространстве. Вышки собирают из алюминиевого профиля или труб, а также из стальных элементов с тонкой стенкой. Их применяют при отделке или фасадных работах, не связанных с большой высотой. Часто такие леса комплектуются колёсами и стопорами для них для удобства перемещения. Как видно их приведённой таблицы, максимальная высота для таких конструкций не превышает шести метров.

Клиновые и хомутовые леса

Самые сложные и высокие конструкции, которые позволяют работать на максимальной высоте — это клиновые и хомутовые.

  1. Клиновые — конструкции из металла, а клиноподобные элементы служат креплением. Это позволяет клиновой конструкции выдерживать высокие нагрузки, при этом работать на большой высоте. Часто такие леса оборудуются сеткой или поручнями. Благодаря клиновому способу соединения есть возможность работать с поверхностями нестандартных конфигураций. Диаметр проката, используемый для неё — 48 мм. Это очень надёжная, но и вместе с тем, самая сложная в сборке конструкция, которая кроме высокой прочности позволяет работать на сложном рельефе.
  2. Леса строительные хомутовые отличаются тем, что все их детали фиксируются при помощи резьбовых соединений и хомутов, который не привязан к определённой плоскости, поэтому также позволяет работать с нестандартными профилями поверхностей и на сложном рельефе. Такие леса изготовлены из стальных труб диаметром от 42 до 60 мм со толщиной стенки от двух миллиметров.

Учитывая специфику работы, можно запросто выбрать конструкцию лесов, позволяющую быстро и качественно, а самое главное, безопасно выполнить любую работу. Удачного строительства!

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

polvam.ru

Способ рассчитать размеры и площадь комплекта строительных лесов |

Для того, чтобы расчитать сколько будут стоить строительные леса, обычно не достаточно просто указать площадь и тип лесов. Для разной высоты конструкций подходят леса разных марок, если используются строительные леса большой высоты, то нужны более прочные конструкции, а от этого зависит и стоимость всех элементов. От высоты зависит и необходимое количество по диагонали и горизонтали , а это также влияет на конечную цену всей конструкции. При расчете очень важно учесть тип производимых работ, к примеру для кирпичной кладки используются строительные леса, которые могут выдерживать большие нагрузки.

Только учитывая все необходимые особенности можно правильно рассчитать размеры и площадь комплекта строительных лесов, а следовательно и их стоимость.

Объем строительных лесов измеряется в квадратных метрах. Однако нужно учесть, что понятие «стоимость за 1 кв.м» условное понятие. Под ним подразумевается стоимость за 1 кв.м. каркаса лесов, а это означает стоимость только одних металлических составляющих. Для строительных лесов необходимы настилы, которые при этом не учитываются.

Рассмотрим, от чего зависит стоимость за 1 кв.м. лесов

1. Назначение лесов. То, для какого типа работ нужны строительные леса.

2. Расстояние между вертикальными стойками по стене.

3. Ширина лесов это расстояние между стойками. Измеряется в плоскости, которая перпендикулярна фасаду.

4. Высота строительных лесов.

Эта информация необходима для точного расчета стоимости строительных лесов:

1. Решающими являются данные о типе строительных лесов, по которым нужно произвести расчёт.

2. Длина и в косота конструкции. Рассчитывая длину необходимо знать минимум размера секции, обычно он кратен 2-3 метрам и зависит от типа строительных лесов. Высота требуемой конструкции всегда кратна 2-м метрам.

3. Важными данными является количество лестничных подъемов. Необходимо устанавливать минимум 2 лестничных подъемов, а если речь идёт о большой длине конструкции, то подъёмы устанавливаются из расчёта 1 подъём на каждые 20-30 м.

4. Ярусы настилов, нужных для рабочих, количество ярусов. При обычном стандарте строительных лесов планируются 2-3 яруса. Один из них рабочий, другой страховочный, согласно требованиям техники безопасности.

Для основного расчета этих данных достаточно. После того, как все эти данные учтены, менеджер сможет рассчитать стоимость комплекта, который нужен для этой конструкции и назвать те составляющие для нужно вам комплектации, которые не являются необходимыми и их можно исключить. Исключать конкретной комплектации можно только те элементы, которые продублированы. Иначе это может стать причиной нежелательных проблем в процессе сборки строительных лесов и работы с ними.

www.gisfactory.com

Cтроительные леса своими руками: монтаж и выбор конструкции

Для небольшого ремонта или малярных работ обычно хватает лестницы, но для покраски фасада или отделки потолка она не подходит. Удобнее, безопаснее, быстрее и качественнее проводятся работы на строительных лесах. При этом для разового использования их покупка экономически невыгодна, поэтому можно соорудить строительные леса своими руками без особых финансовых затрат.

В строительстве используют подмости металлические, деревянные или комбинированные из этих материалов. Переходы между опорами всегда делают из досок. Для себя можно быстро собрать конструкцию, например, из нестроганых строительных досок. Пиломатериал может быть старым, важно лишь, чтобы он не был гнилым. Целесообразно сделать монтаж строительных лесов в виде разборной конструкции. Выгода очевидна: их можно повторно использовать во время непредвиденных работ.

Выбираем конструкцию

  1. Быстро собрать и разобрать можно клиновые подмости. Элементы соединяются клиновыми креплениями, которые делают их похожими на конструктор: легко наращивать либо убирать отдельные секции.
  2. Рамная система состоит из П-образных секций, соединенных горизонтально и диагонально. Такая сборка занимает мало времени, леса обходятся дешево.
  3. Элементы штыревой конструкции соединяются при помощи шпилек (штырей). Это обеспечивает быстрый монтаж/демонтаж, что уменьшает время проведения работ.

Существуют и другие типы конструкций, но именно эти строительные леса своими руками можно собрать быстро. Надежность деревянных подмостей меньше, чем металлических, поэтому их используют для высоты не более 3-х этажей.

Инструмент для работ и параметры пиломатериала

Для работы понадобится инструмент, особенно, если будут применяться саморезы. Сборка невысоких подмостей может осуществляться при помощи гвоздей, однако шурупы обеспечивают более надежное крепление. Итак, надо приготовить следующий инструмент:

  • шуруповерт,
  • рулетка,
  • саморезы,
  • электролобзик или пила.

Перед тем, как сделать строительные леса, заготавливают пиломатериал. Каких размеров он должен быть? Высота конструкции должна учитывать рост человека и возможность работать не с поднятыми вверх руками, а перед собой. Другие размеры обозначают длину и ширину лесов, они же являются и габаритами площадки.

По инструкции монтаж строительных лесов рамного типа определяет максимально разрешенную ширину площадки 50 см. При этом опорный брус должен быть минимум на 1 метр выше настила. Толщина доски настила 30±10 мм. Стандартные размеры клиновой конструкции 120х45 см. Между собой доски настила скрепляются внутренними перемычками, расположенными по косой линии в разные стороны.

Пошаговое описание работ

  1. Легче всего осуществить монтаж строительных лесов рамного типа. Их установка проводится на опорные брусья 100х60 мм, длина равна высоте лесов. Для домашних работ высота всей конструкции составляет, как правило, 1 метр.
  2. Для связей, соединяющих опоры, применяется доска 120х25 мм либо других параметров, достаточных для обеспечения жесткого соединения рамы. Крепление осуществляют несколькими саморезами, располагая их на разных уровнях.
  3. Опоры для настила прибивают к брусьям с внутренней стороны. Для них берут тот же пиломатериал, что и для опор.
  4. Для поперечин, фиксирующих стойки, применяют строительную доску толщиной 4 см. Она прикрепляется при помощи саморезов по диагонали.

Следует отметить, что слишком тонкая или пересушенная доска может дать трещины, если для крепления используются гвозди. Именно поэтому желательно применять саморезы. Глубина вкручивания может быть не полной, то есть шляпка не заглубляется в древесину, а остается снаружи на 1 мм. Это обеспечит их комфортное выкручивание во время демонтажа конструкции.

От высоты лесов зависит расположение связей между стойками. Они не обязательно имеют косое направление, так как сделать строительные леса высотой не более 1 м можно с горизонтальным расположением связей. Если предусмотрены более габаритные размеры подмостей, доски прикрепляют по диагонали. Четыре опорных стойки располагаются по узким сторонам лесов в виде трапеций, расширяющихся внизу. Таким образом, получается надежная установка, которая предотвратит самопроизвольный наклон стоек.

Итого: конструкция строительных лесов для домашнего использования довольно проста. Она состоит из опорных балок, связей и настила. Ее может собрать за пару часов один человек. Если требуется большая высота подмостей, например, они будут использоваться для фасадных работ, требуется обеспечить безопасность людей. Для этого подмости дополнительно прикрепляются к фасаду. Это предотвращает их опрокидывание и возможные травмы работающего человека.
