Токарный станок по металлу фото: разновидности станков и системы привода (150 фото)

Автор

Содержание

разновидности станков и системы привода (150 фото)

Токарный станок – это универсальный агрегат, на котором можно вытачивать детали, сверлить отверстия, зенкеровать их, нарезать резьбу, а также выполнять многие другие операции. Если раньше станки можно было увидеть только на заводе, то в последнее время они уверенно завоевывают домашние мастерские, став вещью, обойтись без которой можно, но сложно.

Однако токарный станок – не дешевая покупка. Прежде чем его приобретать, стоит взвесить все «за» и «против», а главное – понять, какой именно станок вам нужен.

Конечно, крупногабаритные станки, какие используются на производстве, не влезут в мастерскую или гараж. Но это не нужно: существуют более компактные и простые модификации – настольные токарные станки по металлу, школьные станки, и мини-станки.


Краткое содержимое статьи:

Как устроен токарный станок

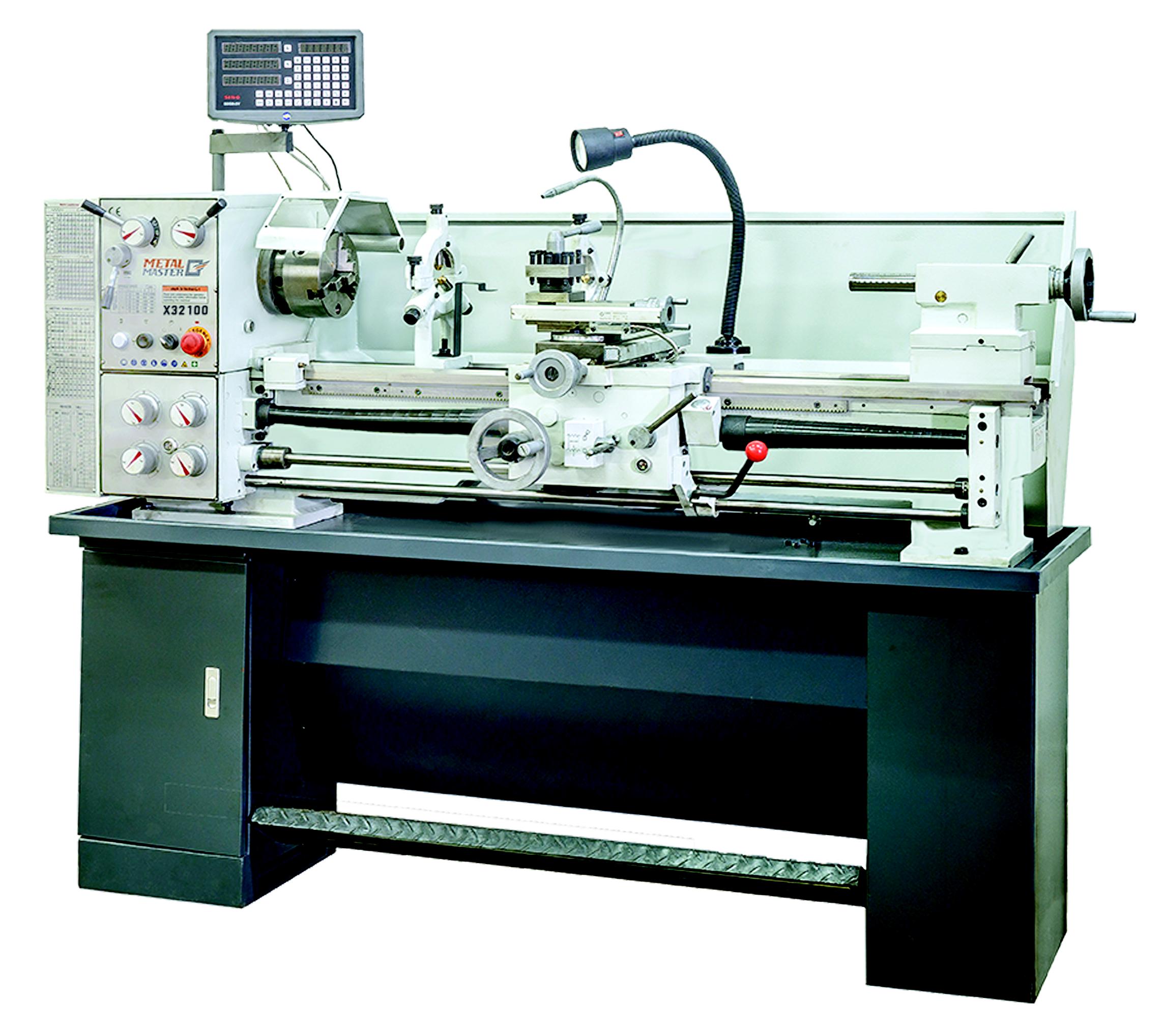

Для начала – посмотрим на фото токарного станка по металлу и расскажем несколько слов о его устройстве.

Основа станка – это станина, как правило, отлитая из чугуна. На ней расположены все остальные элементы.

Заготовка детали укрепляется между передней (шпиндельной) бабкой, на которой расположен шпиндель, и задней бабкой. Шпиндель представляет собой металлический вращающийся вал с коническим отверстием в центре. В нем можно закрепить патрон для детали, планшайбу и другие необходимые приспособления.

Кроме того, на передней бабке есть коробка передач с рычагами для регулировки частоты вращения шпинделя.

Задняя бабка – узел, который нужен для фиксации детали с другой стороны. Также на ней можно устанавливать метчики, сверла, и другие инструменты, которые требуются для обработки детали. Для этого предназначена пиноль – цилиндр, в центре которого, как и у шпинделя, есть коническое отверстие.

Установленную на специальной плите, заднюю бабку можно передвигать вдоль станины. Таким образом можно отрегулировать расстояние между ней и шпинделем, и прочно зафиксировать заготовку детали. Подвижная задняя бабка нужна и тогда, когда требуется просверлить в детали сквозное отверстие.


Параллельно оси станка перемещается каретка, на которой укреплен суппорт. На суппорте стоит резцедержатель, головка которого способна поворачиваться и вести резец не только продольно, но и в поперечном направлении. Головку резцедержателя можно фиксировать под различными углами.

Основные параметры токарного станка

Как выбрать токарный станок? Есть важные характеристики, на которые следует обратить внимание.

Первый параметр – это расстояние между центрами передней и задней бабки (РМЦ). От него зависит наибольшая длина детали, которую можно обрабатывать на данном станке. Ось вращения между центрами является основной осью станка.

Второй параметр – максимальный диаметр обработки над станиной, измеряемый в миллиметрах. По нему определяют максимальный диаметр детали, которую можно установить в станок.

Наконец, важная характеристика – диаметр центрового отверстия шпинделя, куда можно установить заготовку. Особенно это важно при обработке прутковых деталей.

Как шпиндель, так и пиноль задней бабки должны быть хорошо отцентрованы и вращаться ровно, с минимальным биением. Для маленького домашнего станка это особенно важно.

Станина должна быть устойчивой и прочной, тогда вибрации, возникающие при работе станка, будут сведены к минимуму, и можно будет качественно обрабатывать на нем детали.

Хорошие станки оснащены коробкой передач на несколько скоростей (чаще всего – на две).


Некоторые станки имеют переключатель реверса. Реверс – это возможность менять направление движения резца. Такая функция бывает полезной во многих случаях.

Заглянув в инструкцию по эксплуатации токарного станка, предназначенного для работ по металлу, можно найти и другие технические характеристики:

Габариты (длина, ширина) и масса (в килограммах). Как правило, длина станков, которые можно поставить в своей домашней мастерской, не превышает 170 сантиметров, а ширина – 60 сантиметров. Весят «домашние» станки максимум 200 килограммов.

Мощность привода в киловаттах (до 0,6 кВт). Питающее напряжение в вольтах (В) и тип подключения к сети. К сожалению, не все станки работают от обычной трехфазной сети переменного тока.

Включение станка – осуществляется с помощью кнопки, а у некоторых моделей – с помощью реостата.

Число оборотов. У односкоростных станков оно варьируется от 0 до 1500 оборотов в минуту. У двухскоростных – 0-500 об/мин на первой скорости, и 0-2500 об/мин на второй скорости.

Дешевый или дорогой, простой или универсальный

Для работы дома лучше выбрать универсальный станок по металлу. Сложно угадать, что именно с его помощью придется изготавливать или ремонтировать – фронт работ у домашнего мастера очень широкий, и есть вероятность, что узкоспециализированный станок будет простаивать без дела.

Токарные станки различаются и по цене, и по оснащенности. Иногда не требуется тратить лишние деньги, чтобы приобрести дорогой станок с полным комплектом всевозможных приспособлений, ведь многие из них могут никогда не понадобиться. Целесообразнее купить более простой агрегат, а потом оснастить его теми устройствами, которые нужны вам.


Разновидности станков

Настольные, они же – токарные мини-станки по металлу. Обратите внимание, что некоторые модели этого типа выпускаются без задней бабки, что может существенно затруднить работу. В целом это станки наиболее простой конструкции: малые габариты, малый вес, достаточно легкая и неустойчивая станина.

Школьные станки, больше размером, чем предыдущие. У них имеется коробка передач на две скорости, и реверс.

Токарно-винторезные станки. Они больше подходят для гаража, чем для дома, имеют прочную станину, благодаря которой при работе почти не возникают ненужные вибрации.

Шпиндель в таких станках вращается почти без биения. Минусов у них только два: габариты и высокая цена.

Универсальные токарно-фрезерные станки.

Фото токарного станка по металлу

Также рекомендуем посетить:

Токарные станки по металлу: для дома, настольные, стационарные, токарно-винторезные, комбинированные и универсальные

Полезная информация

В автомастерской и на машиностроительном производстве необходимы токарные станки по металлу. Это большая группа оборудования для обработки заготовок из черных и цветных металлов и сплавов, а также пластмассы и древесины. С их помощью изготавливают цилиндрические, конические, фасонные детали, производят растачивание, резку, выборку пазов, сверление и другие работы.

Устройство и принцип работы

Любой токарный станок по металлу представляет собой сложное сочетание узлов и механизмов, смонтированных на массивной устойчивой станине. Заготовка устанавливается на передней бабке, имеющей шпиндель, задающий изделию вращение. Длинные детали закрепляются еще и на задней бабке.

Для исключения вибрации используются люнеты разного диаметра.

Суппорт – механизм для удержания и точного перемещения резца – получает движение от ходового вала через передаточные механизмы. В зависимости от вида обработки, можно установить различный инструмент – резцы, зенкеры, сверла и др.

Виды

  • Настольный мини токарный станок по металлу, весом от 13 до 100 кг, мощностью до 400 Вт. Устанавливается на стол или верстак, используется в частных мастерских, автосервисах.
  • Полупрофессиональные станки, мощностью до 1000 Вт. Сюда входят также комбинированное оборудование, совмещающее функции токарного, сверлильного и фрезерного. Подходят для мелкосерийного производства.
  • Профессиональные токарные станки по металлу с числовым программным управлением, высокой массы и мощности. Применяются на машиностроительных заводах.

Важные характеристики

  • Напряжение обозначает, от какой сети – однофазной (220 В) или трехфазной (380 В), работает оборудование.
  • Мощность определяет производительность станка и характер работ, например, настольные токарные станки по металлу имеют показатель от 150 до 400 Вт, а производственное оборудование - до 7500 Вт
  • Максимальный диаметр обработки над станиной обозначает высоту детали, от 100 до 660 мм. Расстояние между центрами определяет размер закрепляемой заготовки, от 1500 до 1500 мм.

чертежи с размерами и видео

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского устройства соответствует годовой зарплате нашего недепутата. Выход один — делать своими руками, чем сейчас мы и займемся.

Содержание:

  1. Настольный токарный станок, основные узлы
  2. Параметры, преимущества и недостатки настольного токарного станка
  3. Обработка на токарных станках, схемы и чертежи
  4. Точность и производительность самодельного станка

Настольный токарный станок, основные узлы

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

  • станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
  • направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
  • привод токарного станка;
  • рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
  • шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
  • средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом он должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном устройстве, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного устройства

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но он не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала.То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу — работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка. Успехов на ниве малого машиностроения!

Читайте также Электролобзики – обзор, цены

Токарный станок по металлу своими руками: видео, фото

Многие типы станков по металлу, с ЧПУ или без него, приобретают у производителей подобного оборудования только в случаях серийного и крупносерийного производства из-за большой их стоимости. Именно поэтому для домашнего использования и мелкосерийного производства многие решают создать станок  своими руками.

Самодельный токарный станок по металлу

Область применения

На протяжении многих лет станок по металлу, с ЧПУ или без подобной системы, использовался для получения деталей различных форм. При этом было создано огромное количество моделей: токарный станок по металлу, фрезерный или сверлильный с ЧПУ или без подобной системы. При этом каждая модель создается под определенные задачи.

Токарный станок по металлу используется для получения деталей цилиндрической формы. ЧПУ позволяет в большой степени автоматизировать процесс. Детали применяются как в бытовых условиях, так и при промышленном производстве. Промышленный станок по металлу, с ЧПУ или с ручным управлением, дорогой и большой. Именно поэтому многие решают создать подобную конструкцию своими руками.

Конструктивные особенности

Для того чтобы создать токарный станок следует знать из чего он состоит. Он состоит из следующих частей:

  1. рама;
  2. задняя и передняя бабка;
  3. электропривод;
  4. суппорт с держателем для резца;
  5. двигатель.

Кроме этого конструкция может включать и другие элементы, в зависимости от предназначения токарного станка по металлу.

Рама

Основным предназначением рамы – жестко связывать между собой все элементы. Сделать ее можно своими руками. При этом учитывают следующие нюансы:

  1. Размеры детали.
  2. Мощность установленного привода.
  3. То как расположены составляющие токарного станка по металлу: практически все чертежи токарного станка по металлу схожи, но все же имеют отличия.

Как правило, основание изготавливают из стали, элементы станины связывают между собой сваркой и резьбовым соединением.

Сделать станину можно из стальных уголков или профиля. Своими руками сделать станину для токарного станка довольно просто, главное учитывать правильность, выдерживать параллельность и перпендикулярность.

Передняя бабка

Основным составляющими конструкции можно назвать переднюю бабку, которую также можно сделать самому.  Ее основными особенностями является:

  1. через нее происходит связь ведущего центра и электродвигателя;
  2. промышленный вариант имеет переднюю часть, которая состоит из коробки скоростей и подач самому сделать подобную конструкцию, которая позволит регулировать скорость вращения шпинделя и силу подачи, довольно сложно.

При создании подобной конструкции своими руками зачастую выходной вал жестко соединен с патроном, в котором крепится заготовка. Изготовление более сложной конструкции требует определенных расчетов. Единственным простым решением, которое позволяет регулировать скорость вращения шпинделя, можно назвать использование ременной передачи и различных по диаметру шкивов. Она имеет корпус для защиты мастера и окружающих от движущихся элементов. Токарный станок должен иметь мощность привода более 800 Вт.

Электродвигатель

В движение шпиндель и другие элементы приводит установленный двигатель. Своими руками создать электродвигатель достаточно сложно, поэтому его придется приобрести. При его покупке следует учесть:

  1. может использоваться даже 200-ваттный вариант;
  2. при выборе стоит помнить о том, что слабый двигатель может перегреться от сильной нагрузки;
  3. если двигатель установлен без ременной передачи, то при продолжительной остановке электродвигатель выйдет из строя.

Мини или настольный вариант подобного оборудования может быть без передачи. Это связано с тем, что токарный настольный вариант исполнения не предназначен для обработки больших деталей. Настольный токарный станок своими руками по металлу создается с учетом того, что вдоль направления вала электродвигателя также присутствует усилие. При условии длительной обработки происходит разрушение подшипников.

Создавая мини вариант своими руками не рекомендуется использовать коллекторный электродвигатель. Это связано с тем, что при падении нагрузки значительно повышается количество оборотов. Создаваемая центробежная сила даже при использовании мини кулачкового патрона может привести к вылету заготовки.

Задняя бабка и резцедержатель

Часто в конструкцию включают блок для крепления заготовки со второго конца, который используется для лучшей фиксации. Сделать ее можно самостоятельно с учетом следующих нюансов:

  1. она должна быть расположена параллельно длинной стороне станины;
  2. для того чтобы можно было обрабатывать как мини и так и большие заготовки она должна передвигаться вдоль станины.

Однако ее может и не быть. Все зависит от того, будет ли обрабатываться мини или большая заготовка.

Резцедержатель сделать самому можно. При рассмотрении данного устройства стоит помнить, что резец должен крепиться крепко и устанавливаться под различным углом к обрабатывающей поверхности.

Процесс сборки

Если не использовать уже испробованные чертежи, тогда следует провести разработку своего проекта.

Чертеж общего вида самодельного токарного станка по металлу

Возможность создания вариант с ЧПУ не рассматривается, а вот обычный вариант можно сконструировать следующим образом:

  1. создаем чертеж с плановым расположением всех элементов, создаем посадочные места для них;
  2. подираем электродвигатель и устанавливаем его;
  3. согласно расчетам создаем ременную передачу в передней бабке;
  4. соединяем привод и ведомый центр, крепим кулачковый патрон;
  5. крепим резцедержатель, под который создаются салазки для подачи резца;
  6. также создаются салазки для передвижения задней бабки.

Оборудование для точной обработки, к примеру, с ЧПУ, создается при помощи точного оборудования.

Фото токарных станков по металлу ссср

Советские токарные станки по металлу и дереву даже сегодня очень распространены на территории России и СНГ. На многих заводах, мастерских, ремонтных производствах большая часть парка токарного оборудования составляет станки производства СССР, а где-то их доля доходит и до 100%. Существует сегмент покупателей, которые приобретают только б/у оборудование, изготовленное в Советском Союзе, т.к. его всегда можно отремонтировать, провести капитальный ремонт своими руками, а документацию, паспорта, руководства и по эксплуатации, чертежи можно найти в свободном доступе в интернете и на этом сайте. Недостатком б/у станков является их неполная комплектность. Если вам необходимо выполнять довольно специфические операции, то придется искать еще дополнительную оснастку и приспособления.

Токарно-винторезный станок ИТ-1М

Данный агрегат – одна популярнейших марок, которая нашла применение во множестве мастерских. Даже учебные заведения используют токарный станок ИТ-1М для развития навыков у своих учеников. Впервые эта модель появилась на Ивановском станкостроительном предприятии, где сотрудники […]

Токарно-винторезный станок ТВ-6

Для качественного проведения токарных работ требуются определенные навыки. Токарный станок ТВ-6 применяется для обучения азам профессии токаря, что определяет его широкое распространение в различных обучающих организациях. Несмотря на то, что оборудование появилось в продаже в […]

Токарные станки Универсал 2 и Универсал 3

В продаже можно встретить достаточно большое количество станков, которые устанавливаются в домашних условиях для проведения самых различных работ. На протяжении длительного периода большой популярностью пользовался токарный станок Универсал 2. Конструктивные особенности определяют то, что подобное […]

Токарный станок ТШ-3

Токарный станок ТШ-3 позволяет проводить три операции обработки: сверление отверстий, точение инструмента, шлифовку поверхностей. Аббревиатура ТШ, присутствующая в названии станка, свидетельствует о том, что он одновременно является точильным и шлифовальным. Агрегат имеет свои характерные особенности, […]

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Для получения высокоточных деталей применяется специальное токарное оборудование. Довольно больше распространение получил токарный-винторезный станок 1Е61М и модели 1Е61ПМ, 1Е61Мт. Расшифровка маркировки указывает на то, что рассматриваемые станки относятся к токарно-винторезной группе, при этом высота центров […]

Токарно-винторезный станок 1М63Н

Станок токарно-винторезный 1М63Н предназначен для всех видов обработки поверхностей вращения заготовок, включая выполнение конусов и нарезание резьб большинства принятых стандартов с одним или несколькими заходами. В отличие от предшественника марки 1М63, токарно-винторезный станок 1М63Н имеет […]

Токарно-револьверный станок 1341

Токарно-револьверный станок 1341 относят к оборудованию токарной группы. Использование токарно-револьверного станка с комплектом инструмента позволяет производить комплекс работ: проточку наружных и внутренних поверхностей, канавок; засверловку; обработку зенкером для получения точных размеров и уступов; при использовании разверток […]

Токарно-винторезный станок 1Н65

Ранее был широко распространено оборудование Рязанского завода 1М65 — токарно-винторезный станок. Модель 1Н65 — это следующая модификация с усовершенствованными основными узлами, расширенными возможностями изготовления сложных контуров детали. Согласно данным, указанным в паспорте, диаметр заготовки может […]

Токарно-винторезный станок 1М63

Токарно-винторезный станок 1М63 разработали и начали выпускать в середине 50-х годов. Данное оборудование на тот момент имело уникальные технические характеристики, станок 1М63 позволил проводить обработку на высоком качестве заготовок из различных металлов. Область применения Покупателями […]

Станок токарно-винторезный 1А616

В середине прошлого века отмечается всплеск разработок моделей металлорежущего оборудования отечественного производства. Эта тенденция направлена на импорт замещение данной категории продукции. Дефицит составляла категория токарных станков. На это сделали упор конструкторские бюро, и появился токарно […]

В данной категории представлены металлообрабатывающие и кузнечно-прессовые станки прошлых лет выпуска производства СССР, данная информация носит исключительно информационный характер.

  • О компании
  • Лизинг
  • Требуются
  • Доставка
  • Наши клиенты
  • Прайс
  • Контакты

НЕВАСТАНКОМАШ © 2012. Карта сайта

  • Cравнение станков 0
  • Подбор станков
  • Корзина 0 пока пусто Оформить заказ
  • Вверх
  • Обратная связь

Вы можете отправить заказ звонка и мы вам перезвоним.

Если у Вас есть микрофон, Вы можете позвонить нам
бесплатно прямо сейчас, нажав эту кнопку:

Офис в Санкт-Петербурге

196605, г.Санкт-Петербург, Пушкин, ш.Подбельского, д.9, оф.448
Тел/факс: +7 (812) 448-13-14 (мнк.), +7 (950) 226-80-80, +7(950) 226-90-90
E-mail: [email protected] com
GPS Координаты офиса:
Широта: 59°43′41.25″N (59.728126) | Долгота: 30°25′56.87″E (30.432465)

Склад в Санкт-Петербурге

Санкт-Петербург, Пушкин, ул. Промышленная, д.17А (4-й проезд, д.17А)
Телефоны склада: +7 (904) 513-70-30
GPS Координаты Склада:
Широта: 59°44′24.87″N (59.740241)
Долгота: 30°27′14.07″E (30.453907)

Мы можем отправить Ваш груз любой удобной для Вас транспортной компанией.

Как это работает: Вы оформляете заказ. В ближайшую пятницу мы производим отгрузку в транспортную компанию, на основании чего вам высылается номер транспортной накладной, по которому вы можете отслеживать движение своего заказа. По факту прихода груза в ваш город с вами связывается оператор транспортной компании и согласует удобное для вас время вывоза заказа. Любой покупатель имеет возможность заказать доставку до своего дома или до другого города за дополнительную плату. Точная стоимость доставки будет сообщена вам при оформлении заказа.

Тарифы на доставку наиболее крупными компаниями можно посчитать здесь:

Заводы токарных станков. Предприятия СССР, выпускавшие токарные станки

Еще в 1990 году СССР занимал третье место в мире по производству и второе — по потреблению металлообрабатывающего оборудования, в том числе и по производству токарных станков.

В данной статье в алфавитном порядке приводится список заводов СССР, выпускавших токарные станки.

Алапаевский станкостроительный завод

Год основания – 1942

Завод выпускал станки токарно-револьверные с вертикальной осью револьверной головки 1П365, 1П371.

Алапаевский станкостроительный завод, выпустивший свою первую продукцию в 1942 году, был одним из крупнейших в СССР заводов по производству металлообрабатывающих станков.

  • Полуавтоматы токарно-револьверные патронные с вертикальной осью револьверной головки
  • Полуавтоматы токарно-револьверные патронно-прутковые с ЧПУ и многоцелевые
  • Станки токарно-винторезные
  • Специальные станки

Описание станков, выпускаемых на заводе:

Алма-Атинский станкостроительный завод им.

20-летия Октября

Год основания – 1932

Завод выпускал станки токарно-винторезные: 16Д20, 16Д20П, 16Д20ПФ1, 16Д25, 1Е95

Завод основан в 1932 году как чугунолитейный завод № 1 областного отдела легкой промышленности.

С апреля 1942 года после объединения с литейно-механическим заводом "20 лет Октября”, эвакуированным из Луганска, стал называться Алма-Атинским механическим заводом N21 им. 20-летия Октября Наркомата среднего машиностроения СССР.

В 1945 году переименован в Алма-Атинскии станкостроительный завод им. 20-летия Октября.

  • Станки токарно-винторезные
  • Станки токарно-винторезные комбинированные

Описание станков, выпускаемых на заводе:

Астраханский станкостроительный завод

Завод основан в 1944 году как мотороремонтный

Завод выпускает токарно-винторезные станки модели 16В20, 1В62Г, 1В625 с расстоянием между центрами 750, 1000 и 1500 мм.

Астраханский станкостроительный завод входит в станкостроительный холдинг ДВТ вместе с ОАО "Александровский завод КПО", ООО "Сасовский литейный завод".

Основным видом деятельности ОАО «Астраханский станкостроительный завод» является станкостроение, а именно выпуск металлорежущего, кузнечно-прессового, абразивно-отрезного, деревообрабатывающего оборудования. Кроме того, завод производит комплектующие к станкам, оснастку.

Основная продукция завода:

  • Токарно-винторезные станки в том числе с ЧПУ
  • Станки для резки и гибки арматуры
  • Радиально-сверлильные станки трех типоразмеров

Описание станков, выпускаемых на заводе:

Барановичский завод автоматических линий БЗАЛ

Первые производственные мощности предприятия вступили в строй в 1974 году

В январе 1975 года были изготовлены первые агрегатные станки для Алтайского завода «Алтайсельмаш».

Основной ассортимент продукции, выпускаемой РУПП «БЗАЛ»:

  • Станки металлорежущие агрегатные и специальные, в том числе переналаживаемые
  • Станки специальные токарные, в том числе с ЧПУ, для обработки деталей в патроне
  • Станки фрезерно-центровальные
  • Линии автоматические
  • Нормализованные узлы: сверлильные, расточные, фрезерные станочные бабки, головки пинольные, столы силовые, столы поворотные, шпиндельные коробки и др

Бердичевский станкостроительный завод "Комсомолец"

Фирма «Беверс» была основана ещё до революции как небольшое предприятие по выпуску кроватей и гвоздей.

В 1929-1931 гг. на базе предприятия был основан транмиссионный завод.

В 1932 г. заводу присваивается имя «Комсомолец». В этот период завод освоил выпуск трубопроводно-запорной арматуры и запасных частей.

С 1980 года завод осваивает выпуск новой гаммы токарно-револьверных станков, в состав которой входят автоматизированные станки модели 1Г340П, станки с цикловым программным управлением модели 1Г340ПЦ, станки с числовым программным управлением модели 1В340Ф30 и роботизированные комплексы на их базе.

В 1984 году на заводе начинается выпуск многоцелевых токарно-револьверных станков модели 1П420ПФ40, которые кроме токарной обработки выполняют сверлильно-фрезерную доработку детали за одну установку в патроне.

В 2003 г. завод прошел модернизацию.

  • Токарно-револьверные станки, в том числе с ЧПУ

Описание станков,выпускаемых на заводе:

Богородский машиностроительный завод БМЗ

Год основания – 1941

Завод выпускал станки токарно-винторезные:

  • Станки универсальные токарно-винторезные модели Б16Д25
  • Обрабатывающий центр ИР-800
  • Станок токарный настольный модели ТН-1 (ТН-2)

Старые токарные станки по металлу фото

Токарные станки СССР до сих пор находят применение на предприятиях. Новое оборудование найти практически невозможно. Но и старое сохранило все характеристики, достаточно заменить некоторые узлы для получения результата.

С 18-ого века вместо ручного труда начали использовать специальные машины. Сначала конструкции были паровыми, потом перешли на использование электрической энергии, исключения не было и для токарных станков СССР. Они стали одним из важнейших изобретений, облегчающих современную жизнь.

Область применения токарных станков

Цель создание оборудования – обработка разных деталей, на металлической и деревянной основе. Для этого выполняются различные операции:

Токарные резцы могут похвастаться самым широким функционалом при наличии необходимых инструментов и оборудования:

  • Сверление.
  • Подрезка, обработка торцов.
  • Нарезание резьбы.
  • Обработка внутренней поверхности.
  • Вытачивание канавок, конусов и других подобных форм.
  • Растачивание, обтачивание поверхностей в виде конусов, цилиндров, гладкого фасонного типа.

Машины могут использоваться как на крупносерийном, так и на мелкосерийном производстве. Каждый владелец сам выбирает вариант, который ему подходит. Выбор моделей был широким с самого начала.

История токарного станка в Советском Союзе

Различные машины для поднятия экономики страны и производства использовались Советским Союзом в разное время:

  1. Пятилетки.
  2. Великая Отечественная Война.
  3. После завершения конфликтов.

Создание оружия и транспорта – сферы, актуальность станков для которых сохранялась тогда. Высокого качества придерживались при производстве изначально, чтобы техника не изнашивалась быстро, служила максимально долго.

Типы и виды советских токарных станков

Классификацией, разработанной, пока действовал Советский Союз, пользуются до настоящего времени. Следующие виды металлорежущего оборудования основные:

  • Специальные.
  • Автоматические, обычные машины специализированного назначения.
  • С несколькими резцами, для выполнения полировки.
  • Лобовые, винторезные.
  • Карусельной разновидности.
  • Отрезной группы.
  • Револьверные.
  • Полуавтомат, автомат с несколькими шпинделями.
  • Автомат и полуавтомат с одним шпинделем по металлу.

То, с какой точностью выполняется работа, позволяет отнести станки к одному из таких классов:

  1. П – повышенная.
  2. А – особо высокая.
  3. Н – нормальная.
  4. В – высокая.
  5. С – особая.

Информация относительно следующих характеристик заносится в маркировку агрегата:

  • Установки имеют определённые размеры, содержащиеся в третьей и четвёртой цифре. Здесь имеют в виду высоту, на которой расположены центры.
  • Вторая говорит, какой класс представляет тот или иной агрегат.
  • Первой единицей говорят, что оборудование – токарное.

Конструкция токарного станка и фото его отдельных частей

В конструкции этого вида оборудования всегда присутствуют следующие компоненты:

  1. Электрическая часть. Речь о приводных электрических двигателях. Мощность различается от модели к модели. В группу входят и элементы, отвечающие за управление теми или иными частями станка. Главное – чтобы эти детали отвечали требованиям по безопасности.
  2. Коробка подач. При наличии такого конструктивного элемента станочный суппорт принимает энергию движения. Ходовые винты и валики выступают источниками этой энергии.
  3. Суппорт. Крепит режущие элементы конструкции. Обеспечивает подачу приспособлений, поперечную и продольную. Конструкция обязательно дополняется так называемой нижней кареткой, или несколькими. Держатели для токарных инструментов закрепляются на других каретках, вверху.
  4. Шпиндельная бабка, вмещающая сам шпиндель. Во внутренней части находится коробка скоростей. Станки по дереву тоже не лишены этой части.
  5. Фартук. Способствует тому, что движение валика преобразуется в перемещение суппорта. Ходовой винт тоже может участвовать в этом процессе.
  6. Станина. Относится к несущим элементам у токарных агрегатов. На нём монтируют другие элементы станка.

Опорой для остальных элементов служат две специальные тумбы в комплекте. Для оборудования у них несущая функция. Благодаря этой части оператор способен выбрать максимальную высоту заготовки, которая удобнее всего. Тумбы известны массивной конструкцией.

Краткое описание самых распространённых моделей советских токарных станков

Функции в широком наборе прилагались к станкам с самого первого выпуска. Достаточно рассмотреть наиболее популярные марки, чтобы в этом убедиться.

Токарный школьный станок ТВ-4

Создан для обучения основам токарного дела, студентов и школьников разного возраста. Открывает доступ к рабочим операциям в большом количестве, среди которых:

  • Резьба с многозаходными показателями.
  • Резьбы разных форм, шагов: снаружи и внутри, дюймовая, трапецеидальная, упорная.
  • Расточные работы для поверхностей в форме конусов, цилиндров.
  • Проведение зенкерования.
  • Расточка отверстий.
  • Рассверливание.

Заготовки вращаются внутри центров и патронов – это главное движение, характерное для заготовок. От коробок передач энергию получает шпиндель. Сама подача – второстепенный фактор, как и её движение. Благодаря этому даже старый режущий инструмент и деталь подводятся друг к другу.

Способен обрабатывать детали с диаметром от 125 до 200 мм.

0,6 кВт – установка снабжается электродвигателями с такой средней мощностью.

Токарный станок по металлу Школьник ТВ-7

Оборудование с учебным назначением. Создан для обучения, выполнения следующих операций:

  1. Зенкование.
  2. Развёртывание.
  3. Обработка с помощью сверла.
  4. Нарезание метрической резьбы.
  5. Обработка торцов с разными параметрами.
  6. Точение, расточка деталей.

Ремень переходит к другой шкивной паре, если скорость снижена. Главный регулятор – рукоятке на правой тумбе у устройства. Итог – поддержка до четырёх скоростей.

Две пары шестерёнок располагаются внутри коробки скоростей. Рукоятка позволяет вручную настроить агрегат. Переключение муфты увеличивает количество доступных скоростей движения до 8 единиц. Переднюю бабку не дополняют рукоятками, упрощающими регулировку нужных оборотных чисел у шпинделя.

Компоненты электросхемы находятся в правой тумбе. Суппорт с задней бабкой ставят на направляющих станины. Дополнительно присутствуют защитные элементы, чтобы операторы не могли повредиться от стружки.

Размеры заготовки находятся в пределах от 100 до 300 мм.

Школьный токарный станок по металлу ТВ6

Применяя этот вид оборудования, операторы получают доступ к следующим операциям:

  • Частично заготовка отрезается.
  • Конические, цилиндрические поверхности растачиваются, протачиваются.
  • Резьба с метрикой.
  • Торцевая корректировка.
  • Сверление отверстий.

Станок отличается исходными характеристиками, не допускающими обработку стали с закалённой поверхностью. Приспособление отличается следующими параметрами:

  1. 350-миллиметровое расстояние между центрами.
  2. Шпиндель при вращении сохраняет 130-170 оборотов в минуту.
  3. 108 мм – на такой высоте находятся части по центру.
  4. 300 миллиметров – длина обтачиваемой поверхности.
  5. 12 миллиметров – максимум диаметра для обрабатываемой заготовки.

300-киллограммовый вес отличает станок, даже если комплектация минимальна.

Настольный токарный станок по металлу ТВ-16

Оборудование, обрабатывающее металлические детали, отличается небольшими габаритами. Для выполнения элементарных операций, входящих в токарные работы:

  • Проделка отверстий.
  • Резьба с разными характеристиками.
  • Средняя сложность операций.
  • Проведение растачивания, точения.

160 мм – максимум ограничений для размера заготовок в обработке, если они над станиной. 90 миллиметрам тот же размер равен для расположения над суппортом. 250 мм – максимальное ограничение по длине в центральной части. Сквозное шпиндельное отверстие имеет увеличенную ширину, если сравнить с моделью ТВ-4 – она составит 18 мм.

Станина литая, выполнена из чугуна. Дополняется тремя продольными пазами, выполняющими функцию направляющих. Стандартные показатели мощности находятся в пределах 0,4-0,5 квт. 1400 оборотов в минуту – показатель для скорости вращения, которая определяет, насколько фрезерный станок будет эффективен.

Если грамотно подобрать распорные втулки – то можно избежать появления различных зазоров. Натяжение ремней у клинноременной передачи должно быть правильным, иначе результата добиться не получится.

Правила техники безопасности при работе на токарном станке

Положения правил безопасности сводится к следующему:

  1. Соответствие исходным техническим заданиям обязательно при выполнении работ. Для этого предварительно получают чертёж у мастера. Либо другой вид описания технологического процесса, связанного с обработкой.
  2. Перед тем, как начать работу, обязательно провести технический осмотр. Это нужно, чтобы вовремя обнаруживать, устранять отдельные технические неисправности. При необходимости вызывают техника.
  3. Специальную одежду застёгивают на все пуговицы.

К работе нельзя приступать, если производится какая-либо наладка оборудования, другие виды обслуживания. Запрещается использовать станки, центры у которых сильно износились. То же самое касается любых инструментов, зажимных материалов – от них стоит отказаться при малейшем признаке неисправности.

Если поломка связана с электрической частью – мастерам запрещают устранять её самостоятельно.

Заключение

Токарные станки были и остаются важной частью современного производственного процесса. Без них невозможно добиться точности, когда обрабатывают детали различной конфигурации. Главное – чтобы оператор заранее ознакомился с конструктивными особенностями станка, получил все разрешающие документы. И даже после этого время от времени надо проводить проверки для оборудования. Иначе не получится провести работу в короткие сроки с максимальным результатом. Из-за этого пострадает всё готовое изделие.

Советские токарные станки по металлу и дереву даже сегодня очень распространены на территории России и СНГ. На многих заводах, мастерских, ремонтных производствах большая часть парка токарного оборудования составляет станки производства СССР, а где-то их доля доходит и до 100%. Существует сегмент покупателей, которые приобретают только б/у оборудование, изготовленное в Советском Союзе, т.к. его всегда можно отремонтировать, провести капитальный ремонт своими руками, а документацию, паспорта, руководства и по эксплуатации, чертежи можно найти в свободном доступе в интернете и на этом сайте. Недостатком б/у станков является их неполная комплектность. Если вам необходимо выполнять довольно специфические операции, то придется искать еще дополнительную оснастку и приспособления.

Токарно-винторезный станок ИТ-1М

Данный агрегат – одна популярнейших марок, которая нашла применение во множестве мастерских. Даже учебные заведения используют токарный станок ИТ-1М для развития навыков у своих учеников. Впервые эта модель появилась на Ивановском станкостроительном предприятии, где сотрудники.

Токарно-винторезный станок ТВ-6

Для качественного проведения токарных работ требуются определенные навыки. Токарный станок ТВ-6 применяется для обучения азам профессии токаря, что определяет его широкое распространение в различных обучающих организациях. Несмотря на то, что оборудование появилось в продаже в.

Токарные станки Универсал 2 и Универсал 3

В продаже можно встретить достаточно большое количество станков, которые устанавливаются в домашних условиях для проведения самых различных работ. На протяжении длительного периода большой популярностью пользовался токарный станок Универсал 2. Конструктивные особенности определяют то, что подобное.

Токарный станок ТШ-3

Токарный станок ТШ-3 позволяет проводить три операции обработки: сверление отверстий, точение инструмента, шлифовку поверхностей. Аббревиатура ТШ, присутствующая в названии станка, свидетельствует о том, что он одновременно является точильным и шлифовальным. Агрегат имеет свои характерные особенности.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Для получения высокоточных деталей применяется специальное токарное оборудование. Довольно больше распространение получил токарный-винторезный станок 1Е61М и модели 1Е61ПМ, 1Е61Мт. Расшифровка маркировки указывает на то, что рассматриваемые станки относятся к токарно-винторезной группе, при этом высота центров.

Токарно-винторезный станок 1М63Н

Станок токарно-винторезный 1М63Н предназначен для всех видов обработки поверхностей вращения заготовок, включая выполнение конусов и нарезание резьб большинства принятых стандартов с одним или несколькими заходами. В отличие от предшественника марки 1М63, токарно-винторезный станок 1М63Н имеет.

Токарно-револьверный станок 1341

Токарно-револьверный станок 1341 относят к оборудованию токарной группы. Использование токарно-револьверного станка с комплектом инструмента позволяет производить комплекс работ: проточку наружных и внутренних поверхностей, канавок; засверловку; обработку зенкером для получения точных размеров и уступов; при использовании разверток.

Токарно-винторезный станок 1Н65

Ранее был широко распространено оборудование Рязанского завода 1М65 — токарно-винторезный станок. Модель 1Н65 — это следующая модификация с усовершенствованными основными узлами, расширенными возможностями изготовления сложных контуров детали. Согласно данным, указанным в паспорте, диаметр заготовки может.

Токарно-винторезный станок 1М63

Токарно-винторезный станок 1М63 разработали и начали выпускать в середине 50-х годов. Данное оборудование на тот момент имело уникальные технические характеристики, станок 1М63 позволил проводить обработку на высоком качестве заготовок из различных металлов. Область применения Покупателями.

Станок токарно-винторезный 1А616

В середине прошлого века отмечается всплеск разработок моделей металлорежущего оборудования отечественного производства. Эта тенденция направлена на импорт замещение данной категории продукции. Дефицит составляла категория токарных станков. На это сделали упор конструкторские бюро, и появился токарно.

Или войдите с помощью этих сервисов

Или войдите с помощью этих сервисов

Автор Amigo1982 , 11 января, 2017

166 сообщений в этой теме

Создайте аккаунт или войдите для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

1601 Станок токарный настольный. Паспорт, схемы, характеристики, описание

Сведения о производителе токарно-винторезного станка 1601

Производителем токарного станка 1601 являет Одесский опытно-механический завод , основаный в 1946 году.

Разработчик токарного станка 1601 - Одесский станкостроительный завод.

Станки, выпускаемые Одесским станкостроительным заводом


1601 Настольный токарный станок. Назначение, область применения

Настольный токарный станок модели 1601 предназначается для различных токарных работ по дереву, пластмассам и металлу, выполняемых в патроне и в центрах.

Область применения токарного станка 1601 - школьные и походные мастерские технические училища, лаборатории, а также в домашних условиях для любителей токарного дела и конструкторов-моделистов, что поможет использовать время досуга для развития трудовых навыков и изобретательности.

Настольный токарный станок 1601 позволяет производить следующие виды работ:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Сверление и ряд других работ


1601 Общий вид токарного настольного станка

Фото токарного настольного станка 1601

Фото токарного настольного станка 1601. Смотреть в увеличенном масштабе

Фото токарного настольного станка 1601

Фото токарного настольного станка 1601. Смотреть в увеличенном масштабе

Фото токарного настольного станка 1601

Фото токарного настольного станка 1601. Смотреть в увеличенном масштабе

Фото токарного настольного станка 1601

Фото токарного настольного станка 1601. Смотреть в увеличенном масштабе

Фото токарного настольного станка 1601

Фото токарного настольного станка 1601. Смотреть в увеличенном масштабе

Фото токарного настольного станка 1601

Фото токарного настольного станка 1601

Фото токарного настольного станка 1601


1601 Конструкция токарного станка

Станина токарного станка 1601

Станина представляет собой отливку с призматическими направляющими. В левой части станины имеются два отверстия для крепления передней бабки, а в нижней плоскости 2 отверстия M10 для крепления станка к столу Т-образный паз в станине служит для закрепления задней бабки в нужном положении

Призматические направляющие станины обеспечивают совпадение оси шпинделя передней бабки с осью пиноли задней бабки. Вертикальная направляющая (место I) служит для установки суппорта.

Передняя бабка крепится на направляющих станины. В качестве передней опоры шпинделя применены два радиальных упорных шарикоподшипника № 46205. Задняя опора представляет собой радиальный шарикоподшипник № 205. Сборка деталей передней бабки производится в корпусе (дет. 0211) и затягивается гайкой (дет 0216).

Передняя бабка токарного станка 1601

Суппорт токарного станка 1601

Суппорт крестовый устанавливается и крепится при помощи болта и гайки на станине станка. Перемещение нижних и верхних салазок суппорта производится с помощью ходовых винтов и бронзовых гаек по направляющим оснований типа ласточкин хвост.

Резьба продольного и поперечного ходовых винтов дает возможность на сравнительно малом диаметре лимбов получить цену деления 0,05 мм.

На верхних салазках имеются Т-образные пазы для крепления резцедержателя. Для обработки конусных поверхностей необходимо поворотную часть суппорта установить на нужный угол. Для этого следует ослабить сухарики поворотом эксцентриков и повернуть верхнее основание на угол совмещением риски верхнего основания с риской шкалы на нижних салазках и снова затянуть сухарики эксцентриками. Цена деления шкалы нижних салазок °.

При установке суппорта на станине необходимо упереть планку суппорта в узкий прилив станины и затем затянуть гайку. Этим обеспечивается параллельность продольного и перпендикулярность поперечного перемещений относительно оси шпинделя. Планку можно переставлять, ослабив рукояткой крепление планки. Этим обеспечивается возможность обработки на станке разных диаметров.

Задняя бабка токарного станка 1601

Задняя бабка служит для обработки деталей в центрах, упором при обработке длинных деталей в патроне и сверления отверстий с помощью сверлильного патрона и сверл.

Пиноль задней бабки перемещается винтом от маховичка Конус пиноли выполнен конусом Морзе КМ 1 под центр и оправку для сверлильного патрона.

Для зажима пиноли передней части корпуса имеется разрез с зажимной рукояткой Закрепление задней бабки на станине станка в нужном положении производится с помощью сухарика и эксцентрика с рукояткой. Пружина под сухариком служит для выталкивания сухарика во время перестановки задней бабки.

Стол и привод токарного станка 1601

Станок устанавливается на стол и крепится двумя шпильками, шайбами и гайками. Для привода шпинделя применяется однофазный электродвигатель марки мощностью 600 Вт оборотами об/мин. Электродвигатель, на валу которого закреплен 3-х ступенчатый шкив.

Натяжение ремня осуществляется перестановкой двигателя. При этом нужно ослабить гайки, натянуть ремень и снова затянуть гайки. Перебрасыванием ремня с одной ступени шкивов на другую можно получить на шпинделе три скорости об/мин.



Читайте также: Производители токарных станков в России



Маленький токарный станок по металлу. Видеоролик

Основные технические характеристики станка 1601

Наименование параметра 1600 1601 1603 1604
Основные параметры станка
Класс точности П П П
Наибольший диаметр заготовки над станиной, мм 100 125 160 200
Наибольший диаметр заготовки над суппортом, мм 50 60 80 110
Высота центров над плоскими направляющими станины, мм 55 85 108
Наибольшая длина заготовки в центрах (РМЦ), мм 125 185 250 350
Наибольшая высота резца, мм 6 10 12 х 12
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 10,2 20
Конус Морзе шпинделя Морзе 0 Морзе 3
Число ступеней частот вращения шпинделя 6 Б/с Б/с 14
Частота вращения шпинделя, об/мин 600, 950, 1500, 2360, 3750, 6000 530..5300 70..4000 44..3000
Суппорт. Подачи
Наибольшее продольное перемещение суппорта (без переустановки), мм 53 250 350
Наибольшее поперечное перемещение суппорта, мм 55 95 115
Перемещение суппорта поперечное на одно деление лимба, мм 0,02 0,02
Наибольшее перемещение верхних (резцовых) салазок, мм 60 78
Перемещение резцовых салазок на одно деление лимба, мм 0,02 0,02
Угол поворота верхней каретки суппорта, град ±90° ±45°
Продольные подачи, об/мин - - 0,01..03 14..190 (18)
Шаг нарезаемой метрической резьбы, мм - - 0,2..3 (18) 0,2..3 (18)
Шаг нарезаемой дюймовой резьбы, число ниток на дюйм - - 40..8 40..8 (13)
Шаг нарезаемой модульной резьбы, мм - - 0,3..1 0,3..1 (7)
Задняя бабка
Конус Морзе задней бабки Морзе 0 Морзе 2 Морзе 2
Наибольшее перемещение пиноли, мм 40 55 70
Электрооборудование
Электродвигатель главного привода, кВт (об/мин) 0,12 0,6 1 1
Габариты и масса станка
Габариты станка (длина ширина высота), мм 560 х 475 х 210 880 х 595 х 1270 1130 х 590 х 1170 1310 х 690 х 1280
Масса станка, кг 25 210 420 465

    Список литературы:

  1. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  2. Батов В.П. Токарные станки, 1978
  3. Белецкий Д.Г. Справочник токаря-универсала, 1987
  4. Головин Г.М., Пешков Е.О. Специальные станки в приборостроении, 1952
  5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
  6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
  7. Локтева С.Е. Станки с программным управлением, 1986
  8. Модзелевский А. А., и др. Токарные станки, 1973
  9. Пекелис Г. Д., Гельберг Б.Т. Технология ремонта металлорежущих станков, 1970
  10. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
  11. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  12. Тепинкичиев В.К. Металлорежущие станки, 1973
  13. Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация


изображений, фотографий и изображений для настольных токарных станков на Alibaba

Главная ›(Найдено 6,313 результатов)

Примечание. Некоторые элементы запрещены для отображения / продажи на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

350,0-350,0 долл. США / комплект (цена FOB)

1 комплект (мин. Заказ)

619,0-659,0 долл. США / шт. (цена FOB)

1 шт. .Заказ)

2600,0-2600,0 долл. США / Комплект (цена FOB)

1 комплект (минимальный заказ)

392,0-392,0 долл. США / шт. (цена FOB)

шт. (мин. Заказ)

559-680 долларов США / шт. (цена FOB)

1 шт. (минимальный заказ)

480-1000 долл. США / Комплект (цена FOB)

1 комплект (мин.Заказ)

620,0-650,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

1000-1500 долл. США / комплект (цена FOB)

1 комплект (Мин. Заказ)

2400,0-2500,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

1983,0-2098,0 долл. США / комплект (цена FOB)

1 комплект (мин.Заказ)

900,0-900,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

2200,0-2800,0 долл. США / шт. (цена FOB)

1 шт (Мин. Заказ)

610-670 долл. США / шт. (цена FOB)

1 шт. (мин. Заказ)

330,0-450,0 долл. США / Комплект (цена FOB)

1 комплект (мин.Заказ)

285-380 долларов США / комплект (цена FOB)

1 комплект (минимальный заказ)

US $ 290,0-380,0 / комплект (цена FOB)

1 комплект (Мин. Заказ)

US $ 500-900 / Комплект (Цена FOB)

2 комплекта (Мин. Заказ)

US $ 1850,0-1950,0 / Шт. (Цена FOB)

1 Единица (Мин.Заказ)

950-1350 долларов США / комплект (цена FOB)

1 комплект (минимальный заказ)

US $ 1650-1900 / комплект (цена FOB)

1 комплект (Мин. Заказ)

100-5000 долл. США / Комплект (цена FOB)

1 комплект (Мин. Заказ)

1950,0-2050,0 долл. США / Комплект (цена FOB)

1 комплект (мин.Заказ)

US $ 800-2000 / Комплект (Цена FOB)

1 Комплект (Мин. Заказ)

US $ 340,0-390,0 / Комплект (Цена FOB)

1 Комплект (Мин. Заказ)

100-3000 долларов США / Комплект (Цена FOB)

1 комплект (Мин. Заказ)

1000-12000 долларов США / Комплект (Цена FOB)

2 комплекта (мин.Заказ)

6800,0-6800,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

820-2500 долл. США / комплект (цена FOB)

1 комплект (Мин. Заказ)

1055,0-1130,0 долл. США / Единица (Цена FOB)

1 Единица (Мин. Заказ)

1169,0-1266,0 долл. США / Комплект (Цена FOB)

1 комплект (мин.Заказ)

US $ 2200-3000 / Комплект (Цена FOB)

1 Комплект (Мин. Заказ)

US $ 2508,0-2964,0 / Комплект (Цена FOB)

1 Комплект (Мин. Заказ)

1400,0-1450,0 US $ / шт. (Цена FOB)

1 шт. (Мин. Заказ)

950,0-1150,0 US $ / шт. (Цена FOB)

10 штук (мин.Заказ)

998-2699 долларов США / комплект (цена FOB)

1 комплект (минимальный заказ)

1000-5000 долларов США / комплект (цена FOB)

1 комплект (Мин. Заказ)

7000-7500 долл. США / Комплект (цена FOB)

1 комплект (Мин. Заказ)

2250-2350 долл. США / Комплект (цена FOB)

2 комплекта (мин.Заказ)

{{#if priceFrom}}

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} - {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}

{{/если}}

Лучшие токарные станки по металлу стоимостью менее 2000 долларов - обзор машиниста

В этой статье мы пытаемся найти качественный токарный станок по металлу для обработки не очень твердых материалов со строгим бюджетом в 2000 долларов.Мы рассмотрим, почему стоит покупать токарный станок по металлу, а также рассмотрим некоторые из лучших токарных станков по металлу, которые доступны сегодня в Интернете по разным ценам в нашем диапазоне.

Общее значение

Начнем с общей ценности, поскольку мы должны быть готовы идти на компромиссы. 2000 долларов - это не очень большая сумма для токарных станков по металлу. Наше исследование выявило тот факт, что большинство токарных станков в этом ценовом диапазоне будут иметь некоторые характеристики ниже желаемых, часто из-за непоследовательного контроля качества.

О токарном автомате с ЧПУ можно забыть. По крайней мере, пока. В наш бюджет можно позволить себе только ручной токарный станок, иногда называемый токарным станком для двигателей.

Мини-токарный станок по металлу MicroLux 7 × 14. Фото: Kiet-Callies

У производителей есть промежуточные модели, но компромиссы по ним, по-видимому, перевешивают экономию.

В конце концов мы решили сосредоточиться на категориях микро / мини / настольные, так как они вполне соответствуют отметке 500/1000/2000 долларов.И, несмотря на то, что на этапе тестирования проходило множество различных моделей, только пара или около того отличались неизменно высоким качеством для своих размеров.

Жесткость

Когда дело доходит до токарной обработки металла, нельзя ошибиться с более тяжелым станком. Причина тому - жесткость.

Более тяжелый корпус станка обеспечивает гораздо более стабильный процесс токарной обработки, так как вибрации от двигателя передней бабки, а также колебания между резцом и вращающейся металлической заготовкой легко поглощаются более тяжелым корпусом токарного станка.

Вот почему самые дорогие токарные станки - это напольные модели, стоимость которых намного превышает 5000 долларов.

Регулятор мощности и переменной частоты вращения

Повышенная мощность позволяет токарному станку по металлу обеспечивать более плавную токарную обработку, а также чистоту поверхности, поскольку двигатель не нагружается даже твердым металлом.

Точно так же регуляторы частоты вращения просто необходимы на любом хорошем токарном станке по металлу. Даже при токарной обработке мягкого металла, такого как латунь или алюминий, невозможно полностью использовать все методы обработки.Токарные станки в этой ценовой категории, конечно, потребуют немного больше терпения. Но они хороши для начала и выполнят свою работу соответственно.

Как показывает практика, чем глубже поворот, тем медленнее требуется число оборотов в минуту, при этом от двигателя требуется гораздо больший крутящий момент.

Запорные механизмы

Это связано с требованиями к жесткости токарного станка по металлу. Но они также необходимы для устранения другого виновника плохой токарной обработки: давления инструмента.

По сути, чем лучше фиксирующий механизм, удерживающий резцедержатель в требуемом положении, тем лучшие результаты вы получите.

Токарный станок - это все о точном точении. Часто в тысячных долях дюйма или сотых долях миллиметра. Большой токарный станок по тяжелому металлу будет совершенно бесполезен, если режущий инструмент для токарной обработки заготовки не может быть расположен точно так, как хотелось бы оператору.

Благодаря обилию производителей инструментов и станков, доступных в наши дни, любой любитель или специализированный машинист может купить токарный станок всего за несколько сотен долларов.Цены на профессиональные модели доходят до десятков тысяч.

Настольный токарный станок Grizzly Industrial по металлу (лучше всего до 2000 долларов)

G0602Z побеждает конкурентов от других производителей, а также от собственной конюшни, чтобы стать нашим лучшим настольным токарным станком по металлу стоимостью менее 2000 долларов.

G0602Z добавляет цифровое считывание к уже выдающейся модели G0602. УЦИ - это не просто стандартное считывание оборотов шпинделя, поскольку оно обеспечивает считывание осей X / Z для поперечных салазок и перемещения каретки.

Рабочая зона представляет собой большой поворот в 10 дюймов с расстоянием между центрами 22 дюйма. Шпиндель размера MT # 4 (конус Морзе № 4) имеет большое отверстие 25 мм и заднюю бабку MT # 3 для стандартных принадлежностей.

Приводит в действие однофазный двигатель мощностью 1 л.с. с регулируемой частотой вращения благодаря встроенному редуктору и легкодоступным ремням. Эта модель не имеет постоянного переменного числа оборотов в минуту, но, честно говоря, с положительной историей, которую G0602 имеет с машинистами, эту недостающую функцию можно легко упустить, рассматривая множество модов, руководств и полезных советов и приемов, доступных на форумах машинистов.

Если говорить о весе, то G0602Z не легкий. Его вес составляет 432 фунта. Убедитесь, что у вас есть необходимое оборудование или люди, чтобы выровнять этот токарный станок на рабочем столе. Этот вес, конечно же, необходим для обеспечения необходимой жесткости, которая делает G0602Z таким отличным инструментом для токарной обработки всех видов металла.

Он поставляется с 5-дюймовым трехкулачковым спиральным патроном, а также с более точным 6,5-дюймовым четырехкулачковым независимым патроном. Стойка для инструментов представляет собой 4-позиционную револьверную головку; добавить в последующий упор, люнет, переключатели передач, мертвые точки и вспомогательные приспособления, а также о снаряженном содержимом.

Купить Настольный токарный станок по металлу Grizzly Industrial 10 ″ x 22 ″ (модель G0602Z)

Почётное упоминание :

Токарный станок по металлу BestEquip 7 × 14 ”(лучше всего до 1000 долларов США)

Мини-токарный станок BestEquip 7 x 14 дюймов опережает своих дорогих конкурентов, таких как Central Machinery и мини-токарный станок Grizzly, и является нашим лучшим бюджетным токарным станком по металлу стоимостью менее 1000 долларов. Цена просто украдена за то, что, по сути, является должным образом оснащенным мини-токарным станком 7 × 14.

Он оснащен двигателем ¾ л.с. (550 Вт) с плавным регулированием скорости от 50 до 2250 об / мин; прочная прочная алюминиевая конструкция, позволяющая весить почти 102 фунта; и четырехпозиционный резцедержатель с Т-образным пазом, позволяющий машинисту быстро менять наконечники инструмента для повышения качества и экономии времени.

BestEquip также очень щедр на комплектные аксессуары. От основных гаечных ключей, шпоночных ключей и зубчатых колес до смазочного масла и полноразмерного ящика для инструментов. Однако в чем BestEquip не хватает, так это в отсутствии редуктора высокого-низкого уровня для простоты использования, а также явном отсутствии цифрового считывания скорости и шкалы резьбы на ходовом винте.

Тем не менее, по той цене, по которой поставляется BestEquip, остается достаточно средств для приобретения соответствующих инструментов и принадлежностей.

Купить BestEquip 7 × 14 токарный станок по металлу

Почётное упоминание :

Микро токарный станок по металлу Grizzly (лучше всего до 500 долларов)

Когда мы смотрим на самый маленький из семейства токарных станков: микротокарные станки, токарные станки по металлу, которые обеспечивают расстояние между центрами не более 15 см / 6 дюймов, модель Grizzly выделяется победой без конкурса.

Большинство токарных станков по металлу в этой ценовой категории действительно экономят на мощности и регулировке числа оборотов. Но не Гризли. G0745 оснащен шпинделем с максимальной частотой вращения 3800 об / мин и однофазным двигателем мощностью 1/5 л.с. или 150 Вт с регулятором частоты вращения от 100 до 3800.

Эта модель имеет размер поворота 4 с четвертью дюйма, а расстояние между центрами составляет 6 дюймов. Весь узел, кроме ремня, сделан из чугуна. Это добавляет полезный вес компактной машине - 31 фунт.Эта машина легко умещается на площади 2 квадратных фута.

Идеально подходит для любителя, занимающегося свободным пространством, изготовителя моделей или даже для профессионала, например дизайнера ювелирных украшений, которому нужно обрабатывать только небольшие детали из мягких металлов.

Grizzly также известен своими отличными руководствами, надежными продуктами и отличной поддержкой клиентов. Возможно, лучшая часть этого заключается в том, что этот производитель дает годовую гарантию на все свои машины.

Купить Микро токарный станок Grizzly Industrial (модель G0745)

Jet - одно из заслуженных имен для токарных станков начального уровня.Их самая экономичная машина стоит от 7000 долларов. Примерно по той же цене продается настольный компьютер Tormach 8L.

Но даже хороший токарный станок может работать превосходно или просто в исключительных случаях, в зависимости от правильного инструмента для выполнения правильных задач.

Машинный зал со настольным токарным станком. фото: mtneer_man

Набор инструментов для токарных станков по металлу:

  • Наконечники или фрезы из закаленной стали или твердого сплава для обеспечения более щадящих и простых или более сложных, но в конечном итоге более точных результатов резки.
  • Циферблатные индикаторы и индикаторы проверки циферблата гарантируют, что вы сможете достичь этих жестких допусков, вплоть до тысячных долей дюйма или сотых долей миллиметра.
  • Различные модификации и аксессуары, такие как рабочие фары, ограничители хода, почтовые замки и т.п., улучшат, подчеркнут, а также раскроют весь потенциал машины.

Следует помнить, что опытный машинист обычно тратит на оснастку токарного станка столько же, сколько и на сам токарный станок.Просто инструментальное оборудование закупается на весь срок службы станка, а не сразу, поэтому вложения не выделяются так сильно.

Токарный станок по металлу - это в первую очередь инструмент для перевернутого сверления, так как, когда мы работаем на токарном станке по металлу, это металлическая заготовка, которая устанавливается на шпиндель (обычно с помощью патрона) и впоследствии вращается с различной скоростью во время резки или долото формовочного инструмента остается неподвижным.

В идеале инструмент устанавливается на очень прочную металлическую скобу, известную как стойка для инструментов, которая сама расположена на еще более прочном - и более тяжелом - держателе, который скользит вперед и назад, называемом «фартуком», частью каретки в сборе. .

Переворачивание съемника кривошипа. Фото: Ник Джонсон

Другие стандартные функции включают хвостовую стойку, также называемую задней бабкой, которая позволяет прикреплять сверла и сверла для сверления и использовать их против заготовки.

Эта базовая конструкция дополнительно подчеркивается точным управлением перемещением крепления резцедержателя, а также регулируемой длиной хвостовой стойки.

Эти органы управления обычно имеют форму маленьких и больших колес, которые позволяют выполнять точную регулировку по точной шкале на токарных станках.

Дополнительные функции повышения качества жизни и навороты включают в себя высококачественные замки, позволяющие заблокировать насадку в любом произвольно желаемом положении между центрами токарного станка. А также функции безопасности, облегчающие жизнь машинисту.

Токарный станок по металлу справедливо считается важным инструментом для обработки с прагматичной и простой кривой обучения. Мы надеемся, что наше руководство поможет вам в вашем путешествии по токарной обработке металла.

Мини-токарный станок по металлу 7 "x 12" в Grizzly.com

Приведенный в действие двигателем мощностью 1/3 л.с., этот токарный станок также имеет регулируемую скорость (0–2500 об / мин), дюймовые и метрические диски, резцедержатель револьверной головки, поддон для стружки и брызговик. Это отличная стартовая машина, предлагаемая по невероятно низкой цене!

Как и все токарные станки Grizzly, G8688 поставляется с годовой гарантией, которая распространяется на детали и гарантирует, что устройство не имеет заводских дефектов. (Гарантия не распространяется на расходные материалы.)

Руководство по G8688 было написано нашим U.S. находится в отделе технической документации и упакован полезной информацией. Полное и легко читаемое руководство упрощает сборку и обслуживание токарного станка.

Группы обслуживания клиентов и технической поддержки Grizzly находятся в США. Детали и аксессуары для токарного станка доступны в режиме онлайн и отправляются со склада запчастей Grizzly в Спрингфилде, штат Миссури.

Изготовлено на заводе ISO 9001

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Двигатель: 250 Вт (1/3 л.с.), 110 В, однофазный 2.8A
  • Качели над станиной: 7 дюймов
  • Поворотный суппорт над суппортом: 2-1 / 8 "
  • Расстояние между центрами: 12 дюймов
  • Ширина кровати: 3-1 / 4 "
  • Отверстие шпинделя: 0,78 дюйма (20 мм)
  • Конус шпинделя: MT # 3
  • Конус задней бабки: MT # 2
  • Ход ствола задней бабки: 2-1 / 2 "
  • Поперечный ход суппорта: 2-3 / 4 "
  • Комбинированный ход: 2-3 / 4 "
  • Скорость шпинделя: переменная, 100–2500 об / мин
  • Площадь основания: 8-3 / 4 дюйма x 27-3 / 4 дюйма
  • Габаритные размеры: 27-3 / 4 "Ш x 11-1 / 2" Г x 12 "В
  • Приблизительный вес в упаковке: 90 фунтов.

ОСОБЕННОСТИ:

  • Регулируемый шпиндель
  • Винт ходовой двухсторонний 16-TPI
  • Нарезает правую и левую резьбу
  • Вперед и назад на всех скоростях
  • Поддон для стружки и фартук
  • Циферблатный индикатор резьбы
  • Дюймовая и метрическая градация маховика

ВКЛЮЧАЕТ:

  • 3-дюймовый трехкулачковый патрон с внешними кулачками
  • Лицевая панель 6-1 / 4 "
  • Люнет
  • Башня четырехпозиционная
  • Комплект переключателей
  • МТ №2 мертвая точка
  • Сервисные ключи
Миниатюрный токарный станок по металлу

: 9 шагов (с изображениями)

Это длинный шаг с большим количеством изображений.

Вам понадобится кусок стали длиной 5 дюймов, пруток размером 1 дюйм на 1/8 дюйма. в качестве основы. Вы можете использовать немного более длинный кусок, если он у вас есть, и я объясню эту часть позже.

Вам потребуются 2 болта 6 дюймов 5/16 и болт 8 дюймов 5/16 с резьбой по всей длине.

Вам также понадобятся 11 гаек 5/16.

Начните с высверливания 8 гаек сверлом 5/16, чтобы удалить резьбу. Слегка измельчите одну плоскую часть 4 просверленных гаек.
Поместите 3 из просверленных гаек на 6-дюймовые болты, затем полностью навинтите обычную гайку.
Поместите 2 гайки с просверленными отверстиями на 8-дюймовый болт.

Уложите болты, как показано на стальном стержне, и припаяйте 6 концевых гаек к стальному стержню. центровка болтов имеет решающее значение, поскольку они должны быть как можно более параллельны. убедитесь, что заземленная часть 2 центральных гаек на 6-дюймовых болтах обращена к пластине.
Не припаивайте 4 гайки с отверстиями к 6-дюймовым болтам, так как они должны свободно перемещаться, позже они будут называться скользящими гайками.

Снимите 8-дюймовый болт.
слегка отшлифуйте одну поверхность гайки 5/16, затем припаяйте эту гайку в центре квадратного куска стального прутка, удерживая поверхность гайки параллельно краю и отшлифованной поверхности напротив пластины

поместите эту небольшую пластинчатую гайку стороной вниз в центре ранее спаянной детали, затем вставьте 8-дюймовый болт обратно в деталь, продевая его через гайку на меньшей детали.убедитесь, что удлиненная резьба центрального болта направлена ​​вправо. Это очень важно для использования в дальнейшем.

Поместите верхнюю часть в центр 6-дюймовых болтов, затем переместите скользящие гайки к углам 1-дюймовой части и осторожно припаяйте их к 1-дюймовой пластине, убедившись, что они не припаиваются к болтам.

Проверьте, что маленькая пластина свободно перемещается по скользящим болтам 5/16. Он может быть немного тугим, но он будет работать и свободно перемещаться, пока ваши скользящие болты параллельны.Возможно, вам придется постучать по центральному болту молотком, чтобы отделить шлак от болтов.

Головки 6-дюймовых болтов не были припаяны, чтобы был небольшой люфт, если скользящие болты не были полностью параллельны.

Отрежьте концы 6-дюймовых болтов, но не 8-дюймового болта. Болт 8 дюймов является регулировочным.

Весь этот процесс необходимо повторить, используя болты 1/4 дюйма.
Вам понадобятся 6 скользящих гаек, два болта 2 1/4 дюйма и один болт диаметром 3 дюйма с полной резьбой.

Затяните скользящие гайки 1/4 дюйма таким же образом, как и раньше, с помощью сверла 1/4 дюйма. Слегка измельчите одну плоскую часть 4 просверленных гаек.
поместите 2 скользящие гайки на каждый болт 2 1/4 дюйма и полностью навинтите обычную гайку.

Поместите 2 скользящие гайки с плоской шлифовкой на 3-дюймовый болт

Совместите болты на верхней пластине под прямым углом к ​​направляющим 5/16 дюйма. Убедитесь, что скользящие гайки плоской стороной обращены вниз. Осторожно припаяйте 6 концевых гаек, оставив скользящие гайки свободными.

Снимите центральный болт и отшлифуйте головку.

Отрежьте скользящие болты заподлицо с припаянными гайками.

Поместите резьбовую гайку по центру между направляющими 1/4 дюйма. проденьте центральный болт через гайку так, чтобы резьба выходила на вас, а нижний регулировочный болт направлен вправо .. это ваш верхний регулировочный болт.

Возьмите небольшой кусок прутка длиной с болты скольжения, это верхняя пластина. Просверлите и расточите точный центр верхней пластины.Поместите тарелку в центр верхнего суппорта. Выровняйте скользящие гайки так, чтобы они находились на расстоянии около 1/4 дюйма по центру края верхней пластины.

Припаяйте центральную гайку через цековку. Убедитесь, что он припаян на месте, а резьбовой регулятор свободно перемещается. Затем припаяйте скользящие гайки на место. Тест на свободу действий.

Завершите верхнюю пластину, припаяв 4 болта 10-24 1 дюйм с малой головкой к углам, стороной с резьбой вверх.

Зажим представляет собой небольшой кусок алюминия, в верхней части которого просверлены 4 отверстия.Он удерживается на месте стандартными гайками 10-24. Инструмент зажимается между верхней пластиной и верхним зажимом.

Регулирующие болты необходимо будет надежно зафиксировать, но не заедать. Я использовал контргайку и резьбовой соединитель для нижнего регулятора. Это было просверлено и закреплено на месте. У меня не было скалки, поэтому я вырезал небольшой гвоздь и заколотил его на месте. Верхний регулятор имел 3 стандартные гайки, установленные на резьбу, а затем припаянные на месте.

В качестве последнего шага я припаял 4 шайбы крыла к нижней пластине для закрепления на токарном станке.Он удерживается на месте стандартными t-образными гайками.

Загрунтовал и покрасил в черный цвет

Что такое токарный станок по металлу? (с иллюстрациями)

Когда металлы, такие как сталь, латунь, железо и т. Д., Необходимо обработать, надрезать или вырезать, процесс выполняется на токарном станке по металлу. Существуют различные типы токарных станков по металлу для различных целей и допусков, но наиболее распространенный токарный станок по металлу - это большая, сверхпрочная часть оборудования, состоящая из ряда компонентов, включая: 1) переднюю бабку, 2) станину, 3) подачу и ходовые винты, 4) каретка, 5) поперечный суппорт, 6) составная опора, 7) резцедержатель и 8) задняя бабка.Каждая из этих частей обеспечивает жизненно важную функцию в работе токарного станка по металлу.

Проще говоря, кусок металла, обычно называемый прикладом, вставляется в шпиндель токарного станка, и шпиндель, окруженный передней бабкой, вращается с заданной скоростью.Предварительно выбранные режущие коронки из твердого сплава или другого закаленного материала жестко удерживаются на месте стойкой для инструментов. Биты, расположенные и управляемые механизмом каретки, автоматически устанавливаются напротив вращающегося материала, чтобы начать резку. Вращающийся приклад подвешен внутри станины и может перемещаться вперед и назад подающим винтом и ходовым винтом, когда обрабатывающие долота входят в зацепление, расцепляются и перемещаются поперечным суппортом и составной опорой.

С появлением пластмасс и сплавов токарный станок по металлу должен быть гораздо более универсальным, чем он был в начале 19 века.Генри Модсли обычно считают изобретателем современного токарного станка по металлу.

Сегодня существует множество типов и вариаций токарных станков по металлу, каждый из которых предназначен для определенной функции и / или допуска. Некоторые из наиболее распространенных типов токарных станков: центральный токарный станок, который является самым простым из токарных станков, а также самым большим; настольный токарный станок, который обычно достаточно мал, чтобы его можно было установить на верстак; токарно-револьверный станок, который позволяет одновременно задействовать несколько долот.Другие менее универсальные токарные станки, которые используются для более специализированных операций, включают токарный станок для двигателей, токарный станок для инструментального цеха, токарный станок с шпилем и многошпиндельный токарный станок.

Компьютерные технологии дали токарному станку по металлу огромный диапазон универсальности, экономичности и простоты эксплуатации.Токарный станок с ЧПУ, управляемый компьютером, позволяет оператору просто программировать определенную функцию процесса обработки. Одним нажатием кнопки токарный станок с ЧПУ автоматически установит правильную скорость вращения шпинделя и задействует указанное количество обрабатывающих долот точно под нужным углом и на нужную глубину. Сегодня токарный станок с ЧПУ - это наиболее часто используемый токарный станок по металлу.

Токарные станки по дереву

и токарные станки по металлу: в чем разница?

Токарный станок - один из самых универсальных станков, используемых в обрабатывающей промышленности.Он может резать, шлифовать, сверлить, торцевать, поворачивать и деформировать заготовки. Токарные станки отличаются тем, как они удерживают заготовки. В то время как фрезерные станки подвергают неподвижную деталь воздействию вращающегося режущего инструмента, токарные станки подвергают вращающуюся деталь воздействию неподвижного режущего инструмента.

Все токарные станки используют один и тот же метод работы: заготовка закрепляется на токарном станке, после чего она вращается против неподвижного режущего инструмента. Однако токарные станки часто классифицируют как «деревянные» или «металлические». Итак, в чем разница между токарными станками по дереву и станками по металлу?

Что такое токарный станок по дереву?

Токарный станок по дереву - это токарный станок, разработанный специально для обработки дерева.Другими словами, они используются для резки, шлифования, сверления, торцевания, поворота и деформации деревянных заготовок. Они по-прежнему работают, как и все другие токарные станки, подвергая вращающуюся заготовку неподвижному режущему инструменту. Но токарные станки по дереву используются именно для обработки деревянных деталей. Они не подходят для деталей из более твердых материалов, в том числе из металла.

Токарные станки по дереву меньше и проще своих аналогов по металлу. Скорость, с которой они вращают заготовки, контролируется базовой системой шкивов.Они не обладают такой мощностью, как токарные станки по металлу, но токарные станки по дереву очень эффективны при работе с деревянными заготовками.

Что такое токарный станок по металлу?

Токарный станок по металлу, с другой стороны, представляет собой тип токарного станка, который может выполнять операции по металлообработке. Поскольку металлические заготовки тверже деревянных, токарные станки по металлу чрезвычайно мощны. Они способны агрессивно манипулировать и деформировать детали из стали, железа, алюминия и других обычных металлов.

Также известный как токарный станок по металлу, это мощный станок, который часто используется при производстве металлических деталей. Токарные станки по металлу используются вместе с закаленным режущим инструментом, который закреплен на вращающейся монтажной поверхности. Металлическая заготовка размещается на токарном станке, после чего закаленный режущий инструмент прижимается к ней.

Важно отметить, что токарные станки по металлу все еще можно использовать с деревянными заготовками. Токарные станки по дереву поддерживают только деревянные заготовки, а токарные станки по металлу поддерживают как деревянные, так и металлические заготовки.

В заключение


Разница между токарными станками по дереву и токарными станками по металлу заключается в том, что первые предназначены для обработки деревянных деталей, а вторые - как для металлических, так и для деревянных деталей. Помимо соответствующих областей применения, токарные станки по дереву меньше и проще токарных станков по металлу. Из-за этого они, как правило, дешевле.

Нет тегов для этого сообщения.

проектов токарных станков по металлу, которые продаются как горячие пирожки

Самодельные вещи на заказ - отличные подарки и могут стать началом фантастической побочной суеты, если вы изобретательны.Предлагаемые ниже проекты токарных станков по металлу являются прекрасным примером того, как вы можете легко заработать на своем хобби.

Независимо от того, являетесь ли вы опытным или начинающим машинистом, использование ваших навыков может помочь оплачивать ваши инструменты и оборудование, обеспечивая вам при этом интересный источник дохода.

Если вам посчастливилось иметь токарный станок, возможно, вы уже ознакомились с моим списком из 25 интересных проектов токарных станков по дереву, которые хорошо продаются. Металлические проекты, представленные ниже, являются отличным дополнением к списку.

Помните, что вам не нужно быть экспертом во всем, чтобы создать отличный ремесленный бизнес, совершенствование одного или двух предметов упростит управление запасами и позволит вам по-настоящему отточить свои навыки.

Этот пост содержит партнерские ссылки. Пожалуйста, прочтите мое раскрытие информации для получения дополнительной информации.

СВЯЗАННЫЕ ЗАПИСИ

11 самых прибыльных бизнес-идей Cricut на 2021 год

10 деревянных проектов ручной работы, которые продают

Что такое токарный станок по металлу?

Хотя я уже упоминал о некоторых проектах по токарной обработке дерева, которые можно выполнить на токарном станке, для обработки металла вам понадобится специальный токарный станок по металлу, который немного отличается.

Токарные станки по металлу великолепны, потому что вы действительно можете использовать их для изготовления других инструментов. Вы встретите два вида токарных станков по металлу:

Ручные токарные станки - На этом классическом токарном станке вы выполняете формовку, строгание или шлифование вручную. Это более дешевый вариант, если вы только начинаете и можете создавать с ними массу классных проектов.

Токарные станки с ЧПУ - В эти современные токарные станки можно загружать файлы САПР для создания шаблонов и обширных проектов.Если вы хотите воплотить в жизнь проекты по обработке металла и дерева, станок с ЧПУ может стать хорошей инвестицией.

Вы можете бесплатно найти тонны чертежей в Интернете.

Вот 40 проектов с ЧПУ, которые действительно хорошо продаются на Etsy.

Где продать свои проекты токарных станков по металлу

Etsy

Место номер 1 для продажи ваших изделий ручной работы - это Etsy. Etsy - это не только рай для мастеров ручной работы, но и недорогой доступ к мировой аудитории.

Если у вас нет опыта продаж на Etsy, обязательно ознакомьтесь с моим пошаговым руководством по успешному запуску магазина Etsy.

Вы можете открыть свой собственный магазин Etsy за считанные минуты без каких-либо предварительных затрат.

Etsy взимает 20 центов за объявление, которое вы добавляете в свой магазин, плюс 5% комиссии за транзакцию, когда вы что-то продаете, но открываете свой магазин по этой ссылке, и вы получите 40 бесплатных объявлений для начала.

Еще одна вещь, которую следует учитывать при продаже ваших проектов на Etsy, - это стоимость доставки.Очевидно, что металлические предметы могут быть тяжелыми, поэтому вы должны учитывать это в своих ценах.

Вы можете ограничить количество покупателей в вашей стране, чтобы избежать грабительских почтовых сборов.

Продажа ваших проектов токарных станков на местном рынке

В зависимости от того, где вы живете, вам также может повезти продавать свои изделия из металла на торговой площадке Facebook или на местных ярмарках ремесел.

Присоединяйтесь к местным группам Facebook, которые позволяют продвигать свой бизнес и рекламировать свои идеи подарков для местной аудитории.Это здорово, потому что вам не нужно беспокоиться о логистике доставки.

Если вы действительно серьезно относитесь к созданию бизнеса по продаже токарных станков по металлу, вы также можете подумать о создании страниц в Facebook и Instagram и продвижении на них. Добавляйте фотографии своих новых проектов и любых работ, которые вы делаете.

Людям нравится рассматривать различные варианты перед покупкой, поэтому постарайтесь составить портфолио своих работ, даже если вы ничего не продали.

Чтобы пойти еще дальше, создайте свой собственный веб-сайт, который будет продавать (Shopify - хороший вариант для этого).

15 проектов токарных станков по металлу, которые продаются на Etsy

Фото: www.etsy.com

Нет ничего проще, чем этот простой проект токарного станка для начинающих.

Хотя вы можете начать с простых обручальных колец, этот проект можно расширить с помощью причудливых дизайнов и инкрустаций (я видел оленьи рога и дерево).

Кольца могут быть изготовлены из любого металла, в том числе из более мягкого, что делает их отличным проектом для мастеринга.

Прибыль от обручальных колец огромна. Они продаются на Etsy по цене от 300 долларов и могут быть действительно прибыльным бизнесом даже для новичка.

Щелкните, чтобы увидеть элемент

Фото: www.etsy.com

Металлические подсвечники - еще одна отличная идея, так как вы можете делать их самых разных форм и размеров.

Выкройки и рисунки помогут вам составить портфолио из различных вариантов.

Узкие простые подсвечники - отличные стартовые проекты, которые помогут вам потренироваться в сверлении отверстия, которое затем можно использовать для других металлических проектов в будущем.

Продолжить чтение

Фото: www.etsy.com

После того, как вы освоите растачивание на токарном станке, можно переходить к чашкам. Очень популярны персонализированные детские чашки, которые вы можете создать так, как вам нравится.

Подарочные наборы из металлических стаканчиков - еще одна фантастическая идея.

Продолжить чтение

Фото: www.etsy.com

Пули

Replica популярны для косплея и украшений (например, кольца для ключей и т. Д.).

Хорошая вещь в репликах пуль состоит в том, что их можно сделать из металлических обрезков.

Продолжить чтение

Фото: www.etsy.com

Подобно чашкам, кубки - это действительно хороший подарок ручной работы на крещение и свадьбу.

Вы можете персонализировать их или создать другой дизайн.

Продолжить чтение

Фото: www.etsy.com

Это сложный проект для вашего токарного станка, но он стоит по высокой цене и очень хорошо продается, особенно в праздничные дни.

Продолжить чтение

Фото: www.etsy.com

Это еще один отличный проект токарного станка по металлу, который хорошо продается на Etsy и подходит для начинающих. Вы можете предложить персонализацию для увеличения продаж.

Такие персонализированные предметы становятся действительно популярными подарками для женихов.

Продолжить чтение

Фото: www.etsy.com

Волчок - прекрасный подарок, он может быть предложен в различных металлах и цветах.

Рекламируйте его как игрушку для снятия стресса или спиннер в ваших списках, чтобы получить наилучшие результаты поиска.

Продолжить чтение

Фото: www.etsy.com

Браслет или браслет - еще один действительно хороший проект токарного станка по металлу, который хорошо продается на Etsy.

Тот, что на фото, на самом деле представляет собой секретную фляжку, чтобы вы могли потихоньку потягивать свой любимый напиток.

Продолжить чтение

Фото: www.etsy.com

Традиционные свистки - еще один хороший вариант для токарного станка.

Хороший поворот - превратить свисток в кулон-ожерелье, как на этой картинке-бестселлере.

Продолжить чтение

Фото: www.etsy.com

Металлические вазы различных размеров и форм - еще один очень простой проект, который вы можете изготовить и продать в Интернете.

Опять же, предложение настроек, таких как имена и даты, может помочь увеличить ваши продажи.

Продолжить чтение

Фото: www.etsy.com

Ручки - отличные подарки, а ручная работа с индивидуальным дизайном - это то, что будет цениться долгие годы.

Хотя изготовление ручек требует немного дополнительных усилий из-за отделения для чернил, которое вам нужно выяснить, это может быть очень прибыльным делом для изготовления и продажи в Интернете.

Продолжить чтение

Фото: www.etsy.com

Металлические соломинки в моде, и их удивительно легко сделать на токарном станке по металлу или дереву для полировки и конструирования.

Я нашел на YouTube очень простой (4-х минутный) учебник, который может вам пригодиться.

Предлагать персонализированные слоганы - это лучший вариант для Etsy, а также не забывайте продавать соломинки в наборах.

Продолжить чтение

Фото: www.etsy.com

Да! Вы действительно можете сделать световой меч на токарном станке по металлу. Это ОГРОМНЫЕ продавцы на Etsy, и они могут создать собственный бизнес.

Если вам нужна информация по изготовлению световых мечей, на YouTube есть множество руководств, подобных этому.

Продолжить чтение

Фото: www.instructables.com

Хорошо, так что это, безусловно, продвинутый проект, который вы можете выполнить на своем токарном станке по металлу, но кто знает, он может даже привести к тому, что вы начнете свой собственный бизнес по производству сахарной ваты.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
