Толщина пустотной плиты перекрытия: Размеры пустотных плит — Размеры Инфо

Автор

Содержание

Какая должна быть ширина железобетонной плиты перекрытия?

На рынке нам предложили железобетонные плиты, но все они разной толщины.

По форме поперечного сечения плиты перекрытия есть трех видов:

  • ребристые;

  • пустотные, которые в свою очередь бывают с круглыми, овальными и вертикальными пустотами;

  • сплошные.

Можно предположить, что вам предложили пустотные плиты — именно они имеют разную толщину в зависимости от длины плиты. Толщина этих плит от 22 до 30см — с увеличением длины изделия толщина панелей возрастает.

Согласно ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений» в таблице №1 приведены стандартные размеры ширины таких плит в мм: 1000, 1200, 1500, 1800, 2400, 3000, 3600. Я, правда за свою практику не видел многопустоток шире 1.8м.

По поводу разной толщины плит переживать не стоит -плиты одной длины имеют одинаковую толщину.

Если помещения (комнаты) у вас разной длины и толщина перекрытия над ними получится разной, то выровнять перепад можно подбирая разую толщину утеплителя и стяжки индивидуально для каждой комнаты.

Какая ширина железобетонной плиты для перекрытий верная?

Плиты формуются разной ширины для того, чтобы можно было подобрать для конкретного помещения плиты разной ширины с таким расчетом, чтобы не было зазоров между ними.

К примеру, если вам нужно перекрыть комнату шириной 3.2м, то вариант подбора будет таким: 1м + 1м + 1.2м, а для комнаты шириной 4.2м понадобятся плиты шириной 1.5м + 1.5м + 1.2м.

Иногда бывают такие ситуации, что не возможно из этих вариантов ширины плит перекрыть без зазоров помещение, например 2.65м (1.5м + 1м = 2.5м). В таком случае приходится устраивать монолитный армированный участок (0.15м).

Как показывает практика, монолитные участки обходятся заказчику в 3 раза дороже сборного перекрытия. Поэтому экономнее купить плиту бОльшей ширины, а перед монтажом отрезать ее вдоль (по каналу) болгаркой или отбить кувалдой и ломиком (это совсем не сложно).

Для приведенного выше примера нужно заказать плиту шириной 1.8м и отрезать 15см — как раз по крайнему каналу.

ГОСТ плиты перекрытия многопустотные, производство, вес

Плиты перекрытия – это строительный материал, полученный из железобетона, который используют при возведении этажей. Благодаря своей универсальности представленные изделия стали активно применяться при строительстве многоэтажек и коттеджей. Монтаж каждой плиты перекрытия осуществляется отдельно друг от друга, но в результате удается получить монолитное железобетонное перекрытие.

Описание

В области современного строительства возникают и другие виды перекрытия, которые можно использовать вместо плит, но, тем не менее, самыми востребованными по-прежнему остаются плиты перекрытия серии 1.141 1.

Причина такой востребонности состоит в том, что изделия обладают большим количеством положительных свойств:

  • доступная стоимость;
  • высокие показатели прочности;
  • простота монтажа;
  • отличные показатели тепло- и звукоизоляции.

Как выглядят плита перекрытия пк 15, можно увидеть и узнать из данной статьи.

На видео -многопустотные плиты перекрытия, гост:

Что из себя представляют ребристые плиты перекрытия указано в статье.

Плиты перекрытия серии 1.141 1 обладают такими характеристиками, как ширина, длина и нагрузки. Стандартной нагрузкой для изделия считается 800 кг/м2.

Многопустотные сборные изделия получают по ГОСТу 9561-91. Их конструкция предусматривает наличие многопустотных сборных плит, толщина которых 220 мм. Еще имеют ударение на ригели. В результате получается монолитное жесткое перекрытие.

Служат подобные изделия для обустройства межэтажных или чердачных перекрытий при возведении домов общественного или промышленного назначения, предусматривающие стальной или монолитный каркас.

Сборные железобетонные плиты перекрытия размеры по ГОСТу указаны в данной статье.

Получают плиты перекрытия из бетона высокого качества, благодаря ему удается производить поперечную резку материала. В результате становится возможным перекрыть комнаты с криволинейной стеной или отверстием.

Стабильные показатели прочности позволяют получить одинаковый плиточный прогиб, благодаря чему нет необходимости выравнивать потолочную поверхности при монтаже.

Безопалубное формирование плиты позволяет получить отличную несущую способность. Многопустотная плита обладает отличными характеристиками:

  • прочность и шумопоглощения,
  • водонепроницаемость и морозостойкость.

Для материала, который используют в ходе изготовления плиты, характерные высокие показатели пожарной безопасности.

Плиты перекрытия пб размеры гост и другие технические данные указаны в статье.

Расчет

Вычислительные мероприятия для многопустотной плиты осуществляется для того, что определить прочность при всех возможных нагрузках, а также проведение вычислений позволяет выбрать самый подходящий тип изделия, который будет отвечать всем параметрам огнестойкости. Кроме этого, при расчете можно определить дополнительное усиление всей конструкции, в общем.

Каков расчет пустотной плиты перекрытия подробно рассказывается в данной статье.

Во время расчета многопустотных плит необходимо принимать во внимание факторы, которые могут оказывать влияние на предел прочности и огнестойкости. В ходе выполнения расчетов вычисляется не только предполагаемая нагрузка на 1 м2 , а также свойства огнестойкости, которые играют огромную роль при дальнейшей эксплуатации жилища.

В большинстве случаев расчет рассматриваемого изделия осуществляют специалисты, которые имеют необходимый допуск. В ходе полученных данных удается подобрать многопустотную плиту, которая в состоянии выдержать все нагрузки, которые будет испытывать дом. Помимо этого, все произведенные вычисления позволяют определить необходимый расход строительных материалов.

Какова толщина монолитного перекрытия частного дома, указано в описании статьи.

Размеры и вес

Что касается этих параметров, то для каждого вида изделия имеются свой вес и размеры:

  • Пустотные размеры могут достигать таких размеров 114-20з мм. Благодаря наличию цилиндрических пустот становится возможным снизить массу плиты и улучшить шумоизоляцию дома. Значение толщины дома может составлять 220 мм, но имеются плиты с толщиной 260 и 300 мм.
  • Сплошные плиты не имеют пустот, а их длина составляет до 6,6 м, ширина – 3 м, толщина – 120-160 мм.
  • Пустотелые изготовляются длиной 12 м, ширина может варьироваться от 1,5 до 2,4 м.
  • Ребристые плиты обладают П-образным сечением. Их длина составляет 8,8 м, ширина – 1,5 м, высота – 400 мм.

Что касается веса плит перекрытия, то этот параметр зависит от толщины:

  • при толщине 1,5 мм вес составит 1290-2950 кг,
  • при толщине 1,2 мм вес составит 970-220 кг,
  • при толщине 1 мм вес – 700 – 1875 кг.

Какова маркировка плит перекрытия пустотных по ГОСТу указано в статье.

Процесс изготовления

Все технологическое оснащение расположено в пролетах, которые оснащены мостовыми кранами и формовочными постами. В свою очередь, на формовочных постах имеются бетоноукладчики с бункерами, виброплощадками. Подача бетонного раствора производится с бетонных узлов посредствам бетоновозных эстакад.

На видео – производство многопустотных плит перекрытия:


Перечень финансовых затрат

Расчет УШП:

  • чертежи, размеры, проект УШП–1% от сметы, 10 000 р.;
  • вскрытие грунта– 5%, 47 000 р. ;
  • дренаж – 5%, 35000 р.;
  • геотермальный контур – 1%, 5000 р.;
  • песчаная подушка, утрамбовка – 21%, 180 000 р.;
  • прокладка водопровода и канализации – 5%, 40000 р.;
  • укладка пенопласта – 14%, 120 000 р.;
  • армирование плиты – 12%, 100 000 р.;
  • теплый пол – 5%, 51000 р.;
  • комплексные бетонные работы – 20%, 170 000 р.;
  • подготовительный этап, инструмент – 5%, 120 000 р.;
  • стоимость шведской плиты, которая включает в себя: площадь застройки, толщина шведского фундамента, стоимость материалов, доставка, аренды техники.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

  • Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
  • Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
  • Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

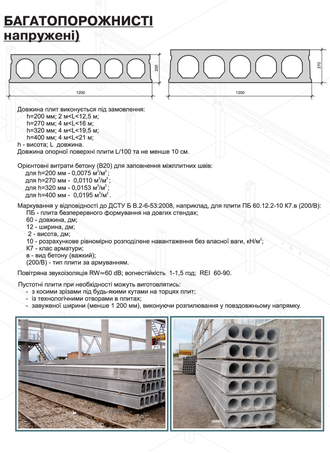

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

  • ПК – плита круглопустотная.
  • 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
  • 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
  • 8 – несущая способность, кгс/м2.
  • AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

  • Буква «Л» – означает легкий бетон.
  • Буква «С» – плотный силикатный бетон.
  • Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

  • 10 – 990 мм;
  • 12 – 1190 мм;
  • 15 – 1490 мм;
  • 24 – 2380 мм;
  • 48 – 4780 мм;
  • 60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Плотность железобетона кг м3 таблица

В строительстве наряду с обычным, даже прочным бетоном, применяются железобетонные (ЖБИ) изделия и конструкции, которые обладают повышенной прочностью. При всех достоинствах этого стройматериала большая плотность железобетона обеспечивает ему единственный недостаток – большую массу изделий. Кроме того, вес изделиям значительно прибавляет арматура внутри затвердевшего бетонного раствора. Поэтому при проектировании сооружений с использованием ЖБ необходимо принимать во внимание это их особенность, задавая более широкие критерии прочности сопутствующим конструкциям.


Состояние плотности строительных материалов в сравнении с железобетоном

Характеристики бетонов

Нормативный удельный вес железобетона прямо пропорционален его плотности, поэтому существует соответствующая классификация материала:

  1. Особо тяжелый железобетон имеет высокий удельный объемный вес ≥ 2500 кг/м³. Такая плотность задается добавлением магнетитовых, лимонитовых, баритовых и еще ряда заполнителей с высокой удельной массой. Особо тяжелые марки железобетона в индивидуальном строительстве не используются;
  2. Тяжелый бетон имеет плотность ≥ 2200 кг/м3 с заполнителем в виде щебня или гравия;
  3. Облегченный (или легкий) бетон имеет плотность ≥ 2200 кг/м3 и дополнительно армируется. Облегченными называются изделия из армированного бетона со сквозными полостями, что уменьшает среднее значение веса до 1800 кг/м3;
  4. Изделия жби из легкого (или особо легкого) бетона имеют удельный вес ≥ 500 кг/м3 изготавливаются из ячеистого, арболитового, вермикулитового, керамзитового, перлитового или полистиролбетона. Изделия и конструкции из легкого бетона разрешается усиливать армированием.

Реальная плотность бетона в изделии, усиленном арматурой, зависит от ряда факторов, в том числе и от технологии заливки. При виброуплотнении бетонной смеси конструкция становится тяжелее приблизительно на 100 кг/м3.


Уплотнение бетона погружным глубинным вибратором

Армирование бетона

Неармированный бетон имеет бо́льшую хрупкость, чем ж/б изделия, то есть, выдерживая нагрузки на сжатие, он подвержен разрушению при нагрузках на изгиб и кручение. Но изгибающие и крутящие нагрузки – это стандартные усилия, которые должны выдерживать такие бетонные конструкции, как мостовые пролеты, балки, перекрытия. Поэтому для придания этим изделиям необходимой прочности в бетон добавляют арматуру.

Армирование повышает механическую прочность в три и более раз, а закрепление этих характеристик производится применением различных схем армирования. Стандартное армирование бетонных узлов – это трехмерная металлическая сетка с ячейками 100-150 мм, в которой стержни сетки перевязываются мягкой вязальной проволокой меньшего диаметра, чтобы при расчете прочности конструкции можно было не учитывать ее влияние на конечный результат.

Плотность железобетона

Для расчета плотности в кг на один кубический метр берется пропорциональное соотношение составных компонентов минус присутствие воды. Примерную плотность видно в таблице ниже:

Марка бетонаM 200M 250M 300M 350M 400
Плотность, кг на 1 м3 железобетона2380-24002385-24052410-24202415-24252425-2435


Расход арматуры в кубе бетона
Чтобы более точно определить вес 1 м3 изделия из железобетона, нужно учитывать схему и плотность армирования.

Характеристики конструкционных стройматериалов
Усредненные показателиАлюминиевый профильМеталлический стальной профильЖелезобетонПВХ профиль
Плотность2700700040001300
Прочность на растяжение в Мпа, можно перевести в кг/м3 в соотношении 1: 10001803501060
Коэффициент прочности152040022


Конструкции из железобетона
Для конструкций разного функционального назначения применяется арматура разного диаметра и разные схемы укладки. Примерную плотность железобетонных элементов можно взять из таблицы:

Тип конструкцииØ, ммЯчейка, смДлина арматуры в 1 м3 ж/б, смПлотность металла, кг/м3Вес, кг
Отмостки, дорожки из бетона82016078506,35
Опорные балки, плиты, фундаменты12-161816014,25-25,3
Консольные балки и плиты перекрытий16-181349077,25-97,9
Колонны и несущие стены14-181349059,25-97,85
Как рассчитать вес куба железобетона

Если количество арматуры и плотность известны, рассчитать массу 1 м3 ж/б изделия просто – это разница между общим объемом и объемом арматуры, умноженная на удельную массу всех стройматериалов.


Сводная таблица характеристик железобетона

https://youtu.be/09UbfPC6Qgo
Реальный пример:

Ленточное бетонное основание на бетоне M 300, армированное прутьями Ø 16 мм. Объем арматуры: ∏ х r2 – L, или 3,14 — (0,008) х 2 х 16 = 0,003 м3. Оставшиеся 0,997 м3 объема — бетон. В этом случае вес арматуры будет равен 0,003 х 7850 = 23,6 кг, масса бетона равна 0,997 х 2400 = 2392,8 кг. После сложения получается результат, равный 23,6 + 2392,8 = 2416 кг/м3. Обычно показатели переводят в тонны, поэтому плотность ж/б изделия будет равна 2,416 т/м3.

В реальных расчетах применяются коэффициенты плотности ж/б материала, которые зависят от заполнителей:

  1. Керамзитовый заполнитель может иметь вес 1-м м3 в пределах 0,8-1,0 т при добавлении перлита;
  2. 0,8-1,2 т при добавлении песка кварцевого;
  3. 0,8-1,5 т при добавлении керамзитовой пыли;
  4. Вес туфа — 1,2-1,6 т для одного кубометра;
  5. Вес пеносиликата — 0,3-1,0 тонны в кубометре;
  6. Масса шунгизита — 0,1-1,4 тонны в кубометре;
  7. Масса пемзы — 0,8 дo 1,6 т/м3.


Расчет плотности бетона в компьютерной программе
При сносе или при разборке сооружения с целью повторного использования узлов также необходимо оперировать удельной массой ЖБИ, чтобы знать, какие объемы материалов нужно будет убирать. Так как такие операции довольно сложные технически, их проводят специалисты с выездом на место сноса для оценки объемов работы. Примерные расчеты можно сделать своими силами, зная общие характеристики объекта и строительных материалов, из которых он построен.

Объемная масса ж/б при разборке принимается равной 2500 кг/м3, и это значение нужно умножить на результаты реальных замеров объекта. Это и будет объем строительного мусора, который необходимо убрать со стройплощадки.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

  • ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
  • ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
  • НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
  • НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

  1. В металлическую опалубку укладывают арматуру.
  2. Производят бетонирование металлической формы.
  3. Для удаления пузырьков воздуха производят вибрацию всей формы.
  4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
  5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

  1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
  2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
  3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
  4. Производят сушку изделий.
  5. По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Критерий ПК ПБ
Несущая способность, кгс/м2 Стандартная – 800 Более широкий диапазон – от 300 до 1600.
Максимальная длина, м 7,2 12
Марка бетона М200-М400 М400-М500
Использование предварительно напряженной арматуры При длине от 4,2 м. Для всех конструкций вне зависимости от длины.
Вес пустотной плиты перекрытия Более легкие – на 4-6% легче, чем ПБ. Тяжелее ПК.
Качество поверхности Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ. Минимальное количество дефектов, что позволяет экономить на отделочных работах.
Способы опирания Выпускаются в нескольких видах:
  • ПК – опирание на 2 стороны;
  • ПКТ – опирание на 3 стороны;
  • ПКК – опирание на 4 стороны.
Могут опираться только на 2 стороны.
Прочие важные особенности
  • Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия).
  • Наличие монтажных петель облегчает транспортировку и монтаж.
  • Идеальные геометрические размеры с минимальными допусками.
  • Большой выбор типоразмеров с шагом 100 мм.
  • Возможность резки торцевой части под любым углом.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов.

Сравнение пустотных плит ПК и ПБ

Особенности изготовления

Железобетон образуется в процессе усиления обычного бетона при помощи армирования, которое подразумевает применение каркасов из стержней или проволоки. Благодаря сочетанию железа с бетоном в разных пропорциях, достигается различный уровень прочности. При этом конструктивно арматурный каркас скрыт внутри бетона, который защищает его коррозионных процессов, разрушения и пагубного влияния внешней среды. При этом армирование в значительно мере усиливает хрупкий без того бетон, благодаря чему изделия могут выдерживать значительные нагрузки на сжатие. Составляющими изделий являются следующие компоненты:

  • бетон, который дифференцируется на силикатный, тяжелый и легкий;
  • стальной каркас.

В свою очередь арматура может представлять собой рабочий каркас, который располагается снизу и служит для усиления ЖБИ при работе на изгиб, а также монтажные конструкции, необходимые для фиксации стержней и формирования объема.

В качестве бетонного материала используются различные смеси с мелкозернистым наполнителем из кварцевого песка, а также крупнозернистого — известняка и щебня. При этом вид заполнителя сказывается не только на структуре бетона, но и участвует в формировании прочностных характеристик.

Нюансы монтажа пустотных плит перекрытия

Стандартная средняя величина опорной поверхности – 100-120 мм. Но конкретная величина опирания зависит от того, на что опирают конструкцию:

  • На железобетон – 70 мм, максимум – 160 мм.
  • На кирпичную стену: минимум – 80 мм, максимум – 160 мм.
  • На газо- и пенобетон: минимум – 100-120 мм, оптимально – 150 мм.
  • На стальные конструкции – 70 мм.

Обратите внимание: это лишь ориентировочные значения – конкретная величина опирания выбирается в зависимости от проведенных расчетов.

Советуем изучить подробнее: «Самое важное о газобетоне: отличия от пенобетона, секреты распила и расчет объема».

Нельзя увеличивать величину опирания до 20 и более сантиметров. В таком случае конструкция будет работать не как плита, а как защемленная балка, из-за чего нагрузки распределяются уже иначе, нежели было принято при расчетах.

Для монтажа используют кран с грузоподъемностью, которая с небольшим запасом покрывает вес плиты. Как правило, тип крана, пути его передвижения по строительной площадке и точки, с которых будет осуществляться монтаж, указывают на строительном генеральном плане.

Кран для монтажа плит перекрытия

Общая технология укладки плит перекрытия:

  1. Очищение поверхности, куда будет уложена конструкция, от мусора.
  2. Укладка на место контакта плиты с основанием арматурного прута – он поможет предотвратить выдавливание цементного раствора и строго контролировать вертикальность монтажа конструкций.
  3. «Расстилание» цементной смеси – еще называется растворной «постелью». Ее толщина составляет 2 см, и она необходима для надежного сцепления плиты со стенами.

Подготовка растворной «постели» для плиты

Узел опирания пустотной плиты на стену

Очень важно следующее – нельзя перекрывать одной плитой сразу 3 стены. В таком случае в ней возникают напряжения, которые не предусмотрены схемой армирования. В результате конструкция может просто треснуть. Если же по-другому уложить плиту не получается, тогда сверху в месте опирания на среднюю перегородку в конструкции делают пропил болгаркой.

Принципы опирания плит перекрытия

Действительно ли нужно ли заделывать пустоты

При строительстве коттеджей и других малоэтажных зданий в теплый период года заделывать пустоты необязательно. Можно их либо оставить, либо заполнить монтажной пеной.

В остальных случаях пустоты рекомендуют заделывать на глубину опирания по двум причинам:

  • Участок защемления плиты испытывает значительные нагрузки и может быть разрушен.
  • Попадание внутрь пустот воды в зимний период, если на это время было приостановлено строительство, может спровоцировать появление трещин, поскольку лед по объему больше воды.

Если дом был оставлен на зиму без кровли и вам известно, что внутрь плит попала вода, в них нужно высверлить отверстие, сквозь которое вода сможет вытечь наружу. Иначе замерзшая вода просто разорвет плиту изнутри.

В случае необходимости организации временной кровли советуем изучить подробнее: «Гидроизоляционная мембрана FAKRO: ее функции, сфера применения, разновидности и технология монтажа».

Для заделки пустот на глубину опирания используют кладочный раствор на отсеве или крупном песке. Отверстия под монтажные петли можно заделать любым строительным раствором.

Обратите внимание: в среднем глубина заделывания пустот составляет 12-15 см.

Историческая справка и перспективность

Впервые бетонные плиты решились использовать вместо дорожного полотна еще в начале минувшего столетия, а именно в 1909 году в США в городе Детройт. Эксперимент преследовал цель сравнить свойства и долговечность асфальтового покрытия с бетонной плитой. В результате проведенного анализа было выявлено, что асфальт изнашивается в течение 10 лет, в то время как бетонные плиты способны прослужить в четыре раза дольше до 40 лет без критических разрушений и деформаций. Вместе с тем асфальт должен подвергаться ремонтным работа каждые три-четыре года и в течение длительного промежутка времени, несмотря на дороговизну ЖБИ в виде плит, их практическое применение экономически является выгодным и оправданным.

Сборное железобетонное перекрытие из пустотных плит: нюансы выбора и монтажа


При строительстве дома перед любым застройщиком возникает вопрос выбора междуэтажного перекрытия. Наиболее распространены три типа перекрытий – деревянное, монолитное железобетонное и сборное железобетонное, смонтированное из плоских пустотных плит. Именно об этом виде перекрытия, как наиболее популярном и практичном для малоэтажного строительства, пойдёт речь в этом материале. Из этой про межэтажные перекрытия в частном доме вы узнаете:

  • Чем отличаются плиты перекрытий многопустотные (ПК) от плит перекрытий, изготовленных методом безопалубочного формования (ПБ).
  • Как правильно укладывать перекрытия.
  • Как избежать ошибок при монтаже.
  • Как складировать плиты перекрытия.

Как выбрать пустотную плиту перекрытия

При первом взгляде на пустотные перекрытия может показаться, что они отличаются между собой только по длине, толщине и ширине. Но технические характеристики пустотных плит перекрытия гораздо шире и подробно расписываются в ГОСТ 9561-91.

Пустотные межэтажные плиты отличаются между собой по способу армирования. Причём, армирование (в зависимости от типа плит) может быть выполнено с использованием предварительно напряжённой арматуры или без напрягаемой арматуры. Чаще используются перекрытия с предварительно напряжённой рабочей арматурой.

Выбирая плиты перекрытия, следует обратить внимание на такой важный момент, как допустимое количество сторон, на которые можно их опереть. . Обычно опирать можно только на две короткие стороны, но некоторые виды плит допускают опирания на три и на четыре стороны.

  • ПБ. Предусматривает опирание по двум сторонам;
  • 1ПК. Толщина – 220 мм. Диаметр круглых пустот – 159 мм. Допускает опирание только на две стороны;
  • 1ПКТ. Имея аналогичные размеры, допускает опирание на три стороны;
  • 1ПКК. Можно опирать на четыре стороны.

Также плиты перекрытия различаются между собой по способу изготовления. Часто возникает спор, что предпочесть –  ПК или ПБ.

ПК (толщиной от 160 до 260 мм и типовой несущей способностью в 800 кг/кв.м.) отливают в опалубке. Панели марки ПБ (толщиной от 160 мм до 330 мм и типовой несущей способностью от 800 кг/кв.м) изготавливаются методом безопалубочного непрерывного литья (это позволяет получить более гладкую и ровную поверхность, чем у панелей ПК). ПБ ещё называют экструдерными.

ПБ, за счёт предварительного напряжения сжатой и растянутых зон (преднапряжение арматуры делается при любой длине плиты), меньше подвержены растрескиванию, чем ПК. ПК при длине до 4.2 метров могут выпускаться без преднапряжённой арматуры и имеют больший свободный прогиб, чем ПБ.

По желанию заказчика, ПБ можно нарезать под индивидуальные заданные размеры (от 1.8 до 9 метров и т.д.). Их также можно резать вдоль и на отдельные продольные элементы, а также делать косой рез под углом в 30-90 градусов, без потери её несущей способности. Это значительно упрощает раскладку таких плит перекрытия на строительном объекте и предоставляет большую свободу проектировщику, т.к. размеры коробки здания и несущих стен не привязаны к стандартным размерам ПК.

При выборе межэтажных плит ПК (длиной более 4.2 метра) важно запомнить такую особенность – они являются преднапряженными со специальными упорами на концах плиты. Если срезать торец у ПК, то упор (отрезанный вместе с концом ПК и вертикальной арматурой) не будет работать. Соответственно – рабочая арматура станет цепляться за бетон только своей боковой поверхностью. Это значительно уменьшит несущую способность плиты.

Несмотря на более качественную гладкую поверхность, хорошую геометрию, меньший вес и высокую несущую способность, при выборе ПБ следует учесть такой момент. Пустотные отверстия в  ПК (в зависимости от ширины плиты, диаметром от 114 до 203 мм) позволяют без труда пробить в ней отверстие под канализационный стояк, диаметром в 100 мм. В то время как размер пустотного отверстия в ПБ  –  60 мм. Поэтому, для пробития сквозного отверстия в панели марки ПБ (чтобы не повредить арматуру), следует заранее уточнить у завода-изготовителя, как это лучше сделать.

Плиты перекрытия для частного дома: особенности монтажа

У ПБ (в отличие от ПК) отсутствуют монтажные петли (либо приходится доплачивать за их установку), что может усложнить их погрузку, выгрузку и монтаж.

Не рекомендуется использовать «народный» метод установки ПБ, когда крепёжные крюки цепляются за торец пустотного отверстия. В этом случае велика вероятность, что крюк вырвет из отверстия из-за разрушения торца плиты, либо крюк просто соскользнёт. Это приведёт к падению плиты. Также на свой страх и риск можно применить метод, при котором в пустотные отверстия ПБ вставляется лом (по два лома на одну сторону плиты) и за них цепляются крюки.

Также при монтаже плит перекрытия необходимо соблюдать расчётные величины минимальной глубины опирания плиты. Для ориентира можно использовать следующие цифры:

  • кирпичная стена, минимальная глубина опирания составляет 8 см, максимальная глубина опирания – 16 см;
  • железобетон – 7 см, максимальная глубина опирания – 12 см;
  • газо- и пенобетонные блоки – минимум 10-12 см, оптимальная глубина опирания – 15 см;
  • стальные конструкции – 7 см.

Не рекомендуется опирать плиту перекрытия более чем на 20 см, т.к. при увеличении глубины опирания она начинает «работать», как защемлённая балка. При укладке панелей перекрытия на стены, построенные их газо- и пенобетонных блоков, необходимо устройство армированного железобетонного армопояса, о чём подробно рассказывается в статье: «Делаем армопояс в доме из газобетона».  Прочитайте также нашу статью, которая подробно рассказывает, какие балки лучше использовать в частном строительстве. Желаем успешно применять полученные знания на своих стройках!

Перед началом монтажа плит рекомендуется заделать торцы пустотных отверстий. Пустоты заделываются, чтобы вода не попала  внутрь панели. Также это увеличивает прочность у торцов плит (это в большей степени относится к ПК, чем к ПБ) в случае опирания на них несущих перегородок. Пустоты можно заделать, если вставить в них половинку кирпича и «закидать» промежуток слоем бетона. Обычно пустоты заделываются на глубину не менее 12-15 см.

В случае, если вода всё же попала внутрь плит, её необходимо удалить. Для этого в панели, в «пустотке», снизу высверливается отверстие, через которое вода может вытечь наружу. Это особенно важно сделать, если перекрытия уже уложены, а дом ушёл в зиму без кровли. Вода в мороз может замёрзнуть внутри пустотного отверстия (т.к. вытечь ей некуда) и разорвать плиту.

Перед укладкой плит перекрытия необходимо выбрать автокран необходимой грузоподъёмности. Важно учесть доступность подъездных путей, максимально возможный вылет стрелы у автокрана и допустимую массу груза. А также просчитать возможность укладывать панели перекрытия не с одной точки, а с двух сторон дома.

Поверхность, на которую укладывается плита перекрытия, должна быть ровной, очищенной от мусора. Перед укладкой панели «расстилается» цементная смесь, т.н. растворная «постель», толщиной 2 см. Это обеспечит ее надёжное сцепление со стенами или армопоясом. Также перед монтажом панелей и до нанесения раствора на стену можно уложить арматурный прут диаметром 10-12 мм.

Подобный метод позволит строго контролировать вертикальность смешения всех плит при их укладке (т.к. ниже стержня панель уже не опустится). Стержень не даст ей полностью выдавить из-под себя цементный раствор и лечь «на сухую». Не допускается ставить плиты «ступеньками». В зависимости от длины плит, расхождение торцов не должно превышать 8-12 мм.

Серьёзной ошибкой при укладке является перекрытие одной плитой сразу двух пролётов, т.е. она опирается на три стены. Из-за этого в ней возникают непредусмотренные схемой армирования нагрузки, и при определённых, неблагоприятных обстоятельствах, она может треснуть.

Если же подобной раскладки избежать не удаётся, для снятия напряжения, по верхней поверхности панелей, точно над средней перегородкой (стеной) делается пропил болгаркой.

После монтажа плит осуществляется их анкеровка и заливка рустов (щелей, оставшихся после стыкования панелей друг с другом) цементом.

У ПК анкер цепляется за монтажную проушину, после чего пустота также заделывается цементом. Это позволит избежать попадания в неё воды и строительного мусора.

Ещё один момент, на котором следует заострить внимание – как перекрыть лестничный пролёт между плитами перекрытия, если их не на что опереть. В этом случае параллельно плитам можно пустить два швеллера, а один поставить поперёк, по краю проёма, связать арматурный каркас в виде сетки с ячейкой 20 см и диаметром прутка 8 мм и т. д. Поставить опалубку и залить монолитный участок. Привязывать швеллер к плитам перекрытия не надо. В этом случае они опираются на две короткие стороны и не подвергаются нагрузкам от узла опирания лестничного пролёта.

Как правильно складировать плиты перекрытия на участке

В идеале, если панели привезли на участок, их сразу нужно монтировать. Если по каким-либо причинам это сделать невозможно, возникает вопрос: как их правильно складировать.

Для складирования плит необходимо заранее подготовить твёрдую и ровную площадку. Нельзя класть их просто на землю. В этом случае нижняя плита может опереться на грунт, и, из-за неравномерной нагрузки, под весом верхних плит она переломится.

Изделия должны укладываться штабелем не более 8-10 шт. Причём под нижний ряд ставятся прокладки (из бруса 200х200 мм и т.п.), а все последующие ряды ставятся через прокладки – доску-дюймовку толщиной 25 мм. Прокладки должны располагаться не далее, чем в 30-45 см от торцов плит, и выставляться они должны строго по вертикали друг над другом. Это обеспечит равномерное перераспределение нагрузки.

Источник: forumhouse.ru

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings. DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings. CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

NiCore ™ Plank — Толщина выпуклости и вершины

Для сборных предварительно напряженных пустотных плит обычно наблюдается выпуклость (т.е.например: отклонение вверх), и доски NiCore ™ от Nitterhouse Concrete Products, Inc. (NCP) ничем не отличаются. Периодически мы сталкиваемся со строительными спецификациями, в которых говорится, что многопустотные плиты должны изгибаться для преодоления прогиба под действием собственного веса, но такие спецификации не могут быть дальше от реальности. Это, несомненно, переход от практики строительства монолитных плит и балок к изгибу центрирования (то есть опалубке), чтобы преодолеть собственный вес системы и в результате получить по существу «плоский» пол.Хотя желательность этого очевидна как для проектировщиков, так и для подрядчиков, при этом не учитывается тот факт, что сборные железобетонные, предварительно напряженные многопустотные плиты, массивные плиты, балки и двойные тройники отливаются в длиннопрофильные, плоские формы, а только получает свой изгиб. от приложенного извне натяжения предварительно напряженных прядей. Выбор количества эксцентрично расположенных предварительно напряженных прядей зависит от приложенных нагрузок, которые должен выдерживать элемент, величина которых почти всегда превышает прогиб отдельного элемента под его собственным весом.Доска NiCore ™ с высокими эксплуатационными характеристиками является результатом тщательно спланированного танца минимизации веса (экономия материала), максимального увеличения пролета (архитектурная открытость), удовлетворения требований к нагрузке (структурная целостность), контроля прогибов (удобство обслуживания) и обеспечения огнестойкости (безопасность жизни) ). Камбер является естественным следствием максимально эффективного выполнения всех этих требований, и его не следует рассматривать как необходимое зло, с которым нужно мириться. Многие конкурирующие системы для приподнятых полов и крыш испытывают прямо противоположную ситуацию прогибов, которые приводят к получению более толстых плит, чем ожидалось, и возможному скоплению воды во время сильного дождя.

Это краткое описание изгиба служит трамплином для рассмотрения толщины бетонного покрытия. В то время как в помещениях с небольшим пешеходным движением, таких как квартиры и отели, принято просто использовать местные неструктурные материалы, такие как Gyp-Crete® или ARDEX K 500 ™, чтобы обеспечить гладкую основу для отделки пола и достаточно ровный пол, иногда это необходимо. необходимо для проектирования системы перекрытий с использованием монолитного композитного бетонного покрытия. Это приложение более распространено в местах с интенсивным движением, таких как школы, тюрьмы, розничная торговля, производство и т. Д., И ведет себя аналогично конструкции из композитных стальных балок и плит.Планка NiCore ™ сначала спроектирована таким образом, чтобы выдерживать собственный вес и вес влажного бетонного покрытия, после чего полностью композитная секция выдерживает все накладываемые нагрузки, которые применяются позже, таким образом усиливая и без того прочную конструкционную систему, увеличивая ее жесткость на 50. % до 70%.

Это подводит нас к цели данной статьи, касающейся толщины монолитного композитного покрытия. Хотя варианты буквально бесконечны, есть два (2) варианта, которые следует учитывать при проектировании и строительстве, как показано на диаграмме ниже.Диаграмма (а), несомненно, представляет намерение большинства проектировщиков и строителей построить ровный этаж с готовой отделкой. Диаграмма (b) описывает предположение, что таблицы нагрузок имеют одинаковую толщину покрытия, часто выбираемую как 2 дюйма.

В целях обсуждения предположим, что изгиб доски NiCore ™ оценивается в L / 360, или 1 дюйм на длине 30’-0 дюймов. Если в строительной документации указано, что толщина монолитного покрытия должна составлять 2 дюйма, это будет разумным предположением, что это произойдет на концах подшипников с целью определения размеров конструкции.Но фактическая толщина покрытия в середине пролета, где прочность на изгиб и напряжения являются наиболее важными, составляет всего 2–1 дюйм = 1 дюйм после учета изгиба доски NiCore ™. Но проницательный наблюдатель может поинтересоваться, каков прогиб доски NiCore ™ под весом влажного бетонного покрытия (т. Е. 25 фунтов на квадратный фут). Поскольку 8-дюймовые доски NiCore ™ довольно прочные, прогиб верхней части составляет примерно дюйма на пролете 30,0 дюймов. Таким образом, толщина бетонного покрытия в середине пролета больше похожа на толщину 2–1 дюйма + ”= 1¼ дюйма.Очевидно, что приводит к меньшему количеству бетонного покрытия, но есть две (2) проблемы, которые следует учитывать:

  1. Композитные свойства системы были скомпрометированы, потому что общая толщина составляет 9,25 дюйма вместо 10 дюймов. Это нежелательное последствие.
  2. Уменьшенная толщина покрытия может обеспечить недостаточное покрытие для заполнителя и армирования, а также более уязвима для отслаивания и отслоения от подложки NiCore ™ Plank. Это тоже нежелательное последствие.

Если иное не указано официальным инженером (EOR), инженеры NCP обычно анализируют планку NiCore ™, используя уменьшенную толщину бетонного покрытия в результате расчетного прогиба и немедленного прогиба мокрого бетонного покрытия. Вес бетонного покрытия консервативно основан на номинальной толщине. Таким образом, в примере, приведенном выше, мы будем проектировать, предполагая, что однородная толщина бетонного покрытия составляет 1¼ дюйма, а вес — 25 фунтов на квадратный фут. При этом мы не заявляем и даже не подразумеваем целостность 1¼ ”бетонного покрытия, так как это должно быть оценено с помощью МУН.По этой причине NCP настоятельно рекомендует не «растягивать до предела» опубликованные таблицы нагрузок при проектировании конструкций. Изменения в толщине покрытия и наличие отверстий MEP, которые рассекают предварительно напряженные пряди, могут поставить под угрозу фактическую несущую способность конструкции, поэтому опытные проектировщики часто ограничивают расчетные пролеты примерно до 85% от максимального опубликованного пролета, показанного в обычных таблицах нагрузок.

Другой вариант, который нельзя упускать из виду, — увеличить номинальную толщину бетонного покрытия с учетом расчетного прогиба доски NiCore ™. Чтобы продолжить предыдущий пример, строительные чертежи могут быть детализированы, чтобы показать номинальную толщину покрытия 3 дюйма вместо 2 дюймов. Изгиб доски NiCore ™ останется равным 1 дюйму, но прогиб влажного бетонного покрытия увеличится примерно до ». В подшипниках общая толщина конструкции будет 8 дюймов, но приблизительная толщина покрытия в середине пролета будет около 3–1 дюймов + »= 2,375 дюйма. Хотя это приводит к дополнительной толщине бетонного покрытия, это может обеспечить более желательное решение с точки зрения конструктивности.

Что касается смежной темы, то одной из главных особенностей NiCore ™ Plank от NCP является наша заводская практика натяжения прядей только до 60% от их предельной прочности вместо 70–75%, как это обычно бывает в предварительно напряженной промышленности. Таким образом, мы можем улучшить его характеристики, сведя к минимуму проблемы с толщиной бетонного покрытия, поскольку изгиб уменьшается примерно на дюйма при пролете 30,0 дюймов, при этом жертвуя лишь незначительной величиной предельной прочности на изгиб.

Nitterhouse Concrete Products, Inc.в Чамберсбурге, штат Пенсильвания, является семейной компанией, обслуживающей строительную отрасль с 1923 года. Позвоните нам по телефону 717-267-4505 или свяжитесь с нами через Интернет, чтобы получить информацию о более качественных изделиях из сборного железобетона и предварительно напряженных изделий для удовлетворения ваших потребностей в проектировании и строительстве.

Свяжитесь с Nitterhouse Concrete Today

Станок для производства сборных пустотных бетонных перекрытий

Пустотные железобетонные перекрытия Доски Плиты Milbank

Пустотные перекрытия Milbank (также известные как плиты или доски) представляют собой предварительно напряженные бетонные плиты с внутренними трубчатыми пустотами, которые создают эффективную и легкую доску, которая намного легче, чем другие плиты перекрытия такой же толщины или сила.Снижение веса дает такие преимущества, как более низкие транспортные расходы и экономия на стоимости требуемых материалов (бетон).

Получить цену

Пустотные полы Бетонные изделия — Сборные полы Bison

Сборные пустотелые полы из твердых пород. Превосходные звукоизоляционные качества, долговечность и присущая им огнестойкость делают наши пустотные плиты предпочтительным решением для квартир, домов престарелых, больниц и коммерческих объектов. Наши сборные пустотелые полы доступны в профилях глубиной 150, 200, 250 и 260 мм.Возможна доставка по всей стране на …

Получить цену

Экструдер для пустотных плит — Оборудование для производства сборного железобетона

Экструдер производит пустотные плиты методом экструзии (без вибрации), его можно использовать на всех обычных производственных стендах. Стандартная ширина пустотной плиты — 1200 мм, высота — 150-500 мм. Экструдер оснащен кабельным барабаном. Если вы хотите получить дополнительную информацию, свяжитесь с нами.

Получить цену

Jinan Weizhi Machinery Co., ООО — Сборные пустотные плиты …

Машина для производства пустотелых плит, Машина для производства сборных бетонных плит, Машина для производства сборных плит перекрытия, Машина для производства сборных кровельных плит, Машина для производства легких стеновых панелей, Машина для производства стеновых панелей, Машина для производства пустотелых бетонных плит, Пустотелый пол Плита машина

Узнать цену

Оборудование для производства пустотных плит из сборного железобетона

Оборудование для производства пустотных плит JWT начало производство многопустотных плит в 1999 году с использованием экструзионной системы Elematic. Пустотная плита представляет собой сборную / предварительно напряженную бетонную плиту с непрерывными пустотами, предназначенными для уменьшения веса и, следовательно, стоимости и, в качестве побочного преимущества, для использования при скрытых электрических или механических трассах.В основном используемые в качестве систем перекрытия или кровли, пустотные плиты также имеют …

Получить цену

Пустотные перекрытия — сборный бетон от Mannok

Модули пустотных полов Mannok — это бетонные плиты, отлитые машинным способом, с трубчатыми пустотами, простирающимися по всей длине каждой плиты, что создает легкую строительную единицу, экономя деньги на материалах и транспортных расходах. Вся продукция Mannok Hollowcore Flooring производится в соответствии с высочайшими стандартами качества и соответствует действующим европейским, британским и ирландским стандартам.Дизайн агрегатов выполнен в …

Получить цену

Пустотные плиты Echo Precast

Пустотные плиты перекрытия — это элементы перекрытий и стен, изготовленные из предварительно напряженного бетона с сердцевинами в продольных осях. Сердцевины значительно снижают вес элемента перекрытия по сравнению с элементами сплошного перекрытия. Панели могут изготавливаться слабо армированными или предварительно напряженными. Элементы поставляются по индивидуальному заказу, а необходимые пазы могут быть предоставлены на заводе.

Получить цену

Типы пустотных плит перекрытия — theengineeringedu

16/02/2021 Сборная цельная плита имеет округлые пустоты, проходящие по всей длине плиты, что делает плиту намного легче, чем чудовищно прочная плита перекрытия эквивалентной толщины или сила.В поперечной части многопустотных плит бетон используется именно там, где это действительно необходимо.

Получить цену

Машина для производства предварительно напряженных бетонных пустотных плит …

11/08/2021 Машина для производства сборных железобетонных перекрытий JWT — это новое строительное оборудование, которое широко используется для формования различных полых перекрытий из предварительно напряженного бетона в полевых условиях. промышленного и гражданского строительства .::7646.T — ЗАВОД ООО. Индивидуальные производственные системы для изготовления пустотных плит из предварительно напряженного бетона.ЗАВОД ПОЛЫХ СЕРДЕЧНИКОВ.

Получить цену

Историческое развитие пустотных плит — Арнольд Ван …

29/04/2021 Сборные пустотные перекрытия интенсивно используются во многих странах. Они предлагают значительные возможности для удовлетворения новых требований в области строительства зданий будущего: конструктивная эффективность, длинные пролеты до более 20 м в сочетании с меньшей глубиной строительства, сокращение использования материалов, энергии и отходов при производстве, полуавтоматическое производство и т. Д. Проблемы для…

Узнать цену

Предварительно напряженная полая сердцевина Creagh

Мы производим большой диапазон глубин пустотных бетонных полов, от 85 мм до 500 мм (другие значения глубины могут быть изготовлены на заказ в зависимости от размера проекта). Наши полы можно использовать в жилых, коммерческих, образовательных, инфраструктурных проектах и ​​на автостоянках. Мы предлагаем конкурентоспособные цены, быструю установку и снижение рисков на стройплощадке, поэтому сборные железобетонные полы Creagh являются очевидным выбором. Пол …

Уточнить цену

Пол бетонный, изготовление пустотных железобетонных перекрытий…

Машина для производства бетонных полов, сборных железобетонных плит — Оборудование для производства кирпича и поддержка: Если у вас есть какие-либо проблемы или вопросы по нашей продукции или вам нужна наша поддержка и помощь, пожалуйста, напишите нам. Мы ответим вам в течение 24 часов и никогда не раскроем вашу информацию третьим лицам. Спасибо!

Получить цену

Машина для производства пустотных плит из предварительно напряженного железобетона

Машина для производства пустотных бетонных плит использует модульную чугунную балку для обеспечения стабильности и срока службы всей машины; Машина для производства сборных железобетонных плит оснащена вибратором средней частоты (100 Гц) в качестве источника вибрации. Производственная эффективность машины будет значительно улучшена, а отделка слябов будет …

Получить цену

Машина для предварительного напряжения / сборных пустотных плит GLY 300×1200 …

24/11/2015 Машина для предварительного напряжения / PRECAST для пустотных плит GLY производства Dezhou Haitian может производить плиты толщиной 300 мм и шириной 1200 мм. Максимальный пролет 15 м. Машина …

Получить цену

Изготовление сборных пустотных плит для бетонных перекрытий …

Машина для производства сборных пустотных плит для бетонных перекрытий — Оборудование для производства кирпича и поддержка: Если у вас есть какие-либо проблемы или вопросы по нашей продукции или вам нужна наша поддержка и помощь, пожалуйста не стесняйтесь писать нам.Мы ответим вам в течение 24 часов и никогда не раскроем вашу информацию третьим лицам. Спасибо!

Получить цену

Машина для производства пустотных плит, сборный железобетон, пустотелые …

Машина для производства пустотных плит, сборный железобетон, оптовая торговля Различные высококачественные машины для производства пустотных плит Сборный железобетон Продукция от глобальных поставщиков триполифосфата натрия и машина для производства пустотных плит бетонный завод, импортер, экспортер в Okchem.

Получить цену

Пустотная плита — сборный железобетон

Пустотная плита — это сборный предварительно напряженный бетонный элемент, широко используемый в качестве системы перекрытий.Пустотные плиты Mega Prefab (или dalle alvéolée по-французски) производятся в больших объемах на нашем заводе в Ливане. Мы предлагаем плиты толщиной от 150 до 400 мм, пролетами от 4 до 15 метров, временными нагрузками от 0,2 до 8 тонн / м2 и огнестойкостью до 4 часов.

Успех плиты объясняется сочетанием высокой эффективности проектирования, автоматизированной технологии производства, результатом чего является замечательная низкая цена, качественный бетонный перекрытие, а также высокое качество бетона и долговечность.В автоматизированном производственном процессе используется комбинация сухой бетонной смеси и сдвигового уплотнения, что значительно снижает потребление воды по сравнению с традиционным процессом. Пустотные плиты производятся с использованием экструдеров с длинной технологией, которые образуют непрерывные стержни, проходящие через плиты. Основная цель этих сердечников — уменьшить на 40-50% вес плит, что приводит к значительной экономии на остальных элементах конструкции здания. Они также используются в качестве уже существующих трубопроводов, в которых проложены электрические кабели и трубы, что еще больше сокращает общее время строительства.

Технические характеристики

Пустотная плита может использоваться с литой структурной кровлей наверху и будет работать как составная секция на этапе обслуживания; его верхняя часть очищена и сделана шероховатой, чтобы обеспечить соединение между двумя бетонными слоями. При возведении плита не подпирается и выполнена в виде плиты с простой опорой. Он армирован предварительно напряженными прядями T12,5 мм, T9,3 мм или 5 мм, имеющими прочность 1860 МПа, эти пряди будут выступать за край плиты и в опору для закрепления на срез.Пустотная плита имеет прочность бетона 450 кг / см2 в течение 28 дней.

Использование продукта

Все типы зданий (коммерческие и промышленные здания, гостиницы, школы, торговые центры), кроме верхних жилых этажей. В жилых квартирах пустотные плиты используются редко, поскольку решетка колонн обычно неоднородна. Однако их использование в паркингах жилых домов дает хороший внешний вид и позволяет разместить
места для трех автомобилей между колоннами.

Преимущества
  • Значительно более низкая цена по сравнению с традиционной системой
    .
  • Скорость и простота строительства. 400м2 установки
    в сутки на кран.
  • Чистовая обработка торца.
  • Нет необходимости в подпорках и лесах.
  • Высокая прочность, легкий вес, прочная конструкция.
  • Более длинный пролет и большие нагрузки, чем у обычных плит
    той же толщины.
  • Превосходная огнестойкость.
  • Существующие продольные отверстия, которые можно использовать в качестве трубопровода
    .
  • Автоматизированное производство под строгим контролем качества и безопасности
    .
  • Высокие теплоизоляционные свойства.

Типы бетонных перекрытий — конструкция, стоимость и применение

🕑 Время чтения: 1 минута

Железобетонная плита является важным элементом конструкции и используется для обеспечения плоских поверхностей (полов и потолков) в зданиях. На основании предоставленного армирования, опоры балки и соотношения пролетов плиты обычно делятся на односторонние и двухсторонние.Первый поддерживается с двух сторон, а отношение длинного пролета к короткому больше двух. Однако последний опирается на четыре стороны, а отношение длинного пролета к короткому меньше двух.

Различные условия и положения требуют выбора подходящей и рентабельной бетонной плиты с учетом типа здания, архитектурной планировки, эстетических особенностей и длины пролета. Таким образом, бетонные плиты подразделяются на плиты с односторонним перекрытием, плоские плиты, плоские плиты, вафельные плиты, пустотные плиты, сборные плиты, плиты на уровне уклона, выносливые плиты и композитные плиты.

1. Односторонние перекрытия на балках

Метод «заливка на месте» используется для устройства односторонних плит на балках, который включает в себя установку опалубки с последующей установкой арматуры и, наконец, заливкой свежего бетона.

Односторонние плиты на балках наиболее подходят для пролетов 3–6 м и динамической нагрузки от 3 до 5 кН / м 2 . Их также можно использовать для больших пролетов с относительно более высокой стоимостью и более высоким прогибом плиты. Однако необходима дополнительная опалубка для балок.

Рис.1: Односторонняя плита на балках

2. Плита с односторонней балкой (Ребристая плита)

Состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, с опорой. железобетонными ребрами (или балками). Ребра обычно имеют конусообразную форму. равномерно разнесены на расстоянии не более 750 мм. Ребра поддерживаются на балках, опирающихся на колонны.

Бетонная плита с односторонней балкой подходит для пролетов 6-9 м и временных нагрузок 4-6 кН / м. 2 . Из-за глубоких ребер количество бетона и стали относительно невелико, но необходима дорогая опалубка.

Рис. 2: Ребристая плита с односторонним движением

3. Вафельная плита (сетка)

Это тип железобетонной плиты, которая содержит квадратные решетки с глубокими сторонами. Процесс строительства вафельной плиты включает в себя крепление форм, размещение коробов на опалубке, установку арматуры между опалубками, установку стальной сетки поверх опалубки и заливку бетона.

Сетчатые плиты подходят для пролетов 9-15 м и временных нагрузок 4-7 кН / м. 2 . Опалубка, в том числе с использованием противней, стоит довольно дорого.

Рис.3: Вафельная плита

4. Плоские пластины

Плоские плиты могут быть построены как односторонние или двухсторонние плиты, и они непосредственно поддерживаются колоннами или стенами. Его легко построить и требуется простая опалубка.

Плоские плиты наиболее подходят для пролетов от 6 до 8 м и временных нагрузок от 3 до 5 кН / м 2 . Кроме того, диапазон пролетов для предварительно напряженных плоских плит составляет от 8 до 12 м, и они также могут быть сконструированы как плиты после напряжения.

Преимущества использования плоских плит включают дешевую опалубку, открытые плоские потолки и более быстрое строительство. Плоские пластины имеют низкую стойкость к сдвигу и относительно низкую жесткость, что может вызвать заметный прогиб.

Рис.4: Плоская пластина

5. Плоские перекрытия

Обычно это армированная плита, поддерживаемая непосредственно колоннами или крышками, без использования балок. Этот тип перекрытия, как правило, прост в изготовлении и требует небольшого количества опалубки. Нагрузки передаются непосредственно на колонны.

Плоские плиты лучше всего подходят для пролетов от 6 до 9 м и для временных нагрузок 4-7 кН / м2. Для них требуется больше опалубки, чем для плоских плит, особенно для капителей колонн. В большинстве случаев используются только откидные панели без капителей колонн. Она может быть сконструирована как плоская плита, подвергнутая пост-натяжению.

Рис.5: Плоская плита

6. Двусторонние перекрытия на балках

Конструкция этого типа плиты аналогична конструкции односторонней плиты на балках, но может потребоваться больше опалубки, поскольку двусторонние плиты поддерживаются со всех сторон.Плиты на балках подходят для пролетов от 6 до 9 м и временных нагрузок 3-6 кН / м 2 . Балки увеличивают жесткость плит, обеспечивая относительно низкий прогиб. Нужна дополнительная опалубка для балок.

Рис.6: Двусторонняя плита на балках

7. Пустотная плита

Это представляет собой тип сборных плит, через которые проходят сердечники. Мало того, что эти ядра снизить собственный вес плиты и повысить конструктивную эффективность, а также действовать как служебные каналы. Подходит для случаев, когда требуется быстрое строительство.

Нет ограничений на пролет блоков пустотных плит, их стандартная ширина составляет 120 мм, а глубина колеблется от 110 мм до 400 мм.

Блоки перекрытий обычно устанавливаются между балками с помощью кранов, а промежутки между блоками заполняются стяжками. Было замечено, что пустотная плита может выдерживать нагрузку 2,5 кН / м 2 на пролете 16 м. Подходит для офисов, магазинов или парковок.

Рис.7: Пустотная плита

8.Харди Слэб

Он построен из прочных кирпичей, которые значительно уменьшают количество бетона и, в конечном итоге, собственный вес плиты. Толщина выносливой плиты обычно больше, чем у обычной плиты, и составляет около 270 мм.

возведение выносливой плиты предполагает установку опалубки, укладку выносливых блоков, размещение арматуры в промежутках между блоками, размещение стальной сетки на блоки и, наконец, заливка бетона.

Экономичен для пролетов длиной до 5 м, снижает количество бетона ниже нейтральной оси и требует применения умеренных временных нагрузок.Он построен в местах с очень высокими температурами. Применение этого типа плит можно увидеть в Дубае и Китае.

Рис.8: Харди Блок Рис.9: Конструкция Hardy Slab

9. Пузырьковая плита перекрытия

Он конструируется путем размещения предварительно изготовленных пластиковых пузырей, затем между пластиковыми пузырями и поверх них помещается арматура и, наконец, заливается свежий бетон. Пластиковые пузыри заменяют неэффективный бетон в центре плиты.

Плиты Bubble Deck уменьшают вес, увеличивают прочность, могут быть обеспечены большие пролеты, требуется меньше колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически чистым, поскольку уменьшает количество бетона.

Рис.10: Типы плит перекрытия из пузырчатого настила Рис.11: Пузырьковая плита перекрытия

10. Плита композитная

Обычно он строится из железобетона поверх профилированного стального настила.Настил действует как опалубка и рабочая зона на этапе строительства, а также как внешнее армирование в течение всего срока службы плиты.

Для стального настила толщиной 50-60 мм пролет плиты может достигать 3 м. Однако, если толщину стального настила увеличить до 80 мм, можно построить плиты с пролетом 4,5 м.

Рис.12: Композитная плита

11. Сборная плита

Сборные железобетонные плиты отливаются и выдерживаются на заводах-изготовителях, а затем доставляются на строительную площадку для возведения.Самым выдающимся преимуществом подготовки плит на производственных предприятиях является повышение эффективности и более высокий контроль качества, чего нельзя достичь на месте.

Чаще всего используются сборные плиты швеллерного и двутаврового типа. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размерам и пролетами до 15 м.

Пазогребневой панель может отличаться по размеру в зависимости от требований к дизайну. Когда они При размещении шпунт одной панели помещается в паз соседней панели.

Что касается стоимости сборных плит, сообщается, что сборные бетонные плиты дешевле, чем монолитные бетонные плиты примерно на 24%.

Рис.13: Сборная плита

12. Плита по марке

Плита, отлитая на поверхность земли, называется наземной плитой. Обычно плиты по сортам делятся на три типа:

1. Плита на земле

Это самый простой тип плиты на уклоне, который представляет собой композит из балок жесткости, созданных из бетона по периметру плиты, и имеет толщину плиты 100 мм.Он подходит для устойчивых грунтов, которые в основном состоят из песка и камней и не подвержены влиянию влаги, а также для почв, которые под действием влаги подвергаются небольшому смещению.

2. Упругая плита-плот

Аналогичен плите на земле, кроме балки жесткости, которые устанавливаются в швеллерных каналах посередине плиты. Следовательно, он создает своего рода опорную сетку из бетона на основе плита. Почва с умеренным, сильным и сильным движением из-за влажности.

3. Вафельная плита

Он построен полностью над землей путем заливки бетона на сетку из полистирольных блоков, известную как «пустотные формы». Плиты вафельного плота обычно подходят для участков с менее реактивным грунтом, используют примерно на 30% меньше бетона и на 20% меньше стали, чем плиты из усиленного плота, и, как правило, дешевле и проще в установке, чем другие типы. Эти типы плит подходят только для очень ровной поверхности.

Рис.12: Типы плит на земле

Часто задаваемые вопросы

1.Какие основные типы бетонных плит используются в строительстве?

Основными типами бетонных плит, используемых в строительстве, являются плита с односторонним перекрытием, плоская плита, плоская плита, вафельная плита, плита с пустотелым сердечником, сборная плита, плиты на уровне грунта, прочная плита и композитная плита.

2. Что такое плита на грунте или плита грунта?

Плита, отлитая на поверхность земли, называется фундаментной плитой. Это может быть плита вафельного плота, плита усиленного плота или плита наземного типа.

3.Какое поперечное сечение сборных железобетонных плит является наиболее часто используемым?

Чаще всего используются сборные плиты швеллерного и двутаврового типа. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размерам и пролетами до 15 м.

4. Каковы важные особенности плиты настила Bubble?

Плиты Bubble Deck уменьшают вес, увеличивают прочность, могут быть обеспечены большие пролеты, требуется меньше колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но также является экологически чистым, поскольку уменьшает количество бетона.

Подробнее:

  1. Какой толщины должна быть бетонная плита?
  2. Гидроизоляция плит на земле

Причина трещин в перекрытии пустотных панелей | Журнал Concrete Construction

Производство бетона и сборное железобетон

Опубликовано:

Мы поставили пустотные плиты 4×24 фута для перекрытия здания, на которое подрядчик по бетону положил бетонный слой толщиной 2 дюйма.Часть здания осталась незавершенной для дальнейшего использования, и когда она была достроена, владелец заметил трещину, которая была видна на верхней поверхности, но не на нижней стороне пустотелых элементов, которые видны с этажа ниже. Относительно прямая трещина была параллельна продольному размеру пустотной плиты и имела ширину до 0,06 дюйма, глубину до 2 дюймов и длину не менее 20 футов. Он проходил под только что построенной перегородкой, поэтому я не смог получить более точную оценку длины.Владелец обеспокоен тем, что трещина была вызвана структурной перегрузкой во время процесса строительства, и хочет получить гарантии того, что в здании нет структурных проблем. Что мне сказать хозяину?
Этот вид трещин может быть вызван усадкой при высыхании покрытия, которое часто бывает при довольно высокой осадке и содержании воды. Трещины обычно появляются на стыках между пустотными плитами. Служебные нагрузки — менее вероятная причина. Сварная проволочная сетка или близко расположенные поперечные арматурные стержни на 1 дюйм ниже поверхности помогли бы контролировать ширину трещины, но трудно удерживать эту арматуру в правильном положении.Если покрытие не армировано, трещины шириной до 0,06 дюйма не будут необычными. Также возможно, что трещина возникла из-за разницы в высоте соседних пустотелых элементов. Когда верхняя плита используется над сборными элементами, ACI 117-90 «Стандартные спецификации допусков для бетонных конструкций и материалов» допускает смещение до 3/4 дюйма верхних поверхностей смежных элементов в установленном положении. Если толщина покрытия между элементами варьируется в пределах этого допустимого допуска, это может вызвать описанное вами растрескивание.В качестве альтернативы, если в стене есть компенсатор, и трещина совпадает с местом стыка, это может указывать на то, что движение здания вызвало трещину. Покрытия служат для распределения сосредоточенных нагрузок, а также могут обеспечивать передачу сдвига по пустотелым элементам. Чтобы развеять беспокойство владельца по поводу структурной проблемы, инженер-строитель может определить наиболее вероятную причину и решить, отрицательно ли влияет трещина на способность покрытия выполнять свою функцию. Усадка при высыхании, неравномерное поднятие пустотелых элементов или движение здания — вероятные причины трещин в покрытии пустотелых элементов.Инженер-строитель может определить, указывает ли трещина на структурную проблему.

IRJET-Запрошенная вами страница не найдена на нашем сайте

IRJET приглашает статьи из различных инженерных и технологических дисциплин, для выпуска 10 (октябрь 2021 г.)

Отправить сейчас


IRJET Vol-8 Issue 10, Октябрь 2021 г. Публикация продолжается …

Обзор статей


Получено IRJET «Импакт-фактор научного журнала: 7.529 «на 2020 г. Октябрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 10, октябрь 2021 г. Публикация продолжается …

Обзор статей


Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Октябрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 10, октябрь 2021 г. Публикация продолжается …

Обзор статей


Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Октябрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 10, октябрь 2021 г. Публикация продолжается …

Обзор статей


Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Октябрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 10, октябрь 2021 г. Публикация продолжается …

Обзор статей


Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Октябрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 10, октябрь 2021 г.

Ответить

Ваш адрес email не будет опубликован.
