Многим из нас памятны нехитрые устройства, которые ранее применялись для того, чтобы обеспечивалось самостоятельное и плотное закрывание входных, межкомнатных дверей, калиток, входов в подъезд и т.п. Для этого использовались обычные пружины, противовесы с тросиками и системами блоков, а нередко народные умельцы приспосабливали в подобных целях даже резиновые жгуты или куски старых покрышек. Сегодня такие проблемы решаются гораздо проще и эффективнее, так как есть всегда возможность купить дверной доводчик – их ассортимент, представленный в продаже, весьма широк.

Как установить доводчик на дверь

Приобрести такой механизм – это лишь полдела, так как нужно еще правильно его смонтировать. Можно, конечно, обратиться к услугам мастеров, однако, если тщательно разобраться, как установить доводчик на дверь, то окажется, что подобную работу вполне можно провести и самостоятельно.

Содержание статьи

1 Общие сведения об устройстве дверных доводчиков1.1 Видео: устройство и схемы установки доводчика с реечным механизмом2 Что учесть при выборе доводчика3 Примерный порядок установки доводчика на дверь4 Регулировка установленного доводчика4.1 Видео: пример регулировки дверного доводчика5 Несколько советов по эксплуатации доводчика

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчик с открытым двухколенным рычажным механизмом

Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

Доводчик с направляющим каналом — слайдерной системы

Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Что учесть при выборе доводчика

Если появилось желание оснастить дверь в своей квартире или доме доводчиком, прежде чем приобретать этот механизм нужно определиться с его «размером». Под этим понятием кроется классификация по европейскому стандарту EN 1154. Так, установлено семь градаций доводчиков по величине закрывающего усилия, которые подбираются исходя из размеров и массы дверного полотна:

Стандартная градация «размеров» доводчика

При подборе нужной модели необходимо ориентироваться на максимальный показатель своих дверей. Например, если полотно в ширину имеет 900 мм, но, вместе с тем, весит 70 кг, то потребуется приобрести доводчик с размером ЕN-4.
Для максимального удобства потребителей разработчики таких механизмов часто предусматривают определенный диапазон их возможностей. Например, в технической документации может быть установлены пределы «ЕN-2 ÷ ЕN-4». Конкретная величина усилия в таком случае будет определяться лишь особенностями монтажа доводчика.
В тех редких ситуациях, когда усилия одного доводчика может не хватить, прибегают к парной их установке.
Приобретать стоит ту модель, которая в максимальной степени подходит к имеющимся дверям. Занижение характеристик приведет к быстрому выходу доводчика из строя. Слишком большой размер – это ненужные трудности с нормальным открыванием дверей.
Если планируется установка доводчика на улице или в неотапливаемом помещении, обязательно нужно уточнить, предусмотрена ли такая возможность на конкретной модели. Проблема заключается в значительном изменении вязкости масла в гидравлической системе при термических перепадах. Обычно в паспорте изделия указывается допустимый рабочий диапазон температур.
Сразу можно оценить функциональные возможности выбираемой модели. Базовые регулировки большинства доводчиков включают изменение силы пружины, скорости и усилия закрывания двери в секторе от 180 до 15º и на конечном участке (доводка) – от 15 до 0º. Кроме того, могут быть предусмотрены и иные параметры:

— Предотвратить резкое открытие дверей при чрезмерном усилии или же на сквозняке или порывистом ветре поможет специальный регулируемый гидравлический демпфер. Он убережет двери от поломки, от удара по прилегающим стенам, не допустит случайного травматизма.

— Нередко условия эксплуатации помещений требуют оставления двери открытой на продолжительное время. Для этого потребуется доводчик с механизмом фиксации в открытом положении.

— Бывают ситуации, когда после каждого отрывания дверей и до начала их закрытия требуется определённая пауза, порядка полуминуты (например, склады, кладовки, подсобные помещения). Эта возможность также может быть реализована в доводчиках с функцией задержки закрытия.

— Если на дверях установлен эластичный уплотнитель, или же они оснащены защелками, будет полезна функция точного регулирования скорости и усилия дохлопа.

— Если двери двустворчатые, то может понадобиться дополнительный механизм координирования единообразного закрывания обеих створок.

— Для «холодных» дверей лучше приобрести доводчик с системой «термозаслонки», которая, реагируя на перепады внешней температуры, расширяется или сужается, компенсируя изменения вязкости масла в гидравлической системе.

Примерный порядок установки доводчика на дверь

Так как наиболее распространёнными в условиях квартир являются доводчики с гидравлической реечной системой и рычажным механизмом, процесс установки будет рассмотрен именно на их примере. По большому счету. Монтаж доводчиков со слайдерной системой особо не отличается, а в ряде случаев – даже является более простой задачей.

Прежде всего следует определиться со схемой установки, которая зависит от направления открывания дверей:

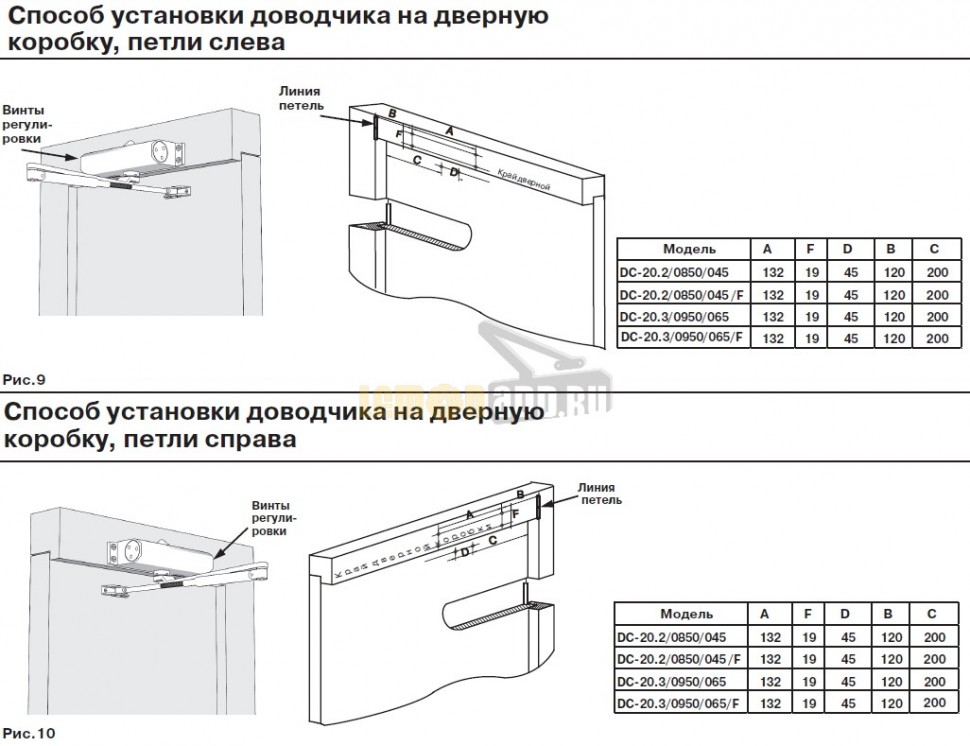

Схема установки зависит от направления открывания двери

— Если дверь открывается в сторону размещения доводчика, то его корпус будет крепится к дверному полотну, а рычажная система – к дверной раме.

— При открывании двери наружу, от себя, схема меняется на противоположную – корпус на косяке, а кронштейн рычажной системы или скользящий канал – на двери.

В обоих случаях винты регулировки на корпусе доводчика должны быть обращены в сторону петель.

В комплект практически любого современного доводчика обязательно входит шаблон, выполненный в натуральную величину, который предельно упрощает процесс предварительной разметки мест крепления и корпуса, и рычажного кронштейна.

Образец установочного шаблона доводчика

Обычно шаблоны имеются на все предусмотренные способы установки – на левые и правые двери, открывающиеся наружу или вовнутрь.

Кроме этого, если доводчик имеет возможность работать в нескольких стандартных классах по ЕN, то на шаблоне это тоже обязательно будет указано. Бывают нанесены разные линии его приложения к углу двери (как на представленном примере), либо на нем указаны разным цветом центры высверливания монтажных отверстий под каждый уровень (размер).

Итак, если мастер определился с требуемым размером и местом расположения деталей, можно переходить к монтажу.

Шаблон крепится по линиям, кернятся места для отверстий

Шаблон с максимальной точность крепится с помощью полосок скотча к дверному полотну по указанным линиям. Кернером намечаются центры высверливаемых отверстий.

Высверливание отверстий под саморезы

Электродрелью высверливаются отверстия требуемого инструкцией по монтажу диаметра.

Крепление корпуса доводчика

Входящими в комплект поставки крепежными деталями (саморезами) крепится корпус доводчика. При этом следует лишний раз проверить правильность ориентирования регулировочных винтов.

Крепление кронштейна регулируемого рычага

Следующий шаг – установка кронштейна (лапки) с регулируемым коленом рычажной системы.

Если детали рычажного механизма в комплекте поставки соединены между собой, то этот шарнир нужно временно разобрать – окончательная его сборка будет проводиться при регулировке доводчика.

Установка кронштейна может зависеть от величины усилия доводчика

Еще один нюанс. Кронштейн может быть в несимметричном исполнении, поэтому следует сверить его расположение с требуемым усилием закрывания двери. В рассматриваемом случае (на рисунке) показаны два положения – для ЕN -2 и для ЕN -3 и 4.

Следующий шаг – установка жесткого, нерегулируемого колена рычажной системы. Оно сажается на ось доводчика на шлицы (обычно — четырехгранник) и фиксируется гайкой с помощью гаечного ключа.
Крепление нерегулируемого колена рычажной системы
Прежде чем его соединять шарнирно оба рычага, необходимо учесть еще одну тонкость монтажа:

Необходима плавная доводка двери

— В случае, когда приоритетом является плавное закрывание двери без стука, а сама она не оснащена защелкой или уплотнителем, регулируемое колено рычага размещается перпендикулярно поверхности двери, а жесткий рычаг – под углом к ней. Соединение проводится при полностью закрытой двери. Длину регулируемого рычага легко изменить, заворачивая или отворачивая на несколько оборотов винтовую его часть.

Требуется закрытие двери «с прихлопом»

— Если для закрытия двери необходимо акцентированное финишное усилие (установлен замок с защелкой или уплотнитель), то схема несколько меняется. Жёсткий рычаг в этом случае должен быть перпендикулярен дверному полотну, и под это расположение подгоняется длина регулируемого колена. Таким образом, пружина доводчика изначально становится немного нагруженной, что увеличит усилие при полном закрывании двери.

После регулировки этого «треугольника» собирается шарнир между обеими коленами.

По сути, на этом стандартная процедура монтажа доводчика заканчивается и можно переходить к регулировке. Однако, как показывает практика, конструкция двери может преподнести определенные «сюрпризы», что потребует применения специальных монтажных планок (пластин) или уголков:

Кронштейн рычага на монтажном уголке

Слишком глубокий дверной проем не дает возможности разместить рычажный кронштейн непосредственно на раме двери. В этом случае он устанавливается на монтажный уголок.

Обратная ситуация — на монтажном уголке установлен корпус доводчика

«Зеркальная» ситуация, когда установки на монтажный уголок требует уже сам корпус доводчика.

Конструкция двери не позволяет разместить полностью корпус доводчика

Конструкция дверного полотна не дает возможности установить корпус доводчика на своей поверхности (например, высоко расположенное стекло). В этом случае вначале крепится монтажная пластина, а затем, к ней, сам корпус.

Сложности с установкой кронштейна на дверной раме

Дверное полотно несколько выступает за раму, или же место над ней не позволяет закрепить к нему кронштейн. Чтобы выровнять по одному уровню корпус и крепление рычагов, создать условия для надежного крепления, потребуется установить монтажную пластину.

Нормальному размещению корпуса доводчика препятствует причудливая форма наличника

Сложная фигурная форма дверного наличника не дает ровной площадки для монтажа корпуса доводчика. Выход – предварительная установка монтажной пластины.

Монтажные уголки или пластины, как правило, не входят в комплект поставки доводчика, но обычно представлены в продаже в достаточно широком ассортименте для большинства моделей.

Узнайте интересное интерьерное решение, из нашей новой статьи — «Дверной проём без двери».

Регулировка установленного доводчика

После монтажа доводчика требуется провести необходимые регулировки так, чтобы его работа была наиболее комфортной для хозяев.

Скорость закрывания двери регулируется в двух диапазонах. Расположение и маркировка установочных винтов у разных моделей может существенно различаться – это следует уточнить в прилагаемой к изделию инструкции. Принцип же регулировки примерно одинаков.

Регулировочные винты

Вначале вращением соответствующего винта регулируют доводку двери до закрытого состояния. Сила и скорость устанавливаемого «дохлопа» напрямую зависят от массы и конструкции двери, ее оснащенности замком с защелкой (например, на подъездах с кодовыми замками защелка может быть достаточно тугой), установленного по периметру проема уплотнительного контура. В любом случае, скорость двери на финишном участке не должна слишком сильно отличаться от движения в начальном секторе.

Диапазоны регулировок доводчика

Затем устанавливают наиболее приемлемую скорость от полностью открытого положения и до угла примерно 15º (до начала доводки). Дверь должна двигаться плавно, без рывков и остановок.

Не следует чрезмерно усердствовать с вращением винтов!

Регулировочные винты вращают очень плавно, в небольшом секторе –этого бывает вполне достаточно. Чрезмерное закручивание или выкручивание винтов может привести или к поломке механизма, или к разгерметизации корпуса с вытеканием из него масла.
Если есть необходимость увеличения усилия закрывания, можно повысить специальным винтом предварительную нагруженность рабочей пружины доводчика.

Некоторые доводчики имеют дополнительные возможности регулировки работы

Как уже говорилась, некоторые модели доводчиком имеют и дополнительные функции. В инструкции по монтажу и эксплуатации конкретного изделия будут указаны правила регулировки, которых следует строго придерживаться.

Видео: пример регулировки дверного доводчика

Несколько советов по эксплуатации доводчика

Ни в коем случае нельзя рассматривать доводчик в роли ограничителя максимального открывания двери – рычажный механизм при таком подходе долго не прослужит. В этих целях лучше применить амортизирующие дверные упоры, смонтированные на полу или на стене. Исключение составляют некоторые модели со слайдерным расположением рычага – в направляющем желобе иногда можно устанавливать ограничитель предельного открытия.
Запрещается блокировать дверь с доводчиком в открытом положении с помощью установленных на пути полотна тяжелых предметов или привязывания за ручку. Если есть необходимость длительный срок держать вход открытым, необходимо на это время отсоединить рычажную систему.
Нельзя пытаться принудительно увеличить скорость закрытия двери вручную – это вызовет быстрый износ механизма.
Запрещено виснуть на дверях, разрешать детям кататься на них, вешать на ручки значительный груз.
Доводчик будет функционировать правильно, если сама конструкция дверей не имеет дефектов. Еще перед монтажом следует проверить отсутствие разболтанность или провисания в петлях, перекосов полотна, правильную подгонку замков и защёлок, постоянно следить за этим в процессе эксплуатации.
Если доводчик приходится устанавливать на улице, следует предусмотреть защиту от попадания на него осадков и прямых солнечных лучей. Установленные в подобных «холодных» условиях механизмы потребуют сезонной регулировки дважды в год.
Необходимо проводить регулярное (не реже раза в год) смазывание шарнирных узлов рычажного механизма консистентной смазкой.

Узнайте, как установить входную дверь своими руками и инструкцию по монтажу, из нашей новой статьи.

При соблюдении хозяевами правил эксплуатации, доводчик должен добросовестно отработать гарантированный производителем срок.

3

Установка дверного доводчика – подробное руководство

Установка доводчика на пластиковую, деревянную или металлическую дверь не представляет собой ничего сложного. Из инструментов необходима лишь дрель с соответствующим сверлом для каждого типа дверей, маркер или карандаш, линейка, отвертка или шуруповерт. Производители позаботились о тех, для кого установка доводчика своими руками – дело новое. Они комплектуют изделие шаблоном, передающим размеры механизма в натуральную величину и всеми технологическими отверстиями. Рисунок нанесен с двух сторон листа: один – для открывания на себя, другой – от себя.

Итак, для начала совмещаем красные линии, нанесенные на шаблоне. Горизонтальная соответствует верхней границе полотна, а вертикальная – для края с петлями. Если установка дверного доводчика происходит не со стороны петель, тогда необходимо линейкой замерить расстояние от края полотна до середины петель, отметить эту точку на обратной стороне дверей и нарисовать строго вертикальную линию. С ней и совместите линию на шаблоне. Далее отмечаем отверстия под сверление. Берем дрель и высверливаем дырки в дверном полотне и коробке.

Если дверь открывается на себя, то механизм ставим на полотно, а рычаг на коробку, если от себя – все наоборот.

Разъединяем корпус и рычаги на отдельные элементы путем откручивания винта. Прикладываем корпус к просверленным отверстиям и крепим его к полотну. То же проделываем и с доводчиком. Важно! В комплекте, как правило, предлагаются два крепежа: для доводчика на металлическую дверь и для пластиковой (деревянной) конструкции. Крепим к корпусу тягу при помощи винта. Соединяем рычаг и тягу, скрепляем их при помощи еще одного винта, или защелкнув механизм (нужно приложить усилие).

Как установить доводчик

УСТАНОВКА ДВЕРНЫХ ДОВОДЧИКОВ

УСТАНОВКА ДОВОДЧИКА

Поздравляем, вы приобрели дверной доводчик торговой марки «НОРА-М»! Наши устройства зарекомендовали себя как качественные и долговечные. Однако бесперебойная работа доводчика на 99%!з(MISSING)ависит от самого первого этапа – его установки.

Как установить и отрегулировать доводчик двери для автоматического её закрывания

Как правильно установить доводчик на дверь своими руками, объясняется в инструкции, которая прилагается к каждой модели. Кроме того, эти же инструкции вы можете скачать в электронном виде на нашем сайте.

Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.

Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.

В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.

Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).

Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов. Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина).

Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).

СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА

После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.

Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика. Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции.

После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.

Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).

РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА

Затем разберите рычаг на два колена (рисунок 2 в инструкции).

РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА

Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).

РИСУНОК 3

После этого укрепите второе колено рычага (на двери или на дверном коробе).

При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).

РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА

Закрутите гайку крепления рычага к корпусу доводчика (рисунок  5).

На этом установка доводчика на дверь завершена.

РИСУНОК 5 УСТАНОВКА ГАЙКИ

После установки необходимо отрегулировать доводчик. О том, как это сделать, подробно рассказывает инструкция (рисунки 6 и 7), а также соответствующая статья на этом сайте.

РИСУНОК 6  РЕГУЛИРОВКА ДОВОДЧИКА

Установка и монтаж дверного доводчика

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель.

Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Как установить доводчик на дверь

Стандартная и верхняя установки

Стандартная установка

Верхняя установка

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме.

Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.

Правила монтажа дверного доводчика

Вы верно выбрали модель доводчика для веса Вашей двери
Выбранный Вами вариант установки возможен (см.
ограничения на установку в инструкции, прилагающей к каждому доводчику)
После установки доводчик не будет упираться куда-либо, например, в стену
Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

Каждый доводчик комплектуется шаблоном масштаба 1:1 (см.
изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.
Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см.
изображение выше).
Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика.
Далее просверлите необходимые отверстия для установки доводчика.
Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным»башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну.
Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.
Если вышеперечисленные условия соблюдены, то соедините части рычага.
Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.
После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:
— Через полмесяца после установки проверьте затяжку шурупов и винтов
— Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
— Обязательно соблюдать правила эксплуатации доводчиков

Параллельная установка доводчиков дверей

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к.

при параллельной установке эффективность доводчика будет ниже.

Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком.

Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Как установить и отрегулировать дверной доводчик?

Установка и регулировка дверного доводчика

1.

Типы установки дверного доводчика

Стандартная установка рычага

Верхняя установка (на косяке)

Параллельная установка (с монтажным уголком)

2.

Последовательность установки дверного доводчика

1. Вырежьте шаблон для своей двери и приложите его на дверь и косяк, затем просверлите отверстия для установки.

2.

Установите корпус на дверь или косяк четырьмя шурупами или винтами (на металлическую дверь) так, чтобы винты регулировки были направлены к петлям.

3. Отсоедините пруток с резьбой и крепежным башмаком от основного рычага и установите его на дверь или косяк.4.

Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.

5.

Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.

6.

Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

3.

Регулировка дверного доводчика

Сектора закрывания («ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными винтами регулировки скорости, сначала установите скорость «ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».

ВНИМАНИЕ: Ни в коем случае не допускайте разгерметизацию доводчика полным выкручиванием винтов регулировки!

1.

Скорость «ЗАКРЫВАНИЯ» («CLOSING») регулируется поворотом винта.

поворот винта регулировки по часовой стрелке уменьшает скорость,
поворот винта регулировки против часовой стрелки увеличивает скорость.

Самостоятельная установка и регулировка дверного доводчика

Скорость «ДОВОДКИ» («LATCH») регулируется поворотом винта.

поворот винта регулировки по часовой стрелке уменьшает скорость,
поворот винта регулировки против часовой стрелки увеличивает скорость.

4.

Параллельная установка дверного доводчика

Размеры (мм)
Модель	A	B	E	F
DC-060	95	100	20	132

1. Найдите правильный размер в таблице, затем просверлите отверстия в двери или косяке.



Установите оригинальную монтажную пластину на верхнем косяке.



3. Установите доводчик на дверь регулировочными винтами от петель.



4. Повернув ключом или другим рычагом поворотную ось доводчика примерно на 45 град., установите основной рычаг на поворотную ось параллельно двери и закрепите его винтом № 1.



Соедините пруток с монтажной пластиной. Регулируя длину прутка, соедините его с основным рычагом винтом № 2. (См. рис.)



6. Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.



5. Рекомендации по эксплуатации дверного доводчика

1. Доводчик имеет функцию самозакрывания —  не толкайте дверь.

2.

Винт № 1 всегда должен быть надежно затянут.

3. Через полмесяца проверьте затяжку шурупов и винтов.

4. Дверной доводчик нуждается в сезонной регулировке.

При значительном изменении температуры окружающего воздуха обязательно отрегулируйте скорости закрывания и доводки двери.

Источник: stroitel12.ru

Это интересно: Почему перегорают светодиодные лампы в квартире? (видео)

Для чего нужен доводчик

Вам может быть интересно:

Как выбрать натяжной потолок в спальню
Как восстанавливаются данные на компьютерах?
3Д принтер и комплектующие для него в интернет-магазине
Характеристики современного кухонного гарнитура
Как выбрать биметаллические радиаторы отопления
Какая ванна лучше акриловая или чугунная
Как сделать домашнюю коптильню своими руками
Особенности скупки аварийных машин

Доводчиком называется механизм, который плавно и бесшумно закрывает двери, даже очень большие и тяжелые. Благодаря ему снижается нагрузка на фурнитуру, петли и на саму конструкцию, что предотвратит преждевременный износ. Установив доводчик на свою дверь, вам уже не потребуется ее закрывать. Этот простой прибор может помочь решить вам такие задачи:

обеспечение плавного закрытия дверей, при котором отсутствует шум и хлопки;
автоматическое закрытие дверей;
продление эксплуатационного срока дверных замков и блока.

Как же быть, если есть потребность в том, чтобы на определенное время дверь осталась открытой? К примеру, в помещение требуется внести предметы или же просто его проветрить. В таком случае вы можете установить доводчик с функцией фиксации. Суть ее работы заключается в том, что при открытии двери больше чем на 90˚, она не вернется в обратное положение, а останется на месте. Когда же дверь нужно будет закрыть, просто протолкните ее дальше, чтобы преодолеть этот угол. Как видите, такой прибор для двери является очень полезным, и не только будет плавно закрывать двери, но и убережет их от быстрого износа.

Вам может быть интересно:

Как выбрать натяжной потолок в спальню
Как восстанавливаются данные на компьютерах?
3Д принтер и комплектующие для него в интернет-магазине
Характеристики современного кухонного гарнитура
Как выбрать биметаллические радиаторы отопления
Какая ванна лучше акриловая или чугунная
Как сделать домашнюю коптильню своими руками
Особенности скупки аварийных машин

Классификация

Содержание статьи

1 Классификация2 Конструкции и устройство тяги3 Где ставить4 Установка доводчика на дверь: инструкция с фото4.1 Установка шаблона4.2 Отверстия под доводчик4.3 Монтаж4.4 Соединить рычаг с тягой4.5 Как поставить на калитку4.6 Как установить на металлическую дверь5 Регулировка доводчика для двери

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери	Ширина дверного полотна, мм	Масса дверного полотна, кг
EN1	до 750 мм	до 20 кг
EN2	до 850 мм	до 40 кг
EN3	до 950 мм	до 60 кг
EN4	до 1100 мм	до 80 кг
EN5	до 1250 мм	до 100 кг
EN6	до 1400 мм	до 120 кг
EN7	до 1600 мм	до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Назначение доводчиков

Установленный на двери доводчик

Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:

безопасность при ежедневном использовании двери;защиту помещения от шума и негативных погодных явлений;экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.

Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

Ввиду наличия индивидуальных особенностей строения того или иного дверного доводчика, устанавливать его нужно, чётко следуя стандартной инструкции, а также рекомендациям самого производителя.

2

Как выбрать механизм и от чего зависит его стоимость

Чаще всего доводчики крепят на входные и внешние двери. Как правило, монтаж производится внутри помещения, но существуют и морозоустойчивые модели. Их ставят со стороны улицы, а также они прекрасно подходят для установки на калитки и ворота, поскольку невосприимчивы к переменам погодных условий. Их недостаток – высокая цена, но этим приходится жертвовать ради удобства и в случае невозможности установить доводчик внутри помещения.

Чаще всего доводчики крепят на входные и внешние двери

Выбирая доводчик, уделите внимание такому параметру, как вес двери и ее ширина. Для этого существует специальная градация механизмов, где каждому кассу (а их 7) присваивается свой индекс (EN). Чем выше класс, тем с большими нагрузками способны справиться конструкции, но, соответственно, и цена их будет выше. Стоимость механизмов также зависти и от функциональных возможностей. Более простые модели, стоимость которых невелика, нельзя настроить под определенные параметры (например, плавность открытия). Покупая доводчик, не гонитесь за ценой – хороший и качественный вариант не может стоить очень дешево, однако и прослужит он значительно дольше.

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери	Ширина дверного полотна, мм	Масса дверного полотна, кг
EN1	до 750 мм	до 20 кг
EN2	до 850 мм	до 40 кг
EN3	до 950 мм	до 60 кг
EN4	до 1100 мм	до 80 кг
EN5	до 1250 мм	до 100 кг
EN6	до 1400 мм	до 120 кг
EN7	до 1600 мм	до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.
С рычажной тягой
Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.
Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей



По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Устанавливаем корпус



Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

вращая винт по часовой стрелке скорость/сила увеличивается;
поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты



В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Источник: stroychik.ru

Разновидности изделий

Если вы задумываетесь о том, чтобы купить и установить доводчик, то первым делом вам следует определиться с выбором, ведь есть несколько видов механизмов, о которых вам нужно знать. В зависимости от различий, способы установки прибора будут разные. Доводчики классифицируются на такие виды:

Накладные механизмы, которые устанавливают на любые двери. При этом агрегат располагается сверху, а крепится он на полотно или коробочный брус.
Напольные конструкции, которые устанавливаются еще на этапе устройства двери и напольного покрытия. Используется очень редко, ввиду дороговизны и сложности в установке. Место расположения, внизу полотна.
Скрытые (рамные) устройства, которые располагаются в полотне или в коробке. Установка такого механизма на металлическую дверь будет затруднительна. Для работы потребуется специальные инструменты и профессиональные навыки. Зачастую такие доводчики монтируют на этапе производства двери и предоставляются потребителям в готовом виде.

Самыми распространенными являются накладные механизмы, которые отличаются простотой в установке. Это идеальный вариант для пользователя, не обладающего достаточным опытом. Чаще всего производители упрощают задачу потребителям, добавляя в комплектацию изделий подробную инструкцию и описание. Но это еще не все, в комплект может входить шаблон с разметкой в местах точек крепления, который повторяет контур механизма. Можно сказать, что весь процесс установки выполняется по стандартной схеме, но все же есть некоторые нюансы, о которых нужно помнить.

Кроме того, важным критерием для доводчика, является его мощность, т.е. способность правильно выполнять свою функцию при обусловленной нагрузке. Так как мы говорим о металлической двери, то понятно, что она гораздо габаритнее и тяжелее деревянной. Вот и получается, что усилий на ее открытие должно быть приложено больше. Ввиду этого, все приборы делятся на 7 категорий, которые определяются шириной и массой полотна:

75 см – до 20 кг.
85 см – до 40 кг.
95 см – до 60 кг.
110 см – до 80 кг.
125 см – до 100 кг.
140 см – до 120 кг.
160 см – до 160 кг.

Если вы определились с выбором, приобрели нужное устройство и готовы к выполнению работ, давайте подробно рассмотрим инструкцию, как установить доводчик на дверь своими руками.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей



По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Устанавливаем корпус



Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Видео о монтаже доводчика

[embedyt]http://www.youtube.com/watch?v=6wKSVbaVRq0[/embedyt]

Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

Источники:

• https://stroyday.ru/remont-kvartiry/okna-i-dveri/kak-ustanovit-dovodchik-na-dver.html
• http://obustroen.ru/stroitelystvo/dveri/vxodnye/kak-ustanovit-dovodchik-na-dver.html
• https://derevyannie-doma.com/sovety/kak-pravil-no-ustanovit-dovodchik-na-vhodnuyu-dver.html
• https://rusolymp.ru/raznoe/kak-ustanovit-dovodchik-na-metallicheskuyu-dver
• https://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika
• https://postroika.biz/5574-ustanovka-dovodchika-dveri-svoimi-rukami.html



Как установить и отрегулировать доводчик для двери

Автоматическое закрывание и доводка (плотное закрывание) дверей улучшают не только дизайн, но и климат в помещении, ведь плотно закрытые двери не пропускают сквозняки, из-за чего в комнате не снижается температура зимой и не повышается летом. Магазины предлагают огромное количество доводчиков различных типов и производителей, которые отличаются по принципу работы и способу установки, поэтому, не имея специальной подготовки можно поставить и отрегулировать лишь некоторые из них. В этой статье мы расскажем о накладных доводчиках реечного типа, как наиболее простых в установке и регулировке, а также опишем последовательность действий по их выбору, монтажу и настройке.

Как выбирать доводчики дверей

Большинство мировых производителей доводчиков дверей придерживаются стандарта EN1154, согласно которому все двери делятся на 7 категорий по ширине (от 75 до 160 см) и максимальной массе (от 20 до 160 кг). При этом на упаковке пишут не только категорию по этому стандарту, но и ее значение, благодаря чему вы можете выбрать наиболее подходящий доводчик. Если же на упаковке не указана расшифровка категории, откажитесь от покупки, ведь перед вами контрафакт, который поставлен в Россию неофициально.

Не важно, какая марка указана на упаковке и корпусе, все крупные производители, выпускающие надежные доводчики дверей, всегда строго следуют требованиям и законам той страны, куда официально поставляют их. Поэтому контрафакт, скорее всего, либо из бракованной партии, либо вообще подделка. Убедившись, что выбранный доводчик подходит по массе и ширине дверей (или по одному из параметров), попросите продавца предъявить сертификат соответствия, ведь закон о защите прав потребителей, принятый в России, обязывает продавцов по первому требованию предъявлять этот документ. Если же сертификата нет, неважно по каким причинам, откажитесь от покупки. Если вы не смогли найти нужный доводчик из-за большой ширины или массы двери, можете установить два устройства, при этом максимальная масса двери после установки двух доводчиков определяется как сумма значений всех устройств.

Установка доводчика

Для этой операции вам потребуются:

• прозрачный скотч;
• дрель с набором сверл по металлу;
• шуруповерт с битой крестообразной формы;
• набор отверток;
• набор гаечных ключей;
• рулетка;
• угольник.

Сама установка трудностей не вызывает, ведь в комплекте с каждым доводчиком идет подробная инструкция и схема, которую необходимо наклеить на дверь или полотно. При этом необходимо учитывать, что доводчик всегда ставят с учетом направления открытия двери и расположения петель. Если дверь открывается внутрь, то сам доводчик монтируют на дверное полотно, а рычаг крепят к дверной коробке. Если же дверь открывается наружу, то наоборот, доводчик крепят к коробке, а рычаг к дверному полотну. В какую бы сторону ни открывалась дверь, изгиб рычага всегда направлен в сторону от петель.

Внимательно прочитав инструкцию, приклейте к двери или коробке схему и наметьте расположение крепежных отверстий. Если вы ставите доводчик на деревянную дверь, то крепите его саморезами без сверления отверстия. Для установки на металлопластиковую, пластиковую или железную дверь потребуется сначала просверлить отверстия диаметром в 2 раза меньше наружного диаметра резьбы самореза (точный диаметр сверла указан в инструкции), после чего вкручивать последние.

При установке рычага помните, что при закрытой двери его регулируемая часть должна быть строго перпендикулярна полотну, любой другой угол резко ухудшит, а то и сделает невозможным работу доводчика.

Исключение составляют случаи, когда необходим не плавный, а резкий довод двери, например, для срабатывания защелки. Для этого перпендикулярно полотну устанавливают сам рычаг, что обеспечивает небольшое напряжение пружины даже при полностью закрытой двери. Рычаг крепите к двери или коробке лишь после того, как полностью отрегулировали его. В тех случаях, когда из-за конструкции двери и коробки невозможно обеспечить правильный угол рычага, необходимо использовать разнообразные кронштейны и пластины, которые вы можете купить в том же магазине, где взяли доводчик.

Регулировка доводчика

Регулировка этого устройства не вызывает затруднений и состоит из трех этапов:

1. Регулировка рычага, обеспечивающего плотное закрывание двери.
2. Регулировка скорости закрывания.
3. Регулировка скорости доводки.

Первую регулировку выполняют с помощью гаечных ключей, откручивая контргайку и меняя длину рычага. После правильно проведенной регулировки дверь должна нормально открываться на полный угол и плотно закрываться. Вторую и третью регулировки проводят с помощью винтов, расположение которых зависит от модели доводчика. Поэтому сверьтесь с инструкцией и найдите на схеме устройства винты регулировки скорости закрывания и скорости доводки, затем с их помощью установите оптимальные, на ваш взгляд, значения этих скоростей. В идеале они должны соответствовать друг другу, чтобы дверь на всем пути двигалась плавно, без рывков и с одной скоростью. Не выкручивайте и не закручивайте эти винты до упора, чтобы не испортить механизм, эти регулировки не предназначены для сильного изменения скорости, а лишь для регулировки в небольших пределах.

Рекомендации по установке и эксплуатации доводчика

Доводчик не предназначен для ограничения максимального угла двери, поэтому необходимо установить упругий ограничитель самостоятельно, это защитит устройство от быстрой поломки. Если вы устанавливаете доводчик на улице, то защитите его от солнечных лучей и осадков с помощью козырька. Не реже одного раза в год смазывайте его в соответствии с рекомендациями, изложенными в инструкции, входящей в комплект устройства (там же указано и подходящее для этого масло). Не ставьте доводчик на разболтанные двери, это приведет к быстрой поломке механизма. Почините или замените дверь, после чего устанавливайте доводчик.

нюансы выбора и правила монтажа

Если вам надоело постоянное хлопанье калитки и створки входной или межкомнатной конструкции, обратите внимание на доводчики для входных дверей. Предлагаем разобраться с преимуществами и недостатками подобных устройств, существующими видами и порядком установки.

Качественный доводчик – гарантия плавного закрытия створки

Читайте в статье

Преимущества и недостатки дверных доводчиков для входных дверей

Популярность подобных устройств обусловлена их неоспоримыми достоинствами:

• защита дверного полотна от ударов во время открытия и закрытия;
• увеличения срока службы фурнитуры, так как плавное движение двери способствует уменьшению эксплуатационной нагрузки;
• обеспечение требуемого положения створки в закрытом положении;
• регулирование скорости закрывания створки;
• безопасная эксплуатация дверной системы, что особенно актуально для семей с маленькими детьми.

Устройство обеспечивает точное позиционирование створки

Из недостатков следует отметить сложность установки и регулирования, высокую стоимость моделей, имеющих более широкие функциональные возможности.

Устройство сложно отрегулировать

Устройство и принцип действия доводчиков для входных дверей в зависимости от типа

Место установки конкретной модели зависит от её конструктивных особенностей и типа. Давайте познакомимся с существующими вариантами, чтобы Вам было проще сделать оптимальный выбор.

Конструктивное исполнение устройств может существенно отличаться

Верхний дверной доводчик

Подобные модели часто называют накладными. Их монтируют в верхней части дверной системы. Производители предлагают доводчики:

• со скользящей тягой. Подобные устройства не получили широкого распространения, однако благодаря своему конструктивному исполнению более надежны, чем зубчатые аналоги. Срок службы подобных устройств может превышать несколько десятков лет. В процессе работы кулачковый механизм приводит в движение пружину и два поршня, обеспечивающих плавное закрытие двери. Модели со скользящей тягой имеют компактные размеры;
• с зубчатым приводом. Подходящий вариант для створок, вес которых превышает 80 кг. Их устанавливают преимущество на входные группы. В процессе работы движение механизма обеспечивается с помощью шестеренок или зубчатого штифта, передающего движение от пружины к тяге устройства, обеспечивая плавное и тихое движение створки. Монтаж механизма и его регулировка не вызывают особых сложностей, что способствует особой популярности устройств.

Размеры устройства сравнительно небольшиеОптимальное решение для тяжёлых дверей

Напольный дверной доводчик

Напольные модели удерживают и закрывают дверь. Их крепят к полу и в двух точках к дверному полотну: с внешней и внутренней стороны. Устройства, в зависимости от исполнения, могут использоваться для открытия полотен весом 25-300 кг. Некоторые модели можно синхронизировать с верхними для повышения уровня безопасности дверной системы.

Внимание! Установку напольных производят преимущественно в местах с большой проходимостью.

Фиксация осуществляется в нескольких точках

Рамный дверной доводчик

Данный вид относится к категории скрытых моделей. Их скрыто устанавливают внутрь дверного полотна или коробки.

Рамные модели незаметны

Рекомендации по выбору дверного доводчика для входной двери

Чтобы установленное устройство прослужило достаточно долго, при его выборе следует в первую очередь учесть габариты и вес двери. Прилагаемая к изделию инструкция позволит определить требуемый класс и мощность дверного доводчика для входных дверей. Если мощности выбранной модели окажется недостаточно, можно одновременно установить два устройства.

Для тяжёлой створки требуется мощное устройство

Внимание! Если ширина створки превышает 1.6 м, от установки доводчика стоит отказаться.

К другим важным факторам, заслуживающим внимание в процессе выбора, стоит отнести:

• скорость закрывания. Сложность его использования заключается в том, что данный показатель не имеет чёткого числового значения, а потому её устанавливают исключительно путем визуальных наблюдений. Для противопожарных систем стоит выбрать устройство с максимальной скоростью, для частного дома – минимальной;
• скорость захлопывания. Данный показатель актуален для защёлкивающихся замков;
• торможение открывания. Наличие данной функции актуально для публичных учреждений, которая позволит уменьшить усилие, прикладываемое посетителями к дверному полотну;
• задержка закрывания. Данная функция позволит пройти посетителю с покупками, но может оказаться вредной в зимнее время;
• фиксация открытой створки. При её наличии дверь можно зафиксировать в открытом положении, что особенно актуально для медицинских учреждений.

Наличие дополнительных функций оговаривается дополнительно

Выбор дверного уличного морозостойкого доводчика

Выбирая подходящую модель, следует учитывать:

• температуру, при которой будет эксплуатироваться устройство;
• требуемую мощность.

Необходимо, чтобы морозостойкий уличный дверной доводчик мог эксплуатироваться при температуре до -40°С. Мощность устройства должна быть близка к требуемому значению. Если показатель будет существенно отличаться, открытие/закрытие створки будет осуществляться с большим трудом либо не будет вообще.

Температура эксплуатации – важный критерий при выборе

Установка дверного доводчика по этапам

Если вы решили выполнить установку дверного доводчика своими руками, стоит заранее ознакомиться с основными этапами работ и их содержанием. Монтаж может выполняться на полотно и коробку, внутри и снаружи. Для наружных дверей чаще всего выбирается внутренний способ, при котором само устройство крепится в дверном проеме, чтобы обеспечить его работоспособность в зимнее время. Предлагаем ознакомиться с ними более подробно.

Процесс установки требует повышенной точности

Определение схемы установки в зависимости от направления открывания двери

Прежде чем приступить к монтажным работам, следует внимательно изучить инструкцию, в которой рассказывается, как поставить доводчик на дверь. Схема выполнена в натуральную величину, что значительно упрощает разметку. Для крепления схемы используется скотч.

Возможные варианты установки представлены на инструкции, вкладываемой к каждому изделию

Как правильно установить доводчик на дверь: пошаговая инструкция

Если вы не знаете, как правильно установить доводчик на дверь, предлагаем делать это в следующей последовательности:

Иллюстрация	Описание действия
	Собираем вместе все элементы конструкции. Проверяем работоспособность системы.
	Прикладываем собранное изделие к месту будущей установки, чтобы проверить соответствие схеме
	Выполняем разметку, намечая места под крепёж на створке и раме. Просверливаем отверстия. Прикручиваем все элементы устройства и приступаем к регулировке дверного доводчика.



Особенности установки доводчика на пластиковую дверь показаны на следующем видео:

Подробная инструкция по регулировке доводчика двери

Если дверная система работает нестабильно, значит требуется регулировка доводчика двери. В инструкции по эксплуатации приведена подробная информация о том, как это можно сделать. Изменением положения клапана №1 регулируем угол открытия створки. С помощью поворота клапана №2 – скорость закрывания.

Изменение положения клапанов – основное правило регулировки

Внимание! У дорогостоящих моделей имеется третий клапан.

Теперь о том, как отрегулировать дверной доводчик:

• изменяем угол открывания двери, выбирая оптимальное значение из диапазона 90-180°;
• регулируем скорость закрытия. Для этого открывают створку на нужный угол. Затем добиваются плавности хода и дохлопа двери путем изменения положения клапана 2.

Особенности регулировки доводчика двери своими руками можно увидеть на следующем видео:

Особенности установки доводчика на металлическую дверь

Порядок установки доводчика на металлическую дверь отличается типоразмером и видом используемых крепёжных элементов. Учитывая, что полотно из металла имеет достаточно большой вес, предпочтение стоит отдать модели, относящейся к пятому классу и выше.

Внимание! При использовании шаблона следует обязательно учитывать, что крепёж будет большего диаметра.

Устройство должно быть прочным

Предлагаем посмотреть видео, описывающее установку доводчика на дверь своими руками:

Особенности установки доводчика на калитку

Для установки доводчика на калитку следует использовать морозоустойчивые изделия. Учитывая, что верхняя перекладина есть не у всех калиток, тягу чаще всего крепят к стойке, повернув на нужный угол крепёжную пластину. Затем выполняют настройку доводчика двери.

Совет! Для калитки лучше выбрать пневматическую модель, отказавшись от покупки гидравлической.

Актуальный способ монтажа можно увидеть в следующем видео:

Как правильно эксплуатировать доводчики для входной двери: общие рекомендации

Чтобы устройство прослужило достаточно долго, его эксплуатация должна выполняться по всем правилам. Не следует:

• прикладывать дополнительные усилия для повышения скорости закрытия створки;
• принудительно затормаживать или стопорить дверь;
• тянуть рычаг устройства или раскачивать створку.

Внимание! Не выполнение рекомендаций по эксплуатации приведёт к преждевременному изнашиванию сальников, повреждению шестерён и поршня.

Популярные производители доводчиков для входной двери

Качество устройства и его функциональные возможности тесно связаны с компанией-производителем. Если вы решили купить доводчик для входных дверей, ознакомьтесь с ассортиментом, предлагаемым ведущими производителями. Мы подготовили для вас перечень компаний, чьей продукции можно доверять.

Качественная продукция есть у многих производителей

Российские производители дверных доводчиков

Среди потребителей особой популярностью пользуются изделия российских компаний «Экспостроймаш Плюс», «Никирэт» и «NORA-M». Собственные разработки и соблюдение технологических требований позволили им предложить устройства, отвечающие самым жёстким требованиям.

«Экспостроймаш Плюс» – качество на высоте

Зарубежные торговые марки

Наибольшим спросом пользуется продукция:

• немецких компаний GEZE, Dorma, Boda. Конструктивное исполнение предлагаемых ими моделей со скользящей тягой позволяет спрятать колено тягового механизма, что значительно улучшает внешний вид устройства;
• итальянских компаний Cobra, Cisa, O&O. Производители предлагают изделия, допускающие открытый и напольный монтаж. Вся продукция отличается высоким качеством и рассчитана на длительный срок эксплуатации;
• корейской компании KDC. Представлен широкий модельный ряд. Продукция изготавливается с использованием немецких комплектующих, коррозионностойких материалов. При соблюдении рекомендаций производителя все изделия имеют продолжительный срок службы;
• компании из Тайваня Oubao. В каталоге производителя можно найти изделия, предназначенные для установки на двери с небольшим весом;
• финской компании Abloy. Отдав предпочтение подобным изделиям, не придется задумываться о том, как настроить доводчик двери, так как предусмотрена удобная система регулировки. Специальный независимый клапан гарантирует плавное движение створки;
• сербской компании Diplomat, выпускающей несколько моделей. Наиболее популярными являются скоростные доводчики.

GEZE – высокое немецкое качество

Сколько стоят доводчики для входной двери – обзор цен

Если вы решили приобрести доводчики для входных дверей, цена может стать решающим фактором при выборе. Предлагаем познакомиться со средней стоимостью популярных моделей:

Модель	Производитель	Характеристики
Доводчик №4S	«Нора-М»	Выдерживают нагрузку 120 кг. Вес – 2.24 кг. Силуминовый корпус.
DC-20.3/0950/065-A1-W	«Apecs»	Для левых и правых створок. Вес – 1.2 кг.
Ls-22Silver	«Rezident»	Выдерживает нагрузку 40 кг. Морозоустойчив до -35°.
РДП-6	Рандисс	Подходит для дверей с весом до 100 кг и углом открывания до 100°. Может эксплуатироваться при температуре от -50°С до +50°С.



Предлагаем узнать мнение пользователей о некоторых моделях:

Отзыв о доводчиках дверных Apecs:

Подробнее на Отзовик: http://otzovik.com/review_1508720.html

доводчик дверной Apecs

Отзыв о доводчиках дверных морозоустойчивых Koral HD-132:

Подробнее на Отзовик: https://otzovik.com/review_6369867.html

доводчик дверной морозоустойчивый Koral HD-132

Делитесь в комментариях, разобрались ли вы, как установить доводчик на дверь своими руками, или решили доверить работу профессионалам.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Установка доводчиков дверей своими руками: инструкция, схема

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

• карандаш, линейка;
• уровень;
• дрель, сверло;
• шуруповерт, отвертка;
• шестигранник.

Краткая инструкция

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

1. Закрепляем шаблон.
2. Намечаем места для сверления.
3. Делаем отверстия под саморезы.
4. Закрепляем корпус.
5. Закрепляем рычаг.
6. Крепим его ответную часть.
7. Настраиваем и фиксируем длину ножки.
8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

Fortstrong Ultra Heavy Duty Door Closer FS-9807HDBX — Коммерческий стандартный автоматический механизм закрывания двери класса 1 — Прочный металлический корпус — для зон с высокой проходимостью — Зарегистрирован UL, черная отделка —

С одного взгляда

Доводчик для дверей коммерческого класса серии FS-9807HDB

FS-9807 предлагает тот же шаблон модели, что и крупные бренды.

Коммерческий дверной доводчик FS-9807HDB можно использовать во всех коммерческих помещениях, офисах, фабриках, больницах, здравоохранении, школах и многих других местах. Сверхнадежное контролируемое закрывание для тяжелых условий эксплуатации.

Может использоваться как прямая замена для замены этих моделей LCN4040 и LCN4041 Sargent 351/281 Norton 9500 Yale 4400 Hager 5100 Corbin Rosswin DC8000 Dorma 8916; Stanley D4550 Falcon SC70 и SC71 и Cal Royal CR441

Держите двери в местах с интенсивным движением надежно и надежно закрытыми, чтобы предотвратить шум, потерю тепла и повысить безопасность.

Высококачественное производство в соответствии с американскими стандартами плюс тщательная проверка качества

Подходит для внутренних дверей весом до 333 фунтов.

Благодаря прилагаемому шаблону для установки в натуральную величину установка выполняется легко и быстро. Автоматический доводчик двери соответствует требованиям ADA и имеет регулируемую скорость закрывания и запирания.

Это горизонтальный коммерческий доводчик, который не подходит для вертикальной установки.

Fortstrong Hardware — ведущий поставщик качественной фурнитуры для дверей и выходов.

Добро пожаловать в Design Hardware Install

Design Hardware, ведущий производитель дверной фурнитуры для коммерческого использования, устанавливает самые высокие отраслевые стандарты в отношении качества, выбора и обслуживания.В каждую из этих трех категорий входит способность Design Hardware удовлетворить потребности своих клиентов и их заказчиков, направляя их в процессе установки продукта. Установка коммерческой дверной фурнитуры часто может быть утомительной и отнимающей много времени. Компания Design Hardware разработала видеоролики по установке, чтобы продемонстрировать различные варианты установки своих продуктов, и добавила необходимую простоту установщикам. Продукты Design Hardware, упакованные с простыми для понимания инструкциями и шаблонами, легко установить с высокой эффективностью, которую так любят монтажные бригады.

Наряду с шаблонами и простыми инструкциями, Design Hardware также имеет универсальную упаковку, предоставляющую установщикам различные типы винтов (самоклеящиеся, деревянные, металлические) и ответные планки (тройник, полные выступы, ASA ) придавая им гибкость и простоту. Принадлежности для продуктов, такие как комплекты регулировочных прокладок, откидные пластины для дверных доводчиков и устройства фиксации цилиндров для выходных устройств, легко доступны в офисах Design Hardware в Техасе и Флориде. Design Hardware также отличается совместимостью продуктов и возможностью перехода.Будь то доводчики 116 или 316 или планка с рычажной накладкой, Design Hardware предлагает сменные / совместимые аксессуары для устройств различного класса. Для получения дополнительной информации и технической поддержки позвоните нам по телефону 877-258-1262 или посетите нашу домашнюю страницу www.designhardware.net.

Доводчик 116 серии

Доводчик 116 от Design Hardware — это доводчик класса 1, прошедший испытания ANSI и изготовленный из литого алюминиевого сплава.116 Closer рекомендуется почти для всех проемов и обычно используется в дверях витрин магазинов. Оснащенный регулируемым усилием открывающей пружины и 3 регуляторами скорости, 116 будет хорошо работать практически во всех приложениях с интенсивным движением.

Доводчик серии 316

316 — самый универсальный дверной доводчик от Design Hardware.Это доводчик ANSI Grade 1 для тяжелых условий эксплуатации, который идеально подходит для всех приложений с интенсивным движением. Регулируемая сила пружины, 3 регулятора скорости и прочная конструкция делают доводчик №1 по продажам от 316 Design Hardware. Доступный в 5 вариантах отделки на складе, модель 316 удовлетворит все ваши потребности в доводчиках.

Доводчик двери серии 416

Дверной доводчик 416 — это доводчик повышенной прочности класса 1 по стандарту ANSI.Модель 416, разработанная для того, чтобы выдерживать высокий уровень использования и злоупотреблений, изготовлена ​​из чугуна и поставляется со стандартной регулируемой силой открывающей пружины от Design Hardware и 3-мя регуляторами скорости. Модель 416 идеально подходит для тяжелых дверей и является ответом Design Hardware для всех тяжелых условий эксплуатации.

Устройство экстренной защиты обода серии 1000 и установка накладки рычага KIL с ключом

Выходное устройство Design Hardware серии 1000 представляет собой устройство класса 1 по стандарту ANSI, доступное для использования с ободом и с вертикальными стержнями для обслуживания.Пожаробезопасный или негорючий, серия 1000 чрезвычайно надежна и долговечна. Доступное в нескольких вариантах отделки, ширины двери и широкий спектр вариантов отделки, выходное устройство серии 1000 не имеет себе равных.

Установка устройства экстренной защиты обода серии 2000 с уже установленной накладкой рычажной накладки LE-08

Устройство серии 2000 также является выходным устройством класса 1 и идеально подходит для повседневного использования и стандартных приложений.Возможно, самый экономичный вариант выходного устройства Design Hardware, серия 2000 также доступна в нескольких вариантах отделки, стилях монтажа, ширине двери и широком спектре вариантов отделки.

Устройство паники с вертикальной штангой серии 1000 и установка трима с рычагом KIL с ключом

Выходное устройство Design Hardware серии 1000 — это устройство класса 1 по стандарту ANSI, доступное для использования с ободом и с вертикальными стержнями для обслуживания.Пожаробезопасный или негорючий, серия 1000 чрезвычайно надежна и долговечна. Доступное в нескольких вариантах отделки, ширины двери и широкий спектр вариантов отделки, выходное устройство серии 1000 не имеет себе равных.

Установка противоугонного устройства с вертикальной штангой серии 2000 с уже установленной накладкой рычажной накладки LE-08

Устройство серии 2000 также является выходным устройством класса 1 и идеально подходит для повседневного использования и стандартных приложений.Возможно, самый экономичный вариант выходного устройства Design Hardware, серия 2000 также доступна в нескольких вариантах отделки, стилях монтажа, ширине двери и широком спектре вариантов отделки.

Варианты отделки салона

Никакая другая серия предметов не демонстрирует гибкость Design Hardware лучше, чем их варианты отделки. Будь то отделка рычажной накладки, совместимая с устройствами серий 1000 и 2000, или рычаг / ручка с ключом, Design Hardware предоставляет покупателю широкий выбор.Доступные в вариантах с заменяемыми сердечниками небольшого формата, несколько вариантов обрезки идеально подходят для любого применения.

RIXSON | Напольные доводчики | Инструкция по установке

Напольный доводчик со смещением 3/4 «

Заголовок	Модель №	Документ №	Опубликовано
Доводчик до пола	51	5100	июнь 2009
Доводчик с быстрой установкой, дверца 1-3 / 4	Q51	5100Q	июнь 2009
Доводчик с быстросъемным креплением с порогом 1-3 / 4 двери	QT51	5100QT	июнь 2009
Доводчик с торцами для пустотелого металла Инструкции 1-3 / 4 Дверь	HM51	5100HM	июнь 2009

Напольные доводчики со смещением 1-1 / 2 «

Заголовок	Модель №	Документ №	Опубликовано
Доводчик до пола	51	5100-1.5	июнь 2009

Независимо подвешенные доводчики

Заголовок	Модель №	Документ №	Опубликовано
Самостоятельно подвешенные другими лицами	5300	5300	июнь 2009
Независимо подвешенные подвесные приспособления, расположенные в кармане другими людьми	5310	5310	июнь 2009

Центровочные доводчики одностороннего действия

Заголовок	Модель №	Документ №	Опубликовано
Доводчик с плоским низкопрофильным рычагом	50 х 554	50554	Апрель 2009
Доводчик с центрирующим рычагом	50	50	июнь 2009
Доводчик для деревянных дверей	W50	50 Вт	июнь 2009
Доводчик с патрубками	5040	IS5040	июнь 2009
185 Быстрый корректировщик; для использования с моделями Closer 50,51 и 53	185 QS	1855051	Апрель 2009

Центрирующие напольные доводчики двойного действия

Заголовок	Модель №	Документ №	Опубликовано
Доводчик до пола	5020	50	июнь 2009
Доводчик для деревянных дверей	W5020	50 Вт	июнь 2009

Советы по обслуживанию и уход за защитной дверью в Phoenix

Время от времени некоторые части вашего продукта могут нуждаться в обслуживании или ремонте.Ниже приводится список наиболее распространенных проблем и способы их устранения.

• Доводчик : Периодически доводчику потребуется регулировка, чтобы закрыть дверь с меньшей скоростью, чтобы избежать хлопка, или с большей скоростью, чтобы помочь двери полностью закрываться до фиксации. На конце доводчика находится регулировочный винт. Часто причиной этого являются погодные изменения.

  Чтобы отрегулировать скорость доводчика, поверните винт «внутрь» для медленной работы и «наружу» для более быстрой.Иногда дверь может не закрываться полностью, оставаясь приоткрытой. В этом случае убедитесь, что курносый носик, используемый для удержания двери открытой, находится в правильном положении.

  Вот недавно снятое нами на YouTube видео, показывающее, как заменить доводчик двери:

• Скрипучие двери : Если вы обнаружите, что ваша дверь начинает скрипеть, вы можете смазать петли, чтобы уменьшить шум. Вы можете использовать WD40 или любую проникающую смазку, просто сотрите излишки.
• Замки : Периодически ваши замки следует смазывать внутри области цилиндра ключа с обеих сторон, чтобы они работали свободно и легко. Та же смазка, что и выше, или тип блокировки.
• Рычаги : Периодически необходимо смазывать рычаг в механизме, который выдвигается из вашей двери. Это позволит рычагу работать плавно. Те же смазочные материалы, что и выше.
• Ключи : Если ваш замок был изменен в соответствии с вашим существующим внутренним замком, вам не будут предоставлены дополнительные ключи, так как наш замок теперь будет привязан к вашему личному ключу от дома.Ключи, которые на самом деле поставлялись с замком, теперь бесполезны, так как шпоночный паз был изменен.

  Если у вас есть лишние ключи, обратитесь в квалифицированную службу для обеспечения бесперебойной работы.

• Очистка : Лучший способ очистить ваш продукт — это распылить на него мягкое чистящее средство, такое как Windex, и протереть. Однако использование шланга не рекомендуется; если вы все-таки используете шланг, вытрите полотенцем потом, чтобы избежать попадания воды, которая может вызвать образование ржавчины в будущем.

Touch ‘n Hold | Самый удобный доводчик в мире

«Все три установлены сегодня.Даже просто использовать верхнюю часть было слишком круто и гладко! Использовать и то, и другое похоже на масло ».

[Эд У., Хоштон, Джорджия]

«Мне это нравится — это фантастика! У меня были проблемы со спиной в прошлом, и мне нравится, что теперь я могу просто использовать ногу, чтобы держать дверь открытой (у меня ваш продукт внизу). Я ненавидел сгибаться вниз, чтобы возиться со старым доводчиком «.

[Сара Х, Гранд-Рапидс, Мичиган]

«Я считаю, что ваш продукт потрясающий, и он прекрасно работает.Старый тип никогда не держал 100%, но это очень просто ».

[DE, Derby, CT]

«Я играю на виолончели, чтобы заработать себе на жизнь, и благодаря вашему изделию вход и выход из дома для меня и моего инструмента намного проще. Раньше мне приходилось класть его перед входом и выходом. Теперь это уже не так».

[Leah H, Lexington, KY]

«Это было так легко установить.На это у меня ушло минут пять. Теперь я больше не беспокоюсь о пальцах моих детей с дверью. Я очень доволен вашим товаром ».

[Мария С., Вест-Хейвен, Коннектикут]

«Это настолько продвинуто, и это такой скачок в технологии, что я не могу представить себе подходящего улучшения»

[Алан Ф, Фэрфилд, Коннектикут]

«С ним очень легко работать — отлично подходит для тех, у кого могут возникнуть проблемы с работой руками (артрит).«

[Ana C, Gales Ferry, CT]

«Недавно я установил для вас два комплекта дверных замков. Они первоклассные».

[Джек, Спаркс, Невада]

«Мне нравится! Думаю, вам также стоит пойти за производителями дверей, чтобы включить их в свою упаковку»

[Джим Ф., Клифтон-Парк, Нью-Йорк]

«Похоже, качество лучше, чем аналогичные товары, продаваемые в настоящее время.«

[Т, Кротон, Нью-Йорк]

«Товаром очень доволен — буду радовать долго».

[Долорес К., Нью-Хейвен, Коннектикут]

«Совершенно как есть»

[Винсент К., У. Хейвен, Коннектикут]

«отличная идея»

[Раймонд М., У. Хейвен, Коннектикут]

Мой новый Touch ‘n Hold Smooth — Dual Kit — Heavy Duty Door Closer System работает фантастически.Мои старые, должно быть, изношены, дверь захлопнется. Эти новые классные. Большое спасибо

[Джефф Дж., Стэмфорд, Коннектикут]

Работал отлично. Очень легко надевается и отлично работает. Определенно купил бы снова.

[Джон К.] 10.04.2021

Мне нравится доводчик Touch ‘n Hold! На сайте под заказ было легко маневрировать, доставка была быстрой и его легко установить.Я заменил все двери на Touch ‘n Holds.

[Либби Л.] 8.04.2021

У нас был доводчик около недели, и пока все хорошо. Мне нравится, что дверь не закрывается так быстро по сравнению с другими.

[Мелинда] 07.04.2021

Установка была ез. Хорошее видео. Если я могу это сделать, то сможет любой. Пришлось заменить сломанную единицу (бренд неизвестен) из-за разницы в размерах деспота, все сошлось прекрасно.Будем использовать их в нашем следующем доме

[Крис] 02.04.2021

Простые инструкции (и видео на Youtube). Пришлось немного доработать мою решетчатую дверь на крыльце, чтобы она соответствовала кронштейну.
Установили только сегодня, но они (куплено 2), похоже, делают то, для чего были созданы.
Спасибо за добротный продукт.

[Джонатан С] 30.03.2021

По разумной цене.Все же хорошего качества. Изделие было подходящего размера, и заказ был легким, и я получил его в бордовом цвете, который совпадает по цвету с моей дверью. Больше не нужно ехать в строительный магазин и просто покупать что-то подходящее белого или черного цвета. Молодец. Спасибо еще раз.

[Даниэль К] 26.03.2021

Отлично. Уже установлен fit perfect

[Стив Д] 23.03.2021

Очень просто установить и отлично работает!

[Ян М] 3/20

Дверной доводчик с предохранительной пружиной, 4-1 / 4 «, литье под давлением, белый

Эти безопасные дверные доводчики с пружинным приводом изготовлены из литых материалов и окрашены в белый цвет.Они У.Л. указаны с огнестойкостью 1/2 часа и могут использоваться для закрытия дверей весом до 150 фунтов. Эти доводчики имеют регулируемую скорость закрывания и не являются ручными, что позволяет использовать их как на левосторонних, так и на правосторонних распашных дверях. И доводчик, и пластиковая скользящая пластина устанавливаются на поверхность и легко устанавливаются. Эти доводчики работают по принципу «закрытие при нажатии», а не при закрытии на вытягивание, и у них нет функции удержания в открытом положении. Расстояние перемещения: рычаг доводчика этого предохранительного пружинного доводчика может поворачиваться на полные 180 градусов, но как только он будет установлен на место, расстояние поворота двери будет уменьшено до точки, в которой она вступает в контакт с пулей. фасонный корпус доводчика.Для защиты от ржавчины и атмосферных воздействий рассмотрите детали Prime-Line KC50HD (белый) и KC57US (коричневый), которые подходят для наружного / наружного использования, предназначены для использования с легкими воротами и дверями-сетками. Все крепления и инструкции по установке прилагаются к этому товару. Другие цвета / варианты отделки: черный, коричневый, хромирование и сатинированное хромирование. Обязательно просмотрите видеоролик производителя с инструкциями по установке, также связанный с этой страницей, в верхнем левом углу. Может быть желательным нанесение белой литиевой смазки на внутренние пружины сжатия, но вам следует избегать использования смазок, таких как WD-40, которые разрушают консистентную смазку.Не затягивайте слишком сильно, поворот за 4 положения отверстий приведет к выходу этого элемента из строя.

• Используется для преобразования правых или левых распашных дверей в самозакрывающиеся двери
• Основание шириной 1 дюйм, расстояние между центрами отверстий 4-1 / 4 дюйма, рычаг 4-3 / 4 дюйма
• Эти предохранительные доводчики имеют регулируемую скорость закрывания, и они могут закрывать двери весом до 150 фунтов
• Корпус из литого под давлением цинкового сплава с белой краской
• Все компоненты устанавливаются на поверхность и работают по принципу нажатия-закрытия, а не метода закрытия-вытягивания без удержания. open feature
• Отлично подходит для использования на дверях (распашные двери, обеспечивающие доступ в пристроенные к дому гаражи) с U.Список L. и класс огнестойкости 1/2 часа
• Эти доводчики могут поворачиваться на 180 градусов
• Для получения дополнительной информации о размерах см. Линейный чертеж

.
