Анкерные столбики | Парковочные столбики

Анкерный столбик используется для крепления там, где по каким-либо причинам невозможно бетонирование столбика. К примеру, в многоэтажных паркингах, где в полу проведены коммуникации. Анкерные столбики позволяют установить их практически на любой поверхности – будь то асфальт, плитка, или бетон в подземном паркинге. Для установки анкерного столбика мы сверлим отверстия по предварительно размеченному шаблону. Столбик парковочный анкерный крепится при помощи анкерных болтов. Если по прошествии времени столбик на этом месте по каким-либо причинам больше не нужен – его можно будет убрать с места крепления просто открутив анкерные болты.

Анкерный парковочный столбик имеет в своей конструкции основание, специально предназначенное для крепления его на анкерных болтах. Такая конструкция менее прочная, чем у бетонируемого столбика, но в отличие от бетонируемого столбика, позволяет его крепить в тех местах, где невозможно заглубление на достаточную глубину для бетонировки.
Стоимость установки анкерного парковочного столбика зависит от количества одновременно устанавливаемых столбиков.

Стоимость установки анкерных парковочных столбиков



Объем Анкернные столбики (крепление на 4 анкера)
1 шт (цена за 1 шт) 1 500 руб
2 шт (цена за 2 шт) 1 900 руб
3 шт (цена за 3 шт) 2 300 руб
4 шт (цена за 4 шт) 2 700 руб
5 шт (цена за 5 шт) 3 200 руб
6 шт (цена за 6 шт) 3 600 руб
7-12 шт (цена за 1 шт) 600 руб
13-18 шт (цена за 1 шт) 550 руб
19-29 шт (цена за 1 шт) 500 руб
30 шт и более (цена за 1 шт) 450 руб

В стоимость монтажа анкерных барьеров и столбиков входят наши расходные материалы и крепеж.

Особенности крепления анкерных столбиков

Выбор анкерных парковочных столбиков, нередко обуславливается простым и доступным креплением к асфальту. Зачастую такой выбор может быть неправильным. Анкерные столбики больше всего подходят для установки внутри торговых центров и на подземных парковках. Как правило, внутри помещений ровная поверхность и надёжное основание для крепления.

Для начала, давайте разберём, для каких целей и где вы хотите установить анкерный парковочный столбик?

Ряд столбиков

1. Вы хотите поставить в ряд, к примеру, вдоль тротуара, более десяти столбиков. Тут важно понимать одну простую деталь - уложенный асфальт вдоль дорожки, не всегда бывает ровным, он может быть с наклоном или с изгибами. Конструкция анкерного столбика (его площадки для крепления) подразумевает ровную поверхность для монтажа. В связи с этим, при установке анкерных столбиков приходиться прибегать к подкладке под основание столбика монтажных шайб для их выравнивания.

Зазор между основанием и асфальтом при подкладке шайб создаёт условия для скапливания мусора, а в зимнее время - образования льда между основанием столбика и асфальтом, что может сказаться на его устойчивости. Так же монтаж столбиков на неровном асфальте создаёт немалые трудности по их выравниванию в одну линию, что нередко бывает только приблизительным.

В данном случае рекомендуем обратить внимание на бетонируемые столбики. При бетонировке столбиков легче всего выдерживать высоту и вертикаль, а так же выравнивание в одну линию. Также немаловажна и цена за изделие - столбики под бетонировку стоят дешевле, плюс гораздо надёжнее их устойчивость.

Два столбика с цепочкой

2. Вы хотите установить два анкерных столбика в асфальте, а между ними натянуть цепочку?

Тут необходимо принимать во внимание ту поверхность, к которой вы хотите смонтировать столбики. Если это бетонное основание то ваш вариант оправдан. Если это асфальт, есть над чем призадуматься. Многие считают что асфальт - твёрдая поверхность, но в большинстве случаев это не так - асфальт мягкий.

Зачастую нагрузка, создающаяся при натяжении цепочки между столбами, создаёт дополнительные условия для выхода анкерного крепления из поверхности асфальта с последующим его расшатыванием и отрывом столбика от поверхности монтажа.

Если вам необходим монтаж двух столбиков с цепочкой - сделайте выбор в пользу бетонируемых столбиков. За исключением случаев крепления столбиков на бетонную поверхность или плитку.

Чем монтировать анкерный столбик

При монтаже анкерных столбиков вариантов монтажа – два.

1. Монтаж анкером из металла

2. Монтаж пластиковым дюбелем с глухарём.

В первом случае рекомендуется при установке столбика на бетонную поверхность. В основном, это подземные парковки.

Вариант крепления монтажа анкером из металла в асфальт малопригоден, так как поверхность крепления мягкая.

Второй вариант (монтаж пластиковым дюбелем с глухарём) - более универсальный. Он подходит для бетона, и в большей степени, для асфальта.

Также, хочу обратить Ваше внимание, что длина крепежа не всегда влияет на устойчивость столбика, ведь Вы же не знаете толщину покрытия, и что у вас под асфальтом - щебень или песок?

Наша практика монтажа анкерных столбиков и барьеров рекомендует крепёж не более 10 сантиметров в длину.

И напоследок – помните, что устойчивость анкерных столбиков в большинстве случаев зависит от поверхности, к которой вы их хотите смонтировать, потрескавшийся асфальт не дает гарантии надежного крепежа.

Анкерный болт по бетону: виды и монтаж

Разновидность анкерных болтов по бетону

Надежную фиксацию самых разных предметов на бетонные поверхности способны обеспечить прочные крепежные детали. При капитальном строительстве, ремонте или креплении различных конструкций, выбрать такой крепеж — достаточно актуальная проблема.

Решить ее помогает специальный анкерный болт по бетону. С их видами, особенностями и способами монтажа, предлагает познакомиться статья.

Содержание статьи

Что такое анкер по бетону

Типы метизов

Слово «анкер» подразумевает крепежное изделие, которое используется для фиксации достаточно тяжелых предметов на конструкциях из бетона, природного камня, строительного кирпича. При установке таких элементов необходимо предварительно подготовить отверстие нужных размеров, для размещения болта анкерного типа.

Высокую удерживающую способность крепежа, размещаемого в таком отверстии, помогают такой крепёж:

  • Силы трения, обеспечивают анкера распорного типа;
  • Склеивающие способности специального состава, обеспечивают химические элементы;
  • Специальные упорные элементы, взаимодействующие с внутренними поверхностями отверстия, используют для ячеистых бетонов и пустотелого кирпича.

Принцип работы распорного анкера в теле газобетонной стены

Самый популярный анкер — крепежный элемент, расклинивающийся внутри отверстия, что обеспечивает высокую надежность соединения.

При помощи подобных болтов можно крепить такие предметы, как:

  • Профили металлопроката;
  • Подвесные потолочные конструкции;
  • Люстры и различные светильники;
  • Деревянные бруски, которые применяются при монтаже потолочных и напольных покрытий;
  • Лестничные конструкции;
  • Самые разные изделия с большой массой и габаритами.

Фиксация анкера внутри отверстия производится двумя основными способами:

  1. Расклиниванием внутри отверстия распорной втулки.
  2. С помощью специального клеевого состава, который связывает поверхность болта и внутреннюю стенку отверстия.

Технические характеристики

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

  • При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
  • Конусный конец детали разжимает лепестки;
  • Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Совет: Чтобы гайка не углублялась в отверстие, на резьбу шпильки следует обязательно надевать стопорную шайбу.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

  • 8 — размер резьбы;
  • 10 — диаметр;
  • 50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

  • Диаметры ровной части шпильки от 6 мм до 24 мм;
  • Диаметр резьба, от М5 до М20;
  • Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

  • Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
  • Крутящий момент — от 10 Нм до 40 Нм;
  • Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Совет: Приобретая  анкерный болт для бетона,  следует ориентироваться на эти показатели. Если они не превышают вышеперечисленные значения, изделия будут надежными.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Виды крепежа

Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

Фото и особенности крепежных деталей представлены в таблице:

Вид анкера Особенности

Клиновой

Такой болт применяется для крепления достаточно тяжелых конструкций к бетону.

Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании.

После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.

Распорный

Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня.

Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.

Разжимной

Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать.

Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.

Забивной

Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего.

В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.

Химический

Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.

Двухраспорный анкер

Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.

Анкер-шпилька

Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST.

В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

Помимо перечисленных видов встречаются такие изделия, как:

Анкера для бетона с кольцом

Рымболт для бетона

Выбор анкера

Параметры для установки анкерных болтов с гайкой

Широкое применение таких болтов обусловлено разнообразием их видов, которые отличаются не только по типу, но и по размерам, выдерживаемым нагрузкам. Ниже приведена таблица зависимости диаметра анкера от нагрузки на него.

Расчет параметров анкера в зависимости от нагрузки

На практике анкеры, обычно выбираются с большими показателями предельной допустимой нагрузки на них, чем оговорены в нормативной документации.

Данный вид крепежных элементов выпускается по государственному стандарту ГОСТ 24379.1-80, действующего с января 1982 года. Документ закрепляет основные требования для материала, используемого при изготовлении каждой детали, возможные допускаемые отклонения основных размеров от стандартных.

Выбирая болт для бетона по размерам, в первую очередь следует ориентироваться на вес прикрепляемой с его помощью конструкции: чем этот показатель выше, тем анкер должен быть более длинным и с большим диаметром. Необходимо учитывать и толщину поверхности, в которую будет устанавливаться анкер. Иначе, при неправильно выбранной длине, можно пробить им стенку или полы насквозь.

Для правильной установки анкера, необходимо правильно выбрать диаметр предварительно просверливаемого отверстия для него. Из таблицы можно выбрать диаметр отверстия для установки крепежного элемента:

Зависимость диаметра отверстия для установки анкера и его диаметра

Совет: Требования для отверстий, при креплении деталей, указанные в таблице, превышать не следует. В противном случае большие зазоры придется заполнять раствором, что может уменьшить прочность соединения.

Правила монтажа анкера с гайкой

Этапы установки анкера с гайкой

Даже правильно выбранный анкерный болт с гайкой, не может обеспечить надежное крепление предмета, если допущены ошибки при его монтаже. Имеется несколько несложных правил, соблюдая которые, обеспечивается надежное и долговечное крепление анкерных болтов в бетоне.

Для установки анкера с гайкой, инструкция, предлагает такой порядок:

  • Сверлится нужное отверстие на поверхности под крепеж предмета. Диаметр отверстия под распорную втулку должен быть таким, чтобы в него входила втулка с небольшим натягом. Это делается перфоратором и буром, соответствующего размера;
  • Отверстие тщательно очищается от строительной пыли, раскрошившегося материала. При небольших размерах отверстия, это можно сделать медицинской обычной грушей и ершиком нужного диаметра. В случае просверленного длинного и большого диаметра отверстия, качественная очистка получается с помощью пылесоса;
  • После подготовки отверстия, вставляется анкерный болт;
  • Затягивается гайка, пока распорная втулка надежно не зафиксирует крепежный элемент;
  • После надежной фиксации анкера в отверстии, гайку можно скрутить, оставив свободным резьбовой конец, для установки закрепляемого предмета;
  • Надевается шайба и накручивается гайка.

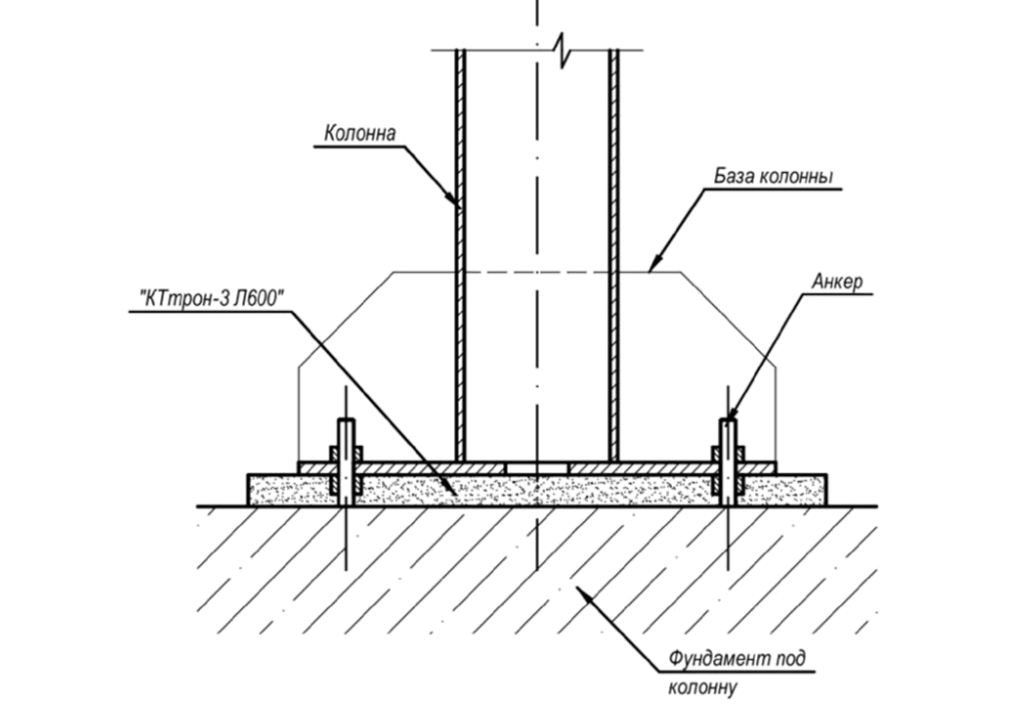

Монтаж анкеров в фундамент

Фундаментные анкера

Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

Монтаж таких фундаментных болтов выполняется таким образом:

  • До заливки бетона крепятся изделия с загнутой шпилькой;
  • До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой;
  • Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания;
  • Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками;
  • В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором;
  • В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

Установка анкерных болтов в фундамент

Фундаментные анкерные болты: назначение, виды и монтаж.

По назначению и особенностям конструкции различают несколько типов конструкций :

  1. Составные. Их производят из двух частей, соединяемых с помощью муфты. Нижняя часть после установки находится в бетоне, а верхняя вкручивается в муфту.
  2. Изогнутые. Нижняя часть таких анкеров изготавливается в виде крюка. Эти конструкции монтируют в специальные колодцы или железобетонные основания, которые затем заливаются бетонной смесью.
  3. Прямые. Фундамент устанавливается в готовые бетонные основания. Для закрепления прямого фундаментного анкера в бетоне делается отверстие необходимого диаметра, для крепления понадобится эпоксидный или силоксановый гель.
  4. С анкерной плитой. Устанавливается перед бетонной заливкой, нижняя часть состоит из металлической пластины, которую крепят с помощью резьбового соединения или сварки.
  5. С коническим концом. Элемент устанавливается в уже готовый фундамент. Его используют для крепления мебели, бойлеров и т.д. Крепеж надежно фиксируется с помощью разжимной цанги, которая расклинивается и надежно удерживает конструкцию.
  6. Съемные. Эти крепежные изделия состоят их нижней обоймы, которая монтируется в фундамент, и шпильки с резьбой, устанавливаемой после бетонирования.

Типы и конструкция фундаментных болтов.

Установка анкерных болтов в фундамент.

Установка анкерных болтов бетонировании.

В фундаменте анкерные болты держатся за счет трения, упора и склеивания. Трение обеспечивают нагрузки, которые оказываются на крепежное изделие и передаются на фундамент. Упор – это нагрузки, которые анкер воспринимает и компенсирует своими силами, а склеивание – компенсация нагрузок с помощью касательных напряжений с материалом основания.

Если требуется закрепить конструкцию с высоким уровнем ассиметрии, то лучше заказать прямые болты на силоксановом или эпоксидном клею. Распорные болты применяют в областях, где возможны статические или вибрационные нагрузки. А анкеры с коническим концом советуют использовать для крепления конструкций, который подвергаются динамическим нагрузкам и не способны выдерживать сильных ударов.

Установка фундаментных анкерных болтов выполняется в несколько этапов. Вначале нужно тщательно осмотреть анкерные болты и убедиться в их исправности. Затем можно приступать к работам.

  1. Подготовительные работы и определение мест крепления анкеров. Помните, что их ни в коем случае нельзя размещать под дверными проемами.
  2. Установка болтов в основу фундамента. Анкер должен погружаться посередине бетонного основания.
  3. Расстояние между анкерами должно быть в два раза больше глубины вхождения.
  4. После того как анкеры установлены, нужно подождать, пока бетонная смесь застынет. В это время важно следить, чтобы штыри анкеров оставались в ровном вертикальном положении.
  5. Последний этап работы – скрепление. Для этого устанавливаются металлические пластины или деревянная доска.

Некоторые виды анкеров можно устанавливать и в уже затвердевший бетон. Но в этом случае просверливается отверстие и вставляется фундаментный болт.

Материалы для изготовления анкерных болтов.

Установка анкерного болта с гайкой.

Для изготовления фундаментных анкеров используют только высокопрочные материалы. В качестве сырья выбирается сталь, в зависимости от условий применения можно приобрести крепежные изделия из морозоустойчивой стали. Крепежи подвергаются термической обработке, благодаря которой исключается возможность разрыва изделия.

Стоимость фундаментных анкерных болтов зависит от диаметра и длины изделия, а также производителя, который занимается их изготовлением. Заказывая болты, обязательно убедитесь, что изделие отвечает всем требованиям ГОСТа и техническим условиям использования. Все фундаментные анкеры проходят контроль качества.

Фундаментные анкерные болты – надежные крепежные элементы, которые качественно и длительно выдерживают большие нагрузки. Существует несколько видов этих крепежей, выбор которых зависит от назначения и условий использования.

Фундаментные болты.

Установка анкерных болтов.

Фундаментные болты для строительных работ.

При производстве строительных работ используется огромное количество различных видов крепежных элементов, выполняющих те или иные функции. Особое место занимают резьбовые стержни различной формы, получившие общее название фундаментные болты. Об устройстве этих крепежей, их видах и использовании расскажем в данной статье.

Назначение крепежа.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Установка анкерных болтов в фундамент.

Назначение фундаментных крепежей.

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

Виды анкерных болтов для фундамента.

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Виды анкерных болтов.

Основные виды анкерных болтов.

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

  1. Болт изогнутый в исполнении 1.1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90 о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.
  2. Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
  3. Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
  4. Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
  5. Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
  6. Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.

Установка фундаментных болтов.

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

  • В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
  • Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
  • Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
  • Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
  • Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
  • Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.

Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Классификация анкерных болтов.

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

Типы и конструкция фундаментных болтов.

За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.

Установка анкерных болтов в фундамент.

Установка анкерных болтов в фундамент.

Анкерные болты рекомендуется устанавливать сразу после заливки фундамента или несущего основания, пока цемент не застыл.

В первую очередь необходимо изучить план внешних, внутренних стен и входных дверей. Фундаментные болты должны устанавливаться под внешними стенами, соответственно, анкера не нужно ставить в дверных проемах и под внутренними стенами. Далее болты можно погружать в бетон четко по центру будущей стены. Однако не утапливайте их слишком сильно, длина выступающей части должна составлять примерно 5-7 см. Анкерные болты следует располагать по всему периметру стены. Их нужно устанавливать на расстоянии примерно 40 см друг от друга, но так, чтобы они не попадали под дверные проемы. Помните, что болты обязательно должны располагаться строго вертикально, поэтому их можно выровнять с помощью уровня.

Если же Вы будете устанавливать анкерные болты в уже схватившееся основание, то в этом случае следует применить сверление. Однако стоит учитывать, что для сверления посадочного отверстия следует использовать буры или сверла соответствующего диаметра. Во время установки и застывания основания резьбу анкера можно обернуть в целлофан, чтобы избавиться от забот по очистке застывших частиц бетона на болтах. Также чтобы в процессе замерзания основания можно было избежать крена анкерного болта, рекомендуется использовать крепежное устройство, которое прикрепляется к опалубке фундамента на время застывания.

В некоторых случаях анкерный болт устанавливают до заливки фундамента. Тогда болты должны крепиться к арматуре или решетке на металлическую конструкцию, затем заливается раствор. В основном это происходит при строительстве ленточного фундамента. После застывания фундамента анкерный болт может исполнять все свои основные функции.



Рекомендация: Общая обзорная статья, из нее узнаете об установке анкерных болтов в фундамент. Болты необходимы для крепления конструкций к фундаменту. Если конструкции большие и имеют большой вес, то позаботьтесь о точной разметке и правильного без перекосов установке болтов. В противной случае вам будет сложно установить тяжелые конструкции.

Анкерное основание. Анкерные основания для опор освещения от производителя metalogalva.ua

Анкерные основания столба – это опоры, которые фиксируются в материале при помощи анкеровки. В его наконечнике имеются поперечные выступы, которые гарантируют опоре прочную фиксацию с основанием. Анкером называют особый вид крепежа, применяемого для фиксации и крепления массивных и сложных конструкций.

Классификация анкеров и их технические особенности

Анкерные крепежи производятся согласно требованиям ГОСТа из стали высокой прочности. По сути, анкерный болт – это стержень той или иной длины с резьбой. и крепежным концом. Анкеры всех видов характеризуются наличием конусной гайки и шайбы. втулки, которые являются основой самого принципа анкерования.

В процессе ввинчивания анкера в бетонную или другую основу, муфта деформируется. Это обеспечивает такое сильное сцепление, что вырвать крепеж становится невозможным.

Анкерые крепежи делятся на два главных вида – это болты химического и механического типа. Кроме того, их различают по размеру и способу крепления. Также в зависимости от конструкционных характеристик деталей их классифицируют как временные и постоянные.

Область применения анкеров

Этот вид крепежа преимущественно применяют для крепления тяжелых и массивных конструкций и при наличии движущихся элементов. Также его используют для фиксации больших конструкций к фундаменту. Основные направления анкерования:

  • при закреплении и соединении оборудования и фундамента;
  • при конструировании балконов, перил, консолей, ограждений;
  • при монтаже подвесных систем.

Установка анкеров

Крепление и установка стандартных анкерных болтов достаточно проста. С ней вполне под силу справиться даже начинающему строителю. Сначала нужно под болт проделать отверстие соответствующего диаметра. После чего желательно продуть его от пыли. Затем гайка затягивается до упора для того, чтобы шток расщепился в бетоне. Потом гайку следует отвинтить, накрутить на шпильку требуемое оборудование и плотно затянуть гайку ключом. При использовании химического анкера все еще проще. Он вставляется в отверстие в бетонном основании, и в него вкручивается шпилька.

Где применяются анкерные основания

Анкерные основания нужны для установки на них алюминиевых опор, которые перед этим вкапывают в землю и заливают бетоном. Например, при установке опоры освещения в парках для ее крепления в фундамент помещают анкерное основание. Для его закрепления советуют применять анкер химического типа.

Какие преимущества имеют анкерные основания

Анкерные основания имеют относительно малый вес, что является несомненным преимуществом при транспортировке и монтаже. Они идеально подходят для фундамента, который изготавливается прямо на месте установки опоры. Такая конструкция в разы повышает устойчивость длинномерных изделий, обеспечивая высокий показатель безопасности.

Плюсы применения анкерных оснований:

  • они устойчивы к значительным нагрузкам;
  • безопасны и надежны;
  • существенно повышают несущие способности всей конструкции.

Производство анкерных оснований

Для производства анкерных оснований используют углеродистую сталь. Затем для защиты от коррозии изделие покрывается оксидной краской. Показатель коэффициента прочности сварочного шва основания составляет от 0,95. Анкерные основания можно заказать любых размеров, какие нужны заказчику, с учетом пожеланий по расположению отверстий. Производство по эскизам клиента длится около двух недель. Изготавливаются они по ГОСТу, в соответствии с техническими условиями эксплуатации опор освещения.

Инструкция монтажа ограждений

Подготовка основания и установка кронштейнов

Основание для установки ограждений должно быть ровным и предварительно подготовленным. Идеально подходит бетонное основание. Также это может быть и металлический каркас. В крайнем случае, деревянный каркас, предварительно обработанный дополнительной защитой от влаги. Монтаж ограждений POLIVAN® начинается с установки металлических столбов (кронштейнов) высотой 800 мм, в зависимости от высоты ограждения. Профиль при помощи 4 анкерных болтов крепится неподвижно к основанию террасы в местах установки столбов ограждения POLIVAN® (рис.1). Кронштейны должны быть закреплены вертикально по уровню, без отклонений в сторону.

Перед началом монтажа необходимо произвести разметку террасного ограждения, с учетом следующих правил:

Определить места установки столбов с рекомендуемым шагом не более 1620 мм по центральным осям. Секция ограждения в длину может достигать 3120 мм. Определить высоту ограждения, а следовательно всех элементов. Рекомендованная высота столба ограждения 1000-1100 мм.

Рис. 1

Сборка секций ограждения

На установленные ранее кронштейны надевается первый столб ограждения POLIVAN®. Сверху на столб заводится юбка и опускается вниз (рис. 2) К столбу при помощи шурупов на уровне будущих перил монтируются крепежи для перил (рис. 3).

Рис. 2   Рис. 3



На нижний крепеж одевается заготовленный по длине профиль перил (рис.4) с заранее прикрученными крепежами для балясин (рис.5). На второй кронштейн одевается столб ограждения идентичной длины первому. На него также одевается юбка, заводится вниз и монтируются крепежи. Приподняв второй столб ограждения, перила под углом вставляются в нижний крепеж (рис. 4).

Рис. 4

Затем на крепежи для балясин одеваются заранее заготовленные по длине профили балясин (рис. 5).

Рис. 5

После чего на крепежи для перил одеваются верхние перила. Верхние перила одеваются идентично нижним, путем поднятия столба. Затем столб медленно опускаем, направляя балясины в уже прикрученные к перилам крепежи для балясин (рис. 6). Перила фиксируются к крепежам для перил, путем вкручивания снизу саморезов с каждого конца перил. Столбы фиксируются изнутри, путем впрыскивания монтажной пены в отверстие между кронштейном и стенками столба. Пустые полости кронштейна лучше засыпать песком для предотвращения коррозии металлической трубы изнутри. Завершается монтаж секции крышкой для столба, которая предварительно изнутри покрывается монтажным клеем или герметиком, и одевается на столб. Все последующие секции собираются подобным образом.

Рис. 6

Варианты секций



Важно знать

Допускается разнотонность цвета профилей от произведенных разных партий. Рекомендуем при монтаже брать материал из разных пачек или поддонов. Необходимо предусмотреть по одной дополнительной опоре на каждый погонный метр ограждения. Отрезки балясин вертикально подгоняются под нижние перила. Обязательное использование крепежей только торговой марки POLIVAN®.

Предусмотрите компенсационные зазоры между крепежами и профилями балясин и перил по 2 мм с каждой стороны. При монтаже ограждений на лестницах, ступенях или уклонах, необходимо подрезать под углом не только перила и балясины, но и крепления к ним. Угол будет зависеть от крутизны лестницы или уклона.

ЗАПРЕЩАЕТСЯ использовать ограждения не по назначению, например в качестве несущих конструкций или опорных балок.

ЗАПРЕЩАЕТСЯ монтаж ограждений при температуре ниже +5 С

Производитель оставляет за собой право изменять инструкцию. Со всеми изменениями вы можете ознакомиться на нашем сайте. При несоблюдении инструкции и рекомендаций производитель оставляет за собой право аннулировать предоставленные гарантийные обязательства.

Хранение и транспортировка

Поддоны, содержащие профили POLIVAN® необходимо хранить в сухом и проветриваемом помещении, вдали от прямых солнечных лучей. Складировать и транспортировать профили POLIVAN® необходимо в горизонтальном положении. Выгрузка и перегрузка профилей POLIVAN® должна происходить с осторожностью, не бросая их. Поддоны или стеллажи, частично хранящиеся вне помещения, ввиду влияния на них атмосферных явлений (дождь, УФ), могут отличаться в цвете. После того, как они будут полностью смонтированы вне помещения, в течение 10-12 недель произойдет стабилизация по цвету.

виды крепежей, расчет и установка в фундамент, цена

При строительстве различных зданий возникает необходимость крепления различных элементов к конструкции фундамента или опорных свай (столбов).

Чаще всего для этой цели применяется болт фундаментный анкерный, который может иметь различную конструкцию, и монтируется до заливки фундамента бетоном в большинстве случаев. А теперь подробнее подробнее остановимся на сортаменте  и требованиях ГОСТа к анкерным болтам .

Назначение анкерных болтов

Анкерный болт — фундаментный крепеж, предназначенный для крепления к железобетонным основаниям несущих элементов зданий и других строительных конструкций, в том числе и металлических.

Представляет собой металлический прут, имеющий на одном конце нарезанную резьбу, а на другом крае предусмотрен специальный узел (который может иметь различную конструкцию), обеспечивающий фиксацию в толщине бетона.

Основное преимущество данных крепежных элементов заключается в обеспечении соединения с высокой степенью надежности. Может применяться на любых прочных основаниях.

Виды анкерных болтов

В связи с тем,  что данные крепежные элементы должны отвечать достаточно жестким требованиям, предпочтение стоит отдавать изделиям, изготовленным в соответствии с ГОСТ 24279.1-80 или 24379.1 2012. Различают следующие виды фундаментных болтов:

Изогнутые —  нижняя часть такого анкера изгибается в форме крюка, при этом его конфигурация может отличаться. В зависимости от типа исполнения монтируется в железобетонные основания до заливки или в специальные колодцы (проемы) с последующим заполнением бетонной смесью.

С наличием анкерной плиты — в нижней части имеют специальную металлическую пластину (крепится при помощи сварки или резьбового соединения и гаек). Устанавливается до осуществления заливки.

Составные — изготовлены из двух частей, которые соединяются между собой при помощи муфты. Нижняя часть анкера крепится до заливки опалубки бетоном, верхняя вкручивается в муфту после застывания смеси.

Съемные — имеют схожую конструкцию, нижняя обойма монтируется до начала выполнения работ, шпилька с резьбой вкручивается после бетонирования.

Прямые — такой фундаментный анкерный болт монтируется в готовые бетонные основания. Для этого в конструкции выбуривают отверстие необходимого диаметра, крепление анкера выполняется при помощи силоксанового или эпоксидного клея, в некоторых случаях применяется виброчеканка стандартной цементно-песчаной смесью.

С коническим концом — достаточно распространенный тип анкерного крепежа. Устанавливается в готовые фундаменты, достаточно часто (при небольшом диаметре) используется для крепления различных навесных устройств (в том числе и мебель, бойлеры). Фиксация в толще бетона осуществляется за счет разжимной цанги, которая при закручивании шпильки расклинивается и не дает смещаться крепежу. В продажи можно найти и обычные конические анкера (с расширением в нижней части), они крепятся при помощи раствора или клея, как и прямые модификации элемента.

Ассортимент анкерных болтов

При выборе определенной конструкции необходимо выполнить расчет анкерных болтов для фундаментов, только на его основании можно выбрать диаметр, длину, тип крепежа.

Промышленность предлагает болты со следующими параметрами:

  • Диаметр шпильки может варьироваться от 12 до 140 мм.
  • Длина изделия достигает 5 метров.
  • Для изготовления применяют различные марки стали 09Г2С, 30ХГСА, 14Х17Н2, 20Х13 и многие другие.
  • Класс прочности может составлять от 4 до 12,9.

Кроме того, по желанию заказчика анкерные фундаментные болты могут подвергаться дополнительной обработке:

  • Термообработка.
  • Цинкование (термодиффузионное покрытие).

Монтаж анкерных болтов

Существует несколько способов установки анкерных элементов в конструкции фундамента, рассмотрим основные из них:

  • Для монтажа металлоконструкций чаще всего применяется установка анкерных болтов в фундамент до заливки бетонной смеси. После монтажа арматурного каркаса анкерные болты, чаще всего изогнутые, крепятся при помощи сварки или увязки проволокой. При этом стоит контролировать их вертикальность, расстояние между ними, расположение в фундаменте и высоту над заливкой. После того как анкера зафиксированы, их верхнюю резьбовую часть необходимо закрыть, для этого можно использовать обычный полиэтилен. Это защитит резьбу от попадания бетона.

После заливки осуществлять монтаж металлоконструкций можно только после достижения бетоном проектной прочности.

  • Более простым считается способ установки анкеров в только что залитый бетон. При этом так же контролируется глубина погружения, месторасположение и вертикальность элемента.
  • Для того чтобы смонтировать прямой анкер необходимо пробурить в фундаменте отверстие соответствующего диаметра, при возможности его необходимо продуть и очистить от остатков пыли и бетона. В полученное подготовленное отверстие вставляется прямой анкер, а все пустоты заполняются клеящей смесью.
  • Конусные анкера также устанавливают в предварительно подготовленные отверстия, после чего необходимо затянуть гайку на шпильке, до тех пор, пока разжимная цанга не зафиксируется надежно в толще бетона.

Выбирая ту или иную конструкцию анкера, определяя способ крепления необходимо учитывать будущую нагрузку, поэтому не стоит экономить, приобретая крепеж меньшего диаметра. Кроме того, предпочтение необходимо отдавать продукции проверенных производителей, работающих в соответствии со стандартами.

Инструкция по монтажу 3D-ограждений, ворот и калиток

Для установки 3D-заборов не нужны специальные инструменты и сварочное оборудование. Это делает монтаж доступным любому заказчику, ускоряет процесс установки и снижает финансовые расходы.

Перед началом установки 3D-забора рекомендуем ознакомиться с предложенной инструкцией. В процессе монтажа соблюдайте нормы и правила техники безопасности.

При желании Вы можете воспользоваться нашими услугами по установке заборов 3Д.

Скачать инструкцию по установке 3D-заборов в PDF

1. Выбор способа монтажа

Существует несколько способов установки 3D-конструкций. Перед выбором способа монтажа рекомендуется провести исследование грунта и определить следующие характеристики:

  • тип грунта;
  • глубина промерзания грунта;
  • уровень грунтовых вод.

В зависимости от перечисленных параметров можно выбрать один из видов установки столбов:

  • точечное бетонирование;
  • забутовка;
  • монтаж на подготовленную поверхность или ленточный фундамент;
  • монтаж на винтовые опоры или на забивные сваи.

Высота столба под забутовку и бетонирование зависит от высоты ограждения:

Высота ограждения, мм Минимальное увеличение высоты столба, мм
500-1000 300
1000-2000 500
2000-3000 700
3000 и более 1000 и более

При использовании фланцевого соединения, высота ограждения равна высоте столба.

2. Инструменты и материалы

Ниже приведены типовые расчеты ресурсов и оборудования, необходимых для монтажа.

Основные материалы:

Наименование Потребность на 100 м

Длина пролета 2500 мм

Длина пролета 3000 мм
Панели ограждения «ГРАНЗА» из сварной оцинкованной сетки, шт. 40 34
Столбы металлические оцинкованные в полимерном покрытии с пластиковыми заглушками, шт 40 34
Комплект крепежа, шт. 240 204
Кронштейны для СББ/ПББ/КЦ (комплектуются струной и скобами в зависимости от вида барьера безопасности), шт. 40 34

Машины, оборудование, инструменты, инвентарь:

Наименование Кол-во, шт.
Бурильно-крановая машина / ручной ямобур 1
Рулетки металлические измерительные, 5 м 2
Уровень строительный 2
Шнур льнопеньковый (трассировочный)
Лопаты стальные строительные 2
Ломы стальные строительные 2
Ключи рожковые или торцовые S13; S17 6
Ключи гаечные шестигранные S4; S6; S8; 6
Отвес стальной строительный 1
Нивелир 1

3.

Перевозка и хранение 3D-забора

Погрузочно-разгрузочные работы желательно проводить с помощью вилочного автопогрузчика грузоподъемностью минимум 3 тонны и с длиной вил не менее 2 метров.

При перевозке панели ограждения «Гранза» нужно размещать на специальные деревянные поддоны в количестве 50-80 штук на один поддон. Вес поддона 1-1,5 тонны. В одну стандартную еврофуру вмещается 800-1200 панелей общим весом 17-19 тонн. Рекомендуется устанавливать поддоны штабелями не более 4-х ярусов и крепить ремнями к кузову машины.

Панели и столбы до 10 штук разрешается транспортировать в упаковке без поддона. При хранении допускается штабелирование не более 4-х штук в высоту.

4. Подготовка к монтажу

Перед началом монтажа на участке необходимо отметить места расположения калитки или ворот, места пересечения подземных и надземных коммуникаций, участки перепада высот, точки поворотов ограждения.

Подземные коммуникации нужно вскрыть и заключить в защитные конструкции. По всему периметру забора нужно устранить холмы и ямы (кроме естественных склонов, если участок находится на косогоре). Деревья и кусты нужно спилить на достаточном расстоянии от забора, чтобы исключить возможность повреждения фундамента или самого забора.

5. Разметка участка

Первый этап монтажа – установка контрольных точек участка (вход, углы поворота, перепады высот). Между ними по высоте верхнего края планируемого забора натягивают шнур или веревку.

Разметку 3D-забора начинают с входной группы либо от угла участка. Далее размечают периметр под будущие столбы в соответствии с ППР, центры ям обозначают шпильками.

Для определения точного расстояния между осями столбов можно использовать следующую таблицу:

Ширина панели, мм Расстояние между осями столбов, мм
2510 2520
3010 3020
3110 3120

Далее на местах будущих столбов бурятся отверстия. Можно использовать ручной или механический бур с диаметром не менее 250 мм на глубину промерзания грунта (не менее 1200 мм).

6. Монтаж панелей

Последовательность работ по установке панелей:

  1. На верхний торец каждого столба устанавливаются пластиковые заглушки (входят в комплект поставки).
  2. На земле параллельно разложить первые 2 столба на расстоянии друг от друга согласно таблице в пункте 5.
  3. Скрепить первую панель со столбами крепежом на высоте технических отверстий либо, в случае использования сверлоконечных шурупов, примерно через каждые 500 мм длины столба, равномерно распределяя нагрузку по всей высоте опоры.
  4. Если нужно, установите дополнительные козырьковые ограждения.
  5. Собранную конструкцию нужно установить в ямы, выровнять по высоте и вертикальному положению и жестко закрепить при помощи подпорных столбов или натянутой веревки с колышками. В случае использования фланцевого соединения, конструкцию нужно отрегулировать при помощи анкерных болтов.
  6. Приступить к монтажу следующей панели.
  7. После выполнения всех работ по монтажу и выверке всех отклонений, необходимо затянуть все болтовые соединения, а в случае использования антивандальных гаек, произвести срыв шестигранных наконечников.
Высота ограждения, мм Количество крепежа на 1 столб, шт.
500-700 2
1000-1600 3-4
1800-2500 4-5
3000-6000 5-10

7. Бетонирование

Бетонирование столбов подходит практически для всех грунтов, кроме пучинистых. Это самый ресурсозатратный и надежный способ установки металлических столбов.

Каждый столб бетонируется путем заливки в скважину бетонного раствора. Диаметр скважины составляет до 250 мм и должен быть больше диаметра трубы на 80-150 мм. На слабых грунтах на дно скважины предварительно засыпают щебень или ПГС и устанавливают гидроизоляцию (подробнее в пункет 2.4.1 Инструкции по монтажу 3D-ограждений, ворот и калиток «Гранза»).

8. Монтаж противоподкопной сетки

Для монтажа столбов с противоподкопной сеткой нужно подготовить траншею глубиной до 600 мм вдоль линии установки ограждения, затем произвести точную разметку периметра и пробурить лунки в местах установки опор диаметром 150-250 мм на глубину промерзания.

Далее необходимо произвести монтаж противоподкопной сетки на установленные опоры - при помощи скоб и болтовых соединений, в случае применения сварной сетки (вариант №1) или при помощи сварки, в случае применения сетки из сварной арматуры с размером ячейки 150х150 – 200х200 мм, диаметр арматурной проволоки 16 мм (вариант №2).

9. Козырьковые ограждения

Козырьковое ограждение состоит из оцинкованных кронштейнов и элементов заполнения.

Виды кронштейнов:

Виды козырьковых ограждений с различными заполнениями:

10. Монтаж калиток

Для установки калитки требуется ровная поверхность без значительных перепадов высоты. Установка столбов производится любым способом на выбор Заказчика:

11. Монтаж ворот

Для установки ворот требуется ровная поверхность без перепадов выботы по оси открывания. Установка столбов производится любым способом по выбору Заказчика. После столбов устанавливают створки ворот. При необходимости можно использовать деревянные бруски и подпорки. Нужно выставить створки ворот по вертикали и горизонтали с помощью регулировочных узлов в петлях.

Варианты исполнения распашных ворот представлены ниже:

Часто задаваемые вопросы

А на бетон можно установить сетчатый 3D забор?

Да, 3D ограждение можно установить на бетонное основание при помощи фланцев. Как правило, это подготовленный фундамент для забора или бетонная стяжка. Часто такой метод установки используют внутри производственных помещений, чтобы огородить опасные участки или оборудование.

Возможна ли установка 3D-ограждения зимой?

Панельные 3D-ограждения можно устанавливать круглый год. Возможны различные варианты: столб под бетонирование с противоморозными добавками, фланцевое соединение с различными основаниями: бетонный фундамент или стяжка, сваи, крепление на трубу.

А можно заказать временные ограждения с 3D сеткой?

Да, можно. Существуют различные варианты использования ограждений «ГРАНЗА» в качестве временных. Мы подберем оптимальное решение в каждом конкретном случае.

Какова максимальная высота готового 3D забора?

Максимальный размер одной панели ограждения в высоту составляет 3 метра. В то же время, высота готового ограждения не ограничивается тремя метрами, сетчатый забор может состоять из нескольких панелей в высоту, которые соединяются между собой скобами. Например, таким образом делают сетчатые ограждения для спортивных площадок и футбольных полей. В нашем портфолио есть объекты с высотой 4 метра, но и это не предельная высота для 3Д заборов.

Скачать инструкцию по установке 3D-заборов в PDF

United Lighting Standards • Установка опоры

Вот общее описание установки наших конструкций. Важно отметить, что это не исчерпывающее руководство по установке, и следует полагаться на подрядчиков по установке в отношении оборудования и методов, которые соответствуют условиям каждого места работы. United Lighting Standards не несет ответственности за любые повреждения, возникшие во время или после установки, а также за любую конструкцию, которая была изменена покупателем или использовалась способом, отличным от наших рекомендаций по применению.

Заземление и защита от поражения электрическим током

Покупатель и установщик должны обеспечить электрическое заземление и предупредить об опасности поражения электрическим током в соответствии с применимыми правилами.

Фундаменты с анкерными болтами

  • Бетонный фундамент должен быть спроектирован квалифицированным инженером, знающим местные почвенные условия.
  • Диаметр анкерного болта, длина и фунт / кв. Дюйм специально выбраны для того, чтобы выдерживать ограничения нагрузки, указанные в каталоге
    или предложении.
  • Анкоридж, поставленный другими:
    • Обратитесь на завод для получения правильного размера и прочности.
    • United Lighting Standards не несет ответственности за структурную целостность системы, если анкерные болты поставляются другими.
  • Поставляемый шаблон круга под болты соответствует окружности под болты на опоре.
  • При использовании регулировочных гаек нижняя часть самой нижней регулировочной гайки не должна находиться на расстоянии более 1 дюйма от
    бетонной поверхности.
  • Большие пространства между полюсной опорной плитой и бетоном могут вызвать чрезмерные напряжения в анкерных болтах.

Инструкции по установке на опоре

  1. Прикрепите стропу к верхней части стойки.
  2. Прикрепите светильники и соберите проводку.
  3. Установите регулировочные гайки и шайбы на анкерные болты.
  4. Вертикальный столб.
  5. Установить на анкерные болты и установить на шайбы регулировочной гайки.
  6. Поместите анкерные гайки и шайбы на анкерные болты и затяните, как только опора станет вертикальной.

ПРИМЕЧАНИЕ: Не устанавливайте столб без предполагаемой нагрузки.

Фундаменты прямого захоронения

  • Наши расценки будут отражать предполагаемую глубину захоронения.
  • Почва и расположение площадки могут отличаться, по этой причине обязательно проконсультироваться с квалифицированным инженером
    , знающим местные почвенные условия.
  • United Lighting Standards не несет ответственности за решения, принятые в отношении установки, глубины заделки или факторов, связанных с конкретным местоположением объекта.

% PDF-1.4 % 37 0 объект > эндобдж xref 37 138 0000000016 00000 н. 0000003109 00000 н. 0000003261 00000 н. 0000003726 00000 н. 0000005511 00000 н. 0000005540 00000 н. 0000005870 00000 н. 0000005972 00000 н. 0000006273 00000 н. 0000006496 00000 н. 0000006949 00000 н. 0000007243 00000 н. 0000007543 00000 н. 0000008754 00000 н. 0000009206 00000 н. 0000009362 00000 п. 0000009391 00000 п. 0000009430 00000 н. 0000009718 00000 н. 0000010190 00000 п. 0000010402 00000 п. 0000010424 00000 п. 0000015368 00000 п. 0000015390 00000 н. 0000021370 00000 п. 0000021392 00000 п. 0000030620 00000 п. 0000030642 00000 п. 0000039526 00000 п. 0000039548 00000 н. 0000048772 00000 п. 0000048794 00000 п. 0000058000 00000 н. 0000058303 00000 п. 0000058520 00000 п. 0000058939 00000 п. 0000059237 00000 п. 0000059259 00000 п. 0000068513 00000 п. 0000068535 00000 п. 0000076877 00000 п. 0000081063 00000 п. 0000083915 00000 п. 0000084525 00000 п. 0000084546 00000 п. 0000084624 00000 п. 0000086583 00000 п. 0000087328 00000 п. 0000089983 00000 н. 00000

00000 п. 0000091508 00000 п. 0000091807 00000 п. 0000092027 00000 н. 0000094805 00000 п. 0000094922 00000 п. 0000095055 00000 п. 0000095190 00000 п. 0000095323 00000 п. 0000095458 00000 п. 0000095591 00000 п. 0000095724 00000 п. 0000095859 00000 п. 0000095992 00000 п. 0000096125 00000 п. 0000096261 00000 п. 0000096397 00000 п. 0000096533 00000 п. 0000096669 00000 п. 0000096805 00000 п. 0000096941 00000 п. 0000097077 00000 п. 0000097213 00000 п. 0000097349 00000 н. 0000097485 00000 п. 0000097621 00000 п. 0000097757 00000 п. 0000097893 00000 п. 0000098029 00000 п. 0000098165 00000 п. 0000098301 00000 п. 0000098437 00000 п. 0000098573 00000 п. 0000098709 00000 п. 0000098845 00000 п. 0000098981 00000 п. 0000099117 00000 п. 0000099251 00000 п. 0000099387 00000 н. 0000099521 00000 н. 0000099655 00000 п. 0000099789 00000 н. 0000099923 00000 н. 0000100057 00000 н. 0000100193 00000 н. 0000100327 00000 н. 0000100461 00000 н. 0000100668 00000 н. 0000100804 00000 н. 0000100938 00000 п. 0000101074 00000 н. 0000101208 00000 н. 0000101342 00000 н. 0000101478 00000 п. 0000101612 00000 н. 0000101746 00000 н. 0000101882 00000 н. 0000102018 00000 н. 0000102154 00000 п. 0000102290 00000 н. 0000102426 00000 н. 0000102562 00000 н. 0000102698 00000 н. 0000102834 00000 п. 0000102970 00000 н. 0000103106 00000 п. 0000103242 00000 н. 0000103378 00000 н. 0000103514 00000 н. 0000103650 00000 н. 0000103786 00000 н. 0000103922 00000 н. 0000104058 00000 н. 0000104194 00000 п. 0000104330 00000 н. 0000104466 00000 н. 0000104602 00000 н. 0000104738 00000 п. 0000104872 00000 н. 0000105008 00000 н. 0000105142 00000 п. 0000105276 00000 н. 0000105410 00000 н. 0000105544 00000 н. 0000105678 00000 н. 0000105814 00000 н. 0000105948 00000 н. 0000003315 00000 н. 0000003704 00000 н. трейлер ] >> startxref 0 %% EOF 38 0 объект > эндобдж 39 0 объект > эндобдж 173 0 объект > транслировать Hb``f`A8X80l, `: {: U [6z ~ \ 2o ܔ Re

Установка стойки с болтовым креплением, рекомендации и требования

Стойки с креплением для доступа

, закрепленные на болтах, могут использоваться для ряда применений, включая спортивные площадки и освещение арены. При проектировании и установке столбов в сборе необходимо принимать дополнительные меры предосторожности, чтобы их конструктивная целостность соответствовала ветровым условиям в вашем районе. Перед покупкой и установкой каких-либо опор вам необходимо предпринять ряд шагов, чтобы гарантировать, что при установке опоры будут соблюдаться конструктивные, экологические и местные нормы.

Характеристики опоры с болтовым креплением

Все опоры и оборудование Access Fixture защищены от ржавчины и коррозии с помощью обожженного полиэфирного порошкового покрытия, которое помогает гарантировать идеальную твердость и устойчивость к атмосферным воздействиям.Эти беспроблемные опоры чрезвычайно долговечны, что означает годы надежности, не требующей обслуживания. Вам нужно подобрать цвет столбов, чтобы они соответствовали вашей среде или другим приборам? Без проблем! Access Fixtures специализируется на отделке по индивидуальному заказу и может окрасить ваши столбы в любой цвет по шкале RAL по вашему выбору. Если у вашего проекта есть уникальные требования к монтажу, наши специалисты по освещению помогут вам изучить каждый вариант, чтобы обеспечить оптимальную планировку и распределение света.

Для освещения больших открытых пространств, таких как баскетбольные площадки, футбольные поля, арены для родео, автостоянки и т. Д., Часто требуются светильники на опорах.Access Fixtures предлагает 4-дюймовые и 5-дюймовые опоры высотой 20, 25 и 30 футов, изготовленные из стали или стекловолокна. Стандартные опоры имеются на складе и готовы к отправке, хотя, если ваш проект требует нестандартных опор (например, нестандартной резки, большой толщины, сильного ветра и т. Д.), Время выполнения заказа обычно составляет 6–8 недель. В любой ситуации команда Access Fixtures готова обсудить наиболее надежное, доступное и разумное решение для вашего проекта.

Как тип и количество приспособлений влияют на вашу опору

Прежде чем принять решение о типе и количестве опор, которые лучше всего подходят для вас, вы должны сначала оценить варианты приспособлений; в большинстве случаев они существенно повлияют на ваш выбор полюса. Ветровые условия обычно вызывают наибольшую озабоченность при освещении столбов, и выбор комбинации светильников и столбов, способных выдержать ветер в вашем районе, имеет решающее значение. Каждый корпус светильника имеет эффективную площадь проекции (EPA), которая представляет собой площадь открытой поверхности светильника или кронштейна, умноженную на его коэффициент формы. Добавление нескольких приспособлений или изменение типа используемого приспособления повлияет на нагрузку EPA на опору; каждый полюс имеет максимальный рейтинг EPA.

Чтобы рассчитать общую нагрузку EPA на опору, найдите произведение измерения EPA для каждого приспособления на количество приспособлений; добавьте его к произведению монтажного оборудования EPA и количества деталей монтажного оборудования; и добавьте это к произведению EPA любых проводов, знаков или другого оборудования и количества этих частей.Любой элемент, который увеличивает вес или площадь поверхности сборки, должен быть учтен в расчетах. Приняв эти меры, вы можете быть уверены, что ваши столбы и приспособления будут соответствовать местным нормам или превосходить их. Что еще более важно, знание данных обеспечит безопасность, надежность и долговечность вашего проекта.

Колебания, вызванные ветром

Если вы устанавливаете опоры высотой более 25 футов и находитесь в ветреной зоне, будьте особенно осторожны, чтобы обеспечить устойчивость опоры. Вибрация, вызванная ветром. - фактор, который может повлиять на ваши полюса в определенных местах, где скорость ветра увеличивается. В определенных обстоятельствах необходимо принять дополнительные меры предосторожности, чтобы уменьшить вызванные ветром вибрации на ваших фонарных столбах, особенно когда столбы подвергаются воздействию высоких скоростей ветра. Иногда это может привести к разрушению сварного шва, как правило, между опорной пластиной и полюсом. Если это вызывает беспокойство, обратитесь к специалисту по освещению Access Fixtures сегодня же. Член нашей команды поможет вам найти решение, которое точно соответствует тому, что вы ищете.

Какую работу ниже класса необходимо выполнить, чтобы поддержать моих поляков?

Захоронение столба из стали или стекловолокна может потребовать большего внимания и планирования, чем вы думаете. Все, что находится под землей, будет подвергаться воздействию ряда коррозионных элементов, влияющих на долговечность вашего столба. Эти элементы включают типы почвы, грунтовые воды, водную фазу (влажность почвы), газы и многое другое. Перед установкой столбов следует принять во внимание значительные исследования и управление.Мы рекомендуем связаться с местным инженером-строителем и инспектором по строительству, которые проведут осмотр и посоветуют, что можно и что нельзя делать. Факторы различаются от района к району, и ваш местный инженер будет знать требования в отношении условий почвы и конкретных норм на вашем предприятии. Поскольку эти требования сильно различаются от места к месту, приспособления Access не могут и не будут предоставлять конкретные инструкции по установке на опоре ниже уровня земли.

Установка на опоре: соображения по высоте и глубине

При выборе наиболее подходящих полюсов для вашего проекта необходимо учитывать ряд переменных.Важными факторами, которые следует учитывать, являются высота, глубина и диаметр опоры. Стандартная высота опоры - 20, 25 и 30 футов. Преимущество использования более высоких опор заключается в лучшем распределении света, что означает меньшее количество темных пятен, теней и горячих точек. Недостатком более высоких столбов является то, что вам могут потребоваться более мощные светильники, чтобы свет достигал земли; это может увеличить стоимость, нагрузку на EPA и даже количество необходимых опор. Во многих городах также действуют правила высоты столбов, которые гарантируют, что свет не мешает движению и не требует наличия предупреждающих знаков.Для каждого города требуется разная высота, хотя стандартная высота обычно составляет около 25 футов. Высота полюса также зависит от ряда факторов: необходимо учитывать мощность лампы, расстояние между полюсами, расстояние между полюсами, интенсивность света и освещенность помещения.

Необходимо провести профессиональную оценку, чтобы убедиться, что ваши опоры соответствуют местным нормам и могут противостоять погодным условиям в вашем регионе. Кроме того, высота опоры должна соответствовать нагрузке на опору и вес приспособления, кронштейны, провода и любые другие предметы, увеличивающие вес опоры.

Не существует стандартной глубины, на которую следует готовить или закладывать фундамент. У каждого инженера есть свои методы оценки глубины фундамента столбов. Один из методов - вычислить 10% длины шеста и добавить два фута, хотя это не всегда лучший подход. Некоторые инженеры могут просто обеспечить закладку фундамента ниже точки замерзания грунта. Однако обратите внимание, что Американский национальный институт стандартов (ANSI) заявляет, что точка замерзания грунта не предназначена для использования в качестве рекомендуемой глубины заделки.

Суть в том, что крайне важно проконсультироваться со строительным инструктором и / или инженером для оценки области перед любой установкой. Это вложение в целостность вашего решения, и оно того стоит. Приспособления Access не могут и не будут обеспечивать особые требования к опоре для ваших столбов.

Большинство местных инженеров будут знать, рекомендуемый поул дизайн фундамента для вашей области. Затем они могут изменить эти рекомендации в соответствии с вашим конкретным проектом.В некоторых частях Флориды, например, кодекс предлагает пирс диаметром 30 дюймов с арматурным арматурным каркасом в сонотрубке глубиной от восьми до десяти футов. В Джорджии, однако, рекомендуется, чтобы все опоры диаметром менее пятидесяти футов имели 24-дюймовый диаметр с железобетонными покрытиями глубиной шесть футов. Каждый город и штат отличаются своими требованиями.

Кодексы и правила

Выбор высоты опоры не всегда зависит от предпочтений. Обычно существуют местные нормы и правила, и важно изучить эту информацию, прежде чем принимать какие-либо решения по вашему проекту.Эти положения о внешнем освещении созданы для управления освещением от таких факторов, как световое загрязнение, чрезмерное освещение, проникновение света и ослепление, и все это в интересах создания безопасной, надежной и энергоэффективной среды. Безопасность населения всегда должна оставаться главным приоритетом при установке любого типа полюса освещения. Строго следуя местным нормам и правилам, вы обеспечите удовлетворительные результаты для всех участников.

Подготовка основания

Независимо от того, освещаете ли вы спортивную площадку на заднем дворе или освещаете профессиональное пространство, подготовка не менее важна.Перед установкой убедитесь, что получены достаточные зазоры и разрешения. Определите расположение подземных систем, таких как водопроводные и газовые линии, орошение газонов, трубы и другие подземные системы, на которые потенциально может повлиять установка ваших столбов. Проконсультируйтесь с инженером и электриком, чтобы убедиться, что ваши опоры соответствуют местным нормам и правилам, включая местные погодные условия. Если вы устанавливаете несколько светильников на одной опоре или если ваш проект находится в зоне сильного ветра со строгими требованиями EPA, наши специалисты по освещению проведут анализ EPA и могут предложить использовать более сильные опоры. Правильная подготовка участка перед установкой может избежать дорогостоящих осложнений в будущем.

Бетонный фундамент

Чтобы обеспечить правильную установку стойки с болтовым креплением, необходимо выполнить ряд шагов, чтобы гарантировать поддержку и безопасность стойки. Фундамент должен быть спроектирован инженером, хорошо знающим почвенные условия в вашем районе. На какой глубине промерзает земля? Есть ли проблемы с уровнем грунтовых вод? Есть ли риск экстремальных температур или высокой скорости ветра? Каковы конкретные города и коды городов? Эти факторы играют огромную роль в создании надлежащим образом подготовленной площадки для начала работы.

Окончательные процедуры установки

Необходимо строго соблюдать процедуры установки, чтобы создать безопасную среду. Столбы и приспособления представляют собой тяжелые компоненты в собранном виде, особенно если несколько приспособлений крепятся к одной опоре. Ваш электрик должен дважды и трижды проверить, что все приспособления правильно и надежно закреплены на каждой опоре.

Ваш электрик и бригада по установке должны всегда придерживаться схемы расположения болтов и инструкций производителя при закреплении столбов.Следование этим рекомендациям очень важно, чтобы не повредить монтажные пластины; это повреждение обычно случается, когда ориентация анкерных болтов не соответствует расположению болтов. Столб должен оставаться в вертикальном положении на всех этапах, прежде чем закрепить выровненные гайки, плоские шайбы и стопорные шайбы. После того, как все будет установлено и выполнены незначительные регулировки по уровню, ваш электрик затянет верхние гайки в соответствии с рекомендациями по уровню затяжки. Требования часто требуют слегка упакованного бетона затирки между основой бетона и опорной плитой, чтобы обеспечить максимальную безопасность.Ваш электрик может также захотеть установить трубу небольшого диаметра между раствором для дренажа.

Размещение полюса

Для равномерного и надлежащего освещения вашего помещения размещение каждого светильника и опоры зависит от ряда переменных, включая область применения, местные нормы и правила, требования к пространству, тип и количество светильников, а также предпочтения клиентов. Проведя фотометрический анализ, специалисты по освещению Access Fixtures могут предоставить вам подробный отчет, который поможет вам определить количество опор и светильников, необходимых для вашего проекта.Количество столбов зависит от количества светильников и, конечно же, от размера освещаемого помещения. Фотометрический анализ поможет определить точное количество опор и креплений, необходимых для вашего помещения. Наша команда специалистов по освещению проведет вас в этом процессе и предоставит желаемый результат. Если вы хотите обсудить жизнеспособность фотометрического анализа для вашего проекта, позвоните нам сегодня по телефону 800-468-9925.

Поговорите со специалистом по освещению устройств доступа о выборе подходящего светильника

Столбы

All Access Fixtures рассчитаны на долговечность и устойчивость к суровым погодным условиям.Не знаете, на какую высоту выбрать? Есть вопросы по установке на столб? Нужна помощь с индивидуальной раскраской? Если у вас есть вопросы по освещению, мы будем рады помочь вам ответить. Мы хотим убедиться, что вы получите именно то приспособление, которое соответствует вашим потребностям, вашему бюджету и вашим целям. Мы увлечены освещением и любим то, что делаем. Чтобы поговорить со специалистом по освещению Access Fixtures, позвоните по телефону (800) 468-9925 .

Что такое анкерный болт?

Анкерный болт - это используемый тип крепежа, предназначенный для соединения одного или нескольких объектов с бетонной поверхностью.Поскольку бетон является хрупким, вы можете использовать обычные болты для таких применений. Чтобы соединенный объект или объекты оставались на месте, необходимо использовать анкерные болты.

Основы анкерных болтов


По определению, анкерный болт - это прочный крепеж, который используется для соединения объектов с бетоном. Например, стальные столбы часто крепятся к бетонным поверхностям с помощью анкерных болтов. Анкерные болты продвигаются через основание столба в сам бетон.Благодаря уникальной конструкции анкерных болтов столб остается устойчивым и надежным.

Различные типы анкерных болтов


Все анкерные болты предназначены для соединения объектов с бетоном, но способ, которым они выполняют эту задачу, зависит от типа. Самый распространенный тип анкерных болтов - залитый на место. Он называется «монолитным», потому что буквально залит бетоном. Чтобы установить литой анкерный болт, сначала просверлите отверстие подходящего размера в бетонной поверхности.Затем вы вставляете болт в отверстие. Наконец, вы заливаете влажный бетон в оставшееся пространство. Влажный бетон естественным образом будет окружать болт, и как только он затвердеет, анкерный болт не должен сдвинуться с места.

Там же просверливаются анкерные болты. Также известные как анкерные болты после установки, они не требуют использования влажного бетона. Вы просто просверливаете их в затвердевшем бетоне. Как именно работают просверленные анкерные болты? Некоторые просверленные анкерные болты зависят от свойств механического расширения. Когда вы просверливаете их в бетон, они сжимаются и / или расширяются. Другие типы просверливаемых анкерных болтов требуют использования клея, такого как эпоксидная смола, для стабилизации и предотвращения движения.

Силы, действующие на анкерные болты


Несколько сил могут воздействовать на анкерные болты и, следовательно, со временем влиять на их характеристики. Например, если объект или объекты, к которым крепится бетон, начинают разрушаться, это может ослабить анкерные болты. Расщепление - еще одна потенциальная проблема анкерных болтов.Если между анкерными болтами образуется трещина, они могут ослабнуть.

Хотя анкерные болты не защищены от отказов, они реже выходят из строя при использовании в бетоне, чем другие типы болтов. В результате большинство компаний и подрядчиков используют анкерные болты при соединении одного или нескольких объектов с бетонной поверхностью.

Нет тегов для этого сообщения.

»Анкерные болты слишком низкие или высокие

Ответ можно найти в Руководстве по проектированию 1 AISC, раздел 2. 11,3:

«Слишком короткие или слишком длинные выступы анкерных стержней необходимо исследовать, чтобы определить, были ли установлены правильные анкерные стержни. Если анкерная штанга слишком короткая, анкерная штанга может выступать ниже фундамента. Если выступ стержня слишком длинный, заделки может не хватить для развития требуемой прочности на разрыв ».

Слишком низко

Удлинители болтов купили анкерные болты до нужной высоты в этой радиовышке в Гонолулу

. Если ваши анкерные болты залиты слишком низко, AISC предлагает пять вариантов.

  1. Частичное зацепление гайки

    «Часто, когда анкерный стержень короткий, можно частично зацепить гайку. Консервативная оценка результирующей прочности гайки может быть сделана на основе процента зацепленной резьбы при условии, что, по крайней мере, половина резьбы в гайке зацеплена. Приваривание гайки к анкерному стержню не является предварительно квалифицированным сварным соединением и не рекомендуется ».

  2. долота-расширителя и использовать эпоксидный якорь

    «Если анкерный стержень слишком короткий, и стержни используются только для возведения колонны, то наиболее целесообразное решения может быть разрез или сверлить другое отверстие в опорной плите и установить просверленный анкерный стержень эпоксидного типа.”

  3. Удлинение с помощью стяжной гайки

    «Если стержни рассчитаны на натяжение, ремонт может потребовать удлинения анкерного стержня с помощью накидной гайки…»

  4. Удлинения под приварку встык к уже установленным болтам, если они являются приварными анкерами.

    «Если стержни рассчитаны на натяжение, для ремонта может потребоваться удлинение стержня анкера (с помощью накидной гайки) или приваривание куска стержня с резьбой.Анкерные стержни ASTM F1554 Grade 36 и ASTM F1554 Grade 55 с дополнительными анкерными стержнями S1 могут быть удлинены путем приваривания к стержню с резьбой. Стыковая сварка двух круглых стержней вместе требует специальной обработки, в которой используется выступ для обеспечения правильного сварного шва с разделкой кромок. При необходимости после сварки язычок биения можно обрезать, а стержень можно даже отшлифовать заподлицо ».

  5. Удлините анкер путем приваривания соединительных стержней, чтобы добавить резьбовой стержень

    «Также можно удлинить анкер, используя стыковые стержни для соединения удлинителя резьбового стержня.”

Слишком высокий

Если ваши анкерные болты залиты слишком высоко, AISC дает только одну рекомендацию: используйте пластинчатые шайбы, чтобы компенсировать разницу.

«Когда анкерные стержни слишком длинные, легко добавить пластинчатые шайбы для достижения адекватной длины нити, чтобы запустить гайку вниз к опорной плите. Как отмечалось ранее, детали анкерной штанги всегда должны иметь дополнительную резьбу на 3 дюйма или более сверх того, что требуется по размеру детали, чтобы компенсировать некоторые отклонения в выступе анкерного стержня.

Более подробную информацию и схемы можно найти в разделе 2.11.3 Руководства по проектированию AISC 1. Перед выполнением любого из этих ремонтов также следует проконсультироваться с инженером-проектировщиком, чтобы убедиться, что выбран лучший метод для конкретного применения.

Написанный , г.

19.02.2015

Анкерные стержни - оборудование для опор

* 1-1 / 2 "ДВОЙНОЙ КВАДРАТНЫЙ ЯКОРЬ 6000 ФУТОВ-ФУНТОВ МОМЕНТ УСТАНОВКИ H-D2104

ДВОЙНАЯ КВАДРАТНАЯ СТУПИЦА 1-1 / 2 "10" ЯКОРЬ С СИЛЬНЫМ ПРИВОДОМ HELIX - 6000 ФУТОВ.ФУНТ. ДЛЯ УДИЛИЩ 3/4 "И 1"

  • Установка выполняется с помощью экскаватора. Анкерный ключ надевается на квадратную ступицу, и для правильной установки требуется устройство для измерения крутящего момента.
  • Правильная установка достигается только при установке анкера с соответствующим крутящим моментом для конкретного грунта и типа анкера.
  • Монтажный крутящий момент обычно измеряется с помощью устройства, подключенного последовательно с гаечным ключом, экскаватором и штангой Келли во время установки.
* 1-3 / 8 "ДВОЙНОЙ КВАДРАТНЫЙ ЯКОРЬ 6000 ФУТОВ-ФУТОВ МОМЕНТ УСТАНОВКИ H-3492

Сплошная квадратная втулка 1-3 / 8 "4" Винтовой якорь с механическим приводом 6000LB для штанг 3/4 "и 1"

  • Установка выполняется с помощью экскаватора. Анкерный ключ надевается на квадратную ступицу, и для правильной установки требуется устройство для измерения крутящего момента.
  • Правильная установка достигается только при установке анкера с соответствующим крутящим моментом для конкретного грунта и типа анкера.
  • Монтажный крутящий момент обычно измеряется с помощью устройства, подключенного последовательно с гаечным ключом, экскаватором и штангой Келли во время установки.

* 1-3 / 8 "ДВОЙНОЙ КВАДРАТНЫЙ ЯКОРЬ 6000 ФУТОВ-ФУНТОВ МОМЕНТ УСТАНОВКИ H-D10426-HUB1021637

ДВОЙНАЯ КВАДРАТНАЯ СТУПИЦА 1-3 / 8 "10" ЯКОРНАЯ СТУПИЦА HELIX POWER DRIVEN - 6000 ФУТОВ. ФУНТ. ДЛЯ УДИЛИЩ 3/4 "И 1"

  • Установка выполняется с помощью экскаватора. Анкерный ключ надевается на квадратную ступицу, и для правильной установки требуется устройство для измерения крутящего момента.
  • Правильная установка достигается только при установке анкера с соответствующим крутящим моментом для конкретного грунта и типа анкера.
  • Монтажный крутящий момент обычно измеряется с помощью устройства, подключенного последовательно с гаечным ключом, экскаватором и штангой Келли во время установки.
`2-1 / 2" ГНЕЗДО ЯКОРЬ 8 "8000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖЕК 3/4 "И 1" Allied Bolt 3521

2-21 / 2 "ГНЕЗДО ЯКОРЬ 8" 8000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖЕК 3/4 "И 1" Allied Bolt 3521.

  • Установка выполняется с помощью приводного ключа, который входит в ступицу анкера.
  • Правильный выбор анкера зависит от типа почвы и требований к растяжке.
  • Анкеры имеют шаг спирали 3 дюйма.
  • При установке используются стандартные инструменты.
  • Анкеры окрашены антикоррозийной синей краской после изготовления.

* Для использования с 7 футов 1 дюйм D100, 3,5 фута Только удилища Pisa 1 "D10031 или D75 3/4" 12632. `2-1 / 4" ЯКОРЬ РОЗЕТКА 8 "10000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖЕК 3/4 "И 1" Allied Bolt 3511

ГНЕЗДО ЯКОРЬ 2-1 / 4 "8" 10000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖЕК 3/4 "И 1" Allied Bolt 3511.

  • Установка выполняется с помощью приводного ключа, который вставляется в ступицу анкера.
  • Правильный выбор анкера зависит от типа почвы и требований к растяжке.
  • Анкеры имеют шаг спирали 3 дюйма.
  • При установке используются стандартные инструменты.
  • Анкеры после изготовления окрашены антикоррозийной синей краской.

Для использования с удилищами 7 футов 1 дюйм D100, 3,5 фута 1 дюйм D10031 или D75 3/4 дюйма 12632 только Pisa. `2-1 / 4" ЯКОРЬ РОЗЕТКА 8 "8000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖЕК 3/4 "И 1" Allied Bolt 3501

2-1 / 4 "ГНЕЗДО ЯКОРЬ 8" 8000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖЕК 3/4 "И 1" Allied Bolt 3501.

  • Установка выполняется с помощью приводного ключа, который вставляется в ступицу анкера.
  • Правильный выбор анкера зависит от типа почвы и требований к растяжке.
  • Анкеры имеют шаг спирали 3 дюйма.
  • При установке используются стандартные инструменты.
  • Анкеры окрашиваются антикоррозийной синей краской после изготовления.

Для использования с 7 футов 1 дюйм D100, 3,5 фута 1 Только удилища D10031 или D75 3/4 12632 Pisa. КВАДРАТНЫЙ ЯКОРЬ СТУПИЦЫ 1-1 / 2 5,500 ФУНТОВ МОМЕНТ УСТАНОВКИ H-D1104-6

1-1 / 2 ОДИНОЧНЫЙ КВАДРАТНЫЙ ЯКОРЬ СТУПИЦЫ 10 "HELIX POWER HUB ANCHOR 5,500 FT-LB

  • Установка выполняется с помощью экскаватора.Анкерный ключ надевается на квадратную ступицу, и для правильной установки требуется устройство для измерения крутящего момента.
  • Правильная установка достигается только при установке анкера с соответствующим крутящим моментом для конкретного грунта и типа анкера (см. Справочные таблицы).
  • Правильный выбор анкера зависит от типа почвы и требований к растяжке.
  • Монтажный крутящий момент обычно измеряется с помощью устройства, последовательно подключенного к гаечному ключу, экскаватору и штанге Келли во время установки.


* Подходит для удилищ 7 футов 1 дюйм D100, 3,5 футов 1 дюйм D10031 или D75 3/4 дюйма 12632 только Pisa.

КВАДРАТНЫЙ АНКЕР СТУПИЦЫ 1-1 / 2 5,500 ФУТ-ФУНТОВ МОМЕНТ УСТАНОВКИ H-D1114

1-1 / 2 ОДИНОЧНЫЙ КВАДРАТНЫЙ АНКЕР ДЛЯ СТУПИЦЫ HELIX POWER HUB ANCHOR 5,500 FT-LB. для определения правильности установки.

  • Правильная установка достигается только при установке анкера с соответствующим крутящим моментом для конкретного грунта и типа анкера (см. Справочные таблицы).
  • Правильный выбор анкера зависит от типа почвы и требований к растяжке.
  • Монтажный крутящий момент обычно измеряется с помощью устройства, последовательно подключенного к гаечному ключу, экскаватору и штанге Келли во время установки.
  • * Только для удилищ 7 футов 1 дюйм D100, 3,5 футов 1 дюйм D10031 или D75 3/4 дюйма 12632 Pisa.

    КВАДРАТНЫЙ ЯКОРЬ СТУПИЦЫ 1-1 / 2 5,500 ФУНТОВ МОМЕНТ УСТАНОВКИ H-D1134 1-1 / 2 ЯКОРЬ ДЛЯ ОДИНОЧНОЙ КВАДРАТНОЙ СТУПИЦЫ HELIX POWER HUB ANCHOR 14 " 5,500 FT-LB

    • Установка выполняется с помощью экскаватора. На квадратную ступицу надевается анкерный ключ, а на ступице имеется устройство для измерения крутящего момента. требуется для определения правильности установки
    • Правильная установка достигается только при установке анкера с соответствующим крутящим моментом для конкретного грунта и типа анкера (см. справочные таблицы).
    • Правильный выбор анкера зависит от типа почвы и требований к растяжке.
    • Монтажный крутящий момент обычно измеряется с помощью устройства, последовательно подключенного к гаечному ключу, экскаватору и штанге Келли во время установки.
    * Подходит для удилищ 7 футов 1 дюйм D100, 3,5 футов 1 дюйм D10031 или D75 3/4 дюйма 12632 только Pisa. КВАДРАТНЫЙ ЯКОРЬ СТУПИЦЫ 1-1 / 2 7000 ФУНТОВ МОМЕНТ УСТАНОВКИ H-D1104-7

    1-1 / 2 ЯКОРЬ ОДИНОЧНОЙ КВАДРАТНОЙ СТУПИЦЫ 10 "ЯКОРЬ СТУПИЦЫ HELIX 7000 FT-LB

    • Установка выполняется с помощью экскаватора.Анкерный ключ надевается на квадратную ступицу, и для правильной установки требуется устройство для измерения крутящего момента.
    • Правильная установка достигается только при установке анкера с соответствующим крутящим моментом для конкретного грунта и типа анкера (см. Справочные таблицы).
    • Правильный выбор анкера зависит от типа почвы и требований к растяжке.
    • Монтажный крутящий момент обычно измеряется с помощью устройства, последовательно подключенного к гаечному ключу, экскаватору и штанге Келли во время установки.
    * Для использования со штангами 7 футов 1 дюйм D100, 3,5 фута 1 дюйм D10031 или D75 3/4 дюйма 12632 только Pisa.
    КВАДРАТНЫЙ ЯКОРЬ СТУПИЦЫ 1-1 / 2 7000 ФУНТОВ МОМЕНТ УСТАНОВКИ H-D184-7

    1-1 / 2 "ЯКОРЬ ОДИНОЧНОЙ КВАДРАТНОЙ СТУПИЦЫ 8" ЯКОРЬ СТУПИЦЫ HELIX 7000 FT-LB

    • Установка выполняется с помощью экскаватора. Анкерный ключ надевается на квадратную ступицу, и для правильной установки требуется устройство для измерения крутящего момента.
    • Правильная установка достигается только при установке анкера с соответствующим крутящим моментом для конкретного грунта и типа анкера (см. Справочные таблицы).
    • Правильный выбор анкера зависит от типа почвы и требований к растяжке.
    • Монтажный крутящий момент обычно измеряется с помощью устройства, последовательно подключенного к гаечному ключу, экскаватору и штанге Келли во время установки.
    * Только для удилищ 7 футов 1 дюйм D100, 3,5 футов 1 дюйм D10031 или D75 3/4 дюйма 12632 Pisa. 1-1 / 2 КВАДРАТНЫЙ ЯКОРЬ СТУПИЦЫ 8000 FT-LB МОМЕНТ УСТАНОВКИ H-D1104-8

    1-1 / 2 "ЯКОРЬ ОДИНОЧНОЙ КВАДРАТНОЙ СТУПИЦЫ 10" ЯКОРЬ СТУПИЦЫ HELIX 8000 FT-LB

    • Установка выполняется с помощью экскаватора. Анкерный ключ надевается на квадратную ступицу, и для правильной установки требуется устройство для измерения крутящего момента.
    • Правильная установка достигается только при установке анкера с соответствующим крутящим моментом для конкретного грунта и типа анкера (см. Справочные таблицы).
    • Правильный выбор анкера зависит от типа почвы и требований к растяжке.
    • Монтажный крутящий момент обычно измеряется с помощью устройства, последовательно подключенного к гаечному ключу, экскаватору и штанге Келли во время установки.
    *
    Подходит для удилищ 7 футов 1 дюйм D100, 3,5 фута 1 дюйм D10031 или D75 3/4 дюйма 12632 только Pisa.

    КВАДРАТНЫЙ АНКЕР СТУПИЦЫ 1-3 / 8 6,000 ФУТ-ФУНТОВ МОМЕНТ УСТАНОВКИ H-D84-6

    1–3 / 8 "ОДИНОЧНЫЙ КВАДРАТНЫЙ ЯКОРЬ СТУПИЦЫ 8" HELIX POWER HUB ANCHOR 6000 FT-LB

    • Установка выполняется с помощью экскаватора.Анкерный ключ надевается на квадратную ступицу, и для правильной установки требуется устройство для измерения крутящего момента.
    • Правильная установка достигается только при установке анкера с соответствующим крутящим моментом для конкретного грунта и типа анкера (см. Справочные таблицы).
    • Правильный выбор анкера зависит от типа почвы и требований к растяжке.
    • Монтажный крутящий момент обычно измеряется с помощью устройства, последовательно подключенного к гаечному ключу, экскаватору и штанге Келли во время установки.

    * Подходит для удилищ 7 футов 1 дюйм D100, 3,5 футов 1 дюйм D10031 или D75 3/4 дюйма 12632 только Pisa.

    Расширительный анкер 10 дюймов для 1-дюймовой штанги J8200-1

    Расширительные анкеры предназначены для установки в отверстия, пробуренные перфораторами. Цельный якорь образован с крыльями и основанием. Фиксатор внизу удерживает гайку от кованого стержня с проушиной. Расширяющийся анкер имеет ширину 10 дюймов и предназначен для стержня 1 дюйм двойной o r Только стержень с тройной проушиной.

    Расширительный анкер 10 дюймов для штанги 5/8 или 3/4 дюйма J8200-3 / 4 / ALL19023

    H-J8200-3 / 4 / ALL19023 Анкерная штанга на разрыв

    • Размер отверстия: 10 дюймов
    • Площадь (кв. Дюйм): 200
    • Размер штанги: 5/8 дюйма и 3 / 4 "
    • Предназначен для установки в скважины с буртиком.
    • Цельные формованные анкеры с крыльями и основанием
    • Держатель на дне удерживает гайку от кованой гайки с проушиной от кованой тяги с проушиной

    Прейскурантная цена: 36 долларов.89

    Наша цена: 37,01 $

    Цена со скидкой: 32,90 $

    Вы экономите 3,99 $!

    Расширительный анкер 12 дюймов для 1-дюймовой штанги J0283-1

    Расширительные анкеры предназначены для установки в отверстия, пробуренные перфораторами. Цельный якорь образован с крыльями и основанием. Фиксатор внизу удерживает гайку от кованого стержня с проушиной. Расширительный анкер имеет ширину 12 дюймов и предназначен для 1-дюймового стержня с двойной проушиной r Только для стержня с тройной проушиной.

    Расширительный анкер 12 "для штанги 1-1 / 4" J0283

    Расширительные анкеры предназначены для установки в отверстия, пробуренные перфораторами. Цельный якорь образован с крыльями и основанием. Фиксатор внизу удерживает гайку от кованого стержня с проушиной. Расширяющийся анкер имеет ширину 12 дюймов и предназначен для двойной штанги 1 1/4 дюйма. r Только для стержня с тройной проушиной.

    Расширительный анкер 6 дюймов для штанги 1/2 или 5/8 дюйма J0870

    H-J0870 Бюст-анкер с расширением 6 дюймов

    • Размер отверстия: 6 дюймов
    • Площадь (кв.Дюймы): 70 дюймов
    • Размер штанги: 5/8 дюйма
    • Предназначен для установки в отверстия, пробуренные механическими бурильщиками
    • Цельные анкеры с крылом и основанием
    • Фиксатор на дне удерживает гайку из кованой проушины
    Расширительный анкер 8 "для 1" штанги J8135-1

    Расширительные анкеры предназначены для установки в отверстия, пробуренные перфораторами. Цельный якорь образован с крыльями и основанием. Фиксатор внизу удерживает гайку от кованого стержня с проушиной. Расширяющийся анкер имеет ширину 8 дюймов и подходит для 1-дюймового стержня с двойной проушиной r r Только с тройной проушиной.

    Расширительный анкер 8 "для штанги 5/8" или 3/4 "J8135

    Расширительные анкеры предназначены для установки в отверстия, пробуренные перфораторами. Цельный якорь образован с крыльями и основанием. Фиксатор внизу удерживает гайку от кованого стержня с проушиной. Расширяющийся анкер имеет ширину 8 дюймов и подходит для 5/8 или 3/4 дюйма двойной o r Только стержень с тройной проушиной.

    Якорь, Tough One, 10 дюймов, рейтинг 8000 фунт-футов, ступица 2,25 дюйма, резьба 1 дюйм Hubbell C1025205

    ГНЕЗДНЫЙ ЯКОРЬ 2-1 / 4 " 10" 8000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖН 3/4 "И 1"

    Tough One Anchor Helix, 8000 футов фунтов (10848 морских миль), спираль 10 дюймов (254 мм) для использования со стержнем 0,75 дюйма (19,1 мм) или 1 дюйм (25,4 мм).

    • Устанавливается с помощью гаечного ключа Chance C1021583
    • Наклонный наконечник анкера улучшает проникновение и помогает грунту течь из-под ступицы выше анкера.
    • Резьба 1 дюйм для пизанской штанги диаметром 3/4 и 1 дюйм
    • Анкеры окрашены черной краской
    Якорь, Tough One, 8 дюймов, рейтинг 8000 фунт-футов, ступица 2,25 дюйма, резьба 1 дюйм Hubbell C1025204

    ГНЕЗДО ЯКОРЬ 2-1 / 4 "8" 8000 ФУТОВ. ФУНТ. ДЛЯ СТЕРЖН 3/4 "И 1"

    Tough One Anchor Helix, 8000 футов фунтов (10 848 морских миль), 8 дюймов (203 мм) спирали для использования со стержнем 0,75 дюйма (19,1 мм) или 1 дюйм (25,4 мм).

    • Устанавливается с помощью гаечного ключа Chance C1021583
    • Наклонный наконечник анкера улучшает проникновение и помогает грунту течь из-под ступицы выше анкера.
    • Резьба 1 дюйм для пизанской штанги диаметром 3/4 и 1 дюйм
    • Анкеры окрашены черной краской
    ВСПОМОГАТЕЛЬНЫЙ ЯКОРНЫЙ УЗЕЛ 1-1 / 4 "СТЕРЖЕНЬ H-AE155B

    Стержень FOR-1. 25 Зажимы для вспомогательной проушины анкерного стержня позволяют эффективно добавлять проушину к существующей анкерной стойке для крепления дополнительной растяжки 1-1 / 8 "НАПЕРСТОК 9/16 STRAND

    ВСПОМОГАТЕЛЬНЫЙ ЯКОРНЫЙ УЗЕЛ 3 / 4-1 "СТЕРЖЕНЬ H-AE155A

    3 / 4-1 " СТЕРЖЕНЬ Зажимы для дополнительной проушины анкерного стержня позволяют эффективно добавлять проушину к существующей анкерной стойке для крепления дополнительной растяжки.Номинал 18000 фунтов 1-1 / 2 "НАПЕРСТОК 1/2" СТЯЖКА

    ВСПОМОГАТЕЛЬНЫЙ ЯКОРЬ 5 / 8-3 / 4 Стержень H-AE155

    СТЕРЖЕНЬ от 5/8 "до" 3/4 "
    Зажимы для вспомогательной проушины анкерного стержня позволяют эффективно добавлять проушину к существующей анкерной шпильке для прикрепления дополнительной растяжки 1-1 / 2" НАПЕРСТОК 1/2 "СТЯЖКА

    Анкер с поперечной пластиной 1 1/4 "x 24" J3524-1

    J3524-1 24 дюйма с поперечными пластинами стержня 1-1 / 4 предназначены для установки в скважины, пробуренные механическими бурильщиками.Однокомпонентный пластинчатый анкер, образованный двумя конструктивными элементами, которые имеют ребра для усиления. Фиксатор внизу удерживает гайку от кованого стержня с проушиной. Анкер с крестообразной пластиной имеет ширину 24 дюймов и подходит для стержня с двойной проушиной 1 1/4 дюйма только с двойной проушиной r.

    Анкер с поперечной пластиной 1 "x 20" J3520-1

    Анкеры Cross Plate предназначены для установки в отверстия, пробуренные бурильными станками.Однокомпонентный пластинчатый анкер, образованный двумя конструктивными элементами, которые имеют ребра для усиления. Фиксатор внизу удерживает гайку от кованого стержня с проушиной. Поперечная пластина Анкер имеет ширину 20 дюймов и подходит для 1 дюймов двойной o r Только стержень с тройной проушиной.

    Анкер с поперечной пластиной 1 "x 24" J3524

    Анкеры Cross Plate предназначены для установки в отверстия, пробуренные бурильными станками. Однокомпонентный пластинчатый анкер, образованный двумя конструктивными элементами, которые имеют ребра для усиления.Фиксатор внизу удерживает гайку от кованого стержня с проушиной. Поперечная пластина Анкер имеет ширину 24 дюймов и подходит для 1 дюймов двойной o r только стержень с тройной проушиной.

    Анкер с поперечной пластиной 3/4 x 16 дюймов J3516

    Анкеры Cross Plate предназначены для установки в отверстия, пробуренные бурильными станками. Однокомпонентный пластинчатый анкер, образованный двумя конструктивными элементами, которые имеют ребра для усиления.Фиксатор внизу удерживает гайку от кованого стержня с проушиной. Поперечная пластина Анкер имеет ширину 16 дюймов и подходит для 3/4 дюйма двойной o r Только стержень с тройной проушиной.

    Анкерный стержень с двойной проушиной 3/4 x 7 'J7527

    3/4 дюйма X 7 футов двухрядный анкерный стержень 23 000 фунтов Минимальная прочность на растяжение

    • Используется для крепления опор электросети.
    • Используется со всеми типами расширяющихся анкеров.
    • Форма для предотвращения повреждения пряди.
    • Стержни имеют резьбу 3-1 / 2 "и собраны с тяжелой квадратной гайкой.
    • 23000 фунтов. Предел прочности.
    • Горячее цинкование
    Анкерный стержень с двойной проушиной 3/4 x 8 'J7528 / ALL4170

    Двухрядная анкерная штанга 3/4 дюйма X 8 футов Минимальная прочность на растяжение 23 000 фунтов

    • Используется для крепления опор электросети.
    • Используется со всеми типами анкеров.
    • Форма для предотвращения повреждения пряди.
    • Минимальная длина резьбы 3-1 / 2 дюйма на всех стержнях.
    • Минимальная прочность на растяжение составляет 23 000 фунтов.
    • К каждому анкерному стержню прикреплена тяжелая квадратная гайка.
    • Горячее цинкование
    СТУПИЦА ДЛЯ АНКЕРНОГО ИНСТРУМЕНТА РАСШИРИТЕЛЬНАЯ C3020003

    Рукоятка для расширения и утрамбовки из стекловолокна Chance упрощает работу по расширению анкеров. Изогнутый расширитель и головка тампера равномерно распределяют вес штанги вокруг анкерного стержня, чтобы уменьшить вибрацию рукоятки.Крюк расширительной и утрамбованной планки оборачивается вокруг анкерного стержня, чтобы расширяющаяся головка не соскальзывала с верхней пластины анкера. Этот инструмент также эффективно используется для утрамбовки грунта над установленным якорем. Основание крепится непосредственно к ручке из стекловолокна.

    Он имеет длину 10 футов и предназначен для перевозки литовских грузов.

    C3020003 Расширительная и утрамбованная планка 10 футов

    Якорь Manta Ray MR1 H-20036-UT-II

    * MR1 * 7 дюймов x 14 1/2 дюймов Анкер максимальной прочности 40 000 фунтов (178 кН) Для использования с 7-футовыми 1-дюймовыми D100, 3.Только удилища 5 футов 1 дюйм D10031 или D75 3/4 дюйма 12632 Pisa. Рабочие нагрузки (коэффициент безопасности 2-1) 20 000 фунтов (89 кН). Этот анкер оцинкован горячим способом и предназначен для использования на нормальных / средних почвах. Он принимает анкерные стержни с резьбой 0,1 ″ D100 Стержень Этот анкер на несколько дюймов шире, чем MR2

    Якорь Manta Ray MR2 20199-UT-II-MR2

    * MR2 * 20199-UT-II-MR2 4 дюйма x 14 1/2 дюйма Якорь повышенной прочности Manta Ray, 40 000 фунтов (178 кН) Для использования с 7-футовыми 1-дюймовыми D100, 3.Только удилища 5 футов 1 дюйм D10031 или D75 3/4 дюйма 12632 Pisa. Рабочие нагрузки (коэффициент безопасности 2-1) 20 000 фунтов (89 кН). Этот анкер оцинкован горячим способом и предназначен для использования исключительно на твердых / плотных / булыжниковых почвах. Подходит для анкерных стержней с резьбой 1,0 ″ (стержень D100 25 мм

    Якорь Manta Ray MR3 H-20210-UT-II MR-3 20 000 фунтов (89 кн) Вспомогательный прочный анкер 7 дюймов x 14 1/2 дюйма Рабочие нагрузки (коэффициент запаса прочности 2–1) 10 000 фунтов (45 кн). Он оцинкован горячим способом и предназначен для использования при средних нагрузках в нормальных / твердых почвах. Используется с D62 5/8 Pisa Rod и J6516 5/8 Twin Eyenut dim: 3,5x11,88 Только для анкерных стержней 5/8 Очень похож по размеру на MR2, но использует меньшую 5/8 D62 Rod
    Используйте для D- 62 Только стержень Они привинчиваются к крепежу 5/8, но слишком свободно сидит на нем, чтобы безопасно использовать его для крепежа 5/8 или 5/8 Стержень с резьбой
    Якорь Manta Ray MR4 H-20221-UT-II MR-4 Самый маленький 20 000 фунтов (89 кН) Якорь полезной прочности 2,5 "x 8,5" Рабочие нагрузки (коэффициент безопасности 2-1) 10 000 фунтов (45 кн).Он оцинкован горячим способом и предназначен для использования при средних нагрузках в нормальных / твердых почвах. Используется только с D62 5/8 Pisa Rod Only и J6516 5/8 "с двумя проушинами размером: 3,5x11,88 Для анкерных стержней 5/8 только. Это наименьший из 5 анкеров Manta Ray
    Используется только для стержня D-62 Они привинчиваются к крепежу 5/8, но слишком свободно сидит на нем, чтобы безопасно использовать его для крепежа 5/8 или стержня с резьбой 5/8
    Якорь Manta Ray MRSR 20229-UT-II

    Подходит для 7 футов 1 дюйм D100, 3.Только удилища 5 футов 1 дюйм D10031 или D75 3/4 дюйма 12632 Pisa.
    Самый большой скат Manta, 17,25 x 12,5 дюймов
    Анкер максимальной прочности 36 000 фунтов Рабочие нагрузки (коэффициент безопасности 2-1) 89 кН (20 000 фунтов). Этот анкер оцинкован горячим способом и предназначен для использования на нормальных / средних почвах. Подходит для анкерных стержней .D-75 ″ или D100 с резьбой 1,0 ″ (25 мм)

    Анкер без гаечного ключа 1 1/4 "X 66" со спиралью 10 "J6530WCA

    Используется для оттяжки проводов на опорах электросети.Якоря устанавливаются простым поворотом якоря в грунт. Якоря с гаечным ключом нельзя забивать вручную или с помощью силового оборудования. Размеры проушин такие же, как у анкерных стержней. Винтовые анкеры состоят из стержня с тройной проушиной без резьбы с острием под углом и прочно приваренной спирали. Вставьте гаечный ключ в инструмент с приводной головкой и закрепите. Спираль имеет толщину 1/4 дюйма. Оцинкована горячим способом в соответствии со спецификацией ASTM A153, класс C. Спиральный анкер, винтовой анкер, винтовой анкер.

    Прейскурантная цена: 62 доллара.49

    Наша цена: 62,49 $

    SALE Цена: 58,32 $

    Вы экономите 4,17 $!

    Анкер без гаечного ключа 1 "X 66" со спиралью 8 "J6528WCA

    Используется для оттяжки проводов на опорах электросети. Якоря устанавливаются простым поворотом якоря в грунт. Якоря с гаечным ключом нельзя забивать вручную или с помощью силового оборудования. Размеры проушин такие же, как у анкерных стержней.Винтовые анкеры состоят из стержня с тройной проушиной без резьбы с острием под углом и прочно приваренной спирали. 8 дюймов - Вставьте якорь в инструмент приводной головки и закрепите. Толщина спирали составляет 1/4 дюйма. Горячее цинкование в соответствии со спецификацией ASTM A153, класс C. спиральный анкер, винтовой анкер, винтовой анкер.

    Анкер без гаечного ключа 1,25 "X 96" со спиралью 10 дюймов J6550WCA

    Используется для оттяжки проводов на опорах электросети. Якоря устанавливаются простым поворотом якоря в грунт. Якоря с гаечным ключом нельзя забивать вручную или с помощью силового оборудования.Размеры проушин такие же, как у анкерных стержней. Винтовые анкеры состоят из стержня с тройной проушиной без резьбы с острием под углом и прочно приваренной спирали. 10 дюймов - Вставьте якорь в инструмент приводной головки и закрепите. Толщина спирали составляет 1/4 дюйма. Горячее цинкование в соответствии со спецификацией ASTM A153, класс C. спиральный анкер, винтовой анкер, винтовой анкер.

    Анкер без гаечного ключа 3/4 "X 66" со спиралью 6 дюймов J6526WCA

    Используется для оттяжки проводов на опорах электросети. Якоря устанавливаются простым поворотом якоря в грунт.Якоря с гаечным ключом нельзя забивать вручную или с помощью силового оборудования. Размеры проушин такие же, как у анкерных стержней. Винтовые анкеры состоят из стержня с тройной проушиной без резьбы с острием под углом и прочно приваренной спирали. 8 дюймов - Вставьте якорь в инструмент приводной головки и закрепите. Толщина спирали составляет 1/4 дюйма. Горячее цинкование в соответствии со спецификацией ASTM A153, класс C. спиральный анкер, винтовой анкер, винтовой анкер.

    Прейскурантная цена: 26,83 $

    Наша цена: 26,83 $

    Цена со скидкой: 22 $.09

    Вы экономите 4,74 $!

    Винт силовой ступицы Анкерный стержень 1 "Муфта" ПИЗА "Д-354

    Винтовые муфты анкерных стержней Power Hub используются для соединения дополнительных стержней вместе, когда требуется дополнительная глубина установки или для увеличения проушины над уровнем земли. Муфты оцинкованы методом горячего погружения в соответствии с ASTM A153.

    • Эти муфты используются со всеми стержнями силовой ступицы, когда необходимо установить дополнительные стержни
    • Предел прочности на растяжение 36 000 фунтов
    • Муфта 3/4 "и 1"
    Винт силовой ступицы Анкерная шпилька 5/8 "Муфта" PISA "D-352

    Винтовые муфты анкерных стержней Power Hub используются для соединения дополнительных стержней вместе, когда требуется дополнительная глубина установки или для увеличения проушины над уровнем земли.Муфты оцинкованы методом горячего погружения в соответствии с ASTM A153.

    • Эти муфты используются на всех мощностях. стержни ступицы, когда необходимо установить дополнительные стержни установлено
    • Предел прочности на разрыв 16000 фунтов
    • Муфта 5/8 "
    Скальный анкер длиной 1–72 дюйма JR172L

    Расширительный анкер 1 "X 72" 36 000 фунтов. Неограниченная прочность

    Скальные анкеры устанавливаются в керновые отверстия, пробуренные в скале.Рок-анкер затягивается вдоль стержня анкера, чтобы укрепить клинья сопротивления в породе.

    Для установки анкера просверлите отверстие глубиной 12 дюймов в твердой породе, установите анкер в отверстие, поверните штангу, пока анкер не расширится и не заклинит отверстие.

    • Анкер состоит из двух тягучих отливок и анкерного стержня с тремя проушинами.
    • Диаметр анкера 2-1 / 4 дюйма.
    • Размер анкера в разложенном состоянии составляет 3-1 / 8 дюйма.
    • Диаметр отверстия составляет 2-3 / 8 дюйма.
    • Чем сильнее тянущий стержень, тем сильнее он вклинивается в скалу.
    Скальный анкер длиной 1–30 дюймов JR130L

    Расширительный анкер 1 "X 30" 36 000 фунтов. Неограниченная прочность

    Скальные анкеры устанавливаются в керновые отверстия, пробуренные в скале. Рок-анкер затягивается вдоль стержня анкера, чтобы укрепить клинья сопротивления в породе.

    Чтобы установить анкер, просверлите отверстие глубиной 12 дюймов в твердой породе, установите анкер в отверстие, поверните штангу, пока анкер не расширится и не заклинит отверстие.

    • Анкер состоит из двух тягучих отливок и анкерного стержня с тройной проушиной.
    • Диаметр анкера составляет 2-1 / 4 дюйма.
    • Размер анкера расширен - 3-1 / 8 дюйма.
    • Диаметр отверстия 2-3 / 8 ".
    • Чем сильнее тянущий стержень, тем плотнее он вклинивается в породу.
    Скальный анкер длиной 1–53 дюйма JR153L

    Расширительный анкер 1 "X 53" 36 000 фунтов. Неограниченная прочность

    Скальные анкеры устанавливаются в керновые отверстия, пробуренные в скале. Рок-анкер затягивается вдоль стержня анкера, чтобы укрепить клинья сопротивления в породе.

    Для установки анкера просверлите отверстие глубиной 12 дюймов в твердой породе, установите анкер в отверстие, поверните штангу, пока анкер не расширится и не заклинит отверстие.

    • Анкер состоит из двух тягучих отливок и анкерного стержня с тремя проушинами.
    • Диаметр анкера 2-1 / 4 дюйма.
    • Размер анкера в разложенном состоянии составляет 3-1 / 8 дюйма.
    • Диаметр отверстия составляет 2-3 / 8 дюйма.
    • Чем сильнее тянущий стержень, тем сильнее он вклинивается в скалу.

    Скальный анкер длиной 1–96 дюймов JR196L

    Расширительный анкер 1 "X 96" 36 000 фунтов.Неограниченная прочность

    Скальные анкеры устанавливаются в керновые отверстия, пробуренные в скале. Рок-анкер затягивается вдоль стержня анкера, чтобы укрепить клинья сопротивления в породе.

    Для установки анкера просверлите отверстие глубиной 12 дюймов в твердой породе, установите анкер в отверстие, поверните штангу, пока анкер не расширится и не заклинит отверстие.

    • Анкер состоит из двух тягучих отливок и анкерного стержня с тремя проушинами.
    • Диаметр анкера 2-1 / 4 дюйма.
    • Размер анкера в развернутом состоянии 3-1 / 8 ".
    • Диаметр отверстия 2-3 / 8 ".
    • Чем сильнее тянущий стержень, тем плотнее он вклинивается в породу.

    Наша цена: 92,50 $

    Цена со скидкой: 80,94 $

    Вы экономите 11,56 $!

    Скальный анкер 3/4 "- 30" J3437

    3/4 дюйма X 30 дюймов расширяющийся анкер 23 , 000 фунтов. Неограниченная прочность

    Скальные анкеры устанавливаются в керновые отверстия, пробуренные в скале.Рок-анкер затягивается вдоль стержня анкера, чтобы укрепить клинья сопротивления в породе.

    Для установки анкера просверлите отверстие глубиной 12 дюймов в твердой породе, установите анкер в отверстие, поверните штангу, пока анкер не расширится и не заклинит отверстие.

    • Анкер состоит из двух тягучих отливок и анкерного стержня с тремя проушинами.
    • Диаметр анкера 1-3 / 4 ".
    • Размер анкера в разложенном состоянии составляет 2-3 / 8 ".
    • Диаметр отверстия составляет 1-7 / 8".
    • Чем сильнее тянущий стержень, тем сильнее он вклинивается в скалу.
    Скальный анкер 3/4 "- 53" J3438

    Расширительный анкер 3/4 "X 53" 23000 фунтов. Неограниченная прочность

    Скальные анкеры устанавливаются в керновые отверстия, пробуренные в скале. Рок-анкер затягивается вдоль стержня анкера, чтобы укрепить клинья сопротивления в породе.

    Чтобы установить анкер, просверлите отверстие глубиной 12 дюймов в твердой породе, установите анкер в отверстие, поверните штангу, пока анкер не расширится и не заклинит отверстие.

    • Анкер состоит из двух тягучих отливок и анкерного стержня с тройной проушиной.
    • Диаметр анкера составляет 1-3 / 4 дюйма.
    • Размер анкера в развернутом виде составляет 2-3 / 8 дюйма.
    • Диаметр отверстия составляет 1-7 / 8 ".
    • Чем сильнее натягивает штангу, тем плотнее она вклинивается в породу.
    Скальный анкер длиной 3/4 "-72" JR372 Расширительный анкер на 3/4 "X 72", 23 000 фунтов. Неограниченная прочность

    Скальные анкеры устанавливаются в керновые отверстия, пробуренные в скале. Рок-анкер затягивается вдоль стержня анкера, чтобы укрепить клинья сопротивления в породе.Чтобы установить анкер, просверлите отверстие глубиной 12 дюймов в твердой породе, установите анкер в отверстие, поворачивайте штангу, пока анкер не расширится и не войдет в отверстие.
    • Анкер состоит из двух тягучих отливок и анкерного стержня с тремя проушинами. составляет 1-3 / 4 дюйма.
    • Размер анкера в разложенном состоянии составляет 2-3 / 8 ".
    • Диаметр отверстия составляет 1-7 / 8".
    • Чем сильнее тянущий стержень, тем сильнее он вклинивается в скалу.
    Скальный анкер 3/4 '' - 60 '' JR360

    Расширительный анкер 3/4 "X 60" 23000 фунтов.Неограниченная прочность

    Скальные анкеры устанавливаются в керновые отверстия, пробуренные в скале. Рок-анкер затягивается вдоль стержня анкера, чтобы укрепить клинья сопротивления в породе.

    Для установки анкера просверлите отверстие глубиной 12 дюймов в твердой породе, установите анкер в отверстие, поверните штангу, пока анкер не расширится и не заклинит отверстие.

    • Анкер состоит из двух тягучих отливок и анкерного стержня с тремя проушинами.
    • Диаметр анкера 1-3 / 4 ".
    • Размер анкера в развернутом состоянии 2-3 / 8 ".
    • Диаметр отверстия составляет 1-7 / 8 ".
    • Чем сильнее натягивает штангу, тем плотнее она вклинивается в породу.

    Наша цена: 50,86 $

    Цена со скидкой: 47,47 $

    Вы экономите 3,39 $!

    Как установить фонарный столб с анкерными болтами в бетон | Руководства по дому

    Наружное освещение усиливает привлекательность тротуара и повышает безопасность дома, обеспечивая радушный прием домой в конце долгого дня.Фонарные столбы придадут вашему дому и двору особенно элегантный шарм. Установка стандартного электрического фонарного столба - довольно сложный процесс, но если у вас есть бетонный подъезд или дорожка в том месте, где вам нужен дополнительный свет, использование специальных анкерных болтов, называемых клиновыми анкерами, является одним из способов ускорить установку. Еще один способ упростить процесс - перейти на использование солнечной энергии. Солнечные фонарные столбы не только экономят ценные ресурсы, но и их легче и дешевле устанавливать.

    Выберите место для фонарного столба, которое обеспечивает свет в желаемом месте вдоль бетонного проезда или пешеходной дорожки в ночное время, но при этом большую часть дня получает солнечный свет для подзарядки батарей лампы.

    Используйте основание фонарного столба или шаблон, предоставленный производителем, чтобы разметить отверстия в бетоне в выбранном месте. Вставьте карандаш в отверстия в основании или шаблоне и сделайте жирную черную отметку на бетоне прямо под каждым отверстием.

    Установите основание стойки с помощью клиновых анкеров, поставляемых или рекомендованных производителем лампы. В качестве альтернативы можно выбрать анкерные болты с клиновыми клиньями наибольшего диаметра, которые подходят для отверстий в основании стойки, с длиной, позволяющей болтам достаточно глубоко врезаться в бетон, при этом выступая на 1 дюйм над основанием.Например, для основания толщиной 1 дюйм с отверстиями диаметром 3/8 дюйма выберите клиновые анкеры 3/8 дюйма с минимальной длиной 4 дюйма. Проконсультируйтесь со спецификациями, предоставленными производителем клиновых анкерных болтов, чтобы определить подходящую длину анкеров и глубину заделки для вашего фонарного столба в зависимости от его веса и высоты.

    Выберите сверло по камню того же диаметра, что и клиновые анкеры. Оберните кусок малярной ленты вокруг бита, чтобы отметить рекомендуемую глубину заделки плюс 1/4 дюйма.Вставьте сверло в перфоратор.

    Наденьте защиту для глаз и просверлите отверстие в бетоне в каждом отмеченном месте. Прекратите сверление, когда лента на сверле выровнена с отверстием. Выдуйте бетонную пыль из отверстий с помощью воздушной груши или куска трубки или откачивайте ее с помощью профессионального пылесоса.

    Поместите основание фонарного столба над отверстиями в бетоне. Вставьте анкерные болты через основание стойки в отверстия.

    Установите шайбу на каждый анкерный болт и накрутите гайки, оставив их на уровне верхней части анкерного болта для защиты резьбы.

    Соберите фонарный столб наверху основания, по одной секции за раз или в соответствии с инструкциями производителя, используя винты, прилагаемые к стойке. Надежно затяните винты. Не ставьте лампу на столб в это время.

    Проверьте столб фонаря на отвес, поместив уровень вдоль столба. Попросите помощника устойчиво удерживать фонарный столб в вертикальном положении. Вставьте композитные прокладки под край основания, если необходимо, чтобы стойка была вертикальной. Не используйте деревянные прокладки, так как они гниют при контакте с бетоном.

    Удерживая основание неподвижно, ударьте по концам каждого анкерного болта молотком, вбивая его в отверстие в бетоне, пока гайка и шайба не коснутся основания лампы.

    Затяните болты торцевым ключом, чтобы расширить клинья и установить анкеры. Затяните гайки минимум на 3 полных оборота после затяжки вручную или с крутящим моментом, рекомендованным производителем клиновых анкеров. Проверьте основание, чтобы убедиться, что оно надежно прикреплено к бетону.

    Установите батарейки в соответствии с инструкциями производителя и включите лампу.Выберите желаемый уровень яркости, если он подходит для модели лампы. Установите лампу на стойку с помощью прилагаемого оборудования.

    Ссылки

    Ресурсы

    Советы

    • Для достижения наилучших результатов во влажной среде или на прибрежных территориях используйте клиновые анкерные болты из горячеоцинкованной стали.
    • Оптимальная эффективность солнечной лампы не достигается до тех пор, пока батареи не будут полностью заряжены.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
