Технологии строительства частных домов становиться все совершеннее. Основа дома – фундамент становиться более сложным, выполняет не только основную, но и рад дополнительных функций. Появившаяся в Швеции технология, объединяющая заливки фундамента, его утепления и прокладки инженерных коммуникаций завоевывает рынок не только в Европе, но и у нас. Подобный тип оснований популярен благодаря своей многофункциональности, энергоэфективности и простоте дальнейшей отделки. Многие застройщики и Санкт-Петербурга и Ленинградской области, обратившиеся в компанию «Фундамент СПб-24», выбрали для строительства дома именно этот тип основания.

Особенности фундамента шведская плита

Что представляет собой фундамент УШП? Это монолитный, плитный, плавающий фундамент неглубокого заложения, утепленный под всем основанием и по периметру (залитый в опалубку из экструдированного пенополистирола). В такой фундамент изначально заложена система инженерных коммуникаций и система обогрева на основе жидкостного теплого пола. Применение утеплителя под фундаментом и по периметру уменьшает промерзание почвы под коттеджем или дачей и как следствие сезонное пучение грунта.

Обычно фундамент шведская плита закладывают на небольшой глубине, и верхняя плоскость фундамента становиться черновым полом первого этажа. Сама плита фундамента, при этом, работает как аккумулятор тепла. По этой передовой технологии допускается строить основания для загородных домов и коттеджей с цокольным этажом. При грамотно проведенных расчетах глубина заложения УШП может достигать 2 метра, однако при этом теряется преимущества связанные с удобством отопления и тепловой инерцией. Такой вариант имеет смысл рассматривать при организации полнофункционального «жилого» цоколя.

Вес здания, стоящего на шведской плите равномерно распределяется по всему фундаменту. Фундамент передает его песчаной подушке, а та, в свою очередь, распределяет нагрузку на грунт и выполняет роль дополнительного утепления и дренажа. Поэтому УШП рекомендовано использовать на болотистых, слабых и пученистых грунтах.

Фундамент УШП – технология строительства

Утепленная шведская плита – надежное основание дома только при соблюдении строителями требований проекта, а также норм и правил, регламентированных нормативными документами. Пожалуй, это тот фундамент, который действительно сложно построить самостоятельно – лучше доверить профессионалам.

Подготовка площадки

Все начинается с разметки будущего фундамента. Потом проводиться снятия верхнего плодородного слоя почвы, а если грунты пучинистые, то и части грунта на глубину 40-60 см. Для предотвращения воздействия грунтовых вод производится установка дренажных труб по периметру фундамента. Под фундамент укладывается геотекстиль и первичная гидроизоляция всей плоскости фундамента. Устраивается подушка из песка и гравия не менее 150 мм высотой, а для пучинистых грунтов не менее полуметра. Слой песка подлежит обязательному уплотнению виброплитами. Сверху в несколько слоев укладывается рулонный гидроизоляционный материал.

Прокладка инженерных коммуникаций

В соответствии с проектом дома прокладываются все инженерные сети:

• вода;
• канализация;
• электричество;
• телефон и связь, по возможности.

Если коммуникации не подведены в фундаменте закладываются технологические каналы позволяющие их проложить в трубах, без штробления плиты. Все трубы должны быть изготовлены из высокопрочных материалов, стойких к воздействию коррозии. Для снижения риска протечек, число стыков на трубах сводят к минимуму.

Установка опалубки и утепление плиты

Опалубка для УШП выставляется из плит фундаментного пенополистирола, и раскрепляется при помощи досок и клиньев. Опалубка должна быть максимально прочной и надежной, чтобы выдержать нагрузку при заливке бетона.

В качестве утеплителя нельзя использовать обычный пенопласт или плиты из минеральной или стекловаты. Поскольку утеплитель примет на себя весь вес дома, то к нему предъявляются особые требования. Используется экструзионный пенополистирол с низким водопоглащением и прочностью на сжатие не менее 20КПа, например “ПЕНОПЛЕКС ФУНДАМЕНТ”. После укладки первого сплошного слоя утеплителя толщиной 10 см укладывается гидраизаляционная пленка. Следующие 1-2 слоя по 10 см укладываются по площадке так, чтобы отформовать её для заливки ребер жесткости и самой плиты. Размер ребер жесткости устраиваются под всеми стенами, их размер обычно составляет 0,3*0,3 метра для наружных стен и 0,2*0,2 для внутренних. Полная толщина утеплителя составляет 0,2-0,3 метра.

Армирование

Арматурный каркас ребер жесткости изготавливается из арматуры диаметром 8 -14 мм. Диаметр арматуры зависит от массы будущего дома. Каркас собирается снаружи или используется каркас промышленного изготовления. После сборки каркас крупными элементами устанавливается в опалубку и отдельные элементы связываются воедино. После этого монтируется пространственный каркас самой плиты. Размер ячейки должен составлять 200*200 мм (или меньше). Расстояние между слоями арматурной сетки должно быть не менее 10 см, а число слоев не менее 2. Каркас монтируется при помощи пластиковых проставок.

Теплый пол

Наиболее эффективна эксплуатация УШП со встроенным жидкостным теплым полом. После завершения монтажа арматуры самое время заняться их укладкой. Принцип укладки труб для теплого пола такой же, как если бы вы укладывали их в дополнительную стяжку. Сохраняются все типовые размеры и расстояния. При проходе трубами ребер жесткости (будущие стены) их дополнительно защищают гильзами из труб большего диаметра. Все трубы выводятся на общей гребенке на высоту около метра в помещение где разместиться котельная. Перед бетонированием трубы необходимо проверить на герметичность, опресовать, и заполнить теплоносителем.

Заливка фундамента

Плитный фундамент требователен к бетону. Он должен быть не ниже B25 (M350) класса. Бетонирование фундамента должно производиться непрерывно. Учитывая большое количество бетона, потребуется согласованная работа по доставке его на объект и бетонированию. Применение автобетононасоса позволит выполнить заливку в правильные сроки, и сделать это качественно. Такое решение так же необходимо и при отсутствии хорошего подъезда к объекту.

Одновременно с заливкой производится уплотнение бетонной смеси специальным виброоборудованием. Набор прочности УШП доложен происходить равномерно. Поэтому верхний слой необходимо периодически смачивать водой и укрывать от солнца. Через несколько дней снимаются укрепляющие опалубку доски. Сама опалубка из пенополистирола продолжает служить утеплением уже готовому фундаменту.

Чем хорош фундамент шведская плита?

Минимальные потери тепла в зимний период,

• Плита работает как аккумулятор тепла, при перебоях с отоплением;
• Верхняя поверхность УШП служит черновым полом;
• Не требуется тяжелая землеройная техника при подготовке котлована;
• Высокая скорость строительства с учетом одновременного монтажа теплого пола и черновой стяжки пола первого этажа.

К минусу, который сдерживает многих от строительства фундамента УШП, является необходимость единовременно вложить в строительство большую сумму денег. Но связано это с тем, что вы одновременно строите фундамент, утепляете его, разводите инженерные сети, монтируете теплый пол и черновую стяжку пола. В итоге готовый фундамент утепленная шведская плита стоит своих денег и, на поверку, оказывается немногим дороже плитного или ленточного.

Стоимость фундамента

УШП под ключ

«Фундамент СПБ-24» имеет большой опыт ведения фундаментных работ в Ленинградской области. При строительстве фундамента шведская плита нас выбирают за высокий уровень квалификации специалистов и демократичные цены. Наличие собственной техники позволяет снизить себестоимость работ, а значит и конечную стоимость фундамента.

Налаженные связи с поставщиками строительных материалов, помогут избавить вас от необходимости заниматься их поиском по низким ценам и согласованием доставки.

Калькулятор стоимости фундамента

Каждому дому надежный фундамент!

Утепленная шведская плита | Наше место

Для строительства домов возможно использование современного фундамента- утепленная шведская плита (УШП). Это один из видов фундаментов малого заглубления, который были придуман и активно используется в скандинавских странах. Конструкция шведской плиты представляет собой многослойную структуру, включающую в себя дренажную систему, канализацию, систему водоснабжения, утеплитель и теплые полы. Фундамент УШП — это полноценный пол первого этажа, подготовленный к финальной отделке.

Утепленная шведская плита. Преимущества

• Готовый пол. Утепленная шведская плита — надежная конструкция основания будущего дома с встроенными коммуникациями, и, что не мало важно: идеально ровная поверхность для укладки чистового пола! Нам не понадобится возводить первое перекрытие — оно уже готово, причем за счет укладки в фундамент труб водяного отопления мы получаем пол-батарею, который будет отапливать первый этаж без дополнительных электроприборов. Конвекторы, батареи, калориферы — больше не нужны, ведь у нас теплый фундамент.
• Быстро. На устройство утепленной шведской плиты, включая устройство опалубки, укладку коммуникаций, труб теплого пола, теплоизоляции, армирование и заливку уходит всего неделя. Использование специальной техники не понадобится. Достаточно бригады из 4-х человек. Сроки в строительстве — самое важное, и за счет использования современных материалов, мы получили возможность сократить их до минимума.
• Надежно. Что нам нужно от фундамента? Чтобы он не «гулял» — соответственно необходимо исключить морозное пучение грунта под основанием. Этот вопрос как раз решает хороший морозостойкий утеплитель, который выпускается специально только для использования в шведских плитах, поэтому мы закладываем в конструкции наших фундаментов именно его. К тому же, он обладает самыми высокими прочностными параметрами среди всех аналогов на рынке, поэтому будет выдерживать самые серьезные нагрузки как со стороны грунтов, так и со стороны ограждающих конструкций.
• Удобно. Простая и быстрая технология устройства шведской плиты позволяет возвести фундамент на любой почве — будь то супесь, глина, водонасыщенные или слабонесущие грунты.
• Энергоэффективно. Теплопотери через стены фундамента могут достигать 20% от общей величины — то есть одну пятую часть тепла мы теряем через основание нашего дома. Утепленная шведская плита значительно снижает этот процент, приводя его к минимуму. Использование утеплителя толщиной 20 см приближает параметры энергоэффективности фундамента к европейским нормам.

Этапы строительства утепленной шведской плиты

Шаг 1 — Разметка подъездной дороги

Шаг 2 — Разметка пятна застройки

Шаг 3 — Разработка котлована

Шаг 4 — Укладка геотекстиля

Шаг 5 — Трамбовка песчаного основания

Шаг 6 — Трамбовка песчаного основания

Шаг 7 — Устройство подъездной дороги

Шаг 8 — Монтаж гильз под ввод инженерных коммуникаций

Шаг 9 — Устройство прифундаментного дренажа

Шаг 10 — Монтаж опалубки

Шаг 11 — Утепление фундамента экструдированным пенополистеролом

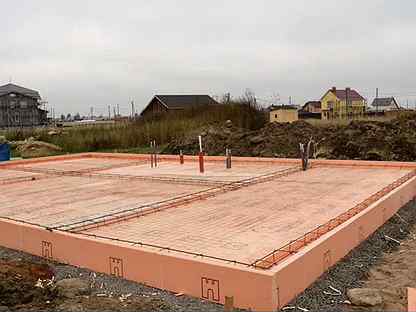

Шаг 12 — Армирование фундаментной плиты

Шаг 13 — Устройство системы тёплый пол

Шаг 14 — Устройство системы тёплый пол

Шаг 15 — Коллектор системы_тёплый пол

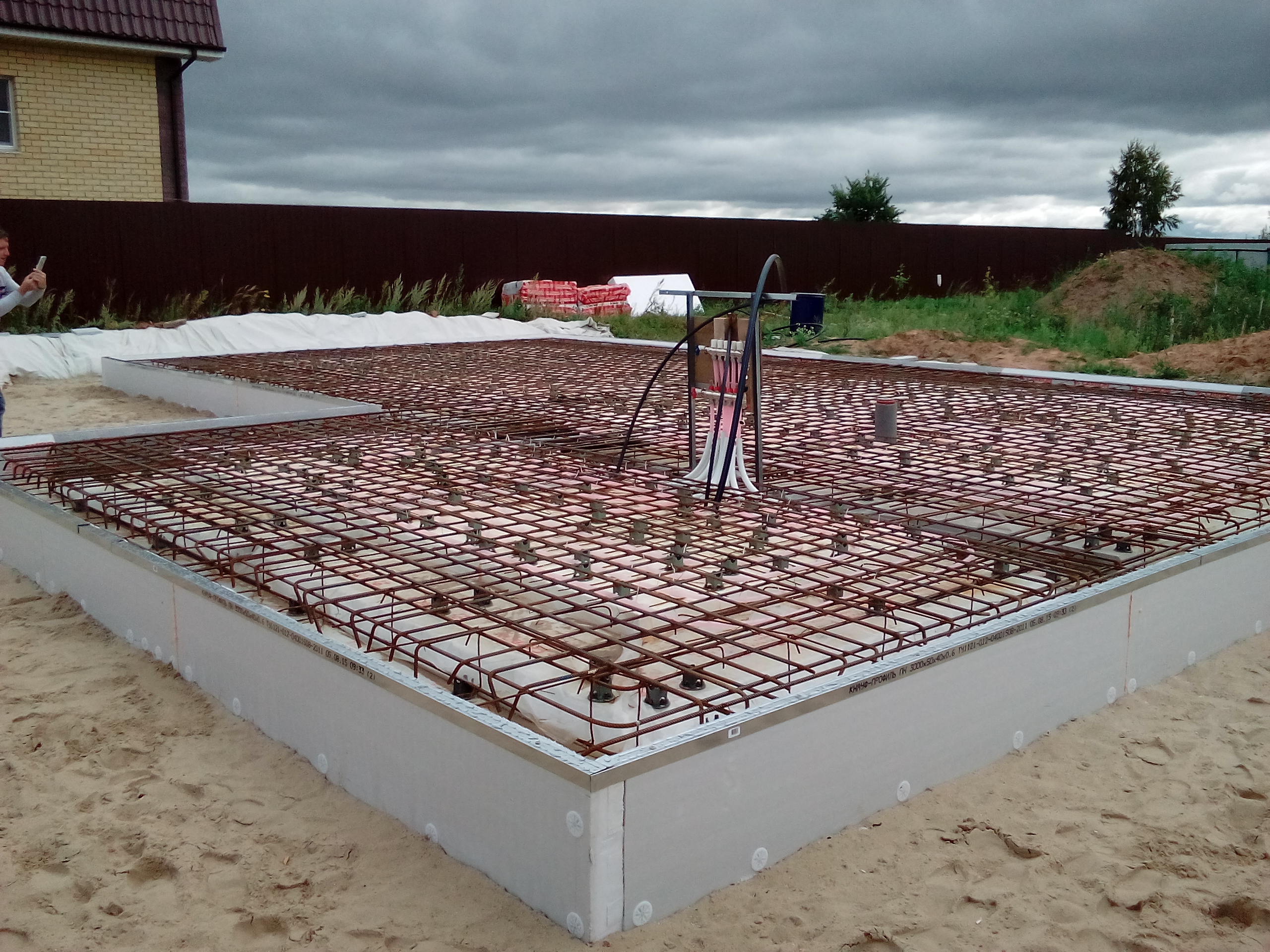

Шаг 16 — Фундамент перед заливкой

Шаг 17 — Заливка фундаментной плиты

Шаг 18 — Заливка фундаментной плиты

Шаг 19 — Добавка присадки в бетонную смесь

Шаг 20 — Готовый фундамаент УШП

Шаг 21 — Готовый фундамент УШП

Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Ведя разговор о финском загородном домостроении, нельзя пройти мимо таких вещей как строительство фундамента.

Технически, каркасный дом можно поставить на любой фундамент — начиная от бетонной ленты на глубине промерзания, заканчивая обычными валунами, чем собственно и развлекались в прошлом народы, обитавшие на территории нынешней Финляндии и Скандинавии.

Но тем не менее, в нашем времени, под каркасные дома в этих областях, в основном, используются 2 типа фундаментов.Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) — в основном строят дома в Швеции и Норвегии. В Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен «посвященным» под аббревиатурой УФФ — Утепленный Финский Фундамент. Строго говоря, финским его назвать сложно, так как подобный тип фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП — Утепленная Шведская Плита

Вначале немного хвастовства :). Многие знают, что в Россию информацию об УШП принес пользователя Форумхауса известный как Владимир «Таллин». Но вот совсем не многие при этом знают, что само название «Утепленная Шведская Плита» придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом.Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас души — неподходящими (кстати этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный — Владимир «Таллин». В одной из темхаусауса, он рассказал о фундаменте своего дома в Эстонии, который ему не построил строитель из Швеции (Родина отечественной УШП — шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :). А так как я в то время впитывал все доступные по каркасному домостроению, как губка и попутно был модератором на Форумхаусе, оценивал возможности идей, выделял сообщения Владимира «Таллина» в ветку и немного подумав, назвали ее «Утепленная Шведская Шведскаята».А затем всячески оберегал Владимира на начальных этапах, от попытки травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло, а Владимир стал «гуру», к которому всем обращались за советом. Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать — в том, что УШП получило такое распространение, есть определенная моя личная заслуга. Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное «корыто» из пенопласта «фундаментных» марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее себя из себя несъемную опалубку, предназначенную для подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается арматурный каркас и сетка, к которой, согласно планировке помещений, закрепляется труба для водяных теплых полов и раскидываются другие коммуникации — водоснабжение, канализация и иногда электрика. Обеспечивает максимально готовую под финишную отделку плиты поверхности, затем все это заливается бетоном и по хорошему, затирается «вертолетами».Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами. То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП. Ниже вы можете увидеть типичную конструктивную схему:

Оригинальная схема шведской фирмы Dorocell

Интерпретация от Knauf

Преимущества строительства УШП

1. Мы получаем утепленный фундамент-плиту, отделку цоколя, подходящую для грунтов
2. . качественное качество, получаем готовое под финишную отделку перекрытие первого этажа
3. Интегрированные в плиту коммуникации — разводка водопровода, канализации, частирики и т.п.
4. Система дренажа и водоотведения вокруг дома
5. Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами — к которой достаточно просто подключить котельное оборудование
6. Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более высокого качества. прият лентой и плит.
7. Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов — позволяет экономить на отоплении
8. УШП является высокоэффективным теплоаккумулятором, часто упоминается недостатков каркасных домов — низкую теплоемкость.

Другими словами, строительство УШП в том, что это комплексное решение. Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью — у вас получится более дорогое решение.

Недостатки УШП

Разумеется, у УШП есть и недостатки, о которых стоит упомянуть. Правда часть из них, относится и к другим плитным фундаментам.

1. УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как иного другого плитного фундамента, может вылиться «в копеечку»
2. УШП подходит для многих типов грунтов, но не для всех.Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
3. Требовательность к квалификации исполнителей. Так как в плиту входит много коммуникаций, требующие грамотной разводки, чтобы далеко не все «строители с опытом» смогли взяться за такой фундамент и не накосячить
4. Низкий цоколь. Недостаток условный, но тем не менее, уровень пола в доме практически с уровнем земли за стеной.Российский менталитет привык к высоким цоколям, тогда в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
5. Материалоемкость. Особенно это актуально сейчас (осень 2014) — когда из за роста курсов и санкций, многие материалы имеют в своей основе импортное сырье (тот же пенопласт) резко дорожают.
6. Не смотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие — каркасные и деревянные дома
7. Ощутимые разовые финансовые вливания на начальном этапе.Минус условный, так как делать все по отдельной, в итоге будет дороже. Зато можно растянуть затраты по времени.
8. Ремонтопригодность коммуникаций. Минусный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни. Решения же для ремонтаопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо

Сколько стоит построить УШП?

Опять же, частый вопрос — сколько все это удовольствие стоит. В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляющего порядка 6-6,5тр за м2. В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени «раскрученности» и квалификации исполнителей. По другим регионам информации у меня нет. К сожалению, учитывая резкое падение курса рубля и большое количество «имортозависимых» материалов в УШП, цена на нее в следующем году заметно повысилась.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику в 600-800тр, в зависимости от региона и аппетитов подрядчика.Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельной будет стоить — плита, утепление фундамента, стяжка с теплым полом, дренаж, коммуникации и т.п. Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке «профильных специалистов» может потянуть на 300-400тр.

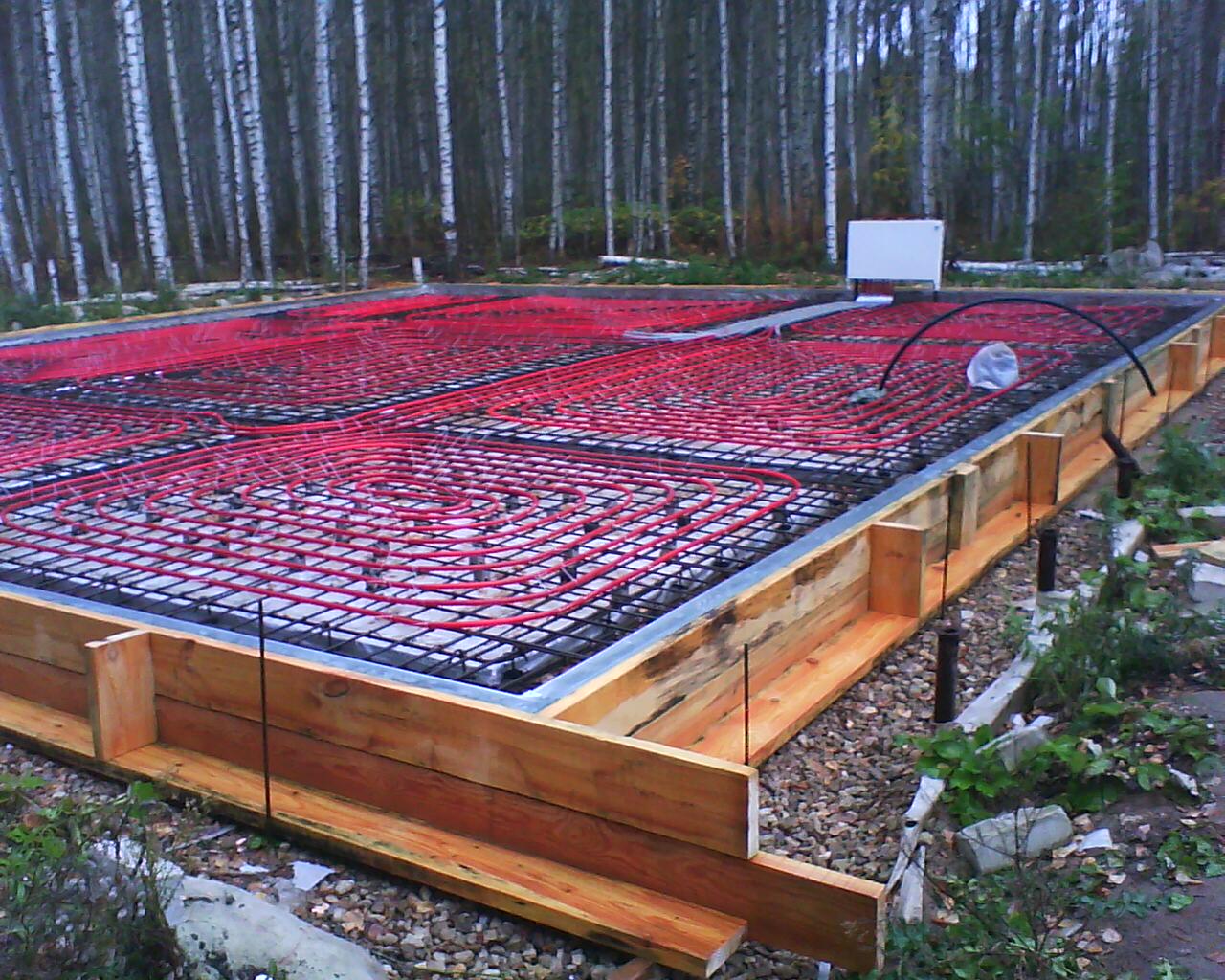

УШП перед заливкой бетоном, с разведенными трубами теплого пола

После заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ — Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской накладкой (УФП) и как то еще, ноФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как «лента с полами по грунту». Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от «простого» железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее «реконструировать» для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ — это утепленная лента с пяткой, выполняющая опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с тепл полами. Вариантов лент есть много, я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много — в качестве «ленты», друг с другом, как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта.При больших уклонах и в некоторых других случаях отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дополнительной конструкцией утепленной стяжки по ним. Могут разные схемы утепления и периметра. В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно добавить то, что убирает часть недостатков УШП

1. Может оказаться более выгодной и менее трудозатратой на участках с уклоном
2. Возможность сделать «высокий» цоколь ”- собственно высота цоколя ограничена только вашими финансами.
3. Проще адаптировать под тяжелые дома (увеличить размер пятки и время и деньги)
4. Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки — что экономит и время и деньги.
5. Как ни странно, этот тип фундамента «понятнее» отечественным строителям и соответственно проще найти исполнителей.
6. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, как в отличии от УШП, несущую роль функции цоколь и пятка под ним, а стяжка с коммуникациями «развязана» относительно ленты.
7. Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом «встанет под крышу» — кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные. Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество «сыпучки» на обратную засыпку. Соответственно это приводит к увеличению стоимости УФФ относительно УШП.Остальные недостатки — те же что и у «шведской» плиты, за исключением тех, решает УФФ.

Но увеличение по стоимости не драматическое. В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП. Хотя в некоторых случаях может оказаться сравнима, если не дешевле. Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше — тем дороже.

Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант

4 1 голос

Оцените статью

Что такое УШП (утепленная шведская плита) и почему это надежный фундамент? — Строй Дом UA

В прошлой статье «Какой фундамент выбрать для каркасного дома из сип панелей, надежность и экономия?» мы обсудили, что УШП (Утепленная Шведская Плита) — это наиболее надежный и экономически выгодный фундамент. Сегодня более подробно поговорим о достоинствах и недостатках УШП, а также рассмотрим «строение» этого вида фундамента.

Сама технология утепленной шведской плиты подразумевает устройство в качестве фундамента и пола 1 этажа железобетонной «плавающей» плиты со встроенными коммуникациями и при необходимости использовать «теплых полов» системы отопления. Вся нагрузка дома равномерно распределяется по плите. Главной особенностью этого фундамента является то, что он полностью утеплен под бетонной слоем пенополистирола.Именно это помогает такому бетонному основанию не «терять» драгоценное тепло, аккумулировать и после этого отдавать его обратно в жилое помещение первого помещения. Эта технология получила признание во многих странах мира, в том числе и у нас. Сегодня остро стоит вопрос стоимости энергоресурсов, поэтому предотвращение потерь и сохранение тепла в доме, как никогда, актуален в Украине. Именно этот энергосберегающий фундамент позволяет говорить о строительстве энергоэффективного дома. Ведь одна из концепций энергосберегающего дома является полностью утепленным наружным контуром дома.Что такое энергосберегающий дом Вы можете узнать, посмотрев ролик:
В целом технология УШП подразумевает устройство железобетонного утепленного основания в виде плиты с ребрами жестокости под несущими стенами. Но наши инженеры разработали совместную концепцию: ленточного фундамента и УШП. Это усовершенствование незначительно отразилось на стоимости такого фундамента, но значительно увеличило жесткость конструкции. Мелкозаглубленный ленточный фундамент по периметру дома и под несущими перегородками позволил УШП «чувствовать» себя более устойчиво при неровном рельефе пятна застройки.Ввиду того, что это мелкозаглубленный ленточный фундамент, его глубина не больше 60 см. Без сомнения он подвержен разрушительной силе межсезонного пучения грунта. (Несколько слов, что это такое. Пучение грунта — это изменение его размера, происходящее в следствии замерзания в слоях грунтовых вод.) Именно поэтому мы предлагаем наружное утепление фундамента в земле 100 мм. пенополистирола. Так же мы рекомендуем устройство по периметру дома утепленной отмостки. Говорить о самой необходимости отмостки, мы не будем, это очевидно.Однако утепление нижней части отмостки 100 мм. пенополистирола помогает полностью исключить воздействие сил морозного пучения на стенки ленточного фундамента. Вначале устраиваем утепленный ленточный фундамент по периметру плиты и под несущими перегородками согласно проекту.

Далее выставляем надежную опалубку, которая позволит плите «подняться» над землей.(Устройство цоколя не менее 400 мм. Является обязательным для деревянного дома.)

После того, как буден засыпан слой дренажного щебня и песка, последующим механическим уплотнением, ложится слой гидроизоляции. Он позволит полностью исключить проникновение влаги к бетонному основанию. Сверху укладывается слой пенополистирола ПСБ С 25 толщиной 200 мм. Именно этот «пирог» позволяет полностью исключить «утечку» тепла из бетона в землю. И уже сверху укладывается высококачественный бетон 150 мм.Грамотное армирование фундамента и плиты позволяет этой конструкции быть жестким и надежным основанием каркасного дома из сип панелей. Мелкозаглубленный фундамент содержит четыре горизонтальные нитки армирования, бетонная плита имеет двойной металлокаркас с ячейкой 150 х 150 мм.

Сам сип панельный канадский дом имеет небольшую массу. (Больше информации о канадской технологии сип панельного строительства Вы можете узнать из рубрики: «О технологии энергосберегающего строительства»)
К примеру 1 м.кв. сип панели весит до 20 кг, а масса кирпичной стены 1м.кв. равно 960 кг. Поэтому УШП, разработанная нашими инженерами, не только соответствует параметрам канадского дома, но и имеет значительный запас прочности. Нельзя сказать, что при устройстве УШП Вы получите не только надежный и долговечный фундамент дома, но и утепленный черновой пол 1 этажа.

Так же при устройстве УШП все подземные коммуникации, а именно канализация, гильзы под ввод электричества, воды и других кабелей, закладываются на этапе заливки плиты бетоном.Чтобы более наглядно понять устройство УШП, разработанной инженерами «Строй Дом UA», представляем Вам чертеж плиты.

Нельзя не отметить некоторые «недостатки» этой технологии.

В первую очередь, это стоимость такой конструкции. В среднем 1 м.кв. УШП в комплексном обходится не менее 120 дол. Однако может ли надежное, теплое основание Вашего дома стоить недорого? Порой неуместное желание экономить приводит к плачевным последствиям. Качественный, надежный, правильно рассчитанный фундамент, как правило, имеет стоимость от 20-30% от общей стоимости коробки дома и кровли.К недостатка можно отнести так же тот факт, что такой фундамент не применим на грунтах с низкой несущей способностью. К примеру на торфяниках.
ВЫВОД. В заключении можно с уверенностью сказать, что утепленная шведская плита — один из лучших фундаментов для каркасных быстровозводимых домов из сип панелей. Однако следует заметить, что при сильном уклоне участка экономически целесообразней рассмотреть комбинированный железобетонный фундамент ленточно-свайный. Пример такого фундамента строительства энергоэффективного дома по канадской технологии, обратите внимание на статью на нашем сайте: «Реальная стоимость строительства жилого дома в различных комплектациях». от «Строй Дом UA»

С уважением, команда «Строй дом UA»

Статья 15.Утепленная шведская плита- решение 3 в 1.

Фундамент по типу «Утепленная шведская плита» или УШП, это фундамент мелкого заложения, который представляет собой монолитную железобетонную плиту со встроенными системами и системой обогрева «теплый пол».

Первые такие фундаменты начали возводить американцы в начале ХХ века. Позже переняли немцы и только после европейского опыта утепленной заинтересовались скандинавы.Шведские инженеры доработали технологии и взялись за возведение ресурсосберегающих домов по всей территории страны. Понятие «шведская» плита прочно вошло в обиход благодаря тому, что в шведском королевстве началась активная разработка и выпуск термоизоляционных материалов для бетонных оснований по типу УШП.

Преимущества «Утепленной шведской плиты.»

Строительство дома всегда ассоциируется с надежностью и долговечностью. Утепленный по такой технологии фундамент не только обеспечит зданию продолжающую эксплуатацию, но и со временем окупит затраты за счет экономии на содержании на возведение

Основные преимущества фундамента по типу «Утепленной шведской плиты»:

• значительно снижаются расходы на строительство благодаря тому, что не нужно обустраивать цокольный этаж или подвальное помещение и выполнять работы по защите трубопровода и кабеля — все сети прокладываются в тележки;
• работы по прокладке инженерных сетей и обустройству снабжения, сокращает время строительства;
• теплоизолированный фундамент защищен от цикла замораживания-оттаивания и это продлевает его эксплуатационный срок. Также защищены от промерзания инженерные сети;
• утепление фундамента позволяет снизить затраты на отопление дома в осенне-зимний период;
• ровное бетонное основание может служить черновым полом. Возможность укладки напольного покрытия непосредственно на фундаментную плиту снижает время и стоимость работ по обустройству пола;
• не требуется привлечение специальной строительной техники: кранов и большегрузных машин за исключением бетононасоса, и миксера с бетоном.

Если говорить об особенностях УШП, то можно назвать использование точных расчетов и квалификацию мастеров — сделать такой фундамент самостоятельно, значит подвергнуть риску весь проект. «Утепленная шведская плита» требует строгого соответствия всем требованиям и нормам технологии.

Материалы, область применения и этапы работ.

В качестве утеплителя применяемого экструдированный пенополистирол. Этот материал выбран не случайно: он обладает практически нулевым водопоглощением, хорошо сохраняет тепло внутри дома, имеет малый вес и достаточную прочность для обустройства фундамента.

Пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP разработан специально для технологий утепленная шведская плита и следующие задачи:

• работает в качестве амортизатора при морозном пучении почвы;
• роль несъемной опалубки;
• равномерно распределяет нагрузку на грунт;
• отвечает за теплоизоляцию фудаментной плиты.

УШП на слабых грунтах, в районах с суровыми климатическими условиями и в случаях расположения грунтовых вод к поверхности.Подходит для щитового, каркасного, панельного, блочного строительства этажностью не более двух этажей с максимальной высотой не более 15 метров.

Возведение фундамента состоит из 5 этапов:

1. Подготовка основания.
2. Монтаж коммуникаций.
3. Укладка утеплителя.
4. Армирование.
5. Устройство системы «теплый пол»
6. Укладка бетонной смеси.

При подготовке основания создается разметка котлована, его механическая разработка и монтаж закладных под систему водоснабжения. Выполняется устройство дренажной системы. На дно котлована укладывается геотекстиль и насыпается подушка из щебня и песка.

На этапе прокладки коммуникаций монтируются закладные под электричество и прокладывается канализационная система.

Укладывается утеплитель: L- блоки или торцевые плиты XPS с минимальной толщиной 100 мм. Монтируется гидроизоляция и пленка ПВХ. Укладывается второй слой утеплителя.

При выполнении армирования изготавливаются каркасы и монтируются в опалубку.

Этап устройства системы «теплый пол» подразумевает прокладку труб, монтаж коллектора и подключение к коллектору. Далее следует опрессовка системы.

Бетонная смесь подается в опалубку, уплотняется глубинными вибраторами, разравнивается и после затвердевания затирается при помощи «вертолета» с использованием строительной смеси.

После выполнения всех работ фундамент накрывают полиэтиленовой пленкой и оставляют на 7 дней.Это делается для беспрепятственного набора прочности и защиты бетона от преждевременного высыхания. После набора прочности бетоном можно переходить к следующим этапам работ.

Фундамент по типу «Утепленная шведская плита» — это выгодное решение: стройка только началась, а у вас уже есть готовый фундамент, добрая половина коммуникаций в т.ч. канализация, отопление, водопровод и основание под укладку ламината или плитки. Остается только возвести стены и крышу.

Монтаж системы занимает всего 2 недели, а это весомая экономия времени по сравнению с традиционными аналогами и результатом.Если о финансовых затратах, то по итогу УШП говорить дешевле, чем строительство дома с подвалом и монтажом всех необходимых коммуникаций по отдельности.

Утепленная шведская плита

Больше, чем фундамент

Компания Хотвелл сертифицировала свои услуги по строительству утепленной шведской плиты по СТО 72746455-4.2.1-2013 «Проектирование и устройство мелкозаглубленных плитных фундаментов типа« Утепленная шведская плита »»:

Если выражаться простыми словами, то данный сертификат подтверждает, что Хотвелл соблюдает технологию строительства УШП и использует качественные материалы (в соответствии со стандартом).

Этой новостью мы как-бы подводим итог 3-х лет строительства специалистами Хотвелл фундаментов типа утепленная шведская плита под энергоэффективные дома из СИП-панелей.

Наш совет: если склоняетесь к железобетонному фундаменту, то обязательно рассмотрите УШП. Этот современный фундамент уже довольно давно используется для сооружения индивидуальных домов в Европе.Опыт положительный — при соблюдении технологии проблем не будет. А Хотвелл — это компания с высокой мощностью и репутацией, которая сильно испортила 10 лет активного строительства. Ниже мы постараемся объяснить, почему утепленную шведскую плиту хорошим выбором при строительстве дома из СИП.

Начнем с главного. Утепленная шведская плита — это больше, чем фундамент . Это цельная инженерная конструкция, интегрированные инженерные коммуникации и система обогрева «теплый пол»:

Выбирая УШП, мы выбираем комплексный подход к строительству вместо более привычного поэтапного. Оба подхода полезными преимуществами и недостатками!

Комплексный подход позволяет строить гармоничные и технически красивые конструкции, которые создают сразу несколько функций и взаимно дополняют друг друга. В результате улучшается качество при сокращении затрат! «Ведро дёгтя» — резко вырастают требования к организации работ.

Что хорошо в Европе, в России часто не работает. И дело тут не в климате! Технолог УШП легко «удешевить» — много «непонятных, необязательных» этапов работ, требующих высоких квалификаций и контроля, много материалов, которые можно заменить на более дешевые и т.п. А негативные последствия такого «удешевления» в УШП критичны. Многое исправить нельзя. Вот почему строители со стажем не рекомендуют применять УШП в России.

Нам утепленная шведская плита интересна как удачная система для энергоэффективного дома. Это важно!

В конструкции УШП утеплитель лежит на грунте. Идущее из недр земли тепло согревает грунт под утеплителем. Ещё со школы все знают, что под снегом земля обычно не промерзает. Положительная температура под утеплителем означает, что поток тепла из дома через нижнее перекрытие не будет большим даже в очень сильные морозы, поскольку теплообмен разницей температур (градиентом).Если Ваш дом находится в суровом российском климате, то его нижнее перекрытие оказывается в изнеженной Европе. Это серьёзный бонус в плане энергоэффективности. УШП помогает решить задачу энергосбережения .

Исключительная особенность УШП в доме из СИП панелей состоит в том, что отапливаемая теплоизолированная массивная железобетонная плита в энергоэффективной функции дома теплового аккумулятора , обеспечивающего тепловую инерцию дома.Это существенный бонус. С тепловым аккумулятором дом дольше «держит тепло». О тепловой инерции можно почитать на сайте hotwell.ru. Тепловой аккумулятор в доме из СИП — хоть и необязательная, но полезная вещь!

Такая деталь: если дом отапливается электричеством, то тепловой аккумулятор можно нагревать ночью по ночному тарифу. Тоже приятный бонус для тех, кто умеет считать деньги.

Есть и другие преимущества. Начнем с того, что в технологии УШП монолитная железобетонная конструкция в виде плиты с лентой под несущими стенами выполняется слое твердого экструдированного пенополистирола, укладываемого на специальном образом подготовленный грунт.При этом слой утеплителя действует (1) функция теплоизоляции дома, препятствует распространению тепла в грунт, (2) одновременно не дает промерзать грунту под фундаментом, убирая отрицательное воздействие на конструкцию сил морозного пучения грунта, и (3) служит демпфером подвижек грунта. Последние две функции утеплителя с учетом небольшого веса энергоэффективного дома значительно снижают нагрузку на фундамент. Это повышает надежность и долговечность конструкции.

При достаточном уровне квалификации исполнителей технология УШП позволяет выполнить качественную прокладку и разводку инженерных коммуникаций в непромерзающем основании.Это важный бонус. Вам не придется утеплять ввод в дом, как это делается в конструкцию с холодным подполом, не придется закапывать трубы и т. д. Здесь срабатывает правило: не вовремя выполненные работы всегда обходятся дороже!

Водяной «теплый пол» в конструкцию УШП вписывается идеально:

О преимуществах теплого пола написано много. Многие уже знакомы с теплым полом на практике, электрические теплые полы в санузлах городских квартир практически стали нормой.Обсуждать здесь теплые полы мы не будем. Скажем только главное: если Вы собираетесь делать водяной теплый пол в доме из СИП-панелей, то выбираете утепленную шведскую плиту! Это правильный выбор, в т.ч. и по финансовым соображениям. УШП уникальна тем, что трубы теплого пола заливаются не бетонной стяжкой как обычно, а вместе с обслуживанием фундамента! Только это дает существенный выигрыш в деньгах и времени!

В энергоэффективном доме из СИП-панелей «теплый пол» может полностью отопить по крайней мере весь первый этаж.Дополнительные отопительные приборы не потребуются (это тоже бонус).

И наконец, УШП при качественном исполнении дает готовое основание для чистового пола первого этажа . Плитка, ламинат и другие напольные покрытия укладываются без дополнительной (выравнивающей) стяжки. Это существенная экономия на этапе отделки. Хотвелл доводит поверхность до плит идеального состояния шлифовкой затирочными машинами:

Прослеживая способ УШП от начала и до конца, трудно не отметить, что утепленная шведская плита есть грамотное рациональное вложение денег.Это заслуга комплексного подхода. Поэтапное решение тех же самых задач приводит и к перерасходу (удорожанию), и плохо к конструкции.

В качестве примера. Выше мы уже рассматривали преимущество монтажа системы теплый пол в системе УШП. Если вы в обычном доме на нулевом перекрытии будете делать водяной теплый пол с бетонной стяжкой, вы и деньги потратите прилично, и дополнительные нагрузки на фундамент дадите. Делать теплый пол на перекрытии сложнее (стены уже стоят, надо куда-то прятать магистрали и т. д.). В УШП теплый пол выполняется с минимальными затратами и нет паразитной нагрузки на фундамент от массивной бетонной стяжки. Плюс в УШП Вы получите тепловой аккумулятор. Фантастика!

Минусы есть во всем . Из субъективных — это необходимость делать «всё и сразу». Многие предпочитают откладывать решение проблем на потом даже при возникновении особых финансовых затруднений.

Говорить об объективных недостатках УШП можно только в сравнении с другими системами.Для наших Заказчиков наиболее интересно сравнение УШП с винтовым фундаментом применительно к СИП-технологии. Про винтовой фундамент много написано на сайте hotwell.ru. Скоро опубликуем статью и про УШП в СИП-строительстве. Здесь скажем коротко: оба фундамента превосходно решают задачу строительства дома из СИП-панелей. У каждого варианта есть существенные плюсы (серьёзные аргументы «ЗА») и есть минусы в сравнении друг с другом.

Строительство дома из СИП на УШП капитальнее, дольше и сложнее строительство на винтовом фундаменте. УШП сразу «поднимает планку» такими дополнительными благами как теплый пол и тепловой аккумулятор, без которых вполне можно обойтись! Но если средства позволяют и лучшего, то имеет смысл строить на УШП.

Если вы выберете УШП с теплым полом, а магистрального газа нет и не предвидится, то в качестве альтернативы электричеству для отопления рекомендуем рассмотреть котел на пеллетном топливе. Это значительно выгоднее.

Средний срок строительства УШП силами Хотвелл составляет 2 недели.Технадзор на всех этапах. Никаких субподрядов. Штатные бригады Хотвелл укомплектованы профессиональным инструментом и бытовкой. Собственная спецтехника.

Перечень работ, выполняемых Хотвелл при строительстве УШП:

• Исследование грунта.
• Топосъемка и разметка оптическим и электронным нивелирами.
• Проектирование и расчет УШП.
• Земляные работы.
• Подсыпка песком и гравием с послойным тромбованием виброплитой и контролем плотности пенетрометром.
• Монтаж закладных под ввод воды, электричества.
• Прокладка и разводка по потребителям инженерных сетей (электричество, канализация, вода).
• Заземление.
• Дренаж.
• Ливневка.
• Утепление экструдированным пенополистиролом.
• Устройство опалубки.
• Вязка арматурного каркаса.
• Изготовление закладных и др. металлоизделий для фундамента (собственное производство).
• Монтаж системы теплый пол с заполнением антифризом и опрессовкой давлением.
• Заливка фундамента товарным бетоном, укладка и уплотнение бетона вибраторами.
• Шлифовка поверхности плиты затирочными машинами.
• Уход за бетоном до набора прочности. Контроль склерометром.
• Устройство отмостков.
• Поставка всех материалов.
• Инженерный контроль на всех этапах.

Выполненные работы:

Строительство УШП для коттеджа общей строительной площадью 179 м ²
г. Москва, пос. Новофедоровское.
Сентябрь 2017 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 233 м ²
МО, г. Балашиха.
Октябрь 2017 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 216 м ²
г.Москва, д. Крекшино
Июнь 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 140 м ²
Тульская обл., Заокский р-н, д. Крюково.
Октябрь 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 128 м ²
МО, Чеховский р-н, д. Филипповское.
Июнь 2018 г. Подробнее

Строительство УШП для дома общей строительной площадью 123 м ²
Тульская область, Заокский р-н, п.Пахомово.
Июль 2018 г. Подробнее

Строительство УШП для храма общей строительной площадью 244 м ²
Тульская область, Заокский р-н, п. Пахомово.
Июль 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 388 м ²
МО, Раменский р-н, д. Редькино.
Август 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 154 м ²
Ярославская обл., Ярославский р-н, д. Кульнево.
Июль 2019 г. Подробнее

Строительство УШП для КПП общей строительной площадью 224 м ²
МО, Красногорский р-н, КП «Вымпел».
Май 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 180 м ²
МО, Клинский р-н, д. Борозда.
Июнь 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 344 м ²
МО, Дмитровский р-н, д.Нерощино.
Октябрь 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 141 м ²
МО, Домодедовский р-н, д. Мансурово.
Сентябрь 2019 г. Подробнее

Строительство УШП для дома общей строительной площадью 108 м ²
МО, Дмитровский р-н, с. Орудьево.
Октябрь 2019 г. Подробнее

Строительство УШП для дома общей строительной площадью 289 м ²
МО, Пушкинский район, д.Степаньково.
Май 2020 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 152 м ²
МО, Истринский район, д. Ядромино.
Май 2020 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 171 м ²
МО, Раменский район, д. Первомайка.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 161 м ²
МО, Ступинский район, п.Михнево.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 155 м ²
МО, Солнечногорский район, д. Юрлово.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 164 м ²
г. Санкт-Петербург, Курортный район, п. Белоостров.
Июль 2020 г. Подробнее

Утепленная шведская плита — Майн Хауз

Особенности

Среди прочих видов плитных фундаментов несколько особняком стоит так называемая УШП — утепленная шведская плита.Впервые ее начали использовать в Скандинавии — а ее климат весьма близок к нашему. Затем УШП начала набирать популярность в Европе и Северной Америке.

УШП — это монолитный утепляемый низкозаглубленный фундамент, в который сразу закладываются водопровод, канализация и теплые полы. Отличная несущая способность такой плиты позволяет использовать ее на насыпных, пучинистых и слабых грунтах, в регионах, где грунт промерзает, а также в химически агрессивных грунтах — за счет высокой устойчивости пенополистирола, окружающего фундаментную плиту со всех сторон.

Шведский утепленный фундамент прекрасно подходит для малоэтажного и коттеджного строительства. Рекомендуется для возведения деревянных домов (из бревен, бруса), домов из кирпича и блоков.

УШП-фундамент — не универсальное решение, а лишь одно из виновных. Как и у других конструкций фундамента, у УШП есть свои плюсы и минусы. Существуют факторы, препятствующие применению утепленных фундаментов этой конструкции из-за их невысокой жесткости, есть факторы, которые способствуют выбору УШП в качестве фундамента.

Ключевая особенность УШП — утепление экструдированным пенополистиролом (пенопластом) снизу и по всем боковым граням, а также закладка в толщу плиты труб водяного отопления. Таким образом, в сборе утепленная шведская плита представляет собой одновременно:
— фундамент;
— перекрытие первого этажа;
— отопительную систему первого этажа;
— черновой пол.

На нее можно сразу установить стены, а затем монтировать чистовые напольные покрытия.

Преимущества УШП

Среди популярных преимуществ УШП можно назвать следующие:

— Шведская плита, утепленная снаружи, является аккумулятором тепла, что позволяет достичь стабильной температуры в доме;

— Нет необходимости возводить стяжку для теплых полов;

— В стыках пола и стен, в углах отсутствуют мостики холода;

— УШП-фундамент быстро возводится, сокращая время строительства;

— Толстый слой утеплителя сокращает теплопотери, позволяя сэкономить на отоплении;

— За счет применения водонепроницаемого пенополистирола достигается хорошая гидроизоляция фундаментной плиты;

— Уменьшение толщины плиты за счет того, что жесткий утеплитель помогает распределять нагрузки на грунт и не передает деформацию на саму плиту при его движении;

— Температурный режим плиты намного стабильнее, за счет чего она медленнее разрушается;

— Перед заливкой плиты под нее закладывают дренаж и канализацию, а в теле плиты размещаются электрокабеля и водопровод — то есть, все коммуникации оказываются скрытыми. Это экономит время и сокращает число технологических операций;

— Для осуществления всех работ по укладке УШП не требуется использование тяжелой техники.

Этапы возведения УШП

В основе фундамента лежит подушка из утрамбованных песка и дренажа. На нее закладывается слой теплоизоляционного материала, на котором лежит собственно плита, армированная 12-миллиметровыми арматурными прутками — в ней забетонированы трубы теплого пола и прочие коммуникации.

Особенность такой конструкции является то, что шведская плита защищена теплоизолятором по бокам и снизу. Под стенами располагаются ребра жесткости, это позволяет повысить прочность и сэкономить бетон. Ребра жесткости обыкновенно имеют толщину около 20см, а остальная площадь плиты — около 10см. Под представителем около 20см утеплителя, что позволяет сделать дом очень теплым.

Процедура возведения фундамента следующим образом.
Сначала вынимается верхний слой грунта.Затем засыпается и трамбуется песок, укладывается дренаж, монтируются трубы инженерных коммуникаций. Засыпается и трамбуется гравий. По периметру фундамента возводится опалубка, и по бокам прокладывается слой боковой теплоизоляции — экструдированного пенополистирола. Затем укладывается необходимое количество пенополистирола, формирующегося основного слоя теплоизоляции. После этого укладывается двенадцатимиллиметровый арматурный пруток, прокладываются трубы системы «теплый пол».

Особенности монтажа

Для того, чтобы обеспечить нормальную работу фундамента и предотвратить морозное вспучивание, следует предусмотреть проектирование системы отвода грунтовой воды (в ее роли может выступать дренажная система по периметру объекта).Важным моментом является и обустройство невспучивающейся подготовительной подушки из щебня или крупного песка (если они закладываются послойно — их рекомендуется разделить геотекстилем).

К используемому теплоизоляционному материалу, на который будут передаваться все нагрузки сооружения, выдвигаются высокие требования по прочности. Поэтому будет рационально использовать специальные утеплительные плиты для фундаментов — они отличаются высокой прочностью на прессие и низкими показателями водопоглощения.

Стоимость УШП фундамента

Ошибочно думать, что фундамент, заложенный по УШП-технологии, будет дешевле всех прочих. Если сравнивать его с плотным монолитным фундаментом, то экономия за счет замены арматуры и бетона на экструдированный пенополистирол пенополистирол пенополистирол — около одного кубометра бетона на 10 метров готового фундамента. Стоимость будет зависеть и от конкретного проекта — на больших площадях стоимость ленточного фундамента аналогичной площади может оказаться меньше, однако возрастут расходы на обратную засыпку и возведение.

учитывать не только стоимость материалов, из которых будет возведен фундамент, и затраты на его возведение, но и экономию при первой эксплуатации. За счет теплоэффективности расходов на отопление высокой снижены.

ПОЛУЧИТЕ ИНДИВИДУАЛЬНУЮ
КОНСУЛЬТАЦИЮ по утепленной
шведской плите

Заполните форму, наш менеджер
расскажет Вам подробнее про
шведскую шведскую плиту и ответит
на все ваши вопросы

цены в СПб и Ленобласти

Перекрытие бетонного загородного дома

Строительство ленточного фундамента

Монолитный ленточный фундамент

Фундамент ленточный монолитный железобетонный

Строительство фундамента под дом

Фундамент загородного дома

Устройство котлована

Утепленная шведская плита

Уплотнение основания котлована

Разработка котлованов

Стойки опалубки монолитного перекрытия

Котлован для фундамента

Обратная засыпка котлована

Строительство фундаментов

Строительство фундамента дома

Перекрытие монолитного загородного дома из газобетона

Монолитный подвал загородного дома с бассейном

Армирование монолитных конструкций подвала

Монолитная железобетонная чаша загородного дома

Плитный фундамент

Котлован фундамента загородного дома

Монолитная плита

Строительство фундаментов с подвалом

Строительство фундаментов частных домов

Фундамент загородного дома

Плита ямы гаража

Шведская плита фундамент

Стены ямы гаража — армирование

Шведская плита под гараж

Монолитный фундамент

Плита перекрытия загородного дома

Фундамент монолитная плита

Монолитное перекрытие загородного дома бетонирование

Плита перекрытия загородного дома

Монолитное бетонное перекрытие гаража — опалубка

Монолитное бетонное перекрытие гаража — армирование

Строительство монолитного фундамента

Фундамент для дома из газобетона

Фундамент плита под дом из газобетона

Опалубка монолитной чаши бассейна

Монолитная фундаментная плита

Колонны монолитные железобетонные — опалубка и армирование

Столбчатый фундамент загородного дома

Опалубка монолитных колонн коттеджа

Монолитные колонны загородного дома

Геодезист на разметке фундамента загородного дома

Бетонирование колонн загородного дома

Фундамент ленточный загородного дома

Строительство монолитного каркаса загородного дома

Монолитная плита перекрытия

Монолитный фундамент под ключ

Строительство плит перекрытия

Лестница монолитная загородного дома

Устройство плиты перекрытия

Плита перекрытия строительство

Шведский теплый плитный фундамент

Шведская фундаментная плита

Армирование плиты перекрытия

Фундамент УШП утепленная шведская плита

Монолитное перекрытие

Монолитные фундаменты для домов

Строительство монолитных домов

Строительство домов монолитных домов

Фундамент под дом из газобетона

Монолитный каркас частного дома

Монолитный дом под ключ

Строительство монолитного каркаса частного дома

Перекрытие монолитного частного дома

Монолитный каркас строительство

Монолитно каркасный дом

Монолитный каркас коттеджа

Фундамент с ростверком

Армирование монолитного перекрытия

Железобетонный каркас частного дома

Теплая шведская плита

Фундамент утепленная шведская плита

Строительство монолитного каркаса коттеджа

Железобетонный каркас загородного дома

Железобетонный каркас коттеджа

Железобетонный каркас строительство

Монолитный загородный дом

Монолитное строительство коттеджей

Строительство коттеджей монолит

Монолитный коттедж

Монолитная жб плита фундамент

Строительство подвалов

Подвал частным домом

Подвал загородного дома

Монолитная плита под дом

Строительство подвала частного дома

Устройство монолитной плиты фундамента

Строительство фундамента загородного дома

Устройство котлована под цокольный этаж

Монолитная плита под ключ

Устройство монолитной фундаментной плиты

Строительство цокольного этажа частного дома

Строительство стен цокольного этажа

Армирование цокольного этажа

Строительство цокольного этажа коттеджа

Цокольный этаж для загородного дома

Строительство монолитных стен

Строительство железобетонных стен

Строительство жб стен

Строительство стен цокольного этажа

Монолитный плитный фундамент

Стены цокольного этажа

Строительство плитного фундамента с ребрами жесткости вниз

Строительство цокольного этажа

Строительство цокольного этажа дома

Цокольный этаж для коттеджа

Строительство монолитных бассейнов

Строительство подвалов частных домов

Строительство плитного фундамента

Строительство монолитных цокольных этажей

Строительство монолитных подвалов

Монолитное строительство

Строительство монолитных перекрытий

Строительство монолитных домов

Строительство монолитных конструкций

Строительство цокольных этажей

Монолитные работы

Строительство домов монолитных домов

Бетонные работы

Строительство монолитных конструкций

Строительство перекрытий монолит

Цокольный этаж для частного дома

Устройство монолитных перекрытий

Строительство цокольного этажа загородного дома

Устройство плитного фундамента для частного дома

Подвал под монолитным фундаментом

Бетонирование монолитных перекрытий

Подвал под монолитным фундаментом

Устройство монолитного перекрытия

Строительство железобетонных перекрытий

Строительство монолитных фундаментов

Строительство монолитных лестниц

Стены подвального этажа монолитные

Цокольный этаж в частном доме

Монолитные железобетонные перекрытия

Армирование монолитного фундамента

Фундамент монолитного подвала

Стены монолитного подвала

Подвал с чашей бассейна

Плита с ребрами вверх

Плитный фундамент цокольного этажа

Плита с гидроизоляцией

Стены монолитные цокольного этажа

Перекрытие монолитное коттеджа

Колонны для дома из газобетона

Плита перекрытия дома

Утепленный цокольный этаж

Колонны для монолитного каркаса

Дом из газобетона с монолитным каркасом

Опалубка монолитного перекрытия

Армирование монолитного перекрытия

Монолитный каркас для дома

Фундамент плита с ребрами вниз

Строительство монолитного каркаса

Опалубка плиты перекрытия

Монолитный каркас для дома из блоков

Монолитный каркас на цокольном этаже

Строительство дома с монолитным каркасом

Монолитная лестница частного дома

Ленточный фундамент загородного дома

Плита фундамента

Монолитный цокольный этаж

Опалубка стен цокольного этажа

Фундамент плитный

Монолитные стены

Фундамент для дома из газобетона

Фундамент для монолитного каркаса

Утепленная шведская плита — лучший выбор из фундаментов.

Среди видов плитных фундаментов наиболее распространенной в Северной Америке «утепленная шведская плита» — УШП, причем в том числе в Скандинавии, где климат так близок к российскому. Её особенность — в утеплении экструдированного пенополистиролом снизу и со всех боковых граней, и в закладке в толщу плиты водяного пола. Таким образом, готовая УШП представляет собой одновременно фундамент, перекрытие 1 этажа, черновой пол и систему отопления 1 этажа. На нее можно сразу поставить стены и монтировать чистовые покрытия полов.

http://komfort-haus-spb.ru

К преимуществам УШП отношения:

1. УШП с утеплением снаружи является аккумулятором тепла, что обеспечивает стабильность поддержания температуры в доме.
2. Отсутствие необходимости в стяжке для теплых полов.
3. Отсутствие мостиков холода в углах, в стыках пола и стен.
4. сокращение срока строительства.
5. Большая толщина утеплителя сокращает потери тепла — экономия денег на отопление.
6. Улучшенная гидроизоляция плиты за счет экструзионного пенополистирола.
7. упрощенное расположение труб теплого пола (по всей поверхности пола, а не только через дверные проемы, если монтировать их в стяжку.
8. Удобнее работать на одной большой площадке, чем делать несколько стяжек внутри, соответственно, экономия времени и рабочей силы, следовательно, снижение затрат.
9. Наличие бокового утепления от промерзания
10. Уменьшение толщины плиты, т.к. Независимо от грунта, не передаваемая деформация на саму плиту, которая движется независимо от грунта.
11. плита находится всегда в одном температурном режиме, то есть практически не разрушается.
12. перед заливкой под плиту закладывают канализацию, дренаж, тело плиты водопровод и электрокабеля — все коммуникации скрыты

www.komfort-haus-spb.ru

Шведская плита — это утепленный монолитный фундамент низкого заглубления, в котором сразу закладывают теплые полы, водопровод и канализацию. Благодаря огромной несущей способности фундаментных плит, ее можно применять на слабых, насыпных и пучинистых грунтах, в холодных регионах с сезонным промерзанием грунта и потенциальными возможностями морозного пучения, с любыми методами химической агрессивности почвы, так как фундаментная плита защищена со всеми сторонними химическими агрессивными методами уровнем — экструдированным пенополистиролом. Он идеально подходит для коттеджного и малоэтажного строительства.

www.komfort-haus-spb.ru

Утепленная шведская плита — Ваш лучший выбор из фундаментов.

За последние 10 лет мы сделали больше 100 фундаментов типа УШП.

Мы знаем, как сделать УШП качественно, надёжно и недорого!

Заказать для себя строительство УШП Вы можете здесь.

Наши расценки на шведские фундаменты Вы можете посмотреть здесь.

Примеры наших шведских фундаментов.

Какие дома мы строим на УШП, Вы можете посмотреть здесь.
