Как сделать лестницу своими руками

Лестница — это один из основных элементов дизайна интерьера помещения, поэтому при ее проектировании следует уделить внимание  не только надежности и функциональности, но и внешнему виду. Прежде чем взяться за изготовление деревянной лестницы своими руками, нужно учесть большое количество факторов, от которых будет зависеть не только ее конструкция, но и размеры.

К таким факторам относится:

  • доступная площадь помещения,
  • высота,
  • максимальная нагрузка, на которую рассчитана лестница,
  • удобство использования для проживающих в доме людей.



На сегодняшний день существует огромное количество вариантов исполнения межэтажных лестниц, поэтому выбор подходящей конструкции — занятие достаточно непростое. Основные моменты при изготовлении лестницы своими руками описаны экспертами строительного портала best-stroy.

ru.

Выбираем какую лестницу построить

Лестницы могут быть маршевые и винтовые. Конструкция маршевой лестницы достаточно проста и является лучшим выбором, если вы планируете изготовить ее самостоятельно, однако для того, чтобы обеспечить приемлемый уклон и высоту ступенек, требуется немалая площадь. Такая лестница очень удобна в эксплуатации и выдерживает большую нагрузку. По ней можно легко поднимать мебель и прочие крупные предметы на второй этаж, кроме того, она более безопасна, поэтому будет лучшим выбором в том случае, если в доме живут дети или пожилые люди.

Винтовая лестница имеет более сложное устройство. Она используется в условиях ограниченного пространства, когда из-за нехватки площади не получается обеспечить безопасный уклон обыкновенной лестницы. К основным недостаткам можно отнести не слишком удобную конструкцию, которая затрудняет подъем и не позволяет переносить крупногабаритные предметы. Вместе с тем искусно выполненная винтовая лестницы обладает достаточной прочностью и может быть главным элементом интерьера.

Безопасность превыше всего!

Перед тем как приступить к изготовлению лестницы своими руками, необходимо позаботится о ее безопасности. Во-первых, она должна быть прочной и легко выдерживать нагрузку, в несколько раз превышающую вес человека среднего телосложения. Во-вторых, лестница должна быть удобной и эргономичной. В данном случае необходимо уделить большое внимание таким факторам, как высота ступеней, уклон лестницы, а также расположение и форма перил. Ступени должны иметь нескользкое покрытие, а промежутки между балясинами выбираются таким образом, чтобы ребенок не мог протиснуться через них и упасть.

Конструктивные особенности лестниц

В зависимости от способа крепления ступеней маршевые лестницы могут быть на тетивах, косоурах или больцах.

  • Лестницы на тетивах имеют две боковые балки, к которым крепятся ступени. Такие белки (тетивы) могут быть изготовлены из металла или дерева. Они могут крепиться к стене или специальным опорам, обеспечивающим высокую прочность всей конструкции.

  • Ступени лестниц на косоурах крепятся к балкам, которые располагаются снизу и повторяют геометрию всей конструкции. Такие балки (косоуры) могут быть прямыми или изогнутыми. Прямые косоуры, как правило, имеют зубчатую форму, при этом ступени накладываются на зубцы.

  • Лестницы с больцевым соединением ступеней отличаются высокой прочностью, поэтому такая конструкция не требует дополнительных опор и может держаться на двух точках. Ступени крепятся друг к другу при помощи металлических стержней — больцев, что полностью исключает скрип, вызванный трением двух деревянных поверхностей.

Как сделать лестницу своими руками. Выбираем материалы

Для изготовления лестниц чаще всего используется древесина хвойных пород, поскольку она доступна по цене и легко обрабатывается. Лестница из дуба будет более долговечной, однако стоимость такой конструкции увеличится в несколько раз, к тому же обработка этого вида дерева — занятие достаточно трудоемкое и требующее определенных навыков.



Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров.  На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых.

Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при

изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.



Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

Читайте также:

Винтовая лестница из металла своими руками, чертежи

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

  1. Лестница винтовая на второй этаж, преимущества конструкции
  2. Виды винтовых лестниц из металла
  3. Конструкция и чертежи винтовых лестниц
  4. Винтовая лестница эконом в частном доме, дизайн и перила

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.



4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

  • кованая винтовая лестница;
  • литая конструкция;
  • сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц



Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

  • площадь, выделяемая под устройство лестницы;
  • прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
  • высоты, на которую нужно обеспечивать подъем;
  • уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото

Винтовая лестница своими руками из дерева

Винтовая лестница представляет собой универсальную конструкцию, которая соединяет этажи. Основное преимущество такого вида конструкций заключается в их компактности, а также несложном монтаже, который под силу практически каждому.

Строительство любого вида лестниц предполагает соблюдение существующих стандартов, помогающих в итоге получить долговечную и, главное, безопасную конструкцию.

Для того чтобы сделать деревянную приставную лестницу, важно произвести расчет, корректность которого будет зависеть от учета нескольких факторов.

Следует не забывать, что при эксплуатации неверно спроектированной конструкции можно причинить вред здоровью.

Преимущества лестниц из дерева

Винтовая лестница является излюбленной конструкцией в загородных домах, поскольку позволяет сэкономить пространство и имеет привлекательный вид.

Среди основных преимуществ лестниц из дерева можно выделить:

  • экономичность – для создания потребуется значительно меньше материала, чем при устройстве маршевой, и денежных средств;
  • компактность – для устройства потребуется небольшая площадь, так как ступени крепятся вокруг опоры, как бы «вися» в воздухе, что позволяет устанавливать винтовые лестницы даже в небольших помещениях;
  • легкость монтажа – установить лестницу из дерева можно своими руками с минимальным набором инструментов и ограниченным набором навыков;
  • оригинальность – деревянные лестницы идеально вписываются в интерьер любого помещения, внося элемент необычности и подчеркивая утонченный вкус владельца.

Чаще всего винтовые лестницы являются прекрасным декором, который украшает интерьер, и отлично смотрятся в условиях ограниченного пространства.



Устройство винтовой лестницы

Перед тем как приступать к расчетам и проектированию, следует изучить строение и выбрать материал для конструкции, так как от него будет зависеть долговечность лестницы.

Наиболее распространенным материалом является дерево, при выборе которого следует отдавать предпочтение ясеням, дубовым или буковым породам древесины. А в качестве материала для несущей части отлично подходят асбоцементные или металлические трубы.

Как любая конструкция, лестница имеет несколько основных и дополнительных элементов, которые могут добавляться для осуществления дизайнерской задумки, и включает в себя следующие составляющие:

  • опорная стойка;
  • опорная балка;
  • ступени, располагающиеся вокруг стойки по спирали;
  • поручни, которые служат в качестве опоры при спуске или подъеме.

Если вам интересно узнать, как сделать лестницу на крыльцо, рекомендуем прочитать статью: //6sotok-dom.com/dom/lestnica/derevyannaya/na-krylco-svoimi-rukami.html



Расчет элементов лестницы



До того как приступить к построению лестницы, следует определить для себя вид конструкции, после чего нужно измерить пространство в помещении, рассчитать и сделать чертежный эскиз.

Совет! При расчете проектных значений важно не забывать, что высота для прохода должна обеспечить беспрепятственное передвижение по следующему витку. Поэтому лучше всего выбирать высоту около 2 метров.


Расчет производится путем выполнения нескольких этапов, по завершении которых полученные значения соединяются вместе и отражаются на чертеже. Нужно определить несколько основных показателей:

  1. число ступеней;
  2. угол закручивания;
  3. проступь.

Винтовые лестницы принято проецировать без подступенков, поскольку из-за них конструкция будет не слишком удобна в эксплуатации: ширина средней части ступени будет уже длины стопы. Значит, человек не сможет ставить ногу полностью, что может стать причиной соскальзывания и получения травм.

Если вам интересно узнать, как происходит установка балясин на деревянную лестницу, рекомендуем прочитать статью: //6sotok-dom.com/dom/lestnica/derevyannaya/ustanovka-balyasin-svoimi-rukami.html



Определяем число ступеней

В будущей лестнице количество ступеней будет напрямую связано с ее конструктивными особенностями. Поэтому следует определить вертикальные элементы, к которым относятся значения подступенков: ширина, высота и длина.

Чтобы узнать высоту конструкции, нужно измерить расстояние от нижнего и верхнего этажей. При измерении необходимо помнить, что толщину между двумя этажами (перекрытия) также включается в значение.

То есть если от пола до потолка 3,0 м, а толщина перекрытия – 30 см, то чтобы узнать высоту лестницы, нужно суммировать два показателя, и получается 330 см. Все остальные подсчеты будут ориентированы на высоту подступенков.

Рекомендуют выбирать высоту в диапазоне от 15 см до 20 см, так как человеку будет удобно передвигаться по такой лестнице. Для определения количества ступеней нужно разделить первое полученное значение на второе: 330:15=22 ступени.

Определяем проступь

Многолетняя практика показывает, что минимальная ширина проступи (в средней ее части), удобная для движения по лестнице, равняется 22 см, а максимальное значение не должно превышать 40 см.

В противном случае человек будет сбивать шаг, и это станет причиной усталости. Да и сама конструкция будет занимать много места из-за своей громоздкости.

Рекомендация! При расчете рекомендуется не забывать про оптимальное соотношение ширины ступеней и проступи, что поможет в создании безопасной конструкции.

Вас также может заинтересовать статья о заборах для дачи: //6sotok-dom.com/uchastok/zabory-i-ograzhdeniya/zabor-dlya-dachi.html



Высчитываем угол закручивания



Эта величина определяется экспериментальным путем. Для этого нужно измерить расстояние от места начала и окончания. Оптимальным углом завертывания считается 360°.

Внимание! Угол закручивания должен быть плавным, удобным и позволять экономить пространство.



Этапы изготовления



Приступать к монтажу винтовой лестницы следует только после того, как завершены все необходимые расчеты. Этот этап работы считается самым простым, поскольку не требует особых навыков или специального оборудования.

Изготовление конструкции состоит из выполнения следующих обязательных этапов.



Установка опоры

Несущая часть лестницы должна располагаться строго вертикально, поэтому для точности следует воспользоваться уровнем или отвесом. Желательно использовать металлическую трубу с толстыми стенами. Это даст дополнительную крепость конструкции.

При монтировании вертикальной стойки применяется два способа:

  • с использованием растяжек опора заливается бетоном;
  • крепится анкерными болтами.

Рекомендация: нужно не забывать о том, что место, на которое будет опираться несущая опора, должна вынести предполагаемую нагрузку.



Закрепление ступеней

Чтобы установить и прикрепить на опоре ступени, с их узкой стороны нужно просверлить отверстие, которое должно быть равно по диаметру стойке. Для дальнейшего монтирования ступеней требуются специальные втулки, равные по вертикальной высоте.

Для предотвращения деформации деревянных изделий, горизонтальные части и втулки прокладывают шайбами.

Советы по монтированию ступеней:

  • при расчете размера, нужно прибавлять размеры используемых шайб, поскольку в противном случае высота конструкции будет значительно выше предварительных данных;
  • чтобы придать конструкции прочности, рекомендуется укладывать ступени с небольшим нахлестом и крепить кронштейнами;
  • начинать монтировать следует с нижней ступени, располагая ступени против часовой стрелки по спирали.



Крепление верхней ступени

Завершающим этапом монтажа является крепеж верхней ступени конструкции к перекрытию. Для этого используют стальные накладки. Если перекрытия в помещении железобетонные, верхняя ступень прикрепляется с помощью дюбелей.

При желании останется только сделать к лестнице перила и поручни, которые помогут конструкции приобрести дополнительную жесткость.

Винтовая деревянная лестница – это простая в монтаже конструкция, изготовить которую под силу каждому человеку. Важно следовать нескольким обязательным советам, которые помогут спроектировать и установить конструкцию.

Как построить винтовую деревянную лестницу своими руками смотрите ниже в видео-инструкции:



Оцените статью: Поделитесь с друзьями!

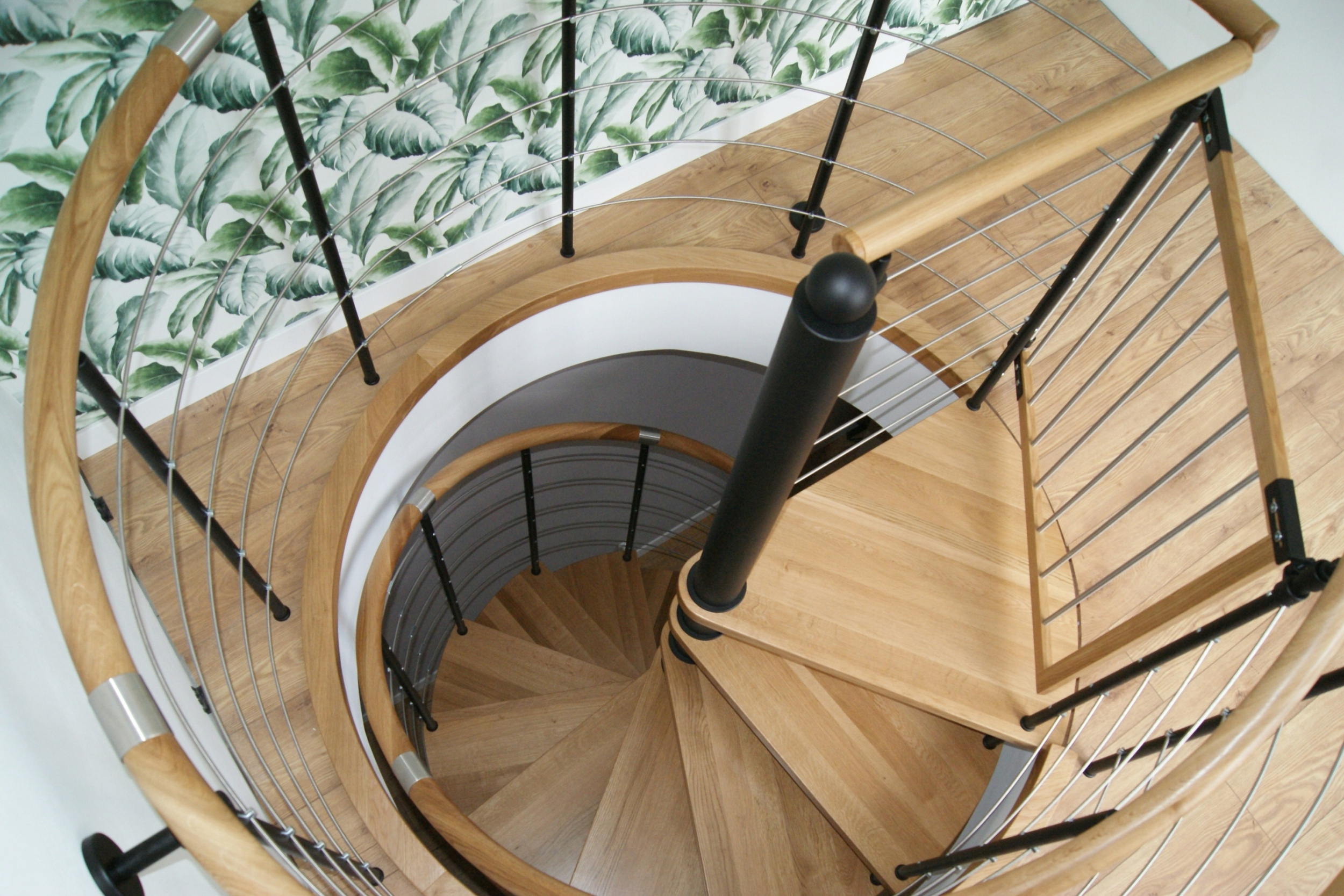

Лестница винтовая деревянная своими руками на второй этаж

Винтовая лестница является великолепным решением при дефиците пространства. Кроме того, она ещё довольно эстетична и вносит свой шарм в дизайн любого помещения. В сравнении со складной чердачной лестницей она более удобна в использовании.   При строительстве может понадобиться гораздо меньше материалов, чем для изготовления  прямой маршевой лестницы.  Времени на монтаж также уйдет совсем немного.

Однако, устанавливая винтовую лестницу в помещении, вы должны помнить, что по ней будет сложно переносить крупногабаритные грузы и мебель. А в случае неправильно проведенного расчёта марша и ступенек передвигаться по такой лестнице будет крайне  некомфортно.  Также самостоятельно построить изящную лестницу винтовой формы можно, только обладая достаточными профессиональными навыками.

Но если вы всё же остановились на этом типе конструкции и решили изготовить деревянную винтовую лестницу своими руками, то наша статья вам в этом поможет.

Как выбрать форму винтовой лестницы?

В первую очередь обратите внимание, что выбранная форма и размер лестницы будет напрямую определять степень комфорта и безопасности при эксплуатации. Если вы хотите установить узкую винтовую лестницу, в этом случае лучше сделать ее без подступенков. Это даст возможность наступать на ступеньку полностью всей ступней.

Великолепным вариантом является винтовая лестница на тетивах или косоурах. В этом случае ступени крепятся на вертикальный боковой элемент. Для особой прочности вторая часть ступени ещё дополнительно прикрепляется к стене.

Вы также можете выбрать винтовую лестницу на больцах. Смысл этой конструкции в том, что перила и ступеньки скрепляются между собой больцами. В результате этого вы получаете достаточно жесткий каркас, который сам по себе становится несущим элементом. Такие винтовые лестницы смотрятся очень воздушно и красиво, а также при их эксплуатации отсутствует скрип.

Расчёт винтовой лестницы

Итак, при расчете винтовой лестницы следует учитывать несколько параметров:

  • Комфортная высота подступенков винтовой конструкции не такая, как в маршевой. Чем меньшую высоту вы выбираете, тем уже будет ступень посередине.
  • При расчете количества ступеней нужно брать во внимание высоту витка, которая, как правило, равна 2 м.
  • Минимальный пролет винтовой лестницы равен 0,9 м.

В качестве примера мы предлагаем вам расчет винтовой лестницы с опорой на центральный столб 20 см в диаметре. Ширина ступени равна 0,9 м.

Таким образом, общий диаметр конструкции будет равен 0,9 Х 2 + 20 см = 2 м.

Подступенки нашей лестницы будут высотой 21 см. Примем высоту всей конструкции, равной 2,9 м.

Теперь рассчитаем, сколько ступеней будет иметь наша винтовая лестница:

2,9 м : 0,21 м = 13,8.

Округляем это число и получаем 14.

Обратите внимание, что первую или последнюю ступень нужно будет выполнить высотой 17 см. Это необходимо, чтобы верхняя площадка оказалось вровень с уровнем напольного покрытия.

Чтобы по винтовой лестнице было комфортно спускаться, глубина ступеней посередине должна быть не менее 0,2 м.

Начертим окружность и разделим ее на сектора с нужной шириной, к примеру, 0,22 м. Таким образом, мы получим необходимое количество ступеней для одного витка.

Также при расчетах вы можете использовать специальную формулу, которая поможет вам определить глубину ступеней при конкретной ширине конструкции и в зависимости от угла каждой проступи.

Как сделать проем в потолочном перекрытии?

Если планируется устанавливать в здании винтовые лестницы из дерева, то проем в перекрытии лучше подготовить заранее, на этапе строительства дома. Однако бывает и так, что этот момент был упущен. Тогда, если имеется деревянный потолок, можно просто пропилить проём непосредственно при установке лестничной конструкции.

Не забывайте, что по своим размерам проём должен быть шире диаметра вашей лестницы, как минимум, на 0,1 м с каждой из сторон.

Если проем будет круглым, то начертите его схематично она полу на нижнем этаже, после чего перенесите на плоскость потолка.

Проем следует облицевать с использованием балки, имеющей форму окружности и сделанной из шпона. Отрезки балки изгибаются при помощи стального кружала. Для крайних из них используются цельные отрезки материала. Промежуточные слои можно составлять из более коротких кусочков.

Установите балку в окружности проёма винтовой лестницы, закрепите ее при помощи угловых накладок. Декорируйте плинтусом.

Если лестничный проем будет иметь прямоугольную форму, то сделать его вам будет гораздо проще.

Монтаж винтовой лестницы своими руками

Мы расскажем вам о монтаже винтовой лестницы, состоящей из железной трубы в центре и деревянных ступеней. В качестве материала для поручней вы также можете использовать массив дерева, а ограждения могут быть деревянными либо стальными. Центральную стойку тоже можно сделать из древесины.

Для изготовления ступеней отлично подойдет дуб, клен, бук или другие твердые породы дерева. Вы можете просто приобрести заготовки проступей в специализированных магазинах или сделать их самостоятельно. Для этого распилите прямоугольные доски на 2 части по диагонали. Таким образом, вы получите пару проступей. Далее нужно будет только обработать их края, слегка закруглить их и покрыть лако-красочными материалами.

Изготавливаем тетиву

Для того чтобы изготовить тетиву, необходимо вымачивать в очень горячей воде деревянную заготовку. Она должна размягчиться полностью. Затем нужно придать ей необходимую форму и оставить в таком положении до полного высыхания.

Сборка винтовой лестницы

Сборку лестницы винтовой деревянной следует начинать с монтажа центральной стойки. Это достаточно несложный процесс. В качестве центрального столба вы можете использовать металлическую трубу, диаметр которой будет не менее 5 см. На неё нужно будет нанизывать проступи, надевая специальную гильзу после каждой из них.

Далее ступени разворачиваем веером, закрепляя их специальными кронштейнами с внешнего края. Затем осуществляем монтаж перил.

Установка и монтаж перил

Вам потребуется два типа деревянных балясин. Стойки больших размеров нужно будет монтировать на углах. Мелкие балясины устанавливаются на каждой проступи.

Каждая балясина крепится на шкант. Это гвоздь из дерева, имеющий цилиндрическую форму. Шканты сажаем на клей.

Верх каждой промежуточной балясины необходимо срезать под углом, равным общему углу наклона лестницы.

Лучше всего приобретать готовые комплекты балясин и поручней в специализированных торговых местах. Тогда они будут снабжены пазами, при помощи которых вы сможете закрепить всю конструкцию достаточно аккуратно. Скрепление поручней и балясин осуществляется при помощи саморезов. Дерево обрабатывается специальным защитным покрытием.

Видео

Деревянная лестница на второй этаж своими руками: фото + видео


Двухэтажные дома или коттеджи должны быть оснащены надежными лестницами. В качестве материала изготовления этих конструкций чаще всего выбирают дерево. Деревянные лестницы на второй этаж можно приобрести готовыми или сделать самостоятельно. Выбрав второй вариант, вы снизите свои материальные затраты и сделаете именно то, что вам действительно нужно

Виды конструкций

Чтобы построить лестничную конструкцию, необходимо уметь пользоваться инструментом, знать правила построения эскизов и чертежей. Это позволит:

  • запроектировать все составляющие элементы конструкции;
  • учесть потенциально слабые места и исправить недостатки еще на стадии проекта;
  • рассчитать размеры ступеней таким образом, чтобы было удобно подниматься и спускаться.

Для изготовления лестницы лучше всего использовать древесину. Этот строительный материал является экологически чистым, практичным, податливым в работе, что особенно важно для начинающих мастеров. С помощью специального инструмента можно сделать лестницу такой формы, которая идеально бы подходила к вашему интерьеру:

  • прямой или закругленной;
  • простой или декоративной;
  • тяжелой или легкой.

Выделяют следующие популярные виды конструкций деревянных лестниц:

Выбор схемы лестницы

Для частного дома или деревенской дачи подходит как маршевая, так и винтовая лестница. Однако следует не забывать, что спиральные конструкции требуют очень точного монтажа, а также специальных элементов (например, перила закругленной формы). Чтобы их сделать, нужно овладеть технологией профессионального монтажа.

Особенно это касается более сложных лестничных конструкций, которые на начальном этапе можно использовать лишь как образец для вдохновения, а не подражания. Не стоит полагаться на готовые схемы, так как в них не учитываются все особенности вашей ситуации.


Что же касается маршевых лестниц, то изготовить и установить своими руками их гораздо проще. Они бывают различных конфигураций:

  • прямыми одномаршевыми;
  • забежными поворотными: право- или левозаходными, в зависимости от планировки дома;

  • П-образными двухмаршевыми;

При размещении лестницы на 2 этаж, насчитывающей свыше 10 ступеней, рекомендуется разделить ее площадкой с поворотом, после чего она может пойти вверх вдоль стены под углом 90 или 180 градусов.

Выбор той или иной модели зависит от вашего вкуса и особенностей планировки дома.

Подготовка материалов

Прежде чем самому сделать деревянную лестницу на второй этаж, необходимо определиться с выбором строительного материала. Самыми популярными породами дерева являются сосна и лиственница. По эксплуатационным характеристикам изделия из лиственницы лучше, так как меньше подвержены гниению.

Лиственница не боится влаги, более того, при впитывании жидкости структура становится более крепкой. Это достаточно весомое преимущество, так как в доме всегда будет небольшая влажность. Для строительства лестницы подойдут также: дуб, кедр, бук и другие породы древесины, но по стоимости это не самое дешевое удовольствие.

Срок службы дерева во многом зависит от того, как просушены пиломатериалы. Предельная степень влажности древесины должна быть не более 12%.

Хорошо просушенные доски стоят дороже, но это с лихвой компенсируется за счет долговечности лестницы.

Если пиломатериалы достаточно влажные, то придется самостоятельно сушить древесину. Для этого ее помещают в хорошо проветриваемое помещение с постоянным температурным режимом на срок не менее 3 месяцев.

Расчет основных параметров лестницы

Существуют определенные рекомендуемые размеры. Точные параметры лестничной конструкции на второй этаж рассчитываются при построении схемы.

Ширина

Стандартная ширина лестницы – от 90 до 150 см. Но при расчете данного показателя следует принимать во внимание следующие моменты:

  • насколько удобно будет одновременно двум людям идти навстречу друг другу;
  • позволяет ли выбранная вами ширина переносить по лестнице крупногабаритные предметы (мебель, технику).
Комфортный диапазон ширины лестницы для частного дома – 1100-1300 мм. Меньше – затруднения при переноске мебели; больше – избыток занимаемого места.

Длина

Для вычисления данного показателя потребуются принять размеры ступеней и посчитать их количество. Опыт показывает, что, выполняя чертеж самостоятельно на бумаге, допускаются ошибки. В результате этого лестница в реальности становится длиннее, чем на рисунке. Выйти из подобной ситуации можно следующим образом: включить в лестничную конструкцию несколько забежных ступеней.

Высота

Определяя общую высоту, неопытные мастера зачастую допускают ошибки. Они берут в расчет только расстояние от чернового пола до потолка комнаты верхнего этажа. Это не совсем правильно. При составлении чертежа нужно учитывать чистовую отметку 1 этажа и толщину пола на верхнем этаже вместе с финишной отделкой.

Параметры проема в перекрытии

Важно оставить достаточно пространства между ступеньками и перекрытием верхнего этажа. Как правило, оно равняется росту наиболее высокого человека и составляет приблизительно 190 – 200 см.

Уклон лестницы

Чтобы построить деревянную лестницу на второй этаж своими руками, рекомендуется соблюсти уклон лестничной конструкции 40-45 градусов. Если превысить этот показатель, то на ней будет тяжело подниматься людям преклонного возраста, маленьким детям.

Оптимальный угол наклона лестницы находится в диапазоне 30 – 37°

При выборе пологой конструкции повышается расход строительных материалов и сокращается полезная площадь комнаты. Поэтому при расчете этого показателя следует исходить из доступного места.

Ступени

Их составными элементами являются проступь и подступенок. При определении размера проступи необходимо ориентироваться на 45 размер стопы. Поэтому оптимальной шириной ступеней считается 30 см.

Размер подступенка, в зависимости от уклона лестницы, составляет от 15 до 20 см.

Чтобы подсчитать количество ступеней, следует высоту всей конструкции разделить на высоту одной ступени. Последняя величина выводится путем суммирования толщины доски и высоты подступенка.

При построении чертежей важно учитывать следующее:

  1. Все ступени должны быть одинаковые по размеру.
  2. Если в конструкции насчитывается свыше 18 ступеней, то целесообразно внести в проект 2 марша и предусмотреть площадку. Ее называют смотровой, поворотной или промежуточной. Местом ее расположения может быть центр пролета или участок недалеко от начала лестницы.

Онлайн-калькулятор для расчета

Для вашего удобства все вычисления вы можете произвести при помощи удобного онлайн-калькулятора расчета лестницы. В результате вы получите готовые чертежи и спецификацию материалов.

Монтаж маршевой деревянной лестницы

Установка деревянной межэтажной лестницы начинается с изготовления косоуров (или тетив), проступей и подступенков.

Развертка лестницы по стене с указанием размеров

Проступи вырезаются из доски по ранее заготовленному шаблону. Стандартная их толщина варьируется от 30 до 40 см. Если сделать больше, то это будет неоправданный расход материалов и утяжеление конструкции. Подступенки выполняют в сооружении декоративную функцию. Поэтому на них можно сэкономить, используя доску 10-15 мм.

Косоуры изготавливают из цельной доски, на которой отсутствуют какие-либо дефекты. Оба косоура должны быть идентичны, чтобы лестница не получилась асимметричной и перекошенной.

Разметка косоураВариант изготовления косоура с кобылками Сборка тетивы со стяжками жесткости

Сборка каркаса

Установка косоуров начинается с проделывания пропилов на балке перекрытия, расположенной вверху лестничного пролета. Иногда пропилы заменяются упорами из металла, которые следует крепить к вертикали перекрытия анкерами. Независимо от того, какой способ вы выберите, косоуры должны быть крепко зафиксированы к перекрытию.

Варианты фиксации элементов

На нижнем этаже по линии самой первой ступени устанавливают в полу опорный брус. В качестве крепежа используют анкеры.

Крепление косоура к полу

Монтаж составных частей

Установить ступени не составит особого труда. Вырезы косоуров промазывают клеем и приставляют к ним подступенки, которые затем необходимо выровнять и закрепить с помощью шурупов.

Крепление подступенков к косоурам

Поверх укладывают проступи и фиксируют их к подступенкам, косоурам. Под них рекомендуется положить полимерные прокладки в виде лент. Это предотвратит появление скрипа в результате трения друг о друга деревянных деталей.

Способы установки ступеней на косоурКрепление ступеней к тетиве

Функцию ограждения выполняют балясины, монтируя которые важно правильно соблюсти ровность. С этой целью устанавливают верхний и нижний столбик и соединяют их между собой натянутой ниткой. Она служит ориентиром при установке остальных элементов. Балясины можно прикрепить шурупами или саморезами, которые маскируют затиркой или заглушками.

Схема крепления ограждений

Поручень устанавливают и фиксируют на балясинах. Он может быть деревянным, железным либо из другого материала.

Финишная обработка

После монтажа все поверхности необходимо отшлифовать, включая труднодоступные места, торцы, стыки. Затем конструкция обрабатывается защитными средствами, покрывается лаком или краской.

Особенности изготовления винтовой лестницы

Изготовление и монтаж деревянных лестниц винтового типа на второй этаж гораздо сложнее, чем маршевых. Но, с другой стороны, они позволяют экономить полезную площадь и помещаются там, где для маршевой конструкции было бы недостаточно места.

Винтовые конструкции экономят жилое пространство

Самый оптимальный вариант – это установка спиральной конструкции с центральной опорой. В данном случае ступени в форме треугольника либо трапеции крепятся непосредственно к ней. Для придания конструкции надежности опорный столб со специально приделанной пятой ставится вертикально и бетонируется у основания.

Установка винтовой лестницы

В ступенях с более узкого края проделываются отверстия, с помощью которых их нанизывают на опорную трубу. Между ступенями устанавливаются вставки в форме цилиндра, которые определяют высоту конструктивных элементов. Последняя ступень на верхнем ярусе устанавливается заподлицо проему в перекрытии на втором этаже и выступает в качестве дополнительного опорного элемента.

Чтобы было удобно спускаться и подниматься, вертикальный интервал между рядами ступеней должен составлять не менее двух метров. А ширина лестничного пролета в чистоте – не менее 90 см.

Зачастую прибегают к более компактным моделям винтовых лестниц. Позволительно это лишь тогда, когда ею не планируют пользоваться часто. Это касается, к примеру, дачных лестниц или для подъема на чердак.

Самой удобной глубиной проступи считается от 15 см у центрального столба и от 35 см с внешнего края. Высота подступенка равняется в среднем около 20 см. Однако иногда можно и вовсе от них отказаться. Это позволит сделать конструкцию более удобной, снизить ее вес, а также сократить затраты на строительные материалы.

Читайте подробную статью о том, как самостоятельно изготовить деревянную винтовую лестницу.



Лестница своими руками из дерева винтовая: чертежи изготовления

Винтовая лестница в деревянном доме

Лестничная конструкция любого вида, выполняя эстетическую функцию, должна быть многофункциональной и удобной. Трудно представить себе двухэтажный дом без винтовой лестницы, или другого варианта подъемной системы.

Существует большое количество вариантов оформления конструкций, декорирования ступеней. Как изготавливается лестница своими руками из дерева винтовая, их виды, подскажет статья.

Содержание статьи

Особенности конструкции

Часто привычные маршевые конструкции для передвижения человека между этажами, заменяют винтовые аналоги. При этом подъем, и спуск происходит по кругу. В такой конструкции ступени имеют довольно замысловатую форму, создающую определенные сложности при ее изготовлении. Но иногда есть желание владельцев изготавливать винтовые лестницы из дерева своими руками.

При этом стоит познакомиться с достоинствами и недостатками конструкций:

ДостоинстваНедостатки
  • Значительная экономия места, что особенно важно в небольших помещениях;
  • Красивый внешний вид позволяет монтировать такие конструкции в центре комнаты;
  • Низкая цена, что обеспечивает снижение расходов на используемые материалы;
  • Расположенная в центре опорная стойка, способна обеспечить устойчивость и безопасность конструкции.
  • Непростое изготовление объясняется довольно сложными расчетами и вальцовкой деревянной тетивы;
  • Разная ширина по всей плоскости ступенек, уменьшает комфорт передвижения с этажа на этаж;
  • Достаточно сложно переносить крупные вещи, особенно при маленьком диаметре проема.



Виды конструкций

Деревянные винтовые лестницы имеют некоторые расхождения в креплении ступеней. Основные их варианты представлены на фото.

Виды крепления ступеней

К вариантам фиксации ступеней относятся:

  • В качестве опоры служат центральная стойка и стены. В этом случае, отдельно создается колонна из каменной кладки или из узких концов ступеней. Создание классической винтовой лестницы производится на этапе строительства здания. При этом ступени вмуровываются в стену, а сама центральная колонна в пол;
  • Защемление ступеней консольное, на внутренней стойке. Главное преимущество такого вида винтовых лестниц — возможность установки в любом месте помещения. Устойчивость и жесткость ступеней достигается соединением краев ступеней больцами;
  • Несущая конструкция включает стойку и тетиву;
  • Элементы опираются только на обсадную трубу;
  • Крепление ступеней на гнутых тетивах, без опорной колонны. Это наиболее красивые деревянные винтовые лестницы. Их ступени закрепляются внутри спиралевидных элементов, одновременно являющихся и перилами конструкции. Это самые дорогие изделия;
  • Модульные винтовые лестницы. Это набор модулей, которые соединены в определенной последовательности, под нужным углом. Они могут иметь: центральный косоур или центральную колонну. Такие конструкции:
  1. Просто и легко монтировать.
  2. Можно устанавливать в любой точке комнаты.
  3. Можно регулировать разворот угла.
  4. Допускается регулировка длины и высоты модулей.
  5. Доступная стоимость.
  6. Необычный дизайн.

Совет: Наиболее красивый вид имеет лестница винтовая из дерева своими руками , у которой закругленная тетива. Но изготавливать такую конструкцию в домашних условиях не стоит, из-за высокой сложности.

Выбор конструкции

Перед тем, как самому сделать деревянную винтовую лестницу, выбирается ее конструкция с учетом таких характеристик:

  • Количество ступенек. Для лестниц, имеющих высоту 2,9 метра, количество ступеней должно быть 15 шт. При этом высота подступенка будет составлять 190 мм. При необходимости уменьшить величину подступенка, достаточно дополнительно добавить до двух ступеней.
  • Толщина ступеней. Обычно она выбирается 50 мм.
  • В какую сторону будет закручиваться лестница: по часовой стрелке, или против часовой стрелки. Этот фактор оказывает существенное влияние на удобство пользования винтовой лестницей. Это связано с тем, что правши и левши свое движение начинают с разных ног – соответственно с правой или левой ноги.

Совет: Приобретая или изготавливая винтовую лестницу, необходимо учитывать направление движения по ней.

Расчет конструкции

Перед тем, как сделать винтовую деревянную лестницу, необходимо произвести ее расчет.

При этом:

  • Опорой для конструкции является стальная труба, диаметром 60 – 80 мм, толщиной стенки — 5 мм.
  • Для сварки консолей используется стальной уголок.
  • Для обустройства ступенек применяется деревянный массив.

Винтовая лестница — это правильная окружность, диаметр ее соответствует размерам проема.

Винтовая лестница своими руками из дерева. Чертежи

Для расчета длины окружности используется такая формула:

  • L=2πR*n или L=2πR* (γ/360),
  • Где:
  • L — длина окружности;
  • R — наружный радиус окружности;
  • R1- диаметр опорной трубы;
  • γ — угловая величина, составляющая разницу в высоте между ступеньками.

На практике, для нормального движения по ступенькам, за радиус движения берется 2/3R. В итоге длина окружности получится: l=2π*2R/3*n=4πR/3*n

Расчет ступеньки

Основное отличие ступенек винтовой лестницы — специфическая форма ступеней. Консоль такой системы – лепесток с закругленным краем. Для нее характерны такие параметры:

  • h — длина ступени, равная разнице между радиусом проема и наружным радиусом опорной трубы.

Совет: При длине ступеньки до одного метра, консоль следует делать из твердой породы дерева, без каркаса.

  • W1 — ширина проступи конструкции;
  • W2 — ширина заготовки для ступеньки;
  • α — угол ступени.

Чтобы определить количество ступеней, нужно высоту существующего проема разделить на подъем ступеньки. Наиболее удобный подъем ступеней – 150 — 200 мм.

Угол ступеньки рассчитывается:

  • α = γ/число ступеней;
  • Имея размер ширины элемента и его угол, рассчитывается наибольшая ширина проступи: W1=R*sinα;
  • Ширина проступи рассчитывается: w= r* sinα= (2R*sinα)/3.

Оптимальный вариант винтовых лестниц – при ширине проступи в диапазоне 200 — 300 мм.

Совет: На чертежах винтовой лестницы следует изображать горизонтальную и вертикальную проекции, две развертки: по линии передвижения и наружному краю.

После проведения всех расчетов можно решать вопрос, как сделать винтовую лестницу из дерева.

Монтаж винтовой системы для лестницы

Схема монтажа винтовой лестницы

Существует определенная инструкция по сборке лестничной винтовой конструкции:

  • Рассчитывается винтовая лестница;
  • Выбирается место расположения основной стойки, крепится для ее установки нижний опорный фланец;
  • К полу крепится первая ступень, обычно она с фланцем составляет одно целое;
  • Проверяется строительным уровнем вертикальность установки опорной стойки;
  • На стойку сверху устанавливаются втулки.

Сборка конструкции

  • Ступеньки крепятся по инструкции, которую представляет производитель конструкции;
  • Комфортные винтовые лестницы своими руками из дерева на втором этаже фиксируются к стенкам проема, или к верхней ступеньке;
  • Вверху закрепляется опорный стержень;
  • Подбираются и устанавливаются поручни и ограждения для защиты.

Чтобы лучше представить, как из дерева сделать винтовую лестницу, стоит внимательно посмотреть видео в этой статье.

Установка ступеней

Конкретно для установки деревянной винтовой лестницы, существуют некоторые нюансы.

К ним относятся:

  • Чтобы определить место расположения главной стойки, необходимо на втором этаже натянуть два шнура по диагонали комнаты, перпендикулярно друг другу. В точке их пересечения закрепить отвес, который позволит наметить место для стойки на первом этаже.
  • Центральную опору нужно изготавливать из трубы, диаметром больше 50 мм.
  • Для обеспечения безопасности конструкции, опорный стержень нужно устанавливать на отдельную бетонную подушку, а крепить анкерными болтами.
  • Фиксация ступеней на стойке выполняется с их узкой стороны.

Это краткое описание как изготавливается деревянная винтовая лестница своими руками. Видео весь процесс показывает со всеми нюансами. Деревянные конструкции можно комбинировать с другими материалами.

Это могут быть:

  • Камень;
  • Дерево;
  • Металл.

Многие века древесина являлась основным материалом для изготовления лестничных маршей. Как сделать лестницы винтовые из дерева, многих интересует и в настоящее время. Используя советы профессионалов, изучив особенности сборки, и выполнив правильно все расчеты, можно создать настоящий шедевр конструкции в своем доме.

Винтовая лестница своими руками из дерева и чертежи: деревянная на второй этаж, фото из бревна своими руками

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Плюсы винтовых лестниц

  • Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.
  • Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц .
  • В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.
  • В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни.

Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

  1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
  2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
  3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

  1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
  2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
  3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
  4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
  5. Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
  6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
  7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
  8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
  9. Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

Типы винтовой лестницы – схема Расчет винтовой лестницы – чертеж и схема Конструкция (узлы) винтовой лестницы на обсадной трубе Устройство винтовой лестницы в круглом и квадратном лестничном проеме Конструкция винтовой лестницы — чертеж и схема Монтаж деревянной винтовой лестницы — чертеж и схема Многоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими руками Деревянная винтовая лестница со сплошным ограждением Металлическая винтовая лестница со сплошным ограждением Деревянная винтовая лестница с подступенком Оригинальная спиральная лестница из дерева Площадка с ограждением для винтовой лестницы Пролет винтовой лестницы квадратной формы Деревянная винтовая лестница в доме Винтовая лестница с площадкой в гостиной Винтовая лестница с металлическим ограждением Винтовая лестница с горкой

Источник: http://lestnica-mpl.ru/vintovaya-lestnitsa-svoimi-rukami-iz-dereva-chertezhi.html

Лестницы из бревен: разнообразие форм и конструкций

Лестница, изготовленная из бревен, – один из вариантов перемещения между этажами в частном доме. При создании могут использоваться различные технологии, определяющие как общую форму конструкции, например, маршевая или винтовая, так и исполнение отдельных элементов, например, ступеней. Порода дерева также играет важную роль в вопросе эксплуатационных и эстетических особенностей лестницы.

Дерево по-прежнему остается одним из основных стройматериалов, особенно в вопросах отделки и возведения малоэтажных конструкций: домов, дач и коттеджей.

Лестницы не являются исключением, отличные эксплуатационные особенности и прекрасный внешний вид дерева, а также создаваемая им атмосфера уюта и комфорта продолжают выдвигать этот материал на первое место среди других вариантов: металла, стекла, бетона и других в вопросе их использования для внутренних работ. В рубленом материале также множество преимуществ.

Кроме уже перечисленных, лестничные конструкции из дерева отличаются некоторыми преимуществами.

  • Абсолютная натуральность. Материал не выделяет токсичных веществ, не вызывает аллергических реакций, смолы, присутствующие в древесине и источающие приятный запах, кроме того, оказывают положительное воздействие на здоровье и настроение.
  • Легкость обработки. Дерево отлично поддается распилу, рубке, строганию, тесу и прочим методам обработки. При умелом использовании материал практически не расходуется впустую: не крошится, не ломается и так далее.

  • Долговечность. При использовании пропиток согласно специфике той среды, в которой будет эксплуатироваться конструкция, например, влажности, деревянная лестница прослужит многие десятилетия, главное – это своевременное подновление защитного слоя лака, препятствующего гниению, поеданию жучками и насекомыми и другое.
  • Прочность. Дерево, особенно твердые породы, отлично противостоит истиранию, выдерживает любые весовые нагрузки, возможные в условиях жилого помещения, не ломается, не крошится и не скалывается от ударов, конечно, без использования острых предметов: ножей и топоров.
  • Широкий выбор расцветок и текстур. Даже в недорогом и доступном сегменте можно выбирать из порядка 10 пород. Плюс дерево отлично поддается покраске и вскрытию лаком, который, кроме защитной функции, может улучшать эстетику.

Отличное соотношение цены и качества материала. Если не учитывать ценные породы, например, красные, дуб, кедр и им подобные, то получаемый результат полностью соответствует потраченным средствам.

При сооружении лестницы могут использоваться как недорогие и доступные хвойные породы, так и более дорогие и экзотические виды.

Для лестницы на даче или в доме, но не основной, а ведущей, например, на чердачное помещение или мансарду, можно выбрать более экономный вариант, например, сосну.

В то время как для центральной лестницы коттеджа или дома можно раскошелиться на более солидный вариант, к примеру, дуб или кедр.

В целом можно выделить несколько популярных сортов дерева.

  • Сосна, ель. Бюджетный вариант, материал требует специальной обработки для снижения содержания смолы. Невысокая твердость определяет более быструю истираемость.

  • Дуб. Премиум вариант, высокопрочная и долговечная древесина которого отлично подходит для создания долговременных конструкций с интенсивным использованием. Сложность и главный минус – это довольно трудная обработка вследствие твердой структуры, но именно она обеспечивает отличные эксплуатационные качества. Цена, как и качество, высокая.

  • Лиственница. Хорошие качества по средней цене, практически не гниет, древесина довольно гибкая, обработка не затрудненная, единственный минус – большое количество мелких сучков. Можно сказать, что лиственница – это «золотая середина» среди пород дерева под строительные нужды.
  • Береза. Как и сосна, находится в эконом-сегменте, древесина гибкая и вязкая, что обеспечивает отсутствие сколов.
  • Бук. Имеет твердую и прочную древесину и при этом хорошо поддающуюся обработке как порезкой, так и шлифованием. Отличная однородная структура создает спокойную и теплую атмосферу. Буковая лестница, как и буковый паркет, обладает огромной прочностью к истиранию, при этом его цена более умеренная, чем у дуба.
  • Ясень. Отличный материал с четко выраженной текстурой. По твердости превосходит дуб и вдобавок очень эластичен, используется в местах, сопряженных с высокоинтенсивной деятельностью человека, например, при отделке спортивных объектов. Главный минус – сложная сушка, древесина склонна к образованию трещин.
  • Клен. Древесина отличается светлым оттенком, слегка желтеющим со временем, под лаком такое дерево смотрится, как янтарь. Материал плотный и непористый, как следствие – влагостойкий и прочный. Клен очень прихотлив при сушке, что стоит учитывать при обработке пропитками.

Существует два основных типа лестниц, кардинально отличающиеся своим строением.

  • Маршевая. Может выполняться в виде цельного спуска или быть разбитой на несколько участков с поворотами на 90 градусов (стандартно). Между участками – маршами выполняется небольшая площадка, хотя иногда, когда в таком месте присутствует окно, площадку делают больших размеров, способных вместить кресло для сидения или полки с цветами, либо что-то другое. Маршевая лестница отличается удобством, но при этом она занимают значительно больше пространства. Для экономии их часто располагают в углу помещения и выполняют в форме буквы «Г» или «П». Т- и Ш-образные лестницы за свою роскошность предпочитают владельцы просторных домов и коттеджей.
  • Винтовая. Чаще используются при вспомогательном назначении лестницы, например, на чердак или на даче. Менее удобная конструкция к тому же небезопасна для детей из-за особенности вызывать головокружение при быстром спуске. Вариативность в этих конструкциях заключается в высоте и взаимном расположении ступеней, а также возведении в полный или неполный круг (полувинтовая). Главное достоинство винтовой лестницы – значительно большая компактность.

Две классические схемы предлагают надежные варианты решения конструкционного вопроса под определенные запросы. Каждый тип обладает яркими особенностями. Например, тетива отличается красотой и целостной прочностью, в то время как косоур более прост в создании и выдерживает большие нагрузки.

Один из основных типов, отличается простотой исполнения – в качестве фиксаторов используются доски, закрывающие торец, что в конечном счете улучшает внешний вид сооружения. Для закрепления ступеней в тетиве выпиливаются пазы.

Есть множество вариантов: это и угловые пазы для ступеней с подступенком и свесом или без него, прямые пазы под стандартные ступени, нашивки и прибоины из брусков для ступеней вместо пазов и другие. Фиксация тетив происходит к полу и потолку, если лестница выполнена в несколько частей, то к маршам.

Конструкционная целостность пролетов обеспечивается сжатием всех ступеней тетивами с двух сторон, поэтому ни одна из ступеней не может выпасть без разрушения тетивы.

Конструкция отличается практичностью и неприхотливостью.

Основной несущий элемент – косоур – это балка или две балки, находящиеся под ступенями, на которые их и фиксируют. Можно выделить два основных типа: косоур с запилами, он же зубчатый тип, и косоур с кобылками. Первый вариант более простой и чаще встречающийся.

В целом лестницу на косоурах сделать проще, чем на тетивах, и при этом давление на ступени она выдерживает гораздо более серьезное. Изготавливать косоур можно из цельных или клееных досок. Сначала изготавливается косоур с зубцами или кобылками, потом сверху крепятся ступеньки. Они могут быть как со свесами, так и без них.

Количество косоуров зависит от предполагаемой нагрузки на лестницу.

Стоит отдельного упоминания из-за своей внешней несхожести со всеми типами маршевых лестниц. Конструкционно есть два основных варианта. В первом ступени-плахи из бревен вставляются в пазы, вырезанные внутри вертикально стоящего бревна, что по принципу напоминает косоур.

Второй вариант походит на гибридную версию косоура с одной тетивой: ступени врезаются в бревно, как и в первом варианте, а со второй стороны поддерживаются гнутой тетивой. Такой вариант затратный из-за дороговизны согнутого элемента, изготавливаемого из гибкой и вязкой породы дерева.

Плюсом является прекрасный внешний вид – тетива зачастую украшена резьбовым узором.

Главными достоинствами винтовых лестниц являются: экономия пространства, меньшие затраты на материалы и лучшие эстетические качества.

При использовании бревен классические схемы: тетива и косоур приобретают определенную специфику. Кроме того, существуют варианты, применимые только к бревнам. В результате можно выделить несколько основных вариантов сооружения лестниц.

К ним относятся:

  • лестница из цельного бревна, в котором вырезаны ступени, можно сказать, лестница-косоур без ступеней;
  • конструкция со ступенями из половинок бревна, закрепленные в косоуре сквозным методом;
  • лестница-тетива со ступенями-плахами из бревен;
  • лестница под крутым углом, почти висячая, ступени из кругляка установлены сквозным методом;
  • штопорная конструкция с поворотами на треть и четверть и ступенями из половинок бревна и так далее.

Кроме основных элементов из бревен – опорных и ступеней – для придания более эстетичного вида конструкцию можно дополнить средствами защиты и украсить дополнительными элементами.

К таким изделиям относятся поручни – залог безопасности, возможны такие варианты:

  • простые правильной геометрической формы;
  • фигурные;
  • резные, декоративные;
  • комбинированные.

Предоставленная пошаговая инструкция создания лестницы из полубревна своими руками поможет вам выполнить работу в кратчайшие сроки и без лишних усилий. Сегодня достаточно популярна поворотная конструкция из половины бревна с неброским декором.

О том, как самостоятельно сделать лестницу из бревен, смотрите в следующем видео.

Источник: https://stroy-podskazka.ru/lestnica/iz-brevna/

Лестница из бревна на крыльцо или на второй этаж загородного дома: порядок работ

В многоквартирных домах лестничные марши выполняют исключительно практичную функцию, помогая жильцам перемещаться между этажами. Такие конструкции заложены в типовой проект здания, поэтому выглядят серыми и невзрачными. Владельцы частных домов оказываются в более привилегированном положении.

Они могут оформить лестничные пролёты по своему усмотрению, сделав крыльцо к дому или подъём на 2-й этаж по-настоящему интересными. Для этого используются разные строительные материалы, и среди представленного разнообразия лестница из бревна смотрится довольно оригинально. Примечательно, что сделать такой лестничный марш можно самостоятельно, не прибегая к услугам специалистов.

Отличительные особенности

Несмотря на разнообразие строительных материалов, которое предлагает современный рынок, древесина остаётся наиболее востребованным вариантом для возведения частных домов и декоративного оформления.

Популярность материала объясняется просто. Дерево от природы обладает оригинальной текстурой и в большинстве случаев не требует финишной обработки. Несколько слоёв лака – и поверхность приобретает яркий и эстетический вид. Кроме того, только древесина способна создать атмосферу уюта и гармонии, сделав дом по-настоящему живым.

Если говорить о конкретике, то преимущества использования древесного массива в частном строительстве выглядят так:

  • отсутствие химически активных веществ – абсолютная экологическая чистота и польза для здоровья: смолу хвойных деревьев часто используют в ароматерапии для лечения простудных заболеваний;
  • простота обработки – не требуется технически сложного и дорогостоящего оборудования: древесину можно пилить, строгать и рубить, с поверхности легко устраняются любые визуальные дефекты;
  • долговечность – многие породы деревьев не уступают по прочности кирпичу, а после обработки специальными составами становятся нейтральными к влажной среде, не привлекают жучков-вредителей;
  • надёжность – вопреки расхожему заблуждению разрушить дерево очень сложно. Волокнистая структура устойчива к механическим повреждениям и интенсивным динамическим нагрузкам.

Несмотря на кажущуюся простоту, дерево является очень вариативным материалом и даже в бюджетном сегменте рынка представлено больше 10 различных текстур массива.

Варианты исполнения

Учитывая свойства древесины и простоту обработки, лестничные марши, выполненные из этого материала, могут изготавливаться в любом стиле, однако, если исключить декоративное оформление, лестница из полубревна предлагает всего 2 варианта строительства. Различаются типы лестниц конструктивными особенностями и сложностью исполнения.

Маршевые

Классический вариант, где предполагается правильная геометрия форм и линий. Такие лестницы можно устанавливать в доме или на улице, они могут быть цельными либо разбитыми на несколько маршей, соединённых между собой площадкой.

Маршевые лестницы привлекают внимание простотой: при желании создать такую конструкцию сможет любой человек. В частных домах подобные сооружения выполняются в П-образной или Г-образной форме, в целях экономии внутреннего пространства часто располагаются в углу.

Винтовые

Это спиралевидная лестница из бревен, закручивающаяся вверх относительно своей оси. Выглядит конструкция очень привлекательно и часто становится главным украшением в доме. Однако с практической стороны винтовые лестницы из бревна на второй этаж неудобны, а порой небезопасны, особенно если в доме проживают маленькие дети.

Такие конструкции часто выполняют вспомогательную функцию, например используются для подъёма на мансарду или чердак. Преимущество винтовых лестниц заключается в их компактности. Они могут устанавливаться даже в помещениях малой площади.

Выбор материалов

Выбирая оцилиндрованное бревно для строительства лестницы, нужно учитывать факт, что древесина разных пород различается по своим потребительским свойствам.

Хвойные породы (сосна, ель) привлекают внимание доступной ценой, но требуют качественной термической обработки, чтобы избавиться от смолы. Кроме того, это древесина мягкой породы, поэтому довольно быстро истирается и ступеньки теряют правильную форму и привлекательный внешний вид.

Дуб – это своеобразный бизнес-класс, способный прослужить несколько десятилетий без потери первоначальных характеристик. Однако такое дерево сложно поддаётся обработке, относится к категории дорогостоящих материалов.

У лиственницы сравнительно недорогая, но прочная древесина, обладающая высокой степенью упругости. Существенным недостатком можно назвать большое количество сучков, которые портят фактуру.

Бук во многом напоминает дубовый массив, но легче поддаётся обработке, привлекает внимание доступной ценой.

Ясень обладает от природы оригинальной текстурой, поэтому часто используется для внутренней отделки. По показателям прочности практически не уступает дубу, при этом сохраняет высокую упругость и устойчивость к интенсивным нагрузкам. Однако, если при заготовке нарушены условия сушки, заявленные преимущества сводятся к нулю.

Клён после покрытия лаком напоминает янтарь, поэтому очень интересно смотрится в интерьере. Древесина обладает природной водоустойчивостью, но, как и предыдущий вариант, требовательна к правильной сушке.

После выбора подходящего варианта материал нужно подготовить для дальнейшего использования. Бревна обрабатывают антисептическими составами глубокого проникновения. На торцевые стороны рекомендуется нанести специальную смолу, особенно если речь идёт об уличном варианте лестницы.

Инструкция по правильному монтажу

Перед началом любых строительных работ составляется проект будущего сооружения. На этапе чертежей определяются технические нюансы и размеры, рассчитывается количество нужного материала. Затем выбирается способ установки. Учитывая, что в большинстве домов выполняется монтаж маршевых лестниц, здесь возможно 2 варианта подготовки основания.

Тетива

Этим термином обозначается доска, закрывающая ступени из бревна с торцов. Для этого доски выпиливают в размер с учётом расположения лестничных маршей. В боковых поверхностях прорезаются пазы, которые служат основанием для крепления ступенек.

Использование тетивы предполагает, что ступени зажимаются досками с двух сторон. В результате образуется монолитная конструкция.

Косоуры

Это несущие балки, на которых располагаются ступени. Учитывая, что ступеньки обычно изготавливаются из половинки бревна, на косоурах делают запилы соответствующей формы.

Дальше лестница собирается как детский конструктор: балки устанавливают на посадочные места, ступеньки вставляют в запилы и фиксируют крепёжными элементами.

Количество балок рассчитывается, исходя из предполагаемой нагрузки, но, учитывая, что речь идёт об обустройстве частного дома, обычно хватает двух параллельно расположенных косоуров.

Как построить лестницу на второй этаж

Для того чтобы построить лестницу на второй этаж, брёвна очищают от сучков и заусенцев. Для изготовления ступеней оцилиндрованное бревно распиливают на заготовки нужной ширины, затем пополам.

Изготавливают косоуры или тетивы. Учитывая, что несущие элементы должны быть симметричными, для формирования пазов лучше использовать шаблон.

Основание лестницы устанавливают на посадочные гнёзда, просверливают насквозь, фиксируют длинными болтами. Пазы для ступеней предварительно смазывают клеем. После установки каждая ступенька дополнительно закрепляется анкерными болтами.

Выполняется установка балясин и перил, крепятся эти элементы саморезами. На завершающем этапе работ все деревянные поверхности зашлифовывают, покрывают лаком или окрашивают.

Уличная установка лестницы

В целом монтажные работы выполняются своими руками по приведённой выше схеме. Единственный нюанс: лестница, которая устанавливается на улице, требует защиты от воздействия влажной среды.

В частности, если речь идёт о лестничном марше к крыльцу, имеет смысл предварительно подготовить основание, чтобы концы брёвен не контактировали с землёй.

Кроме этого, нижняя часть брёвен обрабатывается смолой, которая послужит защитой от грунтовых вод.

После установки такую лестницу покрывают несколькими слоями водостойкого лака или окрашивают. В идеале над деревянной конструкцией должен располагаться козырёк или навес, который защитит ступеньки и перила от осадков. Даже с соблюдением мер предосторожности финишное покрытие уличной лестницы из бревен придётся обновлять каждые 2–3 года.

Оценка статьи:

Загрузка…

Источник: https://DrevoGid.com/stroitelstvo/dom/lestnitsa-iz-brevna.html

Лестница своими руками из дерева винтовая: чертежи изготовления

Винтовая лестница в деревянном доме

Лестничная конструкция любого вида, выполняя эстетическую функцию, должна быть многофункциональной и удобной. Трудно представить себе двухэтажный дом без винтовой лестницы, или другого варианта подъемной системы.

Существует большое количество вариантов оформления конструкций, декорирования ступеней. Как изготавливается лестница своими руками из дерева винтовая, их виды, подскажет статья.

Особенности конструкции

Часто привычные маршевые конструкции для передвижения человека между этажами, заменяют винтовые аналоги. При этом подъем, и спуск происходит по кругу. В такой конструкции ступени имеют довольно замысловатую форму, создающую определенные сложности при ее изготовлении. Но иногда есть желание владельцев изготавливать винтовые лестницы из дерева своими руками.

При этом стоит познакомиться с достоинствами и недостатками конструкций:

ДостоинстваНедостатки
  • Значительная экономия места, что особенно важно в небольших помещениях;
  • Красивый внешний вид позволяет монтировать такие конструкции в центре комнаты;
  • Низкая цена, что обеспечивает снижение расходов на используемые материалы;
  • Расположенная в центре опорная стойка, способна обеспечить устойчивость и безопасность конструкции.
  • Непростое изготовление объясняется довольно сложными расчетами и вальцовкой деревянной тетивы;
  • Разная ширина по всей плоскости ступенек, уменьшает комфорт передвижения с этажа на этаж;
  • Достаточно сложно переносить крупные вещи, особенно при маленьком диаметре проема.

Виды конструкций

Деревянные винтовые лестницы имеют некоторые расхождения в креплении ступеней. Основные их варианты представлены на фото.

К вариантам фиксации ступеней относятся:

  • В качестве опоры служат центральная стойка и стены. В этом случае, отдельно создается колонна из каменной кладки или из узких концов ступеней. Создание классической винтовой лестницы производится на этапе строительства здания. При этом ступени вмуровываются в стену, а сама центральная колонна в пол;
  • Защемление ступеней консольное, на внутренней стойке. Главное преимущество такого вида винтовых лестниц — возможность установки в любом месте помещения. Устойчивость и жесткость ступеней достигается соединением краев ступеней больцами;
  • Несущая конструкция включает стойку и тетиву;
  • Элементы опираются только на обсадную трубу;
  • Крепление ступеней на гнутых тетивах, без опорной колонны. Это наиболее красивые деревянные винтовые лестницы. Их ступени закрепляются внутри спиралевидных элементов, одновременно являющихся и перилами конструкции. Это самые дорогие изделия;
  • Модульные винтовые лестницы. Это набор модулей, которые соединены в определенной последовательности, под нужным углом. Они могут иметь: центральный косоур или центральную колонну. Такие конструкции:
  1. Просто и легко монтировать.
  2. Можно устанавливать в любой точке комнаты.
  3. Можно регулировать разворот угла.
  4. Допускается регулировка длины и высоты модулей.
  5. Доступная стоимость.
  6. Необычный дизайн.

Совет: Наиболее красивый вид имеет лестница винтовая из дерева своими руками , у которой закругленная тетива. Но изготавливать такую конструкцию в домашних условиях не стоит, из-за высокой сложности.

Выбор конструкции

Перед тем, как самому сделать деревянную винтовую лестницу, выбирается ее конструкция с учетом таких характеристик:

  • Количество ступенек. Для лестниц, имеющих высоту 2,9 метра, количество ступеней должно быть 15 шт. При этом высота подступенка будет составлять 190 мм. При необходимости уменьшить величину подступенка, достаточно дополнительно добавить до двух ступеней.
  • Толщина ступеней. Обычно она выбирается 50 мм.
  • В какую сторону будет закручиваться лестница: по часовой стрелке, или против часовой стрелки. Этот фактор оказывает существенное влияние на удобство пользования винтовой лестницей. Это связано с тем, что правши и левши свое движение начинают с разных ног – соответственно с правой или левой ноги.

Совет: Приобретая или изготавливая винтовую лестницу, необходимо учитывать направление движения по ней.

Расчет конструкции

Перед тем, как сделать винтовую деревянную лестницу, необходимо произвести ее расчет.

При этом:

  • Опорой для конструкции является стальная труба, диаметром 60 – 80 мм, толщиной стенки — 5 мм.
  • Для сварки консолей используется стальной уголок.
  • Для обустройства ступенек применяется деревянный массив.

Винтовая лестница — это правильная окружность, диаметр ее соответствует размерам проема.

Винтовая лестница своими руками из дерева. Чертежи

Для расчета длины окружности используется такая формула:

  • L=2πR*n или L=2πR* (γ/360),
  • Где:
  • L — длина окружности;
  • R — наружный радиус окружности;
  • R1- диаметр опорной трубы;
  • γ — угловая величина, составляющая разницу в высоте между ступеньками.

На практике, для нормального движения по ступенькам, за радиус движения берется 2/3R. В итоге длина окружности получится: l=2π*2R/3*n=4πR/3*n

Расчет ступеньки

Основное отличие ступенек винтовой лестницы — специфическая форма ступеней. Консоль такой системы – лепесток с закругленным краем. Для нее характерны такие параметры:

  • h — длина ступени, равная разнице между радиусом проема и наружным радиусом опорной трубы.

Совет: При длине ступеньки до одного метра, консоль следует делать из твердой породы дерева, без каркаса.

  • W1 — ширина проступи конструкции;
  • W2 — ширина заготовки для ступеньки;
  • α — угол ступени.

Чтобы определить количество ступеней, нужно высоту существующего проема разделить на подъем ступеньки. Наиболее удобный подъем ступеней – 150 — 200 мм.

Угол ступеньки рассчитывается:

  • α = γ/число ступеней;
  • Имея размер ширины элемента и его угол, рассчитывается наибольшая ширина проступи: W1=R*sinα;
  • Ширина проступи рассчитывается: w= r* sinα= (2R*sinα)/3.

Оптимальный вариант винтовых лестниц – при ширине проступи в диапазоне 200 — 300 мм.

Совет: На чертежах винтовой лестницы следует изображать горизонтальную и вертикальную проекции, две развертки: по линии передвижения и наружному краю.

После проведения всех расчетов можно решать вопрос, как сделать винтовую лестницу из дерева.

Монтаж винтовой системы для лестницы

Схема монтажа винтовой лестницы

Существует определенная инструкция по сборке лестничной винтовой конструкции:

  • Рассчитывается винтовая лестница;
  • Выбирается место расположения основной стойки, крепится для ее установки нижний опорный фланец;
  • К полу крепится первая ступень, обычно она с фланцем составляет одно целое;
  • Проверяется строительным уровнем вертикальность установки опорной стойки;
  • На стойку сверху устанавливаются втулки.
  • Ступеньки крепятся по инструкции, которую представляет производитель конструкции;
  • Комфортные винтовые лестницы своими руками из дерева на втором этаже фиксируются к стенкам проема, или к верхней ступеньке;
  • Вверху закрепляется опорный стержень;
  • Подбираются и устанавливаются поручни и ограждения для защиты.

Чтобы лучше представить, как из дерева сделать винтовую лестницу, стоит внимательно посмотреть видео в этой статье.

Конкретно для установки деревянной винтовой лестницы, существуют некоторые нюансы.

К ним относятся:

  • Чтобы определить место расположения главной стойки, необходимо на втором этаже натянуть два шнура по диагонали комнаты, перпендикулярно друг другу. В точке их пересечения закрепить отвес, который позволит наметить место для стойки на первом этаже.
  • Центральную опору нужно изготавливать из трубы, диаметром больше 50 мм.
  • Для обеспечения безопасности конструкции, опорный стержень нужно устанавливать на отдельную бетонную подушку, а крепить анкерными болтами.
  • Фиксация ступеней на стойке выполняется с их узкой стороны.

Это краткое описание как изготавливается деревянная винтовая лестница своими руками. Видео весь процесс показывает со всеми нюансами. Деревянные конструкции можно комбинировать с другими материалами.

Это могут быть:

Многие века древесина являлась основным материалом для изготовления лестничных маршей. Как сделать лестницы винтовые из дерева, многих интересует и в настоящее время. Используя советы профессионалов, изучив особенности сборки, и выполнив правильно все расчеты, можно создать настоящий шедевр конструкции в своем доме.

Источник: https://oLestnicah.ru/materialy/derevo/lestnica-svoimi-rukami-iz-dereva-vintovaya-147

Винтовая лестница своими руками: плюсы и минусы, схемы, формулы, чертежи

Если бюджет строительства ограничен также, как и жилая площадь, наилучшим выходом станет установленная винтовая лестница своими руками. Она занимает минимум места, при этом гораздо удобнее складной чердачной лестницы.

Преимущества и недостатки изготовления винтовых лестниц своими руками

Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

Плюсы винтовой лестницы

Итак, почему же винтовая лестница может стать удачным решением:

  • экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
  • экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
  • экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета. Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

Если же правильно подобрать и рассчитать конструкцию, удастся еще и хорошо сэкономить.

Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

Минусы винтовой лестницы

Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

  • неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
  • сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
  • недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек.

Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства.

Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

Выбор конструкции и материала

От выбранной формы и размера лестницы будет зависеть ее комфорт и безопасность. Например, при сооружении узкой винтовой лестницы стоит оказаться от установки подступенков.

Это позволит становиться всей ступней на ступеньку не только в самом широком месте, что увеличивает комфорт и безопасность лестницы.

Дерево, металл или бетон?

Кроме эстетических предпочтений, выбирая тот или иной материал, нужно руководствоваться еще и практическими соображениями. Ведь переделывать лестницу уже никто не будет и служить она должна столько же, сколько и весь дом.

Для больших загородных коттеджей, построенных из кирпича или бетонных блоков, подойдет бетонная же лестница. Конечно, компактной она не будет, зато придаст интерьеру оригинальность. А чтобы пользоваться ею было приятно, желательно делать ее не больше одного витка и с шириной ступеней не меньше 1,2 метра – так, чтобы на лестнице спокойно разминулись два человека.

Лестницы на металлическом каркасе универсальны и долговечны. Их можно устанавливать как в деревянных, так и кирпичных домах и даже в легких каркасниках. Используя деревянные ступеньки и перила в сочетании с кованными элементами ограждения, вся конструкция получит надежный, но легкий и ажурный вид.

Полностью деревянные лестницы отличаются простотой возведения – для работы с деревом не нужны навыки сварщика, а из инструментов понадобятся только электролобзик, шлифмашинка и ручная пила по дереву. Правильно обработав древесину антисептиками и регулярно подновляя декоративное покрытие, можно добиться долгого срока службы. К тому же, натуральное дерево добавит больше уюта в интерьер.

Лестница на тетивах или косоурах

Это наиболее простой вариант для сооружения в небольшом дачном домике. Тетива – это глухой боковой элемент с выбранными пазами под ступеньки, а косоур имеет форму гребенки, на ребра которой и кладутся ступеньки. Зачастую косоуры монтируются непосредственно на стену, благодаря чему ступеньки винтовой лестницы получают две точки опоры – на центральный столб и на косоур.

  • При этом нет нужды в дополнительных подпорках или укосинах.
  • Еще один вариант простой опоры винтовой лестницы на стену – монтаж планок под ступеньки.

Совместно с врезанием пазов в центральный столб это позволяет добиться высокой надежности конструкции с минимумом затрат на материалы. Этот вариант подойдет даже для начинающего плотника.

Лестница на больцах

Больцевые лестницы получают все большую популярность. Все благодаря безопорной конструкции, которая позволяет размещать лестницы в любом месте, делать их визуально более легкими и освобождать максимум пространства. Больцы связывают ступеньки и перила, которые являются несущим элементом.

Благодаря этому создается жесткий каркас, а за счет отсутствия контакта между ступеньками, лестницы на больцах не скрипят и не шатаются.

Конечно, такой вариант является самым сложным для самостоятельного осуществления, ведь требуется предельно точно рассчитать форму перила и правильно зафиксировать его. В противном случае ступеньки со временем начнут изгибаться вниз по наружному краю.

Расчет винтовой лестницы

Ни в коем случае не стоит пропускать этот этап и строить винтовую лестницу «на глаз». Даже натренированная рука мастера может не справиться, что приведет к печальным последствиям. Так, необходимо учитывать:

  • расчет комфортной высоты подступенка винтовой лестницы отличается от маршевой – чем меньше высота, тем уже ступени по средней линии;
  • количество ступеней рассчитывается исходя из высоты витка, равному 2 м;
  • минимальная ширина ступеней винтовой лестницы – 90 см, при этом площадь всей лестницы равна удвоенному значению ширины ступеней плюс диаметр центрального столба.

Все остальные требования к винтовым лестницам такие же, как и к маршевым. Не следует делать ступеньки слишком узкими или прибегать к «утиному шагу» для экономии места. Если же в доме есть дети, стойки перил нужно ставить по две на одну ступень.

Схемы, формулы и чертежи

Для примера можно рассчитать параметры лестницы с шириной ступеней 90 см и круглым центральным столбом 20 см. Диаметр всей лестницы (Дл) равен:
Дл = 90 см *2 + 20 см = 200 см.
Выбранная высота подступенка 21 см. Высота лестницы – 290 см. Таким образом, количество ступеней (Кс) равно:
Кс = 290 см / 21 см = 13,8.

Округлив получившееся число до 14 ступеней, следует уменьшить высоту первой или последней ступеньки до 17 см, чтобы не пришлось делать верхнюю площадку приподнятой над уровнем пола. Комфортная глубина ступеньки по средней линии должна составлять 20 см при спуске с учетом нахлеста и 30 см при подъеме.

Источник: https://SvoimiRukami.lesstroy.net/doma/vintovaya-lestnitsa-svoimi-rukami/

Купить комплект металлической винтовой лестницы онлайн

Купить комплект металлической винтовой лестницы онлайн | The Iron Shop

985.00 $ — 4598.00 $

Заказать МЕТАЛЛИЧЕСКУЮ винтовую лестницу в Iron Shop — это просто! Просто заполните форму ниже, и вы увидите, насколько доступной может быть красивая МЕТАЛЛИЧЕСКАЯ винтовая лестница! Прежде чем начать, вам нужно будет измерить высоту и ширину.

* В настоящее время мы не предлагаем онлайн-заказ комплектов винтовых лестниц OAK, VICTORIAN или CUSTOM. Если вы хотите заказать спираль OAK, VICTORIAN или CUSTOM, позвоните по телефону 1-800-523-7427 и поговорите с одним из наших опытных продавцов.Они помогут вам спроектировать и настроить лучший комплект винтовой лестницы в соответствии с вашим бюджетом!

Диаметр лестницы Выберите вариант 3 ‘6 «4’ 0» 4 ‘6 «5’ 0» КОД5 ‘6 «КОД 6’ 0» КОД
Подступенки Выберите вариант 10111213141516 Очистить
  • Диаметр

  • Выберите диаметр лестницы из одного из имеющихся ниже наборов, который лучше всего подходит для стандартного проема квадратного колодца.

    Обратите внимание, что готовый квадратный проем колодца должен быть как минимум на 2 дюйма больше диаметра лестницы, которую вы планируете установить.

    ×

    Диаметр лестницы

    Спиральные лестницы доступны в нескольких различных диаметрах (ширине) в зависимости от того, сколько места у вас доступно для установки лестницы. Iron Shop предлагает винтовые лестницы диаметром от 3 футов 6 дюймов до 6 футов 6 дюймов. Это наиболее часто используемые сегодня значения ширины.

    Хотя наши комплекты для винтовой лестницы диаметром 3 фута 6 дюймов, 4 фута и 4 фута 6 дюймов очень популярны для различных целей, подумайте, являются ли они единственным средством доступа на верхний этаж или балкон. .Винтовые лестницы меньшей ширины могут быть более сложными при перемещении между этажами больших или иным образом громоздких предметов. А если у вас есть маленькие дети или домашние животные, которые будут часто пользоваться лестницей, лестница большей ширины (например, наша 5-футовая модель) может быть более желательной.

    Некоторые муниципалитеты требуют, чтобы винтовые лестницы соответствовали местным строительным нормам. Если это применимо в вашем регионе, вы должны выбрать наши модели диаметром 5 футов или больше.

    ×

    Отверстие колодца

    Отверстие колодца — это квадратное отверстие, которое вы прорежете в потолке, ведущее на верхний уровень, где верх вашей лестницы будет обеспечивать доступ (или, если вы смотрите на него сверху вниз, квадрат дыра в полу у ваших ног, которую вы прорежете).

    Если ваша лестница ведет на балкон или террасу, вам не нужно беспокоиться о проеме колодца, потому что там нет колодца.

    Иногда некоторые клиенты хотят иметь круглый колодец, или круглый колодец может уже существовать на предыдущей лестнице. Комплекты винтовой лестницы Iron Shop стандартно поставляются с квадратными площадками, однако вы можете заказать специальную круглую площадку, позвонив по телефону 1-800-523-7427.

  • Диаметр *
  • Высота

  • Пожалуйста, выберите готовую высоту от пола до пола вашей лестницы в футах и ​​дюймах.Если ваша высота от пола до пола превышает 12 футов 8 дюймов, обратитесь к торговому представителю, чтобы он помог вам в покупке. Спасибо.

    ×

    Высота от пола до этажа

    Это расстояние между полом на нижнем уровне вашей лестницы (где вы входите по лестнице, чтобы подняться) и полом на верхнем уровне вашей лестницы (где вы выходите лестница).

    Если вы еще не прорезали колодец в потолке, вы должны рассчитать расстояние между потолком нижнего уровня и полом верхнего уровня, включая высоту стропил, черный пол (обычно 3/4 ″ фанеры) и толщины вашего готового пола (дерево, плитка, ковровое покрытие и т. д.).

  • футов *

    789101112

  • дюймов *

    01234567891011

  • дробных дюймов *

    01/41/23/4

  • Расположение

  • Выберите расположение вашей лестницы.
  • Расположение *
  • Направление

  • Пожалуйста, выберите Направление вашей лестницы.

    ×

    Направление

    В зависимости от расположения вашей лестницы и направления, в котором вы входите и выходите из нее, ваша спираль может быть Правая вверх (поручень и шпиндели для каждой ступеньки находятся справа от вас и в центре столб находится слева от вас, когда вы входите на лестницу с нижнего этажа) или слева вверх (поручень и шпиндели для каждой ступеньки находятся слева от вас, а центральный столб справа от вас, когда вы входите на лестницу с Нижний этаж).

    Поручни и шпиндели находятся на противоположной стороне, когда вы спускаетесь по лестнице с верхнего этажа.

    Выбираете ли вы «Вверх правой рукой» или «Вверх левой рукой», цена на комплект для винтовой лестницы не зависит.

  • Направление *
  • Продолжить
