Ворота с калиткой из профнастила фото: Ворота и калитки из профнастила

Автор

Содержание

95 фото создания распашных вариантов

Без специально оборудованного въезда для автомобиля сейчас не обойдется ни один приусадебный участок. Ворота могут быть сделаны из различных материалов от дерева до металла, но самым бюджетным, надежным и доступным считается изделие из профнастила.

Сделать ворота из профнастила своими руками несложно, если следовать определенному алгоритму и иметь минимальный набор инструментов и материалов.

Шаг 1 – Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество – возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.

Конструкция ворот из профнастила может быть нескольких видов:

  • Откатные (со специальным механизмом) и распашные;
  • С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
  • Со встроенной и отдельно расположенной калиткой;
  • С одной или двумя створками;
  • Со стационарной рамой (наличие верхней перекладины) и без нее.

Шаг 2 – Высчитываем размеры

Величина будущих ворот рассчитываются исходя из параметров имеющегося участка, забора и автомобиля. Ширина – сумма ширины машины от зеркала до зеркала и метра, а также расстояния для размещения опор (два со встроенной, три с отдельно стоящей калиткой) и крепления фурнитуры. Оптимальными считаются расчеты: 4,5 метра для ворот и 1,2 метра для калитки.

Высота определяется листом профнастила, который обычно в длину достигает 2,2-2,5 метра. Если планируется оформление ворот козырьком, орнаментом, то учитывается и их размер.

Шаг 3 – Делаем чертеж

Схема распашных ворот должна включать многие параметры:

  • Общую ширину проема для ворот;
  • Ширину каждой створки;
  • Количество, размеры опор, а также глубину их закапывания в грунт;
  • Расположение калитки, если она планируется в или рядом;
  • Место петель, шпингалета, ручек или засова;
  • Наличие усиления каркаса уголками, внутренней рамой или перемычками;
  • Высоту декоративного обрамления, вырезанных окошек.

Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

Шаг 4 – Готовим материалы и инструменты

Исходя из чертежа, необходимо сделать расчеты материалов. Стандартный набор включает в себя обшивочный профнастил, крепежи, металлические опорные трубы, усиливающие каркас уголки, перекладины или перемычки, петли, замки, декоративные элементы и лакокрасочные материалы.

В процессе работы не обойтись и без инструментов: сварочного аппарата, болгарки, метра, строительного уровня, отвеса, шуруповерта, дрели, ножниц по металлу, кистей.

Шаг 5 – Приступаем к работе

Ответом на вопрос “как сделать ворота из профнастила?” будет следующий алгоритм:

  • Устанавливаем опорные стойки: закапываем в землю на необходимую глубину и бетонируем.
  • Изготавливаем рамы створок, для чего режем металлические трубы и крепим сваркой под углом в 45 градусов, усиливаем каркас перемычками или уголками, зачищаем швы и красим всю поверхность.
  • Фиксируем петли или навесы.
  • Крепим на каркас профнастил заклепками, саморезами.

Дополняем конструкцию необходимой фурнитурой (замком, нижним фиксатором, засовом, автоматической системой, осветительными приборами, сигнализацией и т.д.)

Шаг 6 – Дополняем и украшаем

Если простая прямоугольная конструкция кажется скучной или слишком стандартной, то можно сделать красивые ворота из профнастила с элементами ковки. Монтаж кованых дополнений осуществляется сваркой или винтами, а местом для их расположения может стать любая часть ворот.

Чаще встречается обрамление конструкции сверху и снизу, однако лучше выглядит комплексное украшение не только по краям, но и поверх профнастила с лицевой стороны.

Ворота из профнастила – один из самых бюджетных, доступных и несложных по технологии вариантов оформления машинного въезда на участок. Сделать такую конструкцию можно своими руками при ограниченном наборе инструментов, а при помощи декоративных элементов и фантазии такие врата станут настоящим украшением вашего дома.

Фото ворот из профнастила


Также рекомендуем посетить:

Ворота из профнастила, фото

Ворота из профнастила выбирают в пару не только к аналогичному забору.

При соответствующей подаче этот относительно бюджетный вариант металлических ворот вполне может составить компанию более дорогому кирпичу, бетону или камню.

Сделать их вполне под силу своими руками, но не имеющим навыки работы со сварочным аппаратом и болгаркой лучше все доверить специалисту. А вот выбором дизайна может заняться и домохозяйка. Начнем с того, что сам профнастил не создает каких-либо ограничений по выбору конструкции ворот, будь то раздвижные, распашные, ворота со встроенной калиткой.

В любом случае это будет рама из металлопрофиля с прямоугольным сечением, толщиной стенок 2 мм, и ориентировочным размером 30(20) х 40 мм. Конфигурация ребер жесткости может быть различной и их роль вполне может выполнить металлический уголок.

Ниже представлена небольшая фотоподборка по «изнаночной» стороне данного вопроса. А далее вас ждет фотоколлекция готовых решений внешнего вида ворот из профнастила.


Вариантов расположения стоек металлического каркаса для повышения его жесткости может быть несколько: решетка, буквой Z, «звездочкой». Последний представлен на фото вверху.

Наиболее оптимальный уровень расположения автоматики для распашных ворот — ближе к центру.

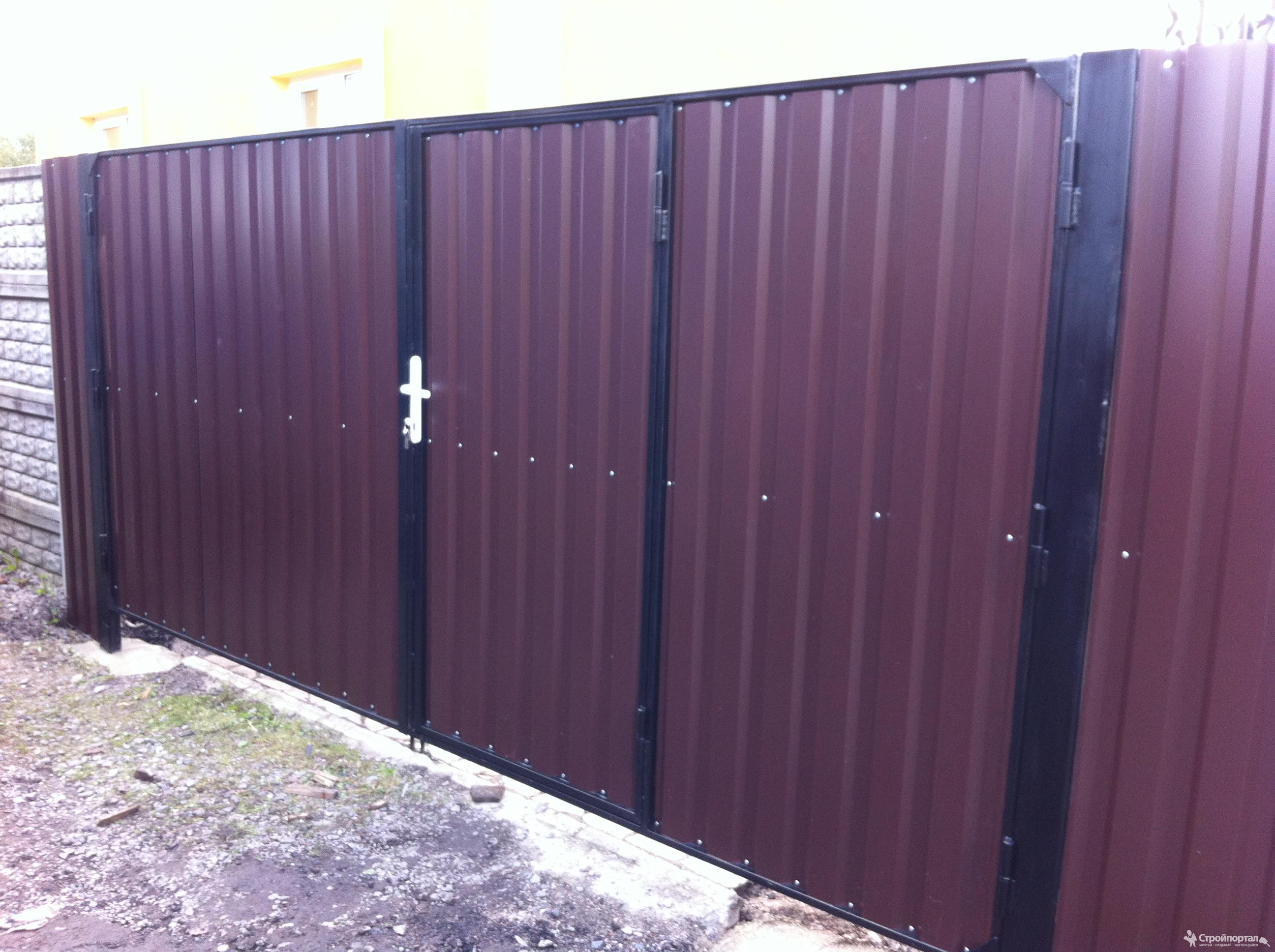

А в эти ворота из профнастила вмонтирована калитка. А автоматику перенесли в нижний край рамы (она в данном месте достаточной для монтажа ширины).

Обратите внимание — обшивку ворот и калитки сделали двусторонней.


На этом фото все те же распашные ворота с двойной обшивкой и автоматической системой открытия. Но посмотрите, как грамотно сделан цветовой подбор: благодаря такому решению на фоне кирпичного забора металлический профнастил не выглядит инородным материалом.



Красный цвет в одежде любят лидеры или натуры, желающие быть всегда в центре внимания. Возможно в архитектуре действует то же правило…

Надо отдать должное, сочетание спокойного красного с черной окантовкой сделало этот цвет более сдержанным.

На фото вверху представлены откатные ворота из профнастила с горизонтальным направлением гофры. Чтож, пыль оседать на них будет активнее, зато такой выбор в сочетании с красным гранитом столбов сделал внешний вид въездной части более элегантным.


Белое плюс черное всегда выглядело торжественно. А если белый — это «тело ворот», а черный  — ажурное кружево из ковки, то и сами ворота выглядят с претензией на повышенное внимание. Потому двор, все, что внутри него и снаружи всегда должно быть в идеальном порядке 🙂


А на этом фото черные кованые кружева наложили на белый фон из профнастила, тем самым максимально подчеркнув рисунок ковки.


Чуть меньше ажура и гораздо ярче фон. Цвет, судя по всему выбирали в тон кирпичу и кровле, чтобы окантовка участка служила логическим продолжением построек. Осталось только вырастить деревья. чтобы их зеленые кроны слегка приглушили это яркое великолепие.


А на этом фото в пару к столбам из серого камня выбрали спокойный зеленый цвет профнастила. сочетание очень гармоничное, Ковка цвета меди, хоть и слегка потерялась на фоне зелени, зато более походит на ветви лиан. продолжая тему природной гармонии.



Эти распашные ворота из коричневого профнастила выглядят очень сдержанно. Но простота эта кажущаяся. Вот так дугой выгнуть профиль можно только в заводских условиях. Так что совсем не простая это модель.

Красный цвет — яркий сам по себе. Учитывая, что весь фасад этого участка выполнен в этом цвете, выделить ворота и калитку просто необходимо. В данном случае решили сделать кованый фасад из простых элементов, окрашенных в два контрастных цвета: черный и золото.



Фото, к сожалению, не четкое, но все важное на нем видно: рама ворот украшена несколькими дугообразными линиями с растительными мотивами. Этого вполне достаточно, чтобы придать воротам из профлиста индивидуальность.
Эти ворота изумрудного цвета украшает витиеватость контуров и ковки с нотками модерна.

Кирпич и цвет профнастила этих ворот находятся в одном цветовом секторе, потому контраст с коричневой ковкой получился чрезвычайно гармоничным. Чтобы рельеф профлиста не создавал эффект ряби ребра жесткости четко совпадают с вертикальными элементами ковки.

Темно-шоколадный профнастил плюс молочно-белый цвет столбов с фактурой «рубленого» камня повторяют основные тона отделки фасада дома и кровли. Абсолютно беспроигрышный вариант дизайна.


На этом фото рамка распашных ворот из шоколадного профнастила украшена накладкой из ковки с повторением греческих мотивов в серебряных тонах. Удачное дополнение для забора из коричневого кирпича.


На фото: бежевый клинкер столбов прекрасно контрастирует с коричневым профнастилом откатных ворот. Верхняя часть ворот выполнена частоколом из профиля для улучшения обзорности за пределами участка.



Высота этого забора из профнастила порядка 2,5 м. Видимо, есть, что скрывать 🙂 Ну а чтобы ворота такой высоты не выглядели слишком громоздко, их нижнюю часть сделали решетчатой а верх слегка срезали дугой.

Красиво? Да! Это профессиональная работа мастера и хороший вкус дизайнера. Соединить так много разнородных элементов, да так, чтобы все выглядело не аляповато — это незаурядный талант иметь надо …


На фото вверху представлено неожиданное решение дизайна откатных ворот из профнастила в духе Карпатских гор и полонин.



Еще одна «лесная избушка» с забором из красного кирпича. Въездная часть оформлена распашными воротами из профнастила с автоматикой и двойной обшивкой. Раскрываются они наружу, благо до проезжей (раз в год, два в пятилетку, и то, если охрана позволит 🙂 части места более чем достаточно.

Что еще почитать на сайте:

Забор из профнастила: важные моменты

Профнастил очень быстро «завоевал сердца» домовладельцев не только из-за яркой цветовой гаммы производителей металлопрофиля. По ценовой категории такой забор находится между бюджетным вариантом из сетки и мастерски…

«Крыша» для «железного коня»

Современный уклад жизни сложно представить без автомобиля. И если для жителя мегаполиса личное транспортное средство – в некоторой степени элемент роскоши (в плане потери времени в пробках), то для небольшого города  с частным сектором и уж тем более села – это…

Откатные ворота своими руками Раздвижные ворота такое же оптимальное решение для участка, как двери-купе в малометражном интерьере. Согласитесь, что распашные створки традиционных ворот не всегда комфортны – это утверждение верно в отношении вариантов без автоматики. Сначала вы открываете одну…

Вариант обустройства колодца на частном подворье не такой уж атавизм, особенно, если подстанция в населенном пункте старенькая и часто дает сбои. Конечно, же, это не единственный аргумент в пользу колодца, как альтернативного источника воды.  Вот у нас этой зимой сломалась автоматика…


виды, расчет материалов, фото и нюансы монтажа

Каждый человек пытается в меру своих возможностей обезопасить себя и свое имущество. И для этого он предпринимает различные меры. Если речь заходит о дачном участке, то его владелец в обязательном порядке должен позаботиться о наличии таких конструкций, как забор, ворота и калитка. В то же время многим из нас нравится, чтобы вокруг нас находились красивые вещи.

Поэтому вполне понятно стремление многих владельцев дачных участков устанавливать не просто ограждения, а выделяющиеся декоративным оформлением конструкции. Среди доступных сегодня вариантов большой популярностью пользуются ворота и калитки из профнастила, которым по силам обеспечить не только надежную защиту от проникновения, но и сделать дачу более привлекательной.

Разновидности ворот из профнастила для дачных участков

Каждый новоиспеченный владелец дачного участка, получив клочок земли, первым делом устраивает ограждение по всему периметру, чтобы исключить проникновение на территорию посторонних лиц. Наряду с забором, устраиваются ворота, благодаря которым обеспечивается удобство доступа на дачу. Ворота различаются:

  • конструкцией;
  • материалом, из которого они изготовлены.

Когда стоит задача изготовить недорогую конструкцию, то чаще всего владельцы участков делают выбор в пользу профилированного листа. Из этого материала построить забор и ворота можно без больших проблем.

Решение огородить свой дачный участок забором из профнастила достаточно правильное и рациональное. Главное преимущество этого материала состоит в том, что соорудить забор можно своими силами, не прибегая к помощи специалистов. Это дает возможность для экономии на сооружении ограждения. Даже если ранее вы не имели опыта в возведении забора, то вы сможете быстро освоить основные моменты технологии строительства забора из профнастила.

Еще одна причина построить забор именно из профнастила заключается в том, что конструкция такого ограждения достаточно простая. Сам материал стоит недорого, поэтому ваши затраты на создание ограждения будут минимальными. К тому же профнастил прост в обработке, поэтому в ходе этой работы вы не столкнетесь с большими сложностями. Вам не потребуется приобретать дорогой инструмент для выполнения этой работы.

Когда сооружается забор, то есть всего несколько способов, которые могут быть использованы при его возведении. Что же касается ворот, то здесь выбор несколько больше, поэтому можно подобрать наиболее подходящую конструкцию.

Распашные ворота

Ворота из профнастила можно сделать распашными. Такой вариант конструкции является наиболее простым в плане реализации. Кроме этого, существуют ворота раздвижного и откатного типа. Устраивать на своем участке распашные ворота можно лишь в том случае, если перед местом их размещения есть достаточно свободного пространства для открытия створок. Если вы планируете создать ворота с небольшими створками, то в этом случае даже в условиях ограниченного места эти ворота не потеряют своей функциональности.

Откатные и раздвижные ворота

Ворота откатного и раздвижного типа следует использовать в тех местах, где недостаточно пространства для распашных конструкций. Однако их установка связана с определенными сложностями, выражающимися в необходимости установки механизма сложной конструкции. Кроме того, такие ворота предъявляют определенные требования к участку.

Расчет материалов для забора из профнастила

Чтобы не купить лишнего, необходимо еще до того, как отправляться в магазин, произвести все необходимые расчеты. В качестве условия поставим, что забор и ворота будем изготавливать из профлиста с ребром не более 2,1 мм. В качестве стоек будем использовать металлические трубы. Подбирая их, необходимо отдавать предпочтение изделиям с диаметром 60 мм. Поперечными элементами конструкции выступают также металлические трубы, у которых сечение должно составлять 60х25 мм. По своему виду они должны представлять прямоугольник, а металл для них должен быть небольшой толщины, не более 2 мм.

Теперь необходимо определить площадь профилированного листа, который потребуется для работ. Сначала нужно определиться с тем, какой высоты будет забор. Чтобы не столкнуться с большими сложностями, необходимо выбирать цифру, которую можно разделить без остатка на число 12. Это связано с тем, что обычно листы профлиста имеют длину 12 м. Такой вариант позволит сэкономить денежные средства и избежать возникновения остатков. Периметр участка необходимо заранее измерить рулеткой. Из полученного результата нужно вычесть ширину ворот и калитки. Обычно эта конструкция занимает около 6 м.

После этого необходимо посчитать количество труб, которые потребуются для забора, а также их параметры. При возведении забора до 30% длины трубы, которая будет выступать в качестве стоек, скрывается в земле. А та часть стойки, которая располагается выше, должна вместить высоту профлиста. Таким образом, если вы хотите устроить на своем участке забор высотой 2 м, то для стоек необходимо выбирать трубы длиной 2,7 м.

Теперь необходимо рассчитать поперечные лаги. Их закрепление происходит в два ряда для забора высотой 2 м. Если вы хотите более высокий забор, то в этом случае потребуется три ряда. Чтобы в процессе работы не возникало перерывов, необходимо подумать и о крепеже. При возведении забора обычно в качестве такового используются саморезы.

Установка ворот с калиткой из профнастила

Когда вы провели все необходимые расчеты и закупили в соответствии с ними необходимый материал, можно переходить к работе на участке.

Схема установки забора из профнастила.

  1. Подготовка ям под стойки. Сначала необходимо наметить место, в котором будут устанавливаться ворота. Теперь здесь начинаем делать ямку для первого столба забора. Чтобы облегчить себе задачу по созданию ям для столбов, следует использовать ручной бур. Это сэкономит время и силы. Далее с интервалом 2 метра необходимо сделать все последующие ямы для столбов. На дно каждой необходимо уложить слой гравия и тщательно утрамбовать. Он будет выступать в качестве подушки. Его толщина должна составлять 10 см. После этого выполняется заливка бетоном. Для создания этой смеси необходимо использовать цемент марки М400 и гравий. Соотношение этих двух компонентов должно составлять 1:4.
  2. Установка стоек. Перед тем как производить установку в ямы подготовленных труб, необходимо выполнить окрашивание. Внизу каждой стойки следует наварить крест из кусочков металлического профиля. Эта мера позволит повысить устойчивость столба будущего забора. После установки стойки выполняется заливка бетона и расштыковка. Последняя позволяет выпустить воздух из бетона и обеспечить надежность крепления стойки.
  3. Поперечные лаги и профлист. Самый простой способ закрепления лаг — их приваривание при помощи электросварки. Если у вас в распоряжении нет сварочного аппарата, то можно воспользоваться креплением на болты и гайки. Однако это потребует больше времени и сил. К тому же придется помучиться с созданием сквозных отверстий. При создании крепления необходимо отступить от верха трубы и от земли 20 см. После завершения работы нужно выполнить окрашивание поперечных профилей. Затем можно переходить к навешиванию листов профнастила. Выставление листов производится по уровню. Закрепление выполняется при помощи шуруповерта на одно ребро. Между собой листы выставляются на одно ребро.

Расчет материалов для ворот и калитки из профнастила

Когда забор построен, необходимо подумать об установке ворот и калитки. Мы решили устраивать ворота распашного типа, которые будут иметь отдельную калитку. Ширина каждой створки будет 2-4 м. Высота должна быть такой же, как и забора. Размер калитки должен быть шириной около 1 м. Крепление распашных элементов будет производиться на две петли. Чтобы обеспечить надежность конструкции, можно установить еще и третью. Для создания периметра ворот используется прочный профиль 50х50 мм. Немного меньше по размеру берутся поперечные лаги. Отметим, что поперечные элементы могут быть такими же, как и в самом заборе, а можно сделать их как диагональные прямые.

Сварку элементов необходимо производить на горизонтальной поверхности еще до того, как они будут закреплены на петли. Большое значение имеет соблюдение прямого угла между элементами. Для этого необходимо создать приспособление, представляющее собой два деревянных бруска, соединенных под прямым углом. Выложив на это приспособление металлические детали, выполняется их прихватывание электрической сваркой, а после проверки прямого угла можно приваривать их основательно. Когда каркас будет готов, на него навешиваются петли.

Этапы работ по созданию ворот из профлиста

Теперь можно переходить к основной фазе работ — непосредственному созданию ворот и калитки из профнастила. Дело это не такое и сложное, поэтому каждому по силам справиться с ним самостоятельно.

Установка стоек

Так как забор уже установлен, то стойки для ворот необходимо расположить в непосредственной близости от столбов ограждения.

Сначала необходимо выкопать яму глубиной 1 м. В неё нужно насыпать 15 см гравия, а потом тщательно утрамбовать.

После этого готовим бетон, используя в качестве основных компонентов:

  • цемент марки М400;
  • песок;
  • щебень.

Все эти компоненты необходимо брать в пропорции 1:2:4. На конце каждого столба необходимо сделать крест, используя остатки профиля. Потом стойка устанавливается вертикально в яму и заливается подготовленным бетонным раствором. Далее нужно подождать несколько дней, пока бетон окрепнет и будет надежно зафиксирован.

Монтаж створок ворот и калитки

Перед тем как установить ворота и калитку, необходимо отметить места, где будет навариваться вторая часть петель. Для этого створки устанавливаются на какой-нибудь упор, например, кирпич. Потом выполняется подравнивание со столбами. После проверки уровня необходимо выполнить пометку на столбе, к которому потом будет привариваться вторая часть петель. После этого можно навешивать каркас. С калиткой производится то же самое.

Установка профнастила

Для крепления листов профнастила к конструкции используются саморезы. Можно воспользоваться и болтами, однако это потребует больше времени и сил. Потом необходимо взять профилированный лист, из которого изготовлен забор, и вырезать детали нужной ширины. Если одного листа не хватает для изготовления створки, то используется второй лист нужного размера. Вырезается кусок требуемых размеров. Оба листа располагаются внахлёст. Потом они закрепляются саморезами. На этом работу можно считать завершенной. После этого остается установить на калитку и ворота замки и задвижки.

Забор и ворота с калиткой – обязательный атрибут любого загородного участка. Если вы только приобрели земельный участок в собственность, то в первую очередь необходимо позаботиться о заборе, чтобы исключить проникновение на вашу собственность посторонних людей. Чтобы сэкономить на заборе, следует использовать такой материал, как профнастил. Он стоит недорого, технология строительства с его использованием достаточно простая.

Освоить её может даже человек, который не имеет опыта в строительстве заборов. В сети интернет можно найти инструкцию, которая позволит построить надежный забор и ворота из профнастила. Фото наглядно показывают, насколько разнообразными они могут быть. Правильно выполнив все работы, вы получите надежный забор и ворота, которые обеспечат безопасность и защиту от посторонних взглядов при пребывании на загородной фазенде.

Оцените статью: Поделитесь с друзьями!

Ворота и калитка из профнастила: как сделать своими руками

Профнастил — доступный и универсальный материал. С его помощью можно покрыть крышу, обшить забор или ворота и даже наскоро соорудить гараж, туалет или летний душ. С профнастилом легко работать, поэтому применить его в строительстве на своем дачном участке может каждый. Сегодня мы подробно расскажем как делаются ворота и калитка из профнастила.


Ворота и калитка из профнастила. Выбираем профлист.

Профнастил бывает разный по своему предназначению: кровельный, стеновой и несущий. Мы не будем перечислять здесь все его типы и разновидности — этого хватило бы на отдельную статью, да и не обязательно так глубоко в этом разбираться, чтобы воспользоваться этим материалом для обшивки ворот или калитки.

Достаточно знать, что чаще всего на витринах строительных магазинов профнастил обозначен буквой (иногда двумя) и числом. Буква означает тип профиля, а число — его высоту в миллиметрах.


Например, обозначение «С10» означает профнастил простого волнистого профиля с высотой волны 10мм.

Именно его чаще всего применяют для возведения заборов и обшивки въездных ворот и калиток. При этом лист бывает различной толщины. Конечно, чем толще лист, тем он жестче, однако едва ли есть смысл гнаться за большой жесткостью листа, ведь жесткость створки ворот или калитки обеспечивается каркасом.

Также следует обратить внимание на длину и ширину листа — выбирайте тот профнастил, который наилучшим образом подходит вам по размеру, чтобы минимизировать количество отходов. Для ворот и калиток лучше выбрать профнастил с полимерным покрытием: оно предохраняет лист от коррозии и имеет привлекательный внешний вид. Не стоит брать для этих целей оцинкованный профлист. Он дешевле, но он будет сильно отсвечивать на солнце, что не понравится ни вам, ни вашим соседям.

Делаем раму для ворот и калитки из профнастила.

В первую очередь следует определиться с материалом рамы. Если вы владеете сваркой, то лучше сварить раму из металла: такие ворота будут надежнее и долговечнее, к тому же они не просядут со временем.

Конструкция на схеме сверху проверена временем и применяется многими мастерами, которые профессионально занимаются металлоконструкциями.

Если металл — не ваша стихия, то в принципе раму для ворот или калитки из профнастила можно сделать из дерева. Если ворота будут не большие, то постарайтесь сделать раму как можно более легкой.

Дополнительную жесткость ей можно придать с помощью металлических уголков.

Для максимальной прочности комбинируйте накладные уголки с обычными.

Однако, если ширина ворот будет более трех метров, то стоит добавить дополнительные перекладины и распорки, чтобы сделать створки более жесткими.

Независимо от того, металлическая у вас рама или деревянная, ее необходимо защитить от воздействия окружающей среды соответствующими средствами.

Для металла это может быть антикоррозийная грунтовка или краска, желательно хотя бы в два слоя.

Для дерева — краска, лак или олифа, а также антисептик для древесины.

Ворота и калитка из профнастила. Обшиваем каркас.

При работе с профнастилом неизбежно встают два вопроса. Первый — чем его крепить? А второй — как его резать? С крепежом все просто: лист удобнее всего крепить к раме саморезами с шайбой и резиновой прокладкой. Вообще говоря, это кровельный крепеж, но здесь он будет не лишним, т.к. резиновая прокладка защитит место соединения от попадания влаги, и таким образом предохранит металл от коррозии.

Такие саморезы есть и для дерева, и для металла. Однако, если ваша рама сварена из металла, то сверлить направляющие отверстия для саморезов все-таки придется, так что запаситесь хорошим сверлом. А лучше — двумя!

С резкой дело обстоит намного сложнее. Резать профнастил болгаркой — не самая лучшая идея, так как абразивный диск сильно разогревает металл, сжигая цинк и полимерное покрытие, защищающее лист от коррозии. Лучше всего пользоваться вырубными ножницами по металлу. Они бывают как ручными, так и электрическими.

Другой приемлемый вариант — электролобзик.

Если все же вам придется использовать угловую шлифмашинку, возьмите самый тонкий диск (1мм) и постарайтесь сделать резать одним уверенным движением, не прерывая реза. Иначе болгарку придется снова вставлять в уже начатый разрез, а сделать это аккуратно как правило не получается. В любом случае край выйдет не идеальным. Не зависимо от того, чем вы будете резать профнастил, постарайтесь спланировать все так, чтобы на видные места попадали только заводские края листов.

Как видите, для того, чтобы успешно сделать ворота и калитку из профнастила своими руками вам понадобится минимум три-четыре дня.

Для того, чтобы ворота и калитка из профнастила имели более привлекательный вид можно приварить на раму несложные декоративные элементы.

Особую ажурность и эстетичность ворота из профнастила приобретают даже с минимальными элементами ковки в сочетании с профлистом «под дерево».

Ворота и калитка из профнастила своими руками — не суперсложная задача, однако, желательно иметь некоторые специальные инструменты и хотя бы немного владеть либо сваркой, либо столярным делом. При желании с этим может справиться каждый!

Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачных и загородных домов

  • распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
  • сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например, 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

Ворота из профнастила своими руками

У любого ограждения по периметру участка индивидуальной застройки должны быть ворота для въезда автомобиля на территорию и комфортный вход для людей. При этом, для обеспечения защиты от проникновения посторонних, конструкция калиток и ворот должна быть довольно прочной. Профнастил – один из тех материалов, который соответствует данному требованию.

Какой тип ворот выбрать

Из профнастила можно построить разные виды ворот, но основными являются:

  1. Откатные ворота, позволяющие заметно сэкономить пространство в процессе их открывания. Ворота движутся вдоль забора и полностью откатываются вбок. Есть три типа таких ворот: подвесные (традиционные или гаражные), консольные и на колёсах. Консольные – самые популярные, так как они не препятствуют въезду транспорта.
  2. Распашные ворота, встречающиеся чаще остальных. Несмотря на то, что для использования таких ворот требуется много свободного места, они привлекают людей низкой стоимостью и простотой изготовления.
  3. Распашные ворота с калиткой. Иногда не очень удобно при выходе открывать обе створки ворот, по этой причине в них делают небольшую калитку.
  4. Декоративные ворота, украшенные разнообразными коваными элементами. Для изготовления красивых ворот с применением художественных декоративных металлических элементов необязательно быть кузнецом. Такие ворота можно купить в специализированных магазинах, а для их сборки понадобятся только навыки сварщика.

Необходимые инструменты

Как сделать оригинальные въездные ворота из профнастила на даче своими руками? Существуют разные схемы и чертежи с размерами под любой приусадебный участок, нужно только приобрести необходимые материалы и выполнить простую работу.

Для изготовления потребуются такие инструменты, как:

  • карандаш, рулетка, уровень;
  • сварочный аппарат;
  • крестовая отвертка или шуруповерт;
  • болгарка;
  • кисть для покраски и грунтовки;
  • дрель.

Также необходимо заранее подготовить требуемое количество профлиста, металлопрофиля, болтов и саморезов.

Если по периметру участка уже есть ограждение из данного материала, то профнастил для ворот подбирают такого же цвета. Следует также подготовить подходящие петли, способные выдержать общий вес будущей конструкции. Если ворота предполагают встроенную калитку, то засов с петлями нужно подобрать и под нее.

Как построить ворота из профнастила своими руками

  1. Сначала из металлопрофиля при помощи болгарки отрезают куски нужного размера, потом на ровной поверхности собирают раму для створок.
  2. На первом этапе уголки немного прихватываются сваркой, а потом еще раз проверяются по длине, высоте и диагонали.
  3. Внутри рамы для жесткости привариваются перемычки, затем, если нужно, замки, петли и запоры.
  4. После того, как каркас полностью готов, его подвергают антикоррозийной обработке, грунтовке и покраске.
  5. Когда основная часть ворот собрана, прикрепляются остальные конструкции: крыша, декоративные детали, арочные проемы.

Несмотря на то, что профнастил не сильно тяжелый материал, для высоты створок в 2 м нужно сделать заглубление опор как минимум на 0,7 м в грунт. Для каждой опоры следует вырыть яму размерами 20 на 20 см, а после помещения в нее труб она заливается бетоном. Раствор необходимо усилить при помощи арматуры.

В случае воротных опор из бетона, кирпича или природного камня также используется надежное основание глубиной не меньше 1,5 м. особенная внимательность необходима при соблюдении вертикального положения всех столбов. Следует отметить, что при установке ворот необходимо тщательно проверять все размеры и положение ворот, так как от этого зависит легкость их открывания.

Как поставить ворота

  1. Как правило, обшивка профнастилом осуществляется с внешней стороны дачного участка. Кто-то в декоративных целях делает это и со стороны дома.
  2. Листы могут быть высотой 2-2,5 м. длина может быть разной, есть возможность выбрать лист, захватывающий всю ширину створки ворот.
  3. Профлисты крепят к каркасу, используя клепки или саморезы по металлу.
  4. Несущая рама ворот отделывается профилированными листами довольно просто. Сначала листы прикрепляются по контуру, затем прикручиваются к внутренним перемычкам. Соединение двух листов происходит на верхней части волны (гребне).
  5. Если в качестве опор ворот выбраны столбы из тяжелых деревянных брусьев, то установку петель или железной рамы следует осуществлять при помощи болтов или анкеров для дерева длиной 12,5 – 22 см.
  6. Петли приваривают сначала на опорные стойки ворот из профнастила, затем на их каркас, отступая при этом 20-30 см от края. Хватит двух штук на каждую створку, однако с целью перестраховки нередко используют по 3 штуки.
  7. Потом петли необходимо смазать, а створки навесить на опоры.

При четком соблюдении всех норм в результате должны получиться готовые к использованию ворота.

Для монтажа ворот и калитки из профнастила понадобятся относительно небольшие деньги, а вся работа по установке займет не так много времени. Монтаж распашных ворот из профилированного листа следует осуществлять с соблюдением норм безопасности и привлечением одного или двух помощников.

распашные и откатные, во двор, узоры по углам и в середине, художественная и холодная обработка, с петлями, образцы

На данной странице вы найдете сведения по теме “Кованые ворота с профнастилом”, а также ссылки на другие страницы нашего сайта, которые связаны с данной темой. Читайте подробную информацию ниже, чтобы узнать больше, переходите, пожалуйста, по интересующим вас ссылкам, в конце страницы дан список страниц с этой меткой.

Ворота являются визитной карточкой любого приусадебного участка. Клиентам предоставляется широкий выбор конструкций из кованого металла:

  • с калиткой;
  • классические – прозрачные ворота, полностью выполненные их кованых элементов;
  • глухие – закрытые сооружения; кованый орнамент дополняется элементами из поликарбоната, листового металла, древесины или профнастила.

Для тех кто хочет установить прочные, недорогие и эстетичные конструкции, стоит обратить внимание именно на изделия из профнастила. Чтобы придать воротам оригинальный и эксклюзивный внешний вид, их стоит декорировать элементами художественной ковки. В данном разделе речь идет именно о воротах из профнастила с ковкой.

Достоинства кованых конструкций с профлистом

Ворота с ковкой из профнастила обладают массой преимуществ. К основным из них стоит отнести:

  • доступную стоимость, за счет сравнительно низкой цены профнастила;
  • легкость конструкции;
  • большой выбор цветовых решений профлиста;
  • возможность полностью скрыть территорию от посторонних глаз;
  • возможность осуществить монтаж ограждения самостоятельно;
  • функциональное и гармоничное сочетание двух материалов.

В такой конструкции профлист выступает основным материалом, а кованые элементы используются в качестве декора, добавляя изделию изящества и эстетичности.

Где используются: во двор, для дачи и так далее

Сфера применения ворот из профлиста с элементами ковки не слишком обширна. Чаще всего такие конструкции встречаются в коттеджных поселках, частных дворах, на элитных дачах. Также иногда они встречаются при ограждении сооружений общественных назначении (школ, детских садов, университетов, административных зданий).

Ворота с профнастилом и ковкой для коттеджа или дачи. Фото ЦЛС

Виды, образцы

Дачные участки и частные дома могут дополняться стандартными или эксклюзивными воротами. Что касается разновидностей ворот из профнастила с элементами ковки, то они делятся на:

  • Классические. Довольно распространенный вариант, когда изделие дополняется мелкими коваными элементами. Ведь в классике самое важное сдержанность и простота конструкции. Тем не менее, такие изделия имеют свою индивидуальность и неповторимость.

Ворота из профнастила с коваными элементами малых размеров. Фото Сенека

  • Декоративные. Конструкции отличаются разнообразием декоративных элементов. Основным украшением таких ворот является художественная ковка. При этом мастера могут использовать абстрактные узоры, вычурные цветки, лепестки, завитки.

Ворота из профнастила с изобилием кованых элементов. Фото Традиции мастеров

  • Массивные. Они штампуются производителями по созданному образцу. Наличие кованого каркаса обеспечивает профлисту особую прочность и защищает его от механических повреждений. Кованые элементы на таких изделиях могут располагаться как по всей конструкции, так и только по ее краям.

Массивные ворота и забор из профнастила с ковкой и кирпичными столбами. Фото АртМеталл

Помимо этого, ворота делятся по типу открывания на: откатные, подъемные, распашные.

Распашные

Распашные ворота являются популярными среди владельцев приусадебных участков. Они состоят из двух створок, и могут открываться как во внутрь двора, так и наружу.

На заметку. Распашные конструкции, открывающиеся внутрь, не очень подходят для установки в маленьких дворах, так как они занимают много пространства.

К основным преимуществам распашных конструкций относятся:

  • удобство монтажа;
  • простота в уходе;
  • широкий модельный ряд.

Кованые распашные ворота с профнастилом. Фото ДеКо

Распашные ворота с элементами ковки гармонично впишутся в любые стили. Но лучше всего они сочетаются с классическими направлениями.

Откатные

Такие конструкции отличаются эргономичностью и компактностью. При открывании створка изделия отъезжает в сторону, прячась в специальных секциях забора или просто располагаясь вдоль него.

Кованые откатные ворота с профнастилом. Фото Гефест

Откатные ворота из профлиста с ковкой делятся на:

  • механические открываются в ручную;
  • автоматические открываются и закрываются с помощью дистанционного пульта управления. Такой вариант удобен тем, что при неблагоприятных погодных условиях вам не потребуется выходить из машины, чтобы въехать или выехать со двора.

Важно! При выборе декоров для откатных ворот надо учитывать, что во время открывания они прячутся в секциях забора. Следовательно, орнаменты на полотнах не должны быть объемными и массивными. В противном случае, ворота могут застревать, а кованые элементы будут царапать забор.

Расположение накладных узоров: посередине, по углам и прочие варианты

Что касается расположения накладных узоров из кованого металла, то они могут украшать конструкцию сверху и снизу, по всему периметру, по центру, только по углам. Другими словами, кованые накладные орнаменты могут располагаться в разных местах полотен ворот, согласно пожеланиям и предпочтениям покупателей.

Ворота из профнастила с элементами ковки, расположенными по всей поверхности полотна. Фото Строй Свой Мир

Дополнительные элементы: петли, ручки и другие

Ворота из профлиста дополняются разными коваными элементами: пиками, завитками, спиралями, виноградной лозой, цветочными мотивами, листьями и лианами. Помимо узоров изделие можно дополнительно украсить:

  • Коваными петлями. Они гармонично сочетаются с металлическими воротами и калитками. Их поверхность может декорироваться орнаментами. При выборе дверной фурнитуры необходимо учитывать нагрузку на них, так как диаметр петель бывает разным.

Кованая петля-стрела подходит для ворот из профнастила. Фото Штукофен

  • Ручками. Такие элементы подойдут под классические мотивы. К преимуществам кованых ручек относятся: прочность, надежность, долговечность, практичность и функциональность. По разновидностям они делятся: на стационарные (надежно закрепленные на дверном полотне для обеспечения удобства при открывании и закрывании), нажимные (оснащаются защелкой или замком, что позволяет закрыть ворота или калитку на замок). По формам декоративные ручки бывают: прямыми и строгими, декоративными с изогнутыми завитками.

Ворота из профнастила и кованых элементов с ручками. Фото МеталлоСтиль

  • Засовами. Они применяются для фиксации створок. С их помощью можно надежно закрыть ворота и калитку, что предотвратит попадание посторонних людей на частную территорию. Помимо функциональности, кованые засовы выполняют и декоративную роль. Они подходят под разные стили: классику, прованс, эклектику.

Кованый засов подходит для дверей и ворот. Фото Эксклюзив

  • Дверными стукалками (их еще называют дверными молотками или кнокерами). Они представляют из себя специальную накладку, состоящую из двух частей: фигурки и подвижного кольца. К преимуществам кнокера стоит отнести: оригинальный внешний вид, надежность, прочность, удобство. Такой декоративный дверной аксессуар подчеркнет статус своих владельцев.

Справка. Компании, собранные в разделе «Где купить кованые элементы», предлагают широкий ассортимент декоративных и практичных деталей для ворот и других изделий из металла.

Сочетания

Ворота из профлиста с коваными элементами целесообразно дополнить калиткой, забором, дверью, беседкой и другими изделиями, выдержанными в едином стиле. Также рядом с воротами гармонично будут смотреться кованые фонари и скамейки.

Ворота и калитка из профнастила с элементами ковки выполнены в едином стиле. Фото Оборон-сталь

Художественная и холодная узорная ковка

Кованые узоры производятся по двум технологиям обработки металла:

  • Методом горячей ковки. Данный способ включает предварительный разогрев металла. Требуемая форма изделию придается с помощью специального оборудования и инструмента. Таким способом изготавливаются эксклюзивные орнаменты в единственном экземпляре. Так как горячая ковка выполняется вручную кузнецами, изделия имеют высокую стоимость.

Распашные закрытые ворота с профнастилом и ковкой. Фото Художественная ковка

  • Методом холодной ковки. Данный способ изготовления декоров выполняется на холодном металле. Форма изделиям придается с помощью деформации специальными инструментами. Такие орнаменты изготавливаются на производствах в больших масштабах. Они отличаются выгодной стоимостью и широким модельным рядом.

Как ковать своими руками

Для самостоятельного изготовления узоров для ворот методом холодной ковки необходимо подготовить оборудование и инструмент:

  • струбцины, зажимы;
  • болгарку;
  • сварочный аппарат.

Из материалов понадобятся:

  • профильные трубы;
  • прутки квадратного или круглого сечения;
  • металлические полосы;
  • специальные покрытия для покраски ковки.

Кроме этого, для изготовления надежных и оригинальных кованых ворот своими руками следует приобрести соответствующие знания посредством:

Где купить онлайн и другие варианты заказа

На нашем сайте имеется отдельный раздел «Где заказать кованые ворота», в котором собраны компании, предлагающие конструкции разных видов и фактур. Здесь потенциальные покупатели смогут подобрать для себя оптимальный вариант, исходя из личных пожеланий, особенностей ландшафтного дизайна и финансового состояния.

Забор своими руками из дерева, профнастила, пластика, фото

.

На рубеже 80-90-х годов прошлого века, когда в стране начались тектонические сдвиги и выезд за границу стал возможен без согласия партийного комитета, райкома и вышестоящего коммодора, после пересечения автобуса до границы, скажем, -А с Финляндией что-то очень сильно забеспокоилось и даже переживало. Нам потребовалось время, чтобы понять, что причина беспокойства — отсутствие заборов в нашем понимании! Для нас это было необычно.Необычно и вышло. В России как заборы строят и продолжают строить.

Почему мы после покупки дачного участка сначала возводим забор? Да, для обозначения своей территории. Хотя для этого достаточно высадить на границе участка кустарники, цветы или поставить забор высотой 50 сантиметров. Чтобы защитить свою территорию от вторжения и любопытных глаз посторонних. Вот растут по всей стране заборы дешевые и дорогие, низкие и 5-ти метровые (да еще с колючей проволокой в ​​три ряда по периметру), и заборы самые разные.Кажется, любовь к заборам мы передавали генетически из поколения в поколение.

Заборы, возведенные собственниками, исходя из своего понимания возможных решений вопросов безопасности и, в меньшей степени, стилизации дома и внутренней части участка. Часто игнорируют характер почвы при возведении забора и ветровую нагрузку. От характеристик грунта зависит глубина и тип фундамента под возводимые столбы забора. Значительная ветровая нагрузка диктует необходимость усиления фундамента с помощью редукционной ступени, столбов или сооружения решетчатого забора.

По конструкции заборы сплошные (глухие) или решетчатые, состоят из несущих элементов (вертикально установленных и закрепленных в грунте колоннами с горизонтальными пролетами) и обшивки. Выбор материалов для облицовки огромен — металл, дерево, пластик, камень, кирпич, бетон.

СНиП 30-02-97 определяет, что дачные участки глухими могут быть как раз той стороной забора, которая выходит на улицу. Другая сторона ограничена высотой 1,5 метра и не может быть глухой. Это требование часто не выполняется, но власти могут в любой момент оштрафовать правонарушителя.Достаточно, чтобы один из соседей подал жалобу.

Внимание! Массивные стены, особенно большой высоты, меняют микроклимат местности и непредсказуемы. Растения и цветы, которые цветут на соседних участках, могут вырасти хилыми — высокий забор нарушит естественную циркуляцию воздуха.

Краткое описание материалов для возведения забора ↑

Самый распространенный материал — дерево. Доступный и дешевый материал, строительство которого не требует специальных знаний и аттракционов.Деревянный забор защищает территорию от посторонних взглядов и защищает от ветра и шума снаружи. Тщательно построенное ограждение участка из дерева будет иметь привлекательный внешний вид, прекрасно сочетающийся с любыми другими материалами. Для возведения ограждений используются плиты, доски, брус, брус. Очень оригинально смотрится забор из спила дерева.

Недостаток — не очень большой срок службы и постоянная необходимость в покраске и ремонте.

Следующий по популярности материал — металл, в основном сетка и профнастил.Облицовку забора из профнастила можно произвести быстро и относительно легко, основная часть работ будет связана с возведением опорных столбов и установкой поперечных подкосов. Останется только прикрепить профнастил к стойкам, не требующим специальной подготовки, и забор готов. Профнастил защищает сайт и его владельцев от вторжений и слежки. Высоту ограждения можно подобрать практически любую. Помимо защитной функции, профнастил является отличным звукоотражающим экраном.На рынке представлены профнастилы разных цветов, поэтому подобрать подходящий оттенок не составит труда. И это надолго — оцинковка будет охранять ваш покой 20 лет, с полимерным покрытием 10 лет и дольше. По меньшей мере.

Пластик (ПВХ) — материал для возведения заборов у нас еще не стал привычным. Мы «позаимствовали» моду на него из Северной Америки. Пластиковые заборы обладают всеми преимуществами, как профили для окон, и изготавливаются по аналогичной технологии.Он морозостойкий, ударопрочный, не знает проблем с коррозией и гнилью, не горит, не меняет цвет под солнечными лучами, имеет небольшой вес. Это облегчает его транспортировку и установку. Заборы изготавливаются из пластиковых секций, которые можно изготовить на месте. Производители краски для пластиковых корпусов самых разных цветов. Еще одно преимущество пластика — готовность к использованию сразу после установки. В отличие от деревянного или металлического забора, он требует какой-либо обработки.К недостаткам можно отнести относительно высокую стоимость. И естественное недоверие наших сограждан к подобным структурам.

Кроме поливинилхлорида для изготовления ограждений территорий используют общеизвестный поликарбонат:

Пластиковые лыжи:

И пластиковые бутылки:

Впечатление, что варианты проведения выборки из населения примерно такие же, как рецепты приготовления самогона, сохранило незабываемого Остапа Бендера.Надо признать, конструкция забора из пластиковых бутылок самая экономичная и одна из самых оригинальных.

Каркас для деревянного забора может быть изготовлен из дерева (бревна, брус), металла, кирпича. Рассмотрим наиболее распространенный вариант с деревянным каркасом.

Начать с разметки. По углам и в месте установки опорных столбов (не забудьте про ворота и калитку) вбить в землю колышки и наметить будущий забор прочным шнуром. В месте установки столбов при помощи сверла выкапывают ямы.

Некоторые считают, что глубина котлована достаточна для ¼ длины столба, но она во многом зависит от характеристик почвы. В любом случае глубины 60 см хватит. Дно котлована вымощают слоем щебня примерно 100 мм и прижимают его, а затем устанавливают столбы.

Важно! Нижняя часть опорных стоек обязательно обработана конструкцией от гниения. Можно использовать любое, начиная от жидкого стекла до дорогих импортных составов.

Столбы устанавливаются в вырытые ямы с шагом 2.5 м и закрепляется в вертикальном положении бутовым камнем или временной распоркой. Проверьте вертикальное положение отвеса мачты и строительный уровень. Окончательно закрепите столбы после того, как забор будет полностью собран. Прикрепите к стойкам саморезами верхнюю и нижнюю горизонтальную поперечину, используя брус со стороной 50 или 100 мм. Закрепив поперечину, приступаем к установке обшивки досками обшивки. Между досками рекомендуется оставлять небольшие зазоры в 10-15 мм для сохранения естественной циркуляции воздуха на участке, однако это только рекомендация и вы идете самостоятельно — ограждение можно сделать глухим.В случае строительства глухого забора из досок желательно прикрепить внахлест или лестницу. Это необходимо для того, чтобы в случае разбухания древесины под воздействием атмосферных осадков деформация конструкции не повредила всю отделку. Можно оставить расстояние между досками обшивки и закрыть эти места накладными рейками.

После установки всей облицовки закрепили опоры и засыпали котлован щебнем и плотно утрамбовали. Еще раз проверьте вертикальное положение опорных стоек.Облицовочные плиты покрываются грунтовкой по дереву, после высыхания двух слоев нанесенной эмали. Вершины столбов закрывают от дождя любым подручным материалом.

Для возведения забора дачного участка подойдут профнастилы с оцинковкой или краской (это дороже, но и срок службы у него намного больше). В маркировке такого гофрированного листа есть буква С (она начинается с маркировки), за которой следует высота гофры в миллиметрах и ширина листа. В качестве обшивки обычно используется профнастил шириной 1160 мм, оптимальная высота гофров (волн) составляет около 21 мм.Толщина стали должна быть не менее 0,5 мм.

Работа начинается с макета и определения местоположения опорных колонн, ворот и калиток. Расстояние между опорами 2,5-3,0 метра. Задает высоту забора и расчетное количество профнастила.

Под опоры столбов с помощью дрели требуется рытье котлованов. Глубина зависит от высоты забора — такая конструкция имеет очень большой парус и при слабом основании под ветровой нагрузкой может просто отвалиться.Обычно в землю закладывается часть опорных стоек на треть общей высоты. В нашем случае при высоте забора 2 м нам достаточно углубиться на 0,7 м. в качестве колонн использовать квадратную трубу со стороной 60х60мм. В трубке верхняя часть заваривания, чтобы предотвратить отверстие для воды.

Дно вымощено гравием, толщина слоя около 200 мм. Установите столбы, совместив вертикаль и линию между ними. Используйте для контроля отвеса и уровня здания. Опустите и закрепите каждый столб двумя стержнями, которые забиты в землю и приварены к столбу.

Залить котлован бетонным раствором, в качестве заполнителя использовать среднюю фракцию гравия. Оставить работу на 3-4 дня — нужно дождаться полного затвердевания тонального крема.

Через 3 дня проверьте состояние фундамента и приступите к установке поперечин профилированной трубы 40х25 мм. Отмеряем нужную трубу с учетом того, что крестовину мы достаем до опор для приваривания сваркой. При такой высоте забора 2,0 м нам понадобится по 3 шпалы на каждую секцию.Отступаем на 300 мм сверху и от земли, в этих точках привариваем две поперечины. Третий приваривается посередине между ними. После сварки аккуратно покрыть поперечину и опорные стойки ингибитором коррозии.

Важно! Работу с профнастилом для обшивки обязательно держите в перчатке, иначе есть вероятность пораниться.

Створки крепятся шурупами к металлу через 50 см смонтированные прилегающие листы внахлест. Не беспокойтесь о царапинах, появившихся на листах в процессе эксплуатации.Заранее запаситесь парой баллончиков аэрозольной краски нужного цвета и закрасьте поврежденные участки.

Вместо обычного профнастила можно использовать декоративный. Такой профнастил имитирует кладку из дерева, кирпича или камня. Забор не будет отличаться от описанного.

Самые популярные пластиковые заборы «забор» и «забор».В продаже есть полностью сплошные заборы из пластика и варианты комбинированных, когда верхняя часть забора выполнена в заборе. Благодаря этому забору на участке станет больше света.

Установка пластмассового забора мало чем отличается от установки заборов из профнастила. Однако есть одна тонкость. Продаются пластиковые секции забора, причем установку опорных столбов необходимо проводить строго через 2,5 метра. Это не поперечина профилированной трубы, когда можно отрезать кусок длиной до 5 см.

Сделайте разметку, отметьте колышки места установки столбов, ворот и дверей. С помощью дрели углублением 60-70 см установите опорные столбы и закрепите их распорками. Проверьте их вертикальное положение и расположение на одной линии. Столбы на данном этапе не бетонируются!

Важно! Высота столбиков должна быть одинаковой, иначе возникнут затруднения.

Для крепления секций на опорах в нижние пазы вставляется нижняя рейка с алюминиевым профилем посередине.Зажимы должны щелкнуть. На этой поперечине устанавливается секция ограждения, а верх прикрепляется к верхней поперечине. Фиксатор означает, что эта часть дизайна собирается и фиксируется. Таким же образом соберите все оставшиеся разделы. Забетонированы столбы после завершения и проверки секций в горизонтальном положении. Сверху столбов приклейте специальным клеем декоративные заглушки.

Участок обнесен красивым и надежным забором, можно заняться и другим.Вдоль некоторых типов ограждений (например, проволочной сетки) можно посадить вьющиеся растения, которые очень быстро закроют форму на вашем участке. Найдите время и поищите варианты украшения вашего забора. Главное, что теперь вам есть чем украсить. Потому что без забора мы обошлись, это не Финляндия.

Связанные с контентом

СОБИРАЙТЕСЬ РУКАМИ — КАК СДЕЛАТЬ ПЛАВНЫЕ И ОТКАТНЫЕ ДВЕРИ С ПАНЕЛЬЮ | Своими руками

В этой статье мы пытаемся ответить на три вопроса:

Какие там ворота?
Какие ворота вам нужны и подходят больше всего?
Как построить и установить ворота самостоятельно?

Когда речь идет о самостоятельном изготовлении ворот и калиток, я всегда вспоминаю фразу из американского фильма «Странно, бункер бетонный, а дверь деревянная.. »- а тут — можно своими руками сделать замечательный, качественный и красивый забор, но на калитку или ворота не хватает энергии и денег и весь труд идет насмарку.

С воротами эта калитка — самая сложная часть ограды дома. Если забор стоит на месте, эти части забора движутся, так как они используются постоянно, поэтому их качества, заложенные при самостоятельном строительстве, такие как долговечность, прочность и удобство, выходят на первый план.

Как калитка, так и калитка обычно изготавливаются из металла и дерева — других материалов для их сборки и установки еще не придумано.

Виды ворот — какие бывают ворота?

От правильного выбора типа ворот зависит удобство их использования на вашей даче, участке или доме.

Самая распространенная конструкция ворот простая: 2 створки навешиваются на петли.

В сложных конструкциях ворот полотно ворот может быть уже несколько, как и проходы. Также есть рольставни, рольставни и откатные ворота с электроприводом

.

Ворота, помимо своей основной функции и своей роли, выполняют еще и чисто декоративные функции.Красиво и искусно сделанные своими руками ворота помогут вам преобразить внешний вид вашего участка или загородного дома.

Ворота распашные.

Этот тип ворот устанавливается почти у половины дачников, владельцев загородных коттеджей и т. Д. Конструкция их достаточно проста — они, как уже говорилось выше, состоят из двух ворот с петлевыми навесами для открывания наружу или внутрь двора и состоят из несущих рам и декоративной облицовки. Обшивка распашных ворот может быть изготовлена ​​из любого материала — все зависит от ваших вкусовых предпочтений и дизайна дачи, участка и строительных материалов, из которых сделан забор — чтобы не было диссонанса.Подходит для облицовки распашных ворот и сэндвич-панелей, и профнастила, и оцинкованного железа, кованых металлических решеток и т.п.

Главное неудобство распашных ворот в том, что для их открытия может потребоваться слишком много места, которого так не хватает нашим крохотным дачным домам. Поэтому при установке распашных ворот заранее подумайте, не помешает ли им какое-нибудь фруктовое дерево, которое так ценит ваша хозяйка. В остальном они просты, дешевы в изготовлении и даже при сборке своими руками не требуют от домашнего мастера особых навыков строительства.

Распашные ворота, несмотря на всю простоту конструкции, все же в некоторой степени респектабельны — и если применить к ним несколько дизайнерских решений, они будут красивыми, недорогими и непохожими на другие. В последнее время все чаще можно встретить ворота кованые или сварочные — здесь можно составить завещание на конструкцию и сделать эскиз тому, кто будет заниматься их изготовлением — например сосед заказал ворота с его инициалы.

Старые и хорошие распашные ворота и модернизация легко вскрываются, время не стоит на месте.Поэтому вы всегда можете оборудовать их автоматическим приводом их открытия и закрытия. Стоит, кстати, не так уж и дорого, да и удобство для хозяина дома добавит немало.

Как сделать распашные ворота из профнастила своими руками — инструкция, чертеж и фото

Для того, чтобы самому сделать распашные ворота, вам потребуются следующие инструменты и строительные материалы:

  • Профнастил листовой.
  • Петли (навесы) — 4 шт.
  • Отвертка (дрель)
  • Винт саморез
  • Кирпич битый, каменный
  • Цемент
  • Песок
  • Лопата
  • Трубы (металлические).
  • Болгарский
  • Сварочный аппарат
  • Кисти и краски.

Производство ворот распашных

Делаем первоначальную разметку в том месте, где будем делать установку ворот. Копаем 2 ямы глубиной 80-90 сантиметров и шириной полметра, это рассчитано на будущие опоры для ворот.

Для опор будем использовать металлические трубы (сечение трубы принимаем по весу и весу ворот).

Готовим бетонный раствор (все о решениях читайте здесь), устанавливаем трубы в ямы, закрепляем и заливаем бетонным раствором. Раствор в грунтовых ямах сохнет дольше обычного, поэтому подождите не менее 24 часов.

Соберите раму ворот из трубок и заварите конструкцию. В углах будущего несущего каркаса ворот смонтируйте углы треугольника (подходят на 3 миллиметра).Для этого необходимо большей прочности конструкции ворот. Запорные узлы можно сделать из оставшихся планок труб и фасонных частей — их нужно приварить к верху и низу несущего каркаса ворот.

С другой стороны рамы ворот к ограждениям привариваются петли. Вторую половину навесов варят к забетонированным столбам.

На следующем этапе профнастил прикручиваем саморезами к несущей раме ворот.

Все — распашные ворота своими руками готовы, остается лишь покрасить столбы, чтобы придать им свежесть и избежать коррозии — ведь для таких самодельных ворот, как правило, используются старые трубы…

Фото 2 — Каркас и обшивка ворот

Фото 3. Конструкция ворот и калитки с двусторонней обшивкой профнастилом

Что нужно знать при установке распашных ворот — нюансы монтажа

Перед установкой собственных качающихся ворот Заранее убедитесь в гладкости покрытия, которая будет учитывать угол открывания ворот.

Так как большинство домашних мастеров делают распашные ворота, открывающиеся в обе стороны, имейте в виду, что срок службы тех ворот, которые открываются «от себя» (из дома на улицу), длится дольше и открываются удобнее.Такие ворота сложнее взломать со стороны улицы — в конце концов, сила, прикладываемая для открытия ворот, потребуется гораздо больше, чем такая же разрушающая сила, направленная на взлом ворот «попутно» — и в данном случае дорогу происходит каждую минуту. Да и соблюдению техники пожарной безопасности такие ворота соответствуют больше.

Ворота откатные

Ворота откатные или откатные также пользуются популярностью у наших владельцев.

По сути, это не что иное, как цельная панель на роликовом основании, которая скользит по забору.Главное преимущество откатных (откатных) ворот — это экономия места по сравнению с такими же распашными воротами.

По своей конструкции раздвижные (раздвижные) ворота очень похожи на сдвижные внутренние двери. Они очень легко двигаются, так как не касаются земли и их сопротивление минимально. У меня жена на 6 месяце беременности легко справилась с такими гаражными воротами.

Еще один плюс откатных ворот в том, что при подметании ворот зимой раскачивающийся снег придется разгребать, а с откатными воротами этого делать не придется — они откроются так же легко, как летом.

Откатные ворота облицованы тем же материалом, что и остальная часть забора или остальной части дома.

В отличие от распашных ворот, откатные ворота, оснащенные автоматикой и различными приводами открывания и закрывания, не редкость.

Эти приводы, как правило, всепогодные и в случае поломки автомата откатные (откатные) ворота можно легко открыть самостоятельно. Также часто можно увидеть на откатных воротах и ​​фотоэлементах, сигнализирующих о том, что ворота закрыты, если машина не успевает проехать.

Как сделать откатные (откатные, откатные) ворота своими руками

Ширина таких ворот варьируется от 2,5 до 3,5 метров. Как вы сами понимаете, это делается для въезда как легковых, так и грузовых автомобилей. Если вы уверены, что грузовики к вам не подъедут, сделайте ворота поменьше. Я сделал ворота, когда только строил дом для отдыха, поэтому я сделал дверной проем немного больше и, поверьте, я ни разу не пожалел об этом.

Сосед по даче нашел другой выход из ситуации — крупногабаритные ворота не позволяли ему места, и он просто сделал одну из секций забора съемной — ее вешают на замковые навесы и снимают в случае нужно, и в его раздвижные ворота машина проезжает с легкостью.

Ворота возле калитки тоже больше — рекомендую не меньше метра в ширину — это облегчит вам проход, например, новая мебель через них.

Прочность и срок службы откатных ворот не в последнюю очередь зависит от фундамента под опорами. Фундаменты под опорные столбы необходимо закладывать на глубину не менее полуметра (лучше метра), ямы засыпать щебнем, утрамбовывать (иногда встыкать) и заливать бетоном.

С внутренней стороны дверного полотна установите замки (ригели, защелки и т.п.) и оборудуйте их упорами.Вы также можете использовать пружинные зажимы, чтобы двери не открывались и не закрывались сами по себе.

Фото 5. Чертеж схемы откатных (откатных ворот)

  • 1. крышка
  • 2. Вариант пошива:
  • Глухая под профнастил (1, 2 доб.)
  • Комбинированный, профильный + пошаговый
  • Пошагово (тр. 15x15x1,5 с шагом 150 мм)
  • Под деревом сшивание
  • Ковка
  • 3.Столб столба
  • 4. Опора видео-2шт.
  • 5. Каркас ворот
  • 6. Ролик опорный -2шт.
  • 7. Ипотечная яма
  • 8. Привод ворот электромеханический
  • 9. Складные ролики, привод, опора стойки
  • 10. Стеллаж
  • 11. Дно уловителя
  • 12. Яма под опорную стойку
  • 13. Опорная стойка
  • 14. Столб опорный

Самая простая створка для откатных ворот — это опорная стойка, защелка и пружина.

Сама стойка может быть изготовлена ​​из трубы с заранее вырезанной прорезью по диагонали. Также в верхней части стойки укрепите металлический ригель защелки более плотно — в этом случае при открытии ворот их нижняя часть фиксируется зубцами защелки.

Для удержания ворот в закрытом положении можно установить пару болтов от арматуры, которые предварительно прикручены в створках — они войдут в трубы чуть большего диаметра, которые опять-таки предварительно предварительно затянуты. замуровывают цементным раствором дорогу или двор.Вы также можете использовать для удержания ворот закрытыми специальный ограничитель, установленный в середине входа.

Сама рама у ворот обычно может быть сделана из деревянных брусков от 50 до 100 миллиметров.

Для соединения их по углам используют одинарный шип, затем конструкция створок для прочности скрепляется диагональю.

Соберите раму рамы на земле, установите и прикрепите перед закреплением обрешетки. Присоедините петли к столбам-опорам через деревянные вкладыши-накладки.В каменные столбы вмонтируйте для этих целей деревянную пробку.

После этого (навес из несущих рам ворот) можно делать обрешетку. Здесь выбирайте из материала, который либо доступен для финансирования, либо доступен, либо при работе с которым у вас больше опыта своими руками. Как правило, при изготовлении обрешетки для ворот чаще всего используют сетку (раньше больше использовали металлическую — теперь стали использовать и пластиковые строительные сетки — подробнее о них здесь — Строительство с пластиковой сеткой, забором, асбестоцементом. плиты, доски.

Между землей и створками откатных ворот должен быть зазор, увеличьте его — 12, а то и 15 сантиметров — в этом случае снег не помешает открыть ворота.

Металлический каркас ворот ворот выполнен из стальных уголков. Сама обрешетка из проволоки, арматуры, металлической сетки.

Нюансы, которые необходимо учитывать при установке и установке откатных, откатных ворот

Рассчитайте заранее необходимую ширину прохода — откатным воротам для полного открывания требуется пространство, равное их ширине — иногда это много, и не так уж мало случаев, когда откатные, откатные ворота не открываются сразу после установки из-за некорректный расчет — знаю из практики, исправляли эту ситуацию уже несколько раз — некоторые жители ближнего зарубежья пытались за хозяев, которые пытались сэкономить на установке ворот.

Иногда створки ворот с самого начала делают шире — помните, вы делаете это один раз, но будете ходить каждый день! И тогда всегда есть вариант, например, купить машину с другими габаритами — не переделывать в этом случае ворота снова.

И ограждение, и сами откатные ворота ни в коем случае не должны иметь отклонений ни по горизонтали, ни по вертикали. Если опять же забор и ворота делают «гости России», следите за этим очень внимательно — иначе вы пострадаете от открытия ворот.

При изготовлении откатных, откатных ворот своими руками внимательно подходите к качеству роликов, на которых они будут откатываться при открывании и закрывании, покупайте их, предварительно тщательно рассчитав вес изготовленных ворот. Исходя из этого, не стоит делать очень тяжелые ворота, например, цельнометаллические — при сборке и изготовлении ворот все время старайтесь максимально упростить конструкцию. На надежность это не скажется, но на автоматике для легких ворот сэкономит (будет меньше шансов сломаться) и ролики не будут стираться слишком часто.«Летящий лом» в виде, например, пьяного водителя все равно не остановит даже самые тяжелые раздвижные двери.

Примечание: Автоматика ворот в мороз

На морозе техника может выйти из строя. Заявленная минимальная температура, которую он способен выдерживать, составляет -25 градусов. На практике с -30 С автоматикой тоже работает, но тут еще проблемы: замедление работы или полный отказ оборудования.

Некоторые итальянские производители предлагают заказчикам оборудовать приводы системой обогрева, но только наша компания имеет подогрев линейных приводов.

Пространство линейного привода очень ограничено, поэтому установка в него чего-то лишнего — довольно кропотливая работа.

При оснащении ворот автоматикой вы получаете техническое задание от фирмы и выполняете подготовительные работы (можете поручить их производителю, но сами получите дешевле) и схему подключения. Использование этой опции позволяет мастеру работать в штатном режиме даже при -35 ° С.

ПРИМЕЧАНИЕ: Ремонт и обслуживание откатных ворот

Все больше владельцев загородных домов отдают предпочтение откатным въездным воротам.Такая конструкция удобнее и безопаснее, но иногда ломается. Поговорим о ремонте и обслуживании откатных ворот

Механизм консольных ворот спроектирован таким образом, чтобы максимально противостоять атмосферным воздействиям. Ведущие тележки закрыты от атмосферных осадков и пыли, ролики изготовлены из нержавеющей стали и оснащены подшипниками качения, привод электродвигателя заключен в водонепроницаемый корпус. Из-за отсутствия в проеме фиксированной нижней планки ворота легко открываются даже после снегопада.Причиной выхода из строя конструкции обычно являются ошибки при установке или экстремальные нагрузки.

Самая частая проблема — полотно при закрытии перестает попадать в ловушку. Как правило, причина кроется в смещении (крене) фундамента ворот. Увы, но даже массивный бетонный блок, уложенный ниже глубины промерзания земли, может слегка

.

меняет положение под воздействием морозного пучения. Иногда это происходит после долгих лет эксплуатации — после особенно дождливой осени и суровой зимы.Исправить ворота иногда удается, регулируя положение роликовых площадок с помощью шайб. Если это поможет ненадолго, то необходимо будет укрепить фундамент — выкопать котлован и долить бетон, обязательно соединив новую и старую части основания шпильками арматуры.

Также можно использовать винтовые сваи, что снизит объем земляных и бетонных работ.

Иногда полотно перестает попадать в ловушки по другой причине: оно деформировалось порывом ветра при открытии или закрытии.Для ремонта часто бывает необходимо переварить каркас, а то и поменять опорную балку. В общем, в регионах и населенных пунктах с сильным ветром лучше устанавливать решетку.

Временный выход из строя привода или поломка механизма часто случаются в холодное время года. Конструкция не боится рыхлого снега, но не включайте привод, если у ворот образовался сугроб или сугроб. Функция обнаружения препятствий не даст электродвигателю сгореть, но в результате аварийной остановки электромеханические концевые выключатели можно не учитывать, и тогда нужно вызвать мастера для их настройки.

Серьезная поломка может привести к обледенению стойки привода, которая установлена ​​открыто — на гильзе на лезвии. И хотя смазывать инструкцию запрещено (в смазке нуждаются только верхние направляющие ролики), многие пользователи с приходом зимы наносят на эту деталь слой литола или подобного состава для предотвращения обледенения. Однако весной рельс нужно тщательно протереть, иначе он покроется пылью и грязью, действуя как абразив.

Подшипники платформ очень прочные, но иногда выходят из строя, и тогда лопасть при движении начинает скрежетать.Заменить тележки несложно (правда, для этого нужно снять полотно), но если производитель прекратил выпуск продукции необходимого размера, придется менять несущую балку.

В заключение отметим, что один раз в 2-3 года стоит вызывать специалиста по обслуживанию ворот, которое включает в себя проверку всех подвижных элементов конструкции, регулировку и вытягивание реечных креплений, а также контакта группы источника питания. П

НАГРЕВАТЕЛЬНЫЙ КОМПРЕСС

Приводы ведущих производителей (Somfy, Came, Nice и др.), поставляемые на наш рынок, рассчитаны на работу при низких температурах (обычно до -20 ° C, а некоторые до -30 ° C и даже -40 ° C). И все же на морозе смазка в редукторе густеет, привод подвергается повышенным нагрузкам и выдает гораздо более быстрый ресурс. Иногда внутри корпуса образуется конденсат, который вызывает сбои в работе автоматики.

Если вы планируете использовать привод зимой, желательно оборудовать его системой обогрева, состоящей из ТЭНа и термостата (цена комплекта от D тыс. Руб.).Нагреватель представляет собой гибкую ленту с пружинными креплениями, которая легко адаптируется к размеру и форме корпуса привода; он должен быть установлен таким образом, чтобы отводить тепло к коробке передач. Термостат настроен на включение при понижении температуры воздуха до -5 … -10 ° С и автоматическое отключение обогрева при повышении температуры корпуса редуктора до + 5 … + 10 ° С. Мощность, потребляемая системой, не превышает 100 Вт.

© Автор: В. Григорьев

Откатные ворота своими руками — видео от А до Я

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Калитка из террасной доски своими руками | Своими руками

Основным преимуществом террасной доски является ее исключительная устойчивость к неблагоприятным погодным условиям. Как сделать из этого материала надежные и красивые ворота на дачном участке, рассказывает наш автор.

Материалы и инструмент для изготовления ворот из дерева

Материалы для изготовления калиток

  • 10 досок из лиственницы 2000 x HO x 20 мм
  • 2 сосновые доски 2000 * 150 при 50 мм
  • Петли для ворот 2
  • 1 защелка
  • 1 Дверная ручка
  • 10 стальных соединительных пластин
  • 1 уголок
  • Около 40 саморезов
  • 1 банка грунта Pinotex Base 0,9 л
  • 1 банка защитного средства Pinotex Ultra 0,9 л
  • 1 Банк лака для яхт

Смотрите также: Резной навес над воротами своими руками — фото и чертеж

Из прибора пригодилось:

ножовка, зубило, молоток, отвертка, дрель, рубанок, электрический лобзик, шлифовальные шкурки, малярная кисть, карандаш, веревка и пузырьковый уровень.

На все материалы, из которых изготовлена ​​калитка, потрачено 5 тысяч рублей. Если использовать вместо профнастила обычные сосновые доски, затраты (без учета стоимости работ) снизятся до 1,5–2 тысяч рублей.

Ворота 2011 года выпуска, внешний вид за это время не ухудшился и на сегодняшний день исправно выполняет свою функцию

Забор вокруг нашего участка сделан из газобетонных блоков, длина пролётов между опорами около 2 м.

Кладка оштукатурена на стеклянной решетке штукатурно-клеевой смесью Knauf Sevener, на которую нанесен слой цементной декоративной штукатурки Knauf Diamant.Сверху забор облицован цементно-песчаной плиткой. Когда забор был готов, мы долго выбирали тот тип калитки, который подошел бы ему по стилю.

Нам не хотелось ставить калитку из металла профнастила (профнастила): хоть такие ворота недорогие в производстве, но эстетические качества очень сомнительны: у нас пока дачная, а не придорожная база для продажи строительные материалы.

Кованые металлические калитки красивы, но не являются визуальным барьером, обеспечивающим конфиденциальность сайта, и стоят они дорого (от 5 до 15 тысяч рублей).Есть красивые и прочные импортные металлопластиковые калитки, но они тоже недешевы, и найти их в продаже пока еще довольно сложно. Перебрав практически все возможные варианты, мы выбрали в качестве основного материала для нашей калитки самую традиционную древесину.

А чтобы калитка служила как можно дольше, мы решили сделать ее из специально обработанного бруса лиственницы — террасной доски (террасной доски). Эти доски хорошо просушены, а также имеют красивый фрезерованный профиль с обеих сторон.Но главное их преимущество — необычайная устойчивость к неблагоприятным погодным условиям.

Калитка своими руками — ход работ


Ворота должны были быть подвешены между двумя столбами, установленными на едином закладном свайно-ростверковом фундаменте. Такая конструкция фундамента исключает изменение соосности столбов и перекос калитки со временем.

Все доски для калитки обработаны антисептиком в несколько слоев:

  • 1-2-й слой — несмываемый «Антисептик ХМ-11»;
  • 3 слоя — База Пинотекс;
  • 4-5 слой — Пинотекс Ультра;
  • 6-й слой — яхтенный лак.

При такой обработке дерево должно стоять без каких-либо изменений внешнего вида не менее 10 лет. Кроме того, при изготовлении калиток использовались только саморезы, пластины и петли из стали, залитые желтым цветом, что также гарантирует долгий срок службы калитки.

После обработки всех заготовок антисептиком из сосновых досок были изготовлены две опорные планки, прикрепленные к стойкам саморезами (5,5 * 100 мм) с дюбелями. Эти доски нужны для крепления петель и упора ворот.

Потом начали собирать каркас ворот от стыковки.

Стыки досок в углах выполнены на перфорированных пластинах, заделанных в дерево, закрепленных саморезами.

Для придания пространственной прочности и предотвращения провисания калитки рама была усилена диагональной распоркой, которая разбивала прямоугольный контур рамы на две жесткие фигуры — треугольники.

Затем мы установили петли ворот на опорную плиту. Для надежной фиксации петли пластины закапывали в дерево.

Затем с помощью временных опор устанавливают раму калитки по уровню, прикрепляют к ней петли саморезами …

… и проверил свободное движение рамы.

После небольшой корректировки положения петель начали крепление вертикальных досок обшивки калитки. Нижний край досок выставлялся на горизонтальном шаблоне.

Под каждым саморезом предварительно просверливали отверстие и его заново зажимали, чтобы утопить головку винта заподлицо.

На первой доске сбоку от площадки установили деревянную ручку и стальной болт. Поскольку на участке мы проходим через ворота, установки замка с ключом или кода на воротах нет.

После установки всех оставшихся досок калитки по верхнему краю ворот нарисовали дугу, на которой планировали вырезать верхний край. Вместо циркуля на натянутой струне использовался карандаш.

Разрезать доски по дуге электрическим лобзиком.Опилки обработали антисептиком и покрыли дополнительным защитным слоем лака.

На опорной плите, угловая опора с резиновым уплотнением была помещена в качестве упора.

Ворота готовы. Теперь вы можете спокойно загорать на участке, не опасаясь посторонних видов. Проем под воротами оставлен для наших двух британских котов и снега зимой (так как ворота выходят на площадку).

Ссылка по теме: Металлическая калитка своими руками — фото и чертеж

Деревянная калитка своими руками: фото

© Автор: Андрей Дачник, СПб.Санкт-Петербург www.Dom.Dacha-Dom.ru

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

фото примеров ворот и калитки для дачного участка.

Всем известна поговорка: «Мужик одевается и провожает до ума».Дачный участок тоже подходит под эту пословицу, т.к. В первую очередь обращаем внимание на забор и калитку, а потом на ухоженный сад и чистоту внутри дома. Поэтому к созданию и проектированию калитки для дачи показаний следует отнестись ответственно, т.к. они первыми показывают богатство и вкус хозяев.

Классификация дверей и ворот

Материал

Первым делом нужно выбрать материал, подходящий состав садового участка.Он не только должен быть заметен, но и сочетаться со всеми садовыми постройками, забором и малыми архитектурными формами, находящимися на территории.

Лучше всего выбирать деревянные или металлические ворота и калитку, т.к. они гармонично сочетаются с любым садовым стилем. Их преимущества также заключаются в долговечности, прочности и доступной цене. Тем более, что деревянные и металлические ворота с калиткой могут эффектно смотреться с каменным или кирпичным забором.

Ворота деревянные

Изделия из дерева намного дешевле металла, и по эстетике они не хуже.Хотя, если вы заказываете деревянные ворота, украшенные резным узором, их цена может быть намного выше, чем все остальные, т.к. экземпляр вида будет уникальным и очень впечатляющим. Кованые ворота тоже выглядят очень богато, но цена на них соответствующая. Оптимальным соотношением цены и качества считаются ворота из профнастила, которые в последнее время стали очень популярными. Для изготовления калитки, калитки также использовалась сетка рабица на каркасе, пластиковая и металлическая решетка.

Ворота металлические кованые

Размер

Размер ворот в первую очередь зависит от размера машины, которая заедет во двор.Если вы сядете в машину, ширина двери должна быть не менее 2,6 метра, в грузовике — не менее 3,4 метра. Высота ворот зависит от конструкции изделия и не влияет на въезд транспорта. Створки должны быть на высоте не менее 15 см от земли, что бы при падении снега они легко открывались.

Ширина ворот стандартная — 1 метр, но возможна корректировка. Высота ворот должна быть немного выше забора или на его уровне. Если ворота — это заборы, эстетичный вид просто смехотворен.

Путем открытия

Что касается ворот, то они, как правило, распашные, но ворота могут быть не только распашными, но и раздвижными, раздвижными, подъемными. На сегодняшний день большой популярностью пользуется автоматический механизм открытия / закрытия клапанов. Рассмотрим принцип откатно-распашных ворот, т.к. они более популярны.

Какие ворота лучше распашные или откатные?

Ворота распашные — классический вариант, который встречается у большинства садоводов. Их преимущество заключается в следующем:

  • Простое управление
  • Достойная функциональность
  • Простой ремонт и обслуживание
  • Доступная цена
  • Используется для промышленного использования (т.к.не требуют бережного отношения к себе).
  • Разнообразие размеров и цветов

Ворота распашные

Распашные ворота подойдут хозяевам, которым нужны ворота, а не гонка за модой.

Откатные ворота являются примером слогана «Все гениальное просто». Их конструкция представляет собой консольные ворота со скрытым механизмом — роликами, позволяющими легко открывать / закрывать ворота. Преимущество откатных ворот в надежности и удобстве использования.Также есть автоматические откатные ворота, которые, как правило, не заставят человека применить силу при открытии. Используйте откатные ворота в том случае, если машина часто выезжает / заезжает на территорию, чаще всего это происходит на депо, заводах и других предприятиях.

Ворота откатные

Ворота и калитка: фото примеры оригинальных дизайнерских решений

Если вы не знаете, как украсить свои калитки и калитку, что бы заметили окружающие, предлагаем вам ознакомиться с оригинальными фото-примерами ворот и калитки для загородного дома.

Как сделать деревянные ворота своими руками?

Деревянные ворота своими руками

Стоит отметить, что эту работу будет выполнять силовой человек, имеющий опыт слесарных и столярных работ. Времени на это потребуется не много, материальных средств тоже, но хорошее настроение при виде плодов своего труда вы будете получать ежедневно.

Для начала нужно, что бы сделать деревянные ворота своими руками, это правильно выбрать сорт дерева. Рекомендуется остановиться на лиственнице, дубе или кедре.Сразу нужно обработать налет антисептиком, чтобы уберечь его от гниения и повреждения насекомыми. Если при создании деревянных ворот соблюдать все рекомендации и правила, они прослужат вам минимум 10 лет.

Инструменты и материалы необходимые

Перед тем, как построить ворота своими руками, заранее подготовьте все необходимые материалы, т.к. отсутствие любого из них приостановит процесс, они нам не нужны. В качестве деревянных элементов можно использовать не только доску, но и забор, мы это сделаем.

Итак, материалов нам понадобится:

  • Доска заборная
  • Защелка дверная ручка, петля
  • Уголки металлические и шурупы по дереву

Что касается инструментов , нам понадобится:

  • Уровень здания
  • Эмери
  • Трос
  • Приспособления (дрель, лобзик, шуруповерт)
  • Долото
  • Рубанок
  • Простой карандаш
  • Ножовка по металлу и молоток

Этапы создания ворот

Элементы деревянные ворота

1 Сначала нам нужно определить расстояние между опорами.Правильно измеренное расстояние между опорами обеспечит бесперебойную работу ворот. Опоры бывают металлические, деревянные или бетонные. В общем, материал опоры не важен, главное, чтобы он был прочным и устойчивым. Что бы обязательно зафиксировать расстояние между опорами, их следует поставить на землю и заклеить любыми возможными средствами (забором или проволокой).

2 Теперь приступайте к установке опорных стоек в землю. Для этого выкопайте яму глубиной 0,8 — 1 метр и насыпьте небольшой слой гальки или битого кирпича (чтобы не упасть в землю).При возведении столбов необходимо учитывать расстояние между нижней перекладиной ворот и землей, что бы ворота открывались свободно. Как только опоры были помещены в котлован, соответствующий строительный уровень, чтобы они стояли вертикально, в дальнейшем опоры фиксируются распорками и заливаются цементно-песчаным раствором. Возведение ворот необходимо производить только после полного застывания раствора. Если на вашем участке песчаная почва, также необходимо заделать щель между опорами.В конце этого этапа приварите петли к стойкам.

3 На данном этапе изготовлены двери. Сначала подготовьте каркасную основу, для этого скрепите четыре доски под прямым углом металлическими уголками. Рядом с рамой прикрепите петли и приступайте к проверке рамки, во что бы она поместилась в проеме. Если все идет хорошо, начинайте заделывать весь забор каркаса. Верхнюю часть ворот вырежьте лобзиком в виде зигзага, волны или просто расправьте. Ручка двери и замок врезаются в последнюю очередь.

4 Это заключительный этап, на нем навешиваем ворота на петли столбов и проверяем, что бы дверь свободно открывалась и закрывалась. Чтобы запереть калитку закрытой, так же будем крепить к краю кусок резины.

Вот и все, деревянные ворота своими руками готовы! Обязательно после монтажа открыть ворота, покрыть лаком или покрасить подходящей краской.

Инструкция по установке ворот из профнастила своими руками

Схема установки ворот из профнастила

  1. К опорным столбам ограждения с двух сторон приваренной петлей
  2. Устанавливается между опорами и стойками ворот металлической полосой
  3. Приварите кусок трубы между верхней и нижней стойками ворот.Длина трубки — это расстояние между верхними стойками. Еще одним отрезком трубы разделите ворота на 2 равные части.
  4. Для установки режущего мата в нижней части ворот приварите горизонтальную трубу, такую ​​же трубу приварите в центре каждой из половин ворот.
  5. Разрезать ворота пополам болгаркой
  6. Готовые половинки ворот сняты с труб, загрунтованы и окрашены
  7. Когда трубы высохнут, закрепите их винтами по периметру ворот
  8. Это закрывает щель между дверцами, прикрепленную к одной из складок полосы металла.Каркас здания готов!
  9. К готовому каркасу крепятся листы профнастила. Крепление осуществляется с помощью алюминиевых заклепок.
  10. К ставням установлены ригели
  11. Вешаем калитку на петли

Как видите, работы по установке деревянных ворот и ворот из профнастила все еще достаточно сложны и требуют помощи профессионалов. Так что, если вы не обладаете особыми навыками работы с деревом и металлом, лучше потратитесь и проконсультируйтесь с профессионалами в этом случае после ворот человека дома! Но все же, если у вас золотые руки и вы в основном отдаете предпочтение рукописному созданию любой садовой постройки, то желаю удачи и много креативных идей! Также рекомендуем прочитать статью как сделать песочницу для детей своими руками!

Калитка Картонная прямоугольная коробка для браслетов, 70 рупий / штука

Калитка Картонная прямоугольная коробка для браслетов, упаковочная коробка, 70 рупий / кусок | ID: 21983877391
Уведомление : преобразование массива в строку в файле / home / indiamart / public_html / prod-fcp / cgi / view / product_details.php на линии 290

Технические характеристики продукта

Материал шкатулки для украшений Картон
Марка Калитка
Цвет Черный
Форма 907 907 Прямоугольник Форма Прямоугольный дизайн 907

Описание продукта

Диапазон цен: — Rs: -70-1000 / шт.

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2016

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот До рупий50 лакх

Участник IndiaMART с июня 2015 г.

GST27AEQPM5960h2ZY

Код импорта и экспорта (IEC) AEQPM *****

Основанная в году 2016 в Мумбаи, Махараштра , Мы, « Калитка », являемся единоличным собственником , являемся ведущим производителем из Ladies Wallet, Women Belt, Potli Bag и т. Д. Наша продукция пользуется большим спросом за счет премиального качества и доступной цены. Кроме того, мы гарантируем своевременную доставку этих продуктов нашим клиентам, благодаря чему мы приобрели огромную клиентскую базу на рынке.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Лучшая цена

Как построить ворота из профнастила своими руками: пошаговые инструкции с расчетами и чертежами, как сделать качели, раздвижные и другие с фото, видео

Ворота из профнастила своими руками: делаем качественно и красиво

Ассортимент материалов для изготовления ворот необычайно широк, но индивидуальные застройщики отдают предпочтение профнастилу.Выбор обусловлен качествами этого материала. Он прочный, прочный, легкий, декоративный, недорогой и простой в установке. Чтобы сделать ворота из профнастила своими руками, достаточно минимального количества инструментов и аксессуаров и нескольких свободных дней.

Содержимое

  • 1 Характеристики профнастила — достоинства и недостатки
  • 2 Выбор профнастила
    • 2.1 Фотогалерея: варианты ворот из профнастила
  • 3 Изготовление ворот из профнастила
    • 3.1 Чертежи и расчет двери размером
    • 3.2 Подготовка инструмента для изготовления ворот
    • 3.3 Сборка рамы
      • 3.3.1 Видео: сборка дверной коробки из профнастила
      • 3.3.2 Видео: сборка дверной коробки из профнастила со встроенной калиткой
    • 3.4 Обшивка рамы
    • 3.5 Установка петель
    • 3,6 Замки вставные
  • 4 Пошаговая инструкция по установке двери из профлиста
  • 5 Видео: изготовление распашных ворот из профнастила

Характеристики профнастила — достоинства и недостатки

Профилированный лист изготавливается на заводе по технологии холоднокатаного стального листа.Лист оцинкован с двух сторон, что защищает его от внешних факторов и коррозии. В декоративных целях и дополнительной защиты профнастил также покрывается тонким слоем полимера различных цветов.

Ворота из профнастила можно декорировать коваными элементами

Профлист имеет ряд преимуществ:

  • прочность. Качество материала обеспечивает срок службы до 50 лет;
  • внешний вид.Изделия из профнастила выглядят основательно и привлекательно, хорошо сочетаются с любым материалом. Благодаря широкому выбору фактур и расцветок можно экспериментировать с дизайном изделий;
  • небольшой вес и, соответственно, невысокая нагрузка на опоры. Эта функция облегчает доставку и установку материалов. Кроме того, облегченная облицовка не требует массивных опорных столбов, что снижает затраты;
  • простота ухода и эксплуатации. Двери из профлиста не нуждаются в покраске, не выгорают и не тускнеют от воздействия погодных факторов;
  • по доступной цене.Учитывая вышеперечисленные характеристики, стоимость материала по сравнению с другими подкупает.

Недостатки:

  • необходимость свободного места для открывания;
  • вероятность наезда на машину створкой;
  • повышенная ветровая нагрузка в регионах со сложными погодными условиями.

Кроме профлиста, вам понадобится профилированная труба прямоугольного сечения для создания ворот. Конструкция представляет собой прямоугольный каркас из профиля, к которому крепится створка из профлиста.Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковой автомобиль, то достаточно общей ширины 3–4 м. Для грузовика дверной проем должен быть не менее 5 м.

Выбор профнастила

Профилированные листы различаются между собой толщиной, степенью прочности и высотой ребер.

  • «C» — легкий и прочный оцинкованный стеновой лист с небольшой толщиной и высотой ребра. Самый распространенный выбор;
  • «НС» — более плотный профилированный лист с большей высотой ребра, но и более тяжелый;
  • «Н» — массивный несущий профилированный лист , применяемый для кровли огромной площади.Он не подходит для ворот из-за большого веса и дороговизны.

В зависимости от вида и размеров профнастил применяется для кровли, опалубки, стен, заборов

Лучшим выбором будет профилированный лист С8 или С10. Цифра указывает высоту волны в сантиметрах. Толщина листа этой марки составляет от 0,4 до 0,8 мм. Створки из профлиста сорта С будут весить от 25 до 40 кг, поэтому их можно легко подвесить, без использования специального подъемного оборудования.В связи с тем, что одного профилированного листа на створку будет недостаточно, размер рассчитывается исходя из ширины материала.

Фотогалерея: варианты ворот из профнастила

Ворота из цветного профилированного листа красиво смотрятся за счет сочетания цветов.
Сочетание профлиста с ковкой добавляет воротам оригинальности.
Профлист для дерева не отличить от натуральных материалов
Богато будут смотреться ворота, украшенные золотым декором.
Двери из профилированного листа светлого цвета могут оказаться непрактичными, так как они легко пачкаются.
Ворота с цветочным декором украсят любую постройку.
Чем больше ковки на воротах, тем роскошнее они выглядят
Профнастил можно использовать как первый слой под ковку, это повысит прочность ворот.
Деревянный декор ворот из профлиста создает оригинальный вид.
Ажурная ковка придает воздушности воротам из обычного профлиста.
Решетка на воротах из профлиста позволяет видеть тех, кто заходит в дом.
Сочетание красного профнастила и черных кованых элементов делает ворота уникальными.

Изготовление ворот из профнастила

Порядок изготовления ворот из профнастила определяется логикой строительства.

Чертежи и расчет размеров ворот

Наиболее распространены два типа ворот из профилированного листа — распашные и откатные. Но если в домашних условиях сделать откатные ворота сложно, то собрать распашную конструкцию, состоящую из двух одинаковых частей, вполне возможно. Створки распашных ворот можно открывать наружу или внутрь. Калитку можно как встроить в одну из створок, так и установить отдельно сбоку от ворот. Это зависит от наличия свободного места.Перед сборкой и установкой ворот необходимо составить чертеж, на котором будут указаны точные размеры изделия.

Чертеж рамы распашной калитки с размерами поможет сделать самому

Схема должна включать:

  • ширина проема;
  • количество стоек и их секции;
  • глубина копания в опорах;
  • чертеж рамы, показывающий всю длину;
  • положение калитки и ее размеры;
  • место для петель;
  • место под замок;
  • место для болта;
  • арматурных элементов и их длина.

Ворота из профнастила можно сделать без калитки, но тогда ими будет неудобно пользоваться.

Если ворота маленькие и легкие, можно обойтись без калитки

Чаще всего ворота изготавливают из профнастила с отдельной или встроенной калиткой.

Громоздкие и тяжелые ворота предполагают обязательное сооружение калитки

Для изготовления распашных ворот из двух створок с калиткой из профилированного листа размером 3х2 м потребуются следующие материалы:

  • труба профильная металлическая 20 × 20 × 3 мм квадратного сечения для формирования внутреннего каркаса створок ворот и основания калитки;
  • квадратная труба для опор — 60 × 60 × 3 мм; для рамы створки — 60 × 40 × 3 мм;
  • труба квадратного сечения 40 × 40 × 2 мм для ребер жесткости каркаса;
  • стеновой профнастил с волной 15–21 мм.Можно взять либо просто оцинковку С8, либо лист с полимерным цветным покрытием — зависит от бюджета; листы лучше разрезать в мастерской, так как при ручной резке по краям может возникнуть коррозия;
  • углов и отливов;
  • петли — по две на каждую створку и по две на калитку;
  • саморезы для металлочерепицы, оцинкованные или под цвет профнастила;
  • саморезы для крепления листов или винты с шестигранной головкой;
  • заклепки;
  • электроды для сварки диаметром 2-3 мм;
  • грунтовка для металлических изделий;
  • декор (при необходимости).

Подготовка инструмента для изготовления ворот

Для постройки ворот из профнастила вам потребуется:

  • сверло;
  • инвертор сварочный;
  • болгарский;
    • Отвертка
  • ;
  • лазерный или любой другой уровень;
  • отвес;
  • ножницы по металлу;
    • Пистолет-распылитель
  • или кисти.

Сборка рамы

Поскольку рама принимает на себя всю ветровую нагрузку, а жесткость профнастила на кручение невысока, важно сделать раму максимально надежной.Каркас ворот собирается на плоской поверхности размером не менее одной створки ворот. Чтобы получить прямые углы, используйте специальные точные квадраты.

  1. Сначала заготовки изготавливаются из металла под углом 45 °.
  2. Каждая заготовка очищается от ржавчины и грязи щеткой — сверлом.

    Очистка заготовок от ржавчины и грязи с помощью специальной дрели

  3. Тщательно отмеренный каркас из профильной трубы сначала приклеивается, а затем сваривается в виде прямоугольника, а уголки укрепляются стальными уголками для дополнительной жесткости.

    Рама из профильной трубы усилена стальными уголками

  4. Длинная сторона створки разделяется на три части и в этих местах привариваются перемычки, которые также укрепляются уголками, а затем петли ворот привариваются к перемычкам. Рама не полностью сварена, чтобы отрегулировать ее по уровню в случае перекоса . Болт приваривается на этапе сборки каркаса. Сварка проводится прихватками с шагом от 20 до 40 см. Непрерывный шов не допускается, так как это может привести к деформации металла при нагреве.Верхние углы срезаны наискосок срезом во избежание коррозии, а нижние углы — под прямым углом, стык, для вентиляции.

    Петли для ворот из профнастила не могут быть слишком большими, так как ворота не тяжелые

  5. Сварные швы зачищены.

    Сварные швы очищены от шлака, что способствует налипанию краски

  6. Рама обезжиривается бензином или растворителем.

    Перед покраской раму необходимо обезжирить.

  7. Рама окрашена в желаемый цвет.

Дорожный просвет должен быть не менее 5 см для асфальта и 15-30 см для немощеного. Если зазор оказался слишком большим, то на него можно установить съемную планку, которую зимой снимают.

Видео: сборка каркаса ворот из профнастила

Если в створке планируется калитка, то рама собирается иначе:

  1. В желаемой створке создается рама калитки размером 180 × 80 см.

    Ширина калитки в створке ворот не более двух третей ширины створки

  2. Петли перемещаются к краям ворот.

    Если гофрированная калитка расположена в створке ворот, требуются прочные петли, способные выдержать удвоенный вес

  3. Принцип сборки такой же, только профили меньше.
  4. Створка, в которую будут врезаться ворота, дополнительно усилена.

    Полотно ворот со встроенной калиткой усилено дополнительной профильной трубой

Видео: сборка дверной коробки из профнастила со встроенной калиткой

Накладка рамы

Облицовка каркаса выполняется сразу после сборки каркаса.Профлист можно закрепить несколькими способами — прикрутить винтами с шестигранной головкой или саморезами. Стыки дополнительно фиксируются заклепками или саморезами. Саморезы предпочтительнее, так как они исключают попадание воды в место крепления. Профлист можно монтировать как с одной, так и с двух сторон каркаса. Профлист также необходимо закрепить на перемычках .
Украсить облицовку коваными элементами, которые привариваются или прикручиваются к профлисту в соответствии с чертежом.

Установка петель

Поскольку ворота из профлиста довольно ходовые, лучше выбирать дорогие петли, желательно на подшипниках. Во-первых, петли приварены к раме, а затем к опорной стойке, но наоборот. Для тяжелых ворот используют не менее 3 петель. Положение петли влияет на положение створки в открытом состоянии. Если необходимо, чтобы створки открывались в обе стороны, петлю приваривают к опоре встык. Если в одном, то на каркас надевают петлю.

Замки вставные

Замки врезаются после навешивания створок. Они различаются по правилам установки и типам:

  • навесной. Для них нужно предусмотреть специальные петли еще на этапе сварки каркаса;

    Замок на калитку из профнастила удобен на участках с пучинным грунтом

  • накладных. Для навесного замка приваривается или прикручивается специальный лист металла или дополнительный элемент каркаса. Для установки замков сварка не применяется, так как иногда их нужно отремонтировать или заменить;

    С внутренней стороны установлен дополнительный элемент рамы для крепления накладного замка на калитку

  • врезной.Они врезаются в плоскость трубы в специальном металлическом кармане.

    Замок врезной запирается на ключ или со специальной начинкой, встроенной в ручку

Обязательно приварите трубу для фиксатора ворот из арматуры от ветра и для перераспределения нагрузки от замка. Также можно установить защелку или замок.

Пошаговая инструкция по установке ворот профнастила

  1. Первый шаг — разметить место для ворот.
  2. Далее выкапываются ямы для столбов глубиной не менее одного метра. Перед окапыванием опоры обрабатывают антикоррозийной грунтовкой.

    Ямы для столбов можно вырыть вручную или буровой установкой

  3. Столбы устанавливаются по уровню и закрепляются щебнем (битым кирпичом или камнем).
  4. Бетон заливается в ямы в соотношении 5: 3: 1 (песок, щебень, цемент) и 25% воды. Раствор необходимо хорошо утрамбовать, чтобы он заполнил все полости.

    Раствор для усиления столбов необходимо хорошо утрамбовать

  5. Подождите, пока бетон не затвердеет (около 7 дней).Верхняя часть опоры защищена от дождя.

    Для укрытия неотвержденного бетона от дождя удобен рубероид — распространенный недорогой материал

  6. Крепление готовых створок к стойкам. Для этого сооружаются специальные опоры из кирпича, брусков или деревянных блоков. Сама створка выставляется строго по плоскости. На подставке размечается место для нижней части петли, которую сразу приваривают.

    Чтобы ворота оставались ровными, перед установкой необходимо установить створку и подложить под нее камень или кирпич

  7. Фитинги установлены.

    Замки, украшения, кованые элементы устанавливаются на ворота из профнастила в последнюю очередь.

Профлист хорош тем, что не требует покраски. Но можно купить уже готовый материал, стилизованный под дерево или камень. Украсить ворота можно коваными элементами или другим декором — сверху или по створке. Для украшения ворот можно образно вырезать верхнюю кромку, но тогда ее необходимо защитить профилем.

При желании профлист можно окрасить специальными красками, устойчивыми к внешним воздействиям.

Вы можете свободно пользоваться воротами только через месяц после установки .

Видео: изготовление распашных ворот из профнастила

Таким образом, используя подробную инструкцию по изготовлению, сделать калитку из профлиста не так сложно, как кажется. Они не только украсят входную группу, но и добросовестно прослужат не один десяток лет.

Ручные пешеходные ворота «Калитка» — Добро пожаловать в Frontier Pitts

Калитка для пешеходов — это распашные / распашные ворота с ручным управлением, обеспечивающие безопасный доступ для пешеходов.Калитки доступны в широком диапазоне стилей, чтобы дополнить как современные, так и традиционные архитектурные проекты. Калитка также может быть спроектирована по индивидуальному заказу в соответствии с конкретными требованиями компании и / или воротами для доступа транспортных средств.

Безопасность ворот с ручным управлением «Калитка» может быть увеличена с помощью гидравлического доводчика или электрического доводчика, а также магнитного замка. С этой опцией доступен широкий спектр систем контроля доступа.

  • Стандартная внутренняя высота: 2050 мм
  • Стандартная ширина створки: 750 мм или 1000 мм
  • Доступно на заказ

Характеристики калитки для пешеходов

Характеристики

Пешеходные калитки

    Основные характеристики

  • Ворота для пешеходов распашные / распашные
  • Одностворчатая Максимальная ширина: 750 мм или 1000 мм
  • Стандартная высота: 2400 мм
  • Стандартная внутренняя высота: 2050 мм
  • Доступно на заказ

    • Подробнее

  • Безопасность ворот с ручным управлением «Калитка» может быть увеличена с помощью гидравлического доводчика или электрического доводчика, а также магнитного замка.С этой опцией доступен широкий спектр систем контроля доступа. Калитка может открываться на 180 градусов для людей с ограниченными возможностями
  • Конструкция: Створка ворот представляет собой полностью сварную конструкцию прямоугольного полого профиля из низкоуглеродистой стали по BS4848 Pt.2. Заполнение — доступны различные заполнители, включая стержень, сплошной лист, сварную сетку и т. Д. Стандартное заполнение стержня: Вертикальное заполнение стержня ERW 50 мм x 25 мм с центрами примерно 180 мм, подкрепленное квадратной оцинкованной сварной сеткой размером 8 x 50 мм, окрашенной в тон
  • Отделка: Доступны различные варианты, в том числе: дробеструйная обработка, горячее цинкование, грунтовка и окончательная обработка полиуретановой краской.В качестве альтернативы можно использовать кислотное погружение, а затем горячее цинкование для ворот меньшего размера.
  • Доступны различные защитные филенки, включая стержень, защитную сварную сетку, лист, а также сделанные на заказ, такие как дерево и декоративные элементы.

Гражданское строительство

Зависит от автоматизации, см. Страницу «Привод».

 Фундамент створки ворот: Д: 1100 мм x Ш: 600 мм x Г: 450 мм
Зависит от автоматизации, см. Страницу «Привод». (Примечание: силовые и управляющие кабельные каналы должны быть встроены в фундамент)
За дополнительной информацией обращайтесь в технический отдел продаж. на

01293 422800 или по электронной почте:

[адрес электронной почты защищен]

Технические характеристики могут изменяться и зависят от опций продукта.Пожалуйста, свяжитесь с Frontier Pitts, чтобы получить дополнительную информацию.

Фото галерея

Принадлежности .

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
