настройка, шаблоны и фрезы, видео

Для того чтобы быстро и аккуратно врезать дверные петли лучше всего воспользоваться ручным фрезером. Можно так же для этих целей использовать молоток и стамески, но фрезером получается качественней, особенно если на месте врезки присутствует, например сучок или сложная текстура дерева.

Рассмотрим настройку фрезера на примере Bosch POF 1400 ace.

Лучше использовать фрезу небольшого диаметра, например 9,5 мм, чтобы меньше материала пришлось вырезать по углам вручную. Также можно использовать фрезу «ласточкин хвост» для того чтобы можно было вставить петлю поплотней.

Начнём настройку с регулировки глубины фрезы. Для этого приложите петлю к подошве фрезера и выдвиньте фрезу на толщину петли.

Для того чтобы регулировать положение подошвы относительно фрезы на корпусе фрезера есть рычажок.

Для этого прикладываем фрезер к двери так, чтобы фреза стояла на отметке контура петли.

Затем прижимаем упор к краю двери и фиксируем его положение предназначенными для этого барашками.

В пределах будущего паза делаем выборку в несколько мм, для того чтобы проверить глубину паза.

Для этого вкладываем в него петлю и проверяем. При необходимости корректируем. То есть увеличиваем или уменьшаем глубину погружения фрезы.

Аккуратно делаем выборку верхнего края будущего паза, дальше боковой линии нас не пустит параллельный упор, а торцы нужно вести крайне осторожно. Можно даже оставить немного материала и подравнять его затем стамеской.

Таким же образом выводим нижнюю часть петли, и далее смело, опираясь на боковой упор, соединяем верх и них. Когда выводите верхнюю часть, смотреть удобнее сверху как бы держа фрезер у груди и перегнувшись через него. А когда нижнюю и всё остальное, то смотреть удобнее в упор, держа фрезер на вытянутых чуть согнутых руках.

В пределах сделанного контура, плавно водим фрезером вверх и вниз, убирая всё лишнее.

У выборки от фрезы получаются закруглённые углы.

Срезаем их ножом или стамеской до состояния прямого угла.

При необходимости ещё подровняйте торцы.

Паз готов можно вставлять петлю.

Теперь о том, как настроить глубину фрезы для врезки петли в коробочном брусе.

В данном случае дверное полотно шире на два миллиметра, чем четверть у коробки. На фото коробка соединённая буквой Г лежит на двери, и дверь выступает на 2 мм из плоскости.

Поэтому параллельный упор нужно сдвинуть на 2 мм относительно той настройки, при помощи которой мы вырезали паз на двери. Петля на коробке должна быть выдвинута, иначе дверь будет «закусывать» четверть и не сможет закрыться.

Ставим фрезер на коробку параллельно плоскости четверти и выдвигаем фрезу до поверхности четверти.

При помощи ограничителя глубины, вот он на фото,

замеряем толщину петли и затягиваем барашек.

Каждый человек хочет, чтобы его межкомнатная дверь была установлена красиво и без повреждений, и поэтому всегда стоит обращаться к профессионалам, знающих свое дело, пусть это будет несколько дороже, но зато есть уверенность в качественном исполнении работ.

Если говорить о методах врезки замов, то можно выделить 2 основных подхода. Это профессиональный, с применением высокоточных электрических инструментов, и кустарный, с применением молотка и зубила.

В обоих случаях потребуется примерно следующий список инструментов:

  • Ручной фрезер, насадка для врезки замков;
  • Молоток;
  • Стамески разных размеров;
  • Плоская и крестовая отвертки;
  • Дрель или шуруповерт;
  • Набор перьевых сверл по дереву;
  • Рулетка.

Высокие обороты фрезы сделают углубления под замок, не повреждая покрытия двери. Молоток в основном нужен для кустарного метода, но и может пригодиться при профессиональном подходе.

Стамесками придется вырезать место для посадки замка, но этим инструментом можно легко повредить дверное покрытие и ухудшить внешний вид.

Плоская и крестовая отвертки понадобятся для закручивания саморезов, на которых держится замок и сама ручка. Рекомендуется использовать именно их, поскольку при закручивании с помощью шруповерта, высока вероятность повредить дверное покрытие. Дрелью или шуруповертом можно легко, а главное точно, соблюдая чертеж, проделать глубокое посадочное отверстие под замок и для ручки. Набор перьевых сверл по дереву устанавливается на дрель или шуруповерт. Рулетка необходима для замеров, чтобы не ошибиться при посадке замка.

Разновидности фрез для врезки замков

Фрезерный станок – приспособление для дверных коробок и полотен, которое обеспечит высокую точность посадочных углублений. В настоящие время, для ручного фрезера существует просто огромное количество разных фрез. Все их можно разделить на 3 группы – кромочные, пазовые и фигирийные.

А именно:

  1. Кромочные – используются при изготовлении кромок изделия, а также для различных резных элементов на материале.
  2. Пазовые – с их помощью делают желобки, углубления, выемки, пазы на деревянных изделиях.
  3. Фигирийные – предназначены для создания декоративных резаных элементов на фасадах мебели и дверей.

Если рассматривать более подробно, то можно выделить 9 часто используемых фрезеров. Прямой пазовый фрезер предназначен для обработки прямых паз, а в сочетании с копировальной втулкой, можно применять для фигурных и прямых деталей по шаблону. Гантельные V- образные пазовые фрезеры предназначены для декоративной резьбы или как направляющая для перемещения.

Конструкционный пазовый фрезер предназначен для изготовления соединений типа ласточкин хвост либо П-образного паза. Фрезер для сращивания на миро-шип применяются для соединения длинномерных полотен по длине.

Фасонные пазовые фрезы применяются для фасонных боковых пазов в поверхностях.

Прямые кромочные фразы применяются в работе, используя самодельные шаблоны. Фрезы с кромочной и дисковой формой используют при выборке фальца, отличаются высокой точностью.

Фигурные кромочные фрезы применяются для обработки кромок филёнок, фасадных рам и плинтусов. Фрезы горизонтального типа служат для декорирования фрезерованных кромок.

Как врезать петли в дверь фрезером: инструкция

Как отмечалось выше, лучше доверить дело профессионалу, но если же полны решимости сделать петли в двери фразером самостоятельно, то эта инструкция будет актуальна. Для начала нужно определиться, какая из сторон двери будет лицевая, и с какой стороны, будут располагаться петли. Желательно пометить дверь, чтобы потом не осознать, что они прикручены не стой стороны.

Определившись с местом расположения:

  • Прикладываем петлю к двери;
  • Обводим простым карандашом;
  • После по получившемуся контору аккуратно обрабатываем стамеской.

Последнее необходимо во избежание трещин и повреждений двери, которые могу возникнуть во время вращения фрезы. Самый важный момент – настройка на ручном фрезере глубины погружения и параллельный упор.

Длинную кромку следует фрезеровать от верха до низа. Верхнею и нижнею линию контура следует обрабатывать не доходя пары миллиметров, после чего срубить стамеской. Это не обходимо, чтоб избежать повреждений двери.

Расстояния от верхних и нижних краев двери до петель следует выбирать от 17 до 22 см.

Далее прикладываем петлю и прикручиваем. Прикладываем брус буквой «Г», делам поправку на зазор между дверью и коробкой и отмеряем местоположение петель. Переходим к фрезеровке дверной коробки – оставляем пероральный упор на фрезере, уточняем глубину погружения фрезы и делаем все в точности, как для двери. После всего прикручиваем петли с дверью к дверной коробке.

Сам процесс врезки петель может занять несколько часов. Если нет полной уверенности в своих силах и умения пользоваться ручным фрезером, то лучше обратиться к профессионалам, или же на крайний случай позвать товарища, который поможет с врезкой петель.

Использование шаблонов для врезки петель и замков

Шаблоны могут существенно облегчить задачу их установки. Такие шаблоны можно сделать самостоятельно или же купить в строительном магазине. Изготовление шаблона не займет много времени.

Для изготовления понадобится:

  • Доска толщиной от 20 мм, длиной от 40 мм;
  • Древесноволокнистая плитка размером 100х100 мм;
  • Деревянный брус небольшого размера;
  • Рейка длиной от 150 мм;
  • Дрель, лобзик;
  • Крепежные детали и болты с барашками.

На древесноволокнистой плите делается необходимый по размерам отрез, просверливается 6 квадратных параллельных отверстий (по 3 с каждой стороны). Проделываем еще одно отверстие в центре размерами 140х70. На один из краев рейки приделывается брусок, который будет ограничителем. Далее следует прикрепить саморезами рейку с бруском к плитке. Вырезаем из доски 3 накладки – одну для вертикального крепления и 2 одинакового размера для горизонтального. В каждой вкладке делается 2 параллельных пропила, это позволит регулировать размеры отверстий. Накладки крепятся к МДФ плите.

Шаблон готов, следует уточнить, что все выше названные размеры условны, их не обязательно соблюдать.

Применять шаблоны для врезки петель и замков очень легко. Для этого необходимо зафиксировать дверь на полу. Далее определяемся со стороной, где будут располагаться петли, и наносим предварительную разметку. В месте где должны устанавливаться петли, прикладываем шаблон. Ручным фразером снимается фаска. Глубина фаски должна быть равной толщине петли.

Как пользоваться фрезером для врезки замков (видео)

Осуществляя самостоятельно монтаж петель и прочей фурнитуры на дверное полотно, необходимо обязательно соблюдать технику безопасности. При правильном подходе и соблюдении всех рекомендаций, описанных выше, получатся красивые двери на долгие годы.

В зависимости от фактора расположения дверного блока, способа открывания, а так же от общего количества активных полотен, двери допустимо сортировать относительно определенных типов. Для многих привычны входные створки наружного открывания, но существуют и двери внутреннего типа открывания.

Потребительский спрос

Статистика последних лет относительно востребованности на дверные конструкции, предназначенные для входа в квартиру, выказывает показатель растущей популярности на металлические двери внутреннего открывания. Поясняется данный факт потребительского спроса тем, что в строениях высоток многоквартирного типа расположены три, а то и все четыре входа в квартиру. Так одна общая площадка небольшой квадратуры не может позволить выйти из своих собственных помещений владельцам единовременно.
Следующая причина, скрывающая повышенный потребительский спрос на внутренние двери, выражается в комфортабельности использования проема. Если межкомнатные створки допустимо банально снять с петель при потребности занести в помещение габаритной мебели, то входные полотна достаточно тяжело демонтировать для тех же потребностей.
Двери внутреннего открывания позволяют беспрепятственно воспользоваться проемом при распахивании створки.
Что же касается технических параметров, то внутренние двери несколько отличимы от стандартных конструкций, открывающихся распахиванием наружу, что никак не похоже на межкомнатные блоки. Подбор типовых блоков должен производиться особо тщательно, поскольку вопрос о взломоустойчивости типовых изделий, является актуальным.
Входные полотна в квартиру либо любое другое строение с внутренним способом открывания представляют собой конструкцию с более уязвимыми показателями взломоустойчивости. створку, которая открывается от себя довольно легко банально выбить ногой либо применив другое небольшое физическое воздействие. Так двери внутреннего открывания должны быть наделены повышенным показателем сопротивляемости и устойчивости к типовым воздействиям.
Стоит отметить, что абсолютное большинство производителей дверных конструкций, не занимается изготовлением блоков, открывающихся в квартиру. Причина тому вышеперечисленные подверженности ненадежности перед выбиванием, чем не станет рисковать каждая компания-производитель, в смысле своей репутации. Все же ведущие производители дверных перекрытий входной группы предоставляют розничному потребителю типовые фабрикаты в ассортименте, создавая конструкции, таким образом, дабы при помощи использования любого инструмента дверь оставалась надежной преградой к несанкционированному доступу в жилище либо иное другое помещение.

Особенности конструкций

Не последняя роль в качественных показателях надежности отдана монтажным работам, тем не менее, при создании конструкции используются дополнительные факторы мер безопасности, которые достигаются посредством следующих показателей:

  • Увеличивается толщина используемых при формировании дверного полотна стальных листов, достигая 3 мм.
  • Для типовых изделий толщина стального листа относительно требований стандартов ГОСТ должна даже превышать 3 мм.

  • На внутренние двери накладываются более жесткие далеко не условные требования, заключающиеся в монтаже дополнительных армированных ребер жесткости в дверное полотно.
  • При этом стандартные входные створки наделены всего двумя либо максимально тремя горизонтально направленными ребрами жесткости, в то время, как внутренние двери оснащаются совокупностью вертикальных и горизонтальных ребер жесткости. Таким образом, своеобразная, в визуальном восприятии, стальная сетка из профиля квадратного сечения либо из углового профиля, дает возможность исключить деформации и механические повреждения дверного полотна.

  • У многих дверей внутреннего способа открывания слабым местом является притвор, кстати, стоит отметить, что межкомнатные блоки в этом же списке. Входного типа использования конструкция не может позволить себе такой недостаток, как зазор между створкой и рамой по многим причинам.

  • Если межкомнатные блоки можно дополнительно и достаточно легко избавить от имеющегося зазора в притворе, то входные фабрикаты довольно тяжело реконструировать в данном направлении. При этом имеющийся зазор в притворе открывает больше возможностей для несанкционированного проникновения в строение. Избавляются от типовой проблемы в процессе изготовления конструкции в заводских либо фабричных условиях, путем укрепления площадки в замковой зоне. Таким образом, любого типа воздействия, включая механического характера, предотвращаются на корню попыток.

    Виды внутренних блоков

    Внутренние дверные изделия, как конструкция с открыванием вовнутрь помещения входного назначения, могут подразделяться на различные виды относительно способа открывания:

  • Распашные блоки являются наиболее распространенными, могут распахиваться в обе стороны (левую/правую), что зависит от потребностей и выявляется в предварительном заказе и отборе блока. Тем не менее, типовые изделия требуют определенной площади внутреннего пространства для распахивания двери внутрь при входе в строение.
  • Сдвижные изделия, как ни странно звучит для дверей входной группы, поскольку всем более привычны именно межкомнатные конструкции раздвижного способа открывания. Не смотря на кажущуюся уязвимость типовых фабрикатов, производители создают настоящие шедевры надежности, звуко- и тепло- изолирования. Монтаж таких полотен требуется с профессиональным подходом, поскольку полотна входной группы часто устанавливают со сдвигом в полость стены.
  • Конструкции с внутренним способом открывания могут создаваться из самых различных материалов, как и декорироваться совершенно по-разному, аналогично с классической продукцией входной группы стандартного способа открывания.

    4.5 /5 (2 )

    Что представляет собой фрезер для врезки замков и петель?

    Какие особенности и преимущества имеет такое оборудование?

    Чем отличаются подобные изделия, и какими они бывают?

    Что такое фрезеры и для чего они нужны?

    На сегодняшний день фрезеры для врезки замков и петель уже можно легко назвать особой, уникальной группой ручного инструмента.

    Изделия этой группы являются специализированными инструментами, которые предназначены для ручного производства.

    Большинство подобных изделий отличаются весьма оригинальным техническим решением, а также завидным практичным устройством, многократно облегчающим процесс врезки петель и замков.

    И это не говоря уже о надежности и долговечности практически всех таких фрезеров.

    На современном рынке инструментов сегодня можно встретить уникальные разработки, к примеру, фрезер для врезки замков и петель, который может заменить собой полноценный цеховой сверлильно-пазовальный станок.

    При всем при этом, такие изделия выгодно отличает высокая степень мобильности, что делает актуальной врезку с их помощью замков непосредственно на месте установки дверей.

    Различные виды фрезеров

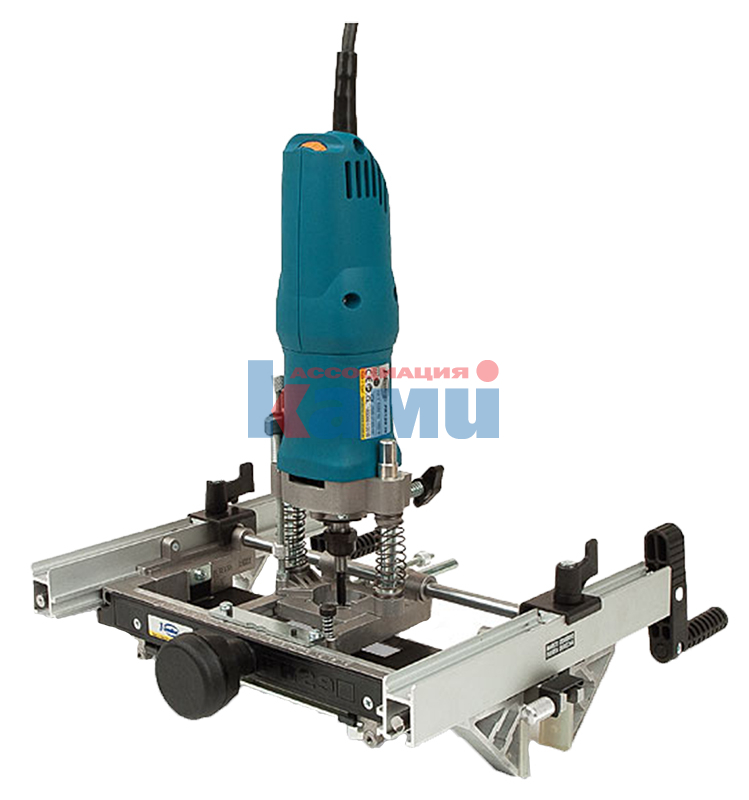

    Достойной покупкой для набора инструментов абсолютно любого дверного производителя или же мастера-установщика будет и другой особый фрезер для врезки замков и петель – модель, которая предназначена для фрезерования в дверных коробках и самих дверях выборок под петли.

    При помощи этого электроинструмента процесс присадки петель может быть многократно ускоренным и упрощенным, и это не говоря о более высоком качестве и точности обработки.

    Кстати, такой инструмент делает возможным даже использование самостоятельно изготовленных, уникальных шаблонов.

    Таким образом, использование подобного фрезера становится возможным для большинства дверных петель в их широчайшем ассортименте типоразмерного ряда.

    Единственной доработкой, которую нужно будет произвести после использования такого фрезера — высечка углов. Для этой цели можно использовать обычную стамеску.

    Фрезеры для деревянных изделий без уплотнителя

    Существуют на современном рынке инструментов для стройки и ремонта и фрезера, которые позволяют работать с деревянными окнами или дверями, в которых изначально не был предусмотрен уплотнитель, но нужда в нем есть.

    Такие модели, за счет особой конструкции, предусматривающей наличие бокового упора и сменных направляющих шин, позволяют легко выбрать пазы для уплотнителя даже на уже установленных окнах и дверях.

    Всем привет!

    Какой используется фрезер для врезки петель и замков?

    При необходимости установить ручку — защелку на новую межкомнатную дверь или врезать в нее полноценный замок, вы можете сэкономить на вызове мастера, если имеете базовые навыки работы с инструментами. Главное соблюдать предписанную последовательность действий и работать крайне аккуратно, чтобы не испортить внешний вид двери. А как врезать замок в межкомнатную дверь правильно, мы и поговорим в данной статье.

    Инструменты и материалы

    Для врезки замка нам необходимо подготовить следующий инструмент:

    • рулетку, карандаш и столярный угольник;
    • отвертки или шуруповерт с набором бит;
    • электродрель, сверла по дереву (6 мм и перьевое) + подходящие коронки двух размеров;
    • стамеску и молоток;
    • долото или ручной фрезер.

    Обратите внимание : в продаже есть специальные наборы для врезки замков, куда входят подходящие по размерам сверла и коронки.

    Подготовительный этап

    Технология установки зависит от конфигурации выбранного замка.

    Проще всего врезать ручку — защелку, под компактный механизм которой нетрудно высверлить отверстие подходящего диаметра. Врезка замка с ручкой и личинкой (либо поворотным фиксатором) – более сложный процесс, поскольку придется потрудиться над гнездом в торце двери и выполнить два отверстия в полотне – под ручку и личинку.

    До того, как врезать замок в новую дверь без фурнитуры, важно правильно определить высоту установки ручки. Если дверь изготовлена из дерева, никаких технических ограничений нет, выбрать можно любую удобную высоту. Каркасная дверь более капризна: чтобы не повредить конструкцию, ручку следует монтировать в месте расположения поперечного бруса, который, обычно располагается на высоте 90 — 100 см от нижнего края полотна.

    Как правило, замок врезается в уже навешанное дверное полотно, но можно это сделать и заранее, до монтажа дверной системы. Если гнездо для замка предполагается вырезать при помощи ручного электрического фрезера, дверное полотно следует надежно зафиксировать в горизонтальном положении обрабатываемым торцом вверх.

    Врезка ручки — защелки

    Сначала рассмотрим, как установить ручку — защелку. В первую очередь следует выполнить разметку. Определившись с высотой расположения ручки, наложите механизм замка на полотно двери вровень с краем, обведите его, отметьте карандашом место, где находится проушина – именно там потребуется просверлить отверстие под штырь ручки.

    Горизонтальные линии контура замка на полотне при помощи столярного угольника необходимо перенести на торец двери. При помощи рулетки найдите середины горизонтальных линий на торце и проведите карандашом вертикальную черту. Середина этой оси является центром будущего отверстия под механизм замка. Можно поступить проще и приложив сам механизм двери отметить точку расположения ручек.

    Выполнив разметку, просверлите в полотне двери отверстие под ручку при помощи коронки, надетой на сверло диаметром 6 мм.

    Важно! Что — бы избежать появления сколов и других повреждений декоративного слоя, выполняется сверление коронкой с двух сторон. Когда конец направляющего сверла пройдет полотно насквозь, а коронка углубится примерно на половину толщины полотна, начните сверлить с другой стороны двери, вставив сверло в проделанное отверстие. Размер коронки подбирается таким образом, чтобы ничто не мешало механизму замка нормально функционировать, при этом отверстие должно быть полностью закрыто декоративными накладками ручки — защелки.

    В торце двери отверстие под защелку высверливается перьевым сверлом подходящего размера или небольшой коронкой. При необходимости выемку можно расширить стамеской.

    Затем в отверстие в торце следует вставить механизм защелки и обвести контур планки. Она должна устанавливаться заподлицо с поверхностью, поэтому под нее придется выполнить углубление при помощи стамески. У шпонированной двери в отмеченном месте предварительно снимается слой шпона.

    Далее выполняется монтаж ручки — защелки. Механизм вставляется в отверстие и крепится к торцу штатным крепежом при помощи отвертки или шуруповерта. Ручку следует размонтировать согласно схеме, приложенной производителем.

    Обратите внимание на расположение язычка защелки и ручки, на которой предусмотрена кнопка закрывания двери. Установив декоративные накладки, проденьте штырь через отверстие в механизме защелки и закрепите ручки, стянув их винтами (в некоторых случаях под стягивающие винты требуется просверлить дополнительные отверстия). Убедитесь, что замок — защелка функционирует исправно.

    На завершающем этапе на дверной раме устанавливается ответная планка для фиксации язычка защелки. Аккуратно прикрыв дверь с выставленной защелкой, отметьте место под отверстие. При помощи стамески выполните углубление, приложите и обведите контур ответной планки – под нее также потребуется сделать выборку, чтобы установить заподлицо. Закрепите планку штатными саморезами.

    Врезка механизма с «личинкой»

    Установка дверного замка с «личинкой» выполняется по той же схеме. Выполнив разметку на торце, при помощи подходящего по размеру перьевого сверла следует выполнить вертикальный ряд отверстий с минимальным шагом друг от друга.

    Используя долото, уберите перемычки, подготовьте аккуратное гнездо требуемого размера. В полотне двери (сверлится коронкой с двух сторон) выполните отверстия под ручку и личинку (либо поворотный ключ) замка. Далее при помощи стамески выполняется выборка под планку замка, устанавливается механизм и ручки, монтируется обратная планка.

    Если у вас есть навык работы ручным фрезером, гнезда и выборку под планки можно выполнить этим инструментом, получив идеально ровные углубления. Работать стамеской и долотом необходимо крайне осторожно, особенно вырезая закругления, чтобы дверь с замком выглядела эстетично.

    Видео по теме «Врезка замка в межкомнатную дверь своими руками»:

    Выбор и правила использования фрезера для петель

    Сверление отверстий ручным фрезером по дереву – мастер класс

    Аккуратные отверстия со строго перпендикулярными к поверхности стенками – задача, легко выполнимая с помощью ручного фрезера. Рассмотрим технологию сверления отверстий профессионального качества с использованием недорогой пазовой фрезы, копирующей втулки и простого приспособления — самодельного шаблона.

    Приспособление для сверления отверстий ручным фрезером — как рассчитать и сделать шаблон

    Установите в основании фрезерной машины копирующую втулку и закрутите фиксирующие винты.

    Подготовьте кусок ровной фанеры толщиной чуть больше выступающего фланца.

    Замерьте штангенциркулем наружный диаметр кольца.

    Рассчитайте диаметр шаблонного отверстия по приведенной ниже формуле.

    Принцип расчета

    Например, имеется прямая фреза на 16 мм и копировальная втулка диаметром 30 мм. Требуется выполнить вертикальные отверстия под круглые верстачные упоры диаметром 21 мм. Подставив значения в формулу, находим размер вырезаемой в шаблоне окружности:

    • D = 21 + 30 – 16 = 35 (мм).

    Нанесите на фанеру разметку и сделайте отверстие перовым сверлом соответствующего диаметра.

    Отшлифуйте края и поверхности наждачной бумагой.

    Используйте один кусок фанеры сразу для нескольких шаблонов. Только не забывайте подписывать отверстия, указывая калибр применяемой фрезы и диаметр вырезаемой окружности.

    Как вырезать отверстие ручным фрезером

    Поместите шаблон по разметке и закрепите струбциной. Установите фрезерную машину в рабочую зону, сдвиньте «голову» инструмента вниз до контакта фрезы с поверхностью и зажмите рычаг фиксатора.

    Вращением колесика опустите ограничитель глубины до упора в нижнюю ступеньку позиционной опоры.

    Отсчитайте по шкале нужную глубину фрезерования и затяните барашковый стопор.

    Освободите фиксатор и поднимите корпус инструмента. Поворотом револьверной опоры установите глубину первого прохода.

    Запустите ручной фрезер, после набора оборотов нажмите на корпус до упора и зафиксируйте положение. Вырежьте материал проводя инструмент плавно по обрабатываемой плоскости сначала по окружности, а затем в центре. Завершив проход, снимите шкуркой поднявшийся бортик, если на поверхности лежит ДВП.

    Освободите корпус фрезера и установите следующую глубину обработки.

    Повторяйте операции до полной выборки отверстия.

    При отсутствии системы отвода опилок используйте пылесос для очистки рабочей зоны, исключая дефекты фрезеровки.

    Как сделать фрезером отверстия под мебельные петли

    Накладные петли располагаются на определенном расстоянии от кромки панели.

    Для выборки ручным фрезером глухого отверстия под чашечку удобнее использовать приспособление (шаблон) с упорной планкой, облегчающей позиционирование на мебельной плите.

    Чертеж шаблона для врезки мебельной петли.

    Шаблон рассчитан на врезку стандартной петли с чашечкой диаметром 35 мм. Для изделий с другими установочными размерами следует рассчитать диаметр отверстия и определить положение упора соответственно расстоянию от середины петли до края панели.

    Вырежьте части приспособления из фанеры и закрепите планку с помощью клея и мелких гвоздиков.

    Для выборки отверстия закрепите шаблон на мебельном щите, уперев нижнюю планку в торец. Выставьте на инструменте глубину фрезерования в 11,5 мм и вырежьте углубление за несколько проходов.

    Достаточно важным элементом любой двери являются дверные петли. Для дверей они должны быть изготовлены из прочных материалов, так как дверь ежедневно испытывает высокие нагрузки. Кроме того, петли должны гармонично смотреться, для этого нужно уметь правильно врезать дверную фурнитуру, чтоб малейшие изъяны не бросаться в глаза. Различают следующие виды изделий:

    • Скрытые : такую конструкцию не видно, когда дверное полотно находится в закрытом состоянии. Петля частично показывается только при открывании двери. Монтаж крепления происходит на торцах.
    • Врезные: иное название конструкции — роликовые петли. Они крепятся через специальные углубления, которые приходится выпиливать в дверном полотне и коробке. Такие петли имеют высокую надежность, их трудно снять злоумышленнику.

    • Универсальные применяются к любому полотну, какую бы конструкцию оно ни имело.

    • Маятниковые применяются к дверям, находящимся в общественных местах с большой проходимостью. Такое крепление оснащено шарниром, имеет пружину, возвращающую створку в исходное положение.

    Как произвести врезку фурнитуры: поэтапный план

    Вот и пришло время устанавливать двери, обычно этот пресс лучше производить после завершения влажных работ. Поскольку двери и коробка тянут влагу и расширяются, что после установки они начинают чиркать, а после когда влажность упадет, зазоры могут стать больше и здесь можно не угадать саму влажность дверей если они находятся на объекте.

    ВАЖНО! Если вы решились устанавливать двери в конце отделочных работ, нужно четко промерять размер проема и вертикали стены, чтобы не было перекосов наличника к стене.

    Когда вы определились с размерами и фурнитурой, пришла пора определить, куда будет открываться будущая дверь. Когда дверей много лучше их монтировать согласно плану квартиры. Теперь определяемся с полом, то есть если у вас уже есть покрытие паркет, ламинат или иное покрытие. Тогда уже просто можно рассчитать зазор между полом и дверью, если нет то можно просчитать зазор с плиткой плюс раствор или ламинат, плюс подложка, зазор под дверью делаем в зависимости от, того будет ли коврик или нет обычно расчет делают 15 -20 мл .

    Врезка петель самостоятельно

    Определяем, куда открывается дверь, смотрим удобство открытия. Кладем двери набок в идеале для удобства работ изготовить угловые упоры для двери, чтобы дверь держалась самостоятельно, это очень облегчит работу. Отступаем, по 20 см от края двери ставим метки карандашом, прикладываем петлю и ставим метки. Берем, прикручиваем шурупами петлю к двери, смотрим, чтобы петля хорошо держалась. Берем строительный нож и аккуратно и с небольшим усилием обводим контур дверной петли, как показано на фото, потом с большим усилием проводим контур дверной петли, проводим ту же операцию со второй петлёй. В итоге получаем четко зарезанный контур.Узнайте о новых современных способах быстрой врезке замков и петель, используя специальные шаблоны и каретки которые значительно помогают ускорить работу и повысить качество. Подробно мастерами профессионалами.

    Врезку петель можно произвести стамеской самостоятельно на глаз. Можно конечно более, быстрее с помощью ручного фрезера. Не надо думать, что фрезер это, что то, большое и промышленное, это вполне приемлемый инструмент, к которому понадобится хотя бы пару диаметров для разных типов замков. Фрезер очень облегчит и ускорит процесс врезки дверных петель с помощью него можно четко угадать глубину врезки, и он очень помогает если, попадаются сучки и неравномерные волокна древесины.

    Работа с фрезером по врезки петель

    Главное при работе быть очень аккуратным, поскольку вращение цанги более 30000 оборотов и соответственно она должна быть хорошо прикручена и естественно соблюдаем технику безопасности.

    Внимание учтите, что идет соприкосновение станины и упора фрезера с поверхностью двери. А также идет вибрация и если не принять меры, то можно повредить дверное полотно. Во избежание повреждения дверного полотна нужно использовать на поверхности скользящие материалы для станины и упора, можно конечно изготовить шаблоны, но это уже требует навыков.

    И так приступим к выборке дверных петель, берем, выставляем глубину на упоре фрезера для этого используем петлю устанавливаем ее прижатом состоянии между упором и регулируем высоту заглубления. Особо не влияет, какой диаметр цанги использовать для врезки можно и 12мм. – 18 мм. Выставляем упор ограничитель по краю фиксируем и приступаем к заглублению. Четко придерживая фрезерный аппарат, и не заходя за границы петель. Остатки дорабатываем стамеской, в итоге получаем четкое посадочное место и прикручивает петли.

    Подготовка коробки и правильный запил петель

    Просматриваем рейки коробки на наличие кривизны. В зависимости от профиля бывают разные виды запила, он может быть и под 45 градусов, но в нашем, случае классический профиль с выборкой. Зарезаем ровные углы, дину рейки делаем 2018 мм (это с учетом зазора от пола 10 мм или 15 мм и зазором для дверей между коробкой и дверью примерно 2 мм). Лучший и быстрый способ для облегчения самостоятельной установки петель. Для этого берем две струбцины и покручиваем их к двери по торцам. Кладем рейку, коробки на струбцину от верха с помощью угольника отмеряем 3 мм или используем петлю для определения зазора.

    Важно оставить зазор между краем коробки и дверным полотном 1-2 мм. Это нужно для того чтобы двери не терли и не скрипели в процессе закрывание и открывания.

    Поскольку глубина коробки бывает разная, то здесь нужно четко посчитать зазор. Обычно делают зазор от края петли плюс 2 мм. Установив зазоры высоты, и бокового расстояния прикручиваем коробку к петле, проверяем закрывание, все отлично обводим контур петель ножом и снимаем рейку.

    Запил петель на коробке

    Берем с помощью, стамеской делаем выборку. Это можно сделать фрезером вот так как на фото такая же манипуляция, выставляем нулевую отметку плюс глубину петли. Для четкости заразе используем вторую палку коробки, она не даст случайно заглубить выборку. Производим выборку дверной коробки фрезером, для удобства фиксируем струбциной. После выборки дорабатываем стамеской. Вот и готово теперь наши дверные петли четко совпадают.

    Врезка замка и высота установки ручки

    Обычный стандарт установки ручки замка от 900-100 мм в зависимости от дверного замка и удобства использования. Замки и защелки обычно бывают разной толщины притворной планки и могут быть, как прямоугольными, так и с полукруглыми краями. Рассмотрим варианты врезки дверных замков, но принцип у них один. Замок с прямоугольными краями прикручиваем к двери лицевой стороной по центру, из расчета, что ручка будет 1 метр от края двери . Обводим контур строительным ножом, и у нас получается контур для врезки стамеской или при помощи фрезерного станка. Способ врезки замка с полукруглыми краями, эти замки обычно рассчитаны под установку с помощью фрезера.

    Важно не нужно сильно углублять выборку под декоративную пластину замка, пускай она лучше немножко выступает. Берем, прикручиваем замок к торцу двери лицевой стороной с учетом, что ручка будет посередине двери расстояние ручки от пола 1 метр: Контур замка четко обводим карандашом; Берем нужный диаметре фрезы; Выставляем глубину заглубление; Выставляем упор фрезерного станка. Теперь не спеша начинаем первую выборку, ведя по контуру, главное не зайти за края, чтобы не испортить дверь. Приступаем ко второму этапу врезки замка, замеряем ширину тела замка, берем цангу нужного диаметра и начинаем выборку глубины. Меняем на удлиненную цангу и выбираем полную глубину замка.

    Очень аккуратно работайте, плотно держите станок, потому что могут быть гвозди, сучки, шурупы. Важно знать, что идет вибрация фрезерного станка, и покрытие полотна двери может повредится (особенно это касается дешевых моделей станков).

    Приступаем к установке ручки, отмечаем карандашом центры ручки и обводим контур личинки замка, для сверления отверстий используем перья по дереву нужного диаметра. Обязательно сверлить отверстия с двух сторон двери, чтобы не вырвать кусок полотна.

    Собираем коробку

    Поскольку с длинной мы уже определились (2018мм). Ширину считаем с условием того, что нужно сделать зазор между коробкой и дверью по 2 мм с каждой стороны. Нужно обратить внимание на петли, какой там продольный зазор. Всё учли, делаем запил ширины. При сборке коробки очень удобно использовать угловую струбцину. Кладем все детали на ровную поверхность и выставляем четко углы и наклоны.

    Важная деталь чтобы дверь не терла можно слегка наклонить одну сторону на расширение. При правильных зазорах делать это не нужно. Соединяем элементы дверной коробки, шурупами предварительно просверлив под них отверстия, чтобы коробка не треснула. Коробка готова к монтажу.

    К вашему вниманию видео по установке дверей, различные варианты монтажа, советы мастеров установщиков дверей и способы врезки дверной фурнитуры.

    Пошаговая фото инструкция по врезке замков

    Шаблоны для врезки петель и замков фрезером: делаем своими руками

    Для удобства выполнения монтажных работ на дверях можно использовать шаблоны для врезки петель. Благодаря этим заготовкам можно значительно ускорить процесс установки и снизить риск появления дефектов.

    Шаблоны значительно упрощают процесс врезки петель и замков фрезером

    Особенности приспособления

    Если вы раньше никогда не слышали о подобном инструменте, для начала нужно разобраться, что из себя представляет шаблон для врезки дверных замков и петель. По сути это заготовка, которая совпадает по форме с необходимыми для установки фурнитуры деталями, врезающимися в полотно или раму. Именно за счет этого и удается без особых усилий сделать необходимые углубления строго по заданным контурам.

    Смысл использовать подобное приспособление для быстрой врезки петель имеется далеко не всегда. Дело в том, что такие инструменты заводского изготовления имеют немалую стоимость.

    Если рассматривать затраты на их приобретение, в случае единоразового применения шаблона расходы не окупятся даже приблизительно. Поэтому если вам нужно установить новую дверь, но вы боитесь испортить её в процессе крепления фурнитуры, лучше воспользоваться услугами мастера. А вот если вы сами являетесь специалистом или полностью оснащаете дом новыми дверями, вам может пригодиться такой инструмент.

    Кроме того, следует взять во внимание, что приспособление наподобие шаблона для установки петель можно изготовить своими руками. Конечно, для этого тоже нужно обладать определенными навыками и знаниями, но зато вы сможете значительно сэкономить средства.

    Шаблон для врезки дверных петель и замков фрезером — это заготовка, облегчающая процесс установки фурнитуры

    Принцип использования инструмента

    Рассмотрим, как правильно работать с шаблоном для установки петель. На самом деле ничего сложного нет, так как принцип выполнения работ очевиден даже для неопытного домашнего мастера. Для начала нужно определиться с формой и размером инструмента. Для этого нужно сверить параметры имеющейся в наличии фурнитуры и самого приспособления.

    Первым делом отметьте положение петель на коробе и дверном полотне. После этого приложите шаблон к изделию и закрепите его на месте. Выполнив срез материала, осуществляется врезка дверных петель фрезером. Возьмите во внимание, что для врезных карточных петель достаточно будет снять небольшой слой материала с соответствующих деталей конструкции. Для скрытых моделей понадобится глубокая выемка. Соответственно и тип шаблона применяется другой.

    Если нужно установить замок, можно использовать подходящий шаблон для врезки обычных петель фрезером или же подобрать специальную модель для этого типа работ. Задача будет заключаться в том, чтобы углубить с торца полотна пластину с местом выхода для фалевого язычка и ригелей, то есть сам запорный механизм, а также ответную пластину с противоположной стороны на коробе. Для удобства работы можно использовать разные насадки на ручном фрезере.

    Перед врезкой необходимо отметить положение петель и закрепить шаблон

    Самодельный вариант

    Если вариант с приобретением заводского шаблона для врезки дверных петель вас не устраивает, попробуйте вырезать такое приспособление своими руками. Для того чтобы воплотить такую идею вам понадобятся:

    • плита МДФ;
    • рейка длиной 150 см;
    • деревянный брусок;
    • доска;
    • дрель;
    • электролобзик;
    • струбцина;
    • ручной электрофрезер;
    • болты и прочие крепежи.

    Изготовление шаблона для врезки дверных петель в домашних условиях

    Для наглядности работ и экономии времени вам пригодятся готовые чертежи этого приспособления. Есть множество вариантов с подробными разъяснениями, поэтому найти подходящий не составит труда.

    Порядок действий достаточно простой:

    1. Из МДФ вырежьте кусок нужного размера и засверлите в нем 6 отверстий.
    2. Брусок соедините с рейкой для создания ограничителя.
    3. В МДФ лобзиком вырежьте отверстие по контурам чертежей для шаблона.
    4. Сверху закрепите отрезки МДФ с поперечными пропилами при помощи болтов.
    5. Для того чтобы закрепить шаблон на двери нужно будет приложить его к полотну и надеть те самые отрезки до упора.

    В итоге у вас должен получится набор шаблонов для врезки замков и петель, который будет ничуть не хуже покупного варианта. Если подготовить правильные шаблоны и грамотно использовать это приспособление, вы заметно облегчите процесс монтажа дверей.

    Рекомендуем посмотреть видео

    Какой фрезой делать выборку под замок. Двери установить просто, зная все хитрости установщика. Какой используется фрезер для врезки петель и замков

    Фрезер – это электрический инструмент, предназначенный для обработки кромки и пазов любых деревянных поверхностей. При помощи этого оборудования можно выполнить не только работы по дому, но и сделать уникальные декоративные вещи. Врезка петель фрезером происходит в несколько раз быстрее, чем при использовании обычного молотка и стамески. Кроме этого, ниша получается более ровной и эстетичной.

    Выбор фрезерного станка

    Виды фрезеров

    В настоящее время выпускаются следующие виды фрезеров:

    • вертикальный или погружной. Инструмент предназначен для выемки пазов различной глубины. Фрезер для врезки петель и замков относится именно к этому виду;

    • комбинированный. Станок является более профессиональным и универсальным, так как совмещает в себе возможности вертикального и кромочного оборудования;

    • специальный. Специальный фрезер может быть дюбельным, ламельным и так далее. Специальное устройство имеет узкую направленность и предназначено исключительно для определенной цели.

    На что обратить внимание при покупке

    • мощность оборудования. Для домашнего применения, в отличие от профессионального, не стоит приобретать чрезмерно мощное оборудование, так как этот фактор влияет на скорость вращения фрезы и вес станка;
    • наиболее целесообразно приобретать устройство, оснащенное функцией регулировки скорости, что способствует аккуратному выполнению различных работ. Желательно, чтобы переключатель скоростного режима располагался в защищенной зоне и работал не плавно, а скачками;
    • при выборе надо обратить внимание на реальную величину выхода фрезы за пределы зажима. Цифры в модели оборудования указывают исключительно на длину хода головки. Например, ФМ-62, в данной модели 62 мм – это максимальная длина хода;

    • определить удобство применения фрезера. Оценивается вес оборудования, функциональность, удобство расположения ручек и пусковых механизмов, длина шнура электропитания. Чем проще и удобнее пользоваться устройством, тем меньше проблем возникнет при его эксплуатации;
    • попробуйте включить станок. Головка качественного оборудования должна свободно перемещаться. При этом полностью исключается наличие люфтов и/или перекосов. Станок должен работать практически бесшумно;
    • рабочая поверхность должна иметь широкий обзор. Желательно, чтобы в этой зоне располагалась дополнительная подсветка;
    • наличие дополнительных насадок, различных держателей и прочих элементов. Чем больше комплектация оборудования, тем выше его функциональные способности.

    Приобретая фрезерный станок, основываясь на представленных рекомендациях, можно подобрать оптимально удобное и качественное оборудование.

    Применение фрезера для врезки петель

    Регулировка оборудования

    Врезка петель ручным фрезером осуществляется после предварительной настройки оборудования, которая происходит в отношении:

    • глубины погружения фрезы;
    • скорости вращения.

    Глубина выемки зависит от толщины устанавливаемой петли или . Чтобы установить на оборудовании необходимый параметр, требуется:

    1. поставить станок на ровную твердую поверхность;
    2. ослабить фиксацию подающего штифта;
    3. опустить фрезу до уровня ровной поверхности и выставить на шкале цифру «0»;
    4. если используется фреза для врезки петель, то определить толщину петли;
    5. поднять штифт на требуемый показатель и надежно зафиксировать.

    Подбор скорости вращения определяется опытным путем. Необходимо, чтобы станок работал без перегрузки, а древесина не «подгорала». Для регулировки скорости используется переключатель.

    Установка петель

    После подбора всех параметром можно приступать к дверной петли. Для этого:

    1. дверь устанавливается в специальные зажимы для исключения возможности перекоса при выполнении работы;
    2. размечаются места для монтажа петли. Необходимо отметить не только габаритные размеры фурнитуры, но и места для крепления петли;

    1. производится выемка древесины фрезерным станком. При необходимости исправляются все недостатки, выявленные после проведения операции электрическим оборудованием. Для окончательной обработки выемки применяются стамеска и молоток;

    При работе фрезером важно выбрать правильное направление движения оборудования. Нужно, чтобы режущая часть двигалась навстречу древесным волокнам. В противном случае возможно образование неровностей и сколов.

    1. дрелью просверливаются отверстия для крепления петли;
    2. фурнитура устанавливается на подготовленную поверхность и надежно фиксируется крепежными болтами;

    1. аналогичным способом монтируется вторая часть петли на поверхность дверной коробки.

    Чтобы подобрать фрезерный станок, необходимо определить, для каких целей чаще всего будет применяться устройство. Использование фрезера способно сократить время на проведение столярных работ, при этом улучшая качество полученного результата.

    Тенденции в дизайне постоянно меняются, поэтому владельцы квартир не так уж редко делают ремонт и ставят новые межкомнатные двери. Некоторые прибегают к помощи профессионалов, а другие считают, что справятся с таким заданием самостоятельно. Но чтобы аккуратно выполнить врезку замка, потребуется использовать специальные инструменты, такие как фреза.

    Преимущества

    В плотницкой работе случаются ситуации, когда приходится выполнять процесс по месту. Чтобы не делать выемки стамеской, что выходит не всегда аккуратно, рекомендуется воспользоваться фрезой. Этот инструмент используется при установке дверных конструкций и облегчает работу.

    Фреза

    Фреза для врезки поможет выполнить работу быстрее, точнее и аккуратнее. Ручной бывает различных типов. Инструмент укомплектовывается специальными приспособлениями, с помощью которых выполняется отверстие под ручку или замочное устройство.

    К тому же есть возможность приобрести дополнительный комплект, легко и быстро вырезающих разные отверстия. Вместе с самим инструментом в комплекте может идти фреза, которая поможет сделать врезку из твердого сплава разного диаметра. Она комплектуется штангами и протекторами, чтобы выполнять однотипную работу, врезая замки с небольшими отличиями.

    На рынке предлагается большой выбор фрез, при помощи которых выполняются разные работы. Они разделяются на группы:

    • Кромочная. Выполняет резные детали и кромки для изделия.
    • Пазовая. Выполняет желобки, углубления, выемки разной глубины в поверхностях из древесины.

    Пазовая фреза
    • Фигирейная. С ее помощью обрабатывают кромки филенок.
    • Спиральная. С ее участием выполняют круглые отверстия для ручек в дверном полотне.

    Спиральная фреза

    Чтобы выполнить установку замка в дверное полотно, понадобится пазовая фреза подходящей длины. С ее помощью легко сделать в торце полотна ровное и подходящее по размерам углубление. этим же инструментом подготавливается и место под петли.

    Чтобы проделать в полотне круглое, аккуратное отверстие для ручки-кноба, пригодится спиральная фреза.

    Подготовка для установки устройства

    Для подготовки под врезку потребуется инструмент:

    • измерительная рулетка;
    • строительный угольник;
    • карандаш или маркер;
    • стапель;
    • набор отверток;
    • электрическая дрель;
    • стамеска;
    • молоток;
    • ручной фрезер.

    Даже если есть фреза, без стамески обойтись не получится. Это объясняется тем, что спиральная насадка после себя оставляет неровные границы. Стамеска поможет их поправить.

    Процесс работы

    После того как инструмент собран, пора браться за работу. Весь процесс делится на следующие этапы:

    • Сначала отмечают место, где будет находиться непосредственно сам замок. По стандарту оно располагается на высоте в 90-100 см от пола, но ситуации бывают разные.
    • После определения высоты находят, на какую глубину будет посажен запорный механизм. С помощью угольника отмечают карандашом на полотне эту величину.
    • Затем выполняют замеры и делают отметку, где будет находиться замочная скважина и защелка. Отверстия под них выполняются дрелью с перьевым сверлом.
    • Отмечают границы углубления, которые потребуются для монтажа ригельной планки, приложив ее к торцу дверного полотна. Закрепляют насадку, которая соответствует диаметру выполняемого отверстия, и просверливают его. Это поможет ригельной планке войти плотно на приготовленное место и правильно расположиться в дверном полотне.
    • После этого прорезают канавку под корпус. Врезка выполняется так, чтобы корпус размещался в углублении полностью. Границы обрабатывают при помощи стамески.
    • Тщательно зачищают выполненное отверстие от заусениц и устанавливают приготовленную замочную систему. При помощи саморезов прикрепляют ригельную планку на торце полотна.
    • Устанавливают фурнитуру.

    Проделанное углубление при помощи фрезы

    Можно сделать вывод, что для самостоятельной установки потребуется качественный инструмент и немного практики, чтобы его использовать. Фреза станет незаменимым помощником для домашнего мастера.

    Какие модели использовать, чтобы облегчить себе труд? Для приготовления мест посадки замочных устройств в дверном полотне или другом деревянном изделии хорошим вариантом станет фрезер FC116U. Он работает очень аккуратно. Если дверь уже установлена, он поможет не повредить ее, так как обладает несложной системой настройки. Данный инструмент обрабатывает и вертикальные и горизонтальные поверхности. Работать им можно и с обычными дверьми, и с теми, которые имеют притвор. В этом случае фрезер смещается по отношению к центру двери.

    FR129N предназначен для подготовки под врезку замков и петель. Этот инструмент поможет с легкостью выполнить установку различных элементов, даже в случае, если придется выполнять очень точные замеры. Можно настроить оборудование так, чтобы выполнить от двух до четырех правых или левых петель. Он имеет систему протекторов и зажимов. Это позволит выполнить работу без повреждений полотна, исключить любые неточности. Двигатель в этом инструменте мощный, дополнительно оснащен приводом, который регулируется и поддерживает обороты на заданной частоте.

    Как производится врезка, показано в этом видео:

    Каждый человек хочет, чтобы его межкомнатная дверь была установлена красиво и без повреждений, и поэтому всегда стоит обращаться к профессионалам, знающих свое дело, пусть это будет несколько дороже, но зато есть уверенность в качественном исполнении работ.

    Если говорить о методах врезки замов, то можно выделить 2 основных подхода. Это профессиональный, с применением высокоточных электрических инструментов, и кустарный, с применением молотка и зубила.

    В обоих случаях потребуется примерно следующий список инструментов:

    • Ручной фрезер, насадка для врезки замков;
    • Молоток;
    • Стамески разных размеров;
    • Плоская и крестовая отвертки;
    • Дрель или шуруповерт;
    • Набор перьевых сверл по дереву;
    • Рулетка.

    Высокие обороты фрезы сделают углубления под замок, не повреждая покрытия двери. Молоток в основном нужен для кустарного метода, но и может пригодиться при профессиональном подходе.

    Стамесками придется вырезать место для посадки замка, но этим инструментом можно легко повредить дверное покрытие и ухудшить внешний вид.

    Плоская и крестовая отвертки понадобятся для закручивания саморезов, на которых держится замок и сама ручка. Рекомендуется использовать именно их, поскольку при закручивании с помощью шруповерта, высока вероятность повредить дверное покрытие. Дрелью или шуруповертом можно легко, а главное точно, соблюдая чертеж, проделать глубокое посадочное отверстие под замок и для ручки. Набор перьевых сверл по дереву устанавливается на дрель или шуруповерт. Рулетка необходима для замеров, чтобы не ошибиться при посадке замка.

    Разновидности фрез для врезки замков

    Фрезерный станок – приспособление для дверных коробок и полотен, которое обеспечит высокую точность посадочных углублений. В настоящие время, для ручного фрезера существует просто огромное количество разных фрез. Все их можно разделить на 3 группы – кромочные, пазовые и фигирийные.

    А именно:

    1. Кромочные – используются при изготовлении кромок изделия, а также для различных резных элементов на материале.
    2. Пазовые – с их помощью делают желобки, углубления, выемки, пазы на деревянных изделиях.
    3. Фигирийные – предназначены для создания декоративных резаных элементов на фасадах мебели и дверей.

    Если рассматривать более подробно, то можно выделить 9 часто используемых фрезеров. Прямой пазовый фрезер предназначен для обработки прямых паз, а в сочетании с копировальной втулкой, можно применять для фигурных и прямых деталей по шаблону. Гантельные V- образные пазовые фрезеры предназначены для декоративной резьбы или как направляющая для перемещения.

    Конструкционный пазовый фрезер предназначен для изготовления соединений типа ласточкин хвост либо П-образного паза. Фрезер для сращивания на миро-шип применяются для соединения длинномерных полотен по длине.

    Фасонные пазовые фрезы применяются для фасонных боковых пазов в поверхностях.

    Прямые кромочные фразы применяются в работе, используя самодельные шаблоны. Фрезы с кромочной и дисковой формой используют при выборке фальца, отличаются высокой точностью. Фигурные кромочные фрезы применяются для обработки кромок филёнок, фасадных рам и плинтусов. Фрезы горизонтального типа служат для декорирования фрезерованных кромок.

    Как врезать петли в дверь фрезером: инструкция

    Как отмечалось выше, лучше доверить дело профессионалу, но если же полны решимости сделать петли в двери фразером самостоятельно, то эта инструкция будет актуальна. Для начала нужно определиться, какая из сторон двери будет лицевая, и с какой стороны, будут располагаться петли. Желательно пометить дверь, чтобы потом не осознать, что они прикручены не стой стороны.

    Определившись с местом расположения:

    • Прикладываем петлю к двери;
    • Обводим простым карандашом;
    • После по получившемуся контору аккуратно обрабатываем стамеской.

    Последнее необходимо во избежание трещин и повреждений двери, которые могу возникнуть во время вращения фрезы. Самый важный момент – настройка на ручном фрезере глубины погружения и параллельный упор. Длинную кромку следует фрезеровать от верха до низа. Верхнею и нижнею линию контура следует обрабатывать не доходя пары миллиметров, после чего срубить стамеской. Это не обходимо, чтоб избежать повреждений двери.

    Расстояния от верхних и нижних краев двери до петель следует выбирать от 17 до 22 см.

    Далее прикладываем петлю и прикручиваем. Прикладываем брус буквой «Г», делам поправку на зазор между дверью и коробкой и отмеряем местоположение петель. Переходим к фрезеровке дверной коробки – оставляем пероральный упор на фрезере, уточняем глубину погружения фрезы и делаем все в точности, как для двери. После всего прикручиваем петли с дверью к дверной коробке.

    Сам процесс врезки петель может занять несколько часов. Если нет полной уверенности в своих силах и умения пользоваться ручным фрезером, то лучше обратиться к профессионалам, или же на крайний случай позвать товарища, который поможет с врезкой петель.

    Использование шаблонов для врезки петель и замков

    Шаблоны могут существенно облегчить задачу их установки. Такие шаблоны можно сделать самостоятельно или же купить в строительном магазине. Изготовление шаблона не займет много времени.

    Для изготовления понадобится:

    • Доска толщиной от 20 мм, длиной от 40 мм;
    • Древесноволокнистая плитка размером 100х100 мм;
    • Деревянный брус небольшого размера;
    • Рейка длиной от 150 мм;
    • Дрель, лобзик;
    • Крепежные детали и болты с барашками.

    На древесноволокнистой плите делается необходимый по размерам отрез, просверливается 6 квадратных параллельных отверстий (по 3 с каждой стороны). Проделываем еще одно отверстие в центре размерами 140х70. На один из краев рейки приделывается брусок, который будет ограничителем. Далее следует прикрепить саморезами рейку с бруском к плитке. Вырезаем из доски 3 накладки – одну для вертикального крепления и 2 одинакового размера для горизонтального. В каждой вкладке делается 2 параллельных пропила, это позволит регулировать размеры отверстий. Накладки крепятся к МДФ плите.

    Шаблон готов, следует уточнить, что все выше названные размеры условны, их не обязательно соблюдать.

    Применять шаблоны для врезки петель и замков очень легко. Для этого необходимо зафиксировать дверь на полу. Далее определяемся со стороной, где будут располагаться петли, и наносим предварительную разметку. В месте где должны устанавливаться петли, прикладываем шаблон. Ручным фразером снимается фаска. Глубина фаски должна быть равной толщине петли.

    Как пользоваться фрезером для врезки замков (видео)

    Осуществляя самостоятельно монтаж петель и прочей фурнитуры на дверное полотно, необходимо обязательно соблюдать технику безопасности. При правильном подходе и соблюдении всех рекомендаций, описанных выше, получатся красивые двери на долгие годы.

    Если ранее для установки дверных петель и замков использовался такой инструмент, как молоток и стамеска, то сегодня чаще применяется электрофрезер.

    Использовать можно шаблон для врезки петель и замков – существует несколько вариантов, благодаря чему подбирается оптимальный вариант для любой индивидуальной ситуации.

    Преимущества устройства

    Подобное устройство будет удобным как профессионалу, так и домашнему мастеру, решившему установить новые двери. Такое устройство, как фрезер для врезки замков будет удобен благодаря:

    • Скромности своих габаритов и веса. Это устройство необычайно удобно в эксплуатации;
    • Инструмент необычайно мобилен – переносить его можно с помощью кейса;
    • Повредить дверное полотно, раму или дверной блок в целом будет сложно, чем в случае, если использовать инструмент обычный – молоток и стамеску;
    • Если использовать специализированный инструмент – станок, можно исключить или минимизировать погрешности, тем самым обеспечив максимальное качество и надежную посадку смонтированного замка и зафиксированных дверных петель.

    Предназначен инструмент для обработки деревянных поверхностей, в частности для создания кромок или же пазов. С его помощью можно выполнить в максимально короткие сроки такие виды работ, как врезка и установка замков в точно подогнанные отверстия, устройство выемок под петли (их последующей установки).

    Такое устройство будет удобно как для дверей, так и для оконных рам, или иных схожих поверхностей (дверей к шкафчикам, шкафам и т.д.).

    Кроме того, фрезер позволит не только удобно установить дверную фурнитуру, но еще и скруглить края, можно сделать профилированные аккуратные планки, создать красивые и надежные соединения.

    Несмотря на кажущуюся сложность, научиться пользоваться фрезером сможет легко каждый – ничем подобный инструмент не отличается от фигурной петли, или дрели.

    Виды и модели подобного инструмента

    Посредством фрезера можно создать практически любые профиля – как с прямыми, так и с закругленными краями.

    К фрезеру можно приобрести комплект из нескольких фрез, каждая из которых выполняет отдельную функцию и предназначена для отдельного вида работ:

    • Вертикальные, или называемые иначе – погружные. Предназначены они для самых разных работ;
    • Окантовочные, либо же кромочные – позволят качественно обработать края и кромки. Такая модель предлагается с небольшими габаритами и весом;
    • Комбинированные модели включают в себя оба вышеназванных варианта;
    • Существуют и специфические модели – дюбельные, ламельные и триммер.

    Если приобретать фрезер для работы с дверными полотнами, то можно выбрать модели, с помощью которых можно обеспечить формирования под петли нужной глубины. Так же есть модели, с помощью которых можно врезать замок. Предлагается и возможность изготовить шиповые соединения.

    Собираясь приобретать такой инструмент, как фрезер, следует определиться, для каких видов работ он нужен, и с какой интенсивностью будет эксплуатироваться.

    Существуют модели профессиональные, которые больше подойдут мастерам, которые ежедневно занимаются установкой дверей. Для домашних работ подойдет более простая модель.

    Производителей таких устройств огромное множество, поэтому подобрать модель можно не только по функциональности, но и по стоимости, качеству и надежности.

    Сэкономить можно только в том случае, если работать с инструментом планируется крайне редко, в ином случае стоит приобрести модель профессиональную, отличающуюся не только высокой надежностью, но и большим ассортиментом функций.

    Дешевая модель быстро исчерпает свой резерв и соответственно – возникнет необходимость приобрести новый инструмент.

    Область применения

    Как уже говорилось, для установки петель и замков можно использовать обычные молоток и стамеску, однако при их использовании следует быть готовым, что придется потратить массу времени и сил.

    Такое устройство является незаменимым инструментом для тех, кто профессионально и ежедневно занимается установкой дверей.

    Для того, чтобы выполнить все необходимые действия, полотно необходимо закрепить вертикально, посредством стапеля.

    Обязательно мастер должен точно разметить место, где планируется установка замка или петель. Следующим шагом будет проверка – необходимо приложить деталь к размеченной области и увидеть, насколько идеально выполнена разметка. На участки полотна, уходящие за пределы разметки, следует закрыть малярной лентой, чтобы защитить от повреждений.

    Чтобы выполнить необходимые действия, следует использовать пазовый фрезер.

    В любом случае, такой инструмент, как фрезер для врезки любых типов замков и петель, будет актуален для любой квартиры, или частного дома. Необходимость установки дверей возникает нечасто, однако необходимость заменить петли, либо же выровнять дверное полотно относительно коробки, может возникать часто. Если же заниматься это на профессиональном уровне – то именно фрезер позволит быстро и удобно выполнить весь фронт работ.

    Хоть устройство и является удобным в эксплуатации, для работы с ним необходим определенный опыт и знания, почему фрезер приобретают далеко не все.

    DOUBLE TURBO 16 | Secotools.com

    Использование геометрии с наиболее положительным углом резания по спирали на рынке сегодня означает меньшее потребление энергии, более плавное резание и более длительный срок службы инструмента. Вместе с впечатляющей точностью угла 90 ° и двусторонними пластинами это обеспечивает хорошее качество поверхности и оптимизирует затраты.

    ВАШИ ПРЕИМУЩЕСТВА:

    • Возможно исключение чистовых операций
    • Снижение энергопотребления за счет большого угла наклона спирали
    • Меньшее количество вибраций благодаря плавной геометрии резания
    • Уменьшение времени простоя увеличивает скорость съема материала с возможностью глубины резания до 15 мм (0.59 дюймов)
    • Хорошая точность и высокое качество поверхности с углом 90 °
    • Снижение затрат благодаря двусторонним пластинам с 4 режущими кромками
    • Простая индексация пластин

    ВАШИ ЗАДАЧИ:

    • Вибрация в нестабильных установках
    • Поверхность несоответствия во время черновой обработки
    • Высокие затраты на обработку
    • Чистовая обработка увеличивает время цикла обработки детали

    НАШИ РЕШЕНИЯ:

    • Уменьшите силы резания с помощью наиболее положительной двусторонней геометрии резания
    • Устраните общие несовпадения поверхностей с помощью Впечатляющая точность угла 90 ° и исключительно положительный угол наклона спирали на пластинах Seco Double Turbo
    • Достигните значительной экономии затрат на кромку за счет 4 режущих кромок, которые обеспечивает двусторонняя пластина Turbo
    • Укорочение или, в некоторых случаях, полное устранение чистовой обработки время со вставками Double Turbo

    ГЛАВНАЯ

    СВЯЗАТЬСЯ С НАМИ

    90 047 ОПИСАНИЕ ПРОДУКТА

    SECO TOOLS ПРЕДСТАВЛЯЕТ ДВОЙНЫЕ ФРЕЗЫ И ВСТАВКИ TURBO SQUARE

    Seco Tools добавляет фрезу Turbo 16 Square Shoulder в лидирующее в отрасли портфолио Turbo

    Навигатор по обработке / Каталог продукции Фрезерование

    SECO NEWS 2020.1

    Видео: Применение двойного турбо-фрезерования стали, чугуна и нержавеющей стали

    Видео: Двойной турбо фрезерный станок квадратного сечения с двусторонними вставками

    Видео: Знакомство с продуктом двойного турбо-плечевого станка

    Видео: Двойной турбо-плечевой фрезер -Сторонние кромки увеличивают производительность

    МОДУЛЬНЫЙ ПРИЕМНИК QC (БЫСТРАЯ ЗАМЕНА) ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ МАЛЕНЬКИХ ДЕТАЛЕЙ

    JETI ISO РАСШИРЕНИЕ ДИАПАЗОНА ИНСТРУМЕНТА

    SECO-CAPTO ИНСТРУМЕНТЫ И КАССЕТЫ ДЛЯ РАСШИРЕННОГО МАТЕРИАЛА

    GRID MILL

    SOLID СЕРИЯ

    XP08 АЛЮМИНИЕВЫЙ ФРЕЗЕРНЫЙ СТАНОК

    РАСШИРЕНИЕ ДЕРЖАТЕЛЕЙ ФРЕЗЕРНОЙ ФРЕЗЫ, УЛУЧШЕНИЕ ДЕРЖАТЕЛЕЙ ФРЕЗЕРНОЙ ФРЕЗЫ, УЛУЧШЕНИЯ ДЕРЖАТЕЛЕЙ МАЛЕНЬКОЙ ЛИЦЫ И БОКОВЫХ ЗАМКОВ

    COMBIMASTER ™ M20

    EASYSHRINK EVO

    УНИВЕРСАЛЬНЫЕ СВЕРЛА ДЛЯ КОПИРОВКИ

    И 12XDO 900 SECO ПРЕДЛАГАЕТ

    НОВЫЙ 335.19 И 335.18 ДИСКОВЫЕ ФРЕЗЫ

    JC898 И JC899

    SECOMAX ™ CW100 ВСТАВИТЬ СПЛАВ

    THREADMASTER ™ ISO-S РЕЗЬБОВЫЕ МЕТЧИКИ

    ВЫСОКАЯ ПОДАЧА КВАДРАТНАЯ РАЗМЕР 14 ВСТАВКА

    JET Mining Navigator

    Solid End Machining Navigator / Каталог & РАЗЪЕДИНЕНИЕ CAPTO

    ИДЕНТИФИКАЦИЯ ИНСТРУМЕНТА SECO

    РЕЗЬБОВЫЕ МЕТЧИКИ ISO K

    Навигатор по обработке / Каталог Инструментальные системы

    Навигатор по обработке / Каталог Обработка отверстий

    Сводка новостей Seco 2020.1

    FEEDMAX -MS DRILL

    JABRO® CERAMICS

    TP25 GRADE

    Seco News 2020.1

    R220.88 СО ВСТАВКАМИ SNMU

    TTP2050

    КОНЦЕВЫЕ ФРЕЗЫ JM500

    JETI CONVERSION GROOVING AND PARTING 900 QUATTROMILL ™ 14

    JM100 MINI КОНЦЕВЫЕ ФРЕЗЫ

    LP09 ВСТАВКИ

    DOUBLE OCTOMILL ™

    RCMX RANGE

    UNJ И MJ РЕЗЬБОВЫЕ ВСТАВКИ

    ПАТРОНЫ ДЛЯ ФРЕЗЕРОВАНИЯ

    JS750 КОНЦЕВЫЕ ФРЕЗЫ JS750

    1 ”) СЕРИЯ

    ДОПОЛНИТЕЛЬНЫЕ ПАНЕЛИ STEADYLINE®

    JETSTREAM TOOLING®

    DOUBLE QUATTROMILL ™ 22

    Копировальные фрезы: круглые пластины для высокой производительности съема металла

    Прочность кромки

    Круглая пластина без углов, которая может сломаться, обеспечивает самую прочную режущую кромку из всех сменных твердосплавных пластин.Эта сила пригодится при работе с тяжелым резом или при черновой обработке в нестабильных условиях. При резке инструментом с большим вылетом круглые пластины более устойчивы к отклонению инструмента и вибрации, что позволяет увеличить скорость и скорость подачи с меньшей опасностью выкрашивания пластины.

    Силы резания также распределяются более эффективно. При использовании типичного режущего инструмента под углом 90 градусов большая часть давления инструмента является радиальным, что приводит к значительному отклонению и увеличению вероятности вибрации или поломки.Круглая режущая кромка распределяет усилие более равномерно, направляя большую часть давления инструмента в осевом направлении. Это также желательно при резке более длинными инструментами, поскольку пониженное радиальное давление снижает прогиб.

    Но будьте осторожны при использовании горизонтального обрабатывающего центра. Повышенное осевое давление может вызвать изгиб в держателе, который обычно устанавливается на надгробной плите или угловой плите, которая не так хорошо поддерживается, как твердое основание вертикального обрабатывающего центра.На HMC такое изгибание может привести к появлению микротрещин на пластине из-за незначительных вибраций, возникающих при изгибе. Срок службы инструмента сократится, а поломка фрезы станет более вероятной. Чтобы уменьшить или устранить эту проблему, попробуйте фрезы с положительным осевым передним углом, которые минимизируют толкание детали вниз.

    Количество кромок

    Круглые пластины обладают дополнительным преимуществом, так как предлагают большее количество используемых кромок, чем обычные твердосплавные пластины. В зависимости от размера пластины и глубины резания круглая пластина может обеспечивать от четырех до восьми эффективных индексов, что дает, по крайней мере, вдвое больше общего съема материала и минут при резке типичного параллелограмма или квадрата.Это преимущество выражается в меньшем количестве поездок к стойке инструмента для новых пластин (удерживание оператора у станка и инструмента в резе), меньшем количестве пластин на складе (снижение затрат на складские запасы) и более низкой стоимости режущей кромки.

    Например, типичная пластина параллелограмма стоит около 8 долларов. С двумя используемыми кромками стоимость каждой кромки составляет 4 доллара США. Квадратная пластина (которая обычно не работает так же хорошо, как параллелограмм из-за отсутствия положительной топографии и осевого рельефа) может стоить 10 долларов.Это составляет 2,50 доллара за край.

    Сравните эти затраты со стоимостью стандартной круглой пластины. Эта вставка может стоить до 11 долларов (многие дешевле). При таких затратах в наихудшем сценарии — тяжелая резка, допускающая только 4 индекса, — стоимость ребра составит 2,75 доллара. Более типичный сценарий, 8 индексов, дает стоимость ребра 1,38 доллара США. Эти затраты, особенно в тех случаях, когда круглая пластина обеспечивает больший съем металла в минуту, чем другие пластины, делают экономику инструмента привлекательной.

    HOHXEN, 45 градусов, 1/4 дюйма, фиксатор хвостовика, фреза, фреза, фреза для шипа, фреза для деревообработки, резак, инструмент, режущие инструменты —

    Размер: № 2 (длинный: 2-7 / 16 дюймов; широкий: 1-3 / 8 дюйма; глубина: 1/2 дюйма -1/2 дюйма по ширине)

    Спецификация:
    * Диаметр хвостовика: 1/2 дюйма (6,35 мм)
    * Диаметр лезвия: 2 дюйма (50 мм)
    * Глубина лезвия: 3/4 дюйма (19 мм)
    * Применимо к размеру доски: 12,7-19 мм
    * Материал: ручка из углеродистой стали + родной сплав YG6X

    Характеристики:
    * Использование для ручного изготовления выдвижных ящиков или другой деревообработки
    * Фрезы промышленного качества
    * Углы крюка и сдвига: высокие углы крюка и сдвига позволяют
    * Высокий крюк и Углы среза позволяют резцам плавно врезаться в заготовку, получая чистую, без сколов.
    * Подшипник: полностью закрытый и смазанный
    * C3 Фрезы из карбида вольфрама с мелким зерном
    * Твердые стальные корпуса с защитой от отдачи
    * Сборка и термостойкость Тефлоновое покрытие
    * Покрытие: запеченное на термостойком покрытии предотвращает накопление опилок, смолы и смолы.

    См. Ниже Размер для выбора:
    No.1
    Общая длина: 2-7 / 16 дюйма; Общая ширина: 1-3 / 8 дюйма; Диаметр хвостовика: 1/2 дюйма; Глубина лезвия: 1/2 дюйма

    № 2
    Общая длина: 2 дюйма; Общая ширина: 1-3 / 8 дюйма; Диаметр хвостовика: 1/4 дюйма; Глубина лезвия: 1/2 дюйма

    № 3
    Общая длина: 2-5 / 8 дюйма; Общая ширина: 2 дюйма; Диаметр хвостовика: 1/2 дюйма; Глубина лезвия: 3/4 дюйма

    № 4
    Общая длина: 1-3 / 4 дюйма; Общая ширина: 1-1 / 2 дюйма; Диаметр хвостовика: 1/4 дюйма; Глубина лезвия: 1/2 дюйма

    Инструкции по безопасности:
    1.Лезвия бритвы постоянно заключены в картридж или корпус с открытым лезвием менее 2 мм. №
    2. Изделие с лезвиями не предназначено для лиц младше 18 лет.
    3. Изделие предназначено только для промышленной резки / гравировки, не опасное изделие.

    Примечание:
    Очень важно использовать нормальный размер корпуса, инструмент должен быть полностью вставлен в корпус и плотно затянут, чтобы мы могли использовать в процессе резки инструмент, должен обеспечивать зажимное усилие, а не только частично вставленное в корпус, иначе это приведет к поломке и повреждению хвостовика инструмента.

    В пакет включено:
    1 бит маршрутизатора

    Seco Квадратная фреза малого диаметра 6-04 Фреза для уступов

    Компактное автоматическое устройство управления запасами SupplyPod, являющееся частью программы продажи Seco Point Seco Tools в точках использования, с функциями отчетности и управления заказами, предлагает большой контроль запасов небольших инструментов для металлообработки, таких как пластины, сверла. , метчики, предохранители и мелкие ручные инструменты. Прочный SupplyPod с размерами 22 дюйма x 18 дюймов x 14 дюймов легко устанавливается на стол, стол, верстак или даже стену.

    Доступный в трех стандартных конфигурациях, простой в использовании SupplyPod распределяет 80, 96 или 44 отдельных артикулов. Войти в SupplyPod просто с помощью клавиатуры с сенсорным экраном, внешней клавиатуры, если она подключена, или устройства для чтения бейджей. SupplyPod управляет выпуском товаров и отслеживает использование инструментов с помощью функций приема / возврата, регистрации / выдачи и сериализации. SupplyPod также может принудительно переточить инструмент вместо того, чтобы раздавать новые инструменты. Такие возможности помогают сократить расходы на инструменты, повышая ответственность сотрудников за то, что они используют.

    Специально спроектированные наклонные отсеки внутри SupplyPod позволяют сотрудникам легко брать и возвращать самые хрупкие инструменты и инструменты. Кроме того, дополнительные разделители помогают предотвратить повреждение инструмента, а также позволяют увеличить вместимость до 228 отсеков в одном модуле SupplyPod.

    Кроме того, эксклюзивная функция быстрой пополнения SupplyPod обеспечивает быстрое и точное пополнение инструмента без каких-либо требований к переупаковке, тем самым повышая эффективность и устраняя нехватку запасов.SupplyPod также взаимодействует с современными ERP-системами для постоянного обновления бизнес-среды.

    Требуется только источник питания и подключение к Интернету, SupplyPod легко внедрить в любую рабочую среду.

    Помимо SupplyPod, Seco предлагает полный спектр продуктов для точек использования, включая SmartDrawer, SupplyBay и SupplyLocker.

    SmartDrawer — это система управления запасами на месте использования, которая больше, чем SupplyPod.Он чрезвычайно универсален и обеспечивает полный контроль над выдачей и возвратом отдельных предметов.

    Разработанный для суровых условий окружающей среды, SupplyBay является одной из самых универсальных торговых систем промышленного уровня на рынке, способной обрабатывать большие объемы продукции и обеспечивать бесперебойную выдачу широкого спектра инструментов и расходных материалов.

    Предназначенный для крупных предметов, таких как ручные инструменты и предварительно собранные резаки, SupplyLocker управляет приемом и возвратом в устройство и обратно.SupplyLocker отлично работает как автономное устройство, но также сочетается с SmartDrawer или SupplyBay для дополнительных возможностей.

    Инструмент, детали и принадлежности для слесарных станков

    LittleMachineShop.com собрал воедино все инструменты, аксессуары и запасные части, которые нужны мастеру-станочнику.

    Что говорят наши клиенты:

    «Хочу сказать, что очень доволен качеством вашей продукции. Приятно видеть, что кто-то знает, как определить продукт и квалифицировать компетентного продавца.[Тиски], которые я получил от вас, были очень высокого качества, без изъянов, должным образом очищены от заусенцев на всех краях, гладкие, как шелк, квадратные и параллельные менее 0,001 дюйма во всех плоскостях ».

    Tom G, 21-апр-2019

    Что нового!

    Праздники Дня благодарения

    Наши офисы будут закрыты в четверг и пятницу, 25 и 26 ноября, на День Благодарения. Наши неутомимые компьютеры будут продолжать принимать заказы, которые мы обработаем, когда вернемся в понедельник, 29 ноября.

    Желаем вам и вашей семье безопасного, здорового и счастливого Дня Благодарения. И мы благодарим вас за то, что вы остались с нами в эти странные времена.

    HiTorque Machines В наличии

    Эти машины HiTorque есть на складе и готовы к отправке.

    Благодаря бесщеточной системе привода постоянного тока мощностью 500 Вт, токарный мини-станок 5100 HiTorque 7×16 имеет самый низкий крутящий момент среди всех мини-токарных станков. А такие особенности, как 4-дюймовый трехкулачковый патрон, задняя бабка с кулачковым замком, полные гайки и щиток переднего зубчатого колеса, делают этот токарный станок уникальным.

    Мини-токарный станок 7350 HiTorque 7×16 Deluxe сочетает в себе все достоинства нашего мини-токарного станка 5100, а также включает в себя полностью стальной набор быстросменных резцедержателей клинового типа с пятью держателями. Кроме того, 7350 оснащен цифровыми индикаторами на поперечных суппортах, составной опоре и пиноли задней бабки, а также имеет металлические маховики вместо пластиковых.

    Настольный токарный станок 7500 HiTorque 8.5×20 имеет механическую поперечную подачу — уникальную особенность для токарных станков такого размера. Бесщеточный приводной двигатель шпинделя мощностью 1000 Вт обеспечивает потрясающий крутящий момент на низких частотах и ​​плавно регулируемую скорость от 100 до 2000 об / мин в обоих направлениях.Он оснащен нашей новой панелью управления, которая позволяет останавливать, а затем перезапускать токарный станок с предварительно выбранной скоростью.

    Настольный токарный станок 7550 HiTorque 8.5×20 Deluxe обладает всеми характеристиками настольного токарного станка 7500, а также включает планшет УЦИ, который отображает положение каретки и поперечных суппортов; цифровые индикаторы на опоре и задней бабке; набор быстросменных резцедержателей AXA с пятью держателями; маховики, ручки и рычаги из анодированного алюминия с черным анодированием маховиков; и усиленный брызговик во всю длину.Кроме того, составная опора модифицирована, чтобы лучше приспособиться к быстросменной стойке для инструмента.

    Микромельница 4700 HiTorque Micro Mill оснащена мощным бесщеточным приводным двигателем шпинделя мощностью 250 Вт, который обеспечивает потрясающий крутящий момент на низких оборотах, скорость от 100 до 5000 об / мин и отсутствие передач или ремней для переключения. (Отсутствие шестерен также делает его самым тихим в своем классе.) А размер стола для мельницы составляет 15,7 «x 5,7»! Он имеет 2 шпинделя с конусом Морзе, что обеспечивает широкий выбор инструментов.

    Мини-фрезерный станок 3990 HiTorque Mini оснащен шпинделем R8 для широкой совместимости с инструментами и прочной стойкой для повышения жесткости и уменьшения вибрации.Эта мини-мельница имеет больший X-Y стол и большую мощность (бесщеточный привод постоянного тока 500 Вт), чем ее конкуренты.

    Мини-фрезерный станок HiTorque Deluxe 4190 дополняет модель 3990 3-осевым цифровым считывающим устройством (УЦИ) с Bluetooth и 7-дюймовым планшетным дисплеем, блокировкой шпинделя с электрической блокировкой для легкой и безопасной смены инструмента, а также обработанными алюминиевыми маховиками и окрашенными ручками сверла.


    Наша настольная мельница 6550 HiTorque Deluxe с длинным столом обладает всеми функциями 6500, но имеет значительно больший стол (27.5 дюймов x 6,25 дюйма). Кроме того, он поставляется с установленным на заводе 3-осевым цифровым считывающим устройством (УЦИ) с Bluetooth и 7-дюймовым планшетным дисплеем, блокировкой шпинделя с электрической блокировкой для простой и безопасной смены инструмента и обработанными алюминиевыми маховиками.

    Большая настольная мельница 6700 HiTorque — наша самая крупная мельница — это значительный шаг вперед по размеру, жесткости и мощности по сравнению с мини-мельницей или даже настольной мельницей. Эта настольная мельница обеспечивает еще больший стол (29,1 «x 7,1»), больший ход и большую мощность (1000 Вт).Простая замена ремня переключает между низким диапазоном и высоким диапазоном, что дает вам плавно регулируемую скорость шпинделя от 80 до 5000 об / мин.

    Большая настольная мельница 6750 HiTorque Deluxe — наша лучшая мельница для домашних машинистов. Он обладает всеми функциями большой настольной мельницы 6700 HiTorque — большим столом 29,1 «x7,1», мощным бесщеточным шпиндельным двигателем мощностью 1000 Вт постоянного тока и режимом нарезания резьбы, и это лишь некоторые из них — плюс эти роскошные функции:

    • 3-осевой УЦИ с Bluetooth и 7-дюймовым планшетным дисплеем
    • Подъемная система с силовой головкой
    • Блокировка шпинделя с электрической блокировкой

    Машин нет на складе

    Машина, которую вы ищете, не показана выше? Вот список машин, которых на данный момент нет на складе, а также ожидаемые даты их поступления на склад:

    Мельницы HiTorque

    • 6500 Настольная мельница HiTorque, 15 января

    Варианты оплаты

    Мы принимаем платежи по кредитным и дебетовым картам через защищенный сервер.

    Мы принимаем платежи через PayPal

    Мы принимаем личные чеки, корпоративные чеки и денежные переводы.

    Международные заказы

    Мы отправляем машины в США и Канаду. Мы отправляем все, кроме машин, в большинство стран мира. Вы можете оформить заказ на нашем веб-сайте и выберите подходящий способ доставки.В общая стоимость вашего заказа, включая доставку и погрузочно-разгрузочные работы, составляет отображается на странице корзины покупок до того, как вы совершите размещение приказ.

    Присоединяйтесь к нашему списку адресов электронной почты

    Мы сообщим вам о новых продуктах и специальные предложения для привилегированных клиентов. Как и вы, мы ненавидим спам. Вот наше обещание вам:

    1. Мы не будем перегружать ваш почтовый ящик.Не ожидай чтобы видеть более двух сообщений в месяц. (Раз в неделю, если вы подписываетесь на нашу еженедельную рассылку.)

    2. Мы не будем использовать ваш адрес для других назначать или передавать его кому-либо еще по любой причине.

    3. Мы оперативно соблюдаем все «отписки» Запросы.

    Звук в порядке? потом присоединяйтесь к нашему списку рассылки.

    Цанговые патроны крупным планом | Производство режущего инструмента

    Цанги являются одними из предметов, наиболее часто встречающихся в механических цехах. Но люди, которые регулярно пользуются этими инструментами, вероятно, не знают о них всех важных фактов.

    Это потому, что о цангах нужно много знать — в самых разных областях. Сюда входит то, как цанги сочетаются с другими вариантами крепления инструмента и новейшими технологиями цанговых патронов, а также как выбирать и использовать цанги, чтобы продлить срок их службы и получить лучшие результаты при обработке.

    Цанга, установленная в патрон, образует буртик вокруг удерживаемого инструмента. Стандартная цанга ER — это наиболее широко используемый вариант зажима инструмента для обработки. Обычно используемые для удержания концевых фрез, сверл, метчиков и разверток, цанги ER создают зажимное усилие при затягивании гайкой.

    Сравнение цанговых патронов

    Другими известными альтернативами инструментальных державок являются горячая посадка и плоская сварка Weldon, также известная как боковой фиксатор, а также гидравлические и фрезерные патроны.По сравнению с ними, самым большим преимуществом систем цанговых патронов ER является их универсальность, — сказал Алан Миллер, технический менеджер компании BIG KAISER Precision Tooling Inc., Хоффман Эстейтс, Иллинойс.


    Резьбовая фреза, удерживаемая цангой, нарезает резьбу (вверху). Изображение предоставлено Guhring

    Что касается других опций, «вы действительно привязаны к державке одного размера для режущего инструмента определенного размера», — сказал он. «Но с цангами один размер держателя может вмещать самые разные хвостовики режущего инструмента.Эта универсальность облегчит задачу, особенно для небольших магазинов ».

    В качестве примера Миллер указал, что цанговый патрон ER32 может удерживать хвостовики инструмента диаметром от 3,175 мм (0,125 дюйма) до 19,05 мм (0,75 дюйма) с различными цангами. Он пояснил, что системы ER включают разные цанги как минимум на каждые 1 мм (0,04 дюйма) приращения диаметра хвостовика инструмента, поэтому для покрытия диапазона диаметров хвостовика от 3,175 до 19,05 мм потребуется не менее 17 цанг.

    «Но базовый держатель остается прежним, — сказал он, — и вы просто меняете цангу, чтобы зажимать инструменты разных размеров.”

    С другой стороны, размеры термоусадочных патронов зависят от диаметра хвостовика инструмента, — сказал Дэн Дойрон, менеджер по фрезерной продукции в Emuge Corp., Вест Бойлстон, Массачусетс. Это означает, что для каждого диаметра инструмента в магазине потребуются разные патроны с горячей посадкой. Кроме того, по его словам, магазин, использующий термоусадочные держатели, нуждается в нагревательном элементе для установки инструментов в держатели, что увеличивает стоимость этой опции.

    В то время как плоские оправки с горячей посадкой и плоские оправки Weldon подходят только для одного размера инструмента, гидравлические и фрезерные патроны позволяют использовать цанги с прямым переходом для изменения размеров инструмента, сказал Миллер.Но он добавил, что наличие переходных цанг в этих патронах ухудшает их характеристики, что приводит к увеличению биения и / или снижению зажимного усилия.


    Цанговые патроны FPC Slim Line разработаны, чтобы упростить использование режущих инструментов в ограниченных рабочих зонах. Изображение любезно предоставлено Emuge

    Помимо универсальности системы цанговых патронов ER в целом, пользователи получают гибкость в использовании отдельных цанг в системе. Это связано с конструкцией цанги ER с прорезями, которая обеспечивает хорошее сжатие и, следовательно, может работать с хвостовиками инструментов различного диаметра, — пояснил Энди Мун, менеджер по продукции для фрезерования и державок в Guhring Inc., Брукфилд, Висконсин. Однако он добавил, что эта гибкость ограничена небольшим диапазоном, который может составлять от 0,5 мм (0,02 дюйма) до 1 мм.

    A Свободный захват

    С другой стороны, Миллер сказал, что цанги ER уступают по прочности захвата по сравнению с другими вариантами крепления. В результате, по его словам, цанги ER не подходят для резки с высоким крутящим моментом. Поэтому его компания в основном рекомендует их для чистового фрезерования, сверления и развёртывания.

    Проблема с цангами ER в этом отношении заключается в том, что дает им преимущество в гибкости перед конкурентами: в их сжимаемости.

    «Когда у вас больше возможностей складывания, появляется больше возможностей для биения и гораздо больше места для нестабильности или болтовни», — сказал Мун. «Поэтому для высокопроизводительных приложений, особенно когда я занимаюсь фрезеровкой, я обычно делаю все, что могу, чтобы увести людей от цангового патрона ER».

    Однако он добавил, что многие люди используют цанговые патроны ER для легкого фрезерования.

    Но даже когда клиенты приходят с относительно легкими фрезерными операциями, сказал Мун, «если мы сможем заставить их перейти на гидравлический, фрезерный или термоусаживаемый патрон или даже держатель с боковым фиксатором, они могут удвоить срок службы инструмента, потому что инструмент не так сильно перемещается в патроне, и вы не слышите дребезжания ».

    Для мастерских, использующих цанги ER, он сказал, что лучший способ оптимизировать производительность — это точно согласовать размер цанги с диаметром хвостовика инструмента.

    «Если вам нужно закрепить концевую фрезу или сверло на 1⁄8 дюйма, вы захотите использовать цангу на 1⁄8 дюйма, даже если такой размер имеет некоторую гибкость», — сказал Мун.«Чем сильнее сжимается цанга, тем большее биение вы собираетесь внести».

    Магазины, которые хотят использовать цанги, но не хотят сжимаемости типа ER, могут захотеть рассмотреть цанги FPC, продаваемые Emuge.

    «Наши цанги обладают минимальной гибкостью в соответствии со стандартами ISO H6-H9», — сказал Дуарон. «Они предназначены для работы с одним инструментом определенного диаметра».

    Компания недавно расширила свою линейку цанговых патронов FPC, включив в нее модели Slim Line. Доступные в размерах от 2 мм до 14 мм, тонкая конструкция и коническая форма этих моделей устраняют проблемы, вызванные державкой при попытке доступа к работе в ограниченном пространстве или преодоления сложных углов.

    «Они специально разработаны для обработки очень сложных участков при пятикоординатной обработке», — сказал Дуарон.

    Другие недавние разработки включают конструкции цанговых патронов, которые отличаются от обычных форм. Большинство традиционных цанг имеют конус. Когда гайка резцедержателя затягивается, этот конус прижимается к соответствующему конусу в державке. Однако у гидравлических патронов этот конус отсутствует.

    Внутри этих патронов «просто прямое отверстие», — сказал Миллер. «Таким образом, вам нужен прямой цилиндр с жесткими допусками, чтобы войти в эти держатели.”

    Прямой цанговый патрон PJC представляет собой переходную втулку для фрез малого диаметра с периферийной подачей СОЖ. Изображение предоставлено BIG KAISER Precision Tooling

    Для гидравлических патронов компания BIG KAISER Precision Tooling представила цанги с прямым переходом. Один тип, который называется Perfect Seal, герметизирует хвостовик режущего инструмента, поэтому охлаждающая жидкость может проходить через сверла под высоким давлением. Другой, который называется Perfect Jet, не имеет уплотнения, но уменьшает зазор между цанговым патроном и режущим инструментом, чтобы улучшить подачу СОЖ по валу инструмента.

    «Идея состоит в том, чтобы охлаждающая жидкость направлялась вниз по валу инструмента, а не распределялась веером», — сказал Миллер.

    Что можно и нельзя

    При использовании цанг то, что делают магазины, а не то, что они не делают, может иметь большое значение для работы цанг и их срока службы. Одна из распространенных ошибок, совершаемых с цангами, — это чрезмерная затяжка гайки цанги.

    «Люди думают, что плотнее, тем лучше, но это не так», — сказал Мун. «Когда вы перетягиваете, вы перенапрягаете гайку и цангу, и металл в какой-то момент начинает податливаться и гнуться.”

    Для достижения наилучших результатов он рекомендует использовать динамометрический ключ для затяжки. Он сказал, что сегодня в магазинах можно найти рекомендации по крутящему моменту для различных размеров цанговых патронов ER.

    По словам Мун, динамометрические ключи

    в большинстве случаев не используются для затягивания гаек цанговых патронов. Но магазины могут получить удовлетворительные результаты, используя гаечный ключ.

    Как правило, гаечные ключи длиной около 152,4 мм (6 дюймов) для гаек с цанговыми патронами ER «предназначены для того, чтобы вы не передавали этим элементам гигантский крутящий момент», — сказал он.«Но у магазинов возникают проблемы, когда кто-то затягивает (гайку) вручную, а затем хватает молоток и дает несколько ударов гаечным ключом, чтобы убедиться, что гайка действительно затянута».

    Дуарон привел еще одну плохую, но довольно распространенную практику: чрезмерное растягивание инструмента, удерживаемого цанговым патроном, чтобы заставить инструмент дотянуться немного дальше, тем самым жертвуя критической силой зажима.

    Чтобы увеличить радиус действия инструмента еще на 12,7 мм (0,5 дюйма), «люди выталкивают этот инструмент до самого конца держателя», — сказал он.«Это как если бы вы держали палку кончиками пальцев, а не рукой».

    Неудивительно, что такое чрезмерное удлинение инструмента увеличивает вероятность отказа.

    Некоторые эффективные методы получения максимальной отдачи от цанг просты и очевидны. Например, Moon рекомендует вынимать и тщательно очищать цанговый патрон и цанговый патрон каждый раз при замене удерживаемого инструмента. Достаточно просто сдуть стружку и любой другой мусор с помощью воздушного шланга.Он сказал, что если чистка не проводится регулярно, мусор вызовет износ снаружи цанги и внутренней части державки.

    Кроме того, персонал цеха должен визуально осматривать цангу и патрон, когда державка находится вне станка и в разобранном виде.

    «Если что-то выглядит так, как будто все пережевано, — сказал Мун, — то, вероятно, лучше выбросить это и купить новую».

    Настройка

    , шаблоны и фрезы, видео

    Тенденции дизайна постоянно меняются, поэтому владельцы квартир не так редко делают ремонт и устанавливают новые межкомнатные двери.Одни прибегают к помощи профессионалов, другие считают, что с такой задачей справятся самостоятельно. Но чтобы точно вставить замок, понадобится специальный инструмент, например, фрез.

    Преимущества

    В столярных работах бывают ситуации, когда вам приходится проводить процесс на месте. Чтобы не проделывать канавки стамеской, которая не всегда выходит аккуратно, рекомендуется использовать фрезу. Этот инструмент используется при установке дверных конструкций и облегчает работу.

    Фреза

    Саморез поможет вам выполнить работу быстрее, точнее и точнее. Ручные бывают разных видов … Инструмент комплектуется специальными приспособлениями, с помощью которых проделывается отверстие для ручки или замкового устройства.

    Кроме того, есть возможность приобрести дополнительный набор, который легко и быстро прорезает разные отверстия … Помимо самого инструмента, в комплект может входить фреза, которая поможет сделать рез из твердого сплава разные диаметры.Он оснащен стержнями и протекторами для выполнения однотипных работ, врезая замки с небольшими отличиями.

    На рынке представлен большой выбор фрез, с помощью которых выполняются разные работы … Они разделены на группы:

    • Кромка. Выполняет резные детали и края для изделия.
    • Паз. Выполняет пазы, вмятины, вмятины различной глубины в деревянных поверхностях.

    Пазорез
    • Фигиренная. С его помощью обрабатываются края панелей.
    • Спираль. С ее участием проделывают круглые отверстия для ручек в дверном полотне.

    Резак спиральный

    Для установки замка в дверном полотне вам понадобится канавка подходящей длины. С его помощью легко сделать ровную и подходящую выемку на торце полотна. этим же инструментом подготавливается место для петель.

    Чтобы сделать круглое аккуратное отверстие в полотне для ручки ручки, пригодится спиральный резак.

    Подготовка к установке устройства

    Для подготовки к врезке вам понадобится инструмент:

    • мерка;
    • строительная пл.
    • карандаш или маркер; Стапель
    • ;
    • набор отверток;
    • электродрель; Зубило
    • ; Молоток
    • ;
    • ручной фрезер.

    Даже при наличии фрезы без стамески не обойтись. Это связано с тем, что спиральная насадка оставляет за собой неровные края. Зубило поможет исправить их.

    Рабочий процесс

    После того, как инструмент собран, пора приступать к работе. Весь процесс разбит на следующие этапы:

    • Сначала отмечают место, где будет расположен сам замок. По стандарту он располагается на высоте 90-100 см от пола, но ситуации бывают разные.
    • После определения высоты находят, на какую глубину будет установлен запорный механизм. Используя квадрат, отметьте это значение карандашом на холсте.
    • Потом снимают мерки и делают отметку, где будет располагаться замочная скважина и защелка. Отверстия под них проделываются сверлом с перьевым сверлом.
    • Отметьте границы ниши, которая потребуется для установки перекладины, прикрепив ее к торцу дверного полотна. Закрепите насадку, соответствующую диаметру проделываемого отверстия, и просверлите его.Это поможет перекладине плотно войти в подготовленное место и правильно расположиться в дверном полотне.
    • После этого прорезается проточка под корпус. Разрез делается таким образом, чтобы корпус полностью входил в углубление. Бордюры обрабатываются стамеской.
    • Тщательно очистите отверстие от заусенцев и установите подготовленную систему фиксации. С помощью саморезов к концу полотна прикрепляется перекладина.
    • Установить фурнитуру.

    Выемка сделана фрезой

    Можно сделать вывод, что для самостоятельной установки требуется качественный инструмент и небольшая практика его использования.Резак станет незаменимым помощником домашнего мастера.

    Какие модели вам следует использовать, чтобы облегчить вашу работу? Для подготовки посадочных площадок под замки в дверном полотне или другом деревянном изделии хорошим вариантом станет фрезерный станок FC116U. Работает очень аккуратно. Если дверь уже установлена, это поможет не повредить ее, так как имеет простую систему настройки. Этот инструмент обрабатывает как вертикальные, так и горизонтальные поверхности. С ними можно работать как с обычными дверями, так и с теми, что имеют тамбур.В этом случае маршрутизатор смещен относительно центра двери.

    FR129N предназначен для подготовки замков и петель врезных. Этот инструмент с легкостью проведет вас через установку различных элементов, даже если вам нужно проводить очень точные измерения. Вы можете настроить оборудование для вышивания от двух до четырех правых или левых петель. Имеет систему протектора и зажима. Это позволит завершить работу, не повредив сеть, исключит неточности. Двигатель в этом орудии мощный, дополнительно оснащен приводом, который регулируется и поддерживает скорость на заданной частоте.

    Как делается боковая панель, показано в этом видео:

    Для того, чтобы быстро и точно нарезать дверные петли, лучше всего использовать ручную фрезу … Также для этих целей можно использовать молоток и стамеску, но фреза получается более качественной, особенно если есть например, сучок или сложная текстура дерева на месте врезки.

    Рассмотрим настройку роутера на примере Bosch POF 1400 ace.

    Лучше использовать фрезу небольшого диаметра, например 9.5 мм, чтобы меньше материала приходилось отрезать вручную по углам. Также можно использовать резак «ласточкин хвост», чтобы можно было плотнее вставить петлю.

    Начнем с регулировки глубины фрезы. Для этого прикрепите петлю к основанию маршрутизатора и выдвиньте маршрутизатор на толщину петли.

    Для регулировки положения подошвы относительно фрезы на корпусе фрезы есть рычаг.

    Для этого приложите фрезер к двери так, чтобы фрезер оказался на отметке контура петли.

    Затем прижимаем упор к краю двери и фиксируем его положение с помощью предназначенных для этого барашков.

    В пределах будущей проточки делаем образец в несколько миллиметров, чтобы проверить глубину проточки.

    Для этого вставляем в него петлю и проверяем. При необходимости исправьте. То есть увеличиваем или уменьшаем глубину погружения фрезы.

    Тщательно выделите верхний край будущей канавки, параллельный упор не даст нам выйти за боковую линию, а концы нужно вести предельно осторожно.Можно даже оставить немного материала и обрезать его стамеской.

    Таким же образом выводим нижнюю часть петель, а затем смело, опираясь на боковой упор, соединяем верх и их. Когда убираешь верхнюю часть, смотреть удобнее сверху, как будто держишь роутер за грудь и наклоняешься над ней. А когда снизу и все остальное, удобнее смотреть с близкого расстояния, держа роутер на вытянутых, слегка согнутых руках.

    В пределах нанесенного контура плавно водите фрезером вверх-вниз, удаляя все лишнее.

    Закругленные углы получаются при пропиле фрезой.

    Отрезаем их ножом или стамеской под прямым углом.

    При необходимости подрезать концы.

    Паз готов, можно петлю вставлять.

    Теперь как отрегулировать глубину фрезы для вставки петли в балку коробчатого сечения.

    V В данном случае дверное полотно на два миллиметра шире четверти коробки.На фото ящик, соединенный буквой Г, лежит на двери, а дверь выступает на 2 мм из плоскости.

    Следовательно, параллельный упор необходимо сместить на 2 мм относительно настройки, с которой мы вырезали паз на двери. Петли на ящике необходимо выдвинуть, иначе дверь «откусит» четверть и не сможет закрываться.

    Ставим маршрутизатор на коробку параллельно плоскости четверти и выталкиваем маршрутизатор на поверхность четверти.

    С глубиномером, вот он на фото,

    Измерьте толщину петли и затяните барашек.

    Модные интерьерные тенденции диктуют свои условия, благодаря которым люди стали чаще менять и входные, и межкомнатные дверные полотна. При этом их замена связана с определенными затратами, львиная доля которых идет на оплату рабочих, которые будут устанавливать дверь. Самостоятельная установка была бы очевидным решением проблемы, но для этого требуются навыки и специальный инструмент… Например, чтобы точно врезать запорное устройство, вам понадобится фреза, подробнее об этом мы поговорим позже.

    Что такое фрез, какие преимущества он дает при установке замка в дверь?

    Ручной фрезер (в народе фреза) в свое время позволил совершить прорыв в деревообработке, ведь таким инструментом сложную резьбу по дереву можно делать практически «на коленке». Преимущество ручного роутера — его портативность.В повседневной работе плотника возникают разные ситуации, когда работу необходимо выполнить на месте. Раньше нужно было либо перетащить изделие в мастерскую, либо использовать стамеску и соответственно получить более грубый и приблизительный результат.

    Теперь вы можете просто взять роутер с собой, отнести его в любую комнату, перетащить на крышу или в другие труднодоступные места и выполнить необходимые действия, не теряя времени. Установщики дверей значительно упростили свою работу, начав использовать ручной маршрутизатор.

    Используя подходящий резак, вы можете врезать запорное устройство во много раз быстрее, сэкономив дополнительные 30 минут времени. Это довольно много, учитывая, что на установку межкомнатной двери под ключ у специалиста уходит 2 часа.

    Не стоит забывать, что раньше, когда замок вставлялся, мастерам приходилось «выкапывать» под него глубокую канавку стамеской. Тот, кто «орудовал» долотом, знает, насколько трудоемкой может быть эта работа, сколько времени она занимает, не говоря уже о риске.Ведь стамеска от неосторожного движения может выскочить и повредить поверхность дверного полотна. В этом случае, с одной стороны, мастер дискредитирует себя, а с другой стороны, он пострадает материально, потому что заплатит за новую дверь из вашего кармана.

    Разновидности фрез: какие пригодятся при установке запорного устройства?

    В настоящее время существует огромное количество битов ручного маршрутизатора. С их помощью невзрачная деревяшка в умелых руках прямо на глазах превращается в готовый продукт.Все фрезы условно можно разделить на три большие группы.

    • Кромка. Их используют для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении краев изделий.
    • Щелевой. С их помощью делают пазы, углубления, углубления, бороздки любой глубины на любых деревянных поверхностях.
    • Фигирия. Предназначен для создания различных резьбовых декоративных элементов на фасадах мебели, на поверхностях дверных полотен и других изделий.

    Для установки замков в полотно межкомнатных дверей вам понадобится канавка подходящей длины. С его помощью ничего не стоит вырезать идеальную выемку в торцевой части дверного полотна. Правда, при установке дверных петель могут возникнуть сложности, ведь под них тоже нужно вырезать ровные пазы. Но если под рукой будет обгонная фреза, проблем не возникнет.

    Важно! Если вам нужно прорезать большое круглое отверстие в дверном полотне, например, для крепления ручки ручки, вам понадобится спиральный резак для вставки замков.

    Готовимся к установке запорного устройства: выбираем приспособление

    Для правильной установки замков в межкомнатные дверные полотна важно правильно подобрать инструмент. Лучше всего сразу запастись всем. необходимые приспособления, инструменты и аксессуары перед началом монтажных работ. Для того, чтобы взяться за дело, чтобы не отвлекаться на поиски и покупку «того, чего не хватало». Поэтому желательно рассмотреть весь перечень инструментов, который понадобится для установки дверей, который называется «под ключ».

    1. Строительная лента и угольник необходимы для проведения замеров, чтобы не ошибиться при установке запорного устройства.
    2. Простой карандаш — его назначение понятно.
    3. Стапель — используется для фиксации полотна на полу, облегчая доступ к его торцевой части.
    4. Крестовая отвертка
    5. — нужна для крепления запорного устройства к дверному полотну.
    6. Сверло — требуется для сверления отверстий под крепеж.
    7. Зубило и молоток — нужны для обработки кромок канавки.
    8. Ручной электрический фрезерный станок — нужен для подготовки выемок для нарезания замков и пазов для петель.

    Важно! Без стамески и молотка не обойтись, потому что даже спиральный резак для врезки замков оставляет некрасивые края, которые, впрочем, легко довести до ума «старомодным методом».

    Процесс установки замков

    Подобрав самый необходимый инструмент, можно приступать к установке дверного полотна.Мы не будем описывать весь процесс от начала до конца, так как это не соответствует теме статьи. Поговорим только о процессе вставки запорного устройства, его разбивки, для удобства изложения, на этапы.


    Подводя итог, отметим, что установка замков в дверное полотно требует минимальных столярных навыков и подходящего инструмента … Все работы от начала до конца можно выполнить вручную. Нужно знать не только, какие инструменты потребуются, но и какая фреза нужна для того или иного этапа работ.Если вам удастся все это изучить и подготовить, то работа доставит вам удовольствие, а результат — удовлетворение.

    Фрезерный станок — это электроинструмент, предназначенный для обработки кромок и пазов на любых деревянных поверхностях … С помощью этого оборудования можно выполнять не только домашние дела, но и изготавливать уникальные декоративные элементы. Установка петель фрезером происходит в несколько раз быстрее, чем при использовании обычного молотка и стамески. К тому же ниша более гладкая и эстетичная.

    Выбор фрезерного станка

    Виды фрез

    В настоящее время выпускаются фрезы следующих типов:

    • вертикальный или погружной. Инструмент предназначен для нарезания канавок различной глубины. К этому типу относится фреза для нарезки петель и замков;

    • совмещ. Станок более профессиональный и универсальный, так как совмещает в себе возможности вертикального и обрезного оборудования;

    • спец.Специальным фрезером может быть дюбель, ламель и так далее. Специальное устройство имеет узкую направленность и предназначено исключительно для определенной цели.

    На что обращать внимание при покупке

    • мощность оборудования. Для домашнего использования, в отличие от профессионального, не стоит приобретать чрезмерно мощное оборудование, так как этот фактор влияет на скорость вращения фрезы и вес станка;
    • наиболее целесообразно приобрести устройство, оснащенное функцией регулировки скорости, что способствует точному выполнению различных работ… Желательно, чтобы переключатель скорости располагался на защищенной территории и работал не плавно, а скачкообразно;
    • при выборе нужно обращать внимание на реальную величину выхода фрезы за пределы зажима. Цифры в модели оборудования относятся исключительно к длине хода головки. Например, FM-62, в этой модели 62 мм — максимальная длина хода;

    • определяют удобство использования роутера. Оценивается вес оборудования, функциональность, удобство размещения ручек и спусковых крючков, длина шнура питания.Чем проще и удобнее пользоваться устройством, тем меньше проблем возникает при его эксплуатации;
    • попробуйте включить аппарат. Руководитель качественного оборудования должен свободно перемещаться. В этом случае полностью исключено наличие люфтов и / или перекосов. Машина должна работать практически бесшумно;
    • рабочая поверхность должна иметь широкий обзор. Желательно, чтобы в этой зоне располагалась дополнительная подсветка;
    • наличие дополнительных приспособлений, различных держателей и других элементов.Чем полнее оборудование, тем выше его функциональные возможности.

    Приобретая фрезерный станок исходя из представленных рекомендаций, вы сможете выбрать наиболее удобное и качественное оборудование.

    Использование фрезы для нарезания петель

    Регулировка оборудования

    Установка петель ручной фрезой производится после предварительной настройки оборудования, которая происходит в отношении:

    • глубина погружения фрезы;
    • скорость вращения.

    Глубина паза зависит от толщины устанавливаемой петли или. Для установки необходимого параметра на оборудование необходимо:

    1. поместите машину на ровную твердую поверхность;
    2. ослабить фиксацию штифта подачи;
    3. опустите фрезу на ровную ровную поверхность и установите на шкале цифру «0»;
    4. , если для вставки петель используется резак, определить толщину петли;
    5. поднимите штифт до необходимого значения и надежно зафиксируйте.

    Выбор скорости вращения определяется опытным путем. Необходимо, чтобы станок работал без перегрузок, а дрова не «горели». Переключатель используется для регулировки скорости.

    Установка петель

    После выбора всех параметров можно переходить к дверной петле … Для этого:

    1. дверь устанавливается в специальные фиксаторы, чтобы исключить возможность перекоса при выполнении работ;
    2. отмечены места для установки петли.Следует отметить не только размеры фурнитуры, но и места крепления петли;

    1. древесина удаляется фрезерным станком. При необходимости устраняются все выявленные после операции недостатки электрооборудования … Долото и молоток доводят до углубления;

    При работе с роутером важно правильно выбрать направление движения оборудования. Необходимо, чтобы режущая часть двигалась навстречу волокнам древесины.В противном случае могут образоваться неровности и сколы.

    1. сверло просверливает отверстия для крепления петли;
    2. Фурнитура
    3. устанавливается на подготовленную поверхность и надежно фиксируется крепежными болтами;

    1. аналогично, вторая часть петли устанавливается на поверхность дверной коробки.

    Чтобы выбрать фрезерный станок, необходимо определиться, для каких целей устройство будет чаще всего использоваться. Использование фрезера позволяет сократить время, затрачиваемое на столярные работы, при одновременном улучшении качества получаемого результата.

    Чтобы иметь представление о том, как врезать замок в межкомнатную дверь, нужно знать его конструкцию и типы.

    В зависимости от типа крепления различают накладные и врезные замки. Накладные модели из-за устаревшего дизайна практически не используются. Правильно установить такой замок очень просто, так как для нормальной работы требуется лишь обеспечить защелку входом в ответную пластину. В этом случае основная часть замка находится снаружи.

    Вставить замок во межкомнатную дверь гораздо сложнее, ведь весь механизм нужно вводить в полотно.

    Запорные язычки могут иметь следующие виды фиксации:

    • магнитный — металлический язычок притягивается магнитом, а пружина полностью блокирует его движение;
    • Ролик
    • — фиксация осуществляется за счет движущегося ролика и пружины;
    • защелка — это стандартный механизм, запирающий защелку с помощью язычка.

    Кроме того, в дверь можно установить замок, как на входную … Такой замок может быть: рычажным, цилиндровым или дисковым.

    Необходимый инструмент

    Чтобы установить замок в межкомнатную дверь своими руками было несложно, необходимо подготовить определенный инструмент:

    • карандаш;
    • Молоток
    • ;
    • Дрель
    • ;
    • Зубило
    • ;
    • Отвертка крестовая
    • сверло по металлу или дереву;
    • Зубило
    • ;
    • бит;
    • Фрезы
    • такого диаметра, в которых должны быть прорези для защелки и ручки.

    Когда весь инструмент подготовлен, можно переходить к остальным подготовительным и монтажным работам своими руками.

    Замок-вкладыш своими руками

    Перед тем, как вставить замок в межкомнатную дверь, необходимо отметить, где он будет располагаться. Обычно подбирается оптимальная высота для всех жителей квартиры, но лучше, если все дверные ручки будут расположены на одной высоте.

    Когда место для замка выбрано, следующий шаг — сделать это самому, что и делается таким образом:

    • Корпус замка прикладывают к поверхности двери (сбоку) и обводят кружком для обозначения места для отверстия;
    • выберите сверло 1-1.На 5 мм больше толщины корпуса замка и просверлите отверстие под замок. Отверстия проходят перпендикулярно концу двери и размещаются таким образом, чтобы расстояние было одинаковым с каждой стороны;
    • долото с молотком готовит отверстие под замок своими руками;
    • замок вставляется в отверстие. При этом он не должен болтаться и легко входить;
    • сделать углубление стамеской по контуру замка своими руками так, чтобы пластина замка лежала заподлицо;
    • подготавливаем отверстия для дверной ручки и стержня ключа, после чего их нужно установить и закрепить саморезами с помощью соответствующего инструмента.

    Некоторые модели замков для межкомнатных дверей имеют позиционный замок на одной из ручек. Поэтому при установке такого замка нужно обращать внимание на то, чтобы этот запорный механизм располагался с внутренней стороны дверного полотна.

    Установка ручки дверной защелки

    Чтобы закрепить защелку дверной ручки в двери, необходимо сделать следующее:

    • установить декоративные накладки и прикрепить их саморезами;
    • фиксирует стержень квадратного или шестиугольного сечения.Штанга соединит дверные ручки с обеих сторон двери;
    • закройте дверь, чтобы правильно отметить положение защелки замка;
    • отмерьте длину шпунта и отметьте его на дверной коробке;
    • к отметкам, указанным карандашом, прикрепите приемный блокнот и обведите его карандашом;
    • По указанному контуру просверливается
    • отверстий с помощью необходимого инструмента, и долото придает необходимую форму посадке футеровки;
    • колодка устанавливается на подготовленное место и закрепляется саморезами;
    • : дверной замок открывается и закрывается, чтобы проверить правильность его работы.

    Фрезы для вставки замков в межкомнатные двери

    Для быстрой и качественной установки замка в дверное полотно можно использовать фрезер.

    Сначала дверь фиксируется в вертикальном положении, чтобы при всех работах не держалась, после чего отмечается место для расположения замка.

    Установка накладного замка

    Установка накладных замков давно в прошлом, но все же такие замки иногда применяют, особенно когда врезной замок выходит из строя, а врезать новый нет возможности.В этом случае лучше выбрать новый замок такого же размера, как и старый врезной замок.

    При установке замка своими руками необходимо выполнить следующие действия:

    • наносится узор замка на дверь и размечаются места отверстий для крепежа и цилиндра, после чего делаются необходимые углубления;
    • снаружи дверь фиксируется в подготовленном отверстии цилиндром и кольцом для фиксации, а изнутри — монтажной пластиной;
    • освобождается фиксирующая защелка, после чего шатун совмещается с пазом;
    • на торце ложки сделана выемка для бойка;
    • запорная планка крепится к дверной коробке.

    Ответить

    Ваш адрес email не будет опубликован.
