Выбор гидроаккумулятора для водоснабжения: Как выбрать гидроаккумулятор для систем водоснабжения 2016

Как выбрать гидроаккумулятор для систем водоснабжения 2016

Содержание

1. Назначение устройства
2. О видах гидроаккумуляторов
3. Основные параметры выбора
4. Каким производителям можно доверять?



1. Назначение устройства

В автономных системах водоснабжения частных домов, коттеджей и дач главным рабочим узлом является насос. Он начинает качать воду из скважины, как только возникает необходимость ее использования – например, когда открывают кран на кухне, принимают душ или включают стиральную машинку. А теперь представьте, как часто придется насосу включаться, если вы то открываете, то закрываете кран. Несомненно, такая эксплуатация уменьшает ресурс насоса и других компонентов системы. Снизить количество включений помогает специальное устройство – гидроаккумулятор, который встраивается в систему водоснабжения. Что он собой представляет и как работает? Представим это наглядно.

Принцип работы мембранного гидроаккумулятора

На рисунке заполненный бак находится слева: вода в корпусе занимает большую часть пространства.

Жидкость из него будет расходоваться. Справа показан процесс заполнения водой мембраны: большую часть бака занимает воздух. Процесс проходит при закрытых кранах водоразборных точек.

Рабочий цикл гидроаккумулятора можно описать следующим образом. Насос качает воду и подает ее внутрь корпуса, а именно в мембрану, которая по мере заполнения жидкостью растягивается и вытесняет воздух, занимая все большую часть внутреннего пространства. Когда вы открываете кран, вода под действием сжатого воздуха, давящего на мембрану сверху, начинает выходить из гидроаккумулятора и поступать к точке водоразбора. Насос при этом не включается. Таким образом, накопленный запас воды способствует сокращению количества включений водяного насоса и увеличению его ресурса. Применение этого накопительного устройства имеет и другие преимущества.

• Удается поддерживать постоянное давление воды в системе
• Снижается вероятность гидроударов
• Нормализуются силы и нагрузки в системе
• Увеличивается срок службы компонентов системы водоснабжения
• Обеспечивается запас воды на случай отключения насоса из-за отсутствия питания
• На 50% снижается потребление электроэнергии, затрачиваемой на работу насоса

Если вы планируете монтаж автономной системы водоснабжения, сразу задумайтесь о выборе гидроаккумулятора. Он нужен для стабильной и безотказной работы водопровода. К тому же его покупка рациональна с точки зрения экономии. Давайте разберемся, какие бывают модели.



2. О видах гидроаккумуляторов

Модели различаются по типу установки. Выбор следует делать исходя из того, к какому насосу вы покупаете устройство.

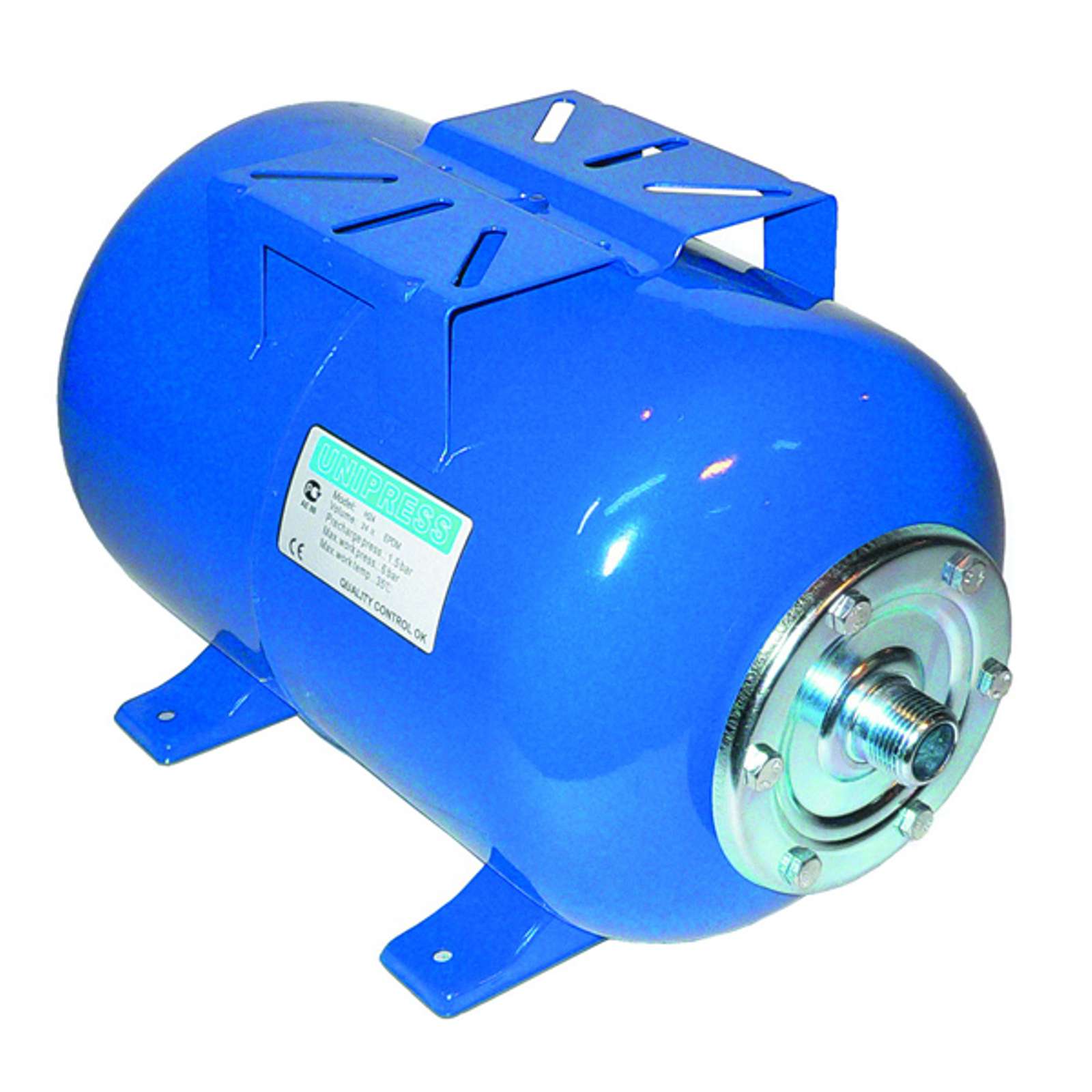

Горизонтальный корпус подходит для поверхностного насоса – предусмотрена площадка для его крепления на баке. Такой способ установки позволяет сэкономить место в подсобном помещении, где находится оборудование.

Вертикальный корпус подойдет как для поверхностного, так и для погружного насоса. Необязательно насос размещать рядом с гидроаккумулятором. Бак может быть установлен даже в тесном помещении.

Независимо от типа установки все гидроаккумуляторы имеют опорные ножки, которые придают конструкции устойчивость. Для надежной фиксации на основании в ножках предусмотрены крепежные отверстия. Когда вы определитесь с типом устройства, можно переходить к рассмотрению главных рабочих характеристик.



3. Основные параметры выбора

Объем бака определяет количество воды, которое способен накапливать и хранить гидроаккумулятор. При выборе подходящего варианта важно учесть суммарное потребление воды и задачу, которую будет выполнять оборудование: накапливать большой запас воды, который нужен вам, либо просто сократить количество включений насоса при частом пользовании сантехническими приборами и бытовой техникой. Существует формула, по которой можно максимально точно определить необходимый объем. Подробнее об этом вы можете прочитать в статье «Алгоритм подбора гидроаккумулятора: просто о сложном». Мы же приведем рекомендации, которые дают производители по подбору моделей в зависимости от типа установки и мощности насоса. Итак, для поверхностных насосов мощностью до 1 кВт подойдет горизонтальная модель на 24 л. Если мощность превышает 1 кВт, следует отдать предпочтение баку на 50 л. Для погружных насосов мощностью в 0,5 кВт подойдет гидроаккумулятор на 24 л, до 1 кВт – на 50 л, до 1,5 кВт – 100 л.

Рабочее давление устройства должно быть на 0,1 – 0,5 бар меньше значения, при котором включается автоматика насоса. Допустим, если насос запускается при показателе в 1,6 бар, то внутри бака должно быть значение 1,3 – 1,5 бар. Это будет минимальным значением, при котором работает гидроаккумулятор. Важно обратить внимание на максимальное давление, которое является безопасным для устройства. Его величина может достигать 8 – 10 бар.



4. Каким производителям можно доверять?

При выборе гидроаккумулятора следует отдать предпочтение моделям известных фирм, выпускающих насосное оборудование. А лучше купить устройство и водяной насос одного производителя – это гарантирует их оптимальную совместимость.

Одним из авторитетных производителей является Джилекс. Компания начала свою деятельность в 1993 году. Производит оборудование, адаптированное к эксплуатации в российских условиях. В ассортименте представлены баки стандартного объема – на 24, 50 и 100 л, а также увеличенного – до 750 л.

У большинства изделий фланец выполнен из оцинкованной стали, но есть модели с пластиковым фланцевым соединением (в маркировке на это указывает буква П). Последний вариант является наиболее устойчивым к коррозии. Используется специальный высокотехнологичный инженерный армлен, который по прочностным характеристикам не уступает стали и при этом не подвержен ржавлению. К гидроаккумуляторам Джилекс предлагает запасные мембраны – так решается вопрос с заменой расходных материалов по мере износа.

Еще один уважаемый производитель на российском рынке – Беламос. Имеет опыт работы более 20 лет и предлагает надежные, качественные изделия для автономной системы водоснабжения. Объем этих гидроаккумуляторов достигает 300 л. Баки выполняются из стали толщиной в 0,8 – 1 мм, что делает их особо прочными. Технология производства исключает внутренние сварочные швы, что снижает риск повреждения мембраны. Сама мембрана выполняется из бутиловой резины, которая в отличие от обычной не трескается и не гниет.

Ну а если все-таки с течением времени мембрана повредится, можно легко заменить ее на новую, так как Беламос выпускает расходные материалы.

Если вы уже готовы выбрать гидроаккумулятор для системы водоснабжения вашего дома, делайте заказ на нашем сайте. Остались вопросы? Вы можете обратиться к менеджеру, который проконсультирует вас и поможет подобрать подходящий товар.

Как определить ёмкость гидроаккумулятора?

Срок службы насосного оборудования в автономных системах водоснабжения не в последнюю очередь зависит от ёмкости гидроаккумулятора. Слишком маленький гидробак увеличивает нагрузку на насосное оборудование, а в слишком больших резервуарах застаивается вода. Как найти золотую середину и выбрать гидробак, который и насосы бережёт, и без воды при отключении электричества не оставит?

Как объём гидробака влияет на работу насосов?

Главное назначение гидроаккумуляторов – уравновешивать перепады давления при водоразборе или отключении электричества и защищать систему от гидроударов. Функцию управления автоматической насосной станцией обычно выполняет реле давления. Когда давление в системе приближается к верхнему пределу, реле прекращает подачу электроэнергии на насосное оборудование. С началом водоразбора давление в сети начинает падать; по достижении нижних пороговых значений подача электропитания возобновляется, и насосы снова принимаются качать воду.

Если в автоматизированной системе водоснабжения нет гидроаккумулятора, насос срабатывал бы всякий раз, когда кто-нибудь повернёт кран или воспользуется туалетом. Ни один электродвигатель не выдержит такого интенсивного режима эксплуатации. Чем мощнее насосная станция, тем меньше допустимая частота включений из-за риска перегрева:

• насосы мощностью свыше 8 кВт выдерживают не более 10 повторных включений в час;
• для насосного оборудования мощностью 5–10 кВт установлен лимит до 15 включений в час;
• для маломощных насосов – до 20 включений.

Так или иначе, более 30 пусков в час – это уже критический уровень нагрузки, не предусмотренный конструкцией агрегата. Также на толерантность к повторным включениям влияют конструктивные особенности насосного оборудования: чем больше подвижных частей, тем реже должен включаться насос. Для уменьшения циклов включения и выключения насосов необходима установка гидроаккумулятора для создания резервных запасов воды.

Внутренняя ёмкость гидробака заполнена баллонной мембраной, в которую поступает вода. Во время водоразбора воздух, воздух, заполняющий пространство между мембраной и внутренними стенками бака, вытесняет воду в сеть. В результате изменение давления в системе происходит плавно, ограничивая количество кратковременных включений и выключений. Иными словами, насосная станция включается и выключается столько раз, сколько позволит объём гидроаккумулятора.

Как определить ёмкость гидроаккумулятора?

Для расчёта оптимального объёма гидробака разработаны формулы, учитывающие основные характеристики системы:

• суточный расход воды;
• допустимое число рабочих циклов в час;
• мощность насосного оборудования;
• настройки реле давления.

На практике все намного проще – ассортимент большинства магазинов ограничен тремя линейками стандартных типоразмеров:

• от 20 до 24 литров и меньше;
• 50– 60 литров;
• 100 и более литров.

Компактные модели ёмкостью до 20–24 литров рассчитаны на насосные станции мощностью до 0,75 кВт с расходом 2–2,5 м3/час, но для небольшой семьи из двух-трёх человек увеличивать расход нет резона. Разумеется, насосы при этом включаются чаще, чем в случае установки гидробака среднего объёма, но так как резких колебаний давления не возникает, низкие нагрузки компенсируют частые включения и выключения. Чаще всего малогабаритные гидроаккумуляторы входит в комплектацию маломощных установок водоснабжения, так что все риски и выгоды за нас уже подсчитал производитель.

Насосное оборудование производительностью 1,8 м3/час и гидробак на 24 литра – типовая комбинация для внутренних сетей частных домов с тремя водоразборными точками, но без внутреннего санузла. При увеличении число точек водоразбора достаточно купить еще один гидроаккумулятор того же объёма и установить его в любом участке системы.

Гидроаккумуляторы ёмкостью 50–60 литров предназначены для сетей с расходом 2,5–3,5 м3/час и мощностью насосного оборудования до 1,5 кВт. Резервный запас воды составляет от трети до половины бака – вполне достаточно для удовлетворения нужд 4–8 человек.

Как правило, гидробаки на 50 литров устанавливают в бытовых системах с четырьмя и более водоразборными точками, где нет ванн, унитазов и тому подобного оборудования, потребляющего большое количество воды. Если в доме оборудован санузел, объём гидроаккумулятора рассчитывают по методике UNI 9182.

В продаже имеются и более массивные гидроаккумуляторы на 80 литров, которые вмещают до 5 литров воды сверх минимального резерва, но стоит ли игра свеч? Выигрыш не сказать что большой, а цена агрегата ощутимо выше.

Покупка гидробака на 100 и более литров оправдана лишь в том случае, если расход воды превышает 5 м3/час. Для этого в доме должно одновременно проживать не менее 10 человек. Прежде чем покупать гидроаккумулятор на 100 литров, учтите, что не всякая скважина обладает достаточной продуктивностью. Кроме того, для установки массивного бака требуется немало места – готовы ли вы поступиться квадратными метрами?

Также гидроаккумуляторы на 200 литров и более пользуются спросом в регионах с частыми перебоями электроснабжения – их используют как накопители воды на случай отключения электричества. Но если запас воды намного превосходит потребности жильцов, во время «Ч» вода в баке может оказаться непригодной для питья и приготовления пищи. Для длительного хранения воды больше подходит открытый водонакопитель.

Чем больше объём – тем больше проблем

Массивные габариты заметно осложняют сервисное обслуживание гидроаккумуляторов. В частности, для гидробаков ёмкостью от 100 литров актуальна проблема удаления воздуха, который накапливается в мембране и образует пробки, расстраивающие работу агрегата.

Для стравливания лишнего воздуха в верхней части вертикальных гидробаков ёмкостью от 100 литров устанавливают воздухоотделительные клапаны. У горизонтальных моделей за выведение воздушных пузырьков отвечает отдельный сегмент трубопровода, укомплектованный выводным ниппелем, сливом и шаровым краном. Для обеспечения бесперебойного функционирования водопровода воздух из бака следует выпускать не реже, чем раз в месяц.

У более компактных гидроаккумуляторов воздух удаляется из мембран во время полного опорожнения резервуара. В силу большего количества рабочих циклов воздушные пробки не успевают образовываться. Для надёжности можно периодически спускать воздух через кран, расположенный в непосредственной близости от бака. Отключив электропитание насосов, позвольте воде полностью стечь, затем закройте кран и включите насосы. Когда гидробак наполнится водой, повторите процедуру.

Вместительность гидробака – далеко не единственный параметр, который следует учитывать, решая увлекательную задачу поддержания напора в сети. Не менее важно правильное расположение гидроаккумулятора: рекомендуется устанавливать бак как можно ближе к насосу. Особенности монтажа систем водоснабжения и условия эксплуатации систем также вынуждают пересмотреть стандартные рекомендации по подбору гидробака.

Если у вас есть какие-то вопросы и сомнения, не стесняйтесь обращаться за помощью к специалистам.

Гидроаккумулятор: назначение, настройка, выбор объема

На сегодняшний день автономная система водоснабжения предполагает наличие специальной емкости для хранения определенного объема воды. Разумеется, для этих целей можно использовать обычный металлический или пластиковый бак, поместив его где-то в кладовой или подвале. Но, современное оборудование является более удобным и практичным, поэтому оптимальным вариантом в этом случае будет гидроаккумулятор для насосной станции. Он позволит создать автоматическую станцию, работающую на базе поверхностного или погружного насоса, которая обеспечит поддержание необходимого давления воды в водопроводной системе, а также защитит ее от гидроудара.

Кроме того, приобрести подобное оборудование стоит не только с целью оптимизации системы горячего или холодного водоснабжения, но и для организации более качественного отопительного процесса. Поэтому если у вас возникла необходимость купить гидроаккумулятор для водоснабжения или заказать гидроаккумуляторный бак для отопления в Украине, который характеризуется хорошим соотношением цены и качества, то посетите интернет-магазин «Трудовик». В нашем каталоге вы найдете гидроаккумуляторы, в процессе производства которых используется углеродистая и нержавеющая сталь. Оборудование, выполненное из нержавейки, характеризуется высокими антикоррозийными свойствами, а также выдерживает различные температурные перепады. Гидробаки из углеродистой стали не менее надежны и долговечны, чем гидроаккумуляторы из нержавейки. При этом стоимость и тех и других моделей зависит от типа установки оборудования, емкости бака, а также фирмы-производителя.

Особенности настройки гидроаккумулятора для водоснабжения и отопления

Гидроаккумуляторы для водоснабжения из нержавейки, а также гидробаки для отопления, работающие под давлением, не только накапливают гидравлическую энергию, но и, при необходимости, возвращают ее в систему, частью которой они являются. Поэтому для правильного их функционирования подобное оборудование требует определенной настройки:

• особенности регулирования гидроаккумулятора для водопроводной системы: водяной аккумулятор внутри оборудован специальной эластичной мембраной, которая используется для поддержания нужного давления воды. Поэтому перед настройкой подобного оборудования в первую очередь необходимо проверить давления воздуха в нем. Это можно сделать с помощью автомобильного манометра, подключив его к золотнику гидробака. Для получения оптимального режима работы прибора, который обеспечивается уровнем давления от 1 до 1,5 атмосфер, достаточно или накачать, или спустить воздух из него. После этого можно приступить к настройке реле давления. Для этого необходимо отрегулировать пружинные регуляторы таким образом, чтобы они осуществляли включение или отключение насоса при достижении заданных параметров. Нижнюю границу давления фиксирует датчик большего размера, он же отвечает за включение насоса. А меньший регулятор регистрирует разницу между значениями верхнего и нижнего предела давления. Далее осуществляется непосредственное подключение гидроаккумулятора к системе водоснабжения и его запуск, контролируя показания водяного манометра. На нем указаны граничные значения рабочего и предельного давления, при превышении которых гидроаккумулятор следует отключить вручную;
• специфика настройки гидроаккумулятора для отопления: расширительные баки, которые используются для отопительных систем, отличаются от гидробаков для водоснабжения способностью выдерживать высокую температуру воды. Они устанавливаются непосредственно в отопительную систему, защищая ее от чрезмерного давления. Оно может возникать из-за расширения воды, спровоцированного повышением ее температуры. Монтировать подобное оборудование необходимо в легкодоступном месте. Благодаря этому обслуживать прибор будет не сложно. Перед расширительным баком крепится обратный клапан, а также манометр, служащий для регулярных замеров давления в системе.

Купить гидроаккумулятор для водоснабжения в Киеве или приобрести расширительный бак для отопления в любом другом регионе страны – значит обеспечить бесперебойное и эффективное функционирование водопроводной и отопительной систем.

Основные виды гидроаккумуляторов для насосной станции из нержавейки

Гидроаккумуляторы высокого давления из нержавейки классифицируются в зависимости от типа установки:

• вертикальные: они подходят для установки даже в небольших по площади помещения, так как характеризуются незначительными размерами;
• горизонтальные: для их монтажа требуется гораздо больше места, чем для вертикальных аналогов.

И гидроаккумуляторы вертикальные, и горизонтальные гидробаки, объем которых свыше 50 литров, оборудованы ниппелем, который служит для стравливания избыточного воздуха, накопившегося внутри. Для устранения лишнего воздуха из вертикальных баков достаточно нажать на ниппель и подождать пока он выйдет. В горизонтальных устройствах, кроме ниппеля, для избавления от излишков воздуха предусмотрен запорный клапан и отвод в канализацию.

Помимо типа установки, гидроаккумуляторы различают по цвету:

• синие: они используются для систем холодного водоснабжения. В них установлены мембраны, предусмотренные для контакта с холодной водой. Синие баки способны выдерживать более высокое давление, хотя их цена гораздо ниже;
• красные: их предназначение – установка в замкнутый отопительный контур. Мембраны в красных гидробаках выполнены из материала, который рассчитан на контакт с горячей водой. Они отличаются более высокой стоимостью.

Исходя из этого, не стоит устанавливать гидроаккумуляторы из нержавеющей стали, предназначенные для холодного водоснабжения в отопительный контур и наоборот. Ведь неправильная эксплуатация оборудования может привести не только к быстрому износу комплектующих, но и к выходу из строя целого прибора.

Основные правила выбора гидроаккумуляторов для насосных станций

В процессе выбора гидроаккумулятора важно учитывать следующие моменты:

• объем бака: если вам необходим гидробак для бытовых целей, то стоит остановить выбор на моделях, объем которых варьируется от 24 литров до 100 литров. Семье, состоящей из двух человек, достаточно бака, объем которого равен 24 литра, из трех – 50 литров, четырем членам семьи будет достаточно баллона на 80 литров, а емкость на 100 литров пригодится семье, численность которой более пяти человек. Гидробаки на 300 литров лучше использовать на промышленных предприятиях. Гидроаккумулятор больших размеров также понадобится в том случае, если вы живете в местности, где есть перебои с электроэнергией. Следовательно, появится возможность сделать небольшой запас воды. Но не следует приобретать чрезмерно большой бак, он может привести к нежелательным растратам. А слишком маленькая емкость не сможет обеспечить систему достаточным количеством воды;
• место установки: так как подобное оборудование требует систематического обслуживания, то место, в котором планируется установка гидроаккумулятора, должно быть доступным, а также просторным. Если в помещении не хватает пространства для монтажа горизонтального гидробака, то стоит приобрести вертикальный гидроаккумулятор;
• материалы: это оборудование должно быть выполнено из качественных нетоксичных материалов, которые полностью соответствуют санитарным нормам.

Купить в Украине гидроаккумулятор на 50 литров или заказать гидробак объемом 80 литров и более можно, посетив сайт trudovik.com.ua. У нас вы найдете устройства, цена которых вас приятно удивит.

Чтобы обеспечить бесперебойную работу гидроаккумулятора, его достаточно правильно и регулярно обслуживать после установки:

• раз в месяц проверять первоначальные настройки реле давления. При этом разница между давлением отключения и давлением воздуха должна быть около 10 %. В случае выявления несоответствия необходимо выполнить корректировку;
• не менее одного раза в месяц обследовать целостность корпуса, мембраны, а также герметичность всех стыков и соединений.

Чтобы купить баллонный гидроаккумулятор любого объема в Киеве или других городах Украины, необходимо посетить интернет-магазин Trudovik. Мы предлагаем огромный ассортимент гидробаков, поэтому выбрать подходящую модель не составит особого труда. Заказав подобное оборудование у нас, мы оперативно доставим его удобной для вас транспортной компанией: «Новая Почта», «Деливери», «Автолюкс» и др.

Гидроаккумуляторы для водоснабжения. Как выбрать гидроаккумулятор для систем водоснабжения Расчет гидроаккумулятора для водоснабжения

И горизонтальные. Название полностью характеризует способ их установки. Какой из них выбрать, если габариты Вашего помещения позволяют использовать оба типа.

Выбор гидроаккумулятора

Подбор гидроаккумулятора зависит от многих факторов. Здесь мы рекомендовали бы обратить внимание на метод удаления скапливающегося воздуха внутри резиновой мембраны. Дело в том, что в системах водоснабжения в воде всегда находится растворенный воздух. Со временем при работе системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одним из таких мест является полость А гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный ниппель, через который периодически стравливается скопившийся в системе воздух. При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого воздухоотделительного клапана.

В гидроаккумуляторах для водоснабжения горизонтального типа удаление воздуха можно сделать с помощью дополнительного участка трубопровода, состоящего из выводного воздушного ниппеля, шарового крана и слива в канализацию. При этом стравливать скопившийся воздух следует периодически раз в месяц. Гидроаккумуляторы маленьких объемов не оснащены воздухоотделительным ниппелем. Поэтому выбор гидроаккумулятора осуществляется исключительно удобностью компоновки в Вашем помещении. Удаление скопившегося в них воздуха осуществляется периодическим полным опораживанием. Для этого в схеме трубопровода можно предусмотреть дополнительный шаровой кран. Кроме того, удалить воздух из систем с небольшим гидроаккумулятором можно просто путем переодического (раз в неделю) отключения электропитания установки и стравливания скопившегося воздуха через кран умывальника или душа или другой точки водоразбора, наиболее близко расположенной к гидроаккумулятору. Однако для большей эффективности эту процедуру следует повторить несколько раз. То есть выключить электропитание насоса, открыть кран холодной воды, полностью слить воду, закрыть кран и включить электропитание насоса. И так два или три раза подряд.

Как подобрать размер гидроаккумулятора водоснабжения?

Правильный подбор гидроаккумуляторов для систем индивидуального водоснабжения достаточно сложен. Существует большое количество исходных данных, которые необходимо учитывать. Кроме традиционных душа и крана на кухне, современные дома могут быть оснащены ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого необходима вода. Помимо оборудования различным может быть количество людей, находящихся в доме. Это объективные факторы, но при выборе размеров гидроаккумулятора приходится учитывать еще и субъективные факторы. Например, сколько раз в час можно включать насос и заполнять гидроаккумулятор? Что случиться, если сразу несколько человек будут пользоваться водой? Что будет, если в это время работает стиральная машина?

Отметим, что до настоящего времени, по нашему мнению, никаких методик выбора объема гидроаккумуляторов в России не было. Во-первых, потому что в России не было индивидуальных систем водоснабжения. Во-вторых, слишком разные требования у людей к таким системам. Мы предлагаем Вам методику подбора объема гидроаккумулятора, в основу которой положен международный метод расчета UNI 9182.

Начнем с того, что если у Вас в доме только кран для воды, душ и кран для полива, то ничего считать не надо. Вам нужна стандартная установка водоснабжения с размером гидроаккумулятором 24 литра. Смело покупайте ее. Она оптимальна в тех случаях, когда число постоянно проживающих людей в доме до четырех человек. Даже если Вам потребуется в перспективе увеличить число точек разбора воды, то можно будет просто купить отдельно и установить в любую точку системы еще один гидроаккумулятор объемом 24 литра.

Если у Вас дом без канализации, но с количеством точек разбора воды более трех, то в любых случаях Вам достаточно объема гидроаккумулятора в 50 литров.

Методика же расчета объема гидроаккумулятора предназначена для индивидуальных домов, оснащенных канализацией (септиком), с ваннами и другим оборудованием, потребляющим значительное количество воды.

1. Определите суммарный коэффициент потребления воды Су. Для этого составьте перечень точек разбора в Вашем доме и укажите количество каждого вида оборудования.

2. Заполните таблицу 1. Ее вторая колонка представляет собой таблицу коэффициентов частоты использования каждого вида оборудования (Сx). В третьей колонке укажите количество устройств каждого вида оборудования в Вашем доме (n). В правой колонке таблицы умножьте значение Сх на n. Просуммируйте значения этой колонки. Вы получите суммарный коэффициент потребления воды Вашего дома.

Таблица 1. Определение суммарного коэффициента потребления Су

Вид оборудования	Коэффициент использования Сх	Количество каждого вида n	Произведение Сх х n
Кран в раковине
Кран в кухне
Стиральная машина
Машина для мытья посуды
Кран для полива
Суммарный коэффициент Су равен = _______

3. В зависимости от полученного значения суммарного коэффициента Су определите значение максимального расхода воды, необходимого для Вашего дома. Эти значения представлены в таблице 2.

Например, если у Вас в доме туалет, душ, кран в раковине, кран на кухне (каждого устройства по одному), то Ваш коэффициент потребления равен Су= 3+2+6+2=13. Ближайшее значение Су в таблице равно 12, следовательно, Вам для нормального функционирования системы водоснабжения дома необходимо обеспечить максимальный расход около 36 литров в минуту.

4. Для определения объема гидроаккумулятора надо решить, сколько раз в час (а) допускается включение гидроаккумулятора при максимальной интенсивности потребления. Нормальным считается 10-15 раз в час. Требуется также назначить пороги срабатывания реле давления станции водоснабжения (Рmin и Рmax). Нижний порог Рmin для двухэтажных домов обычно равен 1,5 бар, а верхний порог Рmax — 3 бар.

Расчет давления воздуха в гидроаккумуляторе

Какое первоначальное давление воздуха должно быть в гидроаккумуляторе? Если Вы установили гидроаккумулятор в

Гидроаккумуляторы для водоснабжения: типы, функция, правила выбора

Открывая кран в загородном доме, редко какой хозяин задумывается о том, откуда в нем берется вода. Конечно, все знают, что источник живительной влаги в системе водоснабжения – скважина, и что из нее вода попадает в дом с помощью гидравлического насоса. А вот об одном из главных элементов системы вспоминает далеко не каждый. А между тем для бесперебойной подачи воды и увеличения срока эксплуатации системы просто необходимы гидроаккумуляторы для водоснабжения.

Функция гидроаккумуляторов в системе водоснабжения

Гидроаккумулятор для систем водоснабжения, или напорный бак, предназначен для накопления воды и поддержания требуемого для нормального функционирования давления в системе, а также выступает гасителем гидроударов, возникающих в результате запуска насоса или открытия запорной арматуры. Именно эта конструкция отвечает за создание нужного напора для корректной работы системы водоснабжения.

Без гидроаккумулятора не обойтись ни одной закрытой системе водоснабжения

Интересно: гидроудары страшны не только «плевками» из крана. Они могут значительно повредить не только элементы системы водоснабжения, но и сантехнику.

Конечно, использование гидроаккумуляторов не является обязательным условием. В открытой системе, в которой основой служит большая водяная емкость, находящаяся на некотором возвышении, это устройство вообще излишне.

Но для загородного дома обычно используется закрытая схема водоснабжения с гидроаккумулятором. Это позволяет избежать большого числа проблем.

Важно: прибор значительно увеличивает срок эксплуатации насоса за счет уменьшения числа кратковременного включения системы. К тому же установка гидроаккумулятора компенсирует расширение воды в трубах, что позволяет избежать возникновения избыточного давления.

Устройство и принцип действия гидроаккумуляторов

Напорный бак состоит из герметичного корпуса, выполненного из металла, и резиновой мембраны, похожей на воздушный шар, но отличающейся высокой прочностью. Все пространство между эластичной мембраной и корпусом заполняется безопасным для живых организмов инертным газом. Гидроаккумуляторы устанавливаются на трубопроводе и прикрепляются к нему фланцевым соединением.

Устройство гидроаккумулятора для системы водоснабжения

Как же действует напорный бак? Сначала вода попадает внутрь эластичной мембраны и  растягивает ее, в результате чего газ, располагающийся между корпусом и мембраной, сжимается, повышая давление на мембрану. Именно благодаря упругости эластичной мембраны и давлению газа в магистрали водоснабжения поддерживается нужный уровень напора. При достижении необходимой величины давления внутри резинового резервуара насос отключатся при помощи специального реле. Когда открывается кран, давление уменьшается и насос снова приводится в действие.

Постоянный запас воды в гидроаккумуляторе позволяет избежать кратковременных запусков насоса, приводящих к его быстрому изнашиванию. Как правило, объем напорного бака подбирают так, чтобы он вмещал не менее четвертой части от максимального минутного потребления воды в доме. Конечно, много за это время не успеешь, но ополоснуть руки или набрать кружку воды за пятнадцать секунд вполне возможно. Тем более ситуация, когда в доме идет максимальный забор воды, крайне редка, поэтому запаса воды в гидроаккумуляторе может хватить даже на мытье посуды.

Типы гидроаккумуляторов: как сделать правильный выбор

Гидроаккумуляторы подразделяются на два типа:

• вертикальные;
• горизонтальные.

Название типа прибора полностью соответствует способу его установки. Выбор легче, если помещение позволяет использовать только один тип, но если габариты комнаты дают возможность применить как вертикальный, так и горизонтальный напорный бак, очень сложно остановиться на каком-либо одном.

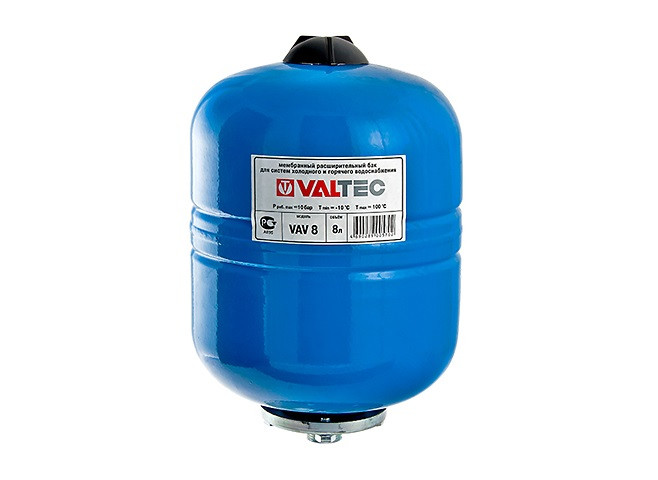

Вертикальный гидроаккумулятор для водоснабжения

В таком случае следует обратить внимание на способ, которым отводится воздух из резиновой мембраны. Наверное, каждому известно, что вода всегда содержит в себе растворенный воздух, который со временем выделяется и образует воздушные пробки в разных местах системы водоснабжения.

Полость мембраны – не исключение. Так вот, для стравливания этого воздуха на каждый гидроаккумулятор для систем водоснабжения инструкция предусматривает наличие дополнительного ниппеля.

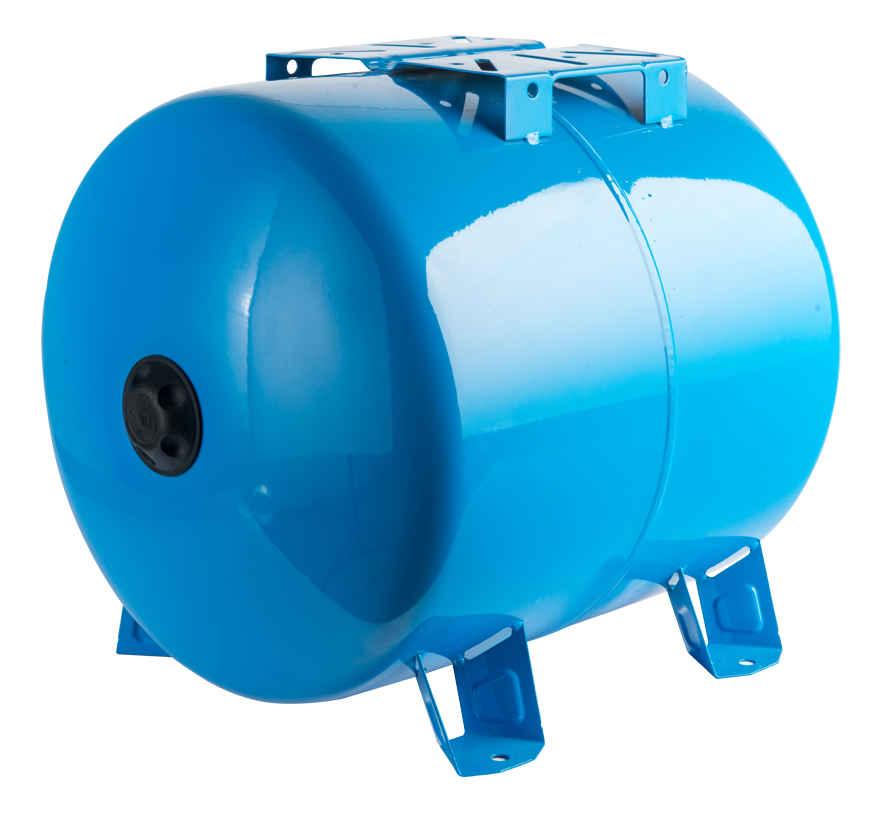

Горизонтальный гидроаккумулятор для водоснабжения

Вертикальные гидроаккумуляторы накапливают воздух в своей верхней части и его легко можно вывести с помощью такого нехитрого приспособления, а вот в напорных баках горизонтального типа требуется установка дополнительного участка водопровода, включающего в себя шаровой кран, воздушный ниппель и слив в канализацию.

Совет: стравливать воздух из гидроаккумулятора следует не реже чем раз в месяц.

Стравливание воздуха актуально лишь для баков емкостью более 100 литров, выбор гидроаккумулятора меньшего объема ограничивается лишь удобностью установки модели. Воздушные пробки в напорных баках маленькой емкости удаляются периодическим полным опорожнением.

Совет: стравливать воздух из гидроаккумуляторов маленького объема можно через кран умывальника или любую другую точку водоразбора, только предварительно необходимо полностью отключить электропитание установки. Для достижения лучшего результата эту процедуру следует повторить несколько раз.

Ролик познакомит с мнением специалиста о функциональности и пользе оснащения системы водоснабжения гидроаккумулятором:

К сожалению, большинство напорных баков импортного производства на практике оказываются абсолютно не адаптированными под особенности наших систем водоснабжения. Поэтому такое оборудование очень быстро выходит из строя. Гидроаккумуляторы Джилекс для водоснабжения производятся российской компанией, разработавшей отличное оборудование, идеально подходящее под отечественные условия. К тому же эти устройства имеют более низкую цену в сравнении с импортными аналогами.

Как правильно выбрать гидроаккумулятор для системы водоснабжения в частном доме?

Основные определения

Гидроаккумулятор – представляет собой стальной (иногда из нержавеющей стали) бак для воды с резиновой (EPDM, бутил и т. д.) эластичной мембраной внутри. Вокруг мембраны закачан сжатый воздух. Вода через нержавеющий (оцинкованный) фланец попадает от насоса в гидроаккумулятор и через этот же фланец под воздействием сжатого воздуха попадает в водоподающую магистраль, когда насос не работает.

Гидроаккумулятор не создает давление в системе водоснабжения, он предназначен для поддержания постоянного давления и смягчения гидравлических ударов воды в системе, а также является резервуаром с запасом воды, когда нет электричества, и обеспечивает давление в системе водоснабжения при выключенном насосе (в меру своего объема). Давление в системе водоснабжения, может быть только то, которое создал насос или подпорная башня(централизованная система).

Принцип работы

Предварительно закачанное с завода (указано на табличке прикрепленной к баку) давление воздуха обычно составляет 1,5-2 бара (атм). При окончании водозабора на потребление насос подает воду из скважины (колодца и т. д.) через резьбовое соединение фланца в мембрану, воздух за мембраной сжимается, а давление повышается. Давление повышается до срабатывания реле давления и отключения насоса. Поэтому в рабочем состоянии в гидроаккумуляторе всегда находится и воздух и вода, которые разделены между собой мембраной. Со временем давление воздуха за мембраной может уменьшаться.

Необходимо один раз в год (а можно и чаще) проверять давление воздуха в гидроаккумуляторе при отсутствии воды под давлением в мембране. Когда давление меньше нормы, его нужно подкачать с помощью обычного автомобильного насоса через ниппель. Гидроаккумулятор никогда полностью не заполняется водой. Реальный объем воды в гидроаккумуляторе зависит от первоначального давления воздуха в гидроаккумуляторе, верхнего и нижнего заданных порогов реле давления, типа мембраны. В гидроаккумуляторе объемов 100 литров при нормальных параметрах находится 40 — 60 литров воды.

Разновидности

Гидроаккумуляторы бывают вертикальные и горизонтальные. Название характеризует способ их установки. Какой из них выбрать, если габариты Вашего помещения позволяют использовать оба типа. При установке насоса на гидроаккумулятор повышается высота для всасывания насоса. Также следует обратить внимание на удаления скапливающегося воздуха внутри резиновой мембраны. Дело в том, что в системах водоснабжения в воде всегда находится растворенный воздух.

Со временем при работе системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одним из таких мест является полость гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный штуцер, на который устанавливается воздух удаляющий клапан (кран), через который периодически стравливается скопившийся в системе воздух. При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого воздух удаляющего клапана.

Выбор наилучшей для Вас модели

Для правильного выбора определим его назначение: для поддержания давления в системе при выключенном насосе; для исключения очень частого включения насоса; для компенсаций пиковых значений потребления воды; для некоторого резерва воды.

Система будет нормально работать при установке даже небольшого 24-литрового гидроаккумулятора. Место подсоединения может быть практически любое, но чем ближе он находятся к насосу, тем лучше. Когда насос находится в подвале и первый гидроаккумулятор расположен рядом с ним, а второй на чердаке, то объем воды во втором гидроаккумуляторе будет меньше, чем в первом, так как давление воды на уровне чердака меньше. Если разместить второй гидроаккумулятор на первом этаже, то заполнение обоих гидроаккумуляторов будет практически одинаково.

Подбирая гидроаккумулятор с точки зрения частоты включения насоса (не рекомендуется включать насос чаще трех раз в минуту, здесь зависимость и от мощности мотора насоса) учитывая, что в гидроаккумуляторе находиться 50 % воды и 50 % воздуха, то 50 — 80 литровый гидроаккумулятор полностью решает эту задачу, когда в бытовых системах обычно используют насосы с производительностью около 30 л/мин (1,8 м3/ч).

Учитывая компенсацию пиковых нагрузок потребления воды при выборе гидроаккумулятора, нужно посчитать расходные характеристики бытовых точек потребления воды: кран кухни — до 8 л в минуту; душ – от 8  до 12 л в минуту; туалет (в зависимости от типа унитаза) – от 6 до 18 литров в минуту. В среднем сумма получается около 30-50 литров. Учитывая процент заполнения воды в гидроаккумуляторе, должно хватить 60 — 80, иногда 100 литров. Использование гидроаккумулятора как резерва некоторого количества воды при отключении электроэнергии, здесь все зависит от Вашего понимания величины такого резерва.

Грамотный расчет первоначального давления воздуха

Если гидроаккумулятор установлен в подвале, то его минимальное значение можно легко подсчитать. Надо взять высоту в метрах от подвала до верхней точки системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, трехэтажного — около 10 метров. К этому значению прибавляем еще 6-8 метров. Если разделить это число на 10, получим необходимое значение в атмосферах. Например, для двухэтажного дома 7+6 (8) = 13 (15)/10 =1,3 (1,5) атмосферы. Это минимальное значение давления воздуха в гидроаккумуляторе. Если ниже, вода из него не будет поступать на второй этаж дома.

Однако завышать эти значения не следует, иначе в гидроаккумуляторе просто не будет воды. Завод-изготовитель сам устанавливает давление воздуха в размере 1,5 — 2 атм. Но всегда следует самому первоначально проверить его обыкновенным манометром, подсоединив его к ниппелю гидроаккумулятора и при необходимости изменить его с помощью автомобильного насоса. Самое правильное давление, если коротко, -10% от давления включения насоса(нижнего давления). То есть, если насос включается на  2 атм. то давление в гидроаккумуляторе 1,8 атм., если насос включается на 3 атм — то 2,7 атм. Подкачку давления и его проверку обязательно производить при выключенном насосе и открытом кране водозабора.

Наиболее подходящее место для монтажа

Устанавливайте гидроаккумулятор, где удобно, где есть место под него. Естественно, если Вы начинаете стройку на участке, и на нем нет другого места, как в приямке возле скважины, где Вы закопали два или три кольца. Там ему и место. Но, если у Вас есть котельная или другое хозяйственное помещение, то лучше установить его там. Поставьте перед ним кран-американку: всегда можно отключить, снять, обслужить гидроаккумулятор. В таком помещении он прослужит гораздо дольше, чем в яме на глубине. Если у Вас, одна скважина на два дома, поставьте по бачку меньшего размера, но в каждом доме. Перед ним поставьте обратные клапана, чтобы не было такого, что Вы пришли с работы, а весь Ваш запас воды забрал сосед и при этом еще и сломался насос. Как говорится, случай не из самых приятных моментов жизни.

Объяснение аккумуляторов холодной воды — Pump Express

Что такое аккумулятор холодной воды?

Аккумуляторы холодной воды — это эффективный, энергосберегающий способ решить проблему низкого давления воды, поступающей в вашу систему отопления, и самый простой способ представить их — это большой резервуар для хранения воды, который добавляет воду, пополняя система отопления при наибольшей потребности.

Они состоят из стального резервуара с двумя камерами, разделенными диафрагмой.Одна сторона диафрагмы герметизирована и находится под давлением сжатого воздуха; другая сторона открыта для системы водоснабжения.

Когда вы открываете выпускной патрубок, например кран в ванной, вода сначала течет из гидроаккумулятора, пока давление не упадет до уровня, достаточного для включения насоса. Во время работы насос обеспечивает поток воды, необходимый для открытого выпуска. Когда выпускное отверстие отключено, насос будет продолжать работать до тех пор, пока в аккумуляторе холодной воды не произойдет повторное повышение давления до давления, при котором установка насоса отключится.

Насколько гидроаккумулятор холодной воды увеличит давление моей воды?

Распространенное заблуждение. Аккумуляторы не увеличивают давление воды. Они просто позволяют системе работать с максимальным давлением. Каждая система горячего водоснабжения имеет постоянное давление и рабочее давление. Как бы то ни было, «постоянное давление» — это давление, которое существует, когда выходы не используются, а вода находится в состоянии покоя. Это давление упадет до «рабочего давления» при использовании крана или душа.

Аккумулятор холодной воды работает, дополняя поток воды, когда система имеет открытые выпускные отверстия, таким образом поднимая поток обратно до постоянного давления, даже если выпускные отверстия открыты и обычно находится под рабочим давлением. Когда выходы закрыты, гидроаккумулятор перекрывает дополнительный поток до тех пор, пока он снова не понадобится.

Могу ли я использовать аккумулятор холодной воды с моим существующим комбинированным котлом?

Да. Комбинированные бойлеры с низкой скоростью потока могут использоваться вместе с аккумулятором холодной воды, что позволяет котлу работать с максимальной скоростью потока и не отключаться, если во время душа включается второй выход.

Где я могу установить аккумулятор холодной воды?

Аккумуляторы бывают разных размеров и стилей. Специально разработанные модели подходят для наружной установки, например, в открытом гараже или сарае. Нет требований к дренажу, и для аккумулятора не требуется электропитание, поэтому единственная проблема — это трубопровод, который необходимо будет вести от аккумулятора к дому. В зависимости от размера и формы аккумулятора холодной воды он может подходить или не подходить для горизонтальной установки, например, на чердаке.Убедитесь, что вы покупаете модель, соответствующую вашим потребностям.

Каковы правила, касающиеся аккумуляторов холодной воды?

Аккумулятор холодной воды может быть установлен в любом месте на линии подачи, входящей в собственность, и на магистрали должен быть установлен обратный клапан. Редукционный клапан на 3,5 бар также должен быть установлен, если давление может подняться выше 5 бар.

Давление воздуха внутри гидроаккумулятора установлено на 2 бара, но может потребоваться его регулировка, чтобы оно находилось в пределах 1–1.На 5 бар ниже давления в сети. Минимальное значение, которое можно установить, составляет 0,5 бар, но для этого потребуется проконсультироваться с производителем.

Чем ниже давление в сети, тем меньше воды может храниться в гидроаккумуляторе, поэтому всегда не забывайте увеличивать размер гидроаккумулятора как минимум на один чистый размер больше, чем требуется для невентилируемого баллона или требуемой скорости потока.

У меня общий водопровод. Могу ли я установить аккумулятор холодной воды?

Да. Аккумуляторы холодной воды могут быть установлены на 15 мм (малое отверстие) или даже на общих основных источниках питания, если вы проводите испытания давления и расхода и увеличиваете размер аккумулятора, чтобы не только удовлетворить, но и превысить ожидаемую потребность.

Что еще мне нужно знать о аккумуляторах холодной воды?

Аккумулятор правильного размера позволит принимать практически любое количество ванн или душевых одновременно, независимо от входящего основного расхода, и будет продолжать работать, даже если сеть отключена, независимо от давления воды в ней.

Аккумулятор холодной воды не требует электропитания, не генерирует шума, не потребляет энергию и не требует постоянного обслуживания — это наиболее экономичный и экологически чистый вариант для домашних хозяйств, страдающих низким давлением в сети.

Источник Сэма Б.

с мембраной или обычным

Мембранный бак (гидроаккумулятор) защищает автономную систему водоснабжения от постоянных перепадов давления. Его основные задачи:

• Поддержание постоянного давления в системе
• Уменьшение количества циклов включения / выключения насоса в периоды интенсивной эксплуатации, тем самым увеличивая ресурс насосного оборудования
• Защита от гидроудара, существенно сокращающая ресурс скважинного насоса и всех компонентов системы водоснабжения.

Второстепенные функции гидроаккумулятора (GA) включают: накопление воды в случае отключения электроэнергии. Обращаю ваше внимание на то, что объем воды, накопленной в мембранном баке, составит 30-40% от его реального объема. Например, 50-литровый вмещает 19 литров воды при условии, что: давление воздуха в гидроаккумуляторе 1,8 бар; давление включения насоса (минимальное давление в водопроводе) — 2,0 бар; давление отключения насоса (максимальное давление в водопроводе) — 4.0 бар. При тех же условиях 100-литровый мембранный бак Zilmet вмещает 38 литров воды. Поэтому, если вы преследуете цель аккумулировать воду на случай отключения электроэнергии, вам потребуется установить дополнительный бак.

Итак, что такое гидроаккумулятор и на что следует руководствоваться при его выборе?

Мембранные баки бывают двух типов: горизонтальные и вертикальные.

Принцип действия и конструкция практически не отличаются. Единственное отличие — положение мембраны.Как правило, вертикальные гидроаккумуляторы удобнее размещать в помещении, благодаря своей конструкции они занимают меньше полезной площади.

На рисунке представлена ​​конструкция вертикального гидроаккумулятора:

ГА — стальной сосуд с установленной внутри мембраной, представляющий собой рабочую полость. Мембрана должна быть из бутиловой или пищевой резины (EPDM). … Подача воды в гидроаккумулятор осуществляется через резьбовой штуцер, установленный на фланце в нижней части GA.При покупке гидроаккумулятора обратите внимание на то, чтобы фланец был выполнен из нержавеющей стали — это поможет избежать протечек в процессе эксплуатации. Воздух закачивается в полость между мембраной и корпусом ГА через воздушный ниппель (он находится под пластмассовой крышкой в ​​верхней или нижней части гидроаккумулятора). Давление воздуха в ГА должно быть на 10% ниже давления запуска насоса. Это условие является компромиссом между долговечностью мембраны (мембрана — сменный элемент) и удобством использования воды.Обычно заводы-производители перекачивают воздух под давлением 1,5 бар. Поднять давление в ГА можно с помощью обычного автомобильного насоса.

Как выбрать объем гидроаккумулятора?

При выборе объема гидроаккумулятора следует начинать с:

• Кол-во водопотребителей
• Количество точек водозабора
• Среднее значение расхода воды, м 3 / час
• Количество допустимых циклов включения / выключения насосов (как правило, принимается равным 20, ограничений по количеству включения / выключения нет, так как у них мягкий пуск).

Специалисты по водоснабжению и водоотведению рекомендуют использовать мембранные емкости объемом от 50 литров . В среднем, если ваша семья состоит из 3-х человек, в доме есть 2-3 точки водозабора — хватит и гидроаккумулятора на 50 литров. Если в вашем доме проживают 3-4 человека и 4-5 точек водозабора, используйте ГА объемом 100 литров. При схеме водоснабжения с накопительным баком достаточно будет использовать насосную станцию ​​… Как правило, комплектуются штатным гидроаккумулятором объемом 24 или 60 литров.

Техническое обслуживание аккумулятора

Во время работы ГА требует профилактического обслуживания. Во-первых: после покупки мембранного бака проверьте давление воздуха автомобильным манометром, бывает, что производитель забыл накачать воздух, или давления в ГА не хватает для ваших нужд. Воздух следует откачивать в «сухой» аккумулятор (перед откачкой слейте воду с мембраны). Во время эксплуатации периодически (раз в полгода) проверяйте давление воздуха, при необходимости подкачивайте.

Во-вторых: вода содержит растворенный кислород, и со временем он будет накапливаться в мембране гидроаккумулятора, во избежание этого — стравите воздух из мембраны. ГА объемом 100 литров и более оснащены специальным спускным клапаном, а для небольших гидроаккумуляторов эту операцию можно выполнить, отключив насос от сети и сбросив давление из системы (откройте кран в доме), если необходимо повторить эту операцию несколько раз.

В-третьих: мембранный резервуар следует размещать или хранить при положительных температурах.Если ваша комната не отапливается в зимний период, перенесите гидроаккумулятор в теплое место, тем самым увеличив срок службы мембраны.

Сегодня на рынке представлены мембранные резервуары как отечественного, так и зарубежного производства. Рекомендуем использовать гидроаккумуляторы марки (Италия), так как они давно представлены на российском рынке и зарекомендовали себя только с лучшей стороны. Фланцы этих мембранных резервуаров изготовлены из нержавеющей стали, все поставляемые HA проходят заводские испытания и сертифицированы в соответствии с требованиями Европейской директивы 97/23 / EC.

Для создания равномерного и постоянного потока воды в частных системах водоснабжения используются гидроаккумуляторы, напорные или расширительные баки. Эти устройства сглаживают скачки давления при работе (включении / выключении) насосного оборудования или анализе ресурса потребителями.

Резервуар такого резервуара разделен на два отсека мощной и эластичной мембраной. Вода поступает в один отсек (нижний) через штуцер фильтра. Другая часть общей емкости резервуара (вверху) заполнена воздухом.Работа начинается с включения помпы. Повышение давления в сети провоцирует нагнетание жидкости в нижний отсек, при этом мембрана начинает растягиваться. Когда давление падает, вода выжимается обратно. Так сглаживаются разрушительные толчки воды в напорных трубах и узлах.

Видеообзор — Принцип работы гидроаккумулятора

Специальный релейный блок автоматически отключает насос, когда напорный бак заполнен.И какое-то время энергия мембраны не дает понижаться давлению. Когда аккумулятор пуст, насос снова запускается. Такое расположение избавляет насосную установку от кратковременных и частых пусков / остановок. Это снижает скорость износа его деталей. Чтобы все работало правильно, напорный бак должен соответствовать по емкости объему необходимого анализа воды. Обычно резервуар должен выдерживать от четверти до половины рабочего объема, который трубы могут проходить за минуту.

Правильно подобранный объем устройства обеспечивает его частоту срабатывания от пяти до пятнадцати раз в час. В таком режиме работы обязательно использовать надежную и гибкую мембрану, выдерживающую большие нагрузки.

Поскольку гидроаккумуляторы работают в системах хозяйственно-питьевого водоснабжения, материал, из которого они изготовлены, должен быть нетоксичным и иметь разрешение на использование в контакте с чистой питьевой водой.

Вода, поступающая в гидроаккумуляторы для водоснабжения, в основном поступает из подземных колодцев или колодцев. Отсюда его насыщение кислородом, который выделяется при работе системы, накапливаясь в мембране. Для этого в большинстве современных аппаратов этого типа есть предохранительный клапан , при необходимости стравливающий воздух . Как правило, гидроаккумуляторы используются на водопроводах холодного водоснабжения, поэтому температурный режим, в котором они используются, более щадящий.

Такой напорный элемент желательно устанавливать до того, как водопроводный контур начнет разветвляться. Лучшее место — сразу после выхода водопровода в корпус.Также не помешает установить обратный клапан .. Особенно, если в насосе такого клапана нет. Кроме того, рекомендуется установить манометр для контроля создаваемого давления.

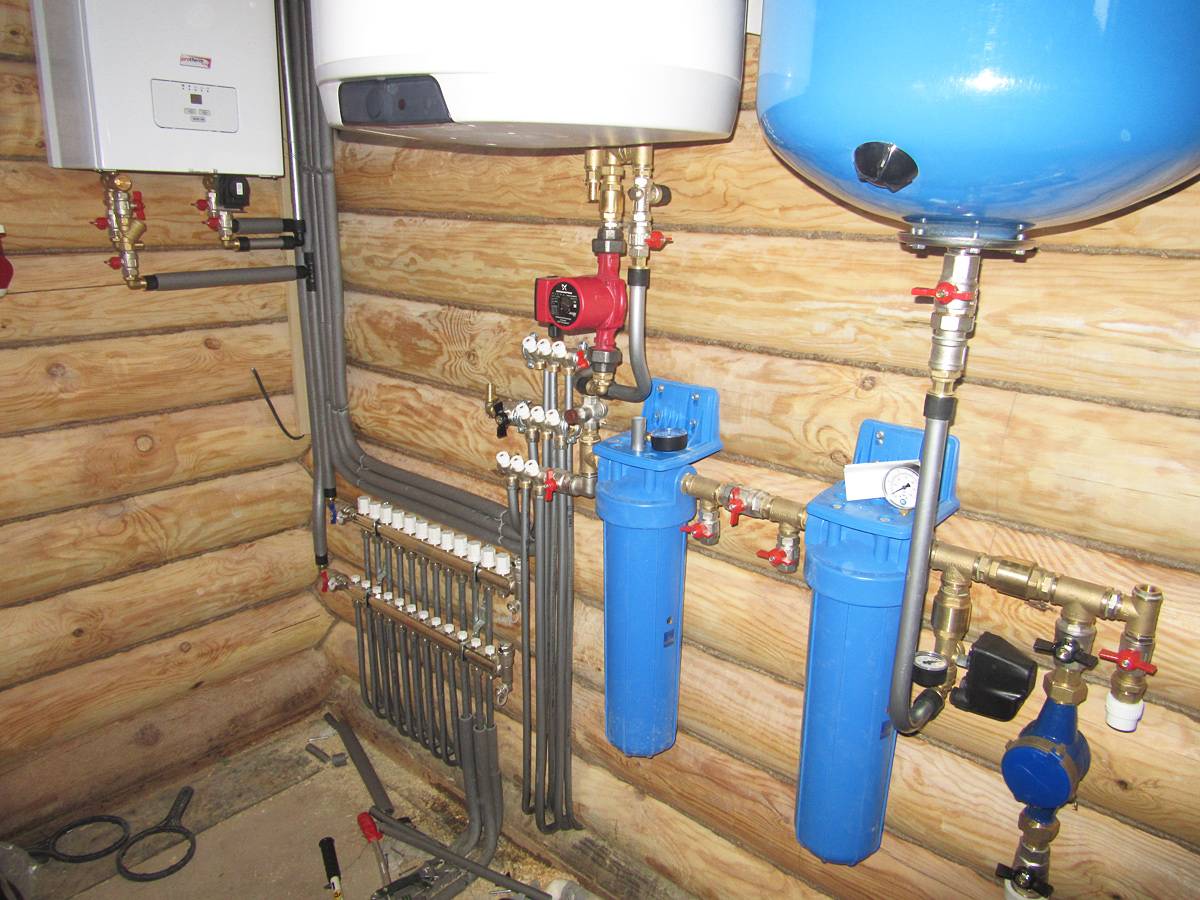

Монтаж оборудования в водопровод

Гидроаккумуляторы бывают вертикального и горизонтального исполнения. Выберите из них тот, который более компактно умещается в отведенном месте. Положение монтажа выбирается максимально высоким. Это упрощает работу всей схемы. Дело в том, что подняв агрегат на высоту, например, 5 м, мы получаем столб воды, который «помогает» рабочей мембране дополнительным давлением в ½ атмосферы.

Такие устройства, как гидроаккумуляторы для водоснабжения, являются вспомогательными устройствами для систем холодного и горячего водоснабжения. Они обеспечивают давление воды, необходимое для работы линии. Работа таких систем снижает количество запусков насоса и снижает вероятность гидроудара.В них также есть запас воды, который будет важен при отключении электроэнергии.

Как выбрать подходящий?

Подбирать гидроаккумуляторы для водоснабжения необходимо с учетом того объема воды, который использует данная система. По своей конфигурации они делятся на два типа:

• вертикальные , главное преимущество в том, что они занимают меньше места;
• горизонтальный , он удобнее гидроаккумуляторов первого типа, так как в них есть крепления для установки внешнего насоса.

Также важным при выборе гидроаккумулятора является вопрос его объема. Бак с небольшим объемом сделает цикл насоса более частым. Тем не менее, такие устройства небольшого объема подвержены частым скачкам давления в системе. В большом резервуаре будет достаточно воды.

Особо следует учитывать момент с частым включением насоса. Из-за частого включения перегревается, что, соответственно, значительно сокращает срок службы.

Однако и здесь можно обратить внимание на выбор самой помпы. Погружные насосы имеют ограничение в 20-30 пусков в час, но внешние не так требовательны к частым пускам, поэтому отлично работают с баками небольшого объема.

Субъективный фактор, отвечающий за правильный выбор размера гидроаккумулятора, — это примерный расчет того, сколько раз насос будет включаться за час. Или сколько людей будут одновременно пользоваться водой в помещении, используя работу водопровода.Сегодня существует запатентованная методика расчета объема гидроаккумулятора, разработанная итальянскими инженерами. Он предназначен непосредственно для частных домов с канализацией, санузлами и прочей техникой, потребляющей достаточное количество воды.

Любая конструкция автономного водопровода заканчивается установкой гидробака. Обычно это небольшая емкость, необходимая для накопления носителя. Проще говоря, под давлением находится вода, которую в случае чего можно использовать для бытовых нужд.Поговорим о том, как правильно выбрать гидроаккумулятор для систем водоснабжения и на что обращать внимание при покупке.

Общая информация

Гидробак в большинстве случаев имеет пластиковый корпус, более дорогие модели — металлический. Внутреннее пространство разделено пополам мембраной, с одной стороны которой находится носитель, а с другой — воздух. Такая конструкция позволяет создать внутри емкости давление порядка 1,5-2,5 бар в зависимости от объема и производителя продукта.Следует понимать, что гидроаккумулятор для систем водоснабжения — это не накопительный бак на сотни и даже тысячи литров. В нашем случае речь идет об объеме 50-100 литров.

Вот почему вам нужен воздух в гидрокамере бака. Дело в том, что любой трубопровод, будь то автономный или центральный, может подвергнуться гидроударам. Это очень нежелательное явление, разрушающее шоссе. Чтобы избавиться от него, в системе используется воздушная камера. Он более податлив, чем вода, и позволяет гасить гидроудар.Кроме того, как отмечалось выше, необходимо поддерживать постоянное давление в системе.

Немного о принципе работы устройства

Гидравлический бак, несмотря на высокий КПД, предельно прост. Из колодца или колодца, а также из любого другого источника в него попадает вода. Следовательно, эластичная мембрана растягивается из-за давления носителя. Объем воздуха между стенкой бака и мембраной уменьшается, и поэтому создается большое давление.Когда он достигает максимума, срабатывает специальный датчик, отключающий помпу.

Тогда получается следующая ситуация. Включаем воду в кран, и она выходит из гидробака под давлением. В последнем постепенно снижается давление на мембрану. Когда он падает до минимума, включается насос. Примерно так работает устройство. Крайне важно, чтобы давление в гидроаккумуляторе постоянно поддерживалось на оптимальном уровне, это позволяет подавать воду к потребителю под давлением.Техническое обслуживание желательно проводить ежегодно и при необходимости доливать воздух в бак через специальный ниппель с помощью автомобильного насоса.

Гидроаккумулятор для систем водоснабжения: цена и кое-что еще

Ну а теперь перейдем к самому интересному — стоимости оборудования. В большинстве случаев цены варьируются в зависимости от производителя. Отечественные компании более доступны с точки зрения ценовой политики, чем европейские. По качеству делаем вполне нормальные гидробаки.Если соблюдать правила эксплуатации, то проблем возникнуть не должно.

Например, хорошие гидробаки производит компания Джилекс. Гидроаккумулятор этой фирмы на 50 литров обойдется вам в 3000 рублей. Причем его вес составляет всего 8 килограммов. Агрегат на 24 литра будет стоить на порядок меньше — 1200 рублей. Что касается европейских производителей, то цены выше примерно на 7-15%. Если объем бака небольшой, то разница несущественная. Но в любом случае, прежде чем переходить к цене, нужно посчитать, какой объем вам подходит.

Определение типа гидробака

Гидроаккумулятор для систем водоснабжения может быть вертикальным и горизонтальным. Что касается способа установки, то для потребителя принципиальной разницы нет. Основное различие между ними — способ удаления скопившегося в мембране воздуха. Модели объемом более 100 литров имеют штуцер, через который периодически удаляется воздух. Обратите внимание, есть ли фитинг. Если нет, то найдите модель там, где она есть.

В вертикальных гидроаккумуляторах весь воздух скапливается в его верхней части. В этом случае удалить его не составит труда. Для этого есть специальный клапан. Горизонтальные гидробаки предусматривают установку дополнительного блока трубопроводов. Это отвод канализации с выпускным патрубком. Для удаления воздуха предусмотрен шаровой кран. Вы спросите, что лучше? Как было отмечено выше, особой разницы нет, но в аппаратах вертикального типа удаление воздуха проводить проще.

О расчете объема

Гидроаккумуляторы для водоснабжения, устройство которых мы рассмотрели, имеют разные объемы.От того, насколько правильно она будет выбрана, зависит эффективность системы. Но поскольку устройство часто используется для разных целей, иногда бывает сложно рассчитать подходящий объем.

Если для запаса воды используется гидробак, то его объем должен быть большим. Например, емкости должно хватить на несколько дней автономного потребления медиа для бытовых нужд. Совершенно обратная ситуация наблюдается в случае использования устройства для поддержания постоянного давления в системе при отключенном насосе.Бака хватит на 20-100 литров. Если необходима автоматическая станция водоснабжения с гидроаккумулятором, чтобы исключить слишком частое включение электронасоса, то достаточно будет бака на 50 литров. Обратите внимание: не рекомендуется запускать насосы чаще, чем один раз в минуту. Если учесть, что душ может потреблять 5-8 литров в минуту, а туалет не более 2 литров, то такого бака более чем достаточно.

«Джилекс» (гидроаккумулятор) и его особенности

Прежде всего, хочу сказать, что есть смысл обратить внимание на отечественные компании.На это есть несколько причин. Как было сказано выше, это более доступные товары. Но помимо этого российские компании разрабатывают такие аккумуляторы, которые больше подходят для наших водозаборных систем. Результат — более стабильная работа устройства на долгие годы.

Что касается производителя, то о нем можно сказать только хорошее. Во-первых, отличное соотношение цены и качества. При прочих равных, бак Jilex будет стоить немного дешевле любого «европейца», при этом не будет уступать по тактико-техническим характеристикам, таким как создаваемое давление, напор, объем и т. Д.В целом, это отличное решение не потому, что оно дешевое, а потому, что действительно качественно и удобно.

Частота использования и объем

Эти два параметра тесно связаны друг с другом. Дело в том, что подключение гидроаккумулятора к водопроводу осуществляется с расчетом на то, что агрегат будет работать в интенсивном режиме, то есть под постоянной нагрузкой. Здесь речь идет о 5-15 пусках в час. Но часто этот показатель оказывается другим.Почему ты спрашиваешь? Все просто — вы просчитались с выбором объема бака. Допустим, на большую семью брали объем 50 литров, чего было мало. Получается, что агрегат перегружен. Это нехорошо по целому ряду причин. Во-первых, насос, погружной или надводный, постоянно включается и выключается, что напрямую влияет на срок его службы. Во-вторых, диафрагма гидробака тоже подвержена интенсивному износу, что тоже плохо. Вот почему рекомендуется всегда иметь небольшой запас.Купите бак не на 50, а на 75 литров. В большинстве случаев этого будет более чем достаточно. Даже если вы потратите на 500-700 рублей больше, аппарат проработает дольше.

Каждый должен знать при покупке

В контуре водоснабжения с гидроаккумулятором обязательно должно быть предусмотрено наличие отверстия в бачке для стравливания воздуха. Это связано с тем, что в той или иной степени в носителе есть кислород, который должен куда-то уходить из гидробака.Если у вас модель объемом менее 100 литров, то специального клапана может не быть. В этом случае рекомендуется проводить профилактическое обслуживание с интервалом 1-2 раза в год. Резервуар полностью опорожняется, а скопившийся воздух удаляется. В противном случае в системе будет повышенное давление, что приведет к снижению полезной мощности оборудования.

Заключение

Рекомендуется отдавать предпочтение гидробакам с металлическими корпусами.Пусть несколько дороже, но такое решение эффективно по той простой причине, что агрегат не боится механических повреждений.

И горизонтальный. Название полностью характеризует способ их установки. Какой выбрать, если размеры вашей комнаты позволяют использовать оба типа.

Выбор гидроаккумулятора

Выбор аккумулятора зависит от многих факторов. Здесь мы бы порекомендовали обратить внимание на способ удаления скопившегося воздуха внутри резиновой мембраны.Дело в том, что в системах водоснабжения в воде всегда присутствует растворенный воздух. Со временем в процессе работы системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одно из таких мест — полость А гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный ниппель, через который периодически стравливается скопившийся в системе воздух.При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого воздухоразделительного клапана.

В гидроаккумуляторах для горизонтального водоснабжения удаление воздуха возможно с помощью дополнительного участка трубопровода, состоящего из патрубка отвода воздуха, шарового крана и слива в канализацию. При этом скопившийся воздух нужно периодически выпускать раз в месяц. Гидроаккумуляторы малых объемов не имеют воздухоразделительного ниппеля.Поэтому выбор гидроаккумулятора осуществляется исключительно удобством планировки в вашем помещении. Скопление в них воздуха осуществляется путем периодического полного опорожнения. Для этого в схеме обвязки может быть предусмотрен дополнительный шаровой кран. Кроме того, удалить воздух из систем с небольшим аккумулятором можно просто, периодически (раз в неделю) отключая питание устройства и стравливая накопившийся воздух через умывальник, смеситель для душа или другую точку забора воды, ближайшую к аккумулятору.Однако для большей эффективности эту процедуру следует повторить несколько раз. То есть отключите питание насоса, откройте кран холодной воды, полностью слейте воду, закройте кран и включите питание насоса. И так два-три раза подряд.

Как выбрать размер аккумулятора водоснабжения?

Правильный подбор гидроаккумуляторов для индивидуальных систем водоснабжения довольно сложен. Необходимо учитывать большой объем входных данных.Помимо традиционного душа и смесителя на кухне, современные дома могут быть оборудованы ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого требуется вода. Помимо оборудования, количество людей в доме может быть разным. Это объективные факторы, но при выборе размеров аккумулятора необходимо учитывать и субъективные факторы. Например, сколько раз в час я могу включать насос и заправлять гидроаккумулятор? Что будет, если водой воспользуются сразу несколько человек? Что будет, если в это время работает стиральная машина?

Отметим, что на сегодняшний день, на наш взгляд, методик выбора объема гидроаккумуляторов в России не существует.Во-первых, потому что в России не было индивидуальных систем водоснабжения. Во-вторых, у людей слишком разные требования к таким системам. Предлагаем вам метод подбора объема гидроаккумулятора, основанный на международной методике расчета UNI 9182.

Начнем с того, что если у вас в доме только водопроводный кран, душ и водопроводный кран, то вам не нужно ничего считать. Нужна стандартная водопроводная установка с гидроаккумулятором на 24 литра. Смело покупайте.Оптимален в тех случаях, когда количество постоянных жителей в доме до четырех человек. Даже если вам в будущем потребуется увеличить количество точек анализа воды, вы можете просто купить отдельно и установить еще один 24-литровый гидроаккумулятор в любом месте системы.

Если у вас дом без канализации, но с более чем тремя точками водоснабжения, то в любом случае вам понадобится гидроаккумулятор объемом 50 литров.

Методика расчета объема гидроаккумулятора предназначена для индивидуальных домов, оборудованных канализацией (септиком), с ваннами и другим оборудованием, потребляющим значительное количество воды.

1. Определить суммарный коэффициент расхода воды Су. Для этого составьте список точек разбора в своем доме и укажите количество каждого типа оборудования.

2. Заполните таблицу 1. Второй столбец — это таблица частотных коэффициентов для использования каждого типа оборудования (Cx). В третьем столбце укажите количество устройств каждого типа оборудования в вашем доме (n). В правом столбце таблицы умножьте значение Cx на n. Просуммируйте значения этого столбца.Вы получите общий коэффициент потребления воды в вашем доме.

Таблица 1. Определение общего коэффициента расхода Су

Тип оборудования	Коэффициент использования Cx	Количество каждого вида n	Изделие Сх x n
Смеситель в раковине
Смеситель на кухню
Шайба
Посудомоечная машина
Кран для полива
Суммарный коэффициент Су = _______

3. В зависимости от полученного значения суммарного коэффициента Su определите значение максимального расхода воды, необходимого для вашего дома. Эти значения представлены в таблице 2.

Например, если у вас в доме есть туалет, душ, кран в раковине, кран на кухне (каждое устройство по одному), то ваш коэффициент потребления равен Su = 3 + 2 + 6 + 2 = 13. Ближайшее значение Су в таблице — 12, следовательно, для нормального функционирования водопровода дома нужно обеспечить максимальный расход около 36 литров в минуту.

4. Для определения объема аккумулятора необходимо решить, сколько раз в час (а) разрешено включать аккумулятор при максимальной интенсивности потребления. В норме это 10-15 раз в час. Также необходимо назначить пороги для реле давления водопроводной станции (Pmin и Pmax). Нижний порог Рmin для двухэтажных домов обычно составляет 1,5 бар, а верхний порог Рmax — 3 бар.

Расчет давления воздуха в гидроаккумуляторе

Какое начальное давление воздуха должно быть в гидроаккумуляторе? Если вы установили в подвале гидроаккумулятор, то его минимальное значение рассчитать несложно. Вам нужно взять высоту в метрах от подвала до верхнего края вашей водной системы. Например, для двухэтажного дома это 6-7 метров, для трехэтажного — около 10 метров, затем к этому значению прибавьте 6 и разделите на 10. Вы получите необходимое значение в атмосферах. Например, для двухэтажного дома 7 + 6 = 13/10 = 1,3 атмосферы. Это минимальное давление воздуха в гидроаккумуляторе. Иначе вода из него не потечет на второй этаж вашего дома. Однако эти значения не следует переоценивать, иначе в гидроаккумуляторе просто не будет воды.Обычно производитель устанавливает давление воздуха в размере 1,5 атм., Но может случиться так, что давление воздуха в приобретенном вами гидроаккумуляторе будет другим. Изначально следует проверить обычным манометром, подключив к ниппелю гидроаккумулятора и при необходимости увеличить автомобильным насосом.

Разница пороговых значений Pmax — Pmin определяет количество воды, производимой гидроаккумулятором. Чем больше эта разница, тем эффективнее работает гидроаккумулятор, но в этом случае мембрана нагружается больше и может лопнуть.

Значение Pmin (давление запуска насоса) определяется на основе гидростатического давления (высоты воды) в системе водоснабжения вашего дома. Например, если высота труб в вашей системе составляет 10 метров, то давление водяного столба будет 10 метров, что равно давлению в 1 бар.

Каким должно быть минимальное давление Pmin? Давление воздуха в камере противодавления должно быть равным гидростатическому, то есть в нашем случае 1 бар. Тогда нижний порог Pmin должен быть немного выше (на 0.1 бар) давление воздуха в гидроаккумуляторе.

Однако нам нужно, чтобы система работала стабильно. Самой критичной, с точки зрения стабильности работы, является высшая точка разбора (например, кран или душ на верхнем этаже). Клапан нормально работает, если падение давления в нем не менее 0,5 бар.

Следовательно, давление должно быть 0,5 бар плюс значение гидростатического давления в этой точке. Таким образом, минимальное значение давления газа в аккумуляторе составляет 0,5 бар плюс значение приведенного гидростатического давления в точке расположения аккумулятора (расстояние по высоте между верхней точкой разбора и точкой расположения аккумулятора). В нашем случае, если гидроаккумулятор расположен в самой нижней точке водопровода, то минимальному значению газа в нем следует присвоить 1 бар + 0,5 бар = 1,5 бар, а порогу (насос) порог (включение) Pmin = 1,5 + 0,1 = 1,6 бар. Если гидроаккумулятор расположен в верхней точке, а датчик давления — в нижней точке системы, то давлению газа в гидроаккумуляторе следует назначить 0,5 бар, а порог насоса Pmin = 1,6 бар.

При назначении верхнего порога для автоматической системы водоснабжения необходимо учитывать несколько моментов, в первую очередь напорную характеристику насоса.Значение давления, создаваемое насосом в метрах водяного столба, разделенное на 10, покажет максимальное значение давления. Однако вы должны учитывать:

В характеристиках насоса указаны максимальные параметры без учета гидравлического сопротивления трубопроводов;

Напряжение в электрической сети часто не соответствует номиналу 220 В;

При максимальных значениях давления подача насоса минимальна, и ваша система будет заполняться в течение очень долгого времени.

При длительном использовании характеристики помпы снижаются.

На рынке довольно много моделей GA, различающихся по характеристикам, производителю и цене. И это несколько затрудняет выбор продукта. Перечислять всю линейку аккумуляторов бессмысленно; Более того, не все из них соответствуют критериям «качество, надежность, долговечность». Если посмотреть информацию на тематических форумах (а она наиболее объективна), то чаще всего следующие ГА по водоснабжению получают похвалы от пользователей.

1. Reflex

Продукция из Германии под известной маркой Reflex DE специально разработана для установки в водяных контурах. Ассортимент представленных на рынке товаров позволяет выбрать наиболее подходящую модель. Баки различаются вместимостью (от 8 до 500 л) и предельным давлением (до 10 бар).

Корпус всех аккумуляторов выполнен из нержавеющей стали, сверху защищен полимерным слоем. Тип всех сосудов закрытый. Варианты крепления не ограничены, так как можно выбрать напольную модель или с настенным креплением.

2. Гилекс

Гражданская авиация России ни в чем (судя по отзывам владельцев частных построек) не уступает импортным аналогам. Но цена примерно в 1,8 раза ниже.

В производстве используется только оцинкованная сталь. «Контрольный» отсек в промышленных моделях изначально заполнен инертным газом, для бытовых проб — воздухом. В зависимости от модификации гидроаккумулятора внутри бака может быть как гибкая мембрана, так и «груша» (что предпочтительно с точки зрения ремонтопригодности), куда вода поступает из водопровода.

3. Unipump

Еще одна отечественная компания, разрабатывающая и продающая различное насосное оборудование и компоненты для инженерных систем, в том числе водоснабжения. Гидроаккумуляторы UNIPUMP отличаются более значительным модельным рядом.

Есть мини-баки емкостью всего 2 литра (323 рубля), которые желательно установить для защиты насоса от перегрузок, например, на дачном участке. То есть там, где внутренний объем ГК (как запас воды) не является одним из определяющих критериев. Все изделия изготавливаются из стали, как вертикальные, так и горизонтальные.

4. Стаут

Эти аккумуляторы известной итальянской марки сейчас производятся в нашей стране. По сути, это расширительные баки мембранного типа и достаточной емкости (от 50 л). Они способны не только защитить систему от гидроудара, но и обеспечить дом (на время) подачей воды в случае форс-мажора. Например, при отключении пром / напряжения.

Исполнение — горизонтальное и вертикальное, стальной корпус, расчетное давление — до 10 бар.Цены вполне приемлемые даже для образцов большой емкости.

Что следует учитывать

Для каждой системы водоснабжения гидроаккумулятор подбирается индивидуально. Его оптимальные параметры определяются на основании инженерных расчетов. К чему могут привести ошибки, что часто случается, когда ГА выбирается «на глаз» или по совету «знающего человека»?

• Более быстрый срок службы насоса за счет частого включения / выключения. Как следствие — сокращение срока эксплуатации.
• Отсутствие гидроаккумулятора в схеме водоснабжения приводит к повышенному износу всей сантехники, установленной в доме.
• Некорректная работа бытовой техники (сбои, срабатывание защиты и так далее).
• Переменность напора, особенно при открытии нескольких кранов в системе HVS (например, в ванной + на кухне), сливе воды в унитаз.
• Систематический гидроудар в трубах. Последствиями являются выход из строя оборудования, возникновение протечек в стыках отдельных участков цепи.

HYDAC | Гидроаккумуляторы

Компания HYDAC Technology GmbH имеет более чем 50-летний опыт исследований и разработок, проектирования и производства гидроаккумуляторов.
Сюда входят все гидропневматические аккумуляторы, от баллонных и поршневых аккумуляторов до мембранных аккумуляторов, а теперь также аккумуляторы с металлическими сильфонами для других областей применения.
Благодаря постоянному расширению отдельных моделей, на протяжении многих лет был разработан оптимизированный ассортимент аккумуляторов, дополненных предохранительными устройствами на стороне газа и жидкости, такими как предохранители температуры, разрывные мембраны, газовые предохранительные клапаны и дополнительные аксессуары.

ГИДРАВЛИЧЕСКИЕ АККУМУЛЯТОРЫ — НАДЕЖНЫЕ И УНИВЕРСАЛЬНЫЕ
Гидравлические аккумуляторы HYDAC могут помочь везде, где необходимо выполнить гидравлические задачи.Они универсальны, делают вашу машину более удобной в использовании, защищают вашу гидравлическую систему и используются для повышения энергоэффективности гидравлических систем и для многих других задач.
Примеры приложений:

• накопитель энергии,
• аварийные функции и функции безопасности,
• гашение колебаний, пульсаций (гасители пульсаций) и ударов (амортизаторы) и шума (глушители),
• стабилизация всасывающего потока,
Подвеска шасси
• ,
• компенсация объема и компенсация утечки,
• уравнитель веса,
• рекуперация энергии, рекуперация, а также
• разделение СМИ.

ГИДРАВЛИКА ГДЕ ОНИ ЧУВСТВУЕТ ДОМА
Ноу-хау наших специалистов по гидравлике охватывает все четыре типа гидроаккумуляторов. Мы с радостью поможем вам выбрать подходящий тип аккумулятора и определиться с подходящей моделью аккумулятора.
Обширный ассортимент принадлежностей HYDAC упрощает установку в соответствии со спецификацией, защиту и обслуживание со стороны газа и жидкости.
Компания HYDAC может предоставить вам комплексную поддержку и экспертные знания на местном уровне по всему миру:

• Выбор правильного типа аккумулятора, будь то баллонный, поршневой, мембранный или аккумулятор с металлическим сильфоном,
• Оптимальный выбор подходящего типа аккумулятора на основе современных программ расчета и моделирования аккумулятора,
• Подходящие аксессуары и защитное оборудование от одних рук,
• Техническое обслуживание и ремонт, выполняемые сервисной службой HYDAC по всему миру и местными специалистами, благодаря международному опыту.

Исследование основных параметров гидроаккумулятора системы возбуждения на JSTOR

Аккумулятор — это специальный контейнер, который используется для накопления энергии, и его отзывчивость играет важную роль в улучшении производительности гидравлической системы. Таким образом, из результатов текущих исследований видно, что большинство ученых сосредотачиваются на аккумуляторе мочевого типа из-за быстрого отражения аккумулятора баллонного типа. Гидравлическая система с баллонным гидроаккумулятором приспособлена для поглощения ударного давления и устранения пульсаций давления.Однако из-за внезапного изменения реверсивного клапана или внезапной остановки привода в гидравлической системе произойдет скачок давления, и предохранительный клапан не сможет двигаться, что вызовет вибрацию трубопровода. В тяжелых случаях гидравлическая труба будет сломана, что приведет к аварии. На практике эффект поглощения ударных нагрузок не идеален из-за неправильного выбора параметров аккумулятора. Таким образом, основная цель данного исследования заключается в использовании теоретического анализа, компьютерного моделирования и экспериментальных исследований для анализа влияния параметров гидроаккумулятора на гидравлическую систему.

Журнал прибрежных исследований — это выходящее два раза в месяц издание Фонда прибрежных исследований и исследований, обеспечивающее международный форум прибрежных наук. Этот профессиональный журнал посвящен всем аспектам комплексных прибрежных исследований. Журнал распространяет знания и понимание прибрежных территорий, способствуя общению между специалистами в области геологии, биологии, географии, климата, прибрежной океанографии, гидрографии, инженерии и дистанционного зондирования.Журнал содержит научные статьи, обзорные статьи, рецензии на книги, новости и предоставляет дополнительные специальные выпуски.

The Journal of Coastal Research (JCR) — ведущий международный научный журнал, посвященный текущим исследованиям прибрежных районов, и официально публикуется Фондом прибрежных исследований и исследований (CERF).

Как подключить аккумулятор к станции. Схема водопроводной сети с насосной станцией без гидроаккумулятора

Чисто технически водопровод может работать без гидроаккумулятора.Почему же тогда специалисты настоятельно рекомендуют не отказываться от использования этого устройства?

Допустимое давление в системе от 1,5 до 3 атмосфер. Если показания выходят за указанные пределы, реле давления сработает и насос отключится.

Насос снова начнет работать только после нормализации давления. Резкие скачки давления, сопровождающие эти процессы, отрицательно влияют как на электрические, так и на механические элементы устройства. Аккумулятор способен выравнивать давление в процессе использования насосной станции.

Схема действия довольно проста. Достигнув давления в 3 атмосферы, насос естественным образом отключается, но система продолжает расходовать воду из гидроаккумулятора до тех пор, пока давление не упадет до предела, необходимого для возобновления работы насоса. Временной интервал между включением и выключением значительно сокращается, что определяет функциональность всей системы.

Различные модели гидроаккумуляторов дают неодинаковые показатели максимального числа пусков насоса в час.Например, при эксплуатации бытового агрегата емкостью 24 л насос будет включаться примерно 20 раз в час. Чем больше емкость гидроаккумулятора, а в некоторых промышленных установках она может достигать 500 литров, тем меньше количество пусков в час.

Важно, чтобы давление предварительно накачанного воздуха в гидроаккумуляторе было на несколько десятых меньше уровня давления, необходимого для включения насоса. Отклонение от этого требования в большую сторону приведет к заметному сокращению интервала между включением и выключением насоса.Несоблюдение нисходящего направления чревато разрывом мембраны, что, естественно, исключает гидроаккумулятор из водопровода.

Зачем мне гидроаккумулятор? Видео

А в каких случаях оправдана сборка насосной станции из разрозненных деталей, которые можно купить в магазине.

Зачем собирать насосную станцию ​​самому.

Во-первых, мне кажется, что насосную станцию ​​нужно собирать самостоятельно, если у вас уже есть какие-то ее компоненты, обычно самые дорогие.Это насос и гидроаккумулятор. Поскольку стоимость насоса составляет примерно половину стоимости насосной станции, соответственно гидроаккумулятор примерно на треть. То есть покупать новую насосную станцию ​​нет смысла, если ваш гидроаккумулятор зимой раздавился или насос по какой-то причине сгорел. Вы можете купить и то, и другое по отдельности, и просто заменить то, что у вас сломалось, благо крепления помпы и платформа для крепления гидроаккумулятора, как правило, стандартные и вы легко можете соединить одно с другим.

Еще одним поводом собрать насосную станцию ​​своими руками может быть несоответствие ваших требований характеристикам оборудования готовой насосной станции. Например, вам нужен насос с большим давлением или расходом, чем предлагаемые вам насосные станции, и то, что вам подходит по своим характеристикам, вам не подходит — с точки зрения стоимости или надежности. Или габариты насосной станции слишком велики для того места, где вы находитесь, или вас не устраивает емкость гидроаккумулятора, ну и т. Д.Просто нужно иметь в виду, что общая стоимость насосной станции вполне может оказаться намного больше, чем вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию ​​из-за сам. Как правило, в этом случае используется мощный погружной насос, а гидроаккумулятор с блоком автоматики размещается где-то дома.

А аккумулятор действительно нужен?

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет очень часто включаться и выключаться, реагируя даже на небольшой поток воды.В конце концов, количество воды в напорном трубопроводе является небольшим, а наименьший расход воды приведет к быстрому падению давления и тот же быстрый рост при включении насоса. Именно из-за того, что не включается помпа при каждом вашем «чихании», ставят гидроаккумулятор, даже небольшой. Поскольку вода — несжимаемое вещество, в гидроаккумулятор закачивается воздух, который, в отличие от воды, хорошо сжимается и действует как своего рода демпфер, регулирующий накопление и поток воды.Если в гидроаккумуляторе нет воздуха или его слишком мало, то сжимать будет нечего, то есть скопления воды не будет.

В идеале емкость аккумуляторов должна быть лишь немного меньше дебита вашего источника воды, а насос в этом случае будет включаться только тогда, когда некоторый, довольно приличный запас воды будет израсходован, то есть очень редко, но надолго. Но тогда это будет очень дорого.

В продаже имеются насосные станции с усовершенствованными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от установленного давления.Считается, что аккумулятор в принципе им не нужен. Но все это хорошо работает только при отсутствии скачков напряжения, чем не могут похвастаться наши глубинки и дачные поселки. И, к сожалению, не всегда от этой беды спасают стабилизаторы. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, не оправдывает себя.

Системы автоматизации готовые.

Вистан.

Из всех готовых систем автоматизации насосных станций особенно выделяется наша отечественная разработка Wistan, которая предназначена исключительно для организации насосной станции на базе вибрационного насоса.Я не сторонник использования вибрационных насосов в системах водоснабжения частных и дачных участков, но не могу не обратить внимание на это устройство из-за большой популярности «Малышей», «Ручейков» и др. на постсоветском пространстве.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Преимущества:

— Специальная конструкция для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1. 5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 вольт;

— Может работать без гидроаккумулятора, плавно меняет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту от превышения электрического тока: предохранитель на 5 ампер;

— Автоматически возобновляет работу при восстановлении параметров: сетевого напряжения, появления давления воды на напоре насоса (сухой ход).

— Простота монтажа и разборки схемы: производитель рекомендует использовать гибкую проводку ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не менее 3,0 бар: не каждый вибрационный насос на это способен, учитывая разницу в высоте между водяным зеркалом в колодце (колодце) и расположением Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, либо нужно поставить гидроаккумулятор.

— Защита от работы всухую решена оригинальным образом: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Те. вода действительно есть, и помпа ее качает нормально, ей просто не хватает силы, чтобы поднять давление до необходимого уровня.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость насосного агрегата Wistan + сопоставима со стоимостью готовой насосной станции не самого плохого качества (а китайская, в полтора раза дешевле).

В целом такой вариант организации насосной станции подходит дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. Кроме того, систему легко собрать весной перед использованием и разобрать осенью, забрав всю ферму с собой в город и не боясь, что ее украдут или разорвет мороз. Для более серьезной системы водоснабжения дома это устройство, однако, как и использование, вряд ли подойдет.

Блок автоматики центробежных насосов.

Для организации насосной станции на базе, погружной или наземной, необходим блок автоматики. Проще всего собрать своими руками из купленных предметов: коллектора, реле давления, манометра. Но можно купить уже готовый агрегат, на котором все это уже будет установлено. Осталось только установить его на головку насоса в удобном для обслуживания месте.

Различные фирмы предлагают широкий выбор таких агрегатов, различающихся конфигурацией и стоимостью.Самые простые и недорогие, включают только необходимые элементы, указанные выше. Блоки, в которые добавлен датчик сухого хода, будут немного дороже. Самыми сложными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от различных неприятных вещей (сухой ход, перегрузка насоса. , разрыв трубы под давлением).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то такой блок проще собрать самому, кому-то проще купить. Мне кажется, что единственным недостатком таких блоков, кроме цены, является именно их блочность. Те. если что-то сломается в составе такого блока автоматики, то придется менять весь блок, а это иногда дорого.

Схемы насосных станций.

Самая распространенная схема насосной станции — когда все ее элементы собраны вместе, как написал один из читателей: «насос на бочке».В этом случае блок автоматики ставится на головку насоса, а вода отводится в гидроаккумулятор по отдельной трубе или гибкому соединению. Оказывается, можно поставить помпу и гидроаккумулятор (ГА) в разные места, просто заменив ответвление к ГА на более длинное.

Но оптимальным вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосной трубкой. Тогда у нас получается распределенная насосная станция, где насос может стоять, например, в колодце (или в колодце для погружного насоса), а насос — в теплом доме.

Продолжая совершенствовать нашу схему, вы сможете найти наиболее удобное место для блока автоматики. Думаю, распределительный коллектор — это такое место холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь это именно то, что нам нужно). Гидроаккумулятор в этом случае можно разместить под ванной или в любом другом свободном месте в ванной, а напорная труба будет идти от насоса. Сам насос можно поставить ближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же, в доме шума нет).

Здравствуйте, уважаемые читатели «Сан Самыч». Мне кажется, нет нужды повторять простую истину о том, что помпа — «сердце» водопровода …

Технологии в области насосного оборудования Сегодня они позволяют частному домовладельцу полностью взять на себя задачу по обеспечению водой. Модели насосных станций с компактными размерами покрывают потребности в поливе, а мощные агрегаты с повышенной производительностью реализуют подъем воды на второй этаж. Для поддержания стабильного давления в контурах разработчики все чаще используют гидроаккумулятор. Это решение имеет много очевидных преимуществ, но такое увеличение мощности не всегда целесообразно с точки зрения эксплуатационной рациональности. В свою очередь, правильно подобранная насосная станция без гидроаккумулятора способна обеспечить водой цель с минимальными финансовыми и технологическими затратами.

Общие сведения о насосных станциях

Принцип работы водяных насосных станций во многом аналогичен обычным насосам.Отличие заключается в использовании автоматических средств управления технологическим процессом и возможности дополнительного оборудования — прежде всего за счет того же гидроаккумулятора. Но даже модели без гидравлического бака превосходят обычные насосы по мощности. Например, в среднем для снабжения частного дома требуется 2-5 м3 / час. В этом ассортименте есть насосная станция для частного дома без гидроаккумулятора, вводимая в колодец или колодец. Существенным отличием является прочная элементная база, заключенная в корпус из нержавеющей стали. Больше внимания в этом смысле уделяется моделям без гидроаккумулятора, так как они работают при высоких нагрузках без дополнительной страховки от гидроудара.

Как работает без гидроаккумулятора?

Конструкция станции образована целым комплексом функциональных элементов. Все без исключения модели оснащены насосом, который обеспечивает откачку воды из источника. Функции агрегата контролируются реле. По крайней мере, через него пользователь может регулировать достаточное давление.Для контроля давления используется манометр, который обычно входит в базовую комплектацию. Также в обязательном порядке насосная станция без гидроаккумулятора включает в себя электрический кабель, зажимы заземления и розетку для подключения к сети. Вышеуказанные компоненты не всегда поставляются в комплекте. При желании можно построить станцию ​​из разных компонентов — главное, чтобы они соответствовали друг другу по характеристикам.

Монтаж станции

Монтаж осуществляется на месте будущей эксплуатации, когда уже организован водопровод от источника — колодца или колодца. К насосу подключены комплектные форсунки на ввод и вывод. Затем к ним подключаются шланги — соответственно от источника забора и от контура водоснабжения до места использования. Обратных линий может быть несколько, в зависимости от конструкции станции. Грамотно собрать насосную станцию ​​своими руками без гидроаккумулятора для нескольких потребителей возможно только с учетом нагрузки на электросеть. По мере увеличения каналов для отходов производительность будет расти. Поэтому рекомендуется заземление с помощью устройства защитного отключения.Такие устройства обычно присутствуют в комплекте, а также контрольные аксессуары с датчиками, измерительными приборами и пулеметами. Последние вводятся в инфраструктуру станции на завершающей стадии монтажа.

Нюансы эксплуатации

Собранный агрегат желательно размещать в хозблоке на устойчивой ровной поверхности. Обе линии подключения (к источнику водозабора и электросети) должны быть изолированы и защищены от внешних воздействий. Во время перекачки насос не будет работать для подачи воды, как в случае с гидроаккумулятором. Забор пройдет прямо до точки потребления, что увеличивает ответственность контрольного оборудования. При этом работа насосной станции без гидроаккумулятора предполагает автоматические отключения и включение. Пороговые значения можно установить через управляющее реле, но в этом случае важно правильно оценить нагрузку на станцию, не рассчитывая на поддержку буферного блока.

Положительные отзывы о станциях без гидроаккумулятора

В основном пользователи указывают на эргономичную конструкцию, упрощенную по сравнению с насосами, дополненными гидроаккумулятором. Это небольшие и легкие агрегаты, не доставляющие особых проблем при установке и эксплуатации. Отмечена возможность удобного размещения таких моделей в ямах с каркасным основанием. Но этот аспект будет зависеть от того, в каком форм-факторе выполнена насосная станция без гидроаккумулятора.Обзоры скважинных модификаций, например, подчеркивают разнообразие вариантов крепления в вертикальной и горизонтальной плоскостях. Станции с гидроаккумулятором таких возможностей не предоставляют — как правило, допускается только однократное горизонтальное размещение.

Негативные отзывы о станциях без аккумулятора

У данной модели тоже много недостатков. На практике владельцы оборудования отметили скромные характеристики. Более того, использование максимального ресурса для восполнения недостатка мощности не допускается.Здесь речь идет о недостатке в виде опасности гидроудара. Это менее защищенные конструкции, поэтому в процессе работы желательно установить средние параметры эксплуатации. В целом насосная станция без гидроаккумулятора воспринимается на рынке как устаревшее решение. Частично это связано с ограничениями производительности, но также идет процесс сокращения необязательного контента, поскольку производители теряют интерес к этому сегменту.

Заключение

Включение гидроаккумулятора в конструкцию насосов несомненно подняло возможность организации частного водоснабжения на новый уровень. Это касается и повышения надежности оборудования, и увеличения его мощностных показателей. Тем не менее есть задачи, с которыми лучше справляются насосные станции без гидроаккумулятора. Цена таких агрегатов, которая в среднем составляет 7-15 тысяч рублей, также выступает немаловажным фактором в пользу такого выбора. Например, за 10 тысяч можно купить качественную установку, возможностей которой хватит для полива сада и покрытия хозяйственных нужд на даче. Гидроаккумулятор для такой системы особой пользы не принесет, но обязательно станет еще одной статьей расхода энергии.В зависимости от потребностей обычные станции могут обслуживать частный дом, но в этом случае придется обратиться к наиболее производительным моделям в своем сегменте.

Аккумуляторы, насосные агрегаты и нагнетание воды

Главная >> Прочие услуги >> Вторичное обращение> Консультации

Очень распространенное недоразумение со стороны монтажников клиентов и заключается в том, что система Megaflo создает систему водоснабжения высокого давления (и высокой производительности). Это неверно. — Система Megaflo (или невентилируемая) не создает давления. Он просто использует преимущества существующего давления и потока из входящего источника (обычно из водопровода).
Значительная часть наших запросов касается систем с низкой производительностью, которые обычно связаны с плохой конструкцией и спецификациями или неправильной установкой.
К сожалению, установка новой красивой системы Megaflo не гарантирует высококачественных душей, ванн, смесителей и т. Д.Более того, результаты PRRO становятся очевидными только после того, как все будет завершено, и система будет запущена и работает. Симптомы: падение давления при использовании других розеток — стиральных, посудомоечных машин или смыва туалета. Также колебания температуры душа при использовании другой водосточной трубы. В принципе непригодный и далеко не идеальный!

Существует несколько вариантов решения проблем, связанных с низкой производительностью. Каждый случай индивидуален, и лучшее решение зависит от множества факторов; давление воды, расход, потребление воды в домашних условиях, количество ванных комнат, количество людей и т. д. и т. д.

Обычно необходимо улучшить источник воды (и ввод в Мегафло); либо путем повышения давления, увеличения скорости потока, либо и того, и другого! Вы не можете перекачивать мощность системы Megaflo Unvented, поэтому раствор необходимо наносить перед невентилируемым цилиндром.

Эффективность систем водоснабжения без вентиляции Megaflo зависит от комбинации давления воды и расхода . По закону, водопроводному предприятию необходимо обеспечить давление минимум 1 бар и расход 9 литров в минуту в кране остановки поставщика.Это было абсолютно нормально для традиционных гравитационных систем, но не подходит для современных систем Megaflo, работающих под давлением в сети.

Для невентилируемых систем горячего водоснабжения Megaflo и других производителей производители обычно рекомендуют минимальное давление 1,5 бар и 20 литров в минуту. Это может быть хорошо для небольших домов с одной ванной комнатой, но для нескольких ванных комнат мы определенно рекомендуем более высокие давление и расход. Они будут рассчитаны в соответствии с требованиями заказчика.
Если подача воды не справляется с потреблением воды в часы пик, то открытие одного крана может негативно повлиять на другой, смыв унитаза может повлиять на то, кто принимает душ, или это может быть определено как в целом разочаровывающая производительность.

В тех случаях, когда водопроводной воды недостаточно для «питания» невентилируемой системы горячего водоснабжения или не может обеспечить желаемую производительность, тогда гидроаккумулятор, насосный агрегат или усилитель воды станут идеальным решением вместе с некоторыми дополнительными преимуществами! Выбор гидроаккумулятора перед насосным агрегатом дает различные преимущества и наоборот; у каждого есть свои преимущества в зависимости от конкретной ситуации. Практически все вакансии уникальны, но принципы одинаковы!

Аккумуляторы

предлагают рентабельный способ улучшить давление подачи, обеспечивая буфер для накопленной воды.Воздух внутри гидроаккумулятора, заключенного в резиновую диафрагму, сжимается напором поступающей воды или нагнетательным насосом (при необходимости). При открытии крана вода вытесняется из гидроаккумулятора в кран; это можно сравнить с надуванием воздушного шара и быстрым выпуском воздуха.
Аккумуляторы — идеальное решение для объектов, где водоснабжение не может удовлетворить требуемую потребность; это часто случается с более крупными объектами, где одновременно могут использоваться несколько ванных комнат.
Повышенная производительность системы Megaflo или невентилируемой системы часто является движущим фактором для установки гидроаккумулятора или насосного агрегата. В этом сценарии ключевыми факторами являются дизайн и установка. Размер трубы, выбор компонентов и технический дизайн сильно влияют на общую производительность. Аккумуляторы модульные. Они могут быть добавлены позже для увеличения емкости (при условии, что конструкция и расположение позволяют).

Размеры тоже важны; в аккумуляторе может закончиться вода! Он не причинит никакого вреда, но когда он пустой, он вернется к исходному расходу подачи до тех пор, пока не наполнится заново. Как только все выходы закрыты, гидроаккумулятор автоматически начнет наполняться и остановится, как только будет достигнуто давление питания.

После долгого разговора с техническим отделом крупного производителя насосов и расширительных баков мы быстро поняли, что даже специалисты Industry Specialists не понимают основных принципов!

Это побудило нас записать это демонстрационное видео ниже, чтобы доказать, что это работает.

Видео ниже демонстрирует преимущество аккумулятора с зарядным насосом; результаты впечатляют! Это показывает один душ, а затем включаются второй, третий и четвертый, и поток возвращается к почти капельному.Включите гидроаккумулятор, и вы сразу получите полный поток во все четыре душа. Аккумуляторы при правильной конструкции и размерах могут обслуживать любое количество розеток.

Насосный агрегат состоит из подкачивающего (-ых) насоса (-ов), разделительного бака для холодной воды, накопительной емкости и некоторых элементов управления. Они идеально подходят для областей с плохим или ненадежным давлением в сети , или где водоснабжение не может быть достаточно большим для подачи воды в несколько розеток одновременно.

Обычно два насоса используются для обеспечения режима работы / поддержки, причем оба насоса работают вместе только при максимальной нагрузке. Кроме того, использование двух насосов также позволяет подавать воду в случае выхода из строя одного насоса — это очень важно. Резервуар для холодной воды должен быть такого размера, чтобы обеспечивать подачу как горячей, так и холодной воды во время пиковой нагрузки. Большой шаровой кран в холодном баке используется для максимального увеличения мощности от сети.

Гидроаккумулятор — это, по сути, сосуд высокого давления, в котором хранится объем воды под высоким давлением, и который предотвращает запуск насосов, когда кто-то только чистит зубы.

Чем больше гидроаккумулятор, тем больше воды можно набрать без работы насосов; это помогает снизить износ насосов. Стандартный объем составляет 60 литров. Органы управления обеспечивают работу в режиме «основной / вспомогательный» с помощью реле давления, но также могут поочередно выбирать, какой насос включается первым, чтобы выровнять износ, а также обеспечить отключение насоса и защиту. Насосные агрегаты производят столько воды и давления, сколько вы укажете.

Бустеры

используются для улучшения водоснабжения жилых домов с системами горячего водоснабжения Megaflo или без вентиляции.Обычно они состоят из резервуара для хранения с одним или несколькими насосами, чтобы обеспечить аккуратное и компактное решение. В зависимости от использования могут потребоваться дополнительные резервуары для хранения.
