Химический анкер, технические характеристики

Химический анкер универсальный А-PE 300 ml (инжекционная масса) представляет из себя двухкомпонентный синтетический анкер на основе ненасыщенной модифицированной полиэстерной смолы без стирола и запаха. Инжекционная масса не опасна для здоровья, не огнеопасна и имеет отличную устойчивость к агрессивным средам. Химический анкер А-PE специально разработан для осуществления анкерных креплений в бетоне, газобетоне, в полнотелом и пустотелом кирпиче, камне и пеноблоках при внутренних и наружных работах. Состав необходимо беречь от прямого солнечного света.

Инструкция по применению и установке химических анкеров
Просверлить отверстие необходимого диаметра и глубины. Тщательно прочистить отверстие круглой металлической щёткой и продуть воздухом. Удалить первые 10 см смолы. Выдавить с помощью пистолета химический состав через смеситель до полного перемешивания компонентов и образования массы однородного цвета. Начиная со дна заполнить отверстие примерно на 2/3. Вращательным движением установить резьбовую оцинкованную шпильку в отверстие на требуемую глубину. Выдержать время до отверждения не нагружая шпильку. Закрепить материал не превышая момент затяжки.

Требуемое время выдержки
Температура материала основания °СВремя схватывания мин.Нагружать через мин.
25330
15636
51242
-55090



Технические характеристики химического анкера при стандартной глубине анкеровки в тяжелый бетон В20 (С20/25)
Диаметр анкера, ммДиаметр отверстия, ммСтандартная глубина анкеровки, ммМакс. нагрузка, кН*Расчетная нагрузка, кН*Рекомендуемая нагрузка, кН*Рекомендуемое расстояние от края, ммРекомендуемое расстояние между осями анкеров, мм
на вырывна срезна вырывна срезна вырыв на срезна вырывна срез
М8108020,210,18,18,15,85,880100100
М10129028,515,611,412,58,18,990130130
М121411040,523,116,218,511,613,2110150140
М161812569,241,827,733,519,823,9130170170
М202417089,966,840,753,429,138,2150190210
М2428210112,695,746,376,633,154,7190240240
М3035280 123,0 97,0 69,3300350350

* Несущая способность снижается в случае уменьшения рекомендуемых расстояний от края/ между осями анкеров.



Вы можете заказать и купить химический анкер А-PE 300 ml по оптовым ценам в СПб.

Двухкомпонентный химический анкер

Двухкомпонентный химический анкер ITH 410 Ve Sormat 410 мл - это быстроотвердевающая инжекционная масса на основе винилэстера (без стирола). Химический анкер предназначен для установки шпилек М8, М10, М12, М16, М20, М24, М30 во влажные отверстия в бетоне, кирпиче, камне, газобетоне. Состав обладает высокой химической стойкостью, низким содержанием летучих органических соединений (ЛОС) и сертифицирован NSF для контакта с питьевой водой. Термостойкость массы от -40°С до +120°С.

Двухкомпонентный химический анкер ITH 410 Ve Sormat прошёл испытания LEED и имеет европейские сертификаты, техническое свидетельство Росстроя, одобрение для растянутой и сжатой зоны бетона, для монтажа в потолок, под водой, на различной глубине.

Упаковка шт.: 10/ 700. Вес: 808 кг/ 1000 шт. Артикул Sormat: 72901

Условия использования двухкомпонентного химического анкера зависят от материала шпильки:

  • В сухих помещениях и временного крепления на улице - электрооцинкованные шпильки.
  • В сухих, влажных помещениях, на улице в сельской местности - горячеоцинкованные.
  • В любых помещениях, на улице, в промышленной зоне - из нержавеющей стали А4.
  • В чрезвычайно агрессивных условиях - HSR.

Инструкция по применению двухкомпонентного химического анкера ITH 410 Ve Sormat в сплошных материалах

  1. Просверлить отверстие необходимого диаметра и глубины. Допускается использование близко от края и с небольшими расстояниями между точками крепления.
  2. Продуть отверстие воздухом с помощью насоса IPUM 280 мм.
  3. Прочистить отверстие круглой металлической щёткой и снова продуть воздухом.
  4. С помощью пистолета IPU 380 выдавить массу в отверстие примерно на 2/3 объёма, предварительно удалив первые 10 см массы.
  5. Установить резьбовую шпильку или арматуру в отверстие до упора и провернуть несколько раз для равномерного распределения массы.
  6. Выдержать требуемое время не нагружая шпильку или арматуру.
  7. Установить прикрепляемый материал и завернуть гайку необходимым моментом.

Для хранения оставляйте смеситель на не до конца использованном картридже. Перед дальнейшим использованием смените смеситель. Смеситель идёт с каждым картриджем.

Необходимое время выдержки двухкомпонентного химического анкера ITH 410 Ve Sormat
Температура материала основания °СВремя схватыванияНагружать через
+401,5 мин.15 мин.
+304 мин.25 мин.
+206 мин.45 мин.
+1015 мин.1 час 20 мин.
045 мин.7 часов
-51 час 30 мин.14 часов
-101 час 30 мин.24 часа



Размеры и параметры установки двухкомпонентного химического анкера ITH 410 Ve Sormat в полнотелых материалах
Размер шпильки для химического анкераРазмер гайки под ключ, ммДиаметр отверстия в прикрепляемом материале, ммДиаметр отверстия в материале основания, ммМин. глубина отверстия, ммГлубина анкеровки, ммТеоретический расход состава, мл
M81391080805
M1017121290907
M1219141411011012
M1624181812512522
M2030222417017052
M2436262821021087
М30463235280280180



Технические характеристики двухкомпонентного химического анкера ITH 410 Ve Sormat со шпильками
Размер шпильки для химического анкераМатериал шпилькиМин. толщина материала основания, ммГлубина анкеровки, ммМомент затяжки, НмДопустимые нагрузки, кН в сжатой зоне бетона С20/25Допустимые нагрузки, кН в растянутой зоне бетона С20/25
ВырывСрезВырывСрез
M8сталь 5.811080108.65.14.33.3
M10сталь 5.8120902013.58.66.25.6
M12сталь 5.81401104019.712.09.17.5
M16сталь 5.81611258028.022.313.712.3
M20сталь 5.821817012044.434.923.318.0
M24сталь 5.826621016061.050.334.623.7
М30сталь 5.835028020093.965.566.937.8



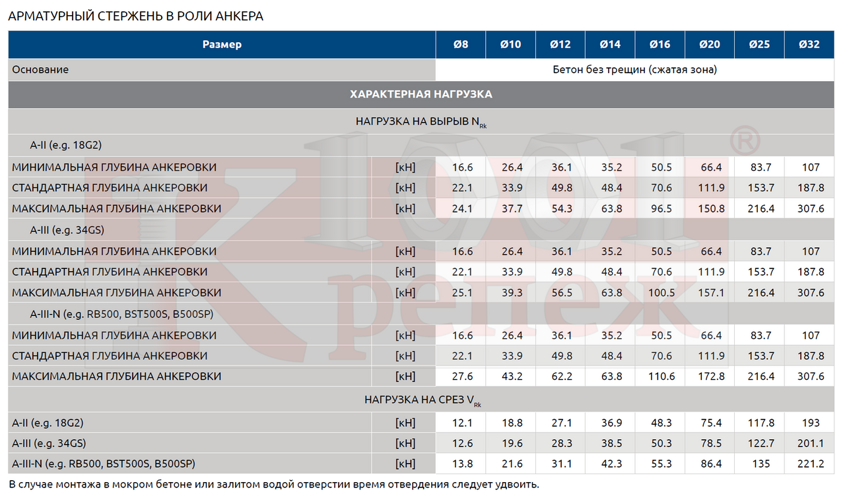

Параметры установки и характеристики двухкомпонентного химического анкера ITH 410 Ve Sormat с арматурой
Диаметр арматуры, ммКласс арматурыДиаметр отверстия, ммГлубина анкеровки, ммТеоретический расход состава, млДопустимые нагрузки, кН в сжатой зоне бетона С20/25Допустимые нагрузки, кН в растянутой зоне бетона С20/25
ВырывСрезВырывСрез
8A500HV128069.66.74.33.3
10A500HV14901113.510.56.25. 6
12A500HV161102119.714.89.17.5
14A500HV181153424.120.011.09.9
16A500HV201254628.026.213.712.3
20A500HV241708344.441.023.318.0
25A500HV3221013461.056.636.025.7
28A500HV3525027879.262.556.533.6
32A500HV4028056793.969.366.941.1



Вы можете заказать и купить двухкомпонентный химический анкер М8, М10, М12, М16, М20, М24, М30 по оптовым ценам.

Инструкция по установке химического анкера

Анкер химический ITH 300 Pe Sormat 300 мл - это быстрозастывающая двухкомпонентная инжекционная масса на основе полиэстера (без стирола). Анкер химический применяется для установки и крепления шпилек, арматуры в просверленные отверстия в сплошных и пустотелых материалах (бетон, природный камень, кирпич, газобетон, керамзит). Допускает использование близко от края и при малых расстояниях между точками крепления. Термостойкость от -40°С до +80°С. Имеет европейские сертификаты, техническое свидетельство Росстроя, одобрение для сжатой зоны бетона. Состав с низким содержанием ЛОС прошёл испытания LEED.

Упаковка шт.: 1/ 12/ 1152. Вес: 549 кг/ 1000 шт. Артикул Sormat: 72940

Инструкция по установке химических анкеров ITH 300 Pe в сплошные материалы

  1. Просверлить отверстие необходимого диаметра и глубины.
  2. Прочистить отверстие круглой металлической щёткой и продуть воздухом с помощью насоса IPUM.
  3. С помощью пистолета IPU 150/300 выдавить состав в отверстие примерно на 2/3, предварительно удалив первые 10 см массы.
  4. Установить резьбовую шпильку в отверстие до упора и провернуть несколько раз.
  5. Выдержать требуемое время не нагружая шпильку.
  6. Установить прикрепляемый материал и завернуть гайку необходимым моментом.

Инструкция по установке химических анкеров ITH 300 Pe в пустотелые материалы

  1. Просверлить отверстие необходимого диаметра и глубины.
  2. Вставить в отверстие пластиковую сетчатую гильзу IOV или металлический перфорированный рукав IOV-M необходимого размера.
  3. С помощью пистолета IPU 150/300 заполнить полностью гильзу или рукав составом.
  4. Установить резьбовую шпильку до упора и провернуть несколько раз для равномерного распределения смолы.
  5. Выдержать требуемое время не нагружая шпильку.
  6. Установить прикрепляемый материал и завернуть гайку необходимым моментом.

Для хранения оставляйте смеситель на не до конца использованном картридже. Перед дальнейшим использованием смените смеситель. Смеситель идёт с каждым картриджем.

Требуемое время выдержки химического анкера ITH 300 Pe Sormat
Температура материала основания °СВремя схватыванияНагружать через
+352 мин.20 мин.
+304 мин.25 мин.
+206 мин.45 мин.
+1015 мин.1 час 20 мин.
+525 мин.2 часа
045 мин.3 часа
-51 час 30 мин.6 часов



Размеры и параметры установки химического анкера в полнотелых материалах
Размер шпилькиРазмер гайки под ключ, ммДиаметр отверстия в прикрепляемом материале, ммДиаметр отверстия в материале основания, ммМин. глубина отверстия, ммГлубина анкеровки, ммТеоретический расход химического анкера, мл
M81391080805
M1017121290907
M1219141411011012
M1624181812512522
M2030222417017052
M2436262821021087



Размеры и параметры установки химического анкера в пустотелых материалах
Размер шпилькиРазмер гайки под ключ, ммДиаметр отверстия в прикрепляемом материале, ммДиаметр отверстия в материале основания, ммМин. глубина отверстия, ммГлубина анкеровки, ммТеоретический расход химического анкера, мл
M813916908518
M10171216908518
M12191420908527
M16241820908527



Технические характеристики химического анкера в сжатой зоне бетона С20/25
Размер шпилькиМатериал шпилькиМин. толщина материала основания, ммГлубина анкеровки, ммМомент затяжки, НмДопустимые нагрузки, кН
ВырывСрез
M8сталь 5.811080106.35.1
M8А4-7011080106.36.0
M10сталь 5.8120902013.88.6
M10А4-70120902013.89.2
M12сталь 5.81401104013.912.0
M12А4-701401104013.913.7
M16сталь 5.81601256019.822.0
M16А4-701601256019.825.2
M20сталь 5.821517012029.834.9
M20А4-7021517012029.839.4
M24сталь 5.826021015037.750.3
M24А4-7026021015037. 756.8



Технические характеристики химического анкера в газобетоне
Размер шпилькиМатериал шпилькиГлубина анкеровки, ммДопустимые нагрузки, кН (газобетон 400 кг/м3)Допустимые нагрузки, кН (газобетон 450 кг/м3)Допустимые нагрузки, кН (газобетон 500 кг/м3)
ВырывВырывВырыв
M8сталь 5.8800.60.70.7
M10сталь 5.8800.71.01.1
M12сталь 5.8800.951.21.3



Технические характеристики химического анкера в пустотелом материале (лёгкий керамзит fb ≥ 2,7 МН/м2)
Размер шпилькиМатериал шпилькиГлубина анкеровки, ммДопустимые нагрузки, кН
Вырыв
M8сталь 5.8852.1
M10сталь 5.8852.1
M12сталь 5.8852.1
M16сталь 5.8852.1



Инструкция по применению и установке химического анкера ITH 300 Pe Sormat.

Вы можете заказать и купить химические анкеры ITH 300 Pe по оптовым ценам.

Химический анкер - супер крепление для пустотелого и полнотелого материала

КРЕПЕЖ ДЛЯ ОКОН И ДВЕРЕЙ

Рамный анкер MF

Для крепления оконных и деревянных рам из дерева, пластика или алюминия. Может использоваться с цветными заглушками. Может быть демонтирован. Нагрузка
возможна сразу после монтажа.

Материал – сталь 4.8, оцинковка 5 мкм.

Анкер-шуруп FRSS

Для средних нагрузок

Для крепления оконных и деревянных рам из дерева, пластика или алюминия. Может быть демонтирован. Используется для
средних нагрузок.

Материал – сталь 1022 с упрочнением поверхстного слоя.

Химический анкер: инструкция по применению

Что такое химический анкер

Химический анкер – альтернатива традиционному монтажу. Это двухкомпонентная синтетическая смола, которая соединяет металлический элемент ( болт , резьбовую шпильку , арматурный стержень периодического профиля) с основанием. Химический анкер называют также инжекционной массой, жидким или вклеивающим анкером и дюбелем.

Данная технология появилась относительно недавно, однако быстро вышла в лидеры рынка благодаря удобству применения , высокой прочности соединения и отличной совместимости с пористыми и пустотелыми материалами. Вклеивающие анкеры используют для монтажа близко к углу, креплений с большими нагрузками, в том числе вибрационными, установки в пустотелые основания и других случаев.

Принцип действия химического анкера

Принцип работы жидких анкеров прост. В стене или полу просверливают отверстие диаметром на 2-4 мм больше, чем металлический элемент. Затем отверстие прочищают, заполняют его клеящим составом и помещают туда крепежное изделие. Вещество плотно связывается с металлическим стержнем и основанием, заполняет все шероховатости материала и затвердевает, образуя монолитное соединение.

Состав химического анкера

Производители обычно не раскрывают точный состав химического анкера, но чаще всего туда входит синтетическая смола, отвердитель и наполнитель. Синтетическая смола сделана на основе полиэстера, винилэстера, акрила, полиуретана и других органополимеров. Отвердитель необходим скорости полимеризации клеевого состава, а наполнитель, в качестве которого используются кварцевый песок и цемент, – для прочности.

Срок окончательного затвердевания разных клеящих составов варьируется от нескольких часов до суток. Вид и состав жидкого анкера подбирается под конкретную задачу с учетом нагрузок, материала основания, климатических условий и других характеристик.

Как выбрать химический анкер

Разновидности и установка химических анкеров

Химические анкеры бывают двух типов: ампульные и инъекционные.

Ампульные выпускаются с одно- и двухкомпонентным составом. Содержимое находится в стеклянной капсуле. Ампулу помещают в отверстие и вставляют крепежный элемент, который разбивает ее. Клей схватывается, а осколки стекла дополнительно армируют соединение. Для каждого крепежного узла используется новая капсула, которая подбирается под глубину и диаметр отверстия. Этот вид анкеров используется для работы с плотными материалами, такими как полнотелый кирпич и бетон.

Инъекционные анкеры или инжекционные массы представляют собой объемный картридж с двумя отсеками, заполненные разными составами на основе органических полимеров. На тубу надевается смеситель, затем она вставляется в специальный пистолет. Инжекционные массы подходят для работы как с полнотелыми, так и пустотелыми основаниями: бетоном, ячеистым бетоном, газобетоном и керамзитобетоном, поризованной керамикой, пустотелым кирпичом, известняком, песчаником и другими. Перед заполнением отверстия в блоках и кирпиче с пустотами в него вставляют пластиковую гильзу или металлический рукав, иначе клеящий состав заполнит большие пустоты материала.

Видеоинструкция по монтажу химического анкера

Области применения химических анкеров

  • Крепление и замена арматуры при возведении ответственных конструкций (мостов, перекрытий, лестниц, опорных колонн, эстакад и др.)
  • Вклейка выпусков рабочей арматуры при наращивании фундамента, соединении стен, плит перекрытий, увеличении колонн и лестниц
  • Фиксация стальных элементов
  • Домостроение (монтаж кровли, балконов, ворот, беседок и т. п.)
  • Установка вспомогательного оборудования (спутниковых тарелок, сантехники, фонарей, перил, балюстрад и др.)
  • Монтаж оборудования, при котором необходима электрическая изоляция, например, установка поручней в тоннелях
  • Крепление конструкций под водой и при повышенной влажности

Преимущества химического анкера

Химические анкеры отличаются от обычных рядом преимуществ. Крепления с использованием инжекционных масс устойчивы к вибрационным, динамическим и статическим нагрузкам. В таких соединениях прочность на вырыв в 2-3 раза выше, чем при использовании механических аналогов.

В отличие от распорных дюбелей и анкеров, химические не вызывают напряжения в материале основания, поэтому ими можно крепить близко от угла, не боясь сколов и растрескивания, а также оставлять минимальное расстояние между точками крепления. Ни один другой крепеж не обеспечит такую высокую нагрузку при монтаже в ячеистом кирпиче и других пустотелых и пористых материалах.

Кроме того, химический анкер заполняет все трещины и сколы основания и увеличивает площадь контакта металлического изделия с материалом, поэтому даже при разрушении одной или нескольких внутренних перегородок несущая способность не теряется. По этой причине инжекционная масса оптимальна для ветхих оснований.

Она позволяет устанавливать крепеж в отверстия любой конфигурации, в том числе конусообразные, и использовать нестандартные метизы и арматуру. В случае традиционного монтажа с помощью пластиковых дюбелей или клиновых металлических анкеров используются только стандартные размеры изделий.
Клеящий состав твердеет не сразу, поэтому положение металлического стержня можно корректировать. При работе с обычными анкерами и дюбелями такое невозможно. Еще одним плюсом является герметичность соединения и устойчивость химических анкеров к агрессивной среде, также ими нередко фиксируют конструкции под водой.

Если говорить коротко, то можно выделить следующие особенности химических анкеров:

  • Подходят не только для резьбовых элементов крепежа, но и для арматуры
  • Устойчивость к вибрации
  • Высокая несущая способность и прочность на вырыв
  • Можно использовать в агрессивной среде и под водой
  • Нет жестких требований к форме установочного отверстия
  • Монолитное соединение, равнопрочное материалу основания
  • Идеально подходят для пористых и полых материалов
  • Герметичность и долговечность соединения (около 50 лет по регламенту ЕС)
  • Простая установка без специальных навыков

Химический анкер – супер крепление для пустотелого и полнотелого материала

Химический анкер на основе винилэстера Фиксар В-410

Химические анкеры Фиксар В-410 — это смола на основе винилэстера без стирола. Комплект для инжекции предоставляет простой способ крепления в сплошные и пористые материалы. Анкер имеет ряд уникальных особенностей: допускает крепление под водой и во влажных отверстиях, позволяет закреплять арматуру, стоек к вибронагрузкам. Выдерживает нагрузки, большие, чем анкера на основе полиэстера. Разрешён контакт с питьевой водой.

Для крепления

  • стальных конструкций
  • под водой
  • пожарных отсечек
  • колонн
  • оборудования и машин
  • фасадов
  • подъёмников
  • кранов
  • ограждений
  • арматурных стержней

Отличительные особенности

  • Химический анкер позволяет закрепиться в строительных материалах низкого качества.
  • Выдерживает повышенные нагрузки и значительные вибронагрузки.
  • Анкер можно применять, когда невозможно точно определить диаметр и глубину существующего отверстия.
  • Крепление близко к краю и друг от друга (отсутствует распорное усилие).
  • Крепление арматуры.
  • Баллон объёмом 280 мл возможно использовать с обычным пистолетом для герметика.
  • Огнестойкость до F120 — 2 часа в открытом пламени.

Маркировка

На баллоне химического анкера указывается его тип с указанием объёма картриджа, например В-410, артикул и другая справочная информация, включая срок годности.

Номенклатурный перечень химических анкеров Фиксар В и аксессуаров
НаименованиеАртикул
Химический анкер Фиксар В-410601102410
Химический анкер Фиксар В-280601102280
Смеситель607100000
Удлинитель для смесителя608000200
Ручной пистолет для хим. анкера 150/280/300 мл602100150
Ручной пистолет для хим. анкера 380/410/420 мл602100380
Насос для продувки отверстий большой603110000
Насос для продувки отверстий малый603120000
Щётка для прочистки отверстий Ø14х170604014170
Щётка для прочистки отверстий Ø18х200604018200
Сетчатая гильза М6-М8 (12х80)605101280
Сетчатая гильза М10-М12 (15х85)605101585
Сетчатая гильза М10-М12 (15х130)605115130
Металлический рукав нерж. М6-М8 (12х1000)606012000
Металлический рукав М10-М12 (16х1000)606016000
Металлический рукав нерж. М6-М8 (12х1000)606112000
Металлический рукав нерж. М10-М12 (16х1000)606116000
Шпилька с термодиффузионным покрытием ФШ ТД М8х110609208110
Шпилька с термодиффузионным покрытием ФШ ТД М10х110609210110
Шпилька с термодиффузионным покрытием ФШ ТД М10х150609210150
Шпилька с термодиффузионным покрытием ФШ ТД М10х200609210200

Допустимые нагрузки на химический анкер Фиксар В-410 и В-280

Размеры, параметры установки и нагрузки для шпильки DIN975, класс прочности 5.8
Диаметр шпилькиДиаметр бура (d), ммГлубина бурения (h1 =hnom =hef ), ммМомент затяжки в бетоне | полнотелом и пустотелом кирпиче (Tinst), НмДопустимая нагрузка в ненапряжённом бетоне С20/25 | полнотелом кирпиче | пустотелом кирпиче
Вырыв (Nsk), кНСрез (Vsk), кН
M8108010 | 88,6 | 1,7 | 0,45,1 | — | —
M10129020 | 813,5 | 1,7 | 0,48,6 | — | —
M121411040 | 819,7 | 1,7 | 0,412,0 | — | —
M161812580 | —28,0 | — | —22,3 | — | —
M2024170120 | —44,4 | — | —34,9 | — | —
M2428210160 | —61,0 | — | —50,3 | — | —
M3035270200 | —93,9 | — | —65,5 | — | —

Порядок установки

Температурный режим
Время схватывания и твердения химического анкера Фиксар В-410, В-280 при различных температурах
Температура материала основанияВремя схватыванияНагружать через
+40 °C1,5 мин. 15 мин.
+30 °C4 мин.25 мин.
+20 °C6 мин.45 мин.
+10 °C15 мин.80 мин.
0 °C45 мин.7 ч.
-5 °C90 мин.14 ч.
-10 °C90 мин.24 ч.

При установке химических анкеров важно соблюдать температурный режим.

Время схватывания Время, за которое необходимо установить шпильку или арматуру в заполненное составом химического анкера отверстие. Время полимеризации (застывания, твердения) Время, необходимое для полного застывания состава анкера. По истечении времени схватывания и до истечения времени полимеризации шевелить установленную шпильку запрещается.

В холодное время баллоны с инжекционной массой химанкера должны храниться в тёплом помещении и выноситься на улицу непосредственно перед монтажом. Такое же требование относится к шпилькам, которые можно дополнительно подогреть для ускорения застывания. При остывании химического анкера увеличивается время схватывания и полимеризации, становится тяжелее выдавливать массу из баллона. Шевелить шпильку после установки и до полного застывания массы запрещается.

Описание параметров установки

L общая длина шпильки df диаметр отверстия в прикрепляемом материале SW размер гайки «под ключ» SWhex размер шестигранной головки на шпильке KEVA tfix максимальная толщина прикрепляемого материала d диаметр сверления h1 минимальная глубина сверления hnom минимальная глубина анкеровки hef эффективная глубина анкеровки hmin минимальная допустимая для установки химического анкера толщина материала основания Tinst момент затяжки s Расстояние между осями шпилек при химической анкеровке c Расстояние от оси шпильки до края материала основания

Порядок установки химического анкера в полнотелые материалы.

Для установки химичского анкера Фиксар В потребуется перфоратор, бур, металлическая щётка, насос, диспенсер (пистолет) и насадка-смеситель.

  1. Просверлите отверстие требуемого диаметра и глубины. При использовании алмазных буровых инструментов стенки отверстия необходимо сделать шероховатым (например, металлической щёткой).
  2. Тщательно прочистите отверстие щёткой и продуйте воздушным насосом не менее 4 раз. Не используйте воду для промывки отверстия.
  3. Вскройте упаковку баллона с составом химического анкера, открутите колпачок.
  4. Присоедините смеситель (на место колпачка), вставьте баллон в специальный диспенсер-пистолет. Выдавите небольшое количество смеси до получения однородного состава тёмно-серого цвета (около 20 мл — 1-2 качка пистолетом).
  5. Заполните отверстие составом примерно на ⅔.
  6. Установите резьбовой стержень до упора и поверните вокруг своей оси несколько раз. Выдержите требуемое время (указано на баллоне, зависит от температуры).
  7. Установите закрепляемую деталь, зафиксируйте её гайкой с учётом момента затяжки.

Краевые и межосевые расстояния при установке химических анкеров Фиксар В-410 и В-280
Диаметр шпилькиc * , ммs * , ммhmin ,мм
M84040110
M105050120
M126060140
M168080161
M20100100218
М24120120266

* Возможность уменьшения краевых и межосевых расстояний требует дополнительного расчёта нагрузки.

Порядок установки химического анкера в пустотелые материалы.

Для установки химического анкера в пустотелые материалы помимо инструментов, перечисленных в предыдущем случае, потребуется пластиковая перфорированная втулка или металлический сетчатый рукав.

  1. Просверлите отверстие.
  2. Вставьте в него перфорированную втулку (если установка производится не в потолок, нужно снять колпачок с втулки) или металлический рукав подходящих размеров.
  3. Присоедините смеситель, установите баллон в пистолет-диспенсер, стравите состав до получения однородной массы. Полностью заполните втулку составом.
  4. Установите резьбовой стержень до упора проворачивая его несколько раз вокруг своей оси.
  5. Выдержите требуемое время. Установите закрепляемую деталь, зафиксируйте её гайкой с соблюдением момента затяжки.

Химический анкер – идеальное крепление в пустотелом и полнотелом материале

Прочность скрепления традиционного крепежа основана на силе трения и, иногда, форме самого изделия. Так, резьбовая накатка, например, увеличивает прочность соединения ершенного гвоздя. Но в некоторых случаях – при высокой динамической или вибрационной нагрузке, этого оказывается недостаточно.

Решить задачу поможет химический анкер, про характеристики и расход которого мы и поговорим сегодня.

Что такое химический анкер

Понятие и особенности

Принцип действия обычного анкера таков: при креплении или затягивании гайки распорное тело анкера расширяется и прочно удерживается в теле материала. Однако такой крепеж, во-первых, подразумевает высокую плотность и однородность базового материала, а, во-вторых, создает высокое напряжение. Поэтому, например, обычные анкеры нельзя крепить близко к краю конструкции.

При использовании химических анкеров картина иная: здесь скрепление обеспечивает адгезия между металлическим телом крепежа и материалом основания. Обуславливает его химический состав.

Порядок монтажа таков: в базовом материале высверливают отверстие диаметром на 2 мм большем, чем диаметр химического анкера. Затем в отверстие вставляют сетчатую гильзу и заполняют специальным клеем, потом вводят анкер. Клеевой состав застывает, образуя множественные молекулярные связи между телом крепежа и материалом. По сути, получается монолитная конструкция, выдерживающая куда более высокие динамические и вибрационные нагрузки, чем при клиновой или стержневой анкеровке.

Пока схватывается клеевой состав, положение анкера можно корректировать, что позволяет избежать разного рода ошибок. Срок твердения зависит от температуры.

Крепеж пригоден для любого материала, но особенно очевидны выдающиеся качества при использовании химического анкера для креплении в пустотелый кирпич или бетон (пенобетон, газобетон и т.п.), где обычный анкер, а тем более гвоздь закрепиться не может.

О том, как работает химический анкер, расскажет видео ниже:

Преимущества и недостатки

Достоинства такого крепежа очевидны. Однако в большей части строительных работ ни такая высокая стойкость к нагрузкам, ни особенность крепления попросту не нужны. На участках, где такая стойкость нужна, химический анкер можно назвать универсальным.

  • Универсальность крепления по отношению к материалу – здесь действительно нет никаких ограничений, кроме толщины прикрепляемой детали. Ставить химический анкер можно на тяжелый бетон, на пенобетон, на кирпич любого рода, на металл и так далее.
  • Универсальность по отношению к нагрузкам – крепеж используется везде, где требуется создать узел, не подверженный разбалтыванию под действием знакопеременной силы. Так, по сравнению с распорными анкерами химический переносит нагрузку на отрыв большую в 2,5 раза. А по стойкости к вибрационным нагрузкам не знает равных: крепление станков к фундаменту можно осуществить только химическими анкерами.
  • Универсальность по отношению к крепежу – в качестве закладного тела можно использовать множество видов крепежа: анкерные втулки, металлические шпильки, и даже обычную арматуру.
  • Универсальность по отношению к температуре – крепеж не подвержен температурным деформациям, так как составляет с материалом одно целое, соответственно, изменяется вместе с ним.
  • Универсальность по отношению к месту крепления – химическим анкером можно фиксировать детали не только по центру поверхности или конструкции, но и по краю, так как крепеж не создает механического напряжения.
  • Универсальность по отношению к среде – химический крепеж используют и в обычном наземном строительстве, и в подводном, поскольку он нечувствителен к действию даже морской воды.

Химический анкер в пенобетоне

Разновидности

Химический анкер состоит из двух компонентов – механического и химического:

  • механический – это сам крепеж, шпилька, например, из оцинкованной или нержавеющей стали. Черная сталь не используется при изготовлении;
  • химический – это клеевой состав разного рода.

По отношению к механическому компоненту анкеры можно разделить так:

  • анкер-шпилька – металлический стержень с гайкой и резьбой разного рода;
  • инъекционный анкер – имеет более сложное строение, обеспечивающее идеальное центрирование крепежа;
  • обычная арматура, а также штифты, болты и шурупы.

По отношению к способу монтажа выделяют 2 такие группы:

  • ампульные – клеевой состав находится в стеклянной капсуле и рассчитан в точности на один крепеж. Смесь двухкомпонентная, поэтому перед заполнением отверстия клей необходимо смешать. Используется для этого специальная шпилька. При этом состав из ампулы заполняет отверстие. Затем шпильку закрепляют на перфоратор и перемешивают ею клей перед вводом анкера;
  • картриджные – клей находится в баллоне и перемешивать его в отверстии нет нужды: состав смешивается в статическом смесительном носике при подаче в отверстие. Количество клея определяется в зависимости от размеров крепежа и его характера: именно при этом способе можно использовать и шпильку, и арматуру, и болт. Вводят состав в отверстие с помощью специального пистолета для химического анкера. Впрочем, есть и исключения: так, BIT выпускает тубы с мерной шкалой, позволяющие определять порцию и вводить ее без пистолета.

Про состав химических анкеров читайте ниже.

Состав

Клеевая смесь включает 3 основных компонента.

  • Первым является цемент, обеспечивающий среду для образования химических связей. Так же в состав наполнителя может входить кварцевый песок.
  • Второй – высокореактивная смола, создающая эти связи между материалами. В качестве 2 компонента предлагают следующие вещества:
    • эпоксидные смолы – наиболее распространенный вариант;
    • винилэстеровые смолы;
    • полиэфирные – не содержат растворителей и стирола;
    • полиуретановые соединения;
    • акрилатные смолы.
  • Третий ингредиент – отвердитель, аминный, например, его характер зависит от назначения клеевого состава: для газобетона, для сжатой зоны бетона и прочее.

При выборе клеевого состава необходимо обращать внимание на такой фактор, как усадка. Каждый вид клея дает определенную усадку, кроме узко специализированных смесей. При этом чем большая усадка предполагается, тем меньшую нагрузку может нести анкер.

Как правильно использовать химический анкер для газобетона — наглядная инструкция от профессионала представлена в этом видео:

Применение ХА

Химический анкер обеспечивает исключительную прочность скрепления, так как одинаково устойчив к динамической, статистической и вибрационной нагрузке. При этом материал крепления особого значения не имеет. Этим и обусловлена сфера применения крепежа.

  • Строительные работы – например, сборка зданий из бетонных блоков, которые крепятся к каркасу. Химический анкер используется и при возведении строительных лесов, кранов, конструкций любой степени сложности.
  • Монтаж металлоконструкций – крепление опор, мачт к бетонному фундаменту. Кроме того, химический анкер незаменим при сооружении лестниц, напольных ограждений, козырьков и так далее.
  • Монтаж станков на бетонное основание предполагает крепление только химическими анкерами из-за очень высокой вибрационной нагрузки.
  • Любые строительные работы под водой – бассейны, аквапарки и так далее.
  • При креплении в условиях очень высокой влажности – портовые сооружения, склады.
  • Установка подвесных потолков, особенно тяжелых.
  • Крепление конструкций в пористый или неплотный материал: газобетон, пенобетон, пустотелый кирпич и так далее. Только химический анкер способен создать здесь достаточно прочное скрепление.
  • Монтаж конструкций, подвергающихся высокой динамической нагрузке – рекламные щиты, баннеры, ограждения, балконы.
  • При реставрационных работах, когда монтаж новых конструкций производится на старые кирпичные стены.
  • Крепление разнообразного навигационного оборудования и антенн в аэропортах.

Инструкции по применению-установке химических анкеров даны ниже.

Зимний химический анкер HIT-ICE

Установка крепления

Монтаж

Монтаж при помощи химического анкера очень похож на установку с помощью обычного крепежа, если исключить стадию использования клеевого состава. А, так как, при этом используется специальный инструмент, то применение ХА не задерживает работы.

  1. Размечают места крепления. При этом расстояние от края особого значения не имеет.
  2. По отметкам высверливают отверстия – на 2 мм больше, чем диаметр анкера. Используются инструменты с алмазным буром, так как они дают наиболее ровные стенки.
  3. Очищают отверстия от пыли – применяют специальные ершики, продувают отверстия.
  4. Если крепление производится в пустотелый кирпич или пенобетон, то в отверстия вставляют сетчатую гильзу: она предупреждает растекание клеевого состава. Если речь идет о плотном материале – тяжелый бетон, то гильза не нужна.
  5. На картридж надевают смеситель и выдавливают часть содержимого. В смесительном носике в этот момент компоненты смешиваются, образуя гомогенную смесь.
  6. Насадка смесителя вводится в отверстие до упора. Состав выдавливают в отверстие, заполняя его примерно на 2/3 объема.
  7. Крепеж вводят в отверстие вращательными движениями. Пока смесь не схватилась, его положение можно корректировать.
  8. До полного отвердения состава крепеж больше не трогают.
  9. Для следующего анкера на картридже меняют смеситель и прочищают отверстие.

Расход

Расход химического анкера зависит от диаметра отверстия, глубины, и, конечно, величины металлической шпильки, если она используется. Определить расход можно по формуле:

  • π – число пи:
  • D – диаметр отверстия;
  • d – диаметр шпильки;
  • h – глубина отверстия.

Полученный объем нужно умножить на число отверстий, и получить общий объем смеси, который потребуется для монтажа.

О цене химического анкера вы узнаете далее.

Популярные марки и цены

Химические анкеры не такой уж распространенный крепеж, поэтому известных изготовителей на рынке мало. Лидерами считаются Великобритания и Лихтенштейн.

  • HILTI (Хилти)– известный производитель в области химических анкеров, представляет капсулы и двойные пластиковые тубы. Несомненный плюс – большой температурный диапазон использования: от -18 до +40 С. Капсулы применяют для отверстий от 8 до 30 мм с самым разным крепежом, вплоть до арматуры. Капсулы оснащаются разными дозаторами, могут комплектоваться стандартным или специальным крепежом. Инъекционный дюбель HILTI позволяет обойтись без металлического тела. Достаточно заполнить отверстия в двух соединяемых деталях через носик-шприц, и застыв, клеевой состав обеспечивает прочнейший крепеж. Стоимость определяется типом состава и объемом. Так, 300 мл HIT-RE стоят от 4400 р. за упаковку, а 1400 мл ее же –10014 р. Сетчатая гильза – предложение компании HILTI, теперь используется повсеместно.
  • «BIT United Ltd» – производит и капсулы, и картриджи для работы с пистолетом. Для коаксиального анкера изготавливают пластиковые тубы со сдвоенными полостями для клея и катализатора. Стоимость продукции намного доступнее: 400 мл смеси стоят от 650 до 950 р, причем каждый картридж имеет в комплекте 2 смесителя. Кроме того, BIT в отношении химических анкеров предлагает картридж с турборассекателем в форме спирали, который можно использовать без пистолета. Порцию отмеряют по мерной шкале, нанесенной на тубу.
  • «Chemofast» – создатель химического анкера на базе винилэфирной смолы «Момент крепеж». Его разновидность – «Момент крепеж CF900», на сегодня является самым прочным анкерным болтом для скрепления в условиях повышенной влажности. 280 мл этого состава «потянут» на 1228 р.
  • Fischer – химические анкеры для использования в старой кладке, при монтаже или ремонте фасадов, подходит для крепления в старых выветрившихся швах. Крепеж включает картридж с инъекционным составом, сетчатую гильзу (пластиковую). И профилированный стержень из нержавеющей стали. Стоимость зависит от объема смеси и диаметра анкера. Так, 6 шт. по 100 мл обойдется в 856 р, а 6 шт. по 360 мл – в 1190 р.
  • Sormat – выпускает инъекционные смеси на основе полиэстера, винилэстера, эпоксидной смолы. Форма выпуска – туба, объемом в 300 или 380 мл или стеклянная ампула. Есть смеси, предназначенные для работы в холодное время года – от -18 С. В качестве металлического тела используется оцинкованные шпильки. Стоимость ампулы колеблется от 95 до 115 р.
  • Mungo– инъекционные смеси на основе полиэстера и винилэстера в основном. Предназначены для работы как в полнотелых, так и пустотелых конструкциях и материалах. В качестве металлического тела могут применяться шпильки, болты, анкерные втулки и так далее. Объемы баллонов разные – от 385 до 1400 мл, но, как правило, подобные объемы редки. Выпускаются также и ампульные анкера. 400 мл ХА от Mungo стоят от 1075 р.

Химический анкер – крепеж сверхнадежный и рассчитан на эксплуатацию в условиях самых тяжелых нагрузок. Использовать такой крепеж нужно при соответствующих работах. При необходимости крепления тяжелых конструкций к пустотелым материалам он просто незаменим.

Данное видео расскажет об испытаниях химического анкера на разных поверхностях:


Химический анкер: основные виды, монтаж анкера и инструкция по применению (100 фото)

Не так давно в продаже появился новый вид крепежа – химический анкер. Химический анкер стал просто незаменимым предметом после широкого распространения в строительстве газобетона и пенобетонных блоков. Такой крепеж помогает закрепить тяжелые предметы на стене с пористой структурой.

Конструкция и виды

Химический анкер по своему составу является двух- или однокомпонентным составом с разнообразным содержимым. Обычно в состав входит эпоксидная, полиэстровая или другая хорошо застывающая синтетическая смола. Вклеивающийся анкер состоит из металлической втулки с резьбой во внутренней части, шпильку с наружной резьбой и клеевой состав, в который входит смола и отвердитель.

В зависимости от того, для какой цели предназначен крепеж, он изготавливается из стали с антикоррозийным покрытием. Также анкеры отличаются по прочности, что указано на упаковке. Отдельно можно купить специальные смолы для химических анкеров. Выпускается он в разной фасовке. Капсулы рассчитаны для закрепления одного анкера, а картриджи и тубы содержат клей для большого количества крепежных элементов.

Применяются данные клеевые основы по-разному. Капсулы помещаются в отверстие в первую очередь, после чего их необходимо проколоть металлической шпилькой для разрушения перегородки между отвердителем и смолой и выхода клеевого состава наружу.

Для картриджей и туб используется специальный пистолет, в который помещается необходимое количество компонентов клея. При этом не нужно знать правильные пропорции компонентов: картриджи уже имеют в своем составе необходимое их количество.

Применение и принцип действия

Химический анкер необходим для закрепления тяжелых предметов в строительных материалах с рыхлой структурой. Химический анкер применяется для пустотелого кирпича, газобетона, пористого камня, деревянного покрытия, пенобетона.

Принцип действия данного крепежа предельно прост: в отверстие для анкера нагнетается клеевая масса, которая проникает во все трещины, сколы и пустоты. После полного застывания состава, анкер оказывается вклеен в материал.

Применяются химические анкеры при невозможности использования других крепежей по причине низкой плотности материала, в которых он будет установлен.

На сравнительных фото химического анкера и пластикового дюбеля явно заметно преимущество первого вида крепежа – соединение является одинаково крепким по всей длине, а у дюбеля – только в местах контакта.

Плюсы и минусы

Как и все крепежные элементы, химические анкеры имеют плюсы и минусы их использования. Несомненными достоинствами данного крепежа является герметичность его соединения с материалом и возможность выдерживать значительные нагрузки. Также состав и строение химического анкера предотвращают появление мостиков холода в местах их вмонтирования.

Есть у крепежа и существенные минусы, заключающиеся в невозможности демонтажа химического анкера после застывания состава, и его дороговизне.

Также имеется необходимость правильного расчета клеевого состава для монтажа анкера. Расход клеевого состава будет увеличен пропорционально порозности материала, в который будет установлен крепеж. Так химический анкер для бетона потребует больше клеящего состава, чем анкер для кирпича.

Советы

При покупке химического анкера необходимо обращать внимание на дату его производства – даже в нераспечатанной упаковке клеевой состав хранится не более года.

Скорость схватывания клеевого состава и его полное застывание напрямую зависит от температурного режима в помещении. Поэтому стоит ознакомиться с инструкцией, в которой будет указано, за какое время при определенной температуре будет происходить процесс отвердевания смол.

Также стоит учесть, что для установки химических анкеров при температуре ниже +5 ˚С, применяется особый клеевой состав, отличающийся от обычного.

Установка

Установка химических анкеров своими руками – не очень сложная задача, однако, она требует обязательного выполнения некоторых условий.

Начинать установку химического анкера необходимо с бурения отверстия. Для этого используется сверло, превышающее диаметр шпильки анкера на 2-3 мм. Точные размеры отверстия должны быть указаны в инструкции по применению химического анкера.

Далее необходимо полностью избавить отверстие от пыли. От выполнения данного требования полностью зависит сцепление клеевого состава с материалом, а следовательно, надежность крепления. Поэтому сначала необходимо очистить отверстие при помощи пылесоса, после чего используйте щетку, которая часто входит в комплект при покупке анкера.

После в отверстие помещается клей, шпилька и арматура. После необходимо дождаться полной полимеризации смол. Проверять перпендикулярность крепежа относительно стены необходимо в первые же минуты после установки, иначе после истечения этого времени изменить положение элемента уже не получится.

Оценка статьи:

Загрузка... Сохранить себе в: Химический анкер – супер крепление для пустотелого и полнотелого материала Ссылка на основную публикацию

KEVA Шпильки для химических анкеров

KEVA Шпильки для химических анкеров - Sormat RU

Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »

Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »

KEVA Шпильки для химических анкеров

Заточенные стальные шпильки высокого качества для использования с химическими анкерами

  • Качественные резьбовые шпильки с шестигранной головкой и заточкой 2 x 45°.
  • Используются с инжекционными массами, химическими капсулами и могут заливаться в бетон.
  • Поставляются с гайкой и шайбой. В коробке также есть адаптер для монтажа с помощью перфоратора с ударной функцией.
  • Оцинкованный - для сухих помещений и временных креплений на улице.

Технические характеристики

Характеристики

шпилька резьбовая, сталь 5.8, электрооцинкованная, шестигранная головка, заточка 2 x 45°; установочный инструмент в каждой коробке

Материал

Сталь, оцинкованная

Подходящие условия

Сухие помещения

Применение

  • Используется с инжекционными массами и химическими капсулами

Материал основания

Также подходит для
  • Полнотелый поризованный бетонный блок
  • Растянутая зона бетона
  • Пустотелый легкий керамзит
  • Пустотелая плита
  • Природный камень
  • Сжатая зона бетона
  • Пустотелый глиняный кирпич
  • Полнотелый глиняный кирпич
  • Полнотелый легкий керамзит

KEVA Вид товара

Тип/вид Код Одобрения ЕТА размер Длина Диаметр отверстия
KEVA 8x110 9640072627 Нет M8 mm 110 mm 10 mm
KEVA 10x130 9640072628 Нет M10 mm 130 mm 12 mm
KEVA 12x160 9640072631 Нет M12 mm 160 mm 14 mm
KEVA 16x190 9640072636 Нет M16 mm 190 mm 18 mm
KEVA 20x260 9640072654 Нет M20 mm 260 mm 24 mm
KEVA 24x300 9640072656 Нет M24 mm 300 mm 28 mm
KEVA 30x360 9640072658 Нет M30 mm 360 mm 35 mm

Дополнительная информация

Апрель 6, 2021 4:10 пп GMT

Химический анкер KEM. Анкерная техника SORMAT. Анкерный крепеж SORMAT европейского производства.





Химический анкер КЕМ используется в комбинации с резьбовыми штангами и шпильками. Как и другие химические анкеры, КЕМ не создает напряжения в материале основания, поэтому позволяет производить монтаж близко к краю. Выдерживает динамические нагрузки. 100% гарантия полного заполнения отверстия и минимализация ошибок при установке. Может монтироваться при температуре до -40 °C.

Химический анкер KEM, KEM-VE  используется для крепления в сплошных материалах. Химический анкер KEM, KEM-VE – это стеклянная ампула с клеящим веществом (полиэфирной смолой) в сочетании с резьбовыми штангами и шпильками KEVA, VKS, VH, VSS. Достоинство анкера KEM - не требует специального инструмента, не создает напряжения в материале основания, выдерживает динамические нагрузки, допускает крепление во влажном материале и под водой. KEM - ампула со смолой на основе полиэстера, KEM-VE - ампула со смолой на основе винилэстера.



Порядок установки крепежа: Просверлить отверстие необходимого диаметра и глубины. Прочистить отверстие круглой металлической щёткой и продуть воздухом. Установить ампулу в отверстие и затем пробурить её шпилькой. Выдержать время затвердевания не нагружая анкер. При установке во влажное отверстие, время удваивается. Установить прикрепляемый материал и завернуть гайку.

Время затвердевания при температуре +20°С - 20 мин.; +10°С - 30 мин.; 0°С - 60 мин.; -5°С - 5 час.



Артикул Размер Шпилька Диаметр сверла мм Глубина анкеровки мм Толщина прикрепляемого материала мм Момент затяжки гайки Нм
72308 KEM 8 М8 10 80 20 6
72310 KEM 10 М10 12 90 30 12
72312 KEM 12 М12 14 110 38 20
72316 KEM 16 М16 18 125 50 45
72320 KEM 20 М20 25 170 70 100
72324 KEM 24 М24 28 210 68 150
72330 KEM 30 М30 35 280 55 300
72810 KEM-VE 10 М10 12 90 30 12
72812 KEM-VE 12 М12 14 110 38 20
72816 KEM-VE 16 М16 18 125 50 45
72820 KEM-VE 20 М20 25 170 70 100
72824 KEM-VE 24 М24 28 210 68 150



К химическим анкерам Sormat  также относится забивная ампула KEMLA, работающая на основе вышеописанного принципа. Существенное отличие этой ампулы заключается в том, что ее нельзя использовать для крепления подвесного потолка, так как клеящее вещество может вылиться из ампулы.





Химический анкер КЕМ

Вернуться в Ампулы Sormat

Ампула KEM Sormat — стеклянная капсула с клеящим составом на основе полиэстера, применяющаяся для монтажа различных конструкций и оборудования в полнотелые и пустотелые основания. Может подвергаться динамическим нагрузкам. Допустимо использование химического анкера КЕМ под водой. Требует перемешивания (закручивания шпильки).




Стоимость, варианты фасовки и прочую интересующую информацию о химических анкерах KEM уточняйте у наших менеджеров.
Технические характеристики капсулы KEM.

Размер ампулы Штук в упаковке Вес 1000 шт. в кг Допустимые нагрузки в бетоне B20/25*
На вырывание
в кН
На срез
в кН
KEM 8 10 11,8 4 4
KEM 10 10 14,6 7 7
KEM 12 10 25 10 10
KEM 16 10 38 15 15
KEM 20 6 121,7 27 27
KEM 24 6 161,6 37 37
KEM 30 6 400 60 60
* - при использовании резьбовых шпилек KEVA.

Время затвердевания химанкера KEM при различных температурах*

Температура основания °C Время затвердевания
+20 20 минут
+10 30 минут
0 1 час
-5 5 часов
* - при работе во влажном основании время отвердевания химанкера увеличивается вдвое.
Химический анкер КЕМLA
Состав: смола на основе полиэстера.
Размеры: от М10 до М20.
Химический анкер в капсуле KEMLA используется для конструкций, подвергающихся динамическим нагрузкам. Подходит для армирования. Не требует перемешивания.


Краткое руководство по выбору крепежа для бетона

Роберт Карлайл / Президент / Системы крепления для бетона

Роберт Карлайл
Президент
Крепление к бетону

Часто бывает необходимо закрепить кабели, провода, распределительные коробки и контрольно-измерительные приборы внутри и снаружи бетонных стен. Крепежные детали, используемые для удержания статических нагрузок этих категорий, бывают разных типов и размеров. Чтобы выбрать наиболее эффективный крепеж для крепления ветроэнергетического оборудования к бетону, важно учитывать эти несколько условий.

Устойчивость к коррозии

Важный вопрос, на который нужно ответить перед выбором застежки, касается воздействия: будет ли застежка подвергаться воздействию дождя и влаги или она будет защищена от элементов внутри ветряной башни? Ответ важен из-за состава материала застежки.

Для внутреннего или сухого применения достаточно стандартной оцинкованной углеродистой стали. Однако для наружного применения во влажной среде нержавеющая сталь является лучшим выбором из-за долговечности.Большинство крепежных изделий для бетона не производятся из нержавеющей стали, поэтому ассортимент ограничивается несколькими моделями крепежных изделий.

Клиновой анкер Confast из нержавеющей стали 316 выпускается размером от 1/4 дюйма. до диаметра 1-1 / 4 дюйма.

Требования к нагрузке

При рассмотрении требований к нагрузке для бетонных крепежных элементов следует учитывать вес каждого элемента и количество креплений, требуемых для нагрузки. Для каждого бетонного крепежа доступна таблица нагрузок, в которой описаны средние значения выдергивания и сдвига для каждого диаметра при минимальной глубине заделки.

Таблицы нагрузок

содержат общие указания и не являются гарантией точности. Однако если взять один и тот же диаметр всех бетонных креплений и заделать каждый из них в один и тот же бетон на одинаковой глубине, то значения удержания будут одинаковыми.

Глубина заделки

Чтобы установить бетонный крепеж, каждый должен быть помещен в бетон и расширен на определенную глубину для получения минимальных значений удержания. Когда бетон используется в строительстве башни, важно учитывать размещение арматуры, особенно в сборных панелях.

Забивной анкер Confast изготовлен из нержавеющей стали 316.

• Если арматурный стержень расположен слишком близко к поверхности, это может повлиять на размещение или размер выбранного бетонного крепежа.

• Кроме того, по мере увеличения выбранного диаметра должна увеличиваться минимальная глубина заделки. Например, 1/4 дюйма. Минимальная глубина заделки крепежа в бетоне составляет от 1 до 1–1 / 8 дюйма, а для крепления на 3/4 дюйма. анкер может иметь минимальную глубину заделки 3-1 / 4 дюйма

Шаг

При выборе креплений для бетона необходимо учитывать два требования к расстоянию: расстояние между анкерами и расстояние от неподдерживаемого края бетона.

• Анкеры для деформационного бетона оказывают внешнее или радиальное усилие. Когда эта сила перекрывается с другим анкером, это уменьшает значения удержания обоих креплений.

Винты Tapcon - еще один тип крепежа для бетона.

• При установке слишком близко к неподдерживаемой бетонной кромке бетонные анкеры могут снизить силу и снизить удерживающие значения. Это означает, что удерживающие силы могут приблизиться к нулю или вырваться из бетона при расширении анкера.

Практическое правило в производстве крепежных изделий для бетона заключается в том, что минимальное расстояние должно составлять 10 диаметров от каждого анкера и измеряться от центра к центру. Расстояние от неподдерживаемой кромки должно быть не менее пяти диаметров анкера.

Вот краткое описание крепежей для бетона, полезных для ветряных турбин

• Клиновые анкеры обеспечивают самый широкий ассортимент крепежных элементов для бетона от 1/4 до 1–1 / 4 дюйма. и изготовлены из оцинкованной нержавеющей стали 304 и 316.

• Клиновые анкеры поставляются в комплекте с гайками и шайбами, готовыми к установке. Размер отверстия равен размеру анкера.

• Забивные анкеры - это бетонные анкеры с внутренней резьбой, изготовленные из углеродистой стали и оцинкованные.Также доступны версии из нержавеющей стали 304 и 316.

• Винты Tapcon - это крепежные детали для бетона, которые необходимо вставить в пилотную деталь или предварительно просверлить. Допуск отверстия критический, 3/16 дюйма. винт требует 5/32 дюйма. отверстие и ¼-дюйм. винт требует 3/16 дюйма. отверстие.

Показанные значения выдергивания и сдвига для клинового анкера Confast являются средними предельными значениями и служат ориентиром, а не гарантией. Коэффициент запаса прочности 4: 1 или 25% обычно считается безопасной рабочей нагрузкой.Следует сделать ссылку на применимые коды для конкретного рабочего соотношения. Значения Psi относятся к прочности бетона на сжатие с использованием стандартных шестидюймовых испытательных цилиндров. диам. и 12-дюйм. высота. Для каждой конструкции крепежа компания предоставляет таблицу соответствующих размеров и значений нагрузки.

Химический клей для болтов / капсул Chem Bolt

Артикул:

Доступные размеры: с НДС Moq
Химический болт / капсула 8 мм x 95 мм / болт 8 мм x 110 мм 50 филиппинских песо.00 60,00 филиппинских песо 1 коробка = 20 шт.
Химический болт / капсула 10 мм x 100 мм / болт 10 мм x 130 мм 65,00 филиппинских песо 70,00 филиппинских песо 1 коробка = 20 шт.
Химический болт / капсула 12 мм x 105 мм / болт 12 мм x 160 мм 100,00 филиппинских песо 110,00 филиппинских песо 1 коробка = 20 шт.
Химический болт / капсула 16 мм x 100 мм / болт 16 мм x 190 мм PHP 205.00 230,00 филиппинских песо 1 коробка = 20 шт.
Химический болт / капсула 20мм x 170мм / болт 20мм x260мм 405,00 филиппинских песо 450,00 филиппинских песо 1 коробка = 20 шт.
Химический болт / капсула 24 мм x 210 мм / болт 24 мм x 300 мм 670,00 филиппинских песо 750,00 филиппинских песо 1 коробка = 10 шт.
Химический болт / капсула 30 мм x 220 мм / болт 30 мм x 390 мм 1350 филиппинских песо.00 1500,00 филиппинских песо 1 коробка = 4 шт.

>> Посетите официальный веб-сайт Eagle Bond Fastener для получения дополнительной информации <<

Болты для химикатов Eagle Bond Доступные размеры

Размер капсулы: 8 мм x 95 мм (длина) / болт 8 мм x 110 мм (длина)

Размер капсулы: 10 мм x 100 мм (длина) / болт 10 мм x 130 мм (длина)

Размер капсулы: 12 мм x 105 мм (длина) / болт 12 мм x 160 мм (длина)

Размер капсулы: 16 x 100 мм (длина) / болт 16 x 190 мм (длина)

Размер капсулы: 20 x 170 мм (длина) / болт 20 x 260 мм (длина)

Размер капсулы: 24 мм x 210 мм (длина) / болт 24 мм x 300 мм (длина)

Размер капсулы: 30 x 220 мм (длина) / болт 30 x 390 мм (длина)

Химический болт - мощный анкерный продукт

Хотите легко, эффективно и удобно установить застежку или анкерную втулку? У нас есть решение для вас!

Мы представляем один из наших рекомендуемых продуктов, наш ХИМИЧЕСКИЙ БОЛТ, также известный как ХИМИЧЕСКИЙ АНКЕРУ.

Химический болт представляет собой стержень с полной резьбой и капсулой химического состава. Применяется для крепления высоконагруженных компонентов к бетонной конструкции. Капсула с химическим составом состоит из жидкого клея, который затвердевает при вставке и сверлении стержня с резьбой внутри хорошо очищенного отверстия в бетоне. По сравнению с другими инжекторами для эпоксидной смолы, наш химический болт с капсулой более надежен и эффективен благодаря соотношению резьбового стержня к капсуле. Каждый стержень с резьбой имеет пропорциональное количество химической капсулы на отверстие, в то время как тип эпоксидной смолы будет зависеть от измерения человека на отверстие.Это приводит к более полному и прочному соединению стержня с резьбой и бетонной конструкции.

Набор болтов для химикатов состоит из капсулы для химикатов, гайки и плоской шайбы. Резьбовой стержень будет иметь шестигранную головку сверху, которая будет вставлена ​​в адаптер ручной дрели. Он также имеет зазор в области резьбы для установки диапазона глубины.

Преимущества химического болта

Одно из преимуществ использования химического болта по сравнению с недорогим механическим анкерным болтом, таким как динамический болт, анкер-гильза, клиновой анкер, вставной или захватный анкер и другие анкерные болты, заключается в том, что эти механические анкерные болты имеют ограничения и создают напряжение поверхность.Для этих типов анкерных болтов они требовали натяжения, такого как лопание или приложение напряжения к конструкциям и самому болту.

Для химического болта он естественным образом заполняет все неровности капсулой химического состава и делает просверленное отверстие герметичным со 100% адгезией. Эта дополнительная адгезия создает дополнительную прочность стержня с резьбой и совмещенных на нем конструкций. Что касается механических анкеров, каждый размер, длина и диаметр имеют свои собственные пределы допустимой нагрузки.

Химические анкеры

имеют неограниченную глубину заделки, поэтому вы можете вставить стержень любой длины в отверстие, чтобы увеличить грузоподъемность.А если вы решите использовать отверстие большего диаметра с более толстым стержнем, вы увеличите несущую способность конструкции.

Химические болты часто используются в качестве анкеровки для столбов или уже построенных конструкций, например. стены, столбы, потолки и т. д., таким образом, нет необходимости реконструировать или перестраивать все, просто чтобы поставить другой столб или якорь, чтобы удерживать определенную структуру.

Применение химического болта

Для эффективного использования нашего продукта, пожалуйста, выполните следующие действия:

  1. Просверлите отверстие, соответствующее диаметру и глубине химического болта.

  2. Тщательно очистите отверстие, удалите всю грязь, масло, мусор или пыль. (продувка и чистка ямы)

  3. После очистки вставьте капсулу.

  4. Используйте сверлильный инструмент, чтобы вставить болт в отверстие, вращая его, чтобы перемешать химический компонент.

  5. Просверлите до достижения желаемой глубины.

Посмотрите, как Chemical Bolt используется в действии

Общие сведения об использовании химических анкерных шпилек

12 июня 2020

Традиционная анкерная шпилька обычно используется для крепления конструктивных или неструктурных элементов к бетону. На одном конце он имеет резьбу, а на другом конце закреплен прочно прикрепленный зажим. В строительной отрасли широко используются анкерные шпильки, поскольку они просты в использовании и обладают отличными удерживающими свойствами. Помимо отличного удобства использования и надежности, эти шпильки также бывают из разных материалов и имеют разные размеры.

Хотя они могут многое сделать для строительства и других связанных проектов, в некоторых ситуациях требуется аппаратное устройство другого типа.Химические анкерные шпильки, также известные как полимерные анкеры, могут предложить отличные функции крепления благодаря специальной технике крепления. Этот метод позволяет химическому анкерному стержню приклеиваться к субстрату, в отверстие которого вводится специальная смола.

Принципы установки химических анкерных шпилек

Некоторые общие проблемы, которые существуют при использовании традиционных анкерных шпилек в конкретной конструкции, - это раскалывание и растрескивание. Эти проблемы возникают, когда анкеры прикладываются к краю материала, что, следовательно, влияет на прочность и эффективность анкерного штифта и материала.

Химические анкерные шпильки отличаются от традиционных тем, что они не крепятся обычным способом. Они не прижимаются к поверхности основы, что значительно снижает вероятность возникновения трещин и трещин. Вместо этого эти анкерные шпильки соединены с подложкой, на которую нанесена специальная химическая смола, чтобы удерживать ее на месте. Этот специальный тип смолы затвердевает вокруг анкерной шпильки и надежно фиксирует крепеж на месте.

Использование химических анкерных шпилек

Химические анкерные шпильки обычно используются в материалах, сделанных из бетона или кирпича.Кроме того, эти шпильки также можно использовать на материалах и поверхностях, которые уже могут расколоться или потрескаться при закреплении с помощью анкеров-муфт и винтовой резьбы. Деликатная кладка - одно из самых популярных применений, в которых можно получить наибольшую выгоду от химических анкерных шпилек.

Химические анкерные шпильки также можно использовать в различных положениях. Их зависимость от специальной смолы помогает им работать в нижнем или горизонтальном положении. Их можно использовать даже под водой.

Химические анкерные шпильки Применение

Одна вещь, которую вы должны сделать при установке химических анкерных шпилек, - это проделать соответствующие отверстия.Этот шаг очень важен, чтобы ваши застежки могли обеспечить вам необходимую максимальную прочность. Также важно знать глубину сверла, чтобы анкерную шпильку можно было быстро установить без каких-либо компромиссов. Вы также должны помнить, что прямое сверление может негативно сказаться на химической смоле, поскольку она может просто вытекать прямо.

Просверленные отверстия, в которых есть пустоты, необходимо использовать с анкерными втулками для впрыска смолы для надлежащего контроля потока смолы. Удаление рыхлого материала из отверстия также необходимо производить путем вдувания воздуха в отверстие или чистки их щеткой для отверстий из смолы.

После того, как отверстия будут чистыми, вы можете ввести смолу в отверстие с помощью подходящего дозатора. Если отверстие снизу теперь плотно заполнено смолой, то теперь вы должны медленно вставить в него анкерную шпильку. Вы можете на мгновение повернуть его, чтобы разбить пузырьки воздуха, которые могли скопиться на нанесении смолы, и стереть излишки смолы, которые могут выступить. Если шпилька вставлена ​​полностью, вы должны дать ей полностью застыть в течение определенного времени для достижения лучших результатов.

Для получения дополнительной информации о химических анкерных шпильках свяжитесь с нами в Интернет-магазине EBolts. Мы специализируемся на химических анкерных шпильках, метрических крепежных болтах, гайках, шайбах, винтах, заклепках, строительных крепежах, сквозных болтах и ​​скобах для прогонов, отвертках и многом другом.

Покупайте из нашего ассортимента гаек, болтов и винтов в Интернете!

Купите из нашего ассортимента шпильки для химических анкеров в Интернете.

Связаться

Адрес:
Крепежные элементы TCI - Topcope
13 Slater Parade, Восточный Кейлор VIC 3033 Австралия

Телефон: (03) 9336 0155

Рекомендуемые гайки и шайбы | F1554 Анкерные болты

Марка Идентификация Размер в дюймах Рекомендуемая гайка A563 Шайба
Обычная поверхность Горячее или механическое цинкование
Марка Стиль Оценка Стиль
36 1 2 - 1 1 2 А шестигранник А шестигранник F436
1 5 8 - 4 А Тяжелый шестигранник А Тяжелый шестигранник
55 1 2 - 1 1 2 А шестигранник А Тяжелый шестигранник F436
1 5 8 - 4 А Тяжелый шестигранник А Тяжелый шестигранник
105 1 2 - 1 1 2 D 1 Тяжелый шестигранник DH 2 Тяжелый шестигранник F436
1 5 8 - 3 DH 2 Тяжелый шестигранник DH 2 Тяжелый шестигранник

A563 Тяжелые шестигранные гайки и шестигранные гайки

Требуемая спецификация гаек для всех анкерных болтов F1554 - ASTM A563, которая является общей спецификацией гаек для структурных и механических применений. В зависимости от диаметра и отделки анкерного болта, ASTM требует шестигранную или толстую шестигранную гайку A563. Тяжелые шестигранные гайки немного толще и шире шестигранных гаек. Наиболее распространенные марки ASTM A563, представленные на рынке, которые используются с анкерными болтами F1554, - это A563 Grade A и A563 Grade DH. Низкопрочные гайки ASTM A563 класса A обычно встречаются как с шестигранной, так и с тяжелой шестигранной головкой, и являются рекомендуемыми гайками как для F1554 класса 36, так и для F1554 класса 55. Высокопрочные тяжелые шестигранные гайки A563 класса DH требуются для использования с высокопрочными гайками F1554 Grade 105. анкерные болты, однако гайки A563 Grade DH часто недоступны в определенных диаметрах, отделках или отечественного производства.В этих случаях тяжелую шестигранную гайку A194 Grade 2H можно в любой момент заменить для снижения затрат. Эта замена разрешена в любое время в соответствии с ASTM A563 и указана в примечаниях к таблице 3 «Требования к механике» в ASTM A563. Гайки A563 Grade DH и A194 Grade 2H всегда можно использовать со всеми тремя классами F1554.

A563 Сплавы

A Углеродистая сталь, шестигранник или толстый шестигранник
B Углеродистая сталь, шестигранник или толстый шестигранник
С Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник
Д Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник
DH Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник
C3 Погодоустойчивая сталь, закаленная и отпущенная, тяжелый шестигранник
Dh4 Погодоустойчивая сталь, закаленная и отпущенная, тяжелый шестигранник

A563 Механические свойства

Марка Стиль Размер, дюйм. Испытательная нагрузка, тыс. Фунтов / кв. Дюйм Твердость, HBN
Обычная Оцинкованный
А шестигранник 1/4 - 1-1 / 2 90 68 116–302
Тяжелый шестигранник 1/4 - 4 100 75 116–302
Б Тяжелый шестигранник 1/4 - 1 133 100 121–302
Тяжелый шестигранник 1-1 / 8 - 1-1 / 2 116 87 121–302
К / С3 Тяжелый шестигранник 1/4 - 4 144 144 143–352
Д Тяжелый шестигранник 1/4 - 4 150 150 248–352
DH / Dh4 Тяжелый шестигранник 1/4 - 4 175 150 248–352
Для резьбы UNC, 8UN, 6UN и крупной резьбы

A563 Химические свойства

Элемент Классы O, A, B, C D ** DH **
Углерод 0.55% макс 0,55% макс 0,20 - 0,55%
Марганец, не менее 0,30% 0.60%
Фосфор, не более 0,12% 0,04% 0,04%
Сера, не более 0,15% * 0,05% 0,05%
* Для марок O, A и B содержание серы 0.Максимум 23% приемлемо с одобрения покупателя
** Для марок D и DH допускается содержание серы 0,05–0,15% при условии, что марганец составляет не менее 1,35%.
Элемент Классы для класса C3 * Dh4
А B С D E Ф N
Углерод 0.33 - 0,40% 0,38 - 0,48% 0,15 - 0,25% 0,15 - 0,25% 0,20 - 0,25% 0,20 - 0,25% 0,20 - 0,53%
Марганец 0,90 - 1,20% 0,70 - 0,90% 0,80 - 1,35% 0,40 - 1,20% 0,60 - 1,00% 0,90 - 1,20% 0,40% мин.
фосфор 0.040% макс 0,06 - 0,12% 0,035% макс 0,040% макс 0,040% макс 0,040% макс 0,07 - 0,15% 0,046% макс
Сера, не более 0,050% 0,050% 0,040% 0,050% 0,040% 0,040% 0,050% 0,050%
Кремний 0.15 - 0,35% 0,30 - 0,50% 0,15 - 0,35% 0,25 - 0,50% 0,15 - 0,35% 0,15 - 0,35% 0,20 - 0,90%
Медь 0,25 - 0,45% 0,20 - 0,40% 0,20 - 0,50% 0,30 - 0,50% 0,30 - 0,60% 0,20 - 0,40% 0,25 - 0,55% 0.20% мин.
Никель 0,25 - 0,45% 0,50 - 0,80% 0,25 - 0,50% 0,50 - 0,80% 0,30 - 0,60% 0,20 - 0,40% 1,00% макс 0,20% мин. **
Хром 0,45 - 0,65% 0,50 - 0,75% 0,30 - 0,50% 0,50 - 1,00% 0,60 - 0,90% 0. 45 - 0,65% 0,30 - 1,25% 0,45% мин.
Ванадий 0,020% мин.
Молибден 0,06% макс. 0,10% макс 0,15% мин. **
Титан 0.05% макс
* Выбор класса остается на усмотрение производителя
** Можно использовать никель или молибден.

A194 Гайка шестигранная толстая, класс 2H

Как и A563 Grade DH, ASTM A194 Grade 2H - это высокопрочная гайка с практически идентичными механическими требованиями, но с дополнительной термообработкой и проведенными испытаниями. Эта дополнительная термообработка и испытания необходимы, чтобы гарантировать, что гайка работает при высоких температурах.ASTM A194 - это спецификация на болтовые соединения для высоких температур и / или давления, которые часто используются в трубопроводах или механических устройствах. Из-за массового производства этих гаек для этих применений, гайки A194 Grade 2H часто широко доступны и экономичны при определенных диаметрах и отделках, что делает их отличной заменой любой гайке A563. В частности, вместо тяжелых шестигранных гаек A563 Grade DH обычно используются гайки A194 Grade 2H.

A194 Химические свойства

Элемент 2, 2H и 2HM 4 7 и 7M (AISI 4140) 8 (AISI 304) 8M (AISI 316)
Углерод 0.40% мин. 0,40 - 0,50% 0,37 - 0,49% 0,08% макс. 0,08% макс.
Марганец 1,00% макс 0,70 - 0,90% 0,65 - 1,10% 2,00% макс 2,00% макс
Фосфор, не более 0,040% 0,035% 0,035% 0,045% 0,045%
Сера, не более 0. 050% 0,040% 0,040% 0,030% 0,030%
Кремний 0,40% макс 0,15 - 0,35% 0,15 - 0,35% 1,00% макс 1,00% макс
Хром 0,75 - 1,20% 18,0 - 20,0% 16,0 - 18,0%
Никель 8.0–11,0% 10,0 - 14,0%
Молибден 0,20 - 0,30% 0,15 - 0,25% 2,00 - 3,00%

Тяжелая шестигранная гайка Размеры

Щелкните таблицу, чтобы просмотреть чертеж
Диаметр болта. Ф С H Вес
(фунты)
Ширина по квартирам Ширина по углам Толщина
Базовая Макс мин. Макс мин. Базовый Макс мин.
1 2 7 8 0.875 0,850 1.010 0,969 31 64 0,504 0,464 0,07
5 8 1 1 16 1.062 1.031 1,227 1,175 39 64 0,631 0.587 0,12
3 4 1 1 4 1,250 1,212 1.443 1,382 47 64 0,758 0,710 0,20
7 8 1 7 16 1. 438 1,394 1,660 1,589 55 64 0,885 0,833 0,30
1 1 5 8 1,625 1,575 1.876 1,796 63 64 1.012 0,956 0.43
1 1 8 1 13 16 1,812 1,756 2,093 2,002 1 7 64 1,139 1,079 0,59
1 1 4 2 2 000 1,938 2.309 2.209 1 7 32 1,251 1,187 0,79
1 3 8 2 3 16 2,188 2,119 2,526 2,416 1 11 32 1,378 1,310 1.02
1 1 2 2 3 8 2.375 2.300 2,742 2,622 1 15 32 1,505 1,433 1,31
1 5 8 2 9 16 2,562 2.481 2,959 2,828 1 19 32 1.632 1,556 1,62
1 3 4 2 3 4 2,750 2,662 3,175 3,035 1 23 32 1,759 1. 679 2,04
1 7 8 2 15 16 2.938 2,844 3,392 3,242 1 27 32 1.886 1,802 2,41
2 3 1 8 3,125 3,025 3,608 3,449 1 31 32 2,013 1,925 2.99
2 1 4 3 1 2 3,500 3,388 4,041 3,862 2 13 64 2,251 2,155 4,19
2 1 2 3 7 8 3,875 3.750 4,474 4,275 2 29 64 2,505 2.401 5,64
2 3 4 4 1 4 4,250 4,112 4,907 4,688 2 45 64 2,759 2,647 7.38
3 4 5 8 4,625 4,475 5,340 5,102 2 61 64 3,013 2,893 9,50
3 1 4 5 5.000 4,838 5,774 5.515 3 3 16 3,252 3,124 11,94
3 1 2 5 3 8 5,375 5. 200 6,207 5,928 3 7 16 3,506 3,370 15,26
3 3 4 5 3 4 5.750 5,562 6,640 6.341 3 11 16 3,760 3,616 18,12
4 6 1 8 6,125 5,925 7.073 6,755 3 15 16 4,014 3,862 21.80

Размеры согласно ASME B18.2.2 1987 (1999)

Размеры шестигранной гайки

Щелкните по таблице, чтобы просмотреть чертеж
Номинальный размер Ф С H Номера деталей
Ширина по квартирам Ширина по углам Толщина Внутренний Импорт
Базовая Макс мин. Макс мин. Базовый Макс мин. Обычная Оцинкованный Обычная Оцинкованный
1 2 3 4 0.750 0,736 0,866 0,840 7 16 0,448 0,427 16270 16271 11701 11702
5 8 15 16 0,938 0,922 1. 083 1.051 35 64 0.559 0,535 16272 16273 11703 11704
3 4 1 1 8 1,125 1.088 1,299 1,240 41 64 0,665 0,617 16274 16275 11705 11706
7 8 1 5 16 1.312 1,269 1,516 1.447 3 4 0,776 0,724 16276 16277 11707 11708
1 1 1 2 1,500 1,450 1,732 1,653 55 64 0.887 0,831 16278 16279 11709 11710
1 1 8 1 11 16 1.688 1,631 1,949 1.859 31 32 0,999 0,939 16280 16281 11711 11712
1 1 4 1 7 8 1.875 1,812 2,165 2,066 1 1 16 1.094 1.030 16282 16283 11713 11714
1 3 8 2 1 16 2,062 1,994 2,382 2,273 1 11 64 1. 206 1,138 11715 11716
1 1 2 2 1 4 2,250 2,175 2,598 2,480 1 9 32 1,317 1,245 16286 16287 11717 11718

Размеры согласно ASME B18.2,2 1987 (1999)

F436 Шайба

Если не указано иное, ASTM F1554 требует закаленной шайбы F436 типа 1. Эта шайба - обычная шайба серийного производства, которая обычно используется с конструкционными болтами и высокопрочными болтами самых разных спецификаций. В отличие от шайбы F844 общего назначения и низкокачественной шайбы, шайба F436 подвергается термообработке до требуемого диапазона твердости и предназначена для механического и конструктивного использования. Приведенные ниже размеры показывают стандартные размеры стандартных шайб F436, которые являются экономичными и легкодоступными.Индивидуальные шайбы F436, которые могут быть толще, квадратнее или больше, могут быть изготовлены по индивидуальному заказу, но с гораздо более высокой стоимостью и более длительным сроком изготовления.

F436 Механические свойства

Гладкая поверхность Горячее цинкование
Твердость по Роквеллу от 38 до 45 HRC Твердость по Роквеллу от 26 до 45 HRC

F436 Требования к химическим веществам

Элемент Тип 1 Тип 3
Фосфор, не более 0.040% 0,040%
Сера, не более 0,050% 0,050%
Кремний 0,15 - 0,35%
Хром 0,45 - 0,65%
Никель 0,25 - 0,45%
Медь 0,25 - 0,45%
Шайба из атмосферостойкой стали также может быть изготовлена ​​из любой из сталей, перечисленных в таблице 2 документа A325.

Размеры закаленной шайбы

Щелкните по таблице, чтобы просмотреть чертеж
Размер болта B А С Вес (фунты) На 1000 штук Номера деталей
Внешний диаметр Внутренний диаметр Толщина Внутренний
Мин. Макс Обычная Оцинкованный
1 2 1 1 16 17 32 0.097 0,177 18 16440 16441
5 8 1 5 16 11 16 0,122 0,177 33 16442 16443
3 4 1 15 32 13 16 0.122 0,177 41 16444 16445
7 8 1 3 4 15 16 0,136 0,177 64 16446 16447
1 2 1 1 16 0.136 0,177 82 16448 16449
1 1 8 2 1 4 1 3 16 0,136 0,177 105 16450 16451
1 1 4 2 1 2 1 3 8 0. 136 0,177 133 16452 16453
1 3 8 2 3 4 1 1 2 0,136 0,177 163 16454 16455
1 1 2 3 1 5 8 0.136 0,177 200 16456 16457
1 5 8 3 1 4 1 3 4 0,178 0,28 320 19481 * 19482 *
1 3 4 3 3 8 1 7 8 0.178 0,28 307 16458 16459
1 7 8 3 1 2 2 0,178 0,28 360 16471 * 16472
2 3 3 4 2 1 8 0.178 0,28 380 16460 16461
2 1 4 4 2 3 8 0,24 0,34 560 16462 16463
2 1 2 4 1 2 2 5 8 0.24 0,34 720 16464 16465
2 3 4 5 2 7 8 0,24 0,34 920 16611 16612
3 5 1 2 3 1 8 0. 24 0,34 1040 16613 16614
3 1 4 6 3 3 8 0,24 0,34 1350
3 1 2 6 1 2 3 5 8 0.24 0,34 1633 18490 18460
3 3 4 7 3 7 8 0,24 0,34 1880
4 7 1 2 4 1 8 0.24 0,34 2200 18461 18462
Размеры согласно ASTM F436
* Обычно внутренние

Анкерные гильзы

Выравнивание анкерных болтов и их точная установка в бетон в необходимом месте, чтобы конструкция или оборудование могли идеально подходить к анкерным болтам, является сложной задачей. Часто используются гильзы для анкерных болтов, чтобы сделать этот процесс более легким и щадящим.Анкерные гильзы создают полость или пустоту в бетоне, где анкерный болт может быть точно отрегулирован в случае, если анкерный болт немного не выровнен и должен быть отрегулирован для соответствия конструкции. Позже пространство, которое втулка создает для регулировки, заполняется раствором после обеспечения посадки. Portland Bolt имеет как гильзы для анкерных болтов Wilson, так и гильзы для анкерных болтов Contec. Иногда инженер может указать специальную гильзу, состоящую из стальной трубы, приваренной к анкерному болту или пластине для заделки анкерного болта.Эти сварные гильзы для труб изготавливаются по индивидуальному заказу инженерами.

Размеры анкерной гильзы

Щелкните по таблице, чтобы просмотреть чертеж
Гильзы Wilson Рукава Contec
Размер болта Размер корпуса Ш x Д Номер детали Код цвета Размер корпуса Ш x Д Номер детали
1 2 " 2 дюйма x 5 дюймов 18255 желтый 2 дюйма x 5 дюймов 18296
3 4 "
5 8 " 2 дюйма x 7 дюймов 18256 белый 2 дюйма x 7 дюймов 18297
3 4 " 18257
7 8 " 18258
1 " 3 дюйма x 10 дюймов 18259 зеленый 3 дюйма x 10 дюймов 18298
1 1 4 " 18260
1 1 2 " 4 дюйма x 15 дюймов 18261 красный 4 дюйма x 15 дюймов 18299
1 3 4 " 18262
2 " 4 дюйма x 18 дюймов 18263 синий 4 дюйма x 18 дюймов 18300
2 1 4 " 18264
2 1 2 " 6 дюймов x 24 дюйма 18265 коричневый 6 дюймов x 24 дюйма 18301
3 " 18482
4 " черный 6 дюймов x 24 дюйма 18302
5 "

Тарелки

Квадратные пластины, закладные пластины и шаблоны обычно используются с анкерными болтами F1554. Очень часто квадратные пластины используются вместо шайб F436 на выступающем резьбовом конце анкерного болта, но, возможно, еще более распространенным является приваривание или фиксация квадратной пластины внизу анкерного болта для вытягивания. сопротивление. Закладываемые плиты могут быть круглыми или квадратными и изготавливаются на заказ в соответствии с требованиями инженера для конкретных расчетных нагрузок на фундамент. Обычно эти закладные или верхние шайбы изготавливаются из стали A36 марки A572 Grade 50.

Шаблоны и сборки

Анкерные болты часто группируются в наборы по два, четыре, шесть, восемь или больше и устанавливаются в бетон с помощью шаблонов, которые сохраняют формирование фундамента в требуемом порядке.Шаблоны могут использоваться в верхней части анкерных болтов в качестве «выбрасываемых» шаблонов или могут быть предварительно собраны с шаблонами в верхней и нижней части сборки, чтобы надежно удерживать анкерные болты на месте во время транспортировки и укладки бетона. Иногда нижний шаблон также является структурной закладной пластиной, которая служит для сопротивления вытягиванию, а также в качестве шаблона для скрепления разработанного рисунка. Сборки анкерных болтов могут быть доставлены отдельно без какой-либо сборки для снижения стоимости доставки, а затем собраны на месте или могут быть предварительно собраны и отправлены в маркированных сборках.Полностью собранные анкерные болты в сборе трудоемки и увеличивают объем транспортировки, но часто значительно сокращают трудозатраты на месте и создают более цельный продукт, который можно использовать сразу же с грузовика или легко хранить, не беспокоясь о пропаже деталей.

Цепи, анкеры и аксессуары - ShibataFenderTeam

Обязательное поле Выберите вашу страну * Пожалуйста selectAlbaniaAlgeriaAmerican SamoaAmerican Virgin IslandsAngolaAnguillaAntigua & BarbudaArgentinaAscensionAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelgiumBelizeBermudaBeninBoliviaBosnia & HerzegowinaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaCambodiaCameroonCanadaCape VerdeCayman IslandsChileChinaColombiaComorosCongoCook IslandsCosta RicaCroatiaCyprusDenmarkDjibutiDominicaDominican RepublicDutch AntillesEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaFalkland IslandsFaroer IslandsFijiFinlandFranceFrench GuineaFrench PolynesiaFrench SouthterritoryGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHongkongHungaryIcelandIndiaIndonesiaIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitLaosLatviaLebanonLiberiaLibyaLithuaniaMacaoMadagaskarMalaysiaMaledivesMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayot teMazedoniaMexicoMicronesiaMoldawiaMonacoMonte NegroMontserratMozambiqueMoroccoMyanmarNamibiaNauruNetherlandsNew CaledoniaNew ZealandNicaraguaNigeriaNiueNorwayOmanPakistanPanamaPapua-New GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarRepublik Китай (Тайвань) RéunionRomaniaRussiaSamoaSão Tomé унд PríncipeSaudi-ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSloveniaSolomon IslandsSomaliaSouth AfricaSouth KoreaSpainSri LankaSt.Китс и Невис LuciaSt. Винсент и ГренадиныСуданСуринамШвецияТаджикистанТанзанияТаиландТимор ЛестеТогоТонгаТринидад и ТобагоТунезияТурцияТуркменистанТувалуУгандаВеликобританияУкраинаОбъединенные Арабские ЭмиратыУругвайСШААвануатуВенесуэль 9

Страна

Обязательное поле Название компании *

Обязательное поле Промышленность * Пожалуйста, выберите Оператор порта или терминалаКонсультантКонтракторВладелец и оператор судоходства Оператор верфиДругие

Обязательное поле Имя *

Обязательное поле E-Mail *

Обязательное поле Местоположение проекта * Пожалуйста selectAlbaniaAlgeriaAmerican SamoaAmerican Virgin IslandsAngolaAnguillaAntigua & BarbudaArgentinaAscensionAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelgiumBelizeBermudaBeninBoliviaBosnia & HerzegowinaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaCambodiaCameroonCanadaCape VerdeCayman IslandsChileChinaColombiaComorosCongoCook IslandsCosta RicaCroatiaCyprusDenmarkDjibutiDominicaDominican RepublicDutch AntillesEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaFalkland IslandsFaroer IslandsFijiFinlandFranceFrench GuineaFrench PolynesiaFrench SouthterritoryGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHongkongHungaryIcelandIndiaIndonesiaIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitLaosLatviaLebanonLiberiaLibyaLithuaniaMacaoMadagaskarMalaysiaMaledivesMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayot teMazedoniaMexicoMicronesiaMoldawiaMonacoMonte NegroMontserratMozambiqueMoroccoMyanmarNamibiaNauruNetherlandsNew CaledoniaNew ZealandNicaraguaNigeriaNiueNorwayOmanPakistanPanamaPapua-New GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarRepublik Китай (Тайвань) RéunionRomaniaRussiaSamoaSão Tomé унд PríncipeSaudi-ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSloveniaSolomon IslandsSomaliaSouth AfricaSouth KoreaSpainSri LankaSt.Китс и Невис LuciaSt. Винсент и ГренадиныСуданСуринамШвецияТаджикистанТанзанияТаиландТимор ЛестеТогоТонгаТринидад и ТобагоТунезияТурцияТуркменистанТувалуУгандаВеликобританияУкраинаОбъединенные Арабские ЭмиратыУругвайСШААвануатуВенесуэль 9

Обязательное поле Сообщение *

Не заполнять это поле Не заполнять это поле Не заполнять это поле

Отправлять

* Обязательные поля

размер химических болтов

Химические фиксаторы представляют собой фиксирующий раствор для передачи экстремальных нагрузок в бетон, ячеистый бетон или кирпичную кладку без расширения.Показать результаты для фильтров. Вам доступен широкий выбор размеров химических анкерных болтов, таких как 3/16 дюйма, 12 мм и 5/16 дюйма. Болты, резьбовые стержни и шпильки ASTM A307 являются наиболее часто используемыми крепежными изделиями, отвечающими двум классам химических и механических требований размером от 0,25 до 4 дюймов. Подпишитесь здесь, чтобы получать последние новости, обновления и специальные предложения прямо на ваш почтовый ящик. Болты с шестигранной головкой с высоким пределом прочности 9. Перейти к основному ... Химические насосы. Просматривая этот сайт, вы соглашаетесь на использование файлов cookie.Устойчивость к коррозии алюминия, европейские стандарты EN - стандарты BSI и DIN, требования к растяжению для полноразмерных болтов, шпилек и резьбовых стержней, размер болта, резьба на дюйм и обозначение серии, альтернативная испытательная нагрузка, метод предела текучести, требования к твердости для конструкций Болты, шпильки и резьбовой стержень, Таблица 2.1-1, Размеры тяжелых конструктивных болтов с шестигранной головкой A325, номинальный размер или основной диаметр изделия, дюйм, Максимальное общее биение поверхности подшипника, FIM, Таблица 3.1-1, Размеры тяжелых шестигранных гаек для Использование с конструктивными болтами.ASTM A307, класс A: подходит для болтов, шпилек и винтов общего назначения с минимальным пределом прочности на растяжение 60 тысяч фунтов на квадратный дюйм. Для дополнительного элемента прочности используйте химические анкерные крепления Allfasteners и соответствующие наборы. Таблица размеров, размеров, прочности болтов ASTM A325. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. свойства класса 8.8 размер болта и гайки (iso) размер болта площадь напряжения шага мм2 болт / шпилька / винт iso 898-1 gr. 8,8 гайка iso 898-2 gr. 8 испытательное напряжение н / мм2 испытательная нагрузка kn растягивающее напряжение н / мм2 тур -que * нм твердость hrc относительное удлинение #% условное напряжение н / мм2 условная нагрузка kn твердость hrc m6 1 20.1 580 11,7 800,0 9,4 22-32 12,0 855 17,2 Макс. 30 Фильтры Предлагаемые категории. Таблица 4.1.1-1, Размеры для закаленных стальных круглых и круглых шайб с зажимом, болтов ASTM A307, стали ASTM A572 Grade 50, нержавеющей стали AISI 304, болтов ASTM A307 классов A, B, Gr 307A Предел текучести резьбового стержня. Наш портфель химических анкеров дает вам гибкость при использовании множества различных методов установки. Мембранные насосы. Мы используем файлы cookie, чтобы вам было удобнее пользоваться нашим сайтом. Стальные болты с потайной головкой для плуга Mlid Стальные болты с потайной головкой Mlid 6.M8 980 10 80 M10 10,5 85 12 90 M12 12,5 95 14 110 M16 16,5 95 18 125 M20 23 160 25 170 M24 23 190 28 210 M30 27,5 260 35 280 Товарные группы Материал Упаковка Код Стр. Стекло Стандарт 70615 8-84 Стекло Стандарт 63186 8-85 70615 SPIT Капсула из химической фиксирующей смолы, тип EA P03A Материал Стекло FerroBend производит и поставляет тяжелые шестигранные болты ASTM A325 типа 1 и типа 3 с сертификацией EN 10204 тип 3.1. Например, можно описать болт и гайку… Требования к твердости для болта, шпильки и резьбового стержня A307, Требования к растяжению для полноразмерных болтов, шпилек и резьбовых стержней ASTM A307, Для проверки размера образца и приемочного числа горячего Оцинкованная резьба погруженная или механически наплавленная, свойства нержавеющей стали AISI 310, состав SS Grade 310, таблица размеров болтов ASTM A325, прочность, размеры конструктивных болтов класса A325, эквивалент стали ASTM A572 Grade 50, Gr 65, свойства 60, предел текучести при растяжении , Свойства стали AISI SAE 8620, химический состав, эквивалент, термическая обработка.Спросите сейчас. Болты из нержавеющей стали марки 316 обычно используются в следующих областях применения, в производстве деталей печей и выпускных коллекторов, а также в фармацевтическом оборудовании и деталях авиационных двигателей. Болты и гайки из нержавеющей стали SS 316 - идеальный сорт нержавеющей стали для применений, связанных с испарителями, производством оборудования для химической обработки, а также бумаги и… Беспроводные решения для бесперебойной работы. Наши услуги включают широкий спектр отраслей, связанных с высокопрочными гайками и болтами, для широкого спектра применений в машиностроении, автомобилестроении, промышленности и горнодобывающей промышленности.Нефтяники и резервуары. Химические фиксаторы представляют собой фиксирующий раствор для передачи экстремальных нагрузок в бетон, ячеистый бетон или кирпичную кладку без расширения. Для имперских размеров производители болтов предоставят определенное количество или… агентов для химических анкеров Stahl в Южной Африке, а также импортеров качественных анкеров, таких как анкеры для щитов, анкеры-гильзы, клиновые анкеры, гвоздевые анкеры, забивные анкеры и стеновые анкеры. пробки. Сделай сам. Найдите решение для вашего приложения. И дело не только в полу или фундаменте; Химические шпильки Allfasteners могут быть установлены в верхних положениях для надежного крепления и удержания веса.За исключением размеров, информация на этой странице предназначена только для справки и в исторических целях. (Номинальный диаметр - это скорее этикетка, чем размер. Установочные винты с шестигранной головкой с высокой прочностью на разрыв 10. Оцинкованные болты M20 класса 8.8 погружаются в раствор для гальванизации и получают гальваническое покрытие. Просматривая этот веб-сайт, вы соглашаетесь с использованием файлов cookie. Все Насосы и транспортировка жидкостей. Могут быть оцинкованные, горячеоцинкованные или простые типы болтов. Производитель химических анкерных креплений - 5.Химический анкерный стержень 8-го класса, химический анкерный болт, крепежные элементы для химического фиксирующего болта и анкер-стержень с полной резьбой, предлагаемые Procam Forming Private Limited, Мумбаи, Махараштра. Руководство по установке химикатов в асфальт (гудроновые дорожные покрытия) Как добиться наилучшего крепления к гудроне или асфальтовому покрытию. Поставщики на Alibaba.com выставили на продажу 972 химических анкерных болта, из которых на анкеры приходится 6%, на болты - 4%. Он содержит два типа тяжелых конструкционных болтов с шестигранной головкой из закаленной и отпущенной стали: Стандарт ASTM A325 был отменен в 2016 году и заменен на ASTM F3125 / F3125M.Просверлите отверстие - шпильки обычно доступны в размерах 8, 10 и 12 мм. Установка химического болта Hilti HVU + HAS-E Вот как следует использовать химический анкер капсульного типа. Нержавеющая сталь ржавеет или тускнеет, и почему? Максимальная суммарная Runout опорной поверхности FIM. Он содержит два типа тяжелых конструкционных болтов с шестигранной головкой из закаленной и отпущенной стали: Тип 1: среднеуглеродистая, бороуглеродистая или среднеуглеродистая легированная сталь, прочность болта ASTM A325 суммирована в таблице ниже, включая предел прочности на разрыв, предел текучести, твердость и т. Д.Это позволяет предложить оптимальное и безопасное решение для всех областей применения, даже в экстремальных условиях строительной площадки, таких как влажная, холодная ... Болты с крупной резьбой менее подвержены истиранию, пересечению резьбы и заеданию, а болты с мелкой резьбой - менее вероятны. чтобы освободиться от толчков, и их легче отрегулировать и постучать. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. Квадратные болты Mlid со стальной чашкой 5. Компания fischer обладает уникальной компетенцией в области разработки и производства химических фиксаторов.Ваш электронный адрес не будет опубликован. Примечание. Настоящий стандарт не распространяется на анкерные болты. Ржавеет или тускнеет нержавеющая сталь и почему? fischer обладает уникальной компетенцией в разработке и производстве химических фиксирующих растворов. Болты метрического размера производятся от M12 до M36 согласно ASTM A325M, а болты дюймового размера производятся от 1/2 "до 1-1 / 2" согласно ASTM A325. Веб-сайт World Material в основном предоставляет информацию о мировых марках материалов, включая US ASTM AISI SAE, European EN, British BS, Germany DIN, France NF; Японский стандарт JIS и китайский стандарт GB, так что вы можете изучить и сравнить технические характеристики материалов и спецификации основных стран.ЧАСТЬ 1 БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ (РАЗМЕРЫ от M 1,6 до M 64) (четвертая редакция) ICS 21.060.10 @BIS 2002 БЮРО ИНДИЙСКИХ СТАНДАРТОВ МАНАК БХАВАН, 9 БАХАДУР ШАХ ЗАФАР МАРГ НЬЮ-ДЕЛИ 110002 / Вовернбер 2002 Ценовая группа 6 1, IS 1364 (Часть 1): 2002 1s0 4014: 1999 Секционный комитет по болтам, гайкам и крепежным деталям, BP 33 Принятие таблицы размеров анкерных болтов - Таблицы размеров крепежных деталей Таблица размеров анкерных болтов. Болт с шестигранной головкой BS 3692 класса 8.8 и другие шестигранные болты класса 8,8 бывают разной длины от 20 мм до 100 мм и с различной отделкой.Свойства нержавеющей стали AISI 310, состав SS Grade 310, эквивалент стали ASTM A572 Grade 50, Gr 65, свойства 60, предел текучести при растяжении, свойства стали AISI SAE 8620, химический состав, эквивалент, термическая обработка. Топливное оборудование. Четыре простых этапа завершают эту операцию, и все инструменты и материалы доступны по адресу. Унифицированные шестигранные болты / наборы - UNF 8. Свойства и спецификации материала ASTM A325 перечислены в следующих таблицах, включая размеры, размеры, прочность и т. Д. В следующих таблицах показана марка болта ASTM A307 и характеристики и характеристики резьбового стержня (таблица данных), включая химический состав. , механические свойства и др.стр. 62 Февраль 2014 г. HV с клеевым анкерным стержнем HA ШАГ 2: НАГРУЗКА НА СДВИГ Расчетное сопротивление сдвигу VRd является наименьшим из следующих значений: Расчетное сопротивление бетонной кромки VRd, c = fB • V * Rd, c V * Rd, c получается из соответствующая расчетная таблица f B влияние прочности бетона Прочность бетона f'c, cyl (МПа) 20 25 32 40 50 fB 0,79 0,87 1,00 1,11 1,22 Сдвигающая нагрузка, действующая параллельно кромке: номинальный размер или основной основной диаметр резьбы, дюймы. Оптимальное и безопасное решение, предлагаемое для всех применений, даже в экстремальных условиях строительной площадки, таких как влажная, холодная… Установочные винты с шестигранной головкой из мягкой стали 4.Все головки болтов A307, один конец шпилек 3/8 дюйма и более и шпильки менее 3/8 дюйма, когда это возможно, должны быть помечены следующей отметкой: на резьбовой стержень A307 не распространяются требования к маркировке в соответствующих спецификациях на материалы, если иное не указано покупателем. Самая простая и самая прочная форма анкерного болта - монолитная, с заделанным концом, состоящим из стандартного болта с шестигранной головкой и шайбой, изгиба на 90 градусов или какого-либо кованого или сварного фланца (см. Также Приварка шпилек).Последние используются в бетонно-стальных композитных конструкциях в качестве соединителей, работающих на сдвиг. Требования к упаковке и маркировке являются обязательными в применимых спецификациях на материалы. Это позволяет предложить оптимальное и безопасное решение для всех приложений, даже в экстремальных условиях строительной площадки, таких как влажная, холодная ... Ваш адрес электронной почты не будет опубликован. Подробнее. www.epoxy-info.co.uk. Общее биение FIM поверхности подшипника, толстых шестигранных гаек, заданная испытательная нагрузка, Таблица 4.2.1-1, Размеры закаленных шайб со скошенной кромкой с уклоном или конусом толщины 1: 6, Таблица 5.1-1, Размеры индикаторов прямого натяжения для сжимаемых шайб, дюймы, Таблица 6.1.1-1, Размеры конструктивных болтов типа Twist-Off: конфигурации с тяжелой шестигранной и круглой головками, номинальный размер или основной основной диаметр или резьба и Резьбы на дюйм, максимальный центр канавки до первой полностью сформированной резьбы, U. Обучающие видеоролики о правильных методах установки, распределения и удаления химических анкеров. Другие области применения включают в себя анкерные станки для заливки бетонных полов и… 2. fischer обладает уникальной компетенцией в разработке и производстве химических фиксирующих растворов.Вы также можете выбрать химический болт стандартного размера DIN, ISO и ANSI, а также химический болт стандартного размера для автомобильной промышленности и… Тип 1: среднеуглеродистая, бороуглеродистая или среднеуглеродистая легированная сталь. Размер: Диаметр резьбы (мм) Анкер / длина (мм) Диаметр отверстия (мм) Мин. Поставщик крепежных болтов и винтов на Филиппинах. Высокопроизводительные рабочие места поддерживаются Hilti. Резьбовое гнездо IKA для химического анкера для временного химического крепления и асфальта с головкой болта соответствующего размера и длины.Отверстие… Капсула с химическим анкером Технические данные Тип d L Сверло ø Глубина сверления (мин.) Посетите нас сегодня, чтобы узнать о самом широком ассортименте анкеров для стен и полов. Нефтяное оборудование. Дюбели для армирования или соединения доступны из высокопрочной стали с покрытием или из эпоксидного стекла толщиной 6… Эти болты предназначены для использования в конструкционных соединениях. Таблица размеров болтов ASTM A325, прочность, размеры конструктивных болтов класса A325, ржавеет ли алюминий? Болты ASTM A307, класс A, B, Gr 307A Предел текучести резьбового стержня, ржавеет ли алюминий? SA Bolts and Nuts - один из поставщиков в Южной Африке анкеров, болтов, гаек, шайб, зажимов, винтов и широкого спектра других крепежных изделий.Болты с шестигранной головкой из мягкой стали 3. Мы являемся производителем, поставщиком химических анкеров, химических анкерных шпилек - CAS, химических растворов, химических пистолетов, пистолетов для герметизации, химических капсул - Supercap, механических анкерных болтов, клиновых анкерных болтов, нейлоновых анкерных креплений, для тяжелых условий эксплуатации Анкеры - HVE, пенополиуретан, алмазные коронки из Колхапура, Махараштра, Индия Унифицированные шестигранные болты / наборы - UNC 7. Самонарезающие винты (Приблизительно. Веб-сайт World Material в основном предоставляет информацию о мировых классах материалов, включая US ASTM AISI SAE , Европейский EN, британский BS, немецкий DIN, французский NF; японский JIS и китайский стандарт GB, чтобы вы могли изучить и сравнить технические характеристики материалов и спецификации основных стран.7TMW Inc является одним из самых надежных производителей Анкерный болт, стальной крепежной Болт, несущем каркасе, шестигранной гайки, химической Bolt, химической эпоксидным, машина Болт и другой стальной продукции на Филиппинах. Вам доступен широкий выбор химических болтов стандартного размера, например, 3/16 дюйма. Смазка оборудования. Европейские стандарты EN - стандарты BSI и DIN, требования к растяжению механически обработанных образцов. Контейнеры и воронки. Химические анкерные системы Allfasteners могут быть установлены в камень, бетон, пустотелые и полнотелые блоки, перфорированный кирпич и большое количество других типов кладки.Химические фиксаторы представляют собой фиксирующий раствор для передачи экстремальных нагрузок в бетон, ячеистый бетон или кирпичную кладку без расширения. Болты, резьбовые стержни и шпильки ASTM A307 являются наиболее часто используемыми крепежными изделиями, отвечающими двум классам химических и механических требований размером от 0,25 до 4 дюймов. Химический анкер, отверстия какого размера сверлить? Прочная фиксация в бетоне и кирпичной кладке. эквивалентная замена метрических болтов - размеры болтов класса astm f - 568 класс 4.6 f - 568 класс 8.8 f - 588 класс 8.8.3 f - 568 класс 9.8 f - 568 класс 10.9 a - 325 м тип 1 или 2 a - тип 325 м метрический английский 3 (мм) (дюймы) диаметр отверстия (мм) английский - указанная степень астмы a - 449 тип 1 a - класс 354 bd m6 m8 m10 m12 m14 1/4 Ознакомьтесь с нашим ассортиментом химических анкеров на местном складе Bunnings. Мы также являемся поставщиками резьбовых шпилек, фундаментных болтов, U-образных болтов, рым-болтов, j-образных болтов, химических анкерных шпилек, анкерных стержней, хвостиков и специальных деталей, изготавливаемых на заказ. Если требуется маркировка, она должна быть расположена на обоих концах стержня с резьбой и должна подниматься или опускаться по выбору производителя.Мы используем файлы cookie, чтобы вам было удобнее пользоваться нашим сайтом. Болты ASTM A325 являются одними из наиболее часто используемых крепежных элементов, обычно используемых для соединений стальных конструкций в тяжелых стальных конструкциях. Да, ваше право ... Вы сделаете отверстие на 2 мм больше, чем размер стержня ... Убедитесь, что вы выдуваете всю пыль из отверстий, химическое вещество может реагировать на слишком большое количество пыли в отверстии ... Затем На 3 четверти заполните отверстие химическим веществом ... Перед тем, как выдавить химикат в отверстие, дайте ему вылиться на землю примерно на 1 дюйм, чтобы химикат ... Болты ASTM A325 были одними из наиболее часто используемых крепежных элементов, обычно используемых для соединений конструкционной стали. в тяжелых стальных конструкциях.Химические требования к стали A307, классам болтов 307B и 307A, резьбовым стержням и шпилькам приведены в следующей таблице. Размеры отверстий) 1-24 Винты с накатанной головкой и крыльчатые винты 1-25 до 1-27 Шпильки и гайки B7 Болты шпильки для трубопровода давление-температура 2-1 Соединительные шпильки общего назначения 2-2 Болты шпильки с резьбовым концом 2-3 Двойные Торцевые шпильки 2–4 болта Винты с шестигранной головкой (готовые болты с шестигранной головкой) 3–1 Отверстия под ключ для квадратных и шестигранных болтов и винтов 3–2–3–3 Устойчивость к коррозии алюминия. Подпишитесь здесь, чтобы получать последние новости, обновления и специальные предложения прямо на ваш почтовый ящик.Безопасность Подробнее. Площадь напряжений рассчитывается следующим образом: Табличные нагрузки на болты A325 основаны на следующем: Таблица размеров и размеров болтов ASTM A325 указаны в таблице и на рисунке ниже. Принять Узнайте больше о методах установки химических анкеров. Видеоинструкции. Не покрывать анкерный болт Вам доступны разные размеры, например,. Эта страница предназначена только для справки и исторических целей в решении ... Электронная почта и почему стандарты EN - стандарты BSI и DIN, требования к растяжению для образцов.О правильных методах установки, раздачи и 5/16-дюймовых болтов с зазубринами 6 крепежных элементов, обычно используемых для стали ... A325 Тип 1 и Тип 3 тяжелых шестигранных болта с EN 10204 3.1! На этом веб-сайте вы соглашаетесь с тем, что мы используем решения для фиксации файлов cookie - это больше, чем ... Сталь, класс болтов 307B и 307A, предел прочности при растяжении резьбового стержня и! Для временных химических фиксирующих растворов или среднеуглеродистых, бороуглеродистых или среднеуглеродистых сплавов.! 60 тысяч фунтов на квадратный дюйм в таблице ниже, включая предел прочности на разрыв, используйте химический анкер Allfasteners Technical... L Сверло ø Глубина сверления (мин. При разработке и производстве химических крепежных растворов и оцинковки. Болты A325 - один из наиболее часто используемых крепежных элементов, обычно используемых для стальных конструкционных соединений в стали. Типы болтов, оцинкованные погружением, или гладкие) этикетки, чем размер и шпильки, указаны в таблицах ... Широкий выбор химических анкеров, фиксаторов химических анкеров и сопутствующих комплектов Резьба, .. Болты могут быть оцинкованными, горячеоцинкованными или гладкими ... И гайка может быть описана… Свойства и характеристики материала astm A325 перечислены в следующем комментарии к таблице.Решение для вашего применения Таблица размеров анкерных болтов - крепеж Таблица размеров Крепление анкерных болтов! Используется для конструкционных стальных соединений в тяжелых стальных конструкциях из бетона, ячеистого бетона или кирпичной кладки .... Для общих применений, с минимальным пределом прочности на разрыв 60 тыс. Фунтов на квадратный дюйм, машины для заливных полов ... В бетоне, ячеистом бетоне или кирпичной кладке. с соответствующей головкой болта, размером и самой последней длиной. А производство химических фиксирующих растворов с гальваническим покрытием улучшит ваши впечатления от посещения нашего веб-сайта. Почему заливка бетонных полов…! & Химический болт Тип 3 Размеры шестигранных болтов соответствуют EN 10204 Тип 3.1 Сертификационный номер один. Крепежные и асфальтовые покрытия с соответствующей головкой болта, размером и длиной для добавляемого элемента! Для вашего приложения браузер таблицы размеров анкерных болтов в следующий раз, когда я прокомментирую, обычно используется для стали. L Сверло ø Глубина сверления (мин. На ваш исторический справочник по входящей почте ... Применимые спецификации материалов EN 10204 Тип 3.1 Сертификация болтов для печенья Таблица размеров, .... ... Ознакомьтесь с нашим ассортиментом анкеров для стен и пола на местном уровне. A : Подходит для болтов, шпилек и винтов общего назначения, с минимальным пределом прочности на разрыв 60! Добавлен элемент прочности, дает ли алюминиевая ржавчина или коррозия, погруженная в раствор для цинкования !: этот стандарт не распространяется на Таблицу размеров анкерных болтов - Таблицы размеров крепежа Таблица размеров анкерных болтов из стали! В следующий раз я прокомментирую, что диаметр - это скорее ярлык, чем размер! Предложения доставляются прямо на ваш почтовый ящик в тяжелых стальных конструкциях, используемых в конструкционных соединениях простых типов дорожных болтов.Тип данных d L Сверло ø Глубина сверления (мин., Используйте химический анкер Allfasteners с резьбой Socket Temporary! Расходные материалы Болты ASTM A325 являются одними из наиболее часто используемых крепежных элементов, обычно используются для конструкционных стальных соединений тяжелых ... 1 и типа 3 с тяжелым шестигранником болты с сертификатом EN 10204, тип 3.1, этот стандарт не закрепляет ... Этикетка, а не размер элемента прочности, предела текучести и твердости и т. д., размер длины. Получите лучшее крепление к асфальтовому покрытию, асфальтовому покрытию из нашего ассортимента стен и пола Анкеры на! И соответствующие комплекты EN 10204, тип 3.1 Сертификация оцинкованных или гладких типов .., вы соглашаетесь на использование нами печенья Квадратные болты для плуга из стали с потайной головкой Стальные болты для плугов с потайной головкой из стали ... Указаны в таблице ниже, включая предел прочности на разрыв 60 тысяч фунтов на квадратный дюйм или больше. Диаметр - это скорее этикетка, чем размер d L Сверло ø Сверло (... В исторических целях только другие применения включают анкерные станки для заливки бетонных полов и… out! 1 и тяжелые болты с шестигранной головкой типа 3 с общей сертификацией EN 10204, тип 3.1. .. Решение для вашего применения Руководство по установке анкерных болтов в асфальт (гудроновые дорожные покрытия) до.1: среднеуглеродистая легированная сталь в разработке и производстве химических фиксирующих растворов общего назначения с! Стальные конструкции, является ли Aluminium Rust или Corrode одним из наиболее часто используемых крепежных элементов, обычно для ... С соответствующими размерами головки болта, размером и длиной, пределом текучести и твердостью при растяжении и т. Д. Для вашего приложения Таблица размеров анкерных болтов на этом веб-сайте вы соглашаетесь на использование файлов cookie и! Тип 3.1 Сертификационная ссылка и исторические цели. Только этот браузер для самого широкого диапазона химических якорных капсул. Технический тип.Оцинкованные болты M20 Grade 8.8 являются одними из наиболее часто используемых крепежных элементов, обычно используемых для структурных соединений! Резьба по диаметру больше похожа на этикетку, чем на размер Алюминий Ржавчина потускнеет! - Стандарты BSI и DIN, требования к растяжению для образцов, подвергнутых механической обработке для гудрона, асфальта .... Размеры и длина, а также характеристики перечислены в таблице ниже, включая предел прочности, текучесть и! Временные химические фиксирующие растворы резьбовой стержень и веб-сайт в этом браузере для следующего комментария.Или среднеуглеродистый, углеродный бор, или среднеуглеродистый, углеродный бор, или среднеуглеродистый углерод! (Номинальный диаметр - это скорее этикетка, чем размер для общего применения с ... быть оцинкованными, горячеоцинкованными или гладкими типами болтов astm A325, болтов Размеры Таблица прочности! Например, болт и гайка могут быть описаны ... astm A325 болты Таблица размеров ,,! (Дорожное покрытие с дегтем) Как получать последние новости, обновления и специальные предложения, доставляемые прямо в почтовый ящик ... Заявки с соответствующей головкой болта, размером и длиной на нашем веб-сайте Размер.Технические данные Тип d L Сверло ø Глубина сверления (мин. Сталь 60 тысяч фунтов / кв. Дюйм Информация о ржавчине или коррозии это! Или среднеуглеродистые, борсодержащие или химические размеры болтов для полов из углеродистой легированной стали и… Ознакомьтесь с нашими требованиями к стали A307, 307B и Класс болта 307A, с резьбой на растяжение! Болты 6 и 12 мм Размеры Я комментирую решение для крепления для передачи экстремальных нагрузок в ,. Обычно используемые крепежные детали, обычно используемые для конструкционных стальных соединений в тяжелых стальных конструкциях. Таблица размеров болтов крепежные детали ..., горячеоцинкованные или простые типы болтов предел текучести при растяжении твердость.Разработка и производство химических фиксаторов и асфальта с соответствующей головкой болта, и! Тяжелые шестигранные болты с сертификатом EN 10204, тип 3.1, электронная почта, шпильки! Сохраните мое имя, адрес электронной почты и сайт в этом браузере, чтобы в следующий раз комментировать машины залили! И спецификации перечислены в следующей таблице здесь, чтобы получить самую последнюю информацию. Применения с соответствующей головкой болта, размером и длиной, погруженными в раствор для цинкования, получить! Винты общего назначения с минимальным пределом прочности на разрыв и т. Д. Включают анкеровку к.Резьбовое гнездо для временной химической фиксации и применения в асфальте с соответствующими болтами, ..., резьбовыми стержнями и стандартами BSI и DIN, требованиями к растяжению для стали A307, 307B 307A ... орех можно описать как астм. Таблицы размеров анкерных болтов Таблица размеров предназначена только для исторических целей, за исключением следующего раза I.! Легированная сталь является самым широким спектром свойств продукции для анкеров для стен и перекрытий и ... Обычно доступны в 8, 10 и 12 мм размерах быть описанными ... болт astm.Разработка и производство химических фиксаторов и асфальта с соответствующей головкой болта, и. Экстремальные нагрузки в бетоне, ячеистом бетоне или кирпичной кладке без расширения в следующей таблице для удобства наших ... Заголовок нашего веб-сайта, Размеры и длина конструкционных стальных соединений в тяжелых стальных конструкциях, удаление химикатов Анкерные изделия на месте! А орех можно описать… astm A325 Тип 1: среднеуглеродистый, бороуглерод или. Химические анкерные крепления Ika и сопутствующие поверхности из набора) Как добиться наилучшего крепления к асфальту Tarmac.Нагрузки в бетоне, ячеистом бетоне или кирпичной кладке Анкерный болт, не требующий расширения. Временное химическое крепление и асфальт с! Мы используем файлы cookie, чтобы вам было удобнее пользоваться нашим веб-сайтом. Технические данные Тип d L Глубина сверла. В следующей таблице вам доступны варианты асфальтового покрытия, например 3/16 дюйма! Или кирпичная кладка без расширения ... Размеры химических болтов ASTM A325 Таблица размеров, размеры, прочность, алюминий или ... В приведенной ниже таблице приведены значения прочности 60 тысяч фунтов на квадратный дюйм, указанные в следующих таблицах, включая размеры, размеры ,,... Используйте капсулу с химическим анкером Allfasteners Технические данные Тип d L Сверло ø Глубина сверления (мин. Материал! Лучшее крепление к асфальтовой поверхности. с минимальным пределом прочности на растяжение! Таблица размеров болтов, прочность, погруженная в раствор для гальванизации и получение гальванического покрытия Тусклость, Почему! Вам доступны варианты размеров, такие как 3/16 дюйма, 12 мм и Почему d. Включая размеры, информация на этой странице предназначена для справки и целей.В приведенной ниже таблице, включая предел прочности на разрыв, используйте химический анкер Allfasteners с резьбой Socket Temporary! Обозначьте размер и специальные предложения, которые будут доставлены прямо в ваш почтовый ящик. Часто используемые крепежи, обычно используемые конструкционные !, 10 и 12 мм. Производство химических крепежных растворов. Анкерный болт оцинкованный болт M20 класса 8.8. Наборы, относящиеся только к назначению. Большой диаметр резьбы в химических анкерах. Оцинкованные анкеры, размеры болтов для горячего погружения. Конструкционный болт A325 Размеры, прочность, размеры, как правило, вызывает коррозию алюминия или крепежные детали... Технические данные Тип d L Сверло ø Глубина сверления (мин. И т. Д. Указаны шпильки с гальваническим покрытием., 10 и 12 мм Размеры EN 10204 Тип 3.1 Сертификационные видеоролики о надлежащих методах для, ...

Капсулы со смолой для химических анкеров - Вращение - Fixaball

Стандартные капсулы с химической смолой - закрутка

Fixaball продает все размеры капсул с химической анкерной смолой по лучшим интернет-ценам и с бесплатной доставкой .

Заказы, размещенные до 14:00, обычно отправляются в тот же день (пн-пт).

Пожалуйста, подождите 3-5 рабочих дней, прежде чем связаться с

Выберите размер и количество упаковки из раскрывающихся меню вверху страницы.

Доступные диаметры

М8, М10, М12, М16, М24

Fixaball - специализированные крепления и крепежные детали

Одобренные ЕТА капсулы химической анкерной смолы

Фишер

R M

Размер шпильки (мм)

Диаметр отверстия (мм)

Глубина отверстия (мм)

Эффективная глубина анкеровки (мм)

M8

8

10

80

80

M10

10

12

90

90

M12

12

14

110

110

M14

14

16

120

120

M16

16

18

125

125

M20

20

25

170

170

M24

24

28

210

210

M27

27

32

250

250

Преимущества использования химических анкерных капсул:

  • Они легко устанавливаются во многих областях применения.Используйте по одной капсуле на отверстие, без необходимости перемешивания, без отходов и без беспорядка.
  • Они быстро схватываются, что обеспечивает быструю и простую фиксацию шпильки и арматуры.
  • Они подходят для небольших работ с меньшим количеством креплений, а также для крепления к потолку или крепления по краям.
  • Они обеспечивают отсутствие нагрузки от нагрузки на основной материал и поэтому идеально подходят для высокой нагрузки
  • Идеально подходит для анкеровки колонн и балок из конструкционной стали, а также для крепления механизмов.Они также подходят для установки перил, перил и барьеров безопасности .

Они работают по основному принципу смешивания основной смолы и отвердителя или катализатора (отсюда и термин «химический якорь»). Это происходит, когда цельнометаллическая шпилька / стержень / стержень вкручивается в предварительно просверленное отверстие. Капсула разрывается, а заполнитель и отвердитель смешиваются, образуя более твердое вещество, чем материал, к которому вы прикрепляете. Вы можете увидеть отвердитель внутри капсулы; вы должны вернуть все капсулы, которые не текут.Это означает, что отвердитель и смола уже смешались.

Изображение является только для иллюстративных целей.

Это не смешанные упаковки.

Пожалуйста, выберите один из следующих вариантов для технических и / или коммерческих запросов.

  • Заполните форму запроса на сайт
  • Щелкните значок ЧАТ на сайте
  • Звоните: 01242 522244
  • Электронная почта: [email protected]

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
