Ямы для ремонта авто: Яма для ремонта автомобиля

Зачем нужна яма в гараже?

Наши детальные рекомендации помогут справиться с задачей быстро и профессионально. В собственном гараже без смотрового углубления вы будете как без рук на ремонте авто на таких узлах, как:

• масляная ниша картера ДВС;
• глушитель и вся конструкция газового выхлопа;
• нижняя часть корпуса;
• ручная коробка перемены передач, в т.ч. и АКПП;
• вся ходовая часть.

Правила строительства ямы для ремонта

Соблюдение правил и стандартов даже на таком сооружении, как смотровая яма, регламентируется стандартами РФ. ГОСТ размеров смотровой ямы в гараже строг только в том случае, если вы выполняете на ней обслуживание коммерческого авто: такси, легкового карго и другие. Или открыли частную мастерскую (СТО). Но если на яме стоит только личная автомашина, то никакой регистрации не требуется.

Параметры ГОСТа помогут качественнее обустроить нишу. По ним механик, то есть вы, должен в яме стоять в полный рост плюс еще надо до 15 см. В этом случае на ремонте снизу не придется горбиться или не дотягиваться до нужного узла.

Размеры смотровой ямы в гараже определяют и такое. Ширина — от 800 мм и больше, учитывая расстояние между колесами. Сделаете узкой – вам же поворачиваться станет труднее, а еще узлы надо доставать или устанавливать.

Длина ямы должна быть меньшей, чем самый большой габарит личного авто. О размерах корпуса водители не задумываются, поэтому напомним длину некоторых машин.

Исключая мини-модели, все она длиннее четырех метров:

• ГАЗ-310105 «Волга» и её 24-я модель – 4 921 и 4735 мм;
• Тойота Камри – 4760;
• раритетная М-21 – 4810;
• москвичи – 2141 и «Святогор» — 4350;
• вазовская классика – 4145.

Для ямы к длине машины добавьте еще около метра. Это позволит вам, не перекатывая машину назад — вперед на короткой нише, быстрее справляться с ремонтом. Средняя длина ремонтной части ориентировочно 5100 мм.

Еще нужен удобный спуск в начале ямы по ступенькам, если позволяет каркас «ракушки» – это еще 1500 – 1700. Если на это не хватает гаражного места, то остановитесь на ремонтной длине, а спускайтесь в яму по лестничке.

Что надо знать при сооружении?

Высота грунтовых вод. Если она на уровне 2,4 м, строить яму там нельзя, вода затопит её частично. Никакая герметизация, даже стальной чашей, не поможет – вода и чашу приподнимет. В постоянной влаге начнет ржаветь автомобиль.

В этом случае сварите из металла эстакаду во дворе вблизи гаража. Можно высоко не поднимать, если выкопать под ней яму, обложив кирпичом, даже на метр глубины. Уровня эстакады и ямы уже почти достаточно. Лишь в дожди прикрывайте её.

Вернемся в гараж. В яму подведите электричество, с фонарем в руке будет сложнее ремонтировать. 220 вольт трансформируйте в 12 – 24 и протяните по бокам ямы ленты диодное освещение.

В них же запрограммируйте обустройство ниши, хотя бы с одной стороны – для инструмента, некрупных узлов машины. Необходима и вентиляция смотровой ямы в гараже.

Создание рембазы

Она строится либо посередине гаража, что предпочтительнее, либо к одной стороне гаража, но не ближе метра от стены. В последнем случае поступают так, чтобы гараж стал еще и кладовкой для ненужных вещей в доме и больше их вместил. Лучше расширьте для этого сарай или кладовку.

Запомните: гараж — особо опасное помещение в смысле возгорания, поэтому никакой хлам там не должен находиться.

Пошаговка того, как сделать смотровую яму в гараже. Начертите схему ямы со всеми параметрами. Приобретите цемент, песок, металл для арматуры, гибкий изолирующий материал полотном, сварите из швеллеров направляющие вокруг ямы ограничители для колес. Высота буртов не ниже 10 см.

Выкопайте яму, если вода не начала поступать через неделю, гидроизоляцию выполнять не стоит. На чем остановились по каркасу внутренности? Есть два варианта: кирпичная кладка или заливка бетоном по арматуре. Класть стены можно в полкирпича – кирпич.

Пол вымостите деревом или бетоном на не толстой арматуре. Рамная конструкция – сетка-бетон — заливается маркой не ниже 250. Тогда морозное вспучивание не будет выдавливать бока ямы.

На выходе вверх остановите кладку на высоту одного кирпича. Вы должны были ранее там сделать скос в стороны, их теперь замостите арматурой, на неё прикрепите сваркой или болтами готовый швеллерный направляющий пояс. Залейте его бетоном марки 250. На этом изготовление смотровой ямы в гараже завершается.

Утепление ямы

Если есть возможность обогревать гараж зимой, перед началом кирпичной кладки или заливки боков бетоном, а также пола проложите везде утеплитель в виде плит ЭППС (особый пенополистирол) толщиной не менее 5 см.

Фото смотровой ямы в гараже

Также рекомендуем просмотреть:

chastnyjdom.ru

Смотровая яма. — DRIVE2

Напрыгавшись и наползавшись под машиной в холодные мокрые времена, я наконец понял, так жить нельзя. Пора обеспечить себе нормальные условия ремонта, насколько это возможно. Начитавшись кто как строит-роет гаражные ямы, получил информации по самую макушку и в голове получилась каша. Когда каша стала пригорать и мешать её было некому, я приступил к делу . «Два солдата из стройбата заменяют экскаватор». Полэкскаватора это я. Это было самое сложное в этом деле. Примерно 10 кубов земли и суглинка. Иногда казалось, что хватит и двух кубов:). Длина 5 метров, ширина 1,2 метра, глубина 2,2 метра. Грунтовые воды далеко, так что хоть это без проблем.

Полный размер

На дно уложено 10 см песка, утрамбовано, потом 10 см щебня, утрамбовано. В самом дальнем углу пробурил скважину глубиной 1метр, вставил канализационную трубу с крышкой. Это будет дренаж.

Полный размер

Ступеньки правда плохо расчитал

Полный размер

Рубероид 🙂

Полный размер

Потом постелил рубероид внахлест промазывая стыки горячим битумом, также сделана вытяжная труба 50мм из пластика, на всякий случай

Полный размер

Потом все обклеено экструдированным пенополистиролом 40мм. Было опасение, что в морозы (яма просто под навесом) суглинистая почва промерзнет и вспучится, выдавив кирпич.

Полный размер

Уложена армировка из каких-то металлических конструкций с зазором в 3см от пола.

Полный размер

Предварительно с помощью лазерного уровня отметил толщину заливки на полистироле в 10см с завалом уровня на 1-2см в сторону дренажного отверстия и с помощью бетономешалки залил таки пол. Бетон делал максимально густой, это упрощало мне делать уклон.

Полный размер

Через две недели начал класть. Кирпич. Примерно по 4 ряда в день, чтобы не завалить стены.

Полный размер

И потихоньку кладу кирпич. На ступеньки уже наплевал.

Полный размер

Выложил стены, попутно вмонтировав 4 окна под инструмент и проложил пластиковую гофру с кабелем в каждое окно, вывел рядом с вентиляционной трубой. Положил уголок 50*50, длина 5м, ширина 0,9м. Глубина получилась примерно 1.90м (мой рост). Как потом оказалось, надо было поменьше, ну хотя бы 1,8м, а то руки уставали :). Решилось потом небольшим передвижным подиумом с двумя уровнями в 20 и 40 см.

Полный размер

Далее приварил арматуру к уголку, чтобы зафиксировать в дальнейшем его в бетоне, а также связал с другой арматурой.

Полный размер

Выставил маяки с уклоном в сторону улицы, поставил опалубку высотой 10см по границе заливки.

Полный размер

И с помощью бетономешалки, друга и такой-то матери, залили весь пол. Часть фоток безвозвратно погибли, поэтому финишную прямую показать не смогу, но думаю, что и так понятно. Все работы выполнялись в одно лицо, за исключением вывоза грунта и заливки площадки. Было так же уложена доска 40*200 с предварительной покраской. Свет правда еще не сделал, не определился со светильниками, но все еще впереди… Теперь любая проблема с машиной, совсем не проблема 🙂

Полный размер

Полный размер

www.drive2.ru

Яма для ремонта машины своими руками

Подробно: яма для ремонта машины своими руками от настоящего мастера для сайта olenord.com.

В статье пойдет речь о смотровой яме в гараже. Она дает дополнительные возможности при выполнении ремонта. С её помощью можно производить лёгкий и средний ремонт автомобиля, слив/замену масла.

Для автовладельца, обладающего навыками ремонта, оборудовать гараж смотровой ямой будет весьма удачным решением.

Чтобы построить её правильно, следует учитывать рекомендации по характеристикам конструкции. Рекомендации, в первую очередь, касаются размеров, гидроизоляции и материалов. Соблюдая нормы и правила, вы получите удобную и безопасную площадку для выполнения ремонта.

Смотровая яма повышает функциональные возможности гаража. Автовладелец может производить сложные виды ремонта, избегать лишнего похода в сервисный центр. Смотровая яма в гараже зачастую существенно экономит деньги и время. Обладая навыками, можно самостоятельно выполнить одну из наиболее регулярных процедур — слить и заменить масло.

Возводить конструкцию можно самостоятельно, в процессе постройки гаража и когда гараж уже построен.

Если придерживаться предписаний и технологий, данная конструкция будет безопасна и комфортна при использовании. Гараж со смотровой ямой значительно расширяет возможности автовладельца при выполнении самостоятельного ремонта.

Смотровая яма в гараже — фото:

Смотровую яму можно возводить на любом этапе строительства гаража. Но лучшим решением будет спланировать строительство «с нуля» и закладывать фундамент для гаража с ямой. Иначе придется приложить больше сил и потратить большее количество времени.

Нет видео.

Если вы только приступаете к строительству гаража, то настоятельно рекомендуется для повышения гидроизоляции сразу же создавать дренажную систему. Трубы соединяются с коллектором. С помощью этого количество влажности и испарений удастся сильно снизить и минимизировать вред автомобилю.

Чтобы узнать, какие есть требования к смотровым ямам в гараже, давайте разберем наиболее важные вопросы.

Размер конструкции напрямую зависит от размеров автомобиля и водителя. Для расчетов необходимо узнать точную длину и ширину машины. Помимо этого, следует учитывать рост автовладельца.

Оптимальный размер смотровой ямы в гараже для легкового автомобиля должен быть следующий: ширина около 80 сантиметров, глубина смотровой ямы в гараже должна быть на 10-20 сантиметров больше роста автовладельца. Это делается, чтобы обеспечить удобство при проведении ремонта — не приходилось сгибаться, без труда получалось дотягиваться до нужных частей автомобиля.

Длинна смотровой ямы должна быть приблизительно на метр больше длины вашей машины. Дополнительный метр нужны для создания лестницы, то есть входа/выхода.

Таким образом, размеры ямы в гараже для стандартного автомобиля:

• длинна — 5 метров;
• ширина — 80 сантиметров;
• высота/глубина — 2 метра.

Схема смотровой ямы в гараже — ширина:

В гараже смотровая яма нередко вызывает опасения у автовладельцев. Одним из них является влажность и ее потенциальный вред. В этом есть доля правды. Если яма под гаражом была плохо покрыта гидроизоляцией, влага может конденсироваться, образовывать испарения. В таком случае автомобиль подвергается опасности.

Постоянное нахождение над углублением, из которого поднимаются испарения, будет негативно влиять на металл. Процессы коррозии ускоряются, детали начинают ржаветь. Самым лучшим решением будет подобрать размеры гаража с ямой таким образом, чтобы было два места для вашей машины. Первое место — обычный грунт/пол гаража, второе — смотровая яма.

По необходимости автомобиль следует завозить на смотровую яму, производить ремонт. Остальное время машина стоит на грунте, и не может быть даже теоретически подвержена влиянию влажности. Но подобное не всегда удается осуществить. Гараж может быть попросту слишком мал для двух отдельных стоянок. В таком случае вопросом гидроизоляции придется заняться основательно.

Самое важное, что необходимо выяснить — на каком уровне залегают грунтовые воды. При высоких уровнях — 2.5 метра и меньше яму лучше не строить. Единственным возможным решением при таких уровнях грунтовых вод будет лежачая яма. Её глубина гораздо меньше, следовательно, влажность/испарения станут меньшей проблемой.

Щит из дерева должен быть толщиной 30-50 миллиметров. Относительная тонкость объясняется тем, что щит не нагружается массой автомобиля. Его основная функция — защита помещения от влажности.

Еще одной полезной процедурой станет периодическое осушение гаража. Яму осушать лучше всего летом — для этого нужно ее открыть, если вы уехали на сутки или дольше.

Яму в гараже из кирпича и бетона, при желании можно отштукатурить или даже выложить плиткой. Перед этим стены покрывают глиной и застилают полиэтиленом. После покрытия монтируют опалубку, её толщина составляет 15 сантиметров.

Для гидроизоляции лучше брать качественный материал, так как конструкция подвергается постоянному воздействию влажности. Одним из стандартных решений является полимерная мембрана. Для однослойной мембраны толщина составляет 1.5-2 миллиметра, для двухслойной — около трёх миллиметров. Полимерные мембраны — это долговечный и стойкий материал, но достаточно дорогой.

Более дешевым вариантом является использование битумных материалов (рубероид, битумная смазка). Их срок службы не превышает двадцати лет, после этого гидроизоляция придет в негодность. Склеивать куски изоляции можно нагревом или же битумным растворителем.

Помимо гидроизоляции, можно использовать теплоизоляцию. Теплоизоляционный материал следует наклеивать на бетон/кирпич конструкции. Распространенным решением является пенополистирол.

При постройке необходимо позаботиться о страховой рейке. Страховая рейка блокирует попадание колес автомобиля в смотровую яму. Второй плюс — вода с колес собирается в углублении, и не попадает вниз. Выполнить рейку необходимо в виде буквы T, используя металл. Она должна быть выполнена прочно, выдерживать вес автомобиля.

Как видите, смотровая яма избавит вас от лишних походов в сервисный центр. Главным условием является постройка с соблюдением норм и правил. Конструкцию можно возвести своими силами, даже если гараж уже построен. Особое внимание нужно уделять гидроизоляции и размерам.

Если грунтовые воды залегают слишком высоко (2.5 метра и выше), то строить яму не рекомендуется. Влажность будет слишком велика, и испарения, скорее всего, навредят автомобилю. Как обойтись без ямы в гараже? Возможным решением будет создание лежачей ямы. Тогда грунтовые воды не смогут вызывать коррозию металла.

Смотрите видео о смотровой яме в гараже:

Проведение техобслуживания или мелкого ремонта автомобиля многие стараются делать сами. Чтобы не лежать под машиной на спине, необходима смотровая яма в гараже.

Проводку надо монтировать до того, как начнете класть/заливать стены

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:

• Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
• Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
• Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все. Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать).

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.

Кирпичная смотровая яма в гараже

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована. При дальнейших работах важно не повредить мембрану.

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

• гидроизоляционная пленка;
• ЭППС;
• стенка.

Это — экструдированный пенополистирол ЭППС

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Заливка пола в гараже — уровень бетона по верхней кромке уголка

Забетонирована вторая сторона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.

Удобное техобслуживание и мелкий ремонт авто, который можно проводить самостоятельно, можно обеспечить благодаря смотровой яме. В противном случае придется ложиться на спину под машину, что совсем не гарантирует комфорт при обслуживании. Разберемся, как сделать смотровую яму в гараже.

Размеры и глубина смотровых ям могут быть разными. При сооружении такой ямы самостоятельно, нужно исходить из габаритов автомобиля и своего роста. При этом, в смотровой яме должно быть удобно – чтобы было, где развернуться. Но шире расстояния между колесами яма быть не должна.

Обычно яму делают шириной больше восьмидесяти сантиметров. Длину ямы определяют по длине авто, к которой прибавляют 1 м. Такой подход обеспечит удобство при работе. Глубину рассчитывают исходя из собственного роста, прибавляя при этом порядка десяти-пятнадцати сантиметров. Если планируется провести под машиной много времени, помочь может небольшая табуретка или деревянный трап.

Всё описанное не является обязательным, сооружая смотровую яму в гараже своими руками, нужно стараться сделать её подходящей именно для себя.

К вопросу о расположении ямы. Как правило, удобнее сделать яму возле стены, чтобы в гараже можно было установить оборудование, шкафы и т.п., где будут размещаться запчасти.

Рассмотрим, как правильно и из каких материалов сделать стены смотровой ямы. Стены ямы обычно делают из кирпича, строительных блоков или используют монолитный бетон.

При выборе первого варианта предпочтительнее керамика, как наиболее влагостойкий материал. Стоит помнить о толщине кирпича при определении размеров ямы – после выкладывания стен кирпичом или блоками объём ямы уменьшится.

Выбор материала для стен ямы зависит от грунта. Если он является сухим и плотным – смело выбирайте кирпич. В противном случае необходимо использовать армированный бетон.

Бетонные блоки отличаются стойкостью к влаге. При использовании других блоков потребуется гидроизолирующий материал. Блоки из бетона могут без негативных последствий взаимодействовать с влагой, отличаются прочностью и не будут пучится зимой.

Если смотровая яма заливается бетоном, слой такой заливки должен быть, как минимум пятнадцать сантиметров. Также потребуется армирование бетона проволочной сеткой 0,5 см толщины. Вместо сетки возможно установление каркаса. Для него можно использовать арматуру.

Чтобы надежно защитить яму, нужно провести гидроизоляцию снаружи. Такую гидроизоляцию нужно проводить только в процессе сооружения самой ямы. Для рассматриваемой защиты используют пленку либо мембрану из бутилкаучука или аналогичных материалов. Такую защиту нужно выстилать в несколько слоев, герметично закрепляя стыки. При этом плёнка или мембрана должны хорошо прилегать к стенам.

Для полной защиты от воды яму нужно гидроизолировать изнутри. Для этого стены пропитывают специальной обмазкой. В качестве последней нередко используют специальный состав для бассейна либо грунтовку.

Также от влаги может защитить кессон из металлического листового материала. Конструкция представлена коробом, обработанным специальным составом против коррозии. Увидеть кессон наглядно можно, изучив фото смотровой ямы в гараже с кессоном.

Естественная вентиляция является неотъемлемым элементом смотровой ямы. Сделать её нужно в процессе сооружения ямы. Вентиляцию в смотровой яме также можно сделать своими руками. Для этого, при работе над полом ямы, в нём делают специальное отверстие для отвода воздуха через шланг. После установки шланга его накрывают крышкой.

При желании к смотровой яме можно подвести электричество, чтобы был свет. При этом не стоит забывать о безопасности и влагоустойчивости.

Также, в тех же целях, не стоит устанавливать розетки с напряжением более 35 Вольт. Лампы в 220 Вольт использовать нельзя.

Дополнительным элементом будет крыша, которая, как правило, является деревянной. Крыша должна быть надёжной, но, при этом, не слишком тяжёлой. Золотой серединой станет толщина в три см, которая обеспечит надёжность и не вызовет проблем при открывании.

Обустройство своими руками смотровой ямы в гараже поможет ускорить и удешевить авторемонт, ее наличие позволит проводить регулярный самостоятельный технический осмотр. Правильное обустройство смотровой ямы дает целый перечень плюсов, а ваша главная задача при ее возведении – соблюсти все тонкости технологии.

О том, как сделать смотровую яму самостоятельно пойдет речь ниже.

Размер смотровой ямы напрямую зависит от числа людей, которых планируется одновременно там размещать, а также от габаритов вашей автомашины и размеров гаража.

Стандартный вариант предлагает следующие размеры: ширина – 80-100 см; глубина – 170-200 см; длина – от 160 до 200 см.

Планируя размеры смотровой ямы необходимо учитывать еще и особенности самой постройки, способные оказать влияние на ее размеры.

После того, как котлован под смотровую яму вырыт, можно перейти к сооружению пола. Для начала вам необходимо будет оборудовать вентиляцию смотровой ямы, как это показано на фото.

Перед обустройством пола позаботьтесь об отверстии, через которое будет проходить шланг воздуховода. Шланг закрывается при помощи крышки и вводится примерно на 20 см.

Затем необходимо подготовить двухслойную бетонную подушку. Первым слоем толщиной в 10 см насыпается гравий, вторым, толщиной в 6 см – песок, такая система дренажа обеспечит отведение влаги. Каждый слой выравнивается и трамбуется, яму смазывают глиной.

Далее необходимо уложить арматуру и залить поверхность бетоном. После того, как бетон высохнет, укладывается еще один гидроизоляционный слой, далее проводится окончательная отделка и обработка ямы материалами для теплоизоляции.

Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:

• однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
• материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
• гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.

Для удобства выполнения профилактических работ и ремонта автомобиля у хорошего хозяина гараж обычно оснащается смотровой ямой. Это неудивительно – менталитет большинства наших мужчин таков, что практически каждый автолюбитель предпочитает сам осуществлять контроль за состоянием машины, а при необходимости — и производить его починку. Вложившись в такое обустройство гаража однажды, в будущем можно сэкономить приличную сумму на сервисном обслуживании, так как провести такие нехитрые, но необходимые процедуры, как замена масла или покрытие дна антикоррозийным составом, а также ряд других работ, связанных с днищем или подвеской автомобиля, можно будет самостоятельно.

Смотровая яма в гараже своими руками

Однако, необходимо сразу же отметить, что оптимальным расположением смотровой ямы считается место под навесом рядом с гаражом, или же в гараже, но рядом с площадкой, предназначенной для стоянки автомобиля, так как влажные пары, скапливающиеся между днищем машины и дном ямы, часто способствуют активизации коррозийных процессов. Но, как известно, чаще всего место в гараже бывает ограничено, поэтому смотровая яма устраивается в средней части помещения. Исходя из этого обстоятельства далее и будет рассмотрено, как может быть сделана смотровая яма в гараже своими руками с обустройством надежной гидроизоляции, вентиляции и с применением различных материалов для возведения стен.

Оптимальным вариантом будет постройка ямы до начала возведения стен гаража, на распланированном для него месте, параллельно с созданием фундамента и пола. Понятно, что в уже готовом строении можно столкнуться с рядом ограничений, которые значительно усложняют работу.

Отрывать котлован для ямы удобнее всего еще на стадии подготовительных работ, до заливки пола и возведения стен

Например, тот же котлован, устраиваемый на открытом пространстве, может быть вырыт быстро и аккуратно с помощью специальной техники. В готовом же гараже его придется копать исключительно вручную, а эта работа достаточно трудоемка, так как придется не только разрыхлить, но и извлекать несколько кубов грунта с достаточно большой глубины, а затем еще организовывать его вынос из гаража и дальнейший вывоз с территории.

При планировании выкапывания котлована рекомендовано заранее получить информацию о расположении грунтовых вод на участке строительства, чтобы обезопасить постройку от их проникновения внутрь ямы, иначе она станет непригодна для выполнения работ, а со временем начнется ее обрушение. В этом случае придется «спасать» гараж, привозить грунт и закапывать яму. Поэтому лучше всего все нюансы ее обустройства продумать заранее и получить всю необходимую для этого информацию, иначе работы могут быть проделаны напрасно.

Для постройки смотровой ямы потребуется достаточно много различных материалов, которые нужно приобретать с небольшим запасом. Обычно профессиональные строители советуют увеличивать их количество на 10÷15%.

Итак, для создания полноценной смотровой ямы могут понадобиться следующие материалы:

• Песок, гравий или щебень. Песок и гравий необходимы для кладочного или заливного раствора, а для обустройства подушки на дне ямы кроме этих материалов потребуется щебень. Для замешивания всех типов растворов требуется цемент.
• Брус сечением в 30×30 или 40×40 мм, доски 25 мм или фанера толщиной в 10÷15 мм – для изготовления опалубки, и хорошо обработанные доски толщиной в 40÷45 мм – для крышки ямы.
• Арматурный прут диаметром 6÷8 мм для вязки армирующей решетки при укреплении стен и пола.
• Гидроизоляционные материалы – плотная полиэтиленовая пленка, рубероид и мастика. Для гидроизоляции могут быть использованы и более современные материалы, но они имеют более высокую цену.
• Металлический уголок размером 50×50 мм для закрепления периметра ямы на уровне пола. Часто из уголка делают еще и колесоотбойник.
• Стальная проволока сечения 1,5÷2 мм — для скрутки арматурной решетки.
• Пластиковые трубы диаметром 100 мм – для обустройства вентиляционной системы ямы.
• Кирпич или пеноблоки, если из них планируется возводить стены ямы.

Работу по планировке и обустройству смотровой ямы обычно начинают с определения ее размеров. Все параметры рекомендовано сразу же фиксировать, для дальнейшего составления проекта, в котором необходимо показать месторасположение ямы в гараже, ее ширину, длину и глубину. Эти значения в первую очередь зависят от базы автомобиля, то есть расстояния между колесами по длине и ширине машины, а также от роста владельца гаража. Правильное определение этих параметров важно и для обеспечения безопасности, и для комфортной работы, и удобства постановки автомобиля в гараж.

Размеры ямы должны отвечать требованиям безопасности и удобства работы

• Ширина котлована должна быть на 300÷350 мм больше, чем задуманный размер смотровой ямы, а ее ширина в готовом виде – на 200 мм меньше, чем расстояние между колесами автомобиля на одной оси (с промером между внутренними поверхностями покрышек). При этом яма должна быть комфортна для нахождения внутри нее человека. Занимаясь планированием смотровой ямы, не стоит брать точные размеры между колесами конкретной легковой машины, так как, возможно, со временем ее захочется заменить на новую. Поэтому рекомендуется брать среднее расстояние для различных вариантов автомобиля.

Общепринятым, наиболее удобным параметром ямы является ширина в 800÷850 мм.

Рекомендуемые размерные параметры смотровой ямы

• Длина ямы может быть различной, и это уже зависит от желания автовладельца, с учетом, естественно, длины гаражного помещения. Стандартная длина ямы должна равняться длине автомобиля плюс 1000 мм, но в некоторых случаях приходится делать ее меньших размеров. Поэтому этот параметр может варьироваться от 2000 до 6000 мм.

При планировании смотровой ямы необходимо учесть возможность спуска в нее при стоящем в гараже автомобиле

Делая расчеты, также нужно учесть место для спуска в яму при стоящем в гараже автомобиле. Спуск должен быть оборудован приставной или ступенчатой лестницей. Обычно выбирается приставная лестница, так как она занимает значительно меньше места.

• Глубина ямы определяется ростом владельца гаража. Она должна быть такой, чтобы человек, стоя на дне, мог свободно дотянуться до любого механизма автомобиля, выходящего на его нижнюю часть и требующую профилактики или ремонта.

Следует отметить, что будет лучше, если котлован будет отрыт немного глубже, чем требуется, так как нужную глубину можно компенсировать за счет поднятия пола, увеличив его толщину. Обычно глубина ямы равняется росту владельца плюс 100÷200 мм и составляет примерно 1800÷1900 мм.

Кроме вышеназванных параметров, при рытье котлована нужно учитывать расстояние для гидроизоляции, кладки или заливки стен, а также для засыпки вокруг смотровой ямы глины, слой которой станет дополнительной гидроизоляцией. Если стены будут выкладываться из кирпича или заливаться бетоном, то котлован должен быть увеличен в ширину в каждую сторону на 120÷150 мм, для газосиликатных блоков на 200 мм, для обустройства бетонированного пола глубина увеличивается на 200 мм. Если вокруг ямы будет устраиваться дренажный или гидроизолирующий слой, то котлован увеличивается в ширину еще на 150÷170 мм.

Как уже говорилось выше, необходимо получить информацию о глубине расположения грунтовых вод. Эти данные должны быть указаны в отчете, который дается после исследований участка перед возведением гаража.

Близкое расположение грунтовых вод может привести к таким последствиям

Уровень расположения грунтовых вод играет важную роль в постройке любого здания, будь то жилой дом или гараж. Если он будет проходить выше, чем 2500 мм, то рыть смотровую яму в гараже или делать погреб под домом затруднительно, так как они будут заполняться водой, даже если будет сделана качественная гидроизоляция.

В ряде случаев есть выход – чтобы избежать этой неприятной ситуации, по периметру всей ямы на высоту ее стенок и под бетонным полом делается дренажная система, которая поможет отводить воду в канализационный колодец.

При условии расположения грунтовых вод ниже указанного выше уровня, ограничений для обустройства смотровой ямы нет.

Хорошо видна ниша для размещения необходимого инструмента

Практически всегда владельцы гаража, устраивая смотровую яму, предпочитают делать в ее стенках ниши, располагая их в верхней или средней части боковых стенок.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

Яма для ремонта авто своими руками

Самое подробное описание: яма для ремонта авто своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Проведение техобслуживания или мелкого ремонта автомобиля многие стараются делать сами. Чтобы не лежать под машиной на спине, необходима смотровая яма в гараже.

Проводку надо монтировать до того, как начнете класть/заливать стены

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:

• Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
• Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
• Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.

Нет видео.

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все. Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать).

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.

Кирпичная смотровая яма в гараже

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована. При дальнейших работах важно не повредить мембрану.

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

• гидроизоляционная пленка;
• ЭППС;
• стенка.

Это — экструдированный пенополистирол ЭППС

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Заливка пола в гараже — уровень бетона по верхней кромке уголка

Забетонирована вторая сторона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.

Удобное техобслуживание и мелкий ремонт авто, который можно проводить самостоятельно, можно обеспечить благодаря смотровой яме. В противном случае придется ложиться на спину под машину, что совсем не гарантирует комфорт при обслуживании. Разберемся, как сделать смотровую яму в гараже.

Размеры и глубина смотровых ям могут быть разными. При сооружении такой ямы самостоятельно, нужно исходить из габаритов автомобиля и своего роста. При этом, в смотровой яме должно быть удобно – чтобы было, где развернуться. Но шире расстояния между колесами яма быть не должна.

Обычно яму делают шириной больше восьмидесяти сантиметров. Длину ямы определяют по длине авто, к которой прибавляют 1 м. Такой подход обеспечит удобство при работе. Глубину рассчитывают исходя из собственного роста, прибавляя при этом порядка десяти-пятнадцати сантиметров. Если планируется провести под машиной много времени, помочь может небольшая табуретка или деревянный трап.

Всё описанное не является обязательным, сооружая смотровую яму в гараже своими руками, нужно стараться сделать её подходящей именно для себя.

К вопросу о расположении ямы. Как правило, удобнее сделать яму возле стены, чтобы в гараже можно было установить оборудование, шкафы и т.п., где будут размещаться запчасти.

Рассмотрим, как правильно и из каких материалов сделать стены смотровой ямы. Стены ямы обычно делают из кирпича, строительных блоков или используют монолитный бетон.

При выборе первого варианта предпочтительнее керамика, как наиболее влагостойкий материал. Стоит помнить о толщине кирпича при определении размеров ямы – после выкладывания стен кирпичом или блоками объём ямы уменьшится.

Выбор материала для стен ямы зависит от грунта. Если он является сухим и плотным – смело выбирайте кирпич. В противном случае необходимо использовать армированный бетон.

Бетонные блоки отличаются стойкостью к влаге. При использовании других блоков потребуется гидроизолирующий материал. Блоки из бетона могут без негативных последствий взаимодействовать с влагой, отличаются прочностью и не будут пучится зимой.

Если смотровая яма заливается бетоном, слой такой заливки должен быть, как минимум пятнадцать сантиметров. Также потребуется армирование бетона проволочной сеткой 0,5 см толщины. Вместо сетки возможно установление каркаса. Для него можно использовать арматуру.

Чтобы надежно защитить яму, нужно провести гидроизоляцию снаружи. Такую гидроизоляцию нужно проводить только в процессе сооружения самой ямы. Для рассматриваемой защиты используют пленку либо мембрану из бутилкаучука или аналогичных материалов. Такую защиту нужно выстилать в несколько слоев, герметично закрепляя стыки. При этом плёнка или мембрана должны хорошо прилегать к стенам.

Для полной защиты от воды яму нужно гидроизолировать изнутри. Для этого стены пропитывают специальной обмазкой. В качестве последней нередко используют специальный состав для бассейна либо грунтовку.

Также от влаги может защитить кессон из металлического листового материала. Конструкция представлена коробом, обработанным специальным составом против коррозии. Увидеть кессон наглядно можно, изучив фото смотровой ямы в гараже с кессоном.

Естественная вентиляция является неотъемлемым элементом смотровой ямы. Сделать её нужно в процессе сооружения ямы. Вентиляцию в смотровой яме также можно сделать своими руками. Для этого, при работе над полом ямы, в нём делают специальное отверстие для отвода воздуха через шланг. После установки шланга его накрывают крышкой.

При желании к смотровой яме можно подвести электричество, чтобы был свет. При этом не стоит забывать о безопасности и влагоустойчивости.

Также, в тех же целях, не стоит устанавливать розетки с напряжением более 35 Вольт. Лампы в 220 Вольт использовать нельзя.

Дополнительным элементом будет крыша, которая, как правило, является деревянной. Крыша должна быть надёжной, но, при этом, не слишком тяжёлой. Золотой серединой станет толщина в три см, которая обеспечит надёжность и не вызовет проблем при открывании.

Обустройство своими руками смотровой ямы в гараже поможет ускорить и удешевить авторемонт, ее наличие позволит проводить регулярный самостоятельный технический осмотр. Правильное обустройство смотровой ямы дает целый перечень плюсов, а ваша главная задача при ее возведении – соблюсти все тонкости технологии.

О том, как сделать смотровую яму самостоятельно пойдет речь ниже.

Размер смотровой ямы напрямую зависит от числа людей, которых планируется одновременно там размещать, а также от габаритов вашей автомашины и размеров гаража.

Стандартный вариант предлагает следующие размеры: ширина – 80-100 см; глубина – 170-200 см; длина – от 160 до 200 см.

Планируя размеры смотровой ямы необходимо учитывать еще и особенности самой постройки, способные оказать влияние на ее размеры.

После того, как котлован под смотровую яму вырыт, можно перейти к сооружению пола. Для начала вам необходимо будет оборудовать вентиляцию смотровой ямы, как это показано на фото.

Перед обустройством пола позаботьтесь об отверстии, через которое будет проходить шланг воздуховода. Шланг закрывается при помощи крышки и вводится примерно на 20 см.

Затем необходимо подготовить двухслойную бетонную подушку. Первым слоем толщиной в 10 см насыпается гравий, вторым, толщиной в 6 см – песок, такая система дренажа обеспечит отведение влаги. Каждый слой выравнивается и трамбуется, яму смазывают глиной.

Далее необходимо уложить арматуру и залить поверхность бетоном. После того, как бетон высохнет, укладывается еще один гидроизоляционный слой, далее проводится окончательная отделка и обработка ямы материалами для теплоизоляции.

Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:

• однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
• материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
• гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.

Правильно обустроенная яма в гараже является отличным помощником для автолюбителя, с ней можно сделать мелкий ремонт автомобиля, провести профилактические работы или диагностические мероприятия без особых затрат. Она быстро становится важной частью строения и его главным достоинством.

В нашей стране наличие смотровой ямы способен оценить практически каждый автовладелец, поэтому и при строительстве гаража ее часто планируют первой. Чем же полезна смотровая яма, сделанная своими руками, как ее спроектировать и построить? И можно ли ею дополнить уже в готовое строение?

Ответ на этот вопрос очевиден – смотровая яма нужна для удобного обслуживания автомобиля. Некоторые любители сами без помощи мастера совершают самые сложные операции, сооружая в собственном гараже небольшую СТО.

Другие же привычно обращаются к специалистам в технических центрах, однако и они не могут отрицать полезности смотровой ямы. На дорогах то и дело возникают ситуации, при которых возникает желание по возвращении домой осмотреть днище машины. Кочки и выбоины солидных размеров встречаются ежедневно, и после каждого неприятного удара вряд ли удобно ездить к автослесарю.

А вот в собственном гараже в спокойной обстановке, без очереди и в удобное время легко проверить, нет ли серьезных повреждений у машины. И именно смотровая яма дает возможность подобного осмотра, не говоря уж о практических работах. Она дает доступ к:

• ходовой части;
• днищу и его защите;
• глушителю;
• коробке передач;
• поддону картера;
• выхлопной трубе.

Также благодаря этому сооружению можно самостоятельно сменить масло, а ведь эта процедура в мастерской стоит довольно дорого.

На первый взгляд наличие ямы в собственном гараже является большим плюсом, но есть и нюансы, о которых нужно знать при ее обустройстве. К достоинствам решения в первую очередь относится возможность осуществлять осмотр вышеперечисленных частей автомобиля, не прибегая к помощи специалистов. Это просто, бесплатно и для многих владельцев машин даже интересно.

Далее, ремонт и техническое обслуживание без участия профессионального автослесаря позволяет сэкономить довольно большие суммы. Если подсчитать за год, во сколько обходится в мастерской смена масла и другие действия, выгода становится очевидной. Да и сам навык ремонта будет ещё не раз полезен.

К тому же если яма достаточно просторная, в ней же часто хранят ремонтные наборы и запасные части для автомобиля. Особенно это актуально для небольшого по площади гаража, в котором есть дефицит свободного места.

Чем же может не угодить столь полезный уголок? Самой главной опасностью при постройке гаража с ямой, являются близкорасположенные грунтовые воды. Вообще, избыток влаги является врагом автомобиля, а если в смотровой яме плохо сделана гидроизоляция, то даже при отсутствии подтоплений, вода будет накапливаться на стенках сооружения из-за перепадов температур в холодное время года.

Однако стоит отметить, что недостатком смотровая яма станет только в том случае, когда она сделана с нарушением технологий строительства и без учета инженерно-грунтовых особенностей участка.

Производится ли оно при закладке будущего гаража или в уже готовом помещении, этапы строительства одинаковы. Сначала проводится подготовка и разметка ямы, затем ее отделка и проведение коммуникаций. Ничего сложного в этом нет, однако каждый шаг требует грамотного исполнения со знанием некоторых тонкостей.

И в первую очередь нужно узнать уровень залегания грунтовых вод на разрабатываемом участке. Он должен быть не менее 2.5 метров для того, чтобы строительство было оправданным, и проверку лучше проводить самостоятельно, просто пробурив как можно глубже отверстие в земле на строительном участке. Можно также опросить соседей, уже имеющих в своих гаражах подвалы или ямы.

Первым важным шагом является разметка ширины смотровой ямы. Она должна быть комфортной, но не усложнять движений автомобиля по гаражу. Опыт многих строителей сходится на том, что это около 70 см, к которым можно прибавить ещё 5-10 см.

Более сложным вопросом является определение длины сооружения. Она не должна быть меньше двух метров, иначе весь смысл конструкции меняется, однако ее увеличение может быть очень полезным при правильном использовании. Если будут сделаны стационарные ступени, их длина также должна быть прибавлена к минимальной.

Однако растягивать ее на весь гараж не только финансово невыгодно, но и вредно. Хорошо, если помещение большое и смотровая яма просто будет находиться дальше того места, где становится машина — это ещё один способ защитить днище от конденсата.

Важно помнить, что итоговый размер углубления будет меньше, чем черновой за счет слоев отделки и выкладывания стен. Поэтому на этапе земляных работ к полученным пропорциям прибавляют толщину стен и пола, и “углубляются” в соответствии с этим.

Глубина ямы должна составлять рост пользователя и зазор для работы — это 15-20 см до верха ямы. Лучше сделать ее более глубокой, ведь сделать деревянный настил на полы довольно легко. Если же ошибка приведет к необходимости постоянно биться головой о днище машины, вся постройка потеряет свой смысл.

Если строится смотровая яма для грузовика, то ее пропорции несколько меняются. Расстояние между колесами у больших машин разных моделей весьма разное, поэтому за основу берется размер собственного авто. Яма должна быть на 30-40 см уже, чем этот показатель. Если она будет меньше, то добраться до всех узлов грузовика не получится.

Если же яма нужна для обслуживания и легковой и грузовой машины, ее ширина должна быть усредненной. Например, ширина для одного автомобиля 80 см, а для другого 120 см. В таком случае искомый размер ямы будет один метр, хотя это усложнит маневрирование на легковой машине.

Строительство смотровой ямы своими руками проходит несколько этапов:

• разметка участка;
• рытье котлована;
• укладка гидроизоляции;
• обустройство пола;
• выкладка стен.

Для того чтобы сделать правильную разметку на участке, необходимо сразу выбрать строительный материал для стен. Если выбран кирпич, то ширина кладки будет составлять примерно 12 см (у кирпича разных марок и размеры отличаются), и тогда к ширине и длине прибавляются по 24 см. Если стены бетонируются, то берется толщина в 20 см, то есть к общим параметрам стоит добавить по 40 см.

Рытье котлована производится вручную, так как пропорции его довольно небольшие. Стены и пол после проведения земляных работ нужно выровнять как можно более тщательно, это упростит дальнейшие действия.

До сих пор многие используют в качестве водонепроницаемого слоя полиэтилен, однако более долговечными являются полимерные мембраны или битумные материалы. Если гараж стоит на достаточно сухом грунте, можно взять жидкую гидроизоляцию, которая наносится кисточкой, а затем застывает.

Для пола достаточной будет бетонная заливка толщиной в 7-8 см, однако качество смеси должно быть высоким. Ещё перед укладкой гидроизолирующего материала нужно провести уплотнение пола гравием. Для этого слой камня в несколько сантиметров выкладывается на грунт и вбивается в него специальным приспособлением — “трамбовкой”.

Затем в качестве арматуры на пол кладется кусок стальной сетки необходимых размеров. Заливка проводится в быстром темпе. Так как понадобится довольно много материала, сделать необходимое количество смеси в один прием вряд ли удастся. Поэтому работа должна вестись быстро, чтобы бетон застыл одним ровным слоем.

После того как пол твердеет и становится пригодным для использования, проводят армирование стен. Для этого часто используют ту же сетку, только выкладывают ее слоями. После армирования строится первый слой опалубки, делается заливка бетона. Удобнее всего проводить работу в три этапа, устанавливая и снимая на каждом из них доски опалубки. Кстати, их качество тоже может быть отменным, ведь после работ из хорошего дерева можно сделать полки для гаража.

Есть ряд нюансов, на которые стоит обратить внимание по ходу работы. Так, ещё с момента рытья котлована важно заложить в стенах ямы несколько ниш, которые затем станут полками для подручного инструмента. Хорошей идеей является и закладка нескольких цилиндрических наклонных углублений, в которых потом можно располагать светильники.

Далее, смотровую яму можно и утеплить. Когда за стенами гаража температура опускается хотя бы до -10, работать в утепленном сооружении гораздо приятнее. Для этого можно использовать плиты пенополистирола, которые просто сажаются на специальный клей. Так уменьшается и количество конденсата на стенах и днище автомобиля.

Край смотровой ямы стоит отделать железным или деревянным уголком небольших размеров. Это дополнительное ребро жесткости для постройки, и упор для колес машины, который не позволит ей при неосторожном движении провалиться.

Последним штрихом станет крышка для смотровой ямы, которую собирают из досок. Она защищает человека от падения в яму, а днище машины — от влаги, которая может конденсироваться даже при самой тщательной обработке стен и пола ямы. Часто крышку трудно поднимать, поэтому ниже приведено простое и оригинальное решение сооружения подходящей ручки.

Разметка размеров для произведения земельных работ.

Сооружение стен из кирпича.

• ТКП 45-3.02-241-2011 (02250) СТАНЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТРАНСПОРТНЫХ СРЕДСТВ;
• ОНТП-01-91 “Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта”;
• ВСН 01-89 “Предприятия по обслуживанию автомобилей”;
• МГСН 5.01-94 “Стоянки легковых автомобилей”;
• ГОСТ 12.1.005-88 “Общие санитарно-гигиенические требования к воздуху рабочей зоны”.

Мужики, у кого какой размер смотровой ямы? Интересно узнать ширину и глубину в маленьких гаражах.

У меня яма ширина 90см, длина 3м, глубина 1м. Глубину больше не стал делать так-как близко вода. Использую сиденье на колёсах для передвижения в яме. Пол и стены из металла.

Ширина 90 см самый оптимальный вариант. Глубина 170 см. Длина произвольно.

гараж маленький думаю сделать яму 75 на170 и длинной 2м посоветуйте выкладовать толщиной в кирпич или в пол-кирпича

Себе делаю те же размеры, бывалые советуют в полкирпича, остальное — по желанию

бетон в 12 см размеры 80 200 170

В пол кирпича класть не советую, стены сложиться в последствии

У меня длина-3,5 м. Ширина-75см. Глубина-180м.

Каждый владелец автомобиля рано или поздно сталкивается с мелким ремонтом своего транспортного средства. Обыкновенная проверка технического состояния машины способна превратиться в часы ожидания. Сэкономить средства и время позволит наличие собственной смотровой ямы в гараже, сделать которую можно своими руками.

Необходимость смотровой ямы в гараже очевидна, так как в случаях замены масла, мелкого ремонта дна кузова или обычного осмотра приходится выделять несколько часов для поездки на станцию технического обслуживания и оплачивать дорогостоящий сервис.

Яму для технического осмотра автомобиля можно использовать и в качестве погреба или овощехранилища. Для этого внутри неё конструируются ниши и полки.

Условием качественного использования смотровой ямы как технического сооружения и места для хранения продуктов является соблюдение всех норм строительства и наличие надёжной гидроизоляции пола и стен.

Даже такая простая конструкция требует тщательного планирования действий. Важным моментом при этом является определение качества почвы и уровня грунтовых вод. Наиболее подходящим основанием для подобных сооружений является глинистый грунт. Его особенность заключается в том, что он не пропускают влагу, а значит, может стать своеобразным гидроизоляционным слоем.

При большом скоплении грунтовых вод и высоком уровне их расположения смотровая яма дополнительно оборудуется дренажной системой для отвода лишней влаги, а также погружными насосами, чтобы помещение можно было быстро осушить.

Монтаж смотровой ямы можно проводить самостоятельно. Сложного в этом ничего нет, если следовать подробной инструкции.

Чтобы сделать расчёт площади будущей смотровой ямы, нужно учитывать толщину стен и основания. Для подобных вычислений необходимо вспомнить курс геометрии и прибегнуть к простой формуле определяющей площадь — S=ah, где a — это длина, h — ширина котлована. Смотровая яма в готовом виде будет иметь размеры 75х185х300 см. Толщина бетонных стен и пола, как правило, составляет около 10 см. Расчёты будут следующими: 0,85х3=2,55 м² — это площадь котлована для смотровой ямы.

Комфортную работу в смотровой яме создаёт правильно рассчитанное пространство, а именно, её параметры должны быть удобными для комплекции находящегося в ней человека. Обычно ширину ямы сооружают в диапазоне от 70 до 75 см. Этой ширины достаточно для того, чтобы вы свободно перемещались внутри. Такое же расстояние между стенами делает смотровое сооружение удобным для заезда легкового автомобиля.

Котлован может быть и шире, если смотровая яма предназначена для крупных или грузовых автомобилей. Расстояние между внутренними сторонами колёс такого транспорта значительно больше (от 80 до 90 см).

Смотровая яма обустраивается таким образом, чтобы стены немного зауживались к полу. Схематически в разрезе её конструкция напоминает перевёрнутую трапецию. Эта форма обеспечивает удобный доступ к инструментам в нишах и свободное перемещение.

Длина смотровой ямы выбирается исходя из размеров гаража. Если позволяет площадь помещения, то в яме можно предусмотреть лестницу. Для этого длину котлована увеличивают на 100–120 см.

Высота ямы составляет не менее 170–180 см. Эти размеры относительны, так как глубину делают в соответствии с ростом владельца автомобиля. Находясь в смотровой яме, человек не должен задевать головой дно машины.

Для дополнительной безопасности автомобиля и его владельца смотровая яма оборудуется металлическими ограничителями. Обычно они представляют собой четыре столба, закреплённых по углам ниши. Они возвышаются над ней на 10–15 см. Иногда для технического осмотра используются не четыре столба, а два металлических уголка. Они крепятся друг против друга по краям длины котлована.

Глубина должна быть больше роста хозяина на 25–30 см. При таком расстоянии от основания до кузова руки не будут быстро уставать, так как это даёт возможность находиться им в согнутом положении.

Чаще всего для изготовления используют бетон, дерево, металл или кирпич.

Для расчёта требуемого количества бетона необходимо воспользоваться формулой, определяющей объём. Для этого нужно умножить значения длины, ширины и высоты стены. Аналогичные расчёты проводятся для пола.

Если при строительстве ямы будет использоваться кирпич, то, зная его параметры, легко рассчитать необходимое количество этого материала в штуках. Размеры красного кирпича — 250х120х60 мм.

При постройке смотровой ямы не обойтись без следующих инструментов:

• совковой и штыковой лопаты;
• вёдер для выкопанной земли и бетонной смеси;
• кельмы;
• сварочного аппарата;
• ножовки.

Также необходимы следующие материалы:

• кирпичи;
• цемент, песок, щебень;
• бетон М200 для основания;
• доски сечением 400х50 мм;
• арматурные прутья;
• металлический уголок шириной 50 мм;
• гидроизоляционный материал.

Всю работу нужно делать в строгой очерёдности шагов:

1. Перед тем как сделать яму в гараже, нужно разметить территорию. После того как котлован вырыт, её дно можно покрыть фальшполом или соорудить удобные подставки. Если грунт нестабильный, то его необходимо укрепить с помощью досок и распорок. Помните, что разрыхлённая земля, по объёму на 25–30% больше, чем габариты котлована. Её не следует сразу вывозить, так как часть грунта понадобится для утрамбовки пространства между стеной ямы и кирпичной кладкой (бетоном, металлическим листом, досками). Другая часть земли потребуется для выравнивания пола во всём гараже.
2. На стадии формирования котлована необходимо позаботиться об оборудовании ниш в стенах. В них удобно держать осветительные приборы, инструменты, материалы. Ниши рекомендуется расположить на высоте локтей. Вам не придётся наклоняться за инструментом.

Особенности монтажа перегородок зависит от используемого материала.

Перед заливкой смеси необходимо изготовить опалубку. Для этого лучше всего использовать OSB плиты. Этот материал не пропускает залитую смесь и не деформируется со временем. Плиты скрепляют между собой с помощью досок и саморезов, чтобы расстояние между ними было не менее 15 см.

Для удержания формы деревянной конструкции её необходимо крепить распорками. Зазоры в стыках плит должны отсутствовать или быть минимальными. Внутрь готовой опалубки следует установить армирующую сетку.

Есть вариант заливки бетона с односторонней опалубкой. Для этого необходимо покрыть стены котлована гидроизолирующим материалом. Далее по внутреннему периметру ямы устанавливаются OSB плиты. Между ними и гидроизоляцией помещается металлическая сетка. Внутрь этой конструкции заливается бетон.

В готовый котлован укладывают гидроизоляционное полотно. Оно должно полностью покрывать пол и стены. Полотно необходимо укладывать внахлёст. Чтобы края материала не задирались, их прижимают досками. Поверх гидроизоляции делают кладку «в полкирпича». Когда стена достигнет высоты 135 см, можно сделать ниши, а затем продолжить кладку до верхнего края ямы. На последний ряд рекомендуется установить металлическую рамку из уголка, причём приварена она должна быть таким образом, чтобы одна полка каждой стороны была параллельно полу. На неё будут укладываться толстые доски, закрывающие яму. Далее делают заливку бетонного пола в гараже.

Эта конструкция напоминает большой короб. При её изготовлении листы необходимо соединять сплошной сваркой. Готовую конструкцию нужно тщательно обработать антикоррозийными покрытиями. Короб следует оборудовать крепежами. Они представляют собой приваренные металлические уголки, которые упираются в грунт на 100–150 см. Их крепят к корпусу с четырёх сторон. Они будут удерживать короб на месте. Если этого не сделать, вся конструкция просто всплывёт при поднятии уровня грунтовых вод.

Древесина без соответствующей обработки быстро загнивает. Поэтому материал требуется пропитывать специальными противогрибковыми веществами и дополнительно гидроизолировать. Доски для стен лучше брать толстые. Материал устанавливают горизонтально. По краям узких сторон смотровой ямы закрепляют распорки.

Этот процесс осуществляется как до строительства сооружения (наружная изоляция), так как после его возведения (внутренняя изоляция).

Если гараж расположен на участке с низким уровнем грунтовых вод, то многие владельцы не спешат изолировать смотровую яму от влаги. Однако гидрологическая ситуация любой местности каждый год меняется, поэтому об изоляции рекомендуется позаботиться ещё на стадии строительства. Для этого используются специальные плёнки или мембраны, например, бутилкаучук, акваизол. Их необходимо уложить в котлован. Края материала должны укладываться с напуском в 10–15 см. Для получения герметичного шва в месте нахлеста используют двусторонний скотч.

При установке плёнки или мембраны важно не повредить их целостность. В противном случае в яму будет попадать влага из грунта.

Уложенный гидроизоляционный слой расплавляют с помощью паяльной лампы. В результате этого плёнка распрямляется, плотнее прилегая к стенам и дну смотровой ямы.

Внутренняя гидроизоляция смотровой ямы в гараже своими руками подразумевает обработку поверхности готового смотрового сооружения жидкими веществами, которые при высыхании образуют плотный водоотталкивающий слой. Хорошо зарекомендовал себя состав для обработки бассейнов. Его наносят плотной широкой кистью, а при застывании вещество образует водонепроницаемый материал, напоминающий резину. Для большей надёжности следует наносить более двух слоёв.

Существует другой способ внутренней изоляции от влаги — это использование специальных грунтовок на основе цементов, которые имеют свойство глубоко впитываться в нанесённый материал. Этот эффект достигается благодаря полимерным частицам, которые находятся в смеси. Они блокируют капилляры, способствующие проникновению влаги сквозь основной материал.

Накрытая смотровая яма не только защитит автомобиль от случайного провала, но и послужит дополнительным гидроизоляционным слоем. При отсутствии крышки испаряемая влага оседает на нижних деталях кузова автомобиля, тем самым создавая благоприятные условия для образования коррозии металла. Чтобы избежать подобных проблем смотровую яму накрывают. Для этого используют листы металла или доски.

Древесина — это относительно недорогой и лёгкий материал. При необходимости доски легко заменить. Подбирают их из твёрдых пород дерева, например, дуба и лиственницы. Перед использованием доски покрывают противогрибковыми пропитками и антисептическими веществами. Укладывают их в проёмы металлических уголков, закреплённых вверху смотровой ямы. Толщина каждой доски должна быть более 40 мм.

Использование металла менее удобно, так как этот материал имеет большой вес, он недешёвый и неустойчив к коррозии. При эксплуатации его поверхность прогибается.

Строительство овощной ямы имеет свои особенности.

Для овощной ямы важны и наличие гидроизоляции, и глубина.

Место для хранения овощей обязательно должно быть ниже точки промерзания. В противном случае смысл хранения продуктов питания теряется, так как они будут испорчены низкой температурой.

Точка промерзания зависит от региона расположения гаража, например, в северных областях земля промерзает до 150 см. Учитывая этот факт, следует выкопать котлован глубиной не менее 190 см. От 10 до 15 см необходимо выделить для дренажной прослойки под основанием, ещё около 10 см требуется для установки перекрытия. Остаётся 170–175 см для размещения полок, стеллажей и ниш для овощей и освещения. Глубина зависит и от роста хозяина.

Оптимальная ширина ямы для овощей составляет 150 см. Этот размер позволяет оптимально поместить полки и стеллажи, при этом человек не будет стеснён в движениях внутри ямы. Для подбора длины нужно придерживаются правила — котлован не должен доходить до стен гаража ближе чем на 50 см.

Для изготовления овощной ямы в гараже потребуются следующие материалы:

• гидроизоляционное полотно;
• арматурные прутья;
• песок;
• гравий;
• доски для опалубки;
• металлические уголки;
• проволока;
• кирпичи, металлические листы, доски или бетон М 250.

При строительстве этого сооружения не обойтись без таких инструментов:

• штыковой и совковой лопаты;
• бетономешалки;
• ёмкостей для бетонной смеси и воды;
• паяльной лампы;
• двустороннего скотча;
• шуруповёрта.

Расчёты материалов для возведения овощной ямы аналогичны смотровой.

Подготовив все необходимые инструменты и материалы, можно приступить к строительству овощной ямы:

1. Необходимо провести размету участка под котлован. Это удобно сделать с помощью натянутого шнура и колышков.
2. Когда разметка готова, можно приступать к земельным работам. Определяя размеры будущей ямы, следует учитывать толщину стен и пола в соответствии с выбранным материалом для строительства.
3. Стены и пол нужно покрыть слоем битума. Эта процедура обязательна в том случае, если уровень грунтовых вод довольно высокий. Битум послужит дополнительным гидроизоляционным слоем.
4. Теперь пришло время возвести основание. Для этого потребуется выровнять поверхность дна ямы, затем насыпать песок, равномерно распределить его. После этого спрессовать этот слой до получения толщины в 10 см. Сверху песчаной подушки поместить гравий, который тоже необходимо утрамбовать.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Яма для ремонта автомобиля

Смотровая яма: размеры по гост

Транспортное средство требует регулярного обслуживания и в некоторых случаях ремонта. Устройство автомобиля таково, что проводить подобный сервис без наличия смотровой ямы просто невозможно. Она обязательно есть в гаражах предприятий с собственным автопарком, на станциях технического обслуживания. Некоторые частные автовладельцы, предпочитающие делать ремонт своими руками, обустраивают такую и для собственных нужд.Благодаря наличию смотровой ямы, можно без каких-либо проблем проводить ремонт следующих узлов транспортного средства:

• поддон картера;
• глушитель;
• выхлопная труба;
• днище;
• коробка передач;
• ходовая часть.

Если она отсутствует в гараже, мастер просто не сможет осуществить не только обслуживание, но и полноценный осмотр важных частей автомобиля. Недостаточно просто сделать смотровую яму. Она должна соответствовать определенным стандартам. Иначе осуществлять какие-либо манипуляции не получится.

Что собой представляет смотровая яма?

Это углубление в основании гаражного строения. Оно позволяет беспрепятственно проводить ремонтные работы и текущее обслуживание. Даже частный автомобилист сможет осматривать днище транспортного средства в профилактических целях, что позволяет своевременно предотвратить серьезную поломку. Удобство смотровой ямы обусловлено не только наличием достаточного количества света, но и возможностью полного обзора узлов, которое обеспечивается правильным выбором размеров данного углубления в полу гаража.Существует определенный государственный установленный стандарт, следование которому позволяет избежать ошибок при обустройстве смотровой ямы. Если следовать ГОСТу, механик сможет стоять в полный рост, проводить доскональный осмотр и спокойно дотягиваться до требуемых узлов. К важным параметрам относится не только глубина и ширина, но и длина. Слишком короткая смотровая яма не позволяет провести полную проверку днища машины, что в значительной степени усложняет любые ремонтные и сервисные работы.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности. В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным. Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Что учитывается при оборудовании смотровой ямы?

Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено.Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.

Размеры конструкции

Габариты сооружения рассчитывают по следующим параметрам:

1. Длину выбирают такой, чтобы можно было спокойно спускаться вниз и осматривать все днище. Иными словами, должен оставаться «зазор» для беспрепятственного поднятия/спуска в углубление даже тогда, когда сверху стоит машина. Чтобы добиться этого, яму делают длиннее автомобиля как минимум на один метр.
2. Глубину конструкции делают на 10 сантиметров больше человеческого роста. Здесь учитывают либо средний, либо индивидуальный показатель. Все зависит от того, где обустраивают смотровую яму. Она должна быть такой, чтобы не приходилось пригибаться или, наоборот, тянуться вверх.
3. Ширину рассчитывают по параметрам транспортного средства — размер колесной пары. Его замеряют или делают приближенным к классу и типу машин, которые планируется осматривать/ремонтировать. Это обусловлено тем, что в будущем автомобиль может меняться. Кроме того, на сервисных станциях обслуживают десятки различных марок машин.

Данные параметры напрямую зависят от целей использования смотровой ямы и того, какие машины планируется обслуживать — легковые и/или грузовые.

Глубина, длина и ширина для станции технического обслуживания

Смотровая яма в частном гараже может иметь размеры под индивидуальные нужды автовладельца. На СТО подобное просто не позволит выполнять поставленные перед предприятием, работающим на коммерческой основе, цели. Чтобы обслуживать и ремонтировать различные марки автомобилей, на станциях оборудуют универсальный смотровые ямы, оптимальные размеры которых следующие;

• 100 см в ширину;
• 550 см в длину;
• 180 см в высоту.

Показатели глубины на СТО считаются не до уровня поверхности пола. Высота определяется до колес автомобиля, когда он находится на смотровой яме. Это обязательно учитывается при обустройстве углубления. Такая особенность обусловлена тем, что рабочая поверхность на станциях технического обслуживания не всегда находится на одной плоскости с основанием.

Габариты при обслуживании грузовых автомобилей

Отличаются большими размерами. Проектирование смотровой ямы в данном случае значительно затрудняется. Проблема заключается в том, что у грузовых транспортных средств данной категории расстояние между колесами у различных моделей значительно отличается. Таким образом, здесь требуется применение уже иного подхода.Яму обустраивает по эталонному образцу. В качестве примеру берется имеющаяся в автопарке грузовая машина. Из полученного показателя отнимают 30-40 см. Такой подход не всегда оправдан и для некоторых моделей осмотр/ремонт становится затруднителен. Лучше делать универсальное углубление с усредненными показателями, то есть шириной в 100 см. Такая яма позволяет осматривать модели с базой и в 80, и в 120 см.

Смотровая яма для частного гаража

Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.

kaknadostroit.ru

Расчет оптимального размера смотровой ямы в гараже для легкового автомобиля: ширина и глубина, фото

В статье пойдет речь о смотровой яме в гараже. Она дает дополнительные возможности при выполнении ремонта. С её помощью можно производить лёгкий и средний ремонт автомобиля, слив/замену масла.

Для автовладельца, обладающего навыками ремонта, оборудовать гараж смотровой ямой будет весьма удачным решением.

Чтобы построить её правильно, следует учитывать рекомендации по характеристикам конструкции. Рекомендации, в первую очередь, касаются размеров, гидроизоляции и материалов. Соблюдая нормы и правила, вы получите удобную и безопасную площадку для выполнения ремонта.

Содержание:

• Что такое смотровая яма?
• Конструкция и постройка

Размер смотровой ямы в гараже      Гидроизоляция     Материалы и технология

• Заключение
• Полезное видео

Что такое смотровая яма?

Смотровая яма повышает функциональные возможности гаража. Автовладелец может производить сложные виды ремонта, избегать лишнего похода в сервисный центр. Смотровая яма в гараже зачастую существенно экономит деньги и время. Обладая навыками, можно самостоятельно выполнить одну из наиболее регулярных процедур — слить и заменить масло.

Возводить конструкцию можно самостоятельно, в процессе постройки гаража и когда гараж уже построен.

Нужна ли яма в гараже, помимо ремонта? Разумеется. Ее можно использовать как небольшой склад — складывать туда вещи, которые занимают лишнее место в гараже.

Если придерживаться предписаний и технологий, данная конструкция будет безопасна и комфортна при использовании. Гараж со смотровой ямой значительно расширяет возможности автовладельца при выполнении самостоятельного ремонта.

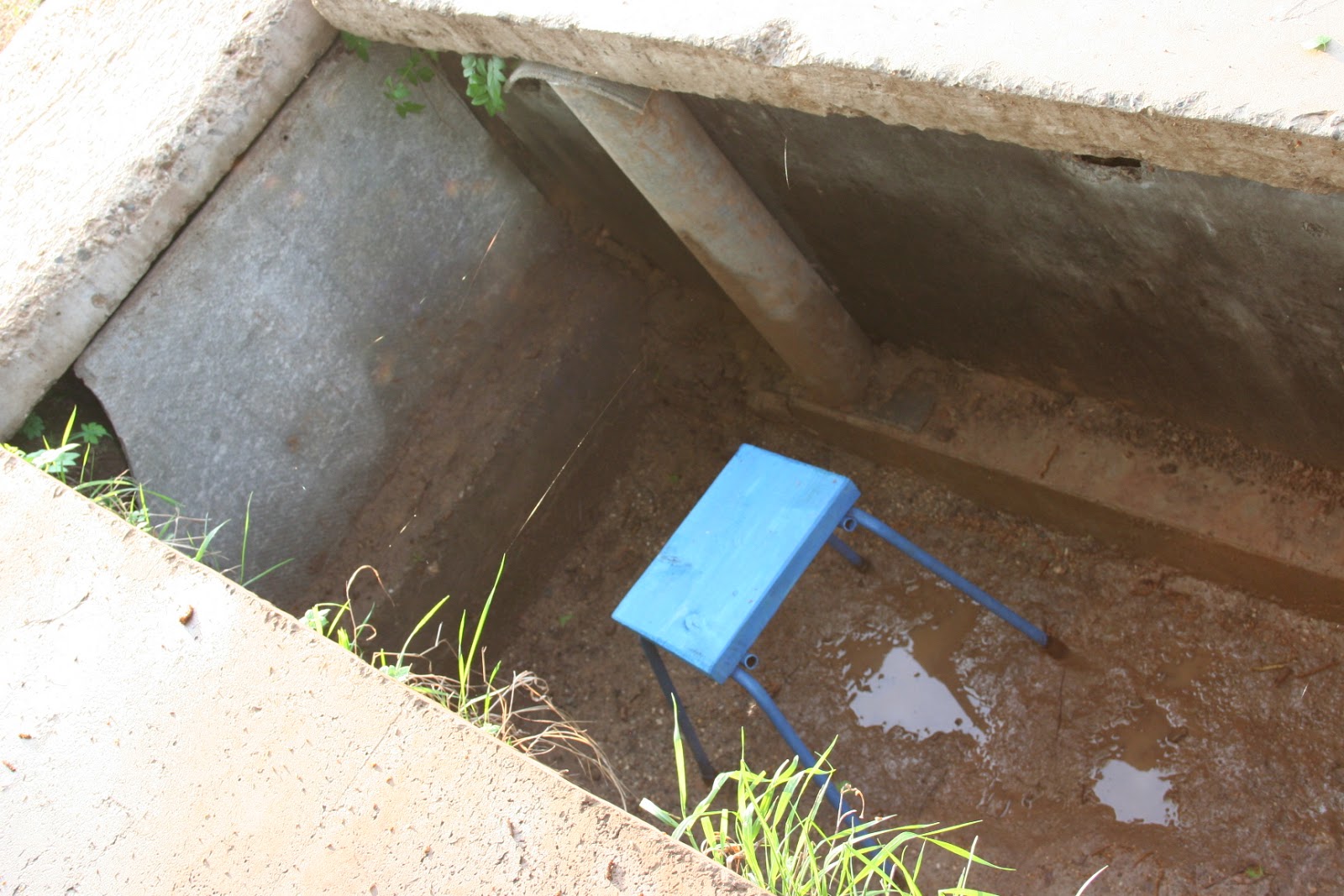

Смотровая яма в гараже — фото:

Конструкция и постройка

Смотровую яму можно возводить на любом этапе строительства гаража. Но лучшим решением будет спланировать строительство «с нуля» и закладывать фундамент для гаража с ямой. Иначе придется приложить больше сил и потратить большее количество времени.

Если вы только приступаете к строительству гаража, то настоятельно рекомендуется для повышения гидроизоляции сразу же создавать дренажную систему. Трубы соединяются с коллектором. С помощью этого количество влажности и испарений удастся сильно снизить и минимизировать вред автомобилю.

О том, как сделать смотровую яму в гараже своими руками, читайте здесь.

Чтобы узнать, какие есть требования к смотровым ямам в гараже, давайте разберем наиболее важные вопросы.

Размер смотровой ямы в гараже

Размер конструкции напрямую зависит от размеров автомобиля и водителя. Для расчетов необходимо узнать точную длину и ширину машины. Помимо этого, следует учитывать рост автовладельца.

Оптимальный размер смотровой ямы в гараже для легкового автомобиля должен быть следующий: ширина около 80 сантиметров, глубина смотровой ямы в гараже должна быть на 10-20 сантиметров больше роста автовладельца. Это делается, чтобы обеспечить удобство при проведении ремонта — не приходилось сгибаться, без труда получалось дотягиваться до нужных частей автомобиля.

Длинна смотровой ямы должна быть приблизительно на метр больше длины вашей машины. Дополнительный метр нужны для создания лестницы, то есть входа/выхода.

Таким образом, размеры ямы в гараже для стандартного автомобиля:

• длинна — 5 метров;
• ширина — 80 сантиметров;
• высота/глубина — 2 метра.

Схема смотровой ямы в гараже — ширина:

Гидроизоляция

В гараже смотровая яма нередко вызывает опасения у автовладельцев. Одним из них является влажность и ее потенциальный вред. В этом есть доля правды. Если яма под гаражом была плохо покрыта гидроизоляцией, влага может конденсироваться, образовывать испарения. В таком случае автомобиль подвергается опасности.

Постоянное нахождение над углублением, из которого поднимаются испарения, будет негативно влиять на металл. Процессы коррозии ускоряются, детали начинают ржаветь. Самым лучшим решением будет подобрать размеры гаража с ямой таким образом, чтобы было два места для вашей машины. Первое место — обычный грунт/пол гаража, второе — смотровая яма.

По необходимости автомобиль следует завозить на смотровую яму, производить ремонт. Остальное время машина стоит на грунте, и не может быть даже теоретически подвержена влиянию влажности. Но подобное не всегда удается осуществить. Гараж может быть попросту слишком мал для двух отдельных стоянок. В таком случае вопросом гидроизоляции придется заняться основательно.

Самое важное, что необходимо выяснить — на каком уровне залегают грунтовые воды. При высоких уровнях — 2.5 метра и меньше яму лучше не строить. Единственным возможным решением при таких уровнях грунтовых вод будет лежачая яма. Её глубина гораздо меньше, следовательно, влажность/испарения станут меньшей проблемой.

Помимо отделки специальными материалами для обеспечения гидроизоляции, следует дополнительно использовать щит, которым закрывают яму, чтобы влажность не распространялась по помещению, и тем самым не наносила вред автомобилю.

Щит из дерева должен быть толщиной 30-50 миллиметров. Относительная тонкость объясняется тем, что щит не нагружается массой автомобиля. Его основная функция — защита помещения от влажности.

Еще одной полезной процедурой станет периодическое осушение гаража. Яму осушать лучше всего летом — для этого нужно ее открыть, если вы уехали на сутки или дольше.

Подробнее о гидроизоляции смотровой ямы читайте в статье — здесь.

Яму в гараже из кирпича и бетона, при желании можно отштукатурить или даже выложить плиткой. Перед этим стены покрывают глиной и застилают полиэтиленом. После покрытия монтируют опалубку, её толщина составляет 15 сантиметров.

Для гидроизоляции лучше брать качественный материал, так как конструкция подвергается постоянному воздействию влажности. Одним из стандартных решений является полимерная мембрана. Для однослойной мембраны толщина составляет 1.5-2 миллиметра, для двухслойной — около трёх миллиметров. Полимерные мембраны — это долговечный и стойкий материал, но достаточно дорогой.

Более дешевым вариантом является использование битумных материалов (рубероид, битумная смазка). Их срок службы не превышает двадцати лет, после этого гидроизоляция придет в негодность. Склеивать куски изоляции можно нагревом или же битумным растворителем.

Помимо гидроизоляции, можно использовать теплоизоляцию. Теплоизоляционный материал следует наклеивать на бетон/кирпич конструкции. Распространенным решением является пенополистирол.

При постройке необходимо позаботиться о страховой рейке. Страховая рейка блокирует попадание колес автомобиля в смотровую яму. Второй плюс — вода с колес собирается в углублении, и не попадает вниз. Выполнить рейку необходимо в виде буквы T, используя металл. Она должна быть выполнена прочно, выдерживать вес автомобиля.

Для создания удобства работы вы можете также встроить полки и выступы в стенах конструкции. В них можно складывать инструмент и прочие необходимые вещи.

Как видите, смотровая яма избавит вас от лишних походов в сервисный центр. Главным условием является постройка с соблюдением норм и правил. Конструкцию можно возвести своими силами, даже если гараж уже построен. Особое внимание нужно уделять гидроизоляции и размерам.

Если грунтовые воды залегают слишком высоко (2.5 метра и выше), то строить яму не рекомендуется. Влажность будет слишком велика, и испарения, скорее всего, навредят автомобилю. Как обойтись без ямы в гараже? Возможным решением будет создание лежачей ямы. Тогда грунтовые воды не смогут вызывать коррозию металла.

Полезное видео

Смотрите видео о смотровой яме в гараже:

ru-house.net

Оптимальные размеры смотровой ямы в гараже. Этапы строительства.

Любовь к автомобилям у мужчин в крови. Каким бы ни было его материальное положение, заглянуть вечерком под капот дело чести. Замену масла, свечей и прочий мелкий ремонт можно выполнить самостоятельно, не обращаясь за помощью в сервисный центр. Для решения более серьёзных проблем нужна смотровая яма. Построить её не составит труда, важно лишь правильно организовать процесс и рассчитать размеры.

Неприятный момент, который можно предотвратить

Помимо очевидных преимуществ, перечислять которые нет смысла, смотровая яма может нанести вред вашему авто. В низине влажность чрезмерно повышена, и если машина постоянно стоит над неприкрытой ямой, то это может стать причиной коррозии днища. Проблема высокой влажности и образования конденсата встречается повсеместно, и это никак не зависит от размера смотровой ямы в гараже.

Решить эту проблему можно с помощью качественной гидроизоляции, о которой необходимо позаботиться в процессе строительства. Первоначально необходимо выяснить уровень залегания грунтовых вод. Если он не превышает глубину 2,5 метра, то придётся обустраивать дренажную систему, которая будет отводить воду в специально предусмотренный колодец. При заливке стен обязательно добавляйте в бетон гидроизоляционный состав, который будет препятствовать образованию конденсата. Также можно изолировать наружную сторону стен гидроизоляционной мембраной, но это необходимо сделать на этапе монтаже опалубки.

Как рассчитать размер смотровой ямы в гараже

Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища. Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину. Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.

ЧИТАТЬ ПО ТЕМЕ:

Что лучше выбрать для пола в гараже.

Строительство смотровой ямы

Процесс строительства смотровой ямы не растянется на длительный срок, но окажется весьма трудоёмким. В первую очередь это касается земляных работ, то есть рытья котлована. Он рассчитывается с учётом глубины самой ямы, толщины пола, стен и гидроизоляции. К ширине придётся добавить ещё 50 см, которые уйдут на стены.

Теперь, когда котлован вырыт, приступаем к полу. На дно необходимо насыпать 10 см слой щебня и хорошо утрамбовать. Поверх него насыпаем вдвое меньший слой песка и также утрамбовываем. Этот «пирог» нужно застелить гидроизоляционной плёнкой, на которую затем положится армирующий каркас. Всё готово, можно смело заливать бетон. На этапе его приготовления нужно добавить специальное средство, которое придаст высохшему полу гидроизоляционное свойство. Раствор заливается в опалубку слоем 10 см, выравнивается, и оставляется до полного высыхания. Как правило, при благоприятных погодных условиях на это уходит порядка 3 дней.

После того, как пол окончательно высох, настал черёд стен. Для них также сооружается опалубка, укладывается гидроизоляционная мембрана и устанавливается армирующий каркас, который добавит стенам прочности. На данном этапе можно подогнать толщину стен под готовые размеры смотровой ямы в гараже.

По высохшим стенам проводится финишная обработка. Их можно оштукатурить, отделать плиткой или плитами из гипсоволокна. На края ямы устанавливается каркас, сваренный из металлических уголков, и закрепляется. В последствии он послужит опорой для досок или других панелей, закрывающих яму. Их можно накрыть плёнкой, что послужит дополнительной защитой от конденсата.

papamaster.su

Смотровая яма в гараже: 80 фото постройки, обустройства и вариантов модификаций

Удобное техобслуживание и мелкий ремонт авто, который можно проводить самостоятельно, можно обеспечить благодаря смотровой яме. В противном случае придется ложиться на спину под машину, что совсем не гарантирует комфорт при обслуживании. Разберемся, как сделать смотровую яму в гараже.

Размеры и глубина смотровых ям могут быть разными. При сооружении такой ямы самостоятельно, нужно исходить из габаритов автомобиля и своего роста. При этом, в смотровой яме должно быть удобно – чтобы было, где  развернуться. Но шире расстояния между колесами яма быть не должна.

Обычно яму делают шириной больше восьмидесяти сантиметров. Длину ямы определяют по длине авто, к которой прибавляют 1 м. Такой подход обеспечит удобство при работе. Глубину рассчитывают исходя из собственного роста, прибавляя при этом порядка десяти-пятнадцати сантиметров. Если планируется провести под машиной много времени, помочь может небольшая табуретка или деревянный трап.

Всё описанное не является обязательным, сооружая смотровую яму в гараже своими руками, нужно стараться сделать её подходящей именно для себя.

К вопросу о расположении ямы. Как правило, удобнее сделать яму возле стены, чтобы в гараже можно было установить оборудование, шкафы и т.п., где будут размещаться запчасти.

Материал

Рассмотрим, как правильно и из каких материалов сделать стены смотровой ямы. Стены ямы обычно делают из кирпича, строительных блоков или используют монолитный бетон.

При выборе первого варианта предпочтительнее керамика, как наиболее влагостойкий материал. Стоит помнить о толщине кирпича при определении размеров ямы – после выкладывания стен кирпичом или блоками объём ямы уменьшится.

Выбор материала для стен ямы зависит от грунта. Если он является сухим и плотным – смело выбирайте кирпич. В противном случае необходимо использовать армированный бетон.

Бетонные блоки отличаются стойкостью к влаге. При использовании других блоков потребуется гидроизолирующий материал. Блоки из бетона могут без негативных последствий взаимодействовать с влагой, отличаются прочностью и не будут пучится зимой.

Если смотровая яма заливается бетоном, слой такой заливки должен быть, как минимум пятнадцать сантиметров. Также потребуется армирование бетона проволочной сеткой 0,5 см толщины. Вместо сетки возможно установление каркаса. Для него можно использовать арматуру.

Защищаем от воды

Чтобы надежно защитить яму, нужно провести гидроизоляцию снаружи. Такую гидроизоляцию нужно проводить только в процессе сооружения самой ямы. Для рассматриваемой защиты используют пленку либо мембрану из бутилкаучука или аналогичных материалов. Такую защиту нужно выстилать в несколько слоев, герметично закрепляя стыки. При этом плёнка или мембрана должны хорошо прилегать к стенам.

Для полной защиты от воды яму нужно гидроизолировать изнутри. Для этого стены пропитывают специальной обмазкой. В качестве последней нередко используют специальный состав для бассейна либо грунтовку.

Также от влаги может защитить кессон из металлического листового материала. Конструкция представлена коробом, обработанным специальным составом против коррозии. Увидеть кессон наглядно можно, изучив фото смотровой ямы в гараже с кессоном.

Вентиляция

Естественная вентиляция является неотъемлемым элементом смотровой ямы. Сделать её нужно в процессе сооружения ямы. Вентиляцию в смотровой яме также можно сделать своими руками. Для этого, при работе над полом ямы, в нём делают специальное отверстие для отвода воздуха через шланг. После установки шланга его накрывают крышкой.

Дополнительно

При желании к смотровой яме можно подвести электричество, чтобы был свет. При этом не стоит забывать о безопасности и влагоустойчивости.

Также, в тех же целях, не стоит устанавливать розетки с напряжением более 35 Вольт. Лампы в 220 Вольт использовать нельзя.

Дополнительным элементом будет крыша, которая, как правило, является деревянной. Крыша должна быть надёжной, но, при этом, не слишком тяжёлой. Золотой серединой станет толщина в три см, которая обеспечит надёжность и не вызовет проблем при открывании.

Фото смотровой ямы в гараже

Также рекомендуем посетить:

mojdominfo.ru

Как поднять автомобиль для ремонта без подъёмника и ямы

Большое количество автовладельцев предпочитают ремонтировать свои транспортные средства самостоятельно, используя для этого наборы инструментов и обычный гараж. Кто-то и вовсе делает это во дворе, хотя такой вариант не самый приемлемый. Но определённые ремонтные работы требуют обязательного поднятия части или всего автомобиля, иначе добраться до проблемного узла не получится. Если говорить про автосервисы, то здесь есть специализированное оборудование в виде мощных подъёмников, а также оснащённые смотровые ямы, откуда с лёгкостью мастер может добраться до искомой детали, снять её, заменить или отремонтировать. Мало кто из обычных автомобилистов владеет СТО, а потому нужно искать альтернативные варианты подъёма своей машины, чтобы не переплачивать за услуги автосервиса лишь по причине отсутствия средств для поднятия автомобиля. Но если вы решили взяться за такую работу самостоятельно, очень строго соблюдайте все правила безопасности. Не каждый рассмотренный метод подойдёт именно вам. Внимательно анализируйте, учитывайте свои технические и физические возможности. Не стоит лишний раз рисковать. Порой действительно лучше поехать в проверенный автосервис.

Вопрос безопасности

Довольно часто автовладельцы сталкиваются с проблемой, когда у них отсутствует специальная эстакада, подъёмник или яма в гараже для проведения ремонтно-восстановительных работ. Для многих единственным вариантом остаётся использование домкрата. Но назвать такой метод абсолютно безопасным вряд ли можно. Прежде чем приступать к работе и залезать под приподнятый автомобиль в своём собственном гараже, предусмотрите несколько моментов, непосредственно касающихся вашей безопасности.

1. Перед началом любой работы, требующей поднятия автомобиля при помощи домкрата, обязательно проверяйте его на предмет исправности. Домкраты могут постепенно изнашиваться и выходить из строя. Потому перед каждой процедурой использования подъёмного устройства нужно убедиться, что ничего не сломано, и домкрат способен полноценно выполнять свои задачи.
2. Соответствие поднимаемого веса возможностям домкрата. Каждый домкрат рассчитан на подъём определённого веса. И часто это требование автомобилисты нарушают, что ведёт к серьёзным и опасным последствиям. Прежде чем нагружать устройство весом автомобиля, убедитесь, что он его выдержит. Потому очень важно выбирать домкраты с запасом по грузоподъёмности.
3. Подставки. Простое, но эффективное самодельное средство для увеличения собственной безопасности. В качестве подставок используют деревянные доски или бруски. Обычно достаточно 2-4 штук. Сначала машина поднимается домкратом, а затем под авто устанавливаются это подставки. Так автомобиль становится намного устойчивее.
4. Башмаки под колёса. Это специальные конструкции, не дающие машине скатываться. Полностью полагаться на ручной тормоз не стоит. Даже при идеально ровной поверхности во время ремонтных работ можно дёрнуть автомобиль, и он покатится. Буквально нескольких сантиметров смещения достаточно, чтобы машину сорвало с домкрата. Заранее подумайте, как заблокировать колёса.
5. Использование нескольких домкратов одновременно. Если машина тяжёлая, либо нужно поднимать не часть, а всю машину, следует применить сразу несколько подъёмных устройств. Параллельно используются страховочные подставки.
6. Доступность телефона для связи. Всегда держите его под рукой. Ситуации могут случиться разные. И если вас вдруг зажмёт под машиной, чего, будем надеяться, никогда не произойдёт, вы сможете позвонить и позвать на помощь.

Безопасность превыше всего. Перед проведением любых ремонтных работ у себя в гараже, связанных с необходимостью поднимать автомобиль, создайте все условия для безопасной работы. Сделать это не так сложно, зато крайне важно для сохранности вашего здоровья и жизни.

Способы поднятия в гараже

Если ремонтные работы планируется проводить в гараже, то нужно подумать, как именно лучше поднять автомобиль, когда в распоряжении отсутствует мощный подъёмник. Существует несколько метод подъёма транспортного средства в гаражных условиях. А иногда поднимать и вовсе ничего не нужно, поскольку во многих таких помещениях присутствуют ямы. Именно они помогают автовладельцам самостоятельно проводить ремонтные и профилактические работы, не обращаясь за помощью к специалистам из автосервиса, тем самым существенно экономя свой бюджет. Но проблема становится вновь актуальной, когда не знаешь, как можно поднять машину в гараже без смотровой ямы. Она есть не везде, потому приходится искать альтернативные решения. При отсутствии ямы можно воспользоваться:

• домкратом;
• подставками;
• подручными средствами.

Про каждый метод следует рассказать отдельно, чтобы вы смогли учесть важные нюансы и соблюдать определённые правила.

Применение домкрата

Домкрат есть практически у каждого автомобилиста. Это устройство должно идти в качестве базовой комплектации при покупке автомобиля. Если же машину брали на вторичном рынке, и домкрата там не оказалось, одной из первостепенных задач нового автовладельца является покупка хорошего подъёмного устройства. Опасность домкрата заключается в основном в нарушении правил его использования. Некоторые водители просто перегружают устройство, не рассчитывая нагрузку на механизм от слишком большого веса машины. Другие покупают низкокачественные модели, не способные выдержать даже несколько циклов работы под нагрузкой. Но есть и другая проблема, когда домкрат хороший, его качество не вызывает вопросов, на машину всё равно срывает. Это объясняется неправильной установкой устройства. Здесь следует соблюдать 2 ключевых правила.

1. Опорное место, на котором устанавливается домкрат, обязано быть твёрдым и ровным. Если поверхность кривая или рыхлая, устойчивость подъёмного механизма нарушится, и машина может в любой момент рухнуть. Когда в гаражах используется бетонный или деревянный пол, проблем не возникает. Но если под колёсами земля, обязательно под сам домкрат нужно предварительно подложить подкладку из прочного материала. Подойдёт лист металла или деревянные доски.
2. Домкрат следует упирать в автомобильные лонжероны. В порогах автомобилей конструкторами предусматривается наличие специальных пазов, куда вставляют домкрат. Но здесь металл зачастую достаточно мягкий, из-за чего после частого использования он начинает проминаться. Лонжероны намного устойчивее, а потому способны выдержать многократные циклы нагрузки.

Когда домкрат упирается в прочный металл, а сам стоит на ровной и твёрдой поверхности, работа становится намного безопаснее. Да, не стоит забывать о фиксации самого автомобиля, его колёс, а также аккуратном выполнении всех задач, чтобы избегать сильного раскачивания машины, стоящей на домкрате. Сочетание этих правил с применением дополнительных мер безопасности позволяет добиться отличного результата.

Подручные средства

Иногда водитель оказывается в ситуациях, когда под рукой отсутствует хороший домкрат, либо он сломан. А машину нужно поднять для срочного проведения ремонта. Здесь на помощь придёт ваша сообразительность, а также находящиеся вокруг вас подручные материалы. Если есть такая возможность, попросите помощи у нескольких мужчин из соседних гаражей. Они помогут вам приподнять машину, чтобы тем временем подложить под неё несколько досок или кирпичей. Также можно задействовать колёсные диски, на которые встанет автомобиль, и это позволит вам выполнить необходимый ремонт. Но не всегда стоит рассчитывать на помощь. В этой ситуации, находясь в гараже, можно решить проблему своими силами. Причём это не так сложно, как может показаться. Вам потребуется отыскать метровую деревянную доску достаточно прочности, а также несколько кирпичей. Кирпичи следует уложить друг на друга, а сверху положить саму доску. В итоге один край доски стоит на кирпичах, а второй касается пола. Тем самым вы сделали небольшой скат.

Теперь остаётся аккуратно заехать одной стороной на полученную конструкцию. Это позволит приподнять машину над уровнем пола в гараже. Далее выходите из авто, устанавливайте под лонжероны деревянную подставку. Кирпичи с доской можно убрать. Всё, автомобиль поднят и зафиксирован. Приступайте к запланированным ремонтным работам. Но это метод, который рекомендуется использовать в крайних ситуациях, когда иного выхода нет, и требуется максимально быстро заняться восстановлением машины. Будет лучше, если вы сходите и купите хороший домкрат взамен тому, что вышел из строя.

Деревянные подставки

Это элемент безопасности, который обязательно рекомендуется использовать при самостоятельном гаражном ремонте транспортного средства. Но без домкрата тут всё равно не обойтись. Смысл процедуры в том, чтобы сделать автомобиль максимально устойчивым. Для этого требуется взять прочные деревянные доски достаточной толщины. Далее поддомкрачивается необходимая часть машины, под неё подкладываются доски. Сам домкрат можно смело убирать, поскольку доски взяли всю нагрузку на себя, и их устойчивость значительно лучше, нежели у подъёмного устройства. Подкладки в виде деревянной доски или отрезка устанавливается под лонжероны. Если есть необходимость, процедура проводится и с другой стороны транспортного средства. Это позволяет полностью вывесить автомобиль всеми 4 колёсами над полом. Главное, чтобы было достаточное количество подставок. Потому об этом стоит позаботиться заранее.

Способы поднятия на улице

Некоторые удивятся, но в уличных условиях возможностей для поднятия автомобиля ничуть не меньше, чем в гараже. А некоторые утверждают, что на улице их даже больше. Улица даёт больше пространства, чем тесный гараж. Плюс не у всех он есть. Потому часто приходится работать на улице, во дворе частного или многоэтажного дома. Плюс наличия по соседству других автомобилистов в том, что у них можно попросить помощи, одолжить на время исправный домкрат. Если требуется поднять машину, применяется ряд специальных приспособлений или просто подручных средств, которые помогут в решении сложившейся проблемы. Некоторые предусматривают необходимость самостоятельного ремонта заранее, другие же действуют по ситуации, и решают проблемы по мере их поступления. И для этих целей можно воспользоваться:

• мини-эстакадой;
• стойками;
• подручными средствами.

Остановившись на улице, можно достать из багажника собственный домкрат, который обязан быть в автомобиле. Но случается так, что его там не оказывается, либо он находится в непригодном для эксплуатации состоянии. Тогда можно обратиться за помощью к соседам-автомобилистам. Практика показывает, что достаточно большое количество людей готовы помочь. Но некоторые банально стесняются просить помощи, а потому стараются решить свою проблему самостоятельно.

Мини-эстакада

Предусмотрительные автомобилисты заранее изготавливают собственную мини-эстакаду. Её можно собрать своими руками при наличии соответствующих навыков, либо попросить помощи у профессиональных сварщиков. Процедура по изготовлению мини-эстакады достаточно сложная, требует много времени и усилий. Но зачастую результат себя оправдывает полностью. Вопрос лишь в том, какую именно эстакаду вы будете использовать. Конструкции условно делятся на разборные и цельные. Если у вас есть гараж или просторное подсобное помещение в частном доме, где можно хранить достаточно внушительную по своим габаритам конструкцию, то лучше сделать именно цельную мини-эстакаду. Она более надёжная и долговечная, хотя и занимает много места. Разборные также практичные и функциональные, но по надёжности и долговечности несколько уступают цельным. Много ещё зависит от того, какие материалы использовались при изготовлении, и насколько качественно собрали эстакаду. Все подобные компактные эстакады для личного использования делятся на несколько категорий:

• Односторонние пирамиды. Самые простые конструкции, для создания которых потребуется несколько прочных деревянных досок. Эстакада простая, но удобная в использовании. Собирается быстро, не требует больших финансовых вложений;
• Прямоугольные трапеции. Это два объединённых между собой элемента, каждый из которых представляет собой полутрапецию. Чтобы сделать подобную эстакаду, потребуются металлические уголки и сварочный аппарат;
• Разборные эстакады. Здесь применяется металлический профиль, элементы которого свариваются между собой. Всего получается несколько частей, соединяющихся специальными механизмами и креплениями. Удобно, практично и функционально. Но изготовление разборной эстакады является наиболее сложным.

Имея в распоряжении даже простейший вариант мини-эстакады, можно в любой момент взять её, установить на улице и провести запланированные или внеплановые ремонтные работы.

Стойки

Бывают и иные ситуации, когда возможности автомобилиста несколько ограничены. То есть он не может позволить себе использовать целую мини-эстакаду по объективным причинам. Потому одним из вариантов подъёма будет использование специальных стоек. Эти приспособления без проблем можно найти практически в любом магазине автомобильных товаров. А более опытные автомобилисты предпочитают делать такие устройства своими собственными руками. Это существенно экономит деньги, а также позволяет получить дополнительный опыт. Заводские варианты выдерживают нагрузку около 5 тонн. Но если грамотно подойти к вопросу изготовления самодельной стойки, она выдержит не меньше. Тут уже каждый автомобилист сам для себя решает, будет он сам делать стойку, либо же отдаст предпочтение готовым заводским конструкциями. Сама схема подъёма выглядит точно так же, как и в случае с использованием деревянных подставок. То есть предварительно необходимо приподнять нужную часть транспортного средства с помощью обычного автомобильного домкрата. А уже под лонжероны устанавливаются стойки. Такую процедуру можно выполнить со стороны всех 4 колёс. Тем самым стойку будут удерживать автомобиль над уровнем земли, обеспечивая необходимую устойчивость. С помощью стоек машину максимально возможно поднять на 60 сантиметров. Зачастую этого более чем достаточно для проведения ремонтных, профилактических или восстановительных работ в уличных условиях.

Альтернативные методы

Не так часто автомобилисту приходится поднимать машину, когда под рукой нет никаких специальных приспособлений. Как минимум простейший домкрат обязан быть под рукой по правилам. Но предположим, что автовладелец оказался в очень затруднительной ситуации, у него нет никаких устройств для поднятия автомобиля, и полагаться можно только на подручные средства. Умельцы предлагают несколько вариантов, позволяющих решить сложившуюся проблему в экстремальных ситуациях.

1. Бордюр. Не обязательно искать подъёмные устройства и эстакады, чтобы приподнять часть автомобиля. Порой, если нужно вывесить одно колесо, можно воспользоваться самым обычным бордюром. Вариант не самый идеальный, но когда альтернативы нет, то и он прекрасно помогает справиться со сложной ситуацией.
2. Запасное колесо. Полноразмерная запаска или докатка обязана быть в каждом автомобиле. И её можно использовать не только в качестве замены проколотому колесу. Запаска послужит ещё и как средство для подъёма машины. Запасное колесо ложится на землю, сверху кладётся доска или другой подручный материал. Далее остаётся только заехать на полученную конструкцию.
3. Метод рычага. Если машина застряла где-то в лесу, когда вы ехали на рыбалку, охоту или отдых, можно воспользоваться методом рычага. Для этого понадобится пара брёвен достаточной прочности. Причём одно бревно берут короткое, а второе более длинное. Более короткая древесина выступает в роли опорной конструкции, а длинное бревно послужит вам мощным рычагом. Учитывая законы физики, поднять с помощью подобного самодельного устройства машину окажется намного легче, чем вы можете себе представить. Тут даже не потребуется помощь других людей. Автомобилист вполне можно справиться самостоятельно.
4. Дорожные эстакады. На многих дорогах вдоль обочины стоят эстакады, которые предназначены для бесплатного использования. Они встречаются не всегда и не везде, но и про этот вариант забывать не стоит.

Методов поднятия автомобиля существует достаточно много. Для одних используются специальные приспособления, а для других достаточно отыскать подручные средства, и умело ими воспользоваться.

Буквально несколько хитростей всегда должны быть в запасе у автовладельца. Никогда не знаешь достоверно, в какой ситуации окажешься. Порой даже самые надёжные и качественные домкраты могут подводить. А потому всегда нужно знать альтернативные способы и решения возникающей проблемы. Если вы регулярно самостоятельно обслуживаете собственное транспортное средство, у вас есть гараж или помещение для хранения разных инструментов и приспособлений, заранее подумайте об оснащении соответствующими конструкциями. В машине должен всегда находиться походной домкрат хотя бы простейшей конструкции. А для гаража лучше предусмотреть более надёжное и мощное устройство. Никогда не лишним будет держать под рукой несколько кирпичей и деревянных досок. В гараже они не занимают много места, и могут применяться для самых разнообразных целей, включая решение бытовых проблем.

Вне зависимости от того, какой метод подъёма вы используете и какое оборудование есть в вашем распоряжении, всегда помните о необходимости соблюдать меры безопасности. Это первое, с чего нужно начинать любые работы, непосредственно связанные с необходимостью залезать под тяжеловесное транспортное средство. Идеальным решением для владельцев гаражей и частных домов станет изготовление смотровой ямы. В кооперативных гаражах это не всегда возможно сделать, если яма не была предусмотрена изначальной конструкцией вашего гаража. А вот в частном доме никто вам не запрещает вырыть яму, облицевать её и использовать как полноценную смотровую площадку при проведении ремонта, профилактики или во время замены расходников на своей машине.

Эстакада для ремонта авто своими руками

Эстакада своими руками: устройство в гараже

Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.

Посмотрим на статистику опроса на тему, сложно ли сделать эстакаду в гараже своими руками. 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.

Некоторые особенности

В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.

Эстакады можно разделить на 2 вида:

• для полного заезда автомобиля;
• для частичного подъема автомобиля.

Первый вид обеспечит более комфортные условия работы по обслуживанию автомобиля, чем второй.

Варианты эстакады для полного заезда автомобиля

Смотровая яма

Можно считать, что данное сооружение не относится к эстакадам.

Такое утверждение будет правильным с точки зрения значения этого слова. Но функция ямы такая же, как и у эстакады, – обеспечить доступ к днищу автомобиля.

Плюс ямы в том, что она не будет занимать полезное пространство гаража.

Если уровень грунтовых вод в местности, где находится ваш гараж, высок, то рассматривать вопрос о смотровой яме нецелесообразно.

В противном случае вам придется делать дополнительно дренажную систему (что очень хлопотно и накладно), а днище вашего автомобиля будет подвержено постоянной коррозии из-за влаги, которая будет собираться в яме.

В итоге придется ее засыпать и рассматривать другие варианты.

Кирпичная эстакада

Этот вариант подходит для тех, у кого гараж находится в сельской местности или на даче. Выполняется такая конструкция путем обычной кладки кирпичей на цементный раствор – по ширине расстояния между колесами автомобиля в виде трапеции.

Недостатки такого вида эстакады очевидны: необходим участок для ее постройки; кирпич со временем может разрушаться; если надо будет освободить участок, то демонтаж сооружения потребует от вас значительных усилий и времени.

Эстакада из железнодорожных шпал

Собирается такая эстакада из нескольких железнодорожных шпал, как детский конструктор.

Можно выложить 2 основания путем укладывания шпал одну на другую в виде горки. Поперек уложить колеи для заезда.

Чтобы конструкция не разъехалась во время ремонта вашего автомобиля, ее необходимо скрепить скобами. Недостатки данной эстакады очевидны.

Во-первых, не у каждого в запасе есть шпалы. Во-вторых, шпалы очень тяжелы, собрать и разобрать одному такую конструкцию будет не под силу. В-третьих, после выполнения автомобильных ремонтных работ необходимо много места для хранения шпал.

Конечно, если вы сооружаете данную конструкцию на садовом участке, можете оставить их под открытым небом. Шпалы обычно пропитывают креозотом, который предохраняет дерево от гниения.

Металлический вариант

Если предыдущие варианты возможны при наличии земельного участка, то металлическую эстакаду можно рассматривать как универсальную – ее можно использовать и в городских условиях.

Для ее изготовления понадобятся следующие инструменты и материалы:

• металлопрокат;
• сварочный аппарат;
• арматура;
• болгарка с отрезными кругами;
• болты с гайками;
• краска по металлу.

Как сделать эстакаду: практические рекомендации

При желании можно сделать эстакаду сборно-разборной. Это позволит экономить место, быстро собрав ее при необходимости.

Конструкция ее довольно проста. Необходимо собрать 4 стойки-основания высотой примерно 50 см. Для обеспечения устойчивости лучше боковые стороны собрать в форме трапеции и соединить их поперечинами одинаковой длины.

Для этого подойдет 63 уголок (толщиной 5 мм). Для изготовления мостиков можно использовать 40 уголок (толщина 4 мм) и арматуру (подойдет 12 мм).

Мостики представляют собой металлическую лесенку. Необходимо будет изготовить 2 мостика для заезда и 2 мостика, на которых будет стоять автомобиль во время ремонта. Минимальную длину последних можете посчитать самостоятельно, измерив расстояние между центрами колес вашего автомобиля и добавив небольшой припуск.

После того как отдельные элементы будут готовы, необходимо их скрепить болтами. Для того чтобы обеспечить дополнительную жесткость всей конструкции, можно объединить стойки между собой. Болтовое соединение позволит в короткие сроки собрать или разобрать всю конструкцию.

Устройство эстакады для гаража

При полном дефиците места выход из ситуации может быть найден в изготовлении мини-эстакад. Они относятся к эстакадам для частичного подъема автомобиля. Конечно, работать в таком случае будет менее комфортно, чем при рассмотренных выше вариантах, но гораздо удобнее, чем под автомобилем, поднятым домкратом.

Несколько вариантов мини-эстакад

Самый элементарный вариант мини-эстакады можно изготовить из дерева.

Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.

Собирается конструкция следующим образом.

1. К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй – на краю доски. Конструкция готова.
2. Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.
3. После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.
4. При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.
5. По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания.
6. Один мостик располагается под углом от земли для заезда, другой – горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания – 80 см; длина для заезда – примерно 45 см, ширина мостиков – около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.

Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника. Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика – в зависимости от длины автомобиля.

Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки. При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.

Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.

Подведем итоги. Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.

Это может быть и основательная конструкция, и сборно-разборный вариант металлической эстакады. Возможно, вам будет достаточно изготовить деревянную мини-эстакаду. В любом случае выбор останется только за вами.

Эстакада в гараже своими руками

Для многих автовладельцев собственная гаражная эстакада – это не просто мечта, а одно из самых востребованных приспособлений. Опытные автомеханики знают, что добраться до днища автомобиля или до моторного отсека практически невозможно без эстакады. А эти места машины нуждаются в постоянном ремонте.

Конечно, есть вариант арендовать на определенное время эстакаду или отдать машину на ремонт в автомастерскую. Однако такие варианты являются довольно дорогостоящими и довольно непрактичными, поскольку бывают такие моменты, когда транспортное средство не поддается транспортировке из-за серьезной поломки. Именно поэтому мы рекомендуем вам всерьез задуматься об изготовлении собственной эстакады, изготовление которой является довольно легким. Кроме того, лучше один раз потратиться на материалы для эстакады, чем всю жизнь тратить деньги на дорогостоящее обслуживание автомехаников или ардену эстакады.

Что делать, если нет возможности изготовить смотровую яму

Для ремонта ходовой части, днища автомобиля или моторного отсека достаточно часто применяют смотровые ямы, которые удобны в маленьких гаражах, где изготовить эстакаду для поднятия транспортного средства нет возможности.

Однако бывают такие моменты, когда нет возможности сделать яму в гараже. Например, довольно частой проблемой для изготовления смотровой ямы является уровень грунтовых вод, который может находиться очень близко к поверхности. Из-за такого явления может понадобиться дополнительная гидроизоляция, которая будет препятствовать проникновению воды вовнутрь ямы. В противном случае ремонт автомобиля может легко превратиться в принятие не совсем приятной грязной и холодной ванны.

Если в вашем гараже есть такая проблема или вы просто не хотите тратить свое время и силы на выкапывание и отделку ямы, то вариант с изготовлением эстакады отлично для вас подойдет. В наше время существует довольно большое разнообразие данной конструкции, среди них можно выделить два основных типа эстакад:

1. Разборная. Этот вариант является довольно практичным и удобным, а что главное так это то, что на изготовление такого приспособления вы не потратите много денег. Разборная или как ее еще называют мини-эстакада – это легкое переносное приспособление, которое не имеет больших габаритов и является удобным в применении. Данное приспособление легко устанавливается при учете ровной поверхности и также легко убирается после выполнения необходимых ремонтных работ. Единственным недостатком данной конструкции является то, что вы не сможете поднять автомобиль выше, чем 50– 60 см.

2. Стационарная. Изготовление полноформатной конструкции выполнить намного сложнее. Для сборки данной конструкции вам понадобится намного больше материалов, чем для предыдущего варианта. Однако у этого варианта есть огромное достоинство, так как вы сможете погрузить на него всю машину. Благодаря этому вы сможете выполнить полное обслуживание днища автомобиля, а не только его передка.


Как у первого, так и у второго варианта эстакады есть много разновидностей типов конструкции. На тип конструкции влияет размер гаража, вес и тип автомобиля, финансовые возможности и многое другое. Именно поэтому мы расскажем вам о некоторых самых популярных вариантах изготовления эстакады для гаража.

Эстакада в гараже своими руками

Многие из нас видели стационарные эстакады, как правило, они находятся на обочинах дороги для того, чтобы водитель, транспортное средство которого нуждается в срочном ремонте смог устранить неполадки. Изготовить такую конструкцию совсем несложно, главным требованием является наличие достаточного места. В качестве материалов можно использовать деревянные балки, металлические трубы, кирпичи и уголки. Если вы хотите изготовить более долговечную конструкцию, тогда изготовьте ее металлической. Если выполнить работу правильно, то вы сможете поднять машину на высоту до одного метра.

Для изготовления эстакады в своем гараже вам понадобятся такие материалы:

• трубы длиной до двух метров. Для выполнения опор под эстакаду вам придется забетонировать на один метр 4 или 6 (все зависит от веса и длины автомобиля) кусков труб которые будут служить опорой под автомобиль;

• уголки размером 75 на 75 мм. Эти уголки будут прикреплены сверху к трубам, для того чтобы заполнить между ними пространство, приварите арматурные прутья перпендикулярно к их основе. По такому же принципу изготавливается въезд для автомобиля.


Варианты самодельных эстакад

Довольно простой в изготовлении является «качалка», она является достаточно простой и ее может изготовить практически любой автовладелец. Все мы знаем принцип работы обычной детской качели, ее механизм заключается в том, что из-за перевеса одна сторона всегда находится выше другой. Для изготовления качели для вашего транспортного средства нужно выполнить похожую работу, вам необходимо сделать платформу, одна из сторон которой будет приподниматься при заезде на нее автомобилем. Для того чтобы автомобиль не перевернулся, на задней части платформы устанавливаются опорные столбы, а на переднюю часть нужно сделать специальные переносные опоры, благодаря которым машина не скатится вниз. Размеры платформы должны подбираться под колесную базу и клиренс автомобиля.

Как выглядит готовая конструкция, вы можете увидеть на видео:

Есть и другие варианты изготовления данной конструкции, одним из самых распространенных и экономных вариантов является изготовление металлической конструкции для частичного погружения автомобиля. Большим достоинством данного приспособлением является то, что оно не заберет много места в вашем гараже, кроме того, вы можете перенести ее из гаража на улицу или в другое помещение с жесткой поверхностью пола. Для ее изготовления вам понадобятся железные уголки и металл для платформы, это может быть как арматура, так и цельные листы металла. В виде исключения вы можете использовать и деревянные материалы, однако, перед их использованием убедитесь в их сохранности и прочности.

Конечно, при желании и финансовой возможности вы можете купить специальные подъемники, которые смогут сделать ремонт транспортного средства более удобным. Однако такой вариант больше всего подойдет для людей, которые регулярно ремонтируют как свой, так и другие кузовные детали, например, в автомастерских такие подъемники будут просто незаменимы.

Самодельная платформа изготавливается достаточно просто, поэтому мы уверены в том, что у вас все получится, и вы сможете изготовить данную конструкцию своими руками.

Эстакада для ремонта авто своими руками

Эстакада для ремонта автомобилей на приусадебном участке своими руками

Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.

Содержание

Требования к эстакаде

В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:

• Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
• Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
• Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.

Виды смотровых эстакад для автомобилей

В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.

Мини эстакада, представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.

Плюс – эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус – для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.

Полноразмерная эстакада гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции – надежность, прочность и долговечность. Минус – необходимость выделения свободного пространства и немного большие затраты на материалы.

Мини эстакада для автомобиля своими руками

Для того, чтобы сделать мини эстакаду своими руками понадобится:

1. Стальной уголок толщиной не менее 10 мм;
2. Металлический пруток;
3. Электроды для сварки;
4. Сварочный аппарат;
5. Краска для защиты готовой металлической конструкции от коррозии.

Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.

Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.

Полноразмерная эстакада для ремонта автомобилей

Еще на этапе выбора места под строительство, необходимо определиться с размерами эстакады для легковых автомобилей. В виду того, что ширина авто и необходимая длина площадки – это величина непостоянная, единого размера нет и быть не может. Сегодня у вас может быть маленькая малолитражка, завтра огромный джип или небольшой грузовичок. Поэтому эстакаду нужно делать с хорошим запасом прочности и припусками.

На первом этапе сооружения эстакады вкапываются стальные трубы (6 штук) диаметром не менее 80-100 мм на глубину ниже промерзания грунта. Если заглубиться меньше, то слишком велик риск, что конструкцию поведет в сторону при первых же весенних оттепелях. Яма под столб не засыпается грунтом, а заливается цементом.

Наклонная часть (заезд) выполняется из металлического уголка с поперечным привариванием стального прутка. Расстояние между прутьями составляет порядка 10 см.

Горизонтальная плоскость выполняется таким же образом, только в конце эстакады необходимо сделать ограничитель, который обезопасит машину от неконтролируемого съезда вперед.

Как правило, длина наклонной части составляет до 4 метров, а горизонтальной плоскости до 3 метров. Этого вполне достаточно для ремонта легкового автомобиля любой марки и конструкции.

Как видите, вопрос о том, как сделать эстакаду для автомобиля своими руками решается достаточно просто.

Для этого нужны простейшие умения в работе со сварочным аппаратом и немного свободного времени. Зато результат превзойдет все ожидания и можно будет не только ремонтировать свое авто сколько душе угодно, но и мыть его со всех сторон.

Эстакада для ремонта автомобилей на приусадебном участке своими руками

Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

Содержание

• 1 Услуги «личного автосервиса»
• 2 Конструкции эстакад
  • 2.1 эстакада, предназначенная для частичного заезда авто
  • 2.2 полноразмерная эстакада
• 3 Как изготовить эстакаду для автомобиля своими руками
  • 3.1 как сделать мини эстакаду
  • 3.2 как сделать полноразмерную эстакаду

Услуги «личного автосервиса»

Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.

Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
• для частичного заезда авто
• полноразмерная эстакада.

Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.

Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
• высота – не менее 1 м.
• ширина – 2,5 м.
• длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
• высота – 1 м и более
• ширина до 2,5 м.
• длина рабочей части – 4- 6 м.
• длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
• уголок стальной, толщина не менее 10 мм
• пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

Мини-эстакада в гараже своими руками

Большинство автолюбителей предпочитают чинить и настраивать свой транспорт самостоятельно: для одних это способ экономии, а для других — хобби. Но не все гаражи оснащены смотровой ямой, а залазить под капот просто так слишком неудобно, и даже опасно.

В таких ситуациях спасает эстакада, которую можно сделать в гараже своими руками. Далее рассмотрим виды конструкций и расскажем, как самостоятельно построить эстакаду из разных материалов.

Виды эстакад для гаража

Если смотровой ямы нет, а залезть под машину нужно, эстакада в гараже становится просто необходимостью. Эстакада — это устройство, позволяющее поднять машину для комфортного выполнения ремонтных работ.

Всего выделяют два вида:

1. Стационарная.
   Такую эстакаду, обычно, можно заметить на территории автомастерских. Она представляет собой большое железное сооружение, способное поднять машину на высоту около метра над уровнем земли. Ее несложно повторить в гараже, единственное — требуется много пространства.
2. Мини-эстакада.
   Этот вид подходит для владельцев небольших гаражей. Ввиду своей популярности они имеют множество вариаций устройства: односторонняя пирамида, прямоугольная трапеция, перекидная и «качалка» на основе шпал. Построить их довольно легко, а дополнительным плюсом является возможность выбрать конструкцию, максимально удовлетворяющую свои потребности.

Особенности эстакад для гаража

Конструкция также владеет рядом характеристик, которые делают работу с ней более комфортной:

• хорошее освещение рабочего пространства;
• увеличение площади рабочего пространства;
• не приходится дополнительно пачкаться в земле и взаимодействовать с сырыми материалами;
• строение не затапливают грунтовые или талые воды.

Эстакаду в гараж можно сделать из любых подручных материалов, будь то кирпич, шпалы, дерево или металл. Большинство подъемников можно хранить в гаражных помещениях, доставая по надобности, что позволяет не выделять для них отдельное пространство во дворе.

У самодельных автоэстакад есть и некоторые ее недостатки:

1. Во время заезда нужно быть аккуратным, неосторожные движения могут вызвать деформацию деталей автомобиля.
2. Автоэстакада должна находиться на ровной поверхности, чтобы она не шаталась и не разъезжаясь.

Как сделать эстакаду из различных материалов

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

• высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
• высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
• ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
• мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

Эстакада из железнодорожных шпал

Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

Но у такого типа самодельных устройств есть недостатки:

• шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
• требуется много места для хранения;
• необходимо большое количество материала.

Эстакада из дерева

Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

Для ее создания потребуются:

1. Доски 5 сантиметров в толщину.
2. Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.

Как сделать эстакаду из металла

Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

Для такой конструкции понадобятся:

• сварочный аппарат;
• болгарка и круги к ней
• арматура;
• металлический прокат;
• метизы;
• краска для метала.

Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

Далее потребуется изготовить 2 детали для размещения автомобиля. Они измеряются по расстоянию между центрами колес и изготавливаются с небольшим запасом. Детали скрепляются болтами.

Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

Зная, как можно сделать эстакаду из простых материалов, обслуживание машины при ее использовании в разы упростит жизнь его владельца. А что больше нравится Вам — смотровая яма или автоэстакада? Пишите в комментариях!

Как поднять авто для ремонта без домкрата и ямы CITY SERVICE автосервис в Тольятти автозаводский район. СТО городской Авто Сити Сервис

Для ремонта автомобиля своими руками часто требуется поднять какую-либо сторону, а возможно и всё авто. В автосервисах почти всегда используют подъёмники или ямы. Но не у каждого автовладельца есть в загажнике свое личное СТО, поэтому рассмотрим основные варианты поднятия авто.

Важно! Будьте осторожны и соблюдайте основные правила безопасности! Если какой то вариант подъема авто сработал у авто эксперта, это не значит что он сработает у вас.

Безопасность при подъеме автомобиля без подъемника, смотровой ямы и специальной эстакады

Многие автолюбители сталкивались с проблемой, как поднять автомобиль без специальной эстакады, смотровой ямы или подъемника для ремонта в гараже. Поднятие домкратом приемлемо, но небезопасно для владельцев авто. При ремонте нередки ситуации, когда домкрат подводит и самопроизвольно опускается либо падает из-за установки на неровной поверхности. Если автомобиль не новый, случаются проскакивания домкрата через прогнившее железо.

Для безопасности можно сделать в гараже тяжеленные деревянные подставки в количестве двух или четырех штук. Поддомкрачиваете авто со всех сторон поочередно, подкладываете деревянные подставки и занимаетесь ремонтом. При отсутствии подставок из дерева используют запасные колеса автомобиля в сборе или диски.

Способы поднять машину в гараже для ремонта

Чтобы поднять машину в гараже для ремонта, существует несколько способов. В большинстве случаев автомобиль поднимают домкратом. Бывают ситуации, когда домкрата нет, а ремонт срочный. Тогда на помощь приходит смекалка автолюбителей.

Безопасное поднятие авто на домкрате

Для безопасного поднятия автомобиля домкратом необходимо правильно установить подъемное устройство.

1. Опорное место должно быть ровным и твердым. Если пол гаража деревянный или бетонный, проблем не будет. Когда пол земляной, подкладывается подкладка из дерева или железа.
2. Домкрат лучше упирать в лонжероны. В порогах предусмотрены специальные пазы под подъемник, но мягкий металл при частом подъеме автомобиля устает и проминается.

Как поднять машину без домкрата

Иногда домкрата под рукой нет, а автомашина требует срочного ремонта. В подобной ситуации поможет смекалка и подручный материал.

Если поблизости есть несколько взрослых мужчин, можно попросить помощи. При отсутствии тяжеленных деревянных подставок предварительно подготовьте несколько кирпичей или колесные диски для подкладывания под машину. С помощью мужской силы приподнимается нужная сторона, и под машину кладутся деревянные подставки или подручный материал.

При отсутствии посторонней помощи попробуйте приподнять автомобиль самостоятельно. Найдите пару кирпичей и доску длиной около метра. Кирпичи укладываются друг на друга, сверху ложится доска. Один край должен быть на кирпичах, другой на полу, чтобы получился скат. Заезжаете колесом на доску, подставляете под машину деревянную подставку и занимаетесь ремонтом.

Поднять машину на деревянные подставки

Для безопасности при ремонте авто используются деревянные подставки. Изготовление приспособлений не потребует много материала.

Если для ремонта авто нужно поднять переднюю или заднюю часть машины, воспользуйтесь деревянными подставками. Домкратите машину с одной стороны, ставите под лонжерон подкладку и убираете домкрат. С другой стороны процедура повторяется. В результате автомобиль может полностью остаться без колес, удерживаемый деревянными подставками.

Способы поднять машину для ремонта на улице

Для поднятия автомобиля на улице возможностей больше, чем в гараже. Большинство автовладельцев пользуются домкратом, при отсутствии подъемного устройства просят помощи у коллег-автолюбителей. Рассмотрим существующие варианты подъема автомашины.

Поднять авто на самодельную мини-эстакаду

Автолюбители, приобретя личное авто, сталкиваются с проблемой поднятия машины. Для удобства при ремонте автомобиля они самостоятельно или с помощью знакомых сварщиков изготавливают мини-эстакаду. Процесс изготовления займет много времени и потребует максимум усилий, но результат удовлетворит любого придирчивого автовладельца.

Посмотреть видео с вариантом мини-эстакады можно, пройдя по ссылке

Существуют несколько разновидностей мини-эстакад, они бывают цельными и разборными. Если площадь гаража позволяет хранить большую конструкцию или существует дополнительный сарай, то делают цельную. Если места мало, изготавливают разборный вариант. Мини-эстакады разделяют на подвиды.

• Односторонняя пирамида. Изготавливается из деревянной доски и требует минимум времени и средств.
• Прямоугольная трапеция. Состоит из двух элементов в виде полутрапеции. Изготавливается из металлического уголка путем сварки.
• Разборная конструкция. Состоит из нескольких соединяемых частей. Изготавливается из металлического профиля путем сварки.

Вывесить авто на стойки

Некоторые автовладельцы для ремонта авто используют специальные стойки. Они продаются в автомагазине. Опытные автовладельцы изготавливают приспособления собственноручно. У покупных вариантов грузоподъемность до 5 тонн. Самодельные конструкции не уступают покупным моделям и способны удержать грузовой автомобиль.

Схема подъема авто аналогична подъему для деревянных подставок. Поднимаете нужную сторону домкратом, ставите под лонжерон стойку. Данная процедура проделывается с четырех стороны. В результате автомобиль окажется в подвешенном состоянии, удерживаемый стойками. Максимальная высота подъема достигает 60 см.

Другие способы поднять автомобиль самостоятельно

Случаются ситуации, когда требуется приподнять автомобиль, а возможности ограничены. При отсутствии под рукой необходимых приспособлений можно попробовать найти небольшое возвышение и наехать нужным колесом. Для данной цели прекрасно подойдет обычный бордюр.

В каждом автомобиле есть запасное колесо. Найдите доску небольшой длины, и проблема подъёма решена. Положите запаску на землю, приложите доску и заезжайте. В интернете автовладелец-любитель выложил пример видео:

Поднять авто поможет метод рычага. Если поблизости окажется два бревна: длинное и короткое, то короткое используется в качестве опоры, длинное – как рычаг. Такая процедура подъема под силу ребенку.

Чтобы убедиться, посмотрите следующее видео:

Поднимать автомобиль для ремонта можно как специальными приспособлениями, так и подручными средствами. Зная несколько нехитрых секретов, любой автовладелец постарается решить проблему подъема авто собственноручно.

— Pit Systems, LLC

«Новая система автосервисов (ASP) экономит деньги!»

Система New Auto Service Pit (ASP) — это система обслуживания автомобилей под ключ, разработанная для того, чтобы превзойти любую другую систему обслуживания автомобилей на рынке на сегодняшний день. Система ASP нацелена на повышение общей эффективности ваших технических специалистов в дополнение к поддержанию их уровня комфорта, чтобы они могли производить больше за меньшее время и с меньшими усилиями.

Система автосервисных ям (ASP) размещается в облицованных бетоном герметичных автосервисных ямах с полным спектром услуг, что устраняет необходимость в дорогостоящих и опасных подвалах или требующих особого обслуживания, рискованных высотных системах.Яма углублена на 4 фута ниже уровня земли, и техник в запатентованном сиденье на рельсовой системе может с комфортом и без усилий скользить ко всем необходимым нижним точкам касания транспортного средства, в то время как другой техник одновременно обслуживает верхнюю часть. автомобиля. Все его масляные фильтры аккуратно хранятся в утопленном шкафу для хранения фильтров — полностью вне его рабочего пространства. У него есть подставка для напитков, прикрепленная к стене, куда он может поставить свой любимый напиток, чтобы избежать обезвоживания.У него также есть система внутренней связи, прикрепленная к стене, которая позволяет ему легко общаться с другими техниками и / или его менеджером по обслуживанию. По желанию, зона приямка может быть нагрета или охлаждена принудительным воздухом для компенсации экстремальных температур. С установкой опциональных систем низкого подъема можно также работать с колесными системами.

«Техникам нравится система Auto Service Pit (ASP)»

• Повышение прибыльности — более высокая пропускная способность автомобилей
• Значительная экономия средств — не требуются дорогие подвалы или высотные системы
• Повышение эффективности технического персонала
• Комфортность выдающегося специалиста
• Оборачиваемость младших технических специалистов

• Герметичная яма для автосервиса (длина от 17 футов до 21 футов, глубина 4 фута, ширина 40 дюймов)
• Техник легко скользит в яме на стуле и направляющей
• Инструменты, прикрепленные к стене приямка вне пределов доступа техника
• Рабочая среда техника без помех
• Шкаф для ямного фильтра со вставкой — вмещает 160 фильтров
• Работает со всеми системами низкого подъема
• Максимальная безопасность, комфорт, эффективность технического специалиста
• Эффективная и простая обработка и транспортировка отработанного масла
• Энергосберегающее светодиодное освещение приямка (опция)
• Легко содержать в чистоте
• Запечатанные инженером планы
• Заменяет подвалы и системы карьера
• Совершенно уникальная конструкция системы — подана заявка на патент
• Получение разрешений — это несложно!
• и более…

«Нет необходимости в дорогих высокоподъемных системах.”

«Нет необходимости в дорогих и опасных подвалах»

Преимущества ASP >>>
