Автор Нагрузки на анкерные крепления
Давно не является секретом то, что специальные нагрузки на анкерные крепления предоставляет возможность эксплуатировать устройство по целевому назначению. Если подробно рассматривать нагрузки на анкерные крепления, тогда можно прийти к выводу, что они могут быть совершенно различными. Множество зависит от сферы применение анкеров и других ключевых моментов. Но если рассматривать продукцию, которая представлена в каталоге нашего производителя МКТ, тогда можно прийти к выводу, что он реализует исключительно качественные позиции, предназначены для всевозможных сфер деятельности.
Характеристики и свойства продукции
Представленное анкерное крепление в нашем каталоге может выдерживать совершенно различные нагрузки и эксплуатируется по назначению. Мы предоставляем идеальное соотношение цены и качества на реализуемые позиций, и возможность заказать их в режиме онлайн.
Наша компания является надежным производителем продукция МКТ, и предлагает перечень изделий для всевозможных сфер деятельности. И если вас заинтересовали анкерные крепления, которые имеют всевозможные нагрузки, тогда наши специалисты помогут определиться в выборе подходящих позиций по типу, классу, цене и иным параметрам.
Основные достоинства реализуемых изделий
- Если подробно рассматривать ключевые достоинства товара, тогда можно прийти к выводу, что они являются:
- надежными;
- долговечными при использовании;
- удобными при эксплуатации;
- износостойкими;
- устойчивыми к влиянию внешней среды и другое.
Поэтому реализуем износостойкие товары от производителя МКТ купить оптом вы сможете без ограничения. Мы предлагаем продукцию от производителя, поэтому нам доверяют многие.
Заказать анкеррные крепления у производителя МКТ по выгодной цене оптом и в розницу с доставкой
Анкера для бетона: размеры крепления, как выбрать
Для обеспечения надежной фиксации разных предметов на бетонной поверхности используются анкера для бетона. Такие металлические болты являются самостоятельной деталью, они состоят из распорной части и шпильки. Крепежные элементы выполняют одновременно две функции — удерживают и закрепляют бетонные блоки.
Фиксируется анкер для бетона в любых отверстиях за счет упора либо силы трения. Возможна фиксация и химическим способом.
Виды анкеров
Дюбель представляет собой цилиндрическую деталь, которая содержит неизменную часть — основу и муфту, что, деформируясь, изменяет ширину и упирается в стенки отверстия.
К тому же установка болтов в бетон осуществляется вручную. Анкера по бетону можно различать в зависимости от способа крепления:
- Забивной. Для его установки сначала делают отверстие, в которое вставляется специальный цилиндр с внутренней резьбой. Далее вбивается крепеж.
- Клиновый. Использует расширение втулки при вкручивании и держится за счет хорошего сцепления. Некоторые могут иметь зубцы для улучшения результата.
- Распорный анкер. Вбивается, разжимая втулку, тем самым улучшая крепление. Подходит для тяжелых предметов.
- Химические анкерные болты отличаются от предыдущих тем, что во время эксплуатации не нарушается структура материала, нет внутреннего напряжения. Причиной является полимерная смола, входящая в состав клеевого состава. Такая смесь заливается заранее в отверстие, а затем помещается деталь.
Размеры крепления
Величина крепежа определяется тремя его параметрами.
Для обозначения величины анкерный болт для бетона имеет особую формулировку. Например, М10 12×90 означает, что диаметр резьбы цилиндра равен 10, а отверстия в материале — 12. 90 — это длина анкера. Размеры варьируются в зависимости от потребностей исполняемой работы, материала и веса конструкции. Опытные застройщики и подрядчики рекомендуют использовать в быту металлический анкер с резьбой от М6 до М12 и длиной от 55 до 160 мм. От длины зависит прилагаемая сила, которая может повлиять на исправность фиксации. Существует соответствующая таблица параметров.
| Обозначение анкера | Рекомендуемая нагрузка на вырыв, kN | Разрушающая нагрузка на вырыв, kN |
|---|---|---|
| М8 10×80 | 8,5 | 21,5 |
| М8 10×160 | 17,1 | 43 |
| М10 12×90 | 13,4 | 33,8 |
| М10 12×200 | 29,9 | 75,4 |
| М12 14×100 | 21,0 | 52,9 |
| М12 14×240 | 50,2 | 126,6 |
Как подобрать крепление?
Особое внимание следует обратить на то, с чего сделан анкерный бот для бетона.
Это должна быть нержавеющая сталь, а в идеале — химическая деталь. Эксперты считают, что только такой крепежный элемент можно использовать в строении, что подвергается сырости.
Это должна быть нержавеющая сталь, а в идеале — химическая деталь. Эксперты считают, что только такой крепежный элемент можно использовать в строении, что подвергается сырости.Главным критерием при выборе крепления является количество нагрузки, которое деталь может выдержать. Чтобы правильно подобрать размер анкера для бетонных поверхностей, следует проанализировать материал, из которого сделан объект, вес, прочность и хрупкость. Для пористой структуры подойдет химический болт, а для тяжелых деталей — распорный. К тому же чем сложнее структура сооружения, тем больше должен быть болт. Не следует забывать о соответствии длины детали и ширины конструкции, которая требует фиксации. Они должны соотноситься, ведь в ином случае можно насквозь пробить материал.
Смесь для анкеровки – цементная или эпоксидная?
Романов А.
Н., менеджер по технической поддержке
ЗАО «Мапеи»
Семёновых Д. Е., главный инженер
ООО «ВнешСтройХим»
Крепление конструкций и оборудования к кирпичным, каменным и бетонным основаниям часто выполняют с применением закладных деталей – фундаментных болтов и других элементов. Фиксация этих изделий может быть выполнена с помощью составов на цементной или полимерной (чаще эпоксидной) основе.
Чтобы облегчить вам выбор подходящей анкерной смеси, приведём здесь сравнительную информацию по основным критериям.
Цена. Цементные материалы – существенно дешевле.
Нагрузка и прочность. Если при эксплуатации будет динамическая нагрузка (сдвиг, вибрация, удары), следует отдавать предпочтение эпоксидным составам, они лучше переносят динамическую нагрузку.
Прочность у эпоксидных составов – выше. На сжатие прочность у этих составов более 1-1,2 т/см2 (у цементных составов – 600 кг/см2).
На растяжение соответственно – около 400 кг/см2 (у цементных составов – 60 кг/см2). Но на растяжение эти составы в большинстве случаев не работают.
В любом случае, выбор состава по прочностным характеристикам осуществляется на основании расчётов. Если таковых нет (нет никаких указаний в проекте или нет самого проекта), то следует исходить из условия, что прочностные характеристики применяемого анкерного состава должны быть не ниже, чем у материала основания, в котором он (состав) применяется.
А в подавляющем большинстве случаев это бетон марки В30-В50 и, следовательно, «хорошего» цементного анкерного состава, например, Mapefill в Мапеи, вполне достаточно.
В номенклатуре Мапеи это соответственно Mapefill и Eporip. Если конструкция будет эксплуатироваться во влажных условиях, то составы с некоторыми эпоксидными клеями могут быть оторваны от сырого бетона под давлением паров воды. Но это только при условии, что диаметр отверстия только в 1,5 -2 раза меньше глубины. Если глубина анкеровки превышает диаметр (а это подавляющее большинство случаев) более чем в 2 раза, то беспокоиться не о чем. Набор прочности обычно у цементных составов происходит в течение 7-28 суток (но есть и быстротвердеющие составы), у эпоксидных составов – 1-15 суток.
Среди продукции Мапеи анкерный состав Adesilex PG1 является одним из «быстрых» анкерных составов на эпоксидной основе – схватывание происходит через 30 минут и выдерживание полных нагрузок возможно через 7 дней. Преимуществом такого рода составов является универсальность в нанесении на любые основания: пол, стена и потолок.
Быстрое испарение влаги у цементных анкерных составов должно быть исключено.
Диаметр отверстия. Для крепления анкера на цементный состав требуется отверстие большего диаметра, чем при использовании клеевого состава, оно должно быть не менее, чем на 8 мм больше диаметра анкера. Минимальная величина зазора между анкером и стенкой отверстия – 3 фракции заполнителя, максимальная – 10 фракций. Для заполнения отверстий большего диаметра к смеси можно добавить от 30 до 50% гравия (диаметр заполнителя зависит от диаметра отверстия). В любом случае, максимальный диаметр заполнителя не должен быть больше 8-10 мм. Данное ограничение относится к анкерам диаметром 10-25 мм. В отличие от цементных анкерных составов, эпоксидные составы могут использоваться и в случаях, когда диаметр отверстия лишь немногим больше диаметра анкерного стержня.
Расположение анкеров. Эпоксидные составы позволяют располагать анкеры ближе друг к другу и к краю плиты, чем цементные.
Коэффициент линейного расширения. Коэффициент линейного расширения цементных составов такой же как у бетона, у эпоксидных составов он больше.
Усадка. При использовании для анкеровки смеси цемента и песка имеется существенный недостаток – усадка цементного камня, из-за которой появляются трещины. По этой причине в анкерные цементные составы вводят специальные расширяющиеся добавки для компенсации усадки цементных составов. Эпоксидные составы усадки не дают, более стабильны и имеют хорошую (в среднем на 20-30% большую, чем у цементных) адгезию к стали и бетону.
В тех случаях, когда эксплуатация анкеров связана с возможностью агрессивного воздействия на анкерный стержень одного из видов коррозии, в предпочтительном положении, безусловно, являются эпоксидные составы для анкеровки.
Как вы поняли, выбор состава для анкеровки – задача достаточно ответственная. Лучше, чтобы этим вопросом занимались проектировщики.
Но, к сожалению, качество проектных (как, впрочем, и строительных) работ иногда оставляет желать лучшего. Часто выполненные проекты не содержат полной информации по указанным к применению составам. Иногда это связано с тем, что проектировщик не обладает всей полнотой информации именно по условиям применения (влажность, температура и т.п.) анкерных составов. И в таких случаях окончательный выбор остается непосредственно за командой, непосредственно производящей работы. Помочь сделать правильный выбор – вот цель, которую преследовала данная статья.
Анкерные болты для бетона | ЗМК
Типы анкеров для крепления в бетон
Фундаментные болты – это особые крепежные детали, использующиеся для крепления строительных конструкций и оборудования.
В бетоне анкерный болт удерживается благодаря следующим рабочим принципам:
- упору;
- трению;
- замоноличиванию.
Разновидности анкеров для бетона
Можно выделить следующие разновидности анкерных крепежей, монтирующихся в бетон:
-
Забиваемый анкер. Данный вид применяют при креплении воздуховодов, трубопроводов, подвесных потолков, фасадных элементов и др. Такой анкер идеален для растянутой зоны бетона и не требует значительных усилий при забивании.
- Высоконагрузочный анкерный болт.
Данный вид применяют при креплении воздуховодов, трубопроводов, подвесных потолков, фасадных элементов и др. Такой анкер идеален для растянутой зоны бетона и не требует значительных усилий при забивании.Высоконагрузочный болт может иметь различные вариации:
- с шестигранником;
- с колпачковой гайкой;
- с шестигранником из нержавеющей стали;
- с шестигранной гайкой;
- с шестигранной гайкой из нержавеющей стали;
- с потайной головкой.
Анкерный болт высоконагрузочный предназначен для растянутого или сжатого бетона, а так же природного камня, используется при креплении:
Он отлично подходит для наиболее ответственных случаев.
3. Клиновой анкерный болт. Используется при монтаже в бетоне или плотном природном камне. Подходит для крепления металлических профилей, опор навесных вентилируемых фасадов, поручней, опорных плит и др.
Виды клиновых анкерных болтов:
- горячеоцинкованный;
- оцинкованный;
- из нержавеющей стали;
- из пассивированной стали.
4. Анкерный болт с распорной гильзой. Используется при необходимости сквозного крепления стальных конструкций. Это отличное экономичное решение при монтаже в бетон и креплении дорожных лежащих полицейских, металлоконструкций, консолей, опор и др.
5.Гвоздевой клиновой анкер. Предназначен для бетона. Используется при креплении половых досок, противопожарных перегородок, цепей, трапиков и др. Очень удобен для быстрого монтажа.
ГОСТ 24379.1-80
Крепление к фундаменту | Советы по строительству
Крепление стен к фундаментам в малоэтажном строительстве
В малоэтажном строительстве используют фундаменты четырёх основных типов. Это плитные, ленточные, столбчатые и свайные фундаменты.
По способу изготовления фундаменты подразделяются на бетонные и из кладки. Отдельную группу составляют фундаменты из стальных винтовых свай.
Чаще всего фундаменты для небольших домов изготавливаются на месте, путём заливки бетонного раствора в подготовленную опалубку. Иногда для создания плоского фундамента используются готовые бетонные плиты, а для возведения столбчатого и ленточного используется кладка из стенового камня.
Выбор типа, глубина заложения и конструкция фундамента зависят от качества грунта, климатических условий и особенностей архитектуры возводимого здания. Наш обзор касается способов крепления деревянных стен к фундаментам разного типа.
Фундаменты из бетона
Элементы крепления стен к фундаментам подразделяются на две группы. В первую группу входит крепёж, закладываемый в конструкцию до заливки бетонного раствора в опалубку. Во вторую группу попадают крепёжные элементы, монтируемые по готовому фундаменту.
От надёжности крепления опорного бруса (лежня) к фундаменту зависит прочность и устойчивость всего дома. В качестве крепёжных элементов используются фундаментные болты и шпильки, клиновые анкеры и анкерные болты. Разнообразие конструкций фундаментного крепежа (ГОСТ 24379.1-2012) обеспечивает надёжное крепление нижнего бруса при возведении зданий любой архитектуры.
В строительной практике одни крепёжные элементы монтируются на арматурную сетку фундамента до заливки бетона, другие устанавливаются после заливки.
Крепёж, устанавливаемый до заливки
Изогнутые болты
В малоэтажном строительстве часто используются изогнутые фундаментные болты. Верхняя сторона изогнутого болта оснащена резьбой. Нижняя часть представляет собой крюк с одним или двумя изгибами.
В идеале изогнутый болт крепится к арматуре плиты ещё до заливки бетона.
Его располагают так, чтобы крюк заходил в арматурный каркас, после чего приваривают или привязывают. Поскольку фундаментные болты должны прошивать брус строго по продольной оси, их расположение относительно арматурной сетки задаётся ещё на стадии проектирования фундамента.
Чаще, однако, проект здания не содержит таких мелких подробностей. В этом случае сначала заливается бетон в опалубку, затем болты погружаются в бетонный раствор, выравниваются и оставляются до схватывания бетона.
И хотя зацепление крюков за арматуру при таком способе установки болтов обеспечить сложно, прочность крепления бруса всё равно оказывается достаточной — особенно если использованы болты с двумя изгибами.
Прямые болты и шпильки
Практика показывает, что при расположении крепежа с шагом в 50-100 см можно использовать не изогнутые, а прямые болты или шпильки. При этом глубина их погружения в бетон должна составлять не менее десяти диаметров стержня.
К примеру, у болта диаметром 12 мм должно быть забетонировано не менее 120 мм его длины.
Обеспечить строго вертикальное положение болта или шпильки без предварительного крепления к арматурной сетке чрезвычайно сложно. Но если после отверждения бетона отклонение крепежа от вертикали не слишком велико, помогает простая подгонка. На верхнюю (свободную) часть крепёжного элемента надевается стальная труба, при помощи которой болт изгибается в нужном направлении.
Чтобы разметить отверстия на лежне, брус укладывают поверх выровненных болтов или шпилек, придерживают и простукивают киянкой — так, чтобы на нижней стороне бруса остались отпечатки. Каждый отпечаток — метка для сверления сквозного отверстия.
Крепёж, устанавливаемый после схватывания бетона
Клиновые анкеры
Использование клиновых анкеров упрощает крепление лежня к фундаменту, сокращает трудозатраты.
Чтобы добиться полного совпадения, сначала сверлятся отверстия под анкеры в брусе; затем брус укладывается на место своего будущего расположения.
При помощи маркера, опущенного в отверстие бруса, на поверхности фундамента отмечаются точки размещения анкеров. В бетоне высверливаются колодцы, диаметр которых соответствует диаметру клиновых анкеров. После продувки колодцев (для освобождения от пыли) анкера занимают своё место. Посадка анкера в гнездо должна быть достаточно плотной!
Технически клиновой анкер представляет собой шпильку, концевая часть которой выполнена в виде расширяющегося книзу конуса и охвачена разомкнутым металлическим поясом (распорной втулкой).
Затяжка анкера, пропущенного сквозь брус и погружённого в колодец, вытягивает шпильку из колодца. Однако распорная втулка, плотно прижатая к стенкам, сопротивляется движению. Поднимаясь, конус расширяет втулку, что приводит к надёжному расклиниванию крепёжного изделия в толще бетона.
Анкерные болты
Устройство анкерного болта аналогично устройству клинового анкера, но распорная втулка здесь охватывает большую часть длины изделия. Благодаря защищённости резьбовой части анкерный болт можно вбивать в посадочное отверстие без риска повреждения резьбы. Большая протяжённость распорной втулки обеспечивает качественное закрепление изделия в бетоне.
Главное различие между клиновым анкером и анкерным болтом состоит в диаметре резьбовой части изделий одинакового размера. У анкерного клина диаметр резьбы больше, благодаря чему крепление получается более надёжным. Клиновые анкера дороже анкерных болтов.
Технология крепления бруса анкерными болтами и клиновыми анкерами идентична.
Химические анкеры
Наивысшая прочность крепления присуща так называемым химическим анкерам. По устройству химический анкер представляет собой шпильку с резьбой по всей длине, оснащённую либо не оснащённую втулкой, и специальный клеевой состав.
Отверстие, высверливаемое в бетоне под химический анкер, может быть выполнено в виде конуса с широким донцем и узким горлышком. Колодец заполняется клеем, в который погружается шпилька.
Использование химических анкеров оправдано при наличии пор, раковин или трещин в структуре фундаментного монолита. После окончательной полимеризации клевого состава химический анкер готов к креплению лежневого бруса.
Фундаменты из кладки
Ленточные и столбчатые фундаменты могут быть выполнены из кладки стеновым камнем. Крепление лежня к фундаменту из кладки осуществляется точно так же, как и к фундаменту из бетона.
Если крепёж закладывается при возведении фундамента, используются шпильки с анкерной плитой, помещаемой между рядами кладки. На практике вместо специальных шпилек с анкерной плитой могут использоваться шпильки с шайбой большого диаметра, а также изогнутые фундаментные болты.
Клиновые анкеры, отлично зарекомендовавшие себя в бетонных фундаментах, с успехом используются и в кладке из кирпича, бетонных блоков и других типов стенового камня. При необходимости используются химические анкеры.
Прижимные планки — частный случай крепления лежня
Чтобы не ослаблять опорный брус сверлением множества отверстий по его продольной оси, могут использоваться прижимные планки. В этом случае фундаментные болты или шпильки располагаются попарно — так, чтобы между ними помещался лежень. После укладки лежневого бруса на резьбовые части каждой пары болтов надевается жёсткая стальная планка, гайки затягиваются и контрятся.
Эффективность подобного крепления весьма высока, тем более что сохраняется возможность подтяжки гаек после естественной просадки древесины. Однако затраты времени, труда и материалов при таком способе крепления опорного бруса оказываются чересчур большими. При малоэтажном строительстве подобный способ крепления стен к фундаменту нерационален.
Крепление лежневого бруса к столбчатому фундаменту производится так же, как и к фундаменту плитному или ленточному — с той лишь разницей, что точек крепления в этом случае меньше. Следует помнить, что брус, опирающийся на столбчатый фундамент, должен иметь вдвое большее сечение, чем стеновой брус.
Кроме того, строители рекомендуют делать двойную обвязку столбчатого фундамента брусом — то есть укладывать лежневый брус в два слоя. С учётом этих рекомендаций нужно подбирать и фундаментные болты. Может оказаться, что болтов подходящего размера в свободной продаже нет. Помните, что лучше заказать изделия нужного вам размера, чем пытаться заменить их менее прочным крепежом.
Столбчатый фундамент с ростверком (железобетонной рамой, связывающей фундаментные столбы) при креплении лежневого бруса равнозначен ленточному фундаменту.
Фундамент из винтовых свай
Оголовки винтовых свай (свод правил СП 24.13330.2011) — как плоские, так и П-образные, из швеллера — снабжены отверстиями. Брус, уложенный на оголовки винтовых свай, крепится оцинкованными сантехническими шурупами с шестигранной головкой под гаечный ключ. Кроме того, соединения брусьев между собой дополнительно скрепляются перфорированными крепёжными уголками усиленного типа.
Нередко винтовые сваи обрезаются на одном уровне и обвязываются ростверком из стального швеллера или двутавра. В этом случае лежневый брус укладывается в профиль и крепится к нему либо шурупами сквозь просверленные в прокате отверстия, либо силовыми хомутами.
Правило двойной обвязки, действующее для столбчатых фундаментов, применяется и для фундаментов винтовых.
Дополнительные сведения
При строительстве дома перепад уровней разных сторон (углов) фундамента не должен превышать 3 мм.
При необходимости выравнивание производится при помощи заливки цементной стяжки. Укладка и крепление бруса производится только после устранения неравномерностей в уровне фундамента!
Крепление нижней обвязки каркасного здания к бетонному фундаменту проводится аналогично креплению лежневого бруса. Американская технология строительства каркасного дома допускает выравнивание уровня обвязки при помощи деревянных клиньев, подбиваемых под лежневые доски. Образующиеся щели заполняются цементным раствором.
Бетонные анкеры на крепежных деталях Plus
Очень важно иметь подходящие инструменты для работы. Если ваша работа связана с креплением и закреплением объектов к бетону и каменной кладке, то бетонные анкеры являются обязательным элементом в вашем арсенале инструментов.
Бетонные анкеры, также известные как крепежные элементы для бетона, бывают разных видов и применимы в ряде строительных приложений для крепления как структурных, так и неструктурных объектов к бетону.
Если вы не уверены, какой тип бетонного анкера подходит для вашего применения, свяжитесь с нашими специалистами по продукции по телефону 888-794-1590 .Мы готовы ответить на любые ваши вопросы о продукте и вместе подобрать подходящий крепеж для вашей следующей работы.
Вот краткий обзор имеющихся у нас типов бетонных анкеров. Обязательно ознакомьтесь с отдельными якорными категориями, чтобы получить еще больше информации о каждом типе продукта.
Клиновые анкеры устанавливаются в предварительно просверленное отверстие с помощью соответствующего сверла по бетону, где клин расширяется путем затягивания гайки. После установки клиновые анкеры не снимаются после расширения анкера.
Шурупы по бетону являются идеальным крепежом для крепления дерева к бетону и могут использоваться для постоянного или временного применения.
Клейкие соединители — идеальное решение для создания прочных и долговечных соединений для стержней, арматуры и гладких дюбелей в бетоне, кирпичной кладке и других материалах.

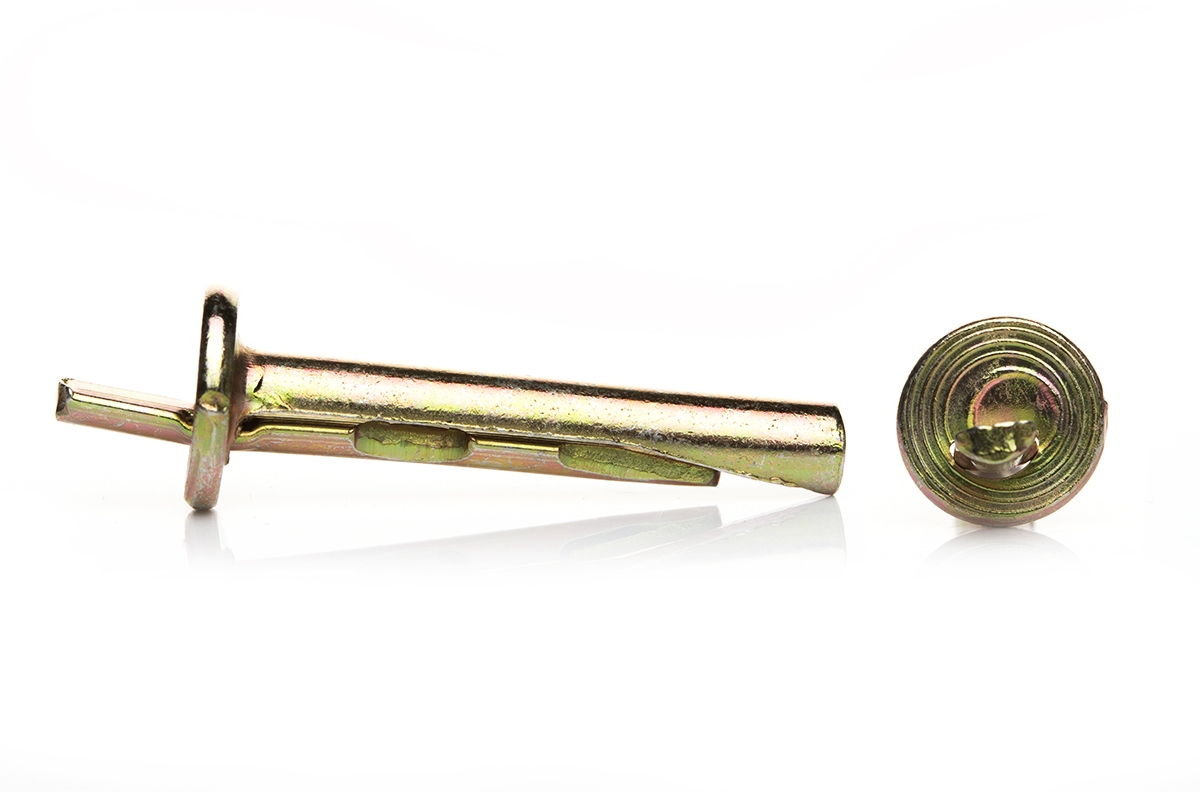

Забивные анкеры — это распорные анкеры для бетона с внутренней резьбой, используемые для скрытого монтажа в бетонных и каменных базовых материалах.
Забивной анкер разработан для простой установки и обеспечивает прочные соединения для приложений, использующих бетон или заполненные раствором блоки.
Фундаментные болты обеспечивают прочное и долговечное соединение между конструктивными и неструктурными элементами и бетоном.
Анкер-гильза — это универсальный анкер для бетона, который может использоваться во всех типах твердых материалов основания, таких как бетон, блоки и кирпич.
Винтовые стяжки используются для крепления фасадов зданий к конструктивным элементам или для стабилизации кирпичных стен. Они позволяют выполнить капитальный ремонт, сохранив внешний вид постройки.
Анкеры с обжимным приводом имеют заранее сформированный изгиб вдоль вала, который создает механизм расширения для фиксации анкера на месте.
Анкеры с раздельным приводом похожи на анкеры с обжимным приводом в том, что они забиваются в предварительно просверленное отверстие и не требуют дополнительной процедуры затяжки для закрепления его в основном материале.
Откидные анкеры — это простое решение для анкеровки пустотелых стен, обеспечивающее прочные и надежные соединения.
Цинковые анкеры Nailon — это недорогие анкеры с грибовидной головкой для применения в условиях статических нагрузок. Анкеры легко устанавливаются ударом молотка по головке, который продвигает штифт через анкер.
Анкеры AnchorMate Bolt — это удобное и многоразовое решение, предназначенное для удержания анкера на месте перед заливкой бетона.
Локаторы и стабилизаторы анкерных болтов помогают обеспечить плавный и легкий процесс установки анкерных болтов до и во время заливки бетона.
Не видите то, что ищете? У нас также есть доступ к продуктам, которые не представлены на нашем веб-сайте.
Позвоните нам по телефону 888-794-1590 или отправьте нам сообщение по адресу [email protected]. Наши специалисты по продуктам будут рады вам помочь.
Пять вопросов, которые следует задать перед выбором крепежа для бетона
Автор Роберт Карлайл, президент
Системы крепления для бетона
Выбор идеальных бетонных креплений для крепления органов управления на открытом воздухе имеет важное значение для надежности и долговечности установки — например, в случае системы дистанционного мониторинга с солнечной панелью, как показано здесь.
Крепление к тяжелым, прочным материалам, таким как бетон или кирпич, может показаться сложной задачей, но это возможно при правильной подготовке. Во-первых, важно установить правильную информацию о приложении, чтобы обеспечить использование наиболее эффективных бетонных анкеров.
Это означает оценку материала и веса закрепляемого изделия, а также окружающей среды, в которой он будет находиться.
Также важно…
Вот вопросы, которые помогут с этими соображениями.
1. Каков основной материал скрепляемого изделия?
Рассмотрим в качестве примера прикрепление знака к твердому объекту. В этом случае есть три типа основного материала на выбор — бетон, кирпич или блок — и для каждого из них есть разные рекомендации, которым нужно следовать для надежного крепления.
- Если используется бетон , важно не устанавливать крепежные детали слишком близко друг к другу. Как правило, эти компоненты необходимо устанавливать на расстоянии примерно в 10 раз больше их диаметра друг от друга.Кроме того, избегайте размещения анкеров примерно в пять раз больше их диаметра от любых неподдерживаемых краев.
- При прикреплении вывески к кирпичу или блоку крепеж можно разместить в шве раствора или непосредственно в кирпиче или блоке. Значения выдержки определяются количеством и качеством раствора, если он нанесен в шов. Однако, если бетонные крепежные элементы размещены в кирпиче или блоке, значения удержания определяются качеством основного материала и тем, находится ли анкер в полой или сплошной секции.
Однако, если бетонные крепежные элементы размещены в кирпиче или блоке, значения удержания определяются качеством основного материала и тем, находится ли анкер в полой или сплошной секции. 2. Насколько тяжелый продукт?
Существует корреляция между улучшенными значениями удержания анкера и размером его диаметра. Как правило, чем больше диаметр анкера и глубина заделки, тем выше значение удержания.
3. Какой диаметр отверстия?
В этом примере важно определить диаметр отверстия на табличке для правильного размещения крепежа.Также необходимо убедиться, что диаметр анкера, выбранный для этого применения, проходит через отверстие в знаке.
Для бетонных анкеров требуется отверстие в знаке немного большего размера, чем обозначенный диаметр анкера. Например, для бетонного анкера 1/4 дюйма требуется отверстие диаметром 5/16 дюйма в приспособлении.
4. В какой среде останется продукт?
Безопасность и надежность имеют решающее значение для большинства приложений.
Это означает использование прочных и устойчивых к коррозии крепежных элементов.Крепежные детали, находящиеся в суровых условиях, таких как влажная или влажная среда, со временем могут ржаветь или корродировать.
Вот несколько сравнений, которые следует рассмотреть, прежде чем сделать выбор.
5. Какие типы крепежа для бетона доступны?
Этот вопрос лучше всего задавать после ответов на предыдущие, поскольку он поможет сузить круг идеальных вариантов.
Вот несколько вариантов:
Анкер клиновой
Клиновой анкер: следует использовать только в твердом бетоне, но не в кирпиче или блоке.Эти анкеры предлагаются нескольких диаметров, в том числе от 1/4 до 1-1 / 4 дюйма и длиной от 1-3 / 4 до 12 дюймов.
Клиновые анкеры доступны из оцинкованной, горячеоцинкованной и нержавеющей стали. Эти компоненты обычно поставляются в комплекте с гайкой и шайбой и обеспечивают отличную стойкость к бетону.
Для установки анкера-клина требуется пять простых шагов:
- Просверлите отверстие в основном материале как минимум на 1/2 дюйма глубже, чем заделка клинового анкера.Используйте твердосплавную коронку и перфоратор.
- Очистите отверстие сжатым воздухом и / или металлической щеткой.
- Наденьте гайку на конец анкера перед тем, как забивать отверстие, чтобы защитить резьбу во время установки.
- Забейте анкер через отверстие в знаке и в отверстие, просверленное в основном материале. Убедитесь, что это достаточно глубоко, чтобы часть нити находилась ниже поверхности знака.
- Затяните гайку на три или четыре оборота, чтобы установить клиновой анкер.Значения крутящего момента обычно можно найти в руководстве производителя или на странице с технической информацией.
Анкеры-гильзы: универсальные крепежные детали, которые можно использовать в бетоне, кирпиче и блоках. Эти анкеры доступны в диаметрах от 1/4 до 3/4 дюймов и длиной от 5/8 до 6-1 / 4 дюймов.
Доступны несколько диаметров из оцинкованной и нержавеющей стали.
Анкер-гильза
Есть также несколько типов головок для анкеров-гильз, включая плоскую потайную головку, круглую головку и шестигранную гайку.Шестигранная гайка имеет наибольшее количество вариантов по длине и диаметру. Плоская потайная головка и круглая головка доступны только для диаметров 1/4 и 3/8 дюйма.
Эти анкеры обычно идут в комплекте с гайкой и шайбой, а их длина измеряется снизу гайки и шайбы.
Процесс установки анкера-гильзы относительно прост:
- Просверлите отверстие в основном материале минимум на 1/2 дюйма глубже, чем будет заделан анкер-гильза. Помните: размер анкера — это размер отверстия.Используйте подходящую твердосплавную коронку и перфоратор.
- Очистите отверстие от мусора.
- Проденьте анкер-гильзу через отверстие знака и в отверстие, просверленное в основном материале, так, чтобы шайба плотно прилегала к знаку.
- От руки затяните гайку и с помощью гаечного ключа несколько раз поверните гайку, пока она не затянется. Избегайте чрезмерной затяжки, иначе анкер может закрутиться в отверстии.
Избегайте чрезмерной затяжки, иначе анкер может закрутиться в отверстии.Tapcon 410 Винт из нержавеющей стали
Tapcons или винты для бетона: универсальные крепежные детали, которые можно использовать в бетоне, кирпиче или блоке.Они доступны в синем цвете Climaseal и из нержавеющей стали 410.
Стандартные синие Tapcons бывают двух диаметров: 3/16 и 1/4 дюйма. Tapcon большего диаметра доступен в размерах 3/8, 1/2, 5/8 и 3/4 дюйма. Эти винты большого диаметра доступны только с шестигранной головкой под шайбу.
Длина винта определяется толщиной знака. Стандартные синие винты требуют минимальной глубины заделки на один дюйм и максимальной на 1-1 / 4 дюйма.
Установить Tapcons просто:
- Выберите твердосплавное сверло подходящего диаметра и просверлите отверстие в основном материале, минимум на 1/2 дюйма глубже, чем винт, который будет заделан.
- Используйте твердосплавную коронку и перфоратор. Помните: размер отверстия должен быть немного меньше диаметра используемого винта.
- Очистите отверстие сжатым воздухом и / или металлической щеткой.
- С помощью дрели или гаечного ключа вверните винт в отверстие в табличке до упора. При использовании дрели избегайте слишком быстрого закручивания винта, поскольку это может привести к чрезмерному затяжке или повреждению резьбы.
Как и в любом другом проекте по установке якоря, важно помнить о безопасности и тщательно следовать инструкциям.Всегда не забывайте надевать защитные очки, обращаться со всеми инструментами осторожно и соблюдать технические характеристики. Всегда обращайтесь к инструкциям производителя или консультируйтесь со специалистом по контракту во время проекта анкеровки.
~
Автор: Боб Карлайл был президентом Concrete Fastening Systems, Inc. в течение 29 лет и занимается производством бетонных анкеров с 1981 года. Работая на стройплощадках и встречаясь с инженерами и архитекторами, Карлайл смог получил массу информации в области крепления к бетону.
«Практические инструкции» и «Почему» для дюбелей для расширения бетона
Крепежные элементы для бетонных конструкций
При креплении объектов к бетону следующий список практических рекомендаций и «почему» для использования крепежных элементов для расширительного бетона может прояснить ситуацию. общие рекомендации для этого типа приложений. Профессионалы также знают, что для достижения оптимальных результатов также может потребоваться консультация с конкретным набором указаний производителя.
Как измерить расстояние: Крепежные элементы бетона не должны располагаться ближе, чем на 10 диаметров анкеров друг от друга.
Почему: Бетонные анкеры механического типа оказывают внешнее давление на стену отверстия в бетоне. Это давление распространяется вверх и вверх по длине анкера и называется конусом бетона, поскольку выглядит конусообразным. Конусообразная область отображает значения удержания якоря. Размещение анкеров на расстоянии менее 10 диаметров анкеров друг от друга позволит двум анкерам удерживать значения перекрытия и уменьшит удерживающие значения обоих анкеров.
Как измерить расстояние: Анкеры механического типа не должны устанавливаться на расстоянии минимум 5 диаметров анкера от неподдерживаемой кромки.
Почему: Если установить слишком близко к неподдерживаемой кромке, внешнее давление бетонного анкера уменьшит удерживающую способность анкера или, возможно, сделает его несуществующим («выброс»).
Как просверлить отверстие: При сверлении отверстия в бетонном, кирпичном или блочном основном материале отверстие должно быть просверлено на 1/2 дюйма глубже, чем может проникнуть бетонный анкер.
Почему: Дополнительная глубина Отверстие гарантирует, что анкер не выйдет за дно, и оставит место для пыли от процесса сверления.Если анкер размещается в соответствии с минимальными требованиями к заделке, дополнительное пространство обеспечит соблюдение минимальных требований.
Как просверлить отверстие: При сверлении отверстий под анкеры в бетоне, кирпиче или блоке следует использовать перфоратор.
Почему: Сверление в бетоне, кирпиче или блоке требует, чтобы материал был разбит и удален из отверстия. Это отличается от обработки металла или стали, поскольку эти материалы необходимо разрезать и удалять.Движение молотка разрушает основной материал, и вращение перфоратора удаляет мусор из отверстия.
Как достичь удерживающего значения: Каждый анкер имеет минимальную глубину заделки, чтобы создать удерживающие значения для анкера.
Почему: Каждый анкер имеет минимальную глубину заделки в материал основания, которая должна быть достигнута, чтобы анкер достиг своих значений удержания. Минимальная глубина заделки различается для каждого анкера и каждого диаметра.(См. Следующее правило для исключения из этого правила.)
Как достичь удерживающей способности: Винты Tapcon® по бетону имеют минимальное заглубление в 1 дюйм для диаметров 3/16 и 1/4 дюйма и максимум заделка 1-3 / 4 «.
Почему: Tapcons врезает резьбу в основной материал.
Шаговая резьба выполняет нарезку и становится неэффективной после достижения глубины заделки 1-3 / 4 дюйма.
Concrete Fastening Systems, Inc предлагает полную линейку дюбелей любого размера на складе, готовых к отправке в тот же рабочий день. что заказ размещен по адресу http: // www.confast.com
Бетонные анкеры, Tapcon, биты, анкеры американского производства
Категория крепежа, обозначенная как «бетонные анкеры», описывает крепеж, который используется для крепления предметов к бетону, кирпичу и блокам. Все крепежи, продаваемые Concrete Fasteners, Inc., предназначены для размещения в бетоне после его затвердевания. Ни один из креплений не подходит для заливки на место.
Якоря, продаваемые на этом сайте, делятся на следующие четыре категории:
— Бетонные анкеры , которые представляют собой все крепежные элементы для каменной кладки, на которых нанесен логотип CONFAST®
.— Винты для кирпичной кладки марки Tapcon®
— Свёрла , предназначенные для сверления отверстий в бетоне под бетонные анкеры
— Американское производство , то есть все анкеры для бетона, произведенные в США
В следующем списке перечислены все анкеры, которые имеются на складе и продаются Concrete Fasteners, Inc.
Каждый элемент представляет собой ссылку на страницу конкретного продукта, на которой представлена подробная информация. Каждая страница продукта предлагает конкретную информацию о привязке, технические характеристики продукта, видео приложений, инструкции по установке с соответствующим видео и фотографии приложений.
В левой части этой страницы находится удобный фильтр товаров, который поможет сузить выбор на основе различных атрибутов. Каждый из фильтров позволяет быстро и легко выбирать, чтобы получить наилучшие результаты в соответствии с перечисленными требованиями.Если вам нужен определенный диаметр, длина, материал, среда или тип, просто нажмите на стрелку и сделайте выбор. Возможна также фильтрация по категориям или производителю.
Крепежные детали для бетона
Эти крепежные детали производятся и продаются под торговой маркой CONFAST® и являются распорными анкерами. Все анкеры с названием CONFAST® имеют высшее качество, есть в наличии и отправляются в день получения заказа.
Все заказы от 25 $.00 имеют право на бесплатную перевозку.
- Анкеры клиновые — монолитный
- Анкеры-гильзы — бетонные, кирпичные или блочные
- Забивные анкеры — монолитный бетон
- Забивные анкеры с молотком — кирпичная кладка, блок или бетон
- Анкеры с разъемной забивкой — твердый бетон
- Забивной анкер — твердый бетон
- Машинные анкеры-шурупы для кирпичной кладки, кирпича и бетона
- Lag Shield Anchor — бетон, блок и кирпич
- Анкеры одинарные распорные — бетонные, блочные или кирпичные
- Анкеры с двойным растяжением — кирпич, бетон или блок
- Nylon Nail-it — твердый бетон, пустотелый блок, заполненный блок или кирпич
- Анкер-шуруп из свинца — пустотелый блок, кирпич, заполненный блок или твердый бетон
Шурупы для бетона или кирпичной кладки называются шурупами CONFAST® и упаковываются по 100 штук в коробку с соответствующей битой внутри коробки.
Винты CONFAST® бывают двух типов головок и двух диаметров.
- Hex — для применений, в которых голова будет располагаться поверх поверхности прикрепляемого предмета
- Flat — для деревянных поверхностей, когда головка должна располагаться заподлицо с поверхностью
- Диаметр 3/16 «- требуемый размер отверстия или сверла 5/32»
- Диаметр 1/4 «- требуемый размер долота или размер отверстия 3/16»
Tapcon
Категория Tapcon® включает все изделия, производимые ITW под торговой маркой Tapcon® и продаваемые через Concrete Fasteners, Inc.Каждый диаметр, длина и тип хранятся и отгружаются с одного центрального склада в Кливленде, штат Огайо. Продукты, перечисленные в Tapcon®, включают:
- Синий — стандартный синий крепеж для кирпичной кладки с покрытием Climaseal®
- Нержавеющая сталь — изготовлена из нержавеющей стали 410, магнитная, с серебряным покрытием Climaseal®
- Tapcon большого диаметра — включая размеры от 3/8 «до 3/4» в диаметре
- Биты — подходят для установочного инструмента для Tapcon® 3/16 «и 1/4», который имеет плоский хвостовик, позволяющий установочному винту удерживать биту на месте
- Монтажный комплект — позволяет использовать одно сверло как для сверления отверстия, так и для установки Tapcon® в основной материал
Биты
Сверла для сверления отверстий в бетоне для установки анкеров в бетоне должны быть просверлены с помощью перфоратора, установленного в режиме «ударно-вращательный», с использованием сверла с твердосплавным наконечником.
Сверла с твердосплавными напайками производятся таким образом, чтобы обеспечить максимальное удаление пыли и высокую скорость сверления. Процесс сверления в бетоне заключается в том, чтобы сначала измельчить материал ударным движением, а затем удалить пыль, которая образуется через канавку. Скорость сверления напрямую зависит от того, насколько быстро пыль удаляется из отверстия, и от силы, создаваемой ударным движением.
Сделано в Америке
Линия анкеров для бетона американского производства отечественного производства.По запросу может быть предоставлена проверка для каждого заказа. Клиновой анкер поставляется с гайками и шайбами; однако гайки и шайбы не американского производства.
Ниже представлен список всей нашей линейки анкеров для бетона американского производства.
Drop-In
- Оцинковка — сухое внутри помещений
- Нержавеющая сталь 304 — для влажных наружных работ
- Нержавеющая сталь 316 — подводная щелочь
Анкеры клиновые
- Оцинковка — сухое внутри помещений
- Оцинкованный — для влажных наружных работ
- Нержавеющая сталь 304 — для влажных наружных работ
- Нержавеющая сталь 316 — подводная щелочь
Каменная кладка, установленные анкеры по бетону, используемые крепежные детали
Легкие — пластиковые анкеры, молотковые анкеры
Средние — винты по бетону, Tapcons
Сверхпрочные — анкеры-гильзы, клиновые анкеры
youtube.com/embed/LXk2ScmKmRY» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Кирпичные и бетонные анкеры в основном работают двумя способами — за счет трения о стенки отверстия или за счет расширения для захвата бетона.
Тип используемого анкера зависит от типа нагрузки — поперечной нагрузки и растягивающей (выдергивающей) нагрузки. Сдвигающая нагрузка — это сила веса, действующая параллельно поверхности вниз. Растягивающая нагрузка возникает от силы, перпендикулярной поверхности — отрывающей от стены. Многие нагрузки представляют собой комбинацию и того, и другого. Крепеж, используемый для подвешивания труб к потолку, требует прочности на разрыв, а настенное зеркало — сдвига. Полка оказывает как сдвигающее, так и растягивающее усилие.
Сила удержания анкеров зависит от качества бетона и от места установки анкера.Если бетон рассыпается и / или старый, удерживающая способность снижается.
Кроме того, если два крепежных элемента расположены слишком близко друг к другу или слишком близко к краю кладки, бетон может сломаться. Для максимальной прочности и во избежание раскола кладки анкер должен располагаться на расстоянии 5-10 диаметров от края — анкер диаметром 1/2 дюйма может находиться на расстоянии 2,5 — 5 дюймов от края. Однако при установке поручней вам необходимо разместить кронштейн близко к краю ступеньки, поэтому используйте пластиковый анкер, например Expandit, и проблем не должно быть.
Из-за качества бетона рекомендуется, чтобы крепеж был рассчитан как минимум на 4-кратный вес подшипника для статической нагрузки и в 8-кратный — для динамической или ударной нагрузки. И общую нагрузку нужно разделить на количество анкеров.
Сверла по камню разработаны специально для резки кирпичной кладки, цемента и камня, поскольку они имеют самоочищающиеся спиральные канавки, которые удаляют материал из отверстия во время сверления. Tapcons поставляются с сверлами, размер которых соответствует их пилотным отверстиям.
В перфораторах используются ударные и ударные движения, которые одновременно с сверлением помогают проделывать отверстия в твердых поверхностях. Если вам нужно просверлить много отверстий в камне, кирпичной кладке или бетоне, возьмите напрокат или купите перфоратор.
Гильзовые анкеры прочны, потому что расширение цилиндрической металлической втулки или экрана вдоль продольного отверстия дает большую опорную поверхность, чем клиновой анкер, а мягкий свинец образуется вдоль неровностей в отверстии и лучше, чем клиновые анкеры.
Вставные и самосверлящие анкеры — это два других типа распорных анкеров, но они не используются в кирпичной кладке, потому что они не заделываются очень глубоко и расширяются / устанавливаются с помощью ударного установочного инструмента. Этот неглубокий ударный набор может треснуть или расколоться в кирпичной кладке, что приведет к выходу из строя.
Что касается Tapcons, у них есть свои возможности и ограничения.
Статические нагрузки возникают от веса, который не движется, который оказывает такое же усилие — используйте ответвители.
Динамические нагрузки возникают от гирь, которые движутся или вибрируют, как машина, — не используйте тэпконы.
Ударные нагрузки возникают при быстром увеличении веса, например, когда поддон загружается на стеллажи — не используйте кран-тросы.
Лучшие бетонные анкеры на 2021 год
Скрепление поверхностей вместе — это то, что вам не нужно делать дважды. Вот почему абсолютно необходимо иметь лучшие бетонные анкеры.
Большинство домашних мастеров знакомы с креплением вещей к дереву, штукатурке, гипсокартону или скреплением металлических частей вместе — часто это довольно просто, и есть много инструментов, которые справляются с работой с несколькими материалами.Бетон (в дополнение к кирпичу и цементу), с другой стороны, требует уникального типа крепежа, называемого бетонным анкером.
Они бывают разных форматов, размеров и прочности, но все они выполняют одну и ту же основную задачу — крепление бетона прочным и надежным способом.
Вот наш список лучших вариантов анкеров для бетона, представленных в настоящее время на рынке, которые помогут в процессе покупки.
Давайте взглянем.
Краткий обзор: наш лучший выбор бетонных анкеров
Этот ударный анкер, также известный как металлический ударный анкер, ударный анкер или анкер с механическим приводом, является отличным выбором для тех, кто ищет чтобы прикрепить к бетону что-нибудь легкое или среднее.
Молотковые анкеры Red Head 1/4 бывают двух длин: 1 дюйм и 2 дюйма, что обеспечивает чуть большую поддержку. Как видно из названия, диаметр составляет 1/4 дюйма.
Они состоят из литого под давлением расширительного корпуса из оцинкованной стали и ведущего штифта расширителя из оцинкованной стали. Это универсальные анкеры, которые отлично подходят для бетона, цемента, блоков и кирпича.
Попробуйте использовать их для крепления электрических коробок и зажимов для кабелепровода, кронштейнов для полок, вешалок для полотенец, гаражных кронштейнов, фанеры или чего-нибудь еще, весом до 50 фунтов.
ITW Red Head — это бренд, который вы пару раз увидите в этом руководстве по покупке.
Это неудивительно, поскольку мы являемся одним из ведущих производителей различных систем анкерного крепления для бетона.
Вещи, которые нам нравятся:
- Цинковый расширительный корпус и оцинкованная сталь ведущий штифт расширителя
- Работает с бетоном, блоками и кирпичом
- Отлично подходит для крепления электрических коробок, зажимов для кабелепровода, кровельного покрытия, фанеры и пиломатериалов
- Использование в помещении и на открытом воздухе
Вещи, которые нам не нравятся:
- Не для использования на потолке
Эти особо устойчивые к ржавчине анкеры — отличный выбор для влажных сред или проектов на открытом воздухе с использованием бетона, цементных блоков и т. Д. и кирпич.Они состоят из двух частей: корпуса анкера из сурьмы и конуса из сплава Zamac, обе из которых обладают высокой устойчивостью к ржавчине.
Для этого анкера требуется отверстие ½ дюйма в основном материале. Его диаметр составляет дюйма, а длина — дюйма, и для того, чтобы он был надежным, он должен быть полностью погружен в бетон.
Крепежный винт Confast, как и большинство других крепежных винтов, требует установочного инструмента для установки.
К счастью, это включено в цену! Чтобы убедиться, что он выдерживает свой вес и остается поддерживаемым, убедитесь, что расстояние между ними не менее 5 дюймов и 2 ½ дюйма от любых неподдерживаемых краев.
Вещи, которые нам нравятся:
- Устойчивые к ржавчине
- Отлично подходят для наружного и влажного климата
- Работает на бетоне, цементном блоке или кирпиче
- Чрезвычайно прочная конструкция из свинца и сплава
Вещей, которые нам не нравятся:
Ansen Tools AN-133 Анкер-шуруп с шестигранной головкой с алмазным наконечником 3/16 «x 1 1/4». 100 шт. Со сверлом
Последнее обновление 2021.05.08 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Шурупы для бетона отличаются от всех других, включенных в это руководство по покупке, тем, что они не используют никакого расширения для их установки.
Вместо этого они просверливают отверстие чуть меньше их окружности, используя свои сильные и острые края, чтобы вонзиться в бетон.
Хотя они не выдерживают самых тяжелых нагрузок, они являются прочным и надежным вариантом для большинства распространенных проектов, где требуются цементные анкеры вокруг дома.
Они изготовлены из высококачественной углеродистой стали и покрыты усовершенствованным покрытием Envirocoat, обеспечивающим длительную коррозионную стойкость. Алмазный наконечник обеспечивает абсолютную точность даже при работе с особо твердыми материалами.
Эти анкеры для шурупов по бетону от Ansen Tools невероятно доступны, и в комплект входит сверло, необходимое для установки. Довольно выгодная сделка!
Вещи, которые нам нравятся:
- Углеродистая сталь
- Покрытие Envirocoat обеспечивает коррозионную стойкость
- Алмазный наконечник проникает в сверхтвердые материалы
- Внесено в список ICC для обеспечения качества
- Самонарезающая резьба Hi-lo
Вещи, которые мы не делаем t Как:
- Не для больших нагрузок или экстремальной прочности
Хотя это не самые прочные анкеры на рынке, они все же могут выдерживать довольно небольшой вес: до 385 фунтов в бетоне 4000 фунтов на квадратный дюйм, 340 фунтов в блоке C-9 и 250 фунтов в кирпиче.
Их конструкция втулки делает их довольно простыми в установке, если вы правильно просверлили отверстия перфоратором.
Убедитесь, что размер отверстий соответствует диаметру анкера, чтобы он мог затягиваться при расширении. Используйте их для установки перил, оконных рам, перегородок, шкафов, полок и опор для труб к бетону или кирпичу.
Вещи, которые нам нравятся:
- Анкеры расширяющегося типа, используемые для крепления приспособления к различным базовым материалам
- Из стали / цинка
- Удерживает до 385 фунтов в бетоне при 4000 фунтов на квадратный дюйм, 340 фунтов в блоке C-9, и 250 фунтов в кирпиче
Вещи, которые нам не нравятся:
- Требуется предварительное просверливание, которое может быть проблемой
Если вам нужны невероятно прочные анкеры, которые выдерживают самые жесткие условия, вам обязательно нужно эти.
Клиновые анкеры с прочным болтом предназначены для работы как в бетоне с трещинами, так и в бетоне без трещин, благодаря своей инновационной технологии, которая позволяет анкеру расширяться дальше, если трещины образуются рядом с местом расположения анкера.
Было доказано, что они выдерживают даже самые неблагоприятные условия, такие как статическая нагрузка и сейсмическая активность, и получили классификацию анкера Категории 1, наивысшей достижимой категории анкеров по характеристикам. Так что, калифорнийцы, вам, вероятно, также стоит присмотреться к якорям Simpson Strong Tie.
Вещи, которые нам нравятся:
- Диаметр анкера равен диаметру отверстия
- Доступны 7 различных стилей головок
- Оцинкованная углеродистая сталь
- Грузоподъемность 8900 фунтов
- Предварительно собран для более быстрой и простой установки
- Может быть установлен через объект, который необходимо закрепить
Вещи, которые нам не нравятся:
- Более дорогой вариант с учетом прочности
- Может оказаться непрактичным для небольшого использования
Особенности, которые следует учитывать
Типы бетонных анкеров
Знание, как использовать бетонные анкеры расширят круг ваших потенциальных проектов, как дома, так и в профессиональной сфере.
Большинство анкеров, перечисленных ниже, бывают разных диаметров и длин. Мы решили показать ряд наиболее часто используемых размеров, но есть и другие. Если вы видите тот, который вам нравится, но он не подходит, скорее всего, товар будет другого размера.
Существует так много разных типов бетонных анкеров, все с разными механизмами крепления, прочностью и ценой. Вот некоторые из наиболее распространенных из них:
Hammer Set Anchors
Эти анкеры, также известные как металлические ударные анкеры или молотковые анкеры, являются отличным выбором для более легких опорных анкеров.Они подходят для крепления к бетону, кирпичу или блоку и после установки устойчивы к взлому.
Молотковые анкеры обычно бывают двух диаметров: 3/16 дюйма или 1/4 дюйма, а их длина варьируется от 7/8 дюйма до 3 дюймов. Убедитесь, что вы просверлили отверстие до нужного диаметра и длины анкеров.
Молотковый набор анкеров состоит из двух частей: корпуса анкера и стального штифта. Полый корпус якоря имеет грибовидную головку, а оцинкованный стальной штифт расширяет якорь, когда он забивается в корпус.
Анкерные болты
Если вам нужна немного большая опора, чем у молоткового анкера, попробуйте этот. Машинные анкерные болты также без проблем прикрепляются к бетону, цементу и кирпичу.
Они состоят из двух частей: конуса с внутренней резьбой и втулки. Размер анкерных болтов определяется их внутренней резьбой — стандартные размеры — 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.
Одна из замечательных особенностей этих анкеров заключается в том, что их конструкция позволяет им работать с нестандартными захватами.Установите анкеры с крепежными винтами, поместив втулку на резьбовой конус, а затем вставив пару в предварительно просверленное отверстие, которое должно быть больше, чем обозначенный размер анкеров.
Большинство анкерных болтов сопровождаются установочным инструментом, который используется для расширения втулки до ее фиксации на месте.
Шурупы по бетону
Следующий уровень — шурупы по бетону. Они отличаются от упомянутых анкеров любого другого типа, потому что они не используют расширение для установки в бетон.Вместо этого шурупы для бетона представляют собой винты с резьбой со специальной закаленной зубчатой резьбой и резьбой high-low.
Они врезаются в стороны отверстия, в то время как винт закрепляется в основном материале до тех пор, пока головка не будет плотно прижата к поверхности. Для шурупов по бетону отверстие должно быть меньше диаметра шурупа, чтобы обеспечить надежность. Так, например, винт 1/4 дюйма следует просверлить в отверстие 3/16 дюйма.
Анкеры-рукава
Анкеры-рукава, в зависимости от их размера, являются отличным выбором для средних и тяжелых условий эксплуатации.Они состоят из четырех различных частей: шпильки (имеющей резьбу и развальцовку или конусообразную на одном конце), расширяющейся втулки, гайки и шайбы.
Втулка надевается на шпильку, а гайка и шайба навинчиваются на меньшую сторону конусообразного конца. Когда вы поворачиваете гайку, шпилька протягивается через втулку и расширяется внутри отверстия до плотной посадки.
Анкеры-гильзы доступны шести диаметров в шестигранной гайке — 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.1/4 дюйма, 5/16 дюйма и 3/8 дюйма также бывают с плоской утопленной головкой. Для средней опоры используйте анкер с гильзой 1/4 дюйма, 5/16 дюйма или 3/8 дюйма.
Для тяжелых проектов выберите диаметр 1/2 дюйма, 5/8 дюйма или 3/4 дюйма. Они очень хорошо работают в бетоне, кирпиче и цементном блоке, а просверленное отверстие должно быть такого же размера, как диаметр анкера-гильзы.
Клиновые анкеры
Клиновые анкеры идеально подходят для тяжелых условий эксплуатации. Эти составные бетонные анкеры могут оказать серьезную поддержку.
Состоят из стального стержня и зажима. Стальной стержень, обычно изготовленный из нержавеющей или оцинкованной стали, имеет коническую ширину с зажимом, прикрепленным к одному концу. Анкер вставляется в отверстие, затем на резьбу анкера надевается гайка с шайбой и затягивается.
Когда гайка поворачивается гаечным ключом, она поднимает анкер вверх, плотно прижимая зажим к бетону. Для них просверленное отверстие должно быть такого же размера, как диаметр анкера.
Клиновые анкеры обычно бывают 1/4 «, 5/16», 3/8 «, 1/2», 5/8 «, 3/4», 7/8 «, 1» и 1-1 / Диаметр 4 дюйма, разной длины, подходящей для разной толщины любого материала, который вы планируете прикрепить к бетону.
Wrap Up
Нанесение клеящих материалов на множество других материалов может быть относительно простым, но крепление бетона — это совсем другое дело. Вам понадобится что-то, что может выполнить работу и требует только одного приложения, чтобы избежать ненужного ремонта.
Также важно отметить, какие типы бетонных анкеров вам понадобятся. Из множества различных разновидностей один из них наверняка станет лучшим бетонным анкером для вас, поэтому обязательно помните о своих потребностях при окончательной покупке.
Наша личная рекомендация для наших лучших бетонных анкеров — это молотковые анкеры Red Head Hammer, которые обеспечивают максимальную универсальность и производительность без больших затрат. Если они вам интересны, не стесняйтесь проверить их прямо здесь.
Закрепление канала Unistrut бетонными анкерами
«Unistrut Channel — один из самых универсальных строительных материалов, которые вы найдете на рынке. Многие проекты, реализованные с использованием традиционных методов изготовления стали, могут быть выполнены более эффективно с помощью каркасного канала Unistrut, поскольку вы избавляетесь от большей части сварки и сверления. , и резка, связанная с другими методами.Тем не менее, секция Unistrut мало чем отличается от пиломатериалов размером 2 x 4 дюйма, которые может использовать плотник. Вам понадобятся гвозди, опоры для балок и, возможно, даже несколько анкерных болтов, чтобы превратить вашу деревянную кучу в законченный проект. Те же правила применяются и с Unistrut. На ранних этапах работы неподготовленный новичок видит только стойку. Чтобы превратить эти связки P1000 в законченную конструкцию, вам также понадобятся канальные гайки, фитинги и, возможно, некоторые бетонные анкеры.
Powers Механические и клеевые анкеры
Когда дело доходит до прямых продаж материалов, наши клиенты обычно думают о нас как о ведущем поставщике каналов Unistrut, канальных гаек, зажимов для труб и кабелепроводов, а также оборудования.Возможно, вы не знаете, что мы предлагаем полную линейку механических и клеевых анкеров Powers для крепления Unistrut к бетону, кирпичу, блоку и многому другому. Powers имеет самый большой список анкерных систем, соответствующих нормам, включая большинство отчетов ICC-ES для механических, клеевых и газовых анкерных систем на рынке. Экономичные и спроектированные для максимальной эффективности крепления, все крепежные элементы Powers Fasteners разработаны, чтобы соответствовать или превосходить спецификации ведущих конкурентов, включая Hilti, ITW / Red Head и Simpson, и это лишь некоторые из них.Противостоять изменениям — простая человеческая природа, и мы понимаем, что многие из наших клиентов привыкли полагаться на анкеры определенной марки, чтобы закрепить свой Unistrut в бетоне. Это также факт жизни, что большинство из нас попробуют что-то новое, если это будет легко и удобно. Вот почему мы подготовили новый интерактивный PDF-файл, в котором подробно описывается вся линейка Powers Anchor. В дополнение к информации обо всех клеевых и механических анкерах, предлагаемых Powers, наш PDF-файл содержит таблицу перекрестных ссылок. Итак, если вы рассматриваете возможность перехода с якоря, такого как Hilti Kwik Bolt, таблица перекрестных ссылок идентифицирует Power-Stud + SD1 в качестве сопоставимого якоря в линейке Powers.Ранее мы упоминали, что люди, вероятно, примут изменения, когда это легко и удобно. Столбец перекрестных ссылок в PDF охватывает простую часть уравнения. А теперь подумайте, насколько удобно просить нас отправить конкретные якоря вместе с вашим следующим заказом канала.
