Бетон для плиты перекрытия: Какая марка бетона нужна для перекрытия

Автор

Содержание

Бетонные плиты перекрытий – классификация изделий, конструкции из полистиролбетона, керамзитобетона, пенобетона

Бетонные плиты для перекрытий начали использоваться с момента серийного производства железобетонных изделий. Специалистами всего мира признано, что данный вариант обустройства межэтажных конструкций является наиболее удобным и рентабельным. До недавнего времени они изготавливались из высокопрочных сортов бетона, но сейчас начали широко использоваться легкие, ячеистые виды материала.

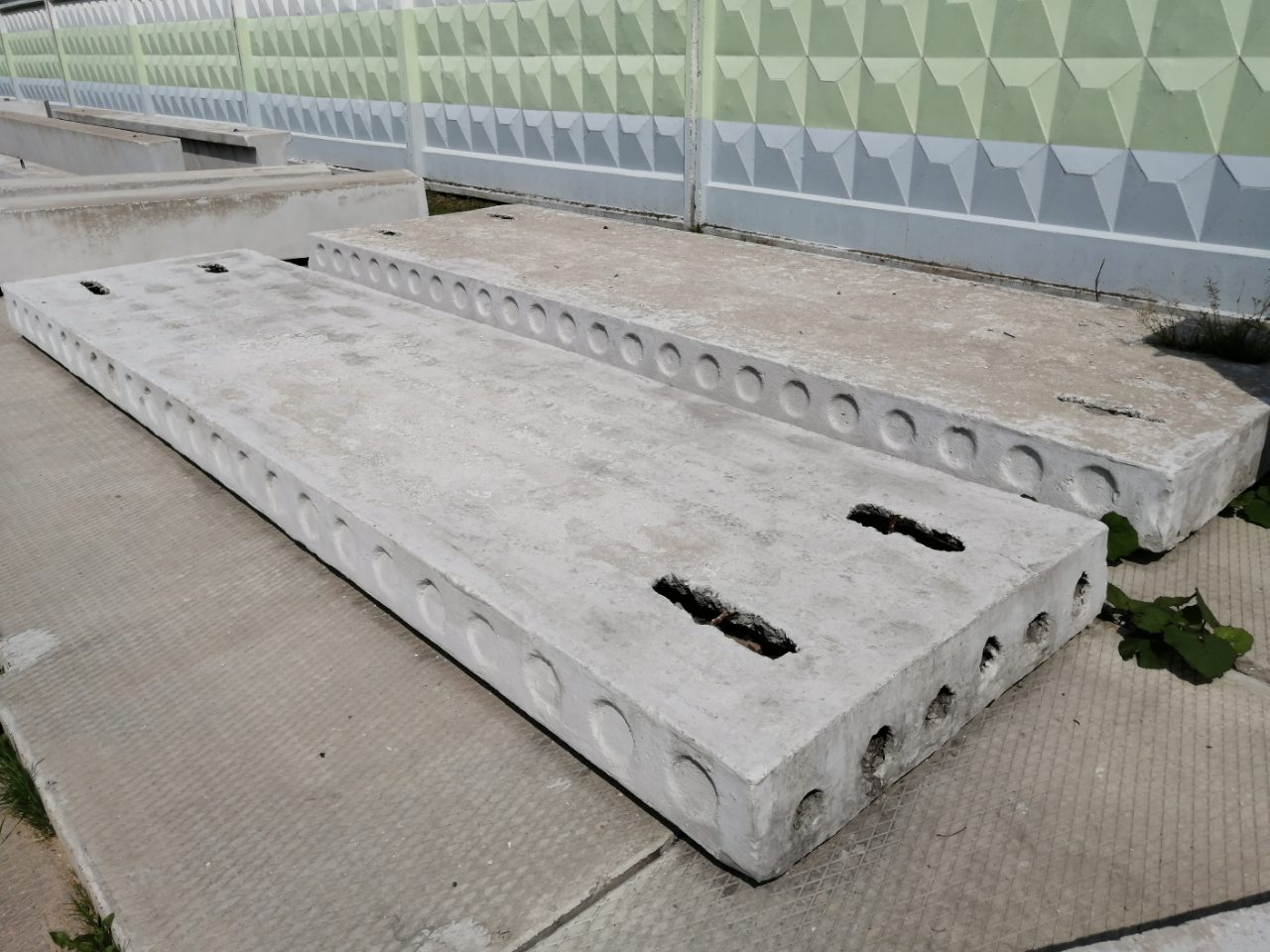

Фото пустотелых плит перекрытия.

Разновидности плит

Большой опыт использования данного материала в строительстве обуславливает достаточно широкий ассортимент представленных изделий. Конечно, в каждой нише существует детальная классификация согласно своим нормам ГОСТ. Но, несмотря на это производство всех изделий можно условно разделить на несколько направлений.

Классификация изделий

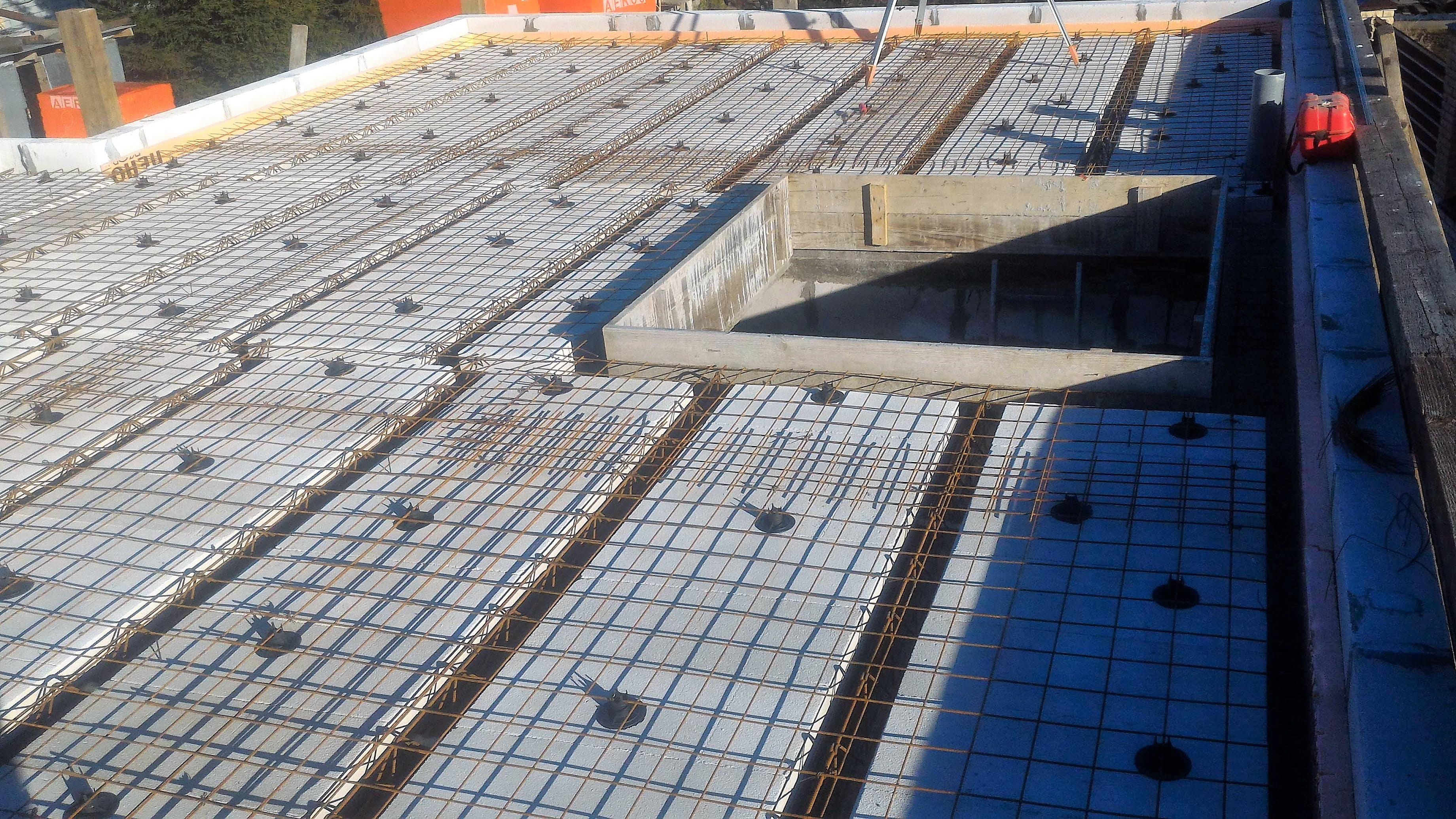

Монолитная плита перекрытия.

  • Полнотелые или плиты сплошного литья, маркируются как ПТС.
    Представляют собой монолитные конструкции, армированные стальным каркасом. Имеют высокую степень прочности бетона, как правило, используются в зданиях с большой проектной нагрузкой. В частности широко применяются в промышленном и многоэтажном строительстве. Но сфера использования существенно ограничивается серьезной массой.
  • Ребристые изделия, маркируются как ПТР. Представляют собой монолитную плиту снабженную ребрами жесткости, которые могут располагаться как в одном, так и в двух направлениях. Чаще всего с помощью этих конструкций выполняется монтаж перекрытия или пола в промышленных зданиях, рогожах, складах и т.д. За счет укрепляющих ребер жесткости имеют достаточно высокую сопротивляемость к механическим нагрузкам.
  • В частном и жилищном строительстве наиболее распространенными являются пустотелые плиты, они маркируются как ПТМ. Эти изделия имеют в своей конструкции овальные или круглые пустоты расположенные внутри плиты. Благодаря этой особенности они обладают повышенной тепло и звукоизоляцией.
    Плюс, что немаловажно, вес бетонной плиты перекрытия с внутренними пустотами значительно снижается.

Изделия с ребрами жесткости.

Изделия из бетона

Как говорилось ранее, данный вид изделий выпускается уже достаточно давно.

При строительстве большинства, существующих на данный момент, высотных зданий и зданий малой этажности использовались именно такие ЖБИ.

  • Практически все заводы ЖБИ выпускают определенный ассортимент плит перекрытия. Длина изделия может колебаться в пределах от 1600 мм, до 15м. По ширине размерный ряд также достаточно большой от 600 мм, до 2,4м. Толщина большинства серийно выпускаемых изделий составляет 220 мм. Вес бетонной плиты перекрытия может быть различным, в зависимости от размера 0,5 – 4т.

Габариты и вес некоторых изделий.

Важно: подумать о том какая размерность подойдет именно для вашего дома лучше заранее.
И сразу узнать выпускает ли ближайший к вам завод ЖБИ такие плиты.
Потому что в стоимость бетонных плит перекрытия, в обязательном порядке включаются транспортные расходы.
Цена на одно и то же изделие может существенно отличаться в зависимости от расстояния.

  • Размеры бетонных плит перекрытия имеют самый широкий ассортимент, поэтому не на каждом заводе вы можете встретить тот размер, который нужен конкретно вам. Традиционно марка бетона для плиты перекрытия берется М200 – М300. Но для малоэтажного строительства можно использовать изделия марки М150. Плюс большинство заводов может работать индивидуально, но цена будет выше.

Конструкции из полистиролбетона

Структура полистиролбетона.

  • Полистиролбетон относится к одной из разновидностей ячеистых материалов. Появился он сравнительно недавно и представляет собой продукт современных технологий. Данный материал обладает хорошими показателями прочности и достаточно малым весом, благодаря чему он широко используется при строительстве современных зданий с большой этажностью.
  • Кроме уникально высоких показателей характеризующих звуко и теплоизоляцию, полистиролбетонные плиты перекрытия, имеют очень низкий коэффициент поглощения влаги. Благодаря этому плита перекрытия из полистиролбетона практически не промокает и не промерзает. Плюс обладает высокой адгезией, не требует обустройства дополнительной стяжки и усиленной гидроизоляции.

Конструкции из керамзитобетона

Армирование конструкции из керамзитобетона.

Плиты перекрытия из керамзитобетона, равно как и строительные блоки из данного пористого материала, в настоящее время пользуются особенно большой популярностью у жителей западной Европы. Объясняется это тем, что этот материал считается полностью экологически чистым.

В его состав входит цемент, песок и особым образом обожженная глина.

  • Сами по себе керамзитобетонные плиты перекрытия, как и все пористые бетоны, обладают высокой тепло и звукоизоляцией. Материал достаточно крепкий на сжатие, но эластичность керамзитобетона оставляет желать лучшего, поэтому такие плиты требуют более плотного армирования с использованием металлических балок и швеллеров.
  • Данный материал часто заливается непосредственно на месте монтажа своими руками. Для этого пространство снизу подшивается гофрированными металлическими листами, марки НС35, НС44 или Н57. После чего хорошо армируется, выставляется опалубка и заливается раствор.

Конструкции из пенобетона

Конструкция из пенобетона.

Родиной данного материала считается Германия. Появился он вначале девяностых годов. Делается из определенного вида цемента, песка и специальных добавок.

Принцип производства похож на дрожжевое тесто, в готовой форме соединяются все компоненты, добавляется разрыхлитель, благодаря чему масса «подымается» и бетонное изделие застывает.

  • Ценится этот материал за легкость. Но есть здесь и минусы. Так пенобетонные плиты перекрытия нуждаются в хорошей гидроизоляции. Дело в том, что материал способен сильно впитывать влагу, поэтому в зимних условиях, при неправильно выполненной облицовке, блоки могут промерзать и разрушаться.
  • Блоки из вспененной массы, как и блоки на основе керамзита, боятся механических нагрузок на изгиб. По этой причине пенобетонные плиты перекрытия чаще всего используются в малоэтажном строительстве.

Общие советы по монтажу

Конфигурация отверстий в пустотелом изделии.

  • Подготовка к монтажу начинается еще на стадии строительства стен. В это время каменщики должны поставить горизонтальные метки, которые будут ориентиром для ровной установки плиты.
  • Если делается кирпичная кладка, то верхний ряд должен быть выполнен тычковым методом.
  • Если плиты укладываются на несущую перегородку с толщиной не менее 1,5 кирпича, то желательно чтобы верх был выполнен из цельных кирпичей.
  • Пустоты в плитах перекрытия желательно заложить с обеих сторон, причем еще в то время когда изделие находится внизу. Как правило, пустоты герметизируются еще на заводе, но после транспортировки лучше проконтролировать.
  • Инструкция по монтажу плит перекрытия, со всеми нормами и допусками прописана в СНиП 2.08.01-85. Но бывалые строители советуют опирать конструкцию на 2 короткие стороны, с заходом на стену порядка 120 мм.
  • Часто возникают споры по поводу того можно ли монтировать бетонную плиту с опорой на 3 стороны, то есть на 2 короткие боковые и 1 длинную. Согласно тем же нормам СНиП такое возможно, но при условии специального армирования.

Монтаж бетонных плит перекрытия.

Важно: крайне не желательно укладывать конструкцию на 2 короткие стороны, плюс поперечную подпорку в виде простенка посередине.
Плита может треснуть, причем непредсказуемо.
Если возникла такая необходимость, то выполняется резка железобетона алмазными кругами, на глубину круга, посредине поперечной подпорки.
Так, если плита и треснет, то в безопасном, заранее запланированном месте.

Принципы монтажа.

Монтаж на пористые блоки

Если укладываются плиты перекрытия на керамзитобетонные блоки или иной пористый материал, то непосредственно на несущие стены тяжелые конструкции монтировать нельзя, они могут быстро разрушиться.

В данном случае поступают двумя способами.

  • Во-первых, если блоки монолитные, то в районе межэтажного перекрытия обустраивается опалубка, в нее закладывается арматурный каркас и заливается бетон или цементно-песочная смесь.
  • Во-вторых, лучшим и более удобным выходом будет купить специальные пористые П-образные блоки, которые предназначены для монтажа внутри них армированной конструкции и заливке бетоном. Такой пояс будет менее заметен, но также прочен и надежен.

Схема армирования пористых блоков.

Важно: если плиту нужно разрезать, то кроме алмазных дисков используется алмазное бурение отверстий в бетоне.
Вначале с интервалом около 100 мм делается ряд отверстий.
После чего, нужно прорезать алмазным диском.
Далее изделие раскалывается ломом и кувалдой, арматуру можно срезать болгаркой или бензорезом.

На видео в этой статье показан еще ряд полезных приемов.

Вывод

Конечно, вопрос, сколько стоит бетонная плита перекрытия, важен. Но чтобы не выбрасывать лишние деньги или не надрываться, пытаясь разрезать изделие, мы советуем лучше заранее решить, какой конкретно размер и из какого материала вам необходим.

Размеры пустотелой плиты в мм.

Плиты перекрытия ПК и ПБ чем отличаются?

Пустотные плиты – это прямоугольные железобетонные панели правильной формы с продольными каналами, параллельно которым проложена арматура (стальные канаты). Отверстия бывают разной конфигурации: цилиндрические, грушевидные, прямоугольные. Самыми популярными являются варианты с шестью круглыми пустотами диаметром 159 мм.

Формула изобретения

Многопустотная железобетонная плита перекрытия, включающая верхнюю полку, армированную металлической сеткой, нижнюю полку, армированную металлической сеткой и стержневой продольной арматурой, разделенные в продольном направлении пустотами постоянного сечения, отличающаяся тем, что форму сечения пустот принимают в виде соединенных вместе прямоугольника, со скругленными углами у нижнего основания и полуэллипса так, что верхнее основание прямоугольника совпадает с длинной полуосью эллипса; размеры этих пустот по вертикали определяют из условия расположения несущей арматуры в нижней полке плиты и необходимой площадью сжатой зоны бетона в верхней полке плиты, а по горизонтали — из условия необрушения верхнего свода бетона после уплотнения и выемки пустотообразователей (пуансонов), при этом перед закреплением пуансонов на бортоснастке опалубки на них надевают вплотную чехлы из полиэтиленовой пленки.

Плиты перекрытия ПБ: разновидности, технические характеристики, свойства, достоинства Плиты перекрытия ПБ: разновидности, технические характеристики, свойства, достоинства Плиты перекрытия ПБ: разновидности, технические характеристики, свойства, достоинства Плиты перекрытия ПБ: разновидности, характеристика, свойства и достоинства Конструкция и характеристики железобетонных плит перекрытия Плиты перекрытия ПБ и ПК – основные отличия, характеристики Пустотная плита перекрытия: важный … Пустотная плита перекрытия: элемент для … Железобетонные плиты перекрытия по … Пустотная плита перекрытия: элемент для … Плиты перекрытия: особенности и …

Использование ЖБИ с пустотами

Панели со сквозными отверстиями чаще всего выбирают для обустройства перекрытий между этажами в домах из бетона, кирпича, ячеистых пено- и газоблоков. Более совершенной считается серия ПБ, плиты этого типа имеют плоскую гладкую поверхность, технология позволяет получать полноценно армированные элементы разной длины, при необходимости играющих роль «доборных» изделий. Иногда в таких случаях рабочие заполняют промежутки между опалубочными ПК или ПГ монолитной стяжкой, армированной своими силами. Такая конструкция уступает по прочности стандартным ПБ, техпроцесс изготовления которых предусматривает виброуплотнение бетона и его обработку паром.

Преимущество ПК – достаточно большой диаметр каналов. Применение изделий этой серии рекомендуется, если планируется монтаж канализационных труб диаметром 80-100 мм.

Стоимость

В таблице приведена средняя цена разных серий железобетонных пустотелых изделий от производителей Московской области.

КомпанияОбозначение перекрытияРазмеры, ммВес, тСтоимость, рубли
ПромстройЖБИПК 61-15-86080х1490х2202,910 090
ЖБИ-2000ПК 62-15-8 Ат800а6100х1500х2002,911 300
ЖЗБКПК 63-12-86280х1190х2202,28 900 (с доставкой)
СавиКомПБ 66-12-86580х1195х2202,3311 100 – 11 870

Цены на железобетонные перекрытия зависят от веса изделия, технологии изготовления, а также ценовой политики поставщика. Иногда предлагается бесплатная доставка по Москве, чаще расчет транспортных услуг ведется по километражу. Снизить итоговую стоимость помогают сезонные акции от производителей, оптовые заказы, использование соответствующего транспорта.

Особенности и разновидности продукции

Данные конструктивные элементы обладают формой прямоугольной пластины. Их длина может достигать пятнадцати метров, ширина двух метров, а толщина двадцати двух сантиметров. Они обеспечивают необходимую жесткость и формируют несущий каркас здания.

Существует несколько видов подобных изделий – пустотные, монолитные и ребристые, они производятся из тяжелого, силикатного и конструкционного бетона. Все варианты обязательно укрепляются арматурой.

Самое большое распространение приобрели изделия пустотного типа. Они могут похвастаться великолепными тепло- и звукоизоляционными свойствами, за счет наличия воздушных полостей. Чаще всего их применяют для создания межэтажных перекрытий при строительстве объектов из кирпича и бетона.

Сегодня такие железобетонные плиты перекрытия изготавливают многие предприятия, в том числе завод «Стройнеруд».

Ребристые плиты гарантируют отличное сцепление с поверхностями, которые к ним примыкают и отлично подходят при обустройстве кровель гаражей или складов.

Возведение монолитных изделий осуществляется прямо на строительном объекте по специальной технологии. Вначале изготавливают опалубку, потом сваривают армирующую решетку и затем заливают все это бетоном. Предназначены они для зданий, в основе которых лежит монолитный фундамент.

Технология производства

Плиты из железобетона относятся к сборным элементам, которые изготавливаются на заводах ЖБИ. Это позволяет изготавливать предварительно напряжённые изделия высокого качества.

Для изготовления используется тяжёлый бетон (цементный раствор со щебнем). Такой бетон обладает высокой прочностью на сжатие, но при этом остаётся хорошо растягиваемым. Фракционность применяемого щебня зависит от сферы применения и требования к плитам.

При изготовлении предварительно напряжённых плит, рабочую арматуру каркаса напрягают электротермомеханическим или электротермическим способом. Для напряжения арматуры применяется метод натяжения на упоры или натяжение на бетон.

  • Арматурный каркас устанавливается в специальную форму (опалубку). При необходимости, прутья напрягаются одним из способов.
  • Стержни арматуры устанавливаются на бортоснастке формы.
  • Следующий этап – заливка бетона и формирование заготовок по одной из технологий, рассмотренных ниже.
  • Сформованные изделия отправляются в тепловую камеру, где в течение 10 часов набирают около 60% расчётной прочности.
  • Заключительный этап – снятие креплений и форм, после чего производится сжатие стержней.
  1. Конвейерная. Форма перемещается от одной технологической установки к другой конвейером, чем обеспечивается последовательность производственного процесса.
  2. Стендовая. При этой технологии заготовки в формах остаются неподвижными, а последовательность операций обеспечивается перемещением агрегатов на специальных полозьях.
  3. Поточно-агрегатная. В этом случае в одном производственном цеху выполняется определённая операция, после чего заготовка перемещается в другой цех при помощи крановой установки.

Каждая из технологий имеет свои преимущества, и применяются ЖБИ заводами в зависимости от производственных мощностей и сортамента выпускаемой продукции.

Особенности и плюсы пустотных плит перекрытия

Современные производители предлагают строителям плиты перекрытия пустотные различных модификаций, которые отличаются:

  1. Габаритами. Покупатель вправе выбрать изделия подходящей длины, ширины и толщины.

  2. Массой. Вес конструкций напрямую зависит от их размеров и величины пустот.

  3. Типом и диаметром отверстий. Помимо круглых отверстий, в некоторых изделиях встречаются пустоты грушевидной формы.

  4. Количеством сторон опирания. Их может быть две, три или четыре.

  5. Способом изготовления. Такие ЖБИ делают в готовых пресс-стендах или методом непрерывного формования с последующим разрезанием на отдельные изделия.

Именно многопустотные плиты перекрытия наиболее часто используются в строительстве жилых домов. По сравнению с полнотелыми аналогами, пустотелые конструкции отличаются:

  1. Меньшим весом из-за более экономного расходования бетонной смеси при производстве.

  2. Лучшей тепло- и звукоизоляцией из-за наличия прослойки воздуха в пустотах.

  3. Удобством монтажа коммуникаций (канализации, водопровода, электропроводки) в готовых отверстиях круглой формы.

Поделиться ссылкой:

Производим и предлагаем продукцию:

Читайте также:

Сваи железобетонные – основа прочного фундаментаПлита 2П-30-18-30 – для строительства временных дорогЛучшие в регионе дорожные плиты б/у в ООО «МОНОЛИТ-ЖБИ»!Экономите на строительстве дороги? Используйте плиты ПАГ-14!

Особенности производства бетонных плит объёмом м³ и конструкций других размеров

Железобетон представляет собой материал, состоящий из смеси бетона, усиленный с помощью арматурных прутьев или проволоки. Именно такое сочетание составляющих делает разного размера железобетонные плиты прочным строительным материалом. Благодаря тому, что стальные арматурные прутья находятся внутри бетонной смеси, они надёжно защищены от коррозии и вредного воздействия окружающей среды.

В свою очередь, стальные элементы улучшают несущие характеристики бетонной смеси, которая отличается относительной хрупкостью. Именно в результате такого сочетания железобетонные конструкции характеризуются способностью противостоять сжатию. Таким образом, независимо от размера, плиты состоят из таких элементов:

  • арматуры;
  • бетона, который бывает лёгким, тяжёлым или силикатным.

Внутри бетонной смеси находятся стальные арматурные прутья, что делают плиты более прочными

Арматурные вставки представляют собой стальные прутья или проволочные пучки, которые, в свою очередь, делятся на такие виды:

  1. Рабочие. Размещаются в нижней части железобетонных изделий и работают на изгиб.
  2. Монтажные. Составляют основу или скелет конструкции, их главная задача – придание плите объёма и фиксация размещения прутьев рабочей арматуры.

Для производства перекрытий применяется тяжёлый, напряжённый бетон, состоящий из воды, цементной смеси и особого наполнителя, который делится на такие виды, как:

  • крупнозернистый, состоящий из щебня или известняка;
  • мелкозернистый, основа которого – кварцевый песок.

Основными активными составляющими, из которых состоит бетон, являются цемент и вода. Благодаря их взаимодействию получается цементный камень, скрепляющий зерна наполнителя, в результате чего и получается цельный монолит.

Интересная информация! Вследствие того, что цемент не взаимодействует с наполнителем, его считают инертным материалом. Однако наполнитель, независимо от зернистости, оказывает основное влияние на свойства и структуру бетона.

Железобетонные плиты перекрытия изготавливаются из конструкционных тяжелых и легких бетонных смесей

Если при изготовлении плит используется предварител ьно сжатый бетон, который называется напряжённым, для его армирования применяются прутья в немного растянутом состоянии, что значительно повышает прочность перекрытий. На объём изделий будет влиять не только размер бетонных плит, но и характеристики используемых в производстве деталей.

Расшифровка маркировки

Основные параметры изделия наносятся производителем на боковую поверхность плиты с помощью буквенно-цифрового кода. Полная маркировка изделия обязательно отображается в предоставляемых производителем сертификате качества на изделие. Потребитель может самостоятельно расшифровать маркировку, используя следующие примеры:

Пустотные железобетонные плиты перекрытия

Размерные характеристики продукции:

  • толщина – 160-300 мм;
  • длина – 1,5-12 м;
  • ширина – 1,0-3,6 м.

Отверстия, обеспечивающие повышение звуко- и теплоизоляции с одновременным снижением массы плит, могут быть круглыми или овальными. Для удобного монтажа предусмотрены петли, позволяющие с помощью специального оборудования доставить и установить изделие в положенное место.

 Внимание! Модификация повышенной прочности – ж/б перекрытие с предварительно напряженной арматурой, усиленное в торцевой части.

Преимущества железобетонных плит перекрытий:

  • устойчивость к повышенным нагрузкам;
  • универсальность;
  • высокая звуко- и теплоизоляция;
  • отсутствие усадочных явлений;
  • быстрый и удобный монтаж;
  • устойчивость к коррозии, влаге, высоким температурам;
  • более высокая способность к гашению вибраций, по сравнению с монолитными изделиями;
  • наличие пустот, которое обеспечивает удобство прокладки коммуникаций.

Недостатки этой строительной продукции:

  • стандартизированные размеры, накладывающие определенные ограничения при проектировании;
  • массивность изделий требует наличия на строительной площадке специальной техники;
  • ограничения по видам строительства – при не усиленном фундаменте и слабых стенах рекомендуется выбрать другой способ перекрытия строения.

Железобетонные плиты перекрытия, технические характеристики, достоинства и недостатки. | Домовой | Дизайн интерьера и ремонт

Строительства нового жилья все чаще происходит по индивидуальным заказам застройщика, отсюда и возникают потребности к надежным строительным материалам с максимально-быстрым способом монтажа. Материалы и конструкции типового образца уже не в моде и все реже пользуются популярностью у заказчиков.

Пустотные железобетонные плиты перекрытий ПБ

Строительные компании могут применять и нетиповые плиты перекрытия, но это будет существенно влиять на итоговую стоимость проекта. Плиты перекрытия типа ПБ широко применяются для строительства крупнотоннажных конструкция с использованием армированного фундамента, типа «плитного». Буква «Б» в этой серии плит, означает, что они изготавливаются без опалубки. Перекрытие, это несущая конструкция, которая разделяет по высоте этажи и разделяет подвал с крышей от этажей.

В основном плиты перекрытия изготавливаются на больших стендах, длина которых зависит от мощностей завода изготовителя. Нарезают плиты по заказанным размерам от 1,8 до 9 метров. Типовые размеры составляют 2,7х7,2 с шагом типоразмера 0,3 м.

Достоинства плит ПБ:

За счет пустот внутри плит, гасится лишняя вибрация, уменьшается вес конструкции, увеличиваются теплоизоляционные и звукоизоляционные свойства.

  • Хорошее качество изделия.
  • Выбор длины изделия.
  • Выбор плит с разной нагрузкой, от 600 до 1450 кг на м. кв.
  • Осуществляется предварительное напряжение арматуры во всей конструкции.
  • Влагостойкость и огнеупорность.
  • Возможен заказ плит с углом среза 450 , для проектирования сложных помещений.

Недостатки:

  • Для монтажа плит необходимо применять специальные чалки т.к. отсутствуют монтажные петли.
  • Невозможно проделать любые отверстия, не задев арматуру из-за небольшого расстояния между отверстиями внутри.

Виды и маркировка плит перекрытия

Многие понимают, что плиты перекрытия, это ж/б конструкция, изготовленная на заводах.

Плиты перекрытия разделяются на два типа, это сборные железобетонные и монолитные.

Железобетонные плиты очень прочны. По сути можно выделить один недостаток этой конструкции по сравнению с монолитом, это небольшой перерасход материала и меньшая жесткость. Даже при наличии этих минусов, которыми можно пренебречь, при правильной организации строительства, этот тип ж/б плит более подходит т.к. выпускается в достаточном количестве. Плюсы такого строительства очевидны:

  • Быстрота строительства.
  • Гарантия и надежность проверенная непосредственно на заводе изготовителе.
  • Всесезонное строительство.

Читайте: Дома из бетонных и железобетонных панелей, технология, достоинства.

Монолитные конструкции возводятся непосредственно на строительном объекте по специальной технологии. Сначала делается опалубка, затем сваривается армирующая решетка и в дальнейшем все это заливается бетоном.

В основном данный тип перекрытий используется в конструкциях в основе которых предусмотрен  монолитный фундамент. Но даже в сборном каркасе здания всегда используются монолитные перекрытия. Исходя из вышесказанного, можно выделить основные их достоинства, это:

  • Экономия при расходе материалов.
  • При соблюдении всех стандартов можно получить здание с большим запасом службы.
  • Отсутствие швов и возможность достройки технических отверстий.

Недостатки.

  • При строительстве в холодное время года, нужно использовать специальные растворы, что значительно удорожает стоимость.
  • Большие трудозатраты и сроки строительства.
  • Строгие требования к строительным работам.

Особенности укладки

Собирать конструкцию, необходимо строго сверяя с чертежами проекта.  При отсутствие токовой, нужно составить схему укладки, что бы исключить перерасход материалов. Кроме того это поможет составить места прохода коммуникаций.

Для монтажа плитных перекрытий используются анкера. Анкеровка выполняется в следующем порядке:

Края анкеров загибаются и просовываются в проушину между собой проушины и анкера предварительно их нужно швы и пустоты между проушинами.

Примечание: В случае отсутствия проушин к краям плит крепятся пластины 5х5, 10х10, которые в дальнейшем служат монтажными петлями.

Оптимальная схема укладки выглядит так.

После всех монтажных работ происходит заделка швов, смотрите в видео, как делается заделка швов между плитами ПБ.

Плиты ПБ.

Еще в самом начале стройки пришли плиты для перекрытия цоколя сомнительного качества об этом есть статья «Бракованные пустотные плиты перекрытия». В комментариях все интересовались, почему я не использовал плиты изготовленные по безопалубочной технологии сокращенное название плит «ПБ». Но не все просматривают мой блог целиком по этому не видели статью с видео материалом с названием «Едем на завод ЖБИ смотреть плиты для перекрытия» где я ездил на завод по производству плит ПБ. Технология производства таких плит новая и плиты получаются лучшего качества. Но есть одно но такие плиты делаются только одной ширины это 1200мм. Я же в своем проекте использовал плиты 1000мм и 1500мм. Если вы решите перекрывать плитами ПБ то и размеры дома нужно делать так чтобы плит использовалось ровное количество. Потому что если вам понадобятся плиты шириной меньше 1200 мм то вам помимо того что придется заплатить за целую плиту получив только ее часть, так еще и заплатить за резку плиты (плата берется за метр реза). Это увеличивает стоимость плит ПБ. А фундамент у меня на тот момент уже был залит.

Плоские плиты ПТП – продукция завода ЖБИ-4

Плоские плиты ПТП, изготовленные на нашем предприятии обладают рядом достоинств, что и обеспечивает широкое распространение изделий в строительстве.

К основным качественным характеристикам следует отнести следующие свойства:

  • прочность. Панели обладают монолитной структурой, без пустот, что обеспечивает максимальные значения прочности, превышающие показатели прочих железобетонных изделий. Плоские панели способны выдержать значительные динамические и статистические нагрузки;
  • точность размеров и форм. Панели производятся стандартных размеров с минимальными отклонениями. Все это позволяет легко монтировать элементы, соединять между собой;
  • универсальность. Многообразие размеров, применение различных марок бетона значительно расширяет область использования ЖБИ изделий. Основные параметры характеризует плиты ПТП серия. Кроме того, наше предприятие специализируется и на изготовлении продукции нестандартных размеров по индивидуальным заказам. Все это делает панели ещё более универсальными;
  • долговечность. Высококачественный бетон в сочетании с различными добавками значительно увеличивает срок службы конечного продукта. Морозостойкость, стойкость к деформациям также положительно сказываются на долговечности;доступные цены

    Плиты перекрытия ПТП выпущенные на заводе ЖБИ-4 отличаются высоким качеством, соответствуют всем нормам и требованиям стандартов и они способны выдержать все нагрузки от конструкции дома, веса людей, оборудования, мебели и прочих элементов.

    Данные элементы равномерно распределяют нагрузку по всем несущим конструкциям, придают устойчивость зданию в целом. Однако стоит помнить, что качественную продукцию может предложить узкий круг заводов-производителей. Поэтому гарантировать высокие эксплуатационные характеристики смогут только надёжные и проверенные компании. Не стоит покупаться на слишком низкие цены, так как это может обернуться неприятными последствиями.

    < Предыдущая Вернуться к списку статей Следующая >
  • Габаритные размеры железобетонных плит перекрытия

    Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

    Характеристики

    Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

    Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.

    Выпускаются в 3 видах:

    1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

    2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.

    3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м2, размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

    Пустотные плиты перекрытия маркируются:

    • 1П – однослойное железобетонное изделие – не более 12 см.
    • 2П – аналогично предыдущему, но толщина составляет уже 16.
    • 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
    • 2ПК – то же самое с сечением пустот до 14.
    • ПБ – пустотная конструкция толщиной 22.

    Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.

    Вес готового изделия доходит до 2500 кг.

    Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК это:

    • ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
    • 51 – длина в дм, то есть 5,1 м.
    • 15 – ширина в дм – 1,5 м.
    • 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м2.

    Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).

    Монтаж сборных плит

    Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.

    Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.

    Стоимость ЖБИ

    Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.

    НаименованиеПараметры, смЦена, рубли
    ПК210х100х222 800
    ПК210х120х223 100
    ПК250х100х223 300
    ПК250х100х223 700
    ПК300х100х223 600
    ПК300х120х224 000

    Отличия плит перекрытия ПК и ПБ: какие лучше выбрать?

    Установка перекрытия является одним из важнейших этапов в строительстве. Самым универсальным материалом для перекрытия являются пустотные плиты. Пустотные плиты бывают ПБ и ПК, их отличия мы и рассмотрим в данной статье.

    Каким образом производятся плиты ПБ и ПК

    Маркировкой ПК и ПБ обозначают плиты перекрытия с пустотами. Именно благодаря этим пустотам, расположенным по всей длине, у плиты уменьшается вес, по сравнению с монолитными перекрытиями.

    Главное отличие плит ПБ и ПК:

    • ПБ – процесс изготовления происходит на специальном станке без использования опалубки.
    • ПК – при изготовлении принимают опалубку, это старая технология.

    Плиты ПК изготавливаются из бетона маркой от М200 до М400. Используется арматура с маркировкой AIII. Если изготавливаются плиты длиннее 4.3 метров, то применяют напряженную арматуру. Как мы говорили, плита изготавливается в опалубке, а уплотнение осуществляется специальными вибраторами.

    Для плит ПБ применяется более прочный бетон маркировки М400 или М500. В таких плитах независимо от их длины применяются предварительно напряженная арматура. Благодаря этому напряжению, плиты меньше изгибаются.

    Плиты ПК и ПБ, технические характеристики

    Самый главный параметр плит перекрытий – это несущая способность. Этот параметр выражает то, какую нагрузку способна выдержать плита, не разрушившись. Стандартной несущей способностью плит ПК является 800 килограмм на квадратный метр, иногда можно увидеть плиты с характеристиками 1250 килограмм на м2. У плит ПБ более обширный разброс характеристик, от 30 до 1600 килограмм на квадратный метр. Несмотря на большой выбор величин, стандартом принято считать 800 килограмм.

    Рассмотрим геометрические характеристики плит:

    • Для каждого вида плит стандартом считается 22 см.
    • Длина. Максимальна длинна плит ПК, чуть больше 7 метров, а ПБ Почти 11 метров.
    • Поверхность. В этом показателе выигрывают плиты ПБ, так как за счет современной технологии, имеют более гладкую форму, что позволят сильно сэкономить на работах по отделке.

    Стоит так же отметить, что плиты ПБ более точны по своей геометрии, что обусловлено технологией непрерывного формирования.

    Чем особенны плиты ПК

    Изделиям, выполненным с применением опалубки характерны следующие характеристики:

    Плиты перекрытия ПБ: разновидности, технические характеристики, свойства, достоинства Пустотная плита перекрытия: элемент для надежности здания Плиты перекрытия ПБ: разновидности, технические характеристики, свойства, достоинства Плиты перекрытия ПБ: разновидности, технические характеристики, свойства, достоинства Плиты перекрытия: особенности и характеристики материала | Строительный портал Плиты перекрытия: размеры по ГОСТ, виды и их маркировка
    • Петли. Плиты оснащены специальными петлями, которые значительно упрощают транспортировку и укладку.
    • Большие пустоты внутри плиты. Эти отверстия предназначены для прокладки в них коммуникаций.

    Положительные качества технологии без опалубки

    Плиты Пб обладают следующими положительными качествами:

    • Можно резать торцы под любыми углами.
    • Хорошая точность изготовления способствует уменьшению зазоров между плитами при укладке на здание.
    • Так как внутри плиты нет сетки из арматуры, легче делать отверстия для дымоходов или коммуникаций.

    Так как нет специальных скоб, это создает некоторые проблемы в процессе загрузки, выгрузки и установки.

    Какие отличия в монтаже плит ПБ и ПК

    Никаких отличий в монтаже нет, всё предельно одинаково. Единственно отличие в зазорах между плитами, которые в последствие замазываются.

    Однако, пару отличий можно отметить:

    • Плиты, изготовленные с опалубкой, поднимаются и устанавливаются при помощи специальных скоб, а плиты ПБ перемещают, используя такелажные приспособления.
    • Плиты, которые изготовили без применения опалубки, опираются на стены двумя сторонами, но без выступа.

    Список отличий плит ПБ и ПК

    Для удобства восприятия мы сделали таблицу, в которой можно увидеть отличия плит.

    ОтличияМарка плиты
    ПБПК
    Технология производстваСовременная технология, без опалубкиУстаревший метод формирования, при помощи опалубки
    Ширина1 м; 1,2 м; 1,5 м1 м; 1,2 м; 1,5 м; 1,8 м
    Максимальная длина10,8 м7,2 м
    Несущая способностьОт 300 до 1600кг/м2800 кг/м2, иногда – 1250 кг/м2
    ОпираниеВсего 2 короткие стороныСтандартно всего стороны, есть плиты, которые опираются на 3 или 4 стороны
    Геометрически параметрыПоверхность гладкаяНизкое качество поверхности

    Если вам необходимо заказать плиты перекрытия серии ПК или ПБ, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам по телефону 8 (800) 300-66-56.

    Достоинства и преимущества

    Железобетонные пустотные плиты перекрытий пришли на смену конструкциям сплошного типа, которые изготавливались по месту строительных работ и заливались при возведении зданий и сооружений. Наряду с высокой прочностью сплошные плиты имеют ряд недостатков, среди которых большая масса.

    Конструкция плит марки ПК предусматривает наличие внутренних пустот, которые облегчают вес изделия, сохраняя высокую прочность и надежность. В зависимости от сечения различают плитные изделия с круглыми, овальными и полукруглыми пустотами.

    При этом пустотные панели перекрытий обладают рядом достоинств, благодаря которым они заслужили высокую популярность. Среди них:

    • сниженная масса конструкции перекрытия, которая позволяет существенно сократить нагрузку на фундамент и его строительство, понизив требования к основанию в области его массивности и несущих способностей;
    • высокая скорость монтажа зданий и сооружений. Готовые изделия представляют собой блоки, изготовленные в заводских условиях, которые доставляются на стройплощадку для проведения сборочных строительных работ. В отличие от строительства зданий с монолитными перекрытиями, возведение строений с применением пустотных плит перекрытий может осуществляться в любое время года;
    • повышенный набор эксплуатационных характеристик в области шумоизоляционных свойств пустотелых плит, их низкой теплопроводности;
    • высокая надежность и прочность конструкции панелей обеспечивается за счет арматурного каркаса, который гарантирует длительную и безаварийную эксплуатацию изделий в течение всего срока службы;
    • использование пустотелых опалубочных плит перекрытий является экономически выгодным и эффективным приемом, позволяющим снизить сметные затраты на строительство целого ряда объектов, зданий и сооружений без ущерба прочности, надежности и долговечности;
    • конструкция плит с наличием внутренних пустот позволяет использовать их для утепления и прокладки электропроводки, прочих видов коммуникаций;
    • высокий ассортимент марок плит позволяет применять их для сооружения унифицированных объектов, а также использовать изделия при строительстве зданий по индивидуальным проектам;
    • изделия отличаются доступными ценами. Экономичность в ходе изготовления позволяет снизить благодаря наличию пустот объемы используемого бетона, что позитивно отражается на политике ценообразования;
    • высокая устойчивость железобетона к огню. Пожаробезопасность изделий позволяет успешно строить на основе типовых плит перекрытия объекты социальной, городской и промышленной инфраструктуры, жилого фонда. Изделия не прогорают и препятствуют распространению огня.

    Конструкция плит в зависимости от марки предполагает наличие двух, трех или четырех сторон опоры, позволяя использовать их при сооружении зданий и сооружений с различной конфигурацией архитектуры и современного дизайна.

    Характеристики пустотных плит перекрытия

    Элементы перекрытия изготавливаются на основе действующих стандартов. Геометрическим параметрами железобетонной панели с продольными полостями являются длина, толщина и ширина изделия.

    Размеры пустотных плит перекрытия по ГОСТу:

    • длина – 1,68- 12 м;
    • ширина – 0,98-1,48 м;
    • толщина – 22 см.

    Массивные модификации панелей с полыми каналами, к примеру, плита 6ПК, располагают параметрами толщины в 30 см. Облегченные варианты продукции из легкого бетона выпускаются толщиной 160 мм. Модели конструкций этой категории применяются при сооружении межэтажных перегородок для блочных стен из ячеистого бетона.

    Вес плиты перекрытия пустотной варьируется в пределах 0,75-5 т. Эксплуатационные характеристики перекрывающих конструкций зависят, в том числе, и от размеров полых каналов. Диаметр отверстий колеблется в диапазоне 140-203 мм.

    Эксплуатационные характеристики плит ПБ

    Популярность плит, которые сокращенно маркированы ПБ объясняется отличными свойствами при эксплуатации:

    • Отличная сопротивляемость атмосферным и климатическим влияниям, что позволяет использовать их в разных регионах.

    • Возможность заказывать изделия индивидуальной длины. Производители плит перекрытия ПБ изготавливают материал по размерам, заданным заказчиком.

    Нагрузка на пустотные плиты перекрытия

    Несущая способность пустотных плит перекрытия может составлять от 300 до 1600 кг на квадратный метр. Данный показатель напрямую зависит от марки бетона, которая использовалась для изготовления железобетонного изделия.

    Наиболее востребованными в строительстве являются плиты перекрытия, способные выдержать нагрузку в 800 кг на квадратный метр без деформации, появления прогибов, нарушения целостности и потери прочности.

    Существуют различные виды нагрузок на пустотные плиты перекрытия.

    По виду воздействия на горизонтальные несущие конструкции нагрузки классифицируются на динамические и статические:

    • Статическая (постоянная) нагрузка воздействует на плиту перекрытия на протяжении всего периода ее эксплуатации. Снизу плиту перекрытия могут нагружать подвесные потолки, люстры и прочие осветительные приборы, а также различное навесное оборудование и конструкции. Сверху на ЖБИ плиту «давят» различные строительные конструкции, стены, перегородки, стяжка, мебель, отделочные материалы и т.д.
    • Динамическая (временная) нагрузка на плиту перекрытия действует на протяжении какого-то временного промежутка. Например, наличие снега на крыше, передвижение людей и животных, оборудования и бытовой техники создает именно динамическую нагрузку.

    В зависимости от площади воздействия нагрузка на плиты перекрытия подразделяется на:

    • Точечную (нагрузка сконцентрирована на определенной точке). Например, потолочная люстра создает нагрузку на плиту перекрытия в месте крепления.
    • Распределенную (нагрузка идет по большой площади плиты). Например, подвесной потолок создает нагрузку на огромную часть плиты перекрытия.
    • Комплексную (сочетает в себе и точечную и распределенную нагрузку). Например, ванна. Ножки ванны создают точечные нагрузки, а сама ванна в наполненном виде создает распределенную нагрузку на плиту перекрытия.

    Комплексные нагрузки на плиты перекрытия считаются одними из самых сложных. Если брать для примера ту же самую ванну, то в пустом виде она создает статическую нагрузку, а наполненная водой – динамическую.

    Расчет допустимых нагрузок на пустотную плиту перекрытия на 1м2

    Для определения правильной допустимой нагрузки на многопустотные плиты перекрытия необходимо:

    • Разработать схему и план сооружения, посчитать количество опор, которые будут оказывать давление на несущую плиту перекрытия, а также учесть особенности расположения данных опор.
    • Определить общий вес всех конструкций, материалов и предметов, которые будут создавать нагрузку на несущую плиту перекрытия. Получившуюся величину нагрузки нужно разделить на количество многоэтажных плит перекрытия.

    Для примера просчитаем запас прочности плиты перекрытия марки ПБ-25-15-8, которая имеет вес 1230 кг:

    • Для начала определяем площадь основы: 2,5×1,5=3,75 квадратных метров.
    • Далее вычисляем нагрузку плиты, создаваемую собственным весом, на 1 квадратный метр: 1230:3,75=328 кг на м2.
    • Затем необходимо высчитать разницу между номинальной нагрузкой и нагрузкой от собственного веса: 800-328=472 кг на квадратный метр. Данная величина будет являться реальной несущей способностью плиты.
    • А далее считается запас прочности. Для этого определяется разница между реальной несущей способностью плиты (в нашем случае 472 кг на м2) и воздействующими на нее нагрузками. Согласно СНип величина нагрузки для жилых зданий равна 150 кг/м2, а при учете коэффициент запаса прочности 1,3 – 193 данная величина округляется до 200 кг/м2. Таким образом, запас прочности многопустотной плиты перекрытия ПБ-25-15-8 будет составлять 472-200=272 кг/м2.

    Важно! Данные расчеты приведены для демонстрации алгоритма подсчета запаса прочности трубы перекрытия. С учетом того, что в маркировке плиты указаны округленные в большую сторону габариты плиты перекрытия (ширина и длина), то полученная величина запаса прочности будет немногим меньше полученной в примере.

    плита железобетонная плита перекрытия плита покрытия ЖБИПрочтений: 4674 Распечатать Поделиться: Facebook Twitter Мой мир Вконтакте Одноклассники

    Как покупать плиты перекрытия

    Заказывая железобетонные изделия, придерживайтесь следующих рекомендаций:

    1. Заявку на поставку жби отправляйте поставщику в письменном виде и обязательно дождитесь выдачи счета. Проверьте в нем список наименований, позиционное количество товара. Это избавит о недоразумений при фактическом получении плит. Не тот размер или не то количество чревато допоставкой или обменом, что в случае с подобными габаритными грузами обойдется в копеечку.

    2. Обязательно интересуйтесь у продавца названием непосредственного производителя материала. Вы сможете зайти на его сайт и проверить отзывы о качестве продукции, посмотреть репутацию.

    3. Обращайте внимание на марку бетона, использованного на отлив плит и его качества.

    4. Требуйте приложения паспорта качества на поставляемый вам товар.

    Сертификат качества на плиты перекрытия

    5. Получая плиты, пересчитайте их количество и в обязательном порядке произведите их внешний осмотр на возможные дефекты, вроде трещин, сколов и т.п. Если таковые имеются, известите об этом поставщика и составьте акт дефектуры с подписями свидетелей осмотра. Возможно, в дальнейшем эта бумага вам очень пригодится.

    к оглавлению ↑

    Главные технические параметры и расшифровка маркировочных знаков

    «Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм»

    О важности плиты перекрытия в строительных конструкциях говорить излишне, поэтом требования стандартизации при ее выпуске должны соблюдаться беспрекословно. Соответствие ГОСТу должно проявляться во всем, начиная от габаритных показателей, но самое главное, чтобы требованиям Госстандарта соответствовала прочность и жесткость изделия. Внимание надо обращать на устойчивость к образованиям трещин и некоторых других параметров, отвечающих за выдерживание проектной нагрузки.

    Маркировка и размеры плит перекрытий

    Согласно ГОСТу, все плиты маркируются в соответствии со стандартными показателями. Это делается для удобства работы проектировщиков и строителей. В маркировке присутствуют буквы и цифры, расшифровка которых не составляет труда даже для непрофессионала.

    Пример маркировки плит перекрытия

    Нанесенные на плиту буквы означают марку изделия. Последующие за ними две цифры – это указатель длины плиты. Она шифруется в дециметрах. За показателем длины следует размер ширины. Это еще две цифры и тот же дециметровый масштаб. Последняя цифра в строке выражает показатель общей расчетной нагрузки, то есть, несущую возможность плиты в качестве перекрытия. Вес самого жби в эту цифру не входит. Последняя буква в конце маркировочного клейма несёт информацию о марке использованного бетона.

    Маркировочное клеймо на плите перекрытия

    Давайте попробуем расшифровать маркировку ПК 60-12-9т. Буквы говорят нам о том, что плита относится к круглопустотным. Другими словами, образующие пустоты в ней запараллеленные отверстия выполнены в цилиндрической форме. Длина изделия 60 дм, ширина – 12 дм, максимально допустимая нагрузка 9 т, а отлито оно из бетонного раствора М200.

    Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм. Они относятся к третьей категории трещиностойкости, что говорит о том, что появление последних на их поверхности допустимо в ходе эксплуатации и на основные несущие показатели дефект влияния не окажет. Есть серия плит, усиленная дополнительным армированием. Изделия из неё относятся к классу AтV. Но все же наилучшую несущую способность приписывают монолитным плитам. В создании перекрытий этого класса используют арматуру марки Н.

    Железобетонные плиты межэтажных перекрытий

    к оглавлению

    Плиты ПК и ПБ, технические характеристики

    Самый главный параметр плит перекрытий – это несущая способность. Этот параметр выражает то, какую нагрузку способна выдержать плита, не разрушившись. Стандартной несущей способностью плит ПК является 800 килограмм на квадратный метр, иногда можно увидеть плиты с характеристиками 1250 килограмм на м2. У плит ПБ более обширный разброс характеристик, от 30 до 1600 килограмм на квадратный метр. Несмотря на большой выбор величин, стандартом принято считать 800 килограмм.

    Рассмотрим геометрические характеристики плит:

    • Для каждого вида плит стандартом считается 22 см.
    • Длина. Максимальна длинна плит ПК, чуть больше 7 метров, а ПБ Почти 11 метров.
    • Поверхность. В этом показателе выигрывают плиты ПБ, так как за счет современной технологии, имеют более гладкую форму, что позволят сильно сэкономить на работах по отделке.

    Стоит так же отметить, что плиты ПБ более точны по своей геометрии, что обусловлено технологией непрерывного формирования.

    Пропорции бетона для изготовления перекрытия

    Бетон является основным строительным материалом при возведении многоэтажных построек, но нужен он не только для них. Даже строительство частных домов из дерева не обходится без бетонного фундамента, не говоря уже о самом широком применении железобетонных изделий в отрасли промышленного строительства.Все виды легких, керамзитобетон, шлакоблоки используются для возведения различных сооружений, в благоустройстве весьма популярны тротуарная плитка и поребрики из бордюрного камня, изготовленные методом вибропрессования.

    Легкие делятся на два вида:конструкционные и теплоизоляционные.

    Тем не менее основным назначением этого строительного материала все же является создание фундаментов, колонн, плит перекрытия и других железобетонных изделий, предназначенных для жилого и промышленного строительства.

    Классификация

    Виды и составы растворов для штукатурки.

    Широкое использование этого материала подразумевает его видовое разнообразие. Обычно классифицируют по таким показателям, как вид вяжущего вещества, плотность и непосредственное назначение. Самый известный и популярный вид вяжущего вещества – это, конечно, цемент. Говоря о железобетонных изделиях, чаще всего имеют в виду строительные материалы из портландцемента, воды и заполнителей. В качестве вяжущего вещества также используют гипс, жидкое стекло, шлаковые и щелочные элементы, реже – известь и т. д. Эти вещества применяют для получения специальных бетонов, используемых при особых условиях или для выполнения узкопрофильных работ.

    По плотности виды делят на тяжелые, с применением таких заполнителей, как известняк или гранит, и легкие (газобетон, пеноблоки и т. д.), при производстве которых используют пористые заполнители. От плотности зависит и назначение. Тяжелые применяются при строительстве гидротехнических сооружений, аэродромных покрытий, противорадиационных защитных сооружений, то есть везде, где необходима высокая прочность или морозоустойчивость конструкций. Легкие весьма хороши при возведении малоэтажных домов или при монолитном каркасном строительстве (пенобетон). Обычные армированные цементные бетоны – это классический материал для фундаментов и перекрытий. Именно о производстве плит перекрытия из железобетона и пойдет речь далее.

    Характеристики плит перекрытия

    Схема плиты перекрытия.

    Плиты перекрытия производятся заводами ЖБИ из легких бетонов плотной структуры, тяжелых, а также плотных силикатных. Они предназначаются для применения в несущей части жилых домов и сооружений промышленного назначения. Плиты перекрытия бывают сплошные или многопустотные с различной толщиной и диаметром пустот. Пустоты в железобетонных перекрытиях необходимы для обеспечения звукоизоляционных качеств, при этом бетон удаляется из слабонапряженных частей плиты. Длина плиты для перекрытия может составлять от 2,8 до 6,4 м, а в отдельных случаях и больше. Ширина плиты может доходить до 3,2 м. Основным показателем для плиты перекрытия является толщина. Минимальная толщина для пустотных плит составляет около 25-30 мм, для ребристых плит – 50-60 мм. Последние используются преимущественно в промышленном строительстве, пустотные и обычные сплошные – при возведении жилых и административных зданий.

    В процессе изготовления плит перекрытия на заводах ЖБИ используются различные технологии, каждая из которых включает в такие операции, как:

    • натяжение арматуры;
    • формовка железобетонного изделия;
    • затвердевание смеси;
    • резка на панели необходимой длины.

    Не менее важным является изготовление качественной смеси, используемой при формовке изделия, поэтому пропорции составляющих бетона могут изменяться в зависимости от предполагаемых нагрузок готовой плиты.

    Бетонная смесь

    Для изготовления бетонной смеси своими руками понадобится:составляющие бетонной смеси, шуфельная лопата, садовая тачка.

    Оптимальные марки для производства плит перекрытия – М300-М350. Марка бетона напрямую связана с количеством цемента в бетонной смеси, цифры марки усредненно обозначают предел прочности на сжатие. Производство марки М300 возможно с использованием щебня из известняка, гравия и гранита, М350 – на основе гравийного и гранитного щебня. Но главной составляющей частью смеси остается цемент, наиболее популярным сейчас является портландцемент марки 400. Пропорции смеси для бетона М300 (цемент, песок, щебень) с использованием цемента этой марки должны быть следующими: 1:1,9:3,7. Если используется более качественный цемент марки 500, то пропорции изменяются и будут выглядеть как 1:2,4:4,3. Для бетона М350 с применением цемента марки 500 соотношение должно быть таким: 1:2:4. Чем больше цемента в смеси и чем прочнее фракции щебня, тем более качественный и надежный бетон можно получить в результате. Водоцементное отношение не должно превышать коэффициент 0,7.

    Таким образом, рассчитывая пропорции смеси, необходимо учитывать множество факторов: размер фракций щебня или песка, качество песка и количество воды, которое используется при замесе. При выборе тех или иных составляющих учитываются те качества, которые необходимо придать будущему бетону: упругость, морозоустойчивость, стойкость к деформациям и т. д. Чтобы бетон получился качественным, фракции щебня должны быть размером 5-20 мм, а песок – кварцевым и обязательно чистым, без всяких примесей. Для изготовления смеси лучше использовать бетономешалку, но если вы производите бетон своими руками, то вам понадобятся:

    • составляющие смеси;
    • шуфельная лопата;
    • садовая тачка;
    • крупные емкости для смешивания.

    Производство плит

    Качество будущего железобетонного изделия также зависит от правильной заливки бетонной смеси. Можно изготовить надежный бетон, используя необходимые пропорции составляющих, но некачественная формовка изделия приведет к производственному браку. На заводах ЖБИ используются специальные машины для формования железобетонных изделий, хотя плиты перекрытия можно делать и своими силами. В этом случае плиты перекрытия изготавливают в специальных деревянных формах, обитые изнутри таким влагостойким материалом как, например, линолеум. В опалубку размещается металлическая сетка для армирования бетонной смеси. Диаметр металлической проволоки, из которой состоит сетка, должен составлять 4-6 мм, а размер ячеек – 10-15 см.

    В процессе бетонирования каждая плита отделяется от другой прокладкой, состоящей из двух слоев рубероида или строительной бумаги, между которыми укладываются влагозащитные листы фанеры или оргалита для получения наиболее ровной поверхности будущих плит. Чтобы сделать более удобной укладку арматурной сетки, можно использовать смесь без добавления щебня из расчета 1 доля цемента на 4 доли песка. В данном случае расход цемента увеличится, но зато технология бетонирования намного упростится, поскольку арматурную сетку можно будет утапливать в смесь уже после ее укладки в форму, что позволит лучше зафиксировать высоту расположения арматуры в бетонном слое. При температуре воздуха от 10 до 15 °C через две или три недели плиты набирают необходимую прочность, после чего их уже можно устанавливать в перекрытие.

    Что выбрать для монтажа перекрытий? Монолитные или ЖБ плиты?

    Современное строительство набрало огромные обороты. Объемы и вариации строительных материалов позволяют иметь достаточно большой выбор, который заказчик осуществляет с точки зрения рентабельности, комфорта и экономических затрат. На начальном этапе проектирования и строительства жилых и производственных зданий часто возникает дилемма: что лучше – железобетонные плиты перекрытия или монолит? Давайте попробуем разобраться.
    Железобетонные плиты перекрытия
    Оба варианта перекрытий являются популярными и широко используются. Но в виду многих факторов, каждый тип имеет свои преимущества и недостатки.
    Монолитная плита перекрытия
    Для чердачных, одноэтажных перекрытий нет необходимости использовать железобетонные плиты. Будет достаточно деревянных или металлических балок. Железобетонные плиты применяются для перекрытия многоэтажных домов, спортивных комплексов, торговых центров, промышленных зданий, коттеджей, автомобильных боксов. Кроме того их используют в строительстве тоннелей и теплотрасс. Если речь идет о частном строительстве, то однозначно можно сказать, что выбор нужно сделать в пользу железобетонных плит перекрытия. Использование монолита в таком случае приведет к неоправданно большим затратам. Хотя при отсутствии технической возможности применения плит, конечно, не останется другого варианта, кроме монолита.
    Железобетонные плиты разделяют на три группы – полнотелые (монолитные), ребристые и пустотные. Полнотелые не очень практичны, их редко применяют в строительстве из-за высокой массы. Для ребристых – характерна высокая прочность устойчивость к механическим воздействиям. Они преимущественно используются для перекрытия нежилых построек, например, ангаров, промышленных зданий, гаражей. Пустотные обладают невысоким уровнем теплопроводности и относительно небольшим весом, что минимизирует нагрузку на фундамент. Для жилых построек, как правило, приобретают пустотные плиты. Этот вид перекрытия остаётся самыми востребованными. Ценовая политика будет напрямую зависеть от размера изделия: чем больше плита, тем выше цена. Пустотные, по сравнению с другими видами плит перекрытия, отличаются достаточно приемлемой ценой.
    Преимущество плит перекрытия, однако, не только в цене. Сравнивая качественные характеристики, монолит проигрывает, поскольку монолитные плиты изготавливаются на месте, а плиты перекрытия – в заводских условиях. Более того, при наличии большой площади, которую необходимо перекрыть, монолит не обеспечит достаточной прочности. Тогда как пустотные плиты обладают высокой прочностью и выдерживает до 800 кг/м2 перекрытия. При этом их вес гораздо меньше остальных видов железобетонных плит. Для перекрытия жилых помещений, городских и даже промышленных зданий их вполне достаточно. Еще одним преимуществом можно считать то факт, что для монтажа плит перекрытия практически не понадобятся лишние приспособления и материалы. Монтаж осуществляется следующим образом, на предварительно подготовленный цементный раствор укладываются плиты с помощью крана. Следующим этапом заполняются швы между ними. Весь процесс не так уж трудоемок и занимает относительно немного времени.
    Монтаж плит перекрытия
    Существенным преимуществом является и доступность железобетонных плит перекрытия. Щебень, песок, которые используются для изготовления бетона, являются достаточно востребованными и распространенными материалами. Практически в каждом городе вы сможете найти завод по производству железобетонных изделий. Соответственно, заводское высокое качество, надежные материалы, защищающие арматурный каркас, обеспечивают долговечность плит перекрытия. К недостаткам, пожалуй, можно отнести то, что для укладки плит перекрытия понадобится специальная техника, которая не всегда доступна в частном строительстве.
    Технология изготовления монолитных плит, обычно, требует относительно много времени, наличия дополнительных инструментов и материалов. Стоит учесть, что твердеет бетон монолитных перекрытий не менее 28 дней, т.е. скорость монтажа будет низкой, а цена – высокой. При установке монолита не обойтись без изготовления опалубки, укладки бетона, закрепления арматурой, монтажа опор. Согласитесь, процесс – трудоемкий. Железобетонные плиты перекрытия, в свою очередь, представляют трудности при подъеме на нужную высоту. Иногда требуется обрезка, что также повышает временные затраты. Размеры плит перекрытия, как правило, выпускаются стандартные: одинаковой длины и ширины. Это следует учитывать при создании проекта, ведь они должны соответствовать планировке дома.
    Опорою для плит служат противоположные несущие стены по двум сторонам. Недопустимым считается балкон, который сооружается за счет плиты перекрытия, выходящей за наружную стену. Дело в том, что опорная область у плиты перекрытия как раз с краю, а не в центре или где-то в пролете. В дальнейшем при нагрузках это может спровоцировать обрушение балкона. Да, и в холодное время года промерзать плита будет не только снаружи, на балконе, а и изнутри, в помещении. Перепады температур очень быстро приведут такую «конструкцию» к сырости, появлению грибка.
    Следует учесть, что в сборном перекрытии монолит можно использовать частично, в некоторых участках, например, местах небольших размеров, где плиту разместить не удается, вентиляционных шахтах и т.д. Его применяют в стыках между плитами или между плитой и стеной. Также иногда есть необходимость в балочных монолитных участках, монолитных участках по металлическим балкам с плитой сверху или снизу. Перед выполнением монолитных участков проводится армирование, ставится опалубка. Диаметр арматуры выбирается в соответствии с шириной участка. Для широких площадей понадобится арматура большего размера.
    Делая выбор, между плитами перекрытия или монолитом, также следует учитывать, насколько надежен материал несущей стены. Так, например, шлакоблок обладает слабой несущей способностью, а толщина кирпичной стены, чтобы выдержать плиту перекрытия должная достигать хотя бы 24 см. Как правило, в стенах из кладки под плитой перекрытия делается специальный «монолитный пояс». Он представляет собой армированную бетонную балку и необходим в местах опоры плиты, где сосредотачивается самая большая нагрузка. Так называемый пояс применяется и на участках со слабым грунтом, который деформируются от влаги, и просаживается под весом здания, а также в многоэтажных домах.
    Монолитный пояс
    Выигрышной характеристикой плиты перекрытия является ровная поверхность пола и потолка, что достаточно сложно реализуемо в варианте с монолитом. Но и монолитные перекрытия имеют преимущества. С их помощью выполняются самые смелые задумки, планировка нестандартных помещений, как его внешних очертаний, так и внутренних параметров. Например, стены вы можете расположить по своему усмотрению, не подстраиваясь под размещение сборного перекрытия. Разумеется, в монолитном перекрытии тоже есть определенные ограничения, в частности, в расстоянии между опорами, которое не рекомендуется превышать более чем на 6 м. Хотя, если позволяют условия и есть точный расчет квалифицированного специалиста, то допустимо и больше. Хорошим вариантом будет комбинирование материалов. При нестандартных формах стен перекрытия частично можно выполнить монолитом, а там, где это возможно – сборным перекрытием.
    В местах, где невозможен близкий подъезд к строящемуся объекту, а осуществима лишь переноска бетона вручную, большим плюсом будет тот факт, что в укладке монолитных покрытий можно обойтись без специальной техники.
    Сравнивая звукоизоляционные свойства материалов, можно отметить, что показатели способности изоляции монолитных плит очень низки. Если рассматривать конкретно междуэтажную звукоизоляцию, то монолит в таком случае будет выступать в роли резонатора, который передает все шумы на нижние этажи. Плиты перекрытия в свою очередь характеризуются высокими показателями звукоизоляции, а также теплоизоляции.
    По прочности, как одному из самых важных качеств, также преимущество имеют железобетонные плиты перекрытия. Условия их изготовления разработаны таким образом, что вся конструкция защищена от провисания и прогибов. Специальная опалубка, внутри которой расположена стальная арматура в состоянии большого натяжения, обеспечивает плите целостность и надежность. Монолитные плиты по этому пункту значительно проигрывают, потому что залогом их прочности является намного больше деталей, которые даже при условии соблюдения всех технологий не дадут стопроцентной гарантии. Конечно, в качестве монолитного перекрытия большую роль играет надежная опалубка и правильное армирование. Зачастую большие неровности, которые потом приходится выравнивать с помощью штукатурки, появляются именно из-за дефектов опалубки. Сопутствующие материалы должны быть качественные, а это, в свою очередь, требует немалых финансовых затрат.
    В нестандартных условиях, например, при пожаре, монолитная плита поведет себя следующим образом: появятся изгибы, провисания, плита может «скручиваться». Плиты перекрытия, а именно пустотные обладают наиболее высокими показателями пожароустойчивости.
    Подведя итоги, можно сказать, что выбор в пользу монолитных плит целесообразно делать лишь в том случае, если не представляется возможности для использования железобетонных плит. Это постройки сложных форм и небольших размеров. В остальном ЖБ плиты будут намного экономнее, надежнее и проще в монтажных работах.
    Монтаж монолитной плиты перекрытия
    Монтаж железобетонной плиты перекрытия

    Как сделать плиту перекрытия из монолитного бетона

    Чем прочнее конструкции перекрытия, тем надежнее защита. Особенно хороши для этого бетонные плиты. Но чтобы уложить их требуется подъемный кран, использовать который и дорого, и не всегда возможно.

    Альтернативой для устройства перекрытия будет применение монолитного бетона. Его укладку можно делать относительно небольшими порциями, вес которых позволяет работать вручную.

    Но как добиться, чтобы самодельное перекрытие из монолитного бетона имело достаточную прочность и не стало трескаться или, того хуже, не обрушилось? Возможно ли это и как это сделать без применения сложных расчетов и формул? Да, возможно. Но давайте пойдем по порядку…


    Содержание:
    1. Как устроено бетонное перекрытие.
    2. Подбираем армирование и марку бетона.
    3. Устройство опалубки для монолитного перекрытия.
    4. Вязка арматуры.
    5. Бетонирование плиты и уход за бетоном.
    6. Разборка опалубки. Безопасность.
    7. Как сделать монолитное перекрытие + хитрости (видео).

    Как устроено бетонное перекрытие

    Для начала разберемся, как работает и как устроена бетонная плита перекрытия. Без этого некоторые моменты могут оказаться непонятны.

    Прочность бетона, как и других каменных материалов, не одинакова в зависимости от направления нагрузки. Лучше всего он выдерживает сжатие, а хуже всего растяжение.

    Причем разница настолько велика, что в расчетах прочности конструкций сопротивление бетона на растяжение обычно вообще не учитывают!

    Но плита перекрытия опирается краями, а нагружается по всей поверхности. Как минимум собственным весом. Очевидно, она будет стремиться изогнуться. Если рассматривать сечение такой плиты, то в верхней части оно сжимается, а в нижней растягивается. Причем усилия будут максимальны вверху и внизу, а посередине сечения окажутся нулевыми (см. рис. 1).

    Поскольку, как мы уже сказали, бетон отвратительно сопротивляется растяжению, его усиливают металлической арматурой. Без нее обычная плита сломалась бы даже под собственной тяжестью.

    Арматура нужна не только внизу сечения. В плите перекрытия есть и другие места, которые испытывают растяжение, их так же нужно армировать. Как и какие напряжения возникают видно на рисунке 1.

    Интересно: Парижский садовник Жозеф Монье который изобрел армирование, став таким образом «отцом» железобетона, тем не менее, был полным профаном в строительстве. Так, он до конца своих дней был уверен, что арматуру нужно укладывать в центре сечения изгибаемых конструкций. На самом же деле здесь она абсолютно бесполезна.

    Подбираем армирование и марку бетона

    Чем больше толщина плиты и крепость бетона, чем больше диаметр арматуры, тем перекрытие прочнее. Но одновременно тяжелее, и дороже.

    Наша задача найти такие параметры, чтобы обеспечить прочность плиты не менее 300 кг/м2 при минимальных затратах.

    Чтобы не изучать формулы сопромата используем для нашего перекрытия характеристики подходящей по размеру плиты заводского изготовления.

    При этом нужно учесть, что ГОСТ  26434—2015 «Плиты перекрытия железобетонные для жилых зданий» рекомендует плиты длиной свыше 4780 мм изготавливать с предварительно напряженной арматурой.


    Выполнить это в условиях частной стройки будет чересчур затратным. А значит, в нашем случае ограничим пролет этой величиной. Впрочем, такого пролета обычно достаточно для подавляющего большинства проектов.

    В качестве образца армирования и марки бетона используем альбом плит серии 1.100.1-7

    При необходимости там же можно найти плиты и других размеров. Сам альбом вы без проблем найдете в сети. За основу возьмем плиту П45-15 длиной 4,5 и шириной 1,5 метра. Её характеристики есть в альбоме «Типовые строительные конструкции, изделия и узлы» Серия 1.100.1-7 «Панели перекрытия сплошные толщиной 160 мм».

    Плита армирована сеткой из арматуры АIII диаметром 10 мм с шагом 200 мм. Для страховки возьмем сталь 12 мм при том же шаге. Что касается дополнительной сетки используем для неё арматуру АIII диаметра 10 мм (см. рис. 1).

    Бетон плиты класса В15, по прочности это марка 200. Но, учитывая неизбежные огрехи, сложность в точности выдержать технологию, готовя бетон на строительной площадке, ориентироваться мы будем на пропорции марки 300 (см. таблицу 1).

    Для снижения трещинообразования в бетон добавим стекловолоконную или полипропиленовую фибру 8-12 мм из расчета 1-1,5 кг на куб смеси.

    Устройство опалубки для монолитного перекрытия

    Поддерживающие балки и винтовые стойки для опалубки лучше всего арендовать. Так, в частности поступают и профессиональные строители, если устройство монолитных конструкций не является для фирмы основным видом работ и выполняется от случая к случаю.

    Если аренда невозможна, для каркаса используем сосновый брус сечением 60х70 или больше. По окончанию монолитных работ, его можно будет пустить на лаги полов, либо стропильную систему крыши.

    Для сплошной части используем ОСП3 толщиной 16 мм. Она дешевле, чем водостойкая фанера, обычно используемая на стройке, а после пойдет для устройства кровли, на стяжку по утеплителю, черновые полы и т.п.

    Схема расстановки балок и стоек при использовании инвентарной опалубки мы узнаем, когда будем её арендовать. Эта схема зависит как от нагрузки, так и типа оснастки.

    Если же мы используем брус, стойки выставляем рядами, на расстоянии метра друг от друга. Шаг стоек в ряду — 80 см. Поверх каждого ряда укладываем прогон из такого же бруса, прихватывая его к стойкам гвоздями. Всё выставляется строго по уровню.

    Стойки, продольные и поперечные прогоны каркаса опалубки

    По рядам прогонов укладываем поперечные лаги с шагом 50 см, на которые в свою очередь кладем листы ОСП, пришивая их гвоздями. Шурупы использовать не стоит, опалубку предстоит разбирать и делать это проще, если она собрана на гвоздях.

    Квадратный метр бетона плиты, включая арматуру, весит около 340 килограммов. Плюс вес людей, укладывающих бетон. Нагрузка солидная, поэтому отнеситесь к устройству опалубки со всей серьезностью!

    Вязка арматуры

    Арматурный каркас плиты изготавливаем на месте, соединяя стержни проволочными скрутками.

    Для этого нужно приобрести или сделать специальный крючок (см. фото).

    Крючки для вязания арматуры

    Согнутую проволоку подсовываем под арматуру, крючком подцепляем в месте сгиба, сгибаем, охватывая стержни, заводим концы проволоки друг за дружку. Вращая крючок, затягиваем петлю до упора. Если её концы при этом обломятся, не страшно. Вязальную проволоку нарезаем кусками примерно по 30-40 см, в зависимости от толщины прутьев арматуры. Каждый отрезок сгибаем пополам.


    Арматура должна оказаться в теле конструкции, чтобы снизу её накрыл слой бетона 1,5-2 см. Чтобы этого добиться приподнимем арматурную сетку над поверхностью опалубки специальными подкладками. Их можно приобрести, а можно заранее отлить из бетона.

    Бетонирование плиты и уход за бетоном

    Опалубка стоит, арматурный каркас установлен. Осталось уложить в плиту перекрытия бетон.

    Контур будущей плиты должен заходить на стены не меньше чем на 7 см, если материал стен бетонные блоки или кирпич. И не менее 15 см на блоки из шлакобетона или газобетона.

    Бетонную смесь делаем непосредственно на площадке. Лучше, конечно завезти готовую, и подать в конструкцию бетононасосом, но обойдется это куда как дороже.

    Бетономешалку установим как можно ближе к месту укладки.

    Бетонную смесь укладываем в конструкцию и уплотняем вибратором

    Замешиваем бетон, выкладываем его в конструкцию, распределяя и тщательно уплотняя вибратором. Поверхность заглаживаем. Чтобы плита была ровной, используем правѝло. Чтобы получить плиту нужной толщины ориентируемся на заранее натянутые нити.

    Важно! Весь объем плиты обязательно нужно залить за один раз. Перерывы в бетонировании недопустимы. Разве на короткий отдых, пока бетономешалка «крутит» очередную порцию смеси.

    Использовать маяки из оцинкованной стали, которые остаются в теле бетона при устройстве плиты перекрытия нельзя.

    Заливаем плиту не отдельными участками, а непрерывно, двигаясь от одного края плиты к другому. Залитую плиту накрываем полиэтиленовой пленкой.

    Контроль качества

    В полном объеме проверку можно выполнить только в строительной лаборатории. Для этого нужно предоставить туда образцы бетона в виде кубиков с гранью 10 см. Форму для них возьмите в лаборатории или сделайте самостоятельно.

    Проводя бетонирование, часть бетона заливайте в эти формы. В идеале, образец должен сопровождать каждый замес. В крайнем случае, сделайте хотя бы 3-4 образца из разных частей плиты.

    К сожалению, такие услуги недешевы. Возможно, будет проще организовать проверку неразрушающим способом (склерометрический контроль), пригласив специалиста через семь суток после заливки. К этому времени бетон должен набрать порядка 70% проектной прочности.

    Проверить прочность бетона можно и самому при наличии необходимого прибора

    Сделать такую проверку можно и самостоятельно, если раздобыть на время соответствующее оборудование.

    Разборка опалубки. Безопасность

    Разбирать опалубку можно не раньше чем через 28 суток. К этому времени бетон наберет полную прочность.

    Разборку выполняем отдельными участками, соблюдая осторожность. При этом хотя бы один человек должен наблюдать за работой со стороны. При малейшем подозрении на аварийную ситуацию работы немедленно прекращаем до выяснения.

    Качественно залитая плита не «играет» даже если на ней прыгать, имеет равномерный цвет и выдерживает нагрузку начиная от 300 кг/м2.

    В завершение отметим, что останавливать стройку до тех пор, пока не будет снята опалубка вовсе не нужно. Если все сделано правильно уже через неделю бетон наберет достаточную прочность, чтобы по нему можно было ходить, а значит и продолжать работы.

    Как сделать монолитное перекрытие + хитрости (видео)

    Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье! Калькулятор бетонных плит

    для Maryland Concrete


    Бетон заказывается по объему в кубических ярдах.

    ПРИМЕЧАНИЕ. Этот калькулятор следует использовать ТОЛЬКО в качестве инструмента оценки. Chaney Enterprises не несет ответственности за какие-либо неточности в материалах, основанных на расчетах, сделанных с помощью этого приложения.

    Чтобы заказать бетон, позвоните по телефону 301-932-5000 и нажмите опцию 1.

    Советы по заказу бетона

    • Количество — Измерения часто могут быть немного неточными, поэтому мы настоятельно рекомендуем заказывать немного больше, потому что недостаток может обернуться катастрофой.Хорошее практическое правило: возьмите свой расчет и добавьте от 4% до 10% к общей сумме, чтобы учесть отходы, разлив, чрезмерную выемку грунта, оседание, распространение форм, потерю увлеченного воздуха или любые другие изменения объема. Бетон можно заказывать с шагом ½ ярда.
    • Осадка — Осадка — это мера плотности бетона. Осадка на 4 дюйма (мера расстояния, на которое упадет мокрый бетонный конус) типична. Если вы хотите больше осадки, всегда безопаснее всего отрегулировать просадку на заводе для бетона.Регулировка осадки на стройплощадке приведет к повреждению бетона. Добавление всего 1 галлона воды на кубический ярд может снизить прочность на сжатие на 150–200 фунтов на квадратный дюйм, привести к потере цемента и увеличить усадку на 10%. Это особенно проблема для бетона, который может подвергаться замораживанию и оттаиванию.
    • Прочность — Прочность обычно измеряется как расчетная прочность на сжатие в фунтах на квадратный дюйм (psi) затвердевшего бетонного цилиндра.Давление на любую плиту, подвергающуюся условиям замораживания-оттаивания, должно составлять минимум 4000 фунтов на квадратный дюйм.
    • Вовлеченный воздух — Вовлеченный воздух представляет собой небольшие пузырьки воздуха, в первую очередь для увеличения прочности затвердевшего бетона в условиях замораживания-оттаивания. Любая внешняя плита в нашем климате должна иметь воздухововлечение.
    • Прочие принадлежности — Вам нужен щебень (камень или гравий) для проекта? У вас есть конкретные инструменты, которые вам нужны? Наши профессиональные представители по обслуживанию клиентов и команда BuilderUp помогут вам подготовиться, просто позвоните по телефону 301-932-5000.
    • Промывка бетона — Вам необходимо будет выделить зону размыва для грузовика после того, как он закончит заливку бетона. Это должно быть изолированное пространство, которое не позволяло бы жидкостям просачиваться в окружающие области. Часто проще всего поставить тачку или другой контейнер.

    за ярд и за квадратный фут — советник Forbes

    От редакции. Советник Forbes может получать комиссию за продажи по партнерским ссылкам на этой странице, но это не влияет на мнения или оценки наших редакторов.

    Хотите украсить свой задний двор красивым патио? Хотите прочный фундамент для следующего сарая для инструментов? Рассмотрите возможность использования бетонной плиты в качестве основы. Бетонные плиты недороги, долговечны и просты в установке, а также универсальны.

    Сравните предложения местных подрядчиков с лучшими оценками

    Бесплатно, без обязательств Оценка

    Смета затрат на установку бетонной плиты

    Примечание. Для оценки стоимости были даны точные размеры (в футах), чтобы отразить различные ценовые категории.Стоимость может быть ниже или выше в зависимости от размера плиты. Все затраты были рассчитаны из расчета 6 долларов за 1 квадратный фут.

    Что такое бетонная плита?

    Бетонная плита состоит из влажного цемента, смешанного с дополнительными материалами (обычно гравием). Эту смесь выливают на гравийную подушку, окаймленную деревянной рамой, которая обычно изготавливается из стандартных пиломатериалов, таких как 2х4 или 2х6. После затвердевания бетона эта рама, также известная как опалубка, снимается, оставляя после себя полностью сформированный кусок бетона — плиту.

    Бетонные плиты известны своей исключительной прочностью. При правильной установке и обслуживании они могут легко прослужить 100 и более лет. Хотя название «плита» напоминает неинтересную плоскую серую поверхность, на самом деле бетонные плиты предлагают большую гибкость дизайна — от формы опалубки до текстурирования или окрашивания, выполненных после заливки бетона.

    Напоминаем, что цемент и бетон относятся к двум различным типам материалов, несмотря на то, что часто используются как взаимозаменяемые.Бетон — это более прочное композитное вещество, в состав которого входит цемент.

    Стоимость бетонной плиты

    Бетон довольно недорогой по сравнению с другими материалами, такими как камень или кирпич. Ожидайте, что вы заплатите базовую стоимость около 6 долларов за квадратный фут для самого материала или в диапазоне от до 4-8 долларов за квадратный фут , в зависимости от таких факторов, как трудозатраты и толщина бетона.

    Дополнительные факторы, влияющие на стоимость

    Хотя не все из этих факторов могут иметь отношение к вашей ситуации, каждый из них может существенно изменить общую стоимость вашего проекта.

    Толщина бетона

    Стандартная бетонная плита обычно имеет толщину от четырех до шести дюймов, но ее можно отрегулировать в зависимости от потребностей вашего проекта. Толщина является ключевым фактором при определении окончательной стоимости проекта: чем толще плита, тем она будет дороже. Например, четырехдюймовая плита может стоить от 0,50 доллара до 1 доллара меньше , чем шестидюймовая плита.

    Толщина кромки

    Может потребоваться сделать край бетонной плиты толще, в зависимости от конструкции торцов и функции самой плиты.Здесь также важен вес бетона, так как вы не хотите, чтобы рама прогибалась под заливкой. Будьте готовы заплатить дополнительно от 1 до 2 долларов за квадратный фут .

    Отделка

    Если вам не нравится классический вид бетонной плиты, существует множество вариантов текстурирования и окраски, которые вы можете использовать для отделки плиты. Добавление любого вида отделки и дизайна — будь то трафарет, окрашивание или гравировка — может поднять вашу окончательную стоимость с 8 долларов до 18 долларов за квадратный фут .Если вы хотите полностью индивидуальный или продвинутый дизайн, вы можете заплатить даже больше.

    Использование дополнительного оборудования

    По большей части, типичный ценовой диапазон от 4 до 8 долларов за квадратный фут включает рабочую силу. Однако, если ваш проект требует использования специализированного оборудования, такого как любые машины, необходимые для сортировки, стоимость может резко возрасти. Например, одна насосная машина (используемая для заливки бетона, если ваше место постройки слишком труднодоступна для стандартного автобетононасоса) может стоить около $ 900 .Имейте это в виду, особенно если вы выполняете установку своими руками, поскольку вам нужно будет арендовать или купить любое оборудование, которого у вас нет.

    Использование дополнительных материалов

    В зависимости от ваших спецификаций или рекомендаций подрядчика ваш проект может потребовать использования дополнительных материалов. Такие вещи, как пароизоляция, слой пенополистирола или проволочная сетка, добавят от 0,30 доллара до 2 долларов за квадратный фут . При смешивании бетона с вас также может взиматься дополнительная плата, если вам требуется больше цемента, чем обычно.

    Грязевые работы и профилирование

    Грязевые работы и выравнивание относятся к любой подготовке основания, которая должна произойти перед укладкой опалубки и заливкой бетона. Это может быть так же просто, как выравнивание поверхности, или настолько сложно, как проконсультироваться с инженером-строителем о том, как построить плиту на склоне. Некоторые подрядчики включают оценку в свои услуги без дополнительных затрат, но это сильно зависит от сложности объекта и его требований.

    Сделай сам vs.Профессиональная установка

    При тщательном планировании и подготовке можно самостоятельно установить простую бетонную плиту. Процесс требует времени и трудозатрат, поэтому выделите не менее недели на его завершение, которое должно охватывать все, от подготовки формы до схватывания и отверждения бетона. Имейте в виду, что, хотя сама установка относительно проста, есть множество мелких факторов и шагов, которые могут сделать процесс более хлопотным, чем он того стоит.

    Такие детали, как требования к разрешению, выравнивание и профилирование основания, правильная разбивка и фиксация рамы и выравнивание бетона после его заливки, могут повлиять на окончательную сборку вашей плиты. Любая отделка, которую вы хотите сделать, также должна быть тщательно исследована, чтобы вы не наносили отделку слишком рано или поздно в процессе отверждения.

    Мокрый бетон также считается токсичным и может вызвать химические ожоги, поэтому примите соответствующие меры безопасности, чтобы не подвергать кожу и глаза воздействию.

    Хотя в целом «сделай сам» дешевле, чем найм профессиональных услуг, в зависимости от сложности и размера вашего проекта, возможно, это не стоит потраченного личного времени и энергии. Перед принятием окончательного решения проконсультируйтесь с профессиональным подрядчиком, чтобы получить оценку проекта и сравнить ее с оценкой, сделанной вами самим.

    Сравните предложения местных подрядчиков с лучшими оценками

    Бесплатно, без обязательств Оценка

    Часто задаваемые вопросы (FAQ)

    Сколько стоит бетонная плита 10х12?

    При цене 6 долларов за квадратный фут бетонная плита 10 × 12 будет стоить 720 долларов .Эта стоимость может варьироваться в зависимости от дополнительных спецификаций и требований проекта.

    Какой толщины должна быть бетонная плита?

    Стандартная толщина бетонной плиты — четыре дюйма. Если вы планируете придавать большую нагрузку своей плите (например, строить на ней конструкцию, ездить по ней и т. Д.), Вместо этого стремитесь к толщине в шесть дюймов. В общем, чем больше нагрузки и веса вы планируете подвергнуть бетонной плите, тем она должна быть толще.

    Самостоятельно ли заливать бетон дешевле?

    Да. В целом, вы можете сэкономить до 40% и более, если сами будете заливать бетонную плиту. Если вы решите замесить бетон самостоятельно, вы сможете сэкономить еще больше.

    Нужен ли гравий под бетонную плиту?

    Гравий необходим перед заливкой бетонной плиты. Это не только помогает обеспечить ровную поверхность вашей плиты, но также предотвращает растрескивание, смещение или неровности плиты, вызванные прямым контактом с землей.Это также предотвращает такие проблемы, как скопление воды под бетоном, и снижает вероятность эрозии и оседания. Для четырехдюймовой бетонной плиты положите не менее трех дюймов гравия.

    Как предотвратить образование трещин в бетонных плитах, подвергнутых последующему натяжению

    Фундаменты из плит на уровне грунта — один из самых популярных типов фундаментов в США. Их быстро и недорого построить, и они отлично подходят для южного климата, где глубина промерзания составляет почва мелкая.В этих климатических условиях хорошо подходят фундаментные плиты, если они построены в соответствии с хорошими стандартами качества и эксплуатационных характеристик.

    Как правило, самая большая проблема с фундаментными плитами — это растрескивание. Бетон, естественно, растрескивается, поскольку он дает усадку на стадии отверждения. Эти естественные трещины известны как трещины усадки. Усадочные трещины проявляются в виде смещения или расслоения поверхности бетона, и их трудно предотвратить. Трещины от усадки не ухудшают эксплуатационные характеристики плиты, но они могут быть неприглядными и вызывать косметические повреждения внутренней отделки пола.Бетон также может растрескиваться при определенных почвенных условиях. Эти почвенные условия, которые мы обсудим через минуту, требуют дополнительных мер для обеспечения качества и производительности плиты. Одной из таких дополнительных мер является усиление плиты посредством процесса, называемого последующим натяжением.

    Последующее натяжение сжимает бетон, что позволяет ему противостоять усадочным трещинам и трещинам, вызванным сложными почвенными условиями. Стальные пряди проходят через бетон в виде сетки.Каждая прядь заключена в пластиковую оболочку, которая защищает сталь от коррозии и позволяет ей двигаться во время операции по напряжению. Каждая прядь захватывается анкерным креплением на каждом конце. Комбинация пряди, оболочки и креплений называется сухожилием. Когда каждое сухожилие натягивается с усилием, сталь растягивается и удерживается на месте анкерным креплением, удерживая сухожилие в напряжении в течение всего срока службы фундамента и помогая плите сопротивляться силам, которые действуют на ее разрыв.

    Последнее, на что хочется выкинуть деньги, — это дефект фундамента.Ремонт таких дефектов, как трещины в плитах, после строительства может быть дорогостоящим. Снятие внутренней отделки пола для ремонта плиты — дело дорогое и трудоемкое. Представьте, что вы снимаете пол из керамической плитки с поверхности плиты. В зависимости от степени повреждения вам также, возможно, придется поселить домовладельцев в отеле на время ремонта. По этим причинам средняя стоимость ремонта трещин в плиточном фундаменте колеблется от 5000 до 10000 долларов!


    СВЯЗАННЫЕ

    В общем, строительство пост-натянутого фундамента из плит на грунте дороже, чем традиционного.Причина дополнительных расходов заключается в том, что фундамент должен быть более прочным, чтобы приспособиться к тяжелым почвенным условиям с непостоянной или плохой несущей способностью, таким как обширные и органические почвы. В США плиты после растяжения в основном строятся на юго-западе, где есть обширные (глинистые) почвы, и на юго-востоке, где есть органические (суглинистые) почвы.

    Расширяющаяся почва — это глинистая почва, которая сжимается при уменьшении содержания воды и набухает при увеличении содержания воды.По мере того, как почва сжимается и набухает, это создает серьезные проблемы для дома, которые проявляются в виде трещин, которые могут варьироваться от мелких до глубоких, что снижает прочность и долговечность плиты. Самый большой ущерб домам наносится в районах с полузасушливым климатом, где периоды дождя сменяются периодами без осадков, например, в Аризоне. В этих областях строительство плиты с последующим натяжением вместо традиционной плиты является хорошим выбором, поскольку последующее натяжение укрепляет фундамент, позволяя ему противостоять эффектам усадки и набухания почвы.

    Если несущий грунт не выровнен и не уплотнен должным образом, возникают вздутия. Это затрудняет надлежащее последующее натяжение плиты после заливки бетона.

    Органическая почва — это тип почвы, который содержит высокий процент органических веществ. Органические вещества, такие как трава, корни и листья, разлагаются под плитой, в результате чего фундамент оседает и трескается. В общем, органический грунт слишком сжимается для традиционного фундамента типа «плита на грунте»; на этот тип почвы нельзя рассчитывать на длительную поддержку.В результате лучше всего построить плиту, подвергшуюся последующему натяжению, чтобы она могла выдерживать нагрузки, вызванные грунтом.

    Когда ошибки совершаются на месте во время процесса пост-натяжения, способность арматуры предотвращать растрескивание снижается. В результате, даже несмотря на то, что последующее натяжение предназначено для предотвращения растрескивания плиты, плита все равно может треснуть, если процесс натяжения выполняется неправильно. Лучший способ гарантировать, что этого не произойдет, — обучить ваши строительные бригады передовым методам проектирования и строительства плит, подвергшихся пост-напряжению.В противном случае могут возникнуть проблемы, которые в будущем приведут к дорогостоящему ремонту и несчастным домовладельцам.

    Некоторые из наиболее распространенных ошибок, вызывающих растрескивание плит после растяжения, легко предотвратить. Давайте посмотрим на три.

    Очень важно убедиться, что плита правильной толщины. Когда толщина плиты меняется, она будет сопротивляться перемещению во время операции напряжения, предотвращая закрытие трещин в бетоне. Одна из причин, по которой толщина может варьироваться, заключается в том, что опорная поверхность не была должным образом выровнена или уплотнена.Когда опорная поверхность неровная, это делает нижнюю часть плиты неровной, предотвращая плавное перемещение плиты по земле в процессе нагружения и закрытие образовавшихся трещин.

    Чтобы предотвратить эту проблему, лучше всего перед укладкой бетона правильно выровнять и утрамбовать несущий слой грунта и гравия. Поверх почвы должен быть ровный 2–4-дюймовый слой гравия. Также важно, чтобы области вокруг балок были правильно сформированы, а области, в которых толщина плиты намеренно изменяется, были плавными и плавными.

    Сухожилия должны подвергаться нагрузке в определенное время на стадии лечения. Слишком поздняя нагрузка на них позволяет плите значительно продвинуться по стадии отверждения. На этом этапе плита слишком прочная, чтобы позволить операции напряжения закрыть любые пластиковые трещины, которые открылись во время отверждения.

    Чтобы предотвратить эту проблему, операцию по напряжению следует начинать, как только бетон достигнет необходимой прочности. Эта прочность обычно достигается в течение первых 4-10 дней стадии отверждения.Энтони Гризолиа, менеджер IBACOS Homebuilding Quality Consulting в Питтсбурге, подчеркивает важность наблюдения за погодой. «Очень важно принимать во внимание погодные условия, чтобы правильно рассчитать время работы в условиях стресса. Вы хотите узнать текущую погоду, а также следить за погодой в ближайшие дни. При работе с бетоном погода является важным фактором, поскольку влажные или сухие условия могут значительно изменить время, когда вы напрягаете сухожилия ». Grisolia, имеющая почти десятилетний опыт работы в жилищном строительстве, оказывала помощь гигантам в сфере жилищного строительства, пострадавшим от таких проблем с качеством, как растрескивание плит, подвергшихся пост-натяжению, на юго-западных рынках.

    Скользящий лист (полиэтилен толщиной 10 мил) снижает трение между плитой и опорной поверхностью, позволяя операции по напряжению плавно перемещать плиту по земле. Когда прокладочный лист установлен неправильно, например, под слоем гравия или поверх неровной поверхности, плита сопротивляется движению, не позволяя операцией напряжения закрыть любые трещины, которые открылись во время отверждения. Энтони Гризолия предостерегает жилищных гигантов: «Когда лист скольжения отсутствует или находится не непосредственно под плитой, это значительно увеличивает потребность в приложении дополнительной силы к сухожилиям, чтобы противодействовать дополнительному трению.В результате вы увеличиваете вероятность разрыва сухожилий ».

    Чтобы предотвратить возникновение этой проблемы, опорная поверхность под листом скольжения должна быть ровной, а лист скольжения должен полностью покрывать след от фундамента. Все швы в подкладке должны перекрываться не менее чем на 12 дюймов и заклеиваться 3-дюймовой строительной лентой. Кроме того, прокладочный лист должен располагаться поверх слоя гравия, чтобы лист находился прямо под плитой.

    В общем, плиты после натяжения не так быстро и легко построить, как традиционные плиты.Но когда строительные бригады правильно понимают и соблюдают процедуры, изложенные для последующего натяжения плиты, они увеличивают срок службы фундамента и помогают вам удержать свой упорный доход.

    Майкл Диккенс — генеральный директор компании BuildIQ, которая предоставляет онлайн-информацию, инструменты и обучение передовым методам строительства домов, чтобы помочь строителям вывести свои дома и предприятия на новый уровень качества и производительности.

    Для получения дополнительной информации Институт пост-натяжения предлагает «Руководство по строительству и техническому обслуживанию для фундаментов под натяжением плит на земле после натяжения».Вы можете приобрести его на сайте PTI в книжном магазине.

    Использовать бетонную плиту в качестве готового пола

    Вместо того, чтобы покрывать бетон деревянным ковром или виниловым покрытием, строители делают его функциональным и декоративным.

    Домовладельцы могут извлечь выгоду из этого необычного подхода к напольным покрытиям несколькими способами, включая более низкие затраты на строительство, отсутствие аллергенов, которые могут застрять в коврах, и решение напольного покрытия, которое легко заменить.Это преимущества, которыми домовладелец может пользоваться, живя в доме, а также может воспользоваться, когда он будет готов продать и переехать из дома.

    Многие люди проводят до 90 процентов своего времени в помещении, а уровни многих загрязнителей в помещении могут быть в два-пять раз выше, чем уровни на открытом воздухе. Агентство по охране окружающей среды определило загрязнение воздуха в помещениях как один из пяти основных экологических рисков для населения. На коврах могут накапливаться грязь, аллергены, пылевые клещи и даже расти плесень.Хотя регулярная уборка поможет уменьшить количество нежелательного материала, хранящегося на полу в гостиной, по оценкам, через 10 лет ковер будет весить в два раза больше, чем когда он был установлен.

    Лучшей практикой при выборе пола, который является безопасным, прочным и не задерживает аллергены, может быть внутренняя бетонная плита в качестве поверхности пола.

    Помимо уменьшения количества аллергенов в доме, бетонные полы служат намного дольше, чем обычные напольные покрытия.Это означает отсутствие затрат на замену и меньшие затраты на обслуживание и ремонт. У домовладельцев также есть широкий выбор дизайнов, текстур, стилей и даже цветов для бетонных полов.

    Вот лишь несколько новаторских идей отделки бетонного пола:

    При использовании бетона в качестве поверхности пола важно, чтобы плита была хорошо изолирована. В условиях сильного холода в зимние месяцы строитель может посоветовать установить систему лучистого теплого пола.Большинство обычных напольных покрытий можно легко повредить водой или постоянным износом, а техническое обслуживание или замена могут стать дорогостоящим бременем для домовладельцев.

    Ремонт бетонных перекрытий перекрытия при укладке и укладке

    Проблема:

    Пол из бетонных плит проседает, проседает или оседает. Ваш пол может трескаться, или стены могут отделяться от пола ниже или потолка выше.

    Контрольные знаки:
    • Трещины в бетонном полу
    • Полы опускаются и отделяются от стен, образуя щель между полом и стеной.
    • Внутренние стены отделяются от потолка, образуя щель между стеной и потолком.
    • Стены отделяются от соседних стен
    • Трещины в внутренних стенах, обычно в углах межкомнатных дверей.
    Под полом используются опоры из бетонных плит для постоянной стабилизации пола.

    Обратите внимание, как опоры могут уходить глубоко под землю, доходя до подходящей опорной почвы.

    Два варианта ремонта тонущих бетонных плит:
    1. Установите систему опор перекрытия, которая соединяет перекрытие с устойчивым грунтом или коренной породой.После установки система позволяет повторно выровнять осевшие секции перекрытия.
    2. Поднимите осевший бетон с помощью расширяющейся пены SettleStop. Введение этой пены высокой плотности под плиту заполнит пустоты и укрепит слабый грунт, а также вернет осевшие плиты в исходное положение. Узнайте больше о выравнивании бетона и о том, что делает SettleStop эффективным решением для ремонта бетона.

    Мы раз и навсегда отремонтируем у вас потрескавшийся плиточный пол! Позвоните нам, чтобы получить бесплатное предложение по ремонту плиты перекрытия сегодня!

    Мы обслуживаем Хантсвилл, Бирмингем, Нэшвилл, Чаттануга, Колумбус, Билокси и многие близлежащие районы.

    Признаки оседания плит

    Когда плита перекрытия оседает, повреждения могут проявляться по-разному. Наряду с трещинами в бетоне, полы могут отделиться от стен, поскольку они опускаются вниз. В качестве альтернативы внутренняя стена может быть опущена вместе с полом, вместо того, чтобы отделять ее от потолка. Стены также могут отрываться от других стен, и могут образовываться трещины в внутренних стенах — обычно в углах межкомнатных дверей.

    Что вызывает оседание бетонной плиты перекрытия?

    Оседание бетонного пола может нанести серьезный ущерб вашему дому.Причины оседания плиты перекрытия почти всегда связаны с тем, что грунт под ней не может выдержать вес бетона. Они часто сопровождают другие проблемы с фундаментом в вашем доме.

    Системы

    HVAC (обогрев, вентиляция и кондиционирование) могут быть установлены под плитой пола. Со временем воздуховод может пропускать воздух, что может высушить почву.

    По мере высыхания и усадки почвы под плитой перекрытия образуются пустоты. Поскольку почва больше не поддерживает плиту пола, пол начинает трескаться и проваливаться в пустоты.

    Обычно это вызвано протечками в водопроводе. Если утечка в водопроводе серьезная и есть путь для протекания воды, она может вымыть почву из-под плиты.

    С пустотой под полом бетонную плиту уже ничто не поддерживает. Со временем он начинает трескаться и опускаться вниз.

    Во время строительства нового дома слои почвы обычно перемещаются или распределяются, чтобы достичь желаемого уровня. Когда дом построен, опоры могут быть углублены, чтобы простираться ниже слабых насыпных грунтов и избежать проблем с оседанием фундамента.

    Плита, однако, остается на насыпных грунтах. Если засыпка была плохо уплотнена, грунт засыпки сжимается и оседает, и под плитой образуется пустота. Со временем плита трескается, ломается и оседает в пустоте.

    К счастью, существуют быстрые и эффективные способы решения проблем оседания бетонных перекрытий. Если вы хотите получить бесплатное предложение по стабилизации фундаментной плиты для решения вашей проблемы, свяжитесь с нами сегодня!

    Установка системы пирса перекрытия SettleStop

    SettleStop Slab Pier System стабилизирует бетонную плиту перекрытия в вашем доме.Это дает наилучшую возможность выровнять пол и поднять ненесущие перегородки, которые могли осесть вместе с плитой. Чтобы установить нашу систему, наш подрядчик выполнит следующие шесть шагов:

    1.
    Подготовка к установке

    Перед началом установки представитель нашей компании уже проинспектирует ваш фундамент. Тогда было оформлено письменное предложение по ремонту фундамента.

    Ваши специалисты по ремонту фундамента воспользуются этим предложением, чтобы обозначить места, где будут установлены опоры перекрытий.

    В начале установки каждой опоры перекрытия в бетонной плите пола проделывается небольшое отверстие. Это отверстие создаст точку доступа для опор перекрытий, которые собираются установить.

    2.
    Позиционный кронштейн перекрытия

    Чтобы опор перекрытия что-то «приподнялся», под бетонным перекрытием помещается кронштейн для перекрытия.

    В системе опор SettleStop для перекрытий используется трехкомпонентный кронштейн для плиты, который монтируется под бетонным полом, что позволяет проделать в бетонной плите отверстие гораздо меньшего размера.Кроме того, этот более крупный кронштейн охватывает большую площадь пола, обеспечивая более равномерное распределение веса.

    3.
    Установить стальные трубы

    Стальные трубы гидравлически опускаются вниз через кронштейн к находящимся под ними грунтам.

    Эти стальные трубы — настоящая сила системы опор фундамента — они несут ответственность за перенос веса дома на прочные поддерживающие грунты.

    Чтобы предотвратить коррозию, наши опоры для плит выполнены из оцинкованной стали.Это гарантирует качество и долговечность вашей системы опор для перекрытий.

    4.
    Перенести вес плиты в грунт

    Вес бетонной плиты передается через опоры на несущие слои под вашим домом.

    По мере того, как система поднимает ваш бетонный пол вверх, опускание пола будет навсегда остановлено.

    Часто бетонную плиту можно поднять обратно в горизонтальное положение.

    5.
    Уборка

    После того, как бетонная плита была поднята, под полом останется пустота. Кроме того, если ваш пол проседал из-за утрамбованной почвы или размыва, зазор существовал еще до укладки. Чтобы решить эту проблему, мы тщательно закачиваем раствор под плиту, чтобы заполнить все пустоты.

    Специалисты AFS по основам и гидроизоляции гордятся тем, что оставляют ваш дом чистым и аккуратным. После завершения установки мы заделываем все просверленные отверстия бетоном, делая окончательный монтаж практически незаметным.

    Любой мусор, образовавшийся во время установки, убирается и удаляется нами. И как только мы закончим, вы можете расслабиться, зная, что у вас есть 25-летняя гарантия на дефекты производителя, а также гарантия производительности от нас.

    Чего нельзя делать

    Как и в большинстве случаев домашнего ремонта, некоторые работают постоянно, некоторые — время от времени, а некоторые не работают вообще. Вот два «исправления», которые специалисты AFS по основам и гидроизоляции НЕ рекомендуют:

    Замена бетонной плиты:

    Для выполнения такой работы необходимо удалить всю домашнюю мебель, напольные покрытия и внутренние стены.Затем бригада измельчает существующий пол на мелкие кусочки и вручную удаляет их.

    После этого заливается новый пол, и домовладелец должен подождать две недели, чтобы раствор затвердел в достаточной мере.

    Внутренняя перегородка может быть перестроена, напольное покрытие может быть переустановлено, а предметы интерьера могут быть возвращены.

    Хотя эта ситуация является разрушительной и дорогостоящей, настоящая проблема здесь в том, что проблема, которая изначально вызвала проблему, не была решена.Если не решить проблемы с почвой, которые приводят к появлению трещин в полу, ваш новый пол со временем тоже может «сломаться»!

    Выравнивающий раствор поверх плиты:

    Чтобы начать этот процесс, необходимо удалить все напольные покрытия, которые были уложены на плиту. Затем пол подготавливается так, чтобы раствор мог сцепиться с поверхностью плиты.

    Самовыравнивающийся раствор заливается по поверхности плиты, где он начинает заполнять нижнюю часть пола и создавать ровную поверхность.После того, как затирка застынет в течение нескольких дней, напольные покрытия можно заменить.

    Однако, если пол не был подготовлен должным образом, раствор может плохо сцепиться с поверхностью плиты, что приведет к ее отколу. Кроме того, раствор добавит вес плите, что может ухудшить ситуацию, вызывая дальнейшее оседание. И, как и в случае с двумя последними вариантами, настоящая проблема оседания почвы не решается!

    Ищете подрядчиков по ремонту фундаментных плит в Алабаме, Теннесси, Джорджии и Миссисипи?

    В AFS Foundation & Watering Specialists мы предлагаем проверенные решения для выравнивания пола с бетонными плитами, а также другие решения для ремонта фундамента.Мы предоставляем каждому из наших клиентов бесплатное и необязательное предложение по ремонту плиты в письменном виде до того, как будут выполнены какие-либо работы. Чтобы назначить встречу, позвоните или напишите нам сегодня!

    Наша зона обслуживания включает Хантсвилл, Бирмингем, Нэшвилл, Чаттануга, Колумбус, Билокси и его окрестности.

    Запросить бесплатный осмотр

    Что такое монолитный фундамент?

    Фундамент из плит на грунте — также известный как фундамент из плавающих плит — представляет собой конструкторскую практику, при которой бетонная плита, которая будет служить фундаментом для здания или другой конструкции, формируется из формы, которая устанавливается в земля.Затем бетон заливается прямо в форму, не оставляя места между землей и конструкцией. Этот метод строительства фундамента чаще всего используется в более теплом климате, где (1) сезонное замерзание и оттаивание грунта не вызывает беспокойства и (2) нет необходимости в прокладке теплопровода под полом здания.

    Преимущества и недостатки фундаментов плит на грунте

    Некоторые преимущества технологии фундаментов плит на грунте состоят в том, что они довольно прочные, но при этом относительно недорогие.Более того, фундамент, основанный на плите, считается менее уязвимым для заражения термитами и другими вредителями, поскольку между землей и дном конструкции нет пустот.

    Однако у этого типа фундамента также есть свои недостатки, такие как отсутствие доступа снизу для прокладки инженерных коммуникаций, низкая отметка, которая подвергает конструкцию повреждению от наводнения, а также возможность потери тепла в случаях, когда температура грунта падает значительно ниже внутренней температуры.Иногда также может быть сложно расширить или реконструировать этот тип фундамента, и, поскольку фундамент из плит на уровне земли не может быть легко поднят, они более подвержены повреждениям, вызванным проседанием или неравномерной осадкой, чем другие типы фундаментов, которые включают глубокие грунты. опоры, такие как сваи или опоры.

    Стой на твердой земле с ESOG

    Чтобы узнать больше о фундаментных фундаментах, глубоких фундаментах, монопольных фундаментах и ​​многом другом, обратитесь к экспертам Engineered Solutions of Georgia.С 2007 года мы обслужили бесчисленное количество домовладельцев по всей Атланте и прилегающим районам, предлагая широкий спектр методов ремонта фундаментов для всех типов фундаментов. Если вам нужна прокладка, заливка под давлением, гидроизоляция фундамента, ремонт трещин или заливка совершенно нового фундамента, наша команда геотехнических специалистов и инженеров-строителей выполнит эту работу. И, чтобы обеспечить спокойствие ваших инвестиций, мы подкрепляем всю нашу работу тройной гарантией, которая распространяется на материалы, трудозатраты и дизайн.

    Свяжитесь с Engineered Solutions of Georgia сегодня, чтобы узнать больше.

    Скручивание и коробление бетонных плит

    История самого большого мифа о пароизоляции под плитой

    У меня нет более распространенного вопроса, чем этот:

    Подрядчик: Может ли пароизоляция или замедлитель схватывания моей плиты скручиваться?

    Ответ: Не так плохо, как ваша плита скручивается без пароизоляции или замедлителя схватывания !

    Это простой ответ.Преимущества защиты плиты от водяного пара с помощью пароизоляции с низкой проницаемостью очевидны. Диффузия водяного пара не только разрушительна для чувствительных к влаге напольных покрытий, но и беспрепятственная диффузия водяного пара — если ее не остановить из-за отсутствия прочной пластиковой мембраны под плитой — также в значительной степени способствует долгосрочному короблению плиты.

    Загрузить руководство: 5 фактов о изгибе плиты, которые помогут вам спроектировать лучшую плиту

    Короткий ответ действительно так прост.Этот вывод не нов — ведущие представители бетонной промышленности не спорили об этом в течение многих лет благодаря их работе по изучению науки о скручивании плит за последние несколько десятилетий.

    Так почему это все еще самый частый вопрос, который мне задают? Заблуждение относительно скручивания плит и пароизоляции — гораздо более длинная история: почти пятьдесят лет исследований, изменения стандартов, развивающейся практики и сильных традиций нашей отрасли по обучению рабочих без отрыва от производства.Научные исследования, обзор отраслевых стандартов и обучение персонала происходят в совершенно разных местах и ​​по очень разным графикам — и этот процесс продолжается в некоторых уголках нашей отрасли даже сегодня.

    Эта статья призвана раскрыть эту историю: положительные и отрицательные, история, дебаты и решение этой проблемы среди знаменосцев бетона.

    Получите 3-минутный обзор неопровержимых фактов о скручивании бетонной плиты в этом эпизоде ​​Stego IQ.

    Бетонная деформация (Вы имеете в виду керлинг, верно?)

    Что это: завивка или деформация? Обычный термин, используемый на стройплощадке, — «завивка». Когда основной причиной является влага, технический термин для обозначения этого явления — «деформация». Хотя между терминами есть некоторые технические различия, их влияние очень похоже. По этой причине я буду использовать термины «завивка» и «деформация» как синонимы.

    Деформация бетона, по мнению ведущего специалиста отрасли, составляет:

    «… восходящая деформация плиты в трещинах или стыках из-за развития градиента температуры и / или влажности по глубине бетона после укладки плиты.” Скотт Тарр, Concrete International, сентябрь 2016 г.

    То, как этот градиент влажности возникает в плите, является ключом к снятию всех споров о скручивании плиты и пароизоляции.

    Эти пять фактов не только рассказывают историю дебатов; они могут помочь вам спроектировать более качественную плиту с меньшим количеством короблений, объясняя научные выводы, сделанные лучшими проектировщиками плит в нашей отрасли.

    Факт №1: выбросьте устаревшие отчеты

    Настоящая судебно-медицинская экспертиза мифа о пароизоляции / скручивании плит может начаться в 1976 году с исследования, опубликованного в ACI Journal Proceedings , в котором оценивались несколько строительных методов «и их влияние на растрескивание бетона на месте и его влияние на прочность. разработка.”

    Что они нашли? Полиэтиленовая пленка способствовала растрескиванию плиты. Из моего ретроспективного взгляда на исследование 21 st Century, у меня есть преимущество гораздо более совершенных технологий и практик, чтобы указать на бесчисленное множество проблем с их методологией.

    С одной стороны, исследование было направлено на оценку одной вещи — растрескивания — но закончилось комментарием по проблеме, которую они даже не оценили: деформация. И все же в 1980 году Комитет 302 ACI счел нужным добавить это к своему обновленному стандарту строительства бетонных полов:

    .

    «Непроницаемые пароизоляции под бетоном особенно усугубляют пластическое и усадочное растрескивание (и скручивание плиты)… пароизоляции следует избегать везде, где это позволяют грунтовые воды и почвенные условия.« ACI 302.1R-80, раздел 8.4

    Выводы этого исследования — и пересмотра стандарта 1980 г. — остаются сегодня самым большим вкладом в аргументы подрядчика по бетону, чтобы избежать использования пароизоляции. Современный обзор этого исследования трещин в бетоне 1976 года показал, что исследователи наблюдали пластического растрескивания при усадке и растрескивания при усадке в результате кратковременного коробления , когда их испытательные плиты треснули, даже несмотря на то, что их исследование специально не оценивали последнее явление.

    Спустя полвека это открытие остается верным: кратковременное скручивание плиты часто может быть связано с пароизоляцией. Это «вред» в неотъемлемом уравнении, что пароизоляция приносит «больше пользы, чем вреда», когда дело доходит до деформации плиты.

    Как это происходит? Дифференциальная сушка. Пароизоляция не позволяет стекающей воде (или любой другой удобной воде) впитываться в основание или основание. Это означает, что влага при высыхании бетона будет уходить, по существу, только сверху, в результате чего плита сжимается быстрее (бетон сжимается при высыхании) сверху, чем снизу, и при этом скручивается вверх.

    Дифференциальная сушка может усугубляться неблагоприятными условиями окружающей среды. Действительно, исследователи 1976 года указали, что их испытательные плиты были помещены в «жаркий и ветреный день» в засушливом климате Южной Калифорнии. В этих условиях, когда отсутствует пароизоляция, плита, по крайней мере, имеет шанс компенсировать это, позволяя некоторой влаге перемещаться вниз, что, вероятно, является причиной того, что исследователи увидели больше трещин в тестовых плитах с использованием полиэтиленовой пленки.

    В течение почти четверти века это было началом и концом разговора.Пароизоляция была неприятностью и способствовала растрескиванию и скручиванию плит. Как можно обвинить подрядчика в том, что он уклоняется от их использования?

    Следующие советы в этой статье продолжают наш рассказ о том, как этот миф был развенчан и стандарты были улучшены. Но эта «история происхождения» является мощным уроком для любой передовой практики в строительстве: одно дело быть «старой школой», где стандарты и исследования не развивались. Но когда на протяжении десятилетий стандарт многократно пересматривался и улучшался, не пора ли отбросить пыль с ACI 302 издания 1980 года.1 и выбросить в мусорную корзину?

    Факт № 2: Промокательные слои только ухудшают состояние

    Так же, как комитет рекомендовал подрядчикам в 1980 году избегать использования пароизоляции, они усугубили проблему своей рекомендацией использовать промокательный слой.

    Первоначальное руководство в редакции 1980 г. предусматривало наличие трехдюймового слоя увлажненного песка или смеси песка, обработанного цементом, между пароизоляцией и плитой. В течение следующих двух десятилетий он превратился в «дренируемую насыпь» в 1989 году, а затем в «поддающуюся обрезке, уплотняемую гранулированную насыпь (не песок)» в 1996 году.

    Идея была одинаковой при каждой ревизии: дайте плите немного места для выхода влаги вниз при укладке, чтобы избежать растрескивания и кратковременного скручивания.

    Непредвиденные последствия этого руководства привели только к тому, что пароизоляция снова рассматривалась как виновник: хотя в промокательном слое может быть временно и предоставлено место для высыхания плиты вниз, куда в конечном итоге должна была уйти вся эта влага? На достаточно длительной временной шкале — с пароизоляцией, выводящей землю из строя — единственным направлением было назад через плиту.

    Таким образом, промокательный «раствор» был лишь кратковременным средством от растрескивания, при этом влага оставалась в ловушке между замедлителем образования пара и плитой, создавая проблему с большим градиентом влажности. Промокательные слои приводили к частым поломкам полов, именно от чего пароизоляция должна была защищать:

    «В некоторых случаях выяснилось, что насыпь забрала значительное количество воды из-за дождя до или во время укладки плиты.В других случаях было установлено, что разрывы, проколы или неправильно закрытые отверстия предоставили влаге возможность проникнуть в слой насыпи и свободно перемещаться под плитой, что со временем увеличивало уровень влажности внутри плиты ».

    — Питер Крейг FACI, FICRI, CCSMTT, Пожалуйста, без песка!

    В 2001 году Комитет 302 ACI обновил свой стандарт, удалив промокательные слои из руководства и рекомендовав укладку бетона непосредственно поверх пароизоляции.

    Спустя почти два десятилетия я все еще получаю вопросы о промокательных слоях. Большинство отраслевых экспертов посоветуют вам не использовать их.

    Факт № 3: Что в миксе?

    В течение почти четверти века этот взгляд на пароизоляцию оставался практически неизменным в отрасли, даже несмотря на то, что дешевые полиэтиленовые пленки, использованные в исследовании 1976 года, устарели с появлением высокотехнологичных и экономичных полиолефиновых замедлителей образования пара в конце 1990-х годов. .

    После устранения проблемы с промокательным слоем и его негативного воздействия на разрушение напольного покрытия и долгосрочное скручивание, в 2004 году Комитет 302 ACI поставил перед собой задачу понять взаимосвязь между многими другими переменными в конструкции плиты, ее размещении и деформации.Основной вывод целевой группы:

    «По нашему опыту, скручивание связано с содержанием пасты в бетонной смеси и не является результатом действия замедлителя образования пара».

    Ховард Канаре сделал аналогичные выводы в своей книге « Concrete Floors and Moisture » в 2005 году для Portland Cement Association. Эти выводы были дополнительно подтверждены книгой Портлендской цементной ассоциации 2008 года «Бетонные полы на земле» Скотта М. Тарра и Джеймса А. Фарни.

    В своем контрольном списке из 11 пунктов по минимизации скручивания плит Национальная ассоциация товарного бетона (NRMCA) также отдает приоритет бетонной смеси:

    1. Используйте самое низкое практическое содержание воды в бетоне
    2. Используйте самый большой из практичных заполнителей максимального размера и / или
    3. Примите меры, чтобы избежать чрезмерного кровотечения
    4. Уложите бетон прямо на пароизоляцию
    5. Избегайте содержания цемента выше необходимого

    Спустя двадцать восемь лет после исследования трещин в бетоне 1976 года издание ACI 302 2004 года отменило, исправило или улучшило почти все результаты первоначального исследования.

    Что касается скручивания и деформации, то с тех пор стандартные методы проектирования плит, установки пароизоляции и укладки бетона остаются неизменными. Однако передовой опыт и профессиональные навыки в повседневной работе на стройплощадке все еще не устаревают.

    Факт №4: Долгосрочная деформация — большая проблема

    Быстро устраняющие пластические усадочные трещины и кратковременное скручивание, в конечном итоге вносят в плиту на больше влаги, чем на :

    • Влажный промокательный слой обеспечивает резервуар и / или горизонтальный путь для влаги, которая непрерывно движется вверх в бетон
    • Отказ от использования пароизоляции с низкой проницаемостью создает бесконечный источник нового водяного пара, движущегося вверх от уровня грунтовых вод

    В последнем случае этот градиент влажности в плите никогда не может быть устранен.Влажная среда суб-плиты сохраняет нижнюю часть плиты более влажной, чем верхнюю часть плиты. Плита продолжает коробиться. Это проблема длительного коробления .

    Разница между тем, что мы называем «краткосрочным искажением» и «долгосрочным искажением», заключается во времени и величине эффекта. Плиты, отлитые на пароизоляцию, которые могли испытать кратковременное коробление, в конечном итоге полностью высохнут, уменьшая градиент влажности и уменьшая степень коробления в будущем.Таким образом, краткосрочная завивка со временем стабилизируется. В правильных (или неправильных) условиях окружающей среды, когда плита остается влажной внизу без пароизоляции, а верх плиты выравнивается с сухими условиями окружающей среды, долговременное коробление может со временем увеличиваться. Долговременное коробление намного дороже и его сложно устранить, чем стоимость и установка высокопрочного пароизоляционного материала с низкой проницаемостью.

    Именно здесь пароизоляция под плитой в основном приносит «больше пользы, чем вреда.«Есть и другие способы защиты от кратковременного скручивания, которое может происходить из-за временного градиента влажности, наблюдаемого в плитах, защищенных пароизоляцией. Мы поговорим об этом дальше.

    В пароизоляции нет лучшего решения долговременной проблемы скручивания: только он может устранить долговременный градиент влажности, который существует под каждой плитой в любом климате.

    Факт № 5: Регулировка вариантов размещения и отделки, а также изгиб перекрытия не будет проблемой

    Если мы согласимся с тем, что пароизоляция или вносит вклад в краткосрочное деформирование, но может фактически устранить более серьезную проблему долгосрочного деформирования, что мы можем сделать, чтобы смягчить его в краткосрочной перспективе?

    Бетонная смесь, в Факт № 3 , необходима.Но все остальное сделает правильная укладка и техника отделки.

    • NRMCA рекомендует расстояние между стыками, которое не превышает 24-кратную толщину плиты
    • Увеличение толщины плиты по краям также может помочь.
    • Tarr напоминает специалистам по отделке бетона, что плиты, защищенные пароизоляцией, подвергаются более высокому уносу, и что «необходимо соответствующим образом скорректировать сроки и процедуры отделки».

    Есть бесчисленное множество приемов, продуктов и методов, которые используют лучшие дизайнеры и бригады по укладке перекрытий, чтобы полы оставались ровными и не имели трещин.В статье «Отчет о плоскостности пола», опубликованной при поддержке ACI, Марк Чик определяет плоскостность пола (F F ): «Число F F указывает на то, насколько неровной или волнистой является поверхность плиты, демонстрируя качество исходного изображения. зачеркнуть и закончить процесс «. Необходимость обеспечения ровности перекрытий на высокопроизводительных полах и при использовании робототехники растет с каждым годом. Каждый подрядчик, проектировщик и владелец здания понимает экономику «коротких денег». Не выбирайте быстрые решения, которые могут создать долгосрочные проблемы!


    Конец дискуссии, но не история

    Несмотря на то, что дебаты вокруг проблемы пароизоляции и скручивания плит, возможно, закончились много лет назад, эта история не будет разрешена до тех пор, пока эти методы не будут приняты повсеместно.

    Ответить

    Ваш адрес email не будет опубликован.
