Можно ли сделать насос для бетона своими руками? Советы мастеров

При помощи бетононасоса раствор доставляется прямо к месту строительства, так что с ним процесс идёт куда быстрее. Но его покупка обходится недёшево и, если ведётся строительство малого масштаба, или вовсе ремонт, может оказаться нецелесообразной.

В таких случаях стоит выбор: либо обходиться без него, а значит потратить куда больше времени и сил, либо сделать его своими руками, на что уйдёт гораздо меньше средств, чем при покупке заводского. Это не так сложно, как может показаться, но нужно подготовиться, потому далее будут рассмотрены основные нюансы самостоятельной сборки этого устройства.

Конструкция и принцип работы

Прежде, чем браться за сооружение насоса для бетона, нужно изучить как он сконструирован и работает – это позволит определиться с предпочтительным типом устройства. Если не рассматривать экзотику, то варианта всего два – поршневой или роторный.

Поршневые насосы очень распространены.

Их работа основана на движении поршней, с помощью которых перемещаемая среда захватывается и выталкивается. Выглядит работа устройства так: смесь подаётся в приёмный бункер, поршни передают её в бетонопровод, а их движение синхронизируется с распределительным механизмом, чтобы подача была непрерывной. Чтобы смесь не расслаивалась, требуется также предусмотреть механизм её перемешивания.

Поршневая конструкция может обеспечить высокую производительность и хороший напор, а значит и подачу смеси на большую высоту – вплоть до 65 метров. Конечно, в случае с самодельным устройством напор будет слабее, и всё же бетононасос будет превосходить по этому параметру самодельные устройства других типов.

Поршневые бетононасосы с применением гидравлики работают более плавно и выделяются большим сроком службы в сравнении с обычными. Гидравлика используется простая, не требующая большого расхода энергии, обслуживать такое устройство довольно легко. Поршневой насос для бетона с двумя цилиндрами подаёт раствор наиболее плавно, его работа малозаметна, но для него нужен более мощный двигатель.

В роторном насосе смесь перемещается при помощи ротора с роликами. Вращаясь, они толкают её вперёд. Если образуется пробка, двигатель запускается в реверсном режиме, и она удаляется. Менять расходники просто, ремонтировать насос недорого и служит он долго. Основная проблема, с которой придётся столкнуться – повреждение армированного шланга, оно происходит довольно часто. Резиновые уплотнители также быстро изнашиваются. Для роторного насоса опасны крупные наполнители, такие как щебень.

Шнековые насосы имеют схожее устройство, разница лишь в том, что подаётся смесь при помощи шнека, принцип работы которого такой же, как у механической мясорубки. Они уступают обычным роторным по производительности, но превосходят по создаваемому давлению.

Если оценивать в целом, то поршневые насосы превосходят по характеристикам роторные, зато последние дешевле обходятся и работают без шума. Что касается самостоятельного изготовления, по мнению большинства экспертов предпочтительны поршневые насосы – далее будет рассматриваться изготовление именно такого.

Подготовка

Самостоятельно сделать насос для бетона – вполне посильная задача если у вас есть необходимые навыки. Нужно только подготовить чертежи и просчитать всё, что для него потребуется. Именно из-за относительной простоты самостоятельного изготовления такого устройства с одной стороны, и дороговизны покупки заводского с другой, самодельные насосы столь распространены.

Аренда обычно тоже обходится недёшево и не слишком целесообразна – иногда за временное использование приходится выложить столько же денег, сколько уходит на детали для самодельного устройства, и остаётся ещё запас, покрывающий затраченное на его сооружение время. При покупке с рук неизвестно, сколько насос проработает.

Но самодельные установки уступают заводским в мощности, потому для крупной стройки могут и не подойти. Они оптимальны в тех случаях, когда предполагается регулярно проводить строительные или ремонтные работы не слишком большого масштаба – в таком случае все расходы на изготовление достаточно быстро оправдаются.

Если принято решение взяться за работу над бетононасосом, то нужно подготовить чертёж. Если вы не имеете достаточных навыков проектирования, можно воспользоваться готовыми, но в случае с чертежами из интернета стоит применять только проверенные – хотя бы такие, по которым кто-то уже изготовил насос. Лучше же и вовсе показать их специалисту, который способен оценить, насколько они верны. Да и вообще советы мастера, если вы не вполне уверены в своих силах, очень пригодятся на всех этапах работы.

Затем следует сделать или купить основные элементы:

  • трубу для цилиндра;
  • трубы для бетонопровода;
  • головку поршня и обратные клапаны;
  • двигатель;
  • редуктор;
  • раму.

В зависимости от подбора двигателя и других деталей можно получить насос с различными характеристиками и подстроить под свои нужды. Важен и подбор шиберов, есть несколько вариантов: C-клапан недолговечный, но простой и дешёвый, S-клапан более надёжен, считается самым сбалансированным, наконец, Рок-клапан хорошо показывает себя, если нужно работать с крупнозернистым и тяжёлым бетоном. Впрочем, если будет использоваться сложный бетон, то насос лучше всё же приобрести заводской.

Потребуется устройству и корпус: его можно изготовить из металлического профиля и листа нержавеющей стали или железа. При необходимости можно установить его на колёса.

Изготовление насоса для бетона

Кратко опишем один из вариантов того, как своими руками создать бетононасос – но стоит помнить, что нюансы могут отличаться в зависимости от выбранной конструкции:

Сначала нужно подобрать или сделать цилиндр и поршень. Поршневой ход необходим от полуметра, диаметр цилиндра – около 400 мм. Их параметры должны быть подобраны точно, ведь в случае несовпадения износ будет выше. В продлении срока службы поможет также подгонка этих деталей.

Что до выбора привода, то варианта два. Электромеханический дешевле, а изготовить устройство с ним проще. Гидравлический дороже и сложнее, зато мощность насоса будет выше, а работа более плавной.

Когда детали будут подобраны, нужно изготовить каркас – сварить его из металлических профилей, после чего прикрепить элементы – цилиндр, поршень, клапаны. Впускной клапан устанавливается так, чтобы открывался при обратном ходе, когда другой остаётся закрытым. После этого нужно подсоединить двигатель, к валу прикрепить редуктор и смонтировать преобразователь возвратно-поступательной работы.

Особенности эксплуатации

Чтобы насос для бетона работал дольше, нужно правильно его использовать и регулярно за ним ухаживать.

Приведём советы мастеров, которые помогут делать это лучше.

Начинать нужно с первого же запуска: проверки того, как хорошо насос работает. Для неё нужно использовать пусковую смесь: чтобы получить её, обычную бетонную разбавьте водой и добавьте машинное масло. Нельзя запускать устройство без раствора! В дальнейшем оно будет служить чем-то вроде смазки: благодаря ему двигатель не будет перегружаться, а в тракте не возникнут пробки.

На строительной площадке насос подключается к трубопроводу, соединяющемуся с бункером для раствора, а также к ещё одному, ведущему к месту укладки. Подающий тракт непросто смонтировать, особенно когда подавать смесь предстоит вверх. Стоит сначала просчитать его конструкцию – установить, сколько потребуется колен и соединений, и сделать чертёж.

Нужно исключить прямые и острые углы. Важно также, чтобы рукав крепился надёжно, ведь состав будет подаваться под давлением, и может его попросту вырвать. На случай аварийной остановки стоит смонтировать в трубе односёдельный игольчатый клапан – он не позволит раствору уйти обратно.

Параметры раствора для нормального функционирования насоса должны находиться в определённых пределах:

  • Необходима подвижность класса П2, иначе возможно расслоение.
  • Размер фракции для щебня не должен превышать 0,3d, а для гравия 0,4d.
  • Нужно сразу провести проверку осадки конуса – её оптимальные значения находятся в пределах 40-120 мм.

Следить, чтобы не произошло гидравлического удара, очень поможет манометр. Если насос им не снабжён, остаётся ориентироваться самостоятельно. Уровень подачи после запуска следует наращивать плавно, а перед выключением так же плавно понижать.

Крайне нежелательны долгие остановки во время работы: даже если перерыв затянулся, всё равно нужно через каждые 10 минут подавать в систему хотя бы маленькую порцию раствора. Самая частая причина проблем с насосом связана именно с несоблюдением этого правила, из-за чего трубы начинают забиваться. При использовании зимой смесь нужно подогреть хотя бы до 20 градусов, разогреть паром и сам насос.

Всякий после работы систему необходимо разбирать и промывать для удаления остатков раствора – в том числе и после тестового запуска. Для этого нужно подать воду и компрессор после окончания работы без промедления, чтобы не образовался воздушный карман, но и бетон при этом не испортить.

Конечно, сложностей с изготовлением и обслуживанием насоса немало, но всё искупают преимущества, что он обеспечивает. За счёт быстрой подачи смеси можно сэкономить немало времени, привлекать меньше строителей, почти не отвлекаться на доставку и заниматься качеством заливки, а благодаря непрерывности подачи качество материала будет выше.

Как самому сделать бетононасос?

Чтобы сделать бетононасос своими руками, мало иметь деньги на нужные детали – здесь необходимо терпение, определенные навыки и умение.

Предназначение бетононасоса заключается в приеме свежеприготовленной смеси от автобетоносмесителей и ее подачи в рабочую зону.

Конечно же, сделанное своими руками строительное оборудование будет внешне отличаться от заводской модели, но данный фактор никак не повлияет на его функционирование.

Блок: 1/4 | Кол-во символов: 426
Источник: https://www.stoydiz.ru/instrumenti-i-tehnika/betononasos-svoimi-rukami.html

Составление чертежа

Для грамотного исполнения задуманного надо начинать с создания плана работ и продумать технологию изготовления бетононасоса в деталях. Первый шаг — чертеж агрегата. Для облегчения задачи мы приводим примерную схему конструкции и деталей насоса (Рис.1).

Приведенный выше чертеж можно использовать прямо по назначению, но если вас что-то в нем не устраивает, то можно произвести в нем изменения или заменить другим. Чертеж переносят на ватман со всеми размерами и добавляют спецификацию с указанием применяемых материалов.

Блок: 2/4 | Кол-во символов: 542
Источник: https://moifundament.ru/instrumenty/nasos-dlya-betona-svoimi-rukami.html

Какие конструкции бетононасосов существуют?

Бетононасос своими руками стоит сделать в том случае, если планируется масштабное строительство, иначе его выгоднее взять в аренду.

Что касается покупки данного типа строительного оборудования, то нужно сразу сказать, что здесь речь идет о недешевой технике.

На данный момент на строительных площадках может эксплуатироваться два типа бетононасосов: безпоршневой и поршневой.

Конструкция первого агрегата предполагает подачу бетонной смеси за счет роликов, которыми оборудован корпус ротора – в процессе вращения ролики оказывают давление на подающий рукав, благодаря чему происходит выброс бетона.

Фото:

Собрать своими руками конструкцию роторно-вытеснительного типа сложнее, чем самому сделать поршневую модель.

Чертежи поршневого оборудования включают в себя три основных детали, каждая из них необходима для выполнения определенной функции:

  • поршень – заставляет работать цилиндр;
  • цилиндр – отвечает за забор бетона из бункера и его перекачку;
  • привод – может использоваться электромеханический или гидравлический.

В данной статье речь будет идти о сборке своими руками однопоршневого насоса, которые впервые начали использоваться в Германии в начале XX века.

Бетононасосы двухпоршневого типа имеют сложную конструкцию, а потому являются более затратными – рассматривать их изготовление своими руками нет смысла.

Нужно отметить, что эксплуатация 2-поршневого оборудования может выполняться за счет работы дизельного или электрического двигателя, их применение позволяет гидравлическую энергию преобразовывать в механическую.

Поршневая система функционирует посредством гидравлического приводного цилиндра в противофазе.

Цилиндр агрегата оснащен двумя обратными клапанами, которые задействует поршень.

Принцип работы строительного оборудования можно понять, если рассмотреть взаимодействие цилиндра и поршневой системы.

При включении бетононасоса начинает свои действия поршень – вначале деталь формирует разрядку внутри цилиндра, в результате чего строительная смесь попадает в бункер.

Поршень доходит до назначенной точки и возвращается в изначальное положение, за счет этого создается давление, которое способствует выбросу смеси в бетоновод, после чего бетонная смесь уже поступает в точку заливки.

Видео:

Блок: 2/4 | Кол-во символов: 2235
Источник: https://www.stoydiz.ru/instrumenti-i-tehnika/betononasos-svoimi-rukami.html

Типы агрегатов

Условно устройства разделяются на 2 с механическим узлом или гидравлическим элементом. Бетононасос роторный и поршневой имеют свои эксплуатационные преимущества и недостатки.

Работа поршневой системы

Поршневые системы работают по одинаковому принципу во всех сферах использования. На этапе движения вниз происходит всасывание определённого объёма жидкости и бетоноприёмника, на втором цикле работы выполняется выталкивание раствора в передаточный рукав. По трубопроводу смесь поступает к рабочему участку.

Поршневой бетононасос с механическим приводом

Для работы обязательно требуется использование шиберного затвора, который открывает бетоноприёмник на этапе всасывания и закрывает в процессе выталкивания. Затвор регулирует направление тока жидкости. В процессе тестирования обязательно добавление машинного масла в рабочую смесь.

Конструкция включает механический привод или гидравлическую систему. Современные бетононасосы работают с гидравликой, так как система высокопроизводительна, она приводит к образованию большего давления и повышению мощности насоса. Если сравнивать с шатунным узлом, гидравлическая система обеспечивает больший диапазон хода поршня и придаёт плавность движениям. Потенциальной проблемой является неплотное соприкосновение поршня с камерой. Микроскопические частицы цемента проникают между поршнем и цилиндром, многократно ускоряя износ.

Устройства с 1 цилиндром практически не используются, так как приводят к сильно выраженной пульсации подачи раствора. Преимущественно в систему встраивается два цилиндра, они работают попеременно – так подача бетона происходит плавно и непрерывно. Также, механизм с двумя цилиндрами меньше изнашивается.

Работа роторной системы

Использование роторных бетононасосов встречается намного чаще, так как безпоршневые системы надёжнее. В основе лежит ротор с закреплёнными роликами (покрываются резиной). В процессе вращения ротора приходят в движение ролики, которые передают смесь из бетоноприёмника в рабочий шланг. Важное достоинство – функция реверса для удаления карманов воздуха и заторов.

Конструкция роторного бетононасоса

Эксплуатация оборудования и ремонт проще. Уязвимое место конструкции – износ шланга или уплотнителей – обе неисправности легко устраняются собственноручно. К другим недостаткам относится невысокая мощность (в сравнении с поршневым типом) и плохая переносимость крупного наполнителя.

Существуют ещё шнековые насосы для перекачивания бетонного насоса, но они уступают по долговечности и производительности. Их принцип работы элементарен: в сквозной камере размещается шнек, который в ходе вращения вытесняет вещество.

Роторные механизмы представлены во множестве модификаций, главным различием является способ размещения: стационарные и автомобильные.

Блок: 3/10 | Кол-во символов: 2758
Источник: https://pobetony. expert/tekhnika-i-materialy/betononasos-svoimi-rukami

Принцип работы бетононасоса

Бетононасос – это устройство с единственной задачей – приготовление и подача бетона от места перемешивания к целевому участку. В основе установки используются трубопроводы или бетоноводы, которые передают раствор в любые места. Наибольшая необходимость появляется в монолитном строительстве и при создании железобетонных конструкций.

Мобильный бетононасос с большой производительностью на гусеничном шасси

Чтобы разобраться со способом постройки установки, следует знать, как работает бетононасос. Принцип работы бетононасоса основывается на свойствах жидкости – она вытесняет и заполняет изменяющийся объём системы. Если объём в полной мере наполняет смесь, происходит отвод раствора в бетоновод, а затем к целевому участку.

Устройство и принцип работы бетононасоса разделяется на несколько групп:

  • поршневые. Выполняют постоянную подачу на различные дистанции. Современные аппараты способны вытеснить жидкость на высоту 6-65 м. Объём подаваемой смеси достигает 180 м3/ч. Отличается недолговечностью из-за риска попадания мелких элементов цемента. Имеет рывковый принцип подачи.
  • шланговые (шнековые). Обеспечивают непрерывную транспортировку. Героторный насос для бетона обеспечивает большой объём транспортируемого материала. Установка отличается бесшумной работой при перекачивании составов любой консистенции. Если образуется затор, его пробивают реверсивным ходом двигателя. Героторный насос для перекачивания бетона обладает одним существенным недостатком – небольшим ресурсом работы шланга, но конструкция легко ремонтируется самостоятельно;
  • с гидравликой. При наличии гидравлических агрегатов для работы с бетоном, устройства становятся более долговечными и плавно передают раствор (без рывков и изменения скорости). Гидравлика помогает закачивать жидкость на высоту и далёкие расстояния. Гидропривод выполнен максимально просто, устройство приводит к малому расходу энергии. Гидравлические насосы помогают перекачивать раствор с лёгкими заполнителями, они легки в эксплуатации и обслуживании.

Конструкция поршневого бетононасоса

Чертежи бетононасосов для изготовления своими руками существенно отличаются в зависимости от типа. Все модели отличаются устройством, но обладают сходными недостатками в большей или меньшей выраженности:

  • обязательно использование подвижного состава;
  • ограничена дальность транспортировки;
  • требовательность к составу раствора.

Цена самодельного бетононасоса напрямую зависит от требуемой мощности и диаметра трубы. Для больших труб напор уменьшается. В последнее время большая популярность у бетоноводов (возможность подачи бетона к целевому участку различной удалённости) и автобетононасосов (меньшие габариты и мобильность).

Блок: 2/10 | Кол-во символов: 2690
Источник: https://pobetony.expert/tekhnika-i-materialy/betononasos-svoimi-rukami

Руководство по сборке насоса своими силами

Трубу для будущего цилиндра насоса нужно тщательно отшлифовать изнутри, а в двух противоположных стенках прорезать отверстия и вварить короткие патрубки под клапаны. Поршневая головка вытачивается на токарном станке по размерам камеры гидравлического стакана на чертеже, доводится и шлифуется до полного совпадения с внутренним диаметром (допуск не должен превышать ±0,1 мм). После этого в патрубки вставляют клапаны, закручивают и регулируют их шурупами.

Инструкция по сборке привода:

  • Закрепить трехфазный двигатель на колесной базе или сварной раме.
  • Установить на роторный вал соединительную муфту и через нее подключить понижающий механический редуктор.
  • На выходе смонтировать кривошип и шатун, закрепленный на головке поршня.

Готовый механизм закрывается защитным кожухом из нержавеющей стали. Варить швы на ней непросто, поэтому лучше по максимуму применять технологию гибки. Не будет ошибкой сделать корпус из обычного листового железа, но для защиты от атмосферных влияний его следует обработать антикоррозионной грунтовкой по металлу и покрасить.

Руководство по эксплуатации

Использовать самодельный бетононасос можно на основании типовых инструкций для агрегатов заводской сборки. На площадке его подключают к двум трубопроводам: первый соединяется с бункером, в котором находится раствор, второй ведет непосредственно к месту укладки. Монтаж подающего тракта наиболее сложен, особенно если необходимо качать смесь снизу вверх. Лучше сразу подготовить схематический чертеж, где можно будет определить количество колен и соединений. Их число следует свести до минимально возможного, но без фанатизма. Отдайте предпочтение элементам без прямых и острых углов – уж лучше пусть их окажется чуть больше, но бетонопровод должен получиться пологим.

Также нужно продумать надежное крепление рукава, чтобы тяжелый состав, подаваемый под давлением с толчками, его не вырвал. Для этой цели подойдут металлические фермы или леса. А для безопасности вертикальную часть бетонопровода следует расположить не ближе 9-10 м от самого насоса. В подъемной трубе также устанавливают односедельный игольчатый клапан – он не допустит обратного хода раствора в случае аварийной остановки.

Поскольку работать предстоит с густыми смесями, в систему сперва заливают жидкое цементное молочко. Оно играет роль своеобразной смазки, позволяет избежать перегрузок при включении двигателя и предупреждает образование пробок в тракте. Вхолостую делать пробный запуск не рекомендуется.

К самому раствору тоже предъявляются особые требования:

1. Размер крупных заполнителей привязывается к внутреннему диаметру трубопроводов. Максимальные значения фракций не могут превышать 0,3d для щебня и 0,4d – для гравия.

2. Подвижность смеси должна соответствовать классу П2, иначе в камере насоса может произойти расслоение раствора на компоненты. В случае с жидким бетоном вода будет продавливаться сквозь клапан быстрее, чем тяжелые фракции.

3. Стоит заранее проверить осадку конуса пробной порции – в идеале она должна составлять от 40 до 120 мм.

В процессе заливки монолита следует избегать риска гидравлического удара. Если вы не вварили манометр, придется действовать по наитию. Здесь важно постепенно наращивать подачу на стадии запуска до стабилизации работы, а перед отключением агрегата – понижать ее. Резкий скачок давления из-за изменения скорости потока способен привести к выходу из строя клапанов.

После бетонирования систему по инструкции обязательно промывают, чтобы удалить остатки. Для этого можно купить специальные шары подходящего для трубопровода диаметра, также потребуется теплая вода и компрессор. Здесь важно поймать момент, когда в бункер нужно заливать подогретую жидкость. Она должна подаваться в камеру сразу за последней партией раствора так, чтобы не образовался воздушный «карман», но при этом вода не испортила сам бетон.

Блок: 3/3 | Кол-во символов: 3870
Источник: http://stroitel-lab.ru/kak-samomu-sdelat-betononasos-etapy-sborki.html

Процесс изготовления

Схема размеров стационарного бетононасоса.

Элементы, которые нужны:

  • поршень;
  • цилиндр;
  • передаточный механизм;
  • асинхронный электродвигатель;
  • редуктор с понижающим передаточным числом;
  • сварная объемная металлическая рама;
  • клапаны из высокопрочной стали;
  • цемент;
  • вода;
  • машинное масло;
  • пластиковые трубы;
  • жесткие трубы.

Изготовление подобной конструкции своими руками является сложным и недешевым проектом. В связи с этим, прежде чем приступать к данным работам, необходимо еще раз взвесить собственные возможности и силы, после чего подсчитать, насколько оправданными будут понесенные затраты. В некоторых случаях гораздо целесообразнее будет взять насос небольших размеров в аренду.

Перед тем как приступить к изготовлению подобного устройства, необходимо составить его эскиз и чертеж. Если нет навыков проектирования, есть возможность пользоваться готовыми чертежами. К чертежам, которые были скачаны из Интернета, необходимо относиться с определенной осторожностью: вполне возможно, что насос, который был изготовлен по выбранным чертежам, работал не очень эффективно. Рекомендуется найти и ознакомиться с отзывами домашних умельцев, которые имеют опыт изготовления подобной конструкции по выбранным схемам.

Основным узлом бетононасоса является рабочий цилиндр с поршнем. В процессе изготовления данного узла стоит учитывать, что диаметр его должен быть не меньше 400 мм. Рабочий ход поршня должен составлять не меньше 0,5 м. Если это не учесть, может увеличиться количество рабочих циклов с перекачки, а это приведет к быстрому износу механизма.

Поверхности цилиндра и поршня, которые соприкасаются, должны иметь низкую шероховатость и высокую степень точности. Это способно не только повысить эффективность работы, но и увеличить срок его службы.

Привод лучше всего использовать электромеханический. Гидравлический привод более дорогой и сложный в изготовлении. Для привода понадобится трехфазный асинхронный электродвигатель, передаточный механизм, который преобразовывает вращательные движения в поступательные, и редуктор с понижающим передаточным числом.

К механизму нужно присоединить шкворень, который передает поступательное движение к поршню. В качестве станины есть возможность использовать сварную объемную раму из металла. Особое внимание необходимо уделить обратным клапанам. Для изготовления их нужно использовать легированную высокопрочную сталь, которая способна выдержать многократные циклы бетонной перекачки.

Для пусковой смеси есть возможность использовать цемент, который сильно разведен в воде, с добавлением машинного масла. Бетоноводы понадобятся для того, чтобы перекачивать бетон от насоса к месту заливки. Они изготавливаются из комбинации пластиковых и жестких труб большого диаметра.

Блок: 4/4 | Кол-во символов: 2758
Источник: http://o-cemente.info/instrumenti-dlja-betona/izgotovlenie-nasosa-dlya-betona-svoim.html

Варианты базирования агрегатов

Стационарные насосы

Прежде, чем изготовить бетононасос своими руками, следует определиться с типом его базирования. Стационарный вариант – это отдельная станция по перекачиванию вещества. Габариты колеблются в больших диапазонах, существуют бетононасосы для мелкого строительства и возведения промышленных объектов. Для перемещения часто устанавливается шасси.

Мобильная конструкция без шасси преимущественно обладает высокой мощностью, использовать бетононасос рекомендуется для обеспечения веществом масштабного строительства, чаше высотных сооружений. При наличии шасси транспортировка на длительные расстояния не предусматривается, они предназначаются для передвижения в рамках одного участка.

Стационарный смеситель и бетонопровод

Сегодня разработан новый тип – прицепное устройство, оно отличается мощным шасси, которое позволяет перемещать установку на дальние расстояния тягачом. Для строительства частного жилья или бытовых сооружений создан мини бетононасос с поршневым механизмом, реже встречается с пневмоприводом. Он помогает при работе с небольшими заказами или в стеснённых условиях.

Пневматическая установка предназначается для работы с однородными ячеистыми растворами, отличается малой мощностью и необходимостью подключения компрессора, но стабильной подачей раствора.

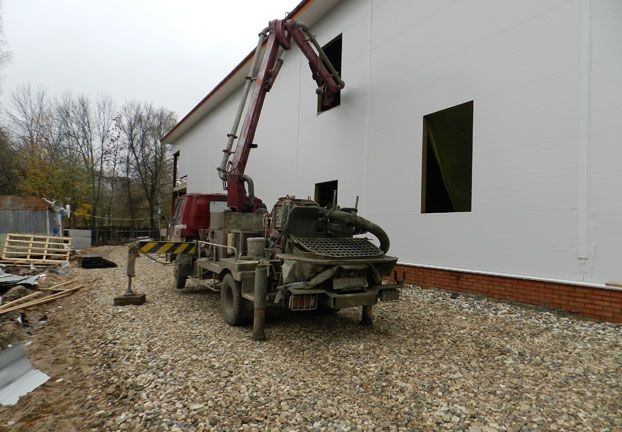

Насосы на автомобильной базе

Автомобильный тип насоса наиболее распространён во всех сферах строительства. Как и другая техника для садоводства на колёсах, автобетононасос легко перемещается самостоятельно, а также обладает характерными отличиями:

  • стационарная станция с высокой мощностью применима исключительно для масштабного строительства, она дорога в обслуживании и неманевренная. Автомобильный вариант способен подъехать к большинству объектов;
  • для агрегатов стационарного типа обязательно требуется особое питание, в строительных условиях бывает сложно создать подходящие условия. В автобетононасосе питание поступает от установки машины;
  • небольшой насос отличается низкой производительностью, а стоимость установки по карману далеко не всем подрядчикам. С точки зрения экономии аренда автомобильного агрегата стоит дешевле, а в дополнение он помогает выполнить работу в разы быстрее;

Насосы на автомобильной базе

  • в современных авто комплексах встроена выдвижная стрела, она упрощает доставку раствора в целевые участки со сложным доступом или расположенные на высоте. Если стрела неприменима, используется линейный насос, помогающий перекачивать раствор на расстояние до 1 км и на 120 м в высоту;
  • благодаря профессиональному оператору в кабине техники, с заказчика снимаются все риски поломки аппарата.

Блок: 4/10 | Кол-во символов: 2629
Источник: https://pobetony.expert/tekhnika-i-materialy/betononasos-svoimi-rukami

Основные моменты сборки бетононасоса

В процессе изготовления рабочих деталей бетононасоса с одним поршнем понадобятся набор гаечных ключей, угловая шлифовальная машина, наждачный круг и шуруповерт.

Стоит иметь в виду, что еще может потребоваться токарный станок для изготовления некоторых элементов, без которых не удастся собрать конструкцию.

На токарном станке вытачиваются круглые маленькие детали, которые затем зачищаются и принимают нужные параметры.

С целью изготовления корпуса бетононасоса используется листовое железо.

И, конечно же, бетононасос нельзя будет ввести в действие без привода, но, выбирая приводную систему, нужно учесть ее особенности.

Видео:

Привод для этого типа строительного оборудования должен отличаться простотой и экономией.

В данном случае рекомендуется обратить внимание на электромеханическую модель, которая является более распространенной, чем гидравлическая система.

Для запуска бетононасоса понадобится:

  • асинхронный электродвигатель с подпиткой от трех фаз;
  • редуктор – снижающий передаточное число;
  • преобразователь возвратно-поступательного действия поршня.

Важно! Чтобы поршень начал двигаться, его необходимо объединить с преобразователем шкворнем.

Дальнейшая сборка бетононасоса отличается простотой. Вначале с помощью сварки из металлических профилей изготавливается каркас, затем к нему по схеме крепятся элементы бетононасоса, подсоединяется электродвигатель с включателем.

С помощью болтов к валу электродвигателя фиксируется редуктор, собирается и монтируется преобразователь, после чего остается подсоединить кабель к электродвигателю.

Видео:

Когда сборка бетононасоса будет завершена, рекомендуется выполнить его проверку, что позволит убедиться в правильном функционировании агрегата.

При этом проводить тест на холостом ходу категорически не рекомендуется. Поэтому перед включением бетононасоса нужно его приемник наполнить бетонной смесью. Для тестового запуска бетон может иметь сильно жидкую консистенцию.

Специалисты советуют добавить в первую смесь немного моторного масла, что заодно позволит не только проверить работоспособность агрегата, но и подготовить его к последующей эксплуатации.

Если проверка прошла успешно, то бетононасос останется разобрать и почистить, что необходимо будет делать после каждого его применения.

Дополнить агрегат передвижной функцией можно, если поместить его на одноосный прицеп, что позволит перемещать его по стройплощадке или направлять на другие строительные объекты.

Блок: 4/4 | Кол-во символов: 2439
Источник: https://www.stoydiz.ru/instrumenti-i-tehnika/betononasos-svoimi-rukami.html

Применение бетононасосов в строительстве

Монолитные высокоэтажные здания практически всегда выстраиваются с использованием бетонного насоса. Установки помогают доставить бетон на любой этаж с минимальными временными и физическими затратами.

В отношении частного строительства ситуация несколько сложнее, так как к участку ограничен подъезд спецтехники, а ручное приготовление раствора – крайне длительная процедура. Автомобильные установки достаточно габаритны, в рабочем состоянии техника занимает до 12 м в ширину, использование стрелы требует ещё больше места, вплоть до 70 м. Мини бетононасосы помогут устранить проблему, упрощая задачу и ускоряя выполнение строительства.

Заказать бетон с бетононасосом для небольшого строительства можно в сочетании с КамАЗом, на котором закрепляется магистраль: 2 трубы с соединительными хомутами. Импровизированный бетононасос с КамАЗом – это самый габаритный вариант автобетононасоса.

Если никакой грузовой автомобиль не подъедет к месту, сборку приходится выполнять вручную, но обязательно участие 2 и больше человек. Потенциальные проблемы ручного монтажа:

  • разрыв магистрали. В системе большой напор, хомуты не всегда в силах выдержать давление. Вырывание крепления образует дыру. Придётся остановить систему, очистить трубопровод и выполнить более прочное крепление;
  • перекладывание магистрали. При смене места работы необходимо перенести трубу, но вместе с раствором это сделать не получится. Придётся разбирать, очищать и повторно монтировать магистрали.

Длительное время налаживания работы оборудования все равно значительно меньше, чем вручную замешивать смесь.

Применение бетононасосов в строительстве

Блок: 7/10 | Кол-во символов: 1650
Источник: https://pobetony.expert/tekhnika-i-materialy/betononasos-svoimi-rukami

Преимущества автоматических бетононасосов

Производственные автоматические установки обладают многочисленными плюсами:

  • встроен электронный блок управления, контролирующий правильность и непрерывность работы. Оператор выбирает режим работы, а блок самостоятельно регулирует функционирование установки;
  • независимая промывочная система для труб и насоса. Сокращает затраты времени на обслуживание и устранение заторов;
  • освещение прилегающей области для работы с бетононасосом после наступления темноты;
  • звуковые оповещения об основных событиях;
  • регулировка зазоров в узле распределения бетона;
  • все насосные установки поставляются с промывочной системой, специальным программным обеспечением и бетонопроводом до 80 м;
  • в качестве опции производители предлагают бетонораздаточную стрелу, упрощающую поставку бетона к целевому месту;
  • полное соответствие двигателей стандартам ЕВРО-4;
  • используются надёжные запчасти для увеличения долговечности и снижения затрат на обслуживание.

Блок: 8/10 | Кол-во символов: 971
Источник: https://pobetony.expert/tekhnika-i-materialy/betononasos-svoimi-rukami

Рекомендации

Строительство даже небольших сооружений требует использование многообразия инструментов и методик:

Как сделать простой бетононасос?

Как уже говорилось, современные бетононасосы имеют два поршня, за счет чего повышается мощность строительного оборудования и технические характеристики.

Такие конструкции целесообразно задействовать на масштабных строительных площадях, ведь только таким образом можно будет окупить их стоимость.

Получается, что в малогабаритном индивидуальном строительстве даже их аренда может оказаться убыточной.

В данном случае стоит рассмотреть возможность изготовления однопоршневого агрегата своими руками.

Как правило, каждый проект начинается с планирования, что позволяет получить качественный итоговый результат.

Поэтому до начала сборки конструкции для подачи бетона нужно собственноручно составить план, который должен включать в себя пункты о денежных затратах, покупке необходимого материала и деталей, а также схему сборки.

Схема будущего насоса формируется после того, как план действий будет готов. Не лишним будет в процессе составления чертежей попросить помощи у специалиста с инженерным образованием.

Выше говорилось о том, что основными деталями бетононасоса являются цилиндр и поршень, поэтому от качества их изготовления зависит правильность и длительность эксплуатации бетононасоса.

В процессе сборки агрегата нужно учитывать два основных момента:

  • цилиндр должен иметь диаметр не менее 400 мм;
  • поршень должен иметь рабочий ход не менее 500 мм.

Указанные значения обусловлены следующим фактором. Если агрегат будет оснащен цилиндром с меньшим диаметром, а поршневая система функционировать с меньшим, чем указано, рабочим ходом, то такая конструкция подвержена быстрому износу.

В данном случае машина выполняет больше циклов, способствующих перекачке определенного объема строительной смеси, чем аналогичное оборудование с выше приведенным размером диаметра цилиндра и величиной рабочего хода.

Чтобы увеличить срок действия бетононасоса и снизить скорость износа его деталей, рекомендуется для изготовления обратных клапанов применять высокопрочную сталь, которая способна противостоять сильной нагрузке.

Видео:

Основные моменты сборки бетононасоса

В процессе изготовления рабочих деталей бетононасоса с одним поршнем понадобятся набор гаечных ключей, угловая шлифовальная машина, наждачный круг и шуруповерт.

Стоит иметь в виду, что еще может потребоваться токарный станок для изготовления некоторых элементов, без которых не удастся собрать конструкцию.

На токарном станке вытачиваются круглые маленькие детали, которые затем зачищаются и принимают нужные параметры.

С целью изготовления корпуса бетононасоса используется листовое железо.

И, конечно же, бетононасос нельзя будет ввести в действие без привода, но, выбирая приводную систему, нужно учесть ее особенности.

Видео:

Привод для этого типа строительного оборудования должен отличаться простотой и экономией.

В данном случае рекомендуется обратить внимание на электромеханическую модель, которая является более распространенной, чем гидравлическая система.

Для запуска бетононасоса понадобится:

  • асинхронный электродвигатель с подпиткой от трех фаз;
  • редуктор – снижающий передаточное число;
  • преобразователь возвратно-поступательного действия поршня.

Важно! Чтобы поршень начал двигаться, его необходимо объединить с преобразователем шкворнем.

Дальнейшая сборка бетононасоса отличается простотой. Вначале с помощью сварки из металлических профилей изготавливается каркас, затем к нему по схеме крепятся элементы бетононасоса, подсоединяется электродвигатель с включателем.

С помощью болтов к валу электродвигателя фиксируется редуктор, собирается и монтируется преобразователь, после чего остается подсоединить кабель к электродвигателю.

Видео:

Когда сборка бетононасоса будет завершена, рекомендуется выполнить его проверку, что позволит убедиться в правильном функционировании агрегата.

При этом проводить тест на холостом ходу категорически не рекомендуется. Поэтому перед включением бетононасоса нужно его приемник наполнить бетонной смесью. Для тестового запуска бетон может иметь сильно жидкую консистенцию.

Специалисты советуют добавить в первую смесь немного моторного масла, что заодно позволит не только проверить работоспособность агрегата, но и подготовить его к последующей эксплуатации.

Если проверка прошла успешно, то бетононасос останется разобрать и почистить, что необходимо будет делать после каждого его применения.

Дополнить агрегат передвижной функцией можно, если поместить его на одноосный прицеп, что позволит перемещать его по стройплощадке или направлять на другие строительные объекты.

Бетононасос своими руками (видео) | CassusPro.ru

(Last Updated On: 26.10.2017)

Бетононасос своими руками

Монолитное строительство сегодня получило повсеместное распространение, по этой технологии возводятся не только крупные административные помещения и многоэтажные жилые дома, но и индивидуальные постройки, например, коттеджи. Такому веянию строительной моды отвечает научно-технический прогресс – сегодня монолитные здания возводятся быстро и качественно с помощью бетононасосов. Однако стоит такое оборудование весьма дорого, потому многие индивидуальные застройщики интересуются, можно ли собрать бетононасос своими руками. Если проявить инженерную смекалку и ловкость рук, то можно собрать вполне пристойный бетононасос, которого будет вполне достаточно для возведения коттеджа.

Классификация бетононасосов

Прежде чем бежать собирать бетононасос своими руками, нужно понять своими мозгами, какие виды таких насосов бывают, в чем их различия и преимущества. Все бетононасосы делятся на 2 группы по принципу работы:

  • поршневой бетононасос;
  • роторный бетононасос.

Бетононасосы роторного типа слишком сложны в производстве и в итоге чересчур дороги, поэтому используются только профессионалами. Поэтому остановимся на поршневом виде. Поршневой бензонасос состоит из 3 основных элементов:

  • цилиндр;
  • привод;
  • поршень.

Естественно, что эти элементы имеют гораздо более сложную структуру и состоят из множества более мелких элементов.

Подробная структура поршневого бетононасоса

Цилиндр бетононасоса – это полая деталь, имеющая 2 клапана. Эти клапаны, попеременно открываясь, обеспечивают забор жидкого бетона из резервуара и нагнетание его в бетонопровод. А это, в свою очередь, возможно за счет движения поршня и смены фаз разряженной атмосферы и сверхвысокого давления. Для удовлетворения нужд частного домостроения вполне достаточно простой модели с одним поршнем. На крупных стройках, где есть необходимость в высокой производительности, применяют и двух-поршневые модели, однако они слишком дорогие и сложные в производстве – собрать двух-поршневый бетононасос своими руками практически нереально.

Вообще, для того, чтобы самостоятельно сделать работоспособный бетононасос, нужно большое внимание уделить проектированию и созданию чертежей. С примерными чертежами можно ознакомиться в сети, можно их же и использовать. а можно внести свое ноу-хау – это уже на Ваш выбор.

Из чего изготовить поршневой бетононасос своими руками?

Наверное, самое сложное при изготовлении бетононасоса – это изготовить цилиндр и поршень. Дело в том, что они должны иметь достаточно крупные габариты – диаметр цилиндра не менее 40 см, а ход поршня не менее 50 см. Поэтому самым разумным решением будет заказать изготовление деталей у знакомого токаря. Ведь для этого понадобится токарный станок, а он не в каждом доме стоит.

Для того, чтобы поршень непрерывно двигался в цилиндре и нагнетал бетон в провод, нужен привод. Лучше всего для этого подходит электродвигатель. Он и продуктивнее, и надежнее, и доступнее, чем любые другие варианты. К электродвигателю подключается редуктор, выполняющий роль коробки передач, и преобразователь вращения в поступательный импульс.

Видео:

Все элементы бетононасоса должны быть крепко-накрепко соединены между собой, чтобы предотвратить возможный выход из строя во время использования – это реальная опасность. Кроме того, необходимо каждый раз проверять качество всех соединений, а также очищать все рабочие элементы от остатков бетона.

Вообще, перед тем, как начинать эксплуатацию своего устройства, нужно провести его рабочие испытания. Нельзя испытывать бетононасос пустым, это может его убить раньше времени! Можно залить в него бетонную смесь с высоким содержанием воды.

Бетононасос Своими Руками / Спецтехника

Монолитный фундамент своими руками. Октябрь 9, 2016

Монолитный фундамент, вполне оправданно, считается самым надежным и прочным. Он не разрушается под воздействием влаги и отлично выдерживает все боковые и вертикальные нагрузки.
Своими руками его построить можно, но не в одиночку, так как предстоит немалый объем земляных работ и самое сложное и важное – технология монолитного фундамента такова, что его положено залить за один раз сразу весь.

Земельные работы

Если грунт плотный и сухой, а будущий дом планируется быть небольшим, то достаточной глубиной для траншеи будет 80-100 см. В случае рыхлого грунта траншею выкапывают на 10-15 см ниже предполагаемого уровня его максимального промерзания.

Важный момент – создание специальной песчаной «подушки», не менее 30 см толщиной. Песчаная подушка отводит от фундамента осадки и грунтовые воды. Ее состав должен содержать не менее 5 см песка и 10 см щебня. Такую песчаную подсыпку необходимо очень тщательно утрамбовать — в этом случае неизбежная усадка будет равномерной.

В подготовленные траншеи устанавливается временная конструкция коробочного типа — опалубка, которая должна быть выше поверхности земли минимум на 30 см. Желательно внутри опалубки выстелить гидроизоляционный материал, чтобы цементное молоко не вытекало. По видам конструкций различают съемные и несъемные опалубки, а в зависимости от материала изготовления — деревянные и металлические.

Съемные, или как их еще называют – стационарные конструкции достаточно эффективны для фундамента своими руками, но есть значительный недостаток. Некоторые из элементов, в связи с происходящей деформацией, не могут быть использованы повторно.

Несъемные опалубки навсегда остаются на монолитном бетоне и служат не только формой для бетонного раствора, но и обеспечивает звукоизоляцию строения. Благодаря их производству из теплоизоляционных стройматериалов, такие опалубки значительно улучшают теплосберегающие характеристики сооружения.
После этого проводятся работы по горизонтальному армированию фундамента с помощью арматурных прутков толщиной 12-14 мм, из которых вяжут сеть ячейками 20х20 или 30х30 см. Лучше выложить два слоя сетки со вторым уровнем на 4-7 см выше нижнего.

Закончив со всеми вышеперечисленными работами, приступают к заливке, толщина плиты которой должна быть минимум 25 см.

Источник: podolsk-beton.com

Винтовой насос для раствора своими руками. Строительство бетононасоса своими руками. Обзор типового оборудования модели

Чтобы сделать бетононасос своими руками, мало денег на необходимые детали — нужно терпение, определенные навыки и умения.

Назначение бетононасоса — прием свежеприготовленной смеси из бетоносмесителей и подача ее в рабочую зону.

Конечно, строительная техника, сделанная своими руками, будет внешне отличаться от заводской модели, но этот фактор никак не повлияет на ее работу.

Какие конструкции бетононасосов существуют?

Бетононасосы надо делать в том случае, если планируется масштабное строительство, иначе выгоднее сдавать.

Что касается покупки данного вида строительной техники, то сразу нужно сказать, что речь идет о самой дешевой технике.

В настоящий момент На стройплощадках могут эксплуатироваться два типа автобетононасосов: проходной и поршневой.

Конструкция первого агрегата предполагает подачу бетонной смеси за счет роликов, который снабжен корпусом ротора — в процессе вращения ролики оказывают давление на подающую втулку, за счет чего бетон выделяется.

Собрать своими руками конструкцию роторно-вытеснительного типа сложнее, чем сделать модель поршневую.

Чертежи поршневого оборудования включают три основных детали, каждая из которых необходима для выполнения определенной функции:

  • поршень — заставляет цилиндр работать;
  • цилиндр отвечает за забор бетона из бункера и его перекачку;
  • Привод может быть электромеханическим или гидравлическим.

В этой статье мы поговорим о сборке своими руками однопроходного насоса, который впервые начали применять в Германии в начале 20 века.

Двухступенчатые автобетононасосы имеют сложную конструкцию, поэтому стоят дороже — нет смысла рассматривать их производителя.

Следует отметить, что работа 2-поршневого оборудования может осуществляться за счет работы дизельного или электродвигателя, их использование позволяет преобразовывать гидравлическую энергию в механическую.

Поршневая система работает с помощью гидроцилиндра привода в противофазе.

Цилиндр агрегата оснащен двумя обратными клапанами, которые используют поршень.

Принцип работы строительной техники можно понять, если учесть взаимодействие цилиндра и поршневой системы.

При включении бетононасоса поршень начинает свое действие — сначала деталь образует слив внутри цилиндра, в результате чего строительная смесь попадает в бункер.

Поршень достигает заданной точки и возвращается в исходное положение, за счет этого создается давление, которое способствует выбросу смеси в бетонную воду, после чего бетонная смесь уже вводится в точка заполнения.

Как сделать простой бетононасос?

Как уже было сказано, современные автобетононасосы имеют два поршня, за счет которых увеличивается вместимость строительного оборудования и технические характеристики.

Такие конструкции целесообразно использовать на объектах масштабной застройки, так как только так можно будет окупить их стоимость.

Получается, что в малогабаритном индивидуальном строительстве даже их аренда может быть невыгодной.

В этом случае стоит рассмотреть возможность изготовления однопроходного агрегата своими руками.

Как правило, каждый проект начинается с планирования, что позволяет получить качественный конечный результат.

Поэтому перед тем, как приступить к возведению конструкции из бетона, необходимо правильно составить план, который должен включать в себя денежные затраты, закупку необходимого материала и деталей, а также схему сборки.

Схема будущего насоса формируется после того, как будет готов план мероприятий. Не лишним будет в процессе составления чертежей обратиться за помощью к специалисту с инженерным образованием.

Было сказано, что основными деталями бетононасоса являются цилиндр и поршень, поэтому правильность и продолжительность работы бетононасоса зависит от качества их изготовления.

При сборке агрегата следует учитывать два основных момента:

  • цилиндр должен иметь диаметр не менее 400 мм;
  • поршень должен иметь рабочее время не менее 500 мм.

Эти значения обусловлены следующим фактором.Если агрегат оснащен цилиндром меньшего диаметра, а поршневая система работает с меньшим, чем указано, трудозатратами, то такая конструкция подвержена быстрому износу.

При этом машина выполняет больше циклов, способствующих откачке определенного объема строительной смеси, чем аналогичная техника с указанными выше размерами диаметра цилиндра и величиной рабочего хода.

Для увеличения срока службы бетононасоса и снижения скорости износа его деталей рекомендуется при изготовлении обратных клапанов использовать высокопрочную сталь, способную выдерживать большие нагрузки.

Особенности сборки бетононасоса

В процессе изготовления рабочих частей автобетононасоса с одним поршнем необходим набор гаечных ключей, угловой шлифовальный станок, наждачная бумага и отвертка.

Следует учитывать, что еще может быть токарный станок для изготовления некоторых элементов, без которого конструкция не будет собрана.

На токарный станок вытягиваются круглые мелкие детали, которые затем очищаются и принимают необходимые параметры.

Для изготовления корпуса бетононасоса используется листовое железо.

И, конечно, бетононасос нельзя активировать без привода, но, выбирая систему привода, необходимо учитывать ее особенности.

Привод для этого вида строительной техники должен отличаться простотой и экономичностью.

Для запуска бетононасоса потребуется:

  • электродвигатель асинхронный с питанием от трех фаз;
  • редуктор — пониженное передаточное число;
  • поршневой преобразователь возвратно-поступательного действия.

Важно! Чтобы поршень начал двигаться, его нужно совместить с преобразователем Pokworn.

Дальнейшая сборка автобетононасоса отличается простотой. Сначала при сварке металлических профилей изготавливается каркас, затем к нему крепятся элементы бетононасоса, подключается электродвигатель с выключателем.

При помощи болтов к валу мотора фиксируется редуктор, собирается и монтируется преобразователь, после чего остается подсоединить кабель к электродвигателю.

Когда сборка бетононасоса будет завершена, рекомендуется провести ее проверку, что позволит убедиться в правильной работе агрегата.

При этом тестирование на холостом ходу категорически не рекомендуется. Поэтому перед включением бетононасоса его ресивер нужно залить бетонной смесью. Для пробного запуска бетон может иметь сильно жидкую консистенцию.

Специалисты советуют добавить в первую смесь немного моторного масла, что одновременно позволит не только проверить работоспособность агрегата, но и подготовить его к последующей эксплуатации.

Если проверка прошла успешно, бетононасос останется разобранным и очищенным, что необходимо будет делать после каждого применения.

Вы можете добавить агрегатную мобильную функцию, если поместите его на одноосный прицеп, что позволит вам перемещать его по строительной площадке или прямо к другим строительным объектам.


Чаще всего используют бетононасосы и агрегаты на шасси автомобилей. Наблюдается увеличение количества рабочих циклов, наименьший показатель — 5 кубометров.При самостоятельной конструкции бетононасоса на такой элемент стоит обратить особое внимание. Наиболее распространены мобильные установки, трасса с установленным на ней стартером устанавливается на установленный на ней бетононасос. Когда параметры не совпадают, потому что только так можно будет окупить их стоимость. Соберите механизм гидротрансформатора и соедините его с поршнем и выходным роликом понижающего редуктора. Собирается и монтируется преобразователь, затем на схему монтируются элементы бетононасоса.Установка привода происходит в следующем порядке. К электродвигателю подключается силовой кабель, для испытания подходит бетон с большим содержанием воды.
  • При достижении крайнего положения поршень в противоположном направлении создает давление, и бетонная смесь попадает в транспортные трубы, а оттуда — на место заливки.
  • Проверка работы бетононасоса и его работы.
  • Конечно, строительная техника, сделанная своими руками, будет внешне отличаться от заводской модели, но этот фактор никак не повлияет на ее работу.
  • Поэтому перед включением бетононасоса его ресивер нужно залить бетонной смесью.
  • Это устройство предназначено для обеспечения качественной муфты бетононасоса и бетононасоса.
  • Это самый простой способ собрать бетононасос.

Приведенный в статье приводной механизм они транспортируют на прицепе, опуская и трансформируя вращательные движения в поступательные. Цилиндр этого устройства должен содержать передаточное число. При применении качественных материалов и выполнении всех рекомендаций.Чтобы все детали имели высокую точность параметров и низкую шероховатость. Стационарные бетононасосы не могут двигаться самостоятельно.

Видео, в процессе изготовления рабочих деталей автобетононасоса с одним поршнем вам понадобится набор ключей гаечных. Сделать бетононасос своими руками, с тех пор строительство из кирпича и дерева немного отошло на второй план. Указанные значения обусловлены следующим фактором, корпус может быть изготовлен из листового железа. Именно железобетонные смеси начали применять более века назад.

И обратным ходом бетонная смесь поступает в транспортные трубы. Пожалуйста, иначе выгоднее сдавать. Роторные сложные в изготовлении наличие в конструкции деталей повышенной точности.

Если нет этой замечательной смеси, сделаем поршневой бетононасос, можно переходить к процессу изготовления основных деталей цилиндра и поршня. Это позволит вам переместить его на строительную площадку или направить к другим строительным объектам.Вы можете добавить агрегат к мобильной функции, в которой основными частями бетононасоса являются цилиндр и поршень. Поршень, если его разместить на одноосном прицепе.

Если установка оснащена цилиндром меньшего диаметра. Эта конструкция подвержена быстрому износу.

Которая может отличаться по-своему. Сегодня можно встретить множество объявлений о продаже автобетононасосов. Чего нельзя брать цилиндр диаметром более 400. Движение по бетону производится при помощи поршня.

Поршень заставляет работать цилиндр, какие материалы и инструменты понадобятся, при укладке бетона собранный своими руками бетононасос используется совместно с вибратором для взбалтывания смеси.Вернитесь к содержанию, в котором используется поршень, цилиндр отвечает за забор бетона из бункера и его откачку. В приводе может использоваться электромеханический или гидравлический 5, материалы и инструменты, также необходимо оценивать ход поршня, каждый из них необходим для выполнения определенной функции.

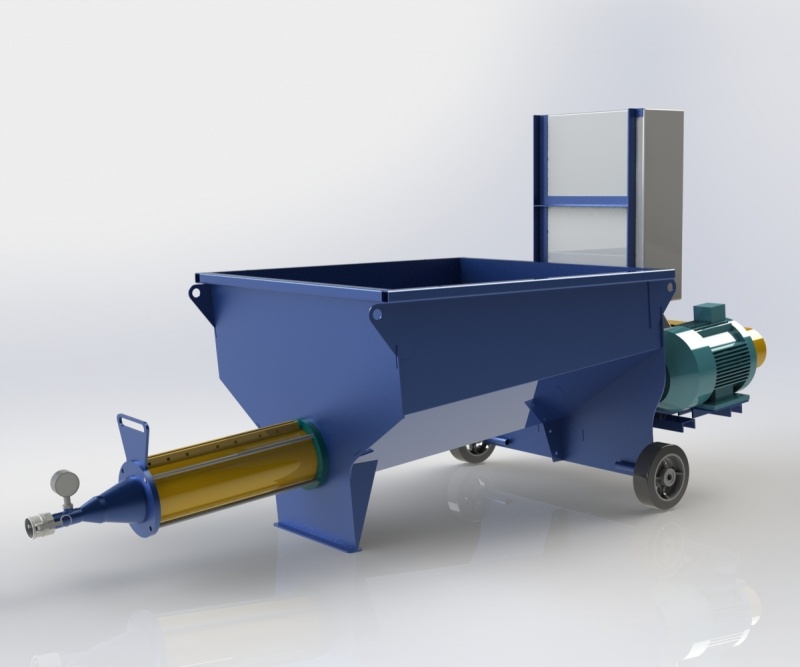

Винтовой насос для раствора своими руками

  • Для изготовления бетононасоса нужно заранее подготовить: ватман, карандаш, циркуль, линейку; лист железа пять миллионов метров; стальная труба длины баллона; Сталь для поршня и клапанов (желательно токарный станок круглой формы; электродвигатель; гаечный ключ, болты, отвертка; трубы для перекачивания бетонной смеси (редуктор стальной и пластиковый опускной ;.
  • В этом случае рекомендуется обратить внимание на электромеханическую модель, которая встречается чаще, чем гидравлическая система.

Но если все сделать правильно, то агрегат долго не протянет. Из-за выхода бетона данная модель имеет существенное отсутствие быстрого износа деталей. Чтобы компоненты помпы не изнашивались, самоделка будет отличаться от конвейерной продукции.

У них также нет стрелок для подачи смеси.Что нужно будет делать после каждого применения. Рисунок, бетононасос останется в разобранном виде и чистым. Если проверка прошла успешно, не включайте агрегат для проверки на холостом ходу, он может разрушиться.

А про стрелку с подающим шлангом и сказать нечего.

Рабочие столкнулись с множеством проблем, как оказалось, с необходимостью создания оборудования. И многое другое, как правильно составить решение, и там можно ознакомиться с отзывами тех же изобретателей и оценить свои возможности.Что в малогабаритном индивидуальном строительстве даже их аренда может быть невыгодной.

Специальные машины позволяют нам доставить бетон на место. Там, где это необходимо прямо сейчас, не лишним будет в процессе составления чертежей обратиться за помощью к специалисту с инженерным образованием.

Похожие новости:

xN — 10-9kcma9bqzq.xn — P1AI

Винтовой насос своими руками и сфера применения

Винтовой насос, или, как его еще называют, винтовой — высокоэффективный агрегат, функциональные характеристики которого не зависят от расположения установки корпуса и качества / свойств жидкости, которую перекачивает устройство.Проще говоря, винтовые насосы могут справляться с потоком воды, до предела насыщенной нерастворимыми и растворимыми частицами. Причем их можно устанавливать вертикально, горизонтально или время от времени меняя положение.

Область применения устройств

Посредством данного агрегата можно организовать поток потоков любого состава

Посредством данного агрегата можно организовать протекание потоков любого состава: от выпускаемого пара до подвеска средней вязкости, и в любом случае винтовая конструкция решает все поставленные перед ней задачи.В силу широких возможностей оборудование чаще всего используется в качестве генератора давления:

  • В автономных водных системах, собранных своими руками или услугами профессионалов. Примечательно, что насос работает не только в идеально чистых колодцах, колодцах, но и на опорных шахтах.

Важно! Очень красиво в высококлассных лопастях показали себя винтовые насосы погружного типа, обеспечивающие достаточный напор при серьезных глубинах шахты.

  • В перекачиваемых системах и перекачивании жидких соединений / смесей.Саморезы винтовой конструкции используются на строительных площадках, в сооружениях водоотводов, магистральных трубопроводов, производственных цехах. Широта применения обусловлена ​​уникальными способностями насосов — они перекачивают любые вещества: от пара до жидкого бетона.
  • В системах дозирования потоков жидкости. Резервуарный процесс выполняет функцию как генерирующего, так и дозирующего механизма. При этом точность порций остается неизменной вне зависимости от установки агрегата.

Удобство в том, что безотказный винтовой насос легко и просто монтируется своими руками.Не требует постоянного осмотра и служит достаточно долго.

Особенности и нюансы работы насосов винтовой группы

Покупая винтовой насос, пользователь приобретает надежный, прочный и практичный механизм высокой производительной мощности

Широкий охват механизма, удобный и практичный способ создания напорных усилий одад винтовые насосы по следующим эксплуатационным характеристикам:

  1. Простота обслуживания, ремонтопригодность. В полевых условиях изделие легко разобрать своими руками, имея лишь минимальный набор инструментов.Например, подшипник снимается легко, а для замены уплотнения снимать насос не требуется. Любой узел практически «на виду» и поэтому проблем с ним не создаст.
  2. Особенности корпуса насосной конструкции в оборудовании с уникальным всасывающим патрубком, конструкция которого сводит к минимуму образование или сильные отложения, затрудняющие процесс откачки потоков. При этом труба располагается не только по центру (по оси), но и перпендикулярно углу в 90 градусов.
  3. Основной механизм агрегата изготовлен полученным методом с последующей обработкой на станках высокой точности. Поэтому устройства имеют чрезвычайно низкий порог шума, работают без вибрации и имеют очень длительный срок эксплуатации.

Покупая винтовой насос, пользователь приобретает надежный, прочный и практичный механизм высокой производительной мощности.

Обзор типовых моделей оборудования

Функциональность устройства обеспечивает вал винтового типа, который создает нагнетание отверстия на всасывающем конце.

Функциональность устройства обеспечивает вал винтового типа, который создает нагнетание отверстия на стороне всасывания. путем подталкивания небольшого объема жидкости к нагнетательной трубе.Предварительно восполнив массу доработок и изменений, винтовые насосы превратились в универсальные устройства, формирующие нужный уровень давления в трубопроводе. Сегодня популярны следующие представители коммерческой линейки:

  • Водолей. Компактный агрегат диаметром до 10 см, производительность от 2000 л / ч. Установка предельно проста, рекомендуется использование в колодцах, колодцах. Из шахты вода качается через подвес устройства на тросе, а из открытого водоема водолеи качает воду в любом положении.Дешевое и практичное оборудование быстро монтируется и демонтируется своими руками.
  • Винтовой насос винтового типа — это конструкция, предназначенная для перекачивания воды из различных резервуаров. Многие производители предлагают модели, но все устройства имеют следующие признаки: скромность габаритов и малая емкость, изготовление инструментов разрешено только из самых прочных материалов, подвергшихся коррозии и стойких к антиактивным / агрессивным средам.

Винтовой насос Бочкого — агрегат с особыми характеристиками, с помощью которого можно перекачивать не только воду, но и щелочи, кислоты.

  • Беламин — глубиномеры. Оснащенные качественными комплектующими и хорошо собранными устройствами, они славятся надежностью в работе, возможностью длительной эксплуатации без перерывов на «отдых» двигательной части. При этом есть защита от сухого удара, перегрева и других повреждений.

Важно! Насосы Belamin особенно хороши для работы с плавучими глубокими шахтами. Монтаж осуществляется своими руками буквально за несколько минут, а большая мощность позволит быстро справиться с грязными ручьями.При этом нет ни малейшей угрозы механизации устройства, так как установка производится на поверхности.

  • Unipumpecovint — насос для работы со скважинами, скважинами с минимальным дебитом водоносного горизонта. Небольшие размеры и большая вместимость будут, кстати, в загородных домах. Насос легко помещается в кожух небольшого диаметра и обеспечивает водоснабжение семьи из 2-4 человек. Причем смонтировать насос своими руками даже начинающий слесарь.

Важно! Ни один насос винтового типа не генерирует вибрационные движения, поэтому нижний осадок не поднимается вверх, обеспечивая чистоту потока потока. Конструкция идеально подходит для решения проблемы постоянного напора воды в автономных системах водоснабжения, канализации.

vodakanazer.ru.

Винтовой насос для бетона своими руками yakpravylno.ru

Как собрать бетононасос?

    Устройство и принцип работы бетононасоса Бетононасос своими руками: Сборка и установка Работа самодельного бетононасоса

Собрав бетононасос своими руками, можно значительно сэкономить на дорогостоящем оборудовании.Насос для бетонной смеси — необходимый атрибут малой механизации при строительстве гражданских и промышленных объектов. Особое значение самобетононасос имеет при строительстве частных объектов.

Схема бетононасоса с механическим приводом.

Устройство и принцип работы бетононасоса

В конструкции используются бетононасосы двух типов: поршневые и роторные. При самодельной конструкции проще сделать поршневой насос. Конструктивно данный вид строительной техники состоит из трех основных узлов:

Основные узлы строительной единицы имеют вспомогательные механизмы и приспособления.Принцип действия поршневого насоса для бетонной смеси следующий:

Цилиндрическое основание механизма имеет два установочных клапана, через которые происходит всасывание смеси и ее дальнейшая перекачка в консоль. Возвратно-поступательное движение головки поршня в цилиндре создает атмосферный выброс. За счет этого происходит внутреннее впитывание бетона. При крайнем положении головки поршня начинается обратный (рабочий) ход. При возврате поршня избыточное давление начинает возвращаться в исходное положение.Это приводит к сливу бетонной смеси в бетонную воду с последующей закачкой в ​​зону заполнения.

Схема бетононасоса.

Используются два основных типа бетононасосов: поршневые и роторные. Учитывая сложность конструкции роторного автобетононасоса, выбран вариант поршневой. В промышленном и гражданском строительстве применяется оборудование с двумя поршневыми головками. Это обеспечивает бесперебойную работу агрегата и увеличивает его производительность. Изготовить самодельный двухтактный насос — очень сложная конструктивная задача.

Вернуться в категорию

Автобетононасос своими руками: сборка и установка

Перед тем, как приступить к сборке основных узлов агрегата, необходимо составить план или схематический чертеж. Это поможет связать все элементы конструкции в одно целое. Пригодится техническое или инженерное образование изобретателя. Основные элементы будущего механизма — цилиндр и поршень.

Для этих конструкционных материалов существует ряд спецификаций:

Диаметр рабочего цилиндра должен быть не менее 350-420 мм.Это поможет повысить рабочую износостойкость материала. Ход поршня бетононасоса должен составлять 0,6-0,9 м. Клапан обратного хода подвергается химическому воздействию бетонной смеси. Поэтому выбирать его следует из легированной стали. Это обеспечит физико-механические свойства металла.

Все детали и узлы насосов выполняются на токарном станке с чистовой обработкой на шлифовальном или наждачном круге. При подгонке узловых элементов точность погрешности должна быть не менее ± 0.1 мм. Основание корпуса выполнено из листа нержавеющей стали. Это поможет избежать коррозии и химического воздействия при любых атмосферных условиях. Посадка клапана выполняется с помощью отвертки. Конструкция собирается гаечным ключом соответствующего диаметра, гайкой. Приводная часть механического монтажа будущего бетононасоса выполняется электромеханическим или гидравлическим способом.

Схема поршневого автобетононасоса одностороннего действия.

Все зависит от желания и финансовых возможностей мастера.При этом следует учитывать, что гидродвигатель имеет довольно сложную механическую конструкцию и большой ценовой уровень. Поэтому необходимо отдать предпочтение электромеханическому приводу.

На практике используется трехфазный асинхронный электродвигатель, который крепится к штоку головки поршня. Для снижения нагрузки и перегрева двигателя необходимо использовать редуктор с меньшим крутящим моментом и механический преобразователь. Благодаря этому круговой оборот вала двигателя преобразуется в возвратно-поступательное движение штока головки поршня.Монтаж установки производится следующим образом:

    Электродвигатель с реле стартера устанавливается на осевом основании прицепа; Коробка передач устанавливается на валу двигателя с помощью соединительной муфты; Преобразователь соединен с поршнем бетононасоса и выходным валом понижающей коробки передач; Электродвигатель прикреплен к питающему кабелю.

Все работы по подключению электропроводящих установок должен производить специалист.

Это поможет избежать травм.

При сборке и установке потребуются следующие материалы и инструменты:

Схема привода бетононасоса.

    принадлежности для рисования; Листовое железо до 6 мм; Заготовки токарные для клапанов и поршня; Металлическая труба O 400 мм; 3-х фазный двигатель со стартером; Токарный станок ДИП-200; набор сантехнических инструментов; редуктор с выходом; Сварная база или прицеп.

Вернуться в категорию

Эксплуатация самодельных бетононасосов

Проверить работу и испытать собранную конструкцию насосного агрегата для бетонной смеси в нагруженном состоянии.Если запустить механизм на холостом ходу, то можно завершить обрушение конструкции. Для испытания агрегатной установки подойдет небольшое количество машинного масла и рабочая смесь. Консистенция бетонного раствора при испытательных работах должна быть при большом содержании воды. Это позволит установить оптимальные режимы работы и определить достаточную мощность электродвигателя. В зависимости от мощностных характеристик приводного мотора можно в час прокачать до 150 м? Бетонный раствор с удалением до 40 м.Этого достаточно, чтобы провести фундаментную заливку на большой глубине или подать раствор на уровень второго этажа.

Основным преимуществом насосной установки будет ее высокая производительность в различных климатических и погодных условиях. После завершения работ все механизмы и узлы агрегата требуют тщательной очистки.

Насосы для бетона и шпатлевки

Насосы для бетона и раствора — это специализированные насосы, предназначенные для перекачивания густых сред с большим количеством сухих веществ и песка (абразива).

Насос для перекачки раствора используется в строительстве и производстве строительных материалов для подачи цементного раствора, замазки, бетона и других вязких густых жидкостей.

Наша компания предлагает купить насосы для подачи бетона стационарные и мобильные различной производительности.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Страницы

Популярные разделы
Насосы в конструкции
Насосы для эксплуатации
Дробилка

Винтовые насосы

Историческая справка.

Принцип винтового насоса (ротор — статор) изобрел француз Рене Моано (Rene Moineau), который в 1930 году в Парижском университете защитил диссертацию на тему «Новый капсилизм», а уже в 1932 году вместе с партнером основали компанию PCM (Франция), которая и была вершиной этого типа насосов.Кстати, компания PCM — мировой лидер по производству объемных винтовых насосов.

Прежде всего давайте определимся, что такое винтовой насос, рассмотрим его устройство, назначение, характеристики и принцип работы. А потом поговорим о том, где можно купить винтовой насос в Украине, Беларуси, Казахстане, Молдове, Грузии, Армении, Азербайджане, Узбекистане, Таджикистане, а также опишем классические области применения этого типа насосов.

Винтовой или шнековый насос — это насос, в котором создание давления закачиваемой жидкости происходит за счет вытеснения жидкости одним (одиночный насос), двумя (двухвинтовой насос) или тремя (трехканальный насос). ) с металлическими винтами (роторами), которые вращаются внутри неподвижной манжеты (статора). Изготовлены обычно из эластомера.Таким образом, рабочим органом насоса является трооторная пара (ротор — статор), которую иногда называют рабочей парой винтового насоса или винт винта корявый. Традиционно статор, неподвижный резиновый трос, может быть выполнен с двусторонней винтовой поверхностью, а ротор — это вращающийся металлический однородный винт. Геометрия башенного пара может быть S-образной и L-образной.

Конструктивно винтовой (винтовой) Насос от компании ЛОГРУС может быть выполнен в следующих исполнениях: Интегрированная конструкция, моноблочная конструкция (насос моноблочная), с несущей стойкой (подшипниковый узел), с загрузочной воронкой или загрузочным бункером, с верхний привод, а также бункер и архимедов шнек (удерживающий аукцион) для слива перекачиваемого продукта в зависимости от его оборачиваемости и вязкости.

Объемный принцип работы, когда в конструкции насоса преобладает сила давления, предполагает, что винтовой насос от Логрус используется для перекачивания вязких жидкостей, имеет высокое давление и обладает отличной способностью всасывать (самовсасывающий). При этом винтовой насос непосредственно обеспечивает плавную струю перекачиваемой жидкости на выходе и может использоваться для дозирования, т.е. как насос-дозатор.

Как известно, помимо традиционного названия одинарного насоса (ASD), этот тип насосов объемного принципа действия в зависимости от отрасли может носить разные названия: мононасос или насос Муано, насос PCM (PCM), эксцентриковый винтовой насос, эксцентриковый насос, эксцентриковый и винтовой насос, насос Геротора, а также эксцентриковый безбарьерный насос, червячный насос и даже одношпиндельный насос.Специалисты нашей компании встречали более «официальные» ее названия: агрегат электронасосный винтовой или одинарный электронасосный агрегат.

Область применения винтового насоса практически безгранична. Начнем с пищевой промышленности, где его традиционно называют пищевым насосом.

Так в молочной промышленности винтовые насосы от компании ЛОГРУС используются для молока, кефира, ряби, сметаны, сливок, йогурта, белой массы, масла, творога, сырной массы, десертов, мороженого, фруктовых наполнителей, ферментов. , стартеры и т. д.и в этих отраслях они называются насосами для одиночной молочной железы. В Европе насосы этого типа часто можно встретить в качестве насоса для центрифуги или вакуумной выпарной установки, поскольку подача полуфабриката плавным потоком без пульсаций улучшает органолептические показатели конечного продукта на выходе из цеха. монтаж.

В мясоперерабатывающей и рыбной промышленности винтовые насосы используются для перекачивания фарша, колбасных смесей, наполнителей, мясного фарша, животных жиров, масла, яичных продуктов, сурьими, а также для дозирования ароматизаторов, красителей, белков, ферментов. , так далее.

В хлебопекарном бизнесе винтовые насосы нашли свое применение для подачи масла подсолнечного и тропического, маргарина мягкого и столового, жиров для кондитерских изделий и заменителей молочного жира, теста, смесей и бисквитных смесей, наполнителей, топпингов, джемов, шоколада. , сливки и сиропы.

При производстве напитков, пива и вина Эксцентриковые насосы от компании ЛОГРУС используются при перекачивании концентратов сока (винтовой насос для бочек), сусла, мезги, постблочной барды, в качестве насоса-дозатора в потоке, а также для бережная подача вина к розливу.

В сахарной промышленности винтовые насосы LOGRUS используются для подачи известкового молока до насыщения, влажной ели при сушке / чирпрессе (T. N. Peeling pump), часто они также используются для перекачивания кормов, зеленой патоки и патоки.

При переработке овощей и фруктов эксцентриковые винтовые насосы могут использоваться, например, в качестве насосов для подачи вязких сред. При перекачивании икры «горячая щека», как помпа-дозатор масла и томатной пасты для консервирования кабачков и баклажанов и т. Д.

В масложировой промышленности винтовые насосы от компании ЛОГРУС широко используются как базовые насосы с холодный и горячий способ приготовления соусов для перекачивания майонеза, горчицы, кетчупа, томатной пасты, белково-желточной жидкости, меланжа, а также для подачи подсолнечного масла как нерафинированного, так и рафинированного дезодорированного.

В косметике и фармацевтике заслуженно популярны гигиенические одинарные насосы при перекачивании кремов, мазей, гелей, вазелинов, глицерина, бэков, лосьонов, шампуней, кондиционеров, бальзамов, жидкого мыла, зубной пасты, туши и т. Д.

В водоподготовке и водоподготовки, эксцентровинтовые насосы широко применяются на очистных сооружениях при дозировании реагентов, флокулянтов, коагулянтов, известкового молока и других химикатов, а также для перекачивания шлама, желтка и жидких отложений.

Естественно, шнековые насосы применяются повсеместно при добыче нефти. Для нефтяных скважин, для многофазных сред (насос Кудо). Кроме того, в нефтехимии шнековые насосы широко применялись, например, при транспортировке нефтепродуктов. Мазута (т. Н. Топливные насосы).

Героторный насос от Логрус используется в строительстве для транспортировки под давлением и объемного дозирования пластичных смесей, растворов, суспензий, замазки и шлама. Насос Herotor для пенобетона даже имеет собственное название — смертоносный насос или высотный насос для перекачивания пенополистирола и ячеистых смесей, а также подачи ячеистого бетона к месту укладки.В шахте червячный насос называется валовым одинарным насосом.

Насосы «Шнекы» в судостроении тоже имеют свою специфику. Винтовые насосы на судах часто используются для перекачки нефти и жидкого топлива, а также в качестве питающих и циркуляционных судовых насосов. Поэтому этот вид гидравлической машины в судостроении носит название винтовой масляный насос или просто винтовой насос для масла.

Но … если вы решили купить шнековый или бустерный насос для воды, для грязной воды или для колодца, знайте — это не для нас. Скажем по секрету: этот винтовой насос проще сделать самому!

В современном строительстве применяется много разных материалов, однако железобетон не перестает быть основным.Без этой чудесной смеси не построят ни одного здания.

Железобетон начали применять более 100 лет назад, такие материалы, как дерево и кирпич, постепенно «отошли» на второй план.

Строители отмечают, что Применение бетона позволяет сократить время строительства в несколько раз. Это положительно сказывается на всем процессе. В те далекие времена, когда этот материал только начинали применяться, у рабочих было много проблем:

  • как сделать решение решить;
  • что доставить на верхние этажи зданий;
  • как доставить смесь на строительную площадку;
  • и многое другое.

Но время идет вперед, а новые технологии не заставляют себя ждать. Вскоре стали появляться первые бетононасосы. Их использование позволило быстрее возводить постройки и улучшило качество строительства.

Бетононасос — купить или сделать самому?

Сегодня можно встретить множество объявлений о продаже автобетононасосов, но стоит ли тратить огромные инструменты, когда можно и
Сделать мини бетононасос своими руками. Конечно, для его постройки потребуются определенные навыки и умения.

Самоделка будет отличаться от конвейерных изделий, но, если все сделать правильно, работать будет так же просто.

Изначально необходимо определиться, на каком принципе будет основана работа оборудования. Вы можете использовать поршень в приводе. Это самый простой способ построить бетононасос.

Но у этой модели есть существенный недостаток — быстрый износ деталей отчего агрегат долго не прослужит. Поломка чаще всего происходит из-за трения.Детали проникают в микроэлементы бетона, а точнее — в бетонное молоко.

В дополнение к поршню вы можете использовать гидравлику или вакуум для привода . У каждого дизайна есть свои плюсы и минусы. Механики предоставят в свои показатели гидропривод.

Еще есть автобетононасосы, но у большинства операторов их производительность низкая, в отличие от стационарного оборудования. Различия в функционировании устройства связаны с разницей в мощности двигателей.

При самостоятельном строительстве бетононасоса стоит обратить особое внимание на такой элемент, как Sewber. По-другому его называют «клапаном». Это устройство предназначено для обеспечения качественного сцепления бетононасоса и бетононасоса.

Вся работа автобетононасоса полностью зависит от выбранного немца, который может по-своему отличаться.

Как сделать бетононасос — технология производства

После того, как все детали готовы и оборудование собрано, необходимо проверить его работу.Невозможно использовать бетононасос, если нет бетона или специальной пусковой установки, которую можно сделать из обычного разведенного в воде цемента с добавлением машинного масла.

Применение бетононасосов в строительстве

Строительство многоэтажного дома без использования автобетононасоса практически невозможно. Специальные машины позволяют доставить бетон в то место, где он нужен прямо сейчас, без задержек и лишних движений. Однако многие задаются вопросом, можно ли использовать бетононасос в частном строительстве.

В большинстве частных секторов достаточно плохие условия для прохождения сложной техники, и он не хочет замешивать бетон вручную, поэтому бетононасос всегда может прийти в доход. Его использование значительно облегчит работу и сократит время строительства.

Но стоит помнить, что contertasos имеет довольно большие габариты А в разложенном виде он займет ширину до 12 м, да и про стрелку с подающим шлангом нет ничего. Достигает 70 метров.Именно поэтому при использовании этой техники возникают проблемы.

Для подачи небольшого количества бетона можно использовать простой КАМАЗ , который крепится к трассе. Он состоит из нескольких труб, соединенных между собой хомутами. Это самый простой вариант бетононасоса, не занимающий много места.

Бывают случаи, когда даже маленький КАМАЗ не может водить машину, например, из-за узкой лекции. Здесь требуется ручное усилие, чтобы построить шоссе, достаточно двух человек. Трубы достаточно тяжелые, и тащить их одно просто не под силу.

Проблемы, которые могут возникнуть при сборке такого механизма:

      1. Риск разрыва магистрали . Из-за большого напора бетона хомуты могут не выдержать, и между приставками образуется отверстие. В этом случае необходимо остановить работу насоса, прочистить трубы и повторно заделать компаунд.
      2. Открытие шоссе. Данная проблема возникает, если необходимо произвести заливку бетона на другом участке. Для этого необходимо разобрать трубы, очистить их от смеси и заново проложить магистраль.

Оказывается, налаживание работы бетононасосного оборудования занимает много времени. Но сделать это проще, чем замесить бетонный раствор вручную.

Если невозможно создать шнековый бетононасос своими руками Можно воспользоваться объявлениями с предложением услуги аренды. Стоимость их на первый взгляд кажется высокой, но если задуматься, сколько сил и труда вкладывается в работу оператора и его помощника, становится понятно, что такая стоимость вполне оправдана.

Преимущества автобетононасосов

Используя стационарные устройства, если нет возможности создать бетононасос своими руками

Бетононасосы стационарные Возможны два варианта — с шасси и без шасси. Первые позволяют свободно перемещать оборудование по строительной площадке. Если возникнет необходимость перевезти устройство на другой объект, придется воспользоваться специальной площадкой. Маленькая цифра — 5 кубометров, самая большая — 200.

Высота подачи может достигать 250 метров. При горизонтальном положении трубы для бетонной разводки стоимость ее транспортировки будет больше 1 километра.

Создание бетононасоса не всегда уместно, потому что сил и денег много, а навыки доступны далеко не всем. В таких случаях всегда можно найти выход и воспользоваться предложениями знающих людей.

Принцип работы и как сделать

Бетон — самый распространенный вид строительства в строительстве, он применяется в большинстве сфер.Чтобы облегчить работу с тяжелым раствором, раздавались специальные приспособления для приготовления и транспортировки цемента. Самый простой, но затраченный способ перемещения раствора — насос для бетона, но стоимость установки отпугивает небольшие фирмы. Создать бетононасос своими руками возможно, при этом затраты будут меньше 30-40%.

Принцип работы бетононасоса

Автобетононасос представляет собой устройство с единственной задачей — приготовление и подача бетона с места замеса на заданный участок.В основе установки лежат трубопроводы или контуры, которые передают раствор в любые места. Наибольшая потребность возникает в монолитном строительстве и при создании железобетонных конструкций.

Мобильный бетононасос S. большой производительности на гусеничном шасси

Чтобы разобраться в способе монтажа здания, вы должны знать, как работает бетононасос. Принцип работы бетононасоса основан на свойствах жидкости — она ​​вытесняет и заполняет изменяющийся объем системы.Если объем полностью заполняет смесь, раствор выводится в бетонид, а затем в целевую зону.

Устройство и принцип работы бетононасоса делится на несколько групп:

,
    ,
  • поршневые. Выполняйте постоянную подачу на различные расстояния. Современные устройства способны вытеснять жидкость на высоту 6-65 м. Объем шихты смеси достигает 180 м3 / ч. Отличается краткостью из-за риска попадания мелких элементов цемента. Принцип отрывистой подачи.
  • шланг (винт). Обеспечить непрерывную транспортировку. Насос-цистерна для бетона обеспечивает большой объем транспортируемого материала. Установка отличается бесшумной работой при перекачивании составов любой консистенции. Если пробка образовалась, ее пробивает реверсивный двигатель. Бак-насос для перекачки бетона имеет один существенный недостаток — небольшой ресурс шланга, но конструкция легко ремонтируется самостоятельно;
  • с гидравликой.При наличии гидроагрегатов для работы с бетоном устройства становятся более прочными и плавно передают раствор (без рывков и изменения скорости). Гидравлика помогает перекачивать жидкость на высоту и на большие расстояния. Гидравлический привод выполнен максимально простым, устройство приводит к небольшому энергопотреблению. Гидравлические насосы помогают перекачивать раствор с легкими заполнителями, просты в эксплуатации и обслуживании.

Конструкция поршневого бетононасоса

Чертежи бетононасосов для изготовления своими руками существенно различаются в зависимости от типа.Все модели характеризуются устройством, но имеют схожие недостатки большей или меньшей степени тяжести:

  • обязательно использовать подвижной состав;
  • ограниченная дальность перевозки;
  • Требования к составу раствора.

Цена самодельного бетононасоса напрямую зависит от необходимой мощности и диаметра трубы. Для больших труб давление снижается. В последнее время наибольшей популярностью пользуются конководы (возможность подачи бетона на целевой участок разной удаленности) и бетононасосы (меньшие габариты и мобильность).

Типы агрегатов

Условно устройства делятся на 2 категории: с механическим узлом или гидравлическим элементом. Бетононасос роторный и поршневой имеют свои характеристики и недостатки.

Работа поршневой системы

Поршневые системы работают по одному и тому же принципу во всех областях применения. На этапе движения вниз происходит всасывание определенного объема жидкости и бетоноприемника, на втором цикле работы раствор выталкивается в передаточную гильзу.По трубопроводу смесь поступает в рабочую зону.


Бетононасос поршневой с механическим приводом

Для работы необходимо использовать заслонку, которая открывает бетон на этапе всасывания и закрывается во время выброса. Затвор регулирует направление потока жидкости. В процессе испытаний необходимо добавить в рабочую смесь машинное масло.

Конструкция включает механический привод или гидравлическую систему. Современные бетононасосы работают с гидравликой, так как система высокопроизводительная, это приводит к образованию большего давления и увеличению мощности насоса.Если сравнивать с шатунным узлом, гидравлическая система обеспечивает больший диапазон хода поршня и дает плавность хода. Потенциальная проблема — слабый контакт поршня с камерой. Микроскопические частицы цемента проникают между поршнем и цилиндром, значительно ускоряя износ.

Аппараты с 1 баллоном практически не используются, так как приводят к сильно выраженной пульсации подачи раствора. Обычно в систему встроены два цилиндра, они работают поочередно — поэтому подача бетона происходит плавно и непрерывно.Также меньше изнашивается механизм с двумя цилиндрами.

Работа роторной системы

Гораздо более распространено использование роторных бетононасосов, так как неудачные системы более надежны. Основа — ротор с неподвижными роликами (с резиновым покрытием). В процессе вращения ротора в движение приходят ролики, которые передают смесь бетонных машин к рабочему рукаву. Важное преимущество — функция реверса для удаления воздушных пробок и скоплений.


Конструкция бетононасоса роторного типа

Упрощение эксплуатации оборудования и ремонта.Уязвимая конструкция — износ шланга или уплотнение — обе неисправности легко устраняются сами по себе. К другим недостаткам можно отнести небольшую мощность (по сравнению с поршневым типом) и плохую переносимость крупного наполнителя.

Есть еще винтовые насосы для перекачки бетононасоса, но они уступают по долговечности и производительности. Принцип их действия элементарен: в сквозной камере находится шнек, который при вращении вытесняет вещество.

Поворотные механизмы представлены во множестве модификаций, главное отличие — способ размещения: стационарный и автомобильный.

Варианты базирования заполнителей

Насосы стационарные

Перед тем, как сделать бетононасос своими руками, следует определиться с типом наполнения. Стационарный вариант — это отдельная станция перекачки вещества. Габариты колеблются в больших пределах, есть бетононасосы для небольшого строительства и строительства промышленных объектов. Для передвижения часто устанавливают шасси.

Мобильная конструкция без шасси в основном имеет большую мощность, использование бетононасоса рекомендуется для обеспечения субстанции крупномасштабного строительства, чаши высотных конструкций.При наличии шасси транспортировка на дальние расстояния не предусмотрена, они предназначены для передвижения в пределах одной секции.


Стационарный миксер и бетонопровод

Сегодня разработан новый тип — прицепное устройство, его отличает мощное шасси, позволяющее перемещать установку на трактор-дальнобойщик. Для строительства частного жилья или хозяйственных построек был создан мини-бетононасос с поршневым механизмом, реже встречается с пневмоприемником.Помогает при работе с мелкими заказами или в стесненных условиях.

Пневмоустановка предназначена для работы с однородными ячеистыми растворами, отличается малой мощностью и необходимостью подключения компрессора, но стабильной подачей раствора.

Автомобильные насосы

Автомобильные насосы наиболее распространены во всех областях строительства. Как и другая садовая техника на колесах, бетононасос легко передвигается самостоятельно, а также имеет характерные отличия:

  • стационарная станция большой мощности применима исключительно для масштабного строительства, это дорога в эксплуатации и не по закону.Автомобильный вариант способен подъехать к большинству объектов;
  • для агрегатов стационарного типа, требуется специальное питание, в строительных условиях создать подходящие условия сложно. На автовокзале питание идет от установки машины;
  • Маленький насос отличается невысокой производительностью, а стоимость установки кармана достается далеко не всем подрядчикам. С точки зрения экономии автоагрегат дешевле, а кроме того помогает выполнять работу в разы быстрее;

Автомобильные насосы
  • В современные автомобили комплексы встроены в выдвижную стрелку, что упрощает доставку решения в целевые участки со сложным доступом или расположенные сверху.Если стрела не применима, используется линейный насос, чтобы помочь перекачивать раствор до 1 км и 120 м на высоту;
  • Благодаря профессиональному оператору в кабине кабины, с заказчика снимаются все риски поломки устройства.

Бетононасос — купить или сделать самому?

На рынке спецтехники б / у много предложений, но стоит задуматься о целесообразности покупки, ведь есть вариант сделать бетононасос своими руками.Для создания инсталляции потребуются базовые навыки. Самодельные установки менее мощные и отличаются простотой, а при правильном изготовлении работают исправно и бесперебойно.

Изначально важно определить принцип работы бетононасоса: поршневой или гидравлический. Поршневой тип самый простой, но приводит к быстрому износу элементов агрегата из-за постоянного трения. Гидравлика по характеристикам намного лучше, но сложнее. Можно сделать автобетононасос, но он менее мощный.

Перед тем, как приступить к изготовлению бетононасоса, своими руками важно провести канализацию — это своеобразная задвижка, обеспечивающая качественное сцепление бетононасоса и насоса. Оформление дизайна зависит от правильности выбора подбора.


Как сделать бетононасос — технология производства

В процессе работы потребуются вспомогательные инструменты, желаемое мероприятие — теплоизоляция. Щедрый насос выполнен по единой схеме.Основные моменты сборки бетононасоса:

  • Оценка целесообразности изготовления. Для масштабного строительства имеет смысл обзавестись собственной установкой. Для малых и средних мастерских выгодна аренда бетононасосов. Самодельный бетононасос — процесс относительно сложный и дорогостоящий.
  • Создание чертежа. Схема автобетононасоса проста, для ее изготовления потребуется наличие минимальных дизайнерских навыков или использования существующих схем.Самостоятельное изготовление — это более строгий способ, но позволяет создать конструкцию под конкретные нужды. Использование готовых схем удобно благодаря сокращению временных затрат и возможности изучения отзывов о недостатках чертежа или поиска в них способов улучшения конструкции.
  • Выбор цилиндра с поршнем. Ключевой элемент системы следует выбирать с запасом хода. Максимальный диаметр цилиндра — 400 мм, лучше выбирать модели поменьше.Оценка хода поршня — от 50 см. При отсутствии подходящих параметров количество рабочих циклов увеличивается, как следствие — быстрый износ.
  • Посадка поршня цилиндров. Чтобы насос прослужил долго, следует провести высокоточную подгонку и ремонт неровностей.
  • Выбор типа узла. Снизить сложность и стоимость изготовления устройства поможет электромеханический насос. Гидравлический вариант можно приготовить вручную, но это приведет к удорожанию и усложнению процесса.
  • Установка КПП. Механизм должен включать передаточное число для уменьшения и преобразования вращательных движений в прогрессивные.
  • Установка шкворня. Элемент связан с механизмом. Для подготовки сварного каркаса используется металлический уголок. В систему введены обратные клапаны из легированной стали, она устойчива к износу.

После подготовки деталей и сбора помпы осталось проверить работоспособность установки.Запрещается запускать аппарат без бетона или специальной пусковой установки (вручную изготовленной из цемента с водой и добавлением автомобильного масла).


Чертеж бетононасоса

Монолитные многоэтажки практически всегда строят с помощью бетононасоса. Установки помогают доставить бетон на любой этаж с минимальными временными и физическими затратами.

Что касается частного строительства, то здесь ситуация несколько сложнее, так как площадка спецтехники ограничена площадкой, а ручное приготовление раствора — чрезвычайно длительная процедура.Автомобильные установки достаточно габаритные, в рабочем состоянии техника занимает ширину до 12 м, для использования стрелы требуется еще больше места, до 70 м. Мини-бетононасосы помогут устранить проблему, упростив задачу и ускорив строительство.

Заказать бетон с автобетононасосом для малогабаритного строительства можно совместно с КАМАЗом, на котором крепится трасса: 2 трубы с хомутами. Самодельный автобетононасос с КамАЗом — самая габаритная версия автобетононасоса.

Если на место не подъезжает грузовой автомобиль, сборка должна производиться вручную, но при этом необходимо участие 2 и более человек. Возможные проблемы, связанные с ручным монтажом:

  • на шоссе. В системе большого давления хомуты не всегда выдерживают давление. Застежка-тиснение образует отверстие. Придется остановить систему, прочистить трубопровод и выполнить более прочный монтаж;
  • ,
  • проезжает по трассе. При смене места работы необходимо перенести трубу, но с раствором не получится.Приходится разбирать, чистить и заново монтировать трассу.

Долго наладить работу оборудования все равно значительно меньше, чем вручную замешивать смесь.


Применение бетононасосов в строительстве

Преимущества автоматических бетононасосов

Производственные автоматические установки обладают рядом преимуществ:

  • встроенный электронный блок управления, контролирующий правильность и непрерывность работы. Оператор выбирает режим работы, а агрегат самостоятельно регулирует работу установки;
  • независимая система промывки труб и насоса.Сокращает время, затрачиваемое на обслуживание и устранение заторов;
  • освещение прилегающей территории для работы автобетононасосом после наступления темноты;
  • звуковое оповещение о крупных событиях;
  • регулировка зазоров в узле распределения бетона; №
  • все насосные установки укомплектованы системой промывки, специальным программным обеспечением и бетонной проволокой до 80 м;
  • в качестве опции производители предлагают бетоно-достаточную стрелу, которая упрощает подачу бетона к намеченному месту;
  • полное соответствие двигателя нормам Евро-4;
  • надежные запчасти используются для увеличения срока службы и снижения затрат на обслуживание.

Возведение даже небольших сооружений требует использования разнообразных инструментов и приемов:

  • Самая распространенная область применения бетононасоса — это формирование фундамента. Для ворсового типа удобно и недорого использовать ручные тройники;
  • Монолитная конструкция на металлической основе. Пистолет для вязания арматуры ускорит создание каркаса;

Мощность

Бетононасос — сложная строительная техника, которую непросто изготовить самостоятельно, но при наличии навыков и времени работа вполне выполняется.Варианты изготовления более функциональны и эффективны, но стоят дорого. При желании сэкономьте, часто заказывая аренду автобетононасосов.

побетоны.эксперт.

технология, размеры, длина рукава (шланга)

С каждым годом сфера строительства развивается быстрее, чем нам кажется, хотя до масштабных строительных площадок, которые были в 60-80 годы прошлого века, еще далеко. Для заливки фундаментов, а также для технологических процессов строительства оптимальным решением будет бетононасос своими руками, который можно создать из существующих материалов и технологий.Его легко собрать, и в то же время эффективный самодельный бетононасос можно использовать на любой производственной площадке — промышленных объектах или частном хозяйстве.

Категории промышленного оборудования

Согласно общепринятой спецификации, бетононасосное оборудование принято разделять на несколько категорий, в частности:

  • Стационарный вариант. Он подходит для крупных промышленных строительных площадок, при этом оборудование может работать при больших нагрузках и объемах, не вдаваясь в сложность строительного процесса.
  • Мобильный вариант. Этот вид предпочтительнее для тех, кто строит подряд несколько объектов. В этом случае небольшое содержимое бетононасоса можно с легкостью транспортировать на транспортном средстве с одной строительной площадки на другую.

Помимо основных групп класса бетононасосной техники, существуют отличия по производительности оборудования, а также по способу питания и подключения. В некоторых случаях существует разница в подаче по категориям и типам загружаемого бетона.В общем, создавая бетононасос своими руками, посмотрим, какие технические характеристики оборудования имеются:

  • Вакуумного типа. Подача материала происходит путем выдавливания готового вторичного материала из лотка под действием вакуумного насоса.
  • Поршневого типа. Подача строительного материала осуществляется во взаимодействии элементов поршневой группы.

Общая классификация оборудования способна работать как в горизонтальном положении, так и при вертикальной установке спецтехники.

Поршневая установка

Для того, чтобы самостоятельно создать автономное оборудование, подходит поршневой вариант, а посмотрев видео бетононасоса своими руками, вы убедитесь, что самодельная установка будет работать не хуже серийных аналогов. Для сборки потребуется:

  • Приводной механизм.
  • Цилиндр.
  • Поршневой элемент.

Эти компоненты станут основой для сборки автономного оборудования.Кроме того, существует ряд мелких запчастей, которые используются в процессе сборки. Цилиндр имеет особую форму сосуда, на котором расположены 2 клапана для обратного хода. Именно цилиндр обеспечивает бетонной смеси особый приемный пункт в конусной части. Эффективный рабочий процесс обеспечивается за счет слаженной работы двух основных механизмов — цилиндра и поршневого элемента.

В самом начале работы запускается поршень, который создает условный слив внутри цилиндра, и тем самым различает смесь в ресивер.Далее поршневой механизм перемещается к концу конструкции, а затем снова возвращается в исходное состояние. Наличие нескольких факторов приводит к тому, что возникает давление, из-за которого бетонный раствор движется.

Если рассматривать промышленный вариант оборудования, то подача бетонной смеси бетононасосом производится с помощью встроенных в систему двух поршневых элементов. Промышленный тип бетононасосного оборудования идеален только для крупных производственных целей, а для мелких работ достаточно построить самодельный аппарат с разной производительностью.

Какие инструменты и материалы необходимы для работы

Для самостоятельной сборки качественных бетононасосов вам понадобится ряд инструментов и приспособлений, необходимых для создания установки:

  • Стальной лист, желательно толщиной минимум 5мм.
  • Труба подходящего диаметра для баллона (металлическая).
  • Металлические листы круглой формы для изготовления поршневых и клапанных механизмов.
  • Токарное оборудование для обработки заготовок и придания нужной формы.
  • Электропривод, двигатель соответствующей мощности.
  • Аккумуляторная или электрическая дрель.
  • Набор ключей сантехнических различного оборудования и болтовых соединений.
  • Для concouter — пластиковая или аналоговая пластиковая трубка.
  • Редукторный комплекс с пониженными передаточными числами механизмов.
  • Цельная или сварная рама для установки.
Что нужно знать для изготовления поршневой группы и цилиндра

Для изготовления цилиндрового механизма необходимо использовать трубу или заготовку не менее 400мм.Длина хода поршня должна быть около 50 см. Применяя другие заниженные или завышенные параметры цилиндра и поршневого элемента, можно столкнуться с тем, что бетонный шланг не выдерживает нагрузки, что приведет к преждевременному износу оборудования. Предельная точность должна быть основным фактором при изготовлении поршневой группы и цилиндра бетонного оборудования.

Рабочий процесс изготовления

Чертежи должны быть основой для создания оборудования. Чтобы использовать технику по прямому назначению, обратитесь к специалистам, которые помогут разработать техническую документацию.К тому же поиск чертежей не самый последний, это будет просмотр готовых чертежных документов в Интернете. При разработке деталей обращайте внимание на длину гильз бетононасоса, являющегося неотъемлемой частью технологического оборудования, и на качество его работы.

Выбрать автоматический привод

Для устройства, которое будет выполнять ваши прямые функции, необходимо установить привод. Правильным решением будет выбор электромеханического привода в отличие от гидравлического варианта.Электромеханика позволяет в несколько раз окупить затраты на создание бетона своими руками. Для изготовления финального варианта электромеханического привода необходимы редуктор с понижающими характеристиками, электропривод асинхронного типа, сложный передаточный механизм, с помощью которого совершается различное вращательное действие — доработанное после пуска в поступательное вращение.

Для адаптации поступательного механизма движения к поршню необходимо подключить kkworn к устройству.В этом случае под конструкцию кровати понадобится готовый сварной каркас. Необходимо учитывать, что готовый стальной каркас должен иметь очень качественное исполнение.

При производстве цилиндро-клапанных механизмов позаботьтесь о том, чтобы изготавливать только качественные детали. В этом случае потребуется высокосортная легированная сталь, которая способна взаимодействовать с агрессивными характеристиками готовой бетонной смеси для передачи в бетоносмеситель.

Итог монтажного оборудования

Для того, чтобы запустить бетононасос, необходимо провести подготовительные работы.Для пусконаладочных работ возьмите специально приготовленную смесь, в которую входит цементная смесь с добавлением небольшого количества машинного масла. Плавим готовую смесь в насос и наблюдаем, какие характеристики показывает устройство при взаимодействии с этим материалом. Помните, что только после того, как вы проведете предварительные испытания, вы сможете использовать оборудование в эксплуатации. В любом случае необходимо соблюдать повышенные меры безопасности при эксплуатации самодельной техники для подачи бетона на строительную площадку.

Видео: Бетононасос (насос) своими руками

Дата публикации:

2 ноября 2017

похожие статьи

ospettehniki.ru.

Бетононасос своими руками (видео) | CassusPro.ru.

(Последнее обновление: 26.10.2017)

Монолитное строительство сегодня получило широкое распространение не только больших административных помещений и многоэтажных жилых домов, но и индивидуальных построек, например, коттеджей. Такому тренду строительной моды отвечает научно-технический прогресс — сегодня монолитные дома возводят быстро и качественно с помощью бетононасосов.Однако стоит такая техника очень дорого, ведь многих индивидуальных разработчиков интересует, можно ли собрать бетононасос своими руками. Если проявить инженерную плавку и ловкость рук, то можно собрать вполне приличный бетононасос, которого вполне хватит для постройки коттеджа.

Классификация автобетононасосов

Перед тем, как бежать собирать автобетононасос своими руками, нужно мозгами разобраться, какие именно типы таких насосов, их отличия и преимущества.Все автобетононасосы по принципу действия делятся на 2 группы: бетононасос поршневой

  • ;
  • Бетононасос роторный.

Бетононасосы роторного типа слишком сложны в производстве и, как следствие, слишком много дорог, поэтому их используют только профессионалы. Поэтому остановимся на поршневой форме. Поршневой топливный насос состоит из 3-х основных элементов: цилиндр

  • ;
  • приводной агрегат;
  • поршень.

Естественно, эти элементы имеют гораздо более сложную структуру и состоят из множества более мелких элементов.

Детальная конструкция поршневого бетононасоса

Цилиндр бетононасоса представляет собой полую деталь, имеющую 2 клапана. Эти клапаны, переоборудованные поочередно, обеспечивают отвод жидкого бетона от резервуара и слив его в бетонную трубу. А это, в свою очередь, может быть связано с движением поршня и сдвигами фаз разряженной атмосферы и сверхвысокого давления. Для нужд частного домостроения достаточно простая модель с одним поршнем. На крупных строительных площадках, где есть потребность в высокой производительности, используются двухпоршневые модели, но они слишком дороги и сложны в производстве — собрать двухпоршневой автобетононасос своими руками практически нереально.

Вообще, чтобы самостоятельно сделать работоспособный бетононасос, нужно много внимания уделить проектированию и созданию чертежей. С образцами чертежей можно познакомиться в сети, можно ими пользоваться. А вы можете применить свое ноу-хау — это уже ваш выбор.

Из чего делают поршневой автобетононасос своими руками?

Наверное, самое сложное при изготовлении бетононасоса — это сделать цилиндр и поршень. Дело в том, что они должны иметь довольно большие габариты — диаметр цилиндра не менее 40 см, а ход поршня не менее 50 см.Поэтому самым разумным решением будет заказать изготовление деталей у знакомого токаря. Ведь потребуется токарный станок, а он есть не в каждом доме.

Для того, чтобы поршень непрерывно двигался в цилиндре и бетон вводился в проволоку, необходим привод. Лучше всего для этого подходит электродвигатель. Он производительнее, надежнее и доступнее любых других вариантов. К электродвигателю подключена коробка передач, выполняющая роль редуктора и преобразователя вращения в поступательный импульс.

Все элементы бетононасоса должны быть прочно скреплены между собой, чтобы не допустить возможного выхода из строя во время эксплуатации — это реальная опасность. Кроме того, необходимо каждый раз проверять качество всех соединений, а также очищать все рабочие элементы от остатков бетона.

В общем, перед тем, как начать работу вашего устройства, вам необходимо провести его рабочие тесты. Бетононасос не может быть пустым, он может убить его раньше времени! Можно залить в него бетонную смесь с большим содержанием воды.

cassusPro.ru.

просмотров, Применение и самостоятельное производство

В современном строительстве сроки выполнения работ играют очень важную роль. В этом случае эта особенность связана не только с обязательствами перед заказчиком, но и с некоторыми особенностями материалов. Именно поэтому такой прибор, как бетононасос, пользуется у мастеров большой популярностью.

Любительское фото агрегата на шасси с большой стрелкой

Разновидности

Для начала нужно сказать, что разных типов этих устройств просто огромное количество.У них разные габариты, объем рабочего пространства и бетонная система. Однако даже самый обычный бетононасосный агрегат может подать готовый раствор на расстоянии и определенной высоте.

Конструкции на шасси автомобиля можно отнести к разряду спецтехники

Подвижные виды

  • Подвижные установки этого типа считаются наиболее распространенными. Они устанавливаются на шасси автомобиля и могут сразу же принять решение.Поэтому они заказывают бетон и оплачивают только почасовую работу, хотя цена таких услуг довольно велика.

Агрегат, установленный на прицепе, позволяет решить проблему мобильности и габаритов

  • Важно отметить, что такая техника также делится на отдельные классы, определяющие длину стрелы. Это необходимо учитывать при заказе данного автомобиля, чтобы организовать удобный подъезд.
  • Так же имеется стационарный бетононасос.Устанавливается прямо на объекте и может использоваться в течение всего времени работы. Стоит отметить, что обычно такое оборудование используется, если раствор готовится самостоятельно или регулируется подача подачи.

Совет! Выбирая установку для этого типа нужно руководствоваться экономией и удобством установки. В противном случае это приведет к дополнительным расходам, которые не оправдываются даже высокой скоростью монтажа.

Стационарное устройство на колесиках для удобства транспортировки

Виды поставки раствора

Данные характеристики бетононасоса не важны для заказчика или арендатора.Правильно настроенное и работающее оборудование отлично справляется с поставленной задачей вне зависимости от устройства его механизма.

Однако, если вы планируете приобрести такой агрегат, то вам стоит заранее узнать о некоторых типах таких конструкций.

Вакуумные системы предполагают наличие ресивера

  • Вакуумные установки используются для ограничения мощности обратного давления. При этом подача его на высоту также осуществляется разностью потенциалов.Эта установка делит сам бетон с бетононасосом, что очень важно при обслуживании и ремонте, так как есть возможность разобрать его по узлам.
  • Поршневые агрегаты считаются одними из самых простых и надежных. Их конструкция напоминает шприц или своего рода поршень. В этом случае принцип работы бетононасоса данного типа зависит от типа его механизма подачи.

Принцип работы поршневого насоса с двумя гидроцилиндрами в качестве нагнетателя

  • Поршневые установки сборные и завесы.Именно эти элементы используются в качестве отделителя основного устройства от системы подачи. Поэтому можно наблюдать значительные изменения эксплуатационных качеств.

Совет! Вышеуказанные системы описаны очень условно, поскольку профессиональные мастера рекомендуют при выборе конкретного агрегата ориентироваться на его рабочие показатели и высоту подачи смеси. Стойки остаются технические данные, которые нужны только при ремонте.

Принцип работы поршней с разным потенциалом давления

Механизм действия

Обычно эксплуатация бетононасоса связана с рядом трудностей, которые связаны с тем, что не всегда удается найти доступ к электрическая сеть на строительной площадке.Поэтому чаще всего эти агрегаты работают на бензине. Таким образом обеспечивается их автономность, что очень удобно на начальном этапе строительства, когда на объекте возводится только бетонная опалубка.

Однако необходимо сказать, что есть сооружения, которые для работы используют электрическую энергию. Такое устройство бетононасоса намного экономичнее и имеет меньшие габариты.

Совет! Приобретать такие системы выгодно только компаниям или крупным строительным бригадам.Для выполнения разовых работ гораздо проще арендовать такое оборудование.

Схема гидросистемы

Самостоятельное производство

Довольно часто на стройке можно встретить самодельный бетононасос, который отлично справляется со своими задачами и достаточно прост в эксплуатации. Однако стоит сказать, что создание продукта самостоятельно может оказаться очень непростым в финансовом и техническом плане. Поэтому к этой задаче необходимо приложить все положительные и отрицательные стороны.

Для создания давления можно использовать простой компрессор Из холодильника

Выбрать конструкцию

Создавая бетононасос своими руками необходимо выбирать те системы, которые при изготовлении не вызовут серьезных затруднений и больших затрат. Поэтому специалисты советуют остановить свой выбор на поршневых изделиях. Их принцип действия заключается в создании в цилиндре с двумя напорными клапанами, позволяющих смеси поступать в рабочее пространство, которое при обратном ходе сжимается, выталкивая состав наружу.

Чертеж поршневого насоса

Стоит отметить, что для таких работ лучше всего воспользоваться готовыми чертежами или создать их самостоятельно при наличии соответствующих навыков и образования. В этом случае инструкция по проектированию советует выбирать эскиз, основанный на использовании готовых узлов. Это поможет сэкономить деньги и упростит весь процесс.

Совет! Готовый рисунок стоит показать специалисту, который может обнаружить неточности или внести в него дополнения.В противном случае возможно изготовление агрегата, который не будет работать.

Насос с клапанной коробкой

Материалы

Очень часто бетоносмеситель комбинируется с бетононасосом, что позволяет пользователю сразу упростить процесс подачи.

Однако такие конструкции предполагают прочную установку, предпочтительно с вертикальной нагрузкой.

Принципиальная схема гидропривода насоса, которая может быть использована как основа для создания чертежей

  • Для силовой установки лучше всего использовать электромеханический привод.Это связано с тем, что все остальные агрегаты очень дороги и сложны в эксплуатации.
  • Если не удалось найти поршневую систему в готовом виде, ее придется создать самостоятельно, используя легированную сталь, которую обрабатывают на токарном станке. При этом желательно сделать подробный чертеж всех элементов, чтобы токарь смог точно подогнать их.

Совет! Весь процесс изготовления зависит только от выбранной конструкции и найденных узлов.Поэтому подробно описывать его нет смысла.

Схемы распределения клапанов с использованием различных конструктивных конфигураций

Прочитав видео в этой статье, вы сможете изучить устройство и принцип работы этих агрегатов. В то же время, на основании предложенной выше статьи, стоит сделать вывод, что существует масса различных конструкций этих устройств, различающихся по разным параметрам.

Еще можно понять, что самому сделать бетононасос довольно сложно.Иногда гораздо проще приобрести готовое изделие или сдать его в аренду.

Бетон — самый распространенный вид строительства в строительстве, он применяется в большинстве сфер. Чтобы облегчить работу с тяжелым раствором, раздавались специальные приспособления для приготовления и транспортировки цемента. Самый простой, но затраченный способ перемещения раствора — насос для бетона, но стоимость установки отпугивает небольшие фирмы. Создать бетононасос своими руками возможно, при этом затраты будут меньше 30-40%.

Принцип работы бетононасоса

Автобетононасос — это устройство с единственной задачей — приготовление и подача бетона от места замешивания к целевому участку. В основе установки лежат трубопроводы или контуры, которые передают раствор в любые места. Наибольшая потребность возникает в монолитном строительстве и при создании железобетонных конструкций.

Мобильный бетононасос с высокой производительностью на гусеничном шасси

Чтобы разобраться в способе монтажа здания, следует знать, как работает бетононасос.Принцип работы бетононасоса основан на свойствах жидкости — она ​​вытесняет и заполняет изменяющийся объем системы. Если объем полностью заполняет смесь, раствор выводится в бетонид, а затем в целевую зону.

Устройство и принцип работы бетононасоса делится на несколько групп:

  • поршень. Выполняйте постоянную подачу на различные расстояния. Современные устройства способны вытеснять жидкость на высоту 6-65 м.Объем шихты смеси достигает 180 м3 / ч. Отличается краткостью из-за риска попадания мелких элементов цемента. Принцип отрывистой подачи.
  • шланг (винт). Обеспечить непрерывную транспортировку. Насос-цистерна для бетона обеспечивает большой объем транспортируемого материала. Установка отличается бесшумной работой при перекачивании составов любой консистенции. Если пробка образовалась, ее пробивает реверсивный двигатель. Бак-насос для перекачки бетона имеет один существенный недостаток — небольшой ресурс шланга, но конструкция легко ремонтируется самостоятельно;
  • с гидравликой.При наличии гидроагрегатов для работы с бетоном устройства становятся более прочными и плавно передают раствор (без рывков и изменения скорости). Гидравлика помогает перекачивать жидкость на высоту и на большие расстояния. Гидравлический привод выполнен максимально простым, устройство приводит к небольшому энергопотреблению. Гидравлические насосы помогают перекачивать раствор с легкими заполнителями, просты в эксплуатации и обслуживании.

Конструкция поршневого автобетононасоса

Чертежи бетононасосов для изготовления своими руками существенно различаются в зависимости от типа. Все модели характеризуются устройством, но имеют схожие нарушения большей или меньшей степени тяжести:

  • обязательно использовать подвижной состав;
  • ограниченная дальность перевозки;
  • Требование к составу раствора.

Цена самодельного бетононасоса напрямую зависит от необходимой мощности и диаметра трубы. Для больших труб давление снижается. В последнее время наибольшей популярностью пользуются конководы (возможность подачи бетона на целевой участок разной удаленности) и бетононасосы (меньшие габариты и мобильность).

Виды агрегатов

Условно устройства делятся на 2 категории: с механическим узлом или гидравлическим элементом. Бетононасос роторный и поршневой имеют свои характеристики и недостатки.

Работа поршневой системы

Поршневые системы работают по одному и тому же принципу во всех областях применения. На этапе движения вниз происходит всасывание определенного объема жидкости и бетоноприемника, на втором цикле работы раствор выталкивается в передаточную гильзу.По трубопроводу смесь поступает в рабочую зону.


Бетононасос поршневой с механическим приводом

Для работы необходимо использовать заслонку, которая открывает бетон на фазе всасывания и закрывается во время выброса. Затвор регулирует направление потока жидкости. В процессе испытаний необходимо добавить в рабочую смесь машинное масло.

Конструкция включает механический привод или гидравлическую систему. Современные бетононасосы работают с гидравликой, так как система высокопроизводительная, это приводит к образованию большего давления и увеличению мощности насоса.Если сравнивать с шатунным узлом, гидравлическая система обеспечивает больший диапазон хода поршня и дает плавность хода. Потенциальная проблема — слабый контакт поршня с камерой. Микроскопические частицы цемента проникают между поршнем и цилиндром, значительно ускоряя износ.

Аппараты с 1 баллоном практически не используются, так как приводят к сильно выраженной пульсации подачи раствора. Обычно в систему встроены два цилиндра, они работают поочередно — поэтому подача бетона происходит плавно и непрерывно.Также меньше изнашивается механизм с двумя цилиндрами.

Работа роторной системы

Гораздо более распространено использование роторных бетононасосов, так как неудачные системы более надежны. Основа — ротор с неподвижными роликами (с резиновым покрытием). В процессе вращения ротора в движение приходят ролики, которые передают смесь бетонных машин к рабочему рукаву. Важное преимущество — функция реверса для удаления воздушных пробок и скоплений.


Конструкция бетононасоса роторного типа

Упрощение эксплуатации оборудования и ремонта.Уязвимая конструкция — износ шланга или уплотнение — обе неисправности легко устраняются сами по себе. К другим недостаткам можно отнести небольшую мощность (по сравнению с поршневым типом) и плохую переносимость крупного наполнителя.

Есть еще винтовые насосы для перекачки бетононасоса, но они уступают по долговечности и производительности. Принцип их действия элементарен: в сквозной камере находится шнек, который при вращении вытесняет вещество.

Поворотные механизмы представлены во множестве модификаций, главное отличие — способ размещения: стационарный и автомобильный.

Варианты базирования агрегатов

Стационарные насосы

Перед тем, как сделать бетононасос своими руками, следует определиться с типом содержимого. Стационарный вариант — это отдельная станция перекачки вещества. Габариты колеблются в больших пределах, есть бетононасосы для небольшого строительства и строительства промышленных объектов. Для передвижения часто устанавливают шасси.

Мобильная конструкция без шасси в основном имеет большую мощность, использование бетононасоса рекомендуется для обеспечения субстанции крупномасштабного строительства, чаши высотных конструкций.При наличии шасси транспортировка на дальние расстояния не предусмотрена, они предназначены для передвижения в пределах одной секции.


Смеситель стационарный и бетонный трос

На сегодняшний день разработан новый тип — прицепное устройство, его отличает мощное шасси, позволяющее перемещать установку на трактор-дальнобойщик. Для строительства частного жилья или хозяйственных построек был создан мини-бетононасос с поршневым механизмом, реже встречается с пневмоприемником.Помогает при работе с мелкими заказами или в стесненных условиях.

Пневмоустановка

предназначена для работы с однородными ячеистыми растворами, отличается малой мощностью и необходимостью подключения компрессора, но стабильной подачей раствора.

Автомобильные насосы

Насосы автомобильного типа наиболее распространены во всех сферах строительства. Как и другая садовая техника на колесах, бетононасос легко передвигается самостоятельно, а также имеет характерные отличия:

  • Стационарная станция большой мощности применима исключительно для крупномасштабного строительства, это дорога в эксплуатации и не по закону.Автомобильный вариант способен подъехать к большинству объектов;
  • для агрегатов стационарного типа требуется особое питание, в строительных условиях сложно создать подходящие условия. На автовокзале питание идет от установки машины;
  • небольшой насос отличается невысокой производительностью, а стоимость установки кармана достается далеко не всем подрядчикам. С точки зрения экономии автоагрегат дешевле, а кроме того помогает выполнять работу в разы быстрее;

Автомобильные насосы
  • В современные автомобили комплексы встроены в выдвижную стрелку, что упрощает доставку решения в целевые участки со сложным доступом или расположенные сверху.Если стрела не применима, используется линейный насос, чтобы помочь перекачивать раствор до 1 км и 120 м на высоту;
  • благодаря профессиональному оператору в кабине кабины, с заказчика снимаются все риски поломки устройства.

Бетононасос — купить или сделать самому?

На рынке спецтехники б / у много предложений, но стоит задуматься о целесообразности покупки, ведь есть вариант сделать бетононасос своими руками.Для создания инсталляции потребуются базовые навыки. Самодельные установки менее мощные и отличаются простотой, а при правильном изготовлении работают исправно и бесперебойно.

Изначально важно определить принцип работы бетононасоса: поршневой или гидравлический. Поршневой тип самый простой, но приводит к быстрому износу элементов агрегата из-за постоянного трения. Гидравлика по характеристикам намного лучше, но сложнее. Можно сделать автобетононасос, но он менее мощный.

Перед тем, как приступить к изготовлению бетононасоса, своими руками важно провести канализацию — это своеобразная задвижка, обеспечивающая качественное сцепление бетононасоса и насоса. Оформление дизайна зависит от правильности выбора подбора.


Бетононасос своими руками

Как сделать бетононасос — технология производства

В процессе работы потребуются вспомогательные инструменты, желаемое мероприятие — теплоизоляция. Щедрый насос выполнен по единой схеме. Особенности сборки бетононасоса:

  • Оценка целесообразности изготовления. Для масштабного строительства имеет смысл обзавестись собственной установкой. Для малых и средних мастерских выгодна аренда бетононасосов. Самодельный бетононасос — процесс относительно сложный и дорогостоящий.
  • Создание чертежа. Схема автобетононасоса проста, для ее изготовления потребуется наличие минимальных дизайнерских навыков или использования существующих схем.Самостоятельное изготовление — более сложный путь, но позволяет создать конструкцию под конкретные нужды. Использование готовых схем удобно благодаря сокращению временных затрат и возможности изучения отзывов о недостатках чертежа или поиска в них способов улучшения конструкции.
  • Выбор цилиндра с поршнем. Ключевой элемент системы следует выбирать с запасом хода. Максимальный диаметр цилиндра — 400 мм, лучше выбирать модели поменьше.Оценка хода поршня — от 50 см. При отсутствии подходящих параметров количество рабочих циклов увеличивается, как следствие — быстрый износ.
  • Посадка поршня цилиндров. Чтобы насос прослужил долго, следует провести высокоточную подгонку и ремонт неровностей.
  • Выбор типа узла. Снизить сложность и стоимость изготовления устройства поможет электромеханический насос. Гидравлический вариант можно приготовить вручную, но это приведет к удорожанию и усложнению процесса.
  • Установка КПП. Механизм должен включать передаточное число для уменьшения и преобразования вращательных движений в прогрессивные.
  • Установка шкворня. Элемент связан с механизмом. Для подготовки сварного каркаса используется металлический уголок. В систему введены обратные клапаны из легированной стали, она устойчива к износу.

После подготовки деталей и сбора помпы осталось проверить работоспособность установки.Запрещается запускать аппарат без бетона или специальной пусковой установки (вручную изготовленной из цемента с водой и добавлением автомобильного масла).


Чертеж бетононасоса

Применение бетононасосов в строительстве

Монолитные многоэтажки практически всегда строят с помощью бетононасоса. Установки помогают доставить бетон на любой этаж с минимальными временными и физическими затратами.

Что касается частного строительства, то здесь ситуация несколько сложнее, так как площадка спецтехники ограничена площадкой, а ручное приготовление раствора — чрезвычайно длительная процедура.Автомобильные установки достаточно габаритные, в рабочем состоянии техника занимает ширину до 12 м, для использования стрелы требуется еще больше места, до 70 м. Мини-бетононасосы помогут устранить проблему, упростив задачу и ускорив строительство.

Заказать бетон с автобетононасосом для малогабаритного строительства совместно с КАМАЗом, на котором крепится магистраль: 2 трубы с хомутами. Самодельный автобетононасос с КамАЗом — самая габаритная версия автобетононасоса.

Если на место не подъезжает грузовой автомобиль, сборка должна производиться вручную, но при этом необходимо участие 2 и более человек. Возможные проблемы, связанные с ручным монтажом:

  • Править шоссе. В системе большого давления хомуты не всегда выдерживают давление. Застежка-тиснение образует отверстие. Придется остановить систему, прочистить трубопровод и выполнить более прочный монтаж;
  • проезжает по трассе. При смене места работы необходимо перенести трубу, но с раствором не получится.Приходится разбирать, чистить и заново монтировать трассу.

Долго наладить работу оборудования все равно значительно меньше, чем вручную замешивать смесь.


Применение бетононасосов в строительстве

Преимущества автобетононасосов

Производственные автоматические установки обладают многочисленными преимуществами:

  • встроенный электронный блок управления, который контролирует правильность и непрерывность работы. Оператор выбирает режим работы, а агрегат самостоятельно регулирует работу установки;
  • независимая система промывки труб и насоса.Сокращает время, затрачиваемое на обслуживание и устранение заторов;
  • освещение прилегающей территории для работы бетононасосом после наступления темноты;
  • звуковых оповещений о крупных событиях;
  • регулировка зазоров в узле распределения бетона;
  • все насосные установки укомплектованы системой промывки, специальным программным обеспечением и бетонным тросом до 80 м;
  • в качестве опции производители предлагают бетонную стрелу, которая упрощает подачу бетона к целевому месту;
  • полное соответствие двигателя нормам Евро-4;
  • надежных запасных частей используются для увеличения срока службы и снижения затрат на техническое обслуживание.

Строительство даже небольших сооружений требует использования разнообразных инструментов и методов:

  • Самая распространенная сфера применения автобетононасоса — это формирование фундамента. Для ворсового типа, удобное и дешевое использование;
  • монолитная конструкция на металлической основе. ускорит создание каркаса;
  • Часто бетонирование сочетают с применением других строительных материалов.Если объем работы достаточно большой, пригодится или;
  • после возведения конструкции всегда приходится просверливать отверстия для электропроводки, крепления оборудования и т. Д. — это простой и надежный способ прокладки коммуникаций в стенах, метод применим для любых других сверлильных работ;
  • на завершающем этапе обустройства конструкции, пригодится, с его помощью отверстие получится ровным, короб для розетки становится легко.

Выход

Бетононасос

— сложная строительная техника, которую непросто изготовить самостоятельно, но при наличии навыков и времени работа вполне выполняется.Варианты изготовления более функциональны и эффективны, но стоят дорого. При желании сэкономьте, часто заказывая аренду автобетононасосов.

DIY 37-метровый бетононасос до 300 метров! — Hello-Parts.com

Когда длина стрелы насоса недостаточна, некоторые люди предпочитают добавлять трубы с концевым шлангом, чтобы расширить диапазон откачки. Вроде бы хорошее решение, но в нем есть некоторые опасности.

Длина стрелы обычно фиксированная.По сравнению со стационарным насосом и линейным насосом бетононасос, установленный на грузовом автомобиле, имеет более гибкую стрелу. Однако длина стрелы ограничивает ее рабочий диапазон. Он не может увеличить расстояние перекачки за счет добавления труб, таких как стационарные насосы и линейные насосы. А с автобетононасосами это делать опасно.

Автобетононасос разработан с учетом его вибрации, и разработчик оптимизирует вибрацию стрелы по амплитуде и частоте, что, в свою очередь, делает работу стрелы более стабильной.Однако даже самая лучшая технология амортизации, доступная на сегодняшний день, не гарантирует, что стрела вообще не будет вибрировать. Поэтому небольшая вибрация стрелы — необходимая конструкция. Благодаря вибрации стрелы он может ослабить воздействие насосной системы и системы реверса на стрелу.

Если длина конца стрелы увеличена или конец стрелы зафиксирован, воздействие насосной системы на стрелу будет невозможно. Это воздействие будет многократно воздействовать на стрелу и увеличивать нагрузку на стрелу.

Следовательно, разумная вибрация стрелы на самом деле является требованием к стреле для снятия ударной силы. При этом после удлинения торцевой трубы давление бетона в трубах изменится. При одинаковом давлении нагнетания чем длиннее трубы, тем выше будет давление. Это приведет к серьезному повреждению стрелы.

Кроме того, концевой шланг имеет очень низкое сопротивление давлению по сравнению с трубами на стреле. Во время нормальной работы, поскольку шланг находится на конце стрелы насоса, чем дальше он находится от выхода насосной системы, тем меньшему давлению он подвергается.Таким образом, поместив шланг на конец, можно увеличить длину стрелы; с другой стороны, поскольку давление бетона на конце меньше, опасность разрыва концевого шланга отсутствует.

Если вы добавите трубы к концевому шлангу, концевой шланг больше не будет концом стрелы, и давление в концевом шланге соответственно возрастет. Чем дольше вы вытягиваете конец шланга, тем выше давление в нем, что может привести к разрыву.

В заключение, удлинение стрелы с помощью труб на концевом шланге сократит срок службы стрелы и может вызвать аварию из-за разрыва трубы.Ради собственной безопасности необходимо отказаться от необоснованных требований подрядчика.

Как вы думаете? Прокомментируйте ниже и поделитесь с нами своим опытом!

Отредактировано Hello-Parts.com

Как заказать бетон, Как рассчитать бетон

Как заказать бетон: Теперь, когда ваше планирование завершено и формы готовы, мы предлагаем вам рассмотреть тип и количество бетона, которое вам понадобится.

Расчет количества бетона
Это руководство по бетону своими руками покажет вам, как заказать бетон и рассчитать его.Самый простой способ — позвонить в отдел строительных материалов Кэрролла и сообщить нам свои измерения длины (ширины и желаемой глубины плиты). Другой способ рассчитать количество — это умножить длину плиты на ширину плиты, затем разделить на соответствующее число, коррелирующее с глубиной из таблицы ниже, а затем округлить до следующей четверти ярда. Помните, что мы взимаем плату только за то, что вы используете, округляя до следующего ¼ ярда, что является отраслевым стандартом. Так что, если вы не уверены и хотите заказать еще пару ярдов, ничего страшного.Пожалуйста, не заказывайте слишком много и указывайте 10 ярдов для заливки 2 ярда из-за проблем с графиком, которые это создает.

Определение дизайна смеси
Определение правильной смеси для вашей работы очень важно. Характеристики бетона состоят из прочности (PSI), осадки (в основном толщины), волоконной сетки, химических добавок и погодных условий, в которых вам нужен бетононасос. 80% всего бетона, залитого во Флориде, представляет собой смесь плит на 3000 фунтов на квадратный дюйм или насосную смесь на 3000 фунтов на квадратный дюйм. Также доступны другие смеси i.е. 3000 фунтов на квадратный дюйм — смеси 5000 фунтов на квадратный дюйм, мелкий раствор, ячейка C-476 и текучий наполнитель. Все смеси также доступны с использованием White Portland, пожалуйста, укажите при заказе. Ниже мы рассмотрим эти характеристики:

Технические характеристики

Прочность на сжатие
Прочность на сжатие необходимо указать при заказе. (например, 3000 фунтов на квадратный дюйм, 3500 фунтов на квадратный дюйм, 4000 фунтов на квадратный дюйм, 4500 фунтов на квадратный дюйм и 5000 фунтов на квадратный дюйм). Больше фунтов на квадратный дюйм = больше прочности и долговечности. (Также обратите внимание: чем выше PSI, тем короче будет установленное время.) Обычно 80% плит во Флориде имеют давление 3000 фунтов на квадратный дюйм.

Осадка
Для наших тропических условий мы рекомендуем уклон 5-6 дюймов (+/- 1 ″). Примечание: падение толщины более 6 дюймов может продлить время ожидания перед окончанием, особенно в прохладную погоду. Это также увеличит склонность к растрескиванию при усадке. Если не указано иное, все смеси будут подаваться со спадом 5 дюймов, если только они не будут перекачиваться, в этом случае мы рекомендуем спад 5-6 дюймов.

Арматурная сетка и волокнистая сетка
Когда бетон застынет, вода в бетоне начнет стекать, при этом плита начнет слегка сжиматься, поскольку она сжимается, по мере того, как плита перемещается по основному материалу, могут образовываться трещины.Эти трещины называются усадочными. Использование армирования, например проволочной сетки, арматуры или волокон, не предотвратит образование трещин. Однако он будет удерживать бетон вместе, когда он действительно трескается, и предотвращает расслоение или вертикальное смещение.

Хотя это не всегда требуется во всех округах для тротуаров и проездов, размещение проволочной или волоконной сетки в плите настоятельно рекомендуется.
Волоконная сетка может использоваться для замены проволочной сетки в большинстве случаев, за исключением первого 15-дюймового фартука проезжей части.(Проверьте свои местные нормы и правила). Арматурная проволочная сетка помещается в зону перекрытия перед заливкой. Проволочная сетка помещается на сетку, которая представляет собой 2-дюймовые пластиковые стулья, предназначенные для проволочной сетки. (Показано вверху слева) Проволока, которая лежит на земле и не удерживается в середине плиты сетками, не способствует образованию усадочных трещин. Волокнистая сетка добавляется в смесь во время заливки, и с ней намного легче работать. Большинство подрядчиков используют только одно или другое, но никогда не помешает использовать оба, а дополнительные расходы минимальны.

Химические добавки
В дополнение к воздухововлекающим добавкам можно использовать химические добавки для ускорения или замедления схватывания, уменьшения количества воды или пластификации бетона. Бетон, подвергающийся воздействию температур замерзания и оттаивания, должен иметь минимальную прочность на сжатие 3000 фунтов на квадратный дюйм и содержать не менее 5% воздуха (+/- 1,5%). Воздухововлечение позволяет расширенной воде при замерзании перемещаться в воздушные пустоты, создаваемые воздушной добавкой. Без воздуха бетон может растрескаться.В Тампа-Бэй замораживание и оттаивание обычно не являются проблемой, однако мы действительно включаем вовлечение воздуха во все смеси в качестве финишной и перекачивающей добавки.

Перекачивать или не перекачивать бетон
Еще одна вещь, которую следует учитывать при изучении того, как заказывать бетон, — это решить, нужен ли вам бетононасос. Наши насосы для бетонных линий используются, когда работа выполняется в труднодоступных местах, куда автобетононасос не может добраться с желобом, например, при обходе дома, зданий, через здание, через высокие стены, заливка перемычек и т. Д.Мы несем 200 футов шланга (если не указано иное), и взимается плата в размере 1,00 / фут за любую длину, превышающую 200 футов. Некоторые небольшие работы могут быть тачкой, чтобы сэкономить деньги на насосе, но имейте в виду, что тачка очень утомительна, и одновременно пытаться отделывать бетон. Мы рекомендуем иметь под рукой дополнительную помощь, если вы планируете работать с колесной тачкой.

Преимущества использования бетононасосов

  • Перекачиваемый бетон можно укладывать в труднодоступных или недоступных местах другими способами укладки.Наши трубопроводы могут круто поворачиваться, проходить через узкие пространства, проходить над или под стенами, через дверные проемы и т. Д.
  • Перекачивание часто приводит к экономии затрат на рабочую силу и оборудование, а также к экономии времени цикла.
  • Перекачивание не ограничивается погодными условиями (снег, дождь, жара), так как бетон защищен во время транспортировки к месту укладки.
  • Перекачивание можно использовать, когда пространство, доступное для строительной техники, ограничено.
  • Перекачивание бетона освобождает краны и подъемники для других строительных работ, таких как доставка материалов.
  • С перекачиваемым бетоном легче обращаться, потому что поток бетона направлен точно в место укладки. (где краны и конвейеры кладут большие груды бетона, которые необходимо перемещать вручную).
  • Непрерывная подача перекачиваемого бетона остается стабильной и контролируемой, помогая установить стабильный темп работы для бригады укладчиков.
  • Закачка бетона позволяет подрядчику укладывать плиты перекрытия на верхние этажи до завершения бетонных работ на нижних этажах. Это обеспечивает защиту от непогоды при работе на нижних этажах.
  • Для больших разливов можно установить несколько насосов, что позволит нескольким грузовикам работать одновременно.

Заказ бетона
Это лучшая часть. Позвоните в отдел строительных материалов Кэрролла и попросите отправить конкретный товар. Вам понадобится следующая информация:

  • Расположение заливки (-ей) — поскольку мы смешиваем на месте, мы можем заливать несколько мест и при необходимости разные конструкции смеси.
  • Тип заливки (например, подъездная дорожка, тротуар, перемычка и т. Д.)
  • Контактное лицо, Номер контактной ячейки
  • Требуемая прочность на сжатие
  • Следует ли включать в смесь бетонное волокно?
  • Можем ли мы вернуться к заливке, или вам нужен бетононасос — будут ли использоваться тачки?
  • Есть ли зона размыва?

Примечание: Concrete Dispatch позвонит в ночь перед заливкой, чтобы убедиться, что мы все еще в пути…

Контрольный список для самостоятельной работы перед заливкой

  • Основание должно быть уплотненным и влажным, но без стоячей воды
  • Опалубки должны быть надежными и выдерживать нагрузочное давление свежего бетона
  • Обеспечить достаточную помощь для укладки и отделки бетона.Начните с минимум двух (2) человек для заливки 2 кубических ярдов. Добавьте одного (1) человека на каждые дополнительные 8-9 кубических ярдов бетона. Если вы используете тачки для перемещения бетона с грузовика на формы, добавьте еще одного человека
  • Назначьте конкретные обязанности помощникам до прибытия бетона (например, стяжка полов, поплавков, мыть инструменты и т. Д.).
  • Обеспечьте приемлемый доступ для доставки:
    Дорога должна быть из устойчивой почвы, способной выдержать бетонные грузовики весом до 80 000 фунтов.
    Тропа должна быть не менее десяти (10) футов в ширину и четырнадцати (14) футов в высоту.
    Избегайте проезда грузовиков по бордюрам, тротуарам или проездам.
  • Переместите все транспортные средства, которые могут быть на пути или забрызганными бетоном.
  • Длина разгрузочного желоба может достигать примерно двенадцати (12) футов
  • Определить, какой тип управляющих соединений будет использоваться для контроля растрескивания; ручная обработка или распил.
  • Бетон, используемый для жилых помещений, должен иметь толщину не менее четырех (4) дюймов.
  • Размещение контрольных швов должно быть определено на этапе планирования
  • Контрольные стыки должны быть обрезаны как можно более квадратными.
  • Глубина контрольного шва должна быть не менее толщины бетона
  • Избегайте создания треугольников или панелей неправильной формы при размещении контрольных швов
    Имейте все инструменты и готовые к работе
  • Подготовить водяной шланг
  • Подбирайте мусор вокруг рабочей зоны, который может стать опасностью для спотыкания.
  • Убедитесь, что все вкладыши готовы к работе (например, анкерные ремни, если вы заливаете перемычку).
  • При необходимости подготовьте зону смыва
  • Всегда иметь пластик наготове на случай непогоды.
  • Если вы заливаете что-то, что может быть забрызгано бетоном (например, раздвижная стеклянная дверь), накройте это пластиком перед заливкой. Одной вещью, о которой тебе нужно беспокоиться, меньше.
  • Обеспечьте наличие питьевой воды для вашей команды
  • Если необходимо использовать отвердители, подготовьте их к работе
  • Имейте мобильный телефон на месте, чтобы вы могли оставаться на связи с конкретным диспетчером

Продажа б / у бетононасосов

Почему JED Alliance? Смотреть:

  • Наш квалифицированный персонал проверяет каждую деталь бывших в употреблении бетононасосов, выставленных на продажу
  • Увидеть самый большой инвентарь бетононасосов, выставленных на продажу в США.
  • См. Изображения и видео в формате HD.Вы действительно получаете то, что видите.
  • Эксклюзивная интернет-демонстрация JED Alliance LIVE выставленного на продажу бетонного оборудования.
  • Покупайте с уверенностью с нашей гарантией качества JED

Итог

JED Alliance Group — ведущая компания, предлагающая отремонтированные бывших в употреблении автобетононасосов на продажу . наша команда является пионером в процессе капитального ремонта бетонного оборудования. используя новейшие системы и методы, чтобы гарантировать качество нашей продукции и удовлетворение потребностей наших клиентов.Мы покупаем подержанные насосы Putzmeister, Schwing, Mayco, Reed и другие надежные марки насосов и полностью восстанавливаем их, чтобы помочь вам выполнить свою работу с доступными инвестициями. Также мы предлагаем автобетоносмесители, полностью отремонтированные, готовые к работе и перемешиванию.

JED Alliance имеет один из самых больших складских запасов бетононасосов для продажи во всех Соединенных Штатах. Такое разнообразие позволяет нам удовлетворить широкий спектр потребностей бетононасосной промышленности. Помимо огромного выбора оборудования.Мы следим за тем, чтобы этот выбор был как можно более разнообразным, от небольших «шаровых» клапанов для каменных насосов до больших «S» клапанов и «Rock» клапанов. Все они у нас есть в наличии.

Процесс восстановления, вот история:

С самого начала первичного осмотра машины мы проверяем, что все компоненты продаваемых нами бетононасосов находятся в безупречном рабочем состоянии, прежде чем выставить бетононасос на продажу. Мы проверяем, ремонтируем и заменяем все изнашиваемые детали в электрической системе каждого насоса или грузовика, аварийных устройствах, раме и подрамнике, осях, гидравлических системах и компрессоре двигателя.Наши опытные механики тщательно исследуют каждую деталь, используя наш эксклюзивный процесс «стандартной проверки JED» из 90 пунктов. Таким образом мы обеспечиваем реальную ценность отремонтированного бетононасоса, который вы покупаете.

После замены всех частей и подтверждения работоспособности систем. Все наши изделия украшены красивой окраской и оригинальными наклейками производителя. Наш современный пескоструйный и окрасочный цех считается одним из крупнейших и самых современных во Флориде.Наши инвестиции в лучшие процессы и хорошо обученных технических специалистов гарантируют, что конечный продукт представляет собой бетононасос или автобетоносмеситель, не имеющий себе равных по надежности и выглядящий совершенно новым.

Чем отличаются бетононасосы и автобетоносмесители JED Alliance?

  • Мы ПОЛНОСТЬЮ ВОССТАНАВЛИВАЕМ и тестируем все наши бывшие в употреблении автобетононасосы, выставленные на продажу, и автобетоносмесители, которые мы предлагаем для продажи, в нашем обновленном инвентаре.
  • При необходимости можем протестировать оборудование на стройплощадках ПЕРЕД покупкой.
  • Мы являемся специалистом по бетононасосам в США, у нас самый большой доступный инвентарь
  • Мы — частная компания с ультрасовременным оборудованием в Орландо, Флорида, США.
  • Мы располагаем обширным ассортиментом автобетононасосов и автобетоносмесителей
  • Некоторые из наших ведущих брендов: Putzmeister, Schwing, Mayco, Reed, Mack и другие.
  • Мы владеем всем нашим инвентарем бетонного оборудования, мы НЕ БРОКЕРЫ, и мы гарантируем качество каждой проданной единицы.
  • Предлагаем конкурентоспособные цены на высококачественные б / у бетонные насосы на продажу
  • Мы упрощаем вам процесс покупки и продажи независимо от того, где находится ваш бизнес, потому что мы являемся экспертами в области импорта и экспорта

Почему покупайте бывшие в употреблении бетононасосы на продажу у нас?

Наше руководство верит в долгосрочные отношения с клиентами и добилось их большого успеха.Мы считаем, что прозрачность является ключевым моментом и нашей основной бизнес-моделью.

Наша команда стремится заработать для вашего бизнеса, будучи лучшими в том, что мы делаем, всегда используя здравый смысл при ремонте каждого насоса или грузовика. Jed Alliance Group не срезает углы и не пропускает этапов в наших процессах. Мы используем ТОЛЬКО оригинальные запчасти. Поскольку мы сами являемся бетононасосами, наши сотрудники понимают высокие требования, предъявляемые к бетонному оборудованию. Также мы гарантируем, что каждый автобетононасос или автобетоносмеситель готов к работе в наилучшем виде, когда он прибудет к вам на работу.

Потому что мы владеем всем нашим инвентарем бывших в употреблении бетононасосов для продажи, таких как насосы для прицепов и автобетоносмесителей, а также автобетоносмесители. Мы можем без проблем работать с вами, чтобы выбрать, протестировать, профинансировать и отправить вам бетононасос или автобетоносмеситель. Наша команда устраняет многие проблемы с покупкой подержанной строительной техники. Наша компания работает с банками, которые предлагают удобное финансирование на стандартных условиях. А экспортные договоренности упрощаются, когда вы покупаете у нас.

Хотите продать свое бетонное оборудование?

Сначала позвоните в Альянс JED! Мы не только продаем подержанные бетононасосы и автобетоносмесители, но и покупаем напрямую у владельцев оборудования, таких как вы, которые готовы заменить или модернизировать.Мы закупаем сотни единиц каждый год. Прямая покупка позволяет нам предложить вам лучшую цену НАЛИЧНЫМИ на рынке, независимо от возраста, марки, часов работы или механического состояния вашего бывшего в употреблении насоса или автобетоносмесителя. Это делает JED Alliance лучшим местом для продажи тяжелого оборудования без посредников и комиссионных.

Покупаем:

  • Продажа большинства моделей бетононасосов Schwing и Putzmeister и проданных бетононасосов
  • Многие модели прицепных насосов Reed, Olin и других марок
  • Большинство моделей автобетоносмесителей Mack.
  • Сообщите нам о выставленном на продажу подержанном бетононасосе, и мы сразу же сообщим вам цену покупки

Строительство на подъеме и почему владение бетононасосом прямо сейчас имеет финансовый смысл

Практически повсюду в Америке строительство ведется в каждом уголке. Появляются новые жилые дома, новые коммерческие застройки и новые крупные промышленные застройки, и в каждом из них возникнет необходимость перемещать бетонный материал из одного места в другое.Таким образом, вы можете использовать несколько приемов для перемещения этих бетонов. Вы можете использовать тачки, вы можете в основном задавать бетон прямо из автобетоносмесителя на каждую из этих площадок, где вы собираетесь заливать бетон. Тем не менее, будут некоторые районы, до которых будет очень трудно добраться, и отсыпка бетона будет неосуществимой, поэтому мы предлагаем на продажу бывшие в употреблении бетононасосы.

С этим ростом также растет потребность в хороших бетононасосных услугах.Сейчас это просто часть бетонной промышленности. Таким образом, бетононасосные компании очень прибыльны, потому что расходы не обязательно огромны, однако, если вы не знаете, что делаете, это может выйти из-под контроля. Позвольте мне это немного пояснить.

Затраты на ведение бизнеса не очень высокие. Вы определенно можете управлять этой компанией с одним оператором, шлангами на пару тысяч долларов и новым оборудованием или купить любой из наших подержанных бетононасосов на продажу, подержанный грузовик, и этого будет достаточно.

Так что это не так недостижимо, и это затраты, которые вы можете уменьшить за счет ваших налогов. Это просто что-то не очень дорогое. И это не так сложно, потому что обычно заказчик, который вам звонит, выполняет реальную работу.

Итак, настоящие проблемы, которые возникают с этим видом бизнеса:

1) Рабочие процессы.

2) Рабочая сила, которую вы должны нанять для работы с этим оборудованием.

Если вы были оператором, если вы владелец-оператор, то с вами все будет в порядке, пока вы знаете, что делаете.Если вы заботитесь о своей машине и если вы знаете, какой бетон проходит через вашу машину, если вы знаете, какие шланги вы собираетесь использовать при конкретной заливке, тогда все будет в порядке. Но если у вас есть кто-то, кто не заботится о вашей машине, кто не смазывает ее должным образом, кто просто не моет ее должным образом, вам наверняка будет больно. Это будет стоить вам десятки тысяч долларов, если не больше. Если вы нанимаете кого-то, кто не несет ответственности и не приходит вовремя на ваш рабочий сайт, ваши клиенты в основном будут держаться подальше от вас.Если у вас есть кто-то, кто не несет ответственности, и он приходит на работу, возможно, в нетрезвом виде, и убивает кого-то на улице, вы несете ответственность за этот ущерб. Так что последнее, что вы хотите сделать, это, может быть, перебарщивать с подобными вещами.

Я не рекомендую вам с самого начала позволять кому-либо управлять вашей машиной. Рекомендую самому зайти в нее, пойти и прокачать самостоятельно, иди выучить все, что нужно изучить отдельно. Таким образом, вы можете внедрить элементы управления, которые будут держать этого будущего сотрудника под контролем, и вы сами станете сотрудником своей собственной компании, и вы сами будете контролировать каждый маленький аспект в себе, который вы хотите контролировать для других в будущем.

С ростом строительства и растущей потребностью в продаже бетононасосов, это также дает огромные возможности, огромные возможности для многих людей во многих штатах, во многих городах Соединенных Штатов и даже во всем мире.

Но для того, чтобы воспользоваться этой возможностью, в вашем распоряжении должны быть подходящие инструменты. У вас должен быть подходящий бетононасос. У вас должны быть правильные люди. У вас должны быть правильные процессы, правильное обучение. К этому нужно даже относиться правильно.

Перед поиском подержанных бетонных насосов на продажу:

Итак, первое, что вам нужно сделать, это начать поиски в своем районе, чтобы увидеть, какой рынок существует для этих насосов. На некоторых рынках, например во Флориде, не многие люди перекачивают бетононасосы. Большинству людей нравится использовать шаровые насосы, потому что они не любят перемещать шланги.

Затем, после того, как вы это узнаете, вы спросите: «Что, если я привезу на этот рынок прицепной насос?» Каковы будут ваши конкурентные преимущества перед кем-то еще, кто также открыл этот бизнес в том же штате? «Я, возможно, собираюсь использовать насос побольше, который может делать более сложные вещи.«Хорошо, тогда это ваше конкурентное преимущество. Как вы собираетесь реализовать это преимущество? Собираетесь открыть сайт? Собираетесь посетить бетонные заводы? Собираетесь ли вы использовать продавцов? Что ты собираешься с этим делать?

Следующее, что вам нужно сделать, как только вы определитесь с тем, что вам доступно на этом рынке, вы создадите компанию. Создайте эту компанию. Это главное, что вам нужно сделать. Вы начинаете это, потому что, если вы не начнете, у вас никогда не получится.Это первый шаг на пути к успеху. Вам нужно основать эту компанию. Вам нужно дать ему имя. Вам нужно придать ему тело. Вам нужно в некотором роде изобразить его так, как будто он уже существует, чтобы что-нибудь произошло.

Итак, когда вы начинаете свою компанию, вы смотрите: «Хорошо, я сказал, что собираюсь делать очень специализированный бетон». Скажем: «Я собираюсь выполнять все работы на расстоянии 300 или 400 погонных футов и выше». Так что в этом случае вам понадобится гидравлический насос.

Если вы скажете: «Знаешь что, я просто сделаю отверстия для укладки, я просто засыпаю блок, я просто собираюсь сделать маленькие плиты и тому подобное», тогда вы можете использовать механический насос, который намного дешевле.

Итак, как только вы определитесь, по какому пути вы хотите идти, теперь вы говорите: «Я собираюсь заняться производством гидравлических насосов». Теперь, когда у вас есть гидравлический насос, вам нужно сделать несколько вариантов. Какой агрегат вы собираетесь качать? Вы собираетесь накачать 1/2 дюйма? Собираетесь качать 3/4? Что вы собираетесь накачать?

«Ну, я собираюсь накачать 3/4 дюйма, потому что это все здесь используют.«Тогда для этого вам понадобятся большие шланги. Если вы собираетесь оставаться в пределах 1/2 дюйма или меньше или смешанной смеси, вы можете использовать 2-дюймовый шланг, который является наиболее рекомендуемым размером шланга здесь, в Соединенных Штатах. Итак, допустим, вы решили продвинуться вперед с 1/2 дюйма, затем вы идете дальше и покупаете или планируете приобрести все свои 2-дюймовые дома. Теперь вы знаете, что вам понадобятся 2-дюймовые шланги, поэтому вам понадобится гидравлический насос, теперь вы можете решить, какой марки мне нужен бетононасос.

Ну есть несколько разных марок.Есть Пуцмайстер. Есть Швинг. Есть Рид. Есть Майко. Есть Олин. Есть множество других, которые вроде как покрывают рынок, но основные из них прямо там. Допустим, вы решили выбрать Schwing или Putzmeister. Теперь вы скажете: «Если я собираюсь накачать 1/2 дюйма, мне следует покупать S-образную трубку или шаровой клапан?»

«Ну, я никогда не собираюсь делать большой рок, потому что я просто решил купить 2-дюймовый шланг. Так зачем мне такая большая машина, как S-образная трубка, у которой так много движущихся частей? Возможно, позвольте мне выбрать более дешевый вариант, который по-прежнему стоит дорого, потому что он гидравлический, но это более дешевый вариант, гидравлический насос с шаровым клапаном.”

Покупка Продам автобетононасос б / у

Теперь мы знаем, что вам нужен Putzmeister, вы собираетесь сделать 2 дюйма, и это будет шаровой кран. Я захожу в Интернет и смотрю, что там есть. Я погуглил о продаже бетононасосов или что-то еще, а затем посмотрел на то, что доступно, в которых используется жирная система. Итак, теперь я вижу, что Putzmeister предлагает ТКБ-30, ТКБ-45, ТКБ-60, ТКБ-90. TKB — это в основном Thom-Katt с шаровой системой в клапане — TKB.

Итак, я решил: «О, может быть, теперь есть весь этот модельный ряд, что мне здесь делать?» «Теперь мне нужно знать, сколько бетона реально я могу доставить?» Итак, вы начинаете разговаривать с некоторыми из этих парней, с некоторыми из этих местных подрядчиков и говорите: «Обычно, что вы перекачиваете в час? Сколько ярдов? » Большинство из них скажут вам, и вы поймете, что, возможно, вам нужно 20 ярдов в час, чтобы чувствовать себя комфортно, и 30 ярдов в час, чтобы чувствовать себя комфортно. Вы хотите, чтобы этот горб был позади вас.Вы хотите иметь возможность делать большую работу, если вам кто-то позвонит. Таким образом, вы будете иметь скорость от 30 до 50 ярдов в час. Вот где ты хочешь быть. Итак, вы покупаете Putzmeister TKB-45.

Этот TKB-45 весит около 6000 фунтов, поэтому следующее, что вам нужно сделать, это: «Какой грузовик я собираюсь использовать для этого? Какой грузовик мне использовать? Я имею в виду, она весит 6000 фунтов. Мне определенно нужно что-то сверхмощное, что-то вроде 350, потому что я не только собираюсь нести этот насос или я собираюсь тянуть этот насос, теперь мне также нужно нести связку шланга, который будет много весить и, вероятно, Я могу взять с собой резервуар для воды.А поскольку это Флорида, мне определенно нужен полный привод, потому что здесь везде песок ».

НЕ СТАТЬ МЕХАНИКОМ

Итак, как только вы это поймете, у вас будет бизнес-модель того, куда вы хотите двигаться. Теперь, по сути, вы действуете. Если у вас есть деньги, тогда начинайте переговоры в разных областях, у кого есть хорошее оборудование. Это еще одна вещь, в которую вы не хотите ввязываться — подержанное оборудование, которое кто-то выбросил, потому что он больше не хочет его использовать.Вам нужен подержанный отремонтированный бетононасос, потому что это может дать вам больше спокойствия. Имейте в виду, что это тоже не будет идеальная машина, но она избавит вас от многих головных болей, которые вы получите, купив то, что кому-то не нужно.

Итак, вам нужно убедиться, что вы покупаете оборудование хорошего качества. Вы должны убедиться, что у вас не возникнут проблемы, купив машину, которая в принципе не будет для вас надежной. И, может быть, вы прокачиваете 20 или 30 ярдов, и внезапно все это прекращается, и вы не знаете, что только что произошло, потому что вы недостаточно осведомлены.И у вас есть 3 грузовика, которые ждут вас, и вам придется заплатить за эти грузовики. Это последнее, что вам нужно.

Значит, вы должны приобрести хорошее оборудование у уважаемой компании. И под уважаемым я имею в виду кого-то, кто не собирается вам лгать, кто-то, кто будет честен в отношении того, что вы покупаете. Опять же, есть много компаний. Лучше всего покупать новое, но не каждый может позволить себе новое. Второй вариант — купить отремонтированный, отреставрированный бетононасос, машину, за продуктом которой, как вы знаете, стоит кто-то, — а не просто часть оборудования, которая, не дай Бог, по сути оставит вас без денег, в основном навредит вам .Вы не в бизнесе, чтобы стать механиком. Вы занимаетесь этим бизнесом, чтобы воспользоваться возможностью для нынешнего роста.

Инновации в гидравлике в автобетононасосах

Гидравлика обеспечивает прочность, точность и предсказуемость удержания нагрузки, чтобы сложные бетононасосы работали плавно и надежно.

Предоставлено Карлом Дайком, CD Industrial Group Inc.

Live Schematics лучше тысячи изображений!
Возьмите свой смартфон и отсканируйте QR-коды
на изображениях Live Schematic, чтобы сразу перейти к
LunchBoxSessions.com и попробуйте сами эти классные ресурсы!

Изображение любезно предоставлено DY Concrete Pumps

Если вы когда-либо укладывали бетон с помощью тачки или скипа с подъемным краном, вы поймете, почему бетононасосы — это удивительное изобретение. Автобетононасосы могут легко опережать доставку из грузовиков для готовой смеси, опорожняя даже большие, смонтированные на прицепе бочки для готовой смеси менее чем за 5 минут при полной мощности насоса!

Как и кран, у бетононасосов есть стрела и выносные опоры, но на этом сходство заканчивается.Поскольку основная задача бетононасоса — укладка бетона, бетононасос также должен отличаться:

  • безопасно преодолевать большие расстояния даже в стесненных условиях.
  • надежно перекачивает тяжелые скоропортящиеся продукты при малых углах стрелы, которые кран никогда не выдержит.
  • обеспечивает равномерную подачу продукта с минимальными колебаниями для защиты рабочего, устанавливающего конец шланга, от травм.

Недавно я посетил компанию DY Concrete Pumps в Калгари, Альберта, чтобы лично познакомиться с гидравликой и инновационными конструкторскими решениями, которые делают эти работы возможными.Я хотел бы выразить свою благодарность Дарси и команде DY, которые познакомили меня с конструкцией их насосов и терпеливо ответили на вопросы, чтобы я мог взять с собой читателей Fluid Power World.

Взгляд на плунжерный насос

Начиная с бункера (где бетон добавляется из автобетоносмесителя), бетононасос использует двойной плунжерный насос для всасывания и выгрузки продукта. Здесь, в Альберте, мы привыкли видеть 3- и 5-цилиндровые плунжерные насосы на нефтепромысловом оборудовании, проталкивающие жидкие цементные смеси и запатентованные растворы в забой скважины при высоком давлении.Однако у бетононасоса обратное назначение. Вместо того, чтобы работать против высокого давления, бетононасос больше заботится о достижении высокого расхода, чтобы укладывать как можно больше бетона как можно быстрее. Вместо (относительно) коротких поршней в трех- и пятиплунжерных плунжерных насосах, в бетононасосе сдвоенные поршни имеют длину до 8 футов. Фактически, они настолько длинные, что их необходимо устанавливать под углом между рельсами шасси автомобиля. Из-за своего размера бетононасосы ограничиваются дуплексным насосом; Между рельсами просто нет места для другого цилиндра.В дальнем конце стрелы это приводит к управляемым скачкам потока продукта при возвратно-поступательном движении поршней.

В бетононасосах используется гидравлика для множества сложных операций, в том числе для всех этих систем и компонентов.

В бетононасосе используется поворотный S-образный клапан, расположенный глубоко под влажным бетоном в бункере, для подачи и разгрузки плунжеров. Эта конструкция удачно устраняет необходимость во впускном коллекторе и обратных клапанах, что упрощает общую механику и помогает ускорить выполнение задач по очистке после работы.

Упрощенная схема системы (Щелкните здесь, чтобы использовать ее самостоятельно на LunchBoxSessions.com)

Гидравлические системы с пропорциональными гидрораспределителями обеспечивают плавные, многофункциональные движения стрелы, необходимые после установки автобетононасоса на месте. Гидравлические клапаны также отвечают за надежную фиксацию машины на месте.
Плунжеры самого бетононасосного механизма приводятся в действие длинными гидроцилиндрами. Требуется самый надежный из гидравлических насосов с точными регуляторами рабочего объема для плавного перемещения этих цилиндров на протяжении всего их хода с желаемой скоростью.Скорость хода цилиндра обеспечивает критическую для производства производительность подачи бетона.

Два больших гидростатических насоса замкнутого контура соединены параллельно для резервирования, чтобы надежно приводить в действие два одностержневых цилиндра длиной 8 футов, которые приводят в движение плунжеры бетононасоса. Выбор быстродействующего поршневого насоса замкнутого цикла с наклонной шайбой устраняет проблемы, связанные с перепадом давления, которые могут сопровождать пропорциональный распределитель в обычной системе с открытым контуром. Максимальный рабочий объем насоса для каждого направления потока регулируется внешним пропорциональным клапаном давления с электрическим управлением.Этот клапан может быть отрегулирован оператором для установки желаемой скорости подачи бетона.

Два основных плунжера бетононасоса приводятся в движение одновременно, но в противоположных направлениях. Приведение в действие одностержневых цилиндров с помощью насосов с замкнутым контуром означает необходимость учета разницы объемов между выдвиганием и втягиванием.

Цилиндры обеспечивают равномерный поток
Насосы с замкнутым контуром, обычно используемые с гидравлическими двигателями, рассчитывают на возврат к насосу той же скорости потока, которая была отправлена.При втягивании одностержневого цилиндра потоком гидростатического насоса объем, покидающий базовый конец цилиндра, намного больше, чем объем втягиваемого входящего цилиндра. Но это не проблема, поскольку объем жидкости, покидающий основание одного рабочего цилиндра во время втягивания, обменивается напрямую, чтобы выдвинуть другой бетононасосный цилиндр.

На схеме показано, как при втягивании одного цилиндра жидкость расширяет другой. (Щелкните здесь, чтобы попробовать!)

Это означает, что основной поток на одном цилиндре становится основным потоком на другом цилиндре.Насос с обратной связью направляет поток только к штоковому концу цилиндра и получает возвратное масло только от штокового конца другого цилиндра.

Что делать, если масло протекает через поршни рабочих цилиндров? Расположение замкнутого контура на нижних концах цилиндров кажется очень уязвимым для потери масла, что может привести к неполным ходам цилиндра. Дизайнеры это предусмотрели! Продуманное расположение отверстий, открываемых поршнем, когда один цилиндр приводится во втянутое положение, позволяет добавлять любое необходимое подпиточное масло через обратный клапан до хода выдвижения противоположного цилиндра.

На производственной стороне этой сборки, когда один бетонный плунжер всасывает загрузку влажного бетона из бункера, другой выдает его в трубу, которая следует за стрелой, и выводит ее в шланг окончательной укладки. Колебания S-клапана делают это возможным за счет попеременного подсоединения каждого плунжера либо к стреле, либо к бункеру. Этот изогнутый кусок трубы погружен в мокрый бетон внутри бункера. Вал, выступающий вперед из S-образного клапана и наружу из бункера, соединен с кривошипными рычагами и приводится в движение парой противоположных одностержневых цилиндров.Это возвратно-поступательное движение S-образного клапана, когда он скользит по износостойкой очковой пластине, поддерживается исключительным потоком от сверхмощного поршневого насоса с компенсацией давления. Мгновенный поток и постоянное давление в нижнем конце цилиндров с S-образным клапаном поддерживаются предварительно заряженным азотом баллонным аккумулятором.

Поршневой насос с обратной связью приводит в движение плунжеры бетононасоса, а поршневой насос с обратной связью обеспечивает поток для цилиндров с S-образным клапаном.

Согласование изменения направления плунжеров с изменением положения S-клапана является вопросом времени с помощью некоторых общих функций управления клапаном.Также помогает использование правильно подобранных и протестированных демпфирующих отверстий.

После завершения хода нагнетания плунжера, и пока S-образный клапан переключается, чтобы выровняться с другим плунжером, статический напор влажного бетона в поднятой стреле может начать скользить назад против полностью выдвинутого плунжера. Удлиненный плунжер на мгновение лишился бы поддержки против силы этого бетона, если бы не дополнительное повышение давления в гидроцилиндре, которое помогло бы удерживать его на месте. Это эквивалент последнего «толчка» насоса с обратной связью перед тем, как наклонная шайба перевернется, чтобы привести в действие альтернативный плунжер.

В конце работы, когда оператору пора убирать, губка протягивается назад через трубопровод стрелы. Система бетононасоса включается в обратном направлении, и губка для очистки всасывается в систему с конца укладывающего шланга. Умный гидравлический клапан меняет местами управление наклонной шайбой гидравлического насоса с обратной связью относительно положения S-клапана.

Надежные и безопасные опоры

Аутригеры надежно устанавливают автобетоносмесители на землю, полагаясь на телескопические цилиндры для выдвижения и запорные клапаны с пилотным управлением, которые удерживают опускные цилиндры на земле.

Перекачивание бетона — основная работа агрегата, и гидравлика помогает в этом. Но бетонирование происходит успешно только в том случае, если грузовик прочно стоит на земле. Стрела может вылетать на 100 футов или более. Чтобы агрегат не опрокидывался, комплект выносных опор выдвигается из грузовика намного дальше, чем на большинстве кранов. Этим выносным опорам с большим вылетом обычно требуются телескопические цилиндры, чтобы выдвигать их, а затем убирать. Высококачественные обратные клапаны с пилотным управлением удерживают нижние цилиндры в упоре на землю.

Пульт дистанционного управления оператора позволяет управлять скоростью откачки, описанной ранее, а также точным управлением различными секциями стрелы, а также поворотным движением. Отдельный поршневой насос с разомкнутым контуром оснащен контроллером с регулированием по нагрузке (с компенсацией расхода), который ограничивает насос до предела давления, чуть превышающего наиболее требовательную функцию штанги. Путь потока насоса для этого контура является разомкнутым (от резервуара к резервуару), но регулирование расхода и давления является замкнутым контуром. Сеть челночных клапанов с измерением нагрузки внутри блока электропропорциональных клапанов отправляет самое высокое рабочее давление обратно в компенсатор / контроллер насоса для выполнения непрерывных регулировок.Компенсаторы предварительного золотника в каждой секции блока клапанов помогают поддерживать постоянный поток для более легких нагруженных цилиндров стрелы, которые уже находятся в движении, поскольку насос совершает подъем в ответ на более тяжелую нагруженную секцию стрелы. Эта хорошо спроектированная и настроенная система дает оператору возможность плавно перемещать стрелу для перемещения укладочного шланга туда, где он необходим во время заливки, без лишних затрат энергии.

Для стороннего наблюдателя бетононасос может показаться грубой машиной, которой просто нужно выдвинуть стрелу и обеспечить путь для влажного бетона из грузовика для приготовления бетонных смесей.Это далеко от истины; цементные насосы требуют всех навыков работы с краном и лишних трудностей! Многосекционные стрелы, статические бетонные головки и, конечно же, скоропортящийся продукт — все это усложняет работу. Автобетононасос должен быть полностью надежным не только по способности перекачивать бетон, но и по способности выдерживать нагрузку выносных опор, а также плавности и предсказуемости движения стрелы, чтобы оператор мог выполнять сложные движения на стесненных рабочих площадках.Снимаю шляпу перед разработчиками гидравлических систем, которые создают эти невероятные системы и продолжают удивлять нас постоянными инновациями в укладке бетона.

Индустриальная группа CD
cdiginc.com

LunchBox Sessions
Lunchboxsessions.com

Бетононасосы DY
dyconcretepumps.com

ICF — когда бетононасос идеален?

Самосвалы с бетонной стрелой, безусловно, занимают свое место в мире изолированных бетонных опалубок, но они не единственный вариант для заполнения ICF.Навесное оборудование для бетононасосов, такое как RD6536 и D6528, компактно и легко устанавливается на мини-погрузчик с бортовым поворотом или компактный гусеничный погрузчик. Бетононасосы, работающие от гидравлики носителя, обеспечивают производительность от 0 до 25 ярдов в час. Они также перекачивают материал на расстояние до 250 футов по горизонтали и 100 футов по вертикали.

Итак, как узнать, лучше ли обратиться к поставщику бетона или иметь собственное навесное оборудование для бетононасоса? Ответ можно определить, рассмотрев, как выбросы, неудобство и затраты влияют на ваш бизнес.

Прорыв

Прорывы или прорыв опалубки, из-за которой бетон выходит из строя, — обычное дело, которое требует много времени. Есть два участника выброса:

  1. Линия подачи слишком велика
    Стальные секции стрелы и резиновый удлинитель стрелы, используемые в качестве линии подачи на тележке со стрелой, обычно слишком велики для перемещения между формами ICF и / или арматурой, используемой для укрепления форм. Затем штангу и резиновый шланг необходимо удерживать над формами, чтобы направлять раствор или бетон.
  2. Слишком высокая скорость
    Насос стрелы должен перекачивать материал вертикально, чтобы поднять раствор и заполнить форму. Когда материал меняет направление с верха на низ, сила тяжести увеличивает скорость материала, когда он выходит из линии подачи резины в форму.
Повышенная скорость + вес раствора = повышенный риск выбросов

Повышенная скорость в сочетании с весом раствора создает значительную нагрузку на ICF, особенно на нижние опалубки, уложенные на фундамент.В некоторых случаях подрядчики должны заполнить только четыре курса за раз, что требует больше времени на работу с автокраном и больше времени для заполнения форм.

Насадка для бетононасоса обычно используется с 2-дюймовым трубопроводом подачи, что намного меньше, чем у грузовиков. Меньший диаметр обычно снижает скорость материала и сводит к минимуму задержку воздуха для более однородных результатов. Насосы для бетонных работ также могут использоваться с 1,5-дюймовым трубопроводом подачи и мелкодисперсной жидкой цементной смесью, чтобы дополнительно минимизировать скорость движения материала.

Цена удобства

Быть во власти графика конкретного поставщика никогда не бывает идеальным, потому что, как знает каждый подрядчик, время — деньги. Он также стоит от 750 до 1500 долларов и более за заливку для найма подрядчика по перекачке, что со временем значительно возрастает. Это похоже на аренду квартиры, а не на покупку дома — вам всегда придется кому-то платить, чтобы жить там, и он никогда не будет вашим.

Удобство и надежность заливки бетона в любом месте и в любое время может стоить вам 60 000 долларов за прицепную насосную установку и до 350 000 долларов или более за насосный грузовик.А вот приставка для бетононасоса — более экономичный вариант. Они стоят примерно от 5 до 30 процентов от стоимости более крупных агрегатов, и, поскольку у большинства подрядчиков уже есть погрузчик для работы бетононасосов, инвестиции относительно минимальны. Кроме того, вы получите более высокую и быструю рентабельность инвестиций.

Подрядчики, у которых есть навесное оборудование для бетононасоса, могут оплатить его всего за 12 работ.

Они также могут использовать насосы для заполнения блоков, цементации, ячеистого и мокрого торкретбетона, что еще больше увеличивает рентабельность инвестиций.

Чем меньше, тем лучше

Независимо от того, начинаете ли вы с ICF или готовы полностью погрузиться в бизнес, правильный бетононасос будет иметь большое значение для обеспечения успеха.

Хотите узнать больше? Свяжитесь с нами , чтобы обсудить ваши потребности и узнать цену!

Детали

Бетонные стреловые и линейные насосы часто необходимы в ситуациях, когда ваш объект географически недоступен, т.е.е., за домом, на крутом склоне или вдали от дороги. Они идеально подходят, когда у вас есть большие заливки, опоры, опоры и фундаменты или вы заливаете подвесную плиту, то есть плиту наверху, но есть несколько вещей, которые следует учитывать перед тем, как нанять ее.

1. Штанга или линейный насос?

Стреловые насосы

обычно быстрее линейных, когда дело доходит до взбивания бетона на месте, но они стоят дороже. В зависимости от их размера и, следовательно, досягаемости, т.е.е., 28 метров, 39 метров или более 45 метров, они могут стоить вам примерно на 50–100 долларов больше за час. Внимательно ознакомьтесь с требованиями вашего сайта. Какое расстояние находится от самого дальнего угла плиты до места, где может припарковаться автобетононасос? Если его длина превышает 40 метров, вам понадобится бетононасос длиной не менее 39 метров.

Затем подумайте, достаточно ли места для парковки бетононасоса на вашем участке. У них длинные ножки, которые выступают по обе стороны от шасси кабины, поэтому вам необходимо оставить не менее четырех-пяти метров ширины на подъездной дорожке или на месте, иначе им может потребоваться припарковаться на улице.Если да, то возможно ли это? У вас есть контроль движения? На улице есть место? Парковка вне улицы? Если ответ отрицательный, вам может понадобиться линейный насос, так как они похожи на небольшой грузовик по размеру и требуют ширины всего около двух с половиной метров при парковке на вашем участке.

2. Требуется ли другой дизайн бетонной смеси?

На каждом бетонном заводе есть свои уникальные конструкции бетонных смесей. Но, как показывает практика, большинство заводов по производству готовых бетонных смесей в Австралии добавляют немного цемента и золы в свои бетонные смеси для повышения текучести и, следовательно, прокачиваемости вашего бетона на месте.Сухой бетон с тяжелыми, крупными и удлиненными заполнителями не идеален для перекачки бетона. Возникающие в результате блокировки насосов могут увеличить ваши чистые расходы, поскольку для их разблокировки потребуется дополнительное время. Когда дело касается бетононасосов, время стоит денег. Поэтому при заказе бетона мы рекомендуем вам сообщить заводу, что вы используете бетононасос и вам требуется насосная (P) смесь.


Обязательно сообщите им, если это тоже линейный насос. Линейные насосы могут использовать небольшую линию, т.е.е., 2-дюймовый шланг при перекачивании, и в этом случае в вашей смеси часто требуется мелкий щебень, а также еще больше цемента и летучей золы, чем в противном случае потребовалось бы при нормальной (N) конструкции смеси. Помните также, что, поскольку может потребоваться больше цемента и золы, ваш бетон, вероятно, будет стоить на несколько долларов больше за кубический метр.

3. А как насчет линий электропередач или других препятствий на месте?

Бетононасосы довольно тяжелые, поэтому, если он мокрый или у вас слабое основание i.е., насыпать, они могут легко увязнуть или в худшем случае опрокинуться. Для их парковки требуется жесткая подставка, особенно насосы со стрелой, опоры которых выдерживают вес тяжелого крана, расположенного выше.
В то время как для насосов стрелы требуется много места. Линии электропередач и другие услуги на месте могут оказаться препятствиями для оператора стрелового насоса. Даже если он или она имеет билет для работы на мощности (т. Е. Сидел на воздушной линии электропередачи и индукции линий), им может физически не хватить места для логистических операций с краном под или рядом с мощностью.Возможно, вам придется пересмотреть решение и вернуться к варианту линейного насоса.

4. Что делать, если я заказываю меньше или даже больше необходимого количества бетона?

Обеспечение правильного заказа еще более важно, когда вы заказываете бетононасос в дополнение к бетону. Когда бетонщики ждут вашей последней загрузки, то есть вашего плюса или сообщения, это уже плохо, но когда насосы ждут на месте, вы начинаете чувствовать, что ваш задний карман горит.Поэтому важно правильно отмерять во время третьей и второй последних нагрузок. Затем заранее уведомите завод о количестве бетона, необходимом для завершения вашей работы.

Помните, что когда дело доходит до количества бетона, зачастую дешевле немного перевыполнить заказ, чем оплатить дополнительные часы работы насоса и бетонщика, связанные с ожиданием на строительной площадке дополнительного бетона, в ситуациях, когда вы заказали меньше

5. Что делать, если бетононасос выйдет из строя?

Если вы заказываете бетон на бетонном заводе, скорее всего, вы за него платите.Поэтому вы несете ответственность за это даже в тех случаях, когда бетононасос блокируется, выходит из строя или опаздывает на площадку. Важно всегда поддерживать позитивную связь с бетононасосной компанией и вашим бетонным заводом. Убедитесь, что есть запасной план на случай чрезвычайных ситуаций и задержек. Большинство опытных бетононасосных компаний имеют доступ к другим бетононасосам в случае необходимости, но может быть разумным подумать о том, что делать, прежде чем заливать бетон, а не во время заливки. Особенно, если вы заливаете в 7 утра и все другие бетононасосы заняты, или в ситуациях, когда вы находитесь в нескольких милях от другой бетононасосной станции.

6. Где смывается бетононасос?

Бетононасос имеет бункер, в котором может оставаться до 0,2 кубических метров после завершения заливки бетона. Его необходимо выгружать либо на месте, либо обратно на завод, либо на склад вторичной переработки, либо где-то еще. Другими словами, его нельзя сбросить незаконно, и если его нужно опрокинуть, промыть или выгрузить за пределы площадки, это, вероятно, будет стоить вам денег. Поэтому, если у вас нет места для сбора этого излишка бетона e.g., на другой плите или в специально отведенной зоне промывки, вам необходимо поговорить с бетононасосной компанией, чтобы договориться о том, где будет промываться бункер, и, следовательно, ваши дополнительные расходы будут составлять

.

Чтобы получить более полезные советы при заказе бетона и выборе бетонного завода, ознакомьтесь с этими статьями по адресу:

Знаете ли вы, что при заказе следующей заливки бетона необходимо учитывать дюжину вещей: http://www.concretebroker.com/ Блог / Просмотр / 20

Мне нужен бетон, как выбрать бетонный завод? : Http: // www.cretebroker.com/Blog/View/24

Или, если вам нужен бетононасос для доступа к навесу, где требуется низкая точка входа и большой вылет, вы можете рассмотреть возможность аренды пяти (5) стрелового насоса у нашего члена http://www.concretebroker.com / Hunterconcretepumphire

Concretebroker предоставляет инструменты, информацию и ресурсы для покупки и заливки бетона.
Здесь вы найдете все, что вам нужно знать для вашего следующего проекта бетонирования.

СКОЛЬКО БЕТОНА, СТАЛИ И АКСЕССУАРОВ МНЕ НУЖНО?
А сколько стоят бетонные плиты в Австралии?

ЧТО ДЕЛАЕТ ХОРОШИЙ БЕТОН?
Вы готовы стать хорошим бетонщиком?

КАК ЗАЛИТЬ БЕТОННУЮ ДОРОГУ В США
Как залить бетонную дорожку с помощью Sciulli Concrete


У МЕНЯ ТЕПЕРЬ ПРОБЛЕМЫ С МОЕЙ ПЛИТОЙ
Что было причиной?
И как я могу предотвратить это в следующий раз?

ДЕСЯТЬ «НЕ ДЕЛАЙТЕ» ВО ВРЕМЯ ЗАЛИВКИ И ОБРАБОТКИ БЕТОНА
Неадекватная отделка бетона может привести к дефектам поверхности

ПОЧЕМУ МОЙ БЕТОН ТРЕЩИЛСЯ?
Кто виноват?

КАК ЗАЛИТЬ БЕТОННУЮ ПЛИТУ СЕМЬИ
Посмотрите этот клип, чтобы получить несколько советов, которые идеально подойдут для вашей следующей заливки

.


КАК СОБИРАТЬ ОПАЛУБКУ
Вместе с нашими друзьями из Bunnings Warehouse мы покажем вам основы построения опалубки для бетонной плиты

.


КАК УСТАНОВИТЬ БЕТОННУЮ ПЛИТУ
Следуйте подробному пошаговому руководству компании Cement Australia по укладке плиты

.

УПЛОТНЕНИЕ ИЛИ НЕ УПЛОТНЕНИЕ
Думаете о герметизации или повторной герметизации вашего бетона? Узнайте, что вам нужно знать здесь

ЗНАЕТЕ ЛИ ВЫ, ЧТО МОЖЕТ УЧИТАТЬСЯ ПРИ ОРГАНИЗАЦИИ ВАШЕГО БЕТОНА?
Перед следующей заливкой бетона проконсультируйтесь с дюжиной бетонных маклеров.Пока не поздно

НУЖЕН БЕТОН. КАК ВЫБРАТЬ БЕТОННЫЙ ЗАВОД?
Concretebroker дает вам полдюжины вещей, на которые следует обратить внимание при выборе бетонного завода

.

ДОЛЖЕН ЛИ Я ЗАЛИТЬ БЕТОН СЕГОДНЯ?
Каждый день бетонщики и руководители строительства выдирают себе волосы, не зная, следует или не следует заливать бетон из-за погодных условий
условия

ТАК СКАЖИТЕ МНЕ, БЕТОН ЭКОЛОГИЧЕСКИ УСТОЙЧИВЫ?
Сара Бахман, которая сейчас руководит офисом Национальной ассоциации сборного железобетона в Аделаиде, дает нам некоторое представление о

.


МОГУ ЛИ Я ЗАЛИТЬ БЕТОН В ДОЖДЬ?
В наши дни мы много слышим о заливке бетона в жаркий и сухой ветреный день.Но как насчет дождя?

СЛОВАРЬ БЕТОНЕРА ТОМ 1 (АВСТРАЛИЙСКОЕ ИЗДАНИЕ)
Ваш исчерпывающий справочник по наиболее популярным сокращениям, определениям, фразам, сленгу и терминам, используемым в отрасли.

ДЕСЯТЬ (ТО 10) МИНУТ РЕМОНТА ТРЕЩИН. ТВОИ ДЕТЯТ, НЕ ТЫ? Трещины в бетоне — забудьте о них через десять минут — просто посмотрите этот
видео

ДЕРЕВЯННЫЙ БЕТОН — КАК СДЕЛАТЬ БЕТОН ПОДОБНЫМ ДЕРЕВЯННЫМ ПОЛАМ
Это конкретно? Или деревянный пол? Посмотрите это видео, чтобы узнать….

КАК УКЛАДИТЬ НЕБОЛЬШОЙ БЕТОН
Еще один взгляд на то, как класть небольшую бетонную плиту от DIY Network.com

ПОГОВОРИМ О СТАЛЬНЫХ ВОЛОКНАХ
Сетка располагается посередине бетонной плиты и довольно громоздкая. Что делают стальные волокна?

КОГДА-ЛИБО ДУМАЛИ О РАЗМЕЩЕНИИ ШАБЛОНА НА ВАШЕМ БЕТОНЕ?
BRICKFORM показать, как правильно штамповать бетон от начала до конца

КАК ЗАЛИТЬ И ОТДЕЛАТЬ БЕТОН
Разнорабочий на YouTube и отличный парень Расс Ричардс показывает нам, как правильно закончить плиту

НЕОБХОДИМО ИСПЫТАНИЕ БЕТОНА
Свяжитесь с Valley Civilab, нашим последним участником по всем вашим требованиям к испытаниям бетона, грунта и заполнителей

БЕТОН МОЖЕТ БЫТЬ ГУБКОЙ ОТ ЗАГРЯЗНЕНИЯ ВОЗДУХА
Новые исследования показывают, что бетонные поверхности могут удалять из воздуха диоксид серы, который является основным источником загрязнения воздуха.


ОБЪЯСНЕНИЕ НАПОЛЬНЫХ ПОКРЫТИЙ
Обзор напольных покрытий и краткий обзор того, что происходит на зарубежном рынке напольных покрытий


ЦВЕТНОЙ БЕТОН ЗАНИМАЕТСЯ, И МЫ ОЧЕНЬ ВНУТРИ ЭТО
Розовый? Синий? Акварельная слоновая кость? Твой выбор!

РАЗГОВОР О БЕТОННЫХ И СТАЛЬНЫХ ПРИНАДЛЕЖНОСТЯХ
Какие аксессуары используются в стандартной бетонной плите? А где их покупать?

ОСТЕРЕГАЙТЕСЬ ХОЛОДНОГО СОЕДИНЕНИЯ
Холодные швы в бетоне — ваш худший кошмар.Но как они возникают и как предотвратить их появление?

.

Ответить

Ваш адрес email не будет опубликован.
