Дюбель для бетона: металлический, распорный, химический

Чтобы закрепить в бетонной стене шуруп или анкер, нужно крепежное основание, в противном случае выбранный расходник выпадет. Дюбель для бетона надежно фиксирует выбранный крепеж, предупреждая его расшатывание. Выбирают дюбеля в зависимости от прочности бетонной конструкции, с которой проводится работа, и от веса предметов, которые нужно закрепить на стене.

Особенности креплений для бетона

Выбирая крепеж для бетонных конструкций, следует учитывать возможность со временем вытащить дюбель и перевесить нужный предмет в другое место.

Монтаж дюбелей в стены из кирпича отличается от работы с бетоном. ЖБК позволяют применять гвозди в виде стержней. Для кирпича чаще используются шпильки, саморезы или подобные вкладки. Важно учитывать длину крепежа, так как из-за большой длины затрудняется установка. Крепления по бетону используются в разных областях, и им сложно найти замену. Дюбеля позволяют зафиксировать бытовую технику и предметы интерьера: вытяжку, настенные шкафы и полки.

Какие бывают виды креплений?

Химический

Специальный клей в таком крепеже и является его фиксатором.

Этот тип фиксации отличается от остальных. В набор крепежной системы входят металлические шурупы и ампулы с химическим клеящим веществом. При установке дюбеля крепеж не просто вкручивается в стену, но еще и вклеивается в нее. Клей становится единым целым с бетоном и сорвать крепеж невозможно. Если его нужно удалить, то придется выбивать вместе с частью стены. Металлический стержень нельзя использовать сразу после введения в бетон. Установка занимает 2—48 часов, которые необходимы для затвердения клея.

Зачастую используется химический дюбель для легкого бетона. У пористых блоков низкая плотность, и даже небольшая вырывающая сила приводит к тому, что стена начинает крошиться, а крепление выпадает. Для ячеистых строительных материалов также рекомендуется химический вариант дюбелей. С его помощью пустотелый блок не разрушится, а зафиксированный предмет останется на месте. Недостатком химических креплений считают длительность монтажа. Широкое распространение получили анкера фирмы «Хилти».

Распорный

Для более крепкого сцепления гильзы со стеной, ее оснастили специальными шипами.

Этот вид крепления хорошо себя зарекомендовал при фиксации тяжелых предметов. Все варианты дюбелей, кроме химического типа, подходят для полнотелого строительного материала. Распорные крепления отличаются формой и размером вставных шурупов. В большинстве случаев они похожи на шифер, благодаря чему можно забить дюбель в бетонную стену молотком. Внешняя часть крепежной системы имеет форму трубки или цилиндра, но встречаются другие варианты. Для крепления они оснащены распорками, которых может быть две или три. Чтобы гильза лучше держалась в стене, на ней предусмотрены шипы.

Металлический гвоздь

В бытовых целях используют полипропиленовые и нейлоновые дюбель-гвозди. Они фиксируют предметы весом до 75 кг. Расходники из стали чаще применяются в промышленности.

Конструкция данного крепежа позволяет зафиксировать им предметы, имеющие большую массу.

Крепежи этого типа применяют для фиксации на стены предметов из разных материалов, что сказывается на их весе. Гвозди по бетону бывают пластиковыми, но этот вариант, хоть и отличается дешевизной, не позволяет крепить тяжелые вещи. Расходники из металла обладают высокой прочностью и пожарной безопасностью. Их рекомендуют для крепления подвесного потолка, так как при возгорании пластик плавится и возникает угроза обрушения потолочной конструкции. Забить гвоздь в бетонную стену можно молотком, но лучше взять предназначенный для этого пистолет.

В форме бабочки

Отличительная черта крепежа — конструкция. Это нераспорной расходник, оснащенный продольными выступами, которые предупреждают проворачивание дюбеля в стене. Чтобы установить бабочку, нужно просверлить отверстие под дюбель и вложить в него гильзу. При монтаже, когда шуруп вкручивается, тыльная сторона сворачивается. Так происходит фиксация. Складные ребрышки, которыми оборудован крепеж, увеличивают площадь соприкосновения с бетоном, и они цепляются за него как крючком. Типичные размеры бабочки — 14×35 и 5×25 мм. Это хорошие дюбеля для крепления плинтусов, полочек и светильников.

Такой крепеж обладает особым внешним видом, благодаря которому он идеально фиксируется в нужной поверхности.

Фасадные гвозди

Фасадные расходники используются для создания каркаса на стенах из кирпича и бетона. Имеют ряд свойств, подобных распорным вариантам, но отличаются большей длиной и крупным размером шляпки. Гильза и прилагающийся к ней стержень изготавливается из сплавов, отличающихся стойкостью к ударам. Их применяют для оформления теплоизоляционных конструкций.

Универсальный

Данный вид крепежа подходит как для домашних работ, так и для производственных.

Крепежная система допускается к применению в быту и на производстве. Имеет схожие свойства с распорными вариантами. Фиксатором универсальные дюбеля по бетону подобны «бабочкам». Преимущества креплений:

  • высокие технические параметры;
  • технологичность;
  • удобство монтажа.

Крепления GB

При необходимости оформить стену, в которой использовался бетон В25, применяют дюбеля быстрого монтажа с дополнительными воротниками. Кроме бетонных плит, они подходят для полнотелых кирпичей и естественных камней.

Этот вид крепежной системы применяется при работе со стенами из полистеролбетонных блоков. Основная гильза подобна распорной, но имеет спиралевидную форму. GB хорошо себя зарекомендовали при необходимости зафиксировать тяжелые предметы. Их используют для устойчивого крепления на стенах подвесных шкафов, вытяжек, полок, бытовой техники и мебели.

Дюбеля КВТ

Конструкция крепежа оптимально подходит для работы с пористым материалом.

Предназначены для работы с конструкциями из газобетона. Отличительная особенность расходников в их широкой резьбе, за счет которой они надежно фиксируются. Газобетон имеет низкую прочность, так как его структура пронизана пузырьками воздуха. Тонкий анкерный гвоздь не удержится в газо- и пенобетоне, начнет расшатываться и выкрашивать стену. Потому для пористых материалов нужны дюбеля и анкера с широкими удерживающими частями.

Какой вариант лучше выбрать?

Крепления подбирают по следующим параметрам:

  • вес нагрузки;
  • материал стены;
  • вероятность демонтажа.
На выбор вида данных приспособлений может повлиять вес, который они выносят.

Если нагрузка минимальная, подбирают недлинные варианты из синтетических материалов. При необходимости избежать сверления стен используют жидкие гвозди для бетона. Чем больше нагрузка на крепление, тем прочнее и длиннее оно должно быть. Для правильного выбора расходника рекомендуется придерживаться следующих правил:

  • Для массивных конструкций применяют крепежи с глубиной крепления от 85 мм.
  • Подвесные потолки и бра крепят дюбелями с распорками.
  • Дюбель нужно вбить, а не вложить. Отверстие под него не должно быть больше диаметра крепежа.

Как проводится установка?

В целом способы монтажа разных видов дюбелей похожи. На стене карандашом отмечается место введения крепежной системы. Отверткой или любым подходящим предметов на отмеченной точке делается углубление, чтобы было удобнее поставить сверло дрели. Электродрелью просверливается отверстие требуемой ширины и глубины. Важно из получившейся дыры устранить пыль пылесосом. Дюбель вводится в стену, в него помещается шуруп и закручивается до нужного уровня.

Крепление дюбель-гвоздей в бетон

Основы надежного крепления

Внедряясь в бетон, дюбель-гвоздь уплотняет его, за счет чего в зоне отверстия создается дополнительное механическое напряжение. Кроме того, сила трения, возникающая при входе дюбеля, создает тепло (температура доходит до 900 °С), благодаря которому происходит схватывание материала основания и тела дюбеля. Эта комбинация из напряжения (распора и уплотнения) бетона и диффузионных процессов позволяет надежно закрепиться дюбелю в материале основания.

Оптимальная глубина проникания дюбеля, обеспечивающая высокое качество соединения, для строительных оснований из бетона составляет 17-27 мм, кирпича – 25-40 мм, а стальное основание (как правило, до 12 мм) дюбель должен пройти насквозь, и выйти, как минимум, на 5 мм. Чтобы соответствовать этим требованиям, дюбели обладают высокой динамической прочностью, продольной устойчивостью, твердостью HR-Сэ 53–56 и высокой пластичностью.

Обзор дюбель-гвоздей Lixie для монтажных газовых пистолетов

В линейке Lixie представлены 3 типа гвоздей для газового монтажного оборудования:

1. Тип WSD. Усиленные гвозди с увеличивающимся диаметром стержня: длина гвоздя от 15 до 32 мм, гвозди имеют специальный баллистический наконечник «кованное острие» для лучшего проникновения в высокоплотный бетон. Гвозди имеют форму увеличивающегося стержня, для длины гвоздя от 15 до 25 мм он составляет 2. 6-3.0 мм. Усиленные гвозди длиной 27-32 мм сделаны из высокопрочной стали и имеют специальный не имеющий аналогов на российском рынке диаметр стержня 2.2-2.6 мм, обеспечивающий наилучшее внедрение в плотный бетон и кирпич. На гвозди длиной от 15 до 19 мм для увеличения несущей способности в стали наносится специальная насечка, создающая дополнительное трение и температурный режим, благоприятный для диффузионных процессов. Использование специальных дюбелей для стали увеличивает несущие возможности монтажных точек в некоторых случаях более чем в 2 раза по сравнению с обычными дюбелями. Такие гвозди имеют маркировку WSD-K.2. Тип TWSD. Стандартные гвозди по бетону, металлу и кирпичу: гвозди выпускаются размерами от 19 до 32 мм. Используются для не плотного бетона марки до М250, а также по кирпичу, пеноблокам. Диаметр гвоздя 2,8 мм.

3. Тип QSD. Усиленные гвозди для ячеистых материалов, таких как газобетонные блоки: диметр стержня 3.2-3.7 мм, длина гвоздя 32-42 мм. Разработаны для лучшего крепления в материалы невысокой плотности. Аналогов для газовых пистолетов на российском рынке на данный момент не существует.

Подбор дюбель-гвоздей

Одним из важных критериев выбора дюбель-гвоздя для проведения тех или иных работ является его длина. Рассчитывается длина крепеж-дюбеля следующим образом: к значению глубины внедрения в материал основания (бетон, кирпич, металл и т.д.) прибавляют значение толщины закрепляемой детали. Получившаяся в итоге сумма и есть необходимая длина крепеж-дюбеля.

Материал основания, к которому осуществляется пристрелка. От материала основания зависит выбор длины дюбеля:

  • кирпич — дюбель должен заглубляться на 27-42 мм,
  • бетон — дюбель должен заглубляться на 17-27 мм,
  • сталь — до 19 мм.
Рекомендации по значениям внедрения в материал основания
Материал основания
Высокопрочный бетон (например, потолочные плиты перекрытия)СтеныПол, стяжкаКирпичПеноблок
Усиленные3. 0х15, 3.0х17, 3.0х193.0х22, 3.0х25, 2.6х273.0х22, 3.0х25, 2.6х273.0х25, 2.6х27, 2,6х322.6х32, 3.7х42
Стандартные2.8х192.8х22, 2.8х25, 2.8х272.8х25, 2.8х272.8х25, 2.8х27, 2.8х322.8х32, 2.8х40

Прочность закрепления в бетоне определяется несколькими факторами: значением прочности материала основания, твердостью и концентрацией наполнителя, диаметром стержня используемого дюбеля (усиленный дюбель-гвоздь/стандартный дюбель-гвоздь), глубиной вхождения дюбеля, межосевыми и краевыми расстояниями. Следует подчеркнуть — напрямую на несущую способность монтажной точки влияет именно глубина вхождения дюбеля в основание.

Дюбель гвозди по бетону одиночные с шайбой 12 мм

Залог успешного использования любого профессионального инструмента - покупка качественных и надежных расходных материалов. От качества используемых расходных материалов зависит не только срок службы инструмента, но и безопасность персонала, использующего этот инструмент.

Компания GNGroup предлагает расходники и аксессуары для пороховых монтажных пистолетов, газовых гвоздезабивных пистолетов и пневматических гвозде и скобозабивных инструментов от ведущих производителей.



В нашем ассортименте:



Барабанные гвозди по дереву для производства паллет и деревянного домостроения - оцинкованные и без покрытия;

Дюбель-гвозди по бетону для пороховых и газовых монтажных пистолетов - гальванизированные и из нержавейки;

Специализированный крепеж: гвозди с резьбой, дюбель-гвозди для монтажа пластиковых кабельканалов, усиленные гвозди для суперпрочного бетона и метала и т.д.;

Газовые баллоны для газовых гвоздезабивных инструментов;

Кровельные гвозди с усиленной гальванизацией для пневмопистолетов;

Отделочные гвозди и штифты по дереву и каленые отделочные гвозди по бетону;

Реечные гвозди по дереву: черные, оцинкованные, с усиленной гальванизацией - на бумажной или пластиковой кассетах;

Скобы по дереву большого, среднего и малого сечения для каркасных и обивочных работ;

Микрошпильки и микрогвозди для  пневматических шпилькозабивных пистолетов с фрезеровкой тыльной стороны для увеличения ресурса пневмоинструмента.

Саморезы в ленте для монтажа гипсокартона, ГВЛ, ДВП и других строительных материалов к дереву или металлу.



Весь товар в нашем каталоге сертифицирован и протестирован в реальных условиях на реальном оборудовании, он зарекомендовал себя на многих фабриках, производствах и строительных площадках по всей России.

Как выбрать дюбель для бетона

Бетон – материал весьма разнообразный. Строительный раствор может включать самые разные компоненты, обладать очень разными показателями по плотности и проницаемости, и предназначаться для самых разных нужд. Соответственно, невозможно предложить универсальный крепеж, который годился бы для всех видов этого материала.

Дюбель – самый подходящий вариант для работ с бетоном.

Особенности выбора и использования

Говоря бетон, обычно имеют в виду плотный тяжелый материал, который, конечно, превосходно держит крепеж, вот только установить его довольно сложно: обычные гвозди и шурупы с этой задачей не справляются. Соответственно, для крепления на бетон используют специальные изделия.

Однако видов бетона существует масса, и отличаются они друг от друга очень сильно. Поэтому крепеж, пригодный для фиксации на бетон марки М300, никак не подойдет для крепления конструкции к газобетону.

Итак, давайте узнаем для начала, какой дюбель лучше для бетона.

О креплении дюбелей для бетона расскажет специалист в видео ниже:

Дюбели для плотного бетона

По сути дела именно для установки в плотные полнотелые материалы дюбель и создавался. Его специфическая конструкция обеспечивает максимально плотный контакт с материалом, что обеспечивает максимально возможную силу трения. Эта сила удерживает очень тяжелые конструкции.

Причем в данном случае сама по себе высокая плотность материала становится одним из гарантов высокой несущей способности. При растянутости бетона, трещинах, повреждениях плотность контакта становится меньше, что уменьшает несущую способность.

Анкерный дюбель для бетона (фото)

Конструкция

Секрет в конструкции изделия. Классический S-дюбель устроен следующим образом.

  • Нераспорная часть – предупреждает контакт материала шурупа с базовым материалом и определяет диапазон возможного крепления. Большинство моделей не комплектуется шурупами или винтами, что позволяет подобрать оптимальный вариант. В некоторых случаях нераспорная часть снабжается буртиком, который обеспечивает осевую фиксацию дюбеля: изделие не проворачивается при завинчивании винта и не «проваливается» в материал.
  • Распорная – при завинчивании дюбель расклинивается и деформируется, плотно обжимая стенки отверстия. Таким образом добиваются максимального контакта с материалом стены. Чтобы увеличить возникающую при этом силу трения, гильзу снабжают дополнительными приспособлениями:
  • стопорные элементы – усики, шипы, элероны. Предупреждают проворачивание изделия при закручивании крепежа;
  • осевой канал – сохраняет направление дюбеля;
  • выступающие элементы на распорной части – шипы, зубцы, уступы и так далее. При расклинивании они максимально тесно прижимаются к стенкам отверстия, увеличивая трение;
  • направляющий конус – самая нижняя часть гильзы, обеспечивает легкое вхождение в отверстие.

Распорная часть всегда имеет прорези, так как это облегчает деформацию дюбеля при креплении. Количество рассечений определяет число направлений распора. Чем их больше, тем лучше.

  • Так, двухраспорная модель требует очень точного расположения и удержания направления при монтаже, поскольку оказывает неравномерное давление на стенки отверстия.
  • Четырехраспорная гильза этого недостатка лишена и, кроме того, за счет более равномерного распределения давления в меньшей степени разрушает материал стены.

Существуют варианты, в которых распорная часть рассечений не имеет. Это дешевая, но и наименее эффективная конструкция, поскольку величина распора здесь минимальна.

Использование
  • Классический вариант дюбеля, рассчитанный на крепление в полнотелый кирпич и бетон, носит название распорный дюбель общего назначения. В эту же категорию относят и удлиненные модели, предназначенные для установки в пустотелый кирпич. Изготавливаются изделия из пластика, реже из металла: несмотря на более высокую несущую способность, их сложнее закреплять.
  • Для фиксации в бетон, причем любой, применяют универсальные дюбели. Их особенность заключается в конструкции распорного тела. При погружении в полнотелый материал крепеж ведет себя как обычный распорный дюбель, то есть, создает крепление за счет силы трения и частично формы. В пустотелом или пористом материале изделие при завинчивании шурупа скручивается в упорный узел, обеспечивая прочную фиксацию. Монтаж таких моделей отличается от обычных, несущая способность изделия ниже, чем у распорного, а стоимость выше.
  • Рамный дюбель – вариант распорного, который отличается удлиненной нераспорной частью, и предназначен для сквозного монтажа. Эта специфичность позволяет использовать крепеж и на материале, включающим пустоты, и на обычном бетоне и кирпиче. Крепят таким образом рамы, дверные откосы, фасадную отделку сквозь слой утеплителя и так далее. Несущая нагрузка у этого крепежа самая высокая.
  • Гвоздевой дюбель – вариант для массового монтажа. Гильза дюбель-гвоздя для бетона устроена самым простым образом – двухраспорная, усы или зубцы отсутствуют. При креплении в дюбель забивается гвоздь, а не вворачивается винт, поэтому фиксировать гильзу, чтобы предупредить прокручивание, нет нужды. Крепеж дешевле других моделей, обладает меньшей несущей способностью, но удобней в монтаже.
  • Дюбели для теплоизоляции – также рассчитаны на крепление в бетон и кирпич, однако могут удерживаться в более мягком материале, поскольку отличаются малым весом и фиксируют самые легкие материалы – теплоизоляцию.

Про дюбеля и анкерные болты для бетона расскажет этот видеоролик:

Факторы подбора
  • Подбирают изделие в соответствии с поставленной задачей: если требуется фиксация тяжелой конструкции, необходимо выбрать распорный дюбель соответствующей мощности – диаметра и длины.
  • Если же предстоит работа со старым бетоном, предпочтительнее универсальный крепеж, так как старый бетон становится неоднородным и содержит пустоты.
  • Если речь идет о фиксации фасадной облицовки, необходимо воспользоваться рамным или фасадным дюбелем.

О том, какие лучше приобрести дюбели для газобетона, читайте ниже.

Дюбель-гвоздь для газобетона (фото)

Крепление для газобетона

Ячеистый бетон любого вида принципиально отличается низкой плотностью. Однако твердость и прочность самого материала при этом могут быть вполне достойными: низкую плотность обеспечивает пористость, а не вязкость материала. Такое сочетание свойств требует особого крепежа, так как добиться здесь плотного контакта со стенками отверстия возможности нет.

Для таких случаев разработаны дюбели, которые создают крепление за счет формы, а не сил трения. Универсальные дюбели вполне подходят для такого материала. При закручивании винта пластиковая гильза деформируется по мере возможности, образуя максимально плотный контакт с материалом стены. Единственным недостатком такого решения является высокая стоимость крепежа.

Существуют и специальные изделия для фиксации в пористый бетон.

  • Закручиваемый дюбель – представляет собой конусообразную пластиковую втулку. Зубцы одинаковой величины в виде винтовой спирали располагаются по всей длине гильзы. В процессе закручивания втулка расширяется, и зубцы буквально ввинчиваются в пористый материал, образуя максимально возможную площадь соприкосновения. Такой упор обеспечивает вполне надежное крепление. Закручиваемый крепеж может выполняться из металла. Несущая способность его выше, но дюбель заметно дороже, так как требует дополнительной защиты от коррозии.
  • Забивной – шуруп забивается, а не вкручивается. При этом гвоздь проходит дюбель насквозь, а втулка расширяется и «лопасти» формируют в пористом материале упорный элемент.

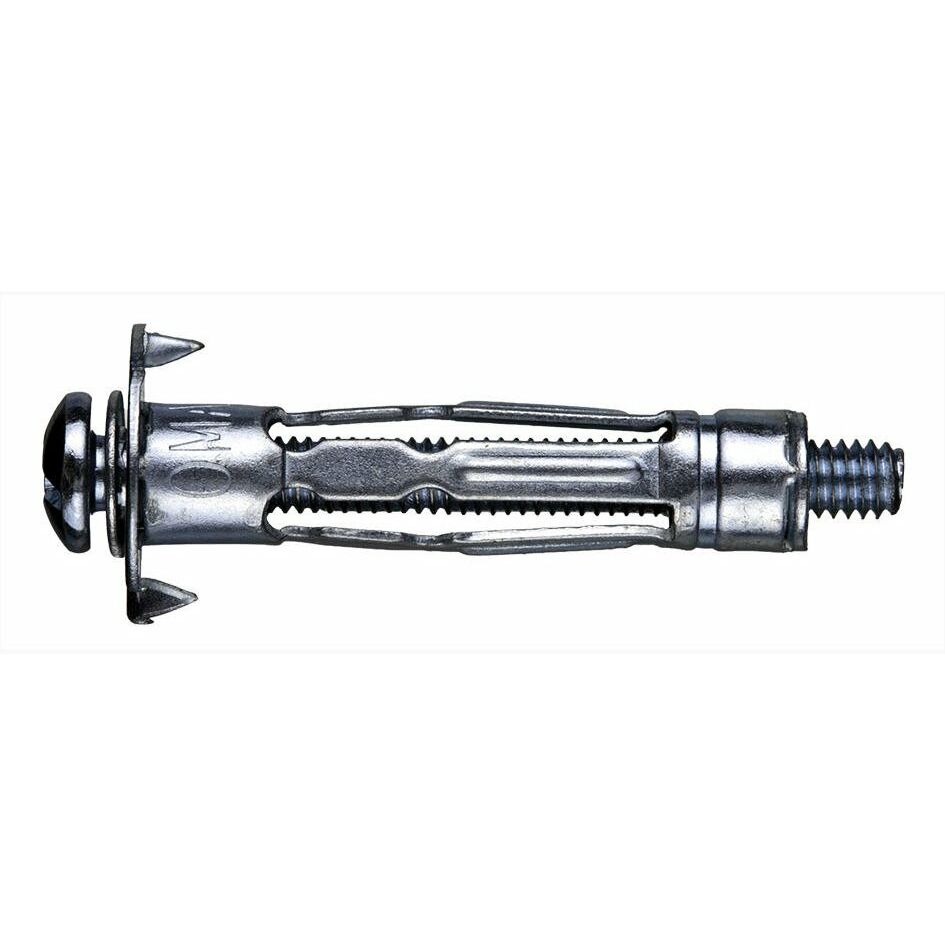

  • Металлический дюбель для газобетона устроен несколько иначе. Гильза имеет рассечение по всей длине и при вкручивании винта расклинивается. При этом сегменты оснащаются выступами, вместе образующими спираль, более мелкую по сравнению с закручиваемым вариантом. Сочетание расклинивания и многочисленных упоров обеспечивает крепление.
  • При установке дверных и оконных рам для крепления в пенобетон применяют рамный дюбель. Для фиксации любых других конструкций это изделие не годится.

Подбирают крепеж исходя из множества условий. Учитывается и стоимость крепежа, и плотность материала, и вес конструкции, поскольку несущая способность изделий заметно отличается.

Разновидности изделий

Дюбели даже одинакового назначения, но от разных производителей отличаются своей конструкцией – наличием или отсутствием буртика, устройством фиксирующих и направляющих элементов, числом направлений распора и так далее. Касается это, прежде всего пластикового крепежа, в то время как конструкция металлического дюбеля для бетона практически неизменна.

Очевидно, что конструкционные особенности у изделий для плотного и ячеистого бетона будут разными. Однако общим является материал изготовления. Наилучшим решением являются пластмассы благодаря сочетанию твердости и вязкости, чем, например, не может похвастаться металл.

  • Полиэтилен – низкого и высокого давления. Является диэлектриком, устойчиво при температурах до -40 С, безопасен и плохо пропускает воду, не подвержен коррозии, гнили или плесени, стоек к большинству химически агрессивных веществ. К его главным недостаткам относится горючесть, поэтому если в строительных работах дюбель применяют без ограничений, то для крепления таких коммуникаций, как газопровод, использовать его не стоит.
  • Полипропилен – также является диэлектриком, отличается больней твердостью и холодостойкостью, чем полиэтилен. Недостаток тот же – материал горюч и продолжает гореть после удаления источника огня.
  • Полиамид – твердый, даже жесткий, но при этом обладает высокой вязкостью и с легкостью выдерживает деформацию. Кроме того, полиамид обладает вибростойкостью, устойчив к износу и не подвержен растрескиванию. Воспламеняется и горит после удаления источника огня.

В состав таких материалов часто вводят специальные добавки, уменьшающие склонность к воспламенению и даже придающие изделию способность к самозатуханию. По характеристикам лучшим считается крепеж из полиамида. Однако последний впитывает больше влаги, чем другие виды пластмассы, поэтому монтаж нейлоновых дюбелей в дождливую или морозную погоду запрещен.

Металлический крепеж обеспечивает более высокую несущую способность, однако имеет и свои недостатки – склонность к коррозии.

  • Чтобы защитить изделие, стальные дюбели и шурупы покрывают слоем цинка.
  • Возможно также изготовление крепежа из нержавеющей стали: этот вариант применяют на самых ответственных участках, поскольку стоимость его очень велика.
  • Встречаются изделия из латуни, но крайне редко: материал дорог и оправдывает себя только при эксплуатации в тяжелых условиях.

Далее рассмотрим размеры и требования ГОСТ к дюбелям для бетона и газобетона.

Дюбель и анкер для газобетона фасадные

Параметры

В какой-то мере характеристики и назначение полиамидных дюбелей регламентируется ГОСТом 26998-86. В какой-то мере, поскольку крепеж изготавливается и из других материалов, а также потому, что ГОСТ указывает лишь на 2 возможных диаметра изделия – для шурупа диаметром в 4 и 5 мм. Все остальные виды изделия, регламентируются ТУ или сертифицируются согласно европейским правилам, если речь идет об иностранном производителе.

Главной технической характеристикой дюбеля является его диаметр, точнее говоря, наружный диаметр, соответствующий размеру отверстия.

  • Чаще всего предлагаемый размерный ряд включает 5, 6, 8, 10, 12, 14, 16 мм. Намного реже, но встречаются дюбели диаметром в 4, 7 и 20 мм.
  • Длина изделия, как правило, не указывается. Но здесь «на руку» строителей играет определенная стандартизация крепежа, привязанная к стандартизации толщины закрепляемого материала и базового. Например, дюбель диаметром 6 мм почти всегда имеет длину в 30 мм, а крепеж с диаметром 8 мм – длину в 40 мм.

Особенностью распорных пластиковых дюбелей для бетона является соотношение диаметра гильзы и диаметра шурупа. Последний нечасто комплектует изделие, но подбирается в соответствии с точными требованиями. Причем гильзе с определенным диаметром соответствуют несколько шурупов.

Дело в том, что пластик материал с хорошей эластичностью, а при вкручивании шурупа с большим диаметром гильза распирается сильнее, что обеспечивает более надежное крепление.

Диаметр и длина дюбеля, мм Диаметр шурупа, мм
4*20 2– 3
5*25 3– 4
6*30 4–5
7*35 4,5–5,5
8*40 4,5– 6
10*50 6–8
12*60 8–10
14*70 10–12
16*80 12–14
20*100 16

Размерный ряд металлического крепежа намного скромнее. В большинстве случаев выпускаются изделия с диаметром в 6, 8 и 10 мм.

Изделия для газобетона представлены практически в тех же типоразмерах. Как правило, исключается максимальный диаметр и длина, поскольку пористый материал в любом случае не рассчитан на крепление в него слишком тяжелых конструкций.

  • Из нейлона изготавливают дюбель для бетона и газобетона с диаметром от 4 до 16 мм, поскольку этот материал отличается самой высокой твердостью при хорошей вязкости.
  • Крепеж из полиэтилена и полипропилена обычно ограничивается размерами от 5 до 10 мм.

Монтаж

Особенности установки дюбеля в бетон связаны с его конструкцией и характером материала. Методы отличаются, хотя в любом случае включают предварительное высверливание отверстий.

Технологии установки

На плотный бетон

Это классическое изделие закрепляется тоже вполне классическим образом.

  1. В стене или потолке высверливают отверстие. Для высверливания в тяжелом бетоне годится и электродрель, и перфоратор. Важно подобрать сверло, диаметр которого в точности совпадает с диаметром дюбеля.
  2. Глубина отверстия должна превышать длину крепежа на 3–5 мм. Правильнее всего, уточнить эти сведения в каталоге производителя, где указываются все необходимые параметры: минимальная глубина сверления, рекомендуемая нагрузка, толщина закрепляемого материала и так далее.
  3. В отверстие вставляется гильза. При необходимости дюбель забивают резиновым молотком или обычным, если речь идет о металлическом изделии.
  4. Через закрепляемый материал в гильзу вставляют шуруп и закручивают до тех пор, пока буртик не прижмется к поверхности материала. При этом распорная часть гильзы расширяется и фиксируется в стене.

Универсальный крепеж требует несколько иного обращения: шуруп в дюбеле прокручивают дважды. Монтаж рамного дюбеля производится тем же методом, но отверстию приходится уделить больше внимания: нужно точно рассчитать его глубину.

На пенобетон

Пористый материал, даже обладая достаточной прочностью, плохо поддается такого рода обработке. Все дело в невозможности образования плотного контакта. В результате и сверление, и крепление к материалу становится затруднительным.

  1. При любом виде крепежа – закручиваемом, забиваемом, специальном, в пенобетоне высверливается отверстие. Однако делать это нужно крайне аккуратно и ни в коем случае не пользоваться перфоратором, поскольку последний разрушает материал. Диаметр сверла для отверстия должен быть меньше диаметра дюбеля: при сверлении в пористом материале отверстие в любом случае оказывается больше, чем диаметр сверла. При использовании нейлонового дюбеля разница составляет 1 мм, при установке металлического – не менее 2 мм.
  2. Глубина отверстия вычисляется по той же схеме – на 3–5 мм больше длины изделия. При фиксации универсального дюбеля эта разница увеличивается.
  3. В отверстие с помощью инструмента или вручную вкручивают дюбель или забивают, если речь идет о забивном варианте.
  4. Через закрепляемый материал закручивают шуруп. Предпочтительнее действовать отверткой, поскольку плотности фиксации может не хватить, и дюбель начнет проворачиваться вокруг своей оси.

Цена на работу и сами дюбеля для бетона, газобетона рассмотрены ниже.

Пистолет (пневмопистолет) для дюбелей с саморезами по бетону

Цена на работу и материалы

Распорный дюбель для бетона выпускают все производители: это самый распространенный и известный крепеж. Специальные изделия для пенобетона, однако, встречаются немногим реже, поскольку этот материал стал очень популярен в строительстве.

  • Fischer – самая известная на российском рынке компания из Германии. Выпускает распорные дюбели из полиамида – типа S и SX, а также металлический крепеж для бетона. Стоимость изделия вполне доступна: нейлоновые дюбели для газобетона в зависимости от размера и конструкции, стоят от 1 до 34 р. за шт. Металлическая модель стоит дороже – от 31 р. за шт. Можно найти изделие и из латуни – 63 р. за шт. Крепеж для газобетона при тех же типоразмерах стоит выше – из-за особенностей конструкции. Пластиковое дюбели для бетона (газобетона) оценивается в 28–35 р. за шт, металлический крепеж для пенобетона стоит от 63 р. за шт.
  • Sormat – финская компания, выпускает нейлоновый дюбель для бетона с диаметром от 5 до 12 мм. Изделия стоят от 155 р. за 500 шт – упаковка. Специальный крепеж для газобетона стоит куда дороже: упаковка из 25 шт. оценивается в 657– 897 р.
  • KEW – германская компания, предлагает крепеж из полипропилена, полиамида и оцинкованной стали. Пластиковый вариант стоит от 1,26 до 3 р. за шт. Металлический, традиционно, дороже. Крепеж для газобетона в зависимости от типа изделия стоит от 1767 до 6650 р. за 1000 шт.
  • Росдюбель – российская компания. Изготавливает полипропиленовый крепеж для бетона. Распорный дюбель стоит от 144 до 286 р. за упаковку – 1000 шт. Забивной крепеж для газобетона из нейлона стоит от 1,08 до 4,56 р. за шт.

Использование различного вида дюбелей при строительных и ремонтных работах обеспечивает куда более эффективное крепление, поэтому, как правило, их применение включено в услугу ремонта по умолчанию. На общую стоимость влияет только цена самого крепежа, так как может оказаться необходимым применение какого-то другого изделия.

Дюбели для бетона и газобетона – не универсальный крепеж, хотя есть и такой, а несколько видов изделия, обеспечивающего прочную фиксацию к материалам с разными свойствами. Применение соответствующего вида крепления – самое надежное решение.

О нейлоновых дюбелях для газобетона расскажет это видео:

Дюбеля, наряду с анкерными болтами, являются наиболее оптимальным крепежом для закрепления бытовых предметов на бетонных стенах. Они надежно удерживают не слишком тяжелые шкафчики, полки и другие навесные конструкции. В статье рассматриваются, какие бывают дюбеля для бетона — их особенности, способы установки и демонтажа элементов.

Особенности крепежа для бетонной стены

Дюбель по бетону отличается от кирпичного. Поэтому, чтобы не допустить ошибок при его установке, необходимо познакомиться с его особенностями.

На практике дюбели для бетона не слишком рационально применять на кирпичной кладке, особенно если стена выложена из пустотелого материала. В этом случае используются крепежные элементы специальной конструкции и спецификой монтажа.

Отличия дюбеля по бетону от варианта для кирпича, представлены в таблице:

Это металлическая или пластмассовая втулка, в конструкции которой имеется механизм двойного распора. Это гарантирует прочность крепления — в любом случае один из распоров попадает и фиксируется на твердом основании.

Стержнем, играющим роль распорного элемента, является шпилька с резьбой соответствующего диаметра и другие анкерные крепления, что зависит от нагрузки на них.

Такой дюбель никогда не создаст надежного крепления в пустотелом материале, какую бы длину он не имел. При монтаже крепеж забивается в отверстие, что ускоряет работу. При использовании такой технологии в рыхлых материалах, разрушается посадочное отверстие и не создается качественное крепление.

Для кирпича Для бетона

Материал для изготовления крепежа

Материалами для изготовления дюбелей для бетона могут быть: пластмасса; металл. По способу установки, крепеж можно: забивать молотком; устанавливать с помощью строительного пистолета.

В составе крепежа имеется цилиндрический стержень, расширяющийся при забивании в его полость гвоздя, что обеспечивает прочное крепление.

  • На верхнем торце имеется манжета, предотвращающая западание крепежа в предварительно просверленное отверстие. Манжетка может быть цилиндрическая или потайная.
  • Существуют изделия с распорками «усами», для увеличения прочности фиксации крепежа в бетоне.
  • Дюбель-гвоздь может быть с резьбой на поверхности и шлицем на шляпке. Для установки такого элемента используются отвертки. Материалом для изготовления наиболее часто служат полиамид, полипропилен или полиэтилен. Для самого гвоздя используется оцинкованный стальной сплав.
  • Пластмассовые крепежи — цена их более низкая, используются для монтажа предметов небольших размеров. Для тяжелых конструкций применяются их металлические аналоги.

Такой крепеж имеет металлический стержень, у которого гладкая поверхность без резьбы. Деталь расширяется при забивании гвоздя в отверстие стены.

Совет: Следует иметь в виду, что металлические дюбель-гвозди довольно сложно подлежат демонтажу, поэтому они устанавливаются на длительный срок использования.

Дюбелированные гвозди устанавливаются при устройстве подвесных потолков и разных металлических каркасов. Наибольшую прочность крепления можно достичь на полнотелых и твердых материалах.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля и фото Особенности
Распорный

Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком.

Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.

Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.

Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.

Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.

Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.

Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.

Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.

Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

Саморез в бетон без дюбеля

Выбор дюбеля

Приобретая для крепления к бетонной стене различных предметов, следует правильно выбрать дюбель для бетона, размеры его ориентировочно можно подобрать из таблицы:

Крепеж подбирается в зависимости от вида места, где он будет использоваться.

Перед тем, как забить дюбель в бетонную стену, должна учитываться будущая нагрузка:

  • Чтобы закрепить конструкции большой массы, например, шведскую стенку или навесные тренажеры, лучше всего использовать дюбеля, у которых глубина крепления не менее 85 мм;
  • При горизонтальной фиксации в бетонную стену, рекомендуется приобретать крепежные элементы, у которых глубина крепления составляет не менее 30 мм, а диаметр дюбеля с наружной стороны 7 — 11 мм;
  • Для устройства подвесного потолка, светильников, где главная нагрузка располагается снизу, крепежные изделия следует выбирать с распорными усиками и поперечными насечками;
  • Подбирая дюбеля под уже просверленное отверстие, важно, чтобы параметры крепежного изделия и диаметр отверстия соответствовали между собой. В этом случае дюбель для керамзитобетона или другого материала, должен иметь диаметр не меньше размера отверстия;
  • При использовании монтажного крепежа, чтобы не допустить разрушения слабых стен, дюбель должен служить смягчающей прокладкой. В этом случае крепление достаточно плотно прилегает к крепежу, а нагрузка распространяется по всему изделию равномерно.

Особенности монтажа дюбеля в стену

Для проведения работ своими руками требуется приобрести:

  • Электрическую дрель;
  • Сверло из победита;
  • Острый гвоздь;
  • Дюбель нужной конструкции;
  • Изоленту;
  • Молоточек небольших размеров.

После подготовки всех инструментов, можно начинать установку дюбелей.

Инструкция выполнения работ:

  • Намечается место установки крепежа шариковой ручкой или простым карандашом;
  • Гвоздем, ножовкой или булавкой делается небольшое углубление. Это позволит правильно выставить сверло при выполнении отверстия;

Совет: Диаметр крепежного элемента должен подходить под размер отверстия и шурупа. При этом в отверстия дюбели должны входить с небольшим усилием. В противном случае крепеж станет болтаться либо сдвигаться в сторону. Обязательно необходимо правильно выбрать длину дюбеля, в соответствии с длиной используемого самореза.

  • Если количество дюбелей было рассчитано неправильно, изделие можно сделать самому. Для этого берутся деревянные бруски требуемой длины. Им придают округлые сечения, с утолщением сверху, и уменьшением диаметра книзу. После этого закручиваются саморезы в бетон без дюбеля;
  • Сверло нужного диаметра вставляется в электрическую дрель;

Совет: На сверле следует сделать отметку, которая будет соответствовать глубине отверстия. Метка ставится на расстоянии, немного больше, чем длина дюбеля. Для этого крепежный элемент прикладывается к сверлу, и на него в нужном месте наматывается изолента, она и станет отметкой границы глубины сверления отверстия.

  • Сверло ставится в проделанное ранее углубление. Дрель располагается строго перпендикулярно поверхности;
  • Из просверленного отверстия удаляются образовавшиеся пыль и цементная крошка. Это можно сделать с помощью пылесоса;
  • Аккуратно вставляется дюбель и забивается молотком, но не слишком сильно, до упора;
  • В дюбель ввинчивается шуруп, если он входит в конструкцию.

Совет: В быту стоит использовать дюбель-гвозди из полипропилена или нейлона. Они могут выдерживать нагрузку до 75 кг, что зависит от размеров крепежа. Стальные изделия применяются, чаще всего, на промышленных объектах.

Чтобы правильно забить в стену дюбель, стоит познакомиться с видео в этой статье.

Демонтаж крепежа

При ремонте квартиры необходима качественная отделка стен. Для подготовки помещения к оклейке обоями, нанесению какого-либо другого декоративного покрытия, требуется выровнять стены, освободив их предварительно от старых крепежных элементов.

Часто нужно удалять ненужные дюбели, через которые крепятся шурупы. Для этого существует несколько простых способов, как вынуть дюбель из бетонной стены.

Для демонтажа потребуются:

  • Чтобы удалить обычный пластиковый дюбель, можно использовать саморез подходящего размера. При этом саморез вворачивается на две трети в дюбель, для надежного соединения с демонтируемой деталью. Головка шурупа зажимается плоскогубцами и вместе с дюбелем вытягивается наружу. Иногда можно использовать обычный столовый штопор;
  • Шляпка самореза, ввернутого в дюбель, поддевается гвоздодером. Таким рычагом дюбель вынимается с меньшими усилиями. Но главным условием является плотное прилегание рабочей части самореза в отверстии;
  • Деревянный самодельный дюбель демонтируется из гнезда частями. Для этого элемент дробится на несколько кусков вдоль волокон древесины стамеской с тонким лезвием и молотком. После разрушения дюбель аккуратно поддевается гвоздем, кончиком острого ножа или шилом, и вынимается наружу;
  • Если в стене дюбель сидит достаточно прочно, его не всегда стоит вытаскивать. В этом случае острым ножом нужно срезать часть дюбеля, которая выступает над поверхностью стены, а образовавшееся углубление замазать строительным гипсом и тщательно выровнять;
  • При удалении дюбеля, в котором застрял обломок шурупа, используется нагретый паяльник. Инструментом расплавляется пластиковая основа дюбеля, затем обломок крепежа поддевается кусачками или круглогубцами и вытаскивается из гнезда;
  • Металлический дюбель-гвоздь, забиваемый в бетон строительным пистолетом, предварительно следует обработать частыми, достаточно сильными ударами молотка, по выступающей части детали с разных сторон. Чаще всего дюбель расшатывается, а затем он сравнительно легко вытаскивается гвоздодером;
  • Если не удается сразу расшатать металлический дюбель, нужно рядом с ним проделать в стене углубление сверлом с твердосплавным наконечником или металлическим пробойником. Такая круговая воронка уменьшает площадь сцепления изделия с материалом стены, что сделает демонтаж значительно легче. Если это не поможет, выступающую часть дюбеля нужно обрезать «болгаркой» и заровнять углубление.


Чтобы определить, какой дюбель лучше для бетона, необходимо познакомиться с их видами, преимуществами и недостатками. Помимо этого стоит разобраться с технологией монтажа изделия, и тщательно соблюдать основные строительные правила при выполнении работ.

Материалы, отличающиеся плотной структурой и высокой твердостью, к числу которых относятся бетон, кирпич, природный и искусственный камень, активно используются не только в сфере строительства, но и при выполнении ремонтных работ. Именно поэтому вопрос о том, какие выбрать дюбеля для бетона и других твердых материалов, чтобы надежно закрепить на строительных конструкциях различные предметы, является очень актуальным.

Анкеровка в пустотелых керамических блоках требует использования крепежных изделий увеличенной длины

Крепежный элемент, который в процессе эксплуатации будет постоянно находиться под нагрузкой, должен быть правильно подобран не только по своим размерам, но и по другим параметрам. Только в таком случае он будет способен обеспечить высокую надежность и долговечность формируемого соединения.

Что собой представляет классический дюбель

Классическому дюбелю для бетона и других полнотелых материалов специалисты в сфере строительства и ремонта отдают предпочтение уже на протяжении длительного времени. Потребители часто называют его «дюбель-гвоздь». Крепежный элемент для бетона может быть изготовлен из металла, нейлона и различных видов пластика. Естественно, что изделия из разных материалов различаются по своим характеристикам и, соответственно, по области применения.

Полипропиленовый дюбель-гвоздь с потайным бортиком

Несущие способности дюбеля по бетону определяются его конструктивными особенностями. В классическом исполнении дюбель-гвоздь представляет собой втулку, по всей наружной поверхности которой выполнены специальные насечки, препятствующие проворачиванию такого элемента в отверстии в стене или в любой другой строительной конструкции. Препятствовать вырыву крепежного элемента из стены помогают специальные усы, которые за счет своей упругости постоянно находятся в разжатом состоянии. При вкручивании шурупа крепежный элемент разжимается за счет продольных прорезей на своей поверхности, что и обеспечивает высокую надежность его фиксации.

Параметры дюбель-гвоздей с грибовидным бортиком, используемых для сквозного монтажа (нажмите для увеличения)

Кроме дюбельного крепежа, работающего по механическому принципу, на современном рынке представлены дюбели для пористого бетона и других подобных материалов, фиксируемые в отверстиях за счет использования специального клеевого состава. Заполняя внутренние полости пористого материала, клеевой состав надежно фиксирует такой анкерный элемент в предварительно подготовленном отверстии.

Классический дюбель-гвоздь, предназначенный для бетона, является настолько универсальным крепежным изделием, что перечислить все сферы его применения достаточно сложно. С его помощью выполняют монтаж каркасов различного назначения, крепят к поверхности стен предметы мебели и интерьера, фиксируют на требуемом месте установки бытовую технику, а также решают целый перечень других ответственных задач.

Металлические забиваемые дюбель-гвозди могут изготавливаться из стали или из алюминиевых сплавов

Чем отличается дюбель для бетона от дюбеля для кирпича

Высокая надежность крепления, полученного при помощи изделий дюбельного типа, будет достигнута только в том случае, если они правильно подобраны не только с учетом их размеров, но и материала конструкции, в которой они будут монтироваться.

Специалисты не рекомендуют использование дюбеля по бетону для монтажа в строительных конструкциях из кирпича. Такая рекомендация особенно актуальна в том случае, если речь идет о пустотелом кирпиче. В этом случае для монтажа применяют специальные крепежные элементы, отличающиеся от обычного дюбеля-гвоздя как устройством, так и особенностями использования.

Удлиненный дюбель для пустотелого кирпича отличается определенными особенностями конструкции

Крепежные изделия для кирпичной кладки имеют удлиненные размеры и механизм двойного распора. Как и дюбель, предназначенный для работ по бетону, такое крепежное изделие может быть пластиковым или металлическим. Надежность крепления дюбеля для кирпича обеспечивается за счет того, что хотя бы один из его распорных элементов попадет не в полость в кирпичной кладке, а в ее твердую часть, именно он и обеспечивает требуемую фиксацию анкера в стене или любой другой строительной конструкции. Разжимание распорной втулки дюбеля происходит при вкручивании в него резьбовой шпильки или шурупа, диаметр которых должен быть подобран правильно.

Некоторые разновидности универсальных дюбелей (нажмите для увеличения). Показать весь многочисленный ассортимент просто невозможно

Дюбель, предназначенный для бетона, работает совершенно по другому принципу и может быть использован только для монтажа в твердых полнотелых материалах. Такой дюбель с натягом забивается (поэтому его часто и называют гвоздем) в предварительно подготовленное отверстие. Если же крепеж для бетона попытаться зафиксировать в кирпичной стене, во внутренней структуре которой имеется множество воздушных полостей, то можно просто разрушить посадочное отверстие. Даже если такой дюбель металлический и имеет значительную длину, вы все равно не добьетесь его надежной фиксации в кирпиче или в любом другом пористом, пустотелом и не слишком прочном материале.

Учитывая все вышесказанное, следует очень ответственно подходить к выбору крепежных элементов для конструкций, изготовленных из различных материалов, отличающихся как своей твердостью, так и особенностями внутренней структуры. Разобраться в том, для чего предназначен тот или иной крепеж, помогает маркировка, наносимая производителями на упаковку подобных изделий.

Правила монтажа дюбеля для кирпичной кладки

Учитывая тот факт, что установить дюбельный крепеж, предназначенный для кирпича, несколько сложнее, чем зафиксировать в стене дюбель, используемый для работ по бетону, следует разобраться в такой процедуре более подробно. В данной ситуации очень полезно воспользоваться опытом специалистов, часто сталкивающихся с необходимостью надежно зафиксировать на строительных конструкциях из кирпича предметы, обладающие даже очень значительным весом.

При монтаже следует соблюдать расстояния от кромок и между дюбелями, зависящие от размера дюбелей и глубины анкеровки

Если для того чтобы зафиксировать в строительной конструкции дюбель для работ по бетону, который забивается как простой гвоздь, достаточно воспользоваться минимальным набором инструментов, то для аккуратной и надежной фиксации крепежа в кирпичной стене вам потребуются:

  • перфоратор или дрель, необходимые для того, чтобы высверлить посадочное отверстие;
  • сверло соответствующего диаметра;
  • клей, предназначенный для укладки керамической плитки;
  • набор резиновых шпателей разного размера.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

  1. Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
  2. После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
  3. Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
  4. После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

В заключение предлагаем вам посмотреть пару видео, освещающие некоторые нюансы монтажа дюбелей в основания из различных материалов.


Блог: Дюбеля для бетона и для кирпича

В строительстве активно используются твердые материалы. Это и бетон, и кирпич, и различные типы камня. Выбор дюбеля для этих материалов не утрачивает своей актуальности. Ведь надежна фиксация крепежного элемента - это очень важно.

Выбираем дюбель. Он должен быть выбран как можно более правильно. Причем как по размерам, так и многим другим важным характеристикам. Ведь крепежный элемент будет практически постоянно испытывать определенную нагрузку, причем чаще всего достаточно значительную.

Только тогда соединение с использованием дюбеля будет надежным и долговечным.

Что такое дюбель

В течении многих лет специалисты в области строительства свое предпочтение неизменно отдают именно дюбелю по бетону. Это изделие также известно, как дюбель гвоздь. Материалом же для него на сегодняшний день может служить как разнообразный пластик, так и металл, либо даже нейлон. Это очень влияет на область использования и общие параметры дюбелей.

Именно особенности конструкции определяют несущие способности специального дюбеля по бетону. Что же такое дюбель металлический на сегодняшний день? Это специальная втулка с насечками. Последние не дают в отверстии стены проворачиваться изделию. Эти насечки сделаны практически по всей небольшой втулке.

Вдобавок, элемент не вырвется из стены благодаря особым усам. Они постоянно разжаты, так как упруги. Надежность всей фиксации крепежного элемента связана с его продольными прорезями, которые разжимают дюбель во время вкручивания шурупа.

На сегодняшнем рынке помимо функционирующего по стандартному механическому принципу дюбеля, можно найти крепежи для пористых материалов, которые для нормальной фиксации применяют различный клей и похожие составы. Последние отлично фиксируют анкер в подготовленном заранее отверстии, заполняя собой все полости внутри материала.

Перечислить полностью все сферы использования обычного дюбеля для бетона довольно трудно, так как он является полностью универсальным элементом. Посредством его сегодня можно решить множество разнообразных задач. К примеру, зафиксировать на стене разную бытовую технику, прикрепить к определенному месту мебель, сделать монтаж всяческих каркасов.



Отличия современных дюбелей для кирпича и бетона

От размеров конкретного дюбеля и его основного материала, куда он будет монтироваться полностью зависит надежность всего крепления таким способом. Поэтому на эти характеристики стоит обратить повышенное внимание и не упускать их из виду.

К сожалению, дюбель гвоздь именно по бетону не самый лучший выбор для создания крепежа в какой-нибудь кирпичной стене. Эксперты не советуют такое применение обычных дюбелей по бетону. В особенности если крепеж требуется на пустотелом кирпиче. Для этих целей в настоящее время используют специальные изделия, которые по своим особенностям и конкретному устройству полностью отличаются от простых дюбелей-гвоздей.

Прежде всего дюбель для кирпича имеет более длинный размер, а также механизм так называемого двойного распора. Материалом его изготовления при этом может быть и металл и пластик. Каким образом обеспечивается стабильность и надежность этого крепления? Один, либо несколько распорных элементов дюбеля заходят в самую твердую часть кладки, а не в одну из полостей. Благодаря этому и обеспечивается необходимая надежная фиксация анкера в конкретной конструкции.

Распорная втулка разжимается во время вкручивания шурупа. Причем диаметр последних должен быть обязательно правильно подобран.

Принцип работы дюбеля гвоздя для крепления по бетону абсолютно иной, поэтому его можно применять исключительно для особых материалов, которые обладают твердостью и полнотельностью. В хорошо подготовленное место этот дюбель практически забивается.

Именно потому принято его называть гвоздем. Посадочное отверстие в стене из обычного кирпича разрушится, если там попытаться закрепить дюбель металлический по бетону. Это очень связано с воздушными полостями в структуре кирпича.

Пустотелость и пористость материала всегда мешает хорошей фиксации дюбеля, даже когда он достаточно длинный.

При выборе дюбелей, обязательно учитывая сказанное выше, необходимо подходить предельно ответственно и для каждого материала подбирать подходящие крепежные элементы. Но как понять, какое изделие выбрать? Для этих целей на упаковке нанесена специальная маркировка. Соблюдая это правило, ваш монтаж будет надежным и полностью безопасным.



Монтаж дюбеля для стены из кирпича

Такой монтаж - это более сложная процедура, нежели монтаж дюбельного крепежа в бетон. Мы подробно разберемся в этой операции. Монтаж надо начинать с соблюдения расстояния от кромок и между всеми дюбелями, которые зависят от общей глубины анкеровки и выбранного размера ваших дюбелей.

Чтобы хорошо зафиксировать выбранный дюбель в крепкую стену из бетона, не нужно много усилий, ведь он забивается как гвоздь. Надо просто использовать парочку необходимых инструментов. Для той же процедуры с более хрупкой кирпичной стеной придется повозиться. Для хорошей и очень аккуратной фиксации элемента крепежа непременно понадобится следующее:

  • Дрель, либо перфоратор.
  • Сверло.
  • Плиточный клей.
  • Резиновые качественные шпатели.

Стадии монтажа дюбеля:

  • Надо очень осторожно просверлить так называемое посадочное отверстие. Можно воспользоваться электродрелью, либо перфоратором. Диаметр выбранного сверла для этого дела обязательно должен полностью соответствовать диаметру вашего дюбеля.
  • Отверстие в вашей стене после окончания сверления надо обязательно хорошо очистить от мелких кусков стенового материала и вездесущей пыли. Дюбель поможет вам проверить, хорошо ли очищено посадочное отверстие. Он должен с легкостью входить без каких-либо затруднений.
  • После тщательной очистки, можно начинать клеевые работы. Разведите сухой плиточный клей для обычной водой в указанной на упаковке пропорции. Когда клей уже будет в принципе готов к использованию, ею потребуется заполнить то отверстие, которое было просверлено для вставки туда дюбеля. Можно воспользоваться обычный резиновый шпатель. Но чем проталкивать клей в маленькое отверстие? Как правило, используют либо карандаш, либо сам дюбель. После заполнения посадочного отверстия приготовленным клеем, туда можно наконец вставлять ваш дюбель. Зайти он должен практически до самого упора. Клеевой массе необходимо нормально застыть. Для этого потребуется примерно 24 часа.
  • После полноценного застывания клея, в дюбель можно вкрутить шпильку, либо шуруп. Стоит отметить, что вкручивание выполняется с определенным усилием, чтобы ваш дюбель в кирпиче зафиксировался намертво. Такой крепеж отличается достаточно большой надежностью и может легко выдержать огромные нагрузки.




Просмотрено: 626 раз(а)


Комментарии


Крепление анкерами и дюбелями

Таблица применяемости анкеров, дюбелей, химических анкеров и инжекционных масс


Типы анкеров и дюбелейБетонПриродный каменьПолнотелый кирпичПустотелый кирпичГазобетонКерамзитовые блокиГипсокартон
Анкер М8, М12, М16 для бетона Суперплюс BLS
Анкер-шпилька
Анкер для высоких нагрузок
макс М8

Анкерный болт
макс М8

макс М8

Анкер со шпилькой PFG SB
макс М8

макс М8

Распорный анкер-гильза PFG ES
макс М8

макс М8

Анкер-крюк PFG HBF
макс М8

макс М8

Анкер с кольцом (рым-болтом) PFG EBF
макс М8

макс М8

Анкер клиновой S-KA с гайкой
макс М8

Анкер нержавеющий S-KAH, S-KAH HCR
макс М8

Анкер для бетона
макс М8

Анкер для кирпича, бетона S-CS S
Анкер-шуруп по бетону S-CS F
Анкер забивной стальной с клином LA, LAH, LAL
макс М8

Анкер латунный забивной разрезной MSA
макс М8

Анкер винтовой RA, RAH
Гвоздь по бетону Confix
Анкер-гвоздь быстрофиксирующий PKN
Анкерный гвоздь LN
Анкер рамный KRH
Регулировочный анкер-шуруп для оконных и дверных коробок


Типы анкеров и дюбелейБетонПриродный каменьПолнотелый кирпичПустотелый кирпичГазобетонКерамзитовые блокиГипсокартон
Инжекционная масса
Химический анкер-капсула KEMLA, KEM-VE, SVA, SHP
Химический анкер для бетона ITH
Дюбель металлический для газобетона
Дюбель-саморез для пенобетона KBT
Дюбель-гвоздь пластиковый LIT
Дюбель-гвоздь 6х40 LYT
Дюбель-гвоздь LYT LK SP
Дюбель-гвоздь LYT LK RST
Дюбель-гвоздь LYT UK KP
Дюбель распорный пластиковый NAT, NAT L○(L)○(L)○(L)
Дюбель NAT 10 L
Дюбель фасадный (анкер) S-UF
Дюбель фасадный 10х100 S-UF А2
Дюбель фасадный с шурупом S-UF MG
Дюбель S-UP 8
Дюбель рамный S-UP
Дюбель рамный распорный S-UP MG
Дюбель для гипсокартона пластиковый KLA (DRIVA)
Дюбель DRIVA KLA M металлический для гипсокартона
Анкер пластиковый OLA для гипсокартона
Дюбель Молли (MOLA) для гипсокартона
Дюбель универсальный YLT
Дюбель пластиковый Gripper
ИзображениеТипы анкеров и дюбелейБетонПриродный каменьПолнотелый кирпичПустотелый кирпичГазобетонКерамзитовые блокиГипсокартон

Особенности забивки дюбелей в бетон и кирпич с использованием монтажного пистолета МЦ52

Что необходимо учитывать при использовании строительно-монтажного пистолета МЦ52 для забивки дюбелей в полнотелый кирпич и бетон?

При монтаже дюбеля в бетон и кирпич происходят следующие процессы:

  • вхождение дюбеля в бетон/кирпич (при этом часть материала вытесняется и уплотняется вокруг дюбеля, что создает напряжение)
  • схватывание дюбеля и бетона (за счет тепла, образующегося из-за силы трения)

За счет этого дюбель-гвоздь закрепляется в бетоне и кирпиче.

Особенности забивки дюбелей в бетон и кирпич с использованием монтажного пистолета МЦ52:

  1. На прочность закрепления дюбель-гвоздя в полнотелом кирпиче/бетоне влияет: твердость и концентрация наполнителя, прочность материала основания, диаметр стержня и глубина вхождения дюбеля, межосевое и краевое расстояние.
  2. Несущая способность монтажной точки определяется глубиной захода дюбеля. Значения глубины захода дюбеля могут варьироваться в зависимости от типа дюбеля и материала основания: для кирпича — до 30-40 мм, для бетона — от 22-30 мм. Если заглубляемая часть дюбеля превышает обозначенные значения, следует применять патроны с большей мощностью (это позволит предотвратить изгиб дюбеля).
  3. На месте входа дюбеля в бетонное основание происходит его скалывание. Для уменьшения скалывания материала необходимо:
    во-первых, выбирать патроны оптимальной мощности
    во-вторых, применять строительно-монтажные пистолеты, направляющая которых заканчивается кольцом-экраном
    в-третьих, использовать дюбели с шайбой (для уплотнения материала основания)
  4. В ходе применения технологии прямого монтажа на бетонное и кирпичное основание с использованием строительно-монтажного пистолета МЦ52 можно столкнуться с некоторыми неисправностями: заглубление дюбеля в прикрепляемый материал, неполное заглубление дюбеля в основание, изгибание дюбеля, растрескивание поверхности основания, деформация головки дюбеля. Возможные причины и способы устранения данных проблем указаны в «Руководстве по эксплуатации» монтажного поршневого пистолета МЦ52.

Если Вам необходимы монтажные пистолеты и расходные материалы (дюбель-гвозди, патроны), обращайтесь в производственно-торговую компанию «Гефест»!

В нашем каталоге Вы найдете исчерпывающий модельный ряд монтажных пистолетов (МЦ52, GFT603, ППМ301, ППМ307), весь ассортимент строительно-монтажных индустриальных патронов, дюбель-гвоздей и крепежа от ведущих российских и иностранных производителей. Вы точно сможете купить то, что Вам нужно!

На весь ассортимент установлены приемлемые цены.

Вы можете получить квалифицированную консультацию у наших специалистов по интересующим Вас вопросам (принцип работы строительно-монтажных пистолетов, подбор патронов и пр.).

Ждем Ваших заказов!

Как нас найти

Когда использовать дюбели?

Когда нужно использовать дюбели для передачи нагрузки через поперечные, распиленные, усадочные швы и какого размера они должны быть?

Практическое правило | Размер дюбелей

Практическое правило

Если дорожное покрытие правильно спроектировано с использованием принятой методики расчета толщины, и конструкция составляет 8 дюймов или более, используйте дюбели на всех поперечных стыках.Если размер конструкции меньше 7 дюймов, дюбели, скорее всего, не понадобятся на стыках поперечной усадки, поскольку движение грузовиков недостаточно, чтобы вызвать разлом. Между 7 и 8 дюймами вы находитесь в серой зоне, и использование дюбелей зависит от количества грузовиков, схем движения (с разделением на каналы или без него), скорости и т. Д.

Еще одно практическое правило использования дюбелей - движение грузовиков. Если в расчетной полосе проезжей части (наиболее загруженной) проезжей части проезжает менее 80 грузовиков в день, дюбели, вероятно, не нужны.Однако, если на проектную полосу приходится более 120 грузовиков в сутки, скорее всего понадобятся дюбели. Если поток грузовиков составляет от 80 до 120 грузовиков в день, то использование дюбелей остается на усмотрение инженеров.

Однако поперечные строительные швы (коллекторы) обычно представляют собой стыковые швы, поэтому они не передают нагрузку. В этих местах требуются дюбели для всех покрытий, независимо от толщины и движения грузовиков.

Размер

Эмпирическое правило для размера дюбеля: Диаметр дюбеля = 1/8 толщины дорожного покрытия .

  • Длина от 15-18 дюймов (380-460 мм)

  • Минимальная длина заделки 6,0 дюймов (150 мм) с каждой стороны стыка

  • Диаметр 1,0-1,50 дюйма (25-40 мм), типичный для дорог

  • 1.Диаметр 50-2,0 дюйма (40-50 мм), типичный для аэродромов

  • Эпоксидное или другое покрытие для защиты от коррозии

Таблица 1. Требования к дюбелям в зависимости от толщины дорожного покрытия или движения грузовиков

Толщина бетонного покрытия
в.(мм)

Трафик
грузовика в день

Диаметр дюбеля
дюйма (мм)

<7,0 (175)

<80

не требуется *

7.0–8,0
(175–200)

80–100

?

8,0 - 10,0
(200–250)

> 100

1,25 (32)

> 10.0 (250)

> 100

1,5 (38)

* За исключением строительных швов

Чтобы узнать больше, следуйте ...
Основы передачи нагрузки

Speed ​​Plate Dowel »Canzac

Новый и экономически разумный выбор для систем плоских дюбелей.

Система Speed ​​Plate - это экономически разумный выбор для систем плоских дюбелей. Speed ​​Plate уменьшает количество требуемых дюбелей по сравнению с обычными системами установки дюбелей. Меньшее количество дюбелей и более простой монтаж означает снижение затрат на установку.

Интегрированная запатентованная втулка устраняет поперечное ограничение между панелями перекрытия и обеспечивает надлежащее выравнивание, а большие стальные пластины обеспечивают большую общую площадь поверхности, что снижает нагрузки на подшипник.

Неконусный профиль обеспечивает постоянные опорные напряжения на стыке и на всю глубину дюбеля.

ПРЕИМУЩЕСТВА СКОРОСТИ

Система SPEED PLATE уменьшает количество требуемых дюбелей по сравнению с обычными системами установки дюбелей. Меньшее количество дюбелей и более простой монтаж означает снижение затрат на установку. В приведенной ниже таблице преобразования приведен пример эквивалентного размера и шага дюбелей SPEED PLATE при замене обычных гладких круглых дюбелей.

РАЗМЕР ДОБАГА

РАССТОЯНИЕ

РАССТОЯНИЕ

РАССТОЯНИЕ

РАЗМЕР
ЭКВИВАЛЕНТЫ

Гладкий круглый дюбель 16 мм

300 мм

400 мм

600 мм

6x100 мм (ширина) x 150 мм (глубина) Speed ​​Plate

450 мм

500 мм

600 мм

РАЗМЕРЫ ЭКВИВАЛЕНТЫ

Гладкий круглый дюбель 20 мм

300 мм

400 мм

600 мм

10x100 мм (ширина) x 150 мм (глубина) Speed ​​Plate

450 мм

500 мм

600 мм

ОПИСАНИЕ

SPEED PLATE - это запатентованная система дюбелей втулки и стальной пластины.SPEED PLATE обеспечивает передачу нагрузки по строительным швам и немедленно компенсирует поперечное и осевое перемещение, вызванное усадкой бетона и дифференциальным перемещением плиты. Конструкция с большой неконусной пластиной снижает нагрузку на бетон и обеспечивает постоянную нагрузку на бетон на поверхности стыка и глубину заделки дюбеля.

ГДЕ ИСПОЛЬЗОВАТЬ

Бетонные плиты на земле, требующие эффективной передачи нагрузки через стыки.

Типовые конструкции включают:

  • Склад / Распределительные центры
  • Производственные мощности
  • Торгово-промышленные комплексы
  • Развлекательные центры
  • Оздоровительные комплексы
  • Парковочные места и мощение участков

СООБРАЖЕНИЯ ПРИ ВЫБОРЕ ДУБЕЛЬ

Исторически отраслевым стандартом был круглый дюбель, половина которого была обернута плотной пленкой.

Теперь у вас есть выбор, подходящий для правильного применения, конструкции перекрытия, а также простоты конструкции.сейчас является отраслевым стандартом.

Все дюбели не равны, и не верьте тому, кто говорит, что один размер и центр дюбелей подойдут для всех плит. При выборе дюбеля мы учитываем влияние грунтовых условий, толщины плиты, прочности бетона и ожидаемых динамических и статических нагрузок на дюбель.

Canzac - единственный поставщик в стране, предлагающий нашу программу расчетных нагрузок, разработанную инженером для инженеров, единственный поставщик пластинчатых дюбелей, который провел какие-либо независимые испытания наших систем пластинчатых дюбелей.Другие поставщики пластин показали ограничение скорости пластины 6 мм при сравнении ее с пластиной 10 мм, и мы полностью согласны с этим, поэтому у нас есть 10 мм и даже 20 мм, так зачем использовать дюбель пластины 10 мм, если вы можете использовать 6 мм, Кроме того, наш рукав представляет собой единое целое, а не два, две части будут разделены.

Мы знаем, что у пластинчатого дюбеля есть свои ограничения, и можем посоветовать альтернативы из нашего обширного ассортимента.

ВЫБОР ТОЛЩИНЫ ДУБЛИКА

Мы работаем над выбором тарелок, чтобы дать вам краткое описание, как показано ниже

Плиты на слое толщиной до 150 мм Диск скорости 6 мм
Плита толщиной 175–200 мм на сплаве Диск скорости 10 мм
Плита толщиной 225–300 мм на сплаве 20мм диск скорости

ДРУГИЕ СИСТЕМЫ

Ознакомьтесь с производимой нами линейкой Speedbasket, которая может включать пластинчатый дюбель и позволяет вам заливать и пропиливать, а не гвоздить ваш бокс.

ПРОДУКТ ТОЛЬКО КРАСНЫЙ РУКАВ 6мм ТОЛЬКО СКОРОСТНАЯ ПЛАСТИНА 6x100x150 мм ВТУЛКА С СКОРОСТНОЙ ПЛАСТИНОЙ 6 мм И ПЛАСТИНА 6x100x150 ТОЛЬКО ЖЕЛТАЯ СКОРОСТНАЯ ПЛАСТИНА 10 мм ТОЛЬКО ПЛИТА 10x100x150 мм ВТУЛКА С СКОРОСТНОЙ ПЛАСТИНОЙ 10 мм И ПЛАСТИНА 10x100x150 мм ТОЛЬКО ЗЕЛЕНАЯ СКОРОСТНАЯ ПЛАСТИНА 20 мм ТОЛЬКО СКОРОСТНАЯ ПЛАСТИНА 20x100x150 мм
КОД КАНЗАКА 10 002 11 000 12 000 10 005 11 0005 12 005 10 007 11 010
ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ПОЖАЛУЙСТА, ЗАГРУЗИТЕ НАШУ БРОШЮРУ ИЛИ
СВЯЗАТЬСЯ С НАМИ

Типы дюбелей, используемых при ремонте трещин в бетоне

Бетон - один из самых износостойких материалов для строительства.Однако он по-прежнему подвержен воздействию ряда элементов, которые могут вызвать растрескивание полов или стен. Таким образом, сейчас существует множество продуктов, используемых для ремонта трещин в бетоне. Идеальный выбор в первую очередь зависит от размера трещины.

Для больших трещин в бетоне поставщики герметиков для бетона, такие как formdirect.com.au, часто рекомендуют установку дюбелей. Дюбель - это короткий стальной стержень, который обеспечивает механическое соединение между двумя бетонными плитами с трещинами.

Установка дюбеля

обычно рекомендуется, если ваш бетон все еще структурно прочен и основная проблема, вызывающая трещину, - это передача нагрузки.Штанга увеличивает эффективность передачи нагрузки вашего бетона и снижает напряжение и деформацию соединения, тем самым закрывая трещину и предотвращая аналогичные проблемы в будущем.

Вот варианты дюбелей для ремонта бетона.

Дюбели круглые

Эти гладкие круглые дюбели ¾ x 14 x 1 x 16 дюймов часто используются с бетонными плитами толщиной 7-8 или 5-6 дюймов. Имея 12-дюймовое центральное пространство, они несут вертикальные нагрузки через бетонные стыки вашей конструкции и поддерживают вертикальное выравнивание ваших плит.Дюбели также позволяют плитам перемещаться перпендикулярно вашим стыкам. Это связано с тем, что шпоночные бетонные швы работают как усадочные швы и снимают усадочное напряжение перпендикулярно швам.

Квадратные дюбеля

Они предназначены для смягчения ограниченных движений плиты, связанных с круглыми дюбелями, которые возникают параллельно бетонным швам и создают растягивающее напряжение. Нижняя и верхняя части квадратного дюбеля не имеют амортизации. Таким образом, вертикальная нагрузка передается на дюбель, и вертикальное выравнивание плит сохраняется.Таким образом, квадратные дюбели используются для ремонта трещин, которые возникают параллельно вашим бетонным швам. Дюбели, как и круглые, должны быть правильно выровнены, чтобы снизить риск случайных трещин в плите.

Дюбели прямоугольные

Иногда они используются взаимозаменяемо с квадратными дюбелями, но считаются вариантом пластинчатых дюбелей. У них меньшее несущее напряжение и лучший контроль прогиба, поскольку они занимают большую площадь по сравнению с квадратными и круглыми дюбелями.Прямоугольные дюбели иногда используются с пластиковыми зажимами из сжимаемого материала, чтобы учесть некоторую несоосность и поперечное смещение плиты.

Пластинчатые дюбели с утонченным покрытием

Пластинчатые дюбели Refined - это новейшие доступные варианты. Они бывают размером от 4 до 6 дюймов и могут быть коническими, ромбовидными или двойными. Они имеют более обширную опорную поверхность и исключают использование сжимаемых материалов на вертикальных поверхностях дюбелей из-за бокового перемещения и перекоса плиты. В зависимости от вашего усовершенствованного типа пластинчатого дюбеля между бетонными плитами могут быть более широкие промежутки.

У вышеуказанных вариантов дюбелей есть несколько преимуществ перед другими средствами для ремонта трещин в бетоне. Например, у дюбелей больше стали по сравнению с другими изделиями. Таким образом, они обеспечат более высокую передачу нагрузки на вашу конструкцию при меньшем использовании стали, что снизит ваши расходы на ремонт. Тем не менее, вы должны убедиться, что у вас есть эксперт для установки дюбелей, чтобы гарантировать, что они не вызовут дальнейших трещин, а скорее укрепят вашу конструкцию.

Бетонные стяжки, формы для мощения, формы для бетонных мощений, строительное оборудование, Fleming Manufacturing

Проволочная подвесная корзина для налитых дюбелей.

Дюбели поставляются в корзине и могут поставляться с эпоксидным покрытием, краской или без покрытия. Используется в качестве системы установки дюбелей для бетонных плит. Изготовлены для откидных плит, плит для шоссе и взлетно-посадочных полос. Обеспечивает более точный метод установки стальных компенсаторов и усадочных швов. Дюбели более точно центрируются в плите, что облегчает подрядчику соблюдение строгих технических требований. Предотвращает установку дюбелей под углом, что гарантирует правильное движение плиты.Дает подрядчику огромную экономию труда по сравнению с традиционными методами формовки. Значительно сокращает время строительства плиты.

Изготовлен для дюбелей диаметром 3/4 ", 1", 1-1 / 4 "и 1-1 / 2" по мере необходимости. Для заказа укажите тип (расширение или сжатие), центры диаметров дюбелей, толщину укладки и длину корзины. Сделано в соответствии с требованиями федерального правительства, штата, города и аэропорта.

Позвоните сегодня и получите БЕСПЛАТНЫЙ заказ цитата по стяжке, которая идеально подходит для ваших проектов и бюджет.

БЕСПЛАТНАЯ индивидуальная цитата

(936) 539-1571

Доступное финансирование

Список клиентов Fleming

  • Андерсон Колумбия - Ларедо, Техас и Таллахасси, Флорида
  • Apac Construction - по всей стране
  • Бетонное покрытие Brevard - Остров Мерритт, Флорида
  • Chambers Engineering - Лаббок, Техас и Форт-Уэрт, Техас
  • GLF-USA - Орландо, Флорида
  • Lane Construction - Meriden, CT
  • Mitchell Enterprises - Даллас, Техас
  • OHL-US - Остин, Техас, и Нью-Йорк, Нью-Йорк
  • Pave-Tech Construction - Риальто, Калифорния
  • Pettibone Construction
  • Primoris Services (James Construction) - Батон-Руж, Лос-Анджелес
  • Техасский стерлинг - Хьюстон, Техас
  • Вт.W. Webber, LLC - Хьюстон, Техас

Позвоните нам, чтобы получить полный список.

Рекомендации при выборе сверла для бетонных дюбелей

От обнаружения утечек газа на узких городских улицах до замены взлетно-посадочной полосы в аэропорту протяженностью 20 000 футов - пневматические сверла для установки дюбелей по бетону дают рабочим конкурентное преимущество, необходимое для быстрого и безопасного завершения проектов.

Вот шесть моментов, которые следует учитывать при просмотре линейки продукции производителя, чтобы найти лучшее сверло для вашего приложения.

  1. Начать с направления сверления

Идеальное сверло для дюбелей для вашей работы зависит от того, сверляете ли вы вертикально, горизонтально или под углом. Например, при вертикальном бурении наша однобалочная буровая установка отличается простотой маневренности и высокой производительностью. Или вы можете рассмотреть устройство для укладки плит, которое легко меняет ориентацию - с вертикальной на горизонтальную на наклонную для проектов сшивания и косого сверления - с небольшими корректировками.Если вы бурите горизонтально, есть еще несколько вариантов, в том числе одноканальные или многогнездные сверла.

  1. Determine Slab Rider, на местности или на оборудовании, сверла

После того, как вы определитесь с направлением бурения, выберите место размещения сверла: на бетонной плите или на земляном полотне. Например, при добавлении полосы движения к оживленной улице или шоссе, которые должны быть открыты для движения, выберите буровую установку, работающую с земляного полотна, чтобы оператор не попал в полосу движения.Если невозможно двигаться по земляному полотну, например, когда оно не утрамбовано или при работе с настила моста, выберите буровую установку для укладки плит. Эти сверла перемещаются по верхней части бетонной плиты, что также делает этот стиль хорошим выбором, если спецификации проекта требуют, чтобы земляное полотно не касалось или не нарушалось. Для многих ремонтных работ на полную глубину лучшим выбором может быть буровая установка, устанавливаемая на оборудование.

  1. Учитывайте количество отверстий

Затем подсчитайте количество просверливаемых отверстий.Как правило, чем больше количество отверстий, тем больше бригад требуется для эффективного выполнения работы. Для большинства задач вертикального бурения выбирайте модель 20 UTL. Если вам нужно просверлить несколько отверстий одновременно, вы можете выбрать сверло с двумя, тремя, четырьмя или даже пятью группами, которые могут сверлить вертикально или горизонтально. Двухрядная буровая установка или буровая установка для горизонтального бурения лучше всего подходят для проектов горизонтального бурения среднего размера, а добавление групп позволит вам продуктивно справляться с более крупными работами.Для бурения до десяти тысяч отверстий или более, таких как расширение аэропорта, добавление длинных полос или капитальный ремонт на всю глубину, вы можете рассмотреть 3,4- или 5-грядильную систему сверления.

  1. Выберите максимальное время безотказной работы

У каждого сверла для дюбелей есть каретка, на которой крепится электродвигатель. Эта каретка движется вперед по мере того, как сверло просверливается в бетонную поверхность, и выдвигается после достижения необходимой глубины. Чтобы использовать сверлильную систему с кареткой, требующей минимального обслуживания, ищите такую, которая катится по подшипникам качения.Сверла, не оснащенные системой подачи роликовых подшипников, требуют регулярной смазки для уменьшения трения металла о металл. К этой смазке прилипает абразивная пыль кремнезема, что может привести к преждевременному износу.

  1. Выбрать для равномерного сверла для смазки

Бетонные строительные проекты могут увести подрядчиков на несколько миль за черту города, что увеличивает время простоя в случае серьезной поломки, такой как заклинивание двигателя буровой установки. Чтобы снизить этот риск, мы оснащаем наши многогнездные буровые установки системой многоточечного впрыска масла.Это гарантирует, что каждый буровой двигатель получает равное количество масла для оптимальной смазки, сводя к минимуму риск заклинивания бурового двигателя.

  1. Research Ресурсы службы поддержки клиентов

Выбрав лучшую буровую установку для вашей работы, посмотрите, какой тип поддержки производитель предоставляет вам и вашей команде. Некоторые производители предлагают онлайн-ресурсный центр, который выступает в качестве единого источника для регистрации оборудования, вопросов обслуживания и устранения неполадок.Это дает операторам и менеджерам быстрый доступ даже на строительной площадке.

Помня об этих моментах, вы получите прочную основу при выборе лучшего сверла для дюбелей по бетону, которое дополнит ваш парк оборудования и обеспечит длительный срок службы. Если у вас есть вопросы, пожалуйста свяжитесь с нами.

Ищете дюбели? Дюбели Sika Speed ​​- идеальное решение! | Аренда оборудования | Аренда инструмента | Каменная соль | Аренда мусорного контейнера Roll Off | Бетонные формы | Рочестер, штат Нью-Йорк | Итака, штат Нью-Йорк | Дансвилл, штат Нью-Йорк | Оберн | NY

ИЩЕТЕ СИСТЕМЫ СОЕДИНЕНИЯ СКОРОСТНЫХ ДУБЕЛЕЙ?

SIKA SPEED DOWELS - ПРОФИЛЬНОЕ РЕШЕНИЕ!

СТРОИТЕЛЬСТВО | БЕТОН | CSI 03 1516 |

АРЕНДА ОБОРУДОВАНИЯ | СТРОИТЕЛЬНОЕ ОБОРУДОВАНИЕ | СИСТЕМЫ ФОРМОВКИ БЕТОНА | ICE CONTROL | КОНТЕЙНЕРЫ РОЛЛОФФ

ROCHESTER, ITHACA, DANSVILLE & AUBURN NY

Хотите купить Speed ​​Dowels от Sika? Компания Duke предлагает полную линейку систем установки скользящих дюбелей Sika для перекрытий на земле.

Система Speed ​​Dowel®

Sika - это готовое решение для Pro, которое обеспечивает практичный метод выравнивания дюбелей для передачи нагрузок и управления напряжениями в соединениях бетонной плиты с грунтом.

Нужна помощь с Sika Speed ​​Dowel's? Позвоните дружелюбным специалистам по строительным материалам компании Duke, чтобы получить исключительное обслуживание и советы экспертов!


Преимущества Speed ​​Dowels от Sika:
  • Сокращенное время установки по сравнению с обычным методом установки шпонками
  • Устраняет необходимость смазки дюбеля
  • Обеспечивает правильное выравнивание дюбелей

Проверенные результаты - Sika Speed ​​Dowels

Проверенный профессиональными строителями более 20 лет, Speed ​​Dowel® - это выбор профессионалов в области строительства для установки круглых и квадратных дюбелей для ряда коммерческих и промышленных клиентов, таких как:

  • Склады / Распределительные центры • Магазины Big Box
  • Производственные мощности
  • Торгово-промышленные комплексы
  • Развлекательные центры
  • Оздоровительные комплексы Парковочные места

3-х шаговая установка для быстрых дюбелей для экономии времени от Sika
  1. Прикрепите основание Speed ​​Dowel к форме и набейте втулку на основание.
  2. Залить первую бетонную поверхность.
  3. Сформируйте зачистку и вставьте нерасширенный дюбель в втулку Speed ​​Dowel.

Sika Speed ​​Dowel предлагает ряд решений для круглых и квадратных дюбелей, включая длины гильзы 9 ″ и 12 ″.


Sika Speed ​​Load для компенсаторов

Sika Speed ​​Load - однокомпонентная дюбельная втулка для использования в компенсационных швах. Sika Speed ​​Load проходит через предварительно просверленные расширительные доски и имеет самоблокирующуюся конструкцию, позволяющую надежно устанавливать и выравнивать круглые дюбели для положительной передачи нагрузки.Sika Speed ​​Load показана выше с полипропиленовой расширительной панелью Sika.


Sika Speed ​​Plate | Система дюбелей для пластин

Sika Speed ​​Plates обеспечивает превосходную производительность и низкую стоимость.

  • Стальные пластины большего размера обеспечивают большую общую площадь поверхности, что снижает нагрузку на бетон.
  • Неконусный профиль пластины обеспечивает постоянные опорные напряжения на стыке и на всю глубину дюбеля.
  • Разработан для оптимального использования стали.
  • Встроенная запатентованная вставка втулки устраняет боковое ограничение между бетонными секциями.
  • Метод установки дюбелей в соответствии с:
    • ACI 302 Руководство по устройству бетонных полов и перекрытий • Руководство ACI 330 по проектированию и строительству бетонных парковок.
    • ACI 360 Проектирование перекрытий на земле.
  • Цельная конструкция
  • с метками совмещения и предварительно установленными гвоздями делает установку быстрой и легкой.
  • Обеспечивает правильное выравнивание дюбелей в строительном шве.
  • Экономьте труд:
    • Формовочное сверление не требуется.
    • Запрещается смазывать, вращать, снимать и заменять дюбели.
Система Speed ​​Plate®

Sika уменьшает количество требуемых дюбелей по сравнению с обычными системами установки дюбелей. Speed ​​Plate® позволяет установщику увеличить межосевое расстояние между дюбелями, что еще больше снижает затраты на рабочую силу и материалы.


Позвоните дружелюбным специалистам по строительным материалам Duke Company, чтобы получить исключительное обслуживание клиентов и советы экспертов!


Свяжитесь с компанией Duke для получения экспертных консультаций и исключительного обслуживания клиентов!

Чтобы добраться до Duke Rentals в ROCHESTER NY, посетите или позвоните:

299 Джефферсон Роуд

Рочестер, Нью-Йорк 14623


Чтобы добраться до Duke Rentals в ITHACA NY, посетите или позвоните:

7 Холл Роуд

Ithaca, NY 14850


Чтобы связаться с командой Duke Rentals в Дансвилле, штат Нью-Йорк, посетите или позвоните:

10131 Poags Hole Road

Dansville, NY 14437


Чтобы связаться с командой Duke Rentals в AUBURN NY, посетите или позвоните:

Грант Авеню 480,

Auburn, NY 13021


Что такое Мастерформат CSI (Института строительных спецификаций) ??
  • CSI MasterFormat - это система кодирования для организации документов для строительных документов, включая спецификации строительных проектов, контракты, строительные документы и другие материалы.
  • CSI использует определенные номера и заголовки, составляющие универсальную систему индексации.
  • MasterFormat также является публикацией, созданной и поддерживаемой Институтом строительных спецификаций (CSI) и Строительными спецификациями Канады (CSC). Примечательно, что CSI широко используется при строительстве и эксплуатации зданий и систем во многих отраслях и проектах, от здравоохранения и общественной инфраструктуры до образовательных структур и коммерческих предприятий. жилищное строительство.
  • Преимущества использования CSI MasterFormat:
    • Улучшенная связь между проектными группами, например, проектными и строительными группами.CSI позволяет всем членам команды ссылаться на определенные разделы любого документа, используя универсальную систему кодирования. Это облегчает координацию и общение между владельцами проектов, архитекторами, подрядчиками и поставщиками, сводя к минимуму время, затрачиваемое на систематизацию документов.

Для отраслей со сложными операциями, таких как здравоохранение, MasterFormat помогает передавать и систематизировать важную операционную информацию между проектировщиками, строителями, руководителями операций и владельцами объектов.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
