Бетонные сваи для фундамента

Компания «Установка Свай» предоставляет услуги по обустройству железобетонных свайных фундаментов. Все работы мы выполняем быстро, качественно и недорого, привлекая для этого современную копровую технику и квалифицированных специалистов.
На данной странице приведена информация о железобетонных сваях, используемых для монтажа свайных фундаментов. Вы узнаете, какие виды бетонных свай существуют и где они применяются. Будет детально рассмотрена технология монтажа ЖБ свай и используемая для этого техника.

Виды бетонных свай для фундамента

Все используемые для обустройства свайных фундаментов бетонные конструкции, исходя из  технологии изготовления, можно классифицировать на три группы:
Забивные конструкции — универсальный, наиболее часто используемый как в жилищной, так и промышленной сфере строительства вид свай. Такие опоры изготавливаются в заводских условиях — для их создания в заливочную форму помещается армокаркас, после чего форма заполняется бетонной смесью.

Рис. 1.1: Квадратные забивные сваи

На строительную площадку забивные сваи доставляются в уже полностью готовом к монтажу виде. Исходя из формы сечения, забивные ЖБ сваи делятся на следующие виды:

• Квадратные;
• Прямоугольные;
• Квадратные с круглой полостью;
• Круглые с внутренней полостью.

Также забивные сваи делятся на цельные и составные. Изделия составного типа состоят их двух, реже трех, секций, соединяющихся между собой в процессе забивки посредством сварного стыка либо закладного стакана. Длина цельных конструкций варьируется в диапазоне 3-15 метров, тогда как длина составных опор может составлять 15-44 м.

Рис. 1.2: Составные сваи с закладным стаканом

Важно: в зависимости от способа армирования забивные столбы делятся на конструкции с продольным и продольно-поперечным армокаркасом. Также существуют изделия с предварительно напряженной арматурой, они обладают большей плотностью бетона и устойчивостью к деформирующим воздействиям.

Набивные и буроинъекционные сваи представляют собой бетонные опоры, сформированные непосредственно на строительной площадке. В конечном счете такие конструкции аналогичны друг другу по всем характеристикам, различия заключаются лишь в технологии их монтажа, о которой мы детально поговорим в соответствующем разделе статьи.

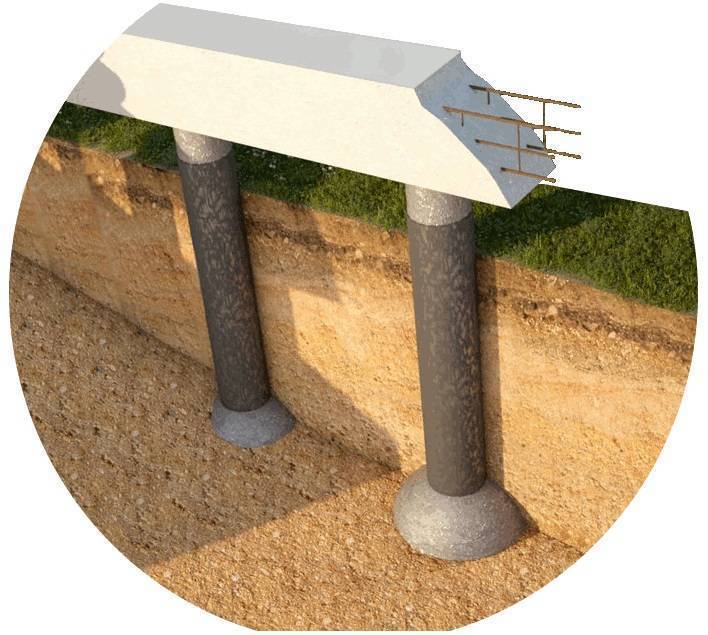

Рис. 1.3: Набивные сваи в грунте

Габаритные характеристики таких свай ограничены лишь функциональными возможностями буровой установки, используемой для их обустройства — диаметр набивных опор может варьироваться в диапазоне от 30 до 300 сантиметров, длина — от 5 до 50 метров.

Сфера применения

Область использования забивных свай зависит от их сечения. Квадратные опоры широко распространены в сфере жилищного и промышленного строительства, где они применяются для:

• Возведения фундаментов под многоэтажные и малоэтажные сооружения;
• Обустройства ангаров, складских помещений, зернохранилищ, стойл для скота.

Также конструкции квадратного сечения задействуются как опоры для наземных трубопроводов, линий электропередач и в роли столбов освещения.

Важно: забивные столбы с круглой полостью применяются в аналогичных целях, их цена, за счет экономии материалов при изготовлении, значительно ниже стоимости цельных свай, однако такие конструкции могут применяться лишь в регионах с сейсмичностью не выше 6-ти баллов.

Рис. 1.4: Свайное поле под многоэтажный дом
Конструкции прямоугольного и круглой формы — основной вид свай в сферах автодорожного и гидротехнического строительства. Они применяются в качестве опор для:

• Автодорожных и ЖД мостов на суше и воде;
• Фундаментов пирсов, ГЭС, дамб, причалов.

Рис. 1.5: Причал на круглых ЖБ сваях
Набивные и буроинъекционные сваи используются при обустройстве фундаментов наземных сооружений, в которых от опор требуется максимальная несущая способность. Наибольшее сечение забивных конструкций составляет 40*40 см, тогда как в почве можно сформировать сваю любого диаметра, получив в итоге требуемые несущие характеристики.  Также возможно создание набивных свай с уширением опорной подошвы, что придает им дополнительную устойчивость в грунте.

Важно: в отдельную группы отнесем набивные сваи кустарного производства, созданные с помощью подручных средств. Такие конструкции, в плане эксплуатационных характеристик, являются аналогом столбчатых фундаментов, они применяются для создания легких домов высотой 1-2 этажа из щитовых панелей, дерева, пенобетона.

Рис. 1.6: Легкий деревянный дом на самодельных набивных сваях

Любые виды фундаментов на ЖБ сваях рационально применять при возведении зданий на территории с проблемными грунтами, где верхний шар почвы представлен илистыми, заболоченными, низкоплотными либо пучинистыми породами.

Опорная подошва свай располагается в глубинном слою почвы, на который опора переносит исходящую от сооружения нагрузку, минуя неустойчивый верхний шар грунта и все связанные с ним проблемы. Здание, возведенное на ЖБ сваях, защищено от горизонтальных сдвигов, просадок, морозного пучения.

Методы установки

Для монтажа железобетонных свай разных видов используется отличающаяся спецтехника. Забивные сваи погружаются с помощью копровых машин, набивные и буроинъекционные сваи создаются с применением МБУ — мобильных буровых установок.

Рис. 1.7: Забивка железобетонных свай

Последовательность монтажа забивных свай выглядит следующим образом:

• Сваи доставляются на стройплощадку в низкорамных полуприцепах, после чего разгружаются и распределяются по расходным складам по периметру зоны забивки;
• Копровая машина размещается на месте погружения сваи, вспомогательный персонал зацепляет конструкцию лебедной копра и машина подтягивает сваю к точке погружения;
• Строители осуществляют строповку сваи,  машина поднимает ее и устанавливает в вертикальное положение для забивки;
• Свая подводится под наголовник молота и закрепляется в направляющих узлах мачты, после чего производится ее позиционирование и молот начинает наносить по конструкции удары;
• До тех пор, пока свая не погрузилась на 1. 5-2 м. молот работает на мощности в 30-35%, далее мощность ударов увеличивает и производится забивка сваи до наступления отказа;
• Погруженная конструкция отсоединяется от молота и копр приступает к забивке следующей сваи.

Важно: отказ — это величина углубления сваи от определенного количества ударов молота. Требуемый отказ рассчитывается при проектировании фундамента, и когда фактические данные совпадают с расчетными, погружение сваи считается завершенным.

Рис. 1.8: Бурение под набивные сваи под защитой обсадной трубы

Технология монтажа набивных свай

• Буровая машина разрабатывает скважину требуемой глубины и диаметра. В насыщенных влагой грунтах ведется бурение под защитой обсадной трубы, препятствующей проникновению воды в полость, в склонной к обвалам почве при проходке скважины используется буровой раствор, который образует на ее стенках твердую корку;
• После проходки скважины буровая колонна изымается на поверхность и в скважину посредством стрелового крана опускается армокаркас;
• В устье скважины устанавливается бетонолитная труба, через которую превмокомпрессор нагнетает в полость бетон;
• После заполнения скважины производится уплотнение бетона глубинным электровибратором.

Для монтажа буроинъекционных опор используются буровые колонны (CFA), обладающие внутренним каналом для подачи бетона. Закачивание бетонной смеси в полость производится сразу же по завершению ее проходки, и уже в заполненную выемку посредством вибропогружателя опускается армокаркас.

Рис. 1.8: Этапы создания буроинъекционных свай

Наши услуги

СК «Установка Свай»  — фирма, обладающая более чем 10-ти летним опытом по обустройству фундаментов на железобетонных сваях. В нашем распоряжении штат квалифицированных специалистов и обширный парк современной копровой и буровой техникой.

Наша организация предоставляет следующие виды услуг:

Также мы готовы обеспечить поставки качественных железобетонных свай всех распространенных типоразмеров в объемах, удовлетворяющих потребности самых масштабных проектов. Своим клиентам мы предлагаем лучшие в Московском регионе цены на покупку ЖБ свай и аренду спецтехники.

Рис. 2.0: Наша копровая установка Junttan PM-20

Полезные материалы





Забивка наклонных свай

Погружение наклонных свай — методика, применяемая для создания усиленных свайных оснований и реконструкции.





Заказ поставки бетонных свай

Мы предоставляем услуги поставки и погружения бетонных свай в Москве и области. Для сотрудничества с нашей компанией свяжитесь с представителями фирмы по контактным телефонам, либо воспользуйтесь формой «Отправить заявку» — наши менеджеры перезвонят вам в течении 60 минут и ответят на все интересующие вас вопросы.



Фундаменты из железобетонных свай

ФУНДАМЕНТ НА ЖЕЛЕЗОБЕТОННЫХ СВАЯХ

Ж/Б СВАИ

Забивка железобетонных свай за один день
для фундаментов деревянных, каменных, каркасных,
железобетонных домов и построек.

С МЕТАЛЛИЧЕСКОЙ ПЛАСТИНОЙ

Фундамент на забивных жб сваях с монтажом анкеров —
готовый фундамент для последующей
обвязки брусом или швелером.

С ПОДГОТОВЛЕННЫМИ ОГОЛОВКАМИ

Возводим свайное поле на забивных железобетонных сваях
с оголенной арматурой, за один день.

С РОСТВЕРКОМ

Возводим фундаменты из забивных ЖБ свай с ростверком
для деревянных, каркасных, каменных домов,
для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ ШВЕЛЛЕРОМ

Возведение фундаментов из забивных ЖБ свай с ростверком
для деревянных, каркасных, каменных домов,
для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ БРУСОМ

Фундамент из ЖБ свай для бани на любом типе грунта и рельефе
местности возводится за один день.
Строительство можно начинать в день монтажа фундамента.

ФУНДАМЕНТ НА ЖЕЛЕЗОБЕТОННЫХ СВАЯХ

Ж/Б СВАИ

Забивка железобетонных свай за один день
для фундаментов деревянных, каменных, каркасных,
железобетонных домов и построек.

С МЕТАЛЛИЧЕСКОЙ ПЛАСТИНОЙ

Фундамент на забивных жб сваях с монтажом анкеров —
готовый фундамент для последующей
обвязки брусом или швелером.

С ПОДГОТОВЛЕННЫМИ ОГОЛОВКАМИ

Возводим свайное поле на забивных железобетонных сваях
с оголенной арматурой, за один день.

С РОСТВЕРКОМ

Возводим фундаменты из забивных ЖБ свай с ростверком
для деревянных, каркасных, каменных домов,
для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ ШВЕЛЛЕРОМ

Возведение фундаментов из забивных ЖБ свай с ростверком
для деревянных, каркасных, каменных домов,
для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ БРУСОМ

Фундамент из ЖБ свай для бани на любом типе грунта и рельефе
местности возводится за один день.
Строительство можно начинать в день монтажа фундамента.

характеристики по ГОСТ, размеры и цены

Большое распространение в строительстве получили бетонные и железобетонные сваи для фундамента, обладающие высокими показателями прочности и износостойкости. С забивкой в грунт начинается закладка основания под разные виды зданий. На первом этапе строительства осуществляются гидрогеологические исследования с целью определения свойств почвы и состояния грунтовых вод на участке. Исходя из полученных данных выбирается тип фундамента.

Оглавление:

1. Размеры конструкций
2. Преимущества использования
3. Технология монтажа
4. Разновидности оснований
5. Цена изделий

Для изготовления забивных свай применяется бетон тяжелых марок с классом прочности на сжатие В20 (М-250), В22,5 (М-300), В30 (М-400), показателем морозостойкости свыше F150 и водонепроницаемостью не ниже W6. Для усиления и придания изделиям прочности используется металлический армирующий каркас двух типов:

• с продольной ненапрягаемой арматурой;
• с предварительно напряженными продольными металлическими стержнями.

Сваи из железобетона представляют собой заостренный пруток квадратного сечения с разными размерами сторон. В зависимости от конструкционных особенностей изделия подразделяются на цельные (с маркировкой С и СЦ) и составные (звеньевые) с верхней (ССВ) и нижней (ССН) частями. Второй вид отличается меньшей трудоемкостью в ходе монтажа, но могут возникать сложности при создании строго вертикального положения. На рынке представлен большой ассортимент стержней для устройства фундамента.

Размеры

Сваи железобетонные и бетонные цельной конструкции изготавливаются в соответствии ГОСТ19804-91:

1. С сечением 300х300 мм и длиной от 3000 до 12000 мм, могут выдерживать нагрузки 3-12 т.

2. С параметрами сторон 350 мм и длиной от 3000 до 14000 мм, обладают грузоподъемностью 6-13 т.

3. С сечением 400х400 мм и длиной от 3000 до 16000 мм выдерживают 8-13 т.

Составные сваи при таких же параметрах сторон могут иметь длину до 28 м, а нагрузки – 6 т и более. Но иногда опоры для устройства забивного основания изготавливаются в разрез с регламентированными предписаниями ГОСТ. В таких ситуациях размеры соответствуют индивидуальным требованиям заказчиков и производятся под тип почвы и конкретное строение.

Особенности применения и преимущества

Забивные изделия из железобетона выдерживают большие нагрузки, применяются на глинистых, заболоченных, средних и слабых почвах, где присутствует агрессивная среда, повышенная подвижность (сейсмические регионы), пучинистость и влажность. Опоры принимают на себя давление от здания и боковое трение со стороны грунта. В процессе забивания происходит уплотнение почвы, увеличивается несущая способность фундамента и равномерно распределяются нагрузки.

Бетонные сваи без металлического армирования обладают меньшей способностью к давлениям и используются для устройства оснований под легкие деревянные дома и строения каркасного типа. Такие опоры подходят для дачных домиков, бань, небольших зданий и сооружений. В зависимости от типа и конструкционных особенностей, сваи тщательно подбираются под тип грунта и метод установки (вдавливание, забивание).

Все виды забивных бетонных свай обладают многочисленными преимуществами:

• Высокими прочностными показателями.
• Надежностью и износостойкостью.
• Отсутствием больших объемов земляных работ при установке.
• Устойчивостью к воздействиям химических агрессивных веществ.
• Неподверженностью коррозионным процессам.
• Надежной защитой котлованов от грунтовых вод.
• Универсальностью и широкой областью применения — используются во всех регионах независимо от климатических условий, включая районы с вечной мерзлотой.
• Высокой несущей способностью — до 60 т.
• Плотным погружением стержня в почву, обеспечивающим хорошее удерживание грунта.
• Большим ассортиментом железобетонных и бетонных свай.
• Быстрым монтажом и низкими трудовыми затратами.
• Экономичностью.
• Долговечностью — срок эксплуатации 100 лет и более.

Технология установки

Погружаются (забиваются) железобетонные сваи под фундамент с помощью специализированного оборудования ударным и безударным способом:

• Копровых устройств.
• Дизель-молотов трубчатых или штанговых.
• Гидромолотов.
• Других машин.

Принцип забивания бетонных свай заключается в том, чтобы стержень достиг плотного слоя грунта и опустился на глубину, предусмотренную проектной документацией. При таком способе создаваемая нагрузка через опоры передается на прочные и плотные нижние горизонты. Этот вид фундамента исключает выпирания почвы и подвижки, что положительно сказывается на целостности основания и отсутствии усадки самого здания.

Но при вхождении в почву не всегда удается дойти до плотного слоя, поэтому метод получил название «висячие» сваи. В таком фундаменте нагрузка передается силой трения, создаваемой между боковыми сторонами прута квадратного сечения и уплотненной почвой. По истечении некоторого промежутка времени грунт еще больше «втягивает» стержень, увеличивая силу сцепления со всех сторон. Установить свайный фундамент можно своими руками, но для этого потребуется специализированная техника.

Изготовление забивных железобетонных свай осуществляется в производственных цехах на заводе, но в некоторых случаях железобетонные опоры заливаются непосредственно на строительном объекте, что значительно снижает транспортные расходы. Установка начинается с углов, с последующим монтажом всех стержней в соответствии с проектной документацией. В ходе работ следует строго соблюдать вертикальное положение.

Когда все сваи будут размещены, выступающие верхушки выравниваются и лишнее срезается по уровню. Нужная длина проще регулируется составными железобетонными изделиями. Монтировать их можно своими руками. На заключительном этапе создается монолитная опорная конструкция — выступающие стержни соединяются между собой металлическим швеллером и при помощи сварки.

 Виды фундаментов

В зависимости от конфигурации зданий или сооружений и тяжести самого строения основание может исполняться в следующих вариациях:

1. Одиночными стержнями, на которые припадает малая нагрузка. Например, дом с колоннами, где опора выступает главным элементом.

2. Ленточный фундамент — это наиболее трудоемкий вид основания, предусматривающий установку свай по всему периметру строения или при создании протяженной конструкции.

3. «Кустовой» вариант, когда несколько опор сгруппированы в одном месте и принимают на себя нагрузку от одного элемента здания.

4. «Поле» — предусматривает размещение стержней как по периметру, так и внутри фундамента по всей его площади. Используется при строительстве крупногабаритных и тяжелых объектов.

Правильно выбранный вариант для устройства фундамента на сваях поможет создать надежное и прочное основание, которое прослужит не один десятков лет. Конструкции с ростверками подразделяются на три вида, бывают низкими (заглубленными), повышенными (на поверхности грунта) и высокими (над грунтом).

Расценки

Купить железобетонные изделия можно в интернет-магазине, где в прайс-листе указаны их размеры и виды.

Наименование	Параметры (м)	Сечение (м)	Цена (руб/м.пог)
Цельные забивные железобетонные	3-12 3-14	30х30 35х35 40х40	730 1050 1150
Составные забивные железобетонные с ненапрягаемой арматурой	3-12	30х30	750

Цена возведения фундамента из железобетонных опор зависит от размеров стержней, массы, примененной спецтехники, сложных грунтов, рельефа местности участка и объема работ.

монтаж по шагам, схемы, размеры и цены

Бетонные сваи для фундаментов представляют собой сплошной или армированный металлом стержень, изготовленный из растворов с высокой маркой прочности, размещаемый в земле с целью придания устойчивости и надежности основам жилых домов и промышленных объектов. Их сфера применения включает возведение и усиление оснований на слабых грунтах, в районах с повышенными сейсмическими воздействиями, на участках с неровным рельефом. К особенностям монтажа относят потребность в спецтехнике.

Оглавление:

1. Виды и характеристики свай
2. Преимущества свайных фундаментов
3. Пошаговая инструкция по установке
4. Цена ЖБИ

Разновидности

В зависимости от конструктивного исполнения и способа установки различают:

• Сваи забивные железобетонные – монолитные или сборные конструкции, размещаемые с помощью ударных молотов, прессов или виброоборудования без выемки грунта.
• Пустотелые (оболочковые) изделия, устанавливаемые в предварительно обустроенное отверстие.
• Набивные – заливаемый в подготовленную заранее вертикальную скважину железобетон. Из всех разновидностей эти лучше всего подходят для возведения своими руками, единственным требуемым оборудованием для них является бур для выемки земли.

Форма сечения, размеры и типы армирования могут быть разными. Все сваи под фундамент объединяет использование высококачественных бетонов и стали. Армирующий каркас бывает напрягаемого и ненапрягаемого типа, стержни располагаются продольно.

Основные характеристики

К главным показателям относят:

• Прочность, зависящую прежде всего от марки используемого бетона. Минимальный класс – В7,5, но у забивных свай он гораздо выше и достигает В30 (М400).
• Морозостойкость – от F.
• Влагостойкость – от W.
• Несущие способности – до 60 т, зависят от габаритов.
• Размеры и вес.

Стандартная маркировка включает тип конструкции (например, С и СЦ – универсальные цельные и составные с квадратным сечением, СГ – прямоугольным, СК – полые круглые, СО – оболочки), длину и ширину сваи, тип острия и информацию о схеме и типе армирования. Все первоначальные характеристики остаются неизменными в течение всего срока службы, для железобетона он достигает 100 лет и выше.

Особенности применения

Разнообразие в сортаменте и размерах позволяет выбрать сваи для фундамента из бетона и ж/б для любых климатических зон и грунтов. Главная функция – формирование оснований возводимых домов и усиление и ремонт уже эксплуатируемых. Максимальную устойчивость имеют забивные виды, несущие способности возрастают за счет уплотнения грунтов под нижним концом. Все конструкции размещаются строго вертикально по заранее составленной схеме, размеры подбирают из учета параметров почвы – низ опоры должен достигать устойчивых слоев.

К учитываемым особенностям относят необходимость использования изделий высокого качества, потребность в ростверке для фундамента и запрет на монтаж с применением ударного оборудование вблизи уже эксплуатируемых зданий (рекомендуемый минимум расстояния до соседних домов – 15 м). Большинство сложностей связаны со значительным весом железобетона: для подвоза и разгрузки требуется соответствующая техника (сваебойные установки, тележки) и наличие удобного подъезда (при его отсутствии задействуются краны и гусеничные машины). Это же касается необходимости строго вертикального размещения, невозможного без лебедок и гидравлических опор.

Достоинства свай

К однозначным преимуществам относят:

1. Длительный срок службы – до 100 лет без потребности в плановом или капитальном ремонте. Но такая долговечность обеспечивается исключительно при условии правильного монтажа.

2. Прочность, износостойкость и надежность. При выборе правильной схемы армированные сваи из бетона выдерживают вес многоэтажных домов, их несущие способности достигают 60 т.

3. Стойкость к коррозии, грунтовой и атмосферной влаге, действию химических веществ.

4. Универсальность, неограниченный климатический диапазон применения. Забивные изделия из железобетона используются наряду с металлическими винтовыми даже в районах с не оттаиваемыми грунтами.

5. Высокую устойчивость. Закладка фундамента на сваях позволяет достичь неподвижных слоев почвы вне зависимости от глубины их заложения и опереться на них с максимально возможной несущей способностью.

6. Огнеупорность.

7. Минимальное восприятие к перепадам давления. Сваи выдерживают и перераспределяют как опорно-поперечные нагрузки фундамента, так и боковые.

8. Ведение строительства на склонах и участках со сложным рельефом за счет использования изделий разной длины.

9. Быструю скорость монтажа благодаря задействованию спецтехники и виброоборудования, возможность закладки основания здания в холодное время года (для всех разновидностей за исключением набивных и заполняемых бетонным раствором).

10. Для забивных конструкций – уплотнение грунта вокруг опоры при ее погружении.

К учитываемым ограничениям относят массивность и крупные размеры свай, доставка собственным транспортом, как и монтаж своими руками, практически невыполнимы, по крайней мере для опор под жилые дома.

Нюансы и основные этапы установки

Выбор конкретной технологии погружения опоры в грунт зависит от ее типажа, для забивных требуется оказание статистического или динамического воздействия на оголовок при поддержке вертикального расположения самой сваи. С этой целью используются: гидравлические, дизельные и другие механические молоты, копровые устройства, вибропогружатели. Предпочтение отдается последним, эффект закрепления в грунте от постепенного погружения сильнее, а риск повреждения меньше, чем в случае забивания ударным инструментом.

Этапы включают:

• Подготовку участка, разметку поля согласно заранее составленной схеме. На этом этапе важно очистить площадку от растений, по возможности она выравнивается. Места забивки обозначаются арматурой, с помощью шнура и уровня проводится проверка геометрии будущей основы.
• Доставку и разгрузку, перемещение по строительному участку.
• Задействование подъемной и забивной техники. На этом этапе сваи поднимаются и устанавливаются вертикально (контроль и поддержка уровня осуществляется с помощью гидроопор). Далее происходит их погружение: забивка одного изделия требует всего несколько минут, все опоры для фундамента оказываются в грунте за один день. На этом этапе постоянно контролируется уровень.
• Подготовку к обвязке: крепление к оголовку листов металла или дробление верхушки для соединения с каркасом будущего ростверка. На этом этапе важно выровнять высоту свай и вывести их на один уровень.

Дальнейшие работы зависят от степени заглубления и вида ростверка, при значительных весовых нагрузках его закладывают из сборного или монолитного железобетона, последний вариант считается самым надежным. Технология погружения и закладки набивных или пустотелых свай отличается – на первом этапе проводится выемка грунта. Бетонные работы возможны исключительно в теплое время года, организовать прогрев основания в данном случае крайне сложно. Приступать к возведению цоколя разрешается не ранее достижения раствором прочности. Это же условие соблюдается при заливке ростверка.

Расценки ЖБИ для обустройства свайного фундамента

Наименование	Длина, мм	Сечение, мм	Порядок армирования	Марка бетона	Вес 1 п. м., т	Цена, рубли
Забивные сваи с квадратным сечением
С 40.30-6	4000	300/300	6	М200	0,92	3200
С 50.30-8	5000		8		1,15	3990
С 60.30-3	6000		3		1,38	3990
С 70.30-8	7000		8	М350	1,6	5680
С 80.30-6	8000		6	М250	1,83	6190
С 100.35-6	10000	350/350	6		3,1	12630
С 120.35-9	12000		9		3,73	16050
То же, с напрягаемым каркасом
С 80.30-10.1	8000	300/300	10	М250	1,825	10500
То же, повышенной ударостойкости
С 90. 30-6.1у	9000	300/300	6	М350	2,05	9830

Забивной свайный фундамент в Московской области по низкой цене с установкой — фундамент на жб сваях под ключ

Характеристика фундамента из железобетонных свай

Фундамент из железобетонных свай – специфичная современная форма основания, которая формируется по особому методу.

Характерные особенности конструкции:

• быстрота сооружения
• высокий уровень устойчивости
• выносливость нагрузок до 20 тонн

Осуществляется, путем забивания специальных стержней в грунт, которые располагаются по площади квадратами. Забивной способ укладки позволяет реализовывать проекты даже на каменистых и сыпучих почвах.

Цены на монтаж свайного фундамента у нас соответствуют качеству используемого материала и проводимых работ.

От 4300р за 1 шт. В стоимость входит:

• свая
• оголовок
• монтаж
• доставка

Использование ЖБ свай в строительстве

До недавнего времени свайный фундамент относился к вариантам, которые в строительстве загородных домов использовались редко. Причиной тому были громоздкая сваебойная техника, используемая в работе и высокая цена на материал, что влияло на выбор. Приходилось искать альтернативы.

Благодаря современным механизмам стоимость свайного фундамента для дома значительно снизилась, а установка обрела мобильность. Изменения позволили применять технологию в полной мере для сооружения:

• загородных домов;
• коттеджей;
• домов с колоннами;
• строений из деревянных панелей.

При этом основание подойдет под разные виды материалов. Высокие несущие способности позволяют выдерживать блоки, кирпичи или более легкие материалы – древесину, ПВХ-панели.

Забивной фундамент уплотняет грунт, благодаря технологии вбивания стержней, что делает почву более устойчивой. Использовать его можно на участках с сыпучей землей, где ленточное основание не уместно из-за поверхностного метода. Сваи подбираются нужной длины, с учетом условий грунта.

Характеристики свайной продукции

Заказать забивной свайный фундамент с установкой можно в компании «Techno Sip». Фирма подготовит необходимые изделия и проведет монтаж конструкции.

Продукция характеризуется такими параметрами:

1. Изготовление свай из тяжелого бетона марки В6,5 и выше.

2. Высокий уровень морозоустойчивости.

3. Стойкость при взаимодействии с влагой.

4. Разные типоразмеры – 30х30 см с длиной до 12 м, 35х35 см или 40х40 см с длиной до 16 м.

5. Введение в землю без деформаций и повреждений.

Такие изделия из бетона пригодны для длительной эксплуатации.

Расценки на сооружение фундаментов из ЖБ свай

Цены на установку свайного фундамента равняются к возведению винтовых оснований. Стоимость формируется на основании таких показателей:

• толщина опоры;
• класс прочности материла;
• вес;
• ширина;
• длина.

Критерии изделия варьируют стоимость продукции. У нас вы можете сделать свайный фундамент по низкой цене.

Достоинства конструкции из бетонных стержней

Основания данного формата обладают рядом достоинств, которые не свойственны другим видам сооружений. К таким характерным плюсам можно отнести следующие преимущества:

1. Длительный срок использования. Бетонные опоры надежны, выносливы и рассчитаны на эксплуатацию в течении нескольких десятков лет. При соблюдении всех требований изготовления и правильном монтаже, такие изделия могут стоять 90 лет и больше, не нуждаясь в ремонте.

2. Устойчивость. Фундамент на жб сваях в Мокве относится к типу глубокого заложения, что повышает его устойчивость. Бетонная конструкция выдерживает постройку любых габаритов и хорошо реагирует даже при землетрясениях.

3. Монтаж в сложных условиях. Реализовывать возведение можно даже на влажном грунте.

4. Быстрота сооружения. Монтаж проводится легко и оперативно.

Также главным преимуществом можно назвать стоимость, ведь заказать забивной свайный фундамент по низкой цене у нас не составит труда.

Этапы возведения свайного фундамента

Строительство основания на ЖБ сваях проводится быстро, при использовании спецтехники и участии компетентных работников. Для сооружения следует пройти такие шаги:

• Создание проекта дома и фундамента, расчет необходимой длины опор.
• Подготовка участка. Расчистка, устранение первого слоя почвы, подвоз материалов.
• Разметка будущей конструкции и наметка мест для забивки стержней.
• Проверка геометрии намеченной структуры.
• Процесс забивки. Используют на этом этапе установки с гидро- или пневмомолотом. Процедура требует ровного вертикального погружения, за этим следят специалисты. Также они анализируют вход сваи в грунт и определяют наличие нестандартного поведения процесса: опора быстро «тонет» или наткнулась на препятствия. В случае с возникновением таких ситуаций опору удлиняют или переносят забивание в сторону.
• Отбивка верхушек и выставление верхних окончаний на одном уровне.
• Сооружение опалубки для ленточной обвязки или установка арматурного каркаса, если это свайно-ленточный вид основания.

Выгоды строительства свайно забивного фундамента под ключ

Избежать всех этапов возведения можно, если заказать свайно забивной фундамент под ключ у компании «Techno Sip».

Услуга предназначена для клиентов, которые не желают тратить свои силы, время и нервы на сооружение. Сотрудничество позволяет получить много преимуществ. Заказав свайный фундамент на ЖБ сваях в Москве у нас, вас ждут такие выгоды:

1. Экономия расходов на технике. Вам не придется арендовать установку для собственного использования, платить лишние средства. Мы используем свою специализированную технику.

2. Появится больше свободного времени – не придется вникать и разбираться в процессе. Мы все сооружаем самостоятельно, проводим расчеты, выбираем подходящие для условий объекта изделия, очищаем территорию и реализовываем все этапы монтажа без вашего участия.

3.Не нужно разбираться в технологии. Опытные специалисты оперативно сделают сооружение, поскольку хорошо знакомы с делом, регулярно занимаются возведением и знают все нюансы работы со свайными элементами.

Звоните нам, чтобы заказать фундамент на ЖБ сваях под ключ. Мы занимаемся установкой свайного фундамента в Московской области, Москве и других регионах России.

Монтаж ЖБ сваи, видео с объекта:

Фундамент на сваях отзывы: делать или нет? Узнайте!

Фундамент на сваях отзывы

Большой популярностью в последнее время пользуются фундаменты на сваях.

В таком фундаментном основании нагрузка на грунт от здания передается не через бетонный массив, а через относительно узкие столбы-сваи.

Согласно официальным строительным требованиям свайное фундаментное основание предписывается возводить в тех случаях, когда слой несжимаемого грунта (то есть такого, которые не просядет под весом вашей постройки) находится чрезмерно глубоко. Свайные фундаментные основания идеально подходят для возведения конструкций на слабых почвах с повышенной влажностью. Например, мосты, которые опираются на речное дно возводятся именно на сваях.

В теории, наибольшую площадь опоры имеет монолитное фундаментное основание в виде плиты. Именно такой вид основания будет оказывать наименьшее давление на грунт. Чуть меньшую площадь основания имеет ленточный фундамент, а свайное фундаментное основание имеет наименьшую площадь опоры. Но в отличии от плиты или ленточного монолита – свайное фундаментное основание заглубляется в грунт на большую величину.

Свайное фундаментное основание может и не доставать до несжимаемого слоя почвы. В этом случае оно не проваливается дальше в грунт по причине трения между поверхностью свай и почвой.

На фото изображены классические железобетонные сваи

Сваи для формирования фундаментного основания могут быть нескольких типов.

Забивные сваи

Классическим вариантом являются забивные сваи, которые, как правило изготавливаются из железобетона. Такие сваи обычно применяются в промышленном строительстве и размещаются в грунте при помощи сложной техники. Вряд ли на частном строительном участке получится использовать промышленный строительный пневматический молот или копровую ударную установку. Впрочем и такие варианты не исключены.

Установка железобетонных свай

Буронабивные сваи

Еще одним вариантом размещения свай основания в грунте является использование буронабивных свай. Они размещаются в отверстии в грунте, которое заранее пробуривается бурильной установкой. В принципе, такой способ может быть использован и на частном участке, благо сейчас предлагается множество услуг по бурению, например, скважин под воду.

Принцип установки буронабивных свай

В этом случае вам первоначально придется вызвать бурильную установку:

Процесс бурения ямы с помощью бурильной установки

Которая пробурит на вашем участке отверстия определенного диаметра и глубины.

Затем в это отверстие будет опущена обсадная труба:

Установка обсадной трубы

В которую, в свою очередь будет опущена предварительно изготовленная армирующая конструкция, составленная из металлического прутка:

Армирующая конструкция

После чего в трубу с размещенной внутри армирующей сеткой будет залит бетонный раствор.

Заливка бетонного раствора в скважину

В итоге получается долго, хлопотно и дорого, что явно не способствует появлению положительных отзывов о фундаментных основаниях на буронабивных сваях.

Винтовые сваи

Наиболее интересным с точки зрения частного строительства является создание фундаментного основания на винтовых сваях.

Этот способ использовался достаточно давно, но до недавнего времени его основным местом применения являлось возведение причалов и других объектов прибрежной инфраструктуры. Также винтовые сваи являлись штатным вооружение инженерных войск, но лишь недавно они начали широко распространяться в частном строительстве, получая благодарные отзывы.

Технология строительства с использованием винтовых свай выглядит довольно просто. Винтовая свая представляет собой полую трубу, на конце которой привалены специальные листы металла, которые при повороте трубы выполняют роль, сопоставимую с наконечником шурупа. Вообще сама винтовая свая напоминает собой гигантский винт- саморез.

Образец винтовых свай

Устанавливается фундаментная конструкция на винтовых сваях даже без использования какой-либо техники, что и обуславливает их популярность в частном строительстве легких конструкций.

Что характерно, винтовые сваи можно фиксировать в земле в любое время года. То есть вы можете провести строительство конструкции даже зимой, что совершенно невозможно при строительстве ленточных или заливных монолитных фундаментов.

Вот так выглядит приямок

После выверки мест расположения ваших будущих винтовых свай вы должны выкопать в земле небольшую ямку, которая будет служить посадочным местом для винтовой сваи.

Установка винтовой сваи в яму

Глубина ямы должна составлять около полуметра. Затем поставьте в яму сваю. Обратите внимание, что положение винтовой сваи контролируется при помощи шнура, натянутого между крайними точками конструкции.

Установка винтовых свай своими руками

 И используя ворот начинайте ее вкручивать в землю. Как вы видите, для размещения винтовой сваи необходимо не более трех человеческих сил. Обратите, внимание, что у «третьей человеческой силы», находящейся по центру в руках находится желтый строительный уровень – с использованием которого он контролирует вертикальное положение сваи.

Затем внутрь такой сваи может заливаться бетонный раствор, который придает ей дополнительную прочность. Естественно заливку бетона необходимо производить в теплое время года. В дальнейшем свая обрезается по верху по нужному времени и ней приваривается оголовок – горизонтальная пластина, но которую в свою очередь укладываются строительные конструкции.

Образцы конструкция, которые укладывают на основание винтовых свай

Отзывы о винтовых сваях

Фундаментные конструкции на винтовых сваях стали широко применяться в частном домостроении сравнительно недавно, в связи с чем весьма интересно почитать отзывы об их использовании.

Специалисты успокаивают, что и раньше фундаментные свайные конструкции широко использовались при строительстве объектов прибрежной инфраструктуры. Также сваи очень широко применяются при строительстве в районах с преобладанием вечной мерзлоты. Вообще в таких регионах не допускается использование никаких других типов фундаментных конструкций.

Но учтите, что в промышленном строительстве используют специальные свайные конструкции, изготовленные из листовой стали повышенной толщины так, что размах лопастей винта сваи может достигать 85 сантиметров. На дачах размах лопастей достигает обычно не более 10 сантиметров.

Однако, такой небольшой диаметр трубы не позволяет эффективно использовать внутренне бетонирования сваи, так при такой толщине бетон не может хорошо работать на растяжение. Вследствие этого решающее значение принимает толщина и прочность стенки трубы-сваи.

Исходя их этого эксперты определяют срок службы конструкции на винтовом свайном фундаменте в быту примерно в 50 лет и даже не рекомендуют ставить капитальные строения на винтовые свайные фундаментные основания в регионах, где фиксируется зимнее промерзание грунта.

Немаловажным плюсом винтовых свай является то, что они не требуют ухода после окончания монтажа. Но это произойдет только в том случае, если вы будете ставить сваи, качество которых прошло проверку на соответствие требованиям. Не пренебрегайте внутренним бетонированием винтовой сваи – как минимум оно предохранит конструкцию трубы от коррозии изнутри.

Кроме того, немаловажную роль играет и успешная бизнес-история компании, продающей и монтирующей сваи. Попросите менеджера отвезти вас на участок, где они устанавливали сваи два-три года назад, чем позже, тем лучше. Визуальной осмотр винтовой сваи с солидным сроком службы скажет вам больше, чем сто грамот на стенах офиса.

Да, и не поленитесь сделать качественный расчет фундаментного основания на винтовых сваях. Доверяйте компаниям, которые имеют лицензию на проектирование сооружений.

Обвязка для свайных фундаментов из железобетона, металла и дерева

В переводе с нем. Rost — решетка, Werk — строение. Ростверком называют конструкцию, связывающую элементы свайного фундамента в единое целое и формирующую основание для возведения стен. Говоря языком политэкономии, с установкой ростверка у дома появляется «базис для устойчивого роста»

Виды ростверков

Сваи или столбы — довольно частый вариант фундамента для одно-двухэтажных загородных домов, дач и бань. Устройство таких оснований, как правило, подразумевает применение специальной техники, создает сложности при создании подвала и требует тщательнейшего утепления нижнего перекрытия, но зато избавляет от большого объема земляных работ, а главное — позволяет вести строительство на проблемных грунтах и сложном рельефе. Свайные фундаменты оптимально подходят для участков с высоко залегающими подземными водами, с нестабильными, слабонесущими или пучинистыми грунтами (глины, суглинки и пр.), а также для площадок в холмистой местности или с ярко выраженным уклоном.

Чтобы отдельно стоящим сваям не грозил крен и нагрузка от дома распределялась на них равномерно, опоры должны быть жестко соединены в одну конструкцию. Этой цели и служит ростверк, являющийся контуром обвязки фундамента. Изготовить его можно из железобетона, металлопроката или дерева, — все зависит от того, какая несущая способность от него требуется. Тип ростверка, шаг и глубина установки опор определяются проектным расчетом.

Перед устройством ростверка следует убедиться, что верхняя плоскость всех свай или столбов находится строго на одном уровне, и при необходимости принять меры по их выравниванию. В любом случае в процессе монтажа обвязки важно строго следить за ее горизонталью, ведь даже небольшие перекосы могут обернуться неравномерной осадкой здания и деформацией ограждающих конструкций

Железобетонный ростверк

Такая обвязка значительно утяжеляет фундамент и требует особо прочного основания, поэтому обычно ее делают в сочетании с опорами из армированного бетона (готовыми забивными или отливаемыми прямо по месту). Это наиболее надежный вариант ростверка для массивных зданий со стенами из кирпича и блочных материалов. Фактически свайно-ростверковый фундамент данного типа представляет собой усиленную столбами бетонную ленту — со всеми присущими ей достоинствами (высокая несущая способность, прочность к изгибу) и недостатками (трудоемкость исполнения, продолжительное время застывания раствора). К сведению: для построек большой площади рекомендуется сооружать сплошное свайное поле, которое накрывают монолитной плитой.

Железобетонный ростверк

Бетонный ростверк может быть так называемым висячим (высоким), наземным (низким) или залегающим ниже нулевой отметки. В первом случае пояс обвязки возвышается над уровнем земли не менее чем на 15 см, что из-за отсутствия контакта с грунтом исключает влияние на него сил морозного пучения. Если ростверк поднят на значительную высоту, вертикальные опоры испытывают сильные нагрузки на поперечный изгиб, и поэтому в дополнение к ним иногда ставят наклонные сваи, придающие конструкции большую жесткость и прочность.

Наземная лента покоится на песчано-гравийной подушке толщиной 15–20 см, засыпанной в траншею и тщательно утрамбованной. Дренажная прослойка не позволяет талым и дождевым водам застаиваться под ростверком, однако она не способна противостоять силам, направленным на его выталкивание, так что данное решение возможно исключительно на непучинистых грунтах. Плюс в том, что отсутствие зазора между фундаментом и поверхностью земли не дает потокам холодного воздуха свободно гулять под нижним перекрытием, а также облегчает отделку цоколя дома.

Ростверк, расположенный ниже уровня земли, по сути является малозаглубленным ленточным фундаментом, передающим нагрузку не только на опоры, но и на грунт. Это самый трудозатратный вариант бетонной обвязки, требующий устройства дренирующей подушки, гидроизоляции, отмостки и возможный только при подходящих характеристиках грунта и низком УГВ.

Помимо монолитной ленты, железобетонные опорные столбы можно соединить сборным ростверком, сложенным из армированных бетонных балок прямоугольного сечения. Между собой элементы обвязки скрепляют раствором, а с опорами — бетонированием стыка и привариванием закладных арматурных стержней столба к монтажным петлям на балке

Что такое свайный куст?

В тех точках фундамента, где согласно проекту на опору будет ложиться повышенная нагрузка (например, от массивного камина с керамическим дымоходом, колонны или другой тяжелой конструкции), вместо одиночной сваи может быть установлен свайный куст. Так называется группа опор, расположенных рядом друг с другом и соединенных замкнутым ростверком, что позволяет создать стабильную и очень прочную базу, способную легко выдержать и увеличенную нагрузку, и давление грунта.

В частности, свайные кусты используют при возведении каменных заборов на подвижных грунтах (влагонасыщенных, осадочных и т. п.), где несущим стойкам будет постоянно грозить смещение. Разумеется, вбить под них не по одной, а по три сваи выйдет и дороже, и дольше, и трудозатратнее, даже если сделать это не по всей длине ограждения, а только на самых проблемных и ответственных участках. Но ради того, чтобы не увидеть свой забор завалившимся, на такие издержки все же стоит пойти.

Арматурные выпуски из свай соединяют с каркасом поперечными связями

Для отливки ленты сколачивают опалубку в ширину стен дома и высотой не менее 30 см (для надежности ее укрепляют подпорками), настилают на дно рубероид или пленочную изоляцию и вяжут по всей протяженности пояса силовой каркас. Арматурные выпуски из свай (длиной от 60–70 см) загибают и соединяют поперечными проволочными связями с верхним и нижним рядами арматуры в каркасе, — данная мера послужит дополнительной фиксации ростверка на опорах и полностью исключит вероятность его смещения при подвижках грунта. Расстояние между продольными стержнями — от 15 до 35 см, между армокаркасом и стенками опалубки (а также поверхностью отливки) — минимум 5 см, диаметр прутьев — 10–12 мм.

Далее послойно заливают бетон марки М200, уплотняя массу вибромашиной или штыкованием. По завершении работ ленту накрывают пленкой и оставляют набирать прочность (периодически отливку смачивают, чтобы она не растрескалась от быстрой потери влаги). После снятия опалубки ростверк с трех сторон покрывают водозащитными рулонными или обмазочными материалами, а сверху укладывают отсечную гидроизоляцию.

Основанием для железобетонного ростверка под каменные здания могут служить также металлические винтовые сваи. Опалубку устанавливают так, чтобы ее дно было расположено ниже верхушки опор и их головы находились в толще ленты. В стволы свай опускают два-три арматурных прута, соединяют их концы поволокой и продевают ее сквозь просверленные в верхней части трубы отверстия. Эти выпуски перевязывают с силовым каркасом ростверка. Дно опалубки гидроизолируют и бетонируют сначала сваи, а затем горизонтальный пояс (в сваях смесь тоже штыкуют, чтобы не было пустот).

При строительстве свайного фундамента с монолитной железобетонной обвязкой важно заранее предусмотреть в ленте технологические отверстия для ввода в дом коммуникаций и проветривания подпольного пространства (так называемые продухи). Если этого не сделать еще перед заливкой раствора, потом придется прорубать проходы в застывшем бетоне, рискуя ослабить конструкцию

Металлический ростверк

Разрез каркасного дома с обвязкой свайного фундамента из металлического швеллера

Несмотря на то, что винтовые сваи в сочетании с железобетонной лентой прекрасно справляются с нагрузкой от массивных каменных стен, все же чаще всего они служат фундаментом для более легких деревянных и каркасных построек, для чего их связывают ростверком из швеллера шириной 12–20 см (в зависимости от диаметра свай). Используют с этой целью также и стальные двутавровые балки, уголки, профильные трубы.

Элементы пояса соединяют между собой электродуговой сваркой и дополнительно стягивают болтами. Швеллер, «надеваемый» на сваю полками вниз, приваривают прямо к опоре. Если его располагают полками вверх (так формируется ложе для укладки деревянного бруса или блоков из легких ячеистых бетонов) либо ставят на боковую грань, то, как правило, на сваю крепят оголовок в виде стальной пластины. Такая площадка необходима при монтаже двутавра и уголков (к примеру, два уголка образуют раму нужной ширины вместо швеллера), а также во всех случаях, когда требуется выровнять верхнюю плоскость опоры по горизонтали.

Еще одна функция оголовка — «запечатать» пустотелый ствол, то есть перекрыть попадание в него воды, когда обвязка проходит по внешнему (или по внешнему и внутреннему) контуру свай и приваривается к ним не сверху, а по боковым стенкам.

К слову: оголовок, не только металлический, но и отлитый поверх железобетонных столбов, — главный элемент безростверковых свайных фундаментов, выполняющий функцию опорной основы для конструктива здания. Кроме того, при реконструкции старых просевших построек, когда нужно завести под них укрепляющие опоры, наиболее надежным вариантом будут сваи с оголовками.

Антикоррозионную обработку металлической обвязки следует производить уже после ее монтажа, поскольку особенно нуждаются в защите как раз сварные соединения

Деревянный ростверк

Фундамент из деревянных свай

Такую обвязку выполняют в случае брусовых и каркасных строений, не оказывающих большой нагрузки на фундамент (одноэтажный дом, баня и т. п.). В основе могут лежать как металлические винтовые, так и деревянные сваи. Последние изготавливают из окоренной прямоствольной ели, сосны, лиственницы (редко из дуба или кедра). Низ бревен заостряют либо «обувают» в стальные башмаки, а сверху надевают бугель — укрепляющие кольцо. Обязательная процедура — защита от порчи специальными пропитками, обжигом и обработка препаратами на основе масел и смол. Срок службы деревянных свай — до 20 лет, поэтому под капитальные строения использовать их нет смысла, но, скажем, для беседок, террас, детских игровых комплексов такой вариант фундамента вполне приемлем. Монтаж обвязочного бруса на стойках в данном случае ничем не отличается от способа крепления горизонтальных и вертикальных элементов в деревянном домостроении.

Конструкция свайного фундамента с деревянным ростверком

При устройстве деревянного ростверка по металлическим опорам его роль играет нижний венец брусовых стен или обвязочный контур «каркасника». К сваям приваривают оголовок, гидроизолируют его битумной мастикой или куском рулонного материала (дерево не должно соприкасаться с металлом) и фиксируют брусья стальными шпильками и крепежными уголками на болтах.

Перед монтажом древесину непременно нужно пропитать огнебиозащитными составами, которые повысят ее сопротивляемость возгоранию и предохранят от биопоражений. От качества такой обработки в немалой степени зависит надежность и срок службы конструкции.

Как залить бетон для свайного фундамента? [PDF]

🕑 Время чтения: 1 минута

Поскольку свайные фундаменты несут большую нагрузку, их необходимо устанавливать с особой осторожностью. Выбор подходящего оборудования и процесса, используемого для заливки бетона, может варьироваться в зависимости от размера сваи и расположения конструкции.

Если скважина для сваи сухая, можно использовать любые подходящие средства для заливки бетона, но высота падения бетона не должна превышать 2 м. Однако, если уровень грунтовых вод высокий или для повышения устойчивости ствола скважины используется жидкий раствор, то для заливки бетона через воду следует использовать тремовые трубы.

Вы можете оценить объем бетона по длине, диаметру и количеству свай. Выбирайте насосное оборудование в зависимости от местоположения здания и количества бетона, которое необходимо разместить. Сваи представляют собой железобетонные колонны, просверленные глубоко в твердом слое почвы, чтобы выдержать вес надстройки.

Как залить бетон для свайного фундамента?

• Начать бетонирование сразу после завершения бурения скважины.
• Очистить забой скважины перед бетонированием.
• Длина, диаметр, количество и расположение свай определяют объем бетона и бетононасос, который лучше всего подходит для работы.
• Если скважина для сваи не высохла, прокачивайте бетон через трубу для укладки бетона в воду, Рис. 1
• Используйте кран для перемещения трубы для укладки во время заливки бетона, Рис. 2
• Установите краны и бетононасос в удобном месте на стройплощадке. Используйте длинный шланг, чтобы избежать движения крана и насоса при заливке бетонной сваи.
• Труба для дрожания может вытеснять воду или бентонитовый шлам в стволе скважины, что может быть использовано для повышения устойчивости свайного ствола скважины.
• Вставьте трубу Tremie по частям. Прикрепите необходимое количество секций тремовой трубы до дна сваи и прикрепите верхнюю часть, рис. 3 и рис. 4.
• Если вы хотите избежать смешивания бетона с суспензией в скважине, залейте 1/4 кг. гранулированного вермикулита в дренажной трубе перед заливкой бетона.
• Уложите бетон непрерывно и постарайтесь не нарушить укладку бетона, рис.5.
• Конец дрожжевой трубы должен находиться в бетоне минимум на 1 метр.
• Поднимите трубу-тремор, когда бетон заполняет ствол сваи. Во время бетонирования перемещайте трубу-подъемник вверх и вниз с помощью крана любой другой подходящей машины.
• Удалите все части, выходящие из ствола сваи.
• Вытяните трубу для дрожания после того, как бетон достигнет верха сваи.
• После этого снять временную опалубку с перемычкой и надрезом залитого бетона.
• Наконец, заполните верхнюю часть сваи бетоном на высоту до 15 см выше уровня отсечки, Рис. 6.

Рис. 1: Секции Tremie Tube Рис. 2: Обращение с трубкой Tremie Pipe Рис.3: Подготовка к введению трубки Tremie Tube Рис.4: Установка Tremie Tube Рис.5: Заливка бетона через трубу Tremie Рис.6: Заполнение верха сваи бетоном

Часто задаваемые вопросы по бетонированию свайных фундаментов

Подробнее :

Основные проблемы при строительстве свайного фундамента и способы их устранения

Типы материалов, используемых в свайном фундаменте

Различные стандартные коды для свайных фундаментов в разных странах

Руководство по свайному фундаменту | Типы свайных фундаментов

Свайный фундамент — залог любой архитектуры. Он обеспечивает адекватную поддержку конструкции, передавая нагрузки от конструкции на почву. Важно учитывать тот факт, что слой, на который фундамент воздействует нагрузкой, должен иметь адекватную несущую способность и соответствующие характеристики осадки.

В основном есть два типа фундаментов: мелкие и глубокие. Мелкие фундаменты эффективны, когда грунт имеет достаточную несущую способность, чтобы воспринимать нагрузки, создаваемые конструкцией.В то время как глубокий фундамент очень эффективен, когда несущая способность поверхностного грунта не может выдерживать нагрузки, создаваемые конструкцией. В таком сценарии нагрузки необходимо перенести на более глубокий уровень, где почва может выдержать избыточную нагрузку на конструкцию.

Источник: houseunderconstruction.com

Выберите тип фундамента на основании следующих критериев:

• Состояние почвы;
• Стоимость;
• Срок реализации проекта;
• Уровень воды;
• Полная нагрузка от надстройки;
• Доступные ресурсы;
• Чувствительность к шуму и вибрации.

Теперь, когда у вас есть общий обзор фундамента, пора переключить наше внимание на свайный фундамент. В следующих разделах этой статьи мы предоставим исчерпывающую информацию, касающуюся свайного фундамента. Мы обещаем, что после прочтения этого материала у вас будет все необходимое, что касается свайного фундамента.

Начнем с определения свайного фундамента.

Свайный фундамент. Глубокий фундамент имеет форму тонкой колонны или длинного цилиндра.Он состоит из таких материалов, как сталь или бетон, которые используются для поддержки конструкции. Затем он используется для переноса нагрузки на желаемую глубину через поверхностный слой или концевой подшипник. Если фундамент имеет глубину, более чем в три раза превышающую его ширину, он называется «Свайный». Эти типы глубоких фундаментов обычно используются для больших конструкций. Они также пригодятся там, где почва на небольшой глубине не может противостоять поднятию или чрезмерной осадке.

Источник: basiccivilengineering.com

Теперь, когда вы поняли определение свайного фундамента, следующая тема, на которую необходимо обратить внимание, — это ситуации, в которых настоятельно рекомендуется использовать систему свайного фундамента.

Когда использовать свайный фундамент?

• Когда вы обнаружите, что уровень грунтовых вод довольно высок;
• При использовании тяжелых и неравномерных нагрузок от надстройки;
• Использование других типов фундаментов невозможно из-за стоимости или нецелесообразности;
• Когда почва на небольшой глубине сжимается;
• Когда есть возможность уборки из-за расположения вблизи русла реки или моря;
• Наличие каналов или систем глубокого дренажа возле строения;
• При невозможности проведения выемки грунта на желаемую глубину из-за плохого состояния грунта;
• Когда становится невозможным сохранить траншеи фундамента сухими из-за сильного притока фильтрации.

Типы свайных фундаментов.

Свайный фундамент можно разделить на несколько частей в зависимости от назначения, материалов и способа установки свай.

Рассмотрим каждую из них.

В зависимости от функции или использования

• Сваи с торцевыми опорами
• Фрикционные сваи
• Натяжные или подъемные сваи
• Уплотняющие сваи
• Анкерные сваи
• Отбойные сваи
• Шпунтовые сваи
• Сваи для теста
• Боковая нагрузка Сваи

Исходя из материалов и метода строительства

• Деревянные сваи
• Бетонные сваи
• Стальные сваи
• Составные сваи

На основе установки

• Забивные сваи
• Навесные сваи
• Забивные и монолитные сваи

Рассмотрим подробнее каждый из этих типов свайных фундаментов.

Классификация сваи на основе функции или действия

Концевые сваи

В этом типе сваи нагрузка смещается от вершины сваи к соответствующему диапазону несущей способности.

Фрикционные сваи

В этом типе сваи нагрузка переносится с глубокого уровня через поверхностную фракцию, соединенную с площадью поверхности сваи.

Натяжные или подъемные сваи

Этот тип свайного фундамента очень эффективен при подъеме анкерных конструкций в результате гидростатического давления или опрокидывающего момента в результате горизонтальных сил.

Уплотняющие сваи

Этот тип свайного фундамента весьма эффективен при рыхлении сыпучих грунтов для увеличения несущей способности грунта. Куча песка очень эффективна для этой цели, так как не требует переноски груза.
Анкерные сваи

Эти типы свай рекомендуется использовать в качестве анкеровки для защиты от горизонтального растяжения.

Шпунтовые сваи

Эти типы свай используются для подъема гидротехнических сооружений, которые могут пригодиться для уменьшения просачивания.

Тесто сваи

Эти типы свай полезны, когда дело доходит до предотвращения горизонтальных и наклонных сил, которые возникают в прибрежных сооружениях.

Сваи с боковой нагрузкой

Эти типы свай чрезвычайно полезны, когда дело касается опорных стен, мостов и плотин. Они также эффективны при использовании в качестве кранцев в доках и гаванях.

Типы свай по составу и материалу

Деревянные сваи

Эти типы свай очень эффективны при использовании в полностью сухом состоянии или в условиях погружения.

Стальные сваи

Эти типы свай представлены в виде трубных свай, шпунтовых свай и двутавровых свай.

Бетонные сваи

Эти типы свай бывают сборными или монолитными. Было замечено, что сборные сваи являются армированными по своей природе. При этом установка монолитных свай производится предварительными земляными работами. Существуют различные типы монолитных свай: сваи Макартура, сваи Франки и сваи Раймонда.

Композитные сваи

Эти типы свай очень эффективны, когда определенный участок сваи погружен под воду.Он бывает в виде бетона и дерева или бетона и стали.

Типы свай на основе установки

Забивные сваи

Сваи этого типа используются для забивания деревянных, бетонных или стальных свай на место с помощью забивочного инструмента.

Монолитные сваи

В этих типах свай используются только бетонные сваи. В процессе эксплуатации сваи просверливаются и забиваются бетоном. Возможно добавление подкреплений в соответствии с требованиями.

Забивные и монолитные сваи

Идеальное сочетание забивных и монолитных свай. В нем используется кожух или оболочка. Один из наиболее часто используемых типов свай — сваи Франки, которые являются частью забивных и монолитных свай.

Теперь, когда вы ознакомились с различными типами свайных фундаментов, давайте обратим наше внимание на преимущества свайных фундаментов.

• Возможность изготовления сборного железобетона в соответствии со спецификациями
• Может быть предварительно изготовлен любой формы, размера и длины, что сокращает общее время завершения;
• Дает аккуратную и чистую презентацию, требуя минимального контроля и меньше места для хранения;
• Может использоваться в местах, где бурение скважин не допускается, благодаря его способности брать и находить подземные водные горизонты под давлением.

Отличный вариант при работе над водой, так как он может быть очень эффективным при строительстве причалов и свай на пристанях.

Давайте теперь углубимся в свайный фундамент и ответим на некоторые вопросы, которые могут у вас возникнуть по этой теме.

Также читайте: Преимущества и недостатки свайных фундаментов

Зачем нужен свайный фундамент?

Свайные фундаменты пользуются большим спросом, когда речь идет о передаче нагрузок от надстроек со слабого фундамента на более прочный и менее сжимаемый более жесткий грунт.Таким образом он выдерживает все горизонтальные нагрузки и повышает эффективность фундамента.

Какие бывают ситуации, когда свайный фундамент имеет высокую эффективность?

Свайный фундамент может быть чрезвычайно эффективным при слабом слое почвы на поверхности. Причина? Слой не сможет выдержать вес здания. Когда нагрузки зданий проходят через свайный фундамент, они смещаются в сторону более прочной каменной кучи, которая находится прямо под слабым слоем.

Какой глубины должны быть опоры?

Было замечено, что глубина основания должна иметь минимальную глубину 12 дюймов под прошлой ненарушенной почвой.Что касается опор, то они должны быть минимум на 12 дюймов ниже линии замерзания или должны быть защищены от мороза. Ширина опор должна быть не менее 12 дюймов.

Какие три самых прочных фундамента дома?

Три самых прочных фундамента дома:

1. Фундамент из плит
2. Фундамент подвала
3. Фундамент подвала

Какую глубину следует учитывать при строительстве фундамента?

Если вы находитесь рядом с коренной породой или нуждаетесь в армировании сталью, важно копать глубокий фундамент.Начните любой тип фундамента, выкопав опоры шириной не менее 2 футов и глубиной до линии замерзания. Существуют определенные фундаменты, которым может потребоваться дополнительная ширина, некоторые — максимум 6 футов в ширину.

Заключительные слова

В этой статье мы предоставили исчерпывающий обзор свайного фундамента. Мы надеемся, что после прочтения этой статьи вы сможете лучше понять рассматриваемый предмет. Следуйте рекомендациям, приведенным в этом материале, и вы будете в гораздо лучшем положении при установке свайного фундамента для строительства вашего здания.Мы надеемся, что информация, представленная в этом блоге, поможет вам принять правильные решения, когда дело доходит до строительства здания. Так чего же ты ждешь? Начните применять советы, данные в этом материале. Чтобы получить больше такой интересной информации, следите за нашими блогами.

8 типов свай для строительных работ

Инженеры-строители используют сваи для закрепления фундамента строительной площадки до того, как они начнут возводить инфраструктуру наверху. Это ключевой шаг в процессе строительства, который подрядчики используют для повышения безопасности и надежности проекта.Укладка свай — важный технический навык, требующий уверенности и динамичности совместной работы в команде. Если вы ищете работу в строительной отрасли, важно знать различные типы и методы укладки свай.

В этой статье мы расскажем, что такое сваи, расскажем, когда их используют инженеры, обрисовали, как работают разные методы свай, и перечислим общие типы свай.

По теме: Как получить работу на стройке

Что такое свайные работы?

Сваи — это процесс просверливания фундамента в земле для обеспечения большей прочности конструкции слабого грунта под ним.Сваи подготавливают почву для переноса тяжелых грузов, таких как новый дом, офисный комплекс, дорога или другой объект инфраструктуры.

Сваи обычно представляют собой длинные опоры, сделанные из дерева, стали или бетона. Его форма, окружность и вес могут варьироваться в зависимости от условий почвы и требований проекта. Например, сваям может потребоваться нести подъемные нагрузки для поддержки более высоких конструкций, таких как небоскребы. В этом случае инженерам необходимо учитывать опрокидывающие силы ветра или волн.По сути, свайные фундаменты работают за счет распределения веса тяжелой конструкции на более широкой площади.

Связано: Что такое управление строительными проектами?

Когда использовать свайный фундамент в строительстве

При использовании свайного фундамента во время строительства необходимо учитывать несколько факторов. Их основная цель — обеспечить безопасность и прочность земли до того, как рабочие построят что-нибудь наверху. Вот несколько ситуаций, когда использование системы свайного фундамента может быть существенным:

• Когда уровень грунтовых вод высокий
• Когда большая нагрузка надстройки требует дополнительной опоры
• Другие типы фундаментов дороже или неосуществимы
• Когда грунт на небольшой глубине сжимается
• Когда есть возможность размыва, из-за его расположения у русла реки или берега моря
• Когда рядом со строением есть канал или система глубокого дренажа
• Когда выемка грунта невозможна вверх на желаемую глубину из-за плохого состояния почвы
• Когда становится невозможным сохранить траншеи фундамента сухими с помощью откачки или других мер

Как используются типы свай в строительстве?

Прежде чем инженеры-строители смогут выбрать между типами свай, им необходимо оценить условия своей строительной площадки, такие как почва, климат и другие соответствующие факторы.Им также нужно будет проконсультироваться с архитекторами, чтобы понять масштаб своего инфраструктурного проекта. Используя эту информацию, они могут подготовиться к строительным трудностям и выбрать наиболее подходящий тип свай. На данном этапе их цель — использовать тип свай, который увеличивает долговечность и структурную целостность фундаментов под их постройкой.

Ниже описаны три распространенных метода использования типов свай в строительстве:

Связанные: Самые высокооплачиваемые рабочие места в строительстве

1.Забивной свайный фундамент

Бетон, сталь и древесина являются наиболее распространенными материалами, используемыми для изготовления свай для забивных свайных фундаментов. Бетонные сваи собираются до прибытия на строительную площадку. Точно так же подрядчики заказывают сборные стальные и деревянные сваи, которые они могут просверлить прямо в почву с помощью молотка. В зернистых почвах эти сваи вытесняют равный объем почвы, помогая почве стать более твердой. Такое уплотнение почвы увеличивает ее плотность; а значит, и его несущая способность.

Однако этот метод строительства не подходит для насыщенных илистых почв с плохой дренажной способностью. Водянистость препятствует уплотнению почвы при бурении забивных свай. Фактически, это оказывает противоположное влияние на почву, поскольку снижает ее способность выдерживать большие нагрузки.

2. Монолитные свайные фундаменты

В монолитных фундаментах используются бетонные сваи. Вместо того, чтобы приносить сборные сваи на строительную площадку, рабочие просверливают отверстия в земле, помещают внутрь стальную арматуру, а затем вместо этого заполняют отверстие бетоном.Это позволяет им адаптировать глубину фундамента в соответствии с потребностями проекта и использовать сваи меньшего диаметра, чем те, которые используются для забивных свайных фундаментов.

3. Комбинированные свайные фундаменты

Комбинированные свайные фундаменты используют сочетание процесса забивного свайного фундамента и процесса монолитного свайного фундамента. Таким образом, сохраняются преимущества каждого метода.

Сначала рабочие вбивают в землю стальную гильзу того же диаметра, что и свая.Далее в оболочку заливают бетон, чтобы закрепить фундамент. Это распространенный метод, который инженеры используют для наваливания на воду.

Связано: Управление строительством: функции и этапы

Типы свай

При определении лучшего типа свай для проекта инженеры-строители изучают ряд факторов, в том числе:

• земляные работы
• Угол, под которым необходимо установить сваю
• Экологические проблемы, влияющие на местных жителей

Вот восемь основных типов свай, которые могут быть рассмотрены строителями:

Торцевые сваи

Нижняя часть торцевые несущие сваи опираются на слой прочного грунта или камня.Инженеры проектируют этот тип сваи для передачи большой нагрузки здания через сваю на прочный слой. По сути, это колонна, которая прорезает слабый слой земли, чтобы конструкция могла оставаться в вертикальном положении, опираясь на самый прочный слой под ней.

Сваи трения

Сваи трения цилиндрические. Они используют свой полный рост для передачи создаваемых зданием сил в почву. В фрикционной свае величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.Это также означает, что на большей глубине свая может выдерживать больший вес.

Буронабивные сваи

Буронабивные сваи необходимо забить в землю, чтобы образовалась яма, которую рабочие могут позже заполнить заливным бетоном. Преимущество этого типа сваи в том, что она забивается в нужное положение, а это означает, что буронабивные сваи чрезвычайно надежны. В строительных проектах в городах используются буронабивные сваи, потому что процесс установки приводит к меньшей вибрации по сравнению с другими методами.

Забивные сваи

Забивные сваи требуют большого усилия для забивания в землю.Этот тип свай обычен для фундаментов с несвязными грунтами или грунтами, содержащими много загрязняющих веществ.

Винтовые сваи

Винтовые сваи выглядят как большие стальные винты, которые необходимо закрепить в земле с помощью аналогичных обычных винтов кругового движения для крепления к другим поверхностям, например к дереву.

Деревянные сваи

Инженеры использовали деревянные сваи в строительстве на протяжении тысячелетий. Деревянные сваи собираются за пределами строительной площадки и устанавливаются забивным способом.Это очень экономичный, безопасный и эффективный фундамент для временных и постоянных сооружений.

Стальные сваи

Строители устанавливают стальные сваи с помощью ударных или вибрационных молотов, которые могут проникать в твердую почву и скалу. В зависимости от опоры, необходимой вашему проекту, стальные трубчатые сваи также бывают разного диаметра.

Бетонные сваи

Бетонные сваи широко используются в морских строительных проектах, таких как мосты, нефтяные вышки и плавучие аэропорты.Это современный инструмент, который эффективно выдерживает вертикальные нагрузки на конструкцию и боковые волновые нагрузки. Его часто используют для стабилизации сложного рельефа из-за того, как сваи реагируют и как распределяют нагрузки по свае.

Откройте для себя лучшие ресурсы Indeed для специалистов в области строительства, включая советы по вопросам карьеры, образцы резюме, быстрые ссылки для поиска работы и многое другое.

Ремонт фундамента дома Даллас, Техас — Ремонт коммерческого фонда

Бетонные сваи

Ищете ремонт фундамента дома в Далласе, штат Техас, или ремонт коммерческого фундамента? Advanced Foundation Repair, расположенный в Далласе, штат Техас, предоставляет вам необходимые услуги в сочетании с заботой о клиентах, которую вы заслуживаете.

Что такое бетонные сваи?

Для ремонта фундамента жилых домов и легких коммерческих зданий. Бетонная свая — это бетонная колонна, которая вдавливается в землю под фундаментом для подъема и поддержки фундамента.

Каковы преимущества бетонных свай?

Бетонные сваи имеют несколько преимуществ при ремонте фундамента дома в Далласе, штат Техас или при ремонте коммерческого фундамента:

• Они быстро устанавливаются (на установку просверленных опор по бетону уходит в два раза больше времени).
• После установки их можно использовать сразу (просверленные опоры должны затвердеть в течение недели, прежде чем их можно будет использовать).
• Они дешевле стальных свай.
• Они доказали свою эффективность.

Есть ли гарантия?

Advanced Foundation Repair гордится ремонтом фундамента дома в Далласе, штат Техас. Мы предлагаем переходную пожизненную гарантию на бетонные сваи. Нет никаких «если», «а» или «но»; гарантия остается в силе до тех пор, пока она переходит от владельца к владельцу.

Почему важна гарантия?

Advanced Foundation Repair принадлежит гарантийному фонду Texas Foundation. Мы платим взнос в Гарантийный фонд Техасского фонда за каждую выполненную работу. Взамен Траст поддерживает каждую работу, за которую выплачивается вознаграждение. Имея активы почти в миллион долларов, вы можете быть уверены, что Trust здесь надолго. Если вы ищете надежную компанию для ремонта фундамента вашего дома в Далласе, штат Техас, вы нашли свой ответ с помощью Advanced Foundation Repair.

Как долго служат бетонные сваи?

Это просто, бетонные сваи прослужат столько же, сколько и ваш бетонный фундамент.

Как они установлены?

Процесс установки прост.

• В случае ремонта фундамента дома в Далласе, штат Техас, в каждом месте, где будут установлены сваи, рядом с фундаментом выкапывается яма. Каждое отверстие размером с коврик. Отверстия уходят на 2 фута ниже основания вашего фундамента.
• Затем бетонный цилиндр помещается на дно ямы и под фундамент.
• Затем на цилиндр помещается мощный гидроцилиндр. Ползун сидит на цилиндре, и его верхняя часть касается нижней части фундамента.
• Плунжер приводится в действие и используется для вдавливания цилиндра в почву. Давление, прикладываемое к баллону, часто превышает 50 000 фунтов!
• После того, как цилиндр полностью вдавлен в землю, другой цилиндр устанавливается поверх первого цилиндра.
• Затем два стальных стержня цементируются.
• Второй цилиндр вдавливается в землю, приводя в движение первый цилиндр перед ним.
• Процесс повторяется до тех пор, пока цилиндры больше не перестанут работать.
• Наконец, наверху колонны ставится колпачок, а сверху на колпак помещаются два бетонных цилиндра.
• Когда все цилиндры приводятся в действие, гидравлические домкраты устанавливаются на крышки и используются для подъема фундамента.
• После подъема фундамента на колпак кладут стальные и бетонные распорки для поддержки фундамента и снимают гидравлические домкраты.
• Последний шаг — закрыть сваи и расчистить их.

Что делать, если мне нужны сваи в моем доме?

Бетонные сваи можно установить, проделав отверстия в полу, а затем выкопав их рядом с внутренними балками. Конечно, это ужасно грязно и может испортить дорогую плитку и деревянные полы. Альтернативный вариант — вырыть туннели под домом и установить сваи из туннелей. Если для установки внутренних свай используются туннели, вы можете оставаться в своем доме, пока ведутся работы, и в ваших полах не будет дырок!

Сколько пиллингов уже установлено?

Компания

Advanced установила сотни тысяч свай для ремонта фундамента дома в Далласе, штат Техас, и по всему штату.Были установлены сваи от Амарилло до Браунсвилля.

Испытания и моделирование бетонных свайных фундаментов

[1] Р. Чайка, В. Кривой, Д. Секанина, Проектирование и разработка испытательного устройства для экспериментальных измерений фундаментных плит на недрах, Труды VSB — Технического университета Остравы, Серия «Гражданское строительство».1 (2011).

DOI: 10.2478 / v10160-011-0002-2

[2] К.Буркович, В. Бухта, Модель экспериментальных измерений свайного, плитного и плотного фундамента, Труды VSB — Технического университета Остравы, Серия гражданского строительства. 2 (2014) 1-6. DOI: 10. 2478 / tvsb-2014-0017.

DOI: 10.2478 / tvsb-2014-0017

[3] Р.Чайка, Сравнение расчетных и экспериментально измеренных значений осадки и напряженного состояния бетонной плиты на грунте, Прикладная механика и материалы. 501-504 (2014) 867-876. DOI: 10. 4028 / www. научный. net / AMM. 501-504. 867.

DOI: 10.4028 / www.scientific.net / amm.501-504.867

[4] К.Буркович, Р. Фойтик, Я. Лабудкова, В. Бухта, Проверка выполнимости и несущей способности моделей буронабивных бетонных свай, Перспективные исследования материалов. 1082 (2014) 230-235. DOI: 10. 4028 / www. научный. net / AMR. 1082.230.

DOI: 10.4028 / www.scientific.net / amr.1082.230

[5] В.Бухта, М. Януликова, Р. Фойтик, Экспериментальные испытания железобетонной фундаментной плиты, Технологическая инженерия. 114 (2015) 530-537. DOI: 10. 1016 / j. proeng. 2015. 08. 102.

DOI: 10.1016 / j.proeng.2015.08.102

[6] Р.Чайка, П. Мынарчик, Дж. Лабудкова, Экспериментальные измерения взаимодействия грунта и предварительно напряженного основания, Международный журнал GEOMATE. 10 (2016) 2101-2108.

DOI: 10.21660 / 2016.22.5385

[7] П.Мынарчик, Дж. Лабудкова, Дж. Коктан, Экспериментальный и численный анализ взаимодействия между грунтом и пост-напряженной плитой на грунте, Jurnal Teknologi. 78 (2016) 23-27. DOI: 10. 11113 / jt. v78. 8530.

DOI: 10.11113 / jt.v78.8530

[8] Э.Грубесова, Х. Лахута, Л. Дурис, М. Джаафар, Математическое моделирование взаимодействия фундамента и недр, в: 15-я Международная многопрофильная научная геоконференция SGEM 2015, Материалы конференции, т. 2. С. 437-444.

DOI: 10.5593 / sgem2015 / b12 / s2.058

[9] Р.Cajka, J. Labudkova, P. Mynarcik, Численное решение взаимодействия грунта и фундамента и сравнение результатов с экспериментальными измерениями, Международный журнал GEOMATE. 11 (2016) 2116-2122.

DOI: 10.21660 / 2016.23.1208

[10] Р.Чайка, Дж. Лабудкова, Численное моделирование взаимодействия подпочвы и конструкции, Ключевые технические материалы. 691 (2016) 333-343. DOI: 10. 4028 / www. научный. net / KEM. 691. 333.

DOI: 10.4028 / www.scientific.net / kem.691.333

[11] К.Буркович, Л. Дурис, Экспериментальное моделирование и проверка моделей данных для фундаментных элементов, в: Материалы пятнадцатой международной конференции по инженерным вычислениям в строительстве, строительстве и окружающей среде, Civil-Comp Press, Стерлингшир, Великобритания, CCP 108, 2015. DOI: 10. 4203 / ccp. 108. 11.

DOI: 10.4203 / ccp.108.11

Бетонная свая — слишком хорошо, чтобы быть правдой? Часть 1

Сегментированные бетонные сваи, также известные как прессованные бетонные сваи, уже много лет используются по всей стране, особенно в Техасе.Первоначально они были разработаны для ремонта фундамента в Техасе из-за обширного характера глинистых почв, расположенных во многих частях штата. Люди искали альтернативу бетонным сваям, залитым на место, отсюда и сборные железобетонные сегменты. Это решение стало очень популярным и распространилось по Техасу и другим южным регионам штатов благодаря фантастическому маркетингу и дешевым ценам. Только что упал другой ботинок.

Благодаря беспрецедентным судебным процессам и образованным инженерам, тенденция уходит прочь от этих сложенных бетонных свай для ремонта фундамента.Вместо того, чтобы обвинять почвы в постоянном движении домов, люди теперь обвиняют подрядчиков по ремонту фундаментов, которые используют этот процесс в своих бесконечных проблемах с фундаментом. Инженерное сообщество стало осведомлено об этих проблемах, и многие инженеры теперь требуют, чтобы любая система ремонта фундамента, которая будет установлена, должна быть проложена ниже верхних активных областей грунта до несущего слоя, на который не влияют колебания уровня влажности. . Эту проблему легко увидеть в районах с обширными глинистыми почвами.Когда жаркое летнее солнце сушит глинистую почву, бетонные пресс-сваи не могут проникнуть за активные слои почвы, как стальные опоры. Проблема номер один с этими бетонными сваями, проложенными кабелем или штабелями, — это метод и глубина, на которую они забиваются.

На что следует обратить внимание при работе с бетонной сваей

Во-первых, красный флаг должен подниматься каждый раз, когда автомобильный домкрат (домкрат для бутылок) используется для подъема конструкции. Автомобильные домкраты подходят для автомобилей или прицепов, но никогда не должны использоваться при ремонте фундамента.Их возможности очень ограничены вместе с тем фактом, что невозможно определить давление, которое они оказывают на дом. При установке прессованных бетонных свай используются автомобильные домкраты для забивания бетонных цилиндров в грунт. Автомобильные домкраты имеют очень маленькое седло, которое соприкасается с основанием, поэтому на бетонный фундамент воздействует локализованная сила. Часто опоры трескаются или рассыпаются из-за этого метода ремонта фундамента.

Затем бетонные цилиндры с плоским дном диаметром 6 дюймов прижимаются к почве, что приводит к малой глубине забивки.Представьте себе, какое количество силы требуется, чтобы вдавить бетонный цилиндр во двор. Теперь представьте себе, что вы используете металлический вал диаметром 1 дюйм для выполнения этой задачи. Вал диаметром 1 дюйм использует вашу опору, чтобы продавить цилиндр через почву, что явно не очень хорошая ситуация. Мало того, что 6-дюймовые цилиндры не будут заходить очень глубоко, но и принуждение, оказываемое на опору, недопустимо.

Каждый подрядчик, занимающийся ремонтом фундамента, на вес соли рассчитывает вес конструкции перед тем, как назначить метод ремонта.Эта информация необходима для забивки секций опор вместе с подъемными конструкциями, когда есть средства управления гидравлическим потоком и давлением. Без возможности контролировать поток или давление, как в случае с автомобильными домкратами, ремонт фундамента превращается в игру в угадывание. Правильная глубина и почвенные условия не могут быть соблюдены, если не рассчитаны вес и прочность конструкции.

Сваи и нижние колонтитулы: типы фундаментов

Фундаменты различаются по структуре в зависимости от глубины, на которую фундамент должен быть заложен в земле.Небольшие конструкции могут потребовать только неглубокого фундамента, который включает в себя выкапывание грунта на глубину от трех до восьми футов перед заливкой бетонного основания опытной буровой компанией Bay Area.

Фундаменты коммерческих зданий

Глубокий фундамент используется для того, чтобы выдержать вес более крупных сооружений, и такие фундаменты могут быть выкопаны или пробурены на 200 футов или более. Глубина, необходимая для любого фундамента, обычно определяется путем расчета веса, который должен выдержать фундамент, а также несущей способности существующего грунта или скальной породы.Проектирование фундамента имеет решающее значение для долгосрочного здоровья здания и людей, живущих и работающих в нем, как ясно показывает сага о Millennium Tower в Сан-Франциско.

Фундамент мелкого заложения

Среди типов неглубоких фундаментов одним из самых простых является расположение отдельных опор, которое представляет собой конфигурацию, в которой колонны используются для поддержки здания над землей, и каждая из этих колонн опирается на свою индивидуальную опору.Ленточные опоры используются, когда надземное здание поддерживается сплошными стенами, и каждая из этих стен должна опираться на полосу несущего бетона.

Когда используется плотный или матовый фундамент, весь бетонный цокольный этаж служит опорой для здания, и здание «плавает» на «плоту» бетонного перекрытия. Фундаменты на плотах обычно используются в местах с непрочным грунтом, и вес здания должен распределяться по большой площади. В Северной Калифорнии строительные нормы и правила, касающиеся землетрясений, также определяют, будет ли работать конструкция плота.

Бурение глубоких фундаментов в районе залива с использованием свай

Свайные фундаменты используются в ситуациях, когда верхние слои почвы слишком слабы, чтобы поддерживать конструкцию, или если конструкция очень большая и требуется большая глубина. Сваи действуют так же, как колонны, в том смысле, что они выдерживают вес наземной конструкции и переносят ее вес на землю, на которой они расположены.

Концевой свайный фундамент переносит весь вес конструкции наверху на твердый слой земли в нижней части шахты, где она была погружена.Свайный фундамент с трением не обязательно должен иметь прочный слой земли на конце вала, потому что он передает вес сбоку на окружающую землю по всей длине самой сваи.

Забивные сваи устанавливаются путем просверливания вала в почву, установки стального каркаса и последующего заполнения вала бетоном. Диаметр вала, конфигурация стального каркаса и конструкция бетонной смеси — все это заранее определяется инженерами на основе нагрузок, которые будет нести сваи.

Винтовые сваи

Винтовые сваи состоят из стального (квадратного или круглого) вала, к которому прикреплены стальные винтовые лопасти. Винтовые сваи ввинчиваются в грунт с помощью роторного гидромотора

.

Винтовые сваи могут быть указаны инженерами, если сборные или монолитные сваи не подходят. Сборные сваи могут быть не лучшим вариантом там, где необходимо избегать шума и вибрации, например, рядом с жилыми зданиями. Забивные сваи могут не работать в условиях высокого уровня воды или загрязненной почвы из-за высокой стоимости.В зависимости от ситуации винтовые сваи могут быть хорошей альтернативой этим другим методам поддержки фундамента. Потому что система спиральных свай состоит только из одного компонента, самой спирали, и она ввинчивается в землю. Меньше шума, вибрации и общего возмущения грунта.

Коммерческие раскопки и бурение глубоких фундаментов в районе залива

Если вам необходимо коммерческое бурение или выемки грунта в районе залива, наиболее опытным и авторитетным подрядчиком является Lassiter Excavating, Inc.Свяжитесь с Lassiter сегодня, если у вас возникнут вопросы, связанные с коммерческими строительными проектами, чтобы узнать, как наши услуги могут наилучшим образом поддержать их.
