Сборка бетономешалок СБР-132 | ТД СТРОЙМАШ-Башкортостан Уфа

Бетономешалка СБР-132

Бетономешалки СБР-132 (СБР-132А.5, СБР-132А.3, СБР-132А.3-04, кроме СБР-132Н) поставляются от производителя частично собранными. Поэтому для облегчения и ускорения сборки советуем Вам внимательно ознакомиться с содержанием этой статьи.

…
Для сборки бетономешалки Вам потребуется следующие инструменты:
— гаечный ключ 10
— два гаечных ключа 13
— молоток
— плоскогубцы.

…
Для сборки надо сначала надо вынуть все детали бетоносмесителя из коробки.

В комплект поставки бетономешалки СБР-132 входят:

основание смесительного барабана (в сборе с верцом и траверсой)
основание опоры
электропривод (в сборе)
воронка смесительного барабана
правая опора
левая опора
фиксатор
маховик
колеса
лопасти
розетка (не поставляется)
комплет болтов, шайб, гаек, герметик
паспорт

…………………………………………………………………………………………

Сборка бетономешалки осуществляется в следующей последовательности:

………………………………………………………………………………………….

Пункт 1. Установить на оси правой опоры (поз.5) два колеса (поз.9), шайбы (поз.3), вставить в отверстия оси два шплинта (поз.12), cогласно рисунку. Расшплинтовать шплинты, используя плоскогубцы.

Пункт 2. Установить опору левую (поз.6) внутрь трубы рамы (поз.2), совместить отверстия установить в них болты (поз.4). С другой стороны установить шайбы (поз.9) завернуть гайки (поз.8). С другой стороны установить правую опору в сборе (поз. 5), совместить отверстия установить в них болты, шайбы завернуть гайки.

Пункт 3. Установить на фиксатор (поз.7) пружину (поз.1). Установить фиксатор в сборе с пружиной в уголок левой опоры.

Пункт 4. Установку основания (поз.1) удобнее выполнять вдвоем. Устанавливаем на раму в сборе с левой и правой опорой основание (поз.1). При этом станавливаем фиксатор в паз опоры основания, совмещаем отверстия в основании и раме. В совмещенные отверстия со стороны фиксатора, установить два болта (поз.5) в сборе с шайбой (поз.10), с другой установить шайбы (поз.10), (поз.9) завернуть гайки (поз.9).

Пункт 5. Обратите внимание на то, как расположена лыска (прямая часть) в цилиндрическом, посадочном, отверстии выглядывающей ступицы шкива. Выставите приблизительно в таком же положении и лыску приводного вала, это удобнее сделать, прокручивая дно смесительного барабана. После того как вал привода будет сориентирован, установите на него привод (поз.3), введя конец приводного вала в посадочное отверстие шкива электропривода до упора в стойку рамы. Следите за тем, чтобы П — образный профиль электропривода охватывал правый кронштейн основания и стойку. Совместите отверстия кронштейна электропривода с отверстиями в стойке рамы и отверстиями правого кронштейна основания.

В совмещенные отверстия вставьте болты (поз.6). При установке нижнего болта в образовавшиеся зазоры между П — образным профилем электропривода, в нижней его части, и стойкой рамы установите на болт шайбы (поз.11), это позволит Вам избежать смятия П–образного профиля электропривода в нижней его части. Далее с обратной стороны, на резьбовую часть болтов надеваем пружинные шайбы (поз.9) и заворачиваем гайки (поз.8).

Пункт 6. Вывернуть из основания десять болтов М6 с шайбами. На поверхность дна нанести слой герметика (ровным слоем по всей поверхности фланца). Накладываем сверху воронку (поз.4). Крепежные отверстия должны совпадать, а боковые отверстия для крепления лопастей должны быть вертикальны друг над другом, на одной линии. Затем, через шайбы, закручиваем болты обратно. Излишки герметика убираем тряпкой.

Внутрь барабана помещаем лопасти (поз. 10). Снаружи, через отверстия в смесительном барабане и стойках лопасти, вставляем болты и устанавливаем шайбы, заворачиваем гайки. Просим Вас обратить внимание на то, что вершина центрального изгиба лопасти должна быть направлена в противоположную сторону направлению вращения смесительного барабана во время работы. Барабан смесительный при работе вращается против часовой стрелки, если смотреть на него со стороны загрузочного отверстия.

Пункт 7. Установить маховик (поз.8), совместив отверстия в маховике с отверстиями пластины расположенной на траверсе со стороны фиксатора. Вставить в совмещенные отверстия два болта (поз.3), установить шайбы (поз.9), завернуть две гайки (поз.8).

Проверить затяжку всех резьбовых соединений.

Как правильно собрать бетономешалку Agrimotor B 1510 FK. Инструкция

Бетономешалка это такое оборудование, которое есть не у каждого, но без которого в своей жизни не обходится ни один владелец частного дома.

Ведь при любом строительстве, будь-то строительство гаража или элементарное возведение забора, без бетономешалки не обойтись. В таких случаях ее приходится либо отдалживать либо покупать. Если вы выбрали второй вариант, то эта статья будет вам полезной.

Известен тот факт, что импортные бетономешалки поставляются в нашу страну в разобранном виде.

Продавцы не стестняются заработать при каждом удобном случае и продают данное оборудование либо в разобранном виде, либо в собранном но на процентов 5-10 дороже. Многие экономят и покупают бетономешалку в разобранном виде решив, что без проблем справятся с этой задачей самостоятельно. Я оказался из числа таких людей. Заказав бетономешалку Agrimotor B 1510 FK венгерского производства и получив ее в разобранном виде я приступил к изучению инструкции.

Инструкций мне продавец выдал две. Одна официальная от производителя, а вторая кА кдополнение от продавца. Последний мотивировал это тем, что инструкция от производителя достаточно запутанная и непонятна. Изучив обе инструкции я понял что они обе запутаны, непоследовательны и непонятны. Вот так выглядит официальная инструкция:

Стоит отметить что на картинках изображена другая модель бетономешалки, которая несколько отличается от моей.

А вот инструкция продавца:

Изучив ее, я понял из чего состоит бетономешалка, но в какой последовательности и как ее собирать было абсолютно неясно.

Хорошо, что у меня была старая бетономешалка французского производства Guy Noel, которая по конструкции практически идентична с Agrimotor B 1510 FK.

Сборку я начал с соединения двух частей груши. Для этого нужно соединить их так чтобы совпали отверстия под венец. Кроме того необходимо их совместить так, чтобы отверстия под лопасти расположились таким образом, чтобы когда вы их прикрутите (лопасти) они были расположены под углом и противоположно друг другу.

Фото

После этого приступаем к сборке рамы. Сначала присоединяем колеса с помощью специальных пластиковых пробок.

Мне в комплектации досталась только одна пробка, поэтому пришлось выкручиваться. Вместо второй я вставил пробку из-под шампанского.

Подножку с колесами присоединяем к раме с помощью двух болтов. Отверстия подогнаны недостаточно точно, поэтому без молотка не обошлось.

Прикручиваем вторую подножку с противоположной стороны.

Далее запрессовываем колыбель с подшипниками в грушу. Это лучше всего сделать, перевернув грушу верх дном. К сожалению, я по неопытности выполнял это действие, когда колыбель уже подсоединил к раме. В связи с этим было сложнее запрессовать подшипники до нужной глубины. Мне доставили колыбель с уже надетыми двумя подшипниками, поэтому этап с фиксацией подшипников на колыбель мы опускаем.

Запрессовывать нужно до тех пор, пока не будет видна выемка для стопорного кольца. Далее необходимо установить стопорное кольцо в этот паз. Удобнее всего делать это с помощью тонких плоскогубцев. Продеваем концы плоскогубцев в отверстия в кольце и сжимаем до нужного положения. Стопорное кольцо предотвращает отсоединение груши от колыбели.

Фиксируем пылесборник, состоящий из двух пластмассовых частей.

ВНИМАНИЕ: на предыдущих фото он был закреплен не в том месте.

Правильно крепить его вот так:

Устанавливаем колыбель с грушей на раму Со стороны подножки без колес устанавливаем контрольный диск и круг. На этом этапе я долго пытался понять куда же ставится пружина. Как оказалось фиксируется она между кругом и окончанием колыбели. Устанавливаем пружину и фиксируем круг с помощью болта.

После этого приступаем к фиксированию второго стопорного кольца. Крепится оно на противоположной стороне (со стороны двигателя). Здесь без тонких плоскогубцев вам точно не обойтись. Хорошо, что я за несколько дней до этого на всякий случай их себе купил. Надев кольцо на окончание плоскогубцев, разводим их и фиксируем кольцо. Это предотвращает несанкционированное отсоединение колыбели от рамы, когда бетономешалка будет с раствором.

Приступаем к установке двигателя. Хорошо хоть двигатель не нужно было собирать =). Продеваем вал двигателя в отверстие рамы и крепим шестерню с помощью трубчатого штопора.

Последний заходит достаточно туго, поэтом его пришлось забивать с помощью молотка и отвертки. Будьте внимательны с установкой шестерни! Она должна быть установлена меньшей стороной к зубчатому венцу.

Сам двигатель также необходимо зафиксировать с помощью болтов к раме.

Самое последнее, что необходимо сделать – это прикрутить защитный кожух над шестерней с нижней стороны колыбели. Для этого переворачиваем верх дном грушу и крепим его с помощью двух винтов.

Все, наша бетономешалка Agrimotor B 1510 FK собрана и можно делать первый запуск. Надеюсь, вам данная инструкция пригодится, и вы сэкономите нервы и время при сборке своей бетономешалки.

Ниже вы можете просмотреть видео, в котором я рассказываю о всех моментах сборки. К сожалению, снять весь процесс сборки на видео не получилось, так как некому было снимать.

instrument.zp.ua — Инструкция по сбору бетономешалки

19 декабря 2018

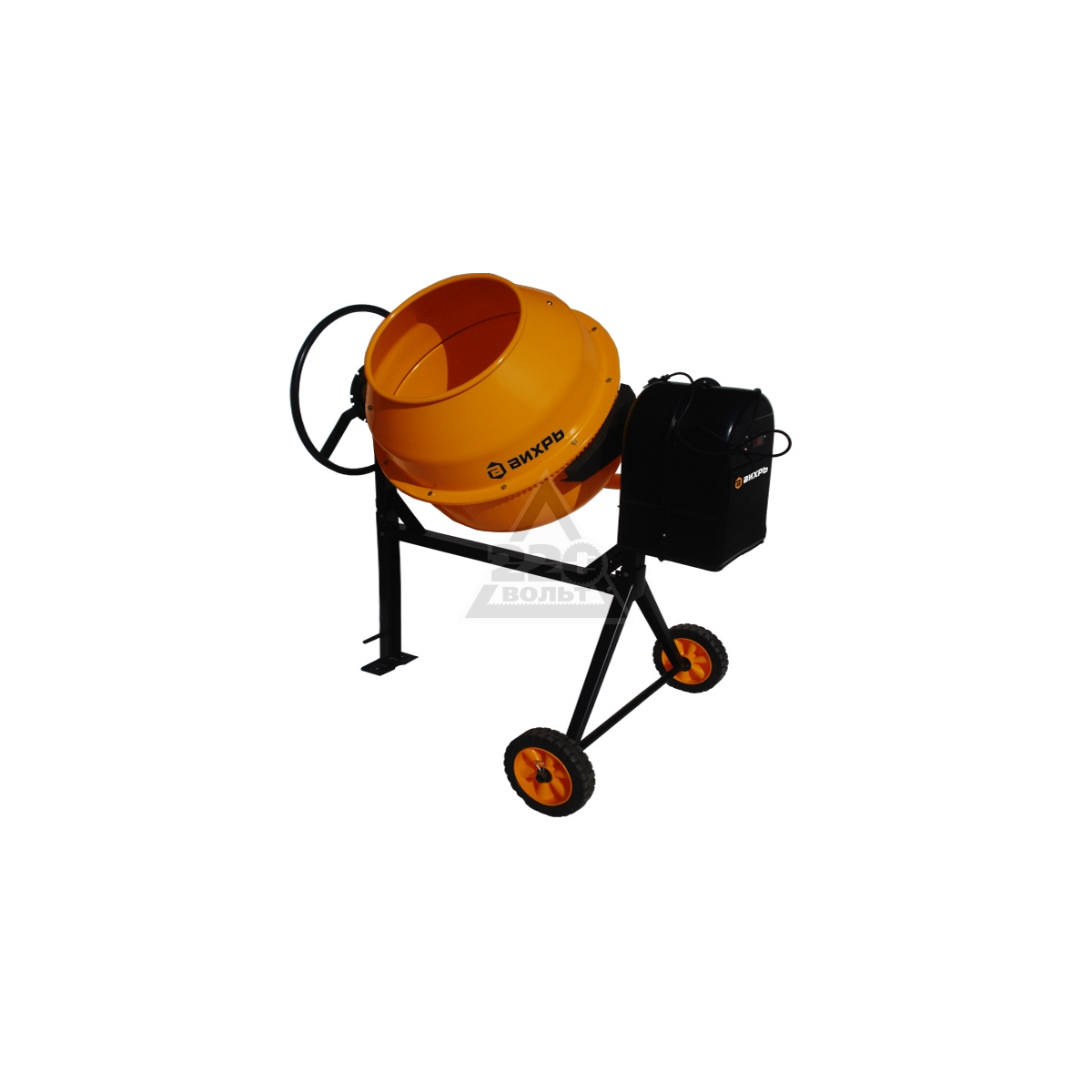

Бетономешалка – чудесная техника, основная задача которой не только обеспечить строителя-ремонтника
раствором, путем смешивания основных компонентов, но и облегчить и ускорить сам процесс трудоемкой работы.

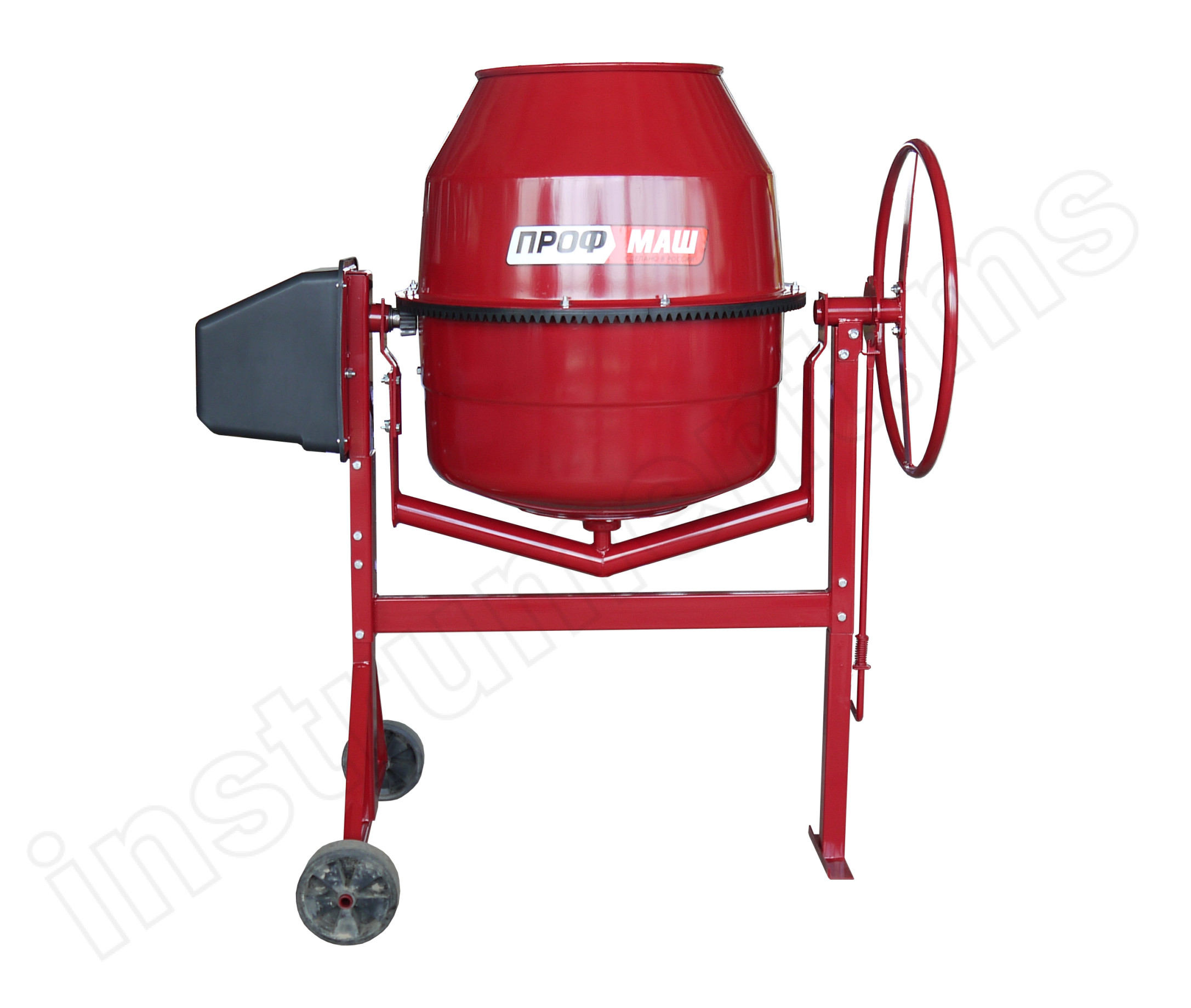

Бетономешалка — аппарат заводского изготовления, который покупатель приобретает в разобранном виде.

Для того чтобы быстро и без трудностей собрать и подготовить оборудование к работе, мы дадим несколько
советов по его сборке.

Распакуйте коробку и разложите все детали перед глазами. Чтобы собрать бетономешалку Вам потребуются:
рожковые ключи на 12, 14, 17, 22, а также крестовая отвертка.

1. Берем заднюю опору треугольной формы и надеваем на нее колеса, фиксируем их прилагаемыми шайбами
и шплинтами.

2. Раму соединяем с указанной выше опорой, на которую уже надеты колеса. Обычно, рама одинакова с обеих
сторон, поэтому без разницы, к которой ее стороне крепить эту опору. Если у вас рама несимметричная,
то треугольную опору следует крепить с той стороны, где будет крепиться двигатель.

3. Теперь крепим вторую опору к противоположному краю рамы.

4. На собранное основание устанавливаем и крепим нижнюю часть барабана вместе с прикрепленной к нему
опорой. Лучше это делать вдвоем. Если вы один и не уверены в своих силах, то можно разъединить опору и барабан, установив их по отдельности. Для этого понадобится ключ на 22. У опоры концы разные, поэтому двигатель крепится на сторону колес.

5. Теперь к нижней части барабана нужно прикрепить внутренние лопасти, а на верхнюю часть зафиксировать
уплотнительную резинку. Если вместо уплотнителя в комплекте идет герметик, то наносим его на нижнюю часть
барабана.

6. Устанавливаем верхнюю часть барабана на нижнюю и прикручиваем. Установку нужно делать так,
чтобы приклеенные к обеим частям стрелочки смотрели друг на друга. Если стрелочек нет, то ставим так,
чтобы внутренние лопасти своим крепежным отверстием дотягивались к отверстиям на верхней части. При установке крепежные болты, удерживающие уплотнительную резинку, должны попасть в свои посадочные отверстия с резьбой.

7. Теперь прикручиваем внутренние лопасти к верхней части барабана.

8. Крепим фиксатор угла наклона и устанавливаем «руль». Находим в крепеже «монетку» и кидаем ее в углубление для пружины. Теперь вставляем пружину, и, придерживая ее, приставляем «руль» к крепежным отверстиям и продеваем имеющийся в комплекте болт.

На болт прикручиваем две гайки под ключ на 17 и не затягиваем их до конца. Не полное затягивание нужно для того, чтобы «руль» мог свободно отклоняться для изменения наклона барабана и возвращаться в исходное положение под действием пружины.

Не забываем поджать пружину, закручивая предназначенный для этого болт, чтобы «руль» мог сам оставаться своими выступами в прорезях фиксатора.

9. Теперь приступаем к установке двигателя. Если у вас он уже идет внутри собранного корпуса, то тут все просто. Надеваем его шкивом на имеющийся шпиндель и крепим с помощью предлагающихся болтов и специальной пластины.

10. Если же корпус двигателя разобран и сам он идет отдельно, то делаем следующее. Сначала крепим к раме бетономешалки соответствующую часть корпуса. Затем надеваем и прикручиваем шкив. Далее крепим, не затягивая, опору движка.

11. Теперь к опоре крепим двигатель. Надеваем на шкивы ремень и опускаем опору вместе с движком вниз,
натягивая ремень, после чего затягиваем крепление опоры двигателя.

12. Прикрепляем питающие провода к кнопке, находящейся на второй части корпуса.

13. И в самом конце соединяем обе части корпуса друг с другом.

Надеемся, что наши советы помогут Вам быстро и без труда собрать купленную бетономешалку.

Как собрать бетономешалку инструкция. Как правильно использовать бетономешалку

[REQ_ERR: OPERATION_TIMEDOUT] [KTrafficClient] Something is wrong. Enable debug mode to see the reason.

Прежде всего, это сварочный аппарат. Однако если у вас нет опыта работы со сваркой и вы хотите собирать весь агрегат на болтах — вам он не понадобится.

Но без дрели справиться точно не получится. Также вам потребуется ножовка по металлу и набор отверток. И разумеется, главная составляющая будущей дачной бетономешалки — двухсотлитровая бочка. Схема чертежа конструкции самодельной бетономешалки: 1 — рама- 2 — штырь фиксирования поворотного устройства- 3 — поворотное устройство- 4 — электромотор- 5 — редуктор- 6 — ведущая шестерня- 7 — бадья- 8 — колесо- 9 — штырь колеса- 10 — заземление- 11 — ограничительная цепочка- 12 — крепление двигателя- 13 — ведущий шкив- 14 — ремень- 15 — ведомый шкив- 16 — болт натяжения;.

Очень хорошо, если дно выбранной емкости окажется несъемным. В противном случае оно может попросту отпасть во время замешивания раствора. Раму можно изготовить из обычного металлического уголка. Он гораздо удобнее, чем трубы. В качестве электродвигателя, задающего крутящий момент, можно использовать мотор от дрели-миксера или же бензиновый мотор.

Главное, чтобы мощность выбранного устройства была не меньше 1,3 кВт. Не забудьте заранее продумать и установить внутри емкости лопатки для обеспечения максимально эффективного перемешивания компонентов бетонной смеси. Верхняя крышка бочки обязательно должна иметь надежное крепление.

В противном случае вы рискуете забросать весь участок раствором. Помимо этого, еще на стадии разработки и предварительной подготовки нужно продумать, какой вы хотели бы видеть будущую бетономешалку — стационарной или же передвижной на колесах.

В таком случае вам не придется в срочном порядке вносить изменения в чертежи и корректировать уже почти готовую конструкцию.

Изготовление хорошего раствора для проведения строительных работ отнимает много времени и сил, если все делать своими руками. Именно потому многих интересует, как пользоваться бетономешалкой, способно повысить производительность работ в десятки раз. Бетономешалка или бетоносмеситель уже вот не первый год работает на крупных строительных площадках, заменяя массу рабочих и экономии время. Внешне это оборудование напоминает крупную бочку с открытым верхом, которая поставлена на раму под небольшим наклоном.

Если никаких проблем не возникло и все готово, можете приступать к самой главной и интересной части — сборке бетономешалки. Схема крепления бочки на стойках: 1 — вал мешалки- 2 — подшипник подвески- 3- подшипник вала бетономешалки- 4 — корпус подшипников- 5 — подвеска.

Собери каркас будущего устройства. Он должен быть высокой прочности, потому как ему придется выдерживать весьма серьезные нагрузки. Для основания лучше всего использовать стальной уголок мм. Если вы решили обойтись без использования сварочного аппарата, то будет нелишним сказать, какие болты лучше подходят для сборки рамы.

Самый оптимальный вариант — болты диаметром в 27 мм. Угол наклона емкости к основанию должен равняться 35 градусам.

Видео по теме «Как собрать бетономешалку Agrimotor»

Если вам не удалось найти подходящий двигатель, то привод можно сделать ручным. Разумеется, придется прилагать определенные усилия, однако это все равно намного лучше, чем вручную мешать бетон лопатой.

Прежде чем осуществить установку бочки на редуктор, необходимо прикрепить к ее днищу зубчатый венец каленый стальной диск с зубьями. Как показывает практика и отзывы пользователей, он лучше всего подходит для решения данной задачи: изготовлен из каленого металла и оснащен зубьями на внешней стороне. Переверните бочку и приложите венец к ее днищу. Сделайте отметки на днище емкости. Снимите венец и просверлите при помощи дрели отверстия по меткам. Верните венец на днище бочки.

Его нужно положить таким образом, чтобы отверстия совпадали. Вставьте болты. С помощью гаечных ключей закрутите гайки.

Установите редуктор на раму по такому же принципу, как и венец. Схема устройства рамы бетономешалки: 1 — передние подкосы- 2 — лицевой уголок- 3 — переднее кольцо-подшипник- 4 — заднее кольцо-подшипник- 5 — задний подкос- 6 — ось колес- 7 — пята- 8 — ручка водила. Разметьте место для отверстий на раме, просверлите, прикрутите редуктор к раме и установите на него емкость, не забыв предварительно оснастить ее лопатками для более эффективного замешивания бетона.

Видео по теме «Бетоносмеситель ИК-63»

Сделать такие лопатки очень просто. Можете просто закрепить по длине бочки уголка на одинаковом расстоянии. Малый шкив редуктора следует заменить подходящей шестерней. Именно она и будет приводить в движение бочку с бетоном. Самая важная составляющая всего механизма — двигатель.

Инструкция по использованию бетономешалки. Как отрегулировать бетономешалку

Собирая мешалку, его нужно надежно прикрепить к кронштейну. Для опрокидывания емкости с бетоном лучше всего использовать штурвал, а не просто ручку. Возьмите простой обрез трубы и радиально вкрутите в него стержни, после чего наденьте на дополнительный редуктор и закрепите. Однако если изготовление такой конструкции вызовет у вас сложность, можете просто брать готовый раствор из бочки лопатой. При желании бочку можно покрасить. На этом все.

Удачного вам строительства! Особенности, преимущества и недостатки Подготовка и инструменты Порядок выполнения работы. Ими удобно пользоваться для строительства одно- и двухэтажных домов.

Обычно это мобильные, легко перемещаемые конструкции.

Основные правила работы с бетономешалкой

Но цена агрегатов достаточно высокая. После ознакомления с вопросом, какие бывают бетоносмесители и их основные узлы, можно подобрать для себя нужный вариант. Выбирая агрегат для вымешивания бетона, следует определить, для каких целей он нужен, и как часто устройство будет использоваться? От этого зависят характеристики подходящего варианта. При этом необходимо обращать внимание на такие показатели, как:.

Бетономешалка: как пользоваться, собрать и разобрать при обнаружении неисправностей

Совет: Приобретая устройство, необходимо учитывать, что бетон может разъедать металл. Для продолжительной эксплуатации агрегата, следует предпочтение отдавать вариантам с толщиной стали более мм. Независимо, какие есть смесители бетона по конструкции, все имеют барабан, где будет смешиваться раствор. Для увеличения срока эксплуатации агрегата, необходимо правильно выбрать зазор в зубчатом зацеплении.

Как отрегулировать шестерню?

Как пользоваться бетономешалкой – инструкция и советы по уходу

Совет: При обнаружении отклонений в работе агрегата от заданных характеристик, следует обратиться в сервисный центр. Здесь же, при необходимости, подскажут, как правильно пользоваться бетоносмесителем. После того, как было собрано устройство, владелец подробно ознакомился, как ею пользоваться и проверил агрегат на работоспособность, необходимо подготовить смесь в определенной пропорции.

Качественный бетон можно получить лишь, используя чистый песок и воду, без загрязнений маслами или любыми агрессивными веществами. Подготовлена к работе бетономешалка — как выглядит она перед включением, показано на фото. Чтобы лучше представить, как пользоваться смесителем для бетона, видео урок расскажет во всех подробностях. После окончания работы стоит вопрос, как очистить бетономешалку? Как правильно собрать бетоносмеситель или разобрать после использования, подробно показывает видео в этой статье.

При обнаружении дефектов стоит разобрать агрегат и устранить неисправности.

Инструкция по использованию бетономешалки

Перед тем, как снять подшипник с бетономешалки, ее нужно аккуратно и правильно разобрать:. Возможно, агрегат исправен, но не включается. Как подключить кнопку? Обычно в таких конструкциях установлены магнитные пускатели, что обеспечивает безопасную работу устройства: при непредвиденном отключении электропитания агрегат остановится, а при подаче — неожиданно не заработает. Статья кратко познакомила, как собрать, пользоваться и как разобрать бетономешалку — видео ответит на многие вопросы, с учетом конструктивных нюансов разных моделей.

Бетономешалка: как пользоваться, собрать и разобрать при обнаружении неисправностей Устройство бетономешалки. Содержание статьи Разновидности конструкций Основные узлы бетономешалки Критерии выбора Сборка бетономешалки Сборка барабана Регулировка зазора между венцом и шестерней Работа бетономешалки Приготовление бетонной смеси Устранение неисправностей.

Тип устройства Особенности По принципу работы Гравитационный тип. Принудительный тип. Венечный тип.

Собираем бетономешалку – инструкции по изготовлению с чертежами

Редукторный тип. От 50 до литров.

Бетономешалка это устройство для приготовления бетонных смесей. Чаще всего она работает от электричества. Так как бетономешалка довольно мощное устройство, подключать его к электросети необходимо по средствам специального кабеля. Загружать материалы бетонной смеси необходимо после запуска устройства. Делают это в такой последовательности.

Свыше литров. Выливание раствора. Как нарисовать устройство для замеса бетона. Комплект для смесителя бетона. Установка колес.

Как правильно установить лопасти. Зацепление венца и шестерни.

схема сборки из бочки или стиральной машины, видео

Преимущества механизированного способа приготовления строительных смесей перед ручным хорошо известны: при минимальных трудозатратах раствор получается более однородным и качественным. При отсутствии или внезапной поломке заводского оборудования на помощь приходит самодельная бетономешалка, собираемая из любой подходящей емкости. При выборе чертежа ориентирами служат ожидаемая производительность (объем чаши), способ перемешивания (гравитационный, принудительный или комбинированный) и тип привода (ручной, электрический или бензиновый). Акцент делается на достижении максимальной герметичности, устойчивости и удобном расположении перемешивающих элементов.

Оглавление:

Особенности самоделок
Сборка на основе бочки своими силами
Смеситель из стиральной машины
Полезные рекомендации

Из чего и как сделать бетономешалку своими руками?

Стандартная схема включает деревянный или металлический каркас, рабочую чашу, электрический двигатель или ручку для вращения и передаточный механизм. Для удобства перемещения оснащают колесами, для упрощения выгрузки – поворотным устройством. Значительные требования выдвигаются к емкости для перемешивания, минимальная толщина ее стенок составляет 3 мм, внутренний объем – 150-200 л (при этом в стандартном режиме он загружается далеко не полностью). Подходящими характеристиками обладают металлические бочки, бидоны для молока, соединенные эмалированные тазы, корпуса стиральных машин с вертикальной нагрузкой, при их отсутствии можно сделать из толстого листа стали. В этом случае отдельные элементы бадьи свариваются или скрепляются с помощью болтов.

Далее следует определиться с типом привода и передаточного механизма. Лучший вариант – использование двигателя от стиральной машины, он обеспечивает оптимальную частоту оборотов (в пределах 1300-1450 об/мин, 25-40 оборотов бочки после редуктора) и выдерживает значительные эксплуатационные нагрузки. Он может достаточно долго работать без перегрева в непрерывном режиме или при небольших паузах для охлаждения, у многих из них еще действует таймер. При покупке готовых двигателей отталкиваются от мощности, указанной в инструкции, рекомендуемый минимум для самоделок составляет 12 Вт/л для неподвижных агрегатов с принудительным замесом, 15 – горизонтальных гравитационных, 20 – наклонных вращающихся моделей.

Для преобразования вращающего момента выбирается ременная, цепная или зубчатая передача. Расчет звеньев или диаметра колес проводится из учета максимально допустимой итоговой частоты оборотов – 50 в минуту, лучше меньше. При изготовлении наклонного смесителя предпочтение отдается прямому редуктору, горизонтальной – угловому. Лучше всего для данных целей подходят маховик, шестерня для подключения к нему стартера или ступица колес от старого легкового автомобиля, в остальных случаях для обеспечения правильной передачи требуется сложный расчет.

Пошаговое руководство по сборке ручной бетономешалки из бочки

Простейшим вариантом является насаженная на металлическую трубу молочная фляга или цилиндрическая бадья с прорезанным люком для засыпки компонентов и выгрузки раствора. Лучшие результаты при этом достигаются при реализации схемы с рабочей осью, проходящей строго по диагонали, отпадает необходимость в наваривании внутренних выступов или лопастей, качество получаемых смесей считается приемлемым.

Подготовка емкости. Работы начинаются с осмотра бочки и оценки ее состояния, она считается подходящей для собирания бетономешалки при отсутствии на стенках дефектов и тонких участков. Одно дно оставляется цельным и герметичным, во втором прорезается люк (1/3 от общей площади), отрезанный кусок насаживается на петли, уплотняется прокладками с внутренней стороны и закрывается замком. С двух сторон просверливаются отверстия для насадки чаши на рабочую ось.
Сварка треугольной или квадратной стационарной рамы из металлических уголков с шириной не менее 100×100 мм.
Подготовка вала: металлическая труба зачищается шкуркой.
Насадка бочки на ось.
Установка подшипников в верхней части рамы, соединение всех элементов, приварка с одной или двух сторон ручки.
Окрашивание корпуса и рамы грунтами и эмалями с антикоррозийными свойствами.

При желании такая бетономешалка из бочки достаточно быстро подключается к электроприводу. В этом случае к рабочему валу приваривается широкий зубчатый венец или колесо, на одной с ним плоскости к раме фиксируется двигатель с венцом поменьше и обеспечивается цепная или ременная передача. Проблемы при эксплуатации такой модели связаны с риском протекания воды через люк, на достижение нужной герметичности уходит много сил, а замковые соединения не всегда выдерживают вес перемешивающегося раствора.

Важным требованиям является прокладка и закрепление по краям резины или силикона.

Инструкция по сборке бетоносмесителя принудительного действия

Отличием от предыдущей схемы является наличие наваренных на рабочий вал лопастей, обеспечивающих равномерное перемешивание компонентов с любой плотностью. Для работы используется старая стиральная машинка, основные этапы включают:

Подготовку рамы из толстого деревянного бруса или металла. В первом случае для соединения отдельных элементов используются система пазов или саморезы, во втором они образуют жесткий каркас с помощью сварочного аппарата. На этом этапе также предусматривается расположение поворотного механизма, облегчающего процесс выгрузки раствора.
Демонтаж двигателя из стиральной машины и замена его валом.
Нарезка из толстого листа стали лопастей и прикручивание их к оси при помощи болтов. Чем толще будет металл, тем лучше, ввиду высокой степени износа рекомендуемым минимумом является 3 мм.
Герметизация сливного отверстия бака.
Фиксация емкости на жесткую основу.
Подключение электродвигателя, оптимальным вариантом будет зубчатая передача.
Монтаж защитного кожуха.

Профессиональные самодельные бетономешалки собираются по готовым чертежам, их отличительной чертой является форма рабочей емкости в виде груши (с сужающимися краями). Ее можно сделать самостоятельно из простой бочки, но лучшие показатели качества растворов и прочности и надежности самого агрегата достигаются при вырезке конусообразных элементов из цельного листа металла и сварке их между собой. Внутри привариваются как минимум две симметричные лопасти, крепление вала на подшипники проводится в первую очередь и лишь потом устанавливается двигатель и редукторная передача.

Нюансы технологии сборки, советы и рекомендации

Основные проблемы связаны с организацией правильной передачи крутящегося момента на вал и обеспечением удобной выгрузки, герметичности и устойчивости. При планировании частого использования предпочтение отдается моделям, поворачивающимся в разные стороны с механизмом фиксации рабочей емкости в определенном положении (ограничителями поворотных шестерней). Для упрощения процесса замеса и обеспечения безопасной и длительной эксплуатации самодельной бетономешалки советуется:

1. Соблюдать соосность и симметричность при размещении лопастей или зубьев внутри бочки или сваренной бадьи. Их сдвиг относительно центра тяжести или друг друга приводит к некачественному перемешиванию раствора, возникновению бокового биения, дополнительным нагрузкам на стенки чаши и быстрому выходу из строя.

2. Зачищать металлические детали от ржавчины и обрабатывать их антикоррозийными грунтами. По окончании сборки смеситель окрашивается еще раз.

3. Устанавливать дополнительные ребра жесткости для улучшения устойчивости как стационарных, так и перемещаемых агрегатов. Во втором случае к нижней части основания привариваются колеса от старой тачки.

4. Сделать две ручки при сборке бетономешалки с ручным приводом. Это позволит вращать ее с любой удобной стороны самому или задействовать силы двух человек.

5. Отслеживать состояние шкивов и аналогичных элементов, соединяющих редуктор и двигатель. Они не должны быть сильно ослабленными или натянутыми, ременная, цепная или зубчатая передача фиксируется на одной плоскости с венцом, закрепленным на основном рабочем валу.

6. Подключать кабель питания к двигателю через пускатель с кнопкой.

7. Использовать однородные виды металла.

8. Предусмотреть защиту двигателя от брызг строительного раствора, такой кожух проще всего соорудить из крупноперфорированного жестяного или стального листа.

9. Делать периодическую проверку и подтягивание соединений болтов бетономешалки.

ᐅ Бетоносмеситель Zitrek B-1308-FK 024-1000 отзывы — 6 честных отзыва покупателей о Бетономешалки Бетоносмеситель Zitrek B-1308-FK 024-1000

Самые выгодные предложения по Бетоносмеситель Zitrek B-1308-FK 024-1000

Имя скрыто, 06.01.2020

Достоинства: Со сборкой проблем не возникло, с работай тоже. Перемешивает хорошо

Недостатки: нет

Комментарий: Качественный бетоносмеситель

Имя скрыто, 06.12.2019

Достоинства: Хорошо мешает бетон, легко собирается и разбирается

Альбина Н., 08.11.2019

Достоинства: Отличный аппарат,работает отлично, очень компактный

Недостатки: Нету

Имя скрыто, 01.08.2019

Достоинства: Все-таки собрал

Недостатки: Комплектация, качество сварки, инструкция. Бетономешалка продается в разобранном виде(это не недостаток, недостатки ниже)
Имейте в виду- это не мебель из ИКЕИ.
Не хватило крепежа ( 4 шайбы и 2 шурупа для крышки над шестеренкой).
Не все отверстия при сборке стыкуются, пришлось несколько раз стучать молотком.
Это мелочи.
А вот качество сварки.. это не хваленое европейское качество.
Во-первых, в месте крепления диска с прорезями для фиксации поворотного колеса к станине сварной шов в одном месте просто был с трещиной. То есть варили не по стыку двух деталей, а только по станине.
Пришлось вооружиться болгаркой, спилить шов, приварить самому, потом подкрасить, чтобы не ржавело.
Во-вторых, никаким образом не устанавливалось само поворотное колесо- между колесом и станиной устанавливается пружина. Так вот проушина для пружины со стороны станины изначально была приварена неправильно, пружина просто не умещалась в гнезде!
Короче, это хваленое европейское изделие пришлось еще раз допиливать.
Но и это еще не все!
Бак нужно собрать из 2 половинок. Не страшно. Но внутри бака нужно прикрутить в 4 отверстия лопасти для перемешивания. В инструкции ни слова ни полслова о том, в какую сторону должны быть наклонены данные лопасти для правильного перемешивания. При сборке бака возможны 2 варианта наклона, и только один из них будет правильным! Пришлось лезть в интернет и ловить на рекламном видео вид бака изнутри.
По интернету бродит отзыв одной дамы, что два ее мужичка собрали этот европейский чудо-агрегат за час. Ее мужичкам очень повезло. Лотерея. Кто в Венгрии варит это чудо, даже не берусь гадать.

Комментарий: Фото не выкладываю, при сборке было не до фотосессии, а сейчас все доварено, покрашено в местах сварки оранжевой( не совсем в тон) краской и сохнет на даче.

Андрей М., 15.07.2019

Достоинства: Саму бетономешалку еще не запускал, на вид вроде добротная, на двигателе написано 800 Вт, на аналогах с таким объемом пишут 400-600 Вт

Недостатки: Качество доставки. Заказывал через сервис Беру. Курьер подвез к подъезду, я рассчитывал, что будет запакованная коробка. На деле оказалось, что коробка полностью раскрытая и все детали сложены хаотично без каких-либо транспортировочных упаковок. Исключение только — мешочек с фурнитурой. В впопыхах проверил комплектацию и поскидывал в свой авто, весной буду собирать, будет печально если все-таки чего-то не хватит.

Комментарий: металл вроде нормальный на баке, примерно 1,2 мм. Колесики ужасные, на любой китайщине намного опрятнее и надежнее, но не в колесах дело конечно.
Да, ни слова нигде, что это Венгрия. Поэтому не удивлюсь, что это очередной развод.

Имя скрыто, 07.07.2019

Достоинства: Толщина металла, качество элементов, возможность замены подшипников

Недостатки: нет

Комментарий: Добротная бетономешалка, европейское качество. Советую к покупке

БЕТОНОМЕШАЛКА BTM120B ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

БЕТОНОСМЕСИТЕЛЬ Б 130 (Б 150, Б 165, Б 180)

ООО ПК «СТИН» БЕТОНОСМЕСИТЕЛЬ Б 130 (Б 150, Б 165, Б 180) ПАСПОРТ МЕ77 Б 130 (Б 150, Б 165, Б 180).00.000 ПС УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Благодарим Вас за покупку бетоносмесителя! Перед работой, пожалуйста,

Подробнее 3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4 3.5 Проверьте работоспособность выключателя, наличие и надежность заземления. 3.6 Используйте бетоносмеситель только по назначению. Не допускается самостоятельное проведение модификаций бетоносмесителя,
Подробнее БЕТОНОСМЕСИТЕЛЬ Б120 (Б140)
Производитель: ООО ТЕПЛОТРЕЙД БЕТОНОСМЕСИТЕЛЬ Б120 (Б140) ПАСПОРТ Б120(Б140).00.000 ПС Телефон горячей бесплатной линии: 8-800-700-60-10 www.profmash.pro УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Благодарим Вас за покупку
Подробнее БЕТОНОСМЕСИТЕЛЬ Б 0.4Т-БЕГЕМОТ
ООО ТеплоТрейд М БЕТОНОСМЕСИТЕЛЬ Б 0.4Т-БЕГЕМОТ ПАСПОРТ Б 0.4Т.00.000 ПС Телефон горячей бесплатной линии: 8-800-700-60-10 1 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Благодарим Вас за покупку бетоносмесителя! Перед работой,
Подробнее БЕТОНОСМЕСИТЕЛЬ Б 130Р-МАКСИМ
ООО ТеплоТрейд БЕТОНОСМЕСИТЕЛЬ Б 130Р-МАКСИМ ПАСПОРТ Б 130Р.00.000 ПС Телефон горячей бесплатной линии: 8-800-700-60-10 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Благодарим Вас за покупку бетоносмесителя! Перед работой,
Подробнее БЕТОНОСМЕСИТЕЛЬ Б 130Н-БУМЕР
ООО ТеплоТрейд БЕТОНОСМЕСИТЕЛЬ Б 130Н-БУМЕР ПАСПОРТ Б 130Н.00.000 ПС Телефон горячей бесплатной линии: 8-800-700-60-10 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Благодарим Вас за покупку бетоносмесителя! Перед работой, пожалуйста,
Подробнее БЕТОНОСМЕСИТЕЛИ БС 125 БС 145 БС 165 БС 185
БЕТОНОСМЕСИТЕЛИ БС 125 БС 145 БС 165 БС 185 БЕТОНОСМЕСИТЕЛЕЙ «ELITECH» УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Благодарим Вас за выбор бетоносмесителя «ELITECH»! Мы рекомендуем Вам внимательно ознакомиться с данным руководством
Подробнее Описание. (рис. 1) 2из6
1из6 Описание. (рис. 1) 1. Кожух прозрачный 2. Абразивный круг 3. Винт 4. Фиксатор 5. Винт В 6. Направляющая рейка 7. Отверстие крепления 8. Основание 9. Лимб угла 10. Фиксатор 11. Выключатель 12. Рукоятка
Подробнее Бетономешалки модели: 74009, 74010
Сохраняйте инструкцию и гарантийный талон Бетономешалки модели: 74009, 74010 Инструкция по эксплуатации 1 Для собственной безопасности прочитайте данную инструкцию перед эксплуатацией 1. Прочитайте инструкцию
Подробнее Инструкция по эксплуатации
Инструкция по эксплуатации TF TON 1925** TF TON 2030** TF TON 2140** Вентилятор TF TON 1925**/TF TON 2030**/TF TON 2140** Уважаемый покупатель! Поздравляем Вас с приобретением нового вентилятора. При правильном
Подробнее НАСТОЛЬНЫЙ ВЕНТИЛЯТОР FF300
НАСТОЛЬНЫЙ ВЕНТИЛЯТОР FF300 02 BIMATEK НАСТОЛЬНЫЙ ВЕНТИЛЯТОР FF300 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Выходная мощность: 45 Вт Напряжение: Частота: Диаметр лопастей: 220-240 В 50 Гц 30 см Эффективная площадь работы:
Подробнее БЕТОНОСМЕСИТЕЛЬ Б 130Н-БУМЕР
По вопросам продаж и поддержки обращайтесь: Астана +7(77172)727-132 Калининград (4012)72-03-81 Волгоград (844)278-03-48 Нижний Новгород Воронеж (831)429-08-12(473)204-51-73 Смоленск (4812)29-41-54 Калуга
Подробнее Áåòîíîñìåñèòåëü ýëåêòðè åñêèé
Ðóêîâîäñòâî ïî ýêñïëóàòàöèè АО «ЗУБР ОВК» РОССИЯ,141002, Московская область, г. Мытищи 2, а/я 36 Производитель оставляет за собой право вносить изменения в характеристики изделия без предварительного уведомления.
Подробнее 01/2014
01/2014 www.helmutworld.com/support «Helmut» в России Телефон в Москве: +7(495) 518-88-98 E-mail: [email protected] www.helmutworld.com Описание и работа Назначение и условия эксплуатации Плиткорез предназначен
Подробнее НАСТОЛЬНЫЙ ВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ
НАСТОЛЬНЫЙ ВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ Модель: PDF 23 PDF 30 ИНСТРУКЦИЯ ПО СБОРКЕ И УСТАНОВКЕ ВНИМАНИЕ: ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ И ИНСТРУКЦИИ, СОДЕРЖАЩИЕСЯ В ДАННОМ РУКОВОДСТВЕ, НЕ ОХВАТЫВАЮТ ВСЕ ВОЗМОЖНЫЕ
Подробнее БЕТОНОСМЕСИТЕЛЬ Б 0.4Т-БЕГЕМОТ
По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград (844)278-03-48 Вологда (8172)26-41-59
Подробнее Бетономешалка Модель: 74008
Сохраняйте инструкцию и гарантийный талон Бетономешалка Модель: 74008 Инструкция по эксплуатации Для собственной безопасности прочитайте данную инструкцию перед эксплуатацией. Прочитайте инструкцию по
Подробнее Бетономешалки модели: 74005, 74008
Сохраняйте инструкцию и гарантийный талон Бетономешалки модели: 74005, 74008 Инструкция по эксплуатации Для собственной безопасности прочитайте данную инструкцию перед эксплуатацией. Прочитайте инструкцию
Подробнее Руководство по эксплуатации
2 3 технические характеристики Напряжение: 220 240 В Частота: 50/60 Гц Мощность: 400 Вт Длина шнура: 1 м Вес: 1,7 кг Габариты (В Ш Г): 23 12 18 см Сделано в Китае КОМПЛЕКТАЦИЯ : 1 шт. Стеклянная чаша объемом
Подробнее ГАЗОНОКОСИЛКА ЭЛЕКТРИЧЕСКАЯ
ГАЗОНОКОСИЛКА ЭЛЕКТРИЧЕСКАЯ МОДЕЛИ: M1G-ZP3-340, M1G-ZP3-380 RU Инструкция по эксплуатации ВВЕДЕНИЕ Поздравляем Вас с приобретением данной газонокосилки! Мы убеждены, что эта газонокосилка полностью оправдает
Подробнее THE ONE & PROFESSIONAL
THE ONE & PROFESSIONAL BG 100 www.onlypatriot.com СОДЕРЖАНИЕ ПРИМЕЧАНИЕ ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ КОМПЛЕКТАЦИЯ ТЕХНИЧЕСКОЕ ХАРАКТЕРИСТИКИ ВНЕШНИЙ ВИД ИНСТРУМЕНТА ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ИСПОЛЬЗОВАНИЕ
Подробнее напольный вентилятор SF300
напольный вентилятор SF300 02 BIMATEK напольный вентилятор SF300 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Выходная мощность: 40 Вт Напряжение: Частота: 220-240 В 50 Гц Объем воздушного потока: 45 м 3 /мин Воздушный
Подробнее
09/2016 www.helmutworld.com/support Описание и работа Назначение и условия эксплуатации Плиткорез предназначен для резки облицовочной, напольной и тротуарной плитки, максимальной толщиной 41мм (при горизонтальном
Подробнее РЕЗАЛЬНАЯ МАШИНА МОДЕЛЕЙ 150 AF, 220 AF, 250 E, 250 I, 250, 250 TSV, 250 TCV, 275 E, 275 I, 300 E, 300 I, 330, 350. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
РЕЗАЛЬНАЯ МАШИНА МОДЕЛЕЙ 150 AF, 220 AF, 250 E, 250 I, 250, 250 TSV, 250 TCV, 275 E, 275 I, 300 E, 300 I, 330, 350. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Версия от 05.06.2007 г. СОДЕРЖАНИЕ: 1. МЕРЫ БЕЗОПАСНОСТИ…3
Подробнее
A-PDF Watermark DEMO: Purchase from www.a-pdf.com to remove the watermark Планетарный миксер 10 Размеры Внимание: — не мойте оборудование струей воды, подаваемой под давлением. — не касайтесь выключателя
Подробнее ORBITAL SANDER OS200/125
ORBITAL SANDER OS200/25 OS200/25 2 4 3 . ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ВНИМАНИЕ! Внимательно ознакомьтесь с требованиями инструкции по безопасности. Не соблюдение требований
Подробнее 6.12. Ремонт узлов стартера 5МТ и 10МТ
6.12. Ремонт узлов стартера 5МТ и 10МТ Детали стартера Стартер в сборе (продольный разрез) Разборка, проверка и сборка стартера 1. РЫЧАГ ПРИВОДА 2. ЯКОРЬ ТЯГОВОГО РЕЛЕ 3. МУФТА СВОБОДНОГО ХОД А 4. ВОЗВРАТНАЯ
Подробнее РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПАСПОРТ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Отрезная линейка JATI JT-B-2 ООО «СФЕРА» Товар сертифицирован БЕЗОПАСНОСТЬ РАБОТЫ Запуск швейного оборудования в эксплуатацию и его техническое обслуживание до установления
Подробнее ЭЛЕКТРИЧЕСКИЙ ЗАКЛЕПОЧНИК MESSER ERA-M10
ЭЛЕКТРИЧЕСКИЙ ЗАКЛЕПОЧНИК MESSER ERA-M10 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Электрический заклепочник Messer ERA-M10 предназначен для работы с металлическими резьбовыми заклепками М6; М8; М10 УСТРОЙСТВО И КОМПЛЕКТАЦИЯ:
Подробнее Cерия Interpump «TSX » (Elite 2840) Италия
МОЕЧНАЯ УСТАНОВКА ВЫСОКОГО ДАВЛЕНИЯ Cерия Interpump «TSX 13.180» (Elite 2840) Италия ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Внимание: перед установкой и эксплуатацией изделия рекомендуется внимательно ознакомиться
Подробнее Уважаемый покупатель!
Уважаемый покупатель! Приобретенный Вами насос поверхностный (далее — насос) предназначен для осушения затопленных мест, перекачки, забора воды из колодцев и скважин, повышения давления в системах водоснабжения.
Подробнее Привод для распашных ворот
Привод для распашных ворот Инструкция по монтажу и эксплуатации 1. ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ Внимательно изучить инструкцию перед монтажом и эксплуатацией 1. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ДЛЯ
Подробнее RU (11) (51) МПК B28C 5/44 ( )
РОССИЙСКАЯ ФЕДЕРАЦИЯ (19) RU (11) (51) МПК B28C 5/44 (2006.01) 169 355 (13) U1 ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ (12) ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ R U 1 6 9 3 5 5 U 1 (21)(22)
Подробнее ПОЧВЕННАЯ ФРЕЗА СЕРИИ TL
ПОЧВЕННАЯ ФРЕЗА СЕРИИ TL Технические характеристики Модель TL85 TL95 TL05 TL5 TL25 TL35 Рабочая ширина (см) Скорость вращения вала с фрезами (об/мин) 85 95 05 5 25 35 20 20 20 20 20 20 Кол-во фрез 6 6
Подробнее Цементный смеситель
Инструкции по сборке —
Поскольку существует широкий ассортимент цементных смесителей, доступных для покупки, мы не можем показать точные инструкции по сборке для каждого последнего смесителя, но мы можем показать несколько хороших, а затем предложить некоторые дополнительные полезные советы.
Сборка бетономешалки — просто, когда знаешь как.
В двух словах:
Барабан обычно навинчивается на стержень с резьбой.
Все ножки будут скреплены вместе.
Ручки привинчиваются к блоку двигателя.
Затем вам нужно будет проверить, нет ли пропущенных болтов, прежде чем включать оборудование.
Когда кто-то показывает вам, как это сделать, часто бывает проще сделать самому, поэтому для этой статьи мы решили показать как можно больше видео.
Приступим.
Инструкции по сборке Belle Minimix 150

Инструкции по сборке смесителя для цемента Foxhunter
Эта машина не так известна, как некоторые из более известных брендов.
У него действительно отличные отзывы, но получить ХОРОШИЙ полезный совет бывает непросто.
Итак, — это ссылка на человека, который купил его и был достаточно любезен, чтобы написать свое собственное руководство .
Как собрать бетономешалки MOST
Видео ниже длится более 30 минут, но очень подробное. Если вы изо всех сил пытаетесь найти ответ для своей бетономешалки, это видео может помочь вам в этом.
Видео демонстрирует типичную настройку, в которой мотор находится справа, а микшер стоит на подставке.

Полезные ссылки:
Если вы испытываете трудности даже после просмотра этих видео, следующим шагом будет обращение к производителю или, если это не удается, обратиться в местный магазин по продаже оборудования.Эти мастерские обычно ремонтируют машины, подобные этим, изо дня в день, и, скорее всего, у них не будет проблем, но, к сожалению, это будет стоить дорого.
Если вы предоставите нам какую-либо правильную информацию, мы будем очень рады, что мы сможем поддерживать список в актуальном состоянии.
3-1 / 2 кубических фута. Бетономешалка от Harbor Freight Tools
Цементный смеситель Central Machinery 3-1 / 2 кубических фута — это переносной смеситель, который работает с штукатуркой, строительным раствором или бетоном. Барабан вращается со скоростью 36 об / мин и приводится в действие электродвигателем мощностью 1/3 л.с.Вы можете легко вращать миксер с помощью двух передних колес.
Изготовленный из прочной стали, этот миксер отлично подходит как для строительства, так и для сельскохозяйственных работ, таких как инокуляция семян или смешивание кормов. Независимо от того, работаете ли вы на ферме, на стройке или на заднем дворе, этот универсальный бетономешалка справится практически с любой работой по смешиванию!
Предупреждение: Не смешивайте эпоксидную смолу в этой машине, она войдет в подшипники и высохнет.
Обзор продукции
Бетономешалка общего назначения для работы с штукатуркой, строительным раствором и бетоном
Большой 9 дюймов.колеса для облегчения маневрирования
Цельнометаллический агрегат для строительства и использования в сельском хозяйстве
Широкое отверстие для барабана 15 дюймов
Выключатель с предохранителем
Гарантия на продукт
Harbor Freight гарантирует отсутствие дефектов материалов в бетономешалке и срок изготовления 90 дней со дня покупки. Действуют ограничения.
Этот инструмент отлично работает, но инструкции по сборке отсутствуют. Сборка несложная, но деталей много, и понимание того, как все работает вместе, полностью не объясняется в инструкциях.
Несколько вещей, которые нужно понять во время сборки. Каждый болт поставляется с одной шайбой и одной гайкой. В гайки встроены самоконтрящиеся шайбы. Поэтому при сборке наденьте шайбу на болт и через отверстие болт, затем гайку.
Размещение болта, шайбы и гайки
Размещение болта, шайбы и гайки
В инструкциях предлагается использовать герметик для прокладки на нижней стороне прокладки, чтобы удерживать ее на месте, пока вы выравниваете верхнюю половину барабана. Я не стал этого делать, потому что там довольно грязно, и бетономешалке не нужен герметик для прокладок.
На барабане есть наклейка со стрелкой на верхней и нижней половине барабана, чтобы показать вам, где соединить половины барабана, чтобы можно было прикрутить смесительные лопасти. Мои наклейки были размещены в неправильном положении, и когда я пытался прикрутить смесительные лопасти, они не совпадали с отверстиями. Мне пришлось снять верхний барабан и переместить его, чтобы совместить отверстия для лезвий.
3-1 / 2 кубических фута. Бетономешалка от Harbor Freight Tools
Лопасти для смешивания можно перевернуть, и в инструкциях этот шаг не указан.Лезвия имеют один конец, который заострен, а другой конец — квадратный. Заостренный конец идет вниз, а квадратный конец идет вверх. Кроме того, болты, которые удерживают смесительные лопасти внутри барабана, должны быть размещены изнутри с гайкой снаружи барабана. Это предотвратит высыхание цемента на резьбе и позволит при необходимости открутить болты позже.
Смешивание цемента
После сборки миксера единственное другое предупреждение, которое у нас есть, — это добавить немного воды в миксер перед добавлением цемента.Если вы добавляете сухую смесь, затем добавляете воду, она не перемешивает дно, и вы можете получить сухую смесь внизу.
Эта машина очень прочная. Нам удалось найти владельца, у которого машина была 10 лет, и он сказал, что она до сих пор работает как новая.
Критика дизайна
Несмотря на то, что это хорошо спроектированный инструмент, несколько изменений конструкции сделали бы эту машину сильнее с минимальным дополнительным весом и стоимостью. Четыре ноги вместо трех сделали бы его более устойчивым. Полные разгибания ножек коробки вместо U-образных балок добавят прочности ножкам.
Портовый фрахт: 3-1 / 2 кубических фута. Смеситель цемента: модель 67536 Страницы 1 — 16 — Flip PDF Download
Руководство пользователя и инструкции по технике безопасности Сохраните это руководство Сохраните это руководство для хранения предупреждений и мер предосторожности, а также процедур сборки, эксплуатации, осмотра, технического обслуживания и очистки. Напишите серийный номер продукта в конце руководства рядом со схемой сборки (или месяц и год покупки, если у продукта нет номера). Храните это руководство и квитанцию в надежном и сухом месте для дальнейшего использования.УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА ИЛИ РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы.Посетите наш веб-сайт: http://www.harborfreight.com. Напишите в нашу службу технической поддержки по адресу: [адрес электронной почты защищен] 14ч. При распаковке убедитесь, что продукт не поврежден. Прочтите этот материал перед использованием этого продукта. и неповрежденный. Отсутствие или поломка каких-либо деталей может привести к серьезной травме. СОХРАНИТЕ ЭТО РУКОВОДСТВО. пожалуйста, позвоните по телефону 1-888-866-5797 как можно скорее.Авторские права © 2009, компания Harbor Freight Tools®. Все права защищены. Никакая часть этого руководства или любые изображения, содержащиеся в нем, не могут быть воспроизведены в любой форме или форме без явного письменного согласия Harbour Freight Tools. Диаграммы в этом руководстве не могут быть нарисованы пропорционально. Из-за постоянных улучшений реальный продукт может незначительно отличаться от продукта, описанного в данном документе. Инструменты, необходимые для сборки и обслуживания, могут не входить в комплект.
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА.Не используйте с двухкомпонентной смесью эпоксидной смолы. ИНСТРУКЦИИ, ПРЕДОСТАВЛЯЮЩИЕ ОПАСНОСТЬ ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ТРАВМ ДЛЯ ЧЕЛОВЕКА ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЕ — При использовании электрических приборов всегда следует соблюдать основные меры предосторожности, включая следующие: 1. Перед использованием 6 прочтите все инструкции. Не тяните за шнур при отключении от сети. Toappliance. отсоединяйте вилку, беритесь за вилку, а не за шнур 2. Чтобы снизить риск травмы, закройте 7.Выключайте вилку из розетки, когда она не используется, и перед обслуживанием или чисткой необходим присмотр. прибор используется рядом с детьми. 8. Не используйте какой-либо прибор с 4. Не прикасайтесь к движущимся частям. поврежденный шнур или вилка, или после того, как прибор неисправен или упал 4. Используйте только рекомендованные или поврежденные каким-либо образом приспособления.Возврат продан производителем. устройство в ближайший авторизованный сервисный центр для проверки, ремонта или 5. Для отключения переведите все органы управления в положение выключения, электрическое или механическое. («O»), затем выньте вилку из розетки. 9. Подключайтесь только к правильно заземленной розетке. См. Инструкции по заземлению.СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ. ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ Это устройство должно быть заземлено. В ОПАСНОСТИ — Неправильное подключение при возникновении неисправности или поломки, заземление заземляющего проводника оборудования обеспечивает путь наименьшего сопротивления для электрического тока, что может привести к риску поражения электрическим током. Ток для снижения риска поражения электрическим током. Проконсультируйтесь с квалифицированным электриком или это устройство оснащено шнуром с обслуживающим персоналом, если инструкции по заземлению относятся к проводнику заземления оборудования и не полностью поняты, или, если есть сомнения, к вилке заземления.Вилка должна быть вставлена, если прибор правильно заземлен. В подходящую розетку, которая должным образом подключена. Не модифицируйте вилку, поставляемую с установленной и заземленной, в соответствии со всем прибором — если она не подходит к розетке, ознакомьтесь с местными правилами и постановлениями. правильная розетка установлена квалифицированным электриком. Товар 67536 По техническим вопросам звоните по телефону 1-888-866-5797. Page 2
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА.Не используйте с эпоксидной смесью из 2-х частей. Этот прибор предназначен для использования с номинальным напряжением 120 В. Временный адаптер должен использоваться в цепи и имеет вилку заземления, которая выглядит только до тех пор, пока правильно заземленная розетка не будет похожа на вилку, показанную на рисунке A. установка квалифицированным электриком. Жесткое ушко, выступ и т.п. зеленого цвета, выходящее из адаптера, должно быть подключено к постоянному заземлению, например к правильно заземленной крышке розеточной коробки.Каждый раз, когда используется адаптер, он должен удерживаться на месте металлическим винтом, как показано на рисунке C. Рисунок A: 3-контактный штекер Рисунок C: Подключение адаптера заземления Временный адаптер, который выглядит как адаптер, показанный на рисунках B и C, Может Адаптер не следует использовать, если имеется трехпозиционный разъем для подключения этой вилки к 2-полюсной заземленной розетке. Квалифицированная розетка, как показано на рисунке B, если необходимо проконсультироваться с квалифицированным электриком, если есть какая-либо заземленная розетка, недоступна.сомневаетесь в правильности заземления розетки. Рисунок B: Адаптер заземления Удлинительные шнуры 1. Удлинители (или более длинные съемные шнуры, расположенные так, чтобы они не драпировали шнуры питания) доступны, а столешница или столешница, где их можно использовать, если соблюдаются меры предосторожности, чтобы их споткнуть, зацепить или потянуть при использовании . непреднамеренно (особенно детьми).2. Если используется удлинитель (или более длинный 3. Удлинитель, предназначенный для использования на открытом воздухе, должен быть съемным шнуром питания): использовать с устройством, используемым на открытом воздухе. Удлинитель для наружного использования отмечен знаком a. Маркированные электрические параметры с суффиксом «W» и съемным шнуром питания на бирке или с надписью «Подходит для использования с удлинителем для установки вне помещений» должны быть не ниже, чем у приборов.”Превосходны электрические характеристики прибора, 4. Подключение к удлинителю должно быть сухим и не заземленным. б. Если это устройство заземленного типа, удлинитель должен иметь длину 5. Хранить устройство в помещении, когда оно не используется. 3-проводной шнур заземления и Хранить в недоступном для детей месте. c. Более длинный удлинитель (или более длинный съемный шнур питания) следует артикул 67536 По техническим вопросам звоните по телефону 1-888-866-5797.Page 3
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы. Не мойте этот прибор водой 13. Защищайте удлинители от острых брызг и т.п. предметы, чрезмерное тепло, сырые или влажные места 7. Для заземленных инструментов требуется трехжильный удлинитель. Таблица с двойной изоляцией A: РЕКОМЕНДУЕМЫЕ МИНИМАЛЬНЫЕ инструменты могут использовать двух- или трехпроводный ИЗМЕРИТЕЛЬ ДЛЯ УДЛИНИТЕЛЬНЫХ ШНУРОВ.(120/240 Вольт) 8. По мере увеличения расстояния от розетки источника питания необходимо использовать удлинитель NAMEPLATE EXTENSION CORD большего сечения. Использование удлинителей АМПЕРНОЙ ДЛИНОЙ с проводом несоответствующего размера вызывает серьезное падение напряжения, что приводит к потере (при полной нагрузке) мощности 25´ 50´ 75´ 100´ 150´ и возможному повреждению инструмента. (См. Таблицу A.) 0 — 2.0 18 18 18 18 169. Чем меньше калибр провода 2,1 — 3,4 18 18 18 16 14, тем больше емкость шнура. Например, шнур калибра 14 может пропускать ток 3,5 — 5,0 18 18 16 14 12 выше, чем шнур калибра 16. (См. Таблицу A.) 5.1 — 7.0 18 16 14 12 12 10. При использовании нескольких удлинителей 7.1 — 12.0 18 14 12 10 — шнур для обеспечения общей длины, убедитесь, что каждый шнур содержит 12.1 — 16,0 14 12 10 — — минимальный требуемый размер провода. (См. Таблицу А.) 16,1 — 20,0 12 10 — — -11. Если вы используете один удлинитель для ограничения падения напряжения в сети до пяти вольт более чем на одном инструменте, добавьте на паспортную табличку 150% номинального тока. ампер и используйте полученную сумму для определения необходимого минимального сечения шнура. Подключение шнуров (см. Таблицу A.) Чтобы снизить риск разрыва шнуров во время работы, выполните одно из следующих действий: a.Завяжите узел, как показано ниже, затем соедините шнуры: Удлинительный шнур 212. Убедитесь, что удлинительный шнур 1 подключен правильно и находится в хорошем электрическом состоянии. Всегда заменяйте поврежденный удлинитель b.Или используйте шнур, фиксирующий вилку, или поручите его ремонту квалифицированному специалисту или специалисту по соединению, предназначенному для удержания удлинителя перед его использованием. шнуры к шнурам бытовой техники. Артикул 67536 По техническим вопросам звоните по телефону 1-888-866-5797. Page 4
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы. Меры безопасности при использовании смесителя 1. ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. 14. Не используйте в опасной среде.НЕ ИСПОЛЬЗУЙТЕ ЭПОКСИДНЫЙ 2-КОМПОНЕНТНЫЙ ЭПОКСИД Не используйте электроинструменты с влажной или влажной СМЕСЬЮ. местах или подвергайте их воздействию дождя. Keep2. НЕ ВСТАВЛЯЙТЕ ЛОПАТУ ИЛИ РУКИ в хорошо освещенную рабочую зону В СМЕСИТЕЛЬ, КОГДА ПОДКЛЮЧЕНЫ. 15. Обеспечьте защиту детей в мастерской с помощью замков, главных выключателей РИСКА ТЯЖЕЛОЙ ТРАВМЫ ИЛИ СМЕРТИ или сняв стартер ИЗ ЗАПРЕТЫВАНИЯ. ключи 3. Не пытайтесь переместить цемент 16.Носите подходящую одежду. Не носите миксер, когда он полон и / или в свободной одежде, перчатках, галстуке, кольцах, при работе. Небезопасно перемещать браслеты или другие украшения, которые могут попасть в миксер в этом состоянии и попасть в движущиеся части. Рекомендуется носить нескользящую обувь, что может привести к серьезным травмам персонала. Носить защитные волосы не происходит. покрытие для длинных волос.4. Собирайте только в соответствии с этими 17. Никогда не оставляйте работающий инструмент без присмотра. инструкции. Неправильная сборка Выключите питание. Не оставляйте инструмент, пока он не создаст опасности. доходит до полной остановки 5. Надевайте одобренные ANSI защитные очки и 18. Отсоединяйте инструменты перед обслуживанием. Рабочие перчатки для тяжелых условий эксплуатации во время сборки. 19. При обслуживании используйте только идентичные 6. Следите за тем, чтобы место сборки было чистым и хорошо освещенным. запасные части.7. Не подпускайте посторонних к зоне 20.Используйте только те средства безопасности, которые были сняты во время сборки. одобрено соответствующим агентством по стандартизации. Неутвержденное защитное оборудование 8. Не производите сборку, если вы устали или когда не можете обеспечить адекватную защиту. под воздействием алкоголя, наркотиков или средств защиты глаз должны быть одобрены ANSI лекарства. средства защиты органов дыхания должны быть одобрены NIOSH для конкретных опасностей9.Этот продукт не игрушка. Не допускать в рабочую зону. дети играют с этим предметом. 21. Сохраняйте таблички и паспортные таблички на 10. Используйте только по назначению. инструмент. Они несут важную информацию о безопасности. Если не читается или отсутствует, 11. Осматривайте перед каждым использованием; не используйте, если обратитесь в компанию Harbor Freight Tools по поводу ослабленных или поврежденных деталей.Замена 12. Не перегружайте миксер. 22. Избегайте непреднамеренного запуска. Подготовьтесь к работе перед включением инструмента 13. Сохраняйте безопасное пространство вокруг миксера. Во время работы все люди (кроме оператора) должны находиться на расстоянии не менее шести футов от миксера. Товар 67536 По техническим вопросам звоните по телефону 1-888-866-5797. Page 5
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы.23. Людям с кардиостимуляторами следует перед использованием проконсультироваться со своим врачом. Электромагнитные поля в непосредственной близости. Электрическое напряжение 120 В перем. Тока / 60 Гц / 3,5 А для кардиостимулятора может вызвать помехи от кардиостимулятора или сбой скорости холостого хода электродвигателя кардиостимулятора. Скорость барабана 36 об / мин 24. ПРЕДУПРЕЖДЕНИЕ: Некоторая пыль, создаваемая при механическом шлифовании, пилении, шлифовании, сверлении и других строительных работах с емкостью барабана 3-1 / 2 ”кубических футов, отверстие барабана 15” содержит химические вещества, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты 3188360 или другой вред репродуктивной системе.Вот некоторые примеры этих химикатов: ИНСТРУКЦИИ ПО УСТАНОВКЕ • Свинец из красок на свинцовой основе ПРИ ИСПОЛЬЗОВАНИИ • Кристаллический кремнезем из кирпичей, цемента или других каменных материалов. Прочтите ВСЕ ВАЖНО • Мышьяк и хром из раздела «Информация о химической безопасности» в начале этого раздела. Ваш риск от этих воздействий варьируется, включая руководство, включая весь текст под заголовком, в зависимости от того, как часто вы делаете в нем подзаголовки этого типа перед началом работы.Чтобы уменьшить ваше воздействие или использование этого продукта. эти химические вещества: работайте в хорошо вентилируемом помещении и работайте с одобренными правилами техники безопасности, ЧТОБЫ ПРЕДОТВРАТИТЬ оборудование, такое как респираторы СЕРЬЕЗНЫЕ ТРАВМЫ, которые специально разработаны для фильтрации микроскопических частиц. (Закон штата Калифорния о защите здоровья от несчастных случаев и правила техники безопасности § 25249.5 и др.) ЭКСПЛУАТАЦИЯ: Поверните выключатель питания инструмента 25.ВНИМАНИЕ: шнур этого продукта в положение «ВЫКЛ.» И отсоединение от розетки содержит свинец, химическое вещество, которое, как известно инструменту из электрической розетки в штате Калифорния, вызывает рак, перед сборкой или выполнением каких-либо врожденных дефектов или других репродуктивных изменений инструмент. вред. Вымойте руки после работы. (Примечание к Кодексу здоровья и безопасности штата Калифорния: для получения дополнительной информации относительно § 25249.5 и след.) Деталей, перечисленных на следующих страницах, см. Схему сборки в конце 26. Предупреждения, меры предосторожности и данное руководство. Инструкции, обсуждаемые в данном руководстве, не могут охватывать все возможные условия сборки / монтажа и ситуации, которые могут возникнуть. Оператор должен это понимать. 1. Поместите стойку (27) в треугольник, что здравый смысл и осторожность относятся к кронштейну (29), чтобы отверстия для болтов совпадали.факторы, которые не могут быть встроены в это См. рисунок D. Примечание. Установите подставку на свой продукт, но она должна поставляться сбоку для упрощения сборки. Оператор.Пункт 67536 По техническим вопросам звоните по телефону 1-888-866-5797. Page 6
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы. Выложите (27) отверстия для оси кронштейна и разделите концы. См. Рисунок F.Болты с шестигранной головкой (61) Плоская шайба колесных колес (37) Кронштейн (29) (65) Гайка с шестигранным фланцем (34) Кронштейн колеса (29) Рисунок D Плоский шплинт (63) Шайба 2. Скрепите вместе с помощью шестигранных болтов (61), плоской шайбы (37) и гайки с шестигранным фланцем (64) (34).Затяните гаечным ключом (не входит в комплект) до фиксации. Рисунок F3. Вставьте опорный кронштейн (26) в стойку 7. С помощью установите нижний барабан так, чтобы отверстия для болтов совпали. См. Рисунок E. (3) с прикрепленным рычагом (22) в сборке стойки. См. Рисунок G. Опорный кронштейн (26) Рычаг (22) Болты с шестигранной головкой (61) Нижний барабан (3) Плоская шайба (37) Гайка с шестигранным фланцем (34) Рисунок E Рисунок G4.Соедините вместе с помощью болтов с шестигранной головкой (61), 8. Соедините вместе с помощью болтов с шестигранной головкой (54), плоской шайбы (37), плоской шайбы гайки с шестигранной головкой (37) и гайки с шестигранной головкой (34). Затяните гаечным ключом до фиксации. (34). Затяните гаечным ключом до фиксации 5. Поставьте стойку прямо. 9. Используйте болт с шестигранной головкой (31), чтобы прикрепить пластину управления рукоятки (9) к опорному кронштейну (10) .6. Чтобы прикрепить колеса (65) к колесному кронштейну, закрепите их вместе с помощью плоской шайбы (32), сдвиньте плоскую шайбу (64), колеса и две шестигранные гайки (33).вторую плоскую шайбу на ось кронштейна. Затем вставьте шплинты (63) в 10. Прикрепите ручку управления (7) к валу опорного кронштейна (10), вставив спиральную пружину в нижнее отверстие рычага. Элемент 67536 По техническим вопросам звоните по телефону 1-888-866-5797 . Page 7
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы.11. Нажмите на рычаг, пока отверстия не совместятся на 17. Вставьте шесть винтов (40) в каждый вал шестерни (17). монтажное отверстие. Скрепите барабаны вместе с помощью полиуретановых шайб (39) и шестигранного фланца 12. Вставьте шестигранный болт (31) и закрепите гайками (38). Шестигранная гайка (33). 18.Установите каждую лопасть (6) внутри 13. Затяните до точки, в которой рычаг все еще может собирать барабан с заостренным концом, направленным вниз. Открытый конец каждой лопасти должен указывать в направлении 14. Поместите стопорный болт с шестигранной головкой рядом с шестигранной головкой вращения барабана (против часовой стрелки). Шпилька и безопасность.См. Рисунок H. 19. Прикрепите лопасть к барабанам с помощью рукоятки управления (7), болта с шестигранной головкой (35), шайбы (5) и гайки с шестигранным фланцем (34). Управляющая пластина рукоятки (9) 20. Используйте болт с шестигранной головкой (55). ), Плоскую шайбу (37), шестигранный болт (31) и шестигранную гайку с фланцем (34) для крепления кожуха двигателя (20) к спиральной пружине (8) плоскому опорному кронштейну (10).См. Рисунок J. Шайбы Болты с шестигранной головкой (55) (32) Шестигранная гайка шестерни (33) Вал (17) Рисунок H Кожух двигателя (20) 15.Используйте герметик для прокладок (не входит в комплект), чтобы приклеить резиновую прокладку (2) к верхнему шестигранному барабану (1), убедившись, что отверстия на обоих фланцах совпадают. Прокладка должна плотно прилегать к гайке (38) верхнего барабана, чтобы обеспечить надлежащее уплотнение. См. Рисунок I. Рисунок 6 Верхний барабан (1) Резиновый кронштейн двигателя (25) Прокладка Рисунок J (2) 21.Используя болт с шестигранной головкой (58), плоскую шайбу, рисунок I (48), шестигранную гайку (38) и зажим (28), прикрепите кронштейн двигателя (25) к 16. Поместите верхний барабан на нижний кожух двигателя. См. Рисунок K. Затяните барабан (3), убедившись, что монтажные соединения надежно закреплены. отверстия совпадают в обоих. Артикул 67536 По техническим вопросам звоните по телефону 1-888-866-5797.Page 8
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы. 24. Установите двигатель (30) на кронштейн двигателя. Двигатель 25. Используйте шестигранный болт (41), плоскую шайбу (37) и гайку с шестигранным фланцем крышки (34), чтобы закрепить двигатель (21) на монтажной пластине двигателя.Затяните вручную все четыре шестигранные гайки, так как двигатель будет отрегулирован с помощью шестигранного болта вперед или назад. (58) Квартира 26. ВНИМАНИЕ! Не забивайте шкив барабана по валу шестерни. Это может привести к повреждению устройства и, возможно, к (48) неплотно натянутому ремню.Зажим 27. После того, как шкив полностью вставлен, (28) используйте шестигранный ключ (не входит в комплект), чтобы затянуть винт (59) на стороне ступицы шкива на рисунке K. 22. Очистите вал-шестерню от всех защитных элементов 28. Присоедините клиновой ремень (60), поместив на него материал и другой мусор. Также очистите вокруг шкива мотора (24) и затем удалите весь мусор с шкива мотора (24) над шкивом барабана (18).Используя концентратор. отверткой с плоским лезвием (не входит в комплект), протолкните двигатель внутрь, пока он не станет 23. Нанесите несколько капель смазочного масла прямо под шкив барабана. Затяните вал шестерни и прямо надавите на болты, крепящие двигатель к шкиву моторного барабана (18) на валу, так чтобы кронштейн (25). канавка в шкиве входит в зацепление с квадратным ключом (47).Шкив должен быть 29. Надавите на двигатель вниз, пока ремень не войдет в ступеньку на валу шестерни. напряжение тугое. Когда будет достигнуто надлежащее натяжение клинового ремня, см. Рисунок L. (60) (см. Стр. 11 в разделе «Проверка и натяжение ремня»), шестерня затянет шестигранный болт (58). Вал (17) 30. Проверьте правильность вращения двигателя и ремня. .Вручную поверните шкив барабана и убедитесь, что шкив двигателя и шкив барабана не трются о другие детали. При необходимости отрегулируйте положение двигателя (18). Двигатель 31. Установите крышку двигателя (21) на кожух двигателя (30) (20) с помощью трех винтов (40), плоских шайб и гаек с шестигранным фланцем (38).См. Рисунок двигателя 8. Кронштейн (25) Поз. 67536 Рисунок L Page 9 По техническим вопросам звоните по телефону 1-888-866-5797.
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы. ОСТОРОЖНОСТЬ! Убедитесь, что питание 2. Проложите шнур питания вдоль безопасного шнура от двигателя до переключателя (49), чтобы добраться до рабочей зоны, не соприкасаясь с какими-либо предметами, создающими опасность споткнуться или обнажая движущиеся части.шнур питания до возможных повреждений. Шнур питания должен доходить до рабочей зоны33. Проверьте все соединения, убедитесь, что все соединения имеют достаточную дополнительную длину, чтобы свободные винты, гайки и болты могли надежно перемещаться во время работы. затянуты. 3. Вблизи не должно быть объектов, например, линий электроснабжения из ИНСТРУКЦИЙ ПО ЭКСПЛУАТАЦИИ, которые могут представлять опасность во время работы.Прочтите ВСЮ ВАЖНУЮ ИНФОРМАЦИЮ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ, раздел «Общие инструкции по эксплуатации» в начале данного руководства, включая весь текст под заголовком 1. Этот прибор предназначен для подзаголовков домашнего хозяйства в нем только перед настройкой. или использование этого продукта. 2. Поместите бетономешалку на твердую и ровную поверхность.ДЛЯ ПРЕДОТВРАЩЕНИЯ 3. Подключите шнур питания (66) к СЕРЬЕЗНОЙ ТРАВМЕ или к электрической розетке (или к заземленному трехконтактному удлинителю с надлежащим номиналом). ПРИ СЛУЧАЙНОМ РАБОТЕ: 4. Добавьте материал в барабан. Типичный поворот переключателя питания на максимальное количество инструмента включает: 2 галлона в положение «ВЫКЛ.» И отключение воды с помощью 3 лопаток с цементом и 15 инструментов из электрической розетки. включены.) процедуры осмотра, обслуживания или очистки. 5. Отрегулируйте угол наклона барабана, потянув за ручку управления (7). Во-первых, отключите ДЛЯ ПРЕДОТВРАЩЕНИЯ СЕРЬЕЗНОЙ ТРАВМЫ: стопорные штифты на рычаге (22) и нажмите кнопку НЕ РАБОТАЙТЕ НИ С КАКИМ ОБРАЗОМ, пока не будет достигнут желаемый угол. ОХРАНА ОТКЛЮЧЕНА, ПОВРЕЖДЕНА, снова зафиксируйте стопорные штифты.ИЛИ УДАЛЕНО. Подвижные ограждения должны свободно перемещаться и закрываться 6. Установите переключатель (49) в положение «ВКЛ» (I). немедленно. 7. После смешивания материалов наклоните барабан и заготовку, а также настройте рабочую зону при необходимости. Материалы сбрасываются, пока барабан находится в состоянии 1. Обозначьте чистую и вращающуюся рабочую зону. хорошо освещенный.Для предотвращения доступа к рабочей зоне не должны допускаться дети или домашние животные. 8. По окончании переверните переключатель, чтобы отвлечь внимание и получить травму. Положение «ВЫКЛ.» (O) и отсоедините шнур питания. 9. Наклоните барабан как можно дальше вниз, чтобы слить все жидкости из барабана. 10.Очистите, а затем храните в помещении и вне досягаемости детей. Товар 67536 По техническим вопросам звоните по телефону 1-888-866-5797. Page 10
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И 4. ПЕРИОДИЧЕСКИ перепроверяйте все крепежные детали ОБСЛУЖИВАНИЕ и другие соединения на герметичность. Процедуры не специально 5. ВНИМАНИЕ! Если шнур питания, описанный в данном руководстве, должен быть поврежден, этот электроинструмент должен быть выполнен только квалифицированным специалистом, замена только квалифицированным техником по обслуживанию.техник. ВО ПРЕДОТВРАЩЕНИЕ СЕРЬЕЗНОЙ ТРАВМЫ осмотра и натяжения ремня 1. Подтяните ремень после первых 25 часов ПРИ СЛУЧАЙНОМ использовании. Чтобы проверить натяжение, выполните следующие действия: ОПЕРАЦИЯ: Переведите выключатель питания инструмента в положение «ВЫКЛ» и отсоедините его 2. Снимите кожух ремня. Инструмент из электрической розетки 3.Осмотрите ремень на предмет трещин, разрывов перед выполнением любой подкладки или других повреждений. Замените ремень при осмотре, обслуживании или в случае его повреждения в соответствии с приведенными ниже шагами: процедуры очистки. ПРЕДОТВРАЩЕНИЕ СЕРЬЕЗНЫХ ТРАВМ a. Ослабьте болты кронштейна двигателя и ПРИ ОТКАЗЕ ИНСТРУМЕНТА: сдвиньте кронштейн как можно дальше вверх. Не используйте поврежденное оборудование. При сильном шуме или вибрации b.Снимите старый ремень с большего шкива. Сначала устраните проблему, а затем снимите ее со шкива двигателя. Исправьте перед дальнейшим использованием. c. Оберните новый ремень сначала вокруг маленького шкива, затем вокруг большого шкива. Очистка, техническое обслуживание и d. Переместите кронштейн двигателя вниз по ремню Смазка, пока он не будет должным образом натянут в соответствии с 1.ПЕРЕД КАЖДЫМ ИСПОЛЬЗОВАНИЕМ ознакомьтесь с приведенными ниже инструкциями. Подтяните двигатель в общем состоянии инструмента. Проверьте болты кронштейна. Ослабьте крепеж, несоосность или заедание 4. Проверьте и отрегулируйте натяжение ремня в соответствии с движущимися частями, треснутыми или сломанными частями, в соответствии с приведенными ниже шагами: повреждена электропроводка, повреждена или прогиб = от 1/2 до 3/4 дюйма с трещиной. ремни и любое другое расстояние, которое может повлиять на его безопасную работу. ПОСЛЕ ИСПОЛЬЗОВАНИЯ немедленно промойте все a.Нажмите на центр самых длинных обломков с внутренней и внешней стороны пролета на ленте с помощью умеренной мешалки для цемента. Потрите внутреннюю часть пальцем. Затем измерьте расстояние отклонения щетины с жесткой щетиной с длинной ручкой, расстояние, на котором она чистит щетку, для достижения наилучших результатов. Протрите внешние поверхности инструмента чистой тканью. I3. ЗАПРЕЩАЕТСЯ поливать водой крышку основания двигателя или вокруг нее. Элемент 67536. По техническим вопросам звоните по телефону 1-888-866-5797.Page 11
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы. ремень переместился. Ремень должен отклоняться. Ремень слишком длинный, чтобы его можно было правильно натянуть, от 1/2 до 3/4 дюйма. его необходимо заменить. b. Если ремень слишком сильно прогибается, затяните c. Если ремень прогибается слишком мало, ослабьте ремень, ослабив болты крепления мотора, и поднимите его вверх.болты и отодвинув двигатель от крепежного кронштейна двигателя и слегка закрепите другой шкив. Подтвердите натяжение двигателя при повторной проверке. крепежные болты и повторно проверить натяжение. Если 5. Перед использованием замените кожух ременного двигателя. Устранение неполадок Проблема Возможные причины Возможные решения Инструмент не запускается. 1. Шнур не подключен.1. Убедитесь, что шнур вставлен в розетку. 2. Нет напряжения в розетке. 2. Проверьте мощность в розетке. Если розетка обесточена, 3. Внутреннее повреждение или износ. выключите инструмент и проверьте автоматический выключатель. Если breakerTool работает медленно. Удлинитель слишком длинный или сработал размер провода, убедитесь, что мощность цепи соответствует инструменту, а другая цепь не слишком мала.нагрузки. 3. Обратитесь к специалисту по обслуживанию. Чрезмерный шум или 1. Ремень (если есть) слишком ослаблен Не используйте удлинитель. Если расширение гремит. (проскальзывает) или слишком туго (необходим несущий шнур, используйте шнур короче / тяжелее. Повреждение). См. Удлинители в разделе ЗАЗЕМЛЕНИЕ. Перегрев / 1.Правильно натяните ремень. 2. Внутреннее повреждение или износ. 1. Работа при 100% нагрузке для 2. Обратитесь к специалисту по обслуживанию. 1. Обеспечьте меньшие интервалы холостого хода. продленное время. 2. Наденьте защитные очки, одобренные ANSI, и NIOSH-2. Заблокированы вентиляционные отверстия корпуса двигателя. одобренный респиратор / респиратор для защиты от пыли при выдувании пыли из двигателя сжатым воздухом.3. Двигатель нагружен удлинителем большого или малого диаметра. 3. Исключите использование удлинителя. Если необходим удлинитель, используйте тот, диаметр которого соответствует его длине и нагрузке. См. Удлинители в разделе ЗАЗЕМЛЕНИЕ. При диагностике или обслуживании инструмента соблюдайте все меры безопасности.Перед обслуживанием отключите электропитание. Товар 67536 По техническим вопросам звоните по телефону 1-888-866-5797. Page 12
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы. Схемы электрических соединений КОНТРОЛЬНЫЙ ЗАЩИТИТЕЛЬ НАГРУЗКИ 30 мкФ / 350 В M 21 1 CK-5 ЗЕЛЕНЫЙ КРАСНЫЙ 120 В 60 Гц 43 Примечание. Перед использованием двигателя может потребоваться электромонтаж.В целях вашей безопасности эта работа должна выполняться только электриком или квалифицированным техническим специалистом. ЭЛЕКТРИЧЕСКАЯ ДИАГРАММА МОДЕЛИ: CM120-M1. ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ FSOULZLHOOWU IYNMGDCARFULLYTHE ИЗГОТОВИТЕЛЬ И / ИЛИ ДИСТРИБЬЮТОР ПРОИЗВОДИТ ПРОИЗВОДИТЕЛЬ И / ИЛИ ДИСТРИБЬЮТОР HASMPRAOCVHIDINEDERTYHECPOINT ASSETS. ПРОИЗВОДИТЕЛЬ И ДИСТРИБЬЮТОР НЕ ПРЕДОСТАВЛЯЮТ ПОКУПАТЕЛЮ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ОНА КВАЛИФИЦИРОВАНА ДЛЯ ДЕЙСТВИЯ ЛЮБЫХ РЕМОНТОВ ПРОДУКТА, ИЛИ ОНА ИЛИ ОНА КВАЛИФИЦИРОВАННО ДЛЯ ЗАМЕНА ЛЮБЫХ ЧАСТЕЙ ПРОДУКТА.Фактически, ИЗГОТОВИТЕЛЬ И / ИЛИ ДИСТРИБЬЮТОР ЯВНО УКАЗЫВАЕТ, ЧТО ВСЕ РЕМОНТЫ И ЗАМЕНА ДЕТАЛЕЙ ДОЛЖНЫ БЫТЬ СДЕЛАНЫ СЕРТИФИЦИРОВАННЫМИ И ЛИЦЕНЗИРОВАННЫМИ ТЕХНИКАМИ, А НЕ ПОКУПАТЕЛЕМ. ПОКУПАТЕЛЬ НЕСЕТ ВСЕ РИСКИ И ОТВЕТСТВЕННОСТЬ, СВЯЗАННЫЕ С ЕГО ИЛИ ЕЕ РЕМОНТОМ ОРИГИНАЛЬНОГО ПРОДУКТА ИЛИ ЗАМЕНЯЕМЫХ ЧАСТЕЙ, ИЛИ ВЫЯВЛЯЮЩИХСЯ ИЗ ЕГО ИЛИ ЕГО УСТАНОВКИ ЗАПАСНЫХ ЧАСТЕЙ НА НИМ. Товар 67536 По техническим вопросам, пожалуйста, обращайтесь по телефону 1-97-5888. Page 13
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА.Не используйте с двухкомпонентной смесью эпоксидной смолы. ПЕРЕЧЕНЬ ДЕТАЛЕЙ Артикул Описание Кол-во. Деталь Описание Кол-во 1 Верхний барабан 34 Гайка с шестигранным фланцем (M8) 1282 Резиновая прокладка 1 Болт с шестигранной головкой 35 (M8x20) 2 1 23 Нижний барабан 8 36 Установочный винт (M8x16) 18 10 114 Шайба 2 37 Плоская шайба 8 7 1105 Алюминий Шайба 1 38 Шестигранная гайка с фланцем (M6) 12 1 46 Седло 1 39 Полиэтиленовая шайба 6 1 3 27 Рукоятка управления 1 40 Установочный винт (M6x16) 2 1 18 Спиральная пружина 1 41 Шестигранный болт (M8x16) 1 1 59 Рукоятка управления 2 42 C-образный зажим 38 5 1310 Опорный кронштейн 1 43 Эластичный штифт (5×35) 3 1311 Регулирующая шайба 1 44 Подшипник (# 60102) 3 1412 Вал 2 45 Подшипник (# 60206) 4 1113 Верхняя опорная пластина 1 46 C-образный зажим 15 1 1214 Гнездовая опорная пластина 11 47 Квадратная шпонка (5×28) 1 1115 Шестерня 1 48 Плоская шайба 6 4 1216 Шайба 1 49 Переключатель 2 1417 Вал шестерни 2 50 Шестигранная гайка (M4) 2 2118 Шкив барабана 51 Зубчатая эластичная шайба 419 Шайба 52 Плоская шайба 420 Кожух двигателя 53 Установочный винт (M4x12) 21 Крышка двигателя 54 Болт с шестигранной головкой (M8x60) 22 Рычаг 55 Болт с шестигранной головкой (M8x25) 23 Шайба 56 Эластичная шайба 1424 Шкив двигателя 57 Болт с шестигранной головкой (M14x30) 25 Кронштейн двигателя 58 Болт с шестигранной головкой (M6x60) 26 Опорный кронштейн 59 Установочный винт (5×12) 27 Стойка 60 Клиновой ремень O-85028 Зажим 61 Болт с шестигранной головкой (M8x65) 29 Кронштейн колеса 62 Болт с шестигранной головкой (M8x55) 30 Двигатель 63 Штифт (5×45) 31 Болт с шестигранной головкой (M10x70) 64 Плоская шайба 2532 Плоская шайба 10 65 Резиновое колесо 33 Шестигранная гайка (M10) 66 Шнур питания Запишите здесь серийный номер продукта: Примечание. Если у продукта нет серийного номера, укажите месяц и год покупки.Примечание. Некоторые детали перечислены и показаны только для иллюстрации и не доступны по отдельности в качестве запасных частей. Товар 67536 По техническим вопросам звоните по телефону 1-888-866-5797. Page 14
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы. СХЕМА СБОРКИ 37 34 40 34 37 36 1 39 6 36 38 6 2 35 41 5 35 34 5 4 5 34 3 7 14 13 45 45 34 40 48 38 953 51 49 18 42 39 47 46 44 17 44 15 43 33 31 8 32 37 6152 50 40 19 42 16 16 12 21 20 23 11 56 10 57 60 34 22 55 37 22 30 41 54 37 34 55 34 54 34 37 61 59 38 37 37 25 24 34 62 28 58 62 4866 25 37 37 34 27 34 37 3463 64 64 29 64 64 63 65 65 26 Пункт 67536 По техническим вопросам звоните по телефону 1-888-866-5797.Page 15
УВЕДОМЛЕНИЕ ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы. Ограниченная 90-дневная гарантия Harbor Freight Tools Co. прилагает все усилия, чтобы гарантировать, что ее продукция соответствует высоким стандартам качества и долговечности, и гарантирует первоначальному покупателю отсутствие дефектов материалов и изготовления в течение 90 дней с даты покупки.Настоящая гарантия не распространяется на ущерб, возникший прямо или косвенно, в результате неправильного использования, злоупотребления, небрежности или происшествий, ремонта или изменений за пределами наших объектов, преступной деятельности, неправильной установки, нормального износа или отсутствия обслуживания. Мы ни в коем случае не несем ответственности за смерть, травмы людей или имущества, а также за случайные, случайные, особые или косвенные убытки, возникшие в результате использования нашего продукта. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому указанное выше ограничение исключения может не применяться к вам.ДАННАЯ ГАРАНТИЯ ЯВНО ЗАМЕНЯЕТ ВСЕ ДРУГИЕ ГАРАНТИИ, ЯВНО ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ. Чтобы воспользоваться этой гарантией, продукт или его часть должны быть возвращены нам с предоплатой транспортных расходов. Подтверждение даты покупки и объяснение рекламации должны сопровождать товар. Если наша проверка подтвердит наличие дефекта, мы либо отремонтируем, либо заменим продукт по нашему выбору, или мы можем решить возместить покупную цену, если мы не можем быстро и быстро предоставить вам замену.Мы вернем отремонтированные продукты по нашим расходам, но если мы определим, что дефект отсутствует или что дефект возник по причинам, не входящим в рамки нашей гарантии, вы должны нести расходы по возврату продукта. Данная гарантия дает вам определенные юридические права и у вас также могут быть другие права, которые варьируются от штата к штату. 3491 Mission Oaks Blvd. • Почтовый ящик 6009 • Камарилло, Калифорния 93011 • 1-888-866-5797 Пункт 67536 По техническим вопросам обращайтесь по телефону 1-888-866-5797. Page 16

LEGO Technic Автобетоносмеситель 42112 [Обзор] | Братья Брик
Волна LEGO Technic летом 2020 года вызвала удивительно высокий уровень споров.Модель 42113 Bell-Boeing V-22 Osprey была отменена, а сочлененный самосвал Volvo 42114 6 × 6 не может двигаться без сопряжения со смарт-устройством. Остается только автобетоносмеситель 42112 Technic , чтобы попытаться придать положительный импульс вещам. Этот набор из 1163 деталей будет доступен в Северной Америке с 1 сентября, а в Великобритании уже доступен в LEGO Shop Online (119,99 долларов США | 159,99 канадских долларов | 89,99 фунтов стерлингов в Великобритании). Поклонники Technic давно просили бетономешалку… Может ли это предложение удовлетворить этот спрос? Или этот набор завершит сезонную обувь цементной обувью?
Коробка и содержимое
Упаковка этого набора довольно стандартна для линейки Technic.Основная модель четко отображается спереди, а на заднем плане — не в фокусе графика строительной площадки. Задняя часть коробки показывает микшер под другим углом и выделяет функции действия. Нет никаких альтернативных сборок или тизеров «подключите это к моторам для большего удовольствия». Этот набор ориентирован только на основную модель. Это неплохо, поскольку эта основная модель очень хороша.

Внутри коробки девять пакетов, сгруппированных в четыре секции.В нем есть ненумерованный мешок с шинами, флаер LEGOLAND, лист с наклейками и две инструкции. В коробке также свободно лежат основные новые детали набора: две половинки бочки миксера.
Детали
Прежде чем мы перейдем к корпусу миксера, стоит отметить, что в этом наборе также есть множество трудно найти элементов Technic темно-синего цвета. В частности, плоская панель была только в этом цвете в 41999 4 × 4 Crawler Exclusive Edition 2013 года. и другие элементы не были замечены с 42083 Bugatti Chiron 2018 или еще с 2005 Bionicle.
Но кого это волнует, когда мы можем сосредоточиться на этой великолепной бочке миксера? Эта новая форма состоит из двух частей, внутри которых установлен винт Архимеда. В зависимости от направления вращения он либо втягивает предметы глубже в ствол, либо отправляет их по спирали к выходу. Логотип напечатан на обеих половинах, а центр буквы «C» забавно окружает впадину для литья под давлением. Обычно я был бы сварлив по поводу этой печати, но это довольно большой кусок (каждая половина по 6 штук.Шпильки 5 x 13 x 26). Аккуратное нанесение наклеек на такие большие изогнутые поверхности привело бы к тому, что миксеры выглядели очень неаккуратно. В любом случае, это, безусловно, было бы для меня отстойным.

Сборка
Первый набор сумок предназначен для создания ядра грузовика. Передача интересна и достаточно проста, чтобы быть понятной для относительного новичка в технике, такого как я. Я немного научился строить пропорциональное рулевое управление спереди, а дифференциал в задней части соединяется с осью, которая приводит в движение поршни в небольшом блоке двигателя.

В этом двигателе может быть просто переключение передач, но все равно приятно смотреть. К сожалению, мы увидим, что эта замечательная функция в конечном итоге будет интегрирована в окончательную сборку самым глупым из возможных способов.
Остальная часть первой инструкции относится ко второй группе сумок. К концу все основные функции будут на месте. В отличие от большинства других наборов LEGO, которые я построил, шины также будут на своих местах.Было немного странно, что они не были последним этапом сборки.
Есть три режима, которые можно переключать, перемещая переключатель на боковой стороне корпуса. Мы поговорим об этом немного позже, а сейчас посмотрим, как перемещение этого переключателя включает одну из двух передач или оставляет нейтральное положение. Для более опытных строителей это может быть несложно, но я не могу не представить, сколько других новичков будут вдохновлены, увидев это в действии, и в конечном итоге включат что-то подобное в свои собственные творения.
Монтажный кронштейн бочки миксера также встроен в эту секцию. Он подключается к большому проигрывателю Technic, который, в свою очередь, подсоединяется к зубчатой передаче, описанной выше.
Вторая инструкция охватывает третий и четвертый разделы сборки. Любые опасения, что это станет гибридом между сетами Technic и City, скоро останутся позади. Хотя комплексное здание завершено, в оставшейся части сборки очень мало стандартных деталей LEGO System.
Эти установленные под углом ролики сглаживают вращение ствола. Белый элемент в центре — это новое сцепление, которое раньше можно было увидеть только в автомобилях Volvo высшего класса и экскаваторах Liebherr R 9800 42100.
Наклейки
нанесены на каждую сторону корпуса, чтобы объяснить функциональность. Трехпозиционный переключатель позволяет выбирать, как будет вращаться барабан миксера. Его можно настроить так, чтобы он поворачивался вместе с колесами, оставался в нейтральном положении или поворачивался с помощью рукоятки на противоположной стороне.На наклейках указано, как направление поворота рукоятки влияет на содержимое бочки. Поверните вещи по часовой стрелке, и они останутся в стволе. Вращение против часовой стрелки перемещает их. (Забавно, что при включенной передаче толкание миксера назад также отправляет бетон в полет. Играть или баг? Решать вам!)

У кабины грузовика есть несколько больших плюсов и минусов. С другой стороны, темно-синий цвет отлично смотрится и является приятным акцентом на сером интерьере.Отрицательный? Вместо центральной консоли между сиденьями выставлен двигатель. Конечно, это означает, что вы можете видеть движение этих поршней, но это настоящий отход от реализма, показанного в остальной части набора. Я имею в виду, куда должны идти подстаканники? На передней части кабины также есть еще несколько наклеек с деталями нижнего крыла и номерного знака. Идентификатор «CM 42112» на пластине возвращает имя и номер набора.
За кабиной — кирпичный резервуар для воды.Вы знаете, что это резервуар для воды, потому что на нем наклеена огромная наклейка с надписью «Вода», указывающая на иллюстрированную крышку клапана. Сам бак выглядит неплохо, но между ним и самой кабиной большой зазор. Это одна из частей общей сборки, которая мне кажется очень незавершенной.

Еще один сомнительный выбор в этой области — выбор деталей рулевого управления. Желтый стержень Technic можно повернуть, чтобы повернуть четыре передних колеса, и функционально он отлично работает.Но почему желтый? Нет необходимости привлекать внимание к этой функции действия, и та же ось отображается серым цветом. Этот цвет подошел бы намного лучше.
Последняя часть третьей секции — это крепление бочки миксера. Я с нетерпением жду возможности увидеть, как эту бочку используют строители. В конечном итоге включение логотипов в пользовательские творения может оказаться более сложным, но я уверен, что люди найдут способ обойти это. И теперь мы можем надеяться, что LEGO будет использовать эту форму в других наборах, возможно, в других цветах и без декора.
И, наконец, время четвертого раздела! Этот шаг довольно необычен для наборов LEGO — это всего лишь один мешок со 100 балками 1 × 1 темно-сине-серого цвета, которые служат бетоном. Выгрузка их в миксер завершает процесс строительства. А теперь вы можете представить, что строите что-то еще из того, что вы только что построили. Это может означать отвести этого плохого парня на растущую строительную площадку Technic или разорвать его на части и использовать где-нибудь еще. Это довольно мета, если остановиться и подумать.(Ладно, здесь я немного отчаялся. Дайте мне перерыв … Мне нужно было написать параграф про 100 балок 1 × 1.)

Готовая модель
Одна из лучших особенностей этой модели — то, что LEGO не использовал стандартную желтую цветовую схему. Основной темно-синий хорошо сочетается с белыми, синими и оранжевыми акцентами. Как упоминалось ранее, логотип «C» напечатан на корпусе миксера, но остальная часть печати основана на наклейках.Те, которые расположены вдоль передней и боковой стороны кабины, имеют несколько необходимых зазоров из-за краев панелей, но это не сильно отвлекает. Вам даже не нужно их применять, если вы хотите, чтобы эти темно-синие детали были оптимизированы для повторного использования … без них грузовик все равно выглядел бы резким.
Как обсуждалось выше, единственная реальная проблема со взглядом — это когда вы смотрите на него прямо со стороны. Кажется, что в зазоре между кабиной / баком для воды и корпусом миксера не хватает деталей.Некоторая дополнительная детализация могла бы немного унифицировать модель. Но практически со всех сторон этот грузовик выглядит хорошо.
Приятным бонусом является то, что двери в кабине открываются и закрываются. Это небольшой штрих, но функциональность хорошая, и это добавляет реалистичности кабине. Недостаточно объяснить этот открытый двигатель, но каждый нюанс помогает.
В задней части находится воронка для направления бетона на выходе из бочки. Он установлен на шарнире, который позволяет ему качаться вверх и в сторону или направлять поток туда, куда вы хотите.

Нет простого способа моторизовать миксер, но вы можете просто заменить эту ручную рукоятку мотором Technic, если чувствуете себя нахально. Так я и сделал.
Запуск этого мотора дает вам незабываемые впечатления от «миксера в действии». Я был рад видеть, насколько хорошо этот внутренний винт перемещает эти 100 балок 1 × 1 из миксера, по желобу и по рабочей поверхности. Для этого приложения мой мотор был просто слишком мощным, и это изображение показывает вещи более или менее в реальном времени.Думаю, я нашел большинство из этих лучей. Может быть.
Заключение и рекомендация
При цене чуть более 10 центов за штуку этот набор не представляет большой ценности для набора деталей, особенно для нелицензионного набора. (И следует отметить, что более 350 из 1163 деталей являются техническими штифтами. Конечно, это неизбежное зло, но это может быть фактором для неопытных строителей при определении стоимости.) Есть также несколько мест, где сборка могла иметь был усилен несколькими дополнительными панелями или дополнительной детализацией.И им действительно следовало прикрыть этот двигатель. Но это почти все, что касается минусов для этого набора.
В целом он отлично выглядит, отлично работает, в нем большой выбор деталей. Он абсолютно точен, а игровые функции на высшем уровне. Это весело. Этот набор превратил меня из случайного фаната Technic в человека, который выделяет в своем бюджете LEGO гораздо больше на эту тему. Так что да. Рекомендуемые.
Теперь мне просто нужно выяснить, как переделать этот цилиндр миксера.
42112 Автобетоносмеситель Technic уже доступен в Великобритании и будет доступен в Северной Америке с 1 сентября в онлайн-магазине LEGO Shop (119,99 долларов США | 159,99 канадских долларов | 89,99 фунтов стерлингов в Великобритании) и доступен для предварительного заказа на Amazon. .com. Он также может быть доступен у сторонних продавцов на eBay и в других местах.
LEGO Group отправила The Brothers Brick раннюю копию этого набора на рассмотрение. Предоставление TBB продуктов для проверки не гарантирует ни охвата, ни положительных отзывов.

Сборка бетономешалок СБР-132 | ТД СТРОЙМАШ-Башкортостан Уфа

Сборка бетономешалки осуществляется в следующей последовательности:

Как правильно собрать бетономешалку Agrimotor B 1510 FK. Инструкция

instrument.zp.ua — Инструкция по сбору бетономешалки

Как собрать бетономешалку инструкция. Как правильно использовать бетономешалку

Видео по теме «Как собрать бетономешалку Agrimotor»

Видео по теме «Бетоносмеситель ИК-63»

Инструкция по использованию бетономешалки. Как отрегулировать бетономешалку

Основные правила работы с бетономешалкой

Бетономешалка: как пользоваться, собрать и разобрать при обнаружении неисправностей

Как пользоваться бетономешалкой – инструкция и советы по уходу

Инструкция по использованию бетономешалки

Собираем бетономешалку – инструкции по изготовлению с чертежами

схема сборки из бочки или стиральной машины, видео

Из чего и как сделать бетономешалку своими руками?

Инструкция по сборке бетоносмесителя принудительного действия

ᐅ Бетоносмеситель Zitrek B-1308-FK 024-1000 отзывы — 6 честных отзыва покупателей о Бетономешалки Бетоносмеситель Zitrek B-1308-FK 024-1000

Самые выгодные предложения по Бетоносмеситель Zitrek B-1308-FK 024-1000

БЕТОНОМЕШАЛКА BTM120B ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

БЕТОНОСМЕСИТЕЛЬ Б 130 (Б 150, Б 165, Б 180)

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

БЕТОНОСМЕСИТЕЛЬ Б120 (Б140)

БЕТОНОСМЕСИТЕЛЬ Б 0.4Т-БЕГЕМОТ

БЕТОНОСМЕСИТЕЛЬ Б 130Р-МАКСИМ

БЕТОНОСМЕСИТЕЛЬ Б 130Н-БУМЕР

БЕТОНОСМЕСИТЕЛИ БС 125 БС 145 БС 165 БС 185

Описание. (рис. 1) 2из6

Бетономешалки модели: 74009, 74010

Инструкция по эксплуатации

НАСТОЛЬНЫЙ ВЕНТИЛЯТОР FF300

БЕТОНОСМЕСИТЕЛЬ Б 130Н-БУМЕР

Áåòîíîñìåñèòåëü ýëåêòðè åñêèé

01/2014

НАСТОЛЬНЫЙ ВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ

БЕТОНОСМЕСИТЕЛЬ Б 0.4Т-БЕГЕМОТ

Бетономешалка Модель: 74008

Бетономешалки модели: 74005, 74008

Руководство по эксплуатации

ГАЗОНОКОСИЛКА ЭЛЕКТРИЧЕСКАЯ

THE ONE & PROFESSIONAL

напольный вентилятор SF300

РЕЗАЛЬНАЯ МАШИНА МОДЕЛЕЙ 150 AF, 220 AF, 250 E, 250 I, 250, 250 TSV, 250 TCV, 275 E, 275 I, 300 E, 300 I, 330, 350. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ORBITAL SANDER OS200/125

6.12. Ремонт узлов стартера 5МТ и 10МТ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ЭЛЕКТРИЧЕСКИЙ ЗАКЛЕПОЧНИК MESSER ERA-M10

Cерия Interpump «TSX » (Elite 2840) Италия

Уважаемый покупатель!

Привод для распашных ворот

RU (11) (51) МПК B28C 5/44 ( )

ПОЧВЕННАЯ ФРЕЗА СЕРИИ TL

Инструкции по сборке —

Инструкции по сборке Belle Minimix 150

Инструкции по сборке смесителя для цемента Foxhunter

Как собрать бетономешалки MOST

Полезные ссылки:

3-1 / 2 кубических фута. Бетономешалка от Harbor Freight Tools

Обзор продукции

Гарантия на продукт

Смешивание цемента

Критика дизайна

Портовый фрахт: 3-1 / 2 кубических фута. Смеситель цемента: модель 67536 Страницы 1 — 16 — Flip PDF Download

LEGO Technic Автобетоносмеситель 42112 [Обзор] | Братья Брик

Коробка и содержимое

Детали

Сборка

Готовая модель

Заключение и рекомендация

Ответить Отменить ответ
