Компенсационные швы в бетоне: какими бывают и как выполняются?

какими бывают и как выполняются?

Бетонные основания являются наиболее долговечными, надежными и прочными. Однако бетон — капризный материал при формировании конструкций, поверхностей и их эксплуатации. Нагрузки, действующие на материал и в материале, которые имеют разные причины, приводят к растрескиванию монолитной поверхности. Так происходит, если вовремя не принять меры по созданию компенсационных разрезов, которые препятствуют подобным явлениям.

Что такое компенсационный шов?

Это целенаправленное фрагментирование бетонного основания (пол, стена, кровля и пр.), которое ослабляет действие внешних и внутренних сил (напряжений), ведущих к неконтролируемому деформированию и разрушению монолита бетона на всю его глубину. Подобные деформации могут стать причиной снижения показателей характеристик зданий. Компенсационный разрез реагирует и демпфирует изменения геометрии бетонной плиты, состоящей из нескольких независимых фрагментов. Такие швы являются серьезным фактором обеспечения надежности и долговечности сооружений.

Вернуться к оглавлению

Необходимость устройства

Конструкционные элементы построек связаны и постоянно взаимодействуют между собой на фоне того, что здания изменяют геометрические размеры под воздействием перемен в температурно-влажностном режиме эксплуатации, усадки каркаса, осадки твердеющих бетонных монолитов. Все это вызывает напряжения в узлах единой конструкции сооружения, хотя часто подобные изменения геометрии элементов визуально незаметны. Создание разрезов способствует равномерному распределению дополнительно возникающих нагрузок (сил, напряжений) путем компенсации изменений геометрических размеров (расширения, сжатия, скручивания, сдвигания, сгибания и пр.) материала, возникших из-за факторов, действующих на бетон (или в бетоне).

Нагрузки влияют на сооружения всегда, но без сформированных компенсационных швов они влекут за собой ухудшение характеристик фундаментов, возникновение трещин, проявления деформаций конструкций, увеличение внутренних напряжений, сокращение длительности эксплуатации и пр. К примеру, нагрев/охлаждение стен приводит к незначительному изменению их размеров, что в свою очередь создает в материале напряжения. Больше габариты стен — больше и напряжения.

Они вызывают трещинообразование (в стяжках бетона, внутренней отделке), передаются через жестко связанный каркас перекрытиям, балкам, лестницам, фундаменту и пр. Минимальный сдвиг положения стены в очаге напряжения немедленно создаст угрозу целостности жесткой конструкции постройки. Длительность воздействий, их величины могут даже стать причиной разрушения каркаса сооружения. Подвижки и сезонные пучения грунтов также проявляются как фактор разрушения отмосток, если в них не предусмотрены температурные разрезы.

Вернуться к оглавлению

Какими бывают компенсационные швы?

Виды и назначение швов в бетоне.

Характер нагрузок, которые должны компенсировать разрезы — основной признак их классификации. Они подразделяются на неподвижные (условно) — технологические и усадочные, а также на осадочные, изоляционные и температурные, деформационные. Перерывы в работах с бетоном сопровождаются формированием технологических разрывов, когда подушка материала, отлитая ранее, примыкает к грани нового участка монолита.

Усадочные разрезы путем фрагментирования плиты ослабляют напряжения растягивания в твердеющем материале, что способствует проходу трещин ниже разреза без выхода на ее поверхность либо проходу разлома по шву. Они компенсируют деформацию и усадку при неравномерной потере влаги разными участками стяжки. Наружными температурными разрезами здания разделяются на секции, что защищает от деформаций, вызванных изменением температуры бетона.

Часто их комплексируют со швами, задача которых — компенсация вертикальных сдвигов в отдельных частях сооружений из-за неравномерности осадки грунтов под постройкой. Деформационные швы разгружают монтажные стыки конструкционных элементов от деформаций скручивания, поперечных и продольных напряжений. Их формируют в местах примыканий пола к колоннам, лестничным маршам, пандусам, бордюрному камню, на изломах плоскостей материала, участках ступенчатого перепада высоты стяжек и пр.

Изоляционные швы обязательно создаются на стыке пола со стенами, лестницами, колоннами и пр. Их задача — пресечение передачи деформаций (температурных, усадочных и пр.) от каркаса сооружения на стяжку пола. Такое разъединение препятствует прохождению ударных звуковых волн внутрь помещений через стяжку и обратно. Температурные швы формируются для компенсации движения грунтов и зданий относительно отмостки. Ее фрагментирование и эластичная привязка к фундаменту обеспечивают демпфирование нагрузок.

Вернуться к оглавлению

Как выполняются?

Используется два метода формирования швов с использованием алмазных или абразивных кругов:

• монтажный — когда на стадии заливки бетон разделяется на фрагменты с использованием закладываемых на всю глубину плиты демпфирующих материалов (стекло, брус, полимерные ленты, пластиковая вагонка и пр.), которые могут удаляться из шва или оставаться в нем;
• разрезание — когда твердеющая бетонная плита прорезается на фиксированную глубину, а сформированные швы заделываются полимерными герметиками, мастиками, закрываются специальными конструкциями или оставляются незаполненными. Шаг (ширина полосы) нарезки определяется следующим образом: высота стяжки (в см) умножается на коэффициент «24». Результат — шаг обустройства швов (в см).

Они делаются идеально прямыми, допускается их пересечение только под прямым углом. Вместе с тем стыки рассечений не должны в плане формировать букву «Т». Когда невозможно исключить в плане пересечение швов в виде треугольника, фигуру делают равносторонней. Минимальная ширина швов 0,6 см, которая зависит от высоты слоя искусственного камня. По влажному бетону резка может проводиться уже через 12 – 72 часа после укладки (зависит от температуры воздуха), однако следует исключать ситуацию, когда бетон окончательно высох, и прорезанный край материала осыпается.

Глубина сечений составляет 1/4 – 1/2 высоты плиты. Площадь пола внутри помещений считается неделимой (до 30 м2), когда соотношение сторон такого «прямоугольника» не больше 1:1,5. Большие площадки разделяются усадочными швами на подобные или меньшие по площади участки. Когда монолит имеет длину от 25 м и более, его обязательно пересекают швами. Если дорожки твердеющего материала имеют ширину 3 метра и больше, делаются продольные швы.

На открытых для осадков плитах прорезы делаются с шагом 3 м, а максимальная площадь цельного куска не более 9 м2. Монолиты дорожек (коридоров) рассекаются поперечными швами с шагом до 6 м (обычный шаг — удвоенная ширина укладки материала), а Г-образные повороты фрагментируются на прямоугольники (квадраты). Также прорези разделяют напольные покрытия из различных материалов, основания в помещениях по дверным проемам, места перепада высоты стяжек.

Подобные швы, как и те, что оказываются под паркетной доской, не заполняются, а на открытом воздухе герметизируются. Разрезы плит пола, опоясывающие колонны, должны быть в плане квадратами, углы которых располагаются против плоских граней колонн (квадрат, образованный швами, поворачивается на 45 град. относительно граней колонны). Конструкционная целостность рассеченных оснований обеспечивается специальными системами, помещаемыми в швы или накладываемыми на них. Это профили из металла и уплотнители.

В отмостках пристеночные швы заполняются рубероидом, битумом или герметиком. Отмостка подразделяется на участки по 2 – 2,5 метра, которые пересекаются швами (перпендикулярными стене) на всю глубину заливки бетона. Такой разделитель формируется доской (несъемная опалубка), укладываемой на ребро так, чтобы верхний ее край совпадал с поверхностью опалубки. Доски (толщина до 3 см) обрабатываются горячим битумом, септиком. Также используются специальные ленты из винила толщиной до 15 мм. Затем опалубка бетонируется.

Вернуться к оглавлению

Компенсационный шов в стяжке

Схема расположения разных видов швов стяжки.

Рисунок разрезов, которыми разделяется стяжка, зависит от площади и конфигурации помещения. Пристенные швы имеют глубину на всю высоту стяжки. Их заполняют эластичными прокладками толщиной до 10 мм, силиконом. Также плиты заливки перерезаются на уровне дверных проемов и коридоров, но не на всю высоту материала. Аналогичным образом ее необходимо отделять от лестничного марша.

Если площадь помещения больше 30 м2 или если в нем есть Г-образные участки, она фрагментируется на прямоугольные (квадратные) составляющие со стороной не длиннее 6-ти метров. Установленные в помещении колонны также обособляются разрезами (в форме квадрата) у их основания. Когда стяжка содержит армирование, прорезание делается по границам листов арматурного каркаса.

В середине монолита рассечения обычно привязываются, например, к габаритам плитки, укладываемой на пол (шов должен проходить между ними). В теплых полах стяжка разрезается по границам полей тепловыделяющих элементов. Глубина прорезания определяется ее высотой, а также она зависит от наличия греющих труб в полу. В таких случаях массив бетона рассекается на 1/3 – 1/2 его толщины.

Вернуться к оглавлению

Заключение

Компенсационные швы являются необходимой составляющей формирования каркасов сооружений из бетона и обязательно обустраиваются при создании стяжек. Правильное применение швов — гарантия длительной и надежной эксплуатации зданий, сохранения эстетичности внутреннего декора.

виды и устройство температурного шва в бетоне

Бетонными называют полы, в состав которых входят: вяжущее (портландцемент или жидкий полимер), крупный заполнитель (щебень), мелкие заполнители (песок, мраморная крошка, гранитный отсев). Такие полы могут быть сборными из плит, изготовленных на заводе, или залитыми по монолитной технологии. В монолитных бетонных полах предусматривают деформационные швы, назначение которых – компенсация различного рода напряжений, действующих на конструкцию, предотвращение ее растрескивания, продление эксплуатационного периода отдельных конструктивов и строения в целом.

Что такое деформационный шов в бетоне?

Деформационным швом называют технологический разрез, предназначенный для предотвращения трещинообразования в бетонных конструкциях, снижения нагрузок на примыкающие к ним строительные конструктивы.

Деформационный шов в бетонном полу – это технологический зазор в подстилающем слое, стяжке или покрытии, который обеспечивает независимое перемещение отдельных участков.

Технические параметры разрезов отражаются в проектной документации. Деформационные зазоры бывают нескольких видов, конкретный их тип выбирается в зависимости от функционального назначения.

• Температурный. Бетон – материал, подверженный изменениям размеров при температурных колебаниях. Устройство температурных швов в бетоне обязательно при заливке стяжки над системой «теплого пола». Трещины над греющими элементами особенно опасны, поскольку могут стать причиной разрыва труб, выхода из строя греющего мата или пленки. Размеры и шаг расположения термоусадочного шва в бетонном полу определяются инженерами-строителями в зависимости от максимальных температурных колебаний, материала основания, толщины заливки смеси, ее класса прочности.
• Усадочный. При застывании верхние слои бетона схватываются и твердеют раньше, а глубинные позже, что является причиной возникновения внутренних напряжений. Чем толще бетонный слой и больше площадь помещения, тем значительнее расслаивание монолита. Задача устройства усадочных швов – предотвращение деформации бетона из-за возникновения внутренних усилий. Зазор нарезают в стяжке после ее перетирки.
• Осадочный. Во время осадки зданий на фундамент действуют усилия в разных направлениях. Под их влиянием межэтажные плиты могут смещаться, что приводит к деформациям пола. Особенно важно предусмотреть осадочные разрезы при заливке бетонной смеси на малопрочные основания или подверженные замерзанию/оттаиванию. Оптимально – дождаться осадки здания и только потом начать устройство бетонных полов.
• Сейсмический. Служит для гашения разнонаправленных усилий, возникающих при землетрясениях. Сейсмические разрезы предотвращают появление трещин на полах и улучшают общую устойчивость строений.
• Изоляционный. Этот разрез, являющийся разновидностью усадочного шва, прокладывается в местах примыкания вертикальных строительных конструкций к полу. Компенсирует усадку смеси при твердении. Наименьшая ширина – 10 мм. Для заполнения используется упругая лента.
• Конструкционный (разграничительный). Изготавливается для разграничения зон, залитых в разное время. Разрез заполняют герметизирующим составом.

Температурные, осадочные, усадочные и антисейсмические деформационные швы изготавливаются не только в полах, но и других бетонных элементах зданий – внешних стенах, фундаменте, плитах перекрытия.

Решение о необходимости изготовления технологических зазоров зависит от природно-климатических условий региона, геологических условий участка строительства, специфики функционального назначения здания.

Нормативные требования к устройству деформационных швов в бетонных полах



Определение деформационных швов и правила их формирования регламентируют СП 70.13330.2012 (актуализированная редакция СНиПа 3.03.01-87), СП 29.13330.2011 (актуализированная редакция СНиПа 2.03.03-88), другие нормативные акты.

Основные требования при создании деформационной защиты здания:

• Швы должны быть расположены на одной линии с осями колонн, швами ЖБ плит перекрытий, специальными деформационными разрезами, предусмотренными в основании.
• Для заделки технологических разрезов могут использоваться пластичные полимерные материалы, составы на основе цемента не ниже марки М400 (ЦЕМ I 32,5), жгуты, ленты, металлопрофили. Для цементации швов, раскрытие которых не превышает 0,5 мм, применяют маловязкие растворы на основе цемента.
• Компенсационные швы внутри монолитной плиты, а не только по ее периметру, изготавливаются в основном на объектах производственного назначения.
• Зазоры могут формироваться, благодаря особой конфигурации опалубки, или нарезаться в уже отвердевшем бетоне. Пропил делают через двое суток после заливки смеси инструментом с алмазными дисками. Во время заливки можно устанавливать в смесь рейки, обработанные антиадгезионными составами. После схватывания материала рейки удаляют, а место их расположения заделывают заполнителем.
• Технологические зазоры располагают на расстоянии 8-12 м друг от друга, если основанием пола является железобетонная плита. В других случаях места компенсационных разрезов определяются инженерными расчетами и отображаются в проектных документах.

Материалы для заполнения деформационных швов в бетонном полу

Для заполнения компенсационных технологических разрезов в бетонном полу в продаже имеются различные материалы, назначение которых – герметизация и защита зазора от попадания в него воды, загрязнений, компенсация напряжений. Выбор зависит от размера зазора, габаритов помещения, эксплуатационных условий.

Металлические профили

Это двусторонний металлопрофиль сложной формы с резиновыми и пластиковыми вставками. Бывает накладным и встраиваемым. Укладывается на этапе заливки бетонной смеси. Это дорогой вид заполнения, используется он только на полах, испытывающих высокие нагрузки. Обычно он востребован на объектах производственного характера.

Уплотняющие полосы из вспененного полимера или эластичные жгуты

Такой заполнитель применяется на небольших площадях. Укладывается одним или несколькими слоями.

Профилированные ленты

Изделия изготавливаются из высокопрочных полимеров или модифицированной резины. Закладываются в бетонную смесь в период ее заливки. Универсальны в использовании.

Силиконовые герметики

Применяются для полов небольшой площади, не испытывающих серьезных нагрузок. Составы могут быть одно- или двухкомпонентными. Первые просты в эксплуатации, вторые имеют лучшие рабочие свойства. Силиконовые герметики предназначены для герметизации зазоров, изготовленных пропиливанием отвердевшего бетона.

Деформационные швы в бетонных полах должны полностью соответствовать проекту, а технологии их изготовления и заполнения – максимально учитывать эксплуатационные особенности объекта.

Деформационные швы бетонных полов

Деформационный шов — неотъемлемая часть и наиболее ответственное мероприятие в устройстве бетонных полов.

Существуют три основных вида деформационных швов:

1. Изоляционные швы;
2. Усадочные швы;
3. Конструкционные швы.

Типы деформационных швов

Изоляционные швы устраиваются вдоль стен, вокруг колонн и вокруг фундаментов под оборудование с целью исключить передачу деформаций от конструкций здания на стяжку пола.
Изоляционный шов устраивается путём прокладки изоляционного материала вдоль конструкций здания непосредственно перед заливкой бетонной смеси.

Усадочные швы необходимы для того, чтобы предотвратить хаотичное растрескивание стяжки в процессе твердения. Они позволяют создать в бетоне прямые плоскости слабины. В результате стяжка дает трещину в заданном направлении.

Усадочные швы должны быть нарезаны по осям колонн, и стыковаться с углами швов, идущими по периметру колонн.

Карты пола, образуемые усадочными швами, должны быть по возможности наиболее квадратными. Необходимо избегать вытянутых или L-образных карт. Длина карты не должна превышать ширину более чем в 1,5 раза. Усадочные швы должны быть прямыми и по возможности без ответвлений.

В проходах и проездах усадочные швы должны быть расположены на расстоянии равном ширине стяжки. Дорожки шире 300-360см должны иметь продольный шов в центре. При бетонировании на открытых площадках расстояния между швами не должны превышать 3м во всех направлениях. Общее правило — чем меньше карта, тем меньше вероятность хаотичного растрескивания.

Нарезка усадочных швов осуществляется после завершения финишной обработки поверхности бетона.

Обычно швы нарезаются картами 6х6 м в той же последовательности, в какой укладывался бетон. Швы должны нарезаться на глубину 1/3 толщины стяжки. Это создает в стяжке зону слабины, и бетон при усадке даёт трещину именно в этой зоне, т.е. растрескивается направленно, а не хаотично. При этом края образовавшейся трещины имеют определённую шероховатость, что исключает вертикальные смещения их до тех пор, пока трещина не станет слишком широкой.

Конструкционные швы устраиваются там, где была закончена дневная работа по укладке бетона.

Форма края стяжки для конструкционного шва обычно делается по принципу шип в паз, можно использовать шпалы (рейки), положенные поперек шва. Рейки должны устанавливаться в середине глубины стяжки под правильными углами ко шву. Один конец рейки должен быть смазан битумом, чтобы свободно перемещаться в стяжке.

Конструкционные швы работают как усадочные — они позволяют небольшие горизонтальные подвижки, но не вертикальные. Желательно, чтобы конструкционный шов совпадал с усадочным.

Устройство деформационного шва следует выполнять в строгом соответствии с разработанным проектом. Если возникают какие-либо изменения (например, размер шва или замена материала) конструкцию деформационного шва необходимо согласовать с представителями проектной организации.

Герметизация швов

При наличии в помещении влажных процессов особое значение приобретает герметичность швов, поскольку отсутствие герметичности приводит к отслаиванию органических покрытий от плиты пола. Особенно активно этот процесс идет при повышенном фоне температур в помещениях.

При производстве работ количество и расположение швов устанавливают, исходя не только из коэффициента температурного расширения материалов, но и учитывая усадку бетона и возможные деформации, которые чаще всего возникают на участках сопряжения пола с фундаментами под оборудование, стенами и колоннами.

Герметизация швов позволяет защитить шов от проникновения воды и агрессивных сред, а также от засорения.
Тип герметика зависит от нагрузок и условий эксплуатации. Например, на многих промышленных и пищевых предприятиях полы должны легко мыться и выдерживать высокую транспортную нагрузку.

Герметики для таких полов должны быть достаточно твердыми, чтобы поддерживать края шва и предотвращать их скалывание, и достаточно пластичными, чтобы выдержать легкое открытие и закрытие шва.

Проблема трещин

Образование в бетоне трещин можно уменьшить, снизив объем воды, используемой для замешивания. Но бетон даже с низким содержанием воды дает усадку, а, кроме того бетон изготовленный с одними наполнителями может дать усадку большую, чем бетон с другими наполнителями.

Ввиду того, что устранить усадку бетона, изготовленного из традиционных цементов, невозможно, то наилучшее решение — дать трещине возможность появится в том месте, где ее появление желательно и, кроме того, в виде прямой линии. Это и есть деформационный шов.

Швы можно сделать в свежеуложенном бетоне специальным резчиком. В сухом бетоне швы пропиливаются. Но даже в стяжках с прорезанными или пропиленными деформационными швами трещины иногда появляются в других местах. Вероятность появления таких трещин можно уменьшить, выполняя следующие действия:

Нарезать швы вовремя

Позвонив или написав нам, Вы всегда сможете получить бесплатные образцы материалов для пробного нанесения и консультации наших специалистов.

Если швы нарезаются в свежеуложенном бетоне, то время не играет роли. Но если они нарезаны позже, то вероятно появление случайных трещин. Нарезка швов в свежеуложенном бетоне производится непосредственно после шлифовки поверхности. На сухом бетоне нарезка швов должна производиться как можно быстрее, чтобы не начали осыпаться края швов. Обычно рекомендуется делать это через 12 часов при нормальной температуре, при пониженной — через 24 часа после укладки бетона.

Нарезать швы на требуемую глубину
Швы, нарезанные обычными резчиками швов, должны иметь глубину от 1/4 до 1/3 от толщины стяжки. Швы, сделанные специальными резчиками по свежеуложенному бетону, могут иметь меньшую глубину.

Нарезать швы с требуемым интервалом
Обычно интервал нарезки швов выбирают в пределах (24-36) х (толщина стяжки). На 10см стяжке швы режутся на расстоянии от 240см до 360см друг от друга. Для бетона с большей осадкой конуса и усадкой предпочтительнее иметь интервал нарезки ближе к 240см.

Исключать внутренние углы
Трещины с большой вероятностью появятся на внутренних углах. Сетка швов должна быть такой, чтобы исключить образование внутренних углов.

Исключать Т-образное пересечение швов
Т-образное пересечение швов приводит к образованию трещины, проходящей через пересекаемый шов. При планировании сетки швов следует избегать Т-образных пересечений.

Участки, ограниченные швами, должны иметь форму, близкую к квадрату

Если длина участка больше ширины в 1,5 раза, то трещина, вероятнее всего, появится в середине длинной стороны. Схема швов должна быть такой, чтобы исключить образование длинных и узких участков.

Исключать образование треугольных участков с острыми углами
Участки треугольной формы с острыми углами обычно растрескиваются на конце острого угла. Вообще, следует избегать треугольников, однако, если это требуется сделать, то швы должны образовывать равносторонний треугольник.

Иногда трещины образуются в бетоне, не набравшем прочность. Эти усадочные трещины обычно возникают в сухую жаркую и ветреную погоду. Если во время укладки бетона ожидаются именно такие погодные условия, то следует использовать бетон с синтетическими волокнами, а в процессе укладки и затирки бетона смачивать его поверхность водой.

Деформационный шов в бетоне по СНиПу: устройство в бетонных полах

В этой статье мы расскажем о том, что собой представляют деформационные швы в бетонных полах и аналогичных конструкциях и зачем они нужны. Также мы рассмотрим основные типы этих конструкционных элементов и способы их реализации.

Швы, предотвращающие деформации – универсальное средство с широкой сферой применения

Основные особенности и необходимость применения

На фото — заполнение полости шва силиконовым герметиком

Для опытных строителей склонность бетона к растрескиванию на этапе высыхания смеси не является секретом. Но оказывается, склонность к растрескиванию сохраняется и в ходе последующей эксплуатации готового объекта (узнайте здесь, как самостоятельно залить ступени из бетона).

Такие процессы могут быть спровоцированы температурными и усадочными расширениями материала. И если своевременно не компенсировать возникающие напряжения, разрушительный процесс негативно скажется на состоянии всего сооружения.

Грамотное и своевременное устройство деформационных швов в бетонных полах позволяет минимизировать негативное воздействие температурных и усадочных расширений и таким образом обеспечить строительному объекту или сооружению продолжительный эксплуатационный ресурс.

Статистика использования конструкций, оснащенных швами, показывает, что они способны противостоять таким факторам, как:

• температурные колебания;
• усадочные процессы;
• изменение параметров влагосодержания в окружающем воздухе;
• химические реакции в толще пола;
• ползучесть бетона.

Деформационные швы являются обязательным условием при организации монолитных бетонных полов и согласно строительным нормативам используются если:

• пол имеет сложную конфигурацию;
• площадь стяжки больше 40 м²;
• одна из сторон помещения в длину имеет более 8 м;
• температура пола в процессе эксплуатации выше, чем это необходимо.

Деформационные швы в бетоне по СНиПу располагаются:

• вблизи дверных проемов
• по периметру стен;
• в местах соединения пола и других бетонных конструкций.

Типы повсеместно используемых швов

Схема расположения разделительных элементов в помещении с колоннами

Чаще всего применяются следующие типы деформационных швов:

• усадочные;
• изоляционные;
• конструкционные.

На фото Т-образный конструкционный шов

Рассмотрим подробнее особенности каждой из вышеперечисленных категорий:

• Усадочные швы;

Бетонное покрытие твердеет и просыхает неравномерно, то есть, сверху слой просыхает быстрее, чем снизу. В итоге, уровень стяжки с краю получается несколько выше, чем по центру.

Это естественный процесс, но его результатом становятся возникающие напряжения и, как следствие, образование трещин. Предотвратить такие последствия позволяет применение усадочных швов.

Швы нарезаются на глубину 1/3 части от толщины бетонной стяжки. Нарезка выполняется сразу же по окончанию финишной обработки покрытия. В промышленных масштабах нарезка выполняется посредством швонарезчика с функцией водного орошения резца.

Важно: При выполнении таких работ своими руками, на стадии средней влажности бетона устанавливаются рейки требуемых размеров, которые впоследствии можно будет удалить и получить шов нужной формы.

• Изоляционные швы;

Эта разновидность деформационного шва применяется в бетонных конструкциях в целях предотвращения передачи деформаций на стяжку от капитальных архитектурных сооружений.

Элементы данного типа располагаются преимущественно по периметру фундамента вокруг колонн и вдоль стен. В этом случае не применяется швонарезчик. Специальный упругий изоляционный материал, цена которого невысока, укладывается по линии прохождения будущего шва до нанесения бетонного раствора.

• Конструкционные швы;

Этот тип разграничений применяется в том случае, если во время укладки стяжки сделан перерыв. То есть, шов соединяет ранее уложенный и нанесённый впоследствии слои бетона.

Форма этого разделительного элемента сложная и в сечении напоминает соединение типа «шип-паз». При обустройстве не используется швонарезчик, а работы ведутся преимущественно по сырому бетону с использованием реек.

Расстояние между швами

На фото — компенсационные зазоры в стяжке пола, уложенной своими руками

Температурно-усадочные швы применяются для ограничения напряжений, но для того чтобы они эффективно выполняли свою функцию нужно правильно рассчитать их расположение и прежде всего расстояние друг от друга (см.также статью «Делаем бетонные ступени для лестницы»).

В соответствии с общепринятыми нормами, расстояние между разделительными элементами должно быть не больше 150 метров для зданий отапливаемого типа на основе сборных конструкций и 90 метров для зданий, возведённых с применением монолитных и сборно-монолитных конструкций.

Важно: Если здание неотапливаемое, то заявленное расстояние между деформационными швами в железобетоне следует уменьшить на 20%.

Герметизация разделительных элементов

Схема промышленной герметизации компенсационных зазоров

На объектах с повышенными требованиями, предъявляемыми к гидрофобности стяжек пола, появляется необходимость в герметизации швов.

Это объясняется тем, что избыточная влага, попадая в полость разделительного элемента, способствует постепенному отслаиванию покрытий. Более того, разрушительный процесс становится более интенсивным при повышении температуры воздуха в помещении.

Своевременно выполнив герметизацию, можно предотвратить негативное воздействие избыточной влажности. Кроме того, правильно выполненная герметизация предотвращает вероятность засорения полости шва.

Важным моментом является выбор герметика. В этом случае необходимо учесть эксплуатационные условия и нагрузки, оказываемые на бетонное покрытие.

Среди повсеместно применяемых герметиков, следует отметить следующие составы:

• силиконы
• полибутиленовые мастики;
• термопласты холодного и горячего отверждения на основе битума или бутилкаучука;
• термореактопласты на основе полиуретанов, винилацетатов и полисульфидов.

Следует учитывать то, что напольные покрытия, в пределах объектов промышленного назначения, должны не только легко очищаться от загрязнений посредством сухой и влажной уборки, но и одновременно выдерживать существенные механические нагрузки.

Принимая во внимание требования, предъявляемые к таким полам, можно предположить, что герметик должен одновременно быть достаточно твердым, чтобы выдерживать нагрузки, но и эластичным чтобы препятствовать образованию сколов.

Самостоятельное устройство водонепроницаемого деформационного шва

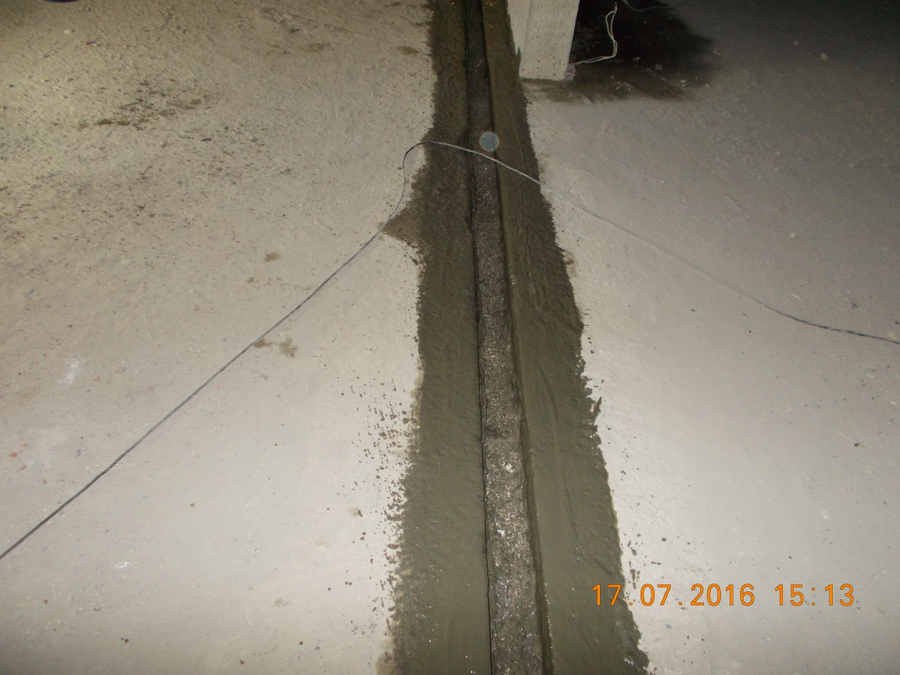

Шов в стяжке, заполненный герметиком и закрытый цементным раствором

Рассмотрим то как, используя алмазное бурение отверстий в бетоне, можно сделать разделительный элемент на уже сухой стяжке.

• На первом этапе с помощью шнурки или длинного штукатурного правила намечается линия, по которой будем нарезать штробы. В среднем, ширина канавы должна составлять 20-30 см, а глубина 3-4 см.
• После того как сделали всю необходимую разметку, нарезаем бетон штроборезом, установив резец на нужную глубину. Учитывая то, что резка железобетона алмазными кругами выполняется на небольшую ширину, режем несколько штроб. Вырубаем бетон перфоратором, стараясь сделать это как можно ровнее.
• Посредине выкладываем временный профиль, для этого подойдут ровные рейки шириной до 5 см или алюминиевый профиль, который применяется при монтаже гипсокартона.
• С обеих сторон профиль заливается бетоном. Примерно через 1-2 часа профиль демонтируется.
• После того как бетон полностью высох, полученный зазор заливается герметиком и разглаживается.

Вывод

Теперь вы знаете, какова инструкция устройства разделительных швов, также вы получили общее представление о том, как справиться с этой работой самостоятельно (читайте также статью «Железобетонные ступени: нормативные документы и особенности монтажа»).

Если остались какие-либо вопросы, ответы на них вы сможете найти, посмотрев видео в этой статье.

Для чего нужны компенсационные швы в бетоне?

Что такое компенсационный шов в бетоне и как его сделать?

Чтобы предотвратить появление трещин в наливных монолитных поверхностях, необходимо выполнить компенсационные швы в бетоне. Эти деформационные разрезы послужат препятствием от образования деформаций на долговечном, прочном, надежном, но капризном материале для возведения конструкций. Если не сделать операцию по обустройству защитных элементов, то последующие процессы могут привести к разрушению объекта.

Что это и зачем нужны?

Определение

Компенсационный шов — это особым образом выполненное углубление на определенном участке бетонного изделия, которое предохраняет конструкцию от негативного влияния температурных колебаний окружающей среды и подвижек грунта. Это устройство приобрело популярность в регионах с высокой сейсмической активностью, а также его используют для защиты ленточного фундамента.

Внутреннее напряжение бетона — причина появления деформаций в монолитных конструкциях.

Как работают?

Элементы готового сооружения находятся в тесной взаимосвязи между собой. При этом постройки постоянно изменяют свою геометрию под влиянием температурных перепадов, изменения влажности окружающей среды, усадочных процессов стенных конструкций и вызревающих бетонных монолитов. Это приводит к возникновению внутреннего напряжения в основных элементах сооружения, хотя эти изменения сначала визуально обнаружить невозможно. Созданные особым образом швы способствуют равномерному перераспределению нагрузок, которые появляются во время эксплуатации сооружений. Это достигается путем компенсации изменения геометрических параметров материала (расширение, сжатие, скручивание, сгибание, сдвигание), которое возникает из-за причин, действующих на монолит или его внутреннюю структуру.

Такие силы воздействуют на бетонные конструкции постоянно, но если не выполнить деформационные швы, нагрузки приведут к следующему:

• ухудшению эксплуатационных характеристик несущей основы строения;
• появлению трещин на монолитных поверхностях по всей глубине заливки;
• проявлению деформаций изделий;
• увеличению внутренних сил.

Отсутствие такого элемента в конструкции может привести к ее массивному растрескиванию.

Такие факторы способствуют сокращению сроков полезного использования строений из бетона. При этом наблюдается закономерность — большегабаритным конструкция соответствуют большие внутренние силы. Вызванное нагрузками образование трещин передается через жесткий арматурный каркас внутренним конструкциям строения. Несущественное изменение положения несущей стены в центре появления деформационных сил вызывает разрушительные процессы по всему сооружению. Кроме этого, не нужно забывать о сезонных пучениях и постоянной подвижке земли.

Разновидности швов

В строительной практике, основываясь на стандартах проектирования полов, данных в СНиП 2.03.13—88, применяются такие виды защитных углублений:

Изолирующий тип стыка целесообразно делать вокруг колонн.

• Изолирующие. Основная функция шва — предотвращение передачи деформирующих нагрузок от капитальных конструкций к стяжке пола. Технологический процесс обустройства компенсирующего элемента состоит в прокладывании специального материала вдоль конструкции, которая будет заливаться бетоном. Исходя из этого, такой тип углублений размещают следующим образом:
  • по периметру стен;
  • вокруг колонн;
  • вдоль фундаментной основы.
• Усадочные швы. Процесс схватывания бетонного раствора происходит неравномерно — в поверхностных слоях он протекает быстрее, чем во внутренних. Это является причиной появления глубинного напряжения, которое приводит к растрескиванию стяжки. Чтобы предотвратить это явление, используя специальное оборудование или закладывая при заливки особые рейки, формируется усадочный шов. Он нарезается по осевым линиям колон, соединяясь с угловыми элементами, расположенными по периметру сооружений. Шов выполняют глубиной до 1/3 мощности бетонной заливки.
• Деформационный шов конструкционного типа. Применяется при порционной заливке бетона в месте, где приостановились укладочные работы. В качестве материала для обустройства шва используют деревянную рейку, стеклянную полоску или слоя размягченного битума. Эта прокладка одновременно выполняет сглаживание горизонтального перемещения элементов монолитного сооружения.

Наружные компенсационные швы и защитные углубления, выполненные в местах повышенной влажности, обязательно герметизируются.

Правильное обустройство

Инструменты и материалы

Перед началом работ по обустройству компенсационных углублений готовят такой инструментарий:

Для обустройства такого стыка понадобится специальный профиль.

• Инструмент для нарезания швов. Ручная шлифмашинка со специальными насадками.
• Компенсационная лента. Демпферный элемент применяется для распределения нагрузок от поверхности стен и высыхающих монолитных полов. Существующий ассортимент такого вида изделий позволяет создать защиту для стяжек.
• Шнур для уплотнения. Популярный и удобный материал из вспененного полиэтиленового вещества. Существуют две разновидности средства:
  • цельный шнур;
  • трубчатый материал.
• Мастики, герметизирующие средства. Используются отдельно и в комплексе с полиэтиленовыми шнурами. Мастичный материал на битумной основе применяют для обработки компенсационных швов, выполненных снаружи помещений.
• Профили для заделки защитных швов. Представленные на рынке строительных материалов эти средства имеют различную конфигурацию, изготовлены из разных веществ. Некоторые разновидности устанавливаются перед заливкой бетонной конструкции в место, предназначенное для формирования защитного углубления. Другие монтируются после созревания монолитной поверхности.

Устройство шва

Компенсирующее углубление выполняется двумя способами. Первый метод проводится в процессе заливания раствора путем установки в рассчитанные места демпферных материалов, которые останутся или демонтируются из углубления. При втором способе нарезается в бетонной поверхности компенсационный шов, который обрабатывается специальными средствами или оставляется в незаполненном состоянии.

Компенсационные швы в бетоне

Бетонные основания являются наиболее долговечными, надежными и прочными. Однако бетон — капризный материал при формировании конструкций, поверхностей и их эксплуатации. Нагрузки, действующие на материал и в материале, которые имеют разные причины, приводят к растрескиванию монолитной поверхности. Так происходит, если вовремя не принять меры по созданию компенсационных разрезов, которые препятствуют подобным явлениям.

Что такое компенсационный шов?

Это целенаправленное фрагментирование бетонного основания (пол, стена, кровля и пр.), которое ослабляет действие внешних и внутренних сил (напряжений), ведущих к неконтролируемому деформированию и разрушению монолита бетона на всю его глубину. Подобные деформации могут стать причиной снижения показателей характеристик зданий. Компенсационный разрез реагирует и демпфирует изменения геометрии бетонной плиты, состоящей из нескольких независимых фрагментов. Такие швы являются серьезным фактором обеспечения надежности и долговечности сооружений.

Необходимость устройства

Конструкционные элементы построек связаны и постоянно взаимодействуют между собой на фоне того, что здания изменяют геометрические размеры под воздействием перемен в температурно-влажностном режиме эксплуатации, усадки каркаса, осадки твердеющих бетонных монолитов. Все это вызывает напряжения в узлах единой конструкции сооружения, хотя часто подобные изменения геометрии элементов визуально незаметны. Создание разрезов способствует равномерному распределению дополнительно возникающих нагрузок (сил, напряжений) путем компенсации изменений геометрических размеров (расширения, сжатия, скручивания, сдвигания, сгибания и пр.) материала, возникших из-за факторов, действующих на бетон (или в бетоне).

Нагрузки влияют на сооружения всегда, но без сформированных компенсационных швов они влекут за собой ухудшение характеристик фундаментов, возникновение трещин, проявления деформаций конструкций, увеличение внутренних напряжений, сокращение длительности эксплуатации и пр. К примеру, нагрев/охлаждение стен приводит к незначительному изменению их размеров, что в свою очередь создает в материале напряжения. Больше габариты стен — больше и напряжения.

Они вызывают трещинообразование (в стяжках бетона, внутренней отделке), передаются через жестко связанный каркас перекрытиям, балкам, лестницам, фундаменту и пр. Минимальный сдвиг положения стены в очаге напряжения немедленно создаст угрозу целостности жесткой конструкции постройки. Длительность воздействий, их величины могут даже стать причиной разрушения каркаса сооружения. Подвижки и сезонные пучения грунтов также проявляются как фактор разрушения отмосток, если в них не предусмотрены температурные разрезы.

Какими бывают компенсационные швы?

Характер нагрузок, которые должны компенсировать разрезы — основной признак их классификации. Они подразделяются на неподвижные (условно) — технологические и усадочные, а также на осадочные, изоляционные и температурные, деформационные. Перерывы в работах с бетоном сопровождаются формированием технологических разрывов, когда подушка материала, отлитая ранее, примыкает к грани нового участка монолита.

Усадочные разрезы путем фрагментирования плиты ослабляют напряжения растягивания в твердеющем материале, что способствует проходу трещин ниже разреза без выхода на ее поверхность либо проходу разлома по шву. Они компенсируют деформацию и усадку при неравномерной потере влаги разными участками стяжки. Наружными температурными разрезами здания разделяются на секции, что защищает от деформаций, вызванных изменением температуры бетона.

Часто их комплексируют со швами, задача которых — компенсация вертикальных сдвигов в отдельных частях сооружений из-за неравномерности осадки грунтов под постройкой. Деформационные швы разгружают монтажные стыки конструкционных элементов от деформаций скручивания, поперечных и продольных напряжений. Их формируют в местах примыканий пола к колоннам, лестничным маршам, пандусам, бордюрному камню, на изломах плоскостей материала, участках ступенчатого перепада высоты стяжек и пр.

Изоляционные швы обязательно создаются на стыке пола со стенами, лестницами, колоннами и пр. Их задача — пресечение передачи деформаций (температурных, усадочных и пр.) от каркаса сооружения на стяжку пола. Такое разъединение препятствует прохождению ударных звуковых волн внутрь помещений через стяжку и обратно. Температурные швы формируются для компенсации движения грунтов и зданий относительно отмостки. Ее фрагментирование и эластичная привязка к фундаменту обеспечивают демпфирование нагрузок.

Как выполняются?

Используется два метода формирования швов с использованием алмазных или абразивных кругов:

• монтажный — когда на стадии заливки бетон разделяется на фрагменты с использованием закладываемых на всю глубину плиты демпфирующих материалов (стекло, брус, полимерные ленты, пластиковая вагонка и пр.), которые могут удаляться из шва или оставаться в нем;
• разрезание — когда твердеющая бетонная плита прорезается на фиксированную глубину, а сформированные швы заделываются полимерными герметиками, мастиками, закрываются специальными конструкциями или оставляются незаполненными. Шаг (ширина полосы) нарезки определяется следующим образом: высота стяжки (в см) умножается на коэффициент «24». Результат — шаг обустройства швов (в см).

Они делаются идеально прямыми, допускается их пересечение только под прямым углом. Вместе с тем стыки рассечений не должны в плане формировать букву «Т». Когда невозможно исключить в плане пересечение швов в виде треугольника, фигуру делают равносторонней. Минимальная ширина швов 0,6 см, которая зависит от высоты слоя искусственного камня. По влажному бетону резка может проводиться уже через 12 — 72 часа после укладки (зависит от температуры воздуха), однако следует исключать ситуацию, когда бетон окончательно высох, и прорезанный край материала осыпается.

Глубина сечений составляет 1/4 — 1/2 высоты плиты. Площадь пола внутри помещений считается неделимой (до 30 м2), когда соотношение сторон такого «прямоугольника» не больше 1:1,5. Большие площадки разделяются усадочными швами на подобные или меньшие по площади участки. Когда монолит имеет длину от 25 м и более, его обязательно пересекают швами. Если дорожки твердеющего материала имеют ширину 3 метра и больше, делаются продольные швы.

На открытых для осадков плитах прорезы делаются с шагом 3 м, а максимальная площадь цельного куска не более 9 м2. Монолиты дорожек (коридоров) рассекаются поперечными швами с шагом до 6 м (обычный шаг — удвоенная ширина укладки материала), а Г-образные повороты фрагментируются на прямоугольники (квадраты). Также прорези разделяют напольные покрытия из различных материалов, основания в помещениях по дверным проемам, места перепада высоты стяжек.

Подобные швы, как и те, что оказываются под паркетной доской, не заполняются, а на открытом воздухе герметизируются. Разрезы плит пола, опоясывающие колонны, должны быть в плане квадратами, углы которых располагаются против плоских граней колонн (квадрат, образованный швами, поворачивается на 45 град. относительно граней колонны). Конструкционная целостность рассеченных оснований обеспечивается специальными системами, помещаемыми в швы или накладываемыми на них. Это профили из металла и уплотнители.

В отмостках пристеночные швы заполняются рубероидом, битумом или герметиком. Отмостка подразделяется на участки по 2 – 2,5 метра, которые пересекаются швами (перпендикулярными стене) на всю глубину заливки бетона. Такой разделитель формируется доской (несъемная опалубка), укладываемой на ребро так, чтобы верхний ее край совпадал с поверхностью опалубки. Доски (толщина до 3 см) обрабатываются горячим битумом, септиком. Также используются специальные ленты из винила толщиной до 15 мм. Затем опалубка бетонируется.

Компенсационный шов в стяжке

Рисунок разрезов, которыми разделяется стяжка, зависит от площади и конфигурации помещения. Пристенные швы имеют глубину на всю высоту стяжки. Их заполняют эластичными прокладками толщиной до 10 мм, силиконом. Также плиты заливки перерезаются на уровне дверных проемов и коридоров, но не на всю высоту материала. Аналогичным образом ее необходимо отделять от лестничного марша.

Если площадь помещения больше 30 м2 или если в нем есть Г-образные участки, она фрагментируется на прямоугольные (квадратные) составляющие со стороной не длиннее 6-ти метров. Установленные в помещении колонны также обособляются разрезами (в форме квадрата) у их основания. Когда стяжка содержит армирование, прорезание делается по границам листов арматурного каркаса.

В середине монолита рассечения обычно привязываются, например, к габаритам плитки, укладываемой на пол (шов должен проходить между ними). В теплых полах стяжка разрезается по границам полей тепловыделяющих элементов. Глубина прорезания определяется ее высотой, а также она зависит от наличия греющих труб в полу. В таких случаях массив бетона рассекается на 1/3 — 1/2 его толщины.

Заключение

Компенсационные швы являются необходимой составляющей формирования каркасов сооружений из бетона и обязательно обустраиваются при создании стяжек. Правильное применение швов — гарантия длительной и надежной эксплуатации зданий, сохранения эстетичности внутреннего декора.

• неравномерное высыхание стяжки;
• изменение температурного режима;
• усадка отвердевающего монолита.

Именно поэтому после заливки бетонного пола в нем нарезают компенсационные швы. Это целенаправленно созданные руками человека разрезы, искусственно снимающие напряжения в монолите путем разделения его на отдельные элементы. Важно сделать эту работу вовремя, если пропустить нужный момент, образования первых трещин не избежать и потребуется сложный ремонт бетонного покрытия.

Классификация компенсационных швов

Конструкции сооружений подвержены влияниям внешних условий. На материал, из которого они построены, разрушительно влияют перепады температуры и влажности, во вновь построенном здании идет невидимая глазу, но постоянная усадка отдельных элементов. Поэтому на этапе строительства предусматриваются швы, которые компенсируют воздействия, ведущие к образованию деформаций:

• температурные – позволяют материалу расширяться свободно, без создания в нем напряжения и без образования трещин;
• изоляционные – исключают возможность передачи напряжения от несущих стен или колонн стяжке;
• усадочные – снимают напряжение, возникающее в бетонных конструкциях при их неравномерном застывании, уменьшении в размерах.

Технология устройства швов определена строительными нормами. Однако не только строители, но и рядовые домашние умельцы должны иметь представления об основных правилах их нарезки. Даже если вы не собираетесь устраивать бетонную стяжку своими руками, нелишним будет проконтролировать правильность выполнения работ нанятыми строителями.

Правила устройства швов разных видов

Обычно температурные швы устраиваются в наружных конструкциях здания, особенно подверженных влиянию климатических условий. В стяжке пола они нужны, если по условиям эксплуатации он будет подвергаться постоянным изменениям температуры. Основные требования – ширина не менее 6 мм, совпадение оси с осями колонн, швами подстилающего слоя и перекрывающих плит.

Изоляционные швы обязательны вдоль всех несущих стен, вокруг фундаментов под тяжелое оборудование, колонн. Средняя ширина – 10 мм, устройство тех, что отделяют стены от наливных полов, производится перед заливкой путем укладки изоляционного материала, остальные – обычно нарезаются.

Глубина усадочных швов определяется толщиной монолитного слоя. Они должны разрезать бетонную плиту не менее, чем на 1 треть. Шаг между ними равен толщине стяжки, умноженной на 24. Обычная практика – нарезка монолита на квадраты со стороной от 3 до 6 м.

Способы выполнения компенсационных швов

Нарезка монолитного бетона

Когда местоположение разрезов точно рассчитано, осталось определиться со способом получения швов. В строительной практике применяют 2 основных метода:

1. Закладка досок, реек, пластика, обработанных антиадгезионным составом, в местах запланированных разрезов. После заливки и застывания бетона они легко удаляются.
2. Нарезка монолитного бетона машиной с абразивным или алмазным кругом. Выполняется спустя 2 суток после обработки поверхности упрочняющей пропиткой.

Если после заливки бетона на его основании устраивают бесшовное полимерное покрытие, температурные и изоляционные разрезы делают и в полимерных наливных полах, так как колебания температуры воздуха и небольшие подвижки здания происходят постоянно. Усадочные компенсационные швы после полного высыхания монолита и остановки усадочных процессов заделывают полимерными шпатлевками, на эту основу наносят покрытие из полиуретана или эпоксидной смолы.

Материалы, применяемые для герметизации швов

Разрезы выполнены, нагрузки в полах распределены равномерно, возникает другая проблема: открытые отверстия следует немедленно изолировать, иначе в них немедленно начинается накапливание влаги и пыли, размножение патогенных микроорганизмов. Все это в конечном итоге проводит к расслаиванию монолита и его разрушению. Для решения проблемы используют различные материалы:

• уплотнительные жгуты, имеющие прекрасную эластичность, материал их исполнения – вспененный полиэстер;
• профилированные ленты, иначе называемые гидрошпонки, их изготавливают из полимеров, в стяжку укладывают непосредственно при заливке бетона;
• профили, выполненные из морозостойкой резины и металлических направляющих – алюминиевых или стальных, бывают накладными и скрытыми;
• мастики акриловые, латексные, полимерные – самый популярный способ герметизации деформационных швов, при котором достигается полное обеспыливание и защита от проникновения влаги.

Технология герметизации мастиками

Сразу после нарезки из швов полностью удаляют пыль промышленным пылесосом. Разрезы грунтуют, и только спустя 8 часов после грунтовки, когда поверхность внутри разрезов полностью просохнет, становится возможным внести туда мастику. Для качественной герметизации влажность бетона очень важна. Герметизирующий состав не будет выполнять своих функций, если при его укладке она была выше 4%.

Мастику тщательно смешивают с отвердителем в точных пропорциях, указанных в инструкции. Деформационные швы заполняют полученным составом при помощи рамочного пистолета. Полосу герметика разравнивают узким шпателем, смоченным в мыльном растворе, вровень с напольным покрытием. Мастики, которые используются для герметизации, после окончательного застывания отличаются особой прочностью и эластичностью, они не дают усадки и легко окрашиваются в нужный оттенок.

Что нужно знать о компенсационных швах

В процессе эксплуатации бетонных строений возникает целый комплекс внешних и внутренних сил, которые воздействуют на конструкции и могут привести к их разрушению. Для того, чтобы ослабить напряжения, используются компенсационные швы, обеспечивающие долговечность и прочность бетонных сооружений. О типах компенсационных швов и технологии их создания стоит знать всем, кто собирается заняться бетонированием площадок и дорожек на своем участке или построить гараж, частный дом, баню.

Снимаем напряжение

Силы, воздействующие на бетон в процессе эксплуатации зданий, очень разнообразны. Внешне дом выглядит стабильным и устойчивым, однако в его стенах, полу, плитах перекрытия постоянно протекают различные процессы, которые приводят к изменению геометрических размеров. Под влиянием тепла бетон расширяется, в мороз — сжимается, а если учесть, что к этим явлениям добавляется деформация вследствие усадки и твердения, а также сезонные пучения грунтов, станет понятно, что компенсационные швы — не роскошь, а необходимость.

Даже незначительное изменение линейных размеров создает напряжение, которое может привести к появлению трещин, а иногда — к разрушению отдельных участков. Эффективным способом снятия напряжений служат компенсационные разрезы, делящие плиту на отдельные фрагменты. Нагрузка, которую испытывает основание, становится меньше, и разрушений удается избежать.

Классификация

Швы в бетонных конструкциях подразделяются на два типа: условно неподвижные (в эту группу входят технологические и усадочные) и деформационные. Во вторую группу входят температурные и осадочные компенсационные швы, позволяющие избежать поперечных, скручивающих и продольных деформаций. Разрезы могут проходить и внутри, и снаружи здания. Наиболее важными участками считаются места стыковки пола и лестниц, колонн, стен. За счет разрезов бетонные плиты становятся более эластичными, и вместо разломов наблюдается незначительное смещение фрагментов в допустимых пределах.

В зависимости от функций, которую выполняют разрезы, и места их расположения, швы могут заполняться эластичными материалами (мастиками, герметиками), закрываться дополнительными элементами или оставаться открытыми. Иногда на всю глубину стяжки через определенные промежутки укладывают материалы, отличающиеся от бетона по характеристикам: деревянные планки, ленты из полимера, пластик. Все виды компенсационных швов должны быть идеально ровными, а расстояние между ними определяется по специальной формуле: высоту стяжки умножают на 24 и получают результат в сантиметрах.

Как и когда делаются разрезы

Существует две технологии создания компенсационных швов. Первый вариант называют монтажным, поскольку бетон делят на фрагменты в процессе заливки. При этом используются материалы, которые можно оставить в бетоне, а можно извлечь после частичного застывания смеси. Демпфирующие прокладки закладывают на всю глубину стяжки. Эту технологию удобно применять для горизонтальных поверхностей. Но при создании вертикальных монолитных конструкций приходится искать другой способ, поскольку до поверхности бетона мешает добраться опалубка.

Второй способ — разрезание твердеющей бетонной поверхности на определенную глубину при помощи алмазных или абразивных кругов. Компенсационные швы этого типа выполняют по влажному (через 12-72 часа после заливки) бетону. Глубина разрезов может составлять от половины до четверти высоты плиты, а ширина — не менее 6 мм. Швы заполняют мастиками или герметиками. Размер секций, на которые делят бетонный монолит, зависит от множества факторов, но самыми важными считаются линейные размеры, а также условия эксплуатации. Например, отмостки вокруг дома и садовые дорожки обычно делают с шагом три метра.

Профессиональный подход — это важно

Создание компенсационных швов лучше доверить профессионалам. Дело в том, что залитый бетоном участок нельзя просто хаотично разрезать на участки примерно одинаковой формы и размера. Очень немногие заказчики знают, что вокруг колонн швы должны образовать правильный квадрат, причем его углы должны быть смещены относительно углов несущего элемента на 45 градусов. При обустройстве пристенных швов или теплого пола также важно учитывать определенные нюансы. Значение имеет и дальнейшая отделка: в одних случаях (например, при обустройстве деревянного пола) швы оставляют открытыми, в других — заполняют специальными смесями.

Тем, кто не разбирается в особенностях технологии создания компенсационных швов, можно посоветовать только одно: пригласите на объект специалистов. Ведь неправильно выполненные разрезы вместо увеличения прочности конструкции ослабят ее и могут стать причиной разрушения бетона.

Деформационные швы в полах

Деформационные швы в полах (внутри и снаружи: полы, террасы, патио, плоские крыши)

Деформационные швы — это разрезы (зазоры) в конструкции бетонного пола, делящие (дробящие) общую площадь на отдельные участки с целью снижения и равномерного распределения нагрузок на пол. Тем самым, повышая целостность и эксплуатационные характеристики как каждого участка в отдельности, так и всей конструкции в целом.

Деформационные швы в бетонном полу (патио)

Функции деформационных швов:

1. минимизировать возможные деформации путём разделения монолитного бетона на определённое количество участков
2. возможность избежать дорогостоящего ремонта с заменой подстилающего и финишного покрытия
3. повысить устойчивость к динамическим нагрузкам, тем самым увеличив срок службы конструкции

Необходимость выполнения деформационных швов в бетонной (или цементно-песчаной) стяжки обусловлена тем, что конструкция пола испытывает различные нагрузки и напряжения. Которые по отдельности или в комплексе могут значительно ухудшить состояние пола.

Бетонный пол испытывает следующие нагрузки:

• тепловое расширение
• переменчивый влажностный режим
• динамические нагрузки (от работающего оборудования, механизмов, людей)
• нагрузки передающиеся от примыкающих конструкций (стена, парапет, фундамент и т. д)
• осадка грунта, как следствие осадка здания и движения конструкций относительно друг друга
• напряжения возникающие в теле бетона вовремя его твердения (усадка бетона)

Деформационные швы это общее понятие, включающее в себя различные виды швов, которые отличаются между собой в их устройстве (выполнении) и функциональном назначении. В бетонных (цементно-песчаных) стяжках используют три вида швов.

Устройство деформационных швов

Виды деформационных швов:

• изоляционные
• усадочные
• конструкционные

Изоляционные швы

Устройство изоляционных швов

Изоляционные швы выполняются преимущественно по периметру в местах примыкания стяжки (горизонтальной плоскости к вертикальной) к стенам, парапетам, фундаментам, колонам, встроенному громоздкому оборудованию. Главная задача изоляционных швов исключить жёсткое сцепление торца стяжки с примыкающей конструкцией.

Зачем делать изоляционные швы

Устройство деформационных швов данного вида используется в бетонных конструкциях пола с целью предотвращения передачи деформаций на стяжку от капитальных архитектурных сооружений. Каждая строительная конструкция должна быть независимой от тех, с которыми она граничит. Это нужно для того, чтобы напряжение, возникающее в одном элементе, не передавалось на другие структурные составляющие здания. То есть, стяжка при расширении не должна давить на стену. В свою очередь стена, при возможной подвижке, не должна «тянуть» за собой пол.

Как сделать изоляционные швы

Перед устройством стяжки по периметру стен закрепляется специальная лента из упругого материала. Это демпферная лента, которая представляет собой полосу из вспененного полиэтилена. Другие названия: кромочная, краевая лента. По своей сути, демпферная лента это моток пенополиэтилена, нарезанный на полосы определенной ширины. Из этого можно сделать вывод, что при отсутствии демпферной ленты её можно заменить материалом с аналогичными свойствами, а именно — обычным рулонным пенополиэтиленом (изолон, фольгоизол, пенофол)  самостоятельно нарезанным на полосы шириной согласно толщине стяжки + 2 см. (с запасом). Причем это будет дешевле в разы по сравнению с покупкой фирменной демпферной ленты.

Фирменная демпферная лента	Самодельная демпферная лента

Изоляционные швы выполняются на всю толщину стяжки по периметру стен и простенков, а также вокруг колонн, если таковые имеются. Толщина зазора около 6÷10 мм. Высота ленты должна быть выше на несколько см. от уровня стяжки. Прикрепить ленту можно точечно жидкими гвоздями или подпереть раствором, суть в том чтобы она перед заливкой стяжки прилегала к вертикальной плоскости, а далее её ужа сама стяжка (под своим собственным весом) разопрёт. После высыхания стяжки лента не вынимается, а обрезается канцелярским ножом «заподлицо» с уровнем пола.

Особое внимание стоит уделить правильности выполнения изоляционных швов возле колонн. Помимо закладывания демпфера между бетоном и колонной, также необходимо грамотно нарезать изоляционные швы.

Устройство изоляционных швов вокруг колонн

Рассмотрим четыре варианта показанных на эскизе выше. В случае невыполнения нарезки изоляционных швов вовсе(см. вариант «с») — в последствии от углов колонн возникнут трещины. Не спасает нарезка швов параллельно граням колонны в варианте «d», так как трещины могут пойти как от нарезанных углов, так и от угла колонны до угла шва (если это расстояние будет выше допустимого).

Наилучшими вариантами принято считать «а» (окружность) и «b» (квадрат у которого углы относительно к углам колонн развёрнуты на 45°). Эти два варианта выигрывают тем, что расстояние от углов колонны до изоляционного шва является минимальным (допускается не более двух, трёх толщин стяжки). При этом углы изоляционного шва варианта «b» корректно стыкуются с температурно-усадочными. В варианте «а» (окружность) углы отсутствуют вовсе, но этот вариант, в силу его непростого выполнения, на реальных объектах практически не встречается.

Конструктивные швы

В тех случаях когда площадь пола является таковой, что невозможно осуществить бесперебойную подачу бетонной смеси для заливки пола за один раз – следует выполнять конструкционные швы (другие названия: рабочие, холодные, строительные швы). Иными словами, это швы которые вызваны технологическим перерывом в работе. Они разграничивают участки стяжки, уложенной в разное время (обычно вчера/сегодня).

Зачем делать конструкционные швы

Участки стяжки пола, которые выполнялись с технологическими перерывами набирают прочность неравномерно (вчерашняя быстрее, чем сегодняшняя), поэтому пол должен быть разделен на отдельные фрагменты. В противном случае, некорректная стыковка бетона залитого в разное время, в последствии может привести к отслоению, трещинообразованию и уменьшению прочности конструкции пола.

Как сделать конструкционные швы

Самый простой (но не самый надёжный) способ стыка разных участков стяжки выполняется по принципу гребня (или шип-паз). Суть этого способа заключается в том, чтобы после заливки очередного участка, торцевой край необходимо сформировать в виде гребня. В этом случае, при заливке свежий бетон заходит в пазы затвердевшего. Выполнить подобие гребня на торце можно при помощи металлических конусов, поперечных реек. Или, как вариант, на опалубке набить бруски с определенным шагом.

Более прогрессивным и надёжным способом устройства деформационного конструкционного шва является использование металлических профилей. Деформационные профиля представляют собой уже готовые (заводские) конструкции различного размера и назначения. В полах в основном используются профиля из стальных и алюминиевых направляющих с резино подобной компенсирующей вставкой. По типу монтажа металлический профиль может быть как встроенный, так и накладной.

Накладной профиль	Встроенный профиль

На больших, ответственных объектах конструкционные швы должны выполняться согласно проекту. В котором конструктор учитывая условия эксплуатации и все прикладываемые нагрузки грамотно спроектирует узел конструкционного шва. Если в процессе устройства шва возникают какие-то изменения (напр. расположение, ширина шва или необходимость в замене материала), то механизм устройства деформационного шва необходимо согласовать по новой с проектной организацией.

Температурно-усадочные швы

Этот вид деформационных швов препятствует растрескиванию стяжки, в следствии усадки и теплового расширения бетона. Своевременное и правильное выполнение температрно-усадочных швов способно значительно увеличить несущую способность и срок службы бетонного пола.

Устройство усадочных швов

Зачем делать усадочные швы

Главная задача усадочных швов – минимизировать возможность хаотичного растрескивания стяжки пола.

Природа появления трещин такова. Вне зависимости от того, каким раствором выполняется стяжка пола, классическим или полусухим, созревание (высыхание, твердение) бетона происходит неравномерно. Верхний слой высыхает быстрей и усаживается сильнее, чем нижний, так как при высыхании, освобождаясь от воды, любой цементный раствор уменьшается в объёме. Как результат,  верхние слои, сжимаясь, перестают объемно соответствовать нижним. Это приводит к тому, что стяжка стремится завернуться, края становятся выше, чем середина, тем самым в теле бетона возникают внутренние напряжения, приводящие к образованию трещин.

Трещины, это своего рода роздых (продых) стяжки, при помощи которых снимаются внутренние напряжения.

Чтобы уменьшить эти негативные процессы и обеспечить контроль мест появления трещин в бетонной стяжке, необходимо нарезать деформационные швы. Они предотвращают хаотичное растрескивание стяжки пола во время её твердения. Такой прием позволяет создать прямые полосы слабины, тем самыми по мере созревания и стремления к заворачиванию швы немного приоткрываются, и трещины образуются не хаотично, а в заданных местах

Как сделать усадочные швы

Углубления нарезаются профессиональным инструментом – шворезчиком, при малых объёмах можно обойтись обычной болгракой (угловая шлифмашина). Процедура проводится на свежеуложенном бетоне, спустя 4÷10 часов после заливки (при низких температурах время выполнения работ можно продлить до 24 часов). Работы следует выполнять, как только бетон наберет достаточную прочность, чтобы его не повредило лезвием, но до того, как в бетоне могут возникнуть произвольные трещины. Для этого рабочий делает пробный шов спустя несколько часов после начала твердения бетона. Если при нарезке пробного шва частицы заполнителя вываливаются из тела бетона, то начинать работу еще рано. Начинать необходимо тогда, когда лезвие вместе с бетоном разрезает зерна заполнителя. Впоследствии швы заполняются полиуретановым герметиком.

Общие правила устройства температурно-усадочных швов:

1. Глубина шва должна составлять 1/3 толщины стяжки. Этой глубины достаточно для того, чтобы создать в стяжке зону слабины, и бетон при усадке даст трещину именно в этой зоне, то есть растрескивается направленно, а не хаотично.
2. Ширина реза. Для внутренних помещений 3÷5 мм, для наружных (кровли, террасы) – от 5 до 10 мм.
3. Разметку под нарезку швов выполняют отбивочным шнуром или мелом под верёвку
4. Последовательность нарезки швов начинают с бетона уложенного ранее. При этом, в случае быстрого высыхания стяжки (напр. в жаркую погоду или теплом помещении) и возможного преждевременного образования трещин, следует нарезать каждый третий-четвёртый шов, а только потом промежуточные
5. Форма участка (карты) по возможности должна быть квадратной, длина не должна превышать ширину в 1. 5 раза.
6. Нарезка швов выполняется во взаимоперпендикулярном направлении интервалом (шагом):
   — для внутренних помещений площадь в 20 м.кв. считается неделимой (если выполняется пункт 5), если площадь больше 20 м.кв., то следует выполнять деформационные швы. При этом на больших площадях швы нарезаются по осям колонн (карта не более 6 м х 6 м) и стыкуются с углами изоляционных швов.
   — для наружных конструкций (кровли, террасы) – швы делят стяжку из цементно-песчаного раствора на карты не более 4,5 м x 4,5 м, а из асфальтобетона — не более 3 м x3 м.

При резки швов нет необходимости стремиться к максимальным размерам карт (6 м х 6 м.), если у вас есть сомнения на счёт состава бетона или в том, что вы не сможете создать оптимальные условия за его уходом, то делайте карты меньшими. Чем меньше размер участка ограниченного швами, тем меньше риск образования в нём хаотичных трещин. Меньше карта — меньше трещин. Но здесь нужно учитывать, что если размеры карт уменьшаются, то их количество увеличивается. Соответственно и погонаж швов увеличивается. Больше швов — больше работ и материала по устройству их герметичности, но меньше нежелательных трещин.

Эти правила являются общими (ознакомительными), они не могут являться универсальной инструкцией к применению, так как каждый случай (объект) индивидуальный, и там могут быть свои нюансы. Оптимальным вариантом является наличие проекта, в котором конструктор учитывает все факторы влияющие на пол (конструктивные особенности подстилающего слоя, динамические нагрузки, влажностный режим, температурный режим, и т.д). Исходя из этого, конструктор рассчитывает: интервал швов, глубину, ширину и т.д.

Видео: резка деформационных швов

Заключение: Устройство деформационных швов это вынужденная мера, продиктованная реалиями и строительными нормами (СП 17. 13330.2011, СП 29.13330.2011, СНБ 5.08.01-2000, ДБН В.2.6-220:2017).

Можно ли утверждать, что выполнение всех деформационных швов гарантировано избавит от возможных трещин? К сожалению, нет. Так как устройство швов это всего лишь часть защитного комплекса. На трещинообразование стяжки могут влиять: слабое (дефектное) основание, содержание воды в смеси выше нормы, неправильный уход за стяжкой во время её созревания, уровень влажности, перепад температур и т.д.

Иными словами, выполнить бетонный пол без малейшей трещинки весьма непросто. Чего только стоят примеры больших строительных гипермаркетов , где промышленный пол (топпинг)  имеет трещины, «паутинку». Ведь говорить, что строительные гипермаркеты (торгующие всевозможными смесями и в курсе всех технологий) сэкономили на полах не приходиться. Поэтому, важно понимать характер трещин, (ширина, глубина, «бухтит» ли стяжка) и их последствия на конкретное финишное покрытие. То есть, наличие трещин это не всегда тот дефект, после которого нужно демонтировать всю стяжку, и выполнять новую.

Не пропустите скидки, акции и интересные публикации, подписывайтесь в Facebook  Instagram

---

Смотрите также:

Цементное молочко на поверхности стяжки. Что это? Зачем и как удалять

Герметики для швов в бетоне

Назначение.



Аксиома. Любые материалы при нагревании и охлаждении изменяют свою геометрию. Бетон и строительные смеси на основе цемента имеют такие же свойства. Последствия температурных расширений – деформация материала. В случае с бетоном – трещины, разрывы, крошение. Крошеный бетон называется строительным мусором.

Есть проверенное решение – устройство деформационных швов. Это разрыв в бетонной плоскости заполненный эластичным материалом. По строительным нормам деформационные швы следует делать:

• на любых бетонных поверхностях, площадью более 40 квадратных метров,
• на поверхностях, с длиной более 8 метров,
• на всех стяжках устроенных по принципу «плавающий пол» по всему периметру помещения.



Материалы



Битумные герметики широко применялись, и применяются для заполнения деформационных швов в местах, где требования к внешнему виду и прочности не очень высоки. Пример – дорожное полотно из бетона.

Бутил – каучук широко применяется для заделки межпанельных швов. Способностью нести нагрузку не обладает.

Силиконовые, акриловые герметики не выдерживают сравнения с полиуретановыми и тиоколовыми по нескольким показателям: адгезия, прочность на разрыв, твердость.

Самый распространённый материал для заделки швов в стяжке – полиуретан.



Цель работы



Задачи при заделке швов в бетоне:

• добиться хорошего внешнего вида,
• избежать разрушения кромки бетонного полотна,
• ликвидировать шов, как накопитель грязи и мусора.



Выбор типа герметика во многом определяется назначением и эксплуатационными условиями помещения. Часто существенные параметры – устойчивость к щелочам, кислотам, ультрафиолету, маслам и бензину.

Однозначно определить с выбором вида довольно сложно. Лучшее руководство – здравый смысл. Швы по периметру помещения практически не подвергаются нагрузкам. Здесь подойдёт материал, который стоит дешевле. В зонах, где механические нагрузки велики, следует использовать полиуретановые или тиоколовые герметики.

Именитые производители – EMFI (Франция), Penosil (Эстония), Isoseal (Франция), SOUDAL (Бельгия), RUBBERFLEX (Франция), Tytan (Польша), Quilosa (Испания). Есть множество отечественных компаний выпускающих герметики для бетона. По критерию «цена-качество» они часто предпочтительнее.



Герметизация



Инструкции по применению практически всех строительных материалов начинаются одинаково. Поверхности обеспылить, обезжирить и прогрунтовать. При применении всех видов герметиков эти условия обязательны.

Основные различия по форме выпуска – однокомпонентные и двухкомпонентные материалы. Работа с однокомпонентными удобней, но в некоторых случаях (герметики на основе тиокола) существуют только двухкомпонентные варианты. Непременное требование при применении всех видов герметиков – дождаться полного отверждения бетона. Обычно это 28 дней. В данном случае существенна не прочность, а влажность бетонного покрытия. Она должна быть не более 4 процентов.

Заполнять полностью шов герметиком невыгодно, поэтому сначала укладывается уплотнитель (лента ПСУЛ или уплотнительный жгут). Обычная методика расчета расхода – заполнение шва на глубину равную половине ширины шва. Работа со всеми видами герметиков сразу подразумевает финишную отделку. Время начала полимеризации от 15 до 40 минут.

Стандартная упаковка однокомпонентных герметиков – тубы по 300 или 600 грамм.  Упаковка двухкомпонентных – банки или вёдра. Цветовые линейки у каждого производителя свои, но обычно 5-6 цветов предлагается.



Существенное



В настоящее время герметизация — самая распространённая технология для заделки деформационных швов, но не единственная. Можно упомянуть механические системы из металла, есть герметизирующий профиль. Выбор необходимого материала следует доверить специалистам и лучше на стадии проектирования.





Размещение швов в бетонных плоских конструкциях — почему, как и когда

Усадочные / контрольные швы

Усадочные / контрольные швы помещаются в бетонные плиты для предотвращения случайного растрескивания. Свежая бетонная смесь представляет собой жидкую пластичную массу, которой можно придать практически любую форму, но по мере затвердевания материала происходит уменьшение объема или усадка. Когда усадка сдерживается контактом с опорным грунтом, гранулированным заполнителем, прилегающими конструкциями или арматурой в бетоне, внутри бетонной секции возникают растягивающие напряжения. В то время как бетон очень прочен на сжатие, предел прочности на разрыв составляет всего 8–12 процентов от прочности на сжатие. Фактически, растягивающие напряжения действуют против самого слабого свойства бетонного материала. Результат — растрескивание бетона.

Есть две основные стратегии борьбы с растрескиванием для обеспечения хорошего общего структурного поведения. Один из методов — обеспечить стальную арматуру в плите, которая плотно удерживает случайные трещины. Когда трещины удерживаются плотно или остаются небольшими, частицы заполнителя на поверхностях трещины сцепляются, обеспечивая передачу нагрузки через трещину.Важно понимать, что использование стальной арматуры в бетонной плите на самом деле увеличивает вероятность возникновения случайных микротрещин на открытой поверхности бетона.

Наиболее широко используемый метод контроля случайных трещин в бетонных плитах — это размещение усадочных / контрольных швов на бетонной поверхности в заранее определенных местах для создания ослабленных плоскостей, где бетон может растрескаться по прямой линии. Это обеспечивает эстетичный внешний вид, поскольку трещина возникает под готовой бетонной поверхностью.Бетон все еще имеет трещины, что является нормальным поведением, но отсутствие случайных трещин на поверхности бетона дает вид участка без трещин.

Бетонные плиты на земле неизменно показывают очень хорошие результаты, если принять во внимание следующие соображения. Грунт или гранулированный наполнитель, поддерживающий плиту в эксплуатации, должен быть либо ненарушенным, либо хорошо уплотненным. Кроме того, следует размещать усадочные швы, чтобы панели были как можно более квадратными и никогда не превышали отношение длины к ширине, равное 1.5 к 1 (рисунок 1). Стыки обычно располагаются на расстоянии, равном от 24 до 30 толщине плиты. Расстояние между стыками более 15 футов требует использования устройств передачи нагрузки (дюбелей или алмазных пластин).

Рисунок 1a: Расстояние между швами в метрах

Рисунок 1b: Расстояние между швами в ногах

Усадочные швы могут быть врезаны в бетонную поверхность во время установки. Стыки можно врезать в поверхность (первый проход) до начала кровотечения или сразу после первого прохода операции всплытия.Чем дольше откладывается первый проход для соединения, тем труднее будет формировать чистые прямые стыки. Замазанные стыки следует восстанавливать при каждом последующем проходе отделочных операций.

В затвердевшей бетонной поверхности также можно пропиливать стыки. Важно понимать, что чем дольше откладывается распиловка, тем выше вероятность образования трещин до завершения распиловки. Это означает, что любые трещины, которые возникают до того, как бетон будет распилен, сделают распиленный шов неэффективным.Время очень важно. Стыки следует распиливать, как только бетон выдержит энергию распиливания, не рассыпая и не смещая частицы заполнителя. Для большинства бетонных смесей это означает, что распиловка должна быть завершена в течение первых 6-18 часов и никогда не откладывается более чем на 24 часа. Доступны пилы для раннего входа, которые могут позволить начать резку в течение нескольких часов после размещения.

Усадочные / контрольные швы должны быть созданы на глубину толщины плиты (Рисунок 2).Правильный интервал и глубина стыков важны для эффективного контроля случайного растрескивания.

Рисунок 2: Минимальная глубина суженных суставов

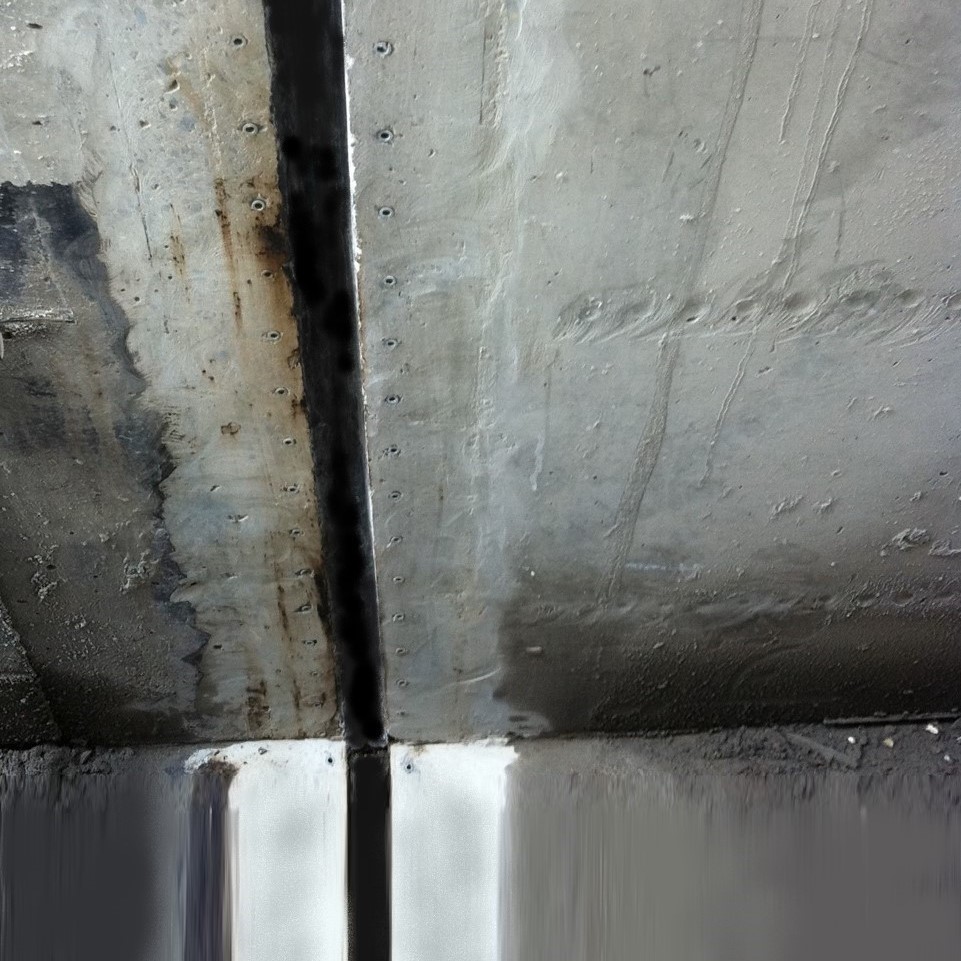

Деформационный шов в бетоне — типы и характеристики

Деформационные швы помещаются в бетон, чтобы предотвратить образование расширительных трещин из-за изменения температуры. Бетон подвергается расширению из-за высокой температуры на ограниченной границе, что приводит к образованию трещин.

Деформационные швы используются в плитах, тротуарах, зданиях, мостах, тротуарах, железнодорожных путях, системах трубопроводов, кораблях и других конструкциях.

В статье акцентируется внимание на необходимости компенсационных швов в бетоне, характеристиках компенсационных швов, типах компенсационных швов и установке компенсационных швов.

Рис. 1: Трещины, образовавшиеся в результате расширения бетона.

Необходимость деформационного шва в бетоне

Бетон не является эластичным материалом, поэтому он не сгибается и не растягивается без разрушения. Однако бетон при расширении и усадке движется, из-за чего элементы конструкции немного смещаются.

Для предотвращения вредных воздействий из-за движения бетона в бетонную конструкцию вводят несколько компенсационных швов, включая фундамент, стены, компенсационные швы на крыше и тротуарную плитку.

Эти соединения необходимо тщательно спроектировать, расположить и установить. Если плита постоянно располагается на поверхностях, превышающих одну грань, для уменьшения напряжений потребуется компенсационный шов. Бетонный герметик можно использовать для заполнения щелей, образовавшихся от трещин.

Характеристики Деформационные швы

1. Деформационные швы допускают тепловое сжатие и расширение без создания напряжений в элементах.
2. Деформационный шов разработан для безопасного поглощения расширения и сжатия некоторых строительных материалов, поглощения вибраций и допуска смещения грунта из-за землетрясений или оседания грунта.
3. Деформационные швы обычно располагаются между участками мостов, тротуарной плиткой, железнодорожными путями и системами трубопроводов.
4. Компенсаторы встроены, чтобы выдерживать нагрузки.
5. Деформационный шов — это просто разрыв между сегментами из одного и того же материала.
6. В конструкции из бетонных блоков компенсационные швы выражаются как контрольные швы.

Типы компенсаторов

В зависимости от расположения стыка компенсаторы подразделяются на следующие типы:

1. Деформационный шов моста Деформационные швы

для мостов предназначены для обеспечения непрерывного движения между конструкциями с учетом движения, усадки и колебаний температуры в армированных и предварительно напряженных бетонных, композитных и стальных конструкциях.

Рис. 2: Деформационный шов в мостах.

2. Деформационный шов кладки

Глиняные кирпичи расширяются при поглощении тепла и влаги. Это создает напряжение сжатия в кирпиче и строительном растворе, вызывая вздутие или отслаивание. Заменить строительный раствор эластомерным герметиком будет без повреждений поглощать сжимающие усилия.

3. Железнодорожные расширительные швы

Обычно компенсационные швы не предусмотрены на железнодорожных путях, но если рельсы прокладываются на мосту, имеющем компенсационные швы, создание компенсационных швов в рельсах становится обязательным для смягчения расширения в базовой бетонной конструкции.

Рис. 3: Деформационный шов на железнодорожных путях.

4. Деформационные швы для труб

Трубные компенсаторы необходимы в системах, которые транспортируют высокотемпературные вещества, такие как пар или выхлопные газы, или для поглощения движения и вибрации.

В зависимости от типа материала, используемого для изготовления стыков, компенсаторы подразделяются на следующие типы:

1. Резиновый компенсатор
2. Тканевый компенсатор
3. Компенсатор металлический
4. Компенсатор тороидальный
5. Карданный компенсатор
6. Универсальный компенсатор
7. Прямой компенсатор
8. огнеупорные совместное подкладке расширения

Рис. 4: Использование присадочного материала в компенсаторе.

Монтаж компенсаторов

Глубина компенсационного шва обычно составляет одну четвертую толщины плиты или больше, если необходимо. Зазор компенсационного шва зависит от типа плиты, например, плавающий пол, тротуар для транспортных средств, тротуар или фундамент из монолитной плиты. На это также влияют размеры плиты, тип бетона и используемые армирующие материалы.

В деформационных швах могут образоваться трещины из-за неправильного перемешивания или отверждения бетона. Эти условия вызывают усадку между компенсаторами и могут образовываться трещины.

1. Подготовка к бетонированию

Когда площадка подготовлена ​​для заливки бетона, и перед укладкой бетона выполняются компенсационные швы в плитах. Индивидуальный компенсатор создается путем вставки гибкого материала, проходящего по длине стыка.

2. После бетонирования

После того, как бетон затвердел, используются подходящие инструменты для проделывания канавок в залитом бетоне для размещения шовных материалов.

Подробнее: Усадочные швы в бетоне — их расположение и конструкция

Страница не найдена для need_of_expansion_joint_in_concrete

Имя пользователя*

Эл. адрес*

Пароль*

Подтвердите Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Страница не найдена для характеристик_расширения_соединений

Имя пользователя*

Эл. адрес*

Пароль*

Подтвердите Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Страница не найдена для types_of_expansion_joint

Имя пользователя*

Эл. адрес*

Пароль*

Подтвердите Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Строительные швы в бетонных плитах

Шпоночные строительные швы успешно используются уже много лет. Кардинальная производственная компания

На многих работах будут точки запуска и остановки — вы не сможете заливать всю плиту или проезжую часть сразу. Здесь вы разместите строительный шов. Вот несколько советов:

• Строительные швы образуются с помощью переборок из дерева, стали, пластика или сборного железобетона.Эти переборки часто используются в качестве стяжек при укладке и отделке плиты.
• Строительные швы должны быть включены в общий план швов, где они также могут функционировать как усадочные швы.
• Строительный шов также следует использовать в случае поломки оборудования, неожиданной нехватки материалов или плохой погоды, хотя шов все равно должен быть обработан по схеме соединения — размещен там, где планировался усадочный шов. Если это невозможно, возможно, позже придется удалить лишнюю часть.
• Если плита не будет иметь значительного движения, пересекающего стык, приемлемо прямое стыковое соединение без армирования, пересекающего стык. Если будет движение, отличное от пешеходного, вам понадобится какое-то устройство для передачи нагрузки.
• В течение многих лет типичным способом передачи сдвига в строительном шве было шпоночное соединение. Многие стальные переборки доступны с профилем со шпонкой, однако большинство экспертов больше не рекомендуют шпоночные соединения, поскольку они редко остаются достаточно плотными, чтобы обеспечить положительную передачу сдвига.ACI 360, «Проектирование плит на земле», утверждает, что «охватываемая и охватывающая компоненты теряют контакт при открытии стыка из-за усадки при высыхании», что может привести к «поломке кромок стыка и поломке верхней боковой части ключа. »
• Используйте внутреннюю вибрацию во время укладки бетона в строительном шве, чтобы обеспечить надлежащее уплотнение по краю и вокруг любых дюбелей, устройств передачи нагрузки или армированных швов в сборе, особенно если бетон имеет более крупный заполнитель.
• Обязательно высушите вертикальную поверхность после снятия перегородки, нанеся жидкий отвердитель.

Усадочные швы в бетонных плитах

Проведите по экрану для просмотра слайдов

• Плиты растрескиваются непосредственно под усадочными швами пропила и передают нагрузку между панелями за счет совокупного сцепления.

• Усадочный шов с механической обработкой слишком неглубокий, поэтому бетон образовал свой собственный параллельный шов из-за растрескивания.

• Этот обработанный шов был разрезан слишком неглубоко, поэтому трещина следовала только за суставом с правой стороны перпендикулярного сустава.

• Мокольные пилы для мокрой резки идеально подходят для больших работ. Husqvarna.

• Пилы для раннего ввода разрезают усадочный шов до того, как бетон начнет давать усадку. Husqvarna

• Торпедные канавки позволяют обрабатывать длинные прямые соединения. Slip Industries.

• Трещины часто образуются при изменении наклона поверхности (и, следовательно, толщины) плиты, что делает ее хорошим местом для стыка.

Теперь давайте поговорим о том, какие типы суставов, возможно, являются наиболее важными и, безусловно, с наибольшей вероятностью могут вызвать проблемы. Перед заливкой бетона формируются изоляционные и строительные швы; Усадочные швы (или контрольные швы) «помещаются» в свежий бетон до того, как он сможет образовать свои собственные швы, также известные как трещины. То, что на самом деле представляет собой усадочный шов, — это трещина в плите, которую мы заставляем следовать по выбранной нами линии. Мы создаем ослабленную линию поперек плиты и позволяем природе идти своим чередом.Когда плита все-таки треснет, это называется «совместной активацией».

Вот несколько моментов, которые следует учитывать при работе с усадочными суставами:

Видео: отрезная пила по бетону
Время: 04:22
Посмотрите демонстрацию отрезной пилы и узнайте об этом оборудовании.

• После укладки бетон начнет давать усадку. Мы можем уменьшить усадку с помощью хороших смесей, но она всегда будет давать усадку, и мы должны принять этот факт и знать, как справиться с этой усадкой.Гладкое основание без корней и влагобарьер непосредственно под плитой уменьшают трение между плитой и основанием и уменьшают внутреннее ограничение.
• Усадочные швы формируются пилением, обработкой шва канавочным инструментом или вставкой пластиковой полосы в бетон во время отделки (застежка-молния). Правильный выбор времени и глубины резания очень важны. Если вы будете ждать слишком долго, плита потрескается там, где ей хочется, а не там, где вы хотите. И если стык не прорезан достаточно глубоко, он не создаст слабую плоскость, необходимую для направления трещины.
• Распилы можно выполнять обычными пилами для мокрой или сухой пропилки или пилами для раннего доступа.
№
• При использовании пилы для раннего входа распилы можно выполнять в течение 1–4 часов, в зависимости от температуры воздуха, — намного раньше, чем при использовании обычной пилы. Только Soff-Cut (теперь часть Husqvarna) производит настоящие пилы для сухой резки для раннего входа (иногда их называют пилы для ультра-раннего входа). Глубина пропила обычно составляет 1 дюйм независимо от толщины сляба, хотя даже пропилы глубиной дюйма при раннем вводе могут работать должным образом.Поддержание пластины скольжения и лезвий в хорошем состоянии улучшит качество резки (меньше расслаивания). Сейчас есть пила раннего выпуска, сделанная специально для декоративных работ.

Пластиковые застежки-молнии иногда поставляются со съемным верхом для создания чистого стыка. Кардинал Mftr. Co.

• Обычные газовые пилы для мокрой резки по бетону можно использовать для резки швов, обычно ожидая, пока бетон достигнет прочности около 500 фунтов на квадратный дюйм, чтобы предотвратить расслоение кромок разреза во время пиления. Время варьируется в зависимости от температуры и относительной влажности, но обычно окно проходит через 4–12 часов после укладки бетона. Глубина пропила должна составлять не менее толщины плиты.
• Для декоративных работ или небольших плит можно использовать обычную отрезную пилу для сухой резки. Обязательно используйте подходящий респиратор — двуокись кремния в воздухе представляет серьезную опасность для здоровья и приводит к силикозу. Также используйте средства защиты глаз и ушей. Для демонстрации использования отрезной пилы посмотрите видео Боба Харриса.
• Существует несколько методов врезки стыка в бетонную плиту во время чистовых операций, но, как и в случае пропила, глубина канавки должна составлять не менее четверти толщины плиты, чтобы ослабить плиту настолько, чтобы образовалась трещина. следить.Для получения дополнительной информации о груверах и демонстрационного видео с Бобом Харрисом щелкните здесь: Groovers Info & Demo Video.
• Застежки-молнии — это пластиковые полоски, встроенные в бетон, чтобы создать слабую плоскость, необходимую для направления трещин. Некоторые поставляются с закрывающей полосой, которую удаляют, чтобы оставить закругленные края или резервуар для герметика в верхней части стыка. ACI 360 и 302 не рекомендуют использовать застежки-молнии для образования усадочных швов.

При соединении тройников на другой стороне соединения часто образуется трещина.

• Схема соединения может быть указана в вашей работе, а может и не быть. Примите активное участие в этом плане, чтобы обеспечить правильное расположение стыков и их наилучшее расположение для вашей работы. Для получения дополнительной информации прочтите о том, где разместить управляющие соединения.
• Для неармированной плиты контрольные швы должны располагаться в футах, в 2–3 раза превышающей толщину плиты в дюймах. Другими словами, для 4-дюймовой плиты расстояние между стыками составляет 8–12 футов. Расстояние в значительной степени зависит от потенциала усадки бетонной смеси.Подробнее о малоусадочных бетонных смесях читайте в разделе «Конструирование бетонных смесей».
