Марка бетона 400 какой класс: Бетон М400 В30: характеристики, состав, пропорции

Автор

Содержание

Бетон М400 (В30) — состав, особенности и цена.

Бетон М400 (В30) относится к тяжелым типам. Изделия и конструкции из этого материала обладают повышенной прочностью и износостойкостью, сохраняют форму и целостность на протяжении многих лет. В последнее время эта марка бетона используется очень часто, особенно в коммерческом строительстве. Это обусловлено ужесточением контроля со стороны государства и повышением стандартов, которым должны соответствовать жилые и производственные здания.

Бетон М400 В30 – одна из самых востребованных марок для коммерческого строительства. Чем обусловлена популярность раствора, от чего зависит цена бетона М400 В30.

Особенно строгие требования выдвигаются к строительству с проблемной геологией и сейсмической опасностью – в подобных случаях эта разновидность бетона является лучшим решением, так как способна выдержать значительную вибрацию.

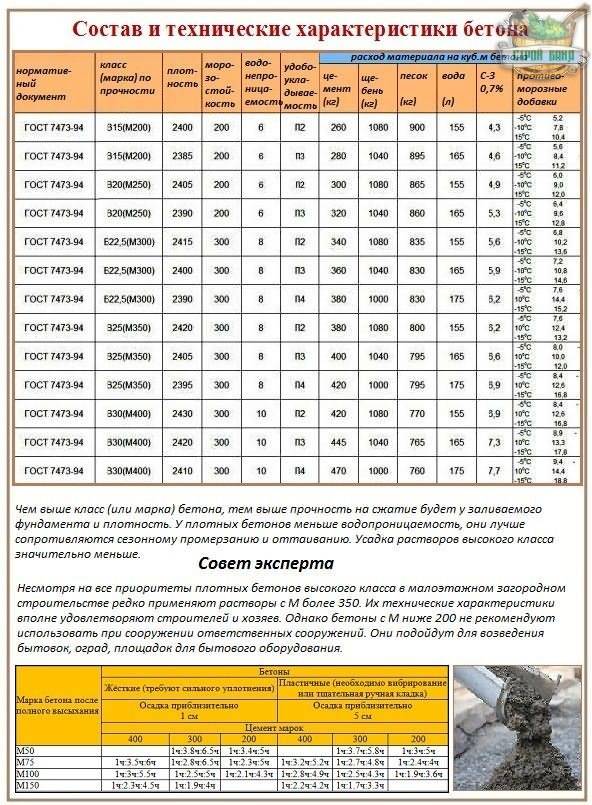

Бетон М400 (В30) – компоненты и пропорции

Раствор М400 В30 сочетает необходимые для качественного строительства свойства и доступную стоимость: цена бетона

позволяет использовать его для всех видов работ. Для получения смеси необходимо использовать высококачественные компоненты. Согласно ГОСТ, они присутствуют в составе 1 м3 смеси в следующем количестве:

  • гранитный щебень определенной фракции – 1075 кг;
  • специальные добавки, пластификаторы, присадки – 7,4 кг;
  • очищенный от примесей песок – 870 кг;
  • цемент – 395 кг;
  • вода – 170 л.

Точное соблюдение пропорций является гарантией высокого качества. Получить полные сведения о приобретаемом бетоне поможет сопроводительная техническая документация или заключение строительной лаборатории, где проводится комплексное исследование физико-технических параметров готовых изделий.

Особенности и свойства

Бетон М400 В30 удобен в использовании, быстро застывает, позволяет ускорить процесс строительства. Главными характеристиками марки являются:

  • уровень водонепроницаемости W6-W12;
  • плотность 2430 кг/м3;
  • морозостойкость F100-F300;
  • подвижность П3-П5.

Из-за большого содержания цемента бетон М400 В30 очень быстро застывает, поэтому для его транспортировки к месту проведения работ часто требуется аренда специального транспорта.

Как формируется прайс-лист

Делая предварительные расчеты статьи расходов на приобретение бетона М400 В30, обязательно стоит учитывать дополнительные затраты. Это оплата транспортных услуг, цена бетононасоса и другого оборудования. Заказывая раствор с доставкой, покупатель исключает все виды рисков и гарантированно получает раствор оптимальной консистенции, готовый к использованию.

Цена самого бетона М400 В30 может зависеть от изготовителя, качества использованного сырья, объемов производства и других экономических факторов. Лучшим способом сделать выгодную покупку станет сотрудничество с проверенным производителем без участия посредников. Это дает гарантию соответствия раствора заявленным параметрам, что значительно повышает вероятность успешного и оперативного завершения работ.

Прайс-лист предприятия «Ясака» предоставит всем актуальную информацию о самых выгодных расценках на бетон М400 В30 отменного качества.

Подробная информация по телефонам

Ялта                  +7 (978) 843-82-22
Севастополь  +7 (978) 727-18-03
Инкерман        +7 (978) 843-52-22
Оползневое    +7 (978) 843-82-00

Бетон м400, Бетон класса В30, Бетон марка м 400, Бетон М400 цены, Товарный бетон м-400 (в 30), Состав бетона М400, Плотность бетона м400.

Бетон используется в строительстве, а также некоторых других сферах. Он получил свою популярность за счёт наличия большого количества положительных качеств, которые удачно сочетаются с разумной стоимостью. Основу смеси составляют вода, цемент, щебень и песок. Они смешиваются в определённых пропорциях, что обеспечивает заданные характеристики. В зависимости от этого фактора, принято классифицировать бетон на марки.

Их основное отличие заключается в различном уровне прочности затвердевшего состава. Он определяется максимальным давлением, которое выдерживает куб со стороной в 15 сантиметров до того, как произойдёт механическое разрушение. Марка бетона М400 является одним из вариантов смеси, используемым в наши дни. Она обладает определённым характеристиками, а также параметрами и особенностями использования. В любом случае, следует более подробно рассмотреть этот материал.

Марка бетона М400 (В30) ещё десять лет назад применялась довольно редко и не была распространена. Ситуация существенно изменилась в последние годы, поскольку были приняты новые требования относительно строительства крупных объектов. Именно в данной области и нашёл своё главное применение бетон марки М400 (В30). Стоит подробнее рассмотреть, почему состав не используется в частной сфере возведения домов.

Этому способствуют несколько причин:

  1. Свойства бетона марки М400 (В30) весьма велики для строительства обычных домов. Если их использовать, то конструкция будет излишне прочна, что не потребуется при её эксплуатации. При этом, стоимость бетона марки М400 (В 30) довольно высока. Таким образом. Её использование в частном строительстве вызовет только лишние денежные траты.

  2. Марка бетона М400 (В30) схватывается быстрее, чем менее качественные составы. Это объясняется высоким содержанием цемента. Подобное свойство является ещё одним фактором влияния, играющим важную роль.

  3. Если рассматривать области применения М400 (В 30), то сюда стоит относить не только строительство фундаментов крупных объектов. Смесь имеет высокие эксплуатационные параметры, что позволяет обеспечить её широкие сферы применения. Из бетона М400 (В30) могут быть изготовлены колонны, ригели, блоки, плиты, лестницы, а также другие железобетонные изделия. Состав считается одним из наиболее популярных в тех случаях, когда необходимо выполнить возведение специализированных объектов, на которые будут приходиться значительные нагрузки. В таком случае, марка бетона М400 оптимально подойдёт и это весьма важно.

Чтобы изготовить бетон марки М400 (В-30), используется только специальный тип компонентов. Прежде всего, это качественный цемент, обладающий малым размером частиц. Он добавляется в состав в количестве одной доли. Использование песка должно сопровождаться его тщательной очистки от любых примесей. Их содержание негативно сказывается на общих характеристиках бетона М400 (В-30). Следует выполнить добавку 1,2 частей песка в состав. Ещё одним компонентом, без которого невозможно приготовление бетона марки М400 (В-30) , является щебень. Допускается использование только гранитной разновидности данного материала. Другие варианты не обладают требуемыми показателями прочности. Щебень вводится в количестве 3,7 части. Последним компонентом является вода и именно её содержание позволяет варьировать подвижность всей смеси от П3 до П5.

Марка бетона М400 и её компоненты должны быть рассмотрены детальнее. Ниже он представлен из расчёта необходимости обеспечить смешивание около одного кубического метра данного строительного материала:

  1. Цемент. Вносится в состав в количестве 395 килограмм на один кубометр готовой смеси. Марка бетона М400 должна подразумевать применение только самого качественного типа данного порошка, поскольку, в ином случае, не будет соответствия качественных и некоторых других характеристик. Используется ПЦ 500, выполненный в полном соответствии с ГОСТ 10178-85.

  2. Песок. Марка бетона М 400 применяет для своего смешивания только тот состав, который относится к первому классу. Он должен быть средним по ГОСТ 8736-93, иначе не будет подходить для решения подобной задачи. Марка бетона М 400 в объёме одного кубометра должна содержать примерно 870 килограмм песка. Материал используется для заполнения пустот и создания уплотнённой структуры.

  3. Щебень из плотных горных пород, соответствующих государственному стандарту ГОСТ 8267-93, а также ГОСТ 26633-91.

    Прочность материала по стандартной шкале составляет около 1200 единиц. Бетон М-400 включает использование фракций, размером от 5 до 20 миллиметров. Слишком малые размеры приведут к тому, что прочность будет снижена. Некоторые проблемы доставит использование крупных фракций. Щебень плотных горных пород вводится в количестве 1075 килограмм на один кубический метр бетона М 400. Таким образом, он занимает наибольший объём в создаваемом составе.

  4. Количество воды должно быть таковым, чтобы полностью прореагировать с цементом. В процессе химической реакции, не должно возникнуть недостатка или переизбытка данного компонента. Бетон М 400 требует 170 литров воды на каждый кубометр смеси. Следует полностью исключить любые крупные примеси, а также обеспечить нейтральный pH показатель.

  5. Последним обязательным компонентом бетона марки М 400, установленным государственным стандартом, я является пластификатор. В обычных случаях, следует ввести 7,6 килограмма на один кубический метр.

    Обычно, плотность смеси составляет 1,172 кг на литр. Она поставляется в виде жидкого раствора с 30% концентрацией. Это позволяет добиться преимуществ при смешивании.

Если рассматривать коэффициент влагостойкости, то он довольно высок для такого типа смеси, как марка бетона М-400. Значение составляет W10, что не требует дополнительного введения гидроизоляционных добавок.

Бетон М400 (В30): характеристики, цена

Бетон М400 – марка бетона, используемая в современном строительстве достаточно редко. Десять лет назад бетон такого типа практически не использовался, сейчас на фоне ужесточения требований к прочности строительных материалов он набирает все большую популярность.

В составе бетона М400 – щебень только гранитного типа, это обуславливает его высокую прочность. В такой материал всегда добавляют дополнительные компоненты, в том числе пластификаторы.



Закажите бетон М400 с доставкой у нас по телефону +7 (812) 703-90-66 (отдел продаж) или +7 (812) 333-11-55 (отдел строительства) (Прием звонков: с 8:00 до 21:00). Мы доставляем бетон в любую точку Санкт-Петербурга и Ленинградской области

Прайс-лист

Цена актуальна на 29 сентября 2021, при заказе от 1000 м³, стоимость за 1 м3 в рублях, без учета стоимости доставки.

*Цена действительна при заказе от 1000 м3. При меньших объёмах уточняйте стоимость у наших менеджеров.

Характеристики

  • Соответствует классу В30;
  • Подвижность: П1-5;
  • Морозостойкость: F100-300;
  • Водонепроницаемость: W2-W12.

Бетон М400 обладает повышенной прочностью, что позволяет использовать его во многих областях промышленного строительства.

Морозостойкость материала позволяет ему выдержать до 300 замораживаний и оттаиваний, благодаря чему его можно использовать в строительстве в экстремальных погодных, климатических условиях.

Высокий показатель водонепроницаемости позволяет использовать бетон класса В30 в непосредственном контакте с водой. Железные элементы железобетонных конструкций не будут подвержены водному воздействию и сохранят свои характеристики прочности на длительное время.

Заявка на скидку

Отправьте заявку на доставку бетона и получите скидку на доставку.

Применение

В силу высоких показателей прочности бетон класса В30 применяется для создания конструкций и сооружений, на которые приходится повышенная нагрузка: ЖБ изделий и конструкций (колонны, ригели, балки, часто несущие элементы).

Распространено применение материала для строительства мостов и гидротехнических сооружений, так как он обладает не только высокими показателями прочности, но и водонепроницаемости.

Высокая прочность позволяет использовать этот материал для строительства банковских хранилищ.

Бетон М400 в промышленном строительстве

Бетон класса В30 применяется практически исключительно в промышленном строительстве, использование его для частных целей нерационально по ряду причин. Во-первых, этот тип бетона слишком прочен, в малоэтажном строительстве такая прочность не требуется. Во-вторых, этот тип бетона отличается высокой скоростью застывания. Это может создать проблемы не только на этапе доставки бетона на строительную площадку (особенно на дальние расстояния), но и на этапе укладки. Недостаточная скорость укладки может привести к тому, что бетон застынет неправильно, и исправить это не будет возможности. В-третьих, бетон М400 обладает высокой стоимостью в силу повышенного содержания цемента.

Другие марки (классы) производимые заводом ЛенБетон:

М100 (В7,5)М150 (В10)М150 (В12,5)М200 (В15)М250 (В20)М300 (В22,5)М350 (В25)М400 (В30)М450 (В35)М500 (В40)

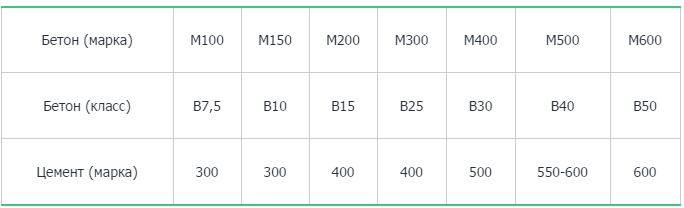

Марки бетона по прочности — используемые марки цемента — классы бетона.

Марки бетона по прочности — используемые марки цемента — классы бетона.

Бетоны маркируются согласно прочности на сжатие в кгс/см2. Набор прочности бетоном это отдельная тема.

Важно: прочность бетона при растяжении составляет только 5-10% от предела прочности при сжатии, а предел прочности при изгибе только 10-15% от предела прочности на сжатие. Бетон не течет. За стадией упругой деформации следует разрушение.

Марка
бетона
М150 М200 М250 М300 М350 М400 М450 М500 М600 и выше
Используемая марка
цемента
М300 М300
М400
М400 М400
М500
М400
М500
М500
М600
М550
М600
М600 М600

В целом, предел прочности при растяжении возрастает с ростом прочности при сжатии (марки бетона) , однако увеличение идет медленнее, чем нарастает прочность на сжатие. Таким образом, % отношение этих прочностей ниже для более высоких марок.

Класс бетона — это числовая характеристика какого-либо его свойства, принимаемая с гарантированной обеспеченностью 0,95. Эта статистическая формулировка означает, что установленное свойство обеспечивается не менее чем в 95% случаев и лишь в 5% проб можно ожидать, что оно не выполненно.

Теоретически, существуют следующие классы бетонов: В1; B1,5; В2; B2,5; В3,5; B5; В7,5; B10; В12,5; В15; В20; В25; В30; В40; В45; В50; В55; В60.

Ниже приводится соотношение между классом и марками бетона по прочности на сжатие при нормативном коэффициенте вариации равном 13,5%:

Класс бетона Средняя прочность данного класса Ближайшая марка бетона
кгс/см2 Н/мм2
В 3,5 46 4,5 М50
B 5 65 6,2 М75
В 7,5 98 9,5 М100
B 10 131 13 М150
В 12,5 164 16 М150
B 15 196 19 М200
В 20 262 25 М250
B 25 327 30 М350
В 30 393 36 М400
B 35 458 43 М450
В 40 524 50 М550
B 45 589 56 М600
В 50 655 63 М600
B 55 720 70 М700
В 60 786 76 М800

цена за куб (1м3) с доставкой

Наше предприятие, специализирующееся на производстве стройматериалов, предлагает купить бетон марки В30 по самым привлекательным ценам за куб с доставкой на объекты Ростова-на-Дону и области. Преимущества сотрудничества с нами:

  • Возможность заказать изготовление необходимого объема рабочей смеси.
  • Доставка на стройплощадку с четким соблюдением временных параметров.
  • Использование при изготовлении бетона В30 компонентов надлежащего качества.
  • Контроль производственного процесса посредством лабораторных исследований.
  • Консультационные услуги, касающиеся, цен за м3, сроков изготовления и поставок товара.

У нас можно заказать не только товарный бетон М400, но и более дешевые марки для реализации различных строительных проектов. Приоритетным направлением деятельности нашей компании является оперативное обеспечение застройщиков Ростова-на-Дону качественным материалом, что позволит существенно ускорить процесс строительства.

ПоказательВеличина измерения
КлассВ30
ВодонепроницаемостьW10
МорозостойкостьF300
ПодвижностьП3-П4

Наши преимущества


Купить бетон М400 (класс прочности В30) по приемлемой цене

Совсем недавно товарный бетон М400 от производителя в строительной сфере Ростова-на-Дону использовался не часто. Основная причина такого явления – достаточно высокая цена за м3. Однако с введением новых требований относительно эксплуатационных характеристик масштабных объектов, материал приобрел огромную популярность среди профессиональных застройщиков.

Для производства бетона марки М400 применяют только высококачественные компоненты, что, конечно же, сказывается на стоимости готового продукта:

  • Цемент со строго определенным размером частиц.
  • Тщательно очищенный от любых примесей песок.
  • Гранитный щебень требуемой технологией фракции.
  • Чистая вода с нужным показателем жесткости.
  • Пластификаторы, повышающие пластичность бетона М400.

Все компоненты должны вводиться в смесь в определенной последовательности, а их пропорции – четко соответствовать технологии. Поэтому цена за куб бетона В30 от производителя будет выше, чем аналогичная продукция других марок. Но, несмотря на достаточно высокую стоимость, смесь нашла широкое применение в различных областях строительства: фундаменты масштабных объектов, колонны, плиты перекрытия, ригели, лестничные пролеты и прочие конструкции, подвергающиеся интенсивной нагрузке во время эксплуатации. Прежде всего, бетон марки М400 стоит купить профессиональным застройщикам, заботящимся о своей репутации.

Товарный бетон М-100 от 2600₽

Бетон М100 – является самым доступным материалом за счет своей стоимости и незаменимым при создании простых сооружений, таких как: тротуары, пешеходные дорожки и площадки для стоянки автомобилей.

Товарный бетон М-150 от 2700₽

Бетон М150 – соответствует легкому классу, но имеет повышенную прочность и может послужить для подготовительных работ. Также незаменим при создании: ленточного фундамента, бетонных полов, придомовых и общественных территорий.

Товарный бетон М-200 от 2800₽

Бетон М200 – самая востребованная марка, отличающаяся прочностью, долговечностью и ценой. Большинство работ в индивидуальном строительстве выполняется именно с этим типом раствора.

Товарный бетон М-250 от 3000₽

Бетон М250 – подходит для возведения частных малоэтажных домов. Оптимальная прочность достигается за счет добавления специальных добавок.

Товарный бетон М-300 от 3200₽

Бетон М300 – основная марка при создании многоэтажных конструкций. Благодаря повышенной прочности и водонепроницаемости подходит для создания отмосток, лестниц, опорных и подпорных стен.

Товарный бетон М-350 от 3500₽

Бетон М350 – выдерживает самые сильные нагрузки. Подходит для строительства крупных конструкций и многоэтажных домов любой категории.

Товарный бетон М-400 от 3800₽

Бетон М400 – подойдет для строительства объектов с особыми требованиями: мосты, бассейны, колонны, железобетонные конструкций, фундаменты для больших конструкций.

Калькулятор стоимости

  • Ленточного фундамента
  • Плиты фундамента

Рассчитать объём бетона

Как проводить измерения

Измерьте периметр (A), ширину (D) и высоту (C) будущей фундаментной ленты и укажите значения в форме в соответствующих полях. Все значения нужно указывать в метрах.

Рассчитать

Как проводить измерения

Измерьте длину (A) ширину (B) и высоту (C) будущей фундаментной плиты и укажите значения в форме в соответствующих полях. Все значения нужно указывать в метрах.

Объём фундаментной ленты равен 0 м3. Стоимость М-100 — 0 ₽ Объём плиты фундамента равен 0 м3. Стоимость М-100 — 0 ₽

М-100

М-150

М-200

М-250

М-300

М-350

М-400

М400


Схема сотрудничества с «ЕвроБетон»

Оставляете заявку

Ежедневно.
Принимаем заказы
на любой объем бетона.

Уточняем детали
и делаем
предложение

Любые консультации
по строительству
и материалам.

Согласовываем
сроки отгрузки
и способы оплаты

Низкая цена.
Любая форма
оплаты.

Изготавливаем
бетонную смесь

Все по ГОСТ.
Импортное
оборудование,
стабильное качество.

Доставляем
ваш заказ

Всегда в срок.
Без сюрпризов.

Смотрите так же:

Бетон М400 с доставкой в Одинцово, цены

Эта марка бетона редко применяется в частном строительстве и скорее востребована для корпоративного использования и возведения промышленных объектов. Это связано с характеристиками бетона м 400: слишком высокая прочность, которая не требуется для невысоких зданий, быстрое застывание и высокая стоимость.

Характеристики бетона м 400

Для производства применяют гранитный щебень, добавляют специальные компоненты и пластификаторы для изменения свойств. По морозоустойчивости входит в класс F300, по водонепроницаемости относится к классу W10. Прочность равна 393 кгс/см², относится к классу прочности В30. Составляющие компоненты (цемент, песок, щебень) добавляются в соотношении 1:1,2:2,7 (при использовании цемента марки м400), или 1:1,6:3,2 (при использовании цемента м500).Из 10 литров цемента м400 получается 31 литр бетона, а из 10 литров цемента м 500 – 36 литров бетона.

Данная марка является «товарным» очень тяжелым бетоном с высокой жесткостью Ж3-Ж4 и значением подвижности П3-П5. Все используемые компоненты тщательно отбираются, цемент для бетона м 400 состоит из мелких частиц, песок очищается от всех примесей, применяется только гранитный щебень, потому что другие виды щебня не обеспечат необходимой прочности бетона. Класс водонепроницаемости бетона м 400 обеспечивает хорошее сопротивление влаге, поэтому дополнительных гидроизоляционных добавок не требуется.

Рекомендации к использованию

Обладает довольно узкой областью применения по сравнению с другими марками из-за своих свойств. Для частного строительства применение бетона м 400 невыгодно, потому что такая высокая прочность обычно не нужна для небольших домов, а затраты на покупку бетона будут значительными. Смесь содержит высокий процент цемента в составе, время схватывания значительно меньше, чем у других марок, что ограничивает возможность транспортировки на большие расстояния.

Однако, в последнее время из-за ужесточения проектных требований бетон м 400 стал более востребованным. Используется для возведения банковских хранилищ, мостов, ригелей, колонн и балок, чаш бассейнов, аквапарков, гидротехнических сооружений, различных конструкций со специальными требованиями. По своим характеристикам бетон рекомендован для сооружения объектов с повышенными требованиями к безопасности, особенно в сейсмически-активных местностях. При неправильном использовании на строительной площадке могут возникнуть проблемы из-за быстрого схватывания бетона.


классы бетона прочность, характеристики, цены

Строительный бетон является многокомпонентным искусственным материалом. Сегодня можно добиться различных эксплуатационных и потребительских характеристик, варьируя номенклатуру и процентное содержание его основных компонентов:

  • цемента,
  • заполнителя,
  • песка,
  • воды,
  • химических добавок и пр.

Чтобы систематизировать значения различных качеств бетона, были введены специальные показатели – морозостойкость, водонепроницаемость, подвижность, жесткость и главный прочностной показатель – марка. Регулируется он ГОСТом 26633-91. Согласно определению, марка бетона – это усредненный предел его прочности после затвердевания смеси. Измеряется в кгс/см3. Для обозначения марок бетона используется латинская литера «М». В настоящее время в строительстве широко используются смеси от М50 до М1000.

Существует еще один родственный прочностной показатель – класс бетона. Согласно СНиП 2.03.01-84, он обозначается латинской литерой «B» и характеризует кубиковую прочность, выраженную в МПа с гарантированной доверительной вероятностью 95%. К примеру, кубик со сторонами 150 мм, изготовленный из бетона класса B25, в 95 случаях из 100 способен выдержать давление в 25 МПа, не разрушившись. В остальных 5 случаях возможны определенные деформации.

Марки и классы, являясь родственными характеристиками, имеют между собой соответствие, установленное международным стандартом ISO 3893:1977. Оно не совсем точное и может иметь погрешность в пределах от 2 до 14,5%. К примеру, класс бетона B5 со средней плотностью 65,48 кгс/см3 соответствует марке М75, хотя «не дотягивает до нее» 14,54% (75/65,48 – 1)*100%. Однако, бывают и обратные случаи. Класс бетона B20 со средней прочностью 261,94 соответствует марке М250, а значит, имеет «запас» в 4,78% (261,94/250 – 1)*100%.

Класс бетона Средняя прочность
данного класса, (кгс/см2)
Ближайшая марка
бетона
В3,5 46 М50
В5 65 М75
В7,5 98 М100
В10 131 М150
В12,5 164 М150
В15 196 М200
В20 262 М250
В22,5 302 М300
В25 327 М350
В30 393 М400
В35 458 М450
В40 524 М550
В45 589 М600
В50 655 М600
В55 720 М700
В60 786 М800

Применение

  • Легкие марки бетона (М75 и ниже). Характеризуются низким процентным содержанием цемента, в частности, для М75 пропорция цемент/заполнитель составляет всего лишь 1:7. Это не позволяет использовать такие бетоны на ответственных строительных работах. С другой стороны, они очень дешевые и могут быть востребованы при отделочных работах, монтаже столбов и заборов, заливке полов и пр.
  • М100. Используются при прокладке дорог с малой интенсивностью движения, для установки бордюров, а также во время формирования подушки перед заливкой фундамента.
  • М150. Может применяться для общестроительных работ на объектах малой этажности, а также обустройства ленточных фундаментов и бетонирования автомобильных стоянок.
  • М200. Это одна из наиболее востребованных бетонных смесей, используемая для возведения несущих элементов частных домов, производства бетонных блоков и в дорожном строительстве.
  • М250. Сфера применения – строительство зданий средней высотности, обустройство монолитных фундаментов, прокладка автомагистралей и изготовление железобетонных конструкций.
  • М300. Можно использовать при высотном строительстве и прокладке магистральных автодорог с интенсивным движением.
  • М350 и выше. Тяжелые бетонные смеси, используемые для решения ответственных задач – производства ЖБИ с увеличенной несущей способностью, строительства колонн и опор мостов, возведения сложных гидротехнических конструкций, тоннелей метрополитенов, банковских хранилищ, бункеров и пр. В частном секторе из-за относительно высокой стоимости почти не применяются.

Компания «БетонСоюз» изготавливает строительные смеси всех типов на собственном заводе в городе Железнодорожный. У нас вы сможете недорого купить любой марочный бетон с доставкой по Москве и области.

Рассчитать стоимость

Глава 5 — Зола-унос в текучей засыпке. Факты о золе-уносе для дорожных инженеров. Вторичная переработка.

Факты о летучей золе для дорожных инженеров

Глава 5 — Зола-унос в текучей засыпке

Общие

Текучий наполнитель включает в себя семейство продуктов, обычно состоящее из воды, летучей золы, портландцемента, а иногда и грубых или мелких заполнителей, или того и другого. Текучий наполнитель — это самовыравнивающийся, самоуплотняющийся и неоседающий материал наполнителя с контролируемой прочностью.Этот материал также известен как:

  • Заполнение с контролируемой плотностью (CDF)
  • Контролируемый материал низкой прочности (CLSM)
  • Зола текучая
  • Зольный раствор с высокой осадкой
  • Раствор для жидкого бетона
  • Засыпка из обедненной смеси
  • Наполнитель безусадочный

Рис. 5-1: Текучая заливка, используемая в траншеях инженерных коммуникаций.

Текучие заполняющие смеси составляют класс конструкционных материалов, характеристики и применения которых совпадают с характеристиками и применением широкого ряда традиционных материалов, включая уплотненный грунт, грунт-цемент и бетон.Следовательно, текучие засыпки распределяются, смешиваются и доставляются в форме, напоминающей очень работоспособный бетон; и они обеспечивают продукт на месте, который эквивалентен высококачественному уплотненному грунту, без использования оборудования для уплотнения и соответствующего труда.

В текучих заполняющих смесях можно использовать практически любую угольную золу-унос. Летучая зола не должна соответствовать требованиям спецификации AASHTO M 295 (ASTM C 618), поскольку бетонная добавка подходит для использования в текучей засыпке, подходит даже летучая зола с высоким LOI или содержанием углерода.Отдельные агентства могут иметь применимые спецификации или правила, касающиеся наполнения текучей летучей золой. Независимо от типа обращения, летучая зола для текучей засыпки может использоваться в сухой или кондиционированной форме. Летучая зола, извлекаемая из прудов-накопителей, успешно используется. Для текучих смесей заполнения с использованием летучей золы с высоким содержанием кальция может не потребоваться цемент. Как правило, готовятся испытания конструкции смеси и эксплуатационных характеристик для определения пригодности летучей золы и других ингредиентов для конкретных требований к текучести.

Для сравнения, текучие засыпные материалы обычно имеют экономическое преимущество по сравнению с затратами на укладку и уплотнение земляных засыпок. В зависимости от условий работы и затрат возможна значительная экономия. Чем ближе проект к источнику текучей заливки, тем больше потенциальная экономия средств. Текучая засыпка также становится более экономичной, чем обычная земляная засыпка, если опалубка и / или уклон траншеи необходимы для безопасности рабочих в пределах выемки.При использовании текучей насыпи рабочие не должны находиться в котловане, что приводит к экономии средств за счет меньшего количества земляных работ и отсутствия опалубки.

Рисунок 5-2: Текучий наполнитель исключает необходимость ручного уплотнения.

Рисунок 5-3: Текучий заполнитель можно использовать для засыпки очень узких траншей.

Требования к конструкции и техническим характеристикам смеси

Текучие наполняющие смеси обычно содержат летучую золу, портландцемент и воду. Другие вяжущие составы (например,g., зола класса C, цементная пыль и т. д.) может использоваться вместо портландцемента в определенных областях применения. В смеси также могут использоваться наполнители, такие как зольный остаток, песок (включая некоторые формовочные пески) или другие заполнители. Текучий характер этих смесей обусловлен сферической формой частиц летучей золы или распределением сферических и неправильных форм и размеров частиц в комбинациях летучей золы и песка при смешивании с достаточным количеством воды для смазывания поверхностей частиц.

Летучая зола может быть основным ингредиентом текучей заполняющей смеси.Он может быть дешевле песка. В текучих заполнителях можно использовать летучую золу небетонного сорта, которую можно получить по сниженным ценам. Однако, когда песок более экономичен, летучая зола может быть ограничена до 300 или менее килограммов на кубический метр (500 или менее фунтов на кубический ярд). Требования к воде для текучести смеси будут зависеть от параметров поверхности всех твердых веществ в смеси, однако диапазон от 250 до 400 литров на кубический метр (от 50 до 80 галлонов на кубический ярд) удовлетворит большинство комбинаций материалов. Портландцемент добавляют, как правило, в количествах от 30 до 60 килограммов на кубический метр (от 50 до 100 фунтов на кубический ярд), чтобы обеспечить слабую цементирующую матрицу.

Два основных типа текучих смесей наполнителя — это высокое содержание летучей золы и низкое содержание летучей золы. Смеси с высоким содержанием летучей золы обычно содержат почти всю летучую золу с небольшим процентным содержанием портландцемента и достаточным количеством воды, чтобы смесь стала текучей. Смеси с низким содержанием летучей золы содержат высокий процент мелкозернистого заполнителя или наполнителя (обычно песок), низкий процент летучей золы, достаточной для того, чтобы способствовать течению частиц песка, небольшой процент портландцемента (аналогично тому, который используется в высокой летучей золе. содержимое смеси) и достаточное количество воды, чтобы смесь стала текучей.

Комитет ACI 229 определил смеси с низким содержанием летучей золы, которые содержат высокий процент мелкого заполнителя, как CLSM. Согласно определению ACI, CLSM имеет верхний предел прочности на сжатие в 8300 кПа (1200 фунтов на квадратный дюйм), однако прочность может быть рассчитана до 345 кПа (50 фунтов на квадратный дюйм). Большинство текучих заполняющих смесей рассчитаны на достижение максимальной прочности от 1000 до 1400 кПа (от 150 до 200 фунтов на квадратный дюйм), чтобы обеспечить возможность выемки грунта в более позднее время. Важно помнить, что текучие засыпные смеси с пределом прочности в диапазоне от 345 до 480 кПа (от 50 до 70 фунтов на кв. Дюйм) имеют, по крайней мере, в два-три раза большую несущую способность, чем хорошо уплотненный земляной материал для засыпки.

Обычно составы текучей заполняющей смеси рассчитываются на основе процентного содержания летучей золы в пересчете на сухой вес. Смеси с высоким содержанием летучей золы обычно содержат 95 процентов летучей золы и 5 процентов портландцемента. В некоторых районах 100% цементирующего материала составляет самоцементная зола-унос. Поскольку смеси с низким содержанием летучей золы содержат дополнительный ингредиент (песок или наполнитель), существует гораздо более широкий диапазон пропорций смеси. Некоторые типичные конструкции смесей для смесей с высоким и низким содержанием летучей золы включены в Таблицы 5-1 и 5-2.Наиболее важными физическими характеристиками текучих заполняющих смесей являются: развитие прочности, текучесть, время отверждения и просачивание / оседание.

Таблица 5-1. Смеси с высоким содержанием золы.
Компонент Диапазон Смешанный дизайн
кг / м 3 (фунт / ярд 3 ) кг / м 3 (фунт / ярд 3 )
Зола-унос 949 до 1542 (от 1600 до 2600) 1234 (2080)
Цемент 47 до 74 (от 80 до 125) 62 ( 104)
Добавленная вода 222 до 371 (375 до 625) 247 (416) *
1,543 (2600)

* Равно 189 литров (50 галлонов)

Таблица 5-2. Смеси с низким содержанием летучей золы.
Компонент Диапазон Смешанный дизайн
кг / м 3 (фунт / ярд 3 ) кг / м 3 (фунт / ярд 3 )
Зола-унос * от 119 до 297 (от 200 до 500) 178 (300)
Цемент от 30 до 119 (от 50 до 200) 59 (100)
Песок от 1,483 до 12,780 (от 2,500 до 3,000) 1,542 (2,600)
Добавленная вода 198 до 494 (от 333 до 833) 297 (500) **
2,076 (3,500)

* Летучая зола с высоким содержанием кальция используется в меньших количествах, чем летучая зола с низким содержанием кальция.

** Равно 227 литров (60 галлонов)

Развитие силы. Развитие прочности текучих заполняющих смесей напрямую зависит от количества вяжущего материала и содержания воды. В летучей золе с низким содержанием CaO (класс F) содержание цемента и воды напрямую связаны с увеличением прочности. При использовании летучей золы с высоким содержанием CaO (класс C) цемент может не потребоваться, а прочность напрямую зависит от содержания летучей золы и воды. Для большинства смесей с высоким содержанием золы-уноса требуется всего от трех до пяти процентов портландцемента от сухой массы золы-уноса для достижения 28-дневной прочности на сжатие в диапазоне от 345 до 1000 кПа (от 50 до 150 фунтов на квадратный дюйм).Долгосрочная сила может постепенно увеличиваться за пределы 28-дневной силы. Содержание воды в смеси также влияет на развитие прочности. Вода добавляется для достижения желаемой текучести или оседания. При заданном содержании цемента повышенное содержание воды обычно приводит к небольшому снижению прочности на сжатие с течением времени. При высоком уровне текучести заполняющих смесей (более 20 процентов) содержание воды снижается, а прочность ограничивается наличием воздушных пустот.

Текучесть. Текучесть в основном зависит от содержания воды и увлеченного воздуха. Чем выше содержание воды и воздуха, тем более текучая смесь. Обычно желательно сделать смесь как можно более текучей, чтобы воспользоваться преимуществами самоуплотняющихся свойств текучего наполнителя. Типичные текучие заполняющие смеси с высоким содержанием воздуха показаны в Таблице 5-3.

Таблица 5-3. Текучие наполняющие смеси с высоким содержанием воздуха.
Компонент Диапазон Смешанный дизайн
кг / м 3 (фунт / ярд 3 ) кг / м 3 (фунт / ярд 3 )
Зола-унос от 119 до 297 (от 200 до 500) 160 (350)
Цемент от 30 до 119 (от 50 до 200) 30 ( 50)
Песок от 1483 до 1780 (от 2500 до 3000) 1365 (2300)
Вода 115 до 150 (от 30 до 40) 132 ( 35)
Содержание воздуха,% от 20 до 30 от 20 до 30

Время отверждения . Время затвердевания напрямую зависит от содержания цемента. Типичные текучие заполняющие смеси с высоким содержанием летучей золы, содержащие пять процентов цемента, достигают достаточного схватывания, чтобы выдержать вес среднего человека примерно за три-четыре часа, в зависимости от температуры и влажности. В течение 24 часов строительная техника может перемещаться по поверхности без видимых повреждений. Некоторые текучие наполняющие смеси с низким содержанием летучей золы, содержащие летучую золу с высоким содержанием кальция, как сообщается, достаточно схватились, чтобы позволить ямочный ремонт улиц в течение одного-двух часов после размещения.

Кровотечение и проседание. Просачивание и проседание возможно в текучих заполняющих смесях с высоким содержанием летучей золы и относительно высоким содержанием воды (что соответствует осадке 254 мм / 10 дюймов). Испарение сливной воды и поглощение окружающей почвой часто приводит к просадке насыпи примерно на 11 мм / м (1/8 дюйма / фут). Эта усадка может происходить как в поперечном, так и в вертикальном направлении, но после первоначального схватывания дополнительной усадки или длительного оседания текучего наполнителя не происходит.Перед затвердеванием текучие заливочные смеси самовыравниваются.

Поскольку текучий наполнитель обычно получают от производителей товарного бетона, контроль качества наполнения легко осуществляется с помощью весов для материалов и дозирующих устройств, уже используемых на бетонном заводе. Доставка обычно осуществляется обычными автобетоносмесителями. Текучий наполнитель также можно перекачивать или размещать с помощью ведра, конвейера или шланга. Обычно он не расслаивается даже при падении со значительной высоты или перекачке на большие расстояния.

Применение текучей засыпки включает, помимо прочего: засыпку опор мостов, водопропускных труб и траншей; насыпь для насыпей, оснований и подоснов; подстилка для плит и труб; изоляционный наполнитель; насыпь для кессонов и свай; и заполнить заброшенные резервуары для хранения, шахты и туннели.

Важным требованием к текучей насыпи во многих областях является то, что ее можно удалить с помощью обычного землеройного оборудования. Это означает, что прочность на сжатие должна быть ограничена от 700 до 1400 кПа (от 100 до 200 фунтов на квадратный дюйм) с механическим оборудованием и до 345 кПа или меньше (50 фунтов на квадратный дюйм) для ручных земляных работ.Из-за комбинированной технологии бетон / грунт, связанной с текучими смесями, к их использованию применялись различные контрольные испытания, включая текучесть, измеренную по конусу осадки бетона, проточному цилиндру или конусу потока раствора, а также удельный вес. как меры прочности на сжатие, несущей способности или сопротивления проникновению (ACI 229R).

Рисунок 5-4: Засыпка опоры мостовидного протеза с текучей заливкой.

Как и в любом строительстве, контроль качества и обеспечение качества (QC / QA) материалов и смеси чрезвычайно важны.Хороший QC / QA максимально использует преимущества текучей заливки.

Коррозия. Методы испытаний, разработанные для оценки возможности коррозии металлов в засыпках грунта, могут использоваться для оценки потенциала коррозии текучих засыпок. ACI 229R описывает несколько методов испытаний, специфичных для материала, контактирующего с текучей начинкой.

Рисунок 5-5: Мост заменен водопропускными трубами и текучей насыпью.

Ссылки на проектирование и изготовление

См. Приложение C.

Содержание цемента — обзор

5.5.0 Конструкционные бетонные компоненты — расчеты для получения высокопрочного бетона

Класс бетона Требуемая прочность на сжатие в полевых условиях Содержание цемента: минимум или диапазон Содержание воздуха: процентный диапазон (Всего) Водоцементное соотношение: Максимум или диапазон
B 3000 фунтов на кв. Дюйм за 28 дней 565 фунтов / куб. Ярд 5-8 Н / Д
BZ 4000 фунтов на квадратный дюйм в течение 28 дней 610 фунтов / куб. Ярд НЕТ НЕТ
D 4500 фунтов на квадратный дюйм в течение 28 дней От 615 до 660 фунтов./ куб. ярд 5-8 0,44
DT 4500 фунтов / кв. дюйм в течение 28 дней 700 фунтов / куб. ярд 5-8 0,44
E 4200 фунтов / кв. дюйм в 28 дней 660 фунтов / куб. Ярд 4 — 8 0,44
H 4500 фунтов на кв. Дюйм через 56 дней от 580 до 640 фунтов / куб. Ярд 5 — 8 0,38–0,42
HT 4500 фунтов на квадратный дюйм через 56 дней от 580 до 640 фунтов / куб. Ярд 5-8 0.38–0,42
P 4200 фунтов на кв. Дюйм за 28 дней 660 фунтов / куб. Ярд 4-8 0,44
S35 5000 фунтов / кв. Дюйм за 28 дней от 615 до 720 фунтов / куб. ярдов 5 — 8 0,42
S40 5800 фунтов на кв. дюйм в течение 28 дней От 615 до 760 фунтов / куб. дюйм ярдов 5-8 0,40
S50 7250 фунтов на кв. дюйм в 28 дней От 615 до 800 фунтов / куб. Ярд 5-8 0.38

Бетон класса B — это воздухововлекающий бетон общего назначения. Бетон класса D или H может быть заменен бетоном класса B. Дополнительные требования к бетону класса B: Бетон класса B должен иметь номинальный размер крупного заполнителя 37,5 мм (112 дюймов) или меньше. Допустимая зола-унос может быть заменена портландцементом максимум до 20% класса C или 30% класса F по весу.

Бетон класса BZ — бетон для бурения опор. Дополнительные требования к бетону класса BZ: Вовлеченный воздух не требуется, если это не оговорено в контракте. На стройплощадке могут быть добавлены высокоэффективные редукторы воды для получения желаемой осадки и замедления. Осадка должна составлять минимум 5 и максимум 8 дюймов. Бетон кессона класса BZ должен быть изготовлен из крупного заполнителя номинального размера 19,0 мм (34 дюйма). Допустимая зола-унос может быть заменена портландцементом максимум до 20% класса C или 30% класса F по весу.

Бетон класса D — это плотный конструкционный бетон средней прочности.Бетон класса D может быть заменен на класс H. Дополнительные требования к бетону класса D: В смесь должна быть добавлена ​​одобренная водоредуцирующая добавка. Бетон класса D должен быть изготовлен из крупного заполнителя номинального размера 19,0 мм (34 дюйма). При укладке в настил моста бетон класса D должен содержать не менее 55% крупного заполнителя AASHTO M 43 размера № 67. Допустимая зола-унос может быть заменена портландцементом максимум до 20% класса C или 30% класса F по весу.

Бетон класса ДТ может использоваться для ремонта и ремонта настила.Бетон класса DT может быть заменен на класс HT. Дополнительные требования к бетону класса DT: В смесь должна быть добавлена ​​одобренная водоредуцирующая добавка. Бетон класса DT должен содержать минимум 50% крупнозернистого заполнителя AASHTO M 43 размера № 7 или № 8. Допустимая зола-унос может быть заменена портландцементом максимум до 20% класса C или 30% класса F по весу.

Бетон класса E может использоваться для дорожных покрытий с быстрым проходом, требующих ранней прочности, чтобы открыть дорожное покрытие для обслуживания вскоре после укладки.Дополнительные требования к бетону класса E: Можно использовать цемент типа III. Бетон класса E должен содержать минимум 55% крупнозернистого заполнителя AASHTO M 43 размером № 357 или № 467. Если все поперечные швы заделаны шпонками, то бетон класса E должен содержать не менее 55% крупнозернистого заполнителя AASHTO M 43 размеров № 57, № 67, № 357 или № 467. Если в планах не указано иное, бетон класса E должен достичь прочности на сжатие 2500 фунтов на квадратный дюйм в течение 12 часов. Лабораторная пробная смесь для бетона класса E должна обеспечивать среднюю 28-дневную прочность на изгиб не менее 650 фунтов на квадратный дюйм.Допустимая зола-унос может быть заменена портландцементом с максимальным содержанием класса F до 30% по весу.

Бетон класса H используется для голых бетонных настилов мостов, на которые не будет нанесена гидроизоляционная мембрана. Дополнительные требования к бетону класса H: В смесь должна быть добавлена ​​одобренная водоредуцирующая добавка. Бетон класса H должен содержать не менее 55% крупного заполнителя AASHTO M 43 размера № 67. Бетон класса H должен содержать вяжущие материалы в следующих диапазонах: от 450 до 500 фунтов на кубический ярд портландцемента типа II, от 90 до 125 фунтов на кубический ярд летучей золы и от 20 до 30 фунтов на кубический ярд кремнеземной пыли.Общее содержание портландцемента типа II, летучей золы и микрокремнезема должно составлять от 580 до 640 фунтов на кубический ярд. Лабораторная пробная смесь для бетона класса H не должна превышать проницаемость 2000 кулонов за 56 дней (ASTM C 1202). Лабораторная пробная смесь для бетона класса H не должна иметь трещин в течение 14 дней или ранее в ходе испытания тенденции к растрескиванию (AASHTO PP 34).

Бетон класса HT используется в качестве верхнего слоя голых бетонных настилов мостов, на которые не будет нанесена гидроизоляционная мембрана.Дополнительные требования к бетону класса HT: В смесь должна быть добавлена ​​одобренная водоредуцирующая добавка. Бетон класса HT должен содержать минимум 50% крупнозернистого заполнителя AASHTO M 43 размера № 7 или № 8. Бетон класса HT должен содержать вяжущие материалы в следующих диапазонах: от 450 до 500 фунтов на кубический ярд портландцемента типа II, от 90 до 125 фунтов на кубический ярд летучей золы и от 20 до 30 фунтов на кубический ярд кремнезема. Общее содержание портландцемента типа II, летучей золы и микрокремнезема должно составлять от 580 до 640 фунтов на кубический ярд.Лабораторная пробная смесь для бетона класса HT не должна превышать проницаемость 2000 кулонов через 56 дней (ASTM C 1202). Лабораторная пробная смесь для бетона класса HT не должна иметь трещин в течение 14 дней или ранее в ходе испытания тенденции к растрескиванию (AASHTO PP 34).

Бетон класса P используется в дорожных покрытиях. Дополнительные требования к бетону класса P: Бетон класса P должен содержать не менее 55% крупнозернистого заполнителя AASHTO M 43 размера № 357 или № 467. Если все поперечные швы заделаны шпонками, то бетон класса P должен содержать минимум 55% AASHTO M 43 типоразмеров No.57, № 67, № 357 или № 467 крупный заполнитель. Лабораторная пробная смесь для бетона класса P должна обеспечивать среднюю 28-дневную прочность на изгиб не менее 650 фунтов на квадратный дюйм. Бетон класса P должен содержать от 70 до 80% портландцемента и от 20 до 30% летучей золы класса F от общего веса цемента плюс летучая зола. Если приемка не основана на прочности на изгиб, общий вес цемента плюс летучая зола класса F не должен быть менее 660 фунтов на кубический ярд. Если приемка основана на прочности на изгиб, общий вес цемента плюс летучая зола класса F не должен быть менее 520 фунтов на кубический ярд.

Бетон класса S35 — плотный высокопрочный конструкционный бетон. Дополнительные требования к бетону класса S35: В смесь должна быть добавлена ​​одобренная водоредуцирующая добавка. Бетон класса S35 должен быть изготовлен из крупного заполнителя номинального размера 19 мм (34 дюйма), то есть 100% проходящего через сито 25,0 мм (1 дюйм) и от 90 до 100% проходящего через сито 19 мм (34 дюйма). При укладке в настил моста бетон класса S35 должен содержать не менее 55% крупного заполнителя AASHTO M 43 размера № 67.Допустимая зола-унос может быть заменена портландцементом максимум до 20% класса C или 30% класса F по весу.

Бетон класса S40 — это плотный высокопрочный конструкционный бетон. Дополнительные требования к бетону класса S40: В смесь должна быть добавлена ​​одобренная водоредуцирующая добавка. Бетон класса S40 должен быть изготовлен из крупного заполнителя номинального размера 19 мм (34 дюйма). При укладке в настил моста бетон класса S40 должен содержать минимум 55% AASHTO M 43 размера No.67 грубый заполнитель. Допустимая зола-унос может быть заменена портландцементом максимум до 20% класса C или 30% класса F по весу.

Бетон класса S50 — это плотный высокопрочный конструкционный бетон. Дополнительные требования к бетону класса S50: В смесь должна быть добавлена ​​одобренная водоредуцирующая добавка. Бетон класса S50 должен быть изготовлен из крупного заполнителя номинального размера 19 мм (34 дюйма). При укладке в настил моста бетон класса S50 должен содержать минимум 55% AASHTO M 43 размера No.67 грубый заполнитель. Допустимая зола-унос может быть заменена портландцементом максимум до 20% класса C или 30% класса F по весу. Лабораторная пробная смесь для бетона класса S50 не должна иметь трещин в течение 14 дней или ранее в ходе испытания тенденции к растрескиванию (AASHTO PP 34).

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами.Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней части — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
Соединенные Штаты Америки

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законах. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

.

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Самый твердый бетон в мире с повышенной ударопрочностью для предотвращения стихийных бедствий

Схема дегазации и водопоглощения. Затем образцы PFC помещают в закрытый сосуд, в котором сбросили давление с помощью вакуумного насоса, и воду вводят с внешней поверхности внутрь. Предоставлено: Университет Канадзавы

.

Группа исследователей, включая университет Канадзавы, проверяет реакцию на удар самого твердого в мире бетона.

Бетон является наиболее широко используемым строительным материалом в мире и, следовательно, постоянно совершенствуется для удовлетворения современных требований.Усилия по повышению прочности бетона привели к сообщениям о беспористом бетоне (PFC), самом твердом бетоне, испытанном на сегодняшний день. Некоторые из основных свойств PFC уже были исследованы, и теперь команда, включая Университет Канадзавы, исследовала реакцию этого инновационного материала на удар. Их выводы опубликованы в International Journal of Civil Engineering .

Сверхвысокопрочный бетон предлагает значительные преимущества, включая снижение веса крупных конструкций и их защиту от стихийных бедствий и случайных ударов.PFC — это сверхвысокопрочный бетон, свойства которого можно улучшить за счет включения стальной фибры.

Процесс отверждения. После обработки водопоглощением образец подвергали отверждению паром (скорость нагрева: 15 ºC / ч, максимальная температура: 90 ºC, максимальное время выдержки: 48 ч, скорость охлаждения: 15 ºC / ч). Затем было применено тепловое отверждение (скорость нагрева: 60 ​​ºC / ч, максимальная температура: 180 ºC, максимальное время выдержки: 48 ч, скорость охлаждения: 60 ºC / ч, 1 атм). Предоставлено: Университет Канадзавы

.

Способ приготовления PFC приводит к очень небольшому количеству пустот в конечном материале, что придает ему высокую прочность — 400 МПа можно применить к PFC до его разрушения, по сравнению с 20-30 МПа для стандартного бетона.О некоторых основных свойствах материала ПФУ, армированного стальным волокном, уже сообщалось; Теперь исследователи оценили реакцию на удар ряда препаратов ПФУ с различным содержанием стальной фибры и высотой сечения.

Состояние отказа после ударного нагружения. Степень повреждения балок можно снизить, изменив скорость смешения стальных волокон в балке PFC с 1 до 2 об.%. Предоставлено: Университет Канадзавы

.

«Постоянное развитие строительных материалов особенно важно в тех областях, где частые стихийные бедствия угрожают целостности конструкций», — объясняет ведущий автор исследования Юсуке Курихаши.«Мы провели ударные испытания различных образцов ПФУ, армированного стальным волокном, чтобы определить их реакции и тем самым ускорить широкое применение ПФУ в строительных проектах. Наше тестирование предназначено для моделирования реакции на такие события, как камнепады, взрывы и летающие объекты ».

Исследователи сделали два ключевых вывода. Во-первых, они заметили, что увеличение содержания стальной фибры с 1% до 2% снижает повреждение от удара на 30-50%. Ожидается, что это значительное улучшение характеристик послужит основой для будущих решений по проектированию материалов.

Кроме того, они показали, что можно предсказать поведение образцов с точностью примерно 80% путем сравнения вычисленных значений с измеренными, что поможет упростить процессы разработки.

«Мы надеемся, что PFC внесет свой вклад в повышение безопасности зданий в будущем», — говорит д-р Курихаши. «Хотя дополнительные экспериментальные работы и статистическая обработка требуются для полного перевода PFC в широкое практическое применение, наши результаты вносят значительный вклад в понимание роли PFC в повышении безопасности многих крупных сооружений, включая высотные здания, мосты и дороги.”

Ссылка: «Характеристики отклика бетонной балки без пористости, армированной стальным волокном, при ударной нагрузке» Юсуке Курихаши, Кацуя Коно и Масато Комуро, 4 февраля 2020 г., International Journal of Civil Engineering .
DOI: 10.1007 / s40999-020-00501-y

Нормы арматуры

Стандарты, относящиеся к армированию и предварительному напряжению бетона:

EN 10138 — Предварительно напряженная сталь

Предварительно напряженных сталей состоит из четырех частей:

  • EN 10138-1.Стали предварительного напряжения. Общие требования
  • EN 10138-2. Стали предварительного напряжения. Проволока
  • EN 10138-3. Стали предварительного напряжения. Strand
  • EN 10138-4. Стали предварительного напряжения. Бары

Эти детали в настоящее время находятся в разработке.

EN 10080: Сталь для армирования бетона, свариваемая, ребристая арматурная сталь

BS EN 10080: 2005

Свариваемая сталь для армирования бетона стала предметом европейского стандарта BS EN 10080.Этот стандарт много лет ходил туда-сюда в поисках прагматичного соглашения среди европейцев о том, как стандартизировать арматуру. Другими словами, потребовалось много времени, чтобы перейти от обязательного стандарта (который Европейская комиссия попросила CEN подготовить) к гармонизированному стандарту. В 2008 году его пришлось отменить как гармонизированный стандарт, поскольку не были соблюдены законодательные требования некоторых стран в отношении дополнительных свойств арматуры. Однако он был внедрен в Великобритании в конце 2005 года, и его последующая отмена не повлияла на BS 4449 и т. Д.

BS EN 10080: 2005 не дает фактических спецификаций или цифр; это оставлено на усмотрение национальных стандартов.

Требует, чтобы технические классы определялись значениями:

  • R e , предел текучести;
  • R m / R e , отношение прочности на разрыв / предел текучести,
  • A gt , Общее удлинение в процентах при максимальном усилии,
  • R e, act / R e, nom (где применимо), отношение фактического значения предела текучести к заданному,
  • усталостная прочность,
  • производительность изгиба,
  • свариваемость,
  • прочность сцепления,
  • допуски и
  • габариты.

Он содержит информативное приложение ZA, в котором описывается, как стандарт может использоваться для целей маркировки CE. Обратите внимание, что знак CE — это , а не как знак качества. Он просто идентифицирует продукт как соответствующий основному требованию, установленному Европейской Комиссией в ее «мандате» перед CEN. Маркировка CE не является требованием стандарта BS 4449: 2005, и усиление не может иметь маркировку CE, поскольку гармонизированный стандарт был отменен.

BS EN ISO 17660: Сварка арматурной стали

Этот стандарт состоит из двух частей:

  • BS EN ISO 17660-1: 2006.Сварка. Сварка арматурной стали — Соединения несущие сварные
  • BS EN ISO 17660-2: 2006. Сварка. Сварка арматурной стали — Ненесущие сварные соединения

BS 4449: 2005 Сталь для армирования бетона Свариваемая арматурная сталь, стержень, рулон и размотанный продукт

Это была полная редакция стандарта, определяющая три класса арматуры, соответствующие ныне отмененному стандарту BS EN 10080: B500A, B500B и B500C. Характеристический предел текучести установлен на уровне 500 МПа, а свойства при растяжении и пластичность трех марок описаны в таблице 1.

Характерные свойства при растяжении

Марка

Предел текучести

R e

МПа

Соотношение предел прочности / предел текучести

R м / R e

Полное удлинение при максимальном усилии, A gt

%

B500A

500

1.05 a

2,5 б

B500B

500

1.08

5,0

B500C

500

1.15, <1,35

7,5

a R м / R c Характеристика составляет 1,02 для размеров менее 8 мм

b A gt характеристика составляет 1,0% для размеров менее 8 мм

Указанные значения R c характерны для p = 0,95

Указанные значения R m / R c и A gt характерны для p = 0.90

Рассчитайте значения R м и R c , используя номинальную площадь поперечного сечения

Абсолютно допустимое значение предела текучести 650 МПа.

Три марки соответствуют трем рекомендуемым классам пластичности в BS 1992-1-1: 2004 (Еврокод 2). Следует отметить, что арматурная сталь диаметром менее 8 мм по BS 4449 не соответствует BS EN 1992-1-1 в отношении пластичности.Это не единственный случай, когда BS 4449: 2005 пришлось учитывать требования BS EN 1992-1-1. Например, Еврокод 2 ограничивается ребристой арматурой с прочностью от 400 до 600 МПа. Следовательно, простой круглый пруток марки 250 был исключен из BS 4449 (его использование в конструкциях в любом случае сильно сократилось: он, как правило, дороже, и больше нет преимущества в радиусе изгиба звеньев и т. Д.).

BS 4449: 2005 использует термин «стержень» для ребристой арматурной стали.Термины «пруток» и «проволока» следует ограничивать описанием арматурной стали в рулонах или проволоки в железобетонных изделиях.

BS 4482: 2005 Проволока стальная для армирования бетонных изделий. ТУ

.

Этот стандарт включает гладкую, рифленую и рифленую проволоку, свернутую или свернутую в бухту. Уровень 250 был включен. Характеристическая прочность стали с высоким пределом текучести была установлена ​​на уровне 500 МПа, а пластичность согласована с B500A в BS 4449: 2005, но усталостные характеристики не указаны.

Большинство проводов к BS 4482 вряд ли будут соответствовать BS EN 1992-1-1. Чтобы избежать путаницы, любая конструкция согласно BS EN 1992-1-1: 2004 должна иметь усиление, указанное в BS 4449: 2005. Точно так же любая ткань, используемая для структурных целей, должна производиться в соответствии с BS 4483 с использованием материала, указанного в BS 4449: 2005.

BS 4483: 2005 Стальная ткань для армирования бетона — ТУ

Помимо оберточных тканей D49 и D98, ткань будет изготавливаться из материала BS 4449: 2005 и оцениваться по нему.Требование прочности сварных соединений в BS EN 1992-1-1 потребовало изъятия A98 и B196 и увеличило диаметр поперечных стержней в некоторых других обозначенных типах тканей.

BS 5896: 2012 Высокопрочная стальная проволока и прядь для предварительного напряжения бетона.

Этот стандарт устанавливает требования к непокрытой высокопрочной стальной проволоке и прядям для предварительного напряжения бетона. Его можно использовать во время подготовки стандартов EN10138.

BS 8666: 2005 Технические условия для планирования, определения размеров, гибки и резки стальной арматуры для бетона

Редакция 2005 года этого кодекса была разработана для того, чтобы соответствовать ожидаемому внедрению стандарта EN 10800, и эта редакция включает:

  • Коды формы доступны в соответствии с BS EN ISO 3766: 2003.
  • Пересмотренные обозначения в соответствии с BS4449: 2005 и BS EN 10080: 2005.
  • Исправления к BS4449: 2005 (включая отсутствие арматуры класса 250), BS4482: 2005 и BS4483: 2005.
  • Положения EN 1992-1-1 (включая запрет на использование проволоки в соответствии с BS 4482: 2005 в конструкционных целях).
  • Измерение свойств размотанного материала
  • Периодичность проверки размеров компонентов.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
