Межэтажные перекрытия в доме из газобетона 🏠 Какие лучше?

В этой статье вы узнаете о различных методах и способах осуществления межэтажного перекрытия в домах с использованием газобетонных блоков и других материалов. Такие перекрытия имеют определенные требования, а также отличаются рядом неоспоримых преимуществ и мелких недостатков.

Перекрытием называют несущую горизонтальную конструкцию в сооружении, которая разделяет одного смежное по высоте помещение от другого. Оно создано для того, что воспринимать временные и постоянные нагрузки и их передачу на иные сооружения (стена, колона и так далее), которые связаны с ним. Межэтажные балки сегодня широко используются. Следуя правилам, можно прийти к прочности и стойкости. Каждая работа должна быть выполнена качественно.

Самым экономичным и менее трудоемким в осуществлении видом, служащим как разделительный барьер этажей, жилых уровней и кровли с подвалом можно назвать деревянную постройку. Также популярно использование железобетонных и газобетонных плит, сборно-монолитных и монолитных конструкций, металлических балок и других видов.

Дома из газобетона – популярный метод постройки на сегодняшний день. Газобетон является современным строительным материалом, который позволяет создавать дома в кратчайшие сроки. Каждая деталь должна быть выполнена качественно. Главной особенностью перекрытия из газобетона является способность сохранять тепло и подверженность легкой обработке. Следуя правилам, можно прийти к прочности и стойкости.

С его помощью есть возможность создавать сооружения, достигающие количеством максимум трех этажей, потому что стены и перекрытия не способны выдержать вес больше. В случае трех этажей материал не будет менять свои физические характеристики, и точно будет исполнять свои функции. Потолки в доме из газобетона отличаются прочностью.

Требования к перекрытиям

Любые строящиеся дома должны являться надежными, уютными и устойчивые к разным изменениям в климате и температуре. Следуя правилам, можно прийти к прочности и стойкости. Нужно иметь понимание того, что перекрытия являются основными связывающими дома конструкциями, к которым существуют определенные запросы:

  • Они должны быть очень стойкими с различными нагрузками, как к постоянным, так и с временными.
  • Достаточный уровень жесткость – размер «прогиба» должен не превышать начертанные и испытанные временем и практикой нормы.
  • Наличие качественной звукоизоляции – шум внутри и извне не должен тревожить и беспокоить владельца.
  • Наличие нужного уровня теплоизоляции – особенно в конструкциях, разделяющих помещение с разной температурой (сырые чердаки и жилые комнаты).

Перекрытие для здания из газобетона

Перекрытия являются горизонтальными конструктивными элементами в зданиях, с помощью которых реализуется деление этажей. Им приходится нести нагрузку от пола, предметов мебели и перегородки. В наше время существуют определенные разновидности:

  • Монолитное перекрытие на газобетон.
  • Использование газобетонных или железобетонных плит. Такой вид называется плитным.
  • С использованием балок: деревянные брусы перекрытия и металлические. Такая разновидность носит название балочная.

Этажность здания, величина пролетов, сейсмичность регионов и вертикальная нагрузка являются критериями, на которые нужно обращать внимание при выборе подходящего типа.

Деревянное сооружение

Следуя правилам, можно прийти к прочности и стойкости. Каждая деталь должна быть выполнена качественно. Деревянное перекрытие дома из газобетона  является крайне популярным способом, который имеет большое количество положительных качеств:

  • Разумная цена. Материалы из древесины относятся к доступным строительным материалам. Первосортная и тщательным образом обработанная древесина имеет более доступную стоимость, чем железобетонное решение.
  • Приемлемые весовые характеристики. Область работ по строительству содержит требования, которые регламентируют массу сырья. Например, нельзя, чтобы конструкция была слишком легкой, что является знаком, что она имеет недостаточную прочность и устойчивость. Дерево не способно сильно утяжелить сооружение, но газоблок – сырье, на которое возложена не такая большая нагрузка, а значит, такой способ очень актуальный. Здания не теряют от таких манипуляций свою прочность и стойкость, а застройщики остаются в плюсе, ведь сырье можно обслужить легким и простым образом. Каждая работа должна быть выполнена качественно.
  • Отсутствие высоких требований. Способ, связанный с применением дерева, является более простым, ведь такую конструкцию можно легко подготовить и обработать. «Мокрые» операции отсутствуют, что, несомненно, является большим преимуществом. Еще один плюс данного метода состоит в том, что монтаж может быть осуществлен наилегчайшим образом в холодные погодные условия.

Стоит понимать недостатки:

  • Наличие определенных ограничений при использовании. Представленные газобетонные блоки, имея маленький вес, должны быть закреплены деталями из железобетона. Дерево не всегда способно стать прочным связывающим звеном.
  • Постройки, изготовленные из дерева, достаточно недолговечны. Возможна потеря физических и эксплуатационных свойств через некоторый промежуток времени. Существуют определенные пропитки, антипирены и прочие средства для грамотной и правильной обработки элементов, но на потенциальную длительность эксплуатации в большей степени влияют внешние условия, такие, как изменение уровня влажности и прочие.

В том случае, если брус начал гнить, то он может быть заменен на новый. При реконструкции или обновлении понадобится большое количество времени и приложенных усилий.

Монолитное решение

Является еще одним популярным методом обустройств при возведении домов из пенобетонных и газобетонных блоков. Следуя правилам, можно прийти к прочности и стойкости. Потолок в доме из газобетона прочный. Способ содержит ряд преимуществ:

  • Используются пожаробезопасные детали.
  • Долговечен.
  • Наличие широкого разнообразия сырья для того, чтобы провести строительную работу.
  • Относительно простой способ выполнения монтажной работы.

При использовании монолитных плит можно достичь наивысшую несущую способность и повысить уровень функциональности. Величина пролета, а также габарит и геометрическая форма  могут быть любыми. Проведение работ осуществляется на объекте. Каждая работа должна быть выполнена качественно. Потребуются бетонные материалы, которыми заливаются опалубки первого этажа.

Смеси заливаются так, чтобы плиты достигали 100-200 мм в толщину, которая определяется по проекту. Следуя правилам, можно прийти к прочности и стойкости.

В этом способе придется учитывать определенные нюансы:

  • Нужно проведение подготовительных работ перед заполнением опалубки.
  • Потребляется наличие спецтехники (бетономешалок и специального насоса) в том случае, если бетон будет изготавливаться на объекте.
  • Нужно помнить о достаточном для полного затвердевания сырья времени.
  • Стоит произвести обзор грамотного специалиста, знающего пропорции, для того, чтобы измерить и осуществить подходящую прочность и стойкость бетона.
  • Монолитный вариант является надежным, но не самым доступным.

Железные балки

Существуют способы с использование металлических балок. Каждая деталь должна быть выполнена качественно.  Метод популярен потому, что он делает прочные и надежные сооружения, несмотря на большую длину между несущими стенами.

Следуя правилам, можно прийти к прочности и стойкости. Стоит иметь понимание того, что металл склонен портиться по истечению определенного промежутка времени, или становиться ржавым и терять свои качества и свойства.

Каким образом крепить деревянные

Для того, чтобы правильно закрепить деревянные блоки, в газобетонной стене специалисты формируют специальное открытое или закрытое гнездо. Нужно убедиться в том, что у древесины есть возможность «осуществлять дыхание», после чего каждый брус нужно срезать под углом примерно в 70 градусов. Срезы тщательным и аккуратным образом обрабатываются с помощью антисептических средств. Каждая деталь должна быть выполнена качественно.

Рубероид или другой гидроизоляционный материал необходим для обматывания концов, обработанного с помощью антисептика (срезанный край не входит в счет). Это не только защищает древесину, но еще и позволяет брусам плотным образом находиться в гнезде.

Гнездо – самое слабое место второго этажа в здании из газобетона. Их стоит утеплять, используя минеральную вату или пенополистирольную пластину.

После полной обработки, обмотки и установки балки, нужно просмотреть гнездо, так как там может быть какая-либо трещина, которую надо перекрывать с помощью специальных растворов и герметиков. Каждая работа должна быть выполнена качественно. Проведение данных процедур не позволит влажному и теплому воздуху проникнуть в гнезда. Проведение дополнительной защиты гнезда крайне полезно, так как оно помогает продлить время, которое прослужит постройка. Следуя правилам, можно прийти к прочности и стойкости.

Крепление монолитного способа

Перед осуществлением конструкции проводятся работы по созданию специального армопояса, ведь блоки из газобетона являются хрупким материалом, который может лопнуть при большой нагрузке. Деревянная опалубка, повторяющая контуры стен, должна быть сооружена под армопоясом. Ее надо создавать так, чтобы она не прерывалась и была целой. После проведения данных процедур нужно приготовить раствор бетона и залить им пространство армопояса.

Надо произвести установку подпорки для сооружения опалубок. Стальная подставка будет отличным решением. Подпорка должна быть установлена четким и ровным образом, погрешности допускать нельзя, в противном случае есть шанс не избежать неприятных последствий в виде огромных сложностей. Использование строительного уровня обеспечит точный и ровный уровень подставок. Стойка способны выдержать нагрузку до 0,3-0,5 тонны. Следуя правилам, можно прийти к прочности и стойкости.

После проведения вышеописанных процедур следует укладка поперечных балок, которые нужно пришить к подпорке. Следующий этап – установление арматурной сетки. Сначала надо проложить кабель, ведь если вначале заливать бетонную смесь, то после этого кабели прокладывать будет крайне сложно. Монтировка труб и вентиляций осуществляется на данных этапах. Нужно оставлять необходимый залитый участок для того, чтобы поставить так лестницу на другие этажи. Проволока поможет связать арматуру, после всего этого конструкция может быть залита бетонной смесью.

Изготовление бетонной смеси осуществляется с учетом следующих пропорций:

  • 7 литров цемента.
  • 15 литров песка.
  • 30 литров щебня.
  • 50 литров воды.

Нужно помнить о возможном максимальном объеме бетономешалок. Готовые смеси выливают в заблаговременно подготовленные участки. Монолитные сооружения должны достигать 150-300 мм в толщину. Для полного затвердевания смеси нужно подождать 2-3 дня. В том случае, если сооружения делились по участкам, то надо провести процедуры удаления используемых для отделения балок.

Фирма Ytong

Производство предлагает покупателям приобрести и использовать сборно-монолитное решение от фирмы Ytong. Они идеальным образом подходят для создания здания по комплексным системам.

Преимущества фирмы:

  • Клиенты могут производить монтажные работы с отсутствием оборудования крана.
  • Материал обеспечивает высокий уровень несущей способности.
  • Сырье сокращает траты на проведение монтажных работ (относительно монолитных вариантов покупатель получает экономию примерно в 30%).
  • Приобретение блоков дает покупателю возможность производить окончательные работы по обработке деталей и элементов (укорачивание, подрезание, придача подходящей формы) прямо на площадке.
  • Блоки обеспечивают большой показатель звукоизоляции.
  • Помогают реализовывать большое количество самых смелых планировочных решений.
  • Сырье дает возможность не использовать стяжку для того, чтобы выровнять основание.
  • Блоки заменяют деревянное и ослабленное перекрытые на монолитное при реконструкции здания.

Комплексный подход позволяет прийти к снижению стоимости на конструкции. Обычно достаточно четверых рабочих невысоких квалификаций и трех дней для того, чтобы реализовать 100 кв. м.

Данная марка исключает съемную опалубку (профнастил, водостойкую фанеры) и вспомогательные материалы (эмульсия, опора для арматуры) из технологических процессов, благодаря чему понижается стоимость. Она уменьшается также из-за того, что методы компании настаивают на сокращении количества опор (деревянные бруски или инвентарные стойки).

Осуществлению качественной работы способствует наличие железобетонных легких балок, имеющих свободную арматуру, которая представляет с собой пространственные каркасы. Длину брусов можно определить, проведя расчеты перекрываемых пролетов.

Примерами продукции фирмы Ytong является Т-образный блок, балка 200-10 B25 или стальная балка. Очень качественные материалы, с которыми приятно работать.

Заключение

На сегодняшний день существует множество способов и методов реализации обустройств для зданий из газобетонных блоков. Чтобы отдать какому-либо способу предпочтение грамотно и рассудительно, нужно оттолкнуться от финансового потенциала и расчетной нагрузки. Придется учитывать температуру, уровень влажности, нагрузку и другие факторы и критерии, влияющие на прочность дома. Следуя правилам, можно прийти к прочности и стойкости. Нередко использование и газосиликатных блоков, однако самым популярным методом являются газобетонные блоки.

критерии выбора, нюансы устройства на первом и втором этаже

Количество домов, построенных из газобетонных блоков, значительно увеличивается с каждым годом. Это объясняется не только популярностью материала, но и возможностью ускоренного строительства. Готовые здания получаются теплыми и экологичными. Кроме того, использование газоблока позволяет получить идеально ровную поверхность стен. При планировке конструкции дома также нужно решить вопрос о том, какие перекрытия в доме из газобетона лучше и надежнее.

Основные виды

При возведении домов из газоблока можно сделать сборные или монолитные перекрытия. Их устанавливают по металлическим и деревянным балкам при помощи сборно-монолитных конструкций либо плит с пустотами из ячеистого и тяжелого бетона. По возможности строители могут сделать перекрытие из монолитной плиты, изготовленной на месте. У каждого типа перекрытия есть свои плюсы и минусы. Учитывая тот факт, что газобетон чаще используется в строительстве частных домов, то можно выделить несколько главных критериев выбора.

Среди них первоочередными считаются:

  • сроки строительства;
  • расходы на монтаж и материал;
  • необходимость в спецтехнике.

Выбирая вид перекрытия в газобетонном доме, не стоит зацикливаться на расчете показателей его прочности и максимальной нагрузки. У всех типов они находятся на довольно высоком уровне, а также соответствуют нормам, предъявляемым при малоэтажном строительстве.

И все-таки лучше отдавать предпочтение материалам с наименьшим весом. Но при этом срок их эксплуатации и прочность обязаны соответствовать подобным характеристикам газобетона. Кроме того, они должны быть устойчивы к негативным воздействиям природного и химического типа.

Железобетонные плиты

В газобетонных домах можно сделать потолочную конструкцию из пустотелых ЖБИ плит. В основном их используют для пролетов более четырех метров. В таких случаях нужно предварительно делать монолитный армопояс, который помогает равномерно распределять тяжелый вес на несущие стены.

Такой вариант можно назвать одним из самых экономичных, несмотря на то, что даже для установки перекрытия первого этажа в доме из газобетона требуется аренда подъемного крана.

Проблемы могут возникнуть лишь с доставкой ЖБИ плит на строительный объект, так как они имеют большой вес и немалую длину. В перекрытиях из таких плит допустимой нагрузкой считается 800 кг на 1 кв. м.

Перекрытия из газобетона

Выбор такого типа конструкции обеспечивает соблюдение теплопроводных функций всего строения на едином уровне. К тому же вес газобетонных плит намного меньше массы железобетонного аналога. Немаловажным преимуществом материала считается и то, что некоторые виды плит могут воедино соединяться между собой с помощью предусмотренной системы «паз-гребень». Если такого соединения нет, то плиты совмещаются с привлечением арматуры и песчано-цементного раствора.

При необходимости можно сделать заводу-изготовителю индивидуальный заказ изделий нестандартного размера. При этом нужно учитывать, что перекрывающее полотно должно превышать длину пролета не менее чем на 20 см.

А также стоит учитывать срок изготовления заказа, чтобы не допустить простоя строительных работ.

Конструкция монолитного типа

Устройство монолитного перекрытия в доме из газобетона тоже вполне допустимо. Работы по его установке выполняются с использованием опалубки. Готовая толщина длины варьируется в пределах 10−20 см. Такой вид перекрытия имеет самую высокую несущую способность (более 800 кг на 1 кв. м.).

В этом случае форма и параметры величины пролета не имеют никакого значения. Пол и потолок в доме можно сделать абсолютно любой конфигурации: как полукруглой, так и прямоугольной.

Бетонную смесь можно изготовить непосредственно на объекте, но все-таки лучше заказать ее на заводе. В некоторых случаях может потребоваться бетононасос, так как работа проводится на высоте.

Изделия из металла и дерева

Деревянные балки подходят для устройства чердачных и мансардных перекрытий. Но их рекомендуется использовать не во всех строениях, а только в тех, где пролетное расстояние менее шести метров. В этом случае можно будет предотвратить появление прогибов. Деревянное перекрытие дома из газобетона имеет некоторые свои требования.

К ним относятся:

  • обязательное устройство опоры на армированный пояс (шириной 13−15 см), сделанный из монолитного железобетона;
  • крепление анкерными пластинами;
  • балки, пропитанные противомикробными и огнезащитными составами;
  • прокладка паро— и теплоизоляции.

На балки обязательно стелются фанерные листы или доски, а пространство утепляется минеральной ватой или керамзитом.

Чтобы обеспечить наибольшую несущую способность, можно установить конструкцию из металла. При этом используются швеллера, двутавровые балки и квадратные трубы. Перед применением их обрабатывают антикоррозийным составом.

Главные преимущества такого варианта заключаются в небольших финансовых затратах и быстром темпе работы бригады строителей. Такое перекрытие второго этажа в доме из газобетона будет более надежным и крепким.

Перед монтажом межэтажных перекрытий нужно рассчитать точную стоимость и срок, требуемый для выполнения всех работ. А также необходимо определить нагрузку на стены, в зависимости от использования того или иного материала. В одном строении можно совмещать разные виды перекрытий. К примеру, для всего строения выбрать монолитные или газобетонные плиты, а для потолка последнего этажа — деревянные балки. Окончательный выбор всегда остается за хозяином дома.

Деревянные перекрытия в доме из газобетона: чердачное, межэтажное, под крышу

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: http://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

  • нет в продаже балок с требуемым сечением;
  • доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Типы перекрытий

Сейчас в основном используют лишь три типа перекрытий:

  1. Балочное — состоит из балок.
  2. Ребристое — балки, положенные ребром.
  3. Балочно-ребристое.

Первый вариант — стандартный, именно для него и были описаны размеры сечения. Ребристые и балочно-ребристые перекрытия в настоящем практически не используют из-за увеличенных сроков работ и сложности конструкции, поэтому останавливать внимание на них мы не будем.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

  1. Битумом или праймером.
  2. Рубероидом, толью или пергамином.
  3. Жидким гидроизолом, состоящим из битума.
  4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Послемонтажная отделка

По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку. Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов, чтобы они не подвергались воздействию влажных погодных факторов.

Также необходимо сделать крышу. Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.

Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.

После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция. Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.

После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).

Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые. Они просты в монтаже и не оказывают излишнего давления на стены. Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию.

Для повышения прочности конструкции можно вместо дерева использовать металлические двутавровые балки. В этом случае понадобится кран для монтажа. И стоит металл дороже дерева. И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на пустотных плитах перекрытия? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

Как делаются деревянные перекрытия в доме со стенами из газобетона

Стены зданий из ячеистых бетонов способны не только выдерживать собственный вес, но нести эксплуатационную и полезную нагрузку от перекрытий и крыши, если соответствующие параметры были заложены в проект, соответственно, использовались блоки с необходимой несущей способностью.

Выбор материала для перекрытий дома из газобетона не отличается от всех иных типов стен из искусственного камня. Изготовление такой конструкции из дерева — логичное, распространённое решение.

Как это работает

Деревянное перекрытие состоит из балок, опирающихся концами на несущие стены здания, элементов заполнения и обшивки. Балки являются силовой основой конструкции, воспринимающие нагрузки и передающие их через зоны опирания на стену. Таким образом, прогон имеет три проблемных сечения, это две точки опирания и середина элемента.

Расчётная таблица для межэтажных перекрытий.

Узлы опирания работают на смятие, и прочность древесины будет достаточной для передачи нагрузок. Проблемой является обеспечение стабильности характеристик древесины в узле в течение периода эксплуатации. То есть, собственно конструкция узла опирания и мероприятия по защите древесины.

Расчётная таблица для пролётов с малой нагрузкой.

Среднее сечение балки работает на изгиб под воздействием нагрузок, собираемых со всей площади, относящихся к конкретному элементу. Верхняя часть сечения сжимается, а нижняя растягивается. В перегруженной и неправильно рассчитанной балке, усилия растяжения в нижнем сечении могут оказаться выше прочности материала, что вызовет разрушение балки.

Опасностью является и потеря устойчивости элемента под воздействием сжимающих нагрузок верхнего сечения. Балка может выйти из своего положения и изогнуться в горизонтальной плоскости. Эти ужасы относятся к деревянным балкам перекрытия любых зданий, не только со стенами из газобетона, но знать о них нужно чтобы понимать причину и необходимость тех или иных строительных требований.

Специфика газобетона

Для устройства деревянного перекрытия в доме из газобетона, последний должен обладать определённой прочностью, несущей способностью. На теплоизоляционный материал с плотностью 400 килограмм на кубометр, перекрытия устанавливать не стоит, что там ни делай, он всё равно развалится. Но конструктивный газоблок также имеет ограничения.

Всё-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадке в 50 квадратных сантиметров, ненужное для него испытание. Лучше, когда она распределена по большей площади. Поэтому между газобетонным блоком несущей стены и опорной частью балки должна устраиваться подушка, превышающая по несущей способности газобетон, обладающая большей жёсткостью и сопротивлением на изгиб и сдвиг.

Конструктивный узел опирания деревянной балки на газобетон.

Обычно, предлагается опирать балки на армированный пояс, устраиваемый в верхнем сечении кладки. Балка устанавливается на железобетон, который опирается на газоблоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены. Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.

Однако, можно уточнить, если верхнее армирование устраивается по утопленным в газоблок стержням, для распределения нагрузки не нужно отливать бетонный монолит поверх него или отказываться от выгодного решения ради создания пояса для опирания балок.

Достаточно устройство небольшой подбетонки по сетке, установка металлического опорного столика или просто деревянная прокладка высотой 7-10 сантиметров, выступающая в каждую сторону на 10-15 сантиметров за зону опирания. Это увеличит площадь опоры, снизит давление на единицу площади, предохранит газобетон от вибрационных нагрузок и колебаний, передаваемых балкой.

Вид армирования стены из газоблока по штрабам.

Ещё одна особенность газобетонной стены заключается в её меньшей ширине, что сокращает возможности для теплоизоляции в узле опирания. Балка должна быть заведена на стену до 13-15 сантиметров, иметь свободный зазор до твёрдых конструкций в 2-3 сантиметра, в итоге остаётся мало места для установки утеплителя и облицовки гнезда опирания с внешней стороны.

Можно посоветовать использовать для теплоизоляции узла снаружи экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена в дальнейшем обошьётся снаружи утеплителем, этого может оказаться достаточным, хотя из эстетических соображений можно закрыть узел со стороны фасада вырезанным по габаритам куском газобетона.

Конструкция деревянного перекрытия в доме из газобетона

Деревянное перекрытие в доме из газобетона рассчитывается и строится абсолютно так же, как любое другое. Строительная высота балки зависит от:

  • шага балки;
  • толщины балки;
  • величины нагрузки;
  • типа древесины.

Балка не должна быть менее 150 миллиметров высотой и 50 миллиметров шириной. Традиционно, для пролёта в 4-5 метров, используют балку 180 на 100 или 200 на 75 с шагом в 600 миллиметров между осями. Такое сечение обеспечит безопасную эксплуатацию, но может оказаться недостаточным при больших нагрузках, способных вызывать избыточный прогиб. Или наоборот, сечения или шаг прогонов окажутся чрезмерными, материал использован нерационально. Лучше при выборе размеров, посоветоваться с проектировщиками или оплатить работы по расчёту конструкции.

Виды деревянных перекрытий.

Можно порекомендовать традиционный способ утепления перекрытия по настилу, уложенному перпендикулярно между балками на черепные бруски. В этом случае, несущие прогоны распираются настилом в нижнем сечении, создавая дополнительный жёсткий диск, снижающий их подвижность. Такой способ позволял использовать опилки или костру для утепления, что можно делать даже сегодня, но лучше воспользоваться мягкой каменной ватой. По настилу можно уложить пароизоляцию, хотя очевидного смысла в этом нет.

Поверх балок нашиваются лаги для дощатого пола или листы ориентированной стружечной плиты при использовании ламината, паркета или щитового покрытия.

Изолирование и защита балок

Балки выбирают из отборной древесины, не ниже первого сорта без крупных сучков или ослабленных зон. Влажность материала должна быть на уровне 15 процентов или ниже. Перед монтажом деревянные элементы пропитывают антисептиками, обрабатывают антипиринами, снижающими вероятность возгорания.

Конструкция узла опирания деревянной балки.

Наибольший риск представляет зона контакта дерева и каменного материала или металла. Разница теплотехнических параметров вызывает конденсацию влаги, приводящую к гниению. Поэтому совершенно исключён прямой контакт, опирание, примыкание балок к чему-либо без соответствующей прокладки гидроизолирующего материала, например, рубероида, толи или их синтетических аналогов. Вокруг опорной части балки оставляется зазор в два-три сантиметра до любых иных конструкций. Его можно заполнить мягкой минеральной ватой.

При работе старайтесь меньше ослаблять сечение балки, особенно нижнее. При необходимости используйте тонкие и длинные гвозди, не раскалывающие слои дерева. Желательно предварительно засверлить отверстия и применять по возможности шурупы.

Выводы и рекомендации по устройству деревянного перекрытия

Деревянное балочное перекрытие в доме с газобетонными стенами практически не отличается по своему устройству от аналогов на кирпиче или керамзите. Расчёт нагрузок, подбор материалов осуществляется аналогично, как и устройство опорного узла. Следует учесть меньшую толщину стены, что сокращает возможности для облицовки узла снаружи, но позволяет качественно утеплить его вспененными синтетическими материалами. Меньшая прочность газобетона предполагает устройство подушки опирания для передачи и распределения узловой нагрузки. В качестве неё можно использовать армированный пояс.

Быстровозводимое деревянное перекрытие в доме из газобетона по деревянным балкам

Газобетон — это современный энергосберегающий материал для строительства дач, домов и коттеджей. Это легкие плиты для возведения стен, которые могут растрескаться от излишнего давления. Именно по этой причине деревянные перекрытия в доме из газобетона – наилучший способ с наименьшими нагрузками. Единственным минусом этого материала является низкая прочность.

Преимущества деревянных перекрытий

Монтировать громоздкое и тяжелое железобетонное армирование не потребуется, если в газобетонном доме выполнять именно по деревянным балкам перекрытия пролета. Ведь деревянные перекрытия отличаются своей легкостью и простотой монтажа.

Деревянные перекрытия дома из пеноблока

К достоинствам деревянных перекрытий можно отнести:

  • легкий вес;
  • большой ассортимент древесины;
  • низкая стоимость;
  • простой и быстрый монтаж;
  • экологичность;
  • гибкость в конфигурации.

При монтаже перекрытия на первый этаж, чердак, подвал или подполье необходимо обязательно обрабатывать деревянные элементы противовоспламеняющимися и влагоотталкивающими средствами. Это поможет избежать возникновения грибка и плесени, а также снизит возможность воспламеняемости перекрытий.

К недостаткам следует отнести:

  • легковоспламеняемость;
  • необходимость в обработке антисептическими и антипиреновыми средствами.

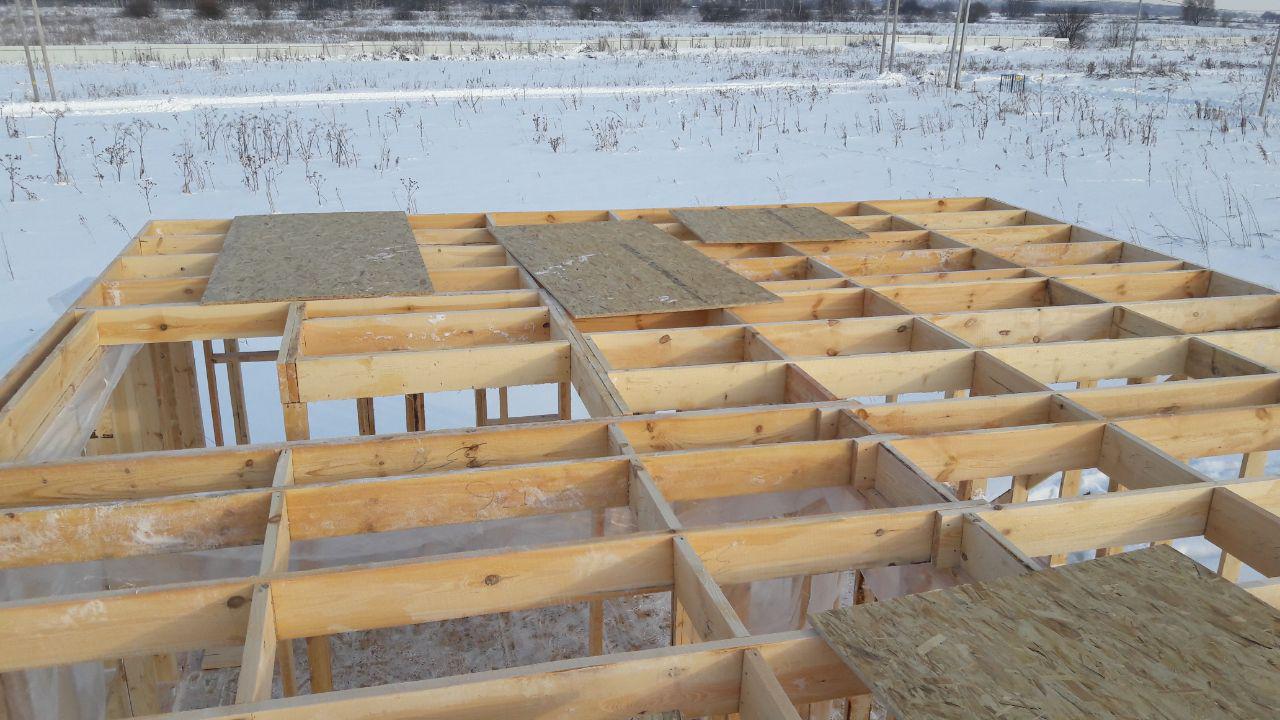

Перекрытие первого этажа деревянными балками

Виды деревянных перекрытий

Деревянные перекрытия настилаются по несущим балкам. Обычно их выполняют из клееного или цельного бруса.

Варианты обустройства перекрытий цоколя и чердака

Существует три типа перекрытий:

Балочные перекрытия могут состоять из балок, на которые настилается черновой пол, затем утеплитель и декоративные напольные материалы.

Межэтажное перекрытие из деревянных балок

Рекомендуемый размер для несущих балок: до 0,4м высотой * до 0,2м шириной * до 15м длиной (но не менее 5 метров).

Ребристые применяются редко. Такой вид настила перекрытия применяется, если дом строится из деревянного каркаса. Отличительной чертой является частая укладка рёбер и обшивки. Допустимо 0,3 – 0,5 м. Допустимые размеры ребер: до 5 м длина, до 0,3м ширина. Перекрытия обшиваются с помощью плит OSB, ДСП или фанерой. В качестве звукоизоляции устилается минеральная вата.

Ребристое деревянное перекрытие

Балочно-ребристые перекрытия состоят из балок и рёбер. В данном случае, рёбра настилаются по балкам. Количество брусьев в данном способе потребуется значительно меньше. Расход древесины уменьшается, но монтаж усложняется.

Ребристо-балочное перекрытие

Конструкция деревянного перекрытия

Перекладины монтируют на стадии строительства, одновременно с возведением стен.

Монтаж деревянного перекрытия

Высота и сечение бруса для перекрытия зависят от:

  • частоты шага;
  • толщины балки;
  • размера нагрузки на несущие перекрытия;
  • типа древесины балки.

Для пролёта, длиной 5 м применяют балку размером 18*10см или 20*7,5см. Укладываются такие балки через каждые 60 см. При усиленных нагрузках такое сечение может вызвать прогиб. Поэтому следует увеличить частоту укладки балок, но не перегрузить конструкцию.

Монтаж перекладин в стену заделывается на 12 см. Торец балки, который крепится в стену, необходимо обработать гидроизолом. Вокруг бруса нужно оставить воздушное пространство. Чтобы перекладина не сидела слишком жестко её торец спиливают под уклоном 70 градусов. Под брус монтируют деревянные прокладки толщиной 2 см для равномерного распределения веса. При контакте древесины с различными материалами прокладывается гидроизоляционный слой из:

  • битумных средств, праймера;
  • рулонного рубероида, битума или толи;
  • жидкого гидроизола на битумной основе;
  • линокром.

Монтаж деревянных балок в стены дома

Удлинение перекладины производится в виде замка. Два бруска соединяют внахлест 50-100 см и скрепляют болтами. Очень важно места стыка выполнять над опорой.

Удлинение перекладины

Затем конструкция дополняется тепло- и звукоизоляцией. Изоляционный слой должен вплотную прилегать к перекрытиям. Поэтому в нижней их части делают накат, чтобы закрепить черепные бруски с сечением 5*5см. Низ перекрытия подшивается плитой OSB, ДСП, фанерой или гипсокартоном.

Утепление потолка минеральной ватой

По сконструированным балкам настилают лаги, а поверх них – дощатый пол. Под черновое покрытие прокладываются вибро- и шумопоглащающие прокладки.

Утеплитель между лагами

Чтобы избежать прогибания потолочного перекрытия от излишних нагрузок на половое покрытие верхнего этажа, монтаж потолка можно произвести по разделённым перекладинам. Для чего разделяют напольную конструкцию, для которой отдельно устанавливаются несущие брусья.

В общем случае конструкция пирога деревянного чердачного перекрытия состоит из слоёв:

  • несущие брусья;
  • лаги, утеплитель, звукоизоляция, пароизоляция;
  • черновой дощатый настил;
  • облицовочное напольное покрытие.

Пирог деревянного чердачного перекрытия

Особенность технологии монтажа деревянных перекрытий

Первым шагом возведения деревянного перекрытия дома всегда является расчет элементов конструкции.

  1. Монтаж необходимо начинать по наиболее короткой стене комнаты.
  2. Шаг настила часто равен 1 метру и зачастую зависит от сечения бруса перекрытия. Чем меньше сечение – тем меньше шаг.

Лучше использовать брус с большим сечением и редким шагом установки, чем устанавливать частокол из слабого материала.

Вторым шагом является подготовка к монтажу.

На этапе возведения стен необходимо предусмотреть места крепления для балок будущего перекрытия с параметрами:

  • шаг расположения перекладины – 1 метр;
  • глубина бруса – 30 см;
  • ширина балки – 30 см.

После монтажа балки торцевые стороны обрабатываются гидроизолирующими и утепляющими материалами, при этом, воздушное пространство не заливается никакими дополнительными материалами, а остается свободным.

Деревянное перекрытие дома – вид сверху

Заключительным третьим шагом является сборка пирога перекрытия, который складывается из следующих операций:

  1. Перед монтажом необходимо обязательно пропитывать все деревянные элементы конструкции влаго- и огнестойкими пропитками. Торцы не обрабатываются.
  2. Тщательно вымеряются балки и устанавливаются по периметру комнаты так, чтобы с обеих сторон крепления оставалось до 40-50см от размера комнаты. Балкам необходимо придать трапецевидную форму, отпилив её под углом 70 градусов. Этот приём позволит добавить конструкции прочности.
  3. Устанавливаем крайние балки строго по уровню и при помощи перпендикулярной балки, центруем их. Торцы балок не должны упираться вплотную. При монтаже необходимо оставлять зазор для вентиляции 2-4 см.
  4. Подровняв и установив ровно все балки перекрытия, они фиксируются сухим щебнем. Затем, посадочные гнёзда бетонируются раствором щебня с цементом.
  5. После полного высыхания щебенчато-бетонной стяжки, выполняется теплоизоляция. Для этого необходимо устелить слой пенополистирола, или экоавты, также можно использовать керамзит.
  6. Поверх теплоизоляционного слоя укладывается гидробарьер. В качестве гидроизола можно использовать: жидкую резину, инъекционные смолы, битумную мастику или бесшовную полимочевину.
  7. Затем настилаются лаги. В качестве материала для основы применяют балку толщиной 5 см. Поверх лаг укладывается поперечный слой чернового пола с помощью саморезов. Материал для чернового пола дополнительно обрабатывается антисептиком.
  8. Для настила потолка проделываем такие же шаги, что и для устройства пола. Проклеиваем слой гидроизола, закрепляем лаги, переходим к монтажу потолка.
  9. Заключительным этапом будет облицовка напольных и потолочных конструкций начисто.

Монтаж деревянного перекрытия

В домах из газобетона не лишним будет обустроить монолитный газобетонный пояс для укладки балок перекрытия. Он создается при помощи специальных газобетонных блоков, позволяющих равномерно распределять нагрузку на несущие стены. Именно благодаря распределению нагрузки плиты газобетона не растрескиваются.

Зона соприкосновения дерева и каменного материала приводит к образованию конденсата и последующему гниению деревянных материалов. Именно поэтому очень важно избегать прямого примыкания древесины к бетону и металлу. Обязательно следует прокладывать гидроизоляционный материал.

Монтаж деревянных балок перекрытия

Невысокая прочность газобетона подразумевает обустройство опорной подушки. Расчет нагрузок и правильный подбор материалов с учетом небольшой толщины стен значительно уменьшает вероятность облицовки наружного узла, но в то же время, позволяет произвести качественное утепление пенящимися составами.

Деревянные перекрытия в доме из газобетона

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.

Какие перекрытия выбрать для газобетонного дома

Виды перекрытий для газобетона

  • монолитные;
  • железобетонные плиты;
  • газобетонные плиты;
  • деревянные или металлические балки.

Совет прораба:
Любые перекрытия можно класть только на армирующий пояс!

Плитные перекрытия

Плиты для перекрытий могут быть железобетонными или газобетонными. Перекрытие из газобетона легче железобетонного, плиты из газобетона собираются в монолитное полотно благодаря пазогребневой системе. Если же используются плиты без пазов и гребней, то в зазор между плитами закладывается арматура и заливается песчано-цементный раствор. Газобетонные плиты перекрытия армируются сеткой, они выдерживают нагрузку 600 кг на 1 квадратный метр, чего вполне достаточно для индивидуального жилого дома.

Схема устройства перекрытия из газобетонных плит

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:
  • быстрый монтаж;
  • хорошая шумо- и теплоизоляция;
  • высокая несущая способность;
  • доступная стоимость.

Недостатком можно считать необходимость использования крана для установки плит и сравнительно большой вес.

Монолитные перекрытия

Для монолитного перекрытия изготавливается арматурный каркас, который заливается бетоном. Толщина монолитного перекрытия может достигать 300 мм. Монолитное перекрытие может быть любой формы – в этом главное отличие от плитного перекрытия, которое может быть только прямоугольным. Монолитное перекрытие имеет высокую несущую способность – до 800 кг на квадратный метр, но его достаточно долго и дорого делать.

Устройство монолитного перекрытия

Перекрытия по балкам

Для такого варианта используются металлические или деревянные балки, на которые укладывается настил из фанеры или доски, а пространство между балками заполняется керамзитом, минеральной ватой, пенополистиролом или прочими утеплителями. Это проверенный и недорогой способ сделать межэтажное перекрытие.

Пример деревянного перекрытия в доме из газоблоков

Расчет размеров деревянного перекрытия

Если говорить конкретно об устройстве деревянного перекрытия, то чаще всего для этого используют именно брус. Его сечение выбирается из расчета величины пролета и нагрузок, которые на него будут действовать. А так как деревянное межэтажное перекрытие является основой для пола, то нагрузки рассчитать непросто. Ведь нельзя точно сказать, какая мебель и в каком количестве будет установлена в комнатах. То же самое касается бытовой техники и людей.

Поэтому специалисты берут так называемый средний показатель, равный 400 кг/см?. А уже отталкиваясь от этого, рассчитывают размеры балок. Есть более простой способ определить параметры перекрытия из бруса, это так называемый табличный вариант. То есть, уже давно опытным путем проведены расчеты, которые заключены в таблицы. В них, как уже было сказано, определяющими факторами выбора сечения балок являются длина пролета и шаг установки.

Длина пролета, м Сечение бруса, мм
Шаг установки 60 см Шаг установки 100 см
3 75х200 100х175
4 100х200 125х200
5 125х200 150х200
6 150х225 175х250
7 150х300 200х275

Особенности и виды перекрытий для газобетонного дома

Каждая разновидность межэтажного перекрытия имеет свои особенности.

Для здания, построенного из газобетонных блоков, используются следующие варианты перекрывающих конструкций:

Сборный. Для монтажа применяются готовые плиты из железобетона, произведенные на заводах ЖБИ. Фиксированная длина панелей ограничивает возможность их использования для формирования перекрытий зданий нестандартной конфигурации

Важно ориентироваться на интервал между опорами, подбирая длину панели. Учитывая увеличенный вес плит, монтаж осуществляется с использованием грузоподъемной техники

Изделия укладываются на спланированную поверхность, фиксируются анкерами. После этого осуществляется заделка торцевых швов цементным раствором.

Монолитный. Главная особенность цельного варианта перекрытия – отсутствие необходимости в использовании грузоподъемного оборудования. Для обустройства цельной плиты необходимо смонтировать опалубку, изготовленную из фанеры, древесины или листового металла. Внутри опалубочной конструкции на специальных фиксаторах размещается арматурная решетка. После приготовления бетонной смеси выполняется ее заливка в опалубку. Раствор равномерно распределяется по всей площади опалубки и затем уплотняется с помощью вибрационного оборудования для удаления воздушных включений.
Монолитно-сборный. Процесс сооружения сборно-монолитной конструкции перекрытия аналогичен способу формирования перекрытий сборного типа. Доставленные на строительную площадку панели укладываются на опорную поверхность стен с помощью крана. После выполнения анкеровки плит устанавливается арматурная сетка и производится заливка бетона, толщина которого достигает 10 см. После застывания бетонного массива формируется монолитная конструкция, отличающаяся увеличенной толщиной. Перекрытие состоит из стандартных панелей и залитого поверх них бетона.
Балочный. Для сооружения балочной конструкции перекрытия используются деревянные брусья или металлический прокат профильного сечения. Выбор материала балок осуществляется по результатам прочностных расчетов. Перекрывающие конструкции балочного типа обладают уменьшенной нагрузочной способностью по сравнению с железобетонными перекрытиями. Они сооружаются в газобетонных домах с расстоянием между стенами, не превышающим шесть метров. Балочные перекрытия пользуются популярностью у застройщиков благодаря простоте их сооружения.

Остановимся более детально на каждом варианте перекрытия.

Как делаются монолитные перекрытия

Перед началом работы необходимо заказать технику для транспортировки и подачи на нужную высоту цементного раствора, а также строительный вибратор, для утрамбовки материала. Когда бетонная смесь делается на месте своими руками, необходимо иметь бетономешалку. В качестве арматуры требуется подготовить металлические прутья и для их обвязки специальную проволоку. Опалубку можно делать из деревянного бруса, обычных досок либо фанеры.

Создание своими руками монолитного перекрытия в доме из газобетона начинается с сооружения опалубки, представляющую собой огромную форму, в которую укладывается связанная арматура, а в последующем заливается жидкий цементный раствор. Она делается вертикально устойчивой, чтобы выдержала вес всего залитого в неё раствора. Последовательность самих работ по возведению опалубки выглядит следующим образом:

  • Сначала делают опоры. В этом этапе рекомендуется четко следить, чтобы был соблюден горизонтальный уровень. Отклонения будут серьезно отражаться на прочности. Делать стойки требуется с учетом нагрузки, которая может достигать 300 кг;
  • Расстояние между опорами делается 1 м;
  • Дальше проводится установка балок поперек будущей плиты, а также её крепят непосредственно к стенам. Дополнительно, для создания максимальной прочности опалубки их пришивают к стойкам;
  • Параметры устанавливаемой балки должны исключить прогиб конструкции под весом залитого бетона;

  • После создания основы, на неё выкладывают доски либо листы фанеры, которые сверху дополнительно покрываются изолирующей пленкой;
  • В этот период должна проводиться прокладка всех труб вентиляции, а также электропроводки.

Когда опалубка готова, можно приступать к созданию армирующей сетки. Для этого требуется:

  • Используя металлические пруты, имеющие сечение порядка 10 мм, нужно сделать сетку, за счет скрепления их между собой проволокой;
  • Скрепление прутьев осуществляется в шахматном порядке;
  • Установка арматуры проводится сразу в нескольких уровнях, для обеспечения устойчивости будущей конструкции к деформации;
  • Укладка сетки проводится таким образом, чтобы до опалубки оставалось не менее 2,5 см. Это позволит создать должную толщину бетона в таких местах;
  • Верхний слой арматуры стоит размещать на 10 см выше нижнего.

Следующим этапом является заливка бетона

Здесь важно четко соблюдать параметры прочности, качества, а также толщины:. Важно применять только качественные варианты бетона марки прочности не менее М200

Этот параметр определяет будущие характеристики возводимого перекрытия;

Важно применять только качественные варианты бетона марки прочности не менее М200. Этот параметр определяет будущие характеристики возводимого перекрытия;

  • Толщина возводимой плиты должна составлять не меньше 15 см, но при этом не больше 30 см;
  • Проведение заливки возможно только при температуре воздуха выше +5°С. Когда её проведение требуется, но погода не позволяет, устанавливают специальные обогреватели.

Сама процедура осуществляется следующим образом:

  • Сначала проводится маркировка необходимой высоты. Сама заливка делается за один раз, поэтому требуется наличие рядом готового нужного объема бетона, а также бетононасоса, который позволит непрерывно заливать раствор в форму. Если этот процесс был разделен на несколько приемов, то перекрытие потеряет свою прочность;
  • Пока раствор заливается, его нужно обработать строительным вибратором, чтобы удалить из состава пузырьки. Массы самого бетона мало, чтобы создать нужный уровень уплотнения;
  • Под конец требуется выровнять поверхность бетона так, чтобы он был вровень с опалубкой.

Создание перекрытий между этажами может осуществляться разными способами. Для этого используются металлические либо деревянные балки, ЖБ плиты перекрытия, а также монолитные конструкции. Каждый из способов имеет свои особенности, которые требуется учитывать.

Перекрытия дома из газобетона

Устройство и конструктивные решения перекрытий в домах из гзаобетона регламентируются разделом  2.5 СТО НААГ 3.1–2013 «Конструкции с применением автоклавного газобетона в строительстве зданий и сооружений. Правила проектирования и строительства».

Межэтажные перекрытия дома из газобетона, а также перекрытия над подвалом или подпольным пространством следует устраивать из ячеистобетонных плит, многопустотных плит из тяжелого бетона, монолитными железобетонными или сборно-монолитными перекрытиями, в том числе с применением блоков из ячеистого бетона, а также по балкам. Глубину опирания несущих конструкций перекрытий на стены необходимо назначать согласно указаниям рабочих чертежей. Обычно глубина опирания составляет не менее 10 см. При опирании плит перекрытий на сборно-монолитные перемычки, устраиваемые в лотковых газобетонных блоках, нагрузку от плит следует передавать на монолитную часть. При этом должна быть полностью исключена передача нагрузки на стенки лотковых блоков. Пространство между стенкой блока и плитой перекрытия следует заполнять упругим легко деформируемым материалом.

Опирание плит перекрытий на лотковые газобетонные блоки:



Для обеспечения совместной работы плит на восприятие локальных нагрузок от перегородок и других частей зданий, устройства горизонтальных опор стен, а также повышения несущей способности и жесткости перекрытия по периметру каждой плиты перекрытия следует устраивать монолитный железобетонный обвязочный контур. Обвязочный контур располагают в уровне плит перекрытия. Обвязочный контур следует выполнять из тяжелого бетона класса по прочности на сжатие не ниже В20 с армированием стержневой арматурой классов A-III (А400). Высота обвязочного контура должна быть равна высоте плит перекрытия. По конструктивно-технологическим соображениям ширину сечения элементов обвязочного контура следует принимать не менее 100 мм. Опирание плит из тяжелого бетона рекомендуется выполнять через железобетонный пояс шириной 200-250 мм и высотой 100-120 мм, устраиваемый непрерывным вдоль линии опирания плит.

Опирание плит перекрытий на монолитный армированный пояс:



Для предотвращения мгновенного обрушения перекрытиий в доме из газобетона  в случае аварийных воздействий в домах высотой более двух этажей в межплитных швахдолжны быть установлены арматурные стержни, заанкеренные в бетоне обвязочного контура. Длина заведения анкерных стержней в межплитные швы за внутреннюю грань опоры в зависимости от типа плит должна составлять:- для плит из ячеистого бетона — не менее 750 мм;- для многопустотных железобетонных плит — не менее 500 мм.Ширина шва между многопустотными плитами должна быть достаточной для укладки и уплотнения бетонной или растворной смеси, применяемой для замоноличивания швов..

Обвязочный пояс перекрытий в доме из газобетона:

Для пропуска через перекрытия инженерных коммуникаций в плитах устраивают технологические отверстия путем вырезания проемов требуемых размеров. В случае необходимости устройства проемов в приопорных зонах плит, а также, если при устройстве проемов повреждается более 50 % стержней рабочей арматуры, независимо от результатов расчета следует применять укороченные плиты с устройством их опор в пролете. Опирание укороченных плит следует выполнять на стальные опорные скобы или столики, передающие нагрузку на соседние плиты. На один опорный столик допускается опирать только одну многопустотную плиту независимо от ширины и не более двух плит из ячеистого бетона.

При устройстве перекрытий из сборных элементов рекомендуется устраивать по периметру каждой ячейки замкнутный железобетонный обвязочный пояс. При перекрытии плитами обвязочный пояс рекомендуется располагать в уровне плит. Пояс работает совместно с плитами, а его ширина учитывается при определении глубины опирания плит на кладку на стадии эксплуатации. Ширина пояса конструктивно должна составлять не менее 100 мм при использовании бетона с крупностью заполнителя более 5 мм. Высоту пояса рекомендуется принимать равной высоте плит перекрытия. Конструктивно пояс рекомендуется армировать не менее чем двумя стержнями общим сечением не менее 150 мм² (два стержня арматуры d6). При устройстве перекрытий по балкам пояс рекомендуется располагать непосредственно под балками, совмещая его с опорными распределительными подушками. Высота пояса рекомендуется не менее 50 мм, армирование — не менее чем двумя стержнями общим сечением не менее 150 мм².

Обвязочный пояс для опирания деревянных балок перекрытия в доме из газобетона:

SocButtons v1.5

Технология устройства деревянных перекрытий

Монтаж деревянных балок

Монтаж балок нужно начинать по более короткой стороне помещения. Шаг балок зависит от их сечения. Лучше брать балки большего сечения с более редким шагом установки.

Если в доме есть камин, то укладку деревянных балок нужно начинать на расстоянии 5 сантиметров от каминной трубы. Пространство вокруг трубы в последствии нужно заделать асбестом.

Стандартная длина деревянных балок — 6 метров. Они должны заходить в стену не менее, чем на 150 мм с обеих сторон. При длине пролета в 5,5 метров оптимальное сечение балок —150х200 мм, с шагом 1000 мм.

Монтировать деревянные балки можно в специально выполненные в верхнем ряду блоков проемы.

Балки изолируются двумя слоями рубероида.

Устройство деревянных балок перекрытия.

Для большей надежности и защиты от горизонтального смещения в стене устанавливаются вертикальные штыри. Деревянная балка, через просверленное отверстие одевается на штырь и закрепляется гайкой. Между стеной и балкой должен быть зазор, не менее 30 мм.

От правильного монтажа несущих балок зависит надежность и срок службы всего перекрытия.

Устройство пароизоляции

Пароизоляционный материал крепиться снизу к балкам или сверху по подшивке строительным степлером или гвоздями с широкими шляпками, с шагом 25-30 см. Он укладывается без пропусков и разрывов, с нахлестом в 10-15 сантиметров. Все стыки проклеиваются строительным скотчем.

Этот материал предназначен для предохранения конструктивных элементов потолка и утеплителя от влаги и образования плесени и грибка. Так же он способствует сохранению тепла в помещениях.

Самым современным и эффективным пароизоляционным материалом для жилых помещений является мембранная пленка, выполненная из микроперфорированной ткани, полипропиленовых и полимерных слоев. При больших перепадах температуры и в районах, где температура опускается ниже минус 30ᴼС, в цокольных и чердачных перекрытиях пароизоляция укладывается снизу и сверху утеплителя.

Важно правильно уложить пароизоляционную пленку: она должна располагаться гладкой или маркированной стороной к утеплителю. В противном случае водяной пар будет оседать внутри теплоизоляции, что приведет к разрушению материала

Подшивка потолка деревянной вагонкой.

Подшивка потолка

Для деревянных перекрытий самым надежным материалом будет доска из хвойных пород дерева. Если подшить потолки хорошо обработанной вагонкой, не потребуется дополнительная чистовая отделка.

Можно использовать плиты ДВП, ДСП, но они имеют свойства накапливать влагу и в последствии могут растрескаться, расслоится или провиснуть.

Утепление

Между балками укладываем слой утеплителя. Самыми безопасными и эффективными являются плиты из каменной или базальтовой ваты. Плиты укладываются в распор, не допуская просветов.

Поверх утеплителя в межэтажных или чердачных перекрытиях можно уложить слой звукоизоляции.

Утепление перекрытий по пароизоляции.

Черновой пол

Сверху по балкам укладываются лаги с шагом 500 мм. К лагам крепится половая рейка, плиты ОСП или ДВП.

Лучше отдать предпочтение деревянному полу из половой рейки, через зазоры в которой будет осуществляться циркуляция воздуха, что предохранит конструкцию от плесени и грибка.

Все деревянные элементы необходимо тщательно обработать антисептическими, противогрибковыми и огнезащитными составами. Концы балок, соприкасающихся со стенами из газобетона следует обработать горячим битумом.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

Перекрытия из газобетона

Выбор такого типа конструкции обеспечивает соблюдение теплопроводных функций всего строения на едином уровне. К тому же вес газобетонных плит намного меньше массы железобетонного аналога. Немаловажным преимуществом материала считается и то, что некоторые виды плит могут воедино соединяться между собой с помощью предусмотренной системы «паз-гребень». Если такого соединения нет, то плиты совмещаются с привлечением арматуры и песчано-цементного раствора.

А также стоит учитывать срок изготовления заказа, чтобы не допустить простоя строительных работ.

Достоинствами таких перекрытий является возможность устанавливать перекрытие при значительной длине между стенами строения. Балки из металла очень прочные, поэтому в доме из пеноблока такое перекрытие обеспечит жесткость всей конструкции дома. Установка конструкции из металлических балок обойдется дешевле, чем переборки из плит, но нужно обязательно просчитывать на металлические балки нагрузку. Специалисты советуют ограничиться значениями в 150 кг на 1 кв.м.

Горизонтальная ограждающая конструкция из дерева

Очень важно, чтобы материал для переборки был несложным для монтажа, но легким и прочным. С такой целью отлично справится дерево

Легкое и прочное оно используется в тех случаях, когда нельзя утяжелять конструкцию сооружения, но требуется прочность и устойчивость

С такой целью отлично справится дерево. Легкое и прочное оно используется в тех случаях, когда нельзя утяжелять конструкцию сооружения, но требуется прочность и устойчивость.

Горизонтальная ограждающая конструкция из дерева может быть разной: в форме брусьев или балок.

Для выбора бруса порода дерева не имеет значения, подойдет и клееный вариант. Для установки таких перекрытий специального инструмента не потребуется. Весь технологический процесс представляет собой установку в черновом и чистовом варианте полов из доски. Чистовой – это укладка фанерного материала, половой доски.

Пространство между ними заполняется любым утеплителем.

Сначала устанавливают стяжку из металла, которая увеличивает прочной конструкции, а только потом приступают к монтажу перекрытий.

Устанавливая деревянные перекрытия, вы получите:

  1. Простоту монтажа;
  2. Экономию тепла;
  3. Отличную акустику.

Возможность использования балок для межэтажного и чердачного перекрытия.

Минусом в перекрытиях из дерева являются ограниченные размеры, если расстояние между несущимися конструкциями будет длинным, то придется выбирать другой материал, например, балки из металла.

В установке перекрытий в доме из пеноблоков лучшим вариантом будут деревянные балки. Нагрузку на строение вы получите незначительную, а с помощью такой конструкции можно нагрузку на стены перераспределить равномерно по площади опирания.

Сегодня крупные заводы – изготовители разработали специальные переборки для всех видов домов. Результат новейших разработок — плиты из газосиликата, которые могут укладываться «всухую» с помощью пазо-гребневых соединений. Газосиликатные переборки теплоизолирующий слой. Потолочные плиты получаются ровными и готовыми для отделочных работ.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков

Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия

Основные виды

При возведении домов из газоблока можно сделать сборные или монолитные перекрытия. Их устанавливают по металлическим и деревянным балкам при помощи сборно-монолитных конструкций либо плит с пустотами из ячеистого и тяжелого бетона. По возможности строители могут сделать перекрытие из монолитной плиты, изготовленной на месте. У каждого типа перекрытия есть свои плюсы и минусы. Учитывая тот факт, что газобетон чаще используется в строительстве частных домов, то можно выделить несколько главных критериев выбора.

Среди них первоочередными считаются:

  • сроки строительства;
  • расходы на монтаж и материал;
  • необходимость в спецтехнике.

И все-таки лучше отдавать предпочтение материалам с наименьшим весом. Но при этом срок их эксплуатации и прочность обязаны соответствовать подобным характеристикам газобетона. Кроме того, они должны быть устойчивы к негативным воздействиям природного и химического типа.

Перекрытия сборного типа

Если расстояние между несущими конструкциями небольшое, в качестве перекрытий можно использовать газобетонные плиты. Технология изготовления таких плит схожа с технологий производства пеноблоков.

В процессе укладки плит из газобетона нужно приготовить железобетонный пояс, который устанавливается на пеноблоки. К основным достоинствам данного вида перекрытия можно отнести небольшой вес и низкую степень теплопроводности.

Еще один несложный и бюджетный вариант — перекрытия, изготовленные из деревянных балок. Достоинства деревянных перекрытий дома из газобетона заключаются в следующем:

  • Подобную конструкцию легко устанавливать
  • Балки обладают небольшим весом
  • Низкая стоимость всех работ

Однако у таких перекрытий для дома из газобетона есть и недостатки, а именно: балки могут быть ограничены по длине и к тому же они не отличаются высокой прочностью.

Если вы желаете воспользоваться более надежным способом, обратите внимание на перекрытия, выполненные из металлических балок. Они отличаются высокой степенью прочности

Кроме того, металлические балки можно установить и если пространство между несущими стенами довольно большое.

Особенности каркасных домов

При строительстве загородного дома выбирают, как правило, каркасную конструкцию. Не стоит полагать, что построенные здания подходят только для сезонного, летнего проживания. Каркасные дома можно использовать для проживания и в холодное время года, а также для круглогодичного проживания. Для этого при строительстве необходимо соблюдать определенные правила.

Сами каркасы строятся из деревянных досок, которые тщательно обшиваются утеплителем, а также материалами, предназначенными для пароизоляции.

Какие же преимущества имеет строительство каркасного дома?

  • Каркасные дома можно строить даже в местности, которая характеризуется резкими температурными перепадами и частыми ливнями
  • Каркасная технология подразумевает под собой уникальную технологию энергосбережения. Проживая в таком доме зимой, вы сможете в несколько раз сэкономить на его отоплении (чего не скажешь о кирпичных загородных домах). Такую экономию можно объяснить высоким уровнем теплоемкости строительных материалов
  • Вложения на строительные работы минимальны. Более того, вы можете обойтись без внушительного фундамента
  • Кратчайшие сроки, в которые могут быть произведены все работы (это может занять всего лишь один сезон)
  • Доступность цен на готовые дома, построенные по каркасной технологии

Каркасный дом для постоянного проживания должен быть как следует утеплен. Кроме того, необходима надежная гидроизоляция.

Не забывайте и про отопление вашего жилища. Если на вашем земельном участке проведен газ, можно использовать газовое отопление (при этом необходим специальный газовый котел). Если возможности реализовать это нет, используются котлы, функционирующие на твердом топливе или же отопление печного типа.

Но для постоянного проживания или в зимнее время года предпочтительнее всего выбрать электрический тип отопления. Благодаря электричеству в каркасном доме всегда будет тепло и уютно.

Таким образом, технология каркасного строительства обладает огромной массой достоинств, что дает возможность проживать в таком доме на протяжении целого года. Сразу же после строительных работ вы сможете приступить к отделке вашего будущего жилища.

Видео о том, как делать перекрытия в доме из пенобетона

Деревянные перекрытия

Перекрытия первого этажа балками

Монолитные перекрытия

Список источников

  • betonov.com
  • pobetony.expert
  • viascio.ru
  • TvoiDvor.com
  • astgift.ru
  • www.dacha-dom.ru
  • garantspb.com
  • 2bloka.ru

Поделитесь с друзьями!

Как положить плиты перекрытия на газобетон — АлтайСтройМаш

Газобетон – современный, относительно недорогой и простой в использовании строительный материал, в пользу которого всё чаще склоняются строители. Особенно популярен газобетон в малоэтажном и частном строительстве. При этом в силу хрупкости и пористости данного материала существуют определённые правила укладки перекрытий на газобетонные стены.

Какое перекрытие можно сделать в доме из газобетона?

Перекрытие для дома из газобетонных блоков можно осуществить с использованием железобетонных или газобетонных плит, монолитных конструкций, а также деревянных или металлических балок. Газобетонные перекрытия легче, к тому же создают дополнительную теплоизоляцию. А самые распространенные способы перекрытия — железобетонные плиты и деревянные балки. В этой статье мы рассмотрим правила укладки плит перекрытия на стены из газоблоков.

Армопояс под плиты перекрытия для стен из газобетона

Заливка армопояса с использованием U-блоковПри любом выборе перекрытия для обеспечения безопасной опоры на стену из газоблоков необходимо сооружение такого конструктивного элемента как армопояс. Армопояс, или сейсмопояс – это элемент усиления стеновых конструкций, обеспечивающий равномерное распределение нагрузки и уберегающий стены от деформирования.

Армопояс является своеобразным ребром жёсткости для лёгкой конструкции газобетонного дома. Он укладывается непосредственно на последний ряд блоков перед установкой перекрытия.

При отсутствии такого усиления тяжёлые плиты выдавливают лёгкие и пористые газоблоки из кладки. Нарушается структура газобетона, появляются трещины, из-за которых дом будет промерзать. В серьёзных случаях возникает опасность обрушения несущих стен.

Армопояс заливается либо при помощи опалубки, либо с использованием U-блоков (газоблоков П-образного сечения). В выемку U-блока или рамки опалубки укладывается жёсткий, неразрывный по всему периметру пространственный каркас из арматуры, при необходимости закладывается утеплитель из пенополистирола или пенопласта. Оставшееся пространство заливается бетоном марки не ниже М200, обязательно уплотняется штыкованием или вибромашиной. Важно произвести заливку армопояса за один приём для равномерного просыхания и затвердевания.

Правила укладки: опирание железобетонных плит перекрытия на газобетон

Укладка плит перекрытия в газобетонных домах осуществляется следующим образом.

  1.                                          Перекрытие из железобетонных плитЖелезобетонные плиты укладываются на раствор. Для стен из материалов низкой плотности, коим является газобетон, рекомендованная глубина опирания составляет 100-150 мм.
  2. Во избежание прогибов важно производить укладку железобетонных плит таким образом, чтобы направление армирования было продольным. Обычно производится укладка с двумя опорами на противоположные стены. Она обеспечивает оптимальную равномерность распределения нагрузки.
  3. При необходимости оставить проёмы для лестниц или других конструктивных элементов свободный край плиты можно усиливать швеллером.
  4. Расстояние от торца плиты перекрытия до внешнего края стены заполняется утеплителем и закладывается стеновым блоком. Получившийся в промежутке демпфирующий шов будет компенсировать температурные и сейсмические усадки бетона.
  5. Для усиления жёсткости конструкции при монтаже перекрытий арматура плит скрепляется с армопоясом металлическими скобами. Для этого необходимо предусмотреть шпильки крепления на этапе сооружения армопояса.
  6. Оставшиеся щели между плитами и стенами заполняются раствором или запениваются.

Выдержит ли газобетон железобетонные плиты: характеристики качественного перекрытия?

К межэтажным, цокольным и чердачным перекрытиям предъявляются следующие требования:

  •  Прочность. Для безопасной эксплуатации перекрытия должны выдерживать нагрузки от 500-600 кг/м2.

  •  Жёсткость. Прогиб плит перекрытия должен укладываться в соответствующие нормативы.

  •  Шумоизоляция. Перекрытия не должны передавать звук между уровнями.

  •  Пожаробезопасность. Конструкция должна быть огнеупорной и не давать огню переходить между этажами.

  •  Технологичность. Монтаж плит должен производиться удобным способом.

  •  Экономичность. На перекрытия обычно закладывается не более 10% от сметы проекта.

Пустотные железобетонные плиты максимально соответствуют всем вышеперечисленным требованиям. При надлежащей укладке и наличии армированного пояса они не деформируют стены и прослужат не менее 100 лет.

Построить дом из газобетонных блоков просто. Качественное оборудование для производства газобетона выпускается компанией «АлтайСтройМаш».

Дома из газобетонных блоков — Центрстрой

Подготовительные работы

  • Выезд инженера на объект для осмотра участка, оценки состояния грунтов, подъездных путей, привязки дома к участку.
  • Бесплатная доставка строительных материалов.
  • Строительная бытовка на период строительства.
  • Технический надзор за СМР, представляющий интерес Заказчика.
  • Заключительные работы: уборка территории по окончании строительства.

Фундамент и цокольное перекрытие

  • Монолитный ленточный сильноармированный фундамент с песчаной подушкой.
  • Балки перекрытия из бруса 50 х 200 мм или плиты перекрытия многопустотные.

Межэтажное перекрытие

  • Балки из бруса 50 х 200 мм или плиты перекрытия многопустотные.

Наружные стены

  • Газобетонные/Пенобетонные блоки плотностью D500 толщиной 300-400мм.

Внутренние несущие стены

  • Газобетонные/пенобетонные блоки D500 толщиной 300-400мм.

Стропильная система

  • Усиленная стропильная система из бруса 50 х 200 мм.
  • Система «Вентилируемая кровля».

Кровельная система

  • Металлочерепица с высококачественным покрытием полиэстер.

Окна и двери

  • Дверные и оконные проёмы в соответствии с проектом.

Инженерные коммуникации

  • Закладные:
    Установка закладных труб под ввод водопровода и ввод электрического кабеля. Вывод канализации из-за пределов фундамента до цокольного перекрытия.

Доставка

  • Бесплатная доставка строительных материалов.

Дополнительно

Фундамент

  • Утепленная плита.
  • Ленточный монолитный ж/б фундамент под крыльцо, террасу, гараж.

Межэтажное перекрытие

  • Монолитное сильноармированное железобетонное перекрытие (при наличии второго или мансардного этажа).

Отделка фасадов

  • Декоративная фасадная штукатурка (тип «Короед»).

Внутренняя отделка

  • Выравнивающая штукатурка внутренних стен.
  • Обшивка потолков второго этажа.
  • Утепление пола первого этажа.
  • Чистовая полусухая стяжка пола.

Стропильная система

  • Утепление потолка верхнего этажа (в том числе и наклонного) базальтовой плитой ROCKWOOL ЛАЙТ БАТТС СКАНДИК (Дания) толщиной 200 мм.

Кровельная система

  • Установка водосточной системы DOCKE PREMIUM

Входные ступени

  • Монолитные сильноармированные ж/б входные ступени.
  • Монолитная сильноармированная межэтажная лестница, согласно проекту.

Инженерные коммуникации

  • Система отопления:

Котельная на базе электрического котла с возможностью замены на газовый котел в настенном исполнении (без учета стоимости дымохода котла).

Стальные панельные отопительные приборы (радиаторы «Buderus» или аналог) в каждой жилой комнате.

Разводка труб системы водоснабжения, скрытый монтаж.

Разводка труб канализации от гильзы в цокольном перекрытии до мест установки сантехнического оборудования на 1-м этаже.

Разводка электрической проводки в каждой комнате. Установка электрощита с автоматами.

Монтаж точек вентиляции в кухне, с/у, монтаж фанового канализационного стояка и вывод проходных элементов (аэраторов) на крышу (Vilpe, Финляндия ).

Установка закладных труб под ввод водопровода, ввод электрического кабеля и вывод канализации из-за пределов фундамента до цокольного перекрытия.

Для строительства газобетонных домов мы используем блоки плотностью D500 и толщиной 300−400 мм для внешних стен, для перегородок — 100 мм. Кладка производится с помощью специального клея, который наносится слоем не более 2 мм. Для придания прочности стенам каждые 3 ряда производится армирование.

Со стороны улицы стены покрываются фасадной штукатуркой, изнутри — выравнивающей. Возможны иные варианты обработки в зависимости от комплектации и пожеланий Заказчика. Межэтажные перекрытия изготавливаются из бруса или железобетонных блоков.

Преимущества домов из газобетонных блоков:

  • быстрое строительство;
  • высокая морозостойкость без дополнительного утепления;
  • пожарная безопасность;
  • прочность и долговечность.

Стены из газобетонных блоков: монолитное перекрытие


Технологические особенности строительства дома из газоблоков не представляют сложности для человека, знакомого со стройкой вообще. Создание любого здания, при наличии всех разрешений, начинается с обустройства фундамента. И тут экономить не нужно, так как именно прочная основа обеспечивает длительный срок эксплуатации и прочность всего строения. И даже тот факт, что газобетонный блок имеет малый удельный вес, не дает повода для расслабления. А вот после завершения фундаментных работ наступает период строительства наземной части здания и нужно знать, какой толщины должны быть стены из газобетонных блоков, чтобы дом получился достаточно теплым и комфортным.

Рекомендации по выбору толщины стеновых конструкций

Оптимальный вариант при создании проекта – полный технический и теплотехнический расчет

Оптимальный вариант при создании проекта – полный технический и теплотехнический расчет, однако справиться с задачей самостоятельно сможет не каждый застройщик, а переплачивать специалистам не всегда возможно. Поэтому, лучше брать за ориентир примерные показатели значения классов прочности и толщины, которые имеют газобетонные блоки, различаемые по назначению и области применения.

Совет! Стена из газоблоков может быть намного тоньше, чем из других материалов, но при этом стеновая конструкция полностью сохраняет равную энергоэффективность.

Рекомендации носят усредненный характер и основаны на статистических данных использования материала в строительстве, а также по рекомендациям производителей:

  1. Строительство стен для одноэтажных строений в теплых климатических условиях, летних домиков, гаражей лучше вести из материала толщиной 300 мм.
  2. Обустройство стен из газобетонных блоков для цоколя, подвалов лучше производить из материалов марки D600, В3,5 при толщине 300-400 мм.
  3. Толщина стены межкомнатных перегородок требует размера блоков 200-300 мм, сорт В2,5, D500-D
  4. Межкомнатные стеновые панели строятся толщиной 100-150 мм, сорт материала В2,5, D500-D

Совет! В случае необходимости обустройства перегородки внутри комнаты, лучше брать блоки D300, так как имеет значение не прочностный показатель, а уровень шумопоглощения.

  1. Для строительства нежилых зданий можно применять блоки D500 с толщиной 200 мм, но тут пригодится предварительный расчет нагрузки.

Технологические особенности кладки стен из газобетона

Стоит понимать важность нижнего первого ряда – этот ряд задает «ровность» всей выкладки

Если застройщик совсем не знаком с процессом строительства дома из газоблоков, стоит понимать важность нижнего первого ряда – этот ряд задает «ровность» всей выкладки. Ряд выкладывается прямо на фундамент, покрытый двойным слоем гидроизоляции.

Совет! Если ровность поверхности фундамента оставляет желать лучшего, недочеты устраняются песчано-цементной смесью, на которую уже кладется рубероидный лист.

А теперь советы:

  1. Идеальные геометрические пропорции блоков из газобетона позволяют производить монтаж на клеевой состав. Кроме высоких адгезивных особенностей, клей обладает меньшей ценой, что также хорошо отзывается на экономии средств. Однако, клеевая укладка требует точности: сместить блок, уложенный на клеевую основу сложнее, чем выровнять элемент, посаженный на цементную смесь.
  2. Если в ряду выкладки остается место, блок пилится на нужный размер, получается дополнительный блочок, который обмазывается клеем с обоих торцов. Монтаж элементов проверяется на ровность уровнем, а вот корректировать положение можно киянкой.
  3. Перед выкладкой каждого нового уровня, предыдущий выравнивается теркой.
  4. Оставлять зазоры между блоками нельзя, все элементы должны быть одного уровня.
  5. Пыль от зачистки ряда выметается мягкой щеткой.
  6. С помощью вертикальной рейки можно выровнять угол, а шнура – параллельность выкладки по рядам.
  7. Связка каждого уровня обязательна: центр верхнего блока приходится на стык двух нижних.
  8. План или чертеж с указаниями проемов под трубопроводы и инженерные системы должен быть всегда под рукой.

Армирование стен – необходимая процедура для увеличения такого показателя, как прочность, особенно, если требуется монолитное перекрытие. Вопрос должен рассматриваться в каждом индивидуальном случае, однако рекомендуется армировать каждый 4-й ряд кладки и применять сетку или пруты на опорных точках перемычек, под оконными проемами.

Рекомендуем к прочтению:

Усиливать нужно каждый ряд перекрытия и подстропильный ряд выкладки. Делается это штроборезом, которым прорезается штора, вычищается и заполняется клеем (можно раствором цемента). Арматура погружается в штробу, полностью погружаясь в смесь клея или цемента, что предохранит металлический элемент от ржавления.

Совет! Лучшим материалом для армирования считаются пруты сечения 4 мм, для тонких шкивов применяются арматурные каркасы в виде полос оцинкованной стали сечением 1,44 мм и проволочным соединением. Армокаркас нужен над дверными проемами, в случае размера перегородок более 3 метров.

Понятно с толщиной стен в доме из газобетона, а также с выкладкой блоков, осталось только перекрытие в доме из газобетона. И тут следует разобраться в разновидностях данного процесса. Используется 4 типа перекрытий:

  1. Сборно-монолитные, конструируемые из опалубки и заливки бетонной смеси.
  2. Железобетонные, монтируемые в случае, когда длина пролета больше 6 метров.

Важно! Ж/б перекрытия обладают огромной массой, что требует усиления стеновых панелей, а это не всегда практично.

  1. Газобетонные кубы или плиты. Элементы обустраиваются на специальные пролетные элементы, куда идеально входят и «укладываются» точно по размеру.
  2. Балочный тип перекрытий.

Межэтажные перекрытия в домах из газобетона выбираются в зависимости от вкусов застройщика

Межэтажные перекрытия в домах из газобетона выбираются в зависимости от вкусов застройщика, однако газоблоки при малой толщине, обладают предельно высокими звуко- и теплоизоляционными качествами, причем плотность имеет среднее обозначение, а значит, вес элементов снижен.

Совет! Обустраивая монолитное перекрытие, необходимо соблюдать параметры: края плитных элементов должны укладываться на основные несущие стены более чем на 120 мм. При этом плиты не должны давить на перегородки внутреннего назначения.

Стяжка перекрытий делается при помощи хомутов, а технологический зазор закладывается арматурными прутками с заливкой цементной смесью. Если дом небольшой, то достаточно деревянных перекрытий, для которых хорошо подходят брус, доски.

Рекомендуем к прочтению:

Как только междуэтажный этап работ завершен, можно приступать к строительству второго этажа, для которого соблюдаются те же советы по выкладке, что и для обустройства первого. Но нельзя забывать про утепление.

Жителям регионов с теплым климатом, утеплять газоблочные стены не нужно. Целесообразность работ определяется по толщине межблочных швов и параметров самих блоков. В случае укладки на толстый слой цемента утепление обязательно, как и если блоки выполнены из материала повышенной плотности или имеют толщину менее 300 мм.

Мастера советуют не делать толстый утеплитель, вполне достаточно 5-6 сантиметрового слоя минваты, пенопласта. Принцип: меньшая паропроницаемость уровня в комнате к большему на улице. То есть, утепление снаружи даст лучший эффект, чем размещение утеплителя внутри дома. В последнем случае «точка росы» находится в помещениях, а значит, появится влага, а с нею плесневые грибки.

Масса преимуществ газоблоков весьма приветствуется у застройщиков, особенно, если это частный небольшой дом. Прекрасные практические характеристики позволяют обеспечить строение нужным комфортом и удобным микроклиматом. При этом немалое значение имеет высокая экологическая чистота продукта, а значит, строение безопасно для здоровья всех в нем живущих.

Техническое описание — Dzīvoklis, māja, zeme, birojs vai noliktava

Техническое описание дома и квартиры

Дом

Строительно-конструктивное проектирование корпуса

* Фундамент железобетонный.

* Изоляция цоколя — плиты пенопласт XPS «Finnfoam XPS 100» толщиной 100 мм по всей высоте стен цокольного этажа согласно проекту.Отделка цоколя — крашенная штукатурка по сетке.

* Наружные стены из пенобетона толщиной 200 мм с изоляцией из минеральной ваты толщиной 150 мм «ISOVER OL-E» или аналогичной. Отделка — крашенная декоративная штукатурка по системе «Caparol — Capatec A» или аналог.

* Стены по периметру лестничных клеток — железобетонные.

* Внутренние стены между квартирами — бетонные блоки 200 мм, оштукатуренные по 10 мм с обеих сторон. Обеспечение звукоизоляции между квартирами в соответствии с нормативными актами Латвийской Республики.

* Самонесущие стены в квартирах — гипсокартонные плиты. Гипсокартон в соответствии с требованиями к площади.
* Межэтажные перекрытия — пустотные сборные железобетонные панели.
* Конструкция кровли — монолитное бетонное перекрытие, пенополистирольный утеплитель, гидроизоляционный битумный рулон.
* Потолки — гипсокартонные листы и отделка из крашеного бетона по проекту интерьера.
* Лестница — промышленно готовые лестничные марши из сборного железобетона.Перила лестницы — балясины из крашеного металла с деревянным верхом.
* Входная дверь в квартиру — металлическая бронированная дверь с двухсторонней фанерной отделкой.
* Внутренние двери квартир — фанера дубового шпона.
* Окна квартир — профильные рамы ПВХ

Водоснабжение и канализация

* Водоснабжение от городского водопровода.
* Дом подключен к городской канализации.
* Отопительная вода в тепловом узле жилого дома

Отопление

* Автономная система отопления — газовые котлы в котельной.
* Радиаторы с термостатами.
* В санузлах теплые полы с терморегулятором.

Вентиляция

* Поток воздуха через окна в режиме вентиляции.
* Местные вентиляторы в индивидуальной комнате

Электроэнергия

* Напряжение сети: 380 В / 220 В.
* Настенные выключатели и розетки от производителя Siemens или аналогичных.
* Встраиваемые светильники 220В, в санузлах 12В.
* Система молниезащиты в соответствии с нормами ЛР

Сети низкого напряжения

* Фиксированные телефонные сети.
* Кабельное ТВ.
* Интернет-соединение.
* Квартиры оборудованы домофоном.
* Доступ на территорию, гаражные ворота по индивидуальной карте, подъезды — через домофон.

Отделка общих частей

* Крашеные стены и потолок, металлические перила с деревянным верхом, на полу плитка из каменной массы.
* Подземный пол — пол из полированного бетона, бетонные стены и потолок.
* Полы в подъездах из плиток каменной массы.

Квартира

Отделка квартиры, Интерьер

* Металлические бронированные входные двери с двухсторонней отделкой из фанеры.
* Двери межкомнатные из фанеры дуба шпонированные по эскизу интерьера.
* Дверные наличники в цвет двери.
* Двери лоджии и террасы — белый ПВХ со стеклянными окнами.
* Ламинированный паркет бельгийского производителя Quick Step или аналогичный, цвет по проекту интерьера.
* Пол в спальнях — ковролин бельгийского производителя Associated Weavers или аналогичный, цвет в соответствии с дизайном интерьера.
* Полуплинтусы: тон соответствующего напольного покрытия, ширина и высота в соответствии с дизайном интерьера.
* В санузлах на полу и на предусмотренных в проекте зонах керамическая плитка польского производителя Kwadro Ceramica, цвет в соответствии с дизайном интерьера.
* Стены оклеены виниловыми обоями канадского производителя Norwall Wallcovering, цвет соответствует дизайну интерьера.
* Потолки из регипса и бетона, окрашенные по эскизу интерьера.
* В санузлах — пол с подогревом и терморегулятором.

Сантехника

* Смесители для сантехники — хром с 1 ручкой, тип Hansgrohe Focus E2.
* Душевые кабины Huppe X1 с поддонами из каменной массы PAA ART, душевые комплекты Hansgrohe CROMETTA 85 VARIO, хром.
* Ванны из каменной массы — PAA Uno Grande (1700×750), душевые комплекты Hansgrohe CROMETTA 85 VARIO, хром.
* Унитазы Villeroy & Boch O.novo в комплекте с крышками.
* Биде Villeroy & Boch O.novo.
* Мойки из каменной массы — PAA Delta (900х460 или 1200х460 по проекту интерьера).

Электроэнергия

* Электрощиты с выключателями для потребителей.
* Панели предоставляют место для резервных соединений для 1 блока 1-фазной и 1 блока 3-фазной группы.
* Электропитание: розетки с классом защиты IP20 устанавливаются на высоте 0,25 м над полом.
* В санузлах установлены розетки с классом защиты IP44 на высоте 1,05 м, полы с подогревом снабжены терморегулятором.
* На кухнях розетки с классом защиты IP20 / IP44 на высоте 0,06 м и 1,05 м над рабочими поверхностями.
* В коридорах установлены звонки, устройства связи — Домофон.
* Освещение проведено по архитектурному проекту, выключатели установлены на высоте 0 °.90 м и 1,0 м над полом.
* Ванные комнаты / туалеты: встраиваемые в потолок светильники имеют класс защиты IP44, выход над зеркалами, устанавливаются снаружи выключатели с классом защиты IP20 или внутри — выключатели с классом защиты IP44.
* Вентиляторы в ванных комнатах / туалетах, подключенные к выключателям с отдельным выключателем.
* Кухни: есть общее освещение и локальное над рабочими поверхностями.
* Помещения: Имеются клеммы для подключения люстр, розетки устанавливаются на высоте 0.25 метров, переключатели на высоте 0,90 м.
* В квартирах установлена ​​пожарная сигнализация, в соответствии с Латвийской Республикой.

Расчет сметы на строительство дома из пеноблока. Строительство дома из пеноблоков

Прежде чем рассчитывать стоимость материалов и делать смету, целесообразно поговорить о самом материале, из которого планируется строительство.Рассматриваемый материал будет отнесен к легким бетонным блокам.

Легкие строительные блоки делятся на три типа строительных материалов:

  • Пенобетон — в состав этого материала входят два элемента — цементная смесь с добавлением песка и химического реагента, благодаря которому образуется пена. Чтобы полученному раствору придать нужную форму, его разливают в специальные формы, в которых происходит процесс его нагрева.Данный материал прост в изготовлении, поэтому его изготовление может происходить в процессе строительства, непосредственно на стройплощадке.
  • Газобетон или ячеистый — этот материал по своим свойствам отличается от пенобетона, для его твердения требуется повышенная влажность и высокая температура. К достоинствам этого материала можно отнести то, что для его производства используются только экологически чистые материалы. В состав входят: вода, песок, известь и цемент. Структура такого материала будет прочной и прочной, так как материал не подвержен горению и хорошо поддается механической обработке.По экологическим показателям газобетон стоит на одном уровне с деревом.
  • Керамзитобетон — самый распространенный вид легкого бетона.

Этот материал очень конкурентоспособен на современном строительном рынке. Самым главным преимуществом материала является его небольшой вес, при строительстве меньше времени тратится на работу из-за удобства работы с легким материалом.

Кроме того, дома из газобетона популярны еще и из-за своей экономичности при эксплуатации.Экономия в том, что для обогрева такого дома не требуется много энергии, чего нельзя сказать о кирпичных домах.

Также дом из газобетона можно построить самостоятельно без помощи специалистов. И доставка материала не вызовет у заказчиков больших затруднений.

Если рассматривать материал с экологической точки зрения, то можно сказать, что он экологически безопасен. Не выделяет токсичных веществ, газов и взвесей. Таким образом, материал полностью безопасен для окружающей среды.

При укладке материала также не возникнет трудностей. Благодаря правильной форме сложностей со швами не возникнет, и они будут не более 4 мм. Газобетон хорошо сохраняет тепло, поэтому при его строительстве нет необходимости в толстых стенах.

Ценовая политика при строительстве дома из газобетона

Цена постройки будет зависеть от двух факторов — плотности материала и толщины стен. Соответственно при увеличении параметров цена будет расти, а при понижении наоборот — цена будет ниже.

В среднем по России проект такого дома площадью 350 квадратных метров составляет 30 тысяч за метр. А так как с материалом легко работать, нет необходимости нанимать квалифицированных специалистов для его установки, а это значительно снизит затраты на строительство.

Тип фундамента, который применяется при строительстве пеноблоков и газобетона

Перед тем, как начать строительство, нужно выбрать место для постройки. С помощью официальных документов необходимо узнать тип грунта и глубину залегания грунтовых вод, и по этим данным определить, какой фундамент необходим для выбранного участка.

Если тип фундамента выбран правильно, то конструкция будет стоять долго, не деформируется и не разрушается. Тип выбранного фундамента будет частично зависеть от стоимости здания.

Этапы строительства

  1. Первым этапом строительства дома является закладывание фундамента.
  2. Второй этап — возведение стены . Перед возведением стен необходимо сделать гидроизоляцию, чтобы дом не промерзал.
  3. Третья ступень — армирование газобетона . Между отделочными слоями укладывается сетка, чтобы предотвратить деформацию конструкции.
  4. Далее идет установка перекрытий.
  5. Завершено строительство внутренняя и внешняя отделка.

Кладка из пенобетона

В последнее время большую популярность приобрел такой материал, как пенобетон. Причина в том, что этот материал гигиеничен и имеет невысокую стоимость.В отличие от других материалов из бетона, он обладает хорошей паропроводимостью и капиллярностью.

От газобетона пенобетон отличается тем, что при штабелировании могут быть погрешности в размерах, это связано с технологией его производства. Именно по этой причине пенобетон укладывают на песчано-цементную смесь.

В средней полосе при строительстве дома необходимо возвести одну стену из пенобетона, которая должна быть около сорока сантиметров и с лицевой стороны прикрыта теплозащитным экраном из стекловаты.Толщина теплозащитного экрана должна составлять пять сантиметров.

Если говорить о пенобетоне с точки зрения безопасности, то он намного опережает по качеству кирпичные материалы.

Отделку возведенной конструкции из пеноблоков можно производить не менее чем через шесть месяцев после завершения строительства.

Это необходимо в связи с тем, что пенобетон уменьшается в размерах и из-за этого разрушается отделочный слой. Для отделочного слоя лучше всего использовать гипсокартон.

При отделке здания из пенобетона снаружи необходимо подбирать материал, который позволит пройти парам из помещений дома.

Важно! Наружную отделку здания из пеноблоков нельзя производить с использованием пленкообразующего состава, а также штукатуркой.

Кирпичный фасад

Достаточно оптимальный вариант оформления здания — лицевой кирпич. Кирпич — самый старый материал, из которого строят дома.

Использование кирпича было связано с тем, что он достаточно прочный и мало впитывает воду. Также кирпич подходит для реализации различных дизайнерских задумок. Выпускается в различных формах и фактурах.

В настоящее время производятся кирпичи следующих форм:

  • прямоугольный;
  • округлые;
  • клиновидный;
  • скошенная.

Если вы посмотрите счета-фактуры, вы можете указать следующее:

  • гофрированный;
  • грубый;
  • гладкий;
  • сколы.

С таким разнообразием форм и фактур можно воплотить любую дизайнерскую идею и фантазию.

Цоколь бетонный фундамент с монолитной бетонной полосой

Плитный фундамент представляет собой железобетонную плиту, которая устанавливается по внешнему периметру стен здания.

Возможны два варианта устройства плитного фундамента:

Если фундамент из плит устанавливается по второму варианту, он также служит фундаментом для конструкции.На этом фундаменте закладываются фундаментные стены и формируется подземный этаж. Применяется метод сплошного бетонирования вертикальных частей фундамента для залегания неглубоких грунтовых вод. При этом необходимо проводить гидрозащитные мероприятия.

Если грунт неустойчивый или находится рядом с грунтовыми водами, используется неповрежденное основание из плит. Такие постройки целесообразны, если вам не нужен цокольный этаж или подвал. Такой фундамент из плит подходит для небольших построек.

Важно! Есть вероятность промерзания подвала, если опорные плиты служат основанием для пола помещения и находятся выше точки промерзания земли.

Для предотвращения промерзания необходимо выполнить теплоизоляцию. Утеплитель делается под фундаментную плиту по всему периметру помещения. Полоса изоляционного материала должна быть не менее ста сантиметров.

Хорошим вариантом изоляционного материала является термоэкранированный экструзионный полистирол. Такой экран лучше других утеплителей по своим свойствам, таким как: стекловата, гранулы керамзита и гранулированный пенопласт, так как впитывает влагу и надолго сохраняет теплоизоляционные свойства.

Перекрытие сборных железобетонных плит

Железобетонные плиты обычно используются для создания межэтажных перекрытий в кирпичных домах. Плиты используются пустотелые.

Использование таких плит обусловлено их положительными качествами. Они хорошо звукоизолированы в отличие от железобетонных полов.

Перекрытие производится по специальной технологии, при которой производится первоначальное натяжение арматурного бетона, а перекрытия становятся более грузоподъемными, в отличие от тех, которые изготавливаются непосредственно на строительной площадке.

Плиты, изготовленные по промышленной технологии, гарантируют заданные эксплуатационные свойства и обладают невысокой ценой. Такие перекрытия устанавливаются намного быстрее.

Кровля из металлочерепицы

Стальная черепица в настоящее время является наиболее распространенным материалом для изготовления крыш. Для покупателя его приобретение не вызовет никаких сложностей, так как выпускается большим количеством производителей. Для устройства кровли возводится прочный каркас, который состоит из слоя обрешетки и стропильных элементов.

Кровля из черепицы может быть сделана с разным количеством пролетов. Для частного дома чаще всего используют двух- или трехпролетные системы. В такой системе возводятся внутренние несущие стены, а также стропила с уклоном.

Основание, на которое крепятся стропила, называется мауэрлат. Между стропильными балками необходимо сделать промежуток, который варьируется в пределах от 60 до 90 сантиметров, если толщина балки 100 * 150 мм.

В кровле нужно сделать каналы для вентиляции, которые будут выводить влагу из здания.Количество таких каналов зависит от площади кровли и составляет 1/100.

Стеклопакеты

Расчет материалов
СТЕН:
пеноблоки (200x300x600мм) :
56,54 м³ х 2900 руб. / М³ 163966 руб.
с мостами 2ПБ 17-2-п (1680x120x140) :
12 шт. х 462 руб. / кусок. 5544 руб.
с мостами 2ПБ 13-1-п (1290x120x140) :
10 шт. х 383 руб. / кусок. 3830 руб.
с мостами 2ПБ 10-1-п (1030x120x140) :
4 шт. х 357 руб. / кусок. 1428 руб.
сетка кладочная арматурная (50х50х3 мм) :
33 м² х 102 руб. / М² 3366 руб.
экструдированный пенополистирол Пеноплекс 35 :
0.2 м³ х 5100 руб. / М³ 1020 руб.
гибкие фитинги FPA 4-2P 250мм с фиксаторами для изоляции :
660 шт. х 3,3 руб. / шт. 2178 руб.
Кирпич облицовочный одинарный :
6864 шт. х 13 руб. / кусок. 89232 руб.
песчано-цементный раствор :
6,7 м³ х 2700 руб. / М³ 18090 руб.
минеральная изоляция (Rockwool) :
6,6 м³ х 3700 руб. / М³ 24420 руб.
ИТОГО: по стенам 313074 руб.
руб.
ОСНОВАНИЕ:
стружка :
10,4 м³ х 1900 руб. / М³ 19760 руб.
бетонная смесь В15-20 :
8 м³ х 4200 руб. / М³ 33600 руб.
бетонная смесь В15-20 :
69,2 м³ х 4200 руб. / М³ 2
гидравлическое стекло оконное TPP 3,5 :
17 красный. х 690 руб. / руд. (10м²) 11730 руб.
арматурные стержни D10, 12, 16 AIII :
4,2 т х 37500 руб / т 157500 руб.
Доска обрезная для опалубки :
1.3 м³ х 6500 руб. / М³ 8450 руб.
рулонная гидроизоляция РКК-350 :
6 крас. х 315 руб. / такси (10м²) 1890 руб.
ИТОГО: на фундамент 523570 руб.
ИТОГО: по перекрытию 300620 руб.
КРЫША:
деревянные подставки (150×50мм) :
3.7 м³ х 7000 руб. / М³ 25900 руб.
раствор антисептика :
54 литра х 75 руб. За литр 4050 руб.
гидроизоляция (Tyvek Soft) :
167 м² х 68 руб. / М² 11356 руб.
стальная черепица (Монтеррей) :
175 м² x 450 руб. / М² 78750 руб.
кровельный саморез 4,8х35 :
6 уп.х 550 руб. / упаковка (250 шт.) 3300 руб.
фигурное катание (2000 мм) :
6 шт. х 563 руб. / шт. 3378 руб.
доска 100х30мм :
1,4 м³ х 7000 руб. / М³ 9800 руб.

10: 0,0,0,260; 0,290,260,260; 290,290,260,0; 290,0,0,0 | 5: 185,185,0,260; 185,290,60,60; 0,185,135,135; 185,290,174,174 | 1127: 224,174; 224,60 | 1327 : 160,77; 160,144 | 2244: 0,53; 0,169; 290,95 | 2144: 79,0; 79,260; 217,260 | 2417: 290,22 | 1927: 217, -20

1353 308,0 руб.

Только для Подмосковья!

Расчет стоимости работ

Хотите узнать, сколько стоит построить дом и выбрать художников?

Разместите экспресс заявку и получайте предложения от профессиональных строителей!

Пример плана 10×9 м для расчета

Конструктивная схема

1. пеноблок d = 300мм;
2. Кирпич лицевой d = 120мм
3. Плита из минеральной ваты d = 50мм;
4. Канал воздушный d = 20-50мм;
5. Стяжка железобетонная h = 200мм;
6. Утеплитель пенопласт d = 30-50мм;
7. Панель перекрытия монолитная;
8. Листы металлочерепицы;
9. Плита фундаментная монолитная h = 1,8 м;

Кладка из пенобетона с кирпичной кладкой и внутренней теплоизоляцией

Кладка из пенобетона

На сегодняшний день пенобетон является довольно распространенным, экологически безопасным и недорогим строительным материалом, который, по сравнению с ним, отличается значительной паропроницаемостью и пористостью. с другими кирпичными блоками.

Из-за нюансов изготовления пеноблоки, по сравнению с пенобетоном , как правило, имеют довольно существенные погрешности размеров, из-за которых выкладываются на традиционный песчано-цементный раствор. Однако наличие толстых связующих между блоками пенобетона, кроме завышения затрат на монтаж, приводит к возникновению пожаров теплопотерь и ухудшению теплоизоляционных характеристик стены.

Оштукатуривание стены из пеноблоков можно производить только через 6-9 месяцев (в отдельных случаях и за сезон) из-за значительной усадки пеноблоков — до 2-3 мм / м и вероятности растрескивания. штукатурного слоя, имея это в виду, для быстрой отделки внутренних стен пенобетонных домов обычно рекомендуется использование гипсоволокнистых или гипсокартонных фальшпанелей.

По действующим нормам для Среднерусской климатической зоны достаточно однорядной наружной стены из пеноблоков толщиной 40 см с внешней теплоизоляцией из стекловаты, толщиной пятьдесят миллиметров.

По огнестойкости, теплоизоляции, звукоизоляции пенобетон сильно превосходит полнотелый кирпич.

Наружная отделка стен из пенобетона не должна перекрывать отвод водяного пара из помещений наружу. Поэтому недопустимо красить стены из пенобетона пленкообразователями, покрывать цементным раствором, покрывать плитами пенополистирола.

При установке пеноблоков важно учитывать множество требований и особенностей здания, иначе вместо снижения затрат на материалы это действительно прохладные, влажные или полностью потрескавшиеся конструкции.

  • Для установки арматуры, на поверхности устанавливаемых пеноблоков вырезаются штроборезом штробы глубиной и шириной 3 * 3 см, которые при установке арматуры заливают клеем для блоков из пенобетона.
  • Согласно инструкции по монтажу стеклопластиковой сеткой необходимо армировать каждые 4-5 рядов блоков, а также места опоры перемычек и места под оконными проемами.
  • К монтажу нижнего ряда пеноблоков нужно относиться максимально внимательно, проверяя вертикальность и горизонтальность кладки при установке.
  • Блоки из пенобетона можно просто фрезеровать, пилить, резать, сверлить, штробить прямо на строительной площадке.
  • Нестандартный или слегка выступающий блок необходимо выровнять до необходимого уровня в месте его установки.
  • Над пенобетонными блоками при подготовке деревянной опалубки изготавливается железобетонный пояс толщиной до 20 см.Снаружи бетонная стяжка утепляется 5-сантиметровым слоем экструдированного пенополистирола.

Кирпич облицовочный фасадный

Фасадный кирпич — это, пожалуй, самый известный стеновой материал для строительства стен, который помимо классического внешнего вида отличается высокой морозостойкостью и низким (менее 6%) влагопоглощением, что задает длительный срок эксплуатации кирпичных домов. Помимо обычного, среди облицовочных глиняных кирпичных материалов встречаются клинкерный, глазурованный и фигурный кирпич.

В наше время реализуется фасадный кирпич различного профиля (скошенный, прямоугольный, клиновидный, закругленный) и рельефного (грубый, гладкий, колотый, рифленый), а также цветов (от светло-желтого до темно-коричневого), что позволяет реализация различных инновационных архитектурных проектов.

  • Капитальная стена из пенобетона, с внешним теплоизоляционным покрытием, утеплена от кирпичной стены зазором 20-50 мм по всей высоте стены для отвода влаги, с устройством входа / выходные отверстия внизу и вверху фасада.
  • Лицевая стенка выполнена ложными рядами на песчано-цементном связующем, с перевязкой каждые 4 ряда ложек прищипывающим рядом.
  • С внешней стороны пенобетон навешивается с помощью пластиковых анкерных дюбелей, кусочков базальтовой теплозащиты (например, Урса, Изомин, Изовер, Изорок, Роквул, Кнауф) толщиной 5 см, поверх которых пароуплотнитель. проницаемая гидроизоляционная пленка типа Tyvek, Utavec, Izospan.
  • Так как существует опасность появления усадочных трещин, невозможно связать кирпич и пеноблоки стены негибкой стальной сеткой, заделанной в швы стен.
  • Так как пеноблок и кирпичная часть стены имеют неодинаковую степень усадки, соединение пеноблока и облицовочных стеновых конструкций осуществляется путем укладки блоков в 2-3 ряда с использованием мягкой стеклопластиковой сетки или нежестких оцинкованных плит. .

Фундамент из железобетонной плиты и монолитной ленты

Плиточное основание расположено по всей площади конструкции в виде монолитной железобетонной плиты и может быть заглублено или выполнено неравномерно.

При заглублении фундаментная плита служит основанием, на котором возводятся вертикальные части фундамента, образующие подземный этаж. На верхнем уровне грунтовых вод рекомендуется возведение вертикальных стен фундамента методом сплошного бетонирования с применением гидроизоляционных покрытий: покрытий, пропиток, клея.

Плитный фундамент без заливки применяется в частной застройке на неустойчивых грунтах: насыпных, торфяниках, мелиорированных или сильно пробитых, а также на заболоченных территориях.Такой фундамент рекомендуется при возведении подсобных помещений, не имеющих высокой надземной части подвала и цокольного хранилища.

На практике, когда верх фундаментной плиты используется в качестве основания для конструкции перекрытия жилого помещения и, следовательно, фундаментная плита укладывается выше точки промерзания земли, возникает необходимость в теплоизоляции грунта. под фундаментную плиту и полосу шириной 100-150 см по периметру.

Желательно устанавливать листы экструдированного пенопласта (например: Ursa XPS, Primaplex, Styrodur, Teplex, Penoplex, Polypen, Styrofoam, Tehnoplex), т. К. Другие теплосберегающие агенты: стекловата, пенополистирол, керамзит — имеют значительные влагопоглощение, что приводит к временному ухудшению их теплоизоляционных свойств в водонасыщенном грунте.

Примерная технология устройства однофундаментного фундамента с боковыми частями в виде сплошного ж / бетонного периметра:

  • В первую очередь снимается слой земли на проектную глубину.
  • щебень насыпанный, размер 40/60, толщина 15-20 см, тщательно утрамбованный.
  • Производится прослойка цементно-песчаная высотой до 5 см.
  • Применяется гидроизоляционная пленка с выходом по внешней линии 2000 мм для вертикальной влагоизоляции стен фундамента.
  • Для защиты влагозащиты от случайных порезов при армировании укладывается очередной слой цементно-песчаного раствора высотой до 50 мм, по периметру которого размещаются опалубочные плиты по высоте фундаментной плиты.
  • Изготовляемая пластина армируется двумя стержнями из стальных прутков диаметром d14 марки А300-А400 с ячейками 20х20 см.
  • В случае прочного фундамента подходит только качественный бетон марки не ниже М300, завозимый автобетононасосами.
  • С отступом 200 … 250 мм от краев фундаментной плиты положить опалубку по высоте вертикальных частей в виде сплошной ж / бетонной полосы,
  • А пояс армирующий, собранный из АIII Арматурные стержни Ø12 укладываются в готовую опалубку и готовится бетонный раствор.
  • Период твердения бетонной массы (когда необходимо очистить опалубку) на практике составляет один месяц в теплое время года.

Перекрытие из монолитной железобетонной плиты

Устройство монолитного бетонно-бетонного межэтажного перекрытия в практике индивидуального жилищного строительства допустимо только в тех случаях, когда сложно использовать стандартные изделия, например : места слишком далеко от грузовиков или сложных строительных ансамблей.

Технология строительства бетонной / монолитной плиты включает следующие обязательные этапы: установка опалубки, установка арматурного каркаса и заливка бетонной смеси. В этом случае строителям необходимо будет четко выполнить технологические расчеты по сечениям арматурной стали и составу бетонной смеси, а также планируется аренда специальных приспособлений и наличие практических знаний.

Так как полы из полнотелого бетона имеют очень значительный вес, их можно устраивать только в кирпичных домах с капитальным сборным, блочным и плитным фундаментом.

Конструктивные элементы железобетонного перекрытия оговариваются проектным решением, при этом в большинстве случаев считается, что высота плиты составляет не менее 3,3% от длины перекрытия.

Следует отметить основные моменты при устройстве бетонной панели перекрытия (длина пролета не более 600 см, толщина перекрытия 200 мм):

  • Так как опалубочная конструкция должна выдерживать нагрузка на залитую бетонную смесь около 1/2 тонны на 1 м & суп2, желательно использовать крашеную фанеру около 2.Толщиной 0 см, опирающиеся на опоры из металлических труб d Ø45 … 50 мм или стойки из дерева, основание 100×100 мм,.
  • Катанкой стальной марки Д2 Вр-1 на расстоянии не менее 40 мм от краев изложницы соединяют два яруса сетки нижний и верхний из арматурных стержней типа А400 (А-III). , А500 D 12мм. Армирующие сетчатые связки ответственно разделяются друг с другом по уровню, в пределах толщины панели, с помощью наматываемых стоячих ребер от арматуры с загнутыми концевыми частями.
  • Для закрытия бетонных оболочек сверху и снизу каркас из арматурной стали должен быть на 5,0 ÷ 6,0 см толще конструкции опалубки, то есть в объеме плиты. Для этого на пластиковые опоры высотой 25 … 30 мм устанавливают следующую сетку, а вышележащую сетку при бетонировании заливают бетонной смесью такой же высоты в слое.
  • Следует отметить, что бетон для укладки обязательно должен выполняться на качественной мелкой фракции, заполнителях и иметь класс прочности М250… М400, поэтому лучшим выбором будет поступление бетона промышленного происхождения.
  • Бетонирование необходимо производить в одну смену, пока бетонный раствор не начнет затвердевать.
  • Для полного укрепления бетонной монолитной панели важно создать оптимальную температуру и влажность. Снять опалубку разрешается только через 30 календарных дней.

Металлическая кровля

Лидером продаж, сегодня на рынке, является крошечный формат Monterrey: период волны — 0.35 м, глубина волны — 2,3 см, разные производители (Pelti ja Rauta, Poimukate, Finish Profiles, Interprofile, Grand Line, Metal Profile).

Кровля монтируется на несущее основание, состоящее из стропил и сборного бревна.

При возведении индивидуальных построек часто используется схема в 2 и 3 пролета с наклонными стропильными элементами и внутренними опорами.

Расстояние между стропилами устанавливается 600 … 900 мм для размеров стропил 50х150 … 100х150 мм; опорные концы стропил опускают на сечение мауэрлата 100х100… 150×150 мм.

Чтобы надежно выдержать влагу, исходящую из корпуса, и защитить м / плитки от вероятного появления ржавчины, общее сечение каналов вентиляции: притяжения и вытяжки рассчитывается по формуле: 1: 100 на крышу.

Важные моменты монтажа м / плитки:

  • Перед монтажом уздечного перекрытия рекомендуется протянуть через балки фермы диффузионное полотно: ТехноНИКОЛЬ, Строазол СД130, Тайвек, Изоспан, Ютавек 115,135, для дальнейшего утепления мансарды. космос.Не допускается использование для гидрозащиты непористых пленок, например, на битумных основаниях.
  • На балки ферм, на закрепленном гидроизоляционном материале набиваются бруски 3,0х5,0 см, а к ним снятая доска из досок 10х3,0 см, с интервалом 35 см (для профиля Монтеррей , Джокер). В этом случае кладется первая доска большего сечения (2 см), а расстояние между началом первой доски и средней точкой следующей доски должно составлять 30 см.
  • При проведении сборной подготовки в местах дальнейшего монтажа снегозадерживающей конструкции необходимо дополнительно подкладывать усиливающие оболочки под подъем профиля.
  • Перед укладкой м / плитки держатели желобов крепятся к карнизу или балкам фермы.
  • Полосы стальной черепицы прикрепляются к прогибу профиля, в местах опоры на обрешетку.
  • К исходной оболочке, имеющей наибольшую толщину, вкладыши стальной черепицы прижимают винтами по волнистым ступеням.
  • Крайняя левая и правая крыша, полосы еще чаще крепятся к границам кровли, то есть ко всем опорным стержням.
  • При укладке металлочерепицы первая ткань обнажается вдоль стыка и нижней линии крыши и подвешивается одним саморезом к коньковой узловой доске, а также входит в зацепление с двумя или тремя последующими в ряду перемычками, соединяя их друг к другу и выравнивание по линии карниза, а уже потом плотно фиксируют, расходуя при этом примерно 6-8 штук.саморезы для черепицы с уплотнительными шайбами ​​на квадратный метр кровли.
  • Укладка листов металлочерепицы производится снизу вверх в произвольном горизонтальном направлении с учетом того, что каждая следующая полоса покрывает один период и капиллярный сток предыдущего.
Расчет материалов
СТЕН:
пенобетон (200х400х600мм) :
38,9 м³ х 2900 руб. / М³ 112810 руб.
Мосты железобетонные 2ПБ 17-2-п (1680х220х240) :
8 шт. х 462 руб. / кусок. 3696 руб.
мосты железобетонные 2ПБ 13-1-п (1290х220х240) :
8 шт. х 383 руб. / кусок. 3064 руб.
мосты железобетонные 2ПБ 10-1-п (1030х220х240) :
4 шт. х 357 руб./ кусок. 1428 руб.
сетка арматурная (50х50х3 мм) :
26 м² х 102 руб. / М² 2652 руб.
:
0,1 м³ х 5100 руб. / М³ 510 руб.
гибкие полимерные соединения БПА 4-2П 250мм с фиксаторами утеплителя :
490 шт. х 3,3 руб. / шт. 1617 руб.
кирпич одинарный :
5044 шт.х 13 руб. / кусок. 65572 руб.
цементно-песчаная смесь :
4,7 м³ х 2700 руб. / М³ 12690 руб.
утеплитель из минеральной ваты (Rockwool) :
4,85 м³ х 3700 руб. / М³ 17945 руб.
ИТОГО: по стенам 221984 руб.
ОСНОВАНИЕ:
щебень :
6.6 м³ х 1900 руб. / М³ 12540 руб.
бетон M200 :
5 м³ х 4200 руб. / М³ 21000 руб.
бетон M200 :
49,3 м³ х 4200 руб. / М³ 207060 руб.
гидроизоляция TPP 3,5 :
12 красный. х 690 руб. / руд. (10м²) 8280 руб.
пруток Ø10, 12, 14 AIII :
2.7 т х 37500 руб / т 101250 руб.
доска хвойная для опалубки :
1 м³ х 6500 руб. / М³ 6500 руб.
рубероид РКК-350 :
4 руд. х 315 руб. / такси (10м²) 1260 руб.
ИТОГО: на фундамент 357890 руб.
ПЕРЕКРЫТИЕ:
стержень арматуры D12 AIII :
0.2 т х 37500 руб / т 7500 руб.
бетон M200 :
1,3 м³ х 4200 руб. / М³ 5460 руб.
экструзионный пенополистирол Пеноплекс 35 :
0,3 м³ х 5100 руб. / М³ 1530 руб.
плита ПК 28-10-8 :
14 шт. х 4660 руб. / кусок. 65240 руб.
плита ПК 35-10-8 :
8 шт.х 5850 руб. / кусок. 46800 руб.
плита ПК 33-10-8 :
6 шт. х 5510 руб. / шт. 33060 руб.
цементно-песчаная смесь :
0,3 м³ х 2700 руб. / М³ 810 руб.
ИТОГО: по перекрытию 160400 руб.
КРЫША:
брус сосновый (150х50мм) :
2.4 м³ х 7000 руб. / М³ 16800 руб.
состав для защиты древесины :
35 литров х 75 руб. За литр 2625 руб.
гидроизоляционная пленка (Tyvek Soft) :
107 м² x 68 руб. / М² 7276 руб.
м / плитка (Монтеррей) :
112 м² x 450 руб. / М² 50400 руб.
Винт саморез с шайбой EPDM 4,8×35 :
4 уп.х 550 руб. / упаковка (250 шт.) 2200 руб.
профиль конька (2000мм) :
5 шт. х 563 руб. / шт. 2815 руб.
бруски добруштки 100х40мм :
0,9 м³ х 7000 руб. / М³ 6300 руб.

10: 0,0,0,260; 0,290,260,260; 290,290,260,0; 290,0,0,0 | 5: 159,159,0,260; 0,159,119,119; 159,290,168,168 | 1134: 208,168 | 1334: 134,43; 134,130 | 2255: 0,152 | 2155: 62,0; 62,260; 200,260 | 2422: 290,58; 290,107 | 1934: 199, -20

890,240.0 руб.

Только для Подмосковья!

Расчет стоимости работ

Хотите узнать, сколько стоит построить дом и выбрать художников?

Разместите экспресс заявку и получайте предложения от профессиональных строителей!

Пример планировки 8×7 м для расчета

Конструктивная схема

1. Блок пенобетонный d = 300мм;
2. Кирпич лицевой d = 120мм
3. Плита минеральная изоляционная d = 50мм;
4. Зазор вентиляционный d = 20-50мм;
5. Бетонная стяжка с армированием h = 200мм;
6. Термобокс пенопласт d = 30-50мм;
7. Плита перекрытия;
8. Крыша металлочерепица;
9. Фундамент из монолитной бетонной плиты h = 1,8 м;

Кладка из пеноблоков с кирпичной кладкой и межслойной изоляцией

Кладка из пенобетона

На сегодняшний день пеноблоки — достаточно востребованный, гигиеничный и недорогой строительный материал, который отличается значительной капиллярностью. и паропроводимость по сравнению с другими бетонными материалами.

К сожалению, в силу особенностей технологии блоки из пенобетона (по сравнению с пенобетоном ) обычно дают очень большие погрешности размеров, из-за чего кладут на обычную песчано-цементную смесь. В этом случае наличие крупных вяжущих прядей между блоками пенобетона наряду с повышенными материальными затратами приводит к созданию «мостиков» холода и ухудшению теплоизоляционных характеристик фасада.

Согласно действующим нормам, для средней площади страны достаточно внешней стены из пенобетона сечением 40 см с наружным термоэкраниром из стекловаты толщиной пять сантиметров.

Отделку поверхности пеноблоков имеет смысл начинать только через 6-9 месяцев (в некоторых случаях до года и более) из-за значительной сжимаемости пенобетона — до 3 мм на метр стены и неизбежное разрушение финишного слоя, с учетом этого, для быстрых внутренних помещений. Облицовки из пеноблоков лучше всего применять для гипсокартонных или гипсоволокнистых фальшпанелей.

Звукоизоляция, показатели энергоэффективности, пожаробезопасность пенобетон сильно превосходит керамический кирпич.

Фасадная отделка стен пеной должна пропускать водяной пар из помещения на улицу. По этой причине запрещается вспенивать стены пленкообразующими составами, покрывать пенопластом, оштукатурить песчано-цементной штукатуркой.

При установке пеноблоков важно учитывать большое количество строительных нюансов и ограничений, иначе вместо экономии на материалах можно намокнуть, достаточно остыть или просто потрескаться стены.

  • Для установки армирующих откосов в верхней части кладки на плоскошлифовальном станке нарезаются щели глубиной и шириной 30х30 мм, которые при армировании заполняются клеем для пеноблоков.
  • Некондиционный или слегка выступающий пеноблок необходимо затереть до необходимого размера в месте его установки.
  • К установке нижнего ряда пеноблоков следует подходить как можно тщательнее, проверяя уровень на уровне установки горизонталей и вертикальных блоков.
  • Пеноблоки действительно можно распилить ножовкой, строгать, просверливать, штробить, фрезеровать на стройплощадке.
  • Согласно инструкции по монтажу, опорные зоны перемычек и зоны под окнами, а также следующие 4-5 рядов кладки желательно укладывать арматурными стержнями.
  • На последнем ряду пеноблоков при подготовке деревянной опалубки выполняется железобетонный пояс высотой 20 см. С внешней стороны бетонный пояс утеплен 5-сантиметровым слоем экструдированного пенополистирола.

Кирпичный фасад

Лицевой кирпич — пожалуй, самый старый строительный материал для строительства жилища, который, помимо достойного внешнего вида, имеет небольшое (не более 6%) водопоглощение и высокую прочность (до 200%). кг / кв.См), что определяет долгий срок эксплуатации каменных домов. Помимо обычного, среди облицовочного и фасадного керамического кирпича выпускается фигурный, клинкерный и глазурованный кирпич.

В настоящее время реализуется фасадный кирпич различной формы (прямоугольной, скошенной, закругленной, клиновидной) и цвета (от бело-желтого до шоколадного), а также фактуры (гофрированный, шершавый, гладкий, колотый), который помогает воплотить в жизнь различные новаторские дизайнерские фантазии.

  • Лицевая стена сложена в 1/2 кирпича на песчано-цементном вяжущем, с кладкой, через 4-5 ложковых рядов, рядка сруба.
  • Основная стена из пенобетона, с внешним теплозащитным экраном, отделена от облицовочного кирпича углублением не менее 20 мм по всей высоте стены для вентиляции, с входными / выходными отверстиями в нижней части. и верхние уровни лицевой кладки.
  • С внешней стороны на стену из пеноблока с помощью пластиковых дюбелей без зазоров устанавливаются маты из термоэкрана из минеральной ваты, формы: Isover, Ursa, Knauf, Izomin, Rockwool, Izorok, толщиной 5 сантиметров. , поверх которой расстилается гидро- и ветрозащитная пленка, например: Утавек, Исоспан, Тайвек.
  • Так как существует опасность образования усадочных микротрещин, нет необходимости связывать пеноблок и лицевые конструкции негибкими армирующими звеньями, вставленными в швы стен.
  • Уложив 2 ряда блоков, произведите соединение пеноблока и облицовки фасада, укладывая анкерами из мягкого металла или мягкой гипсовой сетчатой ​​лентой, так как пеноблок и фасадная кладка имеют разную степень усадки.

Цокольный бетонный фундамент с монолитной бетонной полосой

Плитный фундамент возводится по периметру внешних стен сооружения в виде единой железобетонной плиты и может быть в незамутненном или заглубленном исполнении.

В виде прохода бетонная плита служит основанием, на котором устраиваются периметральные стены подвала, определяющие подземный этаж. При неглубоком зеркале грунтовых вод вертикальные части фундамента целесообразно выполнять методом сплошного бетонирования, применяя гидрозащитные мероприятия: приклеивание, пропитку, покрытие.

Цоколь без застройки применяется в индивидуальной застройке, с неустойчивыми грунтами и при высоком уровне грунтовых вод. Такой фундамент подходит для строительства небольших построек, не имеющих надземного подвала и погреба.

На практике, когда поверхность фундаментной плиты проектируется как заглушка для пола жилого массива, а фундаментная плита расположена выше точки промерзания грунта, возникает необходимость теплоизоляции грунта под плита основания и по периметру полоса не менее 100 см.

Хорошим решением будет использование теплозащитного экрана из экструзионного полистирола (например: Primaplex, Styrodur, Ursa XPS, Polypen, Styrofoam, Teplex, Technoplex, Penoplex), потому что другие утеплители: гранулы керамзита, стекловата, гранулированный пенопласт. — быстро впитывают воду, что приводит к резкому снижению их теплозащитных свойств во влажной почве.

Краткая последовательность выполнения однофундаментного фундамента с боковыми частями в виде неразрывной железобетонной ленты:

  • Вначале земля отрывается до плановой отметки.
  • щебень уложен в стопку фракции 40/60 толщиной 15-20 см и тщательно утрамбован.
  • Укладывается слой раствора толщиной 40 мм.
  • Гидроизоляционная мембрана с выходом по краям 2000 мм разворачивается, чтобы впоследствии покрыть стены подвала.
  • Для защиты гидроизоляционной мембраны от возможных разрывов при установке арматурного каркаса по изоляционному покрытию накладывается еще один слой цементного раствора толщиной до 50 мм, по границам которого монтируется опалубка. высота пластинчатой ​​части фундамента.
  • Перед заливкой бетоном плиту армируют двумя стержнями арматурных стержней диаметром d12-d16 марки А300 с ячейками 200х200 мм.
  • В случае плиточного фундамента подходит только готовый бетон марки не ниже М300, поставляемый бетономешалкой.
  • С отступом 20 … 25 см от контура фундаментной плиты опалубку закрепляют по высоте боковых частей в виде сплошного ж / бетонного кольца,
  • Арматурная конструкция из арматуры типоразмера A300-A400 Ø10-Ø14 опускается в подготовленную опалубку и готовится бетонный раствор.
  • Продолжительность твердения бетона, когда уже можно делать настил, составляет от четырех недель, при температуре не менее 15 градусов.

Перекрытие из сборных железобетонных плит

В домах из кирпичных материалов для устройства межэтажных перекрытий в большинстве случаев используют железобетонные пустотные плиты.

Индивидуальные застройщики обычно используют панели типа ПК или ПНО, в размерах: шириной 0,99 ÷ 1,19 метра, толщиной 0,16 ÷ 0,22 м и длиной от 2,1 до 6 м. 3 м, например, ПНО 21-12 ÷ ПНО 63-12, ПК-21-10-8 ÷ ПК 63-10-8.

Железобетонные пустотные плиты обладают хорошими параметрами шумозащиты, в отличие от монолитных железобетонных перекрытий.

Благодаря технологии начального натяжения арматуры бетона панели промышленного производства отличаются более значительной несущей способностью по сравнению с перекрытиями, выполненными непосредственно на стройплощадке в монолитном исполнении, и, что особенно важно, является гарантия эксплуатационных свойств, при более дешевой составляющей цены и быстродействии пола.

Типовые правила выполнения плит:

  • Перед монтажом плит перекрытия проверьте на оптическом уровне верхние точки опорных частей колонн и кладки, которые должны находиться в одной плоскости. : допускается перепад высот не более 1,5 см, при необходимости несущую поверхность доводят песчано-цементной смесью.
  • Панели опускаются автокраном на песчано-цементный слой, небольшой сдвиг производится ломом, перед освобождением строп, если есть несоответствие в плоскости с количеством лежащих панелей более 5 мм, изделие поднимается, заменяется цементно-песчаной подготовкой и снова укладывается.
  • Далее, после монтажа перекрытия, уши перемычки привариваются анкерами, установленными в кладке и с креплениями соседних железобетонных плит, а швы заделываются цементно-песчаным раствором на всю высоту армированной бетонная плита.
  • Для утепления плиты в зимний период необходимо заделать воздушные каналы в зонах опорных пустотелых плит керамзитобетоном на глубину 120 ÷ 200 мм.
  • Расстояние между кладкой и торцевой плоскостью железобетонной панели перекрытия должно оставаться в пределах 5 сантиметров, это сделано для компенсации температурных перепадов, а для защиты от появления мостиков холода желательно оградить подкладкой. минеральной ваты в эту щель.

Кровля из металлочерепицы

Металлический формат Monterey с параметрами (высота волны — 23 мм, шаг волны — 35 см) на сегодняшний день является наиболее распространенным и продается многими производителями: Интерпрофайл, Поимукате, Гранд Лайн, Отделочные профили, Pelti ja Rauta, Металлический профиль.

Кровля устанавливается на прочном каркасе, состоящем из стропил и слоя обшивки.

В случае частных домов обычно проектируют двух-трехпролетную систему с внутренними несущими стенами и наклонными рейлингами.

Опорные концы стропил крепятся к мауэрлату размером 10х10-15х15 см; интервал между стропилами обычно выполняется в пределах 60-90 см при ширине / толщине стропил 50х150-100х150 мм.

С целью надежного отвода влажного пара, проникающего из помещений, и защиты м / плитки от возможной коррозии, общая стоимость каналов вентиляции: притока и вытяжки рассчитывается как 1: 100 к площади помещения. поверхность крыши.

Типовые положения для крепления металлочерепицы:

  • Для дальнейшего утепления чердачного пространства имеет смысл расстелить по балкам ферм, под юбкой, гидро-ветрозащитную пленку: ТехноНИКОЛЬ, Строазол СД130, Изоспан, Ютавек 115,135 , Тайвек. Не используйте в качестве гидроизоляции непористое покрытие, например, на основе рубероида.
  • На стропильных ногах, на уложенной гидрозащитной пленке, рейки 3,0х5,0 см, а к ним перемычки 10×3,0 см, с шагом 350 мм (для профиля Monterey m / cap ).В этом случае первую доску делают толще на 2 см, а зазор между начальным краем первой обрешетки и средней точкой следующей должен составлять 300 мм.
  • При изготовлении конструкции обрешетки в точках последующего размещения снегозадержателя также необходимо прикрепить арматурные стержни под верхом профиля.
  • Установка крюков водостока производится на карниз или стропила, перед укладкой полос м / плитки.
  • Листы стальной черепицы закреплены в нижней зоне волны, в зонах контакта тележки.
  • К первой полосе уздечки, имеющей наибольшую толщину, крепятся полосы м / плитки над ступеньками с волной.
  • Полосы, граничащие с торцами крыши, крепятся к краям крыши чаще, чем обычно, то есть ко всем опорным стержням.
  • При укладке полос м / черепицы первую полосу выравнивают по линии низа и сечения кровли и навешивают на один саморез к верхнему навесу, так же идет с 2-3 рядами следующие в ряд, скрепляя их друг с другом и выравнивая по осям карниза, и только после этого они полностью выгорают, расходуя примерно 6 ÷ 8 штук.специальные саморезы с резиновыми шайбами ​​на один квадратный метр кровли.
  • Монтаж металлочерепицы выполняется снизу вверх в любом продольном направлении по правилу, что каждая последующая полоса закрывает одну волну и капиллярную канавку предыдущей.
Расчет материалов
СТЕН:
газобетон. блоки Ytong (600x250x400мм) :
46,98 м³ х 4440 руб. / М³ 208591 руб.
раствор для клеевых блоков :
38 уп. х 290 руб. / упаковка (25 кг) 11020 руб.
ПБ Ytong (500x375x250мм) :
26 шт. х 400 руб. / кусок. 10400 руб.
каменная фурнитура D10 AIII :
0,1 т х 37500 руб / т 3750 руб.
арматура Ø12 AIII :
0.25 т х 37500 руб / т 9375 руб.
бетон M200 :
1,7 м³ х 4200 руб. / М³ 7140 руб.
:
0,1 м³ х 3700 руб. / М³ 370 руб.
экструзионный пенополистирол Пеноплекс 35 :
0,3 м³ х 5100 руб. / М³ 510 руб.
Сайдинг ПВХ (3660×230мм) :
116 шт.х 437 руб. / шт. 50692 руб.
разделочная доска (40×25мм) :
0,3 м³ х 6500 руб. / М³ 1950 руб.
состав для защиты древесины :
10 литров х 75 руб. За литр 750 руб.
ИТОГО: по стенам 304548 руб.
ОСНОВАНИЕ:
щебень :
6.7 м³ х 1900 руб. / М³ 12730 руб.
бетон M200 :
5,1 м³ х 4200 руб. / М³ 21420 руб.
бетон M200 :
44 м³ х 4200 руб. / М³ 184800 руб.
гидроизоляция TPP 3,5 :
12 красный. х 690 руб. / руд. (10м²) 8280 руб.
стержневой крепеж D10, 12, 14 AIII :
2.4 т х 37500 руб / т

руб.

доска хвойная для опалубки :
1,1 м³ х 6500 руб. / М³ 7150 руб.
рубероид РКК-350 :
4 руд. х 315 руб. / такси (10м²) 1260 руб.
ИТОГО: на фундамент 325640 руб.
ПЕРЕКРЫТИЕ:
балки деревянные 150х50; 150×100 :
1.8 м³ х 7000 руб. / М³ 12600 руб.
гипсокартон Knauf (2500х1200×10) :
14 шт. х 260 руб. / шт. 3640 руб.
металлический профиль с крепежом :
120,1 пм × 51 руб / п.м 6125 руб.
утеплитель из минеральной ваты (Rockwool) :
10,4 м³ х 3700 руб. / М³ 38480 руб.
:
100 м² х 68 руб. / М² 6800 руб.
пленка полиэтиленовая пароизоляционная :
100 м² х 11 руб. / М² 1100 руб.
лист фанеры FC 1525x1525x18 :
0,7 м³ х 19000 руб. / М³ 13300 руб.
доска пола черная :
0.8 м³ х 6500 руб. / М³ 5200 руб.
ИТОГО: по перекрытию 87245 руб.
КРЫША:
брус сосновый (150х50мм) :
2,4 м³ х 7000 руб. / М³ 16800 руб.
состав для защиты древесины :
35 литров х 75 руб. За литр 2625 руб.
гидроизоляционная пленка (Tyvek Soft) :
107 м² x 68 руб. / М² 7276 руб.
профилированный лист SINC 35-1000 :
102 м² x 347 руб. / М² 35394 руб.
Винт саморез с шайбой EPDM 4,8×35 :
4 уп. х 550 руб. / упаковка (250 шт.) 2200 руб.
профиль конька (2000мм) :
5 шт. х 563 руб. / шт. 2815 руб.
доска березовая 100х25мм :
0.6 м³ х 7000 руб. / М³ 4200 руб.

10: 0,0,0,260; 0,290,260,260; 290,290,260,0; 290,0,0,0 | 5: 165,165,0,260; 0,165,115,115; 165,290,164,164 | 1134: 214,164 | 1334: 140,41; 140,126 | 2255: 0,153 | 2155: 63,0; 63,260; 205,260 | 2422: 290,54; 290,103 | 1934: 205, -20

850 293,0 руб.

Только для Подмосковья!

Расчет стоимости работ

Хотите узнать, сколько стоит построить дом и выбрать художников?

Разместите экспресс заявку и получайте предложения от профессиональных строителей!

Пример планировки 8×7 м для расчета

Конструктивная схема

1. Блок газобетонный d = 400мм;
2. Сайдинг пластиковый;
4. Зазор вентиляционный d = 20-50мм;
5. Бетонная стяжка с армированием h = 200мм;
6. Термоклеющийся пенопласт d = 30-50мм;
7. Балки перекрытия d = 150-250мм;
8. Кровля из профнастила;
9. Фундамент из монолитной бетонной плиты h = 1,8 м;

Газобетон с навесным фасадом из сайдингового профиля

Стена из пенобетона

По сравнению с другими стеновыми строительными материалами газобетонные блоки автоклавной подготовки характеризуются значительной и равномерной капиллярностью по материалу, что определяет их выдающиеся параметры теплоизоляции, а также «дышащая» способность.

По противопожарной защите, звукоизоляции блок из автоклавного газосиликата многократно опережает керамический кирпич.

Несмотря на то, что газобетонные блоки декларируются как необычайно простой в установке и энергоэффективный строительный материал, их использование оправдано только при покупке брендовой продукции, например, Beston, Hess, Hebel, Ytong, Wehrhahn и строгом соблюдении со спецификацией производителя, с участием специально обученных мастеров.

В соответствии с нормами теплоизоляции конструкций для центрального района достаточно однорядной стены из газоблоков толщиной 400 мм.

Сейчас на строительном рынке есть газобетонные блоки автоклавного твердения (Wehrhahn®, Ytong®, Beston®, Hess®, Hebel®) с небольшими отклонениями в размерах, которые можно собирать в специальный клеевой состав.

Такая кладка характеризуется минимальной теплоотдачей, исключаются «холодные зоны», образованные межкирпичными промежутками от цементно-песчаного вяжущего, и, что существенно, затраты на установку газосиликатных блоков снижаются примерно на 1%. в третьих.

Монтажный клей для газобетонного блока продается по цене вдвое дороже обычного песчано-цементного раствора, с меньшим расходом в 5-6 раз.

Наружная отделка газосиликатных стен должна способствовать отводу водяного пара из комнат за пределами дома. Поэтому не рекомендуется отделывать стены из газосиликатных блоков пенополистиролом, красить паронепроницаемыми материалами, штукатурку на цементно-песчаном растворе.

При установке газоблочных стен важно увязать множество производственных особенностей и ограничивающих факторов, иначе вместо экономии материалов действительно можно получить очень холодные, влажные и опасные конструкции.

  • Неровный или слегка выступающий блок следует отшлифовать болгаркой до нужного размера в месте его размещения.
  • К монтажу начального ряда газобетонных блоков нужно относиться максимально педантично, проверяя горизонтальность и вертикальность блоков в процессе эксплуатации.
  • Автоклавный газосиликат можно зачищать, распиливать, пилить, сверлить, фрезеровать прямо на строительной площадке.
  • По технологии необходимо прокладывать арматурные сетки с опорными зонами перемычек и зон под подоконником, а также следующие 4-5 рядов блоков.
  • Для установки арматурных стержней паз на поверхности стены выполняется болгаркой из пазов размером 30х30 мм, которые заполняются клеевым составом для газобетона при укладке арматуры.
  • В верхней части газосиликатных блоков при подготовке опалубки сооружается железобетонный пояс высотой 200 мм. Со стороны улицы бетонная заливка утеплена прослойкой из экструдированного пенополистирола толщиной 50 мм.

Возведение стеновой конструкции осуществляется примерным способом:

  • На первом этапе кладется кладка из газобетонных блоков.
  • С внешней стороны стены с учетом обеспечения вентилируемого зазора устанавливаются металлические стойки или деревянные рейки, предварительно покрытые антисептиком, толщиной 3 ÷ 4 см, с полуметровым интервалом.
  • На подготовленные стойки крепится лицевой слой из сайдинговых панелей.

Облицовка сайдингом

Дилеры пластикового профиля сайдинга (такие фирмы, как Snowbird, Tecos, Orto, Georgia Pacific, FineBer, Docke, Holzplast, Gentek, Vytec, Varitek, Mitten, AltaProfil, Nordside) предлагают разнообразный ассортимент цвета, что делает каждого домовладельца действительно отличным от других.

Поливинилхлоридный профиль под воздействием открытого пламени только постепенно плавится, начинает гореть при температуре не ниже 390 ° C (для дерева: 230-260 ° C), вскоре гаснет при устранении источника пламени. , с не более вредными выбросами, чем при сжигании деревянных конструкций.

Следует отметить, что профиль сайдинга ПВХ может достаточно долго выполнять свои функции и сохранять красивый внешний вид, только при условии своевременного выполнения правил монтажа.

Виниловый сайдинг устойчив к физическим, погодным, биологическим воздействиям, коррозионностойкий, практически негорючий.

Поскольку профиль сайдинга из поливинилхлорида довольно существенно изменяется в размерах при изменении температуры, необходимо обеспечить нежесткое подвешивание панелей ПВХ.

Дополнительные монтажные аспекты установки винилового профиля:

  • Крепление пластиковых плит производится «с земли», по инструкции, сначала ставится специальный исходный профиль.
  • При установке следующей планки сайдинга соедините ее за стопорным выступом с нижней панелью и, не мешая друг другу, прикрепите отверткой.
  • Плиты сайдинга монтируются так, чтобы их было легко перемещать по горизонтали, по этой причине недопустимо затягивать винты в монтажных пазах до упора.
  • Для того, чтобы стыки были ненавязчивыми, желательно строить сайдинг от задней стены здания, переходя к передней стене, и каждую следующую полосу сайдинга надвигать на ранее прикрепленную в текущем ряду, примерно дюйм по той же причине для соседних обычных уровней следует сдвинуть относительно друг друга.
  • Чтобы не мешать температурным колебаниям и, таким образом, не вызывать волнообразное изгибание ПВХ-материала, приводных шпилек или ввинчивания шурупов в ПВХ-профиль, желательно центрировать готовые монтажные вырезы.
  • Необходимо предусмотреть распил около 1 см в зонах ввода внешних коммуникаций (кронштейны, трубы, провода, кабели), а также в зонах сайдинга и фурнитуры (Н-профиль, наличник, внешний угол, внутренний угол и т. д.), чтобы компенсировать свободное расширение или сжатие винилового сайдинга.

Фундамент из железобетонной плиты и монолитной ленты

Фундамент плитный строится по границам здания в виде единой бетонной плиты и реализуется в заглубленном или неровном исполнении.

В случае заглубления фундаментная плита служит фундаментом, на котором возводятся боковые стены фундамента, определяющие подземный уровень. При неглубоких грунтовых водах боковые стены подвала лучше оформить в виде цельной железобетонной полосы, применив меры гидроизоляции (проклейка, покрытие, пропитка).

Цоколь без застройки применяется в малоэтажном строительстве, на подвижных геовеществах, а также при высоком уровне грунтовых вод. Такой фундамент оправдан при возведении небольших построек, не имеющих надземного цокольного этажа и цокольного хранения.

Согласно имеющемуся опыту, если фундамент из плит находится выше глубины промерзания грунта, то есть верхняя плоскость фундаментной плиты проектируется как основание под перекрытие жилой зоны, возникает необходимость в тепловом утепление грунта под фундаментную плиту и полосу шириной 1000… 1500 мм по периметру.

Оптимальным решением будет использование листов экструзионного полистирола типа Penoplex, Styrodur, Ursa XPS, Primaplex, Teplex, Styrofoam, Polypen, Tehnoplex, потому что другие теплосберегающие материалы (стекловата, гранулированный полистирол, керамзит) быстро становятся насыщаются влагой, что приводит к быстрому снижению их термостойкости в водонасыщенных почвах.

Стандартный порядок выполнения однофундаментного фундамента с боковыми стенками в виде сплошного железобетонного периметра:

  • Вначале земля выносится до проектной отметки.
  • Засыпается
  • щебень фракции 20 ÷ 40, толщиной около 0,20 м, тщательно утрамбовывается.
  • Сделана прослойка бетона толщиной 5 см.
  • Пленка влагонепроницаемая развертывается с шагом 2,0 м по периметру, чтобы впоследствии закрыть стены подвала.
  • Чтобы уберечь гидроизоляционный слой от возможных разрывов при установке арматурного каркаса, поверх влагоизоляции укладывается еще один слой песчано-цементного раствора высотой 40 мм, по периметру которого устанавливаются опалубочные плиты по толщине каркаса. фундаментная плита.
  • Изготовленная плита вытягивается изнутри двумя слоями соединенных между собой арматурных стержней Ø12-16 мм типа AII с ячейками 200×200 мм.
  • Для плитного фундамента подходит только готовый бетон марки М300, класса В22,5, поставляемый автобетоносмесителем.
  • С отступом 20 ÷ 25 см от торцов плитной части фундамента закрепить опалубку на высоту вертикальных стен в виде сплошной ж / бетонной ленты,
  • В опалубку вставляется форма изготавливается арматурная конструкция в виде соединенных стержней номер A300-A400 d10-d14 и бетон.
  • Время затвердевания бетонной смеси, когда необходимо оторвать опалубку, в теплое время года обычно составляет 4 недели.

Настил деревянный

В малоэтажном строительстве деревянные балки пользуются особой популярностью из-за невысокой стоимости и удобства их выполнения.

Для бревен, как правило, пиломатериалов хвойных пород (лиственница, сосна, ель) влажностью 14%. Лучшим лучом будет луч с соотношением сторон 7/5, например 140 х 100 мм.

При расчете пиломатериалов на перекрытие необходимо использовать специальные таблицы, показывающие соотношение параметров балочной конструкции от веса груза и длины пролета между стенами; Еще можно исходить из упрощенного правила, что высота планки должна быть около 0,042 ширины помещения, а толщина — 50-100 мм, с интервалами чередования балок 50 и 100 см и нагрузкой 150 кг / м².

Для возможной замены балок необходимого размера допускается использование досок на болтах с соответствующим сохранением общего сечения.

Важные правила устройства балок из деревянных балок:

  • В кирпичных домах на концах балок имеются кладочные канавки, в которых скапливается конденсат; поэтому между кладкой и торцевыми участками лага создают воздушный зазор для вентиляции, а на значительной глубине ниши укладывается еще один слой теплоизоляции.
  • Для предотвращения возможного гниения, которое происходит при диффузии пара в нише кирпичной кладки, концы балок обрезаются с наклоном примерно 60 градусов, пропитываются антисептиком (например: Holzplast, Biofa, Senes, Teknos, Акватекс, Картиоцид, Текс, Дулюкс, Кодекс, Пинотекс, КСД, Тиккурила, Биосепт) и завернутые битумным картоном с открытым концом.
  • От стены самой маленькой считается брус балки на 5 сантиметров, а зазор между балкой и каналом печи должен быть более 0,40 м.
  • Укладка балок осуществляется в такой последовательности: первая, первая и последняя, ​​а затем, с регулировкой по пузырьковому уровню, все остальные. Бревна необходимо укладывать на кладку не короче 150-200 мм.
  • в деревянных срубах концевые части бревна снимают фаски в виде раструба, а затем забивают их в заготовленный паз верхнего бревна на всю толщину стены.

Покрытие последнего этажа утеплено пароизоляционной мембраной снизу теплоизоляции, перекрытие цокольного этажа утеплено с установкой паронепроницаемого слоя поверх слоя утеплителя, межуровневое перекрытие не утеплено.

Поскольку задача несущей способности межэтажных перекрытий из деревянных балок обычно снимается обычным сложением размеров бревен и периодичности их установки, ситуация несколько сложнее со звукоизоляцией и защитой от огня.

Возможная схема повышения звукоизоляционных и противопожарных параметров деревянных межэтажных перекрытий следующая:

  • К низу несущих бревен перпендикулярно им на амортизационных элементах через 300-400 мм, крепятся металлические направляющие, по которым снизу забивают гипсокартонный потолок.
  • Синтетическая сетка разложена и прикреплена к балкам скобами к балкам, поверх которых плита из минеральной ваты, такая как: Knauf, Izorok, Izomin, Isover, Ursa, Rockwool, толщиной 5 см, укладывается плотно на вертикальные поверхности балок.
  • В помещениях следующего уровня на бревна укладываются листы ДСП (16 ÷ 25 мм), затем — поглотитель из базальтового волокна повышенной плотности (2,5… 3,0 см), фанерные плиты « «плавающий» пол снова выкладывается.

Кровля из профилированного металла

Кровля устанавливается на жесткое основание из элементов обрешетки и стропильных ферм.

При строительстве индивидуальных построек обычно выполняют двух- и трехпролетную конструкцию с наклонными стропильными элементами и внутренними опорами.

Расстояние между фермами выполняется в пределах 600 ÷ 900 мм при размере стропил 50х150 ÷ ​​100х150 мм; нижние концы стропильных балок крепят к мауэрлату сечением 100х100 ÷ 150х150 мм.

По сравнению с металлической кровлей основные преимущества профнастила выражаются в простоте монтажа и минимальной стоимости.

Профнастил — это профиль профиля меандроид, окрашенный слоем цинка, выпускаемый обычно под марками: НС44, С-21, Н60, НС18, Н44, МП-35, Б-45, Н57, НС35. , где цифры отражают протяженность профиля.

Для кровли применяется профнастил с амплитудой гофра от 18 мм для создания необходимой жесткости и экономичного использования материала обрешетки. При этом рекомендуемым уклоном наклонной поверхности считается не менее 8 градусов.

Стандартный порядок крепления листов профилированного проката:

  • В случае отапливаемых мансардных помещений кровля на основе профнастила, как и любое другое кровельное основание из металла, требует применения кровельного гидроизоляционного материала, такого как: Тайвек, Изоспан, Строзол СД130, ТехноНИКОЛЬ, ЮТАВЭК 115,135, препятствующий проникновению конденсатной влаги в подкровельный изоляционный материал.
  • Гидрозащитная мембрана укладывается горизонтально снизу вверх с прогибом между стропилами до 2 см и межслойным перекрытием 10-15 см с последующей заделкой стыков скотчем.
  • Длинная сторона профнастила выбирается с таким же поперечным размером наклонной поверхности с добавлением 20 … 30 сантиметров для свеса карниза, чтобы исключить ненужную стыковку междурядий.
  • Зазор между досками конструкции обрешетки задается высотой профнастила и углом кровли: при марке профиля С-8 ÷ С-25, а уклон более 15 ÷ 17 °, то зазор между досками перекрытия устанавливается равным 0.40 м, а для размеров S-35 -C-44 — достигает 70-100 см.
  • Укладку листов профилированной стали лучше производить от нижней линии боковой стенки кровли, противоположной подветренной стороне, во избежание их наматывания при ветровых нагрузках.
  • Гофрированные полотна прикручиваются к штангам тележки саморезами оцинкованными (размер 28-40, Ø 4,8 мм, с резиновыми прокладками), через дно гофры, а углы конька, наоборот, в приподнятая часть гофры.Вдоль карниза прикручивание производится по всем нижним зонам профиля, норма использования саморезов составляет 6-8 шт. На 1 м2 профилированного материала.
  • Продольное перекрытие профилированных гофроллей следует выполнять в одну волну, а при уклоне кровли менее 12 ° — в две волны.

Объем рынка автоклавного газобетона достигнет 28,41 долларов США

Ванкувер, Британская Колумбия, 26 апреля 2021 г. (GLOBE NEWSWIRE) — Ожидается, что объем мирового рынка автоклавного газобетона достигнет 28 долларов США.41 миллиард при постоянном среднегодовом темпе роста 5,3% в 2028 году, согласно последнему анализу Emergen Research. Устойчивый рост доходов рынка можно объяснить растущим спросом на более экологичные строительные материалы и гибкостью в переработке и повторном использовании отходов, образующихся при производстве AAC. Кроме того, производство автоклавного газобетона потребляет гораздо меньше энергии по сравнению с производством других строительных материалов. Кроме того, во время производства в воздух, воду или землю не выделяются токсичные загрязнители, поскольку автоклавный газобетон производится из натурального сырья, а также продукты AAC в три раза по объему, чем используемое сырье, что делает эти продукты чрезвычайно ресурсосберегающими. эффективный и экологичный.

Получите БЕСПЛАТНУЮ копию образца с оглавлением @ https://www.emergenresearch.com/request-sample/639

Некоторые ключевые моменты из отчета

  • Ключевые участники автоклавного газированного рынок бетона включает Aercon AAC, UAL Industries Ltd., Mannok, H + H International A / S, JK Lakshmi Cement Ltd., Xella Group, Biltech Building Elements Ltd., CSR Ltd., Eastland Building Materials Co. Ltd. и Buildmate. Projects Pvt.Ltd.
  • В декабре 2020 года Bigbloc Construction Ltd. объявила об увеличении на 25% производственных мощностей M / s Starbigbloc Building Material Pvt. Ltd., которая является дочерней компанией Bigbloc Construction Ltd.
  • По типу продукции, сегмент блоков составил наибольшую долю выручки в 2020 году. Блоки AAC помогают сократить время строительства примерно на 20%, а также резко сокращается количество стыков стен. Кроме того, более легкие блоки AAC позволяют упростить установку и более быстрое строительство, а также обеспечивают повышенное использование, поскольку менее 5% блоков повреждаются из-за трещин.Эти блоки обладают исключительными теплоизоляционными свойствами, что способствует снижению затрат, связанных с HVAC. Кроме того, блоки AAC обеспечивают улучшенную звукоизоляцию, что делает их идеальным выбором для больниц, школ, гостиниц, многоквартирных домов, офисов и других зданий, требующих звукоизоляции.
  • Правительства стран по всему миру делают упор на развитие общественной инфраструктуры, которая, как ожидается, будет способствовать росту спроса на автоклавный газобетон.Ожидается, что рост строительства коммерческих зданий, офисных помещений, отелей, ресторанов, магазинов, промышленных зданий, больниц и школ будет в значительной степени поддерживать рост рынка в ближайшем будущем.
  • Рынок автоклавного газобетона в Европе составил вторую по величине долю выручки в 2020 году благодаря строгим законодательным нормам в области устойчивого строительства и популярности таких сертификатов, как LEED и BREEAM.

Проверьте наши цены @ https: // www.Emergenresearch.com/select-license/639

Emergen Research сегментировала глобальный рынок автоклавного газобетона на основе типа продукта, области применения и региона:

  • Прогноз по типу продукта (выручка, млрд долларов ; 2018–2028)
    • Блоки
    • Панели облицовки
    • Балки и перемычки
    • Стеновые панели
    • Кровельные панели
    • Прочие
  • Перспективы приложений (выручка, млрд долларов США; 9194–2018 г.
  • Нежилое

Щелкните, чтобы получить доступ к Отчету об исследовании, прочтите основные моменты отчета и просмотрите прогнозируемые тенденции: https: // www.Emergenresearch.com/industry-report/autoclaved-aerated-concrete-market

  • Региональный прогноз (доход, млрд долларов США; 2018–2028 гг.)
    • Северная Америка
      1. США
      2. Канада
      3. Мексика
      4. Европа
        1. Германия
        2. Великобритания
        3. Франция
        4. Италия
        5. Испания
        6. BENELUX
        7. Остальная часть Европы
      5. Азиатско-Тихоокеанский регион
        1. Китай
        2. Индия
        3. Япония
        4. Южная Корея
        5. Латинская Америка
          1. Бразилия
          2. Остальная часть Латинской Америки
        6. Ближний Восток и Африка
          1. Саудовская Аравия
          2. ОАЭ
          3. Южная Африка
          4. Израиль
          5. Остальная часть МЭА
        7. в наших связанных отчетах:

          Рынок сферического графита 9000 Размер 4 был оценен в 2435 долларов США.8 миллионов в 2019 году и, по прогнозам, к 2027 году достигнет 9 598,8 миллиона долларов США при среднегодовом темпе роста 18,6%. На рынке сферического графита наблюдается двузначный рост, связанный с его все более широким использованием в производстве литий-ионных аккумуляторов.

          Рынок бихромата натрия Размер был оценен в 759,2 миллиона долларов США в 2019 году и, по прогнозам, достигнет 1 242,4 миллиона долларов США к 2027 году при среднегодовом темпе роста 6,3%. На рынке бихромата натрия наблюдается высокий спрос, связанный с его все более широким применением в пигментах, отделке металлов, получении соединений хрома, дублении кожи и консервантах для древесины.

          Рынок звукоизоляции Размер был оценен в 12,94 млрд долларов США в 2019 году и, по прогнозам, достигнет 19,64 млрд долларов США к 2027 году при среднегодовом темпе роста 5,3%. На рынке звукоизоляции наблюдается высокий спрос, связанный с ее все более широким применением в строительстве, автомобилестроении, авиакосмической промышленности и производстве.

          О Emergen Research

          Emergen Research — это маркетинговая и консалтинговая компания, которая предоставляет синдицированные отчеты об исследованиях, индивидуальные отчеты об исследованиях и консалтинговые услуги.Наши решения ориентированы исключительно на вашу цель — обнаруживать, нацеливать и анализировать изменения в поведении потребителей по демографическим характеристикам и отраслям, а также помогать клиентам принимать более разумные бизнес-решения. Мы предлагаем исследования рынка, обеспечивающие релевантные и основанные на фактах исследования в различных отраслях, включая здравоохранение, точки соприкосновения, химические вещества, типы и энергетику. Мы постоянно обновляем наши исследовательские предложения, чтобы наши клиенты были в курсе последних тенденций, существующих на рынке. Emergen Research имеет сильную базу опытных аналитиков из различных областей знаний.Наш отраслевой опыт и способность разработать конкретное решение любых исследовательских задач дает нашим клиентам возможность получить преимущество над своими конкурентами.

          Свяжитесь с нами:

          Эрик Ли

          Специалист по корпоративным продажам

          Emergen Research | Веб: www.emergenresearch.com

          Прямая линия: +1 (604) 757-9756

          Эл. Почта: [email protected]

          Facebook | LinkedIn | Twitter | Блоги

          Прочитать полный пресс-релиз : https: // www.Emergenresearch.com/press-release/global-autoclaved-aerated-concrete-market


          Строительный калькулятор для расчета кирпича для дома. Калькулятор для строительства дома из кирпича и газобетона, с ленточным блочным фундаментом, железобетонными сборными перекрытиями, гофрированной крышей

          Расчет материалов
          руб. руб. руб. руб. руб.
          СТЕН:
          пеноблоки (200x300x600мм) :
          62.37 м³ х 2900 руб. / М³ руб. 180873
          перемычки железобетонные 2ПБ 17-2-п (1680х120х140) :
          12 шт. х 462 руб. / штука 5544
          перемычки железобетонные 2ПБ 13-1-п (1290х120х140) :
          10 шт. х 383 руб. / штука 3830
          перемычки железобетонные 2ПБ 10-1-п (1030х120х140) :
          4 шт.х 357 руб. / штука 1428
          сетка стальная кладочная (50x50x3 мм) :
          35 м² х 102 руб. / М² 3570
          экструдированный пенополистирол Пеноплекс 35 :
          0,2 м³ x 5100 руб. / М³ 1020 руб.
          гибкие арматурные стяжки БПА 4-2П 250мм с изоляционными зажимами :
          740 шт. х 3 руб.3 / штука 2442
          Кирпич облицовочный одинарный :
          7670 шт. х 13 руб. / штука 99710 руб.
          кладочная смесь :
          7,5 м³ х 2700 руб. / М³ 20250 руб.
          базальтовый утеплитель (Rockwool) :
          7,38 м³ х 3700 руб. / М³ руб. 27306
          ИТОГО: по стенам 345973 руб.
          руб. руб. руб. руб.
          ОСНОВАНИЕ:
          песчаный слой :
          5,7 м³ х 850 руб. / М³ руб. 4845
          блоки бетонные ФБС 24-5-6 :
          48 шт. х 3830 руб. / штука 183840
          кладочная смесь :
          2,2 м³ х 2700 руб. / М³ 5940
          бетонная смесь В15-20 :
          23.6 м³ х 4200 руб. / М³ 99120 руб. / М³ 99120
          арматурные стержни Ø10-Ø12 AIII :
          1,2 т х 37500 руб. / Т 45000 руб.
          Доска обрезная для опалубки :
          0,7 м³ x 6500 руб. / М³ руб. 4550
          рулон гидроизоляционный РКК-350 :
          6 рулонов х 315 руб. / Рулон (10 м²) 1890
          ИТОГО: по этажам 304390 руб.
          руб. руб. руб. руб.
          КРЫША:
          сосновые стойки (150х50мм) :
          4 м³ х 7000 руб. / М³ 28000 руб.
          Древесная пропитка :
          59 литров х 75 руб. / Литр 4425 руб.
          гидроизоляция (Tyvek Soft) :
          184 м² х 68 руб. / М² руб. 12512
          профлист БИНС 35-1000 :
          176 м2 х 347 руб. / М2 61072
          кровельный саморез 4.8×35 :
          6 уп. Х 550 руб. / Уп. (250 шт.) 3300
          фигурный конек (2000мм) :
          6 шт. х 563 руб. / штука 3378
          Доска обрезная обрешетка 100х25мм :
          1,1 м³ х 7000 руб. / М³ 7700

          10: 0,0,0,290; 0,290,290,290; 290,290,290,0; 290,0,0,0 | 5: 185,185,0,290; 185,290,60,60; 0,185,105,105; 185,290,144,144 | 1127: 224,144; 224,60 | 1327 : 160,62; 160,114 | 2244: 0,38; 0,169; 290,199 | 2144: 79,0; 79,290; 217,290 | 2417: 290,22 | 1927: 217, -20

          1 195 445 руб.0

          Только для Подмосковья!

          Расчет стоимости работ

          Хотите узнать, сколько стоит построить дом и выбрать подрядчиков?

          Подайте экспресс-заявку и получайте предложения от профессионалов строительства!

          Пример компоновки 10х10 м для расчета

          Конструктивная схема

          1. Блок пенобетонный d = 300мм;
          2. Облицовка кирпичом d = 120мм
          3. Базальтовый утеплитель d = 50мм;
          4. Канал вентиляционный d = 20-50мм;
          5. Стяжка железобетонная h = 200мм;
          6. Экструзионная пена d = 30-50мм;
          7. Панель пола;
          8. Листы профнастила;
          9. Фундамент сборный блочный ленточный h = 1,8м;

          Кладка из пеноблоков с кирпичным фасадом и внутренней теплоизоляцией

          Кладка из пенобетона

          В настоящее время пенобетон является очень популярным, экономичным и здоровым стеновым материалом, который по сравнению с другими кирпичными блоками имеет более высокую повышенная паропроницаемость и микропористость.

          Согласно действующим нормам для средней зоны достаточно однослойной наружной стены из пенобетона сечением 0,40 м с внешней теплозащитой из стекловаты, слой 50 мм.

          Шпаклевку кладки из пеноблоков следует производить только через 6-9 месяцев (а иногда и через год) из-за сильной усадки пенобетона — до 3 мм на метр кладки и неизбежного растрескивания штукатурка, по этой причине для оперативной внутренней отделки домов из пеноблоков допустимо использование гипсокартона или гипсоволокнистых фальшпанелей.

          По показателям звукоизоляции, противопожарной защиты и энергоэффективности пеноблок многократно опережает керамический кирпич.

          Фасадная облицовка стен из пеноблоков не должна препятствовать перемещению водяного пара из дома на улицу. В связи с этим нежелательно отделывать стены из пеноблоков плитами из пенопласта, штукатурку на песчано-цементном растворе, красить пленкообразующими составами.

          Из-за проблем в процессе изготовления пенобетонные блоки (по сравнению с газосиликатными блоками ) обычно не производятся с достаточной точностью, в результате чего они вписываются в обычную строительную смесь.В свою очередь, наличие значительных стыков растворной смеси между пенобетонными блоками наряду с увеличением материальных затрат способствует образованию «мостиков» холода и ухудшению теплоизоляционных параметров стены.

          При установке стен из пеноблоков важно учитывать большое количество технологических моментов и требований, иначе вместо удешевления теплоизоляции действительно можно получить очень холодные, мокрые или просто потрескавшиеся стены. .

          • К установке нижнего ряда пеноблоков необходимо подходить максимально серьезно, контролируя вертикальную и горизонтальную кладку по спиртовому уровню в процессе эксплуатации.
          • Неровный или слегка выступающий пеноблок необходимо подвесить до нужных размеров на месте установки.
          • Для установки арматурных стержней на поверхности блоков дисковой пилой делаются пазы глубиной и шириной 30 * 30 мм, которые при установке арматуры заполняются клеевым раствором для блоков из пенобетона. .
          • Пеноблоки можно фрезеровать, просверливать, протирать, строгать, распиливать ручной пилой прямо на стройплощадке.
          • Согласно технологии, опорные зоны перемычек и участки под окнами, а также следующие четыре-пять рядов блоков необходимо укладывать арматурными сетками.
          • На последнем ряду пеноблоков при подготовке панельной опалубки выполняется стяжка из армированного раствора толщиной 20-25 см. Снаружи железобетонный пояс защищен от тепла 5-сантиметровым слоем экструдированного пенополистирола.

          Отделка под кирпич

          Самым древним материалом стен для возведения жилища, несомненно, является облицовочный кирпич, который помимо богатого внешнего вида отличается значительной (до 200 кг / кв. См) прочностью и прочностью. низкое (менее 6%) влагопоглощение, что объясняет длительный жизненный цикл каменных домовладений … Среди облицовочных кирпичных изделий помимо обычных выпускают клинкерный, фигурный и глазурованный кирпич.

          В настоящее время выпускается облицовочный кирпич всех видов фактуры (рифленый, колотый, шероховатый, гладкий) и профилей (скошенный, закругленный, прямоугольный, клиновидный), а также цветов (от светло-желтого до темно-коричневого), который помогает воплощать в жизнь любые оригинальные художественные замыслы.

          • Снаружи, на пенобетонной стене, с помощью полимерных анкеров, плиты из базальтового теплоизоляционного волокна (например, Isover, Izorok, Ursa, Knauf, Izomin, Rockwool) сечением 50 мм. плотно навешиваются, поверх которых укладывается паропроницаемая гидроизоляционная мембрана (Изоспан, Тайвек, Ютавек).
          • Через каждые 2 ряда блоков устраивают стыковку облицовки и стен из пенобетона, укладывая гнутые оцинкованные полосы или арматуру из мягкой стеклопластиковой сетки, в связи с тем, что облицовка и стеновые части пеноблока имеют неодинаковую степень усадки.
          • Кладка выполняется ложными рядами на цементно-песчаном растворе, чередуя каждые 4-5 рядов ложек с тычковыми рядами.
          • Так как есть риск появления усадочных трещин, не рекомендуется соединять пеноблок и кирпичную кладку жесткими арматурными стержнями, закладываемыми в швы стен.
          • От передней стены капитальная стена из пеноблоков с наружным теплоизоляционным экраном отделена зазором не менее двух сантиметров (по всей высоте пола) для отвода влажного пара, с приточно-вытяжными отверстиями в верхней и нижней точках фасадной кладки.

          Блочно-сборный ленточный фундамент

          Блоки различаются по типам: ФБП — блоки пустотелые, ФБВ — с вырезом, ФБС — сплошные,. Как правило, фундаментные блоки изготавливаются высотой до 0,65 м, размер по горизонтали изменяется в пределах 900-2400 мм, ширина фиксируется на уровне 30,40,50,60 см.

          При устройстве ленточного фундамента на непористых основаниях бетонные блоки вполне можно укладывать прямо на утрамбованное грунтовое основание.

          Использование определенного типа блоков FBS зависит от толщины внешних конструкций дома.Для малоэтажного строительства достаточно ширины железобетонного блока 300 или 400 мм. Секция блоков ФБС м. тоньше, чем внешние стены здания, так как имеют гораздо большую несущую способность.

          На непористых грунтах допускается укладывать строительные блоки без последовательного армирования при условии, что снизу и сверху залита армированная лента высотой 0,10-0,20 м с армирующей сеткой.

          Железобетонные блоки считаются классической строительной составляющей, позволяющей быстро сделать фундамент частного дома.

          Для увеличения площади основания фундамента, чтобы тем самым уменьшить возможные подвижки континентального грунта, блоки ФБС следует монтировать на предварительно смонтированные фундаментные опоры.

          Выбор блоков ФБС в качестве материала для изготовления фундамента часто мотивируется возможностью круглогодичного строительства или ограничением времени.

          В ситуациях, когда характеристики нижележащего слоя не ясны, для спокойствия лучше вместо блоков ФЛ устроить монолитную железобетонную стяжку.

          Сегодня фундамент из железобетонных элементов по набору основных свойств, в том числе по устойчивости к перемещению гео-фундамента и экономичности, уступает другому типу — монолитному железобетонному фундаменту.

          • Укладка подушек фундамента начинается с внешнего угла здания, причем сначала блоки ФЛ укладываются под наружные стены, а уже потом — под внутренние.
          • На щебеночную подготовку или уложенные фундаментные опоры с перевязкой укладывают ФБС — блоки, соединяемые песчано-цементной смесью.
          • Сборка готовых блоков осуществляется относительно углов, по стенкам, расходящимся под прямым углом, контролируя совмещение по оптическому теодолиту. Отдельные железобетонные блоки укладываются вилочным погрузчиком на «ложе» кладочной смеси.
          • Кладку следует начинать с размещения опорных блоков в углах здания и на пересечениях осей. К укладке стеновых блоков приступают только после проверки положения крайних блоков в плане и по высоте.
          • Геометрия на плане проверяется измерением линейных размеров сторон дома и расстояния между противоположными углами, а высота уровня — по ватерлиту или уровню.
          • Реализованы окна для вывода на нулевой уровень трубопроводов, делающих нишу между блоками, с последующей заливкой бетоном.

          Пол сборный железобетонный

          Для устройства межэтажных перекрытий в зданиях с кирпичными стенами, как правило, используются железобетонные пустотные панели.

          При строительстве малоэтажного дома в большинстве случаев используются панельные изделия марки ПК ПНО, с размерами: длиной от 2100 мм до 6300 мм, толщиной 0,16 ÷ 0,22 м и 0,99 ÷ 1,19 м. по ширине.

          Благодаря технологии предварительного напряжения железобетона плиты заводского изготовления отличаются большим запасом прочности по сравнению с перекрытиями, выполненными на том же участке в монолитном виде, а также стабильностью технических параметров удешевление стоимости и быстрое возведение построенного перекрытия.

          В отличие от монолитного железобетонного пола, пустотные железобетонные панели отличаются хорошими звукоизоляционными свойствами.

          Некоторые точки укладки железобетонных плит:

          • Перед укладкой полов посмотрите на спиртовой уровень, отметки отметок опорных поверхностей прогонов и кладки, которые должны лежать в одной плоскости: разброс отметок может быть в пределах 1,0 ÷ 1,5 см, при необходимости несущую плоскость доводят песчано-цементной смесью…
          • Плиты опускаются автокраном на цементно-песчаную подушку, небольшое перемещение выполняется вручную, до снятия строп, если несоответствие уровней с соседними плитами более 5 мм, изделие сняты, подстилка раствора заменена и заново уложена.
          • Сразу после выравнивания пола монтажные проушины приваривают анкерами к стенам и подъемными креплениями смежных изделий, а межпанельные прорези заделывают цементной смесью на всю толщину железобетонной панели.
          • Для компенсации подвижек конструкции между кладкой и опорной зоной панели пола должен быть зазор до 5 см, при этом для защиты от промерзания стоит вставить пенополистирольный утеплитель в этот отступ.
          • С целью тепловой защиты пола в зимний период необходимо заполнить полости в торцевых участках пустотных перекрытий керамзитобетонной смесью глубиной 120 ÷ 200 мм.

          Металлическая профилированная кровля

          По сравнению с металлической кровлей основными преимуществами гофрированной кровли являются простота монтажа и минимальные затраты.

          Профилированный материал — это листы профилированного металлопроката трапециевидной формы с пленочным лакокрасочным покрытием, выпускаемые под марками НС18, Н57, Н44, С-21, Б-45, НС35, МП-35, Н60, НС44, где цифры означают высоту гофры …

          В качестве материала для кровли используют профлист с высотой гофра не менее 2 см для получения необходимой грузоподъемности и экономичного использования обрешетки. При этом допустимым уклоном ската крыши считается не менее 1: 7.

          Кровельное покрытие укладывается на жесткую конструкцию, состоящую из стропил и реек.

          Для частных построек обычно используется двух- или трехпролетная схема со средними подпорными стенами и наклонными стропилами.

          Промежуток между стропильными ногами обычно выполняется в пределах 0,60 ÷ 0,90 м при стандартном размере стропильных балок 50х150 ÷ ​​100х150 мм; нижние концы стропильных ног опускают на крепежную планку размером 10х10 ÷ 15х15 см.

          Стандартные инструкции по монтажу профнастила из профнастила:

          • При строительстве теплых чердачных помещений кровля на основе профнастила, как и любая другая металлическая кровельная поверхность, требует подкровельной гидроизоляционной пленки, например: Строизол SD130 , ТехноНИКОЛЬ, Ютавек 115,135, Тайвек, Изоспан, предотвращающий попадание водяного пара конденсата на теплоизолятор…
          • Пленка влагостойкая укладывается горизонтальными лентами снизу вверх с провисанием между стропильными ногами около 2 см и межполосным нахлестом 10-15 см, с последующим приклеиванием стыков клеем. Лента.
          • Для исключения лишних горизонтальных стыков продольную составляющую профнастила делают равной уступу ската кровли плюс 20 ÷ 30 см с учетом нижнего свеса.
          • Интервал между планками обрешетки задается сечением профиля и уклоном кровли: если последний больше 15-17 °, а марка профиля НС-8-НС-25, то шаг установки Обрешетка настила выбираем 0.4 метра, а для марок профиля НС-35- НС-44 — 70-100 см.
          • Укладку профнастила из профнастила следует производить из зоны свеса боковины кровли, противоположной преобладающему направлению ветра, во избежание их подъема под действием ветровых нагрузок.
          • Профилированные листы крепятся к обрешетке саморезами размером 30х4,8 мм с резиновыми прокладками в нижней полуволне, а углы конька, наоборот, в зоне приподнятой волны. По линии карниза крепление происходит при всех прогибах профнастила, а расход саморезов до 8 единиц.на 1 м2 кровельной поверхности.
          • Боковое перекрытие профилированных полотен требуется выполнять в одну волну, а при угле ската кровли менее 11 ÷ 12 градусов — в две волны.

          Допустим, вы решили построить дом своими руками. Однако перед началом строительства необходимо обязательно рассчитать количество строительного материала. В настоящее время строительный кирпич стоит довольно дорого, точный расчет значительно снизит ваши затраты.

          Предварительный расчет необходим, чтобы можно было закупить материал из одной партии.Это позволит избежать проблем с разными оттенками в разных партиях.

          Примечание! Использование стройматериалов разных партий не лучшим образом отразится на внешнем виде вашей постройки. Это связано с тем, что изготовить искусственный камень из глины одного цвета в разных партиях практически невозможно, так как и состав глины, и температура обжига могут незначительно отличаться.

          Ниже представлена ​​таблица, по которой можно увидеть соответствие этих параметров.

          Таблица 1

          Процедура расчета

          Этапы

          Необходимо выполнить следующие шаги:

          • Чтобы правильно рассчитать количество кирпичей в доме, вам необходимо знать его размеры, такие как длина, ширина и высота.
          • После расчета периметра здания полученное число умножается на высоту. В результате получаем площадь возводимой поверхности.
          • Далее необходимо рассчитать площадь оконных и дверных проемов, полученное число вычесть из общей площади.

          Также необходимо определиться с выбором того или иного вида камня, что бывает:

          • Одинарный. Имеет размеры 65 х 120 и 250 мм;
          • … Имеет размеры 88 х 120 и 250 мм;
          • Двухместный. Имеет размеры 138 х 120 и 250 мм.

          Из полуторного или двойного силикатного кирпича М 150 стены возводятся намного быстрее, нужно лишь знать, что это может ухудшить внешний вид постройки. Цена на полуторный номер наверняка выше, чем на одноместный.Многие думают, что сингл выглядит намного красивее, но представление о красоте — довольно спорный вопрос.

          Для более точного расчета нужно прибавить к высоте каждого камня 10 мм … Это как раз то, сколько составляет толщина шва. Это также должно добавить примерно 5% за битву .

          стол 2

          Вид кладки, камни

          Размер камня

          С учетом швов, шт.

          Без швов, шт.

          Примечание! Данные о количестве в таблице 2 указаны без учета дверных и оконных проемов, размеры которых индивидуальны.

          Данная инструкция позволит каждому понять, как рассчитать количество кирпичей самостоятельно. В этом нет ничего сложного.

          Простой пример

          Пример расчета материала для строительства дома 12 на 12 м, имеющего 2 этажа:

          • Определить периметр дома. Складываем его длину и ширину. Получаем: 12 + 12 + 12 + 12 = 48 м;
          • Считаем площадь. Для этого периметр умножьте на высоту.Допустим, высота каждого этажа нашего дома 3м, общая высота 3 + 3 = 6м. В итоге площадь будет 48 * 6 = 288м 2;
          • Дальнейшие действия зависят от того, какой тип укладки вы будете выполнять. Допустим, мы кладем 2 камня и облицовываем 0,5 камня. По таблице 1 видим, что толщина стенки в этом случае будет 640 мм. По таблице 2 мы видим, что в данном случае на 1 м 2 приходится 204 штуки;
          Расчет материалов
          руб. руб. руб.
          СТЕН:
          газосиликат Ytong (600x250x400 мм) :
          74.17 м³ х 4440 руб. / М³ руб. 329315
          клей для блоков :
          60 уп. Х 290 руб. / Уп. (25 кг) 17400 руб.
          П-образная опалубка ytong (500x375x250 мм) :
          35 шт. х 400 руб. / штука 14000 руб.
          армирование кладки D10 AIII :
          0,14 т х 37500 руб. / Т 5250
          арматурные стержни Ø12 AIII :
          0.27 т х 37500 руб. / Тн 10125
          бетонная смесь В15-20 :
          2,3 м³ х 4200 руб. / М³ руб. 9660
          :
          0,2 м³ x 3700 руб. / М³ 740 руб.
          экструдированный пенополистирол Пеноплекс 35 :
          0,4 м³ x 5100 руб. / М³ 1020 руб.
          гибкие арматурные стяжки BPA 4-2P 250 мм :
          740 шт.х 3,3 руб. / штука 2442
          Кирпич облицовочный одинарный :
          7670 шт. х 13 руб. / штука 99710 руб.
          кладочная смесь :
          3,4 м³ х 2700 руб. / М³ руб. 9180
          ИТОГО: по стенам 498842 руб.
          руб. руб. руб.
          ОСНОВАНИЕ:
          щебеночная подсыпка :
          11.6 м³ х 1900 руб. / М³ руб. 22040
          бетонная смесь В15-20 :
          8,8 м³ х 4200 руб. / М³ руб. 36960
          бетонная смесь В15-20 :
          74,6 м³ х 4200 руб. / М³ 313 320 руб.
          гидростеклоизол ТЭС 3,5 :
          19 рулонов х 690 руб. / Рулон (10 м²) 13110
          арматурные стержни D10, 12, 16 AIII :
          4.5 т х 37500 руб. / Тн 168750
          Доска обрезная для опалубки :
          1,4 м³ х 6500 руб. / М³ 9100 руб.
          рулон гидроизоляционный РКК-350 :
          6 рулонов х 315 руб. / Рулон (10 м²) 1890
          ИТОГО: по фундаменту 565170 руб.
          руб. руб. руб.
          ПЕРЕКРЫТИЕ:
          балки деревянные 150х100; 100×50 :
          3 м³ х 7000 руб. / М³ 21000 руб.
          гипсокартон Knauf (2500х1200×10) :
          26 шт.х 260 руб. / штука руб. 6760
          профиль стальной с крепежом :
          222,4 п.м. х 49 руб. / пог. м. 10898
          базальтовый утеплитель (Rockwool) :
          19,2 м³ х 3700 руб. / М³ руб. 71040
          гидроизоляция (Tyvek Soft) :
          185 м² х 68 руб. / М² 12580
          пароизоляция ПЭ :
          185 м2 х 11 руб. / М2 2035
          лист фанеры FC 1525x1525x18 :
          1.4 м³ х 19000 руб. / М³ 26600 руб. / М³
          Доска пола обрезная :
          1,5 м³ x 6500 руб / м³ 9750 руб.
          ИТОГО: по этажам 160663 руб.
          руб.
          КРЫША:
          сосновые стойки (150х50мм) :
          4 м³ х 7000 руб. / М³ 28000 руб.
          Древесная пропитка :
          59 литров х 75 руб. / Литр 4425 руб.
          гидроизоляция (Tyvek Soft) :
          184 м² х 68 руб. / М² руб. 12512
          шифер ондулин 2000x950x2.7 :
          106 листов х 399 руб. / Лист руб. 42294
          гвоздь кровельный 73×3мм :
          23 уп. Х 190 руб. / Уп. (250 шт.) 4370
          фигурный гребень (1000мм) :
          13 шт. х 290 руб. / штука 3770 руб.
          Доска обрезная обрешетка 100х25мм :
          1,5 м³ х 7000 руб. / М³ 10500 руб.

          10: 0,0,0,290; 0,290,290,290; 290,290,290,0; 290,0,0,0 | 5: 185,185,0,290; 185,290,60,60; 0,185,105,105; 185,290,144,144 | 1127: 224,144; 224,60 | 1327 : 160,62; 160,114 | 2244: 0,38; 0,169; 290,199 | 2144: 79,0; 79,290; 216,290 | 2417: 290,22 | 1927: 217, -20

          1 410 056 руб.0

          Только для Подмосковья!

          Расчет стоимости работ

          Хотите узнать, сколько стоит построить дом и выбрать подрядчиков?

          Подайте экспресс-заявку и получайте предложения от профессионалов строительства!

          Пример компоновки 10х10 м для расчета

          Конструктивная схема

          1. Блок газобетонный d = 400мм;
          2. Кирпич облицовочный d = 120мм;
          4. Канал вентиляционный d = 20-50мм;
          5. Стяжка железобетонная h = 200мм;
          6. Экструзионная пена d = 30-50мм;
          7. Перекрытие брус-брус d = 150-250мм;
          8. листы ондулина;
          9. Монолитный фундамент бетонная плита h = 1,8м;

          Газосиликатная стена с кирпичным фасадом

          Газосиликатная кладка

          По характеристикам теплосбережения, звукоизоляции, огнестойкости автоклавный газосиликат значительно превосходит обычный кирпич.

          По сравнению с другими бетонными строительными материалами автоклавные газобетонные блоки имеют увеличенную и однородную структуру микропор по всему объему, что объясняет их непревзойденные теплозащитные параметры, а также «дышащую» способность.

          Несмотря на то, что газобетонные блоки продвигаются как очень удобный и теплоэффективный конструкционный материал, их использование целесообразно только с гарантией приобретения исключительно качественного материала: Beston, Wehrhahn, Hess, Hebel, Ytong и серьезное соблюдение спецификаций производителя, лучше с привлечением специалистов…

          В настоящее время на строительном рынке продаются блоки из автоклавного газобетона (Ytong®, Wehrhahn®, Hebel®, Hess®, Beston®) с небольшими отклонениями размеров (в пределах ± 1 мм), которые могут быть укладывается на специальный кладочный клей.

          Стена, сложенная таким образом, характеризуется минимальной теплопроводностью за счет отсутствия «холодных зон», образованных межкирпичными швами из песчано-цементного раствора, и, кроме того, затрат на установку газа. силикатные блоки уменьшаются в среднем на треть.

          Клей для ячеистого бетона продается по цене вдвое дороже простого цементного вяжущего при почти в пять раз меньшем расходе.

          По существующим нормам для центрального региона страны вполне достаточно наружной стены из газобетонных блоков сечением 0,40 м.

          Наружная отделка стен из газобетона не должна препятствовать распространению влаги из дома наружу. Поэтому недопустимо красить стены из газобетона «недышащими» средствами, покрывать пенопластом, оштукатурить цементно-песчаной штукатуркой.

          При установке газосиликатных стен необходимо совместить множество рекомендаций и строительных тонкостей, иначе вместо экономии на утеплении можно получить сырые, слишком холодные или небезопасные стены.

          • По технологии необходимо прокладывать арматурными стержнями места под подоконником и места опоры перемычек, а также каждые 4-5 рядов блоков.
          • К монтажу первого ряда газобетонных блоков следует отнестись особенно внимательно, проверяя при установке горизонтальность и вертикальность стены относительно уровня.
          • Для установки стержней арматуры по верху стены пазорезом делают пазы толщиной и глубиной 30 * 30 мм, которые при укладке арматуры затирают клеем для газобетона.
          • Газосиликатные блоки можно строгать, просверливать, протыкать, распиливать ножовкой, фрезеровать прямо на стройплощадке.
          • Неровный или чрезмерно выступающий газобетонный блок необходимо выровнять плоскостью до необходимого уровня в месте его установки.
          • На последнем ряду газобетонных блоков при подготовке опалубки плит делается армированный растворный пояс толщиной 20 см. С внешней стороны пояс для раствора теплоизолирован 50-миллиметровым слоем экструдированного пенополистирола.

          Облицовка облицовочным кирпичом

          Кирпич, безусловно, самый известный строительный материал для строительства дома, который помимо классического внешнего вида отличается высокими (до ста периодов замораживания и размораживания) морозостойкость и низкое (не более 6%) водопоглощение, что задает долгую жизнь каменным домам.Среди облицовочных кирпичных изделий, помимо стандартных, есть глазурованный, фигурный и клинкерный кирпич.

          Комбинация слоя облицовочной кладки и автоклавного газобетона в конструкции фасада дает довольно гармоничную конструкцию здания, сочетающую классический стиль и современные достижения в области теплоэффективных материалов.

          В настоящее время выпускается облицовочный кирпич различного рельефа (рифленый, колотый, гладкий, шероховатый) и профиля (клиновидный, закругленный, скошенный, прямоугольный), а также цветов (от бело-желтого до терракотового), что позволяет реализовать любые оригинальные художественные идеи.

          • Поскольку существует вероятность образования деформационных трещин, не следует связывать фасадную и пенобетонную кладку негибкими металлическими стержнями, вделанными в швы кладки.
          • Стыковка фасадной и газобетонной стен производится кладкой пяти рядов кирпича с использованием штукатурной сетки с сохранением воздушного зазора через промежутки арматуры.
          • Лицевая стена кладется в 1/2 кирпича на цементно-песчаном связующем, с кладкой, через 4 ряда ложек, стыковый ряд;
          • Основная газосиликатная стена отделена от облицовочного кирпича зазором до 50 мм (по всей высоте пола) для отвода пара с выходом входных / выходных каналов в верхнем и нижнем рядах облицовочной кладки. .

          Железобетонная плита и монолитный ленточный фундамент

          Монолитный фундамент выполняется по границам дома в виде единой железобетонной плиты и практикуется в заглубленном или не заглубленном варианте.

          В варианте с углублением бетонная плита действует как основание, на котором возводятся боковые части фундамента, определяющие подземный этаж. При высоком уровне грунтовых вод вертикальные части фундамента лучше возводить методом сплошного бетонирования, применяя гидроизоляционные мероприятия: покрытие, пропитку, оклейку.

          Надземный плиточный фундамент применяется в малоэтажных домах, с неустойчивыми грунтами: торфяниками, мелиорированными, насыпными или сильно пучинистыми, а также на заболоченных территориях. Такой фундамент целесообразен при возведении садовых конструкций, не требующих высокой цокольной части фундамента и цоколя.

          По нашему опыту, когда верх фундаментной плиты служит заготовкой для перекрытия 1 этажа, а монолитная плита устанавливается выше глубины промерзания грунта, возникает необходимость в теплозащите грунта. под фундаментной плитой и под отмосткой.

          Лучшим решением будет установка теплозащитного экрана из экструдированного пенополистирола типа Teplex, Polispen, Primaplex, Ursa XPS, Styrodur, Penoplex, Styrofoam, Technoplex, т.к. другие теплозащитные материалы (керамзит, гранулированный пенопласт) , стекловата) вскоре насыщаются влагой, что приводит к быстрому снижению их теплозащитных характеристик во влажной почве.

          Краткая методика укладки плитного фундамента с вертикальными частями в виде неразрушимого бетонного кольца:

          • Первым делом необходимо убрать землю до уровня, указанного в проекте.
          • На подготовленное основание насыпается и плотно утрамбовывается препарат из щебня фракции 40-60 мм, толщиной 20 см.
          • Заливка цементно-песчаная, толщиной до 5 см.
          • Гидроизоляционная мембрана выкладывается с выходом по границе 2000 мм, с целью вертикальной гидроизоляции вертикальной части фундамента.
          • Для защиты гидроизоляционного материала от возможных повреждений при монтаже арматурной конструкции на влагоизоляцию наносится повторный слой цементного раствора высотой 4-5 см, по периметру которого монтируются опалубочные плиты. высота фундаментной плиты.
          • Формованная пластина стягивается изнутри двумя сетками из сварных стальных прутков сечением Ø14, типа AII (A300), AIII (A400) с ячейками 20×20 см.
          • Для монолитного фундамента используется только качественная бетонная смесь марки М300, класса В22,5, подаваемая автобетоносмесителем.
          • С отступом до 25 см от краев плитной части фундамента опалубку монтируют на высоту боковых частей в виде неразрушаемого железобетонного кольца,
          • Армирующий пояс, состоящий из Пруток железный номер A300 d10-d14, помещается в готовую форму для заливки и изготавливается бетон.
          • Время схватывания бетона (когда проводить зачистку) на практике составляет 4 недели в теплое время года.

          Перекрытие из деревянных балок

          Деревянные балки в основном популярны в частном строительстве, благодаря удобству и невысокой стоимости их монтажа.

          Для балок традиционно используется древесина хвойных пород (ель, лиственница, сосна) с объемной влажностью не более 12-14%. Лучшая балка — это планка с соотношением сторон семь к пяти, например, 14х10 см.

          При проектировании балочной конструкции необходимо руководствоваться специальными схемами, определяющими зависимость геометрии балки от размеров пролета между опорными конструкциями и веса нагрузки; по-другому допустимо исходить из примерного правила, что высота бруса должна быть около 0,042 длины перекрытия, а толщина — 5 ÷ 10 см, при нагрузке 150 кгс / м2 и шаге укладки 50-100 см.

          Для возможной замены лаг расчетного размера следует использовать доски на болтах с обязательным сохранением габаритных размеров.

          Типовые места установки деревянных балок:

          • Монтаж балок производится в следующей последовательности: сначала первая и последняя, ​​а затем с регулировкой по спиртовому уровню все остальные единицы. Балки следует устанавливать на стену не короче 15-20 см.
          • Балки отстоят от стены не менее чем на 5 см, а зазор между балками и дымовым каналом должен быть не менее 40 см.
          • в срубах края балок прорезают по типу раструба, а затем вбивают в готовый пропил верхнего венца на всю глубину стены.
          • Для защиты от возможного гниения, которое происходит от влаги в кирпичной среде, концы балок срезают под углом около 60 градусов, обрабатывают раствором, предотвращающим гниение (например: Картоцид, Акватекс, КСД, Дулюкс , Senezh, Holzplast, Biofa, Tex, Biosept, Pinotex, Cofadex, Tikkurila, Teknos) и обернут рубероидом, оставив торцевой край открытым.
          • Традиционно в стенах из блочно-кирпичного кирпича торцевые части балок располагаются в нишах стен, где появляется конденсат, по этой причине между торцами лага и кирпичом оставляют форточку для вентиляции, а с достаточная глубина ниши, укладывается дополнительный слой теплоизоляции.

          Покрытие последнего этажа теплоизолировано пароизоляционной мембраной внизу теплоизоляции, межэтажное перекрытие не подлежит утеплению, а цокольный этаж утеплен с установкой пароизоляционной пленки поверх изоляция.

          Однако если вопрос о конструкционной прочности межэтажных перекрытий из деревянных балок решается на практике за счет очевидного сложения размеров балок и их количества, то с шумоизоляцией и противопожарной защитой дело обстоит иначе. просто.

          Возможный способ улучшения акустических и противопожарных параметров барных межэтажных перекрытий:

          • К основанию балок под углом 90 градусов на демпфирующих кронштейнах через 300-400 мм, монтируются металлические направляющие — обрешетка, на которую снизу подвешены гипсокартоны.
          • Поверх решетчатой ​​конструкции расстилается синтетическая ткань и прикрепляется к балкам, на которых плиты из минерального волокна, такие как: Ursa, Izomin, Rockwool, Knauf, Izorok, Isover, толщиной 50 мм, с подъемом по вертикали стороны балок перекрытия, ставятся.
          • В помещениях верхнего уровня на балки монтируются фанерные плиты (1,6 … 2,5 см), затем звукоизолятор из твердого базальтового волокна (25 … 30 мм) и снова выкладываются плиты ДСП для подготовки пола.

          Евро-шиферная крыша

          Еврошифер (иначе называемый: ондулин, битумный шифер, битумированный шифер, мягкий шифер, ондулиновый шифер) представляет собой волнистую основу из минерального волокна, закрепленную дистиллированным битумным компаундом и окрашенную минеральным пигментом, устойчивым к воздействию УФ-излучение.битумный рифленый лист выпускается с разными названиями: Гуттанит, Ондура, Коррубит, Аквалин, Битувелл, Ондулин, Нулин. Обычные размеры листа: 200х95 см, вес 6 кг / лист.

          Рубероид устанавливается на несущее основание из стропильных балок и слоя обрешетки.

          При возведении частных домов часто используется конструкция в 2,3 пролета с наклонными стропильными балками и внутренними несущими стенами.

          Интервал между стропильными балками обычно находится в пределах 0.60 … 0,90 м при сечении стропил 5х15 … 10х15 см; нижние части стропильных балок опускаются на крепежную балку размером 10х10 … 15х15 см.

          Основные качества еврошиферовой кровли — дешевизна и простота сборки. Среди ощутимых недостатков можно выделить довольно быструю потерю цветовой насыщенности, а также заметную горючесть картонно-битумного полотна по сравнению с металлической кровлей.

          Основные принципы устройства битумной кровли:

          • Междурядный нахлест мягких шиферных полотен и зазор между обрешетками определяется уклоном кровли: если последний больше 15 °, то нахлест 17 см, а расстояние между обрешетками равно 0.30 … 0,35 метра.
          • Для защиты листов битумного шифера от наматывания порывов ветра их крепление должно производиться с нижней зоны торцевой части кровли, противоположной преобладающему направлению ветра.
          • Для предотвращения ненужного наслоения на пересечениях 4-х соприкасающихся полотен, которое способствует образованию трещин, вышележащий слой выкладывается с середины первого листа нижнего уровня.
          • Листы еврошифера крепятся по нижней линии в каждой верхней полуволне, по двум средним рейкам — с волнистым скипом, а верхний край прикрывается внахлест из вышележащего профнастила или ребристой детали.Для крепления каждого листа достаточно примерно двадцати кровельных гвоздей: размером -73,5, Ø3,0 мм или саморезов (длина -65,0, Ø5,5 мм) с неопреновыми шайбами.
          • Заказ внахлест профнастила необходимо выполнять в 1 волну, однако, с уклоном крыши менее 10 градусов. — двумя волнами.
          • Усиление коньковых частей осуществляется по направлению кладки полотна из битумного шифера, с нахлестом 20 см, саморезами в каждой вершине волны нижележащего гофрированного полотна.
          • Для защиты и декорирования торцевых зон кровли используются ветровые профили, монтаж которых производится от верхнего угла карниза, с нахлестом 0,2 м.

Ответить

Ваш адрес email не будет опубликован.
