виды, устройство, монтаж, советы эксперта, фото, видео

Газобетон – материал, с помощью которого можно быстро возвести дом. Он хорошо держит тепло и просто монтируется. Здания из газобетона строят максиму до 3 этажей. Это обусловлено расчетом предельной нагрузки. Перекрытие в таких домах бывают разных типов, в зависимости от возможностей пожеланий заказчика. Попробуем разобраться в большинстве из них.

Содержание:

Особенности и виды перекрытий для газобетона

Перекрытия первого этажа являются конструктивно важно частью здания. Именно на них ложится вся вертикальная нагрузка стен дома из газобетона. Также перекрытиям приходится выдерживать вес установленной мебели, напольного покрытия и проживающих в здании людей. Кроме того они обеспечивают необходимую жесткость строению. Фото деревянных балок разного сечения внизу.

Особенно важно правильно рассчитать и подобрать перекрытия для домов из газобетона. Этот материал из-за своей пористости имеет меньшую прочность на сжатие, что следует обязательно учитывать при выборе балок разных сечений или других конструкций для здания из газосиликатных блоков.

Существует несколько вариантов перекрытия для газобетонных домов. Каждый из них имеет свои плюсы и минусы и подходит в том или ином случае. Типы лучших конструкций перекрытий можно разделить на следующие виды в зависимости от используемых материалов и технологий монтажа.

  • Монолитные;
  • На металлических или деревянных балках;
  • Плиточные перекрытия: из газобетона или железобетона.

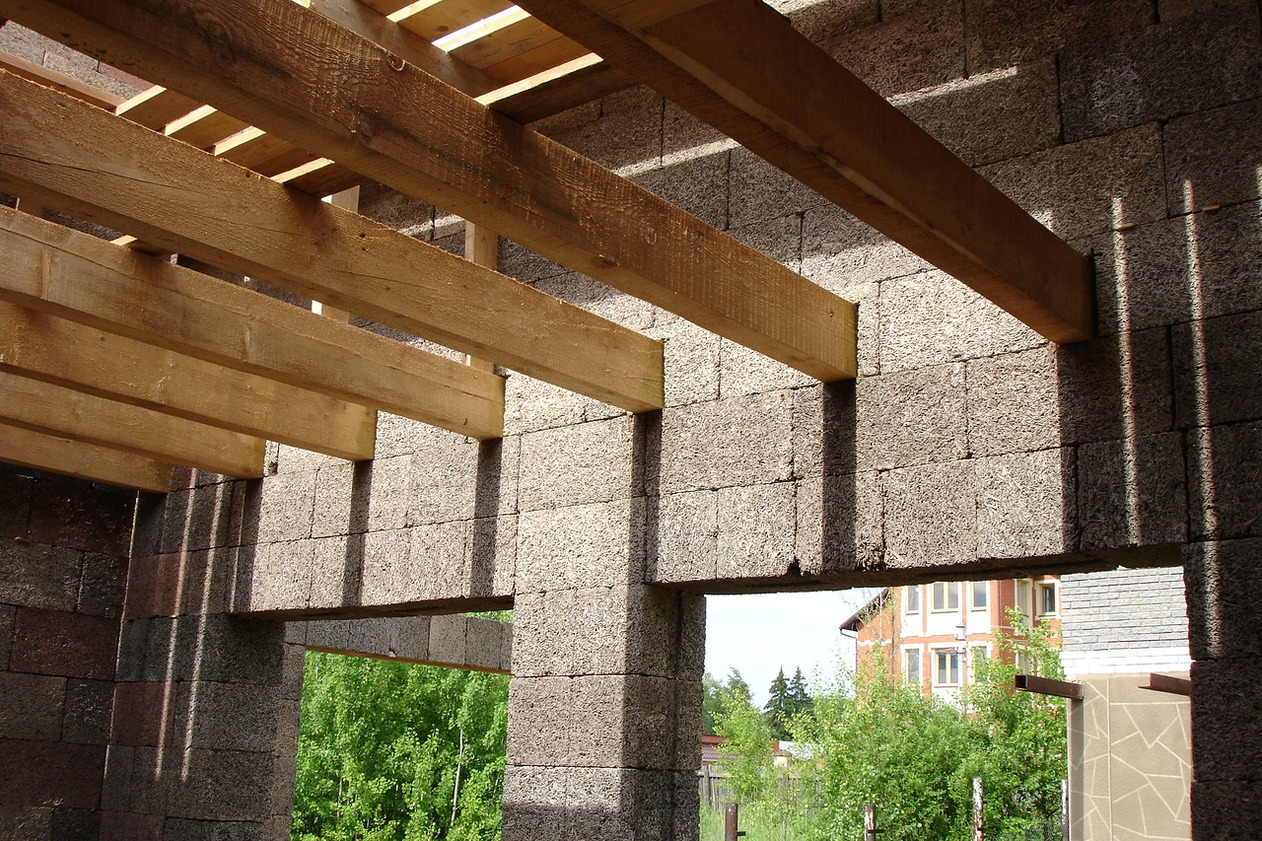

Ниже можно посмотреть фото монтажа конструкций с балками разного сечения и других.

Деревянные перекрытия в газобетонном доме

Монтаж деревянных перекрытий в газобетонном доме по балкам является одним из лучших вариантов. Особенностью такой конструкции является обязательный армопояс на газобетоне, на который она будет устанавливаться. Деревянные балки разного сечения закрепляются с помощью шпилек, а также металлических уголков и пластин. Такой способ является достаточно надежным для сооружений из газосиликатных блоков.

Устройство деревянных перекрытий в доме из газобетона по балкам большого сечения отличаются друг от друга по нескольким критериям.

В первую очередь это касается материала, из которого делаются балки. Лучшими формами являются обрезная доска или брус, в некоторых случаях бревно. Все чаще в последнее время широко используются для монтажа двутавровые деревянные балки, немного реже клееный брус в частном доме из газобетона.

Устройство перекрытий из деревянных балок большого сечения на армопояс на газобетоне также может отличаться за способом заполнение пустот. Для этого могут использоваться накат их щитов поверху черепных брусочков, а также утеплитель, паро- и гидроизоляционные материалы.

Устройство и монтаж деревянных перекрытий в доме из газобетона по балкам на армопояс может различаться и за материалом, используемым для подшивки балок. Это могут быть гипсокартонные листы, фанера, ДСП, пластиковая вагонка, Часто низ деревянного перекрытия в доме из газобетона по балкам оставляют без подшивки, создавая эффект старинности или воплощая другие дизайнерские решения. Фото и видео решения с балками и их лучший способ монтажа расположено ниже.

Монолитное перекрытие в доме из газобетона

Монолитное перекрытие в доме из газобетона по балкам разного сечения делается самостоятельно на месте строительства. Исключением является сам бетон, который нужен для монтажа. Его не рекомендуется делать в малогабаритных мешалках, а лучше заказывать непосредственно в специализированных фирмах уже готовым. Это обусловлено тем, что монолитные перекрытия являются конструкцией, которая отвечает за безопасность людей, живущих в доме из газобетона. Вручную приготовить надежный бетон довольно сложно.

Самой важной частью монолитного перекрытия является каркас. Его делают из арматуры малого сечения и необходимой толщины, связывая проволокой. Металлический каркас возьмет на себя всю нагрузку от бетона. Он монтируется в заранее подготовленную деревянную опалубку. Обычно толщина монолитного перекрытия в газосиликатных домах делается толщиной 150-300 мм. Большую нагрузку газосиликатные блоки могут не выдержать.

К преимуществам монолитной конструкции можно отнести:

  • Лучшую несущую способность в отличии от балок малого сечения;
  • Многовариативность изготавливаемых типоразмеров для монтажа и установки в зданиях из газосиликатных блоков;
  • Широкий ассортимент конфигураций. Вылить монолитное перекрытие можно любой формы, а не только прямоугольное как с балками. Видно на фото.
  • Возможность монтажа или установки в зданиях из газобетона, где ограничено использование плиточных устройств перекрытий или совсем исключено.

Монолитные конструкции в доме из газосиликатных блоков помимо плюсов имеют и ряд недостатков. К ним можно отнести:

  • Сроки. Сюда относится, как и продолжительность самого монтажа, так и время необходимое, чтобы бетон набрал необходимые прочные параметры, в отличии от перекрытий по деревянным балкам в газобетонном доме.
  • Потребность в специализированной технике для монтажа лучших монолитных перекрытий в доме, такой как миксеры, бетононасосы.
  • Для монтажа лучшего монолитного перекрытия в доме из газосиликатных блоков необходимо делать проект расчета нагрузки.
  • Достаточно высокая цена, увеличивающая общую стоимость установки здания из газобетона, в отличие от перекрытия по деревянным балкам.

Межэтажные перекрытия

Устройство лучших межэтажных перекрытий в доме из газобетона по деревянным балкам разного сечения или на монолитной основе является одним из самых важных. Его особенностью является необходимость устанавливать пол, по которому будут ходить люди и устанавливаться бытовые предметы и мебель. Вследствие чего нагрузка на лучшие межэтажные перекрытия существенно увеличится в доме из газобетона на установленные балки.

Одним из лучших решений является монтаж деревянного перекрытия, а именно натуральный или клееный брус, а также современные двутавровые балки. Шаг их установки лучшем в межэтажном перекрытии в газобетонном доме зависит от сечения, но обычно составляет 0,6 — 1,2 метра. Лучшей длиной балок большого сечения в доме считается 6 метров. На фото можно увидеть правильный расчет и монтаж лучшего деревянного перекрытия и количество балок на первом и втором этаже.

В деревянном перекрытии дома из газобетона отличные балки монтируются под прямым углом к несущим стенам. Их установят на подготовленный заранее железобетонный армирующий пояс. Предварительно под деревянные балки, установленных на стены, в плановом устройстве перекрытий в доме из газобетона стелиться слой гидроизоляции.

Размер ниши должен составлять 2-3 см. Балка в газобетонном доме должна ложиться на армирующий пояс на длину 15 см. Опорную часть следует завернуть в слой рубероида по битуму или самоклеящейся мембраной. В местах установки деревянных балок на монолитном армирующем поясе дома из газобетона делается монтаж анкеров или пластин. Смотреть на фото лучшие решений установки на газосиликатные блоки.

Цокольное перекрытие

По принципу устройства цокольное перекрытие по деревянным балкам газобетонного дома почти не отличается от межэтажного. Хотя существую и некоторые особенности.

  • Если на цокольном этаже газобетонного дома находятся сырые помещения: баня, бассейн, то необходимо пред установкой утеплителя проложить гидроизоляционный слой по балкам. Если межэтажное перекрытие в доме деревянное, то материал нужно обработать антисептиком, для избегания возникновения грибка и гнили.
  • При холодном нижнем этаже дома из газобетона, например кладовка, гараж, следует увеличить размер утеплителя по балкам. Лучшая толщина – 20 см. Фото с монтажом деревянных балок внизу.
  • Разница в температуре между этажами газобетонного дома может привести к возникновению конденсата. Для избегания подобной ситуации следует сверху по утеплителю деревянного межэтажного перекрытия по деревянным балкам дать пароизоляционный слой. Смотрите на фото лучшие решений установки на газосиликатные блоки.

Чердачное перекрытие в доме из газосиликатных блоков

Особенностью устройства чердачного деревянного перекрытия в газобетонных домах в отличие от межэтажного является отсутствие укладки пола по балкам в большинстве случаев. Кроме моментов, когда чердак будет применяться, как жилые комнаты.

Если же помещения будут применяться в роли кладовой, например, то будет достаточно только чернового пола по балкам. Чаще всего на чердачное деревянное перекрытие в элитном доме из газобетона вместо пола, в отличие от межэтажного, уложат просто мостики, по которым можно осуществить контроль над состоянием стропильной системы или кровли.

Чтобы холод не проникал из не отапливаемого чердака в межблочное пространство, следует заложить утеплитель по балкам. Его оптимальная толщина должна составлять 15-20 см. В связи с меньшей нагрузкой на деревянное перекрытие в доме из газобетона в отличие от межэтажного его можно делать из балок меньших по диаметру, видно на фото.

Устройство перекрытий в домах их газобетона: видео

В независимости от того, какой материал выбран для устройства перекрытий в доме из газобетона, работа требует специальных знаний и умений. На видео ниже поэтапно показано процесс установки деревянных балок на газосиликатные блоки.

Для устройства металлических и деревянных межэтажных перекрытий дома из газосиликатных блоков основные этапы, это изготовление балок, их монтаж на специальные зазоры в армирующем поясе, установка настила из досок или профиля, всех необходимых утеплителей и гидроизоляционных слоев, пола.

Монолитные работы первого этажа состоят из подготовки опалубки, изготовления каркаса и заливки бетона. Плиточные межэтажные считаются самые простые, нужно просто правильно разместить заготовки на несущих стенах из газосиликатных блоков, как на фото.

Перекрытие первого и второго этажа в доме из газобетона

Для устройства перекрытия первого этажа в доме из газобетона могут подойти любые возможные виды конструкций. Это могут плиточные, монолитные, деревянные или металлические балки по армированному поясу. Перекрытия первого этажа в доме не получают негативных воздействий ни от холодного и сырого подвала, ни от чердака. Хотя часто на них приходится основная нагрузка на балки.

Обычно на втором этаже размещаются тяжелая мебель, спальни, часто двигаются люди. Поэтому нужно тщательно рассчитывать нагрузку на межэтажные монолитные деревянные перекрытия и балки в доме из газосиликатных блоков, смотрите на фото.

После перекрытия второго этажа обычно идет чердак. Если он сделан в виде мансарды, где предполагается размещения жилых комнат, то к межэтажному деревянному перекрытию из балок в доме из газосиликатных блоков будут такие же требования, что и после первого этажа. Если же чердак будет нежилой или совсем не оборудован из-за небольшой высоты, то можно сделать легкую конструкцию без настила пола или ограничится установкой чернового. Фото балок чуть ниже.

Армопояс на газобетоне

Устройство армированного пояса на газобетонном доме основополагающая вещь для перекрытий первого этажа по деревянным балкам. Он имеет несколько значений. Во-первых, благодаря межэтажному монолитному армопоясу на газобетоне укрепляется весь газобетонный дом, надежно стягивая газобетон.

Помещение становится более защищенным от осадок и деформаций. Во-вторых, на армирующий пояс ложатся деревянные или металлические балки перекрытий в газобетонном доме. Фото и видео армированного пояса чуть ниже.

Для того чтобы установить монолитный армопояс на газобетоне под деревянные перекрытия используются специальный материал с желобом. В них устанавливается металлический каркас из арматуры. Потом заливается бетон для армированного пояса. Для сохранения тепла снаружи стены добавляется утеплитель полистирол для перекрытий по деревянным балкам в газобетонном доме.

Если невозможно приобрести специальный газобетон, то можно сделать обычный монолитный армированный пояс или проделать нужные отверстия самостоятельно. Фото и видео конструкции ниже, а также расположенных на них деревянных балок.

Выбираем лучшее перекрытие для газобетонного дома: советы эксперта

Какое перекрытие лучше для газобетонного дома? Или какое надежнее? Такими вопросами часто задаются люди, планирующие построить дом из газобетона. Однозначного ответа на них не существуют. Но можно выделить основополагающие моменты.

  • Перекрытие на цокольном этаже газобетонного дома лучше всего делать монолитное или блочное. Деревянные и металлически балки существенно деформируются под воздействием лишней влаги, и даже все необходимые гидроизоляционные материалы не смогут полностью их защитить.
  • Для чердачного перекрытия в доме из газобетона вполне достаточно легкой деревянной конструкции из балок, с черновым полом и толстым слоем утеплителя. На него будет идти минимальная нагрузка, с которой должна справиться любая конструкция.
  • Для межэтажного перекрытия газобетонного дома можно выбирать как плиточный, так и монолитный или с использованием деревянных и металлических балок вариант.

Деревянные перекрытия в доме из газобетона своими руками, схемы, видео

К преимуществам установки деревянных перекрытий в доме из газобетона относят низкую нагрузку на стены, доступную стоимость стройматериалов, возможность реализации сложных и нестандартных проектов, отсутствие потребности в подъемной технике и простоту монтажа. Технология установки считается простой, особое внимание уделяется правильному распределению нагрузки на блоки, обработке дерева антипиренами и антисептиками и защите конструкции от внешних воздействий.

Оглавление:

  1. Необходимые стройматериалы
  2. Технология самостоятельного монтажа
  3. Полезные рекомендации

Расчет материалов

Ориентировочная нагрузка на брус и стены составляет 400 кг/м2 (при необходимости находится ее точное значение путем сложения веса конструкций и мебели). Сечение несущих пиломатериалов подбирается из учета обеспечения прогиба в пределах 1/300 от основного пролета. Допустимая длина деревянной балки при этом равна 6 м, при выборе ее размеров нужно сделать заход на перегородки из газобетона как минимум на 15 см. Рекомендуемый шаг расположения опор варьируется в районе 60-100 см, но не более. Рекомендуем ознакомиться с другими разновидностями межэтажных перекрытий в частных домах.


Стандартная схема включает элементы с сечением от 50×100 и выше, располагаемые поперечно основному пролету, обшитые снизу досками, паро-, тепло- и гидроизоляционные прослойки, и настил, выполняющий роль пола или защищающие утеплитель от внешних воздействий. Расчет сводится к выбору сечения и шага несущих опор, в свою очередь зависящих от площади помещения и величины ожидаемых на газобетон и перекрытие нагрузок. Рекомендуемые размеры деревянных балок проще взять из таблиц:

Сечение бруса, мм
Длина пролета, м 2 3 4 5 6
При шаге балок в 60 см и принятой по умолчанию нагрузке в 400 кг/м2 75×100 75×200 100×200 150×200 150×225
То же, при шаге в 1 м 75×150 100×175 125×200 150×225 175×250
При шаге в 1 м и расчетной нагрузке на деревянное перекрытие в 150 кг/м2 50×140 60×180 80×200 100×220
То же при 200 кг/м2 50×160 70×180 100×200 140×220
-/- 250 кг/м2 60×160 70×200 120×200 160×220
-/- 300 кг/м2 70×160 80×200 120×220 200×220

Нетрудно заметить, что знание точного значения весовых нагрузок позволяет сэкономить на приобретении деревянных балок как минимум на 20 %. Количество остальных пиломатериалов находится из учета площади помещений и размеров лестничного проема (при наличии). При составлении сметы к обязательным расходам относят затраты на обработку древесины антисептиками и антипиренами. Размеры и тип утеплителя подбирают исходя из целевого назначения конструкции: для перекрытия между этажами достаточно 10 см, главной задачей прослойки в данном случае является обеспечение хорошей звукоизоляции, предпочтение отдается дышащим волокнистым материалам. При укладке его на первом этаже (полы по грунту) минимум составляет 20 см, при обустройстве чердака – 15-20.

Руководство по монтажу своими руками

Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.

1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.

2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.

3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.

4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.

5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.

6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.

7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.

8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.

9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.

Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.

Советы и рекомендации

Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:

  • Соединять балки с помощью шурупов, а не гвоздей.
  • Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
  • Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
  • Обрабатывать металлические крепежи антикоррозийными составами.

Деревянное балочное перекрытие является оптимальным только в малоэтажных домах из газобетона, при других вариантах проектирование доверяют специалистам.

Деревянные перекрытия в доме из газобетона

Перекрытия являются одним из базовых конструкционных элементов дома, выполняя функцию разделения этажей и укрепления общего каркаса сооружения. В зависимости от характеристик здания для перекрытий могут использоваться разные материалы – наиболее распространены конструкции на основе бетона и металла. Древесина как основной материал для межэтажных перекрытий не так распространена ввиду скромных показателей прочности. Тем не менее, этот изъян компенсируется другими достоинствами, которые хорошо проявляют себя в домах из газобетона.

Такая комбинация является непросто выигрышной, с точки зрения финансовых затрат, на монтаж, но и обеспечивает высокую надежность здания. И газобетонные блоки, и древесина не относятся к высокопрочным материалам, но при должном усилении армирующими элементами можно получить результат в виде стойкого и долговечного перекрытия.

Плюсы и минусы деревянных перекрытий

Удачное сочетание газобетонных стен и древесного перекрытия вовсе не означает, что конструкция будет идеальной независимо от технологии монтажа. Часть недостатков натурального материала нивелируется самим газобетоном, однако для преодоления остальных следует учитывать множество нюансов. Так или иначе, для тех, кто предпочел устанавливать деревянные перекрытия в доме из газобетона, следует иметь в виду сильные и слабые стороны такой конструкции.

Вернуться к содержанию

Преимущества

Цена. Дерево традиционно считается одним из самых доступных по цене стройматериалов. Даже при условии использования первосортной породы, прошедшей тщательную обработку перед монтажом, вложения в такое перекрытие лишь в редких случаях можно сравнить с затратами на качественное железобетонное перекрытие.

Небольшой вес. В строительстве немало областей, где недостаточная масса становится препятствием в использовании материала. К тому же легкость конструкции нередко свидетельствует о неудовлетворительных показателях прочности. Относительно дерева это действительно так, но, опять же, на перекрытия между этажами в доме из газобетона возлагаются менее высокие нагрузки по сравнению с аналогичными конструкциями в кирпичных постройках. Таким образом, застройщик не проигрывает в прочности здания, но зато получает простой в монтаже и обслуживании материал.

Нетребовательность в применении. Организационные мероприятия при подготовке к монтажу по сравнению с теми же бетонными перекрытиями минимальны. Во-первых, отсутствует необходимость проведения «мокрых» операций. Во-вторых, есть возможность осуществления монтажа в холодное время. Правда, установка армирующего сейсмопояса все-таки предполагает некоторые требования к условиям выполнения.

Вернуться к содержанию

Недостатки

Ограничения в использовании. Газобетонные блоки, несмотря на свою легкость, в определенных условиях требуют укрепления железобетонными конструкциями. Перекрытия не относятся к силовым опорным элементам, но в качестве связующего звена в общей конструкции вносят свой вклад в прочность здания. В свою очередь, деревянные перекрытия в доме из газобетона не всегда могут гарантировать оптимальную надежность. Например, в домах, где количество этажей превышает два, нельзя использовать такие конструкции, если сейсмичность площадки превышает 8 баллов.

Низкая долговечность. Возможно, самый неприятный фактор, который относится к любым деревянным конструкциям. Дерево недолговечно и спустя годы теряет свои физико-эксплуатационные свойства. Разумеется, элементы конструкции обрабатывают специальными пропитками, среди которых антипирены, но их действие также не вечно и эффект проходит уже через несколько лет. Несмотря на это, прогнившую балку всегда можно заменить на новую. Это обычная процедура, которая продлевает срок жизни перекрытия. К слову, реконструкция или обновление железобетонного перекрытия требует гораздо больших затрат.

Вернуться к содержанию

Классическое балочное перекрытие

Если при всех недостатках вариант сооружения перекрытия из древесины подходит для проекта газобетонного дома, то в первую очередь стоит рассматривать традиционную балочную конструкцию. Клеевые или монолитные деревянные балки на газобетон укладываются таким образом, чтобы сформировалась прочная основа для будущего чернового пола. Оптимальное решение для организации верхнего покрытия – это применение досок, соединенных посредством пазов.

Размеры деревянных балок варьируются от 8 до 20 см по ширине, от 20 до 40 см по высоте, а в длину могут достигать 15 м. При этом шаг между балочными элементами может составлять от 0,6 до 1,5 м. Для обеспечения теплоизоляции и шумоподавления между балками также прокладывают минеральную вату. Кстати, шум от древесной основы является характерной и неприятной особенностью таких конструкций, поэтому экономить на изоляции не стоит.

На черновой дощатый пол обычно укладывают декоративное покрытие. В зависимости от того, какой материал планируется на роль чистового пола, следует заранее предусмотреть и соответствующую подложку. И наоборот, в нижней области можно установить подвесной потолок. В дальнейшем он скроет элементы балочной конструкции и, в зависимости от размеров своей ниши сможет стать местом прокладки инженерных сетей. Встречаются и варианты, в которых балки монтируются в открытом виде без последующего декоративного оформления. В этом случае важно добиться точной геометрии и внешней эстетичности перекрытия.

Вернуться к содержанию

Ребристые перекрытия

Данная технология устройства деревянного перекрытия менее популярна, но также способна дать ряд преимуществ от использования в газобетонном доме. Основу конструкции составляют ребра, которые покрываются слоем обшивки. В отличие от балочной системы, ребристая конфигурация предполагает величину шага в 30-60 см. Сами же балки имеют среднюю толщину в 5 см и высоту, которая соответствует конкретным нагрузкам. Ширина ребристого перекрытия в доме из газобетона составляет 25-30 см при максимальной длине 5 м. Их длина сокращается ввиду технологических особенностей производства.

Как и в случае с обычными балками, такие элементы могут быть монолитными или клеевыми. Встречаются и ребра, изготовленные из Т-образных деревянно-металлических компонентов, но такой материал обходится дороже и не всегда оправдывает затраты. Очевидно, что при таких параметрах перекрытию требуется и специальное усиление. Для этого используют дощатые связки, заплатки и стальные ленты, посредством которых конструкция сводится в цельный и прочный каркас.

Для обшивки перекрытия применяются листы ДВП и ДСП, обычная фанера или те же доски. В нижней части остаются возможности для установки подвесного потолка из гипсокартонных плит. Для изоляции конструкции и защиты от огня в межреберную нишу можно уложить минеральную вату. К преимуществам ребристых конструкций относится ценовая доступность и легкость в монтаже – в этом они превосходят традиционные балочные перекрытия.

Вернуться к содержанию

Перегородки в системе перекрытия

Деревянные перекрытия в обязательном порядке снабжаются легкими перегородками каркасного типа. Стены, устанавливаемые перпендикулярно относительно балок или ребер, не монтируются без дополнительного укрепления, так как их конструкция будет опираться не на само перекрытие, а на отдельную балку, за счет которой обеспечивается равномерное распределение нагрузки. Установка таких элементов возможна в любом месте конструкции. Несколько другой принцип устройства предполагает монтаж стен, устанавливаемых параллельно ребрам или балкам. Отличия обусловлены тем, что в таких местах необходимо специальное укрепление.

Вернуться к содержанию

Армопояс для перекрытия

В проектах, которые предусматривают меры по укреплению стен и перекрытий газобетонных домов, обычно присутствует и армопояс. Газобетонные блоки не относятся к пластичным материалам, а также могут подвергаться деформирующим процессам при неравномерном распределении нагрузок. В случае применения деревянного перекрытия эти риски возрастают. Армопояс, в свою очередь, обеспечивает перераспределение всей нагрузки, что предотвращает растяжение газобетонных стен.

Для двухэтажных домов обычно требуется монтаж двух армирующих поясов. Один из них закладывается под межэтажные перекрытия, а другой – под брус, выступающий опорным элементом для стропильной конструкции кровли. Второй армпояс требуется для равномерного перераспределения нагрузок и фиксации крыши к стенам здания. По ширине усиливающий каркас должен превосходить аналогичный параметр у газобетонных блоков, а высота его обычно составляет 30 см.

В монтаже армирующего пояса применяется деревянная опалубка. Для домов из газобетона чаще используют блоки с U-образной формой. В подготовленной опалубке размещается арматурная основа. Можно использовать продольную арматуру с диаметром прутьев от 1 см и поперечные 8-миллиметровые стержни. После этого конструкцию необходимо забетонировать цементно-песчаным раствором, включающим щебень.

Не нашли ответов в статье? Больше информации по теме:

устройство пола по балкам в газобетонном, установка межэтажных, укладка на блоки

Строительство жилого дома – ответственный момент, который требует выбора качественных материалов. При возведении дома из газобетона в качестве материала для перекрытия используют дерево. Причина такой востребованности этого материала обусловлена тем, что он стоит недорого, обладает меньшей теплопроводностью, а главное, является экологически чистым. Кроме этого, работать с ним тоже очень легко и под силу даже не опытному рабочему.

Устройство

Монтаж деревянного перекрытия осуществляется сразу. Здесь нет необходимости выполнять предварительную подготовку, дерево сразу готово принять нагрузку. Соединение перекрытий осуществляется с несущими стенами при помощи системы пазов. Устройство такого перекрытия различное для каждого вида, которые будут рассмотрены далее.

Важно знать и понимать, что существуют и другие способы перекрыть дом например используя сортамент плит перекрытия пустотных.

Балочное

Устройство этой конструкции предполагает наличие балок монолитной или клееной древесины. Сверху кладется черновой пол, который предполагает поперечную доску, монтаж которой ведется на теплый пол и остальные покрытия. Габариты используемых балок будут составлять: высота – 40 см, ширина – 20 см, длина – 15 м. Монолитная конструкция может применяться только при условии, то имеется несколько опорных стен.

Интересно будет узнать, что существуют ещё плиты перекрытия ребристые размеры и цены которых достаточно сильно отличаются от стандартных.

Легкие ребристые

Такой вариант деревянных перекрытий для дома из газобетона встречается очень редко, но необходим в случае, когда здание строится из деревянного каркаса. Характерная особенность такого перекрытия заключается в том, что настил ребер и обшивки осуществляется с шагом 30-50 см.

Интересно будет узнать из статьи какие существуют железобетонные плиты перекрытия размеры и цены возможно использовать при строительстве.

Допустимое значение длины не должно быть выше 5 м, а ширины – 30 см. обшивка перекрытия происходит при помощи фанеры, плит ДСП или стальной ленты (очень редко).

Для обеспечения звукоизоляционных характеристик необходимо применять минеральную вату. Применение легкого ребристого перекрытия в газобетонном строении оправдано только особенностями конструкции конкретно взятого помещения.

Многопустотные плиты перекрытия размеры гост и о иных характеристиках можно прочитать из статьи.

Балочно-ребристые

Межэтажное сочетание указных ранее видов перекрытий, состоящее из ребер и балок, и является балочно-ребристым вариантом перекрытий в газобетонном доме. Монтаж ребер ведется поперек балок, количество которых незначительно по причине особенностей распределения нагрузки. Расход древесины меньше, но в плане монтажа такое перекрытие требует больше сил. Произвести расчеты может помочь таблица сколько бруса 100х150 в кубе.

Применяемые материалы

Перед тем как приступать к возведению газобетонного дома, необходимо со всей ответственностью выбрать строительные материалы. Именно так вы сможете гарантировано получить надежность и прочность всего здания. При возведении деревянных перекрытий из качественного материала можно очень легко выполнить их монтаж.

Из статьи можно узнать как сделать деревянные двутавровые балки перекрытия своими руками.

Для перекрытий необходимо задействовать брус конкретного размера. Если неверно подобранное сечение применить при монтаже, то это закончится неизбежным провисанием перекрытия. Теперь остановимся подробнее на брусе, который можно применять для монтажа перекрытия в доме из газобетона.

Из статьи можно узнать каков размер деревянной балки перекрытия.

На видео – деревянные перекрытия в доме из газобетона:

Деревянный брус при создании перекрытий в газобетонном доме сегодня пользуется большой популярностью. Причина такой востребованности заключается в низкой стоимости, небольшой теплопроводности, экологически и легкой установки. Но если говорить про все качества такого материал, то стоит рассмотреть и отрицательные. Например, из недостатков можно выделить малую прочность, плохую стойкость к воздействию патогенных микроорганизмов, быстрая воспламеняемость. Для улучшения качеств древесины она подвергается обработке специальными составами.

В статье можно прочитать какие плиты перекрытия можно использовать для частного дома.

Перед тем как использовать брус для работы, стоит удостовериться, что он полностью высох. Если это условие не соблюдено, то в результате материал будет деформироваться, а все монтажные работы снова переделывать. Все работы по устройству деревянных перекрытий должны выполняться в сухую погоду, иначе дождь привет впитывание влаги, что приведет к дальнейшему его выкручиванию. Древесина, применяемая для балок, не должна иметь на своей поверхности сучков. Этот момент стоит принимать во внимание во время приобретения материала.

Какова маркировка плит перекрытия можно прочитать здесь в статье.

Что касается размеров, то длина бруса может принимать значение 2-5 м, а его высота не должна превышать ширину. Для правильного подбора сечения стоит применять специальные таблицы, благодаря которым можно выбрать правильный размер с учетом массы материала, будущей нагрузки и размера пролета. Как правило, нагрузка на брусья принимает значение 400 кг/м2. Если расположить балки близко к друг другу, то они способны выдержать большую нагрузку.

Плиты перекрытия для строительства дома ПК по ГОСТу и иные стандарты можно узнать в статье.

Кроме балок для монтажа перекрытия понадобится еще гидроизоляционный материал, а для его крепления анкерные болты. В целях защиты от провисания заготовок, располагают их поперек дома. Когда значение длины больше 5 м, то стоит применять опоры. Придание дополнительной жесткости осуществляется при помощи настила пола и подшивки потолочной конструкции. В результате всех действий получается цельная конструкция.

Из статьи можно узнать о многопустотных плитах перекрытия и как их использовать при строительстве дома.

Полезно узнать и размеры двутавровой балки перекрытий.

На видео – деревянные межэтажные перекрытия в доме из газобетона:

Отзывы

  • Андрей, 34 года: «Когда я строил 5 лет назад дом из газобетона, то для обустройства перекрытий воспользовался деревянными балками. Но не жалею об этом ни на минуту. Все работы проходили очень легко и быстро, а стоимость такого материала позволила мне сэкономить определенную сумму денег. Конечно, для защиты древесины мне пришлось покупать специальные составы, но зато теперь я уверен, что мой дом прослужит мне долго».
  • Сергей, 45 лет: « Только год назад закончил строительство газобетонного дома. Для перекрытий использовал дерево, хотя мой брат мне насоветовал задействовать в строительство такой материал. Но я не вижу никаких так сказать «противопоказаний». Если правильно выбрать материал, провести качественно его обработку, то он еще прослужит в течение длительного времени».
  • Милана, 39 лет: «У нас тоже для монтажа перекрытий применялись балки из лиственницы. Уже 7 лет дома и я очень им довольна. Во-первых, дерево является экологически чистым материалом, а во-вторых, очень высокие показатели звукоизоляции. Благодаря составам древесина не подвергается гниению и влиянию различных насекомых».

Дерево – это уникальный по своим качествам материал, который часто применяют при обустройстве перекрытий в доме из газобетона. Чтобы построенная конструкция служила вам в течение длительного времени, нужно правильно выбрать материал и соблюдать все условия по его установке и эксплуатации.

Деревянные перекрытия в доме из газобетона

Строительство домов из газоблоков очень популярно в последнее время. Это вызвано тем, что газобетонные блоки позволяют построить дом быстро. Стены получаются тёплыми, дышащими, легко получить ровную поверхность стен.

При определении конструкции дома возникает вопрос, какое перекрытие лучше делать в домах из газобетонных блоков. Сначала мы сделаем кратки обзор возможных вариантов, а потом сфокусируемся на деревянных межэтажных перекрытиях в доме из газобетона.


Какое перекрытие лучше

В доме из газобетона можно устраивать различные виды межэтажных перекрытий. Самые распространенные это перекрытия из готовых железобетонных панелей, монолитное железобетонное и по деревянным балкам.

Краткая характеристика железобетонных перекрытий

Железобетонные перекрытия обладают всеми необходимыми для перекрытий характеристиками:

  • прочность;
  • долговечность;
  • высокая несущая способность;
  • хорошая звукоизоляция;
  • высокая огнестойкость и негорючесть.

Но, в это же время есть и ряд недостатков, которые нужно учитывать при выборе перекрытия из железобетона.

Перекрытие из сборных железобетонных панелей. В случае со сборными железобетонными панелями нужно учитывать, что не всегда план и конфигурация здания позволяют оптимально подобрать панель нужного размера. Так как панели выпускают только прямоугольной формы, то ими невозможно перекрыть закругленные участки и помещения неправильной геометрической формы. Тогда возникают участки, которые приходится дополнительно заделывать монолитным железобетоном. Не смотря на то, что монтаж самих железобетонных панелей процесс достаточно быстрый, именно монтаж может стать фактором, из-за которого придется отказаться от сборных панелей, так как не на всех участках есть возможность подъехать крану для их установки.

Достоинства:

  • быстрый монтаж.

Недостатки:

  • ограничения по размерам и форме;
  • необходимость наличия подъезда для крана при монтаже.

Монолитное бетонное перекрытие. Монолитное перекрытие удобно тем, что для его устройства не нужна крупная техника и его можно сделать любых размеров и формы. Но устройство монолита – процесс очень трудоемкий. Это изготовление и монтаж опалубки, устройство металлического каркаса, приготовление бетона и его заливка, уход за бетоном в процессе твердения. Причем при заливке бетона необходимо соблюдать определенные технологические правила для обеспечения его равномерного распределения в массе плиты, что существенно сказывается на качестве изделия. Трудоемкость, длительность и большое количество так называемых «мокрых процессов» могут заставить задуматься о поиске другого варианта конструкции перекрытия.

Достоинства:

  • возможность выполнить перекрытия любой формы;
  • не нужна крупная техника.

Недостатки:

  • высокая трудоёмкость и длительность процесса;
  • мокрый процесс;
  • нужно большое количество воды, а её на участке может ещё не быть в таких объемах;
  • необходимость соблюдения технологических режимов приготовления и укладки бетона.

Существенным минусом для бетонных перекрытий при выборе материала перекрытия для дома из газобетонных блоков является его вес. Учитывая то, что газобетон это пористый материал, он обладает большей хрупкостью чем просто бетон и кирпич. И, следовательно, в домах из газобетона предпочтительней применить более легкую конструкцию перекрытия.

Краткая характеристика деревянных перекрытий

Поэтому очень часто выбор останавливается именно на деревянных перекрытиях. Деревянные перекрытия легче бетонного, дешевле, могут перекрывать помещения различной конфигурации.

Изготовление и монтаж деревянных перекрытий не сложный. Для монтажа такого перекрытия не нужна крупная техника, можно использовать самодельные лебедки и ручной инструмент.

Достоинства:

  • легкий вес;
  • гибкость в конфигурации;
  • наличие ассортимента древесины;
  • не сложный монтаж.

Недостатки:

  • горючесть;
  • необходимость антисептической защиты.

Деревянное перекрытие: конструкция и установка

Несущим элементом деревянного перекрытия является балка. В основном балки делают из деревянного цельного или клееного бруса. Но можно использовать для балок и брёвна соответствующего диаметра. Ориентировочные размеры сечений балки в зависимости от шага балок и перекрываемого пролета можно посмотреть в таблице.

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага балок, предполагаемая нагрузка на перекрытие 400кг/м2.

Пролёт, м

Шаг балок,м 2,0 2,5 3,0 4,0 4,5 5,0 6,0

Сечение бруса, мм

0,6 75х100 75х150 75х200 100х200 100х200 125х200 150х225
1,0 75х150 100х150 100х175 125х200 150х200 150х225 175х250
Диаметр бревна, мм
1,0 110 130 140 170 190 200 230
0,6 130 150 170 210 230 240 270

Крепление балки в стене. При строительстве стены на проектной высоте начинают раскладывать балки перекрытия. Балки заводятся в стену на расстояние не менее 12 сантиметров. Конец балки, который заводится в стену, должен быть покрыт гидроизолирующим материалом: обернут толем, покрыт битумной мастикой или другим герметиком с антисептическими добавками.

Вокруг балки должен оставаться небольшой воздушный зазор, балка не должна сидеть жестко. Для этого еще делают скос на торце балки под углом 60-80 градусов. Между торцом балки и наружной частью стены устраивают утепление из полистирола.

Крепление балок в стене

При необходимости удлинить балки, это делают в виде замка: балки соединяются между собой внахлест от 0,5 до 1,0м и скрепляются болтами. Места сочленения балок желательно делать над внутренней стеной или другой опорой.

Стыковка балок между собой

Устройство конструкции перекрытия. Для устройства тепло и звукоизоляции перекрытия между балками прокладывают звуко- и теплоизоляцию. С этой целью в нижней части балок делается накат, для крепления которого вдоль низа балок прибиваются черепные бруски размером сечения 50х50 мм. Изоляционные материалы должны плотно прилегать к брусьям. Низ балок подшивается фанерой, OSB-плитой, можно гипсокартонном.

Сверху на балки укладываются лаги, а по ним черновой пол. Для улучшения звукоизоляции под черновой пол и под лаги можно проложить специальные шумо- и вибропоглащающие прокладки.

Для улучшения звукоизоляции и для того, что бы уменьшить возможность прогиба потолка от воздействия тяжести на пол верхнего этажа, есть вариант устройства пола и потолка по разделенным балкам. Основная идея этого способа – это разделить конструкцию пола и сделать для пола верхнего этажа и для потолка нижнего этажа разные несущие балки. Для этого пол укладывают на основные несущие балки.

Балки пола укладываются непосредственно на стену с армопоясом. Между ними посередине монтируются потолочные балки, которые крепятся к стене кронштейнами.

Устанавливаются потолочные балки с таким же шагом, что и несущие, поэтому расстояние между соседними балками будет соответственно 0,3 или 0,5 метра. Балки потолка не будут нести больших нагрузок, их главная задача удержать подвесной потолок и пирог из звукоизоляционных материалов.  Поэтому потолочные балки, согласно расчета, можно устанавливать меньшего сечения.  Чтобы разместить звукоизоляцию потолочные балки размещают на 10-12см ниже несущих. Таким образом пол и потолок получаются не связанными между собой и возможные прогибы и звуки от конструкции пола не передаются на конструкции потолка.



Устройство монолитного пояса газобетонного дома: почему это важно

В домах из газобетонных блоков балки перекрытия укладываются по монолитному поясу. Монолитный пояс в домах из газобетонных блоков – это обязательный конструктивный элемент. Он помогает равномерно распределить нагрузку от балок перекрытия на стену, что способствует тому, что газобетон в местах размещения балок не перегружается и не растрескивается. Монолитный пояс должен быть цельным и размещаться по всему периметру здания. Этот пояс имеет важное значения для газобетонных домов. Кроме распределения нагрузки от перекрытия он еще служит для общего сохранения цельности и устойчивости конструкции дома, предохраняет от возможных разрушений и деформаций при возможных усадках грунта и небольших подвижках фундамента. Поэтому устройству монолитного пояса уделяется особое внимание.

Для устройства монолитного пояса есть специальные U-образные газоблоки.

Внутрь этого блока укладывается арматура – 2-4 стержня диаметром 8-12 мм.

Нижний ряд стержней укладывается на специальные прокладки для того, что бы снизу под арматурой образовался защитный слой из бетона.

Если нет готовых узких блоков, то их можно нарезать из стандартных, газобетон хорошо режется. U-блок можно изготовить и самостоятельно, выпилив внутреннюю часть блока ручной пилой.

Из арматуры делается каркас.

Важно! Арматура не сваривается, а скручивается при помощи проволоки.

В местах примыкания желательно избегать прямых углов, изгибая арматуру дугой.

К нему можно прикрепить закладные детали (стержни) к которым будут крепиться балки перекрытия. С наружной стороны стены монолитный пояс утепляется полистиролом. Затем полость U-образного блока заливается бетоном.


и заливается бетоном

Так как специальные блоки стоят дорого, или их может не быть в продаже, то монолитный пояс можно изготовить как обыкновенный бетонный пояс с металлическим каркасом.

Для того, что бы на наружной стене визуально не просматривалось место его установки монтаж армо пояса осуществляют следующим образом, по наружной стене устанавливаем газобетонные блоки толщиной 100 мм. Затем, чтобы избежать образования мостиков холода, закладываем 50 милиметровый полистирол. С внутренней стороны стены ставим опалубку из деревянного щита, в образовавшееся пространство укладываем армопояс.

Полезное видео:


Рекомендуем вам еще:

Перекрытия в доме из газобетона: виды и их различия

Газобетон применяется для постройки зданий, прочность которых определяется рядом факторов. Необходимо учитывать качество используемого материала и определиться с исполнением межэтажной конструкции. Задумываясь о сооружении перекрытия нижнего этажа в доме или формировании железобетонной основы над цоколем, следует разобраться, как сделать перекрытия в доме из газобетона. Важно учитывать размеры балок, величину нагрузки на несущие брусья и сформировать железобетонную основу необходимой толщины. Рассмотрим, какими методами осуществляется монтаж плит.

Требования по устройству железобетонного перекрытия для зданий из газобетона

Перекрытия для дома из газобетона – ответственные элементы постройки. Ведь запас прочности газоблоков не позволяет возводить здания высотой более трех этажей, а газобетон проигрывает по прочностным характеристикам обычному бетону. Именно поэтому к перекрытиям газобетонных строений предъявляется комплекс требований.

Межэтажная конструкция должна обладать следующими свойствами:

  • устойчивостью к воздействию нагрузок;
  • запасом прочности с учетом длины перекрываемого пролета;
  • способностью поглощать внешние шумы;
  • повышенными теплоизоляционными характеристиками;
  • пожарной безопасностью;
  • сейсмической стойкостью.
Устройство армирующего пояса для зданий из газобетона является обязательным

Важный момент – равномерное распределение нагрузок, передаваемых плитами перекрытия или поверхностью опорного бруса на капитальные стены. Для усиления жесткости строения и выравнивания усилий сооружается армопояс на газобетоне. Он необходим при любой толщине стен. Железобетонная окантовка по периметру коробки предотвращает растрескивание блоков, на которые опираются балки перекрытий.

Об устройстве межэтажного перекрытия – выбор оптимального варианта

Задумываясь о сооружении ограждающей конструкции над подвальной частью здания и между этажами, застройщикам приходится искать ответ на вопрос: «Какие перекрытия лучше для дома из газобетона?». Некоторые считают, что оптимальным решением является деревянное перекрытие, отличающееся небольшим весом, доступной ценой и ремонтопригодностью. Основным аргументом в выборе данного варианта является простота установки деревянных брусьев.

Однако имеются ограничения:

  • допустимый интервал между стенами составляет всего 6 м;
  • древесина нуждается в антисептической обработке;
  • брусья не обладают необходимым запасом огнестойкости;
  • на балках возможно образование плесени и грибковых колоний.

Именно поэтому целесообразно отдать предпочтение перекрытию, сформированному на металлопрофиле, или выбрать межэтажную конструкцию из железобетона.

Для строительства домов из газобетона могут использоваться как сборные, так и монолитные конструкции перекрытий

При выборе варианта важно учитывать результаты расчета нагрузки, а также следующие факторы:

  • функциональное назначение возводимого здания;
  • расстояние между капитальными стенами;
  • количество этажей будущего строения;
  • величину усилий, действующих на перекрытие;
  • переменные и постоянные нагрузки;
  • свойства используемых стройматериалов;
  • материал и размер сечения балок перекрытия.

Выбор варианта перекрытия целесообразно доверить профессиональным строителям, которые разработают проектную документацию и правильно выполнят необходимые расчеты.

Как сделать перекрытия в доме из газобетона – рекомендации профессионалов

Независимо от конструктивных особенностей перекрытия для газобетонного дома, общий алгоритм действий по сооружению межэтажной конструкции включает следующие этапы:

  1. Расчет на прочность элементов перекрытия.
  2. Разработку проектной документации.
  3. Расчет потребности в стройматериалах.
  4. Приобретение строительных материалов.
  5. Подготовку оборудования и рабочего инструмента.
  6. Сооружение армированного пояса в верхней части стен.
  7. Обеспечение плоскостности опорной поверхности.
  8. Формирование перекрытия в соответствии с выбранным вариантом конструкции.
Свои неоспоримые преимущества имеет каждый вид перекрытий

Профессиональные строители рекомендуют:

  • выбирать конструкцию перекрытия по результатам прочностных расчетов;
  • использовать качественные строительные материалы;
  • укладывать брусья в подготовленные пазы на газобетонных стенах;
  • контролировать горизонтальность конструкции с помощью уровня;
  • гидроизолировать перекрывающую конструкцию рубероидом или полиэтиленом;
  • использовать листовой теплоизолятор для снижения тепловых потерь;
  • производить монтаж в строгом соответствии с технологией.

Для обеспечения продолжительного ресурса эксплуатации перекрывающей конструкции важно правильно выбрать вид перекрытия и соблюдать требования технологии.

Особенности и виды перекрытий для газобетонного дома

Каждая разновидность межэтажного перекрытия имеет свои особенности.

Для здания, построенного из газобетонных блоков, используются следующие варианты перекрывающих конструкций:

  1. Сборный. Для монтажа применяются готовые плиты из железобетона, произведенные на заводах ЖБИ. Фиксированная длина панелей ограничивает возможность их использования для формирования перекрытий зданий нестандартной конфигурации. Важно ориентироваться на интервал между опорами, подбирая длину панели. Учитывая увеличенный вес плит, монтаж осуществляется с использованием грузоподъемной техники. Изделия укладываются на спланированную поверхность, фиксируются анкерами. После этого осуществляется заделка торцевых швов цементным раствором.

    При выборе перекрытий предпочтительны материалы имеющие меньший вес

  2. Монолитный. Главная особенность цельного варианта перекрытия – отсутствие необходимости в использовании грузоподъемного оборудования. Для обустройства цельной плиты необходимо смонтировать опалубку, изготовленную из фанеры, древесины или листового металла. Внутри опалубочной конструкции на специальных фиксаторах размещается арматурная решетка. После приготовления бетонной смеси выполняется ее заливка в опалубку. Раствор равномерно распределяется по всей площади опалубки и затем уплотняется с помощью вибрационного оборудования для удаления воздушных включений.
  3. Монолитно-сборный. Процесс сооружения сборно-монолитной конструкции перекрытия аналогичен способу формирования перекрытий сборного типа. Доставленные на строительную площадку панели укладываются на опорную поверхность стен с помощью крана. После выполнения анкеровки плит устанавливается арматурная сетка и производится заливка бетона, толщина которого достигает 10 см. После застывания бетонного массива формируется монолитная конструкция, отличающаяся увеличенной толщиной. Перекрытие состоит из стандартных панелей и залитого поверх них бетона.
  4. Балочный. Для сооружения балочной конструкции перекрытия используются деревянные брусья или металлический прокат профильного сечения. Выбор материала балок осуществляется по результатам прочностных расчетов. Перекрывающие конструкции балочного типа обладают уменьшенной нагрузочной способностью по сравнению с железобетонными перекрытиями. Они сооружаются в газобетонных домах с расстоянием между стенами, не превышающим шесть метров. Балочные перекрытия пользуются популярностью у застройщиков благодаря простоте их сооружения.

Остановимся более детально на каждом варианте перекрытия.

Сборные перекрытия из стандартных плит для газобетонного строения

Используя стандартные плиты перекрытия для дома из газобетона, несложно за ограниченное время соорудить разделяющую конструкцию над цокольной частью здания, а также между этажами. Количество железобетонных панелей определяются габаритными размерами строения. Важно правильно подобрать плиты с учетом величины пролета. При этом величина опорной поверхности на газобетонную стену должна составлять не менее 15 см согласно требованиям строительных норм и правил.

Перекрытия из ЖБИ плит -один из наиболее экономичных вариантов

Для формирования перекрытия используются панели различной конструкции и размеров:

  • гладкие, длина которых составляет 6 м. Толщина гладких плит в зависимости от исполнения достигает 20 см;
  • ребристые, с длиной, увеличенной до 9 м. Высота ребристой панели для газобетонного дома не превышает 30 см.

Укладка осуществляется на спланированную поверхность газобетонных стен. На торцевую плоскость ложится тонким слоем цементная смесь.

Достоинства сборного варианта:

  • ускоренные темпы монтажных работ;
  • увеличенная надежность конструкции;
  • продолжительный срок эксплуатации;
  • повышенная нагрузочная способность;
  • высокие шумоизоляционные показатели;
  • теплоизоляционные характеристики;
  • приемлемый уровень затрат.

Минусы конструкции:

  • невозможность выполнения работ без грузоподъемного оборудования;
  • необходимость подбора панелей в соответствии с габаритами строения;
  • дополнительные затраты на транспортировку тяжелых изделий.

Для повышения теплоизоляционных и шумозащитных характеристик внутренние полости в плитах заполняют минеральной ватой.

Цельное перекрытие для стен из газобетонных блоков

Монолитное перекрытие сооружается непосредственно на строительной площадке. Процесс возведения цельной конструкции довольно трудоемкий, однако, он незаменим при нестандартной конфигурации строения. Застройщиков привлекает то, что монолитное перекрытие в доме из газобетона не имеет стыковочных швов и отличается ровной поверхностью.

Монолитное перекрытие также является допустимым

Последовательность действий по сооружению монолитного варианта:

  1. Соберите опалубку для заливки цельной плиты.
  2. Установите опорные стойки и уплотните щели между щитами.
  3. Свяжите и разместите внутри опалубки арматурный каркас.
  4. Подготовьте бетонный раствор в необходимом объеме.
  5. Произведите бетонирование, обеспечив толщину слоя 150-200 мм.
  6. Равномерно распределите бетон по поверхности и уплотните его.
  7. Спланируйте верхнюю плоскость железобетонной плиты.

Технология допускает использование для сооружения опалубки металлопрофиля, что значительно упрощает выполнение работ и позволяет сформировать ровную потолочную поверхность.

Достоинства цельной конструкции:

  • повышенная нагрузочная способность;
  • возможность заливки при увеличенном расстоянии между опорами;
  • отсутствие стыковых участков и идеальная плоскостность.

К слабым сторонам относятся:

  • увеличенная трудоемкость работ;
  • продолжительный строительный цикл, связанный с твердением бетона;
  • увеличенный объем расходов;
  • необходимость применения бетононасоса;
  • проблематичность выполнения работ при отрицательной температуре.

Цельный вариант востребован, когда необходимо забетонировать перекрытие в здании нестандартной формы.

Сборно-монолитный вариант перекрытия для сооружения потолка первого этажа

Сборно-монолитная технология позволяет формировать перекрытия различными способами:

Сборно-монолитные конструкции являются оправданным материалом для перекрытий
  • путем укладки стандартных плит с последующим армированием и бетонированием поверхностного слоя;
  • размещением между параллельно уложенными балками полистиролбетонных блоков с дальнейшим армированием и заливкой бетоном.

Более предпочтителен второй метод, не требующий использования грузоподъемного оборудования. Он обладает рядом достоинств:

  • простотой реализации технологических требований;
  • повышенной прочностью монолитно-сборной конструкции;
  • высокими звукоизоляционными свойствами.

С помощью гранулированного керамзита, минваты или пенополистирольных листов обеспечиваются высокие теплоизоляционные характеристики. Для сооружения перекрытия сборно-монолитным методом с использованием полистиролбетонных блоков необходимо правильно рассчитать расстояние между балками с учетом размеров блоков.

Металлические и деревянные перекрытия в газобетонном доме на несущие брусья

Балочная технология позволяет оперативно соорудить перекрытия в небольших газобетонных строениях на основе следующих элементов:

  • деревянных брусьев;
  • металлического профиля.

Первый способ монтажа не требует значительных расходов в отличие от дорогостоящего метода с использованием металлопрофиля.

Технология сооружения балочного перекрытия предусматривает:

  1. Укладку балок на опорную поверхность стен.
  2. Размещение между брусьями утеплителя.
  3. Формирование обрешетки с противоположных сторон брусьев.
  4. Укладку гидроизоляционного материала.
  5. Сооружение чистового пола и потолка.

Плюсы балочного перекрытия:

  • простота монтажа;
  • ускоренные темпы сооружения;
  • невысокая себестоимость.
  • возможность самостоятельного выполнения работ.

Минусы технологии:

  • возможность использования в строениях высотой не более двух этажей;
  • пониженная огнестойкость при пожароопасных ситуациях;
  • уменьшенная продолжительность эксплуатации по сравнению с железобетонными конструкциями.

Несмотря на имеющиеся недостатки, балочный метод популярен в частном домостроении.

Подводим итоги

До начала строительных мероприятий необходимо определиться с конструктивным вариантом и изучить, как сделать перекрытия в доме из газобетона согласно требованиям технологии. Необходимо ответственно подойти к выполнению работ, от качества которых зависит устойчивость и долговечность газобетонного строения.

Перекрытие по деревянным балкам в газобетонном доме – варианты и особенности

Дома из газобетона строятся быстро и сравнительно просто. Стены обладают прекрасной теплоизоляцией, но они обладают меньшей прочностью по сравнению с кирпичными и железобетонными ограждениями. Данный фактор сказывается на малой этажности строений и выборе материалов для конструктивных элементов, опирающихся на легкие блоки. Перекрытие по деревянным балкам в газобетонном доме считается наиболее предпочтительным вариантом по отношению к сборным или монолитным железобетонным плитам. Основным его преимуществом является малый вес, отражающийся на существенном снижении нагрузок на стены и фундамент.

Виды деревянных перекрытий

Внутренние перекрытия, наряду с прочими конструктивными элементами дома, являются важными составляющими строения. Они придают определенную жесткость возводимому сооружению и несут всю весовую нагрузку от напольного покрытия, располагаемой мебели и самих жильцов. Способ устройства и выбор материалов обусловлен местом монтажа перекрытия. Оно определяет и разделение конструкций по назначению на:

  • цокольные;
  • межэтажные;
  • чердачные.

Особенность цокольного перекрытия состоит, прежде всего, в необходимости более тщательной предварительной пропитки несущих деревянных балок и настила чернового пола антисептическим раствором, предотвращающим поражение древесины грибком и плесенью. Если под жилым помещением расположен неотапливаемый подвал или кладовка, потребуется укладка гидроизолирующих и утепляющих материалов толщиной не менее 20см. В данном случае для предотвращения образования конденсата, обусловленного разницей температур чернового пола и холодного подвала, сверху на утеплитель следует уложить слой пароизоляции. Снизу перекрытие можно обшить горбылем.

К межэтажным перекрытиям предъявляются особые требования по прочности и несущей способности сооружаемой конструкции, так как они одновременно служат полом вышележащих помещений. При этом перекрытие первого этажа в доме из газобетона должно быть:

  • легким, не создающим слишком большой нагрузки на стены и фундамент;
  • предельно жестким, не допускающим даже минимальных подвижек и прогибов.

Пренебрежение расчетными параметрами, заложенными на этапе проектирования дома, могут привести к его обрушению.

В отличие от выше рассмотренных видов, чердачные перекрытия не нуждаются в устройстве полов, если только помещения под крышей не будут использоваться для хозяйственных нужд. Важным моментом здесь является надежная изоляция потолка жилых комнат утепляющими материалами, которые размещают между деревянными балками перекрытия.

В доме, возводимом из газобетонных блоков, любой вид сооружаемого перекрытия укладывают на монолитный армирующий пояс, являющийся обязательным конструктивным элементом строения.

Устройство армирующего пояса

Ячеистые бетонные блоки, в силу особенностей и способа изготовления материала, плохо выдерживают долговременные точечные нагрузки. Монолитный армопояс, выполненный по периметру возводимых стен, перераспределяет возникающие в них напряжения, предотвращая, тем самым, растрескивания в местах размещения оконечностей опорных балок перекрытия. Опоясывающая конструкция укрепляет стены, придавая им целостность и обеспечивая устойчивость при возможных небольших подвижках фундамента, связанных с усадкой грунта.

Для устройства армопояса применяют специальные блоки с U-образной выемкой, которые значительно облегчают монтаж. В готовую полость укладывают арматурный каркас с закрепленными на нем закладными элементами, предназначенными для крепления опорных балок. После этого выполняют заливку выемки бетонным раствором.

При отсутствии блоков со специальными вырезами, армирующий пояс изготавливают как монолитную железобетонную ленту, охватывающую весь периметр стен на определенном уровне.

Типы перекрытия и особенности монтажа

Подбор балок, устанавливаемых на подготовленный армопояс, должен соответствовать определенным типам конструкции деревянного перекрытия, которые могут быть:

  • балочными;
  • балочно-ребристыми;
  • облегченными ребристыми.

Несущие элементы балочных перекрытий представляют собой клееные или цельные деревянные брусья, размер поперечного сечения которых зависит от длины перекрываемого пролета, а также от воздействующих нагрузок. Их расчет выполняется довольно сложно, поэтому за возможные суммарные нагрузки берут усредненное значение, равное 400 кг/кв.м. Исходя из этого, подбирают необходимую длину, сечение и шаг установки балок.

Монтаж балочно-ребристых конструкций предусматривает дополнительное использование досок, поставленных на ребро. Подобная технология несколько сложнее предыдущей, однако такой вариант значительно экономит расход древесины в тех местах, где нагрузка на балки минимальна.

Облегченный ребристый тип перекрытий встречается довольно редко и применяется, в основном, при возведении каркасных деревянных домов. При этом допустимая длина перекрываемого пролета не должна превышать 5м, а шаг поставленных на ребро досок – 30см.

Монтаж любого типа перекрытия в доме из газобетона состоит из ряда технологически важных моментов, на которые следует обратить особое внимание:

  • балки подбирают из качественной древесины, влажность которых не превышает 15%. Они не должны иметь прослабленных зон и включений из сучков;
  • все элементы подвергают пропитке антисептиком с последующей обработкой антипиреновыми составами для предотвращения возможного возгорания;
  • для исключения прямого контакта дерева с металлом или газобетонными блоками, производят дополнительное изолирование древесины в проблемных зонах рубероидом или его аналогами с целью недопущения скопления конденсируемой влаги;
  • укладку балок производят перпендикулярно к бо́льшей стороне постройки, оставляя, при этом, вокруг оконечности балки температурный зазор в 2-3см, компенсирующий линейные деформации древесины.

Балки перекрытия начинают монтировать от края стены, соблюдая шаг, определенный расчетным проектированием, и выравнивая их по строительному уровню. Концы опор заводят на стену не менее чем на 13-15см и крепят их к армопоясу оцинкованными металлическими пластинами или уголками.

После того, как балки будут надежно зафиксированы, снизу их обшивают вагонкой, обрезной доской или гипсокартоном, в зависимости от желаемой отделки потолка. Промежуток вдоль опор заполняют звукоизолирующими материалами. Затем сверху на балки устанавливают лаги, а по ним уже сооружают черновой пол. Для его устройства используют обрезную доску или древесно-стружечные плиты, исходя из варианта напольного покрытия.

Конструктивный дизайн - Автоклавный газобетон Aercon AAC

A = площадь основания стены на основе сплошного поперечного сечения, в 2

AAC = газобетон в автоклаве

A s = площадь арматурной стали в армированном элементе или площадь поперечного сечения швартовки, в 2

A vf = площадь поперечной арматуры в соединительной балке диафрагмы, дюйм 2

b = ширина или толщина рассматриваемого элемента в

d = расстояние от крайнего изгибного сжимающего волокна до центра тяжести армирующей стали в армированном элементе, в D = собственная нагрузка на стену из AAC из-за собственного веса, фунт

E c = модуль упругости бетона с нормальным весом, фунт / кв. Дюйм

E AAC = модуль упругости AAC, psi

E s = модуль упругости арматурной стали, psi

e = эксцентриситет наложенной осевой нагрузки, дюйм

F = фактическая сила в плоскости наверху стенки сдвига, фунт

F a = допустимое осевое напряжение сжатия в AAC, фунт / кв. Дюйм

f a = фактическое осевое напряжение сжатия в AAC, psi

F b = допустимое напряжение сжатия при изгибе в AAC, фунт / кв. Дюйм

f b = фактическое напряжение сжатия при изгибе в AAC, фунт / кв. Дюйм

f ’ c = минимальная заданная прочность на сжатие обычного бетона, фунт / кв. Дюйм

f ’ AAC = минимальная заданная прочность на сжатие AAC, фунт / кв. Дюйм

F s = допустимое растягивающее напряжение в стальной арматуре или креплении, фунт / кв. Дюйм

f с = фактическое растягивающее напряжение в арматурной стали, фунт / кв. Дюйм

F t = допустимое напряжение при изгибе при растяжении в AAC, фунт / кв. Дюйм

f t = фактическое напряжение при изгибе при растяжении в AAC, фунт / кв. Дюйм

F v = допустимое напряжение сдвига в AAC, psi

f v = фактическое напряжение сдвига в AAC по толщине элемента, psi

h = эффективная высота стены, фут

H = глубина диафрагмы, измеренная в горизонтальном направлении, фут

I = момент инерции стены, основанный на твердом поперечном сечении, в 4

I трещины = момент инерции трещины для бетона нормального веса, дюйм 4

j = коэффициент, определенный на основе анализа упругости железобетонного профиля

k = коэффициент, определенный на основе анализа упругости железобетонного профиля

L = длина поперечной стенки AAC, фут

M = фактический расчетный момент для анализа, ft k или ft lb

M основание = момент, учитываемый в основании стены AAC, фут-фунт

M конц = допустимый момент для железобетонной секции, когда бетон является контролирующим элементом, фут-фунт

M max = максимальный момент, возникающий в стене AAC из-за боковой нагрузки, фут-фунт

M nom = допустимый момент для армированного бетонного профиля нормального веса, фут-фунт

M otm = опрокидывающий момент для конструкции стены со сдвигом, фут-фунт

M r = момент сопротивления сдвигу стенки, основанный на статической нагрузке, фут-фунт

M rAAC = допустимый момент для поперечной стенки AAC, когда изгибное сжатие является контролирующим критерием, фут-фунт

M арматура = допустимый момент для железобетонной секции, когда арматурная сталь является регулирующим элементом, фут-фунт Mrsteel = допустимый момент для стены, работающей на сдвиг AAC, когда напряжение в швартовке является контролирующим критерием, фут-фунт

n = модульное соотношение AAC или обычного бетона к арматурной стали

P ac = допустимая наложенная осевая сжимающая нагрузка для AAC, когда сжимающее напряжение является контролирующим критерием, фунт

P при = допустимая наложенная осевая сжимающая нагрузка для AAC, когда изгибное растягивающее напряжение является контролирующим критерием, фунт

P v = допустимая сила в плоскости наверху стенки сдвига, фунт

R = коэффициент уменьшения статической нагрузки

r = радиус вращения стены по твердому поперечному сечению, дюйм

S = модуль упругости стенки или диафрагмы на основе твердого поперечного сечения, в 3

с = расстояние между анкерами, сопротивляющимися подъему, когда прогиб в соединительной балке является критерием контроля, фут

с м = расстояние между анкерами, сопротивляющимися подъему, когда момент в соединительной балке является критерием контроля, фут

с v = расстояние между анкерами, сопротивляющимися поднятию, когда сдвиг в соединительной балке является контролирующим критерием, фут

T = сила натяжения, используемая для сопротивления опрокидыванию стенки сдвига, фунт

T c = усилие растяжения в диафрагменной системе, фунты или тысячи фунтов

t = толщина элемента, дюйм

V = фактическая сила сдвига в месте, представляющем интерес для анализа диафрагмы, фунт

v = фактическая сила сдвига на единицу длины в месте, представляющем интерес для анализа диафрагмы, PLF

В AAC = прочность на сдвиг, предоставленная AAC, фунт

V c = прочность на сдвиг, обеспечиваемая бетоном нормального веса, фунт

В г = допустимая сила сдвига для залитого шва или соединительной балки для анализа диафрагмы, plf

V s = прочность на сдвиг, обеспечиваемая арматурой на сдвиг в бетоне с нормальным весом, фунт

V u = расчетное поперечное усилие, фунт

w = расчетное скоростное давление, создаваемое ветром, psf; или равномерная нагрузка для анализа пучка, plf; или наложенная статическая нагрузка, plf wbb = собственный вес соединительной балки, plf

w вверх = подъемная нагрузка, выдерживаемая несущей балкой, plf

x = высота над полом, на которой возникает максимальный изгибающий момент в стене AAC, фут

γ = номинальная насыпная плотность AAC в сухом состоянии, pcf

γ D = расчетный собственный вес AAC, pcf

ρ = отношение площади арматуры к площади бетона, As / bd

µ = коэффициент трения

Руководство по установке перекрытий из балок и блоков

Полы из балок и блоков по-прежнему являются самой популярной формой полов для нового жилищного строительства.Пол, состоящий из перевернутых тавровых балок из предварительно напряженного бетона и бетонных блоков заполнения, позволяет быстро укладывать пол и обеспечивает рабочую площадку для последующих работ. Этот тип бетонного пола требует небольшой подготовки фундамента и устанавливается на DPC на внутренней обшивке, поэтому он является одним из самых экономичных типов сборных железобетонных полов для новых зданий.

Longley’s Beam и блочные перекрытия можно укладывать с минимальными усилиями и максимальной эффективностью. Они обеспечивают немедленную и безопасную рабочую платформу, устойчивую к гниению и огнестойкость.Полностью устранены проблемы, связанные с морозом, движением грунта или вспучиванием и усадкой глины, а также отсутствием скрипа. Службы, проходящие через пол, можно легко разместить между балками, удалив блоки после окончательного позиционирования служб.

Наши балки изготавливаются из бетона C60 (60 Н / мм2 за 28 дней), предварительно напряженного с помощью стальной проволоки с зазубриной 5 мм. Балки Longley производятся в фиксированных формах в закрытых производственных помещениях, что обеспечивает им превосходную отделку и допуски по размерам.

Инструкции по установке перекрытий из балок и блоков

Настил из балок и блоков легко установить, следуя приведенным ниже инструкциям.

Установка первого этажа

Между нижним слоем пола и солумом должно быть оставлено пространство не менее 150 мм, а под концами балок должен быть проложен сплошной гидроизоляционный слой.

Газобетонные блоки из заполнителя или бетона, 440 x 215 x 100 мм. Минимальная прочность на сжатие 3.5 Н / мм² или 7,0 Н / мм² при допустимой поперечной нагрузке 3,5 кН на пролете 420 мм.

Для полов в гаражах следует использовать блоки с прочностью на сжатие 7,0 Н / мм2.

Для герметизации швов весь пол должен быть залит с использованием острой песчано-цементной смеси номиналом 3: 1 как можно скорее после фиксации балок перекрытия и блоков. Нанесите раствор на пол жесткой щеткой после того, как поверхность хорошо «намокнет». Убедитесь, что раствор проникает в швы, обеспечивая жесткую конструкцию.

В качестве отделки пола, наносимой непосредственно на залитый пол, может использоваться ДСП, железобетон с изоляцией, непосредственно стяжка или асфальт.

Установка верхних этажей

Блоки заполнения из заполнителя или бетона, 440 x 215 x 100 мм. Минимальная прочность на сжатие 3,5 Н / мм² или 7,0 Н / мм² при допустимой поперечной нагрузке 3,5 кН на пролете 420 мм.

Когда пол отделяет жилище от другого жилого помещения, он должен соответствовать Документу E.Это можно сделать, построив Robust Detail E-FC-6 или E-FC-7.

Потолок из гипсокартона легко устанавливается с помощью металлических скоб, деревянных реек 50 x 50 мм и гипсокартона; это неизбежно увеличивает огнестойкость.

Пол с потолком из гипсокартона обеспечивает огнестойкость до 1 часа. Пол, состоящий из расширенных балок Longley, построенных, как указано выше, обеспечивает огнестойкость до 1,5 часов.

Если блоки встраиваются в несущие стены, их прочность на сжатие не должна быть меньше, чем у блоков, используемых в конструкции стены.

По любым другим вопросам, связанным с монтажом балок и блочных перекрытий, наша команда по оценке предоставляет планы проектов балок и блоков с подробным указанием количества и расположения балок. Спрашивайте здесь.

30 октября 2020 г. | 11:32 | Автор: admin

Установка балок перекрытия | ICF Builder Magazine

В целом методы можно разделить на три большие категории:

  1. Используйте деревянную балку, а затем прикрепите балки, как при каркасной конструкции.
  2. Используйте стальную подвеску для балок, которая крепится непосредственно к бетонному основанию стены.
  3. Постройте выступ внутри здания, чтобы установить балку.
Бухгалтерские книги

Самый распространенный метод заключается в прикреплении деревянной балочной доски - обычно 2 × 10 или 2 × 12 - к стене, а затем с помощью стальных подвесов для балок.

«Одним из преимуществ бухгалтерской системы является то, что у вас есть непрерывная поверхность вдоль стен для поддержки чернового пола», - говорит Том Макклейн, менеджер по основным продуктам в Simpson Strong Tie.

Мэтт Шекелфорд, пишущий в книге ответов ICF, говорит, что есть и ценовые преимущества.«Мне лично нравится бухгалтерская книга», - пишет он. «Ваш разработчик также привык работать с бухгалтерской книгой, и каждый раз, когда вы можете предоставить что-то, с чем разработчики знакомы, они кажутся более счастливыми и не будут пытаться взимать дополнительную плату».

Бухгалтерская книга, конечно же, должна быть надежно прикреплена к бетонной сердцевине стены, в которой возникают многие вопросы - и проблемы.

Анкерные болты: в первые годы развития отрасли строители использовали анкерные болты, которые необходимо было аккуратно установить на место и укрепить перед заливкой.Некоторые строители до сих пор используют этот метод. Проблема в том, что отверстия в ригеле должны точно соответствовать расположению анкерных болтов в стене. Это особенно проблематично, если во время заливки произошло сжатие формы.

Можно предварительно установить ригель, прикрутив ее к планкам обрешетки перед заливкой с уже прикрепленными анкерными болтами. При необходимости используются дополнительные вертикальные распорки из 2х4. После того, как бетон залит и затвердеет, ваша бухгалтерская книга готова к использованию.Однако предварительная установка ригеля может помешать креплению стены. И при этом не учитывается сжатие формы.

«Если бухгалтерская книга не выровняется после укладки бетона, то переделка бухгалтерской книги для уровня сводит на нет все преимущества предварительной настройки». пишет Ян Гислер из ICF Builders Network. «Предварительная настройка бухгалтерской книги позволяет опытному подрядчику сэкономить время, но здесь кроется« фактор провала »».

Он говорит, что, хотя анкерные болты являются «единственным вариантом, когда указывается несколько болтов с определенными интервалами», общие временные затраты на этот метод считаются одними из самых медленных и дорогостоящих.”

ICFVL: Simpson Strong-Tie имеет продукт, который практически устраняет все эти головные боли. «Наша система предлагает значительную экономию трудозатрат по сравнению с другими методами», - подтверждает Макклейн. «Просто проведите линию по высоте нижней части бухгалтерской книги и отметьте расстояния по центру», - говорит он. «Затем вы прорезаете пропилы в пенопласте и вставляете ICFVL». После того, как бетон застынет, ригель прикрепляется с помощью соединителя для ригелей Simpson и восьми 3-дюймовых винтов.

«Эта система легко справляется со сжатием форм», - говорит Макклейн.«Он имеет дюйма регулировки. Раньше при использовании анкерных болтов вам приходилось выковырять пену, центрировать анкерный болт в отверстии, укреплять его фанерой и надеяться, что во время заливки ничего не сдвинулось. Если бы это было так, подрядчикам обычно приходилось бы просверливать дополнительные отверстия в бухгалтерской книге, что могло бы значительно ослабить ее. ICFVL намного проще и прочнее ».

Гейслер соглашается. Он пишет: «По времени, стоимости, простоте и удобству использования этот метод трудно превзойти».

Подвески для балок ICF

Кейт Херн, жилищный и коммерческий подрядчик ICF в Голдене, Британская Колумбия, говорит, что проще всего пропустить бухгалтерскую книгу и сразу перейти к балочным вешалкам.

Специализированные подвесы для балок ICF быстро набирают популярность. Они прикрепляют балки непосредственно к бетонной сердцевине стены без использования ригеля или кирпичной кладки. Строители, которые их использовали, говорят, что они просты в использовании и легки в установке.

Соединитель ICF: Херн использует систему анкеров / подвесов от ICF Connect, Ltd. «Это сработало очень хорошо, - говорит он.

Система ICF Connect состоит из двух штампованных плоских листовых пластин, которые вставляются через пенопластовую стену с каждой стороны от места расположения балок.После того, как бетон уложен и затвердевает, концы балок оборачиваются «несущим кронштейном» и прикрепляются к пластинам шестью винтами №10 на балку.

Пока пластины расположены под углом 90 ° к лицевой стороне пенопласта, соединители ICF имеют довольно высокий предел погрешности - до двух дюймов по вертикали. Компания предлагает пластины под углом 45 ° для балок, подвешенных на смещенных стенах, а также продает кронштейны для модернизации, которые можно использовать для исправления основных ошибок.

Херн говорит, что с помощью этой уловки можно быстро и легко установить балки: «Мы просто защелкиваем леску, надеваем леску 1 × 4 и прикручиваем ее к планкам обрешетки», - говорит он.«Таким образом, нам не нужно удерживать балки и не беспокоиться о том, что они соскользнут, пока мы привинчиваем их».

Вешалка Watkins: RP Watkins продает вешалку другого типа. U-образный кусок стали 16-го калибра имеет длину 7 дюймов и просто вставляется на место через пену, оставляя последние 2 ½ или 3 дюйма открытыми для установки балки.

Затем арматурная сталь

вставляется в кронштейн внутри стены с использованием предварительно проделанных отверстий, которые надежно фиксируют подвеску на месте.Поскольку в подвесе есть сталь, поддерживающая нижнюю часть балки, и она неразъемно соединена с арматурой в бетонном ядре, это самый прочный метод подвешивания на балке, описанный до сих пор, с номинальной нагрузкой более 2500 фунтов.

Боб Уоткинс, владелец компании, рекомендует закрепить 2 × 4 под вешалками перед заливкой стены, чтобы избежать неожиданностей. Если из-за неаккуратной установки или сжатия формы подвесы сместились, вам придется отрегулировать, установив регулировочные шайбы или обрезав балку.

Вешалка Watkins и соединитель ICF менее трудозатратны, чем кажется на первый взгляд. Хотя они действительно требуют прорезания пенопласта на каждом конце каждой балки, эти области не требуют дополнительного усиления, как анкерные болты. Они также исключают необходимость возвращаться после факта установки подвесок балок с ригеля. И, в отличие от систем с выступами, они не требуют заграждений между балками.

При использовании любого из вышеперечисленных методов важно определить расположение балок пола до установки системы распорок стен, чтобы они не мешали друг другу.Обратите внимание на ничьи, так как они тоже могут вызвать проблемы.

кирпичей

Самый надежный способ установить балки перекрытия - это сделать бетонный выступ на внутренней стороне стены. Это, вероятно, лучший вариант для очень тяжелых полов, таких как сборные доски или гаражи на втором этаже. Для создания выступа можно использовать специальные блоки кирпичной кладки, которые большинство крупных производителей предлагают стандартной ширины; или используйте обычный блок и просто уменьшите размер сердцевины до меньшего размера в месте расположения балок.

Любой из этих методов относительно дешев, как по материалам, так и по рабочей силе, и довольно надежен. Но у них есть недостатки.

Brickledge: Если вы используете блок из кирпича, может быть сложно убедиться, что высота выступа точно соответствует высоте балки, показанной на планах. Это также может создать проблемы в комнате ниже. Если у вас нет подвесного потолка, стены в этой комнате будут резко наклоняться к потолку, что затрудняет жизнь сухопутных и других подводных лодок.

Taper-Top: Вы можете создать выступ балки из обычного блока, просто вернувшись назад к меньшей бетонной основе. Таким образом легче установить выступ на нужной высоте, и это устранит «выпуклость потолка», создаваемую кирпичными полками.

Выступ, созданный из обычного блока, не такой широкий - обычно 2 дюйма вместо 3 ½ дюйма - и, если вы не можете заказать блоки с коническим верхом заводского изготовления, вам придется вырезать вручную самостоятельно, что может занять много времени.

Также потребуется значительно больше бетона.Например, использование 8-дюймового сердечника вместо 6-дюймового увеличит стоимость бетона на 25%. Это дополнительные 10 ярдов для подвала площадью 2000 кв. Футов.

При использовании любого метода уступов вам потребуется установить обработанные давлением плиты порога, чтобы балки не касались бетона, и закрепить «блокирующие элементы» или распорки между концами балок. Ваш инженер-строитель может определить, понадобится ли выступ на всех четырех стенах или только на двух противоположных.

Ригели, кирпичные полки и балочные подвесы ICF имеют свои преимущества и недостатки.Выбранная вами система, вероятно, будет основана на личных предпочтениях, предыдущем опыте и планировке этажа. Какой бы метод вы ни использовали, перед укладкой бетона убедитесь, что все установлено, выровнено и вертикально. Как и все остальное в строительстве ICF, после заливки стены исправления становятся намного более дорогостоящими и сложными.

Как изолировать ползун под вашим домом

Добавление изоляции между балками в ползун под домом.
Под моим домом есть подполья, и зимой полы очень холодные.Как лучше всего изолировать пространство для обхода с ограниченным бюджетом? -Margaret

Hi Margaret,

Наличие подполья под вашим домом может сделать ваш дом зимой холоднее, чем дом, построенный на бетонной плите. Кроме того, плесень и грибок могут быть проблемой в подвесном пространстве, поэтому вам нужно обязательно принять меры против этого.

Чтобы сделать полы в вашем доме теплее и предотвратить образование плесени и грибка в подвесном пространстве, требуется нечто большее, чем просто изоляция. Вот как уменьшить влажность и изолировать пространство под вашим домом:

  • Покрытие: Начните с удаления любых предметов, хранящихся под вашим домом, а также любого строительного мусора, такого как обрезки дерева или битого кирпича.Затем выровняйте грязь в подвесном пространстве и устраните любые проблемы, которые могут возникнуть с водой, стоящей под вашим домом, заполнив любые отверстия или углубления. Наконец, покройте всю область под домом слоем полиэтиленовой пленки толщиной 6 мил. Перекрывайте листы внахлест на фут или около того, разрежьте пластик вокруг опор и протяните пластик до стен фундамента. В качестве дополнительной меры вы можете скрепить швы листов вместе, чтобы пластик оставался на месте.
  • Изоляция под полом: Изоляционные войлоки из стекловолокна или рулоны - самый экономичный и простой вариант для самостоятельной изоляции между балками пола в подвесном пространстве.Министерство энергетики США рекомендует изоляцию R-11 (3½ дюйма) под полом в теплом климате и R-25 (от 6 дюймов до 8 дюймов) в холодном климате. Установите изоляцию так, чтобы бумажная пароизоляция была обращена вверх в сторону обогреваемого жилого помещения, и убедитесь, что изоляция плотно прилегает к балкам. Удерживайте изоляцию на месте снизу с помощью изоляционных опорных проводов или прикрепив скобами проволочную сетку к нижней части балок.
  • Огороженный фундамент: Если ваш фундамент не огорожен, заполните пространство между внешними опорами кирпичом, бетонными блоками или решетчатыми панелями.Чтобы установить кирпичные или блочные стены, залейте бетонный фундамент между опорами вокруг дома, а затем положите на него кирпичи или блоки. Установите в стенах вентиляционные отверстия в фундаменте так, чтобы на каждые 150 квадратных футов прохода приходилось один квадратный фут вентиляционного пространства. Другой вариант - сделать рамы 2 × 4 из обработанной под давлением древесины, чтобы они поместились между опорами; затем накройте снаружи решеткой и скрепите ландшафтную ткань изнутри, чтобы уменьшить (но не остановить) проникновение воздуха под дом.

Удачи с вашим проектом,

Дополнительная информация

Предыдущая статьяНовый сезон лучших новинок для современного домовладельцаСледующая статьяКак выбрать портативный кондиционер для вашего дома

Опираясь на свою 40-летнюю карьеру в области модернизации, Дэнни служил эксперт по домашнему хозяйству для каналов CBS The Early Show и The Weather Channel более десяти лет. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом - от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Бетонные дома - Боб Вила

Фото: www.designhunter.net

В отличие от неправильных представлений о темных, сырых, пахнущих плесенью зданиях, современные бетонные дома могут быть спроектированы так, чтобы выдерживать экстремальные погодные условия, рост затрат на отопление и охлаждение. , и растущее шумовое загрязнение - и при этом хорошо выглядеть.

«Самое большое заблуждение - это« я собираюсь жить в пещере ». Реальность такова, что если бы вы проехали мимо бетонных домов, вы не заметили бы никакой разницы. Их можно закончить так, чтобы они выглядели как любой другой дом на любой другой улице », - говорит Донн Томпсон из Портлендской цементной ассоциации.

Бетон имеет множество вариантов для домашнего дизайна. Поскольку это структурный материал, а не стиль, бетонные дома не ограничены в том, как они выглядят. Кроме того, владельцы бетонного дома обычно могут сэкономить на своем страховом полисе только из-за огнестойкости. «Если страховой агент разбирается в строительстве, экономия может быть даже больше из-за стихийных бедствий, термитов и устойчивости к вредителям», - говорит Томпсон.

Преимущества бетонной конструкции

Вот некоторые из других преимуществ, которые обеспечивают все бетонные формы:

  • Значительное снижение внешнего шума
  • Устойчивость к огню
  • Способность предотвращать ущерб от подземных термитов и термитов из сухого дерева.
  • Прочнее деревянного каркаса и способно противостоять разносимым ветром обломкам
  • Сниженная нагрузка на систему отопления, вентиляции и кондиционирования воздуха, поскольку их сплошные стеновые конструкции уменьшают инфильтрацию воздуха и обладают более высоким уровнем изоляции. поддержка со стороны тех, кто заинтересован в экологичном строительстве

    Типы бетонных строительных систем

    Бетонные строительные системы бывают пяти основных типов: бетонные блоки, ICF или изоляционные бетонные формы, съемные формы, системы панелей и автоклавный газобетон.

    Бетонные блоки

    Знакомые прямоугольные блоки являются традиционным строительным материалом и наиболее широко используемой бетонной строительной системой, особенно во Флориде, где они обеспечивают доступную защиту от ураганов. Сегодняшние бетонные блоки теперь работают с улучшенными изоляционными и строительными технологиями для достижения рентабельных результатов.

    По данным Portland Cement Association, блоки теперь включают изоляцию несколькими способами, от смешивания ее с предварительно отформованным цементом до заполнения открытых полостей блока неплотным заполнителем или вставками из пенопласта.Изоляция и непрерывный барьер повышают R-значение или показатель сопротивления тепловому потоку, предотвращая утечку воздуха.

    Подходит для: Дома в районах с сильным ветром; области широкого признания, такие как Флорида.

    ЗА И ПРОТИВ
    • Плюсы: Устойчивость в районах с сильным ветром; знакомый продукт для местных экипажей и должностных лиц местного кодекса; и модульный продукт, который позволяет проектировать дома стандартных размеров, уменьшая количество строительных отходов.
    • Минусы: Региональные предпочтения могут сделать этот продукт не столь популярным в некоторых частях; стандартные размеры блоков могут означать, что некоторые из более экзотических домашних конструкций потребуют больше времени и могут повлиять на производительность строительных бригад.

    Съемные опалубки

    В этой системе изоляция и армирующая сталь помещаются внутри съемных стеновых опалубок из алюминия, дерева или стали. Затем в формы заливается бетон.Как только бетон застынет, формы снимаются.

    Walls Are Us Inc. из Уотерфорда, штат Висконсин, использует два варианта. В одном из них заливаются съемные формы для стен, а в другом - для полов и потолка, а также для «образования монолитной оболочки», - говорит Рэнди Фримот, президент компании.

    Подходит для: Дома в районах с сильным ветром, особенно с бетонными полами, потолками и стенами.

    ЗА И ПРОТИВ
    • Плюсы: Внешние и внутренние стены можно заливать одновременно; бетонные межкомнатные стены могут быть фактурными или отделанными под гипсокартон; ветрозащитный; формы могут сделать внешнюю стену похожей на кирпич или фактурную краску.
    • Минусы: Региональные предпочтения и знакомство с этой системой могут сделать ее не такой доступной в некоторых регионах.

    Панельные системы

    Существуют две системы панелей: сборный железобетон и откидной бетон. На бетонном заводе из сборных железобетонных изделий изготавливаются наружные стены дома с грубыми проемами. Установлена ​​пенная изоляция, заложена стальная арматура, проложена электропроводка. Панели доставляются на площадку, поднимаются кранами и крепятся к фундаменту и друг к другу.

    Стеновые панели из откидного бетона также отливаются, но заливка выполняется на месте. Для этого метода требовалось достаточно широко открытое место, на котором можно было бы наклонить стены на место. После правильного размещения стены соединяются с остальной частью конструкции.

    Подходит для: Дома современного дизайна с открытой планировкой.

    ЗА И ПРОТИВ
    • Плюсы: Создание в заводских условиях обеспечивает высокий уровень качества, независимо от условий на рабочем месте и погоды; ветрозащитный; возможна быстрая настройка, если сайт правильно подготовлен для любой системы; обе системы могут работать с изогнутыми панелями; локальная система исключает расходы на транспортировку панелей.
    • Минусы: Доступность завода по производству сборного железобетона может ограничить доступность; вариант с откидыванием вверх лучше всего работает на большой, ровной, открытой площадке; площадка должна быть в состоянии разместить большие краны.

    Изоляционные бетонные формы (ICF)

    С помощью этой системы бетон заливается в постоянные формы. Формы изготавливаются из изоляционного материала в виде блокировочных блоков, панелей или досок. Панель и доски соединяются между собой пластиковыми или металлическими стяжками, а блоки - специальными пазами или фиксирующими зубьями.

    Ранние системы ICF, часто для дифференциации, использовали формы, которые позволяли варьировать толщину стен. Но отрасль в целом движется к равномерной толщине, говорит Томпсон из PCA.

    «Выбери себе опасность матери-природы. Почти 90 процентам из нас есть что подумать о пожарах, лесных пожарах, сейсмических условиях или суровых зимах. ICF и бетон могут превзойти их все », - говорит Скотт Сандберг, инженер-строитель, инженер-конструктор и частный предприниматель категории X Coastal Consulting, Pass Christian, MS. Сандберг верит в силу дизайна, основанного на характеристиках.Его дом ICF в округе Харрисон, штат Массачусетс, пережил 28-футовый штормовой нагон и ветер со скоростью 125 миль в час, вызванный ураганом Катрина, когда строительство дома было завершено только на 85 процентов.

    Подходит для: Домов, в которых изоляция важна, поскольку эта система обеспечивает максимальную изоляцию с внутренними и внешними слоями за наименьшее количество шагов.

    ЗА И ПРОТИВ
    • Плюсы: Высокая энергоэффективность; штормоустойчивый; хорошая гибкость при проектировании, поскольку формы из полистирола можно легко вырезать по индивидуальному проекту; формы легкие и удобные в работе; действительно обеспечивает некоторую гибкость после заливки бетона для дополнительных электрических и некоторых небольших участков водопровода из-за толщины вспениваемых материалов.
    • Минусы: Использование ICF для изогнутых и более сложных стен занимает больше времени; не может использоваться для подвалов в районах с сильным заражением термитами, если продукт не содержит термитицидов, включенных в пену.

    Фото: archdaily.net

    Газобетон в автоклаве

    Эта бетонная система популярна в Европе, но все еще относительно неизвестна в Соединенных Штатах. Материал был использован в Новом американском доме, представленном на Международной выставке строителей 2008 года в Орландо, штат Флорида.Сборная конструкционная смесь представляет собой воздухонепроницаемый неорганический материал. При нанесении бетонная смесь расширяется и захватывает небольшие воздушные карманы для легкого продукта.

    Материал обладает превосходной огнестойкостью и, по словам Томпсона из PCA, его можно формовать и разрезать на точные детали. Хотя чаще всего используется блочный размер, продукт также можно отливать в усиленные панели для стен, полов и крыш.

    Подходит для: Домов в более теплом климате, которые выиграют от изоляции воздушного кармана и не требуют дополнительной изоляции.

    ЗА И ПРОТИВ
    • Плюсы: Превосходная огнестойкость; можно разрезать на точные единицы.
    • Минусы: Ограниченные поставщики из США; Проекты домов со значительными точечными нагрузками (например, поддержка длинной балки перекрытия) могут потребовать специальной инженерии, поскольку легкий вес продукта может не обладать достаточной грузоподъемностью.

    Фото: pinterest.com

    Стоимость бетонной конструкции

    Бетонные системы изначально дороже.По словам Томпсона, типичные бетонные системы обычно добавляют в среднем от трех до пяти процентов к цене дома. «Имейте в виду, что это разовый финансовый удар, но сбережения бессрочные. Полученная в результате энергоэффективность более чем компенсирует это увеличение ».

    При проверке относительной стоимости важно сравнивать яблоки с яблоками. Некоторые факторы, влияющие на затраты, включают:

    • Цена бетона в вашем районе
    • Цена бетонной системы в вашем районе
    • Ставки местной рабочей силы
    • Конкурентоспособность местного рынка
    • Опыт команды
    • Дизайн дома
    • Местные строительные нормы и правила

    «Во Флориде, где действуют строгие строительные нормы из-за ветровой активности, строительство деревянного каркаса может стоить намного дороже для удовлетворения этих требований», - говорит Томпсон.«Когда стоимость дома с деревянным каркасом повышается, бетонная конструкция может быть равна или даже меньше, чем такой же дом с деревянным каркасом».

    Рассмотрите возможности

    Вот несколько советов, которые следует иметь в виду, если вы планируете бетон для вашего следующего дома.

    • Посетите строительные площадки, на которых подрядчики, которых вы рассматриваете, используют различные системы бетонных стен. Поговорите с ними о том, какая система подходит для вашего сайта.
    • Проведите собеседование со строителями, использующими нужную вам систему.Попросите рекомендации и поговорите с этими домовладельцами о том, вовремя ли, рано или поздно застройщик выполнил свой проект, и был ли проект в рамках бюджета. Спросите об их опыте проживания в доме с такой бетонной системой.
    • Знайте, что хорошее планирование очень важно. Это «устраняет все проблемы и головные боли при строительстве», - говорит Фримот из Walls Are Us Inc. Он говорит, что важно иметь субподрядчиков, таких как сантехники или электрики, знакомые с методами строительства из бетона или открытые для них.Согласуйте со своим строителем. Удостоверьтесь, что у вас есть время, чтобы привыкнуть к выбранному дизайну и вариантам. Розетки, окна, инженерные сети и грубые проемы необходимо учитывать на этапе проектирования.
    • Имейте в виду, что реконструкция в будущем возможна, но все же станет немного сложнее. Поскольку бетон прочнее, потребуется больше шагов. Однако, по словам Томпсона, пристройка, даже деревянная, будет прочнее, потому что получит боковую поддержку со стороны бетонных систем.Ремонт большинства интерьеров будет аналогичен ремонту других домов, поскольку внутренние стены обычно имеют деревянную раму.
    • Помните, что если вы выбрали дом, основанный на конструкции деревянного каркаса, но хотите использовать систему бетонных стен, толщина бетонной стены, которая может отличаться от шести дюймов, повлияет на план.

    Как прикрепить балки перекрытия к дому из бетонных блоков | Руководства по дому

    В большинстве конструкций из бетонных блоков блоки составляют внешние стены дома, а балки перекрытий основного и верхнего этажа прикрепляются между стенами.Основными компонентами являются ригели, также известные как балки обода, которые крепятся к противоположным стенам с помощью анкерных болтов. Подвески балок прикрепляются к ригелям и поддерживают концы балок пола. Проконсультируйтесь с местным строительным отделом относительно размера ригеля и балок, а также расстояния между подвесами балок. Обычно анкерные болты диаметром 5/8 дюйма устанавливаются с интервалом 24 дюйма.

    Определите направление балок перекрытия. Например, если здание или комната прямоугольной формы, ригели прикрепляют к длинным стенам, а балки устанавливают перпендикулярно ригелям.Если здание или комната квадратные, ригели прикрепляются к противоположным стенам.

    Измерьте расстояние от верха каждой стены, где устанавливается бухгалтерская книга. Отметьте место для верхней части балок перекрытия на лицевой стороне блока в нескольких местах. Проведите горизонтальные линии мелом по меткам от конца до конца на каждой стене.

    Этап два перекрытия балок перекрытия на козлах для использования в качестве реек. Измерьте стены от края до края, где крепятся ригели. Отметьте гроссбухи по длине и выровняйте отметки рамочным квадратом.Обрежьте ригели по отметкам с помощью циркулярной пилы.

    Отметьте центр широких сторон каждой бухгалтерской книги на каждом конце. Проведите мелом линии между метками от конца до конца. Просверлите отверстия для анкерных болтов с интервалом 24 дюйма вдоль осевых линий каждой ригеля, используя дрель с 5/8-дюймовым сверлом.

    Установите 5/8-дюймовое сверло по камню в сверло. Попросите двух помощников разместить одну бухгалтерскую книгу на лицевой стороне стены блока и совместить верхний край с линией мела.Используйте отверстия в бухгалтерской книге в качестве направляющих. Просверлите 1/4-дюймовые пилотные отверстия для анкерных болтов на лицевой стороне блока в каждом отверстии. Отложите бухгалтерскую книгу в сторону.

    Просверлите 4-дюймовые отверстия в стене блока в каждом из пилотных отверстий. Снимите гайки и шайбы с анкерных болтов размером 5/8 дюйма на 6 дюймов. Плотно вбейте по болту в каждое отверстие, ударив молотком по конической головке.

    Установите ригель на лицевую сторону стены и совместите отверстия с анкерными болтами. Плотно прижмите гроссбух к стене.Наденьте шайбу и гайку на каждый анкерный болт. Зафиксируйте ригель, затянув гайки с помощью торцового ключа и трещотки.

    Повторите шаги с 5 по 7 и установите ригель на противоположной стене. Обратитесь к спецификациям строительного отдела и установите балочные подвесы на требуемом расстоянии на каждой ригеле. Включите дополнительные подвески на концах каждой балки для балок обода.

    Ссылки

    Предупреждения

    • Всегда надевайте защитные очки при резке пиломатериалов или других материалов с помощью бензопилы.

    Writer Bio

    Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби - лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

    Типы изоляции | Министерство энергетики

    Одеяло: ватные и рулонные

    Стекловолокно

    Минеральная (каменная или шлаковая) вата

    Пластмассовые волокна

    Натуральные волокна

    Необработанные стены, включая фундаментные стены

    Полы и перекрытия

    Устанавливается между стойками, балками и балками.

    Сделай сам.

    Подходит для стандартных расстояний между стойками и балками, относительно свободными от препятствий. Относительно недорогой.

    Изоляция бетонных блоков

    и изоляционные бетонные блоки

    Пенопласт для установки снаружи стены (обычно новое строительство) или внутри стены (существующие дома):

    Некоторые производители включают шарики пенопласта или воздух в бетонную смесь для увеличения R-значений

    Незавершенные стены, включая фундаментные стены

    Новое строительство или капитальный ремонт

    Стены (изоляционные бетонные блоки)

    Требуются специальные навыки

    Изоляционные бетонные блоки - это иногда укладываются без раствора (укладываются в сухую) и склеиваются.

    Изоляционные стержни увеличивают R-ценность стены.

    Изоляция за пределами стены из бетонных блоков помещает массу в кондиционируемое пространство, что может снизить температуру в помещении.

    Кирпичные блоки из автоклавного ячеистого бетона и ячеистого бетона в автоклаве обладают в 10 раз большей изоляционной способностью, чем обычный бетон.

    Пенопласт или жесткий пенопласт

    Полистирол

    Полиизоцианурат

    Полиуретан

    Необработанные стены, включая фундаментные стены

    Полы и потолки с низким уклоном

    с гипсокартоном толщиной 1/2 дюйма или другим материалом, одобренным строительными нормами, для обеспечения пожарной безопасности.

    Наружные работы: необходимо покрыть атмосферостойким покрытием.

    Высокая изоляционная способность при относительно небольшой толщине.

    Может блокировать термическое короткое замыкание при постоянной установке на рамы или балки.
    Изоляционные бетонные формы (ICFs) Пенопласты или пеноблоки Незавершенные стены, включая фундаментные стены для нового строительства Устанавливаются как часть конструкции здания. Изоляция буквально встраивается в стены дома, создавая высокое тепловое сопротивление.
    Насыпной и выдувной

    Целлюлоза

    Стекловолокно

    Минеральная (каменная или шлаковая) вата

    Замкнутая существующая стена или открытая новая полость в твердых стенах

    Прочие чердаки

    Неотделанные полы в труднодоступных местах

    Придувается специальным оборудованием, иногда заливается. Подходит для добавления изоляции к уже готовым участкам, участкам неправильной формы и вокруг препятствий.
    Световозвращающая система Крафт-бумага с фольгой, полиэтиленовая пленка, пузыри из полиэтилена или картон Необработанные стены, потолки и полы Пленки, пленки или бумага, вставленные между стойками деревянного каркаса, балками, стропила и балки.

    Сделай сам.

    Подходит для обрамления со стандартным шагом.

    Пузырьковая форма подходит для неправильного обрамления или при наличии препятствий.

    Наиболее эффективен для предотвращения нисходящего теплового потока, эффективность зависит от расстояния.
    Жесткая волокнистая или волокнистая изоляция

    Стекловолокно

    Минеральная (каменная или шлаковая) вата

    Воздуховоды в некондиционированных помещениях

    В других местах, где требуется изоляция, способная выдерживать высокие температуры
    Подрядчики по ОВКВ производят изоляцию в воздуховоды в их магазинах или на стройплощадках. Выдерживает высокие температуры.
    Распыляемая пена и вспененная на месте

    Цементная

    Фенольная

    Полиизоцианурат

    Полиуретан

    Закрытая существующая стена 9654

    Закрытая существующая стена 9651

    Открытые новые полы на аттракционе в больших количествах в виде продукта, распыляемого под давлением (вспениваемого на месте).

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
