Окна в доме из газобетона: пошаговое руководство, видео и фото

Автор

Содержание

Установка окон в газобетонном доме своими руками

В данной статье вы узнаете о способах установки окон в дом из газобетона своими руками. В статье будет инструкция по самостоятельной установке + видео. Также вы узнаете о важных правилах монтажа окон: глубина установки окон в проем, утепление откосов и когда нужно устанавливать окна.

Способов всего два:

  1. монтаж окон на пластины.
  2. способ на нагели (распакечивание).

Установка окон на пластины

Такой способ довольно простой и подходит для людей без особого опыта в строительстве. Применяется для небольших и средних окон. Окно крепится при помощи анкерных нержавеющих пластин 40x160x2 мм. В газобетоне закрепляется дюбелями с саморезами (6x60 мм).

Перед монтажом окна, нужно сделать утепленные внешние откосы толщиной 20 мм из ЭППС. Это уменьшить глубину промерзания откоса, что сместит точку росы наружу, избавив от лишнего конденсата и плесени.

Если вы хотите ознакомиться с асортиментом различных пластиковых окон от луших производителей, рекомендуем компанию "Светлые Окна" там вы найдете для себя как бюджетные, так и окна высшего класса.

Инструкция по установке большого окна на пластины:

  1. В пластинах просверливается отверстие для дюбеля.
  2. Пластины закрепляются к оконной раме двумя короткими саморезами.
  3. Количество используемых пластин, обычно, составляет от 4 до 6 штук и более.
  4. Окно устанавливается и выравнивается по уровню при помощи подставок.
  5. Прижимаются пластины и по их отверстиям безударной дрелью высверливается отверстие под дюбель.
  6. Закручиваются все дюбели и саморезы в них.
  7. Пространство между рамой и стеной качественно заполняется монтажной пеной. Желательно, чтобы зазор составлял около сантиметра, для удобного заполнения пеной и экономного его расхода.
  8. Лишняя пена срезается.
  9. Далее устанавливается подоконник и внутренние откосы.

Если окно небольшое, пластины можно закрепить на обычные саморезы, без использования дюбелей, так как основную нагрузку будет держать именно монтажная пена.

Установка окон на нагеля (распакечивание)

Это метод крепления окон сложен тем, что перед монтажом раму нужно полностью разобрать, то есть, снять все створки. Далее производится выравнивание и фиксация через весь профиль длинными нержавеющими саморезами (металлическими нагелями). Расстояние между нагелями должно составлять около 40 см.

Способ распакечивания чаще всего применяют для установки крупногабаритных окон, площадь которых более 4 метров.

После установки профиля, вся оконная система собирается и регулируется заново.

Глубина установки окна в газобетонном доме

Если газобетонная стена не предполагает внешнее утепление, то обычно глубина установки окна составляет расстояние 1/3 от наружной плоскости стены. То есть, от 8 до 12 см от края проема до рамы и зависит от толщины.

  • Стена толщиной 20 см – глубина 8 см.
  • Стена толщиной 30 см – глубина – 10 см.
  • Стена толщиной 40 см – глубина – 12 см.

Если газобетонная стена будет утепляться, то окна устанавливаются ближе к наружному краю проема, оставляя всего 3-5 см для последующего крепежа откосов и внешней облицовки.

Указанные отступы придуманы не с точки зрения визуального восприятия окон, а для защиты переплетов от конденсации и промерзания, ведь точку росы нужно смещать наружу рамы.

Когда ставить окна в газобетонный дом

При правильном проектировании газобетонного дома и качественном выполнении работ, установкой окон можно заниматься уже через два месяца после завершения строительства коробки дома.

Есть версия, что окна желательно ставить именно осенью, до сильных дождей и снега. Связано это с тем, что отсутствие окон создает максимальную вентиляцию в доме, и газобетон быстрее сохнет, а на зиму коробку дома лучше полностью закрыть от осадков.

Более подробно про консервацию газобетонного дома на зиму смотрите в нашей статье по ссылке.

Правила установки пластиковых окон в частный дом

  1. Если установка проводится на пластины, то на стандартное окно нужно минимум пять пластин. Сверху и снизу по одной пластине, а с боков - по две.
  2. Боковые пластины должны располагаться от углов рамы на расстоянии 20 см.
  3. Если установка проводится на нагели, то расстояние между ними должно быть 40 см.
  4. Наружные откосы нужно обязательно утеплять.
  5. Лучший утеплитель для откосов – экструдированный пенополистирол (ЭППС) толщиной 20 мм.
  6. Обязательно устанавливайте отливы под углом.
  7. Когда устанавливаете отливы, обязательно учитывайте толщину будущего слоя утеплителя и штукатурки, если таковые планируются.
  8. Максимальное количество окон рекомендуется с южной стороны дома.

Когда ставить окна в доме из газобетона

Установка окон в газобетонном доме своими руками — инструкция

В данной статье вы узнаете о способах установки окон в дом из газобетона своими руками. В статье будет инструкция по самостоятельной установке + видео. Также вы узнаете о важных правилах монтажа окон: глубина установки окон в проем, утепление откосов и когда нужно устанавливать окна.

Способы установки пластиковых окон

Способов всего два:

  1. монтаж окон на пластины.
  2. способ на нагели (распакечивание).

Установка окон на пластины

Такой способ довольно простой и подходит для людей без особого опыта в строительстве. Применяется для небольших и средних окон. Окно крепится при помощи анкерных нержавеющих пластин 40x160x2 мм. В газобетоне закрепляется дюбелями с саморезами (6×60 мм).

Перед монтажом окна, нужно сделать утепленные внешние откосы толщиной 20 мм из ЭППС. Это уменьшить глубину промерзания откоса, что сместит точку росы наружу, избавив от лишнего конденсата и плесени.

Если вы хотите ознакомиться с асортиментом различных пластиковых окон от луших производителей, рекомендуем посетить данный сайт по ссылке — https://www.svetokna.ru/ там вы найдете для себя как бюджетные, так и окна высшего класса.

Инструкция по установке большого окна на пластины:

  1. В пластинах просверливается отверстие для дюбеля.
  2. Пластины закрепляются к оконной раме двумя короткими саморезами.
  3. Количество используемых пластин, обычно, составляет от 4 до 6 штук и более.
  4. Окно устанавливается и выравнивается по уровню при помощи подставок.
  5. Прижимаются пластины и по их отверстиям безударной дрелью высверливается отверстие под дюбель.
  6. Закручиваются все дюбели и саморезы в них.
  7. Пространство между рамой и стеной качественно заполняется монтажной пеной. Желательно, чтобы зазор составлял около сантиметра, для удобного заполнения пеной и экономного его расхода.
  8. Лишняя пена срезается.
  9. Далее устанавливается подоконник и внутренние откосы.

Если окно небольшое, пластины можно закрепить на обычные саморезы, без использования дюбелей, так как основную нагрузку будет держать именно монтажная пена.

А в данном видео вы узнаете от опытного самостройщика, как можно быстро и просто установить небольшие пластиковые окна в газобетонный дом. В представленном способе есть некоторые хитрости, которые сильно упрощают процесс монтажа.

Установка окон на нагеля (распакечивание)

Это метод крепления окон сложен тем, что перед монтажом раму нужно полностью разобрать, то есть, снять все створки. Далее производится выравнивание и фиксация через весь профиль длинными нержавеющими саморезами (металлическими нагелями). Расстояние между нагелями должно составлять около 40 см.

Способ распакечивания чаще всего применяют для установки крупногабаритных окон, площадь которых более 4 метров.

После установки профиля, вся оконная система собирается и регулируется заново.

Глубина установки окна в газобетонном доме

Если газобетонная стена не предполагает внешнее утепление, то обычно глубина установки окна составляет расстояние 1/3 от наружной плоскости стены. То есть, от 8 до 12 см от края проема до рамы и зависит от толщины.

  • Стена толщиной 20 см – глубина 8 см.
  • Стена толщиной 30 см – глубина – 10 см.
  • Стена толщиной 40 см – глубина – 12 см.

Если газобетонная стена будет утепляться, то окна устанавливаются ближе к наружному краю проема, оставляя всего 3-5 см для последующего крепежа откосов и внешней облицовки.

Указанные отступы придуманы не с точки зрения визуального восприятия окон, а для защиты переплетов от конденсации и промерзания, ведь точку росы нужно смещать наружу рамы.

Когда ставить окна в газобетонный дом

При правильном проектировании газобетонного дома и качественном выполнении работ, установкой окон можно заниматься уже через два месяца после завершения строительства коробки дома.

Есть версия, что окна желательно ставить именно осенью, до сильных дождей и снега. Связано это с тем, что отсутствие окон создает максимальную вентиляцию в доме, и газобетон быстрее сохнет, а на зиму коробку дома лучше полностью закрыть от осадков.

Более подробно про консервацию газобетонного дома на зиму смотрите в нашей статье по ссылке.

Правила установки пластиковых окон в частный дом

  1. Если установка проводится на пластины, то на стандартное окно нужно минимум пять пластин. Сверху и снизу по одной пластине, а с боков — по две.
  2. Боковые пластины должны располагаться от углов рамы на расстоянии 20 см.
  3. Если установка проводится на нагели, то расстояние между ними должно быть 40 см.
  4. Наружные откосы нужно обязательно утеплять.
  5. Лучший утеплитель для откосов – экструдированный пенополистирол (ЭППС) толщиной 20 мм.
  6. Обязательно устанавливайте отливы под углом.
  7. Когда устанавливаете отливы, обязательно учитывайте толщину будущего слоя утеплителя и штукатурки, если таковые планируются.
  8. Максимальное количество окон рекомендуется с южной стороны дома.

Установка внутренних откосов (видео-инструкция)

ПОХОЖИЕ СТАТЬИ:

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Установка окон в доме из газобетона или пеноблоков

Когда речь заходит об установке окон в доме из ячеистых блоков, то сталкиваются два разных подхода к технологии крепления.

Сторонники полиуретановой пены утверждают, что этот материал настолько надежен и герметичен, что не требует использования фурнитуры. Поклонники дюбелей, напротив, делают ставку на механический контакт металла и блоков.

Истина, как это часто бывает, находится посередине полярных мнений.

Поэтому мы решили подробно рассмотреть особенности качественной установки окон в газобетонные и пенобетонные стены.

Когда лучше ставить пластиковые окна?

По этому вопросу нет единого мнения. Новички-застройщики спрашивают, когда можно устанавливать окна в доме из газобетона или пеноблока. Им дают советы один другого нелепее. Одни утверждают, что у ячеистых блоков очень большая усадка и монтировать окна можно только через год после строительства коробки.

Другие пытаются подвести под это утверждение «научную» базу и рассуждают от трех видах усадки газосиликата и пеноблока. При этом все советчики дружно игнорируют данные производителей. В них четко сказано, что естественная усадка ячеистых блоков не превышает 0,3 мм на 1 метр стены по высоте. Поэтому говорить о ее критичном воздействии на оконные рамы не приходится. Путаница возникает из-за подмены понятий усадки легких бетонов и осадки здания.

Деформационная осадка строения (стен и фундамента) происходит не по причине испарения влаги из бетона и блоков. Ее вызывает неравномерное оседание и подъем грунта под действием замерзающей и оттаивающей в нем воды. Вот от такой усадки и нужно защищать несущие конструкции. Для фундамента применяют каркасы из арматуры, а для стен из газобетона и пеноблоков – армированные бетонные пояса, которые заливают на уровне междуэтажных перекрытий. Если эти меры не приняты, то трещины в стенах и фундаменте при строительстве на слабых и водонасыщенных грунтах гарантированы.

Какие практические выводы можно сделать из наших теоретических рассуждений?

Очень простые: ставить окна в доме из газо или пенобетонных блоков можно через 2-3 месяца после завершения кладки стен. Этого срока достаточно для того, чтобы фундамент и кладочный раствор (клей) набрали необходимую прочность.

Кто-то может возразить, говоря, что дом должен простоять не менее 1 года до начала монтажа окон и отделки, чтобы завершились процессы стабилизации грунта. Мы ответим на это, что процесс подвижек почвы непрерывен. Поэтому надеяться нужно не на полное завершение осадки здания, а на качество строительства – прочный фундамент и несущие стены.

Нюансы качественного монтажа окон в газобетон и пеноблоки

Скажем сразу, что вставить пластиковое окно в пеноблок несложно. Гораздо труднее обеспечить непродуваемость и долговечность стыков между стеной и пластиковой рамой.

Для этого нужно выполнить три условия:

  • Герметичность шва.
  • Защита зоны контакта от потери тепла.
  • Механическая прочность контакта «окно-стена».

Герметичность швов можно частично обеспечить четвертями — выступами, которые нарезают в блоках. Кроме этого приходится использовать уплотнительные материалы – морозостойкие герметики или саморасширяющуюся ленту (ПСУЛ). Зону контакта рамы со стеной утепляют традиционным способом – пеной на основе полиуретана. За механическую прочность крепления отвечают дюбеля или монтажные пластины.

Зафиксировать оконную раму в проеме можно двумя способами:

  1. Сняв остекление, просверлить в пластиковом профиле отверстие под длинный дюбель-гвоздь, прикрепить им раму к стене и поставить стеклопакет на место.
  2. Не снимая остекления, зафиксировать саморезами по всему периметру рамы анкерные пластины. После этого нужно установить окно в монтажное положение и закрепить к стене дюбель-гвоздями через отверстия в пластинах.

Установка пластиковых окон в доме из газобетона по первому способу имеет свои недостатки: демонтаж и монтаж стеклопакета трудоемок, а положение рамы в проеме после ее фиксации изменить невозможно. Второй способ монтажа удобнее, поскольку при необходимости положение окна перед задувкой пены можно изменить и только после этого выполнить его окончательное крепление.

Стандартный монтаж окон в газобетон начинается с установки под раму дистанционных прокладок из пластика или древесины. Они необходимы для создания зазора, в который будет задуваться утепляющая пена.

Перед этой операцией на раме должны быть закреплены монтажные пластины. Для этого используют саморезы длиной 19 мм и диаметром 4,8 мм.

Глубина установки окна может составлять от 8 до 12 см (от края рамы до края проема) и зависит от толщины стены (20 или 30 см). Если внешняя часть кладки будет утепляться, то окно можно поставить ближе к наружному краю проема на толщину утеплителя.

Указанные отступы выбирают не из соображений эстетики внешнего вида окон, а из-за необходимости защитить переплеты от конденсации влаги и промерзания (точка росы должна находиться снаружи рамы).

Отрегулировав с помощью уровня положение стеклопакета, в блоках сверлят отверстия под дюбеля (безударной дрелью). От края блока крайнее отверстие пластины должно отступать не менее, чем на 5 см, чтобы не расколоть его. Сначала пластину фиксируют одним дюбелем (диаметр 6 мм длина 80-100 мм). После окончательного выравнивания, вворачивают второй.

Убедившись в том, что створки окон легко открываются и закрываются, приступают к запениванию стыка по всему периметру рамы. Для этой работы лучше взять морозостойкую пену с низким коэффициентом расширения. Это повысит долговечность утепления и уменьшит давление на раму. Для улучшения качества сцепления пены с блоком и окном перед ее задувкой весь шов нужно обработать водой из распрыскивателя.

После того как пена застынет, ее излишки, выступившие наружу, обрезают. Регулировочные клинья вынимают и образовавшиеся пустоты запенивают. Закончив эти операции, внешний стык рамы с блоком герметизируют расширяющейся лентой (ПСУЛ) или защищают морозостойкой дышащей шпаклевкой. Еще один распространенный вариант – установка по периметру проема гидроизоляционной ленты на клей-герметик.

Внутренний стык обрабатывают шпаклевкой, аккуратно выравнивая ее по всей зоне контакта с утеплителем.

Завершает монтаж установка отлива и подоконника. Важный нюанс этой работы – правильное размещение отверстий в пластиковом профиле, по которым конденсат из окна уходит наружу. Они должны быть выше отлива, чтобы влага не попадала на блоки.

В заключение хочется сказать о четвертях, которые защищают стыки пластиковых окон от продувания и промерзания. Любой ячеистый бетон хорошо режется, поэтому в процессе кладки можно заранее сделать в нем четверти нужного размера.

Другой вариант – установка четвертей из плотного (экструдированного) пенопласта. Он хорошо утепляет откосы и раму, но довольно сложен в отделке, поскольку нуждается в установке сетки и качественной шпаклевке. Пенопласт крепят на клей и дополнительно фиксируют к блокам пластиковыми дюбелями с широкими шляпками.

На какой стадии строительства следует устанавливать окна (ч.1)

Порядок проведения работ во время строительства дома чётко определен, и лучше строго придерживаться его. И это касается евроокон, как пластиковых, так и деревянных. На какой стадии строительства лучше устанавливать окна, и каковы будут последствия монтажа светопрозрачных конструкций в другое время, расскажет портал ОКНА МЕДИА.

Обычной практикой в отечественном частном строительстве является установка окон как раз перед зимой в голые стены, чтобы закрыть внутреннюю оболочку и быть в состоянии выполнять отделочные работы, как правило, влажные и грязные. Это распространённая ошибка в искусстве строительства.

Необратимые последствия «самодеятельности» в установке окон

В идеале, если установка окон и дверей будет осуществляться после выполнения и сушки стяжки и внутренней штукатурки, но перед укладкой изоляции наружной стены. Такая последовательность работы будет гарантировать, что слой изоляции вокруг окон не накапливает избыточную влагу (которая зимой приведет к выпадению конденсата в слое утепления, далее замерзанию его в слое пены, и, следовательно, деградации клеточной структуры монтажной пены).

В случае деревянных окон избыток влаги может вызвать набухание оконных рам, трещины окрашенной поверхности, и даже соединений рам, а также коррозию компонентов фурнитуры.Вспомним, что окна предназначены для «нормальных» условий эксплуатации, которые колеблются вокруг внутренней температуры 20 градусов по Цельсию и относительной влажности в диапазоне 50-60%. Очень часто обеспечение именно таких условий использования является точкой отсчёта гарантийных документов производителей евроокон.

На какой стадии строительства устанавливать евроокна?

Деревянные окна. Лучше установить их по завершении внутри дома «мокрых» работ. Если установить их прежде, то высокий уровень влажности в помещении (около 90%) может нанести непоправимый вред деревянным рамам. Хотя производители утверждают, что современные деревянные окна устойчивы к влаге от атмосферных осадков и не деформируются, но не рекомендуют их монтаж перед выполнением штукатурки и стяжки. Некоторые из них даже предупреждают, что гарантия, предлагаемая на евроокна из дерева, утрачивает актуальность, если после установки столярных изделий проводились «мокрые» работы во влажных, неэффективно вентилируемых и плохо отапливаемых помещениях.

Окна ПВХ. Не имеет значения, планируется их монтаж до «мокрых» работ или после них. Всегда должно обеспечить эффективную вентиляцию помещения (при необходимости и обогрев), чтобы влага не конденсировалась на поверхности стеклопакета, потому что она может затем перейти на откос и впоследствии спровоцировать появление плесени.

«Мокрые» работы зимой. Часто строительные работы завершаются в конце осени и установка окон и отделочные работы попадают на зимний период. В этой ситуации лучше будет выбрать пластиковые окна, которые в принципе могут быть установлены в любое время года (хотя следует избегать дней, когда температура опускается ниже -5 °C, даже если для герметизации используется зимняя монтажная пена, которая может работать при температуре до -10 °C). Если зима холодная — лучше всего перенести монтаж пластиковых окон на весенний период. Очень низкая температура будет способствовать тому, что ПВХ станет хрупким, что может привести к растрескиванию профиля в процессе транспортировки, разгрузки и монтажа.

С установкой деревянных евроокон также лучше подождать до весны. Тем не менее, если евроокна уже вставлены, и существует желание закончить дом в зимнее время, стоит задуматься, не следует ли заменить влажные работы сухими. Укладка гипсокартона и гипсокартонных плит не имеет большого влияния на влажность в помещении, а также не задерживает дальнейшие отделочные работы. Когда на зиму прерывается работы, а окна уже установлены, имеет важное значение обеспечение вентиляции в помещениях, иначе накапливающаяся влага будет конденсироваться внутри дома – скорее всего именно на окнах.

Наиболее полезная последовательность работ при монтаже евроокон


Благодаря такой последовательности удастся избежать загрязнения или повреждения окна, повышенной влажности в доме, и ненужного дублирования работы (исправление ранее выполненных откосов, поврежденных во время установки окон).

Монтаж окон до или после штукатурки

Перед выполнением штукатурки. Если отделочные работы будут проводиться весной и летом, окна могут быть установлены до «мокрых» работ. Они должны быть экранированы защитной плёнкой или на время штукатурения можно удалить створку и тщательно защитить рамы. Также можно установить окна, оштукатурить откосы и углы, а после, защитив окна специальной пленкой, штукатурить остальные поверхности стен. Нанесение штукатурки требует температур выше 5 °С, так что планируя эту работу на зиму (особенно гипсовую штукатурку), ранее следует установить евроокна. Эта последовательность работ приемлема, если решено установить пластиковые окна.

С установкой деревянных окон лучше подождать до полного высыхания штукатурки. Если окна вставляются осенью перед штукатуркой, следует их тщательно экранировать плёнкой и оставить открытыми, чтобы сделать возможным удаление влаги.

После оштукатуривания. Лучше всего выполнить штукатурку стен внутри, оставляя неоштукатуренными откосы и углы. После их высыхания устанавливаются окна, а после высыхания и отверждения пены выполняется штукатурка откосов. Этот подход особенно уместен в случае деревянных окон. Тогда удаётся избежать их возможного контакта с избыточной влагой от высыхания штукатурки.

Бывает, однако, что штукатуры не хотят соглашаться завершить откосы. Если предполагается установка гипсокартона, то с отделкой оконного проёма может помочь бригада монтажников гипсокартонных плит. После установки окна, к проёму приклеиваются определенным образом вырезанные плиты гипсокартона. Можно, конечно, оштукатурить полностью стены и откосы, но после будет трудно установить окна без ущерба для штукатурки.

Монтаж окна после выполнения «мокрых» работ в интерьерах имеет еще одно преимущество: поверхность рамы и стеклопакетов не подвергаются загрязнениям, царапинам и необратимому повреждению работниками другой строительной бригады. К сожалению, существует риск не избежать этого при установке теплоизоляции вокруг оконной рамы или подоконника. Поэтому перед началом работ по утеплению следует защитить окно вместе с рамами слоем специальной пленки.

Монтаж окон в стену из газобетона

Частные дома могут изготовляться из различных материалов: чаще всего это керамзитобетонный или газобетонный блок, кирпич, иные современные материалы. Каждый имеет свои особенности, именно поэтому, когда дело доходит до монтажа окон и дверей, необходимо знать их. В данном материале речь пойдет о том, как установить окно в доме из газобетона.

Подход к работе

Существует несколько технологий крепления, все они могут быть применимы, зависит все от индивидуальных предпочтений строителя, возможности использовать те или иные материалы.
Одним из наиболее распространенных методов монтажа является применение строительной пены. Этот материал помогает быстро зафиксировать окно, сделать проем герметичным, не требуется применение дополнительных крепежных элементов. Монтаж окон ПВХ в газобетон возможен и более традиционным методом. Для этого используются дюбели и прочие крепления. Оба подхода имеют место быть, каждый из них имеет свои достоинства и недостатки, поэтому выбирать каждый мастер будет на свой вкус.

Когда следует приступать к установке окон?

Производитель ячеистого бетона указывает, что материал дает усадку не более чем 0,3 мм на один метр, то есть монтаж можно начинать уже после того, как коробка здания готова. Стены не дадут сильной усадки и не окажут давления на раму, не нужно путать эти данные с общей усадкой здания.

Пластиковые окна в доме из газобетона вставлять лучше после того, как возведена крыша. В противном случае существует большой риск разбить стеклопакет при проведении кровельных работ.

Чем вызывается деформация стен?

Сильную усадку дает не материал, из которого изготовлены стены, а неправильное распределение давления на почву. Если грунт поднимается или опускается, меняет свою структуру из-за того, что в нем содержится большое количество грунтовых вод, есть риск усадки здания. Она может произойти как сразу, так и спустя несколько лет после того, как здание было возведено.

Защитить строение от этого можно, грамотно оборудовав фундамент. Если вы строитесь на нестабильной почве, основа здания должна быть хорошо армирована, иметь гидроизоляцию и желоба, отводящие воду в сторону. Только грамотная подготовка фундамента сможет защитить здание от влаги и усадки.

Инструкция по создание откосов из пвх панелей своими руками в нашем материале по ссылке http://oknanagoda.com/okna/plastik/sozdanie-otkosov-iz-pvkh-paneley-svoim.html.

Практический подход к установке

Пластиковые окна установить в пеноблок можно на оптимальном сроке спустя три месяца после того, как были возведены стены. За это время материал даст максимальную усадку и деформироваться уже не будет. Фундамент тоже наберет достаточную прочность, что обеспечит общую устойчивость конструкции.

Некоторые строители утверждают, что отделку здания нельзя начинать раньше, чем через год после возведения стен, поскольку это связано с усадкой здания и движением почвы. Однако стоит заметить, что почва двигается непрерывно, если фундамент был заложен некачественно, то вы узнаете об этом гораздо раньше. На надежной основе финишные работы можно проводить значительно раньше.

Таким образом, установка пластиковых окон в доме из газобетона возможна уже спустя 2-3 месяца после того, как был залит фундамент и подняты стены.

Как правильно эксплуатировать пластиковое окно после установки читайте в статье по ссылке http://oknanagoda.com/okna/plastik/remont/regulirovka.html.

Как сделать монтаж окон наиболее качественным?

Установка окон в пеноблок обычно не вызывает сложностей. Монтаж проводится точно так же, как при работе с любым другим материалом. Непросто обеспечить лишь герметичность соединения, сделать стыки между стеной и рамой долговечными, непроницаемыми для влаги и холода. Для того чтобы добиться качественного соединения, необходимо соблюдать следующие требования:

  • Все швы должны делаться герметичными.
  • Зоны соединения необходимо защитить от холодного воздуха: это обеспечит минимальную теплопотерю.
  • Контакт между стеной и окном должен быть защищен от механических повреждений.

Как вставить окно герметично в пеноблок? Блоки имеют специальные четверти: это выступы, которые вырезаны в них. Для того чтобы повысить качество шва, необходимо использовать морозостойкий герметик, монтажную пену или ленту, способную расширяться.

Проще всего решить проблему в зоне контакта стены и рамы. Для этого удобнее всего использовать строительную пену. Она сама расширится, заняв все пустоты, и обеспечит герметичность соединения. Для того чтобы крепление стало механически прочным, рекомендуется использовать специальные пластины и дюбеля. От внешнего воздействия места стыков можно защитить с помощью наличников. Они не только защитят стыки от ветра и влаги, но и придадут окнам завершенный декоративный вид.

С внутренней стороны проклеить ленту

Способы фиксации рамы в проеме

Установка пластиковых окон в доме из пеноблоков может происходить следующим образом:

  • Остекление снимают, после этого в профиле пластикового окна просверливается отверстие для длинного дюбеля, при помощи которого рама будет крепиться к стене. После этого стеклопакет возвращают на место.
  • Если снимать остекление вы не хотите, можно установить анкерные пластины и прикрепить раму к ним при помощи саморезов. Зафиксированное в нужном положении окно прикрепляют при помощи этих пластин к стене дюбель гвоздями. Недостаток такого крепления заключается в пыльности работ, затрате больших физических усилий, кроме этого, он требует декоративно замаскировать способ крепления. Установка окон в пеноблок таким способом уступает креплению на монтажную пену еще и тем, что при фиксации рамы вы не сможете изменить ее положение, то есть изначально важно точно установить, насколько ровно посажены все крепления.
  • Если вы собираетесь использовать монтажную пену, окно сначала ставится на специальные пластинки, положение которых можно менять.

Монтаж окон в доме из газобетона мало чем отличается от стандартного монтажа окон в доме из любого другого материала. Главное – выбрать правильный способ и установить раму ровно, иначе створки не будут открываться правильно или при открывании будут возникать проблемы.

Рекомендуем ознакомится с способами устройства откосов наружных, которые помогут придать красивый вид окну. Подробно на фото

Система наружных откосов с пластиковым наличником

Оконные проемы в газобетоне - Всё о бетоне

Главной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, то с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонные кладки над окном испытывают большую нагрузку не только во время строительства здания, но и в течение дальнейшей эксплуатации.

Общие понятия

Узлы армирования здания из газобетонных блоков: 1 – стена из газобетонных блоков; 2 – армирование в стыках между плитами перекрытия; 3 – армированный железобетонный пояс; 4 – элементы утепления армопояса; 5 – армирование зон опирания перемычек; 6 – армирование подоконной зоны; 7 – армирование глухих стен большой площадью; 8 – армирование опорного шва.

В стандартном случае с целью равномерного распределения нагрузки на боковые части всего оконного проема (и перегородок) устанавливается арматура при помощи штробореза таким образом, чтобы 12-миллиметровая арматура без труда вошла в паз. Последний заливается раствором, а внутрь паза укладывается арматура так, чтобы ее концы выдвигались более чем на полметра.

Деревянные коробки для окон в доме из газобетона производят без пазов. После распиливания и строгания брусков нужных размеров отбираются четверти и пазы. На обоих концах каждого бруска вырезают шипы, проушины. Далее собираем «мозаику» в коробку. Нередко нижний брусок оставляют цельным.

Технология конструкции окон и перегородок зависит от используемых несущих или ненесущих перемычек, узлов опирания на стены. Если используются оконные коробки, их вставляют в проем и крепят гвоздями или анкерными болтами.

Швы между стеной и коробкой утепляют монтажной пеной или минеральной плитой.

Установка перемычек над оконными проемами является непростым этапом в работе, требующим внимательности, усердия и соблюдения технологии. Опору любой перемычки на газобетонную стену нужно устанавливать на длину больше 2 м. Далее проем делается так. С учетом толщины стен располагают одну или две перемычки, расположенные плотно друг к другу. В случае если окно шириной 1,2 м и более, его нужно усилить, удлиняя опору до 2,5 м.

Схема перемычки.

В строительстве зданий из газоблока используются следующие перемычки:

В зависимости от зоны армирования:

  • несущие армируются в растянутой зоне рабочей арматурой, рассчитываемой на прочность изгиба, опорный срез, прогиб, поперечную силу;
  • ненесущие армируются конструктивно (газо- и железобетонные перемычки).

В зависимости от применяемого материала:

  • газобетонные, подразделяющиеся на перемычки из U-образных газобетонных блоков и армированные перемычки из газобетона;
  • железобетонные;
  • деревянные;
  • металлические прокатные профили – уголки, двутавры, швеллеры.

Усиление плиты перекрытия сверху.
Особенности гидротехнического бетона.
Пропорции бетона м200 на куб. Подробнее>>

Установка перемычек

Вариант установки опалубки для заливки перемычки.

Оконный проем и перегородки в газобетонных стенах перегораживают сборными перемычками из бруса либо монолита. Сборно-монолитные перемычки вырабатываются из U-образных тяжелых бетонных (М200) блоков при содействии несъемных опалубок. U-блоки представляют собой изготовленные в определенном формате блоки из газобетона, внутри сечения которых производится армирование. Стенки U-блока выполняют функцию опалубки (несущая способность) под монолитные перемычки и теплоизоляции. Каркас изготавливается из стальной арматуры класса А III. Сборные перемычки, в зависимости от величины и массы могут производиться грузоподъемными механизмами или же самостоятельно вручную. Далее кладка перемычек осуществляется только на используемый для кладки стен раствор. Оконный проем в газобетоне не имеет четверти. Деревянные коробки скрепляются при помощи оцинкованных гвоздей либо ершей из металла. Щели между оконным проемом и коробкой затыкаются утеплителем с упругими прокладками либо монтажной пеной, откосы обрабатываются штукатуркой.

Подоконники наружных стен предохраняются стальным сливом из кровли.

Варианты утепления перемычки над проемом в стене из газобетонного блока.

Оконный проем перекрывается U-образными блоками (сборно-монолитные перемычки) в несколько этапов.

  1. Установка U-блоков широкой частью во внешнюю сторону стен на подготовленное основание на глубину не меньше 2,5 м. В случае составления блочных перемычек над проемом временные подпорки устанавливаются до их кладки. Для исключения прогибания перемычки опора окон должна быть надежной.
  2. Оконный проем требует и проклейки. Проклейка вертикальных швов между U-блоками производится раствором для тонкошовых работ.
  3. Проверка ровности кладки блоков строительным уровнем и по надобности выравнивание кладки резиновым молотком.
  4. Чтобы правильно оформить проем, нужно выполнить армирование. Укладывается в образовавшуюся полость между углублениями U-блоков арматура (каркас) таким образом, чтобы обеспечивалось перекрытие бетоном со всех сторон.
  5. Кладка теплоизоляции (например, понеполистирола) между арматурой и внешней стенкой U-образного блока.
  6. Проем смачивается в районе U-перемычки водой.
  7. Заполнение полостей блоков утрамбованным мелкозернистым бетоном. Состав бетона и арматура выбирается с учетом воспринимаемой нагрузки.
  8. Выравнивание бетонной поверхности.
  9. Удаление временных подпорок после полного схватывания бетонного раствора в U-образных газобетонных блоках.

Монтаж армированных перемычек

Расположение анкеров в зоне оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Облицовочная стенка из кирпича. 2. Анкер.

Для упрощения работы можно приобрести прямоугольные в сечении готовые перемычки из армированного газобетона автоклавного твердения, которыми перекрываются пролеты окон и перегородок не более 2,5 м. Армированные перемычки характеризуются прочностью, благодаря объемному каркасу из стали, покрытой антикоррозийным составом. Также обладают равномерным распределением нагрузки, упрощением подбора перемычек. Основная проблема при возведении домов из газобетона – появление мостиков холода от окон. Теплопроводность перемычки из армированного бетона небольшая, вследствие этого вероятность возникновения мостиков холода отпадает. В результате установки таких перемычек получается однородная основа для отделки штукатуркой. Существует разнообразие размеров перемычек для любой ширины блоков. Таким образом, армированные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, небольшой вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Такой вариант существенно экономит время на строительство зданий, является наиболее экологичным.

Армированная перемычка применяется в качестве однопролетной балки, принимающей нагрузку по всей длине.

Схема расположения точек крепления коробки оконного блока в стеновом проеме: 1- места постоянного крепления конструкции к стене.

Для получения перемычки нужной ширины окон производим несколько действий:

  1. Совершаем комбинацию армированных перемычек подъемным транспортом, например, краном или самостоятельно своими руками. Устанавливать перемычку нужно стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимальнее – 30 см кладки, ширина – равная ширине блока, высота – равная высоте одного или двух блоков. Также можно прилагать сразу две перемычки. Установка опоры окон осуществляется только монолитными блоками.
  2. Скрепляем перемычки между собой и в местах опирания клеем или раствором для тонкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью укорочения, сверлить отверстия и каким-либо способом нарушать целостность поперечного сечения блока. В противном случае это приведет к потере теплозащиты, деформации, прогибу.
  3. Укладываем следующую перемычку плотно друг к предыдущей с помощью резинового молотка.
  4. Выравниваем поверхность перемычек рубанком.
  5. Ждем схватывания смеси для тонкошовной кладки.

Установка перемычки из металлического уголка

Заливка монолитной бетонной перемычки.

Газобетон легко поддается распилу при помощи специальной пилы. Специальный уголок способствует оптимально ровному резу, вследствие этого подобрать нужного размера блок к окну не составит труда. Важно учесть, что обрезанный блок вставляется длиной более метра. При помощи заранее приобретенных блоков различных габаритов можно легко регулировать высоту окон или подрезкой блока, или подбором блоков различного размера.

Перемычки из бетона, обладая свойством высокой теплопроводности, в отличие от газобетона, требуют дополнительного утепления, к примеру, с помощью полистирола. Процесс получается трудоемким (газобетон, полистирол, бетон) и требует профессионального вмешательства. Такого рода перемычки лучше устанавливать на широких окнах. Помимо этого, утеплитель будет способствовать ослаблению каркаса, потере паропроницаемости. Последнее способствует образованию конденсата и плесени внутри окна.

Один из самых надежных и простейших способов установки газобетонного блока на перемычки – укладка перемычек из металлического уголка в тело газоблока на расстоянии 1/3 ширины от края. Если ширина окон до 1,2 м, то подойдет 50-ый уголок, если до 2 м – 75-ый уголок. Металлический уголок отличается прочностью, следовательно, способностью удержать ряд склеенных газосиликатных блоков. Для обеспечения максимальной прочности стены газобетон укладывают при помощи клея с перевязкой. Преимуществом металлического уголка является то, что кладки с внешней стороны смотрятся однородными. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления от несхватившейся кладки. Различают следующие профили перемычек:

  • швеллеры, двутавры;
  • профильные трубы;
  • горяческатанные стальные уголки;
  • неравнополочные и равнополочные стальные уголки.

По конструктивным соображениям для более удобной кладки газобетона оптимальнее применять четыре уголка вместо двух. Металлические прокатные профили должны опираться на стену более чем на 25 см и на 40-50 см в сейсмоопасных регионах.

Применение монолитных железобетонных перемычек является трудоемким процессом. Технология монтажа такой перемычки включает в себя:

  • подборку высоты;
  • армирование;
  • установку опалубки;
  • подпорку опалубки;
  • связывание арматуры;
  • бетонирование арматуры.

Деревянные перемычки – самый экономичный вариант, имеющий маленький коэффициент теплопроводности. Главный недостаток – ненадежность, которую будут иметь проемы, ввиду этого применение перемычек из дерева нецелесообразно.

Монтаж оконного блока

Монтаж оконного блока.

С целью исключения образования трещин, конденсата, плесени, грибка, уменьшения звукоизоляции необходимо выполнять все технологические приемы:

  1. Выравнивание поверхности откосов кладки.
  2. Пропитывание проема грунтовкой.
  3. Удаление грязи, мусора.
  4. Нанесение грунтовки на проемы в местах наклеивания лент.
  5. Теплоизоляция внутренних откосов.
  6. Подготовка уплотнительных и изоляционных лент, равных ширине окна плюс 2 см.
  7. Наклеивание пароизоляционной ленты шириной 60 мм на вертикальные и горизонтальную верхнюю стороны откоса, отступая на 30 мм от каждой стороны проема при помощи планки-ограничителя. Нельзя вытягивать ленту. Приклеивать ленту нужно ровным слоем без пузырьков и складок.
  8. Тщательное заполнение ленты в местах стыка (стыковка разрешается сверху вниз, не более одной на проем).
  9. Приклеивание паропроницающей уплотняющей ленты сначала на вертикальные стороны, далее на горизонтальную потолочную, укладывать которую можно и к раме, и к поверхности оконного проема. При этом удаляют защитную бумажную ленту. Поперечное сечение паропроницаемой ленты должно составлять более 70% длины обжатия ленты окном.
  10. Монтаж и прикрепление окна так, чтобы не порвать ленты, приклеенные на оконный проем.
  11. Вставка несущих колодок, не препятствующих креплению лент.
  12. Заполнение предварительно увлажненных швов монтажной пеной для тепло-, звукоизоляции и долговечности равномерно снизу вверх толщиной 40 мм.
  13. Наклеивание свободного края пароизоляционной ленты на поверхность блока.
  14. Крепление наличников, слива и подоконника.
  15. Герметизация щелей, которые имеет проем.

Перечень инструментов и материалов

Установка окна в проеме.

Необходимые инструменты:

  • киянка;
  • штроборез;
  • каретка;
  • ковшик;
  • терка;
  • ножовка по газобетону;
  • строительный уровень;
  • резиновый молоток;
  • рубанок;
  • рулетка;
  • мастерок;
  • шпатель;
  • уровень-линейка, правило;
  • дрель со спецнасадкой;
  • бетономешалка;
  • перчатки;
  • ведро.

Нужные материалы:

  • пенополистирол;
  • стальная арматура;
  • U-блоки/ газобетонные армированные перемычки;
  • оцинкованные гвозди/ металлические ерши;
  • раствор для тонкошовных работ;
  • бетонный раствор;
  • штукатурка;
  • монтажная пена.

Материалы для бетонного раствора:

  • цемент;
  • вода;
  • песок;
  • либо готовый раствор.

Окна в газобетон своими руками — АлтайСтройМаш

Строительство дома из газоблоков – отличное решение для всех, кто хочет сделать конструкцию прочной, надежной и долговечной. Стены такого сооружения хорошо сохраняют тепло зимой (даже при сильных морозах), а летом защищают от жаркого солнца. При этом строительство домов из газобетонных блоков занимает достаточно немного времени, что является большим преимуществом этого материала.

Но вот пришло время заняться обустройством оконных проемов, и у вас возникает логичный вопрос: как правильно установить окна в газобетон? Если вы хотите сделать это самостоятельно, главное – четко следовать инструкции.

Перемычки над окнами в доме из газобетона

В первую очередь необходимо заняться армированием конструкции, чтобы обезопасить ваш дом от различных деформаций и появления трещин. Правильное армирование оконной перемычки позволит увеличить срок службы всего вашего строения.

На сегодняшний день существует несколько видов перемычек, которые отличаются по цене, составу и правилам применения.

1. Армированная газобетонная перемычка.
Это готовое решение, которое представляет собой простую балку из газобетона, усиленную арматурой. Использование такой перемычки является самым простым, но в то же время и самым дорогим вариантом.

2. U-образная перемычка.
При строительстве домов из газоблоков U-образные перемычки применяются чаще всего. Они могут быть различных размеров, а если вам нужно увеличить ширину блока, то это можно сделать с помощью специальной ножовки по газобетону.

Внимание!

Если вы не собираетесь утеплять стены конструкции, то внутри U-блоков рекомендуется разместить утеплитель.

3. Перемычка из железобетона
Данная конструкция представляет собой обычную балку из бетона, внутри которой находится арматура. Как правило, такие изделия применяются в домах, стены которых утепляются минеральной ватой.

Внимание!

Не рекомендуется использовать железобетонные перемычки в домах без утеплителя, т.к. бетон является хорошим проводником холода.

Как сделать перемычку из газобетона?

Если вы не хотите покупать перемычки для газобетонных блоков, то можно изготовить их своими руками.

Как это сделать?

1. Из стандартного газоблока изготавливаем U-образный блок (с помощью пилы по газобетону и перфоратора).

2. В оконном проеме делаем деревянную подпорку.

3. Укладываем стандартные и U-образные блоки над оконным проемом.

4. С помощью арматурных стержней и вязальной проволоки изготавливаем арматурный каркас.

5. Укладываем готовый каркас в опалубку и заливаем бетоном. Перемычка готова!



Пластиковые окна в газобетон своими руками: пошаговая инструкция

Теперь можно приступать непосредственно к установке окон в газобетон. В одиночку справиться с такой задачей будет сложно, поэтому рекомендуем найти помощника.

Шаг 1. Вставьте раму в оконный проем.

Шаг 2. Нужно подготовить специальные клинья, которые зафиксируют раму (рекомендуется использовать пластиковые вставки).

Шаг 3. Выровняйте конструкцию по ширине (а затем и по вертикали) с помощью уровня и рулетки. Не забудьте оставить небольшие зазоры (около 4 мм) по бокам окна – в эти места необходимо вбить клинья, которые зафиксируют раму в газобетонных блоках.

Шаг 4. Просверлите отверстия в блоках основания (для удобства на внутренней стороне рамы, как правило, имеются специальные метки). Далее закрепите анкеры в отверстиях таким образом, чтобы шляпки не препятствовали закрытию оконных створок.

Шаг 5. Обработайте стыки рамы с проемом монтажной пеной (для более качественной работы рекомендуется использовать мелкопористую пену). После обработки пеной извлеките деревянные клинья, которые фиксировали раму. Пластиковые вставки можно оставить на месте.

Установка окна в газобетон завершена – можете приступать к дальнейшему строительству дома.

Оборудование для производства газоблоков

«АлтайСтройМаш» – компания, которая более 18 лет занимается выпуском сертифицированного оборудования для изготовления газобетонных блоков. Среди наших партнеров крупнейшие предприятия из России, Казахстана, Узбекистана, Киргизии и других стран СНГ, а также начинающие бизнесмены, которые только открывают свое дело.



Хотите узнать подробную информацию об оборудовании для производства газоблоков?

Просто ознакомьтесь с нашим каталогом товаров, чтобы сделать правильный выбор!

Перейти в каталог



Установка пластиковых окон в доме из газобетона, особенности монтажа

Он обладает высокими эксплуатационными параметрами и уникальными свойствами, но что касается механической прочности — существенно уступает классическому бетону или кирпичной кладке. Тем не менее, оптимальное сочетание цены и качества сделали газобетон одним из популярных стройматериалов для возведения домов.

Каркас построен, завершаются кровельные работы и перед собственником встает вопрос — необходимо установить окна. Какие выбрать профили, и как произвести правильно монтаж? Что касается выбора типа конструкции, то все сомнения давно уже рассеялись с появлением на рынке классических конструкций ПВХ со стеклопакетами. Рассмотрим некоторые особенности и правила, которые сопровождают такой важный и ответственный процесс.

Когда выполнять монтаж стеклопакетов?

Установка пластиковых окон в доме из газобетона — на каком этапе производства строительных работ следует планировать и осуществлять данную работу? Есть специалисты, которые заявляют, что данную операцию можно проводить не ранее, чем через 1 год после окончания строительства здания. Причины просты, фундамент успеет дать усадку, после чего никаких деформаций не будет.

Совсем недавно большинство застройщиков поступало так, и монтаж стеклопакетов в доме из газобетона выполнялся после длительного ожидания. Но современные технологии и инновационные методы позволяют решать эту задачу намного эффективнее и быстрее. Фактически, усадка стен из газоблоков по действующим нормам СНиП, меньше установленных и разрешенных минимумов на каждый метр кладки, выполненной в вертикальном направлении. И это никак не влияет на надежность производства монтажных или отделочных работ. Таким образом, установка пластиковых окон может быть спланирована и осуществлена уже по истечении трех месяцев с момента завершения основных работ.

Первый этап — подготовительный

Перед началом монтажа специалисты выполняют ряд подготовительных мероприятий. От этого зависит не только качество и скорость установки, но и эффективность последующей функциональности стеклопакетов. Во избежание усадки пенобетона в процессе монтажа и последующей эксплуатации все поверхности и материалы тщательно обрабатываются с использованием специальной пропитки. Жидкий состав глубоко проникает в структуру блоков и прочно закупоривает микропоры, перекрывая доступ влаги. При формировании проема можно создать выступающие части — четверти, с помощью которых будет обеспечена дополнительная герметизация швов и защита мест контакта рамы со стеной от продувания.

Непосредственная установка

Перед тем, как приступать к производству монтажных мероприятий необходимо подготовить рабочее место, инструменты и приспособления: дрели, сверла, уровень и др. Чтобы дом из газобетона с пластиковыми окнами был комфортным для проживания, на этой стадии следует также убедиться, что выполнены следующие условия:

  • обеспечена полная герметизация оконного проема;
  • сформирован полноценный контакт пары «окно-стены»;
  • в месте прилегания устранены возможные теплопотери;
  • произведены расчеты допустимых глубин, зависящих от разных параметров.

Монтаж перемычек — трудоемкий процесс

Без монтирования перемычек невозможно закрепить окна. Облегчить процесс и повысить качество крепежа можно, если применить специальные приспособления. Но лучше, конечно, использовать перемычки с армированием. Они тяжелее, но и надежнее по всем параметрам.

Использование крепежных элементов

Практически фиксация окон на газобетон осуществляется с помощью одного из трех видов крепежа:

  1. Пластины анкерного типа.
  2. Гвозди-дюбели, увеличенные по длине.
  3. Специальные анкера, разработанные для работы по ячеистому бетону.

Правильно подобранный крепеж должен обеспечить эффективную защиту от внешнего проникновения в дом путем вырезания монтажной пены по периметру и выдавливания окна. Важно также по возможности максимально «разгрузить» стену, снизить с нее нагрузку, а также правильно распределить вес, который меняется в момент открывания окна.

Порядок выполнения монтажа

Установка окон в доме из газобетона выполняется после завершения подготовительных работ. Эта операция реализуется в следующем порядке:

  • Производится точная разметка, для чего оконная ПВХ-рама устанавливается в проем, закрепляется с помощью подкладок и клиньев. Выполняется выравнивание по вертикали, горизонтали и последующая разметка.
  • Просверливается газобетонный блок непосредственно сквозь анкерную пластину.
  • В полученное отверстие вставляется дюбель и забивается гвоздь.
  • Проверка правильности монтажа осуществляется с помощью водяного уровня.
  • Те же операции (разметка и просверливание, установка дюбеля) выполняются с противоположной стороны, что обеспечивает жесткую фиксацию стеклопакета.
  • Используется специальная пена с низким порогом расширения. Она обеспечивает полную герметичность проема, устраняет мельчайшие зазоры и, одновременно, фиксирует раму в заданном положении. Мастера во время «запенивания» сбрызгивают слегка водой пену, выдавленную из тубы с помощью пистолета. Это позволяет повысить прочность и надежность фиксации.
  • Излишки вспененного материала обрезаются.
  • Внешняя поверхность застывшей монтажной пены (со стороны улицы) покрывается специальной гидроизоляционной пленкой. Одновременно, обеспечивается защита от ультрафиолета, негативно влияющего на характеристики вспененного материала.
  • На завершающей стадии производится оштукатуривание оконных откосов.

Пластиковые окна в доме из газобетона сдаются в эксплуатацию после монтажа отливов снаружи и подоконников изнутри. Важно сформировать желоба, по которым будет осуществляться отток воды до окончания работ по полной герметизации стеклопакета. Крепление данного элемента осуществляется саморезами, а установка, естественно, производится со стороны улицы. Ранее сформированные четверти (в процессе кладки газобетона и создания оконного проема) обеспечат необходимый уровень герметичности. Усиление эффекта будет обеспечено благодаря применению прочной и тонкой саморасширяющейся ленты или специализированного клея-герметика.

Установка подоконника осуществляется по классической схеме. Сначала необходимо подготовить основание, удалить пыль, остатки строительного мусора. Поверхность газобетона пропитывается специальным герметизирующим составом, глубоко проникающим в поры пеноблоков и перекрывающим доступ влаги. Облегчает выполнение монтажа специальный выступ, имеющийся в нижней части рамы. Под него заводится предварительно подготовленный, выпиленный в размер подоконник. Остается только выровнять плоскость и залить пустоты монтажной пеной.

Несколько полезных советов

Памятка, приведенная ниже, позволит установить пластиковые окна в частном доме легко, быстро и с гарантией качественных результатов.

  • При выборе способа установки с использованием монтажных пластин, приготовьте 6 таких приспособлений из расчета на стандартное окно по 12 штук наверху и снизу и по одному с боков.
  • Устанавливайте боковые пластины на расстоянии 200 мм от угла рамы.
  • Если при монтаже используются нагели, дистанция между ними должна быть в 400 мм.
  • Утепление откосов снаружи дома — обязательная процедура.
  • Самый качественный и надежный утеплитель откосов — экструдированный (вспененный) пенополистирол.

Подведем итог

Если у вас есть определенные навыки и умения в выполнении различных видов строительных работ, то монтаж ПВХ-окна в каркас из газобетона, можно выполнить самостоятельно, воспользовавшись нашими рекомендациями. Но лучше доверить это мероприятие профессионалам. А полученная информация поможет контролировать правильность проведения технологических операций. Мастера нашей компании готовы оперативно установить пластиковые конструкции под ключ с полным списком сопутствующих услуг, включая монтаж откосов, отливов и подоконников.

Пластиковые окна в доме из газобетона или пеноблоков: важные моменты качественной установки

Использование новых стройматериалов — ячеистого газобетона и пеноблоков — при возведении зданий приобретает большую популярность. Эти материалы отличают повышенная прочность, удобство в применении, надёжность, высокая теплопередача.

Газобетон имеет более высокую стоимость по сравнению с обычным кирпичом, но это оправдывается его качествами: прочностью, удобством в использовании, экологической чистотой. К недостаткам этого материала относится низкая влагоустойчивость, из-за чего часто появляются грибки и плесень.

Пеноблоки надёжны, обладают хорошей теплопередачей, имеют сравнительно малую цену и устойчивы к влаге. Недочёты этих стройматериалов – пористая структура и низкая натуральность.

Сроки установки оконных блоков

По утверждениям производителей ячеистых стройматериалов, их естественная усадка составляет не более 0.3 мм на метр. Эти параметры не оказывают критичного действия на конструкцию металлопластика. Следовательно, монтаж можно начинать через пару месяцев после возведения коробки здания. Этого времени хватает, чтобы цемент фундамента и раствор (клей) кладки достигли нужной прочности.

Наибольшая усадка происходит не из-за материала изготовления, а в случае неверного распределения нагрузки на грунт. Защитить строение помогает грамотно оборудованный фундамент.

Чтобы избежать повреждения стеклопакетов при возведении крыши, их устанавливают после проведения кровельных работ.

Способы укрепления

Технология монтажа окон ПВХ в газобетонные или пеноблоковые стены осуществляют двумя методами:

  1. Укрепление полиуретановой пеной. Сторонники считают этот способ надёжным, герметичным. При применении не требуется дополнительных деталей.
  2. Фиксация с помощью дюбелей.

У каждого метода свои плюсы и минусы, практическое применение нашли оба.

Нюансы качественной установки

Несмотря на очевидные преимущества, газобетон и пеноблоки имеют пористую структуру, что делает их хрупкими; это учитывают, когда производят монтажные работы.

Вставить стеклопакеты в проёмы стен из ячеистых материалов нетрудно. Сложнее достичь непроницаемости и надёжности стыков. Этого добиваются, выполнив 3 условия:

  1. Герметичность шва. Обеспечивается вырезкой выступов-четвертей в блоках. Помимо этого, применяют специальные герметики, уплотнители и универсальную ленту (ПСУЛ).
  2. Защита стыков от теплопотери. В качестве утеплителя используется морозостойкая мелкопористая полиуретановая пена.
  3. Прочность установки окна.

Крепление конструкции в проёме осуществляют 2 способами:

  • снимаются стекла, в профиле сверлится отверстие для длинного дюбеля. Чтобы блоки не раскололись, каналы просверливаются в пяти сантиметрах от края. Вначале крепят один гвоздь, потом ровняют и закручивают другой. Остекляют раму.
  • Не убирая стёкол, на конструкции крепят специальные монтажные пластины. Устанавливают правильное положение рамы, закрепляют саморезами сквозь отверстия в пластинках.

Установка стеклопакетов в доме из ячеистых стройматериалов не сильно отличается от монтажа в строениях из различных стройматериалов. Нужно только выбрать оптимальный вариант и укрепить конструкцию ровно во избежание проблем с работоспособностью створок.

Расскажу в комментариях...

25%

Проголосовало: 4

Мне нравитсяНе нравится1

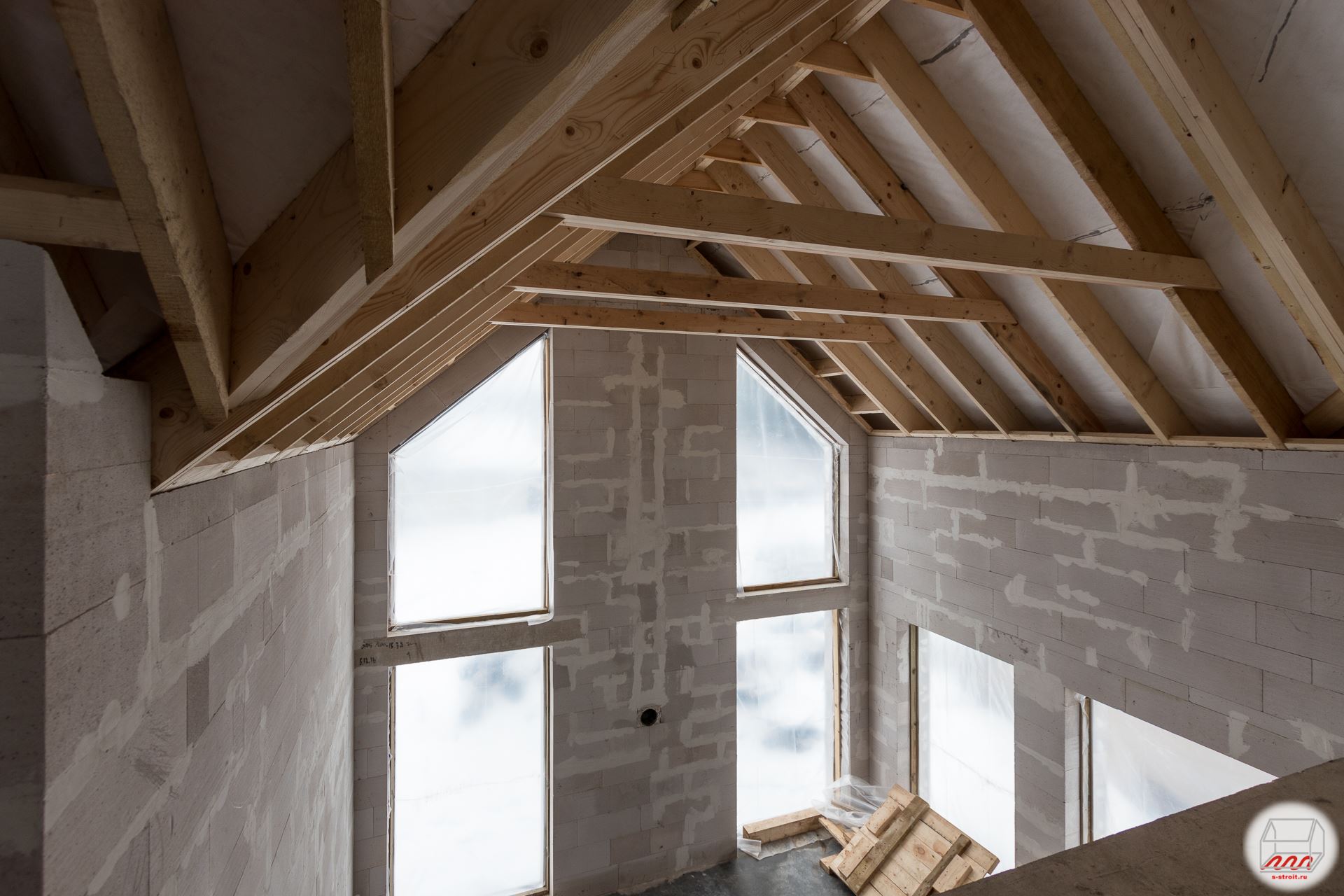

Установка окон и дверей в газобетонный дом. Установка окон в газобетон – правила выполнения работ

Главной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, то с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонные кладки над окном испытывают большую нагрузку не только во время строительства здания, но и в течение дальнейшей эксплуатации.

Общие понятия

Узлы армирования здания из газобетонных блоков: 1 — стена из газобетонных блоков; 2 — армирование в стыках между плитами перекрытия; 3 — армированный железобетонный пояс; 4 — элементы утепления армопояса; 5 — армирование зон опирания перемычек; 6 — армирование подоконной зоны; 7 — армирование глухих стен большой площадью; 8 — армирование опорного шва.

В стандартном случае с целью равномерного распределения нагрузки на боковые части всего оконного проема (и перегородок) устанавливается арматура при помощи штробореза таким образом, чтобы 12-миллиметровая арматура без труда вошла в паз. Последний заливается раствором, а внутрь паза укладывается арматура так, чтобы ее концы выдвигались более чем на полметра.

Деревянные коробки для окон в доме из газобетона производят без пазов. После распиливания и строгания брусков нужных размеров отбираются четверти и пазы. На обоих концах каждого бруска вырезают шипы, проушины. Далее собираем «мозаику» в коробку. Нередко нижний брусок оставляют цельным.

Технология конструкции окон и перегородок зависит от используемых несущих или ненесущих перемычек, узлов опирания на стены. Если используются оконные коробки, их вставляют в проем и крепят гвоздями или анкерными болтами.

Швы между стеной и коробкой утепляют монтажной пеной или минеральной плитой.

Установка перемычек над оконными проемами является непростым этапом в работе, требующим внимательности, усердия и соблюдения технологии. Опору любой перемычки на газобетонную стену нужно устанавливать на длину больше 2 м. Далее проем делается так. С учетом толщины стен располагают одну или две перемычки, расположенные плотно друг к другу. В случае если окно шириной 1,2 м и более, его нужно усилить, удлиняя опору до 2,5 м.

В строительстве зданий из газоблока используются следующие перемычки:

В зависимости от зоны армирования:

  • несущие армируются в растянутой зоне рабочей арматурой, рассчитываемой на прочность изгиба, опорный срез, прогиб, поперечную силу;
  • ненесущие армируются конструктивно (газо- и железобетонные перемычки).

В зависимости от применяемого материала:

  • газобетонные, подразделяющиеся на перемычки из U-образных газобетонных блоков и армированные перемычки из газобетона;
  • железобетонные;
  • деревянные;
  • металлические прокатные профили — уголки, двутавры, швеллеры.

Установка перемычек

Оконный проем и перегородки в газобетонных стенах перегораживают сборными перемычками из бруса либо монолита. Сборно-монолитные перемычки вырабатываются из U-образных тяжелых бетонных (М200) блоков при содействии несъемных опалубок. U-блоки представляют собой изготовленные в определенном формате блоки из газобетона, внутри сечения которых производится армирование. Стенки U-блока выполняют функцию опалубки (несущая способность) под монолитные перемычки и теплоизоляции. Каркас изготавливается из стальной арматуры класса А III. Сборные перемычки, в зависимости от величины и массы могут производиться грузоподъемными механизмами или же самостоятельно вручную. Далее кладка перемычек осуществляется только на используемый для кладки стен раствор. Оконный проем в газобетоне не имеет четверти. Деревянные коробки скрепляются при помощи оцинкованных гвоздей либо ершей из металла. Щели между оконным проемом и коробкой затыкаются утеплителем с упругими прокладками либо монтажной пеной, откосы обрабатываются штукатуркой.

Подоконники наружных стен предохраняются стальным сливом из кровли.

Оконный проем перекрывается U-образными блоками (сборно-монолитные перемычки) в несколько этапов.

  1. Установка U-блоков широкой частью во внешнюю сторону стен на подготовленное основание на глубину не меньше 2,5 м. В случае составления блочных перемычек над проемом временные подпорки устанавливаются до их кладки. Для исключения прогибания перемычки опора окон должна быть надежной.
  2. Оконный проем требует и проклейки. Проклейка вертикальных швов между U-блоками производится раствором для тонкошовых работ.
  3. Проверка ровности строительным уровнем и по надобности выравнивание кладки резиновым молотком.
  4. Чтобы правильно оформить проем, нужно выполнить армирование. Укладывается в образовавшуюся полость между углублениями U-блоков арматура (каркас) таким образом, чтобы обеспечивалось перекрытие бетоном со всех сторон.
  5. Кладка теплоизоляции (например, понеполистирола) между арматурой и внешней стенкой U-образного блока.
  6. Проем смачивается в районе U-перемычки водой.
  7. Заполнение полостей блоков утрамбованным мелкозернистым бетоном. Состав бетона и арматура выбирается с учетом воспринимаемой нагрузки.
  8. Выравнивание бетонной поверхности.
  9. Удаление временных подпорок после полного схватывания бетонного раствора в U-образных газобетонных блоках.

Монтаж армированных перемычек

Расположение анкеров в зоне оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Облицовочная стенка из кирпича. 2. Анкер.

Для упрощения работы можно приобрести прямоугольные в сечении готовые перемычки из армированного газобетона автоклавного твердения, которыми перекрываются пролеты окон и перегородок не более 2,5 м. Армированные перемычки характеризуются прочностью, благодаря объемному каркасу из стали, покрытой антикоррозийным составом. Также обладают равномерным распределением нагрузки, упрощением подбора перемычек. Основная проблема при возведении домов из газобетона — появление мостиков холода от окон. Теплопроводность перемычки из армированного бетона небольшая, вследствие этого вероятность возникновения мостиков холода отпадает. В результате установки таких перемычек получается однородная основа для отделки штукатуркой. Существует разнообразие размеров перемычек для любой ширины блоков. Таким образом, армированные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, небольшой вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Такой вариант существенно экономит время на строительство зданий, является наиболее экологичным.

Армированная перемычка применяется в качестве однопролетной балки, принимающей нагрузку по всей длине.

Схема расположения точек крепления коробки оконного блока в стеновом проеме: 1- места постоянного крепления конструкции к стене.

Для получения перемычки нужной ширины окон производим несколько действий:

  1. Совершаем комбинацию армированных перемычек подъемным транспортом, например, краном или самостоятельно своими руками. Устанавливать перемычку нужно стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимальнее — 30 см кладки, ширина — равная ширине блока, высота — равная высоте одного или двух блоков. Также можно прилагать сразу две перемычки. Установка опоры окон осуществляется только монолитными блоками.
  2. Скрепляем перемычки между собой и в местах опирания клеем или раствором для тонкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью укорочения, сверлить отверстия и каким-либо способом нарушать целостность поперечного сечения блока. В противном случае это приведет к потере теплозащиты, деформации, прогибу.
  3. Укладываем следующую перемычку плотно друг к предыдущей с помощью резинового молотка.
  4. Выравниваем поверхность перемычек рубанком.
  5. Ждем схватывания смеси для тонкошовной кладки.

Установка перемычки из металлического уголка

Газобетон легко поддается распилу при помощи специальной пилы. Специальный уголок способствует оптимально ровному резу, вследствие этого подобрать нужного размера блок к окну не составит труда. Важно учесть, что обрезанный блок вставляется длиной более метра. При помощи заранее приобретенных блоков различных габаритов можно легко регулировать высоту окон или подрезкой блока, или подбором блоков различного размера.

Перемычки из бетона, обладая свойством высокой теплопроводности, в отличие от газобетона, требуют дополнительного утепления, к примеру, с помощью полистирола. Процесс получается трудоемким (газобетон, полистирол, бетон) и требует профессионального вмешательства. Такого рода перемычки лучше устанавливать на широких окнах. Помимо этого, утеплитель будет способствовать ослаблению каркаса, потере паропроницаемости. Последнее способствует образованию конденсата и плесени внутри окна.

Один из самых надежных и простейших способов установки газобетонного блока на перемычки — укладка перемычек из металлического уголка в тело газоблока на расстоянии 1/3 ширины от края. Если ширина окон до 1,2 м, то подойдет 50-ый уголок, если до 2 м — 75-ый уголок. Металлический уголок отличается прочностью, следовательно, способностью удержать ряд склеенных газосиликатных блоков. Для обеспечения максимальной прочности стены газобетон укладывают при помощи клея с перевязкой. Преимуществом металлического уголка является то, что кладки с внешней стороны смотрятся однородными. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления от несхватившейся кладки. Различают следующие профили перемычек:

  • швеллеры, двутавры;
  • профильные трубы;
  • горяческатанные стальные уголки;
  • неравнополочные и равнополочные стальные уголки.

По конструктивным соображениям для более удобной оптимальнее применять четыре уголка вместо двух. Металлические прокатные профили должны опираться на стену более чем на 25 см и на 40-50 см в сейсмоопасных регионах.

Применение монолитных железобетонных перемычек является трудоемким процессом. Технология монтажа такой перемычки включает в себя:

  • подборку высоты;
  • армирование;
  • установку опалубки;
  • подпорку опалубки;
  • связывание арматуры;
  • бетонирование арматуры.

Деревянные перемычки — самый экономичный вариант, имеющий маленький коэффициент теплопроводности. Главный недостаток — ненадежность, которую будут иметь проемы, ввиду этого применение перемычек из дерева нецелесообразно.

С целью исключения образования трещин, конденсата, плесени, грибка, уменьшения звукоизоляции необходимо выполнять все технологические приемы:

  1. Выравнивание поверхности откосов кладки.
  2. Пропитывание проема грунтовкой.
  3. Удаление грязи, мусора.
  4. Нанесение грунтовки на проемы в местах наклеивания лент.
  5. Теплоизоляция внутренних откосов.
  6. Подготовка уплотнительных и изоляционных лент, равных ширине окна плюс 2 см.
  7. Наклеивание пароизоляционной ленты шириной 60 мм на вертикальные и горизонтальную верхнюю стороны откоса, отступая на 30 мм от каждой стороны проема при помощи планки-ограничителя. Нельзя вытягивать ленту. Приклеивать ленту нужно ровным слоем без пузырьков и складок.
  8. Тщательное заполнение ленты в местах стыка (стыковка разрешается сверху вниз, не более одной на проем).
  9. Приклеивание паропроницающей уплотняющей ленты сначала на вертикальные стороны, далее на горизонтальную потолочную, укладывать которую можно и к раме, и к поверхности оконного проема. При этом удаляют защитную бумажную ленту. Поперечное сечение паропроницаемой ленты должно составлять более 70% длины обжатия ленты окном.
  10. Монтаж и прикрепление окна так, чтобы не порвать ленты, приклеенные на оконный проем.
  11. Вставка несущих колодок, не препятствующих креплению лент.
  12. Заполнение предварительно увлажненных швов монтажной пеной для тепло-, звукоизоляции и долговечности равномерно снизу вверх толщиной 40 мм.
  13. Наклеивание свободного края пароизоляционной ленты на поверхность блока.
  14. Крепление наличников, слива и подоконника.
  15. Герметизация щелей, которые имеет проем.

Перечень инструментов и материалов

Необходимые инструменты:

  • киянка;
  • штроборез;
  • каретка;
  • ковшик;
  • терка;
  • ножовка по газобетону;
  • строительный уровень;
  • резиновый молоток;
  • рубанок;
  • рулетка;
  • мастерок;
  • шпатель;
  • уровень-линейка, правило;
  • дрель со спецнасадкой;
  • бетономешалка;
  • перчатки;
  • ведро.

Нужные материалы:

  • пенополистирол;
  • стальная арматура;
  • U-блоки/ газобетонные армированные перемычки;
  • оцинкованные гвозди/ металлические ерши;
  • раствор для тонкошовных работ;
  • бетонный раствор;
  • штукатурка;
  • монтажная пена.

Материалы для бетонного раствора:

  • цемент;
  • вода;
  • песок;
  • либо готовый раствор.

Установка оконных конструкций является важным этапом возведения домов из газоблоков, к нему приступают после окончания усадочных процессов и сооружения кровли и до начала отделочных работ. Технология считается относительно сложной, малейшие ошибки приводят к перекосу рамы, образованию мостиков холода, накапливанию конденсата и последующему разрушению примыкающих участков. С учетом малой этажности домов из таких блоков работы по монтажу деревянных или ПВХ пакетов можно провести своими силами, но качественный результат достигается лишь при учете всех норм еще на этапах строительства коробки и выборе правильных крепежей и изоляции.

Основным учитываемым отличием от остальных материалов стен является наличие пористой структуры и слабые самонесущие способности. Закладываемые пластиковые и деревянные окна нуждаются в закреплении особыми расширяющимися дюбелями (обычные не подходят из-за риска вырывания), ГОСТ предусматривает паро- и гидроизоляционную прослойки между рамой и самими блоками, исключается прямой контакт наружной среды с пакетом. К превентивным мерам относят армирование проема еще на стадии возведения стен. Это делается путем закладки газобетонной перемычки или закрытого утеплителем металлического уголка, при большой площади и весе фиксируемой конструкции усилению подлежат не только верхний участок, но и боковые края.

Для исключения риска накопления на участках стыка конденсата все соединения делаются максимально герметичными, впоследствии швы рекомендуют закрыть кусками газобетона, толстым слоем штукатурки или специальными наличниками из ПВХ. Механическую фиксацию пакета обеспечивают длинные дюбеля или анкерные пластины, закрепленные вкручиваемыми саморезами (не менее 3 шт на 2 м длины). Функции изоляции выполняет силиконовая проклеиваемая лента и/или прослойка пены с мелким диаметром пор и слабым расширением. Оптимальные результаты достигаются при заложении трехслойного монтажного шва.

Установку пластиковых окон проводят после обработки участков проема антисептическими и повышающими адгезию грунтами. Эта процедура закрывает ячейки блоков и снижает влияние пыли на качество сцепления герметизирующей ленты и пены с поверхностью. Все материалы, используемые при обустройстве шва, должны иметь длительный срок эксплуатации (от 20 лет и выше), экономия на этих участках недопустима. Это же относится к пластинам и саморезам, имеющим максимально надежную антикоррозийную защиту.

Этапы монтажа

Проводится двумя способами: с выниманием стеклопакета из ПВХ рамы и без. В первом случае конструкция крепится к газобетонной стене с помощью длинного дюбеля, при выборе этого варианта целостность профиля нарушается, но само крепление получается надежным. Второй способ предполагает применение анкерных пластин, впоследствии закрываемых штукатуркой и наличниками, он считается более пыльным, но не требует вынимания стекла.

С учетом высокой пористости блоков большинство строителей рекомендуют остановиться на первом варианте, а именно – установке пластиковых окон со сверлением профиля и дополнительной фиксацией пеной. Вне зависимости от надежности соединения и герметичности шва принимаются меры по его защите от холода (их игнорирование приводит к накоплению конденсата). Процесс всегда завершается обустройством надежных наружных откосов. В свою очередь шов может закрываться непосредственно кладочным материалом (монтаж с четвертью) или пластиковыми наличниками с прослойкой из влагонепроницаемого утеплителя. Ширина оконной четверти в первом случае составляет 3-4 см, в идеале она вырезается еще на этапе кладки и армирования.

Придерживаются следующей последовательности действий:

1. Все поверхности очищаются от мусора и покрываются 1-2 слоями грунта. Такая прослойка должна хорошо просохнуть, для этих целей выделяется от 4-5 ч и более.

2. По всему периметру будущего стыка коробки с газоблоками приклеивается гидроизоляционная лента.

3. Из рамы аккуратно вынимается стеклопакет, профиль проклеивается с наружной стороны пароизоляционной пленкой и вставляется в оконный проем. Для фиксации и подгонки ее по уровню используются специальные пластиковые клинья, деревянные в данном случае не подходят из-за сложностей выбивания. Рама выравнивается по вертикали и по плоскости окна и закрепляется ими окончательно с оставлением люфта в пределах 2-6 см. Зазор не должен быть чрезмерно большим, но и отклоняться от допустимого минимума (3-5 мм) в меньшую сторону тоже не рекомендуется.

4. Профиль сверлится в специально отмеченных местах с внутренней стороны (при уверенности в совпадении разметки многие выполняют эту операцию заранее). Далее сверло перпендикулярно заходит в элементы для получения отверстий под крепления глубиной до 40 см.

5. Оконная коробка фиксируется к стенам длинными анкерами, после чего проводится еще одна проверка уровня.

6. Оставленный зазор заполняется мелкопористой пеной, использовать дешевые марки на данном участки не советуется. Лучшие отзывы имеют слабо расширяющиеся составы Makroflex, Kim-Jarolim, Soudal, Fomeflex- Profi. Одновременно с герметизацией аккуратно вынимаются фиксирующие люфт клинья, оставлять внутри монтажного шва разрешено только их пластиковые разновидности, имеющие схожую с газобетоном теплопроводность.

7. С внутренней стороны проема из газобетона с помощью силиконого герметика фиксируется подоконник. Наличие просветов, пустот или щелей на этом участке недопустимо, для выравнивания и удержания элемента по горизонтали используются доска и грузы. Для набора герметиком прочности по аналогии требуется не менее суток.

8. В раму возвращается стеклопакет.

9. Монтаж окон завершается установкой отливов с наружной стороны и отделкой откосов. Узел примыкания не должен перекрывать вывод конденсата или стекаемых со стекол осадков вниз, чрезмерное заглубление стеклопакета или отсутствие уклона относится к нарушениям технологии. С целью поглощения шума дождя под отливом рекомендуется предусмотреть прослойку из влагонепроницаемого и слегка пружинистого утеплителя. На всех финишных этапах проводится проверка как закрепленного уровня рамы, так и остальных поверхностей.

К организации шва предъявляются особые требования: чем надежнее он будет загерметизирован и защищен от холода, тем лучше. Для отделки откосов с обеих сторон используется цементная или специализированная штукатурка с хорошими теплоизоляционными свойствами. При отсутствии выступов с наружной стороны защиту стыка могут обеспечивать уголки из полимерных материалов, фиксируемые на тот же раствор. Оптимальные результаты достигаются при закрытии монтажного шва пластиковыми нащельниками. Стандартные элементы такого типа закладываются под прямым углом, при необходимости размещения их с запилом эти условия оговариваются с поставщиком окон для домов из газобетона отдельно.

При выборе варианта оштукатуривания отслеживается толщина наносимого за раз слоя и время для набора его прочности. Для получения идеально ровной поверхности на финишных заходах советуется применять смеси с мелким размером зерен.

Требования к штукатурке в данном случае довольно серьезные, она должна совмещать хорошую стойкость к влаге и внешним воздействиям с высокой паропроницаемостью.

Перед началом отделки оконных проемов в домах профиль и стекла рекомендуется закрыть плотной полиэтиленовой пленкой, это поможет избежать их загрязнения. Этот этап обычно совмещают с облицовкой фасада и внутренних стен из газобетона, оставлять швы открытыми на длительный срок нежелательно из-за риска разрушения прослойки монтажной пены под действием ультрафиолета. Установка деревянных рам в проемы происходит по аналогичной схеме, но для крепления чаще используются анкерные пластины из нержавеющего металла.

Распространенные ошибки

К нарушениям технологии относят:

1. Образование мостиков холода. Причины этого бывают разными: от неутепленного ж/б до появления щелей. Снизить риски позволяет закладка газобетонные перемычек или закрытие верхнего участка пенопластом. Все усиливающие элементы должны заходить в стены, а не просто упираться в их края. Глубина захода зависит от ширины проема и веса планки.

2. Отсутствие возможности вывода конденсата или неправильная его организация. Свес отлива должен выходить за наружную стену из газобетона как минимум на 30-40 мм, это следует учесть еще на стадии подбора способа отделки фасада и толщины его облицовки. Нарушение этого требования приводит к накапливанию влаги внизу стеклопакета (и риску его растрескивания зимой при замерзании) или ее просачиванию в пористую структуру, что также недопустимо.

3. Неправильно выбранное место размещения и фиксации профиля. Установка рамы вровень с фасадом недопустима, опытные строители рекомендуют отступить от наружной стены вглубь на 8 см при ширине блоков в 20, и на 12 для 30 соответственно. Исключение делается для утепляемых поверхностей, в этом случае допускается смещение линии на толщину теплоизоляционной прослойки (но не впритык с краем стены).

4. Использование монтажной пены с большим коэффициентом расширения. Покупка дешевых и непрофессиональных марок увеличивает риск смещения или перекоса рамы в разы, пластиковые клинья ее не удерживают.

5. Ошибки при подборе размеров профиля, образование чрезмерного зазора между ним и стенами из газобетона снижает надежность крепления и увеличивает риск появления зоны накопления конденсата.

6. Фиксирующие или изолирующие материалы низкого качества. Это же относится к самим стеклопакетам.

7. Задействование ударных инструментов при подготовке отверстий для закрутки крепежей, фиксация анкерных пластин или самой рамы обычными гвоздями.

8. Наличие пустот под подоконниками, отливами или на участке шва (или недостаточная герметизация последнего).

9. Игнорирование потребности в своевременном удалении пыли и крошки газобетона. При отсутствии необходимости подрезки блоков монтаж окон нельзя отнести к грязным процессам, но некоторое количество мусора обязательно образуется при сверлении отверстий под дюбеля, его следует убрать перед заполнением люфта пеной или проклейкой периметра лентой.

10. Ведение работ по установке в неподходящее время или в холодную погоду. Профессиональные герметики способны затвердевать и схватываться при низких температурах или отклонениях от влажности, но они обходятся дороже и не исключают рисков некачественного уплотнения и фиксации.

Есть два основных направления в креплении окон ПВХ в пенобетонные и газобетонные стены 1) при помощи полиуретановой пены без фурнитуры; 2) с использованием дюбелей. И в первом, и во втором случае есть свои недостатки. Разберем, какая технология оптимально дает качество и комфорт.

Когда ставить окна в новый дом?

Специалисты отмечают, что усадка самих блоков не должна быть выше 0,3 мм на 1 м стены. Следовательно, ее влияние на качество монтажа не критично. Общая усадка здания потребует не менее года, за это время происходит промораживание и оттаивание грунта, набирают необходимую прочность бетон и клей. Однако при правильном проектировании здания и качественном выполнении всех строительных работ монтаж окон можно производить уже через пару месяцев после завершения строительства.

Монтаж (установка) пластикового окна регламентируется несколькими документами:

  • ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей», ст. 9;
  • ГОСТ 30971-2012 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия»;
  • ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницамыми саморасширяющимися лентами».

Если для заказчика обязательно установка окон по ГОСТу , то в договоре нужно указать какой именно ГОСТ имеется в виду. Потому как многие положения в ГОСТ для добровольного применения и частных случаев, к примеру, с использованием паропроницамых саморасширяющихся уплотнительных лент (ПСУЛ) или без них.

Основные моменты

Следует отметить, что показателем качественного монтажа окон ПВХ в частный дом являются: обеспечение герметичности стыков между рамой стеной и из блоков, длительность срока эксплуатации, отсутствие потерь тепла, идеальное выравнивание рамы, качественная установка отливов и подоконников.

Для более герметичных стыков в блоках вырезают специальные выступы-четверти (в процессе кладки блоков возможно заранее предусмотреть и нарезать четверти), применяют также специальные герметики и ПСУЛ. Утеплителем служит полиуретановая пена, ей фиксируют зону непосредственного контакта стены и рамы. Механическая прочность достигается креплением рамы дюбелями либо монтажными пластинами.

Глубина монтажа (от рамы до края проема) может варьировать в пределах 8-12 см в зависимости от толщины блочной стены. Если кладка дополнительно утепляется, то окно монтируется ближе к наружному краю стены таким образом, чтобы точка росы была снаружи оконной рамы. Это позволит защитить стеклопакет от конденсата и промерзания.

Фиксация рамы в проеме

Есть 2 способа фиксации рамы в оконном проеме. В первом случае необходимо предварительно снять стекла. Пластиковый профиль просверлить в нескольких местах и закрепить раму длинными дюбелями. Недостатком такого способа является сложный демонтаж, нет возможности изменить положение рамы относительно проема после окончательной фиксации даже до момента задувки пены. Недостаток является существенным, особенно при самостоятельном монтаже окон в частный дом. Шансов сделать с первой попытки все идеально, даже если у вас руки растут из нужного места, не много.

Крепеж с помощью анкеров и дюбелей
Крепеж с помощью анкерной пластины

Схема размещения стеклопакета относительно стен
Ошибки в установке окон

Второй способ не требует снимать остекление. Рама крепится с помощью анкерных пластин, которые устанавливаются по периметру пластиковой рамы с использованием саморезов. Далее фиксация к стене происходит дюбелями-гвоздями сквозь отверстия в пластинах.

Монтаж окон в частный дом. Этапы работы

1. Закрепляются монтажные пластины на оконной раме саморезами 4,8х12 мм.

2. Под раму ПВХ устанавливаются специальные регулировочные клинья (деревянные или пластиковые). Они создают зазор для последующего нанесения утеплителя — пены.

3. Положение стеклопакета регулируются уровнем. В блоках просверливают отверстия для дюбелей, учитывая, что для предотвращения раскола блоков отверстия не должны находиться ближе 5 см от его краю. Первоначально пластину фиксируют одним дюбелем (6х100 мм), далее выравнивают и вкручивают второй.

4. Проверить открывание и закрывание створок окна.

5. Запенить по периметру рамы все стыки рамы со стеной. Пену подбирают морозостойкую для территории России. Перед запениванием шов опрыскивают водой из пульверизатора. Эта нехитрая процедура улучшит качество сцепления пены со стеной и пластиком.

6. После застывания пены обрезаются излишки пены.

7. Убираются клинья, пустоты запениваются.

9. Устанавливается отлив и подоконник. Выше отлива размещаются отверстия в профиле ПВХ для удаления конденсата.

Скрыть

Частные дома могут изготовляться из различных материалов: чаще всего это керамзитобетонный или газобетонный блок, кирпич, иные современные материалы. Каждый имеет свои особенности, именно поэтому, когда дело доходит до монтажа окон и дверей, необходимо знать их. В данном материале речь пойдет о том, как установить окно в доме из газобетона.

Подход к работе

Существует несколько технологий крепления, все они могут быть применимы, зависит все от индивидуальных предпочтений строителя, возможности использовать те или иные материалы.
Одним из наиболее распространенных методов монтажа является применение . Этот материал помогает быстро зафиксировать окно, сделать проем герметичным, не требуется применение дополнительных крепежных элементов. Монтаж окон ПВХ в газобетон возможен и более традиционным методом. Для этого используются дюбели и прочие крепления. Оба подхода имеют место быть, каждый из них имеет свои достоинства и недостатки, поэтому выбирать каждый мастер будет на свой вкус.

Когда следует приступать к установке окон?

Производитель ячеистого бетона указывает, что материал дает усадку не более чем 0,3 мм на один метр, то есть монтаж можно начинать уже после того, как коробка здания готова. Стены не дадут сильной усадки и не окажут давления на раму, не нужно путать эти данные с общей усадкой здания.

В доме из газобетона вставлять лучше после того, как возведена крыша. В противном случае существует большой риск разбить стеклопакет при проведении кровельных работ.

Чем вызывается деформация стен?

Сильную усадку дает не материал, из которого изготовлены стены, а неправильное распределение давления на почву. Если грунт поднимается или опускается, меняет свою структуру из-за того, что в нем содержится большое количество грунтовых вод, есть риск усадки здания. Она может произойти как сразу, так и спустя несколько лет после того, как здание было возведено.

Защитить строение от этого можно, грамотно оборудовав фундамент. Если вы строитесь на нестабильной почве, основа здания должна быть хорошо армирована, иметь гидроизоляцию и желоба, отводящие воду в сторону. Только грамотная подготовка фундамента сможет защитить здание от влаги и усадки.

Практический подход к установке

Установить в пеноблок можно на оптимальном сроке спустя три месяца после того, как были возведены стены. За это время материал даст максимальную усадку и деформироваться уже не будет. Фундамент тоже наберет достаточную прочность, что обеспечит общую устойчивость конструкции.

Некоторые строители утверждают, что отделку здания нельзя начинать раньше, чем через год после возведения стен, поскольку это связано с усадкой здания и движением почвы. Однако стоит заметить, что почва двигается непрерывно, если фундамент был заложен некачественно, то вы узнаете об этом гораздо раньше. На надежной основе финишные работы можно проводить значительно раньше.

Таким образом, установка в доме из газобетона возможна уже спустя 2-3 месяца после того, как был залит фундамент и подняты стены.

Как сделать монтаж окон наиболее качественным?

Установка окон в пеноблок обычно не вызывает сложностей. Монтаж проводится точно так же, как при работе с любым другим материалом. Непросто обеспечить лишь герметичность соединения, сделать стыки между стеной и рамой долговечными, непроницаемыми для влаги и холода. Для того чтобы добиться качественного соединения, необходимо соблюдать следующие требования:

  • Все швы должны делаться герметичными.
  • Зоны соединения необходимо защитить от холодного воздуха: это обеспечит минимальную теплопотерю.
  • Контакт между стеной и окном должен быть защищен от механических повреждений.

Как вставить окно герметично в пеноблок? Блоки имеют специальные четверти: это выступы, которые вырезаны в них. Для того чтобы повысить качество шва, необходимо использовать морозостойкий герметик, монтажную пену или ленту, способную расширяться.

Проще всего решить проблему в зоне контакта стены и рамы. Для этого удобнее всего использовать строительную пену. Она сама расширится, заняв все пустоты, и обеспечит герметичность соединения. Для того чтобы крепление стало механически прочным, рекомендуется использовать специальные пластины и дюбеля. От внешнего воздействия места стыков можно защитить с помощью наличников. Они не только защитят стыки от ветра и влаги, но и придадут окнам завершенный декоративный вид.

Способы фиксации рамы в проеме

Установка пластиковых окон в доме из пеноблоков может происходить следующим образом:

  • снимают, после этого в профиле пластикового окна просверливается отверстие для длинного дюбеля, при помощи которого рама будет крепиться к стене. После этого стеклопакет возвращают на место.
  • Если снимать остекление вы не хотите, можно установить анкерные пластины и прикрепить раму к ним при помощи саморезов. Зафиксированное в нужном положении окно прикрепляют при помощи этих пластин к стене дюбель гвоздями. Недостаток такого крепления заключается в пыльности работ, затрате больших физических усилий, кроме этого, он требует декоративно замаскировать способ крепления. Установка окон в пеноблок таким способом уступает креплению на монтажную пену еще и тем, что при фиксации рамы вы не сможете изменить ее положение, то есть изначально важно точно установить, насколько ровно посажены все крепления.
  • Если вы собираетесь использовать монтажную пену, окно сначала ставится на специальные пластинки, положение которых можно менять.

Монтаж окон в доме из газобетона мало чем отличается от стандартного монтажа окон в доме из любого другого материала. Главное – выбрать правильный способ и установить раму ровно, иначе створки не будут открываться правильно или при открывании будут возникать проблемы.

Установка окон в газобетон выполняется с учетом ряда свойств и особенностей ячеистых бетонов. Конструкционная прочность оконных проемов в газобетоне обеспечивается уже в процессе кладки стен. Для этого армируется ряд блоков под окнами и опорная зона для перемычек. Оконные проемы бывают с четвертью или без четверти.

Оконной четвертью или четвертью оконного проема называется выступ части наружной стены, шириной 3 см. -4 см. Название получилось, от того, что 3-х сантиметровый выступ является шириной четверти кирпича, которую, в строительстве обычно принято делать выступом для оконных проемов.

Конструкция проемов зависит от оконных перемычек. К примеру, если перемычки изготавливались с использованием U-блоков по всей ширине стены, проемы не имеют четвертей. При отсутствии оконном проеме четверти, можно устраивать фальш четверть (к примеру, использовать уголок из атмосферостойких полимер. материалов). С этой же целью можно применять нащельники, не используя герметизацию мест их стыковки с оконной коробкой или стеновым проемом.

Четверти в проемах газобетонных стен можно выполнять путем приклеивания кусочков газобетона с помощью клеевого раствора. Усилить узел можно с помощью уголков, которые закрываются штукатуркой .

Установка окон

Перед монтажом оконного блока в проеме, к наружной поверхности рамы по всему периметру крепится самоклеящаяся гидроизоляционная лента, а к внутренней стороне окна на раму приклеивается пароизоляционная лента.

Далее оконный блок помещается в проём, и с помощью уровня и отвеса устанавливаются вертикали и горизонтали. Установку окон в оконные проемы необходимо выполнять, оставляя зазор 2 см -6 см. между оконным блоком и проемом.

Следующий этап – это закрепление оконных блоков в проёмах. Крепление окон в проемах, выполняют используя дюбели по газобетону, строительные шурупы (саморезы), гибкие оцинкованные анкерные пластины толщиной от 1,5 мм.

Угол изгиба анкерной пластины зависит от величины зазора между коробкой и проемом и подбирается по месту.

Выполнять крепление оконных блоков и анкерных пластин к стеновым проемам, используя гвозди не допустимо.

При заделке дюбелей в проемах для стен из газобетона используют безударную дрель (режим чистого сверления). Отверстия высверливаются глубиной большей анкеруемой части дюбеля на один диаметр самореза. Расстояние от края оконного проема не должно быть меньшим двукратной глубины анкеровки.

Конструкция узлов примыкания, конфигурация крепежных элементов, а также глубина расположения оконной коробки в проеме, не должны образовать мостики холода, которые в последствии будут являться причиной образования конденсата и увлажнения внутренних откосов. Узел примыкания должен выполнять отвод дождевой воды и конденсата наружу.

После закрепления оконного блока в проёме, можно приступать к герметизации окна. Материалы, при помощи которых выполняют монтажные зазоры, следует выбирать с учетом деформации стеновой конструкции.

Окно в газобетоне гермеизируется с помощью трехслойного монтажного шва.

Первый слой – наружный, гидроизолирующий. По всему периметру проема, наносят специальный клей-герметик, и к нему прикрепляют и разглаживают гидроизоляционную ленту, для защиты монтажного шва от атмосферных воздействий. Основные требования к наружному слою: водонепроницаемость и паропроницаемость, стойкость к температурным перепадам и ультрафиолету.

Второй центральный слой – теплоизоляционный. После того, как высохнет клей и загерметизирована наружная часть окна, выполняется центральный шов монтажного шва. Полость между проёмом и рамой заполняют монтажной пеной с низким коэффициентом расширения. Термическое сопротивление, находящееся в диапазоне параметров для стен и окон, обеспечивается именно центральным слоем монтажного шва.

Третий внутренний слой – паропроизоляционный. Внутренний слой устраивают по внутреннему контуру монтажного шва путем приклеивания пароизоляционной ленты, непрерывно, без разрывов и не проклеенных участков.

Материалы, с помощью которых выполняют монтажные швы, должны обладать долговечностью не менее 20-ти условных лет эксплуатации.

Установка окон в газобетон заканчивается монтажом оконных отливов. При монтаже отлива, зона примыкания к стене должна быть качественно загерметизирована. Под сливами рекомендуется устанавливать специальные прокладки (гасители), которые будут снижать шум от дождя. Свес отлива за поверхность наружной стены должен составлять 30 мм -40 мм.

  • Этапы строительства из газобетона
  • Штукатурка газобетона

Рекомендуем также

Идеальный материал для устойчивых зданий - Институт устойчивого проектирования

Пассивный дом Дэна Леви с нулевым потреблением энергии в Вудстоке, Нью-Йорк, построен из AAC. Фото: Alex Wilson

Не секрет, что автоклавный газобетон (AAC) изо всех сил пытался закрепиться в Северной Америке. AAC широко используется в Европе, Мексике и большей части мира, но у него возникли проблемы с конкуренцией с деревянным каркасом здесь, в Соединенных Штатах и ​​Канаде. Лесные пожары в Калифорнии, наводнения вдоль наших берегов и рек, более сильные ураганы, расширение ареалов термитов и растущий интерес к пассивной выживаемости могут изменить это.

AAC предлагает ряд существенных преимуществ в эпоху изменения климата, когда нам необходимо строить более устойчивые здания. В этой статье рассматривается этот легкий строительный материал и описывается, как призыв к устойчивости может, наконец, сделать AAC основным строительным материалом в Северной Америке.

Чтобы лучше понять AAC как строительный материал и потенциал использования AAC в энергоэффективных зданиях, мы с Джерелином просто провели выходные в сертифицированном для пассивного дома доме AAC в Вудстоке, штат Нью-Йорк, который был построен и принадлежит мой друг Дэн Леви.

Укладываемые блоки АКБ, в том числе сборные, армированные перемычки. Фото: Дэн Леви

Фон

Автоклавный газобетон, или AAC, был изобретен в Швеции в начале 1900-х годов и запатентован в 1924 году. Он изготавливается путем создания суспензии из мелкоизмельченного кварцевого песка, кальцинированного гипса, извести и / или портландцемента, воды и небольшого количества алюминиевой пудры. Жидкий раствор заливают в прямоугольные емкости, наполняя их лишь частично. Алюминий реагирует с гидроксидом кальция с образованием пузырьков водорода, из-за которых объем материала увеличивается примерно вдвое.После того, как заготовка частично затвердеет, резервуар снимается, и AAC разрезается на блоки или панели стандартного размера с помощью тонкой проволоки. Затем он отверждается путем нагревания под давлением (процесс автоклавирования).

Полученные блоки имеют плотность примерно в четверть плотности бетона и достаточно легкие, чтобы плавать в воде. AAC стандартной плотности (37 фунтов на кубический фут) изолирует примерно до R-1 на дюйм, согласно AERCON, единственному производителю AAC в США на сегодняшний день, поэтому стандартная стена из AAC толщиной 8 дюймов без дополнительной изоляции обеспечивает около R-8.Этот материал имеет прочность на сжатие 580 фунтов на квадратный дюйм (psi), что примерно в пять раз меньше, чем у стандартного бытового бетона (2500 psi). Благодаря этой прочности на сжатие 8-дюймовые блоки подходят для строительства пяти-шестиэтажных зданий.

В середине 1990-х годов два ведущих производителя кондиционеров в Европе, Hebel и Ytong, построили заводы в США, надеясь расширить рынок здесь. Компании изо всех сил пытались проникнуть в отрасль, в которой доминирует строительство деревянных каркасов, однако их делу не помогло то, что эти компании сосредоточили хотя бы часть своих маркетинговых усилий на недостатках своего конкурента, а не на рекламировании преимуществ AAC. в целом.

Были предприняты другие попытки создать AAC с использованием летучей золы, отходов электростанций, но эти инициативы провалились. В 2002 году Aercon Industries, LLC приобрела завод Ytong в Хейнс-Сити, штат Флорида, и теперь компания является единственным производителем сборных железобетонных конструкций в США, хотя я слышал, что на этот рынок может выйти другая компания.

U-образный верхний ряд блоков AAC с арматурой образует несущую балку после заполнения бетоном. Фото: Дэн Леви

Совершенно другая строительная система

В строительстве с AAC большинство блоков сплошные и однородные, но некоторые обычно заказываются с круглыми сердцевинами примерно 3.5 дюймов в диаметре. Выравнивая эти стержни по углам здания, а также у оконных и дверных проемов, создаются непрерывные вертикальные каналы, в которые укладывается стальная арматура и заливается бетонный раствор. В верхней части стены используются специализированные блоки U-образной формы, которые создают непрерывный канал или желоб, в который помещается арматура и заливается бетон, создавая структурную связующую балку.

Строительство из блоков AAC существенно отличается от строительства из стандартных пустотных бетонных блоков.Начиная с ровного основания, тонко затвердевающий раствор укладывается с помощью специального зубчатого шпателя, в который помещается совок раствора. Конец примыкающего блока также промазывается раствором. Затем блок устанавливают и ударяют по месту резиновым молотком. Интересно, что Леви сказал мне, что каменщикам очень тяжело с AAC, потому что он сильно отличается от установки бетонных блоков. «С ним намного легче работать, - сказал он, - но у каменщиков есть проблемы с адаптацией». Леви, который построил два дома с помощью AAC, сказал, что плотникам часто бывает легче с этим, чем каменщикам.

Специализированные мастерки, используемые для укладки тонкозадирного раствора для AAC. Фото: Alex Wilson

Типичные блоки AAC больше, чем бетонные блоки - 8 дюймов x 8 дюймов x 24 дюйма довольно стандартны, хотя блоки также доступны от AERCON шириной 4, 6, 9,5 и 12 дюймов. Хотя блоки AAC больше, чем бетонные, они легче, хотя строители не могут держать или переносить их одной рукой, что может быть недостатком.

Поскольку AAC довольно мягкий и хрупкий, его необходимо защищать как внутри, так и снаружи.Можно использовать широкий спектр внешней отделки, включая обычную цементную штукатурку, акриловую штукатурку (Система внешней изоляции и отделки - EIFS), кирпич, а также деревянный или фиброцементный сайдинг поверх обрешетки для создания детали, защищающей от дождя. Если добавить внешнюю изоляцию (см. Ниже), детализация будет несколько сложнее.

В интерьере одни строители используют штукатурку (цемент, гипс или известь), а другие создают раму для проводки с каркасом и устанавливают обычный гипсокартон.

В дополнение к блокам стандартных размеров, AAC доступен в широком диапазоне сборных панелей, которые производятся со стальной арматурой для удовлетворения конкретных потребностей.AERCON производит структурные перемычки, которые могут перекрывать дверные и оконные проемы шириной до 18 футов. Усиленные, взаимосвязанные панели стен, пола и крыши обычно имеют ширину 24 дюйма и доступны длиной до 20 футов.

Гостиная Дэна Леви. Толстые стены из AAC, изолированные снаружи минеральной ватой, обеспечивают высокую изоляцию оболочки здания. Фото: Алекс Уилсон

Почему AAC может быть идеальным материалом для упругих зданий

Уязвимости, с которыми мы сталкиваемся сегодня, значительны, и с изменением климата эти уязвимости почти наверняка возрастут.Штормы становятся все более суровыми, наводнения - более частыми, лесные пожары - участившимися, термиты - более распространенными. Во многих местах стандартная конструкция с деревянным каркасом больше не имеет смысла.

AAC не может решить все наши проблемы, но может помочь. Ниже я описываю, как свойства и характеристики AAC делают его таким хорошим материалом для устойчивого строительства.

Спальня на нижнем этаже в доме Дэна Леви AAC. Фото: Alex Wilson

AAC огнестойкий

Вряд ли нам нужно напоминание о том, что лесные пожары вызывают растущую озабоченность сегодня.В Калифорнии 2017 год стал самым разрушительным сезоном лесных пожаров в истории штата: в Санта-Розе и десятках других муниципалитетов было разрушено более 10 000 домов. Затем в 2018 году в штате было разрушено более 18000 построек, что почти вдвое превышает рекорд разрушений, установленный всего годом ранее.

AAC - негорючий материал. Если снаружи отделана цементной штукатуркой или фиброцементным сайдингом, система может помочь предотвратить возгорание конструкции. Стандартные стены из блоков AAC толщиной четыре дюйма и более, а также стеновые, половые и кровельные панели толщиной шесть дюймов и более обеспечивают минимальную 4-часовую огнестойкость, основанную на стандартах испытаний UL-U919, U920 и K909.

Согласно AERCON, уникальным свойством AAC является то, что он содержит воду в кристаллической форме, которая действует как теплоотвод; при нагревании из этой воды образуется пар, который выходит через пористую структуру AAC, не вызывая растрескивания поверхности. Даже когда AAC не используется в качестве структурной системы здания, материал часто используется в качестве противопожарных перегородок внутренних в таунхаусах, квартирах и других многоквартирных домах. Компания предлагает подробные спецификации на огнестойкие соединительные системы, проходки и другие детали сборки.

Короче говоря, если бы я строил сегодня в Калифорнии или других пожароопасных местах, я бы предпочел систему AAC.

AAC плавает в воде и может высохнуть после намокания. Фото: Alex Wilson

AAC как строительная система для мест, подверженных наводнениям

Не секрет, что риск наводнений возрастает по мере потепления климата. В прибрежных районах повышение уровня моря увеличивает частоту штормовых наводнений. Более интенсивные осадки выпадают почти во всех частях США.С. ведет к более частым наводнениям - как в прибрежных районах, как мы видели во время урагана Майкл в Хьюстоне в 2017 году, так и во внутренних районах, как мы видели в моем родном штате Вермонт во время тропического шторма Айрин в 2011 году.

Первым приоритетом должно быть недопущение строительства в районах, подверженных затоплению или предполагаемых к риску из-за повышения уровня моря. Избегать строительных площадок в 500-летней зоне затопления теперь имеет смысл - выйти за пределы 100-летней зоны затопления, которую FEMA обычно рекомендует избегать.Поскольку прогнозы повышения уровня моря увеличиваются, становится все более целесообразным выходить даже за пределы 500-летней высоты паводка.

Тем не менее, неплохо было бы строить из материала, который может намокнуть и высохнуть. В этом еще одна прелесть AAC. Материал впитает влагу, но, если следовать рекомендациям производителя по обработке поверхности, он высохнет без длительного повреждения. Фактически, монолитный материал может выступать в качестве сезонного буфера влаги, поглощая влагу летом с более высокой относительной влажностью, а затем высвобождая эту влагу в более сухие зимние месяцы.

Согласно информации о продукте от AERCON, «материал AAC не имеет взаимосвязанной пористости, поэтому капиллярное действие быстро разрушается, и влага не может продолжать« втягивать »очень глубоко в материал. Воздействует только тот материал, который находится у поверхности, непосредственно контактирующей с водой ».

Немецкая ручная пила с твердосплавными зубьями, специально предназначенная для резки AAC. Фото: Alex Wilson

Кроме того, AAC полностью неорганический, поэтому нет ничего, что могло бы разложиться от влаги, и нет источника пищи для плесени и грибка, хотя при намокании AAC важно, чтобы он мог высохнуть.Это включает в себя проектирование сборок AAC с возможностью высыхания снаружи, внутри или и того, и другого. В некоторых ситуациях, когда ожидается внешний контакт с влагой, например, в местах, подверженных наводнениям, может иметь смысл использовать гидроизоляционный или гидроизоляционный слой снаружи, но в таких случаях чрезвычайно важно, чтобы сборка могла высохнуть до интерьер. Следует проконсультироваться со специалистом по строительной науке, чтобы обеспечить надлежащую детализацию.

В качестве внутренней отделки рекомендуется использовать минеральную или гипсовую штукатурку - избегайте гипсокартона с бумажной облицовкой, когда возможно затопление.На внешней стороне используйте либо неорганическую штукатурку, либо деталь от дождя с обвязкой и накладным сайдингом, например фиброцементом, деревом или терракотой. (Для пожаробезопасных сборок следует избегать деревянного сайдинга.) При штукатурных и штукатурных покрытиях можно использовать интегральные пигменты для удовлетворения архитектурных потребностей.

AAC можно резать стандартными деревообрабатывающими инструментами, хотя здесь используется ленточная пила для резки камня, которая включает в себя скользящий стол. Фото: Дэн Леви

AAC и ветровая нагрузка

При правильном армировании AAC может обеспечить высокую степень ветроустойчивости.Большая часть этой прочности обеспечивается усиленными вертикальными заполненными цементным раствором сердцевинами и связующими балками. Блок с сердечником должен быть указан при заказе AAC, поэтому важно заранее определить структурные требования, с которыми производитель должен быть в состоянии помочь.

Стеновые, кровельные и напольные панели с блокировкой AAC имеют соответствующую толщину и имеют стальную арматуру в соответствии с конкретными требованиями к конструктивному проектированию. Работая с производителем и / или инженером-строителем, можно достичь практически любого уровня требований к конструкции.Учитывая прогнозы более сильных штормов в будущем, может иметь смысл выйти за рамки минимально рекомендованных конструктивных решений с помощью AAC или любой другой строительной системы, если на то пошло.

AAC и насекомые

Мы мало что слышим о насекомых в обсуждениях воздействия изменения климата, но это, вероятно, изменится. Ареалы термитов расширяются на север. Во многих тропических регионах, таких как Гавайи, строительство из стандартной древесины сегодня становится все более редким явлением, особенно из-за термитов Формозы.Если используется деревянный каркас, это должно быть обработанное дерево для защиты от повреждения термитами, а обработанное дерево несет в себе собственный набор опасностей для окружающей среды и здоровья. Ограничения для строительства деревянных каркасов, встречающиеся в тропических регионах, будут все больше и больше проявляться во всей континентальной части США по мере потепления климата.

AAC обеспечивает альтернативу деревянному каркасу в районах, где ожидается или может ожидаться повреждение термитами в будущем. В то время как Дэн Леви использовал деревянный каркас для внутренних перегородок в северной части штата Нью-Йорк, в местах, где опасность термитов высока, можно использовать более тонкий блок или панели AAC для внутренних , а также внешних стен.

Окна с тройным остеклением помогают дому Дэна Леви получить сертификат пассивного дома. Фото: Alex Wilson

AAC и пассивная живучесть

Пассивная живучесть стала критерием проектирования после урагана «Катрина», когда ураган вызвал длительные перебои в подаче электроэнергии. Идея состоит в том, что здания должны быть спроектированы с хорошо изолированными внешними оболочками и пассивными конструктивными элементами, чтобы они сохраняли пригодные для жизни условия в случае потери электроэнергии. Сам по себе AAC не обеспечивает достаточно высокий уровень изоляции в большей части Северной Америки, чтобы удовлетворить этому критерию, хотя сборки AAC имеют тенденцию быть очень герметичными.

Для удовлетворения требований пассивной живучести рекомендуется добавить внешнюю изоляцию. Для дома AAC в Вудстоке, штат Нью-Йорк, в котором мы остановились, Леви установил шесть дюймов жесткой минеральной ваты (материал Rockwool ComfortBoard, плотность которого составляет 8 фунтов на кубический фут). Благодаря монолитным стенам из AAC толщиной 8 дюймов и шести дюймам жесткой минеральной ваты стены Леви обеспечивают примерно R-35 с минимальным тепловым мостиком.

Кроме того, AAC с внешней изоляцией обеспечивает большую тепловую массу внутри изолированной оболочки.Это помогает поддерживать приемлемую температуру во время перебоев в подаче электроэнергии или потери топлива для обогрева. В сочетании с пассивным солнечным дизайном (например, окнами, выходящими на юг, затенением и естественной вентиляцией), эта тепловая масса может обеспечить безопасность такого здания в течение длительного времени без дополнительной энергии.

Другие особенности AAC

Наряду с описанными выше преимуществами упругости AAC, этот материал также обеспечивает отличные акустические характеристики - особенно сборки, включающие другие компоненты, такие как изоляционный слой или кирпичная обшивка.

Материал подходит для людей с химической чувствительностью. У Леви есть арендатор в квартире над гаражом, который не мог оставаться здоровым в обычных домах; она продается на преимуществах материала. Для применений, где существует острая химическая чувствительность, может потребоваться внутренняя отделка цементной, известковой или гипсовой штукатуркой, а не акриловые покрытия.

Леви установил 6 дюймов жесткой минеральной ваты на внешней стороне стен AAC, а затем фиброцементный сайдинг поверх вертикальной обвязки на своих стенах.Фото: Дэн Леви

С экологической точки зрения AAC представляет собой неоднозначную картину. Один из ключевых ингредиентов, портландцемент, имеет значительный углеродный след, хотя более низкая плотность ACC делает его лучше, чем стандартный бетон или бетонный блок. Согласно некоторым источникам, в некоторых районах песка становится мало, но это не похоже на проблему с AAC AERCON; их кварцевый песок добывается за две мили и измельчается в мелкий порошок на шаровой мельнице компании. Производство алюминиевого порошка энергоемко, но его используют в очень небольших количествах: обычно 0.05 до 0,08% об. Когда и если появятся методы сокращения выбросов углекислого газа при производстве цемента, воздействие AAC на окружающую среду улучшится.

Самым большим недостатком AAC может быть незнание его в строительной индустрии Северной Америки. Строители и подрядчики очень консервативны и устойчивы к новым или незнакомым материалам. Еще один недостаток - необходимость в слое изоляции в большинстве климатических условий Северной Америки, хотя здесь может стать доступным немецкий продукт AAC с прослоенным слоем AAC с более низкой плотностью (с более высоким значением R) в центре.

Пассивный дом Дэна Леви в Вудстоке на улице. Солнечная батарея питает полностью электрический дом с нулевым потреблением энергии, тепловым насосом с воздушным источником, водонагревателем с тепловым насосом, вентилятором с рекуперацией тепла и светодиодным освещением. Фото: Алекс Уилсон

Заключительные мысли

Впервые я написал об AAC в середине 1990-х годов в журнале « Environmental Building News ». Многие из нас тогда, в том числе европейские производители, построившие заводы AAC, думали, что это завоюет популярность и завоюет значительную долю рынка, но этого не произошло.Учитывая растущий сегодня интерес к устойчивости, я считаю, что перспективы AAC открываются многообещающе; он мог, наконец, стать здесь обычным строительным материалом.

Дэн Леви, который консультирует по вопросам строительства AAC и пассивного дома, поделился со мной своим энтузиазмом по поводу AAC. «Я видел слишком много деревянных каркасных зданий, поврежденных влагой, термитами или другими насекомыми, сверлящими дерево, огнем, гнилью и плесенью», - сказал он мне. «AAC выглядит как бетон, но его легко резать с помощью деревообрабатывающих инструментов, поэтому я считаю, что он предлагает лучшее из всех возможных.Между прочим, если вы хотите испытать этот дом на себе, в этом доме через Airbnb доступны две комнаты (хотя, если вы хотите это сделать, скорее всего, будет лучше, чем позже, так как Дэн может продать дом и переехать в его следующий проект AAC).

# # # # #

Наряду с основанием Resilient Design Institute в 2012 году Алекс является основателем BuildingGreen, Inc. Чтобы быть в курсе его последних статей и размышлений, вы можете подписаться на его ленту в Twitter .Чтобы получать уведомления о новых блогах по электронной почте, зарегистрируйтесь в верхней части страницы.

Как это:

Нравится Загрузка ...

Установка окон в доме из пенопласта. Установка окон в доме из газобетона или пеноблоков

Когда речь идет об установке окон в доме из ячеистых блоков, можно выделить два разных подхода к технологии крепления.

Сторонники пенополиуретана утверждают, что этот материал настолько надежен и герметичен, что не требует использования фурнитуры.Любители дюбелей наоборот делают ставку на механический контакт металла и блоков.

Истина, как это часто бывает, находится в центре полярных мнений.

Поэтому мы решили подробно рассмотреть особенности качественной установки окон в пенобетонные и пенобетонные стены.

Когда лучше ставить пластиковые окна?

По этому вопросу нет единого мнения. Новичков-застройщиков спрашивают, когда можно установить окна в доме из газобетона или пеноблока.Они дают советы друг другу абсурдно. Некоторые утверждают, что сотовые блоки имеют очень большую усадку и монтируют окна только через год после постройки коробки.

Другие пытаются пройти «научное» обоснование и одобрение из трех типов усадки газосиликата и пеноблока. При этом все советники вместе игнорируют этих производителей. В них четко указано, что естественная усадка ячеистых блоков не превышает 0,3 мм на 1 метр стены в высоту. Поэтому говорить о ее критическом воздействии на оконные рамы не приходится.Путаница возникает из-за подмены понятий усадка легкого бетона и осадка здания.

Не происходит деформационного отложения конструкции (стен и фундамента) из-за испарения влаги из бетона и блоков. Это вызывает неравномерное оседание и подъем почвы под действием промерзшей и поливной воды. Вот от такой усадки и нужно защищать несущие конструкции. Для фундамента используются каркасы из арматуры, а для стен из газобетона и пеноблоков - железобетонные пояса, которые заливаются на уровне межподземных перекрытий.Если эти меры не будут приняты, то трещины в стенах и фундаменте при строительстве на слабых и водонасыщенных грунтах гарантированы.

Какие практические выводы можно сделать из наших теоретических рассуждений?

Очень просто: поставить окна в доме из газовых или пенобетонных блоков можно через 2-3 месяца после завершения кладки стены. Этого срока достаточно для того, чтобы фундамент и кладочный раствор (клей) имели набранную прочность.

Кто-то может возразить, что дом должен простоять не менее 1 года до установки окон и отделки, чтобы завершились процессы стабилизации грунта.На это мы ответим, что процесс движения грунта непрерывен. Поэтому надеяться нужно не на полное завершение отложения строения, а на качество строительства - прочный фундамент и несущие стены.

Нюансы качественного монтажа окон в пенобетон и пеноблоки

Скажем так, вставить пластиковое окно в пеноблок несложно. Гораздо сложнее обеспечить герметичность и долговечность стыков между стеной и пластиковым каркасом.

Для этого нужно выполнить три условия:

  • Герметичность шва.
  • Защита зоны контакта от потери тепла.
  • Механическая прочность контакта «окно-стена».

Непрерывность швов может быть частично обеспечена четвертью - выступами, нарезанными блоками. Кроме того, необходимо использовать герметизирующие материалы - морозостойкие герметики или самопротекающую ленту (псуль). Зона соприкосновения каркаса с утеплителем стен традиционным способом - пенополиуритан.Дюбели или монтажные пластины отвечают за механическую прочность крепления.

Закрепите оконную раму в проеме двумя способами:

  • Сняв остекление, просверлите отверстие в пластиковом профиле под длинный дюбель-гвоздь, прикрепите их к раме к стене и вставьте стекло. место.
  • Не снимая остекления зафиксировать анкерные пластины по периметру рамы по периметру. После этого нужно установить окно в монтажное положение и через отверстия в пластинах прикрутить к стене дюбель-гвоздь.

Установка пластиковых окон в доме из газобетона по первому способу имеет свои недостатки: демонтаж и установка стеклопакетов трудоемки, а положение рамы в проеме после ее фиксации не может быть изменено. Второй способ монтажа более удобен, так как при необходимости положение позиции перед стыковкой пенопласта можно изменить и только после этого оно будет завершено.

Пример анкерных пластин для крепления пластикового окна в проеме

Стандартный монтаж окон из пенобетона начинается с установки под каркас выносных уплотнителей из пластика или дерева.Они нужны для создания щели, в которую будет выдуваться изоляционная пена.


Перед этой операцией необходимо закрепить монтажные пластины. Для этого используются шурупы длиной 19 мм и диаметром 4,8 мм.


Глубина установки окна может составлять от 8 до 12 см (от края рамы до края проема) и зависит от толщины стены (20 или 30 см). Если внешняя часть кладки утеплена, окно можно ставить ближе к внешнему краю внешнего вида на толщину утеплителя.


Эти отступы выбираем не из соображений эстетики внешнего вида окна, а из-за необходимости защиты границ от конденсации влаги и промерзания (точка росы должна находиться за пределами рамки).

Регулируя положение окна с помощью уровня, отверстия под дюбель (безударное сверло) высверливаются блоками. От края блока крайнее отверстие плиты должно отступать минимум на 5 см, чтобы не расколоть его. Сначала плита фиксируется одним дюбелем (диаметр 6 мм, длина 80-100 мм).После окончательного выравнивания прикручивается второй.

Убедившись, что окна окон легко открываются и закрываются, приступаем к тупому стыку по всему периметру рамы. Для этой работы лучше взять морозостойкую пену с низким коэффициентом расширения. Это повысит долговечность утеплителя и снизит давление на каркас. Для улучшения качества сцепления пенопласта с блоком и окном перед его стыковкой все швы необходимо обработать водой от ароматизатора.

После застывания пены ее излишки, выступающие, срезают. Вынимаются регулировочные клинья и борются с формами пустот. По окончании этих операций внешний стык каркаса с агрегатом герметизируется расширяющейся лентой (псули) или защищается морозостойкой дышащей замазкой. Еще один распространенный вариант - установка по периметру гидроизоляционной ленты на клей-герметик.


Уплотнительная лента

Внутренний шов обрабатывают шпатлевкой, тщательно выравнивая его по всей зоне контакта с изоляцией.

Завершает установку устройства отлива и подоконника. Важным нюансом этой работы является правильное размещение отверстий в пластиковом профиле, по которым выходит конденсат из окна. Они должны быть выше популярных, чтобы влага не попадала на блоки.


Правильное размещение дренажного отверстия на пластиковом окне

В заключение хочу сказать про четверти, защищающие стыки пластиковых окон от продувки и промерзания.Любой ячеистый бетон хорошо режется, поэтому в процессе кладки можно заранее сделать четверть нужной четверти.


Четверть пенополистирола

Другой вариант - установка четверти из плотного (экструдированного) пенопласта. Он хорошо изолирует откосы и каркас, но достаточно сложен в отделке, так как требует установки сетки и качественной шпатлевки. Пенопласт закрепляется на клею и дополнительно фиксируется к блокам пластиковыми дюбелями с широкими шляпками.

Существует два основных направления крепления окон ПВХ к пенобетонным и газобетонным стенам: 1) пенополиуретаном без арматуры; 2) Использование дюбелей.И в первом, и во втором случае есть устройства. Разберем, какая техника оптимально дает качество и комфорт.

Когда ставить окна в новом доме?

Специалисты отмечают, что усадка самих блоков не должна превышать 0,3 мм на 1 м стены. Следовательно, его влияние на качество монтажа не критично. На общую усадку постройки потребуется не менее года, за это время происходит промерзание и оттаивание грунта, набирается необходимая прочность бетона и клея.Однако при правильном проектировании здания и качественном выполнении всех строительных работ установку окон можно произвести уже через пару месяцев после завершения строительства.

Монтаж (установка) пластикового окна регламентируется несколькими документами:

  • ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей», ст. девять;
  • ГОСТ 30971-2012 «Узлы крепления швов оконных блоков к проемам в стенах. Общие технические условия»;
  • ГОСТ Р 52749-2007 «Окно канализационное с самошивающимися парогорловыми лентами.«

Если от заказчика требуется установка окон по ГОСТу, то в договоре необходимо указать, какой ГОСТ имеет в виду. Потому что в ГОСТах много положений для добровольного использования и особых случаев, например, с использованием паров быстродействующих самовсасывающих герметизирующих лент (псули) или без них.

Особенности

Следует отметить, что показателем качественной установки окон ПВХ в частном доме являются: обеспечение герметичности стыков между стеной стены и из блоков, продолжительность срока службы , отсутствие теплопотерь, идеальное выравнивание каркаса, качественный монтаж подоконников и подоконников.

Для большей герметизации стыков в блоках вырезаются специальные четвертины (при кладке блоков можно предусмотреть и вырезать четверть), используются специальные герметики и пс. Утеплителем служит пенополиуретан, он фиксирует зону непосредственного соприкосновения стены и каркаса. Механическая прочность достигается скреплением каркаса дюбелями или монтажными пластинами.

Глубина установки (от рамы до края проема) может варьироваться в пределах 8-12 см в зависимости от толщины стены блока.Если кладка дополнительно утеплена, окно монтируется ближе к внешнему краю стены так, чтобы точка росы находилась за пределами оконной рамы. Это защитит стеклопакет от конденсата и замерзания.

Фиксация рамы в проеме

Есть 2 способа зафиксировать раму в оконном шуме. В первом случае необходимо предварительно снять стекло. Пластиковый профиль Просверлите в нескольких местах и ​​закрепите каркас длинными дюбелями. Недостатком способа является сложная разборка, нет возможности изменить положение каркаса относительно проема после окончательной фиксации даже до момента обшивки пеной.Недостаток существенен, особенно при самостоятельной установке окон в частном доме. Шансов на успех с первой попытки нет. Все идеально, даже если руки растут из нужного места, не сильно.


Крепеж с анкерами и дюбелями

Крепеж с анкерной пластиной

Схема размещения стекла относительно стен

Ошибки при установке окон

Второй способ не требует снятия остекления.Каркас монтируется с помощью анкерных пластин, которые устанавливаются по периметру пластикового каркаса с помощью саморезов. Далее происходит крепление к стене дюбелями-гвоздями через отверстия в плитах.

Установка окон в частном доме. Этапы работы

1. Крепятся монтажные планки на оконной раме с самозатяжками 4,8х12 мм.

2. Под рамой из ПВХ устанавливаются специальные регулировочные клинья (деревянные или пластиковые). Они создают зазор для последующего нанесения утеплителя - пенопласта.

3. Положение стеклопакета регулируется уровнем. В блоках просверливают отверстия под дюбели, при этом для предотвращения раскола блоки отверстия не должны находиться ближе 5 см от его края. Вначале плита фиксируется одним дюбелем (6х100 мм), затем выравнивается и прикручивается вторым.

4. Проверьте открытие и закрытие оконной створки.

5. Камень по периметру каркаса на всех стыках каркаса со стеной. Пена подобрать морозостойкая для России. Перед подачей шов обрызгивают водой из пульверизатора.Эта нехитрая процедура улучшит качество сцепления пенопласта со стеной и пластиком.

6. После замораживания пены излишки пены обрезаются.

7. Убираются клинья, ведется борьба с тарой.

9. Установлены отстойник и подоконник. Отверстия расположены над отверстиями в профиле ПВХ для удаления конденсата.

Качественный монтаж и установка окна в доме из газобетона: все нюансы и правила
Современный строительный процесс требует соответствующих решений.Установка окна в дом из газобетона - задача, решение которой потребует не столько времени, сил и знаний, сколько потребуется для монтажа окон и оконных рам старого образца. Весь процесс установки металлопластикового окна состоит из трех этапов:

  • Подготовительные работы;
  • Непосредственно установка окна;
  • Завершающие этапы работы.

Подготовительные работы

Прежде чем приступить к описанию этого этапа, необходимо прочитать хотя бы поверхностно знакомый с материалом для работы.Газобетон - экологически чистый материал, популярный благодаря своей прочности и простоте строительной обработки. Поэтому для резки газобетонных блоков используют самую обыкновенную ножовку с мелкими зубьями. А для того, чтобы просверлить в этом строительном материале дыры, достаточно будет использовать хорошо заточенное сверло по дереву или металлу.

Совет! Чтобы процесс подготовки к установке окна был максимально быстрым и комфортным, используйте следующие инструменты и материалы: рулетку, перфоратор, гвоздодер, стальной лист и полиэтиленовую пленку.

Начать с уборки помещения, в котором будут проводиться монтажные работы. То есть необходимо полностью освободить пространство от мебели, ковров и других предметов. Так как установочное окно очень пыльное. Если есть возможность, накройте пол полиэтиленовой пленкой - это позволит упростить процесс уборки помещения. Если на момент начала установки нового окна в проеме имеется устаревшая конструкция, то его можно демонтировать молотком и зубилом.Это будет намного сложнее и дольше, чем использование перфоратора с фиксированной коронкой, на что потребуется время не более 10 минут.

Если установка окна выполняется на этаж выше первого, то стоит придерживаться определенных мер безопасности. Ведь под окном может стоять внешний кондиционер или, что еще хуже, проходят люди. Если эти ситуации не исключены, то на краю будущего откоса нужно будет закрепить стальной лист по всей ширине.Не требует инвентаря для его установки, никаких замков. Достаточно будет зажать простыню между стенами до полной неподвижности.

Параллельно с окном необходимо демонтировать пробоотборник. Сделать это можно с помощью обычного гвоздя или прохода. Самым сложным и трудоемким этапом можно назвать демонтаж старого подоконника. Конечно, если он деревянный, проблем возникнуть не должно. Но иногда подоконник бывает бетонным.Чтобы снять подоконник, нужно воспользоваться перфоратором. Сначала делаем основной грув и начинаем рок. Деревянная конструкция Качать и аккуратно вытаскивать, а вот с бетоном нужно проявлять предельную внимательность. Ведь весит такой подоконник довольно много и во время финишного рывка лучше придерживать его противоположный бок, а ноги держать на безопасном расстоянии. После демонтажа всей грязи и пыли из оконного проема необходимо ввести веник или щетку.

Внимание! Для улучшения сцепления монтажной пены с основанием необходимо выступить на поверхность от остатков пыли.Работу после грунтовки можно продолжить через 4 часа.

Монтаж оконного внутреннего окна

Прежде чем переходить к самому ответственному этапу, необходимо приобрести следующие материалы и инструменты:

  • Уровень;
  • Перфоратор;
  • Оконная рама;
  • клинья;
  • Якоря;
  • Рулетка;
  • Монтажная пена;
  • Подоконник;
  • Отлив.

Итак, теперь, когда у вас под рукой весь перечень инвентаря, можно смело приступать к монтажу окна в доме из газобетона.Взяв оконную раму, очистите ее полностью от заводской пленки. Проверьте всю конструкцию и убедитесь, что на ней нет трещин, царапин и других дефектов.

Монтаж оконных ступеней:

  1. В прорезь пенобетона устанавливается оконная рама. Не пытайтесь прилепить все это одновременно. Сначала с одной стороны, потом со второй;
  2. Если вы решили заранее вырезать паз, то хотим вас огорчить - ничего не выйдет. Поэтому необходимо проложить специальные клинья.Они могут быть как деревянными, так и пластиковыми. Преимущество вторых в том, что их нельзя снимать с газобетона, чего нельзя сказать о деревянных. Далее процесс выравнивания сопровождается использованием уровня;
  3. Затем выровняйте по ширине. На этом этапе ложитесь в сторону и возьмите рулетку. Ошибка, это может быть не более 3мм ступица. По бокам закрепляем клиньями, чем обездвиживаем конструкцию;
  4. Выровняйте по вертикали с помощью уровня;
  5. И вот мы постепенно подошли к четырем отверстиям, которые находятся во внутренней части рамы.В них расположены два отверстия с одной стороны, через них необходимо просверлить основание, используя специальные сверла для газобетона. Глубина сверления 40 см;
  6. В эти отверстия забиты якоря. Их следует забивать до тех пор, пока верх (шляпа) в принципе не сможет мешать закрытию окна;
  7. Проделав все вышеперечисленные этапы, у вас должен получиться идеально закрепленный дизайн. Далее следует стравить монтажную пену со специальными мелкими порами. Стоимость его заказа выше стандартной пены, но и качество соответственно намного лучше.Если при установке используются клинья, то их нужно удалить. Пластик навсегда останется в газобетоне;
  8. Тем временем, пока монтажная пена застыла, следует смонтировать новый подоконник. Перед его установкой на поверхность наносится специальный силиконовый герметик, который будет выполнять роль клея. Но для самого монтажа нужно использовать монтажную пену, благодаря которой продуваются все дыры и трещины. После его фиксации лучше всего надеть верх, который прижимает;
  9. Монтаж производится с помощью той же монтажной пены, которая наносится на поверхность газобетона и крепится к приливу.Окно крепится на алюминиевые саморезы.

Внимание! Если окно установлено неровно, то даже самый лучший газобетон не защищает помещение от сквозняков.

Завершающие этапы работы

На последнем этапе понадобится шпатлевка, гипсовая штукатурка, нож и шпатель. После застывания пены приступаем к развешиванию окон. Здесь проверка работоспособности и работоспособности всей конструкции. Через 24 часа срежьте излишки пены.Но если приступить к нарезке немного раньше, можно просто смазать нож поролоном, что вряд ли произойдет. После резки поверхность шлифуется.

На секции наносится гипсовая штукатурка. Делать это нужно так, чтобы внутри не было пустого паза. Этот этап можно выполнить двумя способами:

  • Разрез. Делается зона, которая будет перпендикулярна каркасу;
  • Продолжение. Выполняется по способу продолжения стены с большим выходом из каркаса.

Для полного затвердевания и высыхания верхнего слоя необходимо до восьми часов времени.Все зависит от времени года и производителя. Вторичный слой наносится не более чем на 4 мм и выполняет роль финишного слоя. Наносится шпателем равномерно, также удаляют все лишние кусочки после замазки шпаклевки.

Установлено целое окно в доме из газобетона. Как видите, для того, чтобы установить окно, не требуются специальные знания и навыки. Поэтому не стоит бояться, что что-то может пойти не так. Главное придерживаться приведенной выше инструкции и тогда у вас все получится!

Цена на строительство дома из газобетона

.

Стоимость вашего дома - это то, насколько вы цените свой комфорт и безопасность.Определившись с пакетом и стоимостью дома, выбирая девелоперскую компанию, вы инвестируете в благополучие своей семьи. И чем осознаннее это вложение, тем безопаснее строительство и лучше результат.

Постройте свой будущий дом ответственно, надежно и надолго!

Здесь вы можете удачно выбрать оборудование будущего дома в зависимости от запланированного бюджета.

БазаОптимаСтандарт
пр.
Эскизный проект
3D - визуализация
Фундамент
Ленточный фундамент с армированием, глубина 1.1 м, ширина зависит от типа стен
Песок и гидроизоляция фундамента
Стяжка усиленная 1 этаж с утеплителем
Устройство выводов инженерных коммуникаций в фундаменте
Крыша
Комплект стропил на брус 145х45 мм (сухой 18-22%, строганный), обработанный антисептиком на водной основе Ecocept
Комплекты: ответная обрешетка 25х40 мм, ящик 25х100 мм (OSB-3 12 мм), ветровая плита
Супердиффузионная мембрана
Комплект для крепления на крыше
Рубероид - металл (или битумная черепица)
Теплоизоляция
Утепление снаружи стен:
- Пенопласт 50-100 мм
- Базальтовый утеплитель 50-100 мм
Утеплитель кровли - утеплитель базальтовый 150 мм
Отделочные работы
Внешняя отделка фасада (сайдинг, сруб, фальшбрус, штукатурка)
Внутренняя отделка стен и потолка (гипсокартон, деревянные доски, гипсокартон для стен)
Окна, двери
Металлические входные двери
Окна металлопластиковые 2-х камерные стеклопакеты
Услуги
Установка
Стоимость 2840 грн / м2
Начать расчет

* Цены указаны за дом классической архитектуры, общей площадью 146 м2 (двухэтажный, площадь застройки 73 м2, мансарда второй этаж), в цену включены строительно-монтажные работы и материалы по выбранному оборудованию.Посмотреть пример дома с заданными параметрами можно по ссылке ... . Окончательная стоимость зависит от сложности проекта, кровельного материала, отделочных материалов, площади и т. Д.

Многие компании, стремясь привлечь внимание большего количества клиентов, заявляют, что газоблоки являются инновационным материалом. Однако это неправда, так как этот материал используется в строительстве уже столетие. Высокий спрос на газобетонные блоки обусловлен практически идеальными эксплуатационными характеристиками материала, который представляет собой разновидность ячеистого бетона.Поэтому застройщики часто решают построить дом из газоблока, цена которого намного ниже, чем строительство с помощью других материалов.

Газобетонный блок состоит из пенообразователя, благодаря которому материал приобретает пористую структуру, ячейки (поры) содержат воздух. Это обеспечивает эффективную защиту от холода. Технология резки применяется при производстве газобетонных блоков. Благодаря этому материал имеет идеально ровную поверхность (допустимая погрешность +/- 1 мм).Это гарантирует отсутствие «теплового байпаса».

Этапы домостроения из газобетона

Возведение дома должно производиться с учетом технологических требований и соблюдения действующих норм. Поэтому необходимо придерживаться определенной последовательности работ:

  • Подготовительный этап предполагает подготовку участка, установку фундамента (обычно монолитной балки или монолитного основания), а также работы по гидроизоляции цокольного этажа.
  • Кладка ведется с регулярным контролем уровня. На цементную матрицу важно уложить первый ряд. Это компенсирует неровности, которые могут появиться на фундаменте.
  • Шлифование - все шероховатости на поверхности газоблоков полируются с помощью строгального станка или специальной шлифовальной доски.
  • Дверной проем и оконный проем - используются армированные перемычки, ширина и высота которых идентичны размерам блоков.
  • Монтаж панелей перекрытий - в качестве плит используются железобетонные блоки, которые устанавливаются на несущие стены. Между ними устанавливаются нарезные блоки (вставки).
  • Завершающий этап - укладка арматурной сетки на балки, заливка бетона. Как только короб дома будет готов, проводят монтаж кровли и отделочные работы.

Хотите построить особняк как можно быстрее, но при этом сделать это качественно и надежно? Специалисты EuroHouse готовы осуществить вашу мечту! Тысячи наших клиентов лично убедились в качестве работы и ответственном подходе специалистов компании.Мы профессионально и в короткие сроки решаем задачи любой сложности, а цена на дом из газобетона - приятное дополнение к нашему взаимовыгодному сотрудничеству с вами.

Газобетонные блоки - идеальный материал для строительства особняка. Вот лишь некоторые преимущества этого материала:

  1. Огнестойкость - блоки являются негорючим материалом и при нагревании не выделяют токсичных и опасных веществ для человека и окружающей среды.
  2. Простота использования - идеальная геометрия и простота обработки значительно упрощают процесс кладки и, следовательно, сокращают время строительства.
  3. Высокий уровень звукоизоляции - газоблоки отлично поглощают звук. Благодаря этому значительно снижается цена на дом из газобетона под ключ, ведь постройка не нуждается в дополнительном утеплении.
  4. Экологически чистый - материал состоит из экологически чистых компонентов (песок, вода, известь, цемент) - без добавок и наполнителей.
  5. Высокая скорость строительства - вы можете завершить строительство дома всего за один сезон.
  6. Материал способен «дышать» - это преимущество гарантирует, что стены дома всегда будут сухими, на них не образуется грибок и плесень.
  7. Разнообразие внешней отделки - фасад здания можно отделать любым материалом (сайдинг, клинкерный кирпич, гранит и др.).

Если вы задумали построить дом из газобетона, наша компания готова взять на себя все усилия по его возведению.Компания «ЕвроХаус» на протяжении многих лет успешно реализует проекты любой сложности. Внушительный опыт и профессионализм наших специалистов позволяют гарантировать высокое качество работ, которое контролируется на каждом этапе строительства.

Что влияет на цену дома из газобетона?

Компания «ЕвроХаус» формирует лояльную ценовую политику по отношению к своим клиентам. Мы стремимся к взаимовыгодному и долгосрочному сотрудничеству.Поэтому при расчете цены наши инженеры исключают искусственные наценки. Благодаря этому вы получаете гарантию фиксированной цены - цена дома останется неизменной с момента подписания договора.

Цена строительства напрямую зависит от размеров и сложности планировки возводимого дома. Также цена формируется в зависимости от того, какой проект вы предпочитаете - типовой или индивидуальный, а также от того, будут ли использованы эксклюзивные отделочные материалы.Звоните, мы поможем найти лучшее решение - построим дом вашей мечты - теплый, уютный, комфортный.

Бетонные перемычки над окнами в пенобетонной стене. Оконные проемы в газобетоне

В доме из газобетона оконные и дверные проемы нуждаются в дополнительном армировании. Его можно заливать бетоном, а также на уголках или арматурных стержнях. Они отличаются стоимостью, экономичностью, скоростью укладки. Точные параметры несущей поверхности перемычек, их длина и ширина рассчитываются в зависимости от ширины оконного проема и высоты кладки над ним.



В домах из России предусмотрена минимальная ширина стены 60 см. При уменьшении ширины требуется вертикальное усиление стены: армирование путем заливки стальных стержней внутрь О-образных блоков или путем укладки стержней в вертикальный паз возле проема с последующей фиксацией арматуры в фундаменте и плитах перекрытия.

Прокладка готовых перемычек из газобетона

Для усиления проемов строители часто используют заводские решения, так как проще всего из готовых железобетонных изделий сделать перемычку над окном из газобетона.Готовые перемычки используются для перекрытия проемов шириной до 2,5 м.



Перемычки изготавливаются из стального арматурного каркаса и газобетона марок Д500-Д700 с повышенной прочностью на сжатие. Их можно изготовить на заказ - под конкретные параметры строящегося дома.

Характеристики

Достоинства готовых перемычек из газобетона:

  • высокая скорость укладки;
  • отсутствие «мостиков холода»;
  • относительно легкий.

Гладкая поверхность и четкая форма изделия не портят ровность кладки стен, поэтому для внешней отделки можно использовать фасадную краску или тонкослойную штукатурку. Большим плюсом также является однородность поверхности стены при оштукатуривании.

Перемычки над окнами в доме из газобетона устанавливаются на цельные блоки, опираясь на кладку не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеем или цементным раствором.Удобно, когда толщина бруса совпадает с толщиной кладки, а высота - с высотой блока. При строительстве дома с толстыми стенами допускается укладка нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и уложить их над одним проемом.


Правильное положение перемычек из газобетона при установке обозначается маркировкой. Не допускается установка балок вертикально или днищем вверх.Также запрещается отпиливать часть изделия, сверлить в нем отверстия, пазы или действовать другим механическим способом, так как это снижает его несущую способность.

Изделия для несущих стен изготавливаются толщиной не менее 200 мм. Одна большая перемычка может весить около 100-200 кг, поэтому для установки может потребоваться подъемник. Если необходимо усилить проем в навесных стенах, можно использовать балки из газобетона толщиной от 100 до 150 мм. Их вес редко превышает 50 кг, поэтому при укладке можно обойтись без специального оборудования.

Единственный недостаток готовой продукции - высокая стоимость. Поэтому при поиске экономичных вариантов, как сделать перемычки над окном из газобетона, предпочтение отдается менее затратным методам.

Джемперы из U-блоков

Один из распространенных вариантов - изготовление балок в несъемной опалубке, представляющих собой пеноблоки из газобетона марки Д500 и выше. Этот способ позволяет получить ровную внешнюю поверхность со сплошным рисунком кладки и подходит для армирования проемов до 3 м.


Устройство техники

Устройство перемычек из U-блоков выполняется в несколько этапов:

  • 1. Сплошная доска устанавливается на уровне верхней линии кладки и закрепляется подпорками так, чтобы перемычка из газобетона не прогибалась под весом заливного бетона. Опоры могут быть изготовлены из самых разных материалов - деревянных брусков, металлических труб, колонн из кирпича и т. Д.
  • 2. Лотковые блоки укладываются на доску толстой стенкой наружу так, чтобы края конструкции заходили в кладку не менее чем на 25 см с каждой стороны.Проклеиваются вертикальные швы и горизонтальный отрезок опорной части.
  • 3. Для утепления конструкции листы высокой плотности можно укладывать внутрь блоков от внешней стены.

  • 4. Даже для изготовления перемычек над окнами в доме из газобетона вяжется арматурный каркас. Для него используется диаметр 12-16 мм, покрытый антикоррозионным составом, вязальная и кольцевая проволока.
  • 5. Бетон М200 замешивается и заливается внутрь конструкции, уплотняется и выравнивается по верхней грани блоков.Важно, чтобы смесь покрывала арматуру со всех сторон.

В некоторых случаях для лучшего распределения нагрузки применяется горизонтальное армирование кладки в предыдущем ряду, откуда устанавливается перемычка. Вы можете снять доску, временные опоры и продолжить строительство после высыхания бетона. Сроки зависят от погодных условий и температуры воздуха.

Перемычки бетонные монолитные

Способ заливки монолитной бетонной балки - один из самых дешевых вариантов устройства перемычек над окнами в стенах из газобетона.Этот способ наиболее хлопотный, но позволяет создать прочную конструкцию, выдерживающую любые нагрузки. Серьезным недостатком этого метода является то, что исчезает однородность поверхности стены, что крайне нежелательно при оштукатуривании гладкой стены из газобетона тонким слоем.


Высокая теплопроводность бетона должна быть компенсирована местной изоляцией.

Технология изготовления

Создание монолитной балки во многом напоминает устройство перемычек из блоков лотков, но также имеет существенные отличия.Работы выполняются в следующем порядке:

  • Устанавливается съемная опалубка из листовых или листовых материалов (фанера и др.). Конструкция усилена поперечными и вертикальными брусками с шагом не более 50 см и опорами. Опалубка сооружается после укладки блочного ряда. Для него с двух сторон от проема оставляется по 20-30 см места.
  • В готовой опалубке снаружи стены крепится утеплитель. Для мокрых работ чаще всего используют листы пенополистирола.
  • После арматурный каркас выполнен из стальных прутков. Для формирования каркаса лучше использовать кольцевую и вязальную проволоку, но для небольших домов с легкой кровлей можно использовать стальную армирующую сетку. Его нарезают на квадраты, к которым при помощи вязальной проволоки прикрепляют стержни.
  • Далее укомплектованная опалубка заливается раствором М200 - М300 на высоту ряда блоков, уплотняется и выравнивается.

Боковую опалубку можно снимать после застывания раствора, а нижнюю горизонтальную доску лучше оставить до полного высыхания.В жаркую погоду следует регулярно смачивать бетон, пока он не наберет должной прочности.

Наружная часть перемычки в доме из газобетона потребует отдельной предварительной штукатурки в случае отделки фасада декоративной штукатуркой на блоке без утепления стен. Поверх утеплителя наносится слой, в который углубляется и разравнивается стойкая к щелочам армирующая сетка.

Перемычки угловые

Конструкция с использованием металлических уголков является наиболее бюджетной, особенно по сравнению с перемычками из газобетона.Но уголки разрешается использовать только при определенных условиях - ширина проемов до 1,2 м при высоте кладки над ними не менее 2/3 этой ширины.


Изначально в закрывающих блоках из газобетона пазы для углов прорезаются отступом от края блока на 1/3 его ширины. Обычно отступ составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило - расположить уголки снаружи и внутри.В этом случае металлические опоры обеспечивают необходимую для газобетона площадь опоры.

Для проемов шириной до 1,2 м достаточно уголка с шириной полки 50 мм. Стальные опоры необходимо обработать антикоррозийным составом и оштукатурить. Чтобы штукатурка лучше держалась, углы перед укладкой можно обернуть щелочестойкой или гипсовой сеткой.

Джемперы в мелкую прорезь

Проемы шириной менее 1,2 м не нуждаются в большом усилении.Поскольку делать перемычку над окном из газобетона из железобетонной балки дорого и нецелесообразно, можно воспользоваться методом армирования стальными стержнями. Но этот способ, как и предыдущий, применим только для случаев, когда высота кладки стен поверх проема составляет более 2/3 его ширины. Более того, мы не рекомендуем использовать этот способ для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по бокам проема и в районе подоконника.

Технология работы

Технология укладки газобетонных блоков над проемами без использования арматурных опор (см. Рис. А) предполагает следующую последовательность действий:

  • Ряд блоков выложен до проема. Обязательно оставьте пространство 20-30 см для укладки арматуры.
  • В отличие от прокладки перемычки из газобетона с помощью П-образных блоков, установка съемной опалубки не требуется.
  • Фурнитура проложена.В среднем на дверной или оконный проем нужно 4 стержня диаметром 10 мм. Подойдут стержни периодического профиля с выраженным рифлением класса А-III.
  • Стробоскопы делаются блоками на определенном расстоянии. Для этого удобно использовать измельчитель или фрезер. Важно, чтобы бороздки не располагались слишком близко к краю.
  • Углубления заполняются раствором или клеем. Затем на закрепленные стальные стержни монтируются блоки из газобетона. Вертикальные швы заделывают раствором или клеем.
  • При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Арматурные стержни лучше всего выдерживают нагрузку, если через несколько рядов над ними сделать монолитный пояс жесткости, который равномерно распределяет вес кровли по всей поверхности стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление этого сегмента не требуется.


А как сделать перемычку над окном из газобетона, если расчетная нагрузка на проем будет чуть больше допустимого значения для стальных стержней? Как вариант, два последних метода можно комбинировать.

В данном случае 75-е углы утоплены в блоки по внешнему и внутреннему краям, а в центральном сегменте нарезаны штробы под 3 арматурных стержня диаметром 8 мм и более. После фиксации перемычки оштукатуривают углы, предварительно окрашенные или обработанные антикоррозийным составом.

Заключение

Выбирая, что делать перемычки из газобетона, железобетона, стальных уголков или стержней, обязательно учитывайте следующие факторы:

  • площадь и высота здания;
  • вес межэтажных и мансардных этажей, кровли, самих стен;
  • материальных затрат;
  • срок строительства.

И помните, что при неправильном армировании проемов на стенах из газобетона появятся трещины. И наоборот, правильный расчет, а также соблюдение технологии изготовления перемычек позволят построить добротный дом без каких-либо последствий, которые могут открыться в будущем.

Дверные и оконные перемычки при строительстве домов из газобетона необходимо делать. В домах из газобетона есть два варианта их создания.

Первая - железобетонная перемычка. Собирается опалубка, которая крепится прямо к стене. В нее укладывают вязаную арматуру и заливают бетоном.

Лучше дополнительно утеплить. Если этого не сделать, то появится мостик холода.

Наконечник. Очень часто при изготовлении железобетонных перемычек, дверных и оконных перемычек их не утепляют. Это происходит потому, что авторы проекта решают надеяться на дополнительную изоляцию.И внешний, и внутренний. Однако газобетон и пеноблоки шириной 400 мм и более самодостаточны в отношении тепла и холода. Им достаточно штукатурки для защиты от влаги. Но через такие мостики холода будет течь холод, который охладит поднимающийся вверх горячий воздух. То есть чем больше в доме мостиков холода, тем лучше он остывает зимой и нагревается летом.

Однако дополнительная изоляция может пригодиться, когда ширина блоков меньше 375 мм.Например, можно сделать вентилируемый фасад или просто выложить стены декоративным кирпичом на небольшом расстоянии от газобетона.


Второй способ - использовать U-образные блоки. Это блоки с тремя стенками и углублением посередине. Их устанавливают в проем на деревянной опоре, утепляют, вяжут арматуру и заливают бетоном. При высыхании бетона получается самостоятельная перемычка. Вы можете удалить дерево.


Пояс монолитный армированный для перекрытия

Монолитный пояс в домах из пенобетона или пенобетона необходим.Он выполняет несколько функций. Принимает на себя локальную нагрузку от перекрытий, что особенно актуально в домах с железобетонными перекрытиями. Но в нашем случае с деревянными потолками это важно, поскольку нет невесомых конструкций.


Армопояс должен быть однородным по всей длине и нигде не прерываться. Так как он отлично выдерживает точечные нагрузки, которые могут быть фатальными для наших блоков, он не даст им взломать. Это может произойти, например, когда крыша установлена ​​не совсем равномерно и в одном углу возникает давление, которое сильнее, чем в других.Единый монолитный пояс не даст кровле разрушить газобетон.

Наконечник . Иногда возникает ситуация, когда монолитный пояс мешает художественной мысли в проекте дома. Например, нужно сделать окно на межэтажном участке лестницы, но бронепояс просто проходит через это место. Если нет сейсмической активности, если грунт хороший или есть песчаная подушка, если дом стоит на монолитном фундаменте, то можно разорвать пояс.Это совет из ряда плохих, но, в принципе, это возможно.


Ремень поможет стенам выдержать неравномерную усадку грунта у основания, не растрескаться и сохранить четкое вертикальное положение.

Наконечник . Вы можете прогуляться по соседям и посмотреть на их дома, прежде чем строить дом. Как правило, если грунт на участке неустойчивый, то небольшие трещинки выходят из углов окон, от фундамента или просто по вертикали.Если хозяин говорит, что штукатурка треснула (да и у некоторых ее соседей она есть), то смело можете ему ответить, что проблема в стенах.



В том числе такой пояс необходим в районах с сейсмической активностью.

Перекрытие

В нашем доме деревянные полы. Во-первых, такие потолки дышат. Во-вторых, они легкие. И в-третьих - дешево.


Потолки делят дом на этажи. В нашем случае используются балки, соединяющие все стены в доме.Они должны опираться как на несущие, так и на межкомнатные стены.

Советы . Начать укладку балок стоит с краев дома. Первые балки следует прочно закрепить, затем можно приступать к укладке остальных. Боковые стороны и торцы балок необходимо пропитать биозащитными и антипиреновыми средствами. Также края балок следует закатать в рубероид.



Балки крепятся на монолитном железобетонном поясе.Между ними укладывается газобетон и все проклеивается. Балки нужно укладывать перпендикулярно длинной стороне дома. Чем меньше пролет, тем больше можно сделать шаг внахлест (от 60 до 120 см).

После того, как большая часть кладки стен будет выполнена из газобетона, начинается следующий этап строительства, когда необходимо выполнить перекрытие дверных и оконных проемов. Наступает момент изготовление и установка перемычек .

Самый простой вариант, используется код готовый перемычки из армированного газобетона .Готовые перемычки являются независимыми несущими элементами и предназначены для перекрытия проемов шириной до 175 см. Они усилены стальным каркасом и не нуждаются в дополнительной изоляции.

Преимущество монтажа готовых перемычек - это, конечно же, скорость, а в результате получается гладкая, однородная и ровная поверхность стены, что облегчает оштукатуривание. Недостатком готовых перемычек из газобетона является их неоправданно высокая цена.

Джемперы U - колодки

Второй вариант - изготовление перемычек прямо на стройплощадке из так называемых П-образных блоков (блоков лотков).
У - блоки укладываются на подготовленное монтажное основание. Сделать это можно при помощи доски и бруса. Основание для перемычки должно быть достаточно прочным, и не должно прогибаться при заливке бетона в собранную конструкцию. Для этого основание доски должно поддерживаться, например, стойками, особенно в случаях с широкими проемами.
На изготовленной таким образом платформе U-образные блоки ставятся встык, а вертикальные стыки между ними заполняются тонким слоем клея.
Теплоизоляцию (лист пенопласта или лист минеральной ваты) следует размещать внутри П-образных блоков, ближе к внешней стороне, так как толщина стен П-блоков составляет 60 мм и этого недостаточно для изоляции бетонного монолита.
Далее внутри перемычки устанавливается рамка из арматуры. Каркас состоит из четырех арматурных стержней, скрепленных между собой в поперечном сечении с шагом ячеек от 100 мм до 150 мм. Для перемычек рекомендуется использовать арматуру диаметром 12 мм, для обвязки кольцом проволоку диаметром 6 мм, для крепления каркаса вязальной проволокой.
В полость перемычки заливается бетон, который необходимо утрамбовать и выровнять. Рекомендуемая марка бетона не менее М200, т.е. бетон стандартного фундамента.

Использование U-образных блоков значительно упрощает процесс изготовления перемычек, а полученные перекрытия имеют хорошую несущую способность. Пожалуй, единственный недостаток блоков лотков, как и в случае с готовыми перемычками, - это их цена. В среднем стоимость одного U-блока составляет 10 долларов.

Джемперы с металлическими уголками

Третий способ изготовления перемычек для проемов в стенах из газобетона , заключается в укладке блоков на перемычки из металлических уголков.

Несущей способности уголка хватает, чтобы выдержать один ряд газобетонных блоков, уложенных на клей. Блоки из газобетона укладываются вплотную, а торцы вертикальных швов заполняются тонким слоем клея.

После затвердевания клея образующаяся перемычка представляет собой конструкцию из монолитного газобетона по прочности не ниже, чем у газобетонного блока.После установки окон часть металлического уголка, находящуюся снаружи, необходимо утеплить (пенополистиролом или мин. Ватой) и оштукатурить.

Недостатком способа является то, что при неправильной врезке углов и неправильной изоляции их внешней части на откосах в помещении может появиться конденсат.

Перемычки бетонные монолитные

Четвертый способ, применяемый в, нельзя назвать достаточно простым, но он надежен и достаточно дешев, по сравнению с использованием готовых перемычек из газобетона и П-блоков.Он заключается в изготовлении путем бетонирования с армированием и одновременного прогрева перемычек в деревянной опалубке, выполненной над проемом. Этот способ напоминает второй вариант, только здесь U-блоки выполняли функцию несъемной опалубки.

Для этого после укладки блоков до границы опорной зоны будущей перемычки (250 мм или 300 мм от оконного проема) необходимо возвести деревянную опалубку с использованием доски, бруса и OSB ( или ламинированная фанера).Снаружи внутрь вставляется утеплитель 100 мм. Изнутри изоляция покрыта клеевым раствором для лучшего сцепления с бетоном. Внутри опалубки устанавливается арматурный каркас, все, как в случае с П-образными блоками.
Следующим шагом будет заполнение опалубки бетоном до уровня, равного высоте блока, то есть 200 мм.
После затвердевания бетона опалубка снимается и в результате получается железобетонный мост, утепленный снаружи.
Изолированная внешняя часть перемычки должна быть усилена и оштукатурена с помощью фасадной сетки, устойчивой к щелочам.

Последний способ изготовления перемычек для проемов в стенах из газобетона , является наиболее целесообразным, как с экономической, так и с конструктивной стороны. Такой вариант будет намного дешевле первых двух, но дороже, чем использование уголков. Зато у нас получится полноценная армированная перемычка, которая никогда не даст предпосылок к возникновению трещин.
В следующих статьях читайте, как сделать

Многие неопытные строители используют железобетонные перемычки для устройства проемов в стенах. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портит внешний вид проема. Кроме того, использование такого материала улучшает теплоизоляцию коробки. Все тонкости использования газобетона стоит рассмотреть более подробно.

Что используется для

Газированная кладка над проемом подвергается сильному давлению. Высокие нагрузки сказываются на нем не только при строительстве дома, но и при его эксплуатации. Чтобы равномерно распределить нагрузку на проем, необходимо установить арматурные стержни с помощью штробореза. Поместив арматуру в паз, ее заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учитывать такие показатели, как доступность материала и длина перекрываемого пролета.


Особенности монтажа различных конструкций

Проемы проемов, имеющие достаточно большую длину, могут перекрываться монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать железобетонные балки, уложенные в несъемную опалубку. Если проем в стене из газобетона всего 1,2 м, проводить перемычку не нужно. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не более 2/3 ширины самого проема.

Стойки опорной конструкции должны иметь ширину не менее 60 см. При необходимости сделать опоры меньшей ширины следует возводить из кирпича. Для таких опор также можно использовать железобетонные блоки.


Более оптимальным решением для поддержания теплоизоляции наружных стен дома является создание перемычек из газобетона. Их устанавливают над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700.Для этого монолитные изделия можно использовать и в несъемной опалубке, которая представлена ​​П-образными блоками. Последние имеют плотность D500.

Иногда армирование перемычек - это простейшая процедура, благодаря которой можно перекрыть проем не более 174 см. Выбирая прыгуны, стоит учитывать их вес. Монолитные железобетонные изделия представляют собой очень тяжелые несущие стены. Для монтажа таких конструкций понадобится подъемное оборудование. Для укладки на кладку железобетонных конструкций нет необходимости создавать специальные разгрузочные площадки.


Перемычки над проемами обычно делают длиной от 2 см. Стена П-образного блока, имеющего большую толщину, выходит на улицу. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора его убирают.

Изделия монолитные

При использовании монолитных железобетонных мостов возможно перекрытие проемов шириной до 3 м. Такие конструкции уступают только потолкам из тяжелого бетона.П-образные железобетонные изделия монтируются без использования специального оборудования. Это обстоятельство является существенным преимуществом.


Однако такая технология требует хорошей подготовки и достаточно большого объема работ, в ходе которых будет создана перемычка. Изделие оснащено металлическим каркасом из П-образных блоков. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо усилить их 2-мя арматурными стержнями. Во всех блоках, у которых ширина лотка больше 15 см, необходимо выполнять армирование 4 стержнями.

Отверстия можно оформить без перемычек, если соблюдаются несколько обязательных требований. Об одном из них уже говорилось выше - кладка над проемом должна составлять не более 2/3 ширины проема. Для создания рядов кладки с таким устройством проема необходимо использовать временную опалубку. Во время работы используйте клей для газобетона.


Если высота кладки недостаточна, проем следует укрепить обычной безопорной конструкцией.Также можно использовать стальные уголки. При их использовании необходимо учитывать несколько тонкостей:

  • Стальные уголки можно покрасить под ржавчину. Они покрыты краской как изнутри, так и снаружи.
  • Опора на кладке имеет минимальную длину 20 см.
  • Углы лучше скрепить стальной лентой. Для этого используйте проволочную стяжку. Для крепления ленты можно использовать сварку.
  • Углы обычно втапливаются в пенобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть гипсовой сеткой, если в дальнейшем будут оштукатурены стены.


При создании монолитной перемычки потребуется выполнить следующие действия:

  • Необходимо объединить железобетонные конструкции с помощью подъемного оборудования. Перемычка устанавливается стрелкой вверх. Опору лучше всего выполнять глубиной 25 см. Оптимально, если он будет равен 30 см. Ширина должна быть равна ширине блока.
  • Перемычки должны быть соединены вместе. Не допускается деформация элемента. Его не следует укорачивать или проделывать в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Следующая перемычка укладывается вплотную к предыдущей.
  • Поверхность конструкций выравнивается рубанком.
  • Ожидается расчет за тонкую кладку.

При выполнении таких действий можно сделать дверной или оконный проем своими руками.Опора перемычек на стены должна быть максимально надежной. В этом можно убедиться, выполнив правильные расчеты.

Нарисуйте этот узел в соответствии с вашим пониманием и моим мнением.
Стрелками обозначены кратчайшие расстояния (мостики холода) вокруг проема на расстоянии полуметра.
Если окажется не по-моему, то выложите сюда рисунок и обсудим со всем миром

Я только что сказал, что будет такой же мост холода в случае четверти и в случае без четверти , но с утеплителем снаружи (псевдокверть из ваты, пенополистирола, штукатурки).То есть без разницы, формировать ли настоящую четверть, сразу отпилив ее, или потом при внешней отделке сделать псевдоквартал.
Про наличие или отсутствие других методов, более-менее эффективных, чем этот, я ничего не сказал

А П-образная балка и особенно перемычка дадут вам такой мост холода, что вопрос о четвертях может быть закрыто как «незначительное»

Перемычка не даст мостику холода, так как она тоже из газобетона.Армирован только промышленным способом. Я написал "готовые перемычки".
Перед укладкой арматуры и заливкой бетона в П-образные блоки укладывается еще один слой утеплителя по технологии. Поэтому, если они холоднее основной кладки, то, вероятно, ненамного.
А вот как сформировать в них верхнюю четверть - понятия не имею. Судя по документации, в готовых перемычках сделать это просто невозможно.

Поэтому пытаюсь понять, как максимально правильно сделать оконные проемы в доме из газобетона с однослойной стеной.И как потом установить windows.

На другом форуме я нашел следующую информацию (орфография сохранена):

у нас строители оконных кварталов прорезали шлифовальной машиной в вертикальных рядах оконных проемов. Это делается для того, чтобы окно по бокам «пряталось» изнутри за кладку (3-5 см), чтобы не было сплошного сквозного зазора по всему периметру окна. Наши оконщики сказали, что окна, вставленные в проемы без четверти, легче вытащить (срезаны «болты», которые крепят окна к проему, а если есть четвертинки, доступ к этим «задвижкам» закрыт).Кроме того, зазоры между проемом и окном, вставленные без четверти, нужно зашивать снаружи окантовкой, а это неэстетично.

То есть они составили две четверти из трех. С верхней четвертью проблема не решена. Аргумент о том, что окна легче вытаскивать, в данном случае, наверное, нелеп, так как разбить их еще проще. Да и газобетон не настолько прочен, чтобы четверть стала какой-то серьезной преградой.

На собственном опыте пришел к следующему выводу:
Стены из облицовочного кирпича обходятся четвертью, а стены под штукатурку и другие виды отделки обходятся без четверти.Кварталы выполнены с отделкой наружных стен, например, штукатуркой. Изготовление четвертины путем скалывания и разрезания внутренней части - наиболее трудоемкий вариант,
при этом все же необходимо учитывать, что опоры перемычки достаточны.
При однородных стенах нужно дополнительно утеплять откосы от промерзания,
так как откос - самое слабое место в этих конструкциях.
если внешняя отделка облицовочная кирпич, то вопрос с четвертями решается на этапе кладки.Если фасад оштукатурен, то прилегающее окно закрывается откосами, которые обычно выполняются из экструдированного пенополистирола. У меня дом из газобетона, и во время фасадных работ откосы делали именно так.

То есть вроде советуют договариваться с производителями и делать это без четверти. А потом при фасадных работах из пенополистирола и штукатурки сделать псевдоквартал.
Хочу понять, как сделать так, чтобы не для галочки, а «для себя»

Бетонный дом построен как прочная альтернатива деревянному каркасу

Рэй Эмерсон решил подарить своей жене Сандре и троим детям новый дом в этом новом году.«Моя жена все время спрашивает меня, когда он будет готов», - смеется он.

Терпение Сандры, возможно, истощается - он начал строить дом пять лет назад, - но ее ожидание того стоит. Дом большой, но доступный по цене и, надеюсь, легкий в оплате счетов за отопление и охлаждение. Термитам будет сложно его атаковать.

«Я строю эту штуку на ограниченных средствах», - говорит 55-летний Рэй, владелец FW Emerson Masonry, семейного бизнеса, который его отец основал в 1949 году. В дополнение к сокращению расходов, выполняя большую часть работы самостоятельно, ему оказали помощь. от его братьев, зятя и друга-подрядчика.

Даже с помощью семьи и друзей он заставляет свои расходы - около 230 000 долларов на один только дом - простираться довольно далеко. Двухэтажное кирпичное здание занимает площадь 4000 квадратных футов. Это означает, что он строит его менее чем за 60 долларов за квадратный фут, что ниже типичных 100-150 долларов за квадратный фут, которые стоят в большинстве новых домов.

Цена не включает стоимость земли - акр на 300 футов вдоль Бэк-Крик в Йорктауне, штат Вирджиния. Но Рэй считает, что он существенно сэкономит на счетах за отопление и охлаждение, поскольку он использовал около 1400 блоков из автоклавного газобетона. вместо деревянных гвоздей два на четыре для каркаса дома.Его блоки большие - 12 на 24 на 8 дюймов по сравнению со стандартным шлакоблоком 8 на 8 на 16 дюймов. Возможны другие размеры. Они сделаны из смеси цемента, воды, песка и известняка. Когда добавляется алюминиевый порошок, смесь превращается в «пенобетон», который сначала изготавливается в виде больших плит, а затем нарезается на твердые блоки. Затем они отверждаются в паровой камере под давлением или в автоклаве.

В процессе производства блоки заполняются тысячами крошечных пузырьков воздуха, которые обеспечивают теплоизоляционные свойства выше среднего - значение R-27 по сравнению с R-13 для стандартной изоляции в стене с деревянным каркасом, говорит он.Изоляционные материалы измеряются в значениях R; чем больше число, тем лучше.

«Эти большие старые блоки тоже плавают», - говорит Роберт Крайнер из Criner Remodeling, также в Йорктауне. Крайнер путешествует по стране, проводя строительные семинары на строительных конференциях, и он знаком с достоинствами и недостатками газобетонных блоков.

«Это здания другого типа, поэтому вам придется заново учиться строить», - говорит Крайнер. "Но в итоге вы получите очень сильный и крепкий дом.«

Блоки из газобетона крепятся тонкозадирным раствором; они легко режут, используя только ручную пилу или любой деревообрабатывающий инструмент. Кирпич добавлен к поверхности блоков, в доме 12-дюймовые стены.

«В этом доме нет теплоизоляции, потому что это изоляция», - говорит он, похлопывая внешнюю стену дома.

В доме также минимум дров, особенно на уровне земли, что означает небольшой потенциал для проблем с термитами. Дерево встречается только во внутренних стенах, крышах и мансардных окнах.

Для чернового пола внизу Рэй использовал материал AAC, из которого изготовлены панели пола весом 900 фунтов, шириной 2 фута и длиной 18 футов. Арматура, металлические стержни для армирования бетона, проходят по периметру дома, в нижние колонтитулы бетонного фундамента и между 49 панелями пола, помогая связать все вместе для дополнительной прочности. Блоки, панели, раствор и опорные перемычки над окнами и дверями обошлись ему примерно в 12 000 долларов, включая фрахт. По его оценкам, это примерно на 5 процентов больше, чем можно было бы потратить на деревянную раму.

Примерно 3000 футов излучающих тепловых трубок змеятся сквозь 1-дюймовую бетонную плиту, залитую поверх панелей пола. Водяное лучистое отопление согреет нижний этаж, а тепловой насос позаботится о комнатах наверху. Система лучистого отопления для 2200 квадратных футов на первом этаже стоила около 8000 долларов.

«Мой зять говорит, что думает, что я смогу обогреть этот дом спичками», - сказал Рэй. "Я надеюсь на это, потому что я пытался сделать этот дом очень энергоэффективным."

- - -

Основные факты

Продукт: Строительные изделия из автоклавного газобетона (AAC)

Как это сделано: Смесь цемента, извести, воды и песка смешивается и помещается в стальную форму; небольшое количество Алюминиевый порошок впрыскивается, чтобы помочь сформировать миллионы пузырьков воздуха, в результате чего смесь расширяется так же, как поднимается хлеб. Эти миллионы крошечных воздушных ячеек обеспечивают отличную теплоизоляцию, помогая снизить счета за охлаждение и отопление.

Плюсы: изолирует от тепла и холода ; сопротивляется огню и сильному ветру; поглощает звук; не гниет и не разлагается.

Как это закончить: Покройте штукатуркой, облицовкой из тонкого кирпича, плиткой, сайдингом или краской. Полы могут быть покрыты коврами, выложены плиткой или отделаны деревом.

Подробнее: Посетите Ассоциацию изделий из автоклавного газобетона на сайте www.aacpa.org, чтобы получить карту и список поставщиков и производителей по всей стране.

Источник: Ассоциация автоклавных газобетонных изделий

Упущенный из виду строительный материал нашел новый усилитель

Блоки Launch GalleryAAC устанавливаются на обычные бетонные фундаментные стены или опоры, периодически укрепляемые вертикальными отрезками стальной арматуры.Отверстия в этих «пустотелых блоках» позже заполняются раствором.

Автоклавный газобетон - необычный строительный материал, свойства которого должны сделать его хитом в жилищном строительстве: он намного лучше теплоизолирует, чем обычный бетон, но при этом легкий, простой в эксплуатации и устойчивый к огню, насекомым и плесени. Единственная проблема в том, что американские строители, похоже, не понимают этого.

Продукт, широко используемый в Европе, просто никогда не пользовался здесь большим успехом. Есть только один U.S. производственный завод, Aercon AAC в Хейнс-Сити, Флорида, и он не работает на полную мощность. Некоторые застройщики жилых домов, которые специализируются на энергоэффективных проектах, пытались использовать AAC, но большинство, похоже, пошли дальше.

А теперь познакомьтесь со Стивеном Блюстоуном. Девелопер из Нью-Йорка в третьем поколении считает, что скептики ошибаются и что AAC все еще ждет светлое будущее в области высокопроизводительного строительства. В качестве примера можно привести его собственный дом AAC в северной части штата Нью-Йорк, который превышает требования по воздухонепроницаемости Passivhaus и стремится к нулевым показателям потребления энергии почти через год после завершения.

Что особенного? Bluestone использует блоки AAC для строительства наружных стен, но вместо того, чтобы полагаться только на блоки, он добавляет слой изоляции из жесткого пенопласта снаружи и завершает стены вентилируемым дождевым экраном и сайдингом.

Долгая история в Европе, но перевода здесь нет

AAC имеет много общего с обычным бетоном, за некоторыми заметными исключениями. Согласно описанию , опубликованному GreenSpec, вместо мелкого и крупного заполнителя AAC использует песок или летучую золу плюс алюминиевый порошок для создания миллионов крошечных пузырьков в смеси.

Смесь помещают в формы и выдерживают в автоклаве, в котором для завершения химического превращения используется пар и давление.

Блоки

AAC, как и обычные бетонные блоки, укладываются на раствор. Блоки укладываются на отрезки стальной арматуры, залитые в фундаментные стены, а затем эти отверстия заполняются раствором. Блоки можно разрезать с помощью тех же инструментов, которые используются для резки дерева - ленточные пилы обычно используются для резки блоков по размеру.

Для производства AAC требуется меньше энергии и меньше сырья, чем для обычного бетона, и этот материал меньше весит, имеет отличные звукоизоляционные свойства, а также непривлекателен для насекомых и пожаробезопасен.По словам Блюстоуна, его R-значение зависит от плотности блока, но обычно находится в диапазоне от R-1 до R-1,25 на дюйм.

По данным GreenSpec, в 2006 г. более половины всего нового строительства в Германии использовали AAC. Но по ряду причин - неуверенным ценообразованию и слабым цепочкам поставок, незнанию и относительно низким R-значениям при самостоятельном использовании - доля рынка здесь не изменилась. Некоторых строителей также оттолкнули маркетинговые заявления об «эффективных R-значениях», намного превышающих те, которые могли подтвердить испытания, что является частью дебатов по поводу значения тепловой массы.

«AAC пытается быть автономной системой ограждающих конструкций для рынка США, но она просто никогда не убедила ни одного лидера отрасли или интересы оптового рынка поддерживать производственное присутствие в США», - сказал технический директор GBA Питер Йост в сообщении 2013 г. в GBA . «Причин для отказа от этой системы гораздо больше, чем для ее использования».

Запуск сауны

Стивен Блустоун является частью Bluestone Organization в Нью-Йорке, семейной девелоперской компании с особым интересом к энергоэффективному строительству.Он слышал об AAC и начал «экспериментировать с ним» на работе на Манхэттене, где он использовался для перегородок в подвалах многоквартирных домов.

Блустоун заинтересовался настолько, что купил пикап AAC и использовал его для стены в сауне, которую он строил в своем доме в округе Вестчестер, штат Нью-Йорк.

Начало стен: Стены AAC армированы стальной арматурой, которая залита в фундаментные стены. Позже отверстия для арматуры заполняются раствором.

«Я построил стену, и я совсем не каменщик», - сказал он.«Я подумал:« Ух ты, эта штука проста в использовании, не слишком дорогая, гибкая ». Я начал принимать все большее участие и, наконец, сказал:« Я хочу построить свой дом с ее помощью ».«

В то время Блюстоун и его жена владели участком земли в северной части штата Нью-Йорк недалеко от границы с Массачусетсом. Они планировали построить загородный дом, который через несколько лет станет их круглогодичным местом жительства. Блустоун обратился к Брюсу Колдхэму, архитектору, которого он встретил через Северо-восточную ассоциацию устойчивой энергетики, и попросил его спроектировать дом.

По его словам,

Coldham хотел использовать Durisol , тип изолированной бетонной опалубки. «Ему это нравится, - сказал Блюстоун. «Я посмотрел на это и подумал:« Думаю, я могу это сделать », но мне это не понравилось».

Блустоун хотел извлечь уроки из собственного дома и применить их в проекте, который разрабатывала его семейная фирма, но он не считал, что Durisol особенно хорошо подходит для этой задачи. «Я не смогу построить большие здания с помощью Durisol», - сказал он, назвав ожидаемый результат «большим, необычным и безупречным.”

Итак, он сказал Колдхэму, что хочет перейти на блок AAC, и после многих, многих раундов конструктивных изменений у Блюстоуна был проект, который он был готов построить. В законченном проекте было примерно 4200 кв. Футов кондиционируемого пространства с основным этажом и частично засыпанным землей нижним уровнем. В Bluestone надеялись, что готовый дом будет иметь характеристики Passivhaus, даже если он не был сертифицирован.

Междугородний генеральный подряд

Хотя Блюстоун работал в городе четыре дня в неделю, он решил, что хочет быть генеральным подрядчиком.Он напугал свои подводные лодки, убедил местного строительного инспектора утвердить строительные чертежи, а затем принялся за работу. Дом сдан прошлым летом.

После того, как были возведены стены из AAC толщиной 8 дюймов, Bluestone прикрепила обработанные давлением 2x4 горизонтально через каждые два фута с помощью комбинации строительного клея и винтов. Между 2x4 находятся куски полиизоизоляции шириной 2 фута толщиной 1-1 / 2 дюйма. После этого пошли еще два слоя толщиной 1-1 / 2 дюйма. полиизо, расположенное вертикально с шахматными швами.Поверх утеплителя устанавливаются обработанные давлением рейки 1 × 4, прикрепленные винтами к панелям 2 × 4, затем фиброцементный сайдинг.

Внутри стены покрыты двухслойной штукатуркой толщиной около 1/8 дюйма.

Bluestone оценивает R-значение внешних стен примерно в 40. Тест на воздухозаборник измерял воздухонепроницаемость при 0,398 воздухообмена в час при перепаде давления в 50 паскалей (ACH50), что значительно ниже требования Passivhaus, равного 0,6 ACH50.

Крыша сделана из структурных теплоизоляционных панелей толщиной 12 дюймов.Поскольку его жене требовалось встроенное освещение по всему дому, Bluestone сделал из SIP рамкой 2x10, чтобы освободить для них место, не нарушая работу SIP, и заполнил эти полости изоляцией из стекловолокна. Он оценивает общую R-ценность крыши в «65-ийш».

Прочие реквизиты:

  • Изоляция фундамента. Первые 4 фута стены изолированы экструдированным полистиролом (XPS) толщиной 4-1 / 2 дюйма. Ниже 3 дюйма XPS, такое же количество размещается под плитой.
  • Окна. Сертифицировано Passivhaus Zola ThermoPlus Clad , деревянное окно, облицованное алюминием, с общим значением U 0,123 (R-8.1).
  • Отопление и охлаждение. Канальный воздушный тепловой насос Mitsubishi с одним наружным компрессором и тремя внутренними кондиционерами. Всего в доме пять зон отопления и охлаждения.
  • Возобновляемые источники энергии. Полностью электрический дом питается от подключенной к сети фотоэлектрической системы мощностью 10 кВт, которая до сих пор вырабатывала достаточно энергии, чтобы обнулить счета за коммунальные услуги.
  • Водонагреватель: A Stiebel Eltron 80 гал. водонагреватель теплового насоса. Дренажная труба с рекуперацией тепла собирает отходящее тепло от водопровода первого этажа.
  • Вентиляция всего дома: Zehnder 350 Вентилятор с рекуперацией энергии.

Не дешевый дом построить

Bluestone не спешит говорить о том, сколько стоит дом. «Это больше, чем я хочу опубликовать», - сказал он.

Дорогая отделка, бытовая техника, шкафы и другие детали - затраты, которые не обязательно будут повторяться в другом доме AAC, - являются большой частью причины.Также имело место влияние удаленного управления объектами с незнакомыми субподрядчиками. Хотя Блюстоун сказал, что он и его субтитры хорошо работали вместе, обмениваясь множеством фотографий по мере выполнения работы, он по-прежнему работал с ними на распределяемой основе, а не на договорных ценах.

Покрытие стены: Специальные блоки U-образной формы помещаются в верхней части стены, где армированная сталью соединительная балка добавляет структурное усиление.

«Счетчик вращался очень быстро, если вы хотите посмотреть на него с такой точки зрения», - сказал он.«Если вы уберете все это, дом был бы дорогим, но не таким дорогим, как я заплатил. Я еще не закончил считать. Я отложил книги некоторое время назад. Я взял их снова, потому что мне было любопытно. Я впадал в депрессию, поэтому подавил их. Мы сделали много нестандартных вещей, много чего интересного ».

Более важно, будет ли строительство AAC конкурентоспособным с финансовой точки зрения вариантом для других застройщиков жилых домов, если методы строительства могут быть отлажены. Например, использование системы внешней изоляции и отделки (EIFS) снаружи здания будет дешевле, чем сборка, которую выбрала Bluestone.

«Я думаю, что это, без сомнения, можно сравнить со стеной с двойным каркасом из целлюлозы», - сказал Блюстоун. «Но еще важнее то, что он будет там несколько сотен лет. Здание никуда не денется. Стоимость жизненного цикла этой концепции AAC - это не то, что нужно сбрасывать со счетов ».

Блюстоун настолько верит в подход AAC, что он разговаривает об этом с местным архитектором Habitat for Humanity и предлагает купить материалы для первых двух домов AAC, которыми занимается программа.

«Я хочу, чтобы это произошло», - сказал он. «Я хочу кайф. Я надеюсь, что больше людей купят его ... Огнестойкий, термостойкий, удобный, что еще вам нужно знать? "

Слово архитектора

Союзник

Блустоуна, архитектор Брюс Колдхэм, хорошо разбирался в высокотехнологичных зданиях и не спешил сесть на поезд AAC.

«Я изо всех сил старался отговорить его от этого, - сказал Колдхэм, - в основном [давая ему] все технические подробности о том, почему это был хороший продукт для климата, где были суточные колебания с температурами выше и ниже. [замораживание], но это был не такой уж хороший выбор в таком климате, где было холодно и оставалось холодным.”

Изначально он отдавал предпочтение Durisol, потому что он намного лучше справлялся с задачей придания стенам значений R. Компания даже предлагала производить 14-дюйм. блок для работы, который поднял бы R-значения стен в районе R-30 - намного лучше, чем AAC могла бы надеяться сопоставить.

«Я был обеспокоен тем, что раньше, чем позже, это могло бы его смутить», - сказал Колдхэм.

Но картина изменилась, когда разговор зашел о сплошном изоляционном слое снаружи стен AAC.В этом случае сборка стала очень похожей на то, как «обернуть и привязать» дом получает при модернизации с глубоким энергоснабжением. В каком-то смысле не имело значения, был ли субстрат AAC-блок, бетонная кладка или стена с деревянным каркасом, потому что внешняя изоляция выполняла большую часть работы.

Там, где AAC начинает иметь больше смысла, это там, где в смесь добавляются другие факторы - огнестойкость, например, долговечность, эстетика или устойчивость к влаге, грызунам и насекомым.В отличие от Durisol, AAC оказался «впечатляющим воздушным барьером», - сказал он.

«Мой совет ему изначально был очень широким и общепринятым, разумным, он выслушал меня, подумал об этом, а затем вернулся и сказал, по сути, мои слова, а не его:« Это не вся история, Брюс », и затем в течение следующих нескольких лет продолжил, чтобы понять это, объяснить, почему он заинтересован, что он не сумасшедший, а затем приступил к действию в соответствии со своими убеждениями ».

Тем не менее, Coldham не думает, что AAC станет реальным конкурентом более устоявшимся стеновым системам, если не будет других соображений, кроме тепловых характеристик и герметичности.

«Я думаю, что вам нужно что-то еще, чтобы вы захотели выбрать AAC, а не деревянную или бетонную кладку, или что-то еще», - сказал он. «В случае Стива это была эстетическая вещь. Это было также простое любопытство попробовать новый материал. Если бы это было здание, которое действительно нуждалось в значительной противопожарной защите, это могло бы быть причиной для его использования ».

А как насчет поставки блока?

Если дома AAC станут более распространенными, потребуется готовая поставка блока AAC.И на данный момент это маловероятно. Помимо завода во Флориде, два производителя AAC находятся в Мексике, и это все для Северной Америки.

Менеджер по продажам

Aercon Майк МакКормик говорит, что по всей стране существует от шести до восьми «горячих карманов» строителей жилых домов, которым нравится AAC, но до 95% его бизнеса приходится на коммерческую сторону. «Мы очень заняты людьми, которые у нас есть», - говорит он, не раскрывая производственных показателей завода во Флориде. «Это очень хороший бизнес на коммерческом рынке.”

По его словам, модель

AAC слишком дорога, чтобы конкурировать в области массового жилищного строительства, а низкая маржа для небольших рабочих мест делает коммерческие проекты более привлекательными для его компании. Маккормик может потратить много времени, обучая строителей, инспекторов и домовладельцев преимуществам AAC, а затем получить заказ на грузовик или два квартала для жилого проекта. Продам большой коммерческий проект, а там будет много грузовиков.

Вначале отрасль AAC страдала от недостатка усилий для роста рынка в целом.По словам Маккормика, когда за заказы AAC боролось больше компаний, они «избивали друг друга», пытаясь привлечь клиентов, вместо того, чтобы работать вместе стратегически, чтобы улучшить продукт и расширить круг потенциальных покупателей. К тому же их шаг в строительную отрасль выглядел как насильственное кормление. «Вы не засовываете это кому-нибудь в глотку», - сказал Маккормик.

Несколько производителей вокруг создали торговую ассоциацию в 1998 году для обмена данными испытаний и продвижения использования AAC. Он все еще существует, но едва ли.

«Он живой, - сказал МакКормик, - но он работает на системе жизнеобеспечения, и вы не можете увидеть, как много дышит».

И все же есть пара плюсов. По словам Маккормика, Aercon привлек Дейтонский университет для проведения точных расчетов R-значений на основе конструкции стены и климатической зоны, и он убежден, что промышленность может предложить строителям точную информацию о том, как будут работать здания с AAC. Кроме того, в Беннеттсвилле, Южная Каролина, есть еще один завод в США, который, как сообщается, находится в разработке.Пока неизвестно, когда это может открыться.

Подробнее: http://www.greenbuildingadvisor.com/blogs/dept/green-building-news%2A#ixzz3zxjmX9fa
Следуйте за нами: @gbadvisor в Twitter | GreenBuildingAdvisor на Facebook

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Блоки

AAC устанавливаются на обычные бетонные фундаментные стены или опоры, периодически укрепляемые вертикальными отрезками стальной арматуры.Отверстия в этих «пустотелых блоках» позже заполняются раствором.

Стены дома Стивена Блустоуна сделаны из блока AAC толщиной 8 дюймов. Три слоя жесткой изоляции из полиизо повышают тепловые характеристики до R-40. Крыша построена из структурных утепленных панелей. Проникновение воздуха крайне низкое.

Конструкция включает эту приподнятую конструкцию над входом, а также стволы деревьев, используемые для несущей конструкции.

Дорогая внутренняя отделка и детализация помогли поднять стоимость дома, но владелец считает, что строительная система AAC все еще может быть конкурентоспособной с другими высокопроизводительными стеновыми сборками.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Монтаж окон и дверей в доме из газобетона.Монтаж окон в газобетон

Основная задача оконных систем - защита от непогоды, сохранение тепла в доме. Безопасность и долговечность зависят от правильной установки окон.

Поскольку газобетон очень легко распиливается, с помощью специального уголка можно легко получить идеально ровный оконный проем.

Кладка из пенобетона над окном испытывает большие нагрузки не только при строительстве здания, но и при дальнейшей эксплуатации.

Общие понятия

Агрегаты для армирования здания из газобетонных блоков: 1 - стена из газобетонных блоков; 2 - арматура в стыках плит перекрытия; 3 - железобетонный пояс; 4 - элементы утепления армопояса; 5 - усиление опорных зон перемычек; 6 - усиление подоконника; 7 - армирование глухих стен большой площади; 8 - усиление опорного шва.

В стандартном корпусе, чтобы равномерно распределить нагрузку на боковые части всего оконного проема (и перегородок), фурнитура устанавливается с помощью стенореза так, чтобы фурнитура 12 мм легко входила в паз.Последний заливается раствором, а внутрь паза помещается арматура так, чтобы ее концы выходили более чем на полметра.

Ящики для окон деревянные в доме из газобетона изготавливаются без пазов. После распиливания и строгания нужного размера выбираются четвертины и пазы. На обоих концах каждой планки вырезаются шипы, глазки. Далее собираем «мозаику» в коробку. Часто нижнюю планку оставляют целой.

Технология проектирования окон и перегородок зависит от применяемых несущих или ненесущих перемычек, несущих элементов на стенах.Если используются оконные коробки, их вставляют в проем и закрепляют гвоздями или анкерными болтами.

Стыки между стеной и коробом утепляют пенопластом или минеральной плитой.

Установка перемычек над оконными проемами - сложный этап работы, требующий внимательности, усердия и соблюдения технологий. Опору любой перемычки на стену из газобетона необходимо устанавливать на длину более 2 м. Далее проем делается так. Учитывая толщину стен, одну-две перемычки ставят плотно друг к другу.Если окно шириной 1,2 м и более, его нужно усилить, увеличив опору до 2,5 м.

При строительстве домов из газоблока используются следующие перемычки:

В зависимости от зоны армирования:

Подшипники
  • усилены в растянутой зоне рабочей арматурой, рассчитанной на прочность на изгиб, опорный сдвиг, прогиб, поперечное усилие;
  • ненесущие конструктивно армированные (газовые и железобетонные перемычки).

В зависимости от используемого материала:

  • газобетон, разделенный на мосты из пеноблоков П-образной формы и мосты железобетонные из пенобетона;
  • железобетон;
  • деревянный;
  • профилей металлопроката - уголки, двутавры, швеллеры.

Настройки перемычки

Оконный проем и перегородки в стенах из газобетона перегородки сборными перемычками из бруса или монолита.Сборные монолитные перемычки изготавливаются из тяжелых бетонных блоков П-образной формы (М200) с помощью несъемной опалубки. U-блоки - это блоки из газобетона определенного формата, армированные в пределах их поперечного сечения. Стены П-блока выполняют функцию опалубки (несущей способности) для монолитных перемычек и теплоизоляции. Каркас выполнен из стальной арматуры класса А III. Сборные перемычки в зависимости от габаритов и веса могут изготавливаться подъемными механизмами или самостоятельно вручную.Далее кладка перемычек осуществляется только на раствор, используемый для кладки стен. Оконный проем из газобетона не имеет четверти. Деревянные ящики крепятся оцинкованными гвоздями или металлическими ершами. Промежутки между оконным проемом и коробом закрываются утеплителем с эластичными прокладками или монтажной пеной, откосы обрабатываются штукатуркой.

Подоконники наружных стен защищены стальным водостоком с крыши.

Перекрытие оконного проема П-образными блоками (сборно-монолитными перемычками) в несколько этапов.

  1. Установка П-образных блоков широкой частью с внешней стороны стен на подготовленное основание на глубину не менее 2,5 м. В случае выполнения блочных перемычек над проемом временные опоры устанавливаются до их укладки. Чтобы перемычка не перегибалась, оконная опора должна быть надежной.
  2. Оконный проем требует оклейки. Подбор размеров вертикальных стыков между U-образными блоками производится раствором для тонкостенных работ.
  3. Проверка ровности строительным уровнем и, при необходимости, выравнивание кладки резиновым молотком.
  4. Чтобы правильно оформить проем, нужно выполнить армирование. Арматура (каркас) укладывается в полость, образованную между углублениями П-образных блоков, таким образом, чтобы обеспечить перекрытие бетоном со всех сторон.
  5. Укладка теплоизоляции (например, пенополистирола) между арматурой и внешней стеной П-образного блока.
  6. Отверстие смачивается водой в районе U-образной перемычки.
  7. Заполнение полости блоков утрамбованным мелкозернистым бетоном.Состав бетона и арматуры подбирается с учетом воспринимаемой нагрузки.
  8. Выравнивание бетонной поверхности.
  9. Удаление временных подкладок после полного схватывания бетонного раствора в П-образных газобетонных блоках.

Монтаж усиленных перемычек

Расположение анкеров в зоне оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Облицовочная стена из кирпича. 2. Якорь.

Для упрощения работ можно приобрести готовые перемычки прямоугольного сечения из железобетона автоклавного газобетона, перекрывающие пролеты окон и перегородок не более 2,5 м. Усиленные перемычки отличаются прочностью, благодаря объемному каркасу из стали, покрытой антикоррозийным составом. Они также имеют равномерное распределение нагрузки, что упрощает выбор перемычек. Основная проблема при строительстве домов из газобетона - это появление мостиков холода из окон.Теплопроводность железобетонной перемычки невелика, вследствие чего исчезает вероятность возникновения мостиков холода. В результате установки таких перемычек получается однородное основание под отделку штукатуркой. Существует множество размеров перемычек для блоков любой ширины. Таким образом, усиленные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, легкий вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Такой вариант существенно экономит время на постройку построек, является наиболее экологически чистым.

Армированная перемычка используется как однопролетная балка, воспринимающая нагрузку по всей длине.

Схема расположения точек крепления коробки оконного блока в проеме стены: 1- места постоянного крепления конструкции к стене.

Для получения перемычки необходимой ширины окна выполняем несколько действий:

  1. Производим комбинации армированных перемычек с подъемными машинами, например, краном или своими руками.Установите перемычку стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимально 30 см кладки, ширина равна ширине блока, высота равна высоте одного или двух блоков. Также можно прикрепить сразу две перемычки. Монтаж оконной опоры осуществляется только монолитными блоками.
  2. Скрепляем перемычки между собой и в местах опоры с помощью клея или раствора для тонкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью укорачивания, сверления отверстий и каким-либо образом нарушать целостность поперечного сечения блока.В противном случае это приведет к потере теплозащиты, деформации, прогибу.
  3. Прикладываем следующую перемычку плотно к предыдущей резиновым молотком.
  4. Совместите поверхность перемычек с плоскостью.
  5. Ждем схватывания смеси для тонкой кладки.

Установка перемычки из металлического уголка

Газобетон легко резать специальной пилой. Специальный уголок способствует оптимально ровному сечению, в результате чего подобрать блок подходящего размера для окна несложно.Важно отметить, что обрезанный блок вставляется длиннее метра. Используя заранее купленные блоки разного размера, вы можете легко регулировать высоту окон, либо разрезая блок, либо выбирая блоки разного размера.

Перемычки из бетона, обладая свойством высокой теплопроводности, в отличие от газобетона, требуют дополнительной изоляции, например, пенополистиролом. Процесс трудоемкий (газобетон, полистирол, бетон) и требует вмешательства специалиста.Такие перемычки лучше всего устанавливать на широкие окна. К тому же утеплитель поспособствует ослаблению каркаса, потере паропроницаемости. Последний способствует образованию конденсата и плесени внутри окна.

Один из самых надежных и простых способов установки газоблока на перемычки - это установка перемычек из металлического уголка в корпус газоблока на расстоянии 1/3 ширины от края. Если ширина окон до 1.2 м, то подойдет 50 угол, если до 2 м - 75 угол. Металлический уголок прочный, следовательно, возможность удерживать ряд склеенных газосиликатных блоков. Чтобы обеспечить максимальную прочность стены, пенобетон укладывают с помощью клея с перевязкой. Преимущество металлического уголка в том, что кладка снаружи выглядит равномерно. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления со стороны кладки без трещин. Различают следующие профили перемычек:

  • швеллеры, двутавры;
  • трубы профильные;
  • уголка стального горячекатаного;
  • Уголок стальной неравномерный и равнополочный.

По конструктивным соображениям оптимальнее использовать четыре угла вместо двух, чтобы было удобнее. Металлопрокатные профили должны опираться на стену более чем на 25 см и 40-50 см в сейсмоопасных регионах.

Применение монолитных железобетонных перемычек - трудоемкий процесс. Технология установки такой перемычки включает:

  • выбор высоты;
  • арматура;
  • установка опалубки;
  • опалубка;
  • арматурное склеивание;
  • бетонирование арматуры.

Деревянные перемычки - наиболее экономичный вариант, имеющий небольшой коэффициент теплопроводности. Главный недостаток - ненадежность, которую будут иметь проемы, из-за этого использование перемычек из дерева нецелесообразно.

Для исключения образования трещин, конденсата, плесени, грибка, снижения звукоизоляции необходимо выполнить все технологические приемы:

  1. Выравнивание поверхности откосов кладки.
  2. Пропитка проема грунтовкой.
  3. Удаление грязи, мусора.
  4. Нанесение грунтовки на отверстия в местах прилипания лент.
  5. Теплоизоляция внутренних откосов.
  6. Подготовка уплотнительных и изоляционных лент равной ширине окна плюс 2 см.
  7. Наклеивание пароизоляционной ленты шириной 60 мм на вертикальную и горизонтальную верхние стороны откоса, отступив по 30 мм с каждой стороны проема стопорной планкой. Не тяните за ленту. Склейте ленту ровным слоем без пузырей и складок.
  8. Тщательная заделка ленты на стыках (стыковка допускается сверху вниз, не более одной на проем).
  9. Наклеивание паропроницаемой уплотнительной ленты сначала на вертикальные стороны, затем на горизонтальный потолок, который можно укладывать как на раму, так и на поверхность оконного проема. Это удалит защитную бумажную ленту. Сечение паропроницаемой ленты должно составлять более 70% длины сжатия ленты окном.
  10. Монтаж и крепление окна так, чтобы не порвать ленты, приклеенные к оконному проему.
  11. Вставьте опорные блоки, которые не мешают закреплению лент.
  12. Заполнение предварительно увлажненных швов пеной для тепло-, звукоизоляции и прочности равномерно снизу вверх толщиной 40 мм.
  13. Наклеивание свободного края пароизоляционной ленты на поверхность блока.
  14. Крепление наличников, водостока и подоконника.
  15. Заделка зазоров в проеме.

Перечень инструментов и материалов

Необходимых инструментов:

    ,
  • молоток;
  • штроборез;
  • вагон;
  • Ведро
  • ;
  • терка;
  • ножовка по газобетону;
  • строительный уровень;
  • резиновый молоток;
  • Самолет
  • ;
  • рулетка;
  • мастер ОК;
  • шпатель;
  • уровень линейки, линейка;
  • дрель со специальной насадкой;
  • бетономешалка;
  • перчатки
  • Ковш
  • .

Необходимые материалы:

  • пенополистирол;
  • арматура стальная;
  • U-блоки / перемычки, армированные газобетоном;
  • оцинкованных гвоздей / металлических щеток;
  • раствор для тонких работ;
  • Бетонный раствор
  • ;
  • гипс;
  • Пенополиуретан
  • .

Материалы для бетонного раствора:

  • цемент;
  • вода;
  • песок;
  • либо готовое решение.

Монтаж оконных конструкций - важный этап строительства домов из газоблоков, его начинают после завершения процессов усадки и возведения кровли и до начала отделочных работ. Технология считается относительно сложной, малейшие погрешности приводят к перекосу каркаса, образованию мостиков холода, скоплению конденсата и последующему разрушению соседних участков. Учитывая небольшую этажность домов из таких блоков, монтаж деревянных или ПВХ пакетов можно производить своими силами, но качественный результат достигается только при учете всех норм на этапах возведения короба. и выбор правильного крепежа и утеплителя.

Основным рассматриваемым отличием от других стеновых материалов является наличие пористой структуры и слабые самонесущие способности. Укладка пластиковых и деревянных окон требует фиксации специальными раскладными дюбелями (обычные не подходят из-за опасности вырваться), ГОСТ предусматривает паро- и гидроизоляционные прослойки между рамой и самими блоками, непосредственный контакт внешней среды с упаковкой. исключен. Профилактические меры включают усиление проема еще на этапе возведения стены.Делается это путем укладки газобетонного моста или закрытого утеплителем металлического уголка, при большой площади и массе закрепляемой конструкции следует армировать не только верхнюю часть, но и боковые кромки.

Для исключения риска скопления на стыках конденсата все соединения выполняются максимально герметичными, в дальнейшем рекомендуется закрыть стыки кусками газобетона, толстым слоем штукатурки или специальными наличниками из ПВХ. Механическая фиксация мешка обеспечивается длинными дюбелями или анкерными пластинами, закрепленными саморезами (не менее 3 шт. На 2 м длины).Изоляционные функции выполняются силиконовой клееной лентой и / или слоем пенопласта с малым диаметром пор и слабым расширением. Оптимальные результаты достигаются при укладке трехслойного монтажного шва.

Монтаж пластиковых окон производится после обработки участков проема антисептическими и усиливающими адгезию грунтами. Эта процедура закрывает ячеистые блоки и снижает влияние пыли на адгезию герметизирующей ленты и пены к поверхности. Все материалы, используемые при устройстве шва, должны иметь длительный срок службы (от 20 лет и выше), экономия на этих участках недопустима.То же касается пластин и саморезов, имеющих максимально надежную антикоррозионную защиту.

Этапы установки

Осуществляется двумя способами: с снятием стеклопакета с рамы ПВХ и без него. В первом случае конструкция крепится к стене из газобетона с помощью длинного дюбеля; при выборе этого варианта нарушается целостность профиля, но само крепление надежное. Второй способ предполагает использование анкерных пластин, впоследствии покрытых штукатуркой и наличниками, считается более пыльным, но не требует снятия стекла.

Учитывая высокую пористость блоков, большинство строителей рекомендуют остановиться на первом варианте, а именно на установке пластиковых окон со сверлением профиля и дополнительным креплением пенопластом. Независимо от надежности соединения и герметичности шва, принимаются меры по его защите от холода (их игнорирование приводит к скоплению конденсата). Процесс всегда заканчивается устройством надежных внешних откосов. В свою очередь, шов можно закрыть непосредственно кладочным материалом (установка с четвертью) или пластиковыми наличниками со слоем влагозащитного утеплителя.Ширина оконной четверти в первом случае составляет 3-4 см, в идеале она вырезается на этапе кладки и армирования.

Выполните следующую последовательность действий:

1. Все поверхности очищены от мусора и засыпаны 1-2 слоями грунта. Такой слой должен хорошо просохнуть, для этих целей он выделяется от 4-5 часов и более.

2. По всему периметру будущего стыка коробки с газоблоками наклеивается гидроизоляционная лента.

3.Стеклопакет аккуратно снимается с рамы, профиль оклеивается снаружи пароизоляционной пленкой и вставляется в оконный проем. Для фиксации и регулировки по уровню используются специальные пластиковые клинья, деревянные в этом случае не подходят из-за сложности выбивания. Рама выравнивается по вертикали и плоскости окна и фиксируется ими прочно с люфтом 2-6 см. Зазор не должен быть чрезмерно большим, но и отклонение от допустимого минимума (3-5 мм) в нижнюю сторону также не рекомендуется.

4. Профиль просверливается в специально размеченных местах изнутри (при уверенности в совпадении разметок многие выполняют эту операцию заранее). Далее сверло перпендикулярно входит в элементы для получения отверстий под крепления глубиной до 40 см.

5. Оконная коробка крепится к стенам длинными анкерами, после чего проводится повторная проверка уровня.

6. Оставшийся зазор заполнен мелкопористой пеной, не рекомендуется использовать в этой области дешевые бренды.Лучшие отзывы имеют слегка расширяющиеся составы Макрофлекс, Ким-Жаролим, Соудал, Фомефлекс-Профи. Одновременно с герметизацией аккуратно удаляют клинья, фиксирующие люфт, оставляя внутри монтажного шва только их пластиковые разновидности, имеющие близкую к газобетону теплопроводность.

7. Подоконник фиксируется с внутренней стороны проема из газобетона силиконовым герметиком. Наличие щелей, пустот или щелей в этой области недопустимо, для выравнивания и удержания элемента по горизонтали используется доска и нагрузки.Чтобы герметик по аналогии набрал прочность, требуется не менее 24 часов.

8. Стеклопакет возвращен в раму.

9. Монтаж окон завершается установкой отливов снаружи и отделкой откосов. Узел примыкания не должен перекрывать выход конденсата или дождя, падающего со стекла; чрезмерное заглубление стеклопакета или отсутствие уклона - нарушение технологии. Чтобы поглотить шум дождя во время отлива, рекомендуется обеспечить слой водонепроницаемой и слегка упругой изоляции.На всех этапах отделки проверяется как фиксированный уровень каркаса, так и остальные поверхности.

К организации шва предъявляются особые требования: чем надежнее он заклеен и защищен от холода, тем лучше. Для отделки откосов с двух сторон используется цемент или специализированная штукатурка с хорошими теплоизоляционными свойствами. При отсутствии выступов снаружи защиту стыка могут обеспечить уголки из полимерных материалов, которые крепятся к тому же раствору.Оптимальный результат достигается при закрытии монтажного шва пластиковыми лентами. Стандартные элементы этого типа укладываются под прямым углом; при необходимости разместите их с надрезом. Эти условия оговариваются с поставщиком окон для домов из пенобетона отдельно.

При выборе варианта оштукатуривания контролируется толщина нанесенного слоя и время набора его прочности. Для получения идеально ровной поверхности при отделочных подходах рекомендуется использовать смеси с мелкой зернистостью.

Требования к штукатурке в данном случае достаточно серьезные, она должна сочетать хорошую устойчивость к влаге и внешним воздействиям с высокой паропроницаемостью.

Перед тем, как приступить к отделке оконных проемов в домах, рекомендуется закрыть профиль и стекло плотной полиэтиленовой пленкой, это поможет избежать их загрязнения. Этот этап обычно совмещают с облицовкой фасада и внутренних стен газобетоном, оставлять швы открытыми на длительный период нежелательно из-за риска разрушения слоя пенопласта под воздействием ультрафиолета.Установка деревянных каркасов в проемы производится по аналогичной схеме, но для крепления чаще используются анкерные пластины из нержавеющего металла.

Распространенные ошибки

К технологическим нарушениям относятся:

1. Образование мостиков холода. Причины тому разные: от неизолированного железобетона до появления трещин. Снижение рисков позволяет уложить перемычки из газобетона или закрыть пеной верхнюю секцию.Все армирующие элементы должны входить в стены, а не просто упираться в их края. Глубина подхода зависит от ширины проема и веса штанги.

2. Невозможность отвода конденсата или неправильная его организация. Вылет отлива должен выходить за внешнюю стену из газобетона не менее чем на 30-40 мм, это следует учитывать на этапе выбора способа отделки фасада и толщины его облицовки. Нарушение этого требования приводит к скоплению влаги на дне стеклопакета (и риску растрескивания зимой при замерзании) или ее просачиванию в пористую структуру, что также недопустимо.

3. Неправильно выбранное размещение и фиксация профиля. Установка каркаса заподлицо с фасадом недопустима, опытные строители рекомендуют отступать от внешней стены 8 см при ширине блока 20 и 12 на 30 соответственно. Исключение составляют утепленные поверхности, в этом случае допускается смещение линии на толщину теплоизоляционного слоя (но не близко к краю стены).

4. Использование пенополиуретана с высоким коэффициентом расширения.Покупка дешевых и непрофессиональных брендов увеличивает риск смещения или перекоса рамы в разы, пластиковые клинья ее не удерживают.

5. Ошибки в подборе размеров профиля, образование чрезмерного зазора между ним и стенками из газобетона снижает надежность крепления и увеличивает риск образования зоны скопления конденсата.

6. Некачественные крепежные или изоляционные материалы. То же касается и самих стеклопакетов.

7. Применение ударных инструментов при подготовке отверстий для выкручивания крепежа, крепления анкерных пластин или самого каркаса обычными гвоздями.

8. Наличие пустот под подоконниками, отливов или в зоне шва (либо недостаточная герметизация последних).

9. Игнорирование необходимости своевременного удаления пыли и крошки газобетона. Если обрезать блоки нет необходимости, установку окна нельзя отнести к грязным процессам, но при сверлении отверстий под дюбели обязательно образуется определенное количество мусора, его необходимо удалить перед заполнением люфта пеной или оклейкой периметра пеной. Лента.

10. Монтажные работы в неподходящее время или в холодную погоду. Профессиональные герметики способны застывать и схватываться при низких температурах или отклонениях от влажности, но они более дорогие и не исключают рисков некачественного уплотнения и фиксации.

Существует два основных направления в креплении окон ПВХ в пенобетонные и газобетонные стены: 1) пенополиуритан без фурнитуры; 2) с помощью дюбелей. И в первом, и во втором случае есть недостатки.Давайте разберемся, какая технология оптимально обеспечивает качество и комфорт.

Когда ставить окна в новом доме?

Специалисты отмечают, что усадка самих блоков не должна быть выше 0,3 мм на 1 м стены. Поэтому его влияние на качество монтажа не критично. На общую усадку постройки потребуется не менее года, за это время происходит промерзание и оттаивание грунта, бетон и клей набирают необходимую прочность. Однако при правильном проектировании здания и качестве всех строительных работ установку окон можно произвести в течение пары месяцев после завершения строительства.

Монтаж (установка) пластикового окна регламентируется несколькими документами:

  • ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей», ст. 9;
  • ГОСТ 30971-2012 «Швы монтажные для примыкания оконных блоков к проемам в стенах. Общие технические условия »;
  • ГОСТ Р 52749-2007 «Швы монтажные оконные паропроницаемыми саморасширяющимися лентами».

Если заказчик обязательно устанавливает окна по ГОСТу, то в договоре необходимо указать, какой ГОСТ имеется в виду.Потому что в ГОСТах много положений для добровольного использования и особых случаев, например, с использованием паропроницаемых саморасширяющихся герметизирующих лент (ПСУЛ) или без них.

Особенности

Следует отметить, что показателем качественного монтажа окон ПВХ в частном доме являются: обеспечение герметичности стыков каркаса и стены блоков, продолжительность эксплуатации, отсутствие теплопотерь, идеальный выравнивание каркаса, качественная установка отливов и подоконников.

Для большей герметичности стыков в блоках вырезаются специальные четвертинные выступы (при кладке блоков можно заранее предусмотреть и вырезать четверти), также используются специальные герметики и ПСУЛ. Утеплитель - пенополиуретан, фиксирует зону прямого соприкосновения стены и каркаса. Механическая прочность достигается за счет крепления каркаса дюбелями или монтажными пластинами.

Монтажная глубина (от рамы до края проема) может варьироваться от 8 до 12 см, в зависимости от толщины стены блока.Если кладка дополнительно утеплена, окно монтируется ближе к внешнему краю стены так, чтобы точка росы находилась за пределами оконной рамы. Это защитит стекло от конденсата и замерзания.

Крепление рамы в проеме

Есть 2 способа крепления рамы в оконном проеме. В первом случае необходимо предварительно снять стекло. Просверлите пластиковый профиль в нескольких местах и ​​закрепите каркас длинными дюбелями. Недостатком способа является сложность демонтажа, нет возможности изменить положение каркаса относительно проема после окончательной фиксации, даже до обдува пены.Недостаток существенный, особенно при самостоятельной установке окон в частном доме. Шансов сделать все идеально с первого раза, даже если ваши руки растут не из нужного места, не так много.

Крепеж с анкерами и дюбелями
Крепеж анкерной пластины

Расположение стеклопакета относительно стен
Ошибки при установке окон

Второй способ не требует снятия остекления. Каркас крепится с помощью анкерных пластин, которые устанавливаются по периметру пластикового каркаса с помощью саморезов.Далее происходит крепление к стене дюбелями, гвоздями через отверстия в плитах.

Установка окон в частном доме. Этапы работ

1. Монтажные планки крепятся к оконной раме винтами 4,8 x 12 мм.

2. Под рамой из ПВХ устанавливаются специальные регулировочные клинья (деревянные или пластиковые). Они создают зазор для последующего нанесения утеплителя - пенопласта.

3. Положение стеклопакета регулируется по уровню. В блоках просверливаются отверстия под дюбели, при этом, чтобы блоки не ломались, отверстия не должны быть ближе 5 см от его края.Вначале плита фиксируется одним дюбелем (6х100 мм), затем выравнивается и прикручивается второй.

4. Проверить открытие и закрытие оконных створок.

5. По периметру каркаса проклеить пеной все стыки каркаса со стеной. Пена подбирается морозостойкой для территории России. Перед вспениванием шов обрызгивают водой из пульверизатора. Эта простая процедура улучшит адгезию пенопласта к стене и пластику.

6. После затвердевания пены срезают излишки пены.

7. Убираются клинья, вспениваются пустоты.

9. Установить отлив и подоконник. Над отливом в ПВХ-профиле делают отверстия для отвода конденсата.

Скрыть

Частные дома могут быть выполнены из различных материалов: чаще всего это керамзит или газобетон, кирпич, другие современные материалы. У каждого свои особенности, поэтому, когда дело касается установки окон и дверей, их нужно знать. В этой статье речь пойдет о том, как установить окно в доме из газобетона.

Подход к работе

Существует несколько технологий крепления, все они применимы, все зависит от индивидуальных предпочтений застройщика, умения использовать те или иные материалы.
Один из наиболее распространенных способов установки - прикладной. Этот материал помогает быстро закрепить окно, сделать проем герметичным, использование дополнительных креплений не требуется. Монтаж окон ПВХ в пенобетон возможен более традиционным способом. Для этого используются дюбеля и другой крепеж.Оба подхода имеют место быть, каждый из них имеет свои достоинства и недостатки, поэтому каждый мастер выберет на свой вкус.

Когда мне устанавливать окна?

Производитель ячеистого бетона указывает, что усадка материала не превышает 0,3 мм на метр, то есть монтаж можно начинать уже после того, как будет готова коробка здания. Стены не дадут сильной усадки и не будут оказывать давления на каркас, не путайте эти данные с общей усадкой постройки.

В дом из газобетона вставлять лучше после возведения кровли. В противном случае велик риск разбить стеклопакет во время кровли.

Что вызывает деформацию стены?

Сильная усадка вызвана не материалом стен, а неправильным распределением давления на грунт. Если грунт поднимается или опускается, меняет свою структуру из-за того, что он содержит большое количество грунтовых вод, существует риск усадки постройки.Это может произойти как сразу, так и через несколько лет после возведения здания.

Уберечь здание от этого можно, правильно обустроив фундамент. Если вы строите на неустойчивом грунте, основание здания должно быть хорошо укреплено, иметь гидроизоляцию и водостоки, отводящие воду в сторону. Только грамотная подготовка фундамента сможет защитить здание от влаги и усадки.

Практический подход к установке

Устанавливать в пеноблок можно в оптимальные сроки через три месяца после возведения стен.За это время материал даст максимальную усадку и больше не будет деформироваться. Фундамент также наберет достаточную прочность, что обеспечит общую устойчивость конструкции.

Некоторые строители утверждают, что отделку здания не следует начинать раньше, чем через год после возведения стен, так как это происходит из-за усадки здания и движения грунта. Однако стоит отметить, что грунт движется непрерывно, если фундамент был заложен плохо, то вы узнаете об этом гораздо раньше.На надежном основании отделочные работы можно провести гораздо раньше.

Таким образом, установка в доме из газобетона возможна уже через 2-3 месяца после заливки фундамента и возведения стен.

Как сделать установку окон максимально качественной?

Установка окон в пеноблок обычно не вызывает затруднений. Монтаж осуществляется так же, как и при работе с любым другим материалом. Непросто обеспечить только герметичность соединения, сделать стыки между стеной и каркасом прочными, непроницаемыми для влаги и холода.Для качественного подключения необходимо соблюдать следующие требования:

  • Все швы должны быть заделаны.
  • Места подключения должны быть защищены от холодного воздуха: это обеспечит минимальные тепловые потери.
  • Контакт стены и окна должен быть защищен от механических повреждений.

Как герметично вставить окно в пеноблок? У блоков есть особые четверти: это выступы, которые в них вырезаны.Для улучшения качества шва необходимо использовать морозостойкий герметик, монтажную пену или ленту, способную расширяться.

Самый простой способ решить проблему - в зоне соприкосновения стены и каркаса. Для этого удобнее всего использовать строительную пену. Он сам расширится, заняв все пустоты, и обеспечит герметичность соединения. Чтобы крепление стало механически прочным, рекомендуется использовать специальные пластины и дюбели. Стыки можно защитить от внешних воздействий с помощью наличников.Они не только защищают стыки от ветра и влаги, но и придают окнам законченный декоративный вид.

Способы фиксации рамы в проеме

Монтаж пластиковых окон в доме из пеноблоков может происходить следующим образом:

  • снимают, после чего в профиле пластикового окна просверливают отверстие под длинный дюбель, которым рама будет крепиться к стене. После этого стеклопакет возвращают на место.
  • Если вы не хотите снимать остекление, можно установить анкерные пластины и прикрепить к ним рамку с помощью саморезов. Закрепленное в необходимом положении окно крепится с помощью этих пластин к стене дюбелем гвоздями. Недостатком такого крепления является запыленность работы, затраты больших физических усилий, кроме того, требуется декоративная маскировка способа крепления. Установка окон в пеноблок таким способом уступает креплению на монтажной пене еще и тем, что при креплении рамы нельзя изменить ее положение, то есть с самого начала важно установить, насколько ровно все крепления подходят.
  • Если вы собираетесь использовать монтажную пену, окно сначала кладется на специальные пластины, положение которых можно менять.

Установка окон в доме из газобетона мало чем отличается от стандартной установки окон в доме из любого другого материала. Главное правильно выбрать способ и установить каркас плавно, иначе створки не будут правильно открываться или возникнут проблемы при открывании.

Монтаж окон в газобетон Осуществляется с учетом ряда свойств и особенностей ячеистого бетона.Конструктивная прочность оконных проемов в газобетоне обеспечивается уже в процессе кладки стен. Для этого армируют ряд блоков под окнами и опорную зону для перемычек. Оконные проемы бывают с четвертью или без четверти.

Оконной четвертью или четвертью оконного проема называется выступ части внешней стены шириной 3-4 см. Название происходит от того, что 3-сантиметровый выступ - это четверть кирпича шириной, который в строительстве обычно делается как выступ для оконных проемов.

Конструкция проемов зависит от оконных перемычек. Например, если перемычки были сделаны из П-образных блоков по всей ширине стены, проемы не имеют четвертинки. При отсутствии четверти оконного проема можно оформить фальш-четверть (например, использовать уголок из атмосферостойких полимерных материалов). С этой же целью можно использовать планки без герметизации стыков их стыковки с оконной рамой или проемом в стене.

Четверти в проемах стен из газобетона можно оформить путем приклеивания кусков газобетона с помощью клеевого раствора.Узел укрепляют при помощи уголков, которые закрывают штукатуркой.

Установка Windows

Перед установкой оконного блока в проем на внешнюю поверхность рамы по всему периметру наклеивается самоклеящаяся гидроизоляционная лента, а с внутренней стороны окна приклеивается пароизоляционная лента.

Далее в проем помещается оконный блок и с помощью уровня и отвеса устанавливаются вертикаль и горизонтальность. Монтаж окон в оконные проемы необходимо производить, оставляя зазор 2-6 см между оконным блоком и проемом.

Следующий этап - установка оконных блоков в проемы. Крепление окон в проемах производится при помощи дюбелей по газобетону, строительных саморезов (саморезов), гибких оцинкованных анкерных пластин толщиной от 1,5 мм и более.

Угол изгиба анкерной пластины зависит от размера зазора между коробкой и проемом и выбирается локально.

Крепление оконных блоков и анкерных плит к проемам в стенах с помощью гвоздей не допускается.

При забивке дюбелей в проемы стен из газобетона применяют безударный дрель (режим чистого сверления). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Отверстия просверливаются на глубину большей закрепленной части дюбеля на один диаметр самореза. Расстояние от края оконного проема не должно быть меньше двойной глубины анкеровки.

Конструкция примыканий, конфигурация креплений, а также глубина оконной коробки в проеме не должны образовывать мостики холода, которые впоследствии вызовут конденсацию и увлажнение внутренних откосов.Переход должен отводить дождевую воду и конденсат.

Закрепив оконный блок в проеме, можно переходить к герметизации окна. Материалы, из которых выполнены монтажные зазоры, следует подбирать с учетом деформации конструкции стены.

Окно из газобетона герметизированное с трехслойным монтажным швом.

Первый слой - наружный, гидроизоляционный. По периметру проема наносится специальный клей-герметик, к нему приклеивается гидроизоляционная лента, заглаживаемая для защиты монтажного шва от атмосферных воздействий.Основные требования к внешнему слою: водонепроницаемость и паропроницаемость, устойчивость к перепадам температур и ультрафиолету.

Второй центральный слой - теплоизоляционный. После высыхания клея и заделки внешней части окна выполняется центральный шов монтажного шва. Полость между проемом и рамой заполнена пеной с низким коэффициентом расширения. Тепловое сопротивление, которое находится в диапазоне параметров для стен и окон, обеспечивается именно центральным слоем монтажного шва.

Третий внутренний слой - пароизоляция. Внутренний слой укладывается по внутреннему контуру монтажного шва путем приклеивания пароизоляционной ленты непрерывно, без разрывов и неклеенных участков.

Материалы, из которых изготавливаются монтажные соединения, должны иметь долговечность не менее 20 условных лет эксплуатации.

Монтаж окон в газобетон завершается устройством оконных отливов. При монтаже отлива участок, прилегающий к стене, должен быть качественно заделан.Под водостоки рекомендуется установить специальные прокладки (демпферы), которые снизят шум от дождя. Вылет прилива над поверхностью внешней стены должен составлять 30-40 мм.

  • Этапы строительства из газобетона
  • Штукатурка из пенобетона
.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
