Как сделать водопроводный колодец из колец своими руками

Рытье ямы для водоприемного колодца

Диаметр ямы должен превышать диаметр кольца на 20 см. Во-первых, так нужно сделать для того, чтобы засыпать кольца снаружи песком (с гравием или щебнем), во-вторых, так удобнее опускать кольца в яму.

Не забывайте о том, что колодец лучше располагать примерно за 10 м от дома, чтобы не нарушать его стойкость.

Яму для водопроводного колодца можно копать двумя способами:

  • Всю сразу;
  • С постепенным опусканием колец.

Если копаете всю яму сразу, позаботьтесь о мерах безопасности копающего, обвязав его толстой веревкой (на случай обвала земли). Копать яму нужно в сухой летний период, чтобы не спутать талые или дождевые воды с водоносным слоем. В среднем, глубина залегания водоносного песка составляет 5-10 м. Теперь перейдем к варианту с установкой железобетонных колец.

Установка бетонных колец в яму водозаборного колодца

Если яма уже выкопана, то кольца опускаются на дно после откачки песка с водой.

Когда установлено первое кольцо, на него надеваются две-три H-образных соединительных скобы, чтобы кольца при установке не съезжали. Стыки колец до их соединения смазываются цементно-песчаным раствором или жидкой гидроизоляцией. Установка колец ведется с таким расчетом, чтобы верхнее (последнее) кольцо выступало над уровнем земли на 20-30 см.

Второй способ погружения колец выполняется совместно с рытьем ямы. Сначала роется яма для первого кольца не на полную высоту, чтобы кольцо немного выступало над землей после погружения. Затем рытье ямы продолжается по внутреннему периметру кольца на глубину следующего кольца. Когда внутренний периметр выкопан, начинается вынимание грунта из-под стенок первого кольца, чтобы оно погружалось.

Когда первое кольцо немного погрузилось в грунт, на него можно устанавливать второе, предварительно на дев на первое соединительные скобы. Далее продолжается копание ямы с выниманием грунта из-под первого кольца для погружения конструкции. Монтаж железобетонных колец можно вести как с подъемником, так и вручную, подкатывая кольца к яме и переворачивая их в установочную позицию.

Работа продолжается, пока копающий человек не встретится с интенсивным потоком воды в яму.

В зависимости от глубины промерзания грунта во втором или третьем кольце от поверхности нужно сделать отверстие для водопроводной трубы в дом. Диаметр отверстия должен быть больше диаметра трубы, чтобы не повредить ее. В дальнейшем лишнее пространство заделается гидроизоляцией или раствором.

Установка и применение треноги

Без треноги не обойтись, поскольку вынимать грунт на глубине более 3-х метров становится очень сложно. Когда копающий человек начинает погружаться в яму на глубину больше своего роста, можно начинать сооружать треногу.

Тренога устанавливается над ямой. Между двух «ног» треноги устанавливается вал со шкивом. К валу крепится крепкая веревка, трос или цепь достаточной длины (до 10 м). Далее подъем грунта осуществляется через треногу человеком на поверхности.

При подъеме ведра человек, находящийся в яме, должен следить за ним, чтобы в случае падения закрыть руками голову.

Устройство фильтра на дне водопроводного колодца

Когда вы дошли до глубины просачивания воды сквозь почву дна ямы, не спешите закругляться с рытьем. Если вода прибывает слабо, продолжайте копать до интенсивного поступления воды в яму. После этого необходимо откачать прибывшую воду с песком, чтобы проверить, из скольких водоносных жил она поступает.

Желательно, чтобы количество жил было не менее 3-х, иначе вода в будущем может не успевать поступать за потреблением. Поэтому если жил одна или две, углубитесь на 30-50 см. Воду нужно откачивать не всю (иначе вы можете потерять водоносный слой), а только до момента, когда вы можете различить водоносные жилы.

Если под воздействием плывуна нижнее кольцо углубилось, а вслед за ним и все остальные, не пугайтесь. Просто придется поставить сверху еще одно кольцо.

Когда вы увидели не менее 3-х водоносных жил, нормально подающих воду в колодец, работы по монтажу водопроводного колодца на этот день можно прекращать. На следующий день нужно откачать всю прибывшую воду и намытый песок из колодца, чтобы уложить на дно фильтр из щебня, гравия и камней большой фракции (а также прокладки из геотекстиля).

Общая высота фильтра составит 30-40 см: первые 15-20 см – это камни для задержки основной массы песка, вторые 15-20 см – это гравий или мелкий щебень для более детальной очистки воды.

Между камнями и гравием обязательно проложите слой геотекстиля, вырезанный чуть больше диаметра кольца. Геотекстиль сможет задерживать 90% песка, делая воду гораздо чище.

Если после устройства вышеупомянутых высот фильтра вода поступает значительно медленнее, нужно немного убрать слой фильтра. Когда работа по засыпке фильтра завершена, нужно подождать, пока колодец вновь заполнится водой (средний уровень воды равен 130-150 см). В это время можно приступать к рытью траншеи для водопроводной трубы от колодца. Но об этом мы расскажем в следующей статье.

Свободное пространство снаружи бетонных колец желательно засыпать песком с гравием или щебнем.

В заключение добавим, что после строительства водопроводного колодца нужно закрыть его съемной крышкой, чтобы никто ненароком не провалился, а также сделать отдушину – своеобразную вентиляцию, чтобы колодец проветривался. В дальнейшем можно соорудить над колодцем своеобразную крышу и небольшую ограду.

Для защиты от просачивания осадков сквозь почву рядом с кольцами нужно по периметру колодца выкопать землю на ширину 0,5-1 м и глубиной 0,5 м и засыпать глиной. Это называется «глиняный замок» – пласт, не позволяющий дождевой и талой воде проникать в землю рядом с кольцами, тем самым не разрушая их. На поверхности вокруг колодца по глине можно сделать отмостку.

Дальше больше!

Одним из обязательных элементов в системе централизованного водоснабжения являются водопроводные колодцы или камеры.

Что такое водопроводный колодец?

Водопроводные колодцы – это подземные конструкции, предназначенные для установки в них различного водопроводного оборудования – затворов, задвижек, приборов учета, шаровых кранов и пр. Водопроводные колодцы обычно имеют круглую или прямоугольную форму. Традиционно монтаж водопроводных колодцев осуществлялся при помощи бетонных колец, для прямоугольных использовался метод скользящей опалубки (при этом колодец получался монолитным) или из фундаментных блоков с заделкой стыков между блоками цементным раствором.

Преимущества пластиковых водопроводных камер

Компания «Комфортная дача» благодаря многолетнему опыту в монтаже систем централизованного и автономного водоснабжения предлагает своим клиентам такие услуги, как установка водопроводных колодцев, обладающих целым рядом достоинств:

  • Абсолютной водонепроницаемостью конструкции;
  • Прочностью, позволяющей выдерживать значительные нагрузки;
  • Коррозионной стойкостью и устойчивостью к солям и прочим химическим реагентам;
  • Относительной простотой монтажа.
  • Небольшим весом (пластик, из которого изготавливается колодец, имеет толщину всего несколько сантиметров).

Кроме того, выбрав пластиковый водопроводный колодец в соответствии с количеством и диаметром водопроводных элементов, вы можете обеспечить себе достаточно места для их ремонта и обслуживания, например, опломбировки счетчиков.

Монтаж пластикового водопроводного колодца

Монтаж колодца включает несколько этапов:

  1. Разработка грунта.
  2. Изготовление подушки.
  3. Монтаж колодца.
  4. Ввод в колодец трубопроводов.
  5. Засыпка колодца.
  6. Разработка грунта

Для установки водопроводного колодца выкапывается круглый котлован с габаритами, превышающими размеры колодца (в диаметре и по высоте) на 20-30 сантиметров. При высоком уровне грунтовых вод и наличии сыпучих почв по периметру котлована устанавливается опалубка, предотвращающая сползание грунта.

Изготовление подушки

Для того чтобы колодец не проседал под действием сил тяготения и не наклонялся в сторону, его необходимо установить на твердое прочное основание – подушку. Подушка представляет собой круглую бетонную армированную или не армированную плиту. Диаметр и толщина плиты зависят от размеров колодца, а также от свойств грунта. Перед заливкой подушки на выровненное дно котлована насыпается слой песка, который разравнивается и уплотняется. Армирование плиты необходимо в том случае, когда колодец будет испытывать значительные нагрузки.

Монтаж распределительного, пластикого колодца

На этом этапе водопроводный колодец необходимо опустить в колодец и закрепить его на подушке. Колодец опускается на подушку, после чего крепится к ней и к якорям при помощи анкерных болтов и тросов.

Ввод трубопроводов в колодец

Современные пластиковые колодцы имеют специальные патрубки, через которые трубы могут быть заведены внутрь колодца. При этом попадание воды через место ввода абсолютно исключено, т.к. места ввода труб герметизируются уплотнительными кольцами.

Обратная засыпка колодца

Для засыпки колодца используется песок или цементно-песчаная смесь. Подсыпку нужно проводить равномерно по всему периметру колодца. Так обеспечивается равенство боковых нагрузок. После засыпки каждых 20-30 сантиметров подсыпки ее необходимо утрамбовать для достижения высокой плотности и предотвращения последующей просадки.

Однако самым востребованным типом колодца является бетонный колодец.

Компания "Комфортная дача", имея большой опыт в установке водопроводных колодцев из бетона,  гарантирует высокое качество конструкции и ее долговечность.

К достоинствам бетонных колодцев относится их простота, доступность и невысокая цена.
Для установки железобетонных колодцев  применяются цилиндрические бетонные кольца, имеющие Г-образную выемку на обоих торцах, что позволяет надежно соединить их друг с другом и предотвратить в дальнейшем смещение колец друг относительно друга. Кроме того при правильной герметизации кольца  предотвратят попадание влаги в колодец на протяжении всего срока службы.

Разработка грунта и изготовление подушки при таком процессе, как установке ж/б колодцев, ничем не отличаются от таких же этапов при установке пластикового колодца, разве что подушка должна иметь несколько большую толщину ввиду большей массы самого колодца из бетона. Глубина рассчитывается таким образом, чтобы колодец вместил целое число колец. В противном случае в верхней части придется делать кирпичную кладку, что не очень желательно.

Монтаж бетонного колодца

После застывания основания на него устанавливают кольца. Для выполнения этих работ компания "Комфортная дача" использует собственный кран.  Кольца устанавливаются точно друг на друга так, чтобы ответные пазы на торцах точно входили друг в друга. После этого стыки герметизируются.

Ввод труб в колодец

Для ввода труб в колодец в соответствующих местах при помощи фрез наши специалисты проделывают отверстия в бетонных кольцах. Отверстия в точности соответствуют диаметру муфт, применяемых для герметизации места ввода трубы в колодец. Благодаря использованию современных методов герметизации при установке железобетонных колодцев, смонтированные нами колодцы имеют абсолютную герметичность, практически не уступающую герметичности пластиковых колодцев. После этого на колодец устанавливается плита перекрытия колодца с соответствующими размерами. В специальное отверстие на плите перекрытия устанавливается пластиковый или чугунный люк с обечайкой.

Засыпка бетонного колодца

Установка ж/б колодца, как и установка пластикового колодца, завершается засыпкой. Для  бетонного колодца она осуществляется практически так же, как и пластикового, с той лишь разницей, что вероятность проседания бетонного колодца намного ниже ввиду его большей массы.

Наша компания выполняет полный комплекс работ  по монтажу систем автономного и централизованного водоснабжения, в том числе, и монтаж водопроводных колодцев и камер. Мы гарантируем своим клиентам:

  • Высокое качество конструкции.
  • Полное соответствие монтажа строительным нормам и правилам.
  • Долговечность колодца.
  • Подбор камеры в полном соответствии с типом грунта и количеством монтируемого в ней оборудования.
  • Оптимальное распределение оборудования в колодце.
  • Низкие цены на установку железобетонных колодцев.

Работа с нами позволит вам получить водопроводную камеру с минимальными затратами времени и денег.

Тут вы можете рассчитать стоимость:

Остались вопросы?
Звоните нам: 8 (905) 556-28-56

СНиП, устройство и монтаж колец

При отсутствии центрального водоснабжения на участке единственным источником питьевой и хозяйственной воды могут стать подземные горизонты. Чтобы добраться до этой воды, необходимо устроить водопроводный колодец. Если соблюдать технологию его изготовления, можно получить долговечный и простой в эксплуатации источник чистой питьевой воды. От такого колодца легко провести водоснабжение к дому или даче. Однако при выборе места для строительства и монтаже сооружения необходимо точно следовать правилам СНиП 2.04.02-84.

Виды и особенности колодцев

Есть два вида водозаборных колодцев:

  • трубчатые;
  • шахтные.

Первый тип в простонародье называют колонкой. Обычно их устанавливали на улицах деревень. Для добычи воды из глубины в таких колодцах используется ручной насос. Эти колодцы устанавливаются в местах неглубокого залегания водоносных пластов. Его монтаж проходит очень быстро. Но для сооружения трубчатого колодца понадобится оборудование для бурения, ведь яму не копают, а бурят.

Шахтный колодец – это самый доступный для самостоятельного монтажа вариант. Его копают лопатой, а стенки  укрепляют. Это традиционный колодец для загородных домов и дач. В зависимости от материала изготовления выделяют несколько видов шахтных водопроводных колодцев:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.
  • пластиковый;
  • железобетонный;
  • кирпичный или из камня;
  • деревянный.

Самой большой популярностью пользуются железобетонные колодцы. Они долговечны (могут прослужить до 50 лет). Их глубина доходит до 15-20 м. Однако для монтажа такого водозаборного устройства понадобятся большие трудозатраты. Прежде всего, много сил уйдёт на копание глубокой ямы. При этом её диаметр должен быть больше размера колец, чтобы снаружи выполнить песчано-гравийную засыпку. А для опускания бетонных колец придётся заказывать строительный кран. На дне такого колодца устраивается фильтр из песчаной и гравийной подушки высотой 300-400 мм.

Важно знать: песчано-гравийная засыпка снаружи водопроводного колодца не является гидроизоляцией. Согласно требованиям СНиП устройство колодца из бетонных колец требует выполнения наружной обмазочной гидроизоляции, а также обмотки двумя слоями рубероида. Также установка железобетонных колец производится с герметизацией всех стыков.

В последнее время всё чаще владельцы частных домов выбирают пластиковые водопроводные колодцы. Их основное достоинство в том, что это цельная конструкция благодаря высокой герметичности всех соединений и швов. Размеры таких сооружений могут быть любыми в зависимости от требований. Они не менее долговечны, чем железобетонные устройства, и тоже могут прослужить до 50 лет. Их дополнительное преимущество – быстрота монтажа без использования строительной техники.

Деревянные и кирпичные водозаборные конструкции давно ушли в прошлое. Сейчас их практически не делают из-за трудоёмкости и длительности процесса возведения. Кроме того эти сооружения не соответствуют требованиям СНиП, ведь на кирпичных и деревянных стенках таких водопроводных колодцев быстро оседает ил и грязь, что снижает качество питьевой воды.

Внимание: согласно нормам СНиП любой колодец должен быть оборудован крышей. Это нужно для того, чтобы дождевая вода и другие осадки не загрязняли воду в сооружении. Также по нормативам СНиП 2.04.02-84 для защиты от попадания поверхностных вод устройство водопроводного колодца делается так, чтобы его верх был приподнят над уровнем земли минимум на 500 мм.

Рекомендуем к прочтению:

Устройство шахтного колодца

В конструкции таких колодцев можно выделить три основные части:

  1. Водоприемник – это нижняя часть конструкции. Она используется для фильтрации и сбора воды.
  2. Ствол – это подземная часть шахты сооружения, расположенная выше водоприёмника. Она надёжно защищает конструкцию от обрушения и сохраняет качество питьевой воды, не пропуская верховодку в водоприемник.
  3. Оголовок – это часть конструкции, расположенная над землёй. Основное назначение этой части в защите водоприемника от попадания пыли, мусора, поверхностных осадочных вод и защите от замерзания в холодное время года. Оголовок обязательно защищается крышей.

Преимущества и недостатки водопроводных колодцев

К достоинствам таких водозаборных сооружений стоит отнести следующее:

  • Большой срок службы. Железобетонная или пластиковая конструкция может прослужить полвека.
  • В сравнении с расходами на устройство скважины затраты на сооружение шахтного сооружения значительно ниже.
  • Размеры таких водозаборов позволяют без труда выполнять их очистку. Кроме этого внушительный диаметр способствует тому, что можно использовать любые глубинные насосы для устройства системы водоснабжения дома.
  • Для монтажа водозаборного колодца вам не нужно получать никакие разрешения на строительство. Достаточно лишь зарегистрировать сооружение.

Однако у данных водозаборных конструкций есть и недостатки:

  • Выкапывание глубокой ямы требует значительных физических затрат.
  • В зависимости от глубины залегания водоносного пласта вода может быть непригодной для питья (не соответствует требованиям СНиП на питьевую воду). Такую воду можно использовать только для хозяйственных нужд и полива огорода.
  • Чтобы ваш колодец давал качественную питьевую воду, необходимо устройство хорошего фильтра. Это повлечёт за собой дополнительные расходы.
  • Если гидроизоляцию сооружения выполнить некачественно, то со временем поверхностные и грунтовые воды могут попадать в ствол и загрязнять чистую питьевую воду в нём. Именно поэтому при монтаже сооружения так важно тщательно выполнить устройство гидроизоляции и герметизации швов.

Выбор места для строительства

Прежде всего, необходимо найти правильное место для строительства водозаборного сооружения и определить его глубину. Если на соседних участках есть подобные конструкции, задача облегчается. Для этого стоит поговорить с соседями и узнать у них следующую информацию:

  • Какая глубина водозаборного сооружения у них на участке.
  • Какой объём воды оно даёт.
  • Когда было построено.
  • Особенности его использования.

Если на соседних участках никто не живёт, то придётся воспользоваться разными методами определения места нахождения воды. Среди них биолокация, гидрогеологические показания и природные приметы, указывающие на близость грунтовых вод. Самым точным методом считается пробное бурение.

При выборе места для строительства стоит руководствоваться нормативными расстояниями из СНиП 30-02-97. Согласно им между колодцем и другими объектами на участке допускаются такие минимальные расстояния:

  • от фундамента дома до водозаборного сооружения минимально допустимое расстояние равно 5 м;
  • минимальное расстояние, на котором можно строить колодец, от построек для домашних животных равно 4 м;
  • до любых хозяйственных строений на участке – 1 м;
  • деревья должны находиться на расстоянии минимум 4 м;
  • от кустарников до водозаборного сооружения отступают минимум 1 м;
  • от септиков и выгребных ям до источника питьевой воды должно быть минимум 50 м.

Согласно СНиП выше водозаборного колодца не должны находиться выгребные ямы.

Сооружение колодца

Строительство колодца начинаем с выкапывания ямы. При этом её диаметр должен быть больше на полметра, чем диаметр колец. Это нужно для устройства уплотняющей засыпки из песка и гравия по периметру сооружения.

Внимание: колодец лучше начать рыть в конце лета и осенью. В это время грунтовые воды стоят на максимальной глубине. Если вы начнёте работу весной, когда много верховодки, то быстро наткнётесь на неё, и тогда летом ваш колодец будет пересыхать.

Оптимальными для шахтного сооружения считаются кольца диаметром 100 см и высотой 25-50 см. Конструкции большего размера сложно самостоятельно (без использования техники) опускать и поворачивать. Для облегчения копки и устройства колодца над ямой устанавливают треногу. С её помощью удобно поднимать землю и опускать бетонные кольца.

Рекомендуем к прочтению:

Копание ствола и установка колец

Работу ведут в таком порядке:

  1. Копать яму удобней лопатой с коротким черенком, поскольку пространство очень тесное. Выкопав яму глубиной 50 см, производят монтаж первого кольца. Для его подъёма и опускания используют лебёдку. Под своим весом кольцо будет постепенно проседать.
  2. Откопав ещё 25 см в глубину, выполняют монтаж следующего кольца. Между собой кольца соединяют металлическими скобками.
  3. Таким образом продолжают вести работу по откопке ямы и установке колец до тех пор, пока не доберутся до водоносного горизонта – дно ямы начнёт заполняться мутной водой. Обычно на это уходит от 5 до 7 дней.

Совет: не стоит производить сначала копку ямы, а потом установку всех колец. Без надлежащего опыта и знаний это может привести к обрушению грунта.

Сооружение водоприёмника и фильтра

Согласно СНиП все колодцы должны быть оборудованы фильтром. Это позволит эффективно очистить воду и сделать её пригодной для питья. Для устройства донного фильтра делают следующее:

  1. Откачивают мутную воду со дна колодца.
  2. Углубляют дно ямы на 150 мм. Хорошо разравнивают поверхность и убирают грязь.
  3. Затем на дно высыпают чистый речной песок. Высота слоя равна 250 мм.
  4. Сверху делают слой из мытого раствором хлорной извести щебня или гравия высотой 200 мм.
  5. Последним слоем будет крупный мытый щебень. Его высота составляет 200 мм.

Совет: если дно ямы слишком быстро заполняется водой, можно перед засыпкой уложить на дно настил из негусто уложенных досок. После этого делаются все слои засыпки.

Гидроизоляция

Требования СНиП предусматривают обязательное устройство наружной и внутренней гидроизоляции ствола шахтного колодца. Для герметизации швов между железобетонными кольцами можно использовать специальные составы, жидкое стекло или приготовить смесь из клея ПВА и цемента.

Для лучшего проникновения смеси сначала все швы промазывают жидким раствором клея, а потом при помощи шпателя наносят более густую смесь.

Совет: чтобы не испортить вкусовые качества воды, не используйте для гидроизоляции швов битумные мастики.

Наружная гидроизоляция нужна для защиты от попадания талой воды, осадков и верховодки. Наружную поверхность бетонных колец обрабатывают приникающей гидроизоляцией. Иногда для этих целей используются два слоя рубероида с обмазкой мастикой. Некоторые мастера для наружной изоляции применяют полиэтиленовую плёнку. Её обматывают оголовок сооружения.

Вокруг верхних колец оставляют траншею глубиной 1,5-2 м и шириной 50 см, в которую плотно  утрамбовывают глину. Поднявшись на уровень поверхности земли, глиняный замок сооружают с уклоном от стенок колодца. Это позволит осадкам не собираться у сооружения. Для более эффективной гидроизоляции вокруг оголовка бетонируют отмостку.

Оголовок

Согласно СНиП оголовок колодца должен быть высотой не менее полуметра. Обычно его делают из тех же бетонных колец, но для повышения эстетической привлекательности сооружение обкладывают камнем, кирпичом, штукатурят или обшивают брусом.

Делая монтаж оголовка, не забудьте о таких важных моментах:

  • Для сохранения чистоты воды обустройте крышу с хорошим свесом.
  • На дверцу в крыше лучше повесить замок. Это защитит ваших любопытных детей от падения в колодец.

Важно знать: после сооружения колодца в течение первых 2-3 недель воду несколько раз выкачивают, чтобы она очистилась. Откачанную воду можно использовать для хозяйственных целей. После полной очистки воды её можно пить только после получения подтверждения безопасности состава из лаборатории.

Подбор бетонных колец для колодца и канализации

Одним из основных элементов канализационных систем и колодцев являются бетонные колодезные кольца, составляющие трубопровод для сточных вод или емкость, откуда производится забор воды. Нормальное функционирование этих систем зависит от качества изготовления колец, от того, насколько корректно эти элементы установлены и от правильного подбора. Чаще всего железобетонные кольца для колодца изготавливаются в заводских условиях по ГОСТам, поэтому претензий к качеству, как правило, нет. Сегодня поговорим о том, какие бетонные кольца выбрать для колодца и для канализации.

Материал изготовления: бетон или пластик?

Еще в начале текущего века кольца для канализационных систем изготавливались исключительно из бетона, который заливался в формы с армированными пустотами. Технология изготовления бетонных колец для колодца не претерпела каких-то существенных изменений за десятки лет, так как параметры изделий в полной мере обеспечивали потребности заказчиков канализационных систем и колодцев. Сегодня у нас есть выбор – мы можем приобрести бетонные кольца, пластиковые (полиэтилен, ПВХ, полипропилен) или кольца из полимер-песчаной смеси.

Пластиковые кольца – это легкие и прочные изделия, которые, в принципе, ничем не уступают бетонным, за исключением цены, кольца из полимеров стоят в разы дороже бетонных при совершенно одинаковых эксплуатационных характеристиках. Поэтому такие кольца монтируются в специфических условиях эксплуатации, где бетон может подвергнуться разрушению (частые температурные перепады, агрессивные химические среды, вибрационные нагрузки, пр. ).

Кроме того, мириться с высокой стоимостью пластиковых колец приходится в условиях, где нет возможности привлечь специальную технику для установки бетонных колец. Или по той причине, что транспортировка бетонных колец (которые намного тяжелее пластиковых) может обойтись слишком дорого.

В условиях инфраструктуры современных населенных пунктов (городов, поселков, и даже небольших деревень) такая проблема отсутствует, поэтому чаще всего владельцы частных домов и заказчики канализационных систем предпочитают приобретать бетонные кольца. Тем более что на заводах нужные типоразмеры, как правило, имеются в наличии, и устройство водопроводного колодца из бетонных колец или канализации из бетонных колец не сопряжено с какими-либо сложностями.

Виды бетонных колец: варианты фиксации

Какие бывают бетонные кольца? Конструкционно все бетонные кольца разделяют на две основные группы: прямые и фальцевые. Первые имеют прямой торец сверху и снизу, а вторые – оснащены выступами в верхней части и углублениями в нижней. При монтаже фальцевых бетонных колец одно изделие вставляется в другое, образуется надежный замок, препятствующий сдвигам, такие кольца рекомендуется монтировать в условиях высокой подвижности грунта.

Прямые кольца не имеют пазов на торцах, при обустройстве колодца из бетонных колец их стыкуют друг к другу при помощи металлических скоб и герметизируют цементным раствором. Прямые кольца дешевле фальцевых, поэтому, если исследования грунта показывают отсутствие необходимости надежной фиксации, лучше останавливать свой выбор именно на них.

Виды бетонных колец: назначение

Кроме того, кольца отличаются наличием (или отсутствием) дна. Кольцо с дном исключает необходимость бетонирования основания перед установкой на дно котлована, что несколько ускоряет и удешевляет процесс обустройства колодца.

Также кольца отличаются по техническим характеристикам, которые определяются составом бетона и особенностями армирования, иначе говоря – по областям применения. Характеристики определяются ГОСТом 8020 90, который делит кольца на следующие виды:

  • КФК: кольца для канализационных колодцев;

  • КЛК: кольца для ливневой канализации;

  • КДК: кольца для внутриканальных систем;

  • КЛВ: универсальные кольца, подходят для водопроводного колодца и для ливневки;

  • КВГ: кольца для водопроводных сетей и колодцев, а также для газопроводных.

Присутствуют и различия, связанные с потребностями при монтаже, вот какие есть бетонные кольца:

  • КО: опорные кольца, используются в случае последующего обустройства люка;

  • КД: доборные, имеют меньшую высоту, чем стеновые, и позволяют выйти на требуемый уровень относительно поверхности;

  • КС: кольца стеновые, это обычные кольца, которые устанавливаются друг на друга;

  • КПН: кольцо с днищем.

Размеры колец – как сделать правильный выбор?

Важно понимать, каких размеров бывают бетонные кольца, так как их необходимо подбирать в зависимости от типа сооружения, а также от планируемой пропускной способности. Собственно, речь идет о высоте и диаметре железобетонного кольца для колодца, которые указаны на заводской маркировке. Кроме того, маркировка включает такие параметры, как толщина стенки и вес, так как в некоторых случаях эти параметры являются достаточно важными. При подборе необходимо помнить, что за большие размеры бетонных колец цена будет выше, поэтому брать с запасом не всегда разумно.

Ниже приведена таблица размеров бетонных колец для канализации и колодцев:

Чтобы правильно выбрать бетонные кольца, необходимо использовать проектные расчеты, в идеале эти расчеты проводятся специалистом, который учитывает все необходимые параметры. А именно: необходимо провести исследования грунта, определить пропускную способность, участь вероятность засорения колодца или канализации, рассчитать нагрузки в контексте строительных конструкций, в рамках который планируется эксплуатировать инженерные коммуникации.

Компания «Первый стройцентр Сатурн-Р» является одним из лидеров на рынке малоэтажного строительства и предлагает качественные бетонные кольца различных видов, сопутствующие элементы, а также инструменты и приспособления для монтажа канализации или водопровода.

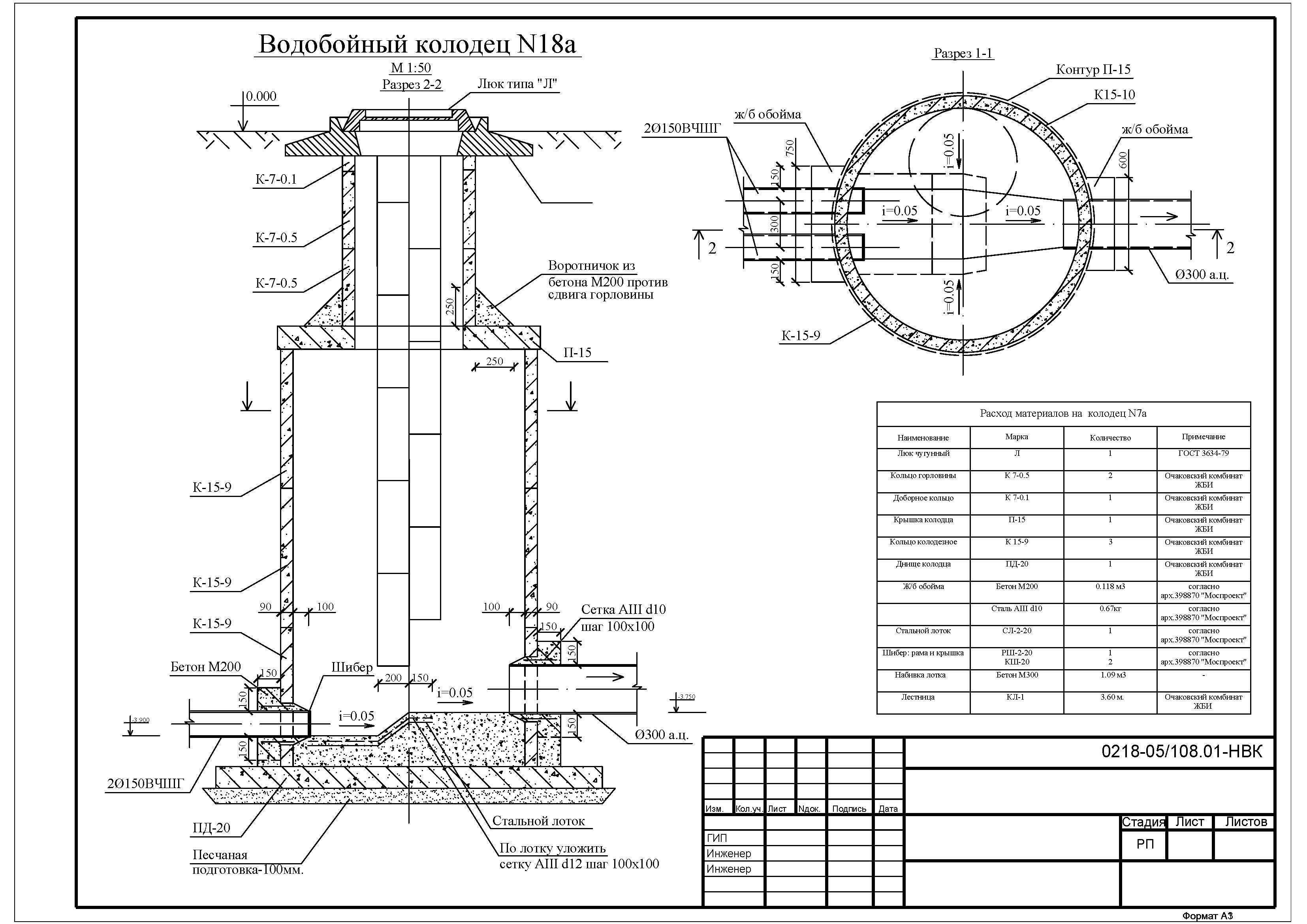

Как устроен железобетонный колодец: конструкция и элементы

Колодцы для канализации, водопровода, прокладки кабеля строят из железобетона. Материал ограничивает давление грунта, не пропускает воду, сохраняет герметичность шахты. Чтобы под действием веса почвы, проезжающих машин и промерзания скважина не обрушилась, используется армирование стальными прутами.

Составные части колодца создаются по ГОСТ 8020-90. В ход идут тяжелые марки бетона — они защищены от впитывания воды, растрескивания и крошения. Шахта строится из 5 элементов. Расскажем о каждом из них подробнее.

Кольцо для ЖБ-колодца

Колодезное кольцо — это центральный элемент конструкции, из него создаются стены шахты. У колец есть два центральных параметра:

  • высота — бывает от 50 см до 1,8 метра;
  • диаметр — составляет от 70 см до 2 метров.

Если строительство ведется в районах с высокой сейсмоопасностью, учитывается толщина стенок. Для каждого изделия указывается и вес — это нужно, чтобы подобрать специальную технику для укладки.

Типы колодезных ЖБ-колец

Внешне эти ЖБИ похожи друг на друга, но по конструкции кольца отличаются. Есть три типа:

  • КС — называется стеновым или сквозным. Из таких элементов выкладываются стенки от горловины до днища. Чаще всего кольца применяются при строительстве питьевых колодцев. Есть модификации с замком или фальцевым соединением. Их стоит выбирать для болотистой местности и грунтов, насыщенных влагой. Кольца КС с четвертью нужны для лучшего совмещения и поддержания герметичности.
    На изготовление идет бетон марок М200-М500. Толщина стенок достигает 10 см, стандартная высота — 90 см, но есть и другие варианты.
  • КЦД — монолитная конструкция с дном. Позволяет не беспокоиться о том, что содержимое колодца просочится в землю, как при использовании отдельной плиты днища. Основная область применения — создание септиков и канализации. Еще одно достоинство КЦД — не нужно создавать бетонную площадку под монтаж и ускорение работ по сборке.
  • КЦО — называют опорным кольцом. Оно отличается усиленной конструкцией и ставится на горловину. Монтаж нужен чтобы скомпенсировать вертикальные нагрузки.

Подобрать изделие можно по маркировке. Она состоит их букв, обозначающих тип изделия (КС, КЦД, КЦО) и цифр диаметра. Для колец параметр указывается в дециметрах. Если вы видите дополнительные буквы после обозначения диаметра, они указывает на наличие замка.

Крышка для железобетонного колодца

Крышка накрывает шахту сверху. Обычна она больше по диаметру, чем колодец — это нужно чтобы погасить нагрузку от машин и проходящих пешеходов. Создается защита от дождя, снега, палой листвы и другого мусора.

Модели отличаются по следующим параметрам:

  • толщина,
  • форма,
  • количество люков,
  • форма отверстия под люк,
  • характеристики отверстий под люк.

Маркировка выглядит так: ПП-ХХ-Y. Здесь ПП — это плита перекрытия, ХХ — диаметр, Y — класс несущей способности. Последний параметр указывает, где можно проводить укладку.

Железобетонные элементы конструкции колодца разделены на три класса по несущей способности:

  • 1 — выдерживает до 5 кПа нагрузки. Можно класть в местах, где не будут ездить машины.
  • 2 — подойдет для укладки в местах проезда машин и потенциальной нагрузкой А11.
  • 3 — выдерживает как динамическую нагрузку от машин, так и статическую. Допускается укладка на проезжих частях и стоянках.

Выполняет те же функции, что и крышка, предназначена для установки в местах активного движения машин. Отличается по классу нагрузки, количеству люков и их диаметру, толщине, высоте, ширине и весу. В изделии предусмотрены скобы для укладки специальной техникой.

Колодезное днище

Отдельно дно кладется там, где грунт подвижен, на него оказывается высокая нагрузка. Изделие играет ту же роль, что опорная плита — компенсирует вертикальное воздействие, но уже в конце скважины.

Укладка проводится вдали от водоносных пластов. Требуется дополнительная герметизация с использованием обмазочной изоляции и других материалов.

Люк или водосточная решетка

Создается из металла. Служит как ЖБ-элемент канализационных или водопроводных колодцев, коммуникаций под кабельные трассы. Дает доступ внутрь обслуживающей команде, защищает сети от хищения и вандализма. Люк и решетка дает гарантию, что в колодец не провалится человек, колесо машины или животное.

Прочие элементы конструкции колодца

Конструкция водопроводного колодца может меняться в зависимости от места его расположения и потенциальных угроз — близких водоносных слоев, подвижного грунта. К перечисленному могут быть добавлены доборные кольца, горловины и другие изделия из железобетона. Завод «Максимово» производит все, что нужно для строительства шахты. Оставьте заявку на сайте, мы подберем и доставим вам товар собственным транспортом.

смотрите

ТАКЖЕ

Устройство колодца из бетонных колец для воды

Живете в городе, но мечтаете начинать свой каждый день со стакана кристально-чистой родниковой воды? Эта мечта легко осуществима, если провести водоснабжение загородного дома из колодца. Нужно только иметь дачный участок, и желание для устройства колодца на даче.

Потерянное время и деньги окупятся со временем, когда вы почувствуете все плюсы чистой воды, в которой нет всей таблицы Менделеева. Если добавить ещё и немного старания, то колодец можно сделать изюминкой дачи.

Существует много типов колодцев, но в основном их можно разделить на шахтные и трубчатые

Устройство колодца из железобетонных колец

Колодец делается ручным методом, при помощи лопаты, кувалды и лома. Если на участке имеются скальные породы, то используют ещё и отбойный электрический молоток.

Для начала работы нужно минимум двое человек - один в колодце, для насыпания грунта в ведро, другой для поднятия с дна колодца ведра при помощи металлического вала, который закреплён на двух козлах из дерева.

Чтобы сделать ствол колодца вертикально-ровным, шахту надо провести без осадки на глине и суглинке, пока не покажутся сыпучие грунты (песок, супесь) или водоносный горизонт. Для этого делают мерку внешнего диаметра кольца. По её отвесу и приходится открытий ствол.

Диаметр шахты нужен такой, чтобы при опускании пластиковых колодезных колец они не падали свободно, о под собственным весом скользили по стенам будущего колодца. Если шахта на участке очень глубокая, то кольца опускают при помощи противовеса. В случае его использования кольцо будет также равномерно входить на дно. Использование крана для разгрузки и установки маловероятно, так как это очень дорогое удовольствие и свободное пространство на дачах обычно ограниченное.

Таким методом колодец копают до появления первых вод. Далее, прежде чем входить в воду, швы между двумя нижними кольцами обрабатываются внутри паклей. Потом дальше продолжается выкапывание. В зависимости от силы притока воды, в водоносный горизонт ставят примерно 2-3 кольца.

В «плывунах» по закону механики грунта в колодце создаётся столб воды менее 60 - 80 см. Сделать больше удаётся редко. Если коэффициент фильтрования на высоком уровне, то и таких показателей вполне достаточно для нормального использования колодца.

Швы между остальными кольцами заделывают после полного выкапывания и их установления в шахте. Часто неизбежными бывают вертикальные и горизонтальные смещения колец. Это происходит из-за не сохранения цементной стяжки, через постоянное движение колонны колец во время проходки. Поэтому до самого завершения вставки колец, пока вся колонна ещё не стоит на месте, заделывать швы между кольцами (кроме нижних двух) бессмысленно.

По окончанию проходки швы между кольцами из середины обрабатываются раствором цемента. На дно колодца устанавливают фильтр из гравия толщиной в 15-20 см. Размер и толщина засыпанного гравия зависима от грунтов забоя.

После полного завершения всех внутренних строительных работ надо приступить к отделочным работам. Здесь уже можно дать волю фантазии - создать как привычный для всех "домик" так и что-либо необычное. Вариантов отделки колодца существует неограниченное количество все зависит только от Вас. Удачи в начинаниях!

Устройство колодца

Схематически трубчатый (буровой.) колодец представляет собой трубу, имеющую на одном конце фильтр, погружающийся в водоносный горизонт. Вода на поверхность подается насосом. Такой колодец в гигиеническом отношении лучше, чем шахтный, так как вода в нем надежней защищена от возможного попадания загрязнений с поверхности.
Однако и шахтные колодцы при правильном устройстве и должной эксплуатации могут быть хорошими источниками водоснабжения.

Стены шахтного колодца представляют собой деревянный сруб, бетонную или железобетонную трубу; стены могут быть выложены также камнем, кирпичом. Воду подают насосом, воротом или журавлем. С гигиенической точки зрения лучше всего оборудовать колодец насосом при этом исключается занос загрязнений через его верхнюю часть.
Качество воды в колодцах зависит состава подземных вод в данной местности, от глубины их залегания, характера грунтов, санитарного состояния окружающей территории, а также от устройства и эксплуатации колодца.

В бактериальном отношении вода колодцев может быть удовлетворительной при достаточной их глубине (желательно не менее 10 метров), чистоте окружающей территории, защищенности от загрязнений.
Чтобы предупредить попадание загрязнений, вокруг шахты колодца устраивают так называемый «глиняный замок»: на ширину 50—70 сантиметров и на глубину до 1,6—2 метров плотно набивают мятую глину. Для этой же цели делают скат вокруг колодца и отвод от него атмосферной или случайно проливаемой воды. Если колодец не оборудован насосом, то следует иметь общественное ведро и крышку. Возле колодца категорически запрещается стирка белья и водопой домашнего скота.

Однако в период ливней и таяния снега, особенно если колодец недостаточно глубок, бактерий а нем обычно больше, чем в воде, получаемой из глубоких артезианских скважин. Поэтому употреблять сырую колодезную воду можно только тогда, когда вы абсолютно уверены в ее безупречности. Гарантией чистоты воды является хорошее санитарное состояние колодца, отдаленность его от скотных дворов и помоек, а также заключение санитарно-эпидемиологической станции, основанное на анализе воды.
В весенне-летний период в связи с угрозой острых кишечных заболеваний колодезную воду перед употреблением для питья необходимо кипятить.

Очистка колодца

Если построен новый колодец или отремонтирован старый, а также в том случае, когда есть основания считать колодец источником распространения кишечных инфекций, надо обязательно произвести его дезинфекцию.
Для этого сначала откачивают воду и удаляют ил, мусор. Затем стенки колодца протирают и обильно обрызгивают трехпроцентным раствором хлорной извести. Для получения такого раствора хлорную известь (около 300 граммов) тщательно растирают с небольшим количеством воды до образования кашицы, а затем выливают в ведро с водой и хорошо перемешивают. После отстаивания зрачную часть раствора в темную, плотно закрытую емкость. Для дезинфекции используют верхний, осветленный слой раствора.

Когда колодец заполнится до первоначального уровня, полученный раствор выливают в воду из расчета примерно одно ведро на кубометр воды. Затем воду перемешивают шестами, колодец закрывают крышкой на 6—8 часов. По истечении этого времени воду откачивают до тех пор, пока не исчезнут запах и привкус хлора.

Установка (монтаж) бетонных колец

Кольца представляют собой полые изделия из железобетона круглой формы, которые получили широкую популярность и применяются в различных сферах при прокладке подземных коммуникаций, тоннелей электро- и теплосетей, строительстве смотровых колодцев. Кольца актуальны для обустройства городских и частных систем отведения стоков, являются неотъемлемым элементом в конструкции канализации, используются для возведения стоковых ям и септиков. Доступная стоимость и разнообразие конструкций бетонных колец, представленных в монолитном, сборном вариантах исполнения, с дном, замком и т. д. позволяет использовать их по назначению для решения целого ряда задач.

Конструктивные особенности

В связи с тем, что железобетонные кольца находят применение для разных задач, различают несколько видов изделий, адаптированных для определенных целей. Диаметр стеновых колец востребованных при конструировании водопроводов варьируется от 700 мм до 2000 мм при высоте в пределах 690 – 890 мм и толщине стенки от 70 мм до 100 мм. Монолитные кольца используют для усиления днища, а канализационные выделятся значительной высотой, которая составляет до 900 мм при диаметре до 2000 мм. Конструктивно элементы могут иметь глухое днище, перфорирование, отверстия для оттока жидкости.

По конструкции соединения бетонные кольца дифференцируются на две группы: прямые, а также фальцевые, отличающиеся соединением друг с другом в виде замка. Для последних характерно наличие конструктивных выступов в верхней части изделия и пазов, расположенных снизу.

Масса колец в зависимости от габаритов и типа может варьироваться от 200 до 1000 килограмм. Выполненные по технологии вибролитья или вибропрессования бетонные изделия, отличаются высокой прочностью, надежностью и, как следствие, долговечностью. В качестве материала для продукции используется цемент марки не ниже чем М200. Наряду с основным материалом применяются вяжущие компоненты. Для наибольшей эффективности и максимальной прочности изделия после высадки из форм подлежат пропариванию при температурах от 70 до 90 °C. Благодаря этой технологии, возрастает скорость гидрации вяжущих ингредиентов в составе.

В зависимости от назначения и варианта исполнения бетонные кольца представлены в таком ассортименте:

  • КСД – изделия с дном;
  • КФК – элементы, ориентированные на строительство дренажных систем и коллекторов;
  • КО - опорные кольцевые изделия, используемые в нижней части конструкции колодцев и фундамента;
  • КС – стеновые изделия;
  • КВГ – кольцевые конструкции, предназначенные для возведения колодцев при прокладке газопроводных и водопроводных коммуникаций;
  • КЛК – элементы систем канализации ливневых коммуникаций.

По параметру степени проницаемости бетонного покрытия изделия делятся на три категории с нормальной, пониженной и особо низкой проницаемостью, которая приводится в маркировке колец в виде индексов «Н», «П» и «О» соответственно.

Назначение колодцев

Различные виды конструкций бетонных колец находят применение при строительстве целого ряда объектов, различаясь по своему назначению на изделия следующих типов:

  • предназначенные для монтажа колодцев смотрового типа;
  • для устройства канализационных городских систем и коллекторов;
  • колодцев водозаборного типа;
  • для оборудования системы проводки и защиты кабельных подземных коммуникаций;
  • для строительства фильтровальных колодцев.

Технология монтажа

Установка бетонных колец начинается с этапа проектирования, на котором, прежде всего, необходимо определить местоположение, а также нужную глубину колодца. Величина заглубления зависит от назначения. Если колодец является источником воды, то необходимо максимально углубиться в грунт, чтобы добиться максимальной ее чистоты и прозрачности. Глубина дренажных коммуникаций и выгребных ям зависит от нагрузки и необходимой емкости. В зависимости от глубины колодца, его назначения, вида грунта осуществляется выбор конструкции колец между изделиями с прямым и фальцевым типом. Прямые кольца дешевле и оправданы для строительства несложных конструкций на устойчивом грунте. Для выбора типа и размеров колец можно воспользоваться табличными значениями.

Параметры и характеристики колец регламентированы нормативными требованиями госстандарта ГОСТ 8020-90. При вычислении объемов стоковых колодцев исходят из норм потребности 200 кубических литров воды на человека в сутки. Для расчета на определенное число проживающих используется тройная норма. При строительстве колодцев для труб и кабельных трасс, заглубление определятся глубинами, на которых находятся инженерные системы и коммуникации. От местоположения будет зависеть расход на протяженность коммуникаций. В связи с этим выбор оптимального расположения обусловлен анализом фактора свободного пространства. При этом септики и выгребные ямы располагают на расстоянии не более пяти метров от жилого строения, дренажные системы по месту стока или скопления жидкости, колодцы для коммуникации по направлению подключения. В соответствии с проектной документацией закупается материал: кольца необходимого диаметра и высоты в нужном количестве, цемент, битумная изоляция, щебень и песок. При прокладке труб других коммуникаций, осуществляется закупка комплектующих, включая заглушки, переходы, фитинги, запорную арматуру, ревизийные узлы и прочие необходимые элементы по длине трассы.

На этапе земляных работ необходимо выкопать котлован нужных размеров глубины и ширины за запасом. Как правило, котлован делают шире диаметра кольца на 10 – 15%. Для установки формируется основание, которое в зависимости от массивности (числа используемых ЖБИ) и назначения колодца, может представлять собой:

  • подушку, выполненную из щебня и песка, слоем не менее 50 см;
  • бетонный фундамент, для организации которого требуется опалубка и раствор.

В случае устройства коммуникаций на бетонном основании, работы по установке и монтажу колец могут производиться по истечении 10-14 дней после заливки фундамента. Это обусловлено необходимостью наличия, как минимум, половинной прочности основания, на которое будет воздействовать масса всех колец.

При выборе типа основания в ряде случаев необходимо произвести геодезические исследования, чтобы определить тип грунта. Щебень в отдельных сооружениях выполняет функцию опорного основания, а также фильтра. Для установки железобетонных колец находит применение спецтехника. Работы производятся бригадой квалифицированных рабочих в составе минимум трех человек. В большинстве случаев с целью обеспечения прочности и надежности технологического сооружения в качестве нижних элементов конструкции используются усиленные кольца. Армированные железобетонные изделия отличаются наличием каркаса, выполненного из сетки диаметром 4-5 мм. При этом конструктивно изделие имеет более толстые стенки, которые позволяют выдерживать нагрузки в виде массы установленных выше элементов. Специалисты рекомендуют производить монтаж армированных колец при строительстве больших стоковых ям, тоннелей теплосетей и коммунальных коммуникаций, глубоких колодцев, канализации и газопроводов. Для удобного захвата, установки и позиционирования железобетонные изделия оборудованы петлями, позволяющими стропить кольца при помощи крюков или с применением троса. Процесс установки последующих элементов предполагает их последовательный монтаж с установкой встык.

Кольца с прямой конструкцией устанавливаются друг на друга. При этом фиксация положения осуществляется при помощи скоб, выполненных из металла. Такой вариант конструкции является наименее прочным. В случае с неустойчивым грунтом наиболее целесообразным будет использование фальцевых бетонных колец с замком.

Их установка осуществляется посредством совмещения технологических выступов и углублений, позволяя соорудить наиболее ровную и прочную конструкцию. Кольца с замком позволяют сформировать конструкцию колодца, которая с течением времени будет не подвержена сдвигам, сохраняя свою целостность и герметичность. В том случае, если колодец невозможно соорудить из целых элементов выбранного типоразмера стандартного ряда, используются специальные вспомогательные или доборные кольца. Верхняя часть колодцев зачастую строится на основе стеновых бетонных изделий, которые применяются при сооружении горловины.

При этом места соприкосновения подлежат дополнительной обработке и герметизации. Наибольшей трудоемкостью отличается работа по заделыванию швов между блоками прямой конструкции без фальцевого соединения в паз. Используется для этой цели цементный раствор, которым оштукатуривают поверхности с последующей обработкой швов гидроизоляционными материалами на битумной основе. В том случае если грунтовые воды находятся близко, чтобы защитить коммуникации, необходимо наносить гидроизоляционный слой с двух сторон: изнутри и снаружи.

В верхней части колодца, как правило, устанавливается крышка в виде плиты с круглым отверстием для укладки люка. Герметично закрытый люк позволит избежать неприятных запахов. Помимо этого, закрытый колодец – это гарантия безопасности для прохожих, передвигающихся по поверхности сверху колодца. На завершающем этапе производится обратная засыпка и утрамбовка грунта примыкающего к конструкции колодца. В ряде случаев пространство между бетонными стенками колодца и грунтом заполняется песчаным грунтом, который обеспечивает не только прочность конструкции, но и позволяет сохранить высокие аэрационно-фильтрующий качества.

При наличии коммуникаций в виде труб или кабельных трасс их ввод реализуется через боковые технологические отверстия в кольцах. Место ввода подлежит герметизации.

При монтаже колец может использоваться технология установки с постепенным заглублением. В ходе проведения работ кольца устанавливаются на неподготовленный грунт и постепенно утапливаются на нужную глубину посредством выборки грунта из внутреннего пространства колодца. Для перемещения блоков бетонных колец вместо автокрана может быть успешно использована таль. В остальном этапы не имеют принципиальных отличий.

Не имея опыта в расчете строительных конструкций, а также в области возведения колодцев, стоит обратиться за помощью к профессионалам. Грамотно выполненный расчет и спланированная по этапам работа позволят снизить затраты на приобретение материалов, себестоимость строительства и сократить сроки проведения монтажных работ при максимально возможном качестве и долговечности конструкции.

Достоинства бетонных колодцев

Применение бетонных колец при конструировании колодцев является эффективным и экономически выгодным решением, благодаря ряду факторов. Среди них:

  • доступная стоимость бетона, арматуры и, как следствие, низкая цена конструктивных элементов;
  • повышенная устойчивость фальцевых бетонных изделий к сдвигу грунта;
  • богатый ассортимент конструкций с широким диапазоном размеров, позволяющих реализовать строительство коммуникаций для различных целей;
  • высокий уровень прочности надежности конструкции;
  • долговечность сооружения, которая оценивается сроком службы не менее 20 лет;
  • высокая морозостойкость;
  • низкая поверхностная проницаемость, которая позволяет использовать изделия в условиях воздействия агрессивных сред;
  • влагостойкость;
  • экономичность сооружения;
  • высокая степень сопротивления нагрузкам на сжатие, возникающим в процессе эксплуатации из-за давления грунта;
  • высокая скорость и простота монтажных работ.


Строительство скважин на воду - Техника для сельских домов

6-дюймовый неглубокий колодец с каменной набивкой или «колодец с шестью набивками»

В этом документе описывается современная процедура установки простого и безопасного неглубокого колодца. По конструкции эта система имеет много преимуществ по сравнению с обычными колодцами, от установки до эксплуатации и технического обслуживания. Это устраняет многие проблемы, присущие колодцам, построенным из нескольких плиток или колодцев, уложенных друг на друга.

Эта установка представляет собой нечто среднее между пробуренной скважиной в коренных породах и старомодным колодцем.Он больше напоминает скважину с гравийной набивкой, устанавливаемую только подрядчиками по бурению скважин, но на самом деле выкапывается с помощью обычного оборудования для выемки грунта.

В уникальной конструкции используется цельная труба небольшого диаметра, обычно 6 дюймов из ПВХ, которая простирается с удобной высоты над землей до уровня грунтовых вод. Это почти то же самое, что подъемная труба для точки скважины или обсадная труба пробуренной скважины, а не стопка из нескольких коротких плиток. Труба имеет прорези или перфорацию в основании, чтобы обеспечить проникновение грунтовых вод.Накопление воды достигается за счет добавления значительного количества щебня вокруг основания трубы, а не за счет использования колодезной плитки большого диаметра. Водопровод из скважины может быть либо всасывающей линией с обратным клапаном на дне, либо он может поддерживать погружной погружной насос Pump . Вода выходит из скважины через безамбарный переходник в боковой части обсадной колонны так же, как в пробуренной скважине. Над землей законченная скважина имеет вид пробуренной скважины, потому что все, что обнажено, - это небольшая труба.

Общие преимущества

Устранение загрязнения: 6-дюймовую обсадную колонну можно легко закрыть обычной пробуренной крышкой колодца, которая защищает от насекомых, животных и мусора. Кроме того, поскольку цельная обсадная труба проходит от верха скважины до намного ниже линии промерзания, возможность поверхностного загрязнения через стыки исключается. Когда иней поднимает и отделяет обычные плитки колодцев друг от друга, они часто немного смещаются, обеспечивая проход для почвы, мусора и загрязнений, чтобы попасть в колодец.Мороз не влияет на неразъемную гладкостенную обсадную трубу колодца. Жесткая труба из ПВХ обеспечивает дополнительное преимущество в долговечности по сравнению с бетонной плиткой, которая со временем может испортиться при неправильном изготовлении или в суровых условиях окружающей среды.

Техническое обслуживание: Обслуживание линии подачи воды в колодец выполняется полностью с поверхности, а не требует входа в колодец. Простой инструмент без ямы (кусок трубы с резьбой) может проникнуть в скважину для подъема всасывающей линии и донного клапана или напорной линии и насоса, если в скважине установлен насос.Хотя вероятность загрязнения мала, трубопровод всасывающего насоса можно легко опустить внутрь обсадной колонны до дна, если колодец необходимо очистить или переоборудовать.

ПРИМЕЧАНИЕ: Несколько скважин этого типа были проложены в районе Конвей в течение последних 15 лет и работали без сбоев. Большинство из них имеют глубину около 20 футов, что было практическим пределом экскаватора, который их копал. У некоторых есть обратный клапан в скважине с насосом в доме, в то время как у других есть погружной насос в скважине.Насос в колодце устраняет шум насоса из дома, а также устраняет необходимость заливки насоса. Всякий раз, когда насос устанавливается в скважине, система оснащается выключателем, отсекающим низкий уровень воды, чтобы защитить насос во время засухи или большого расхода воды.

Информация о вашем колодце

Вырытые колодцы

На Прибрежной равнине ранние колодцы обычно сооружали путем выкапывания ямы чуть ниже уровня грунтовых вод и облицовки ее кирпичом или предварительно сформированными бетонными кольцами.Вода будет забираться либо ведром, либо всасывающим или струйным насосом. Вырытые колодцы обычно имели достаточный запас для домашнего или сельскохозяйственного использования, но были восприимчивы к засухе и поверхностному загрязнению (например, сточные воды из септиков и пестициды).

Модерн Уэллс

Современные скважины строятся путем бурения скважины в желаемом водоносном горизонте и установки стальных или пластиковых обсадных труб и экрана. Вода забирается из скважину с помощью струйного, всасывающего или погружного насоса.


Колодец прибрежной равнины Колодец скальной породы с трещинами

Отчеты о завершении скважин

Все скважины, построенные в Мэриленде, должны быть установлены лицензированным бурильщиком. После того, как скважина будет построена, бурильщик должен представить отчет о завершении работ в окружной отдел здравоохранения. В этом отчете приводится подробная информация о строительстве скважины (глубина бурения, длина обсадная колонна и экран и т. д.), а также описание пробуренных отложений и информация о дебите скважины.Копию отчета о завершении скважины можно можно получить через департамент здравоохранения округа, указав номер бирки скважины, прикрепленный к обсадной трубе скважины.

Получение записей о вашем колодце

Отчеты о завершении скважин

можно получить, обратившись в местный окружной департамент здравоохранения (гигиена окружающей среды).

Свяжитесь с окружными управлениями здравоохранения

Бурение новой скважины

Чтобы обеспечить чистую и достаточную подачу подземной питьевой воды, государство реализует программы по предотвращению загрязнения водоносных горизонтов в результате ненадлежащего строительства и закрытия скважин.Разрешение на строительство скважины требуется перед установкой любой скважины, которая будет исследовать воду, собирать или контролировать грунтовые воды или закачивать воду в любой подземный пласт, из которого могут добываться грунтовые воды. Разрешение на строительство скважины получает бурильщик в местном департаменте здравоохранения.

Бетонные кольца и колодцы для перезарядки

Муссон вот-вот начнется, и пора действовать, - советует наш эксперт по воде С. Вишванат.

Наконец, долгожданный сезон дождей наступит на побережье Кералы 1 июня или, возможно, на день раньше.Одна часть населения Бангалора с нетерпением ждет обещанного дождя и превращения его в актив. Эти люди будут следить за тем, чтобы наши берега грунтовых вод были заполнены и были пригодны для использования в течение всего года или, по крайней мере, значительной части. И есть производители сборных железобетонных колец.

Они являются частью неформального сектора города, и свободный земельный участок - все, что им нужно для ведения бизнеса. Они распространены повсеместно, особенно на окраинах города, и работают со стальными формами и бетоном.

Они отливают кольца различных размеров от двух с половиной до четырех с половиной футов в диаметре. Вы размещаете заказ, и кольца должны быть готовы максимум через две недели. Бизнес идет оживленно, особенно с выходом официального постановления, согласно которому сбор дождевой воды является обязательным.

Цены на бетонные кольца в разных частях города находятся в следующем диапазоне:

Кольцо диаметром два с половиной фута стоит рупий. 300-325. Высота 18 дюймов.Если диаметр составляет три фута, ставка составляет рупий. 350-375, рост 18 дюймов. Увеличение высоты на полфута будет стоить рупий. 400-425, высота такая же. Четырехфутовое кольцо будет стоить рупий. 450, высота 13 дюймов. Если вы добавите полфута, ставка составит рупий. 450, высота 13 дюймов.

Кольца из сборного железобетона с бетонным покрытием отливают в неформальных дворах. Эти кольца доставляются на место с использованием небольших транспортных средств, таких как темпос, и цена на самом деле представляет собой стоимость доставки колец.Затем копатели используют эти кольца для создания «дырявых» колодцев или для подпитки колодцев, как их здесь называют.

Минимальная глубина

Эти колодцы, согласно регламенту, должны иметь глубину не менее 10 футов. Обычно рекомендуется, чтобы они были на глубине около 20 футов. Следует использовать около 14 колец. Дождевая вода с крыш и мощеных площадок может быть направлена ​​в колодцы для подпитки. В эти колодцы также можно отводить дождевую воду из ливневых стоков. Меры предосторожности - убедиться, что внутрь не может попасть загрязненная вода, например сточные воды.

После предварительной фильтрации, чтобы не допустить попадания листьев и других органических веществ, дожди здесь восстанавливаются. Скорость заправки может варьироваться от 1000 литров в час до 6000 литров в час. Пробный тест, при котором вода из автоцистерны заливается в эти колодцы и фиксируется время, необходимое для опорожнения воды, покажет точную скорость подпитки.

В зависимости от этого параметра и обслуживаемой ими площади водосбора можно спроектировать достаточное количество питательных скважин.

Колодцы для подпитки играют важную роль в пополнении уровня грунтовых вод Бангалора.В каждом колодце города должен быть такой. Он может быть в каждом доме и квартире в городе, за исключением районов с очень высоким уровнем грунтовых вод.

Если позволяют условия, питательный колодец может также использоваться как сбросной колодец, а грунтовые воды могут использоваться в летнее время. Производители бетонных колец - герои-экологи, работающие на средства к существованию, которые обеспечивают водой жителей города и смягчают последствия наводнений.

Это настоящие водные воины.

zenrainman @ gmail.com

Правильное строительство водозаборных колодцев

Пенсильвания - один из немногих штатов, в которых нет обязательных государственных стандартов строительства частных колодцев. (Несколько округов и поселков приняли постановления о строительстве колодцев - уточните в местном правительственном учреждении, требуются ли они в вашем районе.) В результате некоторые важные компоненты правильно построенного колодца с питьевой водой часто не устанавливаются в колодце. усилия по снижению стоимости колодца для домовладельца.Наиболее важные характеристики, отсутствующие в большинстве частных колодцев, - это санитарная крышка колодца и герметик. Эти компоненты требуются большинству штатов, потому что они помогают защитить грунтовые воды, герметизируя колодец от потенциального поверхностного загрязнения.

Типы заглушек скважин

Стандартные заглушки скважин

Большинство существующих и новых скважин в Пенсильвании имеют стандартную заглушку. Стандартные крышки колодцев обычно имеют болты по бокам крышки, которые свободно удерживают крышку на верхней части обсадной колонны.Небольшое воздушное пространство между крышкой колодца и обсадной колонной может позволить насекомым, мелким млекопитающим или поверхностным водам проникнуть в колодец.


Стандартная крышка колодца, аналогичная той, что установлена ​​на большинстве колодцев Пенсильвании (обратите внимание на болты на внешней стороне крышки колодца).

Санитарные крышки колодцев

«Санитарные» крышки колодцев (иногда называемые «защищенными от паразитов») похожи на стандартные крышки колодцев, но обычно имеют болты на верхней части крышки колодцев.


Заглушка колодца санитарная, устанавливаемая на обсадную трубу колодца.Обратите внимание на болты сверху, а не по бокам крышки.


Крышка санитарного колодца с резиновым уплотнением, отверстием для электропровода и отверстиями в сетке для вентиляции. Большинство крышек санитарных колодцев включают воздухонепроницаемую резиновую прокладку для предотвращения попадания насекомых, мелких млекопитающих или поверхностной воды в колодец, а также небольшое закрытое вентиляционное отверстие для воздухообмена.

Что такое герметик?

Затирка обычно представляет собой чистый цемент (без заполнителя), который закачивается в пространство между пробуренной скважиной и обсадной колонной, называемое кольцевым пространством .

Поперечный разрез обсадной трубы, показывающий раствор, используемый для герметизации кольцевого пространства вокруг обсадной колонны.

Бентонит, глинистый материал, расширяющийся при намокании, также часто используется для заполнения колодцев. Раствор закачивается в межтрубное пространство, начиная с нижней части обсадной колонны, с помощью дренажной трубы до тех пор, пока он не появится на поверхности земли. Затирка обычно не используется в частных колодцах в Пенсильвании, если это не требуется местными постановлениями или по требованию домовладельца.


Бурильщики используют трубу для закачки раствора в скважину. Обратите внимание, что раствор теперь появляется на поверхности земли вокруг обсадной трубы - см. Стрелку (фото доктора Тодда Гиддингса).

Можно ли залить существующий колодец?

Как правило, затирку существующего колодца невозможно. В редких случаях может быть возможно установить обсадную трубу меньшего диаметра внутри старой обсадной трубы и затирку между обсадными колоннами. Другой метод, используемый для существующих скважин, - это заливка бетонной плиты вокруг существующей обсадной трубы.Однако эти бетонные плиты часто трескаются и обеспечивают минимальную защиту от поверхностного загрязнения. Лучшая защита для существующей скважины - убедиться, что поверхность земли имеет уклон от обсадной трубы во всех направлениях, чтобы направлять поверхностные воды от области устья скважины.

Бактериальное загрязнение

Санитарные заглушки колодцев и герметик устанавливаются в первую очередь для предотвращения поверхностного загрязнения, особенно бактериального. Бактериальное заражение - распространенная проблема, которая встречается примерно в 50 процентах частных колодцев в Пенсильвании.Питьевая вода обычно проверяется на наличие общих колиформных бактерий, которые включают большое количество различных видов бактерий, некоторые из которых могут вызывать болезни или заболевания. По этой причине во всех источниках питьевой воды не должно быть бактерий группы кишечной палочки. Для получения дополнительной информации см. Информационный бюллетень Penn State Extension on Coliform Bacteria.

Бактериальное заражение колодцев подземных вод может происходить как сверху, так и снизу от поверхности. Загрязнение всего подземного водоносного горизонта, затрагивающего многие колодцы, может происходить из-за неисправных септических систем или отходов животноводства.Точно так же отдельные скважины могут быть загрязнены с поверхности, если источники загрязнения находятся рядом с устьем скважины. Поверхностное загрязнение отдельных колодцев обычно вызывается поверхностными водами, стекающими по внешней стороне обсадной трубы через кольцевое пространство и / или из незакрепленной или отсутствующей крышки колодца, которая позволяет насекомым, животным или поверхностным водам напрямую попадать в колодец. Санитарные заглушки колодцев и герметик могут помочь предотвратить возникновение этого типа загрязнения.

Предотвращают ли загрязнение герметик и санитарный колпачок?

Исследование 2002 г., проведенное U.S. Геологическая служба более 100 частных скважин в Пенсильвании изучила важность цементного раствора в предотвращении бактериального заражения. Это исследование показало, что незаращенные лунки были в три раза более подвержены загрязнению бактериями E. coli по сравнению с залитыми раствором. Однако это же исследование показало, что бактерии группы кишечной палочки все еще довольно часто встречаются в залитых раствором лунках. Поскольку лунки, использованные в этом исследовании, не имели защитных крышек, авторы предположили, что колиформные бактерии проникают в лунку из области крышки.Это было подтверждено их визуальной оценкой, которая показала, что почти 50% из них имели явное заражение насекомыми под крышкой колодца. Насекомые были обнаружены внутри крышки колодца, на проводке или водопроводе или внутри обсадной колонны. Другое исследование, проведенное Департаментом природных ресурсов штата Висконсин, показало, что насекомые могут быть источником колиформных бактерий в колодцах.

Недавно завершенное исследование штата Пенсильвания задокументировало влияние установки санитарной заглушки на существующие водозаборные колодцы. Шестнадцать частных колодцев, содержащих бактерии группы кишечной палочки, были продезинфицированы хлором и закрыты санитарной крышкой.Из этих лунок 44 процента не содержали бактерий группы кишечной палочки через месяц, а 19 процентов не содержали бактерий через год. Санитарные крышки колодцев были наиболее успешными в устранении бактерий из колодцев, которые ранее содержали небольшое количество бактерий группы кишечной палочки (<3 колонии на 100 мл воды), по сравнению с теми, которые имели более сильное загрязнение. В этом исследовании штата Пенсильвания также рассматривалось бактериальное загрязнение в новых колодцах, которые были построены с защитной крышкой колодца и герметиком.Только 29 процентов этих новых колодцев содержали бактерии группы кишечной палочки, что свидетельствует о том, что надлежащая практика строительства колодцев может снизить, но не полностью устранить бактериальное загрязнение. Скважины, пробуренные в водоносные горизонты, загрязненные отходами животноводства, септическими системами или поверхностными водами, могут содержать бактерии группы кишечной палочки независимо от методов строительства скважин.

А как насчет затрат?

Санитарные заглушки колодцев и герметик обычно не используются в частных колодцах из-за дополнительных затрат. Санитарные заглушки колодцев обычно стоят от 40 до 50 долларов по сравнению с 20-30 долларами за стандартную заглушку.Санитарная крышка колодца может быть установлена ​​домовладельцем, обладающим некоторыми базовыми знаниями в области электропроводки, или крышка может быть установлена ​​бурильщиком. В недавнем исследовании штата Пенсильвания, средняя стоимость дезинфекции и установки санитарной заглушки скважины бурильщиком скважины составила около 100 долларов на скважину. Затирка новой скважины обычно увеличивает стоимость скважины от 500 до 1000 долларов. Стоимость затирки раствора будет зависеть от глубины колодца, диаметра и типа коренной породы в районе.

Что ты умеешь?

Загрязнение, связанное с неадекватной крышкой колодца или отсутствием герметизирующего раствора, скорее всего, приведет к присутствию бактерий группы кишечной палочки в колодезной воде.Таким образом, первым шагом в правильном управлении существующей частной скважиной является ежегодный тест на общее количество колиформных бактерий. Этот тест можно организовать в местной сертифицированной лаборатории или в вашем региональном офисе Департамента охраны окружающей среды. Если в вашей лунке положительный результат на бактерии группы кишечной палочки, крышка для колодца может помочь решить проблему, особенно если в вашей лунке содержится небольшое количество бактерий. Даже если в вашем колодце в настоящее время нет бактерий, защитная крышка для колодца поможет гарантировать, что в будущем он не будет заражен насекомыми или другими загрязняющими веществами вокруг устья колодца.Заглушки для сантехнических колодцев обычно можно приобрести у местного подрядчика по водозаборам. Посетите сайт Wellowner.org, чтобы найти местного подрядчика по водозаборникам, сертифицированного Национальной ассоциацией подземных вод. При желании можно также нанять подрядчика для дезинфекции колодца и установки защитной крышки колодца. Если вы выполняете работу самостоятельно, необходимо удалить имеющуюся крышку колодца и удалить всех очевидных насекомых, гнезда или мелких млекопитающих изнутри обсадной колонны колодца. Существующие бактерии в колодезной воде можно убить с помощью раствора хлора, как описано в публикации Penn State Extension, озаглавленной «Шоковое хлорирование колодцев и источников», перед установкой новой крышки колодца.

Если у вас пробуривается новая скважина или вы углубляете существующую скважину, вам следует запросить заделку скважины цементным раствором для предотвращения поверхностного загрязнения. Если у вас есть уже залитый или незаращенный колодец, убедитесь, что поверхность земли имеет уклон от обсадной колонны во всех направлениях, чтобы направить поверхностную воду от колодца.

Обследование вырытых вручную скважин - InterNACHI®

Ник Громицко, CMI®

Колодцы, вырытые вручную, - это земляные выработки и связанные с ними сооружения, используемые для доступа к подземным водам в подземных водоносных горизонтах.До наших дней все искусственные колодцы выкапывались вручную.

Интересные факты

  • Колодцы, вырытые вручную, по-прежнему являются наиболее распространенным средством сбора воды в некоторых частях развивающегося мира.
  • Историческая необходимость выкопанных вручную колодцев нашла свое отражение в важных литературных источниках, включая библейский рассказ о встрече Иисуса с женщиной у колодца Иакова и даже детский стишок под названием «Колокольчик Динг Донг» о кошке в колодце.
  • Давным-давно ручная копка колодцев была профессией, которой пользовались рабочие небольшого роста, которые могли уместиться в ограниченном пространстве.Они использовали простые инструменты, такие как кирки и короткие лопаты.
  • Британский колодец Вудингдин на глубине 1285 футов - самый глубокий колодец в мире, выкопанный вручную. Однако, как правило, они намного мельче, чем их сверлильные аналоги.

Преимущества вырытых вручную колодцев

  • Знакомое изображение на открытке вырытого вручную колодца вместе с надземной стеной и ведром, опущенным на веревку в колодец, придает двору деревенский шарм. Его эстетическая привлекательность может даже повысить стоимость недвижимости.
  • Вырытые вручную колодцы недороги и низкотехнологичны по сравнению со стандартными пробуренными скважинами. Ведро и веревка работали тысячи лет.
  • Их большой диаметр выходит на соответственно большую площадь водоносного горизонта. Вырытые вручную колодцы подходят для получения воды из менее проницаемых почв, таких как мелкая глина, песок и ил.
  • Их можно легко сделать глубже. Напротив, когда глубина пробуренной скважины становится недостаточной из-за повышенного спроса или снижения уровня грунтовых вод, домовладельцу может потребоваться несколько десятков тысяч долларов на углубление скважины.
  • Затраты на эксплуатацию и техническое обслуживание вырытого вручную колодца низкие.
  • Строительство может включать участие сообщества, поскольку рытье грунта не требует квалифицированной рабочей силы.

Недостатки вырытых вручную колодцев

  • Они не подходят для каменистой или исключительно твердой почвы.
  • Их конструкция может быть опасной из-за обрушения грунта, падающих предметов и удушения рабочих внутри колодца.
  • Их строительство трудоемкое и может занять много времени.
  • Легко загрязняются поверхностными стоками.
  • Их способность доставлять воду для нужд современного домашнего хозяйства, как по количеству, так и по расходу, ограничена.

Соображения безопасности при строительстве

Строительство вырытого вручную колодца может представлять серьезную угрозу безопасности, например:

  • обрушение стенок, которое может убить рабочего, если он находится в колодце, когда он обрушивается;
  • предметы, которые падают в колодец с поверхности выше, которые могут серьезно травмировать рабочих в колодце; и
  • недостаток кислорода в колодце.
Выкопанные вручную колодцы обычно сооружаются в засушливую погоду по нескольким причинам: уровень грунтовых вод находится на самом низком уровне или около него, что позволяет адекватно определить требуемую глубину; а сухая почва с меньшей вероятностью обрушится во время земляных работ.

Колодцы следует размещать там, где вероятно наличие больших запасов чистых грунтовых вод. Воду можно доставлять с помощью веревки и ведра, но эти компоненты обычно являются простыми стилистическими элементами, в то время как вода обычно собирается с помощью современного насоса.На дно можно положить слой гравия, чтобы предотвратить заиливание почвы. Любой используемый бетон следует тщательно перемешать и дать ему затвердеть, чтобы обеспечить его прочность и долговечность.

Защита от провалов должна быть проблемой при строительстве вырытых вручную колодцев, особенно в нестабильных грунтах. Рабочие могут копать в пределах сборных бетонных колец, которые позже станут постоянной облицовкой стенок колодца. Вертикальные плотно прилегающие деревянные доски, поддерживаемые стальными кольцами, также могут обеспечить защиту от провалов.

Меры безопасности при использовании

  • Люди и животные могут упасть в колодец, где они могут застрять или утонуть. Предотвращение этой опасности состоит из двух частей:
    • обеспечивают надземную стену вокруг колодца для предотвращения падения детей и животных в колодец; и
    • обеспечивают безопасное для детей, тяжелое и надежное укрытие на уровне земли. Периодически проверяйте покрытие на предмет гниения, коррозии и всего, что может сделать его непрочным.

Запрещается входить в колодец без ремней безопасности и наблюдения.

  • Отводите поверхностный сток от колодца и часто проверяйте воду на пригодность для питья и наличие поверхностных загрязнений. Для этого:
    • убедитесь, что колодец расположен выше потенциальных источников загрязнения, таких как выгребные ямы, заправочные станции, мусорные ямы и могильники;
    • запретить загрязнение поверхности на буровой площадке; и
    • гарантируют, что любые промежутки между конструктивными бетонными кольцами колодца заполнены бетоном.

Таким образом, колодцы, вырытые вручную, создают уникальные проблемы, но при правильном строительстве, обслуживании и обследовании они могут быть живописными и выгодными.


пробуренных скважин | IDPH

Водозаборные колодцы должны быть расположены и сооружены таким образом, чтобы обеспечивать безопасную воду в любое время и при любых условиях. Целью данной публикации является описание утвержденных методов строительства буровых скважин большого диаметра.

Бактериальное загрязнение водопровода обычно происходит при просачивании из канализационных систем или поверхностных вод в колодец.Загрязнение может попасть в колодец через верх или через стенки колодца. Тесты показали, что бактериальное заражение обычно устраняется после того, как вода фильтруется через 10 футов нормальной почвы. Следовательно, колодец должен быть сконструирован таким образом, чтобы обеспечить водонепроницаемость верхних 10 футов обсадной колонны.

Правильное расположение

Правильное расположение колодца снижает вероятность загрязнения. Колодец должен быть выше окружающей поверхности земли для хорошего дренажа.Все возможные источники загрязнения должны располагаться ниже, чем колодец, а расстояния до этих источников загрязнения должны соответствовать Иллинойскому кодексу строительства водозаборных скважин. Поверхностная вода не должна накапливаться в радиусе 15 футов от колодца. Колодец должен располагаться на расстоянии не менее 10 футов от канализации и 50 футов от септических резервуаров или 75 футов от полей для просачивания сточных вод.

Правильная конструкция

В отличие от пробуренных скважин меньшего диаметра, пробуренные скважины обычно строятся в местах, где водоносные горизонты (водоносные геологические формации) являются как мелкими, так и низкопродуктивными.Водоносный горизонт, производительность которого составляет всего 1 галлон в минуту, будет обеспечивать 1440 галлонов в день. Глубина пробуренных скважин колеблется от 30 до 100 футов. Чтобы компенсировать низкопродуктивные водоносные горизонты, пробуренные скважины большого диаметра служат резервуарами для хранения воды в периоды высокого спроса. Пробуренный колодец диаметром 3 фута, общей глубиной 50 футов и глубиной воды 30 футов содержит приблизительно 1600 галлонов воды.

Существует два утвержденных метода строительства пробуренных скважин.

1) Пробуренная скважина Со строительством заглубленной плиты (см. Рисунок 1)
Пробуренные скважины обычно строятся с использованием метода заглубленной плиты. При использовании этого метода верхняя обсадная труба скважины должна проходить на глубину 10 футов или более от поверхности земли и плотно вставляться в отверстие с равномерным конусом, которое образуется при изготовлении железобетонной заглубленной плиты, или должна быть соединена с литой трубой. в бетонной плите.Верхняя обсадная труба колодца должна быть не менее 4 дюймов в диаметре и выступать от бетонной плиты до высоты не менее 8 дюймов над готовой поверхностью грунта. Бентонитовое уплотнение толщиной не менее 12 дюймов должно быть установлено поверх заглубленной плиты по всему диаметру ствола скважины.

Земляная насыпь наверху заглубленной плиты и вокруг верхней обсадной трубы скважины должна быть уплотнена и насыпана, чтобы вода с поверхности могла стекать из скважины. Запрещается использовать песок или гравий в качестве засыпки поверх заглубленной плиты.Нижний бетонный корпус обычно строится из сборных железобетонных секций диаметром от 2 до 3 футов. Диаметр ствола скважины под заглубленной плитой должен быть как минимум на 4 дюйма больше, чем внешний диаметр обсадной трубы, а кольцевое пространство (отверстие между бетонной обсадной колонной и стволом скважины) должно быть заполнено мелким гравием до дна скважины. .

Нагнетательная труба выходит из скважины ниже уровня земли через утвержденный переходник для бескамерной скважины. Бескамерный переходник для колодца - это механическое устройство, прикрепленное к обсадной трубе колодца, обычно ниже уровня замерзания, которое позволяет воде проходить через стенку обсадной колонны и обеспечивает защиту колодца и воды от загрязнения.Утвержденная вентилируемая крышка или уплотнение скважины должны быть надлежащим образом установлены на верхней части обсадной трубы скважины. В качестве альтернативы выпускная труба может выходить в верхней части обсадной трубы скважины через одобренное уплотнение скважины. Если насос расположен вдали от скважины, заглубленная труба, ведущая к насосу из скважины, должна быть заключена в линию нагнетания давления в системе.

2) Пробуренный колодец с бетонной муфтой (см. Рисунок 2)
Для пробуренных колодцев, не завершенных заглубленной плитой, диаметр бетонного кожуха также колеблется от 2 футов до 3 футов.Кольцевое пространство между котлованом и установленной обсадной трубой должно быть залито бетоном толщиной не менее 6 дюймов и залито без строительных швов на глубине минимум 10 футов ниже уровня земли до поверхности земли. Диаметр ствола скважины под цементным раствором должен быть как минимум на 4 дюйма больше, чем внешний диаметр обсадной трубы, а кольцевое пространство должно быть заполнено мелким гравием до дна скважины.

Кожух должен выступать не менее чем на 8 дюймов над готовой поверхностью земли.Покрывающая плита должна иметь толщину не менее 4 дюймов, без стыков, должным образом армированную и иметь диаметр, достаточный для того, чтобы доходить до внешнего края кожуха. Гильза (и) трубы подходящего размера должна быть отлита в плите, чтобы соответствовать типу насоса или насосной обвязки, предлагаемой для скважины. В месте прилегания плиты к обсадной трубе необходимо выполнить водонепроницаемое соединение. Если установлен люк, он должен состоять из бордюра, отлитого в плите, и выступать на 4 дюйма над плитой. Над люком должна быть установлена ​​водонепроницаемая крышка, которая должна выступать над бордюром не менее чем на 2 дюйма.Нагнетательная труба должна водонепроницаемо выходить из скважины в верхней части обсадной трубы через утвержденное уплотнение скважины.

Дезинфекция

Новый, очищенный или отремонтированный колодец обычно содержит бактериальные загрязнения, которые могут присутствовать в течение нескольких недель, если колодец не будет тщательно продезинфицирован. Этого можно добиться с помощью обычного жидкого отбеливателя для стирки (без запаха) в растворе с концентрацией хлора 100 частей на миллион (ppm).Количество необходимого отбеливателя зависит от количества воды в колодце.

Указания по дезинфекции

Три чашки отбеливателя для стирки (5,25% хлора) необходимы на каждые 100 галлонов воды. Одна чашка равна 8 унциям, 2 чашки - 1 пинте, а 4 чашки - 1 литре.
При работе с хлорным отбеливателем вы всегда должны находиться на открытом или хорошо вентилируемом месте. Не допускайте попадания отбеливателя на кожу или одежду. Растворы лучше всего хранить в пластиковых контейнерах, поскольку сильные растворы хлора разъедают металлические контейнеры.

Скважина
Диаметр (фут)
Количество 5,25% жидкого отбеливателя для стирки (в чашках) на фут воды в колодце
3 1 ½
4 3
5 4 ½
6 6
7 9
8 12
10 18
  1. Определите диаметр колодца и количество футов воды в колодце.
  2. По диаметру, указанному в таблице выше, используйте число в соседнем столбце, чтобы определить количество чашек жидкого отбеливателя для стирки на каждый фут воды. Умножьте количество стаканов жидкого отбеливателя на количество футов воды. Например, для дезинфекции колодца с водой диаметром 3 фута 10 футами воды требуется 15 чашек (10 футов x 1,5 чашки / фут) или около 1 галлона жидкого отбеливателя для стирки.
  3. Добавьте необходимое количество жидкого отбеливателя для стирки в 10 галлонов воды и тщательно перемешайте.
  4. Вылейте весь раствор в верхнюю часть лунки. Во время заливки разбрызгайте раствор вокруг обсадной колонны или внутри колодца, убедившись, что раствор попал во все части колодца.
  5. Подсоедините один или несколько шлангов от кранов на напорной стороне напорного резервуара к верхней части обсадной трубы и запустите насос, рециркулируя воду обратно в колодец, пока не почувствуете сильный запах хлора. Затем откройте каждый кран в системе, пока не почувствуете запах хлора.Закройте все краны. Смойте хлоровым раствором все провода и безымянный адаптер в обсадной колонне колодца. Закройте крышку колодца.
  6. Дайте постоять несколько часов, желательно на ночь.
  7. После того, как вы дадите воде отстояться, включите насос, сливая воду из всех выпускных отверстий, пока весь запах хлора не исчезнет. Отрегулируйте поток воды из кранов или приспособлений, которые сливаются в системы септических резервуаров, на низкий поток, чтобы избежать перегрузки системы удаления.
  8. После исчезновения запаха хлора дайте воде стечь еще несколько минут, затем возьмите образец воды и отправьте его в лабораторию для анализа.

Бактериальные анализы и образцы

Чтобы получить бактериальный анализ и анализ нитратов в питьевой воде, отправьте образцы из скважины в лабораторию, сертифицированную для тестирования бактерий группы кишечной палочки Министерством здравоохранения штата Иллинойс и сертифицированную для тестирования нитратов Агентством по охране окружающей среды штата Иллинойс.

Для получения дополнительной информации

Более подробную информацию можно найти в Кодексе строительства водозаборных скважин штата Иллинойс, доступном в Интернете по адресу http: // www.ilga.gov/commission/jcar/admincode/077/07700920sections.html. Печатную копию можно получить в местном отделе здравоохранения или в одном из региональных отделений, перечисленных ниже.

Региональные офисы

Щелкните здесь, чтобы увидеть полный список отделов здравоохранения.

Департамент здравоохранения штата Иллинойс, Отдел гигиены окружающей среды, 525 W. Jefferson St., Springfield, IL 62761, 217-782-5830, TTY (только для людей с нарушением слуха) 800-547-0466. Вопросы можно направлять в местный отдел здравоохранения, в одно из региональных отделений Департамента здравоохранения штата Иллинойс или в центральный офис Департамента в Спрингфилде.

Обновлено декабрь 2010 г.

Сводка правил закупорки заброшенных скважин

Сводка правил заглушки заброшенных скважин

В Мичигане закупорка колодцев регулируется в соответствии с Частью 127 Закона 368 PA 1978 г. Закон разрешает обнародование правил, содержащихся в Кодексе строительства водозаборных скважин и установки насосов штата Мичиган. Следующие правила из кодекса применяются к заброшенным скважинам.

R 325.1601 Определения; А.

Правило 101. (1) «Заброшенный колодец» означает любое из следующего:

(a) Скважина, использование которой прекращено.

(b) Колодец, который находится в таком аварийном состоянии, что его дальнейшее использование с целью получения грунтовых вод нецелесообразно.

(c) Колодец, который остался незавершенным.

(d) Колодец, представляющий угрозу для ресурсов подземных вод.

(e) Колодец, который представляет или может представлять опасность для здоровья или безопасности.

Р 325.1605 Определения; R на T.

Правило 105. (6) «Временно заброшенный колодец» означает колодец, который не используется, но предназначен владельцем для использования в качестве источника грунтовых вод.

R 325.1606 Определения; V по Y

Правило 106. (4) «Бурение скважины» означает любое из следующего:

(а) Строительство, реконструкция или ремонт колодца.

(б) Эксплуатация станка для бурения скважин.

(c) Установка или снятие обсадной колонны или экрана колодца.

(d) Затирка колодцев.

(e) Разработка скважин.

(f) Восстановление скважины.

(г) Гидравлический разрыв пласта.

(ч) Химическая обработка колодца.

(i ) Заглушка заброшенных скважин .

R 325.1662 Заброшенные колодцы и сухие ямы; лица, ответственные за подключение; удаление мусора и завалов; выведенные из эксплуатации колодцы при подведении городского водопровода.

Правило 162.(1) Заброшенная скважина или сухая скважина должна быть заглушена подрядчиком по бурению скважины, зарегистрированным в соответствии с положениями закона, или владельцем скважины. Заброшенная скважина, расположенная на участке, где есть скважина, обслуживающая население, или жилое помещение, отличное от места жительства владельца скважины, должна быть закупорена зарегистрированным подрядчиком по бурению скважин.

(2) Насос, спускная труба, пакер, другое оборудование, мусор или препятствия должны быть удалены из скважины, если это возможно, перед закупоркой.

(3) Заброшенный колодец при прокладке городского водопровода должен быть заглушен в соответствии с положениями настоящих правил.

R 325.1663 Заброшенные колодцы и сухие ямы; метод подключения.

Правило 163. (1) Заброшенный колодец или сухая скважина должны быть заглушены следующим образом:

(a) Колодец или сухая скважина, оканчивающаяся покрывающим слоем, должна быть закупорена путем заполнения любым из следующих материалов:

(i) Чистый цемент.

(ii) Бетонный раствор.

(iii) Бентонитовая крошка.

(iv) Бентонитовые окатыши.

(v) Бентонитовый раствор.

(b) Часть колодца или сухой скважины, которая находится в коренных породах, должна быть закупорена путем заполнения чистым цементным или бетонным раствором от дна колодца или сухой скважины на высоте не менее 20 футов над верхом коренных пород или до поверхность земли. Участок колодца на высоте 20 футов над коренной породой до поверхности земли должен быть заглушен в соответствии с положениями подпункта (а) данного подпункта.

(2) Гравий, песок, каменная крошка или другие материалы, приемлемые для отдела, могут использоваться для закупоривания той части скважины, которая проникает в зоны потери циркуляции, например гравия или кавернозных, трещинных или трещиноватых коренных пород.

(3) Поток из заброшенной текущей скважины должен быть остановлен путем закупоривания скважины чистым цементным или бетонным раствором.

(4) Заброшенные скважины, из которых выводятся подземные газы, должны быть закупорены чистым цементным или бетонным раствором.

R 325.1664 Оставление скважин; тампонажные материалы.

Правило 164. Заброшенные заглушки колодцев или сухих скважин размещаются следующим образом:

(a) Бентонитовая крошка или бентонитовые гранулы должны медленно засыпаться в верхнюю часть колодца или сухого ствола, чтобы предотвратить образование перемычек в обсадной колонне или стволе скважины. Нельзя использовать мелкие частицы бентонита, которые скапливаются в транспортной таре. Операция по закупорке должна продолжаться до тех пор, пока бентонитовая крошка или бентонитовые гранулы не появятся на поверхности земли.По завершении операции закупоривания вода должна быть помещена в обсадную колонну или ствол скважины, чтобы способствовать расширению бентонита выше статического уровня воды.

(b) Чистый цемент, бетонный раствор или бентонитовый раствор должен быть помещен через дренажную трубу от дна колодца или сухого отверстия к поверхности земли.

(c) Могут использоваться другие материалы и методы, если материалы и методы, предлагаемые для использования, будут закупоривать заброшенную скважину или сухую скважину, чтобы предотвратить их действие в качестве канала для загрязнения или утечки подземных газов, и если будет дано предварительное разрешение сотрудником здравоохранения.

R 325.1665 Затыкание выкопанных колодцев и колодцев.

Правило 165. Вырытый колодец или колодец большого диаметра должен быть заглушен в соответствии с положениями R 325.1663 и R 325.1664 или может быть заглушен следующим образом:

Слой бентонитовой крошки или бентонитовых гранул толщиной не менее 6 дюймов должен быть помещен на дно колодца. Остальная часть колодца должна быть заглушена путем размещения чистой грунтовой засыпки слоями толщиной не более 10 футов, со слоем бентонитовой крошки или бентонитовых гранул толщиной не менее 6 дюймов, помещенным поверх каждого слоя чистой засыпки грунта. .Сухой гранулированный бентонит можно использовать вместо бентонитовой крошки или бентонитовых гранул или в сочетании с ними, а чистый цементный или бетонный раствор можно заливать, если колодец был обезвожен перед закупоркой.

(b) Самая верхняя часть бетонной черепицы или плитки или верхние 3 фута из камня, кирпича или другого бордюрного материала, поддерживающего ствол скважины, должны быть удалены. Перед засыпкой колодца до поверхности земли необходимо уложить слой бентонитовой крошки или бентонитовых гранул толщиной не менее 6 дюймов.

R 325.1667 Заглушка скважин, пробуренных лицом, не являющимся владельцем собственности или зарегистрированным подрядчиком по бурению скважин.

Правило 167. Скважина, пробуренная лицом, не являющимся владельцем собственности, или лицом, не являющимся подрядчиком по бурению скважин, зарегистрированным в соответствии с положениями закона, должна быть заброшена и закупорена в соответствии с положениями настоящих правил.

R 325.1668 Приказ на глушение заброшенной скважины или сухой скважины.

Правило 168. Департамент или санитарный врач может приказать владельцу скважины или зарегистрированному подрядчику по бурению скважин заткнуть заброшенную скважину или сухую скважину.

R 325.1669 Ответственность владельца и подрядчика за закрытие заброшенных скважин.

Правило 169. (1) Владелец скважины несет ответственность за закупоривание заброшенной скважины , , за исключением случаев, предусмотренных письменным контрактом между владельцем и зарегистрированным подрядчиком по бурению скважин.

(2) Если санитарный врач или отдел определяет, что зарегистрированный подрядчик по бурению скважин неправильно расположил или построил скважину, подрядчик по бурению скважин несет ответственность за закупоривание скважины.

R 325,1670 Временно заброшенные скважины.

Правило 170. (1) Временно заброшенная скважина должна соответствовать минимальным требованиям настоящих правил для строительства и изолированного расстояния.

(2) Временно заброшенный колодец должен быть отсоединен от любого водораспределительного трубопровода и должен иметь верхнюю часть обсадной колонны, надежно закрытой, чтобы предотвратить попадание поверхностной воды или посторонних материалов в колодец и предотвратить доступ к колодцу.

R 325.1675 Записи скважин.

Правило 175. (3) В течение 60 дней после закупорки заброшенного колодца или сухой скважины лицо, выполнившее операцию закупорки, должно предоставить в департамент или местный департамент здравоохранения 2 копии отчета, содержащего всю следующую информацию:

(а) Имя владельца колодца.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
